Как построить каркасный дом 6 на 6 своими руками: материалы, проекты с мансардой +Фото и чертежи

Жилье из недорогих каркасно-щитовых конструкций  возводится быстро, а стоит сравнительно недорого. Проекты каркасных домов 6 на 6 являются чрезвычайно популярными. Дело в том, что соотношение всех важных показателей (цена строительства, полезная площадь жилья) данных объектов признано оптимальным.[contents]

Содержание:

Особенности строительства каркасного дома 6 на 6 метров

Существуют некоторые нюансы, на которые следует обратить особое внимание:

  • Не слишком хороший показатель экологической чистоты. Он складывается из следующего: синтетический утеплитель, большое количество клеевого состава, средства для пропитки деревянных элементов. Ответственные изготовители материалов тщательно следят за содержание вредных формальдегидов при применении необходимых им веществ. При работе с незнакомыми поставщиками обычному потребителю трудно распознать различные технологии нарушения процесса изготовления.
  • Каркасный дом одноэтажный 6 на 6 практически невозможно подвергнуть перепланировке. Он изготавливается на фабрике по выбранному проекту, и после завершения работы внесение изменений не представляется возможным. Самостоятельная «коррекция», или правка, могут оказать существенное влияние на общую безопасность строения. Произведенные кустарно элементы панелей в этом плане обладают некими преимуществом: их легче подправить или заменить при необходимости.
  • Каркас изготавливается из дерева, и как любой его вид, это достаточно капризный материал. Заложенный внутри стен утеплитель служит приманкой для разного рода грызунов и вредителей. Решается это легко – определенным количеством химических веществ. Но как уже было отмечено выше, это отнюдь не улучшает качество экологичности строения.
  • Панели каркасно-щитового дома 6 6 имеют довольно внушительный вес. Соответственно, для упрощения сборки каркаса важно применение техники и квалифицированный подход. При самостоятельном строительстве также важно строго соблюдать все рекомендации, точно следуя имеющемуся плану. В противном случае может пострадать не только внешний вид здания, но и его безопасность.

Строим самостоятельно

Насколько возможно возвести каркасный дом 6 на 6 с верандой без привлечения профессионалов, и без использования заводских «полуфабрикатов» для стройки? На самом деле это вполне возможно, больше того, это часто используемая практика.

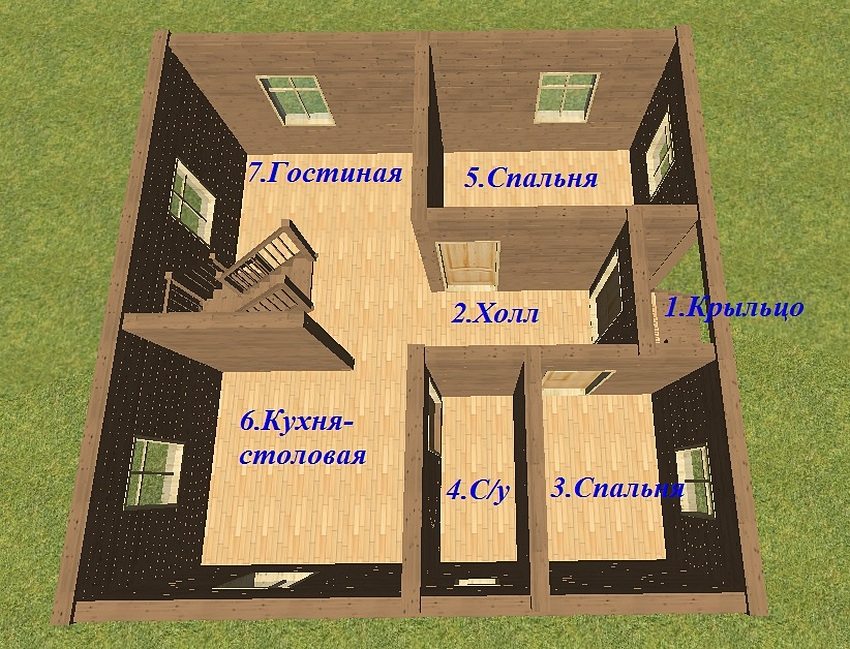

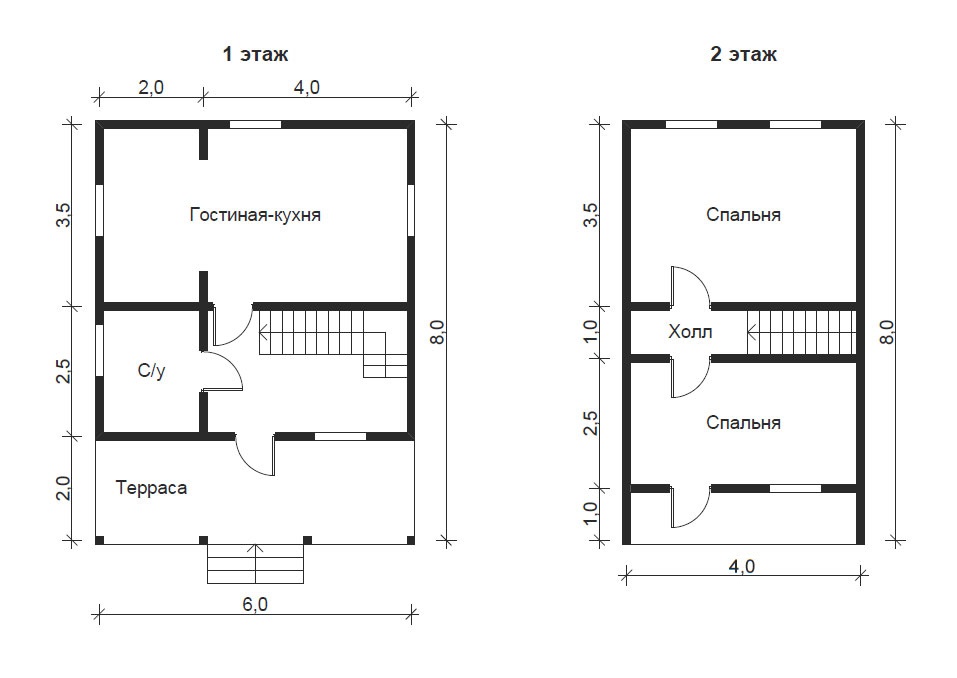

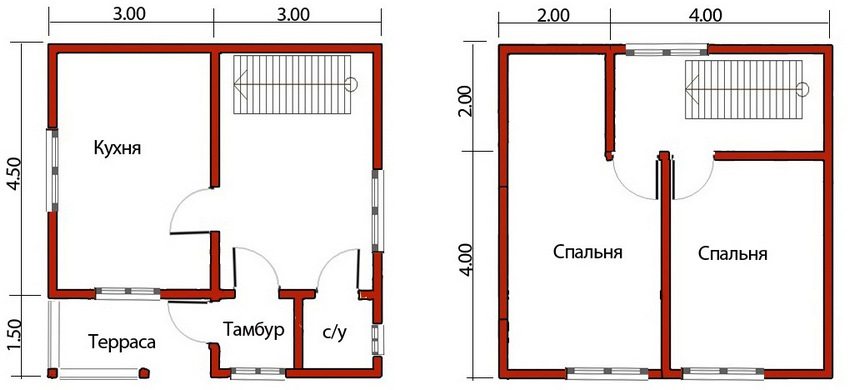

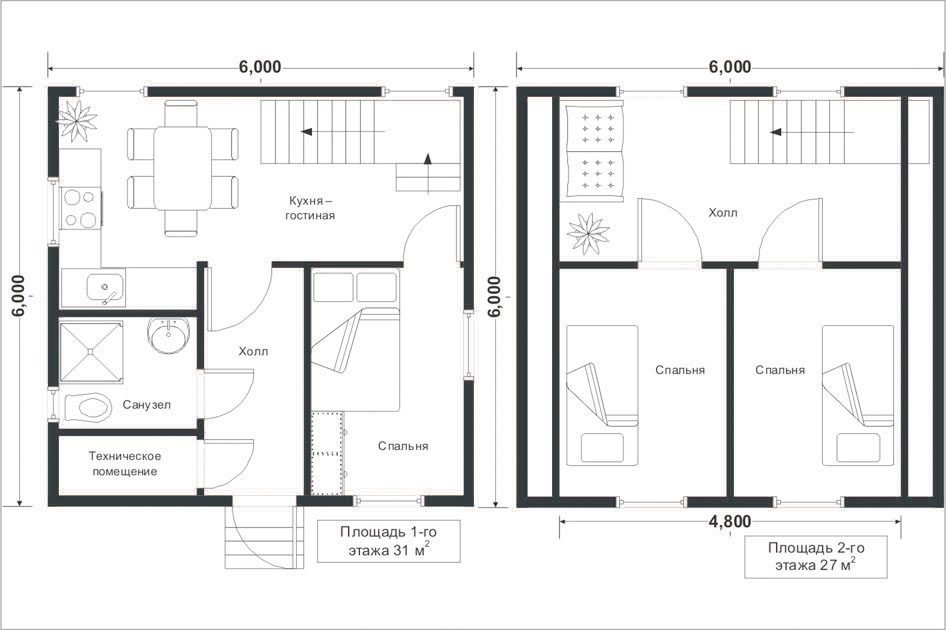

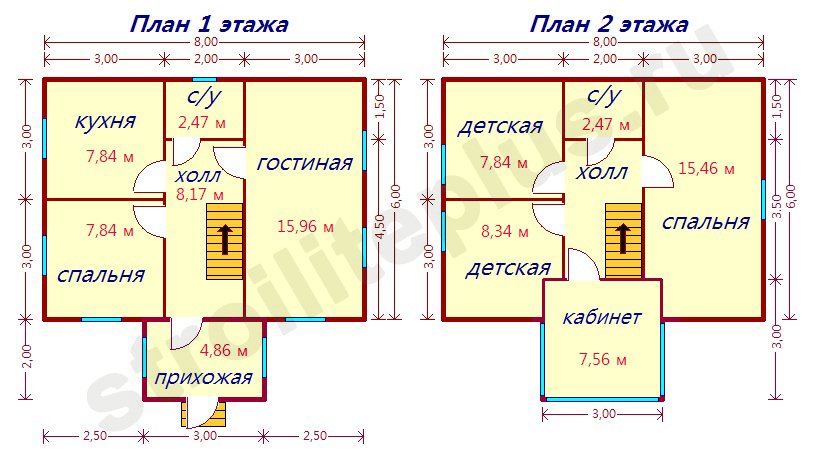

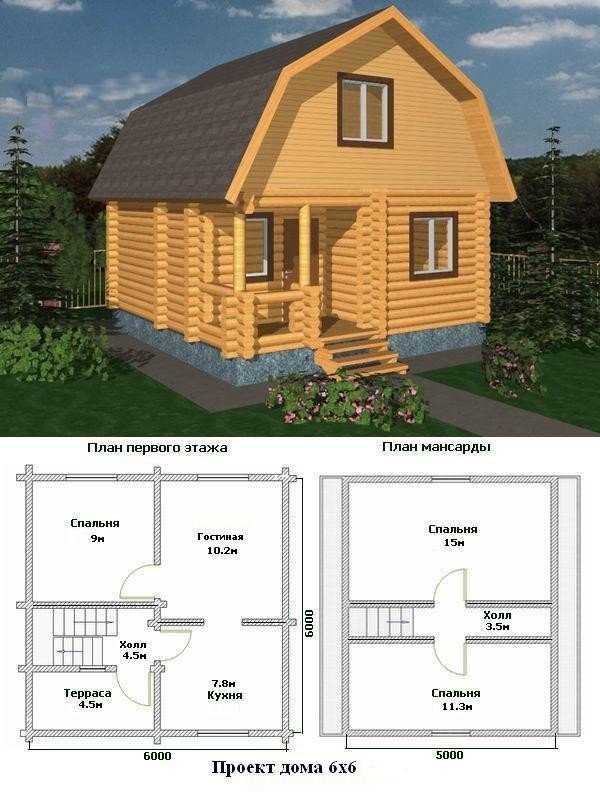

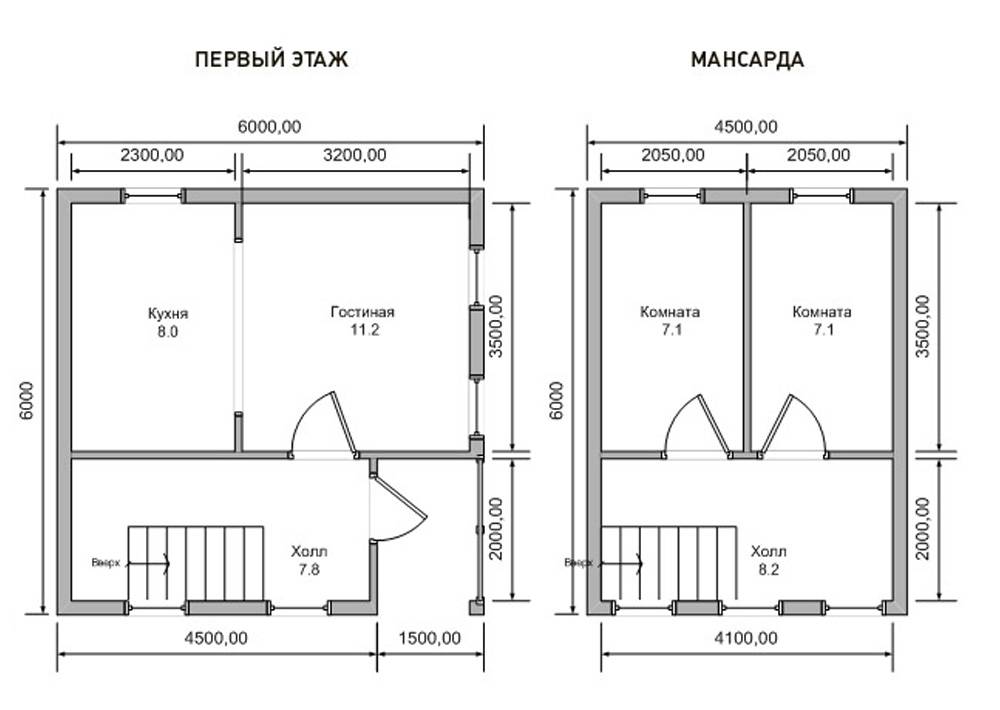

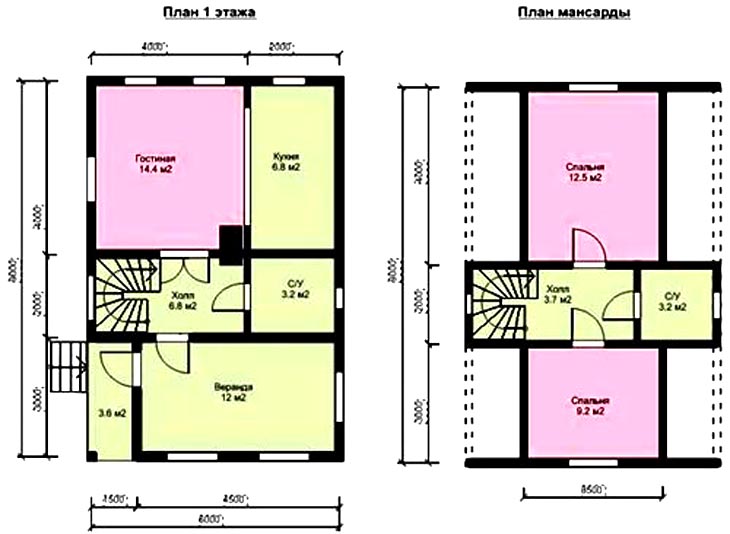

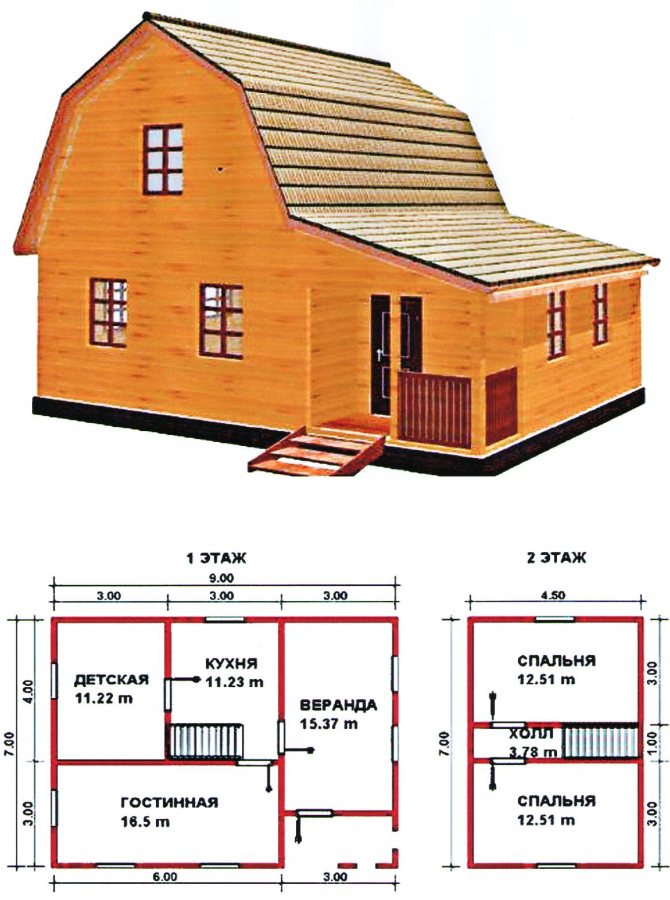

Проект

Проект домика

Без тщательного подробного плана нельзя построить даже простенький дачный дом. Без необходимого пакета бумаг любое возведенное строение обречено на снос, рано или поздно. Дело не в том, что с вас хотят содрать дополнительные средства, и не в чьем-то самодурстве. Причина кроется в другом – без изысканий квалифицированных профессионалов проекты даже одноэтажных каркасных сооружений могут нести реальную угрозу безопасности людей.

На начальном этапе, прежде чем приступить к работам, придется обратиться в архитектурный отдел или конструкторское бюро за проектом, или чертежом каркасного дома.

Там специалисты разберут вашу конкретную ситуацию касаемо технических условий, предпочитаемому типу фундамента, планировки и даже внешнего облика будущего жилища, произведут необходимые расчеты для каркасного дома.

При получении разрешения выверенный и грамотный проект одобряется гораздо успешнее, чем неуклюжий самодельный эскиз или набросок.

Материал: что предпочесть?

Строительство дома своими руками

Наверное, не стоит объяснять, что от качества выбранного сырья прямо зависит окончательный результат строительных работ:

  • Для изготовления каркаса выбирается деревянный брус определенных размеров. Сечение его должно быть таким, чтобы выдерживать предполагаемые нагрузки в любое время года. Наиболее подходящий материал сечением от 20 сантиметров. Такой обычно применяют при возведении жилищ зимнего типа.
  • Что выбрать для возведения прочных и теплых стен? Какие материалы для каркасного дома 6 на 6 оптимальны? Это могут быть, к примеру, ДВП или OSB плиты. Основное их отличие заключается в составляющих – более или менее крупные опилки. В качестве наполнителя используется двойной пенопласт или особый экструдированный пенополистирол.
  • Конструкция стропил также является каркасной. Можно использовать более легкий брус с меньшим сечением. Особое внимание – его качество: на нем не должно быть никаких изъянов, даже природного происхождения. Особенности конструкции крыши служат главенствующими при выборе кровельного материала. Дело в угле наклона: материал должен быть тем более структурным, чем круче скат крыши.

Все деревянные элементы каркасного дома 6 на 6, прежде чем быть использованными, должны быть надлежащим образом подготовлены. Пропитка и обработка различными защитными составами предохранит дерево от вредителей и порчи.

Основание дома

Аккуратный каркасный домик с мансардой по весу много легче чем аналогичная размером конструкция из цельных бревен либо кирпича.

По этой причине он не нуждается в монолитном основании. А какое же оно может быть?

  • Сваи. Но для обустройства свайного ростверка необходима специальная техника. Без нее, собственными силами, вбить тяжелые сваи в почву не получится. Еще одно «но» — при подвижках или обычной усадке грунта сваи может повести. Их перекос скажется на всем объекте.
  • Столбики из железобетона. Чтобы их установить, выкапывают глубокие ямы, амортизируя дно песком и щебнем. Устанавливают столбы, ямы заливают цементным раствором. Изделия из железобетона имеют разную стоимость, найти вариант с подходящей ценой вполне реально.
  • Устройство столбов собственными силами. Используется метод кладки кирпича или же опалубки. Способ с кирпичом является менее надежным, так как при обычной рабочей нагрузке, характерной для любого объекта, стыки кладки могут начать растрескиваться.

Все столбчатые основания имеют один важный недостаток – холодный пол в помещении.

Чтобы избежать подобной неприятности, придется обратить внимание на его основательное утепление.

Стены

Стены каркасного дома можно сравнить с неким многослойным пирогом, состоящим из множества различных пластов, в том числе защитных.

Это:

  1. основной каркас из дерева;
  2. непременная теплоизоляция;
  3. плита из древесно-стружечных материалов;
  4. обязательный слой гидроизоляции;
  5. обрешетка, один из видов декоративной облицовки.

Стропила

Устройство стропил каркасного дома  не отличается от такового для крыш более тяжелых по весу объектов. Система одна и та же – совокупность ферм, стропильных ног, обрешетки и фронтонов.

Монтаж своими руками: типичные ошибки

Перед началом строительных работ неплохо было бы оценить собственные силы. Строители-любители, не обладающие профессиональными навыками, нередко совершают роковые ошибки, последствия которых могут оказаться серьезнее, чем кажется с первого взгляда. Это не только понижение эксплуатационной комфортности жилища, но даже его обрушение в крайних случаях. Что важно?

Древесина для строительства должна иметь надлежащее качество. Древесина нормальной влажности, или высушенная заводским способом, гораздо меньше деформируется, обеспечивая тем самым прочность конструкции. Данное положение не относится к не обработанным, сырым хлыстам. Чем чревато использование неподготовленного или некондиционного материала?

Каркас является основой всего сооружение. Следовательно, кручение, выгибание или повышение напряжение какого-то элемента станет причиной для деформации всего строения. Возможна как небольшая деформация стены, так и ее частичное разрушение, и полное обрушение всего строения. Как выявить брак при приобретении? Грани таких брусьев могут быть грязными и кривыми, если на поверхность капнуть йод, то он приобретет синюю окраску.

Качество каркасного дома зависит и от цены предпочтенных материалов. На жесткости каркаса лучше не экономить, может получиться себе дороже. Диагональные элементы, расположенные между прямостоящими опорами, служат конструкционным усилением. Экономить на них категорически противопоказано, даже если задуман совсем маленький домик.

Необходимо учитывать идущие сверху нагрузки: вес конструкции, погодные проявления, усадка. Для усиления прочности можно сделать дополнительные усиления крест-накрест.

Можно ли правильно обустроить оконные и дверные проемы своими руками? Это тоже ответственная часть работы. Усадка каркаса заметно меньше, чем у бревенчатых стен или брусчатых стен, но она все-таки имеется. Если не учитывать это, можно допустить некоторые риски в последующей эксплуатации.

Установка окон

Прежде чем заказывать стеклопакеты, необходимо пригласить профессионального замерщика дверей и окон. Специалист сможет осуществить грамотные замеры и оценить состояние проемов. Не стоит экономить на такой, казалось бы, мелочи. Тем более, большинство производителей оказывают подобную услугу фактически бесплатно. Вернее, она изначально заложена в стоимость.

Купленному и прибывшему на строительную площадку материалу следует оказывать особое внимание. Его необходимо обрабатывать, правильно складировать, проветривать. Правильное обращение с материалом обеспечит получение на выходе качественного строения, которое будет долго и комфортно эксплуатироваться.

Если все вышеперечисленное напугало потенциального строителя, разуверив его в собственных возможностях и силах, можно рассмотреть услугу «под ключ». Стоить такой каркасный дом будет дороже, но в данном случае цена оправдывается надежностью и качеством дальнейшей эксплуатации.

Но и пугаться напрасно тоже не стоит. Уютный каркасный дом 6 метров квадратных, при серьезном и грамотном подходе, не станет непреодолимым этапом для не ленивого и рукастого мастера, обладающего навыками плотницкого мастерства, и умеющего пользоваться инструментом. Главное в этом – правильно оценивать собственные возможности, и пользоваться рекомендациями и правилами изготовления каркасных сооружений. Тогда построенное собственными руками жилище станет источником радости и гордости его владельца.

пошаговая инструкция и чертежи, строим правильно, видео и фото руководство

Построить каркасный дом своими руками– выполнимая задача, если присутствуют навыки, необходимые средства, огромное желание и подробная пошаговая инструкция на монтаж небольшого здания размерами 6х6м. Крупный объект вряд ли можно осилить самостоятельно, там не обойтись без подрядчиков. А дачный домик или баню вполне реально поднять с помощью одного-двух друзей или родственников.

  • 1 Разработка проекта
  • 2 Определение типа грунта
  • 3 Расположение дома на участке
  • 4 Заготовка материалов
  • 5 Земляные работы, фундамент
  • 6 Сборка каркаса
  • 7 Перекрытия, полы
  • 8 Крыша
  • 9 Паро- гидро- теплоизоляция
  • 10 Отделочные работы

Разработка проекта

Строительство каркасного дома с первого взгляда кажется непростой задачей. Почитав статьи в интернете или посмотрев ролики, никто не станет специалистом. Но общее представление он получит. Возможно, подберет себе проект, устраивающий по планировке и внешнему виду. Но одного рисунка и чертежа недостаточно.

Чтобы не упустить важных моментов, правильно рассчитать этапы работ, потребность в материалах, прокладку инженерных коммуникаций, составляют проект. Это можно сделать самостоятельно или заказать комплект документов в архитектурном бюро или специализированной организации.

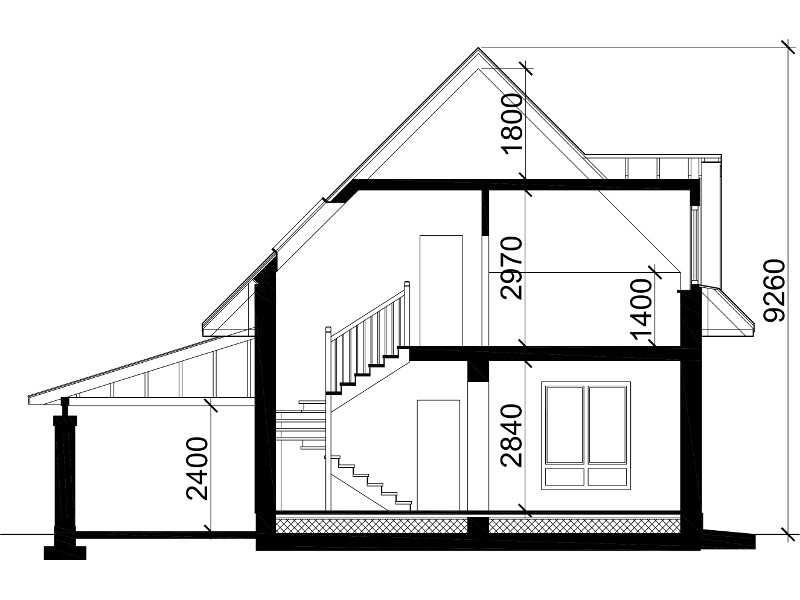

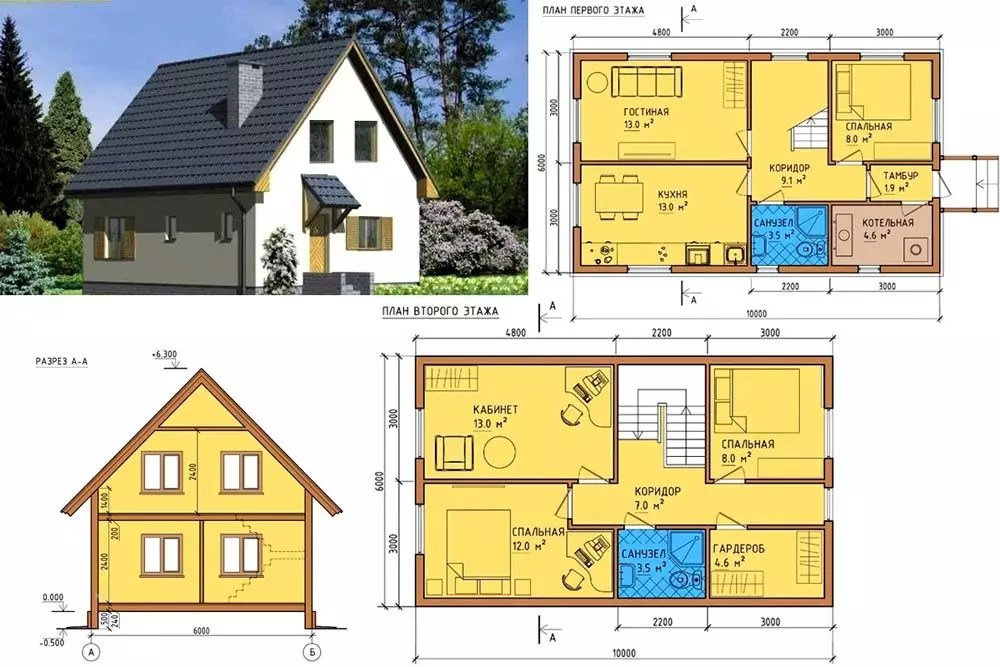

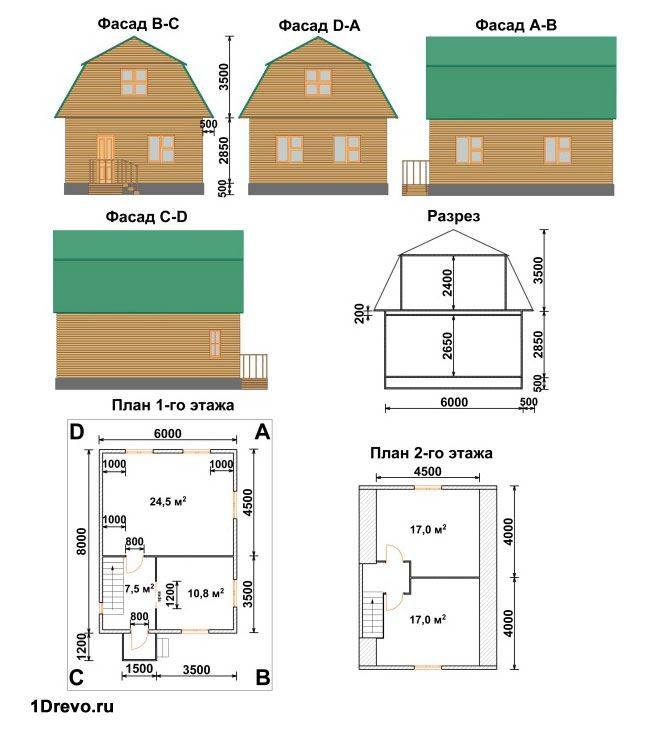

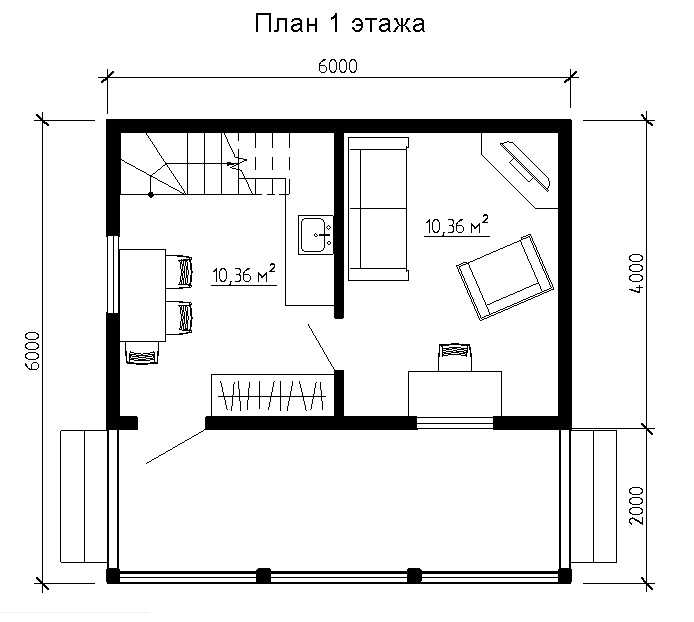

Эскиз должен содержать план этажа с подробными размерами, виды фасадов, вертикальный разрез дома. Рабочие чертежи каркасного дома 6х6 метров для постройки своими руками включают схему фундамента, раскладку элементов каркаса, крыши, кровли, рисунки узлов. Спецификации, или расходная часть, дает представление о необходимых строительных материалах, комплектующих, крепеже. Детально рассматривается прокладка электрических кабелей, водопроводных и канализационных труб, система вентиляции.

Для небольшого объекта проектную часть выполнить несложно. Если нет уверенности в собственных силах, лучше поручить это специалистам.

Определение типа грунта

Каждый дом стоит на фундаменте, который опирается на грунт. На большой части территории нашей страны – глинистые почвы, обладающие пучинистостью – свойством увеличиваться в объеме при зимнем замерзании.

Пучинистость характерна для глинистых, суглинистых и супесчаных грунтов, а также гравелистых песков и крупнообломочных пород с содержанием глины от 10 %.

В большой степени морозное пучение зависит от влажности почвы. При высоком УГВ вода по мельчайшим капиллярам поднимается к поверхности земли, где зимой превращается в лед.

Поверхностные талые и дождевые воды также насыщают грунта влагой. Они способны при замерзании выдавить из земли фундамент или его часть. В конструкциях появляются трещины и деформации, что приводит к преждевременному разрушению строения.

Каркасный дом намного легче кирпичного или бетонного. Он не требует возведения мощных фундаментов, опирающихся на глубокие плотные слои земли ниже уровня промерзания. Но противостоять силам пучения, создавая встречное давление большой массой, он не может.

Чтобы построить каркасный легкий дом 6 на 6 своими руками и избежать его преждевременного разрушения, на этапе проектирования, возведения и эксплуатации применяют методы борьбы с пучением:

Конструкция фундамента должна обеспечивать подвижку строения вместе с сезонными колебаниями грунта или не реагировать на них. В первом случае это плита, во втором – винтовые сваи;

Не допускать переувлажнения подстилающих слоев почвы. Это достигается дренажом, устроенным под подошвой фундамента, отмосткой вокруг строения, отведением дождевых вод и стоков с помощью ливневки;

Утепление отмостки, цоколя и фундамента поможет избежать замерзания воды в прилегающих слоях земли;

В комплекс мер входит горизонтальная и вертикальная гидроизоляция основания дома. Хотя она напрямую не оказывает влияние на пучение грунта, защищенные от попадания влаги конструкции лучше противостоят любым внешним воздействиям.

Расположение дома на участке

Строительство небольшого каркасного дома 6х6 своими руками начинают с выбора места. Располагают его на участке, не только сообразуясь с личными пожеланиями.

Требования СНиП 30-102-99 и районной или городской архитектуры регламентируют размещение объектов на участке. Каркасный дом относится к III-IVкатегории огнестойкости, поэтому от соседнего существующего строения отступают не менее 15 м. Септики, туалеты, хозблоки с домашними животными должны быть удалены на 7-12 м. Жилое здание удаляют от «красной линии» не менее, чем на 5 м, от забора – 3 м.

Второе важное условие – дом желательно поставить в самой высокой точке участка. Тогда талая вода и осадки будет свободно стекать по склону, не проникая под фундамент.

Третье обстоятельство, на которое обращают внимание, расположение постройки относительно сторон света. Дом желательно строить на севере или северо-западе земельного участка. Тогда солнце освещает территорию большую часть дня, а остекленные проемы смотрят на юг или восток.

Кроме этого, будущая постройка должна гармонично вписываться в общую планировку участка, иметь удобный доступ соответственно своему назначению.

Заготовка материалов

Когда мы строим на участке каркасный дом 6х6 своими руками, покупку и доставку материалов мы осуществляем самостоятельно или с привлечением наемной техники. Чтобы привезти нужное количество без излишков или не тратить деньги на дополнительные рейсы, рассчитывают потребность в стройматериалах согласно чертежу.

Для возведения железобетонного плитного или ленточного фундамента понадобятся щебень, песок, цемент, арматура, геотекстиль, гидроизоляция, утеплитель пенополистирол. Для устройства дренажа — перфорированные трубы, коллекторные колодцы.

Каркас собирают из сухой строганой доски 50х150 или 50х200 мм. Крепление осуществляют клеем и метизами – болтами с шайбами и гайками, шпильками, саморезами, скобами, гвоздями. Деревянные элементы обрабатывают антисептиками и антипиренами.

Внутреннее утепление проводят плитами базальтовой ваты, наружное – пенополистиролом. Для стен понадобятся паро- и гидроизоляция, герметизирующие прокладки и смеси.

Стропильную систему изготавливают из той же доски, что и каркас. Материал для кровли – из проекта или по желанию. Не забывают про дюймовку для обрешетки и ветрозащиты. Вдоль конька устанавливают коньковый профиль.

Потребуются материалы для наружной и внутренней обшивки – ГКЛ, ГВЛ, сайдинг, вагонка, заполнения оконных и дверных проемов, лестница или ступени.

Для электропроводки закупают силовой кабель, автоматику, фурнитуру. Водопровод и канализацию невозможно проложить без полимерных труб и запорных кранов. Вентиляция в каркасном доме – важное условие сохранения благоприятного микроклимата в помещении. К ее устройству относятся внимательно. Понадобятся системы естественного или принудительного побуждения.

Вот, пожалуй, неполный список того, что придется приобрести в ближайшее время.

Земляные работы, фундамент

На непучинистых или слабопучинистых грунтах при низком (более 2 м) УГВ закладывают ленточный мелкозаглубленный или столбчатый фундамент. Это наиболее экономичный вариант под каркасные дома своими руками, который послужит достаточно надежным основанием для постройки 6х6м.

Если почва глинистая, болотистая или неоднородная, близки грунтовые воды, дом расположен в низине, выбор останавливают на плитном или свайном фундаменте.

Предварительно снимают верхний плодородный слой. Это делают обязательно, строительные нормы не рекомендуют опирать сооружения на богатое органикой основание. Из-за разложения растительных остатков велика вероятность проседания конструкций.

Габариты сооружения размечают на местности с помощью колышков и шнура габариты. Диагональ дома 6х6 м равна 8,485 м.

Общая операция для железобетонных монолитных, сборных или столбчатых фундаментов – рытье котлована и устройство щебеночной или песчаной подушки. Под отдельностоящие выкапывают ямы, под ленту – траншею. Заглубляются на 40-50 см, укладывают геотекстиль. Он убережет дренирующий слой от размывания и заиливания.

Сверху укладывают подушку толщиной 15-20 см из непучинистых материалов – щебня, гравия, крупнозернистого песка. Уплотняют ручной трамбовкой или поливают водой. Ширина полосы — 30-40 см. Под плиту – на 20 см больше внешних размеров здания, под столбы – 40х40 см.

В траншею устанавливают опалубку, монтируют арматурные каркасы. В углы укладывают изогнутые прутья длиной не менее 4 м. Их закрепляют вязальной проволокой к основным стержням. Заливают бетон М200-300.

Плитный фундамент армируют сеткой с ячейкой 15-20 см.

Столбики выкладывают из глиняного кирпича или бетонных блоков. Можно возвести отдельностоящие опоры из асбоцементных или полимерных труб, которые будут играть роль опалубки при бетонировании.

Верх конструкций и боковые поверхности покрывают гидроизоляцией – мастикой, рулонными материалами.

На переувлажненных грунтах или торфяниках целесообразно устроить фундамент из винтовых свай. Они не поддаются деформации из-за морозного пучения, обладают высокой несущей способностью. Схема расстановки — в углах, пересечениях стен, шаг не более 3 м. По верху опоры связывают металлическим или деревянным ростверком, равномерно распределяющим нагрузку от строения на заглубленные анкеры.

Сборка каркаса

Каркасное домостроение опирается на нормы СНиП 31-105-2002, составленного на базе зарубежных регламентов.

На верх фундамента укладывают обвязочный брус, закрепляют строго по уровню. Каркас собирают традиционно, устанавливая поочередно стойки в вертикальное положение, или способом «канадская платформа». В этом случае сборку проводят на готовом черновом полу горизонтально с последующим монтажом секторов в проектную позицию.

Стойки из строганой доски размерами 150х50 или 200х50 мм устанавливают с шагом 600 мм, крепят к нижней обвязочной балке, начиная от угла. По верху каркас скрепляют прочным брусом — верхней обвязкой.

Оконные и дверные перемычки усиливают досками, уложенными на ребро. Толщина такого элемента зависит от размера проема. Если он шире 800 мм, ригель должен быть не тоньше 150 мм.

Каркас укрепляют укосинами из доски, врезая их в верхний и нижний пояс, или перфорированной стальной полосой. Если для обшивки применяют жесткие листы – многослойную фанеру, ОСП – дополнительные элементы не устанавливают.

Листы наружной облицовки располагают в шахматном порядке с разбежкой швов, длинной стороной параллельно фундаменту. Такая укладка жестко связывает каркас в горизонтальном направлении.

Перекрытия, полы

Конструктивно перекрытия состоят из несущих балок, чернового и чистового пола, подвесного или подшитого потолка.

Главные балки опирают на горизонтальную обвязку. Их расчет проводят, исходя из нагрузки. Доску 50х150 или 50х 200 мм укладывают с шагом 35-80 см в зависимости от ширины перекрываемого пролета и материала обшивки. Чаще всего применяют интервал 40-60 см, что согласуется с размерами листов облицовки и утеплителя. В зданиях до 2 этажей в качестве несущих ригелей можно использовать стальные профили.

Жесткость перекрытий достигается установкой горизонтальных распорок, подшивкой потолка листами, устройством чернового пола из плитных материалов.

Крыша

Скатная крыша состоит из стропильной системы, опирающейся на каркас наружных и внутренних несущих стен. Сечение и шаг балок принимается по таблицам действующего СНиП, они зависят от вида и материала кровли, предполагаемых нагрузок, конструктивного решения.

Кровля представляет собой сложный пирог, включающий:

  • Сплошной кровельный настил, прикрепленный к несущему каркасу и защищающий дом от осадков и талой воды;
  • Стропильные балки, воспринимающие все нагрузки от кровли;
  • Утеплитель, пароизоляцию;
  • Подшивку.

Такая конструкция обеспечивает сохранение тепла в чердачном пространстве. Если оно не эксплуатируется, утепляют перекрытие первого этажа.

Паро- гидро- теплоизоляция

Строительство каркасного дома 6х6 метров своими руками предполагает надежное утепление пола, стен, перекрытий и кровли. Его выполняют из негорючих материалов, преимущественно, базальтовой ваты. Толщину слоя принимают исходя из теплотехнического расчета.

На горизонтальные поверхности – полы, перекрытия – укладывают рулонные или плитные материалы. Стены утепляют только плитами с плотностью от 40 кг/м³. Их вставляют в распор между стойками каркаса.

Со стороны отапливаемого помещения теплоизолятор защищают пароизоляцией. Все стыки тщательно проклеивают. От наружного воздействия воды и ветра в стены укладывают гидроизоляцию.

Отделочные работы

Обшивку внутренних стен выполняют жесткими листами – ГКЛ, ОСП, фанерой. Требования к наружной отделке – устойчивость к воде и морозу. С этой целью применяют различные виды сайдинга, декоративных панелей, штукатурку.

Как построить каркасный дом 6х6 своими руками, вы узнаете, посмотрев видео.
