как сделать механический дровокол, какой двигатель нужен для дровокола

Каждый владелец дома с печным отоплением или участка, на котором оборудована баня или сауна, нуждается в заголовке дров. Для небольших объемов можно обойтись обычным топом. Если же дров требуется много, можно изготовить самодельный дровокол, который значительно облегчит рабочий процесс. Своими руками дровокол можно сделать из домкрата, а возможно создать усовершенствованную конструкцию с двигателем. О конструкции каждой из них вы узнаете на этой странице.

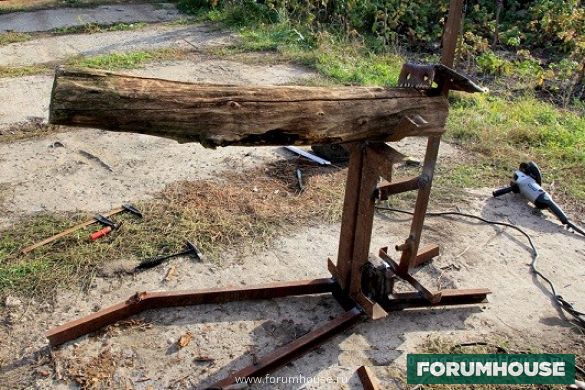

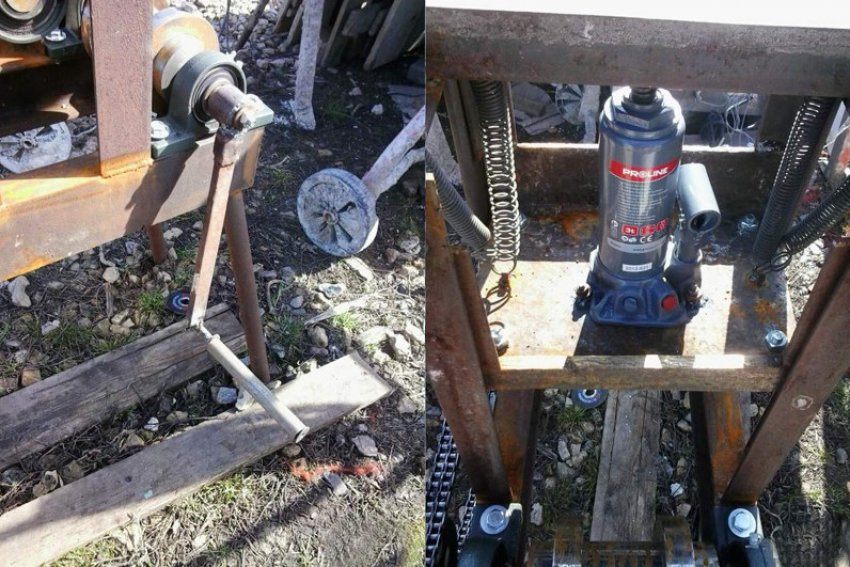

Самодельный механический дровокол из домкрата своими руками

Существуют различные самодельные механизмы, аппараты и прочие конструкции, которые могут помочь убрать снег вокруг дома, накосить сено, наколоть дров, достать воду из колодца (если он есть на участке — с помощью самодельного насоса, очистить его также с помощью специального оборудования ит. д.). Один из них — самодельный механический дровокол, который не сложно изготовить при помощи подручных средств.

В домах с печью, отапливаемой дровами, актуальным стоит вопрос заготовки дров. Но рубить дрова — занятие не из легких, а их закупка обойдется достаточно дорого. Чтобы сэкономить деньги и силы, можно изготовить своими руками дровокол из домкрата, который существенно упростит процесс заготовки дров.

Перед тем как сделать дровокол своими руками, нужно изготовить специальную раму. Ее конструкция заключается в создании двухопорной балки. На одном конце этой балки должен размещаться «мускул», закрепленный шарнирно, а на другом — клин.

Между ними необходимо расположить ложе для чурбака. Элементы конструкции гидроколуна должны быть достаточно мощными, ведь усилие в этом месте будет исчисляться сотнями и тысячами килограммов. Поэтому балку рекомендуется сварить из швеллера и стальной полосы толщиной 10 мм.

Клин дровокола из домкрата также должен быть сделан достаточно крепким. Его нужно консольно приварить к отрезку швеллера (чуть большего размера), который можно будет фиксировать в нескольких положениях в зависимости от длины чурбака.

Далее домкрат следует установить на балке горизонтально, на двух опорах. Передняя опора должна быть в виде М-образной скобы с хомутом, охватывающим корпус инструмента.

Задняя опора обычно представлена двумя пластинками. К этим пластинкам необходимо прикрепить пружины, которые должны возвращать шток в исходное положение после снятия давления масла в цилиндре.

Теперь остается расположить готовое приспособление на рабочем столе или верстаке для удобства работ. Для этого следует подвести к полену клин и начать раскачивать его рукой.

После нескольких движений шток нажмет на чурбак и последний расколется. Затем останется только убрать готовые поленья. Для этого нужно рукояткой сброса снять давление масла.

При этом пружины аппарата вернут поршень со штоком в исходное положение. После этого можно будет заложить новый чурбак.

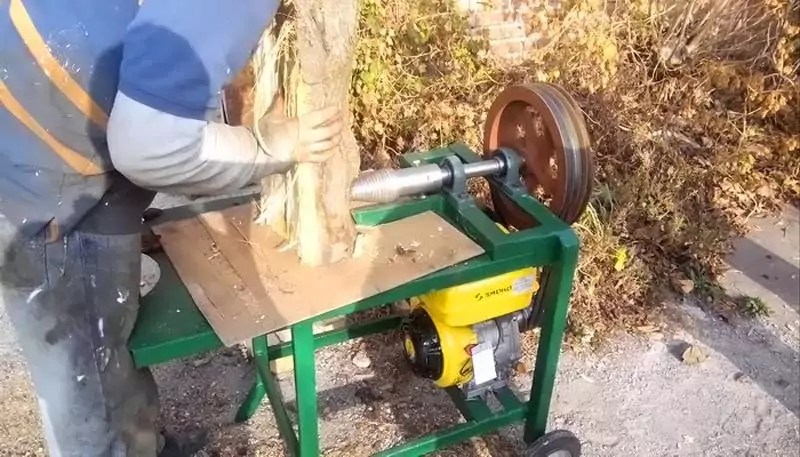

Самодельный дровокол с двигателем и его мощность

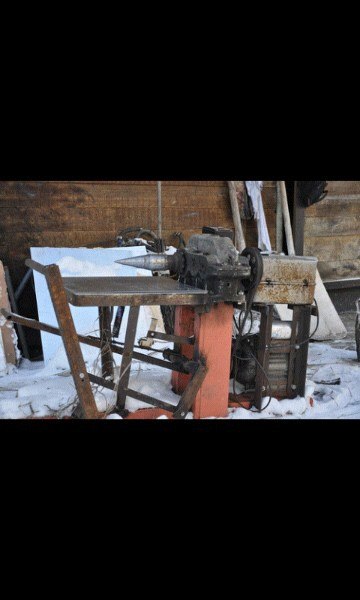

Дровокол с бензиновым двигателем — еще одно оборудование, позволяющее облегчить процедуру заготовки дров. С его помощью можно наколоть достаточно тонкие чурбаки сразу при заготовке, минуя долгий процесс колки поленьев сначала на чурбаки, а затем — на шестерики и восьмерики. Известно, что чем тоньше поленья, тем эффективнее они будут гореть и больше отдавать тепло.

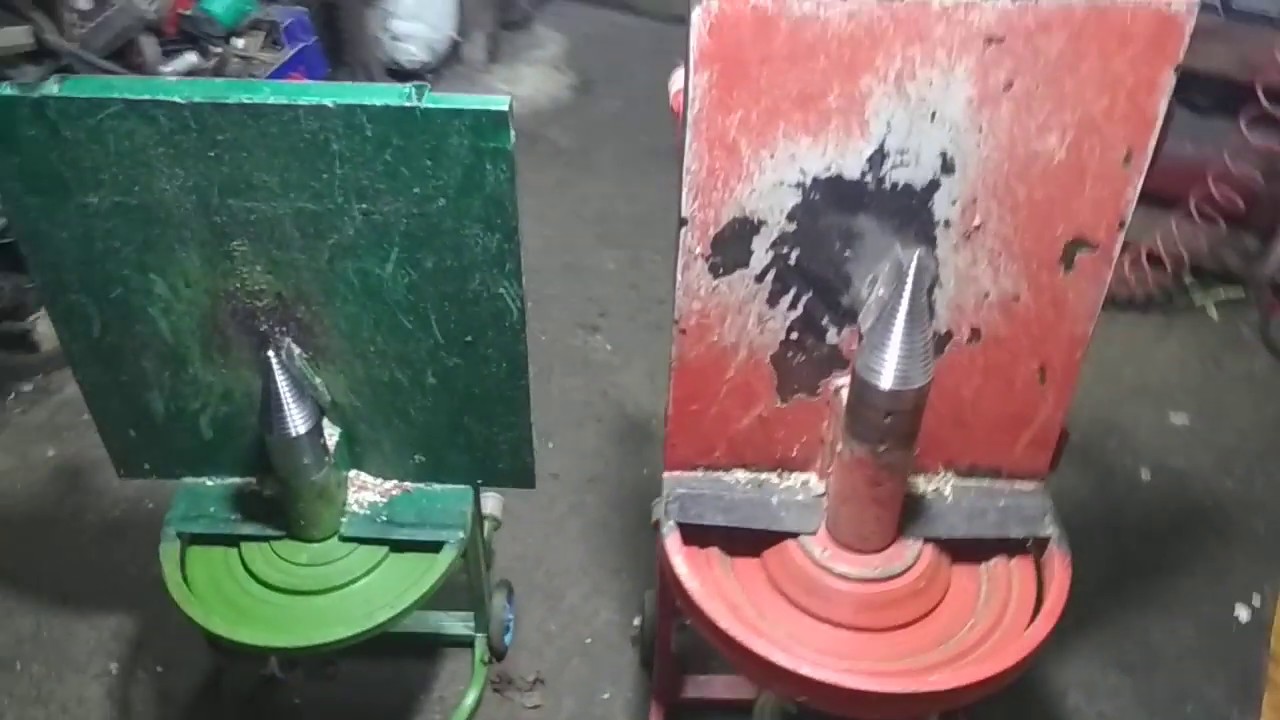

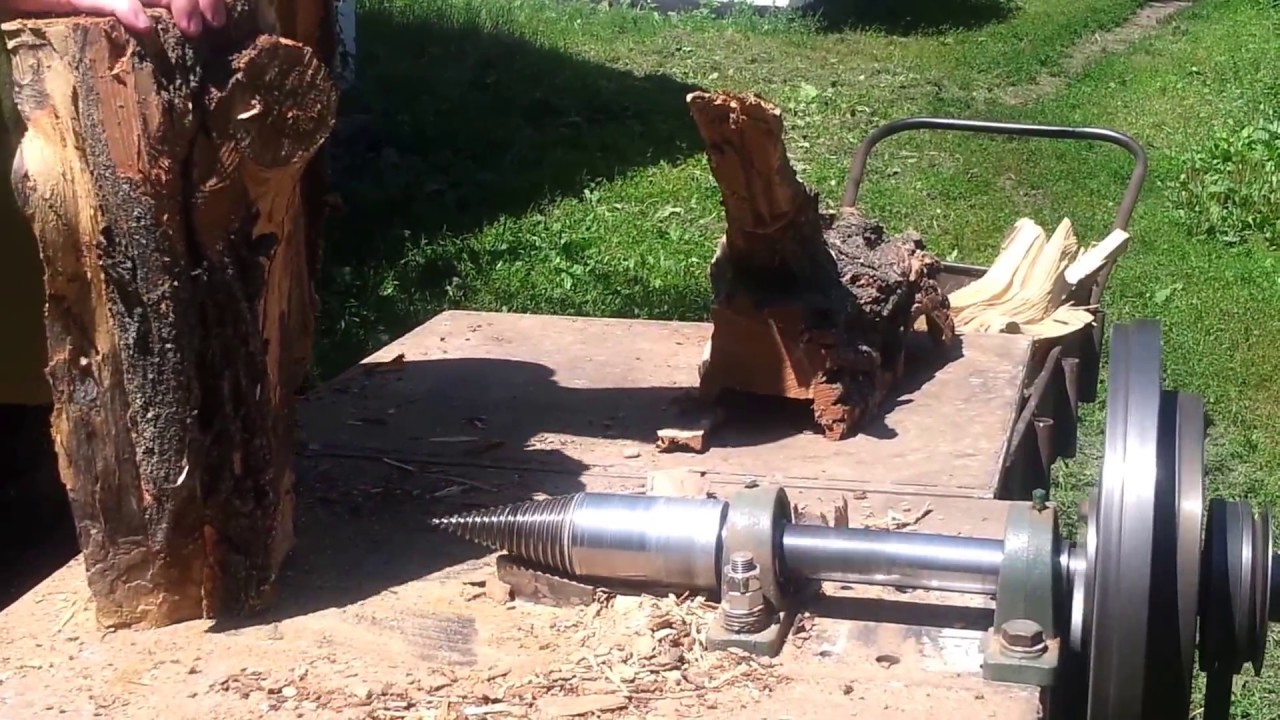

В конструкции данного дровокола необходимо использовать конус с резьбой. Этот конус будет приводиться в движение двигателем. Конструкция довольно простая и не требует больших затрат. Единственное важное требование — правильно сделанный конус. Его лучше выполнять на заказ, поскольку для его изготовления требуется токарный станок. Делать конус рекомендуется из стали СТ-45, шаг резьбы должен составлять 5 мм, а глубина резьбы — 2 мм.

Если есть доступ к токарному станку, то можно выполнить эту деталь и самостоятельно, поскольку здесь большой точности не требуется.

Кроме того, большую часть металла можно снять с помощью болгарки, «посадив» предварительно болванку на место конуса так, чтобы она свободно вращалась. Тогда удастся контролировать равномерное снятие металла. Если болванка окажется длиннее, то можно будет ее поместить в большие подшипники, а звездочку прикрутить к торцу.

Двигатель для дровокола можно использовать как электрический, так и бензиновый двигатель. Желательно все-таки оснастить данное оборудование электрическим двигателем — по всем показателям он более эффективен в работе. Иногда при работе таким самодельным дровоколом его конус устраивается даже на автомобильное колесо. Какой двигатель нужен для дровокола, используемого именно в вашем хозяйстве – решать вам. Так или иначе мощность двигателя для дровокола должна быть не менее 3 кВт.

Если нет в наличии мощного электродвигателя, то можно использовать для самодельного дровокола бензиновый четырехтактный двигатель от мотоблока мощностью 6 л. с. (4,5 кВт — со встроенным понижающим редуктором 1:2 и автоматическим сцеплением).

Однако такой двигатель развивает максимальную мощность при 3000 об/мин, поэтому устанавливать конус с резьбой непосредственно на вал двигателя будет достаточно опасно. В таком случае придется прикрепить с одной стороны звездочку, а с другой — винтовой конус.

Для самодельного дровокола с двигателем и конусной насадкой требуется скорость 400—600 об/мин. Передача вращения от редуктора мотора к конусу должна быть цепной. При этом необходимо, чтобы вал вращался в подшипниках № 205. В качестве опор для этих подшипников можно использовать опоры карданного вала от автомобиля «жигули». Управление оборотами двигателя будет осуществляться в этом случае с помощью педали, к которой прикрепляется тросик управления дроссельной заслонкой карбюратора.

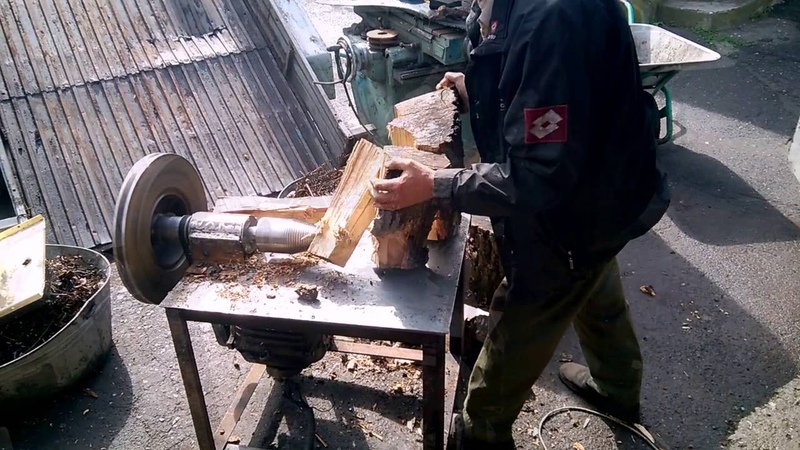

Процесс работы самодельного дровокола будет следующим: конус с резьбой при вращении вворачивается в полено и раскалывает его. Если мощности двигателя не будет хватать, можно увеличить передаточное число. Для этого требуется частота вращения конуса не ниже 250 об/мин. При меньшей скорости вращения производительность окажется слишком низкой.

Чтобы можно было сразу укладывать дрова под навес, следует устанавливать дровокол рядом с поленницей или дровяником.

дровокол, актуатор, съемник пружин, струбцина (инструкции)

Внушительная мощь стандартных автомобильных подъемников, открывает перед ними широкие горизонты применения. Правильное использование способности оказания большого усилия на объект, может облегчить выполнение многих тяжелых задач. О том, где и каким образом могут применятся главные достоинства домкрата, рассказываем и показываем далее, на примерах 4-х уникальных, полезных приспособлений.

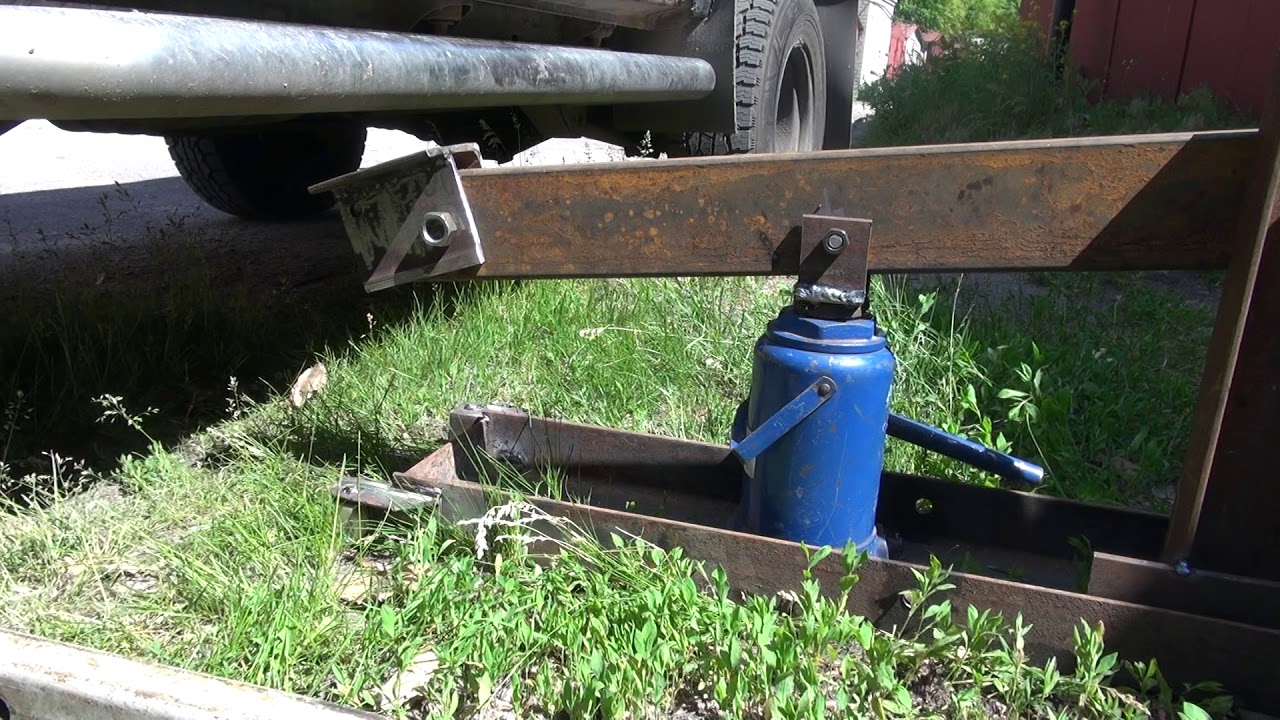

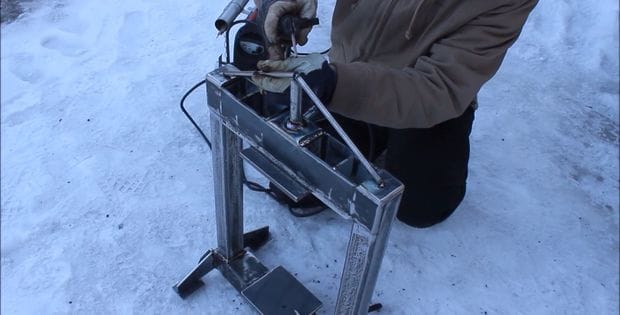

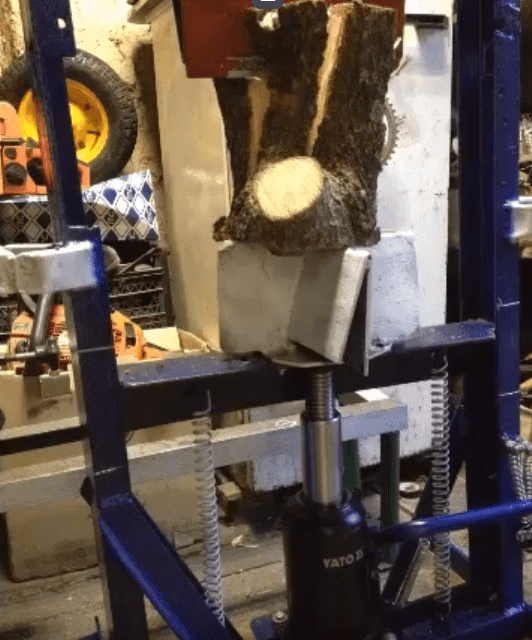

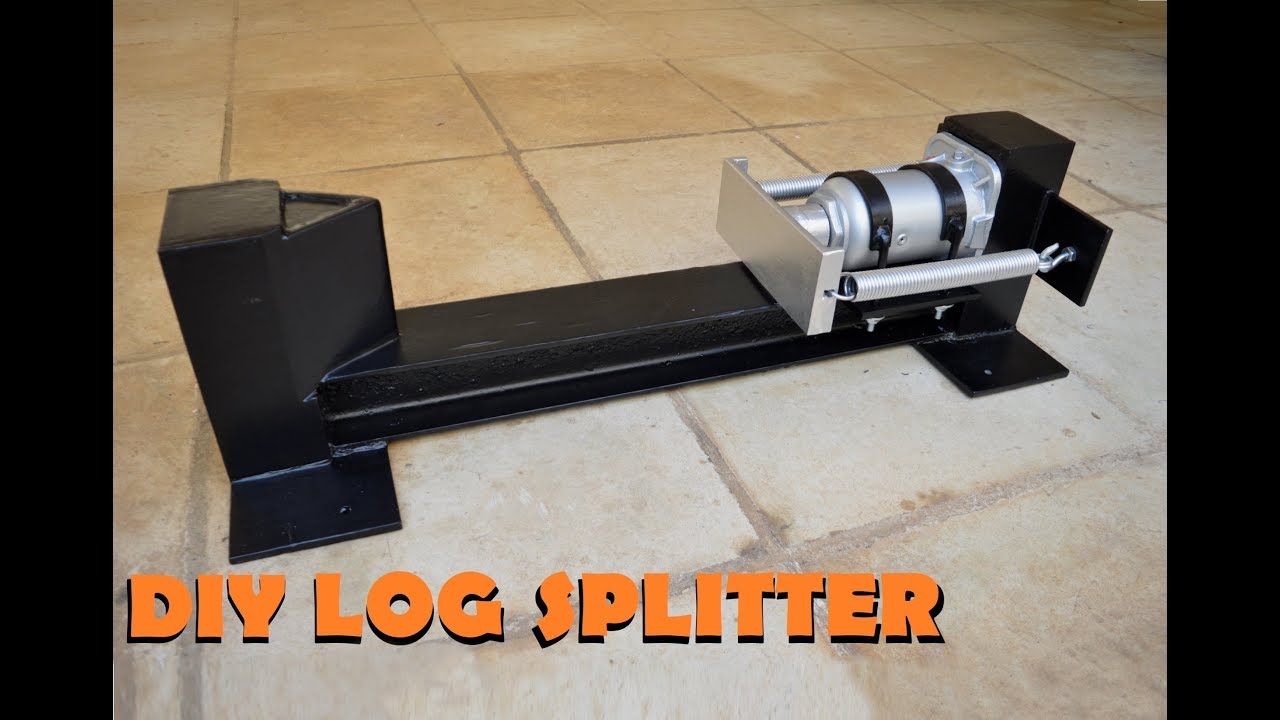

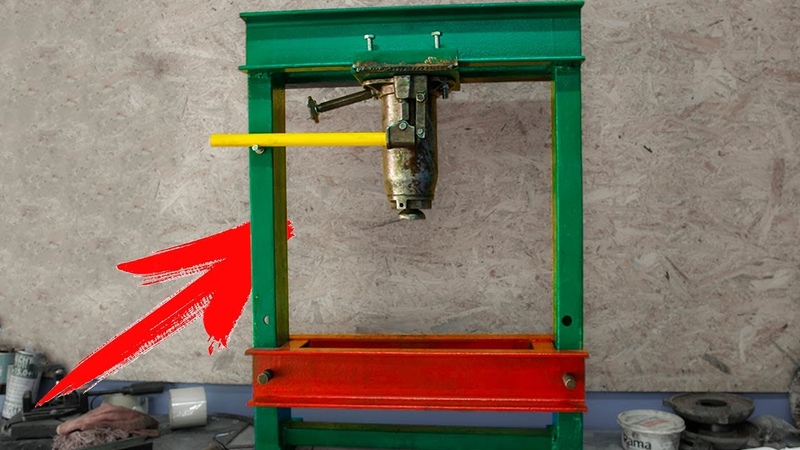

Дровокол из гидравлического домкрата

Простора и доступность печного отопления помещений, делает его актуальным даже в нынешнею эпоху высоких технологий. Сухая древесина создает уверенный источник тепла, но подготовка этого материала к использованию требует значительных усилий. Для облегчения процесса раскалывания бревен, пней, брусков и досок, можно изготовить самодельный дровокол из домкрата, сборка которого наглядно продемонстрирована далее.
Требуемые материалы:

1. Двутавровая балка 10, длиной от 1250 мм (для боковых упоров и центральной части).
2. Лист металла, толщиной от 6 мм, площадью от 0.5 м² (для колуна, крепления пружин и упорной насадки на домкрат).
3. Пружины растяжения: 2 шт (для возврата упора домкрата).
4. Труба под диаметр упора домкрата с толщиной стенок от 2-х мм (для надежной установки насадки).
5. Отрезок трубы под диаметр корпуса домкрата: 2 шт по 20 мм (для крепления на каркасе).
6. Шпильки или длинные болты (для стягивания хомутов из отрезков труб).
7. Крюк с резьбой: 2 шт (для крепления пружин к нижней части).
8. Гайки для шпилек и крюков
9. Гидравлический домкрат от 3 тонн

Представленный перечень материалов не претендует на звание абсолютно идеальной комбинации. Это образец, от которого можно отталкиваться, делая дровокол из домкрата своими руками. При необходимости, размеры можно изменить, а комплектующие, заменить на схожие по форме и прочности.

По инструментам:

• Сварочный аппарат
• Болгарка
• Дрель или сверлильный станок

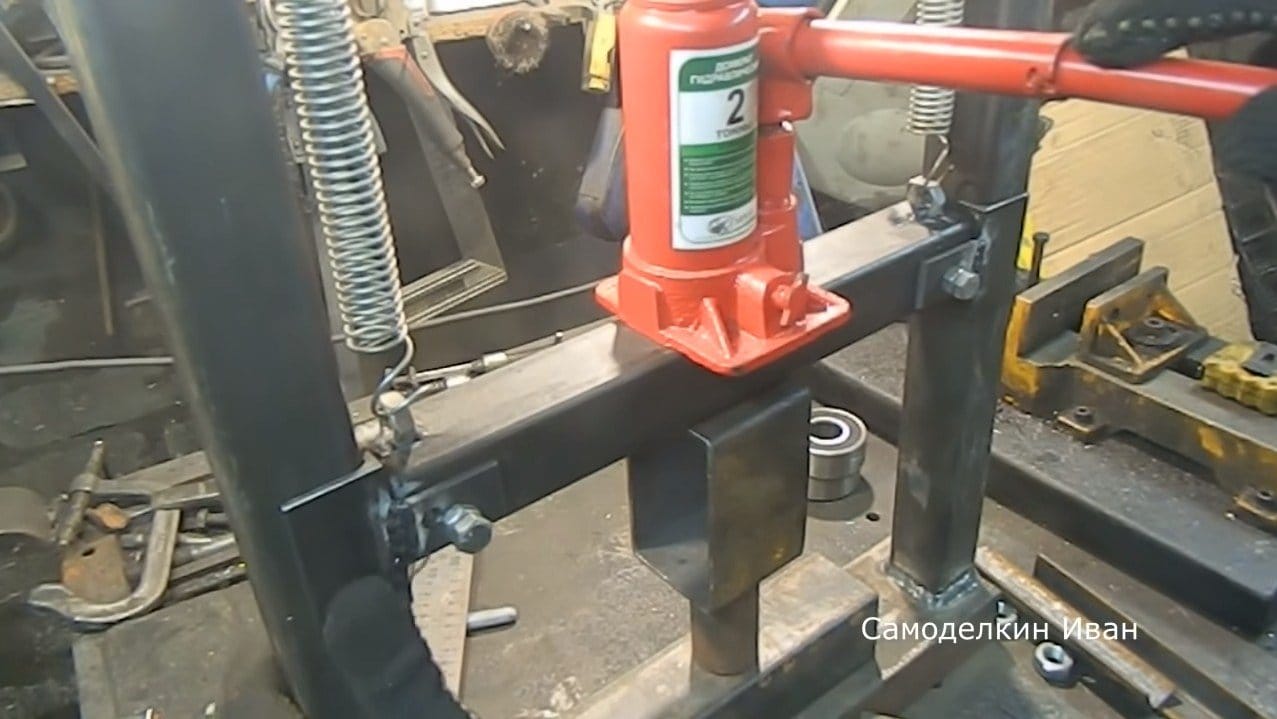

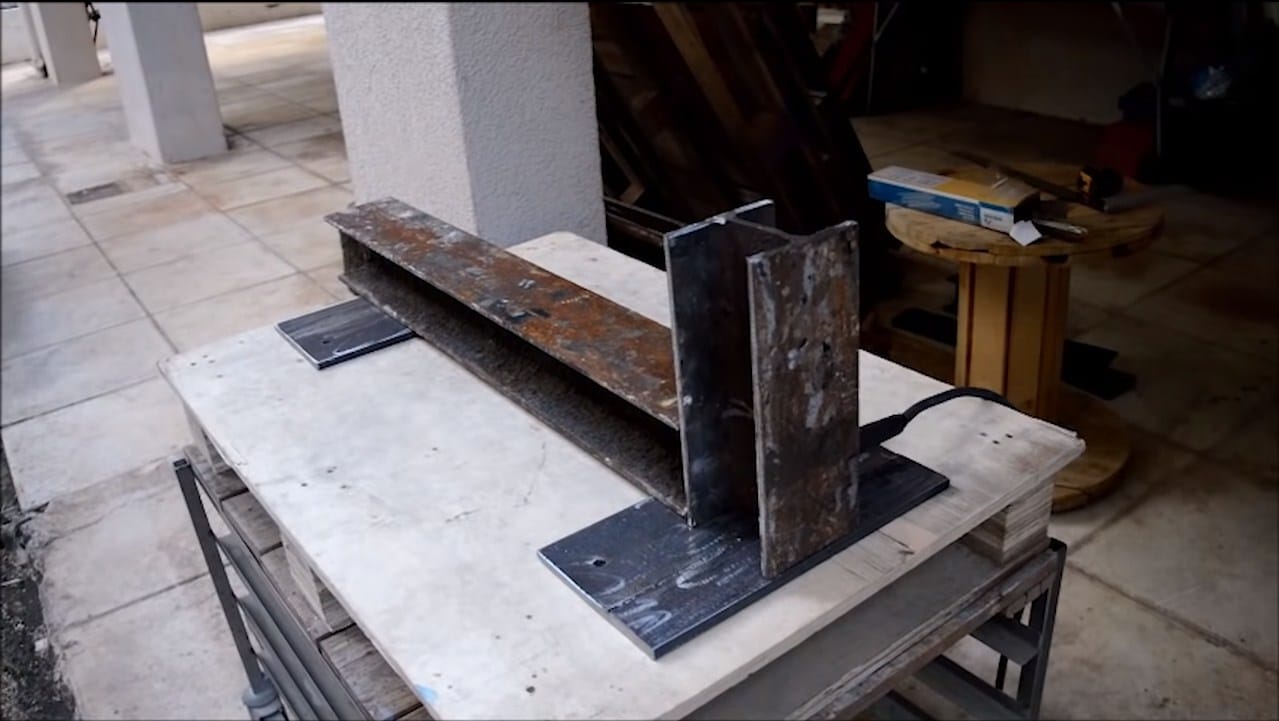

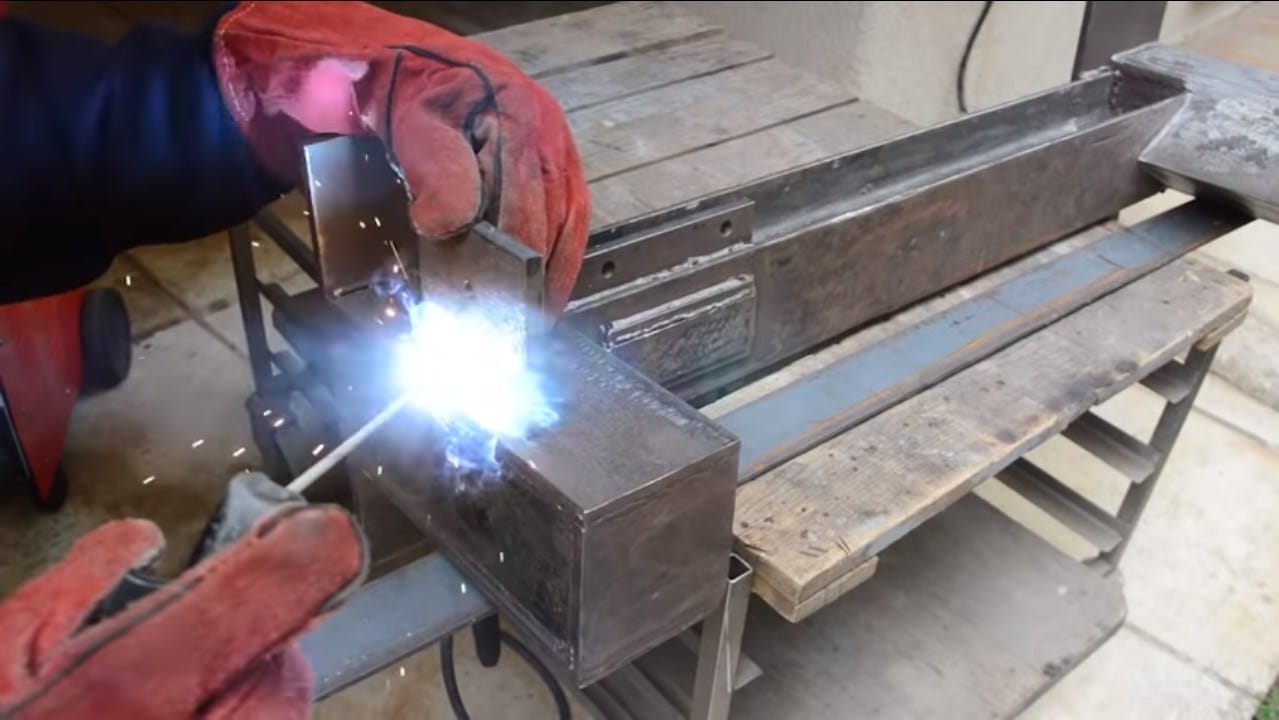

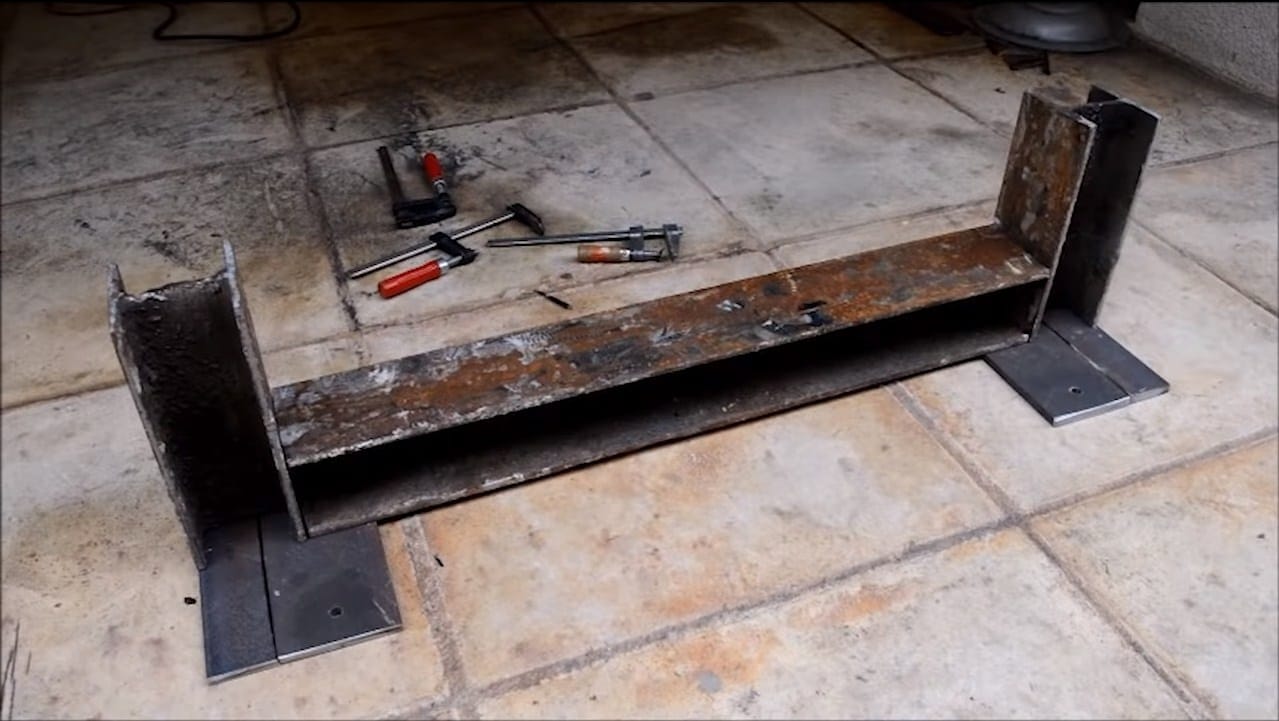

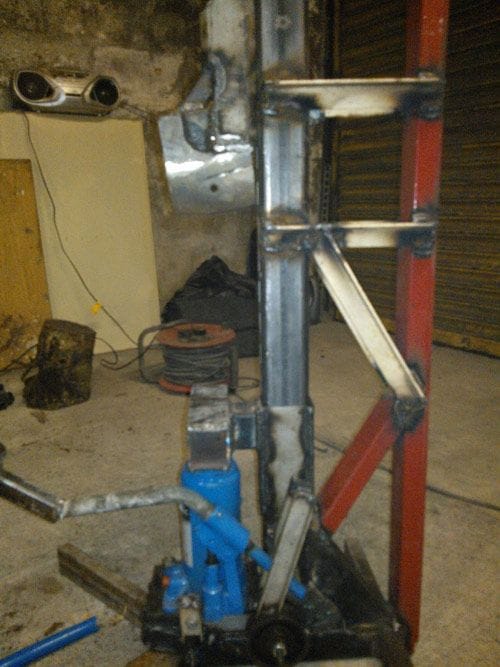

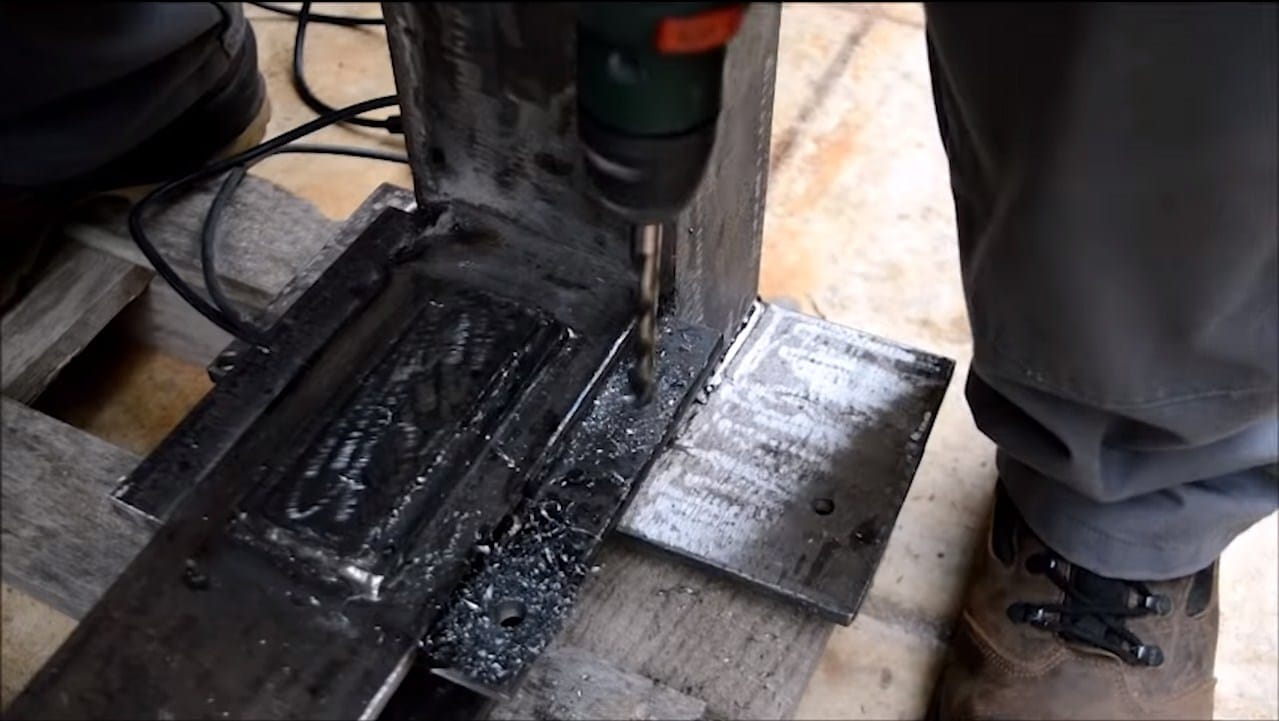

Первым шагом изготовления дровокола, выполняется сварка короба, в который будут помещаться раскалываемые материалы. Конструкция состоит из 3-х элементов, вырезанных из двутавра. К торцам центральной (длинной) перекладины, привариваются выступающие ограничители, в которые будет упираться домкрат и бревна.

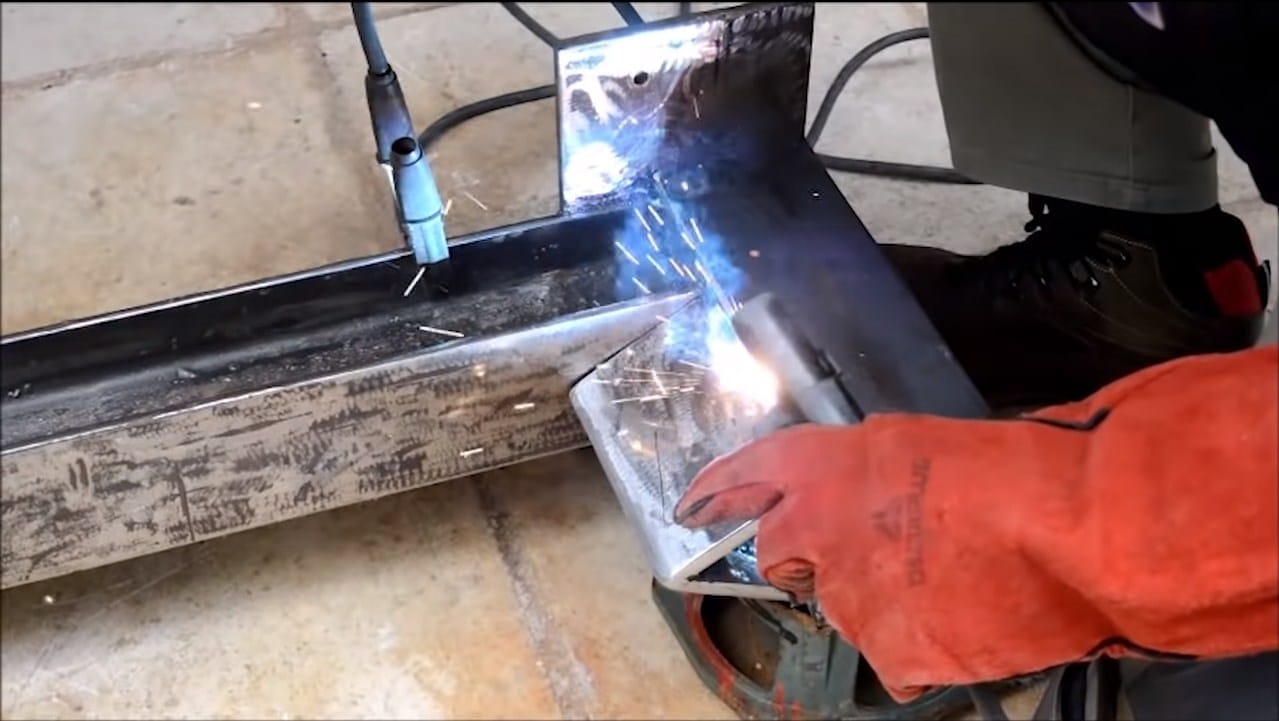

Для усиления соединения боковых элементов с центральной перекладиной, к нижней части первых можно приварить отрезки металлических пластин, которые будут заходить под центральную часть. Данные элементы могут также использоваться для крепления дровокола к полу или стене, если просверлить в них отверстия.

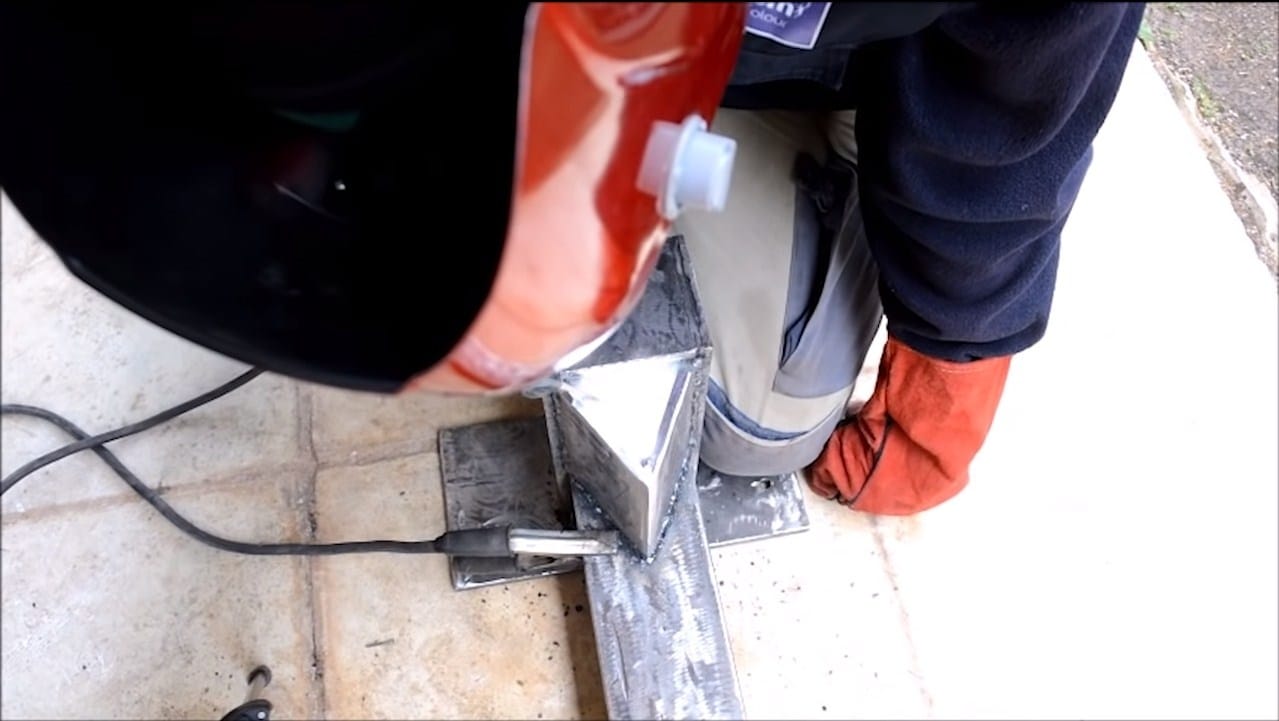

Колун изготавливается из отрезков металлической пластины, расположенных под углом 60-70° друг к другу. Чтобы стыковка пластин была плотной, их края следует подточить болгаркой или гриндером. Для усиления конструкции, в верхнюю часть можно поместить треугольный отрезок из толстого металла.

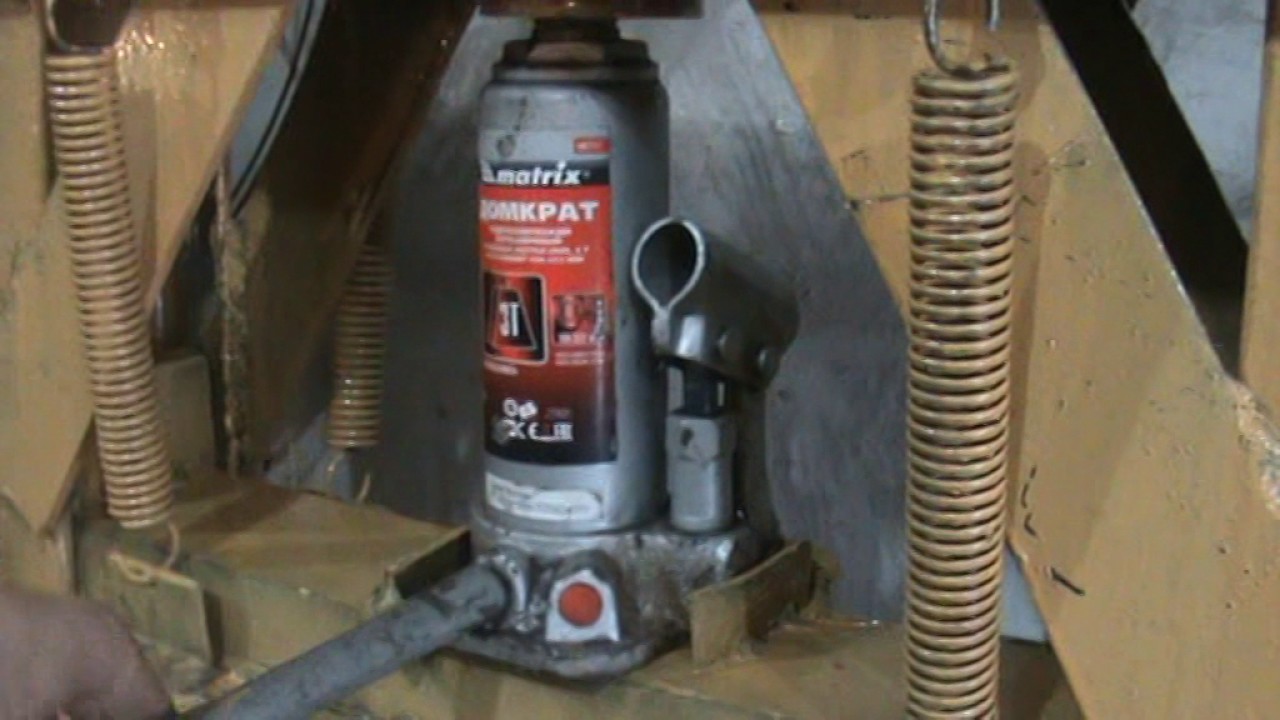

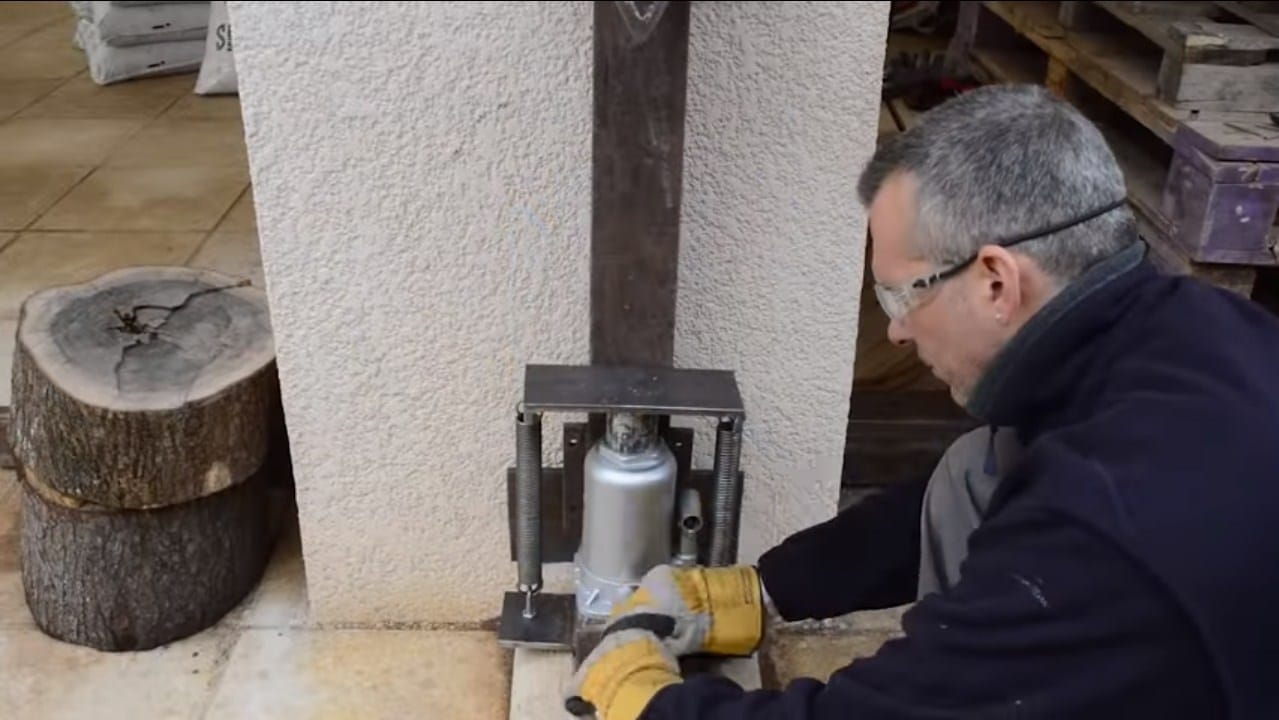

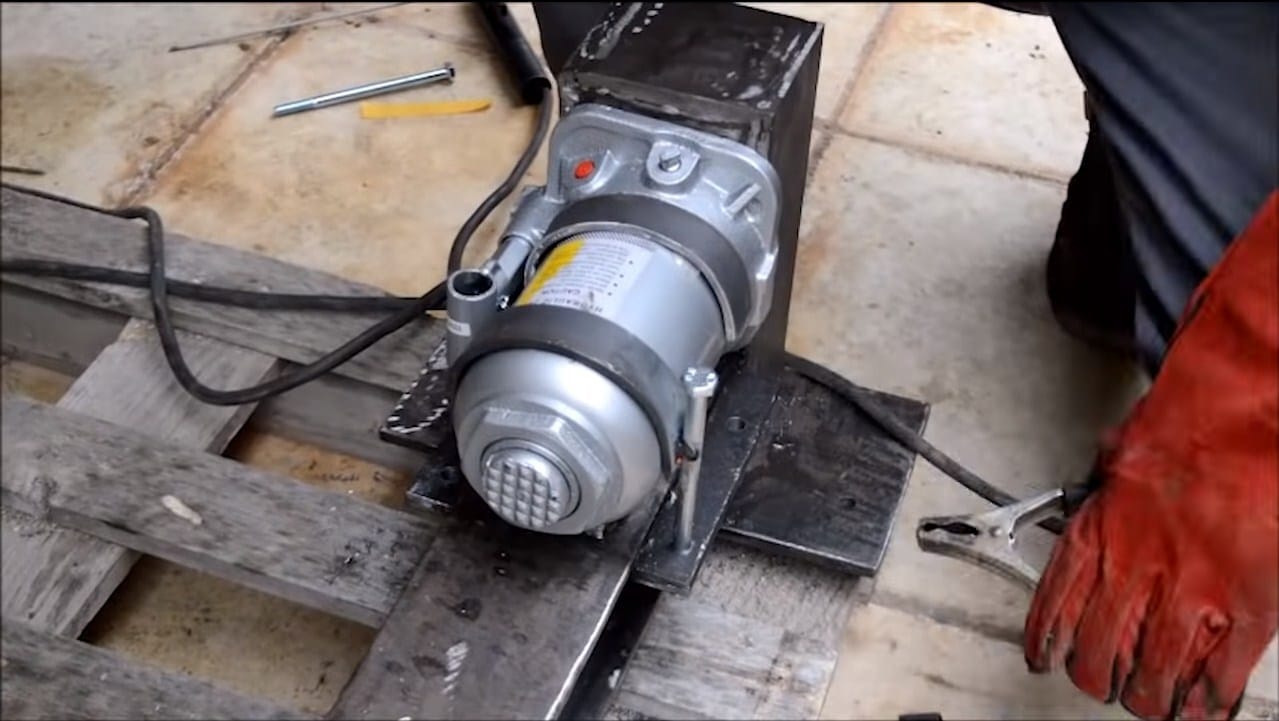

Установку домкрата начнем с изготовления подложки под корпус, для ровного расположения инструмента по отношению к центральной перекладине. Импровизированную подставку можно сварить из обычных отрезков металла требуемой толщины.

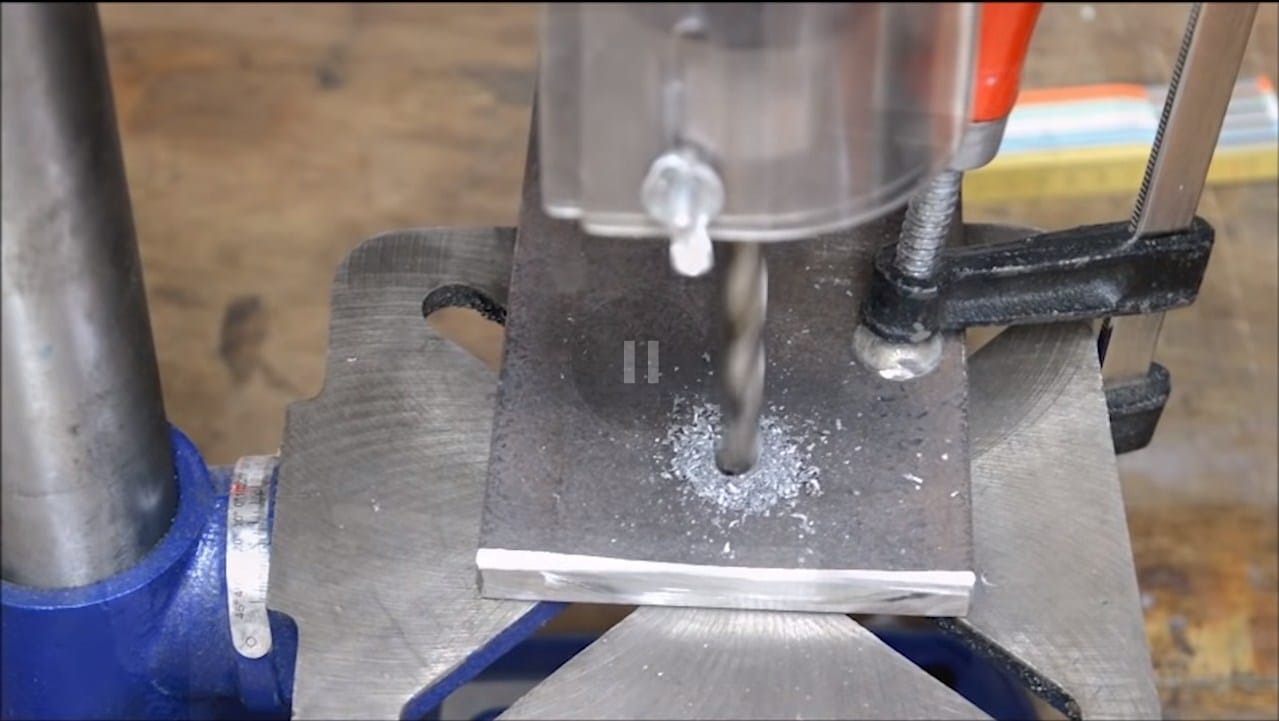

Для фиксации домкрата изготавливаются самодельные хомуты из обрезка металлической трубы с приваренными шпильками (можно болтами). К боковым ребрам двутавра привариваются металлические пластины с отверстиями, с противоположной стороны которых затягиваются продетые в них шпильки.
Упорная площадка домкрата делается из толстой металлической пластины и отрезка трубы, внутренний диаметр которой подходит для установки на выдвижной винт подъемника без серьезных люфтов. По бокам насадки следует заранее сделать крепления для пружин.
Чтобы обеспечить полное опускание упора, пружины должны быть слегка натянуты, когда последний находится в нулевом положении. Определяется оптимальное место, после чего, на нужном расстоянии привариваются пластины с отверстиями. Не забывайте, что крюк имеет небольшую высоту и будет уменьшать расстояние примерно на 2 см.
Процесс сборки дровокола завершен. Для эксплуатации прибора, достаточно поместить на перекладину требуемый материал и произвести накачку гидравлической системы. При желании, ручной насос можно автоматизировать, оснастив его электродвигателем – данная доработка гидравлического домкрата, подробно изложена здесь, на примере изготовления пресса.
Увидеть весь процесс изготовления в наглядном формате, с динамичным монтажом и процедурой покраски, можно в представленном ниже видеоролике.

Струбцина из ромбического домкрата

Фиксация обрабатываемых материалов в неподвижном положении, является одним из важнейших факторов качественного выполнения работы в мастерской. Для выполнения этой задачи, существует множество разнообразных приспособлений из металла, пластика и даже троса. Ниже, мы привели подробную инструкцию по изготовлению удобной и мощной струбцины на 150 мм, из обычного ромбического домкрата. Для работы потребуется только сварка и болгарка с отрезным и шлифовальным кругом.
В первую очередь домкрат необходимо полностью разобрать. В нижнем и верхнем углах ромба стачиваем шляпки шпилек с одной стороны и выбиваем молотком. Теперь половины ромба можно разъединить, выкрутив винт из гнезда (противоположного рукоятке).
Соединения боковых углов имеют фиксирующие выступы, которые требуется аккуратно сточить. Выбиваются они идентично предыдущим, молотком, но со стороны рукоятки сперва необходимо выкрутить шпильку, которую удерживает обжимная пластина. Для снятия пластины, достаточно аккуратно срезать место зажима краем отрезного диска.
Разобрав домкрат на составляющие, можно приступать к подгонке деталей. Берем 2 ребра с одной из сторон и размечаем места будущих разрезов, как показано на фото (после чего, свариваем). Делаем сквозное отверстие для дальнейшего соединения болтами.
Вторая часть зажима изготавливается из ребер противоположной стороны, обрезанных в указанных местах и сваренных в единое целое. Не забываем просверлить отверстия.

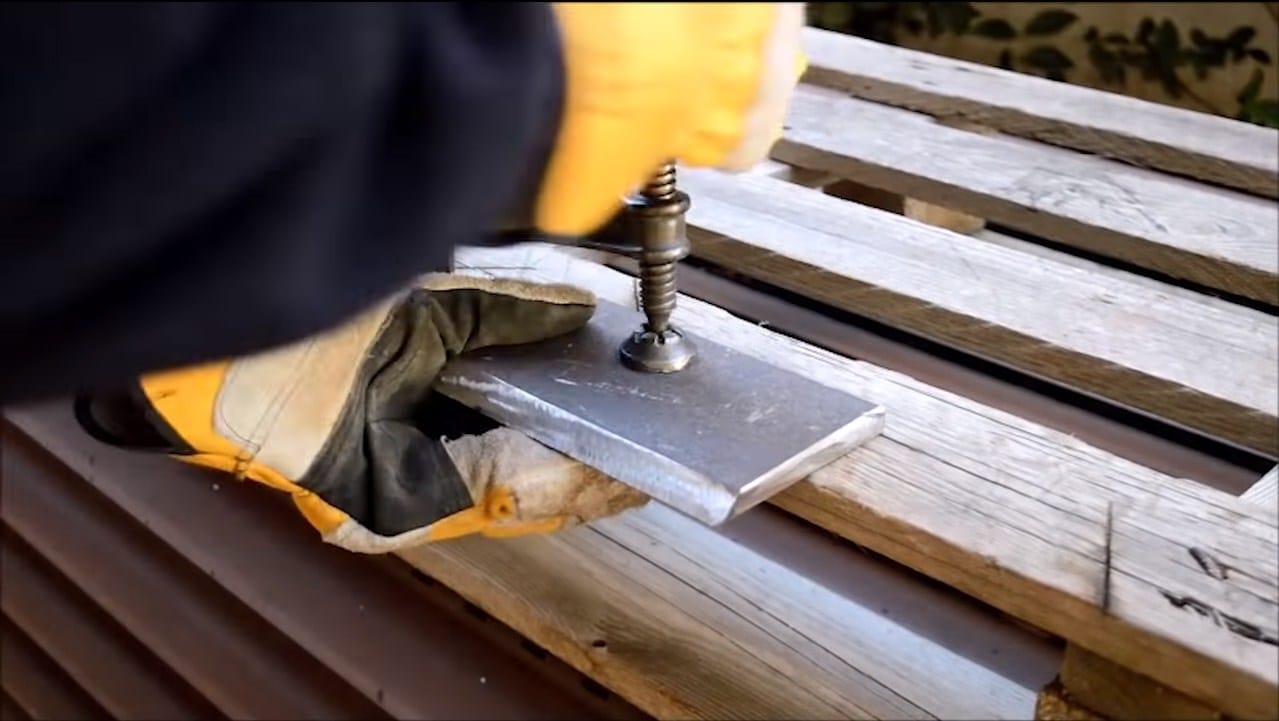

Шпильки, срезанные с нижнего и верхнего углов, можно применить в качестве прижимных элементов, приварив к краям струбцины-домкрата.
Главные детали готовы и можно приступать к сборке устройства. Устанавливаем на место боковые элементы, снятые ранее с боков, и ограничиваем их смещение каплями сварки. Объединяем 2 упора через просверленные ранее отверстия с помощью болта и гайки.
Продеваем винт через отверстие в креплении рукоятки, накручиваем на фиксатор и следом на противоположное крепление в малом рычаге. Фиксирующую пластину подводим вплотную к первому креплению и привариваем. Для удобства и эстетичности, выпирающую часть винта можно отрезать.
В качестве рукоятки, можно использовать штатную или изготовить свою из стального стержня с установленными по краям ограничителями.
Надеемся, что представленная инструкция передала суть процесса изготовления самодельной струбцины из домкрата. Для более полного осмысления, рекомендуем посмотреть всю процедуру в формате видео, с хорошим монтажом и исчерпывающими комментариями автора.

Съемник пружин из жигулевского домкрата

Разборка амортизационных стоек автомобиля для последующего ремонта, требует оказания непосильного давления на пружину, с последующей её фиксацией в неподвижном состоянии. Для решения подобных задач используются специальные стяжки или профессиональные стенды, но есть и более бюджетный способ выполнения этой работы. Представляем вашему вниманию простой и эффективный съемник пружин из домкрата винтового типа.
Требуемые материалы:

1. Профильная труба по размерам домкрата (для увеличения высоты устройства).
2. Листовой металл от 7 мм (для изготовления верхнего и нижнего крепежа).
3. Массивная металлическая пластина (для основы).
4. Штатный винтовой домкрат ВАЗ 2101-07

По инструментам:

• Болгарка
• Сварочный аппарат

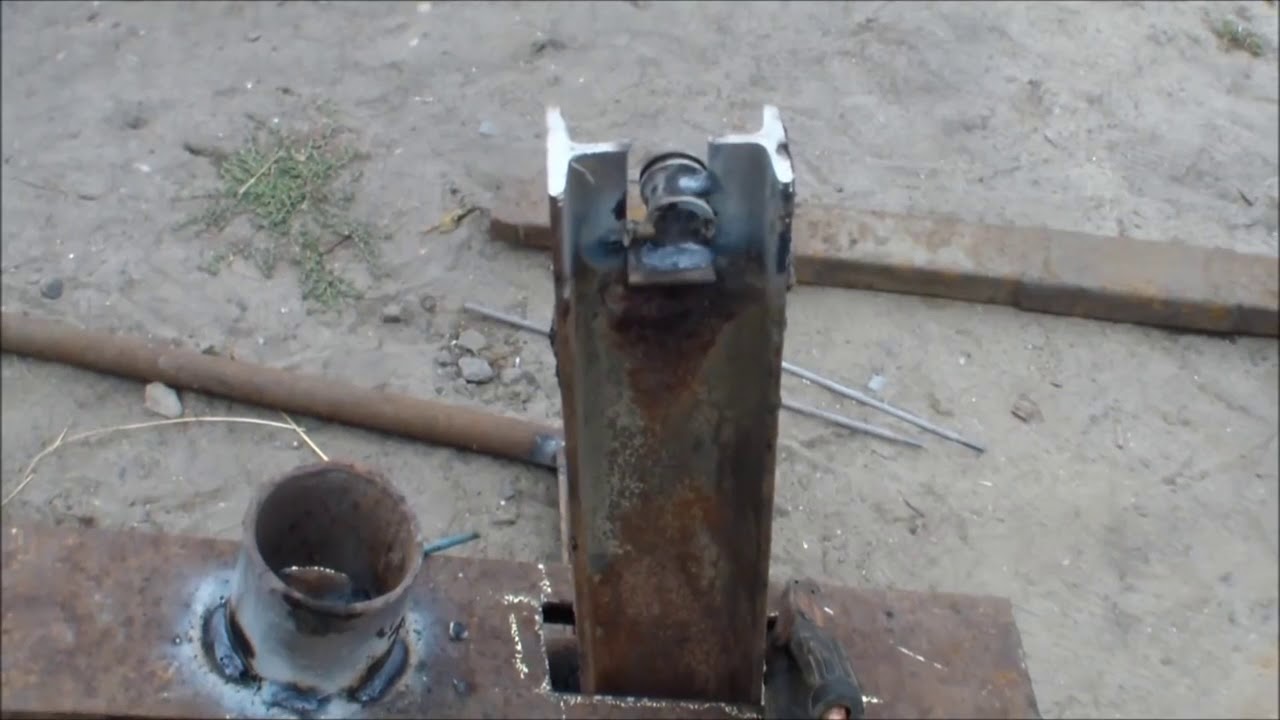

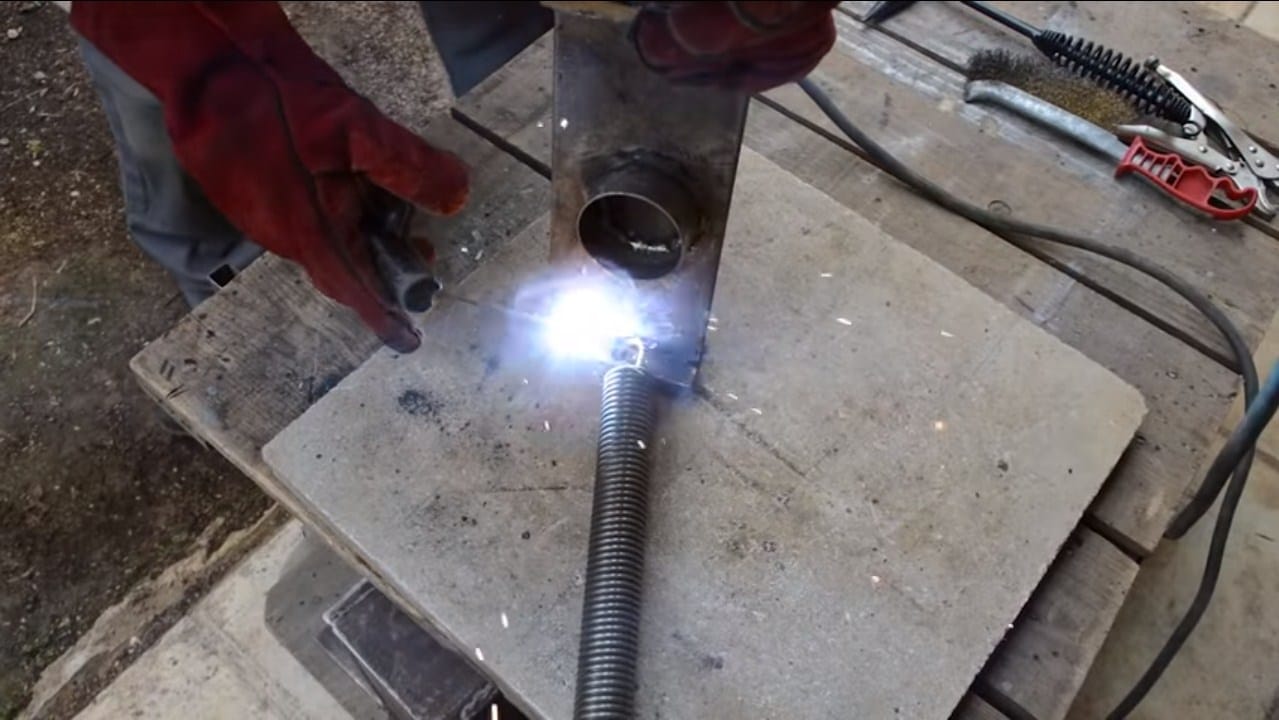

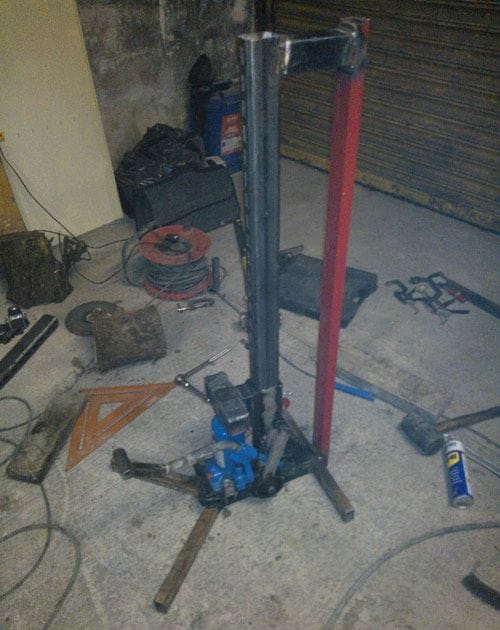

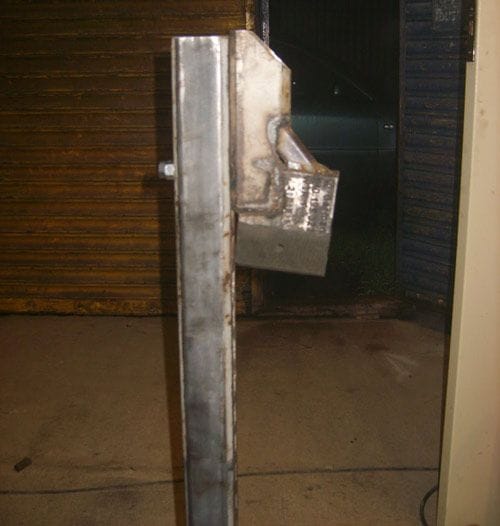

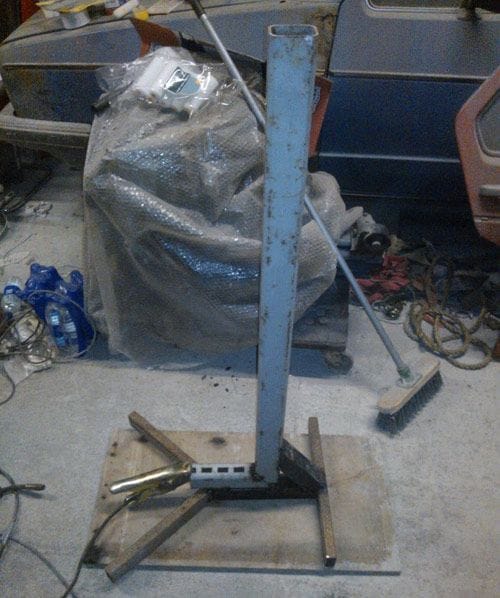

В первую очередь домкрат следует удлинить, для получения дополнительного пространства под выступающую, нижнюю часть зажимаемых амортизаторов. Отрезаем главную штангу от опорной подошвы, привариваем её к профильной трубе, а трубу обратно к основанию. Наращиваем примерно на 70% от стандартной высоты домкрата.
Увеличить устойчивость будущего съемника, можно путем фиксации его основания на тяжелой металлической пластине большой площади. Автор инструкции приваривает опорную площадку на большой маховик.
Зацепы для упора стоек (верхний и нижний), изготавливаются из листа металла, толщиной от 7 мм. В пластинах, с размерами 250×140 мм, вырезаются отверстия с диаметром 100 мм.
Верхний зацеп приваривается сразу под механизмом домкрата. Нижний фиксируется на месте упора, который необходимо отрезать, оставив 5 мм выступ. Сперва к выступу приваривается пластина, а к её торцу нижний зацеп.
На этом этапе сборка считается завершенной, и изготовленная своими руками стяжка пружин из домкрата готова к эксплуатации. Для сохранения металла от коррозии и придания эстетичности, устройство можно отшлифовать и покрасить.
Если вышеизложенное руководство показало, как сделать съемник пружин амортизаторов своими руками из домкрата недостаточно наглядно, рекомендуем прояснить общую картину и ознакомиться со следующим материалом. Видео демонстрирует все нюансы процесса сборки и эксплуатации готового устройства.

Актуатор из штатного домкрата ВАЗ

Совсем недавно, автоматика управления воротами и дверьми была привилегией зажиточного класса и устанавливалась исключительно на элитных объектах. С развитием и доступностью технологий, возможность подобной модернизации стала доступна практически каждому рачительному хозяину, имеющего базовые знания механики и электроники. Остается только захотеть, а мы покажем, как изготовить актуатор своими руками из домкрата и небольшого набора бюджетных компонентов.
Требуемые материалы:

1. Штатный домкрат ВАЗ 2101-07, 2121 или 21213.
2. Электромотор от стеклоподъемника.
3. Профильная труба 20×20 (будет в качестве выдвижного штока).
4. Листовой металл, от 1 мм (для изготовления заглушки на мотор).
5. Подшипник 302 (6302).
6. Поршневой палец (для изготовления втулки под подшипник).
7. Стопорные кольца (для фиксации подшипника на втулках).
8. Труба с внешним Ø 43 мм, толщиной в 2 мм (для упора подшипника).
9. Труба с внешним Ø 48 мм, толщиной в 2 мм (для боковой фиксации подшипника).
10. Отрезок профильной трубы 10×10 мм (для соединения винта со шкивом электромотора).

По инструментам:

• Сварочный аппарат
• Болгарка
• Дрель или сверлильный станок

Первым этапом сборки самодельного актуатора, будет подготовка домкрата для дальнейшей модернизации. От стандартной конструкции устройства потребуется только главная вертикальная штанга и винт с перемещающимся упором. Срезается опорная площадка и верхние уши, а шестерня со шпильки откручивается.
Верхняя часть шпильки обтачивается до нужного диаметра, чтобы на нее можно было одеть поршневой палец. Обтачиваемая часть должна соответствовать длине половины пальца + 10 мм выступа (всего ≈ 35 мм), для соединения с профильной трубой и валом моторчика.
На палец будет одеваться подшипник, который необходимо зафиксировать на стопорные кольца с обеих сторон. Одеваем подшипник на центр пальца и отмечаем по его краям линии для дальнейшего пропила канавок, в которые будут устанавливаться кольца.
Готовые втулки из пальца устанавливаются на шпильку и привариваются с нижней части. После, одевается подшипник.
Подкладываем под подшипник шайбу от стандартного подшипника домкрата и помещаем собранную конструкцию в корпус.
Выступающий край шпильки обтачивается до формы квадрата, для плотного соединения с профильной трубой 10×10.
Сборка вала начинается с установки и приваривания отрезка трубы с внешним Ø 48 мм, длиной 51 мм. Внутрь этой трубки, устанавливается другая с Ø 43 мм, длиной 47 мм, а на сточенный выступ одевается отрезок квадратного профиля, длиной 40 мм. Длина профиля зависит от размера выступа и сточенной части (главное, чтобы переходник был вровень с трубкой меньшего диаметра, для герметичности).
Для надежной фиксации электромотора на конструкции, для него необходимо изготовить заглушки из листового металла. Наноситься форма, идентичная корпусу двигателя, вырезается болгаркой и просверливаются отверстия под крепежные болты и вал.
К отверстию под вал мотора (в заглушке), приваривается трубка меньшего диаметра, чтобы оно располагалось точно по центру. Лучше заранее одеть двигатель с установленной пластиной на переходник и наметить место фиксации.
Объединив внутреннюю трубу с двигателем, остается зафиксировать её в неподвижном положении по отношению к внешней. Чтобы конструкция была разборной крепление выполняется с помощью болтиков. В собранном состоянии, в трубах сверлиться сквозное отверстие и нарезается резьба.
На финальном этапе работ, перед сборкой всех комплектующих, остается установить выдвижной шток. Выступающая часть упора домкрата отрезается, а к внутреннему бегунку приваривается профильная труба. Чтобы подвижный элемент не слетал со шпильки при сильном вылете, на край корпуса домкрата приваривается упор.
Процесс изготовления самодельного актуатора из домкрата завершен. Остается собрать все комплектующие в единую систему и провести испытания от источника питания в 12 вольт. Успешно протестированное устройство лучше отшлифовать и покрасить. Более подробное руководство, с ценными комментариями автора, представлено в следующем ролике.

Сохраните эту страницу в своей соц. сети и вернитесь к ней в любое время.

Гидравлический дровокол своими руками: чертежи, фото, инструкции

Содержание статьи:

Несмотря на наличие нескольких разновидностей источников энергии для отопления, обычные дрова являются все так же достаточно востребованными. Довольно часто они используются не только в местности, где отсутствует возможность использовать другие разновидности топлива, но и там, где есть выбор. И в этом нет ничего удивительного, поскольку стоимость обогрева дома при помощи дров значительно ниже в сравнении с газовым или электрическим отоплением.

Основная проблема при заготовке дров – не доставка; перед использованием их нужно поколоть, что при самостоятельном выполнении с использованием топора требует достаточно много сил и времени.

В таком случае правильным решением будет использование дровокола, который вполне реально соорудить своими руками.

Используя подобный самодельный станок, во время колки дров вы очень быстро добьетесь желаемого результата – гидравлическое усилие с легкостью раскалывает любые чурбаны.

Это сэкономит и ваше время, и деньги, поскольку сделать простой гидравлический дровокол можно и своими руками, не тратя средств на его приобретение.

Основные схемы

Любой человек, что способен обрабатывать металл, а также умеет создавать чертежи, сможет самостоятельно сделать механизм для быстрой и легкой колки дров, потратив на это всего пару дней.

Выделяют несколько разновидностей таких механизмов, основное отличие которых между собой – источник создаваемого давления на полено. В зависимости от этого существуют дровоколы с:

• Обычным домкратом;
• Гидравлическим домкратом;
• Электродвигателем.

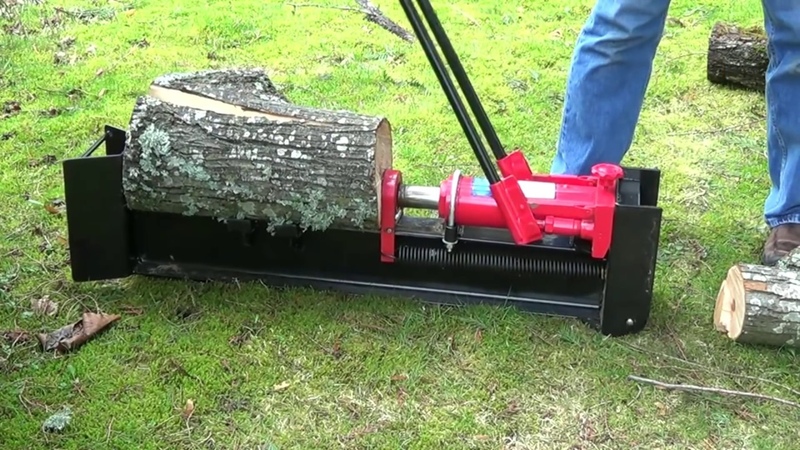

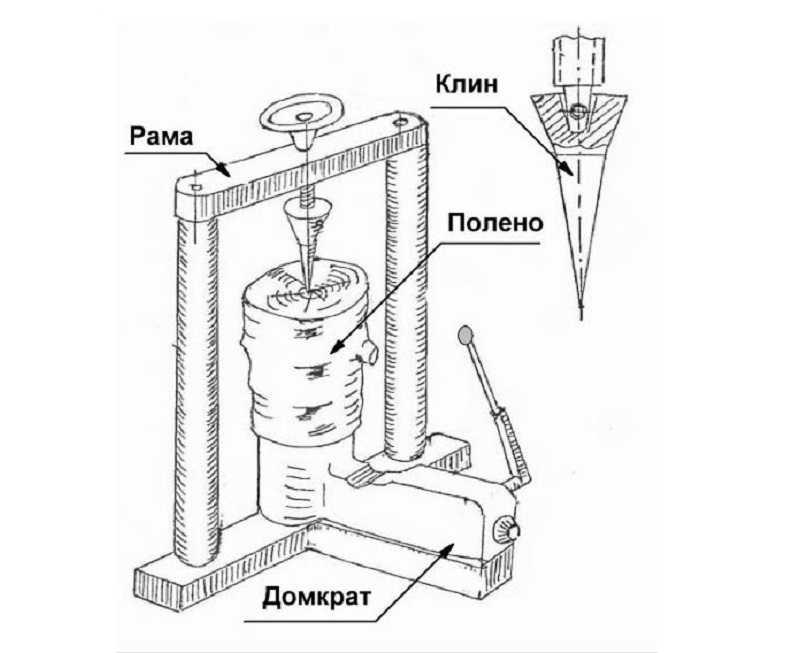

Простой гидравлический дровокол имеет вид рамы на платформе, что располагается вертикально. Автомобильный домкрат, что будет создавать требуемые усилия, располагается внизу этого станка. Чтобы иметь возможность колоть на нем дрова любой длины, стоит сделать верхнюю перекладину станка разъемной.

В отличие от большинства моделей, где используются обычные ножи плоской формы, здесь больше подойдет клин. Центральный винт подводит его к самому полену, после чего начинается работа домкрата. Он будет давить на чурку снизу, в результате чего клин, входя в полено, будет раскалывать его по всей длине.

Чуть более сложная конструкция дровокола, изготовление которого своими руками не подразумевает ничего сложного, представляет собой гидравлический домкрат, что устанавливается на передвижную или стационарную станину.

На другом ее конце располагается клин, что может находиться в разных положениях для раскалывания дров любой длины. Примерно посередине станка располагается ложе, куда укладываются полена. Совершая возвратно-поступательные движения ручкой домкрата, его пятка будет давить на полено, что будет раскалываться на клине. Возвращается в начальное состояние самодельный гидравлический дровокол такого типа благодаря наличию пружин после сброса давления в гидроцилиндре.

Своими руками можно собрать дровокол следующих типов: горизонтальный, вертикальный, смешанный. Тип устройства зависит от положения раскалываемого бревна.

Недостатки простых механизмов

Конструкция дровокола с гидравлическим домкратом

Главным недостатком рассмотренных дровоколов, сделанных своими руками, является низкая скорость выполнения работы. Чтобы расколоть полено в таких дровоколах, потребуется сделать минимум 10 движений ручкой домкрата.

Немного повысить работу можно в том случае, если сделать клиновой нож крестообразным. В таком варианте механизма полено будет раскалываться сразу на 4 части.

Модели с двигателем

Для более высокой производительности самодельный механизм для колки дров необходимо оснащать электродвигателем и гидроцилиндрами, а также блоком управления.

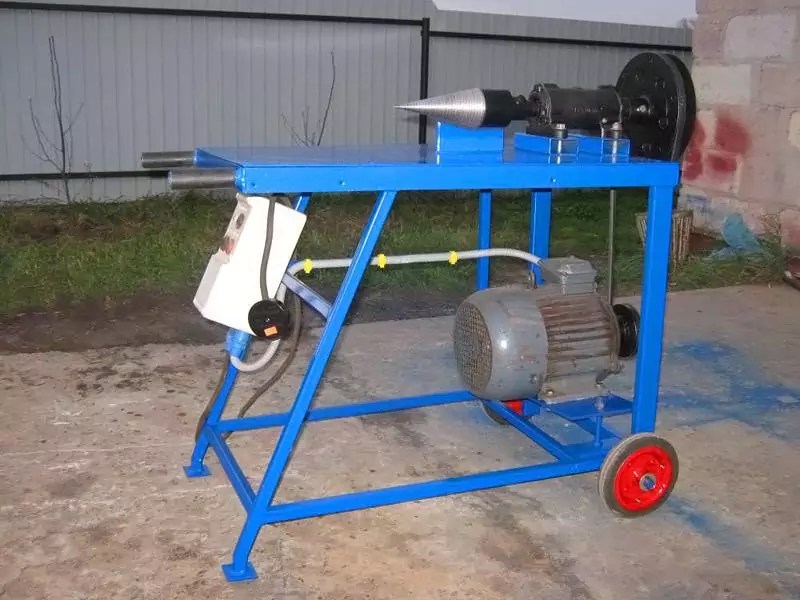

Конструкция дровокола с электродвигателем

Производительность такого станка, произведенного своими руками, является более высокой в сравнении со станками с домкратом, поскольку полный рабочий цикл и процесс возвращения механизма в начальное состояние происходят без ручных усилий. Нажав соответствующую кнопку, распределительный механизм начинает закачку масла в одну из боковых полостей цилиндра. Вследствие этого пятка штока будет двигаться в требуемом направлении.

В таком устройстве для раскола полена и переведение всего механизма в начальное положение требуется не больше 15 секунд. Понятно, что конструкция такого станка, как его исполнение, достаточно высокие. Но при этом вы получаете механизм, при помощи которого можно будет достаточно быстро и без особых усилий колоть дрова, что избавит вас от значительных затрат на другие источники обогрева дома.

Кроме всего вышесказанного существует немало других подобных станков, которые могут иметь самую разнообразную конструкцию и различные модификации. Сделать большинство из них своими руками сможет каждый человек при наличии соответствующих чертежей. В таком случае вы значительно повысите скорость колки дров.

Пошаговое изготовление своими руками

1. Берется стальной конус с нарезанной на него резьбой.
2. Фиксируется на вал на подшипниках.
3. Установить электродвигатель.
4. Настроить цепную передачу, при необходимости использовать редуктор.
5. Крепим комплектующие распорками в единую конструкцию.
6. Накидываем цепь, натягиваем её и устройство готово.

Примеры чертежей

Все схемы существующих дровоколов

Интересные конструкции привычных вещей — это всегда здорово. Наши инженеры — самоучки, всегда делали из чермета, нужных помощников по дому. Одним, из таких полезных изобретений, стал дровокол.

Дровоколы известны еще с 16 века. Тогда, их применяли крупные предприятия, которые использовали дрова, как топочный материал. Сейчас все изменилось. Прогресс не стоит на месте. И в каждой деревенской усадьбе, дровокольный станок наверняка пригодится.

Я старался представить схемы всех дровоколов. Эти схемы, дровяных колунов были найдены по всему интернету, а также в зарубежной литературе.

Статья, будет полезна талантливым людям. В ней, масса схематичных изображений дровокола, которые можно сделать самому.

Статья — это материал для размышления, дальнейших действий.

Схема дровокола с балансирной конструкцией

Старая конструкция, ныне полностью забыта, имела интересную модель работы.

Электродвигатель или паровой двигатель, через ремень вращает маховик. Маховик, передает свою энергию шатуну, по такому же принципу работают ДВС (двигатели внутреннего сгорания). Шатун толкает коромысло. На конце коромысла находится колющее лезвие.

Схематическое изображение данного дровокола, представлено ниже.

Конфигурация данного колуна, проста, его можно сделать самому.

Сложностью при изготовлении, станет большая потребность в металле. Станина и маховик требуют несколько сотен килограмм металла.

Также, следует внимательно просчитать вес и размеры маховика. Иначе, дровоколу не хватит энергии для расколки бревна.

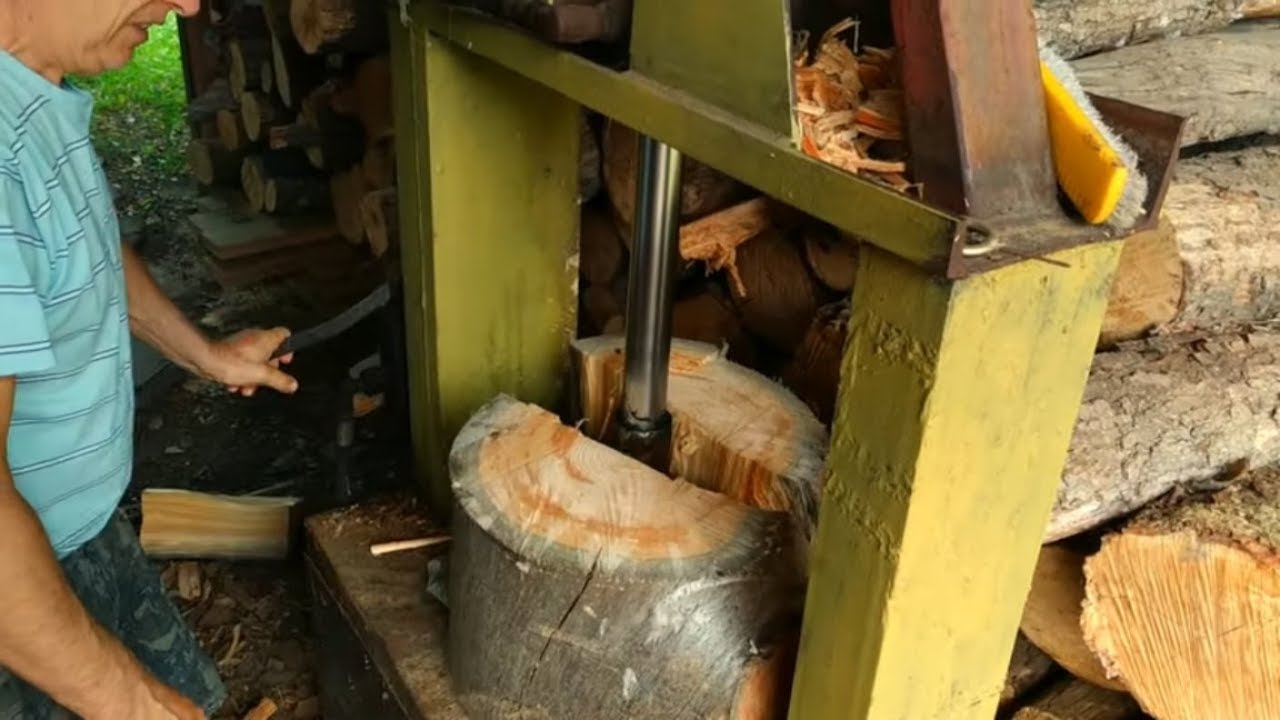

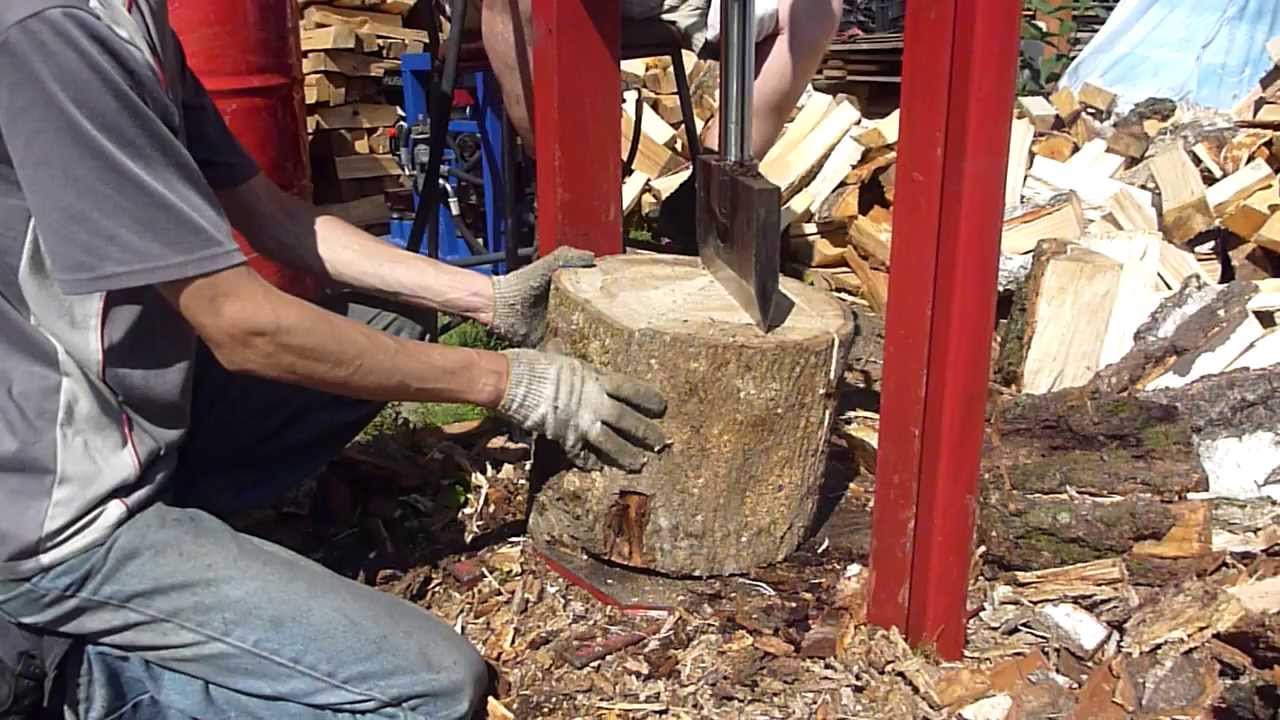

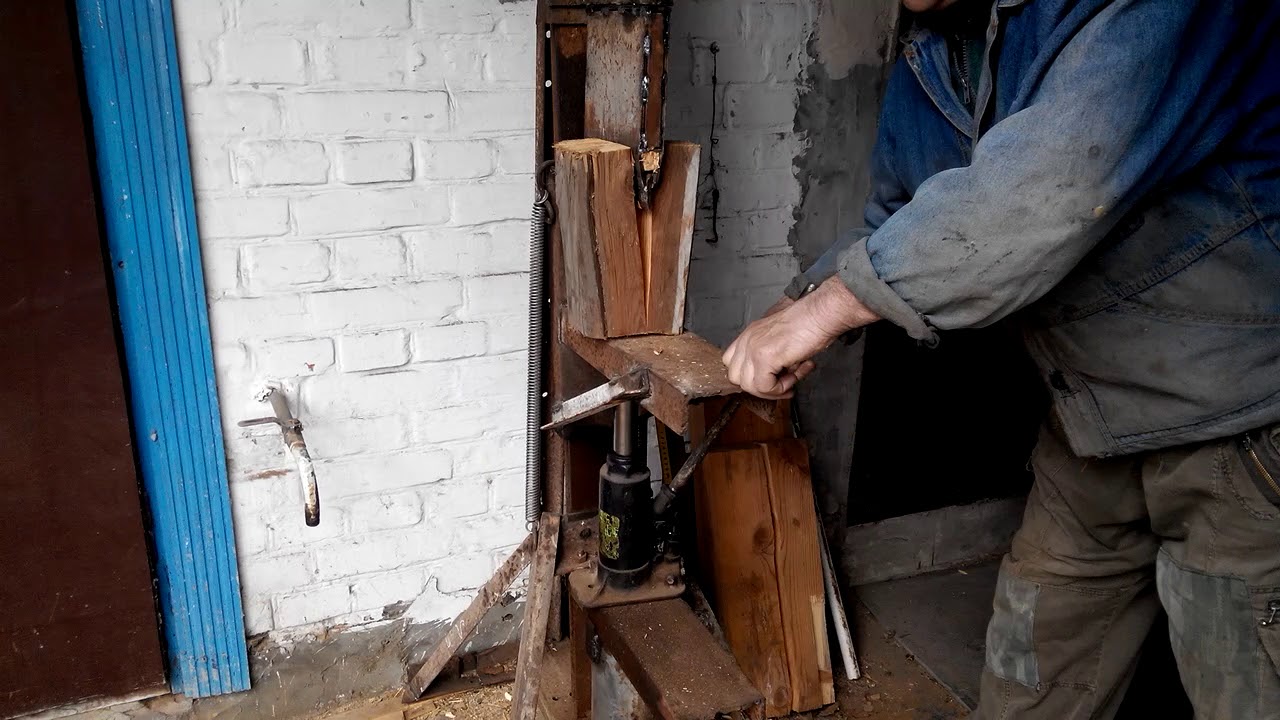

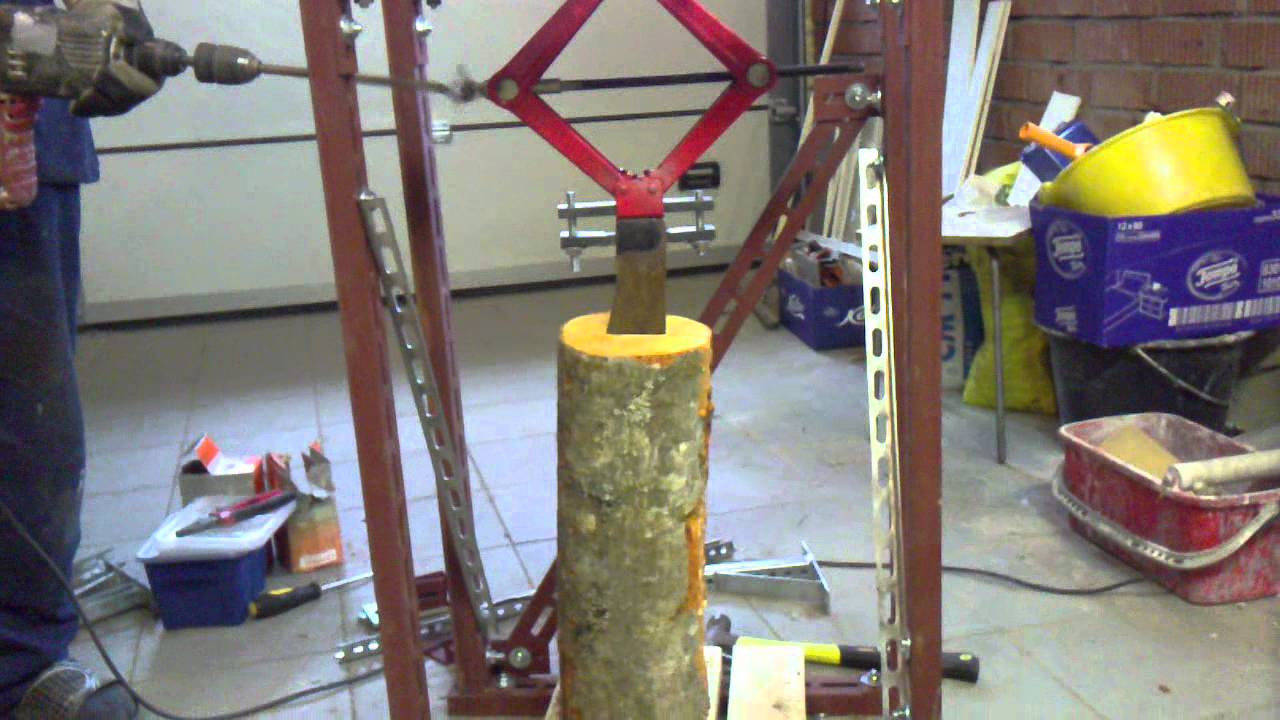

Дровокол из домкрата

Кто именно придумал эту схему неизвестно. По сети, бродит множество роликов, о том как простой механизм колит серьезные чурбаки.

Устроен станок следующим образом. Из металла, варится основание, которое всегда представляет букву П. Основание, располагают как горизонтально, так и вертикально. К основанию крепится скользящий поднимающий механизм. На него ставится полено. Домкрат поднимает скользящую опору при этом полено упирается в лезвие и раскалывается.

Принципиальная схема работы дровокола, представлена на рисунке снизу.

Развития, такая схема работы дроворуба не получила.

Причина в том, что без разницы, чем качать домкрат ногой или рукой. И ноги и руки, устают быстро. Да и работает вся конструкция дровокола медленно.

А почему не установить в место обычного, домкрат с пневматическим приводом. Да понадобится еще компрессор, пусть маленький автомобильный. Зато вы сможете, открывая краник с воздухом и без усилий колоть дрова.

Дровоколы винт – гайка

Известно, пара винт – гайка создает чудовищную силу. Это позволяет, надежно скреплять механизмы. Сила, помогает съемникам распресовывать детали, а еще это усилие можно использовать в дровоколах различных схем.

Следующий станочек, работает по этому принципу.

К сварной станине, крепится скользящий упор. Упор, приводится в движение шарнирной шпилькой. Шпильку, вращает редуктор, а редуктор крутит электродвигатель. Упор, сдвигает полено на лезвие колуна.

В некоторых усовершенствованных схемах, стоит концевик. Он переключает электричество, когда упор доходит до конца резьбы, двигатель начинает крутится в обратную сторону.

Бывает в движение приводится гайка, а шпилька стоит на месте.

Промышленность, производит множество подобных моделей дровоколов. Замечено, самые миниатюрные станочки, с трудом справляются с нашей березкой. Например, такой как на фото снизу.

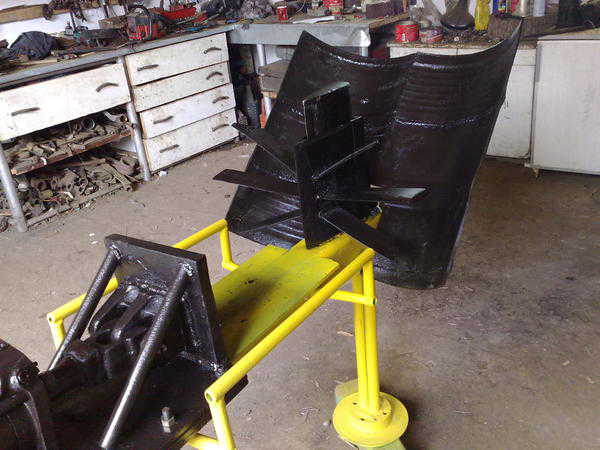

Дисковые колуны

Это народное изобретение. В нашей стране, такие станки делал завод Агрос, на рубеже конца 18 века. Тогда, их называли — ротационными дровокольными машинами.

Дровоколы, имели огромные размеры и массу порядка 600 кг. Эти машины состояли из станины, на которой был закреплен маховик, одиночный или спаренный. На валу маховика, крепилось лезвие сложной формы. Лезвие, наносило в боковую часть колуна, множественные удары и раскалывало полено. Маховик, приводился в движении, паровым двигателем мощностью в 15 л.с.

Схема такой машины-дровокола, представлена на рисунке ниже.

Конструкция этого дровокола, заслуживает особого внимания. Надеюсь, в следующих статьях, удастся описать его уникальные качества.

Инерционные дровоколы

Приспособления которые раскалывают предметы — используют очень давно. Первыми научились животные. Белки, колют камешками крепкие орешки. Птицы, поднимают в воздух животных и бросают их. То есть сила тяготения работает довольно хорошо.

Вот и человек решил ее применить в дровокольной машине.

Станок, работающий по принципу подними и брось схематично представлен на рисунке ниже.

Он состоит из направляющей, по которой скользит тяжелый клин.

Схема работы простая. Поднимаете дровокол руками на высоту 1,5 – 2м и отпускаете. Под действием силы тяжести, клин ускорится и расколет кряж.

Прямо скажем, существующие схемы таких дровоколов работают не очень. Они плохо раскалывают кряжи. По причине легкого лезвия.

Как известно, сила равна, масса умноженная на ускорение. Ускорение свободного падения, у всех лезвий будет одно 9,8 метров в секунду. Значит, увеличивая массу вдвое, мы сможем и увеличить силу в двое.

Но на практике, поднимать руками колун тяжелее 3 кг, мало у кого сил хватает. Я предлагаю, кардинально увеличивать массу дроворуба, например до 6-7кг. Вверху станины, поставить блочек большого диаметра, как на схеме. Через блочек, веревкой поднимать такой груз легче.

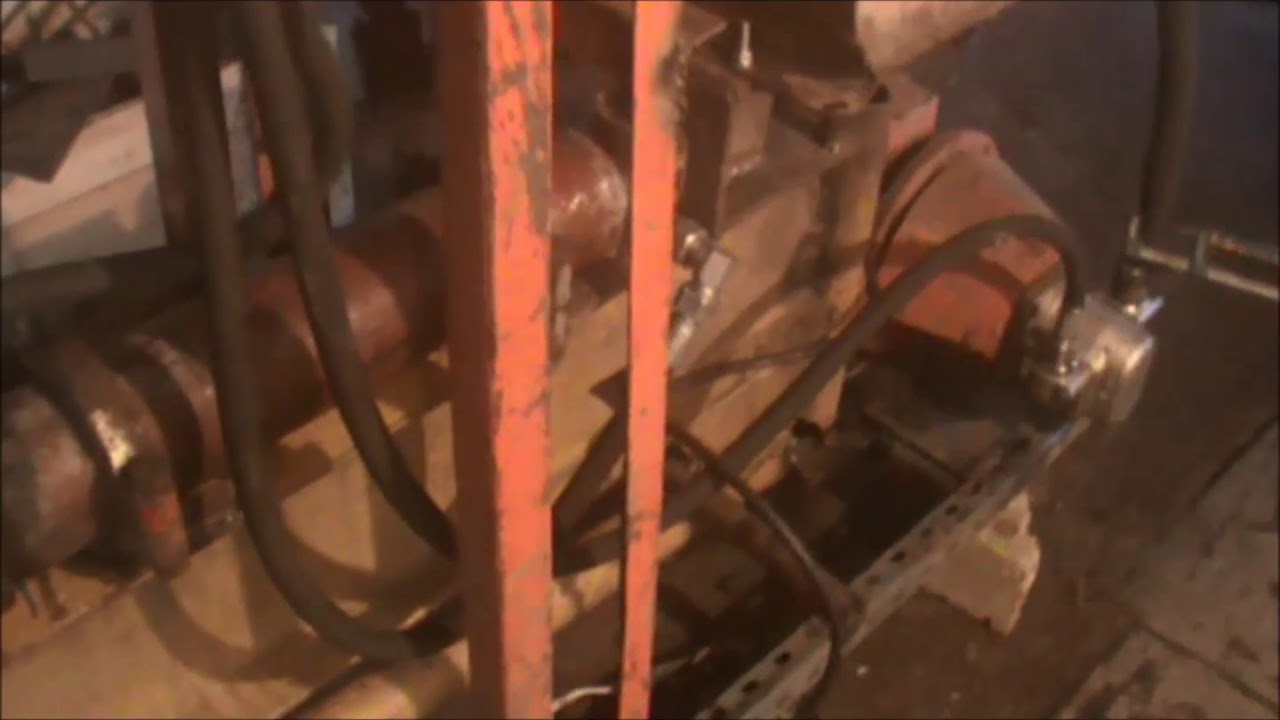

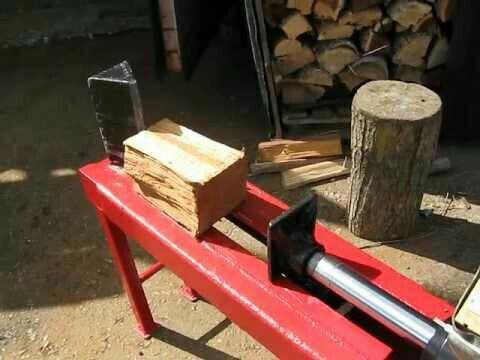

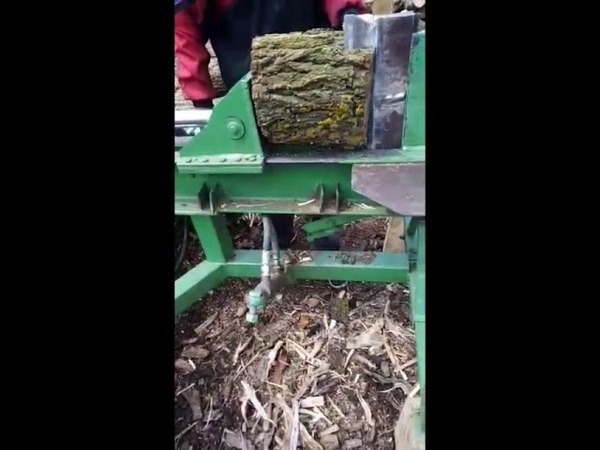

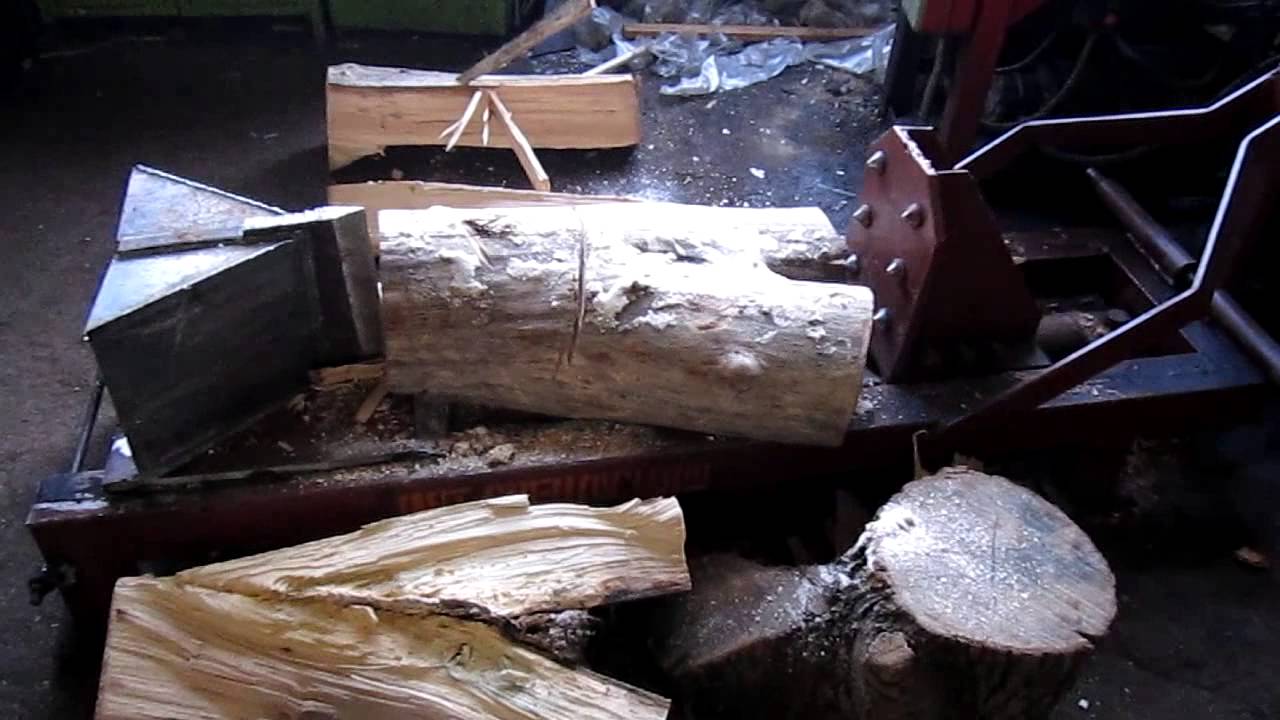

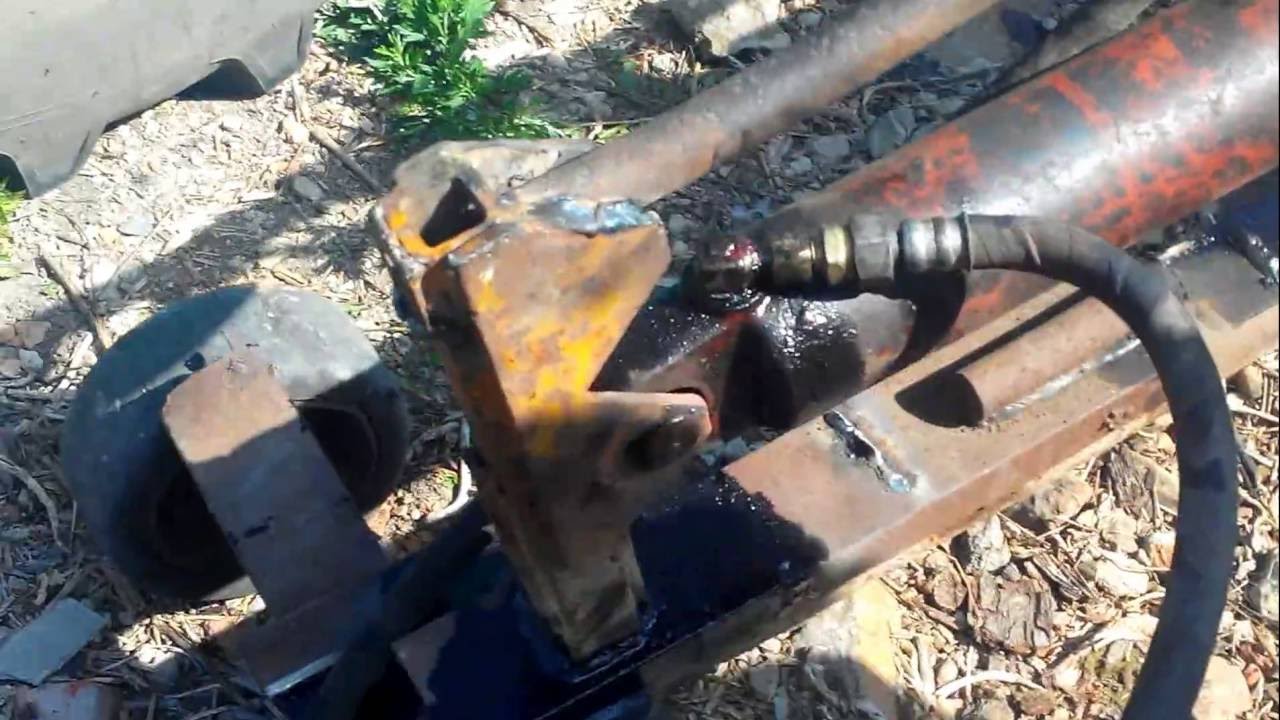

Схема гидравлического дровокола

Гидравлические колуны – это рабочие установки, в которых используются силовые цилиндры, от сельскохозяйственной или грузовой техники, работающие на гидравлическом масле, при высоких давлениях.

Гидродровоколы, появились относительно недавно в 40-х годах 20 века. Из всех схем колющих аппаратов, они самые эффективные и надежные. Я бы сказал это правильные дровоколы.

Даже небольшие в диаметре цилиндры 10 см, создают усилие в 8 а то и 10 тонн. В дровоколах с парой винт-гайка, часто случаются поломки. По причине того что чурбак не трескается, а упрямый электромотор продолжает крутить устройство. В гидравлическом дровоколе сила увеличивается плавно. Если ее не хватает, то цилиндр просто останавливается, а масляный насос продолжает крутится без поломки.

Схема гидравлического дровокола всегда одна. Он состоит из станины, цилиндра, упора, клинового лезвия. Кроме всего, есть бак с маслом, насос, распределитель давления, на подачу или возврат. Движущей силой для насоса, является электромотор.

На рисунке выше, показана распространенная схема горизонтального кольщика.

Дровокол шуруп

Эту конструкцию, придумал неизвестный инженер самоучка. Из за своей простоты и рекламы по интернету, конструкция колуна, обрела второе дыхание. Сейчас, можно встретить массу объявлений, продам комплектующие для шурупа (имеется ввиду станок для колки).

На следующей схеме, представлен именно он.

Механизм состоит из станины, на ней закреплен двигатель. Через редуктор, он приводит в движение вал, на котором сидит рабочий конус.

Некоторые умельцы крепят шуруп напрямую к мотору. Такие Дровоколы работают плохо.

Для такой машины, нужен понижающий редуктор. На шурупе, должно быть порядка 80 -100 оборотов в минуту.

И все равно, даже если вы сделаете все правильно, у такой машины низкая производительность.

Гидравлический дровокол своими руками: чертежи, фото, инструкция

Гидравлический дровокол, сделанный своими руками с помощью чертежей, фото и инструкции, представленной ниже, поможет владельцу с минимальными усилиями разрубить напиленные дрова. Поленья имеют площадь в несколько раз большую, чем обычные чурбаки, напиленные из бревна. Ими можно наполнить топку (большой чурбан в узкое пространство печи невозможно засунуть).

Нарубленные в летний период дрова до начала отопительного сезона хранятся в поленнице. Находясь в ней поленья, высыхают значительно быстрее: древесина контактирует с окружающим воздухом значительно лучше, чем можно наблюдать у обрезков ствола дерева.

Краткий обзор конструкций механических дровоколов

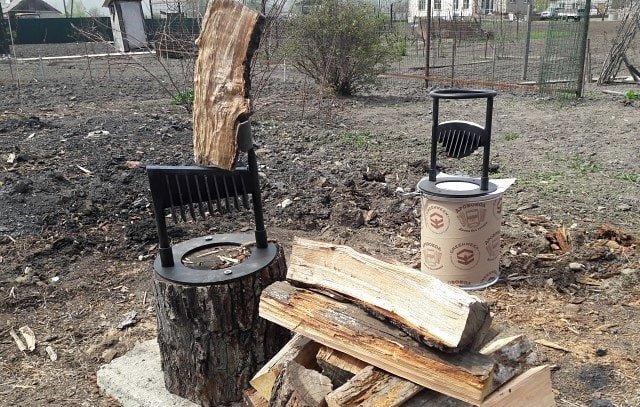

В торговой сети реализуются несколько типов механических устройств для колки дров. Основными узлами являются:

1. Станина, на ней закреплены неподвижные и подвижные элементы. Попутно на станине располагают ложе, в него укладывают напиленные заготовки.
2. Неподвижный топор представляет собой заточенную пластину, установленную перпендикулярно поверхности чурбака.
3. Подвижная часть – это исполнительный механизм. Обычно оборудуют толкатель, с его помощью фрагмент бревна перемещается на лезвие ножа.
4. Механизм привода и энергетическое устройство, создающее усилие для выполнения основной работы.

Принято классифицировать устройства по принципу действия:

• Вращающиеся конусы – эти механизмы вворачиваются внутрь древесины. Конус при проникновении в тело чурбака раздвигает волокна. Разрушается структура и заготовка распадается на несколько поленьев.
• Динамического действия – устройство привода изготовлено на базе маховика. В этой конструкции момент инерции, накопленный при вращении массивного тела, в нужный момент передается на толкатель. Тот проталкивает фрагмент на режущую грань.
• Реечного типа – преобразование вращения в поступательное движение происходит в реечном механизме. Толкатель совершает возвратно-поступательное перемещение.
• Гидравлический привод позволяет от небольшого по мощности двигателя получать значительное усилие на исполнительном механизме.
• Рычажного действия механизм позволяет развивать высокое усилие за счет разной длины рычагов. Надавливая на длинный рычаг, на коротком получают более высокую силу, чем приложено изначально.

По расположению раскалываемого обрезка бревна на машине для раскалывания дров:

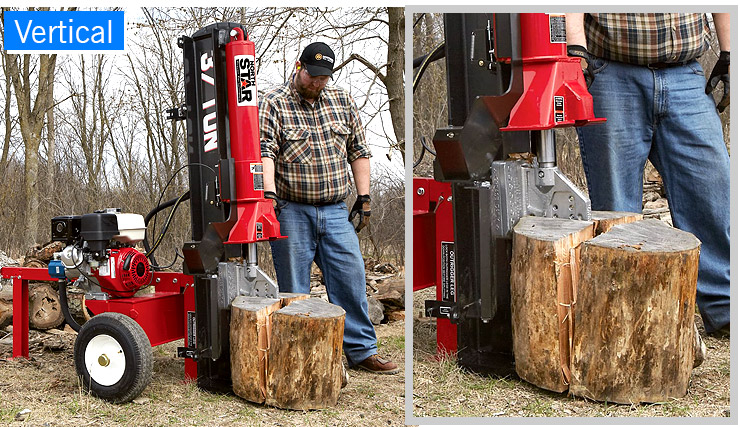

1. Вертикальная ориентация позволяет установить компактную конструкцию в ограниченном пространстве. Часто небольшие гидро дровоколы монтируют рядом с каминами или печами, где и происходит их сжигание.
2. Горизонтальное расположение станины позволяет ставить большие по размеру чурбаки. Даже заготовки сложной формы будут расколоты на отдельные элементы.

Насосы для привода машин для колки дров от тракторной гидравлики используют для мобильных установок. Их применяют на удалении, где нет возможности подключиться к электросети.

Устройства, используемые на площадках, имеющих электроснабжение, создают на базе электродвигателей.

Разработка компоновочной схемы дровокола

Самодельный гидравлический дровокол выполняется по определенной схеме. В ней обязательно присутствуют основные элементы: 1 – нож с острым лезвием; 2 – толкатель; 3 – шток гидроцилиндра; 4 – бак; 5 – насос; 6 – распределитель; 7 – гидроцилиндр; 8 – станина.

Из бака 4 рабочая жидкость (масло) поступает насос 5. Гидрораспределитель 6 направляет потоки в разные полости гидроцилиндра 7. При подаче жидкости снаружи шток 3 цилиндра перемещает толкатель 2 в сторону лезвия 1.

Если на станине 8 в это время располагается фрагмент, который необходимо расколоть, то он будет двигаться на лезвие ножа 1 и раскалываться.

Чтобы самостоятельно начать изготовление установки для механической колки дров, необходимо скомпоновать основные элементы на станине.

Саму станину нужно изготавливать из прокатного профиля (двутавров или швеллеров). Так как усилие будет развиваться довольно значительное, то выбирается профильные элементы номеров от 14 до 20 (номер – это размер по высоте, выраженный в сантиметрах).

Станина устанавливается горизонтально на шасси. Подобное решение обосновано тем, что в будущем дровокол можно перемещать на небольшие расстояния во дворах. В период выпадения осадков установку можно перекатить под крышу.

Для удобного размещения бревен на станине монтируется ложе. Его изготавливают из листа металла. Задают профиль, чтобы происходило самостоятельное центрирование заготовки.

Разрубленные поленья выходят за пределы ножа. На выходе монтируют подставки. С них удобно брать дрова и переносить в поленницы.

Можно изготавливать машину с полуавтоматическим режимом работы. Оператор только подает заготовки и снимает расколотые фрагменты. Но подобные конструкции целесообразны при организации бесперебойной подачи заготовок на рубку. Нужны вспомогательные механизмы для подвоза напиленных чурбаков и ориентирования их перед подачей.

Автоматизированный дровокол оправдан при организации удаления разрубленных дров на место складирования.

Значительно проще собрать конструкцию, в которой каждым движением толкателя управляет оператор. Производственный цикл производится в следующем порядке:

• Партия заготовок подвозится к дровоколу.
• Каждое бревно определенного размера укладывается на ложе.
• Переключается распределитель на подачу масла во внешнюю полость гидроцилиндра.
• Перемещаемый под давлением толкатель давить на заготовку. Она раскалывается, попадая на нож.
• Расколотые поленья перемещаются на подставки за пределами ножа.
• Оператор переключает гидрораспределитель для обратного перемещения толкателя.
• Пока исполнительный механизм возвращается к исходному положению, оператор выносит дрова за пределы установки.
• Далее цикл раскалывания бревен повторяется до полной переработки доставленной партии заготовок.

Выбор оборудования для самостоятельного изготовления гидравлического дровокола

Подбор оборудования возможен только после оценки прочностных характеристик раскалываемых брусков древесины. Нужно также подобрать гидравлический насос по производительности и давлению жидкости в гидросистеме.

В Московском государственном университете леса в начале девяностых годов проводили научно-исследовательские исследования по обоснованию параметров колунов для механических устройств для раскалывания дров. В таблице приведены результаты экспериментов для разных пород деревьев.

Усилие раскалывания древесины при движении колуна со скоростью 2,4 м/с (4 см/с)

Вид древесины	Среднее усилие на колуне, кН
	Диаметр бревна, мм
	200	300	400
	Угол при вершине 15 °
Дуб	17	27	44
Береза	11	24	41
Сосна	5	13	21
Ель	8	15	23
Вяз	20	32	55
Ясень	11	21	36
Осина	7	14	22
Липа	2	3	5
Клен остролистный	11	22	39
Клен	13	24	42
	Угол при вершине 20 °
Дуб	24	33	51
Береза	16	29	48
Сосна	8	15	24
Ель	11	18	26
Вяз	28	39	65
Ясень	15	25	42
Осина	10	17	26
Липа	3	4	6
Клен остролистный	16	27	45
Клен	18	30	49
	Угол при вершине 25 °
Дуб	26	38	56
Береза	18	34	52
Сосна	8	18	26
Ель	12	21	29
Вяз	31	44	70
Ясень	17	29	46
Осина	11	19	28
Липа	3	5	6
Клен остролистный	17	31	49
Клен	20	34	52

Из представленной таблицы видно, что усилие изменяется от 2 кН (0,02 т) для липы (диаметр полена 200 мм) до 70 кН (7,0 т) для вяза (диаметр кругляка 400 мм). Усилие при использовании колуна с шириной лезвия 200 мм предельное значение на исполнительном механизме следует ожидать равным около 31 кН (примерно 3,1 т).

Если попадутся бревна с большим количеством сучков, то нужно рассчитывать на увеличение нагрузки в 2…3 раза.

Какой двигатель нужен для привода, можно рассчитать путем задания исходных данных. Нужно ориентироваться на оборудование, которое можно приобрести в торговой сети или заказать в интернет-магазинах.

При использовании шестеренчатого насоса НШ-50 и гидроцилиндра диаметром 100 мм и создаваемом давлении 130 кГ/см² будет обеспечено усилие 11 т (110 кН). Скорость перемещения штока составит около 2 см/с. Для привода потребуется мощность электродвигателя 2,2…2, 8 кВт с частотой вращения вала 1450 об/мин.

При использовании электродвигателя с числом оборотов 2850 об/мин, шток с максимальным усилием будет перемещаться со скоростью 4 см/с.

Многих самодеятельных мастеров интересует вопрос: «Как сделать самодельный гидравлический дровокол своими руками? Можно ли создать устройство, для применения внутри дома, отапливаемого индивидуальной печью?»

Пошаговое руководство изготовления дровокола на основе гидравлического домкрата

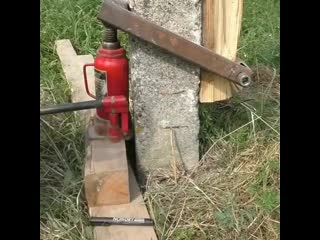

Из гидравлического домкрата домашний мастер может самостоятельно изготовить простейшую конструкцию. Потребуются:

1. Двутавр № 16, он будет использован для изготовления станины и опор.
2. Стальная пластина толщиной 8…10 мм. Ее можно использовать для изготовления усилителей, кронштейнов и ножа.
3. Пружины растяжения длиной 250…300 мм (2 шт.). Они понадобятся для автоматического возврата толкателя в исходное положение.
4. Гидравлический домкрат, рассчитанный на усилие до 6 т.

Понадобится инструмент:

• углошлифовальная машинка с отрезными дисками и лепестковым кругом;
• сварочный аппарат;
• измерительный инструмент;
• электродрель с набором сверл.

Процесс изготовления дровокола

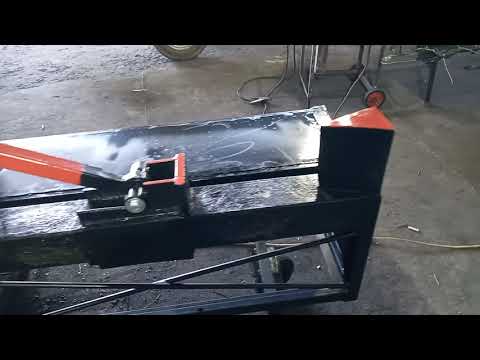

По габаритам гидравлического домкрата и длины отрезков бревен подбираются габариты будущего устройства.

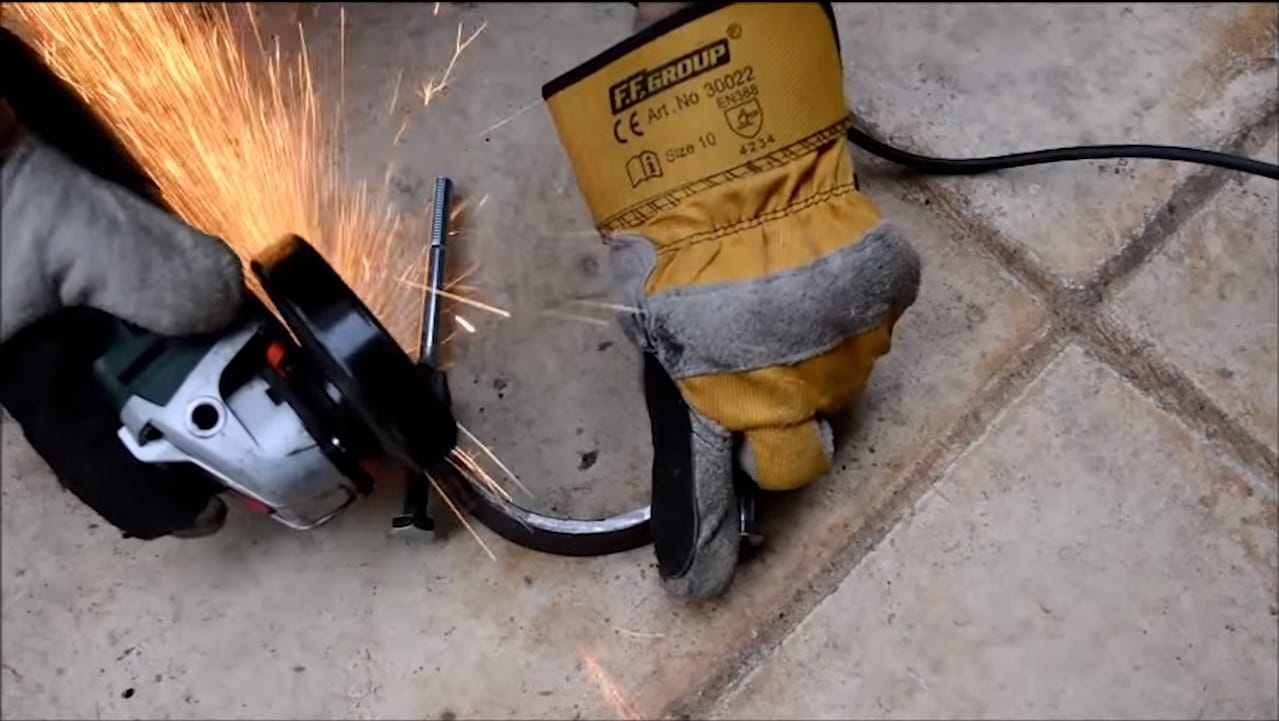

С помощью УШМ производится нарезка заготовок, рассчитанным по эскизному проекту.

Производится подсчет нужных заготовок перед началом сварочных работ. При проектировании разрабатывается спецификация всех элементов, используемых в конструкции.

Предварительная стыковка фрагментов, чтобы уточнить правильность предварительных расчетов и проектирования.

Подготовлены опоры под станину. Для придания качества все швы и поверхности зачищаются после завершения приварки элементов друг к другу.

Чтобы не было сбоев, основные узлы фиксируются на ровной площадке.

При необходимости после прихватки можно повернуть свариваемые детали, чтобы гарантированно проварить все швы.

Лезвие будущего ножа изготавливается из листовой стали. В конструкции нож будет состоять из двух пластин, устанавливаемых под углом друг к другу.

Элементы ножа соединяются сваркой. Его монтируют сразу на станине.

Производится примерка домкрата по месту его будущего расположения.

Фиксация осуществляется с помощью хомутов, изготавливаемых по месту.

Изготовление толкателя. Используется пластина 10 мм. Чтобы шток не смещался в сторону, применяется кольцо, изготовленное из подходящего куска трубы.

Примеряются пружины, разрабатываются крепления к толкателю и задней опоре.

После изготовления петель их приваривают к толкателю, а также к задней опоре. Фиксация выполняется крюками с резьбой, чтобы проще регулировать усилие натяжения пружин.

Сначала изделие покрывают грунтовкой.

В дальнейшем окрашивается черной краской.

Производится сборка дровокола.

Затем выполняется его монтаж на стену.

Устанавливается на станине полено. Увеличивая давление на домкрате, добиваются его раскалывания.

Видео: гидравлический дровокол своими руками.

Устройство на базе автомобильного гидравлического домкрата готово к использованию. Оно простое по устройству и надежное в эксплуатации. Прослужит не один год.

Republished by Blog Post Promoter

Гидравлический колун для дров своими руками — конструкции, фото и видео.

С видами гидравлических колунов промышленного изготовления мы ознакомили вас в статье «Гидравлический колун для дров – разновидности и особенности работы». Но покупка гидравлического колуна – мероприятие недешёвое. Поэтому домашние умельцы при наличии навыков чтения чертежей и умения работать с металлом могут изготовить этот агрегат самостоятельно.

Конструкция простейшего гидроколуна

Самым простым гидравлическим дровоколом является конструкция, состоящая из вертикальной рамы на платформе, внизу которой находится автомобильный домкрат.

Совет! Для создания возможности колки брёвен различных размеров верхняя перекладина рамы изготавливается разъёмной.

Альтернативой плоскому ножу в самодельном колуне служит клин конусной формы. Клин перемещают к чурбану с помощью центрального винта и вводят в действие домкрат, пятак которого надавливает снизу. Клин сверху входит в чурбан и раскалывает его.

Усложнённая конструкция самодельного колуна

Более сложные варианты самодельных дровоколов представляют собой гидравлический домкрат, который монтируют на стационарную или мобильную станину. В середине станка находится ложе для поленьев, на противоположном от домкрата конце – нож-клин,  положение которого можно менять в зависимости от требуемой длины получаемых поленьев.

Совет! Для изготовления рамы можно использовать стальной фасонный прокат – уголок, швеллер, двутавр, или трубу прямоугольного профиля. Целесообразно раму установить на колёса или готовое шасси.

Порядок работы самодельного колуна:

• Ручкой домкрата совершают возвратно-поступательные движения, вследствие которых шток упорной пяткой оказывает давление на чурбан.
• Чурбан раскалывается на клиновидном ноже.
• Рукояткой сбрасывают давление масла в гидроцилиндре.
• Шток возвращается в исходное положение с помощью двух пружин.

Внимание! Описанные выше агрегаты имеют общий недостаток – малую производительность заготовки дров. Для совершения одного цикла требуется примерно десяток движений рукоятью домкрата.

Способы повышения производительности гидравлического колуна

Рассмотрим варианты ускорения процесса колки дров:

• Если изготовить нож-клин крестообразной формы, то он будет раскалывать бревно сразу на четыре части. Такие агрегаты значительно облегчают работу с толстыми поленьями и древесиной с переплетёнными волокнами.
• Модернизировать самодельный гидравлический колун, собранный своими руками (видео), можно с помощью оснащения агрегата электродвигателем, гидроцилиндром с толкателем, бачком для масла, блоком управления, насосом. При работе на таком станке для совершения рабочего цикла и обратного хода поршня ручной труд не требуется. Процессом руководят с помощью кнопки на управляющем блоке. Рабочий цикл на этом агрегате занимает менее 15 секунд.

Перед изготовлением самодельного гидравлического колуна для дров своими руками следует проанализировать экономическую выгоду этого мероприятия.

Дровокол своими руками с винтовым конусом и гидравлический самодельный- Обзор +схема и Видео

Ни для кого не секрет, что люди давно отвыкли от тяжкого физического труда.Всевозможные машины и приспособления помогают нам в любой отрасли. Домашний дровокол  с винтовым конусом и гидравлический своими руками может стать как полезнейшим агрегатом, так и бесполезным вложением.

Для того, чтобы определиться чем станет он для вас, нужно хорошо представлять разновидности дровоколов, их достоинства и недостатки.

Самодельный дровокол

Машины на службе человека

Век открытий и инноваций призван упростить человечеству существование. Тяжелый физический труд уже для многих пережиток прошлого и знаком лишь по рассказам.

Подавляющую массу силовых, изнурительных и не очень привлекательных работ выполняют за нас машины.  Комбайны, электропилы и дрели, всевозможные мешалки, копалки и ковырялки. Кто сейчас готов пахать огромное поле под лопату? Думаю, желающих будет немного.

Так и с дровами. Для того, чтобы запастись на зиму древесиной, необязательно стирать в кровь руки о топор.

Достаточно приобрести в хозяйство специальный агрегат, а если нет желания тратится и есть голова на плечах, и руки из нужного места, то даже собрать самодельный дровокол.

Такой механизм будет в помощь не только крепким мужчинам, но и пожилым людям, одиноким хозяйкам.

Автоматическая колка дров уменьшает риск травмирования. Исключает вредное воздействие на организм от маховых и ударных движений.

Виды и типы дровоколов

Вариантов исполнения машины для колки дров достаточно много. Бывают профессиональные и бытовые дровоколы.

Бытовые

Бытовыми машины считаются, когда их производительность низкая. Сюда же относятся и самодельные дровоколы.

Своими руками можно собрать реечный и гидравлический типы.

Профессиональные

Агрегаты характеризуются множеством дополнительных функций и высокой производительностью.

Классификация оборудования

По расположению бревна для обработки выделяют: горизонтальный тип, вертикальный тип и смешенный тип станков.

В зависимости от вида двигателя дровоколы могут быть:

1. бензиновыми,
2. дизельными или с электромотором,
3. с комбинированным приводом и
4. на тракторной тяге.

Агрегаты с электрическим двигателем наиболее просты в работе. Их можно устанавливать даже в помещениях. Их можно собрать в домашних условиях, только учесть возможность доступа к электросети.

Механизмы с бензиновыми двигателями характеризуются большей мощностью, чем предыдущие. Ими пользуются как в промышленности, так и в частных нуждах.

Станки на тракторной тяге часто установлены в фермерских угодьях и даже используются в лесозаготовительном производстве.

В зависимости от принципа функционирования бывают:

1. Гидравлические агрегаты. Их легко собрать своими руками. Здесь давящим ножом управляет гидравлический насос. От силы ножа полено раскалывается на несколько частей.
2. Конусные агрегаты. В них механическое воздействие на дерево оказывается винтовым конусом. Вращаясь, он входит в бревно, разделяя чурбан. Создание конусного дровокола самостоятельно так же возможно, но двигатель нужно подбирать мощностью побольше.
3. Реечные дровоколы. Пара “шестерня-рейка” заставляет двигаться толкач. Привод здесь бывает электрическим или бензиновым. Используя рычаг, зубчатая рейка примыкает к вращающейся тяговой шестерне, направляя толкач на древесину. А после пружина возвращает механизм в первоначальное положение. Механизм этого типа не такой мощный, как гидравлический, однако, для домашнего хозяйства вполне приемлем.

По мобильности различают стационарные дровокольные станки и передвижные агрегаты на колесиках.

Как смастерить дровокол самостоятельно

Чертежи и схемы

Чертеж домашнего конусного агрегата для колки дров, буде выглядеть приблизительно так:

Рабочие узлы

Станина, редуктор, двигатель и рабочий конус.

Двигатель необходимо крепить крепко-накрепко, так как нагрузка на вал, в процессе работы, огромная. Редуктор устанавливается 200-300 оборотов в минуту.

Вал для конусного ножа монтируется на стойкие подшипники. Снизу клиновидного ножа можно прикрепить ещё один клин. Так полено будет надежно зафиксировано в работе.

Станина собирается из швеллера толщиной минимум 4 мм и скрепляется при помощи сварки. Колющий клин лучше приварить стационарно, а точить болгаркой с наждачной. Нож делают из остатков сельскохозяйственных механизмов, используя УШМ.

Пару шестерня-рейка можно позаимствовать у нерабочего рулевого механизма старого грузовика. Рычажный механизм сваривается из трехмиллиметрового листа стали.

Электродвигатель можно взять у списанной вентиляционной системы, а можно сделать колун с электромотором от стиральной машины. Комплект шкивов и ремень вынуть из комбайна советских времен.

В качестве возвратных пружин подойдут даже доводчики с дверей.

Итого себестоимость самодельного дровокола, если все элементы взять из списанного хлама, выходит смехотворной.

Полезные советы

Важно! Ни в коем случае нельзя присоединять насадку непосредственно к мотору, так гласит первое правило безопасности. Ременную и цепную передачи прячем в специальный защитный кожух.

Электрическая часть агрегата должна выполняться квалифицированным мастером. Оптимальная скорость вращения насадки – от 250 до 300 об/мин, иначе производительность будет минимальной.

И все же перед началом работы над самодельным дровоколом лучше все-таки разумно оценить экономическую выгоду для себя. Когда дрова необходимо колоть нечасто и немного. Допустим, лишь для шашлыка. То понятно, что проделанный труд, навряд ли, вам когда-нибудь окупится.

Даже если все комплектующие достанутся даром, время и силы, затраченные на изготовление несоизмеримо велики. Тогда лучше покупать готовые дрова, и не заморачиваться над изготовлением колуна.

А вот если вы планируете открыть свой бизнес по продаже дров, или в вашем доме печное отопление, смело беритесь за дело. Собрать самостоятельный дровокол вполне возможно, главное найти все комплектующие.

Гидравлический дровокол будет эффективнее, чем конусный колун, но и конструкция его гораздо сложнее.

Секреты работы с дровоколом

Для того чтобы уменьшить расстояние от верхнего торца бревна до начала клинка, необходимо с помощью маховика опустить клин до нужного уровня, чтобы нож мог крепко воткнуться в дерево.

В идеале вращающийся конус должен вонзаться в самый центр чурки, или хотя бы в одну из трещин на торце. Тогда ручка насоса заставляет подъемный цилиндр домкрата работать.

Саму ручку следует поднимать в верхнее положение, пока клин не разделит дерево на части. Получившиеся поленья должны сразу же попадать в специальный приёмник. Активация кнопки спуска возвращает подъемный цилиндр домкрата в первоначальное положение.

Для добросовестной работы конструкции необходимо найти наиболее подходящий домкрат. Учитывая, что гидравлический домкрат обладает диаметром подъемного цилиндра в 170 миллиметров, а усилием на ручку в 15 килограмм, при силе подъема в 10 тонн, если есть возможность, сделать выбор в его пользу. Тогда самодельный дровокол прослужит верой и правдой.

Где купить готовые дровокол и какая цена?

1. Перейти в каталог дровоколов в интернет-магазин — https://spb.vseinstrumenti.ru/stanki/drovokoly/ — Перейти в каталог>>
2. Перейти в каталог дровоколов в интернет-магазин — https://www.220-volt.ru/catalog/drovokoly/— Перейти в каталог>>

11 Самодельные планы колки бревен, которые можно легко сделать своими руками

Вам надоело рубить бревна старомодным способом с топором и разделочной колодкой, но вы не хотите тратить деньги на дорогостоящий разделитель бревен, так что же Вам делать? Что ж, для более опытных энтузиастов DIY есть один вариант — создать свой собственный.

Построить самодельный дровокол может быть непросто, и некоторые люди могут не знать, с чего начать. Чтобы помочь вам, мы просмотрели Интернет, чтобы узнать, что пытались сделать другие люди, — и вот сводка самодельных планов разделителя бревен, которые мы раскопали.

1. Разветвитель бревен Unicorn

У этого парня не так много письменных инструкций, но по изображениям ясно, что он пытается сделать и как работает его сплиттер.

Он соорудил двигатель, который вращает головку, похожую на штопор. Этот штопор — «рог» единорога — врезается в бревно, раскалывая его на ходу.

Если вы можете сделать головку штопора, остальная работа будет легкой. Прилагается схема, как сделать штопор — эта часть обозначена на русском языке, хотя общую идею понять не так уж сложно.

Нам нравится вся установка — она ​​креативна и оригинальна, а также относительно безопасна. Похоже, что это быстрый и эффективный способ работы с большинством типов журналов, и его стоит попробовать, если вы хотите создать собственный разделитель.

Подробнее

2. Колесо долга

Если вы хотите построить разделитель бревен по самой низкой цене и в основном от куски металлолома, который у вас, вероятно, завалялся, эта штуковина, которую мы нашли в видео на YouTube, должна вас заинтересовать.

Идея проста — режущее лезвие закреплено на большом колесе, прикрепленном к бензиновому двигателю. Двигатель вращает колесо, и бревна помещаются на пути лезвия для разделения.

Преимущества создания чего-то подобного очевидны. Дизайн требует минимальных затрат и может быть легко адаптирован для работы с любыми имеющимися у вас материалами.

Однако недостатки также очевидны сразу — если вы не будете предельно осторожны, этот разветвитель — всего лишь рецепт отрубленных пальцев или того хуже.

Небольшая потеря концентрации может легко привести к серьезной травме, и мы дважды подумаем, прежде чем ее построить, но одно можно сказать наверняка, это определенно демонстрирует изобретательность этого парня.

3. Самодельный ручной дровокол — Часть I

https://youtu.be/pwP1StX690Y

Эта идея взята из другого видео на YouTube. Видео дает вам несколько примеров того, как построить такой же дровокол, а также показывает, насколько он может быть эффективным.

Концепция проста. Вы устанавливаете нож для колки на конец длинной руки и используете пружину, чтобы возвращать нож в исходное положение после каждого использования.

После постройки им может пользоваться любой взрослый. Вы помещаете бревно на путь лезвия, а затем прижимаете лезвие к бревну с силой, достаточной для его раскола, после чего пружина поднимает голову вверх для следующего выстрела.

Что касается самодельных дровоколов, то этот тоже довольно безопасен — хотя вы, конечно, не захотите позволить детям управлять им.

Однако, несмотря на все усилия, необходимые для его создания и эксплуатации, мы не уверены, что это намного лучше, чем просто размахивать топором по старинке. Возможно, благодаря этому творению, по крайней мере, каждый удар будет менее резким, чем колоть дрова вручную.

В любом случае решать вам — мы просто предлагаем вам идеи!

4. Ручной разделитель журналов — Часть II

Здесь у нас есть еще один разделитель журналов, который очень похож на №3 по концепции, но на этот раз с некоторыми чертежами, которые помогут вам его построить.

Опять же, у вас есть лезвие, прикрепленное к руке, которая натягивается на бревно, чтобы разделить его. Затем рычаг возвращается в исходное положение с помощью пружины.

Один из способов улучшить мощность этого бревна, при условии, что у вас достаточно большая пружина, — это прикрепить к лезвию груз, чтобы увеличить силу, когда вы опускаете его на бревно.

Просмотр подробностей

5. DIY Гидравлический разделитель бревен

Проблема с большим количеством планов DIY бревна в том, что, хотя они могут быть относительно легкими и недорогими в изготовлении, многие дадут вам лишь сомнительный уровень производительности и надежности.

Немногие из них могут сравниться с хорошим гидравлическим сплиттером по мощности и удобству, но эта модель отличается.

Здесь этот эксперт по домашнему хозяйству делится своими планами по созданию самостоятельной версии гидравлического сплиттера для тяжелых условий эксплуатации. Поскольку он режет вертикально, а не горизонтально, он даже утверждает, что он лучше купленных сплиттеров, поскольку вам не нужно так много сгибать и поднимать во время процесса.

Конечно, для создания этой машины потребуется больше опыта — и компоненты, вероятно, будут стоить больше, чем некоторые из более простых моделей, которые мы упомянули в этом обзоре, — но как только она будет готова, она с легкостью прорежет ваши журналы .

Если вы думаете, что справитесь со своей задачей построить его и можете достать материалы, строительство одного из них все равно будет намного дешевле, чем покупка бревна — так почему бы не попробовать?

Просмотр подробностей

6. Маленький, но мощный DIY Log Splitter

Если у вас нет места для чего-то такого большого и громоздкого, как разделитель бревен в # 5 , эта уменьшенная версия может быть лучшим вариантом.

Этот парень проведет вас через шаги, которые потребовались для создания самодельного разветвителя. Нам нравится, как он использует все, что попадает в руки — например, ось от Saab 900 или старый пивной бочонок для гидравлического бака!

Он также объясняет, как развивалась конструкция и как он улучшил свой сплиттер путем экспериментов и опыта.

В результате получился сплиттер, который выглядит очень самодельным, но при этом, похоже, он тоже неплохо работает. Мы ставим этому парню высшие оценки за креативность, находчивость и умение.Сможете ли вы сделать так, чтобы он работал, используя его план?

Подробнее

7. Большой делитель для минимизации подъема

Здесь мы нашли подробности того, как кто-то хотел спасти свою спину от напряжения сгибания и подъема, который обычно ассоциируется с использованием традиционного делителя бревен, созданного для удовлетворения его собственных требований.

Это здоровенная, крупная часть оборудования, которая весит более 2000 фунтов, и если вы хотите скопировать ее, вам нужно быть готовым потратить немного денег на приобретение компонентов.

Тем не менее, это будет стоить вам намного дешевле, чем покупка нового бревенчатого станка, и, что наиболее важно, он выполнит ту работу, в которой вы нуждаетесь.

Хотя мы не можем быть уверены в его истинной вместимости, разработчик говорит, что никогда не находил бревна, которое нельзя было бы разделить.

Конечно, если вы ищете что-то для более промышленных работ, вам, вероятно, нужно будет подумать о покупке профессионального оборудования, но если вам просто нужен дровокол для домашнего использования, что-то вроде этого будет более чем подходит для задачи.

Просмотр подробностей

8. 30-тонный зверь из Скандинавии

Если вы любите все, что связано со своими руками, а также любите грубую силу и грубая сила, вы обязательно одобрит этого скандинавского монстра.

В этой машине нет ничего тонкого — она ​​просто использует свою огромную мощность, чтобы проталкивать бревна через лезвие, разделяя их на несколько частей.

Вы можете выстроить журналы один за другим и протолкнуть их или обработать целые стволы деревьев. Это еще одно видео, которое мы нашли на YouTube, поэтому мы не планируем следить за ним, но если вы захотите скопировать идею, вы сможете увидеть, что нужно сделать.

Это большой шумный сплиттер, но из видео видно, насколько он эффективен при обработке больших объемов даже самой твердой древесины. В этом отношении он сопоставим с большим газоделителем .

Если вам нужно расколоть дрова примерно в таком масштабе, и вы не против использовать что-то непривлекательно грубое, но чрезвычайно эффективное, вы можете попробовать построить что-то в этом роде.

9. Самопровозглашенный разветвитель Redneck

Этот разделитель бревен может так понравиться. В соответствии с лучшими проектами DIY, он чрезвычайно прост и состоит из кусочков, которые дизайнер нашел разбросанными, а также из нескольких частей утилизированного хлама.

Он утверждает, что кроме начального этапа построения каркаса, он также не использовал никаких чертежей или письменных планов, предпочитая составлять его по ходу дела.

Он включает хорошие фотографии и четкие объяснения процесса строительства, включая подробности того, как его устройство вышло из строя и что он сделал, чтобы восстановить его.

Этот парень, очевидно, талантливый мастеринг, но нам также нравится его чувство юмора. Нам понравилось читать о его ножном дровоколе «Redneck» — и, возможно, вам тоже понравится его построить и использовать.

Просмотр подробностей

10. Базовый силовой разделитель бревен

Хотя эта машина никогда не станет коммерческой разделительной машиной , это просто и дешево сделать и избавит вас от изнурительной работы размахивания топором.

Как и в случае со многими из этих самодельных дровоколов, вам, возможно, придется потратить немного денег на основные компоненты, но если учесть, что покупка дровоколов может стоить более 1000 долларов, создание такой машины по-прежнему очень экономично. альтернатива.

Это устройство генерирует достаточно энергии, чтобы разрезать дубовые бревна боком, как показано на видео, хотя, похоже, оно несколько их раздавливает.

Однако, используя этот разделитель для разделения бревен вдоль волокон, вы можете увидеть, насколько он будет чрезвычайно эффективным.

Подробностей о том, как это собрать, немного не хватает на сайте, но, по крайней мере, вы можете увидеть основы того, как это делается — и если у вас есть небольшое техническое ноу-хау, вы сможете что-то смонтировать похожий.

Подробнее

11. Внимание к деталям!

Вот еще один, который мы хотели включить — и по нескольким причинам.

Во-первых, в соответствии с лучшими традициями «сделай сам», он построен из металлолома и других кусочков и деталей со всего дома, поэтому его изготовление будет стоить очень мало.

Во-вторых, видео очень хорошее. Это еще одно видео на YouTube, поэтому никаких рисунков или планов, которые могли бы помочь вам, если вы хотите скопировать, но видео настолько четкое и демонстрирует все, что вам нужно сделать, так что больше ничего не нужно.

В-третьих, конечный продукт выглядит чрезвычайно эффективным. Если вы хотите, чтобы у вас дома было что-то, что легко раскалывает дрова, это будет чрезвычайно эффективная машина для этого.

И наконец… нам очень нравится внимание к деталям при создании этого сплиттера.

В большинстве видеороликов, которые мы видели, показаны устройства, сделанные из ржавых кусков металла, которые, похоже, вот-вот развалятся, но этот парень явно гордится тем, что делает все возможное, даже находя время, чтобы одеть его краски, чтобы он тоже выглядел нужным.

Проверьте это — с точки зрения эстетики это явный победитель.

Слово предупреждения

Проведя поиск в Интернете, чтобы увидеть, какие гениальные изобретения придумывают люди, мы чувствуем, что должны закончить словом предостережения.

Даже купленные дровоколы могут быть опасным оборудованием, и с ними следует всегда обращаться осторожно и внимательно.

Тем не менее, некоторые вещи, которые мы видели в сети — включая, возможно, одну или две, которые мы включили в этот обзор, — чуть ли не смертельные ловушки. Если вы все же пытаетесь сделать что-то подобное самостоятельно, прежде всего, убедитесь, что безопасность превыше всего!

В конце концов … пальцы, руки и ноги намного мягче, чем бревна, которые эти машины предназначены для колки.

Гениальный дизайн, который поможет вам сэкономить

Мы любим домашних мастеров и домашних мастеров за креативность и изобретательность, которые нравятся машинам в этой витрине. Некоторые из этих планов выглядят очень эффективными, а другие — более сомнительными. Изготовление самодельного разделителя бревен может сэкономить вам много денег, но, как мы уже упоминали, убедитесь, что ваша первая мысль всегда связана с безопасностью.

Не забудьте закрепить!

10 Самодельных планов по разделке бревен, которые можно легко построить

Если вы любите разводить дрова, вам нужно разделить бревна, а если вам не хочется размахивать топором, вы можете купить дровокол или построить самостоятельно.

Множество мастеров своими руками построили свои собственные самодельные дровоколы и даже с гордостью бесплатно представили свои конструкции дровоколов в сети.

Ниже приводится список этих самодельных дровоколов.Вы можете скопировать их, чтобы построить свой собственный дровокол, или просто использовать планы в качестве вдохновения для вашего собственного уникального дизайна.

1. Самодельный разделитель бревен с приводом от Honda GX160. Руководство для самостоятельного изготовления.

В то время как этот пост на форуме больше касался того, как сделать его второй разветвитель лучше, плакат также добавил изображения первого разветвителя бревен, который он построил, использовал и продал.

Он работает на Honda GX160 мощностью 5,5 л.с. и представляет собой горизонтальный сплиттер, установленный на прочной балке и раме из углового железа.Рама фактически соединяется с осью с помощью пружин, что делает ее идеальной для езды по дорогам.

В конце балки вы видите его клин высотой 12 дюймов, который выглядит довольно острым, и хотя он опубликовал много фотографий этого сплиттера, он не говорит о насосе или баке или каких-либо других технических деталях. Если вам нужен этот план, вам нужно будет проделать много расчетов и переделок.

Подробнее здесь

2. Семиступенчатое руководство по самостоятельному разделению бревен Unicorn

Дизайн этого разделителя бревен немного нестандартен, но он очень эффективен.Идея состоит в том, чтобы иметь спиральную головку винта в виде единорога, которая ввинчивается в ваши бревна и тем самым раскалывает их.

Вам нужно будет посмотреть прилагаемое видео, чтобы увидеть, насколько умным и эффективным на самом деле является этот самодельный дровокол. Фактически, это безопаснее, чем большинство других конструкций разделителей бревен в этом списке.

Основная работа здесь — сделать вращающуюся голову единорога. Есть прилагаемый план, который поможет вам с фрезеровкой, хотя он частично на русском языке.

Если вы можете это сделать, то все, что вам нужно, это подключить эту головку к генератору, как показано на шаге 3 этого руководства, и все готово.

Подробнее здесь

3. Колесо долга DIY Wood Splitter Guide

Сделанное в основном из металлолома и стоимостью всего 14 долларов США в закупленных материалах, это колесо долга представляет собой устрашающего монстра. Он имеет топор, который приварен к большому вращающемуся колесу и разбивает все на своем пути.

Несмотря на то, что она не так хороша, как предыдущая российская машина, она доставляет более чистые дрова, что является плюсом, несмотря на довольно грубую конструкцию.

Для этого проекта вам нужно будет выполнять резку и сварку, а также серьезно относиться к безопасности пользователя.Отлично подойдет защита от отдачи, а также способ убедиться, что топор никогда не слетит с колеса.

Это руководство по разделке бревен своими руками представляет собой только видео, поэтому в нем нет планов, эскизов или пошаговых инструкций, которым нужно следовать, но внимательно присмотревшись за машиной, вы увидите, что вы можете сделать.

Подробнее здесь

4. Учебное пособие по самодельному дровоколу для Saab 900 и пивных бочонков

Ось в этом дровоколе, включая шины, от Saab 900.Он разработан как горизонтальный / вертикальный дровокол и изначально имел пивной бочонок в качестве гидравлического резервуара.

Балка имеет стальную опорную пластину, когда она используется в вертикальном положении, а ее цилиндр был взят от автовышки.

Помимо простой резки и сварки, вы также можете захотеть увеличить порты цилиндра, как это было сделано в этом руководстве для большей мощности.

Для самодельного дровокола этот клин для колки немного особенный. Вы можете воссоздать его заново или просто довольствоваться тем, что у вас есть.

Подробнее здесь

5. Вертикальный разветвитель бревен профессионального качества от Ed

Создание собственного разделителя бревен не означает, что он должен выглядеть ужасно. Многие строители делают эту ошибку, но не Эд. Его вертикальный дровокол, сделанный своими руками, выглядит так, как будто он был с завода.

Этот самодельный разделитель бревен, от выбора материала до его компоновки, элементов управления, цветов и дополнительных функций, показывает вам правильный способ создания разделителя бревен.

Это газовый двигатель Kohler мощностью 12 л.с., который приводит в действие 2-ступенчатый гидравлический насос диаметром 4 дюйма и длиной 24 дюйма.

Для клина Эд обратился к инструментальной стали и сделал острый, как бритва, разделитель толщиной в 1 дюйм. Гидравлический резервуар этой машины представляет собой воздушный компрессор емкостью 13 галлонов, а лучшая часть всего этого — управляемый кнопкой загрузочный рычаг, что делает его идеальным делителем для пожилых людей.

Подробнее здесь

6. Станок для обработки дров своими руками

Некоторые люди просто очень креативны, и это видео является тому подтверждением. Этот самодельный парень сконструировал дровокол, который включает в себя бензопилу и дровокол.

Управляя бензопилой руками и ножом, он работает во много раз быстрее, чем приходится делать все вручную.

Он включает в себя аварийный выключатель на панели управления и защиту зоны бензопилы, что делает эту машину намного более безопасной. Если вы хотите построить этот самодельный проект разделителя бревен, вам потребуется много времени на предварительное планирование.

Это видео показывает вам гораздо больше, чем просто создание разделителя журналов, хотя на самом деле оно показывает, что можно построить все, что угодно.Если бы вы только могли это представить.

Подробнее здесь

Вот очень простой, но разумный способ разделить дрова. Идея проста и заключается в том, чтобы использовать ногу, чтобы накачать домкрат для бутылок, который продолжает поднимать ваше бревно, пока не достигнет клина и не расколется.

Для этого проекта потребуется много резки и сварки, а также необходимо убедиться, что вы используете достаточно прочные металлические детали.

Рама стоит вертикально с клином наверху, а платформа, которая перемещается вверх и вниз по этой раме, затем управляется с помощью домкрата.Вам нужно будет добавить к этому разъему подходящую ножную педаль.

Поскольку это руководство уже показывает вам слабые места и то, что вы можете с ними поделать, было бы целесообразно с самого начала построить свой собственный сплиттер из сверхпрочных материалов.

Подробнее здесь

8. Планы для самостоятельной работы с ручным разделителем журналов

Как насчет действительно низкотехнологичного самодельного разделителя журналов? Это руководство прямо здесь показывает вам, как сделать дровокол полностью вручную.

Исходная страница на шведском языке, поэтому здесь вы не получите подробных указаний.Также нет подробных планов разделения журналов, но если вам это нравится, вы можете немного изучить эту технику, а затем продолжить и построить ее.

Требуется сила ваших рук, чтобы сбить тяжелый клин на рычаге, который, в свою очередь, толкается вверх пружиной. Просто и умно.

Подробнее здесь

9. Гидравлический вертикальный разделитель бревен DIY

Если вы хотели построить самодельный вертикальный разделитель бревен, но не знаете, с чего начать, вот руководство, которое может быть помощи.

Здесь нет самодельных планов по разделению журналов, которые можно было бы загрузить и использовать пошагово. Скорее, вы получите множество объяснений того, что вам нужно делать, а также советы по достижению наилучших результатов.

Например, вам понадобится цилиндр с минимальным диаметром 4 дюйма. Другой совет — генератор мощностью не менее 5 л.с., сверхпрочные клиновые детали, цилиндр лучше всего закрепить на его двух концах, и не используйте стальные водопроводные трубы для гидравлических линий.

Подробнее здесь

10.Скандинавский самодельный 30-тонный дровокол Monster Video

В этом видео вы увидите, как этот огромный дровокол работает где-то в Норвегии. Двигатель трактора приводит в действие его гидравлический насос, а сам цилиндр идет от грузовика-контейнеровоза.

Если вы заинтересованы в создании этого, то помните, что все здесь должно быть сделано из толстолистовой стали, от балки до толкающей головки и 8-головного делителя. Без исключений.

Нет планов и учебников, но видео показывает вам все необходимые части.

Подробнее здесь

Мы подошли к концу этого списка самодельных дровоколов. Как видите, здесь нет готовых комплектов для разделки бревен, скорее, есть учебные пособия и идеи, которые помогут вам начать строительство.

Вы можете прикрепить любое понравившееся изображение и поделиться этим списком в социальных сетях. Не стесняйтесь оставлять комментарии и сообщать нам, что вы планируете построить. Будем рады услышать от вас!

Кроме того, подумайте о том, чтобы поделиться своими самодельными планами разветвителя бревен после того, как вы его закончите.Кто знает? когда-нибудь это может сделать чей-то день.

Как сделать дровокол с гидравлическим домкратом

Дровокол — полезный инструмент, который особенно пригодится в холодные зимние месяцы. Вместо того, чтобы часами колоть дрова топором, вы можете проделать ту же работу с помощью дровокола с меньшими усилиями за час или меньше.

Однако цена на дровоколы может доходить до нескольких сотен долларов, и для некоторых из нас она может быть немного завышенной.Но, приложив немного усилий, вы уже можете построить свой собственный дровокол с гидравлическим домкратом всего за четверть цены — или меньше, если у вас уже есть необходимые материалы, лежащие в вашем доме.

В этой статье я расскажу вам пошаговое руководство о том, как сделать дровокол с гидравлическим домкратом.

Вам понадобится

Перед тем, как мы начнем с этого руководства, убедитесь, что у вас уже есть готовые элементы. Если вы обычный разнорабочий, возможно, они уже есть у вас в инвентаре.В противном случае вы можете легко купить их в местном хозяйственном магазине.

Отрегулируйте давление насоса на разделителе бревен

Вот инструменты и материалы, которые вы для этого урока потребуется:

• Гидравлический домкрат
• Листовой металл
• Стальная балка
• Гидравлические шланги
• Однолезвийный клин
• Стальные зажимы для скобы
• Ацетиленовая горелка
• Сварочная маска или защитная защитные очки
• Защитные перчатки
• Ролики на случай необходимости дополнительная мобильность вашего бревна.

Шаг 1. Построение рамы

Первым шагом является создание рамы для ваш разделитель журналов. Это необходимо, чтобы обеспечить достаточную опору для вашего гидравлического домкратом, пока он толкает древесину на клин.

Попробуйте построить каркас в виде козлы, чтобы у вас было достаточно поддержки на его четырех ногах. Размер верх рамы будет зависеть от размера гидравлического домкрата, клина и дерево, которое вы будете резать.

После того, как вы определились с размерами Вам понадобится, сварите все необходимые детали, чтобы сформировать каркас.В процессе Итак, убедитесь, что вы носите необходимое снаряжение, чтобы защитить себя во время процесса.

Как выбрать лучший разделитель бревен для вас с ограниченным бюджетом

Шаг 2: Постройте скользящий блок

Скользящий блок — это часть журнала разделитель, на который вы будете класть дрова. В этом поможет гидравлический домкрат. плавно надавите на клин. Это также помогает надежно удерживать древесину. на месте.

Нет никаких конкретных измерений относительно раздвижной блок — это действительно зависит от размеров дерева, которое вы будут часто использоваться, поэтому приваривайте скользящий блок соответственно.

В качестве подсказки обязательно используйте дополнительные регулировочные шайбы. и продолжайте проверять скользящее движение блока. Как только вы будете удовлетворены как скользит ваш скользящий блок, теперь мы можем перейти к следующему шагу.

Шаг 3: Установите домкрат

Теперь приступим к установке вашего Гидравлический домкрат — самая важная часть вашего дровокола. Просто разместите домкрат на одном конце рамы так, чтобы скользящий блок находился прямо под ним.

Убедитесь, что домкрат правильно вставлен место гарантирует, что скользящий блок будет эффективно продвигаться к заостренный клин.

После того, как вы определитесь, где должен быть установлен гидравлический домкрат, закрепите его на месте, надев хомут на шейку домкрата и приварив хомут к раме. В противном случае вы рискуете получить шатающийся дровокол, когда попытаетесь протолкнуть древесину на клин.

Шаг 4: Прикрепите клин

С противоположной стороны от места установки гидравлический домкрат, начните приваривать лезвие на место. Имейте в виду, что Гидравлический домкрат протолкнет кусок дерева на лезвие, поэтому вам нужно установить лезвие должно быть обращено в сторону домкрата.

Если не смогли найти или купить однолезвийный клин для крепления, можно просто приварить куски металла в заостренный клин. Перед вы привариваете клин, обратите внимание на сорт дерева, которое вы будете резать, и давление что может применяться гидравлический домкрат. Это поможет вам определить угол клина. что вам нужно будет эффективно распиливать дерево.

Но как правило, поскольку эти гидравлические домкраты управляются вручную, возможно, вам придется использовать более острый клин для более эффективная колка бревен — просто убедитесь, что клин надежно приварен на раму.

Шаг 5: Прикрепите колеса

На самом деле это дополнительный шаг, но я бы рекомендовал прикрепить колеса тележки к самодельному дровоколу.

Имейте в виду, что готовый продукт будет быть тяжелым, поэтому необходимость вынимать его каждый раз, когда вы хотите его использовать, может быть довольно рутинная работа. Крепление колес под платформой обеспечит лучшую мобильность, предоставляя вам больше возможностей относительно того, где вы могли бы его использовать.

Можно использовать ролики или тележку. колеса для этого шага.Эти колеса легко крепятся винтами.

Доступны некоторые усиленные поворотные колеса. если вы используете тяжелые гидравлические домкраты и плотную древесину. Пока ты при этом убедитесь, что вы покупаете те, у которых есть рычаг, который останавливает колеса от прокатка. Это гарантирует, что ваш дровокол останется на месте даже во время это рубит дрова.

И вот оно — у вас есть успешно создали свой собственный дровокол с гидравлическим домкратом.

Шаг 6: Проверьте свою машину

Самое лучшее в создании собственного оборудования в том, что вы можете настроить его по своему вкусу.Это особенно верно даже для вашего самодельного дровокола.

Теперь, когда вы закончили строительство свою машину, вы можете протестировать ее, чтобы определить ее скорость и мощность. Вы можете Начните с использования бревен из более мелких хвойных пород деревьев и постепенно увеличивайте их деревья лиственных пород.

При тестировании разделителя журналов возьмите обратите внимание, как работает скользящий блок и насколько выдерживает ваша рама. Это обычно это признак того, что вы достигли максимальной мощности машины.

Также обратите внимание на то, насколько эффективен клин раскалывает дрова.Если вы заметили, что он не так эффективен при нарезке через бревно всегда можно попробовать заточить или заменить на клин с более подходящим углом.

Продолжайте тестировать машину, пока не найдете наиболее удобную для вас настройку.

Делитель бревен своими руками: 8 простых самодельных планов разделителей бревен

Разделение бревен может показаться легким, но никогда не кажется легким, не так ли? Вам нравится задача в течение первых нескольких минут, а затем раздражаетесь, видя, как далеко вы продвинулись — немного.В результате вы чувствуете необходимость в бревенчатом станке, но машина для колки бревен стоит довольно дорого.

Однако вы должны быть счастливы, зная, что можете сделать свой собственный разделитель журналов, что тоже довольно легко. Итак, мы познакомим вас с 8 простыми самодельными планами дровоколов. Обычно они делаются из вещей, которые легко найти, а также легко собрать. Итак, давайте сделаем вашу жизнь эффективнее!

Не забудьте ознакомиться с разделом «Как сделать дровокол с гидравлическим домкратом»

8 Простой самодельный дровокол Чертежи

Основная идея этого плана — прикрепление головки топора к неподвижному колесу.И вы можете представить, что произошло дальше. Найдите металлическое колесо, прикрепите к нему лезвие топора, подключите его к двигателю и используйте еще несколько доступных и дешевых продуктов для сборки этой машины.

Однако для этого плана, вероятно, потребуется защита от отката, поскольку риск высок. Вы должны быть очень осторожны при использовании такого плана разделения. На самом деле у вас есть чтобы несколько раз поднести древесину к разделителю при повороте мотора на. Убедитесь, что вы прочно прикрепили головку топора к колесу.

• План дровокол с четырьмя лезвиями.

Хотите быстро выполнять свою работу? Ну тогда четыре лезвия наверняка должен помочь. Вы можете работать с одним куском журнала за раз. И, это довольно легко сделать, если у вас есть какой-нибудь инструмент для обработки металла, например сварочный аппарат, резак и т. д.

Чтобы построить такой дровокол, достаточно разделить лезвия четырех осей. Затем вам нужно построить прямоугольную конструкцию и прикрепить лезвия посередине так, чтобы все они смотрели вверх.Вы можете разделить бревно, просто пропустив его через лезвия. Не надо топор поднимать!

Горизонтальные и вертикальные делители бревен

Название для этого плана довольно простое. Видимо, это своего рода дровокол использует электрическую энергию и винт, чтобы справиться с вашим бревном. Что это имеет винтовую структуру, которая движется винтообразно с помощь электродвигателя.

Затем вы просто пропустите винт через бревно, которое хотите разделить, и саморез, просверлив отверстие в бревне, разбивает его на разные части. Очень просто, не правда ли? Пока вы подключите электродвигатель — вы не будете есть проблемы со сборкой этого устройства.

На самом деле, это еще называют дровоколом Unicorn, потому что винт выглядит как рог единорога.

Вы не желаете пользоваться руками, но не ногами. По-видимому, это ногой пользоваться удобнее, не правда ли? Фактически, ножной станок будет требуется только использовать ногу, чтобы нажать на рычаг, который поднимет бревно вверх к лезвию. Затем лезвие разделит бревно на части.

Что вам может быть сложно, так это найти прочные металлические детали и собрать их вместе. Это будет резка, сварка, а также лезвие топора.

Не хотите тратить даже унцию своей энергии на колки бревен? Потом, построить дровокол, зависящий от гидравлики. Фактически, гидравлика будет позаботьтесь обо всем ручном труде.

На чем вы должны сосредоточиться, так это на том, чтобы получить его правильный размер и построить правильная структура с использованием правильных материалов. Например, сила двигатель, имеет значение давление насоса, диаметр цилиндра и т. д.Вам также необходимо идеально подключить гидравлический насос к машине.

Фактически, вы можете использовать металлолом в своей мастерской, чтобы построить такой сплиттер.

Советы по безопасности, которые следует знать перед использованием бревна

• План бензопилы и делителя.

Если вы собираетесь делать разветвитель самостоятельно, зачем делать его с границами? Вы можете сделать свой дровокол универсальным, включив в него как бензопила и разветвитель в основном плане.

На самом деле вам все равно придется резать и сваривать металлы — просто делайте это с помощью умного дизайн. Кроме того, убедитесь, что вы принимаете меры безопасности на случай отдачи. Вы можете используйте двигатель или саму бензопилу для включения. Такой дизайн действительно помогите с колотой дров.

Этот план в основном поощряется самодельным дровоколом, работающим в Норвегия. Основная идея этого сплиттера — использовать автомобильный двигатель для питания гидравлический насос и цилиндр, который также идет от грузовика.

Таким образом, вам не нужно ничего покупать отдельно — вам не нужно быть инженер тоже.Он имеет дело с самыми сложными частями, такими как насосы и мощность. Затем вы можете прикрепить топор к конструкции, которую вы строите по собственному проекту. Вы даже можете перемещать топор сверху вниз — бросая его вертикально на журнале.

• Старые планы дровоколов.

В то время как новые разветвители могут быть дорогими, старые выбрасываются или дешевы. Ты может легко изменить старые, чтобы сделать их более эффективными, чем когда-либо. Фактически, если вы можете построить сплиттер с нуля, модификация старого не составит большого труда иметь дело.

Вы можете скопировать дизайн при создании нового, и вы можете использовать детали старого легко. Это не только рентабельный, но и простой вариант, поскольку Что ж.

Читайте также: Как правильно обслуживать дровокол.

В заключение

Если вы можете представить себе конструкцию, вы можете построить дровокол. Теперь у вас есть много вариантов, поэтому вам нужно решить, какой тип дизайна подходит вам лучше всего. Кроме того, вам понадобятся некоторые обычные инструменты, такие как резак по металлу, сварочный аппарат, лезвие топора, чтобы сделать дровокол.Возможно, вам придется их купить, но это все же более полезно и экономически выгодно. Итак, выберите свой план дровокола, чтобы сделать свой собственный дровокол.

Гидравлический дровокол — Сделай сам

Длинные холодные зимы в северной части штата Нью-Йорк вынуждают почти всех, кто отапливает дом дровами, тратить много времени на то, чтобы держать в руках цепную пилу и размахивать молотком, и многие люди создают свои собственные колочные машины, чтобы облегчить рабочую нагрузку. Сейчас многие самодельные буровые установки могут порвать что угодно (включая, в некоторых случаях, камни!), Но я никогда не видел другого сплиттера, который был бы так же прост в использовании, как моя собственная гидравлическая машина.

Я всегда обнаруживал, что самая утомительная часть рубки дров стандартным гидравлическим дровоколом — это просто поднять тяжелых патронов на место. Итак, я разработал другой вид измельчителя древесины — такой, в котором цилиндр перемещается на вертикально на , чтобы разрезать бревна, которые только что размещены на платформе на уровне земли под режущей кромкой машины.

Каждый раз, когда я готов обработать партию дров, я просто подкатываю куски к машине и — один за другим — кладу их на низкую плиту основания, где их можно разбить.Затем, когда они делятся пополам, я просто возвращаю каждый кусок обратно под клин для дальнейшего разделения.

Узел ножной педали моего бревенчатого ножа, который позволяет мне управлять машиной. и имеют свободными обе руки для размещения древесины или бросания отрезков в ближайшую кучу, что еще больше упрощает работу с машиной. Педаль прикреплена к прочной пружине, которая переводит рычаг управления в его «верхнее» положение, когда я снимаю ногу с рычага управления. Таким образом, я могу уйти от колокольни или прикатить следующее бревно, которое нужно будет разрезать, на место, в то время как 27-дюймовый цилиндр продолжит подниматься, поскольку он автоматически отключится, когда упор, прикрепленный к клину, ударяется конец клапана и переводит его обратно в нейтральное положение.И хотя я адаптировал свою работу с педалью и клапаном к вертикальной установке, ее можно было так же легко использовать для управления горизонтальной машиной .

Чтобы иметь возможность перевезти мой ботворез в лес, я смонтировал всю гидравлическую систему на старой оси автомобиля, которая буксируется с помощью V-образной рамы (см. Прилагаемую фотографию). Стальная двутавровая балка 5 «X 10» (которая прикреплена к цилиндру и клину) затем прикрепляется к кронштейну, установленному на оси, так, чтобы ее можно было повернуть вниз, чтобы кататься на средней штанге буксирного устройства. .

Таким образом, вы можете видеть, что вертикальный гидравлический дровокол — идеальный и легко транспортируемый инструмент для простой, но легкой резки дерева. С помощью этой эффективной машины я могу превратить самые большие деревья на моем лесном участке в аккуратную стопку дров … без необходимости поднимать одного бревна! И это я называю энергосбережением!

---

Собираетесь построить самостоятельно? Вот несколько подсказок

Чтобы быть уверенным, что ваш самодельный дровокол будет работать с максимальной эффективностью, ознакомьтесь со следующими советами, прежде чем начинать строительство.

• Я рекомендую цилиндр диаметром более 4 дюймов и двигатель мощностью не менее 5 л.с. также лучше иметь цилиндр двустороннего действия, но одинарный тип может использоваться в сочетании с пружинами (ход поршня цилиндр можно определить по длине бревна, которое вы планируете разделить. Добавьте несколько дюймов для «страховки».)
• Лезвие клина, конечно, должно быть острым, но оно также должно быть достаточно широким, чтобы раздвигать половинки каждого бревна.
• Любая гидравлическая система должна иметь предохранительный клапан для предотвращения повреждений. (Большинство регулирующих клапанов содержат один.) Установите предохранительный клапан на отсечение выключенный прямо перед тем, как двигатель заглохнет.
• Не используйте стальную водопроводную трубу для гидравлической линии: она не выдерживает создаваемого давления (2500 фунтов на квадратный дюйм или более).
• Использование только чистое гидравлическое масло или моторное масло, не содержащее моющих средств.
• Гидравлический насос должен быть объемным, шестеренчатым или пластинчатым.
• Цилиндр должен быть закреплен с обоих концов.
• Убедитесь, что из бака правильно вентилируется.
• Убедитесь, что все компоненты вашего разветвителя сверхпрочные.
• Скользящий клин должен работать плавно и свободно, а также достаточно плотно прилегать к двутавровой балке, чтобы предотвратить ее скручивание и заклинивание во время работы.
• Всасывающий трубопровод (шланг, проходящий между баком и насосом) должен быть больше по диаметру, чем напорный трубопровод, поскольку его легче протолкнуть, чем тянуть масло.
• Обратный трубопровод не обязательно должен быть шлангом высокого давления.

Планы самодельного подъемника для бревен Timberjack

Timberjack или домкрат для бревен, «подъемник бревен» — это инструмент, используемый для получения бревен. от земли для резки. Эти инструменты служат нескольким целям: поднимают бревно на более удобную высоту для работы и стрижки, и они поднимают бревно так, чтобы ваша бензопила или пильный диск не копаться в земле и земле вокруг бревна.Это удобные инструменты для лесорубов, и их легко построить с правильными планами.

Log Lifter Timberjack Планы DIY Руководство

Как описано выше, Timberjack создан для того, чтобы ваши бревна были в рабочем состоянии. от земли и на более приемлемую высоту. Эти планы Тимберджека покажу вам, как изготовить и построить свой собственный Timberjack / домкрат из куски металла, которые могут быть у вас в магазине и во дворе, чтобы использовать их в порядке чтобы снизить стоимость.

Видео: Как построить бревно Timberjack Подъемник

Видео: модификация и использование Timberjack

Самодельный комбинированный крючок для канта и Timberjack!

Этот самодельный стальной крюк для бревен включает в себя быстрое изменить подставку для бревен, чтобы оторвать бревно от земли для облегчения резки и Т. Д.Он изготовлен из стальной трубы 1 дюйм (толщина стенки 3 мм) с большим трубка, которая надевается на болты как сменные концы.

Видео: Комбинация Cant Hook Timberjack Сменный дизайн

Vintage Log Jack Патенты

Этот На рисунке изображена конструкция домкрата, который можно очень удобно держать и поднять или опустить срубленное дерево.

Компоненты Log Jack

1. доски с просверленными отверстиями
2. срубленное бревно
3. железная цепь
4. Обрезанная ветка дерева
5. деревянный рычаг
6. булавки железные

Основная рама изготовлена ​​из двух досок твердой древесины толщиной примерно 1-1 / 2 дюйма. толстые, скрепленные вместе сверху и снизу, с зазором 2 дюйма между чтобы рычаг работал.По бокам просверливаются дюймовые отверстия обеих досок, в которые помещены железные штифты, чтобы рычаг мог поддеть. Рычаг изготовлен из белого ясеня и имеет две выемки на большом конце, звено цепи прикреплено посередине между выемками. Крепкая цепь — это зацепил ссылку, пропустил под бревно и прикрепил к промежности конечность слегка прислонена к противоположной стороне бревна. Работая маленький конец рычага вверх и вниз и перемещение штифтов на одно отверстие вверх за один раз дерево хорошего размера можно поднять с земли достаточно высоко легко пилить без боли в спине.

Подъемники для бревен Timberjack сильно различаются по конструкции, но все служат одной цели, чтобы поднять ваши бревна над землей в более удобное рабочее положение. В зависимости от ваших условий работы ко дну применяется множество переменных. нога или ноги, которые стабилизируют бревно после подъема. Мягкая земля требует более широкая ступня, чтобы не проваливаться в землю. Дизайн с двумя ножками создает еще большую стабильность.

Лесоруб, или, как некоторые называют его домкрат, подъемник, это инструмент, который может быть вашим лучшим другом, когда дело доходит до подъема срубленных деревья над землей, чтобы их можно было подрезать (разрезать на нужную длину логи) проще.Без такого инструмента это может быть довольно неудобно и опасно. добиться того же результата, так как придется поднимать и как-то поддерживайте деревья, которые вы хотите накинуть на другие деревья, бревна или что-то еще еще.

Если вы не поднимаете деревья, которые хотите оторвать от земли, вы подвергать спину и тело ненужной нагрузке и рисковать цепь бензопилы в землю, скорее всего, потребует повторной заточки Это.

Хорошо построенный лесовоз может выдерживать довольно большие бревна, некоторые домкраты может выдерживать бревна диаметром до 20 дюймов.

10 Самодельных плантрубопроводов для постройки собственного

Будь то камин, дровяная печь, дровяная печь или костровище на открытом воздухе, запас дров — это незаменимая вещь для всего этого. Так что начните рубить бревна дома с помощью этих 10 бесплатных самодельных схем самодельных бревен, которые работают на основе творческой самостоятельной инженерии. Вы все вольны использовать свой собственный мозг, чтобы изобрести новый самодельный дровокол, и, глядя на это вдохновение, вы легко сможете это сделать.Просмотрите все эти планы самодельного дровокола, чтобы мыслить как гений, и эти планы предлагают творческие способы поиграть с новым и переработанным оборудованием, чтобы наша работа по расколу дров была сделана экономичным способом. Покупка коммерческих дровоколов может оказаться слишком дорогой. Воспользуйтесь этими планами DIY для разделения журналов DIY с пошаговыми инструкциями, наглядными руководствами и учебными материалами, которые позволят вам легко создать разделитель журналов по минимальной цене.

Используйте старые газовые двигатели, тракторные двигатели, гидравлические насосы и различные детали машин, чтобы получить мощность и легко рвать бревна.Эти проекты включают переработку большого количества старых вещей из старых транспортных средств для создания более долговечной машины для колки бревен, которая начнет резать бревна, как овощи. Эти проекты самодельных дровоколов также предполагают использование коммерческих материалов из переработанных материалов для создания хорошо спроектированных дровоколов.

Наконец, вы также получите бесплатные планы по эксплуатации бревенчатой ​​машины на тракторе. Просмотрите все эти бесплатных самодельных планов для разделки бревен, которые слишком креативны, чтобы поразить все ваши чувства.

1. Самодельный дровокол Unicorn

Если вы пристрастились сидеть возле камина или костровой ямы, мы должны иметь хороший запас дров. Итак, сделайте этот дровокол DIY , чтобы быстро отделить дрова от бревна твердых пород. Он поставляется с прочным металлическим заостренным рогом, похожим на единорога, который входит прямо в бревно, разрывая все вокруг. Вот как построить дровокол в домашних условиях! Instructables

2. Изготовление небольшого разделителя бревен

Для разделки древесины в небольших размерах выберите этот небольшой разделитель бревен, который прост в эксплуатации.Изготовить этот небольшой дровокол может быть немного сложно, поскольку он включает в себя все: от сборки каркаса до сварки деталей и установки новейшего оборудования для полной сборки. Бесплатные планы и руководство по эксплуатации beckmannag

3. Как собрать шуруповерт

Вам нужен хороший запас дров для деревянных обогревателей? Тогда получите здесь планы построить свою собственную машину, позволяющую быстро разрезать бревна. Сделайте каркас для дровокола из квадратных труб 60 мм x 60 мм. Далее устанавливаем электродвигатель на 3000 об / мин.Полное руководство здесь, инструкции

4. Загрузочная рука для разделителя бревен, сделанная своими руками

Возьмите бесплатные планы и инструкции, чтобы построить эту загрузочную руку для разделителя бревен. Он 10 футов в высоту и весит 2000 фунтов. Используйте 12-вольтовую лебедку, чтобы загрузить 5-футовый погрузочный рычаг. Погрузочный рычаг может захватывать бревна длиной 24 см и диаметром 24 см. В машинах используется электростартерный двигатель Kohler мощностью 12 л.с., который поможет управлять двухступенчатым гидронасосом. зернистость

5. Дровокол из металлолома

Постройте из металлолома красивые бревенчатые дровоколы. Получите бесплатные видеоинструкции здесь, чтобы построить более долговечный.Сделайте это, используя 100% переработанный металлолом. Сначала просто создайте прочный металлический каркас с V-образным верхним краем. Затем получите преимущество, работая с 20-тонным гидравлическим домкратом для тяжелых условий эксплуатации. youtube

6. Гидравлический дровокол до 200 долларов

Сделайте этот дровокол с модернизированным двигателем старого автомобиля. Здесь был использован 8-сильный двигатель с вертикальным валом от старого трактора, который очень хорошо подходит для этого дровокола. Благодаря этому гидравлическому дровоколу, который обойдется вам менее чем в 200 долларов, можно легко разделить бревна лиственных пород на дрова.youtube

7. Постройте самодельный дровокол

Ознакомьтесь с еще одной творческой версией самодельного дровокола , работающего на гидравлической насосной системе. Фактически это переделка старого лесоколечника, работающего с ВОМ старого трактора. Получите профессиональные сварочные навыки, чтобы добавлять и удалять детали при обновлении старого разделителя бревен. Бесплатное видео-руководство по созданию разделителя журналов. youtube

8.

Самодельный дровокол

Этот самодельный дровокол проекта требует сначала построить каркас для установки дровокола.Затем вы можете использовать некоторые коммерческие аксессуары и насосы, чтобы они работали более правильно и эффективно. Используйте для этого проекта двигатель мощностью 8 л.с. или газовый двигатель Predator объемом 301 куб. См. Подробности здесь youtube

9. Дровокол

«Сделай сам» Этот хорошо работающий дровокол «сделай сам» поставляется с заостренным рогом в виде единорога, и он просто проходит сквозь поленья, разрывая поленья на дрова. Используйте идеальный гидравлический насос и систему двигателя для управления этим дровоколом, он определенно станет отличным подарком для пользователей дровяных обогревателей.Видеоинструкции здесь youtube

10. Как сделать разделитель журналов

Узнайте, как быстро сделать разделитель журналов. Здесь вам просто не нужно устанавливать отдельный движок для этого самодельного бревна. Просто заведите трактор, чтобы он работал хорошо. Идея состоит в том, чтобы просто построить раму, в которой будет установлен разветвитель в готовых выходных отверстиях для подключения трактора. Просто запустите трактор и нарубите бревна лиственных пород на дрова. Подробности здесь youtube

Хотите хранить дрова на зиму? Если вы хотите хранить дрова, просто следуйте нашим инструкциям и следуйте этим бесплатным планам сарая для дров, которые покажут вам, как построить место для хранения сухих дров без вредителей на улице в холодные зимние месяцы.

Заключение:

Рвать бревна лиственных пород для получения дров — одна из самых сложных работ. Итак, дровоколы своими руками приходят на помощь. Они сделали древесину раскалывать и раскалывать так же легко, как резать овощи. Но здесь вас посоветуют сделать свой собственный прекрасный дровокол для бревен своими руками, используя старые компоненты от автомобилей и множество других материалов, таких как дерево и оборудование из дома.

No related posts.
