Заземление в частном доме: системы, схемы, фото, видео
Эксплуатация современной бытовой и компьютерной техники без заземления чревата выходом ее из строя. На большей части территории нашей страны, особенно в сельской местности, действуют системы электропередачи старого образца. У них нет защитного заземления, либо они находятся в таком состоянии, что просто не соответствуют требованиям электробезопасности. Поэтому заземление частного дома или дачи хозяевам приходится делать самим.
Содержание статьи
- 1 Что дает
- 1.1 Нужно ли заземление на даче или в деревянном доме
- 2 Системы заземления частного дома
- 3 Какое устройство заземления частного дома
6 9.0007 3 сделать заземлители
- 3.2 Глубина забивки штырей
- 3.3 Что нельзя делать
- 4.1 Процедура
- 4.2 Почему нельзя делать отдельное заземление
Что дает
Защитное заземление необходимо для обеспечения электробезопасности в доме. При правильном выполнении появление тока утечки приводит к немедленному срабатыванию УЗО (повреждение электроизоляции или при прикосновении к токоведущим частям). Это главная и главная задача этой системы.
Второй функцией заземления является обеспечение нормальной работы электрооборудования. Для некоторых электроприборов наличия защитного проводника в розетке (если он есть) недостаточно.
Требуется прямое подключение к шине заземления. Для этого обычно на корпусе есть специальные клипсы. Если говорить о бытовой технике, то это микроволновая печь, духовка и стиральная машина.
Основной задачей заземления является обеспечение электробезопасности частного дома
Мало кто знает, но микроволновая печь без прямого подключения к «земле» при работе может генерировать значительное количество излучения, а уровень радиации может быть опасным для жизни. В некоторых моделях можно увидеть специальную клемму на задней стенке, хотя в инструкции обычно содержится только одна фраза: «необходимо заземление» без уточнения, как именно это желательно сделать.
При прикосновении мокрыми руками к корпусу стиральной машины часто ощущается покалывание. Это безвредно, но неприятно. Избавиться можно, подключив «землю» напрямую к корпусу. В случае с духовкой ситуация аналогична. Даже если не «пережимает», прямое подключение безопаснее, так как проводка внутри блока работает в очень жестких условиях.
Компьютеры еще интереснее. Напрямую подключив «земляной» провод к корпусу, можно в несколько раз увеличить скорость интернета и свести к минимуму количество «зависаний». Это так просто благодаря прямому подключению к шине заземления.
Нужно ли заземление на даче или в деревянном доме
На дачных участках заземление обязательно. Особенно, если дом построен из горючего материала – дерева или каркаса. Речь идет о грозах. На дачных участках очень много элементов, привлекающих молнии. Это колодцы, скважины, трубопроводы, лежащие на поверхности или заглубленные на минимальную глубину. Все эти объекты притягивают молнии.
На дачах велика вероятность удара молнии
При отсутствии громоотвода и заземления удар молнии практически эквивалентен пожару. Рядом нет пожарной части, поэтому огонь будет распространяться очень быстро. Поэтому в тандеме с заземлением сделайте еще и громоотвод – хотя бы пару метровых стержней, прикрепленных к коньку и соединенных стальным проводом с заземлением.
Системы заземления частных домов
Всего существует шесть систем, но в основном в индивидуальных домах используются только две: TN-S-C и TT. В последние годы рекомендуется система TN-S-C. В этой схеме нейтраль на подстанции заземлена и оборудование находится в непосредственном контакте с землей. К потребителю земля (PE) и нейтраль/ноль (N) подводятся одной жилой (PEN), а на вводе в дом она снова делится на две отдельные.
Система заземления TN-S-C
При такой системе достаточная степень защиты обеспечивается автоматическими устройствами (УЗО опционально). Недостатком является то, что при перегорании или повреждении провода PEN на участке между домом и подстанцией на шине заземления в доме появляется фазное напряжение, которое ничем не отключается. Поэтому ПУЭ предъявляет к такой линии жесткие требования: должна быть обязательная механическая защита ПЭН-провода, а также периодическое резервное заземление на опорах через каждые 200 м или 100 м.
Однако многие сельские линии электропередач не соответствуют этим условиям.
В этом случае рекомендуется система ТТ. Также эту схему следует использовать в отдельно стоящих открытых хозяйственных постройках с земляным полом. Существует риск одновременного касания земли и земли, что может быть опасно при использовании системы TN-S-C.

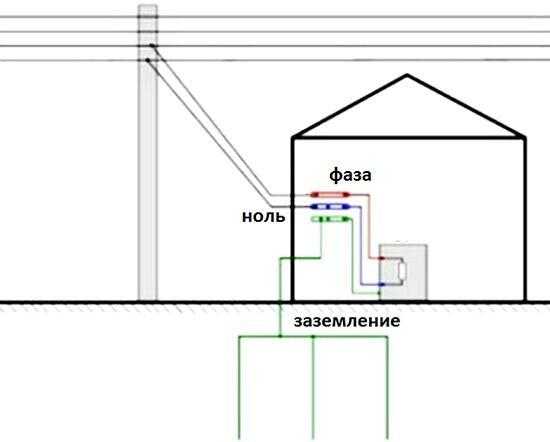

Система заземления частного дома ТТ
Отличие в том, что «земляной» провод на щит идет от индивидуального контура заземления, а не от трансформаторной подстанции, как на предыдущей схеме. Такая система устойчива к повреждению защитного проводника, но требует обязательной установки УЗО. Без них нет защиты от поражения электрическим током. Поэтому ПУЭ определяет ее только как резервную, если существующая линия не соответствует требованиям системы TN-S-C.
Система заземления ТТ в более четком виде
Устройство заземления частного дома
Некоторые старые линии электропередач вообще не имеют защитного заземления. Все они должны измениться, но когда это произойдет — вопрос открытый. Если это ваш случай, нужно сделать отдельный контур.
Варианта два – сделать заземление в частном доме или на даче самостоятельно, своими руками, либо доверить выполнение кампании. Походные услуги стоят дорого, но есть важный плюс: если в процессе эксплуатации возникнут проблемы, вызванные неправильным функционированием системы заземления, ущерб компенсирует компания, осуществившая монтаж (это должно быть прописано в договоре, читайте осторожно). В случае самостоятельного исполнения все на вас.
Устройство заземления в частном доме
Система заземления частного дома состоит из:
- заземляющих штанг,
- металлических полос, объединяющих их в одну систему;
- линий от контура заземления до распределительного щита.
Из чего сделать заземлители
В качестве штырей можно использовать металлический стержень диаметром от 16 мм. Более того, взять арматуру нельзя: ее поверхность закалена, что меняет распределение тока. Также быстрее разрушается затвердевший слой в земле. Второй вариант – металлический уголок с полками 50 мм.
Эти материалы хороши тем, что их можно забить в мягкий грунт кувалдой. Чтобы это было проще сделать, один конец заостряется, на второй приваривается накладка, по которой легче бить.
В качестве стержней можно использовать трубы, уголок, металлический стержень.
Иногда применяют металлические трубы, один край которых сплющен (сварен) в конус. В их нижней части (примерно в полуметре от края) просверливаются отверстия. При высыхании грунта значительно ухудшается распределение тока утечки, и в такие стержни можно заливать рассол, восстанавливая работу заземления. Недостаток этого способа в том, что под каждый стержень приходится копать/бурить лунки – забить их кувалдой на нужную глубину не получится.
Глубина забивки штырей
Заземляющие штыри должны входить в землю ниже глубины промерзания не менее чем на 60-100 см. В регионах с засушливым летом желательно, чтобы штыри хотя бы частично находились во влажной земле. Поэтому в основном используют уголки или стержень длиной 2-3 м.
Такие размеры обеспечивают достаточную площадь контакта с землей, создавая нормальные условия для рассеивания токов утечки.
Чего нельзя делать
Функция защитного заземления заключается в рассеивании токов утечки на большой площади. Происходит это из-за плотного контакта металлических заземлителей – штырей и полосок – с землей. поэтому 9Заземляющие элементы 0105 никогда не окрашиваются. Это сильно снижает проводимость между металлом и землей, и защита становится неэффективной. Предотвратить коррозию в местах сварки можно антикоррозионными составами, но не краской.
Второй важный момент: заземление должно иметь низкое сопротивление, а для этого очень важен хороший контакт. Это обеспечивается сваркой. Все стыки сварные, при этом качество шва должно быть высоким, без трещин, каверн и других дефектов. Еще раз обратите внимание: 9Заземление 0105 в частном доме на резьбовые соединения делать нельзя. Со временем металл окисляется, разрушается, многократно возрастает стойкость, портится или вообще не работает защита.
Использовать только сварные соединения
Крайне нецелесообразно использовать трубопроводы или другие металлические конструкции в земле в качестве заземлителя. Какое-то время такое заземление работает в частном доме. Но со временем стыки труб из-за электрохимической коррозии, активизированной токами утечки, окисляются и разрушаются, заземление оказывается неработоспособным, как и трубопровод. Поэтому такие типы заземлителей лучше не использовать.
Как сделать правильно

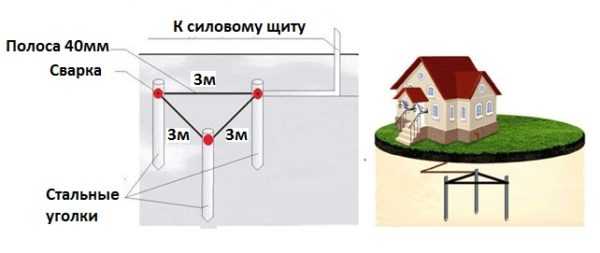

Сначала разберемся с формой системы заземлителей. Самый популярный – в виде равностороннего треугольника, в вершины которого вбиты штифты. Бывает и линейное расположение (те же три штуки, только в линию) и в виде контура – вокруг дома забиваются штыри с шагом около 1 метра (для домов площадью более 100 м). кв м). Штифты соединены между собой металлическими полосками — металлическая связь.

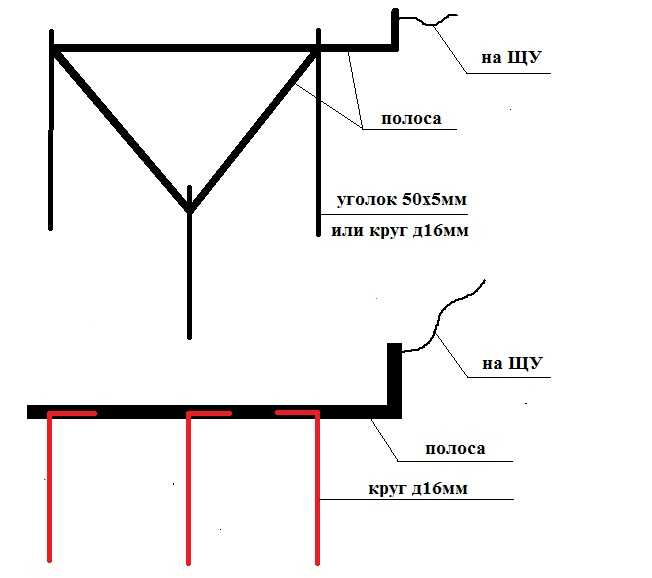

Самая популярная модель заземлителя
Процедура
От края отмостки дома до места установки штыря должно быть не менее 1,5 метра.
На выбранном участке выкапывается траншея в виде равностороннего треугольника со стороной 3 м. Глубина траншеи 70 см, ширина – 50-60 см – чтобы удобно было готовить. Одна из вершин, обычно расположенная ближе к дому, соединяется с домом траншеей глубиной не менее 50 см.
Рытье траншеи

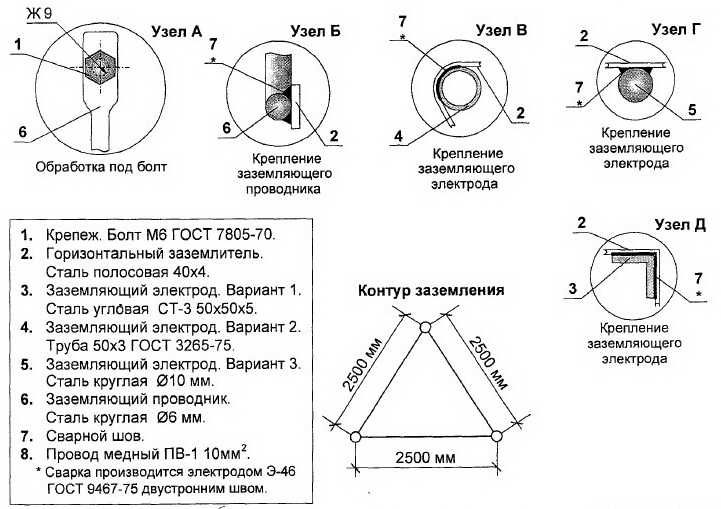

В вершинах треугольника забиваются штыри (круглый брусок или уголок длиной 3 м). Над дном ямы оставляют около 10 см. Обратите внимание, что заземлитель не выносится на поверхность земли. Находится на 50-60 см ниже уровня земли.
К выступающим частям стержней/уголков приваривается металлическая связка — полоса 40*4 мм. Созданный заземлитель соединяется с домом металлической полосой (40*4 мм) или круглым проводом (сечением 10-16 мм 2 ). Полоса с созданным металлическим треугольником также приваривается. Когда все готово, места сварки очищают от шлака, покрывают антикоррозийным составом (не краской).
Лента сварная
После проверки сопротивления заземления (в общем случае оно не должно превышать 4 Ом) траншеи засыпают землей.
В почве не должно быть крупных камней или мусора, земля утрамбовывается слоями.
На вводе в дом к металлической полосе от заземлителя приваривается болт, к которому крепится медная жила в изоляции (традиционно цвет заземлителей желтый с зеленой полосой) с сечением жилы не менее 4 мм 2 .
Вывод заземления у стены дома с приваренным на конце болтом
Почему нельзя делать отдельное заземление
Переделывать проводку по всему дому, конечно, долго и дорого, но при желании чтобы без проблем эксплуатировать современные электроприборы и бытовую технику, это необходимо. Отдельное заземление некоторых розеток неэффективно и даже опасно. И вот почему. Наличие двух и более таких устройств рано или поздно приводит к выходу оборудования, подключенного к этим розеткам. Все дело в том, что сопротивление цепей зависит от состояния грунта в каждом конкретном месте.
В некоторых ситуациях между двумя заземляющими устройствами возникает разность потенциалов, что приводит к поломке оборудования или поражению электрическим током.
Модульная штифтовая система
Все ранее описанные устройства, изготовленные из забивных уголков, труб и стержней, называются традиционными. Их недостатком является большой объем земельных работ и большая площадь, которая требуется при монтаже системы заземлителей. Это связано с тем, что требуется определенная площадь контакта штырей с землей, достаточная для обеспечения нормального «растекания» тока. Сложность может вызвать и необходимость сварки – другого способа соединения заземляющих элементов нет. Но плюс этой системы в относительно небольших затратах. Если делать традиционное заземление в частном доме своими руками, это будет стоить максимум 100 долларов. Это если покупать весь металл и оплачивать сварку, а остальные работы выполнять самостоятельно
Комплект модульной системы заземления
.
Модульные штыревые (штыревые) системы появились несколько лет назад. Это набор штырей, которые забивают на глубину 40 м. То есть получается очень длинный заземлитель, который уходит на глубину. Фрагменты штифта соединяются между собой с помощью специальных зажимов, которые не только фиксируют их, но и обеспечивают качественное электрическое соединение.
Преимуществом модульного заземления является небольшая занимаемая площадь и меньший объем работы. Необходим небольшой котлован со сторонами 60*60 см и глубиной 70 см, траншея, соединяющая заземлитель с домом. Штифты длинные и тонкие, и их можно легко вбить в подходящую почву. Вот мы и подошли к главному минусу: глубина большая, и если на пути встретится, например, камень, придется начинать сначала. А снять стержни — проблема. Они не сварные, а вот выдержит ли хомут — вопрос.
Второй минус — высокая цена. Вместе с установкой такое заземление обойдется вам в 300-500 долларов. Самостоятельная установка проблематична, так как забить эти стержни кувалдой не получится.
Нужен специальный пневматический инструмент, который мы научились заменять перфоратором с ударным режимом. Также необходимо проверять сопротивление после каждого забитого стержня. Но если вы не хотите возиться со сваркой и земляными работами, модульные заземляющие шпильки — хороший вариант.
Заземление в частном доме
Метки: ЗАНДЗ рекомендации для физических лиц для установщика частный дом монтаж заземление
Для создания хорошего и надежного заземления в частном доме есть очень простое и легко реализуемое решение, гарантирующее результат на сто лет. Это монтаж заземления дома с помощью готового, быстро собранный комплект заземления ZANDZ, специально разработанный для такого использования.
Преимущества
Основной элемент любого заземляющего устройства — заземлитель, представляет собой металлическую конструкцию, вмонтированную в землю.
Преимущества такой конструкции и используемых материалов:
- Срок службы до 100 лет
- Простая сборка одним человеком без специальных инструментов.
Для сооружения системы заземлителей необходимой длины штыри длиной 1,5 метра заглубляются в землю один за другим с применением ударного инструмента (кувалды). Болтовой зажим используется для соединения проводника с электрощитом. - Минимальная площадь, занимаемая системой заземлителей, позволяет монтировать ее в подвальных помещениях или вплотную к стенам в виде всего одной точки. Малый размер сводит к минимуму необходимые земляные работы.
- Сварка не требуется *
- Качество заземления не зависит от погоды и времени года
* Соединение элементов заземляющих устройств НЕ из черных металлов разрешено техническим циркуляром 11/2006 объединения «РосЭлектроМонтаж»
Ограничения применения
Комплект ЗЗ-6 «Заземление в частном доме» предназначен для монтажа в мягких глинистые почвы (например, суглинок).
Монтаж в плотные глинистые грунты затруднен, но возможен (например, тяжелая глина).
Установка в твердые песчаные и каменистые грунты невозможна. Это ограничение связано с малой энергией удара ручного инструмента (кувалды), используемого при сборке.
Для монтажа системы заземлителей в плотных или твердых грунтах рекомендуем использовать комплекты модульного заземления (На отдельной странице).
Информация об упаковке:
Артикул: ZZ-6
Набор упакован в коробку из плотного картона с пластиковой ручкой. Внутри коробки находятся детали комплекта заземления, а также инструкция и пара фирменных наклеек для размещения на дверце электрощита или других плоских поверхностях на усмотрение покупателя
| ЗЗ-6 | |
| Вес: | 12 кг |
| Длина: | 155 см |
| Ширина: | 25 см |
| Высота: | 7 см |
Дилеры в России и странах СНГ
Купить готовые комплекты заземления ZANDZ, а также отдельные комплектующие можно не только в нашем интернет-магазине, но и в дружной торговой компании с собственным складом в г.
город.
Покупка у местного дилера сэкономит время и деньги на доставке товара с центрального склада в Москве. Если у дилера есть торговая площадка — можно найти комплекты и элементы заземления «вживую».
Список дилеров в России и СНГ
Комплект заземления ZZ-6
Готовый комплект ZZ-6 содержит все необходимые детали для монтажа заземлителя, легко сопрягаемые между собой.
Омедненный безмуфтовый заземляющий штифт (D17 мм / L1,5 м)
4 шт.Основание комплекта — шпилька длиной 1,5 м с толстым медным покрытием (для максимального срока службы). Один конец заужен, а на конце другого сделано глухое отверстие для соединения штырей друг с другом (для увеличения общей длины электрода).
При монтаже соединение автоматически прижимается, образуя очень хороший электрический и механический контакт.
Для сборки безмуфтовых штифтов необходимо использовать приводную головку, передающую ударное усилие на центр штифта.
| ЗЗ-6-1 | |
| Диаметр стержня: | 17 мм |
| Длина: | 1,51 м |
| Вес: | 2,75 кг |
Подробная информация о технологии изготовления и испытаниях покрытия размещена на отдельной странице.
Приводная головка для монтажа кувалдой
1 шт.Ведущая головка из закаленной стали предназначена для передачи энергии удара инструмента (кувалды) на центр штифта. Он находится в пазу штифта при сборке.
| ЗЗ-6-4 | |
| Вес: | 0,12 кг |
| Длина: | 70 мм |
| Диаметр: | 16 мм |
Зажим для соединения проводника,
1 шт. Профильный хомут из нержавеющей стали с болтами М10.
Позволяет соединить штангу с заземлителем — проводом круглого сечения или лентой (шириной до 40 мм).
Возможно безопасное использование стальной и оцинкованной проволоки — для этого внутри хомута имеется прокладка, препятствующая образованию гальванохимической связи между сталью/цинком и медью.
Для предотвращения ослабления резьбовых соединений «болт-гайка» используются пружинные шайбы (гроверные шайбы / гроверные шайбы), устанавливаемые между прижимной поверхностью и гайкой.
| ЗЗ-6-5 | |
| Вес: | 0,358 кг |
| Длина: | 80 мм |
| Ширина: | 80 мм |
| Высота: | 30 мм |
Дополнительные материалы
Дополнительно только медный провод сечением
16 или 25 мм² необходимой длины — для подключения навесного заземлителя к электрощиту.
Для максимальной защиты глухого отверстия на вершине штифта в уже собранной системе заземлителя можно использовать силиконовый герметик, нанесенный в это отверстие.
Блокирует проникновение влаги и грязи к штифту сердечника, полностью останавливая коррозию.
Перед монтажом
При размещении системы заземлителей СНАРУЖИ дома необходимо учитывать, что заземлитель должен быть проложен на глубину 0,5 — 0,7 метра в предварительно вырытом канале. Эта мера является обязательной и необходимой для защиты проводника от повреждений в процессе эксплуатации и минимизации погодного/сезонного влияния, что увеличивает срок его службы.
В этом же канале установлен переключатель системы заземляющих электродов. Ввод заземлителя через стену осуществляется внутри стальной трубы.
Необходимые материалы:
- Комплект ZZ-6 «Заземление в частном доме»
- медный провод/кабель сечением 16 или 25 мм² необходимой длины. При монтаже в землю требуется проводник с минимальным поперечным сечением 25 мм².
- Силиконовый герметик
Необходимые инструменты:
- Ударный ручной инструмент весом 300–1500 г: Кувалда или тяжелый молоток
- два гаечных ключа или два плоскогубца (для затягивания зажимных болтов)
Последовательность работ при монтаже заземлителя снаружи здания
- Выкопать канал глубиной 0,5 — 0,7 метра на месте размещения заземлителя
- Установите систему заземляющих электродов в подготовленный канал. В качестве руководства по монтажу необходимо использовать перечень операций «Порядок монтажа…».
- Поместите заземляющий проводник в канал
- Соедините систему заземлителей с проводником с помощью зажима из комплекта
- Подключение проводника к электрощиту
- Засыпать канал землей
Подключение заземления к электрощиту
Подключение осуществляется медным проводом с рекомендуемым сечением 16 — 25 мм².
Например, со специальным заземлителем.
Для соединения заземляющего электрода с проводником используется специальный зажим (входит в комплект).
Порядок монтажа системы заземлителей
Уплотнительные втулки из нержавеющей стали надеваются на штифты для удобства транспортировки. Перед установкой втулки необходимо снять.
Операции:
- Вставьте приводную головку в отверстие для штифта.
- Углубите штифт в землю, ударив инструментом по приводной головке.
- Снимите приводную головку и наденьте втулку на установленный штифт (широкой стороной вниз).
- Вставьте штифт острой кромкой в установленный штифт с уплотнительной втулкой поверх него. Соединение само запрессуется во время монтажа.
- Повторяйте шаги 1-4, пока не получите желаемую глубину заземлителя. Последнюю булавку необходимо оставить на высоте 20 см от земли. На последний заглубленный штифт уплотнительная втулка не надевается.
- Установить зажим для присоединения заземляющего проводника, а присоединив проводник, затянуть винты с максимальным усилием зажима.
- Заполните отверстие штифта герметиком, чтобы предотвратить проникновение влаги.
Пример монтажа заземления в частном доме
Смотрите также полное описание расчетов и видео монтажа заземления на отдельной странице.
Достаточно ли такого заземления? (параметры)
Система заземлителей из комплекта «Заземление в частном доме» ZZ-6
в глинистых грунтах (глина, суглинок) обеспечивает сопротивление грунта около:
| Грунт | Сопротивление заземления, Ом |
| Влажная глина | 4 |
| Суглинок влажный | 6 |
| Глина | 12 |
| Суглинок | 18 |
Требования к качеству заземления дома
Если не планируется подключение молниезащиты и газового оборудования к заземлению:
- в обычных глинистых грунтах качественное местное (повторное) заземление, должно иметь рекомендуемое сопротивление не более 30 Ом (при линейном напряжении 220 В однофазного источника питания или линейном напряжении 380 В трехфазного источника питания)
- в песчаном грунте качественное местное (повторное) заземление, должно иметь рекомендуемое сопротивление не более 150 Ом (при линейном напряжении 220 В однофазного источника питания или линейном напряжении 380 В трехфазного источника питания )
Требования к качеству заземления (особые случаи)
При совместном применении заземления с молниеотводами:
- в обычных глинистых грунтах сопротивление заземления должно быть не более 10 Ом (РД 34. 21.122-87, п. 8)
- в песчаном грунте сопротивление заземления должно быть не более 40 Ом (РД 34.21.122-87, п.8; для грунтов с удельным электрическим сопротивлением более 500 Ом*м)
21.122-87, п. 8)При этом заземлитель должен включать не менее 3 вертикальных электродов, отстоящих друг от друга на расстоянии не менее двух глубин погружения электродов (РД 34.21.122-87, п. 2.2.д).
Подробнее о применении см. на отдельной странице «Молниезащита и заземление».
Если для подключения газового котла/газопровода используется заземление:
- в обычных глинистых грунтах его сопротивление должно быть не более 10 Ом (УПК 1.7.103; для всех повторных заземлений).
- в песчаном грунте его сопротивление должно быть не более 50 Ом (ПУЭ 1.7.103; при всех повторных заземлениях; для грунтов сопротивлением более 500 Ом*м)
Систему заземляющих электродов рекомендуется выполнять как единый электрод (точечный, как заземление). Подробнее о применении смотрите на отдельной странице «Заземление газового котла/газопровода».
Выбор системы заземления (ТТ/ТН) для индивидуальных жилых домов
В 2007 году руководством Госэнергонадзора направлено письмо (№10-04/481) руководителям Межрайонного территориального управления и начальникам Дирекции по Технологическому и экологическому надзору Ростехнадзора, что в целях уточнения и дополнения требований нормативно-технических документов в области энергетики и обеспечения безопасности электроустановок подготовлены (утверждены/согласованы) технические циркуляры (ТЦ), которые рекомендуется использовать для руководства и применения при проверке проектной документации и вводе в эксплуатацию новых и реконструируемых электроустановок:
- № 6/2004 от 16.02.2004 «О выполнении системы главного уравнивания потенциалов на вводном объекте»; №
- № 7/2004 от 02.04.2004 «О прокладке электропроводки над подвесными потолками и в перегородках»; №
- № 10/2006 от 01.02.2006 «О схемах временного электроснабжения объектов строительства»; №
- № 11/2006 от 16. 10.2006 «О заземлителях и заземлителях»;
10.2006 «О заземлителях и заземлителях»;Комментарий к ТМ №11/2006 «О заземлителях и грозозащитах» (от разработчика технической записки: Шалыгин А.А., начальник ИКЦ Московского института энергетики и энергоэффективности) указано:
В соответствии с указаниями п. 1.7.59 седьмой редакции ПУЭ: «Электроснабжение электроустановки напряжением до 1 кВ от источника с глухозаземленной нейтралью и заземлением открытых токопроводящих частей с помощью заземления электродная система, не подключенная к нейтрали (система ТТ), допускается только в тех случаях, когда не могут быть обеспечены условия электробезопасности в системе TN.Для защиты от непрямого прикосновения такие электроустановки должны быть снабжены автоматическим отключением питания с обязательным применением КОД…».
Индивидуальные жилые дома являются примером электроустановки, где невозможно в разумных технических решениях обеспечить требования электробезопасности в системе ТН, которые должны быть присоединены к ВЛ 0,4 кВ неизолированными проводами из-за местных условия.
Дело в том, что нулевой провод ВЛ не может считаться PEN-проводником по определению. В этих условиях целесообразно использовать систему защитного заземления ТТ для замены неизолированных проводов воздушных линий на самонесущие изолированные проводники.
УЗО с номинальным дифференциальным током срабатывания 300 или 500 мА, как правило, устанавливается на вводе в такую установку для автоматического отключения питания. Сопротивление заземлителя выбирают около 30 Ом, а для грунтов с большим объемным сопротивлением до 300 Ом. При таких параметрах заземляющего устройства обеспечивается надежная работа УЗО, а токи короткого замыкания ничтожно малы.
Позднее — в 2012 г. выпущено ТМ № 31/2012 «О выполнении повторного заземления и автоматического отключения на вводе объектов индивидуального строительства». Его текст (сокращенный):
Объекты индивидуального жилищного строительства, как правило, получают питание от ответвления от ВЛ до 1 кВ.
Для объектов нового строительства и при реконструкции в соответствии с указаниями главы 2.
4 седьмой редакции ПУЭ воздушные линии выполняются с использованием самонесущих изолированных проводов и обозначаются как ВЛИ.
Большинство действующих объектов индивидуальной застройки запитаны от ВЛ с применением неизолированных проводов ВЛ, выполненных в соответствии с нормами главы 2.4 КВОС редакции 6 и ранее.
… Целью настоящего циркулярного выпуска является выдача конкретных рекомендаций по обеспечению защиты от непрямых прикосновений в электроустановках, получающих питание от воздушных линий и изолированных линий до 1 кВ. При выборе средств защиты от непрямых прикосновений в электроустановках, получающих питание от ВЛ и СИЛ до 1 кВ, необходимо руководствоваться:
- Так как для объектов, получающих питание от ВЛ напряжением до до 1 кВ, большинство потребителей не могут выполнить требования по автоматическому отключению из-за низкого коэффициента срабатывания токов короткого замыкания, обязательна установка устройств защитного отключения (УЗО) с дифференциальным током срабатывания до 300 мА на вводе.
Примечание. Установка УЗО с дифференциальным током срабатывания до 300 мА на вводе обязательна с точки зрения пожарной безопасности. - При питании от изолированных линий сопротивление повторного заземления с потребителем выбирают из условия надежной работы УЗО при повреждении изоляции (однофазном замыкании на землю) на отключенном PEN-проводнике изолированного ответвления линии . Сопротивление рассчитывается по току безопасного срабатывания УЗО, равному пятикратной величине этого тока, но должно быть не более 30 Ом. При удельном сопротивлении грунта более 300 Ом*м сопротивление может быть увеличено до 150 Ом.
- При питании от ВЛ, в соответствии с указаниями п.1.7.59 УКВ седьмой редакции и п.1. 531.2.3 МЭК 60364-5-53 (готовится к публикации российский аналог ГОСТ Р 50571-5-53) следует использовать систему защитного заземления ТТ. Параметры повторного заземления выбираются в соответствии с указаниями п.п. 2 настоящего технического циркуляра.
- Применение системы КТ рассматривается как временная (вынужденная) мера. После реконструкции ВЛ и перехода на изолированные линии необходимо применять в электроустановках систему защитного заземления ТН. Для этого переключатель вводной аппаратуры должен быть установлен между шинами N и PE.
Установка защитных устройств
Хотим обратить Ваше внимание на то, что заземление дома/дачи – это лишь одно из нескольких необходимых мероприятий для организации качественной системы электроснабжения в доме.
Использование заземления без защитных устройств (например, УЗО) — ОПАСНО.
Система уравнивания потенциалов
Обратите внимание, что в целях безопасности эксплуатации электроприборов в доме обязательно должна быть выполнена система уравнивания потенциалов (ПУВ 1.7.82).
Эта мера представляет собой объединение всех электропроводящих поверхностей с целью создания для них одного (равного) электрического потенциала.
В случае какой-либо чрезвычайной ситуации человек, который коснется таких поверхностей (например, корпуса стиральной машины и водопровода) — не пострадает, так как не будет разности потенциалов.
Основная система уравнивания потенциалов должна соединять между собой следующие токопроводящие части:
- защитный проводник PE или PEN-проводник линии питания в системе TN
- заземляющий провод, присоединяемый к заземляющему электрическому устройству в системах IT и TT
- заземлитель, подключаемый к повторной системе заземлителей на проходной (при наличии системы заземлителей)
- Металлические трубы коммуникаций входящие на объект: горячего и холодного водоснабжения, канализации, отопления, газа и т.д.
- металлические детали каркаса здания
- Детали металлические систем централизованной вентиляции и кондиционирования
- Молниезащитное заземляющее устройство 2 и 3 категории
- Заземлитель системы функционального (рабочего) заземлителя, при наличии и отсутствии ограничений на присоединение сети рабочего заземления к заземляющему устройству защитного заземления
- металлические оболочки телекоммуникационных кабелей;
Сертификат
Сертификат соответствия РОСС RU.
