Веранда является отличным многофункциональным дополнением для дачного деревянного дома. И даже если в проект изначально не входило наличие такой дополнительной конструкции, то её всё равно можно достроить в любой удобный для вас момент. Об особенностях выполнения такой задачи и пойдёт речь далее.

Фото деревянной веранды

Общие положения

Графический проект деревянного дома с верандой

Какими преимуществами обладают деревянные дома с верандой?

Давайте разберём их:

• Утепление входной двери. Это основная задача данной пристройки, которая не даёт контактировать холодному воздуху улицы с входом в дом, что помогает сохранить тепло в помещении. Примечательно, что для достижения оптимального эффекта в таком случае необходима закрытая веранда.

Закрытая конструкция играет роль теплоизолятора

• Дополнительная полезная площадь. Наиболее распространённым вариантом использования нового помещения является обустройство его под комнату отдыха путём установки удобных кресел и чайного столика, но также возможно создание оранжереи или просто подсобки.

Прекрасное место для посиделок с друзьями или семьёй

• Украшение фасада здания. Проекты деревянных домов из бруса с верандой однозначно выигрывают по красоте у своих собратьев без пристройки.

Эстетичное архитектурное дополнение

Ход выполняемых работ

Итак, как построить веранду к деревянному дому? Давайте разберём поэтапный монтаж такой пристройки:

Этап №1: чертёж

Первым делом составляем или подбираем в интернете уже готовый чертёж будущей веранды. Например, он может быть таким:

Схематическое устройство веранды деревянного дома

Обозначение на рисунке	Название элемента
1	Вертикальные несущие стойки
2	Вагонка
3	Половая конструкция
4	Обвязочные элементы
5	Кровельная обрешётка
6	Стропила
7	Свайный фундамент
8	Вход в дом
9	Крыльцо веранды
А	Вид сверху

Выбирая размеры для пристройки, руководствуйтесь следующими правилами:

• Для семьи из пяти-шести человек вполне достаточно площади равной двенадцати квадратным метрам.
• На всю стену веранду стоит делать только в том случае, если само здание одноэтажное. С двухэтажным коттеджем такой вариант будет смотреться не очень эстетично.

Созданный проект необходимо официально зарегистрировать в соответствующих инстанциях.

Совет: заявление о регистрации рекомендуется подавать зимой.
Дело в том, что вся процедура займёт не меньше двух месяцев, и лучше будет, если они придутся на время, которое непригодно для осуществления строительных работ.

Этап №2: разметка и подготовка места

Предварительно нанесённая разметка

Пристройка веранды к деревянному дому не обходится без определённой подготовки места застройки:

• Снимаем пятнадцатисантиметровый слой плодородного грунта, выравнивая площадку.
• По углам будущей конструкции забиваем металлические или деревянные колья.
• Натягиваем между колышками шпагат.

Этап №3: фундамент

Фото ленточного фундамента

Совет: не следует связывать фундамент пристройки с фундаментом основного строения, лучше сделать отступ в несколько сантиметров.
Иначе в итоге больший вес дома может потянуть на себя легковесную веранду.

Для начала выбираем подходящий тип основания из трёх возможных:

Фундамент	Описание	Плюсы	Минусы
Монолитный	Цельная бетонная плита	Очень высокая прочность, способная выдержать давление многоэтажного здания; Может одновременно выступать в роли бетонного пола	Высокая цена реализации, так как потребуется большое количество материалов; Трудоёмкость заливки
Ленточный	Залитый бетоном периметр	Высокая надёжность; Возможность создания функционального подполья	Необходимость ровной местности с твёрдым грунтом; Относительно высокие материальные затраты
Столбчатый	Бетонные или кирпичные сваи в несущих точках	Невысокая стоимость; Простая инструкция реализации; Возможность установки на любом виде местности	Рассчитан на не очень тяжёлые постройки

Свайный фундамент для веранды из дерева

Как мы видим из таблицы, вариант с монолитным основанием отпадает сразу, так как веранда по определению не может иметь более одного этажа. Ленточное было бы актуально в том случае, если бы речь шла о тяжёлой кирпичной или бетонной пристройке, но к деревянному дому присоединять следует лишь конструкции из дерева, чтобы не нарушать архитектурного ансамбля.

Значит, путём исключения останавливаемся на столбчатом фундаменте, который идеально подходит для осуществления задуманного:

1. По углам выкапываем ямы глубиной 70 см и размерами в два кирпича. Если конструкция обладает большими размерами, то копаем ямы по всему периметру с шагом в 60-80 см.
2. Засыпаем на дно двадцатисантиметровые слои смешанного с песком гравия.
3. Заливаем своеобразные дренажные подушки тонким слоем цемента.
4. Сверху после застывания раствора возводим сваи из кирпича, можно старого, на высоту слегка меньшую фундамента дома.
5. Закрываем колонны рубероидом для создания гидроизоляции.

Этап №4: установка черновых полов

Теперь переходим к формированию половой конструкции, а точнее её черновому основанию, так как чистовое покрытие вы установите уже в процессе выполнения внутренней отделки:

1. Подпольное пространство засыпаем керамзитом для создания теплоизоляции.
2. На сваи с помощью перфоратора, пластиковых дюбелей и саморезов монтируем лаги.

Лаги деревянного пола

3. Сверху набиваем половую доску.

Монтаж половой доски сверху лаг

Этап №5: возведение каркаса

Веранда к деревянному дому: установка каркаса

Пристраиваем веранду к деревянному дому и плавно переходим к возведению каркаса:

1. На готовое черновое основание по периметру укладываем десятисантиметровые брусья нижней обвязки, соединяя их «в пол дерева».

Соединение «в пол дерева»

2. В местах расположения свай фундамента вырезаем проёмы для монтажа вертикальных стоек.
3. Устанавливаем стойки, фиксируя с помощью гвоздей и скоб.
4. Сверху монтируем деревянные брусья верхней обвязки.
5. Под кровельным скатом дома устанавливаем балку-прогон, с которой будут спускаться стропила.
6. Сооружаем стропильную конструкцию.

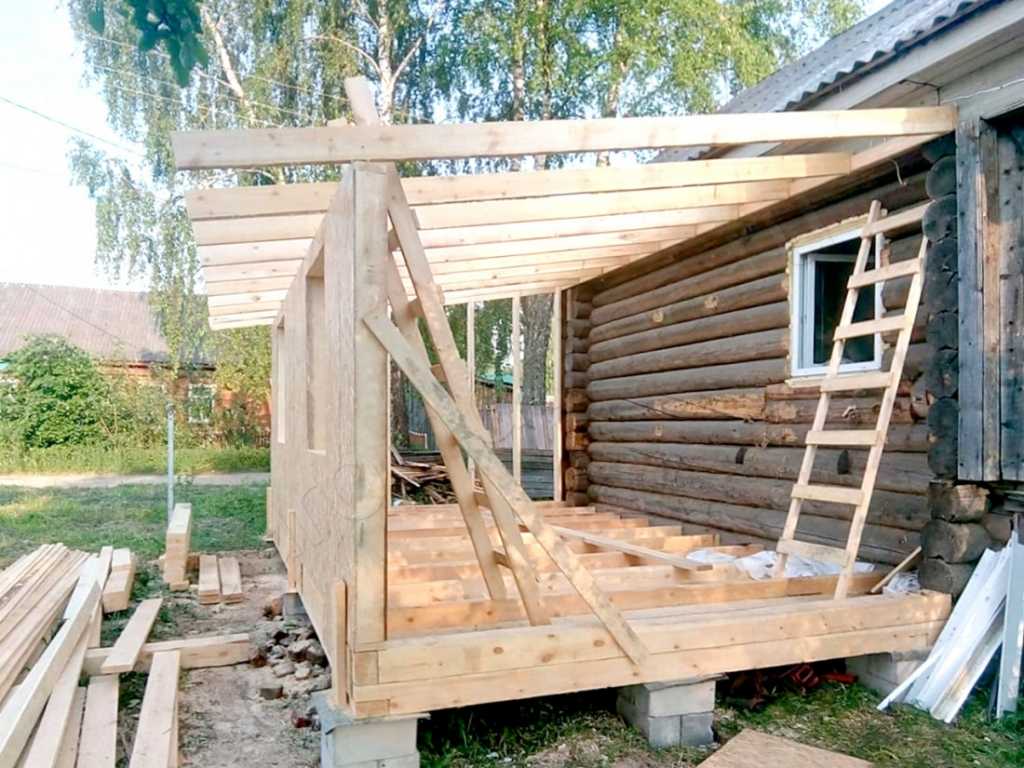

Наполовину сделанная деревянная веранда к деревянному домику своими руками

7. Все деревянные элементы обрабатываем антисептиками.

Этап №6: кровля

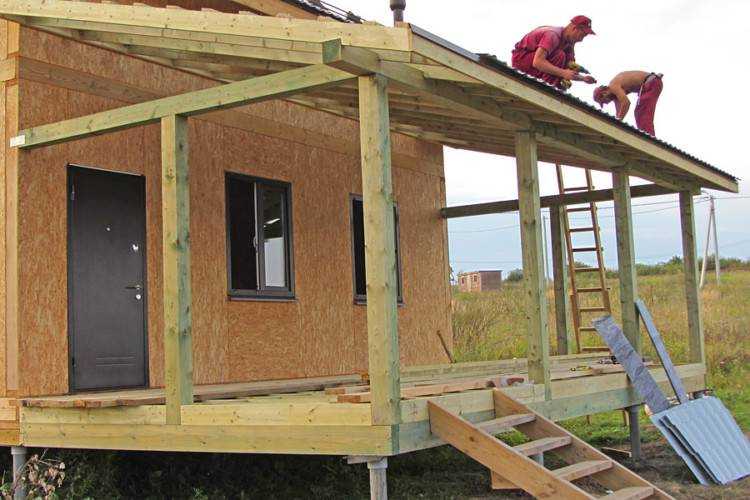

Покрытие крыши металлочерепицей

Сверху стропил стелется такой же материал, который использовался при обустройстве крыши самого дома. Односкатная же форма у нас была уже задана в предыдущем пункте.

Этап №7: обшивка

Обшивка веранды вагонкой

1. В местах, где будут оконные проёмы, монтируем подоконные доски, закрепляя их на вертикальных стойках. Примечательно, что пластиковые окна для веранды в деревянном доме также вполне подойдут, не обязательно в этом случае гнаться за соответствием материала.
2. Остальное пространство кроме двери обшиваем деревянной вагонкой.

Также можно обойтись без окон, а просто застеклить веранду в деревянном доме всю целиком, хотя это, несомненно, выйдет дороже.

Застеклённая пристройка в деревянном доме

Вывод

Мы рассмотрели как правильно пристроить веранду к деревянному дому. Такое дополнение станет отличным местом для отдыха или приёма гостей, а также сделает ваше жилище гораздо теплее.

Комфорт и уют деревянной веранды

Видео в этой статье ознакомит с дополнительными материалами. Удачных вам строительных работ!

как пристроить своими руками, как сделать террасу, пристройка пошагово

Содержание

1. Отличие веранды от других видов пристроек
2. Веранды открытые и закрытые
3. Как распланировать будущую веранду
4. Подготовка площадки под веранду
5. Строительство веранды
6. Фундамент под веранду
7. Ленточный фундамент
8. Столбчатый или свайный фундамент
9. Стены
10. Крыша
11. Примыкание крыши веранды
12. Утепление веранды
13. Как узаконить веранду
14. Заключение

Летом на даче или в собственном доме невозможно свободное время постоянно проводить внутри помещения – сама природа зовет на улицу. Однако и находиться под нестерпимым зноем тоже нельзя – поэтому вплотную к жилищу с выходом на участок обустраивается просторное помещение с панорамным остеклением. Рассмотрим, как правильно подобрать место, материалы и как пристроить веранду к деревянному дому, а также в чем особенности каждого этапа ее строительства.

Веранда – это отличное место для отдыха, где можно расслабиться за чашкой чая даже во время дождя

Отличие веранды от других видов пристроек

Нередко для летнего отдыха на придомовом участке используются схожие по назначению с верандой пристройки – терраса и беседка. Но в отличие от них рассматриваемый тип сооружения обладает следующими характерными признаками:

• Имеет как минимум одну смежную стену с домом.
• Оснащается всеми свойственными капитальным сооружениям частями – это фундамент, стены, окна, двери, крыша.
• Может полностью остекляться, обустраиваться отоплением и коммуникациями.
• Здесь располагается вход в жилое помещение.

При этом веранда может использоваться в различных целях как полноценная часть жилища. Поэтому часто в ней располагается одна или несколько следующих зон:

1. Комната отдыха.
2. Гостиная.
3. Кухня.
4. Столовая.
5. Спортзал.
6. Прихожая.
7. Кладовая.
8. Рабочий кабинет.
9. Оранжерея.

Минусов у веранды практически нет, зато плюсов масса. Это и увеличение полезной площади жилья, и переходное помещение между улицей и домом, и панорамный вид на окрестности, сад и огород, и возможность подведения коммуникаций, и защита от ветра и осадков.

Открытая веранда для уютного отдыха с видом на природу

Веранды открытые и закрытые

Веранду можно построить как в открытом, так и закрытом виде. Каждая разновидность обладает своими плюсами и минусами:

• Закрытая.

Пристройка, по сути, является продолжением дома. При этом она характеризуется следующими признаками:

1. Различные варианты остекления – стандартное, панорамное, оснащенные глухими рамами, распашными или раздвижными окнами.
2. Возможность полноценного утепления и подключения отопления – для эксплуатации зимой.
3. Максимальное естественное освещение.

Если помещение планируется использовать, как жилое, во время проектирования нужно заранее позаботиться о том, чтобы в нем было достаточно свободного места. Так, комната считается комфортной при ширине от 2,5 м.

Пристройка закрытого типа может использоваться и в холодное время года

• Открытая.

По сравнению с зимним у летнего помещения практически нет ограничений по площади. Так как для него не нужно обустраивать капитальные стены, делать утепление перекрытий и отапливать. Кроме того, его можно даже не застеклять или сделать остекление только частично.

Открытая веранда может иметь простое устройство – это навес с опорами и перилами. В таком случае она может окаймлять дом по периметру – лишь в некоторых случаях подразделяясь на закрытые зоны в зависимости от назначения сектора.

Недостатки летнего варианта:

1. Эксплуатация только в теплое время года.
2. Ограниченность по назначению.
3. Подверженность материалов внешним факторам.

Открытая веранда чаще используется для отдыха летом

Лучшее место для веранды – фасадная часть с главным входом. Такое расположение позволит рациональнее использовать помещение, а также снизить внешнее воздействие на микроклимат жилища.

Как распланировать будущую веранду

Прежде чем начать пристраивать веранду, необходимо определить, в каком месте участка, на какой площади и с какой стороны дома она будет располагаться. От этого будет зависеть и ее внешние характеристики, и открывающийся из ее окон вид на окрестности, и микроклиматические особенности.

Проект сооружения составляется с учетом следующих факторов:

• Габариты постройки, ее форма, архитектурные особенности.
• Типы, объем и количество используемых в строительстве материалов.
• Назначение помещения в целом или его отдельных зон.
• Геофизические особенности участка – тип почвы, рельеф, уровень подземных вод.
• Финансовые возможности.

Новая постройка должна идеально сочетаться, дополнять или даже делать дом лучше. Поэтому при планировании должны учитываться тип материала и отделки, этажность, размеры и архитектурный стиль здания.

Даже самая маленькая пристройка требует серьезного подхода к делу и начинается с планировки будущего строения

Подготовка площадки под веранду

Если планируется постройка легкого сооружения, участок подготавливается следующим образом:

1. Определяются границы области для пристройки возле дома.
2. Выполняется точная разметка. Для этого с помощью измерительного инструмента вымеряется длина и ширина будущего сооружения. По углам и линиями периметра вбиваются колышки, а затем проверяются углы и диагонали.
3. По размеченной линии на глубину 10-25 см срезается верхний черноземный слой почвы.
4. Очищенный от верхнего слоя грунта участок засыпается 5-10 см слоем песка.
5. После того как песчаная подушка уложена и плотно утрамбована, поверх выстилается 1-2 слоя геотекстиля. Необходимо это для предотвращения смешивания слоев засыпки и препятствия прорастанию растений.
6. В завершении площадка заполняется среднефракционным щебнем слоем не менее 5-10 см.

Далее поверх укладываются бетонные блоки, на которые устанавливаются опоры каркаса.

При постройке тяжелого сооружения, требующего обустройства ленточного или столбчатого заглубленного фундамента, после снятия верхнего слоя выкапывается траншея или ямки и изготавливается опалубка.

Строительство веранды

Пошагово технология возведения пристройки к дому выглядит следующим образом:

• Создание фундамента.
• Формирование каркаса или стен.
• Обустройство пола.
• Монтаж кровли.
• Укладка теплоизоляции, подводка элементов системы отопления, коммуникаций.
• Установка окон, дверей, перил, отделка.

Решить задачу сочетания стилей пристройки и дома можно путем правильного подбора отделочных материалов. Они должны быть такими же или похожими по цвету, текстуре и прочим характеристикам.

Фундамент под веранду

Выбор вида фундамента в первую очередь зависит от того, из чего будут сооружены стены. В рассматриваемом случае применяются 2 вида оснований:

1. Ленточный.
2. Столбчатый или свайный.

Первый формируется под тяжелые конструкции – для бетонной или кирпичной кладки, под бревна и брус. Основание в виде столбов применяется для легких деревянных или металлических каркасов.

Какой выбрать фундамент, зависит от веса будущей постройки

Ленточный фундамент

В большинстве случаев сам дачный домик имеет основание в виде сплошной железобетонной ленты. Такой фундамент прочен, долговечен и надежен. Для пристройки изготавливается он так:

• После подготовки по контурам капитальных стен вырывается траншея. При этом глубина и ширина зависит не только от толщины и массы стен, но и характеристик грунта. Для стабильного сухого грунта уровень заглубления, как правило, не превышает 30-50 см.
• На дне вырытой траншеи обустраивается уплотненная песчаная подушка толщиной от 10 см, а поверх нее аналогичный слой щебня.
• Далее по обеим сторонам ямы выстраиваются борта, укрепленные подпоркам, – опалубка заданной высоты.

Опалубка под ленточный фундамент

• Внутри обустраивается металлический каркас из арматуры и проволоки.

Армирование – обязательное условие для качественного основания

• Подсчитывается, изготавливается или заказывается нужный объем бетона. Его прочность должна быть не ниже 200-300М.
• Доставленный бетон заливается в опалубку при постоянном промешивании, чтобы исключить образование воздушных полостей.

После заливки фундаменту дает время на застывание

• В завершении поверхность еще не застывшей массы выравнивается по горизонтальному уровню.

Начинать стройку можно не ранее того момента, когда бетон наберет прочность. В стандартном случае это 3-4 недели.

Вам это будет интересно! Узнайте, как обустроить пристройку к дому из пеноблоков.

Столбчатый или свайный фундамент

В отличие от выше приведенного варианта, основание в виде столбов устроено намного проще, и даже легко изготавливается своими руками по следующему принципу:

1. После подготовки площадки отмечаются места установки элементов фундамента. Столбы должны располагаться на расстоянии друг от друга не дальше 2 м и не ближе 1 м.
2. В выбранных точках вбиваются колышки, и между ними по уровню протягивается веревка.
3. Далее выбранным способом на отмеченных местах устанавливаются опоры. Они могут заглубляться или просто укладываться на песчано-щебневую подушку – в зависимости от характеристик грунта и особенностей сооружения.

Если грунтовые воды подходят близко к поверхности, а уровень промерзания глубок, применяются свайный фундамент. Существует несколько вариантов технологии их установки – винтовой, забивной, заливной.

В видео пример создания столбчатого фундамента:

Стены

Для того чтобы понять, как сделать пристройку к деревянному дому, прежде всего, нужно узнать из какого материала изготовлены его капитальные стены. Так как давление на почву от нового сооружения не должно превышать аналогичный показатель от старого. В противном случае почва просядет, что негативно отразится на эксплуатационных характеристиках самого здания.

Поэтому при выборе материала для стен должны соблюдаться следующие требования:

• Кирпич, бетон, шлакобетон подходит только для кирпичного строения.
• Брус, бревно – к домам из аналогичных стройматериалов.
• Ячеистый бетон – к сооружениям из такого же типа блоков.

Исключением является строительство по каркасной технологии. Такие веранды допускается пристраивать к любым домам, так как они не оказывают большой нагрузки на грунт.

В общих чертах технология каркасного строительства состоит из таких этапов:

1. На фундаменте создается нижняя обвязка из бруса шириной не менее 15 см.

Нижняя обвязка веранды

2. В предварительно запиленные пазы в обвязке укладываются лаги для пола.

Лаги для пола пристройки

3. Далее по лагам выстилают пол из досок. При необходимости утепления делается также черновой пол с теплоизоляционным наполнителем в перекрытии.

На лаги укладываются доски

4. Устанавливаются вертикальные опоры по периметру. Высота подбирается с учетом необходимого угла ската кровли.

Опоры можно прикрепить металлическими уголками

5. Выполняется верхняя обвязка с креплением брусьев к стойкам.

Верхняя обвязка под крышу

6. Прикручиваются поперечные элементы для последующего крепления обрешетки.

Обрешетка готова к дальнейшему покрытию

7. Монтируются опорные стойки и поперечины для окон.

Опорные стойки и поперечины для обшивки стен

8. Стены с внутренней и внешней стороны обшиваются вагонкой.

Готовые стенки веранды

Не рекомендуется делать жесткую связку стен веранды с домом. Так как подвижки фундамента и усадка материала могут деформировать конструкцию. Лучше оставить техзазор и заполнить его эластичным составом.

Крыша

Кровля у веранды, как правило, односкатная. Ее монтаж включает следующие этапы:

• На предыдущей стадии уже была сформирована верхняя обвязка. Она служит основанием для крыши, формирует угол наклона и создает опору для обрешетки.
• К основанию продольно крепится несколько досок – стропил.
• Поверх укладывается обрешетка, частота реек которой определяется типом кровельного материала.
• Производится монтаж настила.

Крышу можно покрыть любым подходящим для этих целей материалом, например профнастилом

• Потолок обшивается вагонкой

Вагонка скрывает все внутренние «швы» крыши

Тип кровельного настила должен соответствовать прочности возводимой конструкции. Угол ската должен быть таким, чтобы исключить накопление дождевой воды летом и снега зимой.

Примыкание крыши веранды

Как и вся пристроенная веранда, кровля не должна жестко фиксироваться к фасаду дома. Стропила и обвязка крепятся к вертикальным стойкам, которые в свою очередь только прилегают к зданию.

Стык крыши с домовой стеной допускается закрывать листовым эластичным материалом. Если используется защитный фартук из жесткого материала, его крепление должно осуществляться только к дому.

Пример сооружения закрытой веранды на винтовых сваях в видео:

Утепление веранды

Хорошая теплоизоляция и ветроизоляция позволяет если и не пользоваться помещением круглый год, то хотя бы продлить срок его эксплуатации до сильных морозов. При этом утеплить потребуется основные элементы сооружения:

1. Фундамент. Применяется плотный водостойкий материал, например, пеноплекс. Им обкладывается подземная и наземная внешняя часть основания.
2. Полы. Деревянное перекрытие утепляется минватой с обустройством чернового и чистового настила. Если применяется стяжка, то перед заливкой на грунт укладывается плотный синтетический утеплитель.
3. Стены. Конструкции из бруса и бревна утепляются снаружи по технологии вентилируемого фасада. При каркасном строительстве теплоизоляции находится внутри стеновых панелей.
4. Кровля. Утепляющий материал входит в состав кровельного пирога.

Для утепления веранды можно использовать любой подходящий утеплитель

Если в перспективе строительства из окон пристройки не будет создаваться вид на живописные окрестности, расположение ее лучше выбирать так, чтобы она большей частью выходила на участок. Здесь можно сформировать не менее интересный вид за счет дизайна ландшафта.

Как узаконить веранду

Все возводимые на собственном участке объекты должны соответствовать законодательно базе. Причин для этого есть несколько:

• Соблюдение прав жильцов дома и соседей.
• Изменение проекта здания и его площади.
• Требования норм безопасности – в связи с перераспределением нагрузки нового сооружения.
• Возможность легальной продажи.

Легкая пристройка, которой, по сути, является веранда, относится к некапитальному строительству. Поэтому чтобы узаконить ее, до начала строительства нужно подать документы и заявление на внесение изменений в техдокументацию в БТИ.

После этого специалист посетит участок и выполнит соответствующие замеры. Далее владельцу нужно дождаться новой документации с изменениями, в которой будет отражена пристройка – что будет считаться фактом признания ее законности.

Подробнее о том, как узаконить пристройку к дому, смотрите в видео:

Тоже пригодится! Читайте, какая бывает краска для дерева для наружных работ, и как выбрать подходящую.

Заключение

Для того чтобы пристроить веранду к частному деревянному дому, нужно учесть несколько аспектов:

• Чем она отличается от сооружений другого типа.
• Чем открытая веранда отличается от закрытой.
• Как распланировать будущую постройку.
• Из каких этапов состоит технология строительства.
• Какой лучше фундамент под нее обустроить.
• В чем заключаются особенности сооружения стен и крыши.
• Как правильно утеплить пристройку.

Также будущему владельцу веранды нужно знать, как ее узаконить, чтобы не возникало различных правовых проблем с участком и домом.

Крепление крыши патио к дому

Советы экспертов о том, как прикрепить крышу патио к дому, с пошаговыми инструкциями и строительными схемами.

В этой статье:

Где прикрепить бухгалтерс на крыше патио
, монтаж конец крыши на ригеле, установленном горизонтально к дому. Ригель, обычно размером 2 на 6, обычно предназначен для удержания одного конца стропил крыши патио. Поиск и установка леджера обычно является довольно простым процессом; бухгалтерская книга должна быть прикреплена до того, как будет построен фундамент для настила, стоек крыши патио и других конструкций.

Деревянная пергола прикрепляется к стене дома над дверью внутреннего дворика этого дома. Он предлагает отфильтрованный оттенок, не блокируя естественный свет. © Ирина88w | DreamstimeЕсли прикрепление крыши патио к ригелю под карнизом не дает достаточного пространства над головой, вы можете установить стропила новой крыши патио на верхнюю пластину стены.



Где прикрепить ригель для крыши патио

В одноэтажном доме часто лучше всего прикрепить ригель для крыши патио прямо под карнизом дома.

Если прикрепление крыши патио к ригелю под карнизом не дает достаточного пространства над головой, вы можете установить стропила новой крыши патио на верхнюю пластину стены.

В двухэтажном доме вы обычно можете привязать поперечную балку к ленточной балке (также называемой краевой балкой), расположенной между этажами, как показано ниже. Найдите ленточный лаг, измеряя вниз от окна второго этажа.



Монтаж ригеля на крыше патио

Процедуры монтажа ригеля зависят от типа обшивки дома. Относительно плоская обшивка может остаться неповрежденной, но вагонку, скошенный деревянный, металлический или виниловый обшивку всегда следует срезать.

Если у вас есть скошенный горизонтальный сайдинг, используйте перевернутый кусок сайдинга, как показано на рисунке, чтобы создать ровную плоскую поверхность для крепления ригеля.

Если ваш сайдинг не имеет фаски, вы можете просто плотно прикрутить к нему гроссбух.

Используйте перевернутый кусок кедрового сайдинга, чтобы создать плоскую поверхность для крепления ригеля поверх сайдинга внахлестку.

Удалите достаточное количество сайдинга, чтобы можно было спрятать обшивку за сайдингом над ригелем и позволить ему нависать над сайдингом под ригелем.

При резке деревянного сайдинга отрегулируйте лезвие циркулярной пилы так, чтобы он разрезал только сайдинг, а не обшивку под ним. Кроме того, не позволяйте лезвию резать дальше линий разметки. Если вы режете виниловый сайдинг, вместо него можно использовать острый канцелярский нож.

К прочным частям каркаса дома, таким как балки второго этажа или стойки стен, следует прикрепить ригель. Самое прочное соединение ригеля обеспечивается болтами, которые проходят через ригель, обшивку дома и обод или ленточный брус, а затем крепятся гайками и шайбами, прикрепленными с другой стороны. Если доступ к другой стороне невозможен, используйте шурупы с шайбами ​​вместо болтов, как показано на рисунке.

Если невозможно прикрепить ригель к балке пола, то прикрепите ригель к стойкам стены, которые обычно располагаются на 16-дюймовых (или иногда 24-дюймовых) центрах и сгибаются вокруг дверей, окон и других проемов. .

Временно прибейте или зафиксируйте скобу на месте, расположите и выровняйте ее на нужной высоте. Повторно проверьте уровень, а затем просверлите направляющие отверстия для винтов или болтов через гребень и в каркас дома.

Прикрепите ригель с помощью шурупов или болтов диаметром 1/2 дюйма через каждые 16 дюймов (или в соответствии с местными строительными нормами).

Вставьте шайбы из нержавеющей стали между ригелем и сайдингом, чтобы вода могла стекать за ригелем. Если вы не можете забраться за балку, чтобы затянуть гайки, используйте шурупы.

Вставьте три или четыре шайбы из нержавеющей стали между ригелем и сайдингом при закручивании каждого винта, как показано слева. Это позволит воде стекать за гроссбух.

Если прикрепление террасной крыши к ригелю под карнизом не дает достаточного пространства над головой, можно установить новые стропила террасной крыши на верхнюю пластину стены и прикрепить их к боковым сторонам стропил дома, как показано на чертеже в разрезе. выше.

Крепление к кирпичным стенам

Прикрепите ригель к кирпичной стене с помощью расширяющихся анкерных болтов. Начните с разметки линии на стене для верхнего края гроссбуха. Просверлите отверстия для расширяющихся анкеров через каждые 16 дюймов или в соответствии с местными нормами, вставьте анкеры, удерживайте ригель на месте и постучите по нему молотком, чтобы вдавить места анкеров на его задней поверхности.

Снимите регистр и просверлите отверстия под болты там, где кончики болтов оставили следы. Наденьте или забейте гроссбух обратно на болты, перепроверьте уровень (внесите необходимые корректировки), добавьте шайбы и гайки, а затем затяните болты.

Обшивка ригеля крыши патио

Если он не будет защищен от дождя карнизом дома или сплошной крышей, ригель крыши, который крепится непосредственно к дому с деревянным сайдингом, должен быть закрыт Z-образным окладом из оцинкованного металла, который подворачивается. под сайдингом, чтобы вода не просачивалась за него.

Там, где невозможна встроенная гидроизоляция, например, на оштукатуренной стене, используйте Z-образную гидроизоляцию и загерметизируйте верхний край. Это работа, которую вы должны выполнить перед тем, как закрепить стропила крыши на месте.

Г-образный или Z-образный оклад можно купить или согнуть самостоятельно. Чтобы согнуть наплавку из листового металла, сделайте форму, соединив две детали размером 2 на 4 с каждой стороны металла, а затем забейте металл молотком, чтобы создать острую кромку в каждом изгибе. (Результат будет намного лучше, если вы купите предварительно сформированный накладной элемент.)

Установите гидроизоляцию на место, законопатьте верхний край и прибейте его оцинкованными гвоздями достаточной длины, чтобы проникнуть в элементы конструкции не менее чем на 1 дюйм. Затем зачеканьте шляпки гвоздей.

Если дом облицован черепицей или сайдингом внахлест, просто подложите верхний край металла под нижний край гонта или сайдинга как можно дальше.

Крыша патио соединяется с ригелем, который прочно крепится к каркасу дома. California Redwood Association

СЛЕДУЮЩАЯ СМ.:

• Строительство крыши над настилом или патио
• Установка крыши патио
• Монтаж стоек для крыши патио
• Резка стоек и подъемных балок
• Установка стропил на крыше патио
• Обрешетка и доска для крыши патио 9 0073

При строительстве террасной крыши или Сама беседка звучит как нечто большее, чем вы хотите решить, обратитесь к нашему партнеру по партнерским программам, HomeAdvisor.



Tagged Крыша патио Крыши патио

Как прикрепить крышу патио к существующему дому

Голый, незакрытый внутренний дворик, выходящий на запад, часто будет казаться незащищенным и неудобным, особенно в солнечные дни. Это случай, с которым столкнулся дизайнер-строитель Питер Браун в резиденции Кука в Бозмане, штат Монтана, и задокументированный в его видео, для которого создана эта статья. Домовладельцы попросили Брауна спроектировать и построить крышу для открытой террасы, которая находится за пределами столовой, поэтому он приступил к рассмотрению вариантов.



[1] С ригелем и уклоном крыши 2/12 нижний край новой балки был примерно на 6 футов 10 дюймов или примерно на 16 дюймов ниже, чем верхний край двери патио.



Процесс проектирования

В качестве первого и, вероятно, самого простого варианта Браун рассмотрел установку ригеля под карнизом для простой односкатной крыши. Он решил, что это ограничит обзор изнутри дома.

«Поперечный разрез этого варианта показывает, что сочетание низкой высоты ригеля, минимального уклона крыши и глубины несущей балки закрывает вид из обеденной зоны», — объясняет Браун. [1]

Изучив варианты поперечных сечений, Браун определил, что «лучшим вариантом будет использование опорной стойки и конструкции балки, но работа в обратном направлении от высоты балки, сохраняющей вид». [2]



[2] Поднятие балки и крыши патио позволяет сохранить вид из обеденной зоны.



«Опять же, это проиллюстрировано в разрезе», — говорит он. «Сначала мы рассчитали высоту просвета линии прицеливания. Затем, используя толщину балки 8 дюймов, шаг крыши 3/12 и конструкцию крыши 2×6, мы смогли определить точки контакта и опоры этой новой крыши на существующую крышу».

Существующая крыша, особенно карниз, очевидно, является самым сложным моментом. Эстетика субъективна, но Браун и домовладельцы согласились убрать его под новую крышу. Это решение потребовало расширения плоскости стены до нового настила крыши 1×6, а также аккуратного закрытия обрезанных концов карниза. [3]

Кроме того, существующая крыша дома 6/12 использует фермы, поэтому Брауну нужно было определить, можно ли их отрезать и как. «Мы смогли связаться с первоначальным производителем ферм, чтобы убедиться, что удаление области карниза не поставит под угрозу структурную целостность существующих ферм», — отмечает он.



[3] Отрезание карниза заподлицо с плоскостью стены было эстетическим выбором и требовало обращения к производителю фермы.



Материалы для прочного грубого вида

В этот момент, когда дизайн был завершен, Браун работал с поварами над выбором материалов.

«Можно с уверенностью сказать, что эта новая структура станет заметным архитектурным элементом с той стороны дома», — отмечает он. «Имея это в виду, мы решили использовать крепкий грубоватый вид. Типичная конструкция внешнего крыльца будет состоять из 4 или 6 стоек и балок. Мы решили повысить ставку и использовать грубо распиленные столбы и балки 8×8, а также необработанные стропила 2×6».

Он также указал грубо распиленный материал 1×6 для настила, покрытый черным рубероидом, чтобы закрыть вид на OSB снизу, затем OSB ⅝ дюйма, а затем подходящую битумную черепицу. В соответствии с требованием, Браун определил изготовленные на заказ массивные детали из черной стали для соединителей балок и для оснований/кронштейнов стоек.



Пошаговая установка

Процесс строительства начался с использования силового рубанка для снятия фаски с краев всех новых грубо распиленных пиломатериалов. «Этот дополнительный шаг добавит простой, но элегантный штрих к готовому изделию», — объясняет Браун.



[4] Основания стоек были изготовлены на заказ для стоек 8×8”.



После этого выкладывается весь настил 1х6, стропила 2х6, стойки и балки 8х8 для предварительного окрашивания красивой коричневой морилкой.

Кронштейны для стоек, указанные Брауном, являются следующими для размещения и установки. «Использование стоек и балок 8×8 потребовало сварки собственных кронштейнов и соединителей, — объясняет он. «Два кронштейна для соединения стойки с плитой патио состоят из 8-дюймовой пластины с вертикальными ребрами. Эти пластины крепятся к плите с помощью двух бетонных анкеров 5/8×6”. Каждая вертикальная стойка обрезается по длине, крепится к кронштейнам с помощью болтов и закрепляется в вертикальном положении», — отмечает Браун.

[4]



[5] Фаска балки под углом 15° обеспечивает опорную поверхность для стропил.



Когда стойки установлены, горизонтальная балка получает фаску 15° в точке опоры для стропил. Затем его поднимают на место и временно закрепляют на стойках. [5]

Теперь, когда балка на месте, две внешние стропила устанавливаются и подгоняются на место. [6]



[6] Два внешних стропила устанавливаются на место, чтобы обеспечить ориентир для остальной части крыши, включая место начала резки.



Установив стропила, бригада может точно видеть, сколько черепицы, настила и карниза нужно снять, а также где будут крепиться новые компоненты.

[7]



[7] Чтобы отрезать фермы, необходимо обратиться к производителю ферм за инструкциями.



«После того, как карниз обрезан и определено точное положение точки опоры для стропил, к существующей поверхности крыши прикрепляется непрерывный 2×6», — объясняет Браун. [8]



[8] Новый 2×6 обеспечивает опорную поверхность и точку крепления для новых стропил. Обратите внимание на открытый карниз, который будет закрыт позже.



Каждое новое стропило 2×6 предварительно вырезается, устанавливается на 14-дюймовую планку поверх 2×6 и крепится 8-дюймовым конструкционным винтом. Блокировка крепится к нижней стороне 2х6, оставляя вверху небольшой зазор для вентиляции. [9] Это будет проверено позже.

Блокировка дает стене ниже чистую точку завершения, как показано на диаграмме. [10]



[9] Стропила устанавливаются на 14-дюймовые центры, а не на 24-дюймовые расстояния между фермами.



[10] Блокировка предназначена для обеспечения чистого завершения нижней стены, а также зазора вверху для вентиляции.



Внизу на карнизе новой крыши патио стропила упираются в скошенную область балки. Они крепятся через верхнюю часть каждой стропила с помощью 10-дюймового структурного винта. Блокировка между стропилами обеспечивает более законченный вид. [11]



[11] 10-дюймовый конструкционный шуруп крепит каждое стропило к скошенной поверхности. Блокировка придает аккуратный вид.



Поверх необработанных стропил с шагом ¼ дюйма крепится предварительно окрашенный необработанный брус 1×6. [12] Далее следует кровельный толь, затем ⅝” ОСП и битумная черепица, соответствующая существующей черепице на доме. [13]



[12] Как и необработанные стропила, обрезной настил 1×6 виден снизу.



Как упоминалось ранее, в верхней части новой крыши есть область, которая может быть закрытым невентилируемым мертвым пространством между стропилами. «Невентилируемые пространства на крыше могут быть проблемой. Поэтому в качестве меры предосторожности мы установили низкий уровень блокировки и установили экран размером 1/8 дюйма», — отмечает Браун.



[13] OSB не требуется для прочности, но гарантирует, что гвозди для гонта не будут видны через готовую поверхность ниже.



Как и решение обрезать карниз, то, как обработать обрезанные концы, является главным образом эстетическим решением. Как объясняет Браун, «в процессе проектирования одной из проблем было то, как закончить участки, где мы сняли карнизы. Окончания карниза и площадь стены хорошо видны. Мы поэкспериментировали с некоторыми макетами и придумали чистую окончательную отделку, которая хорошо сочетается с существующим карнизом». [14]



[14] Новые карнизы чисты и аккуратны и хорошо защищены от непогоды под новой крышей патио.



Для соединения стоек с балками требуется соединитель, и хотя можно купить множество различных деталей со стойки, нестандартные детали интересно разрабатывать и изготавливать. Именно такой подход Браун использовал для проекта Кука. Это также был способ соответствовать подходу, который он использовал с опорными скобками.

«Одной из последних деталей перед кровлей новой конструкции является добавление постоянных соединений стоек и балок», — объясняет он. «В качестве художественного чутья у нас была пластина 3/16 дюйма, разрезанная на треугольные формы, просверленная и обработанная. Эти простые соединительные пластины добавляют интересную и функциональную законченную деталь». [15]



[15] Простые и функциональные, как тяжелые пиломатериалы, эти соединительные пластины идеально подходят для этого патио.

No related posts.
