Как пристроить террасу на каркасе из металла своими руками: пошаговая инструкция

Содержание:

  1. Терраса – виды и особенности
  2. Металлический каркас – материалы и способы сборки
  3. Профильная труба
  4. Металлические швеллеры
  5. Лёгкие оцинкованные профили
  6. Уголки металлические
  7. Как сварить металлический каркас террасы правильно
  8. Подготовка основания
  9. Сборка каркаса
  10. Сборка стропильной системы
  11. Покраска металла и уход за ним
  12. Видео про монтаж металлического каркаса

Прочностью и надёжностью обладают многие строительные материалы. Однако металлический каркас получил большую популярность при возведении пристройки к дому, чем какой-либо другой. В его пользу говорит долговечность и простота сборки – потребуются минимальные навыки сварочного дела. Как пристроить террасу на каркасе из металла – особенности монтажа ниже.

Терраса – виды и особенности

По сути такой пристрой к дому представляет летнюю площадку для отдыха. Она отличается от веранды следующими особенностями:

  1. Терраса всегда открыта и не отапливаема.
  2. Может примыкать к дому или быть отдельно от него.
  3. У неё может отсутствовать крыша или ограждения.
  4. Допустима различная форма площадки.
  5. Может быть представленной в виде широкого крыльца или полностью огибающей дом, конструкцией.

Выбрать собственный вариант помогут примеры фотоподборки из портфолио строительных фирм. Однако нет никаких препятствий для создания собственного проекта. Важно только подтвердить и узаконить желания владельцев в соответствующих инстанциях.

Металлический каркас – материалы и способы сборки

Понятно, что для сборки каркаса используют продукты металлопроката – трубы, уголки, швеллеры, профили. Что выбрать из этого многообразия, чтобы бюджет не слишком страдал? Итак, рассмотрим каждый вид детально.

Профильная труба

Полые трубы квадратной, прямоугольной или овальной формы, снискали спрос среди домашних мастеров. Действительно, собрать каркас для террасы из металла этого типа несложно. Конструкция будет лёгкой и вместе с тем прочной.

Металл можно изгибать, резать, подвергать декоративной обработке, сваривать или собирать на болты. Внешне такие трубы выглядят достойно. Плюсы использования профильной трубы для каркаса террасы:

  1. Остов не подвержен деформации даже при значительных нагрузках.
  2. Вес труб позволяет вести монтаж в одиночку. К тому же конструкция не потребует дорогого монолитного основания.
  3. Стоимость самих труб приемлема.
  4. Возможно изготовление каркаса любой сложности и архитектурной формы.

Нагрузка на каркас рассчитывается в соответствии с задачей. Следует помнить об особенностях климата – количестве осадков и ветровой активности.

Металлические швеллеры

Продукт металлопроката, в разрезе напоминающий букву «П». Изготавливается из различной стали, но чаще всего из алюминия. Имеет небольшой вес и различные конфигурации.

Длина варьируется от 4 до 12 м, его удобно использовать как ростверк на свайный или винтовой фундамент. Достоинства сравнимы с профильной трубой.

Лёгкие оцинкованные профили

Представляют собой продукты проката тонкой листовой стали. Параметры варьируются – толщина стенок от 0,5 до 3,5 мм. Высота стенок до 40 см, длина до 12 м.

Способны выдерживать большие нагрузки на стропильную систему или ограждения, однако для сборки каркаса под площадку террасы не годятся – там нагрузка постоянная и профиль легко деформируется. Его применяют в каркасном строительстве домов, преимущественно на вертикальных плоскостях.

Уголки металлические

Г-образная балка, с различной толщиной стенок и длиной до 12 м. Грани могут быть неодинаковыми в размерах, поэтому название уголка будет соответствующим – равнополочный или не равнополочный. Используется в производстве основания под каркас, усиления стоек, стропильной системы и прочего.

Все продукты объединяют общие технические характеристики – прочность, долговечность, любая обработка и приемлемая стоимость. Чтобы собрать металлический каркас террасы, нужно приобрести несколько видов продукции для удобства пользования и быстроты монтажа.

Как сварить металлический каркас террасы правильно

Любой строительный объект требует тщательно проработанного проекта и чертежа. Терраса, пристроенная к дому – не исключение. До того как начать строительство, следует заранее узнать в местном архитектурном отделе о нужном пакете документов.

Важно помнить – качественный проект от профессионалов, априори получит одобрение на строительство, поэтому не стоит жалеть средств на этот пункт работы. Далее — как собрать каркас террасы с навесом.

Подготовка основания

Любой из описанных продуктов металлопроката не обладает большим весом, а, значит, платформа под террасу может быть выполнена по облегчённому типу: сваи, столбы. Как приготовить такой фундамент:

  1. Участок расчищается и выравнивается. Следует заранее купировать весь последующий рост корней, поэтому площадку проливают химическими растворами. Выравнивают грунт снятием дёрна и верхнего слоя.

    2. Разметка идёт с помощью деревянных колышков и шнура причалки. Метки должны быть установлены по числу ям для опор, указанных в проекте. Делать меньше, или только под несущие элементы нельзя – терраса чревата ненадёжностью, переломами, деформациями металлического каркаса.

  2. Ямы под опоры должны быть достаточной глубины. Учитывается промерзание грунта + амортизирующие слои – песок и щебень. Высота каждого из них должна быть не менее 15 см.
  3. Если работа ведётся не с заводскими ЖБИ столбами или сваями, то потребуется ещё и армирование для самостоятельной заливки. Прутья можно просто втыкать в грунт – сваривать арматуру нельзя, так как металл под воздействием температуры разрушается.
  4. Концы железобетонных столбов следует гидроизолировать, обернув их рубероидом или обмазав мастикой. Так, фундамент приобретёт долговечность – агрессивные сточные воды и постоянная влажность грунта может разрушить основание.
  5. Полости между столбами, забутовывают – то есть укладывают внутрь строительный мусор и заливают бетоном, оставляя на три недели для застывания.

Правильный монтаж металлического каркаса террасы, сопровождается постоянным контролем посредством уровня – все концы столбов должны находиться в одной плоскости, иначе есть риск перекоса всего объекта.

Сборка каркаса

Если решено использовать сварочный аппарат в работе, то к нему потребуются следующие материалы и инструменты:

  • Молоток. Им удобно отбивать шлак при сваривании.
  • Железные косынки. Они служат усилением между конструктивными элементами.
  • Профильная труба различного сечения: 80, 40 и 20 мм.

Нельзя забывать и о средствах индивидуальной защиты – очки, диэлектрические перчатки и обувь. Далее:

  • На готовые столбы укладывается ростверк. Это может быть перфорированный швеллер (с заранее готовыми отверстиями для арматуры). Концы прута загибаются и укладываются внутрь ростверка.
  • Сваривать швеллеры нужно надёжно, кладя шов по всей сопрягаемой поверхности.
  • В соответствии со схемой, по периметру или выступающим частям площадки наваривается профильная труба 80 мм в сечении – это стойки навеса. Они могут быть разной длины в зависимости от конструкции стропильной системы. В данном случае односкатного навеса.
  • Необходимо сделать сразу верхнюю обвязку. Для этого применяется уголок. Он приваривается на концы стоек в виде рамы. Шлак следует отбивать сразу, чтобы не делать конструкцию неряшливой.
  • Можно сделать обвязку и посредине каркаса. Впоследствии в пустоты вставляются кованые элементы, и терраса превращается в благородную придомовую конструкцию.

Частота установки опор зависит от проекта и нагрузки, которую будет испытывать навес террасы.

Сборка стропильной системы

Согласно схеме на раму из уголков привариваются профильные трубы небольшого сечения – 40-20 мм. Они будут служить обрешёткой. Однако большие размеры площадки, а, следовательно, и кровли, обязаны получить должное усиление.

Этому послужат сборные фермы. Что это такое? Это два металлических пояса, соединённые между собой зигзагообразно. Несколько конструкций защитят навес металлический каркас от прогибания. Как сделать:

  1. Сначала сваривают раму из уголков или профильной трубы.
  2. Между поясами устанавливают патрубки. Угол между ними должен быть не больше прямого.
  3. Поперёк ферм, прихваточными швами, наваривается обрешётка, шаг которой тоже подчиняется проекту.

Конструкции ферм собираются отдельно на земле и затем поднимаются наверх. Собственно строительство металлического каркаса террасы можно считать оконченным. Остаётся настелить кровлю и декорировать его.

Покраска металла и уход за ним

Сталь подвержена коррозии – это факт. Избежать порчи можно, если заранее мастерить каркас из оцинкованного металла. Однако такие изделия будут дороже. Поэтому защита осуществляется покраской каркаса специальными суриками – красками, содержащими антикоррозийные составы.

Сделать покрытие нужно до того, как будет настелена кровля, чтобы избежать непрокрашенных мест. Если очаги ржавчины периодически возникают, то во избежание порчи и как следствие разрушения, места поражения зачищают и окрашивают снова.

Также следует учесть, что при настиле кровли, карнизные свесы должны выступать за пределы каркаса на 30-40 см, это убережёт конструкцию из металла от постоянного контакта с влагой – дождя и снега.

Вариантов строительства металлической террасы много – арки, открытые деревянные площадки, территории с ограждениями и прочее. Стальные конструкции будут служить владельцам долгое время, если при сборке были учтены все особенности проекта – нагрузки, сопряжения.

Если домашние мастера не владеют навыками сварного дела, вся конструкция может быть собрана посредством анкерных болтов – на несущей способности и прочности, это не скажется. К тому же, такие каркасы обладают преимуществом – при желании его можно разобрать или заменить деформированные элементы.

Каркас для веранды из металлопрофиля и дерева: технология, документация

Содержание:

  1. Производство и технология
  2. Как сделать металлический профилированный каркас правильно
  3. Подготовка разрешительных документов
  4. Основание
  5. Каркас
  6. Панели для каркасной веранды
  7. Летняя веранда из металлического каркаса
  8. Кровля для закрытой веранды
  9. Облицовка закрытой веранды сайдингом
  10. Видео о строительстве столбчатого фундамента для веранды

В пользу металлического каркаса говорят его достоинства: прочность, долговечность, не подверженность порче и паразитам. Однако не всегда собственники используют этот вариант для строительства пристроя – тяжесть металла требует монолитного основания, что в целом приводит к высокой стоимости объекта.

Выход есть – каркас для веранды из металлопрофиля. Он в отличие от стальных швеллеров лёгок и не требует сварки, так как конструкция может собираться на болтах. Подробности ниже.

Производство и технология

Металлический профиль представляет собой спаренный комплект тонкостенных элементов, толщиной всего 3 мм и шириной стенки 400 мм, длина варьируется. Или полую трубу – до 320 мм шириной, способность которой к нагрузкам очень велика.

Лёгкость элементов позволяет не бояться за потерю тепла – ведь полнотелый металл обычно является мостом холода. Установка профилей не требует многочисленной бригады. Благодаря таким качествам популярность домов с каркасом для веранды из металла растёт.

Как сделать металлический профилированный каркас правильно

Доморощенные строители, имеющие дело с новым продуктом строительной индустрии, могут сделать массу ошибок при работе. Чтобы этого не произошло, ниже дана подробная инструкция монтажа. Важно выполнять все этапы, иначе риск сделать некачественную работу, вырастет.

Подготовка разрешительных документов

В приведенных ниже случаях потребуется подготовка разрешительных документов, чтобы согласовать и зарегистрировать пристрой веранды к дому.

Во-первых, если используется лёгкий металлический каркас веранды — ещё более ответственная конструкция, чем деревянная пристройка, поэтому требования к ней повышены. Это значит, что потребуется проект, разрешения на строительство от всех коммуникационных служб, чьи сети проходят по участку.

Во-вторых, если дом поставлен много лет назад, это не освобождает владельца от соблюдения всей правовой базы по оформлению пристроя. В противном случае конструкция подлежит сносу.

В-третьих, если дом поставлен много лет назад, это не освобождает владельца от соблюдения порядка регистрации постройки веранды. В противном случае конструкция подлежит сносу.

Основание

Подготовка платформы. Для облегчённого варианта металлического каркаса не потребуется монолитного фундамента. Можно использовать свайный ростверк или столбы ЖБИ. Как делать:

  1. Участок освобождается от растительности и размечается. Поверхность должна быть ровной, если изначально этого нет, то верхний слой грунта снимается и участок выравнивается, поливается и утрамбовывается. За этим процессом хорошо следит уровень.
  2. Ямы под столбы аналогично заливному фундаменту амортизируются песком и щебнем. Высота слоёв зависит от глубины, которая обуславливается промерзанием грунта и залеганием воды. Проектом эта особенность указывается, поэтому придумывать собственные значения нельзя.

    3. Важно – если в качестве столбов применяется бетонная заливка, то потребуется ещё и армирование. Арматуру нельзя сваривать, так как высокие температуры влияют на прочность металла. Поэтому проволоку вяжут вручную.

  3. Концы железобетонных столбов гидроизолируются рубероидом или обмазываются битумом – бетон способен разрушаться под действием влаги, холода и агрессивных веществ, находящихся в сточных водах. Его требуется максимально обезопасить.
  4. После того как верхние концы стоек будут находиться в одной плоскости, полости ям заливают бетоном. Можно использовать для заполнения пустот строительный мусор – обрезки арматуры, битый кирпич. Это снизит стоимость фундамента.

    5. Выстаивать приготовленному основанию нужно не менее трёх недель, и после проверить верхние концы столбов на соответствие одной плоскости и уровню, чтобы впоследствии не допустить перекоса всей веранды.

Каркас

  • На ростверк или иное надёжное перекрытие выставляются рамы из металлических уголков. Между собой они крепятся болтами или сваркой. Внутренние углы должны быть обращены внутрь будущего помещения.
  • Теперь можно выставлять внутрь рам профильные трубы или двойные лёгкие уголки. Их также крепят посредством сварки или болтами. Между стенами соединение выполняется с помощью косынок – треугольных металлических форм, призванных усилить конструкцию.
  • Каркасом представлена и стропильная система. Для этого трубы малого сечения – до 40 мм, наваривают или фиксируют болтами в зависимости от выбранного типа крыши – один скат или два.

    • Можно сделать и дугообразную кровлю, арочную – профильные трубы гнутся под температурой. Для придания формы используют паяльную лампу.

Собственно металлический каркас для веранды готов. Остаётся зафиксировать панели, которые собираются отдельно.

Панели для каркасной веранды

Если веранда будет эксплуатироваться и в зимнее время, то придётся сделать её годной для сохранения тепла. Для работы потребуются следующие материалы:

  1. Плиты ДСП или ДВП. Можно использовать и многослойную влагостойкую фанеру, если владельцы критически относятся к нечистым в плане экологии продуктам пилорамы.
  2. Утеплитель. Обычно используют пенополистирол или пенопласт, но если выполнить стыки герметично, то вполне можно обойтись плитными или в виде матов минеральными ватами.

  3. Гидроизоляционная плёнка и диффузионная мембрана.
  4. Клей.

Работа заключается в следующем:

  • Сооружается каркасная рама. Используют для такой цели доску толщиной в 15 см и шириной достаточной для вмещения всех слоёв панели. Она фиксируется на плите из стружек. Действовать можно обычными саморезами.
  • В образованный сектор, на древесную плиту приклеивается гидроизоляция. Если владельцы против большого количества клея, который и так присутствует в древесине, можно пользоваться мебельным степлером. Но для минерального утеплителя такой способ неприемлем – небольшая протечка вызовет слёживаемость материала. Что приведёт к теплопотерям.
  • Укладывается пенопласт или базальтовая вата и наполнитель закрывается мембраной. Это лицевая сторона панели – важно не перепутать. Далее готовая конструкция закрывается ДСП, и края зашиваются.
  • Аналогичным образом выполняются остальные единицы.

Остаётся только зафиксировать готовые конструкции на металлическом каркасе. Это можно сделать при помощи металлических уголков, укрепляемых по углам панели.

Летняя веранда из металлического каркаса

В качестве панелей используют листы монолитного поликарбоната. Ими можно обшивать каркас веранды из металла сверху донизу. Особенность монтажа – применение термошайб и резиновых уплотнителей для герметизации всей конструкции от влаги – для металла она чревата появлением коррозии и как следствие разрушением.

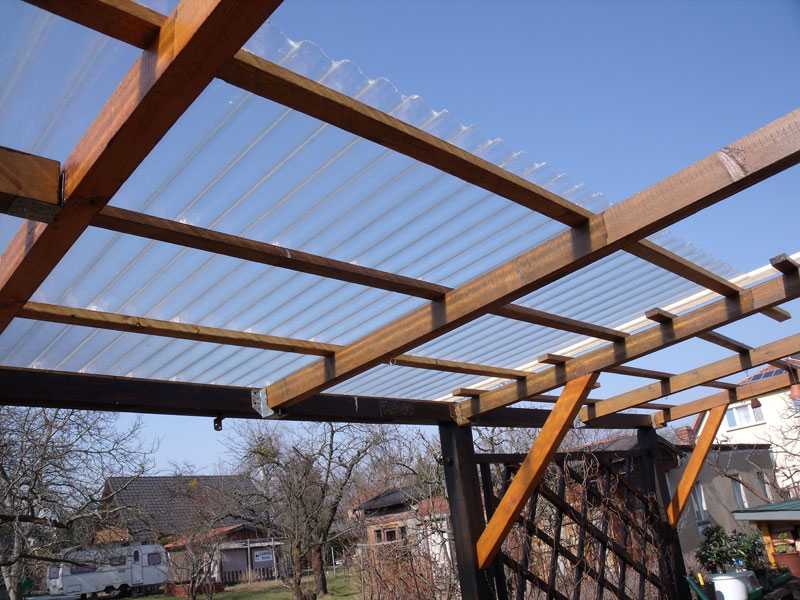

Для кровли нужно использовать другой вид поликарбоната – сотовый. Он обладает рёбрами жёсткости прямо внутри листа, что позволит противостоять нагрузке снега и ветра.

Кровля для закрытой веранды

На готовый каркас стропильной системы нужно уложить кровлю. Обычно это металлические листы – профлист или ондулин. Чтобы впоследствии не получить плохой звукоизоляции в период непогоды, следует прибегнуть к хитрости – изнутри на металлические профильные трубы фиксируются резиновые уплотнители.

Они снизят громкость звуков от капель дождя или града. Укладывают кровельные единицы внахлёст, фиксируя каждый лист специальными оцинкованными болтами – другие фиксаторы способны стать очагом коррозии.

Облицовка закрытой веранды сайдингом

Если конструкция из металла и поликарбоната смотрится достойно, то сборные панели из отходов древесины имеют вид непрезентабельный. Такая веранда из дерева и металла потребует обязательной отделки изнутри и снаружи.

Материалов на такой счёт придумана масса – вагонка, панели, блок-хаус. Выбрав подходящее, можно с успехом имитировать натуральную древесину или камень. Популярностью пользуется сайдинг, об особенностях его установки подробнее:

  • Для сайдинга потребуется особая обрешётка, только с одним типом направляющих – вертикальными профилями. Это обеспечит древесине панелей необходимый приток воздуха. Чем лучше она будет проветриваться, тем долговечнее будет веранда.
  • Начинать работу нужно снизу, со стартовой планки. От её установки зависит ровная площадь всей поверхности. Завершает работу финишный профиль, который приобретается отдельно.

    • Он формирует красивый край. Лучше приобретать всё сразу из одной партии – потом может не совпасть оттенок.

  • Замковая система шип-паз останется надёжной долгое время, если не позволять влажности застаиваться в ней. Для этого, укреплять планки следует только шипом вверх. Устанавливать элементы следует до упора и характерного щелчка.
  • Овальные отверстия в сайдинге придуманы неслучайно. У пластикового элемента, должна быть возможность изменяться при напряжениях.
  • Намертво фиксировать планки нельзя. При перепадах температур, сайдинг способен сжиматься или расширяться, напряжение способно переломить планку.
  • Приобретать откосы, отливы или пластиковые подоконники для проёмов веранды, можно контрастного цвета – это придаст дому индивидуальности. А вот общая площадь из сайдинга должна быть выполнена в светлых тонах – материал имеет свойство выцветать.

Практически аналогично выполняется наружная облицовка веранды и иными материалами. Имитации, блок-хаус и вагонка имеют конструктивные схожие особенности.

Владельцам дома, решающимся на самостоятельное строительство веранды, полезно рассматривать все известные технологии, чтобы понять, какая из них наиболее приемлема для собственного строительства. Прогресс на месте не стоит и уже сейчас возможно сооружать легковесные металлические каркасы, не уступающие по прочности полнотелым стальным. На удорожание проекта, использование металла влияния не окажет, поэтому использовать возможность сделать веранду качественной, нужно обязательно.
