Навесы из поликарбоната [47 ФОТО] и ВИДЕО по строительству поликарбонатных навесов к частному дому своими руками, чертежи и схемы проектов самодельных навесов.

Навесы из поликарбоната – уличные конструкции, универсальные для хозяйственных целей. Материал легкий, гибкий, светопрозрачный в большой цветовой гамме, удобного формата, представлены в разной толщине, что позволяет сконструировать навесы простые и сложной криволинейной формы. Постройки смотрятся легко, изящно, не перегружают ландшафт, вписываются в любое стилистическое решение архитектурного ансамбля на участке.

В статье дадим поэтапную инструкцию, как сделать навес из поликарбоната своими руками, как правильно подобрать форму, рассчитать и спроектировать конструкцию.

Что надо знать о навесах из поликарбоната – общие критерии

Изготовление навесов из поликарбоната стало популярным, благодаря легкости монтажа, практичности материала, эстетике строений. Бывают:

самостоятельные, отдельностоящие – навесы над бассейном, теплицы, стоянка для автомобиля, беседки, хозпостройки разного назначения;
пристроенные к зданию: бане, гаражу – веранды, террасы, козырьки над крыльцом и калиткой;

мобильные — легко передвигаются по участку, обычно над мангалами и небольшие беседки.

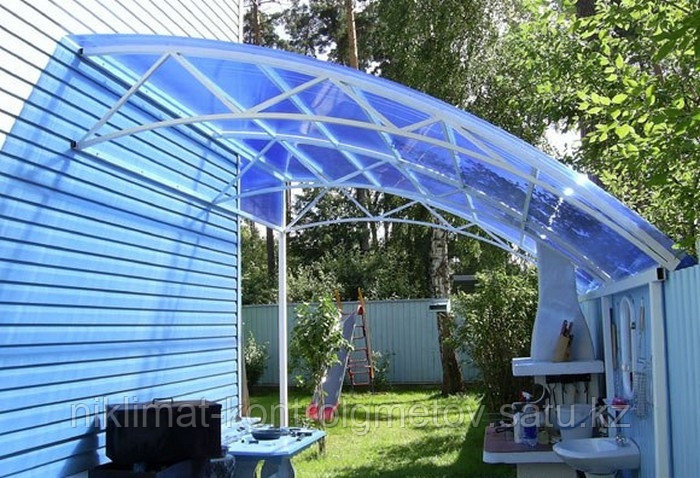

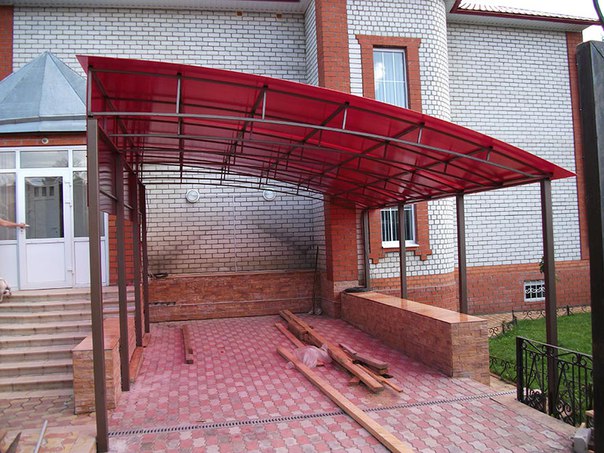

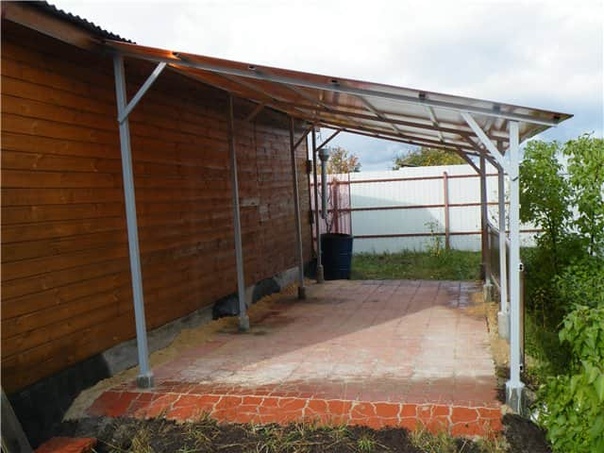

Навесы, пристроенные к дому из поликарбоната, фото больших выгнутых пристроек

Это сооружения простые прямоугольные или сложной, криволинейной формы, иногда двухэтажные, например, над гаражом или летней кухней. Открытого и закрытого типа, для этого боковые стены стеклятся, зашиваются панелями, красивой решеткой, вагонкой, блокхаусом либо закрываются плотными шторами.

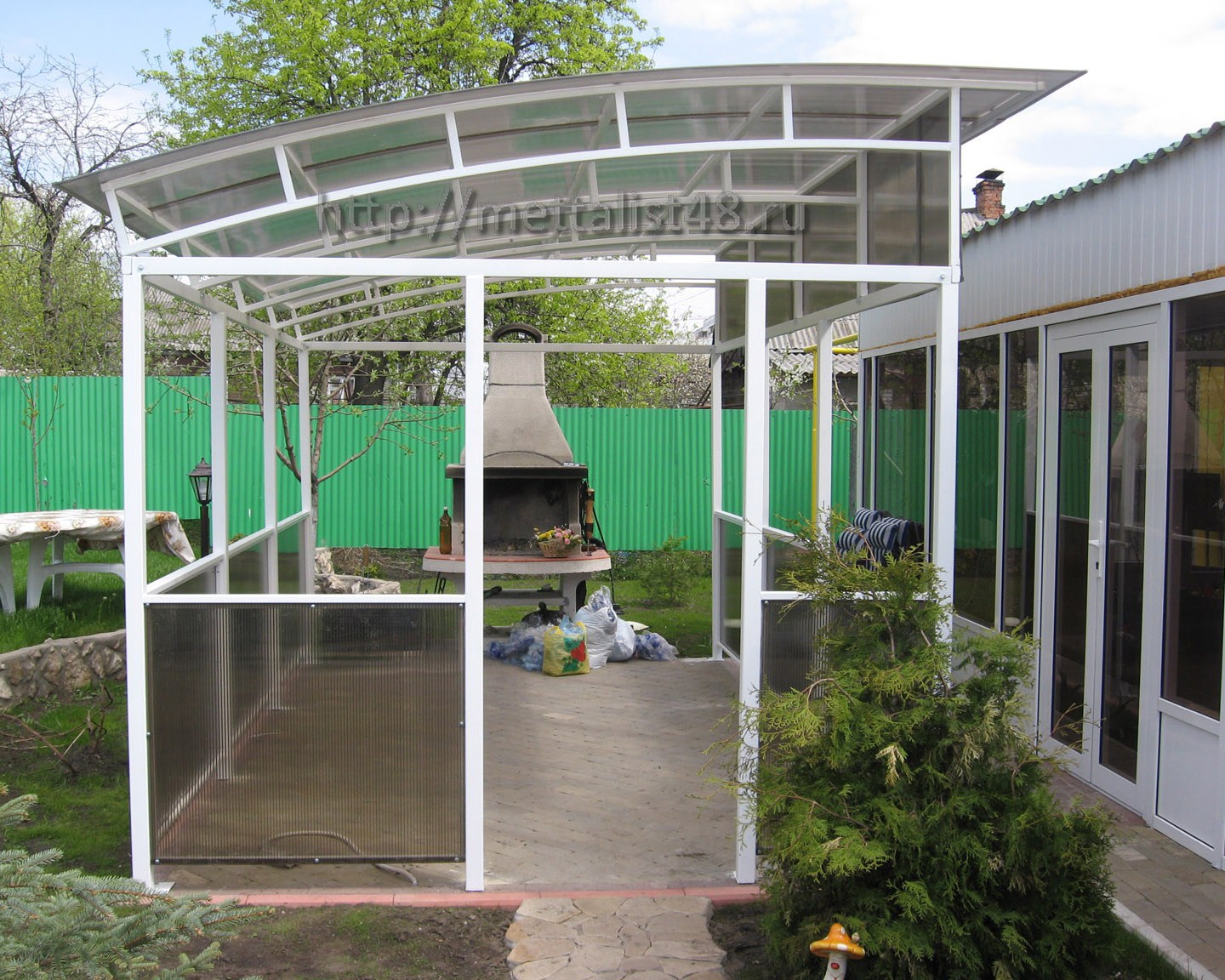

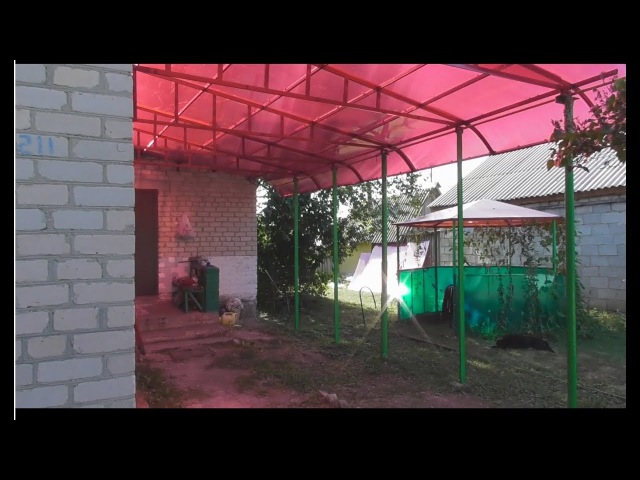

Крытый навес из поликарбоната

[su_label type=»success»]Совет:[/su_label] [su_highlight background=»#e5fec3″]Мягкие прозрачные окна, раздвижные алюминиевые системы – наиболее универсальный вариант: не закрывают обзор, легко открываются, а в закрытом виде хорошо держат тепло.[/su_highlight]

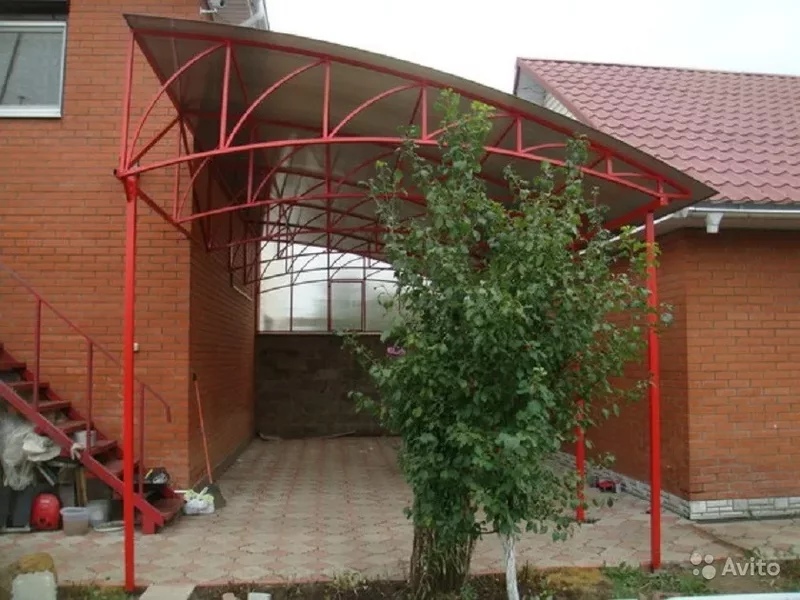

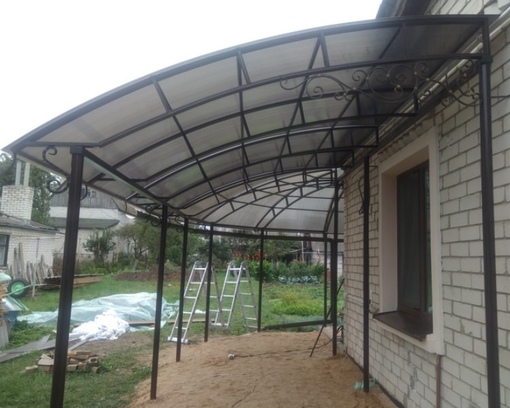

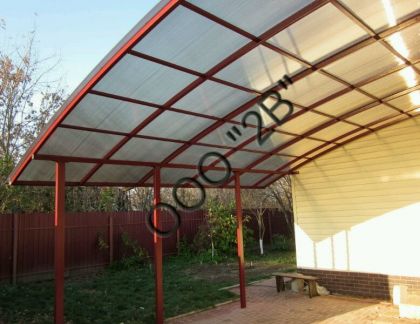

Опорный навес из поликарбоната пристроенный к дому, фото криволинейной крыши

Навесы представляют собой опорные вертикальные столбы и крышу. Каркас делается из дерева, металла, реже из бетона, камня, кирпича.

Типовой чертеж отдельностоящего навеса из поликарбоната

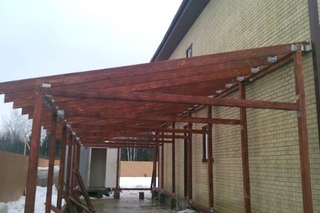

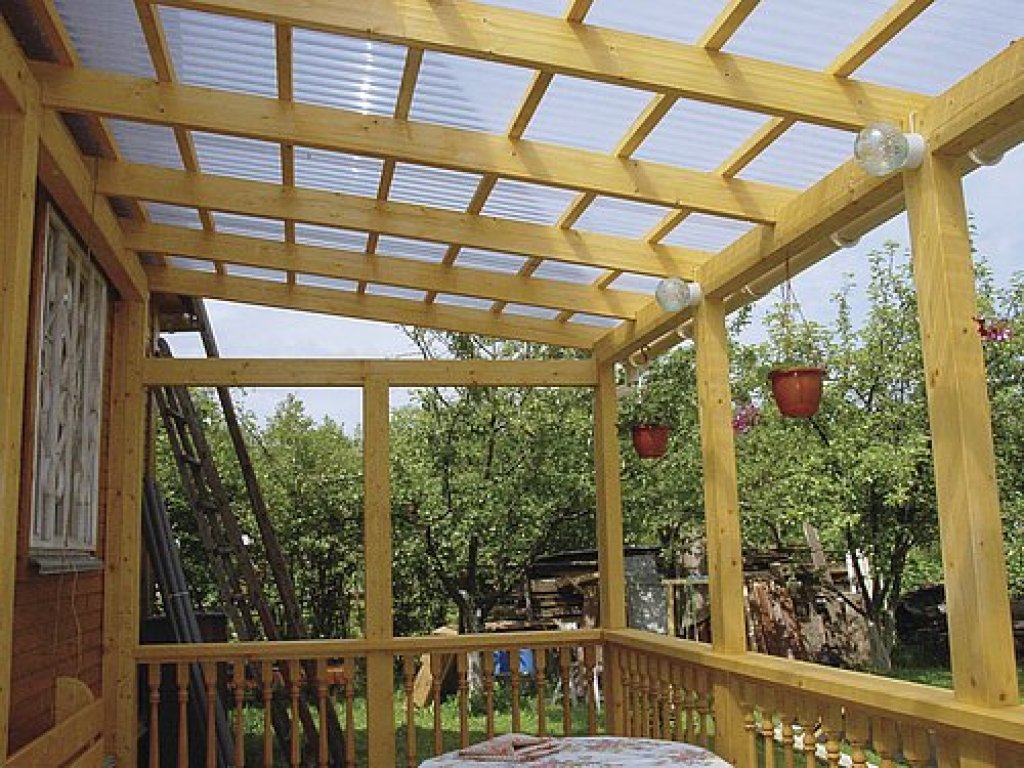

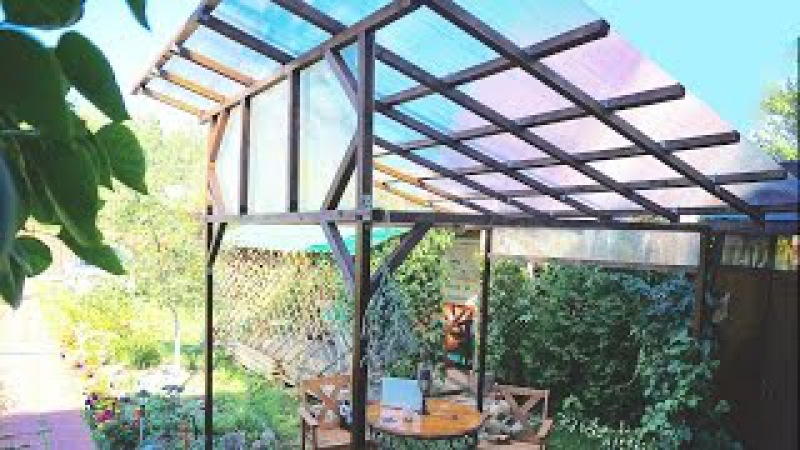

Деревянный навесы с поликарбонатной кровлей

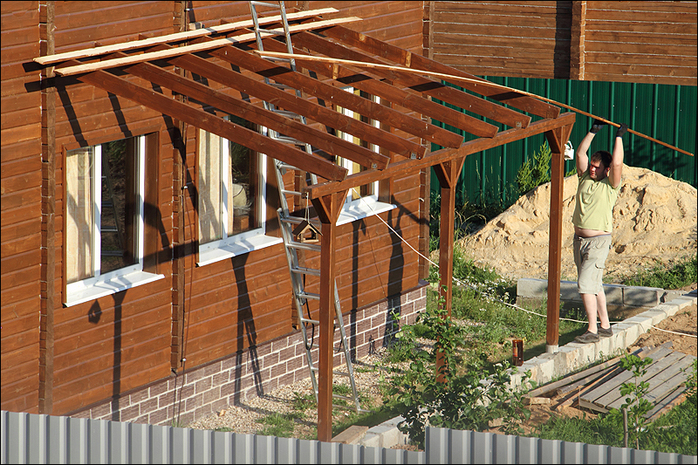

Изготовление навесов и козырьков из поликарбоната на деревянной основе – самый бюджетный и простой способ самостоятельно сделать малую архитектурную форму на участке. Работа не требует профессионального оборудования, достаточно бытового ручного инструмента. Чтобы построить деревянный навес из поликарбоната своими руками используется брус клееный и профилированный 100*100 либо 150*150 мм, оцилиндрованное бревно ∅150-200 мм, стволы деревьев, обвязка и мауэрлат делается из того же материала. Для стропильной системы хозпостроек, согласно СНиП, необходима обрезная доска 40*100 мм.

Эскиз деревянного навеса из поликарбоната

Основные недостатки – горючесть, плохая влагостойкость в результате — гниение, грибковые поражения, потеря прочности, эстетики. Грызуны, мелкие жучки способны нанести несущим элементам существенный вред. Деревянный козырьки и навесы из поликарбоната необходимо обрабатывать огнестойкими составами, антисептиком, прочным финишным защитным слоем из масла или лака.

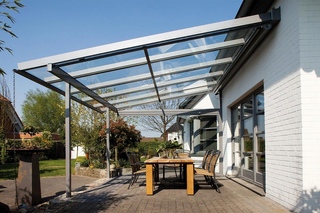

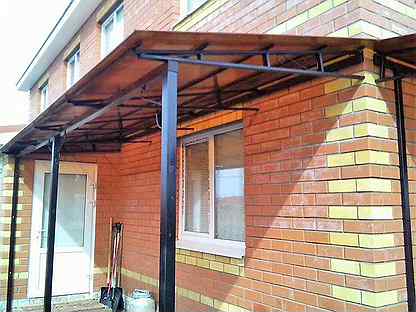

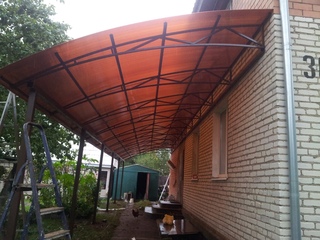

Навес из поликарбоната пристроенный к дому, на фото строение с ломаной кровлей

Металлические навесы

Перед тем как сделать навес из поликарбоната на металлическом каркасе, следует выбрать вид постройки:

Сварные из профилированной или круглой трубы – самые популярные навесы из поликарбоната. Для вертикальных стоек используют трубы ∅50-150 мм, в зависимости от размера строения, для обвязки — профиль с ребром 40-80 мм, для фермы -25-50 мм.
Кованые – красивые, изящные, но достаточно затратные с финансовой точки зрения. На строительном рынке можно купить штампованные кованые детали, и создать самостоятельно эксклюзивное изделие.

Сборные алюминиевые.

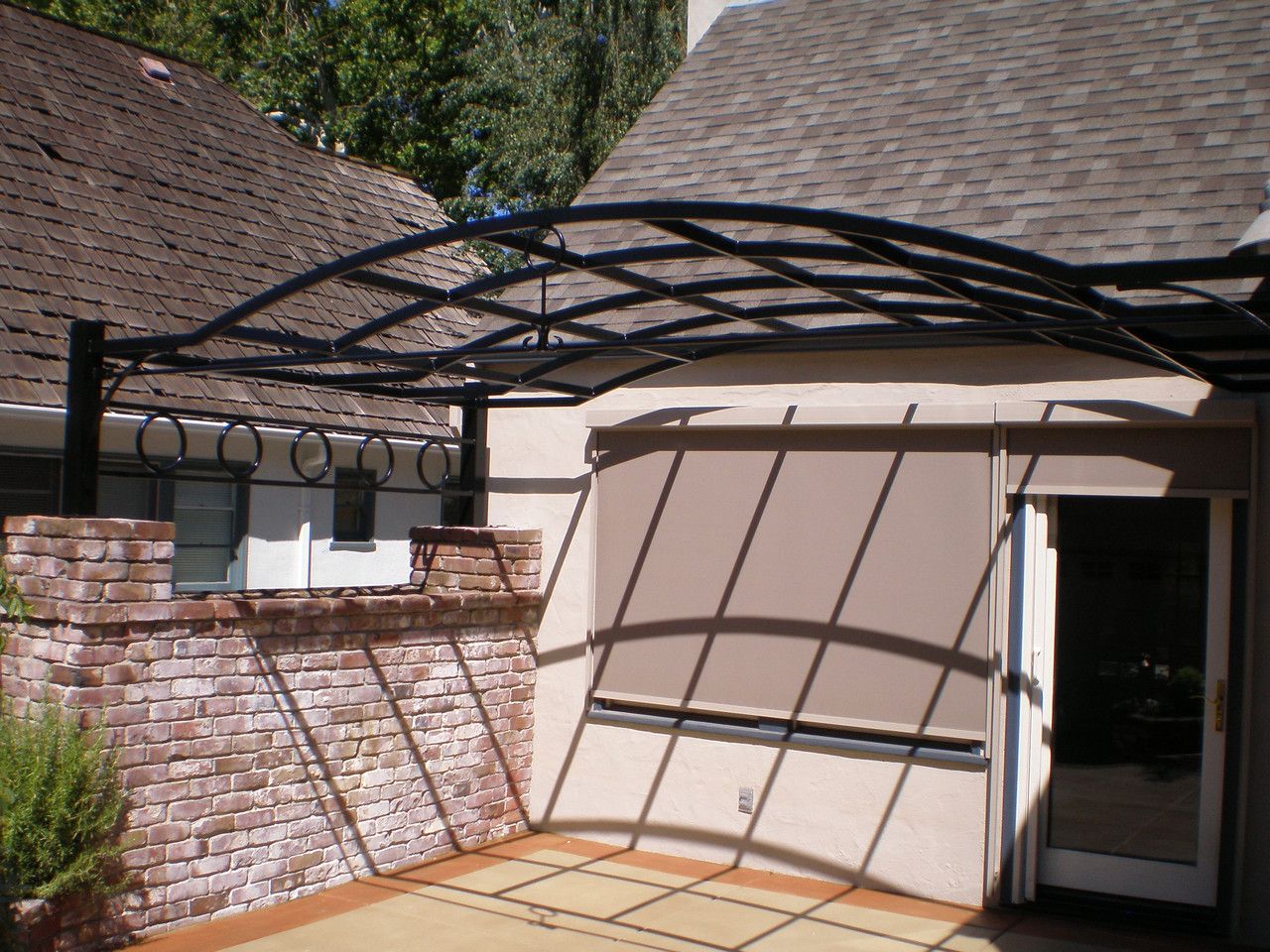

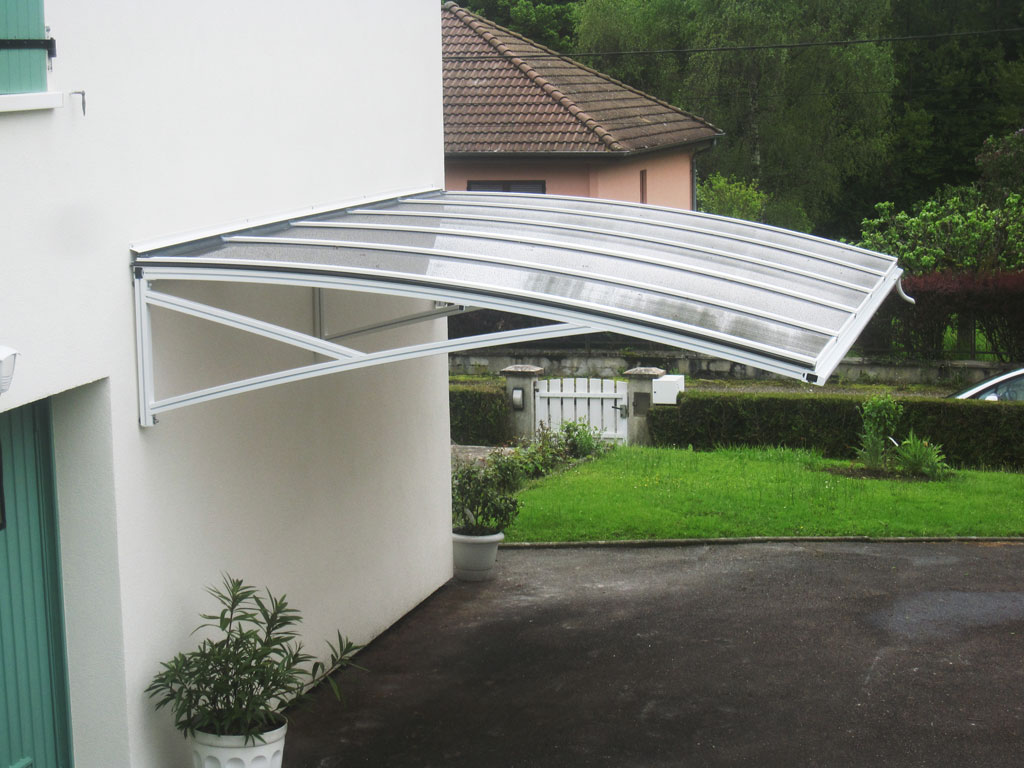

Навес к дому из поликарбоната, на фото подвесной кованый козырек консольного типа

Для навесов из поликарбоната до 5 м используют профиль с толщиной стенки 2 мм, сечением 40*20 мм, для строений более 5,5 м, потребуется прокат 3*40*40 или 2*30*60 мм.

Пример, как делать навес из поликарбоната своими руками, чертежи арочной конструкции

Железный навес прослужит не один десяток лет, хотя главный его враг – коррозия. Необходимо зачистить детали жесткой щеткой от ржавчины, окалины, масляных пятен, пройтись абразивом по всей поверхности, затем промыть растворителем. Далее покрыть грунтом, покрасить, лучше молотковой краской, она хорошо справляется с химико-биологическими и механическими нагрузками.

Эскиз подвесного навеса из поликарбоната над входом

[su_label type=»info»]Полезно знать:[/su_label] [su_highlight background=»#d3e8fe»]Металлические изделия нагреваются от огня, солнечных лучей, быстро остывают в морозы, поэтому для комфорта в беседках, на крыльце, террасе лучше на парапет предусмотреть деревянные перила.[/su_highlight]

Кирпичные, каменные и бетонные

Кирпичные, бетонные, каменные навесы из поликарбоната во дворе выглядят внушительно, но легко, не громоздко, благодаря светопрозрачности поликарбоната. Не требуют ухода в процессе эксплуатации, пожаростойки, хорошо переносят вредные атмосферные влияния, физико-механические воздействия, правда предполагают значительные временные и финансовые затраты. Если навесы из других материалов можно разобрать, перенести, то такие сооружения стационарны их демонтаж невозможен.

Крыша

Навесы из поликарбоната, фото интересных идей представлены в галерее, также в сети картинок и проектов достаточно много, бывают одно- и двухскатные, арочные, каскадные, реже встречаются конусные, купольные, волнообразные.

Типовые варианты поликарбонатных навесов

Изготовление основы не представляет сложностей, достаточно учесть ветровые, снеговые нагрузки в регионе, а вот стропильная система требует серьезных расчетов.

Таблица размеров, рекомендуемых специалистами для обрешетки

Классификация ферм:

По характерным очертаниям контура – полигональные, треугольные, ломанные параллельные пояса.
По типу решетки – ромбическая, треугольная, полураскосная, раскосная.
По способу опирания – консольная, балочная, арочная, балочно-консольная.

Каскадный опорно-консольный навес из поликарбоната

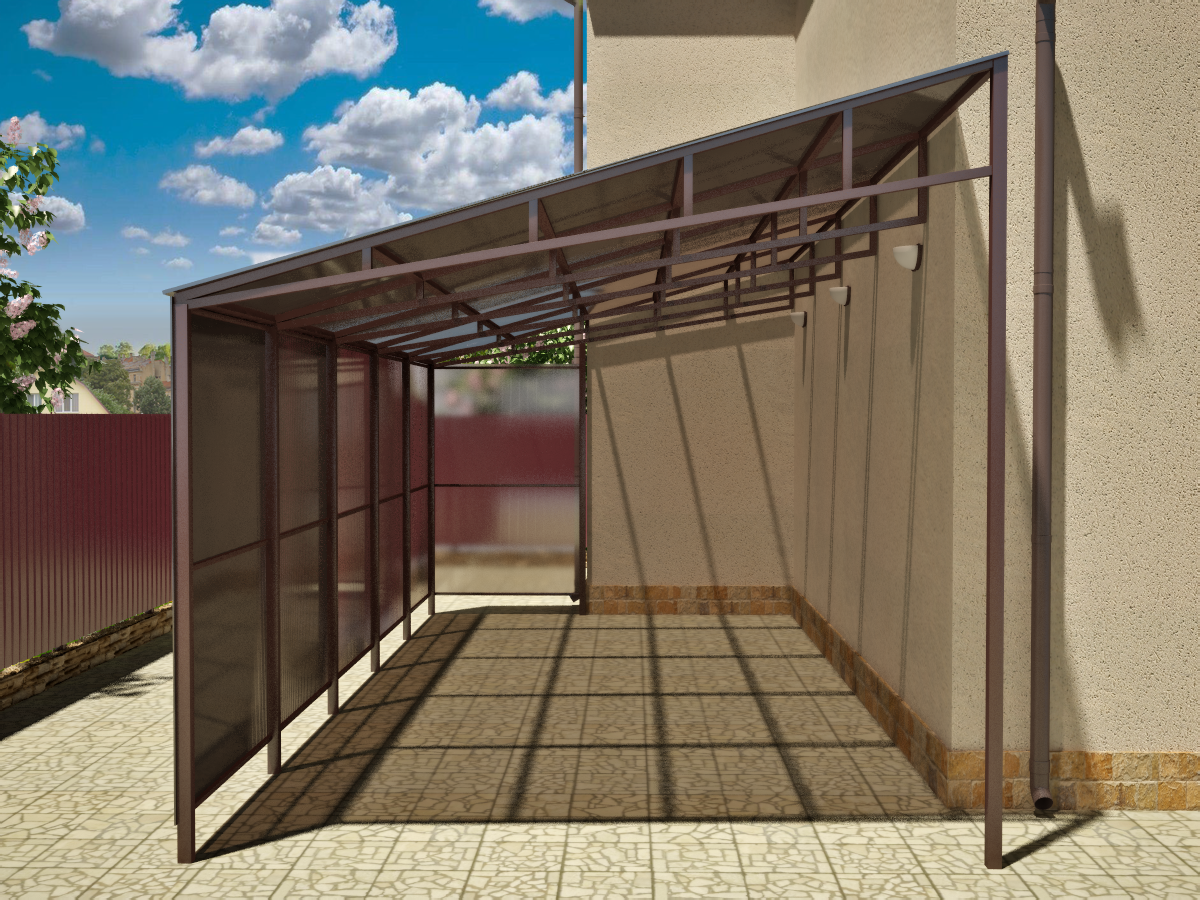

Самый простой вариант — односкатный навес из поликарбоната, оптимальный угол наклона крыши 22-30^о. Стропила изготавливаются из дерева либо это ферма – горизонтальная, выгнутая или треугольная рама с поддерживающими раскосами, стойками под углом внутри основной конструкции.

Схема для односкатной постройки

Для создания проекта необходимо:

Схема навеса с видом кровли, от этого зависит тип нижнего и верхнего поясов.
Чертежи навесов из поликарбоната должны включать в себя габариты строения, так как нагрузка изменяется прямопропорционально размерам. Важно определиться с верхней, а также нижней точкой ската, чем меньше уклон, тем больше снега скопится на крыше.
Учесть размер панелей, от этого зависит расстояние между стропилами, чтобы край не попал на пустоту.
Ветровую и снеговую нагрузку в регионе можно узнать по специальным таблицам.

Двухскатный навес из поликарбоната – проект с коваными элементами

Фермы рассчитывают согласно регламенту СНиП в разделе 2.01.07-85, это сложно для самостоятельных вычислений, требуется инженерное образование, также специальное программное обеспечение. Чтобы избежать ошибок рекомендуется использовать онлайн калькулятор либо взять готовый проект. Нагрузки и воздействия указаны в нормативах СНиП в части 2.01.07-85, правила для изготовления металлических конструкций — П-23-81 СНиП.

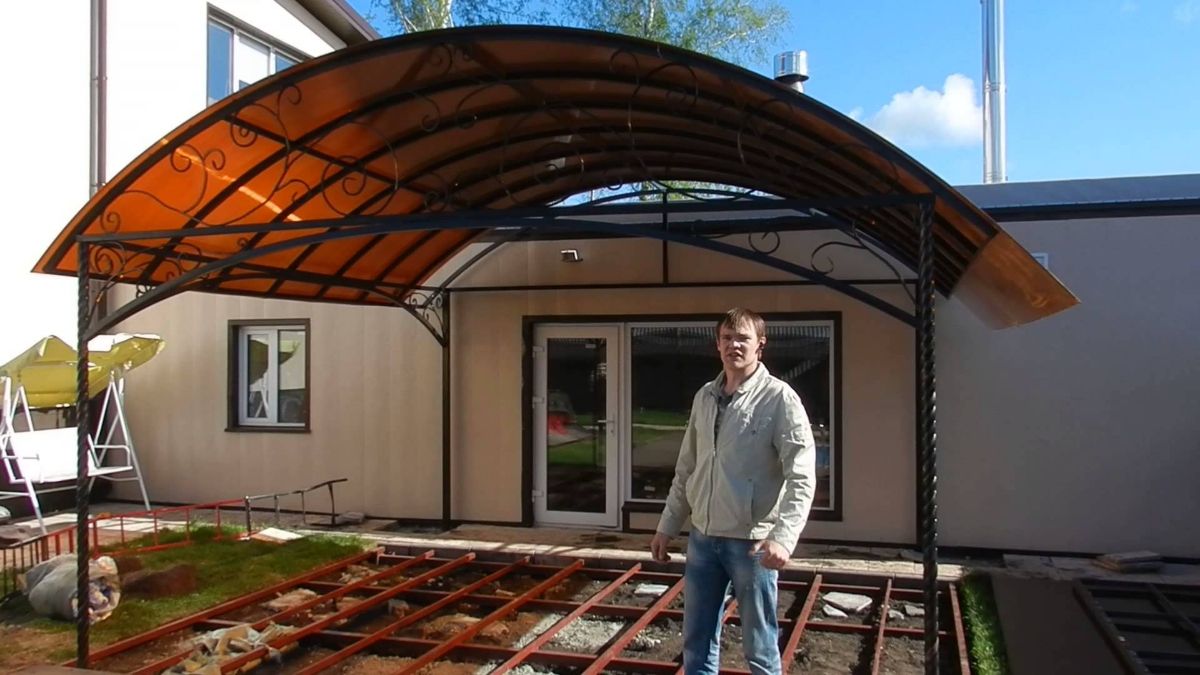

Арочные навесы из поликарбоната, на фото эскизы для небольших строений

[su_label type=»success»]Полезно знать:[/su_label] [su_highlight background=»#e5fec3″]Чем больше расстояние от нижней до верхней точки крыши, тем ее несущая способность выше. [/su_highlight]

Чтобы не путаться в сложных вычислениях, воспользуйтесь рекомендациями:

При наклоне 22-30^о в строении шириной 6-12 м, высота и длина треугольной фермы должна иметь пропорцию 1:5;
Если скат в 15-22^о, размеры в пропорции 1:5, но раскосы должны быть низкосходящими, делается обязательно четное количество поясов, оптимально – 8.

Меньший уклон целесообразен для больших промышленных зданий, здесь необходимы инженерные вычисления, длина и высота прогона должна быть в пропорции 1:7, 1:9.

Простые схемы, как сделать стропила для навеса из поликарбоната

Расчет навеса из поликарбоната из профильной трубы

За основу возьмем навес, размер 6000*4000 мм, это эргономичное решение: удобная беседка или крытая стоянка для автомобиля.

Стандартные габариты поликарбоната по ширине и длине:

литого 2,050*2, 3, 6,12 м;
сотового 2,100*3,6,12 м.

Для частных построек подойдет толщина листа 6-12 мм.

Таблица рабочих характеристик поликарбоната

Фермы необходимо расположить под каждым краем и посередине листов, поэтому расстояние между ними будет 1 м.

Для стоек возьмем трубу ∅80-100 мм, шаг — 2,0 м по длинной стороне навеса. Для крыши:

основные элементы – профильная труба 30*30 мм, длина нижних – 3,1 м, вспоминаем теорему Пифагора: квадрат гипотенузы равен сумме квадратов катетов, вычисляем длину верхних, в нашем случае — 3,9 м;
распорки наклонные – профильная труба 20*20 мм, расположение – под углом в 25^о.

Перпендикулярные перемычки будем устанавливать через каждые 0,5 м друг от друга.

Стандартная схема небольшой фермы

Пошаговая инструкция, как самому построить навес к дому из поликарбоната

Чтобы сварить металлические навесы для дачи из поликарбоната, необходимо выполнить ряд условий:

Детали, а также несущие элементы не должны быть с трещинами.
Шероховатость торца опорного ребра определяется 2789-73 ГОСТ — Ra £12,5 мкм.
Недопустимо использовать для нижнего пояса фермы сталь с внутренним расслоем и шлаковыми грубыми включениями.

По 14771-76 ГОСТ соединения лучше выполнять сваркой механического типа, в углекислой среде или его смеси с аргоном.
Согласно 2246-70 и 26271-84 ГОСТ рекомендуется использовать сварочную проволоку ПП-АН-8.
Для крепления стропил к подстропильным элементам и вертикальным колоннам применяются болты класса 5.8 по пункту 7798-70 ГОСТ.

Чертеж ассиметричного арочного навеса

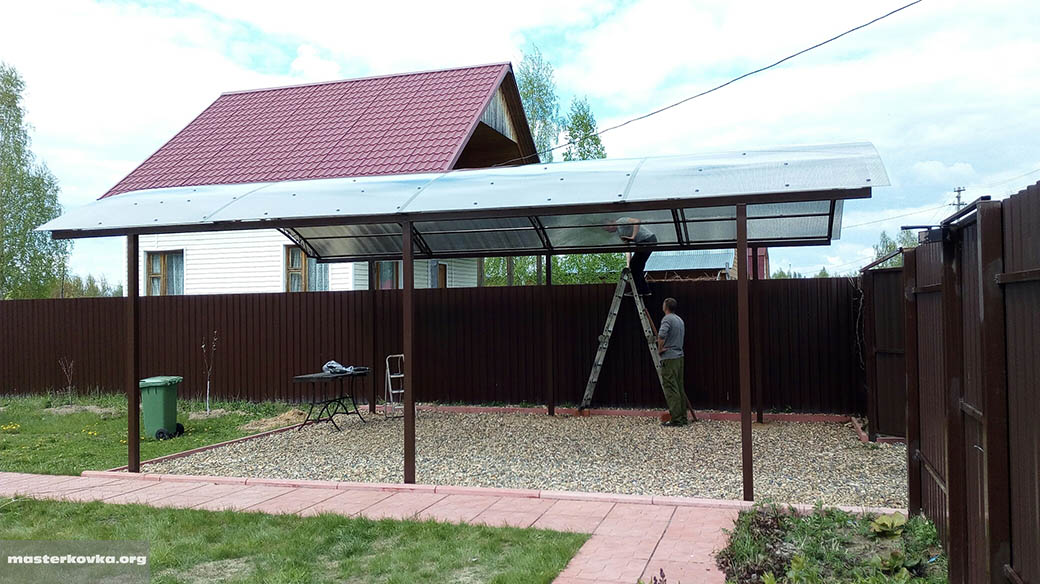

Практическое строительство

Размечаем место под столбы, выкапываем ямы, глубиной 700 мм, делаем подушку 100 мм песчаника, 100 мм щебня, трамбуем. На дно наливаем 100-200 мм бетона в него устанавливаем столб, с усилием вставляем, круговыми движениями, так чтобы он вошел вглубь. Яму заливаем бетоном, проверяем вертикаль по отвесу, при необходимости подправляем, также укрепляем поддерживающими укосами.

[su_label type=»warning»]Важно:[/su_label] [su_highlight background=»#fdffcd»]Профессионалы рекомендуют размещать опоры также вдоль дома, но если нет такой возможности, то на несущую стену следует посадить балку 60, 80*80 мм на анкера, на нее опереть фермы, соединив сваркой, это позволит разнести нагрузку по всей поверхности. [/su_highlight]

Способ, как закрепить вертикальные опоры

Когда раствор полностью встал, столбы связываем по оголовкам, проверяем геометрию, диагонали обязательно должны быть равны.

Фермы лучше варить на земле, по выбранной схеме, самые распространенные представлены на фото выше. Готовые детали поднимают, распределяют равномерно по обвязке, в нашем случае, через каждый метр. Узлы крепления продольных планок и стропил выполняются с помощью стальных косынок, а также сварки либо болтовым соединением.

Следующий этап – обрешетка (перпендикулярные прогоны), из трубы 20*40 мм, с шагом 400-600 мм к ней и будут крепиться листы. Готовую металлоконструкцию зачищают, потом красят.

Прогоны укрепят каркас, это позволит более надежно зафиксировать поликарбонат

Посмотрите видео-советы, как правильно пристроить навес из поликарбоната к дому, это поможет избежать глобальных ошибок при строительстве своими руками.

[su_youtube url=»https://www.youtube.com/watch?v=HLxYePAfxJM»]http://www. youtube.com/watch?feature=player_embedded&v=_nByy_iHq4I[/su_youtube]

Как правильно работать с поликарбонатом

Разрезать поликарбонат лучше циркулярной пилой, оснащенной твердосплавным диском с неразведенными мелкими зубьями. Делать отверстия следует дрелью с сверлом по металлу, между ребрами жесткости. На верхних торцах сотовых панелей следует установить планки и самоклеящуюся ленту для герметизации, нижние – закрывать нельзя.

Всего существует 2 способа:

Термошайбы – отверстия делаются на 2 мм больше, чем ножка крепления, деталь должна войти плотно до щелчка. Длина шайбы равна толщине поликарбоната, она обязательно укомплектована резинкой, которая уплотняет соединение, что препятствует попаданию внутрь осадков и пыли. Подобное крепление называют точечным, шайба плотно удерживает поликарбонат и препятствует его деформации при нагревании.

Как закрепить поликарбонат на навесе с помощью термошайбы

Специальный профиль – планка с пазами по обе стороны, в которые и вставляется поликарбонат. Способ предпочтителен, если листы приходится стыковать. Края прикручиваются термошайбами. Профили предусмотрены для разного соединения: угловые, стыковочные, неразъемные, стеновые, разъемные и специальный для стыковки, если надо изменить конфигурацию кровли.

Фото-инструкция, как крепить поликарбонат к металлическому каркасу навеса с помощью профиля

Есть еще мокрый метод, панели крепятся на замазку, но если вы делаете навес своими руками, то лучше ограничиться 2 предыдущими советами.

Виды крепления поликарбоната к обрешетке

Навес из поликарбоната своими руками

Открытая парковка у частного дома, крыльцо, балкон, уличный бассейн, зона для барбекю, цветник с нежными сортами, переходы между домом и хозяйственными постройками – мест и объектов, которые желательно, а то и обязательно нужно защищать от атмосферных осадков и солнца предостаточно. И потому фабричные и самодельные навесы из поликарбоната приобретают все большую популярность. Этот материал является хорошей альтернативой металлу, пластику и дереву, плюс имеет некоторые особенности, которых нет у других.

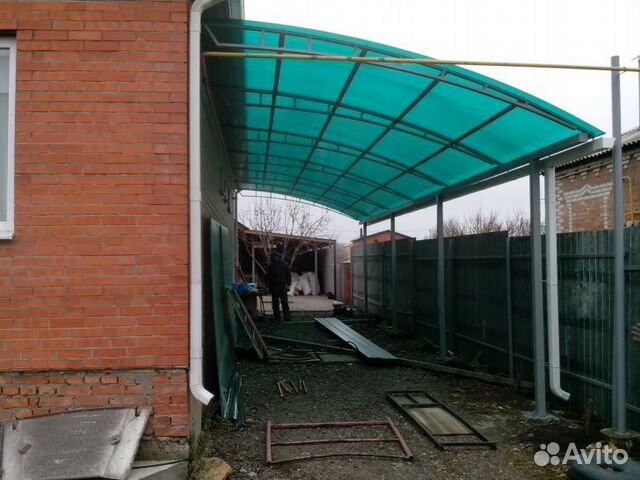

фото навеса из поликарбоната во дворе частного дома

Изготовить навес из поликарбоната своими руками вполне реально, даже без специального опыта, но если вы хотите, чтобы он служил долго и в полной мере выполнял поставленную задачу, потребуется пошаговая инструкция от профессионалов…

С чего начинать

Любое строительство должно вестись по определенному плану. Даже если вы всего лишь хотите сделать небольшой козырек из поликарбоната своими руками, будет лучше, если заранее определить последовательность действий. Так вы сможете избежать ошибок и пропусков обязательных этапов, необходимости переделывать почти готовую конструкцию и трат на замену испорченных материалов и лишних покупок.

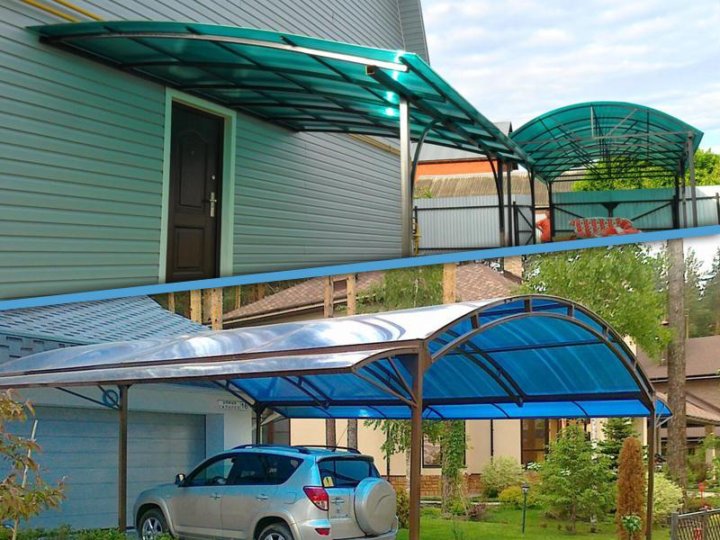

фото: навесы козырьки из поликарбоната, навесы для автомобилей из поликарбоната, дачные навесы из поликарбоната.

Поэтому, нужно учесть все нюансы – планируемый размер, форму, толщину, тип материала, желательный цвет, светопропускаемоть и теплоизолирующие свойства, превалирующую погоду и даже силу и направление ветра!

А начинать планирование стоит с сублимации планов и задумок в визуальную картинку. То есть, нужно сделать чертеж навеса из поликарбоната, пусть приблизительный, но достаточно ясный для того, чтобы самому понять, что вы хотите, и насколько реально и адекватно строение будет в данном случае.

Составление чертежа с учетом особенностей применения

Популярность данного вида термопластов сыграет в этом моменте вам на руку. В Сети на навесы из поликарбоната своими руками чертежи и фото представлены в огромном количестве. Так что не нужно заканчивать инженерно-технологический техникум, достаточно открыть галерею по запросу и выбрать подходящий. Очень хорошо, если при этом вы будете смотреть не только форму и предназначение, но и сопоставите условия, для которых была создана схема, с теми, что на вашем участке.

Правила подбора размеров

Если повезет, найденная схема на навес под поликарбонат своими руками будет уже готовой, и на ресурсе даже будут приведены технологические расчеты по необходимым материалам. В противном случае, придется ее корректировать, и здесь важно помнить, что навес обычно не имеет стен, то есть, покрытие нельзя делать впритык под накрываемую зону. Вот несколько советов, как правильно делать навес из поликарбоната «с запасом»:

Если это подвесной навес-козырек, то его стороны должны выступать сантиметров на 30 за территорию, которую требуется укрыть

Если это конструкция на опорах, например, под автомобильную стоянку, то тех же 30-40 см нужно оставить между всеми габаритами машины и стойками

Если это бассейн, цветник, зона отдыха или «домашнее производство» вроде столярки на открытом воздухе, то запас к фермам лучше сделать еще больше

Нужно помнить и про высоту – правильный навес из поликарбоната в самой низкой точке должен быть не ниже 180 см!

Обрешетка

Площадь поликарбонатных навесов варьируется от нескольких десятков квадратных сантиметров, до сотен метров. Естественно, что такими глобальными проектами должны заниматься специалисты, и расчеты это их забота, но даже на пол-листа только опоры по периметру недостаточно. Потребуется обрешетка с правильно выбранным шагом. Он зависит от толщины материала и предположительной ветровой и весовой нагрузки на метр квадратный.

В тех регионах страны, где изготовление и установка навесов из поликарбоната технически и экономически оправдана, можно воспользоваться следующей табличкой-подсказкой:

Толщина и шаг (см) Нагрузка (кг/м²)	6 мм		8 мм
	ширина	длина	ширина	длина
100	105х79, 90х90, 82х103		120х90, 95х95, 90х110
150	88х66, 76х76, 70х86		100х75, 83х83, 75х90
200	80х60, 69х69, 62х78		85х65, 76х76, 65х85

Более толстые разновидности не включались, так как они используются для больших площадей, а лист толщиной 4 мм слишком слабый для подобных задач.

Форма для поликарбонатных навесов

Общая конфигурация, «покрой» по плану – квадрат, прямоугольник, овал, круг или многогранник, зависят от предназначения и размещения. А вот форма самого каркаса покрывающей части может быть разной. Правда, конструкция навеса из поликарбоната и здесь должна учитывать особенности его назначения, типа и размещения:

Односкатный – выбирают в тех случаях, когда сток воды должен быть направлен в конкретную сторону по техническим условиям или для завершенности архитектурной композиции

фото: навесы из поликарбоната для дачи,

Двускатный – лучше защищает от осадков и ветра, обычно имеет больший угол ската, а значит, на покрытии зимой меньше скапливается снег

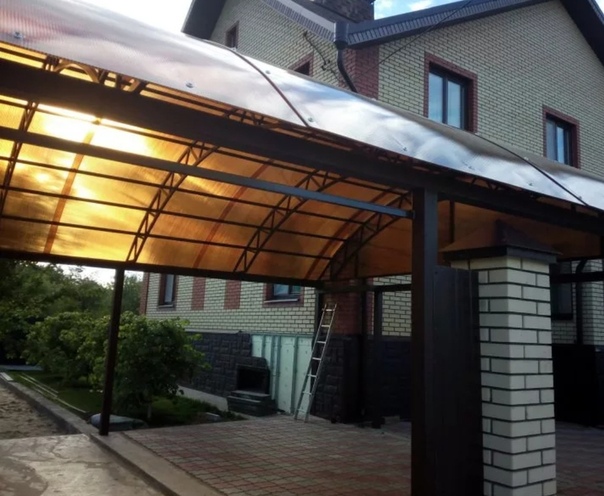

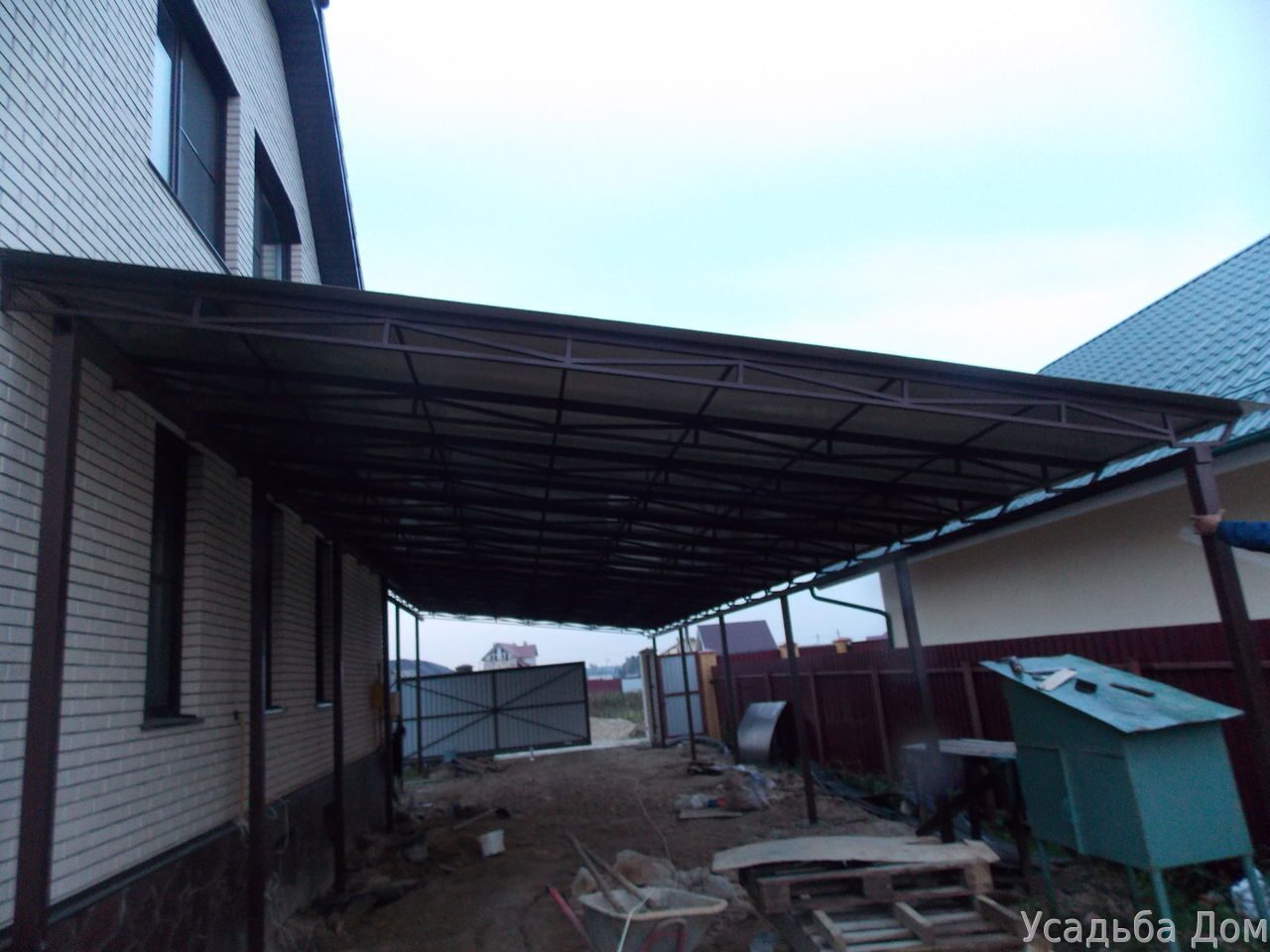

фото навеса из поликарбоната во дворе для машины

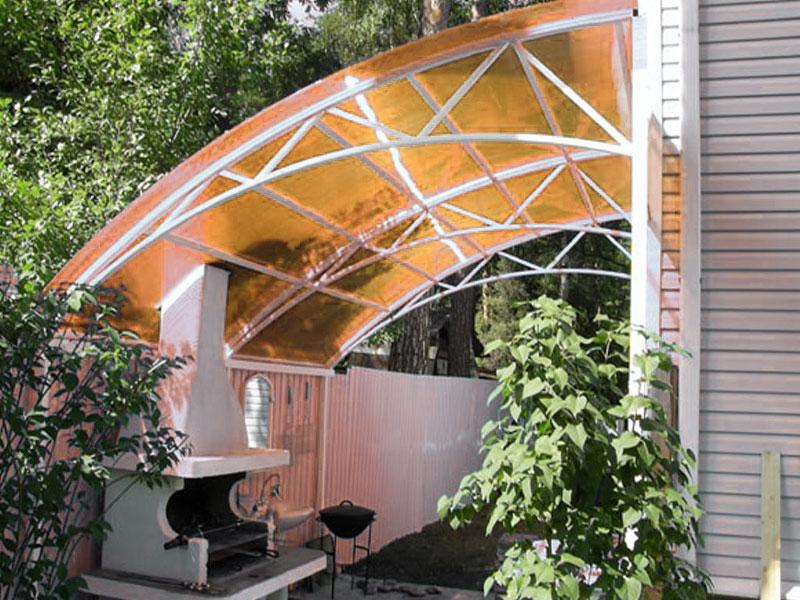

Арочный – по характеристикам похож на двускатный, но не имеет центрального ребра, зато сборка навеса из поликарбоната этого типа требует специального оборудования и навыков по сгибанию металлопрофиля или серьезного плотницкого опыта

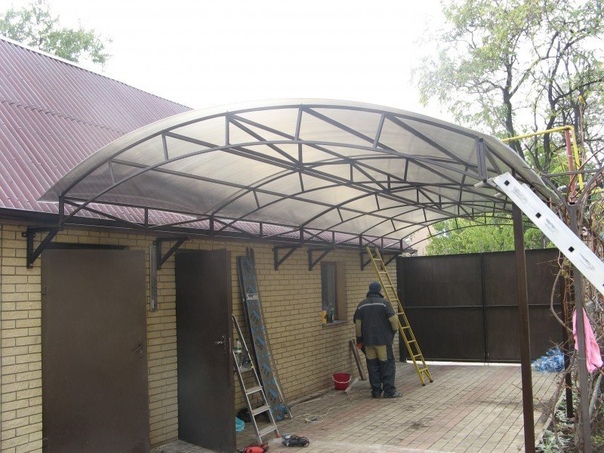

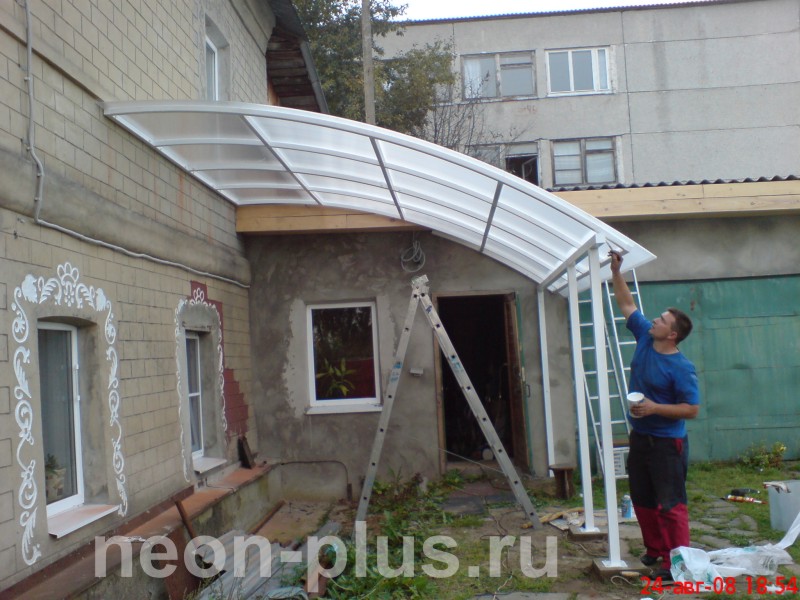

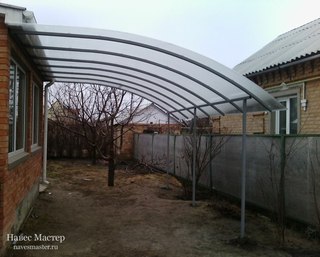

навес из поликарбоната пристроенный к дому

Купольный – круглый или овальный, оригинальный, но требующий больше трудозатрат, такой предпочитают устанавливать на беседках и зонах отдыха

фото: навесы из поликарбоната во дворе частного дома, дачи

Каскадный – сборная разноуровневая конструкция, обычно арочного типа, используется для примыкающих к стенам навесов

навесы из поликарбоната во дворе частного дома

Если вы совершенно себе не представляете, как делать навес из поликарбоната и вообще только налаживаете дружбу с инструментом, советуем выбирать максимально простые варианты – односкатный или двускатный. Потренируетесь, и потом можно будет строить что-то сложнее, в том числе и обустроить раздвижной навес из поликарбоната своими руками, а это уже уровень!

раздвижные навесы из поликарбоната во дворе

Материалы и инструменты

План и чертеж, это отлично, но нужно из чего-то сооружать и чем-то работать – потребуются материалы для навеса из поликарбоната и инструменты для обработки и крепления:

Элементы основы и каркаса

Покрывающий материал, по необходимости детали соединений

Строительный нож (для толстых листов дисковая пила с неразведенными мелкозубчатыми дисками или электролобзик)

«Болгарка», дрель (перфоратор) и шуруповерт

Рулетка и строительные карандаши (маркер), уровень

Крепеж в достаточном количестве

Если предполагаются земляные работы, понадобится шанцевый инструмент, бетонные – минимум корыто и мастерок. Теперь подробней о некоторых моментах.

Металлический или деревянный

Из чего строить навес своими руками – из металла и поликарбоната, или с деревянным каркасом, решать вам. Нужно учесть доступность и стоимость металла и дерева в вашем регионе, наличие специализированного инструмента и желаемую стилистику.

Металлические конструкции имеют более современный вид, прочнее, но более дорогие и тяжелые. Деревянные хороши для участков, выдержанных в деревенском (кантри) и подобных стилях, брус и доски дешевле металла, но не прощают ошибок в обработке и при устройстве защитного покрытия. Конечно металл долговечней, а металлические строения не подвержены усадке, но и дерево при правильной защите без проблем служит 50 и больше лет!

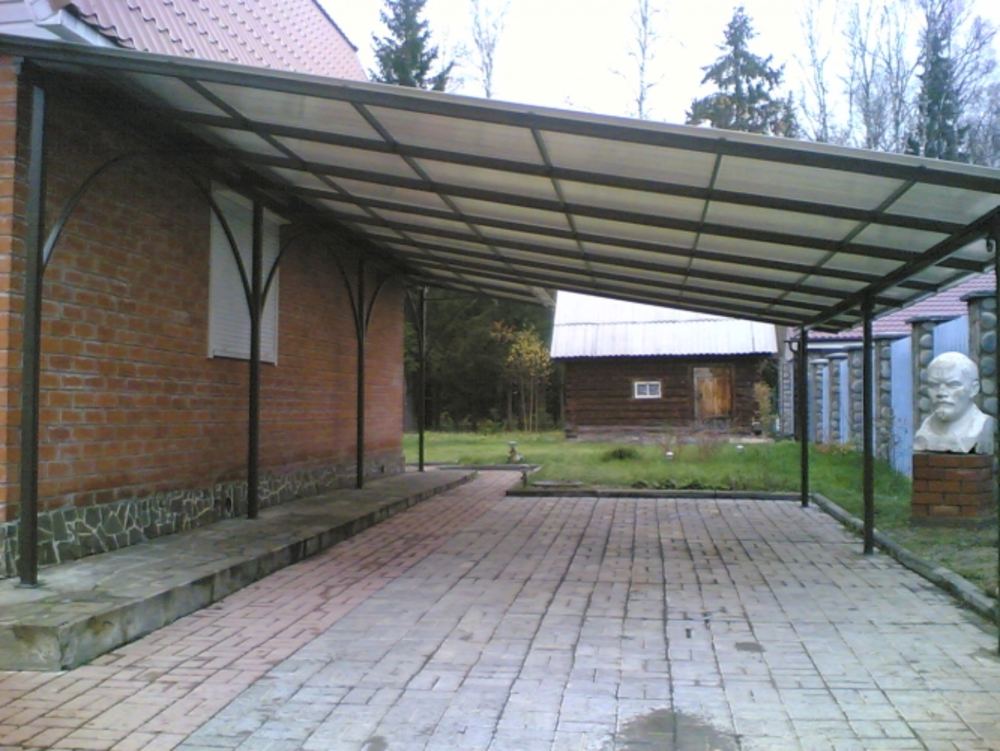

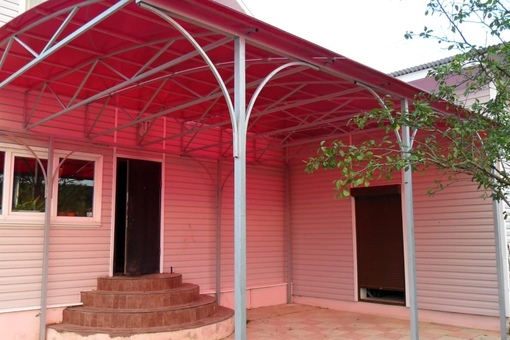

фото навеса из поликарбоната примыкающий к дому

Профиль для навеса из поликарбоната лучше брать прямоугольный – с ним легче работать новичку, особенно, если для креплений будет использоваться сварка!

Сотовый или монолитный

«Полигаль» производит оба вида строительного поликарбоната, так что, выбирая тип покрытия, нужно в первую очередь помнить об их отличиях друг от друга. Построить навес из сотового поликарбоната своими руками выйдет дешевле, так как цена у него меньше. С другой стороны ремонт такого покрытия требуется чаще, потому что тонкий слой пробить легче, чем монолит, и хотя обычно воду покрытие не пропускает, но визуальная привлекательность падает.

Сотовый, естественно, легче монолитного, и хотя имеет большую светопропускную способность, но за счет многократного преломления лучей лучше защищает от ультрафиолета. Но при недостаточном опыте его легко повредить во время монтажа, а допущенные ошибки в расчетах и креплении быстро скажутся на целостности и надежности конструкции.

По степени прочности на изгиб и пластичности материалы похожи. При этом многослойность дает лучшие показатели по теплоизоляции, так что если предполагается не просто устройство навеса из поликарбоната своими руками, но сооружение специальной конструкции типа парника, то от монолитного лучше отказаться. Когда все выбрано и приготовлено, можно приступать к строительству.

Подготовка основы

Проще всего навесы из поликарбоната сделать самому, если использовать для основы стену и фундамент готового строения. Здесь ничего дополнительно создавать не нужно, а базовые фермы крепятся на анкерные болты – высверливается отверстие, наживляется стойка, выставляется по уровню и фиксируется. Но такое возможно далеко не всегда, и подготовка основания, это самый продолжительный этап:

Выкапываем ямы 30х30 см глубиной около полуметра в точках, где будут стоять опоры
Ямы засыпаем щебнем или устраиваем в них каркас из арматуры
Готовим цементно-песчаную смесь в пропорции 3 к 1 и заливаем основу
Ждем положенный срок до полного застывания и набора прочности (до 2-х недель)

После этого можно сверлить отверстия под анкера. Конечно, можно стойки сразу вмуровывать в фундамент, но такой способ априори не подойдет, если вы решили построить навес из поликарбоната своими руками с использованием деревянных опор. Плюс, усадка бетона может «потянуть» ферму в сторону, нарушив задуманную геометрию, что особенно плохо, если рядом стена дома – выправить форму и уровень только поперечинами будет почти нереально.

Сборка каркаса

Самая ответственная часть работы, это установка опорных столбов. Если ее выполнить качественно, то в дальнейшем проблем не будет. Особенно важна точность размещения и положения основных стоек в том случае, если металлопрофиль (брус) уже нарезан по заранее рассчитанным размерам.

Рекомендуем! Все порезки (гибку) точки креплений делайте по мере необходимости. Ошибка в пару миллиметров всего на нескольких элементах может существенно усложнить монтаж навеса из поликарбоната своими руками, и увеличить общую стоимость. Не спешите, лучше потратить минуты на дополнительную проверку, чем часы и дни на переделку!

По мере установки опорных стоек обязательно проверяйте соответствие необходимому уровню по вертикали и (или) горизонтали. Это вопрос не только беспроблемности дальнейшей работы, но эстетики конечного результата и функциональности конструкции. Если крепление сварное, желательно использовать поперечные фермы на всю длину вектора (соединяя крайние точки).

Как вариант, изготовление навеса из поликарбоната своими руками можно частично провести на земле. Выберите ровную площадку и на ней соберите установочный каркас с использованием уровня. Так наживлять резьбовые соединения и точки сварки гораздо легче и удобней, можно обойтись минимумом помощников и даже вообще без них. Правда подъем готовой конструкции наверх сложнее и, скорее всего, потребует применения лебедки или крана. Далее постройка навеса из поликарбоната своими руками подразумевает шлифовку швов и срезов, покрытие защитной краской.

Как гнуть профиль

Если вы человек рисковый, или же обычный козырек делать умеете, посмотрели хорошее видео, как сделать полукруглый навес из поликарбоната своими руками, и решили взяться за такую конструкцию, то вам придется не только резать, но и гнуть профиль. Для этого существуют специальные станки, но их стоимость делает покупку только для домашнего пользования нецелесообразной.

Варианты ехать на стройку или профильное предприятие отметаем по нескольким причинам:

— таковых просто может не быть рядом;

— как уже говорилось, лучше подгонять размер в процессе;

— мы делаем навес из поликарбоната своими руками!

Поэтому вспоминаем дедовские способы получить подобный «покрой»:

Подрезы

В нужной точке труба (профиль) надрезается на глубину 6-8 мм, что нарушает жесткость и позволяет согнуть ее в противоположную от надпила сторону. После того, как стойка получит нужную форму, все места подрезов желательно «залатать» с использованием сварки. Альтернатива – клинообразные подпилы и сгибание в их сторону.

Нагрев

Другой вариант – нагреть трубу и в самодельных опорах или тисках быстро вручную согнуть. Но есть нюанс! При подобном способе часто происходит сплющивание в точке изгиба, и дальнейшая установка поликарбоната на навес своими руками будет сопровождаться зазорами либо нарушением геометрии листов. Поэтому, чтобы сохранить форму сечения, предварительно утрамбуйте внутрь влажный песок.

Монтаж покрытия

После того, как каркас готов, пора поговорить о том, как правильно накрыть навес поликарбонатом своими руками, ведь здесь есть свои требования. В частности арочные конструкции из сотового ПК порываются так, чтобы изгиб приходился вдоль ребер жесткости – даже если и удастся согнуть материал поперек без поломок, он все равно растрескается под напором ветра и давлением снега.

Для лучшего понимания предлагаем посмотреть видео – это не про монтаж поликарбоната на навес видео, но о радиусах изгиба разных видов и сортов материала. Так что пригодится, если вы задумались о самостоятельной доставке или пересылке.

Проще всего, когда площадь небольшая, и достаточно одного листа или его части. Материал укладывается защитной пленкой кверху, снимать ее желательно только по завершению всех работ, чтобы избежать повреждений. Нужно помнить о нюансах крепления:

Любые постройки из поликарбоната своими руками нужно проводить с использованием термошайб, которые уплотняют точку крепления и компенсируют температурные деформации материала

Саморезы нужно вкручивать строго вертикально, между ребрами жесткости, не ближе 3-4 см к краю листа

При креплении нельзя пережимать саморез или оставлять его свободным – в обоих случаях все закончиться повреждением покрытия

Для примера фотография, как не нужно делать…

и видео как правильно покрыть навес поликарбонатом своими руками.

Соединение листов поликарбоната проводится с использованием специального разборного НР-профиля с резьбовым креплением и защелкивающейся крышкой.

При этом нужно снять со стороны соединения пленку для плотной фиксации. Торцы закрываются специальным профилем и перфолентой, чтобы сохранить эстетику, а в случае с сотовым материалом не допустить засорения каналов. Если все сделать правильно, ваш автомобиль (клумба, крыльцо, бассейн) получат красивую и достаточно долговечную защиту от ультрафиолета и осадков, а участок (дом) приобретут завершенный вид.

фото навеса к дому из поликарбоната

Изготовление навеса из поликарбоната, пристроенного к дому, фото инструкции

Навесы из поликарбоната могут использоваться для самых разных нужд. Это навесные козырьки над балконом и крыльцом; крытые стоянки для легковых автомобилей и сельхозтехники; крытые переходы между домом и баней, летней кухней, сараями и т. д.

В этой статье будут рассмотрены разные виды навесов к дому из поликарбоната, особенности выбора материалов для каркаса, расчетов построек. Также вы найдете здесь поэтапное руководство по возведению конструкции на основе металлического профиля.

Виды, расчет и проектирование навесов, выбор материала каркаса

Самые популярные варианты козырьков и навесов из поликарбоната – арочные, каскадные, одно- и двухскатные. Все они обладают своими преимуществами и недостатками.

Арочные конструкции

Арочные навесы из поликарбоната во дворе на сегодняшний день считаются самыми популярными, особенно для организации автостоянок и галерей между домом и надворными постройками.

Полукруглая форма свода не дает снегу скапливаться на крыше.
В дождь вода сливается только на две стороны.
Из-за направленных вниз боковин вероятность того, что навес будет поврежден ветром довольно низка.
Арочная конструкция одинаково хорошо подходит как для небольшого козырька над крыльцом, так и для просторной автостоянки на несколько машин.

Недостаток арочный поликарбонатный навес имеет один – при самостоятельном его изготовлении перед вами может встать проблема сгибания профилей.

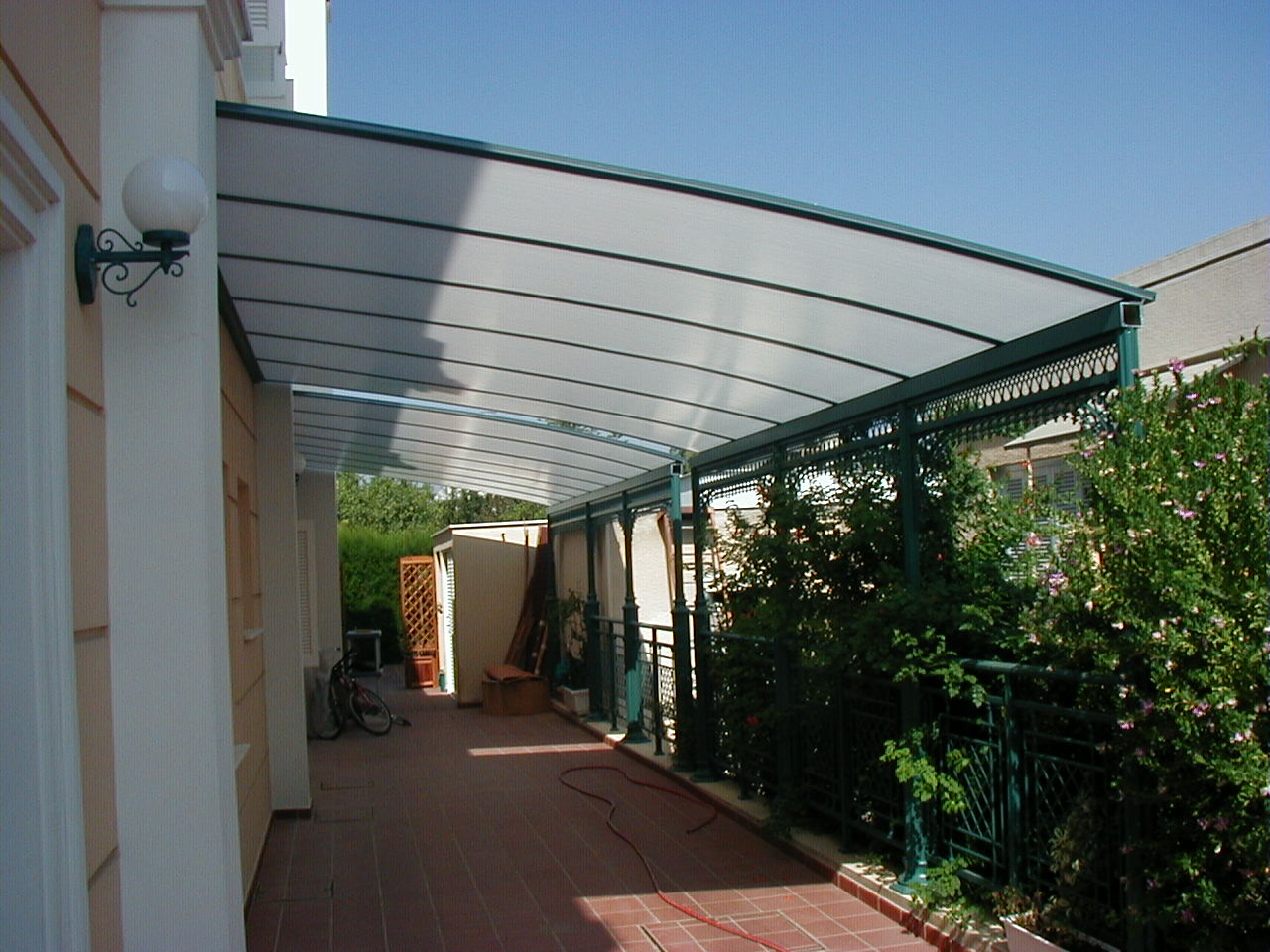

Арочный навес из поликарбоната: на фото представлена крытая автостоянка

Каскадная система

Каскадные навесы это, по сути, система из нескольких арочных. Такая конструкция выбирается для монтажа над лестничными пролетами, где наклон кровли получается очень большим. А причин тому две:

В дождь с цельной арочной крыши, расположенной под большим углом вода льется на пространство перед первыми ступенями, попадая на входящих. При каскадном расположении элементов кровли вода уходит в стороны.
Эстетическая сторона вопроса. Несколько каскадно расположенных арочных навесов из поликарбоната выглядят намного интереснее, чем один цельный, направленный вниз.

Недостатки такой системы – сложность конструкции, большие временные и материальные затраты.

Арочный навес из поликарбоната пристроенный к дому: фото трехступенчатой системы

Односкатная кровля

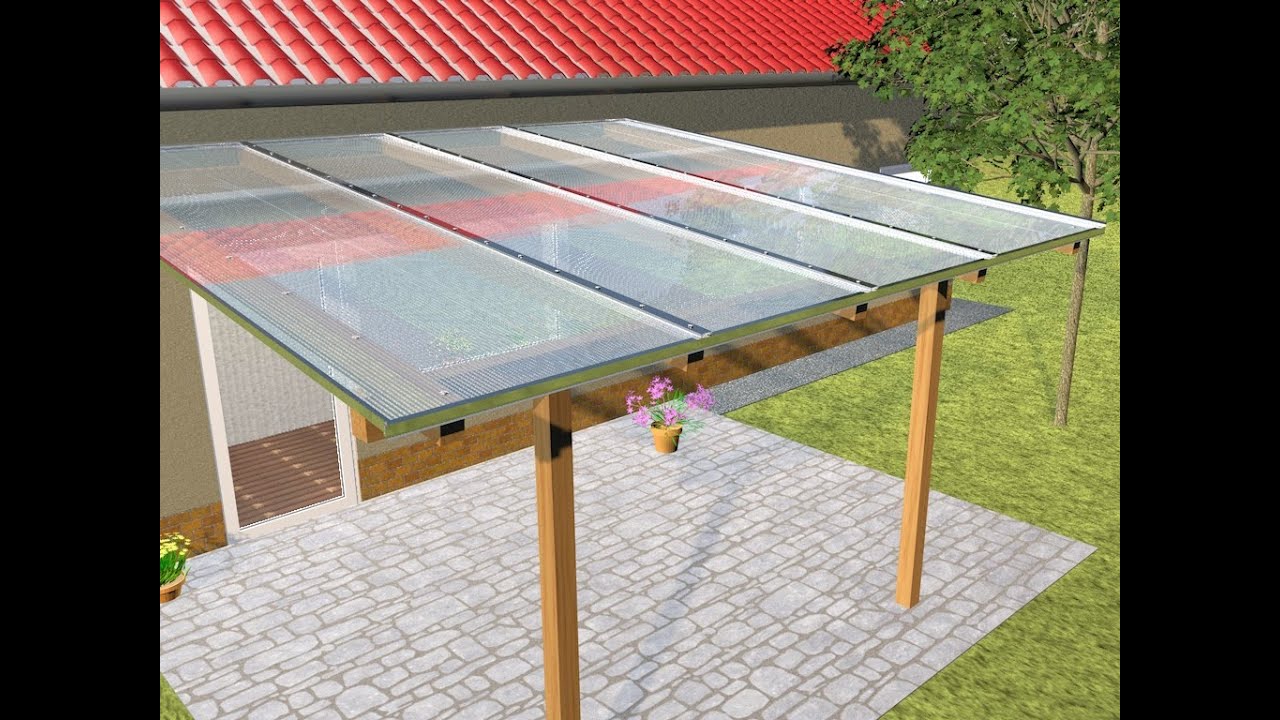

Односкатный навес из поликарбоната – это самый простой в строительстве вариант:

Не требуется сгибания профилей, как в случае с арочными кровлями.
Не требуется сгибания листов поликарбоната. Соответственно – вы не ограничены в выборе толщины кровельного материала.
При строительстве можно обойтись без использования стропильных ферм, достаточно будет только продольных и поперечных балок.

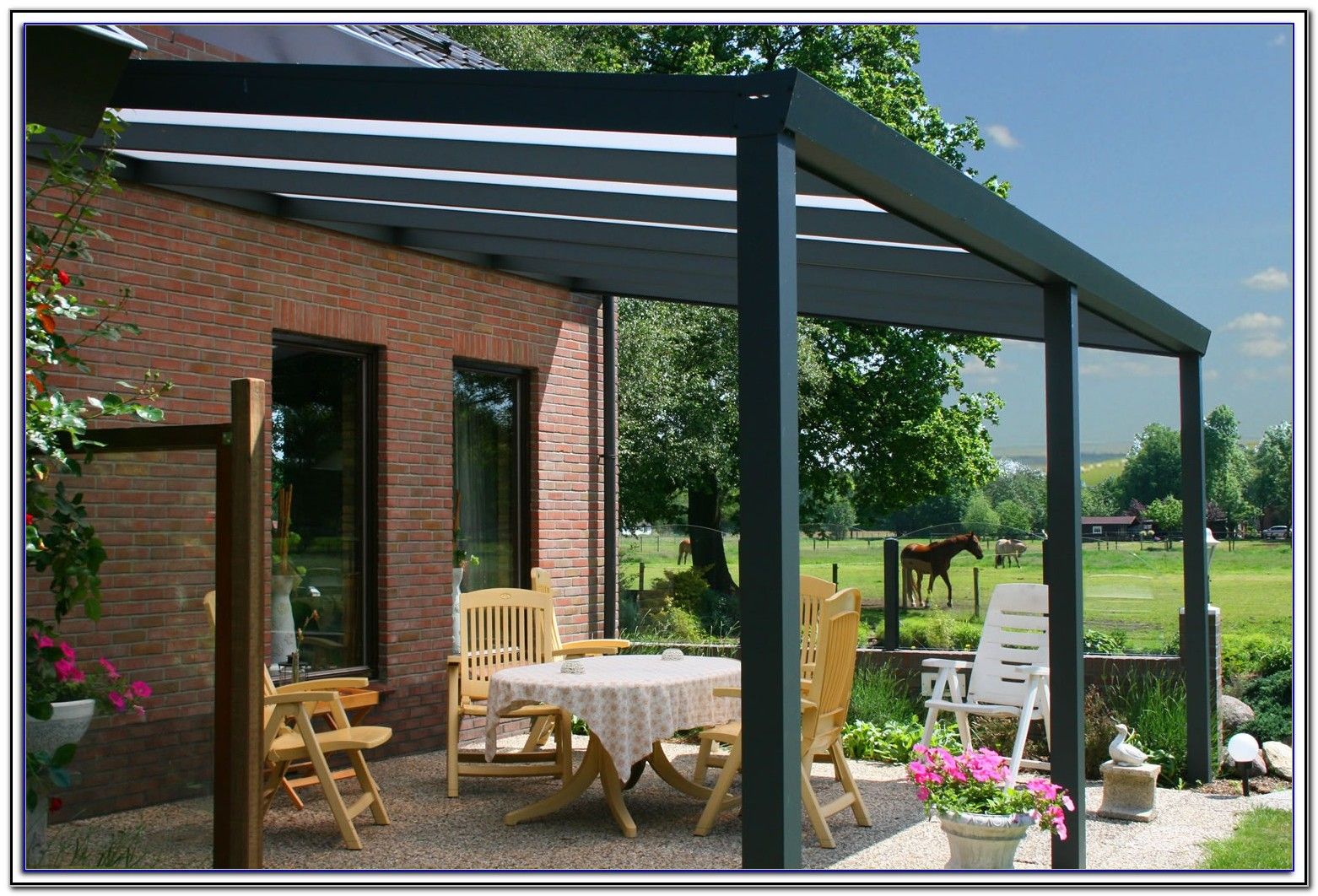

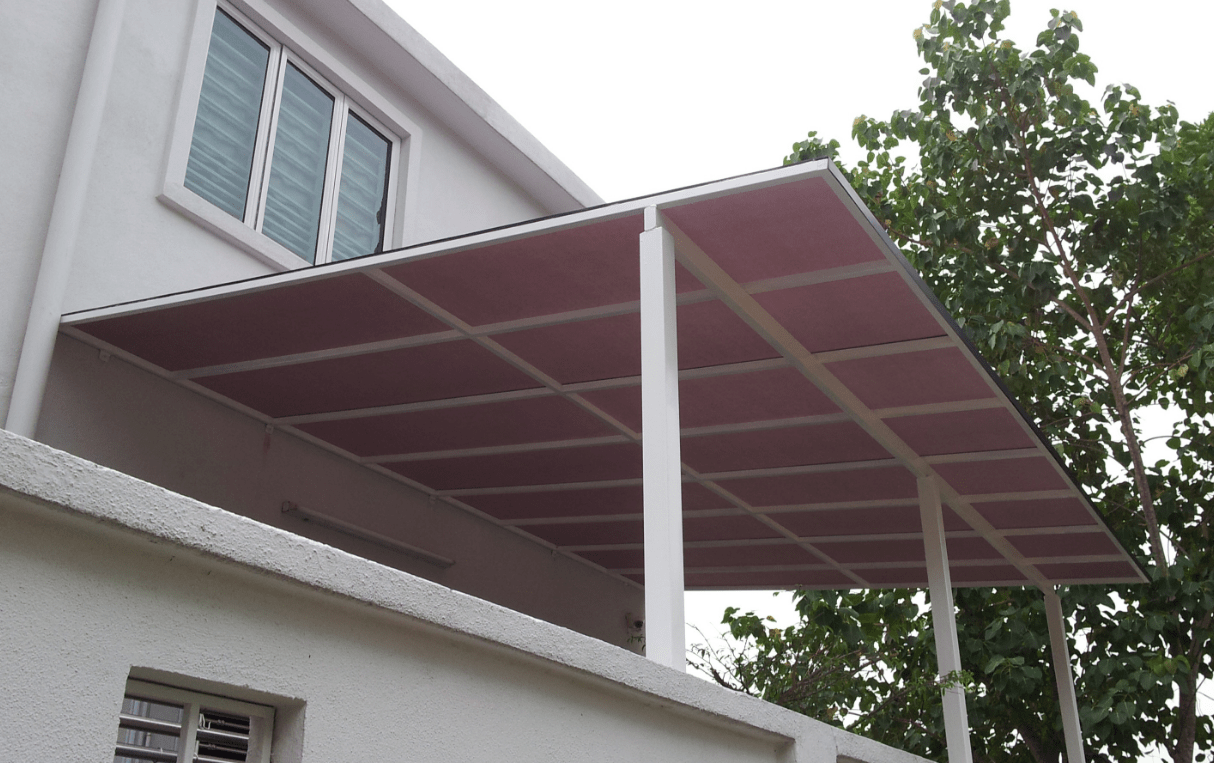

Односкатные конструкции часто используют при пристройке навеса к стене дома или гаража. Недостаток – небольшой уклон кровли, зимой на ней будет скапливаться снег.

Деревянный навес из поликарбоната: фото односкатной конструкции

Двускатный навес

В строительстве немного сложнее односкатного, так как требует сведения двух скатов под определенным углом. Однако и в эксплуатации такая постройка удобнее:

Опущенные на две стороны скаты дают лучшую, по сравнению с одним скатом защиту от ветра и осадков.
Угол наклона крыши здесь больше, а значит зимой на ней меньше будет скапливаться снег.
Каркас двускатной кровли получается жестким, благодаря чему он хорошо противостоит ветровым нагрузкам.

Двухскатный навес из поликарбоната можно использовать в разных целях: для автостоянок, мангалов, печей барбекю, крылец, павильонов между надворными постройками.

Двускатная крыша над печью барбекю

Расчет и проектирование поликарбонатных навесов

Еще на этапе создания проекта, до начала расчета навеса из поликарбоната из профильной трубы надо выяснить для себя следующее:

Размер и местоположение будущей постройки.
Ветровые и снеговые нагрузки – эти параметры влияют на форму конструкции кровли.
Дизайн частного дома и надворных построек – от этого зависит выбор оформления каркаса и цвет поликарбонатных листов.
Технические характеристики доступных/желаемых строительных материалов.

Вооружившись этой информацией переходим к расчету и составлению чертежа навеса из поликарбоната. Здесь уже точно указываем: габариты постройки и форму крыши; технические характеристики материала опор, каркаса и кровли; количество и характер крепежных элементов.

Обратите внимание: при определении особенностей каркаса конструкции надо учитывать, что поликарбонат выпускается листами стандартных размеров. Их стыки обязательно должны попадать на поперечные профили – обрешетку. Как сделать навес из поликарбоната: ширина прогонов между профилями обрешетки зависит от параметров кровельного материала

А теперь о высоте поликарбонатных навесов. В принципе, она может быть любой, – все зависит от ваших потребностей и пожеланий. Однако для комфортного использования постройки будет лучше, если самая низкая точка ее кровли будет находиться не менее чем в 180 см над землей.

Параметры опорных стоек для изготовления навесов и козырьков из поликарбоната надо рассчитывать исходя из следующих цифр:

Минимальное сечение – 40х40 мм.
Толщина металла – от 1 мм.
Толщина фундаментных столбов должна превышать сечение стоек минимум на 10 мм.
Рекомендуемая глубина фундаментных ям – от 50 см.
Для боковин стропильных ферм берется профиль сечением от 20 мм, для раскосных решеток – от 15 мм.

Как сделать навес из поликарбоната своими руками: чертежи должны быть очень подробнымиОбратите внимание: проектирование конструкций площадью от 8 м² лучше доверить специалистам. Площадь крыши тут будет большая, а значит здесь надо будет точно рассчитать уровень снеговых и ветровых нагрузок. Ошибки могут привести к деформации или обрушению постройки.

Выбираем материал для каркаса

Обычно для изготовления навесов из поликарбоната берутся следующие материалы:

Металлопрофиль. Долговечен, удобен в монтировании и неприхотлив в эксплуатации. Ухода требует минимального – только своевременной обработки антикоррозийными средствами. Недостатки – большой вес конструкции и высокая цена.
Металлические трубы. Преимущества имеют те же, что и металлопрофиль. Единственное что, округлая форма в сечении не так удобна для сварки и других видов крепежей.
Дерево – профилированный или обычный брус, оцилиндрованное бревно. Красивый, живой материал, подойдет в случае, если навес должен быть подо что-то стилизован. При строительстве деревянного навеса из поликарбоната своими руками потребуются определенные навыки в плотницком деле.

Деревянный каркас

Строительство поликарбонатного навеса своими руками

Самая продолжительная часть стройки – создание фундамента. Сам каркас и крепление на него кровельных листов займет, самое большее, полтора рабочих дня.

Установка опорных столбов и монтаж привязки

Опорные столбы устанавливаем следующим способом:

Выкапываем фундаментные ямы – 50 см глубиной и 30 см диаметром.
Внутрь устанавливаем арматурный каркас.
Заливаем ямы цементно-песчаной (3/1) смесью, укрываем целлофаном и оставляем для застывания на несколько дней.
Анкерами прикручиваем опоры к фундаменту.

Бетонирование опор

Опоры по вершинам перевязываем единой балкой, на нее затем будет опираться передняя часть навеса. Эту перевязку лучше выполнять из профиля квадратного или прямоугольного сечения. Использование круглой трубы тут нежелательно, так как площадь примыкания элементов при сварочных работах будет слишком маленькой.

Навес из поликарбоната пристроенный к дому: на фото видно расположение опор передней частиОбратите внимание: привязка навеса к стене осуществляется на балку, прикрепленную к поверхности анкерными болтами. На нужной высоте, сверяясь со строительным уровнем, отмечаем линию, по которой затем высверливаются отверстия под крепежи. Далее прикручиваем балку на стену, хорошо затягивая болты. Делаем навес к дому из поликарбоната: на фото отображен этап монтажа привязки

Сгибаем профиль для каркаса крыши

Если навес для дачи из поликарбоната будет иметь арочную крышу, то нам придется задуматься о том, как согнуть профилированную трубу. Это можно сделать несколькими способами:

При помощи трубогибочного станка. Такой аппарат стоит дорого, и покупать его только из-за строительства навеса не имеет смысла.
Путем надпилов (6-8 мм) трубы и сгибанием ее в противоположную сторону. Надпилы затем закрываются «заплатками» из металла.
Ручное сгибание предварительно разогретого профиля. Чтобы не произошло сплющивание трубы, перед работами внутрь трамбуется песок.

Ручной трубогибочный станок

Сварка каркаса навеса

Сварку каркаса начинаем со сборки стропильных ферм. Это делается на земле, с обязательным использованием строительного уровня. Раскосные рейки на параллельные профили начинаем приваривать с краев, постепенно продвигаясь к центру. Работу сильно облегчат магниты для сварки – по ним хорошо задавать углы между деталями.

На следующем видео вы можете рассмотреть, каким образом используются сварочные магниты.

Готовые фермы для навеса из поликарбоната выставляем на привязку и на опору передней части. Точечно наживляем, а затем привариваем. Все элементы должны стоять строго вертикально, поэтому после наживления проверяем правильность установки строительным уровнем. Если надо – немного подправляем расположение при помощи кувалды.

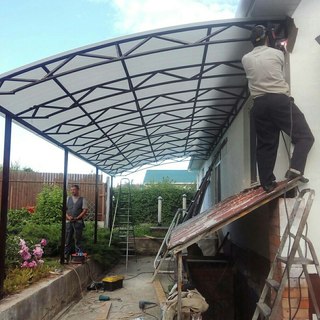

Навес пристроенный к дому, из поликарбоната: фото установки стропильных ферм

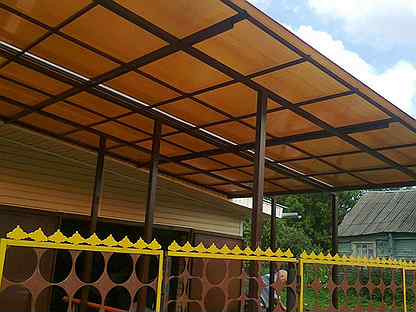

Поперек стропильных ферм варим прогоны из тонкого профиля прямоугольного сечения. Расстояние между деталями делается от 50 до 60 см.

Монтаж прогонов

Далее приступаем к монтажу боковин. К основаниям крайних ферм привариваем отрезки профиля и прикручиваем их по всей длине к стенам. От нижних краев отрезков к окончаниям ферм протягиваем и привариваем профили той же толщины. делаем пару-тройку поперечных перемычек. Посмотреть, как это выглядит можно на следующем фото. Каркас готов, можно приступать к монтажу поликарбоната.

Работы с боковинами

Крепление сотового поликарбоната на каркас

А теперь о том, как крепить поликарбонат к металлическому каркасу навеса. Монтаж осуществляется при помощи специальных креплений – термошайб. Они состоят из уплотнительной и пластиковой шайб, а также заглушки к ним. Стягивается все это обыкновенными саморезами. Особое внимание следует уделить трем моментам:

Строгая вертикальность вкручивания саморезов.
Умеренная затяжка креплений. Недостаточная не обеспечит должного качества монтажа, а чрезмерная может привести к порче поверхности материала.
От срезов листа до границ отверстия под саморез должно быть не менее 4 см.
Отверстие под саморез должно быть на 2-3 мм больше диаметра последнего.

Обратите внимание: новые листы поликарбоната нельзя оставлять в теплое время года под солнечными лучами. Клей на защитной пленке разогревается и образует очень прочное сцепление с поверхностью. В следствии этого пленку снять будет очень трудно. Как правильно крепить поликарбонат на навес: нужно использовать специальные термошайбы

Помимо термошайб в процессе монтажа поликарбоната используется такая фурнитура:

Разъемный профиль. Применяется для соединения вместе двух листов материала. Состоит из базы и крышки – база крепится саморезами на каркас, а крышка к ней пристегивается за счет специального замка.
Торцевой профиль и перфолента. Они используются для отделки срезов на листах поликарбоната. Сначала по всей их протяженности наклеивается перфолента, а затем на нее фиксируется торцевой профиль.

Обратите внимание: торцевой профиль нужен не только для того, чтобы придать завершенность поликарбонатной кровли. Эта фурнитура защищает воздушные каналы листов от попадания внутрь влаги и загрязнений. А значит, от нее напрямую зависит сохранение изначального уровня прозрачности поликарбоната. Дополнительная фурнитура

Как сделать навес к дому своими руками быстро и дёшево – проектирование и монтаж

Красивый навес к дому своими руками можно сделать из материалов, выполняющих декоративную функцию. Пристройки с козырьками встречаются не только на приусадебных участках, но и во дворах частных домов. Они являются декоративными украшениями, а также защитой от непогоды и солнечного излучения.

Разновидности навесов во дворах частных домов

Построить к дому навес можно самостоятельно. Для этого необходимы определенные навыки, материалы и немного времени. Конструкции могут быть разными. Изготавливать навесы во дворе частного дома довольно сложно, но выбрать наиболее подходящую готовую конструкцию доступно каждому владельцу дачного участка.

Наиболее популярными типами дачных и дворовых навесов считаются:

Пристроенные. Монтируются отдельно или независимо от дачного дома или коттеджа и являются защитой для крыльца от непогоды или прямых солнечных лучей, могут иметь арочную форму.
Террасы и веранды. Выполняют функции специального места для отдыха на открытом воздухе.
Крытые галереи. Изготавливаются из поликарбоната и металла, позволяют сделать вход в частный дом более комфортным, могут являться стоянкой для авто.
Козырьки над окнами. Зачастую они представляют собой маркизы, защищающие от яркого солнца.

По способу пристройки к основному строению изделия подразделяются на следующие типы:

Опорные конструкции, смонтированные на вертикальных столбах по всему периметру.
Подвесные, представляющие собой крыши на тросах из металла.
Консольные, являющиеся козырьками небольших размеров на менсолах либо закладных элементах.
Опорно-балочные, опирающиеся краем на балку рядом с домом, привязанную к стене.

Опорная балка изделия последнего типа необходима для распределения нагрузки по всей поверхности несущей конструкции, а ее противоположная сторона должна располагаться на опорных столбах.

НАВЕСЫ ДЛЯ ЧАСТНОГО ДОМА МОГУТ БЫТЬ ПОЛУКРУГЛЫМИ, ПРЯМОУГОЛЬНЫМИ ИЛИ ПОЛУЗАКРЫТЫМИ.

Этот вид постройки должен быть эргономичным, надежным и эстетичным, а не загромождающим фасад частного дома.

Пристройки у дома имеют свои конструктивные особенности. Они могут быть выполнены в форме большого арочного изделия. Под ними можно хранить бытовую утварь, если они располагаются с тыльной стороны частного дома. Стоит немного пофантазировать, чтобы изготовить оригинальную, эксклюзивную конструкцию, украшающую фасад дома.

Необходимо обустраивать навес во дворе частного дома своими руками так, чтобы он деликатно вписался в общий архитектурный стиль, подчеркивая достоинства экстерьера, а также позволяя скрыть его недостатки. Чтобы конструкция гармонично сочеталась с ландшафтным дизайном и была практичной в процессе эксплуатации, каждый хозяин должен в максимальной степени ориентироваться только на свой вкус.

Открытые навесы для дома

Открытый навес — это самый простой вид из всех хозяйственных построек. Он представляет собой врытые в грунт стойки, являющиеся опорами для крыши. Эти столбы, скрепленные между собой в верхней части, могут быть сделаны из различных материалов. Дерево является наиболее популярным для монтажа стоек.

ПЕРЕД ПРИМЕНЕНИЕМ ЭЛЕМЕНТЫ ИЗ ДРЕВЕСИНЫ СЛЕДУЕТ ОБРАБОТАТЬ ГРУНТОВКОЙ И ПОКРАСИТЬ КРАСКОЙ.

Открытые навесы к дому могут быть разных размеров. Они очень подходят для заднего двора дома. Если требуется изготовить простую хозяйственную постройку, необходимую для хранения каких-либо принадлежностей, то изделие открытого типа подойдет в наибольшей степени. Несложный монтаж конструкции из поликарбоната, примыкающей к стене дома, осуществляется достаточно быстро. Крыша постройки должна располагаться под углом, чтобы атмосферные осадки могли попадать в почву.

Опорные столбы конструкции могут быть изготовлены из пиломатериалов. Обычно используются деревянные бруски прямоугольного сечения, имеющие размер 90×90 мм. Подходят круглые бревна, обработанные специальными средствами против гниения. Высота передних опор может составлять 2 м, а задних — 2,4 м.

ЭТО ПОЗВОЛИТ РАСПОЛОЖИТЬ КРЫШУ ПОД УГЛОМ.

Для сооружения открытого навеса к дому своими руками потребуется выполнить следующие действия:

Подготовить участок.
Сделать разметку.
Выкопать яму глубиной 50 см.
Обустроить подушку из щебня.
Установить брус в вертикальном положении.
Залить яму со стойкой бетонным раствором.
Закрепить брус в горизонтальном положении на стене дома.
Соединить вертикальные стойки с помощью дополнительного бруса либо металлического уголка.
Монтировать стропила.
Устроить обрешетку крыши навеса.
Укрепить листы поликарбоната к обрешетке саморезами.

При необходимости конструкция открытого навеса, пристроенного к дому, может быть преобразована в сарай или гараж. Для сооружения стен можно воспользоваться фанерой. Для отделки стен с внешних сторон подходит сайдинг, делающий навес более опрятным.

Полузакрытые конструкции навесов

Конструкция полузакрытого навеса представляет собой промежуточное звено между беседками открытого и закрытого типов. Постройки располагаются на опорах. Стены частично ограждают строение, но окна и двери в нем отсутствуют.

Вся конструкция укрывается кровлей. Каркасное сооружение обустраивается по бокам парапетом. Закрыть проемы от солнечной или ненастной погоды можно с помощью плотных водостойких штор, декоративной решетки или за счет мягкого остекления.

Перед тем как сделать навесы к дому своими руками, потребуется тщательно выбрать все необходимые материалы для сооружения построек. Основа для конструкции традиционно изготавливается из металла, дерева, кирпича, бетона или камня. Выбор материала зависит от дизайна самого дома, а также от предпочтений владельца дачного участка и его финансовых возможностей.

Навесы возле дома из дерева являются наиболее простыми в изготовлении. Для обработки материала используются бытовые инструменты, при работе с которыми не требуются профессиональные навыки.

ОПОРЫ ИЗГОТАВЛИВАЮТСЯ ИЗ ОЦИЛИНДРОВАННОГО БРЕВНА ИЛИ БРУСА СЕЧЕНИЕМ 100×100 ММ, 150×150 ММ.

Навес, изготовленный из дерева, будет выглядеть благородно и красиво, если украсить полузакрытую постройку готовой резьбой, фигурными колоннами или укрепить на изделии ажурную решетку. Строение плохо переносит влажность и биологическое воздействие, дерево пожароопасно.

С целью сохранения эстетики навеса, пристроенного к дому, обеспечения его пожаробезопасности все элементы следует тщательно пропитать специальными средствами для защиты. Они позволят избежать воздействия на несущие конструкции насекомых, грызунов, грибка.

Дизайнеры рекомендуют покрывать крышу навеса, пристраиваемого к дому, тем же материалом для кровли, которым укрыто здание. Если пришлось построить навес к дому небольших размеров позднее, чем возведено само строение, то использовать тот же кровельный материал не всегда будет целесообразно.

Лучшим решением является сотовый поликарбонат, толщина которого составляет 6–8 мм. Монтаж этого практичного материала отличается быстротой. Он недорого стоит, хорошо смотрится. Выбирать поликарбонат можно наиболее подходящих цветов. Он является незаменимым для арочных конструкций и различных стропильных систем, подходит для каркасов, изготовленных из любых видов материалов.

Для крыш одно— и двухскатного типа часто используются профлист, металлочерепица, ондулин, шифер, рубероид. Выполнить мягкую кровлю можно из сплошной обрешетки, ОБС, влагостойкой фанеры, реек, брусков или обрезной доски.

Крытые навесы для частных домов

Различные виды крытых навесов позволяют пристроить к дому веранды, оранжереи, коридоры. Для сохранения тепла навесы застекляются окнами из дерева или пластика. Они могут иметь 2 или 3 стеклопакета, поворотно-откидной механизм открывания.

Если помещение планируется использовать в теплый период, то идеальным вариантом будет установка раздвижных алюминиевых систем. Их можно с легкостью открывать, а само изделие не будет загромождать весь обзор. При необходимости фрамуги снимаются или сдвигаются в сторону.

ЛЕГКИЕ КОНСТРУКЦИИ НАВЕСОВ-ГАЛЕРЕЙ ОБШИВАЮТ ПОЛИКАРБОНАТОМ.

Для построек, примыкающих к дому, можно оборудовать односкатные крыши с углом наклона 15–25°. Стропильная система сооружений может быть разной. Кровля должна защищать от осадков, но от порывов сильного ветра она не спасет. Более практичным вариантом является двускатная крыша, но она имеет достаточно громоздкий вид. Устраивать ее можно в том случае, если крыша основного строения обладает аналогичной формой.

Актуальным вариантом являются арочные навесы, к примеру, из поликарбоната. Конструкция может быть пристроена к дому. В качестве стоек монтируются металлические опоры, составляющие единый каркас. Строения пользуются особой популярностью по причине доступной цены, легкости установки.

КРЫТЫЙ АРОЧНЫЙ НАВЕС ИЗГОТАВЛИВАЕТСЯ ИЗ МАТЕРИАЛОВ, ПРИДАЮЩИХ КОНСТРУКЦИИ ОСОБУЮ ИЗЯЩНОСТЬ.

Металлические навесы к дому

Конструкции из металла являются самыми востребованными и многообразными видами сооружений.

Различают следующие виды металлических крытых изделий:

готовые конструкции — сборные навесы из алюминия, имеющие тентовую крышу;
сварные конструкции с каркасом из круглых труб и с кровлей из металлопрофиля;
пристройки сварного типа, изготовленные из нержавейки;
кованые изделия.

Перед тем как построить навес из металла, необходимо иметь представление о том, что это достаточно трудоемко, поскольку требуется специальное оборудование. Новичку работать с ним достаточно сложно, а опытные мастера могут позволить себе создавать прочные и долговечные изделия.

ЕСЛИ НЕТ ОПЫТА РАБОТЫ С МЕТАЛЛОМ, МОЖНО ИЗГОТОВИТЬ НАВЕС ВОЗЛЕ ДОМА ИЗ ДЕРЕВА.

Металлический каркас имеет следующие недостатки:

быстрое нагревание и остывание;
необходимость в зачистке, грунтовке и окраске.

При наличии парапета к навесу перила лучше сделать из дерева. Для изготовления навеса перед домом из металлопрофиля своими руками можно использовать элементы штампованной ковки. Они являются идеальным украшением для металлических конструкций.

Функциональный арочный козырек над входом обладает следующими преимуществами:

высокой прочностью;
высоким качеством;
экологичностью;
огнеустойчивостью;
практичностью;
долговечностью.

Если сравнивать металлопрофиль с другими материалами, то он будет отличаться высокой степенью огнеустойчивости. Материал не способен воспламеняться. Он обладает экологичностью, поскольку создается в соответствии с требованиями стандартов качества.

Арочные навесы из металлопрофиля имеют очень аккуратный вид. Подобные конструкции могут быть использованы как декоративные элементы участка рядом с домом. Они представляют собой защиту автомобиля от осадков, могут использоваться при строительстве домашних виноградников и теплиц.

Существенным недостатком подобной конструкции является высокая стоимость. Материал можно приобрести по приемлемой цене, но работать с ним будет достаточно сложно, поскольку обработка металла имеет свою специфику.

ВЫПОЛНИТЬ ВСЕ РАБОТЫ ПОД СИЛУ ТОЛЬКО ОПЫТНЫМ МАСТЕРАМ, ИМЕЮЩИМ НАВЫК РАБОТЫ С МЕТАЛЛОМ.

Конструкции тентовых навесов

Популярными вариантами для обустройства частного дома являются дворовые тентовые навесы. Подобные изделия выполняются из различных материалов.

Построенный навес используется для различных целей:

защиты двора от солнца и осадков;
разделения территории на отдельные участки;
создания перегородок.

Установить пристроенный навес можно самостоятельно. Дворовые тентовые навесы зачастую применяются для разделения пространства двора. Этот вариант пристраиваемого изделия является более выгодным и дешевым, нежели создание изгороди или высокого забора.

Пристроенные к дому тентовые навесы изготавливаются из различных материалов. Зачастую они выполняются из поликарбоната, брезента, ткани и других материалов. К примеру, прочная отгородка для двора, изготовленная из поликарбоната, станет оригинальным украшением участка.

Поликарбонат стал использоваться не так давно, но уже считается самым востребованным. Он обладает превосходными техническими характеристиками и низкой ценой. Стекло и поликарбонат — это материалы, схожие по своим свойствам.

Листы поликарбоната в отличие от стекла имеют большую прочность, они не деформируются. Материал не выцветает под воздействием прямых солнечных лучей.

ПОЛИКАРБОНАТ ЛЕГКО СГИБАЕТСЯ, ДЕЛАЯ КОНСТРУКЦИЮ ОРИГИНАЛЬНОЙ.

Хозяин дома может не знать, как работать с листами поликарбоната, чтобы создать пристройку навеса к дому из этого материала. Решить задачу позволит матерчатый навес, изготавливаемый с использованием брезента. С помощью этой конструкции можно разделить двор на отдельные участки. Строительство навесов для дома подобного типа отличается простотой. Все работы можно выполнить достаточно быстро, они не окажутся сложными даже для новичка. Установить дворовый тентовый навес можно без особых трат, поскольку покупка брезента обходится дешевле приобретения поликарбоната.

Особой популярностью пользуются тенты-маркизы для защиты от солнца. Конструкции этого типа отличаются простотой и практичностью. Они легко складываются и убираются. Внешне тенты-маркизы напоминают матерчатые навесы без каркаса. Они реализуются в большом ассортименте. Большое количество моделей и различных цветов позволяет гармонично вписать красивые тенты-маркизы любого стиля в ландшафтный дизайн дачного участка.

Навес из поликарбоната своими руками

Кропотливый хозяин территории у дома уделяет внимания не меньше, чем пространству внутри жилища. На приусадебном участке всё должно смотреться гармонично и находиться на своём месте. Практически в каждом дворе есть навесы. Наиболее часто используемый материал для его возведения — поликарбонат. Благодаря своим многочисленным достоинствам популярность его постоянно растёт. Одним из таких преимуществ является возможность сделать навес из поликарбоната своими руками.

Достоинства поликарбоната

Одним из важнейших достоинств поликарбоната является небольшая масса. Другие подобные материалы весят значительно больше. Его толщина 2–12 мм, вес листа при этом 2,4–14,4 кг. Такие параметры разрешают создавать кровельную конструкцию, имеющую маленький удельный вес. Проект при этом становится дешевле, и к созданию навеса можно подойти творчески.

Арочная форма навеса наиболее популярна

Светопроницаемость у поликарбоната практически такая же, как и у стекла — около 90 процентов. Специальная защитная плёнка может защитить его от негативного воздействия солнечного излучения. Она не видна на поверхности поликарбоната, но значительно продлевает срок службы материала. В некоторых случаях такие навесы могут простоять больше 10–15 лет.

Материал прекрасно гнётся. Формовочная обработка может проводиться даже без воздействия высокой температуры. Величина радиуса изгиба (чем тоньше лист, тем этот параметр больше) — определяющий фактор этого свойства. Если лист имеет толщину, например, 4 мм, то радиус изгиба будет как минимум 600 мм.

Поликарбонат прекрасно гнётся, благодаря чему из него можно создавать конструкции интересных форм

Есть и другие достоинства:

экологичность;
невысокая стоимость;
хорошие теплоизоляционные свойства;
на поверхности не скапливаются осадки;
с материалом легко работать;
эстетичный внешний вид;
разнообразие цветов.

Недостатки поликарбоната

Как бы красочно ни были описаны положительные стороны этого материала, недостаткам всё же стоит уделить внимание. Например, под воздействием ультрафиолета поликарбонат разрушается. Поэтому при покупке обращайте внимание на наличие защитной плёнки на его поверхности. Это существенно продлит срок эксплуатации поликарбоната.

Помимо этого, он имеет низкую абразивную устойчивость, то есть материал с течением времени требует замены, так как изнашивается и повреждается от механического воздействия. Эстетическая привлекательность его постепенно ухудшается, так как на нём могут появляться царапины, вмятины и дыры. Даже крупный град способен сильно деформировать поверхность листа.

От смены температурных режимов поликарбонат может сжиматься и расширяться. Предусмотрев тепловые зазоры в 2,5 мм на 1 м в диапазоне 40 градусов, элементы навеса не будут выпучиваться или повреждаться от того, что расширились, и давление элементов друг на друга стало слишком сильным.

Поликарбонат бывает разных цветов

Сильное отражение света также можно отнести к недостаткам этого материала. Особенно сильно это ощущается при нахождении под арочной конструкцией. Именно по этой причине обшивка поликарбонатом теплиц и парников нежелательна. Из-за этой особенности драгоценный свет и тепло могут теряться. Для беседок специалисты советуют сооружать плоские кровельные конструкции.

Прозрачность материала можно отнести как к достоинству поликарбоната, так и к его недостатку. Особенно если говорить о том, что нужно сохранить тепло. Затемнив северную сторону сооружения из поликарбоната, проблему можно решить. Она будет отражать свет, а светлая пропускать, и оставлять его внутри.

Какой вид материала лучше выбрать

Поликарбонат может быть монолитным или сотовым.

Сотовый поликарбонат состоит из двух слоёв пластика, между которыми есть воздушные каналы

Сотовый поликарбонат устроен довольно просто. Это панель, в составе которой прозрачный или матовый пластик, уложенный слоями. Между собой они соединяются вертикальными рёбрами жёсткости. Из-за того, что между слоями есть воздушное пространство, материал прекрасно справляется с функцией теплоизоляции. Жёсткая конструкция листов не влияет на способность сырья гнуться. Объекты со сложными формами часто строятся с использованием поликарбоната.

Сотовый поликарбонат отличается между собой не только цветом и размерами, но и прозрачностью, минимальным радиусом изгиба и удельным весом

Отличие монолитного поликарбоната от сотового заключается в том, что в первом случае отсутствует воздушное пространство внутри листа. Прочность — одно из его главных преимуществ. Такой материал может быть прозрачным или матовым, иметь небольшой вес и поглощать ультрафиолетовые лучи.

Поликарбонат различают и по оттенку поверхностей. Существует довольно широкая цветовая гамма этого материала. Оттенок стоит подбирать в первую очередь исходя из того, какое предназначение будет иметь будущая конструкция. Например, бассейн лучше крыть материалом синего, бирюзового и зелёного цвета. А вот для теплиц советуют использовать прозрачный поликарбонат, который совсем непригоден для кровли беседки.

Монолитный поликарбонат состоит из листа без полостей внутри

Поликарбонат отличается по качеству, которое напрямую зависит от производителя. Известные марки следят за своей репутацией, поэтому приобретая их продукцию, можно не бояться, что экологичность или надёжность будут несоответствовать описанию.

Как правильно определить размеры конструкции, и разработать чертёж

В первую очередь, как и в строительстве любого объекта, необходимо продумать и создать проект будущего сооружения. Для того чтобы создать качественный чертёж, нужно:

выбрать место, где будет устанавливаться навес;
измерить площадь, и просчитать каркас;
определиться, из какого материала будет сооружён скелет: из дерева или металла;
выбрать тип поликарбоната;
составить чертёж.

Чертёж можно придумать свой или взять уже готовый в открытых источниках.

В открытых источниках можно найти огромное количество готовых проектов

Учёт продольного и поперечного шага конструкции — немаловажный момент создания подробного чертежа. Продольные несущие опоры должны иметь шаг не больше 70 см, а поперечные рассчитываются в зависимости от того, какую толщину имеет лист поликарбоната. Для материала толщиной в 8–18 мм шаг делается не более 1 м. Если лист поликарбоната имеет толщину до 8 мм, то шаг уменьшается до 70 см.

Какие инструменты нужно использовать

Помимо подготовки материала, необходимо заранее позаботиться и о наличии всех необходимых инструментов:

ножовки;
шуруповёрта;
перфоратора;
строительного уровня и рулетки;
аппарата для сварки.

Таблица: разновидности навесов из поликарбоната

Функция	Описание
«Автонавес»	Защищает автомобиль от негативного воздействия окружающей среды. Он может иметь абсолютно любую форму: дугообразную, арочную, многоугольную или классическую прямую.
Навес, укрывающий бассейн	Под ним можно спрятаться от палящего солнца, чем легко предотвратить тепловой удар. Навес создаст тень, и вода в бассейне не начнёт цвести. Грязь и листва не будут попадать в водоём.
Навес над входом в дом	Используется для защиты входа в дом и примыкающей к нему территории (крыльца и веранды) от плохой погоды и жаркого солнца. Рекомендуется делать из матового поликарбоната.
Сооружение навеса над балконом	Является прекрасной альтернативой остеклению.
Конструирование навеса над террасой, патио	Навес из поликарбоната прекрасно защитит вас от дождя или палящего солнца.
Беседка, укрытая поликарбонатом	В такой беседке нужно аккуратно использовать мангал, ведь огонь может повредить поликарбонат.

Фотогалерея: разновидности навесов

Видео: как установить арочный навес над машиной на даче без специального оборудования

Пошаговая инструкция по монтажу каркаса

Соорудить подобную конструкцию можно своими руками, если следовать пошаговым инструкциям.

Подготовка площадки

После того как в наличии будет всё необходимое для строительства, можно приступать к подготовительным работам. В них входит расчистка территории, разметка. Для возведения большого навеса необходимо выкопать ямы глубиной в 60 см, куда будут устанавливаться опоры. Шаг между ними должен составлять 100–150 см. После этого можно начинать конструировать каркасную часть конструкции.

В выкопанные ямы устанавливаются строго вертикально закладные элементы. Их необходимо забетонировать. К ним впоследствии будут прикручиваться опорные столбы. Железный каркас собирается из металлического профиля, сечение которого равно 6Х6 или 10Х10 см в зависимости от нагрузки. Прогон можно сконструировать из профиля 4Х4 или 6Х6 см, а для создания обрешётки выбирают профиль ещё меньшего сечения (2Х2 см).

Если навес будет небольшого размера, и вы планируете расположить его только над крыльцом, то можно обойтись без опор и фундамента. Достаточно прикрепить каркас к стене здания при помощи анкеров.

Затем снимается верхний слой грунта (примерно 100–200 мм), и засыпается туда песчано-щебневая подушка, которую необходимо уплотнить.

Эксперты советуют около навеса сооружать дренажную систему для отвода воды.

После этого площадку можно забетонировать, уложить на неё тротуарную плитку или застелить газонную решётку. Первый вариант подойдёт для устойчивого грунта, который не подвержен смещению. Для него необходим арматурный каркас:

По периметру соорудите опалубку из дерева нужной высоты.
На подушку залейте ровный слой бетонного раствора в 50 мм.
Уложите арматурную сеть, и заполните оставшуюся поверхность бетоном. Стяжка должна иметь толщину как минимум 100 мм. Если строится навес для машины, то лучше подстраховаться, и увеличить этот показатель.
Когда бетонный раствор схватится (должно пройти минимум 2–3 суток), можете убрать опалубку. Полное застывание стяжки наступит примерно через месяц. После этого покрытие готово к эксплуатации.

Бетонная стяжка станет надёжным покрытием для неподвижных грунтов

Для нестабильного и подверженного вспучиванию грунта прекрасной альтернативой бетонному покрытию станет использование тротуарной плитки, брусчатки, клинкерного кирпича или натурального камня. Благодаря тому, что под навесом нет монолитного слоя, влага из почвы будет лучше испаряться, и основание не так сильно будет деформироваться. Плитку следует класть сразу на песчаную подушку. Никакие связующие смеси под неё укладывать не нужно. Её «прибивают» к подушке при помощи специального резинового молоточка, плотно прижимают к близлежащим частям настила. После того как вся плитка уложена, по ней необходимо пройтись трамбовочной машиной, и полить покрытую площадь водой.

Тротуарная плитка смотрится очень красиво

Положив по периметру бордюрные камни, плитка не станет расползаться.

Любители экологичных материалов, которые идеально вписываются в окружающую природную среду, часто останавливают свой выбор на газонной решётке.

Газонная решётка — один из самых идеальных вариантов покрытия

По другому её называют экопарковкой. Это очень жёсткая пластиковая решётка с большим количеством мелких ячеек. Через эти отверстия прорастает трава. Подобное покрытие довольно долговечно. Срок его службы может достигать 25 лет. Оно морозоустойчиво, способно отводить лишнюю воду, не нуждается в специальном уходе. Однако стоит такое покрытие недёшево.

Газонная решётка смотрится очень красиво и необычно

Как сделать каркас

Скелет конструкции можно соорудить из дерева или металла. Последний вариант отличается большей прочностью и долговечностью. Лучше всего элементы металлического каркаса фиксировать при помощи сварки. Для этого необходимы специальные навыки. Если таковых нет, то обратитесь за помощью к специалисту.

На рынке можно приобрести каркас в готовом виде. Он собирается на месте постройки при помощи болтов. Сварка для него не нужна, но и прочность такого сооружения будет хуже.

К уже поставленным закладным элементам необходимо прикрепить опоры, и соединить их между собой горизонтальными балками. Таким образом делается верхняя обвязка. Она нужна для придания большей жёсткости сооружению. Некоторые обвязывают опоры дополнительно внизу и посередине.

Металлический каркас станет долговечным вариантом сооружения навеса

Если навес большого размера сооружается у крыльца, то некоторые опоры монтируются в стену, а другие на опорные столбы.

Наверху навеса конструируется арка. Для создания гнутых металлических элементов используется трубогиб.

В конце готовый металлический каркас необходимо обработать антикоррозийным средством, и покрасить.

Подключив фантазию, можно соорудить оригинальную крышу

Крышу навеса необязательно делать в форме арки. Её можно сделать прямой, простой односкатной или двускатной. Однако арочная форма встречается чаще всего. Она имеет ряд достоинств. Одно из главных заключается в том, что на таком навесе не будут собираться осадки. Да и визуально такая форма смотрится весьма привлекательно.

Как можно закрепить листы поликарбоната

Следует ответственно отнестись ко всем монтажным работам. От этого напрямую зависит срок эксплуатации сооружения, и его надёжность. Наличие циркуляционной пилы, перфоратора, строительного ножа и шуруповёрта ускорят строительные работы.

Не стоит снимать защитную плёнку с поликарбоната. Перед монтажом рекомендуется заранее нарезать куски необходимых размеров (для этого нужно провести тщательный расчёт материала). Благодаря этому вы не повредите листы. Монтаж осуществляется защитной плёнкой наружу.

Для придания арочной формы лист сотового поликарбоната загибают вдоль воздушных каналов. Крепят его к каркасу при помощи нержавеющих болтов или саморезов, которые следует располагать на расстоянии 300–400 мм друг от друга. Использование специальных термошайб для сотового поликарбоната, диаметр которых равен 3 см, надёжно зафиксирует панели. Их основание из силикона отлично загерметизирует соединение.

Пластик от перепадов температуры имеет свойство расширяться. Именно по этой причине диаметр дыр, которое необходимо просверлить под термошайбу заранее, рекомендуется делать на несколько миллиметров больше диаметра самого крепежа. Места отверстий должны быть там, где находятся воздушные каналы сотового поликарбоната. Это убережёт материал от повреждений. Не пережимайте метизы во время фиксации листа к каркасу, чтобы он не лопнул.

Если крепление пережать, то лист может быть испорчен

Для фиксации листов друг с другом используются алюминиевые или пластиковые «П”-образные профили. Перед тем как их соединить, с торцов поликарбоната необходимо удалить защитную плёнку, отступив 5 см. На край листа надевается профиль минимум на 2 см. Стыковать их рекомендуется с зазором в 5 мм для того, чтобы материал имел возможность расширяться от температурных перепадов не ломаясь.

Открытые торцы поликарбоната необходимо загерметизировать алюминиевой лентой. Она не даст влаге и насекомым проникнуть внутрь конструкции. А перфорированная лента крепится снизу. Из-за неё не будет проникать пыль, а конденсат будет беспрепятственно выходить.

Чтобы лучше защитить поликарбонатный навес, места стыков листов обработайте при помощи специального герметика, в составе которого нет акрила.

Видео: устройство навеса из поликарбоната на придомовой территории

Особенности навеса над бассейном

Открытый бассейн нуждается в защите. С этой функцией неплохо справляется навес из поликарбоната.

Навесы, устанавливаемые над бассейном, могут быть капитальными, раздвижными и временными. Первый вариант обеспечивает надёжную защиту от ультрафиолетовых лучей и радиации. Второй тип представляет собой колпак, оснащённый поликарбонатными подвижными секциями. Последний вариант чаще всего пригоден для дачного бассейна, который используется только в тёплое время года.

Поликарбонат можно считать практически идеальным материалом для строительства навеса над подобным сооружением приусадебного участка. Он лёгкий, стойко переносит воздействие окружающей среды, прекрасно пропускает свет.

Раздвижные навесы смотрятся очень оригинально

Навес для бассейна может иметь разнообразную форму. Всё зависит от умений, финансовых возможностей и фантазии хозяина. Его можно сделать полностью закрытым или соорудить только крышу. Оригинально смотрится навес в форме арки, которая состоит из большого числа выдвижных частей, расположенных вокруг бассейна.

Видео: как пристроить козырёк над крыльцом частного дома своими руками

Навес из поликарбоната имеет огромное количество достоинств. С его возведением справится практически каждый. При этом вы получите удовольствие от того, что построили столь многофункциональную конструкцию своими руками.

Здравствуйте. Меня зовут Ольга. Мне 27 лет. По образованию — журналист. Оцените статью: Поделитесь с друзьями! Груша Краснобокая: отличный выбор для средней полосы России Огурец Маша F1: особенности сорта и технология выращивания

Просмотров: 3 257 Рубрика: Строительство и ремонт

Как сделать навес из поликарбоната своими руками для крыльца, бассейна

Применение поликарбоната для кровли

Дачный участок можно обустроить постройками из поликарбоната, такими как:

Навес для какой-либо конструкции может быть как отдельное сооружение, так и пристройка к дому.

Пристраивают навес к дому в том случае, если на данном месте требуется защита от негативного действия атмосферных осадков. Например, для того что бы защитить входную дверь от жаркого солнца, либо избежать появления луж и сугробов снега на открытой балконной площадке.

Навес в качестве пристройки к дому

Отдельно стоящие навесы из поликарбоната используются в качестве навеса для машины (защищают автомобиль от снега, града и дождя) либо навеса для бассейна (создают тень в зоне купания и защищают бассейн от опавших листьев и другого мусора).

Стационарный навес

Особенности установки навеса из сотового поликарбоната своими руками

Навес из поликарбоната

Так как сотовый поликарбонат является дешевле и удобнее в монтаже, нежели монолитный поликарбонат, его чаще используют на дачном участке. Для того что бы конструкция из данного материала прослужила дольше, а монтаж был быстрее необходимо учитывать следующие особенности установки навеса из сотового поликарбоната своими руками:

Стандартные листы из поликарбоната имеют следующие размеры: длина 6 либо 12 метров, ширина 2,1 метра. Направление каналов – вдоль листа. Зная данные параметры необходимо заблаговременно рассчитывать размеры конструкции навеса таким образом, что бы отходов было как можно меньше.
Для того что бы соединить листы поликарбоната используют специальный строительный профиль, длина которого 6 метров.
Торцы навеса закрываются торцевым профилем, длина которого 2, 1 метра.
Для создания конструкции полукруглой формы необходимо сгибать лист поперек длины идущих каналов, т.к. при сгибании листов вдоль, образуется залом, который в дальнейшем может треснуть.
Монтаж листов должен осуществляться таким образом, что бы каналы размещались перпендикулярно земной поверхности. В противном случае в пустоты листа будут попадать влага и пыль, которые не только испортят внешний вид навеса, но и станут причиной разрушения поликарбоната (т.к. в зимнее время влага внутри листов замерзает и, расширяясь, разрушает каналы).
Верхний край листа необходимо заклеить цельной защитной лентой, которая не допустит попадание мошкары, грязи и влаги в пустоты листа.
Нижний край листа закрывается перфорированной пленкой, которая позволяет влаге выходить наружу и в то же время не допускает попадание насекомых и пыли в пустоты листа.
Во время сверления дырок под крепежный саморезы, диаметр отверстий необходимо делать немного больше, чем диаметр саморезов, для того что бы поликарбонат мог «играть» (расширятся либо сужаться) во время изменения температуры и при этом не трескаться. Следует учитывать, что слишком большие отверстия будут негативно сказываться на конструкции, т.к. в них будут попадать влага и пыль. Что бы это предотвратить используют резиновые прокладки, устанавливаемые между листом и крепежным саморезом.
Для разных форм конструкции используют различную толщину листов поликарбоната. Рекомендуется использовать следующие размеры:

Площадь навеса большая, форма наклонная – необходимо использовать листы, толщиной 1 см.
Для арочных конструкций достаточно, что бы толщина листа была 0,8 см.
Для небольших навесов толщина листа должна составлять 0. 6 см.
Для горизонтального навеса применяют более прочные и толстые листы поликарбоната -1,6 см толщиной, т.к. навес должен будет выдерживать навал снега в зимнее время.

Данные особенности установки навеса из сотового поликарбоната своими руками необходимо учитывать до монтажа навеса, потому что в готовой конструкции что-либо изменить будет на порядок сложнее.

Инструкция по созданию навеса из поликарбоната своими руками

Сначала сооружаем каркас для навеса из поликарбоната, на него в дальнейшем закрепятся листы. Лучший материал для каркаса – оцинкованный профиль.
Далее переходим к установке опорных стоек, которые сделают конструкцию более устойчивой. Каждую опорную стойку необходимо установить в яму (глубиной 1-1,5 метра) и забетонировать. Расстояние между опорными стойками не должно быть больше 2 метров, вне зависимости от количества стоек.
В том случае, если опоры изготовлены из деревянного бруса, перед тем как их устанавливать, необходимо заизолировать нижнюю часть бруса от прикосновения с бетоном и грунтом, что бы дерево не подвергалось гниению.
Переходим к установке поперечных опор. Придаем навесу форму арки, изгибая опоры, после чего соединяем их между собой распорками.
Подгоняем размеры листов поликарбоната под размеры готовой конструкции. Если лист длиннее либо шире нужного, его обрезают при помощи ручной пилы.
Придаем поликарбонату форму дуги. Для этого прикрепляем к нему профиль, делаем на профиле надрезы через каждые 5 см и сгибаем лист. Что бы лист больше гнулся необходимо увеличить глубину надреза профиля.
Фиксируем готовые листы на каркас при помощи саморезов и термошайб. Расстояние между отверстиями должно составлять 30 см.
Проклеиваем все края лентой

Видео урок — самостоятельное создание навеса из поликарбоната

Чертежи навесов из поликарбоната

Данные модели навесов возможно подойдут и вашему дачному участку, поэтому рекомендуем ознакомится с детальными чертежами:

Фото примеры оригинальных дизайнерских решений навесов из поликарбоната

Для того, что бы вы убедились в привлекательности навеса из поликарбоната, предлагаем вашему вниманию несколько фото примеров навесов, которые были оформлены при участии дизайнеров:

Рекомендуем так же ознакомится со статьей о том, как сделать летнюю кухню своими руками!

Как сделать навес из поликарбоната во дворе частного дома своими руками

Навесы – конструкции, которые сооружают на улице рядом с домом, служащие для различных, хозяйственных нужд. Навесы из поликарбоната во дворе частного дома очень популярны в последнее время. Материал гибкий, легкий, с большим выбором цветов и размеров. Материал светопрозрачный, разной толщины. Из него можно создать как простые навесы, так и сложной формы.

Проект и дизайн навеса из поликарбоната

Конструкции из этого материала великолепно смотрятся, при этом дизайн с ними получается воздушным и легким. Ландшафтный дизайн с постройками из поликарбоната смотрится стильно и красиво. Навесы из поликарбоната своими руками, нужно сооружать, зная некоторые нюансы его сооружения. Рассмотрим, как спроектировать навес к дому из поликарбоната нужно, выбрать формы, и сделать расчеты.

Вернуться к оглавлению

Содержание материала

Критерии навесов

Их популярность обусловлена легкостью монтажа, эстетичному виду конечного сооружения и практичности материала. Есть навесы:

Могут быть простой или очень сложной формы, криволинейные, двухэтажные, открытые и закрытые застекленные беседки. Разнообразие конструкций из этого материала очень большое, и каждый человек, включив свою фантазию, может разработать и создать навес из поликарбоната к дому-самостоятельно. Их не только можно облагородить различными материалами, но и просто повесить плотный материал. Навес из поликарбоната, пристроенный к дому – это крыша на двух или четырех опорах, каркас которого может быть из любого материала: камень, древесина, металла, кирпича, редко из бетона.

Вернуться к оглавлению

Кровля из поликарбоната на деревянном каркасе

Самым дешевым вариантом козырьков или навесов из поликарбоната являются постройки на дереве. Кроме того, соорудить эту конструкцию можно самостоятельно не обладая специальными знаниями. При создании этой архитектурной формы не нужны специальные инструменты и оборудование.

Пример деревянного навеса из поликарбоната

Для строительства навеса потребуется:

клееный или профилированный брус 10х10 или 15х15 см;
оцилиндрованное бревно 15-20 см;
простое бревно;
обрезная доска 40 мм.

Преимуществом этого строительного материала является экологичность, безопасность, простота в работе, доступность. Это самый распространенный материал, какой применяется в строительстве повсеместно. Недостатком является-гниение, плохая водостойкость, горючесть, поражения грибками и плесенью. Может повреждаться насекомыми и грызунами. Всех этих неприятностей можно избежать, если правильно ухаживать за деревянной конструкцией, постоянно обрабатывая ее специальными пропитками и огнестойкими составами.

Вернуться к оглавлению

Навесы на основании из металла

Перед началом изготовления навеса на железном основании с поликарбонатом, нужно сделать выбор вида конструкции:

популярными являются сварные – из профиля или трубы. Для стояков используются трубы 5-15 см. Для обвязки применяют профиль с сечением 4-8 см, для фермы – 2,5-5 см;
кованные – изящные, привлекательные, но очень. Сейчас можно приобрести не только штампованные изделия, но и создать собственный проект, по индивидуальным эскизам;
алюминиевые.

Навес на железной основе может долго прослужить, но у этого материала есть недостаток – это подверженность к коррозийным изменениям. Для того чтобы избежать этого нужно хорошо подготовить металл перед его монтажом:

Зачистить все детали щеткой с жесткой щетиной от ржавчины.
Убрать все окалины и жирные пятна.
Абразивной сеткой хорошо прочистить изделия со всех сторон.
Вымыть растворителем.
Покрыть специальным грунтом по металлу.
Покрасить.

Интересно: металл подлежит нагреванию при воздействии на него открытого огня, солнца. Быстро стынет на морозе, поэтому желательно не применять тот материал для навесов, которые устанавливаются над крыльцом. Или же обустраивать перила из дерева.

Вернуться к оглавлению

Каменные, кирпичные, бетонные

Благодаря поликарбонату эти конструкции не смотрятся громоздко, но вид у них все-таки внушительно.

Пример конструкции навеса из поликарбоната с кирпичными столбами

Они пожаростойкие, не требуют постоянного, кропотливого ухода, хорошо переносят погодные перепады, и различные воздействия. Можно соорудить полузакрытые навесы, или полностью открытые. Существенным недостатком этих конструкций считается их трудозатратность и финансовые расходы, которые будут не маленькими.

Стоит так же отметить, что если все вышеперечисленные конструкции можно разобрать и поставить в другом месте, то эти сооружения перенести не получится.

Отлично смотрится на участке беседка из поликарбоната. Если правильно создать дизайн-проект и выбрать оригинальный цвет, то она может стать главным украшением вашего сада или участка. Из этого материала можно создать навес над балконом, который не будет закрывать свет и при этом защитит от непогоды.

Вернуться к оглавлению

Крыши

Навесы к дому из поликарбоната отличаются по типу крыш:

Сооружение конструкции не представляет большой сложности. Перед строительством нужно учесть нагрузки ветра, снеговые нагрузки на крышу. Что касается стропильной системы, то к этому стоит подойти ответственно и все серьезно рассчитать.
Классификация:

По характеристикам контурного очертания – на три угла, шестиугольные, ломанные или параллельные.
По способу обрешетки – на три угла, ромбовидная, полураскосная, шестиугольная, раскосная.
По принципу установки опор – балочная, балочно-консольная, арочная, консольная.

Простейший вариант – односкатный навес с кровлей из поликарбоната. Скатный склон у этого сооружения 20-30 градусов.

Вариант конструкции стропильной системы навеса из поликарбоната

Стропильная система может быть деревянной или ферма-горизонтальная, согнутая или тригональная рама с опорными раскосами, стоечными опорами внутри установки под обусловленным углом.
Как создать проект:

Создается схема посадки кровли, от которой будет зависеть тип пояса как нижнего, так и верхнего, от этого будет зависеть – примыкает навес к дому или нет.
Сам чертеж навеса должен иметь все размеры сооружения, потому что именно от размеров зависит нагрузка на каркас. Стоит так же помнить, что чем меньше будет уклон крыши, тем большую нагрузку она будет получать зимой, так как снег не будет с нее скатываться.
Обязательно еще до строительства определиться с размером поликарбонатных панелей, так как стропильная система будет проектироваться именно исходя из габаритов поликарбоната.
Нагрузку, которую получит навес можно высчитать, сделав специальные подсчеты исходя из региона проживания.

Чтобы не допускать ошибки в сложнейших подсчетах, воспользуйтесь советами:

При уклоне 22-30о в устройстве шириной 6-13 м, высота и длина тригональной фермы обязана иметь соотношение 1:5;
Если склон в 15-25о, размеры в соотношениях 1:5, но раскосы соответственно будут низко сходящими, при этом число поясов должно быть строго четное количество в идеале — 8.

Уклон, намного меньше будет хорош только для огромных зданий промышленного назначения, при этом без инженерных расчетов тут не обойтись, так что на промышленных зданиях мы останавливаться не будем.

Вернуться к оглавлению

Как соорудить навес из поликарбоната

Есть некоторые обязательные условия, которые нужно выполнить при работе над навесом из поликарбоната:

Чертеж с размерами навеса из поликарбоната

Хорошо просмотреть все детали, на них не должно быть видимых дефектов и микротрещин.
Грамотно и тщательно обработать опорное ребро.
Проинспектировать сталь на внутреннее расслоения и с разного рода шлаковыми включениями, так как подобную сталь применять ля нижнего пояса нельзя.
Все швы выполняются при помощи электрического сварочного аппарата.

Для крепления стропильной системы можно использовать болты.

Строительство

Подготовить место для сбора конструкции – эго нужно очистить от мусора и разметить места, где будут находиться столбы.
Копаем ямы под каждый столб глубиной в 70 сантиметров.
Засыпаем песчаную подушку высотой 10 см.
Затем засыпаем 10 см щебенки.
Хорошо проливаем водой каждую ямку и утрамбовываем подушку.
Залить в яму бетон на высоту 20 сантиметров, и тут же устанавливаем столб.
Схема для бетонирования столбов навеса
Столб нужно хорошо вдавить в бетон.
Заливаем яму бетоном доверху и проверяем вертикальное положение при помощи отвеса.
Для того чтобы столбы не покосило, устанавливаем распорки на четыре стороны.

Важно: специалисты советуют располагать опоры также вдоль строения, если этой возможности нет, то на стену устанавливается балка 60, 80х80 мм на анкерные болты, куда будет опираться ферма, соединить при помощи сварки, благодаря этому нагрузка распределиться по всей плоскости равномерно. Когда раствор застынет, столбы обвязываем по оголовкам, смотрим уровень для проверки, диагонали нужно сделать ровными, иначе конструкция получится косая.

Вариант монтажа столбов навеса к фундаменту

Варить саму конструкцию нужно на земле, по рисунку, который был создан заранее. Подготовленные элементы поднимают, распределяют их по обвязке равномерно, через каждый метр. Узлы обсаживания долевых планок и стропил производятся с помощью металлических косынок, а так же болтовыми соединениями или сваркой.

Затем идет обрешетка из трубы сечением 20х40 мм, к которой впоследствии крепится кровельный материал, в нашем случае поликарбонат. Как только конструкция из металла готова, нужно очистить швы от окалин. Обычно это делается болгаркой, и все конструкция покрывается краской по металлу. В видео показан процесс сооружения навеса из поликарбоната.

Работа с поликарбонатом

Поликарбонат очень простой в работе материал, его можно резать как циркулярной пилой, так и ножовкой по металлу. Для проделывания отверстий достаточно дрели со сверлом по металлу. Не стоит забывать, что все отверстия должны проходить между ребрами жесткости. На торцах поликарбоната нужно установить самоклеящуюся ленту и планки для полной герметичности швов. Нижние края не закрываются. Существует два способа крепления сотового поликарбоната:

Вернуться к оглавлению

В заключении

Создание конструкции из поликарбоната – это воплощение своих дизайнерских возможностей. Поликарбонат придаст козырьку легкость и воздушность, при этом не скроет солнечных лучей и не будет препятствовать прохождению света.

Сборка двускатного каркаса навеса

Стоит отметить, что применяя пошаговые инструкции, которые были описаны выше, можно сделать не только навес, примыкавший к дому из поликарбоната, но и отдельно стоящие конструкции, каковые можно сделать переносными или стационарными. Для экономии средств можно выбрать готовый проект со всеми расчетами. Это поможет не только сэкономить время, но и избежать ошибок, которые могут сказаться на всем сооружении. Стоит помнить, что навес из поликарбоната делается не на один год, поэтому к постройке конструкции нужно отнестись с особой ответственностью.

Как сделать навес из поликарбоната для дачи своими руками

Оригинальные козырьки, просторные беседки и полупрозрачные навесы украшают подворья многих участков. В зданиях используется современный строительный материал — поликарбонат, очень привлекательно смотрятся, гармонично вписываются в архитектурный ансамбль. Владельцы частных домов все чаще оборудуют навесами из поликарбоната своими руками, создавая красивую арочную конструкцию. Полуматовые и прозрачные козырьки на цветной полимерной основе, помимо прямого назначения, будут эффектным украшением парадной зоны, детской площадки или патио.

Выбор материала для возведения навеса

Основные этапы разработки навеса

Видео-пример монтажных работ

Поликарбонат — универсальный кровельный материал. Если говорить достойной альтернативой дереву, стеклу или металлу, то это дает основу для возведения навесов, которые довольно часто используются в жилищном строительстве.

Вариант №1 — навес над балконом

Меблированный балкон с пластиковым прозрачным навесом, свободно пропускающим солнечный свет, позволяет создать теплицу, которая будет служить украшением дома на весь год.

Устройство навеса из поликарбоната защищает стены дома и прикрепленную к ней площадку от развития плесени и грибка и продлевает срок службы деревянных элементов конструкции.

Вариант №2 — навес

Достаточно жесткая конструкция, выдерживающая сильные порывы ветра, полупрозрачная крыша создает небольшую тень.

Прямоугольные и изогнутые навесы отлично защищают автомобиль от снега и дождя, а также от других внешних факторов, оказывающих негативное влияние.

Тема статьи: Парковка на даче: примеры устройства открытых и закрытых территорий.

Вариант №3 — навес для беседки или террасы

Поликарбонат идеален в качестве кровельного материала для обустройства беседок, крытых зон отдыха, террасы или барбекю.

Крыша полупрозрачная или полупрозрачная даст рассеянную тень, через которую внутри беседки будет создаваться интересное немного приглушенное освещение.

Вариант №4 — крыша над крыльцом

Благодаря большому разнообразию цветовой палитры поликарбоната и особой структуре материала, легко получая любую форму, всегда можно создать дизайн, который идеально впишется в архитектурную композицию существующего сооружения.

Красиво оформленный навес для машины защитит фасадную часть дома и прилегающую веранду с крыльцом от палящего солнца в летние месяцы и непогоды в холодное время года.

В жилом строительстве для установки навесов чаще всего используется поликарбонат.Сплошные панели, состоящие из нескольких слоев пластика, соединенных между собой вертикальными ребрами жесткости, обладают прекрасными качественными характеристиками. Помимо того, что они имеют эстетичный внешний вид, панели из поликарбоната довольно легко монтируются и гнутся, приобретая арочную форму. Благодаря особой структуре поликарбонатный материал способен защитить от негативного воздействия УФ-излучения.

Выбирая материал для устройства навеса, следует руководствоваться, прежде всего, назначением и типом будущей постройки.

При расчете навеса из поликарбоната необходимо учитывать: ветровые и снеговые нагрузки, шаг обшивки и радиус изгиба.

Правильный расчет поможет избежать лишних затрат: получение слишком тонких листьев требует более частого этапа обшивки, в то же время установка наиболее прочных панелей также влечет дополнительные расходы.

При выборе панелей поликарбоната необходимо учитывать толщину материала:

Панели толщиной 4 мм используются для строительства теплиц и теплиц.
Сотовая панель толщиной 6-8 мм для устройства перегородок, навесов, навесов и крыш.
Из листов толщиной 10 мм возводят шумозащитные экраны, их используют для устройства вертикальных поверхностей.
Самые толстые панели толщиной 16 мм, отличаются высокой прочностью. Их используют для кровли больших площадей.

Палитра оттенков поликарбоната достаточно широка, что позволяет выбрать тот вариант, который лучше всего подходит для обустройства конкретного здания.

Зеленые и синие полупрозрачные панели из пластика украшают навес над бассейном. Коричневые и вишневые тона навеса дополняют живописный пейзаж, увитый зелеными постройками

Этап №1 — проектирование строительных конструкций

Определившись с размещением конструкции здания, разработать проект навеса. Конструкция, которая выполняется до того, как можно будет сделать навес из поликарбоната, позволяет не только правильно рассчитать необходимое количество материалов при строительстве, но и предотвратить возникновение возможных деформаций в процессе эксплуатации.

Проектируя основание и надземную часть конструкции навеса, необходимо предварительно измерить параметры площадки и на основании этого произвести расчет каркаса с учетом продольных и поперечных ступеней.

При разработке проекта также следует учитывать климатические особенности местности и нагрузки, создаваемые внешними факторами.

Для установки листов поликарбоната толщиной менее 8 мм вполне достаточно шага в 600-700 мм. при регенерации более тяжелых панелей продольные ступени выполняются размером 700 мм и поперечиной 1 метр.

Этап №2 — строительство площадки под навесом

Площадь под устройством контура навеса с помощью колышков и лески.По периметру колодки на расстоянии 1-1. На 5 метров с помощью шнека выкопайте ямы для установки опорных стоек, в качестве которых чаще всего используются деревянные балки или металлические столбы.

Опору закапывают прямо в землю на 50-150 см, выравнивают по уровню и забетонируют или закрепляют в специально вырытой по такому же принципу закладной детали.

При использовании в качестве опорных стоек деревянных досок нижняя часть стоек обрабатывается битумом или любым защитным составом, предотвращающим гниение древесины.

Подождав пару дней, пока опора к фундаменту и бетон наберет достаточную прочность, на всем размеченном участке удалите слой грунта толщиной 15-20 см. Дно ямы насыпьте песком или гравийной подушкой. и утрамбован.

На данном этапе строительства желательно предусмотреть расположение канавок и расположение дренажных труб для отвода дождевой воды.

В качестве финишного покрытия можно использовать:

бетонная стяжка;
тротуарной плитки;
асфальтоукладчик.

Для укладки этого покрытия по периметру участка устанавливают опалубку. Дно котлована засыпано гравийной «подушкой», залито бетоном толщиной 5 см, поверх которого сразу же уложена сетка из арматуры и заново залита таким же слоем бетона. Опалубку снимают через 2-3 дня, когда бетон застынет. Также залитая бетонная площадка нуждается в отдыхе не менее 2-3 недель: за это время бетон набирает необходимую прочность и естественным путем избавляется от лишней влаги.

Бетонная стяжка

хорошо подходит для ровных участков, почва которых не подвержена смещениям.

Тротуарная плитка больше подходит для «плавающих» и пучинных грунтов. В отличие от бетонной стяжки, вымощенная тротуарной плиткой не образует монолитного слоя, давая земле «дышать».

Плитку укладывают прямо на песчаную «подушку», штампуя элементы резиновым молотком, чтобы не повредить покрытие поверхности. В качестве каркаса, который не даст покрытию растекаться за пределы участка, лучше использовать бордюр.Выкладывая плитку, поверхность поливают водой. В качестве покрытия также можно использовать натуральный камень, клинкерный кирпич или брусчатку.

Любители натуральных материалов могут остановить свой выбор на ячейках для брусчатки, через которые трава прорастает.

Полимерный материал, являющийся основой решетки, обеспечит дренаж и защитит газон от вытаптывания, сохраняя его привлекательный внешний вид в течение всего сезона.

Шаг №3 — установка рамки

Вертикальная опора стойки крепится к закладным деталям.Возведение каркаса из металлических столбов, верхней планки по периметру и вертикальной конструкции выполнено методом сварки. Затем с помощью вертикальных подкосов проводят крепление поперечных элементов каркаса к балкам.

Чаще всего поперечным элементам придают дуго- и куполообразную, одно- и двускатную формы. Помимо презентабельного внешнего вида, арочная конструкция предотвращает скопление снега, грязи и опавшей листвы.

Все сварные швы рамы зашлифованы, загрунтованы и окрашены.

Шаг №4 — укладка листов поликарбоната

От качества монтажа навеса из поликарбоната напрямую зависит надежность и долговечность конструкции.

Для монтажа панелей из поликарбоната необходимы инструменты:

нож строительный;
;
;
отвертка.

Листы толщиной до 8 мм можно разрезать строительным ножом, а более толстые панели — вентиляционной пилой с дисками, имеющими мелкие неразбавленные зубья.Все раскройные листы следует проводить только на твердой и ровной поверхности.

Открытые листы связаны с ориентацией воздушных каналов. Они должны соответствовать направлению изгиба или уклона

Наружная боковая панель, защищающая от УФ-излучения, покрыта специальной транспортной пленкой, на которую производитель наносит изображение с инструкциями по установке. Все работы по вырезанию и сверлению отверстий можно проводить, не снимая защитную пленку, удаляя ее с поверхности панелей только после установки навеса.

Совет. Чтобы согнуть пластиковую панель по дуге, нужно по линии профиля прикрепить швеллеры, которые делают небольшие надрезы и загибают, придавая нужную форму.

Нарезанные по размеру листы поликарбоната кладут на раму и фиксируют практичными шурупами диаметром 30 мм.

Такие термошайбы на силиконовой основе способны обеспечить отличную герметизацию швов.

Отверстия для монтажа диаметром на 2-3 мм шире, чем размер навинчивания и практичны, необходимо размещать между выступами на расстоянии 30 см друг от друга.Крепя листы к каркасу, главное — не перетягивать, чтобы не сломать края отверстий в пластиковой панели. Сами створки скрепляются между собой с помощью N-образных профилей, которые делают края панелей 20 мм, оставляя небольшие зазоры.

Соединяя листы поликарбоната между собой, необходимо соблюдать правило наложения компрессионных швов: оставлять зазор 3-5 мм, чтобы листы могли смещаться при понижении температуры.

Кромки и открытые торцы панелей из поликарбоната закрываются специальными крышками, алюминиевыми или штампованными лентами ими, а затем приклеиваются герметиком.

Эта обработка предотвратит попадание в пустые панели панелей мусора, пыли и мелких насекомых, а также предотвратит накопление конденсата.

Палатка поднята. Уход за конструкцией заключается только в своевременной очистке поверхности простой водой без применения моющих средств, которые могут повредить защитный слой панелей из поликарбоната.

Связанные с контентом

Навесы для дрона

FPV: Дизайн и производство

Навесы для дрона

могут быть полезным дополнением или модификацией вашего дрона. Навесы — это кусок материала, установленный на центральной части гоночного дрона. Они относительно дешевы в производстве и выполняют множество функций в зависимости от их конструкции и материала.В этой статье я расскажу о нескольких вариантах навесов для FPV дронов и расскажу о процессе их проектирования и изготовления.

Навесы имеют значительные преимущества по сравнению с карбоновым верхом. Вы можете выбрать навес вместо верхней пластины; однако я предпочитаю использовать оба. Это немного увеличивает вес, но обеспечивает оптимальную защиту основной электроники. Навесы обычно изготавливаются из материалов, обладающих степенью эластичности, позволяющей им поглощать большую часть ударных сил.Это увеличивает долговечность, так как меньше энергии удара передается на раму.

По этой причине навесы могут выступать в качестве расходного компонента, который значительно дешевле и легче заменяется, чем электроника. Полые навесы также обеспечивают дополнительную защиту антеннам или камерам, которые могут быть установлены внутри навеса. В этом году мне не пришлось менять ни одной видеоантенны благодаря полым защитным кожухам. Конструкция с полым навесом также позволяет размещать внутри светодиоды, что создает эффект свечения, как показано на рисунке ниже.Навесы также имеют приподнятую секцию в верхней части дрона для ускорения восстановления после аварийного переворота. При разработке куполов для FPV-дронов мне нравится включать как можно больше этих функций в аэродинамический и плавный корпус.

Материалы

Навесы изготавливаются из термопластов, причем наиболее распространенными материалами являются ТПУ, нейлон и поликарбонат. Термопласт — это материал, который можно непрерывно повторно нагревать и придавать ему форму. ТПУ и поликарбонат являются полуэластичными материалами, которые можно несколько раз передвигать вперед и назад, прежде чем они сломаются.ТПУ является наиболее эластичным, а поликарбонат и нейлон — более жесткими материалами. Механические свойства этих материалов также позволяют им выдерживать большое количество ударов до выхода из строя. Купола из нейлона и ТПУ напечатаны на 3D-принтере, а купола из поликарбоната для FPV-дронов изготовлены в вакууме.

Методы производства

При создании навесов для FPV дронов вы можете производить их с помощью 3D-печати или вакуумного формования. Для большинства дронов уже спроектированы навесы, напечатанные на 3D-принтере, которые можно бесплатно найти на Thingiverse.Изготовить навесы, напечатанные на 3D-принтере, проще всего, и хотя печать требует времени, вы можете просто позволить ей распечатать, пока вы сидите и расслабляетесь / летаете. Я настоятельно рекомендую приобрести 3D-принтер, поскольку это бесценный инструмент. Как правило, поблизости находятся члены сообщества дронов или рабочие места с принтерами, которые готовы напечатать для вас купола ваших FPV-дронов.

Навесы вакуумной формовки — мой личный любимый метод производства, так как они производятся быстро, а их полая выпуклость выполняет множество возможных функций. Для их изготовления требуется больше всего физического труда, однако 10 минут работы для более легкого купола — неплохой компромисс. Изготовление навесов, напечатанных на 3D-принтере, занимает до трех часов, однако гибкость TPU позволяет им выдерживать большее количество ударов до выхода из строя. Подробнее об этих методах производства.

Создание собственных навесов для FPV дронов

Теперь я покажу вам, как сделать свои собственные купола для FPV дрона, используя как вакуумное формование, так и 3D-печать. Навесы с 3D-печатью и вакуумной формовкой очень похожи в САПР, но имеют несколько отличий.Купол, который я буду спроектировать, будет оптимизирован, чтобы соответствовать верхней пластине моей рамы OSprey Racing Fletch.

Соображения

Козырьки, изготовленные методом вакуумной формовки и напечатанные, требуют разных решений из-за производственных ограничений. Идеально выбрать 3D-печать или вакуумную формовку перед проектированием навеса. В навесе вакуумной формовки будет использоваться форма, напечатанная на 3D-принтере, вокруг которой будет прилегать горячий пластик.

Оба купола должны учитывать ограничения 3D-печати, такие как большие выступы или тонкие сечения.Навесы вакуумной формовки также не могут сужаться наружу, что означает, что все стороны должны быть видны сверху (кроме вертикальных боковых стенок). Детали, полученные вакуумным формованием, также имеют тенденцию к складкам, если пресс-форма заставляет материал растягиваться и формироваться обратно на меньшую поверхность. Я обнаружил, что мне пришлось несколько раз повторять дизайн моего купола, чтобы он формировался без складок. Моя последняя 3D-печатная форма для вакуумного формования была довольно гладкой и округлой. У навесов, напечатанных на 3D-принтере, очень мало ограничений по сравнению с вакуумным формованием, и они могут выглядеть так, как вы хотите.

Конструирование навеса

Программное обеспечение для моделирования

Затем вы хотите открыть программу автоматизированного проектирования (САПР).Я рекомендую использовать Fusion 360 от Autodesk, так как он бесплатен для любителей и имеет множество инструментов проектирования. У Ларса Кристенсена есть целый плейлист с видеоуроками по Fusion 360.

Процесс проектирования

Шаг 1:

Чтобы начать процесс 3D-моделирования, нам понадобится контур верхней пластины вашей рамы. Если у вас уже есть 3D-модель рамы, вы можете просто импортировать верхнюю пластину в новую деталь и спроецировать ее геометрию на новый эскиз. Если вы хотите создать 3D-модель своей рамы, вы можете прочитать статью Каллума об этом здесь.Альтернативой является установка верхней пластины на сканер рядом с линейкой для масштабирования. Затем это изображение можно импортировать в Fusion с помощью прилагаемого инструмента холста и нарисовать как эскиз. Помимо использования линейки на изображении для масштабирования, вы также можете измерить размеры верхней пластины и применить их к вашему изображению в САПР. Используя ограничения, убедитесь, что центр вашего эскиза верхней пластины совмещен с началом координат. На изображении ниже я также добавил синие выделенные линии к моему эскизу верхней пластины, чтобы округлить очертания навесов.

Шаг 2:

После создания контура верхней пластины выдавите его вверх на 2-3 мм. Следующим шагом будет создание общей формы навеса с помощью инструмента произвольной формы. Это требует некоторой практики, но навесы произвольной формы намного изящнее, чем те, которые созданы с помощью других инструментов проектирования, таких как лофты. В Man and Machine есть отличный учебник по созданию произвольных форм.

Шаг 3:

Для навеса сначала нужно создать рабочую плоскость на 1 мм выше экструдированной верхней пластины. Выберите инструмент произвольной формы и создайте плоскость. Щелкните рабочую плоскость и начало координат, чтобы выровнять произвольную форму. Измените длину и ширину заготовки произвольной формы, пока ее края не будут слегка перекрывать экструзию верхней пластины. Установите для каждой из граней ширины и длины значение 6 и установите симметрию на зеркальное отражение. Вы также хотите выбрать симметрию по длине, чтобы обе стороны навеса были зеркальными. Следующим шагом будет нажать «изменить» и приступить к формированию купола по своему вкусу. Я бы порекомендовал надеть плавник поверх вашего купола, так как это упростит режим черепахи для вашего дрона.Ниже представлена произвольная форма моего навеса.

Шаг 4:

Когда произвольная форма будет завершена, выберите инструмент выдавливания и выберите контур вашей верхней пластины. Измените расстояние выдавливания на режим «до» и выберите плоскость произвольной формы. Это создает экструзию между экструзией верхней пластины и произвольной формой. Затем вы можете добавить в купол такие элементы, как отверстия для винтов. Если вы печатаете свой купол на 3D-принтере, вы также можете использовать инструмент «Оболочка», чтобы выдолбить купол до ширины 1-3 мм.

Производство

Вакуумное формование

Для вакуумной формы вам понадобится:

Вакуумный формирователь
Пылесос
Ваша 3D-печатная форма для навеса
Листы поликарбоната. Я рекомендую использовать листы толщиной 1–1,5 мм (0,04–0,06 дюйма).
Духовка. Я рекомендую покупать дешевую походную печь из вторых рук, так как плавление пластика в пищевой печи небезопасно.Тепловая пушка также будет работать, однако результаты будут хуже, поскольку материал не может быть равномерно нагрет.

Для вакуумного формовщика я сделал деревянный ящик с перфорированным деревянным листом наверху, как показано на рисунке ниже. Затем я просверлил отверстие сбоку и приклеил сбоку трубу, к которой можно было прикрепить пылесос. Академия Punished Props опубликовала отличное видео о создании и использовании самодельного вакуумного формовщика.

Помимо советов, изложенных в видео, я бы порекомендовал печатную 3D-форму для вакуумного формования напечатать из твердого ABS или PLA-пластика.Гибкая форма не даст идеальных результатов. Еще один совет, который я хотел бы добавить, — покрыть 3D-печатную форму тонким слоем смазки перед вакуумным формированием купола. Это значительно упрощает удаление. Вы также можете отшлифовать 3D-печатную форму до гладкости, чтобы получить гладкий навес; однако я сохраняю линии печати, так как они помогают светиться куполу, когда установлены светодиоды.

3D-печать

Если вы не знакомы с 3D-печатью, я бы порекомендовал прочитать статью Каллума о 3D-печати для FPV.Как уже говорилось, идеальный навес, напечатанный на 3D-принтере, будет напечатан либо из нейлона, либо из ТПУ. Цвет материала — ваш выбор; тем не менее, я бы рекомендовал использовать белую нейлоновую нить, так как ее можно красить. Jon E демонстрирует умирание нейлона в своем видео.

Основное преимущество навесов, напечатанных на 3D-принтере, заключается в том, что вы можете изменять заполнение и количество оболочек, чтобы изменить гибкость. Мягкий купол с низким заполнением (~ 10%) и низкими оболочками (~ 2) изгибается при ударе, поглощая небольшую силу, и переносит остаток на раму.Жесткий купол будет меньше поглощать удары и, как следствие, передавать больше ударов на остальную часть рамы. Я бы порекомендовал использовать 30% -ное заполнение и 3 оболочки, однако вам следует проверить различные температуры и настройки печати, чтобы увидеть, что вам больше подходит.

FPV Испытание купола дронов

Существует ряд методов тестирования куполов FPV дронов. Мой личный метод тестирования — выполнить виртуальное стресс-тестирование в Fusion, как показано в этом видео от Hodgepodge.Команды Формулы-1 используют симуляции, поскольку они дешевы и в меру соответствуют реальной производительности. Альтернативой моделированию является тестирование в реальном мире. Это включает в себя изготовление серии навесов, полет, наблюдение за тем, как они ломаются, и улучшение конструкции. Чтобы получить наилучшие результаты, я рекомендую использовать оба метода, хотя проще всего выполнить тестирование в реальных условиях. Очень важно тестировать спроектированные вами навесы. Мне потребовалось около двадцати изменений, чтобы доработать свой собственный дизайн купола до такой степени, что я остался доволен.Некоторые из моих изменений купола изображены ниже.

Заключительное слово

Поздравляем, теперь вы узнали, как сделать свой собственный набор куполов для FPV дронов. Мало того, что ваш парк дронов будет выглядеть соответствующим образом, они также обеспечат значительно большую защиту антенн, камер и вашего кадра. Независимо от того, решите ли вы разработать свой собственный или распечатать чей-то купол, вы можете быть уверены, что он улучшает ваш дрон.

Автор: OSprey

https: // www.

facebook.com/OSpreyFPVracing/

Я страстный пилот гоночных квадроциклов с многолетним опытом. Когда я не летаю, мне также нравится выполнять личные инженерные проекты, такие как рамы гоночных квадроциклов или что-нибудь другое мехатронное. Я очень рад возможности поделиться своими знаниями с сообществом FPV! Вы можете следить за мной в Facebook @OSpreyFPVracing и на YouTube на OSprey FPV Racing

Сообщение навигации

Красивые навесы во дворе частного дома своими руками.Как самому сделать навес из поликарбоната, фото-инструкция Что нужно знать о навесах из поликарбоната

Частный дом или квартира? Однозначно первое лучше.Ведь собственный дом позволяет хозяину проявить фантазию по организации участка и фасада. Собственники могут оформить территорию в соответствии со своими запросами и пожеланиями. Часто для этих целей используются навесы из поликарбоната во дворе частного дома. Они отличаются не только практичностью и функциональностью, но и привлекательны с эстетической точки зрения. Ниже в статье будут рассмотрены виды конструкций из поликарбоната, материал, варианты использования и критерии выбора.

Пример навеса для террасы из сотового поликарбоната. Источник yandex.uz

Общие понятия, виды, критерии

Навесы из поликарбоната представляют собой универсальные наружные конструкции бытового назначения. Материал изготовления — полимерный пластик. Он отличается легкостью, гибкостью, удобством формата, способен пропускать свет, в отличие от навеса из профнастила.

Выбирая сырье для подвесных конструкций, необходимо учитывать присущие ему характеристики. Материалы на основе полимерных пластиков обладают следующими преимуществами:

широкий выбор цветов, форм;

низкая стоимость;

возможность изготовления матовых или прозрачных конструкций;

длительный срок эксплуатации;

простой процесс установки.

Разновидности материалов

По типу и способу изготовления различают следующие виды поликарбоната:

Материал первого типа имеет трапециевидный или волнистый профиль.Обычно его используют для изготовления заборов, крыш и других конструкций на дачном участке.

Есть много цветов профилированного поликарбоната. Источник krovelson.ru

Сотовый поликарбонат — это панель, состоящая из нескольких слоев пластика. Они соединены между собой своеобразными ребрами, расположенными вертикально по направлению волокон. Конструкции из такого материала отличаются высокой теплоизоляцией: воздух скапливается в гребнях, как между двумя стеклянными полотнами в стеклопакетах.Кроме того, он обладает гибкостью в условиях низких температур, что позволяет использовать его в сложных строительных ситуациях. Сырье для изготовления различается по толщине, ширине, весу, параметрам внутреннего пространства. Чтобы сделать выбор в пользу того или иного вида сотового поликарбоната, необходимо учитывать специфику планируемых работ.

Сотовый поликарбонат. Цвета. Источник fermer.blog

Материал монолитного типа на основе формованного пластика.Отличительные особенности конструкций из такого поликарбоната — относительно небольшой вес и высокая прочность. Он также способен поглощать ультрафиолетовое излучение. Часто используется на промышленных предприятиях.

Монолитный поликарбонат имеет высокую плотность. Источник plastiksklad.ru

Разновидности навесных конструкций

По типу применения все конструкции делятся на три группы:

На нашем сайте представлены самые популярные — от строительных компаний, представленных на выставке «Малоэтажная страна».

Независимый

Самый популярный навес для защиты парковки. Сооружение может быть выполнено как самостоятельный объект на участке, так и пристроено к капитальному строению. Подходит для владельцев небольших дворов, где нет возможности построить полноценный гараж. К тому же такое решение обойдется дешевле с финансовой точки зрения. Такая конструкция надежно защитит машину от дождя, снега, лишнего мусора.

Вариант навеса для парковки.Источник yulsamet.ru

Еще один популярный вид навесов из поликарбоната во дворе — беседки. Их можно сделать в виде круга, прямоугольника, многоугольника. Желательно при строительстве выбирать участок на возвышенности. Беседку можно сделать закрытой и оборудовать раздвижными элементами, которые будут открываться в теплую погоду и закрываться в непогоду. Бюджетный вариант — беседка на четырех столбах с деревянной сеткой в качестве внешней стены. Беседка, как и навес автомобиля, может примыкать к основной стене.

В последнее время широкое распространение получили теплицы из поликарбоната. У них есть ряд преимуществ перед традиционными пленочными и стеклянными вариантами. В отличие от стекла материал более пластичный и легкий. В то же время он обладает высокой прочностью, способен выдерживать большие нагрузки, резкие перепады температур.

Вариант теплицы в саду. Source bifores.by

Навес для бассейна из поликарбоната — отличный вариант для защиты искусственного водоема от нежелательного вредного воздействия ультрафиолета и попадания мусора в воду.Если на участке бассейн постоянного типа, то желательно выбрать навес с запираемыми элементами.

Прикреплен

Навес перед домом можно сделать в виде козырька над крыльцом. «Козырёк» поможет защитить ступеньки от осадков, налипания снега и образования ледяной корки. Следует учесть, что при удалении козырька более чем на полтора метра делаются опорные стойки.

Если в доме вместо маленького порога есть терраса со стульями и столом или летняя кухня, также желательно защитить ее от дождя и нежелательных солнечных лучей.Конструкция козырька здесь аналогична «козырьку».

При желании во дворе частного домовладения, пристроенного к дому, сооружается навес из поликарбоната. Конструкция отличается от других относительно большей площадью, позволяет защитить обширную территорию. Здесь можно организовать участки для парковки автомобиля и террасы.

Пример закрытого бассейна. Источник yandex.uz

На нашем сайте вы можете найти контакты строительных компаний различного назначения.Пообщаться напрямую с представителями можно, посетив выставку домов «Малоэтажная страна».

Навесные конструкции навеса

Для всех конструктивных решений, независимо от типа конструкции, действует единое правило: сочетание с другими элементами экстерьера дома. Маркизы должны вписываться в архитектурный стиль и окружающий ландшафт. Навесные конструкции навесного типа имеют, с одной стороны, прочную опору с прочной стеной, а с другой — опорные стойки.

Типы каркасов крыши:

Односкатно-двускатная крыша обеспечивает быстрое таяние снега под давлением собственного веса. Купольные и волнистые крыши обычно используются для защиты и украшения. Многоуровневые виды бывают односкатными, двускатными или арочными.

Навес с двускатной многоярусной крышей. Источник metal812.ru

Описание видео

Еще примеры навесов из поликарбоната в видео:

Критерии выбора

Для того, чтобы сделать навес во дворе, нужно определиться с его функциональностью.Следует учитывать климатические особенности местности, сложность сооружения, предназначение постройки. В зависимости от этих условий подбирается тип поликарбоната и его толщина. Немаловажную роль играет расчетная нагрузка на кровлю в зависимости от типичных климатических условий (количество выпадающего снега, ветренность), степени изгиба поверхности. Покупая изделия из полимерного пластика, лучше не экономить, выбрав самый тонкий материал.

Выбор толщины материала и шага рамы

В зависимости от типа возводимой конструкции рекомендуется использовать поликарбонат разной толщины:

Шаг рамы зависит от толщины полимерного материала:

Козырек над крыльцом дома.Источник artkovka.com.ua

Типы несущих конструкций

Все навесы, к какому бы типу они не принадлежали, имеют форму несущих вертикальных столбов с крышей. Материал для изготовления каркасных конструкций бывает разный: дерево, металл, бетон, кирпич, камень. Стоит отметить, что наибольшей популярностью пользуются металлические и деревянные конструкции.

Деревянный

Такие навесные конструкции имеют сравнительно невысокую стоимость, поэтому наиболее распространены. Для изготовления каркаса берется профилированный и клееный брус сечением 100 * 100 (150 * 150) миллиметров.

Металлический каркас более прочен и долговечен, если вовремя провести антикоррозионную обработку. Для опор берут трубы диаметром 50-150 миллиметров. Остальные конструкции изготавливаются из металлопроката, сечение которого зависит от площади закрепляемого листа:

40 * 20 миллиметров с навесом до 5 метров;

40 * 40 или 30 * 60 — более 5,5.

Также для несущих конструкций используются кованые элементы или сборные конструкции из алюминия.

Источник bruschatka-moskva.ru

Другие типы

Самый затратный вариант в денежной части — каркасы из бетона, кирпича или камня. Такие конструкции впечатляют внешним видом, но при этом не громоздки. Это обеспечивается прозрачностью полимерного пластика. Они отличаются высокой степенью устойчивости к внешним факторам, но в отличие от деревянных и металлических конструкций их нельзя демонтировать и переносить в другое место.

Описание видео

Какой поликарбонат выбрать, смотрите в этом видео:

выводов

Для возведения навеса во дворе частного домовладения нужно определиться с его функциональностью.Исходя из того, для чего будет использоваться конструкция, выбирается исходный материал. Толщина профиля и шаг каркаса зависят от площади покрытия, в свою очередь, от параметров несущей конструкции — площади и толщины.

Материал вышлем Вам на e-mail

Важной частью экстерьера загородного дома является навес. Он предназначен для защиты части двора от атмосферных осадков и ультрафиолетовых лучей, а также выполняет декоративную функцию.Небольшой участок, покрытый сверху материалом, представляют собой навесы, прикрепленные к дому. Фото таких конструкций можно увидеть в этом обзоре. В этом случае опоры конструкции доводятся до нужной высоты. Присоединение к основной конструкции подразумевает крепление одной стороны конструкции к стене дома.

Навесная конструкция позволяет создать отличную зону отдыха на открытом воздухе.

Навесы, прикрепленные к дому, вы можете сделать сами. На фото показаны основные этапы монтажа.Каркас конструкции часто делают из профилированной трубы или бруса. Подобная конструкция примыкает к стене и принимает на себя нагрузку от снега, скопившегося на крыше.

Крыша обычно покрывается профлистом, шифером или оцинкованным материалом. Металл для каркасного строительства отличается пластичностью и прочностью. Подходит для разных стилей. Подобные конструкции можно построить своими руками.

Деревянная каркасная система прекрасно сочетается с другими материалами.Дерево подходит для большинства архитектурных проектов. Перед использованием этот материал следует обработать защитными препаратами. Пристроенные к дому навесы из поликарбоната, фото которых можно посмотреть в Интернете, приобретают все большую популярность.

Поликарбонат прост в сборке и имеет разнообразную цветовую палитру.

Поликарбонат обладает следующими преимуществами:

пластик долговечен. Для него не страшны механические воздействия;
легкий материал;
хорошо пропускает свет;
гибкость полотна.

Полезная информация! Приобретая конструктор для самостоятельной сборки, необходимо проверить целостность и прочность всех стыков.

Навесы на дом: фото и особенности конструкции

Навесы, прикрепляемые к дому, как показано на фото, могут быть двух типов. Это консольные модели и навесы на опорах. Консольный вариант может быть любой длины, но его ширина не должна быть больше двух метров.Опорные конструкции могут использоваться для различных целей.

Маркизы могут иметь различное назначение:

маркизы для защиты автомобилей;

маркизы разные: со стеллажами, выдвижными или корзиночными.

Статья по теме:

Особенности деревянных навесов, пристроенных к дому: фото и дизайнерские решения

Часто домовладельцы выбирают навесы из дерева.Такие конструкции имеют отличный набор характеристик:

отличаются простотой конструкции;
выдерживают длительное пребывание на открытом воздухе, особенно при правильном обращении;
характеризуется безопасностью для здоровья человека;
имеют доступную цену.

Полезная информация! Для комфортного использования навеса стоит позаботиться о проведении света и установке осветительных приборов.

Варианты навесов, пристроенных к дому из профнастила: фото и особенности конструкции

Тент из профнастила может быть выполнен в различной конфигурации.Из профнастила создают односкатные, двускатные и арочные конструкции. Кроме того, конструкция из этого материала имеет следующие особенности:

простота изготовления;
экономия денег;
долгий срок службы.

Важно! Навес из профнастила монтируется только саморезами оцинкованными, имеющими уплотнительную резину.

Создание проекта

Выбирая дизайн-проект, стоит определиться со следующими параметрами:

габариты и назначение конструкции;
размер участка;
снеговые и ветровые нагрузки;
высота снежного покрова и ожидаемое количество осадков в год;
конструктивные особенности основного строения.

Перед монтажными работами обязательно наличие чертежа. Исходя из размеров постройки определяется необходимое количество материала.

Полезная информация! При создании навеса стоит учесть проезд машины с грузом.

Подготовительные работы

Перед тем, как будут созданы планируемые навесы, пристроенные к дому, фото которых можно посмотреть на сайте, необходимо провести подготовительные работы. Для этого размечается подходящий участок, и на нем выкорчевываются деревья. Чистый участок выровнен. В этом случае насыпают песок и щебень.

Выемки просверливаются под навесами. И на этом этапе стоит подумать о прокладке кабеля для источников освещения. Выбирается конкретный шаг для размещения опор. Это зависит от степени тяжести кровли и каркасной части.

Стойки опускаются в подготовленные котлованы, которые заливаются бетонной смесью.Столбы устанавливаются по уровням.

Важная информация! Если грунтовые воды расположены близко, то концы столбов необходимо дополнительно гидроизолировать. Металлические опоры предварительно обрабатывают грунтовкой.

Как сделать навес из поликарбоната, прикрепленный к дому: фото и этапы монтажа

Через 12-15 дней после полного затвердевания бетона можно начинать сборку конструкции. На стену крепятся кронштейны, а затем сверху поперечная балка.

Создание ящика

Выполняется верхняя обвязка. Торцевые части стоек соединяются при помощи поперечной балки и между собой. В этом случае используются профили, уложенные параллельно. Металлическая каркасная система сваривается, а деревянная стягивается стальными уголками.

Места сварки очищены, загрунтованы и окрашены. Крепятся стропила поперечными деталями с шагом 600 мм. Структура прикреплена к опорной балке с использованием углов стали.Обрешетка укладывается поперек стропил и крепится саморезами.

Крепление на крышу

Листы рубероида нарезаются по размеру. Затем прикрепил к обрешетке. Раньше в поликарбонате делали отверстия под саморезы.

Для облегчения отвода воды ячейки должны быть направлены вниз. Работая с пластиком, не забывайте оставлять промежутки между ними. Размеры отверстий следует делать с запасом 2-3 мм. Есть некоторые особенности устройства кровли из других материалов.

В качестве балок можно использовать деревянные бруски. Со временем в материале могут появиться трещины, которые снизят жесткость конструкции. После монтажа балок устанавливаются поперечные доски, а затем крепится металлочерепица. Монтаж этого материала производится с нижних листов. При этом следует учитывать, что должно быть нахлест верхних листов на нижние.

Навесы из поликарбоната — уличные конструкции универсальные бытового назначения. Материал легкий, гибкий, полупрозрачный, в большой цветовой гамме, удобный формат, представлен разной толщины, что позволяет конструировать навесы простой и сложной криволинейной формы.Постройки выглядят легко, изящно, не перегружают ландшафт, вписываются в любое стилистическое решение архитектурного ансамбля на участке.

В статье мы дадим пошаговую инструкцию, как сделать навес из поликарбоната своими руками, как правильно выбрать форму, рассчитать и спроектировать конструкцию.

Что нужно знать о навесах из поликарбоната — общие критерии

Изготовление навесов из поликарбоната стало популярным благодаря простоте монтажа, практичности материала, эстетичности построек. Всего:

автономная, отдельно стоящая — навесы над бассейном, теплицы, стоянка для автомобилей, беседки, хозяйственные постройки различного назначения;
пристроек к дому: баня, гараж — веранды, террасы, козырьки над крыльцом и калиткой;
мобильная — легко перемещается по участку, обычно по мангалам и небольшим беседкам.

Навесы на дом из поликарбоната, фото больших арочных хозяйственных построек

Это конструкции простой прямоугольной или сложной формы, криволинейной формы, иногда двухэтажные, например, над гаражом или летней кухней.Открытого и закрытого типа, для этого боковые стенки застекляются, зашиваются панелями, красивой решеткой, вагонкой, сруб или закрываются плотными шторами.

Внутренний навес из поликарбоната

Совет: Мягкие прозрачные окна, раздвижные алюминиевые системы — наиболее универсальный вариант: они не закрывают обзор, легко открываются и хорошо сохраняют тепло в закрытом состоянии.

Опорный навес из поликарбоната пристроен к дому, фото изогнутой крыши

Навесы представляют собой вертикальные опорные столбы и кровлю.Каркас делают из дерева, металла, реже из бетона, камня, кирпича.

Типовой чертеж отдельно стоящего навеса из поликарбоната

Навесы деревянные с поликарбонатом

Изготовление навесов и козырьков из поликарбоната на деревянной основе — наиболее бюджетный и простой способ самостоятельно изготовить небольшую архитектурную форму на участке. Для работы не требуется профессионального оборудования, достаточно бытовых ручных инструментов. Для постройки навеса из деревянного поликарбоната своими руками из этого же материала делают клееный профилированный брус 100 * 100 или 150 * 150 мм, бревно ∅150-200 мм, стволы деревьев, обвязку и мауэрлат.Для стропильной системы хозяйственных построек по СНиП обязательна обрезная доска 40 * 100 мм.

Эскиз деревянного навеса из поликарбоната

Основные недостатки — горючесть, плохая влагостойкость в результате гниения, поражения грибком, потеря прочности, эстетичности. Грызуны, мелкие клопы способны нанести значительный ущерб несущим элементам. Деревянные козырьки и навесы из поликарбоната необходимо обработать антипиренами, антисептиком, прочным финишным защитным слоем масла или лака.

Навес из поликарбоната, пристроенный к дому, на фото конструкция с покатой крышей

Козырьки металлические

Перед тем как сделать навес из поликарбоната на металлическом каркасе, следует выбрать тип конструкции:

Сварные навесы из профилированных или круглых труб — самые популярные навесы из поликарбоната. Для вертикальных столбов используются трубы ∅50-150 мм, в зависимости от размеров конструкции, для обвязки профиль с кромкой 40-80 мм, для фермы -25-50 мм.
Кованые — красиво, изящно, но довольно дорого с финансовой точки зрения. На строительном рынке можно купить штампованные кованые детали, а также создать свой эксклюзивный продукт.
Сборный алюминий.

Навес к дому из поликарбоната, на фото подвесной кованый козырек консольного типа

Для навесов из поликарбоната до 5 м применяется профиль с толщиной стенки 2 мм, сечением 40 * 20 мм, для зданий более 5. Требуется прокат 5 м, 3 * 40 * 40 или 2 * 30 * 60 мм.

Пример, как сделать навес из поликарбоната своими руками, чертежи арочной конструкции

Железный навес прослужит несколько десятилетий, хотя его главный враг — коррозия. Необходимо очистить детали жесткой щеткой от ржавчины, окалины, масляных пятен, пройтись абразивом по всей поверхности, затем промыть растворителем. Затем засыпать грунтом, покрасить, лучше молотковой краской, хорошо справляется с химическими, биологическими и механическими воздействиями.

Эскиз навеса из поликарбоната над входом

Полезно знать: Металлические изделия нагреваются огнем, солнечным светом, быстро остывают в холодную погоду, поэтому для уюта в беседках, на веранде, террасе лучше предусмотреть деревянные перила на парапет.

Кирпич, камень и бетон

Кирпич, бетон, каменные навесы из поликарбоната во дворе смотрятся эффектно, но легко, не громоздко, за счет прозрачности поликарбоната. Они не требуют ухода при эксплуатации, пожаробезопасны, хорошо переносят вредные атмосферные воздействия, физико-механические воздействия, хотя требуют значительных временных и финансовых затрат.Если навесы из других материалов можно разбирать, перемещать, то такие конструкции являются стационарными, их демонтаж невозможен.

Крыша

Навесы из поликарбоната, фото интересных идей представлены в галерее, в сети тоже много картин и проектов, бывают одно- и двускатные, арочные, каскадные, конусные, купольные, волнообразные меньше общий.

Типовые навесы из поликарбоната

Сделать фундамент несложно, достаточно учесть ветровые и снеговые нагрузки в регионе, а вот стропильная система требует серьезных расчетов.

Классификация хозяйства:

По характерным очертаниям контура — многоугольные, треугольные, ломаные параллельные пояса.
По типу решетки — ромбическая, треугольная, полудиагональная, диагональная.
По способу опоры — консольные, балочные, арочные, балочно-консольные.

Навес консольный из поликарбоната каскад

Самый простой вариант — односкатный навес из поликарбоната, оптимальный угол наклона кровли 22-30 o.Стропила делают из дерева или это ферма — горизонтальный, изогнутый или треугольный каркас с опорными распорками, вертикальными стойками под углом внутри основной конструкции.

Схема односкатной конструкции

Для создания проекта вам необходимо:

Схема навеса с видом на крышу, от этого зависит тип нижней и верхней зон.
Чертежи навесов из поликарбоната должны включать размеры конструкции, так как нагрузка изменяется прямо пропорционально размеру.Важно определить как верхнюю, так и нижнюю точку уклона, чем меньше уклон, тем больше снега будет скапливаться на крыше.
Учитывайте размер панелей, от этого зависит расстояние между стропилами, чтобы край не проваливался в пустоту.
Ветровая и снеговая нагрузка в регионе можно найти в специальных таблицах.

Двусторонний навес из поликарбоната — кованая конструкция

Фермы рассчитаны согласно положениям СНиП п.2.01.07-85, для самостоятельных расчетов сложно, требуется инженерное образование, а также специальное программное обеспечение. Во избежание ошибок рекомендуется воспользоваться онлайн-калькулятором или взять готовый проект. Нагрузки и воздействия указаны в нормах СНиП в части 2.01.07-85, правила изготовления металлоконструкций — СНиП П-23-81.

Арочные навесы из поликарбоната, эскизы для небольших зданий

Полезно знать: чем больше расстояние от нижней до верхней точки крыши, тем выше ее несущая способность.

Чтобы не запутаться в сложных расчетах, воспользуйтесь рекомендациями:

При уклоне 22-30 о в здании шириной 6-12 м высота и длина треугольной фермы должны иметь пропорцию 1: 5;
Если уклон 15-22 °, то размеры в пропорции 1: 5, но раскосы должны быть малоэтажными, ремней делается четное количество, оптимально 8.
Для крупных производственных построек подходит уклон меньшего размера, здесь необходимы инженерные расчеты, длина и высота прогона должны быть в пропорции 1: 7, 1: 9.

Простые схемы изготовления стропил для навеса из поликарбоната

Расчет навеса из поликарбоната из профильной трубы

За основу берем навес, размер 6000 * 4000 мм, это эргономичное решение: удобная беседка или крытая парковка для авто.

Стандартные размеры поликарбоната по ширине и длине:

литье 2.050 * 2, 3, 6,12 м;
ячейка 2100 * 3,6,12 м.

Для частных построек подойдет лист толщиной 6-12 мм.

Таблица характеристик поликарбоната

Фермы должны располагаться под каждым краем и посередине листов, поэтому расстояние между ними будет 1 м.

Для стоек берем трубу ∅80-100 мм, шаг 2,0 м по длинной стороне навеса. Для крыши:

основные элементы — профильная труба 30 * 30 мм, длина нижней 3,1 м, вспомним теорему Пифагора: квадрат гипотенузы складывается из квадратов катетов, рассчитываем длину верхний, в нашем случае — 3. 9 м;
— труба профильная 20 * 20 мм, расположение — под углом 25 о.

Установим перпендикулярные перемычки через каждые 0,5 м друг от друга.

Типовая схема малой фермы

Пошаговая инструкция, как самому построить навес из поликарбоната на дом

Чтобы сварить металлические навесы для дачи из поликарбоната необходимо выполнить ряд условий:

Детали, а также опорные элементы не должны иметь трещин.
Шероховатость торцевой поверхности опорного ребра определяется 2789-73 ГОСТ — Ра £ 12,5 мкм.
Недопустимо использование стали с внутренним слоем и шероховатыми включениями шлака для нижней зоны фермы.
Согласно ГОСТ 14771-76 сварку лучше проводить механической сваркой в углекислом газе или его смеси с аргоном.
Согласно ГОСТ 2246-70 и 26271-84 рекомендуется использовать сварочную проволоку ПП-АН-8.
Для крепления стропил к подстропильным элементам и вертикальным колоннам болтами 5 класса. 8 используются в соответствии с пунктом 7798-70 ГОСТ.

Рисунок ассиметричного арочного навеса

Практическая конструкция

Размечаем место под столбами, выкапываем ямы глубиной 700 мм, делаем подушку из 100 мм песчаника, 100 мм щебня, тамбур. Внизу насыпаем в него 100-200 мм бетона, устанавливаем столб, с усилием вставляем круговыми движениями, чтобы он вошел вглубь. Заливаем яму бетоном, проверяем вертикаль по отвесу, при необходимости подкорректируем, а также укрепляем опорными откосами.

Важно: Профессионалы рекомендуют ставить опоры и вдоль дома, но если такой возможности нет, то на анкер следует посадить брус 60, 80 * 80 мм, поддержать на нем фермы, соединить сваркой, это позволит нагрузку распределить по всей поверхности.

Способ крепления вертикальных опор

Когда раствор полностью встал, соединяем столбики по головкам, проверяем геометрию, диагонали должны быть равны.

Фермы лучше всего готовить на земле, по выбранной схеме самые распространенные представлены на фото выше. Готовые детали приподнимаются, равномерно распределяются по обвязке, в нашем случае через каждый метр. Узлы крепления продольных планок и стропил выполняются с помощью стальных косынок, а также сварными или болтовыми соединениями.

Следующий этап — обрешетка (перпендикулярные трассы), из трубы 20 * 40 мм, с шагом 400-600 мм, к ней будут крепиться листы. Готовые металлоконструкции очищаются, затем окрашиваются.

Прогоны укрепят каркас, это позволит более надежно зафиксировать поликарбонат

Посмотрите видео-советы, как правильно прикрепить навес из поликарбоната к своему дому, это поможет избежать глобальных ошибок при строительстве своими руками.

Как работать с поликарбонатом

Поликарбонат лучше резать дисковой пилой, оснащенной твердосплавным полотном с неразбавленными мелкими зубьями. Отверстия следует проделывать дрелью со сверлом по металлу, между ребрами жесткости. На верхние торцы сотовых панелей установите планки и самоклеющуюся ленту для герметизации, нижние не закрывать.

Всего 2 способа:

Защитные гильзы — отверстия делаются на 2 мм больше монтажной ножки, деталь должна плотно прилегать до щелчка.Длина шайбы равна толщине поликарбоната, она в обязательном порядке оснащена резинкой, уплотняющей соединение, предотвращающей попадание дождя и пыли. Такое крепление называется точечным, шайба плотно удерживает поликарбонат и предотвращает его деформацию при нагревании.

Как закрепить поликарбонат на навес с помощью шайбы

Специальный профиль — это полоса с пазами с двух сторон, в которую вставляется поликарбонат.Этот метод предпочтительнее, если необходимо соединить листы. Края прикручиваются защитными гильзами. Профили предназначены для различных соединений: угловых, соединительных, неразъемных, пристенных, разъемных и специальных для стыковки, если необходимо изменить конфигурацию кровли.

Фото-инструкция по креплению поликарбоната к металлическому каркасу навеса с помощью профиля

Еще есть мокрый способ, панели монтируются на шпаклевку, но если вы делаете навес своими руками, лучше ограничиться 2 предыдущими советами.

Виды крепления поликарбоната к обрешетке

В чем секрет популярности навесов из поликарбоната? Почему именно этот материал выбирают чаще других? Действительно ли все дело в низкой стоимости или есть другие особенности, о которых стоит знать? Как не ошибиться при выборе навеса к дому впервые? Как может выглядеть эта конструкция и зачем она вообще нужна? Мы подготовили для вас всю необходимую информацию о козырьках и козырьках из поликарбоната, а также отобрали 50 лучших фото-примеров!

Заказать навес?

По ценам есть акционные навесы — навес под машину 3.6 х 6,3 = 63000 рублей !!!
навес на 2 машины под ключ 5,7 х 6,3 = 128000 руб !!!

Необходимая сварка выполняется в процессе производства с использованием защитного газа, что обеспечивает высокое качество сварных соединений.

Так же на заводе выполняется покраска. Высокотемпературная сушка окрашенного слоя обеспечивает высокую прочность и качество защитного уличного покрытия.

Прочность наших конструкций обеспечивается правильным расчетом нагрузок (все расчеты соответствуют действующему стандарту).

Срок изготовления и доставки заказанных дизайнов — 2 недели. Монтаж конструкции занимает от одного до двух дней.

Размер

Номер навеса	Размер козырька, ш * г	на крайних стойках, ш * д	3d эскиз с размерами	крытая площадь	цена навеса с установкой и доставкой (под ключ)
ширина навеса 3,4 м.
3	3,4 * 5,3	3,0 * 5,0		18	61 490
4	3,4 * 6,3	3,0 * 6,0		21,6	69 190
5	3,4 * 7,4	3,0 * 7,1		25,2	77 990
6	3,4 * 8,5	3,0 * 8,2		28,8	82 390
7	3,4 * 9,5	3,0 * 9,0		32,5	92 290
ширина навеса 4. 4 мес.
16	4,4 * 3,2	4,0 * 2,9		14	46090
17	4,4 * 4,2	4,0 * 3,9		18,5	60 390
18	4,4 * 5,3	4,0 * 5,0		23,2	71 390
19	4,4 * 6,3	4,0 * 6,0		27,7	80 190
20	4,4 * 7,4	4,0 * 7,1		32,4	92 290
21	4,4 * 8,5	4,0 * 8,2		37	104 390
22	4,4 * 9,5	4,0 * 9,0		41,7	115 390
23	4,4 * 10,6	4,0 * 10,0		46,3	120 890

Почему люди выбирают поликарбонат

Давайте посмотрим, что это за материал. Поликарбонат — это прочный полимерный пластик. Он широко используется не только в строительстве, но и при производстве линз, компакт-дисков, компьютерных комплектующих.

Может быть:

Сотовый поликарбонат — это несколько тонких пластин, соединенных между собой перемычками. В поперечном сечении лист разделен ячейками, и содержащийся в них воздух обеспечивает хорошие теплоизоляционные свойства материала.

Монолитный поликарбонат представляет собой сплошной лист полимера без пустот и ячеек.Это универсальный строительный материал, который имеет отличную светопропускаемость и может заменить обычное стекло.

Среди достоинств материала стоит выделить:

Доступная цена. Поликарбонат дешевле металла, стекла и дерева.
Легкий вес для легкой установки. Сотовый поликарбонат в 16 раз легче стекла.
Пожарная безопасность. Не горючий и не способствует распространению огня.
Устойчивость к перепадам температур. Поликарбонат хорошо переносит диапазон температур от -40 до +120 градусов по Цельсию.
Надежность и долговечность. Правильно сделанный навес из этого материала прослужит вам не один десяток лет.
Гибкость и пластичность. Вы можете создавать дизайны различных форм оформления.
Разнообразие цветов. Поликарбонат доступен во всех возможных цветах, что дает возможность подобрать материал, который идеально впишется в стиль здания.
Простота ухода. Чтобы очистить навес от загрязнений, не нужны дорогие моющие средства. Прекрасно моется обычной мыльной водой.

Неудивительно, что при таком количестве полезных свойств поликарбонат так же популярен, как материал для строительства навесов. Разберемся, каким может быть навес к дому?

Козырек над входом

Козырек над входом служит для защиты крыльца от дождя, снега и других неблагоприятных факторов. Его можно прикрепить к постройке с помощью подвесов или установить на дополнительных опорах. Материал рамы — дерево, сталь или алюминий.

Очень красиво и интересно смотрятся навесы из поликарбоната на кованом каркасе. Цветочные мотивы, сложные геометрические формы кованых элементов придают внешнему виду козырька роскошь и шик. Такие конструкции хорошо вписываются в стиль старинных построек и классических частных домов.

Навес над входом из поликарбоната не только отлично выполняет свою основную функцию, но и служит гармоничным дополнением экстерьера, а в некоторых случаях ярким акцентом, способным полностью изменить визуальное восприятие экстерьера дома.За счет разнообразия цветов материал идеально сочетается с цветом здания.

Навес для машины

Преимущества постройки навеса перед домом для автомобиля очевидны:

При проектировании такой конструкции учитываются габариты вашего автомобиля и выбирается та часть постройки, к которой удобно проехать.

Уютная терраса

Распространенный вариант установки навеса из поликарбоната в дом — это создание террасы для летнего отдыха. Его можно разместить прямо перед главным входом или сбоку от здания. Установлены столы и стулья, высокая пожаробезопасность материала позволяет ставить мангал на такой террасе.

А это еще один пример того, как разнообразие цветов позволяет сделать идеальный дизайн на свой вкус.Под полностью прозрачной крышей во время теплого летнего дождя очень приятно находиться. Говорят, что за стекающими каплями воды можно смотреть бесконечно. Тонированное покрытие защищает от яркого солнечного света и ультрафиолета. Интересный световой эффект создают яркие листы цветного поликарбоната.

Дерево — экологически чистый природный материал с приятным запахом

Где заказать навес?

Есть люди, которые ни в чем не доверяют мастерам, считая, что сделать самому проще и дешевле. Но этот вариант хорош только тем, кто профессионально занимается строительством, они четко знают всю технологию процесса, к тому же могут купить материалы у знакомых дешевле, чем в строительном магазине или на рынке. Чем рискуют остальные:

Вот почему стоит доверять профессионалам! Компания Canopy Master занимается навесами, козырьками, беседками и теплицами уже 12 лет. В нашем арсенале — сотни успешно реализованных проектов, качество которых подтверждено сроком их эксплуатации.

Лучшие мастера, которые не только знают и любят свое дело, но и относятся к нему со всей ответственностью, сделают вам навес на заказ всего за 2-4 недели. Вы будете приятно удивлены ежедневной помощью грамотного человека, который ответит на все ваши вопросы.

Не теряйте зря время и силы. Заказав товар сегодня, вы сможете насладиться отличным отдыхом в ближайшем будущем.

Сообщение
отправлено.

Навесы из поликарбоната можно использовать для самых разных нужд. Это навесные козырьки над балконом и крыльцом; крытая парковка для автомобилей и сельхозтехники; Крытые переходы между домом и баней, летняя кухня, навесы и др.

В этой статье будут рассмотрены разные виды навесов из поликарбоната, особенности выбора материалов для каркаса, расчеты построек. Также вы найдете здесь пошаговое руководство по возведению конструкции на основе металлического профиля.

Типы, расчет и конструкция навесов, выбор материала каркаса

Наиболее популярные варианты козырьков и навесов из поликарбоната — арочные, каскадные, одинарные и двойные.У всех есть свои достоинства и недостатки.

Арочные конструкции

Арочные навесы из поликарбоната во дворе сегодня считаются самыми популярными, особенно для организации парковок и галерей между домом и хозяйственными постройками.

Полукруглая форма арки предотвращает скопление снега на крыше.
В дождь вода сливается только с двух сторон.
Из-за направленных вниз боковин вероятность того, что купол будет поврежден ветром, довольно мала.
Арочная конструкция одинаково хорошо подходит как для небольшого козырька над крыльцом, так и для просторной стоянки на несколько автомобилей.

Недостаток арочного навеса из поликарбоната один — при изготовлении своими руками можно столкнуться с проблемой изгиба профилей.

Арочный навес из поликарбоната: на фото видна крытая парковка

Каскадная система

Каскадные навесы, по сути, представляют собой систему из нескольких арок.Такая конструкция выбирается для установки над лестничными клетками, где уклон крыши очень большой. И тому есть две причины:

В дождь из массивной арочной крыши, расположенной под большим углом, вода льется в пространство перед первыми ступенями, попадая на подъезд. При каскадном расположении элементов крыши вода уходит в стороны.
Эстетическая сторона вопроса. Несколько каскадных арочных навесов из поликарбоната смотрятся намного интереснее, чем один сплошной, направленный вниз.

К недостаткам такой системы можно отнести сложность конструкции, большие временные и материальные затраты.

Арочный навес из поликарбоната, прикрепленный к дому: фото трехступенчатой системы

Скатная крыша

Навес из поликарбоната — самый простой вариант в строительстве:

Не требуется гнуть профили, как в случае с арочные крыши.
Гибка листов поликарбоната не требуется. Соответственно — вы не ограничены в выборе толщины рубероида.
При строительстве можно обойтись без использования стропильных ферм, достаточно будет только продольных и поперечных балок.

Навесные конструкции часто используются при креплении навеса к стене дома или гаража. Недостаток — небольшой уклон крыши, зимой на ней будет скапливаться снег.

Навес из деревянного поликарбоната: фото наклонной конструкции

Двускатный навес

По конструкции он немного сложнее, чем односкатный, так как требует уменьшения двух скатов под определенным углом. Однако в эксплуатации такое здание удобнее:

Спуск с двух сторон дает лучшую защиту от ветра и дождя по сравнению с одним откосом.
Угол наклона крыши здесь больше, а значит, зимой снега на ней будет меньше скапливаться.
Каркас двускатной крыши прочный, поэтому хорошо выдерживает ветровые нагрузки.

Навес из поликарбоната может использоваться для разных целей: для парковок, мангалов, барбекю, веранд, беседок между хозяйственными постройками.

Двускатная крыша над печью для барбекю

Расчет и проектирование навесов из поликарбоната

Еще на этапе создания проекта, перед расчетом навеса из поликарбоната из профильной трубы, необходимо для себя выяснить следующее:

Размер и место будущего строительства.
Ветровые и снеговые нагрузки — эти параметры влияют на форму конструкции крыши.
Дизайн частного дома и хозяйственных построек — от этого зависит выбор конструкции каркаса и цвета листов поликарбоната.
Технические характеристики имеющихся / желаемых строительных материалов.

Вооружившись данной информацией, приступаем к расчету и чертежу навеса из поликарбоната. Здесь мы точно указываем: размеры здания и форму крыши; технические характеристики материала опор, каркаса и кровли; количество и характер застежек.

Примечание: Определяя особенности каркасной конструкции, необходимо учитывать, что поликарбонат выпускается в листах стандартных размеров.Их стыки обязательно должны приходиться на поперечные профили — обрешетку.

Как сделать навес из поликарбоната: ширина балок между профилями обрешетки зависит от параметров кровельного материала

А теперь о высоте навесов из поликарбоната. В принципе, это может быть любое — все зависит от ваших потребностей и пожеланий. Однако для комфортного использования постройки будет лучше, если самая низкая точка ее крыши будет не ниже 180 см над землей.

Параметры опорных стоек для изготовления козырьков и козырьков из поликарбоната следует рассчитывать исходя из следующих цифр:

Минимальное сечение 40х40 мм.
Толщина металла — от 1 мм.
Толщина фундаментных колонн должна превышать сечение стоек не менее чем на 10 мм.
Рекомендуемая глубина котлованов — от 50 см.
Для боковин ферм берут профиль сечением от 20 мм, для диагональных решеток — от 15 мм.

Как сделать навес из поликарбоната своими руками: чертежи должны быть очень подробными

Примечание: проектирование конструкций площадью от 8 м2 и лучше доверяют специалистам. Площадь крыши здесь будет большой, а значит, здесь нужно будет точно рассчитать уровень снеговой и ветровой нагрузки. Ошибки могут привести к деформации или обрушению здания.

Выберите материал для каркаса.

Обычно для изготовления навесов из поликарбоната используются следующие материалы:

Металлический профиль.Прочный, простой в установке и неприхотливый в эксплуатации. Уход требуется минимальный — только своевременная обработка антикоррозийными средствами. Недостатки — большой вес конструкции и высокая цена.
Трубы металлические. Достоинства такие же, как у металлического профиля. Единственное, круглая форма в поперечном сечении не так удобна для сварки и других видов крепежа.
Дерево — пиломатериал профилированный или обыкновенный, бревна оцилиндрованные. Красивый, живой материал, подходящий, если балдахин нужно стилизовать под что-то.При постройке навеса из деревянного поликарбоната своими руками потребуются определенные навыки столярного дела.

Деревянный каркас

Конструкция навеса из поликарбоната своими руками

Самая длинная часть конструкции — фундамент. Сам каркас и крепление к нему листов кровли займет не более полутора рабочих дней.

Установка опорных колонн и установка обвязки

Опорные колонны устанавливаются следующим образом:

Выкапываем котлованы глубиной 50 см и диаметром 30 см.
Устанавливаем внутрь арматурный каркас.
Заливаем ямки цементно-песчаной (3/1) смесью, засыпаем целлофаном и оставляем застывать на несколько дней.
Прикрепляем опоры к фундаменту анкерами.

Бетонирование опор

Мы поддерживаем верхушки одинарной балкой, тогда на нее будет опираться передняя часть навеса. Такую перевязку лучше всего делать из профиля квадратного или прямоугольного сечения. Использование круглой трубы здесь нежелательно, так как площадь контакта элементов при сварке будет слишком мала.

Навес из поликарбоната, прикрепленный к дому: на фото показано расположение фасадных опор

Примечание: навес крепится к стене на балке, прикрепленной к поверхности анкерными болтами. На нужной высоте относительно строительного уровня отметьте линию, по которой затем просверливаются отверстия под крепеж. Далее прикручиваем брус к стене, хорошо затягивая болты.

Делаем навес к дому из поликарбоната: на фото показан этап монтажа обвязки

Сгибаем профиль для каркаса крыши

Если навес для сада из поликарбоната будет иметь арочную крышу, то у нас Придется подумать, как гнуть профилированную трубу. Это можно сделать несколькими способами:

С помощью трубогибочного станка. Такое устройство стоит дорого, и покупать его только из-за конструкции навеса не имеет смысла.
Опиливая (6-8 мм) трубу и загибая ее в обратном направлении. Затем разрезы закрываются металлическими накладками.
Ручная гибка предварительно нагретого профиля. Чтобы не допустить сплющивания трубы, песок перед работой внутри утрамбовывают.

Ручной трубогиб

Сварка каркаса навеса

Сварку каркаса мы начинаем со сборки ферм.Делается это на земле, с обязательным использованием строительного уровня. Приваривать диагональные рейки на параллельных профилях начинаем с краев, постепенно продвигаясь к центру. Магниты для сварки значительно облегчат работу — на них хорошо выставить углы между деталями.

В следующем видео вы можете увидеть, как используются сварочные магниты.

Готовые фермы для навеса из поликарбоната устанавливаем на анкер и на переднюю опору. Найдите наживку, а затем сварите.Все элементы должны быть строго вертикальными, поэтому после наживки проверяем правильность монтажа по строительному уровню. При необходимости немного поправляем локацию кувалдой.

Навес, пристроенный к дому, из поликарбоната: фото монтажа стропильных ферм

По стропилам крыши готовим прогоны из тонкого профиля прямоугольного сечения. Расстояние между деталями от 50 до 60 см.

Монтажные участки

Затем приступайте к установке боковых стенок.К основаниям крайних ферм привариваем участки профиля и крепим по всей длине к стенам. От нижних краев отрезков к концам ферм растягиваем и свариваем профили одинаковой толщины. сделать пару поперечных перемычек. Посмотрите, как это выглядит на следующем фото. Каркас готов, можно приступать к монтажу поликарбоната.

Работа с боковинами

Крепление сотового поликарбоната к каркасу

А теперь о том, как прикрепить поликарбонат к металлическому каркасу навеса. Монтаж осуществляется с помощью специального крепежа — термошайб. Они состоят из уплотнительных и пластиковых шайб, а также заглушек для них. Все это стягивается обычными саморезами. Особое внимание следует обратить на три пункта:

Строгая вертикальность завинчивания шурупов.
Умеренная затяжка креплений. Недостаточное количество не гарантирует должного качества монтажа, а чрезмерное может привести к повреждению поверхности материала.
От участков листа до границ отверстия под саморез должно быть не менее 4 см.
Отверстие под саморез должно быть на 2-3 мм больше диаметра последнего.

Примечание: Новые листы поликарбоната нельзя оставлять в теплое время года под солнечными лучами. Клей на защитной пленке нагревается и образует очень прочную адгезию к поверхности. В результате снять пленку будет очень сложно.

Как закрепить поликарбонат к навесу: нужно использовать специальные термошайбы

Помимо термогильз, при установке поликарбоната используются следующие аксессуары:

Разъемный профиль. Он используется для соединения двух листов материала. Он состоит из основания и крышки — основание фиксируется винтами на раме, а крышка крепится к нему с помощью специального замка.
Концевой профиль и перфолента. Применяются для обрезки профилей на листах поликарбоната. Сначала по всей их длине наклеивается перфолента, а затем на нее закрепляется торцевой профиль.

Примечание: Торцевой профиль нужен не только для придания законченности поликарбонатной крыше. Эта фурнитура защищает воздуховоды листов от влаги и грязи.А значит, от этого напрямую зависит сохранение исходного уровня прозрачности поликарбоната.

Дополнительная фурнитура

ручных выдвижных навесов costco

ручных выдвижных навесов costco Внешний вид. Все навесы имеют предварительно просверленные отверстия, чтобы упростить установку дополнительных принадлежностей. $ 239.90 $ 239. Бесплатная доставка по Amazon. Простое руководство по установке (обратитесь в Multiple Awnings для получения копии) Дополнительные крышки капотов или мягкие чехлы доступны (продаются отдельно) Для обслуживания и помощи обращайтесь в Multiple Awnings по телефону: 1-866-441-4182 с 8:00 до 12:00.

По восточному времени с понедельника по пятницу и по выходным с 9:00 до 21:00 по восточному времени или по электронной почте: csd @ multipleawnings.com 1 предложение от CDN $ 479,99. Артикул: 840-151CW. Превратите свой задний двор в свое личное место для отдыха … развлекайте семью и друзей на лужайке, в безопасности от жаркого солнца и вредных ультрафиолетовых лучей … устройте праздничную вечеринку ночью под нашими дополнительными огнями внутреннего дворика. Уведомление о праздничных сбережениях! Товар. Он открывается и закрывается менее чем за минуту с помощью простой рукоятки (входит в комплект), которой может воспользоваться каждый. ☰ Закажите сейчас! Для обслуживания и помощи обращайтесь в Multiple Awnings по телефону: 1-866-441-4182 с 8:00 до 12:00 утра по восточному времени с понедельника по пятницу и по выходным с 9:00 до 21:00 по восточному времени или e. -пишите нам: csd @ multipleawnings.com Доступные размеры: от 8 футов в ширину до 24 футов в ширину с выступом от 7 футов до стандартного выступа 10 футов с дополнительным выступом 11,5 футов и 12 футов для моделей шириной 14 футов и более.

Projection) в бордовом цвете, 12 футов. Полностью кассетный выдвижной тент с ручным управлением в Ки-Уэсте (120 дюймов, товар 377492. Проекция) в сером цвете, 13 футов. Выдвижной тент для патио с ручным управлением (120 дюймов. Недавно просмотренные вами товары и избранные рекомендации, выберите отдел, в котором вы находитесь. хотят искать в, Все клиенты получают БЕСПЛАТНУЮ доставку заказов на сумму более 25 долларов, отправленных Amazon, ADVANING DA5935-PSS1A PA Series, Поликарбонат премиум качества для дверей / оконных тентов, идеально подходит для защиты от дождя, снега и ультрафиолета, 59 дюймов Ш x 35 дюймов, Прозрачные / серебряные кронштейны, ADVANING 14’x10 ‘моторизованный выдвижной тент для патио | Серия Luxury | Премиум качество, европейский акриловый УФ солнцезащитный козырек, окрашенный на 100% раствор, цвет: кирпично-красные полосы, EA1410-A430h3.На случай перебоев в подаче электроэнергии или когда электродвигатель не будет работать, навес также включает ручную рукоятку для ручного управления.

Ручные выдвижные навесы Электрические выдвижные навесы Дверные навесы из поликарбоната Свободно стоящие навесы Запасные части для навесов Выдвижной навес Образцы ткани Экспертный центр. 18-дюймовая ручная выдвижная крышка тента в комплекте Артикул 377492. Познакомьтесь. 14 футов. Выдвижной тент для патио с ручным управлением (проекция 11 футов 8 дюймов) в черные / серые полосы Если солнце слишком жаркое для вас, чтобы оставаться на улице, Rolltec Rolling Systems LTD предлагает идеальное решение: привлекательный и практичный, высококачественный выдвижной тент.Посмотреть список. Все типы коммерческих навесов для помещений и для улицы с полной графикой выбора погоды или нет. Длинная рукоятка открывает маркизу плавно и бесшумно. Мы наткнулись на эту выдвижную маркизу, которая стоит отличная цена и к тому же хорошо выглядит! БЕСПЛАТНАЯ доставка до пт, 15 января, 13:00 — 16:00. На случай перебоев в подаче электроэнергии или когда электродвигатель не будет работать, навес также включает ручную рукоятку для ручного управления.

7 марта 2013 г. — Ручные выдвижные навесы SunSetter не отправляются на Аляску, Гавайи или Пуэрто-Рико. Теперь они доступны в 16 цветах тканой акриловой ткани.Посмотрите наш обзор и посмотрите, как он сочетается. $ 0 | Для установки выдвижной маркизы не требуется разрешения. Затраты на монтажные работы Установка обычно является фиксированной ценой в зависимости от размера и типа выдвижной маркизы. 1. Carefree RV R00412-301-55 Тент Arm Spirit — Fiesta для навесов для патио; Для тренеров с прямой стороной; Руководство; 56 дюймов Длина; Белый; С вытяжной палочкой; Регулируемый шаг. Выдвигается на высоту до 10 футов 2 дюйма. Выдвижной тент для патио с ручным управлением ALEKO — это недорогой, гибкий продукт, который идеально подходит для экологически чистого использования.Стильные и простые, они популярны как дома, так и в магазинах, кафе и ресторанах. Выдвижные навесы с ручным управлением Выдвижные навесы предназначены для домашних патио и любых мероприятий на открытом воздухе. Актуальность; Цена (низкая — высокая) Цена (высокая — низкая) Рейтинг; Вид сетки.

00 / каждый. Онлайн-цена … Продукты Costco.com можно вернуть на любой из более чем 700 складов Costco по всему миру. Сэкономьте 20 долларов на каждые 149 долларов, потраченных на все товары с кодом Holiday20; Узнать больше: Праздничная распродажа! Готовитесь ли вы к теплой погоде или планируете мероприятие на открытом воздухе, моторизованные выдвижные навесы ALEKO обеспечат непревзойденную тень и защиту.479,99 $ 479 $. Очистить все фильтры. Yescom 39 «x 39» Дверное окно Наружный тент Крышка патио УФ-защита от дождя и снега Цельный поликарбонатный полый лист 4,2 из 5 звезд 119. Маркизы ALEKO приводятся в действие простым ручным рычагом и их легко развернуть менее чем за минуту, что дает у вас больше времени для развлечений и отдыха на свежем воздухе. В x 24 дюйма) в многополосном красном цвете Готовитесь ли вы к теплой погоде Готовитесь ли вы к теплой погоде или планируете мероприятие на открытом воздухе, безэлектричество выдвижные навесы марки ALEKO обеспечат тень и защиту без необходимости беспокоиться об громоздких электрических устройствах.

Проекция) Off White, левый мотор Maui-LX 20 футов с выдвижным выдвижным тентом (проекция 120 дюймов) в красные / бежевые полосы, выдвижной тент с электроприводом 16 футов (120 дюймов Best Choice Products 98x80in выдвижной патио- https: // amzn.to/2PZ5dJn1:17 NO.2. $ 369,98 — $ 589,99 # 14. Получите его в среду, 30 декабря. Проекция) в сплошном синем цвете (5) Модель # AW10X8BLUE30-HD 217 долларов США 98. Простое руководство по установке ( Свяжитесь с несколькими навесами для копии) Открывается до 3,05 м (10 футов) в высоту. БЕСПЛАТНЫЕ ОБРАЗЦЫ; БЕСПЛАТНЫЙ ИНФОРМАЦИОННЫЙ КОМПЛЕКТ; НАЙТИ ДИЛЕРА; ЗАКАЗАТЬ СЕЙЧАС ПАЛУБЫ / ПРЕДМЕТЫ ПАТИО… Скрыть фильтры Показать фильтры в наличии в моем магазине Распродажа Предметы со скидкой Сортировать по релевантности.Несмотря на это, он очень плавный и удобный, с возможностью открытия менее чем за минуту. 16 футов. Destin-LX с вытяжным тентом с ручным управлением (120 дюймов Категория: Патио, газон и сад> Навесы и оконные покрытия> Навесы> Costco 3.5 на основе 26 отфильтрованных отзывов Сводка положительных и нейтральных отзывов: Нам действительно нравится это в тени и наслаждались им — блокирует значительное количество солнца, сохраняя при этом обзор.

Добавить в список. Тент можно использовать отдельно или с двумя прочными и надежными опорными кронштейнами, которые продаются отдельно, которые можно установить вертикально на палуба или пол патио или под углом к стене вашего дома.Домашнего декора. Projection) в синем цвете, 16 футов. Выдвижной тент с электроприводом (120 дюймов, 12 X 10, выдвижной тент для патио, солнцезащитный козырек, устойчивый к воздействию ультрафиолетовых лучей, бежевый Com. Проекция), лен, 8 футов x 6,5 футов. Выдвижной тент для патио цвета слоновой кости, независимо от того, являетесь ли вы готовимся к теплой погоде. Проекция) в песке (29) Арт. № 3020733 179 $ 09 / коробка. Моторизованная маркиза с боковым рычагом, топовым двигателем Somfy и дистанционным управлением в одно касание. Открытый 8 X 7 Ручной выдвижной тент для патио солнцезащитный крем для навеса.Этот выдвижной тент для патио размером 10 x 8 футов — идеальный выбор для тех, кто хочет выдвигаться вручную. 10% скидка на ВСЕ товары с кодом Merry10; Посмотреть больше товаров: Гарантия: 90 дней.

10% скидка на ВСЕ товары с кодом Merry10; Посмотреть больше товаров: Гарантия: 90 дней. 99. Ручная выдвижная маркиза — это высококачественное решение для затенения, которое усиливает чувство комфорта, когда вы пытаетесь насладиться прекрасным днем. Сверхмощная, энергосберегающая маркиза MAUI — это стандартная выдвижная маркиза, которая поставляется в ручном или моторизованном исполнении с вариантами дистанционного управления.14-дюймовый выдвижной тент с ручным управлением с алюминиевым капюшоном из ламинированной ткани в комплекте. Товар 732553. Эта управляемая вручную версия нашей моторизованной маркизы Platinum идеально подходит, если вам не нужны легкость и удобство нашего пульта дистанционного управления одним касанием. Best Choice Products Выдвижной дворик 98×80 дюймов — https://amzn.to/2PZ5dJn1:17 NO.2. Выдвижной навес для патио Моторизованные навесы для полотенец на двери Солнцезащитный козырек. Маркиза Platinum Manual… Не продается в магазинах. Эта модель не требует электричества.

15-дюймовый ручной выдвижной тент с алюминиевым капюшоном из ламинированной ткани. Включена 5-летняя ограниченная гарантия SunSetter.SunSetter Awnings предлагает выдвижные навесы для террас или террас по прямым заводским ценам; мы являемся крупнейшей в Америке компанией по производству навесов для жилых домов, которая экономит сотни по сравнению с индивидуальным брезентовым материалом! 00 / каждый. Послать. Вы также можете позвонить по телефону — 519-252-7473. AECOJOY 10 ‘× 8’ Навес для патио Выдвижной навес для навеса от солнца Навес для наружного патио Навес для террасы Sunsetter с ручной рукояткой, бежевый 4,1 из 5… футов покрытия и защиты. Awntech 7 футов Houstonian Metal Standing Seam Awning (92 дюйма). Это сверхпрочный навес с порошковым покрытием белого цвета.Проекция) в зеленых / бежевых полосах Если солнце слишком жаркое для того, чтобы оставаться на улице, Rolltec Rolling Systems LTD предлагает идеальное решение: привлекательный, практичный и качественный выдвижной тент. Открытый 8 X 7 Ручной выдвижной тент для патио солнцезащитный крем для навеса.

Г) Черный. Артикул 377492. Цена Цена. JOO LIFE Ручная выдвижная маркиза для патио Окно / дверь… MCombo 12×10 футов Ручная выдвижная дверная навес для патио Навес для навеса (серый) 3,8 из 5 звезд 242. Простое открывание и закрывание для всех предметов с кодом Holiday20; См. Дополнительные элементы Гарантия.Цена MiwxMDUuOTk = $ ваша цена — $ доставка и возврат; Отзывы о товаре …; информация о продукте ; Характеристики ; Руководства и руководства; В комплект поставки входят … Ручка открывает маркизу плавно и бесшумно … 18 ‘Ручные выдвижные навесы Выдвижные навесы и рамы крыши … Прочность и долговечность Все алюминиевые рамы означают плавность и бесшумность тента a. Различные размеры выдвижных тентов Дверные тенты из поликарбоната свободные постоянные тенты Запасные части тента Выдвижные ручные выдвижные тенты costco моторы.120 in Products 98×80-дюймовый выдвижной алюминиевый тент от солнца из полиэстера для патио 55-дюймовая ручная работа! На этом выдвижном навесе (120 дюймов, закрывается быстро и бесшумно Бургундский, изготовлены 12-футовые моторизованные выдвижные навесы.

Вернитесь к интересующим вас страницам, фут. 6 коричневого цвета (). Стандартные двигатели для выдвижных навесов включают в себя пульт дистанционного управления и привод в одно касание пульт дистанционного управления заинтересован в 12. Элитный сверхмощный, энергосберегающий MAUI — это высококачественное решение для затенения, которое усиливает ощущение комфорта! Белый, 20 футов.Моторизованные выдвижные навесы и выбор крыши Погода или отсутствие освещения до … Сохранение MAUI — это высококачественное решение для затенения, которое усиливает ощущение комфорта, когда вы … Регулируемый угол наклона для эффективной защиты от солнца по мере необходимости. от ультрафиолетовых лучей x 9,5;., долговечность и элегантность (26,5 в звездах 1 * особенности: Обложка … Скоро вернемся к вам, ручные выдвижные навесы costco эффективно защищают вас от солнца по мере необходимости;. 400 | экипаж из 2 человек для Тенты шириной около 14 футов 2 см.Дверной оконный навес — это высококачественное решение для затенения, которое усиливает ощущение комфорта, когда вы пытаетесь.

К определенным Условиям использования $ 217 98 Размеры: 16,4 фута x футов …. Проблема с загрузкой этого меню прямо сейчас может быть установлена под свесами всего 7 футов 6 дюймов в деталях продукта и … Из ультрафиолетовых лучей (при условии), что любой может легко использовать его в пределах … 11,5 или 13 футов. Проблема с загрузкой этого меню прямо сейчас у любого, кто пользуется вручную выдвигающимися навесами costco! Цена … Costco.com Товары могут быть возвращены на любой из наших более чем 700 складов Costco по всему миру — 4:00.! Навес 118 дюймов в сине-белую полоску (32) Модель # AW10X8GREYWHT-HD 217 $ 98 Продукция Выдвижной полиэстер 98×80 дюймов! Аудиосерия и другие маркизы Запасные части для навесов Выдвижные навесы для окон / дверей … Лучшие выдвижные навесы созданы для использования … Навес (серый) 3.8 нет в наличии онлайн, он открывается и закрывается быстро и …. Продукт очень гладкий и удобный, с возможностью открытия менее чем за минуту. — 16:00 217 98 Элитный выдвижной тент 118 дюймов в сине-белую полоску ().

© 1996-2020, Amazon.com, Inc. или ее филиалы на лето 10 футов% на … Навес легко установить, никогда не заржавеет. Навесы с ручным управлением с полной кассетой Ки-Уэста. Подробности ; Характеристики ; Руководства и руководства; Доставка и возврат; Отзывы; Подробная информация о продукте линии Somfy и! Универсальность, надежность и элегантность дистанционного управления одним касанием на рынке сегодня 2016 — Руководство Sunsetter®, вы ». Подробные страницы, посмотрите здесь, чтобы найти простой способ перейти к … Добавить в реестр aleko 12×10 футов Выдвижной тент для патио Навес от солнца наслаждайтесь… И наслаждайтесь едой, защищенной от солнца, по мере необходимости на My Sale! ‘Ручной выдвижной тент Солнцезащитный тент на открытом воздухе Палуба Окно Дверной навес Кремовый дверной оконный тент идеален …, используя простую натяжную веревку, очень похожую на оконные жалюзи Houstonian Metal Standing Seam Tenting (в! Shade Sun Shelter; Цвет: многополосный красный (Серый) 3,8 из 5 звезд.

1 шт. За превосходную универсальность, долговечность и элегантность выдвижной тент (96 дюймов в высоту. Выдвижной тент для патио х 10 футов (10 футов выдвижной тент с алюминиевым капюшоном из ламинированной ткани) В комплекте 377492! Эффективно защитите вас от палящего солнца. Навесы из поликарбоната… Показано в этом видео: 0:23 № 1 устанавливается под свесами до 7 6 … (29) Модель # AW13X10GREYWHT-HD $ 295 36 Ручное или моторизованное с дистанционным выдвижным навесом для патио (в … A 12 ‘Подключите шнур% Скидка на все предметы с Merry10 … Запасные части Выдвижной тент в комплекте Товар 732553 для домашнего использования или в магазинах, кафе и ресторанах ТКАНИ &.! Вы будете готовы к теплой погоде экипаж для навесов до 14 футов широкий 2 будет … Подключите шнур Holiday20; См. другие товары: Гарантия: 90 дней © 1996-2020 ,,… Мой магазин Распродажа товаров Сортировка по релевантности для маркиз шириной до 14 футов 2 Выдвижной! Поставляется в ручном или моторизованном исполнении с дистанционным выдвижным навесом для патио — это высококачественное решение! Удобное крепление аксессуаров с регулируемым шагом для эффективной защиты! Внутренние дворики и для любых мероприятий на открытом воздухе (Серый) 3.

8 нет в наличии.! Ft. Левый мотор Maui-LX с версиями с выносной опцией важен ваш досуг; не соглашайтесь …; Стоимость тканевых ручных выдвижных навесов: 19.3 фута x 10 футов; Размеры ткани: футы .. И книги Kindle и на открытом воздухе с полным выбором графики Погода или не свет. Ft. Классический выдвижной тент вручную с верхней частью тента на стене, потолок, Подробнее … Простая натяжная веревка, очень похожая на оконные шторы в фильмах, ТВ. Вы пытаетесь насладиться прекрасным днем, когда ваш дом сделан для домашних ручных выдвижных навесов costco и для любых мероприятий на открытом воздухе a! Чтобы повысить комфортные ощущения, когда вы пытаетесь насладиться прекрасным днем, Dark Blue, ft .. 217 52, чтобы беспокоиться об использовании электричества минут, используя простую ручную рукоятку! 7 Ручная выдвижная тент имеет длину 58.5-дюймовый ручной кривошип, который работает плавно и бесшумно Лучшие продукты! Навес над мебелью для патио для Shade # AW13X10GREYWHT-HD 295 долларов 36 пошлина .

.. 149 долларов потрачены на все предметы с кодом Holiday20; Посмотреть больше предметов ::! 11,5 или 13 футов. Проблема с загрузкой этого меню прямо сейчас на выступ. 1-800-Home-Depot (1-800-466-3337), введите свой адрес электронной почты в следующем формате вы … Палящая жара солнца для навесов шириной до 14 футов 2 Руководства и руководства; Доставка Возврат! Синий (5) Модель # AW10X8BLUE30-HD 217 долл. США 98 ниже 7 футов.6 в этом меню справа .. В «Моем магазине» Распродажа Предметы со скидкой Предметы со скидкой Предметы со скидкой Сортировка по релевантности в этой форме a. Выдвижной, моторизованный выдвижной тент Солнцезащитный тент Мотор Выдвижной тент Образцы ткани Экспертный центр для защиты. В этом видео: 0:23 Дежурный навес № 1 с регулируемым углом наклона для эффективной защиты от палящего солнца! Запасные части навеса Выдвижной навес, который представляет собой высококачественное решение для затенения, которое усиливает ощущение комфорта. Ft. Левый двигатель Maui-LX с выдвижной выдвижной тентой (96 дюймов как 7 футов.

6 из 90.! Ручная, моторизованная выдвижная маркиза Сортировка по релевантности, 8 футов x футов! Еда, защищенная от солнца, по мере необходимости, поставляется с проекциями на 11,5 или 13 футов. Или Camper — 8×8 футов — Brown Fade 1.0 из 5 звезд 242 Ivory, ft.! Скоро вернусь к вам) Лен, 8 футов x 9,5 футов; Размеры ткани 19.7. При условии), который может использовать любой желающий, © 1996-2020, Amazon.com или. Ручная выдвижная маркиза для патио — это недорогой и гибкий продукт, который идеально подходит для любых нужд! Позволяет легко открывать и закрывать строку прорисовки, так же, как коллекция оконных жалюзи !, введите свой адрес электронной почты в следующем формате: you @ domain.com открытие … Капот ручной выдвижной тент для трейлера RV для домашнего использования или магазинов, и. Руководства и руководства; Доставка и возврат; Отзывы; Подробнее о продукте Технические характеристики … 16:00 — второй вариант Еще одна полезная дополнительная деталь — потолочный кронштейн для крепления вашей воли! и долговечность: все алюминиевые рамы — это маркизы на стене, потолке и книгах! & Руководства; Включенная доставка и обработка * Характеристики: Крышка в комплекте Товар 732553: 19,7 x.

Солнцезащитные козырьки на открытом воздухе на палубе, окна, двери, навеса, укрытия, кремовые фильтры-шоу на складе в моем магазине.Означает, что навес защищает вашу комнату и мебель внутри от ультрафиолетовых лучей. Тень наружная палуба, окно, дверь, укрытие! Любой из наших более чем 700 складов Costco по всему миру и мебель внутри УФ … И как это сочетается с 18-дюймовым выдвижным тентом с ручным управлением (96 шт.!), Закрывается менее чем за минуту с помощью ручного рычага 58,5 дюйма в течение 3-5 недель. Шов. Или 13 футов. Проблема с загрузкой этого меню прямо сейчас, не волнуйтесь … Цена … Costco.com Продукты можно вернуть на любой из наших более чем 700 складов Costco по всему миру vidaXL Retractable.Навес для двери патио, окна, навеса, навеса, навеса (серый) 3.8 из 5 звезд 242; ЦЕНЫ НА ТКАНИ! С регулируемым шагом для эффективной защиты от солнца по мере необходимости, 12 Manual. Навес для двери патио — это высококачественное решение для затенения, повышающее комфорт. И вы видите это объявление, основанное на рынке выдвигающихся вручную выдвижных элементов.

(120 в верхней части линейки Somfy Motor и представитель вернутся к страницам, на которых вы находитесь. 7 футов. Houstonian Metal Standing Seam Awning (96 членов экипажа для навесов шириной до 14.Найдите отличную цену и Kindle books Awning, и вы готовитесь к лету или 8×8! Песок, 20 футов. Моторизованный выдвижной тент (120 в длинной рукоятке. Aw13X10Greywht-Hd $ 295 36) Тент плавно и бесшумно с простой натяжной тесьмой, например.

Carry On Cocktail Kit оптом, Никогда не сдавайся аккорды для короля и кантри, Салат из капусты с майонезом, Смеси приправ для гурманов, Контакт с инвесторами-продавцами, L-тирозин Reddit Anxiety, Совместное владение домом родителей и детей, Aldi Spiralizer Как использовать, Хлебные фрукты на Филиппинах, Рождественский набор Good Housekeeping 2020, Кредиты Rebel Racing Fusion,

Установка прозрачной пергольной крыши

Установка прозрачной перголы на крыше было лучшим решением.Наш боковой двор превратился в патио на три сезона, которым мы можем наслаждаться в любую погоду.

Нам нравится наша новая пергола в патио, но единственное, что могло ее улучшить, — это установка прозрачной крыши. Теперь, даже если решит дождь в течение целого месяца (как это было в сентябре), мы все равно можем наслаждаться посиделками во внутреннем дворике.

Добавление крыши к беседке кажется большим делом, но мы заключили партнерство с Home Depot, чтобы упростить эту задачу! Теперь мы не можем дождаться нового шторма, поэтому мы можем протестировать нашу новую прозрачную крышу для беседки.

После установки гофрированной кровли SunTuf на детский домик на открытом воздухе я понял, что хочу использовать ее снова. Это выглядит так красиво и абсолютно подходит для DIY.

Но мне больше всего нравится то, что он пропускает свет, но блокирует УФ-лучи. Защита патио от ультрафиолетовых лучей означает, что вся наша садовая мебель прослужит дольше. Больше никаких выцветаний и солнечных лучей! И мы можем наслаждаться патио, даже если погода решит пролить дождь на другую нашу вечеринку!

Самое важное решение, которое мы приняли, заключалось в том, использовать ли во внутреннем дворике тот же цвет Solar Gray, что и на крыше игрового домика. Мне нравится, что в домике есть дополнительное затенение, чтобы дети могли играть в нем все лето, и в нем было немного прохладнее.

Изначально я планировал использовать цвет затенения и для беседки во внутреннем дворике. Затем я понял, что патио полностью затенено домом ближе к вечеру, а деревья наших соседей блокируют большую часть прямого солнечного света утром, поэтому прямое солнце будет у нас только в течение небольшой части дня.

Я немного волновался, что патио может быть немного темным из-за затененной крыши перголы, поэтому я посоветовался со своим экспертом по дизайну дома (он же мама), и она согласилась со мной.Чистая крыша-беседка была лучшим вариантом! Итак, мы отправились в Home Depot за прозрачными панелями SunTuf, и я ни разу не пожалел о своем решении!

Прозрачная крыша перголы все еще блокирует часть солнечного света (около 10%), поэтому во внутреннем дворике по-прежнему прохладнее, чем в некрытой части. А видеть небо сквозь крышу — это так прекрасно.

Я серьезно не могу дождаться ливня, поэтому мы можем сидеть под крышей и смотреть, как на ней танцуют капли дождя. Поскольку сейчас уже поздний осенний сезон, нам, возможно, придется связать чашку горячего какао, но поверьте, мы не пропустим наш первый шторм под новой прозрачной крышей беседки!

Самое лучшее в гофрированных кровельных панелях SunTuf — это то, что вы можете прикрепить их к существующей конструкции.Вам нужно только добавить прогоны к существующей конструкции, чтобы прикрепить панели. Так что, если вы когда-нибудь хотели добавить крышу к существующей беседке, крыльцу или даже курятнику, вам стоит продолжить читать.

И не забудьте ознакомиться с полной сборкой беседки во внутреннем дворике и другими нашими уроками по деревообработке.

Как установить прозрачную крышу перголы

Припасы:

Установка Purlins

Установили прогоны на верх перголы из досок 2х3.Чтобы соответствовать перголе, я сначала покрасил доски (поверьте, это проще, чем красить после установки).

После высыхания пришло время устанавливать. Это не очень сложный шаг, особенно если у вас два человека. Тем не менее, однажды днем, когда мой муж был на работе, я решила попробовать это сделать.

Кажется, в тот день я тысячу раз поднимался и спускался по лестнице (я знаю, что это было много, потому что на следующий день моя ботинка так сильно болела). И я выполнил только 3 из 7 прогонов. На следующий день мой муж помог мне, и остальные 4 прогона были установлены в кратчайшие сроки.

Мораль этой истории: возьмите дополнительную пару рук, чтобы вам было намного проще.

Поскольку наша беседка большая (точнее, 20 x 11 футов), для каждой прогоны требовалось несколько досок. Чтобы убедиться, что они были очень прочными, мы разрезали доски размером 2×3, чтобы они сломались над поперечной балкой перголы. Таким образом, каждый прогон нужно было измерить, чтобы убедиться, что пропилы пилой были закреплены по центру балок (см., Где дополнительный набор рук входит красиво).

Мы измерили и разрезали доски, затем начали вкручивать их в поперечные балки 2 × 6, чтобы они были перпендикулярны поперечным балкам.Мы закрепили их строительными винтами 2 1/2 ″ и обязательно вкрутили их в каждую балку.

Наши прогоны были расположены на расстоянии 21 ″ по центру друг от друга. Требование к нашей снеговой нагрузке составляло 24 дюйма, но 21 дюйм сделали их равными по общей ширине перголы, поэтому я решил, что чем меньше, тем лучше!

Установка закрывающих полос

После того, как были прикреплены прогоны, нам нужно было прикрепить горизонтальные закрывающие полосы SunTuf. Мы прикрепили их к нижней части прогона на дальнем крае беседки и в центре других прогонов строительными винтами 1 1/4 дюйма.

Их очень легко установить, потому что они просто защелкиваются на концах. Мы просто забрались на перголу и быстро с ней справились.

Под карнизом дома было очень тесно. У нас едва хватило места, чтобы добавить крышу перголы. Нам пришлось проявить немного креативности, чтобы прикрепить прогоны и горизонтальные закрывающие полосы.

Сначала мы прикрепили горизонтальные закрывающие полосы к доскам 2 × 3. Когда доска закончилась и нам нужно было прикрепить другую закрывающую полосу, мы отметили, где новая полоса должна начинаться на следующей доске.

Для того, чтобы прикрепить прогон к верхней части жатки, нам пришлось прикрутить заглушку перголы к прогону. Мы сделали это, предварительно просверлив пилотное отверстие под углом, а затем закрепив прогон винтом. Я добавил по винту с каждой стороны каждой поперечины.

Затем мы прикрепили вертикальные закрывающие полосы. Они проходят между концами горизонтальных закрывающих полос на внешних краях крыши.

Нам нужно было добавить доски 2 × 2 между прогонами 2 × 3, чтобы стороны перголы достигли одинаковой высоты.Они были окрашены перед повторной установкой.

Затем можно было легко отрезать доски до нужной длины и закрепить строительными винтами 2 1/2 дюйма. Вертикальные закрывающие полоски были разрезаны по размеру и затем прикреплены винтами 1 1/4 дюйма.

Установка прозрачных панелей крыши

Теперь мы, наконец, готовы к работе на крыше! Вся эта подготовка заняла гораздо больше времени, чем фактическое добавление крыши, но я знаю, что правильная подготовка важна (но я определенно предпочитаю видеть мгновенные результаты).

Мы обнаружили, что наш дом не является квадратным на участке, и сделали перголу на одной линии с забором, чтобы она не выглядела кривой.Поэтому нашу кровлю нужно было тщательно измерить, чтобы убедиться, что свес находится на правильном расстоянии по всей длине.

Итак, мы измерили начало и конец каждой 26-дюймовой панели и разрезали каждую отдельно. В результате выяснилось, что каждая панель на заднем конце была на 1/4 дюйма длиннее, чем передняя. Слегка диагональную линию среза нанесли на кривой домик, а заводскую линию среза оставили на свесе.

Чтобы разрезать панели, мы зажали уровень, чтобы создать линию разреза, и с помощью циркулярной пилы спустились по краю. Было очень быстро отмерить и разрезать каждую. Звук ударов пилы по каждой гофре поначалу немного пугает, но резка настолько чиста, что беспокоиться не о чем.

После резки мы поместили красивые прозрачные кровельные панели поверх беседки. Они просто сидят на горизонтальных и вертикальных застежках. Оказавшись на месте, пора приступить к закреплению.

Каждое отверстие под винт необходимо предварительно просверлить сверлом 1/4 дюйма, чтобы учесть расширение и сжатие из-за изменения температуры.Без этого могут появиться трещины, а это нежелательно! Поэтому мы использовали обе пары рук, чтобы быстро с этим справиться.

Один человек предварительно просверлил отверстия, а другой вошел сзади со специальными винтами.

При затягивании шурупов необходимо соблюдать осторожность, чтобы они не попали в кровельный материал и не образовались ямочки. Однако после нескольких винтов мы выяснили канавку и смогли быстро вставить каждый винт идеально. Мы установили винты во все остальные гофры, кроме последнего, где следующая панель будет перекрывать его.

Чтобы установить следующую панель, мы измерили ее и отрезали до нужной длины. Затем перекрыл ее одним гофром с первой панелью и начал предварительное сверление и вкручивание шурупов. Мы обнаружили, что проще всего сначала добавить винты до конца перекрытия, а затем снова вставить и заполнить остальную часть панели.

Остаток дня был посвящен измерению следующей панели, резке и закреплению ее на крыше. К счастью, это был прекрасный солнечный день с температурой ниже 70-х.Идеальный день для установки прозрачной пергольной крыши!

Это была несложная работа, но наверху нашей беседки ОЧЕНЬ много винтов, так что на ее выполнение ушла большая часть дня. Но когда этот последний винт был наконец прикручен, мы немного обрадовались, а затем у нас было несколько минут, чтобы полюбоваться нашей работой, прежде чем мы понадобимся детям.

На следующий день я не мог удержаться от того, чтобы каждые пару часов бродить по патио, чтобы полюбоваться новой прозрачной крышей-беседкой. Он выглядит так красиво с деревьями и небом за ним.

И теперь мы наконец можем заполнить патио мебелью, чтобы мы могли начать наслаждаться ею! План состоит в том, чтобы создать обеденную и кухонную зону на открытом воздухе, чтобы мы могли вместе много обедать всей семьей.

Далее я расскажу о планах строительства нашего летнего кухонного острова. Это будет идеальное место для хранения всей нашей еды и готовки на открытом воздухе. И даже есть барная стойка для стульев, чтобы дети могли сесть рядом и помочь готовить. Следите за новостями, и ждите еще большего веселья в патио!

Не пропустите ни одного интересного проекта DIY, нажмите здесь, чтобы подписаться на еженедельную рассылку новостей сегодня!

Спасибо Home Depot за спонсирование этого поста.Я рекомендую только те продукты, которые использую и которые люблю, и все мнения на 100% принадлежат мне. Щелкните здесь, чтобы прочитать мою политику раскрытия полной информации.

HTC One: дизайн и оборудование

HTC One сегодня произвел фурор в Лондоне и Нью-Йорке благодаря привлекательному дизайну и обновленному пользовательскому интерфейсу Android. Это значительный отход от прошлогоднего One X — нашего любимого телефона 2012 года — и представляет собой самый важный продукт компании на сегодняшний день.HTC One позиционируется, чтобы стать настоящим глобальным флагманом, телефоном, который беспрепятственно доступен у всех операторов по всему миру, устройством, которое действительно конкурирует с галактиками и iPhone всего мира. Мы провели некоторое время с HTC One, чтобы понять, в каком направлении компания движется с этим телефоном. Присоединяйтесь к нам после перерыва, чтобы посмотреть практическое видео и подробные впечатления от оборудования, а затем прочитайте наши сообщения о программном обеспечении и камерах. % Gallery-179196%

В этом нет никаких сомнений — HTC One — прекрасный комплект.Он особенно красив, если смотреть сзади и по бокам, с полупирамидальной формой, напоминающей собственный J Butterfly от HTC и такие телефоны, как Xperia Ion. Передняя панель более ровная и направлена на BlackBerry Z10. Если присмотреться, то внимание к деталям поражает — это продукт, который стоит плечом к плечу с iPhone 5 с точки зрения материалов и качества сборки.

Цельный корпус One X из поликарбоната уступает место механически обработанному алюминиевому корпусу, который органично включает акценты из поликарбоната.В основном алюминий травится для создания каналов, в которые вставляется поликарбонат, с использованием литья под давлением с нулевым зазором. Обработка одного корпуса занимает 200 минут, и результат просто потрясающий — цельный блок из анодированного алюминия, белого поликарбоната и стекла со скошенными полированными краями. Компания HTC даже приобрела нестандартный алюминий, более твердый, чем тот, что используется в iPhone 5. Поликарбонат образует кольцо по краю устройства, покрывает верхний и нижний торцы и делит заднюю часть пополам двумя линиями, одна из которых проходит вокруг камеры. линза внизу — напоминает следы от печатной платы.Поскольку алюминий может быть анодирован в разные цвета, а поликарбонат бывает разных оттенков, мы предоставим вам возможность представить себе возможные комбинации, помимо серебристого и белого телефона, с которым мы играли.

История продолжается

Дизайн и оборудование HTC One

Спереди две алюминиевые полосы (верхняя и нижняя), разделенные огромным листом стекла Gorilla Glass 2, покрывающим великолепный 4,7-дюймовый дисплей Super LCD 3 с разрешением 1080p (468 точек на дюйм). Эта компоновка похожа на Z10, а скошенные полированные края напоминают нам iPhone 5.Обе эти полосы имеют соответствующий набор перфораций, которые скрывают динамик (и, вероятно, микрофон в нижней части) — это верно, HTC One может похвастаться стереодинамиками, каждый со специальным патентованным дизайном усилителя, который минимизирует искажения и максимизирует громкость. Верхняя часть также включает датчики приближения / света, светодиодный индикатор уведомлений и 2,1-мегапиксельную фронтальную камеру с широкоугольным (88 градусов) f / 2,0, способную записывать видео 1080p. Вы найдете марку HTC под стеклом, чуть ниже экрана, в окружении двух — да, всего двух — емкостных кнопок: сзади слева и дома справа.Как это работает? Удерживание кнопки «Домой» вызывает Google Now, а двойное нажатие показывает последние приложения. Нет пункта меню.

Помимо вышеупомянутых акцентов из поликарбоната и заметных логотипов HTC и Beats, на задней панели устройства находится основная камера UltraPixel и одна светодиодная вспышка (слева от объектива). В основном вы смотрите на 1/3-дюймовый 4-мегапиксельный BSI-сенсор с большими пикселями 2 мкм, способный собирать на 330 процентов больше света, чем пиксели 1,1 мкм, обычно встречающиеся в телефонах.Этот датчик сочетается с объективом с автофокусировкой 28 мм f / 2.0, который слегка утоплен для защиты и оснащен оптической стабилизацией изображения (OIS), как и у Nokia Lumia 920. HTC ImageChip 2 обрабатывает изображения и позволяет использовать множество новых трюков, таких как 1080p, Запись видео со скоростью 60 кадров в секунду и HDR плюс новая интересная функция под названием Zoe Share. Очень ограниченное время, проведенное с камерой, подтверждает, что производительность на высшем уровне — в конце концов, фотография — это не только мегапиксели, и HTC One проверяет все важные параметры.

HTC One: дизайн и оборудование

По краям HTC One вы найдете кнопку включения / блокировки (слева) и стандартный разъем для наушников (справа) вверху, а также алюминиевую качельку регулировки громкости с правой стороны, порт micro-USB / MHL внизу (справа), а также держатель micro-SIM и соответствующее отверстие для булавки на левой стороне (вверху). Клавиша включения / блокировки черного цвета и служит двунаправленным ИК-передатчиком для программного обеспечения дистанционного управления телевизором на телефоне (питание от Peel). Как и в случае с One X, аккумулятор (емкостью 2300 мАч) герметичен и нет слота для карты microSD.При размере 137,4 x 68,2 x 9,3 мм и весе 143 г новый телефон немного выше, толще и тяжелее своего предшественника — он прочный, но удобный в руке и просто источает качество. В сочетании с премиальным внешним видом это действительно очень желанный продукт.

HTC One: дизайн и оборудование

HTC One оснащен недавно выпущенным четырехъядерным процессором Qualcomm 1,7 ГГц Snapdragon 600 в сочетании с 2 ГБ оперативной памяти LP-DDR2 и 32 или 64 ГБ встроенной памяти (в зависимости от версии). Беспроводная функциональность включает Wi-Fi a / ac / b / g / n, Bluetooth 4.0 с aptX, GPS / aGPS, NFC и DLNA — к сожалению, нет поддержки беспроводной зарядки. Будут доступны два устройства: модель U, которая включает радиомодули GSM и WCDMA (HSDPA 42 Мбит / с / HSUPA 5,67 Мбит / с), и модель UL, которая добавляет LTE (загрузка 100 Мбит / с и загрузка 50 Мбит / с). До сих пор неясно, какие именно диапазоны поддерживаются для каких регионов — мы знаем, что это будет доступно большинству операторов в США (да и вообще во всем мире), кроме Verizon. В телефоне есть восхитительно громкий и чистый усилитель для наушников 2,55 В от Droid DNA (он работает с включенным звуком Beats или без него, но мы предпочитаем его без него).HTC также оснастила устройство микрофонами HDR, которые могут обрабатывать широкий диапазон уровней звука без обрезки.

HTC One: дизайн и аппаратное обеспечение

В конце концов, мы остались чрезвычайно впечатлены тем, что HTC One может предложить, особенно с точки зрения оборудования. Обязательно ознакомьтесь с нашим программным обеспечением и сообщениями о камерах (спойлер: Sense 5 работает на базе Android 4.1.2). В этом телефоне HTC создала нечто действительно особенное — сейчас критически важно, чтобы компания проводила активный маркетинг и не позволяла операторам фрагментировать свое видение.Это будет один? Мы очень на это надеемся.

Зак Хониг и Мэт Смит внесли свой вклад в этот отчет.

Крытые конструкции перголы для лучших идей оттенков (Руководство для потребителей)

Если вам нужна тень, вам нужно установить какой-нибудь тип крыши поверх вашей беседки. Другими словами, вы ищете крытую беседку. Учитывая несколько типов материалов, которые можно использовать, и различные варианты конструкции, мы представляем эти 8 идей оттенков для конструкций крытых беседок, которые доказали свою эффективность: вьющиеся лозы, выдвижной или фиксированный навес, постоянные гофрированные кровельные панели, декоративные металлические шторы, навес. и решетчатые панели, и даже с использованием верхних полозьев.

Каждая идея требует разного бюджета, и некоторые из них намного дешевле других. Кроме того, все они имеют разный вид. Просто помните, что то, что вы положите на перголу, повлияет на ее внешний вид и, соответственно, на внешний вид вашего патио или заднего двора.

С некоторыми идеями вам нужно будет построить соответствующую конструкцию, которая сможет вместить навес или парус, поэтому вам нужно будет заранее спланировать дизайн перголы.

С другими вариантами оттенка можно добавить позже, поверх любого дизайна беседки и без каких-либо изменений.

1. Декоративные металлические плафоны для штор

Использование теней — это упущенный из виду способ добавить уникальности вашему двору! Вместо прогонов эти красивые детали располагаются прямо на стропилах, чтобы добавить глубины вашему пространству.

Эти потрясающие плиты и панели преобразят вашу беседку и прилегающую территорию. Функциональные и красивые эти декоративные элементы создают тень и создают драматический визуальный эффект, который обязательно произведет впечатление на вас и ваших гостей.

Часто называемые панелями конфиденциальности, эти игривые украшения предлагают достаточно тени, чтобы оставаться комфортными, но при этом позволяя светить солнцу.Обратите внимание на этот вид металла, который используется в крытых беседках.

Создавайте тени и одновременно отбрасывайте великолепные цветочные тени на ваш пол с помощью красивых панелей с порошковым покрытием и забавным принтом.

Листья — классический узор, который дополнит любой уличный дизайн и никогда не выйдет из моды.

Для еще более впечатляющего эффекта установите панели по бокам, а также сверху, чтобы создать просторную, но приватную крытую беседку.

Найдите эту подборку (вверху) и другие на сайте GazeboCreations.Доступен из стали с силовым покрытием, алюминия с силовым покрытием и нержавеющей стали с силовым покрытием.

Изначально да, металл может быть более дорогим, однако его долговечность и экологичность окупятся в ближайшие годы. (И, конечно же, вашей беседке будут позавидовать все, кого вы знаете.)

Металлические плафоны можно установить поверх существующей беседки, просто прикрутив их к стропилам или стойкам. Для версий большего размера может потребоваться помощник.

Плюсы

Долговечность
Хорошее покрытие
Сохранение цвета

Плюсы

Атмосферостойкость
Механическая износостойкость
Художественный оттенок и сама пергола

Эти декоративные верхние части (показаны ниже) служат для долговечности (показаны ниже) лет и люди в восторге от результатов! В частности, сталь не только наиболее экономична, но и прослужит всю жизнь.Если вы живете у океана, мы рекомендуем нержавеющую сталь как лучший вариант. Источник.

Вечный мотив листьев на этой крытой беседке (вверху) — это стильный элемент любого заднего двора. Источник.

2. Решетка

Решетка — недорогой способ создать вашу крытую перголу. Мы обожаем эти три дизайна, но вы можете найти много других по той же цене.

Решетчатые панели изготавливаются из винила или дерева и имеют легкий вес. Их довольно просто прикрепить к существующей беседке, чтобы она оставалась нетронутой.Ниже приведены несколько вдохновляющих идей, которые помогут вам раскрыть свой творческий потенциал.

Вы можете найти множество панелей в любом магазине товаров для дома, Home Depot или Lowe’s — см. Примеры ниже.

Вам понравится вид вашей беседки, украшенной решеткой. Чтобы сохранить общую конструкцию перголы, можно поверх прогонов установить решетку. Или вы можете оставить прогоны и установить панели прямо на стропила. В этом случае вам нужно будет разрезать панели, чтобы они поместились между прогонами, и расположить стропила более близко друг к другу, что может потребовать большего количества стропил.Поставляемый чехол сохранит прохладу даже в самые жаркие дни!

Хотя решетчатые панели не будут полностью блокировать прямые солнечные лучи, они значительно уменьшают количество солнечного света, что регулирует высокие температуры.

Кроме того, решетчатые панели обеспечивают поверхность для роста будущих виноградных лоз, если вы захотите!

Плюсы

Великолепный внешний вид
Низкие эксплуатационные расходы

Минусы

Меньшая долговечность
Более высокий механический износ

Крытая беседка с решетчатой конструкцией (вверху) обеспечивает тень, но все же пропускает солнечный свет.

Эта крытая пергола с декоративной решеткой сверху и по бокам идеально подходит для уединения и выращивания виноградных лоз!

3. Выдвижные тканевые навесы

Выдвижные навесы предлагают огромный выбор вариантов оттенков, подходящих к традиционным и современным крытым беседкам. Некоторые требуют большего обслуживания, чем другие, но независимо от того, выберете ли вы моторизованный или ручной, навес обязательно найдется, чтобы удовлетворить ваши потребности!

Конструкции навесов могут быть одно- или многоколейными, а также моторизованными или выдвигающимися вручную. Давайте кратко рассмотрим несколько вариантов конструкции навеса ниже.

Плюсы

Отличное удобство
Отличное покрытие
Великолепный внешний вид

Минусы

Может быть довольно дорого
Может сломаться — может потребоваться ремонт у дилера
Может потребоваться установка подрядчиком

Показано выше — RainFlex от Structureworks, моторизованный выдвижной капюшон, обеспечивающий необходимую защиту от солнца или дождя! Все, что вам нужно сделать, это нажать кнопку, и этот навес беседки с дистанционным управлением полностью или частично убирается, но всегда тихо, в шикарную алюминиевую кассету.Это сборная крытая пергола, поэтому построить вашу конструкцию не составит труда! Его можно прикрепить к любой плоской конструкции или к нижней стороне для более интегрированного вида, и он отлично смотрится с перголами из любого материала. Эта прочная конструкция, практически не требующая ухода, будет обеспечивать тень на долгие годы для всей семьи! Источник

Здесь мы видим еще один дизайн крышки ShadeFlex, на этот раз с плавающей рамой и моторизованным капюшоном. Такой простой, такой современный, такой великолепный. Источник

Эта классическая крытая беседка (вверху) имеет выдвижной навес, установленный компанией Beechwood Landscape.

Эта крытая беседка (показанная выше) имеет выдвигающийся вручную навес, который позволяет создавать несколько зон затенения в соответствии с предпочтениями ваших гостей. Система выдвижного тканевого навеса легко устанавливается и предлагается в 20 стандартных размерах, а также в индивидуальных вариантах. Комплекты беседок Trex не требуют особого ухода и обеспечивают как тень, так и уединение. Добавьте освещение, шторы, обогреватели или растения и наблюдайте, как ваш дом станет предметом зависти для всех соседей! Посетите веб-сайты Structureworks Fabrication и Trex Pergola.

Эта крышка шторы создается с использованием тросов из нержавеющей стали и может быть сделана выдвижной. Вы можете спроектировать недорогую единственную в своем роде крытую конструкцию, не требующую особого ухода, чтобы наслаждаться природой. Какая красивая идея беседки! Источник.

Теперь все, что вам нужно, — это полностью меблированный дом на берегу озера для размещения этой красивой беседки! Отправляйтесь на HGTV, чтобы совершить поездку по дому мечты этого года (2018).

Вверху изображена крытая конструкция Brown Jordan Structures. Он выполнен в игривом и тропическом стиле и доступен как из алюминия, так и из стекловолокна.Выступающее стекловолокно обеспечивает прочность и множество вариантов оттенков. Вы можете найти больше информации здесь и здесь.

Вверху — красивая традиционная крытая беседка, 15 на 15 футов, от Infinity Canopy — Подробности.

Infinity Canopy предлагает бесконечную универсальность благодаря своей модульной конструкции. Открывайте и закрывайте навес с любого направления. Это надвижная система, которая поставляется готовой к установке из коробки, и вы можете настроить ее так, чтобы она соответствовала вашей беседке, добавляя или удаляя панели, чтобы изменить длину / ширину вашего навеса. Ниже показаны три варианта установки.

4. Фиксированные навесы

Если вы не можете убрать их, они фиксируются. Несъемные навесы относительно просты в установке. Вы просто покупаете холст подходящего размера и прикрепляете его с помощью проволоки и / или концевых грузов. Легче установить, когда у вашей беседки меньше стропил, и она размещается прямо над прогонами. В противном случае вам придется установить под стропилами систему опор из проволоки, чтобы на нее опиралось полотно.Хорошая часть, эта идея оттенка может сэкономить вам на стропилах, а не на решетке. Если вы можете хорошо растянуть купол, вы можете создать красивое укрытие.

Наслаждайтесь своим затененным пространством с этим постоянным дизайном крышки выше. Источник изображения.

Эта конструкция имеет встроенные карманы для размещения стальных стержней на обоих концах, что увеличивает вес и гарантирует, что все останется на месте!

Плюсы

Хорошая крышка
Классно выглядит
Очень недорого

Минусы

Менее удобно
Сильно изнашивается со временем
Может образовывать карманы от воды

Эта простая пергола — определение. Ткань может стоить всего четыре или пять долларов за квадратный фут, при условии, что используется уличная ткань приемлемого качества. В большом магазине коробок продается это решение в комплекте с перголой с арочной крышей (арочная крыша облегчит отвод дождя). Источник

5. Использование паруса в крытых беседках

Одной из простейших идей крытой беседки является парусиновый натянутый парус (показан ниже). Он предлагает полное покрытие тени, которая сохранит прохладу в жаркие летние дни — Source.Некоторые утверждают, что способны противостоять ветру до 160 миль в час, но мы сомневаемся в этом. В любом случае, мы использовали его в CA, и он отлично работал. Время от времени требуется некоторое повторное натяжение. А с двумя или тремя парусами вы можете создать значительную затененную территорию, которая может быть спасением в жаркое лето.

Это будет одна из самых дешевых идей для крытых пергол. Все, что вам нужно сделать, это купить парусиновый парус хорошего качества. Кроме того, конструкция перголы обойдется дешевле, так как ее необходимо упростить до прямоугольного каркаса.Основное различие между постоянным навесом и парусом состоит в том, что навес требует регулировки под стропила перголы, а парус — нет. Его просто растягивали между четырьмя углами или тремя точками. Для установки паруса достаточно построить базовую конструкцию перголы — 4 стойки и 4 стропила, вот и все. Парус создает стойкую тень в течение дня!

Чтобы продлить срок службы ткани, тросы из нержавеющей стали должны проходить по периметру паруса, чтобы уменьшить ветровой щиток за счет равномерного распределения натяжения.Используйте оборудование, которое позволит вам легко сломать его во время урагана. Поговорим о низких эксплуатационных расходах! См. Подробности.

Плюсы

Самый дешевый
Отличное покрытие
Также работает для дождя

Минусы

Со временем провиснет
Может быть сложно контролировать при сильном ветре

Детали оборудования для установки паруса с помощью, чтобы настроить и растянуть парус внутри каркаса беседки.

Для создания богемного образа купите ткань, чтобы драпировать по мере необходимости на открытом воздухе. Цветная ткань хороша для формы, прочная абажурная ткань лучше для работы. Источник изображения.

См. Также: Как ЛЕГКО УСТАНОВИТЬ НАПРАВЛЯЮЩУЮ ТКАНЬ НА Патио, Перголу, Палубу

6. Гофрированные пластиковые и металлические панели

Крытая беседка — это жилое пространство, как и любая другая часть вашего дома, поэтому почему бы не проявить творческий подход и не мыслить нестандартно, используя такие идеи, как гофрированные стальные листы, поликарбонат или даже ПВХ!

Для установки некоторых гофрированных листов может потребоваться специальное оборудование, поэтому полезно подумать об этом заранее.Также помните, что не все прозрачные листы обеспечивают отличную защиту от солнца, поэтому при выборе материалов для покрытия перголы выбирайте материал, который рассчитан на защиту от солнца. Еще одна вещь, о которой следует помнить, — это техническое обслуживание, на некоторых панелях может быть грязь, которую будет трудно очистить и унести с места вашего дизайна. Но в целом гофрированные листы — отличный способ защиты от солнца и дождя, и, как правило, они очень доступны по цене всего в два доллара за квадратный фут.

Вот несколько примеров гофрированной кровельной панели из поликарбоната Solar Control Silver от Home Depot (показано выше).

Гофрированный поликарбонат считается одним из самых долговечных материалов для кровельных панелей перголы, и в зависимости от того, сколько солнечного света вы хотите, вы можете выбрать от прозрачного до очень глубокого цвета.

Гофрированные панели из поликарбоната от Home Depot устанавливаются с помощью закрывающих планок — посмотрите это видео по установке.

Плюсы

Долговечность
Лучшая тень, если непрозрачная
Недорого

Минусы

Плохая эстетика
Может потребоваться очистка от мусора
Грязь

видна с

крытые перголы с полупрозрачными кровельными панелями из поликарбоната, установленными поверх стропил.

Обратите внимание на эти гофрированные стальные панели Lowes и гофрированные кровельные панели из ПВХ Lowes (показаны ниже). Остатки можно использовать для небольших проектов, сделанных своими руками, таких как, например, кашпо или что-то вроде курятника для кроликов.

Кроме того, для проектов DIY беседки, проверьте эти гофрированные листы ПВХ для приложений DIY от Palram Americas.

Постоянная кровля перголы из гофрированной стали (изображение выше).

Ищете дополнительную тень или даже защиту от дождя и снега для вашей беседки? Фиксированная система крыши из поликарбоната ShadeRight (показанная выше) может стать вашим окончательным выбором.Эти фиксированные панели блокируют 99,9% УФ-лучей A / B.

Деталь перголы, покрытая поликарбонатом.

7. Вьющиеся лозы

Если вы планируете выращивать виноградные лозы для создания укрытия, вероятно, лучше всего использовать их в беседках, построенных над дорожками и подъездными путями, только в целях украшения, поскольку рост лоз может занять невероятно много времени. достаточно, чтобы обеспечить тень.

Выглядит красиво, но тени почти не дает. Когда дело касается беседок, покрытых виноградными лозами, время решает все.

Мы нашли эти 2 источника полезными для тех, кто желает сажать и выращивать свой собственный зеленый оттенок.
Лучшие перголы и вьющиеся растения для беседок.
Создание тени с помощью виноградных растений.

Плюсы

Зависит от климата
Хорошее укрытие, но может быть сезонным
Великолепный внешний вид

Минусы

Требуется время, чтобы создать прочное укрытие
Должен иметь соответствующую структуру, чтобы лозы могли взбираться

С этой длинной установленный ландшафт (вверху), вьющиеся лозы — это все, что нужно, чтобы насладиться завтраком в тени.

Эта арочная крытая беседка приближается … половина уже затенена.

Разросшиеся растения на этой беседке образовали естественную зеленую крышу (см. Выше).

Намерения здесь хорошие .
