Заземление в частном доме своими руками 220В

Наверное, значение слова заземление знают все, но, к сожалению, не каждый сможет ответить на вопрос, для чего оно нужно и действительно ли это необходимость в частном доме или же всего лишь рекомендательный совет.

Сразу же хотелось бы сказать о том, что именно заземление в доме является гарантом безопасного пользования различными бытовыми предметами электрического типа, и неважно, квартира это или офис. Помимо всего прочего, при его наличии, вероятность того, что случится короткое замыкание, сводится к минимуму.

Когда появилась необходимость сделать заземление в частном доме своими руками 220в и 380в, нужно проанализировать всю имеющую информацию об этом процессе и учесть то, что это совершенно разные сети и для подключения каждой из них нужно будет предпринять различные меры.

Проще, конечно же, заземлением с меньшей нагрузкой, потому как в здесь не потребуется производить монтаж самого контура, в отличие от 380В. Это не единственное но, поэтому, приступим к подробному изучению этого вопроса.

Зачем нужно заземление в частном доме?

Для начала разберемся с вопросом, для чего вообще необходимо организовывать заземление и какие последствия могут быть при его отсутствии.

Порой, мы забываем об элементарных вещах, и такая забывчивость иногда может стоить человеку жизни, именно поэтому, мы не будем пренебрегать напоминаниями элементарных вещей и информацией, которую, вроде бы все знают. Начнем с того, что электрический ток унес немало жизней, и об этом знают все. Аварийная ситуация нередко приводит к тому, что электроприбор, вся его поверхность оказываются под высоким напряжением, которое является опасным для человеческого организма, и прикосновение к нему, может стать смертельным.

Если в доме присутствует заземление сети 220В, избежание этого риска становится обычным делом. Работает это достаточно просто – как только нулевая фаза будет оборвана, весь контур электроприбора становится опасной, а вот контур заземления эту фазу, можно сказать аннулирует, если говорить конкретнее, уводит в землю.

Заземление в частном доме является важной составляющей безопасной жизни в любом помещении, и не важно, дача это или квартира. Функции приспособления:

• приведение практически к нулю электрических перегрузок
• повышение уровня пожаробезопасности любого помещения
• обеспечение безопасной работы с электроприборами

Необходимые материалы и инструменты для заземления 220в

Первое, что нужно будет сделать, перед тем, как произвести монтаж конструкции, подготовить все инструменты и материалы, которые будут нужны в этом процессе, и только после этого, можно будет смело приступать к организации качественного и правильного заземления своими руками. Итак:

• Детали (сюда входят различного рода трубы, уголки, а также профили, желательно металлические). Сколько и чего нужно будет, зависит от параметров электродов. Под рукой их должно быть необходимое количество (лучше даже с запасом).
• Полоска из металла. Ширина такого изделия меньше 2.5 м, ширина от 70 до 100 мм. Стоит сразу отметить, что длина рассматриваемой полоски в обязательном порядке должна быть рассчитана заблаговременно (этот показатель непосредственно зависит от длины создаваемого контура заземления).
• Нержавеющая сталь тоже пригодиться в таком деле, ведь из нее нам понадобится полоска шириной 95 мм. Используется такая деталь как элемент токопроводящего типа и ее длины должно хватить от дома до самого контура.
• Аппарат для сварки, для обеспечения электропроводности.
• Без болгарки в таком деле тоже не обойтись, и кувалду захватить не помешает.
• Болт М8-М10 и провод из меди, сечение которого должно быть не меньше 5 м2.

Имея все это под рукой, можно переходить к следующему этапу.

Порядок заземления 220В в частном доме своими руками

Следующим этапом будет непосредственный монтаж заземления. Для того чтобы процесс был понятнее, разберемся с последовательностью действий:

1. Выкапываем две траншеи, одна, ведущая к дому, другая – для электродов. Здесь главное, правильно выбрать глубину, она должна быть такой, чтобы штыревые срезы были выше дна на сантиметров 25. Ширина тоже не должна быть маленькой, нужно чтобы работать было в ней удобно.

2. Следующий этап – вбивание в почву электродов.

3. После чего, проводиться оперативный монтаж контура (данный процесс подробнее будет рассмотрен ниже).

4. Приступаем к монтированию токопроводящего проводника. Для этого необходимо уложить нержавеющую полоску в траншею, причем, таким образом, чтобы один конец можно было приварить к контуру заземления, а другой – вывести возле стены.

5. Засыпаем выкопанную ранее яму с готовым заземлением.

6. К токопроводящей полосе подсоединяется провод из меди одним концом, другим же — он будет подсоединен непосредственно к щитку.

Немного времени уйдет для монтажа заземления в частном доме, если под рукой есть все необходимые инструменты и если следовать всем рекомендациям по этому поводу.

Как сделать заземляющий контур?

Идеальным участком для расположения заземляющего контура является отмостка частного сооружения. В любом случае, рекомендуется создавать линейный контур, если же есть желание и средства прокладывать его по всему периметру – с вами спорить никто не будет.

Главным преимуществом линейного контура в том, что в любой удобный для этого момент, его без проблем можно будет нарастить. Итак, процесс создания контура заземления достаточно прост – вырывается яма, глубина которой должна быть, как минимум, 1.9 м, вбиваем туда один за другим пруты заземления.

После того, как все пруты расположились в земле, переходим к процессу их обрезки (верхушки срезаются, примерно, на 17 см). Следующий этап – рытье канавы такой же глубины, в которой производим прокладку прутов. Соединяем элементы контура сваркой (по крайней мере, это оптимальный вариант, по мнению специалистов).

Что запрещается делать при заземлениях 220в?

Есть ряд правил, нарушение которых может привести к негативным последствиям. Чтобы избежать их, необходимо помнить, что:

• Двух вбитых в землю штырей точно не хватит для создания качественного контура заземления. В данном случае минимальное количество – два треугольника, которые будут находиться под землей на расстоянии 2-2.5 метров.
• Нельзя использовать для рассматриваемых целей изделия из металла с упрочненной поверхностью. Сюда не подойдут швеллеры или арматура.
• Из чего бы ни было сделано заземление, оно не вечное и от коррозии его не спасти, так что обновлять контур желательно хотя бы раз в 3-4 года.

Помня об этих правилах и соблюдая все рекомендации, приведенные выше, создать качественное заземление в частном доме 220в своими руками будет совсем не сложно.

для чего нужно и как правильно сделать своими руками

При проживании в многоквартирном доме проблем с заземлением нет — каждый этажный электрощит — готовый заземляющий контур. Но если вы живете в частном доме или на даче, приглашать платных специалистов совсем необязательно, ведь можно сделать устройство заземления в частном доме своими руками. 220 в — сильная подача тока, поэтому игнорировать заземление опасно для жизни.

• Для чего нужно заземление
  • Защита от помех
  • Как избежать поражения током
• Как сделать контур заземления
  • Выбор конструкции
  • Варианты материалов
• Процесс изготовления
• Проверка электрических характеристик контура

Для чего нужно заземление

Прежде чем взяться за самостоятельное изготовление заземляющего контура, нужно разобраться, зачем вообще нужно заземлять электроприборы. Это поможет ответственно отнестись как к выбору схемы и материалов заземляющего контура, так и к процессу его изготовления.

Защита от помех

Проблема помех касается в основном владельцев высококачественной звуковоспроизводящей/звукозаписывающей аппаратуры и ПК. Встроенные в такие приборы сетевые фильтры «собирают» импульсные помехи из питающей сети и отправляют их на шасси прибора, а в случае с ПК и на металлический кожух.

Фрагмент схемы блока питания ПК (фильтр обведен красным)

Если корпус прибора не соединен с землей (клемма PE на сетевой вилке), то все помехи остаются на кожухе и создают вокруг него электромагнитное поле, которое наводит помехи на сигнальные провода, микрофоны, наушники.

Каждый, кто сталкивался с такой проблемой, знает, что избавиться от подобных помех сложно. Никакое экранирование и суперкабели проблему не решают — наводка с корпуса проникает во внешние устройства даже по экранирующей оплетке соединительного провода. Но стоит соединить корпус того же ПК с батареей централизованного отопления или водопроводом, как фон в наушниках или колонках исчезает самым чудесным образом.

Как избежать поражения током

Если помеха при звуковоспроизведении представляет хоть и серьезное, но всего лишь неудобство, то напряжение, попавшее по той или иной причине на кожух устройства, может угрожать жизни. Хуже всего то, что

неисправность оборудования при пробое изоляции на корпус нередко никак не проявляется — устройство работает и с виду абсолютно исправно. Но стоит человеку коснуться кожуха той же стиральной машины, как через его тело в землю (сырой пол, плитка, бетон) начинает течь ток, величина которого даже в 50−80 мА является смертельной:

Поражение человека электрическим током при прикосновении к неисправному оборудованию

Для устранения подобной ситуации достаточно соединить корпус прибора с землей, и даже неисправная стиральная или посудомоечная машина не будет представлять никакой угрозы человеку. При неполном пробое напряжение с кожуха будет просто стекать в землю по специальной шине, полный же пробой изоляции вызовет короткое замыкание и срабатывание защитного оборудования — предохранителя в приборе, автомата на лестничной площадке или в домовом щите.

Прикосновение к неисправному, но заземленному оборудованию абсолютно безопасно

Для быстрого и простого соединения с землей все приборы, требующие заземления, снабжаются специальной сетевой вилкой с заземляющими контактами или клеммой для подключения заземления.

Контакты, помеченные стрелками, являются заземляющими

Как сделать контур заземления

Из всего вышесказанного видно, что от надежности заземления зависит не только удобство и спокойствие, но и жизнь людей. Поэтому к изготовлению контура нужно подойти исключительно серьезно. Вы умеете держать в руках лопату и ножовку по металлу и уверены в своих силах? Тогда за дело! Но до выяснений, как правильно сделать заземление в частном доме, необходимо решить вопрос, из чего его смастерить и какую конструкцию выбрать.

Выбор конструкции

Основная задача, которую нужно решить при изготовлении заземления — хороший электрический контакт контура с землей. Казалось бы, самое простое решение — вкопать объемный металлический предмет.

Если в вашем распоряжении есть пара старых, но крепких бочек, задний мост от КАМАЗа или нечто подобное, то вариант вполне осуществим. Привариваете металлическую шину к предмету, сам предмет вкапываете, а шину выводите на поверхность. Но, простой с виду,

этот способ имеет массу недостатков:

1. Предмет должен быть довольно объемным и неокрашенным. Стоимость его даже по цене металлолома может намного превышать стоимость высококачественного материала для изготовления классического вбиваемого контура.
2. Чтобы получить качественное заземление, предмет нужно заглубить минимум на 2, а если почвы песчаные, то на все 3 м.
3. Поскольку предмет находится в сырой земле, он, естественно, будет ржаветь. Сколько продержится та же бочка со стенкой в 1.5−2 мм? От силы год-два. А потом контур просто откажет, причем вы об этом узнаете постфактум — когда попадете под напряжение. Если вы все же решили что-то вкапывать, то это что-то должно быть действительно «что-то», способное не ржаветь десятилетиями.

Гораздо более надежное и долговечное заземление можно получить при помощи длинных штырей, вбитых в землю на определенную глубину и электрически соединенных между собой. Ключевым фактором здесь являются количество штырей и их длина. По конструкции такие типы заземлений разделяются:

• линейные;
• объемные.

Линейное заземление состоит из ряда штырей, вбитых в землю и соединенных последовательно. Объемный тип подразумевает несколько штырей, вбитых по кругу и соединенных в кольцо.

Линейный (слева) и объемный типы заземляющих контуров

В принципе, и тот, и другой тип обеспечивает качественное заземление оборудования, небольшая разница состоит лишь в надежности. При обрыве одной из перемычек в линейном заземлении некоторое количество заземляющих штырей исключаются из работы, что ведет к увеличению сопротивления заземляющего контура.

Электрические характеристики объемной конструкции при этом практически не пострадают. Тем не менее при качественно выполненных перемычках вероятность подобной аварии невелика, поэтому при выборе типа заземления имеет смысл руководствоваться лишь целесообразностью и удобством изготовления той или иной конструкции в зависимости от конкретных условий.

Варианты материалов

Не стоить экономить на материалах — ведь от их правильного выбора зависит ваша безопасность. В качестве штырей идеально подойдет уголок от 40х40 и выше. Он достаточно прочен, что важно при забивании, и имеет большую площадь поверхности, обеспечивающую минимальное переходное сопротивление. Если уголка в вашем распоряжении нет, то подойдет толстостенная водопроводная труба или штырь диаметром не менее 15-20 мм.

Бытует мнение, что в качестве заземляющих штырей нельзя применять арматуру — она якобы быстро ржавеет. Заявление это абсолютно беспочвенно — коррозийная стойкость арматуры ничуть не хуже стойкости того же уголка или трубы, а вбить арматуру намного проще, чем, скажем, мягкий прут. Так что если в вашем распоряжении есть арматура диаметром 16 мм и выше, то можете смело ее использовать. Длина штырей при этом должна быть не менее 2 м, а их количество зависит от выбранного вами типа заземления, но не менее трех штук.

В качестве перемычек идеально подходит железная полоса (шина) шириной от 15 и толщиной от 5 мм. Такое сечение выбрано исключительно из соображений долговечности, поскольку ток аварийного короткого замыкания выдержит даже восьмимиллиметровая катанка. Просто она быстрее сгниет и варить ее сложнее. Пойдет для перемычек и обычный уголок или арматура соответствующего сечения, но обойдется это, естественно, дороже. В любом случае все материалы не должны иметь диэлектрического покрытия — краски, мастики и пр.

Процесс изготовления

Если вы подобрали нужные материалы, в вашем распоряжении есть лопата, сварочный аппарат, кувалда и ножовка по металлу, то можно начинать работу. Весь процесс изготовления контура можно свести к следующим основным операциям:

1. Разметка.
2. Копка траншеи.
3. Вбивание заземляющих штырей.
4. Соединение штырей между собой перемычками и вывод заземляющей шины на поверхность.
5. Засыпка траншеи.
6. Проверка качества заземления.

Независимо от выбранной вами конструкции контура, необходимо использовать минимум 3 штыря, расположенных друг от друга на расстоянии не менее 1.5−2 м. Если ваш приусадебный участок — сплошной газон, то удобнее всего использовать линейную схему, вкопав контур вдоль стены здания или садовой дорожки.

Разметив место под штыри, можно переходить к рытью неглубокой (20−30 см) траншеи, соединяющей места разметки. Рыть глубже смысла нет — уложенная в траншею шина будет исполнять роль перемычек, а не заземления. Ржавеет же она вопреки мнению «специалистов» абсолютно одинаково на любой глубине. Основная задача траншеи — спрятать шину, чтобы люди об нее не спотыкались.

Поскольку возле дома много свободного места, была выбрана схема «треугольник»

Теперь самая ответственная и сложная операция — вбивание заземляющих штырей. Для этого их концы нужно срезать под углом примерно 30 градусов. Вбивать можно обычной кувалдой, но некоторые используют для этих целей обычный перфоратор.

Заземляющие штыри можно вбить кувалдой или перфоратором

Штыри забиваются на всю длину, на поверхности остаются лишь концы длиной 10−20 см. К ним будут привариваться перемычки. После того как все штыри забиты, их нужно соединить между собой шиной. Для этого лучше воспользоваться сваркой — она намного долговечнее и надежнее болтового соединения.

Сварное соединение (слева) менее эстетично, но намного надежнее болтового

Сразу же к почти готовой конструкции приварите отводную шину — к ней будет подключаться домовой контур.

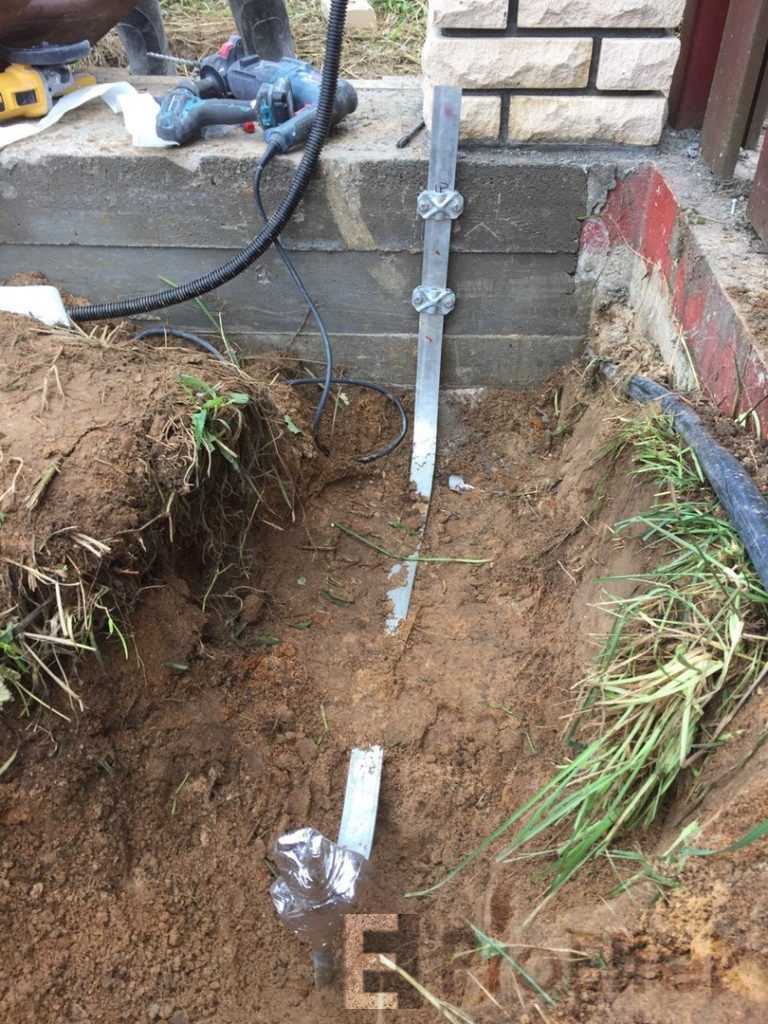

Отводящая шина и вариант подключения к ней домового контура

Осталось закрасить места сварки любой краской или мастикой, дождаться ее высыхания и засыпать траншею. Если есть возможность, то желательно это сделать песком для лучшего дренажа — и шина прослужит дольше, и земля вокруг штырей будет более влажная. Если песок неприемлем по техническим или эстетическим соображениям, то можно воспользоваться землей — ничего страшного. Засыпайте, сажайте травку. Вопрос. как в частном доме сделать заземление вы решили, но контур необходимо проверить.

Проверка электрических характеристик контура

Теперь нужно удостовериться, что контур надежно соединен с землей электрически и может выполнять функции аварийного заземления. Для проверки можно вызвать энергетиков со специальным оборудованием за отдельную плату, но вполне реально провести качественные испытания и собственными силами.

Для этого вам понадобится любой мощный электроприбор мощностью около 1 кВт. Подойдет электроплитка, утюг, обогреватель и т. п. Еще нужны указатель напряжения (отвертка-индикатор), кусок провода и вольтметр переменного тока.

При помощи указателя находите в розетке фазу и измеряете напряжение между ней и вашим заземлением. Показания прибора записываете. Теперь подключаете прибор между фазой и контуром. Он должен заработать вполне нормально. Повторяете измерение и сравниваете с показаниями, полученным без нагрузки. Если напряжение под нагрузкой упало не более чем на 10−15 В, то заземляющий контур можно считать рабочим.

Схема проверки заземления (в качестве нагрузки условно изображена лампочка)

Если падение напряжения больше, повторите операцию измерения, но теперь вместо контура используйте штатный ноль в розетке. Тоже сильно падает — ваша электропроводка не справляется даже с относительно небольшой нагрузкой и дело не в заземлении. Если большого падения нет, то придется добавить к вашему контуру еще несколько заземляющих штырей и повторить испытания.

Создайте свою собственную песочницу как инструмент заземления — ARTERY THERAPEUTIC ARTS

31 января 2019 г. Рихам Хакем

На моих сеансах вы всегда найдете большую миску с песком — и целую ванну, где-то спрятанную.

Я почти всегда вижу мгновенное опускание плеч и глубокий выдох
, как только мои клиенты впиваются руками.
Как будто земля дала им разрешение отпустить и отпустить.

Многие из нас тратят недостаточно, или, точнее, недостаточно преднамеренное время с природой и ее ресурсами. У нас мало времени. Наша тревога держит нас в основном в комфорте нашего собственного дома. Это поездка из города в ближайший парк или пляж. Мы спешим отвести детей в парк для быстрой игры, прежде чем спешим домой.

Одной из целей работы с природными элементами является заземление или «заземление» — прямой контакт вашего тела с землей через прикосновение кожи к почве, песку, траве или воде и соединение с природной энергией земли.
Это дает преимущества восстановления внутренней стабильности и полного присутствия перед самим собой и в данный момент.

Заземление не предназначено для того, чтобы отвлечь вас от решения любой проблемы, которая может вызывать стресс или тревогу. Но чтобы снизить интенсивность стресса, вы предлагаете отдых своему телу. Поступая так, вы также позволяете ощущению спокойствия, силы, стабильности и стойкости жить внутри вас в достаточной степени, чтобы вы могли перейти к следующему шагу.

Некоторое время назад я делал песочницы для друзей и решил поделиться с вами своими работами.
Вы можете сделать его для себя или для кого-то, кто может использовать преимущества заземления дома или на работе. Это может быть настолько просто или сложно, как вы хотите. Все, что вам нужно, это ванна с песком. Простой. Доступный. Без стресса.

Вам понадобится:

• Песок. Обычно продается полным мешком по 20 кг. Вы можете оставить остальное на потом, использовать для песочницы для детей или поделиться с другими друзьями, заинтересованными в создании собственных песочниц!

• Глубокая коробка с песком, в которую можно положить всю руку или обе руки. Это может быть деревянная коробка, пластиковая ванна с герметичной крышкой или прочная подарочная коробка.

• Натуральные сухие материалы на ваш выбор . Примеры включают гальку, камни, высушенные сосновые шишки/кору/стручки лотоса, ветки, агат и морские ракушки.

• Безопасное место для установки!

Большинство этих материалов вы можете найти в местном хозяйственном магазине, питомнике растений, художественном магазине или даже в магазине за 2 доллара. Магазины, из которых я взял материалы, включают: Bunnings, магазины за 2 доллара, питомник Gardenworld и Zart Art.

Инструкции:

1. Высушите песок, чтобы он легко просеивался и не плесневел. Если вы купите мешок с песком, скорее всего, он будет влажным после стирки. Положите необходимое количество песка на поднос и дайте ему высохнуть на воздухе в течение нескольких дней. Время от времени переворачивайте его, чтобы убедиться, что он полностью высох. Затем вы можете просеять его через сито, чтобы избавиться от мелких камней.

2. Насыпьте необходимое количество песка в коробку. Держите его достаточно глубоко, чтобы вы могли погрузить всю свою руку(и).

3. Добавьте натуральные элементы, которые могут еще больше успокоить или заземлить вас. Я рекомендую не переполнять коробку, если вы чувствуете, что она будет подавлять вас, а не создавать пространство и способствовать присутствию.

4. Время от времени проветривайте песок . Это гарантирует, что он не плесневеет от пота или влаги, которые могут быть на нашей коже.

Ниже приведено руководство, которое вы можете использовать для моментов заземления.
СОВЕТ: Вы можете сохранить изображение на свой телефон или планшет и использовать эти шаги в любое время.

Предложения:

• Работая с песком, держите только то, что, как вы чувствуете, работает с вами в данный момент – с точки зрения текстуры или цвета. Уберите все, что не так.

• Если у вас все еще есть песок в мешке, используйте поднос или найдите место, достаточно большое, чтобы высыпать песок, чтобы вы могли встать на него или зарыться ногами.

Хотелось бы знать, как дела!
Поделитесь со мной изображением своей песочницы или отправьте в комментариях.

Теги Блог арт-терапевта, Внимательная пауза, Пространство тишины, Песочница, Заземление, Заземление, Беспокойство

Как заземлить стиральную машину своими руками

Заземление стиральной машины, организованное с соблюдением всех правил безопасности, — самый верный способ продлить срок ее службы и обезопасить себя и близких. Многие устанавливают стиральную машину и, не раздумывая, включают ее в ближайшую розетку или шнур питания. Но подключение к электрическим коммуникациям не менее важно, чем подключение водопровода и слива, так зачем вспоминать об этом только тогда, когда машина сгорит или начнет бить током. Именно поэтому, мы поговорим о том, как сделать заземление своими руками.

Зачем заземлять стиральную машину?

Заземлять нужно не только стиральные машины, но и всю бытовую технику. Любая электрическая сеть состоит из двух основных проводов, которые называются «фаза» (она находится под напряжением) и «ноль». В сети с заземлением есть третий провод, он называется «земля».

Если машинку, оборудованную сетевым фильтром, включить в сеть без заземления, то на ее корпусе появляется остаточное напряжение 110 В, которое можно почувствовать при прикосновении к машинке. В случае нарушения изоляции проводки стиральной машины на корпусе может появиться «фаза», а это уже 220 В, поэтому достаточно одного прикосновения, чтобы человека ударило током. А если машинка установлена ​​в ванной, то это вообще прямая угроза здоровью и жизни.

Кроме того, заземление спасает электронику машины при скачках напряжения, а также при попадании молнии в трансформатор или антенну на крыше здания. Именно поэтому так важно правильное подключение стиральной машины к заземлению, это безопасность для вас и вашей техники.

Как закрепить машину в квартире?

Подключение стиральной машины к электрической сети будет зависеть от времени постройки здания. В новостройках проблем с заземлением и техникой безопасности возникнуть не должно, так как при их постройке заземление уже организовано, а электропроводка имеет третий заземляющий провод. Бытовая техника, в том числе стиральные машины, уже имеет трехжильный кабель. Этого достаточно, чтобы стиральную машину не ударило током.

Совсем другое дело, если вы живете в доме советской постройки. Здесь вам предстоит решить серьезную проблему либо самостоятельно, либо обратиться к электрику, который все сделает за вас. Есть два варианта решения проблемы с заземлением.

Первый вариант предполагает организацию заземления от электрощита, к которому подходит электричество и от которого идет в квартиру. Работа заключается в следующем:

1. В щите установлены две шины: нулевая (N) и земляная (PE). Из них будет производиться проводка для бытовой техники и освещения.
2. От розетки для стиральной машины прокладываем трехжильный провод с медным сечением. Подключаем провода следующим образом. Нулевой провод (синий) к шине N, фазный провод (красный) через автомат и УЗО — к фазному проводу счетчика, провод заземления (желто-зеленый) подключается к шине РЕ. Запрещается подключать заземляющий провод розетки к нулевому рабочему проводу.

Важно! Не забывайте отключать электроэнергию при работе с проводами.

Для правильной прокладки электрокоммуникаций потребуются не только пассатижи, индикаторная отвертка, трехжильный провод, розетка заземления, острый нож, а также терпение и аккуратность. Если такая работа кажется слишком сложной, то лучше обратиться к специалисту.

Внимание! Этот способ заземления является законным и наиболее надежным.

В некоторых старых домах возможно отсутствие заземления вообще, то есть в щите отсутствует заземляющий провод, как мы рассматривали в предыдущем случае. Кроме того, нет возможности организовать такое заземление, если вы живете на 5 этаже. Как защитить машину от скачков напряжения и себя от «удара током». В этом случае проблему можно решить, организовав систему уравнивания потенциалов. Что это?

Если стиральная машина установлена ​​в ванной, то при одновременном прикосновении двух токопроводящих предметов через тело человека будет проходить ток. Система уравнивания потенциалов предполагает, что все предметы, проводящие ток, соединены между собой металлическими проводами. В этом случае, если, например, вы коснетесь крана и стиральной машины, то ток через вас не потечет.

Помимо этой системы, обязательно нужно установить УЗО и автомат в панель, чтобы стиральная машина отключалась и «фаза» не попадала на корпус стиральной машины в случае выхода из строя. Кроме того, при установке машинки в ванной нужно использовать влагозащищенную розетку, если таковой нет, то вообще отказаться от размещения «стиралки» в ванной.

При организации электропроводки необходимо использовать одножильные провода. При необходимости стыковку производить только в специальном ящике, тщательно все изолируя.

Более простой способ создания заземления – закрепить заземляющий провод от корпуса стиральной машины к аккумулятору или канализации. Однако сегодня это не законно. Во-вторых, это небезопасно, так как при прикосновении к стояку даже соседи могут «почувствовать» ток. И в-третьих, на трубах могут образоваться трещины, что приведет к затоплению. Поэтому этот метод лучше не использовать!

Заземление в частном доме

Прокладка электропроводки с заземлением в частном доме аналогична тому, как это делается в квартире, как описано выше. Это также сделано относительно электрического щитка. Отличие в том, что само заземление тоже нужно делать своими руками. Опишем этот процесс подробно.

1. Берем 3 металлические трубы длиной от 1,5 до 3 метров. Длина не должна быть меньше глубины промерзания грунта.
2. Нижнюю часть труб затачиваем кувалдой, и в нижней части (третья часть всей трубы) делаем отверстия диаметром 5-10 мм.
3. Теперь нужно вырыть в земле яму глубиной примерно 0,5-0,6 м.
4. Далее вбиваем трубы в землю на расстоянии от 1 до 1,5 м, при этом оставляя 10-15 см трубы торчащей над землей.
5. Берем 3 металлические пластины или арматуры длиной 1-1,5 м и соединяем торчащие из земли трубы сваркой.
6. К арматуре необходимо приварить заземляющий провод, который необходимо вывести в дом к месту установки электросчетчика.
7. Провод заземления подключается к шине РЕ, а от шины разветвляются провода заземления на розетки и освещение.

Внимание! Летом при температуре воздуха 35 ⁰ С необходимо один раз в неделю заправлять почву солевым раствором, приготовленным из расчета 0,5 кг соли на ведро воды. При температуре 30 ⁰ При этом вы можете делать это один раз в месяц, это обеспечит распределение тока в сухой почве.

Провод заземления можно прикрутить к болту на задней стенке стиральной машины.
