Установка вытяжки на кухню своими руками + видео, инструкция

Содержание

• Вентиляция на кухне
• Делаем выбор воздуховода
• Монтаж вытяжки
• Подключаем воздуховод
• Крепим вытяжку на стену без шкафа

Установка вытяжки на кухню может быть выполнена по-разному, все будет зависеть от ее типа, а бывают они такими:

1. Подвесные, которые закрепляются под шкафом, находящимся над плитой;
2. Встраиваемые – их установка происходит внутрь подвесного шкафа и благодаря этому они великолепно вписываются в общий интерьер помещения;
3. Настенные – устанавливаются на стене над плитой;
4. Угловые – это те вытяжки, которые устанавливаются в угол;
5. Островные – крепить их можно в любом месте помещения, подвешивая к потолку.

Очень важно уяснить одно правило – установка кухонной вытяжки возможна только не ниже чем 70 см над плитой, а если плита газовая, то это расстояние должно быть не менее чем 80 см. Это нужно для того чтобы работа вытяжки была эффективной.

Также вытяжки различаются по режимам вентиляции, бывают проточные, принцип работы которых заключается в вытягивании грязного воздуха. Этот способ самый эффективный и называется он отвод.

Второй вид – это циркуляционные вытяжки, воздух здесь пропускается через угольные фильтры, после чего на выходе остается уже чистый воздух. Установка ее довольно простая, но так как вентиляция для нее не нужна, то эффективность очистки воздуха на порядок ниже по сравнению с проточными вытяжками.

Достаточно важным является то, какой будет производительность вытяжки, измеряемая в куб. метрах за 1 час. При покупке обязательно учитывайте, насколько вытяжка будет создавать шум при включенной вентиляции. Модели, которые издают шум выше, чем 50 Дб приобретать не стоит. Вместо них, лучше купить вытяжки с 2-мя или же даже 1-м вентилятором, они же и вовсе не будут шуметь, и плюс ко всему имеют в своем оснащении прокладки, что поглощают звук.

Прежде чем разбираться, как установить вытяжку на кухне своими руками нужно вспомнить об электрической безопасности.

Очень аккуратно надо подключать вытяжку к сети, так как кухня является таким помещением, где всегда что-то может попасть внутрь корпуса (это может быть жир, скопившаяся внутри влага), что и может привести к нехорошим последствиям, а именно к удару током.

Вот поэтому подключение вытяжки к сети должно проводиться 3-мя проводами – 1) фаза; 2) земля; 3) ноль. Стандартно провод заземления окрашен в желтый цвет из зеленой полоской. Перед установкой необходимо заземление, чтобы использование было как можно безопаснее.

Если в вашем помещении есть евро-розетки или же контур заземления, то проблем возникнуть не должно. Может быть такое, что на технике нет разъема под заземление, в этом случае сделать его не составит труда и самому, нужно всего лишь прикрутить провод к металлическому корпусу.

Но много у кого может не быть евро-розетки и заземления на кухне. Вот тогда встает вопрос – как же провести подключение? Сделать это можно и самому, вот только первое, чего не надо делать, так это пробовать подключать нулевой провод на трубы или батареи. Подключение необходимо проводить к глухой нейтрали.

Важно знать, что если к занулению уже подключены провода, не вздумайте их отключить, потому что вас может ударить током. Вам надо всего лишь затянуть свой провод сверху тех, которые уже есть. Если же их нет, то нужно зачистить трубу и закрепить контакт провода.

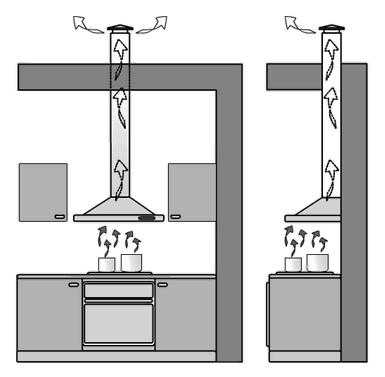

Вентиляция на кухне

Чтобы хорошо сделать подключение вытяжки на кухне к вентиляции нужно, конечно же, правильно сделать монтаж:

• Для монтажа вентиляции на кухне лучшим вариантом будет установить короб, имеющий клапан-хлопушку. На нем же должно быть 2 отверстия. Когда клапан находится в горизонтальном положении, то это значит, что он закрыт, воздух, выходя через окно, будет обеспечивать отличную вентиляцию на кухне;
• В случае когда появляется давление при работе вентилятора, то клапан первое окно закрывает и поэтому вентиляция проходит через вытяжку. Эта схема имеет довольно большой плюс, который заключается в том, что будет отсутствовать обратная тяга, а также сохранится естественная вентиляция, и это будет даже при выключенной вытяжке. Проводить регулировку клапана вы сможете с помощью тоненькой пружины.

​​

Делаем выбор воздуховода

Кухонные воздуховоды можно поделить на такие:

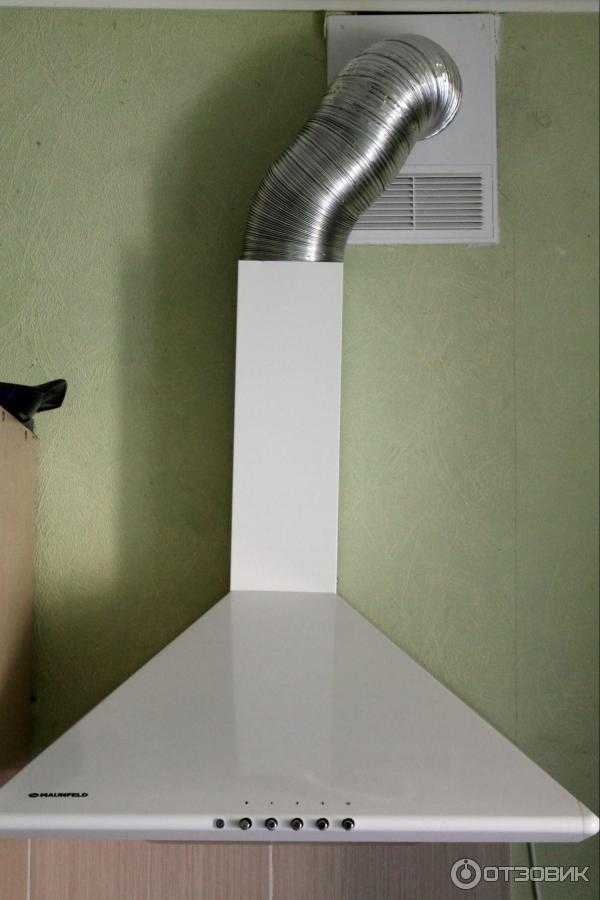

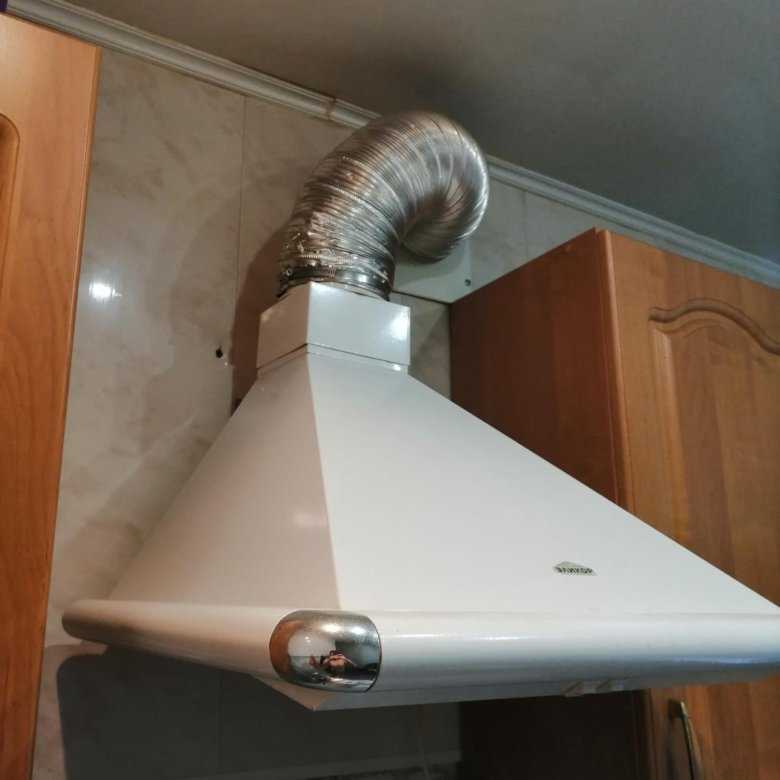

1. Гофрированный воздуховод из алюминия – он является достаточно простым материалом и установка вытяжки своими руками на кухне  с его использованием будет вовсе не тяжелой. Все это благодаря тому, что материал легко можно согнуть до любого размера, а также стоит отметить такой плюс, как отсутствие вибрации, чего не скажешь о жестких коробах. Но если вы хотите, чтобы воздуховод был гармонично вписан в вашем помещении, то вам придется продумать варианты как его можно скрыть, ведь его недостаток заключается в некрасивом виде;

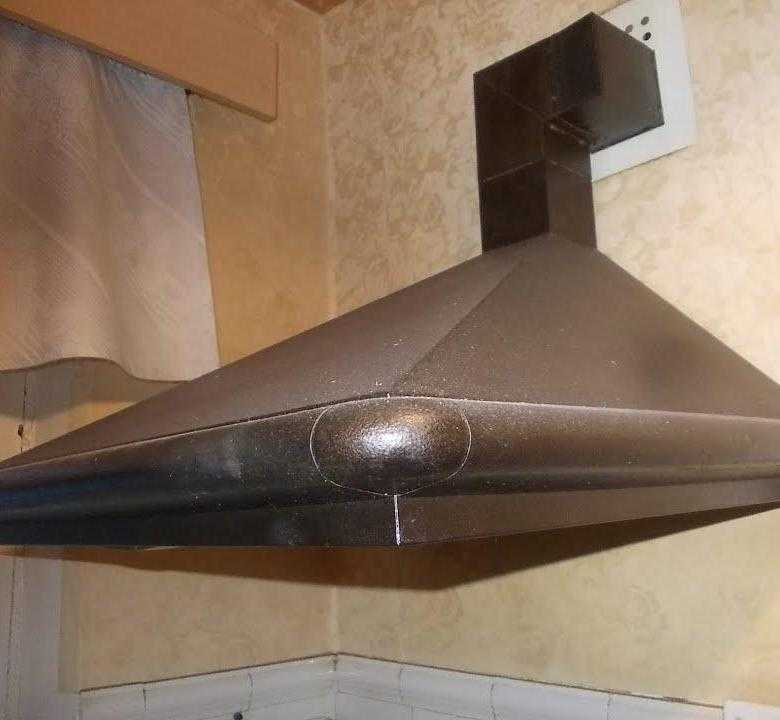

2. Еще один вид воздуховодов – это воздуховоды из ПВХ, в первую очередь, стоит отметить их легкость, прочность и бесшумность, это достигается за счет их гладкой поверхности, которая почти не дает сопротивления воздуху.

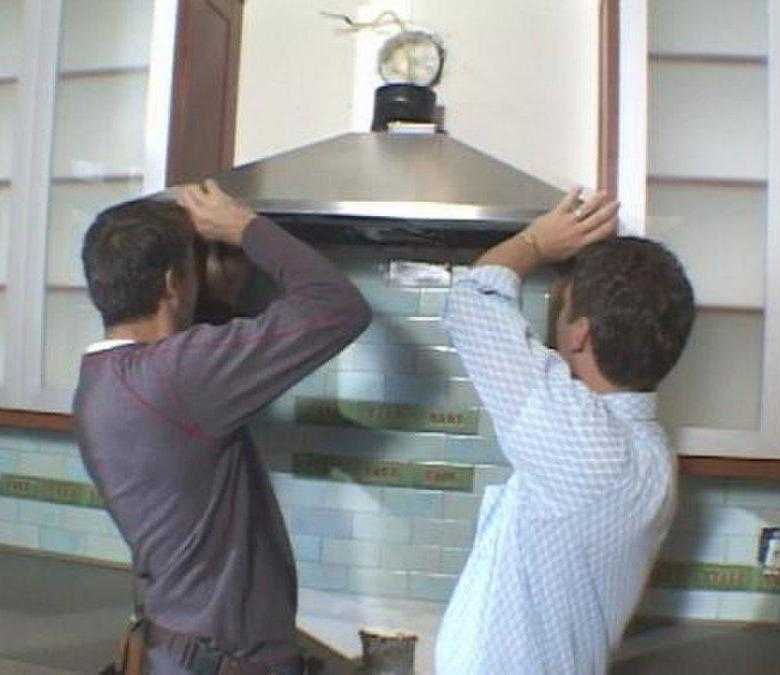

Монтаж вытяжки

Естественно, что все хотят знать, как правильно установить кухонную вытяжку, и в первую очередь стоит отметить, что монтаж будет зависеть от того, где располагается вентиляционная шахта. Одним из самых популярных вариантов является именно установка вытяжки во встроенный шкаф, ее мы сейчас и рассмотрим.

Если вы хотите, чтобы все было сделано качественно, то для начала у вас должен быть короб для хлопушки. Корпус без проблем можно изготовить из такого материала, как алюминий или оцинкованный лист. Также как вариант вы можете купить клапан, открывающийся как бабочка, который ставится у вентиляционной шахты.

Для большего удобства корпус ставьте над плитой на настенный шкаф, после чего заделайте все щели монтажной пеной, дабы не было резонанса.

Изначально необходимо лишь примерить корпус хлопушки и на шкафе и сделать разметку для отверстия. Далее можно снять шкаф и с помощью электролобзика делать отверстие. Чтобы это было аккуратно, просверлите сначала сверлом отверстие внутри, а затем уже лобзиком вырезайте ту форму, которая вам нужна в шкафе.

Так же сделайте отверстия и во внутренних полках под воздуховод, если они, конечно, имеются, а в верхней стенке нужно проделать квадратное отверстие, чтобы в нем было 3-5 мм запаса под хлопушку.

Подключаем воздуховод

Подключение воздуховода поделим на такие этапы:

• Для начала сделайте следующее — гофру надо просунуть в проделанные отверстия и в верхней стенке шкафчика, согнуть ее в форму квадрата, а затем обрезать, чтобы остался запас, загнуть углы наружу;
• Далее уже можно приступать к прикреплению шкафчика в гофрой на стену, при этом обязательно обработайте все стыки воздуховода силиконом, дабы не терялась мощность;
• Следующим шагом будет закрепление непосредственно сделанного собственноручно короба на шкаф, это делается с целью соединения гофры с вентиляционной шахтой. Если имеются большие щели, то их необходимо будет заделать пеной;
• Теперь мы уже можем приступить к закреплению вытяжки в шкафчике. Для крепления можно использовать саморезы;
• Гофра с помощью хомута должна быть зафиксирована очень надежно, данное соединение герметиком можно не заделывать, но для более высокой надежности это можно сделать;
• Если подключение вы хотите сделать напрямую, то воздуховод надо примкнуть к шахте, а чтобы это качественно сделать, надо применять специальную решетку, имеющую круглое отверстие;

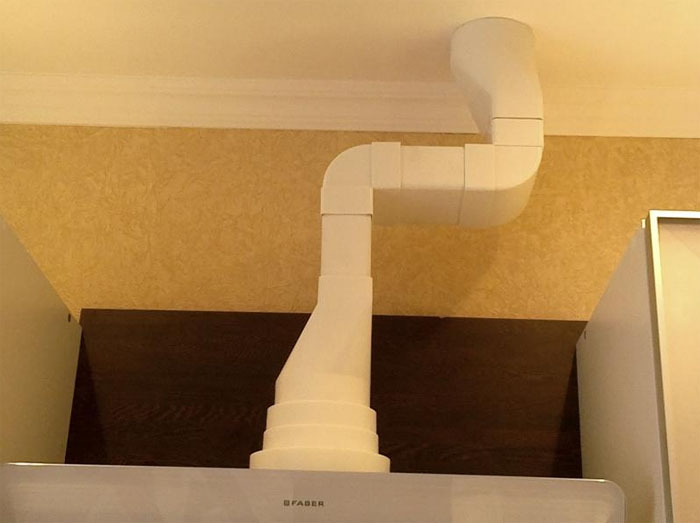

• Планируете использовать ПВХ воздуховоды? Тогда здесь тоже все будет просто – трубы надо соединить с комплектующими углами и провести к вентиляции;
• Если вам нужна установка вытяжки на кухне в частном доме с максимальным качеством, то обязательно знайте, что при монтаже вентиляции старайтесь как можно меньше допускать изгибов трубы, ведь это нужно для хорошей тяги воздуха.
  После каждого изгиба мощность будет теряться где-то на 10 %.

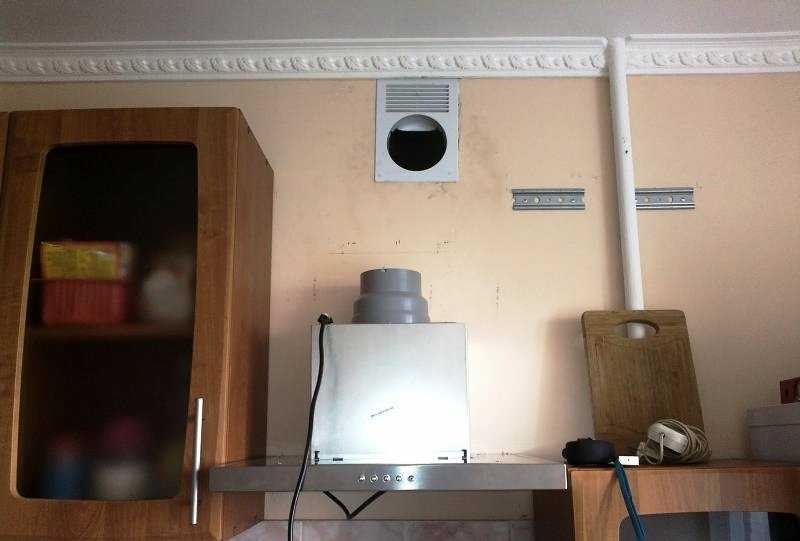

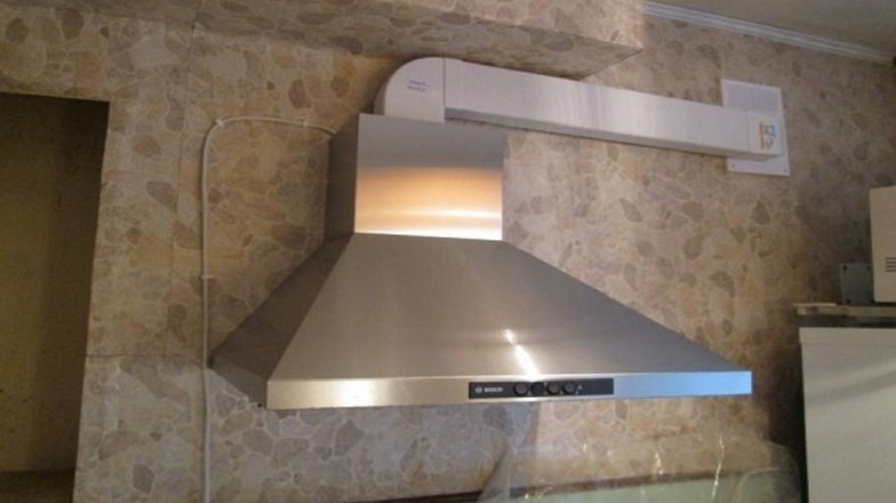

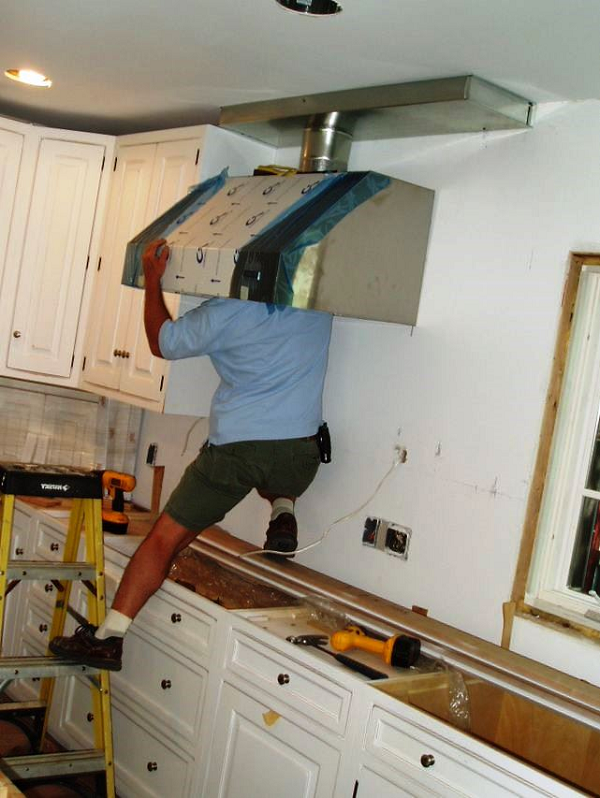

Крепим вытяжку на стену без шкафа

Правильная установка втяжки на кухне далеко не у всех ассоциируется с навесным шкафом, это объясняется тем, что многие люди просто не хотят, чтобы их шкаф быстро стал некрасивым от излишней влаги на кухне и загрязненного воздуха. Также часто бывает так, что желают установить вытяжку побольше, а внутрь шкафа можно поместить вытяжку не столь больших размеров.

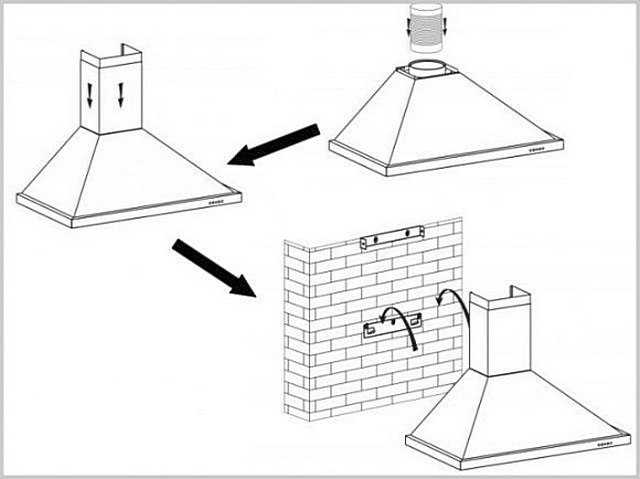

Поэтому, чтобы повесить вытяжку на стену без шкафа, для начала надо прикрепить к стене П-образную раму из уголков на дюбели, это же крепление будет опорой для корпуса.

Но может случиться часто и так, что с помощью обычных дюбелей крепление к стене вытяжки не будет получаться. Тогда встает вопрос, что же в этом случае делать? Такое может случаться, как правило, у тех, кто имеет на кухне газовую плиту, в этом случае труба и будет препятствовать нормальному креплению.

Для такого случая идеально могут подойти длинного размера саморезы-шпильки, их одна сторона выглядит как резьба с гайкой, а другая именно как саморез. Их просто же нужно вкручивать в стенку, как и дюбеля, а затем к ним крепить корпус вытяжки, немного отступая от стены.

На последнем этапе остается лишь провести правильное подключение вытяжки к сети. Осуществить это возможно, подключив ее просто в розетку или же сделать постоянное подключение, используя предохранитель. Очень важно, первым делом подключить зануление, так как при работе вентиляторов оно уберет возможное напряжение, которое может быть на корпусе.

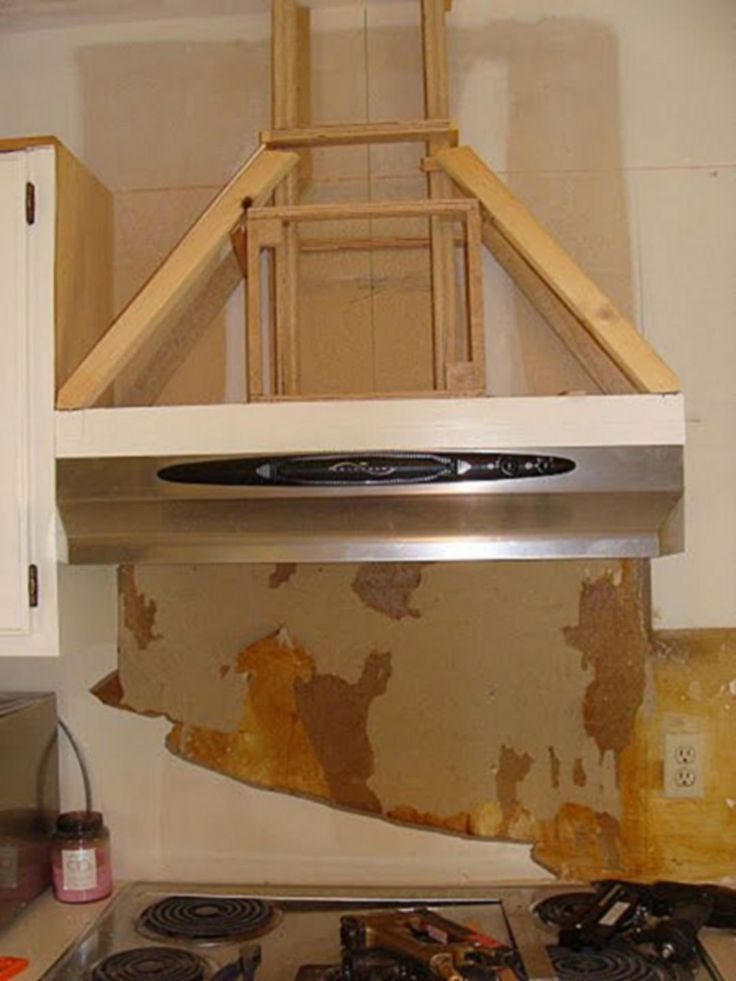

Теперь же вам остается всего лишь  задекорировать вытяжку и наслаждаться  приятной на кухне атмосферой,  а главное —  чистым воздухом.

Также важно помнить, что пару раз в год просто необходимо делать очистку вытяжки от пара, чтобы предотвратить возгорание. Как видим, установка вытяжки на кухне своими руками не такое уж сложное дело, главное, при этом просто придерживаться необходимых правил безопасности с электричеством и у вас в итоге все получится.

• Как выбрать чугунную печь для бани
• Проектирование системы отопления частного дома
• Каменная печь для бани и дома
• Чем замазать печь, чтобы не трескалась

Вытяжка на кухне в частном доме своими руками схема, фото, видео

Подключение вентиляции на кухне

В остальном, подключение вентиляции на кухне должно осуществляться по следующей схеме, которая указывает на важные элементы, входящие в конструкцию системы вентиляции:

• Электрический двигатель с вентилятором. Обязательным условием хорошей вытяжки является возможность переключать скорости, что реализуется посредством работы асинхронного двигателя. Лопасти его вентилятора, втягивают воздух через фильтр, на котором оседает пыль, масло и другие посторонние включения в воздухе.
• Фильтр. Этот конструктивный элемент рассчитан на разное время использования. Примером неплохого фильтра считается угольная разновидность, которая легко проработает до 4 месяцев, включительно.
• Осветительные приборы. Они бывают светодиодные (самые экономичные и яркие) и галогенные, приближенные к привычному для нас уровню комнатного освещения.
• Панель управления. Отсюда ведется переключение скоростей, включается и выключается фильтр. Здесь же находится панель смены фильтра.

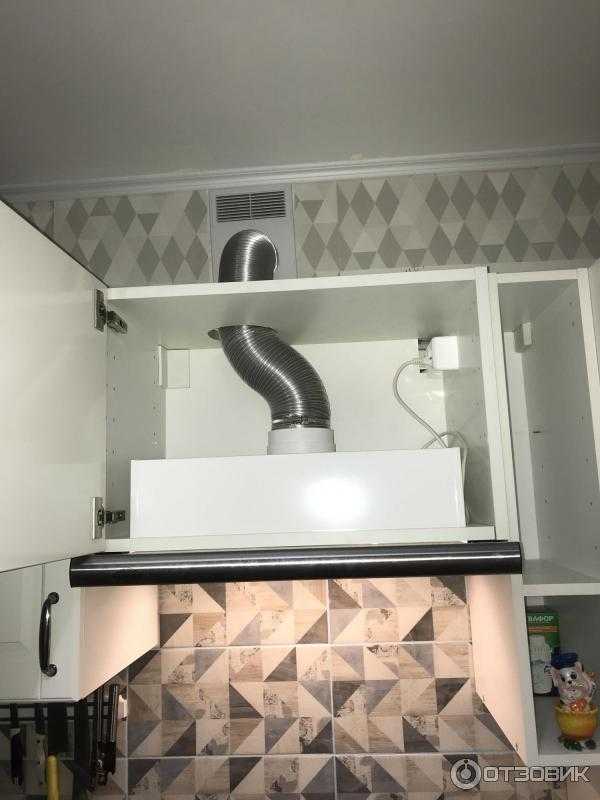

Установка встроенной вытяжки в шкаф

Встраиваемая вытяжка практически полностью прячется в сделанном для нее шкафу. Крепится она точно также как описанные выше — на шурупы, только вкручиваются они в стенки. Только предварительно в расположенных выше полочках необходимо проделать отверстия под воздуховод. Это делают уже после того как вытяжка куплена, так как расположение выхода для воздуха зависит от фирмы и модели.

Пример установки встроенной вытяжки

Если шкафчик висит, его лучше снять. В снятом шкафу установить вытяжку на место, отметить на нижней полке место расположения выхода воздуха, вырезать его. Для этого проще использовать электролобзик и пилку с мелкими зубцами. Почти не оставляет сколов пилка для ламината. При желании заделать место среза можно пластиковым С-образным мебельным профилем. Они есть жесткие и гибкие. Гибким пользоваться просто — он изгибается под любым углом, жесткие перед монтажом придется разогревать строительным феном. Эти профиля «садят» на клей, чаще всего используют «жидкие гвозди». После установки на место, убирают остатки клея (влажной чистой тряпкой), фиксируют малярным скотчем к полке. Излишки профиля обрезаем пилкой с мелким зубом, срез зачищаем наждачной бумагой с мелким зерном.

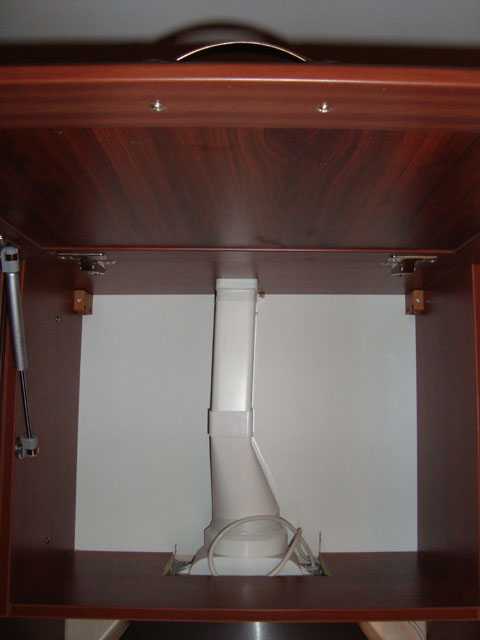

Процесс подготовки шкафчика к установке вытяжки

Таким же образом проделываем отверстия в других полках. Они, кстати, уже могут быть не круглыми, а прямоугольными — зависит от сечения выбранного вами воздуховода.

После этого все полки устанавливаются на место, шкаф навешивается и закрепляется. К нему шурупами через отверстия в корпусе крепится встроенная вытяжка. Далее — процесс подключения воздуховода.

Типы вентиляционных систем

Выбирая, какую схему нужно будет составить, чтобы качественно смонтировать вентиляцию в частном доме, нужно помнить о типах вентиляции:

• Естественная.
• Принудительная, оснащенная механическими приспособлениями.
• Комбинированная.

Каждая из них имеет свои плюсы и минусы. Но при выборе и дальнейшем составлении схемы нужно помнить о том, что нельзя делать вытяжку без притока или оттока. То есть воздух из помещения должен выходить и замещаться на свежий, в противном случае все монтажные работы по эффективности конечного результата сведется к нулю.

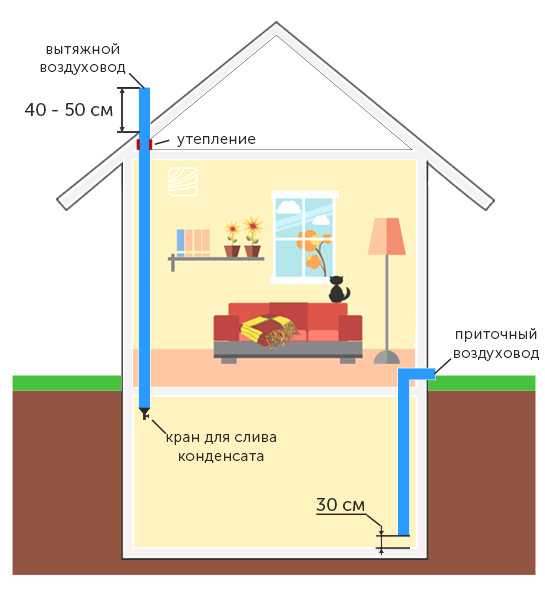

Как работает естественная вытяжка

Прежде чем начинать работы по планированию и монтажу естественной вентиляции в частном доме своими руками, нужно ознакомиться с принципами ее работы. Она функционирует за счет природной тяги, возникающей внутри труб, идущих вертикально, воздух при этом двигается снизу вверх.

Сила тяги зависит от:

1. От разницы атмосферного давления вверху и внизу трубы. Перепад давления и мощность тяги будет повышаться за счет увеличения высоты вент. канала.
2. Температуры на улице и в помещении. Чем холоднее за окном, тем быстрее холодный воздух вытесняет теплый в доме, побуждая его подниматься вверх к вытяжке.
3. Насыщенность влагой. Если температура насыщения водяным паром одинакова воздушная смесь быстрее поднимается вверх, она становится легче сухого воздуха.

Летом естественная вытяжка будет работать хуже из-за небольшого перепада температур.

Вход естественной вентиляции – это вытяжной клапан, который монтируется на потолке или в стене под самым потолком. Выходом считается верх трубы. Работать конструкция начинает при перепаде давлений на выходе и входе, примерно он начинается с 10 м.

Естественный приток монтируют на уровне 2 м от пола или над батареями.

Большое значение имеет то, из чего сделана вытяжка. В качестве материала предпочтительны спирально-навитые воздуховоды.

Но чаще, при самостоятельном монтаже, выбирают трубы канализации диаметром 110 мм.

Принцип обустройства принудительной системы

Работает принудительная вентиляция в частном доме при помощи механических вытяжных установок. Они питаются от сети, поэтому при оборудовании своими руками потребуются еще и навыки электрика.

Схем подобной вентиляции много, наиболее востребованные:

• Приток воздуха дается при помощи бризеров, их устанавливают во всех помещениях. На чердаке монтируется общий вентилятор, к которому поступает весь отработанный воздух и удаляется.
• Монтаж отдельных приточно-вытяжных устройств с рекуператором, который встраивается во внешнюю стену.

• Центральный кондиционер с сетью вентканалов.
• Фанкойлы – местные калориферы, обладающие функциями обогрева\охлаждения.

Комбинированное устройство

Здесь работает принцип естественной вентиляции с усилением воздухообмена при помощи электро вентиляторов, установленных в разных точках. Популярны 2 варианта:

1. Выброс отработанного воздуха осуществляется вертикальным каналом, а приток – при помощи мех. вентиляторов.
2. Вентилятор ставится на вытяжную шахту, а приток – через клапаны в стене.

Пример комбинированного варианта – кухонная вытяжка или вентилятор в туалете. При помощи таких устройств в процессе готовки отсасываются пары, неприятные запахи при готовке и пр.

Бризеры, встраиваемые прямо в толщу стен, обеспечивают механизированный приток чистого воздуха. В холодное время года при помощи ТЭНов он еще и обогревается.

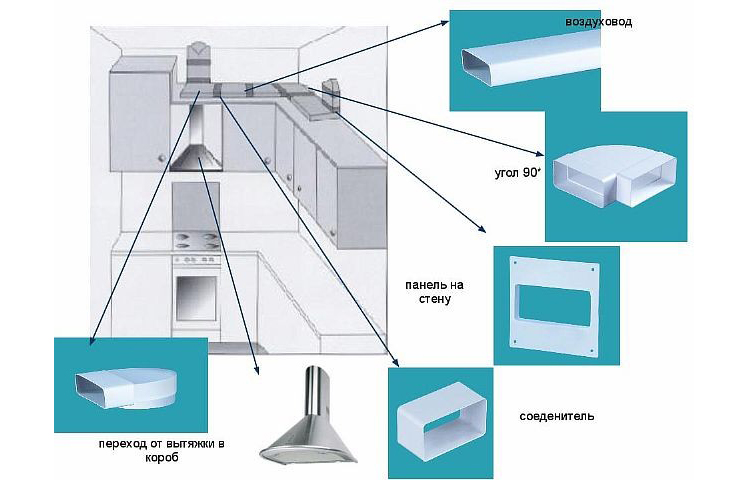

Прикиньте конструкцию воздуховода

Фото: Public domain / Pinterest Для подключения вытяжки к вентканалу используют гибкую алюминиевую гофру либо жёсткие пластиковые трубы круглого или прямоугольного сечения.

Первый вариант дешевле и проще в монтаже, поскольку позволяет проложить воздуховод под любым углом без использования дополнительных фитингов. Недостатки гофры — неэстетичный внешний вид, а также высокий шум и склонность к обрастанию жиром из‑за ребристой внутренней поверхности.

ПВХ‑трубы выглядят гораздо привлекательнее, менее шумные за счёт гладких стенок, а при выборе прямоугольного профиля легко прячутся под потолком. Платой за это является более высокая цена, к которой добавляется стоимость фитингов для соединения и поворотов.

Независимо от материала для наиболее эффективной и бесшумной работы сечение воздуховода должно быть таким же, как у выходного раструба вытяжки, или минимально отличаться от него. Как правило, это 125–150 мм. Помните, что уменьшение диаметра не только снижает производительность, но и резко увеличивает шум.

Фильтрационный режим

В данном случае сложной установки не требуется. Однако понадобится приобрести угольный фильтр. При этом его нужно будет периодически менять. В данном случае приток свежего воздуха не требуется. Однако таким образом в помещении продолжит скапливаться избыточная влага. В этом режиме вытяжка на кухне создает больше шума. Определенная доля его мощности направлена на выталкивание воздуха через угольный фильтр. Подводя итог вышесказанному, можно сделать вывод о том, что универсального варианта не существует. Выбор режима полностью остается за владельцами. При этом нужно учитывать конкретные условия.

Как фиксируется вытяжка на кухне своими руками

В настоящее время существуют различные типы приборов. Поэтому есть некоторые отличия в их монтаже. К примеру, плоские конструкции фиксируются либо в нижней части подвесной мебели, либо к стене. Два выходных отверстия имеются вверху корпуса и на задней поверхности данных приборов. Одно из них, которое не будет использоваться в работе, закрывается крышкой. Последняя также входит в комплект. Приборы, которые имеют угловую планку, должны быть встроены внутрь подвесной мебели. Перед тем как установить вытяжку на кухне, для выведения воздуховода проделывается отверстие требуемого диаметра. Декоративные или купольные приборы должны быть закреплены на стене. Прежде всего осуществляется установка корпуса. После этого монтируется декоративный короб, который замаскирует воздуховод.

Естественная и принудительная вентиляция

Среди типов вентиляционных систем выделяют естественную и принудительную вентиляцию. Естественную вентиляцию определяет отсутствие вспомогательных механических средств, а циркуляция воздушных масс происходит в результате возникновения естественной тяги, образующейся из-за разницы температур и давления воздуха внутри и снаружи помещения. Принудительный воздухообмен предполагает наличие в системе механических приточных или вытяжных вентиляций.

Естественная вентиляция – принципы функционирования и особенности

Преимуществами естественной вентиляции являются простота монтажа и отсутствие необходимости устанавливать сложное оборудование. За счет простоты схемы вентиляции она достаточно прочная, долговечная и почти не ломается. Кроме того, работа такой вентиляционной системы не производит шума и удобна тем, что не зависит от энергоснабжения. При перебоях тока естественная вентиляция в частном доме не перестанет работать. Она может создать оптимальный микроклимат в доме, но не имеет механизма очистки воздушных масс от загрязнений и пыли. Ее достаточно сложно регулировать по объему воздухообмена в помещении, и она напрямую зависима от влияния атмосферных факторов. Из-за погодных и сезонных изменений в окружающей среде сила тяги тоже будет меняться. Хуже всего естественная вентиляция работает в летнее время, так как перепад температур бывает достаточно сильный.

Вариант установки естественной вентиляции в частном доме подходит для удаленных от автомобильных дорог загородных участков, где нет серьезной необходимости в фильтрации воздушных масс.

Мощность тяги в системе естественной вентиляции можно регулировать за счет высоты вентиляционных каналов: чем выше находится канал, тем сильнее перепад атмосферного давления, и тем лучше тяга.

Поскольку установка герметичных стеклопакетов в частных домах перекрывает естественный приток воздуха в домашнее пространство, рекомендуется в самих окнах или наружных стенах делать отверстия для приточных клапанов.

Особенности искусственной вентиляции

Чтобы установить принудительную вентиляцию в частном доме, понадобится специальное оборудование. Поэтому сам монтаж вентиляционной системы будет сложнее и обойдется дороже. Зато принудительный воздухообмен гораздо эффективнее и может влиять на температурный режим в помещении и уровень влажности. Поступающий снаружи воздух проходит через вентиляционный блок и распределяется по помещениям. При помощи вытяжных вентиляторов отработанный воздух выводится наружу. В каждом помещении устанавливается принудительный приточно-вытяжной механизм с так называемым рекуператором. Рекуператор представляет собой специальный теплообменник, который позволяет нагревать поступающий в дом воздух, забирая тепло у исходящих воздушных масс. С помощью калориферов воздух нагревается или охлаждается, благодаря чему в домашнем пространстве поддерживается комфортный микроклимат. Также принудительную циркуляцию воздуха в такой системе вентиляции обеспечивают специальными фильтрами для очистки воздуха.

Искусственная вентиляция в частном доме удобна тем, что она не зависит от атмосферных изменений: температура и влажность окружающей среды никак не влияют на мощность тяги и работу вентиляционной системы. Но при этом она зависит от электричества и требует больших энергозатрат на обогрев воздуха, особенно в зимнее время.

Смешанный тип вентиляции

Комбинированный воздухообмен предполагает использование естественной вентиляции, усиленной с помощью механических вентиляторов. Возможна установка механической приточной вентиляции в частном доме при естественном выбросе воздуха посредством вентиляционных каналов. Или наоборот, устанавливают механическую вытяжку, а приток воздуха осуществляется естественным путем. Примерами подобных систем вентиляции служат простые вентиляторы, которые обычно устанавливают в санузлах, либо кухонные вытяжки. Это удобный вариант в том случае, когда не во всех помещениях дома есть необходимость в установке принудительной вентиляции: тогда в кухне и санузлах делают смешанный тип вентиляционной системы, а в остальных помещениях оставляют естественную.

Где устанавливать кухонную вытяжку

Установка кухонной вытяжки ведется согласно инструкции. У дорогих моделей, изделий известных фирм вариантов 3-5, прочих – один. Главными факторами считайте высоту подвеса над кухонной плитой, перекрытие порталом поверхности рабочего стола целиком, количество изгибов воздуховода. Центральные аспекты, определяющие работоспособность вытяжки. Если подвесить портал слишком низко, начнут гореть, плавиться жировой фильтр, иные элементы конструкции. Вход кухонной вытяжки расположен слишком высоко – часть продуктов сгорания будет проходить мимо. Низко подвешенное оборудование будет мешать повару. Критериев выбора места под кухонную вытяжку много.

Телевизионные передачи, видео Ютуб, обзоры дают противоречивые рекомендации касательно высоты установки кухонной вытяжки, советуем следовать руководству по эксплуатации. Цифры услышите разные, производитель изучил, какую мощность дают конфорки, вне зависимости питается ли варочная панель газом или электричеством. Тяжкий труд проделан сервисными бригадами крупных концернов, зачем плыть против течения. Например, в инструкции указано:

1. Минимальная высота подвеса над газовой плитой составляет 65 см.
2. Минимальная высота подвеса над кухонной плитой составляет 55 см.

Расстояния, отмеренные от крышек конфорок, не от стола плиты, рекомендуем выдерживать. Дистанции определяются количеством горелок, размерами портала, умная передача руководство по эксплуатации заменить неспособна. Инструкции нет – скачайте, побороздив интернет, сегодня найдете бумаги.

Наконец, для тяжелых случаев, кухонная вытяжка настолько простая, что лишена инструкции, рекомендуется выбрать расстояние максимальное, рекомендованное найденными источниками. Портал по возможности перекрывает конфорки с запасом 5–10 см. Уместно накрыть куполом горелки, работающие чаще (хозяйка может пользоваться из четырех расположенными по диагонали, накрыть не удастся).

Каждый соберет вытяжку своими руками, получив соответствующий опыт работы, обрабатывая металл. Использовать прибор по правилам нельзя, многие горн строят сами, здесь только вытяжка. Отверстие купола снабдите вентилятором ванной комнаты. Прибор обязан выдерживать повышенные температуры. Лучше для кухонной вытяжки выбрать стальной вентилятор, известны случаи – нормально работал пластиковый. Обсуждали вопрос, как изготовить конструкцию своими руками, упомянем: размеры можно позаимствовать аналогичной конструкции

Обратите внимание: у современных вытяжек используются тангенциальные вентиляторы, можно взять из старого пылесоса, благо крыльчатка имеется. Кухонная вытяжка работает в длительном режиме (без перерыва)

Потрудитесь снабдить устройство предохранительными механизмами. Иные пылесосы лишены защиты против перегрева по тривиальной причине: мотор обдувается отфильтрованным воздухом, забираемым через шланг. Кухонной вытяжке номер принесет вред. Воздух плиты горячий, может нагревать дополнительно двигатель кухонной вытяжки, не охлаждать. Проблема решается просто. Найдите в старой бытовой технике термопредохранитель на 135 или 145 ºС. Посетите рынки. Плотно к виткам обмотки статора примотайте приобретение, подавайте питание через элемент защиты.

Большинство пылесосов лишено варисторов. Элементы избавляют от пробоя коллектора (искра). Более подробно читатели осведомятся на специализированных сайтах, напаиваются варисторы параллельно щеткам одним концом, вторым сажаются на корпус двигателя. Отсутствуй заземление, пробой пойдет оболочкой мотора, не выходя в цепь, не наводя помехи, не сжигая нежные электронные устройства.

Высота установки вытяжки вопрос решенный. Двигатель пылесоса шумный, есть шанс, соседи вызовут подкрепление, наряд узнает, кто завывает в вентиляционном канале. Логично заменить коллекторный мотор асинхронным. Корпус, крыльчатку взять пылесоса. Сложный процесс, если распирает желание сделать кухонную вытяжку своими руками…

Установка воздуховода

Этот этап работы может показаться даже сложнее, чем монтирование прибора. Перед началом работ нужно знать важные нюансы – они помогут соединить вытяжку с воздуховодом:

1. Воздуховод нежелательно крепить через всю стену, в случае, если вытяжка находится на одном конце комнаты, а  отверстие для оттока воздуха – в другом. В этом случае вы получите не только шумы и хрипы в гофре, но и значительное снижение работоспособности прибора.
2. Диаметр гофра должен быть равен или больше размера соответствующего отверстия в вытяжке. В противном случае будет создаваться дополнительное сопротивление воздуху, повысится шум и усилится нагрев двигателя.
3. На протяжении всего воздуховода старайтесь делать как можно меньше изгибов. Если возникла необходимость в таковых, следите, чтобы угол залома был меньше 90 градусов.

С обеих концов гофра расположены хомуты, которыми закрепляют воздухоотвод. Также продаются специальные переходники, с помощью которых можно зафиксировать шланг, отводящий воздух.

Когда все элементы подключены и вытяжка работает, нужно следить за сохранением ее работоспособности.

В зависимости от частоты использования прибор очищают от гари. Для чистки ослабляют хомут, который держит гофр на патрубке, вывинчивают саморезы и снимают колпак. После этого специальным моющим средством очищают все элементы прибора

Особенную осторожность нужно проявить при очистке гофра, ведь он тонкий. Если стыки были обработаны силиконовым герметиком, его легко счистить ножом и нанести заново.

Теперь вы можете вооружиться советами из нашей статьи, и не только выбрать для дома подходящее оборудование для фильтрации,  а и установить его самостоятельно.

На видео вы можете увидеть весь процесс монтирования оборудования для фильтрации воздуха на кухне.

Особенности установки воздуховода

Процесс установки воздуховода требует наличия гофры нужного диаметра и длины (от 60 см до 3 м), хомутика, вентиляционного отверстия. Закрепленный на стену выход должен быть такого же диаметра, что труба и сам проем для вывода отработанного воздуха. Чтобы соединения получились максимально герметичными, следует запастись герметиком и малярным скотчем.

Виды воздуховодов:

• Пластиковые – самые крепкие, легкие, практически не издают шумов благодаря гладкости их внутренней поверхности.
• Гофра из алюминия – наиболее простой материал, который легко принимает любую конфигурацию. Главным преимуществом наклонной трубы является беззвучный режим ее работы.

Чтобы воздуховод правильно выполнял свои обязанности, его не рекомендуется сужать, в противном случае может нарушиться его целостность. Особенно опасны для хрупкого материала острые загибы. Если труба сломалась, ее можно заклеить обычным скотчем, однако, после такого ремонта работа вытяжки изменяется. Наклонное устройство вряд ли сможет полноценно выполнять свои обязанности.

Естественное и принудительное проветривание котельной

По способу обновления воздушного пространства выделяют естественную и искусственную (или принудительную) вентиляцию.

Естественная вентиляция функционирует без использования вентиляторов, её эффективность обусловлена исключительно естественной тягой, а, следовательно, погодными условиями. На силу тяги влияют два аспекта: высота вытяжного столба и разница температур между помещением и улицей. При этом температура воздуха на улице обязательно должна быть ниже той, что в помещении. Если это условие не соблюдается, возникает обратная тяга и проветривание котельной не обеспечивается.

Принудительное проветривание предусматривает установку дополнительных вытяжных вентиляторов.

Обычно эти виды комбинируются в одну вытяжную систему котельной

При её расчёте важно учесть, что вытягиваемый на улицу воздух по объёму должен быть равен нагнетаемому в помещение. Чтобы обеспечить выполнение этого условия, устанавливают обратные клапаны

Встраиваемая конструкция

Выполняя монтаж встраиваемой вытяжки, необходимо чётко придерживаться размеров, которые указаны производителем в инструкции. В частности, там должен быть указан минимальный размер шкафа, в который будет помещено изделие. На первом этапе подготавливается шкафчик. В верхней его крышке вырезается отверстие, через которое заводится воздуховод. Нижнее же основание ящика должно быть удалено.

Само крепление вытяжки обычно предполагает её фиксацию к полке, расположенной в шкафу. Если ее нет, то изделие несложно собрать и самостоятельно. Фиксация производится таким образом, чтобы видна была только лицевая панель, а вся оставшаяся часть скрывалась за фасадом. Подключение же воздуховода и электрической линии осуществляется так же, как и при стеновом монтаже.

Таким образом, главная сложность при подключении втяжки связана с организацией воздуховода. Если есть необходимые материалы и инструменты выполнить её монтаж не ставит особого труда. Но понадобится проявить аккуратность и внимательность.

Базовые разновидности кухонных вытяжных агрегатов

Классификация устройств осуществляется в зависимости от принципа переработки воздуха.

Вытяжки с отводом

В их функционал не входит очищение воздуха, они осуществляют замену отработанных масс на свежие с помощью подключения к вентиляционному каналу. При монтаже возникает необходимость в обустройстве воздуховода – этот элемент займет некоторую часть подпотолочного пространства. Несмотря на относительную примитивность, такое исполнение признано самым продуктивном, поэтому модели с отводом имеют широкое распространение, представлены в богатом ассортименте.

Наклонная вытяжка с отводом

Рециркуляционные устройства

Они подвергают отработанный воздух нескольким этапам переработки. На первой стадии производится наружная очистка: жироулавливающий фильтр удаляет из потока маслянистые вкрапления. На втором этапе вступают в действие угольные фильтры: комплексная очистка сопровождается ликвидацией характерных запахов

В разных моделях могут присутствовать несколько активных инструментов – на этот фактор обязательно нужно обратить внимание при выборе

Рециркуляционные серии могут стать оптимальным решением для тех, кто готовит пищу в условиях крайне ограниченной естественной вентиляции, а также в случаях отсутствия выводящего канала.

Самым дорогостоящим, но, несомненно, оправдывающим высокую цену вариантом является комбинированная наклонная вытяжка, сочетающая в себе преимущества обеих представленных методик. Главное ее достоинство – максимальная производительность.

Немного о естественной вентиляции

Система естественной (природной) вентиляции коттеджа имеет определенные отличия от вытяжки в многоквартирном доме. Здесь необходимо позаботиться о хорошей циркуляции кислорода в каждой комнате. Поэтому одной трубы и одного вентиляционного отверстия для частного дома будет мало. Это целая система, которая состоит из множества труб, ходов и выходов.

Однако при проектировании и строительстве частного дома нередко допускается множество ошибок. В результате получается, что вентиляция воздуха вроде бы и есть, но на деле она не работает.

Естественная вентиляция частного дома

Основные ошибки, допускаемые при проектировании и монтаже вентиляции коттеджа:

1. Неправильно расположенные вентиляционные отверстия. По правилам они размещаются не ниже 10 см от поверхности потолка. На практике же их располагают намного ниже, что приводит к застою теплых отработанных масс у потолка.
2. Недостаточная высота трубы вентиляции приводит к остановке движения воздуха внутри канала.
3. Совместная вентиляция соседних помещений.
4. Кухня частного дома часто оборудуется только принудительной вентиляцией, хотя по правилам в кухонном помещении должно присутствовать и отверстие естественного проветривания.

Существенным недостатком естественной вентиляции является то, что в кухне ее бывает частенько недостаточно. Это особенно ощущается при отсутствии ветра или в жаркий период. Поэтому приходится пользоваться дополнительными специально установленными приспособлениями, помогающими увеличить приток свежего, очищение и удаление отработанного воздуха.

Установка

Перед началом установки необходимо подготовить инструмент:

• Перфоратор или ударная дрель;
• Рулетка;
• Молоток;
• Строительный уровень;
• Карандаш или маркер;
• Отвертка.

Разные вытяжки с воздуховодами имеют свои особенности монтажа, но на примере установки обычной подвесной гофры Вы сможете понять общий принцип, и монтаж вытяжки любого другого типа не составит труда, к тому же к каждой вытяжке прилагается инструкция по установке.

Перед креплением навесной вытяжки необходимо снять с нее решетки фильтров. На задней стенке такой вытяжки есть отверстия, через которые она крепится к стене, и получить к ним доступ можно лишь сняв фильтры вытяжки. После этого при помощи рулетки нужно отмерить 80 сантиметров и поставить на стене отметку карандашом. Сделав две независимые отметки на расстоянии друг от друга, соедините их карандашом, а при помощи уровня проконтролируйте горизонтальность этой линии.

Нажмите чтобы увеличить

По этой линии Вам и нужно выставить вытяжку. Делать это проще с помощником: один человек прикладывает вытяжку к стене, не опуская ее ниже линии, второй отмечает карандашом отверстия в задней стенке вытяжки. Теперь ее можно убрать: на стене останется две отметки, по которым сверлятся отверстия.

Современные вытяжки на любой вкус

Отверстия сверлятся победитовым сверлом соответствующего диаметра, после чего дюбели вбиваются в стену.стиль кантри в интерьере кухни.

Купольная вытяжка монтируется по такому же принципу – весь процесс можно увидеть на видео:

В данном материале мастер использует дополнительно брусок, так как в этом частном случае ему мешает газовая труба.

Сложнее с нестандартными вытяжками для кухни с островом: в этих случаях и сам процесс будет особенным. Крепится такая система к потолку при помощи дюбелей и специальных креплений.

Если помещение небольшая можно обойтись кухонной вытяжкой без воздуховода.

Вытяжка Самсунг обзор и установка:

Особенности режимов работы

Какой из них лучше? На этот вопрос нельзя ответить однозначно. Оба режима, как рециркуляционный, так и вытяжной, имеют свои недостатки и преимущества. Установить вытяжку на кухне, работающую по второму принципу, несколько сложнее. Необходимо дополнительно приобрести гибкие рукава для отвода воздуха. Дело в том, что в комплект вытяжки они не входят. В зимние периоды из квартиры в вентиляционную шахту вместе с воздухом будет попадать тепло. Кроме того, следует организовать приток свежего воздуха на кухню в том же самом количестве, в котором он был выведен. При этом вся лишняя влага и разные запахи гарантировано окажутся за пределами помещения.

Как произвести монтаж своими силами

На первом этапе следует решить, демонтировать ли старый шкаф с целью его замены на специально для вытяжной техники созданный короб или же обойтись наименьшими потерями и попросту несколько видоизменить имеющуюся в наличии настенную мебель. Здесь помогут измерения корпуса купленного устройства. Если его размеры превышают по ширине навесной шкаф, значит, придется оборудовать короб. В случае, когда устанавливается вытяжка встраиваемая в шкаф 50 см, то чаще всего такие габариты подходят для большинства кухонных «стенок».

Например, встраиваемая вытяжка для кухни 50 см предусматривает, что в мебели будет вырезано соответствующее этому значению по ширине отверстие. Верх шкафчика также должен быть видоизменен, при этом нужно сделать вырез под воздуховод, который будет соединять выходное отверстие вытяжного устройства и вентиляционного окна в стене. Но нередко используется не круглый гофрированный воздуховод, а пластиковый прямоугольной формы вентиляционный канал. В этом случае установка встраиваемой вытяжки в шкаф подразумевает прямоугольный вырез в верхней части корпуса мебели.

Первым шагом на этапе крепления всех элементов между собой является монтаж непосредственно вытяжного устройства внутри шкафчика. Обычно установка встраиваемой вытяжки происходит посредством крепления задней части корпуса к стене. Для этого необходимо предусмотреть дополнительный вырез на соответствующей стороне шкафа.

Главным нюансом, который должен быть учтен, является возможность двигать панель, то есть после закрепления корпуса подвижная часть вытяжного устройства должна свободно выезжать.

Монтаж встраиваемой вытяжки в шкаф со стороны крепления воздуховода не должен производиться «намертво». Имеется ввиду, что данное соединение достаточно закрепить хомутом

Делается это с достаточным усилием, чтобы обеспечить максимальную герметичность, но важно сохранить возможность демонтажа конструкции, так как периодически придется эти элементы отсоединять друг от друга с целью очистки системы от наслоений частиц загрязнений

Особенности выбора воздуховода

Решая, как встроить вытяжку в шкаф своими руками, необходимо сделать выбор типа и материала вентиляционного канала. Наиболее подходящими для кухни являются следующие разновидности:

• гофрированный воздуховод;
• пластиковый воздуховод прямоугольного или круглого сечения.

Установка встраиваемой вытяжки на кухне чаще всего является следствием необходимости экономии пространства. Следовательно, круглый вентиляционный канал приобретать нецелесообразно, так как короб прямоугольного сечения займет намного меньше места. Далее, преимуществом пластикового канала является лучшая пропускная способность, что обеспечивается гладкими стенками. Однако установка встроенной вытяжки своими руками с применением гофры, несмотря на усиленный шумовой эффект во время работы из-за гофрированной структуры стенок, не требует наличия колен, что в свою очередь исключит вероятность появления завихрений воздушных потоков в вытяжной системе.

При установке гофрированного канала следует помнить, что располагать его необходимо в растянутом виде, так как загрязнения будут задерживаться в щелях и впадинах на всей протяженности такого воздуховода. Явным плюсом данной разновидности материала является отсутствие необходимости приобретать дополнительно еще и переходники, так как гофра хорошо поддается деформации и из круглого сечения при небольшом приложении усилия пальцев можно получить прямоугольную форму. Таким образом, у каждого из видов вентиляционных каналов есть преимущества и недостатки, соответственно, определенных рекомендаций, какой из них выбрать, предоставить нельзя, так как решение должен принять владелец жилья, исходя из учета всех параметров помещения и техники.

Как установить вытяжку на кухне своими руками: пошаговая видео инструкция

Приобретение вытяжки является радужным событием для многих домохозяек. Ведь кухня это-то место в квартире, где каждый день мы готовим и принимаем пищу, следовательно, она должна быть опрятной и чистой.

После удачного приобретения долгожданного вытяжного устройства, однозначно возникнет вопрос, как правильно установить вытяжку на кухне. Вариантов тут немного, можно вызвать мастера, но это может обойтись вам копеечку либо попробовать произвести подключение своими руками.

В данной статье, мы хотим дать советы и рекомендации для тех, кто все же решил самостоятельно занятся установкой вытяжки и подключить ее к вентиляции, комментирую материал фото и видео рекомендациями.

В предыдущей статье мы уже писали, что вытяжки делятся на два вида как, по принципу работы, так и по способу установки, а именно:

• Вытяжной режим (проточный) с полным отводом загрязненного воздуха в вентиляционный канал, считается наиболее эффективным, но труда затратным в установке.
• Вытяжка с режимом рециркуляции воздуха на кухне, то есть вытягивание загрязненного воздуха, очистка с помощью угольных фильтров, и повторная подача очищенного воздуха в помещение. По способу монтажа, более простой, но в плане очистке уступает проточному режиму, так как в процессе загрязненный воздух очищается всего на 70%.

Далее мы хотим более подробно рассмотреть способы как установить вытяжку на кухне своими руками в том, или ином случае.

Необходимый набор инструментов для работы

Для того чтобы правильно произвести монтаж вытяжки, достаточно иметь под рукой такой набор инструментов для работы, а именно:

• Перфоратор или дрель, в зависимости от конструкции стен
• Шуруповерт, шурупы и дюбели
• Рулетка и строительный уровень
• Молоток и карандаш для разметки
• Защитные очки и перчатки

Это минимальный набор инструментов, которые понадобятся для того чтобы установить любую из типов вытяжек, независимо от способа ее крепления и режима работы.

Некоторые советы перед установкой вытяжки

1. Перед тем как произвести установку устройства, прежде всего, следует собрать мебель, если у вас встраиваемая модель, допускается монтаж электроприбора одновременно со сборкой мебели, но учтите место под нее должно заранее запланированной и размеченной.
2. Проверить наличие розеток на кухне, если она расположена вдали от места крепления вытяжки, позаботьтесь о ее переносе или установите новую розетку, желательно рядом с вытяжным прибором, а в идеале чуть выше над ней. Так как шнуры у электроприбора довольно короткие, а использование удлинителей, для таких электроприборов нежелательно. Помимо того, розетка должна быть с заземлением, и предназначена только для подключения вытяжек.
3. Определиться с высотой расстояния между плитой и прибором, обычно эти показатели производители указывают в инструкции, типовая рекомендованная высота для электроплит составляет 70 см, над газовой плитой 80 см.

Подключение вытяжки на кухне к вентиляции

После подготовки необходимых инструментов, можно начать монтаж электроприбора. Если вы собираетесь установить вытяжку своими руками в коммунальной квартире, то здесь подключение воздуховода к вентиляционному каналу намного проще, нежели на кухне в частном доме, так как там потребуется дополнительно проделать отверстие или шахту, для отвода воздуха на улицу.

Перед установкой вытяжки, следует определиться с воздуховодом, выбрать ПВХ воздуховод либо алюминиевую гофрированную трубу. Каждый из воздуховодов имеет свои плюсы и минусы, например, гофрированная труба, очень удобна и проста в подключении, но ее желательно устанавливать на кухне в тех случаях, когда есть возможность спрятать эти коммуникации, да к тому же при пропускании воздуха через себя, он гремит и издает дополнительный шум. Для того чтобы монтировать такой воздуховод вам потребуется решетка с фитингом и хомут, а для получения необходимой длины, достаточно растянуть саму гофру.

Пластиковый короб (ПВХ) намного дороже в отличие гофрированной трубы, но выглядит эстетично, и используется в тех случаях, когда воздуховод от вытяжки идет в открытом пространстве, в видимой части квартиры. ПВХ воздуховоды, как правило, бывают с прямоугольным и круглым сечением диаметром 100–125 мм, имеют размеры в длину 0.5, 1, 1.5 метра и толщину в один миллиметр. Для получения необходимой длины, потребуются дополнительно ПВХ соединительные элементы, учтите, что все стыки у таких элементов и соединения должны промазываться силиконовой герметикой.

При конструкции ПВХ воздуховода, старайтесь делать меньше изгибов, так как каждое колена изгиба снижает тягу на 10%, в гофрированной трубе потери чуть меньше.

Крепление вытяжки на кухне

Схема монтажа вытяжки в основном прилагается в инструкции к изделию от производителя. Давайте для примера рассмотрим подключение стандартной плоской модели.

Такое устройство не требует подключения ее к системе вентиляции и считается рециркуляционной. Плоскую модель намного проще установить, как вариант ее можно вмонтировать к стене либо к нижней части подвесной кухонной мебели. Процесс монтажа вытяжки к стене на кухне:

• Первым делом с помощью уровня и рулетки, делаем разметки на стене, то есть, отмеряем нужную высоту, а также место для крепления электроприбора (отверстие). В некоторых современных моделях, в комплекте идет специальный шаблон, для отметки мест крепления, для наиболее точности, можно воспользоваться им.
• С помощью электродрели, просверливаем отверстие в стене и забиваем дюбели.
• Далее берем металлические крепления, которые входят в комплект, и закрепляем на саморезы.
• Фиксируем вытяжку на навесы и подключаем ее к электросети.

В принципе вот и весь процесс крепления и монтажа кухонного электроприбора.

Бываю случаи, когда закрепить кухонную вытяжку стандартными дюбелями не получается, либо мешает газовая труба либо неровная стена. В этом случае, придется воспользоваться шуруп – шпилькой (шпилька сантехническая).

Более детально об этом способе вы можете ознакомиться на видео ниже:

Подведя итоги, ознакомившись с нашими советами, я думаю, у вас не будет затруднения в процессе работ как правильно установить вытяжку на кухне своими руками, и ответ на вопрос будет исчерпан, но если вы неуверенны в своих силах, то наш совет, лучше вызовите специалиста.

Как установить вытяжку

По

Ли Уоллендер

Ли Валлендер

Ли имеет более чем двадцатилетний практический опыт реконструкции, ремонта и улучшения домов, а также дает советы по благоустройству дома более 13 лет.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 02.09.22

Рассмотрено

Дин Бирмайер

Рассмотрено Дин Бирмайер

Дин Бирмайер — опытный подрядчик с почти 30-летним опытом работы во всех видах ремонта, технического обслуживания и реконструкции домов. Он является сертифицированным ведущим плотником, а также имеет сертификат Агентства по охране окружающей среды. Дин является членом Наблюдательного совета по благоустройству дома The Spruce.

Узнайте больше о The Spruce’s Наблюдательный совет

Ель / Кевин Норрис

Обзор проекта

Вытяжки являются ценным дополнением к кухням для очистки плит и варочных панелей от дыма и газов. После того, как вы установите вытяжку, вы можете попрощаться с запотевшим кулинарным жиром или дымовой сигнализацией, которая срабатывает при малейшем намеке на дым.

Кодексы и правила

Если это замена один к одному, разрешение в вашем муниципалитете может не потребоваться. Часто называют аналогичный замена таких приборов, как посудомоечные машины, духовки, туалеты или раковины, этот тип улучшения может не требовать разрешения в том же месте, если не будут внесены изменения в газовые, водопроводные или электрические линии. Однако сначала обязательно обратитесь в местный разрешительный отдел. Процедура установки, описанная в этой статье, скорее всего, потребует получения разрешения. Разрешено это или нет, но установка вытяжки всегда регулируется местными строительными нормами и правилами, а также ограничениями ассоциации домовладельцев.

Основы установки вытяжки

Вытяжки размещаются непосредственно над столешницей или плитой. Вытяжки имеют большой направленный вниз колпак для сбора дыма или пара и выталкивания их из дома с помощью многоскоростного вентилятора через алюминиевый фильтр. Воздуховод обычно выходит сбоку дома — выше уровня вытяжки — или прямо вверх через крышу.

Советы по эксплуатации и обслуживанию вытяжки

• Не реже одного раза в месяц мойте металлический фильтр горячей водой с моющим средством. Промойте в холодной воде и дайте полностью высохнуть перед повторной установкой.
• Фильтры всегда следует устанавливать в одном направлении. Ищите отпечатанные стрелки или инструкции на фильтре.
• Очистите вытяжку губкой, теплой водой и мягким моющим средством. Никогда не используйте абразивные чистящие средства.
• Большинство вытяжных вентиляторов постоянно смазываются и не нуждаются в повторной смазке. Тем не менее, обратитесь к инструкциям, чтобы узнать, требуется ли какая-либо смазка.
• Регулярно очищайте воздуховод изнутри от жира и другого мусора, который может загореться.

Оборудование/инструменты

• Сверлить
• Плоскогубцы
• Набор сверл
• Крестовая отвертка
• Плоская отвертка
• Карандаш
• Рулетка
• кольцевая пила

Материалы

• Вытяжка
• Круглый воздуховод, 7 дюймов
• Лента из алюминиевой фольги
• Стенка воздуховода или крышка крыши

Ель / Кевин Норрис

1. Определение маршрута воздуховода

   Спланируйте маршрут воздуховода, взглянув на свою кухню и определив кратчайший путь наружу. Также постарайтесь добавить в воздуховод наименьшее количество колен. Даже если путь вдоль стены короче, он может повлечь за собой много изгибов, что делает маршрут по кровле лучшим выбором. Ни в коем случае не устанавливайте воздуховод на чердак или другое закрытое помещение.

   Ель / Кевин Норрис

2. Установка воздуховода

   Начните снаружи дома, разрезая сайдинг или крышу кольцевой пилой с этого направления. Вырежьте отверстие так, чтобы оно было немного больше диаметра воздуховода. Оставьте воздуховод примерно на 3/4 дюйма выступающим, чтобы его можно было прикрепить к крышке.

   Протяните воздуховод обратно к вытяжке. Всегда используйте металлические воздуховоды, а не пластиковые. Никогда не оставляйте соединения незашитыми. Обязательно склейте соединения лентой из алюминиевой фольги.

   Ель / Кевин Норрис

3. Заглушка воздуховода

   Закройте воздуховод на фасаде дома или на крыше. Надежно закрепите крышку на стене или крыше и тщательно загерметизируйте. Если это кровельная установка, обязательно уложите черепицу обратно на фартук воздуховода и используйте кровельный клей, чтобы загерметизировать все шляпки гвоздей и участки среза.

   Ель / Кевин Норрис

4. Подготовка места для установки

   Внутри дома просверлите отверстие для электрического провода и воздуховода. Большинство вытяжек имеют систему крепления для установки. В некоторых случаях это может быть простая система прямого монтажа с четырьмя винтами, ввинченными вверх (если шкафы находятся выше) по заданной схеме, при этом вытяжка фиксируется с помощью замочных пазов. В других случаях вытяжка может иметь металлическую приемную пластину, которая привинчивается на место, и в которую вытяжка может позже скользить.

   Ель / Кевин Норрис

5. Проложить электропроводку

   Электрическая проводка, скорее всего, будет проходить в зону вытяжки либо из шкафа наверху, либо через стену сбоку. Протяните электрический кабель не менее чем на 6 дюймов. Разорвите (зачистите) оболочку, отделите провода, снимите защитную бумагу и зачистите медные провода.

   Ель / Кевин Норрис

6. Установите вытяжку в положение

   Вытяжка должна располагаться непосредственно над зоной приготовления пищи, а электропроводка должна проходить через отверстие в стене или шкафах. Соединитель воздуховода должен входить в воздуховод. Вытяжка должна быть вровень со шкафами. Проведите электропроводку в электрическую коробку вытяжки и выполните соответствующие электрические соединения. Установите на место крышку электрической коробки.

   Ель / Кевин Норрис

7. Закрепите вытяжку

   Если это вытяжка с прямым креплением, убедитесь, что винты все еще находятся в пазовой части (а не в круглой), затем затяните их на место с помощью крестообразной отвертки. Если вытяжка оснащена приемной пластиной, следуйте инструкциям производителя по установке вытяжки на место.

   Ель / Кевин Норрис

Когда звонить специалисту

Обратитесь к строительному подрядчику, если вам нужно добавить воздуховод через стену вашего дома или через крышу, и вы не чувствуете себя комфортно с этой задачей. Если вы не знакомы с установкой электропроводки в соответствии с Национальным электротехническим кодексом (NEC), обязательно вызовите квалифицированного электрика.

Устанавливаем вытяжку своими руками — мастер-класс (+ фото и видео) | Своими руками

Содержимое ✓

• ✓ Установка капота
• ✓ Установка кухонной вытяжки своими руками – прогресс
• ✓ Монтаж вытяжки на кухне своими руками — фото
• ✓ Монтаж воздуховода вытяжки на кухне своими руками — видео

Большую часть жизни мы проводим в помещениях, в большинстве из которых отсутствует принудительная вентиляция.

И если помещение можно проветривать, то на кухне мы вынуждены бороться не только с запахами, но и с налетом жира, который во время готовки оседает на всех поверхностях.

Вот почему на кухне нужна вытяжка.

---

ВСЕ, ЧТО ВАМ НЕОБХОДИМО ДЛЯ ЭТОЙ СТАТЬИ, ЗДЕСЬ >>>

---

Установлено, что в процессе приготовления пищи на семью из 3-4 человек на кухне в течение года выделяется и оседает на стенах и мебели до 9 кг жировых соединений, паров различных жидкостей и паров, содержащих канцерогены. составляющие. Осевший жир создает благоприятную среду для развития патогенной микрофлоры и со временем начинает источать неприятный затхлый запах.

Конструкция любой вытяжки проста: приемный раструб над тарелкой оснащен первой ступенью улавливания жира — мелкоячеистой сеткой. За ним внутри кожуха находится всасывающий вентилятор радиального типа — такой же, например, как в автомобильной печке.

Вентилятор продувает воздух через угольный фильтр, который служит вторым этапом очистки и устраняет часть запахов. Для обеззараживания воздуха некоторые воздухоочистители оснащены кварцевой лампой. Качество вентиляции будет выше, если воздух будет принудительно поступать через вентиляционный стояк в квартире или форточку в частном доме.

Мощность устанавливаемой вытяжки определяется через объем проветриваемого помещения. Замена воздуха должна производиться от 5 до 10 раз в час, то есть для кухни объемом 40 м3 производительность вентилятора должна быть 200-400 м3/ч.

Основными источниками загрязнения воздуха на кухне являются плита и духовка, поэтому важно забирать воздух именно оттуда. Для этого над пластиной размещается зонт для забора воздуха.

ДЛЯ СНИЖЕНИЯ УРОВНЯ ШУМА , вытяжной кухонный зонт с жироуловителем можно подключить непосредственно к вентиляционному каналу, а вентилятор разместить отдельно в канале на значительном расстоянии. Комплект обойдется дешевле.

Его размеры зависят от размера пластинчатого панно – шириной 60 или 90 см. Растянулся с зонтом шириной от 90 до 120 см — не много. Высота установки зонта над плитой определяется удобством и пожарной безопасностью. Если это расстояние сделать менее 50-65 см, капюшон может сильно нагреваться вплоть до возгорания жира, скопившегося на сетке зонта.

---

Читайте также: Как установить вытяжку на кухне — пошаговый ход работ и фото

---

Установка капота

В данном примере требуется поставить вытяжку над печкой у передней стены дома, чтобы вентиляцию можно было провести прямо через потолок и чердак на крышу. Вентиляционный канал можно пропустить и сразу наружу через наружную стену, но тогда короб может испортить внешний вид фасада. Вне зависимости от того, как идет канал, он должен заканчиваться снаружи дома. Никогда не оставляйте его конец на чердаке!

---

Ссылка по теме: Декор кухни

---

Установка кухонной вытяжки своими руками – прогресс

1. На поверхности тарелки выберите зонт и вентиляционное отверстие. Сделайте замеры на стене и определите место для крепления зонта. Он должен быть установлен точно над плитой, а ее нижний край — на высоте 600 или 750 мм над ее поверхностью.
2. С помощью пилы вырежьте отверстие для круглого вентиляционного отверстия. Чтобы плита оставалась чистой во время работы, накройте ее плотной бумагой и попросите помощника немедленно собрать пыль пылесосом.
3. По оси выпиленного проема в потолке просверлите длинным сверлом в крыше отверстие 0 10 мм. Он послужит разметкой для расположения центра канала на крыше.
4. Мелом начертите контур выхода канала на крышу и распилите кровлю и подкладку под ней.
5. Установите вентилятор на отверстие в крыше. Вставьте насадку сверху в отверстие через крышу и облицовку. Прикрепите фланец и уплотните стык по контуру.
6. Подсоедините нижнюю часть вентиляционного канала к разъему вентилятора и подключите его двигатель к сети. Проведите провода на кухню через потолок.
7. Соедините ниппель зонта с гибким воздуховодом. Все стыки вентиляционной трубы следует сделать максимально прочными, а стыки обернуть фольгой.
8. Разместите зонт на стене горизонтально и на высоте не более 750 мм от поверхности плиты. Такая высота позволит зонту максимально качественно и эффективно собирать все испарения с пластины.
9. Повесьте зонт на кронштейны, прикрепленные шурупами к стене, и подключите провод от вентилятора к электросети. Теперь кухня готова и готовит и жарит любые продукты.

---

Читайте также: Вытяжка в стиле прованс своими руками — мастер-класс

---

Монтаж вытяжки на кухне своими руками — фото




Монтаж воздуховода вытяжки на кухне своими руками — видео




Установка воздуховода для кухонных вытяжек


Посмотреть это видео на YouTube
ИНСТРУМЕНТЫ ДЛЯ МАСТЕРОВ И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВО. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.
Ниже другие записи по теме «Как сделать своими руками — домохозяин!»
• Полка для специй из гофрокартона своими руками
• Кухонный блок своими руками на колесах
• Как установить вытяжку на кухне — пошаговый ход работ и фото
• Обустройство кухни в вопросах и ответах выбор материалов мебели и др.
• Соединение пластины с цилиндром
• 50 идей для кухни своими руками — Фото: СБОРНИК №3
• Сборка кухонного гарнитура своими руками — инструкция и фото
• Как обустроить маленькую кухню — главные правила, идеи, советы (фото)
• Мелкий ремонт на кухне: 5 полезных советов
• Как спланировать, украсить, как украсить и как осветить кухню

---

Подписывайтесь на обновления в наших группах и делитесь.

Давайте дружить!

Как сделать вытяжку из гипса

Источники для комнаты: Черный настенный бра | Островные подвесные светильники | Ассортимент Zline

При разработке отделки нашей новой кухни мы знали, что хотим сохранить общий вид очень чистым и сочетать современный и традиционный. Мы хотели, чтобы вытяжка имела бесшовный вид, перетекающий от стены и потолка.

После некоторых исследований мы решили, что лучше всего использовать гипсовый капюшон. И после еще нескольких исследований я узнал, что не так много информации о том, как его построить.

В этот момент я решил, что это будет один из проектов, которыми я займусь в новом доме. Я задокументировал процесс, чтобы поделиться им с вами.

Источники для комнаты: Подвесные светильники Island

Готовы научиться делать вытяжку из гипса? Давайте начнем!

Шаг 1. Определите размер гипсовой вытяжки

Первым делом я определил размер капюшона. Наиболее очевидным решающим фактором является размер вашего диапазона. Мы выбрали 48-дюймовую газовую плиту ZLINE, а это означало, что нам понадобится вставка для капота, чтобы приспособить ее к этому размеру. Мы выбрали вставку капота 46″x21″ от ZLINE.

Другим определяющим фактором является тип фартука, который вы будете делать. Мы знали, что нам нужен кварцевый фартук в полный рост, и хотели, чтобы он был такой же ширины, как готовая вытяжка, и хотели, чтобы он был на несколько дюймов шире, чем наш ассортимент.

Таким образом, ширина нашего обрамления капота составила 51 1/2″ , ​​а глубина — 23″ . Высота вытяжки определяется высотой вашего потолка и рекомендуемым расстоянием от низа вытяжки до верха диапазона. Наша высота потолка составляет 10 футов, а рекомендуемое расстояние составляет от 30 до 36 дюймов. Это дало нам высоту 49″ .

Шаг 2. Обрамление вытяжки

Существует два подхода к обрамлению вытяжки. Вы можете собрать все это вместе, а затем закрепить на стене и потолке. Или вы можете разместить его на стене.

Так как я работал один и у меня не было никого, кто бы помог мне поднять его на место, я решил установить его на место.

topbottom

Я начал с нижней и верхней рамок. Я использовал 1×6 кусков сосны для дна и 1×4 сосны для верха. №

Я приклеил и прибил их с помощью финишного гвоздезабивателя. Позже я добавил винты к каркасу, где это было необходимо для дополнительной прочности.

Затем я добавил вертикальные детали 1×4 по бокам, чтобы соединить верх и низ. Я прибил и приклеил их на место, как показано на иллюстрации выше.

Затем я добавил по горизонтали с каждой стороны, срезав передние концы под углом 12 градусов. Я соединил их куском спереди, как показано на иллюстрации выше. Вертикальное размещение и длина этих частей будут определять величину налета на передней стороне капюшона.

Поскольку 1x сосна не очень хорошо гнется, я решил использовать МДФ для передних частей, создающих налет. Я равномерно распределил семь кусочков 1×4 поперек передней части капота, прибил и приклеил их на место.

После того, как я выполнил вышеуказанные шаги, я почувствовал, что рама стала прочной, но на всякий случай я добавил еще несколько деталей, чтобы усилить ее.

Шаг 3: Установите вставку вентиляционного колпака

Как упоминалось выше, мы выбрали вставку 46″x21″ от ZLINE, которую очень легко установить. Но любая вставка по вашему выбору должна работать. Вы можете обратиться к инструкциям по установке, прилагаемым к вставке вытяжного колпака. Я не буду вдаваться в подробности здесь, так как каждый из них отличается.

Шаг 4: Гипсокартон

Так как я не занимаюсь гипсокартоном и не хочу когда-либо этим заниматься, я попросил бригаду по гипсокартону обернуть каркас капота и закончить его. Так у меня получится красивая и гладкая основа для венецианской штукатурки.

Шаг 5: венецианская штукатурка

Я долго изучал, какую штукатурку использовать для вытяжки. В конце концов я остановился на продукте под названием Marmarino Piatto от Firmolux. Вы можете тонировать его практически любым цветом краски. Я выбрал тот же цвет, что и наши стены: Sherwin Williams Pure White. Я заказал 1 галлон Marmorino Piatto и 1 литр Anchor Primer.

При нанесении штукатурки на гипсокартон необходимо использовать специальную грунтовку, чтобы штукатурка лучше держалась на поверхности.

Перед тем, как нанести грунтовку, я заклеил все края вокруг вытяжки и покрыл плиту и столешницы пластиком. Штукатурка может испачкаться.

Если честно, ребята из гипсокартона так хорошо поработали, что мне было неудобно наносить поверх него штукатурку. Но нужно было добиться того вида, который мы хотели.

Используя гладкий валик, я нанес ровный слой грунтовки, которая очень толстая и зернистая. Оставляю грунтовку сохнуть на ночь. На следующий день я приступил к гипсу.

Я загрузил своего ястреба гипсом и принялся за работу. Не пугайтесь цвета. Влажная штукатурка намного темнее своего окончательного цвета. Когда он высохнет, он будет того цвета, который вы заказывали.

Так как я не работал с большой площадью, я выбрал большой нож для швов, а не мастерок.

Совет: Я рекомендую поэкспериментировать и попрактиковаться со следующей техникой на куске гипсокартона, прежде чем приклеивать его к вытяжке.

Сначала я нанесла базовое покрытие. Начиная с верхнего левого угла стороны, над которой я работал, я наносил тонкий слой, держа нож под углом примерно 15 градусов. Затем я увеличил угол примерно до 30 градусов, чтобы нанести штукатурку движениями разной длины. Я перезарядил свой нож и повторял это, пока не получил ровный слой со всех сторон капюшона.

Совет: Периодически счищайте с ножа засохший пластырь.

После полного высыхания базового слоя пришло время нанести текстурный слой. Я сделал это так же, как и базовое покрытие, но при втором проходе ножом я использовал скользящее движение. Это оставляет тонкие пустоты в штукатурке и придает ей текстуру.

Если вы хотите, чтобы вытяжка выглядела более просто, вы можете оставить большие пустоты.

Наконечник: Уделите больше времени углам, чтобы убедиться, что они ровные и прямые.

После того, как текстурное покрытие полностью высохло, я полировал поверхность. Я делал это чистым ножом для суставов, держа его под углом 30 градусов. Я прошелся по всему капоту круговыми движениями. Это придает штукатурке полированную поверхность в некоторых местах.

No related posts.
