Как сделать вентиляцию на кухне в частном доме своими руками

На чтение 2 мин. Просмотров 12 Опубликовано 01.02.2014 Обновлено 30.07.2016

Кухня – это одно из помещений в доме, которое нуждается в интенсивной вентиляции. Процесс приготовления еды сопровождается выделением обилия влаги и запахов. Распространение их по всей квартире нежелательно и предотвратить его может вентиляция кухни.

Естественное вентилирование кухни

Устройство вытяжки на кухне

В проекте любого частного дома заложена вентиляция. Однако естественная вентиляция кухни не всегда удовлетворяет потребностям хозяев. Зачастую большинство кухонных запахов и испарений не выводятся через вытяжные трубы. Поэтому владельцы устанавливают кухонные вытяжки, иногда снабженные фильтрами, иногда просто вытягивающие воздух в вентканал.

Естественная вентиляция кухни в частном доме очень выгодна, ведь она не требует дополнительных вложений. Но хорошая тяга обеспечивается при определенном соотношении температур воздуха в доме и на улице. Изменение направления или скорости ветра, температуры приводят к нарушению тяги. Летом естественная вентиляция работает не слишком эффективно, ведь разность температур внутри и на улице практически отсутствует. Поэтому в качестве вентиляции кухни в частном доме в летнее время зачастую выступают открытые окна.

Принудительное вентилирование кухни

Самым простым вариантом принудительной вентиляции кухни в доме является кухонная вытяжка, направляющая воздух из кухни непосредственно на улицу. Этот вариант неплох, ведь вытяжка устанавливается непосредственно над варочной панелью. При навешивании ее важно соблюсти рекомендации производителя. Слишком высоко установленная вытяжка не справится с работой. Оптимальное расстояние до газовой плиты 60 – 80 см, до электрической 50 – 70 см.

Вытяжки производят фильтрующего и вытяжного типа. Первая только пропускает через систему фильтров воздух и выдает его обратно. Не реже раза в 6 месяцев необходимо менять или чистить фильтр (в зависимости от его типа).

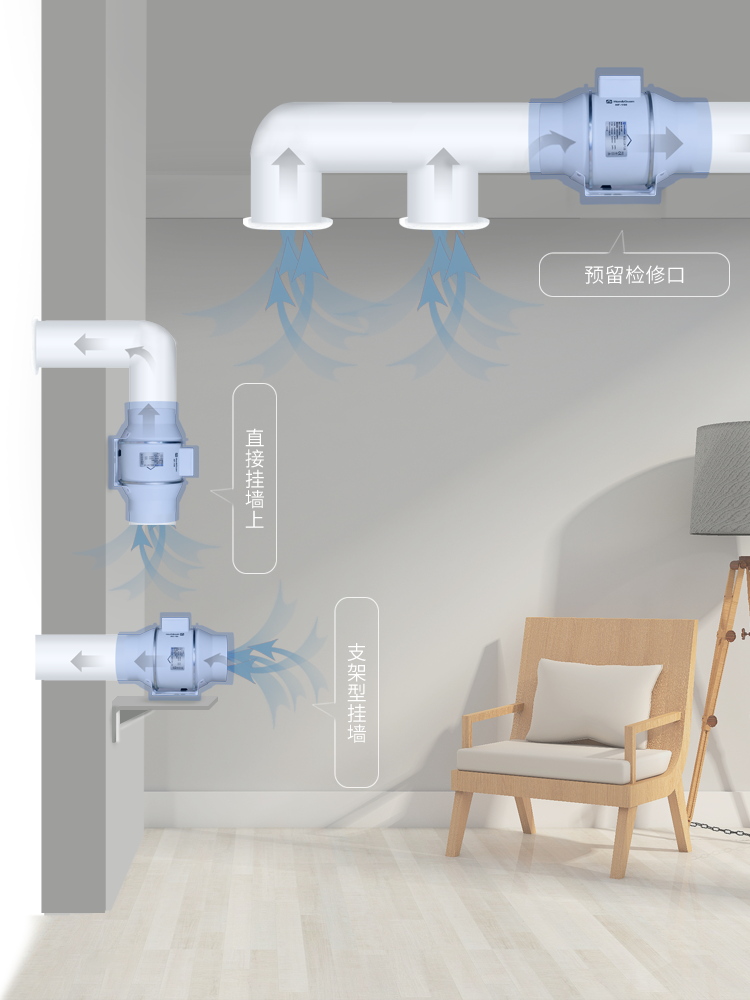

Вытяжная система – это фактически вытяжной вентилятор с коробом. При монтаже вытяжной трубы необходимо учесть следующие особенности:

• Количество сгибов трубы должно быть минимальным;
• Чем короче труба, тем лучше;
• Угол не должен быть острее 90 градусов;
• Гофротрубы – это самый плохой вариант, так как внутренние ребра ухудшают движение воздушного потока.

Приточно-вытяжные системы вентиляции для кухни

Эта разновидность вентиляции кухни в доме не только вытягивает воздух, но еще и замещает его отфильтрованным воздухом с улицы. Минусы системы: громоздкий монтаж двух воздуховодов и вентилятора, дороговизна.

Вентиляция на кухне своими руками

Если в вашей квартире постоянно ощущаются посторонние запахи и затхлый воздух, значит, вентиляция либо отсутствует, либо не работает. Помимо присутствия запахов, которые сами по себе безвредны, плохой воздухообмен чреват тем, что ремонт в квартире придется делать чаще, так как в застойном влажном воздухе начинают быстро размножаться споры плесени и осаждаться затем в укромных углах в виде налетов грибка. В кухне при плохой вытяжке на потолке и стенах оседают частицы гари и жира, быстро сводя на нет свежий ремонт.

Еще больший вред отсутствие вентиляции приносит здоровью. В застойном воздухе снижено содержание кислорода, зато в нем избыток углекислого газа. Человек в такой атмосфере быстро устает, не чувствует бодрости, могут начаться головные боли. Частицы гари и плесневые споры оседают в легких, медленно разрушая здоровье. Словом, настало время заняться установкой вентиляции на кухне – выяснить причины плохого тока воздуха и устранить их.

Требования к вентиляции кухни и проверка ее работы

В домах хрущевской планировки кухни обычно небольшие, еще часть площади съедает вертикальная вентиляционная шахта. Шахта – это инженерное сооружение, параметры которого тщательно рассчитываются еще на этапе проектирования дома. Она представляет собой вертикальный короб, берущий начало в подвале и выходящий на крышу. В санузлах и кухнях каждой квартиры имеются вентиляционные решетки, через которые воздух поступает в шахту и выводится наружу.

Работоспособность шахты можно проверить, поднеся лист бумаги к решетке. Если листок прилип к решетке, вентиляция работает нормально. Если бумага совсем не держится – вентиляция засорена, частично обрушилась или кто-то из жильцов самовольно разломал стену шахты, чтобы увеличить площадь кухни. Для проверки откройте окна и еще раз прислоните листок к решетке. Если тяга по-прежнему отсутствует, проблема действительно в шахте. Для ее прочистки или восстановления нужно подать заявку в компетентную организацию. Если же тяга появилась – вам придется ставить приточный вентилятор, так как герметичные окна препятствуют движению воздуха.

Виды вентиляции

Воздухообмен в многоквартирных домах осуществляется тремя способами:

• Естественный предполагает использование тяги, которую создает перепад давления в вентиляционных шахтах. Действие его описано выше.
• Комбинированный использует либо принудительную подачу воздуха и естественный выход его через шахту, либо приток воздуха через окна, форточки, щели и отток с помощью вентиляторов, встроенных в отверстия для вытяжки.
• Принудительная система предполагает установку вентиляторов обоих типов – приточных и вытяжных. Эта вентиляция может быть автономной и централизованной.

Автономный тип предполагает работу вытяжного вентилятора на входе в шахту на фасаде здания. Также воздух может поступать через приточные клапаны.

Централизованный тип представляет собой вентиляционную камеру с приточными и вытяжными установками. Эта система работает постоянно.

Система вентиляции на кухне

Самая простая система кухонной вентиляции состоит из вытяжки, воздуховода и возвратного клапана. Сначала следует рассчитать необходимую мощность вытяжки. Для этого нужно вспомнить таблицу умножения. Или взять в руки калькулятор:

• перемножаем площадь кухни и высоту потолка;
• полученное число умножаем на 12;
• к полученной цифре добавим 30%, или просто умножим на 1,3;
• в результате получится примерная мощность вытяжки.

Воздуховоды редко бывают прямой формы, и при движении по ним газов теряется часть мощности, поэтому к полученной цифре прибавляют 30%.

Как выбрать вытяжку?

Теперь идем выбирать вытяжку. По способу монтажа вытяжки делятся на:

• Встраиваемые. Как видно из названия, вытяжка встраивается в кухонную мебель, снаружи остается только решетка. Такой вид легко вписывается в дизайн любой кухни.
• Настенные. Крепятся к стене над плитой. Вытяжки этого типа появились самыми первыми, и до сих пор пользуются большим спросом и выпускаются в огромном ассортименте.
• Островные. Подвешиваются к потолку и больше всего подходят для кухонь с островком.
• Подвесные. Крепятся между настенным шкафом и плитой.

Также вытяжки можно разделить по принципу работы. Проточные выводят загрязненный воздух в шахту, а циркуляционные не подключают к системе воздуховодов, они очищают воздух специальными фильтрами. Наиболее эффективными считаются проточные вытяжки.

Монтаж вентиляции на кухне

Скорее всего вы выбрали проточную систему вентиляции, и в магазине вам предложили в комплекте к вытяжке воздуховод и возвратный клапан, а заодно объяснили, что клапан не дает возможности поступать воздуху из шахты в квартиру. Если в вашей квартире отсутствует тяга, докупите приточный клапан. Теперь осталось все это правильно установить.

Установка приточного клапана

Приточный клапан обычно ставят между отопительной батареей и подоконником. Конструктивно он выполнен так, чтобы воздух в нем частично очищался от частиц пыли. Для установки клапана следует просверлить в стене отверстие диаметром 60-70 мм. Сверлить нужно с небольшим уклоном вниз, чтобы в помещение не попадала влага с улицы. В готовое отверстие нужно вставить кусок трубы подходящего диаметра. Длина трубы превышает ширину стены примерно на 12 мм. Устанавливаем трубу выступающей частью внутрь комнаты. Если между стеной и трубкой осталось свободное место, его следует загерметизировать монтажной пеной. Далее укрепляем на стену короб из комплекта, вставляем в него шумопоглощающий материал, который тоже должен быть в комплекте и закрываем верхней крышкой.

Один клапан рассчитан на обеспечение свежим воздухом одного человека, поэтому если в квартире проживает несколько человек, и окна герметичные, стоит установить такое устройство в каждой комнате.

Подключение вытяжного вентилятора

Приток свежего воздуха на кухню мы обеспечили. Теперь нужно организовать отток загрязненного, и для этого подключить в санузле и кухне вытяжные вентиляторы.

В туалете делать вытяжку удобнее всего при помощи выключателя с двумя клавишами, когда одна клавиша включает свет, а другая – вентилятор. Эту схему можно усложнить и подключить к вентилятору таймер, который можно запрограммировать на любое время. Такое подключение удобно и для туалета, и для ванной. Вентилятор будет включаться одновременно со светом и выключаться через определенное время. Еще удобнее, хотя и дороже, конструкция с датчиками движения и влажности. Тогда вся система будет работать автоматически. Установка датчика движения будет удобна в туалете, тогда вентилятор будет срабатывать от сигнала датчика, и выключаться после заданного промежутка времени. Датчик влажности подойдет для ванной, тогда вентилятор будет работать, пока влажность не понизится до нужного значения. С таким датчиком можно забыть о появлении плесени и о долго сохнущем белье в ванной.

Подключение вытяжки на кухне к вентиляции

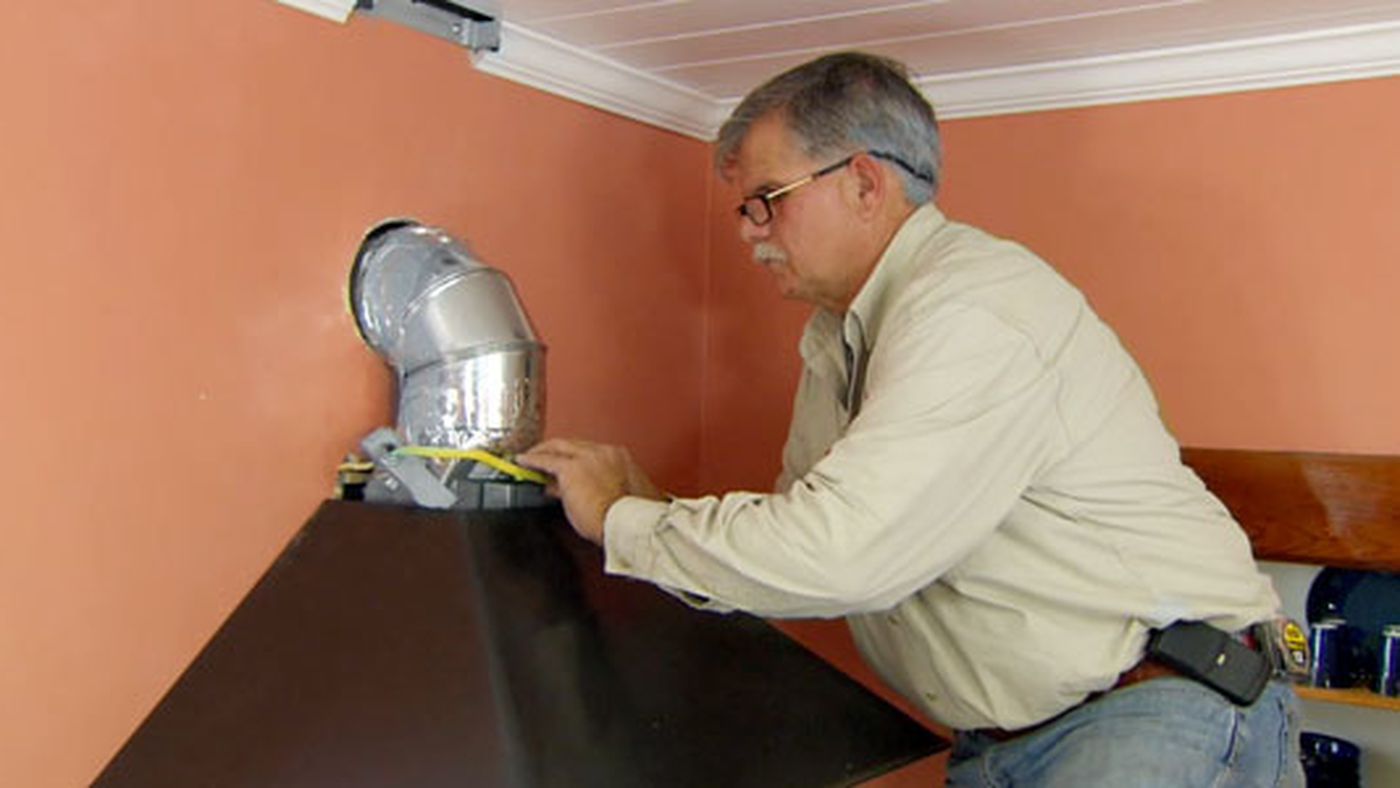

Для этого нужно установить вытяжку и подключить ее к вентиляционной шахте дома и к электрической сети.

Монтаж вытяжки несложен. Подробное его описание обязательно присутствует в инструкции. Расстояние от газовой плиты до вытяжки должно быть не менее 90 см, от электроплиты – 70 см. Далее нужно подсоединить вытяжку к воздуховоду. Он может быть пластиковым или гофрированным металлическим. Последний лучше убрать в специальный короб. Тогда дизайн кухни не пострадает.

Если в квартире два вентиляционных канала, вытяжка подключается к одному, тогда второй работает как естественная вентиляция. Если же канал один, что часто бывает в панельных домах, следует купить специальный переходник, в котором предусмотрена решетка для естественной вентиляции. Воздуховод вытяжки подсоединяется к ее верхней части. Недостаток этого способа в том, что при включении вытяжки создается избыточное давление и часть отработанного воздуха может забрасываться обратно в квартиру. Снизить этот эффект можно, купив решетку со специальным выступом в нижней части круглого отверстия под воздуховод. Этот выступ уже в канале направляет отработанный воздух вверх, препятствуя его попаданию обратно.

Есть более надежный способ сохранить естественную вентиляцию – установить перед входом в вентканал специальный тройник. Два выхода используются для подключения воздуховода и вентканала, а в третий монтируют обратный клапан. Он препятствует проникновению загрязненного воздуха в помещение. Работает он так: когда вытяжку включают – клапан закрывается и кухонный чад не попадает обратно в кухню. Когда же вытяжка выключена, клапан открыт и поддерживает естественную вентиляцию. Вентиляция на кухне с газовой плитой обязательно должна предусматривать сохранение естественного непрерывного тока воздуха. В противном случае пользоваться газом может быть опасно.

Вентиляция на кухне в частном доме

Для обустройства вентиляции в кухне частного дома существует несколько ограничений, которые следует учитывать при подключении газовой плиты и вытяжки. В кухне должны быть:

• потолки не менее 2,2 метра в высоту;
• не менее одного окна с открывающейся форточкой;
• вертикальный вытяжной канал.

Также документами регулируется необходимая скорость воздухообмена. Для газовой плиты вентиляция считается эффективной при скорости 140 кубических метров в час.

Для нормальной циркуляции воздуха в доме должны быть отверстия для втяжной и вытяжной вентиляции. Втяжное располагается в наружной стене дома на высоте не менее 2 метров выше фундамента, вытяжное должно выходить на крышу. Естественной вентиляции в частном доме хватает далеко не всегда и все чаще домовладельцы устанавливают систему принудительного воздухообмена. Состоит она из приточно-вытяжных вентиляторов и может дополняться рекуператором – современным прибором, позволяющим подогревать входящий холодный воздух, не увеличивая расходы на обогрев. Стоят эти устройства недешево, но их несложно сделать своими руками. Эффективность самодельных рекуператоров несколько ниже, чем заводских, но со своей задачей они справляются.

Обеспечение эффективной вентиляции в квартире или своем доме – это важное и ответственное дело и подходить к нему нужно со всем вниманием, ведь свежий воздух является залогом нашего хорошего самочувствия, работоспособности и здоровья.

как сделать вытяжку на кухне в деревянном коттедже своими руками

Свежий воздух – необходимый для поддержания здоровья и хорошего самочувствия фактор. Однако, при строительстве загородных домов не все уделяют должное внимание устройству принудительной вентиляции, а ведь именно от нее зависит микроклимат в помещении и показатели влажности воздуха.

Необходимость вентиляции

В домах с плохой циркуляцией воздуха страдают в первую очередь дети и пожилые люди. Неправильная вентиляция может спровоцировать частые простудные заболевания из-за пересыхания слизистых оболочек носа, усиление приступов астмы, и даже хронические головные боли.

Грибок чаще всего появляется в частных домах, где нарушен газообмен и имеется повышенная влажность. Плесень способна не только сократить срок службы самого помещения и отделочных материалов (в особенности деревянных), но и является смертельно опасной для здоровья человека.

Также при использовании газа в доме обязательно должна быть оборудована принудительная система вентиляции. Это позволит избежать образования излишков угарного газа.

Благодаря правильно организованной системе вентиляции можно сэкономить на вытяжке в кухне, так как в ней просто не будет необходимости.

Таким образом, основными функциями воздухообмена в доме является:

• контроль уровня углекислого газа;
• регуляция влажности помещения;
• фильтрация воздуха;
• подогрев (если предусмотрено моделью).

Системы вентиляции надежны, могут служить не один десяток лет и решают ряд важных задач, так что не стоит ими пренебрегать. Как правило, стандартной вентиляции в ванной комнате и на кухне не бывает достаточно, и свежий воздух не поступает в комнаты, поэтому следует еще на начальном этапе строительства спланировать систему принудительного вентилирования помещения.

Особенности работы, плюсы и минусы

Принудительная вентиляция бывает двух видов: механическая и автоматическая. Первая идеальна для небольших домов. Рассмотрим ее преимущества.

• Экологическая и биологическая безопасность. Ряд исследований доказывает, что эта система не несет вреда здоровью человека и не заражает воздух в помещении микроорганизмами и бактериями.
• Регулировка мощности, времени работы и температуры. Все настройки задаются самостоятельно исходя из индивидуальных потребностей.
• Возможность задать параметры автоматического включения/выключения. При изменении параметров воздуха, система сама регулирует свою работу и постоянно поддерживает комфортный микроклимат в помещении.
• Бесшумность работы. К сожалению, абсолютно бесшумны только дорогие модели.
• Вентиляционные блоки по необходимости можно установить в любых комнатах.
• При наличии функции подогрева можно использовать систему в качестве обогревателя.
• Простота установки. Монтаж не требует специальных навыков и наличия сложных инструментов.
• Занимает мало места.
• Наличие специальных клапанов препятствует попаданию обратного воздуха назад в помещение. Есть возможность полного перекрытия блоков в выключенном состоянии.

Несмотря на достоинства, этот тип вентиляции имеет свои недостатки, среди них:

• необходимость регулярной очистки фильтров и воздуховодов;
• в зимнее время года возможно перемерзание системы;
• при ошибках на этапе проектирования может возникнуть обратная тяга и эффект вентилирования сойдет на нет;
• наиболее эффективно система функционирует при значительной разнице температур, поэтому максимальный эффект будет достигнут лишь в темное время суток и при прохладной погоде.

Для больших домов лучшим решением станет установка автоматической вентиляционной системы с рекуператором воздуха. Она позволяет регулировать влажность и температуру в автономном режиме. Наиболее распространены следующие типы вентиляции:

• вытяжка;
• приточная система;
• приточно-вытяжная система.

Приточно-вытяжная вентиляция – самая простая и долговечная, используется чаще всего. Ее устройство состоит из канала, который проходит по всему дому, и вентилятора, расположенного снаружи помещения. Он позволяет воздуху интенсивно циркулировать, замещает затхлый воздух свежим с улицы, причем «отработанный» выводится при помощи вытяжных каналов.

Также в комнатах устанавливают конвекторы, которые очищают воздух и регулируют его температуру.

Советы по установке

Для того чтобы вентиляция в деревянном доме работала правильно, необходимо соблюдать следующие требования.

• Неровности стен нарушают правильную циркуляцию воздуха. Чтобы ее улучшить, в вентиляционные каналы дополнительно устанавливают отводы из оцинкованной стали.
• Канал для вытяжки устраивается на крыше, на высоте от 150 сантиметров, с целью создания оптимальной тяги. Для скошенной крыши обязательно устанавливают дефлектор.
• Если к стене пристраивается вентиляционная шахта, то ее следует утеплить.
• Обязательным условием работы любой принудительной вентиляции является установка вытяжки в ванных и туалетных комнатах.
• Для улучшения тяги должен быть зазор между полом и дверью.
• Если на кухне используется газ, то показатель тяги должен быть равен 60 квадратным метрам, а если электричество – то 45.
• В жилых комнатах воздухообмен должен находиться в пределах 15-30 м3.
• Необходимо периодически менять или прочищать фильтры, так как от этого зависит качество воздуха в помещении.
• Скрыть вытяжные решетки можно при помощи гипсокартонных накладок, гардин и тюля, а также разместив их на максимальной высоте.

Поэтому перед тем как начинать монтаж принудительной вентиляции, необходимо провести расчет необходимого показателя тяги.

Правильно устроенная вентиляция позволяет избежать многих проблем. Ее можно легко сделать своими руками, важно лишь соблюдать требования и использовать качественное и надежное оборудование.

Подробнее смотрите далее.

Как сделать вентиляцию в частном доме

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

Несмотря на то, что постройка собственного дома в России уже четверть века не является чем-то экзотическим, заказчики, а иногда даже и подрядчики, весьма поверхностно относятся к планировочному дизайну и к таким «мелочам», как разводка электропитания или планирование канализационного отвода. О том, как сделать вентиляцию в частном доме специалисты часто и сами не в курсе, ориентируясь не на полученные в ВУЗах устаревшие знания 80-х годов, а набираясь опыта в полевых условиях. Но тогда возникает и логический вывод — если проектировщики сами росли, как специалисты, одновременно с новыми технологиями, то «человеку с головой, руками и терпением» вполне по силам одиночный проект, тем более с мотивацией собственника.

Эффективная вентиляция в доме — обязательное условие для обеспечения здорового микроклимата

Вентиляция в доме: требования и принципы устройства

Самой «незаметной», но очень важной составляющей комфортной атмосферы является вентиляция в доме. При появлении пластиковых окон начался массовый бум установки ПВХ-пакетов с практически абсолютной звуковой и воздушной изоляцией. Однако система вентиляции домов советского времени была рассчитана по тогдашним санитарным нормам с учетом соответствующих материалов и конструкций. Вентиляция в деревянном доме того времени вообще была максимально естественной и абсолютной. Буквально через 2-3 месяца обладатели «бесшумных» окон начали самостоятельно и бессистемно решать проблему как сделать вентиляцию в доме, своими руками пробивая отверстия в наружных стенах, что только ухудшило ситуацию.

Об обустройстве вентиляции следует задуматься ещё на этапе планирования строительства дома

Однако современные многоквартирные новостройки строятся по новым требованиям и стандартам, так что эта проблема исчезла для обычных квартирантов. Но те счастливчики, кто строит собственный дом, вынуждены учитывать этот фактор, а ведь установка правильной вентиляции в доме — дело отнюдь не дешевое, причем в большинстве случаев ошибка обойдется в дорогостоящую переделку не только самой вентиляционной системы, но и затронет как минимум каркасные конструкции.

Установка общедомовой системы вентиляции своими руками вполне реалистична, пусть и с ограничениями. Необходимо только произвести вычисления воздухообмена, выбрать тип системы (естественная или принудительная), учесть климатические условия при подборе модулей будущей системы и, собственно, смонтировать ее.

Схема воздухообмена при механической и естественной вентиляции помещения

Предварительная оценка

Поскольку частный дом – это не многоэтажная высотка, то расчет схемы вентиляции в доме своими руками не потребует особенных усилий, хотя в реальности он регулируется пятью перекрестными СНиПами. В самом грубом виде расчет выглядит так:

• в жилом помещении площадью менее 20 м² воздухообмен должен происходить со скоростью 3 м³/час;
• если площадь комнаты больше 20 м², то использовать расчет по площади нецелесообразно – результат может сильно отличаться от реального из-за специфики планировки. Достаточно использовать другой метод: учтем, что величины воздухообмена должны составлять не менее 30 м³/час на человека;
• «грязные» помещения (кухня, туалет, подсобки, всевозможные хранилища и мастерские) требуют не менее 110 м³/час. Исключением является кухня с газовой плитой, которая сама по себе слишком активно использует кислород. Тут необходим приток со скоростью воздуха не менее чем 140 м³/час.

Элементы обустройства естественной системы приточно-вытяжной вентиляции частного дома

Этих параметров вполне достаточно для обсчета системы вентиляции частного дома в идеальных климатических условиях (температура летом +25⁰С, зимой около -5⁰С) при использовании естественной вентиляции. Однако, при температуре -20⁰С заменить за час объем воздуха кратностью в полтора объема всего дома, равнозначно «обогреву» до 0-5⁰С. Нужно учитывать, что количество затрачиваемой энергии на обогрев помещений является отнюдь не линейной функцией от разницы температур. Дополнительные усилия по нагреву приходящего воздуха обойдутся слишком дорого даже без учета логистики. И даже при достижении оптимальных параметров нужно быть готовым к жесточайшим сквознякам из-за резких перепадов воздушных температур в разных помещениях.

Остается только заранее выбрать, какой вид вентиляции жилого дома будет использоваться: естественная или принудительная.

Чтобы рассчитать, как правильно сделать вентиляцию в доме, необходимо грамотно распределить воздушные потоки

Естественная вентиляция в доме

Очевидно, что загородный дом существенно больше городской квартиры, так что при расчетах можно не думать о СНиПах. Достаточно принять величины воздухообмена равными 30 м³/час на человека – и общая погрешность в расчетах не будет превышать 10-20%. Чтобы рассчитать, как правильно сделать вентиляцию в доме, в первую очередь необходимо грамотно распределить воздушные потоки.

Естественная вентиляция в частном доме может быть устроена предельно просто: из всех «грязных» помещений (кухня, санузел, гараж, погреб, топочная, технические помещения) воздух удаляют при помощи вытяжки.

Встроенный в металлопластиковое окно вентиляционный клапан с рекуператором обеспечит естественный приток подогретого свежего воздуха в холодную пору

Дополнительно в гараже стоит оборудовать отводящий газы «хобот», который надевается на выхлопную трубу автомобиля.

Во всех жилых комнатах («чистые» помещения) необходимо оборудовать исключительно приток. Установка в каждой комнате вытяжек приводит к пустой трате тепла и созданию сквозняков – которые имеют температуру у пола на 2-4⁰С ниже, чем на уровне роста человека.

Схема принудительной приточно-вытяжной вентиляции с рекуператором

Тяга и доступная высота

Чтобы вытяжная вентиляция в частном доме в ванной, на кухне, в туалете и т.д. была задействована на полную силу, причем постоянно, необходимо оснастить эти помещения вертикальными каналами. И чем выше вентканал, тем лучше тяга, поэтому не очень целесообразно организовывать самодельную вентиляцию по схеме с выходом в стены. Обычно типовой проект вытяжной вентиляции дома определяет местоположение таких каналов в непосредственной близости друг к другу, чтобы их можно было расположить в общей шахте, причем чтобы они выходили на крышу как можно ближе к коньку. Это обеспечивает максимальную высоту каждого канала (то есть, и тягу) и позволяет существенно уменьшить выступ труб над поверхностью кровли.

Чтобы вытяжная вентиляция в частном доме была задействована на полную силу, необходимо обустроить вертикальные каналы

В кирпичных домах вентканалы выкладывают тем же кирпичом непосредственно в кладке внутренних несущих стен – это самое экономичное, но надежное решение. Однако в деревянных и каркасных домах использовать кирпич исключительно для вентиляции просто непрактично. Достаточно использовать для разводки вентиляции в стенах частного дома дешевые пластиковые трубы и патрубки из поливинилхлорида или даже можно ограничиться трубами для канализации: они существенно дешевле и к тому же заметно прочнее. Кроме того, инструкции по обустройству в частном доме вентиляции из пластиковых труб (фото, видео, иллюстрации и схемы, их поясняющие) в изобилии можно найти на специальных ресурсах интернета ввиду простоты конструкции.

Важно! Архитекторы не просто так стараются избегать высоких труб для выводной вентиляции: ведь вывод канала для правильной вентиляции в частном доме всегда полезно обшить и утеплить. Это избавит от конденсата внутри канала, и будет намного проще защитить «выхлоп» трубы колпаком против снега и дождя.

Вентиляционные трубы следует утеплять, чтобы избежать образования конденсата

Есть еще один нюанс. В многоквартирных домах в 90% случаев вытяжные каналы и канализационные трубы располагают в общей шахте. Но для индивидуального строительства подобное решение вопроса, как сделать вентиляцию в доме, крайне нежелательно. Многоэтажка из-за высоты всегда обеспечена отличной тягой, а вот невысокий коттедж при определенных погодных условиях может столкнуться с эффектом обратной тяги. Канализационный «аромат» по всему дому будет обеспечен.

Статья по теме:

Для решения этой проблемы мастера нередко предлагают установить на конце вытяжной трубы обратный воздушный клапан. Однако следует помнить, что в случае наледи клапан нередко блокируется.

Элементы механической приточно-вытяжной вентиляции с автоматическим управлением

Усиление тяги на выходе

Загородный дом редко превышает высотой 5 метров, так что тяга может быть банально недостаточной. Поэтому нужно не забыть подвести к каналу электропроводку. Если тяги будет не хватать, то монтаж вентилятора с решеткой на «выхлопе» трубы займет всего 15 минут.

Важно! Почти все бытовые вентиляторы предполагают монтаж на трубы диаметром 100 мм. И далеко не каждый вентилятор (осевой или канальный) будет эффективным, несмотря на заявленные в паспорте характеристики. Они приспособлены к горизонтальному току и неспособны выталкивать воздух высоко.

Комбинированная система приточно-вытяжной вентиляции частного дома

Для вертикальных потоков оптимальны центробежные аппараты. Несмотря на меньшую мощность по характеристикам, несимметричность подключения к оси корпуса устройства и в три раза большую цену, они «отрабатывают свое» до последнего электрона.

Доступ свежего притока

Собственно, сам приток обеспечивается в основном оконными рамами, а точнее обычными или откидными форточками с заборными решетками или без, и микровентиляцией. Однако зимой воздух будет поступать холодным, поэтому в стеклопакет или в оконную раму могут встраиваться проветриватели. Прежде чем попасть в помещение, свежий воздух с улицы попадает в систему вентканалов, где отбирает небольшое количество тепла из комнаты. Эффективность проветривателя позволяет, например, поднять температуру свежего воздуха с -20⁰С до 0⁰С, что почти полностью избавит от эффекта «холодного пола».

В холодную пору рекуператор обеспечивает подогрев подаваемого воздуха за счет теплообмена между холодным поступающим потоком и теплым, выводимым из помещения

Поскольку дом строится с нуля, то проще и практичнее использовать стеновые клапаны, которые представляют собою отверстия в стене, перекрываемые пружинными регулируемыми клапанами или задвижками. Очевидно, что температуру воздуха они не изменяют, но никто не мешает расположить их над или за батареей. В этом случае конструкция оконных рам вообще неважна.

Важно! Отдельный момент – это котлы, печи и камины, так как они потребляют большое количество кислорода. Если котел уже подключен к коаксиальной системе газоотвода, то об его специальной вентиляции можно не беспокоиться. Иначе необходимо просто добавить приточных клапанов.

Стеновой вентиляционный приточный клапан с рекуператором

Для камина идеальным решением будет собственный канал с улицы, выводимый непосредственно под зону горения. Это обеспечит минимальный отбор кислорода из общего объема помещения, приходящий воздух сразу будет разогреваться, да и сам камин будет гореть намного лучше из-за притока кислорода извне.

Принудительная вентиляция

Российский климат в любом случае требует грамотного отопления, поэтому естественная вентиляция в загородном доме достаточна далеко не во всех регионах страны. Проблему холодного воздуха в подавляющем большинстве случаев может решить только принудительная вентиляция, которая, в свою очередь, может быть как централизованной, так и локальной.

Разводку воздуховодов вентиляционной системы можно обустроить в стяжке пола

Централизованная система

В простейшем случае используется самый бюджетный вариант — будьте осторожны, так как проектировщики в попытках принизить смету часто его предлагают, когда вся сеть трубопроводов из «грязных» помещений сводится в одну точку, где мощный вентилятор выбрасывает воздух наружу. При этом приток остается естественным – через окна и клапаны. Однако такая система принципиально ничем не отличается от естественной, ведь приточный воздух все равно поступает холодным. Ровно того же эффекта, но существенно дешевле, можно добиться, если для кухни и санузла установить отдельные «выхлопы» с вентиляторами. Очевидно, что это – деньги на ветер, причем буквально.

Централизованная вентиляционная система с автоматическим управлением обеспечивает фильтрацию, подогрев или охлаждение, желаемый уровень влажности подаваемого воздуха, а также отвод отработанного воздуха из помещений

В настоящей приточно-вытяжной системе входные и выходные воздушные каналы сходятся в вентиляционной установке, которая может состоять из приточного и вытяжного вентиляторов, рекуператора, подогревателя и автоматики. То есть, воздух как поступает, так и выводится принудительно. При этом если для системы вентиляции воздуха частного дома купить рекуператор, то его установка обеспечит не только нагрев входящего воздуха, но и значительную экономию электроэнергии или топлива. Это происходит за счет теплообмена потоков в рекуператоре, представляющем собою блок, в котором по тонким фильерным трубкам навстречу друг другу идут два воздушных потока – теплый из помещения и холодный с улицы. На протяжении от десятков до сотен метров пути теплый воздух отдает тепловую энергию входящему холодному потоку, что обеспечивает экономию тепла на 25-50%. Летом рекуператор отключается.

После устройства с рекуперацией устанавливается подогреватель, работу которого контролирует автоматика. Температура воздуха после рекуперации повышается до комфортных +10-15⁰С. Автоматика добавляет возможность плавно регулировать независимые входной и выходной потоки.

Централизованная система вентиляции требует установки весьма дорогого оборудования

Локальная принудительная вентиляция

Централизованная система может выполнять и дополнительные функции, главная из которых – механическая фильтрация входящего потока воздуха.

Но нужно учесть и определенные недостатки:

• дорогостоящее оборудование;
• наличие сети трубопроводов большого сечения по всему дому требует квалифицированной укладки;
• центральный блок сам по себе изрядно шумный и уже только поэтому требует отдельного технического помещения в 6 и более квадратных метров.

Однако, для небольших домов существует и разумный компромисс: обустройство локальной принудительной вентиляции.

Локальная вентиляция помещений позволит избежать затрат на прокладку воздуховодов

На рынке представлен широкий ассортимент малогабаритных вентустановок, рассчитанных на одно помещение. Они также оснащены вентиляторами, фильтром, рекуператором, подогревателем и ионизатором. Внешне они мало отличаются от обычных кондиционеров, им не требуется никаких воздуховодов, разве что небольшой вывод наружу.

То есть, фактически несколько таких аппаратов полностью «перекроют» жилые помещения. Вот только для того, чтобы решить вопрос как сделать в частном доме вентиляцию ванной, туалета, кухни и, возможно, подвала все-таки потребуется установка каналов естественной вентиляции.

Зато такое компромиссное решение вполне возможно получить без обращения к специалистам: будет достаточно воспользоваться подробными инструкциями со схемами и фото. Вентиляция в частном доме в данном случае может быть сделана своими руками.

ОЦЕНИТЕ
МАТЕРИАЛ Загрузка… ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

СМОТРИТЕ ТАКЖЕ

REMOO В ВАШЕЙ ПОЧТЕ

Принудительная вентиляция на кухне в частном доме. Установка кухонной вытяжки в частном доме своими руками

Трудно представить себе современный дом без кухонной вытяжки, ведь система вентиляции является условием комфортной атмосферы на кухне. Она спасает от неприятных запахов, защищает от гари, очищает воздух от частичек пищи и пыли, удаляет вредные вещества, образующиеся в процессе горения газа. Установка вытяжки — важное дело в частном доме. И поэтому надо подойти к ее выбору и монтажу со всей серьезностью, особенно, если предполагается сделать это своими руками.

Виды вытяжек

Все виды вытяжек, устанавливаемых над газовой плитой, можно разделить на:

• подвесные;
• встраиваемые;
• каминные.

Подвесные вытяжки

Отличаются небольшой высотой и плоской формой. Часто их размещают над шкафами в кухне. Плюсы подвесных вытяжек — простота монтажа своими руками и невысокая цена. Они не нуждаются в вентиляционном отверстии, потому как являются по сути фильтрами.

Встраиваемые вытяжки

Внешне совершенно ни чем не отличаются от подвесных конструкций, но обеспечивают проточную вентиляцию в доме. Такая кухонная вытяжка, установленная своими руками, скрыта шкафами и потому не бросается в глаза.

Каминные вытяжки

Их еще называют купольными. Они могут быть разных форм, изготавливаться из пластика, металла, дерева. Такие вытяжки уже могут быть эксклюзивным декором, превращая пространство над газовой плитой в часть интерьера и его изюминку.

Также вытяжки могут быть по типу крепления:

1. пристенными;
2. угловыми;
3. островными.

Пристенные вытяжки

Данный вид наиболее распространен. Их крепят с одной стороны к стене. Их проще всего устанавливать своими руками. Угловые вытяжки подходят для таких конфигураций кухонь, где плита установлена в углу.

Островные вытяжки

Их можно устанавливать в любой части кухни. Они, как правило, используются в тех интерьерах, где рабочая зона вынесена в остров по центру комнаты. Такие вытяжки над газовой плитой относят к дорогому сегменту. Поэтому они имеют ряд дополнительных функций и электронное управление.

Также вытяжки можно разделить на:

• фильтрующие;
• выводящие.

Фильтрующие вытяжки

Они больше подходят для деревянных старых домов, дачных домов – то есть для тех строений, где вентиляция не может быть проведена в силу отсутствия средств или особенностей дома. Такие вытяжки имеют жировой и угольный фильтры, которые очищают воздух от пыли, жира и грязи. Такие фильтры время от времени заменяют. Стоят эти вытяжки недорого.

Выводящие вытяжки

Их устанавливают там, где имеется вентиляция. В загородном доме это самый подходящий вариант в силу его высокой производительности. В выводящих вытяжках нет угольного фильтра. Вместо жирового фильтра установлен жироуловитель, который не заменяется, а периодически моется. В доме такую вытяжку можно установить своими руками.

На кухне важно, чтобы вытяжка функционировала безупречно. Поэтому чистка и смена фильтров – основа комфорта. К тому же, очистка жирового фильтра обеспечивает безопасность.

В частном доме используются практически все виды вытяжек. Прослеживается тенденция, что в больших резиденциях, где вентиляция делается на профессиональном уровне, на кухне чаще предпочитают сделать островную вытяжку. В деревянном обычном доме распространена обычная пристенная вытяжка.

Важно : Выбирая вытяжку, стоит отдавать предпочтение в доме моделям с двумя вентиляторами, большой мощностью производительностью. Такие вытяжки в доме издают меньше шума и работают эффективнее.

Какую выбрать вытяжку (видео)

Выбор вытяжки зависит также от того, какая в доме вентиляция. В деревянном деревенском доме редко встречается вентиляционная шахта. В этом случае вентиляция разрабатывается и делается своими руками. Можно сделать полноценную вентиляционную систему либо выбрать самую простую фильтрирующую модель вытяжки. В этом случае можно действительно сделать все своими руками. Но считать, что такая вытяжка полноценная вентиляция, не стоит. Она будет фильтровать воздух, не выводя его из помещения и просто очищать его.

Монтаж вытяжки

Монтаж вытяжки в частном доме своими руками не так сложно произвести. Кухонная вентиляция может быть сделана даже, если дом уже существует и в стенах сделать каналы невозможно. При установке в частном доме вытяжки своими руками штатная вентиляция может быть нарушена неправильными действиями. Чтобы этого не произошло, достаточно при монтаже протянуть воздушный короб к вытяжке и смонтировать на нем клапан-хлопушку. Таким образом и вентиляция будет обеспечена, и вытяжка установлена.

Но наиболее простая вентиляция – отверстие в стене, куда затем заводится воздуховод. Для воздуховода можно использовать гофрированные или пластиковые трубы. Создавая вентиляцию надо стараться расположить отверстие вентиляции над вытяжкой.

Важно : Для вытяжек лучше всего выбирать трубы круглого сечения. Гофрированные трубы удобны тем, что их можно изгибать по своему усмотрению под любым углом, что значительно облегчает монтаж в частном доме. Но такая вентиляция при работе в доме создает шум из-за большого сопротивления воздуха.

Устанавливать вытяжку в частном доме лучше всего над газовой плитой, особенно если речь идет о деревянном строении. Устанавливать конструкцию надо на высоте 70 см и выше над нагревательным прибором. В противном случае вытяжка будет плохо справляться со своими обязанностями или пострадать от жара от огня.

Там, где вытяжка соприкасается с потолком или стенами, надо сделать изоляцию. Это особенно важно, если речь идет о деревянном частном доме, так как перекрытия здесь сделаны не из бетона, а из легковоспламеняющегося дерева.

Как установить вытяжку своими руками (видео-инструкция)

Подключение вытяжки

Когда вентиляция продумана, надо подключить вытяжку. В частном доме вытяжки к сети подключают при помощи 3 проводов – ноль, земля, фаза. Подключая вытяжку, нельзя забывать о заземлении. Однако в этом качестве нельзя использовать батареи, трубы. Заземление цепляется к глухой нейтрали. Но если нет навыков и знаний, то самостоятельно подключать в щитке вытяжку не стоит.

Вентиляция в частном доме — это необходимый атрибут, который позволяет не только создать благоприятный микроклимат в помещении, но и сохранить целостность всей конструкции.

Если говорить о вентиляции деревянного дома, то материал здания сам неплохо пропускает свежий воздух.Также пропускают его щели в окнах и дверные коробки с вентиляционными отверстиями. При этом печной дымоход выполняет роль некоего вытяжного канала.

Современные деревянные дома делаются практически герметичными. Это стало возможным благодаря использованию пластиковых герметичных окон. В этом есть несомненные плюсы: тепло не уходит из помещения. Есть и минусы; естественная вентиляция практически отсутствует.

В этом случае приходится прибегать к принудительной вентиляции. Это стоит намного дороже. Принудительная вентиляция потребляет электроэнергию, что требует капитальных затрат. При проектировке помещения всегда лучше пользоваться именно естественной вентиляцией, если речь идет о деревянном доме.

Устройство естественной вентиляции

Вытяжной канал лучше всего выводить на крышу. При этом, чем выше будет верхний срез, тем сильнее будет и перепад давления, а это создаст интенсивную циркуляцию воздуха. Стенки канала должны быть гладкими и равными по сечению. Это обеспечит высокую тягу, а пыль не будет осаживаться на стенках.

Следуя этим простым правилам, можно организовать отличную вентиляцию в частном деревянном доме. Самое главное, помнить, что деревянный дом — это отличное сооружение для естественной вентиляции, поэтому именно на такой способ необходимо ориентироваться при проектировке и монтаже. Не стоит использовать дополнительные приспособления. Это лишнее в случае с деревянным домом.

Вентиляция в каркасном доме

Конструкция современных каркасных домов предполагает установку пароизоляции по всему внутреннему периметру стен. Это говорит о том, что атмосфера внутри каркасного дома полностью изолирована от окружающего мира. Ни о какой естественной вентиляции каркасного дома тут и речи быть не может . Но нужно что-то придумать, чтобы организовать циркуляцию воздуха в помещении.

В данной ситуации обойтись вентиляционными каналами, которые будут из кухни и ванной выходить через крышу на улицу, не удастся. Подобная технология работает исключительно в многоэтажных домах. Каркасный дом, разумеется, к таковым не относится. Здесь придётся организовывать принудительную вентиляцию, а значит, возникнут дополнительные затраты.

Теперь стоит поговорить об организации оттока. В данной ситуации естественный отток организовать не удастся, поэтому применяется исключительно принудительный метод. Для этого используется система вентиляторов, которая вытягивает из жилых помещений воздух в нежилые.

Можно использовать самые обыкновенные вентиляторы, которые продаются в любом радиоэлектронном магазине, а можно использовать и специальные модели, которые будут реагировать на появление человека или повышение влажности воздуха. На западе подобные умные системы широко применяются при организации вентиляции в каркасных домах.

Для внутридомовой вентиляции отлично подходят пластиковые воздуховоды и фитинги.
Есть и другие нюансы, которые связаны с самостоятельной организацией вентиляции в каркасном доме. Например, не нужно использовать воздуховоды квадратного или прямоугольного сечения. В рабочем режиме стенки могут начать прогибаться внутрь. С этим и связано использование именно круглых воздуховодов. При организации вентиляции на кухне лучше использовать вытяжки с фильтром. Он будет отдавать очищенный воздух обратно в помещение.

Многие используют для организации охлаждения помещения кондиционеры, которые нарушают микроклимат во всем помещении. Они так же приносят и дополнительные расходы, связанные с потреблением электроэнергии.

Устройство чердачной вентиляции

Итак, теперь понятно, зачем организовывать вентиляцию на чердаке частного дома. Стоит рассмотреть более подробно, как организовать вентиляцию на чердаке самостоятельно.

Весь процесс состоит из нескольких последовательных этапов:

1. Нужно найти удачное место для приточной установки. Для неё нужно выбирать самое чистое место на чердаке.
2. С внешней стороны крыши ставится вентилятор. Он будет заниматься вытяжкой воздуха изнутри. Самое главное учитывать, что расстояние между приточной системой и вентилятором должно быть не менее восьми метров.
3. Далее монтируются вентиляционные каналы. В качестве их можно использовать трубы. На концы вентиляционных каналов надеваются диффузоры или решетки.
4. Теперь необходимо установить рекуператор. Его прямое назначение — охлаждение и нагревание воздуха.

Можно использовать и более простые вентиляционные системы на чердаке. Есть вариант со слуховыми отверстиями. Они приносят и практическую пользу, и эстетическую.

Другие помещения

Частный дом — это мечта любого человека. Многие стремятся обзавестись своим собственным уголком. Кухня частного дома — это то место, где хозяйка проводит большую часть своего свободного времени. Она готовит там различные блюда, чтобы порадовать всех членов семейства. Зачастую, при приготовлении пиши, возникают различные неприятные запахи, которые разносятся по квартире, где могут и находиться другие члены семьи. Так же необходима вентиляция в туалете частного дома.

Вентиляция кухни в частном доме

Ввиду повышенной влажности воздуха и жары на кухне, у человека могут возникать различные заболевания. Для устранения подобных неудобств стоит устанавливать систему вентиляции.

В принципе, система достаточно простая. Для создания циркуляции воздуха можно использовать естественную вентиляцию. Время от времени стоит открывать окна и двери. Большинство домов в частном секторе являются деревянными. В них естественная вентиляция создается путем создания искусственных отверстий в стенах и окнах. Этого вполне будет достаточно для создания потока воздуха.

Вытяжка

Вытяжка может быть сделана из различных материалов. Наиболее популярен в этом отношении алюминий. Вытяжку можно установить самостоятельно или обратиться за помощью к специалистам. Для организации отвода воздуха в вытяжку устанавливается вентилятор, который вытягивает все посторонние запахи с кухни.

Используются для вентиляции в основном вентиляторы, работающие от сети в 220 Вольт. Самостоятельно установить такой в вытяжку вполне возможно. Главное, следовать элементарным правилам по технике безопасности.

Вентиляция в частном доме в ванной комнате

Стоит обращать внимание на тот факт, что проверку и монтаж вентиляции следует осуществлять перед началом любых ремонтных работ. Монтаж решёток и радиального вентилятора — после завершения.

Вентиляция в ванной комнате должна обеспечивать воздухообмен не ниже всех нормативов СНиП. Кроме того, вентиляция должна иметь простейшую конструкцию для дальнейшего обслуживания, а также низкий уровень шума. Стоит обязательно следить за качеством выполнения работ. За этим можно следить самостоятельно, а можно поручить это дело проектировщикам, которые занимались разработкой проекта. В этом случае за качество исполнения можно не беспокоиться.

Если вентиляционный канал расположен не непосредственно за стенкой, а через два-три помещения, то вентиляция в ванной комнате не может быть организована таким простым методом. В данной ситуации приходится подводить вентиляционный канал в комнату. Здесь речь идет уже об вентиляционных коробах. Существует несколько видов вентиляционных коробов:

1. Пластиковый короб. Он может иметь либо прямоугольное, либо круглое сечение. Он плохо проводит шум, а сопротивление, оказываемое воздушному потоку минимальное, что в данной ситуации и требуется. Для монтажа используются специальный крепёж.

2. Гофрированный короб. Может быть двух видов — мягкий и жёсткий. Изделие такого вида лучше всего использовать при незначительных расстояниях, а так же в сложных местах подвода вентиляции.

Вентиляция котельной в частном доме

Любой котел, когда в нем сгорает газ, выделяет различные окислы, которые через дымоход выходят наружу. При этом сгорает и чистый воздух. Отсюда следует зависимость — чем больше мощность у котла, тем больше воздуха в нем сгорает.

Вентиляция в котельной частного дома может быть довольно простой в конструктивном плане. В стене делается отверстие, а в него вставляется труба вентиляции. Снаружи труба укомплектовывается сеткой, а с внутренней стороны — обратным клапаном. Такая вентиляция называется естественной. Она будет работать всегда независимо от действий человека.

Кроме такой вентиляции понадобится еще и дымоход для котельной. Когда проектируется вентиляция, нужно еще учитывать, какой вид топлива будет использоваться для отопления. Это может быть газ, электричество или какое-то твёрдое топливо.

Для того, чтобы в котельной была хорошая вентиляция, требуется трёхкратный воздухообмен. Для улучшения циркуляции воздуха в котельной частного дома можно использовать различные методы. Одним из самых эффективных является применение умных климатических систем.

Вентиляционная система в котельной частного дома может успешно совмещаться с кондиционированием. Системы такого рода работают достаточно просто. Приток воздуха осуществляется за счет использования механики, а вентиляция работает за счет втяжки.
Подобные системы обладают достаточно высоким уровнем шума и достаточно внушительными габаритами.

Всегда следует помнить, что какая бы система вентиляции ни была выбрана для котельной частного дома, работу лучше доверить специалистам. Естественно, все системы, которые описаны выше, могут быть сделаны и самостоятельно, но для этого нужно сделать все расчёты согласно проекту.

Вентиляция в частном доме своими руками видео

Вентиляция в частном доме видео позволяет наглядно увидеть каждому человеку, как грамотно обеспечить свежий воздух в своем доме. Видео пошагово рассказывает, как сделать монтаж вентиляции во всем доме, то есть не только в жилых помещениях, но и в котельной, кухне и ванной комнате.

Рассказывается, как организовать приток воздуха и его отток. Подробно показано, как делается вытяжка своими руками, а так же как использовать возможности самого здания для организации естественной системы вентиляции. Автоматические системы с использованием самого современного оборудования с данным видео становятся просты в установке и отладке. Теперь каждый может без особых проблем заняться установкой вентиляции любой сложности у себя в доме.

1. Назначение кухонной вытяжки.
2. Из чего состоит система, и необходимый набор инструментов.
3. Предварительные работы.
4. Монтаж вытяжной системы.
5. Тестирование кухонной вытяжки в зимний период.
Кухонная вытяжка размещается над печкой, предназначена для вентиляции и очистки загрязненного воздуха (копоти, запахов) или его перемещения за пределы помещения. Установка кухонной вытяжки процесс трудоемкий, если у вас отсутствует вентиляционный проем, требующий элементарных знаний и навыков в области электрики, если необходимо перенести или заново подвести розетку. Остальные работы выполнить не сложно, главное иметь практические навыки в строительстве.
Из чего состоит система, и необходимый набор инструментов и материалов.
Предоставленная встраиваемая бытовая вытяжная система состоит из:
— вентилятора с улавливателем жира и местным освещением;
— вытяжного канала;
— переходных элементов;
— гофры, диаметром 115 мм;
— воздуховода, длиной 300 мм и диаметром 130 мм;
— вентиляционного козырька с обратным клапаном диаметром 130 мм.
Питание подводится через штепсельную розетку, которая размещается во внутренней зоне короба для вытяжки.

Предварительные работы.

Установка кухонной вытяжки начинается с определения места ее расположения. После этого на опорной стене рисуются круги под воздуховод, сечением 130 мм и розетку, диаметром 65 мм. При помощи перфоратора и длинного бура, по контуру будущего вентиляционного проема и в его центре, высверливаются сквозные отверстия. Пикой по отверстиям выбивается проем диаметром более 130 мм. Коронкой или буром (6 — 12 мм) и пикой подготавливается место для коробки под розетку. От коммутационной коробки, с соблюдением норм монтажа электрических систем, пробивается или прорезается штроба к розетке, и укладывается медный двужильный провод сечением два миллиметра, таким образом, чтобы его концы свисали с перечисленных коробов на 150 — 200 мм. Алебастром фиксируется короб под розетку и провод. На цементный раствор, под наклоном в 5 — 10 градусов к уличной стороне устанавливается воздуховод сечением 130 мм.

После высыхания раствора производится выравнивание стены стартовой и финишной шпаклевкой.

По факту застывания раствора выполняются отделочные работы. Концы вмурованного провода зачищаются от изоляции и подсоединяются к фазе, нулю и клеммам розетки, которая потом устанавливается на свое штатное место.

Монтаж вытяжной системы.

1. Установка козырька. На фасад здания, по уровню крепится козырек с обратным клапаном.

В случае сильного отклонения по вертикальной оси, клапан во время простоя системы удаления воздуха будет в приоткрытом положении.
2. Подготовка короба. Встраиваемая вытяжка монтируется в короб глубиной 305 мм, выполненный из ламинированного ДСП (толщина 16 мм), и закрывается фасадом из МДФ. Остальные размеры указаны на фото.

В задней стенке и в полке из ДСП электролобзиком выпиливаются сквозные элементы под гофру (сечением 140 мм) и розетку, торец которых защищен от влаги силиконом. На внутренней полке, ближе к углу просверливается отверстие диаметром 8 — 10 мм для заведения электрического кабеля.

Короб под вытяжку соединяется с другими навесными кухонными шкафами.
3. Крепление навесных ящиков к стене. К коробам прикрепляются регулируемые навесы.

На стене производится разметка и крепление планки для навесов. Ящики вешаются и выставляются по уровню.
4. Монтаж перехода. В воздуховод с внутренней стороны короба вставляется переход с сечения 125 (наружный размер) на 115 мм (внутренний диаметр).
5. Установка кухонной вытяжки. Через подготовленное отверстие полки продевается кабель, и сразу же выполняется фиксация вытяжного устройства к ней. К кабелю подсоединяется штепсельная вилка. Один конец алюминиевой гофры на 115 мм заводится в воздуховод, другой зажимается на патрубке устройства.

Штепсельная вилка вставляется в розетку и производится проверка всех режимов работы устройства.

Тестирование кухонной вытяжки в зимний период.

В процессе исследования, при — 20 0С и простое кухонной плиты (более 12 часов), выяснилось, что конденсат если и образовывается, то он не попадает ни в кухню, ни на фасад здания, клапан всегда остается свободным и система работает без перебоев. На основании полученных данных можно сделать вывод: небольшие вытяжные системы до 1,5 м с воздухопроводом, установленным под наклоном, не будут покрываться льдом в зимний период времени.

Сложно представить себе комфортную атмосферу в частном доме без грамотного обустройства в нем системы вентиляции, которая сможет обеспечить приток свежего воздуха и выход отработанного. Особенно это актуально при полной герметизации помещений за счет пластиковых окон и металлических дверей. Вытяжка на кухне является важным звеном во всей вентиляционной системе. Ведь именно она может спасти от различных неприятных запахов на кухне, помочь очистить воздух от частиц пищи, пыли, гари и различных вредных веществ. Поэтому-то к выбору таких необходимых устройств на кухне и работам по монтажу нужно подойти со всей ответственностью.

Какие виды кухонных вытяжек бывают?

Все вытяжки для кухни можно разделить на выводящие и , которые больше всего подходят для тех частных домов, где вентиляция по каким-то причинам отсутствует. Если же вентиляция в доме уже есть, наиболее удобным вариантом будет вытяжка выводящего типа. В них фильтр отсутствует. Вместо него устанавливается улавливатель жира, который не требует периодической замены, как в случае с фильтром. Для очистки от грязи его достаточно помыть.

Кухонные вытяжки бывают:

• встраиваемыми – обеспечивают проточную вентиляцию, могут быть скрыты от глаз шкафами;
• подвесными – подходят для размещения над кухонными шкафами, недорогие по стоимости и достаточно простые в монтаже;
• каминными – бывают разными по форме, выполняются из различных материалов, могут превратить пространство над кухонной плитой в эксклюзивный элемент интерьера, их также называют и «купольными».

Вытяжки для кухни также отличаются между собой по типу их крепления. По данному признаку все их можно разделить на 3 группы:

1. Пристенные . Наиболее распространены пристенные конструкции. Их достаточно легко устанавливать своими руками. Одной стороной такие вытяжки крепятся к стене, бывают самой разнообразной формы, могут быть с подсветкой, которая вносит в дизайн кухни некоторую оригинальность, или без нее.
2. Угловые. Угловые конструкции наиболее уместны в случаях углового расположения кухонной плиты в помещении.
3. Островные . Вытяжка, которая относится к островному типу, может устанавливаться в любой наиболее удобной для хозяйки части кухни. Такая система используется по большей части там, где рабочая зона вынесена в центр помещения.

В частных домах в достаточной мере востребованы все виды кухонных вытяжек. Но в больших загородных резиденциях отдают больше предпочтений островному варианту, а на дачах и в обычных деревянных домах – пристенному.

Совет. При выборе вытяжки на кухню есть смысл рассмотреть модели большей мощности и с 2-мя вентиляторами, ведь работают они значительно эффективнее и издают меньше шума.

Установка кухонной вытяжки

Перед установкой вытяжки на кухню нужно приобрести необходимые материалы, запастись соответствующим для этой работы инструментом и составить небольшой проект или хотя бы простую схему размещения системы. По правилам саму вытяжку располагают не ближе 65-70 см к поверхности плиты. Для газовой плиты требуется чуть большее расстояние – примерно от 80-ти см. Иначе от жара, исходящего от плиты, вытяжное устройство может деформироваться. В месте соприкосновения со стенами либо потолком потребуется уложить слой изоляции, что имеет особую актуальность в случаях, если частный дом является деревянным. А такой материал как дерево все-таки довольно легко воспламеняется.

Чтобы работа вытяжки была достаточно эффективной, она должна соответствовать размерам кухонной плиты либо быть немного больше. Если в частном доме уже имеется установленная вентиляционная система, трубу от вытяжки для выхода отработанного воздуха присоединяют к существующему каналу. Если же встроенная вентиляция отсутствует, в стене, выходящей на сторону улицы, для вытяжной трубы проделывают отверстие.

Внимание! Отверстие в стене для вентиляции по размерам должно соответствовать диаметру трубы. Если они не соответствуют по размерам, скорость выхода воздуха будет снижаться, а шум во время работы устройства – увеличиваться.

Работа вытяжки на кухне будет эффективной при правильном подборе воздуховодов. Они бывают 2-х видов:

• металлическими;
• пластиковыми.

Пластиковые продают уже нарезанными в процессе производства на части определенного размера. Одной такой части может не хватить, чтобы сделать вытяжную трубу без стыков, поэтому довольно удобно использовать металлическую гофру. Пластиковый короб или гофрированную трубу воздуховода соединяют с отверстием в стене с помощью фланца с обратным клапаном, который нужен, чтобы при сильных ветрах воздух не попадал обратно в кухонную вытяжку. При использовании в качестве воздуховода металлической гофры такие вытяжные трубы для большей эстетики внешнего вида можно спрятать в декоративные короба, которые бывают разнообразными по форме.

При установке вытяжки своими руками важно правильно произвести монтаж корпуса этого устройства. Выполняют его строго по предварительной разметке. По ней просверливают отверстия, соответствующие местам креплений, расположенным на корпусе самой вытяжки. В эти отверстия вбивают дюбеля, на которые прикручивают навесы для устройства. На них уже затем можно повесить вытяжку. Для соединения воздуховода с вытяжкой используют переходную муфту. Одним концом ее надевают на гофрированную трубу, а другим – на выступающую часть выхода кухонной вытяжки, укрепляя при необходимости монтажной лентой. Места соединения закрепляют с помощью хомутов.

При монтаже кухонной вытяжки нужно учесть и такие моменты:

• воздуховод должен быть максимально коротким;
• желательно минимальное число колен вытяжной трубы;
• лучше, если все повороты воздуховода будут не очень крутыми.

Будет лучше, если внутренняя поверхность воздуховода будет гладкой. Это позволит сделать сопротивление потока минимальным.

Подключение кухонной вытяжки

Чтобы кухонная вытяжка смогла начать работать, ее необходимо подключить к электросети. Можно соединить провода от данного устройства с электрической коробкой с использованием клемм. Либо от этой коробки подвести электропровод к самой вытяжке и для ее включения установить розетку.

Часто при установке кухонной вытяжки электропровода пускают снаружи по поверхности стены. В данном случае их можно уложить в кабель-каналы для придания всей конструкции более эстетичного внешнего вида. При подключении устройства к электросети нельзя забывать о необходимости заземления, используя для этих целей глухую нейтраль, а не трубы, батареи или другие предметы. Проведение электромонтажных работ требует определенных знаний и навыков. Если же их не имеется или нет уверенности в своей компетенции, стоит доверить этот участок работ специалистам, которые занимаются этим профессионально.

Самостоятельная установка кухонной вытяжки в частном доме не является слишком сложным делом для тех, кто умеет пользоваться инструментом и имеет хотя бы небольшой опыт подобных работ. Важно при этом правильно оценить свои силы и умения, а также соблюдать правила безопасности. Тот же участок работы, который требуют профессиональных знаний, лучше поручить специалисту. Это касается, в первую очередь, непосредственно электромонтажных работ при подключении кухонной вытяжки к сети.

Подключаем кухонную вытяжку самостоятельно: видео

Как подключить кухонную вытяжку в доме: фото

Даже если вы уже сделали ремонт на кухне и не хотели бы ее снова «громить», вы вполне можете внести некоторые изменения в ее конструкции. К таким операциям относится и своими руками. Разумеется, предварительно следует определиться с тем, какого типа вытяжка требуется именно вам. Пожалуй, с этого мы и начнем.

Какими они бывают?

Что касается типа, то их делят на фильтрационные и эвакуационные. Первые из них прогоняют воздух в помещении через систему фильтров, а вторые попросту выбрасывают его во внешнюю среду. В общем-то, в кустарном варианте «модернизации» вы вполне можете самостоятельно установить в дешевую эвакуационную вытяжку

Но особенно стремиться к этому не стоит: даже промышленные изделия такого класса не обеспечивают действительно качественной очистки воздуха, а их стоимость зачастую непомерно высока. Кроме того, инструкция по такого класса предусматривает полное лишение гарантии за любые самостоятельные действия.

Только после этого надеваем на вытяжной патрубок гофр и аккуратно фиксируем его подходящим по размеру хомутом. Герметик лить не стоит: во-первых, это сильно осложнит обслуживание установки. Кроме того, давление в системе будет понижено, а потому в кухню уже ничего не попадет. Наконец, сминающийся гофр сам по себе будет отличной изоляцией.

Наконец, монтаж вытяжки закончен! Надеемся, что вы узнали об основных моментах. Необязательно следовать нашему совету и запихивать вытяжку в шкаф, так как вы и сами можете придумать варианты с ее креплением.

Как сделать вытяжку над газовой плитой в частном доме

Особого отличия между вытяжкой для квартиры и для частного дома нет, большинство моделей универсальны.

Весь представленный на рынке ассортимент можно условно разделить на три типа:

1. Рециркуляционные – прогоняют воздух через систему угольных фильтров и возвращают его обратно в помещение. Не требуют подключения к вентиляционным каналам.
2. Проточные (еще их называют канальные) – выводят отработанные воздушные массы через воздуховоды.
3. Комбинированные – совмещают в себе два вышеперечисленных типа.

Какой тип выбрать?

Вытяжка для газовой плиты в частном доме может быть любого типа, но проточные или комбинированные модели для дома подходят лучше. Несмотря на то, что рециркуляционные модели компактнее и дешевле, они не выводят лишнюю влагу, возвращая ее вместе с очищенным от посторонних запахов воздухом, обратно в кухню.

В процессе приготовления пищи испаряется достаточно большое количество влаги. Оставаясь в помещении, она будет оседать на окнах и других кухонных поверхностях. Избыток влаги может привести к образованию плесени.

Проточные модели работают по иному принципу. Отработанные воздушные массы вместе с излишками влаги через систему воздуховодов выводится во вне, а их место занимает свежий воздух, поступающий в дом через приточные отверстия (или щели в окнах).

Такой метод проветривания более результативен, но имеет ряд недостатков:

1. Требуется наличие системы воздуховодов и отверстия для оттока воздуха. Диаметр вентиляционных каналов зависит от площади кухни, интенсивности приготовления пищи, мощности вытяжки.
2. В холодный период года такой способ проветривания приведет к теплопотерям, так как теплый домашний воздух при включении вытяжки будет заменяться холодным уличным.

Комбинированные модели лучше всего подходят для частного дома. В теплый период года с их помощью можно удалять лишнюю влагу и запахи через систему воздуховодов, а в холодные месяцы включать устройство в рециркуляционном режиме.

Такой способ позволит сохранить в доме тепло, экономя на отоплении. Переживать об излишках влаги в воздухе не стоит, так как зимой воздух в доме становится чрезмерно сухим из-за работы отопительных приборов. Избыток влаги позволит частично компенсировать сухость воздуха в зимние месяцы.

Особенности монтажа системы

Устанавливается вытяжка над газовой плитой в частном доме согласно инструкции к выбранной модели.

Помимо этого, следует соблюдать ряд основных правил:

1. Размер плиты не должен быть больше размера вытяжки.
2. Вытяжка должна находиться на расстоянии 60-80 см от варочной панели. Если ее поднять выше, то удалять отработанный воздух она будет гораздо хуже, часть влаги и запахов будет рассеиваться по кухне. Если опустить вытяжное устройство ниже 60 см, то будет неудобно подходить к плите, а жар от конфорок может его повредить.
3. Розетка для вытяжки не должна располагаться в стороне, а над плитой.
4. Если выбранная модель подразумевает подключение к вентиляционному отверстию, то место под плиту и вытяжку нужно подбирать таким образом, чтобы вытяжная труба имела как можно меньше изгибов.

Полезное видео по реализации вытяжки на кухне частного дома показано ниже.

Надеемся, что наша статья была вам полезна. Будем благодарны, если поделитесь ею в социальных сетях.

Вентиляция в ванной комнате в частном доме – схемы и решения

Как мы уже писали ранее, вентиляция в жилом помещении – это не прихоть, а необходимость, обеспечивающая комфортное и безопасное проживание в квартире или частном загородном доме.

На кухне вентиляция позволяет предотвратить скопление продуктов сгорания газа при готовке на газовой плите или предотвратить появления опасной концентрации природного газа в случае утечки на подводке к плите.

Наличие работающей вентиляции в ванной комнате также необходимо. Ведь именно в ней скапливается теплый влажный воздух при стирке белья или при приеме душа.

Влажный теплый воздух становится причиной создания благоприятного микроклимата для распространения грибка и плесени.

Мало того, что плохо работающая вентиляция может стать причиной ремонта из-за разрушительного действия микроорганизмов на стены и их покрытие, но также может привести к проблемам со здоровьем. Именно на фоне плохой вентиляции чаще всего развиваются различные легочные заболевания.

Поэтому большое внимание сегодня уделяется устройству систем воздухообмена в ванной и в туалете. Все это касается и устройству вентиляционной системы в частном доме.

Давайте рассмотрим, как можно сделать вентиляцию, чтобы она работала и зимой и летом и ваша ванная не стала рассадником плесени и грибка в вашем доме.

Принцип действия вентсистем

Все системы вентиляции можно разделить на системы с естественной тягой и с механическим побуждением.

Основная проблема в работе систем с естественной тягой заключается в самом принципе их действия. Воздух перемещается из более теплого помещения ванной на улицу по воздуховодам за счет разницы температур и плотности теплого и холодного воздуха. При этом величина развиваемой тяги напрямую зависит от высоты столба воздуха от места воздухозабора внутри помещения ванной до улицы – чем он больше, тем лучше тяга.

На рисунке цифрами обозначено: 1- вентиляционная решетка в ванной на 1 этаже; 2 — приток уличного воздуха через окна; 3 — общий вытяжной канал с выходом на крышу; 4 — дефлектор вентканала.

Если зимой такая схема работает отлично, то в летнюю пору возникают проблемы из-за того, что в доме температура воздуха бывает ниже, чем на улице и естественная тяга нарушается – воздух «не хочет» идти наружу.

Что же делать? Дышать тем, что сами же выдохнули?

Конечно же, нет. Есть разные способы обустроить достаточный воздухообмен в любом доме, читайте ниже, чтобы узнать, какие решения предлагаются для этого сегодня.

Устройство вентиляции в частном доме

Чтобы обеспечить нормальный воздухообмен в загородном доме, раньше было вполне достаточно естественных неплотностей, через которые воздух поступал с улицы внутрь дома. Щели в окнах, неплотно прикрывающиеся двери, межвенцовые пустоты в срубах – все эти источники поступления воздуха обеспечивали постоянный его приток в любое время года.

Но сегодня при строительстве загородного дома используются технологии возведения энергоэффективного жилья, исключающие возможность беспрепятственной циркуляции воздуха, тем самым снижая траты на отопление. И это понятно – кому захочется отапливать улицу?

Пластиковые герметичные окна, плотно прикрывающиеся двери, современные системы утепления и пароизоляции не оставляют ни одной щелки для проникновения воздуха внутрь помещений.

Многие используют возможность приоткрыть пластиковые окна, оставив маленькую щель – так называемое, микропроветривание. Это эффективный способ впустить свежий воздух внутрь. Попадая внутрь, уличный воздух нагревается и выводится через печную трубу, трубу камина или через вентиляционный канал на улицу.

Но не всегда это возможно – в приоткрытое окно проникают мошки, пыль, шум, морозный воздух зимой, способствуя появлению в доме сквозняков.

Поэтому все чаще в загородных домах используют специальные приточные вентиляционные клапаны, устанавливаемые непосредственно в стену.

Такой клапан может быть оборудован водяной или электрической системой нагрева воздуха, позволяя не только дышать полной грудью, но и не бояться замерзнуть даже в зимние холода.

Как сделать вентиляцию ванной в частном доме?

Для обеспечения воздухообмена в соответствии с современными санитарными нормами (25 куб.м./ч в ванной и 50 куб.м/ч в совмещенном санузле) следует предусматривать систему вентиляции отдельную от вытяжки из других комнат.

Как уже было сказано выше, для более надежной тяги, рекомендуется увеличивать высоту столба вытягиваемого на улицу воздуха. Поэтому, если у вас двухэтажный дом – ванную лучше расположить на первом этаже.

К вентиляционному каналу от ванной можно также присоединить вентиляцию вышерасположенного помещения, но при этом следует обязательно сделать изогнутый отвод, чтобы исключить перетекание воздуха из вентканала в помещение верхнего этажа.

Что делать, если вентиляция плохо работает?

Но не всегда удается сделать так, чтобы вентиляция обеспечивала нужный воздухообмен и на то есть разные причины – порожки в дверях, препятствующие перетеканию воздуха из помещения в помещение, недостаточное сечение вентканала, большое число поворотов и потери по длине.

Для улучшения проникновения в ванную воздуха из других помещений, можно использовать специальные двери с отверстиями в нижней части, оформленные декоративными решетками. Также можно сделать такие отверстия самостоятельно с помощью дрели.

Но все это можно исправить, если воспользоваться вентилятором, встраиваемым в вентрешетку помещения ванной. В одной из публикаций мы уже писали о том, как выбрать вентилятор для ванной. Здесь лишь напомним основные правила выбора:

1. Производительность не менее 25 куб.м./ч для ванной и 50 куб.м/ч для совмещенного санузла.
2. Низкий уровень шума, наличие специальных шумогасителей, прокладок и втулок.
3. Хорошо, если вентилятор оборудован обратным клапаном, предотвращающим перетекание воздуха из вентканала обратно в помещение.
4. Низкое энергопотребление.
5. Опционально можно рассмотреть и такие функции, как включение по датчику влажности или движения, а также наличие таймера отключения. Хоть это и добавит стоимости вентилятору, но также прибавит и дополнительные удобства при его использовании.

***
Как видите, устройство вентиляции в ванной собственного дома мало чем отличается от систем, использующихся в современных городских квартирах. Воспользовавшись приведенными простыми советами вы сможете обеспечить надежный воздухообмен в ванной вашего дома.

Смотрите также:

• Вентиляция в ванной против плесени и грибка>

Добавить комментарий

Вытяжки

: очистка воздуха на кухне

Вытяжки украшают кухню, но их функция недооценивается.

В тесном доме высокоэффективная вытяжка имеет решающее значение для качества воздуха в помещении. Почему потребители не заводят их?

ВЫТЯЖКИ ДЛЯ КУХНИ, ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ И КИТАЙСКИЕ СВЕТИЛЬНИКИ, — это модные заявления, дополняющие внешний вид хорошо продуманной варочной панели или плиты. Как ни странно, многие люди редко включают вытяжки и используют их по назначению — для вывода дыма, пара и запахов из дома.

В вытяжках серии Vent-A-Hood используются центробежные нагнетатели, которые устраняют проблему засорения фильтров.

Есть причины. Вентиляторы вытяжки шумят, или они кажутся такими шумными. Некоторые люди не думают, что их нужно включать — просто чтобы вскипятить воду или, возможно, поджарить яйцо. Когда они действительно нажимают выключатель, это часто происходит только после того, как кухню окутывает дымка. Затем они выключают агрегат, как только готовка закончится.

Такое поведение усугубляет растущую проблему.Дома сегодня теснее, чем когда-либо, с меньшим количеством воздухообменов в час. Добавьте к этому популярность газовых плит, которые выделяют диоксид азота и летучие органические соединения в качестве компонентов сгорания, и все готово для плохого качества воздуха в помещении.

Насколько плохо? Исследование, проведенное в прошлом году в Англии Университетом Шеффилда, показало, что уровни NO2 на городской кухне с газовой плитой в три раза выше, чем измерения, сделанные на улице. Концентрации переносимых по воздуху частиц также были выше безопасных уровней, установленных правительством для качества наружного воздуха.

Это исследование дополняет результаты исследования, проведенного Broan-NuTone LLC, ведущим производителем товаров для домашней вентиляции в Северной Америке. Примерно половина опрошенных потребителей заявили, что их беспокоит загрязнение воздуха в помещениях, но менее 20 процентов думали, что у них есть проблемы в собственном доме.

«Потребители в целом не знают, насколько низкое качество воздуха у них и насколько приготовление пищи усугубляет проблему», — говорит Брайан Велнитц, менеджер по маркетингу вентиляции для кухни в Broan.
По словам Джона Роуза, менеджера технических программ Института домашней вентиляции, в некоторых случаях люди признают, что у них проблемы с качеством воздуха в помещении, но ошибочно полагают, что их решает воздушный фильтр.

«Мы знаем из опросов, что они обеспокоены качеством воздуха в помещении, но не знаем всех возможных вариантов», — говорит Роуз.

Уменьшение громкости

Однако в последние годы производители вытяжек начали устранять это несоответствие.Один из способов — спроектировать двигатели, которые работают тихо, особенно на более низких оборотах вентилятора, чтобы заглушить оправдание слишком большого шума.

Например, островная вытяжка

Zephyr Napoli оснащена фирменной технологией шумоподавления DCBL с двигателем, который использует постоянный ток, а не переменный. По словам Зефира, он снижает уровень шума вытяжки на 77 процентов.

Другой способ снижения шума, наиболее популярный для больших вытяжек коммерческого типа, заключается в размещении нагнетателя внутри воздуховода в другом месте дома, вдали от кухни.В любом случае покупатели должны искать низкий рейтинг звука, который является мерой громкости. Для сравнения, современный холодильник при работе издает один-два звука. Уровни звука для вытяжек различаются в зависимости от скорости вентилятора, но обычно от двух до пяти звуков.

Конечно, решающим фактором является скорость вращения вентилятора. Производительность вентилятора, измеряемая в кубических футах в минуту, должна соответствовать теплу, выделяемому плитой или варочной панелью на максимальных настройках. Как правило, рассчитывайте один кубический фут в минуту на 100 британских тепловых единиц.И помните, что производительность вытяжки будет во многом зависеть от воздуховода, в зависимости от длины, ширины и количества изгибов.

Производители также разработали технологию, которая вводит определенное количество свежего воздуха, чтобы уравновесить поток выхлопных газов при каждом включении вытяжки. Это предпочтительнее, чем всасывание холодного наружного воздуха через отверстия и трещины в оболочке здания, которые могут создать условия для роста плесени.

Критический подпиточный воздух

Достаточно ли у вас воздуха для подпитки?

Отрицательное давление создается в доме, когда вытяжка вытягивает воздух из кухни, и эта ситуация усугубляется в тесном доме.Решение — заменить воздух свежим воздухом из контролируемого источника. Заслонки подпиточного воздуха рассчитаны на то, чтобы уравновесить давление воздуха в доме, и имеют проводку для автоматического включения при включении вытяжки.

Во многих случаях заслонка может быть установлена ​​на уровне дымохода в доме. Размер воздуховода будет влиять на поток выхлопных газов и количество необходимых заслонок. Шестидюймовая круглая заслонка подпиточного воздуха, например, может выдерживать до 600 кубических футов в минуту. Диаметр 8 дюймов подходит для пропускной способности до 1000 кубических футов в минуту.

Здесь вы можете найти образцы документации по установке.

---

Проверь это. Проверка дверцы вентилятора поможет быстро определить, потребует ли установка вытяжки контролируемого притока свежего воздуха в доме.

Но правильно подобрать воздух для подпитки может быть непросто. Климат, утечка воздуха из здания и интенсивность вытяжки вытяжного шкафа — три очевидных фактора, которые необходимо учитывать подрядчикам. Затем им необходимо рассчитать потери в системе воздуховодов и разгерметизацию ограждающей конструкции здания при расчете проектного расхода для вытяжки вытяжки.

Позволяет определить количество и размер заслонок подпиточного воздуха. Заслонки, которые обычно имеют диаметр от шести до 10 дюймов, могут быть установлены в наружных стенах или, в некоторых случаях, установлены в камере вытяжного воздуха в домашней печи или в каналах кондиционирования воздуха.

Broan только что представил онлайн-инструмент, чтобы помочь подрядчикам выбрать правильный раствор подпиточного воздуха для своих проектов. Веб-инструмент отражает тот факт, что с 2009 года строительные нормы и правила, такие как Международные строительные нормы и правила, предусматривают необходимость во взаимосвязанном (автоматически активируемом) подпиточном воздухе для вытяжек, которые способны расходовать более 400 кубических футов в минуту.Ожидается, что в ближайшие годы эти стандарты будут приняты в большинстве государственных и местных кодексов.

«Если вы используете вытяжку на 600 кубов в минуту и ​​ваш дом действительно небольшой, вам будет больше нуждаться в подпиточном воздухе», — говорит Велнитц. «Вы быстрее разгерметизируете дом».

Учет подпиточного воздуха также может предотвратить потенциальную опасность, связанную с вытяжными вентиляторами — обратная тяга. Это когда отрицательное давление, создаваемое вентилятором, втягивает газы сгорания из печи или газового водонагревателя в плотно построенный дом.

Оказывается, что обратное рисование становится менее важной проблемой, отмечает Роуз. Это потому, что большинство высокоэффективных приборов в современных новых домах используют прямую вентиляцию или какую-либо другую систему герметичного сгорания и не забирают подпиточный воздух изнутри.

Модернизация вытяжки

Но рынок новых вытяжек в существующих домах остается огромным: примерно четверть жилищного фонда страны составляет 40 лет и старше. На многих старых кухнях никогда не было вытяжки или какой-либо вентиляции.

Если подрядчику повезет, полигон находится на внешней стене. Если над плитой нет шкафов, хорошим решением будет настенный дымоход. Другая идея — построить потолок, чтобы скрыть канал, ведущий к внешней стене.

«Самые легкие — в домах на ранчо, где можно подняться прямо на чердак и получить крышу», — говорит Велнитц.

Внутренняя стена двухэтажного дома, использование потолка, открытие потолка или выход в подвал и на улицу — это варианты, которые потребуют некоторой «переделки», — говорит Веллниц.

Большинство производителей вытяжек также предлагают возможность рециркуляции отработанного воздуха через фильтр. Это плохой выбор, который мало способствует улучшению качества воздуха, но в некоторых квартирах и кондоминиумах может просто не быть доступа к внешней стене.

Но сейчас более серьезная проблема, похоже, заключается в том, как объяснить людям необходимость использования вытяжек, когда они готовят. Более тихие двигатели могут помочь, но по мере того, как дома становятся более жесткими, возможно, что однажды вытяжки будут связаны с плитой и варочными панелями, так же, как вентиляторы для ванн привязаны к выключателям света во многих коммерческих и некоторых жилых зданиях.

«В будущем, — говорит Роуз, — вы увидите вытяжки, которые будут работать полностью независимо от пользователя. Они будут использовать датчики, которые будут определять, что происходит на варочной панели, а затем работать на должном уровне ».

В Broan Веллниц отмечает, что у некоторых вытяжек уже есть датчики, которые включают выхлоп, если варочная панель работает на максимальной мощности, поэтому тепло не разрушает вытяжку.

«Мы должны дать потребителю возможность отказаться от этой функции», — говорит он.«Но технологии уже существуют, чтобы понять, что происходит на варочной панели, и управлять вытяжкой наиболее эффективным способом, устраняя загрязняющие вещества и запахи».

Требуется ли вытяжка по нормам?

Вытяжки служат для самых разных целей. Домовладельцы используют их для выпуска жира и дыма из кухни; фабрики и склады используют их для выпуска химикатов и потенциально опасных материалов из рабочих мест или складских помещений; рестораны используют их для удаления густого жира и дыма из коммерческих кухонь.Это всего лишь несколько примеров их многочисленных функций.

Международный совет по кодам определяет правила и положения для вытяжек. С 2018 года они публикуют пересмотренные руководства каждые три года с обновленными требованиями к вентиляции для коммерческих и жилых помещений.

Помимо требований Международного кодекса, в вашем регионе могут быть свои собственные коды с особыми правилами. Свяжитесь с местными властями, чтобы обсудить эти требования.

В Международном механическом кодексе 2018 года говорится о требованиях к вытяжке:

«Выхлопная система должна предоставляться, обслуживаться и эксплуатироваться в соответствии с требованиями данного раздела и для всех занятых зон, где машины, чаны, резервуары, печи, кузницы, саламандры и другие приспособления, оборудование и процессы в таких областях производят или выбрасывают пыль или частицы, достаточно легкие, чтобы парить в воздухе, или выделять тепло, запахи, пары, брызги, газ или дым в таких количествах, чтобы вызывать раздражение или наносит вред здоровью или безопасности.”

Другими словами, везде, где уровень дыма опасен для вашего здоровья, требуется выхлопная система. Эти зоны включают, помимо прочего, аппаратные на заводах, комнаты химчистки, коммерческие кухни, зоны раздачи топлива, особенно для самолетов, и многое другое.

В руководстве по Международному кодексу вытяжные колпаки для жилых помещений особо не требуются. Однако, если вы приобретаете вытяжку для дома, она должна соответствовать особым требованиям, изложенным здесь .К ним относятся соответствие стандартам безопасности Underwriters Laboratories , материал воздуховодов, использование заслонки, подпиточный воздух и многое другое.

Код требует, чтобы воздух добавлялся для вытяжных шкафов мощностью более 400 куб. Футов в минуту, но это во многом будет зависеть от вашего стиля приготовления пищи и размера вашей кухни. Если вы включаете вытяжку на высокий уровень CFM на длительное время — или если у вас небольшая кухня — вам обязательно стоит подумать о системе подпиточного воздуха.

В ресторанах требуются вытяжные колпаки. Это то, что гласит Механический кодекс ICC:

«Вытяжки типа I должны устанавливаться там, где кухонные приборы выделяют жир или дым в результате процесса приготовления».

Коммерческие вытяжные шкафы требуют подпиточного воздуха и системы пожаротушения для обеспечения их безопасного использования.

Помимо этих требований, в нормативных положениях указаны типы фильтров, желобов или лотков, материал вытяжного колпака, соединения воздуховод-вытяжной шкаф, отверстия для воздуховодов и многое другое.

В чем разница между вытяжными колпаками типа I и типа II?

Вытяжные колпаки типа I предназначены для приборов, выделяющих жир и дым, в то время как вытяжки типа II выводят тепло, влагу или пар за пределы комнаты, а не жир или дым. Вытяжка над грилем из нержавеющей стали, газовой плитой , или на кухне ресторана — это вытяжка типа I. Вытяжка над коммерческой посудомоечной машиной — это вытяжка типа II. Если не указано иное, вытяжки для жилых и коммерческих помещений относятся к Типу I.

Требуется ли вытяжка для электроплиты?

Вытяжка требуется для электрической плиты, если плита производит менее 5 микрограммов смазки при испытании на 500 кубических футов в минуту. Это конкретное требование более актуально для электрических плит на коммерческих кухнях. Вы действительно не сможете проверить это на своей кухне. Итак, мы рекомендуем установить вентилятор типа I над вашей электрической плитой, чтобы гарантировать удаление всех нежелательных загрязнений с вашей кухни. Это сохранит воздух чистым и свежим.

В среднем электрические плиты производят меньше тепла, жира и дыма, чем газовые плиты. Таким образом, вам не понадобится вытяжка, которая перемещает столько кубических футов в минуту, сколько газовая плита.

Какие коды существуют для вытяжек?

Коды введены для того, чтобы потенциально опасные загрязнители не попадали в ваш дом и чтобы все оставались здоровыми. В них указано: 1) требуется ли вытяжка на вашей кухне или в помещении и 2) ее особые требования (CFM, материал, тип фильтров и т. Д.)). Если прибор производит слишком много загрязняющих веществ в данном районе, может потребоваться вытяжка, в зависимости от строительных норм и правил вашего района.

Что я могу использовать, если у меня нет вытяжки?

Если у вас нет вытяжки, следующий лучший вариант — вытяжка для микроволновой печи. Но они намного менее мощные, чем вытяжки, поэтому мы не рекомендуем их. Вы можете приобрести вытяжку профессионального качества, которая прослужит вам долгие годы, нажав на баннер ниже.

Требуется ли вытяжка согласно нормам в Онтарио?

Коммерческие вытяжки требуются в Онтарио вместе с системами пожаротушения.Для всех вытяжек воздуховоды должны быть независимой системой, изготавливаться из прочного коррозионно-стойкого материала и иметь надлежащие опоры для увеличения срока службы. Вытяжка должна быть оснащена жироулавливающими фильтрами.

Вытяжки для жилых помещений не требуются для одноэтажных домов. Для многоэтажных домов или больших жилых районов необходимо проконсультироваться с архитектором, чтобы определить, требуется ли вентиляция.

Ознакомьтесь с полными кодами вентиляции Онтарио по этой ссылке.

Требуется ли вытяжка по законам штата Вирджиния?

Вирджиния соблюдает требования, изложенные в IMC, который требует вытяжек для коммерческих помещений.В жилых помещениях они не требуются, но воздуховоды должны быть из нержавеющей стали, меди, алюминия или гальванизированной нержавеющей стали.

Чтобы просмотреть полный список требований, щелкните здесь.

Требуется ли вытяжка по нормам Техаса?

Texas также соблюдает требования IMC, поэтому в коммерческой среде требуется вытяжка. Кроме того, воздух не может попадать «на чердак, под потолок, в вентиляционное отверстие или в подползти». Он должен выходить наружу. Однако бесканальные модели разрешены как исключение из этого правила.

Кухни должны вентилироваться, обеспечивая как минимум 25 кубических футов в минуту непрерывного воздуха или 100 кубических футов в минуту прерывистого воздуха. Это настолько мало CFM, что вам не нужна вытяжка, чтобы достичь этого порога. Фактически, бытовые вытяжные вентиляторы могут достигать производительности до 2000 кубических футов в минуту.

Ознакомьтесь с полными требованиями Техаса к вентиляции здесь.

Требуется ли вытяжка по нормам Флориды?

Требования Флориды такие же, как и в Техасе, где в коммерческих помещениях требуются вытяжные шкафы с вытяжкой. Вытяжки без воздуховодов разрешены в жилых помещениях, где требуется не менее 25 кубических футов воздуха в минуту.

Подробнее о требованиях кодекса Флориды читайте здесь.

Требуется ли вытяжка по законам Калифорнии?

В Калифорнии требуются вытяжные шкафы, которые производят 100 кубических футов в минуту или более с перерывами или производят 5 воздухообмена за один час.

Это требуется во всех жилых районах, реконструированных домах или на территориях площадью 1000 квадратных футов или больше.

Полный отчет можно посмотреть здесь.

Требуется ли вытяжка по нормам штата Массачусетс?

Массачусетс также требует вытяжку, которая производит не менее 100 кубических футов в минуту с перерывами или 25 кубических футов в минуту непрерывно.Опять же, вы можете достичь такой мощности без вытяжного кожуха — важно, чтобы ваше пространство хорошо вентилировалось.

В Массачусетсе, Техасе, Флориде и Вирджинии вытяжка должна быть установлена ​​на расстоянии не менее 24 дюймов от варочной панели. Мы рекомендуем устанавливать его на расстоянии от 28 до 36 дюймов для максимальной эффективности.

Подробнее см. В этом документе.

Требуется ли вытяжка по нормам Нью-Йорка?

Нью-Йорк соответствует многим требованиям Массачусетса, Калифорнии, Флориды и Техаса.Вытяжка должна двигаться как минимум на 100 кубических футов в минуту с перерывами или на 25 кубических футов в минуту непрерывно. Далее в коде указано:

«Вытяжки должны выводиться наружу через воздуховод. Канал, обслуживающий вытяжку, должен иметь гладкую внутреннюю поверхность, быть воздухонепроницаемым, иметь обратный клапан и быть независимым от всех других вытяжных систем. Воздуховоды, обслуживающие вытяжные шкафы, не должны заканчиваться на чердаке, в подвесном пространстве или в зонах внутри здания ».

Единственное исключение из этого правила — вытяжки без воздуховодов.

Чтобы просмотреть весь документ, щелкните здесь.

Краткое содержание

Во многих штатах есть аналогичные требования к вентиляции. Наиболее важные вещи, о которых следует помнить, — это высота установки и избегать попадания вентиляции на чердак или балки потолка.

В большинстве штатов не требуется специально вытяжка для плиты, но они хотят обеспечить достаточную вентиляцию вашего дома с помощью какого-либо вентилятора.

Коммерческие вытяжные шкафы, с другой стороны, должны соответствовать более строгим правилам, следовать инструкциям, изложенным Underwriters Laboratories, и устанавливать защитное оборудование, такое как системы пожаротушения.

Местный кодекс имеет приоритет над международным, поскольку ваш регион может свободно регулировать вентиляцию в пределах своего штата, тогда как международные требования должны быть более стандартизованными.

Итак, не забудьте связаться с местными властями и спросить о вытяжках, прежде чем приступить к установке.

Вытяжные вентиляторы становятся все более популярными из-за недавних исследований, указывающих на их потенциальный вред. Мы настоятельно рекомендуем продумать свои кулинарные привычки и поведение на кухне, чтобы определить, нужен ли он вам.Также учитывайте размер вашей кухни. Международный механический кодекс рассчитывает CFM на основе площади помещения в квадратных футах.

Для получения дополнительной информации о CFM, ознакомьтесь с нашей исчерпывающей статьей о том, как определить CFM вашей вытяжки.

Даже если вы мало готовите, мы рекомендуем приобрести какую-нибудь вытяжную систему. Он удалит все загрязнения, поднимающиеся с поверхности для приготовления пищи, и даст вам душевное спокойствие во время приготовления. Это невероятно удобно для людей с уже существующими заболеваниями, такими как астма, или другими респираторными заболеваниями.

Мы надеемся, что эта статья о строительных нормах и правилах вентиляции была полезной. Эти коды охватывают вентиляцию газовой плиты, вентиляцию электрической плиты и все, что между ними.

Мы выделили некоторые из наиболее важных требований к вентиляции для нескольких штатов, а также на международном уровне, но эта статья не является исчерпывающей. Для получения полной информации, пожалуйста, обратитесь к подробным отчетам, указанным в статье.

Спасибо за чтение!

Статьи по теме

Сколько кубических футов в минуту мне нужно для вытяжки?

Лучшие вытяжки (вытяжки для вашей квартиры)

Руководство по выбору размеров воздуховодов

Требуется ли вытяжка по нормам?

В руководстве по Международному кодексу вытяжные колпаки для жилых помещений особо не требуются.Однако, если вы приобретаете вытяжку для дома, она должна соответствовать особым требованиям, изложенным здесь . К ним относятся соответствие стандартам безопасности Underwriters Laboratories , материал воздуховодов, использование заслонки, подпиточный воздух и многое другое.

В чем разница между вытяжными колпаками типа I и типа II?

Вытяжные колпаки типа I предназначены для приборов, выделяющих жир и дым, в то время как вытяжки типа II выводят тепло, влагу или пар за пределы комнаты, а не жир или дым.Вытяжка над грилем из нержавеющей стали, газовой плитой , или на кухне ресторана — это вытяжка типа I. Вытяжка над коммерческой посудомоечной машиной — это вытяжка типа II. Если не указано иное, вытяжки для жилых и коммерческих помещений относятся к типу I.

Требуется ли вытяжка для электрической плиты?

Вытяжка требуется для электрической плиты, если плита производит менее 5 микрограммов смазки при испытании на 500 кубических футов в минуту. Это конкретное требование более актуально для электрических плит на коммерческих кухнях.Вы действительно не сможете проверить это на своей кухне. Итак, мы рекомендуем установить вентилятор типа I над вашей электрической плитой, чтобы гарантировать удаление всех нежелательных загрязнений с вашей кухни. Это сохранит воздух чистым и свежим.

Какие коды существуют для вытяжек?

Коды введены для того, чтобы потенциально опасные загрязнители не попадали в ваш дом и чтобы все оставались здоровыми. В них указано: 1) требуется ли вытяжка на вашей кухне или в помещении и 2) ее особые требования (CFM, материал, тип фильтров и т. Д.)). Если прибор производит слишком много загрязняющих веществ в данном районе, может потребоваться вытяжка, в зависимости от строительных норм и правил вашего района.

Что я могу использовать, если у меня нет вытяжки?

Если у вас нет вытяжки, следующий лучший вариант — вытяжка для микроволновой печи. Но они намного менее мощные, чем вытяжки, поэтому мы не рекомендуем их. Вы можете приобрести вытяжку профессионального качества, которая прослужит вам долгие годы, нажав на баннер ниже.

Требуется ли вытяжка согласно нормам в Онтарио?

Коммерческие вытяжки требуются в Онтарио вместе с системами пожаротушения.Для всех вытяжек воздуховоды должны быть независимой системой, изготавливаться из прочного коррозионно-стойкого материала и иметь надлежащие опоры для увеличения срока службы. Вытяжка должна быть оснащена жироулавливающими фильтрами.

Вытяжки для жилых помещений не требуются для одноэтажных домов. Для многоэтажных домов или больших жилых районов необходимо проконсультироваться с архитектором, чтобы определить, требуется ли вентиляция.

Ознакомьтесь с полными кодами вентиляции Онтарио по этой ссылке.

Требуется ли вытяжка по законам штата Вирджиния?

Вирджиния соблюдает требования, изложенные в IMC, который требует вытяжек для коммерческих помещений.В жилых помещениях они не требуются, но воздуховоды должны быть из нержавеющей стали, меди, алюминия или гальванизированной нержавеющей стали.

Чтобы просмотреть полный список требований, щелкните здесь.

Требуется ли вытяжка по нормам Техаса?

Техас также соблюдает правила IMC, поэтому в коммерческой среде требуется вытяжка. Кроме того, воздух не может попадать «на чердак, под потолок, в вентиляционное отверстие или в подползти». Он должен выходить наружу. Однако бесканальные модели разрешены как исключение из этого правила.

Кухни должны вентилироваться, обеспечивая как минимум 25 кубических футов в минуту непрерывного воздуха или 100 кубических футов в минуту прерывистого воздуха. Это настолько мало CFM, что вам не нужна вытяжка, чтобы достичь этого порога. Фактически, бытовые вытяжные вентиляторы могут достигать производительности до 2000 кубических футов в минуту.

Ознакомьтесь с полными требованиями Техаса к вентиляции здесь.

Требуется ли вытяжка по нормам Флориды?

Требования Флориды такие же, как и в Техасе, где в коммерческих помещениях требуются вытяжные шкафы с вытяжкой. Вытяжки без воздуховодов разрешены в жилых помещениях, где требуется не менее 25 кубических футов воздуха в минуту.

Подробнее о требованиях кодекса Флориды читайте здесь.

Требуется ли вытяжка по законам Калифорнии?

В Калифорнии требуются вытяжные шкафы, которые производят 100 кубических футов в минуту или более с перерывами или производят 5 воздухообмена за один час.

Это требуется во всех жилых районах, реконструированных домах или на территориях площадью 1000 квадратных футов или больше.

Полный отчет можно посмотреть здесь.

Требуется ли вытяжка по нормам штата Массачусетс?

Нью-Йорк соответствует многим требованиям Массачусетса, Калифорнии, Флориды и Техаса.Вытяжка должна двигаться как минимум на 100 кубических футов в минуту с перерывами или на 25 кубических футов в минуту непрерывно. Далее в коде указано:

«Вытяжки должны выводиться наружу через воздуховод. Канал, обслуживающий вытяжку, должен иметь гладкую внутреннюю поверхность, быть воздухонепроницаемым, иметь обратный клапан и быть независимым от всех других вытяжных систем. Воздуховоды, обслуживающие вытяжные шкафы, не должны заканчиваться на чердаке, в подвесном пространстве или в зонах внутри здания ».

Единственное исключение из этого правила — вытяжки без воздуховодов.

Чтобы просмотреть весь документ, щелкните здесь.

Требуется ли вытяжка по нормам Нью-Йорка?

Нью-Йорк соответствует многим требованиям Массачусетса, Калифорнии, Флориды и Техаса. Вытяжка должна двигаться как минимум на 100 кубических футов в минуту с перерывами или на 25 кубических футов в минуту непрерывно. Далее в коде указано:

«Вытяжки должны выводиться наружу через воздуховод. Канал, обслуживающий вытяжку, должен иметь гладкую внутреннюю поверхность, быть воздухонепроницаемым, иметь обратный клапан и быть независимым от всех других вытяжных систем.Воздуховоды, обслуживающие вытяжные шкафы, не должны заканчиваться на чердаке, в подвесном пространстве или в зонах внутри здания ».

Единственное исключение из этого правила — вытяжки без воздуховодов.

Чтобы просмотреть весь документ, щелкните здесь.

Вам действительно нужна вытяжка?

Если поговорить с подрядчиком по моделированию кухни о вашей кухне, это означает, что в вашем доме могут происходить большие изменения. Если вы накопили и решили, что сейчас время для кухни вашей мечты, или вы просто хотите модернизировать свою кухню, прежде чем выставлять свой дом на продажу, есть много вещей, которые следует учесть.Один из вопросов, особенно для старых домов, которые в прошлом не получали более значительного бюджета на реконструкцию, заключается в том, стоит ли добавлять вытяжку на кухню. Все ли это необходимо?

Не обязательно

Во-первых, важно понимать, что в то время как профессиональные кухни, такие как рестораны, по закону должны иметь вентиляцию, домашние кухни — нет. Вот почему на некоторых кухнях может быть вытяжка или другая система вентиляции, а на некоторых этот прибор отсутствует.Вот почему, особенно в старых домах, которые давно не привлекались подрядчиками по ремонту кухни, нет ничего необычного в том, чтобы найти кухни с плитой, но без вытяжки.

Однако то, что вытяжки не являются обязательными для частных домов, не означает, что они не являются хорошей идеей. Есть причина, по которой, например, профессиональные учреждения должны иметь их по закону.

Фактор запаха

Когда вы готовите, вы выпускаете волну запахов в свой дом, потому что ингредиенты готовятся, испаряются и превращаются в некоторый газ из-за различных химических реакций, которые вызывает приготовление пищи.Вытяжка забирает эти пары и использует вентилятор и циркуляцию воздуха, чтобы вывести их прямо к источнику, где происходит приготовление пищи.

Если этого нет, запахи останутся в доме, оседая на стенах кухни и других помещениях. Если вы не возражаете, то это не проблема. Однако для следующего домовладельца это может стать большой проблемой.

Газы

В то время как запах — один из главных мотиваторов, безопасность — другой, и именно поэтому в профессиональных учреждениях по закону должна быть вентиляция.Когда вы готовите, вы выделяете различные газы из-за химических реакций, происходящих при приготовлении пищи. Для некоторых эти газохимические реакции более выражены, потому что они начинались при приготовлении пищи с сжигания существующего газа.

Например, при варке яиц в воздух выделяется сероводород, который в больших количествах может быть вредным для людей. Даже газ, который выделяется из газовой плиты, производит окись углерода в качестве побочного продукта, поэтому по соображениям безопасности неплохо иметь вытяжку, которая поможет удалить эти потенциально вредные сверхмелкозернистые частицы из помещения.

Пятна

Последняя причина, по которой вы можете поговорить с подрядчиком по ремонту кухни по поводу установки вытяжки, — это сохранить красоту вашей кухни. Некуда деваться, дым, пар, масла, пары и другие газы остаются на кухне, и это не только запах, который проникает в стены. В конечном итоге это может повредить краску, мебель и лишить блеска кухню гораздо быстрее, чем если бы вы защищали ее с помощью надлежащей вентиляции.

Системы вентиляции для коммерческих кухонь — CaptiveAire®

Отправить отзыв и предложения

Отправлять Закрывать

Спасибо за отзыв!

В нашу команду было отправлено письмо с вашим отзывом.

Произошла ошибка при обработке вашей информации.

Приносим извинения за неудобства и уведомили члена команды.

Закрывать

Rep Наши продукты

Вы заинтересованы в представлении CaptiveAire и продаже нашей продукции?
Заполните следующую форму, и мы свяжемся с вами в ближайшее время.

0/500

Какое у вас образование?

0/500

Какие территории продаж вас интересуют?

0/500

Какие продуктовые линейки вас интересуют?

0/1000

Есть ли у вас еще какие-нибудь комментарии?

Отправлять Закрывать

CaptiveAire® — ведущий национальный производитель систем вентиляции для коммерческих кухонь.Как новатор в отрасли, CaptiveAire® устанавливает стандарт для коммерческого кухонного вентиляционного оборудования и сервис, и предлагает самые конкурентоспособные цены. CaptiveAire® также известен своей самой быстрой и самые надежные сроки выполнения заказов в отрасли.

Встроенные кухонные вентиляционные пакеты CaptiveAire включают вытяжки, вытяжные вентиляторы, электрические элементы управления, нагреватели прямого нагрева, системы маслопроводов, системы пожаротушения, жировые фильтры и коммунальные сети системы.В число клиентов CaptiveAire входят независимые рестораны, национальные сети и другие общественные и частные учреждения.

Узнайте больше о нашей проверенной репутации

«Клиенты CaptiveAire лояльны, — говорит президент CaptiveAire Боб Ладди. «Мы благодарны за возможность предоставить им лучшие коммерческие продукты для вентиляции кухни по самой выгодной цене. Каждый из более чем 1100 CaptiveAire сотрудники прилагают все усилия, чтобы обеспечить быстрое и качественное обслуживание, которое требуется нашим клиентам и которого они ожидают.«

CaptiveAire имеет сеть из более чем 90 офисов продаж в США и Канаде и 6 стратегически расположенных производственные предприятия в Северной Каролине, Айове, Оклахоме, Калифорнии, Пенсильвании и Флориде. «Местные продажи CaptiveAire и инженерные бюро по всей стране позволяют нам быстро реагировать на запросы и потребности клиентов », — говорит Ладди.

CaptiveAire, базирующаяся в Северной Каролине, открылась в 1976 году в однокомнатном здании. В 2016 году объем продаж CaptiveAire превысил 400 миллионов долларов.Журнал INC. Неоднократно называл CaptiveAire одной из 500 самых быстрорастущих частных компаний Америки. CaptiveAire постоянно признается «Лучшим в своем классе» отраслевыми дилерами и консультанты по версии журнала Foodservice Equipment & Supplies. CaptiveAire был признан одним из 100 крупнейших частных компаний Северной Каролины (журнал Business North Carolina) и одна из 50 самых быстрых растущие частные компании в треугольнике Роли (Triangle Business Journal).

Производственные площадки

Производственные мощности

Реддинг, Калифорния

West Union, IA

Маскоги, ОК

Бедфорд, Пенсильвания

Янгсвилл, Северная Каролина

Groveland, FL

Признания и награды

Гордится званием «Лучшего в своем классе»

Отмечено в журнале Foodservice Equipment & Supplies Magazine

Мы рады сообщить, что CaptiveAire была признана лучшей в своем классе в категории «Системы вентиляции» за 2016 год.Это шестнадцатый год подряд, когда CaptiveAire получает рейтинг Best in Class. Мы также выиграли лучший в классе для дилеров, операторов и консультантов.

Эта награда основана на голосах дилеров, продавцов кухонного оборудования, консультантов и операторов и публикуется в журнале Foodservice Equipment & Supplies. Операторы общественного питания, дилеры и консультанты оценили сообщество производителей по семи критическим характеристикам, которые влияют на их подход к закупке оборудования и расходных материалов.

ОТЗЫВЫ КЛИЕНТОВ Darden Restaurants Inc. использует вытяжные системы CaptiveAire более 20 лет. лет во всех наших ресторанных концепциях (Red Lobster, Olive Garden, LongHorn Steakhouse, Bahama Breeze, Seasons 52, The Capital Grille, Eddie V’s & Yard House). Производительность оборудования и обслуживание персонала было отличным. Мы знаем, что CaptiveAire поддерживает их продукт. . . Я бы порекомендовал CaptiveAire Systems для любой выхлопной системы. потребности.

Тим Ханрахан, директор по проектированию и строительству. GMRI, Inc.

Топ 60 лучших идей кухонной вытяжки

2020 года заставил нас замедлиться и остаться дома, в конечном итоге лишив нас возможности путешествовать. В этом году мы немного приспосабливаемся к текущим условиям и постепенно меняем направление планирования досуга, например внедорожных приключений и экскурсий.

Для таких поездок вы хотите путешествовать на внедорожнике (внедорожнике), а не на обычном семейном седане.С внедорожниками вы получаете более высокий клиренс и удобство вождения на бездорожье.

Скорее всего, выбранный вами внедорожник будет иметь стандартные функции безопасности, такие как предупреждение о лобовом столкновении, автоматическое экстренное торможение с обнаружением пешеходов и предупреждение о слепых зонах, и это лишь некоторые из них. Тем не менее, вам все равно нужно учитывать вместимость, доступное грузовое пространство и буксировочную способность внедорожника, прежде чем платить за его выезд из дома.

Внедорожник по неумолимой местности — это обычно тяжелая поездка, но это не обязательно.Если вы хотите ощутить комфорт, стильно путешествовать и проявить больше упорства на дороге и бездорожье, выбирайте роскошный внедорожник. Приготовьте ремни безопасности, потому что вас ждет поездка.

1. Bentley Bentayga

Кредит: VDWimages / Shutterstock.com

Роскошный внедорожник, который выделяется среди них всех. Bentley Bentayga привлекает внимание своими блестящими хромированными решетками и эллиптическими фарами с фарами с эффектом хрустальной огранки. Этот внедорожник демонстрирует современный дизайн компании и почитаемое мастерство, которое занимает доминирующее положение на дороге и подчеркивает классический динамичный облик Bentley.

Несмотря на то, что Bentayga довольно тяжелый (3,2 тонны), ускорение остается неизменным — от 0 до 100 км / ч за 3,9 секунды. Благодаря функции Bentley Dynamic Ride его 22-дюймовые колеса легко маневрируют на любой местности, несмотря на его огромные размеры. Отделка салона Bentayga от Mulliner — это роскошь.

Если вы можете позволить себе первое издание гибрида V8, у вас есть возможность вышить на сиденьях либо «Первое издание», либо крылья Bentley. Не знаю, как вы, но последний дает мне атмосферу сидящего на троне .

2. Mercedes Benz-AMG G63

Mercedes уже зарекомендовал себя как воплощение роскоши, а бренд демонстрирует богатство и превосходное качество. Если вы ищете внедорожник, который излучает уверенность, высочайшее качество и индивидуальность, тогда остановитесь на Mercedes Benz-AMG G63.

Оснащенный 4,0-литровым двигателем V8 с двойным турбонаддувом, для G63 не существует такой вещи, как пересеченная местность. Он относительно легко преодолевает подъемы и поперечные склоны, демонстрируя свои исключительные внедорожные качества.

Plus с системой ECO Start / Stop позволяет снизить расход топлива и выбросы. AMG G63 рассчитан на пять пассажиров и не экономит на пространстве для ног и грузовом пространстве.

Вы испытаете изысканно современную кабину, сделанную в основном из кожи наппа. Сядьте и отдохните с комфортом, даже когда этот автомобиль разгоняется до 100 км / ч всего за 4,5 секунды. Позвольте G63 дать вам возможность оставаться впереди.

3. Rolls-Royce Cullinan

Кредит: Давид Бокучава / Shutterstock.com

Поскольку Rolls-Royce полностью осознает, что роскошь добавляет веса любому автомобилю, в 2018 году они представили инновацию — алюминиевую пространственную раму. Эта пространственная рама делает Rolls-Royce Cullinan легче и прочнее, чем другие роскошные внедорожники на рынке.

Несмотря на то, что этот среднеразмерный внедорожник в стандартной комплектации рассчитан только на пять сидячих мест, Rolls-Royce Cullinan обеспечивает максимальный комфорт пассажирам благодаря своей уникальной трехместной компоновке. Эта конфигурация разделяет места для водителя, пассажирского сиденья, кабины и багажного отделения.Поскольку шум и вибрация включены в пакет для бездорожья, этот внедорожник от Rolls-Royce сделал ставку на то, чтобы их приглушить, если не полностью.

В качестве своего первого внедорожника Rolls-Royce уделяет особое внимание легкости рулевого управления Cullinan при движении по бездорожью. Пневматическая подвеска и активные стабилизаторы поперечной устойчивости предлагаются в качестве дополнения к другим роскошным внедорожникам, но с Cullinan эти особенности не подлежат обсуждению.

4. Audi Q7

Несмотря на то, что внедорожники созданы для людей, ведущих динамичный образ жизни, Audi Q7 обращает внимание на предприимчивого семьянина.Мускулистые части Q7, такие как полный привод Audi Quattro и двигатель V6 с турбонаддувом, придадут вам больше силы, когда дело доходит до буксировки.

Среднеразмерный роскошный трехрядный внедорожник Q7 дарит изысканные ощущения от вождения за счет подключения к автомобилю и функций помощи водителю. Этот внедорожник имеет точное рулевое управление и сдержанный наклон кузова, что делает поворот руля влево или вправо менее нервным, особенно на неумолимых горных тропах.

Вам не нужно беспокоиться о комфорте вашего пассажира, поскольку Q7 очень хорошо фильтрует большинство ударов.Обладая торговой маркой Audi, вы также получаете информационно-развлекательную систему MMI и усовершенствованную звуковую систему Bang and Olufsen 3D для удовольствия вашего пассажира. Если вам нужно больше грузового пространства, Audi Q7 — это внедорожник, последний ряд которого полностью складывается пополам.

5. Линкольн Навигатор

Кредит: Даррен Броуд / Shutterstock.com

Lincoln Navigator — это большой роскошный внедорожник, подходящий для тех, кто не любит быть изящным. С кузовом, сделанным из хрома, это второй по величине внедорожник в этом списке после Cadillac Escalade.

Оснащенный двигателем V6 с турбонаддувом и мощностью 450 лошадиных сил, Navigator оснащен простыми в использовании технологиями, встроенными в шикарный комфортабельный интерьер. В нем могут разместиться до семи пассажиров — восемь, если вы сядете на многоместное сиденье во втором ряду.

Здесь так много места для ног, и все сиденья могут откидываться, освобождая спинку для всех видов уличного оборудования. Lincoln Navigator также предлагает больше грузового пространства по сравнению с большинством его конкурентов.

Этот внедорожник имеет как задний, так и полный привод, что позволяет ездить по бездорожью в сумасшедшую погоду.Вы никогда не почувствуете себя слабым на шоссе, потому что расход топлива и ускорение Navigator не уступают большинству мощных внедорожников в этом диапазоне. Этот роскошный внедорожник позволяет с легкостью путешествовать по тяжелым дорогам.

6. BMW X7

Кредит: Гжегож Чапски / Shutterstock.com

BMW X7 выглядит массивным: внушительные 71,1 дюйма в высоту и почти шесть футов. Однако на дороге он удивительно легкий и маневренный. Вы получите адреналин, если разгоните этого большого мальчика с 0 до 100 км / ч всего за 4 секунды.5 секунд.

Чтобы получить удовольствие от роскоши, просто возьмитесь за руль, и пусть этот внедорожник сделает все остальное за вас с его умной и эффективной функцией помощи водителю.

Уход за водителем и пассажирами — главный приоритет в этом автомобиле. Как будто в салоне недостаточно места для пассажиров, BMW X7 имеет панорамный люк на крыше, который делает салон еще более просторным, чем он есть. От шести до семи пассажиров могут разместиться на роскошных сиденьях, наслаждаясь простой информационно-развлекательной системой на автомобиле 12 соответствующего размера.3-дюймовые сенсорные экраны.

Еще один большой плюс — пятизонная автоматическая климатическая система X7 нагревает рулевое колесо, подлокотники и задние сиденья, позволяя вам и вашим пассажирам комфортно ездить в холодную погоду.

7. Porsche Cayenne

Кредит: BoJack / Shutterstock.com

Если вы поклонник спортивных автомобилей, но хотите обладать характеристиками внедорожника и немного роскошью, Porsche Cayenne — ваш лучший выбор. Cayenne может разогнаться с нуля до 60 миль в час за 6 секунд.9 секунд и крутящий момент 450 фунт-футов.

По умолчанию настроен на ходовые качества, Cayenne также легко едет по гравию, грязи, песку и камням. Внедорожник работает тихо, несмотря на бездорожье, обеспечивая комфорт ваших пассажиров на протяжении всей поездки.

Внешний вид отражает культовый дизайн Porsche — чистый и стильный. Внутри царит неповторимая атмосфера автоспорта благодаря высококачественному интерьеру и технологичным панелям. Если вы хотите произвести впечатление ночью, вам поможет трехмерный световой дизайн с логотипом Porsche в ночное время.И давайте не будем забывать о динамиках Bose и Burmester, обеспечивающих высочайшее качество прослушивания. Слушать «On The Road Again» Уилли Нельсона снова будет таким же.

8. Ленд Ровер Рендж Ровер

Кредит: EvrenKalinbacak / Shutterstock.com

Являясь флагманом Land Rover, Range Rover изменил определение внедорожников, сделав их модным выбором для любителей активного отдыха, но в то же время стильных людей с кучей денег. Как и стандартный внедорожник, Range Rover рассчитан на пять сидячих мест с достаточным пространством для ног и пространством для комфортной езды.Кроме того, задние сиденья имеют увеличенный угол наклона и более глубокие подушки.

Одна из инновационных особенностей этого внедорожника — пиксельно-лазерные светодиодные фары, привлекающие внимание на дороге. Вы можете сказать, что дизайн экстерьера и интерьера изысканный, но стильный, подходящий для первоклассного путешествия. В целях повышения функциональности, информационно-развлекательная система внедорожника остается скрытой на панелях, пока водитель или пассажиры не решат их использовать.

Вероятно, один из немногих внедорожников с фанатичными последователями, Land Rover Range Rover — это определение полноразмерного роскошного внедорожника.Этот полный привод предназначен для городских пижонов, которые любят ездить по грунтовым дорогам и бороться с неблагоприятными погодными условиями в выходные дни.

9. Jeep Grand Cherokee

Кредит: Лев Радин / Shutterstock.com

Исключительно утонченный Jeep Grand Cherokee — самый популярный внедорожник в истории, и не зря. Благодаря опциям мощности, изысканной кабине, функциям безопасности, информационно-развлекательной системе UConnect и внедорожным характеристикам Cherokee стал самым украшенным внедорожником на рынке.Это первый джип с тремя рядами сидений, чтобы позволить большему количеству пассажиров присоединиться к поездке.

Этот внедорожник среднего класса может буксировать прицеп весом 7200 фунтов и оснащен системой контроля раскачивания прицепа и задней камерой заднего вида с обзором прицепа в целях безопасности.

Кроме того, вы можете выбрать один из пяти вариантов двигателя, начиная с 3,6-литрового V6 (295 лошадиных сил) и заканчивая 6,4-литровым V8 (475 лошадиных сил), в зависимости от ваших предпочтений. Его культовый дизайн излучает суровую элегантность и включает элементы дизайна торговой марки Jeep.

Салон создает ощущение роскоши благодаря передовым технологиям, встроенным в высококачественную кожаную обивку салона. Наконец, Jeep предлагает беспроблемное техническое обслуживание при покупке модели 2021 года, так что лучшего времени для ее покупки нет.

10. Cadillac Escalade

Кредит: Yauhen_D / Shutterstock.com

Полноразмерный роскошный внедорожник может показаться пугающим для некоторых, но если размер вас не интересует, Cadillac Escalade — один из лучших вариантов внедорожников.

В соответствии с названием Escalade, этот внедорожник со стилем и мощностью 420 лошадиных сил может легко выезжать на бездорожье. Его 6,2-литровый двигатель V8 развивает крутящий момент 460 фунт-фут на бензине премиум-класса. Вы также можете выбрать доступный турбодизель Duramax 3,0 л. Это, помимо магнитного управления ходом, адаптивной подвески с пневмоподвеской, электронного дифференциала повышенного трения и независимой задней подвески, помогает водителям больше уверенно управлять своим автомобилем на дороге.

Одной из самых ярких особенностей Escalade является автоматическое затягивание ремня безопасности, что свидетельствует о том, что безопасность является главным приоритетом в этом большом автомобиле.Самый вместительный внедорожник в этом списке, Cadillac может вместить восемь человек без ущерба для места для ног и общих развлекательных функций.

СВЯЗАННЫЕ: 10 лучших Ferrari всех времен

Стандарт вентиляции »Аренда помещений

Плесень и сырость, вызванные плохой вентиляцией, вредны как для здоровья арендаторов, так и для их имущества. Стандарт вентиляции нацелен на плесень и сырость в арендованных домах.

Плесень и сырость

Вся частная аренда должна соответствовать требованиям в течение 90 дней с момента новой или возобновленной аренды после 1 июля 2021 года, а все частные дома аренды должны соответствовать требованиям к 1 июля 2024 года.

Все пансионаты должны соответствовать требованиям к 1 июля 2021 года. Все дома арендованные Kāinga Ora (ранее Housing New Zealand) и зарегистрированные поставщики коммунального жилья должны соответствовать требованиям до 1 июля 2023 года.

Каков стандарт вентиляции?

Все жилые комнаты в арендуемой собственности должны иметь по крайней мере одно окно, дверь или световой люк, который открывается наружу и может быть зафиксирован в открытом положении.

В каждой комнате размер открывающихся окон, дверей и световых люков вместе должен составлять не менее 5% площади пола этой комнаты.

Каждая оконная дверь, окно или световой люк должны открываться и оставаться фиксированными в открытом положении.

На всех кухнях и ванных комнатах должен быть вытяжной вентилятор с выходом наружу.

• Кухни — В любом помещении с варочной панелью новые вентиляторы или вытяжки, установленные после 1 июля 2019 года, должны иметь минимальный диаметр (включая воздуховоды) 150 мм или мощность вытяжки не менее 50 литров в секунду.
• Ванные комнаты — В любой комнате с душем или ванной новые вентиляторы, установленные после 1 июля 2019 года, должны иметь минимальный диаметр (включая воздуховоды) 120 мм или мощность вытяжки не менее 25 литров в секунду.

Арендодатели должны в письменной форме запросить у монтажников подробные сведения о диаметрах вентиляторов, воздуховодах и расходе, чтобы они могли продемонстрировать, что они соответствуют стандарту вентиляции для здорового дома.

Воспользуйтесь нашим онлайн-инструментом, чтобы узнать, нужно ли вам устанавливать новые вытяжные вентиляторы на кухне и в ванной комнате вашего объекта аренды.

Инструмент для вентиляции

В нашем руководстве содержится более конкретная информация о стандартах вентиляции.

Загрузите руководство по вентиляции. [PDF, 2,3 МБ]

Если у вас уже есть вентилятор

Вентиляторы, установленные до 1 июля 2019 г., должны обеспечивать вентиляцию вне дома и быть в хорошем рабочем состоянии, но они не должны соответствовать требованиям, перечисленным выше .

Когда они перестают работать, они должны быть отремонтированы, чтобы они были в хорошем рабочем состоянии, или заменены вентиляторами, которые действительно отвечают всем требованиям.

Исключения из стандарта вентиляции

Есть два особых исключения из стандарта вентиляции. Информация здесь является обзором. Дополнительную информацию об этих исключениях можно найти в подразделе 4 Правил норм здорового дома (внешняя ссылка)

1. Комната не должна соответствовать требованиям для открывающихся окон и внешних дверей, если это было законно на момент постройки или переоборудования в жилое пространство. Если наличие меньшего количества окон или дверей было законным только потому, что комната соответствовала альтернативным требованиям к вентиляции, тогда комната все равно должна соответствовать этим требованиям, чтобы претендовать на это исключение.
2. Это исключение распространяется на кухни или ванные комнаты, где установка вытяжного вентилятора практически нецелесообразна. Это исключение имеет ряд критериев, которым необходимо соответствовать. Мы рекомендуем арендодателям получить профессиональную консультацию и сохранить копию этой консультации, чтобы иметь право на это освобождение.

Эти два освобождения являются дополнительными к общим льготам.

Общие исключения из стандартов здорового дома

Дополнительная информация

Стандарт вентиляции является одним из пяти стандартов здорового дома.Узнайте о других стандартах здорового дома:

BSI-012: Закон о балансе — вытяжная вентиляция не работает

Там. Я сказал это. Это просто не работает. ОК, иногда работает ¹ . Но он не работает в тесных ограждениях зданий и, тем более, в новых домах, квартирах, таунхаусах и рядных домах. В основном ничего нового мы не строим. Потому что это отстой — в буквальном смысле. Я знаю, что мы были здесь раньше («BSI-069: Непреднамеренные последствия — отстой», июнь 2013 г.), но мы должны вернуться и разобраться с этим снова.Почему? Каким бы удивительным это ни казалось, все стало еще хуже и будет еще хуже. Но хорошая новость заключается в том, что поскольку они становятся невыносимо плохими, мы, наконец, с ними разберемся. Еще не совсем так, но почти.

Следующая часть должна быть очевидной, но очевидно не для одних и вполне приемлемой для других. Только вытяжная вентиляция приводит к разгерметизации домов, таунхаусов и рядных домов, построенных в соответствии с Международным жилищным кодексом 2015 года, и значительной разгерметизации многоквартирных домов, построенных в соответствии с Международными строительными нормами 2015 года.В частных домах на одну семью это приводит к попаданию загрязняющих веществ из пристроенных гаражей, особенно домов со спальнями над гаражами. Загрязняющие вещества также извлекаются из-под плит — если бы радон был ценным, мы бы добывали его таким образом — и какой лучший способ принести почвенный газ, гербициды и пестициды в дом?

В многоквартирных домах и городских домах только вытяжная вентиляция приводит к тому, что воздух забирается из соседних домов, а также из пристроенных гаражей и из-под плит. В квартирах только вытяжная вентиляция приводит к вытяжке воздуха из соседних помещений и коридоров.

В многоквартирном строительстве проблема коридора — проблема задымления и возгорания. Вы думаете, это может быть то, о чем мы должны позаботиться? Хорошо, мы делаем. Серьезно. Но с точки зрения «герметичности», а не с точки зрения давления. Мы добиваемся хороших результатов в части разделения — особенно потому, что теперь мы проверяем ее. Но разделение на отсеки усугубляет проблему давления, когда мы используем только вытяжную вентиляцию.

Почему не приточная вентиляция? Приточная вентиляция работает в отдельных домах на одну семью, но не в квартирах, таунхаусах и рядных домах, поскольку она направляет воздух в соседние дома, и у нас возникает проблема переноса запаха и загрязнений.Вы никогда не сможете сделать их «достаточно плотными», чтобы предотвратить это — существуют практические пределы разделения.

Kinda оставляет нам только один вариант, который работает везде и везде — сбалансированная вентиляция. Обратите внимание на слова «все» и «везде»…. Но кодексы моделей не поощряют это, и стандарт ASHRAE 62.2 и RESNET активно дискриминируют его ² . Это безумие. Мы наказываем более совершенные системы, когда стимулируем плохие системы и не поощряем хорошие системы.Вот что я имею в виду, говоря, что ситуация ухудшается. Стимулируем хуже. Мы дискриминируем добро. Обратите внимание на слово «безумный».

Мы уже закончили? Неа. Что делать с кухонными вытяжками с вытяжкой? Как насчет вентилируемых сушилок для одежды? Единственными жизнеспособными вариантами являются блокировка подачи воздуха для подпитки ³ для обоих или без использования вентилируемой сушилки для одежды и подачи в конденсационные сушилки. Или вентиляция квартирного блока или дома через кухонную вытяжку и подачу приточного воздуха напрямую в многоквартирный дом или дом.Хорошая идея для многоэтажных и малоэтажных зданий, но не для высоких зданий с центральными системами.

Не в многоэтажных многоквартирных домах? Хм? Да, мы делаем это годами в многоэтажных многоквартирных домах. Но есть две фундаментальные проблемы, связанные с большими вытяжными системами на крыше, тянущимися от каждого блока, связанными с большими системами подачи воздуха на крыше, подсоединенными к каждому блоку.

Во-первых, этот подход имеет тенденцию к чрезмерной вентиляции всего здания, потому что системы работают постоянно, а устройства вентилируются независимо от того, заняты они или нет.Во-вторых, борьба с эффектом стека — нетривиальное дело. Большинство агрегатов с центральной вытяжкой и приточным воздухом на крыше в конечном итоге вентилируются слишком или плохо — с большим запасом. И все это усугубляется тем, что не разбиты блоки, коридоры, лифты, хозяйственные шахты и лестничные клетки. Да, да, мы были там раньше («BSI-075: Как складываются здания», февраль 2014 г.).

Нам необходимо разделить на части (Рис. 1 и Рис. 2), и нам нужны отдельные распределенные сбалансированные системы вентиляции в многоквартирных и рядных домах и таунхаусах (Рис. 3).И, как я уже упоминал, мы выясняем разделение. И мы, безусловно, набираем новые дома, таунхаусы и рядные дома. Почему? Опять же, я упоминаю для акцента, мы их тестируем. Это требования кода, и мы тестируем их и выполняем.

Рисунок 1: Разделение — вот что это означает. Нет воздуха сверху «куба», низа «куба» или сторон «куба». И мы изо всех сил стараемся сделать переднюю часть куба «тугой».Когда вы «сосете», откуда берется воздух?

Рисунок 2: Рядный дом или Таунхаус — это то, что коды моделей запрашивают и получают. Нет воздуха из соседних блоков и «плотной» конструкции. Когда вы «сосете», откуда берется воздух?

Рисунок 3: Сбалансированная вентиляция в многоквартирном доме — Устранение плохого и добавление хорошего при сбалансированной управляемой мощности. Индивидуальные распределенные сбалансированные системы вентиляции.

Итак, распределенные сбалансированные системы вентиляции работают везде и везде. Но, и большое но, в маленьких домах и домах нам понадобится дополнительное осушение. Ой … да, почти везде к югу от линии Мейсон-Диксон и к востоку от межштатной автомагистрали 35 в Техасе. В жарком влажном климате и смешанном влажном климате влажность при частичной нагрузке невозможно контролировать без дополнительного осушения. Расслабиться. Все расслабьтесь. Этого можно добиться с помощью автономных осушителей воздуха.У нас есть технологии. И да, мы были здесь раньше. Что изменилось, так это то, что теперь у нас есть лучшие и доступные варианты. У нас есть технология (рисунок 4). Небольшие настенные осушители воздуха, устанавливаемые в стойку. Хорошее улучшение по сравнению со старой технологией (Рисунок 5 и Фотография 1).

Рис. 4: Дополнительное осушение — Расслабьтесь. Все расслабьтесь. Этого можно добиться с помощью автономных осушителей воздуха. Небольшие настенные встраиваемые осушители воздуха.Хорошее улучшение по сравнению со старой технологией.

Рис. 5: Старая технология осушения — Дешевый осушитель в шкафу для возврата. Работает, но мы можем лучше.

Фотография 1: Осушитель в обратном шкафу — Работает, но мы можем сделать лучше.

Не забудьте вентилируемые сушилки для одежды. Они извлекают 200 кубических футов в минуту или более из единиц, домов, рядных домов и таунхаусов. Лучшее решение, не используйте их. Используйте конденсационные сушилки для одежды.Большим изменением для конденсационных сушилок для одежды за последние несколько лет стало то, что производители поняли, что для них действительно есть рынок. Да, у нас довольно давно есть конденсационные сушилки для одежды, но не большие, которые сушат одежду еще до того, как вы прочитаете «Войну и мир» ⁴ . У нас есть большие «внедорожники» с турбонаддувом, как и положено нам, не европейцам.

А как насчет кухонных вытяжек? Да, я знаю, что мы были здесь раньше («BSI-070: Deal with Inure & Then Don’t Suck», июнь 2014 г.).Но все становится проще. Мы получаем лучшую эффективность улавливания с улучшенной конструкцией кожуха, а это означает, что мы можем обойтись более низким потоком выхлопных газов (фото 2 и фото 3). И мы находимся на пороге получения предварительно изготовленных систем подпиточного воздуха, предназначенных для использования в жилых помещениях. Прямо сейчас вам нужно быть настоящим инженером и спроектировать свой собственный. Вы должны направить свежий воздух под варочную панель и решить, как подготовить его или нет. ⁵

Фотография 2: Кухонные вытяжки — Мы получаем лучшую эффективность улавливания с улучшенной конструкцией вытяжки, а это означает, что мы можем обойтись меньшим потоком выхлопных газов.

Фотография 3: Здесь нужно немного места — Нужна большая вытяжка, более глубокая вытяжка и блокировка подпиточного воздуха.

Можно ли обойтись действительно маленькой вытяжкой кухонной вытяжки, которая имеет высокую эффективность улавливания в тесном корпусе? Да, может, думаю, не уверен. Менее 100 кубических футов в минуту выхлопа периодически? Не сделали работы. На самом деле ни у кого нет. Кто-то должен. Обратите внимание, что «периодически» означает не все время.

Так как же должны выглядеть эти сбалансированные системы вентиляции? Я играл с парочкой, которая идет дальше.

Каждая система сбалансирована и имеет блокировку подачи свежего воздуха для вентилируемых кухонных вытяжек. Каждая система предназначена для работы в отдельных домах на одну семью, таунхаусах, рядных домах или многоквартирных многоквартирных домах и с распределенными системами отопления и охлаждения или центральными системами, в которых распределяется только горячая вода, или охлажденная вода, или хладагент, а не воздух.

В первой системе (рис. 6) используется наружный воздуховод, подключенный к обратной стороне воздухообрабатывающего агрегата, и он работает непрерывно.Воздухоочиститель связан с вытяжным вентилятором для ванной комнаты. Скорость, с которой наружный воздух попадает через наружный воздуховод, соответствует скорости вытяжки из ванной комнаты. Например, если 45 кубических футов в минуту подается через наружный воздуховод, тогда вентилятор для ванной комнаты непрерывно вытягивает воздух со скоростью 45 кубических футов в минуту. В многоквартирных домах с одной ванной это довольно просто. Используется один вытяжной вентилятор. Если в блоке две или три ванные комнаты, или мы имеем дело с отдельно стоящим домом, таунхаусом или рядным домом, то количество выхлопных газов распределяется между ванными комнатами.Один вытяжной вентилятор используется с вытяжной решеткой в ​​каждой ванной комнате. Существуют элементы управления, позволяющие заставить все это работать. Индивидуальные вентиляторы работают на низкой скорости для общей вентиляции и с перерывами на более высокой скорости, когда используется ванная комната. Вентилируемая кухонная вытяжка выводится отдельно наружу и соединена с отдельным вентилятором наддувочного воздуха.

Рис. 6: Первая система — Воздуховод наружного воздуха подсоединен к стороне возврата воздухообрабатывающего устройства, и он работает непрерывно.Воздухоочиститель связан с вытяжным вентилятором для ванной комнаты. Вентилируемая кухонная вытяжка выводится отдельно наружу и соединена с отдельным вентилятором наддувочного воздуха.

Вторая система добавляет дополнительное осушение, обеспечиваемое осушителем (рис. 7).

Рисунок 7: Вторая система — Дополнительное осушение с помощью осушителя.

Третья система (рис. 8) использует полностью канальный вентилятор с рекуперацией тепла (HRV) или полностью канальный вентилятор с рекуперацией энергии (ERV), обеспечивающий сбалансированную вентиляцию независимо от системы принудительного кондиционирования воздуха.HRV / ERV удаляет воздух из ванных комнат и подает воздух в спальни. Ставки модулируются в зависимости от переключателей в каждой ванной комнате, которые периодически повышают скорость, когда ванные комнаты используются. Вентилируемая кухонная вытяжка выводится отдельно наружу и соединена с отдельным вентилятором наддувочного воздуха. Вентилировать кухонную вытяжку через HRV или ERV — плохая идея. Я упоминал, что это плохая идея?

Рисунок 8: Третья система — Полностью канальный вентилятор с рекуперацией тепла (HRV) или полностью канальный вентилятор с рекуперацией энергии (ERV), обеспечивающий сбалансированную вентиляцию независимо от системы принудительного кондиционирования воздуха.HRV / ERV удаляет воздух из ванных комнат и подает воздух в спальни. Ставки модулируются в зависимости от переключателей в каждой ванной комнате, которые периодически повышают скорость, когда ванные комнаты используются. Вентилируемая кухонная вытяжка выводится отдельно наружу и соединена с отдельным вентилятором наддувочного воздуха. Вентилировать кухонную вытяжку через HRV или ERV — плохая идея. Я упоминал, что это плохая идея?

Четвертая система также добавляет дополнительное осушение с помощью осушителя (рис. 9).

Рисунок 9 — Четвертая система — Дополнительное осушение добавлено к третьей системе.

Пятая система (Рисунок 10) работает в многоквартирных домах или в исключительно эффективных домах. Вентилятор с рекуперацией тепла (HRV) или вентилятор с рекуперацией энергии (ERV) обеспечивает сбалансированную вентиляцию независимо от системы кондиционирования помещения. Таким кондиционированием помещения может быть комплектный оконечный тепловой насос (PTHP), как показано, или, в случае исключительно эффективных домов, головки с мини-сплит или мульти-сплит.HRV / ERV удаляет воздух из ванных комнат и подает воздух в спальни. Как и в предыдущих случаях, вентилируемая кухонная вытяжка выводится отдельно наружу и соединяется с отдельным вентилятором наддувочного воздуха. Обратите внимание, что в исключительно эффективных домах даже при использовании более чем одной головки необходимо некоторое перемешивание для обеспечения теплового комфорта.

Рис. 10: Пятая система — система для квартирных единиц или исключительно эффективных домов. Вентилятор с рекуперацией тепла (HRV) или вентилятор с рекуперацией энергии (ERV) обеспечивает сбалансированную вентиляцию независимо от системы кондиционирования с комбинированным тепловым насосом (PTHP) или, в случае исключительно эффективных домов, независимо от напоров нескольких домов. сплит-системы.HRV / ERV удаляет воздух из ванных комнат и подает воздух в спальни. Как и в предыдущих случаях, вентилируемая кухонная вытяжка выводится отдельно наружу и соединяется с отдельным вентилятором наддувочного воздуха. Обратите внимание, что в исключительно эффективных домах даже при использовании более чем одной головки необходимо некоторое перемешивание для обеспечения теплового комфорта.

Шестая система добавляет дополнительное осушение обычным способом (Рисунок 11).

Рисунок 11 — Шестая система — Добавление дополнительного осушения обычным способом.

Седьмая система (рис. 12) используется в местах, где кондиционирование воздуха не используется, например, на северо-западе Тихого океана. Вентилятор с рекуперацией тепла (HRV) или вентилятор с рекуперацией энергии (ERV) с полным воздуховодом обеспечивает сбалансированную вентиляцию. Отопление обеспечивается системой лучистого отопления. HRV / ERV удаляет воздух из ванных комнат и подает воздух в спальни. Опять же, как и во всех предыдущих системах, вентилируемая кухонная вытяжка выводится отдельно наружу и соединяется с отдельным вентилятором подпиточного воздуха.

Рисунок 12 — Седьмая система — используется в местах, где кондиционирование воздуха не используется, например, на северо-западе Тихого океана. Вентилятор с рекуперацией тепла (HRV) или вентилятор с рекуперацией энергии (ERV) с полным воздуховодом обеспечивает сбалансированную вентиляцию. Отопление обеспечивается системой лучистого отопления. HRV / ERV удаляет воздух из ванных комнат и подает воздух в спальни. Опять же, как и во всех предыдущих системах, вентилируемая кухонная вытяжка выводится отдельно наружу и соединяется с отдельным вентилятором подпиточного воздуха.

Да, архитекторы, знаю, знаю. Множество пробоев в стенах (фото 4). Преодолей это. Вам нужна энергоэффективность? Вам нужна контролируемая среда в помещении? Вы хотите плотно строить и вентилировать, верно? Тебе лучше привыкнуть к жизни с дырами. Положить вещи на крышу или внизу здания не получится. Может работать в домах, рядных и таунхаусах, но не в квартирах.

Фотография 4: Множество проникновений — Вам нужна энергоэффективность? Вам нужна контролируемая среда в помещении? Вы хотите плотно строить и вентилировать, верно? Тебе лучше привыкнуть к жизни с дырами.Положить вещи на крышу или внизу здания не получится. Может работать в домах, рядных и таунхаусах, но не в квартирах.

Мы уже закончили? Неа. Позвольте мне поговорить о безумном и оскорбительном для интеллекта. В настоящее время в каких-либо кодексах или стандартах США нет положений, признающих преимущества сбалансированных систем со смешением и распределением. Сбалансированные системы со смешиванием и распределением делают гораздо больше с меньшим количеством воздуха, чем вытяжные системы без смешивания и распределения.Здесь должна быть какая-то награда и наказание.

Вообще-то есть. Мы награждаем выхлопные системы без смешивания и распределения и наказываем сбалансированные системы смешиванием и распределением, потому что мы относимся к ним одинаково. Совершенно очевидно, что ASHRAE не может исправить это, основываясь на текущих выходках Комитета по стандарту 62.2 ASHRAE. Но я надеюсь и на RESNET, и на IRC, и на IBC. Ждите продолжения. Будет только хуже, прежде чем станет лучше. Но будет лучше.Просто нелегко и не без боли.

Сноски:

1. Протекающие индивидуальные дома на одну семью с небольшими вытяжными потоками, малоразмерными кондиционерами и плохим контролем солнечной энергии с черной черепицей и плохо изолированными воздуховодами, расположенными на вентилируемых чердаках — типы домов, которые мы поощряем строить … … Только вытяжная вентиляция больше не работает в новой отдельно стоящей одной семье, потому что мы теперь кодифицируем слово «герметичный» и проверяем его.

2. В соответствии со стандартом ASHRAE 62.2 приводит к более высокому воздухообмену, когда сбалансированная система вентиляции сравнивается с системой вентиляции только с вытяжкой. Становится хуже. Процедуры RESNET приводят к получению рейтинговых баллов при использовании сбалансированных систем по сравнению с системами только с вытяжкой, поскольку RESNET ссылается на стандарт ASHRAE 62.2. Строители и оценщики не глупы… оба «играют в рейтинговую систему», и вытяжная вентиляция становится очевидным выбором. RESNET означает «Сеть жилищного энергоснабжения» и отвечает за индекс Домашней Энергетической Рейтинговой Системы (HERS).

3. Не говорите мне о вытяжках с рециркуляцией … они похожи на унитазы, которые никогда не смывают водоворот …

4. Автор: Лев Толстой, впервые опубликовано в 1869 году, в мягкой обложке 1440 страниц.

5. Просто проделать отверстие в стене не получится — особенно на жарком и влажном юге — каждая решетка кондиционера между отверстием и вытяжным колпаком будет потеть, поскольку подпиточный воздух попадает в капот. И вы должны придумать, что такое контроль… Большую часть времени я не делаю предварительных условий — или, если да, то просто смешиваю его с воздухом, уже находящимся в помещении, чтобы смягчить его.

Ссылка:

CMHC (2005). «Оценка разделения и разгерметизации люксов в новых многоэтажных жилых домах», Обзор исследований, Техническая серия 05-112, октябрь 2005 г.

Финч, Г., Дж. Штраубе и К. Гендж (2009). «Утечка воздуха в многоквартирных жилых зданиях: испытания и их влияние на эксплуатационные характеристики здания», 12 ^th Canadian Conference on Building Science and Technology, Montreal, PQ, October 2009.

Хандегорд, Г.О., (2001). «Новый подход к вентиляции многоэтажных квартир» Материалы восьмой конференции по строительной науке и технологиям, Совет по ограждающим конструкциям Онтарио, Торонто, Онтарио, февраль 2001 г.

No related posts.
