Схема подключения заземления в загородном доме

Полную инструкцию по заземлению и молниезащите для частного дома (в картинках) смотрите на отдельной странице.

Сегодня практически каждый загородный дом оснащен электрическими приборами. Безопасность их эксплуатации обеспечивается соединением установленного в помещениях электрооборудования с заземляющим устройством. Грамотно выполненное защитное заземление исключит вероятность поражения людей электрическим током и предотвратит выход из строя бытовой техники и сложных технических устройств от воздействия перенапряжений, если они защищаются УЗИП. Выбор схемы подключения зависит от различных факторов. В частном доме, в отличие многоквартирного, заземление можно сделать самостоятельно. Разобраться в вопросе его подключения поможет данная инструкция.

Основные элементы схемы подключения заземления загородного дома и правила по их выполнению

Схема подключения заземления в загородном доме выглядит следующим образом: электроприбор— розетка — электрический щит — заземляющий проводник — контур заземления — земля.

Подключение начинается с выполнения на придомовом участке заземляющего устройства в соответствие с правилами, определенными в главе 1.7 ПУЭ 7-го издания. Заземлитель представляет собой металлическую конструкцию, имеющую большую площадь контакта с землей. Предназначен для выравнивания разности потенциалов и уменьшения потенциала заземленного оборудования, в случае замыкания на корпус или появления избыточного напряжения в электросети. Конструкция и глубина его установки определяется исходя из сопротивления грунта на участке (например, сухой песок или влажный чернозем).

От выполненного на участке заземляющего устройства (заземления) прокладываем заземляющий проводник, который подключаем к главной заземляющей шине, с использованием болтового соединения, зажима или сварки. Выбираем проводник сечением не менее 6 мм² для меди и 50 мм² для стали, при этом он должен соответствовать требованиям к защитным проводникам, указанным в таблице 54.2 ГОСТ Р 50571.5.54-2013, а для системы ТТ иметь сечение не менее 25 мм² для меди. Если проводник голый и прокладывается в земле, то его сечение должно соответствовать приведенному в таблице 54.1 ГОСТ Р ГОСТ Р 50571.5.54-2013.

В электрощитке заземляющий проводник через шину заземления соединяется с защитными проводниками, проложенными к розеткам, имеющим заземляющий контакт и остальным электроприемникам в доме. В результате чего, каждый электроприбор оказывается подключенным к системе заземления.

Зависимость схемы подключения заземления от контура заземления

Если у столба линии электропередач выполнено повторное заземление, то схема подключения заземления в загородном доме выполняется по системам TN-C-S или TT. Когда состояние сетей не вызывает опасений, в качестве заземляющего устройства дома следует использовать повторное заземление линии и подключать дом в соответствии с системой заземления TN-C-S. Если воздушная линия старая, либо качество выполнения повторных заземлений подлежит сомнению, лучше выбрать систему ТТ и оборудовать индивидуальное заземляющее устройство на придомовом участке.

Для заземляющего устройства в первую очередь следует использовать естественные заземлители — сторонние проводящие части, имеющие непосредственный контакт с грунтом (водопроводы, трубы скважин, металлические и железобетонные конструкции загородного дома и прочее). (см. п.1.7.54, 1.7.109 ПУЭ 7-го издания).

При отсутствии таковых, выполняем искусственное заземляющее устройство, используя вертикальные или горизонтальные электроды, которые вкапываем в землю. Выбор конфигурации заземлителя главным образом от требуемого сопротивления и особенностей придомового участка.

При отсутствии таковых, выполняем искусственное заземляющее устройство, используя вертикальные или горизонтальные электроды, которые вкапываем в землю. Выбор конфигурации заземлителя главным образом от требуемого сопротивления и особенностей придомового участка.

Наиболее эффективен в использовании, если на вашем участке почва представлена суглинком, торфом, насыщенным водой песком, обводненной глиной. Стандартная длина стержней составляет от 1,5‑х до 3‑х м. Выбирая длину вертикальных электродов, исходим из водонасыщенности вмещающих пород на участке. Заглубленные грунт вертикальные заземлители объединяются горизонтальным электродом, например, полосой, а для минимизации экранирования располагаются на расстоянии, соразмерном длине самих штырей.

Конструкцию заземляющего устройства рекомендуют располагать на расстоянии одного метра от фундамента строения (см. п. 1.7.94 ПУЭ 7-го издания).

Зависимость схемы подключения от типа системы заземления

Заземление объектов жилого фонда выполняют по следующим системам: ТN (подсистемы TN-C, TN-S, TN-C-S) или ТТ. Первая буква в названии обозначает заземление источника питания, вторая – заземление открытых частей электрооборудования.

Последующие буквы после N указывают на совмещение в одном проводнике или разделение функций нулевого рабочего и нулевого защитного проводников. S — нулевой рабочий (N) и нулевой защитный (РЕ) проводники разделены. С — функции нулевого защитного и нулевого рабочего проводников совмещены в одном проводнике (РЕN-проводник).

Электробезопасность обеспечивается полноценно, когда уменьшение сопротивления заземлителя не влечет за собой увеличения показателей тока замыкания на землю. Рассмотрим, как схема подключения заземления зависит от выполненной на объекте системы электрической сети.

Система заземления TN-S

Рисунок 1. Система TN-S

На объектах, оборудованных электросетью по системе TN-S, нулевые рабочий и защитный проводники разделены по всей длине, и в случае пробоя изоляции фазы, аварийный ток отводится по защитному РЕ-проводнику. Устройства УЗО и дифавтоматы, реагирующие на появление утечки тока через защитный ноль, отключают сеть с нагрузкой.

Достоинством подсистемы заземления TN-S является надежная защита электрооборудования и человека от поражения аварийным током при пользовании электросетями. За счет чего данную систему относят к наиболее современной и безопасной.

Для выполнения заземления по системе TN-S, требуется прокладка от трансформаторной подстанции отдельного провода заземления к своему строению, что приведет к значительному удорожанию проекта. По этой причине, для заземления объектов частного сектора, подсистема заземления TN-S практически не используется.

Система заземления TN-C. Необходимость перехода на ТN-C-S

Рисунок 2. Система TN-S

Заземление по системе TN-C наиболее распространено для старых построек жилого фонда. Преимуществом является экономичность и проста ее выполнения. Существенным недостатком — отсутствие отдельного проводника РЕ, что исключает наличие в розетках загородного дома заземления и возможности уравнивания потенциалов в ванной.

К загородным постройкам электрических ток подводится по воздушным линиям. К самому строению подходят два проводника: фазный L и совмещенный PEN. Подключить заземление можно, только при наличии в частном доме трехжильной проводки, что требует переделки системы TN-C на TN-C-S, путем разделения нулевого рабочего и нулевого защитного проводника в электрическом щите (см. п. 1.7.132 ПУЭ 7-го издания).

Подключение заземления по системе TN-C-S

Для подсистемы заземления TN-C-S характерно объединение нулевого рабочего и нулевого защитного проводников на участке от линий электропередач до ввода в здание.

Заземление по данной системе достаточно простое в техническом исполнении, за счет чего рекомендуется для широкого применения. К недостатку можно отнести потребность в постоянной модернизации, во избежание обрыва PEN проводника, в результате чего электроприборы могут оказаться под опасным потенциалом.

Рассмотрим схему подключения заземления в загородном доме по системе TN-C-S на примере перехода к ней от системы TN-C.

Рисунок 3. Схема главного распределительного щита

Как уже отмечалось, для получения трехжильной проводки, необходимо произвести правильное разделение PEN проводника в распределительном щитке дома. Начинаем с того, что в электрощит устанавливаем шину с обеспечением прочной металлической связи с ним, и подключаем к этой шине идущий со стороны линии электропередач объединенный проводник PEN. Шину PEN соединяем перемычкой со следующей установленной шиной РЕ. Теперь шина PEN выступает в качестве шины нулевого рабочего проводника N.

Рисунок 4. Схема подключения заземления (переход с TN-C на TN-C-S)

Рисунок 5. Схема подключения заземления TN-C-S

Выполнив указанные подключения, соединяем распределительный щиток с заземлителем: от заземляющего устройства заводим проводна шину РЕ. Таким образом, в результате несложной модернизации, мы оснастили дом тремя отдельными проводами (фазным, нулевым защитным и нулевым рабочим).

Правилами устройства электроустановок требуется выполнение повторного заземления для РЕ — и РEN-проводников на вводе в электроустановки, с использованием, в первую очередь, естественных заземлителей, сопротивление которых при напряжении электросети 380/220 В должно быть не более 30 Ом (см. п. 1.7.103 ПУЭ 7-го издания).

Подключение заземления по системе TТ

Рисунок 6. Система TT

Другим вариантом схемы является подключения заземления загородного дома по системе ТТ с глухозаземленной нейтралью источника тока. Открытые токопроводящие элементы электрооборудования такой системы подсоединены к заземляющему устройству, не имеющему электрической связи с заземлителем нейтрали источника питания.

При этом должно соблюдаться следующее условие: значение произведения величины тока срабатывания устройства защиты (Iа) и суммарного сопротивления заземляющего проводника и заземлителя (Rа) не должно превышать 50 В (см. п.1.7.59 ПУЭ). Rа Iа ≤ 50 В.

Для соблюдения этого условия “Инструкция по устройству защитного заземления и уравнивания потенциалов в электроустановках” И 1.03-08 рекомендует выполнять заземляющее устройство с сопротивлением 30 Ом. Данная система достаточно востребована на сегодняшний день и применяется для частных, преимущественно мобильных построек, при невозможности обеспечения достаточного уровня электробезопасности системой TN.

Заземление по системе TТ не требует разделения совмещенного PEN проводника. Каждый из подходящих к дому отдельных проводов подсоединяем к изолированной от электрощита шине. А сам PEN проводник, в таком случае, считаем нулевым проводов (нулем).

Рисунок 7. Схема подключения заземления по системе TT

Рисунок 8. Схема подключения заземления и УЗО по системе TT

Как следует из схемы, системы TN-S и ТТ очень похожи между собой. Отличие состоит в полном отсутствии у ТТ электрической связи между заземляющим устройством и PEN проводником, что, в случае отгорания последнего со стороны источника питания, гарантирует отсутствие избыточного напряжения на корпусе электрических приборов. В этом и состоит очевидное преимущество системы ТТ, обеспечивающее более высокий уровень безопасности и надежности в эксплуатации. Недостатком ее использования можно назвать лишь дороговизну, поскольку для защиты пользователей при косвенном прикосновении, обязательна установка дополнительных устройств защитного отключения питания (УЗО и реле напряжения), что, в свою очередь, требует прохождение апробации и заверение специалистом энергонадзора.

Заключение

Схема заземления в общем виде представляет собой соединение ее элементов: электрооборудования, вводно-распределительного щита, заземляющего проводника РЕ, заземлителя.

Для установки заземляющего устройства в загородном доме необходимо разобраться в особенностях его подключения, в зависимости от следующих факторов:

• способ питания электрической сети (воздушными линиями или кабелем от трансформаторной подстанции)
• тип грунта на придомовом участке, где выполняется контур заземления.
• наличие системы молниезащиты, дополнительных источников питания или специфического оборудования.

Выполняя подключение заземления самостоятельно, необходимо руководствоваться положениями раздела 1.7 Правил устройства электроустановок. При невозможности использования естественных заземлителей, выполняем заземляющее устройство с применением искусственных заземлителей.. Заземление частного дома может быть выполнено по двум системам: TN-C-S или ТТ. Наиболее широкое применение получила модернизированная система TN-C — TN-C-S, за счет простоты ее технического исполнения. Для обеспечения электробезопасности загородного дома по системе TN-C-S, требуется разделение PEN проводника, на нулевой рабочий и нулевой защитный проводники.

Выполнив контур заземления, необходимо проверить качество его монтажа, и произвести замеры сопротивления на соответствие нормам ПУЭ при помощи специальных приборов, для чего может потребоваться привлечение специалистов.

Полную инструкцию по заземлению и молниезащите для частного дома (в картинках) смотрите на отдельной странице.

Требуется консультация по организации заземления и молниезащиты для вашего объекта? Обратитесь в Технический центр ZANDZ.com!

---

Смотрите также:

• Защита частного дома от перенапряжений
• Молниезащита частного дома
• Пример расчёта молниезащиты частного дома и бани
• Видеозапись вебинара с профессором Э. М. Базеляном “Защищаем частный сектор”
• Заземление для молниезащиты (требования, оборудование)

Смотрите также:

Как сделать заземление в частном доме и на даче самому (схемы подключения)

Ни для кого не секрет, что защитное заземление необходимо для каждого жилого помещения, как для частного строения, так и для квартиры многоэтажного дома. Оно убережет жилище и людей от попадания молнии, защитит от действия электрического тока в случае его утечки из-за нарушения изоляции проводки или электроприборов. Кроме того, заземление выполняет функцию отвода накапливающегося статического напряжения и стекающего по ее корпусу тока от конденсаторов, являющихся частью электрической схемы встроенных сетевых фильтров. В статье расскажем, как сделать заземление в частном доме и на даче, рассмотрим частые ошибки при монтаже.

Содержание

1. Системы заземления, отличия, преимущества, особенности
2. Линейная схема контура заземления
3. Замкнутая схема заземления
4. Способ подключения системы заземления ТТ
5. Применение устройств защитного отключения
6. Система заземления TN-C-S
7. Система уравнивания потенциалов
8. Проверка заземления в доме
9. Проверка заземления при вводе на 380 В
10. Дополнительное защитное устройство
11. Наиболее распространенные ошибки при создании заземляющей системы в частном доме

Системы заземления, отличия, преимущества, особенности

Описать простыми словами схему заземления можно следующим образом. Корпусы мощных электроприборов, через медные провода соединяются с медной шиной, которая в свою очередь соединяется с заземляющей полосой, выведенной от конструкции, помещенной под землей во дворе дома.

Мощные бытовые приборы через медные провода соединяются с заземляющей шиной

Теперь можно более подробно рассмотреть, как устроена эта конструкция, и каким образом действует вся система в целом:

1. В грунте выкапывается яма, в которой на расстоянии 1,2-2 метра друг от друга, вертикально вниз забиваются 3 или 4 металлических элемента (отрезки арматуры, уголка или толстостенной трубы) длиной 1,5–3 м
2. Элементы между собой обвариваются перемычками, изготовленными из металлической полосы, толщиной 3-4 мм или уголка
3. От полученной конструкции в распределительный щиток внутри дома проводится металлическая полоса (трасса)
4. В свою очередь трасса через медную жилу, посредством болтовых соединений коммутируется с медной шиной.

Полученная таким образом система называется контуром заземления. В зависимости от расположения забиваемых в грунт элементов, система может быть линейная или замкнутая. Читайте также статью: → «Контур заземления: монтаж». Место расположения подземной коммуникации лучше устроить в малоиспользуемом месте и в целях безопасности оградить его. Глубину залегания необходимо сделать не менее 60 см.

Линейная схема контура заземления

Такой способ предполагает забивание штырей в землю по одной линии. Три элемента располагаются в один ряд и последовательно соединяются двумя перемычками. От крайнего из них, трасса проводится в дом. Достоинством такого способа является простота исполнения: вместо ямы нужно выкопать простую ровную канаву. Кроме того, для соединения конструкции нужны всего две перемычки, вместо трех, как во втором варианте. Соответственно и сварочных стыков нужно всего три, а не четыре.

Выбрать безопасное место для размещения устройства не представляет труда, потому что оно практически не имеет площади и может разместиться вдоль забора или тыльной стены дома. Недостаток заключается в уязвимости схемы: при нарушении одного из соединений (сварки или полосы), вся система теряет свою эффективность.

Эскиз линейного заземления частного дома из 4 последовательно соединенных элементов

Замкнутая схема заземления

Такой вариант подразумевает расположение трех, забиваемых в землю металлических элементов, в форме треугольника. Штырей может быть больше и фигуры могут быть разными, но принцип действия один — при повреждении любого соединения, конструкция сохраняет свою функциональность. Достоинством такого способа можно назвать надежность и практичность. Явных недостатков не имеется, за исключением необходимости больших затрат труда на выкапывание ямы. Читайте также статью: → «Монтаж контура заземления в доме».

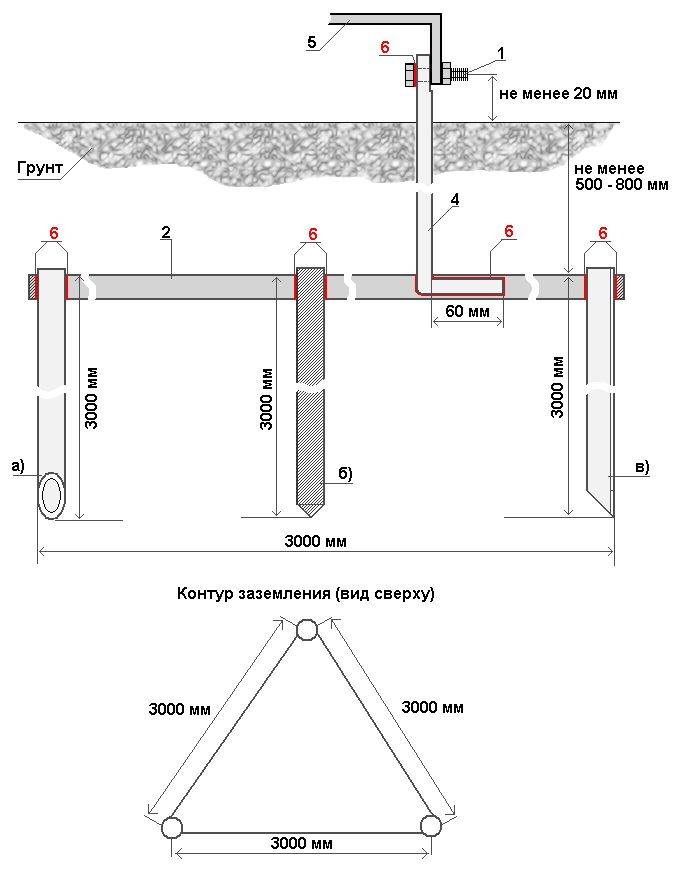

Контур заземления в частном доме – замкнутая схема в форме треугольника

Способ подключения системы заземления ТТ

Отличительная особенность системы ТТ заключается в том, что заземляющий проводник РЕ является абсолютно независимым от рабочей нулевой жилы сети. То есть он не выводится из заземляющего контура параллельно с проводом N, а заземляется через свой собственный контур. Говоря доступными словами: РЕ не имеет ничего общего с нулевым и фазным проводом, спускаемым к частному дому от опор электропередач. Он соединяется с землей через трассу, заведенную в дом от описанной выше системы заземления.

Проводник РЕ разводится по всему дому и к нему подключаются корпуса мощной бытовой техники и всех металлических объектов, способных проводить электрический ток. Таким образом РЕ-проводник объединяет все точки возможного появления неконтролируемого напряжения в одну общую систему уравнивания потенциалов. Соединять с рабочим нулем (проводом N) какие-либо заземленные конструкции, в том числе корпуса электроприборов – категорически запрещено.

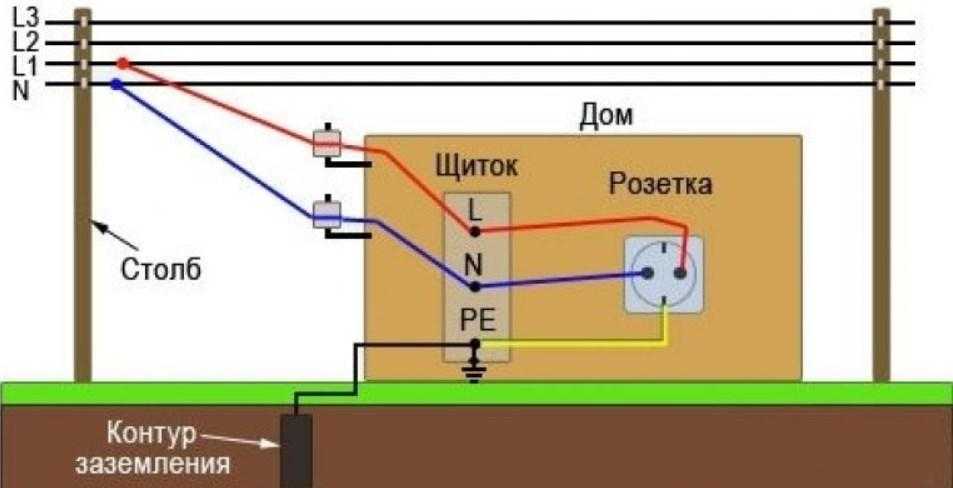

Схема заземления по системе ТТ с РЕ проводником

Преимуществом системы ТТ является сохранение безопасности электрической сети и запитанных от нее потребителей в случае обрыва нулевого провода, выходящего от подстанции. Такое иногда происходит, особенно в частном секторе, где обрыв провода на столбах может случиться из-за ветра, скорость которого не гасится высотными зданиями, или от веток деревьев. При обрыве или замыкании, в электросетях могут возникнуть непредвиденные скачки и падения напряжения, которые будут погашены с помощью описываемой системы. Но остается опасность одновременного пробития фазы на корпус потребителя электроэнергии в момент касания его человеком.

Практический совет: для предотвращения поражения электротоком необходимо установить дополнительный уровень защиты, который включает в себя устройства защитного отключения УЗО и автоматические выключатели.

Применение устройств защитного отключения

Схема подключения розетки через УЗО, ВА и заземляющий РЕ-проводник

УЗО желательно установить в цепи всех мощных и дорогих бытовых приборов, а также на выходе из электрощитка. Потребители подключаются через устройства с уставкой до 30 мА, которые обеспечивают защиту от:

• утечки тока в следствии нарушения изоляции;
• поражения электрическим током;
• возникновения пожара от искрения из-за нарушения контакта.

Однако защитные отключающие устройства не обеспечивают защиту от токов короткого замыкания. Поэтому рекомендуется наряду с УЗО использовать автоматические выключатели.

Система заземления TN-C-S

Данная схема предполагает объединение на определенном этапе до ввода в жилой дом двух проводников:

1. Рабочий ноль, подводимый от трансформаторной подстанции
2. Защитный заземляющий проводник.

Для этой цели снаружи дома нужно установить распределительный щит, в котором расположить две шины, соединенные между собой перемычкой. На одну из них подводятся оба проводника, а уходит один – РЕ, со второй уходит провод N. Таким образом, производится соединение и расщепление контуров на рабочий и заземляющий.

На щиток внутри дома поступают три жилы:

• одна – L фаза;
• вторая – N ноль;
• третья – РЕ-проводник.

Каждая розетка подключается с заземляющим контуром, обеспечивая заземление всех электроприборов, имеющих евро-вилку.

Схема заземления по системе TN-C-S с РЕ-проводником

Практический совет: несмотря на наличие заземления, для обеспечения более полной защиты от поражения электрическим током, рекомендуется устройство СУП.

Система уравнивания потенциалов

СУП подразумевает подключение через медные провода корпусов всех мощных бытовых приборов (стиральная машина, бойлер, посудомоечная машина, конвектор) к медной шине заземления, описанной выше. Сюда же заземляются ванна, трубы горячего и холодного водоснабжения. Получается, что через такое соединение создается единый контур, посредством которого устраняется разность напряжений всех токопроводящих поверхностей.

Иными словами, в случае утечки тока на одном объекте, он равно распределится по всем остальным, утратив поражающую силу. Тоже произойдет при пробитии тока через воду. А наличие заземления сводит распределение к минимуму, уводя основной заряд на землю. Тем не менее, СУП не оградит от малых утечек, происходящих вследствие нарушения изоляции проводников. Для этой цели служит УЗО, о котором рассказывалось выше.

Проверка заземления в доме

Проверка работоспособности системы заземления производится либо в случае переезда в новый дом, чтобы убедиться в безопасности, либо сразу после создания контура своими силами. Для проверки понадобится прибор тестер «мультиметр». Читайте также статью: → «Проверка цепей мультиметром или тестером». Далее проверка осуществляется в следующем порядке:

Щупы прибора поместить на L и РЕ и проверить заземление

• мультиметр приводится в рабочее положение, для чего щупы с проводами подсоединяются к контактам «com» — черный, VΩ – красный;
• переключатель режимов измерения выставляется на измерение напряжения;
• измеряется напряжение сети в розетке путем контакта щупов с фазным и нулевым проводом;
• далее осуществляется контакт между фазным и заземляющим проводом.

При исправном заземлении, прибор покажет значение схожее с первым измерением. Если же показания будут отсутствовать – контур не работает. Подобную процедуру можно проделать с «контролькой» — лампочкой, ввинченной в электрический патрон с подключенными проводами.

При исправном заземлении «контролька» должна загораться, как от контакта проводов с L и N, так и от контакта между L и РЕ. Если этого не происходит – заземление отсутствует.

Проверка заземления при вводе на 380 В

При оборудовании ввода в частное домостроение на 380 В с использованием трехфазного электросчетчика, разводка внутри дома будет преобразовываться в 220 В путем отбора одной токоведущей фазы и нулевого провода. Поэтому проверка заземления в розетке будет аналогичной ранее рассмотренной процедуре.

Если необходимо проверить заземление в цепи трехфазного потребителя (например, электродвигателя), то щупы мультиметра необходимо разместить так, чтобы один обеспечивал контакт с токоведущей фазой, а второй – с контуром заземления. Наличие результата – признак работоспособности системы.

Дополнительное защитное устройство

Заземление частного дома может предусматривать обустройство молниезащиты, то есть приспособления, способного принимать разряд молнии при его попадании в дом и направлять его в землю. Однако импульсный скачок напряжения при попадании молнии может быть настолько силен, что может привести к выходу электрооборудования и даже распределительный щиток.

Чтобы избежать такого развития событий, в щитке рекомендуется устанавливать устройство защиты от импульсных перенапряжений (УЗИП). В случае исправного заземляющего контура и применения дополнительных защитных устройств, частный дом, а также находящаяся в нем бытовая техника защищены от многих негативных факторов:

№ п/п	Негативный фактор	Защитное действие
1.	Короткое замыкание	Выключатель автомат, СУП
2.	Утечка на корпус	Заземление, УЗО
3.	Неисправность электропроводки	СУП, УЗО
4.	Удар молнии	Заземление, УЗИП

Наиболее распространенные ошибки при создании заземляющей системы в частном доме

1. Использование ветхих материалов в качестве забиваемых в землю штырей и перемычек между ними. Это может привести к разрушению и выходу всей конструкции из строя или утрачиванию ее эффективности.
2. Значительное удаление подземной системы от домостроения. Этого не нужно делать, ведь чем ближе к дому будет расположение конструкции, тем быстрее опасный разряд достигнет земли. Рекомендуется располагать подземную часть заземляющей цепи с северной стороны дома, где всегда тень, земля более сырая, для лучшего контакта.
3. Зануление, то есть установка перемычки в розетках между контактом заземления и нулевым проводом. Этого нельзя делать ни при каких обстоятельствах.
4. Экономия на приобретении и установке УЗИП при оборудовании молниезащиты. Это может стоить выходом из строя дорогостоящей бытовой техники или всей электропроводки.
5. Использование при организации СУП алюминиевых проводов для соединения с шиной. Алюминий и медь при окислении теряют контакт между собой, в результате чего утрачивается работоспособность всей системы.

Оцените качество статьи:

Как добавить провод заземления в старый дом?

Когда люди покупают старый дом, они в первую очередь думают о его благоустройстве. Но электрическая реконструкция старого дома более важна с точки зрения безопасности, поэтому мы расскажем, как надежно добавить заземляющий провод в старый дом. Приборы, которые используются в настоящее время, очень прочные и современные. Таким образом, вам необходимо заменить розетки с 2 контактами на розетки с 3 контактами GFCI и завершить работы по электрическому заземлению.

В некоторых новых домах может потребоваться добавить заземляющий провод, если розетки не заземлены должным образом.

Вот пошаговый процесс добавления заземляющего провода к розетке или розетке:

1. Получите все обязательные разрешения

   Перед началом любых электромонтажных работ в жилом доме необходимо получить разрешение местных властей. Ознакомьтесь с национальными и местными электротехническими нормами и неукоснительно соблюдайте их. Это может включать в себя организацию инспекции на разных этапах работы. Ваш GFCI или GFI может потребоваться для установки в пределах 5 футов от пола.

   GFI для наружного применения должен быть устойчивым к атмосферным воздействиям и атмосферным воздействиям. Существуют также правила, касающиеся электропроводки в вашем доме. Таким образом, приступайте к работе после подробного изучения требований национальных и местных электротехнических норм и правил.

2. Получить тестер цепи

   Тестер цепи является незаменимым инструментом, когда речь идет о добавлении провода заземления к розетке. Вы можете легко найти его и другие необходимые инструменты, такие как отвертки, в любом местном магазине по ремонту домов. Он может обнаружить несколько возможных проблем в розетке. Тестер цепи может легко определять конфигурации электрических розеток. Некоторые модели тестеров могут даже проверять розетки GFCI на избыточный ток. Вы можете получать оповещения, если розетка неправильно заземлена или неисправна проводка.

3. Проверьте розетку с помощью тестера цепи

   Подключите тестер цепи к каждой розетке или розетке в вашем доме. Проверьте световой индикатор тестера, когда он подключен к сети. Заклейте те из них лентой, где свет указывает на некоторые проблемы с заземляющим проводом. Но перед проверкой розеток убедитесь, что тестер работает правильно. Тестер в основном поставляется с 3 контактами. Это горячие, нейтральные и заземленные

   .

4. Отключить основное питание дома

   Крайне важно отключить питание перед началом работы. Вы также можете отключить питание автоматического выключателя для конкретной комнаты. В этом случае вам необходимо убедиться с помощью тестера, что питание отключено на каждом выключателе. Но отключив электричество во всем доме, лучше перестраховаться.

5.  Осторожно снимите крышку

   Вы можете снять крышку розетки с помощью отвертки после отключения питания. Открывая винт, вам, возможно, придется быть осторожным с любыми обоями или цветом стен на вашем пути. Если сделать это грубо, обои могут порваться и испортить вид комнаты.

6. Снимите и проверьте емкость

   Сняв пластину, вытащите розетку из коробки. Делайте это настолько, насколько позволяют провода и будьте очень осторожны. В розетке с тремя контактами вы найдете черный, белый и медный провод. Найдите заземляющий провод и затяните его. Если вы видите только черно-белую проводку, значит коробка не заземлена. И вам нужно добавить провод заземления. Вы можете установить розетку GFCI или GFI только в розетку с двумя контактами. Но добавление его вместе с заземляющим проводом является гораздо более безопасным вариантом.

7. Подсоедините провод к новой розетке

   Вам необходимо присоединить черный провод к латунной клемме, а белый — к серебряной, если вам нужно установить новые розетки. Используйте этикетку линии, чтобы ориентироваться на розетке GFCI. Используйте зеленые винты, доступные на рынке, чтобы снова закрыть коробку. Затяните заземляющий провод только с помощью зеленого винта.

   Подсоедините другой конец зеленого провода заземления к зеленой клемме заземления, расположенной на розетке, и вставьте новую розетку в коробку. Теперь обмотайте его и клеммы изолентой и вставьте обратно в коробку. Будьте осторожны, чтобы не согнуть провода при этом, и должны знать цветовые коды электрических проводов. Отделите черный провод от горячих клемм. Теперь надежно затяните крышку, установив винт.

8. Включите питание

Теперь включите питание и проверьте, все ли работает нормально.

Видеоссылка для получения дополнительной информации:


D&F Liquidators

D&F Liquidators обслуживает потребности в электротехнических строительных материалах уже более 30 лет. Это международный информационный центр с помещением площадью 180 000 квадратных метров, расположенным в Хейворде, Калифорния. Он хранит обширный перечень электрических разъемов, фитингов для кабелепроводов, автоматических выключателей, распределительных коробок, проводов, защитных выключателей и т. д. Он закупает электроматериалы у первоклассных компаний по всему миру. Компания также имеет обширный ассортимент электротехнической взрывозащищенной продукции и современных электросветотехнических решений. Покупая материалы оптом, D&F имеет уникальную возможность предложить конкурентоспособную ценовую структуру. Кроме того, он способен удовлетворить самые взыскательные требования и отправить материал в тот же день.

Понимание системы электропроводки и заземления дома

Электромонтажные работы различаются по сложности. Это может быть от простого до чрезвычайно сложного, поэтому любой домовладелец, настроенный на DIY, должен иметь хотя бы базовое представление о проводке своего дома и о том, что подразумевает электромонтаж.

Местная коммунальная компания снабжает каждый дом счетчиком электроэнергии, через который поступает электричество. Затем электричество проходит через главный выключатель, а затем в распределительную коробку дома, которую в очень старых домах также называют блоком предохранителей.

Отсюда электричество поступает в многочисленные цепи, достигая всех уголков вашего дома, проходя через отдельные автоматические выключатели, которые действуют как меры безопасности, защищая систему от перегрузки. Вся домашняя электросеть в основном рассчитана на работу от 120 вольт, за исключением некоторых приборов больших размеров, которые работают от 240 вольт.

Важной частью электропроводки вашего дома является заземление. Чтобы понять, насколько важно заземление для домашней электропроводки, нужно иметь общее представление о природе потока электрической энергии.

Основы электропроводки дома

Электропроводка вашего дома питается от электрического тока, состоящего из потока электронов в металлических проводах. Ток принимает две формы: положительный и отрицательный заряд. Коммунальная компания, используя огромные генераторы, управляет заряженными электрическими полями, иногда за много миль. Поток электрического тока представляет собой этот поляризованный заряд, идущий к вашему дому через сложную сеть высоковольтных служебных проводов, трансформаторов и подстанций.

Горячий ток — это отрицательная половина заряда и в домашних системах электропроводки, и обычно он передается по черным проводам. Положительный заряд переносится белыми нейтральными проводами. Оба эти типа проводов проходят через вашу электрическую панель обслуживания, бок о бок через каждую цепь в вашем доме.

По сути, электричество фокусируется на возвращении электронов в землю. Негативная энергия нуждается в разрядке и восстановлении баланса. Это делается через нейтральные провода в электрической системе. Однако иногда пути разорваны, и горячий ток имеет тенденцию проходить через другие материалы, в том числе легковоспламеняющиеся. Это когда случаются короткие замыкания — когда электричество находит более короткий путь к земле.

Заземленная электропроводка дома

В жилых системах электропроводки система заземления функционирует как «резервный» маршрут, предлагая электрическому току альтернативный путь, по которому можно следовать в случае возникновения проблем с проводкой. Система заземления представляет собой систему оголенных медных проводов, подключенных к каждой металлической электрической коробке и устройству в вашем доме, идущую параллельно горячим и нейтральным проводам. Если возникает какая-либо проблема, блуждающий ток направляется обратно на землю по другому маршруту, созданному этой системой.

Неизолированные медные провода разряжаются в заземляющей шине на вашем главном сервисном щите, подключенном к заземлению глубоко в землю. Благодаря этой системе электричество подается по пути наименьшего сопротивления в случае возникновения проблемы в вашей системе электропроводки.

Чтобы проверить, имеет ли электропроводка вашего дома систему заземления, вам необходимо осмотреть каждую розетку. Третье круглое отверстие в розетке — это заземляющее соединение. Конечно, не все системы домашней электропроводки имеют такую ​​сложную систему заземления. Например, более старые дома, особенно до 19 лет.65 используйте металлический кабелепровод или металлические кабели вместо оголенных медных проводов. Проводка с ручкой и трубкой является таким примером. В этом случае заземления нет вообще. Дома, построенные до конца 80-х годов, большую часть времени не имели заземления. Розетки без заземления имеют два слота вместо трех, и их стоит обновить.

Защита электропроводки дома

Чтобы полностью понять систему электропроводки вашего дома, а также важность заземления и других факторов, влияющих на любые виды электромонтажных работ, важно определить защитные устройства, которые являются неотъемлемой частью вашей электросистемы. .

• Плавкие предохранители или автоматические выключатели : Обеспечивают защиту каждой цепи от перегрева в случае электрической перегрузки. Они могут чувствовать короткое замыкание, немедленно реагируя, мгновенно останавливая поток тока. В случае замыкания на землю или короткого замыкания немедленное снижение сопротивления вызывает циркуляцию неконтролируемого тока, и автоматический выключатель срабатывает. Металлические водопроводные трубы, расположенные в вашем доме, также подключаются к системе заземления через заземляющий провод, закрепленный на металлической трубе. В случае контакта электричества с металлическими трубами система заземления обеспечивает дополнительную защиту.
• Заземление прибора: Многие электроприборы имеют собственную систему заземления. Пылесосы, электроинструменты и ряд других бытовых приборов более безопасны, если на вилке шнура имеется третий штырь, что свидетельствует о том, что у прибора есть собственная система заземления. Он имеет форму, подходящую для гнезда заземления на розетке. К сожалению, было много случаев, когда заземляющий штырь был отрезан, чтобы прибор мог подключаться к розетке без заземления. Это опасная практика, которая может привести к шоку, поэтому избегайте этого любой ценой.
• Переходники для вилок: Довольно популярны переходники для вилок, которые позволяют использовать вилки с тремя контактами в розетках с двумя гнездами. Однако знайте, что они обеспечивают защиту заземления только в том случае, если металлическая петля адаптера надлежащим образом прикреплена к крепежному винту на крышке розетки, который затем соединяется с металлической коробкой, и эта металлическая коробка заземлена. Поскольку в этом нет уверенности, возможно, вы захотите подключать трехштырьковые вилки только к заземленным розеткам с тремя разъемами. Если заземленная розетка не подходит, вы можете рассмотреть возможность установки розетки GFCI. Это обнаружит замыкание на землю и отключит питание до того, как возникнут дальнейшие проблемы. Однако GFCI не создает путь заземления. Он предлагает только дополнительную защиту.

Простая модернизация электрооборудования может повысить качество вашей жизни

Правильная модернизация электрооборудования может значительно улучшить стоимость и внешний вид любого дома или предприятия. Вы будете поражены тем, насколько правильная модернизация электрооборудования может изменить ваш дом или бизнес. Убедитесь, что, когда вы выбираете электрическую компанию для модернизации вашего дома и решили довести свою модернизацию до уровня, когда вам требуется электрическая модернизация, что техник в компании имеет хорошие рабочие знания и опыт, чтобы правильно руководить вы в этой области.

Когда вы решите провести модернизацию, наши хорошо обученные и сертифицированные электрики обладают всем опытом и знаниями, необходимыми для выполнения вашего проекта по модернизации электрощита от начала до конца, с минимумом суеты и беспокойства. Please contact us right away at 310-800-2401

First Name *

Last Name *

Email *

Phone *

Project Type * Project Type*CommercialResidentialIndustrial

Адрес проекта *

Город *

StateStateCA

Почтовый индекс *

Сведения о проекте

Служба конфиденциальности и применение Политики конфиденциальности Google.
