Навесы из поликарбоната, пристроенные к частному дому своими руками

В летнее время все встречи с друзьями или семейные посиделки переносятся на свежий воздух. Внезапный дождь нередко вмешивается в планы и вынуждает гостей с хозяевами перебираться в дом. Существует немало сооружений, предназначенных для защиты от таких неприятностей. Среди вариантов значительно выделяются пристроенные к дому навесы и козырьки из поликарбоната. Они не только простые в изготовлении, но и надёжны выполнении своих защитных функций.

Содержание

  1. Что такое навес
    1. Достоинства
    2. Недостатки
  2. Виды навесов
  3. Требования к конструкции навесов
  4. Навесы и козырьки из поликарбоната
    1. Плюсы
    2. Минусы
  5. Виды поликарбоната
    1. Монолитный
    2. Сотовый
  6. Что необходимо учесть, проектируя навес
  7. Как сделать навес или козырёк своими руками
    1. «Монтаж навеса из поликарбоната» видео-инструкция

Что такое навес

Навес — это конструкция, состоящая из кровли и опор в виде столбов. Сооружение может иметь разные размеры и устройство, устанавливаться отдельно или примыкать к дому. Основным назначением является защита от дождя, но они также служат в качестве козырьков, предохраняющих от прямых солнечных лучей.

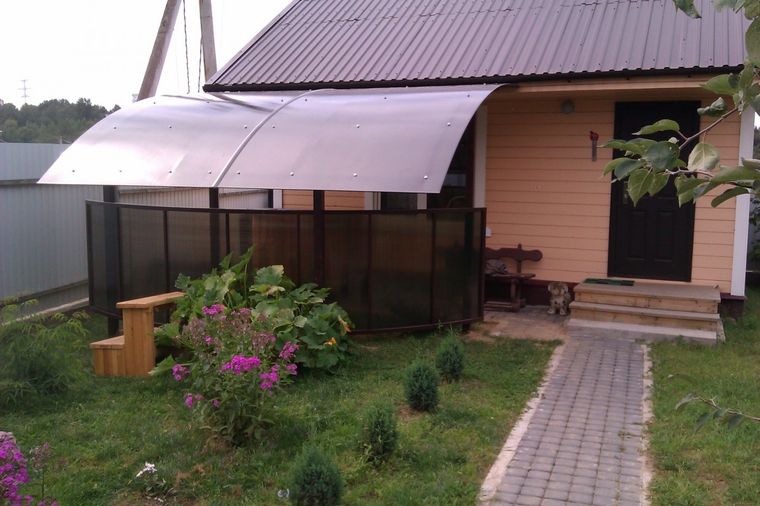

Навес из поликарбоната для защиты от солнечных лучей

Достоинства

К преимуществам конструкции относят:

  1. Лёгкость, отсутствие необходимости возводить мощный фундамент.
  2. Возможность накрыть немалую часть территории двора или площадки возле дома, позволяющей выполнять разные работы независимо от погодных условий.
  3. Навес из поликарбоната, примыкающий к дому, даёт возможность проводить мероприятия с родственниками или друзьями, не появляясь под открытым небом.
  4. Конструкция несложная и допускает изготовление своими руками.

Недостатки

Необходимо помнить и о минусах навесов:

  1. Сооружение не защищает от ветра, пыли, холода, насекомых.
  2. Материал кровли способен полностью закрывать доступ солнечного света, отчего под навесом чувствуется недостаток освещённости.
  3. Кровля ощутимо гремит под дождём, поэтому не рекомендуется пристраивать сооружение под окнами спальни или детской.
  4. В зимнее время на поверхности скапливаются большие массы снега, создающие значительную нагрузку на кровлю и основание навеса.

Навес является непросто защитным сооружением, он образует некий центр общения, место для посиделок в кругу друзей и родственников. Кроме того, он способен выполнять и другие функции:

  • защита автостоянки;
  • переход из дома в баню или иные постройки;
  • козырёк над крыльцом, балконом, другими элементами дома.

Кроме этого, качественно изготовленные навесы украшают площадку возле дома, создают высокий декоративный эффект. Нередко они совмещаются с другими сооружениями, образуя специализированные участки для отдыха, общения или иных целей.

Виды навесов

Существующие конструкции навесов можно объединить в группы по разным признакам. По форме:

  • прямые;
  • одно— или двускатные;
  • куполообразные;
  • шатровые;
  • волнообразные;
  • многоуровневые;
  • арочные и т. д.

По типу примыкания к стене:

  1. Консольные (конструкция характерная для козырьков над окнами или крыльцом).
  2. Имеющие опоры на землю. Применяются для сооружений большого размера, создающих излишнюю нагрузку на стены или фундамент.

По материалу:

  • металлические;
  • деревянные;
  • комбинированные.

Существует немало разновидностей кровельного покрытия, но мы будем рассматривать только навесы из поликарбоната.

Требования к конструкции навесов

Навес из поликарбоната, пристроенный к дому, возводится для постоянного использования, поэтому надо соблюдать определённые требования. В частности, форма кровли не должна препятствовать стоку дождевой воды или сходу снега в зимнее время. При этом места возможного схода должны находиться вне дорожек, места стоянки машин или возможного нахождения людей. Это наиболее актуально для регионов со снежными зимами, где часто случается обильное выпадение мокрого снега. Нагрузка, которую он создаёт, способна деформировать или разрушить сооружение, поэтому необходимо обеспечить своевременное соскальзывание снеговых масс с поверхности. Для этого надо строить наклонные или скатные формы кровли.

Важно! В случаях использования навеса из поликарбоната, пристроенного к частному дому в регионе с повышенным количеством выпадения снега следует обязательно избегать использования плоских поверхностей большой площади.

Навесы и козырьки из поликарбоната

В качестве кровельного покрытия наиболее предпочтительным материалом считается поликарбонат. Он появился на рынке относительно недавно, но в короткий срок завоевал высокую популярность благодаря своим эксплуатационным качествам. Материал имеет высокую светопроницаемость, некоторые его разновидности по степени прозрачности мало отличаются от стекла.

Кровельное покрытие — поликарбонат

Плюсы

К положительным качествам кровельного материала следует отнести:

  1. Малый вес. Нагрузка от поликарбоната намного ниже, чем от других кровельных покрытий.
  2. Эластичность, способность изгибаться и принимать форму основания.
  3. Прозрачность, навес или козырёк из поликарбоната, пристроенный к дому, не создаёт существенного затемнения.
  4. Материал выдерживает довольно высокие механические нагрузки, за счёт эластичности он способен переносить удары.
  5. Долговечность.
  6. Высокая морозостойкость.
  7. Низкая способность горения. Крыша из поликарбоната имеет способность к самозатуханию.
  8. Лёгкость обработки.

Минусы

Среди отрицательных качеств следует указать:

  • Высокая восприимчивость к ультрафиолетовым лучам. Учитывая область применения, недостаток серьёзный. Производители решают вопрос путём нанесения защитных плёнок, внесения нейтрализующих добавок в состав материала при изготовлении.
  • Поликарбонат неустойчив к воздействию технических углеводородов (масел, бензина, иных химикатов этого ряда).
  • Материал обладает способностью к накоплению влаги. По этой причине важным моментом становится обязательное запечатывание торцов сотового поликарбоната специальной алюминиевой лентой, препятствующей проникновению воды в полости.

Набор качеств поликарбоната позволяет использовать его на разных участках. В основном это остекление или образование прозрачных поверхностей для хозяйственных построек. При монтаже листов материала необходимо соблюдать определённые правила, использовать специальные крепёжные элементы и обеспечивать тепловые зазоры для компенсации температурных расширений. Рекомендуется после покупки поликарбонат некоторое время выдержать для выхода излишков влаги.

Виды поликарбоната

Существует две разновидности поликарбоната:

  1. Монолитный.
  2. Сотовый.

Оба вида являются одним и тем же материалом, но имеющим разную форму.

Монолитный

Пример навеса из монолитного поликарбоната

Монолитный поликарбонат представляет собой сплошной лист пластика определённой толщины. Внешне он похож на обычное стекло, но обладает высокой эластичностью, способностью изгибаться в любом направлении. Кровля из монолитного поликарбоната прозрачна, не препятствует прохождению солнечного света и не затеняет пространство под навесом. Некоторые пользователи считают это недостатком и приобретают цветной поликарбонат, снижающий яркость солнечных лучей. В продаже имеются разные оттенки:

  • красный;
  • бронзовый;
  • зелёный;
  • серый;
  • синий;
  • голубой;
  • оранжевый;
  • жёлтый;
  • бирюза;
  • коричневый.

Обилие оттенков позволяет создавать кровлю с эффектом прозрачности, но некоторого изменения освещённости, все предметы под навесом приобретают отсвет, соответствующий цвету покрытия. В регионах с палящим солнцем использование цветных видов поликарбоната позволяет существенно снизить неприятные ощущения от яркости света.

Сотовый

Пример навеса из сотового поликарбоната

Сотовый поликарбонат представляет собой листы, состоящие из двух или трёх тонких слоёв материала, разделённых продольными перпендикулярно установленными перемычками. Образовавшиеся пустоты — соты — делают листы устойчивыми к воздействию холода. При этом степень прозрачности таких листов гораздо меньше, чем у монолитного материала. Для использования в качестве кровельного покрытия сотовый поликарбонат намного предпочтительнее, так как он легче, дешевле, проще в монтаже.

Что необходимо учесть, проектируя навес

Прежде всего, следует определиться с материалом для каркаса под навес или козырёк из поликарбоната. Выбирая его, надо учесть долговечность, и способность сохранять свои рабочие качества в течение всего срока службы. Оптимальным выбором являются металлические профилированные трубы, которые легко соединяются, обладают высокой несущей способностью и прочностью. Недостатком такого выбора является большой вес конструкции, требующий создания достаточно мощного фундамента.

Использование деревянных деталей позволяет создавать более лёгкие сооружения, не создающие нагрузок на стены, не нуждающиеся в обустройстве мощного фундамента. При этом деревянный навес имеет малую прочность и неустойчив к ветровым нагрузкам. Шквалистый порыв способен оторвать его от опорной конструкции.

Важно! Немаловажным фактором является стоимость проекта. Рекомендуется определить порядок расходов с самых первых шагов, чтобы не тратить время на заведомо недоступные замыслы.

Проектируя форму навеса, надо учесть свои возможности и производственную базу. Некоторые варианты нуждаются в обязательном присутствии специалистов и использовании сложного оборудования. Если таких возможностей нет, лучше ограничиться более простыми формами.

Обязательно надо получить информацию о количестве снега в зимний период, выпадающем в вашем регионе. Вес снегового слоя способен раздавить навес из поликарбоната большой площади, поэтому следует предусмотреть варианты со съёмным покрытием, уменьшить площадь поверхности или увеличить угол наклона кровли. При этом важно обеспечить безопасный сход снега, чтобы не испортить предметы, оказавшиеся под ним.

Как сделать навес или козырёк своими руками

Изготовление навеса из поликарбоната условно можно разделить на несколько этапов:

  1. Создание проекта, рабочего чертежа.
  2. Приобретение необходимых материалов.
  3. Обустройство фундамента.
  4. Изготовление несущей конструкции.
  5. Монтаж.
  6. Установка кровельного покрытия.
Как сделать навес из поликарбоната своими руками — пошаговая инструкция

Продолжительность и сложность этих этапов во многом зависят от материала и размеров навеса, способа крепления и прочих особенностей каркаса конструкции. Наиболее трудоёмкой операцией считается создание фундамента, но нередко обходятся без него. Если используется консольный тип навеса, когда одна сторона крепится к стене дома, а на землю опираются только два противоположных столба, их просто заливают в бетонные стаканы. Таким же способом устанавливают столбы, опоры для заборов и т. д. Полноценный фундамент нужен только для крупных навесов с большой площадью кровли и массивным основанием.

Сборка несущей конструкции производится при помощи сварки или болтовых соединений. Для монтажа потребуется несколько помощников, особенно при больших размерах и весе деталей. Работы следует производить исправным инструментом с соблюдением всех правил безопасности. Крепление каркаса к стене дома или любого другого строения осуществляется при помощи анкерных болтов, на фундамент столбы либо привариваются, либо привинчиваются к залитым закладным деталям. Не следует экономить на прочности и устойчивости навеса, обеспечить безопасность людей, находящихся под ним — главная задача.

Установка поликарбоната производится по определённым правилам:

  1. Сгибать листы можно только вдоль внутренних полостей материала.
  2. Крепление материала производится на специальные термошайбы, установленные в заранее просверлённые отверстия. Привинчивать напрямую саморезами нельзя, это вызовет деформации кровельного покрытия.
  3. Торцы листов следует защитить от попадания воды специальной алюминиевой лентой. Если этим пренебречь, материал быстро забьётся пылью и будет выглядеть старым, неопрятным.

Монтаж кровли из поликарбоната производится на полностью установленную опорную конструкцию. Каркас предварительно покрывается защитным слоем краски, который по окончании монтажа надо обновить, особенно в местах сварки или вокруг отверстий. До окончания монтажа следует предусмотреть возможность крепления проводки для подсветки, необходимые дополнительные узлы для установки различного оборудования или декоративных элементов.

«Монтаж навеса из поликарбоната» видео-инструкция

виды и технология сборки, фото

Если за разработку проекта коттеджа берется специалист, то в нем в обязательном порядке предусматривается место для зоны отдыха. В качестве таковой может выступать внутренний дворик, беседка или навес, пристроенный к дому. Присутствие на придомовой территории такого рода конструкции не только делает участок более эстетичным, но и добавляет полезной жилой площади.

Содержание

  • 1 Материалы для строительства навеса

  • 2 Виды и назначение пристроенных навесов

  • 3 Разработка проекта

  • 4 Подготовительные работы

  • 5 Монтаж навеса из поликарбоната, пристроенного к дому

    • 5. 1 Обрешетка навеса

    • 5.2 Установка кровли

  • 6 Заключение

Материалы для строительства навеса

Чаще всего для изготовления каркаса пристроенной конструкции используют деревянный брус или профилированную стальную трубу. В то же время альтернативой могут выступать такие традиционные материалы, как кирпич, камень, асбестоцементная труба, заполненная армированным бетоном. Конечный выбор определяется назначением навеса и нагрузкой, который будет испытывать каркас.

Учитывая, что пристроенный к дому навес вплотную примыкает к стене, ему приходится принимать на себя нагрузку, которую оказывает снег, скатывающийся с крыши. И справиться со столь большим давлением этой пристройке можно будет лишь при условии, если она будет иметь прочную основу.

Чаще всего в качестве кровельного материала для пристройки применяют шифер, профлист, оцинкованное железо. В наши дни на строительном рынке представлено множество других вариантов, среди которых особый интерес представляет навес из поликарбоната, пристроенный к дому. Если взглянуть на фото подобных конструкций, то становится ясно, что стеклопластик образует прекрасные композиции с каркасами, выполненными из других материалов. Создаются подобные навесы на основе листов ячеистой структуры, имеющих толщину 6-8 мм.

Поликарбонат обладает следующими достоинствами, которые сделали его популярным материалом для создания навесов:

  • Прочность. Пластик превосходит по прочности стекло в 200 раз. Поэтому он спокойно переносит удары молотком, града и камней.
  • Легкость. По сравнению со стеклом вес этого материала в 20 раз меньше. Благодаря этому из него можно изготавливать объемные и вместе с тем легковесные конструкции.
  • Прозрачность. Через этот вид пластика разной толщины может проходить до 80-95% солнечного света.
  • Гибкость. Уникальность сотовому поликарбонату придает способность оставаться пластичным при отрицательных температурах. Однако все же здесь необходимо помнить об определенных ограничениях, поскольку у этого материала есть предельно допустимый радиус изгиба. Также нужно учитывать направление внутренних каналов, которые ограничивают возможности к деформации.

В дополнение к вышесказанному этот прозрачный полимер не создает сложностей в обработке. Он легко поддается сверлению, резке пилой, болгаркой и электролобзиком.

Если вы думаете изготавливать навес, то рекомендуется использовать для него поликарбонат, обладающий защитой от ультрафиолета. Все прочие виды этого термопластика не рекомендуется применять, поскольку в противном случае в результате воздействия солнца он довольно скоро примет помутневший вид и лишится своей изначальной гибкости.

Виды и назначение пристроенных навесов

Все предлагаемые сегодня навесы, которые можно пристроить к дому, могут быть классифицированы на две категории:

  • Козырьки на консолях;
  • Тенты, установленные на капитальные опоры.

Одна из особенностей консольных моделей заключается в том, что они могут иметь неограниченную длину, в результате чего такая конструкция может быть установлена вдоль фасада здания без стыков. В то же время у них имеются ограничения по ширине: этот параметр не может превышать 2 м. Делается это неслучайно, а в целях безопасности: при такой ширине навес будет надежно зафиксирован на стене и его не сможет вырвать ветер. В первую очередь эти конструкции предназначены для защиты дверей от солнца и осадков. В то же время, если к ним добавить кованые или резные козырьки, то подобное сочетание поможет придать оригинальный облик фасаду.

С помощью опорных навесов можно решать множество разнообразных задач:

  • Организация места для летнего отдыха;
  • Оборудование входа, бассейна, а также проходов рядом с домом, чтобы обеспечить защиту от осадков;
  • Размещение автомобиля;
  • Установка тента для зоны барбекю;
  • Использование для хозяйственных нужд.

Поликарбонат — уникальный материал, из которого можно изготавливать крыши различных форм, включая односкатные, двускатные, пирамидальные, арочные, вогнутые и выпуклые. При желании владелец может видоизменить оформление навеса за счет применения цветного или тонированного стеклопластика.

Разработка проекта

Если у вас возникло желание добавить к своему дачному дому такую пристройку, как навес, то вам не помешает прежде ознакомиться с фото этой конструкции. Чтобы не ошибиться с выбором навеса, необходимо учитывать следующие параметры:

  • Назначение и габариты объекта, который планируется возвести;
  • Общая площадь участка, на котором будет создаваться навес.
  • Характер возникающих ветровых и снеговых нагрузок, которые наблюдаются в регионе.
  • Суммарное количество осадков, выпадающих за год.
  • Глубина снежного покрова;
  • Надежность стен и фундамента строения;
  • Конструкция дома;
  • Возможность подготовки необходимых материалов, инструмента и крепежа, а также наличие строительного опыта в том случае, если планируется самостоятельно выполнять работу по устройству навеса.

После этого приступают к составлению чертежа навеса из поликарбоната, пристроенного к дому, фото здесь лишними не будут. В нем необходимо отобразить фактические размеры: высоту, длину и глубину конструкции. На основании данной информации будет производиться расчет необходимого количества материалов для изготовления каркаса и кровли.

К примеру, чтобы изготовить навес для стоянки автомобиля, конструкция должна иметь следующие средние размеры:

  • 250 x 500 см — для транспорта, длина которого не превышает 4 м.
  • 350 x 660 см — для внедорожников и автомобилей, длина которых превышает 4 м.

Во время проектирования навеса, пристроенного к дому, фото нужно иметь под рукой. Но при этом нужно учесть, что его размеры должны позволять свободно заезжать машине с грузом под навес. В случае, если кровля имеет высоту более 230 см, будьте готовы к тому, что на транспорт будут постоянно падать осадки. Решить эту проблему можно следующим образом: для этого нужно установить крышу под другим углом.

Подготовительные работы

После того как все вышеперечисленные вопросы будут решены, можно переходить непосредственно к подготовке участка, где будет возведен навес из поликарбоната. Вначале площадку нужно разметить, после чего ее необходимо очистить от посторонних предметов, включая деревья и кустарники. Далее нужно убрать дерн на глубину прорастания корней. Закончив работу по очистке участка, его нужно выровнять при помощи слоя песка или мелкого щебня. В завершение нужно тщательно утрамбовать площадку.

На следующем этапе необходимо создать опоры навеса, пристроенного к дому. Для этого выполняется бурение шурфов, которые должны иметь следующие размеры: глубина – 50-60 см, диаметр – 20 см. Во время выполнения этой операции необходимо позаботиться о возможности укладки кабеля под осветительные приборы.

Выбирая расстояние, на котором будут размещены по отношению друг от друга опоры, необходимо ориентироваться на площадь пристройки, материал, из которого будет изготовлен каркас, а также вес крыши. Для более массивных конструкций потребуется увеличить частоту размещения столбов. Обычно достаточно расположить их с шагом 1-1,5 м. Создав вначале подобную основу, вам впоследствии не придется заниматься ее стыковкой с основным фундаментом жилого строения.

После того когда ямы будут вырыты, их нужно засыпать ведром щебня, а затем поставить туда вертикальные стойки, которые заливают бетоном. Обязательно нужно убедиться, что все столбы расположены строго по уровню. При этом можно поступить иначе: в созданные шурфы вставляются закладные детали с кронштейнами, которые крепятся на бетонный раствор. И только после этого в них устанавливают сами столбы.

Также необходимо уделить внимание и материалу: дерево необходимо обработать антисептиком, также его можно покрыть олифой или покрасить в любой желаемый цвет. Для установки навеса следует использовать обязательно сухой пиломатериал, с которого нужно снять шкурку при наличии таковой, в противном случае есть риск, что под корой довольно скоро появятся древоточцы.

Если вы устраиваете навес к дому, который расположен в низине, то необходимо выполнить дополнительную гидроизоляцию концов деревянных опор. Это можно сделать путем оборачивания их полиэтиленовой или рубероидной рубашкой или же залить горячим битумом.

Особой обработке необходимо подвергнуть металлические стойки, на которые наносят грунтовку, содержащую фосфат цинка. Хотя можно избежать этой трудоемкой операции, если использовать вместо указанных опор оцинкованный или алюминиевый профиль.

Дожидаясь момента, когда бетон в шурфах затвердеет, можно заняться изготовлением напольного покрытия для навеса. Есть несколько методов решения этой задачи:

  • Создание бетонной стяжки;
  • Укладка доски или тротуарной плитки;
  • Устройство песчаной или гравийной подушки.

Монтаж навеса из поликарбоната, пристроенного к дому

Когда подойдет срок, необходимый для схватывания бетона, обычно на это уходит 10-15 дней, приступаем к сборке конструкции. Первым действием является монтаж нескольких кронштейнов к наружной стене дома, к которой планируется пристроить навес. Впоследствии на них будет установлена несущая поперечная балка.

Обрешетка навеса

После этого приступают к выполнению верхней обвязки. Для этого нужно торцы забетонированных вертикальных столбов скрепить с поперечной балкой, после чего их соединяют друг с другом. Выполняется эта операция с использованием параллельно уложенных профилей. Если приходится иметь дело со стальным каркасом, то для соединения деталей применяют сварку. В том случае, если каркас выполнен из дерева, соединение выполняется при помощи стальных уголков. После создания сварочных швов их нужно обработать, нанести слой грунтовки и покрасить.

Установка стропил выполняется к поперечинам, причем они должны располагаться на расстоянии 60 м друг от друга. Для того чтобы скрепить их с несущей балкой, которая установлена к стене, используют стальные уголки. Монтаж обрешётки выполняется таким образом, чтобы она лежала поперек стропил, причем шаг, который должен быть здесь выдержан, должен составлять 30 см. В качестве крепежа используются саморезы. При изготовлении каркаса применяют брус различного диаметра:

  1. Стойки — 120×120 мм.
  2. Поперечные балки — 100×100 мм.
  3. Стропила — 70×70 мм.
  4. Обрешетка — 50×50 мм.

Если каркас сооружается из металлического профиля, то он будет иметь следующий диаметр:

  • Стойки — 40×60 мм.
  • Стропила и обрешетка — 30×50 мм.

Установка кровли

Для начала придется подготовить листы из стеклопластика, которые нужно нарезать в соответствии с рассчитанными размерами, после чего их монтируют на обрешётку. Но прежде нужно выполнить отверстия в них для крепежа. Выполняя эту операцию, нужно обращать внимание на то, чтобы ячейки пластика смотрели вниз. В этом случае образующийся конденсат будет свободно стекать. Выполнять эту работу рекомендуется с помощью саморезов, оснащенных резиновой термошайбой. Для крепления листов применяют H-образный профиль.

Заключение

Для обустройства зоны отдыха или же защиты входа от осадков можно использовать такой современный материал, как поликарбонат. С его помощью можно изготовить надежный навес, который не только украсит строение, но и будет на протяжении долгого времени эффективно справляться со своей задачей. Изготовить навес, пристроенный к дому из поликарбоната, под силу любому человеку, даже не обладающему специальными навыками.

Ввиду того что с этим материалом работать довольно просто, можно даже при помощи доступных инструментов и материалов изготовить пристройку, которая создаст дополнительную зону комфорта в доме.

  • Автор: Александр Александрович Чеботарёв
