Как сделать заземление в частном доме и на даче самому (схемы подключения)

Ни для кого не секрет, что защитное заземление необходимо для каждого жилого помещения, как для частного строения, так и для квартиры многоэтажного дома. Оно убережет жилище и людей от попадания молнии, защитит от действия электрического тока в случае его утечки из-за нарушения изоляции проводки или электроприборов. Кроме того, заземление выполняет функцию отвода накапливающегося статического напряжения и стекающего по ее корпусу тока от конденсаторов, являющихся частью электрической схемы встроенных сетевых фильтров. В статье расскажем, как сделать заземление в частном доме и на даче, рассмотрим частые ошибки при монтаже.

Системы заземления, отличия, преимущества, особенности

Описать простыми словами схему заземления можно следующим образом. Корпусы мощных электроприборов, через медные провода соединяются с медной шиной, которая в свою очередь соединяется с заземляющей полосой, выведенной от конструкции, помещенной под землей во дворе дома.

Мощные бытовые приборы через медные провода соединяются с заземляющей шиной

Теперь можно более подробно рассмотреть, как устроена эта конструкция, и каким образом действует вся система в целом:

  1. В грунте выкапывается яма, в которой на расстоянии 1,2-2 метра друг от друга, вертикально вниз забиваются 3 или 4 металлических элемента (отрезки арматуры, уголка или толстостенной трубы) длиной 1,5–3 м
  2. Элементы между собой обвариваются перемычками, изготовленными из металлической полосы, толщиной 3-4 мм или уголка
  3. От полученной конструкции в распределительный щиток внутри дома проводится металлическая полоса (трасса)
  4. В свою очередь трасса через медную жилу, посредством болтовых соединений коммутируется с медной шиной.

Полученная таким образом система называется контуром заземления. В зависимости от расположения забиваемых в грунт элементов, система может быть линейная или замкнутая. Читайте также статью: → «Контур заземления: монтаж». Место расположения подземной коммуникации лучше устроить в малоиспользуемом месте и в целях безопасности оградить его. Глубину залегания необходимо сделать не менее 60 см.

Линейная схема контура заземления

Такой способ предполагает забивание штырей в землю по одной линии. Три элемента располагаются в один ряд и последовательно соединяются двумя перемычками. От крайнего из них, трасса проводится в дом. Достоинством такого способа является простота исполнения: вместо ямы нужно выкопать простую ровную канаву. Кроме того, для соединения конструкции нужны всего две перемычки, вместо трех, как во втором варианте. Соответственно и сварочных стыков нужно всего три, а не четыре.

Выбрать безопасное место для размещения устройства не представляет труда, потому что оно практически не имеет площади и может разместиться вдоль забора или тыльной стены дома. Недостаток заключается в уязвимости схемы: при нарушении одного из соединений (сварки или полосы), вся система теряет свою эффективность.

Эскиз линейного заземления частного дома из 4 последовательно соединенных элементов

Замкнутая схема заземления

Такой вариант подразумевает расположение трех, забиваемых в землю металлических элементов, в форме треугольника. Штырей может быть больше и фигуры могут быть разными, но принцип действия один — при повреждении любого соединения, конструкция сохраняет свою функциональность. Достоинством такого способа можно назвать надежность и практичность. Явных недостатков не имеется, за исключением необходимости больших затрат труда на выкапывание ямы. Читайте также статью: → «Монтаж контура заземления в доме».

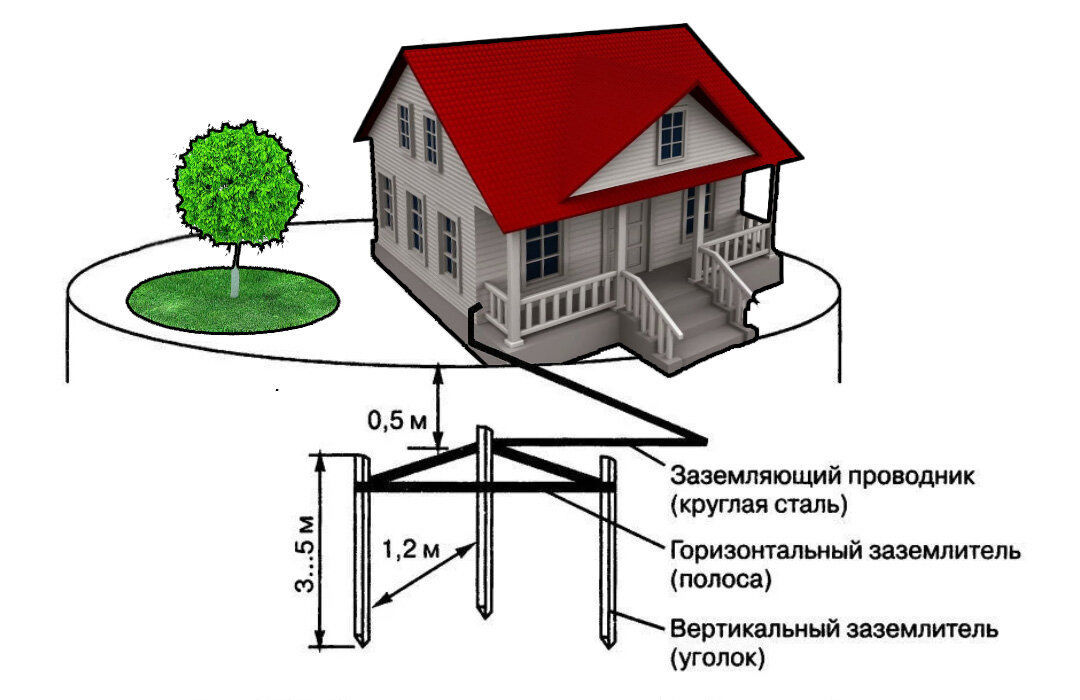

Контур заземления в частном доме – замкнутая схема в форме треугольника

Способ подключения системы заземления ТТ

Отличительная особенность системы ТТ заключается в том, что заземляющий проводник РЕ является абсолютно независимым от рабочей нулевой жилы сети. То есть он не выводится из заземляющего контура параллельно с проводом N, а заземляется через свой собственный контур. Говоря доступными словами: РЕ не имеет ничего общего с нулевым и фазным проводом, спускаемым к частному дому от опор электропередач. Он соединяется с землей через трассу, заведенную в дом от описанной выше системы заземления.

Проводник РЕ разводится по всему дому и к нему подключаются корпуса мощной бытовой техники и всех металлических объектов, способных проводить электрический ток. Таким образом РЕ-проводник объединяет все точки возможного появления неконтролируемого напряжения в одну общую систему уравнивания потенциалов. Соединять с рабочим нулем (проводом N) какие-либо заземленные конструкции, в том числе корпуса электроприборов – категорически запрещено.

Схема заземления по системе ТТ с РЕ проводником

Преимуществом системы ТТ является сохранение безопасности электрической сети и запитанных от нее потребителей в случае обрыва нулевого провода, выходящего от подстанции. Такое иногда происходит, особенно в частном секторе, где обрыв провода на столбах может случиться из-за ветра, скорость которого не гасится высотными зданиями, или от веток деревьев. При обрыве или замыкании, в электросетях могут возникнуть непредвиденные скачки и падения напряжения, которые будут погашены с помощью описываемой системы. Но остается опасность одновременного пробития фазы на корпус потребителя электроэнергии в момент касания его человеком.

Практический совет: для предотвращения поражения электротоком необходимо установить дополнительный уровень защиты, который включает в себя устройства защитного отключения УЗО и автоматические выключатели.

Применение устройств защитного отключения

Схема подключения розетки через УЗО, ВА и заземляющий РЕ-проводник

УЗО желательно установить в цепи всех мощных и дорогих бытовых приборов, а также на выходе из электрощитка. Потребители подключаются через устройства с уставкой до 30 мА, которые обеспечивают защиту от:

  • утечки тока в следствии нарушения изоляции;
  • поражения электрическим током;
  • возникновения пожара от искрения из-за нарушения контакта.

Однако защитные отключающие устройства не обеспечивают защиту от токов короткого замыкания. Поэтому рекомендуется наряду с УЗО использовать автоматические выключатели.

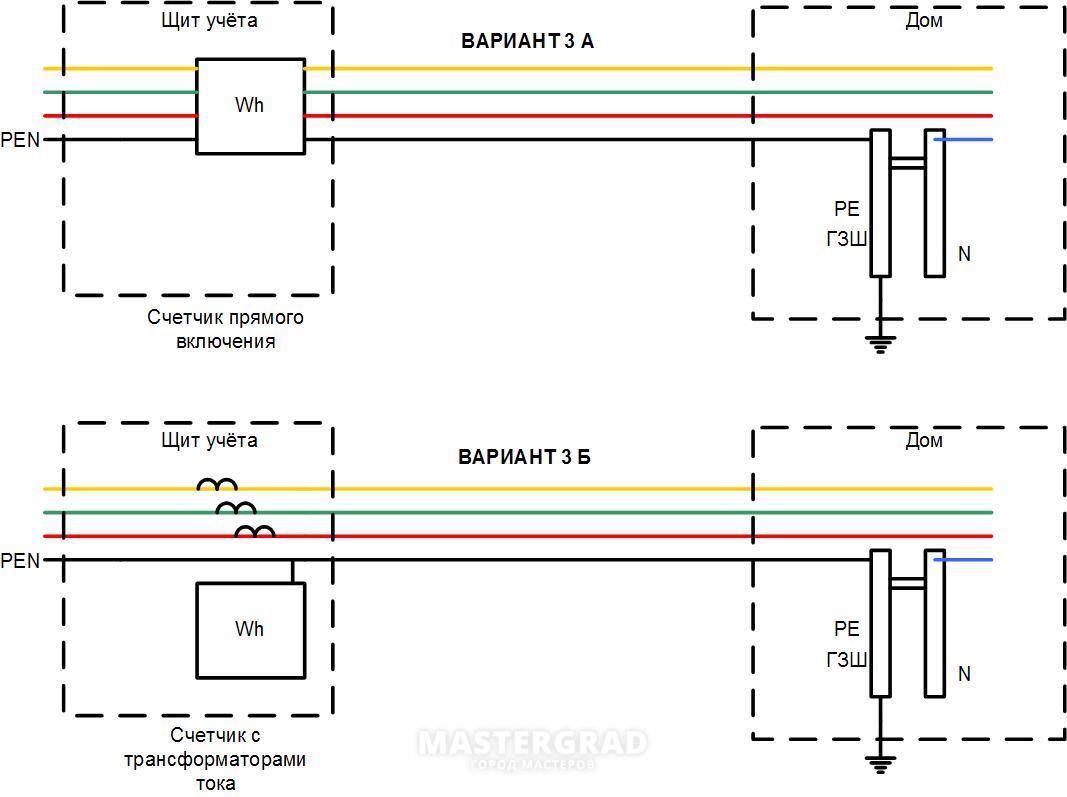

Система заземления TN-C-S

Данная схема предполагает объединение на определенном этапе до ввода в жилой дом двух проводников:

  1. Рабочий ноль, подводимый от трансформаторной подстанции
  2. Защитный заземляющий проводник.

Для этой цели снаружи дома нужно установить распределительный щит, в котором расположить две шины, соединенные между собой перемычкой. На одну из них подводятся оба проводника, а уходит один – РЕ, со второй уходит провод N. Таким образом, производится соединение и расщепление контуров на рабочий и заземляющий.

На щиток внутри дома поступают три жилы:

  • одна – L фаза;
  • вторая – N ноль;
  • третья – РЕ-проводник.

Каждая розетка подключается с заземляющим контуром, обеспечивая заземление всех электроприборов, имеющих евро-вилку.

Схема заземления по системе TN-C-S с РЕ-проводником

Практический совет: несмотря на наличие заземления, для обеспечения более полной защиты от поражения электрическим током, рекомендуется устройство СУП.

Система уравнивания потенциалов

СУП подразумевает подключение через медные провода корпусов всех мощных бытовых приборов (стиральная машина, бойлер, посудомоечная машина, конвектор) к медной шине заземления, описанной выше. Сюда же заземляются ванна, трубы горячего и холодного водоснабжения. Получается, что через такое соединение создается единый контур, посредством которого устраняется разность напряжений всех токопроводящих поверхностей.

Иными словами, в случае утечки тока на одном объекте, он равно распределится по всем остальным, утратив поражающую силу. Тоже произойдет при пробитии тока через воду. А наличие заземления сводит распределение к минимуму, уводя основной заряд на землю. Тем не менее, СУП не оградит от малых утечек, происходящих вследствие нарушения изоляции проводников. Для этой цели служит УЗО, о котором рассказывалось выше.

Проверка заземления в доме

Проверка работоспособности системы заземления производится либо в случае переезда в новый дом, чтобы убедиться в безопасности, либо сразу после создания контура своими силами. Для проверки понадобится прибор тестер «мультиметр». Читайте также статью: → «Проверка цепей мультиметром или тестером». Далее проверка осуществляется в следующем порядке:

Щупы прибора поместить на L и РЕ и проверить заземление
  • мультиметр приводится в рабочее положение, для чего щупы с проводами подсоединяются к контактам «com» — черный, VΩ – красный;
  • переключатель режимов измерения выставляется на измерение напряжения;
  • измеряется напряжение сети в розетке путем контакта щупов с фазным и нулевым проводом;
  • далее осуществляется контакт между фазным и заземляющим проводом.

При исправном заземлении, прибор покажет значение схожее с первым измерением. Если же показания будут отсутствовать – контур не работает. Подобную процедуру можно проделать с «контролькой» — лампочкой, ввинченной в электрический патрон с подключенными проводами.

При исправном заземлении «контролька» должна загораться, как от контакта проводов с L и N, так и от контакта между L и РЕ. Если этого не происходит – заземление отсутствует.

Проверка заземления при вводе на 380 В

При оборудовании ввода в частное домостроение на 380 В с использованием трехфазного электросчетчика, разводка внутри дома будет преобразовываться в 220 В путем отбора одной токоведущей фазы и нулевого провода. Поэтому проверка заземления в розетке будет аналогичной ранее рассмотренной процедуре.

Если необходимо проверить заземление в цепи трехфазного потребителя (например, электродвигателя), то щупы мультиметра необходимо разместить так, чтобы один обеспечивал контакт с токоведущей фазой, а второй – с контуром заземления. Наличие результата – признак работоспособности системы.

Дополнительное защитное устройство

Заземление частного дома может предусматривать обустройство молниезащиты, то есть приспособления, способного принимать разряд молнии при его попадании в дом и направлять его в землю. Однако импульсный скачок напряжения при попадании молнии может быть настолько силен, что может привести к выходу электрооборудования и даже распределительный щиток.

Чтобы избежать такого развития событий, в щитке рекомендуется устанавливать устройство защиты от импульсных перенапряжений (УЗИП). В случае исправного заземляющего контура и применения дополнительных защитных устройств, частный дом, а также находящаяся в нем бытовая техника защищены от многих негативных факторов:

№ п/пНегативный факторЗащитное действие
1.Короткое замыканиеВыключатель автомат, СУП
2.Утечка на корпусЗаземление, УЗО
3.Неисправность электропроводкиСУП, УЗО
4.Удар молнииЗаземление, УЗИП

Наиболее распространенные ошибки при создании заземляющей системы в частном доме

  1. Использование ветхих материалов в качестве забиваемых в землю штырей и перемычек между ними. Это может привести к разрушению и выходу всей конструкции из строя или утрачиванию ее эффективности.
  2. Значительное удаление подземной системы от домостроения. Этого не нужно делать, ведь чем ближе к дому будет расположение конструкции, тем быстрее опасный разряд достигнет земли. Рекомендуется располагать подземную часть заземляющей цепи с северной стороны дома, где всегда тень, земля более сырая, для лучшего контакта.
  3. Зануление, то есть установка перемычки в розетках между контактом заземления и нулевым проводом. Этого нельзя делать ни при каких обстоятельствах.
  4. Экономия на приобретении и установке УЗИП при оборудовании молниезащиты. Это может стоить выходом из строя дорогостоящей бытовой техники или всей электропроводки.
  5. Использование при организации СУП алюминиевых проводов для соединения с шиной. Алюминий и медь при окислении теряют контакт между собой, в результате чего утрачивается работоспособность всей системы.

Оцените качество статьи:

Заземление дома своими руками | Строительный портал

Еще совсем недавно защитное заземление оборудовалось только на промышленных предприятиях и других объектах, где используют мощные электроустановки. Чтобы защитить своих работников от случайного пробоя на корпус, в обязательном порядке каждая установка и прибор заземлялись. Но время не стоит на месте. Сегодня наши дома напичканы мощной бытовой техникой: холодильники, морозильные камеры, микроволновые печи, индукционные плиты, системы «теплый пол» и многое другое. А ведь все это является источником повышенной опасности. В случае нарушения их изоляции «тесное общение» с мощными приборами может стать фатальным. Именно поэтому, чтобы обезопасить всех обитателей жилища, в загородных домах обязательно необходимо оборудовать электрическое заземление. Его обустройство можно доверить профессионалам, а можно выполнить самостоятельно.

  1. Для чего необходимо защитное заземление
  2. Что собой представляет контур заземления
  3. Как произвести расчет заземления
  4. Как сделать заземление в частном доме своими руками



Для чего необходимо защитное заземление



В профессиональной литературе указано, что защитное заземление – это соединение нетоковедущих частей электроустановок с землей (грунтом), которое выполняют преднамеренно. При этом в нормальном состоянии данные части электроприборов и установок не находятся под напряжением. Но если вдруг произойдет частичное разрушение изоляционного слоя, металлический корпус прибора может оказаться под напряжением.

Если объяснять более доступным языком, то придется вспомнить школьный курс физики. Как нам известно из оного, ток имеет свойство течь в ту сторону, где наименьшее сопротивление. Когда на токоведущих частях электроприборов нарушается изоляция, ток начинает искать место, где сопротивление самое низкое. Так он доходит до корпуса прибора, в результате чего корпус оказывается под напряжением. Эту ситуацию называют «пробоем на корпус». Помимо того, что ток на корпусе может нанести вред самому прибору или нарушить его функциональность, если в такой момент человек или животное дотронутся до корпуса прибора, они получат удар током. Это может повлечь печальные последствия.

Защитное заземление выполняется для того, чтобы отвести ток в землю (грунт). При этом крайне важно сделать контур заземления с таким низким сопротивлением, чтобы ток, который распределяется в обратно пропорциональной зависимости между человеком и заземляющим устройством, прошел через человека в предельно допустимых нормах, а большая часть была перенаправлена в землю.



Что собой представляет контур заземления

Самый распространенный вариант контура заземления – заглубленные в грунт электроды, соединенные между собой в какой-либо контур, который может представлять собой любую геометрическую фигуру – треугольник, квадрат или другую, но также соединение может производиться в один ряд. Вариант обустройства зависит от того, насколько он удобен для монтажа, и от размеров территории, которую можно использовать под контур. Иногда контур заземления выполняют по периметру здания. Полученная конструкция присоединяется к щитку, для чего используется кабель заземления.

Расстояние от заземляющего контура до дома не должно быть слишком большим, оптимальным считается 4 – 6 м. Нельзя располагать контур ближе 1 м к дому, нежелательно дальше 10 м.

Важно! Контур заземления в обязательном порядке обустраивается ниже уровня промерзания грунта, т.е. на глубине не менее 0,8 м.

Глубина, на которую необходимо заглублять электроды, зависит от структуры грунта и насыщенности его водой и может составлять от 1,5 м до 3 м и более. Если грунтовые воды находятся близко к поверхности почвы, грунт насыщен водой, то глубина будет небольшой. В противном случае придется забивать стержни глубоко в грунт либо обустраивать другой вариант системы заземления.



Контур заземления из черного металлопроката

В качестве заземляющих электродов можно использовать любые стержни из черного металла. Это может быть стальной уголок (чаще всего используется), труба, двутавр, арматура с гладкой структурой. Принцип выбора прост – удобство забивания в грунт. Т.е. можно выбрать любую форму, главное, чтобы сечение металла было не менее 1,5 см2.

Количество стержней – электродов можно определить опытным путем или произвести расчеты, но самым распространенным является треугольный контур заземления с электродами в вершинах треугольника. Между собой стержни соединены металлическими полосами, такая же полоса ведет и к распределительному щитку.

Расстояние между стержнями может быть от 1,2 м до 3 м и более. Это зависит от сопротивления грунта.

Важно! Перед тем как делать заземление в своем доме, посоветуйтесь с обычными электриками в вашем районе. Спросите у них, какие чаще всего конструкции, и с какими характеристиками обустраивают в вашем регионе. На какую глубину ставить электроды, как далеко выносить от дома, какое расстояние между стержнями делать. Это значительно облегчит вашу задачу.



Модульные системы заземления

Помимо того, что можно оборудовать контур заземления из подручного материала, на рынке появились готовые модульные системы заземления.

В комплект входят стержни из высококачественной стали, сверху они покрыты медью. Диаметр стержней около 14 мм, длина до 1,5 м. С обеих сторон на стержне есть нарезка омедненной резьбы. Элементы соединяются между собой с помощью латунных муфт. Для заглубления стержней в грунт есть наконечники, которые навинчиваются на резьбовое соединение. Таких наконечников несколько видов для разных грунтов. Еще в комплекте есть зажимы для соединения вертикальных (стержней) и горизонтальных (полос) элементов. Для защиты конструкции от коррозии используется специальная паста, которой обрабатываются все элементы системы.

У готовых модульных систем заземления есть несколько существенных преимуществ:

  • Путем соединения вертикальных элементов можно осуществить заглубление на 50 м;
  • Стержни не сильно поддаются коррозии благодаря медному напылению и нержавеющей стали;
  • Не требуются сварочные работы;
  • Обустройство может сэкономить площадь, т.к. всю систему можно оборудовать на 1 м2;
  • Для монтажа не требуется специальное оборудование;
  • Долговечные.

Выбор системы заземления, самодельная или готовая модульная, зависит только от финансового бюджета и личных предпочтений. Но в любом случае перед обустройством необходимо произвести расчеты заземления.



Как произвести расчет заземления



Для тех, кто не любит лишних сложностей, существует вариант выполнения заземления опытным путем. Можно обустроить треугольный контур на оптимальном расстоянии от дома, использовать металлические стержни длиной 3 м, расстояние между стержнями сделать от 1,5 до 2 м, соединить их между собой и произвести замер сопротивления контура. Требования к заземлению таковы: сопротивление заземляющего контура должно быть в диапазоне от 4 до 10 Ом. А общее правило – чем меньше значение сопротивления, тем лучше. Если результат замеров нашего контура не удовлетворяет требованиям, то добавляем еще электроды и соединяем с уже установленными.

Снова производим замеры. И так повторяем до тех пор, пока наш контур не будет иметь сопротивление 4 Ом.

Более правильным решением будет все же произвести все необходимые расчеты до начала монтажа контура. Самое главное – определить количество требуемых электродов и длину горизонтального заземлителя (полосы). Все это напрямую зависит от свойств грунта, а точнее его сопротивления.

Первым делом определяем сопротивление одного стержня.

Значение удельного сопротивления грунта для расчетов можно брать из таблицы.

Если же грунт неоднородный, тогда его сопротивление рассчитывается по формуле:

Значение сезонного климатического коэффициента можно брать из таблицы:

Если не брать в расчет сопротивление горизонтального заземлителя (полосы), то количество электродов можно найти по формуле:

Находим сопротивление растекания горизонт. заземлителя:

Длину заземлителя находим по таким формулам:

Теперь можно рассчитать сопротивление электродов:

Окончательное количество электродов:

Коэффициент спроса можно узнать из таблицы:

Показатель коэффициента использования обозначает влияние токов друг на друга, которое зависит от расположения вертикальных заземлителей. При параллельном соединении электродов токи, проходящие по ним, влияют друг на друга. Чем меньше делается расстояние между вертикальными электродами, тем больше сопротивление всего контура. Именно поэтому иногда советуют разносить стержни друг от друга на расстояние, равное их длине, например, 3м.

Полученное в ходе расчетов значение количества электродов округляется до целого числа в большую сторону. Расчеты готовы, можно приступать к монтажу.



Как сделать заземление в частном доме своими руками



Монтаж заземления рекомендуется начинать в теплое время года. Во-первых, так легче производить земляные работы. Во-вторых, более точным и максимальным будет значение сопротивления грунта. Для качественного заземления это очень важно. А то можно сделать заземление, когда грунт временно насыщен водой, и его сопротивление будет 4 Ом, а потом наступит засуха и его сопротивление увеличится до 20 Ом. Лучше сразу учесть максимальное значение.

Мы будем рассматривать обустройство контура заземления из металлопроката в виде треугольника:

  • Первым делом выбираем удобное место. Копаем траншею в виде треугольника. Оптимальная глубина от 0,7 до 1 м, ширина 0,5 – 0,7 м. Длина каждой линии такая, как мы определили в ходе расчетов (длина горизонтального заземлителя).
  • От одного из углов (любого) копаем траншею, ведущую к силовому щитку возле дома.
  • Вертикальные заземлители – электроды вбиваем в вершины треугольника. Можно использовать стальной уголок 50*50 или любой другой стержневой металлопрокат. Для удобства забивания в грунт  конец стержня заостряем болгаркой. Если грунт слишком твердый, чтобы забивать в него электроды, тогда бурим скважины.
  • Стержни заглубляем так, чтобы их верхушка торчала из земли. Если нам пришлось бурить скважины, то вставляя в них электроды, засыпаем их грунтом вперемешку с солью.
  • Стальную полосу (минимум 40*5 мм) привариваем к стержням таким образом, чтобы образовался треугольник. Одну полосу ведем по траншее к силовому шкафу.
  • В частный дом заземление заводим через щиток. Для этого полосу присоединяем к проводу заземления или непосредственно силовому щитку  болтом 10 мм. Болт в обязательном порядке привариваем к полосе.

  • Следующий этап – проверка заземления. Для этого потребуется прибор «Омметр», стоит он немало. Ради того, чтобы раз – два за всю жизнь проверить сопротивление, покупать его накладно. Поэтому приглашаем для проверки сопротивления контура специалистов из энергоуправления. Помимо того, что они произведут замеры, также заполнят паспорт контура заземления. Если показатели сопротивления соответствуют норме, тогда можно закапывать контур. Если же нет – тогда вбиваем дополнительные электроды.
  • Засыпаем траншею. Используем для этого однородный грунт без примесей щебня или строительного мусора.

Важно! В засушливую погоду контур заземления рекомендуют поливать водой со шланга, так его сопротивление уменьшается.

Для более качественного срабатывания автомата отключения выполняют еще и заземление нейтрали. На входе в здание нейтраль соединяют с повторным заземлением. Дело в том, что в частные дома электричество приходит по воздуху. Для опор ЛЭП 6 – 10 кВт выполняется повторное заземление нейтрали, а вот для ЛЭП 0,4 кВт – практически никогда энергокомпании этого не делают. Чтобы нагрузка распределилась правильно, необходимо повторно заземлить опору возле дома (желательно, чтобы все соседские тоже были заземлены). И это заземление не объединять с контуром.

Если Вы не уверены, что все сделаете правильно, можете обратиться в специализированные организации, которые выполнят и все необходимые расчеты, и монтаж со знанием дела. Если же Вы ярый хозяйственник, который привык все делать собственноручно, что ж, дерзайте. Только помните – Ваше творение призвано защищать всю семью.

выбор схемы, монтажные работы + видео

Собираетесь организовать заземление в частном доме своими руками 220В или еще сомневаетесь в необходимости подобного мероприятия? Согласитесь, что стать жертвой поражения электрическим током не хочется никому. А именно это произойдет, если проигнорировать элементарные правила безопасности.

Заземление необходимо в любом жилом доме: построенном для постоянного проживания или служащим укрытием от дождя во время посещения дачи. Этому даже посвящена отдельная часть ПУЭ. В главе 1.7 говорится о том, что все электросети и любое электрическое оборудование должно заземляться в обязательном порядке.

Однако выполнять свою функцию система заземления будет только в том случае, если ее схема корректна, а все узлы смонтированы с учетом правил. В этой статье мы рассмотрели основные схемы, составили списки требований, привели поэтапный алгоритм действий при проведении монтажных работ.

Для чего нужно заземление?

Заземление – это соединение электрического оборудования, установки или точки сети с заземляющим устройством, находящимся за пределами жилого строения.

Правильно организованное соединение переводит весь потенциал токов утечки в землю, является надежной мерой защиты человека от повреждения электрическим разрядом

Целями, помимо обеспечения безопасности человека, являются: продление работы бытовой техники; обеспечение стабильного функционирования электроустановок; защита от перенапряжений.

Также заземление ослабляет воздействие внешних электромагнитных излучений, устраняет помехи в сети.

Внутренняя и внешняя части системы

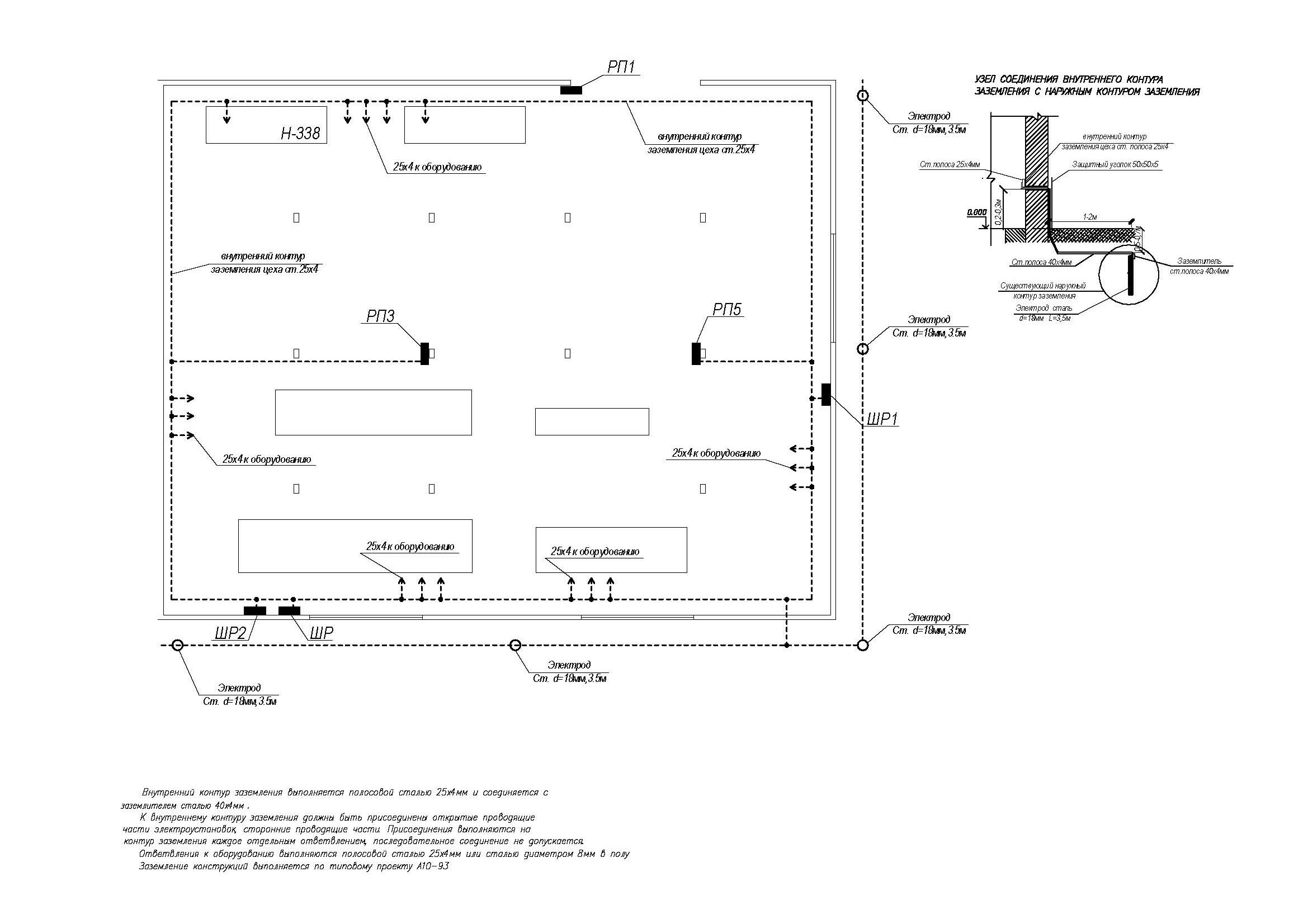

Система заземления состоит из двух частей: внутренней и внешней. Внутренняя часть состоит из расположенной в щите учета шины PEN и провода, соединяющего щит с внешней частью системы.

Для частного дома разработано два вида схем: TT, TN-C-S. Первая больше подходит для ветхих сетей, вторая активно применяется в новом жилье

Внешняя часть представляет собой контур заземления. Он состоит из заглубленных в почву электродов, приваренной к ним металлосвязи и полосы, соединяющей контур с исходящим из щита проводом.

Основные правила и требования

Правила и требования, которые необходимо учитывать при организации заземления в жилом строении, касаются материалов и размеров отдельных элементов системы, значений сопротивления контура заземления.

Контуром заземления называется металлическая конструкция с малым электрическим сопротивлением, способная обеспечить моментальный отвод электрического тока в землю

Также существуют стандарты, касающиеся размещения контура заземления относительно поверхности земли и фундамента жилого строения.

Геометрические параметры металлических элементов

Выбор типоразмеров металлических заготовок для изготовления заземляющего устройства основан на необходимости достижения нужного уровня сопротивления.

Соединить металлические детали заземляющего устройства можно при помощи электрической или газовой сварки. Обычно это делается после забивания электродов

Они могут быть разными, но существуют ограничения минимальных величин.

К таким величинам относятся:

  1. Толщина сторон уголков, используемых в качестве штырей. Она не должна быть менее 4 мм.
  2. Толщина стенки трубы, стартующая от 3,5 мм.
  3. Сечение соединительной полосы, располагающейся между штырями.

Минимальное значение последнего параметра не может быть менее 48 кв. мм. Только в этом случае полоса будет выполнять свою функцию.

Нормы сопротивления контура заземления

Соблюдение норм, предъявляемых к уровню сопротивления контура заземления, выступает основным условием эффективности всей системы.

Если в жилом строении размещен газовый котел, то сопротивление контура не должно превышать 10 Ом. При его отсутствии допускаются значения до 30 Ом

Здесь работает следующее правило: чем ниже уровень сопротивления заземляющего устройства, тем выше эффективность системы, тем более безопасным является пребывание в доме, пользование электроприборами.

Стандарты размещения заземляющих конструкций

Оптимальным вариантом размещения конструкций является диапазон 2-4 метра от внешней линии фундамента. При этом минимально возможным расстоянием является 1 метр, максимальным – 10 метров.

Важно проследить, чтобы нижние концы электродов располагались строго ниже уровня промерзания грунта. Иначе в холодное время года система не сможет в полном объеме выполнять свои функции

Дистанция между поверхностью земли и верхними частями конструкции должна составлять 50-70 см. Сами заземлители забиваются на глубину 3 метра.

Также стоит обратить внимание на влажность выбранного участка земли: чем более влажная почва в месте размещения, тем лучше. Для этой цели отлично подойдут зоны, запланированные под покрытие плиткой или асфальтом. Под ними не пересыхает почва, создается хорошая защита для всей конструкции.

Основные варианты заземляющих контуров

Известно несколько видов контуров заземления: модульно-штыревой, линейный, замкнутый. Замкнутый чаще всего выполняется в форме треугольника.

Вариант 1 – замкнутый контур

В этом случае электроды располагают в вершинах равностороннего треугольника и соединяют между собой металлическими полосами.

Расстояние между электродами не должно быть меньше глубины их погружения и не должно превышать суммы двух глубин. То есть при заглублении на 3 метра сторона треугольника должна составлять 3-6 метров

Форма треугольника выбрана не случайно: она обеспечивает замкнутость контура при минимально возможном количестве электродов. Специалисты допускают и другие формы.

К примеру, прямоугольник или многоугольник. Но они не являются экономичными, так как предполагают использование большего количества материала.

Вариант 2 – линейный вид и его характеристики

Выбирая линейную схему, заглубляемые электроды располагают в одну линию или небольшим полукругом. Обычно эта версия подходит для небольших по площади участков, где нет возможности создать замкнутую геометрическую фигуру.

У линейной схемы есть большой недостаток: при возникновении коррозии или механического повреждения одного из модулей выводятся из строя все следующие за ним участки. В этом случает система лишается способности полностью выполнять отводящую функцию.

Вариант 3 – модульно-штыревой вид контура

Модульно-штыревой контур реализуется при помощи сборной конструкции, позволяющей составлять электрод нужной длины.

Набор состоит из круглых стержней диаметром от 16 до 20-25 мм, длиной от 1200 до 1500 мм. Одни производители выпускают стержни с резьбой на концах, благодаря которой они могут соединяться посредством муфты. Другие отдают предпочтение цапфовому безмуфтовому соединению.

В продаже можно найти комплекты для выполнения модульно-штыревого заземления отечественных и зарубежных производителей с оцинкованными, нержавеющими, омедненными электродами

Для упрощения процесса заглубления в наборе обычно имеются удароприемные головки и острые наконечники. Кроме того, в качестве дополнительной опции он может содержать заземляющий проводник и насадку для перфоратора.

Порядок проведения монтажных работ

Для проведения монтажных работ необходимо приготовить электроды из уголка и металлосвязь в виде стальной полосы.

Если все готово, можно приступать к разметке. Наметить нужно не только будущее место расположения основной конструкции, но и путь, по которому внешний контур будет соединен шиной с внутренней частью системы.

Затем необходимо:

  1. Прорыть по разметке траншею глубиной 50-70 см.
  2. Вбить на заданную глубину электроды.
  3. Соединить вершины штырей металлосвязью при помощи сварки.
  4. Провести шину от внешнего контура к щиту учета.

Далее проводят проверку эффективности собранной схемы. Поскольку самостоятельный монтаж подразумевает отсутствие специализированного измерительного оборудования, можно использовать простые бытовые способы.

При выполнении любых электромонтажных работ, а также при проведении заключительной проверки необходимо соблюдать правила техники безопасности: пользоваться резиновыми перчатками и обувью, не работать в одиночку

Одним из таких способов является присоединение обычной лампы накаливания мощностью не менее 100 Вт одним концом на заземление, другим на фазу.

Если монтаж выполнен грамотно, то лампа будет гореть так же ярко, как от розетки. Тусклый свет или его полное отсутствие – повод проверить качество сборки.

Распространенные ошибки, советы

При самостоятельном обустройстве заземления исполнители часто совершают ряд типичных ошибок. Среди них:

  • Нанесение краски на электроды с целью предотвращения коррозии. Делать это запрещено, так как покрытие будет препятствовать отходу тока в почву.
  • Соединение электродов с элементами металлосвязи посредством болтов. Допустима только сварка, так как она обеспечивает долговечность и надежность контакта.
  • Бурение отверстий для штырей, исключающее плотное прилегание их к почве, и тем самым снижающее эффективность всей системы.

Для увеличения долговечности системы, сохранения ее рабочих характеристик рекомендуется обрабатывать металлические элементы контура заземления антикоррозийным составом.

Особо тщательно при этом следует пропитывать сварные швы.

Видео: Заземление дома. Контур заземления своими руками.

Мы убедились в необходимости заземления в частном доме, рассмотрели наиболее эффективные и практичные схемы, составили список материалов и порядок проведения работ.

Системы заземления частного дома в Москве. Поставка комплектующих молниезащиты по оптовым ценам.


Порядок создания

Главная функция системы – достижение нужного уровня сопротивления. С этой целью обычно применяются горизонтальные и вертикальные электроды, обеспечивающие требуемое растекание электрического тока. Вертикальные электроды можно устанавливать в мягком грунте, а для каменистой почвы лучше подходят горизонтальные электроды.


Порядок установки

Для системы TN-S монтаж заземления не нужен. Нулевой (заземляющий) проводник идет с линии, и его нужно лишь прикрепить к основной заземляющей шине. Таким образом, будет заземление, но о молниезащите нужно подумать дополнительно.

Обычно защитное заземление в частном доме устанавливается у дома или у столба, желательно разместить заземлитель недалеко от основной заземляющей шины. Нужно забить вертикальны шестиметровый электрод. Благодаря скромным размерам конструкции ее можно установить, например, в подвале.

Тонкости заземления газового котла

Если в доме есть газовый котел, то может потребоваться заземление с сопротивлением до 10 Ом. Установить комплект можно в несколько точек, которые затем соединяются горизонтальным электродом на глубине до 0.7 м и на расстоянии 1 м от стены.

Заземление для защиты от молнии

Перед началом работ следует заранее разобраться, есть ли необходимость обеспечения молниезащиты. Заземление на даче для защиты от молнии должно быть определенного типа. Необходимо установить хотя бы 2 электрода с длиной не менее 3 м. Они должны быть объединены горизонтальным электродом достаточной длины – чтобы между штырями было минимум 5 м.

Заземление жилого дома должно монтироваться вдоль стены, и оно будет своеобразным соединением двух токоотводов. Если их несколько, то логичным решением может оказаться прокладывание контура на глубине до 0.7 м и на расстоянии не менее 1 м от стены.

Купить комплект заземления, полностью готовый к установке, можно в интернет-магазине компании «Сталь-Про».

Заземление в частном доме: что такое, как проверить и как правильно сделать заземление

Мы уже писали о том, зачем нужно заземление в квартире, и что делать, если в вашем многоквартирном доме его нет. Теперь разберемся с особенностями грунта в частных домах. Пожалуй, главным отличием этой схемы является необходимость страховки.

ООО ГеоГраффити

Заземления много не бывает
Как и в многоквартирных домах, в частных домах существует три вида электропроводки.В старых домах — двухпроводная сеть системы TN-C, новая трехпроводная система TNC-S или ТТ с заземленным нулем и независимым от заземляющего контура. Однако превратить «старое» в «новое» в частном доме гораздо проще, чем в квартире. Вам не нужно обращаться в управляющую компанию и просить ее обновить электропроводку при регулярном обслуживании. И особо не надо ждать когда дойдет очередь до капитального ремонта. Установить заземление в частном доме можно в индивидуальном порядке. Главное, уметь правильно действовать.

Схема сайта aquatic-home.ru

Сельские электрики часто просто кладут на землю кусок стального уголка или арматуры, к которой подсоединяется медный провод. Да, в качестве дополнительного грунта такая конструкция возможна. Но для полного контура заземления этого недостаточно.

Требует особого внимания к проводке системы заземления ТТ (на схеме ниже). При таком подключении к контуру заземления на вашем участке будут предъявляться повышенные требования: должен быть не один, а как минимум два-три электрода.Ведь в отличие от предыдущих вариантов, здесь он вынужден «справляться» с работой самостоятельно, никаких дублей — то есть повторных заземлений на пути от трансформаторной подстанции к нагрузке.

Схема сайта housediz.ru

Сколько фаз должно входить в дом?
Подключение в частном доме может быть однофазным (как на схеме выше) и трехфазным, в этом случае вы «берете» электроэнергию из локальной сети не двумя, а тремя проводами.Для небольших сетей с выделенной мощностью 15 кВт последний вариант немного дороже, но для развитого домохозяйства предпочтительнее.

Во-первых, позволяет использовать оборудование, требующее подключения к трехфазным розеткам (электрокотлы, электроплиты, банные печи, деревообрабатывающие станки).

Во-вторых, при правильно разработанной схеме электроснабжения можно свести к минимуму провалы напряжения в сети при включении мощных устройств.

В-третьих, в трехфазной сети можно равномерно распределить нагрузку: фаза в, фаза в ванне, все три в гараже и мастерской.

Фото с сайта chebo.biz

Как сделать заземление в частном доме?
Заземление для сети имеет идентичную конструкцию, независимо от количества фаз. Кроме того, для системы молниезащиты необходим контур заземления, как у частного дома на 15 кВт. Здесь возможны два варианта.

1. Использование в качестве заземлителя заглубленных или забитых в землю токопроводов: стальной проволоки, участка и т.п.Подходят два или три металлических стержня, соединенных сварной крестовиной. Стержни имеют контур в форме треугольника на расстоянии не менее трех метров друг от друга. Глубина грунта — 2-3 м. В этом случае перемычка между стержнями должна располагаться чуть ниже полуметра под землей. К одной из перемычек приварен токосъемник из стальной проволоки, выходящий на поверхность.

Фото с ампероф.ru

Важно: Для подземной части данной конструкции допустим только сварной шов, так как любые другие (например, свинчиваемые) в земле корродируют и теряют свою надежность. Медный провод от домашнего щитка подключается к токоприемнику с помощью зажимных клемм. Клипса всегда обработана антикоррозийной смазкой.

Подробнее о том, как сделать заземление в частном доме (и какое оно должно быть), мы писали в статье о молниезащите. Убедитесь, что сельский электрик знает эти детали, прежде чем подключать заземляющую пластину.

ПО ТЕМЕ…
Вопрос: Зачем нужна молниезащита

Фото с сайта zazem812.ru

2 . Готов купить комплект в виде набора стальных стержней (есть подороже, из меди или нержавейки) и контактных групп. Преимущество «коробочных» решений — надежные контакты, быстрый монтаж системы заземления и повышенный срок службы: медь и нержавеющая сталь служат многие десятилетия.

Для частных домов в средней полосе России с традиционно высоким уровнем грунтовых вод обычно достаточно. Техническое обслуживание заземлителей — только периодический (раз в два-три года) осмотр наружных контактных групп и при необходимости чистка и смазка контактов.

Узнать или проверить есть ли заземление в частном доме, так же как и в квартире.

Фото с сайта elektro.ru

Комплексный случай: Электролитическое заземление
Электролитическое заземление — это тоже «коробочное» решение, но оно предназначено для грунтов с высоким электрическим сопротивлением (т.г., заглубить в сухую, песчаную почву), места, где невозможно заглубить в землю (скальное основание), и с ограниченным пространством (высокая плотность застройки).

В качестве заземлителя здесь используется L-образный полый стержень или электрод, заполненный специально приготовленной смесью минеральных солей.

Однако, если ваш дом не находится в пустыне или вечной мерзлоте, в электролитическом заземлении нет необходимости. Основная область его применения — промышленные объекты.

Джеймс Мартин Ассошиэйтс

Одинарное заземление для системы электро- и молниезащиты — так можно?
Скажем так, правила не запрещают.Но есть важный момент: сделать заземление сразу «в домашних условиях» — невозможно. Заземление системы молниезащиты должно располагаться на расстоянии более 5 м от входа в дом, дорожек и дорожек. Далее 1,5 м от фундаментов зданий. В то же время в грозу приближаться к нему опасно. Если в систему молниезащиты попадает молния, то создается электрический импульс напряжением до сотен киловольт. Могут возникнуть неконтролируемые токи, которые могут вывести из строя технику и даже стать причиной пожара.

Фото с сайта keaz.ru

Совет: Предотвратить нежелательные явления поможет установка на входной створке устройства защиты от перенапряжений (УЗИП). Устанавливается на дин-рейку, выглядит как УЗО (устройство защитного отключения), стоит несколько тысяч. А вот ремонт сгоревшей техники или ликвидация последствий пожара обойдется намного дороже.

СитиКрыша

Какое заземление, кроме проводки?
В отличие от многоквартирных домов, где для заземления требуется только проводка, в частных домах есть и другие элементы, которые необходимо подключить к цепи заземления.Например, газовый котел и система металлических труб, газовое отопление. Последний должен быть соединен с системой уравнивания потенциалов (СУЗ). Вопрос как сделать заземление газового котла, экспресс монтажники оборудования. Дилетанту здесь не место.

Представителям газовых компаний на соответствие их (повышенным) требованиям к качеству заземления. Главный показатель исправности заземлителя — сопротивление протеканию электрического тока. Стандартное значение для частного домовладения — не более 30 Ом (замерял прямо в точке расположения заземления, «дом» значит не проверял).Заземление, выполненное в схемах, которые мы описали ранее, связано с этим значением. Если ваша схема не «дотягивает» до высоких требований к газу (не более 10 Ом), скорее всего, придется делать дополнительную точку заземления.

Юлия Джучин

Не забудьте узо!
Неважно какое заземление сделано в вашем доме, подстраховку на случай его «осечки» поставить отдельное УЗО на отходящей линии на аварийную ситуацию в бане, в гараже или на улице с косилкой — вам не «вырубайте» весь дом.

Особое внимание следует уделить розеткам в помещениях с повышенной влажностью (санузлы, гардеробная, цокольный этаж). Имейте в виду, что в них можно устанавливать только розетки, специально предназначенные для наружной установки, в брызгозащищенном исполнении (с заглушками). А именно, минимальный класс защиты — IP54 (внутри помещения), IP65 (улица), с заземляющим контактом, подключение только через УЗО.

Мастерская братьев Титовых

ВАША ЧЕРЕДЬ…
Расскажите, какие нюансы заземления в загородном доме вы узнали на собственном опыте. Поделитесь в комментариях!

Схема заземления в частном доме 380. Устройство заземления в частном доме своими руками. Выбор дизайна зависит от многих факторов.

Оставлять жилые помещения без качественного заземления как минимум безрассудно. Любая неисправность бытовой техники потенциально опасна для жильцов. Пробой изоляции приводит к прохождению тока на корпус, а это уже грозит самыми неприятными последствиями.

Во избежание поражения электрическим током людей, использующих устройства, в каждой розетке предусмотрен третий контакт для отвода тока. Но работает только в случае подключения всех розеток к контуру заземления, погруженному в землю за пределами многоквартирного дома.

В то время в квартирах чаще всего использовались 2-жильные алюминиевые провода, в одной комнате у нас было 1 выключатель и 1 розетка. Что такое земля? Защитное заземление — основа пассивных частей электрооборудования для защиты людей от опасных электрических токов.

В настоящее время все мы не обходимся без мобильного телефона, обычно у нас в каждой комнате есть телевизор или компьютер. На кухнях есть полноценные посудомоечные машины, ванны или сушильные машины. Мы уже не думаем об одном гнезде в комнате, а рассчитываем собрать 4-5 и более гнезд.

Цепь заземления в частном доме представляет собой конструкцию из металлических заготовок, вкопанных в землю на одинаковом расстоянии и замкнутых между собой соответствующей полосой.

Изготавливается из штифтов или уголков, расположенных в один ряд или в ряд (квадрат).Закапывают «стояки» на глубину не менее семидесяти сантиметров. Они сварены между собой полосой металла шириной 4 и толщиной 0,3 см.

В каких случаях необходимы меры по заземлению?

Многие устройства оснащены металлическими корпусами. Поэтому иногда рука, касающаяся стиральной машины или холодильника, вызывает электрический разряд или постоянное напряжение. Из-за достаточно большого количества небезопасной или устаревшей изоляции устройств также могут происходить опасные для жизни вещи. Хотя даже относительно простое устройство имеет относительно высокое напряжение, ток обычно составляет всего 1 мА. По мере подъема устройства ток постоянно увеличивается. Поэтому необходимо обустроить землю в квартирах, т.е. снизив электрический заряд на землю, подключив устройство к третьему вводному кабелю.

На заметку. Во избежание проблем с энергонадзором сопротивление цепи не должно превышать 4 Ом. Нигде в нормативных документах этой организации не указано, что нельзя делать заземление частного дома своими руками.Если все сделано правильно, нареканий быть не должно.

Перед установкой системы заземления для частного дома следует уточнить несколько важных моментов:

Как правило изоляция этого кабеля желтого цвета в зеленую полоску. В сертифицированных штекерных разъемах этот кабель подключается к электронной почте. вторичный выходной контакт. Этот провод во вводных шкафах соединяется с корпусом шкафа «нулевым» проводом и с заземляющим контуром: металлическими полосами и трубчатыми конструкциями, прикрученными к земле болтами.

Заземление в старом корпусе дома выполнено только на кухнях, где установлены стандартные плиты. Заземление в строящемся доме обычно есть в каждом гнезде, а также в организации, которая заботится об электроснабжении, регулирует мощность дома.

  1. Лучшая электропроводность глины. Эта грунтовка является лучшим местом для нанесения защитного контура.
  2. Песчаную почву можно обрабатывать солевым раствором. Он улучшит проводимость, но при этом уменьшит срок службы конструкции (что вряд ли устроит владельцев).
  3. Замкнутая петля, то есть соединенная металлической лентой геометрической формы, более надежно смонтированная по прямой линии. В случае коррозии одной из опор вся конструкция продолжит полноценно функционировать.
  4. Место, где находится земля, опасно для людей и животных! Там может быть потенциальный ток. Животное, пораженное током, погибнет из-за своего небольшого размера. Это место также опасно для маленьких детей.
  5. Контур должен быть огорожен или закрыт элементами декоративного оформления, в котором никто не будет двигаться. Например, построить горку из камней.

Процесс сборки контура включает в себя следующие этапы:

Видеонаблюдение и заземление

Ежедневно проводит измерения и эксперименты на мышах и насекомых для выяснения возможного воздействия неионизирующего излучения на организмы. Как зависит выраженность симптомов? От чувствительности каждого человека, от вида излучения, от продолжительности облучения и от возраста. Особенно уязвимы дети. Беспроводной телефон или беспроводные игры не нужны.Является ли воздействие электромагнитного излучения на организм человека кумулятивным? Эпидемиологические исследования показали, что чем больше использование мобильного телефона рядом с мозгом, тем выше вероятность роста опухоли.

  • Потребуются уголки (50 мм) длиной 2 метра или штифты диаметром 32 мм.
  • На выбранном сайте сделана разметка. Расстояние между штырями 1-1,2 метра.
  • Углы затачиваются путем обрезания концов болгаркой.
  • В местах разметки выкапываются углубления глубиной 70 сантиметров. Эта величина нужна для опускания контура ниже точки промерзания почвы зимой. Ямы соединяются траншеями одинаковой глубины.
  • В каждую из ям вертикально вбивается уголок кувалдой или отбойным молотком. Над поверхностью остается только ее верхний край, необходимый для дальнейшего монтажа.
  • Все вершины сварены между собой полосой металла.
  • От ближайшего штыря до подвала дома идет автобус (круглая сталь). Обычная проволока не подходит, слишком быстро сгниет в земле.
  • В основании к шине приваривается болт М10 (поможет в работе). К нему крепится провод, идущий непосредственно к щиту электроснабжения – к клеммнику, к которому подключается заземляющий провод от розеток в доме.

Радиация, помимо прямого воздействия, также оказывает долгосрочное воздействие на здоровье. Считаете ли вы крайне важным ограничить использование беспроводных устройств, излучающих опасное излучение? Конечно. Средства правовой защиты сводят к нулю воздействие радиоактивного загрязнителя. Мы можем использовать беспроводные устройства, если соблюдаем правила.

Современный человек также «бомбардируется» облучением экзогенных источников. Достаточно ли сокращение внутренних источников? Это важно, потому что внешние источники не могут их контролировать. Однако для высоких частот были начаты и применены методы защиты со специальными красителями на стенах.

Важно! Болт необходимо смазать консистентной смазкой для предотвращения коррозии.

Способы подключения к распределительному щиту

Провод подключается к болту М10 шины заземления.В стене перфоратором пробивается отверстие, через которое провод подводится к распределительному щитку в комнате. Провод можно использовать алюминиевый (16 кв.мм) или медный (6 кв.мм).

Можно ли использовать приборы для измерения радиации в домашних условиях для уменьшения облучения? Вы можете получить такое устройство, чтобы контролировать, какие уровни радиации присутствуют в космосе. Конечно, не всегда легко понять, где именно происходит излучение, но, по крайней мере, он может выявить опасные точки и избежать их.

Сколько излучения мы получаем от наших устройств и как их защитить Как мы можем повредить наш мобильный, беспроводной телефон или маршрутизатор? В последние годы в последнее время появился еще один вид загрязнения: электромагнитное.Сколько излучения излучает каждое устройство, каковы пределы безопасности и как мы можем его защитить?

Частные дома в настоящее время подключаются к электроснабжению воздушными линиями с заземлением TN-C. Суть такой системы в том, что нулевой провод линии заземляется. К зданиям подключена фаза и рабочий ноль, соединенные с защитным проводом.


 Для таких линий существует два способа подключения.

Что входит в космические исследования: Измерение нагрузки с помощью специальных приборов в положении сна.Требуемая продолжительность измерений и испытаний для различных корректирующих мероприятий составляет около двух часов для первого эталонного положения и увеличивается примерно на полчаса-один час для каждого последующего. В ходе измерений заказчик может контролировать эффективность проверяемых мероприятий и формировать собственное мнение об ожидаемых результатах. Затем измерения обрабатываются в офисе, и проводится окончательное исследование с выводами и предлагаемыми мерами.

Система заземления TN-C-S

Непосредственно на комбинированном проводе разведены на два отдельных: рабочий и защитный.То есть получается трехжильная проводка.

  • Это делается путем размещения внутри щита шины, к которому будет присоединен защитный проводник (заземление).
  • Проложена перемычка от шины заземления к шине с присоединением нулевого провода.
  • На третьей шине смонтирована фаза.

Соединение ТТ

Фаза и комбинированный провод (нулевой и защитный), подключенные к дому по воздуху, смонтированы на отдельных шинах, изолированных от электрощита.

Исследование включает: Фиксацию текущей ситуации Определение источников бремени Тестирование различных мер защиты и мониторинг эффективности Предложение контрмер Полезную информацию о том, как привлечь внимание к общей информации по этому вопросу и связанным с ним проблемам со здоровьем.

РАДИОЛИНСКИЙ ОБРАЗЕЦ МЫ ЕЖЕДНЕВНО ЕЖЕДНЕВНО. Часто задаваемые вопросы: Почему радиации больше в машине? Поскольку автомобиль привязан, ваш мобильный телефон вынужден излучать более сильный сигнал для связи с базовой станцией, тем самым повышая уровень ее излучения.По этой причине лучше использовать внешнюю антенну. Внешняя антенна стоит около 30 евро в зависимости от устройства и входит в автомобильный комплект вне автомобиля.

Заземление дома выведено на третью шину, имеющую металлическое соединение с корпусом щита.
Преимущества системы заземления TT ​​ :

Защита от случайного появления потенциального напряжения на корпусе бытовой техники. Это происходит в случае перегорания комбинированного провода или появления напряжения в нулевом проводе с неравномерной нагрузкой по фазам (иногда до 40 В).

Лучше всего, если вы уже отключили свой мобильный телефон до того, как доедете до заправки. Искра, которая может образоваться при открытии или закрытии сотового телефона, может вызвать «взрыв», хотя шансы на это практически равны нулю. Перед использованием мобильного телефона, если у вас есть кардиостимулятор, вам следует проконсультироваться с врачом. Мобильное использование может повлиять на схему кардиостимулятора, что может повлиять на работу кардиостимулятора. Скорее всего, если вы разговариваете с самим сотовым телефоном, а не с кем-то рядом.

При установке перемычки между заземляющей шиной и заземляющим проводом в аварийной ситуации протекает ток на заземляющую шину.

недостатки :

Стоимость Также требуется реле напряжения.

Что важно помнить при выполнении монтажных работ

Перед подключением их к соответствующему проводу в доме необходимо соблюдать простые правила:

Система заземления ТТ

Для ограничения помех необходимо говорить с противоположной стороны кардиостимулятора и не класть мобильный телефон в карман рядом к этому.Если вы испытываете аритмию, вам следует прекратить его использование и обратиться к врачу. Помехи прекращаются, когда мы убираем сотовый телефон. Однако каждый кардиостимулятор отличается своей чувствительностью к помехам. Большинство родителей чувствуют себя в безопасности, когда их ребенок мобилен, потому что они могут общаться с ним, где бы он ни находился.

  1. не заземлять приборы последовательно;
  2. вывод нескольких розеток на одно крепление на провод заземления;
  3. не красить и не размещать заземляющий провод на стене;
    4. клеммы
  4. или площадки для монтажа заземляющих контактов, представляющие собой отверстия под болты М4, необходимо смазать консистентной смазкой для предотвращения коррозии;
  5. изоляция заземляющих проводов должна быть желтого цвета с зеленой полосой, а их сечение не менее 4 кв.мм

Некоторые бытовые приборы следует заземлять не через розетку, а путем присоединения провода непосредственно к корпусу (к специальному креплению).

Но хорошо ли пользоваться мобильными телефонами? Директивы ЕС не выделяют возраст пользователей, поэтому нет необходимости принимать специальные меры для детей. Является ли мобильный телефон таким же беспроводным телефоном? Беспроводные телефоны излучают электромагнитное излучение, но их мощность передачи намного ниже, чем у мобильных телефонов. Ассортимент портативных устройств намного меньше, чем мобильных.Сигнал трубки должен пройти всего несколько метров, чтобы достичь основания телефона, в то время как мобильный сигнал имеет гораздо большее расстояние и, следовательно, должен быть сильнее.

  • стиральная машина — устройство большой мощности, которое во влажной среде может проводить ток даже при полной исправности изоляции;
  • влияет на то, что при плохом контакте с розеткой может излучать волны, опасные для здоровья. Многие производители выпускают печи со специальным заземляющим винтом на корпусе;
  • духовка и варочная панель – у этих устройств большая потребляемая мощность и повышенный риск повреждения изоляции;
  • компьютер, работающий от источника бесперебойного питания, также нуждается в отдельном заземлении. Утечка из блока питания мешает работе компьютера и снижает скорость интернета. Системный блок компьютера заземляется через любой крепежный винт на корпусе.

Установка заземления в частном доме — дело ответственное. Большинство владельцев справятся с этой задачей самостоятельно. А сомневающиеся могут обратиться в соответствующие службы.

Нюансы заземления частного дома

Защищает ли корпус от радиации? Использование чехла может защитить только мобильный телефон, а не вас.Ведь, по мнению экспертов, случай «заставляет» соту излучать больше излучения для связи с базовой станцией. Продаются различные наклейки, размещаются на мобильном устройстве и «обещают» защитить вас от их излучения. На самом деле эти наклейки излучают мало света, то есть, по словам их производителей, они используют радиацию для включения света, превращая его в электричество.

Таким образом, считается, что они удаляют его из нашего тела, потому что вместо того, чтобы быть принятым нашим телом, он использует наклейку. В мобильных измерениях, однако, снижения излучения не наблюдалось, но оказалось, что использование наклейки имело противоположный эффект: т.е. мобильная связь передает с большей интенсивностью для преодоления наклеек-препятствий.

Монтаж заземляющего контура коммерческой фирмой с последующей приемкой работ энергосервисной службой – удовольствие недешевое. Зато можно будет требовать возмещения убытков в случае ДТП.

Какой вариант заземления в частном доме выбрать, каждый решает сам.Главное, чтобы все было выполнено качественно и прослужило долгие годы.

Монтаж заземления в частном доме на видео

Содержание:

Многие люди живут и проводят время в загородных домах и в частных загородных домах. Они стараются создать для себя максимальный уют и комфорт, окружить всеми современными удобствами. Подавляющее большинство таких объектов полностью электрифицированы, поэтому часто возникает вопрос, как сделать заземление в частном доме своими руками.

Схема заземления в частном доме своими руками 220 и 380в

В каждом частном доме заземление устраивается в зависимости от того, какое напряжение к нему подключено – 220 или 380 вольт. Обе схемы заземления практически одинаковы. В обоих случаях контур заземления устройства будет точно таким же. Существующие различия касаются способа подключения в зависимости от типа электрической сети.

При подключении к однофазной сети напряжением 220 вольт используются три провода — фаза, ноль и земля.Розетки также имеют три соответствующих контакта. Если подключается трехфазное напряжение 380 вольт, используется пять проводов, из которых три фазные, а два других служат нулем и заземлением. В розетках также пять контактов.

Категорически запрещается использовать вместо заземляющего провода нулевой провод независимо от напряжения в электрической сети. В этом случае вполне возможен дорогостоящий выход из строя бытовой техники и оборудования. Кроме того, существует реальная угроза здоровью и жизни людей, находящихся в доме.

При заземлении в частном доме следует учитывать разницу сопротивлений. Если монтаж выполнить по правилам, то сопротивление заземления при напряжении 220 вольт будет около 30 Ом. При напряжении 380 вольт этот показатель будет равен 10 Ом. Большую роль играет удельное сопротивление грунта, в котором проложен контур заземления. Например, каменистая почва имеет очень низкие показатели.

Схемы заземления

В первую очередь необходимо определиться с наиболее подходящим вариантом схемы заземления для частного дома.В зависимости от этого в дальнейшем будет монтироваться вся система.


Наиболее популярные схемы заземления:

  • Замкнутая цепь в виде треугольника. Главным его преимуществом считается более надежная работа. В случае повреждения перемычки между контактами работа системы продолжится с любой стороны целиком.
  • Линейная цепь состоит из нескольких штырей, вкопанных на одной линии, последовательно соединенных друг с другом.Недостатком этой системы является ее полный выход из строя, если установлена ​​перемычка, установленная в самом начале.

Для частных домов лучше всего подходит треугольник. В плане работы эта схема ничем не отличается от других систем, но эффективность ее намного выше. Исходя из конкретных условий, вы можете использовать свой вариант и оформить заземление в виде прямоугольника или других фигур.

Необходимые инструменты и материалы

Для изготовления искусственных заземлителей используется сталь металлическая.Лучше всего для этих целей подходят круглые бруски, трубы разного сечения и уголки.

Категорически запрещается использовать профильную арматуру в качестве заземлителей и заземлителей. Это происходит из-за горячего внешнего слоя, присутствующего во всех продуктах этого типа. В результате нарушается распределение тока по сечению, и процесс окисления протекает значительно быстрее.


С целью защиты металла от коррозии практикуется применение оцинкованных электродов.В некоторых случаях функции заземлителя может выполнять токопроводящий бетон.

Имеются комплекты заводского изготовления, состоящие из омедненных цельнотянутых штифтов. Их длина составляет 1,5 метра, а на конце имеется резьба. Для соединения штифтов между собой предусмотрены специальные латунные резьбовые муфты. Погружение электродов в грунт осуществляется мощными ручными ударными инструментами с использованием переходника и направляющей головки. Электроды соединены с заземляющим проводником скобами из нержавеющей стали.Защита соединений от коррозии в местах стыков осуществляется нанесением специальной пасты.

Не окрашивайте заземлители и не наносите на них другие покрытия, снижающие проводимость. Однако под действием коррозии толщина стальных деталей постепенно уменьшается. Этот фактор необходимо учитывать, поэтому сечение электрода выбирается с некоторым запасом. Таким образом, обеспечивается достаточно долгая работа схемы.


В нормативных документах определяется минимально допустимое сечение заземления, что следует учитывать при выборе материалов.Так, для прутка, оцинкованного, этот параметр равен 6 мм2, для прутка из обычного черного металла — 10 мм2, а для прямоугольного проката — 48 мм2. Стенки труб или полок из стального проката выбирают толщиной не менее 4 мм.

Большое значение имеет правильный выбор материала для соединения электродов. В большинстве случаев используется полоса, но в определенных условиях допускается применение трубы, уголка или проволоки. С помощью этих материалов заземление можно вывести прямо на электрощит.Сечение заземляющего проводника внутри здания должно совпадать с сечением фазного проводника, используемого в электропроводке.

Все заземляющие проводники подключаются к единой заземляющей шине, используемой для коммутации. Сама шина изготовлена ​​из специальной электротехнической бронзы. Он является одним из элементов распределительного щита и закрепляется непосредственно на его стене. Для выполнения работ может потребоваться кувалда и стремянка. Соединение деталей из проката черных металлов осуществляется сваркой.

Монтаж системы заземления

В частных домах практикуется использование в виде треугольника с равными сторонами. Для того чтобы сделать контур заземления в частном доме своими руками макет будущей постройки выполняют точно такую ​​же конфигурацию. Расстояние заземления от фундамента здания не должно превышать 1 метра.


После завершения разметки по периметру треугольника отрывается траншея глубиной от 0,8 до 1 метра.Его ширина составляет от 50 до 70 см, что обеспечивает удобство для сварочных и других работ. Сама траншея необходима для прокладки горизонтального соединительного заземлителя.

В каждой вершине треугольника забиты вертикальные заземлители с угла 2-3 метра в длину. Они засыпаны почти полностью ударами кувалды. Чтобы уголки лучше вошли в землю, их концы заостряют. Облегчить работу поможет устройство небольших колодцев напротив каждой вершины треугольника, глубиной около 1 м.5 м. В этом случае уголки забиваются в землю на меньшее расстояние.


После выполнения всех подготовительных работ можно приступать к непосредственному монтажу контура заземления:

  • В самом начале работ уголки забивают в землю таким образом, чтобы их верхний край выступал над поверхностью дна траншеи примерно на 20–25 см.
  • По завершении монтажа вертикального заземлителя выполняется горизонтальная обвязка с целью создания замкнутого контура.Все соединения выполняются сваркой – к концам уголков приваривается стальная полоса. Использование болтовых соединений не допускается, так как через некоторое время происходит окисление этих мест. В результате контакт теряется и заземляющий контур начинает работать неэффективно.
  • После полной сборки контура заземления его необходимо подключить к электрощиту. Делается это с помощью заземлителя, для которого используется стальная проволока сечением 8-10 мм.Его приваривают к контуру, а затем укладывают в траншею до стыка со щитом. В этом месте также приваривается болт диаметром 6 или 8 мм, к которому будет крепиться трос заземления.
  • Если стальной проволоки нет, то заземлителем вполне может быть стальная полоса, такая же, как и в горизонтальном заземлителе. Лента будет еще эффективнее, так как имеет большую площадь соприкосновения с землей. Однако работать с ним сложнее, особенно при укладке на изгибах траншеи.
  • По окончании всех сварочных работ места сварки обрабатываются специальными антикоррозийными составами. Краску для этих целей использовать нельзя, так как она полностью нарушает связь металла с землей и система заземления просто не сработает.

После проверки всех соединений выкопанную траншею засыпают землей. Далее заземление необходимо подключить к установленному в доме оборудованию. Во многих частных домах используется система заземления TN-C, где они заземляются.После установки собственного контура заземления эта схема уже не будет работать и потребует переделки на систему TN-C-S или TT.

Система заземления TN-C-S

В цепи TN-C нет отдельного заземляющего проводника, поэтому его необходимо преобразовать в цепь TN-C-S. Для этого в электрощите необходимо разделить комбинированный провод PEN, который одновременно является нулевым рабочим и защитным проводником. После разделения должно получиться два отдельных провода: N — рабочий и PE — защитный.


Так как к дому подводят только два питающих провода, то для получения трехжильной внутренней проводки необходимо использовать специальную заземляющую шину РЕ, подключаемую к щитку через металлическую поверхность. Подключается к проводу PEN, подведенному от внешней сети.

Затем шина РЕ соединяется перемычкой с такой же шиной, подключенной к нулевому рабочему проводнику N. Нулевая шина обязательно изолируется от экрана. После этого сам щиток подключается к цепи заземления.Для этого применяют многожильный медный провод, один конец которого соединяется с экраном, а другой прикрепляется к заземляющему проводнику посредством приваренного к концу болта.

Заземление по схеме ТТ

Эта система не требует разделения проводников PEN. Схема предусматривает подключение фазного провода к шине, изолированной от электрощита. Далее он будет выполнять функцию нулевого провода. После этого корпус щита подключается к цепи заземления.


Таким образом, заземление в частном доме своими руками по схеме ТТ не предусматривает никакого контура электрического соединения с проводником PEN. Это подключение имеет значительные преимущества перед схемой TN-C-S. При срабатывании PEN-провода потенциальный ноль на корпусах приборов останется. Поэтому схема ТТ считается более надежной и безопасной. Серьезным недостатком является его высокая стоимость, так как в схеме обязательно наличие защитных устройств.

Как сделать собственное заземление дома

Выбор правильной системы заземления, Bernard Jover

Энергетические правила

Выбор правильной системы заземления для вашего источника питания имеет решающее значение для защиты людей и имущества.И чтобы сделать правильный выбор, вы должны понимать, как разные системы заземления влияют на электромагнитную совместимость.

Система заземления электроустановки определяет способ соединения нейтрали источника питания (обычно трансформатора) с землей. Системы заземления были разработаны несколько десятилетий назад для защиты людей и имущества, а также для фиксации потенциальной опорной точки источника электроэнергии. С точки зрения электромагнитной совместимости различные системы заземления могут вызывать помехи или перенапряжения.Вот почему так важно правильно выбрать систему заземления при проектировании электроустановки.

Четыре системы заземления:

  • TT: Защитное заземление не зависит от установки.
  • IT: Нейтраль изолирована от защитного заземления или соединена импедансом.
  • TN-C: объединены нейтраль и защитное заземление.
  • TN-S: нейтраль и защитное заземление независимы.

Основные характеристики четырех систем заземления:

Европейские и международные стандарты рекомендуют систему заземления TN-S, которая вызывает меньше проблем с электромагнитной совместимостью для установок, включающих IT-сети (и, в частности, сети связи).

Советы

Система заземления должна быть выбрана в начале процесса проектирования установки.
Нейтраль должна быть подключена к земле в одной точке как можно ближе к трансформатору. Системы заземления
IT, TT и TN-C часто являются источником помех; в этих случаях следует использовать разделительный трансформатор.
Если система заземления неизвестна, используйте специальный трансформатор для питания чувствительного оборудования (устройств автоматизации, электроники, интерфейсов и т. д.).).
Используйте отдельные трансформаторы для питания чувствительных систем или систем, создающих помехи.
Используйте фильтры ЭМС (подходящего размера и правильно установленные).
Используйте устройства защиты от перенапряжения (правильного размера и правильной установки).
Обратите особое внимание на ток утечки, создаваемый фильтром ЭМС (фазные и нейтральные конденсаторы на землю).

Теги: Электроустановки, электрощиты, Поражение электрическим током, электромагнитная совместимость

Нейтральная система — с одинарным заземлением или с несколькими заземлениями?

Нейтральная система

В системе распределения трехфазная нагрузка является несимметричной и нелинейной, поэтому нейтраль играет очень важную роль в системе распределения. Как правило, распределительные сети работают в несбалансированной конфигурации, а также обслуживают потребителей.

Нейтральная система – с одинарным заземлением или с несколькими заземлениями? (Фото предоставлено WM Dyer Electrical Contractors)

Это вызывает протекание тока через нейтральный провод и падение напряжения на нейтральном проводе. Несимметричная нагрузка и чрезмерный ток в нейтральном проводе являются одной из проблем в трехфазных четырехпроводных распределительных системах, что вызывает падение напряжения на нейтральном проводе и создает проблемы для потребителей.

Наличие напряжения нейтрали на землю приводит к дисбалансу трехфазных напряжений для трехфазных потребителей и уменьшению напряжения между фазой и нейтралью для однофазных потребителей.

Трехфазная четырехпроводная сеть с несколькими заземлениями широко применяется в современных системах распределения электроэнергии из-за более низких затрат на установку и более высокой чувствительности защиты от замыканий, чем трехфазная трехпроводная сеть.

Нейтрали играют важную роль в обеспечении качества и безопасности электроэнергии.Система с многозаземленной нейтралью является преобладающей системой распределения электроэнергии, используемой в Соединенных Штатах.

Он позволяет неконтролируемому количеству электрического тока беспрепятственно течь по земле, создавая потенциальный вред для людей и животных, вызывая поражение электрическим током, и предположительно несет ответственность за незамеченные поражения электрическим током.

Защитное заземление, используемое при низком напряжении, 600 В и ниже, будет описано и использовано для объяснения опасностей, связанных с современной системой распределения с несколькими заземленными нейтралью, используемой в Соединенных Штатах.Это позволит читателю увидеть параллели между безопасной системой распределения низкого напряжения и системой распределения опасного среднего напряжения с многозаземленной нейтралью.

Причины разработки трехфазных, четырехпроводных, многозаземленных систем связаны с сочетанием безопасности и экономических соображений. Трехфазная, четырехпроводная многозаземленная конструкция успешно используется в течение многих лет и хорошо задокументирована в стандартах, включая Национальный электротехнический кодекс (NEC).Крайне важно принять решение о внедрении системы с несколькими заземленными нейтралями, чтобы «сэкономить деньги» за счет внедрения системы распределения электроэнергии с несколькими заземленными нейтралями в ущерб общественной безопасности.

Система с многозаземленной нейтралью (MEN)

Трехфазная четырехпроводная многозаземленная нейтраль

На рисунке слева показаны системы с многозаземленной нейтралью, обычно используемые электроэнергетическими предприятиями Северной Америки. Заземляющий реактор нейтрали используется некоторыми коммунальными службами для уменьшения доступного тока замыкания на землю, в то же время сохраняя эффективное заземление системы.

Система заземления с множественной заземленной нейтралью (MEN) представляет собой систему заземления, в которой низковольтный нейтральный проводник используется в качестве обратного пути с низким сопротивлением для токов короткого замыкания и где его повышение потенциала поддерживается низким за счет его соединения с землей через несколько места по его длине. Нейтральный провод подключается к земле на распределительном трансформаторе, на установке каждого потребителя и на определенных опорах или подземных опорах. Сопротивление между нейтральным проводом распределительной системы и землей не должно превышать 10 Ом в любом месте.

NEC Статья 250 Часть X Заземление систем и цепей 1 кВ и выше (высокое напряжение)

  1. Множественное заземление: Нейтраль системы с глухозаземленной нейтралью разрешается заземлять более чем в одной точке.
  2. Нейтральный проводник с несколькими заземлениями: заземляйте каждый трансформатор, заземляйте с интервалом не более 400 м, заземляйте экранированные кабели в местах контакта с персоналом.

Одиночная заземленная нейтраль

Трехфазный четырехпроводный провод с одной заземленной нейтралью

На рисунке слева показана одна заземленная нейтраль, которая отличается от многозаземленной системы.На рисунке показана нейтраль, также соединенная с землей, но нейтральный провод вытянут вместе с фазными проводами. Конфигурация, показанная на рисунке, позволяет размещать электрические нагрузки, трансформаторы между любыми из трех фазных проводов, между фазами и/или между фазами и нейтралью.

Это соединение между фазой и нейтралью заставит электрический ток течь через нейтраль обратно к трансформатору. Пока это электрическое соединение приемлемо, если нейтраль изолирована или считается потенциально находящейся под напряжением, но в будущем будут внесены изменения, которые сведут на нет безопасность для людей и животных.

Заземление обычно находится на распределительной подстанции. Это может показаться незначительным, но различия существенны

Преимущества систем с заземленной нейтралью

(1)  Оптимизация размера разрядника перенапряжения:

  • Ограничитель перенапряжения напряжение заземления в нормальных и ненормальных условиях. В условиях замыкания на землю фазное напряжение может возрасти до 1.73 за единицу на двоих, безошибочно.
  • Применение ограничителей перенапряжения в энергосистеме зависит от эффективности заземления системы. Состояние перенапряжения, которое может возникнуть при замыкании на землю, можно свести к минимуму, поддерживая низкий импеданс нулевой последовательности. Следовательно, оптимизация размеров ОПН в системе зависит от заземления системы.
  • Эффективно заземленная система питания позволяет использовать ограничитель перенапряжения с более низким номиналом. Ограничитель перенапряжения с более низким номиналом обеспечивает лучшую защиту от перенапряжения при меньших затратах.Эффективно заземленная система может быть создана только при использовании многозаземленной нейтрали системы правильного размера.
  • В системе с одиночной заземленной нейтралью требуется использование разрядников с полным линейным номинальным напряжением. Это увеличивает стоимость ограничителей перенапряжения и в то же время снижает степень защиты, обеспечиваемой ограничителем перенапряжения. Кроме того, если нейтраль четвертого провода не имеет многократного заземления, рекомендуется разместить разрядники защиты от перенапряжения в соответствующих местах на этом проводнике.

(2) Полное сопротивление нулевой последовательности для системы с несколькими заземлениями ниже, чем для системы с заземленной нейтралью в одной точке.

(3) Замерзание и арктические условия отрицательно сказываются на импедансе нулевой последовательности. Многозаземленная нейтраль системы по-прежнему снижает импеданс нулевой последовательности по сравнению с заземлением в одной точке. Фактически, без многозаземленной системы более вероятно, что ток короткого замыкания будет недостаточным для надлежащего срабатывания защиты от замыкания на землю.

(4) Стоимость оборудования для системы с несколькими заземлениями ниже.

(5)  Вопросы безопасности на экранах кабелей.

  • Кабели среднего и высокого напряжения обычно имеют кабельные экраны (требования NEC выше 5 кВ), которые необходимо заземлить. Экран используется по нескольким причинам:
    • Для ограничения электрических полей в кабеле
    • Для получения равномерного радиального распределения электрического поля
    • Для защиты от индуцированных напряжений
    • Для снижения опасности поражения электрическим током

    Если экран не заземлены, может увеличиться опасность поражения электрическим током. Когда экран заземлен в одной точке, индуцированное напряжение на экране может быть значительным и создать опасность поражения электрическим током. Поэтому общепринятой практикой является применение нескольких заземлений на экране, чтобы ограничить напряжение до 25 вольт.

    Практика многозаземляющих экранов кабелей включает заземление концентрических нейтралей на силовых кабелях, что увеличивает потребность в многократном заземлении нейтралей в энергосистеме.

Недостатки многократного заземления нейтрали

(1)  Меньшая электробезопасность в общественной и частной собственности.

  •  В системе распределения с заземленной нейтралью необходимо иметь электрическое соединение с землей не менее 4 раз на милю, чтобы напряжение на многозаземленной нейтрали не превышало примерно 25 вольт, что делает его безопасным для линейных монтажников, если они придут в контакте с нейтралью и землей.
  • В соответствии с правилом NESC 096 C на участке с многозаземленным нейтральным проводником, соединенным с землей не менее 4 раз на милю, и у каждого трансформатора и грозового разрядника теперь есть несколько путей над землей и через нее, по которым может протекать опасный электрический ток. непрерывно, бесконтрольно.
  • Путь, по которому протекает этот ток через землю, определить невозможно. Мы не можем поместить изотоп на каждый электрон и проследить его путь, пока он бесконтрольно течет по земле. Безответственно позволять блуждающему неконтролируемому электрическому току течь в частную собственность и через нее.
  • Национальные электротехнические нормы и правила (NEC) требуют, чтобы нейтраль в сервисном разъединителе и панели защиты от перегрузки по току также была соединена с землей. Теперь вторичная нейтраль соединена с землей во второй раз.Теперь существует параллельное соединение нейтрали с землей, позволяющее опасному электрическому току непрерывно течь по земле без контроля.

(2)  Настройка реле защиты от замыканий на землю сложна.


Преимущества системы с одиночной заземленной нейтралью

(1)  Более надежная и безопасная система.

(2)  Реле защиты Настройка более проста для одиночной заземленной нейтрали:

  • Трансформатор тока в месте заземления нейтрали можно использовать для определения тока замыкания на землю (нулевой последовательности).
  • ТТ нулевой последовательности, включающий три фазных и нулевых провода.

    Остаточная цепь ТТ

  • Остаточная цепь с четырьмя ТТ (Три остаточных ТТ с отключением нейтрального ТТ).
  • Защита от замыканий на землю в системе с многократным заземлением нейтрали сложнее, чем в системе с заземлением в одной точке, поскольку необходимо учитывать токи нейтрали и замыкания на землю.
  • Ток нейтрали, а также ток замыкания на землю может протекать как в нейтрали, так и в земле.Таким образом, мы должны рассчитать как ток, так и количество тока нейтрали, которое может протекать в цепи, и уставка замыкания на землю должна быть выше этого тока нейтрали. Это не требует пояснений из рис.

(3)  Обнаружение тока замыкания на землю:

  • Хотя определение тока замыкания на землю в системе с одноточечным заземлением менее сложно, чем в системе с несколькими заземлениями, количество ток замыкания на землю в одноточечной заземленной системе может быть значительно ограничен из-за того, что весь ток замыкания на землю должен возвращаться через землю. Это особенно верно, когда удельное сопротивление земли велико, почва промерзла или очень сухая.
ССЫЛКИ:
  • John P. Nelson Fellow, IEEE ANSI/IEEE Std 142-1991
  • Westinghouse Electric Corporation, Справочник по передаче и распределению электроэнергии NFPA 70
  • Джеффри Лейб, Train-Car Crashs on the Rise, газета Denver Post , 7 ноября 2002 г.
  • РТ Бек и Люк Ю, Рекомендации по проектированию систем заземления

Определение стандартных схем заземления

Описанные различные схемы заземления (часто называемые типом энергосистемы или устройством заземления системы) характеризуют метод заземления установки после вторичной обмотки трансформатора среднего/низкого напряжения и средства, используемые для заземления открытых проводящих частей. питаемой от него установки РН

Выбор этих методов определяет меры, необходимые для защиты от косвенных опасностей.

Система заземления включает в себя три изначально независимых выбора, сделанных проектировщиком системы или установки электрического распределения:

  • Тип соединения электрической системы (как правило, нейтрального проводника) и открытых частей с заземляющим электродом (электродами)
  • Отдельный защитный проводник или защитный проводник и нулевой проводник, являющиеся одним проводником
  • Использование защиты от замыканий на землю распределительных устройств защиты от сверхтоков, которые устраняют только относительно высокие токи замыкания на землю, или использование дополнительных реле, способных обнаруживать и устранять малые токи замыкания на землю на землю

На практике эти варианты были сгруппированы и стандартизированы, как пояснено ниже.

Каждый из этих вариантов обеспечивает стандартизированные системы заземления с тремя преимуществами и недостатками:

  • Соединение открытых токопроводящих частей оборудования и нейтрального проводника с проводником защитного заземления приводит к уравниванию потенциалов и снижению перенапряжения, но увеличивает токи замыкания на землю
  • Отдельный защитный провод стоит дорого, даже если он имеет небольшую площадь поперечного сечения, но гораздо меньше вероятность его загрязнения перепадами напряжения, гармониками и т. д.чем нейтральный проводник. Также исключены токи утечки в сторонних токопроводящих частях
    • .
  • Установка устройств защиты от токов утечки на землю или устройств контроля изоляции гораздо более чувствительна и во многих случаях позволяет устранять неисправности до того, как произойдет серьезное повреждение (двигатели, пожары, поражение электрическим током). Предлагаемая защита дополнительно не зависит от изменений в существующей установке

Система TT (заземленная нейтраль)

(см. рис. Е3)

Одна точка источника питания соединена напрямую с землей. Все открытые и посторонние токопроводящие части подключаются к отдельному заземляющему электроду на установке. Этот электрод может быть или не быть электрически независимым от исходного электрода. Две зоны влияния могут перекрываться, не влияя на работу защитных устройств.

Системы TN (открытые проводящие части, соединенные с нейтралью)

Источник заземлен как для системы ТТ (выше).В установке все открытые и посторонние токопроводящие части подключаются к нейтральному проводу. Несколько версий систем TN показаны ниже.

Система TN-C

(см. рис. E4)

Нейтральный проводник также используется в качестве защитного проводника и обозначается как проводник PEN ( P защитный, E арт и N нейтральный). Эта система не допускается для проводов менее 10 мм 2 или для портативного оборудования.

Система TN-C требует эффективной эквипотенциальной среды внутри установки с рассредоточенными заземляющими электродами, расположенными как можно более равномерно, поскольку PEN-проводник является одновременно нейтральным проводником и в то же время несет токи несимметрии фаз, а также 3 rd заказ гармонические токи (и их кратные).

Поэтому PEN-проводник должен быть подключен к нескольким заземляющим электродам в установке.

Внимание! В системе TN-C функция «защитный проводник» имеет приоритет над «функцией нейтрали».В частности, PEN-проводник всегда должен быть подключен к клемме заземления нагрузки, а для соединения этой клеммы с нейтральной клеммой используется перемычка.

Рис. E4 – система TN-C

Система TN-S

(см. рис. E5)

Система TN-S (5 проводов) обязательна для цепей сечением менее 10 мм 2 для переносного оборудования.

Защитный провод и нулевой провод разделены. В подземных кабельных системах, где существуют кабели со свинцовой оболочкой, защитным проводником обычно является свинцовая оболочка.Использование отдельных проводников PE и N (5 проводов) обязательно для цепей с площадью поперечного сечения менее 10 мм 2 для переносного оборудования.

Рис. E5 – система TN-S

Система TN-C-S

(см. , рис. E6 и , рис. E7)

Системы TN-C и TN-S могут использоваться в одной и той же установке. В системе TN-CS система TN-C (4-проводная) никогда не должна использоваться после системы TN-S (5-проводная), поскольку любое случайное прерывание нейтрали на входной части приведет к прерыванию защитный провод в нижней части и, следовательно, опасность.

Рис. E6 – система TN-C-S

Рис. Е7 – Подключение PEN-проводника в системе TN-C

Система IT (изолированная или заземленная через импеданс нейтраль)

IT-система (изолированная нейтраль)

Между нейтральной точкой источника питания и землей не установлено преднамеренное соединение (см. Рис. E8).

Рис. E8 – IT-система (изолированная нейтраль)

Открытые и посторонние проводящие части установки подключаются к заземляющему электроду.

На практике все цепи имеют полное сопротивление утечки на землю, поскольку нет идеальной изоляции. Параллельно этому (распределенному) пути резистивной утечки имеется путь распределенного емкостного тока, оба пути вместе составляют нормальный импеданс утечки на землю (см. , рис. E9).

Рис. E9 – Сопротивление утечки на землю в системе IT

Пример (см. рис. E10)

В 3-фазной 3-проводной системе низкого напряжения 1 км кабеля будет иметь полное сопротивление утечки из-за C1, C2, C3 и R1, R2 и R3, эквивалентное полному сопротивлению заземления нейтрали Zct от 3000 до 4000 Ом, не считая фильтрующие емкости электронных устройств.

Рис. E10 – Импеданс, эквивалентный полному сопротивлению рассеяния в IT-системе

Система IT (нейтраль с заземлением через импеданс)

Полное сопротивление Zs (порядка от 1000 до 2000 Ом) постоянно подключено между нейтральной точкой обмотки НН трансформатора и землей (см. , рис. E11). Все открытые и посторонние проводящие части подключаются к заземляющему электроду. Причины для этой формы заземления источника питания заключаются в том, чтобы зафиксировать потенциал небольшой сети по отношению к земле (Zs мало по сравнению с полным сопротивлением утечки) и снизить уровень перенапряжений, таких как передаваемые выбросы от обмоток СН, статические заряды и др. по отношению к земле. Однако это приводит к небольшому увеличению уровня тока первого замыкания.

Рис. E11 – Система IT (нейтраль с заземлением через импеданс)

Функция и важность систем заземления – часть первая

Электричество достаточно запутанно, когда мы имеем дело с проводами, по которым должен проходить ток. Еще больше сбивает с толку, когда мы говорим о проводах, которые обычно вообще ничего не делают. У большинства людей есть некоторые трудности с концепцией , заземляющей и его двоюродного брата, , соединяющего .Мы постараемся не усложнять и раскрыть тайну.

Как домашние инспекторы, важно, чтобы мы четко понимали эти системы, чтобы проводить более качественные проверки для наших клиентов. Если вы заинтересованы в том, чтобы стать домашним инспектором, или просто хотите обновить свои знания, потратьте некоторое время на обучение домашних инспекторов — это отличный способ убедиться, что ваши услуги являются лучшими, какими они могут быть.

Хорошей новостью является то, что это не очень сложная и не требующая много времени часть вашей инспекции.Хорошая новость заключается в том, что ремонт или замена, как правило, обходятся недорого.

Два типа систем заземления

В домах существует два типа заземления с разными функциями. Система заземления оборудования   представляет собой сеть неизолированных неизолированных проводов, проходящих через дом как часть ответвленной электропроводки, установленной с 1960-х годов. Системы заземления оборудования подключаются к трансформатору на улице и защищают домовладельцев от поражения электрическим током от паразитного электричества в доме.Система заземления   соединяет электрическую систему дома с землей. В рамках данного обсуждения мы сосредоточимся на последнем.

Способ подключения сервисного блока к земле

В системе заземления используется провод для подключения сервисного блока к земле с водопроводными трубами, заземляющими стержнями и т. д. Это путь для молнии или статического электричества. Он не предназначен для передачи аварийного тока от системы заземления оборудования на землю. Единственный случай, когда эта система заземления будет передавать электричество из дома, может быть, если в доме произойдет неисправность, из-за которой ток будет протекать через заземляющие провода в системе распределения и , а нейтральный служебный провод, выходящий на улицу, будет оборван.

Молния

Системы заземления помогают безопасно отводить неожиданные электрические разряды от других источников. Например, удары молнии могут вызвать возбуждение компонентов в домах. Система заземления иногда может безопасно рассеивать электричество от молнии. Однако большие удары молнии не будут рассеяны системой заземления дома.

Статические заряды

Системы заземления также помогают снимать статические электрические заряды.Накопление статического электричества внутри электронного оборудования, такого как домашние компьютеры, может создать проблемы в работе. Это гораздо менее важная функция заземляющего провода, защищающая скорее оборудование, чем людей.

Провода заземления/проводники заземления

Провода заземления обычно медные и могут быть неизолированными или изолированными. Обычно они имеют калибр 8 для сетей на 100 ампер и калибр 6 для сетей на 200 ампер. Лучше всего избегать стыков в заземляющем проводе, так как каждый стык является потенциальным плохим соединением.

Где заканчивается система заземления?



Цель состоит в том, чтобы электричество текло к земле. Это делается путем подключения заземляющего провода к заземляющему электроду. Это можно сделать несколькими способами, в том числе:

  • По металлическим водопроводным трубам
  • По металлическим стержням, вбитым в землю
  • По проволоке (часто ½-дюймовой арматуры), закопанной в фундаменты зданий (УФЭР грунт)
  • Заглубленные пластины или кольца заземления
  • Каркасы металлических зданий (чаще в коммерческом, чем в жилом строительстве)
  • Металлические кожухи частных колодцев водоснабжения

На приведенном ниже рисунке показаны наиболее часто используемые заземляющие электроды.

Типичное соединение с заземляющим стержнем (хотя часть зажима на переднем плане установлена ​​задом наперед).

Вы не сможете увидеть всю систему заземления. Тем не менее, есть несколько вещей, которые нужно искать, в основном вокруг того, что отсутствует или плохо связано.

Во второй части этого поста мы рассмотрим общие проблемы, которые могут возникнуть с системами заземления, и их решения. До встречи во второй части!

Веб-семинар по защитному заземлению, вопросы и ответы

Если имеется трансформатор ВН/НН и последующий распределительный щит НН, нужно ли нам иметь отдельное защитное заземление ВН и НН, или подойдет комбинированное (предположим, что это холодная площадка)?

Условия комбинирования систем заземления ВН и НН описаны в стандарте BS EN 50522 (раздел 6.1) и BS EN 61936-1.

Определение «горячего» и «холодного» в отношении телекоммуникационных систем рассматривается отдельно в ITU-T K.68 Сектор стандартизации электросвязи рекомендации ITU, серия K: Защита от помех. Обязанности оператора по управлению электромагнитными помехами от энергосистем в телекоммуникационных системах (согласно BS 6701 и BS EN 50522).

Бывают случаи, когда, несмотря на то, что объект является «горячим» с точки зрения телекоммуникаций, BS EN 50522 рекомендует соединение систем заземления высокого и низкого напряжения из-за близости системы низкого напряжения к системе высокого напряжения.В этих условиях затронутые телекоммуникационные системы, пересекающие границы горячих зон, вероятно, потребуют принятия мер по смягчению последствий в соответствии со стандартом BS EN 50174-3.

Ответственность за тип заземления (TN-S, TN-C-S, TT) несет DNO или iDNO? или он выбирается в зависимости от местоположения в Великобритании?

Является ли установка TT, будет зависеть от того, считают ли DNO или iDNO безопасным предлагать клемму заземления. Если использование заземляющей клеммы считается небезопасным, потребитель должен предоставить свой собственный электрод, и установка будет ТТ.

В противном случае DNO объявит, применяются ли условия PME. Бывают ситуации, когда на самом деле установка будет TN-S, но условия PME применяются по другим причинам.

Если в зарядных устройствах для электромобилей установлен заземляющий стержень, это, по сути, остров ТТ?

Не обязательно. Заземляющий электрод может быть предоставлен по трем причинам:

(a) Установщик решил, что оборудование для зарядки электромобилей должно иметь собственный остров TT. В этом случае должно быть обеспечено разделение сверху и снизу в соответствии со Сводом правил IET для зарядного оборудования для электромобилей (4-е издание) .

(b) Установщик предоставил дополнительный заземляющий электрод в соответствии с Постановлением 722.411.4.1 (ii), хотя это маловероятно для многих установок.

(c) Оборудование для зарядки электромобилей (EVSE или оборудование для питания электромобилей) относится к режиму 4 с заземлением IT во вторичных цепях (постоянного тока), подключаемых к транспортному средству. Средством заземления точки зарядки вполне может быть MET установки, но если источником питания является PME, установщик может выбрать «изолирование» электрода системы заземления IT.

Если электроды используются для PME, не преобразуется ли это в TT или это в дополнение к сохранению соединения PME на MET?

Если заземляющий электрод подключен к MET (напрямую или через защитные проводники цепи), то он предназначен для снижения потенциала прикосновения в случае обрыва PEN в распределительной сети.

См. раздел 14.5 Руководящих указаний 5 Защита от поражения электрическим током , Постановление 722.411.4.1 (ii) BS 7671 и Приложение G к IET Свод правил по установке оборудования для зарядки электромобилей .

Чтобы электромобиль можно было заряжать вне дома, нужен ли заземляющий стержень в точке зарядки? Не лучше ли превратить весь ваш дом в остров ТТ?

Для замены всей собственности на TT потребуются все следующие условия:

(a) Отсутствие посторонних проводящих частей, совместно используемых с другими объектами в сети PME.

(b) Все заземляющие электроды и любые сторонние проводящие части, отделенные под землей от любых скрытых проводящих частей, подключенных к сети PME.Рекомендуемое расстояние, при котором вся установка должна быть преобразована в ТТ, составляет 10 м (см. Таблицу h2 4-го издания Свода правил IET по установке оборудования для зарядки электромобилей ).

(c) Никакие открытые или посторонние проводящие части не должны быть доступны одновременно с открытыми или посторонними токопроводящими частями других электроустановок, подключенных к другому средству заземления.

(d) Средства изоляции и автоматического отключения, подходящие для ТТ.

Таким образом, это часто неосуществимо, хотя при установке в сельской местности или при установке на больших участках это может быть возможно.

Как вы справляетесь с множественным заземлением на промышленных установках (силовое заземление, заземление КИПиА и телекоммуникационное заземление)?


Как они взаимосвязаны?

Системы заземления, которые доступны одновременно, должны быть подключены по крайней мере в одной точке установки, чтобы предотвратить поражение электрическим током от напряжения прикосновения в установке. Требования к защитному заземлению имеют приоритет над требованиями к функциональному (включая ЭМС) заземлению.

Дополнительную информацию см. в разделе 444 BS 7671, а также в BS EN 50310 (IEC 30129) и BS IEC 61000-5-2.

На промышленных предприятиях требования к заземлению взрывоопасных сред должны соответствовать BS EN 60079-14.

На заправочных станциях следует соблюдать публикацию APEA «Проектирование, строительство, модификация, техническое обслуживание и вывод из эксплуатации бензозаправочных станций».

Если у нас есть два источника DNO, обслуживающих два отдельных здания, и их источники используются в качестве альтернативного или вторичного источника питания для другого здания, как это повлияет на схему заземления для каждого здания?

Если схема заземления здания (зданий), получающих вторичное питание, не соответствует требованиям TT, это следует обсудить с DNO.

Если у меня есть генератор, резервный для некоторых однофазных цепей в нескольких зданиях, при этом генератор находится в удаленном здании, я полагаю, что для соблюдения требований мне необходимо убедиться, что сопротивление между двумя системами заземления составляет пренебрежимо малым импедансом, так как открытые проводящие части обеих систем будут находиться на расстоянии соприкосновения друг с другом и даже проходить по одним и тем же кабельным лоткам? Это система TNCS.

Если генератор работает параллельно с сетью, применяются положения технических рекомендаций ENA G98 или G99.

Если генератор продолжает подавать электроэнергию при отключении электроэнергии в сети или в качестве альтернативы электросети, также требуется независимое средство заземления (Правило 551.4.3.2.1). Его можно подключить к главной клемме заземления одновременно с заземлением распределителя.

Часто необходимо изолировать нейтраль сети питания, а также линейные проводники, чтобы предотвратить циркулирующие нейтральные токи и обеспечить защиту тех, кто работает в распределительной сети.См. Свод правил IET для систем хранения электроэнергии (раздел 9) для получения дополнительной информации о схемах переключения для этой цели.

Можно ли объединить заземление генератора с заземлением DNO?

Да, но:

(a) если генератор работает параллельно с сетью, применяются положения технических рекомендаций ENA G98 или G99.

(b) если генератор продолжает подавать электроэнергию при отключении электроэнергии в сети или в качестве альтернативы электросети, также требуется независимое средство заземления (Правило 551. 4.3.2.1).

Его можно подключить к главной клемме заземления одновременно со средствами заземления распределителя. Часто необходимо изолировать нейтраль сети питания, а также линейные проводники, чтобы предотвратить циркулирующие нейтральные токи и обеспечить защиту тех, кто работает в распределительной сети.

См. Свод правил IET для систем накопления электроэнергии (раздел 9) для получения дополнительной информации о механизмах переключения для этой цели.

Какая последняя литература по зарядке электромобилей доступна в IET?

IET Свод правил по установке оборудования для зарядки электромобилей, 4-е издание , и Установки для зарядки электромобилей на заправочных станциях .

Раздел 702: Если площадка была снабжена кольцевым проводом для системы молниезащиты, поскольку результаты испытаний на удельное сопротивление грунта оказались слишком высокими для использования оголовков свай и, в свою очередь, свай для заземления (подконструкция, изолированная от общей массы земли).

Будет ли этот кольцевой провод классифицироваться как дополнительный заземляющий проводник/заземляющий электрод для сети TN-C-S на объекте? Пока проводник был меньше 20 Ом?

Здесь есть другое руководство, которое вам нужно тщательно соблюдать.

С точки зрения соответствия сопротивлению заземляющего электрода, если СМЗ может быть соединена с MET в соответствии с серией BS EN 62305, тогда, конечно, это будет относиться к ПРИМЕЧАНИЕ к 702.410.3.4.3 (ii)

Тем не менее, руководство по инженерным рекомендациям ENA G12/4 (раздел 6.2.5), требуется установить металлическую сетку под зонами у бассейна и соединить ее с эквипотенциальным соединением. Это привело бы к совершенно другому и дополнительному требованию.

Является ли чистая земля такой же, как функциональная земля?

Термин «чистая земля» больше не используется в стандартах IEC, CENELEC и Великобритании.

Функциональное заземление обеспечивает заземление по функциональным причинам (например, опорный сигнал или ЭМС). То, как устроено функциональное заземление, зависит от проблем, которые вы, возможно, захотите смягчить.Защитное и функциональное заземление может быть обеспечено через один и тот же провод(а) — это называется комбинированным защитным и функциональным заземлением. BS IEC 61000-5-2 и BS EN 50310 предоставляют дополнительную информацию.

Требования к защитному заземлению всегда имеют приоритет.

Как работает заземление на корабле в море? Есть ли токопроводящий путь через массу воды, окружающую корабль?

Вода вокруг судна может быть проводящей, поэтому существуют запреты на использование ПМЭ в гаванях и подобных местах.При подключении к береговым соединениям в Великобритании действуют соответствующие положения, помогающие справиться с явлением утопления от поражения электрическим током, которое может быть связано с неисправностями судов.

Когда судно находится на плаву без связи с берегом, как правило, нет пути обратно к общей массе Земли и, следовательно, нет течения. Металлические корпуса судов используются аналогично эталону защитного заземления.

Какое заземление рекомендуется для опасных зон?

См. BS EN 60079-14, а также публикацию APEA Проектирование, строительство, модификация, техническое обслуживание и вывод из эксплуатации автозаправочных станций .

Обычно не рекомендуется использовать клемму заземления PME для опасных зон. Автозаправочным станциям рекомендуется ТТ.

Каковы требования к заземлению при использовании генератора в качестве альтернативного источника питания во время отключения DNO?

Также требуется независимое средство заземления (правило 551.4.3.2.1). Его можно подключить к главной клемме заземления одновременно с заземлением распределителя.

Часто необходимо изолировать нейтраль сетевого питания (в случае ПМЭ изоляция производится после отключения ДНО), а также линейные проводники для предотвращения циркулирующих токов нейтрали и обеспечения защиты работающих в распределительной сети. .

В чем причина того, что минимальное сечение кабеля КПК составляет 2,5 кв. мм?

Минимальный размер CPC применяется только в том случае, если отдельный проводник установлен за пределами кабеля или закрытой оболочки кабеля (например, кабелепровода, короба и т.п.). Это делается для предотвращения поломки КПК при механических повреждениях.

Меньший CSA может использоваться, когда CPC находится в кабеле или заключен в защитную оболочку, при условии, что он соответствует критериям либо Правила 543.1.3 (адиабатический критерий, либо неадиабатический расчет согласно BS 7454), либо Правила 543.1.4 (выбор по табл. 54.7).

Можно ли использовать ПМЭ в зданиях с металлическим каркасом, где металлические конструкции доступны для людей, стоящих на настоящей Земле за пределами здания?

Да, но это может быть решение DNO, и ответ может зависеть от расположения распределительной сети в этом районе, а также от местного состава земли.

В моем проекте я должен заземлить шину внутри панели BMS, очистить землю и защитное заземление, но система заземления в моем проекте все соединена вместе.

См. BS EN 50310 и BS EN 61000-5-2.

Фактические условия и меры, которые должны быть приняты для «приборных заземлений» или «сигнальных заземлений», зависят от того, являются ли приборы или устройства связи несимметричными (отнесенными к земле) или дифференциальными (в связи «сбалансированная витая пара»). Для некоторых входов прибора рекомендуется подключать экраны или проводники функционального заземления к устройству ввода прибора (ПЛК или другому электронному изделию), где такие проводники могут быть заземлены глухозаземленно, емкостно или резистивно (а в некоторых выбирается).

Являются ли сломанные PEN единственной возможной причиной отклонения токов нейтрали?

Нет, токи отведенной нейтрали могут возникать естественным образом, если эффективное сопротивление заземлителя посторонних проводящих частей или дополнительных заземлителей, а также сопротивление заземлителей системы PME достаточно низкое.

У нас есть большое производственное предприятие с резервной генерацией.

Заземление клиента составляет, например, 20 Ом в режиме Geni. Не означает ли это, что исследование защиты для защитных устройств MCB должно быть изменено, учитывая, что нормальное питание намного ниже, т.е. <1 Ом?

Если схема заземления островного режима (работа только от генератора) не является ТТ, сопротивление заземляющего электрода потребителя предусмотрено в соответствии с Положением 551.4.3.2.1 обычно не является частью контура защиты от замыканий на землю.

Тем не менее, исследование защиты (как для ADS, так и для защиты от неисправности) должно быть пересмотрено для «островного режима» (работа только от генератора) по сравнению с «подключенным режимом», независимо от этого, просто потому, что импеданс источника генератора больше, чем от сети (т. е. общий предполагаемый ток короткого замыкания ниже, а импеданс контура замыкания на землю выше). Это требование Правил 551.4.1, 551.4.2 и 551.4.3.1.

Допустимо ли заземлять 3-фазную аккумуляторную систему переменного тока и 24 В постоянного тока на одну и ту же точку заземления в мобильной системе выработки электроэнергии?

Да. Тем не менее, важно выбрать правильный тип оборудования для преобразования энергии, особенно любые инверторы, чтобы обеспечить их работоспособность, когда стороны постоянного и переменного тока PCE заземлены в одной и той же системе. Другие стандарты (автомобильной промышленности) могут применяться, если мобильным/передвижным устройством является транспортное средство, а система постоянного тока 24 В объединена с системой транспортного средства.

В связи с растущими требованиями к методу зарядки электромобилей на открытом воздухе, будет ли TT лучшим методом заземления по умолчанию для жилых помещений с надлежащей встроенной системой заземляющих электродов, предусмотренной в новых домах?

У каждого способа заземления есть свои плюсы и минусы. В некоторых случаях установки с заземлением TT могут быть более восприимчивы к перенапряжениям и другим переходным процессам, а также могут возникнуть проблемы с электромагнитной совместимостью, хотя, конечно, в жилых помещениях с последним не должно быть проблем.

Еще одна проблема с TT заключается в том, что если вы находитесь вне зоны влияния основного защитного соединения, напряжение прикосновения при замыкании на землю с пренебрежимо малым сопротивлением приближается к напряжению питания на время отключения защитных устройств (потенциально 2 с для распределительная цепь). Это более уместно в установках, где мало или нет посторонних проводящих частей и, следовательно, нет реального основного защитного соединения — все неисправности приведут к напряжению прикосновения немного ниже напряжения питания.

С другой стороны, системы TN-S могут быть подвержены деградации или обрыву защитного проводника питания так же, как обрыв проводника CNE в системах PME. Это может быть не обнаружено до тех пор, пока кто-то не получит удар от неисправного устройства, в котором защитное устройство не сработало до тех пор, пока (если оно защищено УЗО) УЗО не сработает, когда пользователь прикоснется к устройству. Потенциально это не так важно, если есть обширные посторонние проводящие части.

Можем ли мы использовать различные размеры заземляющей сети для промышленных помещений в зависимости от уровня неисправности в этом конкретном месте? Предполагается, что вся установка соединена в одно единственное кольцо.Размер проводника изменяется только после заземляющей ямы, которая создает точку звезды.

Это, конечно, зависит от причины предоставления заземляющей сети.

Не является ли PME ложной экономией — она экономит DNO стоимость некоторого количества меди, но как насчет затрат и последствий для конечных пользователей?

У каждой схемы заземления есть свои плюсы и минусы, и каждая из них может иметь косвенные затраты для потребителей. Системы TN-S могут быть подвержены деградации или обрыву защитного проводника питания так же, как обрыв проводника CNE в системах PME.Это может быть не обнаружено, пока кто-то не получит удар от неисправного устройства.

Как вы справляетесь с заземлением установки солнечных батарей так же эффективно, как и с вторым источником питания?

Если солнечный фотоэлектрический инвертор предназначен для прекращения генерации при отключении сетевого питания, то можно использовать клемму заземления распределителя.

В системах, которые работают в изолированном режиме, а также в подключенном режиме, системе не разрешается полагаться исключительно на средства заземления дистрибьютора в изолированном режиме (поскольку они могут быть отключены, когда дистрибьютор обслуживает свою сеть).В этой ситуации требуется потребительский электрод, и в дополнение к соблюдению положений раздела 551 BS 7671 мы рекомендуем, чтобы установка была спроектирована в соответствии с руководством IET:

.

(a) IET Свод правил для систем хранения электроэнергии

(b) IET Свод правил для подключенных к сети солнечных фотоэлектрических систем.

Что делать с системой заземления здания, которое питается от 2 разных трансформаторов с системой заземления TN-C-S для одного питания и системой TN-C от второго трансформатора?

Не совсем понятно, о какой схеме идет речь, но мы полагаем, что речь идет о системе типа «Частная PNB», аналогичной той, что показана на рис. 44. 9 из BS 7671. Если трансформаторы предназначены для установки или принадлежат потребителю, условия PME НЕ применяются.

Условия PME

применяются только к государственным (DNO) поставкам в соответствии с ESQCR либо из распределительной сети PME, либо по соглашению PNB, где объявлены условия PME. Эти устройства описаны в технической рекомендации ENA G12/4.

При заземлении источника Т-Т на установке потребителя, 3 фазы 100 А, включая УЗИП типа 1 для молниезащиты, но без внешней системы молниезащиты, какой размер соединительного проводника заземления и какое максимальное сопротивление заземления вы бы рекомендовали?

Основной заземляющий проводник в качестве защитного проводника должен иметь размер и выбираться в соответствии с разделом 543 стандарта BS 7671.

Максимальное сопротивление заземляющего электрода можно определить одним из следующих способов:

(a) Если УЗО используются во всей установке для автоматического отключения питания в соответствии с Правилом 411. 5.3, но см. примечание 2 к таблице 41.5.

(b) Если в установке используются устройства защиты от перегрузки по току, в соответствии с Положением 411.5.4, принимая во внимание, что сопротивление заземляющего электрода является частью полного сопротивления контура замыкания на землю.

Возникают ли проблемы при создании острова ТТ для отдельно стоящего здания, где внешняя токопроводящая труба находится как внутри основного здания, так и внутри отдельно стоящего здания, т.е.е. металлический водопровод?

Да. В этом случае уменьшается величина отводимых токов нейтрали. Тем не менее, в случае обрыва PEN-проводника через трубу все еще может передаваться напряжение — в зависимости от того, насколько плохим «заземлителем» являются посторонние проводящие части.

В связи с тем, что многие металлические водопроводные и газопроводные трубы на улице заменены на пластиковые, монтажники не могут знать, какой потенциал может передаваться через посторонние токопроводящие части в случае обрыва PEN-проводника на улице. Дистрибьюторская сеть ПМЭ.Следовательно, подключение защитного заземления в этой конкретной пристройке к электромобилю по-прежнему может считаться небезопасным, поскольку общая металлическая труба все еще может передавать потенциал прикосновения к корпусу автомобиля в случае события с открытым PEN. Рекомендуется разделение систем заземления в соответствии с Приложением H Свода правил IET по установке оборудования для зарядки электромобилей .

В островных установках ТТ часто возникают проблемы с изоляцией из-за газовых/масляных и отопительных труб.Добиться разлуки очень трудно.

Согласен. Является ли это проблемой или нет, зависит от конкретного расположения как в установке, так и в распределительной сети DNO.

DNO иногда рекомендует

TT, чтобы помочь предотвратить или уменьшить отведенные нейтральные токи.

При подаче питания на садовый сарай с 3-жильным однофазным проводом SWA, с заземлением сарая как TT и основным свойством PME, можете ли вы по-прежнему экспортировать землю через армированный кабель?

Броня кабеля должна быть заземлена. Если SWA защищена УЗО на основном объекте, броня может быть «разорвана» и изолирована на объекте, а заземлена в системе TT в навесе, и кабель будет эффективно защищен как TT.

Если броня заземляется в основном здании, а навес остается ТТ, то броня должна быть заделана и изолирована на навесе, как показано в презентациях.

Если вопрос можно ли вывозить ПМЭ в сарай, то строго да, можно.Есть два корпуса:

(a) Имеются посторонние-проводящие-части (подключенный заземляющий электрод будет посторонней-проводящей-частью). В этом случае защитная жила бронированного кабеля должна иметь размеры, соответствующие основной защитной жиле ПМЭ, или дополнительная жила, проложенная рядом с ней.

(b) Нет посторонних проводящих частей. В этом случае единственными ограничениями на размер защитных проводников являются защита от КЗ и достижение ADS (если ADS обеспечивается устройством защиты от перегрузки по току).

В установке PNB должны ли основные проводники уравнивания потенциалов соответствовать требованиям PME, т.

е. не более 50 кв. мм?

Если поставка PNB обеспечивается DNO, то применяются условия PME. См. G12/4.

Не обязан ли DNO обнаруживать обрывы PEN-проводников и действовать в случае их обрыва?

Существует требование, чтобы DNO поддерживали свои сети, чтобы они были безопасными, насколько это практически возможно.

Почему в отчете о периодических проверках и испытаниях клемма заземления не измеряется, чтобы увидеть, есть ли входящее значение сопротивления?

Это необходимо только для систем TT.

В системах TN (TN-S и TN-CS) заземляющий электрод не является частью пути замыкания на землю — обратный ток замыкания в идеале должен проходить по питающему проводу защитного заземления (PE) или питать защитное заземление и нейтраль (PEN) проводник. На практике ток короткого замыкания распределяется по внешним токопроводящим частям, но это известно как случайное заземление. Следовательно, в системах TN выполняется только измерение Ze.

Используете ли вы обмотки генератора в качестве Ze или включаете заземляющий стержень на 20 Ом?

Заземляющий электрод генератора не находится на пути замыкания на землю. Вы распределите землю от точки звезды генератора с отдельной нейтралью, чтобы метод заземления был TN-S.

Если зарядное устройство установлено в гараже как часть основной ткани дома, нужна ли для этого штанга TT или можно использовать существующий PME?

Важно, где заряжается автомобиль.

При зарядке в гараже дополнительные меры защиты не требуются. Если транспортное средство заряжается снаружи, необходимо принять одну из мер, изложенных в поправке 1 стандарта BS 7671.Вы можете бесплатно просмотреть поправку на веб-сайте IET.

В системе TNC-S можно ли продолжать заземлять проводник PE на заземляющий стержень так же, как проводник PEN? Будет ли это иметь значение?

Чем больше связей с истинной массой земли, тем лучше. Однако, если вы хотите использовать электрод для ограничения напряжения прикосновения в случае отказа PEN, вам нужны очень низкие значения сопротивления заземления. См. BS 7671 722.

Я установил ВЧ-заземлитель для радиолюбителя и антенну для работы дома.

Нужно ли подключать этот ВЧ-заземлитель к основной клемме заземления?

Да, если обе системы заземления доступны одновременно, то да, их необходимо соединить вместе.Это может быть в позиции TX. 73с Г8НУП.

Для заземляющего электрода потребителя местного генератора, т. е. резервной аккумуляторной системы хранения, должно ли измеренное значение Ra также составлять около 1-2 Ом в соответствии с расчетами A722.3, поскольку это было бы неосуществимо в соответствии с 722.411.4.1 (ii)?

Нет. Заземление генератора необходимо соединить с заземлением DNO. Если генератор мощностью 10 кВт или более, то заземляющий электрод 20 Ом

Сгоревший кабель заземления (проблема с разомкнутой цепью PEN) можно ли избежать с помощью какой-либо технологии, контролирующей цепь?

Устройство должно отключить все проводники под напряжением и входящее заземление.Этот тип устройства доступен для точек зарядки транспортных средств в системах PME. Мы не считаем, что это устройство доступно для целых установок.

У нас есть распределительная сеть 11 кВ — 415 В по всей площадке, и все распределительные трансформаторы имеют схемы PNB на вторичной обмотке. К каждому МЕТ подключен электрод, какое сопротивление должно быть для электрода. Будет ли это

<20 Ом или <1 Ом. Трансформаторный ввод КПК 11кВ - SWA на кабеле.

Это будет зависеть от того, есть ли у каждого трансформатора электрод источника, подключенный к точке звезды.Очень хорошая идея иметь дополнительный электрод, подключенный к MET. Когда все МЕТ на месте подключены к электроду, у вас есть глобальная мини-система заземления с уровнем резервирования.

Как выбрать проводник защитного заземления в установке TT?

Либо выбор с использованием таблицы 54.7, либо путем расчета с использованием уравнения адиабаты, но с учетом минимального CSA, установленного в правиле 543.1 и таблице 54.1.

Какой тип события вызывает потерю ошибок PEN?

Неисправности кабеля, удары кабеля и кражи кабеля.

В случае обрыва PEN-проводника, какую ответственность будет нести коммунальное предприятие в случае повреждения низковольтной установки жилого дома?

DNO выплатят компенсацию и/или заменят электронное оборудование, если неисправность связана с их сетью.

Обрыв PEN-проводника дистрибьютора, по-видимому, вызывает серьезные опасения в отрасли. Есть ли смысл размещать единственную сенсорную катушку вокруг группы проводов питания под напряжением, чтобы эта катушка была связана со звуковой сигнализацией, чтобы предупредить о том, что установка может быть подвержена открытому PEN.

Нет. Питание может быть отключено, но если установка подключена к заземлению поставщика, отведенные нейтральные токи вызовут повреждение и вызовут токопроводящие части, подключенные к MET, окажутся под напряжением.

Почему в системе ТТ указано значение 200 Ом или выше?

См. таблицу 41.5 стандарта BS 7671. Примечание 2. Может потребоваться меньшее значение в зависимости от тока срабатывания УЗО.

У меня есть установка PME, которую нужно поставить в новое садовое здание.Где мне искать информацию о заземлении?

IET Guidance Note 8 — очень хорошее руководство по заземлению и соединению. Если ваша садовая постройка полностью деревянная и не имеет посторонних проводящих частей, то, вероятно, все будет в порядке, но заземление следует рассматривать как часть вашего проекта. Может быть безопаснее запускать SWA с заземленной броней на стороне питания, а затем отключать и изолировать на дальнем конце, а MET в потребительском блоке в удаленном здании, подключенном к заземляющему электроду.Это работа для компетентного квалифицированного электрика.

Имеется ли устройство для обнаружения или защиты от обрыва заземляющих проводников?

Устройство должно отключить все проводники под напряжением и входящее заземление. Этот тип устройства доступен для точек зарядки транспортных средств в системах PME. Мы не считаем, что это устройство доступно для целых установок.

В существующей частной сети TNS, питаемой от собственного трансформатора 11 кВ в 400 В, необходимо ли иметь отдельный соединительный кабель обратно к подстанции от удаленных распределительных щитов, питающих заводские низковольтные источники питания? Если это так, возможно ли преобразовать ее в систему TNCS на удаленных распределительных щитах, воспроизводя внутреннюю поставку, где DNO обеспечивает TNCS до конечной точки поставки?

Вы не можете совмещать заземление и нейтраль внутри установки, за исключением особых обстоятельств. См. правила ESQCR и 411.4.3. Если вы поставляете электроэнергию в удаленное здание, и в этом здании есть посторонние проводящие части, то заземление кабеля можно использовать в качестве соединительного проводника при условии, что он соответствует требованиям CSA для CPC И соединительных проводников.

Если в помещении есть заземлитель молниезащиты, можно ли, скажем, заземлитель ТТ соединить вместе?

Если молниезащита соответствует стандарту BS EN 62305, то весьма вероятно, что она должна быть связана с MET, но вам потребуется получить рекомендации от проектировщика молниезащиты.См. Правило 411.3.1.2.

Было бы целесообразно осуществить проект по соединению мата заземления устаревших систем заземления, где сторона ВН и сторона НН сети имеют отдельные маты заземления?

Вероятно, нет. Применение раздельного заземления для ВН и НН имело смысл. Если вы планируете сделать это, следует проконсультироваться с первоначальным дизайнером.

Есть ли смысл в установке заземляющих электродов в каждом помещении, скажем, в новостройке для ограничения напряжения прикосновения в случае обрыва PEN-проводника?

Да, как мы упоминали в вебинаре, заземление фундамента для новых жилых комплексов было бы целесообразным.

В примере, когда сломанный PEN сжег проводку в доме, кто заплатил за повторную проводку?

ДНО.

Какие-нибудь меры по исправлению ошибки PEN Open?

Мы знаем, что ENA и DNO изучали это.

Какую технологию следует использовать для обнаружения обрыва PEN-проводника сразу же после его возникновения?

Устройство должно отключить все проводники под напряжением и входящее заземление. Этот тип устройства доступен для точек зарядки транспортных средств в системах PME.Мы не считаем, что это устройство доступно для целых установок.

Уходят ли поставщики DNO от поставщиков PME для новых площадок?

Насколько нам известно, нет.

Как заземлить временный разъем питания на внешней стене здания, который будет использоваться для транспортного средства внешнего вещания, подключенного к оборудованию как внутри, так и снаружи здания, т.е. выпускные вечера в Королевском Альберт-Холле?

Один из наших бывших коллег из IET участвовал в разработке оценки рисков и безопасной системы работы для этой ситуации.

BS 50522, DNO обычно цитируют это сейчас.

Член ENA заседает в JPEL 64, поэтому мы знаем о документах политики ENA и знаем, что каждый DNO публикует свои собственные документы политики.

Насколько распространены «частные трансформаторы» и где они будут использоваться?

На больших площадках и в больших зданиях можно найти частные трансформаторы. В установках такого типа нередко имеется внутреннее кольцо высокого напряжения, обслуживающее несколько частных трансформаторов.

Подстанции и сети высокого напряжения спроектированы в соответствии с BS EN 50522 и BS 7430.

Нам известно об этом, но мы концентрируемся на низковольтных установках, поскольку высоковольтные установки выходят за рамки стандарта BS 7671.

.

No related posts.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
