Вытяжка через стену в частном доме, как сделать отверстие в стене

.

В частных домах, как и любых коммунальных жилищах, квартирах и прочих местах проживания трудно представить кухню без вентиляции. Люди всегда прибегали к обычному проветриванию кухни, но мы живем в век небывалого прогресса и каждая современная кухня должна оснащаться таким устройством. Изначально вытяжки придумали, чтобы избежать потери тепла на кухне, ведь, если в зимний период открыть форточку, чтобы проветрить помещение, легко можно простудиться. Вытяжка прекрасно справляется с вентиляционной задачей, стоит лишь установить ее над плитой и во время готовки нажать на одну из кнопок. Также это дополнение часто оснащается подсветкой, которая всегда будет кстати.

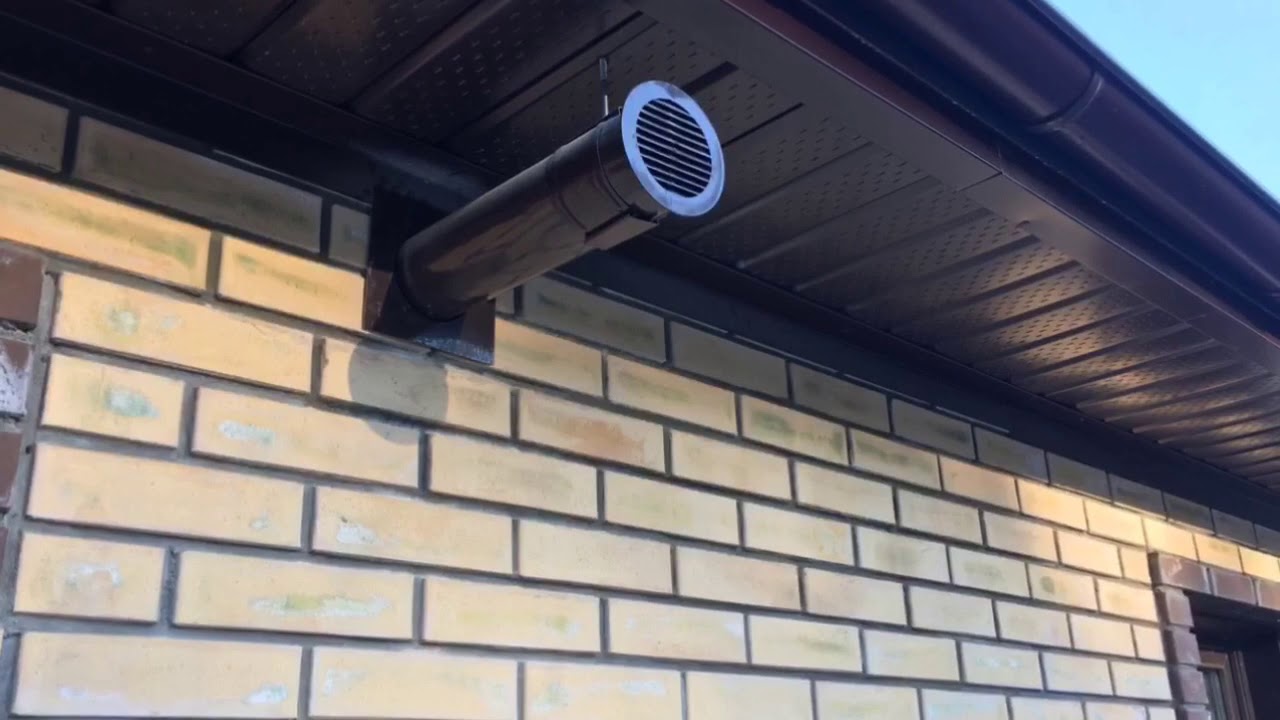

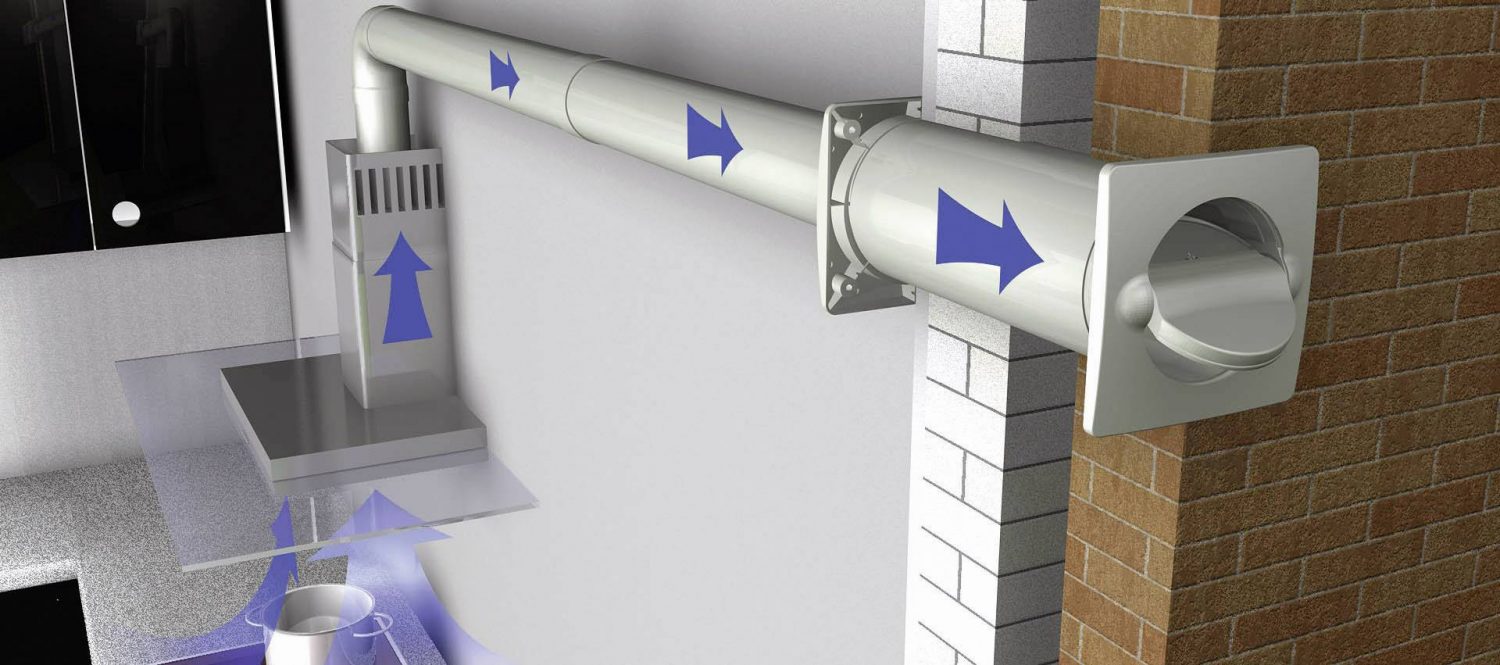

Вытяжка через стену позволяет сохранить красивый дизайн кухни

Обычно планирование вентиляционных шахт происходит либо перед стройкой, либо в процессе постройки самого дома. Все, что связано с внутренним облагораживанием жилья, нужно продумывать заранее. Если у вас до сих пор нет вытяжки, и вы решили ее установить, то запаситесь необходимым терпением и знаниями для этого. Ее не так трудно смонтировать самостоятельно или купить. Установка производится достаточно просто, поэтому можно не тратить свои средства на услуги рабочих. К тому же она не требует особых мер предосторожности и будет эстетично смотреться в деревянном доме.

Вытяжка на кухне, как важный элемент

На кухне постоянно присутствуют посторонние запахи, которые не всем кажутся приятными, а повышенная влажность может постепенно ухудшать состояние вашего здоровья. Это еще одно доказательство необходимости, чтобы вытяжка для кухни через стену в частном доме очищала ваше помещение. Поэтому перед установкой ознакомьтесь со следующими требования для этого дополнения.

1. Суть проветривания заключается в том, чтобы как можно скорее загрязнители на кухне смешались с чистым воздухом. После этого они должны пройти процедуру вывода и полностью покинуть помещение с помощью вытяжки.
2. Для правильного функционирования кухонной вытяжки нужно знать максимально доступное количество работающих конфорок для газовой плиты. Если помещение кухни более пятнадцати квадратных метров (15 м), то четыре конфорки не помешают вытяжке сделать свою работу. Для двенадцати квадратных метров (12 м) количество конфорок должно быть не больше трех, для восьми метров (8 м2) – всего две конфорки.
3. Также нужно считаться с определенным нормами, которые регламентирует специальный документ. Он гласит о правильной скорости и качестве воздухообмена в кухонном помещении. Это около 140 кубометров в час для газовых плит и 110 кубометров в час для электроплит.

Перед установкой вытяжки следует внимательно изучить документы

Эти три небольших предусмотрительных учета помогут вам добиться правильной и качественной вентиляционной задачи от вытяжки.

Монтаж

Прежде чем заниматься монтажом обязательно подберите хорошие и качественные компоненты для вытяжки. Ознакомьтесь с шаблонами инженерных таблиц, которые помогут вам верно разместить вентиляционные каналы, вычислить длину и ширину внутреннего сечения каналов. Это в будущем поспособствует быстрому и качественному выводу воздуха через стену на улицу.

Сам вентиляционный канал, если посмотреть на него со стороны, представляет собой ветвистое дерево. Однако материалы совсем не из этого компонента. Опытными работниками и пользователями этой системы настоятельно рекомендуется использовать нержавеющую сталь. Стенки внутри каналов должны быть максимально гладкими, чтобы снизить вероятность застраивания внутри мусора или налета. А чтобы практически убить риск, установите в стену на месте отверстия специальную сетку, которая не пропустит ничего кроме воздуха.

Чтобы правильно снабдить свой дом вентиляцией, примите к сведению определенные нормы по размещению вентиляционных шахт. Это нельзя назвать правилами, так как это всего лишь следствие проб и ошибок, которое поможет сделать все с первого раза с наилучшим долговечным результатом. Для установки необходимо сделать отверстия, которые будут отвечать за ввод и вывод кислорода. Отверстие в стене должно находиться над уровнем фундамента и будет выполнять втягивающую функцию.

Отверстие для вытяжки будет находиться на крыше, а труба, которая выводит нежелательные загрязнители воздуха прямо на улицу, должна возвышаться не менее, чем пятьдесят сантиметров (50 см).

Что такое естественная вентиляция

Этот способ проветривания имеет ряд отличий и недостатков в сравнении с вентиляцией в коммунальных многоквартирных домах. Все дома с квартирами строятся по конкретному общепринятому шаблону и здесь трудно допустить ошибку и столкнуться с несостыковками при строительстве.

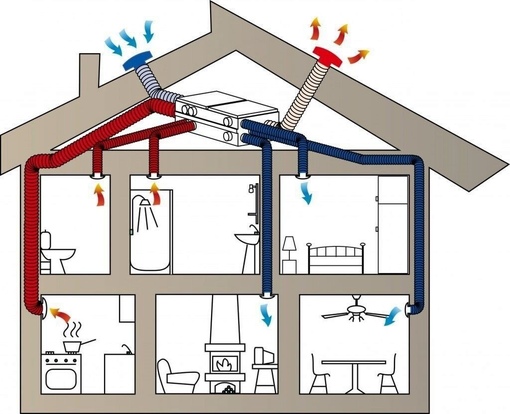

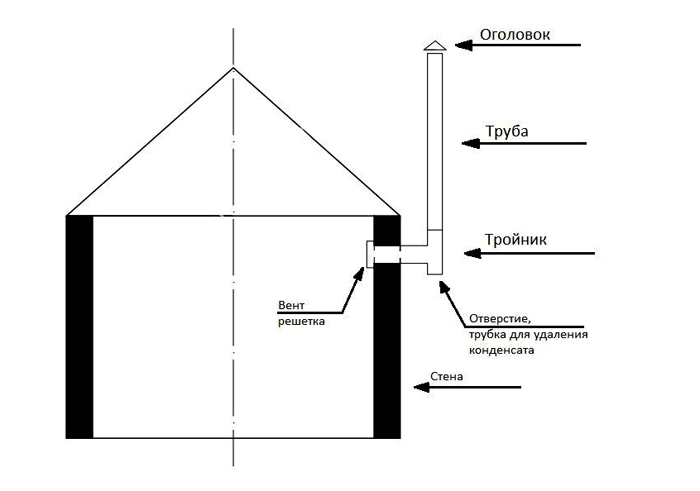

Схема естественной вентиляции

Кроме того, система вентиляции должна присутствовать в каждой комнате, а это усложняет процесс ее тщательного планирования и установки. Поэтому часто случается так, что при наличии установленной вентиляционной системы она не выполняет никаких функций, то есть не работает. Поэтому нужно снова учиться на ранее допущенных ошибках других людей, рассмотреть их и исключить повторения оплошностей. Изучите комментарии профессионалов.

1. Первая ошибка заключается в том, что дырка под вентиляционную шахту находится не в предназначенном месте. По правилам она должна находиться под самым потолком, не ниже 10 см под ним. Дело в том, что теплый воздух всегда поднимается, поэтому отверстие и должно быть проделано в самом верхнем месте комнаты. Только в таком случае удастся вывести и профильтровать воздух.
2. Высота вентиляционной трубы должна быть достаточной длины, иначе воздух внутри канала может остановиться и толку от всей проделанной работы не будет.
3. Нельзя совмещать вентиляцию соседних помещений.
4. Многие люди для своей кухни устанавливают вытяжку и забывают про отверстие для естественного проветривания. Это тоже может привести к некоторым проблемам.

Искусственная вентиляция на кухне

Одного лишь отверстия для кухни может быть недостаточно для эффективного проветривания, поэтому люди прибегают к покупке и установке специальной вытяжки. Это не ударит по карману, а на кухне станет проще находиться во время готовки.

Почему естественное проветривание не справляется с задачей? На улице не всегда ветреная погода, а это имеет прямое отношение и к вентиляционной системе. А также на улице в летний период может стоять невыносимая жара. Если ко всему этому добавить активную работу на кухне вроде приготовления пищи, то можно навредить своему здоровью.

Вытяжка для искусственной вентиляционной обработки решит все эти проблемы. Поэтому сейчас будут предложены следующие комментарии по ее установке и эксплуатации:

• как уже говорилось выше, устанавливайте вытяжку из нержавеющей стали, также хорошим вариантом будут алюминиевые вытяжки — эти два варианта окажут лучший эффект прочности и долговечности, чем другие претенденты;
• фильтр для вытяжки — он установлен по умолчанию, но для качественной работы его рекомендуется менять примерно один раз в полгода;
• если в вытяжке установлен достаточно мощный вентилятор, то вентиляционная шахта может быстро закупориться очень сильным напором устраняемого воздуха — это приведет к не функционированию устройства и все, что должно удаляться, останется на кухне;
• профилактика и уход за вытяжкой также должны присутствовать: своевременно прочищайте каналы от посторонних загрязнителей и жировых скоплений;
• если кухня достаточных размеров и подходит для одновременно включенных четырех конфорок, то рекомендуется установить сразу два отверстия: через одно будет поступать свежий воздух, а через второе удаляться нежелательный — это также будет кстати в летний жаркий период.

Больше комментировать нечего, установка кухонной вытяжки не составит никаких проблем даже непосвященному пользователю – кухня станет свежей и будет раем для любого любителя постоять у плиты.

Вытяжка для кухни через стену

Многие владельцы квартир приобретают кухонные вытяжки и подключают их к общедомовому каналу вентиляции. Однако делать это запрещено. Поскольку вентиляция жилого дома — это инженерная система со своими правилами эксплуатации, их нарушение может привести к частичной или полной потере функционирования. Лучше вывести вентканал на улицу. Вытяжка на кухне через стену необходима, чтобы исключить потребность в частом ремонте помещения. Если принудительно не удалять продукты испарения, они будут оседать на мебели и стенах.

Содержание статьи

Нормы и требования к кухонным вытяжным системам

Сечение воздуховода вентиляции на кухне делают круглым или квадратным. Оптимальное решение — установка воздуховода 13х13 см. При смещении его оси относительно отверстия вентиляции соединение выполняют при помощи гофрированной трубы.

Особенности выбора кухонной вытяжной системы:

• На дешевые вытяжки монтируют осевые вентиляторы. Они эффективны только при подключении к короткому горизонтальному каналу через стену.
• На подбор типа вытяжки влияет расстояние от выхода вентканала до плиты. Сечение выходного диаметра переходника между вытяжкой и воздуховодом должно соответствовать мощности прибора. Не следует покупать более мощный прибор. Эффективность вытяжки зависит от диаметра вентканала.

  Если это не учесть, устройство будет потреблять много энергии, но выдавать низкий КПД.

  Лучшей производительности можно добиться при работе вентилятора на средней и малой скорости.

• Сперва обращают внимание на мощность вытяжки. Она измеряется в куб. м/ч. Многие ошибочно полагают, что чем больше этот показатель, тем лучше. Система предназначена для удаления нежелательных запахов и жировых взвесей, а не вентилирования помещения. Поскольку пропускная способность трубы 13х13 см составляет от 150 до 180 м³/ч, следует покупать прибор соответствующей мощности. Этот показатель соответствует нормативам воздухообмена по вытяжке СНиП — 60-90 м³/ч.
• Высота вытяжки над плитой определяется типом кухонного оборудования — 75-85 см для газовых плит и 65-75 см — для электрических. В случае установки наклонной вытяжки ее монтируют на расстоянии от рабочей поверхности прибора в 55-65 см (газовые) и 35-45 (электрические).

Чтобы сделать вытяжку на кухне через стену, потребуется подобрать прибор с определенными характеристиками. При выборе слишком мощного устройства будет создаваться лишний шум, а часть продуктов сгорания все равно останется в помещении. Уровень шума, в соответствии с санитарными нормами, не должен быть больше 70-80 дБ. При следовании требованиям ГОСТ вытяжка будет работать наиболее эффективно.

Важно! Каждые 3 года проводят антикоррозийную окраску вытяжных шахт.

Подготовительные работы по установке вытяжки на кухне

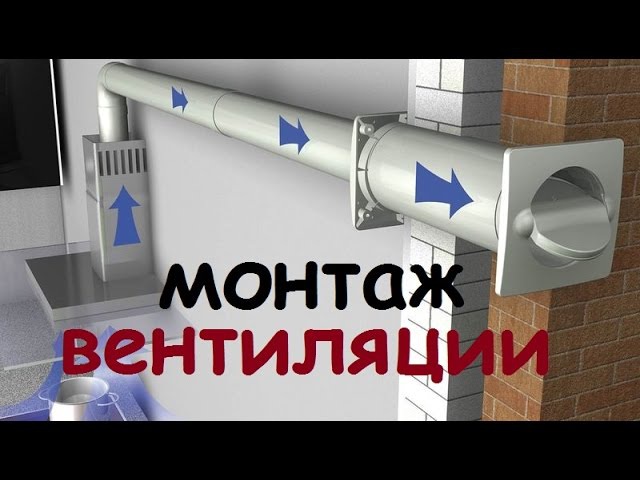

Для нормальной работы вытяжки отвод делают прямо на улицу через стену. Для этого прокладывают канал минимальной длины. Лучше выбрать трубу круглого сечения и обойтись одним-двумя поворотами. Для исключения протекания и промерзания канала устанавливают обратные клапаны. Перед монтажом вытяжки следует определиться с ее габаритами и размещением.

Расположение и размеры оборудования

Вытяжку на кухне устанавливают с учетом положения плиты и размеров комнаты. Лучше, если помещение имеет высокие потолки. В таком случае даже скромная вытяжка окажется привлекательным элементом интерьера.

По месту монтажа устройства делят на:

• Угловые. Благодаря такому решению экономится пространство, а варочная поверхность становится доступнее.
• Настенная. Одной стороной купол прилегает к стене, а второй — находится над плитой.
• Островные. При большой площади кухни возможна установка конструкции островного типа. Ее помещают над кухонным оборудованием, которое стоит в центре помещения.

Вытяжки отличаются и по форме. К примеру, существуют наклонные и плоские модели.

Размер вытяжки должен быть равным площади рабочей поверхности плиты, или превышать ее на 5 см с каждой стороны. Основное правило при подборе размеров — пользоваться плитой должно быть удобно.

Розетку для вытяжки размещают под навесным шкафом или непосредственно в нем. Нередко ее помещают в кожухе, маскирующем воздуховод. Высота установки розетки от пола составляет около 190 см.

Выбор материалов вытяжного канала

При выборе вытяжного клапана, который будет вмонтирован в стену, учитывают ее толщину и материал, через который придется проводить канал вытяжки.

Лучше выбрать круглую оцинковку.

Такую трубу можно использовать как для создания канала в стене, так и для оборудования скрытого воздуховода. Утеплять трубу можно любыми материалами. Главное — чтобы изолятор был хорошим, и до него не могла добраться влага.

Можно обклеить трубу пенофолом с самоклеящейся стороной (10 мм). Снаружи устанавливают зонтик, защищающий канал от осадков. Лучше, если в нем будет 2 клапана — один снаружи, а второй внутри — для создания воздушной прослойки, препятствующей образованию конденсата.

При выборе материала для вытяжного канала стоит присмотреться к таким вариантам:

• поливинилхлорид;
• полипропилен;
• полиэтилен;
• полиуретан.

Пластиковые изделия просты в установке, они легкие и доступные. Поэтому такие материалы чаще всего используют при оборудовании вентиляционного канала на кухне в квартире. Однако пластиковые трубы не должны нагреваться выше +120 градусов, чтобы не выделять хлор.

Важно! При +5 градусах ПВХ теряет прочность и становится ломким, поэтому предпочтительнее выбирать полиэтиленовые изделия.

Наиболее прочным является армированный стальными элементами виниуретан. Его сложно повредить, а воздуховод можно развернуть под любым углом.

Создание и подготовка вентиляционного отверстия в стене

После создания схемы на стене следует просверлить в ней отверстие для крепления станины инструмента. В него забивают дюбель и вкручивают шпильку для фиксации станины. Затем станину крепят к стене и делают контрольные замеры.

Затем стоит соорудить водосток, по которому будет стекать охлаждайка сверлящей коронки. Ее можно сделать из металлической фольги.

Затем стену сверлят в несколько этапов:

• Сперва проходят внутренний слой и вытаскивают бетонный цилиндр из коронки. Так он не будет мешать при дальнейшей работе.
• Затем проходят внутреннюю часть фасадной плиты. Необходимо также достать цилиндр бетона.
• Остается просверлить внешний слой плиты. После этого можно снимать инструмент со станиной.

Когда отверстие для вытяжки в стене выполнено, его следует подготовить к монтажу вентканала.

Затем необходимо собрать систему обратных клапанов. Они будут защищать канал от проникновения холодного воздуха с улицы. Поскольку клапанов будет несколько, в стене образуется своеобразный тамбур, исключающий промерзание воздуховода. Теперь можно закрепить вытяжку к стене.

Монтаж корпуса вытяжки

Плоские вытяжки устанавливают к нижней части подвесной мебели или к стене. При наличии угловой планки корпус устраивают в подвесной шкаф. Если установка вытяжки затруднена из-за расположения газовой трубы или стеновых выступов, используют сантехнические саморезы-шпильки. Их вкручивают в стену как дюбеля, а вытяжку закрепляют на определенном расстоянии от стены.

Важно! При правильной установке системы сохраняется достаточная тяга. Каждый поворот канала снижает мощность установки на 10%.

После монтажа обратного клапана снаружи стены его необходимо герметизировать. Затем вставляют утепленную трубу канала. На внутренней стене ее герметизируют и закрепляют квадратным элементом на 4 дюбеля. Теперь к ней можно подсоединять воздуховод.

Прокладка воздуховодов

Теперь осталось проложить до отверстия воздуховод. Для него подготавливают пластиковый или гипсокартонный короб. Такие материалы легко обрабатывать. Короб должен выдерживать нагрузку собственного веса и веса воздуховода. Для крепления каркаса под гипсокартонную конструкцию используют дюбеля.

Совет! Необходимо сделать соединения воздуховода полностью герметичными. Для такой задачи выбирают силиконовый герметик.

Последовательность работ при оборудовании воздуховода:

• разметить расположение элементов;
• высверлить в стене или потолке отверстия и зафиксировать металлические подвесы при помощи дюбелей;
• последовательно установить элементы возховода;
• загерметизировать стыки.

Затем можно укутать воздуховод шумоизоляцией, особенно если он будет помещен в гипсокартонную маскирующую конструкцию. Это поможет избавиться от лишнего шума.

Создание короба для маскировки воздуховодов

Поскольку воздуховоды представляют собой довольно массивные изделия, их следует закрыть коробом. Существует несколько вариантов:

• Использование пластикового короба. Его устанавливают под потолком или над навесной мебелью. Изделия достаточно жесткие и легкие, поэтому устанавливать их очень просто.
• Гипсокартонная конструкция. Для этого создается металопрофильный каркас. Дополнительно его можно оснастить осветительными приборами.

Перед тем, как замаскировать воздуховод, его обязательно проверяют на протечки.

Последовательность работ при создании гипсокартонного короба:

• Делают разметку под короб. В местах соприкосновения вертикальных линий и точек основания короба проводят перпендикулярные линии. Они пересекаются под углом 90 градусов. Здесь будет расположен третий профиль.
• Выполняют отверстия под саморезы. Их легко просверлить непосредственно через профиль.
• Затем в отверстия вставляют дюбеля.
• Профили крепят на саморезы.
• Углы у вытяжки оформляют металлическим перфорированным уголком.
• Профили соединяют поперечинами.
• На каркас крепят листы гипсокартона. Внешний угол панелей закрывают декоративным уголком.

Осталось провести финишную отделку.

Установка приточного клапана

Чтобы восполнять запасы воздуха, которые иссякают при работе вытяжки, следует установить приточный клапан. Он способен обеспечить приток воздуха в количестве от 40 до 60 м³/ч. Он может быть самостоятельным устройством (стеновой) или дополнительным (устанавливается на пластиковые окна).

При покупке готового клапана следует сначала разобрать конструкцию. После разметки контура можно сверлить отверстие. Для самостоятельного устройства клапана в стене оно должно иметь диаметр 45 мм. В начале сверления диаметр должен быть 65 мм (на глубину 4 см). отверстие делают с уклонов вниз. Затем вставляют гильзу.

Трубка клапана должна быть обмотана изоляцией. Затем трубку клапана помещают в отверстие. Она должна немного выступать из стены внутри помещения. корпус клапана крепят на дюбели. После окончания работ в систему помещают фильтры, которые исключают попадание в комнату вредных частиц. Скорость, с которой будет регулироваться интенсивность притока воздуха, регулируют заслонкой.

Подключение вытяжки к вентиляции и электропитанию

При наличии в доме контура заземления и евророзеток при подсоединении системы провод подключают к клемме заземления. Ее обозначают тремя полосами, имеющими разную длину. Однако на вытяжке может отсутствовать разъем под заземление. В этом случае его необходимо создать самостоятельно. Для этого провод винтом прикручивают к металлическому корпусу.

Если евророзетка отсутствует можно заземлить систему подключением к глухой нейтрали от электрощита. В нем можно найти шину с готовым штырем для подсоединения провода. На нем уже накинут провод заземления (желто-зеленый). К этому креплению добавляют дополнительный заземляющий провод и протягивают его на кухню.

Кабель должен иметь сечение не меньше 2,5 мм² и быть медным многожильным. Свой провод следует накидывать поверх старого, затянув гайку с шайбой. Вытяжку следует подключать через автомат в 6 А.

Остается включить вилку вытяжки в сеть и наслаждаться работой системы.

Дважды в год следует прочищать вытяжку от гари. Это позволит избежать возгорания. При электрических работах следует соблюдать правила безопасности. При отсутствии необходимых знаний лучше обратиться к опытному электрику.

Соорудить вытяжную вентиляцию можно своими руками. Для этого стоит определиться с расположением ее элементов и особенностями подключения.

Мар 19, 2018ventsyst

Кухонная вытяжка в частном доме

В нынешнее время каждый человек знает, зачем нужны вытяжки для дома и с какими задачами они справляются. Вентиляционные системы – это неотъемлемый кухонный атрибут, который устраняет неприятные запахи во время приготовления пищи, выводит из помещения пары с жирами и копотью, и очищает воздух путем подачи свежих потоков с улицы.

Кухонная вытяжка в частном доме необходима, так, как она является очистителем воздуха и прибором для проветривания и циркуляции.

Современные вытяжки украсят интерьер любой кухни

Ремонтируя помещение, хозяева улучшают вентиляционные системы, а при строительстве нового здания нужно обязательно сделать вентиляцию в частном доме, ведь без нее не обходится ни один дом. Цель вытяжки – не давать гари и жиру оседать на обоях и гарнитуре, а также впитываться неприятным запахам в стены.

Виды вытяжек

У представленных приборов есть разные названия, которые им дали производители – от кухонных вытяжек, до надплитных фильтров и воздухоочистителей. Но это один и тот же прибор, который очищает воздушное пространство кухни и не дает посторонним запахам просочится в жилые комнаты.

Вытяжки бывают:

• Подвесная. Такой прибор называют “плоский” из-за того, что он не высокий, а его установка осуществляется над плитой под навесным шкафчиком. Вы можете сделать вытяжку на кухне своими руками, так, как крепится он легко.

Это бюджетный вариант с простой конструкцией и не высокой ценой, такой прибор себе может позволить каждый.

Совет: Учитывайте нижнюю часть корпуса, располагайте так, чтоб она сравнилась с низом остальных шкафов.

• Встраиваемая. Такая вытяжка в кухне в частном доме – отличное решение. Данный прибор нуждается в системе проводки воздуховода и будет работать в проточных режимах. Когда конструкция установлена, с виду она сильно похожа на подвесную, потому что находится внутри шкафчиков. Та часть, что видна – это сетка с переключателями мощности и света, которую можно увеличить, выдвинув на себя.

Встраиваемый воздухоочиститель не нарушает вид созданного интерьера

Совет: перед установкой убедитесь в том, что в коробке с прибором есть схема, которая необходима для сборки. Без нее неопытный человек не сможет сделать вытяжку в частном доме самостоятельно и потребуется помощь мастера.

• Купольная или каминная. Такая модель самая востребованная среди потребителей потому, что имеет огромный ассортимент цветовой гаммы и формы, встречаются модели со вставками из дерева и пластика. Изысканный дизайн с броскими элементами, дорогая отделка – это все, на что обращают внимание покупатели, которые желают, чтоб устройство вентиляции в частном доме выделялось и выглядело эстетично.

Совет: если на кухне есть отдельный островок, купите купольную вытяжку, а если кухонный гарнитур выполнен в угольном варианте, приобретите каминную. За счет вариации выполнения такая вытяжка в деревянном доме будет смотреться оригинально и красиво.

Типы устройств для очистки воздуха в частном доме: варианты через стену и потолок, вывод на улицу

Вытяжка в частном доме своими руками – огромное желание любого хозяина, но для того, чтобы установить ее правильно, требуется не только практика и специальный набор инструментов, но и правильные знания относительно места расположения прибора.

Островной тип устройства для очистки воздуха

Вытяжки делят на типы:

• Пристенная с одной плоской стороной, обеспечивающей удобный монтаж к стенке. Такой вид считают традиционным и могут применять в горизонтальном расположении или наклонном. Так, увеличивается рабочее пространство и исключается возможность ударения об нее головой;
• Островная. Такая вытяжка над газовой плитой в частном доме устанавливается тогда, когда в помещении есть отдельный островок с варочной поверхностью. Остановив свой выбор на таком приборе, вы сможете расположить его в том месте на кухне, где вам потребуется. Крепится прибор к потолку, и имеет воздуховод вертикального типа.

Совет: установив такую модель, потребуется вытяжная труба для вентиляции в частном доме с дополнительным воздуховодом.

• Угловая. Такой прибор отличается от остальных моделей способом крепления, установить ее нужно в углу комнаты в Г-образный гарнитур. В линейную или П-образную кухню такую вытяжку нельзя установить, то есть, угловой прибор является не прихотью или дизайнерским решением, а вынужденной мерой.

Если варочная поверхность установлена в углу, для этого подойдёт специальная угловая вытяжка

Совет: чтоб система вентиляции в частном доме своими руками была сделана правильно, обратитесь за помощью к мастерам дела, которые не только сделают работу на 5 с “+”, но и установят очистной фильтр на кухне.

Принцип работы устройств и монтаж своими руками

Правильная вентиляция в частном доме это главный момент при установке вытяжек. Если в доме нет вентиляционных шахт, то вся система будет установлена не правильно, а значит, мастера с устранения поломок станут частым гостем в вашем доме.

Перед хозяином дома есть два варианта — сделать вытяжку путем пробивания отверстия в стене, или сделать вентиляцию для частного дома своими руками. Во втором случае экономятся денежные средства, так, как способ самый дешевый, к тому же монтировать систему вы будете самостоятельно или с помощью друга или родственника. Правда воздух самостоятельно не выйдет из помещения, а только будет отфильтрован.

Присоединение к вентиляционной шахте скрытое дверками шкафчиков

Специфика работы очистных кухонных фильтров:

• Фильтрующая – не дорогая и с легким вариантом крепления. Используется такой тип в старых постройках, где вентиляция на крыше частного дома уже не может быть установленной. Касательно принципа работы, весь жир и частицы еды остаются на фильтре прибора, а окончательная очистка обеспечивается за счет угольных фильтров.

Но есть и минусы – слабый мотор, который не выполняет свои задачи, одноразовые фильтры, требующие периодической замены.

• Выводящая. Устанавливается такая вытяжка в частном доме через стену в вентиляционную шахту и интенсивно выводит неприятный запах на улицу и фильтрует воздушное пространство в помещении. Эта вентиляция в частном доме самая оптимальная, так, как она не сложная в конструкции и легко монтируется самостоятельно. Угольные фильтры здесь отсутствуют из-за наличия многоразовых улавливателей жира, которые нуждаются в том, чтоб их помыли в горячей воде с моющим средством.

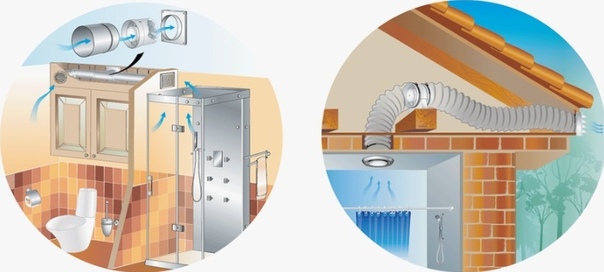

Схема вытяжной вентиляции частного дома

Совет: покупая вытяжку на кухню, обратите внимание на мощность мотора, желательно с двумя вентиляторами и хорошим запасом производительности. Они не слишком шумные, но более эффективные.

Как устроен прибор

Для того чтоб установить вытяжку на кухню, необходимо рассчитать вентиляцию в частном доме. Если с расчетами все в порядке, после этого устанавливайте вытяжные вентиляторы в тех комнатах и подсобных помещениях, где это нужно. Как правило, такими помещениями являются кухня, ванная комната, туалет, и кладовая где хранят продукты.

Вентиляция в доме своими руками устанавливается после комплекса определенных работ, но если вы делаете это при постройке нового здания, тогда ее делают до начала укладки стен. Если дом уже построен, то возможность прокладки каналов исчезает, но это не проблема – пристройте шахту с боку дома.

Размещается шахта такими способами:

• В средине стены;
• С приставным каналом;
• В виде подвесного короба;
• На чердаке дома.

Затем в систему устанавливают воздуховоды.

Виды воздуховодов

1. Круглая труба – идеальна для любой вытяжки, так, как создает маленькое сопротивление.
2. Прямоугольная труба – ее сопротивления считается больше за круглую с присутствием воздушного порога.
3. Гибкий воздуховод – тут сопротивление самое сильное из-за того, что поверхность трубы гофрированная и неровная, когда устройство работает, слышно шум. Такая гофра дает возможность при установке сильно растянуться, что нормализирует сопротивление.

Совет: монтируя вентиляцию, расположите ее отверстие так, чтоб оно было сверху вытяжки, так, как все углы воздуховода в 90 градусов снижают коэффициент полезного действия на 10-15%.

Чтоб помещение для приготовления пищи выглядело эстетично, спрячьте трубы вентиляции за шкафом гарнитура или постарайтесь приложить их к стене как можно плотнее и прикрепите клеем или скотчем.

ПОСМОТРЕТЬ ВИДЕО

Надеемся, статья была полезной и познавательной, а вентиляция частного дома своими руками удалась без проблем. Помните, специальные знания и практика – это не обязательные критерии для того, чтоб самостоятельно смонтировать систему и привести ее в рабочее состояние.

Вентиляция через стену частного дома и квартиры с выходом на улицу

Содержание статьи:

Один из наиболее распространенных вариантов вывода вентиляционной трубы из квартиры или частного дома – отверстие в стене. Его используют для притока и для отвода отработанного воздуха. Чаще всего через стену на улицу протягивают вентиляцию санузла или кухни. О том, как сделать вентиляционное отверстие в стене, какие инструменты использовать и как изолировать получившуюся дыру, не нарушив термоизоляцию, читайте далее.

Схемы вентиляции через стену

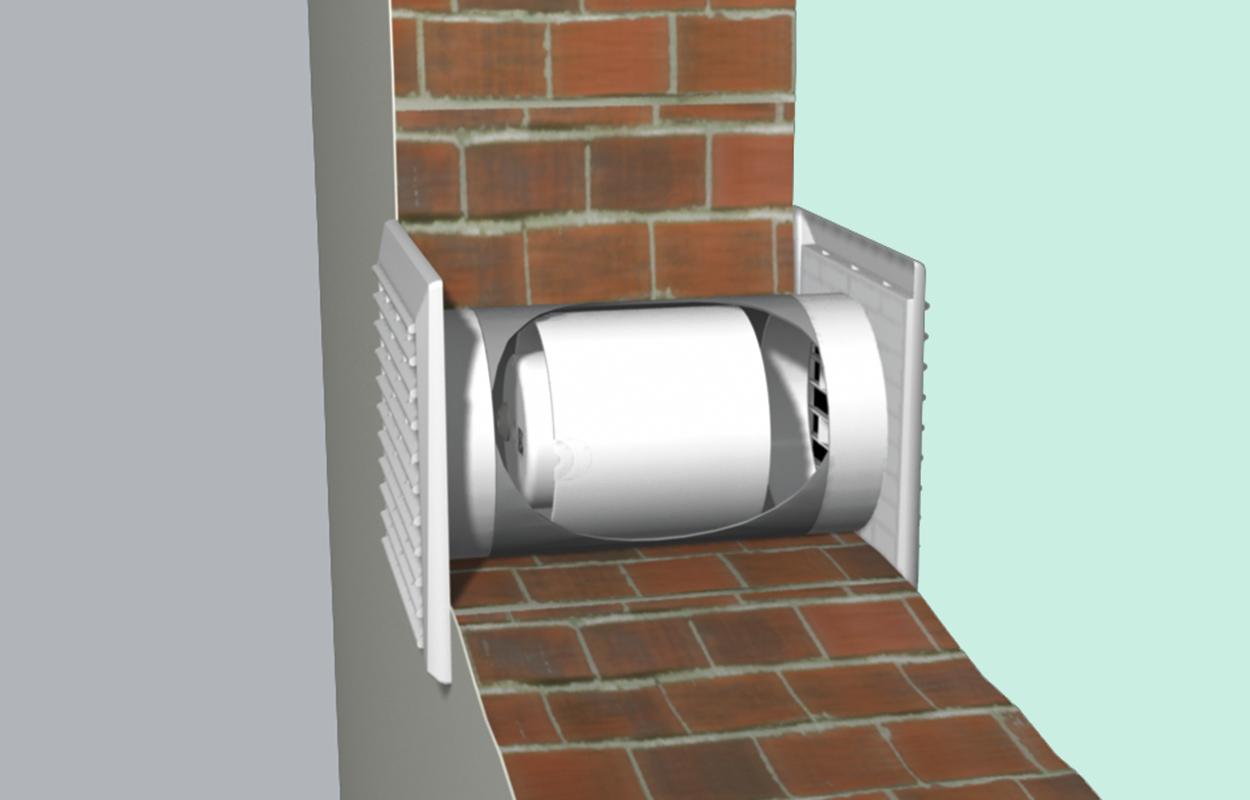

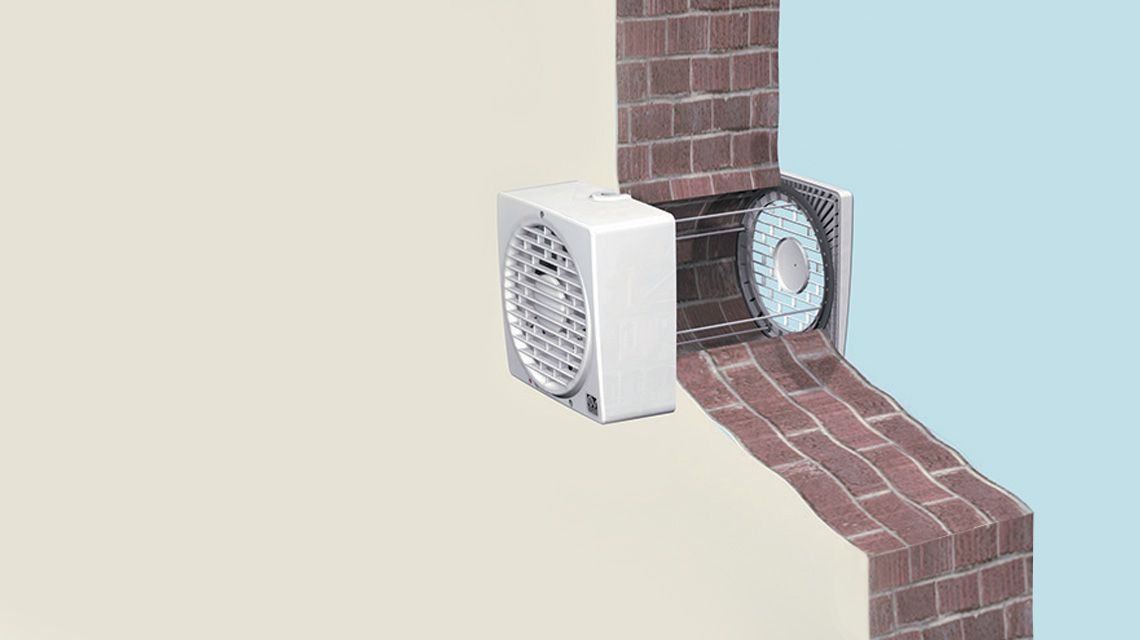

бесканальная система вентиляции через стену

В квартирах или частных домах наиболее рационально обустройство вентиляции через стену:

• с естественной тягой;
• с механическим оттоком;
• комбинированной.

Естественная вентиляция основывается на принципе сквозняка. Воздух передвигается благодаря разнице давлений и температуры внутри квартиры и за ее пределами. Такая система не зависит от источников энергии и представляет собой конструкцию из воздуховодов и отверстий, как правило, выходящих через стены.

Естественная вентиляция широко использовалась при строительстве старых многоэтажных домов, в современных зданиях значительно реже.

Одна из проблем, возникающих при ее эксплуатации – отсутствие притока воздуха. Подразумевается, что свежий воздух проникает в помещения через щели между оконными створками, открытые форточки. Однако современные окна обеспечивают практически полную герметизацию. Поэтому жильцы решают проблему самостоятельно, вытягивая вентиляцию через стену на улицу, устанавливая приточные клапаны.

Общедомовые вытяжки тоже зачастую работают плохо, но сделать проход вентиляции из санузла через стену можно не во всех квартирах. Значительно проще соорудить вентиляцию в стене частного дома. Желательно запроектировать узел прохода вентиляции через стену заранее, увязав его со всеми остальными конструкциями.

Механическая или естественная?

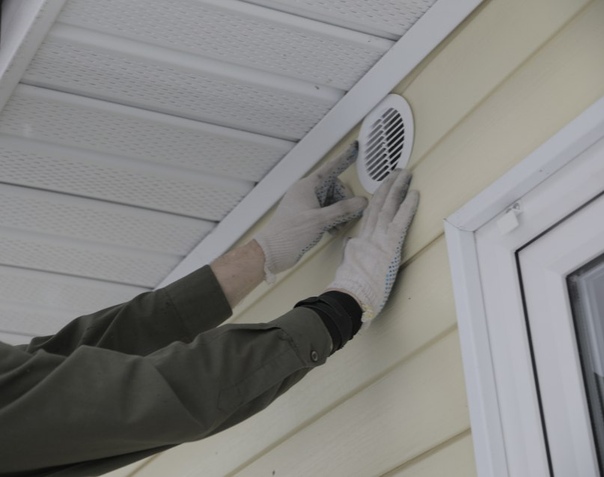

аккуратные вентиляционные решетки совсем не нарушают вид фасада

Планируя вентиляцию в наружной стене, определитесь с системой. Одними из важнейших показателей воздухообмена являются скорость движения и температура.

Видимо поэтому люди чувствуют себя хуже в помещениях с вентиляторами. Но в некоторых случаях без механики не обойтись. Например, если нет возможности сделать широкие вытяжные каналы в наружной стене для вытяжной вентиляции. Чем выше скорость движения потока воздуха, тем меньше сечение вентканала. Поэтому зачастую в наружных стенах вентиляцию устанавливают механическую. Целесообразнее механическое побуждение и в помещениях большой площади.

Комфорт достигается при меньшей скорости перемещения воздушных масс. Скорость движения воздуха в естественной вентиляции в стене квартиры не более 1 кубометра в час, тогда как при механической может достигать 5 кубометров в час.

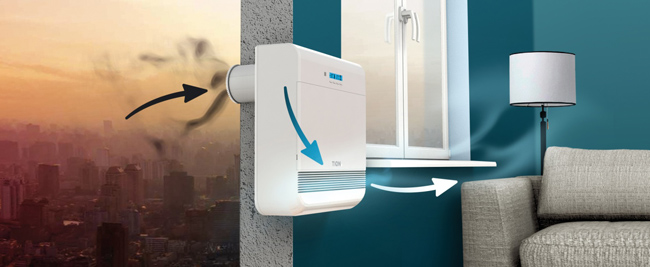

Приточные устройства вентиляции в стенах

устройство приточного клапана

Естественная вентиляция будет работать удовлетворительно, если на противоположной стене от вытяжного отверстия расположить приточный клапан.

Приточные клапаны для прохода вентиляции через стену производятся из ПВХ различных моделей и форм:

• прямоугольной;
• овальной;
• круглой.

Места монтажа вентиляции в стене:

• между подоконником и батареей;
• в створке пластикового окна;
• возле окна, как можно ближе к потолку.

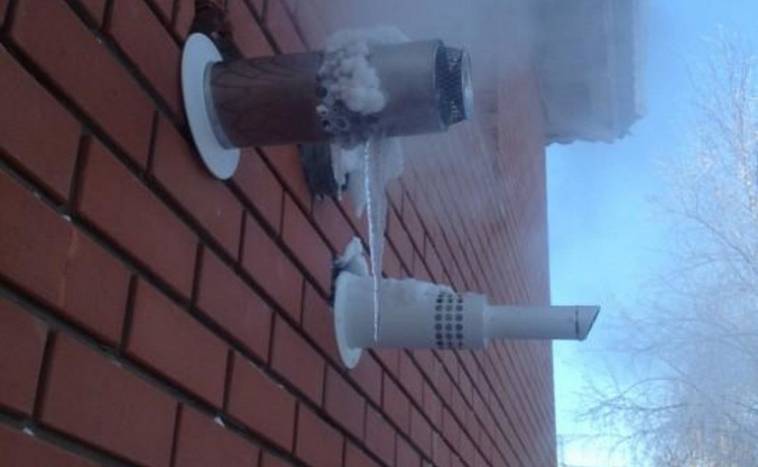

Если выводить вентиляцию на улицу через стену, в регионах с холодными зимами через клапан будет проникать ледяной воздух. Возможно даже обледенение прилегающего участка стены.

Чтобы избежать неприятностей сделайте проход вентиляции через стену над радиатором.

Холодный воздух будет сначала прогреваться батареей, а уже потом проникать в помещение.

Монтаж приточного клапана

Монтаж вентиляции в стену не сложен, но требует аккуратности:

• На стене карандашом обозначьте место размещения клапана;
• Как сделать отверстие для вентиляции в стене: перфоратором со специальной насадкой. Диаметр отверстия около 60 мм. Отверстие сделайте с уклоном на улицу приблизительно  для оттока конденсата и атмосферных осадков;
• В канал проденьте воздуховод. Некоторые модели продаются уже утепленные. Другие утепляются самостоятельно с помощью минеральной ваты. Ею очень аккуратно проложите все пустоты между воздуховодом и стеной. Оставшиеся щели заполните монтажной пеной. В местах отсутствия утепления будет появляться конденсат;
• Теперь следует сделать разметку для крепления корпуса и прикрепить его с помощью дюбелей или шурупов;
• На внешний оголовок наденьте защитную сетку, на внутреннюю – крышку.

В зависимости от конструкции клапаны могут оснащаться фильтрами, заглушками и другими приспособлениями. Но независимо от «навороченности» порядок установки одинаков.

Вытяжные устройства в стенах домов

конструкция осевого вентилятора: 1 – провод электропитания; 2 – решетка воздухозаборная; 3 – выключатель; 4 – провод выключателя; 5 – крыльчатка; 6 – жалюзи

В некоторых случаях удобнее прибегнуть к механическому отводу отработанного воздуха, то есть установить вытяжную вентиляцию через стену на улицу. Основной компонент системы – вытяжной вентилятор. Он встраивается в вытяжное отверстие в стене и прекрасно выполняет свои функции. В качестве бытовых представлены осевые модели. Некоторые из них оснащены жалюзи, которые предотвращают обратную тягу.

Вентилятор может запускаться вручную или автоматически по команде датчика влажности. Самые совершенные оснащены таймером, запускающим двигатель по заданному режиму.

Как вывести вентиляцию через стену – важный вопрос, но сначала следует рассчитать характеристики оборудования:

М = О х В,

где М – мощность вентилятора, О – объем помещения, (чтобы его получить, перемножьте длину, высоту и ширину комнаты), В – воздухообмен в зависимости от назначения.

Нормы воздухообмена:

• для кухни 15 крат;
• для туалета 8 крат;
• для ванной или душевой комнаты до 20 крат.

Наилучшее место для установки вентилятора в стене частного дома – на противоположной стороне от источника чистого воздуха, но не слишком близко к нему. В верхней части стены.

1. первые этапы работы

   Для установки вытяжного вентилятора в стене квартиры необходимо просверлить круглое отверстие с помощью дрели и перьевого кольцевого сверла.

2. В готовое отверстие вставляется муфта, которая прилагается в комплекте.
3. Если для выбранной модели вентилятора требуется квадратное отверстие (бывает редко), используется перфоратор с лопаткой.
4. Далее делается разметка для крепления вентилятора. Он прикручивается к стене на распорочные дюбеля.

   и вот вентилятор установлен

5. Со стороны улицы щели между трубой и стеной тщательно запениваются.
6. Устанавливается обратный клапан, который не позволит холодному воздуху проникать в помещение при выключенном вентиляторе. Некоторые модели вентиляторов оснащены собственным обратным клапаном.
7. После того, как вентиляция выведена через стену, снаружи крепится декоративная решетка.

Подключаются к электропитанию вентиляторы через легкоплавкие предохранители, которые установлены в электрощитке.

Если вы сомневаетесь в собственных знаниях электрики, пригласите для подключения вентилятора мастера-профессионала. А в помощь храбрым наш видеоролик:

как установить своими руками, как выбрать. устройство через стену, как сделать, фото, видео

Выбор вытяжки — дело не последней важности, ведь именно она отвечает за чистоту воздуха на кухне

Трудно представить себе современный дом без кухонной вытяжки, ведь система вентиляции является условием комфортной атмосферы на кухне. Она спасает от неприятных запахов, защищает от гари, очищает воздух от частичек пищи и пыли, удаляет вредные вещества, образующиеся в процессе горения газа. Установка вытяжки – важное дело в частном доме. И поэтому надо подойти к ее выбору и монтажу со всей серьезностью, особенно, если предполагается сделать это своими руками.

Содержание материала:

Виды вытяжек

Не стоит забывать и про дизайн, ведь вытяжка привлекает к себе довольно много внимания

Все виды вытяжек, устанавливаемых над газовой плитой, можно разделить на:

• подвесные;
• встраиваемые;
• каминные.

Подвесные вытяжки

Такая форма будет уместна в кухнях современных стилей: модерн, хай-тек

Т-образная вытяжка — отличный выбор для гарнитура строгих форм

Отличаются небольшой высотой и плоской формой. Часто их размещают над шкафами в кухне. Плюсы подвесных вытяжек – простота монтажа своими руками и невысокая цена. Они не нуждаются в вентиляционном отверстии, потому как являются по сути фильтрами.

Встраиваемые вытяжки

Выдвижная вытяжка удобна тем, что практически не бросается в глаза, так как занимает мало видимого места

Подобный тип отличается своей эстетикой — вытяжка почти невидима, а на эффективности ее работы это никак не сказывается

Внешне совершенно ни чем не отличаются от подвесных конструкций, но обеспечивают проточную вентиляцию в доме. Такая кухонная вытяжка, установленная своими руками, скрыта шкафами и потому не бросается в глаза.

Каминные вытяжки

Каминные вытяжки в стиле хай-тек не только красивы, но и функциональны

Их еще называют купольными. Они могут быть разных форм, изготавливаться из пластика, металла, дерева. Такие вытяжки уже могут быть эксклюзивным декором, превращая пространство над газовой плитой в часть интерьера и его изюминку.

Также вытяжки могут быть по типу крепления:

1. пристенными;
2. угловыми;
3. островными.

Пристенные вытяжки

Пристенные вытяжки могут иметь самые различные формы, к примеру, как на фото — в виде куба

Одним из дополнительных элементов вытяжки может выступать подсветка, которая сделает дизайн кухни чуточку оригинальнее

Данный вид наиболее распространен. Их крепят с одной стороны к стене. Их проще всего устанавливать своими руками. Угловые вытяжки подходят для таких конфигураций кухонь, где плита установлена в углу.

Островные вытяжки

Вытяжка для кухонного острова в виде трубы — настоящий тренд 2015 года — минимализм и внимание к деталям

Островная вытяжка должна располагаться точно над плитой, иначе ее работа станет безсмысленной

Их можно устанавливать в любой части кухни. Они, как правило, используются в тех интерьерах, где рабочая зона вынесена в остров по центру комнаты. Такие вытяжки над газовой плитой относят к дорогому сегменту. Поэтому они имеют ряд дополнительных функций и электронное управление.

Также вытяжки можно разделить на:

• фильтрующие;
• выводящие.

Фильтрующие вытяжки

Функция фильтрующей вытяжки очевидна из ее названия — посредством фильтров очищать воздух на кухне

Кажется, что роль вытяжки на кухне слишком мала, но стоит посмотреть на ее загрязнение спустя полгода и вопрос о ее важности решится сам собой

Они больше подходят для деревянных старых домов, дачных домов – то есть для тех строений, где вентиляция не может быть проведена в силу отсутствия средств или особенностей дома. Такие вытяжки имеют жировой и угольный фильтры, которые очищают воздух от пыли, жира и грязи. Такие фильтры время от времени заменяют. Стоят эти вытяжки недорого.

Выводящие вытяжки

Их устанавливают там, где имеется вентиляция. В загородном доме это самый подходящий вариант в силу его высокой производительности. В выводящих вытяжках нет угольного фильтра. Вместо жирового фильтра установлен жироуловитель, который не заменяется, а периодически моется. В доме такую вытяжку можно установить своими руками.

На кухне важно, чтобы вытяжка функционировала безупречно. Поэтому чистка и смена фильтров – основа комфорта. К тому же, очистка жирового фильтра обеспечивает безопасность.

В частном доме используются практически все виды вытяжек. Прослеживается тенденция, что в больших резиденциях, где вентиляция делается на профессиональном уровне, на кухне чаще предпочитают сделать островную вытяжку. В деревянном обычном доме распространена обычная пристенная вытяжка.

Важно: Выбирая вытяжку, стоит отдавать предпочтение в доме моделям с двумя вентиляторами, большой мощностью производительностью. Такие вытяжки в доме издают меньше шума и работают эффективнее.

Какую выбрать вытяжку (видео)

Выбор вытяжки зависит также от того, какая в доме вентиляция. В деревянном деревенском доме редко встречается вентиляционная шахта. В этом случае вентиляция разрабатывается и делается своими руками. Можно сделать полноценную вентиляционную систему либо выбрать самую простую фильтрирующую модель вытяжки. В этом случае можно действительно сделать все своими руками. Но считать, что такая вытяжка полноценная вентиляция, не стоит. Она будет фильтровать воздух, не выводя его из помещения и просто очищать его.

Монтаж вытяжки

Установка каминной вытяжки своими руками

Монтаж вытяжки в частном доме своими руками не так сложно произвести. Кухонная вентиляция может быть сделана даже, если дом уже существует и в стенах сделать каналы невозможно. При установке в частном доме вытяжки своими руками штатная вентиляция может быть нарушена неправильными действиями. Чтобы этого не произошло, достаточно при монтаже протянуть воздушный короб к вытяжке и смонтировать на нем клапан-хлопушку. Таким образом и вентиляция будет обеспечена, и вытяжка установлена.

Но наиболее простая вентиляция – отверстие в стене, куда затем заводится воздуховод. Для воздуховода можно использовать гофрированные или пластиковые трубы. Создавая вентиляцию надо стараться расположить отверстие вентиляции над вытяжкой.

Важно: Для вытяжек лучше всего выбирать трубы круглого сечения. Гофрированные трубы удобны тем, что их можно изгибать по своему усмотрению под любым углом, что значительно облегчает монтаж в частном доме. Но такая вентиляция при работе в доме создает шум из-за большого сопротивления воздуха.

Устанавливать вытяжку в частном доме лучше всего над газовой плитой, особенно если речь идет о деревянном строении. Устанавливать конструкцию надо на высоте 70 см и выше над нагревательным прибором. В противном случае вытяжка будет плохо справляться со своими обязанностями или пострадать от жара от огня.

Там, где вытяжка соприкасается с потолком или стенами, надо сделать изоляцию. Это особенно важно, если речь идет о деревянном частном доме, так как перекрытия здесь сделаны не из бетона, а из легковоспламеняющегося дерева.

Как установить вытяжку своими руками (видео-инструкция)

Подключение вытяжки

Когда вентиляция продумана, надо подключить вытяжку. В частном доме вытяжки к сети подключают при помощи 3 проводов – ноль, земля, фаза. Подключая вытяжку, нельзя забывать о заземлении. Однако в этом качестве нельзя использовать батареи, трубы. Заземление цепляется к глухой нейтрали. Но если нет навыков и знаний, то самостоятельно подключать в щитке вытяжку не стоит.

Установить вытяжку в частном доме можно своими руками. Особых сложностей это не вызовет. Главное – соблюдать правила безопасности и доверять часть работы, касающейся электрики, профессионалам. В этом случае вытяжка на кухне будет служить верой и правдой, выполняя все возложенные на нее обязанности.

Как правильно сделать вытяжку на кухне в частном доме

Кухонная вытяжка – бытовой прибор, основная задача которого убрать из помещения кухни неприятные запахи, а также оградить поверхности стен, потолка, пола и мебели от копоти, жировых и масляных наслоений. Со своей задачей вытяжное устройство прекрасно справляется. Но есть у этого прибора ещё одно достоинство – простота установки. Для этого нужно правильно подойти к монтажному процессу, предварительно изучив инструкцию по установке. Вентиляция на кухне в частном доме не всегда присутствует. И в отличие от городской квартиры, где вентиляционная шахта проходит по кухонному помещению, в частном доме приходится дополнительно продумывать способы установки вытяжки. А, точнее, способы проводки воздуховодов, через которые загрязнённый воздух будет выводиться на улицу или в помещения нежилого и неслужебного типа.

Выбор вытяжного устройства

Вытяжку следует выбирать так, чтобы она соответствовала объёму помещения и нагрузкам от плиты. Поэтому основные критерии, касающиеся выбора прибора – технические характеристики, к которым относятся:

• Производительность, измеряемая метрами кубическими в час (м³/ч). Для этого рассчитывается объём кухни посредством умножения её площади на высоту потолков. А затем полученный результат умножается на коэффициент 12, который определяет норматив воздухообмена в час. Для газовой плиты берётся коэффициент от 15 до 20.
• Размеры прибора. Они не должны быть меньше размерных параметров варочной поверхности.
• Уровень издаваемого шума. Этот показатель производитель указывает в паспорте изделия. И каждый потребитель выбирает его по своим ощущениям. Например, 50 дБ – это разговорная речь, поэтому чем меньше уровень подобного издаваемого шума, тем лучше.
• Различные режимы работы. Здесь две позиции: проточная система выброса загрязнённого воздуха, рециркуляционная. Первая – это прямое соединение аппарата с улицей или вентиляционным каналом посредством воздуховода, вторая – это фильтрация воздуха и с последующим возвращением очищенной воздушной массы обратно в помещение кухни.
• Управление. Панель, посредством которой производится настройка режимов и освещения, бывает: кнопочной, электронной или сенсорной. В этом плане каждый выбирает по своему усмотрению. Но чем современнее модель, тем она дороже стоит.
• Дизайн. Производители сегодня предлагают огромнейший ассортимент продукции, отличающейся разнообразием цветов, форм и размеров. Вытяжные устройства бывают двух форм: плоские и купольные. Последние представляют собой конусообразную форму, которая сужается к потолку. Таким образом, увеличивается эффективность прохождения загрязнённого воздуха по внутренним каналам прибора.

Все вытяжные устройства разделяются на группы по способу установки:

• Настенные. Крепятся к плоскости стен саморезами и дюбелями.
• Подвесные. Крепятся к нижней плоскости настенного шкафчика кухонного гарнитура, подвешенного над варочной плитой.
• Встраиваемые. Устанавливаются в тот же шкафчик, в котором отсутствует нижняя плоскость. При этом панель управления вытяжки также находится на виду.
• Угловые конструкции. Крепятся в углу комнаты, при условии, что варочная плита установлена там же.
• Островные. Подвешиваются к потолку над кухонным островом, если в него вмонтированная варочная панель.

Внимание! Если в дом покупается вытяжка рециркуляционного вида, то её мощностные характеристики выбираются на 30% больше, чем производительность проточного типа. Это связано с тем, что рециркуляционный агрегат не столько вытягивает воздух, сколько его перерабатывает, прогоняя через системы фильтров. А на это уходит часть мощности вентилятора.

Правила установки вытяжки в частном доме

В принципе, монтажный процесс ничем не отличается от стандартных работ. То есть, в первую очередь проводятся подготовительные операции.

• Выбирается место, куда будет устанавливаться вытяжная техника.
• Определяется высота установки. Если в доме установлена газовая плита, то это 85 сантиметров, если электроплита или индукционная, то 75 сантиметров.
• Определяются места крепления на стене или потолке. Обязательное условие – точное расположение отверстий на стене или потолке с монтажными отверстиями на корпусе прибора. Главное — отверстия на стене проводить по горизонтали, для чего используется строительный уровень.
• Встраиваемая модель вытяжки устанавливается в подвесной шкафчик так, чтобы его дверца плотно закрывалась. При этом производится вырез отверстия в шкафу под соединяемый воздуховод.
• Предварительно продумывается схема прокладка воздуховодной линии, длина которой не должна превышать трёх метров. При этом чем меньше отводов от прямолинейности системы, тем лучше.
• Во многих моделях гофрированный рукав продаётся вместе с вытяжкой. Пластиковые воздуховоды продаются отдельно. И если ставится задача использовать именно их, то приобретаются они в зависимости от длины системы и мощности самой вытяжки. Новичкам рекомендуется пробовать установку гофры.

Отдельным процессом идёт подготовка отверстия для вытяжки воздуха. Если в доме на кухне уже предусмотрена система вентиляции, то проделывание отверстия упрощается до минимума, потому что в вентиляционном канале уже имеется отверстие, в которое вставлена решётка. Оно выполняет функции оттока воздуха естественным или искусственным способом. Для подсоединения воздуховода снимется решётка, а на её место устанавливается вентиляционный рукав. Щели между стенкой и гофрой замазываются шпаклёвкой. Сегодня производители предлагают специальные переходники, изготовленные из пластика, в конструкции которых есть внешний патрубок, соответствующий форме и диаметру воздуховода. Они устанавливаются в отверстие и крепятся к стене, как и решётка, саморезами на дюбели. Гофру крепят к патрубку пластмассовым хомутом, трубу с патрубком соединяют двусторонней муфтой.

Если вентканала в кухне нет, то через стену сверлится отверстие. В деревянном или каркасном доме это сделать проще всего. В кирпичном доме этот процесс потребует наличия алмазной коронки, потому что только этим прочным инструментом можно просверлить отверстие в стене, не повредив кирпичную кладку. Стоит такой инструмент дорого, а покупать его для сверления одного отверстия нет смысла. Лучше воспользоваться услугами строителей, вызвав их для проделывания одного проёма в стене.

Но в кирпичном доме воздуховод также проводится через потолок, чердак и кровельный материал. Хотя последний можно и не трогать, сделав отвод, и проведя воздуховод через фронтоны крыши, тем самым сохранив целостность единой плоскости ската кровли. Это непростой процесс, потому что проделать отверстия через «слоистый пирог» перекрытия будет сложно. Начинать придётся снизу со стороны кухонного пространства, проделав отверстия в отделке потолка. Если перекрытие представляет собой бетонную плиту, то от такого варианта прокладки вентиляционной системы от вытяжки лучше отказаться, потому что сложно правильно сделать отверстие в прочном материале. Для этого чаще всего используют отбойный молоток, который в готовом доме лучше не применять.

Если перекрытие собрано по балкам, то процесс проделывания отверстия упрощается. Со стороны чердака точно по месту запланированной прокладки трубы разбирается участок чёрного потолка, удаляются изоляционный и теплоизоляционный слои. Затем в отверстие устанавливается пластиковая труба, которая по периметру запенивается монтажной пеной и заделывается любым скрепляющим раствором. Здесь нет строгих требований пожарной безопасности, потому что температура отводящего воздуха внутри воздуховода не будет превышать +60С.

Важно! Воздуховод, проходящий по неотапливаемому чердаку, рекомендуется теплоизолировать любыми средствами. Сегодня для этого применяются специальные цилиндры, изготовленные из синтетических теплоизоляционных материалов.

Провести вентиляционный воздуховод через крышу или стену не регламентируется СНиПом, как процесс, связанный с проведением дымохода от печного котла. Нагревательный котёл – прибор, выбрасывающий на улицу воздушную массу с высокой температурой. Поэтому к нему особые требования, касающиеся не только нормативов пожарной безопасности, но и нюансов утепления на всей протяжённости магистрали. Чтобы вывести дымоход на улицу, он выставляется выше конька крыши минимум на полметра. В этом плане труба от кухонной вытяжки никакими нормами не регламентируется. Здесь важно правильно провести магистраль и точно соблюсти параметры воздуховода с техническими характеристиками самого прибора.

Установка обратного клапана

И ещё один момент, касающийся правильной установки вытяжки на кухне в частном доме. Он связан с установкой обратного клапана на крайнем торце воздуховода, который оказался на улице. Основное назначение этого элемента – не допустить движение воздуха в обратном направлении при отключённой вытяжке. Этот прибор обязательно используется.

Заключение по теме

В последнее время кухонная вытяжка стала таким же востребованным прибором, как холодильник или варочная плита. Поэтому важно провести установку так, чтобы агрегат работал по максимальной эффективности, не создавал проблем и не уменьшал комфортное нахождение людей в кухне. Следовательно, монтажу прибора уделяется особое внимание. И в независимости от того, какая модель вытяжки была выбрана, процесс установки проводится строго по инструкции, которая идёт в комплекте с устройством.

Особенности вентиляции и установки вытяжки в частном доме

Вытяжка в частном доме – вещь немаловажная. Ведь от того, насколько правильно сделана вентиляция в жилом большом помещении, зависит, насколько свежим будет воздух внутри. Но мало кто обращает внимание на необходимость сделать вентиляцию не только на кухне и в санузле, но и других комнатах загородного дома.

Ограничение притока свежего воздуха в частный дом происходит, прежде всего, вследствие установки пластиковых окон и металлических дверей.

Вытяжка в частном доме должна включать в себя приточные и вытяжные каналы, и находится они должны в каждой комнате, а не только на кухне. При этом вытяжку можно сделать своими руками и сэкономить приличную сумму на ее приобретении.

Эффективная и качественная вытяжка – неотъемлемая часть частного дома, благодаря вентиляции дом всегда будет наполнен свежим воздухом, а неприятные запахи будут мигом исчезать. Чаще всего для частных домов используют принудительную систему приточно-вытяжной вентиляции, способной осуществлять рекуперацию тепла.

Как правило, подобного рода вытяжку ставят в местах, где естественной вентиляции всегда мало – в туалете и на кухне. Вытяжка на принудительной системе удаляет воздух с помощью вентилятора.

А вот на крыше вы можете поставить вентиляционный дефлектор, причем сделать его можно своими руками.

Схема и принцип работы вентиляции в частном доме

А сейчас давайте подробно узнаем, как выглядит схема вентиляции на принудительной системе. Вентиляционный блок при этом состоит из следующих элементов:

• блоки управления;
• фильтры;
• вентиляторы;
• теплообменники;
• воздуховод вытяжной;
• анемостат вытяжной;
• анемостат приточный;
• воздухозаборник;
• дефлектор.

Как работает принудительная приточно-вытяжная вентиляция

Схема работы такого рода вентиляции выглядит так: воздух удаляется из помещения в сторону дефлектора при помощи вытяжного воздухозаборника. Дефлектор же находится на крыше. А приток свежего воздуха осуществляется через приточный воздухозаборник, затем воздух распределяется по всему дому через приточно-вытяжную вентиляцию.

Рекуперация же происходит так: в холодное время года теплый и холодный воздух встречаются в рекуператоре (теплообменнике), при этом потоки воздуха не смешиваются друг с другом. Теплый исходящий воздух отдает тепло входящему холодному, таким образом, весь дом обеспечивается качественной вентиляцией, и находиться в доме к тому же не так холодно, даже если он еще не отапливается.

Вентиляционный блок при желании может быть оснащен всевозможными дополнительными системами фильтрации или увлажнения воздуха, в любом строительном магазине об ассортименте подобных систем вы можете узнать больше.

Принудительная приточно-вытяжная система вентиляции имеет такие достоинства:

• Возможность значительно экономить на отоплении частного дома, поскольку теплообменники дают дополнительное тепло при вентиляции.
• Независимо от погоды, все комнаты дома хорошо освежены приточным воздухом.
• Эффективная вытяжка удаляет даже самые мелкие пылинки.
• Вытяжка способна охлаждать, нагревать, сушить и увлажнять приточный воздух.
• Есть возможность регуляции воздухообмена так, как вы хотите.
• Электронная система, которой оснащены вытяжки, всегда уведомит, когда нужно будет сменить фильтры или исправить возникшие неполадки.

Но, вместе с тем такая система вентиляции имеет и ряд недостатков:

• Блок управления и вентиляторы потребляют много электроэнергии.
• При отсутствии электричества система защиты автоматически отключает вентиляционную систему.
• Устройство сложно в управлении.
• Есть необходимость постоянно обслуживать систему, для этого нужны средства и время.
• Работа системы достаточно шумная.
• Монтаж системы не может быть выполнен самостоятельно, есть необходимость привлекать для этой работы специалистов.

Особенности работы приточно-вытяжной вентиляции на грунтовом теплообменнике. Такая вентиляция устроена следующим образом: на глубине порядка двух метров прокладывают трубу, причем один ее конец на метр выводится на поверхность, а второй подключается к воздухозаборнику.

С помощью грунтового теплообменника приточный воздух поступает в блок вентиляции. Там воздух нагревается зимой, летом же – охлаждается. Заземленная труба для хорошей эффективности должна иметь диаметр как минимум 110 мм и длину от 15 метров.

Несомненное достоинство подобной системы вентиляции – это возможность сэкономить на отоплении порядка 25% средств, а также с умом применять кондиционеры.

Что такое естественная вентиляция в частном доме

Вытяжка состоит из каналов, имеющих толщину от 380 мм и сечение 130 на 130 мм. Монтируют каналы в капитальных стенах, а их отверстия – прямо над потолком. Наиболее оптимальное размещение в данном случае – на стене, расположенной по центру дома. Таким образом, из пластиковой трубы с диаметром до 120 мм будет намного проще сделать разводку в частном доме.

Обратите внимание, что ответвлений, расположенных горизонтально должно быть немного, чтобы они не снижали тягу и не сокращали эффективность вентиляции в целом. Каналы каждого из помещений соединяются в одной трубе, чтобы потом выйти наружу.

Вытяжная труба должна быть оснащена стеной толщиной как минимум 2,5 кирпича. Если толщина стены будет меньше, то труба в холода будет быстрее охлаждаться и пропускать в помещение холодный воздух, и перестанет выводить его.

Труба должна быть немного выше конька, чтобы не нарушилась тяга в вентиляционном канале. В противном случае на крыше появятся завихрения, провоцирующие помехи. От конька нужно отложить прямую линию на 10 градусов в сторону трубы по горизонтали, сама же труба не должны быть ниже данной прямой.

Как установить вытяжку для дома

Как уже говорилось ранее, вытяжками должен быть оснащен весь дом. Причем конструкция вытяжки зависит и от типа помещения, где она будет установлена.

Например, чтобы сделать газовую вентиляцию для колонки, вам потребуются вентиляционные каналы размерами 130 на 260 мм. Во время закладки котла заделывайте все щели, а сам канал соедините с выходом котла оцинкованной трубой, чтобы не произошло температурных скачков и коррозии. Вытяжка должна располагаться над трубой на высоте порядка 80 см, чтобы испарения не шли в дом.

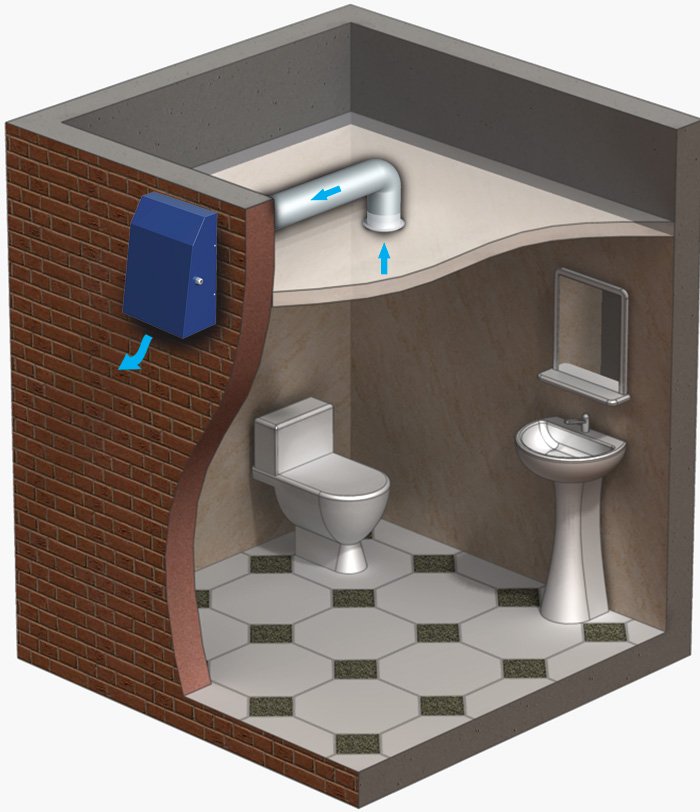

Желательно соорудить принудительную вентиляцию в санузле, чтобы предотвратить там скопление влаги, провоцирующее появление плесени и грибков. Также такая вентиляция благодаря быстрой циркуляции избавит санузел от неприятных запахов.

Оптимальный вариант для ванны и туалета – настенный вентилятор с втулками, причем лучше выбирать модель без подшипников, чтобы не было лишнего шума. Стоит отметить, что вентиляторы с втулками работают тихо, и стоят недорого.

Любой санузел обязан быть оснащен вытяжкой, это позволит постоянно поддерживать нужный уровень влажности и соблюдать соответствующий микроклимат. Чтобы вытяжные системы работали еще эффективнее, их можно оснастить дополнительными полезными аксессуарами, например, датчиком движения, который будет регулировать процесс включения и выключения вентиляции автоматически. Другой полезный аксессуар – это датчик влажности, контролирующий работу вытяжки при помощи подключения к системе принудительной вентиляции.

Как подключить принудительную систему вентиляции в санузле

Включатель для вытяжки лучше всего размещать внутри помещения, ведь необходимости в регулярной работе вентиляции, когда кто-то посещает санузел, нет.

Если вы желаете подключить включение вытяжки к выключателю света в ванной, то позаботьтесь о дополнительном включателе для вентиляционной системы. Это нужно для того, чтобы вентиляция не срабатывала каждый раз при походе в санузел. Так, в холодное время года это вообще не нужно, иначе вы почувствуете холод и не сможете почувствовать ожидаемого комфорта, принимая ванну.

Также многие рекомендуют оснастить уборную датчиком влажности, чтобы система сразу же уведомлялась о необходимости включиться в работу. Но есть и аргументы против такого решения, например, если вы или ваши домочадцы болеют, то дуновение из вытяжки в уборной лишь усугубит недомогание.

Нельзя устанавливать автоматическое включение вытяжки в домах, где живут люди пожилого возраста, поскольку резкое включение вытяжки в ванной может обернуться для них нежелательным стрессом.

Чтобы всего этого избежать, подключать вытяжку лучше тремя методами:

1. Управляйте включением и выключением вытяжки вручную, когда в этом есть необходимость.
2. При наличии автоматической системы включения вытяжки, ее можно сразу же выключить с помощью выключателя. Выключатель при этом можно установить на стене в уборной или же на корпусе вентилятора.
3. Полуавтоматическая система работы, когда включение происходит вручную, а выключается вентиляция автоматически через определенное время.

Как сделать вытяжку на кухне

Кухня наряду с санузлом – одно из тех мест, где вытяжка должна находиться обязательно, чтобы выводить наружу все запахи, произведенные вследствие приготовления пищи. Оптимальный вариант – это оснащение кухни сразу же двумя вентиляционными каналами, это естественный и принудительный.

Принудительный канал в виде стандартной вытяжки для кухни размещается над плитой для приготовления еды, а естественный канал находится со стороны плиты под потолком. Именно такой вариант наиболее эффективен для кухни, поскольку вытяжка все равно не удалит абсолютно все неприятные запахи и продукты сгорания, характерные для кухни.

Кухонную вытяжку категорически нельзя располагать очень низко над плитой, чтобы она сильно не нагревалась, в противном случае срок ее эксплуатации будет недолгим. Оптимальное расстояние – это 0, 65 м для электрической плиты и 0, 75 м для газовой соответственно. При этом размер вытяжки должен соответствовать размерам плиты для корректной работы.

Итак, наиболее эффективная система вентиляции для кухни – это комбинированная система, на создание которой лучше потратить больше времени, чтобы потом регулярно к ней не возвращаться и не иметь дополнительных проблем.

Нельзя и забывать о качественной вентиляции всего частного дома, чтобы он всегда был обеспечен притоком свежего воздуха, ведь это является залогом хорошего самочувствия всех членов вашей семьи.

Выбор вытяжки для сердца вашего дома

Недавно я был в старинном доме, где планировка была практически нетронутой. Крошечная кухня, расположенная в конце небольшого коридора, резко контрастировала с красиво украшенным вестибюлем и гостиными. Комната была скромно обставлена, с минимумом шкафов и одним окном в боковой проход. Комната была больше похожа на запоздалую мысль, чем на сердце дома.

Как все изменилось. Сегодняшние кухни — это центральный элемент дома. Это многофункциональные пространства, где, помимо приготовления еды и обедов, мы живем, развлекаемся и отдыхаем. Поэтому важно, чтобы вы тратили время на то, чтобы уяснить практические аспекты на ранних этапах процесса проектирования. Одна из таких практичности — ваш выбор и расположение вытяжного вентилятора.

Существует два основных типа — канальные и рециркуляционные.Из двух методов вытяжки с вытяжкой являются наиболее эффективными для удаления пара и запахов путем вывода наружу.

Для работы вытяжных вентиляторов необходимо, чтобы они располагались так, чтобы воздуховод мог легко получить доступ к внешней стене. Рекомендуется использовать воздуховоды самого большого диаметра, чтобы удалить как можно больший объем воздуха. Максимальная длина воздуховода — пять метров. При планировании расположения варочной панели необходимо определить наиболее прямой маршрут для прокладки воздуховода.Другими словами, избегайте изгибов воздуховода, поскольку это ограничит эффективность вытяжки.

Если ваша плита расположена слишком далеко от внешней стены, вам придется выбрать вытяжку с рециркуляцией. Они довольно часто встречаются в квартирах или домах, где кухня расположена в центре, а не у внешних стен.Эти экстракторы забирают воздух и пропускают его сначала через жироулавливающий фильтр, а затем через угольный фильтр, где он очищается, после чего возвращается на кухню. Нежелательные элементы остаются в древесном угле, поэтому фильтры необходимо периодически заменять. Хотя они не так эффективны, как канальные, у них есть преимущества: вы можете разместить свою варочную панель, где захотите, и, поскольку они не требуют каких-либо воздуховодов, их относительно легко установить, а значит, зачастую и дешевле.

Большинство вытяжек можно установить для работы с рециркуляционными или канальными системами. Некоторые модели подходят только для системы воздуховодов, поэтому важно проверить спецификации понравившейся модели и уточнить у поставщика, будет ли она работать с предлагаемой планировкой кухни.

Расположение вашей варочной панели будет иметь огромное значение для стиля вытяжки, которую вы выберете.Более традиционные настенные, навесные или встроенные вытяжки идеальны, если варочная панель расположена у стены. Но если ваша плита расположена на острове в пространстве с открытой планировкой, вы можете выбрать более ненавязчивый стиль вытяжки.

Доступен ряд опций; Первая — это модель, устанавливаемая на потолке, которую можно встроить в потолок, что означает отсутствие препятствий для прямой видимости и идеальное решение для помещений с открытой планировкой.Другой альтернативой является вытяжка с нисходящим потоком, встроенная в рабочую поверхность. Во время использования он поднимается над столешницей, а когда нет, сидит на одном уровне с поверхностью. Существуют индукционные и электрические варочные панели со встроенной вытяжкой, где вытяжка выглядит как дополнительное кольцо в центре варочной панели.

В качестве альтернативы, в обстановке открытой планировки вы можете захотеть использовать вытяжку и выбрать декоративную подвесную вытяжку, которая часто напоминает осветительные приборы и подвешивается к потолку над плитой.Многие из этих подвесных смесителей подходят только для рециркуляции, поэтому посоветуйтесь, будет ли этого достаточно для нужд вашей кухни.

Шум часто принимается во внимание при выборе экстрактора, обычно чем выше скорость, тем более шумным будет устройство. Однако более дорогие модели, как правило, тише.

Дениз О’Коннор — архитектор и консультант по дизайну

Нужна ли мне вытяжка поверх плиты?

От канальных до бесканальных и нисходящих систем вентиляция не всегда одинакова.

Если вы обновляете свою кухню, вы, вероятно, задаетесь вопросом, нужна ли вам вытяжка.

Согласно большинству норм жилищного строительства не требуется установка вытяжки над плитой или варочной панелью, но будьте благоразумны и убедитесь, что ваш регион не является исключением. Даже если это не требуется по закону, вам следует хорошо подумать, прежде чем полностью отказаться от вытяжки.

Вытяжки предназначены для улавливания жира, влаги и запахов готовки, но не все вытяжки одинаковы.Вот краткое изложение кухонных систем вентиляции, которые вам стоит рассмотреть:

Вентилируемый или вытяжной кожух

Если вы вообще много готовите, вам, вероятно, понадобится вытяжка с выходом на улицу. Вытяжка с вытяжкой фактически выводит загрязненный воздух наружу, избавляясь от всех форм загрязнения воздуха, вызванных приготовлением пищи. Свежий воздух поступает извне, сохраняя воздух на кухне чистым и предотвращая распространение запаха готовки и даже частиц жира по всему дому, особенно по кухонным шкафам.

Воздуховод является самым простым, если кухонная плита и вытяжка расположены вдоль внешней стены; воздуховод может выходить через заднюю часть вытяжки и через стену дома. Для диапазона, расположенного у внутренней стены, воздуховод может проходить в потолок над шкафами или между балками потолка, а затем выходить через ближайшую внешнюю стену. Независимо от того, где вы проложите воздуховод, важно, чтобы он полностью выходил на улицу; вентиляционный канал никогда не должен заканчиваться на чердаке или другом замкнутом пространстве.

Вытяжной шкаф

В отличие от вытяжного шкафа с воздуховодом, который выводит воздух наружу, вытяжка без воздуховода состоит из вентилятора с угольным фильтром, который всасывает частицы жира, запахи и дым. Воздух фильтруется через уголь и возвращается в кухню. Фильтры вытяжки необходимо регулярно чистить или заменять.

Вытяжки без воздуховодов не так эффективны в очистке воздуха, как вытяжки с воздуховодами, но их проще установить и, как правило, они более доступны.

Системы с нисходящим потоком

Системы с нисходящим потоком обычно встраиваются как часть линейки; они часто располагаются на плите рядом с конфорками. Это не особенно эффективный тип системы вентиляции, и кулинарные форумы полны жалоб на склонность вентиляторов отводить тепло от готовящейся пищи.
Другой тип нисходящей системы — это всплывающий тип. Это отверстие остается заподлицо с варочной поверхностью, пока оно вам не понадобится; при нажатии кнопки вентиляционное отверстие поднимется на 8-10 дюймов над варочной поверхностью. Готово? Нажмите кнопку, и она снова исчезнет.

Оба типа устройств с нисходящим потоком используют вентиляторы для втягивания воздуха через фильтр в воздуховоды, которые проходят под полом или над шкафами и, как правило, снаружи. Их маскировочная окраска делает вентиляционные отверстия идеальными для использования на кухонных островах и полуостровах. Выдвижная система нисходящей вентиляции более эффективна, чем система скрытого монтажа, но ни одна из них не так эффективна для удаления загрязняющих веществ при приготовлении пищи, как восходящие (вытяжные) системы вентиляции.

Кухонная вентиляция | Fantech

Могу ли я использовать систему подачи воздуха для подпитки с несколькими вытяжными вентиляторами?

Нельзя. Система подачи воздуха для подпитки предназначена для работы только с одной кухонной вытяжкой / вентилятором.

Могу ли я установить систему подачи воздуха для макияжа в подвале?

Да, можете. Следует учитывать некоторые ограничения: не устанавливайте систему подпиточного воздуха и воздуховод приточного воздуха непосредственно выше или ближе двух футов от любой печи или ее приточной камеры, бойлера, резервуара для воды или любых теплогенераторов.

Могу ли я установить MUAS на неизолированном чердаке / подвале?

Да! Просто изолируйте воздуховод до значения R.

Можно ли использовать системы подачи воздуха для макияжа Fantech с каминами?

Абсолютно нет, система Fantech разработана исключительно для вентиляции кухонных плит в жилых помещениях.

Как лучше всего разместить внутреннюю регистрацию, чтобы свежий воздух попадал в дом?

Регистр приточного воздуха должен быть установлен как можно ближе к вытяжной кухонной вытяжке.

Могу ли я установить систему подачи воздуха для подпитки в вертикальном положении?

Благодаря тому, что система Fantech Makeup Air System состоит из компонентов и монтируется на месте, она обеспечивает гибкость в выборе места и способа установки в здании. Место установки должно быть подходящим для периодических проверок и технического обслуживания. Не требуется, чтобы отдельные компоненты системы были установлены в линейном (прямолинейном) порядке.

Можно ли установить компоненты с изгибом на 90 градусов вместо прямой линии, чтобы уменьшить занимаемое пространство?

Да, компоненты можно разделить на сегменты для поддержки тесноты.Помните, что следует проявлять осторожность в отношении обогревателя при изменении пути прохождения воздуха через устройство. До и после нагревателя необходимо установить минимум 24 дюйма, чтобы обеспечить линейный поток воздуха через элементы. Нелинейный поток воздуха может создавать карманы с низким содержанием воздуха, что может вызвать перегрев элемента и сократить срок его службы.

Сколько места требуется для системы подачи воздуха для подпитки?

Максимальная длина составляет 9,5 погонных футов с дополнительным нагревателем. Минимальная длина 8.5 погонных футов без дополнительного нагревателя.

Следует ли использовать обогреватель с системой подпиточного воздуха от Fantech?

Если вы находитесь в районе, где зимой бывает холодная погода, вам понадобится дополнительный обогреватель MUAH , чтобы смягчить воздух, поступающий в ваш дом.

Можно ли изменить температуру на выходе нагревателя?

Да, можно, однако нагреватель настроен на заводе для оптимизации своей работы в широком диапазоне настроек CFM.Помните, что для максимального увеличения температуры рекомендуется более низкая скорость CFM.

Как часто нужно менять фильтр?

Проверку фильтра следует проводить не реже одного раза в квартал до тех пор, пока не будет установлена ​​закономерность для конкретного качества воздуха в окружающей среде. После того, как принято решение, что частые проверки могут быть практичными. Чтобы заказать сменный фильтр, обратитесь в службу поддержки клиентов .

Где следует разместить глушитель в моей вытяжной системе Fantech Kitchen Hood?

Глушитель может быть размещен в любом месте на линии между кожухом и выносным встроенным или внешним вентилятором.Однако, как правило, он устанавливается рядом со входом удаленного вентилятора для простоты установки.

Для чего нужен глушитель и когда его нужно использовать?

Глушитель Fantech LD снижает «воспринимаемый» шум кухонной вентиляционной системы на 50-60%. Это особенно важно для вытяжек, где скорость воздушного потока обычно высока (300+ кубических футов в минуту).

Продает ли Fantech декоративные вытяжки?

Нет, Fantech продает вкладыши для вытяжек, которые можно использовать внутри деревянных вытяжек, подходящих к вашим шкафам или изготовленному на заказ фасаду, например, вытяжкам в мантийном стиле.

Fantech продает накладки на капоты нескольких размеров. Вкладыши вытяжки HL Series полностью изготовлены из нержавеющей стали. Они доступны в ширине 30 дюймов, 36 дюймов, 42 дюйма и 48 дюймов. Глубина 18 дюймов.

Преимущества использования кухонного вытяжного вентилятора после приготовления пищи — экспериментальная оценка

Основные моменты

•

Первое исследование по изучению влияния продолжения использования кухонного вытяжного вентилятора после приготовления пищи.

•

Эксперименты проводились в контролируемых, но реалистичных испытательных домах.

•

Скорость потока вентилятора во время приготовления пищи была основным фактором, определяющим концентрацию загрязняющих веществ.

•

15 минут дополнительного использования вентилятора уменьшают интегрированное воздействие UFP и PM _2.5.

•

Снижения были аналогичны по величине воздействию увеличения скорости потока вентилятора на 100 куб. Футов в минуту.

Реферат

Приготовление пищи является одним из основных источников загрязнения воздуха внутри помещений и может даже превышать вклад внешних источников.В этом пилотном исследовании изучается использование вентиляторов с разной скоростью потока во время приготовления пищи и проверяется, значительно ли увеличивает скорость удаления загрязняющих веществ и общее воздействие, продолжая работу вентилятора после приготовления. Тесты проводились в двух исследовательских центрах Канадского центра жилищных технологий в Оттаве, Онтарио. Мы выполнили один и тот же протокол приготовления 60 раз на газовой плите, протестировав 6 различных скоростей потока на трех разных вытяжных вентиляторах, постоянно измеряя UFP, PM _2.5 , № ₂ и № Вентилятор работал во время приготовления для всех тестов, а затем либо выключался, либо оставался включенным после приготовления в течение трехчасового теста. Мы оценили скорость разложения, интенсивность выбросов из источников и комплексное воздействие загрязнителей, измеренных после теста на приготовление пищи. Результаты показали, что хотя оставление вентилятора включенным после приготовления в целом увеличивает скорость разложения, это оказывает относительно небольшое влияние на совокупное воздействие по сравнению с влиянием скорости потока вентилятора и конкретного вентилятора, используемого во время приготовления.Для PM _2,5 эффект работы вытяжного вентилятора в течение 15 минут после приготовления был аналогичен по величине влиянию увеличения скорости потока на 100 кубических футов в минуту, используемой во время приготовления: оба были связаны с уменьшением 15-минутного интегрированного воздействия. примерно 3 мкг ^-3 . Это говорит о том, что можно частично компенсировать низкую скорость вытяжного вентилятора, продолжая включать вентилятор после приготовления.

Ключевые слова

Качество воздуха в помещении

Приготовление пищи

Мелкие твердые частицы (PM _2.5 )

Ультратонкие частицы (UFP)

Оксид азота

Газовая плита

Рекомендуемые статьи Цитирующие статьи (0)

Просмотр аннотации

Crown Copyright © 2018 Издано Elsevier Ltd.

Рекомендуемые статьи

Цитирующие статьи

основные виды кухонных вытяжек. Фотогалерея и описание

Каждый хозяин всегда стремится сделать дом идеальным. Актуальным становится вопрос кухни. Ведь кухня — это самое посещаемое помещение в квартире или частном доме.Чтобы на кухне было комфортно готовить и принимать пищу, необходимо избавиться от запахов и копоти, которые могли остаться после приготовления. Плоская вытяжка для кухни поможет вам справиться с этим вопросом. Конечно, запахи могут негативно повлиять на ваше настроение и самочувствие. Не так много людей любят убирать каждый день. Вытяжка защищает мебель от жирового налета, отделочные материалы — от частой стирки, а остальное помещение — от чужеродных запахов кухни. Вытяжка становится необходимым и практичным приспособлением, а также интересным элементом интерьера кухни.Рассмотрим основные виды кухонных вытяжек.

Состав:

Основные виды кухонных вытяжек. Фотогалерея и описание

Принципы работы вытяжек

Как выбрать кухонную вытяжку

Основные виды кухонных вытяжек. Фотогалерея и описание

Сегодня производители данного оборудования предлагают на рынке самые разные модификации кухонных вытяжек. Они различаются по принципу действия, а также по внешнему виду, но их основная функция остается неизменной — очистка воздуха.Такое разнообразие затрудняет выбор необходимой модели. Для того, чтобы остановиться на соответствующем варианте, следует разобраться в принципах работы и настройке каждого из них. Также следует продумать варианты, которые могут стать дополнением определенного дизайнерского решения для кухни, которое будет комфортно вписываться в кухонный гарнитур.

Встраиваемая вытяжка для кухни

Такая вытяжка остается самой незаметной на кухне, так как ее конструкция позволяет полностью спрятать конструкцию от посторонних глаз в один из шкафов кухонного мебельного гарнитура.Помимо того, что они идеально вписываются в интерьер, вытяжки прекрасно выполняют свою прямую функцию очистки воздуха. Встраиваемые вытяжные шкафы различаются по своей конструкции. Для держателей корпусной или встроенной мебели на кухне отлично подойдут полностью встраиваемые вытяжки. Они устанавливаются в плоскости, расположенной над плитой шкафа. Рабочую поверхность вытяжки можно увидеть только взглянув из-под туалета. Очевидно, это удобный вариант для маленькой кухни.Другой вид — это выдвижной вариант, который полностью скрыт. В полноценную вытяжку она превращается после того, как натянута на варочную поверхность. Такой тип выхлопа удобен тем, что может стать незаметной частью любой конструкции. При этом конструкция вытяжного телескопического вытяжного шкафа разворачивается, продвигаясь вперед. Это устройство значительно увеличивает рабочую область рисования. Он более эффективен, чем предыдущие версии.

Плоские вытяжные шкафы

Довольно лаконичный вид кухонной вытяжки, которая крепится непосредственно к стене или кухонному гарнитуру.Это удобно тем, что не требует подключения к системе вентиляции, но многие модели оснащены воздуховодом. Очистка воздуха осуществляется внутренними фильтрами, которые могут быть одноразовыми (акриловые) и сменными (угольные). Также большинство моделей оснащено дополнительными козырьками для более широкого круга работ. Ценовая политика является преимуществом этого типа вытяжки. К тому же они являются прекрасным дополнением к кухне.

Купольная вытяжка для кухни

Эти конструкции являются наиболее распространенным типом кухонных вытяжек. Этот вид экстрактов выгодно отличается от других видов своей функциональностью, простотой использования, а также большим разнообразием дизайнерских решений. Купольные вытяжки закрепляют на стене или на потолке над печью. Производительность таких экстрактов велика. Габаритные размеры вытяжки могут быть укомплектованы мощными моторами. Вытяжка может работать в нескольких режимах, что позволяет экономно расходовать электроэнергию. Поскольку размеры вытяжки не маленькие, ее удобнее использовать на просторной кухне или на дачном участке.Однозначно, купольные вытяжки можно выбрать практически в любом декоре, ведь они имеют разную форму, цвет, размер. Материал для производства экстракторов можно разделить на три типа: разные металлы (хром, алюминий, сталь), металл с деревом или стеклом и металл с отделкой под дерево.

Островной вариант кухонных вытяжек

Впечатляющее и наиболее яркое воплощение очистителя воздуха. Удобный и практичный он становится все более популярным на островных кухнях, где варочная поверхность расположена посередине комнаты. Но это не значит, что островную вытяжку нельзя устанавливать где-либо еще на кухне, где расположена плита. Его можно установить на потолке, а рабочую часть опустить над плитой. Кажется, что экстрактор парит в воздухе. Конечно, он подходит для помещений с большой площадью. Он отличается от других видов вытяжек, которые имеют только режим вытяжного воздуха. Рециркуляция воздуха в таких моделях отсутствует. Рынок радует огромным выбором островных вытяжек, которые выполнены в разных стилях.Это поможет создать интерьер кухни, оформленный в едином стиле. Вы можете подобрать островной экстрактор квадратной, прямоугольной или круглой формы.

Вытяжки Т-образные

Производительность таких изделий довольно высока. Их преимущество — продуманная конструкция и возможность установки в коробку и без нее. Примечательно, что он особенно подходит для установки «в последнюю минуту», поскольку не требует размещения дополнительной мебели.Т-образные выхлопы помимо основных имеют дополнительные функции. Например, они могут содержать угольный или жировой фильтр. Такие экстракторы изготавливаются из высокопрочных материалов. Чаще всего это хромированный металл, нержавеющая сталь или цельное стекло. Это обеспечивает легкий уход. Прямая форма Т-образной вытяжки позволяет использовать их в интерьерах разных стилей. Но такой вариант отлично смотрится под такой стиль, как минимализм.

Принципы работы вытяжек

По принципу действия различают кухонные вытяжки двух типов: рециркуляционные и проточные.Первый тип основан на очистке входящего воздушного потока с помощью фильтров и его возврате в комнату. Один фильтр задерживает жир и сажу, другой поглощает запахи. Это один из наименее дорогих вариантов, но в то же время неэффективный. Более производительны вытяжные шкафы. Через систему вентиляции здания они выводят на улицу сажу, пар, запахи готовки. В то же время улица снабжает кухню свежим воздухом. Вытяжки требуют постоянного ухода. Их эффективность зависит от ширины воздухозаборника. Аккуратный воздуховод, размещаемый за готовой стеной или поверх кухонных шкафов.

Как выбрать кухонную вытяжку

Во-первых, при выборе нужно учитывать тот факт, что эффективность любой вытяжки зависит от ее ширины. В идеале ширина вытяжки должна соответствовать ширине печки, а еще лучше, если она немного больше ее. Иначе вытяжка не сможет уловить стопроцентное испарение варочной поверхности. Высота установки зависит от типа печи.Воздухоочиститель следует устанавливать на высоте не менее 70 см для электрического и не менее 80 см для газовой духовки.

Выбор вытяжки для кухни

При выборе вытяжки для кухни нужно обращать внимание на такой эксплуатационный параметр, как производительность. Он представляет собой количество воздуха, которое вытяжка «перекачивает» за час. Этот показатель может варьироваться от 200 м3 / ч до 1200 м3 / ч. Наиболее оптимальный вариант — экстрактор производительностью от 250м3 / час и выше.По нормам СЭС освежение воздуха на кухне должно быть не менее двенадцати раз в час. Чем выше производительность устройства, тем лучше будет очищаться воздух. Ведь условия на кухне постоянно меняются: время приготовления, температура, наличие курильщиков, загрязнение воздуха.

Уровень шума

Не оставляйте без внимания такой параметр, как шум. Уровень шума зависит от производительности вытяжки. Многие производители нашли выход из этой ситуации и, следовательно, можно найти модификацию, сочетающую в себе хорошие характеристики и низкий уровень шума.Для снижения шума двигателя может быть проведена шумоизоляция, используются колодки особой формы. Некоторые модели оснащены антивибрационными накладками. Кроме того, в ввод или вывод вытяжки производители вставляют звукопоглощающие пластины и шумоподавляющие рукава. Качественная вытяжка должна иметь уровень шума не выше 50 дБ.

Большинство современных вытяжек имеют встроенное освещение. Это практичный вариант, позволяющий дополнительно осветить рабочую зону. Количество ламп и их расположение могут быть разными, но в большинстве случаев они располагаются на дистальной части прибора.

Вы можете выбрать вытяжку, сочетающую в себе свойства режимов циркуляции воздуха и вытяжки. Также при выборе воздухоочистителя следует обратить внимание на варианты управления работой — кнопочный или сенсорный. Ценовой диапазон будет существенно меняться в зависимости от этого параметра.

Вытяжка — обязательный элемент кухни. Выглядит довольно аккуратно и установка не требует дополнительных усилий. Вытяжка поможет уберечь кухню от посторонних загрязнений и всегда будет поддерживать в ней приятную атмосферу.

20 идей дизайна вытяжки для современной кухни

Любит хозяин готовить или нет, кухня всегда имеет красивый дизайн. Мы не уверены, что это справедливо для всех, но многие люди считают кухню зеркалом своего отношения к чистоте. Когда кухня становится чистой, это свидетельствует о том, что человек, живущий на ней, очень дорожит здоровьем и санитарией. Помимо содержания в чистоте, кухня также должна быть хорошо организована и, конечно же, красиво оформлена. Все функции на кухне, как и вытяжка, действительно имеют большое влияние на внешний вид вашей кухни.

Некоторые люди могут подумать, что вытяжка предназначена только для ее функции. Хотя основная причина, по которой вытяжка добавляется на кухню, заключается в том, чтобы избавиться от дыма, жира в воздухе, запахов, тепла, дыма, продуктов сгорания и пара, она также может внести некоторую красоту на вашу кухню. Это помогает фильтровать воздух во время приготовления пищи с помощью механического вентилятора и угольного фильтра внутри него.Но кроме этого, вытяжка может добавить привлекательности вашей кухне, особенно если она имеет такой же дизайн, как те, которые мы имеем в этом списке. Взгляните на современные кухни ниже, и вы, несомненно, позавидуете дизайну вытяжек в этих помещениях.

1. Апартаменты «Главный пляж»

Интерьеры Даррена Джеймса

Этот дом имеет модную U-образную кухню с плоскими шкафами, серыми шкафами, белым фартуком, черной техникой и островом. И, конечно же, обратите внимание на вытяжку с дизайном под мрамор.

2. 10 Mulgoa St. Brighton

Studio Mint

Когда на кухню приносят металлы, такие как медь, латунь, золото и другие, это добавит ей привлекающий внимание элемент, точно так же, как эта вытяжка может сделать с пространством. Кроме того, вам обязательно понравится его цилиндрическая форма.

3. Сочетание современного и деревенского стиля с потрясающими результатами

Бриллиант SA

Если вы увидите дизайн всей кухни, вы наверняка полюбуетесь тем, насколько креативно он выглядит.Вытяжка также уникально покрыта современным рисунком, который добавляет красоту кухне.

4. Вилла Корсини

Дизайн Minosa

В таком случае вытяжка на этой кухне скрыта. Он просто выглядит как дополнительный шкаф помимо деревянных.

5. Блэкберн Резиденс

Studiomint

Для создания аккуратной и гладкой вытяжки можно использовать вытяжку от QASAIR Indoor Range. Он также добавляет некоторые металлические детали на кухне.

6. Восьмая улица Мерфи

пол М

Здесь видна современная кухня-камбуз среднего размера с раковиной под креплением, шкафами с плоскими панелями, белыми шкафами, паркетными полами средних тонов, островком и стеклянной панелью. Итак, где здесь вытяжка? Как и на предыдущей кухне, на этой также есть скрытая вытяжка.

7. East StKilda House

Эндрю Чайлд Архитектура

Скандинавский дом среднего размера открытой планировки с белыми стенами и светлым паркетным полом.На кухне также есть деревянная стойка и вытяжка.

8. Пентхаус «Мэнли»

C + M Студия

Вытяжка этой большой модной кухни с камбузом похожа на предыдущую, только она белого цвета.

9. Брисбен Samford Kitchen

Ким Даффин для Sublime Architectural Interiors

Разве это не вдохновляющая современная кухня? В помещении использовались плоские шкафы, белые шкафы, приборы из нержавеющей стали, цилиндрическая вытяжка и большое панорамное окно, из которого открывается хороший вид на природу.

10. Веллингтон-стрит,

Роберт Миллс Архитекторы и дизайнеры интерьеров

Элегантная мельбурнская кухня с простой цветовой палитрой, которая делает пространство легким и открытым, дополненное зеркальной вытяжкой.

11. Садовый домик

Вудс Багот Австралия

Кто бы не влюбился в эту модную кухню с камбузом? В нем есть встраиваемая раковина, мраморная столешница, фартук из каменной плиты и другие современные элементы.

12. Чистая кухня

Nest Architectural Design, Inc.

Если ваша варочная панель находится на кухонном острове, как эта, то вытяжка большего размера, аналогичная изображенной на картинке, станет идеальным выбором.

13. Кухня электрическая

Glenvale Kitchens

Поговорим о модном! В этом дизайне кухни использована техника из нержавеющей стали, плоские шкафы и серые шкафы <./ p>

14. Скол

Vivendi — Строители элитного дома

Еще одна вытяжка, выводящая дым из дома. Такой дизайн идеально подходит для кухни, которая имеет аккуратный вид.

15. ЮЖНАЯ КУГЕ — Дом

Капитальное здание

Эта кухня в индустриальном стиле представляет собой сочетание деревянного острова с каркасом столешницы из переработанной древесины и гладким белым фоном. На кухонном острове скрываются ящики и шкафы. Вытяжной колпак тоже белого цвета, как и шкафы.

16. Enigma Interiors

Шнур ландшафтный дизайн

Черная цилиндрическая вытяжка на этой кухне гармонирует с внешним видом всего помещения.

17. Уэбб-стрит,

Леон Дом Дизайн

Современная одностенная кухня открытой планировки с раковиной под креплением, плоскими шкафами, белыми шкафами и белой вытяжкой с Т-образным дизайном.

18. Городская кухня Медоубэнк

Дизайн сферы

Эта современная белая кухня имеет чистый и гладкий вид с блестящими поверхностями, которые легко чистить. Также здесь есть гранитная кухонная поверхность и вытяжной вентилятор, который скрыт в шкафу.

19. Кухня Голд-Кост

Интерьеры Даррена Джеймса

Красивая и роскошная кухня с вытяжкой с деревянной отделкой, которая хорошо сочетается с другими элементами на кухне.

20. Апартаменты «Мэдисон-сквер»

Дэвид Бакови Архитектор

Из всех вытяжек эта самая отличительная из-за ее элегантного минималистского дизайна. На этой кухне есть стеклянные и белые шкафы.

Посмотрев этот список, вы поймете, что вытяжки действительно различаются по дизайну и могут привлечь внимание к вашей кухне, помимо своей функции. Вы видели, как вышеперечисленные кухни приобрели уникальный вид благодаря вытяжке. Это также привносит уникальный элемент дизайна во все пространство. Действительно, не только фартук или кухонная столешница придают стиль вашей кухне, но даже вытяжка может с этим справиться. Какая из вышеперечисленных кухонь вам нравится больше всего?

Дополнительное видео: Полный ремонт современной кухни

Как установить вытяжной вентилятор в стену

Плесень — одна из самых распространенных проблем в ванной, где много влаги. Один из способов предотвратить это — обеспечить надлежащую вентиляцию.

Осмотрите свою ванную и другие комнаты. Есть ли у них надлежащая вентиляция?

В противном случае рассмотрите возможность установки вытяжного вентилятора для циркуляции воздуха и предотвращения попадания влаги. Это также полезно на кухне, где вам придется бороться с дымом.

Из него можно сделать самодельный проект на следующий выходной. Да, вентилятор можно установить самостоятельно.

Установить пристенный вентилятор не так сложно, как кажется.Конечно, вам нужно подумать о типе вентилятора, источнике питания, вентиляционных отверстиях, резке и многом другом. Но с этим руководством процесс на самом деле не так уж и сложен.

Позвольте нам показать вам, как легко выполнить эту процедуру!

Вещи, которые вам понадобятся

Прежде чем приступить к этому проекту, убедитесь, что у вас под рукой есть следующие предметы:

• Поиск шпильки
• Рыболовная лента
• Сверло
• Маркер / карандаш
• Ручная пила
• Резак
• Очки для глаз
• Перчатки
• Вытяжной вентилятор
• Крышка вентилятора
• Вентиляционные материалы
• Отвертка
• Дерево для рамы (при необходимости)

Если вы устанавливаете его в ванной, подумайте о выборе вытяжного вентилятора с датчиком влажности. В среднем, после душа необходимо проработать около 10 минут, чтобы полностью удалить влагу. Если у вас есть датчик с датчиком или таймером, вы можете просто оставить его, когда выйдете из ванной.

Существует также CFM, который относится к объему воздуха, обмениваемого в минуту, который необходимо учитывать. Обратитесь к местным строительным нормам и правилам, чтобы получить рекомендованный CFM в зависимости от помещения, в котором вы его устанавливаете.

Также необходимо учитывать уровень шума и энергоэффективность.В производстве вентиляторов вам нужно обратить внимание на звук, который является общепринятой единицей измерения уровня звука. Вам нужен вентилятор от 1,3 до 4,0 сона для частных домов.

Найдите и подготовьте участок

Первое, что нужно сделать, это отключить электричество. В зависимости от типа вытяжного вентилятора, который вы приобретаете, вам может потребоваться подключить его к источнику питания.

Далее следует подготовиться. Надевайте очки и перчатки, так как в этом проекте вы будете иметь дело с острыми и заостренными инструментами.Очки также защитят ваши глаза от пыли, когда вы начинаете сверлить и резать.

Возможно, вы уже имеете в виду комнату, поэтому следующим шагом будет поиск идеального места на стене, выходящей наружу. Вы хотите установить его в самой верхней части стены. Но убедитесь, что ничто не загораживает его снаружи, как покатая крыша.

Используйте инструмент для поиска гвоздей, чтобы найти гвоздики, или постучите, чтобы увидеть, какое место пусто. Просверлите небольшое отверстие, используйте рыбную ленту и вставьте ее горизонтально, пока она не коснется шпильки.

Отметьте карандашом место крепления шпилек и измерьте площадь, чтобы убедиться, что ваш веер поместится туда. Вы также можете сделать шаблон с размерами вентиляционного отверстия и вентилятора и нарисовать его на стене.

Вырежьте отверстие

Пришло время проделать отверстие. Используйте резак, чтобы разрезать первый слой гипсокартона.

На этом этапе нет необходимости чрезмерно критически относиться к своей работе. Вы можете обойтись грубыми краями, которые не уходят слишком далеко от шаблона, потому что крышка вентилятора все равно будет закрывать его.

После этого вы столкнетесь с изоляционными слоями, когда будете продвигаться к внешнему слою с помощью ручной пилы. Если вы заказали вентиляционное отверстие отдельно, но оно еще не пришло, не обрезайте панели.

В зависимости от типа вентилятора, который вы приобретаете, вам, возможно, придется закрыть верх и низ отверстия деревянными кусками. Это необходимо для предотвращения попадания воздуха в стену вентилятором. Этот шаг не является обязательным, поскольку вместо этого вам, возможно, придется использовать воздуховоды или вытяжной кожух, который может быть частью купленного вами вентилятора.

Затем разметьте края отверстия, которое вам нужно для наружной стены, с помощью сверла. Это обеспечит совместимость отверстия снаружи с отверстием внутри. Наконец, выйдите на улицу и обведите просверленные отверстия, прежде чем вырезать отверстие ножовкой.

Пропустите этот шаг, если вы все равно используете воздуховоды. Если да, просто вырежьте снаружи отверстие размером с воздуховод.

Присоедините вентиляционное отверстие и вытяжной вентилятор

Теперь, когда все готово, вы можете установить систему по частям.Начните с вентиляционных отверстий, прикрутив их на место.

Следующим шагом будет соединение воздуховодов и корпуса. Используйте крепеж для фиксации корпуса, а также для уменьшения вибрации.

На этом этапе вам придется повозиться с проводами, чтобы подключить вашу систему к источнику питания. Если вы не знаете, что делать на этом этапе, обратитесь к электрику или обратитесь к схеме производителя. Опять же, этот шаг может быть для вас необязательным. Некоторым вентиляторам для работы достаточно только подключиться к розетке.

Наконец, пришло время установить вытяжной вентилятор. Убедившись в исправности проводки, закрепите вентилятор и крышку на месте. Однако убедитесь, что вы поступаете правильно!

В какой-то момент вы можете обнаружить, что вам нужно прикрепить рамку либо снаружи, либо внутри. Снаружи вам нужно убедиться, что вода не попадет внутрь. Если вы установили раму таким образом, чтобы вода не попадала, или вы купили тип, который в ней не нуждается, вам не нужно беспокоиться о размещение каркаса.

Начни

Похлопав себя по спине за то, что выглядит как хорошо выполненная работа, снова включите электричество, чтобы проверить, действительно ли оно работает.Включите переключатель и посмотрите, работает ли он.

Вы также можете создать немного дыма (хотя на самом деле ничего не поджигайте), чтобы проверить, работает ли вытяжной вентилятор должным образом. Если он втягивает дым, поздравляю, вы все правильно сделали. Кроме того, проверьте вентиляционные отверстия, чтобы увидеть, выходит ли дым, а не в стены!

Получите вытяжной вентилятор сейчас

Хотите начать этот проект? Сначала приобретите вытяжной вентилятор, просмотрев наши различные модели.
