Вентиляция (вытяжка) в ванной и в туалете в частном доме: виды, монтаж с фото

При строительстве любого современного дома сразу продумывается способ попадания свежего воздуха в комнаты. Инженеры просчитывают, каким образом должна происходить циркуляция. Это обеспечивает сухость, защиту от плесени, грибков, сырости.

В старых домах иногда бывает, что в ванной комнате или туалете можно обнаружить следы плесени, потеки влаги. Наличие подобных явлений говорит о неисправности вентиляционной системы.

Также может проявляться подобное при ее недостаточной мощности, малом объеме воздуха, поступающего в помещение. Значит, нужно выполнить переделку старой или установить новую вентиляцию для помещения.

Эта статья дает полную информацию о том, как сделать вентиляцию в ванной, туалете в частном доме, каких типов она бывает, как можно провести монтаж своими руками.

Виды вентиляции для ванны и туалета частного дома

Слева — схема естественной, справа — принудительной вентиляции

Выбор способа проветривания помещений обычно определяется на этапе разработки плана дома. Этот документ определяет, какого типа будут коммуникации.

Вентиляция для санузла в частном доме бывает трех типов:

• Принудительная вентиляция. Осуществляется при помощи встроенных вентиляторов.
• Естественная. Не предполагает принудительное нагнетание воздуха, работает за счет перепада температур в комнате и на улице.
• Комбинированная. Включает вышеперечисленные способы, допускает одновременную или параллельную их работу.

Нормы вентиляции в туалете и ванной комнате

При проектировании системы вентиляции частного дома нужно первым делом учитывать эффективность воздухообмена. Ведь просто установить стояки с выходом из помещения часто недостаточно.

К примеру, канал сечением 150 мм² обеспечивает естественный отток не более чем 30 м³/час. Для отдельно установленного туалета этого будет достаточно. Но система совмещенных узлов потребует установки дополнительного отвода. Расчет очень важен.

При недостаточной производительности будет образовываться застой воздуха, и как следствие, появится плесень, сырость. И напротив, когда система слишком мощная, большой воздушный поток будет создавать сквозняки, лишний шум.

Для правильного расчета важно знать, какой воздухообмен нужен конкретно в данных условиях. Например:

• для отдельной ванной воздухообмен должен быть не менее 25 м³/ч;
• для ванной, совмещенной с санузлом, — не менее 50 м³/час;
• туалет потребует 50 м³/час;
• раковина и биде — 25 м³/ч;
• душевая кабина и джакузи требуют 75 м³/ч.

Из указанного выше понятно, что комната, оборудованная многочисленной сантехникой, должна хорошо проветриваться. Дополнительно стоит учесть, что не все приборы бывают включены одновременно.

Как правило, общая мощность системы редко превышает 110 м³/час. Конкретно для совмещенного санузла можно принять усредненное значение – 60 м³/ час.

Многие профессионалы рекомендуют устанавливать систему воздушной вентиляции, мощность которой примерно на 15-20% больше нужного объема воздухообмена (в м³/час).

Любые требования необходимо строго соблюдать. Именно на этом основаны все выполняемые расчеты и расположение ходов. В противном случае возможно разрастание плесени, грибка, что крайне нежелательно для жильцов.

Повышенная влажность воздуха негативно сказывается на внешнем виде помещения. От постоянной сырости приходят в негодность отделочные панели, мебель, элементы декора.

При проектировании сложность может возникнуть в том, что установка вентиляции не ограничивается стояками. Обычно монтаж проточной системы — это целая сеть различных ответвлений и стыков с очень сложной схемой.

Следует выполнить расчеты таким образом, чтобы потоки воздуха не мешали друг другу, не нарушалось общее движение масс.

Далее тип вентиляции определяется, исходя из проекта дома.

Типа систем может быть два:

1. Естественная.
2. Принудительная.

Естественная вентиляция предусматривает движение воздушных масс за счет разницы температур помещения и улицы. Расчет основывается на самостоятельной работе конструкции, система почти не требует обслуживания.

Принудительное проветривание санузла проводится при помощи специальной вытяжки. Как правило, это вентилятор, вмонтированный в трубу.

Естественная вентиляция

Естественная вентиляция в ванной частного дома выглядит примерно следующим образом.

Приток свежего воздуха обеспечивается за счет специальной щели шириной 2-3 см. Просвет находится  между дверью и порогом. Выставляется размер щели при монтаже дверного полотна, высчитывается исходя из проекта.

Современные двери не требуют выполнения этого правила ввиду наличия специальных отверстий или сетки.

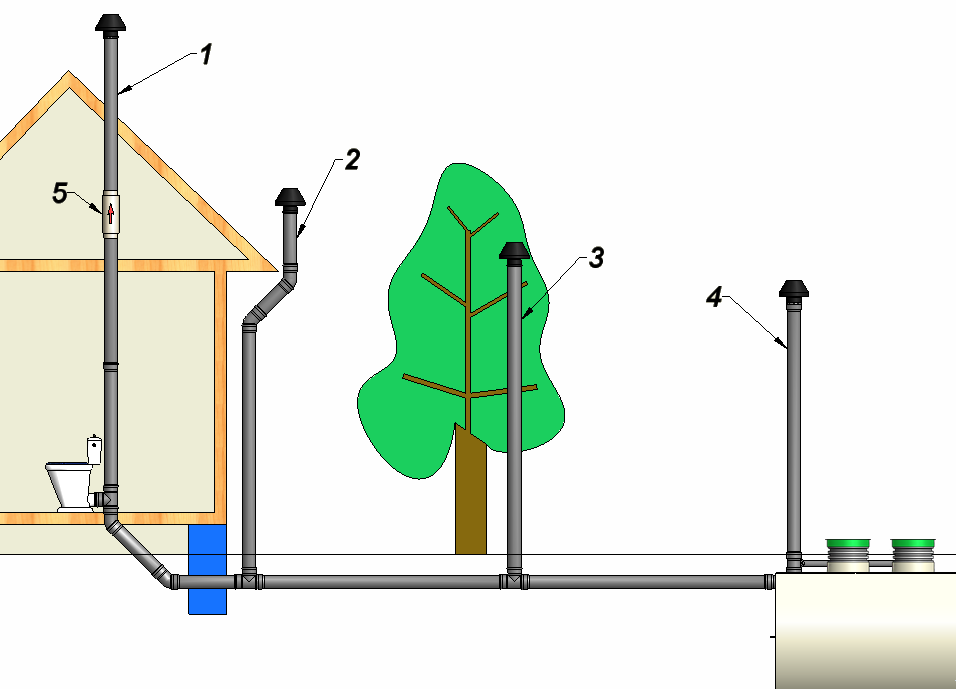

В качестве вытяжного канала в частном доме выступает вертикальная вентиляционная шахта, ведущая на улицу, к которой посредством воздуховода подключается вентиляция туалета и санузла. Обычно конструкция подразумевает присоединение магистрали к стояку через стену или отверстие в потолке комнаты.

Каналы санузла и других комнат объединять запрещено, так как воздух из туалета вместе со всеми запахами и бактериями может потянуть через другие помещения. Разрешается объединение ванной и туалета, если они расположены на одном этаже, а также соединение систем вытяжек чердачных помещений, расположенных на одной стороне дома.

Дополнительным элементом, повышающим надежность, является обратный клапан вентиляции, который играет большую роль в работе системы в зимнее время. Основной функцией устройства является недопущение эффекта обратной тяги и попадания холодного воздуха.

Соблюдение всех правил монтажа, качественное выполнение всех расчетов обеспечивает эффективный естественный воздухообмен помещения, гарантируя защиту от развития плесени и грибка.

Что затрудняет естественную вентиляцию

Система естественной, или проточной, вентиляции очень проста. Однако ее работа очень нестабильна. У современных домов появляется все больше препятствий для нормальной работы коммуникаций.

Есть несколько факторов, значительно затрудняющих функционирование, все они перечислены ниже.

Установка герметичных окон, дверей

При воздухонепроницаемости окон и дверей не создается так называемая естественная тяга. Иными словами, для работы вентиляции нужен большой объем движущихся масс воздуха.

А при герметизации помещения им неоткуда взяться, ввиду чего вентиляция дает сбой.

Сужение канала ввиду загрязнения

Надежность системы снижается по причине возможных загрязнений шахты за счет скопления пыли, паутины, обрастания стенок грязью и т. д. Когда они приводят к существенному уменьшению сечения канала, происходит затруднение оттока.

Это чревато снижением производительности или полным прекращением работы вентиляции.

Неправильный проект вытяжки

Основные осложнения могут возникнуть при неверно составленной проектной документации или ошибке рабочих, устанавливающих систему.

Здесь имеется одна тонкость. Физически воздух движется по тому же принципу, что и жидкость. Поэтому вентиляцию нужно монтировать с учетом наименьшего сопротивления воздушного потока.

Простыми словами, коммуникации должны быть построены с минимальным количеством изгибов, ступеней, различных препятствий. Нужно максимально избегать загибов трубы, колен и так далее.

Ветреная погода

Когда на улице дует сильный ветер, возможно появление эффекта обратной тяги.

Просто говоря, под сильным напором воздушные массы могут изменить направление движения, и вместо вытяжки получится нагнетатель.

Плохое утепление шахты

При неправильном утеплении вентиляционной шахты при низкой температуре возможно быстрое остывание воздуха. Как следствие, он не успевает достаточно высоко подняться, движение потока нарушается.

Из вышесказанного можно сделать вывод, что такой тип конструкции очень часто дает сбои. Поэтому существует тенденция к замене естественной вентиляции на принудительное проветривание.

Принудительная вентиляция

Ванная комната в частном или любом другом доме должна быть максимально чистой, проветриваемой. Но бывает такое, что при установке нового оборудования, такого как биде или душевая кабинка, естественной вентиляции становится недостаточно.

Появляется сырость, разрастается плесень, образуется эффект затхлости, застоя воздуха. Дополнительной неприятностью становится увеличение времени сушки вещей, а из ванной распространяется неприятный запах по всему дому.

Если появились подобные проблемы, то пришло время задуматься над установкой системы принудительной вентиляции в своем доме.

Система принудительной вентиляции мало отличается от естественной. Обе предполагают практически идентичные расчеты каналов для притока и оттока воздушных масс.

Основным отличием является наличие устройства, обеспечивающего прокачку воздуха по шахте. Как правило, для этого используется обычный вентилятор, вмонтированный в шахту, сопоставимый с ней по диаметру.

Такой подход позволяет избавиться от большей части проблем, связанных с самотечной системой. Значительно снижается зависимость работы от погодных условий, состояния вентиляционной шахты, а также сглаживаются незначительные ошибки, допущенные при монтаже каналов.

Типы устройств для принудительной вентиляции

основные виды вентиляторов

Существует много разновидностей принудительного проветривания.

Здесь все сугубо индивидуально, зависит от проекта дома.

Но, так или иначе, монтаж начинается с расчета необходимой мощности, выбора типа оборудования. Также следует учесть, каким образом установка будет запускаться.

Для начала нужно ознакомиться с видами вытяжных устройств применяемых в ванной и туалете:

• Осевой вентилятор – самый простой и дешевый тип конструкции. Позволяет выполнить монтаж буквально за 20 минут.
• Центробежный вентилятор – дороже, сложнее осевого. Основным плюсом является повышенная мощность, большой ресурс.
• Приточно-вытяжные рекуператоры – самая дорогая и сложная система. В зависимости от производителя и конструкции могут потребовать дополнительных усилий, знаний технологии монтажа. Их особенность – осуществление притока свежего и забора старого воздуха из помещения. Дополнительной опцией является подогрев входящего потока до необходимой температуры.

Вытяжка в ванной комнате в частном доме может выполняться несколькими способами.

Установка вентилятора в систему естественной вентиляции

Это самый простой метод увеличения производительности. Для реконструкции потребуется лишь монтаж кулера для готовой шахты. Последовательность выполнения действий начинается с демонтажа решетки, закрывающей начало канала.

Далее следует снять размеры отверстия, подобрать необходимую модель вентилятора. При этом учитывается рабочая мощность двигателя, вид конструкции.

После выбора и покупки оборудования выполняется непосредственно его монтаж, присоединение его к электрической проводке. На конечном этапе закрывается декоративная решетка, и оборудование вентиляции принудительного типа закончено.

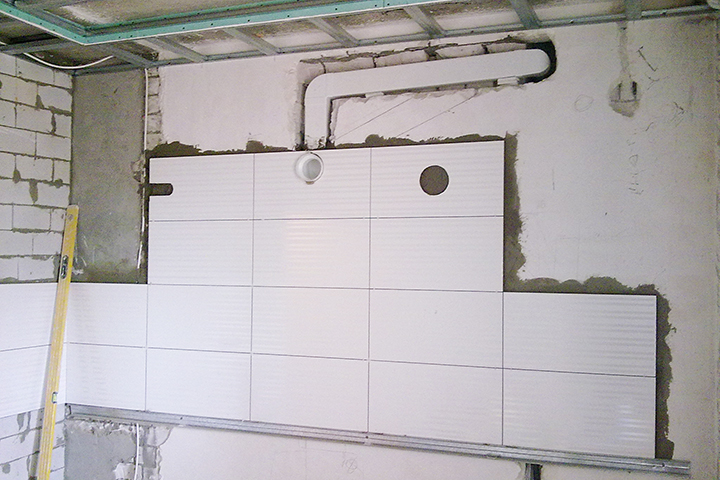

Монтаж принудительной вентиляции с нуля

Когда устройства вытяжки изначально нет совсем и нужно начинать работы с чистого листа, не стоит пугаться. Зачастую сделать это гораздо легче, чем переделывать старую систему.

Сначала определяется способ монтажа – через стену или сквозь отверстие в потолке. Для этого нужно высчитать, какой тип будет максимально эффективным, удобным.

Способы монтажа вентиляционного канала

Первым делом, независимо от типа установки, определяется требуемая мощность, размеры отверстия под установку шахты и вентилятора. При выборе потолочной проводки канала в потолке делается отверстие под будущую шахту.

Далее она монтируется. На чердаке обустраивается отдельный вывод под воздухопровод с выходом на улицу. После подготовительных работ устанавливается вентилятор, подключается к электрической сети. Определяется метод включения/выключения кулера.

После обеспечения оттока нужно организовать стабильный приток воздуха. Иначе вентиляция будет неэффективной, и все старания будут напрасны.

Обеспечивается приток свежего воздуха путем проделывания отверстий в дверном полотне. Рекомендуется делать это внизу двери, на расстоянии 2-5 см от пола. Также возможен вариант создания вентиляционной щели. Для этого делается зазор между дверью и полом высотой 2-3 см.

Примечание. В частном доме вытяжка для ванной и туалета может устанавливаться общая. Это значительно сэкономит ресурсы и время.

Отдельно стоит упомянуть, что бывают устройства, позволяющие сделать гибрид принудительной и естественной вентиляции. Они представляют собой, как правило, корпус с вмонтированным прибором с лопастями и дополнительными решетками, которые позволяют воздушным массам двигаться естественным путем.

Особенности вентиляции санузла в деревянном доме

Дома, построенные из натурального дерева, отлично пропускают воздух, обладают особенностью отдавать или забирать влагу.

Но несмотря на это, вентиляция санузла в деревянном доме является очень важной частью всей конструкции, ведь при повышенной влажности в ванной и санузле существует прямая угроза появления грибка, плесени. Помимо этого, возможно прогнивание несущих конструкций, что может привести к разрушению дома.

Устройство вентиляции деревянного дома рассчитывается, исходя из таких данных:

• Максимальная скорость потока не должна превышать 0,3 м/сек.
• Относительная влажность допустима до 65%.
• Температура воздуха внутри помещения должна быть в пределах +25 °С летом и +18 °С зимой.
• Вентиляция в ванной комнате в деревянном доме должна иметь проточность 25 м³/час для раздельной системы и 50 – 70 м³/час для совмещенного санузла.
• Проверка работоспособности вентиляции и устранение неполадок.
• Полноценно работающая вентиляция в ванной комнате и туалете частного дома обеспечивает защиту помещения от сырости и разрушения, а людей — от болезней, связанных с развитием грибков и плесени.

Для проверки работоспособности обычно применяется два проверенных метода:

1. Нужно поднести зажженную спичку к решетке вентиляции. При нормальной работе пламя значительно отклоняется в сторону потока воздуха.
2. Поднести к вентиляционному отверстию обрывок тонкой бумаги.
   В случае полноценного функционирования системы бумага прилипает к решетке.

Если этого не происходит, значит, налицо проблемы с тягой в вентиляционной шахте. Здесь причин может быть несколько, начиная от засора и заканчивая неудачной установкой или расчетом системы. Устраняется неисправность путем чистки шахты или перестройкой всей вентиляции.

Примечание. Зачастую при неисправности пассивной вентиляции в систему устанавливается вентилятор принудительного проветривания, и проблема решается.

В заключение

Сделать вентиляцию частного дома своими руками непросто. Для этого нужно тщательно просчитать все технические детали, учесть особенности каждой комнаты.

Отдельно следует произвести расчеты вентиляции для помещения санузла. Но только выполнив все условия, приложив много стараний, можно добиться качественного проветривания жилья и уберечь его от плесени и распространения грибка.

Вентиляция в туалете и в ванной – обзор актуальных схем и способов их реализации

Приветствую. В этой статье мы рассмотрим варианты устройства системы вентиляции для помещения санузла. Кроме того, я расскажу о том, как эти системы построить своими руками у себя дома. Тема статьи представляет немалый интерес, так как санузел — это то место, где периодически скапливается теплый влажный воздух и неприятные запахи.

Если своевременно не обустроить эффективно функционирующую систему вентиляции, пребывание в таком помещении будет некомфортным.

Рассмотрим варианты вентиляция для ванной и туалета. Она разделяется на вытяжную, приточную и комбинированную. В вытяжной схеме предусмотрено присутствие канала, выводящего из помещения воздух, который содержит повышенное количество влаги. Конструкция приточной вентиляции способна максимизировать давление в помещении, оттеснять теплый и влажный пар и производить захват атмосферного воздуха. Комбинированное устройство позволяет совместить забор воздуха с улицы и выводящий вентиляционный канал. Стандартная схема вентиляции, использующаяся при оснащении квартир в типовых многоэтажках — вытяжная.

Вот через эту решетку из помещения уходят неприятные запахиРезультат отсутствия эффективной вентиляции в ванной

Содержание

1. Вентиляционные схемы, с которыми воздух в помещении будет свежее
2. Компоненты необходимые для построения вентиляционных систем
3. Расчет производительности
4. Устройство пассивной приточно-вытяжной системы
5. Устройство принудительной вытяжной системы
6. Как проверить эффективность вентиляции
7. Заключение

Вентиляционные схемы, с которыми воздух в помещении будет свежее

Теплый и влажный воздух — это благоприятная среда для жизнедеятельности различных болезнетворных организмов и в первую очередь для плесени. Избыточная влажность воздуха приводит к гниению деревянных деталей в отделке интерьера и к появлению коррозии на металлических деталях сантехники.

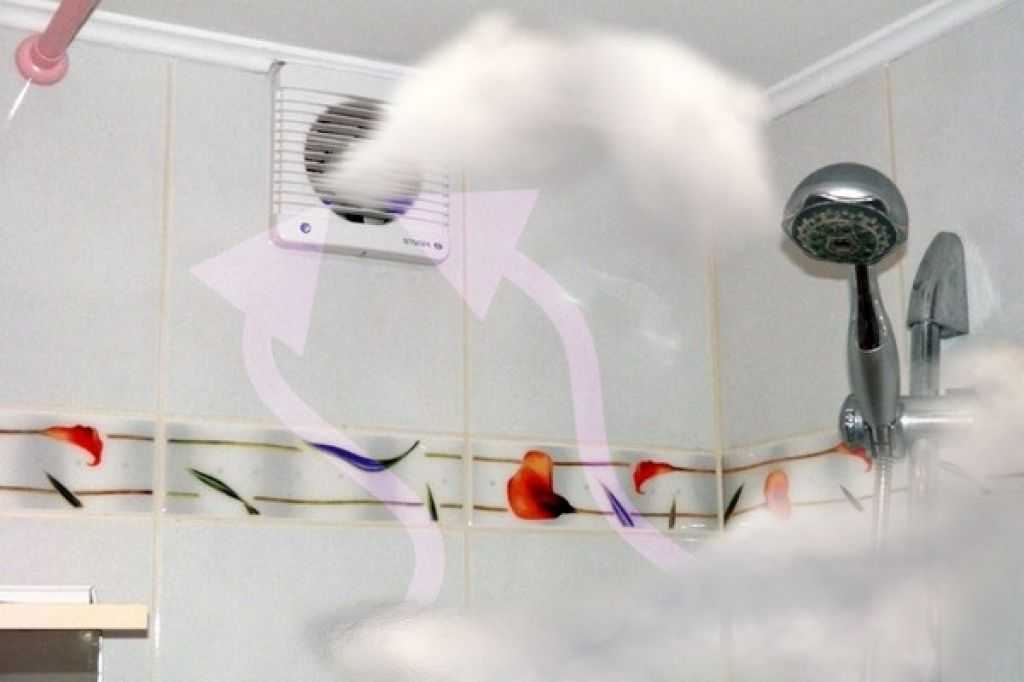

Принудительная вытяжка, установленная над ванной

По степени механизации различаются следующие типы вентиляционной системы:

• Схемы естественного пассивного действия – перемещение воздуха осуществляется за счет разницы температуры и давления внутри и снаружи помещения;
• Схемы принудительного действия — основаны на применении электроприборов, которые транспортируют воздух.

По принципу действия системы вентиляции санузла подразделяются на следующие модификации:

• Вытяжная схема

Вытяжная система в санузлах многоквартирных домов

Самое простое в плане реализации, но не самое эффективное решение. Такая схема работает за счет отведения отработанного воздуха через форточку или отдушину. Проблема в том, что без замещения порцией нового воздуха, отвести отработанный теплый воздух наружу получается в небольших объемах.

• Приточно-вытяжная схема

В этой схеме одновременно подаётся холодный воздух, например, из-под двери и пропорционально отводится отработанный воздух через отдушину.

Выведение неприятных запахов осуществляется через отдушину в вентиляционную шахту

Эта схема предпочтительна, так как позволяет обеспечить интенсивный воздухообмен. Но к проектированию приточно-вытяжных систем предъявляются особые требования, так как погрешности приводят к появлению сквозняков.

• Вытяжная принудительная схема

Несмотря на высокий уровень шума, неприятные запахи быстро выводятся наружу

Распространённый вариант — представляет собой отдушину в туалете или в ванной со встроенным вентилятором. Эффективность схемы несколько выше, чем у естественной вытяжки, но ниже, чем у пассивной приточно-вытяжной системы.

• Принудительная приточно-вытяжная схема

Эффективный вариант, так как есть возможность регулировать темп и интенсивность отведения и подачи воздуха.

После установки вентиляционной системы такого типа, о избыточной влажности и неприятных запахах можно забыть надолго

Системы такого типа представляют собой модифицированный вариант приточно-вытяжной схемы, где отведение и подача воздуха усиливается электрическими вентиляторами. Вентилятор устанавливается непосредственно в отдушину и включается либо в ручном режиме, либо автоматически, например, при включении света в помещении санузла.

Такое решение имеет существенный недостаток — при выключенном вентиляторе интенсивность вентиляции вдвое ниже, чем в приточно-вытяжных системах естественного типа.

Компоненты необходимые для построения вентиляционных систем

1. Внешняя воздухозаборная решетка

Это только малая часть ассортимента внешних решеток

Внешняя решетка предназначена для пропускания воздуха извне. Решетки выпускаются круглой и прямоугольной формы что, впрочем, никак не влияет на их эксплуатационные качества.

Внешняя решетка выполняет декоративную функцию и функцию удержания пыли. Для этих целей ламели решётки имеют наклон к низу.

2. Внутренняя решетка

Декоративные решетки для установки внутри помещения

Это приспособление устанавливается на воздуховод в помещении и выполняет как декоративную, так и заградительную функцию. Для того чтобы насекомые и пыль не проникали в помещение через воздуховод, с изнаночной стороны решетки крепится мелкоячеистая сетка.

По мере эксплуатации вентиляционной системы, сетка на решетке забивается грязью. Поэтому раз в полгода съемная накладка с решетки демонтируется, а сетка отмывается от загрязнений или меняется на новую сетку, нарезанную по требуемым размерам.

Вентиляционные решетки такого типа оснащены подвижными ламелями, которые работают как заслонки

Для большей функциональности внутренняя решетка оснащается подвижными ламелями, которые поворачиваясь вокруг своей оси и дозированно пропускают воздух.

Решетки с круглой формой оснащаются подвижной вставкой, которая вращается относительно круглой съемной насадки. В одном положении, прорези в подвижной вставке совпадают с прорезями в решётке и обеспечивается полноценное прохождение воздуха. В другом положении, прорези во вставке и в внешней накладке не совпадают и воздух не проходит.

Аналог описанного устройства в промышленных системах называется воздушным клапаном. Это запорная арматура, которая размещается непосредственно в воздуховоде. В промышленных системах клапан проворачивается автоматически при выключении вентилятора, а в бытовой системе перекрыть подачу воздуха можно вручную.

На фото простая и недорогая решетка с посадочным диаметром под трубу сотку

Выбор внутренних и наружных решёток для помещения санузла выполняется в соответствии с внутренним диаметром и конфигурацией воздуховода и в соответствии с эстетическими предпочтениями. Наиболее популярные бытовые решетки круглые с посадочным размером 100 и 50 мм.

3. Воздуховод

Из этих компонентов можно собрать вентиляционный канал практически любой конфигурации

Для того чтобы соединить внутреннюю решётку с внешней или для того, чтобы обеспечить подачу приточного воздуха нужен воздуховод. Воздуховод — это полая труба с гладкими внутренними стенками и с внутренним диаметрами поперечного сечения, соответствующим посадочному диаметру используемых решёток.

Таблица с параметрами воздуховодов

Промышленные воздуховоды, которые используются для вентиляции помещений от 300 м² и больше, изготавливаются из металла с поверхностным слоем термо- и шумоизоляции. При обустройстве санузла такой необходимости нет, а потому применяются ПВХ или полиэтиленовые трубы.

На рынке пластиковые воздуховоды представлены прямоугольной и круглой модификацией. Форма и размеры поперечного сечения воздуховодов соответствует посадочному размеру и форме решётки.

Пластиковые трубы отличаются малой теплопроводностью, поэтому выпадение конденсата происходит в ограниченных количествах. Так или иначе, в схеме устройства вентиляции во внешней части воздуховода должны быть предусмотрены отверстия для слива воды.

4. Вентилятор

Вентилятор, предназначенный для установки в полость воздуховода

Выбор вентиляторов для устройства принудительной системы выполняется в соответствии с их мощностью и посадочном диаметром.

Вентиляторы представляют собой компактный электродвигатель с крыльчаткой. Весь этот узел интегрирован в решётку или приспособлен для установки в воздуховод.

Настенный вентилятор с декоративной решеткой-наличником

В установленном виде решетка с вентилятором внешне мало отличается от решёток, используемых в пассивных системах. Большинство вентиляторов, которые можно приобрести на рынке или в специальных магазинах, рассчитаны на применение в вытяжке.

5. Осушитель воздуха

Если принудительная вентиляция в ванной комнате и туалете не справляется с избыточной влажностью, можно применить компактный переносной осушитель

Бытовые осушители не относятся к вентиляционной системе, но могут опционально эксплуатироваться в помещении санузла. То есть, осушитель обеспечит оптимальный уровень влажности, в то время как вентиляция освежит отработанный воздух.

Применение бытовых осушителей позволяет решить проблему выпадения конденсата на поверхности стен. В итоге снижается вероятность появления плесени даже при недостаточно эффективном вентилировании.

Расчет производительности

Таблица с параметрами вентиляции для разных помещений

В нормах СНиП регламентируется два параметра вентиляционных систем:

• интенсивность воздухообмена – объем транспортируемого воздуха;
• кратность воздухообмена — количество циклов отведения отработанного воздуха.

Для помещения санузла средний показатель кратности равен 4-8 циклам. Интенсивность воздухообмена для раздельного санузла указывается в пределах 25 м³ в час. Для совмещённого санузла этот параметр вдвое больше.

Приведённые параметры в первую очередь относятся к вентилятору. Интенсивность воздухообмена определяется мощностью вентилятора.

Кратность работы оборудования в недорогих системах принудительного типа определяется вручную. То есть, вам самому придётся включать вентилятор нужное количество раз на тот или иной промежуток времени. В более прогрессивных системах, цена которых будет выше, наряду с вентилятором применяется специальный силовой блок для автоматизации отведения воздуха.

Устройство пассивной приточно-вытяжной системы

Сразу же отмечу, что для эффективного функционирования естественной вентиляции межкомнатные двери должны быть установлены так, как на предложенной схеме.

На схеме показаны зазоры, необходимые для нормальной циркуляции холодного воздуха

За счет зазора в нижней части полотна, становится возможным интенсивный воздухообмен между вентиляцией во всем доме и вытяжкой в помещении санузла. Кстати, большинство современных межкомнатных дверей разработаны с учетом эффективного воздухообмена, а потому устанавливаются с зазором у порога.

Допустим межкомнатные двери в доме установлены правильно, а значит можно приступать к установке вытяжки. Установка вытяжки выполняется в верхней части стены, ниже линиии потолка на 10-15 см.

Инструкция монтажа вытяжки следующая:

• На внешней стене частного дома выполняется разметка — чертится окружность, периметр которой на 5 мм больше периметра воздуховода, который предполагается использовать для прохода стены;
• По размеченному периметру стена просверливается насквозь;

Если стена бетонная, будет правильно заказать алмазную резку бетона. Хоть цена услуги высока, но отверстие будет иметь идеально ровные края и работа будет выполнена быстро. Если стена кирпичная, сверлить можно самому, делая в стене сквозные отверстия по периметру размеченного круга. После того как отверстия высверлены, остается выбить из круга все лишнее.

• Выметаем из отверстия пыль и смачиваем образовавшийся проем водой;

Для нормального стока конденсата уклон трубы должен быть выполнен под углом в 5-10°

• Вставляем в отверстие заранее подготовленный воздуховод и устанавливаем по уровню, так чтобы внешний конец трубы располагался ниже того, конца, который внутри;

Наклон воздуховода при проходе через стену обязателен, чтобы обеспечить естественный сток конденсата наружу.

• В промежуток между краем отверстия и трубой наносим монтажную пену;
• С внутренней стороны на торец трубы крепится решетка;
• С внешней стороны на трубу одевается тройник одним отводом вверх другим вниз;

На рисунке показано, как сделать сток конденсата

• На нижний отвод одеваем заглушку, высверливая в ней сквозное отверстие с диаметром 10 мм;

Через это отверстие в холодное время года будет стекать конденсат. Если сток зимой замёрзнет, нужно будет демонтировать заглушку и прочистить сток.

Схема с отдельным воздуховодом из санузла

• От верхнего отвода тройника ведем трубу вверх, как показано на этой схеме;
• В верхней части трубы отверстие прикрывается дымоходным окончанием — дождевиком.

После того как монтаж вентиляции окончен, вы получите производительную систему, которая обеспечит ванную комнату свежим воздухом. Единственный недостаток такого решения — это вероятность образования сквозняка на пути воздушных потоков.

На этой схеме воздуховоды из разных помещений объединены

Кстати, на этой схеме вы можете видеть, как к одной трубе одновременно подключены вытяжки из ванной и с кухни без какого-либо ущерба для воздухообмена.

Устройство принудительной вытяжной системы

В системе отведение воздуха предусмотрено из участков с наиболее высокой влажностью

На схеме вы можете видеть эффективную систему принудительного отбора тёплого влажного воздуха по всему дому. Для этих целей в санузел и на кухню заведены воздуховоды, подключенные к мощному вентилятору.

Отбор отработанного воздуха осуществляется по воздуховодам, расположенным в потолке над теми участками помещения в которых вероятно наибольшее скопление влажного воздуха.

Как и в естественной схеме отведения отработанного воздуха, двери в нижней части проема должны иметь зазор, чтобы за счет циркулирующих потоков был обеспечен нормальный воздухообмен.

Как проверить эффективность вентиляции

Если приток воздуха ощущается как сквозняк, то о воздухообмене беспокоиться не стоит — он более чем достаточный.

Старый проверенный способ определения тяги в вытяжке

В остальных случаях к вытяжке подносится зажжённая спичка или тонкий лист бумаги. По колебанию бумаги или огня вы безошибочно определите то, насколько эффективно работает вытяжка.

Заключение

Теперь вы знаете что такое вентиляция в ванной и туалете, и как ее сделать самостоятельно. Рекомендую посмотреть видео в этой статье. Уверен, при желании вы сможете воспользоваться предложенными инструкциями и сделать воздух в помещении санузла более свежим. Задать вопросы по теме можно в комментариях.





Как вам статья?

Вытяжной вентилятор для ванной комнаты Основы кода вентиляции

Ванные комнаты — это влажные, вонючие места, которые часто закрыты и не проветриваются. Запахи просто раздражают. Влага, тем не менее, является настоящей проблемой, так как она может создавать потенциально опасную плесень и грибок, разъедая ваши стены, потолок и отделку. Ванные комнаты могут только выиграть от какой-либо системы вытяжной вентиляции. Но какой тип вам нужен, и что говорит по этому поводу код вытяжного вентилятора для ванной комнаты в вашем городе?

Коды для ванных комнат решают проблему перемещения насыщенного запахами и влагой воздуха из ванной комнаты наружу. Удивительно, но некоторые строительные нормы и правила не требуют вентиляторов для ванных комнат. У всех муниципалитетов разные требования, но некоторые не проводят жесткой линии в отношении требований к вытяжным вентиляторам. В этих помещениях вентиляция в санузлах обязательна, но она может быть от окна или вентилятора, на ваш выбор.

Тема	Код	Сводка
Windows	Раздел R303.3	Площадь окна в ванной должна быть не менее 3 квадратных футов.
Вентиляторы	Раздел R303.4	Вместо вентилятора может потребоваться вытяжной вентилятор.
Порт воздуха	Секция M1507.2	Подробная информация о вентиляции отработанного воздуха, особенно о том, что воздух должен быть направлен на улицу.
Мощность вентилятора	Секция M1507.4	Минимальная производительность вентилятора составляет 50 кубических футов в минуту (куб. фут/мин) при прерывистом режиме или 20 куб. фут/мин в непрерывном режиме.

Какой код вытяжного вентилятора в ванной?

Строительные нормы и правила — это типовые нормы, которые каждое сообщество может принять и адаптировать в соответствии со своими потребностями. Таким образом, вам нужно будет проконсультироваться с отделом планирования и разрешений вашего города или округа, чтобы узнать кодовые требования в отношении вентиляторов для ванных комнат. Кроме того, кодовая нумерация в вашем регионе может отличаться от приведенной здесь.

В разделе R303 Международного жилищного кодекса обсуждаются общие правила освещения и вентиляции. Раздел R303 работает в сочетании со всем разделом M1507 Международного жилищного кодекса, который охватывает механическую вентиляцию.

Вытяжной вентилятор для ванной комнаты Сводка кодов вентиляции

Раздел R303.3: В ванных комнатах должны быть окна

Когда этот раздел принимается сообществом, в нем, по сути, говорится, что для вентиляции в ванных комнатах должны быть открывающиеся окна. Кодекс гласит, что окно должно иметь «общую площадь остекления… не менее 3 квадратных футов (0,3 м ² ), половина из которых должна открываться».

Подводя итог, если вы устанавливаете окно в ванной комнате, его площадь должна быть не менее 3 квадратных футов. Это окно должно открываться только наполовину. Это означает, что общая площадь открытого окна составит 1 1/2 квадратных фута.

Открывающиеся окна могут обеспечить высокоэффективную вентиляцию в ванных комнатах, где нет душа или ванны. Без ванных комнат производится гораздо меньше влажного воздуха. В то время как туалетные комнаты могут выиграть от вытяжных вентиляторов, они обычно могут работать так же хорошо с открывающимся окном.

Раздел R303.4: Для ванных комнат требуются вытяжные вентиляторы

В некоторых сообществах этот раздел может быть вместо Раздела R303.3 или в дополнение к нему. Если раздел R303.4 включен, но предыдущий раздел зачеркнут или не включен, это может означать, что в вашей ванной комнате должен быть вентилятор для ванной комнаты и что окно не может использоваться в качестве альтернативного метода вентиляции. Обязательно уточните это в местном разрешительном отделе.

Секция M1507.2: Точка 9 выхода отработанного воздуха0068

В этом разделе отмечается, что воздух, удаляемый из ванной комнаты, должен направляться на улицу, а не в помещение в то же жилое помещение или в помещение в любую другую жилую единицу. Он не может перемещать воздух в подвал или на чердак.

Хотя это может показаться очевидным, домовладельцы могут из соображений удобства направить вентиляцию в любое из этих мест. Хотя это и неразумно, но понятно: чердаки и подвалы часто являются кратчайшим путем для вентиляции.

Прокладка вертикально из крыши или прокладка через верхнюю часть стены (внешнюю сторону) — трудоемкие и инвазивные проекты. В конце вентиляционного канала также должна быть решетка или экран, чтобы предотвратить проникновение паразитов в ваш дом.

Раздел M1507.4: Объем выхлопа

В этом разделе обсуждается минимальная производительность вытяжного вентилятора: 50 кубических футов в минуту (куб. футов в минуту) при прерывистом режиме или 20 кубических футов в минуту при непрерывном режиме.

Уровень шума вытяжного вентилятора (соны)

Хотя это и не требуется строительными нормами, покупка вытяжного вентилятора с низким уровнем шума может повысить уровень комфорта в вашей ванной комнате за счет снижения уровня шума.

• <0,3 сона : Самый тихий вытяжной вентилятор для ванной комнаты. Издалека вентилятор не слышно. Вблизи, возможно, вы сможете услышать это.
• от 0,3 до 0,9 сона : Вентиляторы для ванных комнат этого диапазона слышны на расстоянии, но только если вы их прислушиваетесь.
• 1,0 сон : Вытяжные вентиляторы в диапазоне 1 сон звучат как холодильник.
• 3,0 сона : Максимальный уровень шума вентиляторов для ванных комнат. Это примерно эквивалент сушилки для белья на расстоянии.

Почему в ванной должен быть вытяжной вентилятор

Вентиляторы для ванных комнат — это больше, чем просто устранение неприятных запахов. Плохие запахи раздражают, но вряд ли опасны для жизни и совершенно не влияют на целостность конструкции здания.

Вытяжные вентиляторы для ванны предназначены для поддержания вашего дома в отличной форме, удаляя воду из вашей ванной комнаты. Вода в ванной везде: брызги на пол, капли на стены, капли на зеркало. И есть еще одно невидимое место, где вы найдете воду в ванной: в воздухе.

Вентиляторы вытягивают насыщенный влагой воздух из этого небольшого пространства, замедляя или полностью предотвращая его конденсацию на стенах, потолке или, что еще хуже, внутри самого потолка. Ползти над плохо проветриваемым потолком ванной комнаты может быть уродливым зрелищем. Вы можете найти насыпи черной заплесневелой изоляции, а также балки и стропила, ослабленные годами злоупотребления влагой.

Когда в доме распространяется влага, одно быстро приводит к другому. Когда эти жадные до целлюлозы насекомые начинают питаться деревянным каркасом вашего дома, действовать нужно быстро. Затраты растут оттуда, когда вы заключаете контракт на борьбу с вредителями дома и подвергаетесь обширным работам по реконструкции, чтобы укрепить ослабленные шпильки.

Когда вентилятор расположен непосредственно над душем или ванной, его необходимо подключить к цепи с защитой GFCI. Это может быть либо выход GFCI, либо встроенная защита GFCI выше по течению.

Поскольку окна обеспечивают свет, а также вентиляцию, если вы идете по пути только с вентилятором, вам необходимо установить искусственное освещение. Это должно быть уже само собой разумеющимся, поскольку электрические нормы требуют, чтобы жилые комнаты были снабжены светом, управляемым выключателем.

Источники статьи

The Spruce использует только высококачественные источники, в том числе рецензируемые исследования, для подтверждения фактов в наших статьях. Прочтите наш редакционный процесс, чтобы узнать больше о том, как мы проверяем факты и делаем наш контент точным, надежным и заслуживающим доверия.

1. Плесень можно контролировать. Центры по контролю и профилактике заболеваний.

Вытяжные вентиляторы для ванных комнат — Институт домашней вентиляции

Избыточная влага может повредить ванные комнаты. Во время принятия ванны или душа уровень влажности значительно повышается, создавая идеальную среду для размножения плесени, грибка и микроорганизмов, которые могут негативно повлиять на здоровье. Кроме того, длительное воздействие избыточной влаги и влаги может привести к растрескиванию и отслаиванию краски и обоев, разрушению стеновых панелей, деформации дверей и ржавчине шкафов и светильников. Без контроля это может даже привести к износу балок и каркаса над ванной комнатой.

Большинство современных новых домов хорошо изолированы и практически герметичны, что позволяет экономить энергию, но делает надлежащую механическую вентиляцию необходимой для поддержания хорошего качества воздуха в помещении. Хорошая вентиляция защищает как ваше здоровье, так и ваш дом, и особенно важна в ванных комнатах с высоким уровнем влажности.

Что такое вытяжной вентилятор для ванной комнаты? Что оно делает?
Вытяжной вентилятор для ванной комнаты представляет собой механическое вентиляционное устройство, которое, будучи подключенным к внешней стороне дома, вытягивает спертый, нечистый и очень влажный воздух, тем самым улучшая качество воздуха в помещении.

Зачем он мне нужен?
Правильно установленный вытяжной вентилятор в ванной избавит воздух ванной комнаты от лишней влаги, влажности, запахов и других загрязняющих веществ. Это также помогает удалить водяной пар, скопившийся на зеркалах и стенах. Жителям будет намного комфортнее с надлежащей вентиляцией. Помимо улучшения качества воздуха в помещении, износ дома сводится к минимуму, экономя домовладельцу дорогостоящий ремонт.

На что обращать внимание при выборе вентилятора для ванны?
Правильный вытяжной вентилятор для ванной комнаты следует выбирать на основе производительности, стиля и функций.

Правильная пропускная способность воздушного потока является важным фактором. Движение воздуха обычно измеряется в кубических футах в минуту (CFM). Обычно рекомендуется скорость вентиляции, основанная на восьми воздухообменах в час. Для большинства ванных комнат это составляет один кубический фут в минуту на квадратный фут площади ванной комнаты. Например, для ванной комнаты размером 7 на 10 футов потребуется вентилятор мощностью 70 кубических футов в минуту. Для ванных комнат площадью 50 кв. футов и меньше рекомендуется рейтинг 50 CFM. Для больших ванных комнат требуется дополнительная вентиляция. Приведенную ниже таблицу можно использовать в качестве руководства по правильной вентиляции ванной комнаты.

Размер ванной комнаты	Минимальная вентиляция (CFM) Требуется*
Менее 50 кв. футов	50 кубических футов в минуту
50-100 кв. футов	1 CFM на квадратный фут площади
Более 100 кв. футов	Добавьте требование CFM для каждого приспособления: Туалет 50 CFM Душ 50 CFM Ванна 50 CFM Гидромассажная ванна 100 CFM

*Обратите внимание, что эти тарифы представляют собой минимальные требования. Более высокие скорости вентиляции также приемлемы и будут иметь минимальное энергетическое воздействие.

Другие аспекты вентиляции включают:

• Закрытый туалет должен иметь собственный вытяжной вентилятор.
• Вентиляторы, одобренные для установки во влажных помещениях, по возможности должны располагаться над душем или ванной (или очень близко к ним).
• Двери ванной комнаты должны иметь зазор не менее ¾ дюйма до пола, чтобы обеспечить надлежащий вход свежего воздуха.
• В ванных комнатах с высотой потолков более 8 футов может потребоваться дополнительная вентиляция.

Уровень шума также следует учитывать при выборе вентиляции для ванной комнаты. Уровни звука вентилятора в ванной измеряются в сонах: 4,0 сона — это звук стандартной работы телевизора; 3,0 сона — типичный офисный шум; 1,0 сон — это звук холодильника; и 0,5 сона — звук шелеста листьев. Для тихой вентиляции ванной комнаты вентилятор должен быть рассчитан на мощность 1,0 сона или менее.

Наконец, стиль и дополнительные функции являются важными факторами при выборе подходящего вытяжного вентилятора для ванны. Есть много привлекательных вариантов для поклонников ванны, чтобы соответствовать любому бюджету или предпочтениям в декоре. Дополнительные функции могут включать свет, нагревательный элемент, таймер или гигростат для автоматической работы. Домовладельцы могут легко выбрать продукты для вентиляции ванной комнаты, которые дополнят дизайн ванной комнаты, а также защитят ванную комнату от влаги.

Что еще следует учитывать при покупке вытяжного вентилятора для ванной комнаты?
Потребители всегда должны искать этикетку «HVI-Certified». Это указывает на то, что устройство прошло тщательное независимое тестирование производительности. Большинство производителей предлагают широкий ассортимент продукции различной производительности, чтобы удовлетворить потребности в воздухообмене самых разных ванных комнат в современных домах. Для установки рекомендуется квалифицированный подрядчик по ОВКВ.

Почему я должен выбрать продукт с сертификацией HVI?
Короче, душевное спокойствие:

• Гарантия того, что продукт прошел независимые испытания и сертифицирован на соответствие определенным отраслевым стандартам.
• Гарантия того, что продукт будет работать в соответствии с обещаниями.
• Гарантия того, что при выборе и правильной установке модели соответствующего размера будет обеспечена надлежащая вентиляция для максимального качества воздуха в помещении.



Завышенные характеристики производительности являются обычным явлением для вытяжных вентиляторов для ванных комнат, которые не имеют сертификата HVI.
