Создание контура и заземление в частном доме своими руками 220 В

Практически в каждом частном доме или квартире проводится заземление системы электроснабжения. Эта мера гарантирует безопасность применения электрических приборов и защиту от возникновения короткого замыкания, которое может стать причиной возгорания или неисправности системы электроснабжения.

При рассмотрении того, как сделать заземление в частном доме правильно, следует учитывать, что бывает две сети: 220 В и 380 В. Многие частные дома не имеют заземления или оно находится в плохом состоянии. Подобная ситуация — нарушение правил электробезопасности. При необходимости можно провести заземление в частном доме своими руками 220 В с учетом всех правил и рекомендаций.

• Предназначение отводящего контура
• Заземление на дачных участках
• Элементы создаваемого контура
• Рекомендации по проведению работы
• Проводка в частном доме
• Предъявляемые требования
• Распространенные ошибки

Предназначение отводящего контура

Многие проживающие в частных домах или квартирах в ветхом состоянии пользуются бытовой техникой на протяжении длительного периода без заземления

системы энергоснабжения. Оно требуется по следующим причинам:

1. При появлении тока утечки будет срабатывать автоматика, что позволяет исключить вероятность использования сети электроснабжения с поврежденной изоляцией. Другими словами, защита сработает при возникновении незначительного повреждения проводки. Небольшие порезы изоляции и другие дефекты при длительной эксплуатации проводки неизбежно приведут к короткому замыканию.
2. В некоторых случаях проводится прямое подключение бытовых приборов к шине. Примером можно назвать духовую печь, электрическую плиту, микроволновку или стиральную машину. Защитного провода розетки недостаточно по причине того, что мощность некоторого оборудования может быть весьма большой. Для того, чтобы избежать легкого пощипывания при прикосновении мокрыми руками к металлическому корпусу, проводят
   прямое заземление некоторых бытовых приборов.

Заземление системного блока персонального компьютера позволяет поднять скорость работы интернета или снизить количество зависаний операционной системы. Что касается короткого замыкания, защита от него представлена возможностью провести замену поврежденного провода практически сразу после появления утечки.

Заземление на дачных участках

На дачных участках должно проводиться качественное заземление. Особенно это касается случая, когда при возведении сооружения в качестве строительного материала использовали дерево. В дачные дома довольно часто бьет молния из-за большого количества притягивающих ее элементов.

Повреждение изоляции приводит к нагреву проводки. При высокой нагрузке ее поверхность нагревается до высокой температуры, и близко распложенные горючие материалы могут воспламениться.

Элементы создаваемого контура

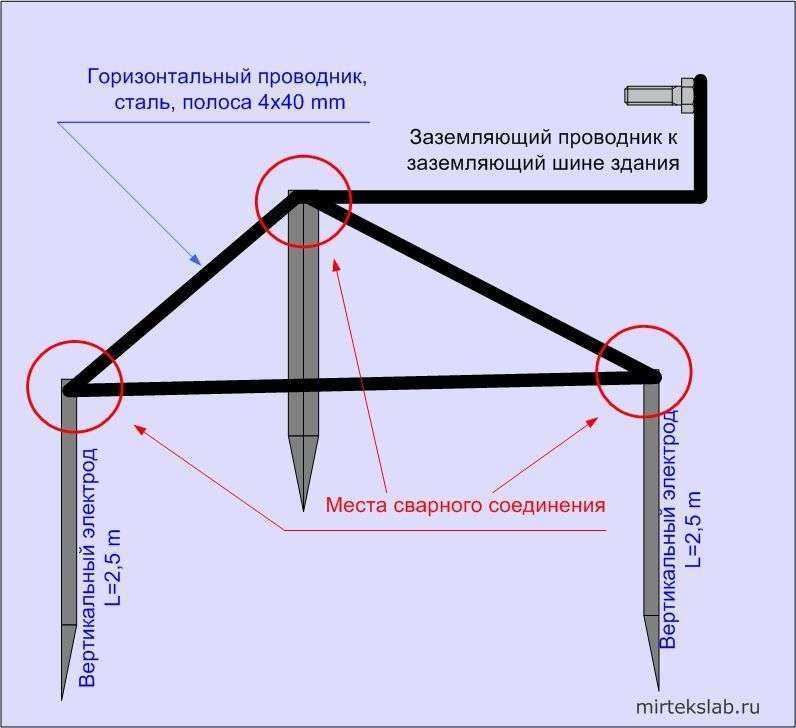

Схема заземления частного дома представлена такими элементами:

1. Заземлители вертикального типа, которые погружаются в грунт. Применяются, как правило, три уголка из металла с высокой проводимостью тока.
2. Стальные полосы в количестве трех штук. Они применяются для соединения между собой вертикальных уголков (подобным образом создается треугольник).
3. Одна стальная полоса, предназначенная для подвода электричества от распределительного щита.

Специалисты не рекомендуют при создании отводящего контура использовать арматуру. Это связано с тем, что при ее изготовлении применяется легкоокисляющаяся сталь. При окислении металла его проводящие способности существенно снижаются.

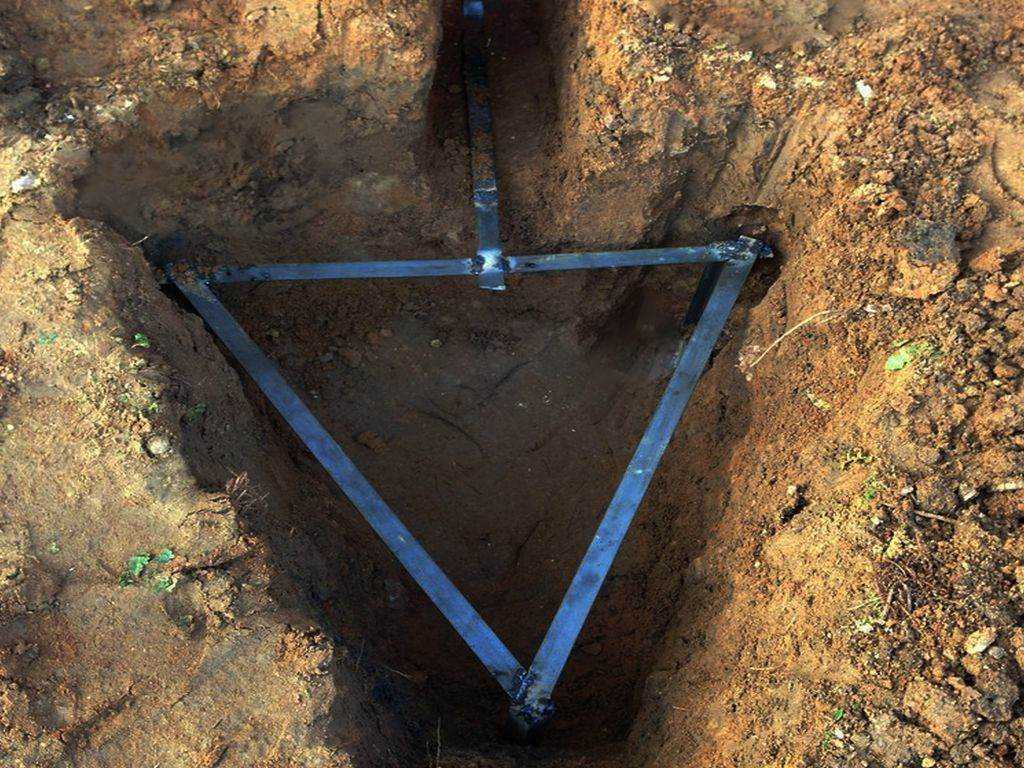

Зачастую контур изготавливается в виде равнобедренного треугольника. Подобная форма позволяет равномерно распределить электричество. Уделяется внимание и тому, что располагаться конструкция должна на расстоянии не менее одного метра от фундамента дома.

Рекомендации по проведению работы

Заземление следует проводить исключительно с учетом рекомендаций: в противном случае оно не будет выполнять поставленные задачи. Основные рекомендации такие:

1. Для начала следует определиться с тем, где именно будет расположен контур. Не рекомендуется размещать треугольник на расстоянии менее одного метра от фундамента.
   Слишком сильное отдаление от постройки увеличивает затраты при проведении работы.
2. После определения места расположения контура выкапывается траншея, глубина которой должна быть около одного метра. В траншею укладываются горизонтальные элементы конструкции.
3. Уголки, которые устанавливаются вертикально, должны быть расположены на глубине не менее 3 метров. На поверхности оставляют не более 20 сантиметров.
4. Вертикальные штыри соединяются методом сварки. В месте соединения контура и стальной полосы следует тщательно зачистить поверхность металла, так как ржавчина и другие загрязнения могут существенно снизить степень проводимости тока. Кроме этого рекомендуется соединять элементы системы сваркой.
5. Для повышения эффективности создаваемой конструкции вместо жилы укладывают стальную полосу. За счет увеличения площади соприкосновения металла с землей проводимость тока существенно повышается.
6. При выборе болтов следует уделять внимание вариантам, которые изготавливаются из металла с высокой устойчивостью к окислению. При их применении следует располагать соединительную часть над уровнем грунта. Перед проведением монтажных работ тщательно зачищают поверхность. Болты, расположенные над грунтом, рекомендуют время от времени смазывать токопроводящей смазкой.

Наружная часть, предназначенная для отведения тока, довольно проста в исполнении и обходится дешево.

Проводка в частном доме

Владельцы ветхих частных домов хорошо знакомы с тем, сколько возникает проблем с созданием отводящего контура при плохом состоянии проводки. В большинстве случаев единственным выходом из сложившейся ситуации становится полная замена всей системы электроснабжения.

При выполнении работ в ветхом сооружении нужно учитывать следующие моменты:

1. Если провести полную замену электрической проводки не получится, можно установить только новые розетки и выключатели. Это позволит избежать проблем с подключением бытовой техники и электроники. При замене розеток уделяется внимание положению провода заземления. Он должен быть расположен в заземлительной коробке и выходить на контур через распределительный щит.
2. Для того чтобы уменьшить количество предстоящих работ, можно провести отключение старой проводки от распределительного щита, после чего просто проложить новую. Проводка может прокладываться как внутри кирпичных или бетонных стен, так и в специальном кожухе по поверхности несущей конструкции.

При плохой проводке заземление может быть

малоэффективным или вовсе не выполнять свою функцию.

Предъявляемые требования

Заземление предназначается для отвода от корпуса приборов электричества к контуру. Характеризуется оно сопротивлением растекания. Этот показатель определяет то, насколько легко электрический ток преодолевает расстояние от потребителя к земле. При увеличении показателя сопротивления эффективность отводящего контура существенно снижается.

Рекомендуется размещать контур с северной стороны дома. Это связано с большим показателем влажности грунта: при его повышении степень проводимости увеличивается, за счет чего сопротивление снижается.

Основные требования:

1. При изготовлении вертикальных прутков применяют металл длиной не менее 16 мм.
2. Минимальная толщина применяемой стали должна составлять 4 мм.
3. При применении стальных труб их диаметр должен быть не менее 32 мм.

Все соединения должны быть очищены от загрязняющих веществ. За счет этого также можно снизить степень сопротивления контура.

Распространенные ошибки

Принцип действия создаваемого отводящего контура основан на простейших законах физики. Во всех случаях при увеличении площади контакта металла с грунтом увеличивается и эффективность заземления. Важно учитывать распространенные ошибки, допускаемые при его создании:

1. Нельзя использовать металлические изделия, которые были дополнительно обработаны для повышения их прочности и других эксплуатационных качеств. Примером можно назвать рельсы или арматуру. Некоторые изделия проходят дополнительную термическую обработку, что снижает степень проводимости тока верхнего слоя.
2. Просто вбитого в землю штыря в качестве контура будет недостаточно. Это связано с небольшой площадью контакта металла с грунтом. По-настоящему эффективной системой принято считать сочетание двух треугольных контуров, изготовленных из проводников.

При создании отводящей конструкции следует учитывать, что площадь поверхности должна увеличиваться от распределительного щитка к контуру.

Самое простое заземление своими руками

Содержание

Для любого частного дома заземление становится признаком продуманной и качественно организованной проводки. Несмотря на то, что ее легко сделать, при большом объеме электротехнических работ этот элемент становится необходимым. Поэтому следует изучить, как сделать заземление на даче и заранее продумать сложные моменты.

Отличия от громоотвода

Когда в частном доме используется электрика, то в нем потребуется заземление, поскольку существует риск замыкания. Если в такой ситуации человек прикоснется к пораженной зоне, то его ударит электрическим током, а это может закончиться даже смертью. Поскольку ток всегда направляется к земле, человек при таком контакте становится проводником, который соединяет пораженный участок с землей.

Контур заземления используют для получения кратчайшего пути, по которому идет электрический ток. Он использует проводника с наименьшим сопротивлением, поэтому в доме специально устанавливают элемент, который соответствует этому критерию.

Важно! В случае непредвиденной ситуации весь ток направляется к земле, поэтому через человека проходит его незначительное количество и не наносит вред здоровью.

Заземления используется для решения сразу нескольких проблем:

• защиты техники от удара молнии, поскольку вся энергия переходит с молниеотвода на установленный контур;
• предотвращения пожара в случае неисправной проводки;
• защиты людей при пробое изоляции;
• выравнивание разницы скапливающихся потенциалов;
• устранение помех, которые создаются при одновременном включении нескольких приборов;
• предотвращения аварии при появлении аварийных токов.

Заземление и громоотвод входят в комплекс мер по защите дома от молний. Если не использовать их, то при первой же буре произойдет короткое замыкание, пробьется кабель, стропила, крыша.

Громоотвод — это простой прибор, который используется для отвода молний. Его устанавливают на крышу только для того, чтобы молния ударила именно в это место, а не любое другое. Использование только громоотвода в доме считается неэффективным, поскольку он не защищает от грома, а только концентрирует его в одном месте.

Виды контуров

Чтобы ток быстро проходил к нужному месту, оборудуется подсистема для его перераспределения на разные электроды. Пользователи определяют ход их распределения и так задают площадь рассеивания. Заземление в частном доме обычно делают линейным или в форме треугольника.

Треугольник

Контур заземления в виде треугольника создают с использованием 3 штырей. С их помощью формируют равнобедренный треугольник. Промежуток между ними обычно равняется глубине подземных электродов. Максимальное значение при этом не должно превышать удвоенной глубины. При создании заземления в частном доме с углублением в 2,5 м у треугольника формируют стороны в диапазоне от 2 до 5 м.

Линия

Это более простой вариант того, как сделать заземление в земле. В этом случае из электродов формируют линию или полукруг. К созданию линии прибегают в том случае, если участок слишком маленький и создать треугольник не получается. Штыри друг от друга располагают на расстоянии одной глубины. У такого способа есть только один недостаток — для устройства заземления в частном доме требуется больше электродов.

Интересно! Для создания замкнутого контура подходят и другие геометрические фигуры, но для любой из них потребуется больше штырей, поэтому обычно используется треугольник.

Замкнутое заземление считается более безопасным видом, если оно организуется в частном доме. Его преимуществом считается то, что такая система функционирует даже в том случае, если между каким-то электродами теряется связь. Все линейные контуры независимо от их длины функционируют по принципу гирлянды, поэтому в случае прерывания цепи участок становится недееспособным.

Создание конструкции

Перед тем как сделать заземление в саду или на участке для этого подготавливают все материалы. Электроды обрезают болгаркой, чтобы они получились острыми, при этом их длина не должна превышать 3 м. Для организации замкнутой системы потребуется не менее 3 электродов, а для линейной хотя бы 4–6.

После подготовки всех материалов выполняется разметка участка. При этом всегда следят, чтобы между щитом и ближайшим электродом было не менее 10 метров. Заземление для частного дома стараются делать в месте, где редко ходят люди. Сначала располагается схема распределения элементов, а потом эти места отмечаются на участке.

Важно! Между электродами оставляют не менее 1,2 метра. А если используются трехлитровые элементы, то расстояние должно превышать 3 метра.

При нарушении этих правил области, в которых растекается ток, пересекаются, поэтому заземление становится менее эффективным.

После того как все подготовлено, остается только правильно сделать заземление. Чтобы не запутаться, следует выполнять работу поэтапно.

Траншеи

Углубление выкапывают на 0,7–1 метр по всему периметру намеченного контура. Траншеи раскапывают в направлении вводного щита, начиная от ближайшего намеченного стержня. Траншеи делают шириной не более 50 см. Рекомендуется, чтобы в углублении свободно помещался человек.

Контур

При создании на даче своими руками заземления стержни сначала заостряют, а потом вбивают их в почву. Их углубляют так, чтобы элементы возвышались над землей хотя бы на 20 см. На пустом расстоянии между электродами оставляют перемычки, а затем уже подгоняют друг к другу эти детали.

Затем для заземления прокладывают шины в частном доме. Ее располагают, ориентируясь на вводный щит. Конец немного загибают и фиксируют на цокольном этаже. Это требуется для того, чтобы во время расширения происходила компенсация и температурные колебания не влияли так сильно на материал.

Если провод подводят к щиту, который находится внутри дома, то в цоколе создают отверстие и через него фиксируют гильзу. Дальше перед тем как сделать заземление в почве, следует определить дальнейшие действия, есть несколько вариантов:

• Соединить проводник с шиной на участке, а затем пустить провод через гильзу и зафиксировать его на щите.
• Приварить прут к полосе и уже через него пустить гильзу. При таком способе клеммы будут внутри дома, поэтому окисление произойдет не так быстро.

Вариант со сваркой и без нее

При наличии сварочного аппарата шины фиксируют с электродами. Созданное своими руками заземление получится более долговечным, если оно используется на даче. Даже со временем коррозия не сможет нарушить контакт.

Если дома нет сварочного аппарата, то используют обычные болты, но они быстро покрываются ржавчиной. Из-за этого со временем конструкция станет менее эффективной, а потом вообще перестанет работать.

Для увеличения ее срока эксплуатации потребуется сделать следующее:

• брать только оцинкованные болты и гайки;
• обрабатывать контакты средством от коррозии;
• после установки оборудования намотать изоленту на все места сочленения.

Полностью обойтись без сварки не получится, поскольку предварительно придется зафиксировать болты на электродах.

Сопротивление

После создания заземления в частном доме требуется протестировать своими руками, насколько эффективной получилась установка. Для этого используется специальное оборудование, но для разового использования это становится нецелесообразно. За вызов тестировщика тоже придется платить.

Если делать этого не хочется, то заземление проверяют лампой, мощность которой составляет хотя бы 100 Вт. Один контакт лампочки подсоединяют к заземлению, а второй к доступной фазе. Если она загорится, то вся работа выполнена правильно и углубление засыпают почвой. Наличие тусклого света означает, что контакты плохо обработаны и где-то допущена ошибка.

Распространенные ошибки

Трудности возникают в связи со следующими моментами:

• Контур забивают не вертикально, поэтому он работает некорректно. Любой перекос влияет на проекцию.
• Стержень углубляют не полностью. Если ему что-то мешает, то лучше выбрать другое место.
• Штыри нельзя расшатывать. Если его нужно вытащить, то это делают только домкратом.
• Для заземления подходят только оцинкованные заготовки, иначе они быстро покроются ржавчиной.

При самостоятельном создании заземления следует пригласить напарника. В этом случае все работы удастся выполнить за 1 день. При соблюдении этих правил трудностей с созданием заземления не возникнет.

Самодельное заземляющее устройство

Введение Заземление (также известное как «Заземление») — это способ передачи энергии Земли в ваше тело. Люди эволюционировали, чтобы ходить босиком, поэтому наша физиология зависит от этого электрического заземления, чтобы функционировать должным образом. Теория и исследования в области заземления полностью обсуждаются на веб-сайте earthinginstitute.net. Вот короткое видео, в котором кратко излагаются принципы заземления: Описанное ниже устройство электрически идентично имеющимся в продаже. Он был сделан тысячами мастеров-самоучек с большим успехом. Его можно сделать тремя способами: Воткните медный заземляющий стержень (или 12 отрезок медной трубы) в землю и проведите от него провод в дом через окно или через отверстие в стене. Используйте отверстие заземления в стандартной розетке и подключите это заземление к проводу. Прикрепите провод к трубе холодной воды под раковиной на кухне или в ванной. Этот метод является самым простым из трех. Не нужно сверлить отверстие в стене и не нужно разбираться с электрическими розетками. Метод 1 — Использование заземляющего стержня Воткните стержень или трубу в землю рядом с окном или рядом с отверстием, которое вы просверлили в стене. Три четверти стержня должны быть под землей. Возьмите отрезок провода, который будет доходить до дома. Лучше всего использовать многожильный провод, так как он должен быть гибким, когда устройство прикреплено к телу. Проволока 18 калибра достаточно толстая, но подойдет и более толстая. Снимите изоляцию с его конца и соедините его с заземляющим стержнем, используя клейкую ленту. Пропустите провод в дом через окно или через отверстие, просверленное в стене. Получите медную муфту 1/2 в отделе сантехники хозяйственного магазина. Забейте его молотком или сожмите тисками, пока он не станет почти плоским, но все же позволит вставить провод. Снимите около дюйма изоляции, сложите оголенный провод обратно на изолированную часть и вставьте провод в отверстие. Перед вставкой оберните немного ленты вокруг места, где край муфты может перерезать провод. Ударяйте или сжимайте муфту до тех пор, пока она не захватит провод (но не бейте так сильно, чтобы не порезать провод). Если какие-либо углы острые, сгладьте их напильником или наждачной бумагой. Затем, чтобы выполнить заземление, опустите сплющенную муфту в носок и держите ее там, когда спите, смотрите телевизор, работаете за компьютером и т. д. Если он имеет тенденцию выпадать, свободно обвяжите проволоку вокруг лодыжки или голени, прежде чем вставлять муфту в носок. Чтобы удвоить дозу заземления, сделайте дубликат устройства (прикрепите его к тому же медному стержню заземления) и поместите его в другой носок. Некоторые люди предпочитают держать муфту на запястье, а не на лодыжке. Теннисный браслет или разрезанный пополам носок можно использовать, чтобы прижать его к запястью. Можно даже использовать сразу 3 муфты. Примечание: токопроводящие носки значительно усиливают эффект. Они превращают всю стопу в проводник. (См. раздел «Советы» ниже.) В качестве альтернативы медной муфте можно использовать зажим типа «крокодил». Просто подключите провод к зажиму обычным способом и опустите зажим в носок. В этом случае не думайте об этом как о зажиме, просто как о куске металла. Еще один совет: в засушливом климате или на песчаной почве заземляющий стержень следует поливать раз в неделю для улучшения проводимости. Даже если климат не засушливый, рекомендуется поливать заземлитель всякий раз, когда какое-то время не было дождя. Метод 2 — Использование электрической розетки Приобретите вилку с заземлением в хозяйственном магазине. В магазине электроники, таком как Radio Shack, купите резистор на 100 кОм (1/2 ватта). Подсоедините короткий провод (около 12) к клемме заземления вилки. Присоедините один вывод резистора к другому концу провода. Присоедините длинный провод (длиной около 10 футов) к другому проводу. Используйте много ленты, чтобы избежать нагрузки на резистор, если вы будете тянуть за провод. Для медной муфты следуйте тем же инструкциям, что и в методе 1. Если вы хотите использовать две муфты (для обоих носков), присоедините еще один 10-футовый провод к тому же выводу резистора. Если два-три человека заземляются одновременно, это не «разбавляет» воздействие на каждого человека. Готовое устройство должно выглядеть так. Важно: Перед подключением заземляющего устройства проверьте правильность заземления розетки. Используйте кассовый чекер, подобный этому (продается в любом хозяйственном магазине или в Wal-Mart). В этом видео объясняется, как его использовать.     Способ 3. Использование трубы холодной воды под раковиной Снимите один дюйм изоляции с длинного куска провода (около 10 футов). Обвяжите проводом трубу холодной воды. Таким образом, провод, а не соединение, примет на себя нагрузку, если вы случайно потянете за провод. Прикрепите лентой оголенный конец (там, где вы сняли изоляцию) к медной трубе. Сначала убедитесь, что труба сухая, чтобы лента приклеилась. Если ваши трубы пластиковые, прикрепите провод к латунному запорному клапану. Может быть проще прикрепить провод к клапану с помощью зажима типа «крокодил». Если ваш клапан также сделан из пластика, вам придется использовать вместо него заземляющий стержень или электрическую розетку. Для медного соединения следуйте тем же инструкциям, что и в методе 1.  От исходного провода можно отходить несколько проводов без потери эффективности. Таким образом, многие устройства могут использоваться (многими людьми) одновременно. Проверка устройства Используйте тестер цепи для проверки непрерывности и надлежащего заземления. Этот тест будет работать независимо от того, использовали ли вы метод 1, 2 или 3. Если вы использовали метод 2 (втычная версия), подключите заземляющее устройство к нижней розетке розетки. Для ЛЮБОГО из трех методов вставьте один щуп тестера (любого цвета) в маленькую прорезь верхней розетки. Прикоснитесь другим щупом к уплощенной муфте. Если тестер загорается, у вас есть хорошее заземление и хорошая непрерывность. Повторяйте тест каждые две недели, чтобы убедиться, что устройство работает правильно и провода не отсоединены. Советы Токопроводящие носки значительно усиливают эффект. Они превращают всю стопу в проводник. Они сильно различаются по цене, поэтому поищите на Ebay носки X-Static. Еще один важный прием — расположить муфту на подушечке стопы. Эта акупунктурная точка известна как «Почка 1» и является естественным проводником энергии, когда люди ходят босиком. Вместо муфты можно использовать короткий кусок медной трубы (длиной 2-3 дюйма). Диаметр трубы может быть 1/2″ или 3/4″. Выровняйте его, используя тот же метод, который описан для муфты. В качестве вилки можно использовать старый компьютерный шнур питания. Их практически раздают в секонд-хендах. Отрежьте женский конец. Затем с помощью канцелярского ножа снимите внешнюю изоляцию. Вы увидите 3 провода, один черный, один белый и один зеленый. Зеленый провод — это земля. Отрежьте черный и белый провода и сохраните их для подключения к муфтам. Сделайте черную заглушку на 1 дюйм длиннее белой заглушки (чтобы они были разделены). Оберните большое количество ленты вокруг заглушек для безопасности. Действуйте, как описано в основных шагах выше. Вы также можете изготовить заземляющее устройство для своего автомобиля. Просто прикрепите провод к раме (любому металлу под сиденьем) с помощью зажима типа «крокодил». Напилите или отшлифуйте краску для лучшего соединения. Это устройство предотвращает накопление статического электричества на вашем теле и снижает усталость во время вождения или езды на автомобиле. Если вы работаете за компьютером, вы можете очень просто оставаться на земле. Возьмите кусок проволоки длиной 5-7 футов. Прикрепите зажим типа «крокодил» (неизолированный) к каждому концу. Прикрепите один из зажимов к корпусу вашего компьютера (хорошее место — выходное отверстие вентилятора). Вставьте другой зажим в носок, чтобы он касался лодыжки или ступни. Тогда ваше тело будет электрически заземлено, так как шасси компьютера заземлено. Это поможет нейтрализовать загрязнение ЭМП, которое пронизывает современный офис. Предупреждения Не забудьте резистор 100 кОм, если вы подключаете устройство к стене. Это функция безопасности на случай короткого замыкания в электропроводке здания. Не используйте заземляющие устройства во время грозы. Согласно веб-сайту заземления: «Исследования показали, что заземление тела играет существенную роль в уменьшении воспаления и функционировании других физиологических процессов. На этом основании настоятельно рекомендуется, чтобы люди, принимающие лекарства для разжижения крови, регулировали уровень сахара в крови, контролировать кровяное давление или регулировать уровень гормонов щитовидной железы, проконсультироваться с врачом за советом и режимом контроля за приемом лекарств, прежде чем они начнут спать на земле». Ссылки для получения дополнительной информации Сайт о теории и преимуществах заземления Увлекательное исследование заземления по электродинамике и вязкости крови было опубликовано в Интернете до публикации в Журнале альтернативной и комплементарной медицины. Вот ссылка. Видео-отзывы о преимуществах заземления, включая более глубокий сон, большую выносливость и облегчение хронической боли Вдохновляющее видео, показывающее, как заземление влияет на подсолнухи Заземляющие башмаки можно приобрести у различных компаний. Но имейте в виду, что они работают только на грязи или траве. Бетон — плохой проводник, особенно если он загерметизирован или окрашен. Бетон обычно заливают поверх пластикового гидроизоляционного слоя. Одним из источников высококачественных сандалий с заземлением является Earth Runners. Узнайте о пользе приседаний для здоровья Фото предоставлено: Следы на песке, предоставлено natures-desktop.com/ Иглоукалывание почек 1 предоставлено ThyroidAcupuncture.com

Заземление в частном доме (80 фото) + схема с инструкцией как сделать своими руками

Бытовых электроприборов становится все больше, их суммарная мощность растет. Растет риск поражения электрическим током. Возникла потребность в защите. В правилах эксплуатации сказано: заземление – это преднамеренное соединение части оборудования или электрической цепи с землей. В быту используются три системы защиты:

• Традиционный
• Модульный штифт
• Электролитический

Краткое содержание статьи:

Традиционная защита

Инструмент для устройства традиционной защиты — кувалда, болгарка, штыковая лопата, набор ключей, прибор для измерения сопротивления изоляции.

Установка контурного заземления

В основном контур заземления определяется треугольником, но бывают также четырехугольные, овальные и линейные. Рытье траншеи в форме равностороннего треугольника шириной 70 сантиметров, глубиной 50 сантиметров с длиной сторон 120 сантиметров.

Материалы:

• уголки с полками 50 миллиметров.
• брусок диаметром 16 миллиметров.
• трубы диаметром 2 дюйма и более.
Лента стальная металлическая
• шириной 4 сантиметра, толщиной 4 миллиметра.

Подготавливаем электроды — нарезаем штыри длиной 3 метра. С одного конца их заостряем, а с другого приварим накладки для удобства вбивания. В вершинах треугольника траншеи забиваем электроды – штыри, оставляя над землей сантиметров 10. Стальной лентой сваркой обвязываем контур. Штифты можно сделать из стержня, из уголка или из трубы.

От одной из ближних к дому вершин треугольника выкапываем траншею глубиной 50 сантиметров и шириной 60 сантиметров для соединения горизонтального заземления с внутренним заземлением дома. Штыри, забитые в землю, называются вертикальными заземлителями, а связывающая их лента — горизонтальными.

Сварные соединения должны быть очень надежными, поэтому сварочные работы должен выполнять опытный сварщик. По окончании сварки стыки освобождаются от шлака и покрываются специальным, антикоррозийным покрытием. Но не краситься!

Не рекомендуется использовать существующие металлоконструкции трубопроводов в земле в качестве заземлителей, они быстро разрушаются и трубопроводы тоже.

Недостаток вышеперечисленных систем заземления в большом объеме земляных работ, значительной площади, занимаемой устройствами. Если вы купите металл, наймете сварщика, а все остальное сделаете сами, это будет стоить сто долларов.

Но в последнее время появились модульные штифтовые системы, которые можно заказать через Интернет. Стоимость начинается от трех тысяч рублей и хлопот меньше, а добираться быстрее.

Установка модульного заземления

Комплект модульного заземления состоит из омедненных штырей — электродов, длиной 1,5 метра, с резьбой диаметром 30 миллиметров на концах. Муфты бронзовые, пусковые наконечники для грунтов разной твердости, специальная токопроводящая смазка и направляющая муфта для приводных электродов.

Итак, берем первую булавку, заводим стартовый наконечник до упора. С другой стороны заворачиваем муфту, предварительно смазав ее специальной смазкой до упора. Закручиваем направляющую головку в муфту до упора, чтобы она упиралась в электрод, а не в резьбу, чтобы снять нагрузку с резьбы при забивании штифта.

Вставляем молоток перфоратора в отверстие направляющей головки, включаем перфоратор, штифт держим вертикально. Через минуту электрод полностью входит в землю.

Подготавливаем следующий штифт — откручиваем направляющую шайбу, наносим смазку на резьбу второго штифта, закручиваем второй штифт в выступающую из первого штифта муфту, наматываем муфту на верхний конец второго штифта, и включи в него перфоратор, включи перфоратор, одна минута готова.

Замеряем заземление, если сопротивление устраивает, переходим на полтора метра и повторяем операцию. В конце работы осталось соединить торчащие из земли электроды многожильным медным проводом с помощью зажимов из комплекта с внутренней схемой дома.

Установка электролитического заземления

В комплект входят Г-образный электрод из перфорированной трубы из нержавеющей стали длиной три метра, заполненный специальным наполнителем, четыре мешка глиняно-графитового порошка, зажим с многожильным медным проводом , для подключения к внутреннему контуру дома

Выкапывается траншея глубиной 50 сантиметров и длиной 3 метра. Дно траншеи посыпают глиняно-графитовой смесью, на нее укладывают электрод загнутой частью вверх. Остатки глиняно-графитовой смеси высыпают на электрод и засыпают грунтом.

На переднюю часть электрода устанавливается зажим с многожильным проводом для подключения к шине внутренней части заземления дома, надеваемый на голову для обслуживания. Изолируйте места контакта специальной лентой из комплекта с гидрофобным покрытием. Время установки — 3 часа.

Для большей уверенности можно установить на щитке еще один вид защиты, так называемое УЗО, реагирующее на малейшее короткое замыкание в системе электропроводки, реакцию на токи в защищаемых установках.

Суть УЗО в том, что оно улавливает разницу между входящим током и возвращающимся. Если разница превышает допустимую норму, срабатывает механизм отключения УЗО для социальных сетей в частных домах, в квартирах, во влажных помещениях со стиральными и посудомоечными машинами, в детских комнатах, для защиты детей от поражения электрическим током.

При всем при этом часто возникает вопрос — можно ли подключить УЗО без заземления?

Давно известно, что корпус каждого электроприбора имеет свой потенциал, и разница между этими приборами не равна нулю! Поэтому возникает необходимость объединения всех устройств одной шиной для выравнивания потенциалов.

Вот и получается, что без заземления не обойтись. Ведь при нарушении изоляции УЗО будет ожидать течи, но утечки не будет, потому что нет заземления, а значит, и утечки нет. Вывод — заземление необходимо.

В местах проживания, где нет почвы, как таковой, есть заземление «Елочка», получившее такое название за свою форму.
