Чертежи кормушки: Кормушки для птиц своими руками: чертежи, фото инструкции

Содержание

Кормушка для белки сделать самому своими руками: чертежи, материалы

Так часто встречается, что лесные зверьки поселяются близ территорий проживания человека. Конечно, в таких «людных» местах сложно найти какой-либо корм, ведь присутствие людей сводит на нет естественный кормовой ареал животных. В таких сложных случаях остаётся только один выход — проявить милосердие и начать подкармливать бедных зверьков.

Что за зверь

Не так давно этот вид начал завоёвывать жилые территории. Им подвластно все: и земля, и высоты, и деревья. Они удивляют своей милостью. Так что это за звери? А говорится здесь о белках.

Эти рыжие комочки шерсти переселяются в город. Да, маленькие грызуны все чаще встречаются в парках, нежели в лесах. Эта тенденция легко объясняется. Соседство с человеком может принести некоторые плюсы. Например, дополнительный источник корма. Наблюдать, как питается белка, — это сущее удовольствие. Это развлечение не только для детей, но и для всех взрослых. Именно поэтому многие небезразличные люди начинают ухаживать за зверьками. Но как и чем можно помочь вышеуказанным грызунам? Ответ не за горами.

Что нужно для счастья

Единственное, что нужно для счастья белкам, — это еда и кров. Остальное — мелочи, о которых может позаботиться сам грызун. Именно поэтому многие «зеленые» волонтеры сооружают некое подобие домика.

Кормушка для белки? А почему бы и нет? Надо же помогать природе. К тому же оснащенное место для питания станет помогать не только самим белкам, кормушка может служить прекрасным украшением и живым уголком в любом дворе или парке.

Актуальность

Постоянное место получения корма — залог выживания популяции любых зверей, включая и белок. Ведь в городских условиях невозможно сделать большие запасы. Наличие корма и крыши, особенно зимой, может существенно поменять жизнь животного в лучшую сторону. Поэтому размещение кормушек — это всегда актуально. Но в этом деле не надо переусердствовать. Белки не должны разлениться. Стоит помнить, что подкормка — это всего лишь экстренный выход.

Купить или сделать

Кормушка для белки — это довольно широко распространенный товар. Домики можно найти где угодно. Любой зоомагазин торгует продуктом данного вида. Вопрос цены. Конечно, оригинальные кормушки из природных материалов стоят соответственно дорого. Но если уж появилось желание помочь, отступать нельзя. С малым бюджетом вариантов немного и выбирать не приходится. Но все-таки должна быть хоть какая-то кормушка для белок. Своими руками можно сделать хороший экземпляр. Это довольно просто. Главное — это терпение и аккуратность.

Требование к материалам

В первую очередь нужно выбрать материалы, из которых в ближайшее время будет сооружена кормушка для белки. Сырье не должно быть подобрано навскидку. В противном случае сооружение может принести не пользу животному, а наоборот — вред. Важно, чтобы материалы для изготовления кормушки не обладали какой-либо токсичностью. Например, древесина должна применяться в чистом виде.

Без краски и лакировки — обязательное условие. Желательно подбирать природную основу: дерево, глина, солома, смола, картон и так далее. Наоборот, избегать стоит вредных видов пластмассы и оцинкованного железа. Правильный подбор материала обеспечит дальнейший успех кормушки. Ведь резкие запахи или токсины могут испугать животное и навсегда отбить желание приходить к человеческим постройкам.

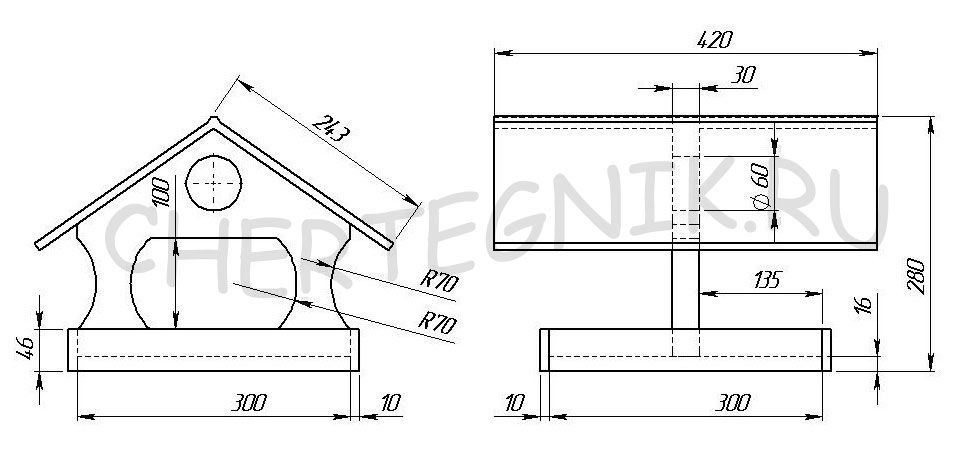

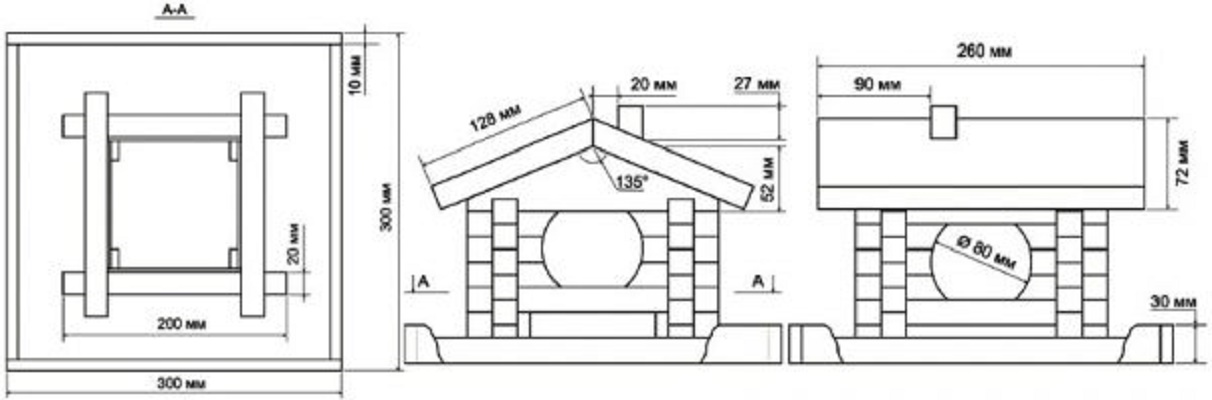

Чертеж кормушки

Любые самодельные постройки лучше начинать с изображения какого-либо чертежа. Оригинальные кормушки, требующие искусной отделки, вообще без плана не строятся. Итак, для начала нужно подготовить материалы. Для этой кормушки понадобятся: деревянные доски толщиной тридцать сантиметров, гвозди или шурупы, наждачная бумага, стеклянная банка, линейка и пила. Как видно, все это можно найти в любом гараже, поэтому больших затрат на проект можно не планировать. Сначала стоит обдумать вопрос с размерами и формами. Кормушка для белки будет иметь почти стандартный вид. Четыре стены, пол, потолок и небольшая достройка спереди. Получится как бы коробка с удлиненным дном, на котором и будет располагаться банка. Зачем она нужна? Дело в том, что кормушки открытого типа обладают таким свойством, как легкодоступность. Еду с легкостью могут воровать птицы, в ней поселятся насекомые. Стеклянная банка несколько усложняет процесс воровства, поэтому подкормка может проходить по назначению.

Кормушка для белок своими руками

Теория сначала, теперь практика. С чего же начать? Наверное, с распила досок. Своеобразный домик должен иметь такие размеры: в длину — сорок пять сантиметров, в ширину — двадцать пять сантиметров, в высоту — двадцать сантиметров. Полученные бруски нужно собрать вместе. Но не стоит торопиться. У этой конструкции есть особенность: выступ-веранда.Её длина будет соответствовать длине банке. Итак, учтем важный этот момент. Получилась небольшая «глухая» коробка с выступом. Теперь нужно сделать небольшие отверстия, которые, собственно, будут служить входом. Всего их будет два. Первый выход можно вырезать в любом понравившемся месте, только не со стороны «веранды». Диаметр хода не должен превышать десяти сантиметров. Второе отверстие должно точно подходить к отверстию банки. Когда проходы сделаны, остаётся лишь одно: закрепить стеклянный элемент.

Вот так, не тратя больших сил и средств, можно сделать прекрасную вещь, которая избавит многих белок от голода.

Второй способ

Кормушка для белки из пластиковой бутылки распространена во многих парках. Её частенько вешают дети. Преимущества просты: дешевизна, легкость в процессе изготовления и массовость. Именно поэтому пластиковый вариант выбирают многие начинающие умельцы. Но у данной модели есть и свои минусы. Это относительно небольшая долговечность. Кормушки из пластмассы не переживают даже зиму. Погодные условия сильно портят их. Ну, как бы то ни было, такие изделия имеют место быть. Для изготовления пластмассовой кормушки понадобится бутылка на пять литров, веревка и канцелярский нож. Схема действий проста до невозможности. Сначала стоит соорудить небольшой вход. Им будет служить незаурядно вырезанный квадрат. Важно, чтобы данное отверстие располагалось невысоко от дна бутылки. Иначе белки не смогут доставать корм и начнут просто проваливаться внутрь кормушки. А это не совсем хорошо. Итак, вход должен находиться примерно на расстоянии пяти–девяти сантиметров от дна конструкции. С обратной стороны стоит сделать четыре отверстия так, чтобы их расположение напоминало квадрат. Для чего они? Эти дырки будут служить в качестве креплений. Через них будут проходить два мотка веревки, которые, в свою очередь, будут обворачиваться вокруг ствола дерева. Вот почти все и готово. Осталась одна небольшая мелочь, а именно обработать вырезанные бортики. Для этого по углам нужно сделать небольшие надрезы и загнуть полученные части. Так белкам легче будет устоять на кормушке, да к тому же острый пластик не сможет поцарапать лапки.

Дизайнерский подход

Всегда нужно подходить к решению задач с душой. Особенно, когда это касается каких-либо изделий, изготовленных собственными руками. А если они собираются украшать парк или общественный сад, то хороший дизайн становится делом чести. Многие фото кормушек могут подсказать привлекательные идеи. Например, в том же оформлении. Кормушку можно представить в натуральном виде. То есть обложить её поверхность кусочками коры. Смотреться такой модифицированный домик будет куда интереснее, нежели скучные деревянные брусочки. Любая детская игрушка или изображение бельчонка может стать логотипом кормушки. Чтобы всем стразу стало ясно, кто здесь живет и кто здесь питается. Также стоит задуматься и над «инфраструктурой». Возле кормушки можно соорудить всякие колеса для бега, карусели, качели и лестнички. Они позабавят любую зверюшку. Найти действительно полезное фото кормушек в Интернете не так уж и сложно. А подобранные идеи могут существенно изменить внешний вид кормушки-домика.

Насущный вопрос

Как сделать кормушку — это один вопрос. С ним мы разобрались. Чем кормить белок зимой? В кормушке, во-первых, всегда должна быть еда. Она поможет белкам пережить холодные и голодные зимы. В домике должны быть фрукты и овощи. Это один из основных видов продуктов для подкормки. Яблоки, морковка, капуста, бананы — все это можно с легкостью достать в любом магазине, а также это нравится маленьким грызунам. Еще чем кормить белок зимой? В кормушке также должны присутствовать твердые корма. К ним можно отнести различного рода орехи и зерна. Например, белок можно кормить грецкими орехами, колотым горохом, фасолью, арахисом, семечками подсолнуха и другим. Очень не рекомендуется давать белкам любые булочные изделия. Особенно белых хлеб. Также запрещается использовать любые сладости и, как оказалось, грибы. Вообще, при кормежке белок следует придерживаться одного главного правила: чтобы все было свежее. Тогда и животные будут здоровы и сыты, и кормушка будет пользоваться успехом.

Кормушка-домик — это не такая уж и сложная постройка. Для этого не надо затрачивать много сил и средств. Зато польза, принесенная таким благородным поступком, не останется не замеченной.

Как сделать кормушку для птиц своими руками

Вот уже близятся первые морозы, наступает тяжелое время для птиц, которые остались зимовать с нами. Самое время задуматься о том, как помочь пернатым выжить, ведь с наступлением холодов найти что-то съедобное становится тяжелее. Для этого можно сделать кормушку. Стоит отметить, что статья о том, как сделать кормушку для птиц, будет полезной не только для взрослых, но и для детей, ведь мы постараемся, как можно более подробно, описать все действия, показать чертежи и рисунки на всех этапах выполнения работы.

Виды кормушек для птиц

Кормушки для птиц существуют самые разнообразные, в этом деле главное проявить фантазию и усидчивость. Самые распространенные кормушки:

Кормушки из пластиковой бутылки
Кормушки из картона
Кормушки из фанеры или дерева

Как вы понимаете, самая простая в исполнении конструкция – это

кормушка для птиц из бутылки. Такие кормушки можно разместить на дереве в лесу или парке, они устойчивые к морозам и чрезмерной влажности. Какой объем должен быть у пластиковой бутылки – дело ваше, обычно оптимальный вариант составляет 1-3 литра.

Если рассматривать кормушки из картона, то здесь в качестве вспомогательного материала подойдут коробки от конфет, молока, сока, а также обуви или бытовой техники. Удобство заключается в том, что, по сути, весь корпус у вас готов, останется просто вырезать удобные отверстия, чтобы птицы могли сесть на кормушку, не испытывая дискомфорт. Единственная проблема у кормушек из картона заключается в том, что под воздействием внешних факторов картон долго не прослужит. Но из этой ситуации есть прекрасный выход: во время изготовления кормушки вы можете обработать все внешние стенки коробки скотчем – тогда никакой снег и дождь не испортит вашу кормушку до самой весны!

Самые прочные и рассчитанные на длительную эксплуатацию кормушки – это кормушки для птиц из дерева или фанеры. Такие изделия могут прослужить несколько лет! Помимо практичности и надежности, такие кормушки отличаются и красотой (если сильно постараться). Если предыдущие разновидности кормушек являются временными, то кормушка из дерева может носить постоянный характер как в лесу, так и во дворе вашего дачного участка.

Как сделать самому кормушку для птиц

Итак, приступим к работе по изготовлению кормушки из бутылки. Для этого понадобится непосредственно бутылка, канцелярский нож или ножницы, а также веревка для крепления вашей кормушки. Сделайте разметку на бутылке там, где хотите сделать отверстия для птиц. Если края бутылки очень острые, то их можно заклеить лейкопластырем или изолентой, чтобы птица не поранилась. В крышке сделайте отверстие и протяните веревку длиной около 20 см.

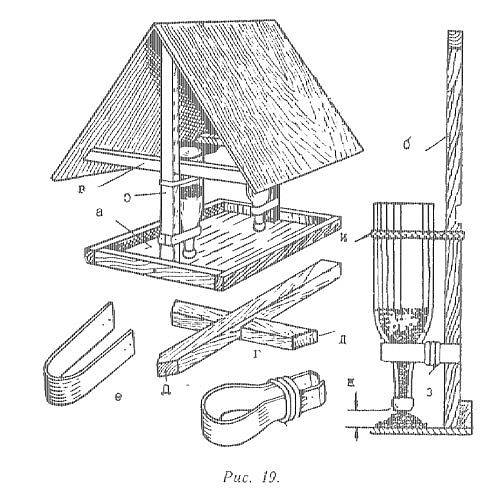

Еще один интересный вариант кормушки из бутылки, для этого понадобится бутылка объемом 2-5 литров. Разрезаем бутылку пополам, в нижней части бутылки делаем отверстия для птиц, другую же часть бутылки горлышком вниз вставляем в нижнюю часть (горлышко не должно доставать до дня примерно 0,5 см). Таким образом, когда вы будете насыпать корм в воронку, он будет дозировано высыпаться в дно кормушки. Закрепить кормушку можно также веревкой.

Небольшой совет: чтобы влага из корма испарялась при перепадах температуры, необходимо в дне сделать небольшие отверстия иглой для циркуляции воздуха.

Мы рассмотрели основные виды кормушек из бутылок, все достаточно просто, однако, вы можете включить воображение и придумать свои варианты конструкций.

Если у вас есть время повозиться с чертежами, то у нас есть более сложный, но очень интересный и оригинальный вариант кормушки из картона. Для этого необходимо подготовить два листа А4 плотного картона, клей, ножницы, канцелярский нож, отвертка, карандаш.

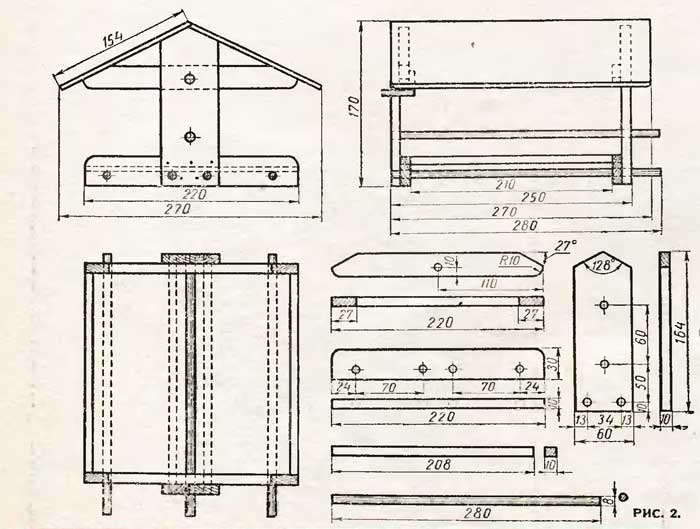

Для удобства можно найти чертеж кормушки для птиц в интернете и распечатать его в формате А4. После этого плоской отверткой необходимо по чертежу вдавить на картоне границы.

Затем необходимо вырезать заготовку по всем ровным линиям, а пунктир – это места сгиба заготовки. Вторую заготовку вам будет достаточно легко подготовить по первому шаблону.

Когда две детали готовы, можно приступать к склеиванию всех сторон поочередно. Отверстия для крепления прокалываем дыроколом. Как вы заметили, отверстия сделаны вверху и внизу кормушки, что делает нашу кормушку универсальной – внизу к ней можно прикрепить такую же конструкцию. Крепить кормушки можно веревкой или проволокой.

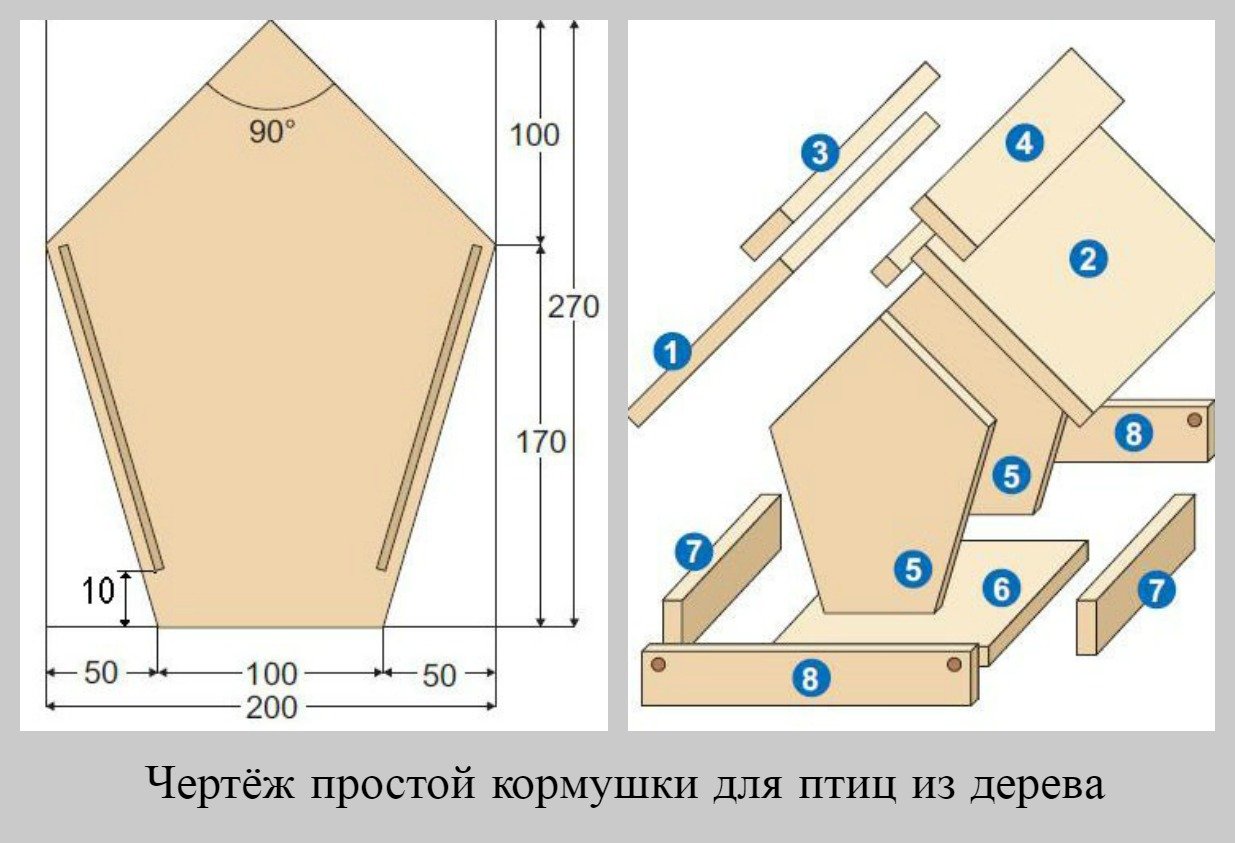

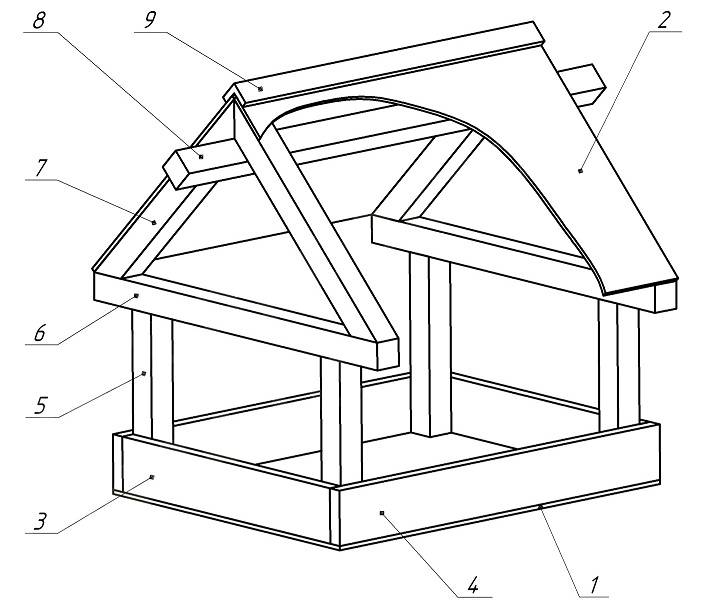

Как и говорилось ранее – кормушки для птиц из дерева все-таки самые уникальные. Но стоит учитывать затраты материалов и времени. Если вы все же решились попробовать изготовить деревянную кормушку, то изначально нужно продумать, какой размер и внешний вид она будет иметь. Для вашего удобства мы приготовили образец чертежа кормушки с указанием размеров всех деталей. Кормушка не должна быть слишком тяжелой, поэтому лучше использовать тонкий брус древесины или фанеру.

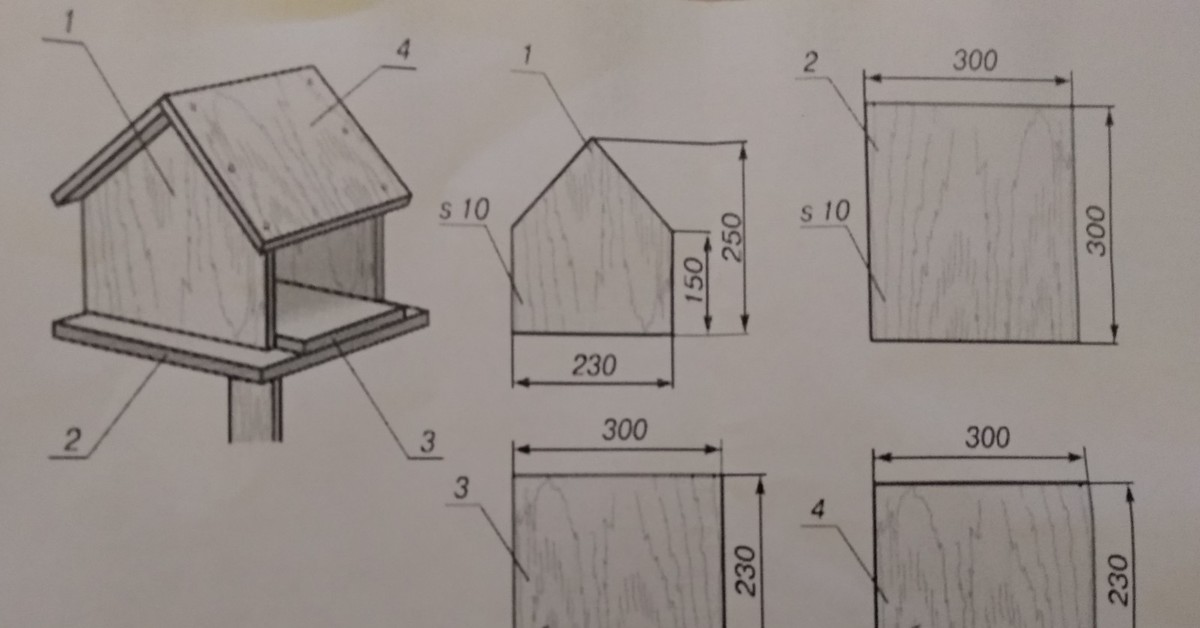

Для начала необходимо сделать разметку с учетом всех деталей на листе древесины длиной 200 см, ширина должна быть более 20 см.

Все детали можно скрепить саморезами или клеем. Жердочку для птиц необходимо закрепить между элементами деталей под номером 8. Отверстия для жердочки нужно просверлить размером не более 10 мм. Чтобы соединить крылья крыши, необходимо использовать мебельные петли, что будет очень удобно. Крепить готовое изделие можно к дереву, беседке или забору.

Если же у вас нет возможности делать заготовки, то можно поискать в специализированных магазинах готовые наборы для сборки красивых кормушек. Тогда вам только останется покрыть лаком готовое изделие или при желании разукрасить его на свой вкус. Такая кормушка для птиц своими руками удобна в использовании и достаточно стойка к переменам погодных условий.

Надеемся, что мы достаточно доступно и понятно описали весь ход работ для каждого вида кормушки. Не бойтесь экспериментировать и придумывать что-то новое, развивайте в себе и детях творческие навыки, а также любовь к природе и всему живому! Помните, что кроме нас, никто не позаботится о пернатых в холодное время года.

План урока по технологии «Изготовление кормушки» 6 класс

Тема: «Изготовление кормушки для птиц».

Цели урока:

Образовательная: изготовить экологически безопасную кормушку для птиц.
Развивающая: развивать навыки работы с ручным столярным инструментом.
Воспитательная: положительную мотивацию к учению, бережное отношение к результатам своего труда, любовь к природе.

Тип занятия — комбинированное

Оборудование: столярный верстак, столярный угольник, молоток, ножовка, заготовки, образцы кормушек, таблица с чертежами изделий.

Ход занятия.

1. Орг. момент: Приветствие.

2. Целепологание: «Тема нашего занятия «Изготовление кормушки для птиц».

3. Повторение: «Вспомним, зачем нужны кормушки для птиц?»

(Зима – трудное время для птиц. Из 10 синиц к весне выживают всего две. Гибнут птицы не от холода, а от голода. В это время им бывает трудно добывать корм. Но особенно трудно приходится птицам, когда оттепели чередуются с морозами и все вокруг покрывается ледяной коркой. Птицы не успевают за короткий зимний день найти достаточно корма.)

Из ваших ответов можно понять, чтобы помочь зимующим птицам, необходимо подкармливать их в течение зимы.

Как вы считаете, как и чем нужно подкармливать птиц, чтобы не нанести им вреда?

(Зимняя подкормка птиц обязательно должна быть систематической, без перерывов, иначе она принесет вред. Привыкнув находить корм на определенном месте каждый день, птицы, вдруг не найдя его, не полетят сразу в другое место, а будут ждать, терять время и силы, а в морозные дни могут погибнуть)

Вводная часть:

1. Из каких материалов изготовлена кормушка? (показ образца).

2. Из каких деталей состоит кормушка?

3. Какие виды соединений вы знаете?

4. Чем соединены детали кормушки?

5. Как узнать габариты нашего изделия? ( длина, ширина и высота).

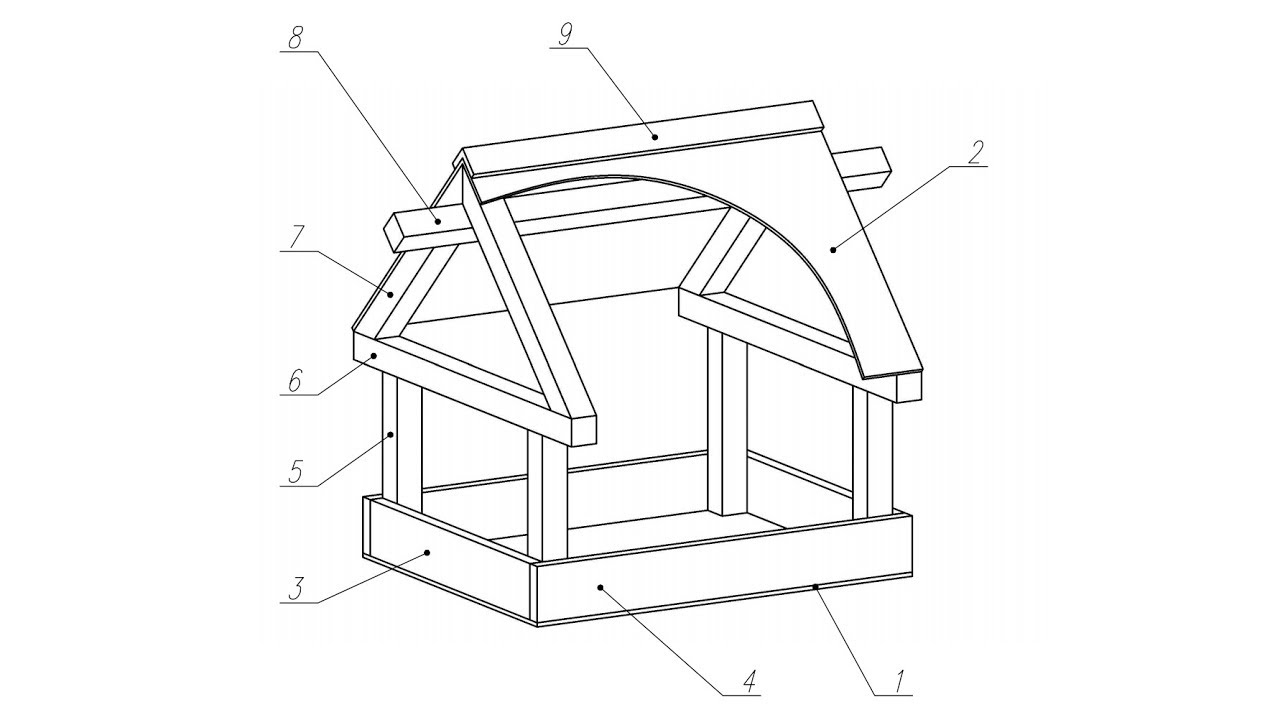

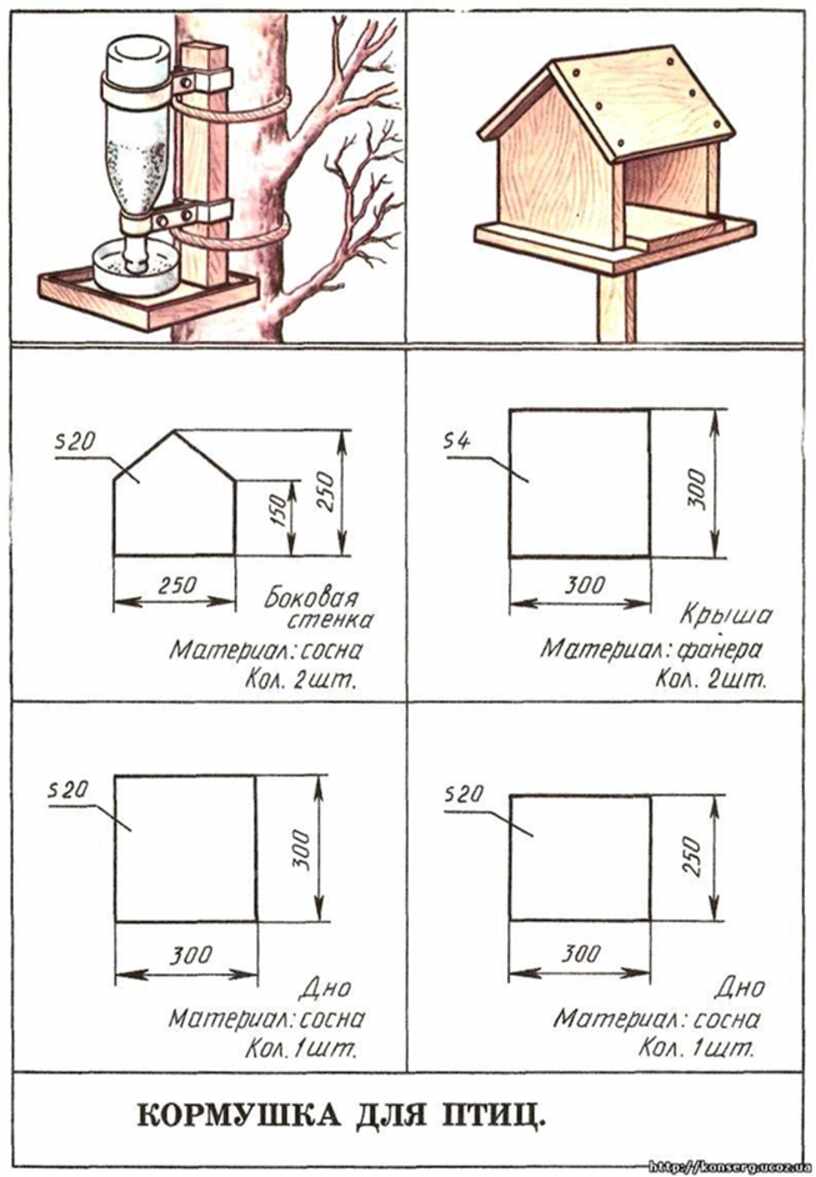

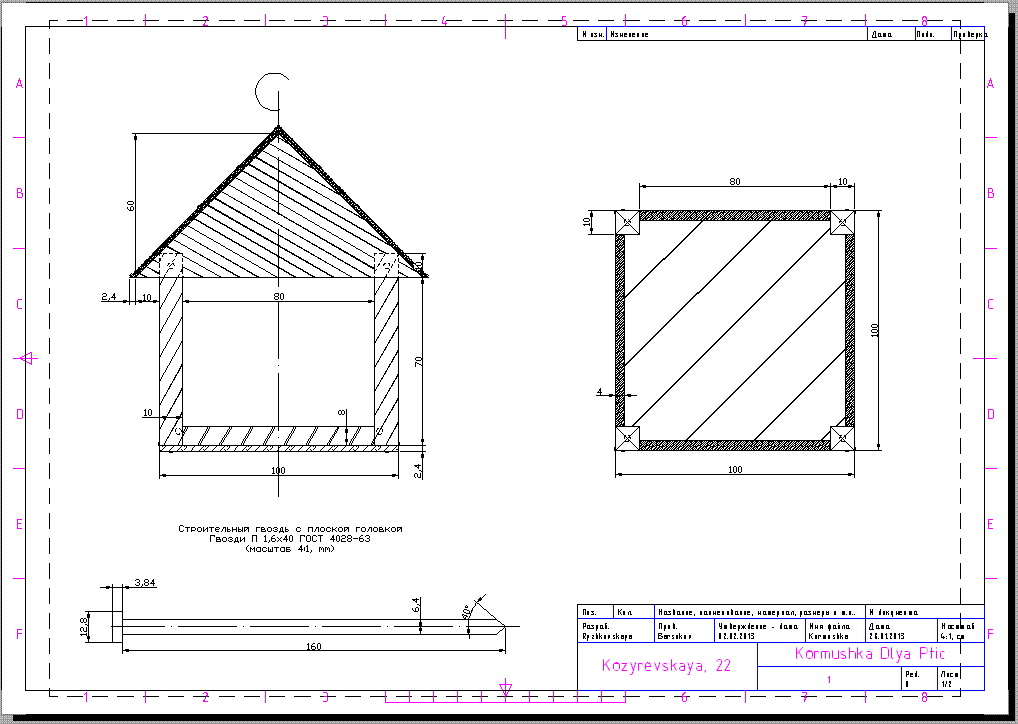

Показ чертежа кормушки.

Задание: Снимите размеры изделия и перенесите на свой чертёж.

Подготовка к практической работе:

Составление плана работы.

1. Что нужно сделать сначала работы? (Опилить заготовки по размерам).

2. Каким способом нужно соединить борта кормушки?

(Соединить борта кормушки при помощи гвоздей).

3. Что нужно сделать с дном кормушки? (Дно прибить к бортам кормушки).

4. При помощи чего крепить кормушку на ветки деревьев?

Выбор инструментов и приспособлений.

1. Какие инструменты нам понадобятся для работы?

Молоток, ножовка, угольник.

2. Повторить Т.Б

Практическая работа «Изготовление кормушки для птиц».

Анализ выполненной работы. Самоанализ, самооценка.

Домашнее задание: Повторить план работы.

Итог урока. Выставление оценок.

Что нового вы узнали на занятии? Чему научились?

Какими инструментами пользовались?

Что понравилось, что показалось сложным?

Из каких деталей состоит кормушка?

Как найти габаритные размеры кормушки?

Какое соединение использовали для изготовления изделия?

Цель нашего занятия достигнута, кормушки сделаны. Хочу отметить, что вы работали аккуратно и кормушки получились хорошие и с технической точки зрения и эстетической. Кормушки мы с вами развешаем на территории школы и детского сада.

Бесплатные чертежи кормушки для цыплят — Как построить кормушку с педалью

Материалы

1 x 12 (11,5″) x 10′ Доска из кедра: цельная
5/16″ x 6″ x 30″ Фанера: Цельный
Шурупы для дерева 1 1/2 дюйма: 1/4 фунта
Шурупы для дерева 3/4 дюйма: 1/8 фунта
Винты Kreg 1 1/4 дюйма: 1/4 фунта (дополнительно)
Болты с шестигранной головкой 1/4″ x 20 (4) с гайками (4) и шайбами (12)
Петли 90 градусов: 2 шт.
Наждачная бумага

Инструменты

Настольная пила
Ленточная шлифовальная машина или наждачная бумага зернистостью 120 и брусок (зернистость 320 для окончательной шлифовки)
Рулетка
Карандаш
Торцовочная пила
Ленточная пила
Электродрель с конической насадкой DeWalt 9/64 и фрезой для пилотных отверстий
Фреза с закругленной насадкой
Система карманных отверстий Kreg (дополнительно)
Шуруповерт
Два зажима: стержневые зажимы и захватный зажим

Шаг 1: Вырежьте части фидера — Определите желаемый размер вашего фидера или используйте размеры, указанные здесь

Выберите запас кедра 1 x 12: Вырежьте детали на рисунке макета в соответствии с размерами, указанными выше
Выберите две боковые панели: с помощью ленточной пилы отрежьте профили в соответствии с указанными выше размерами; с помощью сверлильного станка предварительно просверлите потайные отверстия в соответствии с приведенными выше схемами, чтобы включить переднюю часть

Шаг 2: Сборка устройства подачи — Выберите детали из шага 1

Выберите две стороны, основание и переднюю часть 3 дюйма; используйте зажим и 1.5-дюймовые винты, соберите эти детали
Выберите заднюю и переднюю панели; Используя торцовочную пилу, отрежьте угол 15 градусов на верхнем и нижнем краях обеих частей
Выберите переднюю панель; С помощью зажима установите переднюю панель на место вровень с верхним краем; Используя 1,5-дюймовые винты, прикрепите переднюю панель к двум сторонам
Выберите заднюю панель; С помощью системы карманных отверстий Kreg просверлите отверстия и прикрепите заднюю панель к боковым панелям; Убедитесь, что все верхние края выровнены (если нет системы карманных отверстий, прикрепите заднюю панель с помощью 1.5-дюймовые винты через боковые панели)
Выберите оставшиеся 1 x 12 кедровых материалов; Отрежьте переднюю скобу @ 13 1/4″ x 1,5″ под углом 30 градусов, предварительно просверлите два отверстия на концах и прикрепите винтами 1 1/2″ к боковым панелям, как показано выше
Выберите верхнюю часть и две петли; Прикрепите петли к верхней и боковой панелям, как показано выше

Базовый питатель готов; Теперь можно добавить дополнительную педаль, как показано ниже

Шаг 3: Изготовление педали и крышки — Выберите оставшийся материал из кедра 1 x 12

Выберите материал из кедра 1 x 12; Отрежьте части рычажного рычага: две части @ 1/2 x 13.5 дюймов; две детали @ 1/2″ x 8 3/4″ с углом 30 градусов на одном конце, как показано выше; две детали @ 1/2″ x 5,5″
Выберите части руки; С помощью сверлильного станка и трех сверл: 5/32″, 17/64″, 1/2″, просверлите отверстия для соединения, как показано выше
Выберите фанеру толщиной 5/16 дюйма; вырежьте крышку питателя и педаль в соответствии с указанными выше размерами; просверлите направляющие отверстия в каждом углу; отшлифуйте все детали

Шаг 4: Сборка крышки и педали — Выберите детали, вырезанные на шаге 3

Выберите устройство подачи; Просверлите направляющие отверстия Fulcrum/Pivot в боковых панелях, как показано выше
Выберите податчик плюс верхний и нижний рычаги; Вставьте четыре болта 1/4 дюйма в верхний и нижний рычаги (шестигранные головки входят в предварительно просверленные отверстия с потайной головкой 1/2 дюйма)
Выберите 5/32″ x 1. 5-дюймовые винты и шайбы; Вставьте опорные/шарнирные шайбы между боковыми панелями податчика и верхним и нижним рычагами; С помощью шуруповерта вверните 1,5-дюймовые шарнирные винты через рычаги, шайбы в боковые панели (сделайте не затягивайте полностью; дайте рычагам свободно перемещаться по шайбам), как показано выше
Выберите соединительный рычаг; Поместите шайбы на болты, выступающие через верхний и нижний рычаги; Примените два соединительных рычага; Установите четыре шайбы, а затем четыре стопорные гайки (не затягивайте слишком сильно; дайте рычажному механизму свободно перемещаться), как показано выше
Выберите крышку кормушки и педаль; С помощью винтов 3/4 дюйма прикрепите крышку к плечу; прикрепите педаль к плечу, как показано выше
Выберите материал из кедра; Отрежьте кусок противовеса @ 7/8 дюйма; просверлите направляющее отверстие на каждом конце; с помощью винтов 3/4 дюйма прикрепите груз к крышке, как показано выше

Шаг 5: Завершение работы с податчиком — выбор готового подающего устройства

Нанесите смазку на каждую подвижную часть рычажного механизма
Противовесы могут быть добавлены или отрегулированы для улучшения движения педали
ЗАПРЕЩАЕТСЯ наносить полимер, краску или другие химические герметики, так как птицы могут их проглотить

Если вы являетесь членом некоммерческой организации и у вас есть пожелания или предложения относительно проектов для вашей группы, вы можете отправить Роду электронное письмо по адресу: rodneyg@cheqnet. сеть

Дизайн и выбор питателя | Агг-Нет

Ссылаясь на недавний проект карьера, Боб Хилл из Skako объясняет, как точное соблюдение требований предприятия требует тщательного проектирования и выбора вариантов питателя

В недавнем обзоре проекта CEMEX Taff’s Well недалеко от Кардиффа в Южном Уэльсе упоминалось об использовании вибрационных лотковых питателей Skako Comessa. В ходе этого проекта Skako Comessa тесно взаимодействовала с основными подрядчиками Whitwick Engineering (Coalville) Ltd, чтобы обеспечить оптимальную конструкцию для каждой из восьми позиций вибрационного питателя.

Многие особенности новой установки очень похожи или даже идентичны в применении к другому недавнему проекту CEMEX в Халкине, Северный Уэльс, который включал 12 вибрационных питателей Skako. Этот проект выполнялся тем же генеральным подрядчиком, и именно на заводе в Халкине были апробированы варианты конструкции питателя Taff’s Well.

Из 20 питателей, поставленных для обоих проектов, 19 имели полностью модульную конструкцию Skako, в которой секция лотка полностью собрана в модульный блок, включающий встроенную фланцевую нижнюю секцию бункера с юбочными пластинами, регулируемую вручную заслонку регулировки глубины загрузки и пружину. подвеска в сборе.Однако было несколько различных типов приводов, специальные конструктивные особенности, а также открытые и полностью закрытые пыленепроницаемые конструкции для конкретных мест и задач. Ряд этих конструктивных особенностей выделен более подробно ниже.

Питатели, работающие на открытом воздухе, полностью закрыты и защищены от пыли. Под приемным бункером первичного дробления расположены два одинаковых питателя, каждый из которых выгружает в общий центральный разгрузочный желоб, расположенный над отводящим конвейером (см.1). Каждый питатель может выгружать до 625 тонн/ч материала первичной дробилки диаметром 350 мм. Для того, чтобы вместить большой размер корма, будучи полностью закрытым, кормушка имеет большую глубину, чем обычно, и имеет усиленную конструкцию.

Каждый питатель приводится в действие сдвоенными неуравновешенными двигателями (подходящими для различных нагрузок на питатель) с регулируемой скоростью подачи в диапазоне примерно 30–100 %, обеспечиваемой с помощью преобразователя частоты. Таким образом, требуемая производительность установки может быть достигнута либо одним из питателей, либо обоими, работающими на пониженных скоростях подачи.Также были поставлены стержневые затворы, так что любой питатель может быть изолирован для целей технического обслуживания.

Питатели, предшествующие вторичной и третичной дробилкам ударного действия, спроектированы таким образом, чтобы равномерно распределять материал по ширине ударного ротора и полностью интегрироваться с загрузочным желобом ударного дробилки. Они также полностью закрыты для предотвращения проблем с безопасностью.

Для вторичной ударной обработки материала –350 мм +75 мм, как правило, со скоростью 450 т/ч, питатель имеет прочную конструкцию, имеет ширину 1800 мм, специально увеличенную глубину и включает в себя специальную опорную раму, выдерживающую динамические нагрузки. из мусорного ведра.Хотя питатель таких размеров обычно используется для подачи более 1000 тонн в час, когда размер определяется шириной ударного ротора, а не производительностью, он позволяет использовать приводные двигатели меньшего размера, тем самым сохраняя потребление энергии на уровне минимум.

Те же критерии проектирования применимы и к третичному импактору, обрабатывающему материал толщиной 75 мм со скоростью 250 тонн/ч. Питатель имеет ширину 1000 мм для равномерного распределения корма, но в то время как питатель такого размера часто используется для обработки более крупного материала со скоростью до 500 тонн в час, для данного конкретного устройства требуется только половина этой производительности с небольшим максимальным размером загружаемого материала.В результате этот питатель имеет компактную «малую высоту» с приводными двигателями меньшего размера, а разгрузочный конец предназначен для подачи непосредственно в загрузочный желоб импактора (см. рис. 2). Для обоих питателей ударного действия регулирование скорости подачи осуществляется в диапазоне 30–100 % с помощью частотных преобразователей.

После окончательной сортировки в главном грохоте все крупные фракции обрабатываются вибрационными питателями, что позволяет рециркулировать продукт обратно в третичный импактор, смешивать его с продуктами других размеров или направлять на станции разгрузки. Внутри здания все кормушки, расположенные под бункерами для хранения, имеют «открытую» конструкцию, что снижает затраты. Кроме того, более простые функции разгрузки означают, что можно использовать питатели стандартного размера. Чтобы обеспечить полную гибкость в отношении скорости подачи и точности разгрузки, используются питатели с электромагнитным приводом, обеспечивающие бесступенчатую регулировку скорости подачи в диапазоне от 0 до 100% с помощью тиристорных контроллеров с мгновенным включением/выключением. Питатели шириной 1000 мм могут обрабатывать до 400 тонн в час, а питатели шириной 800 мм — до 250 тонн в час при бесступенчатой регулировке скорости подачи (см.3).

Автоматизация завода имела первостепенное значение в проектах Halkyn и Taff’s Well с помощью центральной компьютеризированной системы управления. Необходимо было иметь возможность автоматически запускать и останавливать питатели, например, от датчиков уровня в бункерах, а также иметь возможность выбирать требуемые скорости разгрузки из диспетчерской. Это не представляет проблемы для фидеров Skako, поскольку тиристорные контроллеры для блоков с электромагнитным приводом поставляются в стандартной комплектации с реле для внешнего управления включением/выключением, а также встроенными клеммами и селекторным переключателем для автоматического регулирования от внешнего изолированного источника питания. опорный сигнал.Кроме того, были выбраны преобразователи частоты с такими же средствами управления для неуравновешенных агрегатов с электроприводом.

Приведенные выше примеры дают лишь краткое представление о выборе наилучшей конструкции питателя для конкретных применений. За дополнительной информацией обращайтесь в Skako Comessa Ltd по тел.: (01937) 838010; или по электронной почте: [email protected]

Влияние конструкции кормушки и рациона из высушенной барды с растворимыми веществами на продуктивность и характеристики туши откормочных свиней

Было проведено три эксперимента для сравнения эффектов обычной сушки (пять 30. 5-см пространства шириной 152,4 см; Staco Inc., Шефферстаун, Пенсильвания) по сравнению с устройством подачи влажно-сухого (двухстороннее; каждая сторона = 38,1 см пространства; Crystal Spring; GroMaster Inc., Омаха, Небраска) чистового питателя (эксп. 1 и 2) и оценить влияние конструкции кормушки и уровня содержания в рационе высушенной послеспиртовой барды с растворимыми веществами (DDGS; >10% масла; опыт 3) на производительность и характеристики туши откормочных свиней. В эксп. 1, 1186 свиней (масса тела 32,1 кг) использовались в 69-дневном эксперименте. В одном загоне содержалось от 26 до 28 свиней, а в одном кормушке — 22 загона, и все поросята получали одинаковый рацион в 4 этапа.В эксп. 2, 1236 свиней (масса тела 28,7 кг) использовались в 104-дневном эксперименте, от 25 до 28 свиней на загон и 23 загона на конструкцию кормушки, и все свиньи получали одинаковый рацион в 5 этапов. Измерения туш были получены из 11 загонов каждой конструкции кормушки после отлова. В эксп. 3, 1080 свиней (масса тела 35,1 кг) использовались в 99-дневном факториале 2 × 2 с основными эффектами конструкции кормушки (сухие и влажно-сухие кормушки) и DDGS (20 против 60%) с 10 загонами по 27 свиней. на лечение и все рационы кормят в 4 этапа. Образцы жира с челюсти были взяты у 2 свиней на загон для анализа жирных кислот и определения йодного числа (IV).Во всех экспериментах свиньи, получавшие влажно-сухой корм, имели более высокие (P < 0,05) ADG, ADFI и конечную МТ. В эксп. 2 и 3, HCW и глубина шпика были увеличены (P < 0,05) у свиней, которых кормили влажно-сухим кормом, но G:F и индекс обезжиренного мяса (FFLI) были снижены. Челюсть IV также была уменьшена (P <0,05) при кормлении влажным и сухим способом в Exp. 3. Свиней кормили 60% DDGS в Exp. У животных № 3 были снижены (P < 0,05) ADG, G:F, конечная МТ, HCW и шпик, но увеличен IV челюсти и тенденция (P < 0,07) к большему FFLI независимо от типа кормушки.В заключение, у свиней, которых кормили этим специфическим типом влажно-сухого кормления, были улучшены ADG и ADFI, хуже G:F и увеличена глубина хребтового жира по сравнению со свиньями, которых кормили обычным сухим кормом. Более низкие показатели роста и увеличенный IV челюсти у свиней, получавших рационы с 60% DDGS, аналогичным образом проявлялись у свиней, которых кормили обоими кормушками.

Ключевые слова: барда сушеная с растворимыми веществами; конструкция питателя; отделочные свиньи.

Влияние конструкции кормушки на концентраты на производительность, питание и поведение животных, благополучие, здоровье рубца и качество туши у быков голштинской породы, получающих рационы с высоким содержанием концентратов

В общей сложности 240 быков голштинской породы (начальная масса тела 121 ± 2,0 кг; возраст 99 ± 1,0 дня) из 2 последовательных циклов откорма были случайным образом распределены в 1 из 6 загонов и назначены на 1 из 3 обработок, состоящих из различных конструкций кормушек для концентратов. : контрольный питатель с 4 кормовыми камерами (CF), питатель с меньшей вместимостью по концентрату (CFL) и однокамерный питатель с боковой защитой (SF).В каждом загоне была соломенная кормушка и поилка. Все животные получали корм с высоким содержанием концентратов для потребления вволю. Потребление концентрата регистрировали ежедневно с помощью компьютеризированной кормушки, потребление соломы регистрировали еженедельно, а МТ регистрировали каждые 14 дней. Поведение животных регистрировали на 1-й, 3-й, 5-й, 8-й, 14-й день и каждые 28 дней методом сканирования. На 12, 125 и 206 день снимали поведение при кормлении концентратами. На 7, 120 и 204 день брали пробы содержимого рубца для измерения рН и ЛЖК, а также образцы крови для анализа НЭЖК, гаптоглобина, глюкозы, и инсулин.Животных забивали через 223 дня, регистрировали ЗГС и поражения стенки рубца и печени. Суммарное потребление концентрата на одно животное имело тенденцию (P = 0,09) быть выше при CF, чем при CFL и SF. Кроме того, CV потребления концентрата был выше (P <0,01) для SF, чем для CF или CFL. Тем не менее, конструкция кормушки не повлияла на другие показатели производительности и тушки. Кроме того, не наблюдалось различий между видами лечения в отношении оценки стенки рубца и абсцессов печени. На 7 и 204 дни исследования у быков SF было больше (P < 0.05) pH рубца по сравнению с быками CF и CFL. На 7-й день отношение ацетата к пропионату из SF было выше (P <0,05), чем для CFL или CF. На 7-й день NEFA SF были выше (P <0,05) по сравнению с CF и CFL. Быки, которых кормили CF, имеют наибольшую (P <0,01) скорость исчезновения концентрата, за ними следуют быки, которых кормили CFL, и, наконец, быки, которых кормили SF, и это было связано с различным поведением при кормлении. Быки на SF проводили больше времени (P <0,05), поедая солому, и меньше (P <0,05).05) смещения в дозаторе концентрата, чем у быков CF и CFL. Быки CFL демонстрировали (P < 0,01) больше попыток оседлания и, как правило, (P = 0,10) демонстрировали больше завершенных оседланий, чем быки CF. В заключение, обе альтернативные конструкции кормушек (CFL и SF) являются хорошими стратегиями для снижения общего потребления концентратов без ухудшения продуктивности, здоровья рубца или благополучия животных у быков голштинской породы, получающих корма с высоким содержанием концентратов. Однако в начале были данные о том, что у животных, которых кормили с помощью SF, были проблемы с адаптацией.

Влияние конструкции кормушки (традиционное сухое по сравнению с влажно-сухим) в доращивании и на откорме на показатели роста откормочных свиней д учиться определить влияние типа кормушки (традиционная сухая или влажно-сухая) на доращивание и Показатели роста свиней на откорме для свиней, выращенных в коммерческих условиях. в доращивании свиней содержали в помещениях либо с обычными сухими, либо с влажно-сухими кормушками.При движении на откорм 312 курочек и 336 свинок из помещения с обычными сухими кормушками и такое же количество свиней из помещения с влажно-сухими кормушками случайным образом отбираются и распределяются таким образом, чтобы в каждом было одинаковое количество тачек и свинок. финишер перо. В начале испытания загоны для свиней были взвешены и распределены случайным образом. к 2 типам кормушек в откормочном коровнике, чтобы организовать обработки как факториал 2 × 2 с основные эффекты типа кормушки в доращивании и типа кормушки в откорме.

Всех свиней кормили одним и тем же рационом из кукурузно-соевой муки, содержащим от 20 до 40% высушенной барды с растворимыми веществами (DDGS) в течение 6 диетических фаз.Для финишного периода (от 0 до 102), свиней кормят обычным сухим кормом на этапе доращивания и влажно-сухим кормом. у свиней, получавших откорм, во время фазы откорма, как правило, был более высокий ADG (P) у свиней, которых кормили другими режимами откорма. Взаимодействие (P = 0,03) имело место между тип кормушки доращивания и откорма для F/G. Свиней, которых кормили обычным сухим кормом на этапе доращивания, поросят кормили обычным сухим кормом. кормление на финишной фазе имело худшее (P) влажно-сухое кормление. Напротив, для свиней, получавших корм с влажно-сухим кормлением в фазе откорма фазе доращивания, F/G на фазе откорма были одинаковыми независимо от типа кормушки в завершающий этап.Свиньи, которых ранее кормили с помощью обычной сухой кормушки в доращивании, больше ADG и ADFI (P = 0,03, P = 0,02) по сравнению с таковыми при влажно-сухом кормлении в фазе откорма независимо от влияния типов корма в откормочный период.

Свиней кормят с влажно-сухими кормушками на финишной фазе имели большее (P улучшенное (P = 0,02) F/G по сравнению с теми, кого кормили обычными сухими кормушками в фазе откорма. отделочный период. Кроме того, конечная МТ свиней на откорме, которых ранее кормили обычными сухими кормушками в доращивании, была выше (P при влажно-сухом кормлении; однако у свиней, получавших влажно-сухие кормления на откорме, (Результаты P показали, что использование сухого кормления на доращивании и влажно-сухого кормления на откорме дало наибольшую выгоду с точки зрения производительности роста.

Дизайн кормушки влияет на показатели роста и характеристики туши | Влажно-сухие кормушки

Влажно-сухие кормушки улучшили потребление корма откормочными свиньями почти на 9% и скорость роста на 6-7% по сравнению с обычными сухими кормушками в двух недавних исследованиях Университета штата Канзас. А свиньи, которых кормили влажно-сухими кормушками, были на 4,5% тяжелее при продаже, но их туши были толще, и они давали меньше, чем свиньи, которых кормили обычными кормушками.

В обоих экспериментах изучалось влияние обычных сухих кормушек с чашечными поилками (см. рис. 1) по сравнению с влажно-сухими кормушками с ниппелем в кормушке, их единственным источником воды. Хотя в загонах с влажно-сухой кормушкой имелся и чашечный поилка, на время экспериментов они были отключены.

Вода подавалась во все загоны каждого типа кормушки независимо, а ежедневное потребление воды измерялось с помощью счетчиков воды.

В первом эксперименте участвовало 1186 свиней, средний вес которых составлял 70,8 фунта. Группы были разделены на 26-28 свиней/загон и распределены по одному из двух типов кормушек (22 загона/тип кормушки).

Все свиньи получали одинаковую последовательность рациона в четыре этапа — дни 0–10, дни 10–28, дни 28–50 и дни 50–69.

В целом, свиньи, использующие влажно-сухой корм, имели более высокие среднесуточные привесы (ADG), среднесуточное потребление корма (ADFI) и конечный вес по сравнению со свиньями, использующими традиционный сухой корм (Таблица 1). Соотношение корма к приросту (F:G) было практически одинаковым для обоих типов кормушек.

Среднесуточное потребление воды свиньями на влажно-сухом кормлении составило 1,44 галлона/день. Свиньи на обычных сухих кормушках в среднем съедали 1,38 галлона в день.

Второй эксперимент был проведен с 1236 свиньями, помещенными в загоны с одним из двух типов кормушек. Было 23 загона каждого типа кормушки с 25-28 свиньями на загон. Вес свиньи в среднем составлял 63,2 фунта в начале 104-дневного исследовательского испытания. Всех свиней кормили одинаково.

Три самые крупные свиньи в загоне были проданы на 84-й день. Остальных свиней кормили пятой фазой рациона, содержащим Пейлин, до тех пор, пока они не были забиты на 104-й день. В таблице 3 показано влияние конструкции кормушки на характеристики туши и результирующую экономическую отдачу.

В целом, свиньи, использующие влажно-сухое кормление, имели более высокие ADG, ADFI и конечный вес по сравнению со свиньями, использующими обычное сухое кормление. Однако свиньи, использующие влажно-сухую кормушку, потребляли больше корма, имели более низкие показатели кормления/привеса и более высокую стоимость корма на одну свинью, чем свиньи, использующие обычную кормушку (Таблица 2).

Выход туши, обезжиренно-постный индекс, надбавка на свинью и живая стоимость на ц. были выше, а средняя глубина шпика была ниже у свиней, использующих обычный сухой корм. Все эти эффекты в совокупности привели к более низкому чистому доходу на свинью при кормлении влажно-сухим кормом (Таблица 3).

Исследователи из KSU считают, что эксперименты продемонстрировали, что показатели роста улучшаются, когда свиньям дают корм и воду без ограничений через влажно-сухую кормушку по сравнению с обычной сухой кормушкой и поилкой.

Тем не менее, результаты исследования подняли некоторые интересные вопросы для дальнейшего изучения, такие как: «Можем ли мы лучше управлять внутригрупповой изменчивостью, кормя самых легких свиней, помещенных в откормочный цех, или даже свинок с помощью влажно-сухого кормления?» — спрашивает Джон Бергстром, координатор лабораторных исследований свиней КГУ.

Он предсказывает, что с растущим вниманием к пониманию поведения, максимизации благосостояния и связанной с этим производительности исследования в этой области будут продолжаться. И он задается вопросом, могут ли дизайн кормушки и внешний вид корма компенсировать снижение потребления корма, связанное с кормлением некоторыми побочными продуктами.

Поскольку туши свиней, которых кормили влажно-сухим кормом, давали меньший выход и были жирнее, использование влажно-сухих кормушек может быть не оправдано некоторыми программами поощрения туш, отмечают исследователи.

Исследователи: Джон Бергстром; Майк Токач; Стив Дритц; Джим Нельсен, DVM; Джоэл Деруши и Роберт Гудбэнд, Университет штата Канзас. Свяжитесь с Bergstrom по телефону 785-532-1277 или по электронной почте [email protected].
