Дренажная система на загородном участке — ТЕХНОНИКОЛЬ

Дренажная система на приусадебном участке – один из необходимых элементов его жизнеобеспечения, о котором домовладельцу желательно позаботиться еще на этапе планирования. Продумывая, где будут размещены дом и подсобные помещения, разбиты клумбы, проложены дорожки и обустроены площадки, нужно сразу же предусмотреть и систему водоотвода с этих участков. Иначе в случае осадков и весеннего таяния снежного покрова на лужайках, грядках, площадках и дорожках образуются лужи. При этом на земельных участках размывается почва, возникают трудности с уходом за растениями, а дорожки и площадки деформируются и разрушаются.

И, конечно же, вода несет угрозу дому. На дачных и строительных форумах нередки жалобы посетителей на то, что в дождливый период сыреют стены, заливаются водой подвалы, разрушается фундамент, на стенах появляются трещины и приходится вести постоянную борьбу с плесенью. При этом даже правильно устроенные бетонные отмостки не решают проблему.



Основной ошибкой строителей на сегодняшний день является то, что они ограничиваются установкой водосточной системы. Тогда как мало увести воду с кровли. Необходимо обеспечить ее отведение подальше от фундамента здания.

Поэтому дренажная система является столь же обязательным элементом в обустройстве приусадебного участка, как и водосточная. В идеале они должны быть спроектированы и установлены в комплексе.

Что нужно знать перед тем, как устанавливать дренажную систему?

Чтобы определить, какой вид дренажной системы будет наиболее эффективным, необходимо:

• знать уровень грунтовых вод, тип грунта, особенности ландшафта и другие особенности вашего земельного участка. Поэтому перед её планированием желательно обратиться за консультацией к гидротехникам и гидрогеологам. Также ответ на этот вопрос вам могут дать специалисты, которые бурили скважину на вашем участке;
• определить, где будет находиться точка сброса воды, куда будут сбрасываться как поверхностные, так и грунтовые воды.
  Если ваш участок имеет наклонный рельеф, то это будет самая нижняя точка участка. Для участка, который находится на склоне, необходимо предусмотреть систему перпендикулярных склону дренажных траншей, чтобы предотвратить стекание воды с верхнего участка на расположенный ниже. Если территория не имеет уклонов, то нужно предусмотреть дренажные колодцы и насосы для откачивания воды из дренажной системы;
• рассчитать пропускную способность дренажных систем. Пропускная способность систем водосбора  зависит от площади поверхности участка, с которой будет собираться вода. Для расчета можно воспользоваться программой гидравлического расчета;
• определить нагрузку, которую будут выдерживать дренажные системы. Поверхностное давление на сооружения для отвода воды зависит от мест их эксплуатации.

Виды дренажных систем

В зависимости от назначения, на приусадебных участках применяются открытые, засыпные и закрытые дренажные системы.

Открытые имеют вид канавы размером примерно полметра шириной и такой же глубины, выкопанной по периметру объекта. Это самое простое решение, которое легко самостоятельно реализовать на объекте, эстетическая привлекательность которого не имеет значения (возможно, какая-нибудь подсобная постройка). При этом канавы периодически засыпаются, и их нужно обновлять либо укреплять распорками.

Засыпные – такой вид дренажной системы также можно установить самостоятельно, но для этого нужно приложить гораздо больше усилий. В вырытую траншею укладывается геотекстиль, затем помещаются щебенка, битый кирпич, бут. Края геотекстиля заворачиваются, и сверху канава засыпается дерном. Такие дрены можно использовать по периметру сооружений и непосредственно на земельном участке. Они долговечны в эксплуатации, однако их недостатком является низкая пропускная способность.

Закрытые – это наиболее трудный для самостоятельной укладки тип дренажной системы. Он состоит из перфорированных труб, укладываемых в вырытые траншеи, а также смотровых и водосборного колодцев. При этом  на дно траншеи сначала укладывается геотекстильная ткань, затем насыпается слой щебенки, укладываются трубы, которые засыпаются щебенкой, а уже затем края геотекстильной ткани заворачиваются. Образуется своеобразный рулон, который сверху засыпается землёй.

Поверхностный водоотвод – это самое простое и вместе с тем самое эффективное комплексное решение, предлагаемое современными производителями систем водоотводов. Систему можно установить на участке даже без привлечения специалистов.

Эти дренажные системы состоят из углубленных лотков, которые образуют желоба (водосборные каналы), и корзин-пескоуловителей. Лотки и корзины защищены сверху решетками, чтобы исключить попадание в систему листьев и крупного мусора. Лотки изготовлены из бетона, полимербетона либо пластика. Корзины – из пластика.

Важно! Чтобы отведение воды осуществлялось самотеком, линейные системы поверхностного водоотвода устанавливаются с уклоном минимум 5 мм на метр длины.

К корзинам подсоединены трубы, по которым вода выводится в систему ливневой канализации.

Благодаря надежности и эстетической привлекательности конструкций, простоте в обустройстве и эксплуатации, такие дренажные системы с успехом применяются в частном строительстве. Они быстро уводят избыток влаги от фундамента строения, с пешеходных дорожек, автомобильной парковки. Обустроенные по периметру клумб и газонов, обеспечивают оптимальные влажность грунта и условия для растений.

Для чистки системы достаточно снять верхнюю решетку и удалить из лотков и пескоуловителя скопившийся мусор и песок.

Системы поверхностного водоотвода могут быть линейными и точечными.

Линейные системы водоотвода

При выборе линейной системы водоотвода нужно учесть класс нагрузки её лотков. Так, лотки поверхностного водоотвода ТЕХНОНИКОЛЬ, используемого на тротуарах, пешеходных и велосипедных дорожках, у стен коттеджей, имеют гидравлическое сечение 70 мм (70DN).

Для зон автомобильных парковок, бордюров и обочин автомобильных дорог, не предназначенных для движения, используются лотки с гидравлическим сечением 100 мм (100DN).

Лотки соединяются либо напрямую, либо с помощью переходников с дождесборниками S’park ТЕХНОНИКОЛЬ.

Дождесборники S’park ТЕХНОНИКОЛЬ пластиковые квадратной и круглой формы с решеткой являются универсальным решением в системе водоотвода. Они могут выполнять функции дождесборника, пескоуловителя, ревизионного и дренажного колодцев. Глубина заложения колодца может варьироваться путем наращивания секций. Приемники выполнены из морозостойкого пластика, который не трескается при замерзании воды в резервуаре. Внутрь колодцев устанавливается улавливатель песка, а сверху они накрываются изящной полимерной решеткой, защищающей его от попадания крупного мусора.

Колодец из ДП-25.25-пп  Технониколь квадратной формы очень удобен в устройстве дренажной системы.

Его высоту можно также регулировать, наращивая секции одна на другую с использованием штырей и защелок. При необходимости комплект можно снова разобрать в исходное положение.

Дренажные лотки ТЕХНОНИКОЛЬ могут подсоединяться к нему как напрямую, так и с помощью переходников.

Из всех видов решений по созданию дренажных систем комбинация поверхностных линейной и точечной систем водоотвода является самым эффективным, долговечным и эстетически привлекательным. Дренажная система S’park в сочетании с водосточной системой ТЕХНОНИКОЛЬ обеспечат эффективное отведение воды  с вашего участка – начиная от кровли постройки и заканчивая площадками, дорожками, клумбами и грядками.

Однажды установив такую систему водоотведения на участке, вы на долгие годы надёжно защитите постройки, сооружения и земельный участок от избыточного увлажнения. Фасад дома всегда будет красивым, дорожки сухими и ровными, а участок – ухоженным.

Устройство дренажа на участке — совет эксперта от Геотех

1. org/Breadcrumb» itemscope=»itemscope»>Главная
2. Помощь
3. Все о геоматериалах
4. Устройство дренажа на участке

Если ваш загородный участок расположен в низине или грунтовые воды находятся высоко, то стоит подумать об устройстве дренажной системе, благо сделать качественный дренаж можно на выбор — своими руками или заказав услуги специалистов. Без дренажа вас ждёт сплошное разочарование от проживания за городом — подвал будет постоянно подтапливаться, сырость начнёт разрушать фундамент и на участке не удастся избавиться от луж.

Устройство дренажа поможет решить сразу две задачи:

1. Отвести с участка воду, выпадающую в виде осадков,
2. Отвести высоко расположенные грунтовые воды.

Затраты окупятся сторицей, так как на участке и в подвальном помещении будет сухо, хозяевам не придётся перепрыгивать через лужи, а в подвале пропадёт сырость.

Отвод грунтовых вод защитит от разрушения фундамент и корневую систему растений, а дренирование воды от дождя и таянья снега поможет превратить участок из болота в красивую лужайку.

Обустройство дренажа состоит из нескольких этапов:

1. Проектирования,
2. Монтажа дренажа (поверхностный или глубинный).

Проектирование

Для грамотного проектирования необходимо знать, что дренажная система состоит из:

1. Дренажной трубы,
2. Дренажного слоя (фильтрационной и инфильтрационной прослойки).

Трубы в системе соединяются фитингами и предназначены для отвода воды, а дренажный слой пропускает воду, но за счёт фильтрационной прослойки задерживает крупные фрагменты грунта от попадания в трубы и их засорения. Отличия фильтрационного и инфильтрационного слоя в том, что что первый фильтрует воду и задерживает частички грунта, что предотвращает заиливание системы, а второй необходим для отвода воды из зоны соприкосновения с грунтом. Для фильтрации хорошо подходит геотекстиль, так как он хорошо пропускает воду, но фильтрует частички грунта.

В некоторых дренажных системах необходим разделяющий слой и ступенчатый фильтр. Первый укладывается, как прослойка, между фундаментом и дренажом, второй состоит из нескольких слоёв с разным уровнем водопроницаемости.

При расчёте необходимых свойств дренажной системы стоит учитывать следующие моменты:

1. Химический состав грунтовой воды,
2. Нет ли на участке тектонических нарушений,
3. Особенности грунта и глубину залегания грунтовых вод,
4. Степень устойчивости грунтовых пород.

Так же учитывайте, что угол уклона труб должен составлять 0,5−0,7% к месту сбора воды, а также обязательно проектируйте ревизионные колодцы, которые необходимы для контроля за работой дренажной системы и её промывки. Оптимальный диаметр колодцев 300−320 мм, а устанавливать их надо на точках поворота дренажа, например, по углам периметра здания.

Если проектируется пристенный дренаж, то он должен обходить все стены по внешнему периметру, а нижняя часть труб должна располагаться на 20−50 см ниже уровня нижней точки фундамента.

Монтаж дренажа

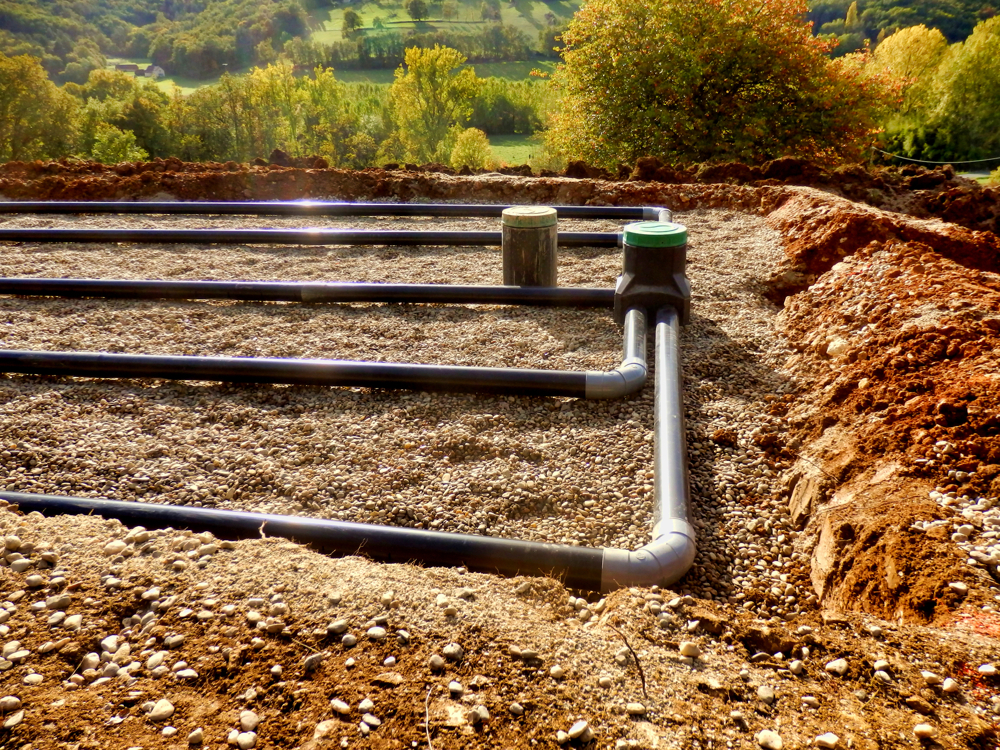

Если посмотреть на классический дренаж в разрезе, то мы увидим в центре дренажную трубу, которая со всех сторон окружена щебнем. Сверху и снизу щебня находится песчаная прослойка, а весь контур труба-щебень-песок облегает геотекстиль, обладающий отличными фильтрующими свойствами.

На первом этапе при устройстве дренажа на загородном участке на расстоянии до 2 метров по периметру здания прокапывается траншея, глубина которой зависит от уровня грунтовых вод и глубины залегания фундамента. В соответствии с техническими требованиями нижний уровень траншеи должен быть на 20−50 см ниже основания фундаментной конструкции.

Далее от траншеи делаются отводы, по которым и будет происходить слив воды. Не забываем про угол уклона, иначе вода банально станет в трубах и уровень дренирования будет на нуле. Не забываем сразу готовить на углах периметра здания ревизионные колодцы, без них очистить систему от заиливания будет проблематично.

Следующий этап — это укладка геотекстиля, тут важно так рассчитать ширину полотна, чтобы оно захватывало не только дренажную трубу, но подсыпной слой щебня. Выбирая геотекстильное полотно отдавайте предпочтение синтетику с максимальной водопропускной способностью, так как материал должен без проблем пропускать воду, но задерживать фрагменты грунта.

После укладки синтетика засыпается слой щебня при толщине слоя 10−15 см, затем в траншею и отводы укладывается дренажная труба, по которой и будет осуществляться отвод излишка грунтовой воды и влаги от дождей и таяния снега.

Внимание! Очередной этап требует внимательности — трубу в дренажной системе надо соединить с трубой отвода через дренажные колодцы. Для стыковки используются специальные фитинги, соединители, двойники и тройники, в зависимости от конфигурации системы. Все стыки должны быть герметичны, иначе вода будет уходить не в отвод, а назад в грунт!

Предпоследний этап обустройства дренажной системы — это засыпка верхнего слоя щебня и устройство песчаной прослойки сверху и снизу дренажа. Завершаются работы захлёстом оставшихся концов геотекстиля и засыпкой его грунтом или песком.

Фильтрующие функции в системы выполняет щебень и геотекстиль, первый фильтрует крупные фракции подсыпки и грунта, второй предотвращает попадание в трубы мелких фрагментов. Не рекомендуем экономить на геотекстиле, так как стоит материал недорого, но дренажная система прослужит без капитальной очистки в 2−2,5 раза дольше.

---

Поделитесь информацией:

Оцените:

(3)

---

Дренаж строительной площадки

Распределители уровня

Применение и эффективное использование

Распределители уровня, как следует из названия, предназначены для замедления, распространения и рассеивания концентрированных потоков ливневых вод. Расщепляя энергию, связанную с потоками высокой концентрации, распределители уровней могут уменьшить негативное воздействие таких потоков ниже по течению на принимающие воды.

Надлежащим образом спроектированные разбрасыватели уровня преобразуют концентрированные потоки в менее вредные поверхностные потоки, которые затем направляются в буферные зоны с растительностью. По мере того, как потоки проходят через эти области, инфильтрация увеличивается, а отложения и питательные вещества удаляются посредством физических и биологических процессов.

Для установки, осмотра, обслуживания и демонтажа

Пожалуйста, запросите наше руководство по ливневым водам и загрузите предварительную версию.

Дренажные композиты

Области применения и эффективное использование

Дренажные композиты предназначены для облегчения дренажа в самых разных специализированных областях. Изделия имеют высокоэффективный трехмерный пластиковый сердечник и облицованы защитным слоем из нетканого геотекстиля. Дренаж и фильтрация происходит сначала через защитную ткань, а затем через пустоты в пластиковом сердечнике.

Вариантов использования множество. Существуют продукты, предназначенные для производства газонов, которые широко используются для дренажа спортивных площадок, при строительстве полей для гольфа, вокруг фундаментов, на зеленых крышах, а также под патио и настилами. Более тяжелые дренажные композиты используются на свалках, под автомагистралями и вдоль них.

Эти продукты оказались особенно экономически выгодными по сравнению с традиционными методами дренажа, такими как трубы и камни и французские дренажи.

Поскольку нет необходимости использовать камень и дополнительную фильтровальную ткань, затраты на установку дренажных композитов значительно ниже, чем при традиционном лечении.

Для установки, осмотра, обслуживания и демонтажа

Пожалуйста, запросите наше руководство по ливневым водам и загрузите предварительную версию.

Хранение ливневых вод

Области применения и эффективное использование

Воздействие больших объемов ливневых стоков из развитых районов создало потребность в эффективных решениях. Движение Low Impact Development (LID) оказало повышенное давление на застройщиков, чтобы найти методы минимизации воздействия таких потоков на прилегающую собственность.

Подобно тому, как непроницаемые поверхности ускоряют потоки за пределами площадки, LID требует, чтобы потоки за пределами площадки управлялись с помощью установки решений, которые удерживают выбросы как можно ближе к историческим уровням.

Подземные кубы и камеры часто используются для хранения и удержания больших объемов ливневых вод во время и после ливней. Оценка таких систем требует тщательного изучения затрат на установку, жизненного цикла проекта и затрат на техническое обслуживание.

Для установки, осмотра, обслуживания и демонтажа

Запросите наше Руководство по ливневым водам и загрузите предварительную версию.

Очистка ливневых вод

Применение и эффективное использование

Повышенное внимание к объему ливневых стоков привело к озабоченности по поводу качества воды. Питательные вещества и загрязняющие вещества, переносимые ливневыми водами, могут оказывать разрушительное воздействие на принимающие воды. В настоящее время доступны промышленные системы для удаления таких веществ перед выпуском.

Лучшие промышленные системы имитируют природу, используя комбинацию микробов, растительных веществ и камней для снижения уровня вредных веществ, таких как фосфор, хром, цинк и взвешенные вещества. Блоки являются живыми фильтрами.

Оценка эффективности таких устройств продолжается. Во всех случаях рекомендуется, чтобы потенциальные пользователи полагались на результаты независимых сторонних испытаний в процессе принятия решения.

Для установки, осмотра, обслуживания и демонтажа

Запросите наше Руководство по ливневым водам и загрузите предварительную версию.

Система перекладки водопропускных труб

Области применения и эффективное использование

Стареющие водопропускные трубы создают особую проблему при обслуживании дорог. По всей стране выходят из строя тысячи металлических и бетонных водопропускных труб. Затраты на замену высоки, особенно с учетом закрытия дорог и, как следствие, объездов. Неисправные водопропускные трубы могут привести к затоплению, провалам или обрушению дороги.

Теперь доступны технологии для замены и восстановления существующих водопропускных труб. Эта альтернатива устраняет необходимость раскопок или удаления существующей трубы.

Для установки, осмотра, обслуживания и демонтажа

Пожалуйста, запросите наше руководство по ливневым водам и загрузите предварительную версию.

Арочные водопропускные трубы

Применение и эффективное использование

Использование арочных водопропускных труб значительно расширилось благодаря новым правилам, касающимся прохода рыбы и диких животных. Во многих случаях существующая водопропускная труба больше не соответствует государственным стандартам, и устанавливаются арочные водопропускные трубы.

Арочные водопропускные трубы подходящего размера позволяют потокам беспрепятственно течь через сооружения. В результате амфибии, беспозвоночные, рыбы и млекопитающие могут легче проходить.

Для установки, осмотра, обслуживания и демонтажа

Пожалуйста, запросите наше руководство по ливневым водам и загрузите предварительную версию.

Дренаж участка Определение | Law Insider

означает любой дренаж, а также любую воду, откачиваемую или откачиваемую из района активной добычи или зоны после добычи. Аббревиатура «мл/л» означает миллилитры на литр.

означает любой водоток и включает в себя любую землю, которая, как ожидается, обеспечит емкость для хранения воды для любого водотока и любого берега, стены, насыпи или другого сооружения, или любого устройства, построенного или используемого для осушения земли или защиты от наводнений;

означает перемещение воды к месту сброса либо за счет естественных характеристик поверхности земли, либо за счет искусственных средств;

означает географический район, в пределах которого ливневые воды, отложения или растворенные материалы стекают в конкретный принимающий водоем или в определенную точку вдоль принимающего водоема.

означает одну или несколько искусственных канав, дренажных канав или подобных устройств, которые собирают поверхностные стоки или подземные воды и направляют их к месту сброса.

означает любой предмет, который должен быть зарыт или помещен под землю для использования в связи с хранением или транспортировкой воды, сточных вод, электронной, телефонной или телеграфной связи, электроэнергии, нефти, газа или других веществ, и должен включать: но не ограничиваться трубами, коллекторами, кабелепроводами, кабелями, клапанами, линиями, проводами, люками, креплениями и теми частями опор и их креплениями, которые находятся под землей.

означает объекты, находящиеся в государственной собственности, по которым осуществляется сбор и/или отвод ливневых вод, включая, помимо прочего, любые дороги с дренажными системами, муниципальные улицы, водосточные желоба, бордюры, водоприемники, ливневые стоки, насосные станции, водохранилища и водохранилища.

бассейны, естественные и искусственные или измененные дренажные каналы, резервуары и другие дренажные сооружения.

означает любые строительные работы или улучшение улиц, дорог, парковок, тротуаров, дренажных сооружений и коммуникаций.

означает место или места, где должны выполняться постоянные работы, включая мастерские, где они подготавливаются.

означает и относится к конструкциям, таким как (в качестве примера, но не ограничиваясь) складские помещения, навесы, теплицы, беседки и другие крытые конструкции.

— означает открытое беспрепятственное пространство на уровне земли, подходящее для выращивания и ухода за травой, цветами, кустами, деревьями и другим ландшафтным дизайном, включая любые пешеходные дорожки с покрытием, внутренние дворики или аналогичные участки, но не включая подъездная дорога или пандус, с покрытием или без него, любой бордюр, подпорная стена, парковка или любое открытое пространство под или внутри любого здания или сооружения. (Раздел 4.68 Постановления о зонировании.)

означает любые растительные или растительные отходы, кроме мусора. Этот термин включает деревья, обрезки деревьев, ветки, пни, кусты, сорняки, листья, траву, кустарники и обрезки двора.

означает участок земли, предназначенный для строительства, независимо от того, возведено ли на нем какое-либо здание или нет, и включает открытый участок или внутренний двор, окруженный или примыкающий к любому построенному на нем зданию;

или «водохранилище» означает сооружение или часть сооружения, представляющее собой естественную топографическую впадину, искусственную выемку или обвалованную территорию, образованную в основном из земляных материалов (хотя она может быть облицована искусственными материалами), которая предназначена для удержания скопления жидких отходов или отходов, содержащих свободные жидкости, и не является нагнетательной скважиной. Примерами поверхностных водоемов являются накопительные, накопительные, отстойные и аэрационные ямы, пруды и лагуны.

означает законное право, предоставленное землевладельцем получателю гранта, позволяющее использовать частную землю для управления ливневыми стоками.

услуга означает любые соединения с отдельным счетчиком для полива растительности без сброса в канализационную систему.

означает те стратегии, которые сводят к минимуму воздействие застройки на окружающую среду и улучшают здоровье, безопасность и благополучие жителей за счет строительства долговечного, не требующего особого ухода, ресурсоэффективного жилья при оптимальном использовании существующей инфраструктуры и сообщества. услуги.

означает подземное помещение, такое как подвал, подвал, шахта или хранилище, обеспечивающее достаточно места для физического осмотра внешней поверхности резервуара, расположенного на поверхности пола или над ним.

означает площадь, заштрихованную на плане.

означает часть улицы между бордюрами или боковыми линиями проезжей части и прилегающими границами собственности, предназначенную для пешеходов.

означает высоту по отношению к Национальной геодезической системе координат (NGVD) 1929 г., Североамериканской системе вертикальной шкалы (NAVD) 1988 г. или другим системам отсчета, где указано, наводнений различной силы и частоты в поймах рек. .

, используемый в настоящем Договоре аренды, означает части Мест общего пользования, расположенных в Здании, разумно обозначенных Арендодателем в качестве таковых. Порядок обслуживания и эксплуатации Мест общего пользования определяется по разумному усмотрению Арендодателя, а их использование регулируется Правилами и положениями, которые Арендодатель может время от времени вводить. Арендодатель оставляет за собой право временно закрывать, вносить изменения или дополнения или изменять расположение элементов Проекта и Мест общего пользования при условии, что в связи с этим Арендодатель выполняет такое закрытие, изменения, дополнения или изменения в коммерчески обоснованных образом и в связи с этим прилагает коммерчески разумные усилия для сведения к минимуму любого существенного вмешательства в использование Арендатором Помещений и доступ к ним.
