Как сделать флюгер + фото

Содержание

  • Простая идея на основе бумаги и пластика
  • Работаем с деревом
  • Забавные поделки для детей

Основная задача флюгера – указать направление ветра. Сделать самому конструкцию из металла довольно сложно и под силу немногим. Остановимся на простых вариантах, когда для изготовления ветроуказателя пригодятся доступные всем материалы – бумага или картон, пластиковая посуда, дерево. Информация как сделать флюгер в форме вертушки поможет привлечь к увлекательному процессу собственного ребенка.

Простая идея на основе бумаги и пластика

Принцип работы флюгера – это стрелка, способная свободно вращаться на оси, которая зафиксирована в неподвижном корпусе. Чтобы конструкция указывала направление, откуда дует ветер, стрелку необходимо сделать меньше, чем хвостовую часть. Для простого флюгера понадобится:

  • плотная бумага;
  • пластиковая соломинка;
  • карандаш;
  • английская булавка;
  • пластиковый стаканчик с крышкой.

Процесс создания флюгера из бумаги состоит из следующих шагов:

  • С обеих сторон пластиковой соломинки сделать разрезы по 1 см. Если соломинка изогнута, эта часть удаляется, основа стрелки флюгера должна быть ровной.
  • Сделать стрелку и «оперение» можно из плотной бумаги или картона. В качестве основы подойдет ненужная папка или упаковка из-под каши.

    ​Важно! Стрелка в форме треугольника должна быть обязательно меньше «оперения», чтобы флюгер относительно правильно указывал направление ветра.

  • Треугольник для стрелки следует сделать вытянутой формы, ориентировочная высота фигуры – 5 см. Квадрат из бумаги лучше вырезать со стороной 7 см.
  • Вместо квадрата можно сделать другую фигуру, главное – чтобы она превышала по размерам стрелку флюгера. Декоративное оформление частей конструкции в виде раскрашивания или наклеек приветствуется.
  • Обе фигуры вставляются в разрезы соломинки. Чтобы сделать надежную фиксацию, элементы закрепляются небольшим количеством клея. Посмотрите на фото, как это выглядит в готовом виде:

Пока стрелка флюгера подсыхает, переходят к формированию корпуса.

  • Небольшую пластиковую емкость (стаканчик из-под сметаны или нечто подобное) до середины наполняют тяжелым материалом. В этой роли могут выступить галька или песок.
  • Если крышка на корпусе будущего флюгера из бумаги отсутствует, ее можно сделать из пластиковой тарелки или просто заклеить емкость картоном.
  • После высыхания клея стаканчик переворачивают. На дне требуется сделать отверстие, диаметр которого соответствует размерам вертикального стержня. В качестве стержня берут карандаш с резинкой и вставляют его в корпус флюгера грифелем вниз.
  • Качественному креплению способствует обработка отверстия клеем или мастикой.
  • Сделать ось вращения для флюгера из бумаги поможет английская булавка. Для этого ее пронизывают сквозь пластиковую трубочку (стрелку) и фиксируют в резинке карандаша. Следующее фото демонстрирует результат проделанных действий:

Придать флюгеру большей натуральности поможет разметка сторон света. Сначала требуется определить, в каком месте конструкция будет установлена. Затем с помощью компаса определяют направление севера и наносят на корпус простого флюгера буквенные обозначения. Конечный результат не затруднительного процесса представлен на фото:

Работаем с деревом

Бумага и пластик не отличаются долговечностью. О том, как сделать флюгер из более прочного материала, пойдет речь далее. Представленная информация будет полезна для людей, умеющих обращаться с деревом. Для любой конструкции ветроуказателя важно соблюдение двух условий – передний конец стрелы необходимо сделать меньше задней части, указатель должен свободно вращаться на вертикальной оси. Чтобы процесс балансировки флюгера не представлял сложностей, стрелку лучше сделать плоской. Трехмерные фигуры нуждаются в дополнительных действиях по определению центра тяжести. Основные стадии производства флюгера из дерева:

  • Эскиз стрелки переносится на деревянный брусок, его ориентировочная толщина – 5 см. Стрелку флюгера предпочтительно сделать из легкого, но прочного материала, например, пробкового дерева.
  • Фигура вырезается пилой или лобзиком.
  • Шершавые края обрабатываются наждачной бумагой.
  • Продлить период эксплуатации флюгера поможет обработка его деталей защитными средствами. Раскраску лучше сделать яркой, чтобы конструкция выделялась на фоне неба. На фото ниже представлен экземпляр готовой стрелки:
  • Пока указатель сохнет, требуется сделать основание флюгера. Деревянный брусок для корпуса подбирается с учетом веса готовой стрелки, он должен быть тяжелее.
  • Затем готовится штырь. В его качестве может выступить металлический прут или деревянный стержень. Исходя из его диаметра, в корпусе флюгера подготавливается отверстие.
  • Штырь закрепляется в корпусе с помощью клея (если обе детали деревянные), как представлено на фото:
  • Ответственным этапом в изготовлении флюгера является определение центра тяжести на указателе. Сделать эту процедуру помогут собственные ладони, это изображено на следующем фото:
  • В нужной точке стрелки следует сделать отверстие для стержня, его диаметр аналогичен размеру на корпусе. После чего стрела водружается на стержень.

Внимание! Необходимо добиться свободного вращения указателя. Если этого не происходит, диаметр деревянного стрежня уменьшают за счет его шлифовки наждачной бумагой. При неустойчивом положении стрелки отверстие для штыря требуется сделать глубже.

На заключительном этапе, после определения места установки флюгера, на его корпусе обозначаются стороны света. Для точности показаний используйте компас. Буквы на конструкции можно нарисовать или наклеить готовые заготовки. Важным этапом является фиксация ветроуказателя. Его можно прибить гвоздями или закрепить другим надежным способом, в зависимости от материала поверхности, на которую он будет установлен.

Забавные поделки для детей

Детальное описание как сделать флюгер для детей из бумаги поможет соорудить яркую вертушку самому или с участием ребенка. Существует несколько вариантов изготовления забавной игрушки из бумаги. Она может содержать 4 или 8 лопастей, иметь ровные или фигурные края, быть выполнена в форме цветка. Сделать простой флюгер поможет схема, представленная на фото ниже:

Для формирования игрушки можно использовать однотонную или цветную бумагу, второй вариант позволит сделать более привлекательный экземпляр. Немного сложнее выглядит схема 8-ми лопастной конструкции, но это только кажется на первый взгляд:

Несколько простых движений превратят две разноцветных заготовки в такую деталь:

После монтажа держателя получится незатейливая конструкция:

Эффектней смотрятся флюгеры с фигурными очертаниями. Чтобы сделать из бумаги яркую игрушку понадобится:

  • 2 квадратных заготовки двустороннего картона со стороной 18 см;
  • декоративные пуговицы и бусина Ø 1,5 см;
  • кусочки плотной цветной бумаги для декорирования центра флюгера;
  • деревянная палочка, проволока и люверс;
  • декоративная лента для оформления держателя.

Процесс создания флюгера состоит из следующих действий:

  • Представленный ниже шаблон распечатывают, на его основе следует сделать две заготовки из плотной бумаги или картона.
  • В местах черных точек (в центре и по краям) необходимо сделать отверстия.
  • Заготовки накладываются друг на друга и совмещаются в центре. Лепестки необходимо переплести таким образом, чтобы они чередовались. По кругу, отмеченному на шаблоне пунктиром, заготовки флюгера склеиваются.
  • В центральное отверстие вставляется люверс.
  • Каждый лепесток поочередно загибается и нанизывается на люверс, после чего его ножка расплющивается.
  • На одном конце деревянной палочки следует сделать отверстие для крепления флюгера из бумаги.
  • Палочка оформляется атласной лентой, края которой фиксируются клеем.
  • Край проволоки (около 1 см) загибается под прямым углом.
  • Из цветной бумаги вырезается два небольших кружочка для центра вертушки.
  • На конец загнутой проволоки продевается один кружочек, второй фиксируется сверху на клей, чтобы закрыть неприглядный вид крепления. Сверху можно закрепить декоративные бусины или пуговицу.
  • На заключительном этапе все детали соединяются: на проволоку с цветком одевается флюгер вертушка, затем деревянная бусина, обеспечивающая свободное вращение.
  • После чего проволока продевается в отверстие на палочке и закрепляется следующим образом:

Подобная вертушка может быть не только игрушкой, она очень пригодится детям, для которых важны дыхательные упражнения.

Как видите, чтобы сделать самому простую конструкцию флюгера понадобится совсем немного усилий и времени. Главное – творческий подход и желание.

  • Виды крыш частных домов
  • Как правильно крыть крышу шифером
  • Как крыть крышу профнастилом своими руками
  • Устройство кровельного пирога под профнастил

Флюгер своими руками. Как сделать флюгер. Чертежи, эскизы.

    Обычно, желание сделать флюгер своими руками возникает у человека, который не нашел подходящего силуэта  в магазине. Ведь флюгер является символом и своего рода, визитной карточкой хозяина дома.

    Сейчас в крупных строительных магазинах, продается флюгеры различной тематики, однако этот выбор крайне ограничен. Обычно это традиционный силуэт петуха, парусного корабля, кошки или какого-нибудь другого животного.

    Пожалуй, на этом выбор заканчивается. Размеры флюгеров, которые можно купить в магазине, тоже не всегда оптимальны.  Поэтому, для человека, который решил создать, что то уникальное, два выхода.

  1. Обратиться в компанию, которая делает флюгеры на заказ.
  2. Своими руками сделать флюгер.

Имейте в виду, что если Вы решились создать флюгер самостоятельно, будьте готовы к существенным временным и материальным затратам.

Итак, как сделать флюгер своими руками. Пошаговая инструкция.

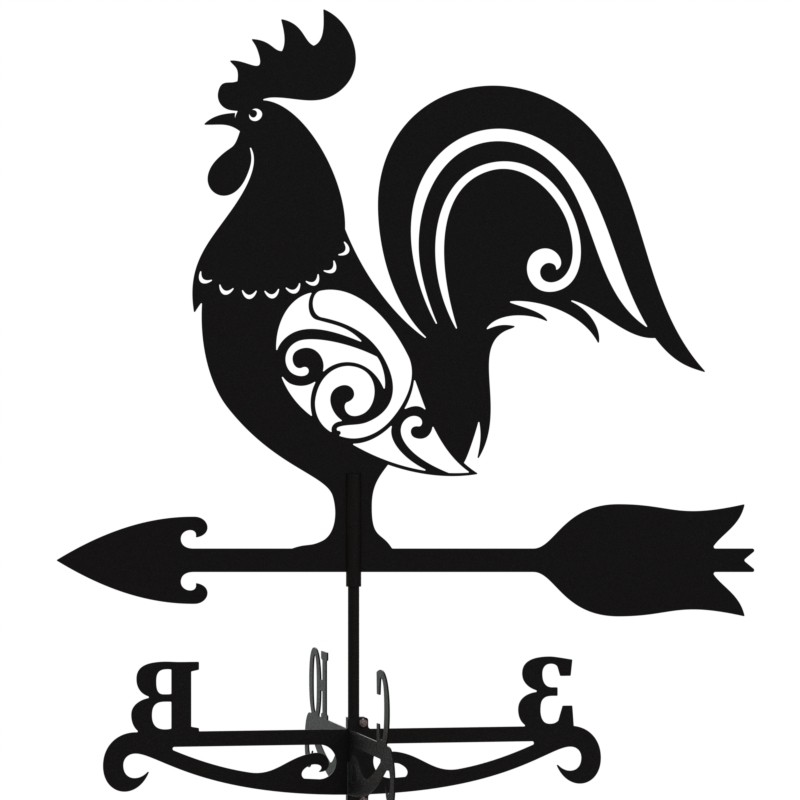

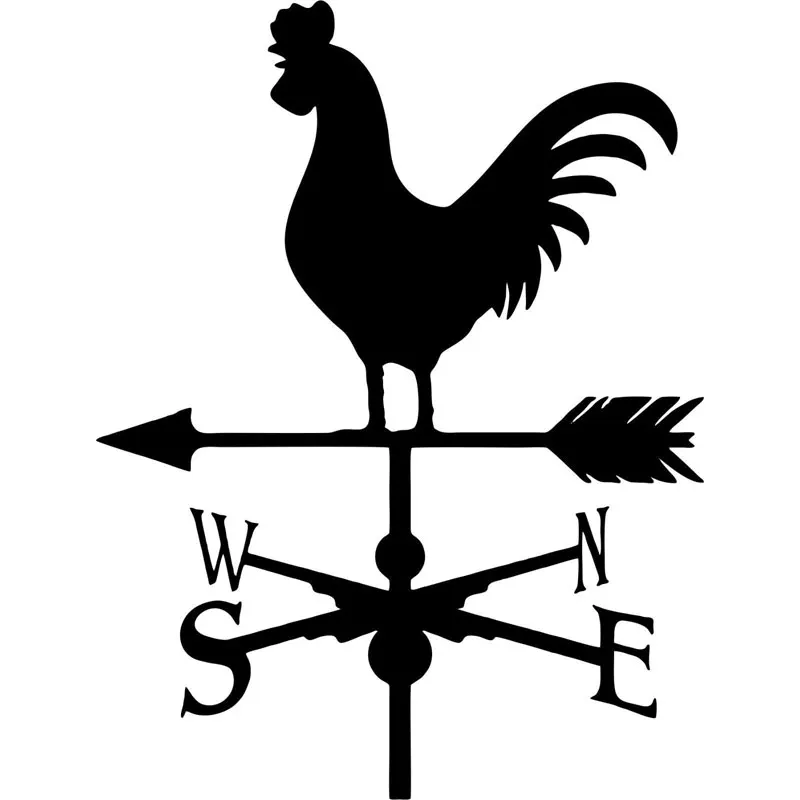

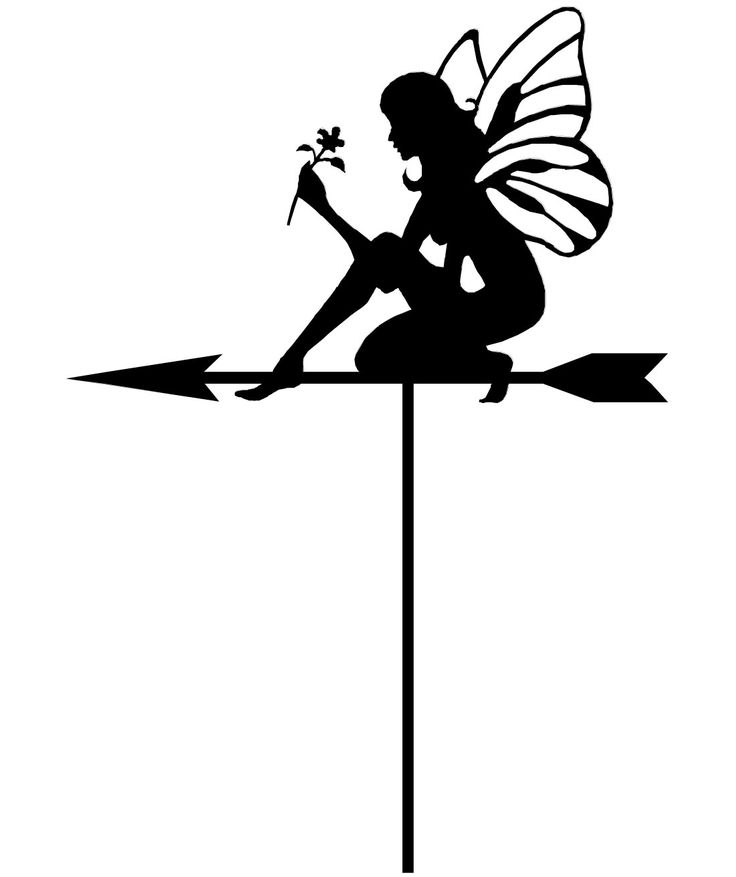

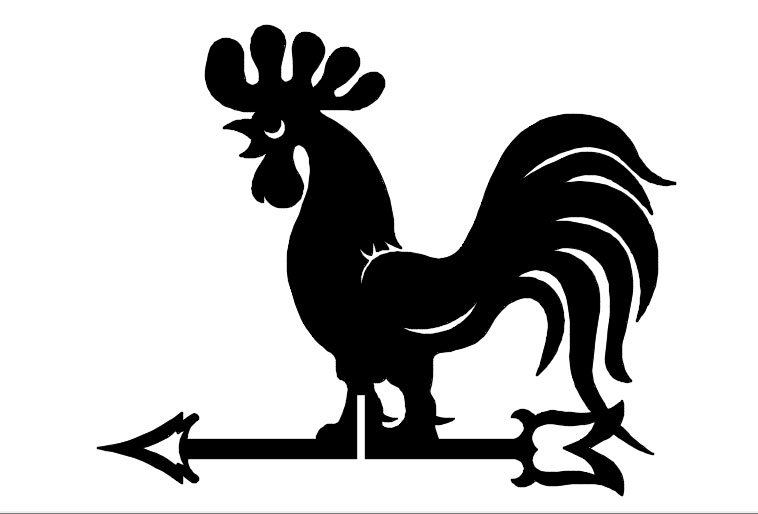

Этап первый. Создание силуэта для вашего флюгера.

Если у вас возникло такое желание, значит вы не нашли в магазине ничего подходящего и очевидно у вас уже есть какая то задумка, что должно быть изображено на вашем флюгере.

Ну, например, вы увлекаетесь таким видом спорта, как баскетбол и хотели бы видеть на крыше своего дома фигурку баскетболиста или эмблему баскетбольного клуба, за который вы болеете. Вы не художник и не дизайнер, поэтому самому силуэт не нарисовать. Что делать?

Все просто. Открывайте Яндекс или Google, набирайте в поисковой строке «силуэт баскетболиста». Выбираете и скачиваете подходящий. К примеру, вот такой. Или любой, который вам понравится.

 флюгер своими руками

Дальше вам потребуется знание какого-нибудь графического редактора, например Photoshop. После ряда манипуляций и раздумий, у вас должно получится нечто подобное.

Если вы не знакомы с графическими редакторами, можно обратится в любую фотостудию, где за вполне приемлемые деньги можно нарисовать силуэт для вашего флюгера. Главное, что бы вы понимали, что именно вы хотите.

Теперь, когда у вас есть силуэт вашего флюгера, необходимо определиться с размерами. Для того чтобы флюгер был хорошо виден на высоте одного-двух этажного дома и силуэт был хорошо читаем и различим, рекомендуется, что бы один из габаритов указателя (без учета крепления) был не менее 750 мм. Если у вас одноэтажный дом или беседка, то 650 мм. вполне достаточно.

Этап второй. Необходимое оборудование.

Для начала, ознакомимся со списком инструментов, которые потребуются для того, что бы сделать флюгер своими руками.

1. Сварочный аппарат.

флюгер сваркаОн потребуется для того, чтобы закрепить часть оси вращения на силуэте флюгера, а так же для сборки системы установки. Оптимальный вариант, это сварка в аргоне. Если вдруг у вас нет такого оборудования, обратитесь в ближайшую автомастерскую, или компанию, занимающуюся металлообработкой. Впрочем, сварка аргоном, это не обязательное требование. Просто сварочный шов в среде аргона, получается гораздо красивей, чем при других способах сварки. Для такой конструкции, как флюгер, визуальное качество сварного шва не столь критично.

Вы можете воспользоваться обычным полуавтоматическим сварочным аппаратом.





2. Токарный станок.

токарные работы на флюгере

Для обработки оси вращения. Ось вращения для флюгера должна быть выполнена с максимально возможной точностью. Мы уверены, что вы обладаете всеми необходимыми навыками, что бы это сделать, и у вас есть соответствующее оборудование. Чертежи для оси вращения флюгера, см. ниже, в разделе «Комплект чертежей для флюгера»







3. Установка плазменной, лазерной или гидроабразивной резки.

лазерная резкаОна потребуется для самой ответственной части, а именно, для вырезки силуэта указателя и частей системы крепления флюгера.

Конечно, любой силуэт можно вырезать электролобзиком или ножницами по металлу, но поверьте, что лазерная или плазменная резка сделает этот процесс гораздо быстрее и увлекательней. Прилагаются несколько чертежей для резки стандартных флюгеров. Флюгер:





4. Камера порошковой окраски.

Для того, что бы флюгер не ржавел, его обычно красят. Наиболее качественная окраска, порошковая.















ПРОДОЛЖЕНИЕ СЛЕДУЕТ.

..

Как сделать флюгер

Последнее обновление: 20 января 2021 г., 02:28

Как сделать флюгер или флюгер

Флюгер может быть очень простой конструкцией или детальным произведением искусства. Их часто устанавливают в качестве украшения на открытом воздухе, но флюгер выполняет и полезную функцию — он подсказывает, в какую сторону дует ветер.

Чтобы сделать очень простой флюгер, вам понадобится чашка с крышкой, тонкий картон, две пластиковые соломинки и небольшой кусочек скотча, чтобы соединить соломинки вместе. Вы найдете инструкции по изготовлению метеостанции своими руками, включая этот проект флюгера, в Inventors of Tomorrow.

Учителя найдут страницу Weather Scope от CIESE с простыми инструкциями по изготовлению флюгера из доступных материалов, таких как доска для вывесок, карандаш, ластик, глина и бумажная тарелка. Учащиеся также будут использовать компас, чтобы определить, где находится север, чтобы они могли отслеживать направление ветра с помощью своих новых флюгеров.

Аналогичный школьный проект по изготовлению картонного флюгера можно найти в видеоролике «Как сделать флюгер», показанном ниже:

Для большей декоративности дети могут раскрасить картонный или тонкий деревянный флюгер.

Вы найдете инструкции и план урока на странице «Флюгер народного творчества» в KinderArt, включая ссылки на некоторые бесплатные образцы народного творчества, такие как этот контур петуха.

Другие забавные формы для изготовления флюгеров включают других птиц, лошадей и других животных, а также водных диких животных, таких как рыбы, и этот симпатичный флюгер в виде осьминога от Handmade Charlotte.

Эта поделка включает в себя шаблоны для печати, простые инструкции и начинается с простого раскрашивания.

Столяры могут счесть этот уникальный анимированный флюгер-ковбой с сайта Woodcrafter.net интересным испытанием. Подробные планы можно бесплатно скачать в формате PDF, но создатель предупреждает, что этот проект по деревообработке требует предельной точности и внимания к деталям.

Придание формы пропеллеру флюгера или ветряной мельницы может оказаться сложной задачей даже для опытных столяров. Но у Woodcrafter также есть бесплатный PDF-файл, объясняющий, как делать различные типы пропеллеров, используя транспортир, токарный станок по дереву и ленточнопильный станок или торцовочную пилу. В качестве бонуса вы найдете множество других бесплатных планов деревообработки, предлагаемых на той же странице.

Наконец, для эклектичного коллекционера флюгеров на сайте FineScrollSaw.com есть бесплатный PDF-файл, содержащий инструкции по изготовлению нового электрического флюгера.

Вам нужен флюгер, чтобы определить, в какую сторону дует ветер

Флюгеры, или флюгеры, использовались на протяжении веков. Со времен древних греков флюгер служил двойному назначению. С момента появления флюгера их использование было как декоративным, так и функциональным. Источник ветра, возможно, не был полностью понят, но люди древних культур понимали, насколько важным предсказателем погоды является ветер.

Неудивительно, что простой флюгер стал столь же декоративным, сколь и практичным. Историки считают, что один из первых флюгеров был частью Башни Ветров в Древней Греции. Считалось, что башня была построена около сорока лет до нашей эры. астроном Андроник.

Римляне построили множество флюгеров из изображений богов. До появления зарегистрированных научных наблюдений вокруг погоды было много суеверий. В хорошую или плохую погоду боги часто приписывали господствующие ветры.

Древние мореплаватели использовали простой флюгер в виде небольшого куска ткани, прикрепленного к снастям. Этот импровизированный флюгер стал известен как контрольный сигнал и до сих пор используется моряками.

Флюгер существовал почти во всех древних культурах. Помимо изображений различных богов, даже сегодня для флюгеров характерна тема животных. Использование символов животных обычно было связано с религиозными верованиями. Ремесленники использовали флюгер в качестве средства для своего ремесла, дополняя декоративные качества этих простых инструментов погоды.

Баланс является ключом к правильному функционированию флюгера, так как флюгер должен поворачиваться при малейшем дуновении ветерка. Центр флюгера должен опираться на центральную ось и быть одинаково сбалансированным с обеих сторон. Базовая конструкция включает в себя центральную стойку, на которую опирается корпус флюгера. Центральная стойка может заканчиваться резко сужающейся точкой. Корпус флюгера помещался на стойке таким образом, что вес концентрировался непосредственно на острие. Если корпусу флюгера не дать свободно двигаться, его реакция на изменение направления и скорости ветра будет слишком медленной.

Форма флюгера может варьироваться от простой стрелки до более витиеватых и декоративных фигур. Даже большой флюгер можно спроектировать таким образом, чтобы оптимизировать его реакцию на ветер. Форма, наверное, важнее размера. Корпус флюгера должен быть спроектирован таким образом, чтобы он был несколько аэродинамическим. Крыло самолета создает подъемную силу, создавая положительное давление под поверхностью крыла и отрицательное давление сверху. Думайте о флюгере как о поверхности крыла, повернутой перпендикулярно земле. Реакция как на положительное, так и на отрицательное давление заставляет флюгер поворачиваться.

Фермеры и владельцы ранчо часто полагались на ветер для работы водяных насосов. Любой, кто путешествовал по центру Америки, может вспомнить, как вращались эти простые ветряные мельницы. Ключом к работающей ветряной мельнице является ее способность вращаться при изменении направления ветра. Эти ветряные мельницы имеют заднюю бабку, которая действует так же, как флюгер, помогая направить лопасти ветряной мельницы в оптимальном направлении.

Для большинства из нас потребность в ветряной мельнице не имеет ничего общего с тем, есть ли у нас флюгер. В наши дни современной метеорологии прогнозы погоды легко доступны, часто в мельчайших подробностях. Эти достижения в области современных технологий превратили скромный флюгер в украшение наших домов. Как и многие предметы Американы, антикварные флюгеры можно коллекционировать. Для флюгера использовалось множество разнообразных тем, от художественных до юмористических. Имея богатую историю и функциональность, скромная ветряная мельница может добавить нотку прихоти и знаний в ваш дом.

Автор Майк ОБрайен (Mike OBrien) — штатный сотрудник качественного интернет-магазина FineWebStores.com. Покупайте флюгеры для дома.

Похожие сообщения:

Школа прогноза погоды: знакомство с флюгером

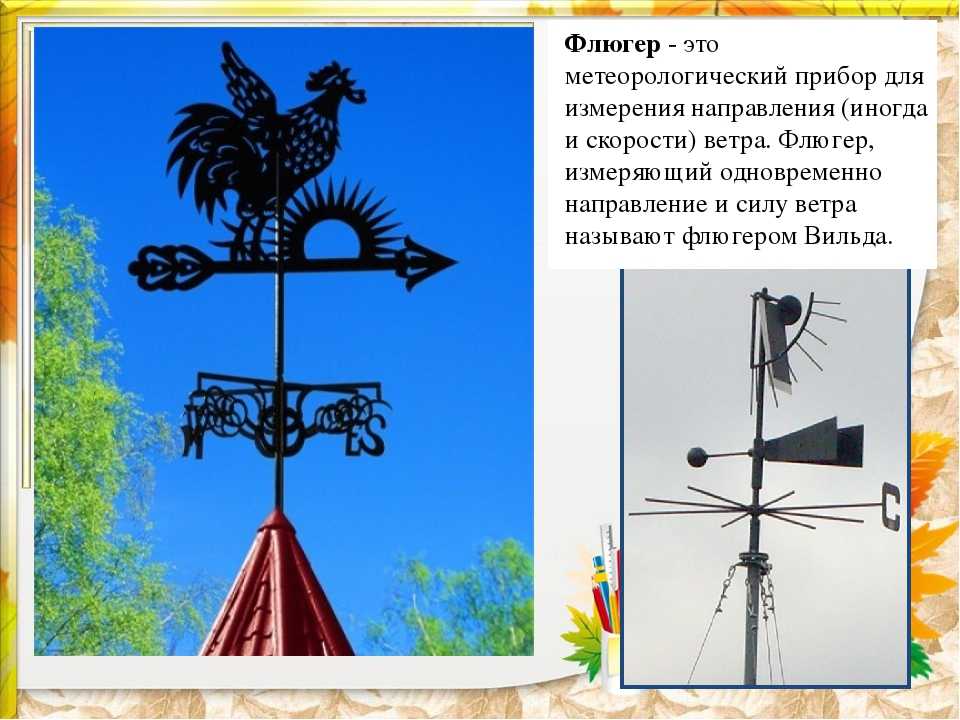

ТАМПА, Флорида — Флюгер — это инструмент, используемый для определения направления ветра. Это один из самых простых созданных метеорологических инструментов, который использовался с древних времен.

Флюгер состоит из хвоста и стрелы. Хвостовой плавник ловит ветер, и стрелка указывает направление, ОТКУДА дует ветер.

Если стрелка на флюгере указывает на север, значит, дует северный ветер. Другими словами, ветер дует с севера на юг.

Знание направления ветра может быть очень полезным по разным причинам, особенно для фермеров, пилотов и метеорологов.

Метеорологи используют направление ветра, чтобы понять, какая погода грядет. Вообще говоря, холодный воздух расположен на севере, а более теплый — южнее.

Если флюгер показывает, что ветер дует с севера, можно сказать, что поступает более холодный воздух. Это особенно верно, если направление ветра недавно изменилось на северное, что обычно является признаком того, что только что прошел холодный фронт.

Пилоты используют еще один инструмент, который работает так же, как флюгер, называемый ветровым носком. Он сообщает пилотам, откуда дует ветер, чтобы они знали, какую взлетно-посадочную полосу использовать для безопасного полета.

Флюгеры часто сопровождаются другим метеорологическим прибором, называемым анемометром. Анемометр измеряет скорость ветра. В нем используются крошечные чашки, которые вращаются по кругу, и чем быстрее вращаются чашки, тем сильнее ветер.

Флюгеры также широко используются в качестве декоративных элементов. Безопасная ставка, чтобы найти его на крыше старого здания фермы.

Давайте начнем и сделаем наш собственный флюгер! Если вы живете на побережье, вы можете использовать флюгер, чтобы увидеть, дует ли ветер к берегу или от него. Вы можете использовать эти знания, чтобы увидеть, дул ли морской бриз!

Эксперимент: создание флюгера

Цель: Создать метеорологический прибор, который может определить направление ветра



Что вам нужно:

—          2 бумажные тарелки

—          1 плакатный картон или плотная плотная бумага

5      1 пластиковая соломка

—          Ножницы

—          Глина для лепки

—          Клей или лента

—          Компас

—          Маркеры или цветные карандаши

—          Линейка

—          Прямая булавка

—         Карандаш с новым ластиком



Процедура:

3

     Сделайте две прорези на конце пластиковой соломинки.

Это будет использоваться для размещения хвостового плавника и стрелы позже.

2.       Нарисуйте хвостовой плавник и стрелу на плакатной бумаге. Используйте линейку, чтобы провести прямые линии. Стрелка будет иметь форму треугольника, и хвостовой плавник будет выглядеть так же. Подробнее см. в видео.

3.       Вставьте наконечник стрелы и хвостовой плавник в прорези, расположенные на каждом конце соломинки.

4.       Вместе со взрослым возьмите прямую булавку и проткните ею центр соломинки.

5.       Вставьте булавку в верхнюю часть ластика для карандашей. Убедитесь, что между ластиком, соломинкой и верхушкой булавки достаточно места, чтобы флюгер свободно вращался. При необходимости внесите коррективы.

6.       Возьмите бумажную тарелку и переверните ее. С помощью линейки измерьте, где находится центр пластины, и отметьте его.

7.       С помощью линейки начертите перпендикулярные линии, пересекающиеся в центре. Это будет использоваться для направлений ветра (север, юг, восток, запад).

8.       Украсьте бумажную тарелку по своему желанию.

9.       Возьмите карандаш и проколите отверстие в центре тарелки.

10.   Используйте вторую бумажную тарелку и положите ее перед собой правильной стороной вверх.

11.   Возьмите горсть пластилина и положите его на тарелку. Это будет ваш вес, чтобы удерживать флюгер.

12.   Проткните карандашом пластилин для лепки

13.   Нажмите на декорированную тарелку вниз, чтобы склеить две тарелки вместе с помощью клея или скотча.

14.   В этом месте флюгер должен стоять свободно.

15.   Поместите флюгер снаружи и с помощью компаса совместите северную сторону бумажной тарелки с магнитным севером.

16.   Изучите результаты. Если стрелка ветра указывает на восток, значит, ветер дует с востока.
