Как правильно сделать опалубку для фундамента своими руками

Абсолютно точно с инженерной точки зрения рассчитать опалубку не сможет ни один специалист: слишком много переменных объективных и субъективных факторов влияет на конструкцию.

Как правильно сделать опалубку для фундамента

Назовем лишь несколько из них.

1. Качество пиломатериалов. В природе не существует двух полностью одинаковых досок. Прочность пиломатериалов зависит от пороков развития, количества, характера и конкретного места расположения сучков и т. д.
2. Показатели бетона. Бетон может иметь различную консистенцию по вязкости, она зависит от пропорций и характеристик используемых во время приготовления фракций. Кроме того, нагрузки на опалубку меняются в зависимости от скорости заливки бетона, способа трамбовки и наличия арматуры.
3. Климатические условия. При минусовых температурах доски имеют одни показатели физической прочности, летом другие. Сухие доски могут выдерживать более высокие усилия, а в дождливую их прочность понижается.

Доски для опалубки

Существуют строительные стандарты, регламентирующие максимальный прогиб опалубки. Для надземной части фундамента прогиб не должен превышать 1/400 длины, для подземной части норматив увеличен до 1/250 длины. Добиться таких значений непрофессионалам сложно. Что делать обыкновенным застройщикам? Во время создания опалубки нужно руководствоваться советами опытных строителей и своей интуицией. И помнить главное правило – любую опалубку лучше делать с явным запасом по прочности, не надеяться на «авось выдержит». Нужно помнить, что исправить нарушения линейности бетона очень сложно и дорого.

Любую опалубку лучше делать с явным запасом по прочности

Содержание материала

Виды и материалы изготовления опалубок

Во-первых, следует знать, для каких целей вам нужна опалубка. Если ее планируется использовать многократно, то следует использовать специальную ламинированную водостойкую фанеру или сбивать стандартные щиты из качественных обрезных досок.

Опалубка из ламинированной фанеры

Если опалубка разового использования, то в ход пойдут низкокачественные материалы, при определенных условиях можно пользоваться отрезками ДСП, обыкновенной клееной фанерой или даже необрезными досками. Как правило, для строительства бани можно выбирать самый дешевый вариант изготовления опалубки.

Опалубка из фанеры

Фанерная опалубка

По особенностям конструкции опалубка может быть:

Изготовление съемной опалубки под ленточный фундамент

Исходные данные: опалубка будет делаться съемного типа по всей высоте фундамента, материал изготовления – обрезные доски второго сорта толщиной 25 мм.

Доска обрезная II сорт

Одного универсального алгоритма изготовления опалубки нет, каждый мастер вносит свои изменения с учетом конкретного материала, характеристик фундамента и личных предпочтений. Мы расскажем только об одном из многих вариантов.

Схема щитов опалубки

Шаг 1. Подготовка щитов. Снимите размеры траншеи по длине и глубине. Щиты не делайте большими – будет очень трудно с ними работать, по длине они не должны превышать 3÷4 метра в зависимости от высоты. Щиты сколачивайте из обрезных досок, в качестве вертикальных стоек можно использовать те же доски или рейки. Если у вас рейки тонкие, то приколачивайте их ребром.

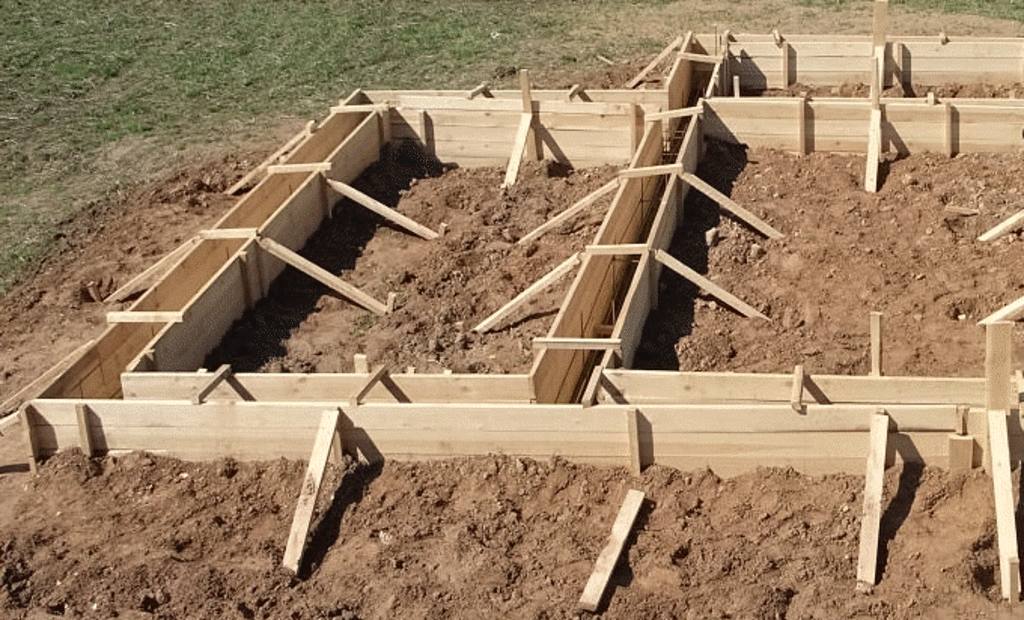

Деревянные опалубки для ленточных фундаментов

Практический совет. Никогда не пользуйтесь для сборки опалубки саморезами.

1. Во-первых, по времени это долго и для их ввинчивания нужно иметь специальный электрический инструмент.
2. Во-вторых, разбирать щиты на саморезах – одно мучение. Отверстия под звездочку забиваются землей или бетоном, «выковыривать» их оттуда работа очень неблагодарная и «нервная». Да и стоят саморезы значительно дороже гвоздей, а для опалубки их понадобится не один килограмм.
3. В-третьих, ни один элемент опалубки не работает на разрыв, все имеют нагрузку только на изгиб или сжатие. Гвозди в этом случае не вытаскиваются из досок, пользуйтесь ими спокойно. Кстати, необязательно брать длинные гвозди и потом с лицевой стороны щита загибать «по метру».

Шаг 2. Установка опалубки.

Осторожно опустите щиты в траншею. Заготовьте колышки для вбивания в землю и угловые подпорки. В нашем случае подпорки нужно делать с двух сторон примерно через каждые 50÷70 см.

Вбиваем клинья на нужную глубину

Чтобы нижняя часть щитов не двигалась во время крепления, зафиксируйте ее небольшими колышками или вставьте между противоположными щитами распорки соответствующей длины. Вынимать потом их не нужно, пусть остаются в бетоне.

На фото видны подпорки щитов

Фиксация подпорок щитов

Шаг 3. По углам траншеи вбейте колышки и натяните между ними веревку. Высота веревки должна быть большей, чем высота надземной части фундамента. Дело в том, что вам не удастся точно выставить опалубку по линии горизонта на заданной высоте, выравнивать ленту фундамента придется вручную после заливки.

[adrotate group=»5″]

Шаг 4. Под уровень или отвес вбейте колышки в дно траншеи, глубина вколачивания зависит от характеристик грунта, но в любом случае она должна исключать их горизонтальные подвижки.

Шаг 5. Выставьте один ряд щитов, временно прихватите их к вертикальным колышкам. Выставьте второй ряд и тоже прихватите его. Проверьте все разметки.

Проверка ровности

Выравнивание каркаса опалубки

Срезаем остатки клиеньев опалубки

Выставляем высоту по уровню

Шаг 6. Между щитами установите горизонтальные распорки. Это могут быть отрезки металлических прутков, деревянные рейки, пластиковые трубки и т. д. Расстояние между распорками около метра, на них не действует распирающее усилие бетона, они служат только для облегчения монтажа опалубки.

Фиксируем стенки

Тщательно все проверяем семь раз

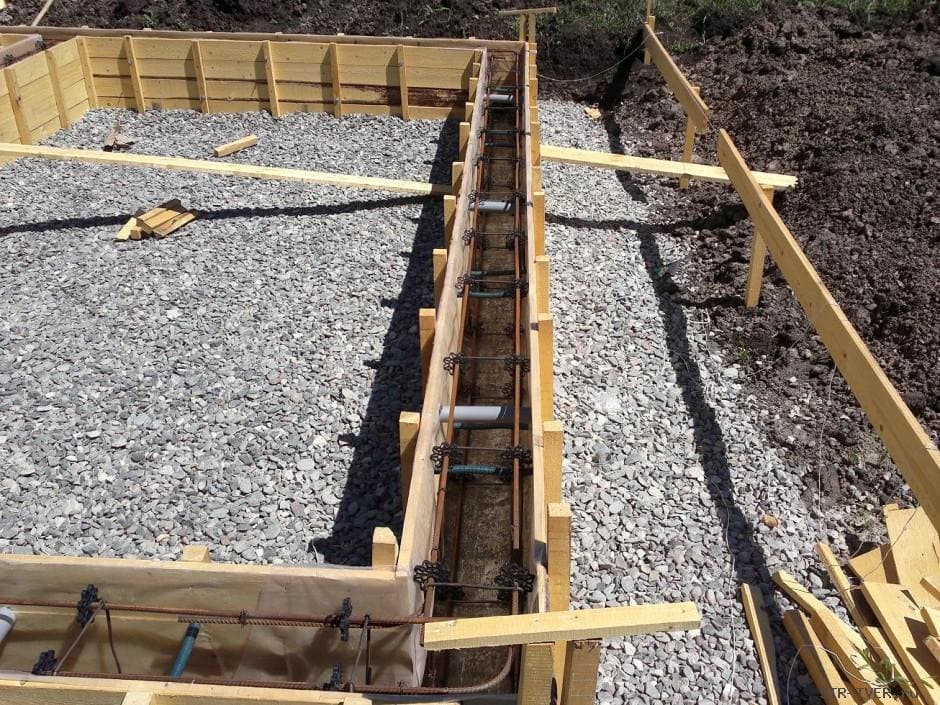

Опалубка на фото обкладывается пергамином

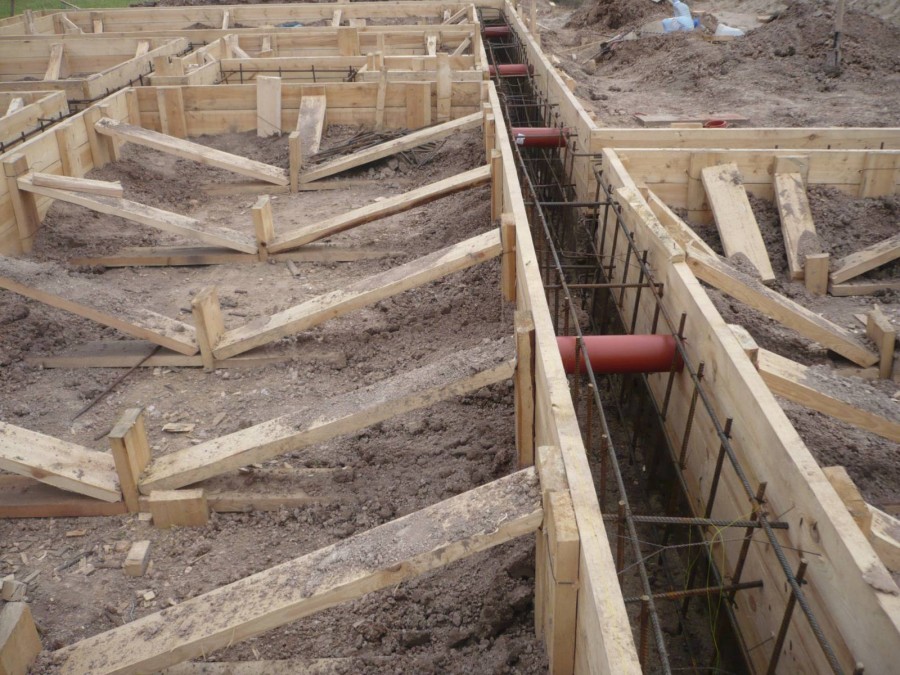

Вставляем продухи для фундамента и распорки

Шаг 7. Отмерьте нужную ширину опалубки в верхней части, соедините два ряда щитов между собой деревянными рейками по размеру. Это соединение будет предохранять опалубку от деформации во время заливки бетона. Расстояние между рейками примерно 50 сантиметров. Если у вас надземная часть боле 50 сантиметров, то нужно доски через две связать поволокой между собой для предупреждения вспучивания щитов под весом бетона. Проволока с внешних сторон фиксируется к вертикальным поперечинам, скручивается с небольшим натяжением – стенки цокольной части фундамента получатся ровными. Во время демонтажа опалубки проволока просто отрубается и остается в бетоне.

Шаг 8. По очереди ставьте подпорки щитов, в нижней части они должны упираться в колышки, в верхней части следует прибить к щиту небольшой отрезок доски для упора. Постоянно проверяйте положение щитов по веревке. Если вы правильно установили внутренние распорки опалубки, то она не будет изменять своего положения во время установки и фиксации. Если увидели ошибки – немедленно исправляйте их. Бывает, что некоторые колышки шатаются в земле – на них уже не нужно рассчитывать. Вбейте рядом новые и к ним фиксируйте наклонные распорки. На место стыка щитов нужно поставить доску и обязательно подпорку.

Опалубка

Шаг 9. В верхней части опалубки нужно вставить куски пластиковых труб для вентиляционных продухов и технологических отверстий в ленточном фундаменте. Нет под рукой труб – сделайте обыкновенные деревянные короба, потом они уберутся, а отверстия поправятся.

Шаг 10. Еще раз проверьте правильность положения и прочность фиксации опалубки фундамента, проблемные места нужно сразу исправлять. Опалубка должна стоять прочно, не должна шататься даже под большими усилиями.

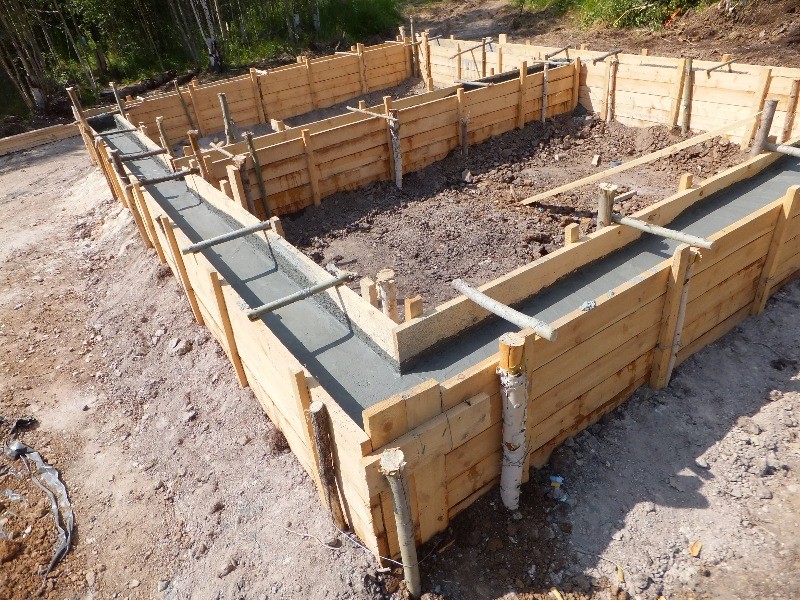

Опалубка для ленточного фундамента

Все, можно заливать бетон. Снимать опалубку рекомендуется не ранее, чем через две недели после заливки бетона. Если погода жаркая и сухая – бетон следует ежедневно обильно поливать водой. Дело в том, что прочность цемента зависит от влажности и времени высыхания бетона. Если вода быстро испаряется, то химические реакции не успеют закончиться, надежность фундаментной ленты значительно понизится.

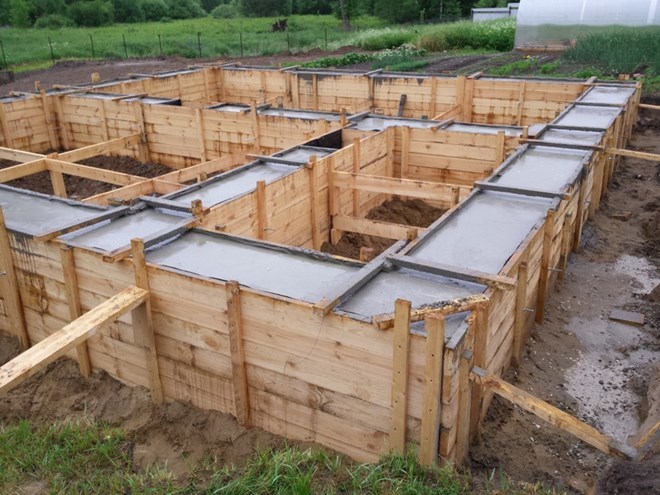

Бетон постепенно заполняет опалубку

Бетонирование

Предфинальное выравнивание бетона

Выглаживание поверхности бетона

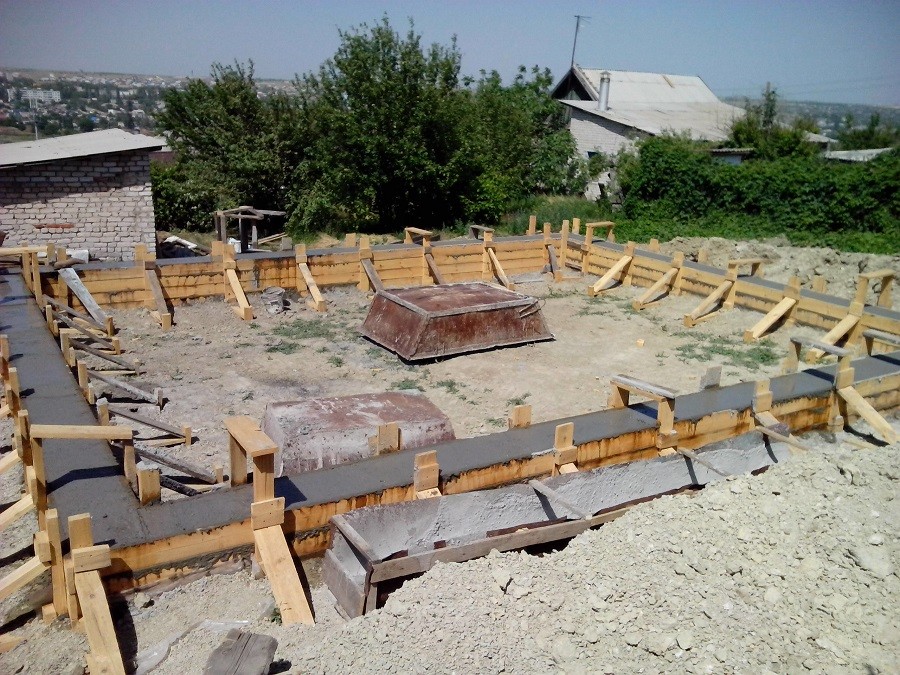

Фундамент

Демонтаж опалубки

Удаление щитов опалубки

Опалубка демонтирована

Что касается опалубки для столбчатых фундаментов, то работы по ее изготовлению почти ничем не отличаются от вышеописанных. Нужно только размеры щитов сразу делать по размерам столбиков. Конечно, небольшая ширина и высота столбиков значительно упрощает технологию фиксации опалубки в нужном положении.

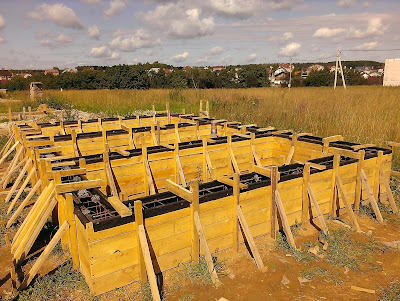

Опалубка для столбчатых фундаментов

Опалубка для монолитной плиты

Опалубка для монолитной плиты

Фундаменты из армированных монолитных плит делаются под бани, строящиеся на переувлажненных грунтах или грунтах с очень низкими несущими характеристиками. В большинстве случаев размеры бани не превышают 4×4 метра. Самостоятельно залить монолитную плиту больших размеров довольно сложно, вряд ли вам удастся добиться ее идеальных показателей по горизонтали.

Шаг 1. Максимально выровняйте поверхность земли, насыпьте и утрамбуйте песчаную подушку толщиной не менее 20 сантиметров.

Трамбовка песчаной подушки виброплитой

Шаг 2. Подготовьте пиломатериалы, вам понадобятся обрезные доски и рейки. Высота опалубки зависит от толщины монолитного фундамента, в большинстве случаев она составляет не боле дести сантиметров. Это значит, что вполне достаточно иметь доски шириной 20 см и толщиной 20÷30 мм.

Шаг 3. Вбейте по углам будущей монолитной плиты колышки, натяните веревку. Под веревку поставьте доски, закрепите их колышками. Колышки вбивайте в землю прочно. Опалубку ставьте буквой «П», так будет намного удобнее подавать и разравнивать бетон, не придется каждый раз перешагивать через опалубку. Во время бетонирования не забывайте об армировании.

Шаг 4. Когда до конца бетонной плиты останется приблизительно один метр – установите последнюю доску, выровняйте, закрепите ее положение и продолжайте заливку бетоном.

Опалубка для монолитной плиты

Видео – Фундамент коробчатая плита

Видео – Разметка и устройство опалубки под монолитную плиту

Видео – Опалубка и арматурная обвязка монолитной плиты

Теперь можно рассмотреть несколько вопросов, касающихся использования дополнительных материалов для изготовления опалубки.

Полиэтиленовая пленка

Полиэтиленовая пленка

Вместо нее можно брать рубероид, толь, плотную вощеную бумагу или другие материалы. Использование этих материалов для обивки щитов опалубки приветствуется. Почему?

1. Доски после демонтажа опалубки не выбрасываются, их можно использовать во время дальнейшего строительства. Конечно, кроме тех случаев, когда для опалубки использовались ненужные отходы, их проще сразу засыпать землей. Пиломатериалы из опалубки можно применяться во время строительства черновых полов и потолков, в этих случаях достаточно только очистить поверхности от больших остатков бетона. Если для опалубки применялись качественные пиломатериалы, то их применение не ограничивается только вспомогательными конструкциями. Но есть одна проблема – ни один уважающий себя мастер не будет пропускать такие доски через рейсмус – песок и грязь моментально затупят режущие ножи.

   Обшивка опалубки пергаментом или пленкой

   Полиэтиленовая пленка отлично защищает поверхности опалубки от загрязнений. Причем не только непосредственно контактирующие с бетоном, но и с противоположной стороны. Идеально плотно сбить щиты не удастся (да и не нужно), а через небольшие щели всегда будет просачиваться жидкая фракция бетона и пачкать доски с обратной стороны.

2. Наличие полиэтилена значительно облегчает и ускоряет демонтаж опалубки, минимизирует риски нарушения целостности поверхностей фундамента в случае преждевременной разборки.

   Демонтировать опалубку с пленкой гораздо легче

Пленку нужно устанавливать с внутренней стороны опалубки. Для предупреждения провисания или соскальзывания закрепите ее степлером.

[adrotate group=»5″]

Цены на полиэтиленовую пленку

полиэтиленовая пленка

Металлические стягивающие шпильки

Шпилька диаметром 6 мм. Крепление опалубки

Шпильки стяжные

Шпильки для опалубки

Установленные шпильки

Если они у вас есть – пользуйтесь на здоровье, если нет – специально для фундамента бани покупать не стоит. Металлические шпильки целесообразно использовать на высоких фундаментах, их невозможно укрепить боковыми упорами. Шпильки нужно вставлять в пластиковые трубки соответствующего размера, под гайки обязательно подкладывайте шайбы большого диаметра и отрезки досок.

Цены на шпильки стяжные

шпильки стяжные

Несъемная опалубка

Несъемная опалубка залита бетоном, фото

Новая технология заливки фундаментов и возведения стен, характеризуется отличными эксплуатационными характеристиками и, к сожалению, такими же высокими ценовыми показателями. Значительно ускоряет процесс строительства, выполняет роль не только опалубки, но и утеплителя. Часто используется для возведения монолитных сейсмоустойчивых армированных бетонных зданий. Несущие стены получаются не только прочными, но и утепленными.

Конструкция несъемной опалубки для фундамента

Строительные предприятия производят несъемную опалубку из различных материалов и с различными линейными показателями. Конкретный вид опалубки следует подбирать с учетом места ее использования. Существует несколько видов несъемной опалубки.

1. Из вспененного особо прочного пенополистирола. Представляет собой плоские пластины или блоки, угловые повороты, распорки, фиксаторы арматуры и т. д. По толщине боковин может быть от 40 до 100 мм. Процесс сборки блоков опалубки выполняется в шипы, все размеры нужно проверять уровнем. В зависимости от высоты опалубки заливка бетоном производится несколькими слоями по всему периметру фундамента или стены. После заливки предыдущего слоя опять собирается несколько рядов опалубки и заливается очередной.

   Несъемная опалубка из вспененного пенополистирола

2. Бетонная несъемная опалубка. Изготавливается из прочного бетона, боковые поверхности блоков имеют шипы и пазы для прочного соединения между собой. Стенки удерживаются перемычками. Такая опалубка может применяться как для заливки фундаментов, так и для возведения монолитных армированных зданий. Арматура не вяжется, вертикальные прутки вставляются в отверстия, а горизонтальные ложатся на специальные упоры.

   Несъемная опалубка из бетона

3. Деревобетонная. Может иметь вид пустотных блоков или плоских панелей, лицевые поверхности нужно обязательно отделывать, используется только для надземной части фундамента или стен. Блоки устанавливаются по методу сухой кладки, внутри может находиться арматура. Панели собираются на стяжках, установленных внутри бетона. Лицевые поверхности стяжек имеют вид больших плоских шайб, поверхности панелей характеризуются высокой адгезией ко всем строительным отделочным материалам.

   Деревобетонная несъемная опалубка

Применять такие дорогостоящие опалубки на ленточных фундаментах бани экономически нецелесообразно. Для бань не нужен утепленный фундамент, а цокольная видимая часть отделается обыкновенными декоративными материалами.

Схема несъемной опалубки

Цены на вспененный пенополистирол

вспененный пенополистирол

Возможные последствия некачественной опалубки

Сразу скажем – все последствия неправильно сделанной, установленной или зафиксированной опалубки очень печальны, их устранение требует много усилий и денег. В самых серьезных случаях заливку фундамента придется начинать с нуля. Рассмотрим три возможных варианта последствия брака при строительстве опалубки.

Вариант 1. Вспучивание опалубки стало заметным во время заливки бетона. Немедленно остановите работы и зовите всех помощников на помощь. Лопатами откидывайте бетон в месте вспучивания опалубки. Для того чтобы бетон не плыл обратно, прибейте на некотором удалении поперечные доски по всей ширине внутри опалубки. Имейте в виду, что бетон будет постепенно наполнять углубление, работы нужно выполнять быстро. Откидывайте бетон на расстояние более 1,5 метра от аварийного места.

Давление на опалубку заметно ослабло – пытайтесь ее ровнять. Очень хорошо, если вам удастся приспособить домкрат и с помощью балок медленно выровнять опалубку. Можно в свободном от бетона месте протянуть проволоку и с ее помощью выравнивать выпуклость. Очень важно: не стучите кувалдой по опалубке, таким способом вы сделаете еще хуже. Бетон от вибрации поплывет вниз и еще сильнее нарушит прямолинейность опалубки. Выравнивайте щит постепенно, без излишнего фанатизма. Чрезмерные усилия могут полностью сломать щит или отдельные элементы крепления. Последствия будут очень печальными. Как только удалось выровнять щит – немедленно фиксируйте его положение. На этот раз проверяйте надежность подпорок с особой тщательностью.

Этот случай самый легкий, все остальные доставляют значительно больше неприятностей.

Вариант 2. Смещение опалубки замечено только на второй день.

Что делать, если сместилась опалубка

Важно. Не все то, что пишут на строительных форумах, правда, думайте своей головой, прежде чем верить первому попавшемуся на глаза совету «знатока». Много таких «специалистов» советуют снять опалубку, и пока бетон еще не набрал прочности, лопатой срубить бугор. Это не совет, а издевательство. Ни в коем случае не снимайте опалубку! Очень велика вероятность, что весь фундамент даст трещины. Он может не рассыпаться на глазах, а дать почти незаметные трещины, которые уменьшат прочность конструкции почти до нуля. Заметили неприятность на следующий день – все, поезд ушел. Ждите, пока бетон полностью застынет, разбирайте опалубку, берите в руки перфоратор и работайте «в поте лица».

Вариант 3. Опалубка или ее часть упала во время заливки бетона. Самая неприятная ситуация. Что делать? Почесать «молча и с улыбкой» умную голову, убрать бетон, очистить площадку и начинать все сначала.

Упал щит? Начинайте работу заново

Надеемся, что со второго раза вы поймете, как правильно устанавливается опалубка. А чтобы такого не случилось – прочитайте еще раз внимательно статью. Вносить свои усовершенствования можно и нужно, но только в том случае, если у вас будет опыт сооружения хотя бы трех различных опалубок.

Видео – Возможные последствия некачественной опалубки. Разрыв

Заключение

Многие статьи в интернете начинаются со слов «фундамент оказывает большое влияние на прочность здания». Это правда. Но далее можно прочитать, что «сделать его может каждый», что «здесь ничего сложного» и т. д. Это неправда. Не стоит терять время на чтение таких советов. Задумайтесь, почему заработок профессиональных опытных строителей в несколько раз превышает заработок инженеров? Потому что профессиональный строитель имеет не только теоретические знания, все «научные» рекомендации он своими руками перепробовал.

[adrotate group=»5″]

Приступая к изготовлению опалубки нужно придерживаться двух правил.

1. Первое – работу нужно знать. Не стоит думать, что все очень просто, можно «как-нибудь слепить» и оно «как-нибудь будет стоять».
2. Второе. Любую работу не нужно бояться, но уважать надо обязательно. У вас в голове постоянно должно быть видение операций на несколько шагов вперед, вы должны уметь выбирать из нескольких возможных вариантов самый оптимальный.

Видео – Армирование и опалубка мелкозаглубленного ленточного фундамента

Видео – Установка раскосов для опалубки

Опалубка для Фундамента Своими Руками (от А до Я)

Правильно сделанный фундамент строения – залог долговечной его эксплуатации. А залогом хорошего основания строения является опалубка. Для загородного дома или коттеджа можно сделать опалубку для фундамента своими руками.

Содержание:

• Виды опалубки
  • Щитовая
  • Съёмная
  • Несъёмная
• Применение опалубки для разных типов фундаментов
  •  Ленточного
  • Плитного
  • Свайного
• Изготовление опалубки (пошаговая инструкция)
  • Щитовая
• Особенности установки опалубки
  • Щитовой
  • Съёмной
  • Снятие опалубки с фундамента (пошаговая инструкция)
    • ОПАЛУБКА СВОИМИ РУКАМИ

Виды опалубки

Ленточный фундамент

Опалубочные системы (формы под заливку) можно поделить по методу изготовления и способу монтажа. Систему можно собирать (изготавливать) непосредственно на месте строительства, а можно приобрести готовые комплектующие. В любом случае форму необходимо устанавливать на площадке перед заливкой бетона.

Щитовая

Щитовая опалубка

Щитовая

Самый распространённый тип системы. На строительной площадке из досок собираются плоскости требуемого размера. Затем, в соответствии с разметкой, форма монтируется, раскрепляется дополнительными приспособлениями. В качестве укрепляющих элементов служат: распорки, стяжки, клинья и колья

С наружной стороны формы устанавливаются колья, к которым крепятся клины в виде треугольников, удерживающие конструкцию в вертикальном положении.

Для выдерживания геометрических размеров фундамента, применяются стяжки (шпильки), которые после устройства основания извлекаются, а также распорки, установленные между щитами. Распорки остаются внутри залитого бетоном фундамента.

Применяется такой вид системы при устройстве ленточных, свайных (ростверковых) оснований.

Съёмная

Съёмная опалубка

Съёмная

Съёмная или, как её ещё называют, разборная форма монтируется из листов влагостойкой фанеры, толщиной не менее 22 мм. Такие конструкции предназначены для многоразового использования. Как правило, применяются при устройстве перекрытий зданий. Листы фанеры имеют стандартный размер 1,25 * 2,5 м.

Комплекты продаются вместе с опорными, регулируемыми стойками, которые подпирают листы снизу или выступают в качестве распорок при устройстве ленточного фундамента. Также в комплекте идут замки и детали углов.

Такие листы подойдут при устройстве оснований высокого цокольного этажа.

Несъёмная

Несъёмная опалубка

Несъёмная

Также, в основном, покупной тип системы. Элементы конструкции изготавливаются из легкого пенополистирола. Блоки легко монтируются на месте строительства. В комплекты также входят углы. Такой тип опалубки позволяет сконструировать форму основания сложных размеров, вплоть до закругленных.

Преимуществом такого вида системы является простота монтажа со строгим соблюдением геометрических размеров. К тому же конструктив остается в земле и выполняет дополнительно роль утеплителя. Бетон с обеих сторон оказывается окруженным пенополистеролом, который также выступает в роли гидроизоляции основания строения.

Читайте также: Фундамент: виды, устройство, пошаговая инструкция закладки ленточного фундамента своими руками | Фото & Видео +Отзывы

Применение опалубки для разных типов фундаментов

Опалубка для фундамента

Устройство любого монолитного фундамента требует применения формы. Исключение составляют фундаменты из сборного железобетона.

Применяя опалубку при устройстве фундамента, нужно выдерживать ряд условий:

1Конструктив должен быть устойчивым, прочным, так как давление бетона на стенки может достигать десятки килограмм на квадратный метр

2Размеры конструкции должны быть строго выставлены

3Не допускать наличие щелей, не плотностей прилегания всех элементов системы друг к другу, чтобы не допустить течи бетона

4Необходимо использовать крепёж, позволяющий легко собирать, а также демонтировать форму

 Ленточного

Ленточное основание

Ленточного

Среди строителей распространен этот вид основания. Для его устройства можно применять любой тип системы: щитовую, съёмную или несъёмную. Всё зависит от сложности конструкции и конфигурации основания здания.

Для монтажа конструкции собственными руками выбирают щитовую систему. Она легко собирается из обрезной доски с использованием брусков. К тому же это вариант не требует больших затрат.

Впоследствии конструкцию можно демонтировать и использовать доску в других местах на строительстве дома.

Также подходящий, но более затратный вариант – несъёмная опалубка из пенополистирола. Ленточный фундамент с такой конструкцией получается ровным, а заодно утепленным и гидроизолированным.

Комплекты такой формы поставляются с распорками и соединителями. Процесс сборки напоминает конструктор ЛЕГО.

Разборная система может быть тоже использована, но приобретать её нецелесообразно для строительства частного домовладения. Можно использовать вариант аренды, который тоже затратный.

Плитного

Плитное основание

Плитного

Плитное основание визуально представляет собой площадку из бетона. Заглубляется на глубину до 0,5 м или более 1,8 м.  Для устройства такого основания применяться несъемная форма. Здесь в качестве плоскости выступают листы пенополистирола 50 или 100 мм, которые потом будут служить утеплителем и гидроизолирующей конструкцией.

Варианты со щитовой или съёмной системой —  неэффективны, так как процесс разборки достаточно трудоёмкий. А в случае с разборной (съемной) конструкцией, придется значительно увеличивать площадь котлована под плиту, чтобы осталось место для работ по монтажу и последующей разборки всей формы.

Свайного

Свайное основание

Свайного

Свайный, он же ростверковый, включает в себя элементы ленточного фундамента. В этом варианте оправдано применение деревянной опалубки.

Учитывая тот факт, что свайная конструкция может быть заглубленной, в уровень земли, выше уровня земли, применение формы из досок незаменимо. Единственно, при заглубленном варианте, может быть использована полистирольная несъёмная опалубка, но в частном строительстве такие случаи практически не применяются.

После установки свай на земле между ними устраивается деревянная опалубка, а между свай заливается армированная лента, которая может служить ростверком.

При размещении фундамента выше земли, также между смонтированных свай выставляется деревянная конструкция и заливается бетон.

Такие формы легко изготавливаются и монтируются своими руками, так как свайный конструктив нашел своё широкое применение в частном строительстве.

Читайте также: Отмостка вокруг дома: виды, устройство, схематические чертежи, инструкция как правильно сделать своими руками (30 Фото & Видео) +Отзывы

Изготовление опалубки (пошаговая инструкция)

Изготовление опалубки

Устройство фундамента включает в себя изготовление опалубки. Изготовить, а потом установить её на строительной площадке самостоятельно вполне возможно, выполняя несложные правила.

Щитовая

Деревянная система для устройства фундаментов любого типа остается самой доступной как по цене, так и для самостоятельного монтажа.

Перед работами по изготовлению формы необходимо:

1Подготовить инструмент: рулетка, уровень (простой – 1 м, водяной – 10 м), молоток, шуруповерт, саморезы по дереву

2Выполнить расчет материала

3Приобрести материал: доска обрезная, брус 50*50 мм, шпильки металлические ф10 мм с шайбами и гайками

Котлован под фундамент

1ШАГ 1

Котлован. Приступая к работам необходимо подготовить котлован будущего фундамента. Копать траншеи нужно на 5-10 см шире, чтобы после установки и раскрепления плоскостей из досок можно было засыпать пространство землёй, тем самым укрепив конструкцию.

При установке опалубки на поверхности, требуется выполнить разметку с помощью специальной проволоки (струна обноски). Любой шнур будет ненадёжен, так как может порваться в процессе работ.

Разметка фундамента

2ШАГ 2

Расчет. После выполнения разметки выполняется расчет количества материала.

Для определения количества доски вычисляется периметр фундамента, показатель умножается на 2. Затем, исходя из высоты конструкции и ширины доски, определяем количество досок по вертикали. Умножая этот показатель на вычисленный ранее удвоенный периметр, получается количество пиломатериала в погонных метрах. Разделив на 3-4 м (обычная длина доски) вычислим количество досок в штуках (так их легче заказать).

Количество бруска берется из расчета высоты конструкции, принимая во внимание тот факт, что бруски размещаем через 40-50 см по всей длине.

Распорки устанавливаются напротив вертикальных брусков через один, а между распорками будут размещаться металлические шпильки.

Учитывая все вычисления, а также места установки элементов, можно определить количество материала.

Заказывать материал необходимо с погрешностью +5%. Этот запас поможет устранить погрешности при расчетах.

Изготовление щитов

3ШАГ 3

Изготовление щитов. Исходя из высоты конструкции, сбиваются изделия из досок и брусьев, которые располагают по длине через 40-50 см. Длина плоскостей зависит от размера доски (это может быть 3 или 4 метра).

Установка опалубки

4ШАГ 4

Установка опалубки. Первым этапом забиваются колья из брусков по углам фундамента. Между этими кольями с промежутком 60 – 80 см забиваются промежуточные бруски. Вдоль брусков укладывается направляющая доска, на которую устанавливаются заготовленные щиты. Плоскости саморезами крепятся к установленным кольям.

Для фиксирования геометрических размеров, внутри конструкции крепятся  распорки. Для защиты опалубки от «распирания» бетоном, устанавливаются шпильки.

Подготовка к заливке

5ШАГ 5

Подготовка к заливке. После установки плоскостей, проверяют всю конструкцию на отсутствие щелей. Для гарантированного обеспечения герметичности конструкции, внутреннюю поверхность выстилают плёнкой, чтобы исключить протечку бетона.

По окончании монтажа, проводят армирование будущего основания: устанавливают подготовленные армокаркасы и закладные детали, если этого требует конструкция.

Читайте также: Как залить свайный фундамент своими руками: пошаговая инструкция

Особенности установки опалубки

Схема установки опалубки

Общими особенностями установки являются обязательное соблюдение геометрических размеров. А также выставление всех углов конструкции в одном уровне. А для каждых типов опалубочных систем есть свои особенности.

Щитовой

Щитовая опалубка

Щитовой

Устанавливая щитовую опалубку из досок нужно обращать внимание на высоту плоскостей. Ширина досок может отличаться, в результате получаются различные по высоте конструкции.

Это может повлиять при определении общего уровня установки системы. Нужно стараться подобрать щиты так, чтобы на внешнем контуре или на внутреннем были конструкции одинакового размера.

При монтаже такой системы необходимо контролировать толщину будущего основания, то есть расстояние между внешней и внутренней стороной. Доски могут быть изогнутыми, а это значит, что расстояние будет в разных местах различным.

Подобные ситуации исправляются за счет металлических шпилек, которые стягивают плоскости, или при помощи распорок, увеличивающих расстояние между щитами.

Съёмной

Монтаж съемной опалубки

Съёмной

Монтаж съемной опалубки начинают от любого угла, чем и закрепляются два направления. Для крепления используются специальные замки. Устанавливается форма на заранее подготовленную поверхность. В местах неровностей, ведут подсыпку грунтом.

Устойчивость всех элементов достигается за счет взаимного крепления листов формы друг к другу, чем создается жёсткость системы.

В горизонтальной плоскости правильность установки контролируется уровнем.

Снятие опалубки с фундамента (пошаговая инструкция)

Снятие опалубки

Демонтаж всей конструкции проводят после того, как бетон набрал 70% прочности. Это примерно через 21 день.

1ШАГ 1

Проводится снятие всех шпилек, установленных при монтаже. Гайки скручиваются, и шпильки вытаскиваются. Впоследствии их можно будет использовать повторно.

2ШАГ 2

Убираются все подкосы, подпорки с внешней стороны фундамента. Вытаскиваются забитые колья.

3ШАГ 3

Выкручиваются саморезы, которыми крепились внутренние распорки опалубки.

4ШАГ 4

Снимаются щиты конструкции. После набора прочности бетоном, дерево легко от него отходит.

Такие же шаги предпринимаются при демонтаже внутренней части опалубки.

Проведя демонтаж всей системы, плоскости можно разделить на доски, которые будут использованы на стройке.

Устройство опалубки собственными руками

Устройство опалубки собственными руками – несложная, но ответственная работа, требующая внимания к проведению всех операций. Важным моментом являются подготовительные операции и приобретение материала. Выбор опалубочной системы зависит от конструктива фундамента и финансовых возможностей застройщика.

Дополнительные рекомендации и разъяснения можно получить, просмотрев ниже представленный ролик:

ОПАЛУБКА СВОИМИ РУКАМИ

Опалубка для фундамента: виды (из досок для ленточного, несъемная), устройство, пошаговое изготовление своими руками (Фото & Видео)

5. 5 Общий балл

Про опалубку для фундамента

Для нас очень важна обратная связь с нашими читателями. Оставьте свой рейтинг в комментариях с аргументацией Вашего выбора. Ваше мнение будет полезно другим пользователям.

Доступность применения

8.5

Актуальность информации

9

Раскрытие темы

9.5

Рейтинг пользователей: 1 (1 Голос)

16,686 опалубка Стоковые фото, картинки и изображения

Монолитная каркасная конструкция здания. сплошные стены из бетона. каркас для стен. опалубка для стен из бетона. строительная площадка крупный планPREMIUM

Строительство подпорной стены или контрфорса, опалубка, армирование, подготовка к заливке бетона, строительная площадка. благоустройство территории. превентивные меры против оползней.PREMIUM

Сварочное оборудование для закладки фундамента промышленности, со всем оборудованием для обеспечения безопасностиPREMIUM

Деревянная опалубка с металлической арматурой для заливки бетона и создания прочного основания здания или забора. процесс строительства.ПРЕМИУМ

Строительство современного многоэтажного дома, создание железобетонного каркаса, строительных материалов и строительного кранаПРЕМИУМ

Деталь строящейся железобетонной плитыПРЕМИУМ

Железобетонный фундамент современного монолитного жилого дома. подготовленная опалубка с армирующей сеткой для заливки бетона. технологии монолитного строительстваPREMIUM

Крупный план деревянной опалубки дома, прикрепленной к фундаменту. строительство дома в сельской местности.ПРЕМИУМ

Монолитно-каркасная конструкция здания. сплошные стены из бетона. каркас для стен. опалубка для стен из бетона. строительная площадка крупным планомPREMIUM

Строитель укладывает цемент или бетон в опалубку фундамента. строительство фундамента домаPREMIUM

Укладка цемента или бетона в опалубку фундамента из бетономешалки. фундамент для строительства домаPREMIUM

Крупный план человека, вяжущего металлические стержни для бетона. ПРЕМИУМ

Строительство подпорной стены или контрфорса, опалубка, армирование, подготовка к заливке бетона, строительная площадка. благоустройство территории. превентивные меры против оползней.PREMIUM

Рабочий с помощью стальной вязальной проволоки прикрепляет стальные стержни к арматурным стержням. железобетонные конструкции – вязка металлического арматурного каркаса. подготовка к бетонированию фундаментаPREMIUM

Строительный кран или подъемный кран на крыше строящегося высотного объектаPREMIUM

Дренажные трубы на крупномасштабной строительной площадке на фоне башенных кранов и голубого неба. строительство высотных зданий. монтаж водопровода, канализации, ливневой канализации.ПРЕМИУМ

Строительный магазин, строительные материалы для фона и фактуры, изделия из дерева, доски, вагонка, доски для строительных работ. объекты лесной промышленности. готовый деревянный брус или доска на складе.ПРЕМИУМ

Полевая обработка сваи на отметке. панорамная яма. глубокий фундамент — тип фундамента. передает строительные нагрузки на землю дальше от поверхности, чем мелкозаглубленный фундамент. черновой слойPREMIUM

Строительство современного многоэтажного дома, создание железобетонного каркаса, строительные материалы и строительный кран ПРЕМИУМ

Армирование бетона металлическими стержнями, соединенными проволокой. вид на деревянную опалубку с металлическими обоймами, которыми будет заполняться перекрытие между этажами строящегося загородного дома из пеноблокаPREMIUM

Кран и строящееся здание на фоне голубого небаPREMIUM

Строительный процесс изготовление автобетоносмесителя freshlyPREMIUM

Экскаваторный ковш, перемещающий гравийные камни для фундамента, работа на стройплощадке. ПРЕМИУМ

Заливка цементным раствором кровли строящегося жилого дома с помощью автобетононасоса с высокой стрелой для подачи смеси на верхние этажи. вид с воздуха с дрона. ПРЕМИУМ

Бетон в стальной форме заливают бетоном в районе строительства здания на горе. рабочие в красных рубашках разглаживали лица деревянным бруском.ПРЕМИУМ

Автоматизированная линия по производству пустотных плит, помещение внутри завода с новым оборудованием с дистанционным управлением. ПРЕМИУМ

Фундамент, конструкция здания на заводе. модульная система опалубочных панелей. строительное оборудование.PREMIUM

Арматурный каркас с стыковкой продольной и поперечной арматуры. Опалубка стальная экранированная для возведения железобетонных монолитных конструкций.ПРЕМИУМ

Автобетоносмеситель доставляет свежий бетон на строительную площадку.PREMIUM

Вид издалека на двор здания с двумя рабочими на строительных лесах. строящегося жилого дома с использованием автобетононасосной машины с высокой стрелой для подачи смеси на верхние этажи. вид с воздуха с дрона.PREMIUM

Конус пластиковой стяжки и гидрозатвор (резиновое кольцо) системы стяжки для опалубки бетонных стен на строительной площадке, система аксессуаров для стяжки для железобетонных конструкций зданий. ПРЕМИУМ

Строительство современного высотного здания, создание бетонного каркаса, строительные материалы и строительный кранPREMIUM

Строительство современного многоэтажного жилого комплекса, создание железобетонного каркаса, строительные материалыPREMIUM

Строители в оранжевых касках делают стальной арматурный каркас для заливки бетонной плиты. стальные стержни и металлическая опалубка на строительной площадке. монолитная конструкция. монолитный бетонПРЕМИУМ

Железобетонный фундамент современного монолитного жилого дома. подготовленная опалубка с армирующей сеткой для заливки бетона. грязь и глина на стройке. PREMIUM

Крупный план стройплощадки. обустройство железобетонного ростверка. строительство цокольного этажа. подготовка к монолитным бетонным работам. строительство домаПРЕМИУМ

Бетонирование фундаментной плиты товарным бетономPREMIUM

Кран и строящееся здание на фоне голубого небаPREMIUM

Бесшовная текстура из плитного бетонаPREMIUM

Строительная площадка, красный кирпич и серый бетонPREMIUM

Строительство остановлено из-за коронавируса.PREMIUM

2 Армирование бетона металлическими стержнями, соединенными проволокой. вид на деревянную опалубку с металлическими обоймами, которой будет заполняться перекрытие между этажами в строящемся загородном доме из пеноблока ПРЕМИУМ

Кран и строящееся здание на фоне голубого небаPREMIUM

Кран и строящееся здание на фоне голубого небаPREMIUM

Изометрические работы по фундаменту домаPREMIUM

Кран и строящееся здание на фоне голубого небаPREMIUM

Монолитно-каркасная конструкция здания. сплошные стены из бетона. каркас для стен. опалубка для стен из бетона. строительная площадка крупный планPREMIUM

Арматурная сталь для балок/фундаментов в процессе строительства дома. строительство железобетонной фундаментной балкиPREMIUM

Азиатские рабочие и тайские рабочие вяжут металлические стержни в арматуру каркаса для заливки бетона для строительства новой конструкции на объекте 19 января 2014 г. в Бангкоке, Таиланд. Рабочий выравнивает бетон в опалубке мастеркомPREMIUM

Заливка перекрытий на стройкеPREMIUM

Высотные строительные работы с использованием строительных лесовPREMIUM

Основание бетонных столбов для конструкции дома с деревянным каркасомPREMIUM

Устройство бетонного фундамента для нового домаPREMIUM

Кран и строящееся здание на фоне голубого небаPREMIUM

Опалубка и армирование бетонного армированного фундамента металлическими анкерными болтами, предназначенными для монтаж металлических колонн.ПРЕМИУМ

Бетонная опалубка в котлован при строительстве подземного перехода в метроПРЕМИУМ

Строительные работы из бетона и кирпичаPREMIUM

Строительные работы на фоне голубого небаPREMIUM

Строители на строительных лесах работают с перфоратором и отверткой на фасаде большого торгового центра. skyPREMIUM

Монолитно-каркасная конструкция здания. сплошные стены из бетона. каркас для стен. опалубка для стен из бетона. вид через большую бетонную трубуPREMIUM

Строительство высотного многоэтажного дома, высотный кран, кирпичная стена, жилая многоэтажка, фасад дома. фото в высоком качествеPREMIUM

Деталь металлического настила и железной балки на строительной площадке. настил пола по железобетонной плите. Композитный настилPREMIUM

Бетонирование опорной плиты со свежим бетономPREMIUM

Фото незавершенного строительства, вид сбоку, стена на фоне зеленого дерева снаружи нового комфортного коттеджного домаPREMIUM

Дневное облегченное фото старой стойки смесителя концентрата желтой ржавчины снаружи на фундаменте недостроенного здания возле кирпича и пескаPREMIUM

Строительные работы на высотном здании с использованием строительных лесовPREMIUM

Смотровой колодец и траншея с опалубкой. подготовка к заливке плиты ПРЕМИУМ

Строительство ливневых ям, распределительной камеры хозяйственно-бытовой канализации и насосной станции. строящийся канализационный люк и трубопровод на строительной площадке. очистные сооруженияPREMIUM

Строительство кольцевых и транспортных мостов. строительство автомагистралей и мостовых сооружений. кран для опалубки на мостовых проектных работах. дорожные работы на проезжей части, пересечении дорог и шоссеPREMIUM

Монолитно-каркасная конструкция здания. сплошные стены из бетона. каркас для стен. опалубка для стен из бетона. строительная площадка крупным планомPREMIUM

Фундаментные работы жилищного строительстваPREMIUM

Бетонная плита фундамента с деревянной опалубкойPREMIUM

Бетонирование фундаментной плиты товарным бетономPREMIUM

Бетонная плита фундамента с деревянной опалубкойPREMIUM

Фасадный рисунок с деревянной опалубкой многоквартирного дома в городе, жилой дом с экологически чистыми материалами и концепцией энергосбереженияPREMIUM

Железобетонные колонны под строительство. армирование стальными стержнями, фундаментная плита и фундаменты, незавершенный строительный проект. 3d иллюстрацияPREMIUM

Арматурная стальная конструкцияPREMIUM

Деревянная опалубка бетонный ленточный фундамент под коттедж ПРЕМИУМ

Оштукатуривание, восстановление, гидроизоляция подвала или погреба и рабочий инструмент. строительство подвала или подвала жилого дома с электрическими установками и свежеоштукатуренными стенами. ПРЕМИУМ

Крупный план строительства стенового здания.0003

Строительная площадка с башенными кранами на строительстве зданий. строитель по опалубке. краны по заливке бетона в опалубку. башенные краны на строительстве в застроенной среде. ремонт зданий.ПРЕМИУМ

Бетонные работы насосной машиной и использование бетона для уплотнения бетона жесткой консистенции.ПРЕМИУМ

Строительство жилого дома.ПРЕМИУМ

Работница, использующая стальную проволоку на стройке.ПРЕМИУМ

Бетонные работы на стройке. строители в касках укладывают стальную арматуру перед заливкой бетона. заливка бетонной плиты. монолитная конструкцияPREMIUM

Стяжка арматуры на стройплощадке. арматура стальных стержней для железобетонных и строительных конструкций. ПРЕМИУМ

Башенные краны работают на строительной площадке на фоне заката. процесс строительства новых современных жилых домов. мягкий фокус, возможная зернистостьPREMIUM

Металлический каркас бетонной монолитной конструкции.Армирование бетонных стен.PREMIUM

Строительная площадка жилого домаPREMIUM

Муфты металлические резьбовые, соединяющие арматуру. арматурный каркасPREMIUM

Изоляционные бетонные формы МКФ с железобетонными стенами дома. изоляционные бетонные формы icf из пенопласта, которые строительные бригады укладывают в форму стен здания. PREMIUM

Бетон в деревянной опалубке для фундамента стены на строительной площадке, Фотография, картинки, изображения и сток-фотография без роялти. Рис. ESY-047547770

Купите это изображение по цене от

10 €

Всего за 0,27 € при максимальном разрешении с easySUBSCRIPTION

См. наши планы подписки

Лицензия без лицензионных отчислений

Выберите разрешение, которое лучше всего соответствует вашим потребностям

0}»>

	С 1 МБ А8	724 х 483 пикселей 25,5 х 17 см	72	€10,00
	М 6 МБ А6	1774 х 1182 пикселей 15 х 10 см	300	€20,00
	л 26 МБ А4	3692 х 2462 пикселей 31,3 х 20,8 см	300	€25,00
	XL 50 МБ А3	5120 х 3414 пикселей 43,3 х 28,9 см	300	€30,00

Эти цены действительны для покупок, сделанных в Интернете

Купить сейчас

Добавить в корзину

ДОСТАВКА: Изображение сжато как JPG

Код изображения: ESY-047547770 Фотограф: Коллекция: Фотопоиск ЛБРФ Пользовательская лицензия: Низкий бюджет без лицензионных отчислений Наличие высокого разрешения: До XL 50 МБ А3 (5120 х 3414 пикселей — 43,3 х 28,9смс — 300 точек на дюйм)

Специальная коллекция: Маленький бюджет

Доступно для всех разрешенных видов использования в соответствии с нашими Условиями лицензирования бесплатного визуального контента.
