Рекомендации по сборке опалубки: как правильно собрать ее?

Главным элементом при формировании монолитных конструкций являются опалубочные системы. Это довольно сложные в функциональном плане сооружения, возведение которых необходимо доверить исключительно профессиональным строителям. Самостоятельная сборка опалубочных систем, без должного опыта и подходящих материалов может привести к обрушению всей конструкции, а также значительным материальным и финансовым убыткам. По размеру составных элементов различается мелкощитовая и крупнощитовая (балочно-ригельная) опалубка. Они имеют определённые особенности при сборке.

Как осуществляется сборка мелкощитовой опалубки

В состав опалубочных конструкций небольшого размера входят следующие комплектующие:

• Линейный щит — он отвечает за надёжное крепление палубы из ламинированной фанеры, выполняется в виде жёсткого металлического каркаса.
• Универсальный щит — используется непосредственно для формирования необходимых сооружений.
• Доборный щит — отвечает за формирование и «подгонку» опалубки необходимых геометрических параметров.
• Угловой щит — предназначен для возведения внешних или внутренних стен.
• Шарнирный шит — используется как альтернатива угловому в случае, если необходимо сформировать стены не под прямым углом.

Мелкощитовая технология опалубки удобна тем, что щиты могут располагаться в самых разных положениях и комбинироваться между собой. Крепление всех составных элементом осуществляется посредством технологических отверстий и специальных замковых соединений. Если нет возможности применить доборный щит, роль крепёжного элемента выполняет деревянная прокладка и удлинённое замковое соединение.

Как осуществляется сборка крупнощитовой опалубки

Составными частями такой конструкции являются стальной ригель, фанера, ламинированная для дополнительной прочности и деревянная балка. В правильно подобранной комбинации они позволяют создать опалубочные системы любой высоты и конфигурации.

Процесс формирования осуществляется на заранее подготовленном деревянном основании. Все работы условно можно разделить на 5 основных этапов:

1. Правильное расположение ригелей на деревянном основании. На этом этапе следует крайне внимательно определить правильное положение основных элементов конструкции, в противном случае в дальнейшем станет сложно соединять щиты между собой.
2. Деревянные балки для формирования каркаса. На ригели устанавливаются крайние конструкции под углом 90. Затем между ними следует установить промежуточные балки.
3. Монтаж ламинированной фанеры. Проводятся прямо поверх балок и закрепляется при помощи шурупов.
4. Установка защитных сооружений. С обеих сторон полученная конструкция облицовывается досками.
5. Создание отверстий для стяжек. Они проделываются в фанере для надёжного крепления опалубочных щитов.

Как происходит формирование опалубочных систем

На первом этапе форсирования опалубочных конструкций осуществляется установка и сборка угловых щитов.

К ним последовательно закрепляются универсальные и линейные щиты. Именно такая связка является гарантом того, что все составные элементы конструкции не упадут и не деформируются под воздействием несущих нагрузок. Однако важно проверить расстояния между всеми основными элементами конструкций. Если все параметры совпадают, можно проводить монтаж всех остальных элементов системы.

Следует отметить, что сборка мелкощитовой опалубки осуществляется при помощи подручных инструментов, такими как молоток. А вот для установки элементов больших размеров следует использовать тяжёлую подъёмную технику и специальные стяжные винты.

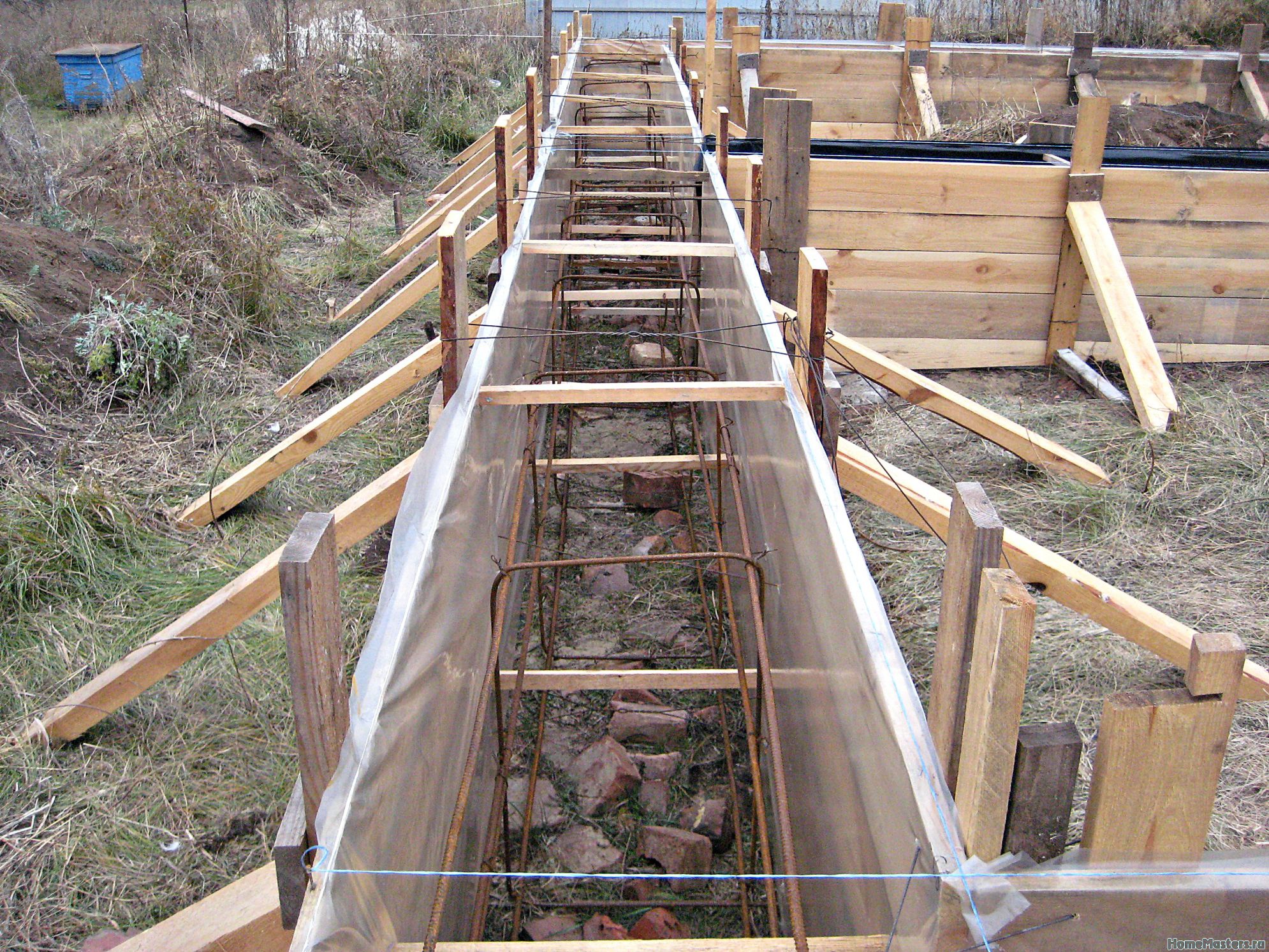

Пошаговая инструкция как сделать опалубку для ленточного фундамента своими руками

Прежде чем приступить к строительству опалубки для ленточного фундамента, давайте разберем, сколько видов  конструкций опалубки существует.

Это необходимо для того, чтоб выбрать тот вариант опалубки, что нужно.

Как правильно сделать опалубку для ленточного фундамента

Качество всего строительства во многом зависит от качества выполненных работ по установке опалубки и по  основе дома, то есть по фундаменту.

Типы опалубки

Конструкция опалубки  в зависимости от типа делится на две группы:

• Опалубка с съемной конструкцией;
• Опалубка, что имеет не съемную конструкцию.

В строительстве без формирования монолитной, бетонной и железобетонной конструкции не обойтись.  И неважно дом это, или  предварительно построенный каркас, который называют опалубкой.

В случае самостоятельного строительства, опалубка для ленточного фундамента производится  собственноручно.  Главное выбрать тип опалубки и правильно выполнить все пошаговое ее строительство.

Давайте подробнее остановимся на каждом из них.

Итак,  конструкция опалубки, как уже упоминалось, бывает съемной, и нет.

Съемная опалубка

Самый известный и широко применяемый тип конструкции. Съемная опалубка, значит, после заливки ленточного фундамента этот вид опалубки подлежит демонтажу.

К тому же в этом случае она снимается сразу после того как заливной бетон схватился.

Благодаря этому типу опалубки возможно, сформировать фундамент с любой формой. Это относиться не только к ленточному фундаменту, но   и для лестничных пролетов, монолитных стен и так далее.

Изготавливается съемная конструкция при помощи:

• Нарезной доски;
• Листов фанеры, что отличается от фанеры обычной повышенной влагостойкостью;
• Стальных листов, которые могут быть л из любого материала, то есть и сталь и алюминий.

Но, для строительства ленточного фундамента лучше использовать нарезные доски, влагостойкую фанеру и деревянные брусья. Так же можно процесс строительства опалубки упростить, путем, использования специального металлического каркаса для  крепления нарезных досок.

При этом помните, что установить опалубку только с использованием фанеры не стоит. Ее можно использовать только в том случае, если фундамент имеет небольшие габариты.

Лучше остановить свой выбор на брусьях и деревянных досках.

Не важно, из какого материала строиться конструкция опалубки. Главное соблюдать во время строительства основные  монтажные правила.

Несъемная опалубка считается выгодным типом и простым для монтажа, к тому же скорость возведения в таком случае намного больше, чем при несъемной конструкции.

Для ее возведения чаще всего применяется подручный материал. Это может быть ДСП, ДВП, металлический каркас или даже трубы металлические или асбестовые, имеющие диаметр от 150 до 200 мм. Поэтому это огромный плюс.

Такая опалубка проста в монтаже и не требует больших земляных работ. При возведении не нужны распорки и опоры.

Несъемная

Типы несъемной опалубки

Металлический

Этот тип считается самым дорогим. Ее изготовляют из стальных листов толщиной от 1 до 2 мм.

Достоинства данного вида:

• Гидроизоляция фундамента хорошая
• Она легко принимает нужную форму фундамента
• Ленточный или монолитный фундамент отлично ляжет на металлическую опалубку
• Внешнюю сторону легко и просто обработать

Минус:

• высокая стоимость.

Железобетонная

Этот вид считается относительным вариантом.

Достоинства:

• В зависимости от толщины бетонных плит, можно заметно уменьшить расход самого бетона. При этом, его прочность никак не снизится.

Минусы:

• Плиты очень тяжелые
• Если плиты не монолитны и высоты одной будет не хватать – придется делать распорки

Пенополистирол

Этот вариант считается самым практичным. При этом опалубка собирается из отдельных блоков, которые фиксируются между собой.

Достоинства:

• Монтаж простой
• Есть возможность придать определенную форму
• Утепление
• Гидроизоляция

Минусы:

• Не сильно низка цена
• Сложность подбора некоторых элементов

Деревянная

В качестве материала можно брать листы фанеры или доску.

Достоинства:

• Хорошая цена
• Доступность материала
• Монтаж простой
• Нет нужны приобретать дополнительное оборудование для монтажа

Минусы:

• Из-за различных габаритов материала возможно придется применять дополнительные средства для усиления и соединения опалубки

Подручные материалы

Какие подручные материалы можно применять при строительстве опалубки?

• Трубы
• Профнастил
• Шифер
• Другой любой подходящий материал, который сможет обеспечить нужную форму и при этом предотвратит утечку цемента

Достоинства:

• Дешевизна возведения

Минусы:

• Сложность сборки
• Утечка бетона при заливании
• Возможно получится слабая несущая мощность
• Возможно понадобятся дополнительные опоры

Как правильно сделать несъемную опалубку для фундамента своими руками?

Несъемную опалубку для фундамента своими руками

Она возводится в несколько этапов.

Первый этап – земляные работы

После расчета необходимой мощности будущей опалубки, роется траншея.

Совет: оставьте запас от 1 до 2, 5 см между грунтом и будущей опалубки. Такой способ упростит монтаж.

Далее дно засыпается песком или щебнем и хорошенько трамбуется. Этот шаг делается, чтобы уменьшить потерю бетона.

Если Вы решили использовать армирование, то его нужно устанавливать на этом этапе.

Второй этап – возведение элементов опалубки

На данном этапе происходит формирование арматурного каркаса, если он используется. Кроме того возводится конструкция с выбранным материалом.

После этих этапов заливается бетон. Примерно через 25 – 30 дней можно будет начать строительство. За это время бетон схватиться и затвердеет и можно будет приступать к следующим этапам.

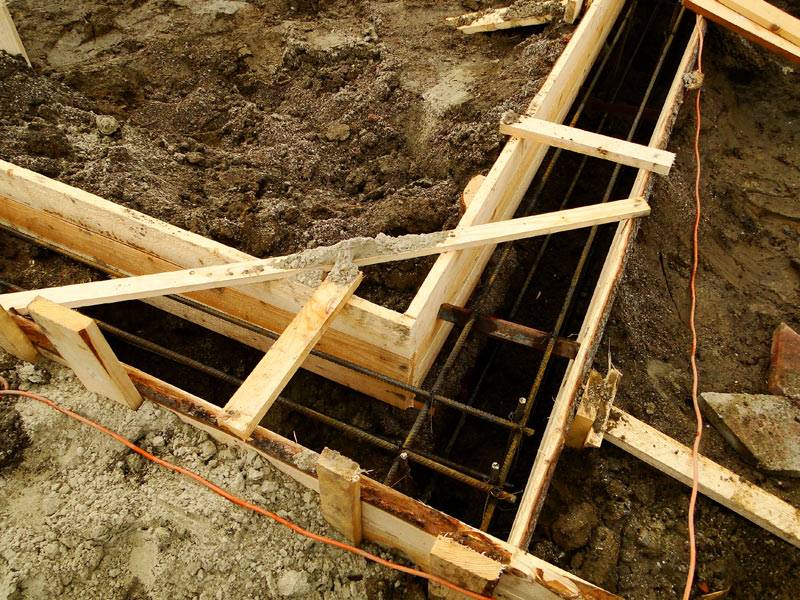

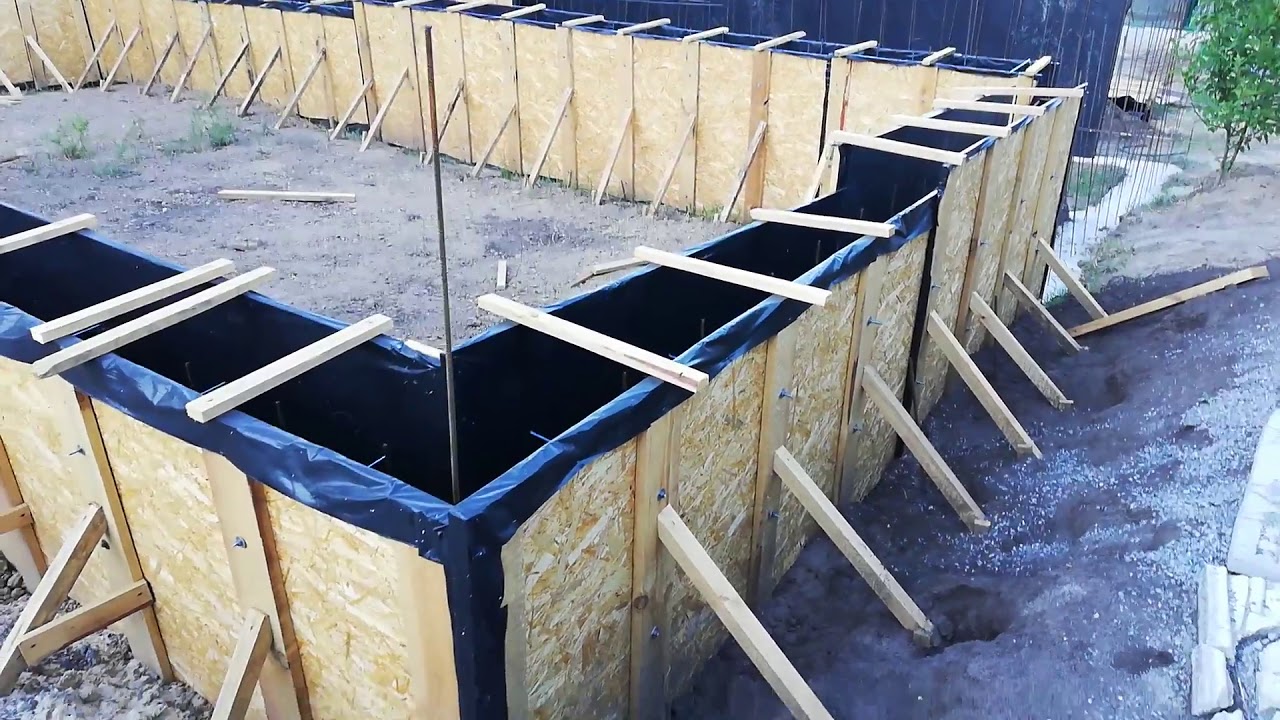

Как собрать опалубку для ленточного фундамента

• Каркас  конструкции только жесткий, с прочной фиксацией всех элементов;
• Элементы опалубки не должны иметь щелей, все  части опалубки точно подогнаны друг к другу;
• Опалубка должна выдержать создаваемое давление бетонного раствора.

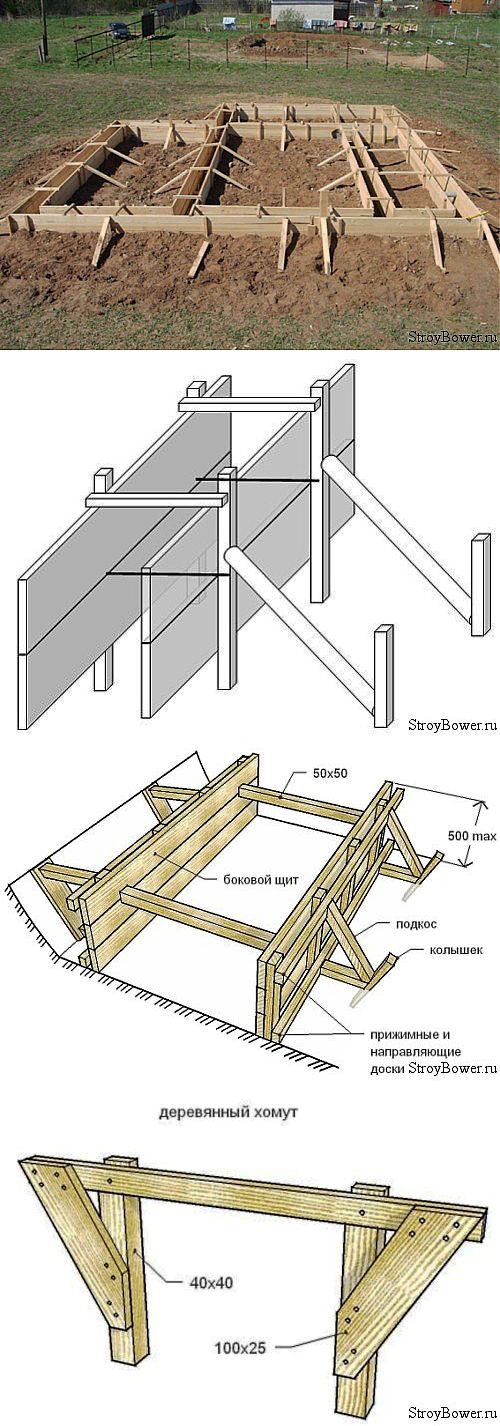

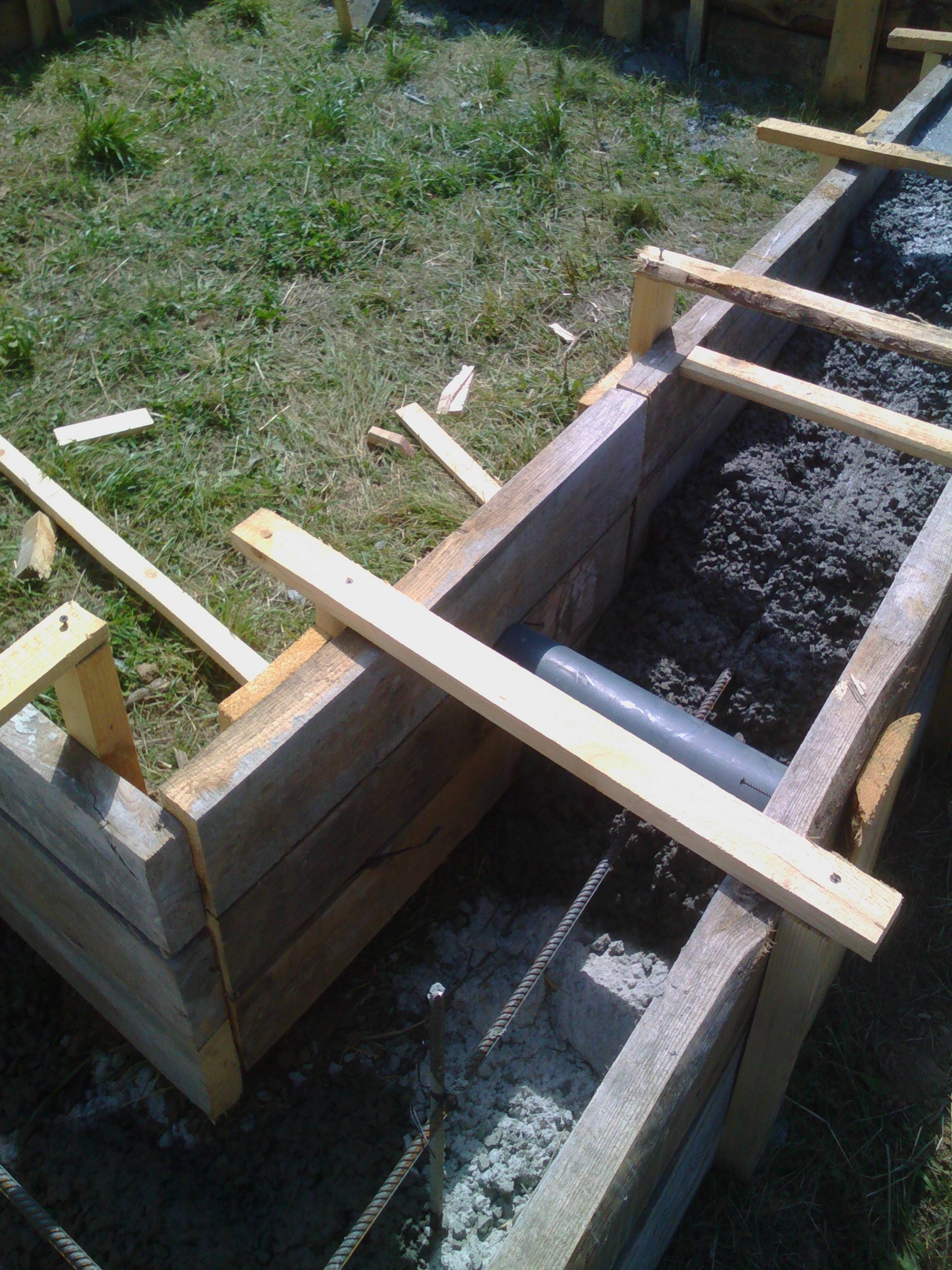

Изготовление деревянных элементов конструкции опалубки для ленточного фундамента

Заготовляется материал. Это должны быть  нарезные доски, 20-45 мм в толщине. Ширина не важна. Но чем доска шире, тем проще и быстрее сконструировать опалубку.

С заготовленной доски сбивается щит с высотой в соответствии с высотой фундамента.

Между собой щиты скрепляются  деревянными брусьями при помощи саморезов, и только саморезы  вкручиваются шляпками изнутри. Щели оббиваются дополнительно рейками в соответствии с размерами щита.

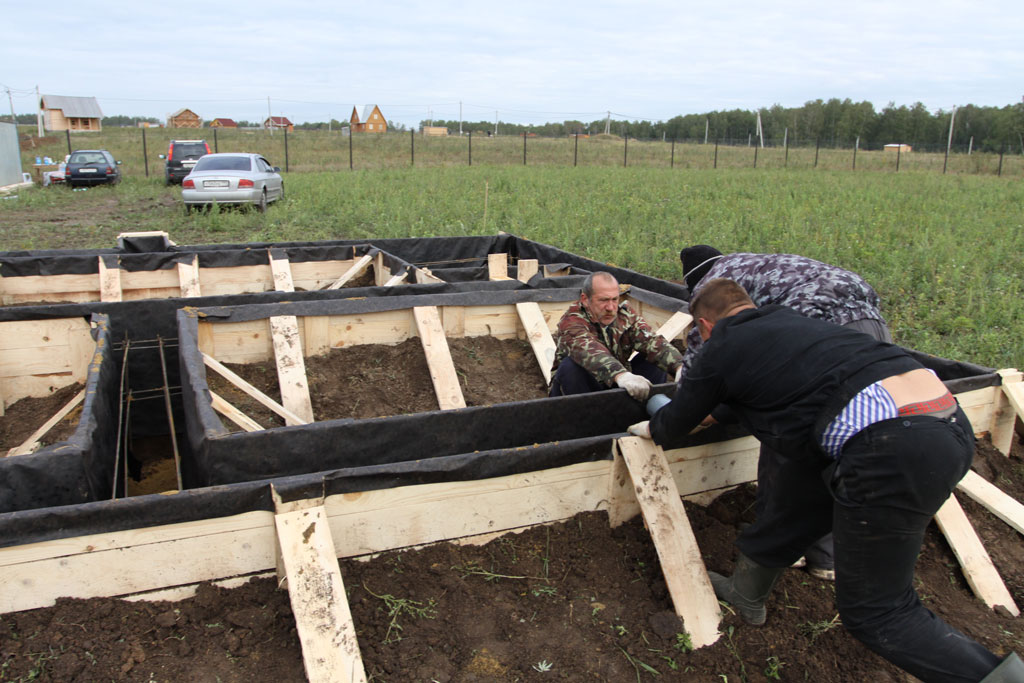

Опалубка под ленточный фундамент своими руками

Сама же инструкция возведения опалубки выглядит вот так:

• Подготовка рабочего места, то есть рытье траншеи, заготовка строительного материала и инструменты;
• Нарезать доски по размеру в соответствии с размером фундамента;
• Изготовление щитов;
• Закрепление опалубки, фиксация прочности с наружи конструкции;
• Проверка на прочность.

Правильно выполненные работы строительства опалубки – полное отсутствие проблем во время изготовления ленточного фундамента.

Как правильно собрать опалубку? Мелкощитовая и крупнощитовая опалубка

Главной частью системы щитовой опалубки выступает щит линейного типа. Это жесткий каркас из металла, к которому присоединяется палуба из фанеры.

Подобная опалубка подразделяется на мелкощитовую и крупнощитовую в зависимости от высоты используемых щитов. Опалубочные панели с высотой до 1500 мм приравнивают к первому типу, а 3000 мм – ко второму. Ширина обоих типов щитов принимается от 300 до 1200 мм.

Установка мелкощитового типа

В состав мелкощитовой опалубки, помимо щита линейного типа включается:

— Доборный щит. Применяется для приведения размеров опалубки под необходимый размер.

— Угловой. При помощи него осуществляется поворот опалубочной конструкции под 90^о.

— Шарнирный угол. Применяется когда угол поворота не прямой.

Во время строительства стен или бетонного основания с помощью данного типа опалубки, щиты можно комбинировать и совмещать между собой, производить с ними манипуляции. Если необходимо, можно сочетать опалубку с мелкими щитами с крупнощитовой.

С целью совмещения всех частей в каркасе опалубочной конструкции предусмотрены специальные отверстия. Процесс соединения осуществляется при использовании ударного замка. В труднодоступных местах, где нельзя применить дополнительный щит, устанавливается деревянная вкладка. При таком способе совмещение опалубки осуществляется удлиненным замком.

Начало сборки

Чтобы более грамотно произвести сборку опалубки, необходимо изучить инструкцию распределения щитов и поэтапной сборки, схему которой формируют специалисты для определенного объекта.

В схеме имеется лист с принятым техническим заданием (схематичный рисунок стеновой части) несколько экземпляров с уровневой расстановкой всех элементов опалубки. Все щиты в схеме имеют свои размеры и маркеры. Бывает, что между элементами конструкции появляются промежутки, обозначенные на схеме как «зазор». В них помещают деревянные бруски или доски. Данные дополнения необходимы для соответствия размерности стен условиям технического задания.

Производить установку мелкощитовой опалубки нужно с монтажа угловых панелей. Далее к ним прикрепляются соседние по чертежу элементы опалубки. После присоединения к угловым щитам, связанная конструкция не упадет, и можно проводить проверку линейных размеров расстояний между всеми углами. Если размерность учтена, то стыковка щитов продолжается.

Производить сборку мелкощитовой конструкции лучше вдвоем. Панели присоединяются друг к другу за счет специального ударного замка с применением молотка, без какого-либо специализированного инструмента. Присоединение к панелям, расположенным напротив, осуществляют с помощью стяжных винтов.

При монтаже опалубки используются также подкосы, обеспечивающие вертикальность стене. В случае необходимости (при высоте 3 м и более)  щиты могут разравниваться балкой.

Установка балочно-ригельной конструкции

Подобный вид опалубки включает в себя следующие элементы: балка, фанера, ригель из стали. Их сочетание позволяет формировать панели любых габаритов.

Монтаж элементов балочно – ригельной опалубки уместно осуществлять на настиле из деревянных материалов. Такой подход позволяет устанавливать прямой угол между элементами конструкции и необходимое расстояние между ними. Установка подобной опалубки проводится в несколько приемов:

• Расположение ригелей на настиле. Во время размещения немаловажно использовать ограничители и ориентироваться на размеры проекта. Неправильное размещение ригелей может создать трудности при дальнейшем скреплении опалубочных элементов друг с другом.
• Размещение деревянных балок. Балки, находящиеся с краю, размещаются сверху ригелей под углом 90⁰ и крепятся к ним хомутами. Далее между крайними устанавливаются остальные балки, а верхние их части выравниваются, расстояния между элементами указываются в проекте.
• Крепеж фанеры. Фанера крепится сверху балок при помощи шурупов.
• Установка «защиты». С обеих сторон созданной панели к деревянной части присоединяются доски. Снизу – для изолирования торцевой части балок при разборе опалубки или выгрузки панелей краном, сверху – с целью уменьшения боковой нагрузки на балки при поднятии опалубочных конструкций краном. Подобный прием выполняется не всегда и во время стройки зачастую его не используют.
• Отверстия без стяжек. Их проделывают в фанере на заключительном этапе.

Установка угловых конструкций данного вида опалубки осуществляется по такой же схеме.

Как правильно собрать опалубку для фундамента из досок под забор?

Бетон – неизменный спутник любых строительных работ капитальной направленности. Опалубка для забора, своими руками изготовленная, относится к наиболее простой разновидности ограничительных конструкций при заливке бетона.

Опалубка – разновидности бетонных границ

Существует несколько видов опалубок, используемых в строительстве в качестве прочной и надежной основы для бетонных (либо железобетонных) сооружений:

• Горизонтальные опалубки служат для возведения плит перекрытия, имеют значительную толщину и обязательно армируются стальными стержнями;
• Вертикальные опалубки используются при строительстве тонких, но при этом прочных стен нестандартной конфигурации;
• Наклонные и архитектурные опалубки служат средством дизайнерской выразительности при создании уникальных конструкций из бетона.

Опалубка для забора отличается наибольшей простотой изготовления и наименьшими габаритами среди всех прочих «бетонных границ». При наличии минимальных плотницких навыков ее легко сделать самому, что особенно актуально именно при строительстве забора.

Дело в том, что типичный забор представляет собой сооружении довольно длинное и при этом однотипное. Незачем тратить массу сил для обустройства всей линии опалубки сразу – можно и нужно готовить заливку отдельными секциями. Когда убирать опалубку можно без ущерба для прочности свежего бетона, снятые доски собираются заново на другом месте дислокации. Так можно существенно сэкономить на исходных материалах при изготовлении самодельной опалубки. Да и монтаж уже готовых конструкций на новом месте выполняется проще и быстрее.

Опалубка для забора своими руками: выбираем материал

Обычно материалом для изготовления «заборной» опалубки служат доски. Плиты ДСП и ДВП для этой цели не подойдут, ввиду их разбухания под воздействием влаги. Древесностружечные плиты могут использоваться в небольших опалубочных конструкциях, но только однократно, после демонтажа их придется выбросить. Разумеется, очень качественная и ровная опалубка получается из специальных стальных плит, но для заборов их не выпускают, металлические опалубки используются при заливке плит перекрытия, мостов, эстакад и прочих ответственных конструкций при капитальном строительстве.

Любая опалубка под бетонную заливку обязана удовлетворять следующим требованиям:

• Точная и плотная подгонка досок друг к другу;
• Запас прочности – вес даже небольшой бетонной конструкции весьма велик, доски должны выдерживать массу бетона без прогибов и деформаций;
• Возможность легкого демонтажа без серьезных повреждений целостности досок.

Если после каждого «переезда» на новое монтажное место опалубка нуждается в длительной реставрации, значит, она неправильно собрана либо безответственно разобрана. Качественная опалубочная конструкция легко переносит десяток перемещений вдоль линии будущего забора.

Опалубка монтируется из прочных и сухих досок толщиной от 20 мм, без трещин, крупных сучков, трухлявости и других очевидных дефектов. Из досок сколачиваются стандартные щиты с примерными размерами 100-200 см в длину до 50-60 см в высоту. На каждый щит приходится несколько задних планок крепления. Гвозди вбиваются в лицевую (бетонную) часть опалубки и загибаются с противоположной стороны на крепежных планках.

Мастера сайта REMOSKOP.RU подготовили для Вас специальный калькулятор Калькулятор опалубки. Вы легко сможете рассчитать опалубку.

Кроме того, понадобятся внешние бруски усиления сечением от 50х50 мм и длиной не менее метра. Для стыковки узких щелей между щитами допустимо использовать листы прочной многослойной фанеры. Та же фанера потребуется для видимой (верхней) части заливки.

Как сделать опалубку для забора – монтажная инструкция

Особенность ленточного фундамента для забора состоит в его заглубленном положении. Рассмотрим подробно, как сделать опалубку для забора с учетом необходимости земляных работ и перемещения нашей конструкции по мере застывания бетона.

Как сделать опалубку для забора — пошаговая схема

Шаг 1: Разметочный

Важность данного этапа «заборостроительного дела» часто недооценивается. Будущий забор рисуется на грунте легким движением кирзового сапога, после чего начинается рытье траншеи, сколачивание опалубки и замес бетонной смеси – желание продвинуться к строительной цели бежит впереди здравомыслия. Сначала необходимо полностью разметить весь периметр будущего забора. Наверняка, его протяженность составит десятки (а то и сотни) метров.

Возможно наличие пней и других тяжелых «сюрпризов», канав и прочих инженерных коммуникаций. Лучше обогнуть преграду, чем героически корчевать пни и сверлить туннели для дренажа на пути будущего забора. Вполне вероятен значительный перепад высот вдоль заборной линии. Если в начальной точке углубление опалубки в грунт будет составлять 15 см, то на другой стороне участка вполне можно выйти на полуметровую глубину заливки. Или наоборот – все это следует учесть на разметочной стадии, до установки первого ограничительного щита нашей опалубки.

Шаг 2: Землекопный

Канава под забор выкапывается со значительным запасом по ширине. Например, если толщина заливки определена в 30 см, то ширина канавы должна составить 50-60 см. Это связано с необходимостью креплений щитов боковыми брусками, которые вкапываются в грунт на 30-40 см глубже опалубочных щитов. Как и разметку, выемку грунта производят по всей линии будущего забора. Общая глубина землекопных работ должна на 10-15 см превышать заглубленную часть опалубки. Как мы помним, бетон непосредственно на слой почвы заливать нельзя, потребуется гравийно-песчанная подушка под бетонным слоем.

Шаг 3: Установка вертикальных брусков

Внутри канавы вдоль ее краев выкапывается сдвоенный ряд лунок под бруски сечением 50х50 мм. Допустимо немного разрыхлить землю лопатой и вбить бруски с должной прочностью и строго вертикально. Расстояние между импровизированными сваями должно составить 100 см при заливке в 30 см ширины, 120-130 см при 20-сантиметровой толщине фундамента и т.д. Верхняя часть брусков должна значительно выступать над вырытой канавой. Например, если видимая часть заливки будет равна 20 см, то бруски должны подниматься над ней на 20-25 см. Это потребуется для дальнейшего крепления опалубки, для ее жесткости и прочности.

Шаг 4: Установка щитов и фанеры

По выставленным вертикальным брускам собирается двойная линия деревянных щитов. Очень важно, чтобы они располагались строго вертикально и на одинаковом расстоянии друг от друга. Возможно, придется скорректировать положение несущих брусков для необходимой точности положения щитов. Когда все имеющиеся щиты вертикально смонтированы в канаве, на ее дно засыпают гравий слоем 5-7 см и песок аналогичной толщины. Тем самым создается необходимая «подушка» под бетонную заливку и дополнительно укрепляются щиты опалубки.

Вертикальные бруски надежно скрепляем между собой с помощью горизонтальных планок. Обязательно используем длинные саморезные шурупы, не забывая контролировать точность опалубочных щитов при крепеже. После того, как противолежащие щиты опалубки соединены в единую конструкцию, можно укрепить их землей или гравием с внешней стороны канавы.

Шаг 5: Монтаж фанеры

Осталось установить нарезку из фанерных листов между щитами и насыпанным песком. Ширина фанеры соответствует глубине заливки, ее достаточно плотно задвинуть в щель между песком и досками. Под тяжестью бетона фанерный лист прижмется к дереву и придаст всей заливке необходимую гладкость. Смонтируйте между досками опалубки необходимые элементы арматуры – для усиления бетона или крепежа заборной конструкции. Теперь можно приступать к заливке бетона в готовую ленточную «емкость».

Шаг 6: Линейное продолжение

Разборка опалубки после застывания бетонной смеси выполняется в обратном порядке. Сначала снимаются горизонтальные планки между брусками, потом выдергиваются вертикальные сваи, далее отодвигаются к краю канавы опалубочные щиты. В последнюю очередь удаляются фанерные вставки. Все детали нашего опалубочного конструктора переносятся на новое место – и работа повторяется, начиная с шага № 3.

«Нужен ли фундамент для забора?» — вопрос отнюдь не риторический, особенно когда речь идет о защитном сооружении. Ограда может выполнять только декоративные функции, но все же лучше, если она будет служить долговечным защитным сооружением. И в самом деле, надежное основание требуется для каждой капитальной постройки, в том числе и ограждения.

Все тонкости и подводные камни при изготовлении опалубки, как не допустить лишней траты времени, какие виды материалов лучше использовать — это и многое другое поведает данная статья с теоретической и практической точек зрения.

Для чего нужна опалубка?

Любой бетонщик ответит на вопрос, что самое главное – это правильная опалубка. Прежде всего стоит сказать о необходимости фундамента для забора. При этом неважно, из какого материала он будет изготовлен – главная задача не пропустить неприятеля на хозяйские владения. Как известно, преодолеть ограду можно тремя основными способами:

• перепрыгнуть, перелезть;
• сломать само ограждение, сделать в нем дыру;
• совершить подкоп.

Множество животных: собаки, кошки, куры, крысы и другие способны сделать последний из «подвигов», не говоря уже о диких зверях в сельской местности – это куницы, хорьки и ласки. Именно поэтому фундамент так необходим, а чтобы постройка выглядела эстетично и ровно, его следует делать выступающим над поверхностью земли.

Обычно высота составляет не более 25 см, что позволяет исключить разрушение материала забора, защитить его от губительной «земляной» влаги и других вредных факторов окружающей среды. Бывают и более высокие цоколи при значительных перепадах уровня ландшафта. В любом случае опалубка потребуется для экономии сил, времени и материалов. Без нее просто не обойтись.

Каким образом и по каким формулам выполняется расчет кубов бетона на фундамент — читайте здесь.

Из этой статьи вы узнаете, как правильно провести расчет количества арматуры для фундамента.

Посмотреть наглядный пример расчета нагрузок на фундамент можно в этом материале.

Из чего можно сделать опалубку?

Обычно опалубку строят из древесины, сбивая доски в монолитные и крепкие щиты. Однако в последние годы обилие стройматериалов позволило расширить арсенал для её изготовления. В принципе, можно использовать любые плиты и листы, различный бросовый материал – все, что есть под рукой. В сочетании с несущими элементами они справятся со своей задачей на «отлично». К несущим материалам можно отнести:

• шифер;
• ДВП;
• металлический лист;
• фанеру.

Отлично с этой задачей справляется ламинированный ДСП. Гладкая поверхность выгодно отличает его от других, т.к. бетон не цепляется за стенки опалубки, эффективно заполняя пустоты.

Впрочем, за неимением другого или в целях экономии средств можно использовать и неламинированный ДСП. Ценность самой плиты заключается в легкости монтажа, доступности материала, а особенно стоит отметить главное ее достоинство – это несущая способность. Она во многом зависит от толщины листа, однако даже при стандартных 16 мм прочность конструкции достаточно велика, а потому способна выдерживать значительные нагрузки.

Опалубка из стекло-магнезитовых листов

Установка опалубки на раз, два, три!

Данный раздел будет полезен как практическое руководство к действию или шпаргалка для бывалых мастеров. Здесь законспектированы основные практические приемы и методы работы. Итак, изготовление опалубки для ленточного фундамента под забор щитовым методом из древесных материалов выполняется в несколько шагов:

1. Подготовка. Данный этап включает в себя разметку и рытье траншеи под фундамент, заготовку материалов, проверку инструмента и приспособлений. Перед тем как приступить к земляным работам, необходимо сделать разметку на всю длину забора. Она поможет выявить возможные преграды и помехи при выемке грунта – ими могут оказаться неприметный на первый взгляд пень или канава, дерево или труба коммуникаций. Далее следует заготовить материалы и инструмент. Итого для дела потребуется: лопата штыковая и подборная, ножовка либо электролобзик, шуруповерт, молоток, уровень, отвес, брус, фанера, доска, гвозди и саморезы. Дополнительно могут понадобиться лом, монтировка, топор для устранения кореньев и прочих работ и арматура, которая придаст прочность бетону и существенно продлит срок службы ограждения.
2. Изготовление элементов опалубки. Щиты, как основу опалубки, легко сделать из ДСП, распилив плиту на полосы нужных размеров, либо из досок, сколоченных в единое полотно. Количество таких щитов зависит от индивидуальных потребностей: либо это опалубка на всю длину фундамента для одномоментной заливки, либо только для отдельных отрезков длиной в 3-9 метров.
3. Монтаж. Перед установкой поверхности щитов лучше гидроизолировать, дабы исключить быстрое удаление влаги из бетона, что приводит к пересыханию и растрескиванию монолита. Данный прием особенно актуален в жаркую и сухую погоду. Так, например, с помощью разжиженного гудрона либо отработанного масла можно решить этот вопрос. А можно просто – устлать поверхность древесных щитов полиэтиленовой пленкой или использовать специальный гидрофобизатор.
   Итак, щиты готовы, канава вырыта, выполнена отсыпка песком и гравием слоями по 5 см — как подушка под бетон. Далее следует установка вертикальных кольев из бруса на равном расстоянии от 0,5 метра до 1 метра в зависимости от несущей способности материала полотна. Щиты крепятся к кольям с помощью саморезов или гвоздей.

Выполняя крепеж опалубки шляпки саморезов лучше оставлять с внешней стороны. Это обеспечит в дальнейшем простую и аккуратную разборку.

Затем через просверленные отверстия щиты следует скрепить поперечно между собой арматурой или толстой проволокой. Для дополнительной прочности ставятся боковые укосины, вверху также поперечно крепятся косынки обрезками из бруса. Не забывайте про арматуру. Работа сделана, и опалубка готова!

Нюансы устройства опалубки на склоне

Всем известно, что идеально ровных участков не бывает – уровень земли так и норовит «сбежать» на пару градусов вверх или вниз. При этом если небольшой уклон не создает особых проблем, то уклон более 10 градусов требует особого подхода при устройстве забора и установке опалубки.

На самом деле ничего сложного здесь нет. Существует всего два варианта:

• Расположить забор и фундамент в одну прямую параллельную линию с рельефом ландшафта. Это наиболее простой, но менее эстетичный и «правильный» метод.
• Второй более правильный и эстетичный вариант – это своеобразная ниспадающая лесенка от опоры к опоре. Фундамент при этом также образует ступеньку после каждого столбика. Все горизонтальные линии строго по уровню. Красиво! Эстетично! Но непрактично. Опалубка для такого фундамента имеет свою специфику.

Как сказано выше, многие люди из соображений правильности изготовления выбирают «каскадный» забор на склоне. Рассмотрим изготовление такой опалубки более подробно:

• Устройство опалубки осложняется именно неровным рельефом. При одномоментной заливке бетоном нужно учитывать, что ее лучше начинать снизу вверх. Щиты под опалубку соответственно аналогично «косые». Они должны соответствовать уклону. Естественно, такие доработки создают дополнительные сложности при изготовлении. Также, не стоит забывать о том, что еще нужно закрывать выступающие торцы будущей ступеньки поперечными отрезками доски.
• Еще одним правилом устройства ступенчатого фундамента является правильная выемка грунта. Она должна осуществляться таким образом, чтобы дно траншеи также было по уровню и шло ступеньками параллельно линии будущего цоколя. Такой прием позволит увеличить устойчивость фундамента к сползанию и минимизировать преждевременное разрушение конструкции.

Советы «бывалых»

Практика подтверждает, что порой бывают нюансы, о которых теория умалчивает:

• При изготовлении опалубки следует следить за тем, чтобы не было вылезших гвоздей и саморезов внутри конструкции. Такие недосмотры могут привести к проблемам при снятии щитов.
• Лист ДВП, например, нужно для надежности прибивать не только с внешней, но также и с внутренней стороны.
• Бетон любит пасмурную погоду, поскольку наличие влаги в нем после первой фазы отвердения позволит добрать остаток прочности, а это порядка 30%. Довольно значительно, не правда ли? Если стоит сухая и жаркая погода, можно посыпать поверхность раствора древесной стружкой, которая сохранит влагу и подарит желаемую прохладу.

Качественно изготовленная опалубка может прослужить долгие годы и быть основой для сотни заливок, поэтому стоит обратить внимание на качество её сборки. Аккуратным должен быть и демонтаж. Для удобства можно и даже нужно использовать так называемые клипсы для поперечной стяжки щитов при помощи арматуры.

Видеоматериал об изготовлении опалубки

На следующем видео вы увидите, как ее правильно смонтировать и залить в нее бетон:

Строительство забора на дачном участке начинается с опалубки. От конструкции зависит качество и прочность сооружения. Ответ на вопрос, как правильно залить опалубку под забор, кроется в его укрепляющих соединениях. Чем их больше, тем лучше.

Требования для опалубки и подготовка основания

Сооружение опалубки — обязательное условие для строительства забора вне зависимости от его типа. Конструкция образовывает фиксированный каркас. Опалубка, выполненная своими руками, должна отвечать условиям:

• предотвращать возможные изгибы;
• выдерживать массы фундамента;
• поддерживать и обеспечивать прямые линии будущего основания.

Сделать опалубку под фундамент строящегося забора можно из фанеры, металла или простых досок. Конструкция должна легко устанавливаться и демонтироваться. Материал выбирается с учетом высоты фундамента над уровнем грунта.

Сооружение опалубки — обязательное условие для строительства забора

Процесс возведения опалубки, построенной под фундамент своими руками, начинается с рытья ямы. Для кирпичного забора котлован вырывается по всему периметру, для других конструкций достаточно сформировать канавы, где будут установлены столбы.

Глубина канавы метр, в местах, где отсутствуют столбы, допускается расстояние в 50 см. Ширина зависит от забора.

Подготовленные ямы засыпаются песочной подушкой от 10 до 15 см и трамбуются до тех пор, пока подушка не станет твердым прочным основанием.

Строительство опалубки

Для конструкции заготавливаются материалы заранее. Чаще используются фанерные щиты или ДСП (плита из древесной стружки), подпорки — бруски из дерева.

Чтобы опалубка, сооруженная своими руками, была ровная, по краям канавы натягивается бечевка от одного угла к другому (разметка). Через каждые 50 см в почву вбиваются брусья, отступив от края канавы около половины метра. Доски устанавливаются тщательно, чтобы они не поддавались раскачке.

Фанера или ДСП опускается с одной стороны ямы и прижимается к подушке из песка вплотную. Та же работа проделывается и с другого конца траншеи. Гвоздями к фанере прибиваются надрезанные бруски — стяжки горизонтали. Они монтируются немного выше уровня почвы.

Устанавливаются подпорки под углом в 45°. Подпорки вбиваются в землю и к верхнему краю фанеры. Опоры, монтируемые под углом, не позволят бетону нарушить ровную линию опалубки.

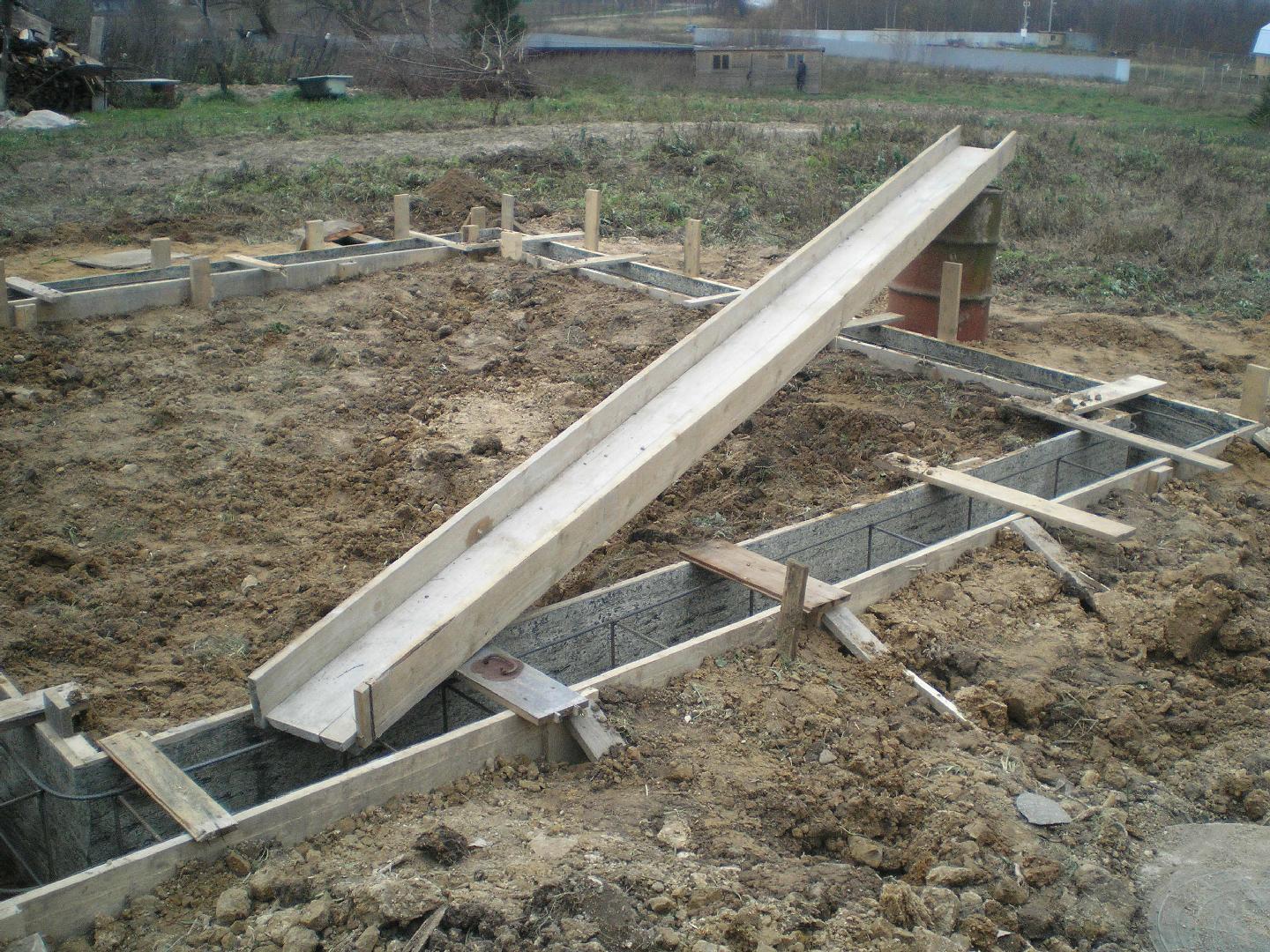

Заливка конструкции

Соблюдая последовательность работ, строится прочная опалубка под забор. Сделать ее своими руками несложно. До заполнения цементом выполняется армирование под фундамент.

1. Заготавливаются прутья арматуры. Толщина 10 мм. Монтируются от дна ямы на 5 см. Под штыри устанавливают опору.
2. От стены канавы отступается 10 см, и устанавливаются первые два ряда арматуры. Горизонтальные штыри крепятся с вертикалью на расстояние 40 см между собой.
3. Сваркой вертикальные линии соединяются с горизонтальными прутьями для принятия единого прочного сооружения.

Фундамент под забор

После установки арматуры готовится цементный раствор.

1. В большой емкости смешиваются цемент и вода дрелью со специальной насадкой. Соотношение: на часть воды добавляется 0,7 цемента.
2. В получившуюся смесь примешивается песок, немного больше чем 3:1. Добавляется щебень, пропорции те же.
3. В последнюю очередь идет пластификатор не более 1% от общей массы раствора. Состав перемешивается до однородного состояния.
4. Цемент заливается в опалубку слоями для предотвращения образования мешков воздуха и прокалывается прутом из железа.
5. После окончания работ каналы накрываются пленкой, опрыскиваются водой два раза в неделю.

Застывание цемента полностью происходит в течение 28 дней. Опалубка снимается на 15 день в обратном порядке:

• удаляются планки между брусками;
• сваи и щиты конструкции разбираются к краю ямы;
• демонтируется фанера.

Заливка несъемной опалубки

При возведении ограждения может возникнуть вопрос, как сделать несъемную опалубку под забор своими руками. Для этого все компоненты скрепляются как в конструкторе.

Несъемная опалубка под фундамент собирается из различных материалов:

• пенополистирол;
• раствор цемента и щепок;
• фибролит — мелкие древесные опилки с магнезитом.

Выбранные блоки соединяются между собой перемычками. Это предотвращает протекание бетона. Шип-паз скрепляет верхний ряд с первой линией. При использовании блоков подпорки не устанавливаются. Проводится только армирование прутьями, окружность 8 мм.

Заливка цементного раствора проходит слоями по 20 см, с прокалыванием. Чтобы не повредить опалубку раствор заливается с высоты не больше метра.

Несъемная опалубка из пенополистирола.

Несъемная система обеспечивает:

• меньший объем работ;
• долговечность и сопротивление коррозии фундамента;
• правильную геометрию линий.

Опалубка на склоне

Строительство опалубки под фундамент на склоне требует немного других действий. В различных участках вырытой ямы есть горизонтальные перепады уровня. Поэтому в низшей точке канавы опалубка сооружается выше, чем в высоком месте траншеи.

Армирование происходит из прутьев большого диаметра или увеличивается количество железных штырей в два раза. После армирования непрерывно заливается бетон. Заливая опалубку на склоне в несколько этапов, это приведет к разрыву цемента по границе слоев.

Фундамент тщательно утрамбовывается для предотвращения образования воздушных пузырьков. Залитый раствор застывает около месяца.

Нюансы при устройстве опалубки

При строительстве опалубки саморезы и гвозди не должны торчать внутри постройки. Это приводит к проблемам при удалении щитов фанеры.

Фанеры и ДСП листы прибиваются с внешней и внутренней стороны: обеспечивается прочность конструкции.

При заливке опалубки в жаркую засушливую погоду бетон посыпается мелкими древесными опилками — сохранение влаги и прохлады для цемента.

Качественная опалубка, построенная своими руками — залог прочности будущей постройки. Несъемная система служит дополнительным слоем гидроизоляции под фундамент. Съемная конструкция позволяет использовать ее неоднократно и перемещать детали вдоль линии забора.

Опалубка для забора – это самая простая ограничительная конструкция под заливку бетонной смесью фундамента. Ее легко сделать своими руками. Для строительства опалубки под забор достаточно самых простых навыков работы плотника. Опалубка под забор, сооруженная своими руками, должна создавать прямые линии фундамента, выдерживать его вес и легко демонтироваться.

Материал для опалубки

ДСП подходит для монтажа фундамента

Наиболее предпочтительным материалом для возведения опалубки под забор являются доски. Для такой конструкции, как опалубка для забора, нужны хорошие доски без дефектов.

Плиты ДСП размокают и для повторной сборки не годятся, доски же выдерживают тяжесть бетона без прогиба. Плиты ДСП можно применять для монтажа опалубки фундамента только в том случае, если их с внутренней стороны покрывают слоем гидроизоляции.

Из досок делают щиты длиной 2 метра и высотой 60 сантиметров. Также нужны планки заднего крепления, в которые со стороны бетона вбиваются гвозди и загибаются на планки. Кроме того, нужны листы прочной толстой фанеры для стыковки щелей между щитами и закрытия верхней видимой части забора.

Если опалубка нужна для отдельно стоящих столбов забора, то ее делают своими руками из форм полистирола.

Земляная часть работ

Траншея под закладку ленты

Чаще всего забор имеет значительную протяженность. Опалубку под забор делают отдельными частями, но канаву для забора роют сразу во всю длину. Это можно сделать мини-трактором, взятым напрокат. Для монтажа забора, состоящего из отдельных столбов, роют отдельные ямы глубиной 1 метр.

Если встречаются пни и другие препятствия, то канава их обходит. Необходимо учитывать перепад высот на участке, и сделать корректировку  глубины канавы.

Глубина траншеи отсчитывается от нижней точки участка, на котором ставится забор. Если площадь участка неровная, нужно делать ограждение ступеньками.

Самая целесообразная ширина фундамента – 30 сантиметров, канаву надо делать вдвое шире. Глубина фундамента равна половине метра, канава должна быть глубже на 20-30 сантиметров.

Если ямы под столбы роются своими руками, глубина их должна быть не меньше метра. Вырытые ямы для столбов засыпают песком на 15 сантиметров, песок сильно трамбуют, смачивая песок водой для плотности.

При неровном рельефе участка, когда забор выстраивается лесенкой, дно траншеи тоже должно быть ступенчатым.  Делать заливку своими руками нужно снизу вверх и не забывать закрывать торцы следующей ступеньки поперечной доской.

Рекомендуем посмотреть видео процесса рытья траншеи и подготовки ее к заливке.

Установка деревянных конструкций

Внутри траншеи на расстоянии 1 метра друг от друга, близко к стене вбиваются строго вертикально бруски. Они должны держаться очень крепко и выступать над вырытой канавой на 35 сантиметров. По этим брускам собираются деревянные щиты. Вертикальные бруски правильно скрепляются поперечными планками при помощи длинных саморезов. Для надежности вертикальные бруски можно подпереть брусьями, расположенными наискосок.

Керамзит отлично подходит для засыпки подушки

На дно канавы между установленными щитами насыпают 7-8 сантиметров гравия или керамзита и столько же песка для создания подушки под бетон. Правильно сделанная своими руками гравийно-песчаная подушка увеличивает прочность фундамента. Для того, чтобы сделать подушку, смесь утрамбовывают, постоянно поливая ее водой. Полученное плотное дно укрывают гидроизоляционным материалом, чтобы не дать бетонной жидкости впитаться в грунт, тем самым усиливая гидратацию бетона. Затем между песком и досками вдвигают фанеру, чтобы прикрыть щели между щитами.

Между досками своими руками устанавливают горизонтальную арматуру, затем приваривают к ней вертикальные пруты через каждые полметра. На горизонтальные пруты через каждый метр приваривают короткие поперечные прутки. Необходимо сделать армирование бетона, т.к. сильные порывы ветра дают огромные нагрузки на забор. Для монтажа объемного каркаса нужны металлические прутки толщиной 10 миллиметров. Форма каркаса под столбы делается еще жестче.

Посмотрите видео, как правильно провести весь процесс монтажа основания.

После этого конструкцию заливают бетонной смесью. Опоры под ворота отливаются одновременно с фундаментом. Залитое основание забора высохнет через 20 дней. По строительной теории время полного застывания бетона 28 дней, но некоторые специалисты утверждают, что опалубку под забор можно снимать через 10 дней.

Бетон нужно часто поливать водой. В жаркую погоду поверхность бетона можно засыпать мокрыми опилками и постоянно их увлажнять.

Разборка деревянной конструкции

После полного застывания бетона разборка опалубки делается с обратной последовательностью. Сначала делают демонтаж горизонтальных поперечных планок. Затем выдергивают бруски и раздвигают к краям канавы щиты опалубки. После этого убирают фанерные вставки и все переносят на новое место. Процесс демонтажа формы может продолжаться несколько дней.

Сделать опалубку для забора правильной формы необходимо для того, чтобы получить прочный забор, фундамент которого простоит долгое время и надежно защитит ваш двор.

Статьи по теме:

Как сделать опалубку для армопояса: устройство, как крепить

Армопояс – это металлическое сооружение, изготавливаемое своими руками из арматуры. Его предназначение – повышение прочности несущих стен и сохранение целостности при воздействиях природных условий и во время движения грунта. При строительстве дома монтируется несколько таких поясов. Опалубка для армопояса укладывается с целью создания несущих стен или перекрытий. Она заливается бетоном до полного застывания.

Изготовление съемной конструкции своими руками

1. Чтобы сделать опалубку для фундамента своими руками, потребуется подготовить доски шириной 20 мм. Элементы собираются на высоте, сразу на месте укладки армопояса. Для этого доски крепятся с внутренней и внешней стороны стен на 3-5 см ниже верхнего края стены.
2. Для увеличения жесткости конструкции доски соединяются с наружной стороны обрезками древесины. Это повышает качество готовой опалубки, делает ее устойчивой к внешним воздействиям. Контролируется ширина короба в верхней части.
3. В опалубку помещается арматура и заливается бетоном, слой утрамбовывается и выравнивается.

Преимуществом такой опалубки является простота монтажа, минимальное количество необходимых материалов и инструментов, небольшие финансовые расходы и легкость демонтажа. Для распалубки потребуется удалить крепежи и снять доски после застывания бетона. В дальнейшем их можно снова собрать и сделать опалубку для другого строения.

Принцип создания конструкции для армопояса не  отличается от технологии устройства опалубки для фундамента или оконных проемов.

Конструкция для дома из газобетона

По описанной выше схеме можно сделать опалубку своими руками для дома любого типа. Устройство подходит для кирпича, газобетона, бетона. Армопояс способствует качественному соединению крыши к каркасу здания. В доме из газобетона он крепится при помощи доборных блоков или опалубки. Первый вариант более легкий, но затратный. Дешевле сделать своими руками деревянную конструкцию. Правильно соорудить ее помогает инструкция:

Схема разрез армопояса в опалубке для газоблока

1. Доски с высотой в 30 см присверлить к стене из газобетона.
2. Каждые 50-70 см крепить стяжки для повышения прочности конструкции и предотвращения деформации под воздействием тяжелого бетона.
3. Внутрь уложить арматуру диаметром от 8 до 12 мм. Выбор зависит от расположения дома. Если стены будут подвергаться негативным воздействиям окружающей среды, то подойдут прутья с максимальным диаметром. В регионах со спокойной сейсмической обстановкой можно сэкономить на арматуре, выбрав недорогие модели с минимальным диаметром.
4. Арматуру уложить на специальные звездочки, что создает активный нижний слой на блоках из газобетона.
5. Прутья связать проволокой.
6. Залить бетон, утрамбовать и выровнять слой.

Если опалубка устанавливается с целью крепления крыши, то перед заливкой бетона устанавливаются шпильки, предназначенные для крепления перекрытий. Они могут быть любой длины, но удобнее работать с экземплярами длиной менее 1 метра.

Правильно сделать опалубку для армопояса для дома из газобетона помогут специалисты при возникновении трудностей. Перед работой рекомендуется сделать расчеты для предотвращения ошибок и покупки нужного количества строительных материалов.

Нюансы при работе с деревянной конструкцией

Устройство опалубки из деревянных досок требует грамотного подхода. При неправильной установке конструкции появляется риск поломки и разрыва досок под воздействием бетонного раствора. Чтобы сделать работу своими руками правильно, необходимо учитывать несколько нюансов:

• устройство опалубки состоит из досок, крепить которые необходимо при тщательном контроле над вертикальностью и горизонтальностью конструкции;
• поверхность досок, соприкасаемая с бетоном, очищается и выравнивается;
• для повторного использования элементов, легкого демонтажа конструкции и предотвращения протечки бетона щиты с внутренней стороны обиваются пленкой;
• если пропитать доски отработанным маслом или гидрофобной смазкой, сделать своими руками распалубку будет значительно проще;
• не допускается многократное использование досок. Если они подвергались воздействию атмосферных осадков, то наверняка будут разрушены при повторной эксплуатации;
• несъемная конструкция изготавливается редко, чаще она собирается из пенополистирольных блоков, с уже встроенной арматурой. Такая укладывается путем нанизывания элементов на прутья;
• перед работой стоит сделать выбор между изначальным  изготовлением армопояса и опалубкой. В некоторых случаях легче уложить арматуру на блоки из газобетона, а затем уже приступать к сбору деревянной конструкции.

Опалубка для каркаса из арматуры изготавливается самостоятельно без применения дорогостоящих материалов и специальной техники. Но только грамотно организованная и проведенная работа гарантирует создание надежной и прочной конструкции. Если в процессе сборки возникли трудности, рекомендуется получить консультацию профессионалов для предотвращения серьезных ошибок, способных повлечь за собой разрушение сооружения.

Опалубка для ленточного фундамента своими руками

Опалубка для ленточного фундамента очень важный и зачастую недооцениваемый элемент строительства дома. Поэтому для тех, кто хочет самостоятельно построить загородный дом или коттедж, но возможно не имеет достаточных знаний в этом вопросе мы подробно опишем:

• конструкцию опалубки для ленточного фундамента;
• этапы подготовительной работы ;
• как правильно сделать и установить опалубку, чтобы фундамент получился надежной основой вашего будущего коттеджа.

Вы уже достаточно пожили в суетливом городе и теперь серьезно задумались о строительстве коттеджа или «небольшого» собственного домика метров эдак 9 на 12? Чтобы результат задумки радовал Вас и Вашу семью нужно с самого начала делать все правильно. Как известно, крепкий дом начинается с добротного фундамента. Традиционно под дома и коттеджи заливают ленточный фундамент.

Качество фундамента зависит от выполнения ряда условий, одно из них – такая, казалось бы, мелочь, как опалубка. Прежде чем выяснять секреты надежной опалубки для ленточного фундамена, давайте четко определим, что это такое.

Как театр невозможно представить без гардероба, так и заливку фундамента, для вашего коттеджа, без изготовления опалубки для ленточного фундамента. Именно установка качественной опалубки, с учётом всех нюансов, позволяет достичь отменного конечного результата.

Устройство опалубки ленточного фундамента для вашего загородного дома

Устройство опалубки ленточного фундамента напрямую зависит от того, какой тип вы предпочли: съемный или несъемный. Если вы приняли решение детально изучить их устройство и после этого решили построить несъемную опалубку ленточного фундамента, то есть смысл подумать над использованием готовых пенополистирольных блоков, обладающих, к тому же, высокими теплоизоляционными свойствами.

Подобные блоки очень хорошо зарекомендовали себя в суровых климатических условиях. Конструктивно предусмотренные узлы и соединения обеспечивают высокую прочность, поэтому удобны для изготовления из них несъемной опалубки для ленточного фундамента, в том числе при возведении зданий на сложных грунтах и в сейсмоопасных районах.

Сборка несъемных конструкций напоминает игру «Лего» — все элементы опалубки имеют специальные «замки», позволяющие быстро собрать всю конструкцию. Но есть у неё один существенный недостаток — высокая цена. Возможно эта причина не позволяет ей выиграть конкуренцию у традиционно используемой, съёмной опалубки.

В настоящее время, как и ранее, съемные конструкции более популярны.

Для устройства съемной опалубки, при желании:

• можно приобрести готовые комплекты выполненые из металла, пластика, стекловолокна;
• или изготовить самостоятельно, традиционно из древесины;

Для сборки готовых конструкций вам потребуются самые простые инструменты, а результат удовлетворит самые притязательные запросы.

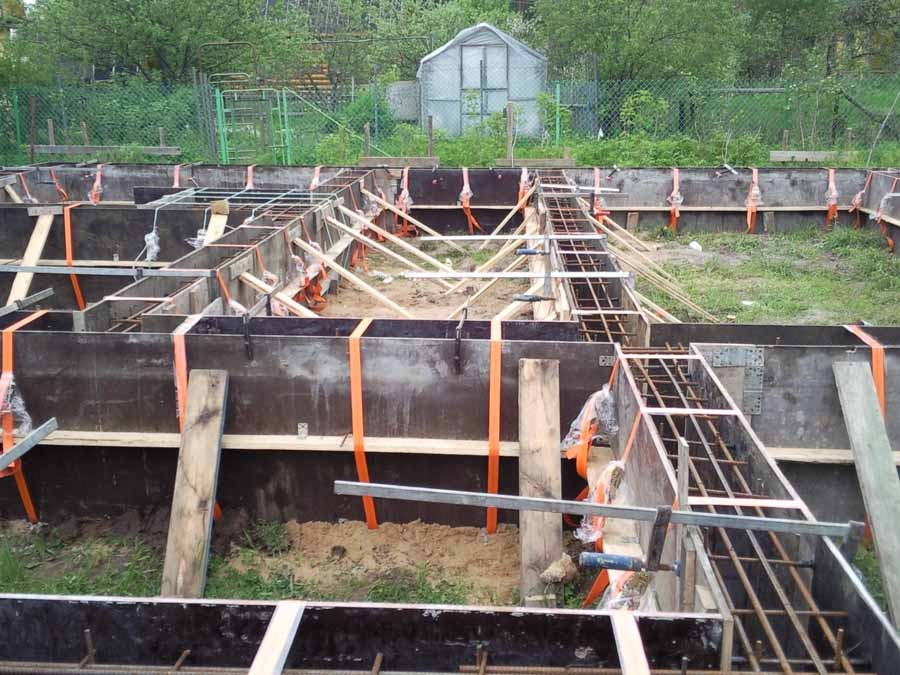

Преимуществами готовых съемных опалубок можно считать следующие факторы:

• Высокая скорость сборки комплекта — вы просто собираете готовые модули, словно детский конструктор;
• Безупречно ровная поверхность внутренней поверхности опалубки;
• Экономия на отделочных материалах — поверхность фундамента получается ровной и гладкой;

Минусом готовых опалубок ленточного фундамента для многих застройщиков становится, как и в случае с несъёмной, их относительно высокая стоимость.

Впрочем, при определенной доле знаний и сноровки несложно самостоятельно построить качественную опалубку для фундамента.

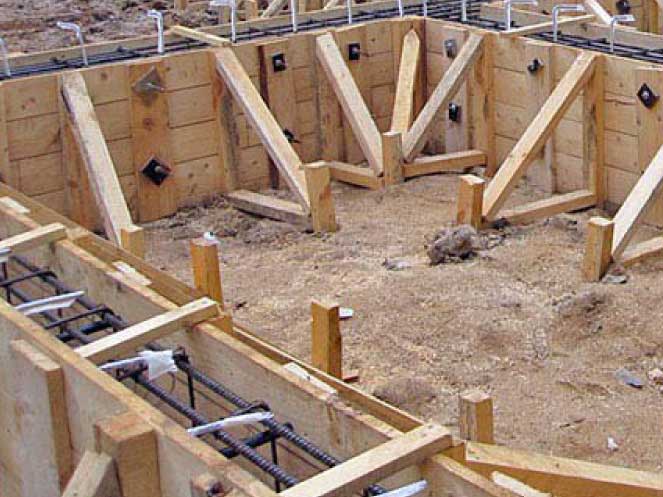

Устройство деревянной опалубки для ленточного фундамента

Наиболее популярным и экономичным типом опалубки для ленточного фундамента является деревянная конструкция, которая монтируется из фанерных листов, досок и брусков, скрепленных с помощью гвоздей и проволоки.

Основными элементами деревянной опалубки для ленточного фундамента являются:

• Палуба — щит из листа фанеры или досок;
• Крепеж — проволока, гвозди или шурупы;
• Леса — рамы и стойки, обеспечивающие устойчивость конструкции;

При подборе материала для опалубки следует уделить внимание его устойчивости на изгиб, так как конструкция должна выдержать значительные нагрузки и обеспечить стабильность геометрии формы будущего фундамента.

Для устройства опалубки оптимально подходят стандартные струганные доски толщиной 25 мм. Предпочтение следует отдавать доскам хвойных пород — они обладают достаточной прочностью и упругостью. Для предотвращения появления щелей при сборке опалубки следует использовать обрезные доски.

Ширина досок для опалубки должна быть не более 150 мм. Сразу исключите из опалубки сухие доски — для сборки конструкции используйте только сырую древесину. Дело в том, что сухая древесина активно впитывает влагу из бетона, чем нарушает процесс его застывания и снижает прочность.

Основным требованием к конструкции опалубки из деревянных досок является отсутствие крупных щелей, сквозь них может протекать так называемое цементное «молочко». В идеале в опалубке не должно быть щелей больше 3 мм — более мелкие щели исчезают после того, как древесина размокнет.

Как делать опалубку для фундамента вашего коттеджа

Как делать опалубку для фундамента, чтобы основа коттеджа получилась прочной? Как построить опалубку для фундамента, чтобы максимально сократить расходы на последующую отделку фундамента? Этими вопросами задается каждый строитель своего коттеджа, который решил выяснить как сделать опалубку для фундамента своими руками и приступить к работе. Ведь ему, в отличие от строительных компаний, приходится лавировать между желанием сделать все качественно и при этом не переплачивать лишнего.

Изготовление опалубки для ленточного фундамента следует начинать с подбора качественного материала для сборки конструкции, ведь именно от этого зависит качество будущей основы вашего загородного дома.

Сегодня к услугам строителей коттеджей предлагаются самые разные материалы, в том числе шифер, обрезные и необрезные доски, и так далее. Но качественно построить опалубку для фундамента можно только из тех материалов, которые которые достаточно прочные и устойчивые к изгибу. В противном случае при застывании и высыхании бетона возможна деформация и потеря прочности.

Доска для опалубки фундамента должна соответствовать следующим параметрам:

• Влажность — до 22%
• Толщина — 40-50мм
• Ширина — до 150 мм

Палуба из досок для опалубки ленточного фундамента сбивается гвоздями острием наружу. Шляпки гвоздей должны располагаться с внутренней стороны. Выступающие концы гвоздей в обязательном порядке загибаются.

Однако, сегодня все чаще для сборки съемной опалубки используются шурупы, значительно ускоряющие процесс монтажа и облегчающие процесс демонтажа конструкции.

Если будете четко придерживаться рекомендаций, то вы сможете построить качественную опалубку для фундамента, которая станет залогом качества непосредственно фундамента, в том числе его правильной и ровной формы.

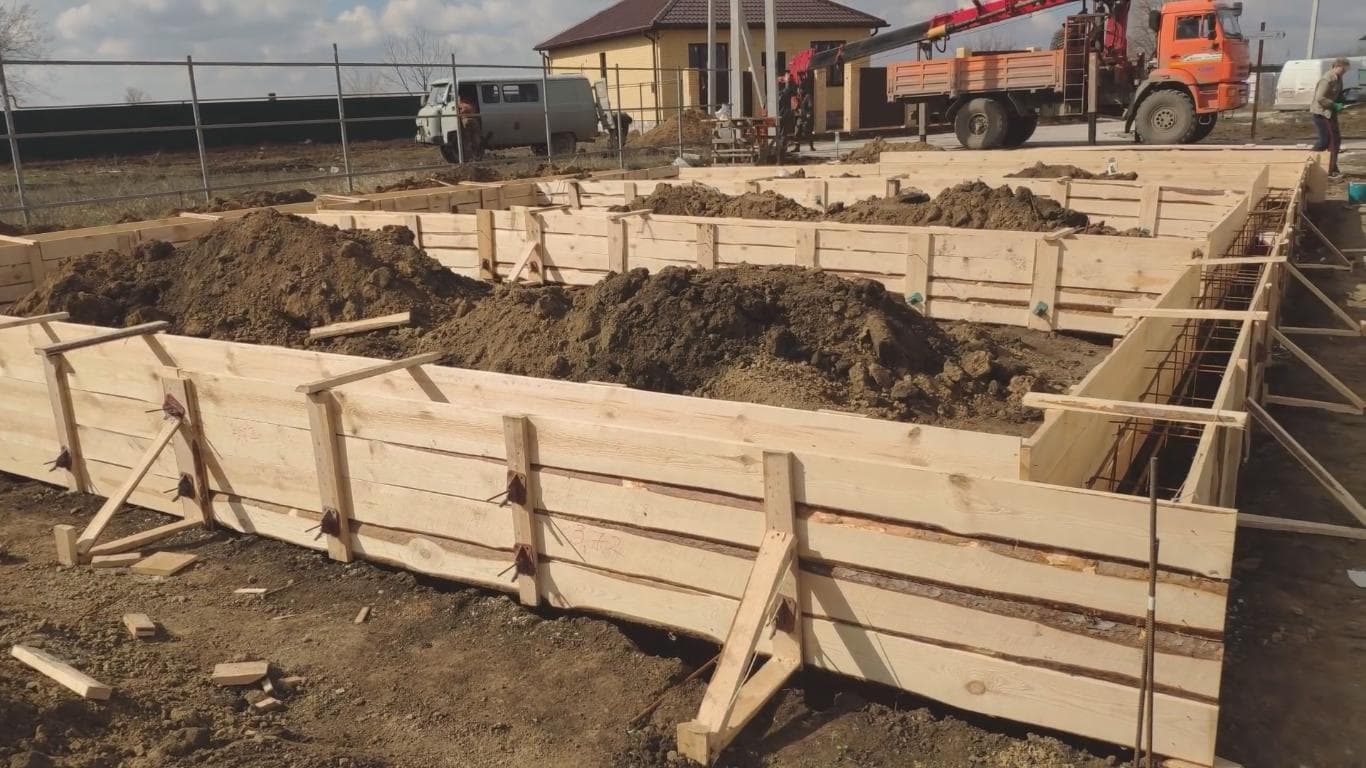

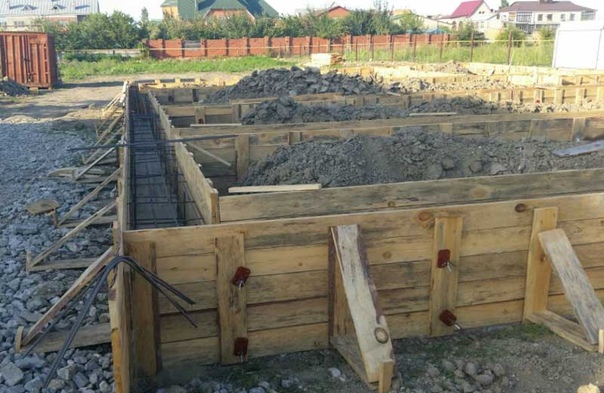

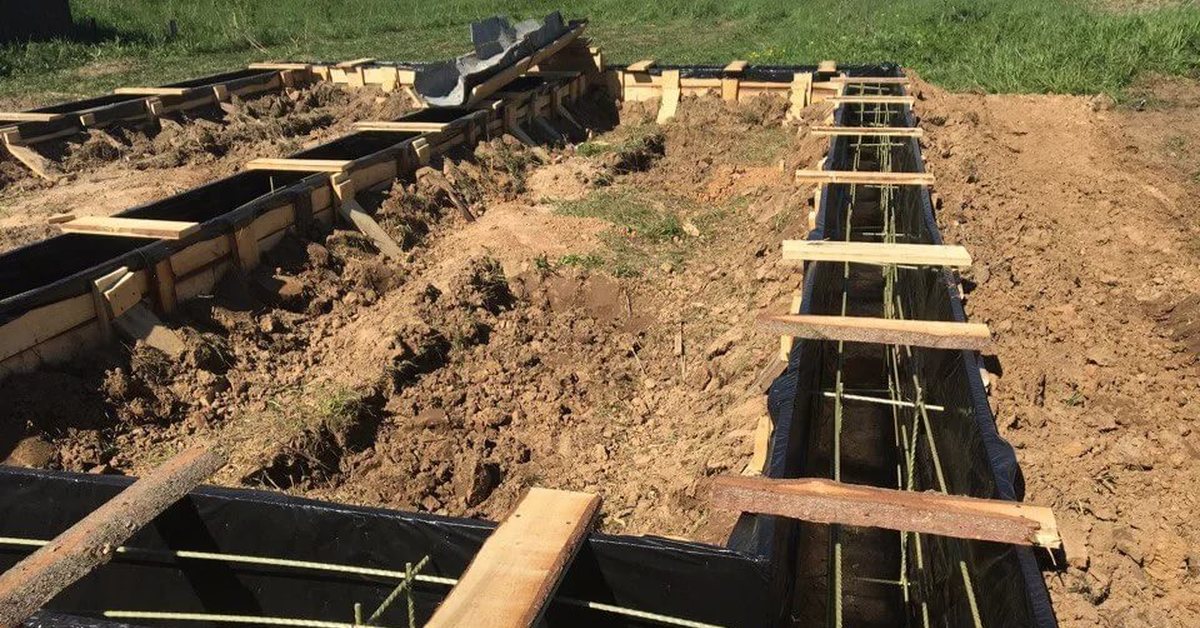

Установка опалубки для ленточного фундамента вашего коттеджа

Установка опалубки для ленточного фундамента начинается с тщательного выравнивания участка. Производить установку опалубки для фундамента необходимо с таким расчетом, чтобы она располагалась относительно поверхности вертикально и вплотную к грунту.

При условии, когда опалубка устанавливается для фундамента без бетонной «подошвы», допустимо использование в качестве её элементов грунтовых стен траншеи. Если грунт не осыпается и обладает достаточной твердостью, то производится выработка грунта. Стенки траншеи при этом должны быть достаточно гладкими.

Дно траншеи утрамбовывается и после этого отсыпается песчаная подушка, высотой не менее 10 сантиметров. В идеале подушку лучше сделать высотой около 20 сантиметров с допустимым отклонением не более 15 мм от линии горизонта.

Процесс установки опалубки для ленточного фундамента состоит из следующих этапов:

1. Нанесение разметки — с помощью колышков, веревок и рулетки нанесите контуры будущего фундамента вашего коттеджа на участок. Обязательно проверьте длину диагоналей — они должны быть равными.
2. Монтаж направляющих досок — если высота будущего фундамента не будет превышать 20 см, для фиксации направляющих досок достаточно закрепить доски колышками. При более высоком фундаменте желательно установить опоры и надеть металлические хомуты, предупреждающие прогиб опалубки.
3. Фиксация конструкции — сбейте доски гвоздями, устраняя щели. Допустимая ширина щелей — не более 3 мм. Более крупные щели необходимо забить рейками или законопатить паклей.
4. Укрепление конструкции — щиты из фанеры или досок, расположенные друг напротив друга, зафиксируйте с помощью проволочных скруток или деревянных распорок. Ширина шага установки распорок от полуметра до одного метра. Все местные отклонения геометрии опалубки для ленточного фундамента нужно контролировать с помощью двухметровой рейки.
5. Гидроизоляция — на этом этапе внутреннюю поверхность опалубки для ленточного фундамента нужно выстелить гидроизолирующим материалом. Создание такого «кармана» обеспечивает оптимальный режим влажности для набора прочности бетоном.

Как поставить опалубку под фундамент. Рекомендации специалистов

Для того чтобы установка опалубки для ленточного фундамента прошла без сучка и задоринки, необходимо соблюдать ряд простых правил, которыми руководствуются специалисты.

• Во-первых, до начала работы необходимо очистить строительную площадку от мусора, неровностей и осадков.
• Во-вторых, необходимо следить за тем, чтобы внутренняя поверхность опалубки была чистой и ровной.
• Не стоит экономить на фиксации опалубки — слабость в конструкции неизбежно приведет к деформации фундамента, что негативно скажется на его способности выдерживать расчетные нагрузки.
• Для облегчения демонтажа опалубки внутреннюю поверхность необходимо покрыть известковым молоком или гидрофобным составом.

Если высота фундамента не превышает 20 мантиметров, то для укрепления и придания устойчивости опалубке будет достаточно вбитых в землю колышков. А если фундамент значительно выше, то кроме колышков обязательно установите упоры. Можно также одеть поверх опалубки хомуты из металла.

Для проверки размеров специалисты используют несколько инструментов: стальной или деревянный метр, уровень и отвес. Отклонение плоскостей опалубки от вертикали не должно превышать 5 миллиметров на метр высоты. Смещение осей, которое максимально допустимо при установке опалубки для ленточного фундамента, не должно превышать 10 миллиметров.

Для устойчивости стенок опалубки их можно укрепить с помощью продольных досок, которые, в свою очередь, фиксируются с помощью наклонных подкосов.

При заливке бетона желательно использовать вибратор — это способствует равномерному распределению раствора и предотвращает образование пустот.

Установка опалубки для фундамента. Возможные ошибки

Как установить опалубку для фундамента без ошибок и погрешностей? Ответ прост — весь процесс должен проходить под постоянным контролем всех действий. При необходимости желательно предварительно получить консультацию специалистов строительной сферы.

Некачественный материал опалубки

Помните, решив сэкономить на опалубке, вы рискуете получить фундамент, абсолютно не пригодный для возведения коттеджа.

Ошибки при установке арматуры

Нередко, решив поставить опалубку для фундамента своими руками, застройщики не уделяют должное внимание армированию фундамента. Между тем неправильно уложенная арматура может снизить прочность фундамента. Закладывая арматуру, следите за тем, чтобы она не касалась опалубки — спрячьте её в бетон.

Повреждение гидроизоляции

Во время установки опалубки для фундамента необходимо следить за целостностью гидроизоляционного слоя. В противном случае отдельные участки фундамента будут слишком быстро терять влагу и впоследствии прочность. Слой изоляции необходимо укладывать в траншею с напуском для предотвращения разрывов, которые могут появиться при заливке бетона. Сверху для предотвращения срыва гидроизоляция фиксируется с помощью специального степлера.

В заключение можно отметить, что правильная установка опалубки для ленточного фундамента является одним из основных условий надежного и долговечного фундамента.

Установка опалубки — это процесс, требующий ответственного подхода на каждом этапе изготовления конструкции. Поэтому на предварительном этапе подготовки к строительству внимательно изучите все факторы, оцените все доступные возможности и уделите внимание каждой мелочи. Только при таком подходе результат установки опалубки для ленточного фундамента своими руками будет радовать вас безупречностью.

Как сделать опалубку для фундамента своими руками

Опалубка — часть фундамента, которая предназначена для заливки бетонной смеси. Устройство отличает несложная конструкция, которую можно собрать и установить самостоятельно. Помните, что фундамент является основой любого строения. От качества и надежности конструкции зависит прочность и долговечность дома. Поэтому важно правильно выполнить монтаж каждого элемента фундамента, в том числе и опалубки.

Виды опалубки

Перед тем, как начать монтаж, нужно выбрать вид опалубки. Выбор зависит от типа и конструкции фундамента, особенностей региона, где проходит строительство. Какой фундамент подходит для деревянного дома, можно узнать по ссылке http://marisrub.ru/uslugi/montazh-fundamentov.

На сегодняшний день существует два типа опалубки:

• Съемная установка изготавливается из досок и фанеры, металлических щитов, рубероида или шифера. Конструкцию устанавливают на время и убирают после заливки бетона. Такой тип подходит для домов, где не нужно утеплять стены цокольного или подвального этажа;
• Несъемная установка более прочная и надежная. Конструкция не убирается после заливки и остается в фундаменте. Она подходит для утепления фундамента и строительства дома в холодных регионах.

Несъемная опалубка пользуется большой популярностью за счет универсальности, оперативности сборки и долговечности. Строительство такой конструкции выполняют из пенополистирола. Но такую конструкцию отличает дороговизна.

Съемная конструкция характеризуется доступностью и низкими затратами. Монтаж делают с использованием подручных средств. Легкая установка не потребует определенных навыков и знаний, поэтому выполнить строительство конструкции под силу даже непрофессионалу. Но при этом опалубка получается ненадежная и непрочная, поэтому она подходит только для возведения небольших маловесных сооружений.

Как установить опалубку

Строительство традиционной съемной опалубки выполняют при помощи досок и фанеры, иногда — с использованием шифера или рубероида. Чтобы сделать опалубку, на месте будущего фундамента по периметру расставляют колышки. Затем с внутренней стороны прибивают щитки из досок или фанеры. Кроме того, подойдут обрезки листов шифера или рубероида. Крепить щитки нужно в строго вертикальном положении!

Дополнительно можно установить подпорки, которые помогут сделать конструкции ровной. При монтаже следите за ровностью стен из досок или фанеры при помощи строительного уровня. Съемную опалубку убирают только после того, как полностью застынет бетонная смесь!

Монтаж несъемной опалубки более легкий, однако он потребует более затратных материалов в отличие от фанеры или рубероида. Такая установка оптимально подходит для домов с высокой нагрузкой на грунт. Она усилит фундамент и внешние стены будущего строения. Кроме того, несъемная конструкцию улучшит теплоизоляцию и позволит обустроить подвальное помещение.

Строительство несъемной опалубки предполагает установку плит или блоков из пенополистирола. С внутренней части они имеют специальные пазы, которые помогают бетонной смеси сцепляться со стенами конструкции. Блоки или плиты закрепляют между собой перемычками, при этом монтаж несъемной опалубки не требует использования подпорок. Большой плюс в том, что конструкцию можно купить в готовом виде и затем установить самостоятельно.

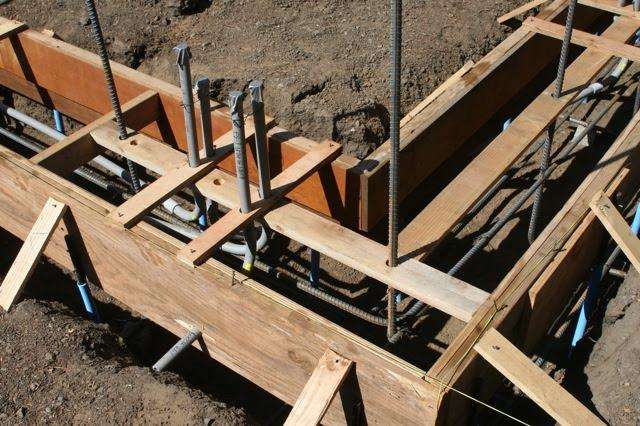

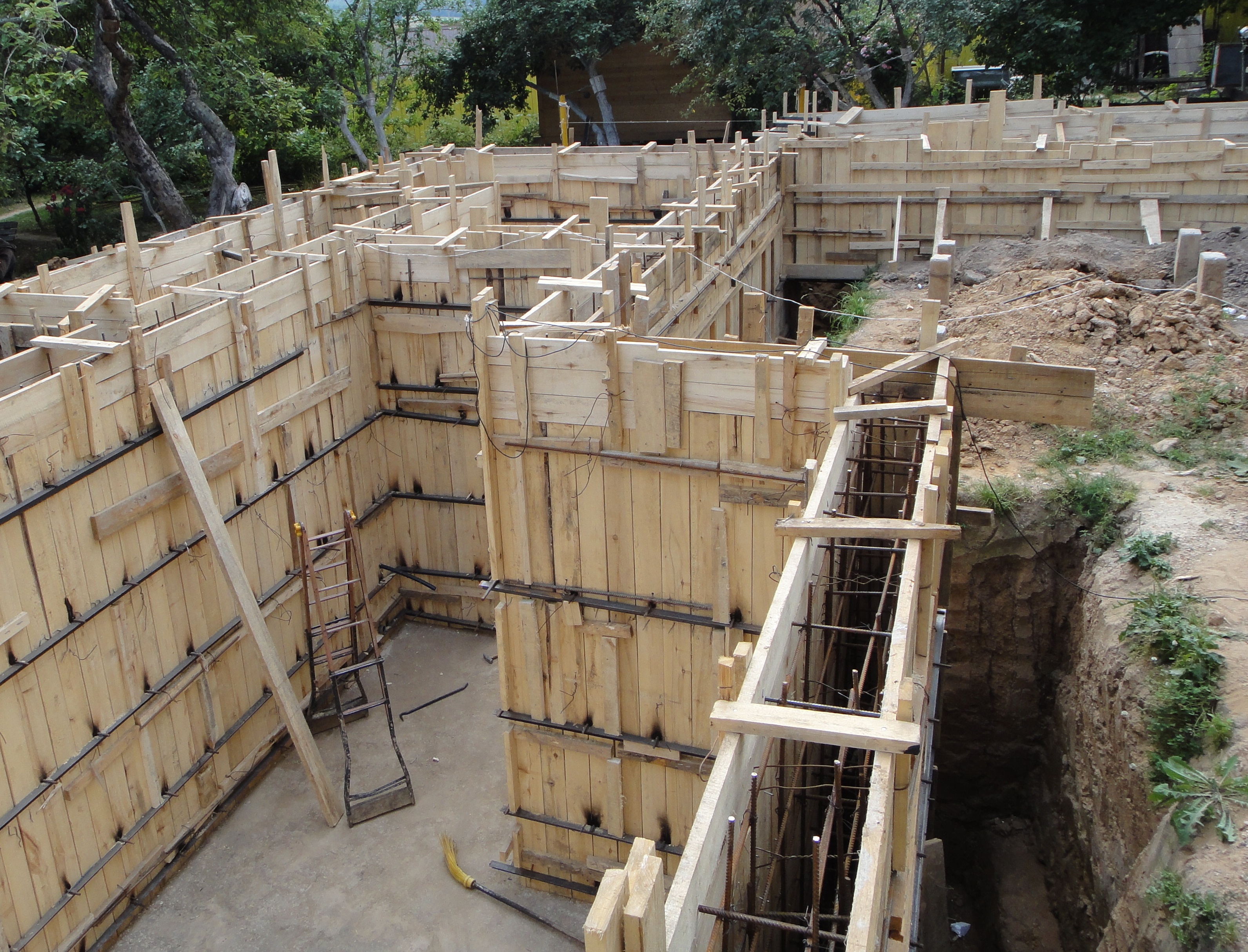

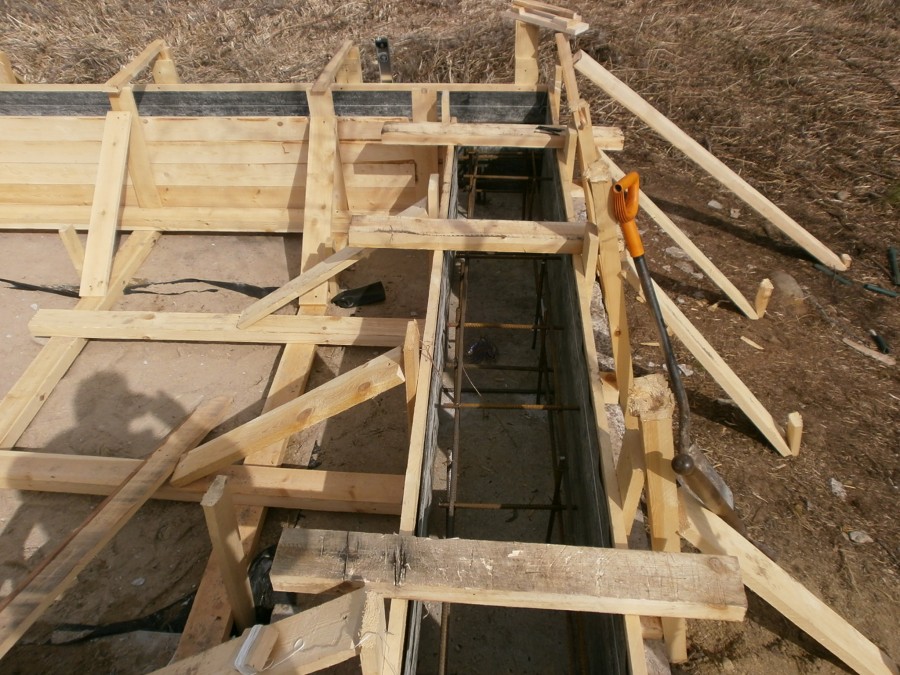

Опалубка для ленточного фундамента

Ленточный фундамент — один из самых распространенных вариантов заливки под будущий дом. Монтаж установки заключается в том, что на подушке из песка и гравия формируют опалубку и арматурный каркас, а затем заливают бетонной смесью. Для обустройства данного типа фундамента подойдут оба вида опалубки, однако многие владельцы загородных участков выбирают монтаж каркаса из фанеры и досок. Давайте узнаем подробнее, как устанавливается опалубка для ленточного фундамента своими руками.

Опалубка для ленточного фундамента делается из досок и фанеры толщиной 5 сантиметров. Для закрытия стыков используют более тонкий материал. Высоту конструкции выбирают в зависимости от высоты будущего фундамента, в основном она достигает 1,5-2 метров.

В первую очередь, по периметру устанавливают колышки и крепят направляющие деревянные щитки. Затем по внутренней стороне крепят листы из фанеры при помощи саморезов и стальных уголков. Вместо фанеры можно использовать листы рубероида или шифера.

Чтобы выровнять опалубку, устанавливают подпорки. Для длинных участков фундамента по верху фанеры укладывается прямоугольная труба сечением 25Х60 мм. Помните, что внутри каркаса не должно быть зазоров и щелей! Образовавшиеся промежутки заполняют паклей и закрывают листами тонкой фанеры или рейками. Внутрь конструкции укладывают полиэтиленовую пленку, которая создаст защитный гидроизоляционный слой. Пленку закрепляют при помощи строительного степлера.

В завершении проводят армирование. В опалубку устанавливают армированную решетку с квадратными ячейками, сторона которых составляет 30-50 сантиметров. Сетку помещают на расстоянии 5 сантиметров от стенок каркаса. При монтаже важно не использовать сварочный аппарат, так как места сварки подвержены сильной коррозии.

После армирование следует обустройство коммуникационных систем и уже затем — заливка бетоном. Для заливки важно правильно выбрать или сделать качественную смесь! Если вы планируете купить готовый бетон, выбирайте марку не ниже М-200 В15. Чтобы сделать смесь своими руками, смешивают цемент, песок и щебень в пропорции 1:3:5. Затем добавляют воду до образования однородной пастообразной консистенции, что составляет примерно 60% от количества цемента.

При самостоятельном изготовлении бетонной смеси можно использовать различные прибавки-присадки для повышения устойчивости будущего фундамента к перепадам температуры и влажности. После заливки поверхность накрывают пленкой! В жаркую погожу бетон иногда нужно поливать прохладной водой.

Опалубка для столбчатого фундамента

Столбчатый фундамент на трубах устанавливают без опалубки. Опалубка потребуется для монолитного и ростверкового столбчатого фундамента. Строительство первого типа напоминает монтаж ленточного фундамента. Но учтите, что столбчатая конструкция не предусматривает обустройства цокольного этажа, поэтому в данном случае дополнительное утепление не требуется. По этой причине для столбчатого фундамента тоже подходит съемная опалубка.

Для монолитного или ростверкового столбчатого фундамента опалубку делают из фанеры, брусков, шифера или рубероида. По периметру конструкции также устанавливают колышки, затем крепят листы или щитки из подручных материалов. Затем на дно укладывают гидроизоляционную пленку, а внутрь опалубки устанавливают армированную решетку. Монтаж столбчатого фундамента с ростверком проводят при помощи укладки монолитной плиты или рамы на расстоянии минимум 30 сантиметров от внешней поверхности.

Когда и как убирать съемную опалубку

Когда нужно снимать каркас, определяют по степени затвердевания фундамента. Убирать каркас из досок и фанеры можно только после полного высыхания бетона. Время высыхания зависит от качества смеси, погодных условия и других факторов. Основным фактором является среднесуточная температура. Показатели высчитывают с условием и ночной, и дневной температуры!

Среднесуточная температура	Когда можно снимать опалубку
1оС	через 15 дней
5оС	через 10 дней
10оС	через неделю
15оС	через 5 дней
20оС	через 4 дня
25оС	через 3 дня
30оС	через 2,5 дня
35оС	через 2 дня

Данные таблицы указывают на то, до какого времени нельзя убирать каркас. Однако снять каркас можно и позднее. За первые 7-15 дней фундамент набирает половину прочности, за 20-30 дней — 98%. Интересно, что оставшиеся 2% прочности установка будет набирать все оставшееся время эксплуатации. Чтобы правильно снять опалубку, сначала убирают крепления и верхние части, а затем плавно переходят к нижним. Опорные стойки оставляют на последний момент, так как они держат элементы устройства.

Монтаж и демонтаж опалубки — трудоемкий процесс, который важно сделать правильно с соблюдением технологий строительства. Чтобы избежать проблем при возведении фундамента, обратитесь к профессионалам! Мастера компании “МариСруб” надежно и оперативно выполнят монтаж конструкции любого типа с учетом строительных норм, особенностей земельного участка и пожеланий заказчика!

Безопасное использование опалубки | Журнал Concrete Construction

Мокрый бетон тяжелый и не выдерживает собственного веса. Без опалубки и конструкций, которые мы строим для поддержки форм до тех пор, пока бетон не сможет устоять сам за себя, бетон был бы большим серым пятном. Как угрюмый подросток, он должен превратиться во взрослого. Чтобы поддержать путь к зрелости, формы должны быть прочными и спроектированными так, чтобы удерживать бетон там, где мы этого хотим. Опалубка — это форма, но система опалубки — это нечто большее: это собственная конструкция, которая составляет от 35% до 60% общей стоимости бетонного строительства. Знание того, как спроектировать и построить эту опалубочную конструкцию с точки зрения экономии, качества и безопасности, часто является разницей между прибыльным проектом и провалом.

Безопасное проектирование и установка системы опалубки, затем укладка бетона и снятие опалубки — это основная часть бетонных работ в многоэтажных проектах. Решая, какие формы использовать, характеристики пластичного бетона, нормы укладки бетона, методы консолидации, а также опорные связи и опоры, все они сбалансированы, чтобы получить наиболее эффективный и безопасный план проекта.

«Формула определяется конкретными требованиями каждой работы», — говорит Фил Дикемпер, старший вице-президент по операциям в Северной Америке компании Ceco Concrete Construction в Канзас-Сити, штат Миссури, общенационального подрядчика по проектированию структурной опалубки и каркаса. «Некоторым людям нужна простая формула расхода, но идеальной формулы не существует, и всегда приходится идти на компромисс с точки зрения скорости, критериев эффективности и производительности. Они определяют тип используемой опалубки и необходимые распорки и опоры.Все это экономически мотивировано ». Однако он подчеркивает, что нельзя идти на компромисс в отношении безопасности, которая является неотъемлемой частью формулы. «Мы не занимаемся безопасностью волей-неволей. Есть план безопасности для конкретного объекта; это полное обязательство «.

Проектирование опалубки

Еще недавно опалубкой даже для крупных сооружений была в основном фанера и конструкционная древесина. Сегодня гораздо более распространены модульные системы.

«Мир изменился за последние 20 или 30 лет», — говорит Дикемпер. «Новые системы более эргономичны, легче, проще в использовании, более производительны и намного безопаснее.”

Системы для больших конструкций проектируются инженером-строителем, иногда нанимаемым подрядчиком, но чаще кем-то, кто работает на производителя. Производители предоставляют полный и подробный дизайн независимо от того, сдаются ли формы в аренду. «Обычно мы проектируем», — говорит Франсиско Гонсалес, младший менеджер по продукции Peri Formwork Systems Inc. в Элкридже, штат Мэриленд. «Однако у некоторых клиентов есть собственная команда дизайнеров, имеющих опыт работы с нашей опалубкой, и они могут проектировать самостоятельно. .В таких случаях их инженеры запрашивают информацию для проверки конструкции ».

Энди Пирсон, менеджер по инженерному обеспечению EFCO Corp. Бетонная опалубка и опалубка в Де-Мойне, штат Айова, говорит, что каждый чертеж проверяется старшим инженером для обеспечения безопасности. «У каждого дизайна есть две пары глаз», — говорит он. «Затем мы определяем необходимую прочность для того, на что будут опираться формы, будь то земля или ранее уложенный бетон. Затем инспекция на месте обычно проводится независимым инспектором.”

Проектировщики опалубки применяют различные коэффициенты безопасности для учета неизвестных строительных нагрузок, ветра и незначительных отклонений от требований проекта и норм. «Коэффициенты безопасности для временных сооружений выше, чем для постоянных», — говорит Пирсон. «Факторы безопасности позволяют нам быть в безопасности, даже когда все не идеально».

«Подрядчик несет ответственность за соблюдение факторов безопасности», — говорит Скотт Фиск, президент Meva Formwork Systems Inc.в Спрингфилде, штат Огайо. «Это позволяет нам защитить нас от самих себя. Когда происходит сбой, это обычно происходит из-за того, что кто-то превысил запас прочности «.

Чертежи необходимо тщательно соблюдать. Попытка срезать углы для экономии времени на настройку может привести к небезопасным условиям работы и ненужным простоям. «Одна из распространенных ошибок — несоблюдение технических чертежей для сборки и установки опалубки», — говорит Майкл Шеффер, вице-президент по продажам в Северной и Южной Америке компании Doka USA Ltd.в Литтл-Ферри, штат Нью-Джерси. «Несоблюдение буквенных инструкций может привести к несчастным случаям».

Установка и перемещение опалубки

Различные типы опалубки требуют разного внимания к безопасности. Многие из новых систем мобильных телефонов достаточно легкие, чтобы их мог разместить один рабочий. «Наши ручные формы имеют алюминиевые рамы, поэтому даже большие панели может легко поднять один рабочий», — говорит Фиск. «Это помогает предотвратить проблемы со спиной».

У всех производителей есть несколько встроенных функций безопасности, которые позволяют устанавливать опалубки снизу или имеют встроенные рабочие платформы и ограждения.Зажимы легко устанавливаются вручную, и все части прикрепляются, поэтому нет опасности их падения. Встроенные крепления всегда под рукой. Многие из современных систем опалубки для настилов имеют откидные опоры, поэтому опалубочные панели можно безопасно снимать, не натягивая опоры. Однако формы прыжков или самоподъемные формы и формы летающих панелей палубы — это разные животные.

«Альпинисты с направляющими никогда не отрываются от стены, поэтому они вполне безопасны», — говорит Фиск.Дикемпер соглашается: «Без процедур безопасности, которые мы устанавливаем для этих форм, это была бы менее безопасная ситуация, поскольку может произойти полное облучение. Мы делаем его безопасным, создавая безопасность в процессе. Но эти системы дороги в сборке, так что есть фиксированная стоимость. Но так безопаснее, потому что нам не нужно опускать стеновые панели на землю ».

Еще один фактор, который следует учитывать, заключается в том, что сегодня все больше вертикальных работ проводится на очень тесных городских участках с небольшими задержками или без них. «Это от тротуара к тротуару, — говорит Дикемпер.«Здесь нет места для сборки опалубки или укладки арматуры. Это также побуждает нас использовать самоподъемные формы ».

Другие проблемы на рабочем месте включают доступ, защищенные рабочие зоны, простую и безопасную установку и точки крепления. «Рабочие должны иметь безопасные горизонтальные и вертикальные пути доступа», — говорит Шеффер. Лестничные башни обеспечивают безопасный доступ к различным точкам опалубки как в тесноте, так и с двусторонним движением. «Платформы, поддерживающие бригаду, должны быстро и легко фиксироваться на месте и иметь надежные ограждения для защиты рабочих от падений. ”

Если рабочие подвергаются воздействию высоты, необходима соответствующая защита от падения. Системы опалубки должны иметь легкие места для анкеровки с максимальной допустимой нагрузкой 5 000 фунтов. В некоторых системах предусмотрены места для стыковки в пределах 4 футов друг от друга, поэтому до них всегда можно дотянуться.

Опоры и перекосы для опалубки настила должны быть тщательно спроектированы. «Мы не занимаемся переориентацией», — говорит Пирсон. «Это не то, что мы можем контролировать. Мы предоставляем посты и координируем свои действия с инженером проекта, но, в конечном итоге, подрядчик должен нести ответственность за перегрузку.”

Опалубку необходимо проверять после каждого использования. «У нас есть два уровня инспекции», — говорит Дикемпер. «Бригада зачистки проверяет каждую полосу, хотя это немного поверхностно. Как только форма вернется во двор или на землю, ее нужно тщательно осмотреть с учетом требований безопасности ». Арендованные формы проверяются, когда они возвращаются производителю. «Мы очищаем грани и проверяем структурные компоненты», — говорит Пирсон. Любые повреждения устраняются или обозначаются как «не подлежащие ремонту повреждения», за которые заказчик несет ответственность.

Укладка бетона

Давление, которое жидкость оказывает на поддерживающую его емкость, зависит от того, насколько высока жидкость сверху вниз. Ширина емкости — форма — на давление не влияет. Полный напор жидкости в бетонной форме — это то, какое давление оказывал бы свежий бетон на формы, если бы он был полностью жидким. Бетон имеет плотность 150 фунтов на кубический фут, поэтому 4 фута жидкого напора создают 600 фунтов на квадратный фут (psf) на дно формы.Чем выше бетон в жидком состоянии, тем большее давление должны выдерживать формы. Вот почему вы услышите, что форма рассчитана на 600 фунтов на квадратный дюйм или 2400 фунтов на квадратный дюйм для форм, используемых с самоуплотняющимся бетоном.

Одна вещь, которая контролирует давление в формах, — это скорость укладки бетона, скорость заливки. Когда бетон начинает схватываться, он начинает нести свой собственный вес, и давление на опалубку исчезает. Скорость схватывания зависит от конструкции смеси и особенно от температуры бетона, так что все это способствует допустимой скорости заливки.

Еще одним фактором, влияющим на давление, является вибрация при уплотнении. Вибрация бетона разжижает его, поэтому воздух может выходить, поэтому по определению он становится текучим и оказывает давление. Знание допустимой скорости разливки, установленного времени и расчетного давления форм может помочь избежать выбросов.

«Я не скажу, что у нас нет продувки, но чаще это происходит из-за упущенной галстука или незащищенного кикера, чем из-за скорости заливки», — говорит Дикемпер. «Бригада укладчиков отвечает за заливку, и этот бригадир участвовал в разработке плана заливки.У него была возможность высказать свое мнение ».

Пирсон согласен с тем, что ошибка на рабочем месте, скорее всего, является причиной выбросов, и обычно причиной является что-то необычное. «Много проблем происходит в пятницу в 15:00. когда ребята спешат. Или это случается, когда происходит резкое похолодание, а скорость лейки не зависит от температуры ».

Гонсалес из Пери говорит, что отказы случаются, но почти всегда из-за того, что опалубка не была построена в соответствии с проектом.«Опалубка рассчитана на определенное давление заливки, и в связи с особенностями отрасли время является одним из основных факторов, поэтому иногда эти пределы давления превышаются». Еще одна частая причина выхода из строя — превышение несущей способности грунта. «Проектировщик опалубки должен указать ожидаемые нагрузки в проектных чертежах».

Зачистка опалубки

Зачистка опалубки возможна, когда бетон имеет достаточную прочность, чтобы поддерживать себя и любые строительные нагрузки, которые будут приложены.Сколько времени это займет, зависит от конструкции смеси и температуры. Один из способов оптимизировать снятие опалубки — это методы спелости. Во время зачистки доступ ниже должен быть ограничен на случай, если инструменты или частицы заполнителя упадут. Системы защиты периметра могут помочь защитить людей, находящихся внизу на узких стройплощадках.

«Эти системы дороги, но если что-то упадет на тротуар, это катастрофа, поэтому мы используем их по мере необходимости», — говорит Дикемпер. «Это еще один из тех компромиссов».

Безопасность экипажа

«Временный характер нашей рабочей силы — постоянная проблема для обучения», — говорит Дикемпер.«Мы сосредоточены на безопасности вплоть до уровня экипажа. У нас есть регулярные внутренние аудиты, чтобы попытаться улучшить и даже удивить аудит ».

Может показаться, что присутствие менеджера по безопасности на месте повысит безопасность, но это не обязательно само собой разумеющееся. «Иногда у нас есть директора по безопасности, если клиент этого хочет, но мы делаем безопасность сферой ответственности всех, от супервизора до рабочего», — говорит Дикемпер. «Иногда, когда на месте находится директор по безопасности, все подчиняются этому человеку, и это может нанести вред. »

« Оптимальная безопасность означает оптимальную производительность », — говорит Шеффер. «Если рабочий чувствует себя комфортно и безопасно, он легко переходит от одной задачи к другой и быстрее выполняет работу. Рабочий не так продуктивен, если не решается передвигать опалубку ».

Другие статьи по опалубке

Подробнее о опалубке Peri

Найдите продукты, контактную информацию и статьи о Peri Formwork

Как работает опалубка | HowStuffWorks

В бетонной промышленности распространено мнение, что опалубка должна обеспечивать баланс между качеством, стоимостью и безопасностью. С точки зрения качества формы должны точно создавать бетонные конструкции в соответствии с требованиями архитектора-инженера, не вызывая выпуклостей или других дефектов на поверхности бетона. Что касается стоимости, мы уже упоминали, что опалубка составляет значительную часть бюджета проекта. Несвоевременная отделка опалубки может также отсрочить оставшуюся часть графика строительства и привести к дополнительным затратам на рабочую силу, давая бетонщикам стимул к эффективной работе.

Но безопасность важнее всего.Около 25 процентов всех отказов строительства происходят из-за обрушений и разрушения бетонных конструкций, а отказы опалубки составляют более половины этой цифры [источник: Ханна]. В декабре 2011 года плита обрушилась во время заливки бетона во время строительства казино в Цинциннати, штат Огайо, в результате чего рабочие на стройплощадке получили несколько травм. В следующем месяце еще одна плита на строительной площадке другого казино обрушилась во время заливки бетона в Кливленде, штат Огайо [источник: Феран].

Опалубка также стала причиной гибели сотен людей на строительных площадках [источник: Nemati]. В 1972 году на перекрестке Бейли, штат Вирджиния, рабочие сняли опоры — опоры, удерживающие горизонтальные плиты во время схватывания бетона — с 24-го этажа многоквартирного дома слишком рано, что привело к обрушению всего здания, в результате чего погибло 14 человек. рабочих и увечья многих других [источник: Hurd]. Опалубки могут разрушиться из-за перегрузки бетоном, недостаточной распорки, несоответствующей опоры, недостаточной прочности бетона перед снятием опалубки, неправильной зачистки и множества других причин.

Такие организации, как Управление по охране труда и технике безопасности, издают инструкции по проектированию и работе с опалубкой. Наличие контролеров на месте во время возведения опалубки и заливки бетона может помочь свести к минимуму опасность использования опалубки. Если необходимо изменить конструкцию опалубки, подрядчикам следует заранее проконсультироваться с проектировщиком формы. Опалубка может быть временной структурой, но ее последствия для конструкции и тех, кто ее строит, могут быть постоянными.

Для получения дополнительной информации о процессе строительства см. Ссылки на следующей странице.

Процесс строительства бетонных перекрытий

🕑 Время чтения: 1 минута

Процесс строительства бетонной плиты перекрытия включает в себя возведение опалубки, укладку арматуры, заливку, уплотнение и отделку бетона и, наконец, снятие опалубки и отверждение бетонной плиты.

Процесс строительства бетонной плиты перекрытия

1. Сборка и установка опалубки
2. Подготовить и разместить арматуру
3. Заливка, уплотнение и отделка бетона
4. Обработка бетона и снятие опалубки

1.Сборка и установка опалубки для перекрытия Опалубка должна выдерживать такие строительные нагрузки, как давление свежего бетона и вес рабочих и операторов и их машин. Руководство по опалубке для бетона ACI 347-04 необходимо соблюдать при проектировании опалубки. Кроме того, существуют различные строительные аспекты, которые необходимо учитывать при возведении опалубки. Например, он должен быть правильно расположен, выровнен и выровнен, швы должным образом герметизированы, а также не допускать попадания гвоздей в бетон и т. Д… Кроме того, для опалубки бетонных перекрытий можно использовать различные материалы, такие как дерево, сталь и алюминий.

Рис.1: Опалубка бетонных перекрытий

Наконец, есть несколько общих недостатков конструкции опалубки, о которых инженер на объекте должен знать и предотвращать их появление, иначе может произойти отказ опалубки. Эти конструктивные недостатки указаны ниже:

• Плохое или отсутствие проверки опалубки во время и после укладки бетона для выявления необычных прогибов или других признаков возможной неисправности, которые можно исправить
• Неправильное забивание гвоздями, болтами, сваркой или креплением
• Неправильные боковые распорки
• Изготовить опалубку, не соответствующую чертежам формы
• Отсутствие надлежащей полевой проверки, чтобы убедиться, что конструкция формы была правильно интерпретирована создателями формы
• Использование поврежденных или некачественных пиломатериалов, имеющих меньшую прочность, чем необходимо.

Также прочтите: Опалубка (опалубка) для различных элементов конструкции — балок, перекрытий, колонн, опор

2. Подготовьте и разместите арматуру для перекрытия Перед размещением арматуры для конструкции бетонной плиты перекрытия осмотрите и проверьте формы, чтобы убедиться, что размеры и расположение бетонных элементов соответствуют структурным планам. Кроме того, формы должны быть должным образом очищены и смазаны, но не в таком количестве, чтобы они могли попасть на стержни или бетонные строительные швы.На проектных чертежах представлены необходимые детали армирования, поэтому требуется только понимание того, как использовать стержень определенного размера, отрезать необходимую длину и сделать необходимые крючки и загибы. После завершения подготовки стальные стержни размещаются на своих местах с соблюдением указанных расстояний и бетонного покрытия. Бетонное покрытие и расстояние между плитами перекрытия можно поддерживать с помощью распорок и опор для стержней. Провода используются для обвязки основной арматуры и термоусадочной и температурной арматуры (распределительной арматуры).

Рис. 2: проволока, используемая для связывания арматуры, и опоры, используемые для поддержания бетонного покрытия

Следует знать, что неправильное размещение арматуры может привести к серьезным повреждениям конструкции бетона. Неправильное бетонное покрытие подвергает арматурные стержни опасности и нарушает сцепление бетона со сталью. Наконец, после того, как все требования по размещению арматуры (положение, покрытие бетона, расстояние и правильный размер стержней, длина, крюки и изгиб) будут окончательно согласованы, инженер сайта может заказать бетонирование.

Рис. 3: Обеспечение бетонного покрытия для стержней арматуры в плите

Также читайте: Детализация армирования железобетонных плит

3. Заливка, уплотнение и отделка бетонной плиты перекрытия Смешивание, транспортировка и погрузочно-разгрузочные работы с бетоном должны быть согласованы с укладочными и отделочными работами. В плите перекрытия начните укладку бетона по периметру с одного конца работы, при этом каждую партию укладывайте на ранее нанесенный бетон.

Рис.4: Укладка бетона началась с одного конца плиты

Бетон следует укладывать в конечное положение или как можно ближе к нему, чтобы предотвратить расслоение. Таким образом, необходимо предотвратить укладку бетона большими и отдельными сваями с последующим их перемещением по горизонтали в окончательное положение. Кроме того, инженер-строитель должен внимательно следить за бетонированием и искать признаки проблем. Например, потеря раствора является признаком неправильной герметизации и подвижности швов. Кроме того, необходимо проверять и устранять трещины, чрезмерное отклонение, горизонтальное положение и отвес, а также любое движение, чтобы предотвратить дальнейшие проблемы.

Рис. 5: Бетонирование с помощью насосов

Кроме того, свежий бетон должен быть должным образом уплотнен, чтобы формировать его внутри форм и вокруг закладных элементов и арматуры, а также для устранения каменных карманов, сот и захваченного воздуха. Вибрация, внутренняя или внешняя, является наиболее широко используемым методом уплотнения бетона. Наконец, плиты можно отделывать разными способами в зависимости от пола. Полезную информацию о формах до, во время и после бетонирования можно найти в ACI 311.1р.

Рис. 6: Укладка и вибрация свежего бетона

Также читайте: Методы отделки затвердевших бетонных поверхностей

4. Обработка бетона и снятие опалубки По окончании отделки необходимо использовать подходящую технику для адекватного затвердевания бетона. Методы отверждения плит, такие как отверждение в воде; бетон залит; прудился; или распыление тумана. В дополнение к водоудерживающему способу, при котором покрытия, такие как песок; холст; мешковина; или солома, используемая для непрерывного увлажнения поверхности плиты, химические мембраны и водонепроницаемая бумажная или пластиковая пленка.Что касается отверждения, рекомендуется снять опалубку через 14 дней. Чтобы узнать подробное время снятия опалубки, нажмите здесь.

Рис. 7: Отверждение бетонной плиты заливкой

Весь процесс строительства бетонной плиты перекрытия показан на Рис.8 и Рис.9.

Рис. 8: Иллюстрация конструкции железобетонной плиты

Рис. 9: Проволока, используемая для связывания основной, усадочной и температурной арматуры ( Деталь ‘A’ )

Также прочтите: Методы отверждения бетонных конструкций и их сравнение

Как правильно установить и снять опалубку колонн

1.Установка опалубки колонн

(1) Оштукатурить выравнивающее покрытие из цементного раствора в соответствии с высотой и расположить опору по краю опалубки колонн, чтобы обеспечить точность высотной отметки и положение оси колонны во время установки. формы лазания.

(2) Установите предварительно собранные части опалубки колонн: сначала поместите две соседние части на место, а затем временно закрепите их железной проволокой, чтобы связать основные ребра; Используйте U-образные зажимы для соединения и зажима двух частей опалубки; После завершения двух частей опалубки установите две другие части опалубки.

(3) Установите обоймы колонн.

(4) Установите стяжные шпильки или диагональные распорки. С каждой стороны опалубки колонн устанавливаются две анкерные шпильки, которые закрепляются на закладном стальном кольце перекрытия, контролируемом теодолитом, а вертикальность опалубки колонн корректируется болтами цветочной корзины. Угол между стяжкой и землей должен составлять 45 °, а расстояние между закладным стальным кольцом и колонной должно составлять 3/4 высоты колонны.

(5) Очистите внутреннюю часть опалубки колонн, закройте отверстие для чистки и выполните предварительную проверку опалубки колонн.

(6) Снятие опалубки колонны. Сначала снимите анкерные стержни (или опоры) опалубки колонн, затем снимите обруч колонны, удалите U-образную карту, соединяющую каждую опалубку колонн, а затем аккуратно подденьте опалубку ломом, чтобы отделить опалубку от бетона.

2. Защита продукта и меры безопасности при установке и демонтаже опалубки для колонн

(1) При подъеме опалубки поднимайте и осторожно опускайте ее, избегайте столкновения с бетоном пола и не допускайте деформации опалубки.

(2) Опалубка колонны может быть снята только тогда, когда прочность бетона колонны может гарантировать, что поверхность и углы колонны не будут повреждены при снятии опалубки.

(3) При снятии опалубки не используйте кувалду или рычаг для поддев, чтобы не повредить бетонную поверхность или углы колонны.

(4) Снятая опалубка колонн вовремя очищается и подрезается, окрашивается разделительным составом и укладывается в штабель в соответствии со спецификациями.

(5) При снятии предварительно смонтированной опалубки колонн сначала подвесьте стропу, затем снимите стяжные шпильки и соединительные детали двух частей опалубки колонн и поднимите опалубку колонн после отделения опалубки от бетонной поверхности. .

(6) Строительные леса должны быть возведены для работы на большой высоте, и операторы должны носить ремни безопасности.

Когда снимать бетонную опалубку?

Возможность быстрого снятия бетонной опалубки дает преимущество, позволяющее эффективно циклировать формы и быстрее достигать завершения проекта. Однако преждевременное удаление опалубки может вызвать повреждение бетонных конструкций и привести к дорогостоящему ремонту. Как правило, бетонная опалубка может быть снята в том месте, где бетон становится достаточно прочным, чтобы выдержать его собственный вес, а также вес любых грузов, которые он должен будет нести. Правильное время для зачистки бетона зависит от ряда факторов, включая тип опалубки, тип бетона и даже погодные условия. Ниже приведены некоторые общие рекомендации, которые помогут определить, когда можно снимать опалубку.

Учитывать силу нагрузки

Бетон должен быть выдержан до достижения требуемой прочности перед снятием опалубки. Имейте в виду, что бетонные секции большего размера могут затвердеть быстрее, чем секции меньшего размера. Большие бетонные колонны и стены могут достичь необходимой прочности в течение 24 часов, а небольшие балки и плиты могут занять несколько недель. Также следует учитывать марку бетона. Бетон более высоких марок обычно набирает необходимую прочность в ускоренном темпе. Американский институт бетона предоставляет конкретные рекомендации для определенных марок бетона, которым следует руководствоваться при определении подходящего времени для снятия опалубки.

Температурный коэффициент

Если на улице слишком жарко, бетон может сохнуть неравномерно и вызвать проблемы со структурой. Точно так же проблемы в процессе отверждения бетона также могут возникать при слишком низких температурах. Лучше всего планировать заливку бетона при экстремальных погодных условиях и по возможности избегать их при слишком высокой или слишком низкой температуре.Оптимальный диапазон температур для надежного твердения бетона — от 50 до 90 градусов по Фаренгейту. Если вы выполняете заливку при температурах за пределами этого диапазона, становится еще более важным правильно контролировать бетон по мере его схватывания и проверять его нагрузочную способность перед снятием опалубки.

Монитор и испытание бетона

Хороший способ оценить зрелость бетона, чтобы определить, можно ли снять опалубку, — это провести испытания цилиндра. Это включает в себя отверждение куба или цилиндра из бетона отдельно от основной бетонной конструкции и тестирование его состава и прочности, чтобы помочь вам оценить состав и прочность основной бетонной конструкции.Подобный метод тестирования может быть очень полезным, позволяя определить, пора ли снимать опалубку, особенно если вы не уверены в том, как такие факторы, как внешняя температура, могут влиять на процесс отверждения. Просто имейте в виду разницу во времени схватывания бетонных конструкций разного размера.

Ленточная опалубка правильно

Как только вы определите, что пришло время снимать опалубку, примите особые меры, чтобы сделать это должным образом. Составьте план снятия опалубки.Часто лучше использовать деревянные клинья, а не ломы, чтобы отделить формы от высохшего бетона. Снимая опалубку, тщательно осмотрите бетон, чтобы убедиться в отсутствии проблем, которые необходимо решить или отремонтировать.

При снятии опалубки не забудьте как можно скорее удалить остатки бетона и нанести разделительный состав, прежде чем помещать формы на хранение или продолжать их цикл для своего проекта.

Удаление опалубки должно быть относительно плавным процессом, если правильно рассчитать время.Помните о наших предложениях, приведенных выше, при определении того, когда производить зачистку, и помните об особенностях марки бетона и типа используемой опалубки.

КУПИТЬ И ПРОДАТЬ С EIFFEL TRADING

На рынке использованной опалубки для бетона? Вы в нужном месте! Ознакомьтесь с нашим ассортиментом бывшей в употреблении опалубки , а также бывшего в употреблении сваебойного оборудования , бывших в употреблении толкачей, перевозимых на грузовиках, , бывших в употреблении опорных башен и многого другого.

Все наши объявления постоянно обновляются, но если вы не видите то, что ищете, создайте объявление в розыск бесплатно .

Готовы продать подержанную тяжелую технику или строительные материалы? Разместите свои продукты сегодня бесплатно на онлайн-рынке Eiffel Trading.

Если у вас есть какие-либо вопросы или вам нужна дополнительная информация, позвоните нам по телефону 1-800-541-7998 или по электронной почте [email protected] .

Опалубка 101 — Вводное руководство

3. Стена

Стеновая опалубка бывает разных типов и классификаций, как указано ниже.

Обычная
Обычная стеновая опалубка состоит из досок или листов и бруса. Он гибкий, но может быть дорогостоящим и трудоемким, поскольку каждый компонент необходимо собирать на месте. Кроме того, все его части должны быть выполнены в соответствии с техническим заданием проекта, а после бетонирования они должны быть скреплены гвоздями и снова демонтированы.

Балка
Это улучшенная версия традиционной опалубки. Его компоненты, которые обычно состоят из балок стабильной формы с двумя поясами и одной стенкой, были стандартизированы для облегчения сборки идентичных и готовых к использованию панелей. Систематизировано и соединение панелей.

Рама
Этот тип стеновой опалубки помогает сократить рабочее время, поскольку ее основные компоненты (формовочная поверхность, опора для формовочной поверхности и стальные ригели) собираются как одна панель. Носовая часть оправы защищает края формовочной поверхности, тем самым продлевая срок ее службы. Соединительные устройства используются при сборке панелей каркаса в крупногабаритные узлы, которые затем обычно транспортируются краном.

Автономный кран (ручной)
Опалубку этого типа можно перемещать вручную. Из соображений веса он обычно изготавливается из алюминия или пластика. Она может выдерживать меньшее давление бетона, чем опалубка, зависящая от крана, и часто используется в проектах жилищного и муниципального строительства.

Кран-зависимая
Кран-зависимая опалубка состоит из большой рамы и опалубочных панелей, как правило, из стали. В результате их нельзя перемещать вручную.Поскольку они могут выдерживать большее давление свежего бетона, чем формы, не зависящие от крана, они подходят для строительства коммерческих зданий и других крупных инфраструктурных проектов.

Двусторонняя
Как видно из названия, двусторонняя опалубка возводится с обеих сторон стены. Его опалубочные стяжки, которые обычно имеют опалубку из пластиковых труб, чтобы их можно было использовать повторно, воспринимают давление свежего бетона. К опалубке прикрепляются двухтактные подпорки или большие усиленные распорки для выравнивания и защиты от ветровых нагрузок во время работы.

Односторонняя
Односторонняя опалубка используется, когда необходимо заливать бетон против существующих конструкций или когда строителям необходимо выполнить бетонирование холма или почвы. Вот почему он больше всего подходит для восстановительных работ. В этом типе опалубочной системы давление бетона передается от опалубки к опорным плитам через опорную конструкцию.

Сборная
Эта опалубка состоит из двух сборных бетонных панелей, которые собираются заранее, а затем транспортируются и заполняются бетоном на месте.Для крепления стен часто используются распорки и подпорки, а рабочие и защитные леса устанавливаются с помощью специальных переходников, чтобы сделать процесс строительства более экономичным. Сборная опалубка помогает минимизировать продолжительность проекта и затраты на рабочую силу. Однако требуется предварительное планирование, чтобы обеспечить его безопасную транспортировку на объект.

Круглая
Круглая опалубка предназначена для возведения криволинейных и многоугольных стен. Это также весьма полезно при строительстве конкретных бетонных конструкций, таких как септики и пандусы для автостоянок.Эта система опалубки бывает трех различных типов:

• Круглая балка — между деревянными балками и стальными ригелями добавляются деревянные распорки, поэтому опалубку можно отрегулировать до необходимого радиуса.
• Гибкая балка — идеально подходит для строительства криволинейных стен различного радиуса. Он состоит из деревянных / стальных балок и шпинделя, что позволяет строителям регулировать опалубку до необходимого радиуса без необходимости повторной сборки панелей.
• Полигональные — существующие панели опалубки «плоского» каркаса можно переоборудовать в многоугольную опалубку, добавив дополнительные радиальные панели и рельсы, что позволяет строителям минимизировать затраты на проект.

Подъем
Подъемная опалубка очень полезна при строительстве высотных бетонных конструкций, таких как контрольные башни и небоскребы, поскольку она поднимается вместе со стеной. Он представляет собой большую стеновую опалубку, установленную на подъемные леса. Существует три различных типа подъемной опалубки:

• В зависимости от крана — подъемный блок (подмости и опалубка) требует использования крана для перехода на следующий цикл.
• Самоподъем — автоматическая система подъема, не требующая использования крана для достижения следующей точки подвеса. Гидравлические цилиндры / насосы поднимают строительные леса, вспомогательную платформу и опалубку для следующего цикла заливки. Идеально подходит для строительства очень высоких бетонных конструкций.
• Опалубка — двусторонняя опалубка, которая скользит вверх по возводимой конструкции со скоростью 20–25 см в час. Система трубных стержней, встроенная в уже застывший бетон, поддерживает скользящую форму.


MEVA — лидер отрасли, предлагающий широкий спектр систем опалубки стен, которые обеспечивают высокоэффективную опалубку, гибкость и надежность.Наши изделия легкие и простые в сборке, поэтому они облегчат быстрое завершение ваших строительных проектов. Кликните сюда, чтобы узнать больше.

(PDF) Строительная опалубка

НЕТРАДИЦИОННЫЕ ТЕХНИКИ ОПАЛУБКИ

➢ ТЕХНОЛОГИЯ СЛИПФОРМ

• Метод вертикального выдавливания железобетонного профиля

и подходит для строительства основных стен

в многоэтажных конструкциях, шахтах лестничных клеток. ,

башни.

• Опалубка непрерывно поднимается со скоростью около

300 мм в час, опираясь на ядро, и

, не полагаясь на поддержку или доступ со стороны других частей

здания или постоянных работ.

• Позволяет непрерывную заливку бетона в стены конструкции

и останавливается только при достижении полной требуемой высоты конструкции

.

• Высота опалубки

рассчитана таким образом, что пока верх опалубки

заполняется бетоном, нижний слой бетона

, залитый ранее, уже набрал первоначальную форму.

• Когда опалубка поднимается вверх, обнаженный бетон

остается твердым.

➢ ТЕХНОЛОГИЯ СЛИПФОРМЫ — ПРОЦЕДУРА

• Монтаж можно начинать только после того, как фундамент будет на месте

, а устройство для запуска стены будет выровнено правильно.

• Опалубка опалубки выравнивается с помощью хомутов.

• Эти хомуты соединяются горизонтальными перекладинами.

• К этим траверсам прикреплены гидравлические домкраты для одновременного движения вверх

.
