Принцип работы плазмореза: устройство, виды, советы по выбору

Содержание

• Устройство и принцип работы плазморезов
• Виды плазморезов
• Виды и классификация плазмотронов
• Как выбрать плазморез и резак
• Где применяют плазменную резку и в чем её преимущества

Плазменная резка — универсальный процесс термической обработки, который подходит для прямолинейного и фигурного раскроя практически любого металла. Это углеродистые и нержавеющие стали, чугун, титан, алюминий, медь и сплавы на их основе. Нужно лишь правильно подобрать оборудование и режимы работы: диаметр сопла резака, ток реза, напряжение и скорость резки с учетом толщины заготовки.

Подробнее о сущности плазменной резки, о том, как устроен и работает плазморез, чем различаются модели оборудования и плазмотроны.

Устройство и принцип работы плазморезов

Система плазменной резки включает в себя трансформаторный или инверторный источник питания, компрессор или баллон со шлангом и регулятором давления для подачи сжатого воздуха и плазменный резак или плазмотрон.

В качестве источника энергии выступает электрическая дуга, которая формируется стенками сопла, стабилизируется плотным потоком плазмообразующего газа и подается в зону резки с помощью наконечника плазмотрона. Дуга горит между электродом с неплавящейся вставкой и заготовкой. Температура плазменного газа может достигать 250000С.

Принцип действия плазмореза основан на локальном нагреве и выдувании расплавленного жидкого металла потоком плазмы — ионизированного и нагретого до сверхвысокой температура газа, переносящего электрическую дугу к заготовке. За счет высокой плотности энергии и концентрации теплоты на малой площади металл быстро плавится. Благодаря высокой кинетической энергии потока плазмы расплав мгновенно удаляется из зоны резки, обеспечивая раскрой заготовки без шлака.

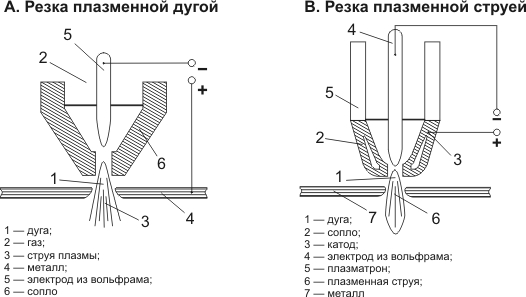

Ключевой элемент плазмореза — резак. Его основные элементы:

• электрододержатель с электродом — как правило, вольфрамовым, легированным оксидами лантана и иттрия;
• камера для образования плазмы и сопло, которое формирует сжатую электрическую дугу;
• изолятор, отделяющий электродный узел от сопла, и завихритель, помогающий стабилизировать сжатую дугу;
• каналы подачи плазмообразующего и защитного газа и система охлаждения электрода и сопла, подвергающихся высокотемпературному воздействию.

При включении плазмотрона между электродом и наконечником образуется вспомогательная или дежурная (пилотная) дуга. Она создает путь для рабочей или основной дуги. Рабочая дуга образуется при контакте вспомогательной дуги с заготовкой. После этого можно начинать резку.

Единый рабочий газ разделяется внутри плазмотрона на плазмообразующий и защитный поток, охлаждающий головку резака.

Виды плазморезов

Аппараты для плазменной резки делят на две основные группы. Это оборудование для ручного раскроя металла и системы для механизированной обработки.

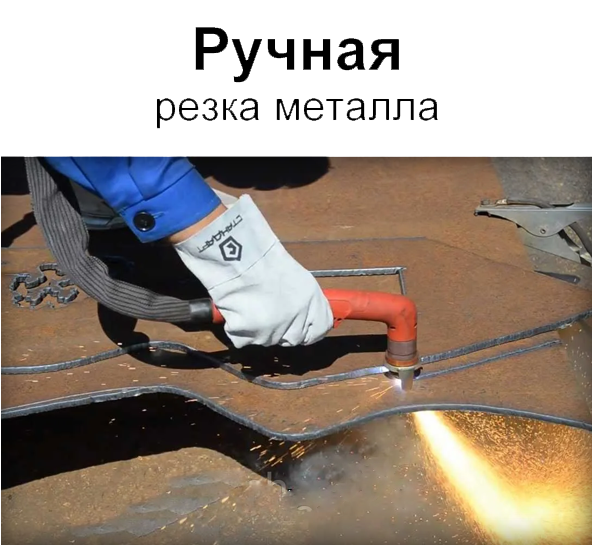

Аппараты для ручной плазменной резки можно разделить на два вида:

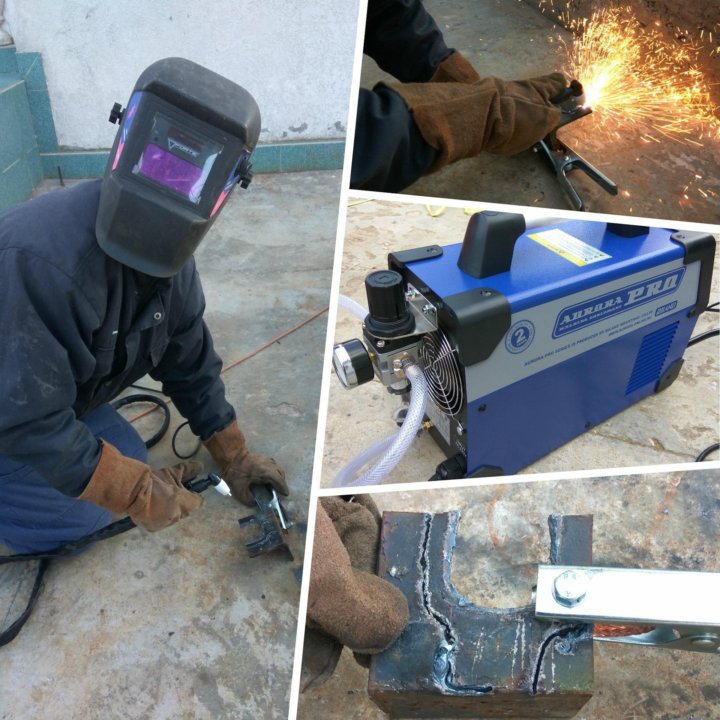

• Бытовые. Это портативные модели с ПВ 50-60%, позволяющие работать от однофазной сети и на максимальной выходном токе реза до 60 А. С их помощью можно разрезать металл толщиной до 20 мм.

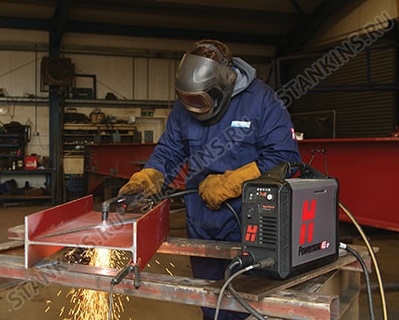

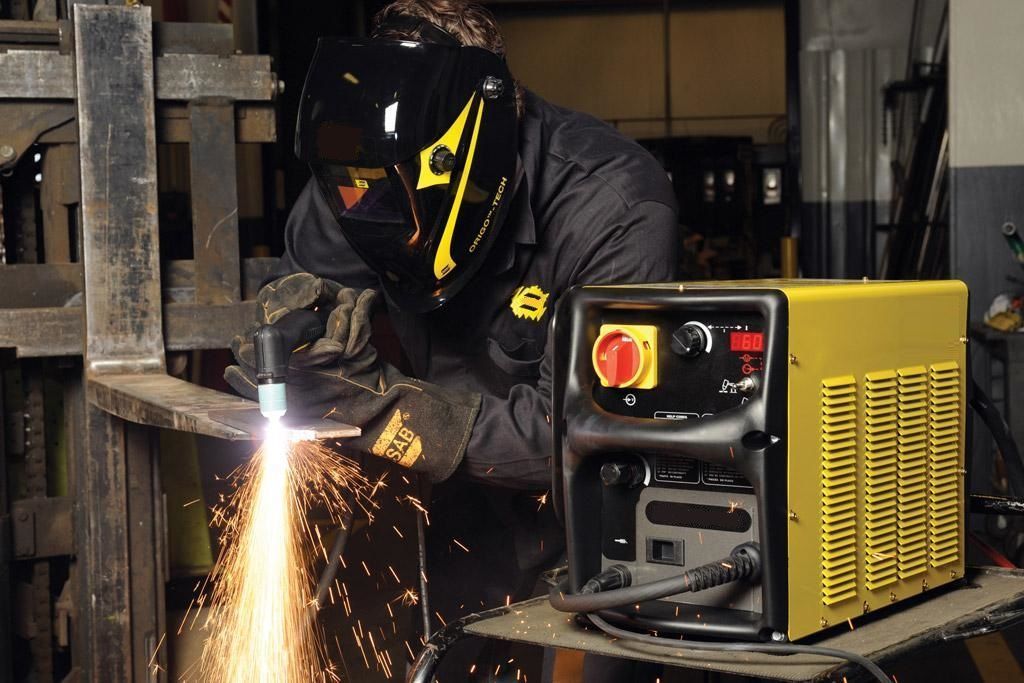

• Профессиональные. Это мощные аппараты, подключаемые к трехфазной сети и обеспечивающие максимальный рабочий ток реза до 160 А. С ними можно раскраивать заготовки толщиной до 55 мм.

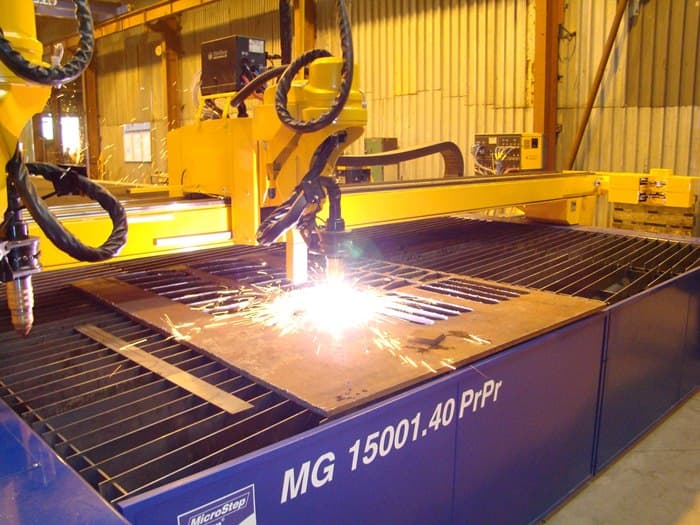

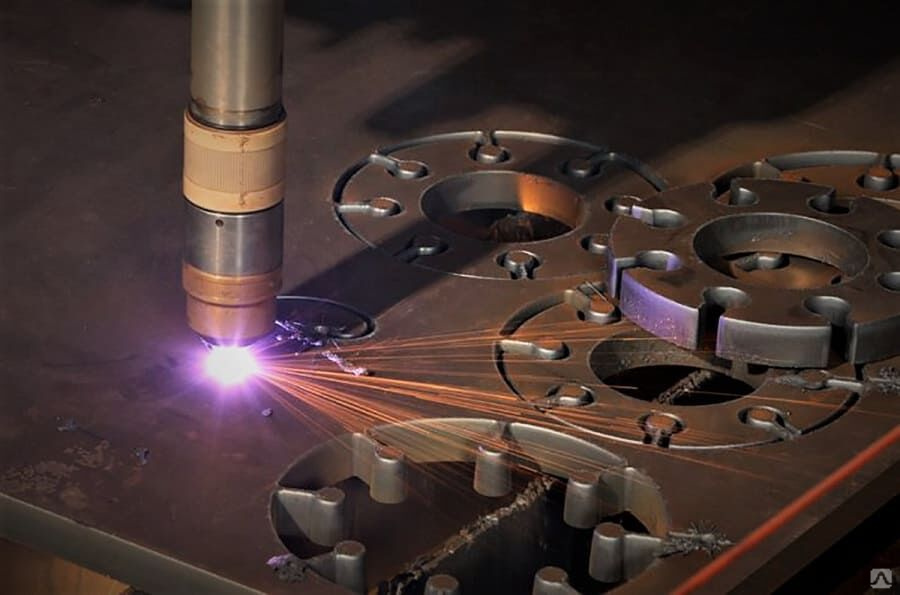

Промышленные системы механизированной плазменной резки имеют диапазон регулировки тока реза от 5 до 800 А. Их используют на тяжелых производствах для работы с деталями толщиной до 90 мм, когда нужны высокая производительность, точность раскроя и чистые кромки.

Виды и классификация плазмотронов

Для работы с плазморезом и решения конкретных задач нужен предназначенный для этого плазменный резак. Плазмотроны различаются конструктивно, техническими характеристиками и технологическими возможностями.

Тип охлаждения

Плазменный резак может иметь воздушное или жидкостное охлаждение. В плазмотронах с воздушным охлаждением электрод и сопло охлаждает защитный газ, который подается по различным каналам: отверстиям в теле элементов или пространству, которое образуется при сопряжении отдельных деталей. Такие резаки используют для бытовых и профессиональных целей.

В плазмотронах с жидкостным охлаждением сопло и электрод резака охлаждает вода, подводимая к поверхностям по системе каналов с замкнутым контуром. Теплоемкость воды выше, чем у воздуха. Жидкостное охлаждение более эффективно и используют его в резаках, предназначенных для резки на высоких токах.

Тип поджига дуги

Поджиг плазменной дуги может быть пневмоконтактным и высокочастотным.

В первом случае при нажатии кнопки плазмотрона происходит замыкание электрода, сопла и заготовки, подача сжатого воздуха и поджиг пилотной дуги. Сжатый воздух поднимает подвижный подпружиненный шток и устанавливает сопло в рабочий режим, при котором основная дуга горит между электродом и заготовкой.

Во втором случае поджиг происходит без пилотной дуги, при помощи высокочастотного осциллятора в плазморезе. При нажатии кнопки плазмореза осциллятор подает импульс на электрод. Касаться заготовки не нужно, для поджига рабочей дуги достаточно поднести резак близко к поверхности.

Тип используемого газа

В качестве плазмообразующей и защитной среды используют не только сжатый воздух, но и другие газы и газовые смеси. Выбор зависит от особенностей технологического процесса, требований к качеству реза и обрабатываемого материала.

Существуют плазменные резаки, рассчитанные на работу одним газом, и двухгазовые модели, позволяющие использовать один газ в качестве плазмообразующего и другой для защиты зоны резки.

Применяемые газы и комбинации:

• Сжатый воздух. Универсальное решение и оптимальный выбор по качеству, экономичности и скорости раскроя углеродистой стали и сплавов, нержавейки и алюминия.
• Азот. Продлевает срок службы электрода и других деталей резака и обеспечивает чистый рез нержавеющей стали и цветных металлов, но скорость раскроя ниже, чем воздушной плазмой.
• Аргоно-водородная плазма и азот. Комбинацию используют для резки нержавейки и алюминия большой толщины, строжки стали, если нужна чистая кромка для хорошей свариваемости.
• Кислород. Подходит для высокоточной резки конструкционных сталей, когда необходимо получить идеальную кромку без грата, уменьшить угол и увеличить скорость раскроя.
• Водородно-азотная плазма и сжатый воздух. Комбинацию применяют исключительно для раскроя алюминиевых заготовок, чтобы повысить скорость и увеличить толщину металла.

Тип резки

Как и плазморезы, резаки различаются допустимой нагрузкой по току и ПН. Их разделяют на две группы:

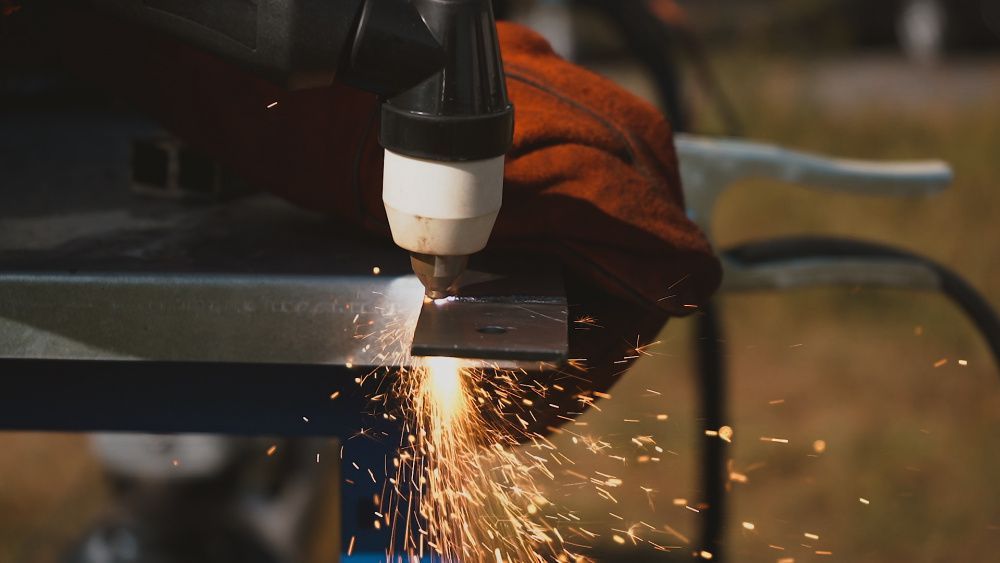

• Для ручной резки. Используют сжатый воздух, предназначены для резки на токах до 60-80 А и раскроя металла толщиной до 20-25 мм.

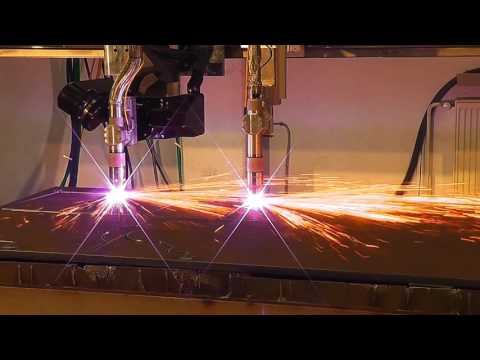

• Для механизированной и автоматической резки. Могут использовать не только сжатый воздух, но и другие газы и смеси, и иметь водяное охлаждение, предназначены для резки на токах от 100 А.

Есть универсальные резаки, работающие на сжатом воздухе, азоте, смесях и токах до 300 А, которые можно использовать для ручной и механизированной резки.

Как выбрать плазморез и резак

Чтобы выбрать плазморез, нужно учитывать диапазон толщин металла, с которыми вы планируете работать, решаемые задачи и условия эксплуатации. Отталкивайтесь от таких характеристик, как:

• Диапазон тока реза. Для примерного расчета можно использовать зависимость 4 А на 1 мм углеродистой стали и 5-6 А на 1 мм алюминия и нержавейки.
• Продолжительность включения. От неё зависит, сможете ли вы раскраивать металл или вырезать деталь, не прерывая рабочий цикл.
• Параметры сети и потребляемая мощность. Плазморезы могут работать от бытовой однофазной и трехфазной сети, которая должна выдерживать планируемую нагрузку.

При выборе резака обращайте внимание на то, какой диапазон тока реза у плазмореза, с каким газом вы будете работать и с какими толщинами металла.

Важно! Производители могут указывать в характеристиках резака только максимальную толщину металла для разделительного реза или максимальную и рекомендуемую толщину, т.е. такую, при которой выполняется качественная чистовая резка. Разделительный рез отличает меньшая точность деталей, шероховатость кромки, наличие грата и сильного оплавления.

Если производитель не указал рекомендуемую толщину, вы можете рассчитать её сами. Нужно отнять от максимальной примерно 30%.

Для подбора плазмореза и сопла резака можно воспользоваться таблицей с примерными значениями

Металл	Толщина заготовки, мм	Ток реза, А	Диаметр сопла, мм
Углеродистые стали	до 5	20-35	1,1
	5-10	40-50	1,1-1,4
	10-15	50-65	1,4
	15-20	65-90	1,7
	20-30	90-100	1,9
Нержавейка	до 5	20-40	1,1
	5-10	40-60	1,4-1,7
	10-15	60-80	1,7
	15-20	80-90	1,9
Алюминий и сплавы	2-10	20-40	1,4
	10-20	40-75	1,7
	20-25	75-100	1,9
	25-40	100-150	1,9-3
Медь	10	300	3
	20
	30
	40

Где применяют плазменную резку и в чем её преимущества

Плазменную резку металла используют при кузовных работах, в строительстве и ремонте для раскроя листового металла и профилей для монтажа сварных и сборных конструкций, при устройстве систем вентиляции, на мелком и крупном производстве.

Преимущества технологии:

• простота процесса, особенно с использованием мобильных инверторов и работе с сжатым воздухом;
• высокая скорость раскроя, благодаря которой тепловложение в металл небольшое, деформации минимальны, а кромки чистые;
• экономичность, которая обусловлена производительностью, использованием сжатого воздуха и отсутствием необходимости зачищать поверхность.

Возможности аппаратов можно расширить. Если установить на резак специальное сопло, то можно выполнять и быструю, точную плазменную строжку.

Настройка аппарата плазменной резки. Статья

Плазменная резка. Основные настройки перед началом работы.

Плазма, которую производит комплекс для воздушно-плазменной резки, это ионизированный и нагретый воздух, который перешел в четвертое агрегатное состояние и стал проводником электрического тока. Температура плазмы составляет почти 30000 градусов. Столб плазмы расплавляет металл и выдувает его из зоны резки. Плазморезы широко применяются во всех отраслях машиностроения, при монтажных или демонтажных работах, во время ремонта разнообразного оборудования и в частном хозяйстве.

В отличие от ручного инструмента, плазморез значительно быстрее позволяет выполнить резку и, кроме того, кромки детали в большинстве случаев не требуют дополнительной обработки. Линия реза может быть любой конфигурации, что делает плазморез универсальным инструментом.

Для понимания схемы правильной настройки комплекса для воздушно-плазменной резки (плазмореза) сначала определимся с основными компонентами:

Источник питания — вырабатывает ток резки с штыковой вольт-амперной характеристикой. Может быть трансформаторным или инверторным, с контактным или бесконтактным поджигом дуги, промышленным (подключается к трехфазной сети питания 380В) или бытовым (подключается к однофазной сети питания 220В).

Плазмотрон — резак в котором формируется плазменная дуга и которым непосредственно оперирует специалист при выполнении работы. Основные компоненты плазмотрона – это сопло, благодаря которому можно управлять формой плазменного потока, и электрод;

Компрессор — необходим для подачи сжатого воздуха в систему.

Программу настройки плазмореза при ручной резке рассмотрим на примере оборудования JASIC CUT-100 (L204) с использованием ручного плазмотрона P-80. JASIC CUT-100 (L204) относится к промышленному инверторному оборудованию, подключается к трехфазной сети питания и имеет бесконтактное зажигание дуги.

Смонтируйте оборудование таким образом, чтобы на расстоянии не менее 0,5 м от задней и передней панели не было предметов, затрудняющих циркуляцию воздуха и доступ к органам управления.

Отрегулируйте на источнике питания ток резки, пользуясь эмпирической зависимостью: 3-4 Ампера на миллиметр толщины детали из черного металла, и 7-8 Ампер на миллиметр толщины детали из коррозионностойкой стали (нержавейки). Итак, тока резки величиной 80 Ампер будет достаточно для качественной резки углеродистой стали толщиной 20 мм.

Проверьте правильность выбора диаметра (в миллиметрах) выходного отверстия сопла на плазмотроне в зависимости от тока резки:

1.1 мм — до 40 Ампер;

1.3 мм — от 30 до 60 Ампер;

1.5 мм — от 50 до 80 Ампер;

1.7 мм — от 70 до 100 Ампер;

Отрегулируйте рабочее давление воздуха — включите подачу воздуха путем нажатия кнопки на плазмотроне на плазмотроне, во время вытока воздуха через сопло, установите значение 0,5 МПа на манометра, расположенном на источнике питания плазмореза. Качество подготовленного воздуха и его давление напрямую влияют на качество резки и долговечность работы расходных части плазмотрона, поскольку воздух обеспечивает не только непосредственно горение дуги и выдувание расплавленного металла, а также выполняет функцию охлаждения плазмотрона. Воздух перед подачей в тракт плазмореза, нужно очистить от пыли, масла, а также осушить. Чтобы достичь оптимального результата, воздух должен соответствовать требованиям ISO 8573-1: 2010 Class 1.2.2.

Выберите нужный режим работы оборудования два (2Т) или четыре (4Т) такта. В режиме 2Т при нажатии кнопки на плазмотроне пилотная/режущая дуга зажигается, а при ее отпускании — гаснет. В режиме 4Т оборудование продолжает работать после отпускания кнопки на плазмотроне. Если повторно нажать кнопку на плазмотроне в режиме 4Т, оборудование переходит в состояние затухания дуги.

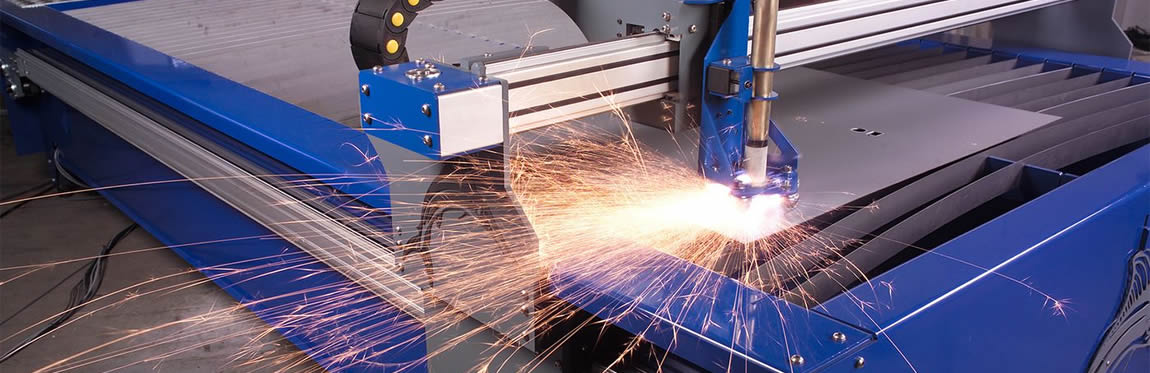

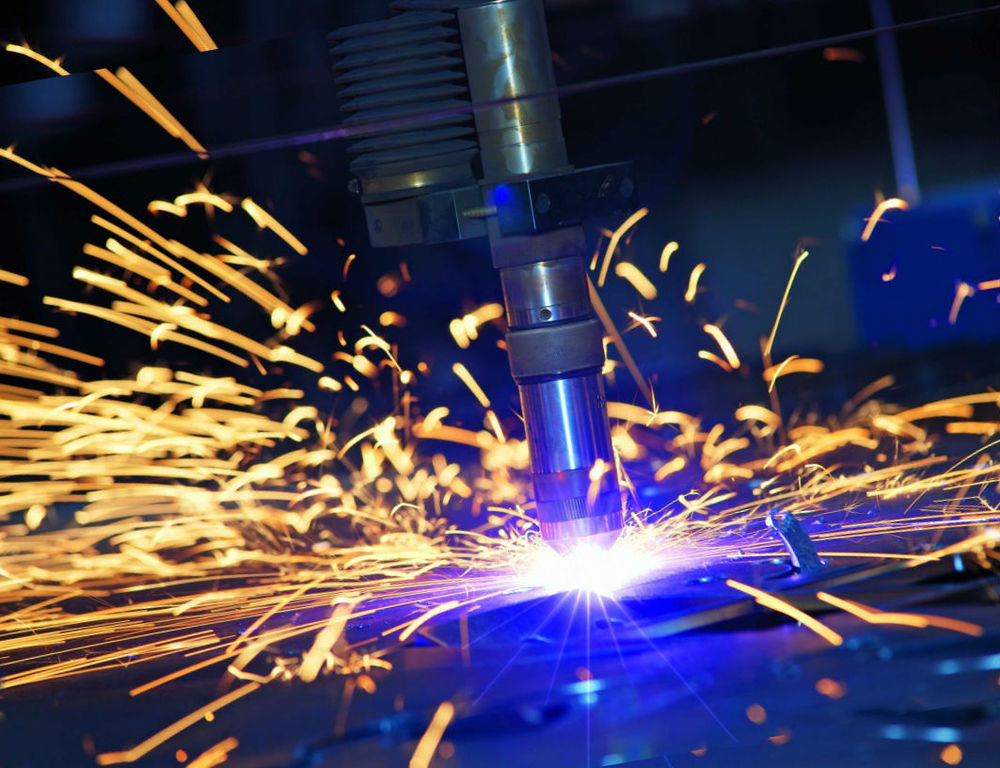

Настройка плазмореза с ЧПУ отличается только необходимостью выбора режима работы 2Т, все остальные настройки такие же, как и при ручной резке. При использовании машины с ЧПУ кнопка управления на плазмотроне не используется, управление работой источника питания происходит с пульта машины ЧПУ.

Кроме силы тока, давления воздуха и диаметра выходного отверстия сопла, качество кромок деталей также зависит от скорости перемещения плазмотрона. Резку необходимо проводить со скоростью, которая не позволит потоку искр попадать на сопло и изолирующую втулку плазмотрона. Слишком медленная скорость влечет возникновение грата с обратной стороны детали, широкой зоны резки и перегрева детали, а высокая скорость не позволит прорезать металл насквозь. Скорость резки всегда подбирается эмпирически для каждого случая отдельно.

Как пользоваться плазменным резаком | Руководство по плазменной резке

Однажды использовав плазменный резак, вы уже никогда не захотите вернуться к газокислородной резке, шлифовальным дискам или чему-то подобному. Плазменные резаки — это замечательный инструмент, который можно использовать в любой среде металлообработки, они просты в использовании и дешевле в эксплуатации, чем газокислородная резка.



Что такое плазменная резка?

Плазменная резка — это быстрый и простой способ резки любого металла, проводящего электричество. Управлять ручным плазменным резаком на самом деле очень просто.



Как работает плазменный резак?

Плазменные резаки используют постоянное напряжение для нагрева сжатого воздуха до очень высокой температуры, при которой он ионизирует атомы и создает «плазменную дугу». Он протекает через узкое отверстие режущего наконечника (обычно 0,9–1,5 мм) при температуре около 25 000–30 000 градусов по Фаренгейту.



Небольшая струя плазмы проталкивает металл, плавит его и отталкивает расплавленный металл. Он очень сфокусирован по сравнению с кислородной резкой и сравнительными результатами.



Какие металлы режет плазменный резак?

Плазменные резаки режут любой проводящий электричество металл, такой как сталь, нержавеющая сталь, алюминий, медь, латунь и другие проводящие металлы.



6 простых шагов для настройки плазменного резака:

Шаг 1) Подключите плазменный резак к подходящему воздушному компрессору.

Шаг 2) Подключите плазменный резак к источнику питания 240 В или 415 В (в зависимости от приобретаемой машины).

Шаг 3) Подсоедините заземляющий провод к заготовке.

Шаг 4) Подсоедините горелку плазменной резки к машине плазменной резки.

Шаг 5) Выберите силу тока при резке (больше ампер для более толстых материалов).

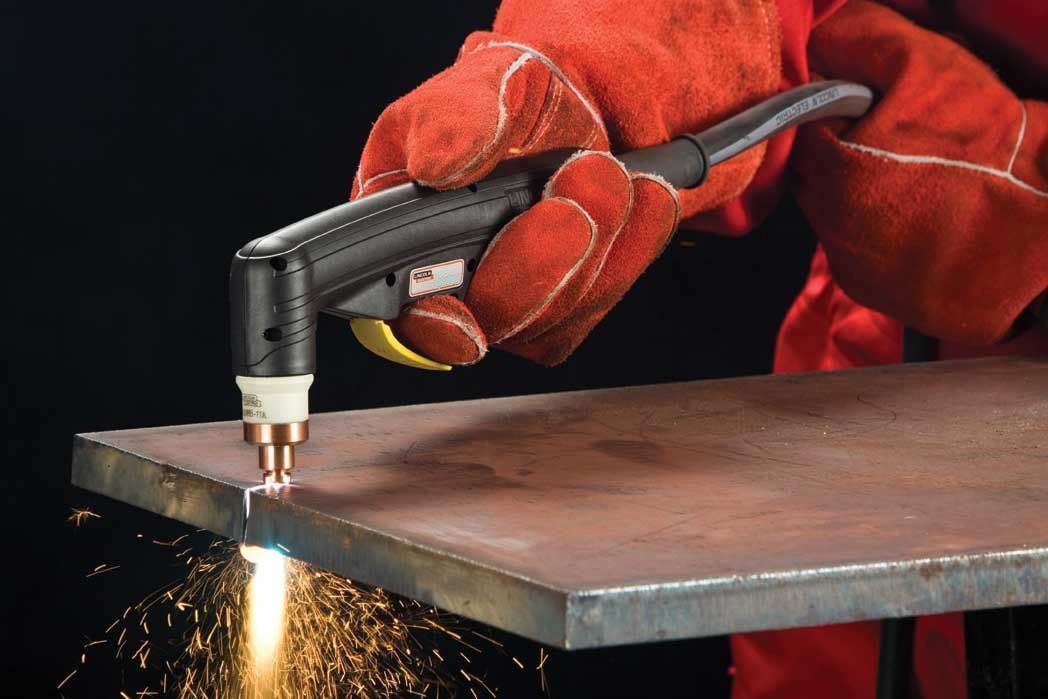

Шаг 6) Нажмите переключатель на рукоятке резака и перемещайте факел по заготовке, пока плазменная дуга режет металл.



Можно начать с края работы или проколоть отверстие в середине металла. Вырежьте идеальные круги с помощью набора для резки кругов и создайте уникальные формы, используя шаблон.



Поскольку нет необходимости таскать с собой тяжелые баллоны с газом, плазменные резаки довольно портативны, а минимальная зона теплового воздействия и небольшая ширина реза по сравнению с кислородно-топливной резкой являются большим преимуществом.



Какой станок плазменной резки вам нужен?

Во-первых, вы должны сами найти ответы на следующие вопросы:



— Какое входное напряжение есть в вашей мастерской, 240В или 415В?

— Какова максимальная толщина металла, который вы хотите разрезать?

— У вас есть запас сжатого воздуха? (Вам понадобится воздушный компрессор для подачи сжатого воздуха в плазменный резак. )



Во-вторых, посмотрите, какой из плазменных резаков R-Tech подходит для ваших нужд:



Наш R-Tech P30C Для плазменной резки требуется источник питания 240 В 13 А, поэтому он очень портативный и подходит для домашнего использования и легкой промышленности. Он имеет автоматический запуск резки с помощью ВЧ-контакта. Он обеспечивает чистый пропил 8 мм и отрезной пропил 12 мм на низкоуглеродистой стали.



Для работы нашего плазменного резака R-Tech P50HF требуется источник питания 240 В, 32 А, который обычно используется в большинстве мастерских. Он имеет автоматический запуск резки с помощью ВЧ вспомогательной дуги с автоматическим перезапуском и имеет большой чистый рез 18 мм и отрывной рез 24 мм на низкоуглеродистой стали.



Для нашего плазменного резака R-Tech I-Cut100 требуется трехфазное питание 415 В, 22 А, которое можно найти в промышленных мастерских. Он имеет автоматический запуск резки с помощью вспомогательной дуги HF с автоматическим перезапуском и имеет массивный чистый рез 32 мм и отрывной рез 40 мм.

P30C 30A 240 В плазменный резак P50HF 50A 240 В плазменный резак I-CUT100 100A 415V Фунт плазменного плазма

Каковы два начальных разногласий дуги плазма?

1. ВЧ контактный пуск



ВЧ контактный пуск использует высокую частоту, генерируемую внутри машины, для преодоления зазора между режущим наконечником резака и заготовкой. машина автоматически начнет резку.



2. Запуск вспомогательной дуги ВЧ (с автоматическим перезапуском)



Запуск вспомогательной дуги ВЧ снова использует высокочастотное излучение, генерируемое внутри машины, и при нажатии триггера пламя вспомогательной дуги выходит из режущий наконечник длиной около 1 дюйма. Когда эта вспомогательная дуга коснется заготовки, станок обнаружит это и включит основную силу тока резки. Преимущество этого заключается в возможности запуска на сильно окрашенных или ржавых поверхностях и т. д.



Он также имеет функцию повторного запуска вспомогательной дуги, которая идеально подходит для резки сетки и металла с зазорами и т. д. Когда вы дойдете до конца металла, машина обнаружит это и повторно запустит вспомогательную дугу, поэтому, когда вы перемещаете резак в следующий кусок металла, он почувствует это и перезапустит основную мощность резки. Это избавляет вас от необходимости отпускать курок и повторно нажимать его, чтобы снова запустить дугу.



В чем разница между чистым разрезом и разделительным разрезом?

Чистый рез



Чистый рез — это когда машина прорезает материал насквозь, а отрезанные части отпадают друг от друга, оставляя только минимальный окалина на нижнем крае, который можно легко удалить с помощью плоскогубцы и т. д.



Метки резки начинаются прямо, а затем имеют небольшой наклон к нижней части разреза. Металл не должен требовать дополнительной обработки перед сваркой и т. д.



Отрезной рез



Отрезной разрез – это когда пользователь использует машину, близкую к максимальной толщине резки. Скорость резки будет намного ниже по сравнению с чистым резом, и металл потребует некоторой очистки по направлению к нижнему краю.



Скорость плазменной резки, сила тока и размер режущего наконечника.

Скорость резки при плазменной резке определяется используемой силой тока и размером разрезаемого материала.



Если вы режете 4 мм с помощью станка на 30 А, вы можете либо установить силу тока на 20 А и иметь среднюю скорость перемещения, либо вы можете настроить станок на максимальную силу тока 30 А (что позволит отрезать 8 мм начисто) и наслаждаться более быстрым перемещением. скорости, однако таким образом вы можете получить немного больше окалины в нижней части разреза.


Что произойдет, если резать слишком медленно?



Если вы будете резать слишком медленно, вы можете столкнуться с тем, что дуга гаснет при использовании высокочастотного аппарата с контактным пуском, а при использовании аппарата с вспомогательной дугой дуга может начать разбрызгиваться (переходя между вспомогательной дугой и основной мощностью резки). Вы также будете получать тепло в процессе работы и будете получать больше окалины в нижней части разреза, поэтому увеличьте скорость перемещения или уменьшите силу тока при резке.



Что произойдет, если резать слишком быстро?



Если вы режете слишком быстро, вы столкнетесь с двумя проблемами:



1. Плохое качество резки. Поскольку вы не прорезали весь материал, он не оторвется друг от друга в конце разреза, и перед использованием его потребуется тщательно очистить.
2. Возврат шлака. Поскольку вы не прорезали полностью и не переместили горелку, окалина (разрезанный металл) не сможет выдуть дно, поэтому оно будет дуть под острым углом внизу, и если вы двигаетесь слишком быстро , он будет дуть обратно к оператору.

Как определить, правильно ли вы режете.



Начав с края заготовки, убедитесь, что металл прорезан и окалина выходит под углом не более 10-20 градусов. Затем начните перемещать горелку по заготовке, следя за тем, чтобы угол окалины не увеличивался.



Если угол начинает увеличиваться почти до 45 градусов, уменьшите скорость резки. Если вам трудно получить хороший чистый срез и небольшой угол окалины, выходящей из нижней части реза, попробуйте увеличить силу тока резания.



Как выполнять прокалывание плазменным резаком (не начиная рез с края металла)

При прокалывании металла в начале окалина выдувается обратно, поэтому нормальная практика держать горелку под углом 45 градусов во время работы, чтобы окалина сдувалась от оператора.



После начала резки медленно переместите резак под углом 90 градусов, чтобы рез прошел через весь материал. Как только вы прошли весь путь, вы можете начать перемещать факел.



Обратите внимание:

— Прокалывание сокращает срок службы наконечника из-за большего выброса окалины.

— Обычно вы можете пробивать металл до 1/2 максимальной толщины резки, на которую способен станок.



Что такое строжка при использовании плазменной резки?

Строжка используется, когда необходимо удалить старый сварной шов или дефект металла, и подходит для машин с высокочастотным запуском вспомогательной дуги. Вам нужно будет использовать специальный наконечник для строжки, отверстие которого намного больше, чем у стандартного режущего наконечника.



Держите резак примерно под углом 45 градусов для работы и регулируйте длину дуги (расстояние между режущим наконечником и металлом) и скорость, чтобы сдуть нежелательный металл.



Обратите внимание:

— Не пытайтесь выдолбить слишком много за один раз, может потребоваться несколько проходов.

— Имейте в виду, что в этом процессе будут образовываться искры/окалина, и отводить окалин от резака/пользователя, а также соблюдать осторожность с другим персоналом в зоне резки.



Расходные материалы плазменной горелки

Головка плазменной горелки имеет 3 основных расходных детали, которые чаще всего требуют замены:



1. Режущий наконечник.
2. Электрод.
3. Стойка пружины.

Остальные детали, а именно внешнее стопорное сопло и завихритель (газораспределитель) требуют менее частой замены.



Пружинная стойка или заостренная прокладка

Надевается на конец внешнего сопла и обеспечивает расстояние 1–2 мм между наконечником и заготовкой. Его можно удалить, если вы хотите использовать линейку или шаблон для вырезания фигур.



Внешнее сопло

Навинчивается на головку и удерживает наконечник/электрод на месте.



Режущий наконечник

Доступны с различными размерами отверстий. Большее отверстие для большей силы тока/широкой режущей дуги.

1,1 мм для 60 А, 1,3 мм для 80 А и 1,5 мм для 100 А.

Электрод

Вкручивается в головку горелки.

Распределитель газа

Устанавливается между наконечником и электродом и изготовлен из непроводящего материала.

Пружинная стойка	Двухконечная распорка	Удерживающая насадка

Режущий наконечник	Электрод	Распределитель газа





Какое давление воздуха требуется для плазменной резки?

Вы должны выбрать подходящий воздушный компрессор, чтобы обеспечить подачу необходимого количества воздуха на плазменный резак. Использование слишком маленького воздушного компрессора приведет к тому, что воздушный компрессор будет работать постоянно, а отсутствие правильного давления воздуха на плазменном резаке приведет к неравномерному резу.



Для наших машин плазменной резки R-Tech мы рекомендуем как минимум следующие воздушные компрессоры для достижения хороших результатов резки:



I-Cut100P  Плазменный резак: воздушный компрессор мощностью 3 л. Убедитесь, что ваш воздушный компрессор регулярно опорожняется. Все наши плазменные резаки оснащены регулятором давления воздуха с водоотделителем на задней части машины.



Если в водосборнике есть следы воды, чаще сливайте воду из водосборника и воздушного компрессора или установите встроенный осушитель сжатого воздуха, например наш осушитель сжатого воздуха.



Что такое постпоток воздуха/газа?

Когда резка остановится, поток воздуха из наконечника резака будет продолжаться в течение заданного времени, чтобы позволить компонентам резака остыть.



Как вырезать круги плазменным резаком?

Вы можете легко вырезать идеальные круги с помощью набора для вырезания кругов.



Состоит из направляющей с двумя колесами, которая крепится к головке плазменной резки с подшипником, так что головка может вращаться в направляющей. Затем у вас есть удлинители, которые ввинчиваются в направляющую головки и в центр держателя отверстия, который может быть магнитным, закрепленным через просверленное отверстие или небольшой вырез в работе. Как правило, они вырезают круги диаметром от 70 мм до 800 мм.

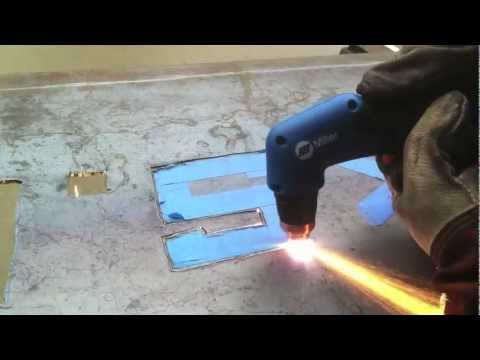

Плазменная резка по шаблону



Если вы хотите вырезать несколько листов одной формы, вы можете сделать шаблон из непроводящего материала и прижать режущий наконечник к шаблону. Поскольку есть смещение от края наконечника к центральному отверстию, вам придется учесть это при изготовлении шаблона.



Резка прямых линий при плазменной резке



Если вы хотите вырезать очень прямую линию, просто используйте непроводящий материал с прямым краем, чтобы провести режущий наконечник вдоль.



Прокладка Пружина/направляющая колеса



Для облегчения резки и продления срока службы наконечника наши машины плазменной резки R-Tech поставляются с пружинной стойкой, которая удерживает наконечник на расстоянии около 1–2 мм от заготовки. .



Вы также можете использовать двухколесную направляющую из комплекта для круговой резки, которая обеспечивает плавное перемещение по заготовке, так как на нее меньше влияют неровности металла по сравнению с пружинной стойкой.



Безопасность

Соблюдайте правила техники безопасности, указанные в руководстве пользователя.



Вам потребуются защитные очки, такие как наши плазменные очки Flip Front для защиты глаз от плазменной дуги, а также подходящие сварочные перчатки и негорючая рабочая одежда.

Пожалуйста, убедитесь, что вы соблюдаете все соответствующие процедуры по охране труда и технике безопасности, установленные вашей компанией.



Плазменный резак P30C и P50HF Видеодемонстрации/учебные пособия

Видео, демонстрирующее настройку и резку с помощью нашего плазменного резака R-Tech P30C:

> Демонстрационное видео плазменного резака R-Tech P30C

Видеообзоры от Doubleboost, демонстрирующие настройку и резку с помощью нашего плазменного резака R-Tech P50HF :

> Обзор инверторного плазменного резака R-Tech P50HF, часть 1

> Обзор инверторного плазменного резака R-Tech P50HF, часть 2





Как использовать плазменный резак для начинающих

Плазменный резак (или плазменный резак) режет электропроводящие металлы, такие как сталь и алюминий. Это достигается за счет использования сжатого газа для ионизации воздуха в плазменную дугу, которая плавит разрезаемый материал.

Когда вы впервые начинаете заниматься металлообработкой, это может быть довольно сложно. Есть множество принципов и практик, которые вы должны изучить, чтобы действительно стать хорошим специалистом в области металлообработки… Есть несколько станков и инструментов, которые вам нужно освоить, включая плазменный резак.

Это отличный инструмент. Особенно, если вы строите или ведете производственный бизнес. Он портативный, простой в использовании и действительно может быстро заработать вам деньги.

Я начал пользоваться плазменным резаком несколько лет назад и хотел бы узнать о них еще раньше. До того, как появился мой новый любимый инструмент, я использовал угловую шлифовальную машину и ленточную пилу, чтобы делать все разрезы. Но теперь мой плазменный резак с легкостью справится со всей этой тяжелой работой.

Я поделюсь своим опытом и ноу-хау, которые я узнал на этом пути. Не волнуйтесь, даже если вы никогда не слышали о плазменном резаке и о том, как его использовать, я обещаю, что у вас будут прочные практические знания, когда мы закончим.

Итак, давайте приступим к изучению плазменного резака, принципа его работы и различных типов, доступных на рынке.

Содержание

1

Что такое плазменный резак?

Теперь, чтобы по-настоящему понять плазменный резак, важно поговорить о науке, лежащей в его основе. Вы не только получите более глубокие знания о машине, но и получите лучшее представление о том, как устранять проблемы, если и когда они возникают.

Как работает плазменный резак

«Так в чем дело — я просто покупаю плазменный резак, подключаю газ и электричество, и готово… правильно?» Ну, не совсем так.

Плазменные резаки работают на различных типах газа, они могут использовать сжатый воздух (например, ваш заводской компрессор), аргон или кислород. В этой статье мы остановимся на ручных плазменных резаках, поэтому большинство этих машин работают на сжатом воздухе.

Самое интересное.

Все мы знаем о льде, паре и жидкой воде, верно? Да, мы на секунду возвращаемся к нашему уроку естествознания в 6-м классе. Лед, пар и вода представляют различные состояния материи, с которыми мы все знакомы: твердое, жидкое и газообразное.

Но подождите минутку : есть 4-е состояние вещества, которое мы редко обсуждаем- Плазма.

Чем плазма отличается от обычного газа?

Одно из отличий плазмы от обычного газа состоит в том, что она содержит одинаковое количество как положительно, так и отрицательно заряженных ионов.

Всякий раз, когда к газу прикладывается высокая температура, превращая его в плазму, он наделяется довольно уникальной способностью. Когда плазма направляется с высокой скоростью на кусок металла, электроны в плазме сталкиваются с основным металлом. Следовательно, металл буквально плавится и сдувается в виде реза.

Теперь, когда вы немного знаете о том, как на самом деле работает плазменный резак, давайте поговорим о настройке и инструментах, которые вам понадобятся.

Установка плазменного резака

Плазменный резак сам по себе довольно прост. С базовой портативной моделью у вас есть горелка, электрические и газовые входы. Важно знать, что для плазменной резки требуется подача сухого воздуха.

• Большинство машин поставляются с фильтром для осушки и удаления любых примесей из подаваемого воздуха. Но некоторые машины значения не имеют. Так что имейте это в виду. Хорошим компрессором для магазина будет этот .
• Для любителей плазменный резак, который может работать как от 110 В, так и от  220 В, является хорошим выбором. Поскольку 110 В доступно практически везде, этот тип машины очень портативный. Однако толщина металла, который вы можете разрезать с помощью 110 В, ограничена гораздо более тонким материалом. Взгляните на плазменный резак, который использует владелец этого сайта, здесь.
• После настройки воздуха и подключения машины к сети вы готовы к работе. Вы просто отмечаете свой металл и начинаете резать. Имейте в виду, что большинству машин требуется 220 В для металла толщиной более ⅜ дюйма и выше.

  ПРИМЕЧАНИЕ:  Самое важное, о чем следует помнить новому пользователю, это скорость движения .  Хорошее эмпирическое правило: чем толще ваш металл, тем медленнее должна быть ваша скорость передвижения. Если вы будете двигаться слишком быстро, вам не удастся добиться тщательного разреза.

Расходные материалы

Как и при сварке, существуют расходные материалы, которые необходимо время от времени заменять при использовании плазменного резака. Главный элемент, который время от времени требует замены, — это наконечник.

• 20 шт. Наконечники для плазмы Удлиненная насадка
• 10 шт. Электрод-удлиненный
• 10 шт. Кожух Керамический стакан
• 20 шт. Газовое кольцо

  ПРИМЕЧАНИЕ. А другие поставляются с наконечниками общего дизайна, которые доступны по гораздо более низкой цене. Это просто то, что нужно иметь в виду, когда вы решаете, какой резак купить.

Где использовать плазменный резак?

До сих пор мы немного познакомились с наукой о плазменной резке, самой машине и настройке. Теперь давайте сменим тему и поговорим об основных областях применения плазменного резака и о том, где его лучше всего использовать.

Вы можете найти плазменные резаки в полевых условиях и в магазине. Иногда это специализированные машины для цеха, а иногда вы можете использовать переносную машину в магазине и в полевых условиях, как упоминалось ранее.

Все зависит от ваших потребностей и проектов, над которыми вы хотите работать. Но в идеале вы захотите иметь специальный магазин и отдельную полевую машину.

Портативные плазменные резаки для полевых работ

На рынке представлено множество портативных плазменных резаков. Они варьируются в цене от недорогих марок до моделей высокого класса. Большинство машин довольно надежные исполнители. Просто будьте осторожны с машинами на дне ствола. Вы, вероятно, закончите с чем-то менее чем полезным.

Yeswelder становится все более и более популярным в сфере сварки. Он предлагает отличное соотношение цены и качества, и вам обязательно стоит его посмотреть.

• Пилотная дуга без касания
• Прорезает шероховатые, окрашенные и ржавые поверхности
• Технология пилотной дуги позволяет резать, не касаясь наконечником металла Максимум 4 дюйма
• Легкий и портативный

Для использования в полевых условиях вам понадобится машина с выводами 15 или 20 футов. Таким образом, вы можете легко добраться до своей работы и при этом иметь возможность подключить воздух и электричество.

  СОВЕТ:  Вы также можете запустить плазменный резак или сварочный аппарат, если на то пошло, от генератора, если нет питания 110 В. Я делал это несколько раз, и приятно знать, что это вариант. С генератором вы действительно на 100% портативны.

Где вы обычно используете портативный плазменный резак?

Типичное использование зависит от ваших проектов. Поэтому позвольте мне дать вам несколько идей о проектах, для которых я использовал свой полевой плазменный резак.

Ремонт квартир

У нас был проект, в котором старое здание переоборудовали из сдаваемых в аренду квартир в многоквартирные дома. Проектировщики хотели, чтобы все мусоропроводы и воздуховоды HVAC были удалены для новой высокоэффективной системы. Чтобы сэкономить время, у нас было около 12 плазменных резаков одновременно (на разных этажах), чтобы вырезать и удалить все воздуховоды.

Художественные инсталляции

Художники могут быть непостоянными людьми, поэтому иногда лучше всего выполнять отделочные работы в полевых условиях. Когда-то у нас была 35-футовая стальная фигура, которую нужно было прикрепить к земле и к соседнему зданию.

После того, как художнику понравился «внешний вид» опоры статуи, нам пришлось изготовить стальные анкеры для изогнутого металла. Итак, мы обвели картон вдоль фигуры, чтобы получить точную подгонку. Затем мы обвели наш картон поверх стали и вырезали анкеры с помощью плазменного резака.

Техническое обслуживание

Иногда мы сталкиваемся с машиной или сооружением, которое нуждается в небольшом ремонте. Плазменный резак может эффективно резать нестандартную форму или небольшой кусок металла, не возвращаясь в мастерскую. Это экономит время и быстро завершает ремонт.

Использование плазменного резака в цехе

Использование плазменного резака в цеху — это немного другая история. Их можно использовать на станке с ЧПУ, и результаты могут быть потрясающими. Вы можете взять необработанный стальной лист и превратить его в произведение искусства с удивительным дизайном.

Больше, чем просто красивые изделия, эти рисунки можно повторять снова и снова. Это позволяет вашему магазину принимать большие заказы для более крупных клиентов.

Некоторые примеры, которые я видел:

• Дизайн и производство 79оконные решетки для небольшого многоквартирного дома
• Произвести 125 металлических тыкв для небольшого городка на Хэллоуин
• Спроектировать металлическую выходную дверь для музея (с добавлением витража)

Это только верхушка айсберга, когда нужно поставляется в магазин со столом с ЧПУ. Но основная идея заключается в том, что вы можете производить точные разрезы снова и снова. Это может иметь большое значение, если вы хотите заняться производством или у вас есть работа, где вам требуется много одинаковых деталей.

Насадки и аксессуары для плазменного резака

Я хотел бы рассказать о некоторых насадках и других предметах для плазменных резаков. На всякий случай, если вы не захотите идти по маршруту ЧПУ. Возможно, у вас есть производственный цех или вы думаете о том, чтобы заняться чем-то подобным.

В этом случае вам понадобятся следующие насадки и аксессуары:

Стол для плазменной резки

Вот хороший вариант от Eastwood. Это очень удобно по двум основным причинам:

1. вы не хотите резать на полу и
2. если вы прикрепите металл к сварочному столу, отрезанная часть обычно падает на пол.

• Прочная конструкция из углеродистой стали
• Выдерживает нагрузку до 250 фунтов
• 23 сменных планки

Этот стол позволяет выполнять безопасные разрезы и поддерживает всю заготовку.

Направляющая для резки

Вот еще одна хорошая модель от Иствуда. Иногда нужно сделать криволинейный срез. Особенно, если вы работаете с кузовными панелями или произведениями искусства. Это руководство позволит вам вести горелку вдоль края для точного реза.

• Позволяет легко вырезать прямые линии, кривые, радиусы и круги
• Круговая насадка позволяет резать круги диаметром от 3 3/4 дюйма до 17 дюймов
• Универсальное центральное крепление позволяет центрировать направляющую для резки кругов и Радиусы с помощью дырокола или сверления отверстия

Набор кругов

Предположим, вам нужно изготовить стальной стержень, и чтобы закрепить его на месте, вам нужно прорезать 73 сквозных отверстия, чтобы вы могли закрепить этот стержень болтами. Как вы можете сделать это легко? С круглая насадка . Или, допустим, вам нужно вырезать круглые диски для арт-инсталляции — ну, эта насадка вам пригодится.

• 5 шт. комплект включает 10 размеров отверстий: 7/16″, 9/16″, 11/16″, 7/8″, 1 1/8″, 13/8″, 1 5/8″, 1 7/8″, 2 1/4″, 2 3/4″
• Сделано в США.
• Лазерная резка и травление из холоднокатаной стали 1/8″.

Вы можете эффективно использовать плазменный резак в полевых условиях и в мастерской. В зависимости от проекта вам могут понадобиться некоторые приспособления для выполнения высококачественной работы быстро и эффективно

Большую часть времени вы можете покупать насадки и инструменты по мере необходимости, поэтому со временем у вас будет хороший выбор насадок, которые значительно облегчат работу.

Различие между плазменными резаками и многофункциональными станками

Основное различие между плазменным резаком и многофункциональным станком заключается в следующем: у плазменного резака будет одна функция — резка. Многофункциональная машина будет иметь несколько функций, обычно сварку электродом и сварку TIG в дополнение к плазменной резке.

Стоит ли покупать многофункциональную машину или плазменный резак?

Для ответа на этот вопрос не существует жесткого и быстрого правила, но оно возникает часто, поэтому я дам вам свой лучший ответ.

• Если вы занимаетесь домашними делами и любите сваривать по выходным, вам подойдет хороший аппарат MP. Вы можете подключить до 110 В (домашнее питание) и без проблем резать сталь толщиной ⅜ дюйма. Затем вы можете легко установить свой машинный сварной шов.
• Аппарат MP — это хорошая инвестиция, и его приобретение сэкономит вам место, а не отдельные сварочные аппараты и плазменный резак.
• Если вы работаете в малом бизнесе или являетесь генеральным подрядчиком, вам стоит иметь специальный плазменный резак. Вы будете более эффективны в работе, а экономия на рабочей силе быстро окупится за машину, включая любые необходимые специальные навесные приспособления.

Как использовать плазменный резак в деталях?

Каждый плазменный резак работает по-своему. Следовательно, всегда лучше перед запуском ознакомиться с руководством пользователя. Некоторые из них, такие как плазменные резаки Lincoln, будут иметь встроенную воздушную и защитную решетку. В то время как другим потребуется воздух из магазина и ограниченные средства защиты.

Ниже приведены несколько общих моментов, которые мы рассмотрим в этой статье, относительно того, как эффективно использовать плазменный резак. Мы разбили их на мелкие кусочки.

Шаг 1. Подготовка аппарата

Когда вы будете готовы использовать свой плазменный резак, убедитесь, что все подключено и готово к работе.

• Если вашей машине нужен внешний воздух, подключите линию прямо сейчас. Если машина сжимает собственный воздух, убедитесь, что установка подключена к электричеству, манометр активен и воздух накапливается.
• Ваша машина будет иметь определенное давление воздуха для оптимальной резки, обязательно обратитесь к руководству. Когда вы начнете резать, давление воздуха упадет. Это нормально и ожидаемо. Когда вы отпустите спусковой крючок и прекратите резку, давление вернется к выбранному вами показателю PSI, а манометр покажет ваш текущий PSI.

Шаг 2.

Регулировка

Теперь, когда на машину подается питание и подается воздух, вам необходимо внести некоторые коррективы.

• Проверьте силу тока. Вам нужно будет настроить усилители в соответствии с вашим режущим материалом. Здесь, конечно, действует правило: чем толще материал, тем выше сила тока. Многие машины будут иметь стандартные 50 ампер. И они будут резать все толщиной ½ дюйма и меньше. Машины с меньшим усилием обязательно будут сведены к резке более тонких материалов.
• Факел. Поскольку вы режете очень горячим сжатым воздухом, большинство пистолетов имеют две встроенные функции безопасности.
  • Первая из них — неработоспособность: машина не будет работать, если горелка собрана и отсутствует какая-либо деталь.
  • Второй предохранитель — спусковая скоба. Поскольку плазменный резак будет резать все, что проводит электрический ток, вам нужно убедиться, что вы выровнены с заготовкой и готовы к работе. Поэтому, как только вы настроите факел, вам нужно будет поднять защиту, а затем нажать на спусковой крючок, чтобы разрезать.

Безопасность

Мы только что рассмотрели текущую регулировку плазменного резака. Но давайте поговорим о вас на секунду. Резать плазмой грязно. Искры и шлак могут летать повсюду. Особенно, если скорость вашего движения выключена. Итак, чтобы быть в безопасности, вам понадобится:

• Хорошая защита для глаз. Для сварки требуется капюшон, потому что искры летят к вам, а свет намного ярче по сравнению с плазменной резкой. Мы рекомендуем вам использовать затемненные очки для резки или сварочную маску с регулируемым затемнением.
• Также необходима огнеупорная оболочка.

Лично я предпочитаю сварочную куртку от Lincoln Electric. Он разработан специально для сварки с большой силой тока и сварки в нерабочем положении. Он имеет подмышки, состоящие из двух частей, что на самом деле позволяет вам двигать руками, что намного удобнее, чем старомодные кожаные куртки.

Операции

Итак, ваш станок плазменной резки готов и включен. Усилители настраиваются на материал, который вы режете, и вы и машина в безопасности. Поговорим об операциях.

Если вы используете направляющую для резки, вы должны выровнять ее для прямого реза. Настройте магнитную защиту, если это изогнутая линия.

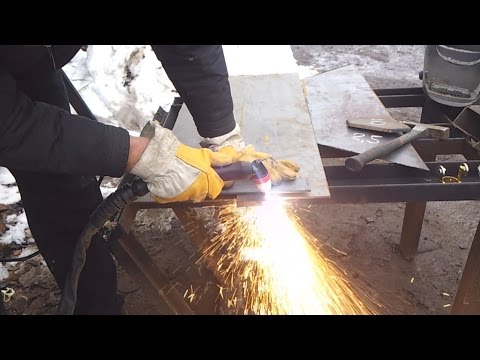

• Возьмите резак и выровняйте его под углом 90 градусов к заготовке. Затем вы нажмете на спусковой крючок и начнете перемещать его вдоль заготовки. В этот момент вы активно делаете сокращение. Обратите внимание на скорость вашего движения.
• Важно учитывать скорость движения, и легко определить, двигаетесь ли вы слишком быстро или слишком медленно. Вот как:
  • Слишком высокая скорость движения: искры и окалина будут лететь вверх к вам, оператору. В этом случае немедленно снизьте скорость.
  • Слишком медленное движение: вы можете заметить неровный срез. Если вы двигаетесь слишком медленно, вы можете дать камере резака блуждать влево или вправо, что приведет к неровному резу, если вы не используете направляющую.
  • Скорость движения как раз подходящая: все искры и окалина будут падать на пол, пока вы делаете сквозной пропил.
• Завершение резки: Старайтесь, чтобы угол резака составлял 90 градусов. Это обеспечит чистоту среза. Если есть несколько мест, которые не были прорезаны по всему желобу, вам нужно взять молоток и слегка постучать по части, чтобы она полностью отделилась.

Заключение

В этой статье мы рассмотрели науку о плазменном резаке, различные доступные типы резаков, насадки и аксессуары, которые вы захотите рассмотреть, а также основные области применения плазменного резака.

Плазменные резаки — это универсальные и простые в использовании машины, которые могут использовать как домашние мастера, так и профессионалы. На сегодняшнем рынке их много, и менее чем за 800 долларов вы можете получить хорошую многоцелевую машину, небольшой комплект расходных материалов и магазинный компрессор для начала работы.

Если у вас есть опыт сварки за плечами и вы хотите браться за более крупные и сложные проекты, плазменный резак — это отличное вложение.

No related posts.
