как сделать утепление и покрасить заграждения в гараж по чертежам, фото и видео

Самый простой способ получить что-то — это купить. Но куда приятнее самостоятельно, шаг за шагом создавать вещь, видеть, как она меняется, и наслаждаться результатами своей работы. Умельцы, которые строят гаражные ворота своими руками, зачастую делают это не из-за финансовых трудностей, а для удовлетворения своих амбиций. Ведь ежедневная эксплуатация конструкции будет доставлять гордость от осознания, что все это было сделано без посторонней помощи.

И если фундамент и стены защитят автомобиль от неблагоприятных погодных условий, то надежные ворота — от возможного грабежа. Злоумышленник может и не угонит машину, но вот запчасти забрать в состоянии. А если внутри хранятся инструменты и другая техника, то они в первую очередь станут предметом покушения. Если вы все еще не определились, какие заказывать ворота для гаража, своими руками или «под ключ», то мы подготовили для вас следующую информацию.

Заказ готовой конструкции

Безусловно, самый простой, а может быть и самый быстрый способ установки ворот — это покупка их у производителей, которые берут на себя все вопросы, включая доставку и монтаж. Вам остается лишь оплатить счет и насладиться готовым результатом. У такого способа множество преимуществ:

• высокая скорость изготовления;
• качественная работа специалистов;
• широчайший ассортимент продукции;
• возможность приобретения сложных автоматических конструкций.

Но не все так безоблачно. Ведь за комфорт необходимо платить. Пожалуй, единственным минусом заказа готового изделия будет его стоимость. Если, конечно, вы не один из тех людей, которые без видео знают, как сварить гаражные ворота своими руками.

Компании-производители предлагают выбрать наиболее подходящий вид ограждающих конструкций: распашные, откатные, подъемно-поворотные или секционные. Некоторые из механизмов собрать самостоятельно будет практически невозможно, поэтому их придется приобретать.

Исключением является распашная конструкция.

Преимущества создания ворот в гараж своими руками

Если вы читаете эту статью, то вы действительно заинтересованы в том, чтобы попробовать собственными силами создать ограждающую конструкцию. Этот способ открывает перед вами неограниченные возможности. Ведь вы существенно экономите на работе мастеров, а значит можете потратить деньги на электропривод или дистанционное управление.

Помимо практической пользы на лицо и моральное удовлетворение. Вы просто подумайте, что изготовление гаражных ворот своими руками на сегодняшний день — настоящий подвиг, достойный уважения. Если один раз вы сделали все работы сами, то в будущем сможете осуществлять небольшой ремонт или модернизировать конструкцию. А главное, вы будете точно уверены в качестве своего творения, не будете экономить на ключевых узлах и материалах.

Самыми надежными и простыми с точки зрения сборки являются распашные ворота. Именно их выбирает большинство автолюбителей для своих гаражей. Возможность монтажа калитки, дополнительных замков и засовов, усиления рамы и углов, использования автоматики делает их действительно универсальными.

Шаг первый: чертеж

Любая конструкторская задумка должна начинаться именно с подробного описания и плана работы. При составлении своими руками чертежа для гаражных ворот необходимо учитывать все требования, предъявляемые к ним. Если необходима установка в уже имеющийся проем, то для начала снимаются его мерки, а затем создаются створки. Но если у вас есть возможность уменьшить или увеличить проем, то следует руководствоваться следующими правилами:

1. Минимальное расстояние от бока машины до стойки ворот — 30 см. Лучше сделать его больше, с запасом, если в будущем у вас появится новый автомобиль с большими габаритами.
2. Высота проема составляет минимум 2 м. Оптимальными габаритами считается: ширина — от 2,4 м до 5,4 м, высота — от 2,1 м до 2,4 м.
3. Толщина стального листа ворот на гараж, созданными своими руками, составляет 3 мм.

Это минимальные и самые простые правила, которые должен знать каждый, кто принимается за работу. Их игнорирование может привести к тому, что вы попросту будете не в состоянии ими пользоваться. Но если учитывать эти требования, то у вас больше не возникнет вопросов, как сделать чертежи для гаражных ворот своими руками.

Шаг второй: сварка

Прежде чем к ней приступить, необходимо позаботиться о том, чтобы у вас хватало инструментов и материалов. Иначе в самый ответственный момент работа может остановиться. Для стандартной распашной конструкции потребуются: стальные уголки, металлический лист, задвижка, профиль, петли и замки на ваше усмотрение. Из инструментов:

• рулетка;
• болгарка и сварочный аппарат;
• уровень и угольник.

Работа начинается с создания рамы. Если вы не знаете, как сварить ворота на гараж, то не впадайте в отчаяние. Все довольно просто. Необходимо разложить на ровной поверхности заготовки уголка с квадратным сечением. После сварки все швы должны быть обработаны, чтобы поверхность была идеально ровной. Это необходимо для плотного прилегания будущих створок. Таким образом делаются внутренняя и внешняя рамы.

Следующим этапом сваривается каркас каждой створки из профиля 60х20 мм. Работа проделывается аналогично: на ровной поверхности и при помощи уровня. Необходимо лишь оставить небольшой зазор между створками и каркасом для удобного открытия дверей в будущем.

Завершающим этапом по созданию своими руками распашных гаражных ворот является облицовка каркаса металлическими листами. Помните, что полотно левой створки должно на 2 см «находить» на каркас правой, поэтому правое полотно должно быть уже на эти самые 2 см.

Петли, засовы и замки

Постарайтесь заказать петли заранее, чтобы они уже были у вас к моменту начала работ. К раме приваривают нижнюю часть петли, а верхнюю — к полотну. Для усиления крепления используют арматуру, которая придает особую прочность сварке и прикладывается с внутренней стороны.

Для закрытия створок и дополнительной безопасности целесообразно использовать засов. Его устанавливают на внутреннюю часть полотна. Осуществлять его монтаж можно в том случае, если по проекту у вас предусмотрена калитка. Сделать ее своими руками в распашных гаражных воротах тоже можно.

Замки могут быть врезными или навесными. Для навесного потребуются внешние петли, а для установки врезного замка можно использовать дополнительную металлическую пластину, чтобы уберечь имущество от кражи. Желательно делать 2 или 3 замка. Это позволить закрывать двери даже в тех случаях, когда один из замков сломается.

Покраска ворот гаража

Этот этап необходим для того, чтобы уберечь металл от коррозии. Есть несколько способов это сделать. Вы можете отдать полотно на покраску порошковым методом. Он осуществляется в заводских условиях, поэтому сделать его самостоятельно не получится. Если же покраска ворот гаража будет производиться собственными силами, то первой наносят грунтовку. После высыхания полотно покрывают несколькими слоями краски.

Помните, что любая краска имеет свойство выцветать, поэтому раз в год или несколько лет вам придется обновлять цвет.

Установка и утепление

Для монтажа внутренней и внешней частей рамы используют металлические штыри размером 15-18 см. После закрепления в откосах, концы штыря обрезают и шлифуют, чтобы он не мешал закрывать створки. Обе части рамы скрепляют металлическими пластинами толщиной в 4 см при помощи сварки каждые 60 см. Затем навешиваются уже готовые створки. Если работа выполнена правильно, то фото гаражных ворот, сделанных своими руками, невозможно отличить от заводских.

Но через полотно в отапливаемых помещениях уходит до 60% тепла, поэтому многие задумываются над тем, как утеплить ворота в гараже. Эта работа достаточно простая. Необходимо лишь сделать деревянную обрешетку с внутренней стороны, а затем наполнить пространство выбранным материалом: минеральной ватой или пенополистиролом. Затем обрешетку закрывают вагонкой или облицовочными плитами. Таким образом, вы сможете полностью самостоятельно построить и установить свои собственные ворота, а после заниматься их ремонтом без посторонней помощи.

И несколько советов по безопасности:

• установите замки с внутренним стержнем;
• используйте металлические пластины для приварки петель;
• установите внутренний замок в калитку;
• усильте раму и углы полотна.

Если у вас есть собственный опыт, и вы знаете, как сделать гаражные ворота своими руками, то мы ждем вашим комментариев.

как сделать правильно чертёж и виды конструкций

Каждый автовладелец должен иметь гараж. Те, кто проживает за городом, возводят подобные постройки самостоятельно. Стены здания могут быть выполнены из блоков или же кирпича. Однако самая важная деталь постройки – ворота. Именно они обеспечивают сохранность транспортного средства. Конструкции различных гаражных ворот имеют свои преимущества и недостатки. Какую систему установить, выбирает автовладелец.

• Виды ворот
  • Подъемно-поворотная конструкция
  • Распашные ворота
  • Откатные конструкции
  • Подъемно-секционные ворота
  • Роллетные ворота
• На что обратить внимание при выборе
• Чертежи гаражных ворот
• Что нужно для изготовления распашных ворот
• Как сделать раму
• Изготовление рамы створок
• Как сделать створки

Конечно, конструкция ворот зависит еще от свободного пространства и возможностей помещения. Для многих самое простое решение – это приобрести уже готовые ворота и установить их. Но при желании можно изготовить их самостоятельно. При этом конструкцию можно «подогнать», учитывая особенности постройки. Гаражные ворота, изготовленные своими руками – это гарантия высокого качества и надежности.

Виды ворот

На данный момент известно несколько видов ворот для гаража. Каждый из них обладает своими преимуществами и недостатками. Для установки некоторых видов конструкции требуется много свободного места внутри или же перед гаражом.

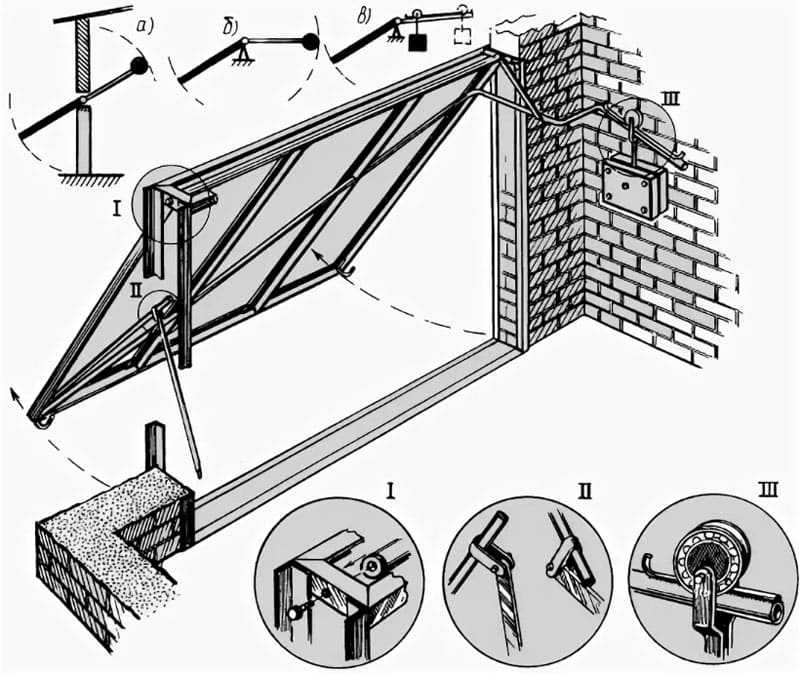

Подъемно-поворотная конструкция

Большинство видов гаражных ворот появилось относительно недавно. Например, конструкция, которая при открытии поднимается, а затем уезжает под потолок. При этом достаточно нажать определенную кнопку на пульте управления. В основе данной конструкции лежит шарнирно-рычажный механизм, а также направляющие. Главное достоинство таких ворот в том, что они не занимают свободное пространство перед или же внутри гаража. Однако рассматривать такую конструкцию следует только в том случае, если постройка отапливается.

Распашные ворота

Самый надежный и древний вариант – распашные гаражные ворота. Подобные конструкции используются повсеместно. Нередко ими оборудуют не только гаражи. Ведь такие ворота безотказно работают даже в более жестких условиях. Состоит подобная конструкция из нескольких створок, оснащенными петлями, а также коробки, которая устанавливается в дверной проем. Закрываются такие ворота достаточно плотно. Между створками не остается зазора. Изготовить такую конструкцию можно самостоятельно. Ведь механизм достаточно надежен и прост.

Откатные конструкции

В первой половине 20 века появились откатные ворота. Конструкция состоит из одной створки, которая передвигается параллельно фронтальной стены в сторону. На самом деле таких створок может быть несколько. Подобная конструкция имеет недостаток. Для ее установки требуется много свободного пространства во фронтальной стене постройки. Именно поэтому откатные конструкции устанавливают в основном в промышленных или же ангарных помещениях.

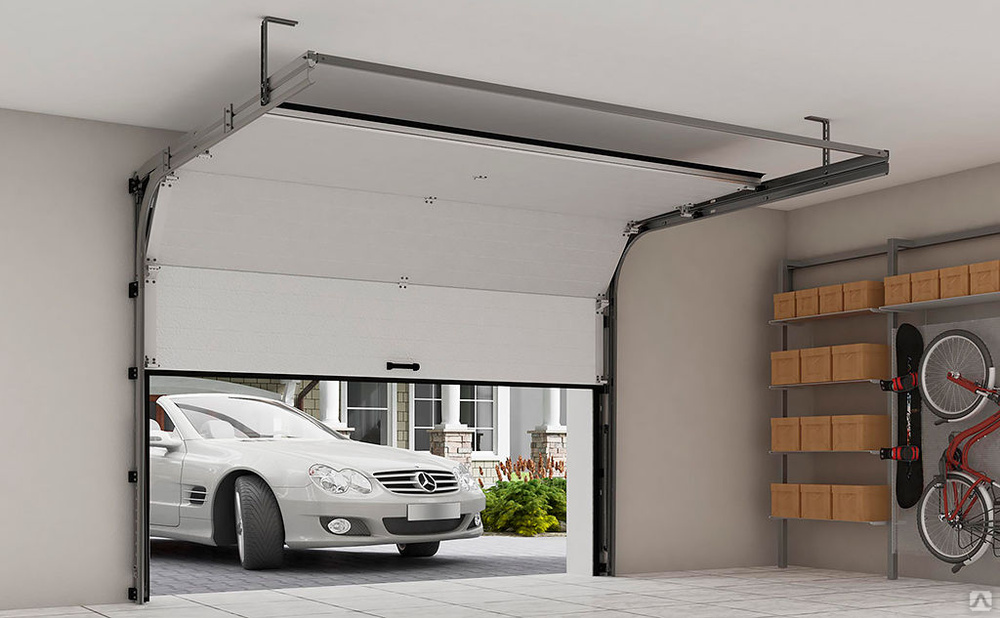

Подъемно-секционные ворота

Этот вид появился не так давно. Конструкция представляет собой полотно, которое состоит из секций. При открывании такие ворота постепенно заезжают под потолок, преломляясь при этом. В основе подобных ворот лежит направляющие с цепной передачей и пружинный механизм. Главное достоинство подъемно-секционной конструкции – экономия пространства.

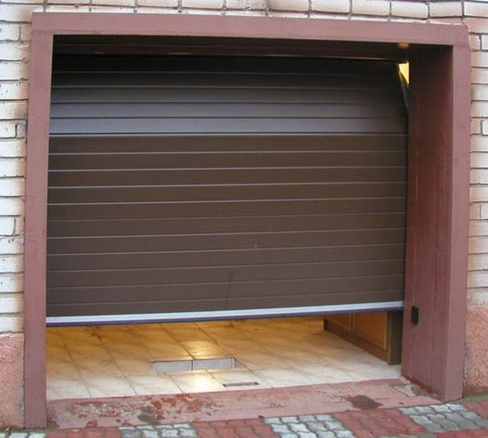

Роллетные ворота

Довольно редко используются в качестве гаражных ворот роллетные конструкции, так как они не обеспечивают должную надежность. Подобные ворота представляют собой алюминиевые пластины, которые при открывании складываются в короб, размещенный под потолком. Устанавливать подобные конструкции стоит только в том случае, если гараж расположен на охраняемой территории и отапливается.

На что обратить внимание при выборе

При желании можно сделать гаражные ворота любого типа. При выборе конструкции стоит учесть возможности каждого вида, климатические условия и наличие свободного пространства. В условиях климата нашей страны лучше устанавливать распашные ворота. Такая конструкция будет исправно работать даже в очень сильный мороз.

Прежде чем установить подъемно-секционные или же подъемно-поворотные ворота, стоит хорошо подумать. Конечно, такая конструкции отличается красотой. Однако исправно работают такие ворота исключительно в теплых краях. При сильных заморозках в первую очередь замерзнет механизм и направляющие. В итоге ворота просто не откроются. Установить такую конструкцию можно в отапливаемой постройке.

Чертежи гаражных ворот

Начинать изготовление гаражных ворот своими руками нужно с составления чертежа. Изготовить проект можно самостоятельно. В этом нет ничего сложного. Для этого стоит нарисовать эскиз и указать все необходимые размеры.

Прежде всего стоит выбрать подходящий размер конструкции. Минимальная ширина гаражных ворот должна быть на 60 сантиметров больше ширины транспортного средства. Это нужно для того, чтобы с левой и с правой стороны от корпуса автомобиля оставалось не менее 30 сантиметров. Чем больше это расстояние, тем проще будет осуществлять въезд. Максимальная ширина не должна превышать пяти метров. Делать въезд шире нет смысла. Обычно гаражные ворота делают шириной от 2 с половиной до 3 метров. Также при выборе ширины конструкции стоит учесть, что от рамы до перпендикулярной стены должно оставаться расстояние в 80 сантиметров.

Высота конструкции зависит от размеров транспортного средства. Обычно этот показатель составляет 2–2,2 метра. Если же в гараже будет парковаться микроавтобус, то высоту гаражных ворот можно сделать два с половиной метра.

При составлении чертежа стоит рассчитать количество необходимых материалов. Рассмотрим классический вариант распашных ворот. Конструкция будет состоять из рамы, обрамляющей въезд в гараж, и двух створок с петлями. Раму следует изготавливать из стальных уголков не менее 65 миллиметров. Для изготовления каркаса конструкции можно использовать стальной профиль прямоугольной формы или же уголки. После этого готовый каркас нужно будет обшить листовым металлом, толщина которого составляет 2–3 миллиметра. А вот петли стоит устанавливать наружные усиленные. Количество необходимого материала следует рассчитывать исходя из готового чертежа конструкции.

Что нужно для изготовления распашных ворот

Итак, как сделать гаражные ворота своими руками. Прежде всего нужно подготовить все необходимые материалы и инструменты. Для изготовления конструкции требуется:

1. Стальные уголки.
2. Листовое железо.
3. Профили стальные.
4. Арматурные пруты.

Конструктивные особенности и размеры изделия можно спланировать. Делать это лучше на этапе проектирования всей постройки.

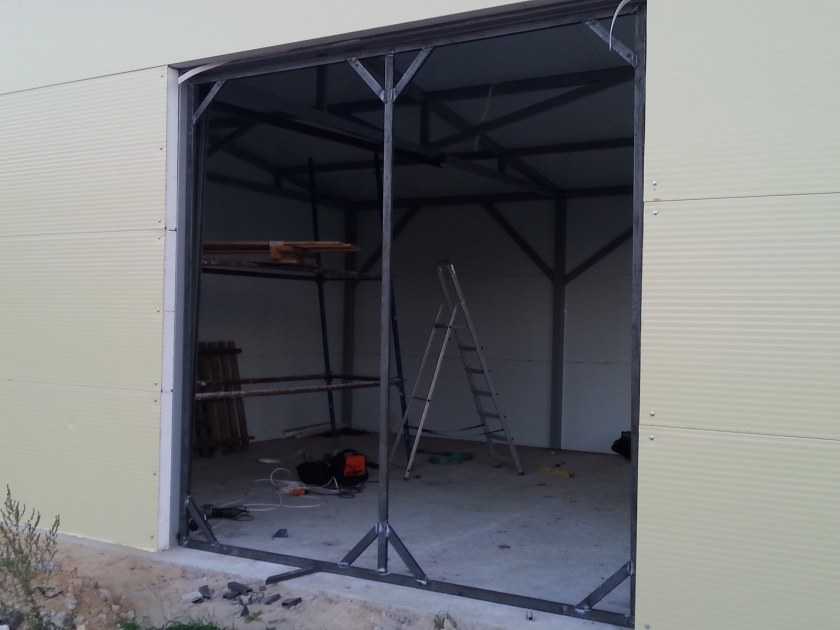

Как сделать раму

Изготовление гаражных ворот своими руками стоит начинать с рамы, обрамляющей въезд. Начинать ее изготовления стоит при возведении фронтальной стены. Устанавливать конструкцию следует при 50% готовке стен.

Чтобы сделать раму, нужны:

1. Уголки 65 миллиметров из стали.
2. Полосы стальные шириной 2–3 сантиметра и толщиной в 0,3–0,4 сантиметра.
3. Арматурные пруты.
4. Сварочный аппарат.
5. Уровень.
6. Угольник.
7. Рулетка.
8. Болгарка.

Состоит рама из наружной и внутренней части. Для начала стоит нарезать уголки. Должно получиться по 4 отрезка, длина которых равна высоте проема, и 4 отрезка, равных по длине ширине проему. Отрезать уголки нужно ровно. Можно отрезать с запасом в 10 сантиметров. Ту часть уголка, которая будет располагаться внутри конструкции, следует вырезать равной размеру проема. На тех частях, которые будут располагаться внутри и снаружи стены, можно оставить полоски по 5 сантиметров снизу и сверху. Также можно срезать их углом. В дальнейшем их будет удобно сваривать.

После этого отрезки уголков нужно разложить на ровную поверхность. Все углы необходимо тщательно измерить. Угол должен быть 90°. Это следует постоянно контролировать при помощи угольника. Уголки необходимо сварить между собой. В итоге должен получиться каркас. Соединение внахлест будет более прочным. Поэтому в процессе изготовления уголки следует наложить друг на друга, а затем наварить. После этого с наружной стороны стоит убрать все огрехи сварки.

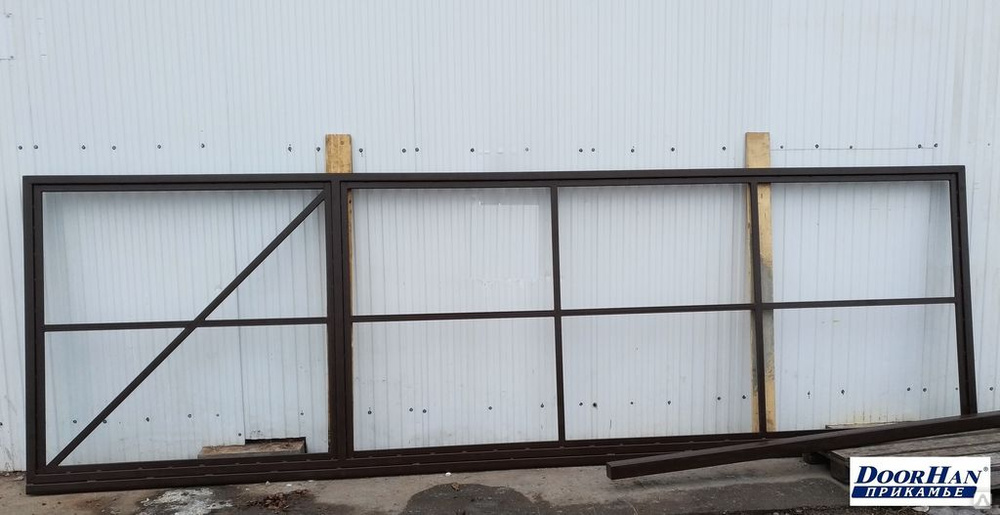

Изготовление рамы створок

Рама для створок должна быть чуть меньше каркаса гаражных ворот. Она должна легко входить в проем, а полотно створок должно плотно прилегать к наружной стороне. Можно сделать раму для створок из стальных уголков или же из профилей. Отличаются такие конструкции лишь по нескольким параметрам: грузоподъемность рамы и удобство в работе.

• Чтобы сделать раму для створок своими руками, нужно сделать 4 отрезка, которые будут всего на сантиметр меньше высоты основного каркаса. Также нужно сделать еще 4 отрезка. Их длина должна быть меньше на три сантиметра ширины гаражного каркаса, разделенной на два.
• Готовые отрезки нужно разложить на ровной поверхности и измерить углы. Лучше всего разложить их внутри уже готового каркаса. Это позволит увидеть все недочеты и исправить их.
• Остается только сварить раму для створок. Для усиления ворот можно добавить еще один отрезок уголка, разместив его посередине каркаса.

Как сделать створки

Для изготовления створок своими руками лучше использовать листы стали, толщина которых составляет 2–3 миллиметра. Из материала нужно вырезать несколько кусков разной ширины. Один должен быть на несколько сантиметров меньше ширины каркаса, а второй – на два сантиметра больше. Высота кусков должна быть на три сантиметра больше высоты каркаса.

Готовые полотна стоит приварить к каркасам. Куски металла должны снизу и сверху выступать за каркас на 1–2 сантиметра. С одной стороны конструкции полотно не должно доходить до края каркаса, оставляя 1 сантиметр. Эта створка будет открываться последней. Второе полотно нужно приварить так, чтобы оно выступало за каркас.

Теперь стоит приварить усиленные петли. К раме гаражных ворот нужно приварить нижнюю часть петель, а верхнюю – к каркасу створок. Чтобы крепления были более усиленными, можно наварить вкладку из арматурного прута и полоску металла. Полоску металла нужно изогнуть и приварить к створке и к верхней петле, а арматурный прут стоит зафиксировать изнутри. Вот и все гаражные ворота своими руками готовы. После монтажа гаражных ворот стоит установить замок.

Распашные ворота для гаража своими руками: пошаговая инструкция и фото

Самые главные критерии хорошего гаража – надежность и взломостойкость. Все используемые материалы должны быть качественными и долговечными, но больше всего внимания стоит уделить воротам. Именно они защищают гараж от злоумышленников, поэтому важно правильно изготовить и установить их.

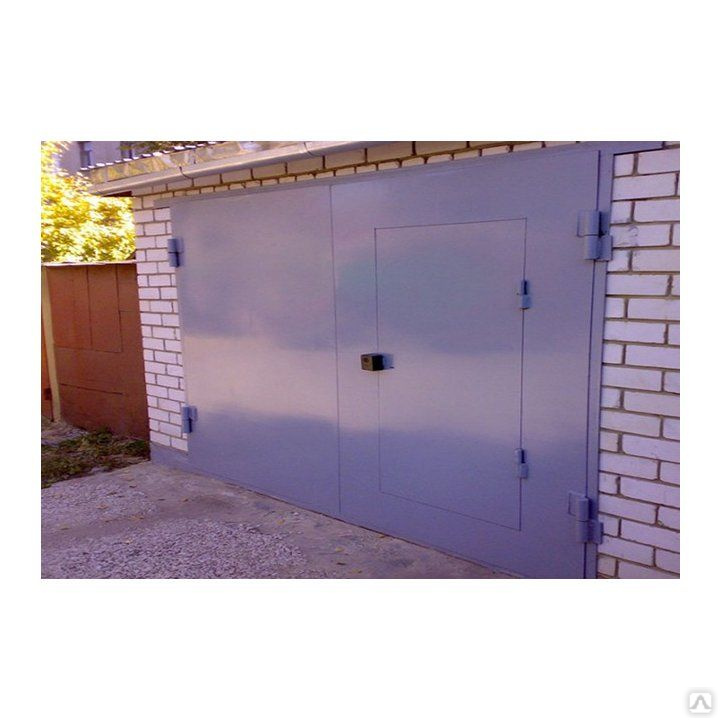

Распашные гаражные ворота

Какие бывают гаражные ворота

Самый простой способ – приобрести уже готовые ворота. Однако их можно сделать и самостоятельно. Это поможет сэкономить деньги, но при этом ворота будут надежными и прочными, если правильно их изготовить и подобрать подходящие материалы.

Гаражные ворота делятся на несколько видов, каждый из которых имеет свои плюсы и минусы, особенности изготовления и установки.

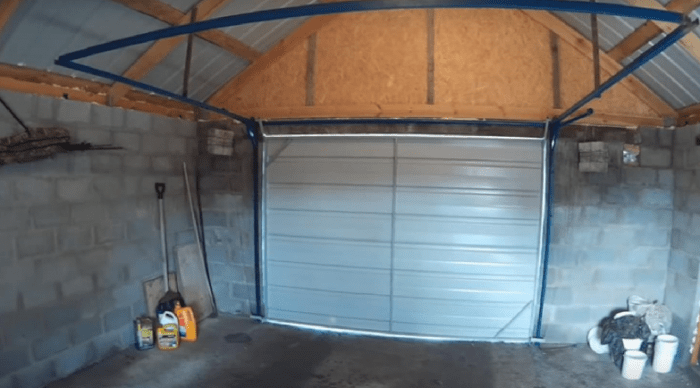

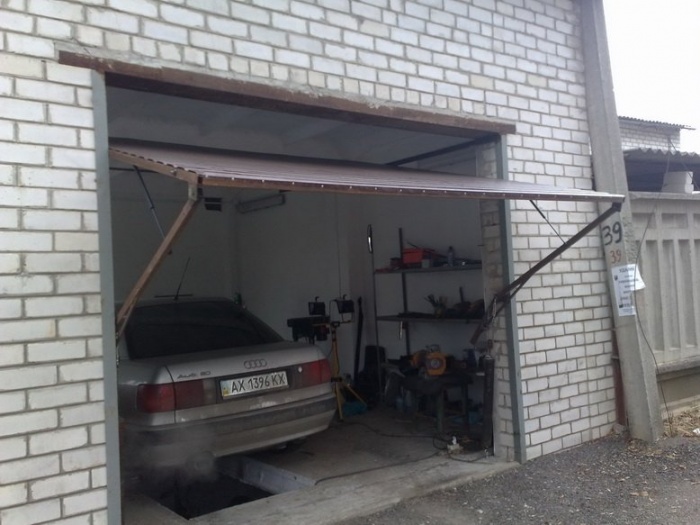

Подъемно-поворотные ворота для гаража

Такие ворота подойдут только для отапливаемых гаражей. Конструкция работает на пульте управления: при нажатии на кнопку срабатывают рычаги, дверь поднимается и закрепляется под потолком гаража. Составляющие элементы ворот – горизонтальная и вертикальная направляющие, а также роликовый механизм. Самый весомый плюс этих ворот – их компактность и удобство. В открытом состоянии они практически не занимают место, поэтому отлично подходят для небольших гаражей.

Подъемно-поворотные ворота в гараже

Откатные ворота в гараж

Как и подъемно-поворотные, откатные ворота состоят из направляющих и роликовой опоры. Также в конструкцию входит съемный концевой ролик, выполняющий функцию опоры в закрытом состоянии, нижний и верхний ловитель, подставка и кронштейн. Ворота представляют собой створку, которая передвигается по направляющей в одну из сторон. Иногда может быть установлено несколько створок.

Откатные ворота для гаража

Откатные ворота просты в установке, однако требуют много места. Для гаражей они используются редко, и чаще всего их можно встретить в промышленных помещениях.

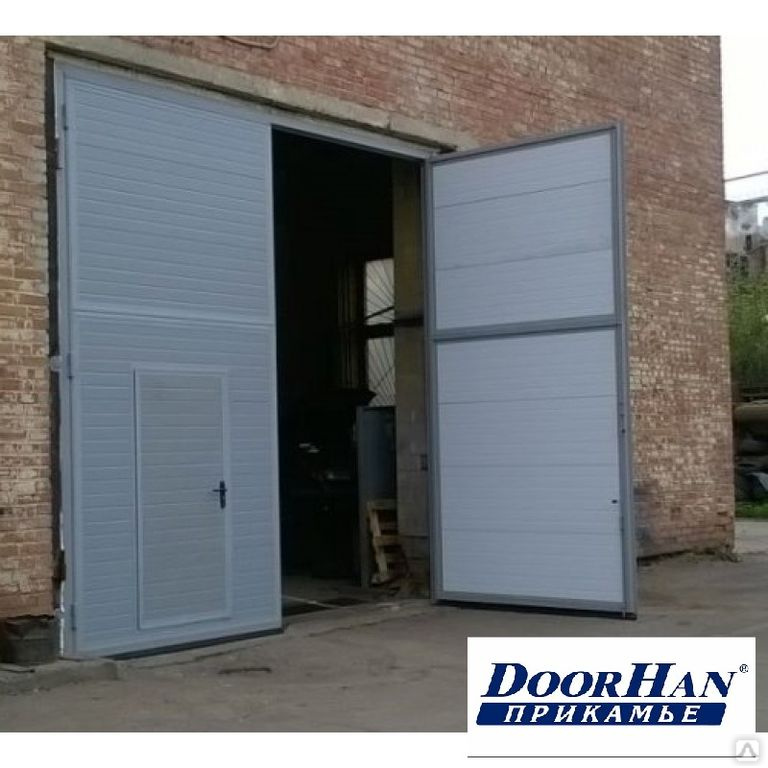

Распашные двустворчатые ворота для гаража

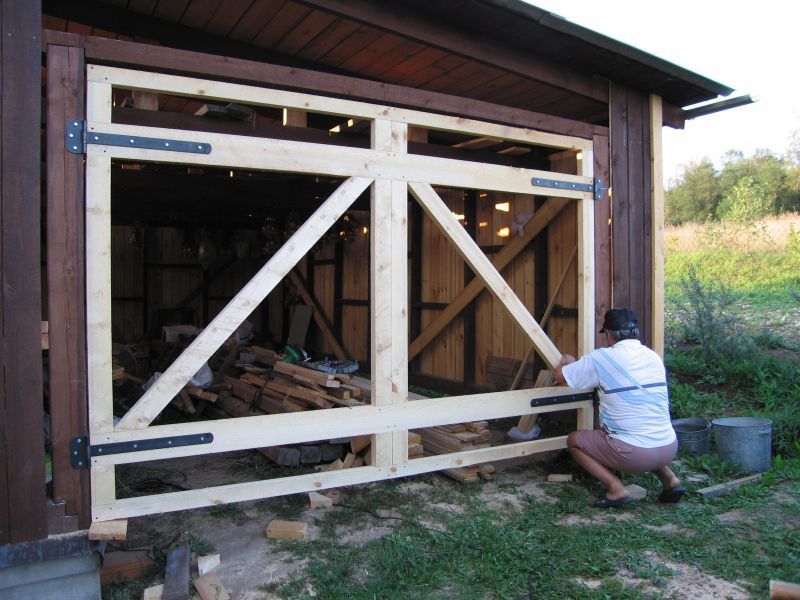

Классический вариант гаражных ворот, который является самым распространенным благодаря своей простоте. Для защиты от проникновения злоумышленников такие ворота оснащаются специальным замковым механизмом, что делает их одними из самых надежных. К недостаткам распашных конструкций относится необходимость постоянного ухода за петлями – их нужно регулярно смазывать, чтобы избежать скрипа и трудностей при открывании дверей. Также для полного открытия створок требуется много места вокруг гаража.

Гаражные распашные ворота

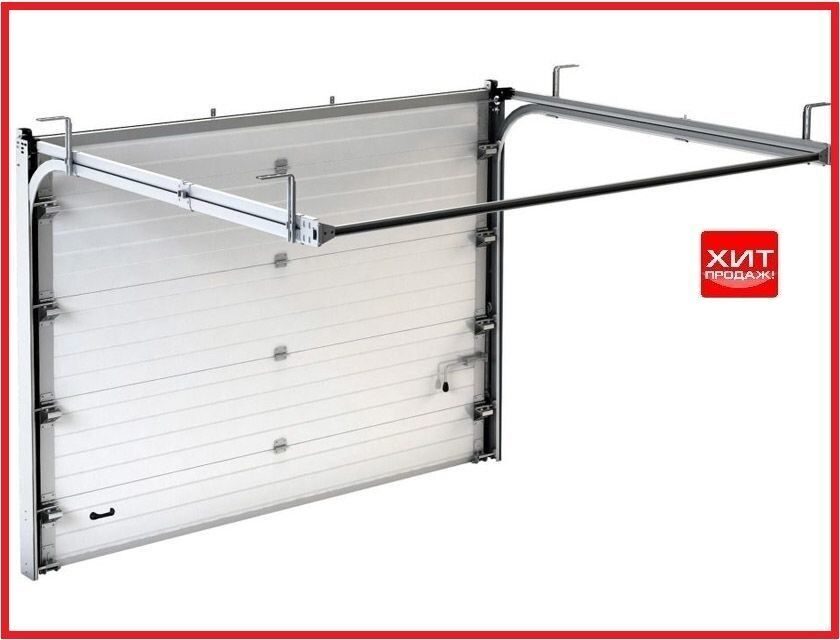

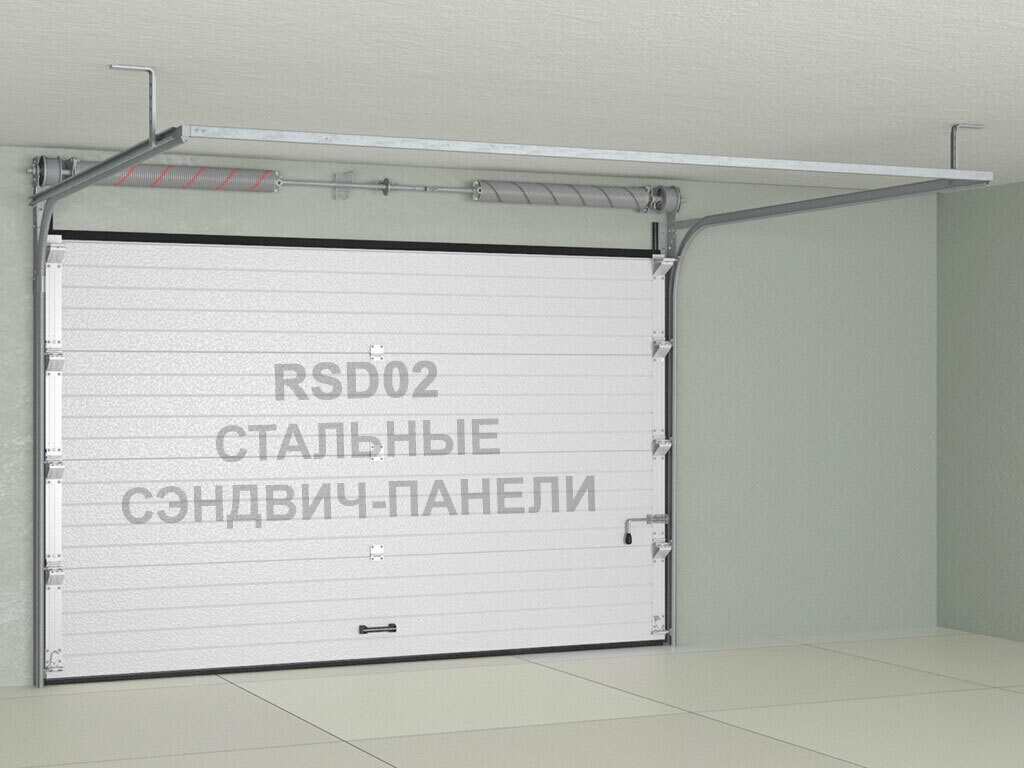

Секционные гаражные ворота

Полотно секционных ворот состоит из множества панелей, которые скрепляются с помощью петель. По краям панелей установлены ролики, а по бокам проема ворот – направляющие для их движения. Когда ворота открываются, полотно поднимается по направляющим и заезжает под потолок. Если сравнивать секционные конструкции с аналогами, то можно отметить их довольно высокую стоимость и сложность монтажа. Однако плюсов они имеют больше, чем минусов: такие ворота экономят место, имеют высокий уровень взломостойкости, тепло- и звукоизоляции, не требуют уборки снега и очень просты в управлении.

Секционные гаражные ворота

Роллетные ворота для гаража

Основа конструкции – роллета, закрепленная на потолке гаража. При открывании на нее наматывается полотно, которое состоит из металлических пластин. К числу достоинств роллетных ворот относится простота эксплуатации, компактность, долговечность, прочность и высокая взломостойкость. Основные недостатки – низкая теплоизоляция и высокая стоимость.

Роллетные гаражные ворота

Как выбрать ворота для гаража

На выбор гаражных ворот влияет несколько факторов. Во-первых, это, конечно же, бюджет. Самая дешевая конструкция – распашная, однако и такие ворота могут стоить по-разному. Итоговая стоимость зависит от используемых материалов, но на них лучше не экономить, ведь от качества ворот зависит сохранность вашего автомобиля. Во-вторых, учитывайте наличие свободного пространства внутри гаража и снаружи. И, наконец, не менее важный фактор – климатические условия. Если вы проживаете в месте, где нередки сильные морозы, лучшим выбором станут распашные ворота. Они универсальны и будут исправно работать в любую погоду.

Распашные металлические ворота для гаража

Все варианты, предполагающие использование направляющих и роликового механизма, стоит устанавливать в условиях теплого климата. Сильные заморозки могут стать причиной поломки конструкции: механизм замерзнет, и ворота не получится открыть.

Изготовление распашных гаражных ворот своими руками

Первым делом подготовьте необходимые материалы:

• листовое железо;

• стальные профили;

• стальные уголки;

• арматурные пруты.

Далее приступают к проектированию ворот.

Как сделать чертеж ворот для гаража самостоятельно

Чтобы автомобиль беспрепятственно заезжал в гараж, ширина ворот должна быть как минимум на 60 см больше его ширины, однако это значение не должно превышать 5 м. В большинстве случаев ворота имеют ширину 2-3 м. Кроме того, от рамы до перпендикулярной стены должно быть 80 см. Все эти значения отмечаются на чертеже. Для его создания удобнее всего использовать специальные программы, к примеру, AutoCAD или NanoCAD.

Коричневые распашные ворота в гараж

На высоту полотна влияет размер автомобиля. В основном это 2 метра, для высоких транспортных средств значение можно увеличить на полметра. Стандартные распашные ворота состоят из рамы и двух створок, закрепленных на петлях. Рама изготавливается из стальных уголков и впоследствии обшивается стальными листами. Точное количество материала рассчитывается согласно чертежу. Когда чертеж готов, можно приступать к изготовлению ворот.

Изготовление каркаса для распашных гаражных ворот

Раму можно устанавливать, когда фронтальная стена наполовину готова. Она имеет две части – внутреннюю и внешнюю. Первый этап при изготовлении рамы – нарезание стальных уголков. 4 детали должны быть равны высоте проема, другие 4 – его ширине. Расположенные внутри ворот уголки отрезаются равными размеру проема, на остальных же можно оставить полоски около 5 см вверху и внизу. Чтобы их было удобнее сваривать, желательно срезать углом. Далее уголки нужно сварить под углом 90 градусов. Чтобы каркас получился прочным, перед сваркой их накладывают друг на друга.

Деревянные распашные ворота для гаража

Подготовка рамы для створок распашных гаражных ворот

Размер рамы створок должен быть таким, чтобы она помещалась в проем, а створки плотно прилегали к наружной стороне. Материалом для изготовления могут служить стальные уголки и профили. Здесь также потребуется 8 деталей: 4 из них на 1 см меньше высоты каркаса, а чтобы рассчитать длину других 4, нужно ширину каркаса разделить на 2 и отнять от полученного значения 3 см. Далее отрезки укладываются на каркас и, если нет недочетов, свариваются. Можно дополнительно добавить посередине еще один отрезок уголка – это придаст конструкции прочности.

Железные распашные ворота для гаража

Самостоятельное изготовление створок для распашных гаражных ворот

Для створок лучше всего подойдут стальные листы толщиной примерно 3 см. Необходимо вырезать два куска, первый из которых больше на 2 см ширины каркаса, а другой меньше на пару см. По высоте они одинаковые – на 3 см выше основного каркаса. Створки укладываются на каркас таким образом, чтобы сверху и снизу они выступали на 1 см. Полотно одной из створок должно оставлять с одного края 1 см, а второй, наоборот, должно выступать.

Последний шаг – приварка петель. Нижняя часть петель должна располагаться на основном каркасе, верхняя часть на раме створок. Также можно добавить изогнутую полоску металла к створке и верхней петле, чтобы повысить прочность ворот. Для максимальной надежности изнутри приваривают арматурный прут. Когда ворота готовы, устанавливаются ручки и замок.

Белые распашные ворота в гараж

Постройка хорошего гаража требует серьезных денежных вложений, но самостоятельное изготовление гаражных ворот поможет избежать больших трат. Если ознакомиться с особенностями этого процесса, можно сделать качественную, надежную и долговечную конструкцию своими руками.

Как сварить гаражные ворота

Содержание

• Важные требования к гаражным воротам
• Методы изготовления ворот
• Необходимые материалы
• Изготовление рамы гаражных ворот
• Створки ворот и их монтаж
• Монтаж запорных элементов и другая отделка

При строительстве гаража важным элементом являются ворота. Чтобы хранение автомобиля было безопасным, лучше сделать их из металла. Сразу стоит отметить, что сварка гаражных ворот требует особых навыков. В противном случае вам никак не обойтись без дополнительной помощи специалистов. Более того, даже если вы имеете опыт подобных работ, то без наличия сварочного оборудования сделать гаражные ворота будет нереально. Поэтому если у вас имеется необходимое оборудование, то вам будет интересна эта статья. В ней будет рассказано о том, как все работы выполнить своими руками. Также предлагаем вам для ознакомления схемы и фотографии, на которых изображаются основные этапы работ.

Важные требования к гаражным воротам

Гаражные ворота должны соответствовать ряду важных требований, среди которых:

• Ворота не должны препятствовать свободному въезду и выезду автомобиля. Учитывая это, ворота должны соответствовать размеру машины.
• От крайних откосов сваренных гаражных ворот к автомобилю необходимо расстояние с двух сторон не менее 300 мм. Но лучше иметь небольшой запас, так как вдруг вы поменяете машину.
• Если автомобиль легковой, то высота ворот должна быть не менее 2 м.
• Проем по стандарту может быть таким 2400×2100 мм и до 5400×2400 мм.
• Сварка гаражных ворот должна быть выполнена так, чтобы была исключена вероятность взлома.
• Гаражные ворота следует надежно защитить от негативного влияния окружающей среды. Например, установить небольшой козырек.

Методы изготовления ворот

Можно выделить три метода изготовления ворот для гаража:

1. Свариваются отдельно по мере строительства гаража, а после доставляются к гаражу.
2. Сваривать можно уже по готовому проему, а после привезти.
3. Все работы можно выполнять непосредственно на месте.

Последний вариант будет оптимальным для тех, кто делает такую работу впервые. Ведь придется не раз выполнять измерения.

Необходимые материалы

Чтобы сварить самодельные ворота на гараж своими руками требуется подготовить необходимые материалы, среди всего прочего вам потребуется:

• Облицовочный материал, подойдет листовой металл, толщиной не меньше 1,5 мм.
• Профильная труба, металлический уголок для изготовления каркаса.
• Материал для изготовления ребер жесткости.
• Жидкость для обезжиривания поверхности.
• Грунтовка и краска.
• Замки, засовы и навесы.

Важно! При покупке исходного материала, обращайте особое внимание на его качество. Ведь сварные гаражные ворота делаются на долгое время.

Помимо материала также необходим следующий инструмент:

1. Сварочный автомат, подойдет мощностью 220 Вт.
2. Капроновая нить.
3. Болгарка.
4. Отрезной и шлифовальный круг.
5. Строительный уровень.

Это основной набор инструментов, который необходим для работы. Теперь приступим непосредственно к процессу изготовления ворот.

Изготовление рамы гаражных ворот

Ворота гаражные необходимо начинать делать с рамы. Для этого используется уголок. Итак, необходимо отрезать уголок на части, которые соответствуют раме. При этом вертикальные и горизонтальные элементы по длине должны полностью совпадать. После, на ровной горизонтальной поверхности выложите все отрезанные элементы. Ниткой или рулеткой проверьте диагонали, чтобы все стороны были равными. Теперь можно уголки сварить между собой.

Совет! В процессе сварки гаражной калитки обязательно контролируйте ровность изделия. Это важное условие, так как исправить после сварки будет проблематично.

Итак, у вас должен получиться готовый каркас из металлического уголка. Эта рама будет устанавливаться непосредственно в гаражный проем, а на него будет крепиться калитка.

Створки ворот и их монтаж

На следующем этапе требуется изготовить каркас створок. Они должны быть по размеру немного меньше изготовленной рамы. И при этом легко входить в проем. Гаражные ворота своими руками свариваются по такому же принципу что и рама. Отрезаете металлический уголок или профильную трубу по размерам. У вас должно получиться две створки. Выкладываете все элементы на ровной поверхности, проверяете диагонали и свариваете между собой.

Когда каркас створок готов, необходимо приварить петли. На каждую створку гаража необходимо приварить по два навеса. После, используя листовой материал, обшиваете каркас створок. Прикладываете лист металла к каркасу из трубы или уголка и закрепляете прихватками сварочного аппарата или болтами. Первый вариант более надежный.

Важно! Если листовой металл вы решили закрепить при помощи сварочных прихваток, то будьте осторожны чтобы не проварить дырку в листе металла. Важно контролировать силу сварочной дуги.

На следующем этапе выполняется монтаж ворот. Для начала строго по уровню монтируете раму с уже готовыми навесами. Закрепив раму анкерами к проему гаражных ворот, остается повесить створки на свои места. На этом этапе есть возможность произвести последние подгонки. Обратите внимание на тот факт, что обшивка на одной створке должна быть больше на несколько сантиметров. То есть при закрытии ворот должен быть небольшой нахлест. Если так не получиться сделать, то после наваривается металлическая полоса на стык двух створок ворот.

Дополнительно о том, как сварить гаражные ворота своими руками, без помощи специалистов смотрите в видеоролике:

Монтаж запорных элементов и другая отделка

Мы рассмотрели с вами вопрос о том, как сварить гаражные ворота. Теперь уделим внимание их благоустройству. Для полной безопасности необходимо смонтировать замок. Он должен быть надежным и проверенным. По этой причине купите замок у проверенной компании. Если говорить за типы замков, то предпочтение лучше отдавать штыревым стопорам и мощным засовам. Ими изнутри вы будете закрывать ворота. Однако, дополнительно в одной из створок потребуется сделать небольшую калитку.

В этом случае в створке вырезаете проем, который по периметру усиливается профильной трубой с внутренней стороны. Далее привариваете навесы. Из отрезанного листа изготавливаете небольшую калитку. Процесс этой работы требует точности. Поэтому действуйте по правилу, семь раз отмерь, один раз отрежь.

Замок обычно монтируется изнутри гаража. Для его установки рекомендуется сварить небольшой каркас. Это позволит надежно его зафиксировать в створке гаражных ворот. Это обеспечит высокую надежность и безопасное хранение автомобиля.

Важно время от времени ухаживать за запорной арматурой. Исключите полную вероятность того, чтобы замок имел прямой контакт с атмосферными явлениями. Дождь, снег и другие осадку могут негативно сказываться на работоспособности замка. Более того, существует риск, что скважина может замерзнуть и вам не получится вставить ключ. По этой причине на гаражных дверях можно сварить небольшой козырек.

Итак, мы рассмотрели с вами основные особенности того, как правильно сварить гаражные створки. Работа эта не из легких, так как металл сам по себе имеет большой вес. По этой причине вам никак не обойтись без посторонней помощи. Сваренный каркас и раму необходимо будет устанавливать строго по уровню, а самостоятельно сделать это будет крайне сложно.

Учитывая тот факт, что всех тонкостей и особенностей процесса сваривания гаражных ворот не опишешь, предлагаем вам ознакомиться с подготовленным видеоматериалом в этой статье. Это позволит вам закрепить теорию наглядно. Если у вас остались вопросы или вы имеете уже свой опыт в этой работе, то обязательно оставляйте комментарии в конце этой статьи. Ваш опыт будет неоценим для всех наших читателей. Ведь так, можно изрядно сэкономить немалую сумму денег.

• Как установить забор из сетки рабицы своими руками
• Гаражные секционные подъемные ворота
• Чем покрасить деревянный забор своими руками
• Забор из профнастила своими руками

подъемно-поворотные складные или распашные. Инструкция по изготовлению

Без чего никак нельзя представить себе гараж, так это его ворота. В статье вы найдете полезную информацию о том, как сделать ворота на гараж (подъемно поворотные и распашные, а также какие виды существуют, их достоинства и недостатки.

Гараж в наше время не признак роскоши, а необходимость. Личный автомобиль гораздо лучше держать в закрытом помещении, а не на открытом воздухе. Так и надежнее для вас, и для вашего «железного коня».

А еще в нем можно держать огромное количество нужных и ненужных вещей. Жители загорода имеют возможность обустраивать гараж на своем земельном участке, строя дом вместе с ним или отдельно, кому как удобно.

[contents]

Содержание:

• 1 Что надо знать перед проектированием ворот
  • 1.1 Виды ворот для гаража
    • 1.1.1 Распашные
    • 1.1.2 Откатные
    • 1.1.3 Подъемно-поворотные
    • 1.1.4 Подъемно-секционные
    • 1.1.5 Роллетные
  • 1.2 Советы
• 2 Инструкция по изготовлению распашных ворот на гараж
  • 2.1 Материалы
  • 2.2 Инструмент
  • 2.3 Ход работ
  • 2.4 Рама гаражных ворот
  • 2.5 Каркас для створок
  • 2.6 Створки ворот

Что надо знать перед проектированием ворот

Виды ворот для гаража

Большинство типов гаражных ворот появились у нас сравнительно недавно, под влиянием технологий используемых в странах Запада. Чего только стоит внешний вид подъемных ворот, которые мы привыкли видеть в американских фильмах. Теперь здесь таким никого не удивишь.

Распашные

Такие ворота для гаража используются с незапамятных времен. Популярность завоевали благодаря надежности и легкости в эксплуатации. Их конструкция очень простая – две створки на петлях и металлический каркас.

Закрываться должны плотно, не оставляя щелей. Такие ворота легко сделает даже новичок. Часто в одной створке вырезают калитку в воротах гаража. Это удобно, когда нужно просто зайти в помещение не открывая ворота полностью.

Плюс распашных ворот в том, что они не требуют больших финансовых затрат. Имеют небольшой недостаток – нуждаются в свободном месте перед гаражом, которое позволит распахнуть их широко. В зимнее время придется поработать лопатой.

Откатные

Такие ворота для гаража появились примерно I половине 20 столетия. Представляют собой створку, которая уезжает к боковой стене. Бывают гаражи и с двухстворчатыми откатными воротами, тогда они разъезжаются в разные стороны или одной многосекционной складывающейся створкой.

Свободный ход откатных ворот обеспечивается наличием достаточного места на основной стене гаража.

Чаще всего такие ворота применяют в ангарах и индустриальных предприятиях. В приватной постройке откатные ворота ставят не в самих помещениях гаража, а для въезда на территорию.

Подъемно-поворотные

Ворота для гаража возникли сравнительно недавно. Это одна створка, которая поднимается к потолку во время открытия ворот и останавливается параллельно полу.

Такой ход ворот осуществляется при помощи шарнирно-рычажного механизма и направляющих. Достоинство таких ворот в том, что они не нуждаются в большом пространстве ни самом гараже, ни перед ним.

Такие ворота на гараж чаще всего устанавливают в теплых регионах либо в гаражах с отоплением. Да и снег, с любом случае, придется чистить, как и пред гаражом с распашными воротами, иначе вы в него не заедете.

Подъемно-секционные

Ворота для гаража появились на рынке нашей страны недавно.

Это многосекционное полотно, которое складывается, и заезжают по наводящим под потолок.

Для запуска ворот в работу используется механизм на пружине и направляющие с цепной передачей. Ворота хороши тем, что экономят много места.

Лучше всего подходят для территорий с теплым и мягким климатом. Либо помещение должно отапливаться. Причина кроется в том, что рычажные механизмы при низких температурах может заклинить, и открыть или закрыть ворота не представиться возможным.

Роллетные

Ворота для гаража устанавливают не часто. Недостаток ролетного вида ворот на гараж в ненадежности конструкции. Это пластины из алюминия складывающиеся в особый короб под потолком. Лучше всего применять роллетные ворота на охраняемых и отапливаемых помещениях.

Советы

Ворота всех типов можно сделать самодействующими, отрывающимися при помощи брелока.

Пред тем как выбрать ворота для гаража, изучите плюсы и минусы разных видов ворот, почитайте отзывы на форумах, спросите мнение друзей, родственников.

Определитесь, какие гаражные ворота вам нужны, красивые или удобные в эксплуатации. Для тех, кто хочет сделать ворота на гараж своими руками больше всего подойдут распашные. Это самый надежный вид ворот с простой конструкцией.

Инструкция по изготовлению распашных ворот на гараж

Распашные ворота — самый простой вид конструкции.

Для их изготовления вам понадобятся следующий набор.

Материалы

1. Чертеж ворот.
2. Труба из профиля подходящая по размеру для рамы.
3. Труба из профиля для каркаса, ребер и створ ворот.
4. Угольник из металла.
5. Гаражные петли по три на отдельно взятую створку.
6. Листовой металл 2-3 мм толщины.
7. Прут металлический.
8. Профиль металлический.
9. Утеплитель.
10. Фанера.
11. Грунтовка и краска для окрашивания ворот.
12. Валики и кисти для краски.
13. Монтажная пена.

Инструмент

1. Аппарат для сварки и электроды.
2. Генератор электричества, мощности которого хватит для работы инструмента (при отсутствии электричества).
3. Болгарка.
4. Рулетка.
5. Шлифовальная машина.
6. Угольники большие слесарные из металла.
7. Дрель и сверлильный станок. Сверла.
8. Шуруповерт и набор саморезов.
9. Уровень.

Ход работ

Перед началом работы необходимо составить чертеж гаражных ворот. Для этого нужно сделать эскиз с указанием замеров и материалов. Минимальная ширина ворот для гаража должна формироваться с учетом расстояния от авто обоих сторон до рамы составляло не меньше 30 см и достигать 2,5 – 3х метров. Чем шире ворота, тем легче заезжать внутрь.

Важно!

Дистанция от рамы до параллельной стены должна составлять не меньше 80 см. Высота ворот для гаража формируется с учетом габаритов авто. Зачастую варьируется в пределах 2 – 2,5 м.

Конструкция распашных ворот – это рама на петлях с двух сторон , каркас и сами ворота. Раму изготавливают из уголка стального 65 мм. Для каркаса створок берут уголоки из стали 50 мм или прямоугольный профиль из стали, который обшивают железным листом толщиной 2 – 3 мм. Петли необходимы усиленные наружные.

Рама гаражных ворот

Работа по установке гаражных ворот начинает с рамы, которую делают совместно с постройкой основной стены.

На этапе готовности кладки выстой 50 см, нужно заняться установкой ворот, а затем вернуться к укладке стены.

Для рамы необходимо взять уголки из стали 65 мм, металлические полосы 20 – 30 мм шириной и 3 – 4 мм толщиной, арматурный прут. Сама рама складывается из 2 частей: внутренней и наружной.

Болгаркой разрезаем уголок на 4 части. Длина должна отвечать высоте проема ворот. Отрезки укладываем на пол, проверяем уровнем. Измеряем углы, все должны быть по 90 º и крепим при помощи сварки – получаем каркас.

Важно! Если при сварке уголок повело, это можно выправить с помощью прикрепленного к ней рычага из остатков уголка. Это поможет выправить геометрию рамы. Держите его в правильном положении и варим к нему уголки.

Каркас для створок

Каркас для створок изготавливают меньшим, чем рама ворот, для легкости входа в проем, а сами створки должны плотно примыкать к внешней стороне рамы. В работе по изготовлению каркаса используют прямоугольный профиль или уголки из стали.

Материал делим на 4 отрезка, длина меньше чем высота рамы на 10 – 15 мм. Это нужно для того, чтобы створки свободно входили в проем. Для изготовления двух створок берем 4 горизонтальных отрезка, равные ширине рамы ворот, деленной пополам, и минус 30 – 35 мм.

Отрезки располагаем на полу, измеряем углы. Размещаем их внутри уже готовой рамы. Так легче увидеть недостатки и устранить их.

Створки ворот

Для изготовления створок берут листы стали, толщиной 2 мм. Из материала вырезают 2 полотна с размерами: высота на 3- 4 см больше чем высота проема гаража.

Ширина разная: одно на 1 -2 см шире, чем каркас, второе на 2 см больше. Полотно крепится к каркасу при помощи сварки. Вверху и внизу полотна выходят за каркас на 1 – 2 см.

Ширина полотна одной из створок не доходит до края каркаса, должен быть 1 см запаса. Вторая створка устанавливается таким образом, чтобы выходить за каркас на 2 – 4 см.

Важно! Листовой материал поддается деформации во время сварки, в связи с этим перед началом работ нужно схватить сваркой углы и центр полотна, далее точечно на расстоянии 10 – 15 см прикрепить весь лист.

Далее необходимо приварить усиленные петли. Нижняя половина крепится к раме ворот, а верх – к створке, которая будет открываться. На завершающем этапе установки ворот на гараж закрепляем замки. Популярным типом запору считает такой, при котором одна из створок запирается на запоры внутри гаража.

В раме делают отверстия на глубине до 5 см. Вторая створка запирается на замок, язычок которого цепляется за закреплённую створку или влезает в намеренно сделанное отверстие в каркасе створки.

Внешне конструкция укрепляется навесным замком, который пропускаться в ушки, прикрепленные к створкам, и объединяет между собой створки. Для утепления гаражных ворот берут пенопласт или любые другие современные материалы.

Подъемные ворота для гаража своими руками — как самостоятельно установить ворота в гараж

Об установке подъемных ворот для гаража. Обзор различных видов гаражных ворот.

Лучшим вариантом обустройства въезда в гараж являются подъемные ворота для гаража своими руками. Конечно, можно заказать подъемные, распашные, откатные или подъемно-поворотные ворота с доставкой и монтажом, но лучше запастись материалами, инструментами и установить такие самому.

Какие бывают ворота для гаража

Ворота, которые устанавливают в гаражи, различаются конструкцией, габаритами, используемыми материалами. Самыми распространенными являются ворота следующих типов:

Распашные

Конструкция этого типа относится к самым простым и надежным. Ворота состоят из рамы и двух створок на шарнирных петлях, которые открываются наружу. Плюсы распашных ворот — прочность, долговечность, простота монтажа. Минусы — для открывания створок перед гаражом должно быть достаточно места, нужно регулярно убирать снег зимой, иначе ворота не открыть.

Откатные

Раздвижные ворота состоят из рамы и воротной створки, которая движется параллельно стене, открывая проем для въезда или выезда. Полотно монтируется тремя способами — на нижнюю опору, на верхнюю опору, на консоль. Плюсы откатных ворот — практичные, удобные в эксплуатации, не требуют пространства для открывания. Минусы — гараж должен иметь достаточную ширину для сдвигания полотна в сторону.

Роллетные

Такие ворота имеют вид рамной конструкции с полотном, которое состоит из отдельных ламелей. При открывании ворот створка движется вверх по боковым направляющим на роликах и сворачивается в рулон на вал, который расположен в защитном коробе. Сам короб размещается вверху проема. Преимущества роллетных конструкций — долговечные и удобные в эксплуатации, в открытом положении полотно не занимает место ни внутри, ни снаружи гаража. Минусы — трудоемкий монтаж, необходима высокая точность в расчетах.

Подъемно-поворотные

Проем закрывает полотно, которое при открывании одновременно осуществляет подъем и поворот. Когда створка завершает движение, то она принимает положение, параллельное потолку. При закрывании створка заходит в раму, обеспечивая герметичность ворот. Плюсы поворотной конструкции — взломостойкая, компактная, эргономичная с хорошей звуко- и теплоизоляцией. Минусы — такая конструкция «съедает» не менее 20 см высоты, поэтому не подходит для низких проемов. Из-за выноса створки машину нужно оставлять за 2 м от гаража.

Секционные подъемные

Основные элементы конструкции: створка из металлических панелей с утеплителем и Г-образные направляющие. Полотно сдвигается вверх по направляющим, горизонтальная часть которых располагается внутри гаража параллельно потолку. Преимущества установки секционных ворот — компактные, обеспечивают герметичность, хорошую тепло- и шумоизоляцию. Минус, пожалуй, только один — необходимо точно рассчитать размеры направляющих и полотна.

Гаражные подъемные ворота являются самыми удобными в использовании. Конструкции секционного, роллетного и подъемно-поворотного типа не требуют пространства для открывания, в открытом положении не загораживают обзор водителю, имеют хорошие изоляционные свойства, характеризуются устойчивостью к взлому. При небольшой ширине гаража ворота можно сделать со встроенной дверью. Установка электропривода сделает поднимающиеся вверх ворота еще более удобными.

Размеры ворот для гаража

При расчете ширины и высоты полотна нужно учитывать габариты машины с учетом боковых зеркал, бамперов, высоты автомобиля с багажником на крыше. Нужно учитывать, что в будущем возможна модернизации машины или приобретение новой. Не стоит забывать об особенностях подъезда к гаражу. Речь идет о наличии углового поворота, расположении гаража относительно выезда с участка, угла обзора при выезде на проезжую часть. Также необходимо учитывать конструктивные особенности разных механизмов, расположение полотна в открытом положении, расстояние от него до стен и пола.

Если говорить о стандартных размерах ворот, то они должны быть такими, чтобы машина свободно проехала в проем. То есть к ширине самой машины нужно прибавить по 25-30 см с каждой стороны. В среднем для легковых автомобилей это составляет 2,5-2,7 м. Оптимальная ширина открытого проема от 2,3 до 2,6 м.

Если у вас гараж на две машины, то высота проема не меняется, а его ширину делают 4,5-5,0 м. При этом подразумевается, что расстояние между машинами будет не менее 0,5 м.

Материалы для изготовления гаражных ворот

В зависимости от типа конструкции для изготовления воротных створок используется дерево, профнастил, металлическое полотно, алюминиевый профиль, сэндвич-панели. К самым популярным материалам относится легкий и прочный профиль из алюминия. Он бывает:

• Пенозаполненным. Это трехслойные алюминиевые панели с прослойкой из пенополиуретана. Такие ворота обеспечивают тепло- и шумоизоляцию.
• Экструдированным. Благодаря поперечным ребрам жесткости полотно обладает повышенной прочностью и взломоустойчивостью, стойкостью к статическим и ударным нагрузкам.
• Перфорированным. Алюминиевый профиль выпускается с перфорацией или со смотровыми отверстиями, в которые устанавливаются поликарбонатные вставки. Конструкции этого типа обеспечивают воздухообмен и попадание дневного света в помещение.

Для сборки каркаса используется профильная труба с квадратным и прямоугольным сечением. Внутреннюю часть рамы делают из профиля с сечением С или П-образной формы

Как сделать ворота в гараж

Основные элементы подъемно-поворотных ворот это сплошная жесткая створка, рычажно-шарнирный подъемный механизм, рама, закрепленная по периметру проема. Управление воротами осуществляется вручную или с помощью электропривода.

Выбор типа механизма

Открывание и закрывание ворот с пружиной без автоматики выполняется с помощью рычагов, закрепленных снизу полотна. Створка скользит на роликах по направляющим, которые расположены на торцевой части полотна. Чтобы открыть ворота, нужно без усилия потянуть створку вперед и вверх, при этом пружинный механизм возьмет на себя большую часть нагрузки.

Существует еще один вариант механизма для гаражных ворот — с противовесами, которые подвешиваются на тросах с блоками. Их вес должен превышать массу самого полотна. Один конец троса лебедки закрепляется в нижней части полотна, а второй соединяется с противовесом. Когда полотно поднимается, то противовес опускается.

Подготовительные работы

Перед началом работ обязательно нужно нарисовать чертеж конструкции, сделать замеры проема, нанести разметку на стены. После этого нужно закупить необходимые материалы с небольшим запасом, освободить рабочее место, подготовить инструменты — инверторный аппарат, болгарку, шуруповерт, отвес, пузырьковый уровень, рулетку, угольник, карандаш, дрель с комплектом сверл.

Для сборки ворот потребуется:

• Для коробки — стальной равнополочный уголок 63х63 мм.
• Для внешней части каркаса — 17,2 м профтрубы 60х30 мм. Шесть метров ляжет по всей длине направляющих, для боковин потребуется по 1,84 м, для верхней части 4,3 м, для диагонали противовеса 2,8 м и плюс 0,4 м в запас.
• Для внутренней рамы — 20 м профильных труб 30х20 мм. Это 4 стойки по 1,8 м и 3 горизонтальных профиля по 4,25 м.
• Для направляющих нужно 6 м труб 60х70 мм.

Также потребуется приобрести профлист для наполнения створки, ролики, пружины, саморезы, анкера, резиновую ленту для уплотнения, грунт-эмаль и алкидную эмаль.

Последовательность монтажа поворотно-откидных ворот

• Из уголка сваривают коробку в форме буквы П и вставляют ее в проем, крепят анкерными болтами.
• Конструируют раму для створки. Профтрубу нарезают по размеру, укладывают на ровную поверхность, проверяют углы линейкой, сваривают стыки.
• Места сварки зачищают, покрывают раму сначала грунт-эмалью, а затем алкидной эмалью в два слоя.
• На торцевые части верхних углов рамы приваривают кронштейны с роликами. На раму крепят профлист саморезами.
• Следующий этап — установка направляющих с обязательной проверкой прямых углов.
• На время устанавливают полотно в проем, для того, чтобы отметить точки крепежа подъемного механизма. После этого полотно убирают и закрепляют рычаги.
• Устанавливают пружины и регулируют их натяжение.
• Во всей длине проема прикрепляют уплотнитель для герметизации стыков.
• Заключительный этап — врезка дверного замка. После этого можно утеплить створку минераловатными или полистирольными плитами.

Как сделать гаражную дверь своими руками

Поделись, пожалуйста!

• Facebook
• Твиттер

* Этот пост может содержать партнерские ссылки, что означает, что я могу получать комиссионные, если вы решите совершить покупку по предоставленным мной ссылкам (без дополнительной оплаты для вас). Как партнер Amazon, я зарабатываю на соответствующих покупках. Пожалуйста, прочтите мой отказ от ответственности для получения дополнительной информации.

Ворота гаража часто первое, что замечают люди, глядя на дом. Слишком часто эта дверь изготавливается заранее и выглядит невзрачно, как и любой другой дом на улице. Если вы хотите что-то особенное, вы можете заказать двери на заказ по очень высокой цене. Есть ли какие-то другие варианты, кроме унылых и дорогих? Да, вы можете построить свои собственные гаражные ворота!

Сделать гаражную дверь несложно для человека с базовыми навыками работы с деревом. Если вы можете измерить и нарезать пиломатериалы, прикрутить или прибить гвоздями рамы и панели и прикрепить все это к зданию, вы можете построить ворота для гаража!

Содержание

На что обратить внимание при изготовлении гаражных ворот

Среди строителей есть старая поговорка: «Быстро, хорошо или дешево — вы можете выбрать два». Строительство гаражных ворот похоже на это.

Если вам нужна простая дверь, вы можете создать ее быстро и дешево. Если вы хотите что-то действительно необычное, это займет некоторое время. Богато украшенная дверь также будет стоить дорого, хотя ее изготовление будет стоить дешевле, чем ее изготовление на заказ кем-то другим.

Стоимость

Вы можете построить гаражную дверь за меньшие деньги, чем дверь такого же качества, купленную в магазине, но вы не можете сделать ее совсем бесплатно. Если у вас уже есть инструменты, вам просто нужно купить материалы. Добавление оборудования в корзину значительно увеличит стоимость проекта.

Причудливая дверь будет стоить дороже, потому что материалы для нее дороже. Габаритные пиломатериалы стоят дороже, чем листы фанеры; декоративные петли и фурнитура стоят дороже, чем обычные. Добавление отделки, окон и краски увеличивает стоимость. Тем не менее, построить собственную дверь каретного сарая дешевле, чем найти мастера-плотника, который сделает это за вас.

Качество

Качество двери полностью зависит от ваших навыков строителя. Если вы можете сделать высококачественную мебель, вы можете сделать даже причудливые двери каретного сарая. Если ваши навыки более ограничены, вы можете придерживаться простой дверной коробки с обшивкой. В любом случае можно построить прочную гаражную дверь, которая прослужит долгие годы.

Время

Если вам нужна дверь сегодня , чтобы опечатать ваш гараж, строить ее самостоятельно, вероятно, не лучший путь. Чтобы сделать прочную и привлекательную дверь, требуется время. Строительство гаражных ворот работает лучше всего, когда у вас есть достаточно времени, чтобы поработать над этим.

Временные требования удваиваются для необычных дверей — дайте достаточно времени, если вы строите двери каретного сарая или другие архитектурные чудеса.

Когда с вашей существующей дверью случается что-то, что требует немедленной замены, лучшим выходом может быть поездка в домашний центр за готовой дверью. Это закроет дыру и обеспечит безопасность вашего дома в один миг. Лучшая ситуация для создания вашей двери — заменить ту, которая уродлива или плохо работает, но все еще закрывается. У вас есть достаточно времени, чтобы поработать над новой дверью и привести ее в порядок перед установкой.

Размер, материал, форма

Ваш существующий гараж определит размер и форму двери, которая вам нужна.

Измерьте дверной проем и сопоставьте дверь с ним. Измерьте все четыре стороны проема, если у вас старый дом. Иногда дома провисают и смещаются — идеально квадратная дверь не будет смотреться правильно в проеме, который немного смещен.

Если ваш дверной проем не прямоугольный, вы можете попытаться подогнать дверь к дверному проему, или вы можете попытаться сделать отверстие квадратным. Исправление провисшего гаража, который больше не является квадратным, является важным проектом. Это выходит за рамки этой статьи, но это возможно.

Проверьте стены, чтобы убедиться, что они выровнены, и проверьте пол, чтобы увидеть, не сместился ли фундамент. Есть способы исправить и то, и другое, но может быть проще сделать двери немного нестандартными. Такие двери будут хорошо смотреться в дверном проеме не квадратной формы.

Материал

Наиболее распространенный тип гаражных ворот имеет штампованную металлическую раму и обшивку из листового металла. Этот метод позволяет получить прочную, легкую и недорогую дверь.

Вы, вероятно, не можете соответствовать весу штампованного металлического каркаса. Лучшим каркасным материалом для большинства строителей дома является пиломатериал 2×2 или 2×4. Эта древесина достаточно прочна, чтобы сделать прочную дверь, но достаточно легка, чтобы ее можно было поднять.

Обшивка может быть из листового металла или фанеры. Листовой металл легче и немного дешевле, но его сложно настроить. Фанера (обязательно используйте внешний сорт!) тяжелее, но легче поддается формовке.

Если вы хотите, чтобы дверь выглядела как дверь каретного сарая или что-то в этом роде, вы должны использовать размерную древесину.

Вес против прочности

Создание гаражных ворот становится балансом – дверь должна быть достаточно прочной, чтобы годами открываться и закрываться без деформации или провисания. Он также должен быть достаточно легким, чтобы его можно было открывать и закрывать, особенно если вам необходимо поднять его над головой. Если вам нужно выбрать между легким и прочным, выберите легкий (если вас не зовут Арнольд или Халк). Легкая дверь со временем изнашивается; тяжелую дверь будет трудно открыть навсегда.

У сварщиков есть выбор

Если у вас есть доступ к сварочному оборудованию, у вас есть немного больший выбор при изготовлении дверной коробки. Вы можете сварить дверную раму из квадратных труб, которая будет прочнее и легче, чем аналогичная деревянная рама. Стоимость материалов примерно одинакова, но дверь будет намного долговечнее.

К сожалению, этот вариант экономически выгоден, только если у вас уже есть сварочный аппарат. Покупка оборудования для сварки гаражных ворот ставит этот проект в один ценовой диапазон с изготовлением деревянных ворот на заказ.

Выбор между секционными или цельными воротами

Есть несколько различных форм ваших новых гаражных ворот. У каждого есть преимущества и недостатки; некоторые лучше работают в тесных помещениях, в то время как другим нужно пространство, чтобы открыться. Некоторые из них легко построить и повесить, а другие сложно.

Цельные двери

Цельные двери (также называемые «одинарными панелями») состоят из одной панели . Вопреки названию, это не цельный кусок дерева. Однако эти двери действуют как единое целое; дверь не складывается и не открывается.

Цельные двери проще всего собрать и повесить. Цельнолитые двери имеют два недостатка. Во-первых, они требуют много места для открытия. Во-вторых, они могут провиснуть в будущем.

Цельные двери могут быть распашными или раздвижными. Двери с боковыми петлями работают так же, как двери в доме — они распахиваются сбоку. Если вы живете в заснеженной местности, вам придется сгребать снег с этих дверей, прежде чем вы сможете их открыть.

Для раздвижных дверей необходимо установить направляющую вдоль стены . Их нельзя заблокировать, но им нужен участок стены шириной с дверь, чтобы двери открывались.

Также можно сделать цельную верхнюю дверь, хотя сейчас это редкость. Эти двери требуют больше места, чем распашные, но меньше, чем распашные. Цельные двери красивы, если вы следите за стилем; Вы можете построить эти двери, чтобы соответствовать любому стилю дома.

Сегментные двери

Сегментные двери состоят из двух или более элементов, соединенных шарнирами . Самым распространенным типом гаражных ворот являются секционные рулонные ворота. Эти двери состоят из трех-пяти секций, расположенных вертикально друг над другом. Дверь закатывает дорожку; петли позволяют двери сгибаться, когда она катится по направляющей.

Двустворчатые ворота представляют собой горизонтальные гаражные ворота, которые складываются посередине . Этот стиль двери типичен для шкафов внутри дома. Двустворчатые двери более компактны, чем распашные, но для их установки не требуются специальные направляющие или петли. Однако из-за большого количества петель этот стиль входа может быть сложным в эксплуатации.

Варианты материалов для гаражных ворот

Если вы покупаете гаражные ворота, существует множество доступных материалов. Наиболее распространены сталь и дерево, но также доступны двери из композитного материала и винила. Если вы строите свою собственную дверь, вы в значительной степени ограничены деревом. Сталь может быть вариантом, если вы умеете сваривать, но сложно представить сварную стальную дверь такой же легкой и дешевой, как дверь, купленная в магазине, в которой используется множество штампованных компонентов.

Плюсы и минусы строительства по сравнению с покупкой

Как и в случае с любым самодельным проектом, при выборе сборки или покупки необходимо учитывать множество факторов. Каждый вариант имеет как хорошие, так и плохие моменты. Вес каждого элемента зависит от вас; то, что жизненно важно для одного человека, может показаться глупым другому.

Покупка готовой двери

Готовые двери можно приобрести в большинстве центров домашнего обихода по всей стране. Эти двери доступны в большом разнообразии цветов и стилей. Даже если вы заядлый любитель делать что-то своими руками, есть несколько веских причин для покупки гаражных ворот.

Плюсы готовой двери

• Время: купить готовую дверь всегда быстрее, чем строить самому
• Качество и гарантия: готовых дверей производятся по стандартным размерам , и они сделаны правильно. Если с вашей дверью возникла проблема, на большинство из них распространяется какая-либо гарантия.

Минусы готовой двери

• Стиль: вы ограничены стилями и цветами, выбранными производителем
• Стоимость: эти двери недешевы, и многие из них (особенно рулонные двери) требуют профессиональной установки

Самостоятельная сборка

Самостоятельное изготовление всегда доставляет удовольствие, и двери не исключение. Есть много других веских причин для создания собственной двери, но есть и некоторые недостатки.

Плюсы изготовления гаражных ворот своими руками

• Гибкость: если вам нужна дверь нестандартного размера, ее нужно изготовить на заказ
• Стиль: вы можете сделать гаражные ворота, которые подойдут к любому стилю дома – при условии, что вы достаточно хороший мастер.

Минусы создания собственной гаражной двери

• Сложность: если вы хотите что-то по-настоящему необычное, ваши навыки могут не подойти для этой задачи вверх, закрыто и заперто за меньшее время, чем требуется, чтобы построить дверь
• Установка: гаражные ворота большие и тяжелые; вам понадобится много помощи, чтобы повесить его самостоятельно. Если вы создаете сегментированную дверь, вам все равно нужно вызвать профессионала, чтобы повесить ее и установить пружину.

Инструменты для сборки гаражных ворот

Чтобы построить гаражные ворота любого типа, вам понадобится несколько инструментов. Эти инструменты гарантируют, что ваша дверь будет квадратной, подойдет к отверстию и будет достаточно прочной, чтобы прослужить долгие годы. Большинство из этих инструментов полезны для различных проектов. Если у вас нет некоторых из этих инструментов, не стесняйтесь их покупать — они помогут вам в проектах на долгие годы. Вот необходимые инструменты для гаражных ворот:

• Рулетка- это стандарт для проектов DIY
• Т-образный угольник или скоростной угольник- вам понадобится металлический угольник, чтобы гарантировать, что ваша дверь не перекосится
• Циркулярная пила- другой стандарт DIY ; циркулярная пила — один из самых удобных электроинструментов, который вы можете получить.
• Электродрель — можно скрутить дверь ручной отверткой, но мы не рекомендуем это делать.
• Молоток для забивания обшивки двери
• Ножницы по металлу- если вы используете листовой металл для облицовки двери, вам понадобится инструмент для резки металла дверной замок

Если вы хотите немного упростить проект или просто хотите купить инструменты (а у кого нет дома?), вот еще несколько вещей, которые могут сделать проект еще проще:

• Торцовочная пила A для резки пиломатериалов по длине даже под углом
• Пневматический пистолет для гвоздей и воздушный компрессор – используйте один из них какое-то время, и вы больше никогда не вернетесь к молотку
• Лобзик , если вы хотите пилить арки или другие сложные формы в двери
• Мощные ножницы по металлу , если вы собираетесь резать листовой металл быстрее

Принадлежности для начала работы с сегментированной дверью

Чтобы построить сегментированную дверь, вы делаете каждую деталь отдельно, затем скрепите их вместе и добавьте ролики. Необходимые материалы:

• Брус для каркаса 2×2 — это наилучшее сочетание легкости и прочности, но его трудно найти. 2×4 более громоздкий, но тоже подойдет (особенно если у вас есть устройство для открывания гаражных ворот)
• Облицовка ворот может быть из фанеры, листового металла или мерного пиломатериала
• Петли для соединения секций
• Ролики , которые подходят для направляющих в вашем гараже или
• Штифты для петель для двустворчатых дверей
• Новая направляющая , если у вас ее еще нет или старая направляющая была повреждена
• Окна или стеклянные панели , если план вашей двери включает источник света
• Краска или морилка для готовой двери
• Накладка может понадобиться или не понадобиться; вы можете украсить свою запись, добавив немного отделки или просто оставить ее простой. Это зависит от вас.

Совет: убедитесь, что ваши панели квадратные, измерив диагонали, прежде чем скреплять раму. Два диагональных измерения должны быть одинаковыми; если это не так, отрегулируйте, прежде чем собирать все вместе

Подвешивание рулонной двери

Рулонные двери обычно крепятся к витой пружине, которая помогает противодействовать весу двери. Рулонную дверь можно соорудить и смонтировать самостоятельно, а вот пружину без посторонней помощи, скорее всего, не подключить. Для изготовления рулонных дверных пружин требуются специальные инструменты и навыки, которых нет даже у самых заядлых домашних мастеров. Вам, вероятно, придется вызвать профессионала для этой задачи.

Принадлежности для начала работы с цельной дверью

Список поставок для цельных дверей аналогичен, но есть несколько отличий.

• Брус для обрамления Вы можете использовать пиломатериал 2×4 для цельной двери; элементов каркаса меньше, поэтому пиломатериал может быть немного тяжелее.
• Облицовка двери  поскольку панели больше, вы можете проявить немного больше творчества — используйте декоративные элементы, такие как крестообразные распорки, чтобы они выглядели как дверь сарая
• Окна или стеклянные панели , если план вашей двери включает источник света
• Петли или крепежные детали для модели вам потребуется различная фурнитура для боковых, верхних или рулонных дверей; убедитесь, что вы выбрали правильные
• Краска или морилка – используйте два цвета, чтобы они выглядели как двери амбара
• Накладка может быть использована для придания изюминки вашей новой двери, если хотите, хотя обычные двери также превосходны.

Заключение

Создание собственных гаражных ворот — это проект, который может бросить вызов любому мастеру, от новичка до самого продвинутого плотника. Вы можете создать прочную дверь в широком диапазоне типов и стилей, чтобы соответствовать любому интерьеру. Инструменты и материалы, необходимые для этого проекта, просты; у большинства домашних мастеров уже есть некоторые или все необходимые инструменты.

Если вам надоели ваши гаражные ворота из листового металла, начните мечтать! Проверьте модные двери в Интернете и поищите планы. Построить прекрасную новую гаражную дверь проще, чем вы думаете — попробуйте скорее!

Источники

• https://home.howstuffworks.com/home-improvement/how-to-build/how-to-build-garage-door.htm
• https://www.ehow.com /how_2383286_build-garage-doors.html
• https://www.familyhandyman.com/doors/garage-door-repair/garage-door-makeover/
• https://www.thespruce.com/single-panel-vs-sectional-garage-doors-1398094
• https://homeposh.com/swing-out-garage-doors-how-to-build-in -трехступенчатый/

Поделись, пожалуйста!

• Facebook
• Твиттер

Переделка гаражных ворот (сделай сам) | Семейный мастер на все руки

Обновлено: 04 июня 2019 г.

Постройте нестандартные гаражные ворота всего за одни выходные!

Следующий проект›

Семейный мастер на все руки

Получите внешний вид традиционных гаражных ворот каретного двора за небольшую часть от розничной цены. С этими планами DIY вы можете сделать свой собственный, используя стандартную гаражную дверь из твердого картона.

от экспертов по DIY в журнале Family Candyman

ВРЕМЯ

Много дней

Стоимость

$ 501-1000

СВЕДЕНИЯ

87

СВЕДЕНИЯ

87

. является автором трех книг: «Расколотая история дерева», «Смешно простые мебельные проекты» и «Вопросы и ответы по деревообработке».

Наш дом в стиле греческого Возрождения стоял без гаража первые 150 лет своей жизни, так что я знал, что когда придет время его строить, он должен соответствовать характеру старой девушки. Я также знал, что у меня был тяжелый случай шока от наклейки после покупки верхней двери в стиле каретного дома. Деревянные двери того стиля, который я искал, начинались с 2800 долларов и выросли до трех раз. Поэтому я сделал то, что сделал бы любой уважающий себя самодельщик: я построил свой собственный. И я сделал это, используя недорогую дверь из ДВП, кедровые доски и шпунтованные панели.

Вы можете использовать показанные методы, чтобы настроить новую дверь или обновить старую. Примечание: Дизайн, показанный на следующих страницах, не совсем похож на мою дверь, показанную выше. Я изменил некоторые детали, особенно про арку.

Инструменты и материалы

Поскольку в наши дни большинство готовых дверей изготавливаются из металла или стекловолокна, вам, возможно, придется заказать дверь из твердого картона по специальному заказу в домашнем центре, на лесопилке или у дилера гаражных ворот. Сделайте свою домашнюю работу: у меня были котировки до 800 долларов — более чем в два раза больше, чем я заплатил.

Я купил кедровые доски, грубо распиленные с одной стороны и гладкие с другой, для перил и стоек и 1/4 дюйма. х 4 дюйма х 8 футов. кедровый шпунтованный материал, часто используемый для внутренней обшивки стен или облицовки шкафов, для утопленных планок. Выбирайте прямой материал с минимумом узлов. Кедр идеален, потому что он легкий и естественно устойчивый к гниению. В некоторых частях страны вам может потребоваться специальный заказ.

Используйте пневматический гвоздезабиватель. Это позволит вам работать в два раза быстрее, чем при ручном забивании гвоздей, а поскольку шляпки гвоздей оставляют только крошечные вмятины, грунтовка и краска заполнят их, сэкономив вам часы установки гвоздей, шпаклевки и шлифовки. Гвозди важны, но именно клей удерживает доски плоскими и надежными в течение длительного времени. Для этой задачи я использовал сверхпрочный «черновой» клей. Герметик не менее важен, так как он предотвращает попадание влаги между досками и дверью. Для этой работы я использовал белый силиконовый герметик, который сам по себе является цепким клеем. Некоторые силиконовые герметики нельзя красить, и обычно они доступны в ограниченном количестве цветов. Если вы не можете найти силиконовый герметик, который соответствует цвету краски вашей двери, купите «окрашиваемый» вариант.

Чтобы обеспечить точные разрезы, выпросите, одолжите или украдите торцовочную пилу.

Вопросы конструкции и безопасности

На самом деле я построил и установил свои гаражные ворота 10 лет назад, и с тех пор у меня не было ни малейших проблем. Прежде чем приступить к реализации своего проекта, имейте в виду следующие факторы:

1. Когда вы модифицируете дверь, вы, скорее всего, аннулируете гарантию производителя, поэтому постарайтесь создать водонепроницаемые уплотнения везде, где это возможно.
2. Поскольку вы увеличиваете толщину двери на 3/4 дюйма, вертикальные направляющие гаражных ворот должны быть отодвинуты от проема на дополнительные 3/4 дюйма. Для этой работы вам могут понадобиться кронштейны косяка увеличенного размера.
3. Ваша дверь будет весить от 40 до 60 фунтов. тяжелее после добавления деревянной накладки. Выясните общий вес вашей двери и установите пружины и устройство для открывания гаражных ворот, рассчитанное на этот вес.
4. Убедитесь, что каждая из четырех дверных панелей из твердого картона имеет прочный горизонтальный усиливающий стержень вдоль задней части, чтобы предотвратить прогибание. Эти планки устанавливаются при навешивании двери.
5. Если вы работаете с существующей дверью, убедитесь, что она в хорошем состоянии. Удалите любую отслаивающуюся или отслаивающуюся краску, чтобы клей и герметик имели прочную поверхность, к которой можно было бы приклеиться.

Повесить дверь гаража — сложная и потенциально опасная работа. Я предлагаю вам сделать то же, что и я: нанять профессионала, чтобы повесить дверь. Профессионал знает, как безопасно установить дверь, направляющую и механизм открывания. Планируйте поговорить ДО того, как вы начнете свой проект, чтобы получить дополнительный вклад в работу, которую вы делаете.

Начните с плана игры и эскиза

Фото 1: Разметьте схему

Соедините панели вместе с помощью планок 1×3 и шурупов для гипсокартона. Нарисуйте линии мелом, чтобы обозначить края перил и стоек. Четыре «проема» между стойками должны быть одинаковой ширины.

Мы разработали нашу дверь шириной 16 футов, чтобы она напоминала пару меньших дверей каретного сарая, но вы можете придумать другой дизайн. Вы можете увеличить или уменьшить количество вертикальных стоек, установить прямую верхнюю рейку вместо арочной или установить перекрещивающиеся рейки, чтобы они выглядели как двери амбара.

Измерьте высоту и ширину каждой дверной панели, а также общую высоту и ширину гаражных ворот в собранном виде и зарисуйте их на миллиметровой бумаге. Нарисуйте рельсы и опоры и то, как они встречаются, чтобы у вас был четкий план игры.

Расположите четыре панели гаража на полу. Убедитесь, что они расположены в правильном порядке (если они новые, они будут помечены как верх, середина, середина, низ) и что краевые канавки должным образом перекрываются. Временно прикрепите их друг к другу с помощью планок 1×3 и шурупов для гипсокартона (Фото 1). Перенесите измерения с миллиметровой бумаги на дверь, затем проведите мелом линии, чтобы обозначить края всех перил и перекладин.

Сначала я начертил линии для горизонтальных перекладин, затем линии для двух внешних стоек 1×4 и центральной стойки 1×8. Я измерил расстояние между крайними и центральными элементами, чтобы найти центральную точку, а затем нанес линии для промежуточных элементов (фото 1). Когда я закончил, четыре промежутка между стойками были одинаковой ширины.

Расположение перил и перекрытий

Разместите панели в правильном порядке и временно прикрепите их друг к другу. Перенесите свой масштабированный рисунок на панели и привяжите линии, чтобы отметить положение различных частей.

Установка перил, стоек и планок

Фото 2: Начните с нижней перекладины

Нанесите строительный клей и герметик, прежде чем прибивать перила и перекладины гвоздями. Герметик блокирует влагу по краям, а клей обеспечивает долговременную удерживающую способность.

Фото 3: Установка стоек

Нанесите силиконовый герметик на концы стоек перед их прилеганием к поручням. Используйте гвозди экономно; достаточно, чтобы удерживать детали на месте, пока строительный клей не затвердеет.

Фото 4: Отметьте арки на верхних направляющих

Отцентрируйте кусок фанеры под дверью и вверните винт, который будет служить точкой поворота. Наденьте рулетку, держите карандаш на нужном радиусе и «раскачайте» арку через верхнюю перекладину. В этом случае 10 футов. отметка на ленте обеспечила идеальный радиус. Вырежьте арку электролобзиком.

Фото 5: Получите одинаковую длину без измерения

Определите точную длину планок для каждой панели, затем прижмите выпуклый блок, чтобы отрезать их до одинаковой длины.

Фото 6: Разложите планки для обеспечения симметрии

Временно соедините планки с пазом и шпунтом, затем отцентрируйте эту «испытательную панель» в проеме. Отметьте две концевые планки, затем обрежьте их по ширине для установки.

Фото 7: Установка планок

Нанесите тройной слой строительного клея и один слой силиконового герметика на верхнюю часть дверной панели, затем прибейте планки одну за другой.

Фото 8: Зачеканка планок

Нанесите дополнительный герметик там, где планки соприкасаются с перилами и перекладинами.

Нанесите два слоя сверхпрочного строительного клея и слой силиконового герметика, чтобы закрепить нижнюю направляющую (Фото 2). Установите полоску герметика так, чтобы она просто «соприкасалась» с нижней частью меловой линии; Таким образом, герметик немного размажется, что поможет создать водонепроницаемое уплотнение вдоль верхней части доски. Установите нижнюю направляющую на место шероховатой стороной вверх и закрепите ее гвоздями через каждые 12 дюймов.

Затем установите краевые, центральные и промежуточные стойки (Фото 3). Их концы должны быть на одном уровне со швами между дверными полотнами. Используйте меловые линии в качестве направляющих для нанесения капель строительного клея и герметика перед установкой каждой доски. Также нанесите бусинки силиконового герметика на внешние края, чтобы создать хорошее уплотнение. Установите рейки 1 × 6 в верхней части панели 3.

Нарисуйте арки на верхних рейках 1 × 12 (Фото 4), используя винт в качестве центральной точки и рулетку в качестве гигантского компаса. Вырежьте арку с помощью лобзика и сгладьте края вручную или механическим шлифованием. Установите арки, используя строительный клей и силиконовый герметик.

Измерьте высоту планок с пазом и шпунтом для панели 1. Отметьте длину одной из планок, поместите ее на торцовочную пилу, затем установите «отбойник», чтобы все планки, которые вы обрезаете для панели 1, были одинаковой длины (Фото 5).

Сложите примерно дюжину предварительно вырезанных деталей бок о бок, чтобы создать тестовую панель, показанную на Фото 6. Отцентрируйте ее в отверстии, затем отметьте две крайние планки, чтобы планки располагались по центру во время фактической установки. Разорвите первую часть по ширине, указанной вашей отметкой, затем установите ее язычком наружу. Продолжайте установку других частей (фото 7). Разорвите последний кусок точно по ширине, чтобы он плотно прилегал к другой перекладине. Установите все части на панель 1, затем подойдите ко второй панели. Ваши «начальные части» в каждом разделе каждой панели должны быть идентичными.

Финишная отделка

После того, как все рейки будут установлены, нанесите больше силиконового герметика в местах их стыковки со стойками и поручнями (Фото 8). Удалите планки 1×3, скрепляющие панели, поместите панели на козлы и загрунтуйте все открытые края и поверхности толстым слоем грунтовки для наружных работ, препятствующей образованию пятен. Нанесите его на открытые концы планок, чтобы предотвратить попадание влаги внутрь. После того, как грунтовка высохнет, нанесите два слоя хорошей краски для наружных работ, снова уделяя особое внимание открытым концам планок, поручней и стоек.

Позвоните своему дружелюбному работнику двери гаража по соседству, чтобы он повесил ваше новое творение. Ожидайте заплатить от 300 до 500 долларов за установку двери и открывателя.

Необходимые инструменты для этого проекта по перестройке гаража

Подготовьте необходимые инструменты для этого проекта «Сделай сам» перед началом — вы сэкономите время и нервы.

• Воздушный компрессор
• Воздушный шланг
• Гвоздезабивной пистолет
• Аккумуляторная дрель
• Электролобзик
• Торцовочная пила
• Защитные очки

Материалы, необходимые для этого проекта по перестройке гаража

Избегайте походов за покупками в последнюю минуту, подготовив все материалы заранее. Вот список.

• 1/4 дюйма. х 4 дюйма х 8 футов. кедровый язык и канавка
• 1×3
• CEDAR 1×12
• CEDAR 1×4
• CEDAR 1×6
• CEDAR 1×8
• Винты для сухой шарики
• Haby Down Hare Hare Hare Hare Garage Garage Garage Garage Garage Garage Garage Door
• 0006
• Силиконовый герметик

Первоначально опубликовано: 18 января 2019 г.

Похожие проекты

Популярные обучающие видео

ⓘ

Схемы гаражных ворот своими руками, которые легко построить

Хотите сэкономить деньги, построив собственный гараж? У большинства людей есть гараж или, по крайней мере, сарай для хранения инструментов, садового инвентаря и других принадлежностей. Но если у вас нет гаража на две машины, скорее всего, он будет битком набит вещами. Это означает, что если вы хотите купить машину, вам придется освободить место, что может быть довольно сложно. Одним из решений является строительство собственного гаража, но это может быть дорого. Итак, каково решение? Сделай сам гаражные ворота! Делаем Гаражные ворота своими руками не так сложны, как вы думаете, и они могут сэкономить вам сотни или даже тысячи долларов.

Гаражные ворота своими руками

Если вас это может заинтересовать, мы посмотрели в Интернете, чтобы узнать, что делают другие люди, и вот наши 19 лучших планов гаражных ворот своими руками, которые вы, возможно, захотите попробовать. дома. Помните, нравится вам это или нет, строительство гаражных ворот — это полезный и приятный опыт, особенно когда вы смотрите на конечный результат. Имея это в виду, давайте взглянем на наши 19любимые гаражные ворота своими руками, которые вы можете построить для своего дома.

• 18 чертежей дверных навесов своими руками, которые легко собрать

Переделка гаражных ворот

Если вы не можете найти старую дверь и не хотите платить за новую, вы всегда можете сделать ее самостоятельно . В этом руководстве показано, как это сделать, с пошаговыми инструкциями, подробно описывающими процесс от начала до конца. План начинается с перечисления необходимых инструментов и материалов, а затем переходит к подробным инструкциям, которые показывают, что именно нужно делать. Он также включает в себя несколько изображений незавершенных работ и видео, показывающее готовый продукт, так что это отличный ресурс для всех, кто хочет построить свои собственные гаражные ворота.

Проверить идею

Цельная деревянная дверь гаража

Многие люди занимаются деревообработкой, но большинство из них не делают мебель с нуля. Вместо этого они работают внутри своих домов или делают какой-то домашний проект, подобный этому. В этом видеоуроке создатель показывает, как он сделал цельные гаражные ворота из листа дерева. Большая часть его состоит из покадровой съемки, которая показывает, как они работают над ним, и интересно наблюдать, как проект обретает форму. Его также легко скопировать, поэтому у вас не должно возникнуть проблем с повторением этой идеи дома, если вы хотите сделать что-то свое.

Гаражные ворота для каретного дома

Если вы ищете план, который покажет вам, как построить классические гаражные ворота для каретного сарая, вы попали в нужное место. Нам нравятся гаражные двери на первой фотографии, и если вы хотите такие же для своего дома, этот план покажет вам, как это сделать.

Эти пошаговые инструкции и прилагаемые к ним фотографии покажут вам, как за один или два дня самостоятельно собрать искусственные гаражные ворота с нуля. Вы можете изменить этот план любым способом, который имеет смысл для вашего дома, но мы думаем, что эти великолепно выглядящие гаражные ворота каретного дома выглядят так, как будто они принадлежат историческому дому. Если у вас исторический дом или вам просто нравится внешний вид классических гаражных ворот каретного сарая, то этот простой учебник обязателен к прочтению.

Check Idea

Установка подъемных гаражных ворот

Это руководство по установке подъемно-поворотных ворот покажет вам все, что вам нужно знать об установке новых гаражных ворот. Если у вас есть гаражные ворота и вам нужно знать, как их установить, это видео может быть тем, что вы ищете. Ведущий в видео объясняет все, что вам нужно знать, тщательно и очень подробно, поэтому, если вы не уверены в том, чтобы сделать это самостоятельно, это видео должно помочь. Это длинное видео, но после его просмотра вы почувствуете себя гораздо более готовым к установке гаражных ворот без необходимости вызывать профессионала.

Как сделать гаражную дверь

Первоначальная гаражная дверь была деревянной, и ее панели были относительно тонкими. По мере совершенствования технологий типичные гаражные ворота стали делать из металла, который намного прочнее. Базовая конструкция гаражных ворот не сильно изменилась за последнее столетие. Это по-прежнему большая навесная конструкция, которая открывается снаружи и может быть поднята, чтобы обеспечить доступ к транспортному средству, или опущена, чтобы обеспечить его безопасность.

Как отмечается в этом блоге, гаражные ворота могут быть дорогими, но если у вас есть необходимое оборудование и навыки, а также желание попробовать себя в деле, вы можете построить их самостоятельно за гораздо меньшую сумму. Инструкции просты для выполнения — хотя, честно говоря, несколько изображений не помешали бы — и, следуя этим простым шагам, вы сможете построить гаражную дверь самостоятельно.

Проверить идею

Построить двери для гаража

В этом видео есть что понравиться. Во-первых, нам нравится, как он начинает со своих набросков, а затем показывает готовый продукт. Это позволяет легко представить себе, чего можно достичь, если следовать его примеру. Он делает так, чтобы добиться отличного результата было очень просто. После того, как он сделал свои рисунки, он использует различные инструменты, чтобы вырезать из них двери кареты для гаража. Затем он шлифует их, проходит через все фитинги и последние штрихи, а затем красит их аэрозольной краской, чтобы придать гладкую поверхность.

Использование петель и защелок также очень хорошо объяснено в этом видео, так что даже если вы не очень опытны в работе с деревом, вам будет достаточно легко понять все, что он здесь делает. Нам нравится тот факт, что в этом видео все подробно рассказывается, чтобы вы были в курсе всех важных моментов от начала до конца.

Недорогая гаражная дверь своими руками

Нужна ли вам новая гаражная дверь для вашего дома или вы хотите заменить существующую, которая использовалась годами, вы, вероятно, задаетесь вопросом, стоит ли нанимать профессионала или если вы сами в этом разберетесь. Хорошей новостью является то, что установка новых гаражных ворот не так сложна, как вы думаете. И в этом плане мы покажем вам, как сделать это проще, сделав это самостоятельно. Гаражные ворота важны, потому что они не только обеспечивают безопасность, но и увеличивают стоимость вашего дома. По этим причинам мы покажем вам, как построить гаражную дверь, чтобы у вас вообще не было никаких расходов при замене старой с помощью этого проекта «сделай сам».

Проверить идею

Замена гаражных ворот на амбарные

В этом пошаговом видео вы узнаете, как измерить гараж, построить амбарную дверь и установить ее. Лучшее в этом проекте «сделай сам» — это то, что он не дорогой. В видео также показано, как установить дверную фурнитуру и покрасить дверь.

Саму дверь сарая очень легко построить – как вы увидите на видео. Он также очень прочный, поэтому не будет трястись и не упадет, как это могут сделать некоторые гаражные ворота. И это намного безопаснее и надежнее, чем обычные гаражные ворота. Видео отличное — оно проведет вас через каждый шаг процесса от сборки двери сарая до ее установки и покраски. Инструкции понятны и просты в использовании, так что каждый может легко сделать этот проект своими руками!

Простые шаги по созданию раздвижной двери для гаража своими руками

Одним из самых полезных и привлекательных дополнений к гаражу является раздвижная дверь. Раздвижные двери идеально подходят для гаражей, так как они позволяют легко попасть в гараж, не беспокоясь об открытии и закрытии двери гаража каждый раз, когда вам это нужно. Раздвижные двери также очень практичны, когда речь идет о пространстве, так как они занимают меньше места, чем традиционные гаражные ворота. Существует множество различных типов раздвижных дверей, включая деревянные раздвижные двери и стальные раздвижные двери. Эта статья объяснит, как построить раздвижную дверь для вашего гаража.

Проверить идею

Как сделать деревянную гаражную дверь

В этом видео вы увидите, как сделать гаражную дверь своими руками. Не требуется сварки или сложных инструментов, достаточно нескольких сверл и пилы. Цель состоит в том, чтобы создать большую деревянную дверь для гаража, которая будет выглядеть так, как будто она сделана из старого сарая, но за небольшую цену. Хотя этот проект требует некоторых базовых навыков работы с деревом, на самом деле он не так сложен, как кажется. Если вы будете следовать подробным инструкциям в этом видео, вы сможете сделать это всего за один день.

Идеи ремонта гаражных ворот своими руками

Этот план немного отличается. Он не показывает вам, как сделать гаражные ворота — вместо этого он дает вам пять идей о том, как придать вашим существующим гаражным воротам новый свежий вид. Нам нравятся фотографии, а идеи очень легко скопировать. Так что, если вы хотите преобразить свой дом, это отличный источник вдохновения. Идеи варьируются от окрашивания двери краской для классной доски до использования магнитной пленки. Вы также можете наклеить контактную бумагу в виде полосок или пледов или даже использовать напольный ковер, чтобы покрыть дверь и сделать так, чтобы она выглядела как продолжение внутреннего пространства!

Вы увидите, что все эти идеи очень легко реализовать, но они оказывают огромное влияние на общий вид вашего дома. Они также относительно недороги, хотя некоторые из них могут потребовать от вас покупки большего количества материалов, чем вам нужно только для этого проекта. Эти идеи отлично подойдут для любых гаражных ворот, но мы думаем, что они особенно хорошо подойдут для дверей без окон. Даже нарисованные рисунки могут быть затемнены тенями от оконных стекол!

Проверить идею

Изготовление недорогих гаражных ворот на заказ

В этом видео мы видим, как создатель создал свои собственные гаражные ворота на заказ в рамках более крупного проекта по строительству целого гаража. На самом деле, как он объясняет во вступлении к этому видео, эти двери были вызовом, который ему не особенно нравился. Тем не менее, он выполнил свою работу, и вы можете убедиться в этом, посмотрев его видео.

Мы видим, как весь процесс разворачивается в виде четких шагов, и это здорово, если вы любите точно знать, что они делают, прежде чем они начнут это делать. В этой сборке также есть умное мышление, в том числе использование переработанных материалов для двери. Это отличный пример того, как экономить ресурсы, создавая что-то великое! Это видео содержит больше, чем просто инструкции о том, как сделать гаражные ворота своими руками. Он также содержит советы по покупке инструментов и материалов для строительных проектов, подобных этому. Если вы посмотрите все это целиком, вы будете хорошо подготовлены к тому, чтобы приступить к сборке собственной гаражной двери!

13. Способы ремонта гаражных ворот

Есть некоторые проблемы с гаражными воротами, которые легко устранить самостоятельно. Вот три для начала:

1. Если дверь вашего гаража не открывается, это может быть связано с чем-то простым, например, с батарейками в пульте дистанционного управления, которые необходимо заменить. Прежде чем паниковать, попробуйте ручной открыватель. Если он работает, вам просто нужны новые батарейки. Если нет, то пора вызывать мастера.

2. Ворота гаража не закрываются, вероятно, из-за смещенного датчика. Они там, чтобы остановить закрытие двери, если что-то мешает — что делает их очень важными! Чтобы выровнять их, найдите на каждом маленький красный индикатор — один должен гореть, а другой мигать. Если оба включены или выключены, это ваша проблема! Это видео поможет вам разобраться, как это исправить.

3. Если ваши гаражные ворота продолжают открываться после того, как вы их закрыли, проверьте концевой выключатель. Он устанавливает «предел» того, как далеко может двигаться ваша дверь. Поэтому, если он не установлен правильно, он снова будет открываться после удара об пол. Посмотрите это видео, чтобы получить дополнительные пояснения и пошаговые инструкции по устранению неполадок самостоятельно.

Проверьте Идею

Модернизация гаражных ворот своими руками

В прошлом мы рассмотрели несколько обновлений, связанных с гаражными воротами, но в этом видео от Сделай сам гаражный ремонт предлагаются еще три, достаточно простых для о любой домовладелец, чтобы завершить самостоятельно. Первый — это сменная пружина растяжения, которую можно купить в любом магазине товаров для дома. Второй включает в себя добавление направляющей планки к нижней части гаражных ворот, что является скорее эстетическим обновлением, чем что-либо еще. И последнее, но не менее важное: у вас есть ремонт троса подъема гаражных ворот, что является очень простым процессом.

В целом, эти три проекта занимают менее 30 минут и стоят менее 100 долларов, включая стоимость того, что вам нужно для их выполнения. Если вы заинтересованы в самостоятельном выполнении этих трех обновлений, обязательно просмотрите полное видео выше с пошаговыми инструкциями.

Когда делать, а когда нельзя делать гаражные ворота

У вас может возникнуть соблазн заняться ремонтом гаражных ворот своими руками, потому что вы думаете, что это сэкономит вам деньги. Однако помните, что вы не всегда можете оценить безопасность. Если у вас нет необходимых навыков или знаний для выполнения работы, в конечном итоге это может стоить вам гораздо больше, чем наем кого-то в долгосрочной перспективе.

Как мы уже упоминали, иногда делать своими руками гаражную дверь может быть опасно, если у вас нет необходимых знаний или навыков. Это означает, что прежде чем решить, стоит ли заниматься проектом «сделай сам», вы должны быть реалистичны в отношении того, будут ли ваши способности соответствовать этой задаче. Чтобы помочь вам принять решение, вы можете сначала проверить этот блог, а затем сделать более осознанный выбор.

Проверить Идею

Двустворчатая дверь в стиле ангара

Это отличное видео, и у него хорошее чувство юмора. Нетрудно понять, как такую ​​дверь можно приспособить для гаража, а при использовании правильных материалов она может стать очень функциональной гаражной дверью – прочной и устойчивой к атмосферным воздействиям. Как говорит сам создатель, это может выглядеть как дверь сарая, но на самом деле это скорее дверь ангара. Это, безусловно, интересный и веселый проект DIY. Он показывает, что можно сделать с некоторыми основными материалами, если вы готовы приложить усилия.

Инструкции по установке гаражных ворот

Это руководство не совсем является планом сборки гаражных ворот своими руками, однако оно все же содержит некоторую полезную информацию, которую вам может понадобиться знать, если вы думаете о том, чтобы попробовать. В нем есть множество бесценных советов, прежде чем вы начнете, поэтому его стоит посмотреть, прежде чем вы начнете свой проект.

В статье есть список всех необходимых предметов. Он написан простым для понимания языком, что упрощает его выполнение, даже если вы никогда раньше не делали ничего подобного. Если бы мы оценивали пост в блоге в целом, мы должны были бы сказать, что он является одним из лучших по данной теме. И даже если это не совсем то, что вы ищете, и вы намерены построить гаражные ворота с нуля, это все равно отличный ресурс.

Проверить идею

18. Электрические гаражные ворота своими руками: безумие, но это работает электрические гаражные ворота. Если вы не боитесь испачкать руки и не возражаете против использования инструментов, этот проект может быть для вас. Во-первых, нам нравится интригующее название этого видео — если оно не заставит вас смотреть его, мы не знаем, что заинтересует. Однако, как только вы начнете смотреть, вы увидите, что он соответствует своему названию. Креативная идея, конечно, но если она работает… почему бы и нет?

Он показывает нам, как использовать электрический открыватель гаражных ворот и превратить его в электрический открыватель гаражных ворот с дистанционным управлением. Он демонстрирует, насколько это просто, выполняя преобразование у нас на глазах. На все это уходит около 10 минут, если вы знаете, что делаете. Мы думаем, что это выглядит довольно хорошо, учитывая, насколько это просто!

Дверь гаража не открывается: советы по ремонту гаражных ворот своими руками

Если у вас дома есть гаражная дверь, вполне вероятно, что в какой-то момент у вас возникнут проблемы с ней. Он может не открываться, когда вы этого хотите, или закрываться, когда вы этого не хотите. Сама дверь может быть старой и изношенной, и иногда она может даже смещаться. Тем не менее, есть много простых вещей, которые вы можете сделать, чтобы починить дверь гаража, не тратя вообще никаких денег. Делая это, вы сэкономите много денег. Если ваша гаражная дверь нуждается в ремонте, то большинство людей просто вызывают мастера, а не пытаются починить ее самостоятельно.

Проверить Идею

Как сделать решетку на дверь гаража с застежкой-молнией

Нравится этот пост? Поделись! 🙂

23083 акции

• Поделиться
• Твит

Я хотел сделать экран для гаражных ворот с весны , когда вспышка сумасшедших летающих насекомых заставляет меня хлопать, ругаться и бежать в укрытие.

Но этот проект возник потому, что я был >ЧТО-ТО БЛИЗКО< к тому, чтобы заплатить кому-то солидную сумму денег, чтобы установить экран гаражных ворот в моем гараже — один из тех причудливых на трассе. Я даже подумывал выложить пару тысяч долларов за моторизованные. (Тьфу… подумать только, я почти прошел через это…).

Но как только я понял, сколько будут стоить экраны для гаража, я понял: « Чувак, … Я умею делать что-то своими руками… Я могу сделать свой собственный экран для гаражных ворот !»

Но всегда был какой-то другой проект, который нужно было сделать в первую очередь, и мой самодельный экран гаражной двери был отодвинут на второй план.

Ну, здесь, в Мэриленде, весной и летом у нас есть комары и мухи, а осенью у нас есть клопов-вонючек . Фууууу!

Только после того, как вы подвергнетесь бомбардировке жуками, вы, наконец, внесете «как сделать экран для гаражных ворот» в список ДОЛЖЕН СДЕЛАТЬ СЕЙЧАС!

Итак, вот мои потрясающие чертежи ворот гаража!

Посмотреть этот проект в действии: Как сделать экран для гаражных ворот



Материалы, необходимые для изготовления экрана для гаражных ворот своими руками:

(Я участник партнерской программы Amazon Services LLC, партнерской рекламы программа, предназначенная для того, чтобы предоставить мне возможность зарабатывать комиссионные, размещая ссылки на Amazon.com и аффилированные сайты).

Вот все материалы, которые я использовал для изготовления сетки для гаражных ворот своими руками:

• Рулон сетки из стекловолокна (того же типа, что используется в ваших окнах)
• алюминиевая сверхдлинная сверхмощная разделительная молния № 10 с двумя ручками и двойным бегунком (опционально) (металлическая или пластиковая на Amazon).
• Фирменная застежка-липучка (Outdoor Extreme)
• Швейная машина (дополнительно)*
• Ножницы или дисковый нож
• Рулетка
• Атласный переплет для одеяла (дополнительно)
• Ножницы по металлу

Альтернативные материалы

Вот некоторые другие материалы, которые вы можете использовать для сетки гаражных ворот:

• Фирменная застежка-липучка (низкопрофильная) для удержания сетки закрытой вместо использования молнии. Просто убедитесь, что его длина составляет 10 футов x 1 дюйм.
• Клейкие магниты для закрытия экрана гаража вместо молнии.

* Имейте в виду, что вам не нужна швейная машина , чтобы сделать этот проект! Вы можете легко использовать липкую застежку-липучку, чтобы завершить все части этого проекта! Но если у вас есть швейная машинка, тем лучше.



Где купить Экран для гаражных ворот?

Итак, вы, вероятно, думаете: «Почему бы просто не купить дешевую сетку для гаражных ворот в Home Depot или Amazon?» Правильно?

(Черт возьми, вот где я покупаю все).

Но если вы читаете обзоры, то увидите, что дешевые экраны для гаражных ворот, которые продаются в Home Depot и на Amazon:

• очень хлипкие,
• скреплены слабыми магнитами, которые не скрепляются должным образом при сильном ветре,
• они просто развалятся,
• полна пробелов, поэтому вы с большей вероятностью впустите жуков и насекомых. (Конечно, если вы живете где-то со скорпионами, змеями и большим количеством пауков, эти вредители все равно могут проникнуть внутрь, если только у вас нет одной из этих супер профессионально установленных решеток для гаражных ворот).

Итак, да, есть несколько мест, где продаются экраны для гаражных ворот онлайн, но вы получаете то, за что платите. В противном случае вам придется потратить несколько сотен долларов, чтобы получить хороший (или тысячи для профессионально установленных).

Кроме того, принцип работы экранов гаражных ворот (установленных профессионалами) заключается в том, что они требуют, чтобы у вас было как минимум 5 футов свободного пространства перед тем местом, где экран будет скользить вверх и вниз.

(ХА!…..Какого домашнего мастера вы знаете, у которого есть 5 футов пространства перед воротами гаража??! Абсурд! Разве они не знают, что там полно мебели, дерева и расходных материалов…??) 😉

Как бы то ни было, именно здесь пригодится это руководство, потому что вы можете сделать свою собственную прочную сетку для гаражных ворот с застежкой-молнией, и это займет всего 45 секунд, чтобы установить, и около 30 секунд, чтобы снять и аккуратно сложить! 🙂

А стоимость?

Вы можете сделать свою собственную решетку для гаражных ворот примерно за 85 долларов или меньше. 🙂



Как сделать и установить сетку для гаражных ворот с застежкой-молнией





ШАГ 1: Измерьте проем гаражных ворот

× 7

Но ваши размеры будут зависеть от того, хотите ли вы установить экран внутри или снаружи гаража.

Внутри мне было лучше всего. Экран — это не то, что я хочу постоянно вешать, поэтому установка экрана в гараже лучше всего подходит для краев вдоль внутренней части.

Протерев Simple Green (фирменные застежки-липучки не прилипают к грязи!), я сделал точные замеры.





ШАГ 2: Вырежьте панели экрана гаражных ворот, чтобы они соответствовали размеру вашего проема

Мне очень нравится работать со стекловолоконным экраном! Кто знал, что такой классный материал может быть прост в обращении и не мнется?!

В рулоне, который я заказал, было 100 футов примерно за 53 доллара, но вам определенно не нужно заказывать так много. Я рекомендую купить рулон шириной 48 дюймов (4 фута) с шириной 25 футов. Это дешевле, и вам должно хватить, чтобы вырезать 2-3 панели экрана гаражных ворот для экрана гаража на одну машину.

Найдите большую поверхность для работы.

Я выкатил свой на подъездной дорожке.



ШАГ 3. Вставьте сверхдлинную молнию между двумя панелями экрана двери гаража

Опять же, вам не нужно использовать молнию, особенно если у вас нет швейной машины или навыков шитья. сосать.

К счастью, я научилась шить, когда мне было 22 года, только что закончила бакалавриат и жаждала творческой отдушины. Эти навыки пригодились!

В качестве альтернативы используйте застежку-липучку или клейкие магниты, чтобы держать экран двери гаража закрытым.

Если вы шьете, подогните 1/2-дюймовый шов вдоль молнии и булавки.





После закрепления все должно выглядеть так.



ШАГ 4. Вшейте молнию (или используйте застежки-липучки)

Первое, что я сделала, это вшила молнию.

Совместите нижний край экрана с застежкой-молнией, пристрочив его до упора.

(Кстати, у вас сверху останется молния. Не волнуйтесь, мы ее потом отрежем).

Имейте в виду, что если вы вшиваете молнию, используйте лапку для вшивания молнии и следите за тем, чтобы край сетки не был слишком близко к зубцам. В противном случае экран застрянет в молнии, когда вы будете открывать и закрывать ее!



ШАГ 5. Проверьте установку экрана гаражных ворот. Вам нужно добавить немного по бокам?

Поскольку ширина моего рулона стекловолокна составляла всего 48 дюймов (4 фута), а проем моего гаража имел ширину 8 футов 1/2 дюйма, я знал, что мне придется добавить немного с каждой стороны, чтобы учесть швы и застежки.

Я просто отрезал небольшой кусочек экрана шириной 3 дюйма по длине экрана гаражных ворот и сделал припуски на швы шириной 1/2 дюйма вдоль слева и справа.

Теперь подошло идеально!



ШАГ 6. Прикрепите диагональную ленту к нижней части экрана двери гаража.

Подогнув припуски по бокам, я подоткнула низ и края косой бейкой, чтобы низ получился законченным.

Ой, одна часть моего дна была супер неровный. Но просто игнорируйте это. 😉

(Вы также можете добавить металлические шайбы на внутреннюю часть косой бейки, если хотите придать сетке гаражных ворот что-то, что утяжелит ее).



После покрытия косой бейкой и пришивания нижняя часть выглядела законченной, и не было видно никаких неровностей. 🙂



ШАГ 7. Снимите и приклейте фирменные застежки-липучки по бокам и сверху

Это фирменные застежки-липучки, которые я использовал для сетки гаражных ворот.

Чего вы не видите, так это того, что сзади он легко снимается и приклеивается, что делает его действительно удобным для установки экрана гаражных ворот.





Еще весной я отправил электронное письмо представителям бренда Velcro и спросил, пришлют ли они мне несколько своих моделей Extreme Outdoor для этого проекта, и они были достаточно любезны, чтобы прислать мне эти 3 коробки. Учитывая, что они стоят около 13 долларов за каждую коробку, это снизило общую стоимость моего проекта примерно на 40 долларов, и это здорово!

Я выбрал Extreme Outdoor, потому что хотел убедиться, что влажные (или мокрые) условия в гараже не повлияют на его адгезию.





Для этого экрана гаражных ворот я использовал одну коробку застежек с левой стороны экрана, одну коробку с правой стороны и одну коробку для верхней части экрана.

Убедитесь, что вы выбрали размер 10 футов x 1 дюйм, чтобы он был достаточно длинным, чтобы его можно было перетянуть.

Я также добавил пару рядов стежков к петлевой стороне ленты, чтобы она не отслаивалась от краев.





ШАГ 8. Отрежьте очень длинную молнию

Это сверхдлинная молния длиной 109 дюймов, которую я использовал для изготовления экрана гаражной двери.

Я хотел сделать так, чтобы мы могли разархивировать с любой стороны экрана — когда вы входите и выходите из гаража.

Именно так застегиваются спальные мешки и палатки, поэтому я заказал двухручковую молнию с двойным бегунком у Zipper Shipper. Вы также можете получить металлическую молнию на Amazon, но я считаю, что они дороже, если вы отправляете их с Amazon, а не заказываете их непосредственно с их собственного сайта.





Здесь видно, что я оставила длинный конец молнии до конца после того, как пришила к нему экран, а также после того, как приделала фирменную застежку-липучку сзади.

Я разрезал молнию ножницами по металлу.

Обязательно закрепите верхнюю часть молнии несколькими стежками над зубцами молнии, чтобы молния не соскальзывала и чтобы молния не расстегнулась и не распустилась в верхней части.



У меня не было нового ограничителя, чтобы надеть на него отрезанную молнию, но застежка поможет создать ограничитель, чтобы молния не могла соскользнуть с отрезанного конца. Но опять же, убедитесь, что вы добавили несколько зигзагообразных стежков, сделанных вручную (или на швейной машине), чтобы зубы не разошлись).



ШАГ 9: Приклейте застежку-липучку к проему гаража

Затем я отделил застежку со стороны крючка и прикрепил ее по краю гаража.





Я обнаружил, что лучше всего прикрепить пару скоб к крепежу в стене, потому что он продолжал немного отрываться, когда я снимал экран двери гаража.





ШАГ 10. Установка экрана гаражных ворот

Я не шучу, когда говорю, что буквально потребовалось  45 секунд , чтобы повесить/установить экран гаражных ворот!

Я высокий, поэтому дотянуться не составило труда. Если ты коротышка, возьми табуретку. 😉

Я начал с одного угла и просто совместил угол экрана двери гаража с углом на липучке, легко нажимая, чтобы защелкнуть крючок и петлю.





Снять сетку гаражных ворот было так же просто!

На его снятие ушло 16 секунд, и столько же времени на то, чтобы просто сложить экран в удобный аккуратный узелок. 🙂



Итак, каковы преимущества и недостатки изготовления собственного экрана для гаражных ворот?

Как видите, я очень «за-сделай-сам-собственно-гаражную-дверь-ширму». 🙂

Мало того, что он будет лучшего качества, чем дешевые, купленные в Интернете, но гордость и удовлетворение от осознания того, что вы сделали его сами, намного превзойдут нажатие кнопки Amazon «Добавить в корзину».

Недостатком является то, что он не защитит от таких существ, как змеи, скорпионы, пауки и т. д. Эти твари, вероятно, могут ползти или скользить под ним. (Слава богу, я не живу со змеями и скорпионами!). В этом случае вам придется купить что-то более профессиональное, с плотно закрытыми рамами и панелями.

Но если вы просто пытаетесь не пустить в свой гараж пчел, мотыльков, мух, вонючих клопов, комаров, мошек или других летающих насекомых, вам определенно пригодится эта сетка для гаражных ворот, сделанная своими руками!





Кроме того, не забывайте: если у вас есть небольшая дыра или разрыв, вы можете легко купить заплату для ремонта экрана на Amazon и починить ее — нет необходимости делать новый экран двери гаража. Если вы покупаете экран, его может быть непросто заменить или отремонтировать.

Как бы то ни было, я был оооочень рад тому, что экран для гаражных ворот, сделанный своими руками, удался!

Это было именно то, что я хотел и в чем нуждался. Я должен был сделать это гораздо раньше. Я мог бы избавить себя от многих разочарований за эти годы из-за того, что летающие насекомые вторгаются в мое рабочее место в гараже.





Итак, что вы думаете о моем новом экране гаражных ворот?!

Вы когда-нибудь хотели избавиться от летающих насекомых, таких как вонючие жуки, комары, мухи, пчелы и комары, из вашего гаража?

Оставьте комментарий ниже, и давайте поговорим об этом! 🙂

Вам понравился этот проект? Нажмите здесь, чтобы СОХРАНИТЬ!

Другие гаражные проекты, которые могут вам понравиться

Вот еще несколько постов, которые помогут превратить ваш гараж в красивую и функциональную мастерскую!

• Как покрасить пол в гараже однокомпонентной эпоксидной краской
• 6 простых решений для хранения в гараже
• Как покрасить гаражный верстак с помощью Beyond Paint



Загрузите 5 бесплатных файлов!

Thrift Diving вдохновляет женщин украшать, улучшать и обслуживать свой дом самостоятельно. .. используя краски, электроинструменты и комиссионные магазины! Используйте эти 5 печатных форм, контрольных списков и электронных книг, чтобы начать!

Имя

Адрес электронной почты

Мы используем это поле для обнаружения спам-ботов. Если вы заполните это, вы будете отмечены как спамер.

Теперь проверьте свою электронную почту на наличие этих бесплатных подарков! Работает на ConvertKit

Нравится этот пост? Поделись! 🙂

23083 акции

• Поделиться
• Твит

Установка двери гаража своими руками

14 июня 2018 г. Опубликовано в: Установка гаражных ворот

 Новые гаражные ворота добавят привлекательности и модернизируют внешний вид вашего дома, повысят окупаемость инвестиций, повысят общую безопасность вашего дома и повысят удобство в повседневной жизни. Несмотря на то, что вы можете получить полный комплекс услуг по установке гаражных ворот у большинства розничных продавцов гаражных ворот, который включает в себя разборку и утилизацию вашей старой двери, а также доставку и установку новой двери — самостоятельное выполнение этой работы может сэкономить вам деньги на затратах на установку гаражных ворот, особенно если у вас есть необходимые для работы навыки и опыт.

Как установить гаражную дверь

Для безопасной установки новых гаражных ворот вам необходимо собрать необходимые инструменты и следовать инструкциям производителя по установке. При подготовке к установке гаражных ворот соберите следующие инструменты и оборудование:

• Уровень
• Защитные очки
• Клещи с регулируемым фиксатором
• Дрель
• Сверла
• Торцевая насадка
• Отвертка Phillips
• Рожковый ключ
• Молоток
• Стержни диаметром 1/2 дюйма

Собрав необходимые инструменты, вы сможете легко установить новые гаражные секционные ворота, выполнив 10 простых шагов. С секционными гаражными воротами — наиболее распространенными типами ворот для жилых гаражей, которые имеют от трех до восьми панелей, которые скользят вверх и вниз по направляющей — установка выполняется путем вставки каждой секции по одной, работая снизу вверх.

1. Ослабьте натяжение двери гаража

На этом первом шаге вам нужно соблюдать крайнюю осторожность, так как пружины гаражных ворот находятся под большим весом и натяжением. При неправильном обращении они могут привести к травмам и повреждениям. Прежде чем приступить к работе с гаражными воротами, вам сначала нужно ослабить натяжение торсионной пружины. Для этого выполните следующие действия:

• Используйте плоскогубцы с регулируемым фиксатором и зажмите вал торсионной пружины, затем прижмите плоскогубцы к стене коллектора над воротами гаража.
• Вы заметите четыре отверстия в конусе намотки пружины, которые ослабляют и затягивают пружину. Вставьте стальной стержень в одно из отверстий. Крепко удерживая стержень, ослабьте винты, которые удерживают конус обмотки на месте.
• Ослабьте каждую пружину на четверть за раз, чередуя два стержня. Используйте один стержень, чтобы удерживать конус, а другой стержень, чтобы повернуть конус.

2. Отсоедините текущую дверь от устройства открывания гаражных ворот

После того, как вы ослабили натяжение двери гаража, теперь вы можете отсоединить дверь гаража от устройства открывания. Чтобы безопасно отсоединить дверь, просто потяните за красную ручку аварийного открывания. Это переместит рычаг тележки в вертикальное положение, что позволит вам поднять или опустить дверь вручную.

В это время можно приступить к снятию панелей секционных ворот:

• Начиная с верхней панели, снимите петли, прикрепленные к панели двери гаража.
• Отсоедините панель от направляющей, ослабив болты на дверной раме.
• Продолжайте снимать петли с каждой панели и ослаблять крепеж остальных секционных панелей.

3. Установите панели секционных гаражных ворот

Теперь вы, наконец, можете приступить к установке новой гаражной двери. Если вам нужно заменить ворота гаража на две машины, поместите арматурный стержень вдоль верхней панели, чтобы предотвратить прогибание в центре. Затем просверлите направляющие отверстия — если они еще не просверлены производителем — и используйте винты, чтобы прикрепить планку к панели. Для успешной установки и сборки начните с:

• Крепление петель к верхней части панели каждой гаражной двери
• Крепление осевых опор к нижней и верхней панелям
• Установка нижней панели в проем и проверка ее уровня
• Установка каждой новой панели на предыдущую, следя за тем, чтобы паз верхней панели правильно совпадал с выступом панели под ней. Повторяйте этот шаг, пока все панели не будут правильно установлены.

4. Закрепите петли и установите направляющие

Прикрепите верхнюю половину каждой петли к панели сверху, поместите колесные оси в боковые петли и установите опоры верхней и нижней осей. Затем установите гусеницу и убедитесь, что колеса правильно лежат в гусенице, чтобы обеспечить правильную работу. Наконец, прикрепите дверной трос к крюку на опоре оси панели, расположенной внизу, затем прикрепите нижний кронштейн к стене.

5. Прикрепите узел пружины к направляющей

В это время соберите все детали, поддерживающие пружину, и прикрепите их к гусенице. Затем, используя потолочные опоры предыдущей двери, положите изогнутую часть направляющей на вертикальную часть, которую вы создали ранее. Прикрепите другой конец к потолочному кронштейну.

6. Скрепите гусеницы болтами

Выровняйте горизонтальные и вертикальные направляющие и прикрепите их к двери, затем скрепите направляющие болтами.

7. Установите пружины

Соедините пружинные анкеры с пружинами и прикрепите стопорный конус пружины, затем надежно прикрутите две пружины к кронштейну жатки.

8. Установите торсионный стержень и шкивы

Чтобы установить торсионный стержень, вставьте его в отверстия, расположенные в кронштейнах боковой жатки, а затем прикрепите шкивы к каждому концу этого стержня.

9. Присоедините кабель

Снизу прикрепите трос к шкиву и поверните шкив так, чтобы провисание натянулось на шкиве. Вставьте колесо в кронштейн жатки и надежно затяните все детали. Теперь прикрепите пару плоскогубцев к стержню, расположенному снаружи кронштейна — это предотвратит вращение стержня, когда вы будете затягивать пружины гаражных ворот.

10. Затянуть пружины

Используя стальные стержни, затяните пружины и используйте руководство производителя, чтобы определить, сколько оборотов, вероятно, потребуется для правильного затягивания пружины. Как только пружина достигнет нужного натяжения, затяните все болты, чтобы зафиксировать пружину на месте, и снимите плоскогубцы с торсионного стержня.

Если вы сомневаетесь, позвоните профессионалам

Как вы, возможно, уже поняли, установка гаражных ворот может быть сложной задачей, особенно если у вас нет необходимого опыта и навыков для безопасного и правильного выполнения этого проекта. Если вы совсем не уверены в своей способности безопасно и без ошибок установить гаражные ворота, вызов профессиональной компании по установке гаражных ворот может избавить вас от многих головных болей, больших и малых. Некоторые причины, по которым ваши гаражные ворота должны быть установлены профессионально, включают в себя:

• Правильная установка:  Гаражные ворота состоят из множества частей, и неправильная установка всего одной детали может привести к неисправности всей двери, что может привести к повреждению или необходимости начинать все с нуля. Специалисты по установке гаражных ворот без труда смогут правильно установить гаражные ворота.
• Вес и натяжение гаражных ворот:  Гаражные ворота, как известно, тяжелые и скреплены значительным натяжением, что может создать угрозу безопасности для вас и окружающих. Профессионалы по гаражным воротам обучены правильным методам безопасного обращения с весом и натяжением гаражных ворот, а также имеют специальное оборудование, помогающее выполнить установку гладко.
• Проверки безопасности:  Допустим, вы выполнили все шаги по установке гаражных ворот. На ваш взгляд, все выглядит так, как надо, и ворота гаража открываются и закрываются, когда вы используете открывалку. Однако, учитывая множество мер безопасности, добавленных к гаражным воротам, можно легко забыть о них при установке двери. Специалист по гаражным воротам проведет проверку безопасности, чтобы убедиться, что все меры безопасности работают должным образом, чтобы предотвратить будущие повреждения или травмы от гаражных ворот.
• Гарантия:  В зависимости от условий гарантии производителя на ваши гаражные ворота может не распространяться гарантия на повреждения, возникшие в процессе установки. Большинство компаний, занимающихся установкой гаражных ворот, предоставляют гарантию на установленные гаражные ворота.

Кроме того, вам не нужно покупать гаражные ворота у монтажной компании, чтобы получить их услуги по установке. Учитывая текущее состояние отрасли гаражных ворот с увеличенным сроком поставки, клиентам имеет смысл покупать гаражные ворота в крупных магазинах, где они могут быстро получить свои гаражные ворота.

Даже если вы приобретете ворота для гаража в другом месте, вы все равно можете рассчитывать на установку дверей Cornwell Door Service. Когда вы работаете с нашими профессиональными установщиками гаражных ворот, вы знаете, что ваши гаражные ворота установлены правильно.

Если вам нужна помощь в установке гаражных ворот, доверьтесь профессионалам компании Cornwell Door Service

Установка новых гаражных ворот может быть опасной для домовладельцев, не имеющих опыта работы с проектами такого типа, и для обеспечения надлежащей безопасности и установки гаражных ворот вы всегда можете довериться одному из профессионалов в Cornwall Door Service. С 1972, мы были ведущей и пользующейся наибольшим доверием компанией по установке гаражных ворот, обслуживающей сообщества по всей центральной Пенсильвании, включая районы Кэмп-Хилл, Ливан и Гаррисберг.

Чтобы узнать больше о наших услугах по установке и техническому обслуживанию гаражных ворот, позвоните нам сегодня по телефону 844-821-5359 или заполните нашу онлайн-форму.

Запрос оценки Запрос услуги

Сделайте свой собственный умный механизм открывания гаражных ворот за 15 долларов

Вы можете купить умный механизм открывания гаражных ворот для своего дома, но это будет стоить вам больше, чем его изготовление. Приложив немного усилий и несколько долларов, вы можете сделать свое собственное реле Shelly 1 Wifi. Если у вас есть более продвинутый механизм открывания гаражных ворот, вам может понадобиться использовать эту технику.)

Shelly 1 Умный механизм открывания гаражных ворот

Содержание

Зачем вам делать умный механизм открывания гаражных ворот своими руками?

Вы можете пойти и купить устройство, которое сделает вашу гаражную дверь умной, но это может стоить вам денег. Некоторые из наиболее популярных коммерческих опций:

• Устройство для открывания гаражных ворот Chamberlain MyQ Smart
• Устройство для открывания гаражных ворот NEXX Smart
• Genie Aladdin Connect
• The Gogogate 2 Ultimate Garage Kit
• TV xStream Voice Switch для камина

Эти коммерческие единицы стоят дорого. Хотя цена, безусловно, является проблемой, более серьезная проблема заключается в том, что этим открывателям гаражных ворот требуется доступ в Интернет для работы, и они отправляют информацию об открытии и закрытии в облако. Я бы предпочел хранить эту информацию локально или, по крайней мере, иметь возможность сделать это.

Это побудило меня рассмотреть другие решения, которые можно сделать своими руками. Фактически, несколько лет назад я реализовал самодельное решение, используя реле Z-wave и датчик наклона Z-wave. Хотя это решение было надежным, я хотел попробовать что-то новое и, возможно, даже сэкономить немного денег. Некоторые другие дополнительные варианты DIY / не облачные включают в себя:

• Garadget (WiFi)
• OpenGarage (WiFi)
• MOES WiFi Smart Garage Door Opener (можно прошить Tasmota для локального управления)
• GoControl GD00Z-4 (Z-wave)
• FortrezZ Mimo-lite (Z -волна)

Кажется, все в порядке. В конце концов, я решил заняться своими руками и использовать свое надежное устройство Shelly 1, которое я использовал, чтобы сделать мой выключатель света умным. Их 2 упаковки можно купить менее чем за 25 долларов, что намного меньше, чем любой из этих вариантов.

Что вам понадобится для изготовления

Этот проект можно сделать очень дешево, в зависимости от того, какие материалы и инструменты у вас уже есть. Вот что вам понадобится:

• Интеллектуальное реле Shelly 1. Подробнее см. в моем обзоре и о том, как я использовал его в качестве выключателя света. Это будет мозг умного открывателя гаражных ворот. Обратите внимание, что вы также можете сделать этот проект с более новой Shelly 1 Plus.
• Провод дверного звонка или аналогичный. Возможно, у вас уже есть провод, который вы можете использовать. Он будет использоваться для подключения Shelly 1 к устройству открывания гаражных ворот.
• Адаптер постоянного тока 12 В. В моем случае у меня валялся один от старого маршрутизатора Netgear. Вы также можете использовать тот, который я связал, даже не перерезая провод. Это будет использоваться для питания Shelly 1.
• Хороший сигнал Wi-Fi 2,4 ГГц, куда вы его поместите — Shelly 1 управляется через WiFi.
• Дополнительно: подключенный (например, Z-wave или Zigbee) датчик наклона или двери и программное обеспечение для домашней автоматизации (например, Home Assistant). Это позволит вам узнать, открыта или закрыта дверь гаража, а также сможете открывать и закрывать ее. Подробнее об этом далее в статье.

Адаптер постоянного тока 12 В от старого маршрутизатора Shelly 1 Wifi Smart Relay

Создание умного устройства открывания гаражных ворот

Давайте начнем со схемы того, что вы собираетесь построить:

Схема подключения для Shelly

Примечание редактора : Вот инструкции по подключению более новое интеллектуальное реле Shelly Plus 1.

Шаг 1: Подготовьте адаптер постоянного тока 12 В

Сначала переместите перемычки напряжения источника на Shelly 1 в положение для 12 В постоянного тока. По умолчанию Shelly 1 настроен на питание от сети переменного тока или 24-60 В постоянного тока. Для этого проекта мы используем более безопасное низкое напряжение 12 В постоянного тока.

Разрежьте и зачистите адаптер. Затем подключите контакты реле L (-) и N (+).

Шаг 2: Подготовьте провод дверного звонка

Отрежьте достаточно длинный кусок провода дверного звонка. Он должен быть достаточно длинным, чтобы подключить Shelly 1 и клеммы реле устройства открывания гаражных ворот с того места, где вы будете запитывать и монтировать Shelly 1. Затем зачистите провода и подключите их к входам I и O.

Когда вы закончите, это должно выглядеть примерно так:

Shelly 1 Реле, подключенное к проводу дверного звонка и адаптеру постоянного тока 12 В

Шаг 3: Включите питание Shelly 1 и настройте

Теперь пришло время настроить реле. Подключите адаптер постоянного тока 12 В. При первой загрузке Shelly 1 запускается в режиме WiFi AP. Это позволяет подключаться напрямую к устройству через его сеть WiFi.

С помощью планшета, телефона или ноутбука подключитесь к локальному Wi-Fi Shelly 1. Он должен выглядеть примерно так: shelly1-12AB34 (последние шесть символов будут другими). После подключения откройте браузер и подключитесь к адресу 192.168.33.1. Это должно вызвать страницу конфигурации реле.

Во-вторых, настройте WiFi-соединение Shelly 1 ( Интернет и безопасность-> Настройки ) для подключения к домашней сети. Кстати, я настоятельно рекомендую изолировать ваши IoT-устройства от остальной части вашей сети. Я также рекомендую либо установить статический IP-адрес на устройстве Shelly, либо настроить статическую аренду с вашего DHCP-сервера (обычно вашего маршрутизатора).

Shely 1 Relay Wifi Configuration

Далее я рекомендую вам обновить прошивку ( Настройки-> Обновить прошивку ). Затем настройте Shelly так, чтобы он выключался после включения ( Таймер->Автоотключение ). Если вы оставите его включенным, кнопка открытия двери гаража не будет работать. Я установил свой на 0,5 секунды.

Настроить автоматическое отключение для реле

Я также рекомендую настроить реле на выключенное по умолчанию. (Настройки->Питание по умолчанию). Если у вас пропадет электричество, ворота вашего гаража запустятся в состоянии, когда вы сможете использовать кнопки.

Самое время проверить реле. В правом верхнем углу веб-интерфейса есть кнопка питания. Если вы настроили ее правильно, при нажатии на кнопку она должна стать синей и вы должны услышать щелчок. Вскоре после этого реле должно выключиться, а кнопка питания должна вернуться в нормальное состояние.

Шаг 4: Подключение к устройству открывания гаражных ворот

Давайте подключим Shelly 1 к устройству открывания гаражных ворот. Перед подключением адаптера постоянного тока 12 В подключите провода дверного звонка параллельно (в те же отверстия) к проводам, идущим от кнопки, управляющей механизмом открывания гаражных ворот. Возможно, вам придется посмотреть руководство по открыванию гаражных ворот, если вы не знаете, куда подключать.

Теперь подключите адаптер и подождите несколько секунд, пока Shelly загрузится. Подключитесь к веб-интерфейсу и нажмите кнопку питания. Ваш гараж должен открыться (или закрыться, если он уже был открыт). Кнопка питания должна вести себя так же, как если бы вы нажали кнопку открывания двери гаража.

Умный механизм открывания гаражных ворот подключен, перед монтажом

Поздравляем! Вы сделали умный открыватель гаражных ворот! Shelly довольно легко установить, потому что он очень маленький. Положите его в надежное и безопасное место.

Шаг 5 (необязательно): Настройте доступ к облаку и приложение

Вы можете управлять воротами гаража с помощью веб-интерфейса. Однако вам нужно быть в сети, чтобы открывать и закрывать дверь гаража. Однако ретранслятор Shelly 1 имеет облачные возможности и приложение.

Зайдите в веб-приложение и включите облачное управление ( Интернет и безопасность-> Облако ). Затем загрузите приложение Shelly Cloud, зарегистрируйтесь и следуйте инструкциям. Теперь вы можете открывать и закрывать ворота гаража из любой точки мира.

Расширенный: подключение к Home Assistant с помощью MQTT с датчиком наклона

Если вы используете Home Assistant, как я, вы захотите интегрировать управление интеллектуальным устройством открывания гаражных ворот с остальной частью вашего умного дома. Вот как можно использовать MQTT, датчик наклона и Home Assistant, чтобы сделать устройство для открывания гаражных ворот своими руками еще умнее. Если вам нужно узнать больше о настройке MQTT и его интеграции с Home Assistant, я вам помогу.

Шаг 1. Включите MQTT на Shelly 1

Сначала включите и настройте MQTT через веб-интерфейс Shelly 1 (обратите внимание, это отключит доступ к облаку). Перейдите в « Интернет и безопасность->Дополнительно — Параметры разработчика » и:

• Установите флажок «Включить выполнение действий через MQTT» (обратите внимание, что это отключит доступ к облаку. Это одно или другое)
• Если вы защитили своего брокера MQTT, введите его имя пользователя и пароль
• В разделе «Сервер:» введите IP-адрес вашего брокера MQTT вместе с его портом (обычно 1883). Разделяйте IP-адрес и порт двоеточием.
• Сохраните эти настройки

Обратите внимание на «Will Topic». Это тема MQTT, в которой сообщается, работает ли Shelly. Обратите внимание на строку из 6 символов, следующую за «shelly-» в теме завещания. Это понадобится вам для создания конфигурации Home Assistant.

Шаг 2. Настройка крышки Home Assistant

У меня на двери гаража установлен датчик наклона Z-wave, который сообщает мне, когда дверь открыта и когда закрыта. Эта конфигурация Home Assistant будет работать аналогично с датчиком двери.

Конфигурация Home Assistant, часть 1: создание обложки

Во-первых, вам нужно добавить код в файл configuration.yaml, аналогичный приведенному ниже для обложки MQTT.

 крышка:
  - платформа: mqtt
    Название: "Дверь гаража"
    state_topic: "помощник по дому/гараж/штат"
    command_topic: "shellies/shelly1-xxxxxx/relay/0/command"
    доступность_топик: "shellies/shelly1-xxxxxx/онлайн"
    сохранить: ложь
    полезная нагрузка_open: "включено"
    полезная нагрузка_close: "включено"
    полезная нагрузка_стоп: "включено"
    state_open: "открыто"
    state_closed: "закрыто"
    полезная нагрузка_доступна: "истина"
    полезная нагрузка_не_доступна: "ложь"

Замените xxxxxx в темах на ID той Шелли, которую вы указали в веб-интерфейсе, будет темой. Давайте проанализируем важные части этого кода:

• Идентификатор объекта вашей двери гаража будет тем, что вы поместили в поле имени (пробелы заменены символами подчеркивания).
• «state_topic» — это тема MQTT, которая сообщает Home Assistant, открыта или закрыта дверь гаража. Вам понадобится автоматизация, которая обновит эту тему в зависимости от состояния датчика наклона в следующем разделе.
• «state_open» и «state_closed» определяют значения, которые Home Assistant ищет в «state_topic», чтобы определить, открыта или закрыта дверь гаража.
• «command_topic» управляет ретранслятором Shelly 1. Отправка payload_open («on»), payload_close («on») и payload_stop («on») в эту тему открывает, закрывает и останавливает ворота гаража. Все они имеют одно и то же сообщение («включено»), потому что ворота гаража реагируют только на открытие и закрытие реле.
• «availability_topic» сообщает Home Assistant, работает ли реле Shelly. Это должно быть то же самое, что и «Will Topic» в веб-интерфейсе Shelly, о котором упоминалось ранее. Вы можете узнать больше о темах завещания MQTT (последняя воля и завещание) здесь.
• «Полезная_доступность» и «Полезная_недоступность» определяют значение, которое Home Assistant ищет в «availability_topic», чтобы определить, находится ли реле Shelly 1 в сети.
• Параметр «Сохранение: ложь» сообщает Home Assistant, что брокер MQTT не должен сохранять сообщения. Я не думаю, что какие-либо команды должны быть сохранены.

Конфигурация Home Assistant, часть 2: обновление статуса гаража

Нам также необходимо добавить автоматизацию для датчика наклона, чтобы обновлять «state_topic», когда ворота гаража открываются и закрываются. Поместите следующее (с обновлениями для ваших конкретных датчиков и тем) в ваш файл Automation.yaml:

 — идентификатор: mqtt_garage_door_status
  псевдоним: «Статус гаражных ворот MQTT»
  курок:
    платформа: государство
    entity_id: binary_sensor. garage
  действие:
  - сервис: mqtt.publish
    data_template:
      тема: 'помощница по дому/гараж/государство'
      payload_template: "{{ 'открыто', если state.binary_sensor.garage.state == 'включено', иначе 'закрыто' }}"
      сохранить: true

Эта автоматика срабатывает при изменении состояния датчика наклона. Если датчик переключается в состояние «включено», он отправляет теме «открыто», указывая на то, что дверь гаража открыта. В противном случае он отправляет «закрыть».

Конфигурация Home Assistant, часть 3. Убедитесь, что интеллектуальный механизм открывания гаражных ворот доступен при запуске

Похоже, что реле Shelly не всегда отправляют или сохраняют сообщение, указывающее Home Assistant, что они доступны. Таким образом, при перезапуске Home Assistant не всегда помечает крышку (управление дверью гаража) как доступную. Чтобы исправить это, мы заставляем ретрансляторы Shelly объявить о себе, используя приведенную ниже автоматизацию:

 — id: mqtt_shelly_announce.
  псевдоним: Shelly Sync at HA Start
  курок:
  - платформа: домашний помощник
    событие: начало
  действие:
  - задержка: 00:00:20
  - сервис: mqtt.publish
    данные:
      тема: снаряды/команда
      полезная нагрузка: объявить

Конфигурация Home Assistant, часть 4: сделайте так, чтобы это хорошо выглядело в пользовательском интерфейсе

Home Assistant имеет специальный класс устройств для крышек, чтобы они отображались в пользовательском интерфейсе как ворота гаража. Вам просто нужно добавить следующее в ваш custom.yaml:

 cover.garage_door:
  device_class: гараж

И тогда вы получите значки, которые выглядят так, когда дверь гаража открыта и закрыта:

Пользовательский интерфейс гаражных ворот Home Assistant

Заключительные мысли

Вы можете использовать Shelly 1, чтобы сделать механизм открывания гаражных ворот умным в дополнение к умному выключателю света или умному выключателю газового камина. Вы можете купить коммерческое умное устройство для открывания гаражных ворот, но использовать реле Shelly 1 просто и доступно. Попадет ли ваша информация в облако или нет, зависит от вас. Он работает, даже когда ваше интернет-соединение не работает. Это также делает хороший проект DIY, который займет менее 30 минут. Добавление его к контроллеру домашней автоматизации, такому как Home Assistant, — это вишенка на торте.

Кроме того, если вы хотите добавить безопасный контроль ворот гаража снаружи, взгляните на этот проект использования сканера отпечатков пальцев для открытия и закрытия ворот гаража.

Обратите внимание: если этот метод не работает для вас, потому что у вас есть устройство для открывания гаражных ворот Security+ 2.0 или подобное, то эта статья, которую я написал о том, как справиться с этой ситуацией, для вас.

Заинтересованы в поддержке HomeTechHacker?

Считаете ли вы содержание этого сайта полезным? Если да, заинтересованы ли вы в поддержке меня и этого сайта? Конечно, это не обязательно, но я был бы очень признателен за любую поддержку, которую вы можете оказать.

No related posts.
