Как сделать картофелекопалку для мотоблока своими руками

Механизация прочно вошла в нашу жизнь. Большинство приспособлений для обработки земли и сбора урожая, использующиеся в колхозах и на фермах, в модифицированном виде применяют частники.

Одним из таких механизированных помощников является картофелекопалка. Сейчас уже почти никто не выкапывает картошку вручную, изнемогая от усталости и боли в спине. Картофелекопалки автоматизируют процесс сбора урожая, делая его легким, быстрым и приятным. Мы расскажем вам как изготовить картофеля копалку для мотоблока своими руками.

Принцип работы картофелекопалки весьма прост: разрыхляющая насадка погружается под клубни картофеля и с минимальными потерями извлекает их наружу. Картофелекопалки устанавливают на мотоблок или минитрактор . Большинство белорусов изготавливают картофелекопалки для минитракторов и мотоблоков МТЗ.

Существует несколько разновидностей картофелекопалок:

  1. Приспособления пассивного типа.
    Такие картофелекопалки оборудованы модернизированной лопатой вогнутой формы. Она погружается в почву на 5-10 см ниже залегания клубней картофеля и поднимает пласт земли с клубнями наружу. Пласт почвы с клубнями получится разрыхленным, если угол наклона был подобран правильно. Перед сбором картофеля потребуется предварительно очистить его вручную.
  2. Картофелекопалки активного типа максимально автоматизировают процесс сбора урожая. Такие приспособления оборудованы собственной рамой. На ней находятся лопаты для поднятия земли и грохоты — приспособления для отсева почвы с помощью вибрации. Лопата поднимает пласт земли с картофелем, который под давлением следующих порций почвы, перемещается на решетку, соединенную с вибрационным механизмом. Благодаря тряске комья земли отделяются от клубней и проваливаются сквозь прутья решетки. Чистые клубни скапливаются на сетке или падают поверх просеянной почвы.

Как изготовить картофелекопалку для мотоблока пассивного типа

Учтите, для изготовления приспособления, вам понадобятся не только сами материалы, но умение обращаться с

инструментом: аппаратом дуговой сварки, дрелью и газовой горелкой.


Необходимые материалы:

  1. Листовое железо толщиной 3-5 мм для лемеха. Чем прочнее сталь, тем реже лопата будет нуждаться в заточке.
  2. Арматура или стальной круг диаметром 8-10 см для создания отсеивающей решетки.
  3. Подвесная полоса или швеллер для изготовления подвесного устройства
  4. Уголок 30 мм для усиления полученной конструкции.
  5. Крепежные элементы

Лемех изготавливается по принципу культиватора «ласточкин хвост», затем приваривается к тыльной стороне прутьев. Для создания стойки используют стальную полосу, а подвес выполняют из швеллера.


Получившаяся самодельная картофелекопалка для мотоблока удобна и легка в применении.

Как изготовить картофелекопалку с грохотным механизмом

Производительность картофелекопалки с грохотным механизмом примерно в 2-3 раза выше, но и изготовить ее значительно сложнее.

Необходимые материалы:

  1. Профтруба для рамы
  2. Стальной лист 3-4 мм для изготовления ковша
  3. Стальная арматура или круг для решетки
  4. Передняя ступица от заднеприводного автомобиля.
  5. Редуктор от заднего моста ВАЗ
  6. Шлицевое соединение от старой коробки передач
  7. Колесо
  8. Крепежные элементы

Необходимые инструменты: сварочный аппарат, дрель и болгарка.

Картофелекопалка для мотоблока с грохотным механизмом опирается на почву с помощью колеса. С колесом соединяют редуктор. Шлицевое соединение приводит в движение лемех и грохот. Для понимания принципа действия, взгляните на иллюстрацию.


Очищенные клубни скапливаются на сетке. Для выгрузки собранных клубней, придется остановить картофелекопалку. Если установить решетку под наклоном, то клубни будут падать на взрыхленную землю. Вам останется только собрать их.


Целесообразно ли тратить время и силы на изготовление самодельной картофелекопалки решать вам. Ведь проще купить картофелекопалку с бесплатной доставкой на дом в нашем магазине. На сайте представлены картофелекопалки для минитракторов и для мотоблоков. Вам останется лишь дождаться доставки бесплатной курьерской службой магазина. Если остались вопросы, свяжитесь с нами.

обзор, чертежи, сделать своими руками

Посадка и сбор урожая картофеля всегда было распространено в сельском хозяйстве и актуально по сей день. Но если раньше это все делалось вручную, то сегодня на помощь людям пришла техника, а именно мотоблоки. Если вы владелец такого агрегата, то вам будет интересно такое навесное оборудование, как картофелекопалка для мотоблока Нева.

В продаже есть разные виды, произведенные именно для мотоблока Нева. Также вы можете сделать своими руками данный инструмент, благо в сети есть огромное количество схем и чертежей. Вам всего лишь понадобятся подручные материалы и инструменты.

Виды, конструкции и принцип работы разных видов картофелекопалок

Принцип работы картофелекопалки к мотоблоку Нева очень прост: зубцы устройства врезаются в землю и поднимают наружу клубни картофеля, раскладывая их по земле. Вам остается лишь собрать урожай вручную. Это позволит вам существенно сэкономить не только время, но и ваши силы.

Есть два вида картофелекопалок:

  • простая. Имеет конструкцию лопаты без черенка, сверху которой приварены прутья. Острой стороной, которая углубляется в землю, клубни выкапываются и попадают на прутья. Там земля с них опадает, а картофель сбрасывается на поверхность земли. В зависимости от типа почвы вашего участка, есть модели КВ-1, КВ-2, КВ-3;

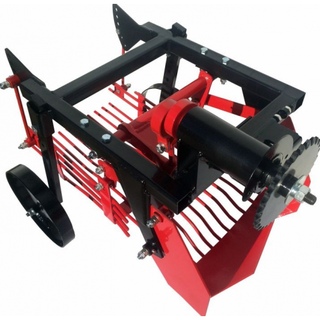

  • грохотная. Это вибрационная картофелекопалка, которая имеет уже более сложное устройство. Здесь имеется лемех и просевная решетка, расположенная на колесах. Из лемеха картофель попадает на решетку, где за счет вибрации с него сбивается земля, а сами клубни остаются на поверхности земли. К мотоблоку Нева подходят однорядные грохотные инструменты, как, например, ККМ1, 2КН, и другие.

Преимущества есть и в том, и в другом варианте. Простая картофелекопалка стоит недорого, очень надежна и проста в использовании. Однако производительность лучше у вибрационной, но здесь и цена уже будет выше.


Модели картофелекопалок

В продаже есть разные модели картофелекопалок именно для мотоблока Нева:

  1. Вибрационная Полтавчанка. Рассчитана на средние типы почв. Ширина захвата участка земли — 39 сантиметров, глубина — 18 сантиметров. Ее вес составляет 34 килограмма, а рабочая скорость — 2-3 километра в час;
  2. КВМ-3. Картофелекопатель грохотного типа. Отличие данной модели состоит в том, что вы сможете присоединить дополнительный нож для создания большей вибрации. Это очень важно при работе на тяжелых почвах, когда земля плохо стряхивается с клубней. Масса — 39 килограмм, скорость — 1-2 километра в час, ширина захвата земли — 37 сантиметров, глубина — 20 сантиметров;
  3. ККМ-1. Это модель грохотного, которая отлично подходит не только для уборки урожая картофеля, но и буряка, моркови, лука, и других корнеплодов. Вы сможете регулировать глубину выкапывания земли, а также мягкость сепарирования за счет изменения оборотов мотора самого мотоблока. Подходит для легких и средних типов почв. Вес — 40 килограмм, ширина захвата земли — 37 сантиметров, глубина — 20 сантиметров, скорость — 1,1 — 2,1 километра в час;
  4. Вибрационный картофелекопатель для мотоблока Нева. Это небольшой агрегат грохотного типа весом 34 килограмма. Ширина обработки земли — 36 сантиметров, глубина — 20 сантиметров, скорость — 1-2 километра в час.
    При этом стоимость достаточно бюджетная. Отличный вариант в соотношении цена-качество.

Как сделать картофелекопалку самостоятельно?

Если же вы не хотите тратиться на покупку новой картофелекопалки, а также вы являетесь мастером на все руки, тогда вы можете сделать самодельный инструмент. Перед тем, как приступить, вам нужно знать о том, что такой инструмент будет рассчитан только для легких и средних почв.

Если у вас небольшая территория, то вам можно сделать агрегат небольших размеров.

Для этого вам понадобится:

  1. Прутья из стали. Как минимум восемь штук;
  2. Швеллер из стали;
  3. Сошник толщиной не менее 5 миллиметров. Можно использовать пилу из циркуляционного станка;
  4. Металлические уголки 40 и 63 миллиметра.

Важно перед началом работ создать чертеж, по которому вы сможете ориентироваться и с которым у вас точно в ходе работ не возникнет проблем.

Картофелекопалка для мотоблока Нева грохотного типа изготавливается в несколько этапов:

  1. Рама. Нужно трубу распилить на четыре части — две длиной 120 сантиметров, две другие — 80 сантиметров. Диаметр трубы — 40 миллиметров. После этого детали нужно сварить в прямоугольник;
  2. Монтаж перемычек. Они нужны для монтажа вертикальных тяг управления. Установите их примерно на четверть длины рамы. С другой стороны нужно установить крепления для колес. Для этого вам понадобится две куска трубы диаметров в 30 миллиметров и длиной в 15 сантиметров;
  3. Крепление стоек вертикального типа. Крепятся они со стороны перемычек на расстоянии 5 миллиметров от края рамы;
  4. Изготовление рала. Вам нужен стальной лист толщиной в 0,3 миллиметра и размером 40 на 40 сантиметров. Его необходимо прикрепить к стойкам. После этого вам нужен лист металлам толщиной в 0,4 миллиметра и размеров 70 на 70 сантиметров, которые крепится встык с первым элементом. С помощью кувалды ему нужно придать согнутую форму;
  5. Создание решетки. Для этого нужно прут диаметром 1 сантиметр прикрепить внизу рала. И так с остальными прутами.

Картофелекопалка для мотоблока

Копка картофеля. Сколько воспоминаний связано с этим словом. В сезон все семейство выходило на огород и занималось этим занятием. Время было веселое, но довольно тяжкое, особенно для тех, у кого участок был большой и не один. На счастье, в наше время копать картошку куда легче. Лопаты – прошлый век. Если у вас есть современный мотоблок, то для уборки картошки можно использовать его. Главное – сделать или купить картофелекопатель. Это незаменимая вещь, позволяющая сэкономить и время на работу, и свои силы. Картофелекопатели, независимо от модели, имеют одинаковый принцип действия.

Прутья или зубцы погружаются в землю, доставая из нее каждую картошку. Вручную это делать гораздо дольше. Если вы не хотите покупать это приспособление, то сделать его можно самому. Картофелекопалка для мотоблока своими руками без проблем справляется с задачей. Давайте рассмотрим, как ее можно сделать.

Виды картофелекопалок для мотоблоков

Первым делом нужно рассмотреть, какие есть разновидности приспособлений. Различают два вида оборудования для уборки картофеля:

  1. Пассивный тип.
  2. Активный тип.

Первый вариант – улучшенная лопата, имеющая особую вогнутую форму. Она углубляется в грунт на 5–10 см ниже, чем залеживается картошка, доставая ее на поверхность. Если правильно подобрать угол наклона, то грунт, доставаемый с урожаем, будет рыхлым. Недостатком конструкции является то, что она плохо разделяет картошку и землю. В результате вы тратите много сил на полноценный сбор и очистку урожая. Все же, это не сравнить с маханием лопаты и траты времени на ручную копку. Все недостатки можно компенсировать легкостью изготовления этого вида картофелекопалки для мотоблока.

Куда лучше активные приспособления.Такая картофелекопалка для мотокультиватора состоит из рамы, на которой есть лопаты для копки урожая. Кроме того, оборудование оснащено приспособлением вибрационного типа, просеивающего землю. Лопаты поднимают почву с картошкой, которые перемещаются на вибрирующую решетку. Благодаря ей вся земля отделяется от картошки, а вы в результате получаете чистый урожай, без лишних усилий.

Материалы для изготовления картофелекопалки для мотоблока

На самом деле, сделать приспособление для копки картошки не так сложно, как может показаться. Чтобы воплотить в жизнь пассивную конструкцию, вам нужно иметь такие инструменты и материалы:

  1. Металлический лист толщиной 3–5 мм для лемеха. Рекомендуется прочная сталь.
  2. Электрическая дрель.
  3. Стальная полоска 10 мм толщиной, в качестве подвесного устройства.
  4. Сварочный аппарат.
  5. Уголок 30 мм, чтобы усилить конструкцию.
  6. Арматура Ø10 мм или стальной круг, чтобы сделать отсеивающую решетку.
  7. Крепежные элементы.

Чертежи снизу помогут вам разобраться с конструкцией картофелекопалки.

Чтобы лемех был эффективным, рекомендуется делать его исходя из формы мотоблока «ласточкин хвост». Когда вы планируете гнуть лист металла целиком по прямой линии, его нужно разогреть горелкой. Кромка для твердости обрабатывается ковкой. Кода лемех готов, его нужно закалить.

Есть и другой вариант для лемеха картофелекопалки, который предпочитают большинство – использование старых дисков циркулярной пилы. Качество стали очень хорошее. Остается болгаркой вырезать две части и соединить их сваркой под углом. После этого опять же все нужно закалить. Лемех из диска для вашей картофелекопалки будет дольше служить.

Что касается стойки, то ее можно сделать из держателя для плуга. Если же его нет, в помощь вам стальная полоска. Использовать уголки и швеллеры нельзя. Из швеллера можно сделать подвес, с учетом возможности регулировать глубину и угол атаки.

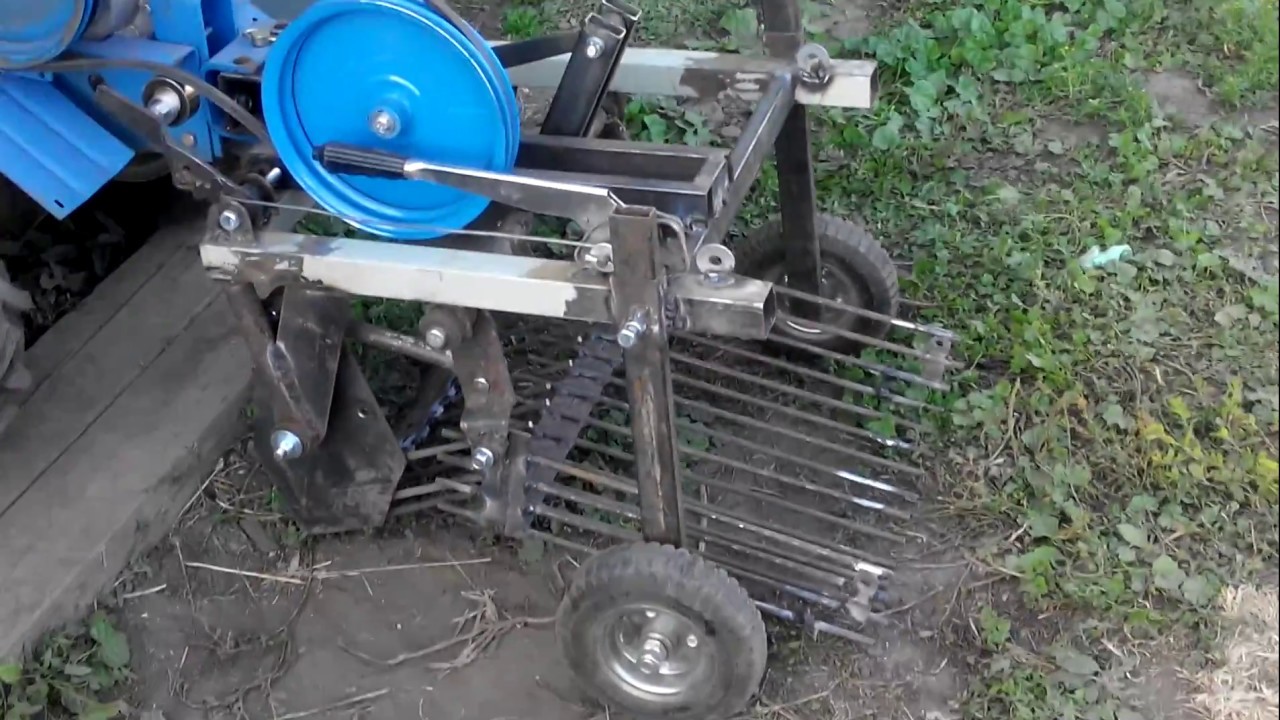

Картофелекопалка с грохотным отделителем плодов

Такую конструкцию изготовить гораздо сложнее, но ее производительность на порядок выше. Когда площадь огорода большая, лучше использовать именно его. Чтобы сделать картофелекопалку активную, вам нужны такие инструменты и материалы:

  • профильная труба для рамы;
  • лист из стали 4 мм в качестве ковша;
  • прутья арматуры;
  • болгарка;
  • швеллер для вертикальной тяги;
  • редуктор заднего моста «ВАЗ»;
  • сварочный аппарат;
  • передняя ступица легкового авто с задним приводом;
  • карданный вал, если будет подключение к валу отбора мощности;
  • колесо;
  • шлицевое соединение от ненужной коробки передач;
  • дрель электрическая;
  • крепежные элементы.

Чтобы сделать свой агрегат, потребуется внимательность и время. Картофелекопалка для мотоблока, сделанная таким образом, опирается на почву одним или двумя колесами. Как работает картофелекопалка можно увидеть на схеме.

На несущей раме находятся две точки опоры. Благодаря опорным колесам можно регулировать высоту агрегата над почвой. Вал отбора мощности мотокультиватора начинает приводить в движение механический редуктор, или соединяется с колесами конструкции. Лемех вибрирует за счет шлицевого соединения, выполняя поступательные движения вперед и назад. Благодаря ему же грохот движется из стороны в сторону. Получается, что каждая партия картошки очищается от почвы и накапливается в решетке.

При положительном угле наклона накопителя, время от времени можно останавливаться, чтобы выполнить выгрузку очищенного и готового картофеля в мешки. Есть и другой вариант – настроить угол так, чтобы он стал отрицательным. При таком раскладе, картошка будет равномерно попадать на грунт, чтобы просохнуть. После чего ее можно собрать.

Обратите внимание! В том случае, если копать картошку нужно после дождя, когда почва влажная, следует изменить угол и глубину. Чтобы воплотить это в жизнь, важно предусмотреть винтовую тягу с регулировкой.

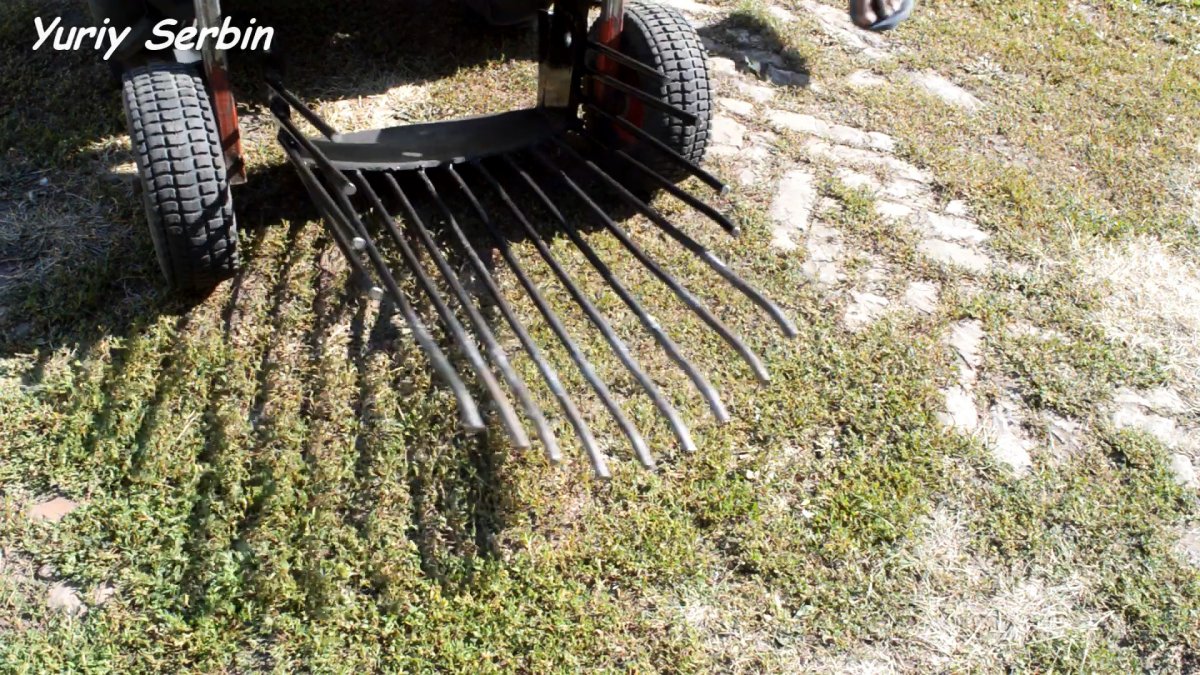

Картофелекопалка простого изготовления

В том случае, когда вы сомневаетесь, что сможете сделать такую конструкцию, есть вариант попроще, но с тем же вибрационным типом.

Такая простая конструкция будет очищать урожай по движению мотокультиватора. Лемех сделан в виде ковша. Он будет выкапывать всю картошку, загребая ее в решетку с вибрацией. Она двигается вперед и назад. Нужно сделать подвес на качающихся шарнирах. Тогда картофелекопалка будет очищать картофель от грунта.

Что касается самого привода вибратора, то он изготовлен из эксцентрика и трубы, он соединяется со шкивом при помощи вала. С колесом шкив соединен ременной передачей. Картофель, который находится в решетке, постепенно выпадает на землю сзади картофелекопалки. Если не желаете собирать все с огорода, можно останавливаться и пересыпать все из картофелекопалки в мешки.

Обратите внимание! Картофелекопалка, которую вы сделали своими руками, может травмировать вас. Работая с агрегатом, будьте аккуратны и соблюдайте простые меры предосторожности.

Подведем итоги

Как видите, сделать картофелекопалки для мотоблока можно и самостоятельно из того, что есть под рукой. Даже если вам придется что-то докупить, это не сильно скажется на себестоимости картофелекопалки. Сделать ее своими руками намного дешевле, чем купить уже готовую конструкцию. Чтобы вам было легче, мы дополнительно подготовили для вас видео, в котором есть подробная инструкция изготовления картофелекопалки для мотоблока. Так, вы точно сможете сделать качественную конструкцию, которая будет собирать картофель за считаные минуты.

Как сделать картофелекопалку для мотоблока своими руками, чертежи

Картофелекопалка для мотоблока – навесное специальное оборудование для механизации последнего цикла выращивания картофеля – копки. Значительно облегчает труд землевладельца. Урожай выкапывается в течение нескольких минут, в зависимости от размера участка, остается только собрать картофель по мешкам. Устройства бывают разных типов, предназначаются для небольших приусадебных хозяйств с разным состоянием почвы.

Важно! Для сбора картофеля подобным механизированным способом нужно учитывать ширину посадки, залегание картофеля и размер ножей картофелекопалок. Также немаловажна мощность мотоблока.

Виды картофелекопалок для мотоблоков

Копалка веерная, стрельчатая или дельфин

Подходит для мотоблоков любых марок, в том числе имеющих невысокую мощность. Конструкция имеет самое простое устройство, представляющее собой плуг с приварными прутьями в форме веера, которые выполняют функцию просеивания. Принцип работы: мотоблок тащит копалку, плуг входит в землю и подкапывает картофельные плети, вытаскивая картофелины на поверхность, попадая на решетку-веер, земля отсеивается, а картошка остается на поверхности поля. Такая форма копалки подойдет для различных почв и любой засоренности поля от ботвы или сорняков.

Картофелекопалка

Веерный тип копалки имеет и минусы, так во время перекопки повреждается некоторая часть урожая, рассеканием картофелины плугом на части. Это особенно имеет значение для тех, кто сажает картофель на продажу. Управление мотоболоком с таким навесным оборудованием требует значительных физических усилий, а для больших площадей обработки – повышенного расхода топлива. Но учитывая небольшую стоимость и самую простую и понятную конструкцию, ее легко купить или сделать ручную картофелекопалку самостоятельно. Для этого не нужны схемы или механические и токарные навыки. Но опыт работы со сварочным аппаратом и металлом понадобится. Для изготовления рала может применяться лопата или плуг, останется только приварить прутья. Такая конструкция хороша еще и тем, что не имеет движущиеся части, и поломку, если такая случится, легко устранить.

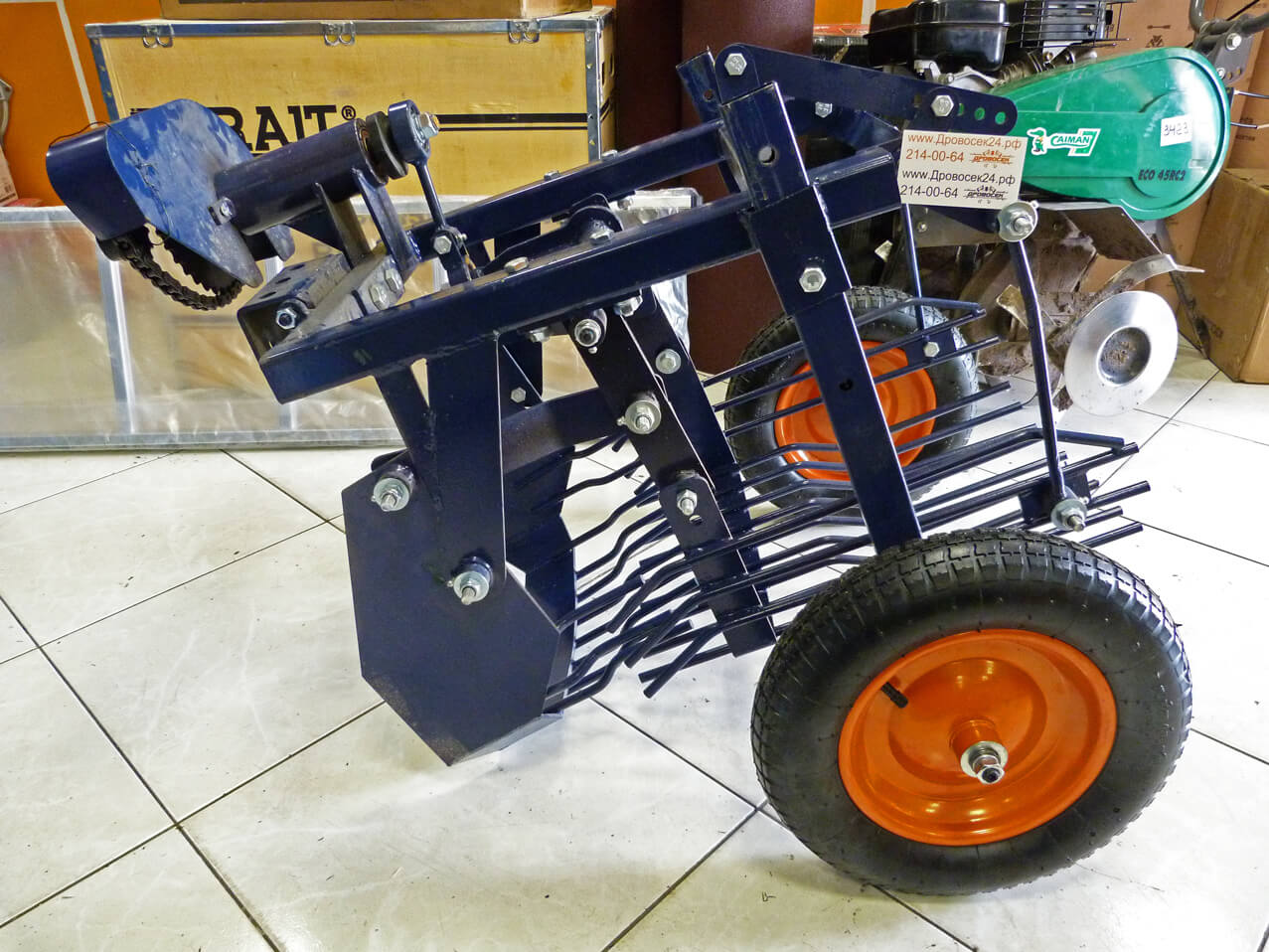

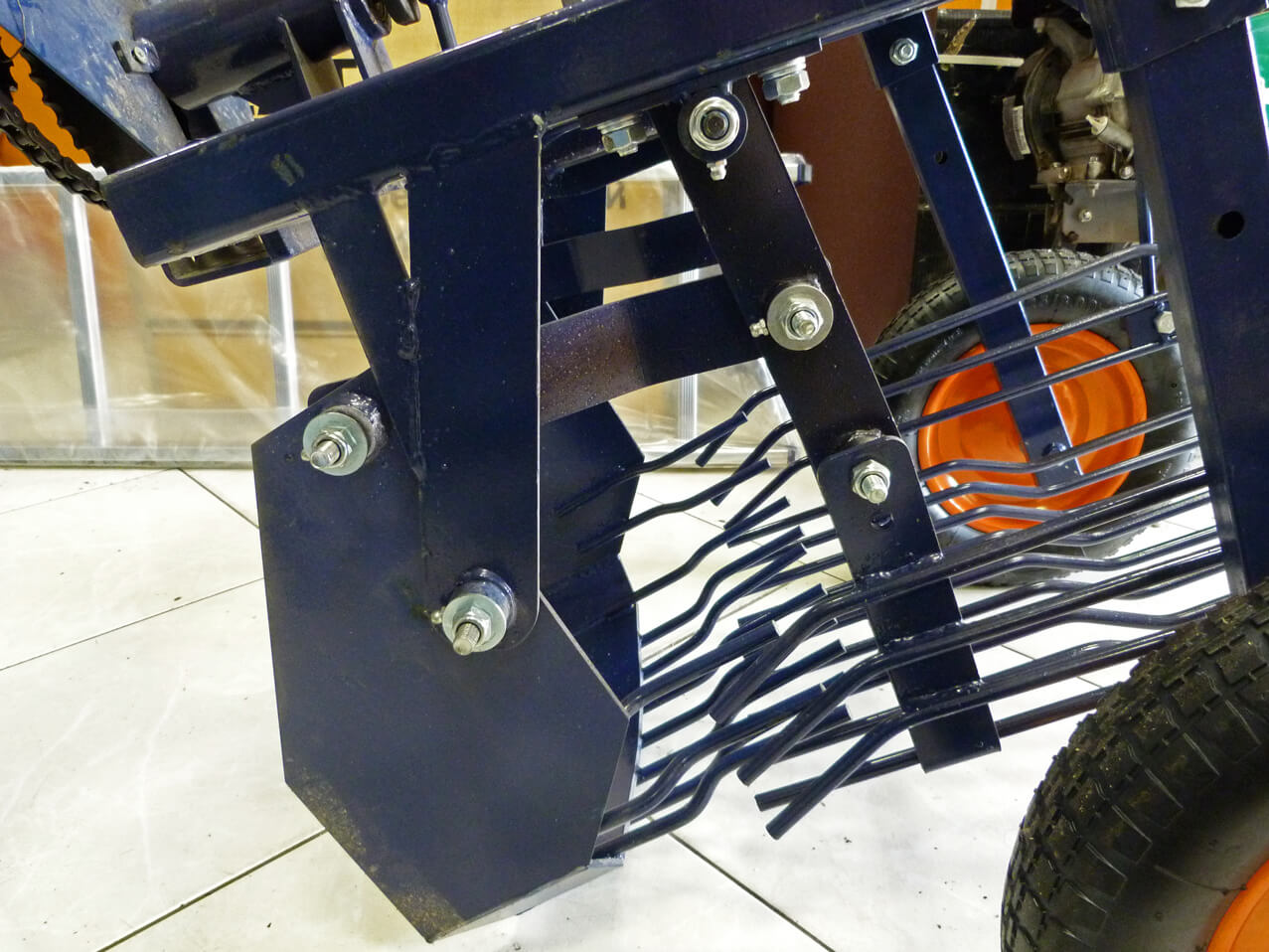

Картофелекопалка вибрационная или грохотный тип

Картофелекопалка вибрационная

Имеет более сложное устройство, содержащее крутящие механизмы, создающие вибрацию. Обладает большей шириной захвата борозды, чем плуговая. Проникает на глубину 20 см. Высокая эффективность копки, за счет вибрации, хорошо очищает картофель от почвы и выбрасывает на поверхность поля. Картофель вынимается полностью, если только нетипично залегает глубоко в сильно рыхлой почве и не закидывается землей. Мотокультиватор идет без особых усилий, выкапывание картофеля происходит очень быстро. Одно из условий хорошей работы – чистое поле от ботвы и сорняков. Перед началом работы требуется срезать картофельную ботву.

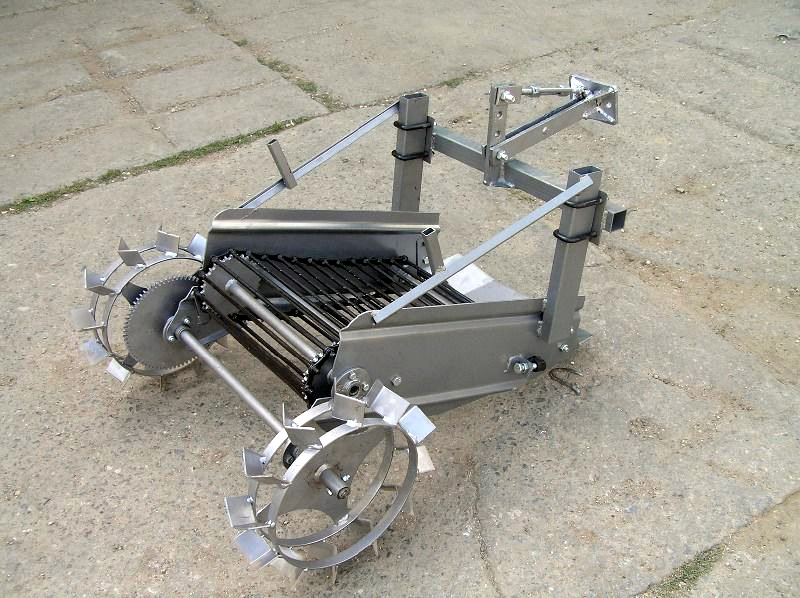

Транспортерный тип

Такая картофелекопалка может напоминать картофелекомбайн для частного земледелия. Также называется ленточная или конвеерная. По работе она схожа с вибрационной картофелекопалкой для мотоблока, но усовершенствована транспортерной лентой, на которую подается картофель после его выкапывания устройством. Транспортирующую ленту делают из металлических прутьев или сетки, существуют и резиновые ленты. Чем она длиннее, тем лучше очищается картофель. В движение приводится от вала, передающего крутящий момент, через редуктор. Транспортерный вид копалки отличается особенностью хорошо очищать и отделять картофель от земли и плети, картофель не повреждается. Для применения данной модели используется трактор или мотоблок, который производит отбор мощности с помощью вала. Транспортерная картофелекопалка своими руками может быть собрана при наличии знаний и навыков работы с подобными механизмами. Также может быть доработана и усовершенствована в условиях частного хозяйства и облегчения огородной работы.

С помощью таких устройств можно выкапывать не только картофель, но и другие овощи, например, свеклу, чеснок, лук.

Цены вибрационных навесных копалок бывают достаточно высоки, поэтому можно задуматься о сооружении такого устройства своими руками.

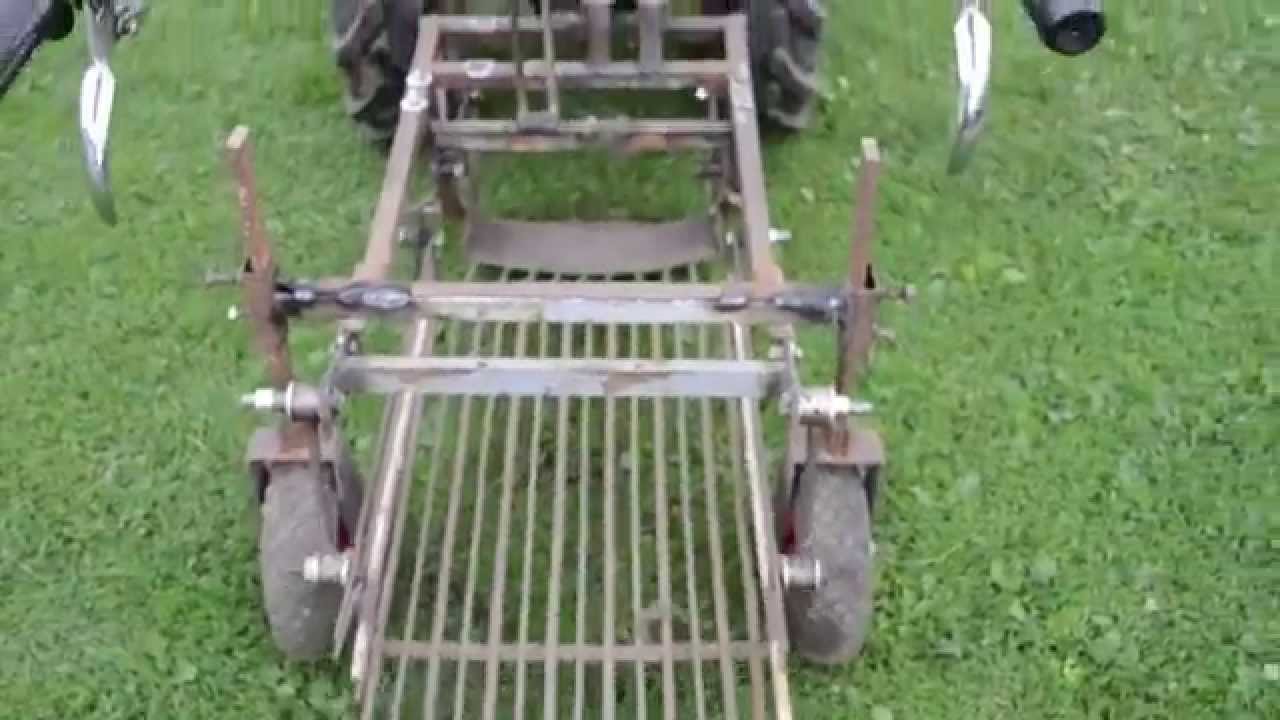

Как сделать грохотную картофелекопалку самостоятельно

Когда в хозяйстве имеется минитрактор или мотоблок, например, таких марок, как Нева, МТЗ, Салют, производства Москва, то такое навесное оборудование, как картофелекопалка, можно сделать самостоятельно. Выполнение агрегатов зависит от навыков использования инструментов, сварки, их наличия и понимания действия механизмов. Некоторые узлы или элементы можно приобрести отдельно, заказать выточить детали, использовать съемные части с других устройств.

Стоит отметить! Вибрационный картофелекопатель нельзя назвать простым для самостоятельной сборки устройством.

Инструменты, которые потребуются:

  • болгарка;
  • дрель;
  • сварочный аппарат;
  • уровень,
  • рулетка.

Используемые материалы и элементы:

  • металлический профиль;
  • листовой металл;
  • металлические уголки;
  • металлические прутья;
  • тяги;
  • рулевые наконечники;
  • стойки стабилизатора;
  • шкивы картофелекопалки и мотоблока разного размера;
  • приводной ремень;
  • болты;
  • колеса;
  • валы;
  • материалы для шарниров.

Чертеж копалки

Для начала работы необходимо составить чертеж, учитывая нужный размер копалки. Может использоваться готовая схема или просмотр устройств уже существующих заводских конструкций. Вибрационная копалка состоит из: рамы-основания, лемеха-ножа, сцепного, редукционного узла, поликлинового ремня, валов, опорных колес.

Порядок работы для сбора конструкции самодельной картофелекопалки:

  1. Делают сварную раму: профильную трубу 40*40 мм или 50*50 мм, а возможно любую, которая есть, но не тонкую, нарезают в нужный размер: две короткие, две длинные. Соединяют элементы сваркой, создавая прямоугольную раму. Края шлифуются;
  2. К задней части рамы приваривают направляющие для стоек с колесами, которые буду держать конструкцию сзади. В держателе просверливают отверстие для крепления стоек колес с помощью болтов. Изготавливают стойки, к ним крепятся опорные колеса, просверливают отверстия для регулировки под нужную глубину выкапывания. Колеса могут быть металлические, резиновые или грунтозацепные, которые будут лучше идти по типу почвы на участке;
  3. Для передней части сооружают сцепное устройство, соединяющее копалку для картофеля с мотоблоком, его можно сделать с регулировкой сцепки, по образцу для требуемой модели или купить готовое;
  4. Внутрь рамы приваривают держатели для шарниров, в форме треугольника на которых будет подвешен грохот;
  5. К раме приваривают кронштейн, для установки редуктора и механизма для создания в устройстве вибрации;
  6. Из металлического листа изготавливают лемех-нож, надрезаются углы и загибаются. На лемех дается высокая нагрузка, поэтому изготовлять его рекомендуется из прочных материалов, для жесткости сгибы провариваются изнутри, поверху накладывается дополнительная пластина. Основная функция лемеха – разрезать землю, поэтому та его часть, которая будет направлена в почву, затачивается. Лемех крепится к передней части устройства на резинометаллических шарнирах;
  7. К лемеху картофельной копалки, к противоположной части от той, которая будет погружаться в землю, привариваются пруты из проволоки или арматуры, сечением 10 мм, которые будут выполнять функцию грохота или просеивателя;
  8. Соединяют движущие части: редуктор, рычаг, шатун, тяги, эксцентрик, приводной ремень. Редукционный блок крепится на подшипниках. Крутящий момент с вала мотоблока передается через редуктор на рычаг и шатун, создавая вибрацию лемеха-грохота;
  9. Для уменьшения вибрации устанавливают пару эксцентриков, в этом случае копалка работает более плавно и мягко. К тому же дополнительный эксцентрик, снимая вибрацию с мотоблока, дает более комфортное управление;
  10. Агрегат красят краской для защиты металла.

Корпус мотоблока

При начале эксплуатации грохотной картофелекопалкри ее конструкция может потребовать доработки. Может быть усовершенствован грохот или крутящийся механизм мастером, который понимает, как сделать картофелекопалки своими руками. Решетка очистителя сооружается различных типов, в виде вибростола, барабана или короба. Рама может быть квадратной формы. А нож иногда крепят неподвижно. Части устройства могут соединяться не сваркой, а болтами, что при высокой вибрации устройства может оказаться более надежным креплением. Для натяжения ремня устанавливается пружинное натяжное устройство. Для увеличения сцепного веса можно утяжелить корпус мотоблока, подвесив груз от 50 кг.

Те, кто любит совершенствовать продуктивность работ на приусадебном участке, механизировать различные этапы выращивания овощей, пользуются различной современной техникой. Картофелекопалку для мотоблока своими руками доступно соорудить в разных вариантах, учитывая имеющиеся навыки и материалы.

Видео

0 0 голос

Рейтинг статьи

Картофелекопалка на мотоблок — виды, изготовление своими руками

Картофелекопалка на мотоблок – это навесная конструкция, позволяющая быстро собрать урожай картофеля, не повреждая, при этом клубни сельскохозяйственной культуры. Сегодня это оборудование активно используется как в условиях крупных хозяйств, так и владельцами небольших огородов, что говорит о массе преимуществ и простоте в применении картофелекопалки.

Виды картофелекопалок к мотоблоку

Все имеющиеся в продаже картофелекопалки делятся на несколько типов. В зависимости от конструктивных особенностей, различают такие виды оборудования:

  • простые или веерные картофелекопалки – по своей форме веерная картофелекопалка напоминает сердцеобразную лопату без черенка с длинными зубьями в верхней части. Такая копалка картофеля для мотоблока работает по следующему принципу: в начале работы лопата с подрезными ножами углубляется в грунт, приподнимая его вместе с клубнями. После этого стрельчатая лопата приподнимается, почва сквозь нее просыпается, а картофель остается на устройстве. В конце клубни скатываются вниз и остаются на земле. Картофелекопалки этого типа также делятся между собой по типу почвы, для обработки которой они могут применяться. По этому фактору различаются конструкции для легкого, среднего и тяжелого грунта;
  • вибрационные устройства или как их еще называют картофелекопалки грохотного типа – к этому типу относится более сложное оборудование. Вибрационная картофелекопалка оборудуется лемехом, а на ее колесах расположены решетки для просева грунта. При работе грохотная картофелекопалка подкапывает почву, после чего направляет ее и картофель на решетку. Таким образом, в конструкции оборудования этого типа предусмотрен механический просев. К этому типу относятся популярные картофелекопалки ККМ-1 и КВМ-3;
  • транспортерные картофелекопалки – в эту категорию входит оборудование с наиболее сложной конструкцией. Транспортерная картофелекопалка оснащена специальной лентой, на которую попадает почва и клубни. В результате движения ленты грунт просеивается, а картофель падает на землю, где ожидает дальнейшей сборки.

Все перечисленные устройства также делятся между собой по габаритам и области применения. По размерам устройства делятся на мини-копалки, средние и большие кон

струкции. Копалка на мотоблок первого типа предназначена для использования на дачных грядках, площадью не более 5 соток. Такие приспособления для мотоблока имеют скромные размеры, что делает их достаточно маневренными. Картофелекопатель на мотоблок второго типа может использоваться на огородах, площадью от 5 до 15 соток. Большой картофелевыкапыватель предназначен преимущественно для сбора урожая на крупных участках в частных и государственных хозяйствах, площадью от 15 до 50 соток и более.

Как сделать картофелекопалку для мотоблока своими руками?


Если вы хотите копать картошку мотоблоком, но средств на покупку картофелекопалки у вас нет, то вы можете сделать подходящее для работы оборудование своими руками. Чтобы собрать простейшую картофелекопалку самому, вам понадобится:

  • листовой металл, из которого будет изготовлен лемех. Толщина материала должна составлять не более 5 мм;
  • арматура или круг из прочной стали, который потребуется для изготовления сеялки. Диаметр детали должен быть не менее 10 см;
  • полоса из стали или швеллер, толщиной не менее 1 см – из него нужно сделать подвесное устройство;
  • 3-сантиметровый уголок, который призван усилить конструкцию;
  • сварочный аппарат;
  • дрель;
  • набор крепежей.

После подготовки инструментов и материалов обязательно изучите чертёж. При помощи схемы вам будет гораздо проще разобраться с тем, какие размеры должны быть у деталей, и как крепить элементы, используемые для сборки.

Изготовление простейшей картофелекопалки для мотоблока выполняется в таком порядке:

  1. Для начала нужно согнуть стальной лист. Это делается таким образом, чтобы итоговое изделие напоминало по своей форме культиватор «ласточкин хвост». Непосредственно перед сгибанием стали ее нужно разогреть, используя газовую горелку. Края лопаты обработайте ручной ковкой, чтобы лопата получилась достаточно надежной. В конце обязательно закалите металл;
  2. К тыльной стороне лопаты приварите металлические прутья. При этом проследите, чтобы рабочая поверхность изделия осталась максимально твердой;
  3. Как вариант, для изготовления лемеха можно применить старые диски от циркулярной пилы. Они изготовлены из очень прочной стали, благодаря чему сделанный из них лемех прослужит максимально длительное время. Чтобы сделать элемент картофелекопалки, вырежьте из дисков две части и приварите их друг к другу под углом. После этого не забудьте закалить готовую деталь;
  4. В качестве стойки можно воспользоваться держателем от старого ручного плуга. Применять швеллеры или уголки для этого нельзя, так как с такой деталью копка картошки мотоблоком будет очень неудобным, и, к тому же, рисковым занятием;
  5. Для изготовления подвеса можно взять швеллер. Проделайте в нем отверстия, чтобы при работе вы смогли регулировать глубину погружения лемеха в почву.

Изготовленная таким образом самодельная картофелекопалка способна прослужить достаточно длительное время. С такой конструкцией копка картофеля мотоблоком может осуществляться даже поздней осенью, в период первых заморозков.

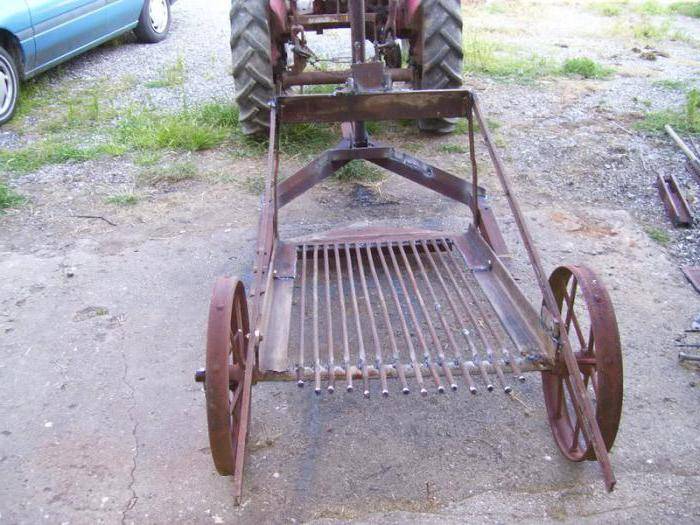

Грохотная картофельная копалка своими руками



Оборудование этого типа немного сложнее изготовить своими силами. Тем не менее, результат действительно стоит потраченного времени, ведь грохотная картофелекопалка обладает производительностью в 2, а то и в 3 раза выше простейшего устройства для сбора картошки. Такое приспособление отлично подойдет для выкапывания клубней на огородах, площадью от 10 соток и больше.

Для изготовления картофелекопалки потребуется подготовить материалы и оборудование, в число которых входит:

  • профильная труба – с нее нужно сделать раму;
  • 3-миллиметровый лист из стали, который потребуется для изготовления ковша;
  • металлическая арматура или круг;
  • швеллер, размерами 3×3 см, который понадобится для изготовления вертикальных тяг;
  • редуктор и передняя ступица от авто марки ВАЗ;
  • соединение шлицевого типа;
  • целое колесо с шиной;
  • болгарка и дрель;
  • сварочный аппарат;
  • комплект крепежей.

Как и в первом случае советуем заранее ознакомиться с чертежами, которые подскажут, как располагать и крепить детали картофелекопалки.

Алгоритм изготовления выглядит следующим образом:

  1. Вначале сварите прочную раму, которая должна крепиться к устройству в двух опорных точках;
  2. В качестве тягового устройства воспользуйтесь подвесом, также изготовленным из металлических деталей;
  3. Колесо послужит упором всей конструкции и будет регулировать высоту ее расположения над почвой, поэтому обязательно предусмотрите для него надежное крепления;
  4. Редуктор картофелекопалки должен приводиться в действие посредством вала, который нужно скрепить с колесом оборудования;
  5. Рабочая часть приводиться в движение при помощи соединения шлицевого типа. Благодаря наличию такого узла, лемех будет двигаться в стороны, просеивая почву и сбрасывая собранные клубни.

Изготовленная таким образом грохотная картофелекопалка на мотоблок поможет быстро выкопать картофель, и сэкономить массу времени и сил своего владельца. Она проста в применении и не требует особого ухода.

Как простейшая, так и грохотная картофелекопалка может успешно использоваться в паре с мотоблоками Нева МБ-1 и МБ-2, а также агрегатами марок Агро, Каскад, Кайман и МТЗ.

Картофелекопалка для мотоблока своими руками

Картофелекопалка для мотоблока своими руками

Из года в год аграрии сталкиваются с одной и той же проблемой: как вскопать огород, приложив к этому процессу минимум усилий. Такой труд действительно является очень тяжелым, монотонным, рутинным. Для работы с землей придумано огромное количество самых разнообразных инструментов и устройств. Существует также огромное количество агрегатов навесного оборудования к мотоблоку, с помощью которых работа на земле станет удовольствием. Определяющим фактором в решении вопроса работы с землей являются финансы. И хотя многие инструменты стоят недорого, особенно, если учесть тот широчайший спектр тех задач и проблем, которые они решают, очень интересным занятием является самостоятельное изготовление устройств по обработке земли. Так, с помощью чертежей и наших рекомендаций Вы можете сделать мотоблок своими руками, а также навесное оборудование к мотоблоку. Одним из инструментов навесного оборудования, которое необходимо иметь каждому домохозяйству, выращивающему картофель, является картофелекопалка для мотоблока. Картофелекопалка позволяет минимизировать присутствие ручного труда человека при таком процессе, как сбор урожая клубней. Этот инструмент получил широчайшее распространение в Украине. Давайте же поговорим о том, как изготовить картофелекопалку для мотоблока своими руками.

Картофелекопалка для мотоблока своими руками ничуть не уступает своим заводским собратьям, а изготовление ее – несложный и не требующий специальных навыков и знаний процесс. При изготовлении самодельной картофелекопалки Вам необходимо, в первую очередь, собрать сварную раму, состоящую из 8 мм-х пластин, железного швеллера – 8 — и уголка размером 63х40. Затем Вам необходимо изготовить лемех из металлических пластин, который следует далее установить на элеваторный кожух. Лемех закручиваем четырьмя крепежными элементами, которые необходимо затянуть гайками.

Теперь Вам потребуется изготовить редакционный узел, который состоит из двух корпусов, изготовленных из металла, имеющих форму цилиндра. Корпус картофелекопалки должен иметь стаканоподобный вид и втулку, для того, чтобы соединять ведомый и ведущий валы, желательно – из стали. Данное сооружение должно свободно вращаться. Теперь нужно насадить на шпонки в виде призмы звездочки, которых приварены ступицы из трубы (25 мм-ый металл).

Сделав круглую заточку, Вы избежите разрезания картофеля. Угол выкапывания лунки и наклон элеватора зависят от изменения соединяющих частей рамы и кожуха. Для более качественной работы картофелекопалки для мотоблока своими руками необходим барабан-очиститель. Он состоит из стержня, на который надеты 2 роликовые цепи, состоящие из 94 звеньев. Для того, чтобы барабан, или, как его еще называют «беличье колесо», надежно прикрепился, его нужно посадить на 2 неподвижные оси, которые нужны для вращения. Барабан будет двигаться благодаря вращающемуся валу и звездочкам.

Фторопласт идеально подойдет для того, чтобы сделать ползунок. Это обеспечит беспрепятственное скольжение цепи. Может показаться, что эта лента имеет сходство с «беличьим колесом», но количество прутьев уменьшено на порядок, и прутья меньше по размеру.

Нужно не забыть про такой не сложный этап, как опорно-транспортное соединение.

Теперь нужно собрать самодельную картофелекопалку. В левое отверстие кожуха вставляем выходную ось. Далее соединяем звездочку с подшипником, после чего фиксируем кольцо и втулку. Входную ось нужно вставить в правое отверстие на кожухе. Картофелекопалка для мотоблока своими руками готова.

Сделав картофелекопалку своими руками, Вы создадите себе надежного помощника для сбора урожая клубней. Как видите, себестоимость устройства будет совершенно невысокой. Если Вы хотите получить фирменную продукцию, которая имеет сертификат качества и гарантию, то Вы можете сделать заказ на сайте «Мой Мотоблок».

Упрощенная грохотная картофелекопалка для мотоблока своими руками


При вырывании картофеля мотоблоком оптимально использовать картофелекопалку с грохотом. Она складывает все клубни сверху, поэтому при их сборе не нужно копаться в грунте руками. Сделать очень простую копалку с грохотом можно самостоятельно.

Материалы:


  • трубы разного диаметра;
  • швеллер;
  • шлицевая втулка на вал отбора мощности;
  • диск или листовая сталь 4 мм;
  • подшипники сферические самоцентрирующиеся под вал 30 мм;
  • натяжной ролик или шкив;
  • корпус с подшипниками и валом;
  • прут 12 мм;
  • вал 30 мм;
  • колеса – 2 шт.


Процесс изготовления картофелекопалки


Для обеспечения работы механизма необходимо сделать эксцентрик. Для этого конец вала из корпуса с подшипниками необходимо расточить под диаметр имеющегося шкива со смещением центра. Также в торце просверливается отверстие, и нарезается резьба. На обратной стороне вала делается проточка для соединения с переходной втулкой, которая позволит подключиться к шлицам вала отбора мощности мотоблока.



Затем доработанный вал обратно устанавливается в корпус с подшипниками.

На ровный конец вала напрессовывается переходник, который стыкуется со шлицевой втулкой. Для предотвращения проворачивания соединения оснащаются штифтами.


Из труб сваривается сцепное для подключения к валу отбора. Можно просто срезать эту часть от ненужной навески. Сцепное устанавливается на мотоблок, и к нему подключается шлицевая втулка с эксцентриком.

Относительно полученных замеров собирается оставшаяся часть корпуса. Для этого удобно использовать 2 отрезка швеллера. К ним прикручивается корпус эксцентрикового механизма. Затем швеллеры свариваются со сцепным перекладинами и косынками. Сбоку швеллеров прикручиваются подшипники снизу и сверху для вертикального вала.



Далее нужно установить на эксцентрик шкив, и соединить его тягой с подошвой вертикального вала. К подошве приваривается нож для вырывания клубней.



Далее на лапу наваривается веер из прутка 12 мм. По бокам швеллеров делаются регулируемые стойки, на которые прикрепляются колеса.



Картофелекопалка упрощенной конструкции готова к использованию. Работает она так же как и более громоздкий и сложный грохот, но делается быстрее, требует меньше материала. Желательно при ее изготовлении вынести колеса как можно дальше назад, чтобы облегчить управление мотоблоком, так как из-за короткой базы он пытается увильнуть в сторону из ряда.

Смотрите видео


Купите новейший, эффективный и высокопроизводительный картофелеуборочный комбайн с шагающим трактором

Повысьте урожай и производительность с помощью мощного и новейшего картофелеуборочного комбайна с шагающим трактором на Alibaba.com по сниженным ценам. Этот эффективный картофелеуборочный комбайн с шагающим трактором оснащен новейшими автоматизированными технологиями, позволяющими увеличить урожай за короткий период. Они широко популярны среди тех, кто занимается сельским хозяйством, за их беспрецедентное постоянное обслуживание и лучшую долговечность, благодаря чему они служат в течение длительного периода.Картофелеуборочные комбайны с шагающим трактором выставлены на продажу на сайте и предлагаются ведущими поставщиками и производителями.

Независимо от того, что вы собираетесь собирать, будь то чай, водоросли или другие виды зерна, этот шагающий тракторный картофелеуборочный комбайн достаточно мощный и производительный, чтобы помочь вам во всех ваших задачах. Эти машины разработаны с учетом современных технологических достижений и обладают широким диапазоном производительности уборки урожая. Предлагаемый здесь автоматический шагающий тракторный картофелеуборочный комбайн приводится в действие шестеренками, а вращающиеся лезвия острые и производительные, что обеспечивает более высокие урожаи.Вы также можете приобрести мощный комбинированный шагающий тракторный картофелеуборочный комбайн для уборки урожая пшеницы, риса и сои.

Alibaba.com предлагает этот шагающий тракторный картофелеуборочный комбайн по доступным ценам и с гарантийными сроками, гарантируя вам качество и послепродажное обслуживание. Картофелеуборочный комбайн с шагающим трактором и различной шириной захвата благодаря мощным двигателям и разной ширине захвата отличается гибкой производительностью подачи. Запасные части для картофелеуборочного комбайна шагающего трактора легко доступны и имеют низкие затраты на техническое обслуживание, что является большим преимуществом для всех пользователей.

Забронируйте свою машину прямо сейчас на Alibaba.com из огромного ассортимента картофелеуборочных комбайнов с шагающим трактором и сэкономьте деньги благодаря выгодным сделкам. Для этого оборудования доступны заказы OEM, и вы также можете выбрать индивидуальную упаковку. Сертификаты ISO, ROHS и CE еще больше усиливают аутентичность этих продуктов.

Европейские двигатели и мотоблоки

ВНИМАТЕЛЬНО ПРОЧИТАЙТЕ И ПРОЧИТАЙТЕ УСЛОВИЯ ПЕРЕД ТОРГОМ
ЕСЛИ ВЫ НЕ ПРОЧИТАЛИ И НЕ ПОНЯЛИ ЭТИ УСЛОВИЯ, ПОЖАЛУЙСТА, НЕ ПРЕДЛАГАЙТЕ СТАВКУ
ПРЕДСТАВЛЯЯ ТОРГ НА ЭТОМ АУКЦИОНЕ, ПОКУПАТЕЛЬ СОГЛАШАЕТСЯ СО ВСЕМИ УСЛОВИЯМИ И УСЛОВИЯМИ, ИЗЛОЖЕННЫМИ ВНИМАНИЕМ, И ЗАКЛЮЧАЕТ ДОГОВОРНОЕ СОГЛАШЕНИЕ НА ПРИОБРЕТЕНИЕ ТОВАРА (-ОВ) НА СЛЕДУЮЩИХ УСЛОВИЯХ:
1.КАТАЛОГ: Aumann Auctions приложила все усилия для подготовки каталога для этого аукциона, чтобы предоставить точные описания всех предметов. Все лоты продаются КАК ЕСТЬ, ГДЕ ЕСТЬ, со всеми дефектами, неточностями и ошибками описания. Ответственность за комплексную проверку возлагается на участника торгов / покупателя. Печатные заявления или описания сотрудников предоставлены добросовестно и являются предметом мнения.
2. ПЛАТЕЖИ. К вашей общей покупке добавляется 10% Buyers Premium. Все продажи окончательны. Возврат средств по кредитной карте не допускается.Все счета должны быть оплачены по завершении аукциона. Мы принимаем ТОЛЬКО наличные, чеки, сертифицированные средства, карты Visa и MasterCard. При оплате кредитной картой с вас будет взиматься плата за ваши покупки, плюс взносы покупателей, плюс 5% комиссии по кредитной карте и любые применимые налоги. НИЧЕГО не будет снято с вашей карты, пока не будет совершена покупка. Только участники торгов Pickup могут платить чеком или наличными. Примечание: чеки могут быть обработаны в день аукциона; убедитесь, что на вашем счету достаточно средств. За каждую транзакцию, необходимую для сбора недостаточных средств, будет взиматься комиссия в размере 25 долларов плюс ответственность за неисполнение обязательств покупателем, указанным ниже.
3. НЕИСПОЛЬЗОВАНИЕ ПОКУПАТЕЛЯ: Победивший покупатель, не оплативший товары в течение 3 дней с даты аукциона, будет считаться неисполненным. Такое неисполнение Победителем торгов приведет к тому, что участники торгов будут нести ответственность как перед Продавцом, так и перед Aumann Auctions, Inc. Продавец имеет право (а) объявить это договорное соглашение расторгнутым и взыскать полный ущерб за его нарушение, (б) выбрать подтвердить это договорное соглашение и обеспечить выполнение его конкретных требований или (c) Продавец может перепродавать товары публично или в частном порядке с Aumann Auctions, Inc.и в таком случае Покупатель несет ответственность за оплату любого дефицита, возникшего в результате второй продажи, плюс все расходы, включая, но не ограничиваясь, расходы на содержание / транспортировку / хранение предметов, расходы как на продажу, так и юридические и случайные убытки Продавца и Aumann Auctions, Inc.
Кроме того, Aumann Auctions, Inc. также оставляет за собой право взыскать любой ущерб отдельно от нарушения Покупателем. Покупатель соглашается оплатить все разумные гонорары адвокатам и расходы, понесенные Aumann Auctions, Inc.в сборе средств. Покупатель также соглашается с тем, что плата за хранение / обработку в размере 2% в месяц будет добавлена ​​к остатку любого невыплаченного остатка, причитающегося Aumann Auctions, Inc., а также к любым другим расходам или убыткам, понесенным Покупателем в результате несоблюдения этих условий. Любое взыскание долга или разбирательство по спору будут рассматриваться в суде или арбитражном суде в округе Монтгомери, штат Иллинойс, по выбору как Продавца, так и Aumann Auctions, Inc.
И Победитель торгов, и Продавец возмещают Aumann Auction, Inc.и ограждать Aumann Auctions, Inc. от любых издержек, убытков, обязательств или расходов, включая гонорары адвокатам, возникших в результате того, что Aumann Auctions, Inc. была названа стороной любого судебного иска, возникшего в результате невыполнения участниками торгов или продавцами каких-либо обязательств и обязательства, изложенные в этом договорном соглашении.
4. ПРЕДМЕТЫ ПОДАЧИ: Все отправления запланированы заранее. Пожалуйста, смотрите время и место получения в описании товара. Покупатель несет ответственность за то, чтобы убедиться, что все предметы включены в комплект, прежде чем убирать коробки из помещения.Не забранные предметы могут быть оплачены как за переезд, так и за хранение.

ПРОВЕРКА УЧАСТНИКА ТОРГОВ: Право на участие в торгах является предварительным, и если проверка личности вызывает сомнения, Aumann Auctions, Inc. имеет право отклонить регистрацию, и торги будут прекращены. Продавец и Aumann Auctions, Inc. оставляют за собой право запретить любому лицу участвовать в торгах, если есть какие-либо вопросы относительно его учетных данных, психической пригодности и т. Д. Участники торгов соглашаются сохранять конфиденциальность своего имени пользователя и пароля, поскольку они несут ответственность за ЛЮБОЕ и ВСЕ деятельность, связанная с их аккаунтом.Если имя пользователя зарегистрированного участника торгов является оскорбительным для Aumann Auctions, Inc. или, по их единоличному мнению, наносит ущерб деятельности по проведению торгов, то Aumann Auctions, Inc. оставляет за собой право удалить участника торгов или в одностороннем порядке изменить имя пользователя с уведомлением участника торгов. При использовании веб-сайта вы должны соблюдать все местные законы штата и федеральные законы. Нарушение приведет к прекращению прав на использование веб-сайта.

МАКСИМАЛЬНАЯ СТАВКА: Когда вы предлагаете максимальную ставку, текущая цена не увеличивается автоматически до максимальной ставки.Другой участник торгов должен сделать ставку, чтобы увеличить текущую цену, и компьютер автоматически сделает ставку до вашего максимума с указанным шагом.

ВРЕМЯ ЗАВЕРШЕНИЯ АУКЦИОНОВ: Только онлайн-аукционы Aumann Auctions, Inc. являются рассчитанными по времени событиями, и все торги завершаются в указанное время. Однако на наших аукционах также есть функция автоматического продления. Любая ставка, сделанная в течение последних 5 минут аукциона, автоматически продлевает аукцион на 5 дополнительных минут. Торги будут продолжаться с шагом 5 минут с момента размещения последней ставки до тех пор, пока не закончатся ставки, а лот будет бездействовать в течение 5 минут.Следовательно, аукцион не закроется до тех пор, пока все участники торгов не будут удовлетворены, и никто не сможет перебить ставку в последние секунды, не имея другой возможности сделать ставку снова.

ТЕХНИЧЕСКИЕ ВОПРОСЫ: В случае технических проблем, связанных с сервером, программным обеспечением, Интернетом или любыми другими технологиями, связанными с онлайн-аукционами, Aumann Auctions, Inc. оставляет за собой право продлить торги, продолжить торги или закрыть торги. Ни компания, предоставляющая программное обеспечение, ни Aumann Auctions, Inc.несет ответственность за пропущенную заявку или отказ программного обеспечения в работе должным образом по любой причине.

ПРОВЕДЕНИЕ АУКЦИОНА: Проведение аукциона и увеличение ставок осуществляются по указанию и усмотрению Aumann Auctions, Inc. Aumann Auctions, Inc. оставляет за собой право отклонить любые предложения по любой причине, а также оставляет за собой право отменить этот аукцион или удалить с него любой предмет или лот до закрытия торгов. Все решения аукционов Aumann окончательны.
Ваша ставка на этом аукционе означает как понимание, так и принятие условий этого договорного соглашения между вами и Aumann Auctions, Inc. и Продавцом, а также то, что вы, как Участник торгов, готовы покупать товары в соответствии с настоящими условиями.

Самодельная сельхозтехника своими руками. Удивительная техника для села. Пресс для измельчения винограда

Этот сборник содержит несколько идей, которые надомники могут использовать для разработки своих собственных проектов, облегчающих сельскохозяйственные работы.Видео в конце статьи.

Остроумный газонокосилка придумал уникальное устройство по-своему: он просто взял три существующие газонокосилки, немного модифицировал их, чтобы закрепить на минитракторе. Теперь ему не нужно часами ходить по полю, чтобы обработать большое пространство. Самоделка выглядит забавно, но это вполне работоспособная штука, которая ровно в три раза ускоряет работу по стрижке газона.

Культиватор автоматически обходит деревья


Очень удобный механизм.В нем есть не только рабочая часть, но и чувствительный элемент. Трактор с культиватором идет по полю
, как только чувствительный элемент, который немного выступает вперед, касается дерева, полуавтомат немедленно реагирует и уводит культиватор в сторону, чтобы обойти дерево. После этого он сразу возвращается в рабочее положение и продолжает обработку почвы. Отличная идея!

Агрегат для покрытия кроватей пленкой

Чтобы заснять все грядки в этом поле, потребуется несколько дней, если рабочие сделают всю работу вручную.
Небольшой культиватор укладывает перфорированную пленку за один проход на каждую грядку. В то же время он образует края кровати.

Как собирают лук в Корее.

Он складывается в узкую полоску.

Агрегат собирает лук сразу с нескольких грядок и сбрасывает на одну узкую полоску. Это средство малой механизации — мера обойтись небольшими недорогими механизмами для уборки урожая и не покупать дорогой комбайн. Посмотрите также, что делают в Корее с луком после сбора урожая.Рабочим не нужно выполнять слишком много работы. Вместо этого на конвейере работает робот. Хотя, без человеческого ума и сноровки не обойтись.

В частном хозяйстве часто используется сельхозтехника самодельного типа. Такие конструкции собираются по чертежам разных мастеров и даже по заводским проектам, но редко такое оборудование прослужит долго и выполняет все необходимые задачи. Возможно, для приусадебного участка или небольшого сада такой вариант станет удачным решением.Но практика показывает, что для промышленного предприятия было бы целесообразнее закупить новое производственное оборудование.

Производство, настройка и эксплуатация самодельной сельхозтехники

Для изготовления любой сельхозтехники потребуются профессиональные проекты и чертежи. Также мастеру необходимо обзавестись качественным металлом, сварочным аппаратом и дорогими инструментами для сборки конструкции. На заводе оборудование защищено от коррозии и быстрого износа, это также необходимо при кустарной сборке.

Процесс создания навесного самодельного оборудования довольно сложен:

  • изготовление и испытание оборудования в соответствии со стандартами и требованиями области применения;
  • установка навесного оборудования на трактор, мотоблок или другую спецтехнику, выполняющую работы;
  • постановка задач на выполнение — это может быть вспашка почвы, разбрасывание удобрений или семян, сбор урожая;
  • постоянный мониторинг устройства, внесение изменений в настройки в процессе выполнения работ.

Настроить самодельную сельхозтехнику так, чтобы она работала идеально, практически невозможно. Заводские устройства часто поставляются готовыми к использованию, а кустарное оборудование требует постоянного контроля результатов действий. И это основная проблема — функциональность и производительность таких продуктов иногда стремится к нулю.

Основные проблемы при использовании кустарного оборудования

Обработка и уборка земли — сложные технологические процессы, требующие профессионального подхода.Сегодня недопустимо терять даже 10% урожая из-за некачественной продукции, так как экономические выгоды от автоматизации будут мизерными. Собранная в домашних условиях сельхозтехника может продемонстрировать следующие неприятные моменты:

  • низкая функциональность, возможность выполнять только одну конкретную задачу с определенной культурой;
  • установка комплекса на трактор или мотоблок, риски разрушения самодельного соединительного элемента при эксплуатации;
  • снижение эффективности уборки или посадки сельскохозяйственных культур, обработки земли или внесения удобрений в почву;
  • Заметное снижение продуктивности земли после такой обработки, снижение рентабельности хозяйства.

Самодельная сельхозтехника пользуется большой популярностью у фермеров России. Такие конструкции намного дешевле заводских. И полет творческой фантазии мастеров ничем не ограничен. Получаются довольно интересные разработки, применяемые в сельском хозяйстве.

Самодельная сельхозтехника от мотоблока

Многие фермеры знакомы с преимуществами обычного мотоблока. Моторные конструкции обычно работают на бензиновых или дизельных двигателях.Наличие колес позволяет выполнять множество задач. В результате фермер частично облегчает земельные работы. В каких конструкциях используют мотоблок?

Если фермер знает, как пользоваться слесарным орудием, мотоблок в его руках может превратиться в полезную машину. Может использоваться для:

  • вспашки земли;
  • уборка снега;
  • перевозка сыпучих материалов;
  • кошение газона;
  • посадка и уборка картофеля;
  • как плуг.

Все конструкции от мотоблока можно разделить на две группы. В первом случае используется навесное оборудование, во втором полностью реконструируется мотоблок.

Капитальный ремонт мотоблока

Проявив настойчивость и фантазию, можно сделать уникальную самодельную сельхозтехнику. Основные типы агрегатов, получаемых от мотоблока:

  • Прицеп. В основе этого устройства лежит создание дополнительной конструкции прицепа.Важно учитывать смещение центра тяжести, которое вернется. Также нужно расширить переднюю ось.
  • Вездеход. Мотоблок установлен на 4-колесной раме. Готовая конструкция будет напоминать квадроцикл или трактор. Получается отличная самодельная сельхозтехника для фермеров. Он маневренный и очень функциональный.

  • Сеноуборщик. Практически все фермеры строят сеноуборочную машину из мотоблока. Конструкция представляет собой сварной каркас из труб, которые крепятся на плите и устанавливаются обратно.Спереди установлены два колеса. Получается что-то вроде минитрактора.
  • Снегоход Если установить на конструкцию мотоцикла гусеницы, он станет отличным транспортным средством для передвижения в снежные зимы.

Самодельный картофелекопалка

Картофелекопалка смонтирована на тракторе. Во время движения ножи режут землю и собирают клубни картофеля. Во время вибрации с картофеля стряхивается лишняя земля. Сетчатые клубни выбрасываются в проходы, где собираются вручную.Самодельная сельхозтехника представляет множество вариаций этого устройства. Работая на этом агрегате, мастер может определить толщину железных конструкций и их прочность. Основа — каркас, сваренный из уголков и швеллера. Лемех изготовлен из железных пластин, который установлен на кожухе элеватора.

Лифт слегка наклонен. Подготовить вращающиеся валы и барабан, транспортную и опорную часть. Конструкция достаточно сложная, поэтому без специальных технических навыков ее сделать невозможно.И по стоимости такое устройство будет недешево.

Самодельная сельхозтехника своими руками — хорошая идея для опытных мастеров со специальными навыками. Если таких способностей нет, фермер может выбрать любые юниты в магазине.

Минитрактор — незаменимая сельскохозяйственная техника при обработке земли, посеве семян и уборке урожая. Особенно эта техника востребована в деревне, среди владельцев больших приусадебных участков. Стоимость минитракторов в заводском исполнении довольно высока.Даже новейшие китайские технологии иногда доступны не каждому. Поэтому все больше домашних мастеров стараются сделать минитрактор своими руками, используя подручные материалы.

Если вы решили собрать минитрактор своими руками, то в первую очередь необходимо подобрать к нему силовой агрегат. В качестве последнего часто используют двигатель zid . Это четырехтактный агрегат объемом 0,52 литра. и производительностью 4,5 л / с, что вполне подходит для обработки 2-3 га земли.Двигатель прост в обслуживании, поэтому его часто устанавливают на различную самодельную технику, кроме того, его легко купить в Интернете.

Еще один вариант самоделки — . Это двухцилиндровый агрегат мощностью около 12 л / с и объемом 0,42 литра. Хотя этот тип мотора уже давно снят с производства, в интернете есть большое количество предложений о продаже данного агрегата. Его можно купить примерно за 5000-8000 рублей.

Часто при изготовлении самодельных тракторов умельцы используют моторы от автомобилей.Например, можно найти минитракторы с двигателем от Оки.

Этот двигатель имеет мощность 29,3 л / с и объем 0,649 л. По сути, это двигатель ВАЗ (ВАЗ 21083), только в облегченном варианте, так как он имеет в 2 раза меньшую массу. Отличительная особенность двигателя от «Оки» — малый расход газа и высокий КПД.

Более дорогой вариант — двигатель от «Жигулей» . Двигатели линейки автомобилей ВАЗ имеют мощность двигателя 59 л / с (ВАЗ 2101) и выше.Трактор с двигателем ВАЗ — довольно мощный агрегат, способный справиться практически с любыми сельскохозяйственными работами.

Владельцам мотоблоков проще всего сделать минитрактор для дома, так как в этом агрегате уже есть все необходимые блоки управления. Осталось только изготовить подходящую раму, и трактор готов.

Из чего сделать раму

Сборка минитрактора всегда начинается с изготовления рамы.Рама минитрактора служит базой, на которой крепятся все узлы и детали этого агрегата. Каркас должен быть достаточно прочным и при этом не очень тяжелым. Обычно его изготавливают из металлического уголка , профильной трубы или швеллера . Детали соединяются сваркой. Каркас может быть как цельным, так и состоящим из двух частей.

Цельный каркас сделать проще всего. Достаточно сварить прямоугольник из швеллера или уголка. Размеры рамы рассчитываются исходя из габаритов двигателя, коробки передач и других узлов.

Также среди владельцев приусадебных участков большой популярностью пользуются минитракторы 4х4. Это полноприводный минитрактор с ломающейся рамой . Слово «полный привод» означает, что в агрегате ведущими являются передняя и задняя оси. Пример такой рамки из канала №10 показан на следующем фото.

Узел излома рамы чаще всего производится от карданного вала автомобиля, например, от ГАЗ-52.

Основное преимущество самодельного трактора с ломающейся рамой — небольшой радиус поворота. Благодаря высокой маневренности минитрактора перелом успешно применяется на небольших участках, где поворот минитрактора с прочной рамой будет затруднен.

Ниже представлены чертежи навесной рамы.

Из чего сделать шасси

Для сборки минитрактора необходимо подготовить его шасси. В него входят колеса, передний и задний мосты, элементы трансмиссии.

При выборе колес для минитрактора следует учитывать использование последнего.Если агрегат предназначен для транспортировки и перевозки грузов, то будет достаточно диска диаметром 16 дюймов. При использовании трактора в поле лучше использовать более массивные колеса с диаметром колес от 18 до 24 дюймов.

Если ведущий мост в вашем тракторе только задний, то передняя балка сделать достаточно просто.


Чтобы изготовить самодельный передний мост, а также его задний аналог для полноприводного агрегата потребуется взять 2 одинаковых узла шасси, например, от автомобиля ВАЗ или Москвич, и укоротить их. .О том, как укоротить мост от автомобиля ВАЗ, вы можете узнать из этого видео.

Важно! Мосты должны иметь одинаковую коробку передач с одинаковым передаточным числом. В противном случае передние и задние колеса будут вращаться с разной скоростью при движении трактора.

Поскольку в мосты уже есть встроенный механизм передачи вращательного движения на ось колес, делать самодельную коробку передач не нужно.

Преимущества установки гидравлики

Гидравлика устанавливается на минитрактор, чтобы обеспечить работу некоторых его механизмов и облегчить управление этим агрегатом.Агрегат с установленной гидравликой имеет свои преимущества.

  1. Машиной становится легко управлять. Рулевое колесо легко поворачивается одной рукой.
  2. Гидравлика позволяет использовать различное навесное оборудование.
  3. Использование гидравлики позволяет модернизировать тормозную систему. Благодаря установленным на агрегате гидроцилиндрам торможение агрегата происходит мгновенно.

Сделать гидравлику на минитрактор можно, предварительно купив в магазине готовую систему или используя запчасти от старой сельхозтехники.

Важно! При установке гидравлики на минитрактор следует учитывать, что часть мощности двигателя уйдет на обслуживание этого агрегата. Поэтому для тракторов с двигателями малой мощности установка гидравлики никакой пользы не принесет.

Зачем нужен ВОМ

Вал отбора мощности (ВОМ) предназначен для приведения в движение различных сельскохозяйственных механизмов, подключенных к минитрактору, например, различных мельниц для обработки земли, картофелекопателей, косилок, снега воздуходувки и др.

ВОМ может быть как зависимым, так и независимым . В первом случае вал приводится в движение трансмиссией, которая передает вращательное движение на колеса. Как только колеса останавливаются, ВОМ перестает вращаться. Независимый ВОМ получает вращение от коленчатого вала двигателя. Следовательно, чем выше частота вращения двигателя, тем быстрее вращается вал.

Дополнительно есть тракторы с синхронным валом отбора мощности . Скорость вращения синхронного вала напрямую зависит от передаточного числа движущегося трактора.При работе агрегата с посевным оборудованием требуется синхронизация движения и вращения.

Изготовление трехточечной навески

Сцепка применяется для навесного оборудования трактора например плуга.

Сцепка должна быть подвижной как в горизонтальной плоскости, так и в вертикальной . В первом случае мобильность помогает уменьшить вылет сопла при рулении. Вертикальное перемещение подвески требуется для опускания оборудования в рабочее состояние или подъема в транспортное положение.

Сцепка минитрактора изготавливается из различных деталей, снятых со старой сельхозтехники. Составить описание, как сделать трехточечную заминку в домашних условиях, достаточно сложно. Поэтому правильнее будет использовать следующее видео, где указаны габариты всех частей устройства.

Выбор и установка тормозов и сцепления

Тормоза должны быть установлены на заднюю колесную пару. Проще всего взять готовые блоки от автомобиля УАЗ . Тормозные колодки необходимо установить на колесные диски, а управление поставить на педаль или рычаг, установленный внутри кабины.

Для установки сцепления на импровизированный минитрактор также можно использовать готовый вариант от любого автомобиля. Например, можно использовать ременную муфту от Москвича или УАЗа.

Блок сцепления крепится к коробке передач, также снятый с автомобиля. Как настроить сцепление, вы можете увидеть в этом видео.

Рулевой механизм

Самостоятельно изготовить рулевой механизм достаточно сложно, да и в принципе нет смысла, так как все детали можно взять с любой легковой машины.

При установке рулевого механизма рулевой вал с редуктором соединяется с рулевыми сошками, которые расположены на поворотных кулаках, установленных на передней балке (изготовление балки обсуждалось выше).

Как сделать кабину для минитрактора

Если на минитракторе летом можно работать без кабины, то с наступлением осенне-зимнего периода использование агрегата становится достаточно неудобным или даже невозможным .Поэтому мастера стараются собирать тракторы с кабиной, чтобы использовать эту технику круглый год.

Кабина для самодельного оборудования изготавливается из листовой стали по заранее подготовленному чертежу. За основу для расчетов можно взять кабину от трактора МТЗ. На следующем фото представлен чертеж, на основе которого можно сделать кабину своими руками.

Совет! Если размеры кабины, представленные на чертеже, не подходят габаритам вашего минитрактора, то их необходимо изменить.Но главное, что нужно учитывать при корректировке размеров, — это размер лобового стекла и высота кабины. Его потолок должен быть на 25 см выше головы человека, сидящего в кабине.

Кабина выполнена следующим образом.


В общем, чтобы лучше понять, как делается минитрактор своими руками, можно посмотреть это видео, своеобразное руководство для новичков.

Нюансы изготовления гусеничного трактора

Самодельные гусеничные минитракторы — техника, главной особенностью которой является высокая маневренность и хорошая проходимость .Также трактор на гусеницах создает минимальное давление на почву, чего нельзя сказать о его колесном аналоге.

Для изготовления минитрактора гусеничного потребуются следующие конструктивные элементы.

  1. Рама. Изготавливается из профильной трубы или швеллера.
  2. Двигатель. Для гусеничного минитрактора лучше использовать дизельный двигатель.
  3. Главный мост. Как и при изготовлении колесного трактора, для гусеничного агрегата также можно использовать готовый мост от старой машины, который следует укоротить.
  4. Трансмиссия. Идеальным вариантом станет коробка от ГАЗ-53.
  5. Сцепление. Подойдет блок сцепления от ГАЗ-52.
  6. Гусеницы. Их изготавливают из покрышек от колес крупногабаритной техники, например, от трактора.

Для изготовления гусениц нужно снять с трактора 2 шины и отрезать на них боковые части. Затем эти шины надеваются на колеса, закрепленные на раме, как показано на следующем фото.

Чтобы трактор мог повернуть на , на задней оси нужно установить дифференциал, который будет отключать правое или левое колесо от привода.Также каждое колесо должно быть оборудовано тормозом с индивидуальным управлением. При нажатии на педаль тормоза и переключении дифференциала одно колесо ведущей оси останавливается, а противоположное продолжает вращаться. Благодаря этому трактор поворачивает в нужном направлении.

Понравилась статья? Поделись с друзьями:

Facebook

Твиттер

Мой мир

В контакте с

Google+

Тракторы, необходимые или роскошные? (форум передач в Перми)

Многие люди осуждают тракторы на основании их углеродного следа. .. Как они косят траву? Когда мы только начинали, мы косили всю нашу ферму двумя садовыми газонокосилками. Я тратил около 30 долларов в неделю на бензин, это был один кошелек только черничных полей, а иногда и двора. Если бы мне пришлось косить другие участки, это было бы немного больше. Даже новая косилка низкого качества будет стоить около тысячи долларов.

У меня есть наш первый трактор, модель Kubota L175 1979 года за 1300 долларов, включая скребок, он уродлив, но его никогда не продадут, если он не умрет, а починить его неэкономично.Я могу косить ровно 1/10 расхода топлива и тратить на это половину времени. Техническое обслуживание намного меньше, чем на косилке. Изначально стоит дороже, но все не ломается постоянно. У нас здесь ферма площадью 30 акров, так что в конечном итоге куботы просто не хватило, чтобы справиться со всеми необходимыми делами. Итак, за 2500 долларов, что меньше, чем стоимость газонокосилки среднего класса, я получил 65 л.с. Месси Фергюсон. Он тоже потребляет намного меньше топлива, чем гоночная газонокосилка, что это просто смешно, а с блокировкой дифференциала и сельскохозяйственными шинами он сделает все, что я о нем попрошу. Да, на нем действительно есть колеи, так что здесь Kubota по-прежнему сияет, он весит 1800 фунтов и покрыт покрышками для дерна. Покрышки для дерна могут доставлять неудобства, но они очень слабые, однако они теряют сцепление с дорогой на крутых склонах или при попытке тащить плуг.

Если вы обрабатываете участок на крутых склонах, внедорожник — единственный вариант, если вы решите приобрести трактор, даже тогда вы можете сначала арендовать его и убедиться, что вы справитесь с ним на местности … Трактор которая теряет сцепление с дорогой и скатывается с холма — это НЕ веселая поездка, совсем нет.Они могут очень легко перевернуться, если едут боком на холме, и всегда следует помнить одну вещь: у тракторов есть тормоза только на задних колесах, а не на всех 4, как у автомобиля … Они не любят останавливаться так быстро, как вы привыкли останавливаться в машине или на квадроцикле.

Как уже упоминалось, шагающие тракторы представляют собой достойный компромисс, однако более модные из них имеют смехотворную цену, вы можете получить трактор 4×4 с фронтальным погрузчиком по цене новой BCS. У меня была BCS, одна маленькая деталь сломалась, так как она была метрической, ЗАБУДЬТЕ даже делать деталь из чего-то другого, чтобы она соответствовала ей.Вы просто должны согласиться с тем, что вам нужно заказывать детали в Интернете, и ждать. Кроме того, это была удивительно хорошо сделанная и продуманная машина, вплоть до стального троса вместо троса для пускового устройства … Прекрасная маленькая машинка, ЕСЛИ ваша машина не является абсолютно необходимой для того, что вы делаете. Если ваша машина жизненно важна для того, что вы делаете, что произойдет, если она сломается? Как быстро могут прийти запчасти? Это то, что вам нужно выяснить. Напоследок о мотоблоках … Орудия.Орудия BCS стоят больше, чем стоимость моего маленького Кубота. Если вам повезет и вы найдете что-то на рынке подержанных, они сравнимы с большими тракторными орудиями, так что это не так уж и страшно … Если вы его получите, убедитесь, что вы можете получить для него доступное оборудование …

Приступим к «нужде» . .. что вы делаете, чтобы трактор помогал? Можно ли арендовать трактор с подходящей сельскохозяйственной техникой в ​​вашем районе? У вас есть друг с трактором, которому вы можете заплатить, чтобы приехать и выполнить эту работу? Моя Kubota — это в значительной степени просто заросшая (но невероятно эффективная) газонокосилка, но она способна убирать кусты, очищать подъездные пути, запускать генераторы и другие легкие навесные устройства с ВОМ.Он управляет 4-футовой травосборником и 5-футовой чистовой косилкой с минимальными усилиями. 65-сильный Massey сделает практически все, что можно сделать с трактором, и у меня с ним есть 6-футовый боров для кустарника, а также очень большой плуг, бороны и валковый культиватор. Во всем остальном он использует те же легкие орудия, что и Kubota. Для нас аренда «сельскохозяйственного трактора» не была вариантом в нашем районе, после размещения многочисленных объявлений, предлагающих платить смехотворно высокие цены за вспашку, никто не появлялся, поэтому мы просто укусили пулю, и именно тогда я нашел массу . Я не использую massey каждую неделю, он немного припаркован, но когда он нам нужен, он там и делает то, что мне нужно, а затем снова припарковывается. Мы только пропашные культуры сорго, мы переходим на режим «нулевой обработки почвы», но по-прежнему нуждаемся в тракторах, чтобы тянуть сеялки с нулевой обработкой почвы, мы никак не могли бы вручную сажать семена сорго на 5 акрах каждые 4-6 дюймов при 36-дюймовом ряду. ширины и для перехода на систему нулевой обработки почвы, вам все равно нужно подготовить почву для этого. Когда я не использую massey для себя, я — местный парень, которого все зовут, чтобы он работал на тракторе, поэтому всего за одно лето massey окупился, и его орудия, а также предоставили нам приличную небольшую дополнительную плату. доход, в котором отчаянно нуждается каждый, кто начинает заниматься сельским хозяйством.Я предполагаю, что мы большая редкость на этих форумах, хотя большинству из вас, вероятно, не «нужен» трактор, особенно большой. Здесь вам действительно нужно просто сесть и подумать, что именно будет делать трактор. Можете ли вы за дополнительную плату работать на тракторе в вашем районе? Эти ответы помогут принять решение за вас. Если вы думаете, что вам нужен трактор для обработки сада площадью 1/2 акра дважды в год, возможно, вам будет лучше с действительно хорошим культиватором и оставить все как есть. Есть скрытые затраты на владение трактором. Во-первых, как вы собираетесь перемещать его из точки а в точку б? Если вы хотите выполнить дополнительную работу, чтобы компенсировать затраты, вам понадобится грузовик и прицеп, способный его буксировать.Гидравлическая жидкость ОЧЕНЬ дорогая, если у вашего трактора есть утечки, это деньги и выбросы загрязняющих веществ на землю. Тракторные шины дорогие, диски смешные. Обода тракторов имеют тенденцию ржаветь, если они старые, необходимость замены 4 шин и дисков может стоить дороже, чем весь трактор.

Наконец, мы получили наши тракторы по смехотворным ценам, 1300 долларов за Kubota, это 18 лошадиных сил, но поскольку это дизель, 18 лошадиных сил МНОЖЕСТВО почти для всего, кроме пахоты, и единственная причина, по которой он не будет пахать, — это тяга и вес. не конкретно недостаток мощности.Massey обошелся нам в 2500 долларов. Оба этих трактора — старые тракторы, но если вы разбираетесь в машинах и не торопитесь, вы можете найти очень хорошие предложения, но вы должны быть уверены, что знаете, что покупаете, и что вы можете сами исправить то, что ломается. Ремонтные мастерские тракторов обычно берут около 150 долларов в час, что может быстро стать дорогим.

Кто-то упомянул, что вы можете справиться с увеличением производства, которое может обеспечить трактор. Это очень хороший момент. Предположим, вы хотите, чтобы трактор открыл новые земли и превратил ваш большой сад в настоящее небольшое фермерское хозяйство.Это вызовет спиральный эффект? Это означает, что вы покупаете трактор для увеличения выпуска продукции. Повышенная производительность означает, что вам необходимо улучшить складские и перерабатывающие мощности. Возможность производить и обрабатывать больше «х» означает, что теперь вам нужен большой грузовик для перевозки всей этой продукции. Вся дополнительная продукция означает, что теперь вам нужно нанять помощников для сбора урожая и обработки … Будет ли вам лучше? Или ваш большой сад приносил такой же конечный доход. Я думаю, что именно здесь многие фермеры запутались, они залезут в долги, чтобы расширить свои операции, но, несмотря на то, что они производят больше продукции, их чистая прибыль такая же, и они не могут позволить себе весь новый долг….

В любом случае, в этом вопросе много переменных, это просто мой личный опыт, и я надеюсь, что они кому-то помогут!

Как сделать мотоблок из муравейника. Фирменный и самодельный мотоблок «Муравей». Как сделать самодельный мотоблок с муравьиной коробкой передач

.

Для сборки мотоблока из мотоцикла ИЖ, Восток или Урал потребуется подготовить чертежи будущего агрегата. Указываем на них размеры конструкции.Любые самоделки из мотоцикла производятся при условии минимальных затрат на тюнинг единиц мототехники. Это требует определенного опыта и знаний в этой области.

Чтобы сделать самодельный мотоблок из мотоцикла любой модели, рекомендуется разработать многоступенчатую трансмиссию. Такая коробка передач увеличит передаточное число, тягу и крутящий момент. Основной конструктивный элемент — редуктор с переходником.

Механизм стягивания цепей крепится к ползунам шпильками.Последние детали можно сделать из стального уголка. Их легко перемещать, что позволяет ослабить или натянуть приводную цепь … Для этого проделайте в ползунах пазы.

Самодельный мотоблок сложнее оснастить главным редуктором. Для его сборки используются стальные пластины. К задней части коробки передач приварен кронштейн, что позволяет оборудовать минитрактор с двигателем мотоцикла любым навесным оборудованием для сельхозтехники (плуг, культиватор). Шестерня снимается с сельскохозяйственной машины.

Для культиваторов требуется блокировка колес. Для этого следует проткнуть цилиндрическую шейку правой полуось. На другом конце обрезается нить. Рабочие колеса демонтированы с электромобиля. В ободе каждого диска вырезаем по 16 канавок. Вваренные в конструкцию плиты служат основанием для проушин. К ним привариваются перемычки. Самодельный мотоблок управляется двумя тягами от косилки. Производительность полученного оборудования 3-5 соток в час. Обычная почва обрабатывается на второй передаче, а тяжелая — на первой.

Простая техника

Для сборки мотоблока для вспашки обыкновенной почвы своими руками воспользуйтесь двигателем от мопеда «Карпаты». Для увеличения мощности силового агрегата рекомендуется оборудовать оборудование дополнительным валом. Более мощную технику можно сделать из мотоцикла Восход, Муравей, Минск.

Самодельный мотоблок, оснащенный двигателем от мотоцикла «Восход», имеет мощность 13,5 л.с. Демонтировано зажигание от скутера Вятка-Электрон.Для поддержания нормальной работы мотора установлено принудительное охлаждение. Для этого используем приточный вентилятор. В качестве основы под раму используется демонтированный с ЗИЛ-130 корпус КПП. К этой конструкции привариваем подкосы подрамника силового агрегата. Сама ствольная коробка урезана на 243 мм. Устанавливаем на подрамник карбюратор и бензобак.

Для сборки приводного вала используйте шлицевые валы следующих узлов:

  • КПП от ЗИЛ-130;
  • раздаточная коробка от ГАЗ-66.

Картер закреплен на картере коробки передач, в котором вырезаем окно для фиксации шестерен. Следующий этап — изготовление колес. Специалисты рекомендуют приваривать стальные колеса. К диску привариваем обод, к которому приварены проушины (16 штук).

Для изготовления рычагов управления автотранспортными средствами мы используем стальную трубу. Вверху соединяем рычаги поперечиной, а внизу привариваем фланцы. Для переключения передач понадобится кривошип. Его можно установить на левый рычаг.

Для навесного оборудования к мотоблоку с двигателем мотоцикла выполнены узлы подвески и регулировки. Кронштейн используется для крепления первого элемента. Недостаток самодельной сельхозтехники — отсутствие дифференциала. Чтобы развернуться, потребуются дополнительные усилия. Но у такого конструктивного решения есть свой плюс — движение транспорта без регулировки водителем.

Охлаждение силового агрегата

Перед тем, как сделать минитрактор с двигателем от мотоцикла Урал, готовится схема системы принудительного охлаждения.Без него мотор перегреется. Специалисты не рекомендуют оснащать систему жидкостного охлаждения.

Принцип такой системы можно позаимствовать у автомобилей (передача усилия от коленчатого вала на вентилятор). Обрежьте резьбу на конце шкива. Для крепления к коленвалу понадобится винт М7. Приточный вентилятор снабжен 4-мя лопастями, вырезанными из листовой стали. Вал вентилятора доступен в исполнении с ведомым шкивом.

Подшипник вала установлен в корпусе. Для изготовления защитного кольца используем стальной лист толщиной 3 мм.Корпус с подшипниками установлен на 4-х стальных спицах по центру. Для крепления кольца к мотору вам понадобятся 3 скобы. Крышка направляющей изготовлена ​​из дюралюминия. Эта деталь уменьшает рассеивание воздушного потока от вентилятора.

Самодельный минитрактор укомплектован коробкой передач от Победы, мостом от Москвича 408. Колеса снимаются с УАЗа, а колеса снимаются с Volvo. Чтобы изменить направление вращения, поверните редуктор на мосту на 180º. С помощью цепей можно получить компактную мини-технику (по длине как «Урал»).

Для сбора тяжелого мотоблока используется двигатель от мотоцикла ИЖ. Так как скорость движения оборудования при работе невысока, поэтому в системе установлено принудительное охлаждение … Для этого используется электровентилятор или устройство с приводом. Для направления потока воздушных масс к рабочему цилиндру силового агрегата установлена ​​защитная крышка.

№

С помощью самодельного мотоблока от мотоцикла ИЖ можно обрабатывать землю большой площади.


К сожалению, приходится признать, что готовые культиваторы и мотоблоки, представленные в наших магазинах, не рассчитаны на особо высокую производительность — для дачи от 6 соток.

Есть и более приличные промышленные, но цены кусаются. А как быть тем, у кого почти 20 соток? Идея сделать такой мотоблок самому пришла неожиданно, и не мне, а соседу — художнику. Он это придумал, а я уже доработал.

Как сделать мотоблок своими руками

Работа началась с «Муравья», а точнее двигателя от скутера Т-200. Сначала мы перебираем. Затем делаем каркас — свариваем железный лист толщиной 4 мм с трубами диаметром 4 см. Рама жестко закреплена на двигателе тремя опорами.


Следующим этапом сборки была установка карбюратора, магнето, воздушного фильтра, глушителя. Чтобы уберечь двигатель от перегрева, пришлось придумать сверху крышку принудительного охлаждения.

Цепной привод выполнен в виде привода от двигателя к валам с фланцами (от обычного комбайна). Важным моментом является то, что частота вращения валов может быть отличной при правильном подборе шестерен, но все же нужно тщательно рассчитывать размер нижнего регистра на раме. Если увлечься одной частотой, рамка просто выйдет за верх и не коснется земли. Передаточное число мотор-редуктор 4: 1, мотор-редуктор 2,5: 1

Все внутри необходимо смазать маслом — для этого сделаны сливной и заливной люки.


В качестве руля — обычная металлическая труба (для регулировки высоты можно взять телескопическую трубу от старого пылесоса). Агрегат работает на первой передаче, хотя коробки передач уже три. Заслонка карбюратора управляется вручную. Перед мотоблоком стоит колесо, от его установки зависит, насколько глубоко нужно вспахать почву, и управлять им не особо сложно. Вес конструкции оказался приличным — чуть менее 90 кг.

Форсунки изготовил из уголка и патрубков, на валу фиксируются шпонкой в ​​пазу так, чтобы не было осевого перемещения, зажимаем болтом. Ширина захвата -1м. 20см.


По результатам испытаний выяснилось, что двигатель достойно выдерживает проход по целине, можно штыком лопаты вспахать поле, пройдя поле 2-3 раза, на предварительно обработанном грунте , второй проход не требуется. Из-за большого веса он не очень маневренный, но отлично работает в саду, где нет кустов. Когда самодельный мотоблок нужно переместить, я вставляю колеса, которые крепятся сквозными болтами.

Для этого же агрегата я планировал сделать специальную опору кузова для перевозки в кузове, также планирую уменьшить размер колес и сделать плуги, мотокультиватор и картофелекопалку.

Самостоятельное изготовление мотоблока с двигателем от «Вятка» мотороллера осуществляется по традиционной типовой схеме:

Шасси двухколесное;

Двигатель.

Дополнительные дополнительные детали, которые также могут быть прикреплены к транспортному средству:

Косилка;

Важными элементами и узлами, необходимыми для изготовления мотоблока прямого действия, являются:

Двигатель;

Сиденье;

Электрооборудование прочее (см.).

Самодельный мотоблок с мотороллерным двигателем «Вятка» или «Муравей»

На мотоблоке установлена ​​трансмиссия с механической цепной передачей.Имеет цепь, две канонические шестерни и две звездочки.

Усложнять конструктивную часть не стоит, так как этот момент может существенно затруднить свободное маневрирование. Вся конструкция должна использовать две обгонные муфты, которые позволяют основным колесам буксовать.

Силовой агрегат мотоблока представляет собой раму, в которой установлена ​​специальная поперечина с двумя просверленными отверстиями диаметром 14,2 миллиметра и парой отверстий по 12.2 миллиметра. Во внутреннюю часть рамы обязательно установить два болта с номером M12. Благодаря рассматриваемому подходу появляется возможность беспрепятственно соединять шарнирный узел грузовой тележки с насадками к сельхозтехнике. Держатель держателя встроен в левую часть поперечины. В нем просверливается вырез под корпус редуктора.

Перед балкой необходимо установить кронштейн-опору с сошкой.

Основная опорная плита крепится с правой стороны.Именно она держит прямую коробку передач. Для каркаса стоит использовать пластину размерами 280 * 20 * 8 мм. В середине указанной пластины находится специальный зажим, который фиксирует двигатель.

Передняя часть плиты удерживает вертикальную штангу. К этому стержню необходимо приварить кронштейн. В цепи, приводимой в движение выходным валом звездочки, создается основной крутящий момент.

Двигатель и коробка передач самодельного мотоблока

В собранном состоянии мотоблок имеет довольно компактные размеры.Чтобы еще больше уменьшить габаритные размеры, можно заменить детали на созданный своими руками из двигателя глушитель. По сути он похож на заводские детали. Для его изготовления необходимо использовать детали глушителя от транспорта «Вятка». Важно отметить, что глушитель находится в отверстии выпускного цилиндра.

Двигатель запускается кикстартером. Каждая передача переключается специальным рычагом, установленным на коробке с секторами. Ручки управления с насадками удерживают рычаги дроссельной заслонки и сцепления.Для установки обгонных муфт необходимо удлинить вал шестерни примерно на 170 миллиметров. К концу левого вала прикреплена ведомая звездочка.

В момент вращения вала муфта активно воздействует на ролик, а также заставляет его двигаться. При повороте мотоблока колесо с большим радиусом начинает двигаться намного быстрее, чем сам прямой вал. Именно благодаря рассматриваемым факторам во время поворота нет громких и звонких щелчков.

Для обслуживания навесного оборудования используются культиваторные агрегаты. Их приваривают к швеллерам стыками. Однако перед этим процессом их необходимо укоротить. К мотоблоку прикреплены продольные отверстия.

Крепление навесного оборудования мотоблока от мотороллера

Удерживающие скобы для стопорных винтов и сельскохозяйственного оборудования встраиваются в концы стержней. К верхней части канала прикреплены специальные ручки управления с трубками.Их следует расплющить с двух сторон. Для правильной установки рычага с рулем необходимо просверлить определенные отверстия. Вал рулевого управления мотороллера позволяет правильно изготавливать шарнирные узлы.

Обязательно помните, что вал необходимо укоротить примерно до 460 миллиметров. Снизу приварена шарнирная вилка. Крестовина крепится к металлической пластине. Длина этих элементов не должна превышать 13,5 сантиметра. В нижней части пластины аккуратно скошены и впоследствии приварены к тому же каналу.Продольные отверстия позволят плотно прикрепить к раме мотоблока. Узлы необходимо смазать специальным веществом, то есть масленкой.

Рама «Вятка» идеально подходит для рамы тележки. К нему нужно приварить уголки 35 * 35 миллиметров. Таким же образом необходимо усилить свободные окончания. Полудюймовая труба позволит соединить между собой вилки. Туда же приваривается П-образный подрамник. Важно отметить, что он изготавливается из уголков размером 35 * 35 миллиметров.Корпус может быть установлен путем приварки шарнирных втулок.

По своей сути мотоблок очень прост в эксплуатации и перевозит на нем необходимый груз. Универсальное сиденье считается особым удобством для водителя. Также есть специальный ящик с инструментами.

Мотоблоки имеют свои особенности. Основные из них:

Ширина 670 мм;

Длина 900 мм;

Высота 900 мм;

Общий вес 65 килограмм;

Наибольшая скорость равна 18 километрам в час;

Длина транспорта с тележкой 1580 миллиметров;

Ширина колеи 550 миллиметров;

Ширина колеи с прицепной тележкой составляет 750 миллиметров.

Мотоблоки из мотороллера Муравей своими руками видео

Я так понимаю, что оба мотоблока китайские.

Просто ограниченный бюджет

Эдвард Лучше GT 700, он быстрее и мощнее

Артур Лучше мотоблок — культиватор Патриот Чикаго Саша, дешевле, но не хуже.
Если я выберу из представленных вами, то мой выбор — прораб.

Теги: Как, сделать, мотоблок, из, муравья, видео

самодельный мотоблок от ДВС Т-200 (Муравей) пашем

как сделать мотоблок? как сделать мотоблок из муравейника? | Автор темы: Вячеслав

Я так понимаю, что оба мотоблока китайские. Бюджет ограничен

Игорь «Моделист-конструктор»

Антон Тут нужны руки и голова … все остальное не имеет значения.

Самодельный мотоблок с двигателем мотоцикла, видео …

Перейти к Как сделать мотоблок своими руками из двигателя … — Схема создания этого мотоблока идеально подходит для Двигатели Восход, Минск, Муравей. Лучше всех себя … Смастерить мотоблок …

Как самому сделать минитрактор из мотоблока — Udec

Самодельный минитрактор, описанный ниже, из мотоблока- Задняя часть трактора создана из частей грузового самоката «Муравей» — отлично… Такой минитрактор можно сделать своими руками из металлолома: различные узлы и детали из … Посмотрите видео «Самодельный минитрактор», чтобы наглядно увидеть, как …

Люди, чей бюджет скромен и не дает возможности приобрести брендовые навесы и навесное оборудование, любят придумывать различные самоделки из мотоблока. В базовой конфигурации эта техника имеет ограниченные возможности. Но даже самый простой агрегат — это двигатель внутреннего сгорания, который можно использовать как источник питания для многих мобильных устройств. На базе мотоблока также можно собрать стационарные установки, такие как насосная станция, электрогенератор и мульчер. Подключив к агрегату электродвигатель, можно сделать универсальный деревообрабатывающий станок. Самодельная лесопилка на вашем дворе станет отличным подспорьем в хозяйстве.

Модернизация автомобилей

В случае поломки старого велосипеда, скутера или мотоцикла нельзя сдавать оборудование на металлолом. Также не нужно спешить с покупкой нового мотора.Его можно заменить силовой установкой от легкого мотокультиватора. Есть только одно ограничение: нельзя использовать такую ​​машину на дорогах общего пользования. А вот мотороллер Муравей с двигателем от мотоблока можно использовать на даче для поездок в поле или реку. Двигателя 5-6 л.с. вполне хватило, чтобы разогнать мопед до скорости 50-60 км / ч. Перед установкой двигателя на велосипед необходимо установить на это транспортное средство усиленные колеса, способные выдержать вес до 100 кг.


Для сборки самоката с двигателем от мотоблока вам потребуются следующие инструменты и материалы:

  • сварочный аппарат;
  • болгарка с дисками по металлу;
  • электродрель;
    • Ключ
  • ;
    • Отвертка
  • ;
    • Плоскогубцы
  • ;
  • уровень;
  • молоток;
  • краска.

Чтобы поставить блок питания на Ant, вам необходимо создать для него каркас.



Это делается в следующей последовательности:

  1. Составлены чертежи, произведены точные расчеты конфигурации рамы и точек крепления. Рекомендуется проверить расчеты для мягких алюминиевых полос.
  2. Монтажный кронштейн приварной. Обработана антикоррозийными средствами, просверлены отверстия под болты.
  3. Двигатель аккуратно устанавливается на кронштейн и фиксируется болтами. Проверяется точность позиционирования, и положение корректируется.
  4. Двигатель соединен с ходовой частью с помощью ремня или цепи. Тросы переключения передач и рычаги управления закреплены.
  5. Проверка исправности автомобиля. Созданное самоделие нужно обкатать, чтобы все детали прижились друг к другу. На это нужно потратить 6-8 часов, когда двигатель работает на средних оборотах.

См. «Как правильно пользоваться мотоблоком« Крот »

Если у вас есть опыт обращения с бытовыми инструментами и знания в области электротехники, вы сможете собрать электрический экскаватор своими руками.Для этого потребуются швеллеры, петли, кабели и рабочий электродвигатель. Ковш изготовлен из листовой стали, которую недорого можно приобрести в пунктах приема металлолома.

Трактор от мотоблока

Мало кому понравится процесс многочасовой прогулки по полю за машиной. На удобном стуле, прикрепленном к прицепной тележке, гораздо проще косить, пахать или переваливать почву. Многие фирменные переходники, прицепы и тележки доступны в торговых точках.Но они имеют значительную стоимость, которую многие не могут себе позволить. Сделать мини-трактор из мотоблока Нева можно практически бесплатно, используя подручные инструменты и материалы.


Необходимы следующие приспособления и материалы:

  • дифференциал от легкового автомобиля;
  • колес малолитражки;
  • звездочки и цепи от мотоцикла;
  • Шестигранный прочный стальной профиль;
  • стальные уголки 50 мм;
  • Жесть для изготовления крыльев.

Первая сложность, возникающая при изготовлении трактора своими руками — это высокий центр тяжести. Понизить его невозможно по чисто техническим причинам. Увеличить устойчивость трактора можно только одним способом — расширить его колесную базу … Для этого используется шестигранный профиль, который крепится к ступицам шплинтами. При увеличении колеи до 120 см мотоблок приобретет нормальную устойчивость. Установка дифференциала позволит машине легко поворачиваться.


Мини-трактор собирается в следующей последовательности:

  1. Сварка рамы прицепной части. Закрепить дышло фланцем, проделав в нем отверстия для болтов (соединение должно быть разборным, чтобы можно было транспортировать мотоблок в багажнике или прицепе).
  2. Производство ходовой части. На тележке установлены колеса. Для полного привода на оба моста на полуоси, натяжном механизме и цепях приварены звездочки.
  3. Сборка кузова и сиденья. При необходимости поверх водителя устанавливается навес. Установка и настройка элементов управления.
  4. Электрификация созданной машины. В качестве источника энергии используется тракторный генератор или аккумулятор. Для удобства вождения желательно установить 2 фары — переднюю и заднюю (для заднего хода).

См. «Обзор модельного ряда мотоблоков Agro

»

В ходе ходовых испытаний проверяется стабильность и проходимость самодельного продукта.Если ведущие колеса теряют сцепление с землей, значит, они или корпус мотоблока нагружаются грузами.

Снегоход от мотоблока

Зимой передвигаться по бездорожью становится намного сложнее, а покупка даже подержанного снегохода связана со значительными финансовыми затратами. Решение проблемы — переделать мотоблок в снегоход. Все необходимое для этого можно найти на ближайшей свалке или в пункте приема металлолома.Если их достаточно, приобретаются модульные гусеницы, которые устанавливаются вместо колес на полуоси.

Rural Heritage — Передняя веранда

Rural Heritage — Передняя веранда

Ручной плуг за небольшим трактором

Автор: Tawy в 2005-08-25 17:00:54

Кто-нибудь здесь использовал мотоблок за своим трактором? Если да, то какой совет?

Мы собираемся вспахать сад этой осенью, если это убьет моего мужа, а это, кажется, единственный курорт, который у нас есть сейчас.Я знаю, что могу «спроектировать» способ соединить их вместе, но есть ли какая-то особая техника, которую трактор должен преодолеть при тяге лошадиным плугом?

Ответ Дейла Вагнера на 2005-08-25 19:15:21

Мы использовали шагающий плуг за трактором, чтобы выкладывать оросительные канавы, когда нам нужно было небольшое отклонение. У нас просто была цепочка между ними. Трудно было заставить тракториста ехать туда, куда он должен был.

Ответ от mtlivestock на 2005-08-25 21:23:06

РЖУНИМАГУ! РЖУНИМАГУ! РЖУНИМАГУ!

>>

Итак, подтекст есть.. . Вы не будете пахать, если муж выдержит эту задачу?

Я думаю, вы хотели поставить «даже» в этом предложении, но вы не представляете, насколько мне был нужен этот хороший смех !!! Спасибо.

Ответ Барб Ли на 2005-08-25 23:24:02

У нас есть идеальный маленький плуг с деревянным балочным брусом A2 Oliver без лошади, который тянет его, и мы используем его в саду. Итак, мы тащим его за нашим дизельным трактором Yanmar 18 л.с. Сделайте буксирный крюк, который будет отводить плуг в сторону. Ехать ОЧЕНЬ медленно — 2 мили в час.Один человек водит, один пашет. Не позволяйте водителю оглядываться, иначе вы будете повсюду.

Используйте плуг до того, как культиватор доставит вас в сад по крайней мере за месяц до этого и закопает мусор, чтобы у вас не было больших проблем с сорняками. Хотел бы я пахать «по-настоящему», но маленький плуг, ОЧЕНЬ осторожно и осторожно используемый позади трактора, оказался великолепен.

Барб L.

Ответ Рика NH на 26 августа 2005 г., 08:24:13

Я не специалист по вспашке, но шагающий плуг я тянул с трактором и с передней тележкой.Если плуг правильно отрегулирован на глубину и ширину среза для обрабатываемой почвы, он справится со своей задачей.

Ответ от brosil на 26.08.2005, 09:22:07

Побывав в этом положении с бороздковым плугом, я могу сказать, что он работает, но тракторы, как правило, двигаются быстро, и водители тоже не всегда очень быстро останавливаются. Это выполнимо, но будьте готовы отпустить и уйти с дороги ручек.

Ответ WD на 26 августа 2005 г., 09:24:20

Что это за трактор? Это будет иметь значение.Это также будет иметь значение в том, где вы прицепите трактор, из-за линии тяги через плуг. Я бы сказал, зацепите ваши следы за 3-точечные рычаги трактора и поднимите или опустите их, чтобы плуг работал правильно, если это возможно, и если у вас есть трактор с 3-точечной навеской. Я никогда не пробовал прицеплять шагающий плуг к трактору или сцепному устройству, которое находится довольно низко к земле, поэтому прислушайтесь к моему совету с недоверием.

Ответ RedHorse на 2005-08-26 12:19:36

Когда я был маленьким, мы копали картошку плугом на склоне холма Чаттануги.Его просто цепляли к дышлу. Наш тракторист знал, что делать.

Ответ Тони на 26.08.2005, 14:29:08

Получился маленький JD 4400 (около 30 лошадок, с полным приводом). Я собираюсь использовать пару вилок, чтобы прикрепить плуг к металлическому стержню между трехточечными рычагами. Моя логика заключалась в том, что таким образом я мог лучше регулировать глубину. Работа мужа — не отставать от плуга (правда, его страховка на всякий случай оплачивается).

Я хочу вспахать текущий участок сада, а затем вспахать дерн (в следующем году я хочу сад побольше).Я думала, мы сначала просто разберемся в саду, а если бедный муж все еще с нами, попробуем газон / газон.

Мой любимый отец, кажется, думает, что это мероприятие, на которое стоит продать билеты. И правда ли, что камни выдергивают весь плуг из земли на достаточно высокой скорости, чтобы сломать ребра?

Ответ Рика NH в 2005-08-26 19:45:20

Используйте короткий отрезок цепи от вилки на дышле до крюка на передней части плуга. Вы хотите, чтобы плуг свободно плавал.Пусть муженек встанет на расстоянии вытянутой руки за плугом и осторожно поднимет его за ручки. Начните на низкой передаче. Если плуг отрегулирован правильно, он войдет в землю, достигнет своего уровня и будет тянуть достаточно прямо. Все, что должен сделать муженек, — это внести небольшие поправки влево и вправо.
Скалы могут быть отвратительными. Скажите мужу, чтобы он держался на расстоянии вытянутой руки, не наклонялся и не толкал плуг — направляйте его. Если ему приходится бороться с плугом, регулировка требует точной настройки. (Вверх вниз — влево вправо.)

Ответ Дж.Аллен (27.08.2005, 08:36:17)

Мы использовали Farmall B. Просто зацепили плуг за инструментальную балку с помощью вилки и цепи. Я предполагаю, что ваш John Deere имеет опцию высокого и низкого диапазона. Используйте первую передачу в низком диапазоне, затем двигайтесь как можно медленнее. На самом деле мы использовали поворотный плуг, средний измельчитель для сокращения рядов, сеялку на конной тяге и однорядный культиватор для обработки около пяти акров земли в течение нескольких лет. Уловка состоит в том, чтобы действовать как можно медленнее, чтобы ваша лучшая половина не сломала себе ребра.

Ответ jwaller на 27.08.2005, 09:02:54

Желто-коричневый — если камни только на глубине плуга, он выбьет плуг из земли. Если камни большие и не такие глубокие, как глубина плуга, ручки поднимутся вверх и обязательно отпустите мужа, иначе он поедет на тракторе вместе с вами.

У меня есть мутный плуг, но я на самом деле не использую его, так как проблема с камнями может быть серьезной, если я езжу по плугу. Или лошади капризничают (шершни, камни и т. Д.) И пытаются отступить. Я ищу тракторный плуг с одним нижним тяговым усилием, чтобы тянуть его за переднюю тележку.

Ответ RedHorse на 27 августа 2005 г., 23:52:38

Даже с лошадьми, которые хорошо сломаны, плуг может перекоситься. Я вспахал новую землю и вытащил большинство из них или переехал. Мои лошади никогда не сбивались с пути. Если вам не удастся надавить на ручки, когда вы почувствуете камень, он может отправить вас в полет, если ваш даже сломается. Вы получаете забавные взгляды от лошадей, когда поднимаетесь к их ногам.



PO Box 2067, Сидар-Рапидс, IA 52406-2067
Электронная почта:

Самодельная сельхозтехника своими руками.Самодельная сельхозтехника для фермеров. Как собирают лук в Корее. Складывается в узкую полоску

Минитрактор — незаменимая сельскохозяйственная техника при обработке земли, посеве семян и уборке урожая. Особенно востребована такая техника в деревне, у владельцев больших приусадебных участков. Стоимость заводских минитракторов довольно высока. Даже новые китайские технологии иногда доступны не каждому. Поэтому все больше домашних мастеров стараются изготовить минитрактор своими руками из подручных материалов.

Если вы решили собрать минитрактор своими руками, то в первую очередь нужно выбрать силовой агрегат … Последний часто используется двигатель zID … Это четырехтактный агрегат с объемом 0,52 л. и производительностью 4,5 л / с, что вполне подходит для обработки 2-3 га земли. Двигатель прост в обслуживании, поэтому его часто устанавливают на различную самодельную технику, к тому же легко купить в интернете.

Еще один вариант для самоделок — … Это двухцилиндровый агрегат мощностью около 12 л / с и объемом 0,42 литра. Хотя этот тип моторов уже давно снят с производства, в Интернете существует большое количество предложений о продаже данного агрегата. Приобрести его можно примерно за 5000-8000 рублей.

Часто при изготовлении самодельных тракторов мастера используют моторы от автомобилей. Например, можно найти минитракторы с двигателем от Оки.

Этот двигатель имеет мощность 29.3 л / с и объемом 0,649 л. По сути, это двигатель ВАЗ (ВАЗ 21083), только в облегченном варианте, так как он имеет в 2 раза меньшую массу. Отличительная черта двигателя «Ока» — небольшой расход бензина и высокий КПД.

Более дорогой вариант — двигатель от «Жигулей» … Двигатели линейки автомобилей ВАЗ имеют мощность двигателя 59 л / с (ВАЗ 2101) и выше. Трактор с двигателем ВАЗ — довольно мощный агрегат, способный справиться практически с любыми сельскохозяйственными работами.

Владельцам мотоблока проще всего сделать мини-трактор для дома, так как в этом агрегате уже есть все необходимые блоки управления. Остается сделать подходящую раму и трактор готов.

Из чего сделать раму из

Сборка минитрактора всегда начинается с изготовления рамы. Рама минитрактора играет роль основы, на которой закреплены все узлы и детали этого агрегата.Каркас должен быть достаточно прочным и в то же время не очень тяжелым. Обычно его изготавливают из металлического уголка , профильной трубы или швеллера … Детали соединяются сваркой. Рама может быть цельной или состоящей из двух частей.

Цельная рама самая простая в изготовлении. Достаточно сварить прямоугольник из швеллера или уголка. Размеры рамы рассчитываются исходя из габаритов двигателя, коробки передач и других узлов.

Также среди владельцев приусадебных участков большой популярностью пользуется минитрактор 4х4.Это полноприводные минитракторы с ломающейся рамой … Слово «полный привод» означает, что агрегат приводится в движение обеими осями, передней и задней. Пример такой рамки из канала № 10 показан на следующем фото.

Узел излома рамы чаще всего производится от карданного вала автомобиля, например, от ГАЗ-52.

Главное достоинство самодельного трактора с ломающейся рамой — это небольшой радиус поворота агрегата. Благодаря высокой маневренности поломанный минитрактор успешно используется на небольших участках, где поворот минитрактора с прочной рамой будет затруднен.

Ниже представлены чертежи навесной рамы.

Из чего сделать шасси

Для сборки минитрактора необходимо подготовить его шасси. В него входят колеса, передний и задний мосты, элементы трансмиссии.

При выборе колес для минитрактора следует учитывать цель использования последнего.Если агрегат строится для транспортировки и буксировки грузов, то будет достаточно диска диаметром 16 дюймов. При использовании трактора в поле лучше использовать более массивные колеса с дисками диаметром от 18 до 24 дюймов.

Если ведущий мост в вашем тракторе только задний, то балка передняя изготавливается достаточно просто .


Для изготовления самодельного переднего моста, а также его заднего аналога для полноприводного агрегата потребуется взять 2 одинаковых узла шасси, например, от автомобиля ВАЗ или Москвич, и укоротить их.Как укоротить мост от автомобиля ВАЗ, вы можете узнать из этого видео.

Важно! Мосты должны иметь одинаковые коробки передач с одинаковым передаточным числом. В противном случае передние и задние колеса будут вращаться с разной скоростью при движении трактора.

Поскольку в мосты уже есть встроенный механизм передачи вращательного движения на ось колеса, делать самодельный редуктор не требуется.

Преимущества установки гидравлики

Гидравлика на минитрактор устанавливается для обеспечения работы некоторых его механизмов и облегчения управления этим агрегатом.Агрегат с установленной гидравликой имеет свои преимущества.

  1. Станок становится проще в эксплуатации. Рулевое колесо можно поворачивать одной рукой практически без усилий.
  2. Гидравлика позволяет применять различное навесное оборудование.
  3. Использование гидравлики позволяет модернизировать тормозную систему … Благодаря установленным на агрегате гидроцилиндрам, агрегат затормаживается мгновенно.

Сделать гидравлику на минитрактор можно, если заранее приобрести в магазине готовую систему или использовать запчасти от старой сельхозтехники.

Важно! При установке гидравлики на минитрактор следует учитывать, что часть мощности двигателя уйдет на обслуживание этого агрегата. Поэтому для тракторов с двигателями малой мощности установка гидравлики не принесет никакой пользы.

Для чего нужен ВОМ?

Вал отбора мощности (ВОМ) предназначен для привода различных сельскохозяйственных механизмов, подключенных к минитрактору, например, различных фрез для обработки земли, картофелекопателей, косилок, снегоочистителей и т. Д.

ВОМ может быть как зависимым, так и независимым … В первом случае вал приводится в движение трансмиссией, которая передает вращательное движение на колеса. Как только колеса останавливаются, ВОМ перестает вращаться. Независимый ВОМ получает вращение от коленчатого вала двигателя. Следовательно, чем выше частота вращения двигателя, тем быстрее вращается вал.

Кроме того, существуют тракторы с синхронным ВОМ … Скорость вращения синхронного вала напрямую зависит от передаточного числа движущегося трактора.Синхронизация движения и вращения требуется при работе машины с посевным оборудованием.

Изготовление трехточечной навески

Образец предназначен для присоединения к дополнительному оборудованию трактора. например плуг.

Сцепка должна быть подвижной как в горизонтальной плоскости, так и в вертикальной … В первом случае подвижность помогает уменьшить вылет при повороте. Вертикальное перемещение подвески требуется для опускания оборудования в рабочее состояние или подъема в транспортное положение.

Сцепка для минитрактора изготавливается из различных деталей, снятых со старой сельхозтехники. Описать, как сделать трехточечную заминку в домашних условиях, довольно сложно. Поэтому правильнее будет использовать следующее видео, в котором указаны габариты всех частей устройства.

Выбор и установка тормозов и сцепления

Тормоза должны быть установлены на заднюю колесную пару. Самый простой способ — от автомобиля УАЗ взять готовые блоки … Тормозные колодки должны быть установлены на колесных дисках, а управление доведено до педали или рычага, установленного внутри кабины.

Для установки сцепления на самодельный минитрактор также можно использовать готовый вариант от любого автомобиля. Например, ременная муфта от Москвича или УАЗа.

Блок сцепления прикреплен к коробке передач, также снятой с автомобиля. Как установить сцепление можно увидеть в этом видео.

Установка рулевого управления

Самостоятельно сделать рулевой механизм довольно сложно, да и в принципе нет смысла, так как все детали можно снять с любого автомобиля.

При установке рулевого механизма рулевой вал с редуктором соединяется с рулевыми сошками, имеющимися на поворотных кулаках, установленных на передней балке (изготовление балки обсуждалось выше).

Как сделать кабину для минитрактора

Если в летний период можно работать на минитракторе без кабины, то с наступлением осенне-зимнего периода использование агрегата становится скорее неудобно или даже невозможно.Поэтому мастера стараются собирать тракторы с кабинами, чтобы использовать эту технику круглый год.

Кабина для самодельного оборудования изготавливается из листовой стали по заранее подготовленному чертежу. Расчет можно проводить на основе кабины от трактора МТЗ … На следующем фото представлен чертеж, на основе которого можно сделать кабину самостоятельно.

Совет! Если размеры кабины, указанные на чертеже, не подходят габаритам вашего минитрактора, то их необходимо изменить.Но главное, что нужно учитывать при регулировке размеров, — это размер лобового стекла и высота кабины. Его потолок должен быть на 25 см выше головы человека, сидящего в кабине.

Кабина изготавливается следующим образом.


В общем, чтобы лучше понимать, как делается минитрактор своими руками, можно посмотреть это видео, своеобразный учебник для начинающих.

Нюансы изготовления гусеничного трактора

Самодельные гусеничные минитракторы — техника, главной особенностью которой является высокая маневренность и хорошая маневренность … Также трактор на гусеницах создает минимальное давление на почву, чего нельзя сказать о его колесном аналоге.

Для изготовления минитрактора на гусеничном ходу потребуются следующие элементы конструкции.

  1. Рама. Изготавливается из профильной трубы или швеллера.
  2. Двигатель. Для гусеничного минитрактора лучше использовать дизельный двигатель.
  3. Главный мост. Как и при изготовлении колесного трактора, для гусеничного агрегата можно использовать и готовую ось от старого автомобиля, которую следует укоротить.
  4. Трансмиссия. Идеальным вариантом станет коробка от ГАЗ-53.
  5. Сцепление. Подойдет блок сцепления от ГАЗ-52.
  6. Гусеницы. Их изготавливают из покрышек от колес крупногабаритной техники, например, от трактора.

Для изготовления гусеницы нужно снять с трактора 2 покрышки и отрезать на них боковые части. Эти шины затем надеваются на колеса, установленные на раме, как показано на следующем фото.

Чтобы трактор мог повернуть на , на задней оси должен быть установлен дифференциал, который будет отключать правое или левое колесо от привода.Также каждое колесо должно быть оборудовано отдельным тормозом. Когда вы нажимаете педаль тормоза и переключаете дифференциал, одно колесо ведущей оси останавливается, а противоположное продолжает вращаться. В результате трактор поворачивает в нужном направлении.

В любом частном хозяйстве или фермерском хозяйстве можно найти различное оборудование, которое используется для облегчения труда и повышения его производительности. Мини-техника для приусадебного участка используется для обработки земли, ухода за скотом и птицей.С его помощью перевозят урожай и удобрения.

Не у каждого фермера достаточно финансовых ресурсов для покупки мощной техники. На личном подворье приходится иметь дело с небольшими силами. Правильно подобранная мини-техника способна выполнять широкий спектр сельскохозяйственных работ. Она может быть:

  • переносной;
  • пешеходов;
  • верховая езда;
  • стационарный.

Переносное оборудование включает электроинструмент, который держат руками, подвешивают на плечах или устанавливают на опорных катках.Мощность таких устройств не превышает 3 кВт. Это составляет примерно 4 л.с.

Пешеходное оборудование — мотоблоки, мотокультиваторы, мотокосилки, мотокультиваторы и др. Приводится вручную. Мощность этого типа оборудования может достигать 10 кВт или около 13 л.с.

Мощность приводного оборудования достигает 18 кВт или 22 л.с. В эту группу входят минитракторы тягового класса 0,2 и мотоблоки с прицепной тележкой.

Стационарное оборудование — опрыскиватели, насосные станции и др.Мощность устройства до 10 кВт. Это равняется 13 л.с.

Минитрактор

Основу линейки минитракторов на российском рынке составляет техника белорусских, китайских и южнокорейских производителей. Небольшую его часть составляют европейские, американские и японские бренды. Последние виды техники не получили широкой популярности у российских аграриев из-за сложности и дороговизны обслуживания.

Отечественные производители представлены на рынке минитракторов техникой, которая представляет собой крупноузловую сборку известных торговых марок.Большинство минитракторов российские аграрии покупают китайского производства. За последние годы качество их сборки значительно улучшилось. Для них в стране создана хорошая техническая база, где проводится ремонт и обслуживание.

Правила выбора минитрактора

При выборе любого типа оборудования каждый покупатель руководствуется своими финансовыми возможностями. Они определяют пределы возможностей, в которых выбирают подходящий минитрактор. Есть ряд критериев, которые помогут сделать правильный выбор.Важно выбрать для себя лучший вариант и не переплачивать за него.

Перед покупкой минитрактора определяется перечень работ, на которых его планируется использовать. Это помогает определить необходимую мощность техники. Бюджетные минитракторы мощностью 16-20 л.с. справятся с обработкой небольших участков земли. Другие параметры, которые следует учитывать при покупке:

  • тип и расход топлива;
  • тип привода;
  • частота вращения вала.

Только полный привод позволяет мини-трактору свободно перемещаться по полям. Чем тяжелее техника, тем она стабильнее. Обязательное условие покупки — тест-драйв. Техника должна быть простой в использовании. Все современные модели минитракторов имеют рулевое управление. Люди, умеющие водить автомобили, легко осваивают эту технику.

Каждый минитрактор имеет специальные приспособления для навесного оборудования. Лучше покупать в комплекте с базовым оборудованием.Это позволит избежать дальнейших проблем с соединением разных узлов. Покупать минитрактор нужно у проверенных производителей.

Какой минитрактор лучше купить: характеристики, возможности

При покупке минитрактора никогда не будет лишним консультация специалиста или отзывы других покупателей.

Табл. Самые продаваемые минитракторы в России

Модель минитрактора Технические характеристики Характеристики:

 Мощность дизельного двигателя 22 л.с.Максимальная скорость 27.35 км / ч. Емкость топливного бака 8 л. Трансмиссия заднего привода. Радиус поворота передних колес — 3,9 м. Коробка передач — 6 передач. Двигатель запускается электростартером. Масса без навесного оборудования 960 кг. Минитрактор собран в России из неродных запчастей. Это не снижает степень надежности его работы.

 Мощность дизельного двигателя 24 л.с. Масса без навесного оборудования 1040 кг. Трансмиссия заднего привода. КПП имеет 8 ступеней.Запуск двигателя электростартером Минитрактор без закрытой кабины. Полная китайская сборка.

 Емкость топливного бака 6 л. Мощность дизельного двигателя 22 л.с.Передача заднего привода. КПП — 6 ступеней. Минитрактор собирается в России по китайской лицензии.

Мотокультиваторы и мотоблоки

Мотокультиваторы и мотоблоки имеют много общего.Их главное отличие — мощность. В мотоблоках он намного выше. Оборудование может работать на электричестве и жидком топливе. Основное его предназначение — обработка земли. Фаворитами продаж в России являются модели немецких производителей. За ними следуют японские и американские бренды в этом сегменте сельхозтехники.

В отличие от минитракторов мотоблоки и мотокультиваторы относительно легкие. Выбирая автомобили этого класса, обратите внимание на тип их двигателя.Для обработки земельных участков, удаленных от источника электроэнергии, подойдет техника, работающая на бензине или дизельном топливе. Возделывать землю возле дома можно на мотокультиваторе и мотоблоках, работающих от электричества.

При покупке мотоблоков нужно обращать внимание на их мощность и вес. Производимое оборудование делится на 3 класса, каждый из которых рассчитан на определенные условия работы:


Сельхозтехника своими руками

В любом хозяйстве всегда есть под рукой материал, подходящий для изготовления сельхозтехники.Инженерные знания и дизайнерские навыки всегда найдут применение в подсобном хозяйстве. Например, они помогут превратить мотоблок в минитрактор.

Пошаговая инструкция по переоборудованию мотоблока в минитрактор

Большой недостаток мотоблоков — ручная тяга. Это компенсируется ценами ниже, чем стоимость минитракторов. Умелые руки в короткие сроки способны с минимальными затратами превратить мотоблок в минитрактор.Процесс переделки мотоблока начинается с составления расчетов и строительных чертежей. При отсутствии опыта дизайнерской деятельности лучше использовать чужие разработки.

Шаг 1. Рама и кузов минитрактора свариваются из металлических листов, профилированных труб и уголка. Их массу следует рассчитывать с учетом мощности двигателя. Если в конструкции используется мотоблок с мощным агрегатом, то в его устройстве можно использовать автомобильные прицепы.Двухколесные тележки лучше всего подходят для адаптации мотоблока к минитрактору.

При изготовлении каркаса необходимо предусмотреть устройство крепежа подвесного оборудования. По контуру рамы проделываются специальные отверстия для будущей установки элементов кабины и кузова.

Шаг 2. Подбирают комплектующие для подготовленного каркаса будущего минитрактора. Для этих целей автомобилисты могут найти в гараже много полезных вещей.От автомобиля ВАЗ можно снять педальные блоки управления и барабанный тормоз ведущих колес. За копейки нужные детали можно найти при разборке автомобиля.

Шаг 3. Установка перемычек
Узлы собираются из различных элементов. Вы можете взять их из старых легковых автомобилей или сельхозтехники. Мосты самостоятельно изготавливаются из:


Задний мост можно использовать от старого УАЗа. Его придется немного укоротить. Короткие полуоси подходят для укороченного варианта задней оси.

Шаг 4. Установка колес

Выбирая колеса для минитрактора, нужно учитывать тот факт, что они напрямую влияют на управляемость техники. Слишком большие колеса при прохождении поворотов вынуждают водителя прикладывать большие усилия для контроля техники. Маленькие колеса зарывают трактор в землю. Оптимальный размер колес для передней оси — 12-14 дюймов.

Шины минитрактора должны быть оснащены грунтозацепами. Они значительно увеличивают маневренность машины.

Шаг 5. Установка системы управления и сиденья водителя

Системы управления начинают делать после установки шасси. Колесо в последовательности установки следует за установкой водительского сиденья. Регулирует высоту руля. Он не должен стеснять водителя при управлении техникой.

Шаг 6. Установка двигателя и кузова

Установка двигателя и отладка его работы — завершающие этапы сборки минитрактора.Монтаж двигателя начинается после того, как на нем собрано шасси … Агрегат устанавливается на специальной плите. В нем должны быть прорези для крепления. После установки двигателя устанавливается электрическая схема и подключаются рулевое управление и панель приборов.

На завершающем этапе переделки мотоблока в минитрактор выполняется обшивка кабины.

Видео — Переделка мотоблока в минитрактор

Из чего можно сделать систему полива для сада

Полив растений в саду можно отнести к трудоемким.На это придется потратить много времени и физических усилий. Вы можете облегчить себе уход за садом, сделав систему полива из подручных материалов. Конструкция системы зависит от источника воды. Это может быть:


Забор воды из скважины, естественных водоемов и водоемов осуществляется насосом. Оптимальный насос для дачи — «Малыш». Его:


В саду проложены шланги с отверстиями для капельного полива растений. Вода из них должна попадать под корень растения.При заборе воды для полива из водопровода шланги подключаются к крану. Если используется насос, шланги подсоединяются к его выходному патрубку.

Среди преимуществ капельного орошения:

  • экономия расхода воды;
  • механизация ручного труда.

Подробнее об изготовлении оборудования для полива огорода можно прочитать в.

Почему старая стиральная машина может пригодиться в подсобном хозяйстве

Никогда не нужно спешить выбрасывать старую стиральную машину.Его можно использовать для изготовления различных принадлежностей для подсобного хозяйства. Например, приспособьте его для мытья овощей. Для этого машину устанавливают над дренажной системой. Он действует как местная канализация. Овощи загружаются в бельевой люк. Вода в машину подается по переносному шлангу. Сточные воды слить самотеком в канализацию. Эта система мойки овощей работает как дуршлаг.

Из старой стиральной машины можно сделать оригинальную клумбу, мангал или коптильню.Барабан и электродвигатель используются для изготовления измельчителя травы, измельчителя зерна и других принадлежностей.

Круглый от болгарки

Самый простой способ превратить болгарку в пилу — заменить стандартный диск на специальный по дереву. У такого устройства ограниченный диапазон действия. Он может разрезать рейки или тонкие бруски. На болгарку надевается защитный кожух. Ручка сделана продолжением корпуса.

Для торцовки пиломатериалов требуется торцовочная пила. Сделать его можно из болгарки, закрепив инструмент на поворотной планке.Дисковая пила используется для резки большого количества пиломатериалов. С его помощью можно разрезать доску или брус любого размера. Изготовление циркулярной пилы требует определенных знаний. Пильный диск на циркулярной пиле закреплен на столе, установленном на раме. Для его изготовления используется уголок 50 * 50.

Пильный стол изготавливается из фанеры или доски. Кнопка управления и переключатель расположены сбоку. Разобраться, как сделать круговой из болгарки, можно по видео.

Видео — Как сделать круговой из болгарки

Самоделки для дачи

Фантазия дачников не знает границ.Из подручных материалов делают разнообразные приспособления, облегчающие их работу в поле, огороде или огороде.

Для длительного хранения корнеплодов необходимо соблюдение определенных условий хранения. После выкопки картофель перебирают, очищают от грязи и сушат от лишней влаги. Клубни лучше хранить в ящиках. В такой емкости происходит естественная вентиляция картофеля, что значительно снижает процент загнивания.

Для изготовления короба используют рейки 15 * 20, брус 40 * 40 или 50 * 50, фанеру толщиной 8-10 мм.

Пресс для измельчения винограда

Пресс можно сделать самому из бочки, фильтрующей сетки и винтового механизма. Можно заменить ствол на сетчатый цилиндр, на винтовой механизм с обычным домкратом. При использовании ствола его бока расширяются за счет прорезей, которые сделаны между боковыми направляющими. Ширина щели 2-3 мм. Ствол установлен на раме, изготовленной из специально сваренного для него металлического профиля. Виноград помещают в бочку, которая закрывается крышкой, диаметр которой соответствует внутреннему размеру емкости.

Давление на крышку осуществляется с помощью винтового механизма или домкрата. Под его воздействием виноград дает сок, который через щели вытекает из бочки. Для его сбора под днищем бочки установлен поддон.

В частных домах часто используется самодельная сельхозтехника. Собираются такие конструкции по чертежам разных мастеров и даже по заводским проектам, но редко такое оборудование служит долго и выполняет все необходимые задачи.Возможно, для приусадебного участка или небольшого огорода такой вариант станет удачным решением. Но практика показывает, что промышленному предприятию целесообразнее закупить новое производственное оборудование.

Производство, настройка и эксплуатация самодельной сельхозтехники

Для производства любой сельхозтехники необходимы профессиональные чертежи и чертежи. Также мастеру необходимо обзавестись качественным металлом, сварочным аппаратом и дорогостоящим инструментом для сборки конструкции.На заводе оборудование защищено от коррозии и быстрого износа, что также необходимо при ручной сборке.

Процесс создания навесного самодельного оборудования достаточно сложен:

  • изготовление и испытание оборудования в соответствии с нормами и требованиями области применения;
  • установка навесного оборудования на трактор, мотоблок или другую спецтехнику, выполняющую работы;
  • постановка задач, которые необходимо выполнить — это может быть вспашка почвы, разбрасывание удобрений или семян, сбор урожая;
  • Постоянный мониторинг устройства, внесение изменений в настройки в процессе выполнения работ.

Настроить самодельную сельхозтехнику для безупречного выполнения работы практически невозможно. Заводские устройства часто поставляются готовыми к работе, а кустарное оборудование требует постоянного контроля результатов действий. И это основная проблема — функциональность и производительность таких продуктов иногда стремится к нулю.

Основные проблемы при использовании кустарного оборудования

Обработка и уборка земли — сложные технологические процессы, требующие профессионального подхода.Сегодня недопустимо терять даже 10% урожая из-за некачественной лесозаготовительной продукции, так как экономический эффект от автоматизации будет незначительным. Собранная в домашних условиях сельхозтехника может продемонстрировать в своей работе следующие неприятные стороны:

  • низкая функциональность, возможность выполнять только одну конкретную задачу с определенной культурой;
  • сложная установка на трактор или мотоблок, риски разрушения самодельного соединительного элемента при эксплуатации;
  • снижение эффективности сбора урожая или посадки сельскохозяйственных культур, обработки земли или внесения удобрений в почву;
  • Заметно снижение продуктивности земельного участка после такой обработки, снижение рентабельности хозяйства.

Специфика сельской жизни требует наличия определенных средств малой механизации, помощи дачнику в его повседневной работе. Особенно это касается фермеров, у которых достаточно большие владения, обработка которых вручную просто невозможна.

Однако не у всех хватает средств, чтобы купить в магазине готовый минитрактор, ведь его стоимость может быть действительно внушительной.

В таких случаях самодельных минитракторов, сельских умельцев становятся все более актуальными и достойными внимания.Это полностью оправдано, ведь такой подход к делу позволяет существенно сэкономить на покупке самого агрегата, что является основной причиной таких самоделок.

Это также может быть интересно, потому что сам процесс сборки может быть довольно увлекательным особенно для тех, кто неравнодушен к технологиям.

Подробнее о самодельном минитракторе смотрите в видео:

Самодельный минитрактор, видеороликов о которых вы можете свободно найти в Интернете бесплатно, имеют аналогичные технические данные, а также эксплуатационные характеристики, — как покупные варианты, например минитракторы, изготовленные.

Конечно, они будут отличаться мощностью используемого двигателя, но сама специфика выполняемых ими работ будет схожей. В принципе, идея сборки самодельного агрегата заключалась в выполнении того перечня сельскохозяйственных работ, типичного для минитрактора.

Наверное, основное его предназначение — непосредственная работа «в поле». Речь идет о вспашке земельных владений, удалении сорняков, чтобы обработанная почва была пригодна для последующего посева на ней картофеля и других овощей и зерновых культур.

Это первостепенная задача для любого минитрактора, не важно, куплен ли он в магазине или сделан своими руками.

Кроме того, самодельный минитрактор можно использовать для следующих целей:

  • перевозки различных грузов;
  • уборка строительных и бытовых отходов;
  • очистка прилегающих территорий от снежных масс;
  • для скашивания травы с целью последующей заготовки сена для скота.

Понятно, что такая работа будет невозможна без использования дополнительного навесного оборудования и прицепной техники, агрегатируется с минитрактором. Такие устройства можно приобрести прямо в специализированном магазине, а можно спроектировать самостоятельно.

К счастью, в Интернете полно всевозможных чертежей с указанием точных размеров и параметров, чего вполне хватит любому сельскому мастеру.

В основном самоделки используются в основном на бытовом уровне , что и понятно, ведь крупные хозяйства и агропромышленные комплексы имеют возможность закупить более одного минитрактора, поэтому им не нужно прибегать к самостоятельной сборка этих агрегатов.

Но это не значит, что самодельные минитракторы будут сильно уступать по характеристикам покупным вариантам. Если это все же так, то это отставание не критично, но на бытовом уровне его и не замечают вообще.

Устройство

Такие самоделки на даче, например, минитрактор, отличаются довольно простым конструктивным устройством, что дает определенные преимущества тому, кто будет осуществлять процесс сборки.

В связи с тем, что самодельные агрегаты выполнены по образу и подобию своих магазинных «собратьев», их конструкция во многом будет похожа.

Условно самодельный минитрактор можно разделить на несколько рабочих узлов :

  • … Это, пожалуй, самая важная часть устройства минитрактора, ведь от прочности рамы будет зависеть устойчивость и работоспособность всего агрегата.
  • Трансмиссия. Это устройство можно взять из старых советских автомобилей, которые вполне подходят для этих целей.
  • Редуктор .
  • Колесная база. Для этой цели можно использовать колеса от старой техники — тех же отечественных автомобилей.
  • Силовой агрегат … В самодельном минитракторе в качестве основной движущей силы можно использовать мотоблок. Поэтому двигатель будет использоваться так же, как на мотоблоке, но это не строгая рекомендация.
  • Для этих целей можно использовать другой двигатель, желательно дизельный, с приличной мощностью (не менее 9 л.с.).
  • Рулевое управление.
  • Прочие компоненты. Сюда входят сцепление, водительское сиденье и т. Д.

Как мы видим, большая часть компонентов будет заимствована из старого, устаревшего оборудования, поэтому производственные затраты минимальны. Единственное потребуется немного поработать со сваркой рамы и настройкой органов управления, но для сельского умельца это привычное дело, не доставляющее особых проблем.

Как это сделать

Пожалуй, самый интересный вариант самостоятельной сборки — минитрактор перелом 4х4 самодельный,

, который изготавливается на базе мотоблока . В целом это довольно распространенный способ сборки минитрактора, который доказывает свою эффективность и экономичность при эксплуатации.

Внешне такая конструкция выглядит довольно громоздкой, но внутреннее наполнение полностью пропорционально, т.е. каждая деталь находится на своем месте, точно подогнана под размеры и параметры. Учитывать конструктивные особенности подробнее:

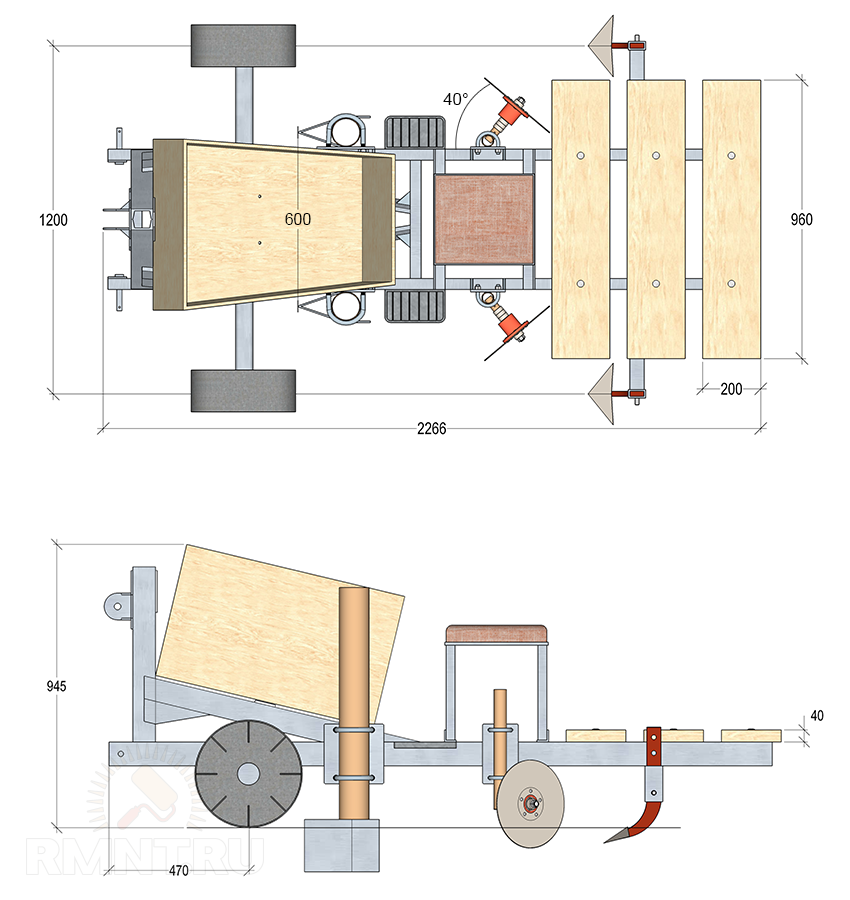

Чертеж 1

Фото чертежи узлов

    • Конструкция рамы будет состоять из двух частей — лонжерона и траверсы … Лонжероны состоят из трех компонентов. Лицевая часть будет выполнена из швеллера №10, последний — из стальной трубы с размерами 8х8 см.
    • Задняя траверса будет выполнена из канала № 16 , , а передняя — из канала № 12. Поперечины изготовлены аналогично. В принципе, все самодельные полноприводные минитракторы имеют схожую конструкцию рамы, с такими же техническими параметрами.

  • В качестве двигателя практически можно использовать любой силовой агрегат , мощности которого хватит для проведения сельскохозяйственных работ.Идеальным вариантом в этом случае будет использование 4-х тактного дизеля с водяным охлаждением.
  • Коробка передач и раздаточная коробка Карданный вал можно взять от автомобиля ГАЗ-53 … Сцепление подойдет от ГАЗ-52.
  • При соединении сцепления и двигателя могут возникнуть определенные проблемы. Придется переделать маховик двигателя, а также сделать новую крышку корзины сцепления, чтобы она поместилась под двигатель. Маховик обтачивают на токарном станке, срезая задний участок, а также обтачивая дополнительный пролет посередине.
  • В целом самодельный минитрактор означает , подходящие по определенным деталям , поэтому следует быть готовым к тому, что для шлифовки некоторых компонентов придется обратиться к токарю.
  • Мост практически установлен в конструкции без изменений … Крепится к каркасу с помощью четырех лестниц.
  • В качестве колес можно использовать аналогичные из легковых автомобилей .

    Но есть один важный нюанс: передние колеса должны быть около 14 дюймов, что является оптимальным значением для колес передней оси.

  • Дело в том, что использование меньшего диаметра может спровоцировать падение агрегата в землю, а использование большего диаметра сделает невозможным выполнение определенных маневров.
  • Схема ходьбы минитракторов и мини-автомобилей самоделок, представленная ниже, наглядно показывает принцип расположения колес на осях, а также их крепления к раме.
  • Для повышения маневренности самоделки на можно установить гидроусилитель руля. Можно взять из старого оборудования или собрать самостоятельно. Для этого нам понадобится масляный насос с приводом от двигателя.

  • Важным этапом работ будет расположение сиденья водителя … Он должен располагаться таким образом, чтобы рулевое колесо не упиралось в колени водителя, т.е. не мешало свободному управлению устройством.

Самодельные переломы для минитракторов имеют очень важное преимущество — у них очень хорошие показатели маневренности … Конечно, этот способ сборки немного сложнее альтернативных, но затраченных усилий он определенно стоит.

Моделей культиваторов зарубежного и отечественного производства от различных фирм довольно много. Культиватор — это настоящее европейское качество по доступной цене.

Садовый опрыскиватель позволяет обрабатывать самые труднодоступные места, при этом активное вещество прочно прилипает к листьям. Пройдя ознакомление с различными типами опрыскивателей для сада и огорода.

Сеялки для картофеля механизируют и улучшают процесс посадки, выравнивая ряды, высаживая клубни на одинаковом расстоянии друг от друга и на одинаковой глубине. Вы найдете всю необходимую информацию о картофелесажалках.

Вообще, при такой сборке очень много комплектующих берется со старых отечественных автомобилей … Например, рулевую рейку можно позаимствовать от старых «Жигулей», то же самое можно сказать и о барабанном тормозе — его тоже можно взять с поддерживаемый автомобиль.

Лучшие модели

Самодельный минитрактор из мотоблока — довольно распространенный способ изготовления минитрактора в домашних условиях.В целом хорошие агрегаты бывают из следующих марок мотоблоков:

Для примера возьмем мотоблок, из которого без труда можно сделать будущий минитрактор. Весь перечень работ сводится к тому, что из металлического профиля нужно изготовить каркасную конструкцию, а также дополнить устройство сиденьем и второй колесной парой.

Технические характеристики:

  • Тип используемого двигателя — 4-х тактный, дизельный;
  • Емкость топливного бака — 5.5 л;
  • частота вращения — 3 тысячи оборотов в минуту;
  • тип охлаждения — воздушное;
    • Объем двигателя
  • — 418 см3.

Стоимость будет формироваться исходя из цены самого мотоблока и стоимости материалов, необходимых для работы. Если учесть, что средняя цена на такой мотоблок составляет около 40 тысяч рублей, то окончательная цена сборки составит порядка 45-48 тысяч рублей.

Также хороших результатов можно добиться, если переоборудовать мотоблок НТ-135, имеющий схожие характеристики с предыдущей версией.

Технические характеристики:

  • Тип используемого двигателя — 4-х тактный, дизельный;
  • максимальная мощность — 9 л.с.
  • Объём топливного бака — 5,5 л;
    • Частота вращения
  • — 3600 об / мин;
  • тип охлаждения — воздушное;
    • Объем двигателя
  • — 406 см3.

Стоимость самого мотоблока составит порядка 54 тысячи рублей … При этом окончательная цена на готовый самодельный минитрактор будет формироваться исходя из стоимости необходимых материалов.В частности, речь идет о следующих компонентах:

  • Гидравлическая система … В принципе можно взять от старой сельхозтехники.
  • Колесная пара — снята со старых отечественных авто.
  • Руль и тормозная система.

Суммирую все затраты, общая стоимость самодельного минитрактора составит 60 тысяч рублей.

Заключение

Как видим, различных способов изготовления самодельных минитракторов достаточно.При этом их можно спроектировать практически «с нуля», сварив необходимые детали конструкции, либо переделать для этих целей мотоблок. К счастью, их конструкция во многом схожа, что делает это возможным.

В Интернете можно найти довольно большое количество не только подробных чертежей с указанием разметки, но и видео, наглядно демонстрирующее такие агрегаты в эксплуатации.

Посмотрев на них, можно убедиться, что принцип их действия полностью идентичен приобретенным аналогам, поэтому самостоятельное производство минитракторов становится все более уместным .

Улей, который сам собирает мед. Наверное, сбор улья сам по себе для многих пчеловодов похож на сказку. И все пчеловоды интересуются этой технологией. И, наконец, в сфере пчеловодства, не претерпевшей с 1852 года существенных изменений, появится улей, собирающий мед самостоятельно …

Подставка для канцелярских товаров своими руками Я нашла отличную идею, как сделать золотую подставку для канцелярских принадлежностей своими руками. У каждого свой стол.Будет удобно, если вы купите подставку для канцелярских товаров. Но зачем покупать, если подставка …

Клетка для выгула кроликов по чертежам Клетки такого типа обычно используются летом. Обычно он предназначен для молодняка. У этой клетки нет дна. Устанавливается прямо на траве. Поэтому рекомендуется пускать туда только молодых кроликов. Поскольку большой …

Чертежи печи пиролиза своими руками Подробный процесс с фотографиями Чертежи печи пиролиза можно посмотреть здесь Описание Для постройки котла используйте металл толщиной не менее 4 мм, но на дверцах и в нижней части газификации необходимо использовать металл толщиной 8 мм. камера …

Чертежи печи пиролиза Процесс изготовления печи пиролиза с фото. Для постройки котла используйте металл толщиной не менее 4 мм, но необходимо использовать металл 8 мм для дверей и 6 мм для дна камеры газификации. В противном случае из-за температурного воздействия …

Бесплатные чертежи клеток для кроликов Решила сделать чертеж клетки для кроликов. Совсем недавно я сделал клетку у себя дома в деревне. Клетку для кроликов сделала своими руками. Конечно, кто еще сделает свою и я не буду покупать все…

Самодельная сельхозтехника пользуется большой популярностью у фермеров России. Такие конструкции намного дешевле заводских. И полет творческой фантазии мастеров ничем не ограничен. Получаются довольно интересные разработки, которые используются в сельском хозяйстве.

Самодельная сельхозтехника из мотоблока

Многие фермеры знакомы с преимуществами обычного мотоблока, используемого в домашнем хозяйстве. Конструкции мотоциклов обычно работают на бензиновых или дизельных двигателях… Наличие колес позволяет решать многие задачи. В результате часть земельных работ легче для фермера. В каких конструкциях используется мотоблок?

Если фермер умеет пользоваться слесарным инструментом, то мотоблок в его руках может превратиться в полезный агрегат. Может использоваться для:

  • вспашки земли;
  • уборка снега;
  • перевозка сыпучих материалов;
  • кошение газона;
  • посадка и уборка картофеля;
  • как плуг.

Все конструкции от мотоблока можно разделить на две группы. В первом случае применяется навесное оборудование, во втором — проводится капитальный ремонт мотоблока.

Капитальная реконструкция мотоблока

Проявив настойчивость и фантазию, можно сделать уникальную самодельную сельхозтехнику. Основные типы агрегатов, получаемых от мотоблока:

  • Прицеп. Это устройство основано на создании дополнительной прицепной конструкции.Важно учитывать смещение центра тяжести, который сместится назад. Также необходимо расширить переднюю ось.
  • Вездеход. Мотоблок установлен на 4-колесной раме. Готовая конструкция будет напоминать квадроцикл или трактор. Получается отличная самодельная сельхозтехника для фермеров. Он маневренный и очень функциональный.


  • Сеноуборщик. Практически все фермеры строят сеноуборочную машину из мотоблока.Конструкция представляет собой сварной каркас из труб, которые прикреплены к пластине и установлены обратно. Спереди прикреплены два колеса. Получается что-то вроде минитрактора.
  • Снегоход. Если на конструкцию мотоцикла установить гусеницы, он станет отличным транспортным средством для передвижения в условиях снежных зим.

Самодельная картофелекопалка

Картофелекопалка навешивается на трактор. Во время движения ножи режут землю и собирают клубни картофеля.Во время вибрации с картофеля стряхивается лишняя земля. Чистые клубни выбрасывают в проходы, где собирают вручную. Самодельная сельхозтехника представлена ​​множеством вариаций этого устройства. Работая на этом агрегате, мастер может определить толщину металлических конструкций и их прочность. Основание состоит из каркаса, сваренного из уголков и швеллера. Из стальных пластин изготовлен лемех, который крепится к корпусу элеватора.


Лифт слегка наклонен.Подготовить вращающиеся валы и барабан, транспортную и опорную часть. Конструкция довольно сложная, поэтому без специальных технических навыков ее сделать невозможно. И по стоимости такое устройство будет недешево.

Самодельная сельхозтехника своими руками — хорошая идея для продвинутых мастеров со специальными навыками. Если таких способностей нет, фермер может выбрать любые юниты в магазине.

В этом сборнике есть несколько идей, которые могут быть полезны домашним мастерам при разработке собственных проектов, облегчающих сельскохозяйственные работы.Видео в конце статьи.

Остроумный газонокосилка придумал уникальную адаптацию по-своему: он просто взял три существующие газонокосилки, немного изменил их, чтобы прикрепить к минитрактору. Теперь ему не нужно часами ходить в поле для обработки большой площади. Самоделка выглядит забавно, но это вполне работоспособная вещь, ускоряющая работу по стрижке газона ровно в три раза.

Культиватор автоматически объезжает деревья


Очень удобный механизм.В нем есть не только рабочая часть, но и чувствительный элемент. Трактор с культиватором проходит через поле,
, как только чувствительный элемент, который немного выступает вперед, касается дерева, полуавтомат немедленно реагирует и уводит культиватор в сторону, чтобы обойти дерево. После этого он сразу возвращается в рабочее положение и продолжает обработку почвы. Отличная идея!

Машина для укрытия кроватей пленкой

На то, чтобы покрыть все грядки на этом поле пленкой, потребуется несколько дней, если всю работу будут делать рабочие вручную.
Небольшой культиватор укладывает перфорированную пленку за один проход над каждой грядкой. В то же время он образует края кровати.

Как собирают лук в Корее. Он сложен в узкую полоску.

Агрегат собирает лук сразу с нескольких грядок и сбрасывает их в одну узкую полоску. Это средство малой механизации — это средство обойтись небольшими недорогими уборочными механизмами и не покупать дорогой комбайн. Смотрите также, что делают в Корее с луком после сбора урожая.Работницам не нужно выполнять слишком много работы. Вместо этого на конвейере работает робот. Хотя без человеческого ума и умения не обойтись.

.

No related posts.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
