Дровокол своими руками (120 фото)

Жители русских деревень, лишённые обычных для горожан удобств? не имеют возможности пользоваться преимуществами центрального отопления, поэтому они вынуждены отапливать свои жилища при помощи традиционных русских печей, работающих на дровах.

Дрова они потому дровами и называются, что, по сути своей являются изделиями из древесины. То есть, для того, чтобы ими можно было «накормить» печь, длинные брёвна сначала нужно распилить на чурки, после чего чурки раскалываются на поленья.

Краткое содержимое статьи:

Эволюция дровокола

Самым трудоёмким из этих процессов, является расколка чурок на поленья. Единственное орудие, позволяющее колоть дрова – это дровокол. Издревле на Руси дровоколом был молодой мужчина, самостоятельно коловший дрова для своей печки посредством топора или колуна.

Когда мужчине двадцать, тридцать или даже сорок лет, он легко справляется с этой задачей. Размахнись рука, раззудись плечо.

К пятидесяти годам, даже втянутому в физический труд человеку, размахивать колуном становится тяжеловато, и он начинает задаваться вопросом: как сделать дровокол и облегчить свой труд, создать особое приспособление для колки дров, назначив его дровоколом вместо себя? Читайте также: как установить водостоков своими руками.


Обзавестись дровоколом сегодня совсем несложно. Взял да и купил, благо производят их крупные компании, гарантирующие шикарные функциональные возможности этих машин. Однако сельский житель нашей Родины не располагает достаточными средствами для его приобретения.

Наш человек – от рождения «Кулибин» — ему достаточно посмотреть на фото дровокола сделанного своими руками кем-то другим, чтобы самому загореться этой идеей и сделать это полезнейшее приспособление самостоятельно.

Существует несколько видов механических дровоколов: ручные, конусные, пружинные. Все они в большей или меньшей степени облегчают процесс расколки дров.

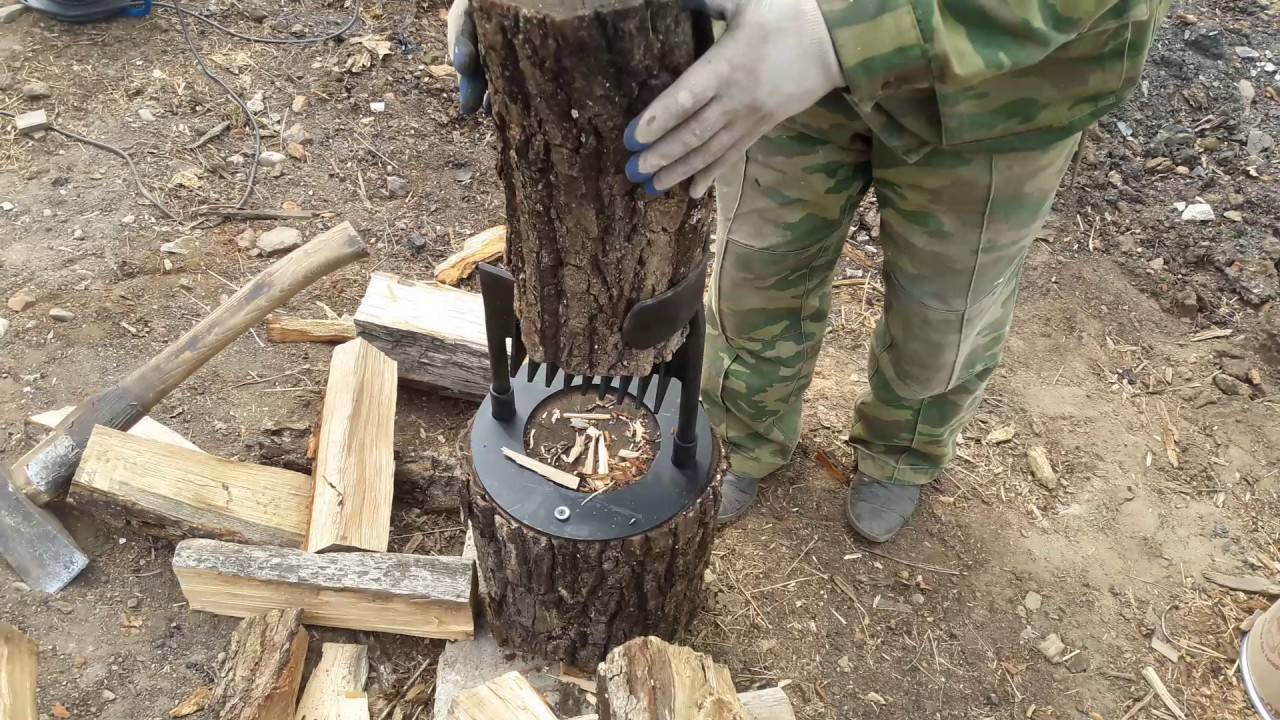

Два кольца, два конца, а посередине лезвие

Простейший ручной дровокол предназначен не столько для облегчения труда, сколько для того, чтобы как-то обезопасить этот труд. Делается он достаточно просто: сваривается круглая железная рама диаметром примерно 25 сантиметров или чуть больше.

Внизу делается металлическое основание, в котором сверлятся отверстия для крепления. Сверху устанавливается железное кольцо диаметром 25 см. Между опорами закрепляется направленное вверх лезвие и приваривается к основанию.


Многочисленные фото самодельных дровоколов такого типа встречаются повсюду в сети и не вызывает особого вдохновения у наших самоделкиных Процесс расколки дров в таком дровоколе напоминает расколку дров топором или колуном.

В кольцо вставляется чурка и устанавливается на лезвие. Для того чтобы её расколоть, нужно просто ударить по ней сверху кувалдой. Конечно, никакой экономии физических усилий, в данном случае не получается, но, поскольку махать приходится не остро отточенным лезвием топора или конусом колуна, а обычной кувалдой, труд становится намного безопаснее.

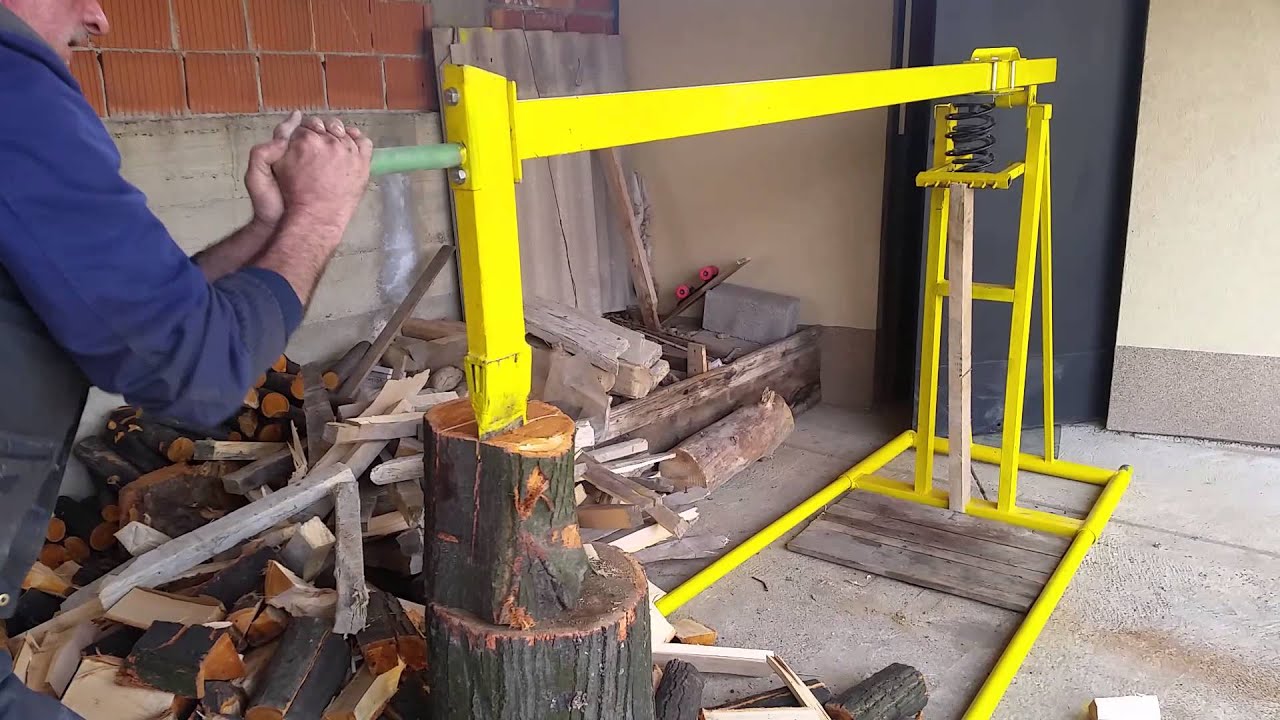

Дровокол с пружинным механизмом

Несколько более совершенную пружинную конструкцию имеют другие простейшие механические дровоколы, они обеспечивают не только безопасность пользователя, но и значительно облегчает его труд.

Делается пружинный дровокол из бросовых материалов, его изготовление по силам, практически любому мужчине, у которого руки растут от туда, откуда надо. Механизм дровокола состоит из подвижных и неподвижных частей.

Неподвижная часть механизма

Его неподвижной частью является основа, изготавливаемая из стального швеллера, к нему вертикально под углом 90 градусов приваривается неподвижная металлическая опора – такой же швеллер.

Для придания конструкции большей прочности внизу опору с двух сторон укрепляют ещё и стальным уголком в виде распорок.

После чего к нижней части опоры на уровне крепления уголков приваривается площадка с приваренным к ней обрезком трубы таким образом, чтобы угол между площадкой и основанием составил 90 градусов.

Подвижная часть

Далее идёт конструирование подвижной части дровокола. Сверху к основе на шарнире прикрепляется подвижная стальная балка. С одного конца балки внизу так же приваривается обрезок трубы. Обрезки труб на площадке внизу опоры и снизу балки в верхней части опоры должны находиться точно напротив друг друга.

Между ними устанавливается автомобильная рессора, которая удерживается в нужном положении обрезками труб, располагающимися сверху и снизу напротив друг друга.

С другого конца балки приваривается острый металлический клин, направленный вертикально вниз и горизонтально направленная ручка. Сверху над клином приваривается утяжелитель, в качестве которого можно использовать всё что угодно, например, обрезок ржавого рельса.

Принцип действия

Принцип действия этого механизма прост. Автомобильная рессора удерживает балку дровокола в исходном положении. Под клин дровокола устанавливается чурка, которую нужно расколоть. «Оператор» дровокола резко нажимает на ручку, двигая её вниз. Под действием мускульной силы человека, умноженной на массу утяжелителя, клин раскалывает чурку пополам. После этого ручка отпускается, балка под действием рессоры возвращается в исходное положение.

Простые дровоколы с ручным приводом в одну человеческую силу намного эффективней обычного топора или даже колуна, но всё же недостаточно производительны.

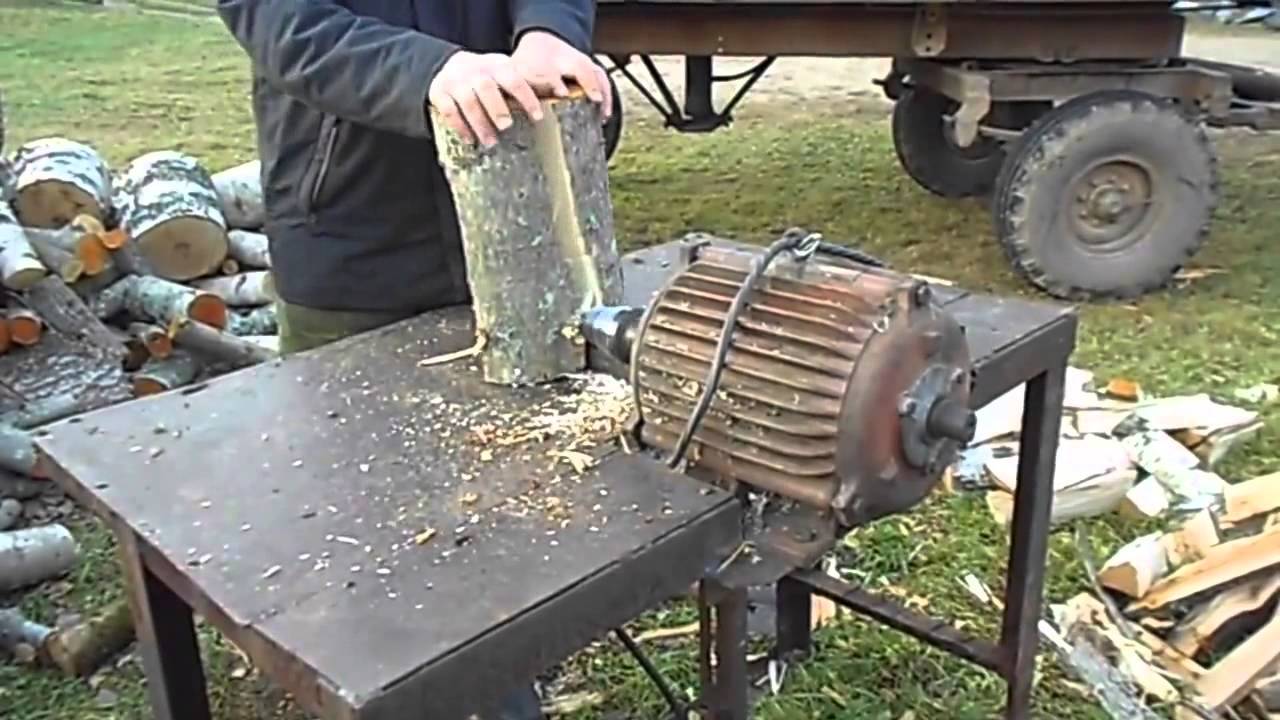

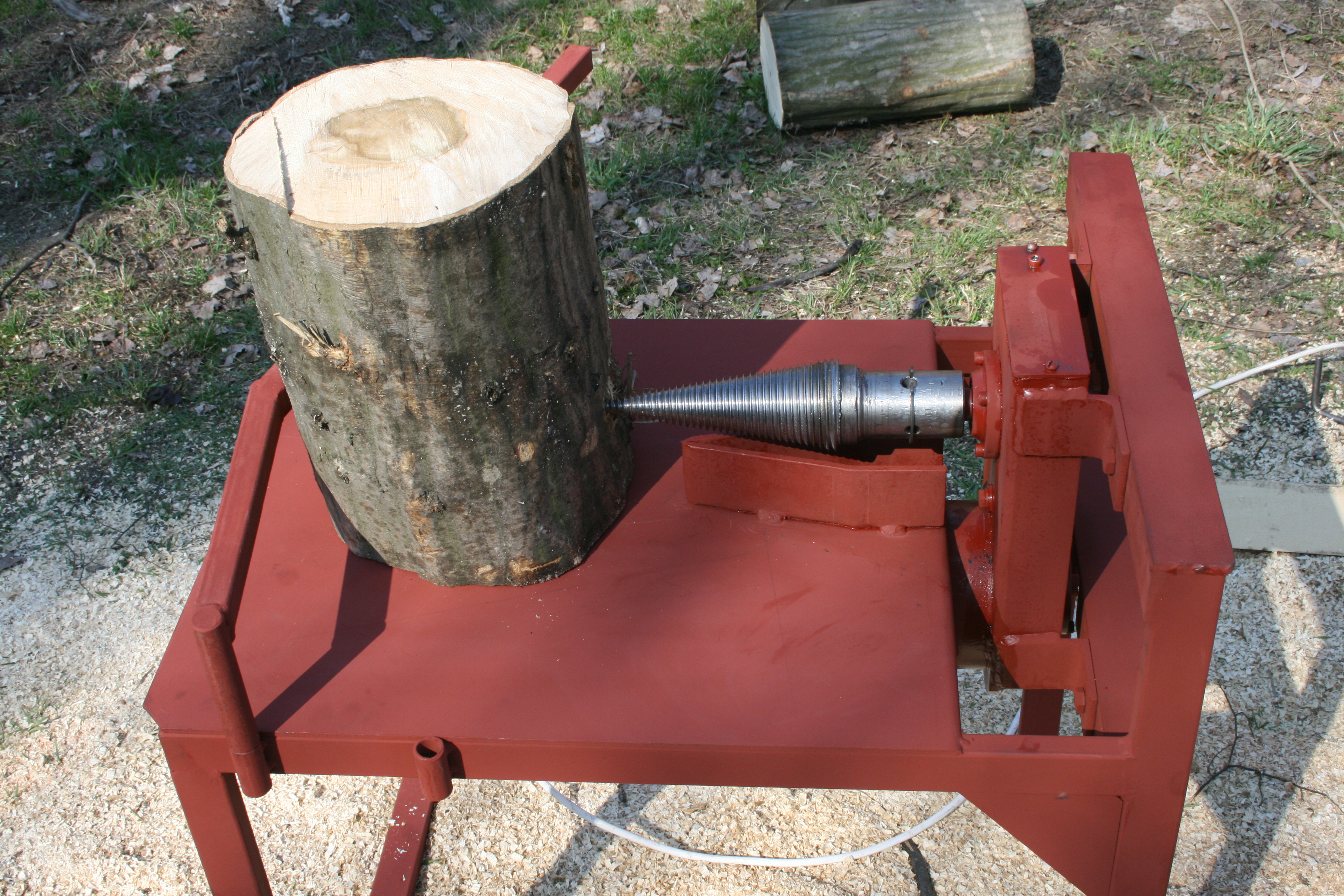

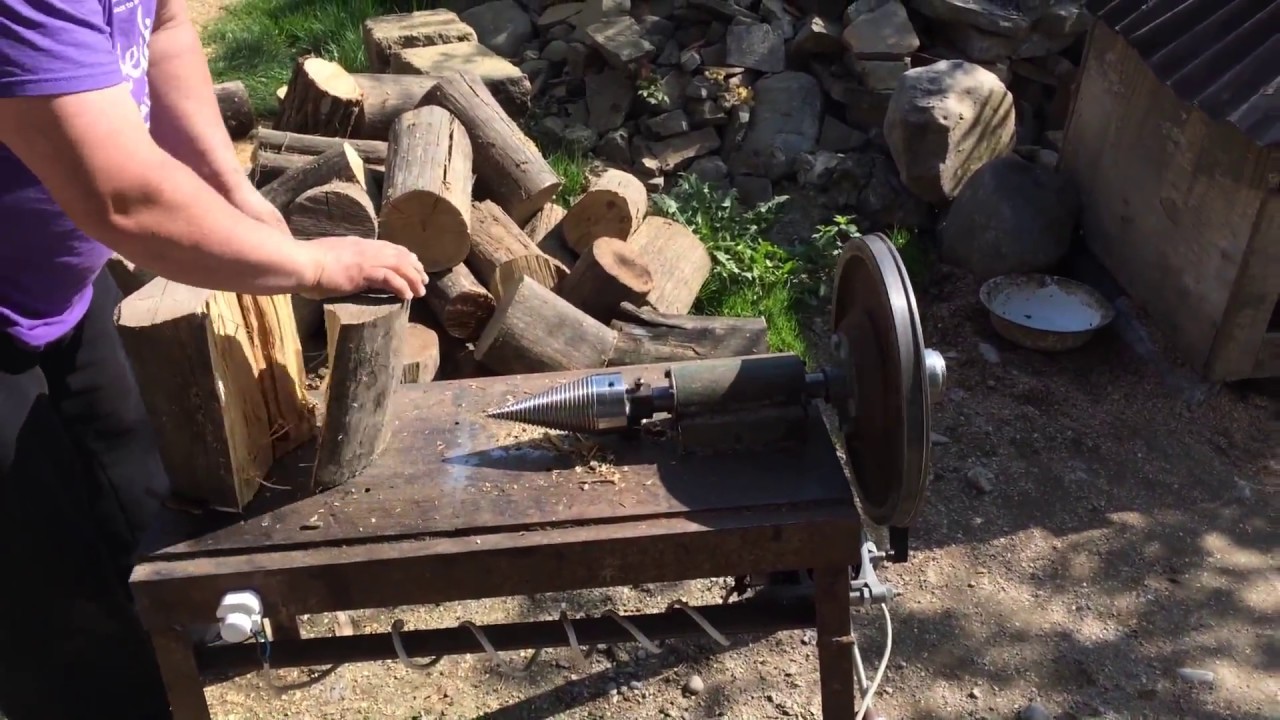

Дровокол типа «морковка»

Другое дело дровокол, оснащённый электроприводом или двигателем внутреннего сгорания. Разновидностью таких агрегатов являются конусные дровоколы, которые сегодня запущены в серийное производство на многих предприятиях.

Тем не менее, вряд ли стоит тратить деньги на то, что можно сделать своими руками из подручных материалов. Для этого нужно всего лишь пара шарикоподшипников, пара опор карданного вала, собственно карданный вал и шкив.

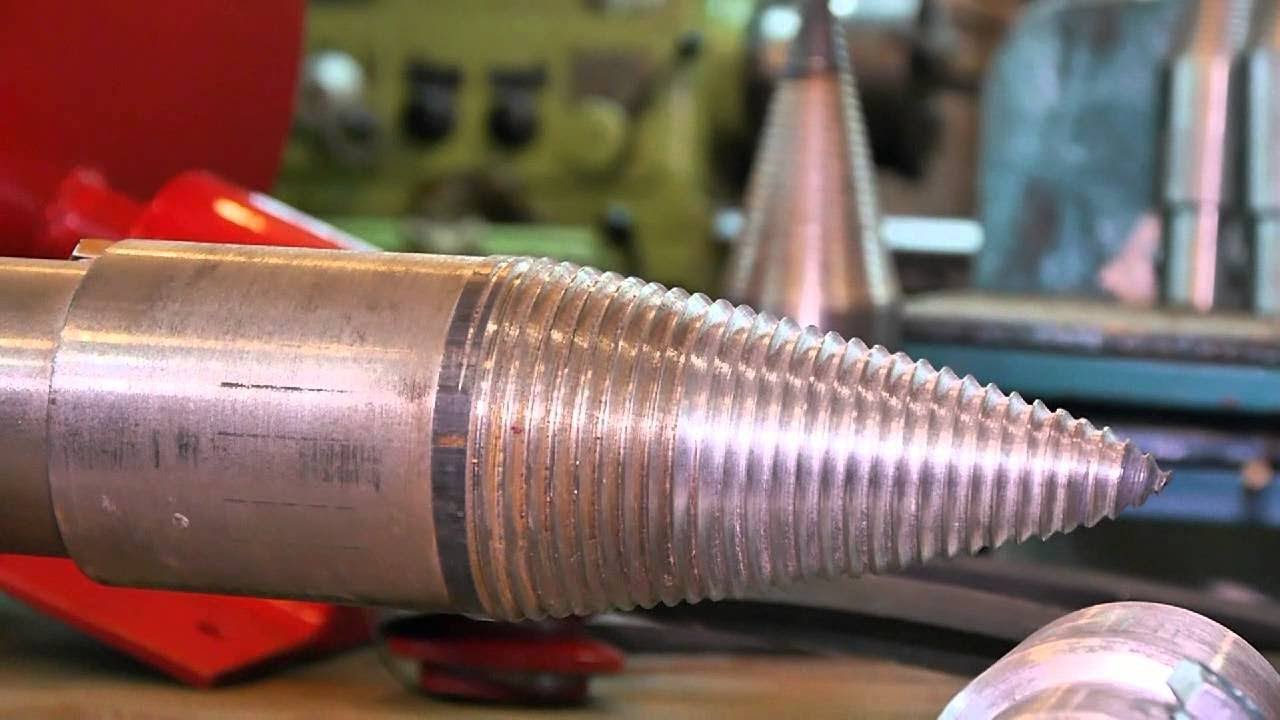

Изготовление морковки

Любые из этих деталей легко найдёт почти каждый человек в своём гараже. Иное дело, конус или так называемая морковка, изготовление её требует квалификации токаря и высококачественной стали. Цилиндрическая заготовка должна иметь длину не менее 15-20 см. и диаметр 5-6 см. Конус должен иметь угол 30 градусов. На конус наносится резьба глубиной 2 мм. и шагом 7 мм.

Во внутренней части конуса необходимо выточить достаточно глубокую полость и просверлить два три отверстия на той части заготовки, где нет резьбы, с нанесённой на них внутренней резьбой.

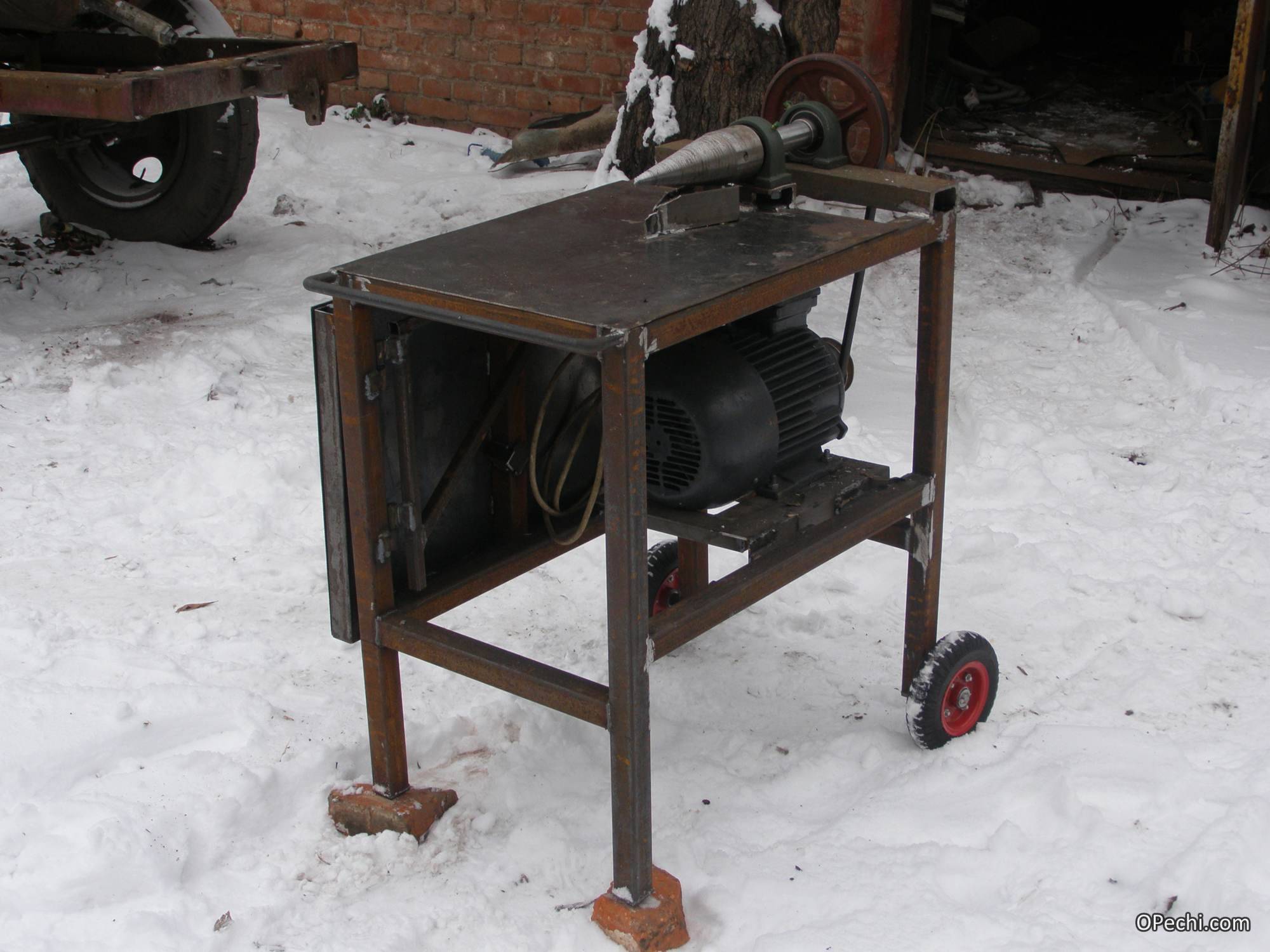

Сборка дровокола

После этого можно начинать сборку «морковного» дровокола. Подшипники устанавливаются в опоры кардана и привариваются к ним. Карданный вал вставляется в подшипник одной из опор, затем на него надевается втулка, которая должна играть роль защиты вала от мусора, затем на вал надевается вторая опора с шарикоподшипником, до упора во втулку.


Затем на один из концов карданного вала надевается конус и закрепляется на нём болтами. Другой конец вала плотно насаживается на шкив, который закрепляется на карданном вале гайкой.

Опоры шарикоподшипников прикрепляются к станине, под которой устанавливается электромотор, соединённый с дровоколом посредством ремённой передачи. Для снижения количества оборотов «морковки» рекомендуется использовать редуктор.

Данная модель дровокола достаточно эффективна и имеет только один существенный недостаток: при раскалывании берёзовых чурок, он плохо справляется с берёзовой корой. Его недоработки приходится исправлять обычным топором или колуном.

Фото дровокола своими руками


Сохраните статью себе на страницу:

Пост опубликован: 26.11

Присоединяйтесь к обсуждению: Copyright © 2021 LandshaftDizajn.Ru — портал о ландшафтном дизайне №1 ***Сайт принадлежит Марии Козак

лучшие проекты приспособления для дома и дачи (155 фото + видео)

Заготовка дров на зиму – трудоемкое и хлопотное занятие. Помимо распиловки, дрова необходимо поколоть и сложить в сушилку или в сарай. Самая сложная часть работы – колка. Чтобы упростить себе жизнь и сэкономить время, имеет смысл максимально автоматизировать процесс.

Как сделать дровокол своими руками, с фото и примерами, различные их разновидности – механические, в том числе пружинный и инерционный, а также конусный электрический – тема данной статьи.

Краткое содержимое статьи:

Механические дровоколы

В случаях, если заготовки дров не носят массовый и регулярный характер, задача вполне осуществима при помощи механических дровоколов. Их отличает простота и дешевизна конструкции, делаются они, по сути, из металлолома.

Простейший механический дровокол

Агрегат имеет большое сходство, как по виду, так и по принципу действия с колодезным журавлем. Разница заключается в том, что вместо ведра приделан колун с ручками. Стойки с перекладиной соединяют при помощи шарниров, недостаток в том, что соединение придется частенько смазывать.

Принцип действия дровокола прост – чурка ставится на подставку, рывком подают вниз рычаг, колун под действием усилия и силы тяжести набирает скорость и раскалывает полено. Процесс повторяют, получая все более тонкие поленья.

Собирается приспособление из подручных материалов – труб и уголков, а в качестве колуна подойдет старый топор без топорища.

Лучше предусмотреть возможность разбора дровокола, чтобы было удобнее его транспортировать с места на место.


Конструкция имеет некоторые недостатки. Во-первых, чтобы остановить колун после того как он расколет полено, приходится прилагать усилия. Во-вторых, приспособление достаточно громоздкое – для уменьшения прилагаемого усилия требуется длинный рычаг.

Невзирая на недостатки, такое устройство значительно упрощает процесс колки дров. Чтобы оно работало как надо, требуется утяжелить колу приваренной к нему болванкой, либо залитой бетоном трубой.

Пружинный дровокол

Если доработать вышеописанный механический дровокол, можно сделать меньшее по размеру устройство, требующее при этом меньших затрат физической силы при работе с ним. Для этой цели к станине крепят пружину, упирающуюся одним в перекладину, служащую также креплением для колуна.

Принцип действия схож с предыдущим устройством, за исключением того, что нагрузку после того, как расколото полено, амортизирует пружина. Основная задача – подбор упора и пружины так, чтобы при наименьших усилиях получался наибольший результат. Для удобства регулировки усилия упор делается подвижным.

Но если предусматривается, что дровоколом работает все время один и тот же человек, делают стационарный упор, высоту его, как и жесткость пружины, подбирают экспериментально. Соединение рамы с рычагом делается подвижным, на подшипниках хорошего качества.

Высота такого дровокола должна быть не ниже 80 см. Правда, при такой высоте его нужно устанавливать на платформу либо работать в согнутом положении.

Более разумно рассчитать высоту дровокола под свою комплекцию, для этого высчитывают высоту станины так – удобная высота расположения полена плюс наибольшая возможная высота раскалываемых поленьев. Наклоняться в этом случае будет необходимо только для установки поленьев на подставку.


Инерционный дровокол

Для его изготовления помимо колуна, понадобятся метровый штырь круглого сечения, обрезок трубы чуть большего диаметра и массивная платформа, к которой приваривают нижнюю часть штыря. Колун приваривают к обрезку трубы и одевают на штырь.

Принцип действия – вручную поднимают колун, на платформу ставят полено, затем колун с силой опускают. Если полено попалось очень прочное, по колуну сверху бьют молотком.

Конусный дровокол с электроприводом

Принцип действия механизма – стальной конус с резьбой глубиной 3 и шагом 7 мм (скорее всего, придется заказывать у токаря) сажают на редуктор электродвигателя. Вращаясь, конус работает как бур и разрывает чурбаки. Более толстые поленья начинают разрывать с краев, а затем рвут середину.

Электродвигатель нужен с оборотами 250-600 об/мин, и мощностью не менее 2 кВт. При низких оборотах, менее 200, производительность будет слишком маленькая, а свыше 500 работать становится опасно.

Если нашелся двигатель с искомыми параметрами, конус насаживают на него без редуктора. Если же нет, рассчитывают, насколько нужно снизить обороты, и применяют насадку конуса через редуктор.

Основная проблема при сборке конструкции – найти подходящий конус, с электродвигателем и редуктором дело обстоит несколько проще. Такое приспособление имеет смысл делать при необходимости заготовки больших объемов дров.

Фото дровоколов своими руками


Также рекомендуем просмотреть:

чертежи и инструкция по сборке колуна для колки дров. Размеры и другие параметры механизированных самодельных моделей

Такой источник тепла, как древесина (дрова), известен человечеству с древних времен, и хотя почти повсеместно сейчас применяется газовое отопление, дрова и по сей день остаются актуальными и востребованными для большого количества населения. Однако заготовка дров на зиму в качестве источника тепла — дело трудоемкое, ведь нужно не только доставить древесину, но и переработать её. Человеческая мысль с течением времени усовершенствовала этот процесс — народные умельцы придумали такое удобное приспособление, как механический дровокол.

Конструкция и принцип работы

Дрова еще длительное время не потеряют своей актуальности, оставаясь удобным, экономичным и экологичным видом топлива. Причин тому несколько:

  • в глубинке во многих домах и по сей день нет альтернативы печному отоплению;
  • сауны, бани, предлагая свои услуги по привлечению клиентов, практически всегда указывают, что используют для получения тепла именно дрова, причем экологически чистые и определенных пород;
  • ни один пикник не обойдется без старого доброго костра – как для приготовления пищи, так и для создания тепла и уютной атмосферы.

Изначально для облегчения процесса колки дров использовались различные виды ручных колунов и клиньев. Но в процессе эксплуатации такие примитивные приспособления зарекомендовали себя как малоэффективные, так как являлись травмоопасными, а зачастую просто застревали в полене. Поэтому им на смену пришел дровокол. Этот нехитрый механизм экономит не только силы, но и большое количество времени. Но народные умельцы не остановились и на этом, решив полностью свести к минимуму силы и время на процесс заготовки дров, совершенствуя технологию дровоколов. Так появились дровоколы механического типа.

Эту идею подхватили многочисленные промышленные предприятия, однако стоят такие механизмы недёшево, поэтому ответ на вопрос — как изготовить механический дровокол своими руками — остается весьма актуальным.

В зависимости от типа конструкции дровокол состоит из простейшей опоры-плеча для повышения применяемого усилия или ряда побочных механизмов, служащих для облегчения процесса заготовки дров. К побочным механизмам относят плечо, к которому крепится колун, и раму – станину, на которой колун держится. В целом комплекс таких простейших приспособлений образует механизм, способный облегчить работу по заготовке дров.

Плюсы и минусы самодельных моделей

Рассмотрим несколько наиболее успешных моделей механических дровоколов, которые просты в изготовлении, удобны в использовании, безопасны и способны максимально упростить процесс переработки древесины в дрова. Механические дровоколы подразделяются на несколько видов. Рассмотрим их положительные стороны и недостатки.

Механизированный дровокол

Несложный вариант самодельного дровокола с простейшим приводом, изготовить который проще всего, так как он не требует больших денежных затрат. Даже в том случае, когда необходимых деталей не найдется, их приобретение не составит особенного труда. Однако наибольшую пользу такое устройство принесет только при минимальной потребности в дровах. Минусами такого дровокола являются длинная ручка, на которую крепится резак, и немалые усилия. Но даже такой примитивный механический дровокол способен заметно облегчить труд по заготовлению дров.

Пружинный прижимной дровокол

Прижимной или пружинный дровокол подразумевает под собой определенные затраты на материалы для изготовления, но значительно снизит нагрузку на мускулы работника. Механика остается прежней, но к стойке добавляют полку для пружины. Пружина должна не деформироваться при сжатии и иметь определенную упругость (рис. 2). Высота станины такого дровокола обычно 65-80 см. Конструкция нехитрая, занимает немного места, но имеет свои недостатки:

  • такой дровокол требует комплексной работы с ударным инструментом, что повышает риск получения травмы;
  • он значительно облегчает, но не сводит усилия при заготовке дров к минимуму.

Вертикально-инерционный дровокол

Еще один простой вариант механического дровокола. Плюсами такого дровокола служат простота изготовления и дешевизна материала. А также этот дровокол приятно облегчит работу с мягкими породами древесины. Минусов у такого дровокола немного — он бесполезен для работ с вязкими разновидностями дерева, так как колун будет вязнуть в полене и достать его, учитывая малые размеры дровокола, будет проблематично.

Электромеханический дровокол

Для того чтобы максимально облегчить свой труд в процессе превращения древесины в твердое топливо посредством применения механического дровокола, возможно установить на него электрический привод, как это показано на фото (рис. 4). Однако изготовление такого дровокола требует определенных затрат, знаний в электромеханике, умения читать чертежи и применения электросварки.

Инструменты и материалы

Чтобы изготовить собственноручно механический дровокол, вам понадобится:

  • труба;
  • металлический профиль;
  • топор или колун.

Для изготовления вертикально-инерционного дровокола понадобятся:

  • две металлических трубы разного диаметра;
  • увесистый кусок металла в форме пластины для основания;
  • непосредственно исполнительный инструмент – резак.

Для того чтобы собрать наиболее эффективный вид — электромеханический дровокол — в домашних условиях, понадобится изготовить конус. Он изготовляется из цилиндра СТ-45. Длина – 14.5 см, диаметр – 55 мм. Угол наклона 30 градусов. Затем на токарном станке на получившуюся деталь наносится резьба глубиной 2 мм (шаг 7 мм). Изготовленную деталь надевают на вал двигателя или ось редуктора и закрепляют штифтом. С другой стороны вала на ось насаживают подшипник, и крепят звездочку для цепи или шкив для ремня. Конус располагается на высоте 10-15 см от поверхности рамы-станины.

Материалы для изготовления:

  • цилиндр СТ – 45;
  • электродвигатель;
  • металл для сборки станины;
  • ремни или цепь;
  • пусковое устройство;
  • тонколистовая сталь для изготовления защитных кожухов.

Плюсы — минимум усилий в процессе заготовки. Минусы — собрать такой дровокол дома будет дорого. Нужно потратиться не только на приобретение необходимых материалов, но и на услуги токарей, электрослесарей и сварщиков.

Как сделать?

Проще всего сделать механизированный дровокол (схема 1). Сборка очень проста: режущую часть крепят на вертикальный стержень с подошвой из любого профилированного метала, но оставляя возможность свободного передвижения стержня. Узел движения может состоять из двух приваренных ушей с отверстиями на стойке и металлического фиксатора-пальца, служащего валом для поворота крепления и колуна.

Прижимной или пружинный дровокол потребует несколько больших усилий в изготовлении. Между станиной и горизонтальным подвижным плечом с резаком приваривается полка, на которую устанавливается и крепится пружина, второй конец пружины крепится к горизонтальному плечу дровокола, амортизируя удары по резаку (колуну). При учёте того, что исполнительная часть дровокола утяжеляется, то удар по раскалываемой колоде производится с минимумом усилий (рис. 2). Однако все же некоторые усилия необходимы, так как из-за пружины появится отдача. В этом моменте следует уделить внимание используемой в приспособлении пружине, чтобы колун при ударе оставался эффективным, мог спокойно колоть древесину, и при этом плечо конструкции было бы легче удержать при отдаче.

Собрать вертикально-инерционный дровокол очень просто. Для начала нужно приварить первую трубу к основанию-пластине. Длина такой трубы немногим больше метра (рис. 3). Потом из трубки большего диаметра необходимо отрезать кусок, который будет больше длины колуна. Затем необходимо приварить колун к куску трубки большего диаметра и надеть на трубку-основание. Принцип работы чрезвычайно прост – устанавливают полено на основание под колун и бьют сверху другим поленом или кувалдой.

Электромеханический дровокол потребует затрат на сам двигатель, металл для изготовления рамы, редуктор, конус (исполнительную деталь), комплектующие и расходный материал. Чертеж исполнительной детали (конуса) приведен ниже (рис. 5).

На раму устанавливается двигатель, его соединяют с редуктором, который передает движение на конус напрямую или посредством ременной передачи. Для того чтобы запитать такой электродвигатель, потребуются определенные навыки, так как учитываются особые параметры и требования для двигателя. Мощность двигателя не должна быть меньше 2 кВт, а количество оборотов, как правило, от 250 до 500. Такой двигатель можно подсоединять напрямую к конусу.

Не беда, если найти походящий двигатель не удалось. В этом случае нужно приобрести редуктор — повышающий или понижающий количество оборотов в зависимости от количества оборотов двигателя. Следовательно, двигатель с количеством оборотов от 250 до 500 можно устанавливать напрямую с конусом, а двигатель с использованием редуктора лучше расположить внизу рамы и передать движение ремнями.

Инструкции по технике безопасности

При работе с механическими устройствами любого типа всегда существует риск получения травмы. При использовании самодельных дровоколов этот риск зачастую не уменьшается, а увеличивается. Всегда и при любых условиях не стоит забывать о технике безопасности. При использовании механического дровокола:

  • для того чтобы максимально обезопасить себя от всевозможных травм, попадания опилок или щепок в глаза, необходимо работать в защитной одежде, обуви, очках и защитной каске;
  • древесина, задействованная в переработке, должна быть прочно установлена и закреплена в желобах или специальных углублениях;
  • не стоит работать в условиях плохой видимости или на скользкой поверхности;
  • все элементы механического дровокола должны быть прочно сварены и закреплены между собой;
  • колун или резак не должны иметь сколов и трещин;
  • не следует заниматься заготовкой дров в непосредственной близости от других людей;
  • важно внимательно следить за состоянием используемого инструмента.

При использовании механизмов с электрическим приводом в первую очередь следует уделить внимание электрической части, а также:

  • проводка должна соответствовать нужному сечению кабеля и не греться во время пользования инструментом;
  • все используемые части – розетки, электрические вилки, пусковая аппаратура – не должны иметь видимых повреждений и быть запитанными в электрическую сеть согласно стандарту;
  • все движущиеся элементы механизма должны быть огорожены защитным кожухом и решеткой во избежание попадания в них рабочей одежды, волос и прочего;
  • рабочая одежда должна быть плотной, быть заправленной, целостной и не иметь провисаний;
  • при пользовании ремнем свободный остаток лучше всего заправить;
  • очки и перчатки должны быть целостными, очки должны иметь хороший обзор.

Дровоколы стали незаменимыми помощниками при заготовке большого количества дров. Они во много раз экономят время и силы человека, и не требуют затрат значительных средств при собственноручном изготовлении в отличие от заводских образцов. Но не стоит забывать, что в разумных объемах физический труд облагораживает и воспитывает волю человека. Поэтому иногда приятней и полезней выполнить небольшую часть заготовки дров обычным топором.

О том, как сделать дровокол своими руками, смотрите в следующем видео.

Дровокол своими руками: чертежи, фото, инструкции

Заготовка дров в ходе подготовки к отопительному сезону в деревне — это особый ритуал, но в последнее время горожане, которые «понаехали», стремятся свести к минимуму долю физического труда. Стало появляться достаточно много заготовительных станков для дров в заводском исполнении и, конечно, воспользоваться ими соблазн достаточно велик. Единственное, что останавливает к механизации колки дров — высокая цена на фирменные дровоколы. Попробуем пойти другим путём и сделать станок для заготовки дров самостоятельно.

Содержание:

  1. Дрова для печи. Какие они должны быть
  2. Виды дровоколов, чертежи и фото
  3. Конструкции и особенности самодельных дровоколов
  4. Как построить винтовой дровокол

Дрова для печи. Какие они должны быть

С другой стороны, если есть возможность построить дровокол своими руками чертежи фото инструкции тоже всегда найдутся, почему бы хотя бы не попробовать облегчить себе жизнь. Перед тем как рассматривать существующие варианты дровоколов, стоит знать, какие именно дрова должны использоваться для топки печи или бани.

Дело в том, что процесс горения и температура печи сильно зависит не только от породы дерева или степени его просушки, но и от формы, длины, толщины каждого полена. Если чурбак достаточно тонкий, его можно просто расколоть пополам на две плахи. Более крупные раскалывают на четыре, шесть или восемь частей. Основное правило — полено не должно быть слишком толстым, иначе оно при горении не даст температуры и может даже не догореть до конца. Собственно, вся теория. Теперь перейдём к практике и выясним, какой дровокол для постройки своими руками подойдёт лучше всего.

Виды дровоколов, чертежи и фото

Видов дровоколов не так много. Основным параметром самодельного устройства можно считать расположение полена, а оно может быть только вертикальным или горизонтальным. При горизонтальном расположении полена оно укладывается на специальное основание и фиксируется, а нож движется навстречу ему. Некоторые конструкции предполагают противоположный принцип действия — стационарный нож и подвижная станина. При вертикальном расположении бревна нож опускается сверху, при этом бревно либо фиксируется, либо придерживается вручную.

По типу привода дровокол может быть бензиновым, электрическим или механическим, ручным. Первый тип дровоколов самый распространённый, а причиной этому — его полная автономность и высокая производительность. Элекро-дровоколы более надёжны и менее капризны в обслуживании, но по производительности уступают бензиновым. Механический — самый простой вариант с самой небольшой производительностью.

Конструкции и особенности самодельных дровоколов

Кроме этого дровоколы делят по типу рабочего органа и по принципу его перемещения:

  1. Винтовой (конусный). Устройство представляет собой прочную станину, на которой установлен вал. На валу плотно посажен конусный винт, который редко можно встретить в продаже, но выточить на токарном станке — запросто. Его чертежи представлены на страничке. Принцип его действия прост — бревно устанавливается на станину, после чего винт вкручивается в него, и за счёт конуса раскалывает на две части.
  2. Балансирный. Старая, но надёжная конструкция. На станине закреплён маховик большого диаметра, который вращается электродвигателем с помощью цепи или клиноременной передачи. На определённом расстоянии от центра маховика шарнирно закреплён шатун, получается своего рода кривошип. Шатун приводит в возвратно-поступательное движение балансир, на конце его закреплён нож. Этим ножом и раскалывается полено, установленное на вертикально на подставке.
  3. Реечный дровокол. Не сильно производительный, но простой и надёжный станок, основанный на работе пары винт/гайка. На станине закрепляется полено с помощью упора, а нож соединён с гайкой. Винт приводится во вращение электродвигателем и медленно, но упорно движется навстречу бревну. Работает такая система не за счёт инерции, а за счёт огромного усилия, которое может создавать пара вращающийся винт-гайка.
  4. Гидравлические дровоколы. Эти устройства работают за счёт огромного давления в гидравлической системе, состоящей из насоса, гидравлической арматуры и гидроцилиндра. Даже небольшой гидроцилиндр с диаметром штока около 80-100 мм может создавать усилие в несколько тонн, чего вполне хватает для колки дров. Самая безопасная конструкция и более надёжна, чем реечная, поскольку в случае заклинивания ножа в чурке, срабатывает перепускной клапан от переизбытка давления.

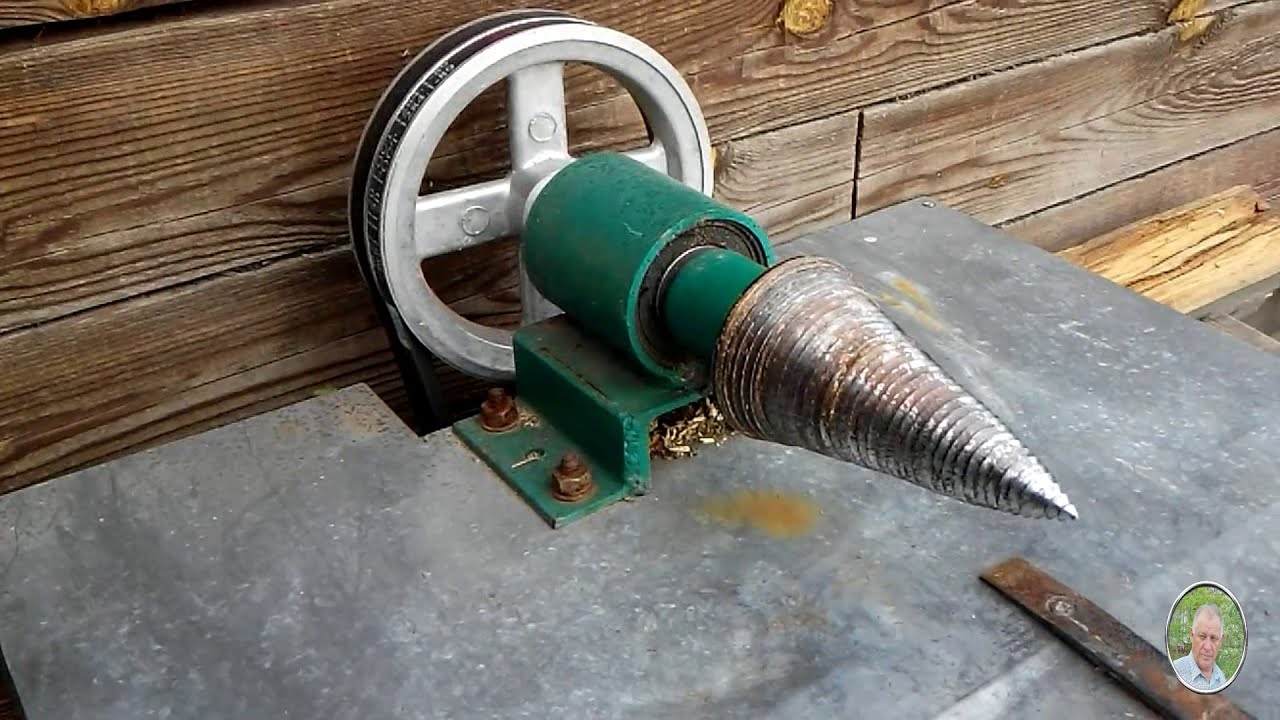

Как построить винтовой дровокол

Одна из самых простых и надёжных конструкций. Для постройки такого дровокола необходима прочная станина, сваренная из металлопрофиля, электродвигатель мощностью 2-2,5 кВт и понижающая клиноременная пара.

Вместо неё можно использовать понижающий шестерёнчатый редуктор. Конус просто напрессовывается на выходной вал редуктора и вкручивается во время работы в тело полена. Для полена устанавливают подвижный упор, с помощью которого оператор двигает полено по направлению к винту.

Собрать такое устройство просто и недорого. Если в хозяйстве есть двухкиловаттный мотор, то останется заказать у токаря винтовой конус и найти подходящий редуктор или клиноременную передачу.

Важно знать, что если будут использоваться шкивы, то они в обязательном порядке должны иметь защитный кожух. А при выборе редуктора надо учитывать, что количество оборотов на выходном валу не должно быть ниже 300-350 в минуту.

Мы представили ещё несколько схем, в том числе и промышленного гидравлического дровокола, но его постройка может занять кучу времени и стоить дорого, поэтому оптимальным вариантом для изготовления дровокола своими руками все же считается винтовой конусный. Приятной всем работы!

Дровокол гидравлический и механический своими руками: схемы, чертежи

Для жителей больших городов может показаться, что процесс заготовки дров перед отопительным сезоном ушел прошлое. Однако многие владельцы частных домов хорошо знакомы с этой процедурой, которая повторяется из года в год. Поэтому стоит разобраться, как облегчить задачу по подготовке дров для отопления. Прекрасное решение – сделать дровокол своими руками.

Преимущества и недостатки

Дровокол бензиновый

Достоинства дровоколов очевидны:

  • облегчение физического труда;
  • увеличение скорость процедуры;
  • дровокол под силу сделать своими руками;
  • для работы нужно лишь включить станок;
  • устройство может работать длительное время без остановки;
  • можно обработать больший объем за промежуток времени меньший, чем в ручном режиме;
  • заготавливать дрова своими руками может даже женщина.

Однако есть и минусы:

  • довольно высокая стоимость готового устройства;
  • сложность конструкции.

Чтобы нивелировать недостатки, можно использовать самодельный дровокол. Конструкция может быть упрощенной, а в качестве составляющих можно использовать подручные элементы. Такой дровокол вполне можно реализовать своими руками.

Как пользоваться?

Самодельные дровоколы можно легко использовать в бытовых условиях, однако нужно учесть определенные особенности. К примеру, если изготовлен дровокол своими руками с электродвигателем, стоит учитывать его мощность. Рекомендуемый минимум ­– 3 кВт. Качественный двигатель приводит в движение насос, что заставляет вращаться резьбовой конус дровокола, который и раскалывает бревно на части. Нужно лишь своими руками придерживать заготовку.

Примечание: Работая с таким дровоколом, следует не просто знать, но и четко соблюдать правила техники безопасности. В противном случае возникает высокая вероятность получения травмы, что может серьезно навредить здоровью.

Самодельный дровокол

Варианты

Прежде чем разобраться, как сделать дровокол своими руками, следует рассмотреть существующие разновидности этих устройств. Это позволит определиться с типом конструкции.

По расположению выделяют:

  • горизонтальные;
  • вертикальные.

Горизонтальные модели предполагают размещение бревна на станине. Есть две схемы работы и изготовления дровоколов своими руками:

  1. Подающий механизм перемещает бревно к режущему инструменту.
  2. Бревно фиксируется, а перемещается нож.

В вертикальных дровоколах заготовка фиксируется в определенном положении. Нож давит на нее сверху. Такие заводские или самодельные дровоколы характеризуются высокой производительностью, однако требуют периодического участия, для поддержания заготовки.

По типу привода различают:

  • дизельные или бензиновые – полностью автономные модели;
  • электрические – стационарные устройства;
  • дровоколы механические – для небольших объемов.

Можно реализовать каждый из дровоколов своими руками.

Механические и гидравлические

Механические устройства называют конусными дровоколами ручными. Ведь роль ножа в них играет резьбовой конус, вкручивающийся в заготовку, разделяющий ее на части. Чем мощнее двигатель, тем эффективней выполнение задачи. Такие дровоколы ручные часто делают на колесах, чтобы имелась возможность их удобного перемещения.

Конусный ручной дровокол

Форма колуна может быть не только конусной. Встречаются также крестообразные дровоколы. Они способствуют расколу бревна на четыре части. Такие модели могут быть механическими или гидравлическими. Их можно сделать своими руками.

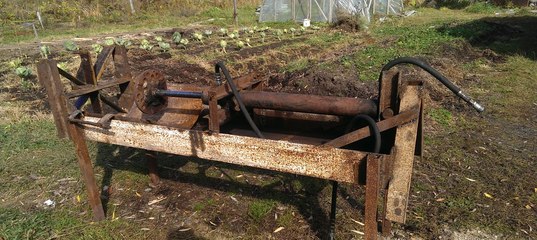

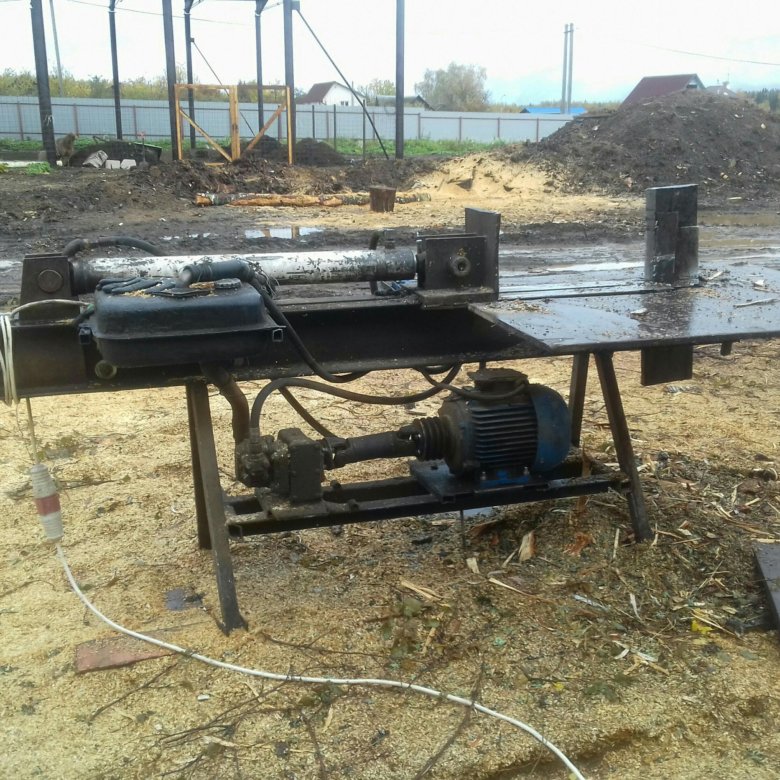

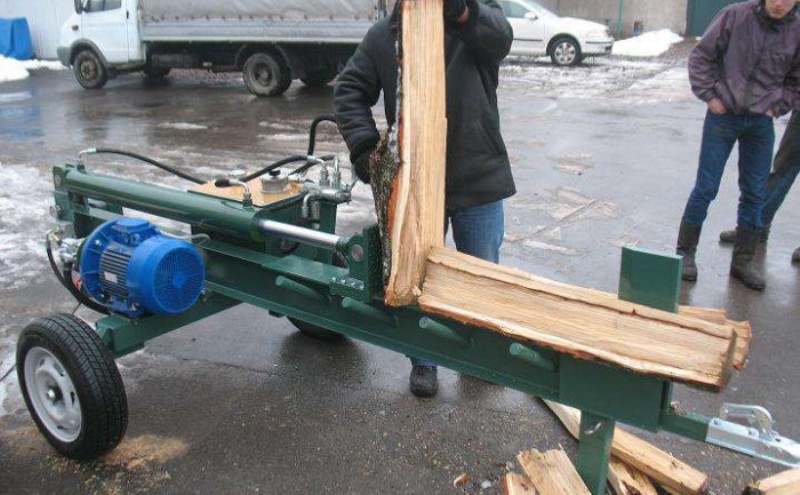

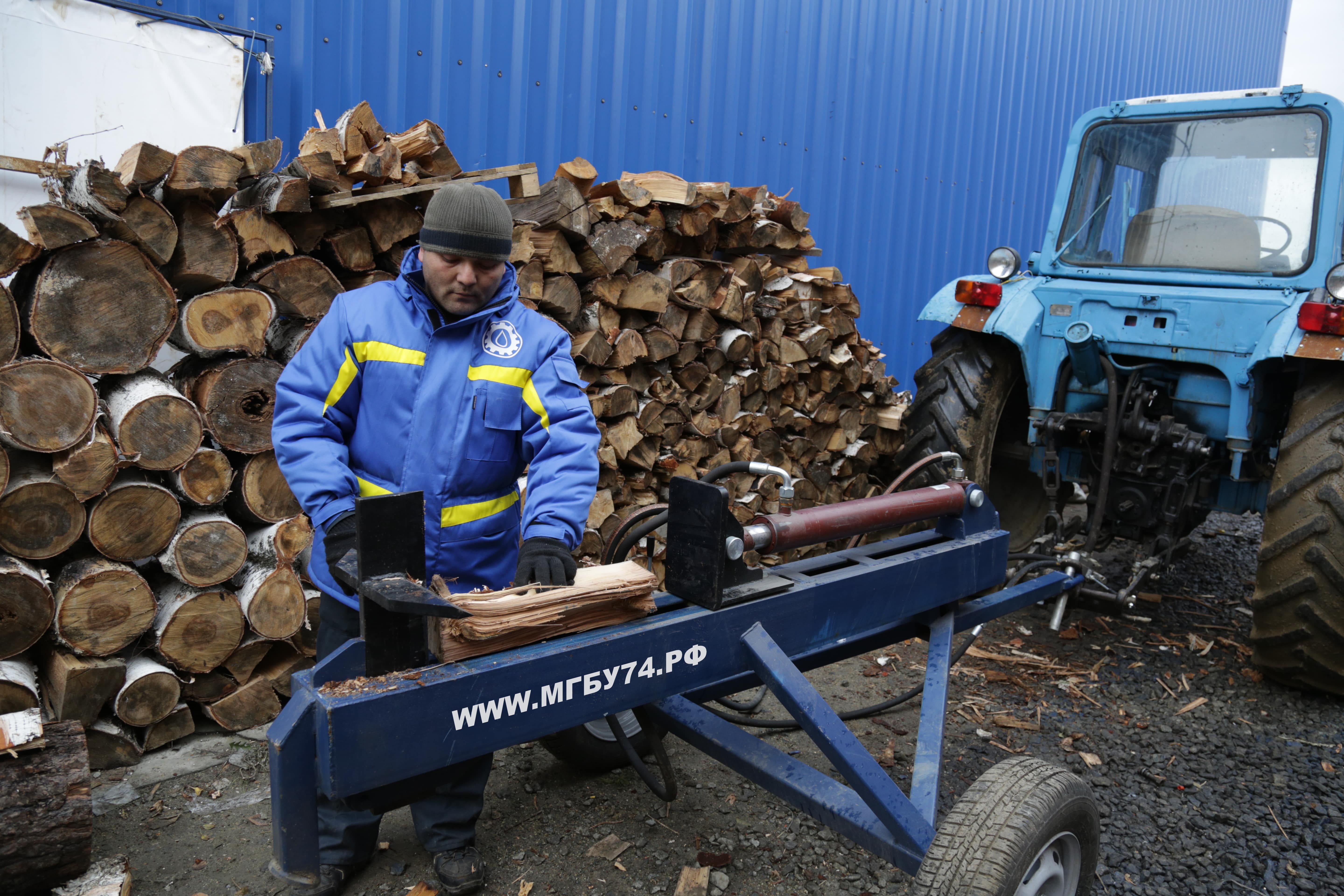

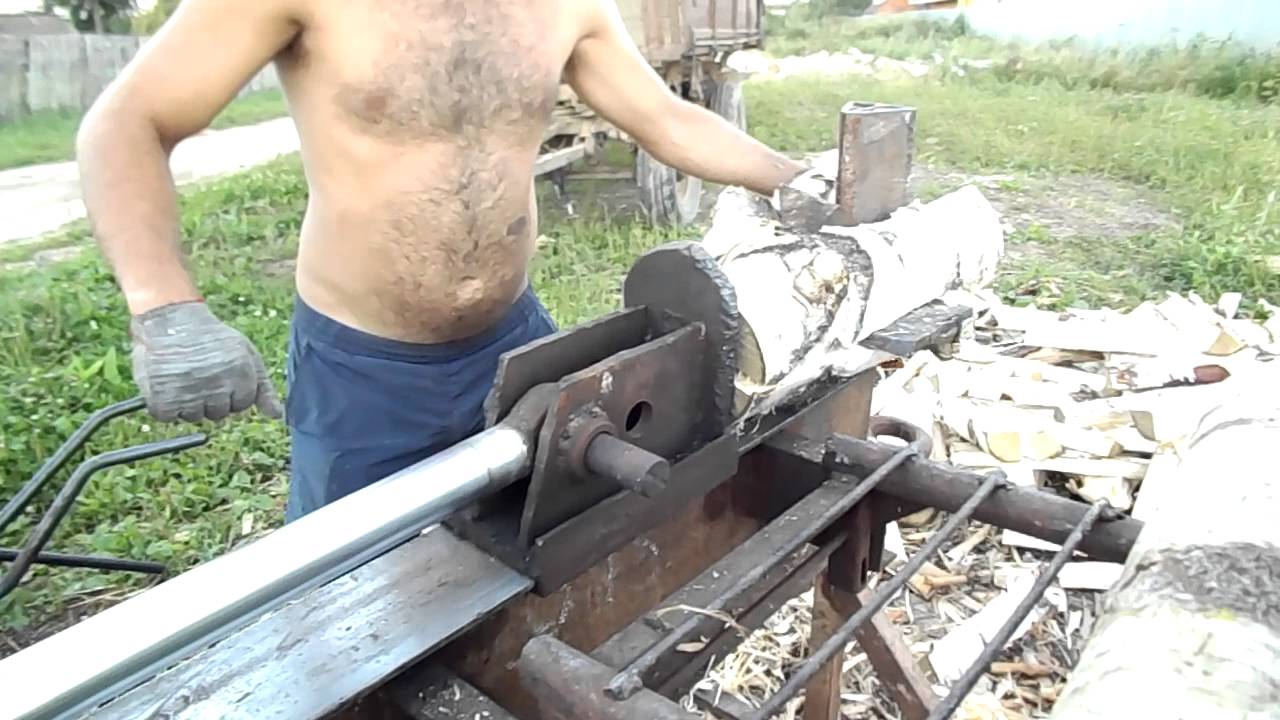

Дровокол гидравлический имеет основной элемент – цилиндр, шток которого работает в результате давления жидкости. Поэтому нужен двигатель и насос.

Примечание: Дровокол гидравлический своими руками сделать довольно сложно, поэтому многие останавливаются на идее создать механическое устройство.

Гидравлический дровокол

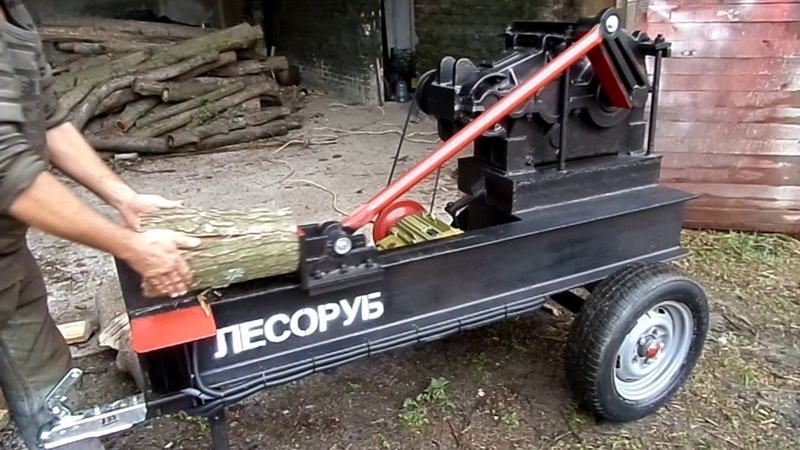

Реечные

Можно делать и такие дровоколы своими руками. Режущая рейка с колуном перемещается посредством зубчатой передачи. Обычная модель состоит из:

  • ременного редуктора;
  • двигателя;
  • колуна;
  • зубчатой передачи;
  • режущей рейки.

Управляется своими руками. Заготовка находится между колуном и защитным упором. После включения агрегата рейка начинает движение к кожуху, бревно раскалывается. За счет перемещения ручки колун возвращается в исходную позицию.

Конусные

Одна из самых простых конструкций для самостоятельной реализации. Чтобы сделать дровокол своими руками, стоит учесть его составляющие:

  • Станина. Можно сделать своими руками. Стол делается ил металла толщиной более 2 мм. Роль опорных ножек может играть профиль, выполненный из стали. Для крепления редуктора сзади должно быть место.
  • Редуктор. Необходим для регулировки оборотов конуса дровокола. Насадка, как правило, имеет специальные насечки, улучшающие разрушение заготовки. Нужно помнить, что большая скорость вращения чревата травмами, так как заготовку сложно удержать своими руками. Для понижения травмоопасности можно использовать стальной клин, который не позволит бревну соскакивать со станины. Рекомендуется делать именно такие дровоколы своими руками.
  • Электромотор или двигатель внутреннего сгорания (бензиновый или дизельный). Мощность должна превышать 1,5 кВт, число оборотов – 400–600 об/мин.

Это отличный вариант для реализации своими руками. Конечно, он не подойдет для промышленных объемов производства, однако для домашних потребностей станет незаменимым инструментом. Можно изготовить такой дровокол своими руками, используя минимум средств, комплектующие позволяют это сделать.

Создание

Высокая производительность и простота конструкции – главные причины, почему конусные дровоколы ручные изготавливают своими руками.

Где взять конус? Его можно заказать в токарном цеху, приобрести готовый вариант или сделать своими руками. Собственно, от этого зависит цена и скорость его получения. Если нет желания заниматься поиском и сборкой отдельных элементов, можно использовать готовый дровокольный узел.

Если же принято решение собирать дровокол своими руками, тогда сначала рекомендуется сделать хотя бы приблизительный чертеж. В нем должны быть указаны точные размеры и особенности фиксации деталей.

Чертеж конуса дровокола

Самый простой вариант дровокола своими руками – перфоратор или дрель с конусом диаметром 30 мм. Недостаток такой конструкции очевиден – небольшие возможности, поскольку устройство позволит обрабатывать бревна толщиной не больше 12 см. Мощный крутящий момент вряд ли даст возможность хорошо удерживать заготовку своими руками. Поэтому перфоратор должен быть надежно зафиксирован на столе.

Конусность ножа должна составлять 1:2. Также рекомендуется предусмотреть двухзаходную резьбу с шагом около 5 мм. Это позволит сделать качественный дровокол своими руками.

Регулировка оборотов должна предусматривать скорость вращения не менее 300 об/мин, иначе производительность будет очень слабой. Цепная или ременная передача, которую можно сделать своими руками, если учесть диаметры элементов и расстояние между ними, должна иметь защитный кожух.

Раму для дровоколов своими руками нужно сделать высокой прочности. Желательно, чтобы она имела колеса.

После подготовки всех элементов остается только корректно их зафиксировать шурупами и подсоединить, ориентируясь на подготовленный чертеж. Тогда удастся своими руками сделать действительно работоспособный, производительный дровокол.

виды, инструкции и чертежи ручных, пружинных конструкций, а также их домкрата и с гидроприводом, плюсы и минусы этих моделей

В современных частных домах часто устанавливают дровяные печи или твердотопливные котельные, если газоснабжение отсутствует. Для их функционирования постоянно требуются дрова. Владельцам приходится заботиться о заготовке древесины, при этом не всегда выгодно покупать готовые поленья. Поэтому создание дровокола своими руками – процесс интересующий многих людей.

Какие бывают: обзор конструкций

Есть две группы приспособлений для заготовки поленьев: ручные и механические устройства. Первая включает в себя дровоколы, для работы которых нужна лишь мускульная сила человека. Вторая – более многочисленная – это разнообразные приспособления: электрические, гидравлические, пружинные – используют доступную в быту энергию.

Ручные

В большинстве случаев это стальные клинья или лом-колун с лезвиями разной ширины, при помощи которых расщепляют поленья на части. При изготовлении важно качество стальной заготовки – после заточки приспособление должно длительное время сохранять остроту, быстрое затупление сделает работу непродуктивной.

Часто собирают более сложные конструкции в виде цилиндрического каркаса из прутьев с приваренным внутри лезвием, режущая часть которого направлена вверх. Внутрь помещают полено, заготовщик, ударяя по торцу чурки кувалдой, раскалывает его.

Рычажные дровоколы представляют собой стойку с длинной рукоятью, основная её часть – режущая. Позволяют разделывать небольшие и средние чурки.


Механические

Используются разные схемы работы:

  • На пружинных устройствах вспомогательный источник энергии – сжатая спираль из особого сплава. Этот элемент помогает экономить силы человеку, заготавливающему дрова.
  • На электрические станки устанавливают моторы, питающиеся от сети – 220 В или 380 В.
  • На гидравлические дровоколы ставят электронасосы, которые создают давление масла в магистрали, полученная энергия применяется для воздействия на цилиндр, а он ломает полено.

Дровоколы: 1-Пружинный; 2-Электрический; 3-Гидравлический.

Иные

Реже встречаются винтовые и реечные схемы – из-за сложности изготовления. В первом варианте полено ломается при помощи конуса, который вкручивается в него мотором (как сверло), во втором для передвижения ножа по станине используется зубчато-реечная передача. Также изготавливаются станки, работающие от двигателя внутреннего сгорания, это помогает обеспечить относительную автономность, но схема работы таких устройств сложна.

Плюсы и минусы

Положительные и отрицательные стороны дровоколов нужно рассматривать, исходя из возможностей владельца:

  • Ручные – энергонезависимы, просты, надёжны, не требуют обслуживания (кроме заточки). Минусы: для заготовки затрачивается много сил, низкая продуктивность;
  • Электрические – высокая скорость работы. Но для создания потребуется мотор, а без электросети или генератора бесполезны;
  • Гидравлические – надёжны при правильной эксплуатации. Если изготовитель правильно рассчитал схему, то «гидродровоколы» справятся даже с твёрдой древесиной, так как в 2-3 раза мощнее других типов. Минусы: сложное устройство. Понадобится проводить регулярное техобслуживание гидросистемы: замену фильтров, масла, промывку трубопроводов.

Мнение эксперта

Самойлов Владимир Алексеевич

Садовод со стажем и большой специалист в садовой технике

Задать вопрос

Можно использовать разные типы дровоколов. Для работы с небольшими чурками – ручные, а для раскалывания средних и крупных поленьев – гидравлические или электрические. Это позволит сэкономить электроэнергию.

Вас может заинтересовать:

Пошаговые инструкции по изготовлению

Высокая стоимость оборудования для заготовки древесины заставляет задуматься о создании дровокола своими руками. При наличии небольшой мастерской и опыта работы с инструментом, ряд моделей можно сделать самостоятельно.
Какие инструменты понадобятся:

  • Дрель.
  • Болгарка.
  • Гаечные ключи.
  • Линейка, рулетка.
  • Паяльник – по необходимости.
  • Сварочный аппарат – желательно.
    Можно вместо сварки применять болтовые соединения.

Также пригодятся: набор отвёрток, мел или маркер для разметки, угольник, свёрла, отрезные и зачистные круги.

Ручной

Обычный клин делают из болванки круглого или прямоугольного сечения.

Последовательность:

  1. При помощи болгарки следует отрезать заготовку нужной длины.
  2. Задать угол для колющей стороны – около 60-80 градусов.
  3. Выровнять торец при помощи зачистного круга.

Мнение эксперта

Самойлов Владимир Алексеевич

Садовод со стажем и большой специалист в садовой технике

Задать вопрос

При необходимости можно сделать ручку.

Пружинный

Для сборки понадобятся:

  • Рубящий нож-колун.
  • Уголки для усилителей.
  • Профильная труба (квадрат в сечении).
  • Кусок швеллера и двутавровой балки для основания.
  • Груз-утяжелитель в виде куска рельса или крупного швеллера.
  • Пружина из автомагазина и небольшой отрезок трубы чуть меньшего диаметра.

Процесс изготовления:

  1. Нарезать заготовки для основы. Длина станины – около 0,7-1 метра. Высота – по усмотрению мастера.
  2. При помощи сварки соединить вертикальную часть (двутавр) и горизонтальную (П-образный швеллер) под прямым углом.
  3. Установить усилители стойки (2 симметричные укосины между швеллером и двутавром с обеих сторон) и горизонтальные уголки для устойчивости основания.
  4. Сделать площадку для пружины из швеллера, а посадочное место для её нижнего конца – из куска трубы. Приварить полученный элемент к двутавру на расстоянии, равном длине пружины, если отсчитывать от верхней части стойки. Площадку также укрепляют укосинами.
  5. Рычаг из швеллера должен вращаться в верхней части стойки (шарнирное соединение). Также следует приварить второй кусок трубы для фиксации верхнего конца пружины.
  6. К рукояти нужно приварить: сверху – утяжелитель, а снизу – колун.
  7. Также понадобится ручка с мягким покрытием (резина), её требуется приварить к швеллеру.

Приспособление из домкрата

Такой вариант можно посоветовать лишь тем владельцам домов, у которых нет электричества, генераторов, а работать приходится с крупными или твёрдыми деревянными заготовками.

Плюсы такой схемы:

  • Низкая себестоимость.
  • Абсолютная энергонезависимость.

Мнение эксперта

Самойлов Владимир Алексеевич

Садовод со стажем и большой специалист в садовой технике

Задать вопрос

С крупными поленьями сложно работать, придётся постоянно переставлять домкрат (с подкладыванием проставок) или использовать длинные клинья.

Для создания понадобится: автомобильный домкрат (лучше брать от 1,5 до 3 тонн), уголки или швеллера для рамки, две одинаковые мощные пружины, широкий колун (рабочий инструмент) – лучше сделать несколько насадок с разной длиной.

Процесс изготовления:

  1. Делается рамка, сваренная из уголков или швеллеров. Если решено изготовить горизонтальный дровокол, то можно собрать небольшую станину с вертикальными площадками для домкрата и режущего клина.
  2. Для домкрата в нижней части следует приготовить площадку, чтобы он не мог смещаться по горизонтали.
  3. В верхней части требуется сделать приспособление для фиксации клиньев или приварить постоянный.

Мнение эксперта

Самойлов Владимир Алексеевич

Садовод со стажем и большой специалист в садовой технике

Задать вопрос

В горизонтальном положении домкрат будет работать только в одном положении – когда насос заполнен маслом.

Мощный аппарат с гидроприводом

Такой станок, если собрать его правильно, не уступит заводским моделям. Даже очень твёрдая и прочная древесина может быть разделана с его помощью.

Для сборки понадобятся материалы и детали:

  • Гидроцилиндр и гидрораспределитель.
  • Масляный насос.
  • Шланги, способные выдержать высокое давление – продаются в автомагазинах грузовой техники.
  • Бачок для гидравлического масла.
  • Электромотор – мощностью от 2 кВт или выше.
  • Металлические заготовки: уголки, швеллера, куски листового металла толщиной до 2 мм.

Этапы сборки:

  1. Изготовление станины: из мощного П-образного швеллера или двутавра. Оптимальная ширина – 100-150 мм.
  2. Гидроцилиндр нужно закрепить на высоте 50-70 мм над плоскостью балки.
  3. На конце штока требуется закрепить толкатель из толстого металла (около 10 мм).
  4. Затем следует изготовить держатель ножа (колуна) так, чтобы он перемещался вдоль станины. Второй вариант – сделать его неподвижным, приварив к станине.
  5. Рабочий нож можно сделать так, чтобы он крепился болтами к держателю в разных положениях. Этого можно добиться, просверлив несколько отверстий в держателе и в самом ноже.
  6. Способ соединения электродвигателя и насоса зависит от типа агрегатов. При прямом соединении обязательно использовать переходную муфту, например, в виде толстого резинового диска.

Сборка гидравлической системы осуществляется по схеме. Можно проверить её работоспособность, а потом закрепить на станине.

Мнение эксперта

Самойлов Владимир Алексеевич

Садовод со стажем и большой специалист в садовой технике

Задать вопрос

Для покупки гидравлических деталей можно обратиться в магазин, где продают запчасти для тракторов и экскаваторов. Если показать продавцу чертёж, то он сможет подсказать, что понадобится приобрести.

В итоге получится громоздкая конструкция, но есть неплохой вариант сделать её мобильной, предусмотрев колёса и ручку для перевозки.

Вместо электромотора можно использовать любой двигатель внутреннего сгорания подходящей мощности. Но для него придётся делать специальную раму.

Итоги

А вы уже смастерили себе дровокол?

Конечно!Хочу попробовать

Создание приспособлений для заготовки дров займёт время, но позволит сэкономить средства и получить универсальное устройство. Для изготовления понадобятся доступные материалы, имеющиеся почти в каждом хозяйстве. Результат зависит от фантазии, смекалки владельца и навыков владения ручным инструментом.

Читайте также другие полезные статьи:

Видео-инструкция: делаем супер дровокол своими руками

Как сделать самодельный механический дровокол своими руками

Если Вам надоело колоть дрова вручную, тогда стоит изготовить самодельный механический дровокол своими руками. Данное устройство поможет сберечь большое количество времени и сил, затрачиваемых на заготовку дров на зимний период.

Создание самодельного механического дровокола своими руками

Человеческое желание прикладывать наименьшее количество усилий и получать при этом максимальную выгоду привело к созданию такого механизма как дровокол. Используя природные силы, можно за несколько мгновений расколоть бревно любых размеров на удобные части.

Для заготовки дров в промышленных объемах применяются специальные станки, а для домашнего использования можно изготовить дровокол своими руками.

На сегодняшний день преобладают четыре вида дровоколов, использующих различные принципы работы:

  • Механические. Наиболее простой в сборке и дешевый дровокол. В работе не используется двигатель.
  • Конусные или винтовые. Благодаря своей форме и вращению, конус внедряется в бревно и раскалывает его на части. Для придания вращения необходим электрический, бензиновый или дизельный двигатель.
  • Гидравлические. Наиболее мощный дровокол. Использует мощность гидравлического насоса для раскалывания бревна об режущую часть. Собрать такой дровокол своими руками достаточно тяжело из-за дороговизны комплектующих.
  • Реечные. Колющая часть механизма закреплена на рейке, которая движется при помощи зубчатой передачи. Многие модели заводского производства основаны на данном принципе работы.

Разберем каждый тип более детально.

Механический тип



Изготовить самодельный механический дровокол своими руками достаточно просто. Выполняются следующий порядок действий:

  • Подготавливается опора. Для этого в землю бетонируется металлическая или бетонная стойка. На ней будет держаться вся конструкция, поэтому она должна выдерживать дополнительный вес без изменения своего положения.
  • На опору одевается горизонтальная часть. Обе части скрепляются между собой шарнирным механизмом. В качестве возвратного механизма можно использовать простую пружину.
  • На отдаленной от крепления части горизонтальной балки размещается утяжелитель и режущий клин.
  • На участке раскола бревен устанавливается надежная опора. Например, деревянная колода большего диаметра.

Пользователь, немного приподняв колун, опускает его на поверхность бревна. В результате такого воздействия, под действием силы тяжести в точке удара бревно раскалывается. Пружина возвращает механизм в исходное положение.

Важная информация! Чтобы все работало правильно, необходимо произвести точные расчеты, а после сборки конструкции, окончательно отрегулировать все части – силу пружины, высоту до бревна, вес утяжелителя.

Конусный тип

Основным элементом данной конструкции является конус. Его необходимо заранее выточить на токарном станке. Если сделать это своими руками нет возможности, рекомендуется обратиться к специалистам.

Подготовленный наконечник соединяется с валом вращения. Следует заранее предусмотреть возможность отдельного снятия конуса, так как в случае заклинивания его в бревне, решить эту проблему без частичного демонтажа дровокольного станка будет невозможно. Очень часто используется соединение штифтом.

Вращать вал будет двигатель. Частота вращения двигателя должна быть в интервале от 250 до 600 оборотов в минуту. При низкой частоте процесс колки дров будет долгим и утомительным, а с высокой частотой повышается вероятность нанесения себе травм.

Если в хозяйстве есть неиспользуемый мотоблок с мощностью не менее 6 лошадиных сил, то можно использовать его. При сборке самодельного механического дровокола своими руками, от мотоблока отделяется двигатель и части его управления.

Двигатель и вал вращения конуса соединяются между собой ремнем двигателя или цепью внатяжку. Обе части надежно закрепляются на подготовленной надежной поверхности, чтобы исключить вероятность отделения деталей в процессе работы.

Принцип работы следующий. Благодаря резьбе, конус легко входит в дерево, а его форма раскалывает даже особо прочные виды древесины. Работая с самодельным механическим дровоколом необходимо всегда соблюдать осторожность и технику безопасности во избежание несчастных случаев.

Гидравлический тип

Такой дровокол собрать очень тяжело. Изготовить гидронасос в домашних условиях практически невозможно, а покупка такого устройства может оказать серьезное влияние на бюджет. Однако такая модель показывает наивысшую мощность.

При помощи гидравлики бревно подается на ножи и раскалывается на несколько частей. Их количество зависит от количества ножей и их размещения.

Силовую установку следует выбирать из расчета мощности в 6 лошадиных сил или более. Например, использовать для этой цели двигатель от мотоблока.

Важная информация! При раскалывании бревна основное напряжение приходится на заднюю опору гидравлического цилиндра. При проектировке аппарата следует предусмотреть дополнительное укрепление данного узла.

Реечный тип

Принцип действия реечного дровокола во многом схож с работой гидравлической системы. Однако вместо дорогостоящей гидравлики используется менее затратная и более доступная в изготовлении зубчатая передача. Изготовление такого самодельного дровокола своими руками обойдется значительно дешевле гидравлики, но потребуются продвинутые знания в механике и принципах работы подобных устройств.

Бревно кладется в специальный желоб. После активации устройства, механизм зубчатой передачи подает рейку вперед, толкая бревно прямо на нож. Сила подачи устройства зависит от мощности силовой установки, но даже при использовании электродвигателя на 1.5 кВт можно достичь силы раскола более 10 тонн.

Отличие самодельных дровоколов от заводских аппаратов

Любой дровокол, изготовленный в промышленных условиях, будет существенно дороже самодельных. Такие дровоколы имеют привлекательный внешний вид, удобный и эргономичный дизайн. Также в преимущество заводских изделий следует отнести их готовность. Вам нужно лишь включить их и использовать по назначению, никаких дополнительных сборок и расчетов проводить не нужно.

Модели, сделанные своими руками, стоят дешевле, так как могут собираться из подручных материалов. Они удобны в настройке мощности, размерах получаемого после колки материала, используемых механизмов. Всегда есть возможность изменить принцип работы механизма.

Показанные на видео самодельные механические дровоколы своими руками сможет сделать каждый человек. Для этого необходимо иметь правильно составленные чертежи, комплектующие материалы и желание сделать мощный аппарат для колки дров.

Геннадий

Планы дровоколов (сделай сам)

Подготовка к зиме может оказаться сложной задачей, особенно если вы рубите собственные дрова для тепла и эстетики камина.

Разделитель журналов может сделать задачу намного быстрее и проще. Плюс, вы можете серьезно сэкономить, купив и загрузив один из наши планы дровоколов CAD Design самостоятельно построить сверхмощный дровокол.

Планы разделителя древесины / бревен бывают разных форматов и размеров для упрощения Все, что вам нужно для колки дерева…

Низкий Низкие цены!!! — Приобретите проектные планы дровоколов уже сегодня!

Выбор не ограничен варианты мощности. Разветвители бывают газовые, электрические и ручные. которые предлагают варианты с горизонтальным или вертикальным сцепным устройством прицепа, или 3-точечная навеска для тракторов. Плюс другие гидравлические или винтовые варианты разделения типов.

Чем выше номинальная вместимость бревна, тем больше мощность в лошадиных силах. он должен эффективно работать на плотных, трудно расщепляемых Североамериканские лиственные породы например, дуб, клен и железное дерево, например, саранча или другие популярные породы из вашего района или территории.

Варианты колки древесины

К наиболее популярным вариантам мощности для дровоколов относятся гидравлический, газовые и электрические дровоколы. Как ручной дровокол, электрический дровоколы работают бесшумно. Ручные дровоколы являются наиболее экономичным выбором из-за того, что их меньше составная часть.

Ваш вариант питания также во многом будет зависеть от источника питания доступность. Сплиттеры с газовым приводом можно брать куда угодно, а электрические разветвители должны находиться рядом с источником электроэнергии.

Моторизованные гидравлические дровоколы подходят для коммерческого использования. разделение журнала, но они могут быть более опасными, если их не остановить быстро если возникнет проблема.

Дровокол горизонтальный

Горизонтальные дровоколы являются наиболее распространенным стилем и обычно включите шины вместе с язычком, чтобы зацепить его за сцепное устройство, чтобы вы может перетащить их с места на место.

Они также могут быть стационарными и могут быть настроены на запуск массовых количеств дерево сквозь них.

С горизонтальными дровоколами вы просто кладете бревно на проследите и позвольте гидроцилиндру вдавить режущую головку в log, поскольку он разделяет журнал пополам. Выберите один из наших горизонтальный дровокол планы.

Чтобы использовать горизонтальный разделитель бревен, вы поднимаете бревна и кладете их на дровоколе двутавровая балка или система лотков для колки.

Вертикальный дровокол

Вертикальные дровоколы используют эффект помещения бревна в вертикальное положение на разделителе с тараном, который вталкивает лопату в журнал, чтобы разделить его.

Вертикальный дровокол Преимущества:

Вертикальные дровоколы иногда проще в использовании из-за того, что что вам не нужно поднимать бревна настолько высоко, чтобы положить их на разветвитель. Вертикальный дровокол требует, чтобы бревна стояли на ногах вверх, так что катите бревна на место на площадке, которая находится на уровне земли. может быть проще, чем поднять их на место.

Вертикальные дровоколы

также предлагают более устойчивую платформу, когда вы собираетесь работать на неровной поверхности или склонах.Ознакомьтесь с нашими вертикальный дровокол планирует увидеть, какой из них подойдет для ваших нужд колки дров.

Маховик Дровокол

В дровоколе с маховиком кинетическая энергия сохраняется во вращающемся вес маховиков и число оборотов в минуту, что дает огромное преимущество в мощности. Несколько можно наносить удары по твердой древесине любого типа, чтобы разделить бревно пополам.

При работе с твердой древесиной маховик может остановиться при ударе перегрузки, но может восстановиться за доли секунды.Ознакомьтесь с нашими дровокол с маховиком страницу для получения дополнительной информации.

В то время как в оригинальных конструкциях делителей маховика настоящий маховик для раскалывания бревен, современные конструкции предлагают энергию маховика который приводит в действие таран, заставляющий бревна раскалывать лезвие.

Винт Дровокол с приводом

Дровоколы винтового типа используют концепцию прикручивания бревна. заостренный и заостренный конец к широкой лопате, которая заставляет дерево отдельно, так как оно вкручивается в бревно.

Это концепция, которая позволяет использовать множество вариантов мощности для приведения устройства в движение. Некоторые новаторы даже подняли автомобиль и прикрепили его к колесу. Саморезы дровоколы.

Руководство по эксплуатации Дровокол

С древних времен, когда люди овладели понятием огня, они рубили дрова. Ручные дровоколы легко колят дрова и безопасность в этой руке удерживаемые клинья, кувалды и топоры не могут сравниться!

Настоящие ручные дрова сплиттеры работают так же, как домкрат в багажнике вашей машины.Вы создаете гидравлическое давление, вручную проворачивая шток. толкнуть таран в бревно. Эта система позволяет разделять журналы с невероятная легкость и повышенная безопасность. Планы ручных дровоколов.

Ручной дровокол с скользящим молотком

Slide-Hammer Ударная сила Легко раскалывает бревна за секунды с помощью мощного скользящего молота действие. Это устройство заменяет оси, клинья и молоты для облегчения управления. Дровокол с скользящим молотком планы.

Разделяйте бревна с невероятной легкостью и повышенной безопасностью за счет размещения наденьте клин на бревно, затем сдвиньте вал втулки молотка вверх и вниз, чтобы разделить журнал за секунды. Больше никаких опасных раскачиваний и поломок рукоять топоров, или летающие и заклинившие клинья.

Как построить разделитель журналов

Для многие северные поселенцы, такие как я, колют бревна и создают дрова могут понадобиться при подготовке к долгой холодной снежной зиме месяцы.Тепло и комфорт, получаемые от потрескивающего огня, могут превратиться холодная зимняя ночь в уютный вечер с семьей и друзьями.

Прекрасное время, чтобы расслабиться, наслаждаясь сиянием теплого камина. получение нужной вам колотой древесины может оказаться довольно сложной задачей без надлежащего инструмент. Разделение древесины может оказаться сложной задачей с некоторыми из твердых и плотных лиственные породы Северной Америки которые растут на этих территориях.

К счастью, разделение бревен можно выполнить без необходимости. для трудоемкого размахивания топором и молотой.Чистая рабочая сила и смазка для локтей хороши для поддержания формы, но когда у вас есть деревянные шнуры, которые нужно расколоть, машина для колки бревен может пролить свет на ситуацию.

Чтобы облегчить жизнь, эту работу может сделать гидравлический дровокол, а вы вы можете построить его сами, если хотите сэкономить. Вот несколько основных шаги к созданию собственного гидравлического дровокола.

  1. Вы можете начать с наброска набора планов или приобрести свой здесь планы разделителя бревен и заменяющие материалы, которые могут быть у вас поблизости свой двор и магазин.Дровоколы в основном изготавливаются с двутавровой балкой. рама, двигатель, разделительная головка, гидроцилиндр, масляный насос вдоль с клапанной системой и шлангами.
  2. Собрать конструкцию колесного металлического прицепа, прикрепив аксель к двутавровой балке и язычок спереди, чтобы его тянуть. Это будет основная конструкция, на которой будет собираться ваш дровокол. Это позволяет буксировать разделитель журналов на удаленные рабочие места. или ближе к куче дров, которые нужно расколоть.
  3. Присоедините электрический или газовый двигатель к 2-ступенчатой ​​гидравлической системе. масляный насос, который может перекачивать 3 галлона в минуту при давлении 2500 фунтов на квадратный дюйм.
  4. Присоедините гидравлический клапан к гидроцилиндру и масляному баку. Типичный гидравлический цилиндр имеет длину от двух до трех футов и имеет диаметром 4 дюйма.
  5. Подсоедините гидравлический шланг к клапану и масляному насосу. Когда насос работает, масло под высоким давлением пойдет на клапан.В клапан затем используется для управления движением гидроцилиндра и перемещение раскалывающего клина. Давление движущегося масла будет втолкните поршень в гидроцилиндр, чтобы вытолкнуть шток и вставьте бревно в клин, который нужно расколоть.
  6. Вам нужно будет надежно прикрепить шланги к фитингам на верхняя часть бака гидравлического масла. Гидравлическое масло можно брать из бак и через шланг для питания гидронасоса и цилиндра по мере необходимости.Также необходимо подсоединить масляный фильтр, чтобы отфильтровать масло.
  7. Приварите V-образный поддон для бревен к раме, которая может удерживать бревна на место для колки. Лучше всего расставить кусочки так что шток гидроцилиндра перемещается по ним при активации.
  8. Прикрепите нажимную пластину при установке горизонтального разделителя на гидроцилиндр и режущая головка до конца балки. В клин также может быть прикреплен к штоку цилиндра, но вы будете бегать в проблемы с застреванием бревна на клине и его оттягиванием иногда, когда он не полностью разделен.В зависимости от того, какой монтаж место, которое вы выбрали, на другом конце нужна стопорная пластина для бревно, чтобы упереться в или, толкатель для цилиндра, чтобы толкать журнал с.
  9. Это основы разделителя бревен, но всегда помните об этих механические устройства могут быть опасными, поэтому будьте осторожны!

Типичные инструменты, необходимые для сборки дровокола

  • Сварочный аппарат 220 В для тяжелых условий эксплуатации
  • Резак
  • Гаечные ключи, шлифовальные машины и другие обычные инструменты для магазинов…

Правила веб-сайта: цифровые товары и возврат средств

Цифровые товары: Цифровые товары могут содержать фоновый водяной знак. изображения или текст, например доменное имя нашей торговой марки.

Доставка цифровых товаров: После покупки вас перенаправляют на страницу загрузки, и ссылка для загрузки также будет отправлена ​​на вашу электронную почту адрес, зарегистрированный в PayPal.

Возврат: В связи с их характером и тем фактом, что у нас нет контроль над удалением этих цифровых продуктов с вашего компьютера — Загрузка Покупки цифровых товаров не подлежат возврату

Мы НЕ собираем, не продаем и не распространяем данные о покупателях .Хранить ваши электронные письма о покупке для справки в качестве доказательства покупки для поддержки. Ваша квитанция / счет поступает от PayPal.

Для борьбы с мошенничеством, у нас есть система регистрации покупателей IP-адрес и сведения о загрузке. Мошенники и детали мошенников будут быть отправленным в PayPal.

Планы разветвителя бревен, САПР для домашнего строительства (сборка своими руками)

Создайте свой собственный самодельный гидравлический дровокол с нашей подробной Планы проектирования дровоколов САПР своими руками — вертикальные, горизонтальные, и 3-точечный

Используйте наши планы самодельного бревна для изготовления и соберите с нуля свой дровокол.Вы можете использовать наши планы и ведомость материалов, или материалы-заменители, которые есть у вас собственный магазин и двор, чтобы сэкономить деньги на самодельном дровоколе.

Дом Встроенные дровоколы предлагают мастеру отличный способ сэкономить деньги. с проектом дома своими руками, который может дополнительно сэкономить деньги на счет за тепло и для вас.

Отопление коленой в качестве альтернативного источника тепла может оказаться очень дорогостоящим. Более естественный и экономичный способ согреть душу и сердце.Это могло бы даже добавить в комнату немного романтической эстетики.

Черт возьми, это пламя может даже помочь вашей второй половинке разогреться вверх, так что вам может даже повезти. Вот это круто!

Горизонтальный разделитель бревен — vs. — Вертикальный разделитель бревен

Выбор типа разделителя бревен, который лучше всего подойдет для ваших нужд это первый шаг к процессу изготовления. Несколько вопросов следует получить ответ до того, как будет принято решение.Горизонтальный вертикальный, 3 точки по вертикали, и 3-х точечная по горизонтали.

  • Насколько велик диаметр колотых бревен? Когда ты попадаешь в большие бревна, которые тяжело поднимать, вертикальный разделитель позволяет катить бревна на ножку колокольни. Эти журналы необходимо перевернуть вверх на опорной плите для раскалывания с помощью клина, направленного вниз давление.
  • Бревно вертикальное сплиттеры обычно предназначены для использования в горизонтальных или вертикальное положение, хотя они не так удобны в макете для горизонтального использования в качестве разветвителя горизонтальной конструкции.Это до к конструкции реверсивного дровокола толкание компоновки гидроцилиндра клин против бревна.
  • по горизонтали дровоколы обычно являются лучшим выбором для более коммерческих использовать. Задняя тележка с обеих сторон позволяет подавать целые бревна и погрузка колотых бревен прямо из пикапов и обратно. Это снижает трудозатраты на перемещение бревен и увеличивает производство дров. возможности, позволяющие производить больше дров за меньшее время.

Два основных типа дровоколов

Вертикальный дровокол:

На Вертикальный дровокол, прижимной клин движется сверху вниз. Когда бревна «стоят вертикально» на опорной плите, клин принудительно вниз через журнал, который нужно разделить. Хотя это позволяет катать журналы на пластину для раскалывания, необходимо подобрать расколотые куски и переехал в сторону для продолжения работы.

Одним из основных препятствий для внедрения клина в конструкцию бревен является то, что иногда разделяемое бревно не отделяется полностью и застревает на раскалывающий клин, затем он втягивается в режиме втягивания, требуя оператор для снятия бревна с клина.

Горизонтальный дровокол:

Клин дровоколов неподвижен в горизонтальном направлении. В бревно поднимается в люльку поверх балки подъемника. Гидравлический цилиндр вдавливает бревно в клин, и расколотые части падают на с каждой стороны разветвителя.

Бревно сплиттеры объединяют ряд компонентов, чтобы сформировать механическую структуру для колки дров.

Многие из наиболее распространенных гидравлических, механических и конструкционных деталей может потребоваться правильный размер для соответствия вашей рабочей нагрузке, некоторые из этих компонентов включают:

Расчет правильных размеров компонентов

  • Основная двутавровая балка должна быть достаточно прочной, чтобы не прогибаться
  • Гидравлический цилиндр поршня должен быть правильный номинальная вместимость
  • Гидравлический регулирующий клапан
  • должен обеспечивать надлежащую функции и расход
  • Бак гидравлической жидкости необходимо достаточно масла для нормальной работы
  • Гидравлический Насос не должен создавать давление, превышающее номинальное давление баллона
  • .
  • Фильтр гидравлической жидкости рассчитан на надлежащую фильтрацию объема масло
  • Двигатель — источник питания лошадь мощность л.с. и скорость
  • Муфта насоса и двигателя, достаточно прочная, чтобы не сломаться под нагрузкой
  • Режущий клин может быть 2-ходовым, 4-ходовым, 6-ходовым и более

Размер цилиндра влияет на силу и скорость раскалывания, в то время как насос будет влиять только на скорость.Чем больше диаметр цилиндра, тем больше сила или давление, которое он будет оказывать, чтобы расколоть более плотную твердую древесину, однако для этого требуется больше жидкости для заполнения, что может замедлить его работу.

Ключевые факторы определяют количество силы, необходимое для разделения плотного материала лиственные породы Северной Америки, и контролировать, сколько времени потребуется для этого.

Ключевые факторы в планах разветвителя бревен

  • Тонны Давление: Сила раскола является ключевым фактором для возможности гидроцилиндра, а цилиндр питается от гидравлического насос.Крайне важно, чтобы гидроцилиндр был рассчитано на максимальное или превышающее максимальное давление, на которое рассчитан насос. Мощность раскалывающего усилия измеряется в тоннах давления.
  • Время цикла: Этим термином обозначается время, необходимое для плунжер для разделки бревен, чтобы выдвинуть его, разделив бревно, а затем вернуть в задвинутое исходное положение. Из соображений безопасности включите цикл время должно контролироваться с управляемой скоростью.Более медленный, более контролируемый скорость поможет предотвратить травмы от контролируемого движения дровокол. Другие конструкции, такие как делители маховика, обеспечивают более быструю скорость цикла.
  • Максимальная длина бревна: Наклон гидроцилиндра определяет какую длину бревна может вместить дровокол. Это легкая регулировка изготовления при строительстве дровоколов. В длина вашего дальнего света и расстояние хода вашего поршня диктуют возможность разделителей журналов разделять более длинные журналы.Измерение максимума длина бревна, которая может поместиться в вашем камине, — хорошее место начать. Однако, построив дровокол длиной 24 дюйма или более для разделения бревен позволяет разделить их до этой длины, вместо этого ограничиваться более короткими журналами, если ваш дизайн меньше. Помнить, вы можете обрезать бревна до любой длины, но вы не можете сделать дровокол предназначены для коротких бревен, подходят для более длинных бревен.

Самодельные дровоколы предлагают гибкую конструкцию

С нашими планами для дровоколов «собери сам» мастер может заменить материалы для изготовления и сборки их дровоколов на основе готовых доступные материалы, возможно, у них уже есть.Это может помочь снизить стоимость строительства и ускорить процесс строительства.

Имейте в виду, что дровокол может быть опасной машиной для начала. с использованием некачественных материалов или некачественной обработки может привести к травмы и даже смерть. Всегда консультируйтесь со специалистом, если у вас есть вопросы о выбранных вами материалах или о безопасной эксплуатации этих продуктов после сборки.

Более холодный зимний сезон предлагает множество проблем, которые могут быть решены. интенсивный.Если вы хотите облегчить рабочую нагрузку и сэкономить деньги сжигая дрова для тепла, изготовление собственного кола для бревен может быть отвечать. Черт возьми, даже если вы просто хотите подогреть романтику уютным огонь в камине, дровокол может быть правильным ответом чтобы накалить романтическое настроение!

Покупка дровоколы, или построить свой собственный дровокол с помощью нашего дровокола планы помогут вам хорошо и уютно подготовиться к зиме !!!

Правила в отношении веб-сайтов: цифровые товары и возврат средств

Цифровые товары: Цифровые товары могут содержать фоновый водяной знак. изображения или текст, например доменное имя нашей торговой марки.

Доставка цифровых товаров: После покупки вас перенаправляют на страницу загрузки, и ссылка для загрузки также будет отправлена ​​на вашу электронную почту адрес, зарегистрированный в PayPal.

Возврат: В связи с их характером и тем фактом, что у нас нет контроль над удалением этих цифровых продуктов с вашего компьютера — Загрузка Покупки цифровых товаров не подлежат возврату

Мы НЕ собираем, не продаем и не распространяем данные о покупателях .Хранить ваши электронные письма о покупке для справки в качестве доказательства покупки для поддержки. Ваша квитанция / счет поступает от PayPal.

Для борьбы с мошенничеством, у нас есть система регистрации покупателей IP-адрес и сведения о загрузке. Мошенники и детали мошенников будут быть отправленным в PayPal.

Планы разветвителя бревен

: Руководство по самодельным сделкам на 2021 год

Самодельные дровоколы сделают вашу жизнь проще, сэкономив ваше время, энергию и деньги на рубку дров для дымохода, печи или камина.

Поскольку в наши дни все выбирают экологически безопасный образ жизни, дровоколы будут играть полезную роль.

Ну это круто, правда? Итак, пока вы, возможно, думаете о том, как сделать разделитель журналов дома или какие планы по разделению журналов, у нас уже есть некоторые планы.

Вот 13 классных схем дровоколов, которые помогут вам сделать самодельные дровоколы, так что вы сможете построить самодельный дровокол и сэкономить много времени и денег.

Планы разделителя бревен и идеи насадок

1. Самодельный дровокол винтовой

Шуруп-голиаф может быстро и эффективно превратить огромные бревна в бревна размером с дымоход с помощью этого самодельного дровокола.

Если вы используете дымоход, печь или камин, это идеальный дровокол, на который вы можете претендовать.

Если вы можете добавить двигатель мощностью в три лошадиные силы для изготовления этого самодельного бревна, его можно будет легко использовать для обработки даже самых гигантских бревен.

Этот план разветвителя бревен своими руками очень важен и имеет множество функций безопасности. Двигатель, который управляет винтом, можно активировать простым нажатием кнопки.

2. Дровокол молотковый

Эта схема колки дров необычна, но столь же успешна для рубки дров. Этот самодельный дровокол не имеет двигателя и работает физически. Это сделано из старого железа.

Скажем так, это лучший способ повторно использовать старое железо для создания ценного дровокола.Несмотря на то, что это делается вручную, этот план дровоколов объединяет мощную пружину, которая выполняет более важную часть вашей работы.

Этот дровокол дополнительно дает вам более необычайную адаптируемость к размеру древесины, с которой вы начинаете и заканчиваете. Вы можете превратить даже большое полено в маленькие кусочки дров.

3. Дровокол на 30 тонн

Скажем, если вам нужно расколоть крепкую дубовую древесину или огромные куски дерева, тогда этот план колки 30-тонных бревен для вас.Рекомендуется использовать это только в том случае, если нужно распилить много древесины. Он не идеален для мелкой древесины.

Идеальный дровокол по индивидуальному заказу для тех, кто предлагает растопить и должен разрезать тонны массивных бревен на небольшие бревна. Кроме того, это отличный дровокол для домовладельца, который готовит на дровах. Этот хардкорный самодельный дровокол с легкостью справится с самыми сложными и важными кусками дерева.

4. Гидравлический дровокол

Этот план разделителя бревен подскажет, как лучше всего изготовить безопасный и эффективный гидравлический разделитель бревен для дома или для другого использования в момент, когда вы должны разрезать и складывать.Тонны зимних растопок для дома или продажи дров; Этот отличный гидравлический дровокол может быстро позаботиться о вашем бизнесе.

Эта машина, сделанная своими руками, может превратить гигантские деревья лиственных пород в груды колотых дров, которые идеально подходят для обогревателя.

5. Преобразование клина

Этот план делителя бревен с преобразованием клина — лучший способ превратить небольшой дровокол в более впечатляющую машину, которая работает с большим количеством гигантских бревен.Клин расширяется, так что маленький дровокол, несомненно, может разделить больше гигантских бревен, что сделает процесс рубки дров более быстрым и простым для дома.

При нагревании и приготовлении пищи с помощью растопки требуется тонна дров, чтобы пережить более холодное время года, и эта трансформация клина своими руками поможет вам срезать растопку за короткое время. Сэкономьте время, деньги и энергию, превратив небольшой разделитель бревен в более крупный с помощью этого плана разделения бревен.

6. Газовый разветвитель

Небольшой бензиновый мотор дает возможность огромному дровоколу.Необычайно подходит для использования в автономном жилом доме или домике в лесных районах, держите растопку наготове и храните ее для розжига с помощью этой фантастической машины.

Две задние шины создают компактный самодельный дровокол, так что вы можете перемещать его при необходимости. Храните дровокол в своем грузовике или квадроцикле и выносите его в лесные районы, где есть деревья, чтобы рубка растопки была более эффективной.

7. Дровокол

Это невероятно, если одна машина будет выполнять две разные работы.Этот план дровоколов щепы сэкономит вам много времени, денег, места и денег. Один дровокол своими руками и две работы.

Требуются маленькие кусочки дров для кикстартера, а затем огромные кусочки растопки, чтобы поддерживать огонь в течение длительного времени. Этот самодельный дровокол дает как маленькие, так и большие кусочки дерева, поэтому вы можете сохранить в доме тепло и тепло в холодное время года.

8. Самодельный трехточечный дровокол

Тракторы — неотъемлемая часть работающей фермы, и они могут делать значительно больше, чем просто вспахивать поле.Тракторы можно использовать для разделки дров для дымохода или дровяной печи.

Разложите растопку, достаточную для того, чтобы справиться с холодным временем года с помощью приусадебного трактора. Сельскохозяйственный трактор обычно инертно сидит в сарае в течение холодных месяцев, и это отличный план для колки бревен, который можно использовать во время простоя.

Соберите этот трехточечный дровокол, и пусть сельскохозяйственный трактор выполнит за вас сложную работу по срезке растопки.

9.Трех-сильный двигатель

Этот прочный дровокол рассчитан на долгие годы службы. Мотор мощностью 3 л.с. позволяет легко распиливать массивные бревна, чтобы вы могли вернуться внутрь, где тепло, до того, как ваши пальцы замерзнут.

Ужасно находиться на улице в условиях нулевого климата, рубя растопку топором, поэтому сделайте этот дровокол, сделанный своими руками, чтобы вам не пришлось тратить много энергии на улице в холодном климате.

10. Ручной делитель с четырьмя ножами

Четыре оси используются для изготовления четырех режущих лезвий на самодельном дровоколе.Этот разветвитель несколько уникален по сравнению с другими, так как это ручной разветвитель.

Для управления этой машиной не используется ни газ, ни энергия, поэтому она идеально подходит для автономного жилого дома или удаленного охотничьего домика. Это простой метод рубки растопки, и его, как правило, используют везде, где нужно разжечь огонь.

Поместите бревно в металлический каркас поверх четырех лезвий топора. В этот момент сильно ударите по бревну, и оно превратится в четыре полных и идеально подходящих по размеру куска дров.

11. Двусторонний самодельный дровокол

Этот очень эффективный план разветвления поленьев позволит сократить как поступающие, так и уходящие растопки, так что работа будет завершена в кратчайшие сроки. Этот план может принимать участие сразу в двух журналах, когда над ним работают два человека.

Один может положить бревно спереди, а другой человек может положить одно бревно сзади, когда разделитель перемещается спереди назад.

Говорят, время — деньги, и этот дровокол экономит время, распиливая дрова двумя разными способами: простым планом, профессиональным и простым в работе.

Задние колеса этой машины позволяют легко перемещать ее в любое место, где есть древесина, которую необходимо распилить.

12. Дровокол для старых автомобилей

Старый разрушенный автомобиль с исправным двигателем может получить вторую жизнь как дровокол. Это лучший способ утилизировать старый автомобиль, повторно использовав его в самодельном дровоколе. Разделите даже самые большие и самые твердые бревна лиственных пород с помощью этого самодельного бревна.

Превратите срубленное дерево в кучу готовой к использованию растопки быстро и продуктивно с помощью этого дровокольного станка для старой машины.

13. Дешёвый дровокол

Этот план разветвителя бревен подскажет, как построить разветвитель бревен с меньшими затратами. Разветвитель полезен и полезен, и для его изготовления вы можете использовать переработанные детали.

Двигатель похож на старый грузовой двигатель, который подходит как скрипка, повторно использованные стальные трубы и I-образные излучатели, а другие части составляют основные сегменты самодельного дровокола.

Возможно, вам нужно будет купить несколько деталей, но их стоимость будет меньше.

Завершение

Следуйте любому из этих планов разделителя бревен в зависимости от вашей гибкости и используйте их, чтобы сделать уникальный самодельный разделитель бревен.

Если вам нужна планка для распиловки древесины на эту зиму, вы можете использовать указанные выше схемы для создания уникальной самодельной деревянной колки.

Самодельные дровоколы очень практичны, и именно поэтому мы рекомендуем вам использовать эти самодельные дровоколы для создания растопки для вашего дома или вашего бизнеса.

Зачем тратить много денег на то, что можно сделать самостоятельно, приложив немного усилий? Кроме того, создавать что-то свое — это весело!

советов по проектированию дровоколов — Miller’s Woodcutting

Приобрести планы разделителя бревен

Приобрести планы на дровокол

Разделители бревен: что вам нужно знать

При изготовлении гидравлического дровокола необходимо учитывать ряд моментов.

1. Размер и твердость древесины, которую вы собираетесь расколоть

По всей стране существует множество пород древесины, которые используются для производства дров. Древесина может сильно различаться по степени сложности раскола. Прочность разветвителя важна, но не единственным фактором. Многие люди в конечном итоге платят большие деньги за разветвитель большего размера, чем это необходимо. Посетите нашу страницу «Советы по колки дров».

2. Гидравлическое усилие, необходимое для раскалывания древесины. Вам действительно нужен делитель на 30 тонн?

Производительность гидравлического разделителя зависит от объема потока насоса, давления, создаваемого ограничениями в системе (отверстие клапана, сопротивление цилиндра и т. Д.), И диаметра цилиндра.Проще говоря, это площадь цилиндра, умноженная на давление в системе.

Типичный пример: система на 2500 фунтов на квадратный дюйм с цилиндром 3 1/2 дюйма.

Сила = 2500 * (3,0625 * 3,14) Сила = PSI (R в квадрате * Pi)

Сила = 24 040 или 12 тонн силы раскалывания.

Так как же получить 30-тонный делитель? Высокое давление и большие цилиндры (обычно 4 дюйма). Тем не менее, вы обнаружите, что металл необходим для удержания такой силы в удобном для использования виде….. делает для дорогостоящего самодельного разветвителя.

3. Что такое время цикла?

Время цикла означает, насколько быстро цилиндр выходит и возвращается в исходное положение. Короткое время цикла способствует более быстрому производству. Короткое время цикла также создает более опасные условия работы. Легче попасть в аварию, поэтому будьте осторожны, выбирая время цикла, которое сложно обойти без риска.

Время цикла зависит от того, насколько быстро жидкость может заполнить цилиндр. Продолжительность рабочего цикла дровоколов складывается из производительности насоса системы в галлонах в минуту и ​​объема расширенного цилиндра (диаметра и длины).

Быстрая продолжительность рабочего цикла достигается за счет использования цилиндров меньшего диаметра и меньшей длины или насосов большего размера. Маленькие цилиндры дешевле, чем большие цилиндры, тогда как стоимость насоса возрастает с увеличением количества галлонов в минуту.

4. Горизонтальное или вертикальное разделение?

Большинство разветвителей настроено на горизонтальное разделение. Работая таким образом, вы хотите, чтобы балка была выше пояса. Высокая талия позволяет работать на высоте, не требующей сутулости и лишних болей в спине.Нижняя сторона рабочей зоны с высотой по пояс состоит в том, что все раунды должны быть подняты до этого уровня.

Разделители, которые можно наклонять и использовать в вертикальном положении, очень удобны для больших и тяжелых предметов, которые трудно поставить на разделительную балку с высотой по пояс.

5. Объем двигателя

Прибл. 1/3 стоимости дровокола приходится на газовый двигатель, используемый в качестве основного источника энергии. Наличие двигателя с дополнительной мощностью звучит впечатляюще, но на самом деле это просто дополнительные расходы.Как только двигатель обеспечивает достаточную мощность для поддержания работы насоса с номинальным давлением (PSI) и расходом (GPM), не позволяя двигателю «увязнуть», нет необходимости в увеличении мощности.

Доступность недорогих небольших газовых двигателей сторонних производителей и бывших в употреблении двигателей других применений сделало создание собственного сплиттера очень экономичным вариантом.

Примерно гидравлической системе требуется 3/4 лошадиных сил на галлон в минуту номинальной мощности насоса. Например, система 8gpm будет адекватно работать на 6 HP, система 16gpm будет работать на 12.Использование 1 л.с. на галлон в минуту — это почти все, что необходимо. При более высоком соотношении л.с. к галлонам в минуту используется только дополнительное топливо без реальной дополнительной отдачи от эффективности.

6. Прочность балки

Балки, опоры цилиндров и стопорная ножка (конец клина снова толкается) для рабочих усилий более 18 тонн требуют гораздо более тяжелого металла и более глубоких сварных швов. Разветвители такой силы, как правило, не подходят для домашнего разветвителя.

7. Общий вес и транспортировка сплиттера.

При сборке сплиттера не забывайте, что вам нужно будет его переместить. Буксировка сплиттера проста и распространена. Имейте в виду, что вам все равно нужно будет двигать его рукой, чтобы зацепить его за тягач и отрегулировать его положение при использовании. Дополнительный вес более тяжелой стали, гидравлических компонентов большей мощности и более мощных двигателей — все это быстро накапливается. Не делайте разветвитель, который удобен в использовании, но ужасен в перемещении.

8. Комфортная работа оператора.

Одно из самых больших преимуществ создания собственного разветвителя — то, что вы можете сделать его так, как вам удобно. Ваш разделитель можно настроить в соответствии с вашей удобной рабочей высотой, желаемой длиной древесины и т. Д. Вам нужен клин с четырьмя направлениями или с ножкой для колки, чтобы клин был на конце рельса? В таком случае вы можете использовать разветвитель по своему желанию.

9. Планы, нужны ли они?

Преимущество использования тарифных планов для вашего сплиттера в том, что детали уже будут проработаны.Даже если вы захотите изменить планы, чтобы настроить конечный продукт, вы сможете увидеть (а не просто визуализировать и представить), что уже было сделано. Планы экономят время на проектировании и изготовлении. Настоящий вопрос заключается не в том, «нужны ли вам планы», а в том, «сколько стоит ваше время?»

Лучший дровокол для дров

Иметь под рукой дровокол — отличная идея, если вы хотите заменить дрова обычным топором. Вы можете не решаться тратить деньги на более крупные инструменты, потому что не знаете, сколько времени это сэкономит вам.Факт в том, что колоть дрова — очень трудоемкая работа, которая наносит большой вред вашему телу. Качественный разделитель бревен поможет снизить уровень усталости, высвободив время, которое можно потратить на что-нибудь еще. Вы можете разделить столько журналов, сколько вам нужно, но существует так много разных брендов, размеров и стилей, что сложно найти лучший вариант.

Вот почему я проделал всю работу за вас и посмотрел на несколько разных разделителей журналов. Я выбрал 10 бревен разных производителей, которые я рассмотрю, чтобы вы могли сравнивать их рядом.Посмотрев на них, вы сможете использовать руководство по покупке, чтобы сделать окончательный выбор, прежде чем он будет доставлен прямо к вашей двери. Имея это в виду, приступим!


Уметь колоть и накапливать дрова необходимо всем, у кого есть дровяная печь или кто любит разжигать костер, когда развлекается. Однако его покупка может быть дорогостоящей, а дровокол поможет вам разрезать более крупные пни на удобные куски, чтобы использовать их всю зиму.

1.WEN 56207 Электрический дровокол

Первым в списке лучших дровоколов стал Вэнь, и эта мощная машина позволяет быстро и легко раскалывать достаточно дров, чтобы заполнить решетку для дров и сохранить тепло в доме или патио. Вы получаете очень мощный двигатель на 15 ампер, который дает вам давление более 13000 фунтов, чтобы аккуратно разбивать бревна на более мелкие и более удобные в использовании части. Он поставляется на 34-дюймовой подставке, чтобы вы могли колить бревна, не наклоняясь и не напрягая тело, но вы можете легко снять эту подставку, если не хотите использовать ее во время работы.Вы можете раскалывать бревна диаметром до 10 дюймов и длиной до 20,5 дюймов без остановки делителя.

Ручка для вытягивания на этом бревенчатом станке позволяет очень легко запустить его и поддерживать в рабочем состоянии, чтобы обеспечить бесперебойный рабочий процесс от начала до конца. Есть также 5,5-дюймовые никогда не плоские колеса, которые позволяют легко перемещать этот инструмент с места на место, когда вы работаете без особых дополнительных усилий. Он работает на электричестве, а это означает, что нет выбросов угарного газа и бензина, что делает его более безопасным для окружающей среды.Эта электрическая конструкция также может сократить общие расходы на техническое обслуживание, которые необходимо выполнять, чтобы поддерживать ее в отличном состоянии.

Льготы:

  • Без вредных выбросов
  • Имеет съемную подставку
  • Колеса позволяют легко перемещаться

Недостатки:

  • Тяговый стержень
  • Элементы управления трудно увидеть, когда вы работаете
  • Колеса хлипкие

2.Гидравлический дровокол Sun Joe

Это еще один мощный дровокол от Sun Joe, который обеспечивает впечатляющую 10-тонную движущую силу с помощью гидравлического RAM. Он имеет немного большую емкость, что позволяет быстро и легко без проблем раскалывать большие бревна до 18 дюймов в длину и 8 дюймов в ширину. Возвратная пружина RAM позволяет очень быстро и легко переустанавливать разделитель между заданиями, чтобы ваша работа продолжалась до тех пор, пока вы не закончите свой проект. Нет никаких шнурков питания, о которых нужно беспокоиться, когда вы запускаете его, а также нет газа или масла, о которых следует беспокоиться, потому что он работает на электричестве.Это делает его более здоровым выбором для работы во дворе.

Этот дровокол имеет очень прочный стальной каркас, устойчивый к ржавчине и коррозии, что помогает ему выдерживать интенсивное использование в различных погодных условиях. При покупке этого продукта вы получаете обещание клиента и гарантию Sun Joe, которая защищает вас от дефектов или повреждений. Гарантия будет действовать в течение полных двух лет с даты покупки, и они вышлют вам новый продукт, если что-то случится, без каких-либо вопросов, если вы свяжетесь с ними.Команда обслуживания клиентов очень отзывчива.

Льготы:

  • Обеспечивает 10-тонную движущую силу
  • Может раскалывать бревна немного большего размера
  • Двухлетняя гарантия прилагается

Недостатки:

  • Очень медленно работает
  • Возможно, придется закончить раскол на больших бревнах
  • Не подходит для больших объемов работ

3. Дровокол для наружного энергетического оборудования Southland

Если вы все еще пилите дерево бензопилой, но хотите перейти на что-то более мощное, попробуйте дровокол Southland Outdoor Power Equipment.Вы получаете асинхронный двигатель на 15 А, который имеет мощность 1,75 лошадиных сил, чтобы с легкостью разрезать более толстые бревна, и он также очень хорошо работает в самых суровых условиях, которые вы можете на него бросить. Этот сплиттер имеет короткое 18-секундное время цикла, которого достаточно, чтобы помочь вам справиться с большими нагрузками по проекту без необходимости замедляться или останавливаться на полпути. Он имеет ярко-красную цветовую схему, что позволяет очень легко увидеть и отслеживать, когда вы берете его на свой рабочий сайт.

Любой, кто хочет разрезать небольшие бревна, может воспользоваться встроенной функцией ограничителя хода на этом разделителе бревен.Вы устанавливаете длину, необходимую вам, чтобы легко регулировать ход, чтобы разрезать бревна меньшего размера. На этом продукте есть семидюймовые колеса, которые позволяют легко перемещаться из точки A в точку B. Кроме того, этот продукт настраивается в вертикальное положение, чтобы облегчить маневрирование в ограниченном пространстве и хранить в любом месте вы закончите использовать это.

Льготы:

  • Время цикла 18 секунд
  • Регулируется для колки небольших бревен
  • Можно складывать вертикально для удобного хранения

Недостатки:

  • Очень низко к земле
  • Руководство может очень запутать
  • Переключатель очень хлипкий

4.Компактный газоразделитель Champion

Дровокол

Champion имеет немного более компактный дизайн, что очень удобно, если у вас мало места для хранения между использованием. Это семитонный дровокол со встроенной опорой для бревен с очень низким профилем, что делает его погрузку и разгрузку простой и безопасной. В этом продукте есть мощный 80-кубовый двигатель, который без труда прорезает бревна длиной до 19 дюймов и весом до 50 фунтов, не останавливаясь и не прорезая на всем пути. Он действительно работает с помощью газа и нефти, поэтому вам нужно обязательно следить за ним, чтобы убедиться, что у вас достаточно газа для завершения вашего проекта.

Существует 20-секундный таймер цикла с автоматическим возвратным клапаном, который помогает сократить время вашей работы и не отставать от больших и малых проектов. Перекошенный клин на этом делителе повышает уровень эффективности, обеспечивая чистый срез каждый раз, когда вы пропускаете через него новое бревно. При покупке этого продукта на него предоставляется ограниченная двухлетняя гарантия для защиты от механических повреждений. Кроме того, Champion предоставит вам пожизненную техническую поддержку без дополнительных затрат.

Льготы:

  • Отличается более компактной конструкцией
  • Встроенная люлька для бревен
  • Время цикла 20 секунд

Недостатки:

  • Рычаг возврата пластиковый
  • Возможна утечка гидравлической жидкости
  • Двигатель глохнет на крупных проектах

5. Kindling Cracker Дровокол

Иногда приятно иметь в наличии ручные дровоколы для тяжелых условий эксплуатации, потому что в них нет движущихся частей, которые могут сломаться при многократном использовании.Как только вы закончите разбивать бревна, вы можете загрузить их в тачку и отнести на стеллаж для хранения. Это простой и безопасный способ расколоть бревна небольшого и среднего размера, не позволяя движущимся лезвиям или острым предметам проходить через ваши руки. Вы сможете колоть дрова с меньшим усилием, чем при использовании обычного топора, и это поможет снять часть стресса и напряжения с вашего тела при выполнении этого проекта.

Верхнее кольцо имеет диаметр 6,5 дюймов, и этот размер определяет, насколько большими могут быть бревна, которые вы хотите разделить.Этот выбор практически не требует обслуживания благодаря простой конструкции и прочным материалам. Он изготовлен из высококачественного австралийского чугуна. Чугун очень устойчив к ржавчине и коррозии, что позволяет использовать его во влажных или влажных условиях без его разрушения. Вы получаете очень устойчивую основу, которая гарантирует, что она не опрокинется, когда вы приложите силу, необходимую для раскола бревен.

Льготы:

  • Чугун для корпуса
  • Практически не требует обслуживания
  • Очень устойчивая и прочная конструкция

Недостатки:

  • Не поддерживает большие куски дерева
  • Дорого за то, что получаете
  • Дизайн немного короче для полных разделов

6.Дровокол инерционный

Следующий разделитель журналов в списке — это второй ручной вариант от Inertia. Это безопасный и эффективный способ вручную расколоть любую древесину, не беспокоясь о том, чтобы порезаться об острые края. Также снижается вероятность травмирования рук при использовании. Все, что вам нужно сделать, это поместить бревно в разделитель и позволить металлическому рельсу удерживать его в правильном положении, чтобы вы могли ударить по нему молотком и прогнать его через внутренний край, чтобы аккуратно разделить его на растопку.Вы можете использовать его одной рукой, а отверстие позволяет разбивать бревна меньшего и большего размера без каких-либо проблем.

Этот разделитель бревен весит всего 10 фунтов, и это делает его достаточно легким, чтобы его можно было легко брать и переносить из кучи бревен в груду бревен, чтобы ваш рабочий процесс продолжался бесперебойно. Вы даже можете взять его с собой в поход. К этому продукту прилагается 100% гарантия удовлетворения, и компания отправит вам возврат, не задавая вопросов, если у вас возникнут проблемы с этим.Это замечательно, если вы хотите попробовать ручной разветвитель и обнаружите, что предпочитаете автоматический вариант.

Льготы:

  • Очень удобный дизайн
  • Имеет прочный чугун для материала
  • Очень легкий и портативный

Недостатки:

  • Дерево может застрять внутри
  • Придется приложить много усилий, чтобы использовать
  • Слегка узкое основание

7.Дровокол SPEED FORCE

Дровокол

Speed ​​Force имеет очень безопасную конструкцию, исключающую раскачивание топора, которое может случайно поранить вас. Если вы хотите получить больше силы, вы можете легко купить базовое лезвие и использовать этот продукт для уборки двора. Вы получаете мощное лезвие молотка в форме очень толстого клина, которое при ударе раскроет бревно на аккуратные части. Наденьте рабочие перчатки и аккуратно сложите недавно расколотую древесину в удобное для вас место для хранения.Общий вес машины составляет 25,3 фунта, что позволяет относительно легко переходить от одного проекта к другому.

Вы получите до 14 тонн давления при раскалывании бревен, которое с легкостью сломает даже самые прочные бревна. Он разработан, чтобы быть очень прочным и безопасным, и он может выдерживать интенсивное использование, не ломаясь и не имея проблем. Максимальная высота деревянных деталей, которые могут поместиться в этот сплиттер, составляет 22 дюйма, и это дает вам огромный спектр возможностей, когда дело доходит до уборки вашего двора или сада.Ярко-оранжевую окраску очень легко увидеть, и у нее очень удобный дизайн, который позволяет вам выйти и использовать его, как только вы его получите.

Льготы:

  • Легко справляется с большими бревнами
  • Обеспечивает 14-тонное давление раскола
  • Удобная и безопасная конструкция

Недостатки:

  • Инструкции сбивают с толку
  • Нужно покупать отдельно основание отвала
  • Более длительное время резки каждой детали

8.Разветвитель Logosol Smart-Splitter

Дровокол

Logosol — это очень эффективный продукт, который может использовать любой член вашей семьи, поскольку он отличается превосходным дизайном, ориентированным на безопасность. Он попадет в бревно точно в нужное место с 14-тонным давлением позади него, чтобы дать вам очень аккуратный и чистый раскол на всем пути до дна. Он выдерживает раскалывание древесины максимальной длиной 55 сантиметров, а рекомендуемая длина древесины составляет 40 сантиметров. Возможности ширины древесины не ограничены, и это дает вам возможность резать мелкие и большие бревна без остановки или остановки.

Этот высококачественный дровокол избавит вас от работы по раскалыванию древесины, и это поможет снизить нагрузку на вашу шею и спину при выполнении больших работ по расколке древесины. В нем используются прочные материалы, которые гарантируют, что он может легко выдержать длительное использование, не ломаясь и не показывая большого износа. Он имеет очень тонкий профиль, что позволяет легко хранить его в перерывах между использованием, а также его легко транспортировать в вашу хижину или кемпинг, когда вы идете. Он весит менее 20 фунтов.

Льготы:

  • Легкий и портативный
  • Очень безопасно использовать
  • Снижает нагрузку на тело

Недостатки:

  • Установка требует много времени
  • Очень громко
  • Делает несколько проходов для разделения бревна

9. YARDMAX YS0552 Электрический дровокол

Любой, у кого есть комплект для бревенчатой ​​хижины, которому необходимо разрезать бревна для завершения проекта, должен взглянуть на этот бревенчатый бревна Yardmax.Этот продукт поставляется с 5-тонным двигателем RAM Force, который поможет вам завершить ваш проект вовремя без каких-либо больших задержек, и он поставляется с двумя руками, которые помогают повысить безопасность оператора при его использовании, одновременно снижая риски несчастные случаи. При покупке этого продукта вы получаете ограничитель хода, который позволяет безопасно и эффективно разрезать бревна меньшего размера, а также он поставляется с лотком для бревен и подставкой для быстрой и простой загрузки, разгрузки и использования.

Этот дровокол может работать с бревнами диаметром до 10 дюймов и диаметром до 20 дюймов.5 дюймов в длину. Короткое 16-секундное время цикла позволяет вам раскалывать десятки бревен по инерции, не останавливаясь и не тратя часы за раз. Это отличная новость для людей, которым нужно разбить много журналов, но у них нет часов на это. Прочная подставка дает этому продукту прочную основу для работы, а подставку можно сложить под машиной, что упростит хранение или транспортировку.

Льготы:

  • Имеет складную подставку
  • Управление двумя руками
  • 5-тонная RAM Force

Недостатки:

  • Колесные пальцы хлипкие
  • Краска быстро отслаивается
  • Может прекратиться раскалывать полное бревно

10.Дровокол Hi-Flame

Последний разделитель журналов в списке принадлежит Hi-Flame, и это еще один простой ручной продукт, который вы можете легко использовать для небольших проектов. Его вес составляет всего девять фунтов и 9,5 дюймов в высоту, и эти размеры делают его ультрапортативным проектом, который аккуратно поместится в вашем автомобиле или грузовике для транспортировки или в вашем сарае для удобного хранения между использованиями. Вы можете прикрепить его к любой плоской поверхности, например, к деревянному бруску, используя четыре отверстия для болтов, чтобы придать вам большую устойчивость, но вам придется поставлять болты самостоятельно, если вы решите пойти по этому пути.Поскольку ваши руки не касаются зоны стрижки, это очень безопасный вариант.

Этот дровокол имеет привлекательный дизайн с ярко-оранжевой окраской, что обеспечивает высокий коэффициент видимости, когда вы берете его в лес, чтобы использовать. Весь продукт имеет сталь с порошковым покрытием, чтобы сделать его более долговечным. Он не ржавеет и не подвергается коррозии, а порошковое покрытие помогает герметизировать стальной корпус, не допуская попадания влаги. В свою очередь, этот продукт может служить годами при интенсивном использовании, не показывая большого износа.

Льготы:

  • Очень легкий и яркий
  • Удобное руководство по проектированию
  • Может крепиться к плоской поверхности

Недостатки:

  • Не подходит для больших кусков дерева
  • Область лезвия тупая и тонкая
  • Не будет полностью разделен на

Руководство по покупке бревна

Когда приходит время покупать новый разделитель бревен, вы должны учесть несколько вещей, чтобы гарантировать, что вы получите качественный продукт, который будет работать на нужном вам уровне, не ломаясь.Вы можете использовать это краткое руководство, чтобы решить, какой продукт лучше всего подойдет для ваших желаний и потребностей.

Размер журнала

Одна из первых вещей, которую вы хотите рассмотреть, это то, насколько велико большинство журналов, с которыми вы хотите использовать разделитель журналов. Древесина содержит похожие на волокна долгоживущие клетки, которые бегут внутри дерева. Они поднимаются и опускаются по ветвям дерева и стволу, и это то, что вы видите как древесную текстуру, когда врезаетесь в нее. Дробилка оказывает давление, чтобы расколоть бревна вдоль волокон, потому что это легче, чем резать по ним.

Чем больше и толще бревно, тем большее усилие придется приложить сектору, чтобы раздвинуть зерна. Таким образом, бревна клена большего диаметра нуждаются в большем давлении, чтобы расколоть их. Для 24-дюймового ствола потребуется как минимум 20-тонный разделитель, в то время как четырехтонный разветвитель будет иметь достаточно силы, чтобы разделить шестидюймовые ветки.


Для расколки больших бревен потребуется гораздо больше усилий, чем для более мелких, поэтому рекомендуется знать приблизительный размер древесины, которую вы хотите разделить, прежде чем покупать этот продукт.Если вы этого не сделаете, вы можете позже столкнуться с проблемами из-за того, что у вас не будет достаточно силы, чтобы полностью разделить бревно из конца в конец.

Дровокол тип

После того, как вы решите, какой размер бревен будет наиболее распространенным для вашего дровокола, вам нужно будет выбрать тип. Это поможет вам сузить круг выбора, когда вы начнете делать покупки, и сделает его менее сложным.

  • Электрический — Электрический разветвитель работает от аккумулятора или от электричества.Их приятно иметь дома, потому что они могут дать вам постоянный источник энергии, не производя никаких выбросов, чтобы вы могли дышать. Они не очень портативны, но это то, чем вы жертвуете ради энергии.
  • Gas — газовые делители более традиционны, потому что дают возможность брать их практически куда угодно. Вы должны взять с собой дополнительные газ и нефть, но они могут работать часами на одной заправке. Они выделяют продукты, которые могут нанести вред окружающей среде.
  • Руководство — Последний тип разветвителя в списке — ручной вариант. Чтобы расколоть древесину, необходимо использовать тупую силу. Обычно вы вкладываете бревно в металлическое кольцо и ударяете по нему молотком или молотком, чтобы прижать его к лезвию и расколоть. Это медленнее, но они не так легко сломаются, потому что в них нет движущихся частей.


Выбор правильного типа разветвителя для ваших нужд поможет в долгосрочной перспективе снизить уровень разочарования.Вы хотите адаптировать свой выбор в соответствии со своими потребностями и возможностями, поэтому подумайте, где вы планируете работать, и объем планируемых проектов.

Материал

Не торопясь, чтобы выбрать разветвитель, который больше всего поможет вам в вашем дворе или саду, вы должны внимательно изучить строительные материалы. Например, вы не стали бы покупать пластиковую лопату для работы на дворе, так зачем вам покупать разветвитель с множеством пластиковых компонентов? Ваш сплиттер должен быть из нержавеющей стали с порошковым покрытием или из чугуна.Эти два материала могут выдерживать интенсивное использование, не разрушаясь, и они очень хорошо противостоят ржавчине и коррозии.

Хранилище

Вы не будете использовать этот товар каждый день, поэтому у вас должно быть место для его хранения, когда он не используется. Посмотрите, не складывается ли какая-либо часть вашей машины, чтобы ее было легче хранить. Некоторые складываются вертикально, а у некоторых есть подставки, которые складываются, чтобы придать ему очень низкий профиль. И то, и другое поможет сэкономить место в сарае или гараже, а также упростит складывание и транспортировку с работы на работу.

Итог

Выбор высококачественного разделителя бревен не должен вызывать стрессов. Мой список 10 лучших и короткие обзоры дают вам отличную отправную точку, которую вы можете использовать, чтобы увидеть, какие варианты у вас есть. У меня есть ручной, электрический и газовый варианты, которые вы можете сравнить. Когда вы начнете сужать свой выбор, вы можете легко использовать руководство по покупке, чтобы найти тот, который соответствует вашим желаниям и требует самого лучшего, чтобы вы могли выйти и взяться за все свои проекты по разделке дров в эти выходные.


Как построить самодельный дровокол | Руководства по дому

Автор: Дуг Линхоутс Обновлено 21 июля 2017 г.

Вещи, которые вам понадобятся
  • Цилиндр

  • Газовый двигатель

  • Гидравлический насос

  • Однолопастной клин

  • хомуты

  • Гидравлические шланги

  • Стальная двутавровая балка

  • Листовой металл

Наконечник

Используйте двигатель мощностью не менее 5 л.с.

Предупреждение

Не позволяйте поршню касаться лезвия.

Еще раз проверьте соединения гидравлической линии.

Ни в коем случае не помещайте какую-либо часть тела между поршнем и клином.

Если у вас болит спина при мысли о том, что вы проводите часы на заднем дворе, раскалывая дрова для своего камина, вы можете подумать о том, чтобы вложить эту энергию в постройку дровокола, который сделает за вас тяжелую работу. Эта машина приводится в действие газовым двигателем и установлена ​​на оси, чтобы вы могли колоть дрова рядом с будущей штабелем.Разные стили лезвий можно использовать для древесины разных размеров, чтобы производить от 2 до 6 бревен.

  1. Сварите раму вместе в форме козла с двумя парами наклонных ножек и прямоугольным столом сверху. Оставьте на раме достаточно места для цилиндра и бревна, оставив немного свободного места. Сварите листовой металл, чтобы сформировать поверхность стола.

  2. Приварите лезвие клина к одному концу стальной трубы, а другой конец балки приварите к раме.Лезвие должно быть выровнено по вертикали. Расположите его так, чтобы при полностью выдвинутом поршне он не касался лезвия.

  3. Приварите цилиндр к другому концу рамы. Поршневой конец цилиндра должен быть направлен в сторону лезвия.

  4. Установите двигатель и гидравлический насос на раму. Убедитесь, что все порты и электрические соединения легко доступны.

  5. Подсоедините гидравлические шланги к входным портам цилиндра и гидравлического насоса с помощью стальных хомутов.Убедитесь, что используете подходящую фурнитуру. Они должны быть рассчитаны на давление как минимум на 50 процентов больше, чем может обеспечить насос.

LOG SPLITTER: Как сделать дрова быстрее и лучше

Круглые сваи дров в усадьбе Стива Бейли Лайн Роуд были расколоты бензоколонкой. У разных сплиттеров очень разная скорость работы.

У канадского экономиста Джеффа Рубина есть книга, которую должен прочитать каждый, особенно если вы рубите дрова самостоятельно. Он называется Почему ваш мир собирается стать намного меньше. В нем Рубин приводит веские доводы в пользу прекращения использования сырой нефти как жизнеспособного источника энергии для обеспечения нашего мира. Это довольно радикальное утверждение — с огромными последствиями, — но Рубин цитирует факт за подтвержденным фактом, что все указывает в одном направлении. Независимо от того, отапливаете ли вы свой дом нефтью, природным газом или электричеством, растущий спрос на сырую нефть и сокращение поставок окажут на вас влияние. Это уже оказывает влияние.Это одна из причин, по которой я рублю и колю дрова для отопления дома. Это может сэкономить кучу денег для любого, у кого есть доступ к журналам, и хотя изготовление дров не для всех вариант, уникальный дровокол, с которым я столкнулся в 2011 году, значительно ускоряет работу для тех из нас, кто заинтересован склонность к работе.

Самая сложная часть изготовления дров — это продольная расколка бревен после распиловки блоков на нужную длину. Колка делает древесину достаточно маленькой, чтобы с ней было легко обращаться, а также открывает кору для лучшего высыхания.Традиционные гидравлические дровоколы упрощают заготовку дров, но не обязательно ускоряют процесс. Хороший топор и пара сильных рук могут производить дрова так же быстро, как и традиционный гидравлический колокол, когда у вас есть прямозернистые бревна, хотя совершенно другой вид топора изменил правила колки дров.

В этом инерционном дровоколе используются чугунные маховики, которые забивают дрова в клин для колки. Модели Intertia быстрее гидравлических, но не всегда так сильны.

Еще в 2011 году я начал использовать дровокол DR RapidFire 6HP (www.drpower.com; 800.687.6575) бок о бок с моим 12-сильным 34-тонным гидравлическим разделителем Swisher в сравнительных испытаниях. Swisher — потрясающе сильный разветвитель. Я никогда не видел бревна, которое нельзя было расколоть, независимо от того, насколько шаткое и корявое зерно. RapidFire, напротив, не такой мощный, но он как минимум в два раза производительнее, чем моя большая гидравлическая машина, при прочих равных. Он также легче и расходует примерно на 70% меньше топлива на определенное количество щепы.

Значительное повышение эффективности связано с тем, что RapidFire выполняет каждый цикл разделения примерно за две секунды вместо обычных 10 или 20 секунд, необходимых для каждого гидравлического разделения. Вместо насоса, подающего гидравлическое масло в цилиндр через шланги, уплотнения и фитинги, RapidFire использует не что иное, как пару вращающихся чугунных маховиков весом 75 фунтов. При повороте рычага задействуется зубчатая передача с реечной передачей, используя инерцию маховиков, чтобы толкать бревно вперед в неподвижный клин, раскалывая дерево.Отпустите рычаг, и пружина за пару секунд потянет механизм назад, готовый к следующему бревну. Вы должны увидеть такую ​​скорость, чтобы в это поверить. Это потрясающе. Нажмите, чтобы посмотреть видео ниже, чтобы убедиться в этом самим. Мои старшие мальчики всегда боялись колоть дрова вместе со мной, потому что работа казалась им скучной. Они говорят мне, что RapidFire действительно интересен в использовании, потому что он очень продуктивен. Скорость прогресса помогает забыть время.

Нажмите ниже, чтобы посмотреть видео:

Перед использованием RapidFire я задумался о двух вещах:

  1. Эта машина такая же мощная, как мой гидравлический делитель?
  2. Как долго прослужат реечная шестерня с тех пор, как зубья просто соскакивают друг с другом без какого-либо сцепления каждый раз, когда вы начинаете разделенный цикл?

Хотя эта машина не справляется с действительно большими, узловатыми бревнами-монстрами, RapidFire пронизывает почти каждый кусок твердой древесины, который я положил на нее. Иногда мне нужно сделать несколько пробежек на бревне средней жесткости, прежде чем разделение будет завершено, но скорость все равно намного превосходит мой Swisher. Менее чем за час расколки я могу сделать все дрова, которые мне нужны для обогрева дома, мастерской и горячего водоснабжения в течение недели самой холодной зимней погоды. Укладываем древесину круглыми стопками, а не квадратными, потому что результат получается быстрее и лучше. Щелкните здесь, чтобы получить подробное руководство о том, как складывать круглые деревянные сваи здесь, у нас.

Склад дров на Бейли-Лайн-роуд.Обратите внимание на гидравлический разделитель Swisher на переднем плане и инерционный разделитель рядом с тележкой из колотого дерева.

Если Джефф Рубин прав, и сырая нефть становится слишком дорогой, чтобы оставаться основным источником энергии для нашего мира, то дровяное отопление определенно не защитит вас от всех воздействий. Тем не менее, разве нет чего-то ценного в том, чтобы самостоятельно отапливать дом и воду для бытовых нужд, что полностью выходит за рамки неопределенности и растущих цен на международных рынках? А для тех из нас, кто любит совмещать время на свежем воздухе с упражнениями, которые также приносят что-то стоящее, образ жизни на дровах — одно из больших благ, которые предлагают многие регионы мира.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
