Мангал из кирпича в дачной беседке

Выходные на свежем воздухе можно приятно провести не только летом, но и в осенние и даже зимние месяцы. Но чтобы такой отдых стал незабываемым и желанным, необходимо оборудовать специальное место, которое позволит отдохнуть с семьей либо ближайшими друзьями. Обычно это площадка для барбекю, но наиболее комфортным и удобным вариантом является беседка, в которой располагается мангал.

Мангал из кирпича схема.

Как же сделать своими руками не только беседку, но и привлекательный мангал-барбекю из кирпича?

Как правильно построить своими руками беседку с мангалом?

Схема кирпичного мангала.

Мангал в беседке под крышей – это идеальный вариант организации места для отдыха, но лучше всего планировать строительство самой беседки и печи одновременно. Это даст возможность сделать прочный и надежный фундамент для печи-барбекю, обеспечить все необходимые меры по противопожарной безопасности.

Перед тем как приступить к сооружению беседки и печи под крышей, придется выполнять ряд подготовительных работ.

Сюда относится выбор места для установки беседки с крышей, которое должно находиться недалеко от дома. Идеальным месторасположением является ровная площадка рядом с водоемом либо в тени деревьев, расстояние должно быть таким, чтобы дым от мангала не мешал остальным проживающим в доме.

Второй момент подготовительных работ – это фундамент для печи.

Почва, где будет происходить строительство, должна быть стабильной, не оседать под весом довольно тяжелого сооружения.

Для печей-барбекю может применяться либо ленточный фундамент, либо бетонная монолитная подушка на песчаной подсыпке.

Конструкция беседки

Конструкции беседок под мангал.

После того как выбрано место под фундамент и для самой беседки, надо определиться с типом конструкции. Здесь следует руководствоваться своими потребностями, так как сама беседка может не только иметь различные размеры и форму, но и возможность разбираться на зиму. Лучше всего сделать капитальную конструкцию из надежных материалов, что позволит отдыхать круглый год.

Есть несколько разновидностей беседок, которые отлично подходят для того, чтобы устанавливать в них мангал:

1. Полностью открытая конструкция, которая имеет только навес. Такой вариант идеальный в данном случае, так как через крышу легко вывести дымоходную трубу, сам навес защищает от непогоды и яркого солнца, а полностью открытое пространство позволяет отлично насладиться летним днем. Кроме того, дым от печи совершенно не мешает отдыхающим.
2. Небольшая конструкция с маленькой печью, обеденным столиком и скамейками. Такой вариант можно устанавливать на любом дачном участке, даже если размеры его невелики. Обычно такая беседка – это всего лишь опорные столбики с навесом, устроенная площадка со столиком. При необходимости мебель легко убирается на зиму в помещение. Очаг имеет небольшие размеры, но его вполне достаточно для приготовления вкусных блюд даже на большую компанию.
3. Капитальное просторное строение, которое разделено на несколько отдельных функциональных зон. Такая беседка представляет собой самое настоящее строение, стенки которого могут быть частично закрытыми. Кирпичный мангал располагается в отдельной зоне, он не соприкасается с зоной отдыха.

После того как определено место и конструкция беседки, надо составить проект будущего кирпичного мангала, приготовить все материалы и инструменты, которые необходимы для работы. Начинать сооружение следует с подготовки площадки, фундамента для будущей печи.

Мангал из кирпича

Мангал из кирпича схема.

Кирпичный мангал около дачного дома – это возможность соорудить уютное и комфортное место для отдыха, но чтобы его сделать, придется подойти к делу ответственно и серьезно. Рассмотрим поэтапно, как можно построить такую печь своими руками, не затрачивая для этого много времени.

Чтобы беседка получилась максимальной удобной, необходимо предварительно выбрать место для такого мангала. Не стоит забывать про соблюдение безопасности. Дело в том, что печь, как правило, сооружается под крышей беседки. При приготовлении пищи температура поднимается, значит, необходимо обеспечить безопасность всех материалов. В таком случае рекомендуется над мангалом сооружать навес. Идеальным вариантом является сооружение кирпичной печи-барбекю, которая уже имеет такой навес, то есть уже не требуется специальная защита.

Далее при выборе места для печи из кирпича надо учесть, что беседка в этом случае будет разделена на две зоны:

• рабочую зону для приготовления пищи;
• зону для отдыха, которая может находиться как под крышей, так и на открытом воздухе под небом.

Каждая зона должна быть удобной, достаточно просторной, должно быть место для приготовления пищи, запаса угля либо дров, инвентаря. При выборе места под мангал надо учесть, что ему необходим фундамент, способный выдержать вес печи.

Выбираем кирпич

Схема кладки кирпичного мангала.

Чтобы соорудить печь, придется правильно подобрать материалы для работы. Это касается не только того, из чего сделать фундамент, но и кирпича для самой печи.

Чтобы фундамент выдержал вес довольно тяжелой печи, лучше соорудить его из бетона. Кроме бетонной смеси, которая будет заливаться в приготовленный котлован, надо приготовить очищенный песок, насыпаемый на дно котлована перед тем, как выполнять заливку.

Кирпич для печи также выбирается тщательно. Учитывать следует такие критерии:

• печь для барбекю может использоваться круглый год. Значит, применяемый материал должен выдерживать не только сильный жар, но и мороз, резкие перепады температуры, не разрушаясь при этом;
• при помощи печи будут готовиться продукты питания. Значит, применять надо только керамический, огнеупорный кирпич, который при нагревании не будет выделять никаких вредных веществ.

Если мангал будет сооружаться не из покупных кирпичей, а из самодельных, то тут следует учесть, что для раствора используется только глиняно-песчаная смесь, при этом глину рекомендуется вымачивать в обычной воде около двух дней. Раствор для кирпича при завешивании делается однородным, не содержащим комков. Кирпичи при формовке должны получаться ровными, с одинаковыми размерами и формой.

Технология строительства

Технология сооружения мангала из кирпича одновременно и простая, и сложная. Придется соблюдать такую последовательность действий:

Технология кладки кирпича для мангала.

• сначала на выбранном участке надо выкопать котлован для будущей печи-барбекю, глубина его должна составить около 600 мм, ширина и длина – 800х1600 мм соответственно. После этого дно котлована засыпается при помощи песка слоем на 100 мм;
• из влагостойкой фанеры делается опалубка для заливки фундамента, выполняется армирование;
• в приготовленную опалубку наливается бетонная смесь;
• фундамент для барбекю надо гидроизолировать, для чего сверху укладывается полиэтиленовая пленка либо обычный рубероидный лист;
• одним из самых ответственных шагов является кладка кирпича для печи. Через каждые два слоя следует делать армирование из металлической сетки, через 6-7 рядов после начала выполнять перекрытие.
  Самые последние ряды будут предназначены для того, чтобы сделать место для приготовления пищи. В этом месте необходимо обустроить специальные зазоры небольшого размера для поступления воздуха;
• после того как печь для барбекю закончена, ее стенки снаружи можно покрыть слоем штукатурки либо облагородить другим методом.

При сооружении печи из кирпича необходимо помнить, что процесс ее кладки во многом будет зависеть от того, какую именно конструкцию вы выбрали. Не забываем и о соблюдении безопасности при использовании печи-барбекю, кирпич для ее изготовления лучше брать специальный огнеупорный. Можно соорудить навес из материалов, не подверженных влиянию высоких температур или обработанных при помощи определенных средств.

Беседка – это место, где можно отлично отдохнуть. Но сделать его более уютной и функциональной можно при помощи установленной печи-барбекю из кирпича. Чтобы соорудить такую печь, необходимо сначала правильно выбрать место для ее установки, затем сделать фундамент, способный выдержать ее вес (это должна быть бетонная подушка).

После этого выполняется кладка из кирпича своими руками с армировкой. Ели все сделано правильно, то печь вам прослужит не один десяток лет.

Мангал в беседке из кирпича своими руками: порядовка и схема

Хозяин земельного участка совместно со строительством дома обязательно запланирует зону отдыха. Баня на дровах, беседка и мангальная зона–все должно быть. Для комфортного отдыха можно совместить некоторые объекты. Как построить все эти строительные объекты на своей земле в этой статье.

Содержание статьи

Идеальный вариант

Совместить можно не только объекты по их предназначению, но и по материалам и видам строительства. Проекты беседок можно разработать самостоятельно или найти в интернете. Так же обязательно потребуются схемы, где указана правильная порядовка.

1. Беседка навес — самый простой вариант. Её можно сделать без специального фундамента, просто на земле. Кирпичные или деревянные столбы, крыша из поликарбоната. Она отлично прикроет от дождя или жаркого солнца.
2. Кирпичная беседка с мангалом будет самым оптимальным вариантом. Это капитальное строение, с легким фундаментом будет служить долго. Вариант с закрытыми окнами позволит насладиться жаренным мясом круглый год.

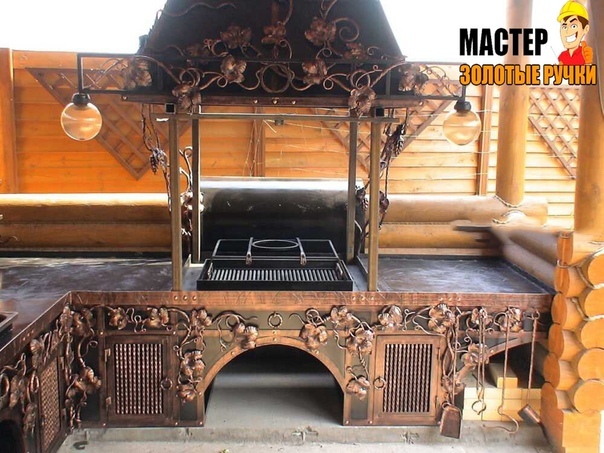

3. Мангалы из кирпича можно обустроить в изящной беседке с коваными элементами, но на кирпичном основании. Кованые ажуры применяются и при создании зоны кухни и отдыха.
4. Беседка из дерева настоящий теремок на участке. Для совмещения с мангалом, потребует дополнительной огнеупорной обработки.
5. Мангал из кирпича в беседке дополнительно оснащают коптильней, печью для казана, вертелом и варочной поверхностью. В результате получается полноценно оснащенная кухня на природе.

Все необходимо нанести на чертеж и следовать всем схемам.

После того, как определились с проектом беседки из кирпича, выбираем место на участке. Оно не должно быть далеко от дома.

Из открытой беседки должен быть приятный вид. Если рядом получиться обустроить водоем и сад это будет лучший вариант. Детская площадка тоже должна быть рядом–малышня будет постоянно бегать в беседку, на свежем воздухе всегда хочется кушать.

Расположение кухни и обеденной зоны

Как вариант эти два объекта можно расположить в разных беседках. Но готовка на открытом огне само собой приятное зрелище и посмотреть, что происходит на мангале очень интересно. Да и тот, кто готовит, часто участник мероприятия должен находится вместе с компанией.

Большая мангальная зона может быть отделена от обеденного стола кухонным островом или барной стойкой. Беседка должна быть большой, не менее 20 м².

Для маленьких беседок отделять кирпичный мангал не обязательно, стол находиться рядом. Или же небольшая зона с барбекю из кирпича с диванчиками для отдыха.

Начинаем строительство

По проекту должен быть расчет всех материалов. Для всего строительства потребуются дополнительные инструменты, возможно большая часть из них уже есть, а стройматериалы придется приобрести только для барбекюшниц и грилей.

• Кирпич потребуется 2х видов:стандартный красный и шамотный(огнеупорный) для печи.
• Глина, песок, строительные смеси. Для кладки самого камина потребуются специальные огнеупорные смеси. Бетон для закладки фундамента.
• Колосники, дверцы для топки и зольника
• Уголки, стальной лист, арматура
• Варочная плита, для коптильни металлические пруты крючки.
• Металлические и арматурные сетки.

Заливаем фундамент

Беседки с мангалом из кирпича — это два разных строительных объекта. Для каждого свой фундамент и стены. Заднюю стену камина и стену беседки совмещать не рекомендуется. Построить мангал на века позволит прочный и устойчивый фундамент. Чем больше количество рядов, тем основательней должен быть фундамент. Каждый ряд кирпича должна выдерживать бетонная стяжка не менее 15 см.

Вырывается котлован. Его объем должен превышать на 90-100мм в ширину основание мангала.
Опалубку можно сделать из любого подсобного материала – досок, толстого картона. Внутрь укладывается щебень, арматура.

Беседка на даче это не просто лавочка для поедания шашлыка. Это полноценное место для уютного времяпрепровождения.

Все заливается бетонной смесью и оставляется для застывания. Для гидроизоляции используется рубероид или специальные смеси.

Растворы для кладки

Стандартный раствор для строительства мангала 1:3 глина/песок. Сам раствор по консистенции напоминает густую сметану. Для работы с огнеупорным кирпичом вместо обычной глины добавляется шамотная.

Для беседки подойдет раствор на цементе, в том же соотношении. Но глина заменена на цемент.
Раствор должен быстро использоваться, иначе вода будет крепко связана с цементом и сцепления с кирпичом будет не прочным.

Мангал из кирпича

Внимательно изучается порядовка. Нарушать схему нельзя, это приведет к необратимым последствиям. Начиная с первого ряда кладки обязательно используем отвесы или уровни. Любое нарушение горизонтальности приведет к нарушению и камин будет дымить или вовсе не разгорится.

Каждые 2 ряда прокладывается армированная сетка. Точно по схеме делается перекрытие. Порядовка учитывает все эти моменты, главное не пропустить смену рядов.

В строительстве мангала используются два вида кирпича.

• Наружная кладка ведется из пустотелого или красного кирпича — там, где нет сильного нагрева
• Внутренняя из шамотного.

Все части которые соприкасаются с огнем должны быть из огнеупорных материалов. Такой кирпич при нагреве больше расширяется. Это надо учесть при кладке – ширина швов должна быть больше.

Для капитальной печи потребуется выкладка трубы из кирпича своими руками. Можно приобрести готовые металлические. Или как вариант – кирпичом обложить металлическую или асбестовую трубу.

Если труба не предусматривается, то необходимо сделать вытяжку. Ни кто не захочет находиться в беседке, где полно гари и дыма. Барбекю из кирпича для беседки обязательно снабжается вытяжным зондом, с хорошей тягой.

Строительство беседки

После того, как построен фундамент для мангала, заливается основание под беседку. Фундамент можно выбрать любой: ленточный, свайный или совмещенный вариант.

Совмещать фундамент под беседку и мангал нельзя. Для печей всегда отдельный, беседку или дом со временем может перекосить, а отдельный мангал с небольшим фундаментом останется неизменным.

Выкладываются стены, учитываются места для окон и дверей, если это предусмотрено схемой. Обязательно применяют уровень. Допускается отклонение в 0,5мм не больше.
Завершающей стадией строительства будет возведение крыши. Из профлиста или металлочерипицы, любой вариант будет удачным. Необходимо предусмотреть место под трубу и вывести её выше крыши.

Украшение места отдыха

Часто мангал сразу же обкладывают кирпичом. Для этого необходимо срезать кирпичики и красиво укладывать. Можно использовать облицовочный кирпич, как для мангала, так и полностью для беседки.

• Красиво смотрится в мангале аккуратные поленья из березы. Для этого при разработках схемы это необходимо учесть. Не получилось? Закажите отдельно поленницу из кованого металла.
• Так же можно заказать красивую решетку для барбекю и приборы для обслуживания мангала.
• Все поверхности декорировать плиткой, в том числе и стол обеденной зоны
• Лавки сделать из массивного дерева «под старину»

Вариантов декорирования беседки из кирпича с мангалом множества. Самое главное она должна выполнять свои функции:

1. Накормить вкусно гостей
2. Создать приятную атмосферу отдыха
3. Быть безопасным местом.

Мангал в беседке из кирпича станет гордостью хозяина, а сделанный своими руками подарит много впечатлений от возведения этого объекта на собственном участке.

Как сделать мангал из кирпича своими руками в беседке

Очень удобно, когда на даче находится беседка и кирпичная печь-мангал. Такие конструкции радуют удобством и защитой от невыносимого палящего солнца или случайного дождя. Поэтому есть большой смысл строить мангал с беседкой. При этом лучше делать это своими руками.

Что нужно сделать в первую очередь

После появления желания сделать кирпичный мангал под навесом нужно сделать следующее:

1. Выбрать место размещения беседки и мангала. При этом определяют, в каком месте отдых будет лучшим, какой должна быть отдаленность конструкции от дома (это для того, чтобы сделать невозможным попадание дыма в дом, или же для удобства процесса переноски мебели и приготовленных блюд).
2. Просмотреть различные фото и выбрать тот вид мангала в беседке, который является наиболее привлекательным и который доступен по деньгам.
3. Найти чертежи беседки и порядовки печи с мангалом и барбекю (коптильней).

Выбор беседки и печи

Строения для отдыха и разговоров с друзьями, а также для устройства в них своими руками кирпичного мангала бывают разных видов. Выбрать можно:

1. Полностью открытую конструкцию. Она представляет собой навес, который вполне способен защитить людей от солнца и дождя. Правда, ветер будет гулять по всей его площади. Хотя к этому недостатку не стоит относиться очень критично, ведь его имеют практически все типы беседок. Открытую беседку нужно выбирать в тех случаях, когда хочется сидеть на удобном кресле или диване и видеть перед собой всю окружающую природу. Преимуществами такой постройки является простота, потребность в малом количестве материалов и легкость создания отверстия для дымохода. Выполнить ее своими руками можно по-разному. Различные ее варианты можно увидеть на многочисленных фото.
2. Небольшую конструкцию, в которой размещается печь для барбекю, обеденный столик и лавочки. Она является уменьшенным вариантом вышеупомянутой конструкции. Имеет малые размеры и представляет собой несколько столбиков с навесом. Под ней разводят малый огонь. Однако его вполне достаточно для приготовления блюд и барбекю.
3. Капитальное здание, в котором есть несколько зон. В одной из них размещают печь с мангалом и барбекю, а также стол и кухонные принадлежности. Другие зоны предназначены для отдыха. Они могут быть украшены декоративными элементами. Часто такая беседка является полностью закрытой. Некоторые варианты (их часто изображают на фото) имеют одну или несколько отрытых сторон. Обычно, возле таких стен размещается зона отдыха с лавочками, с которых удобно осматривать пейзаж.

Что касается дачного кирпичного мангала, то он может быть просто печью с камерами для дров и приготовления шашлыка. Лучше же делать варианты, в которых имеются мангал, топка с коптильней и топка с варочной панелью.

Такая конструкция подходит на все случаи жизни, поскольку позволяет готовить барбекю, а также варить супы в казане. Поэтому ее часто делают. Благодаря такой ее популярности всегда можно найти много фото и любой чертеж.

Материалы

Они зависят от чертежа выбранной модели дачной беседки и порядовки печи. Для беседки нужно закупить:

1. Кирпич, металлические либо деревянные столбы.
2. Профильную трубу для формирования основания крыши (размеры 40х40 мм).
3. Кровельный материал (металлочерепицу, профлист, шифер или другой вид).
4. Цемент, песок.
5. Брусчатку.

Цемент и песок могут быть использованы для заливки стяжки на полу беседки, а также для фиксирования столбов в земле. Под опоры из кирпича нужно будет сделать небольшой фундамент.

Брусчатка может быть использована тогда, когда не хочется делать пол беседки в виде бетонной стяжки. Выложить ее своими руками можно очень красиво, о чем свидетельствуют различные фото.

Материалы для печи:

1. кирпич красный и огнестойкий;
2. стальной лист;
3. уголки;
4. глина, песок;
5. колосник;
6. дверцы для топки, зольника, коптильни;
7. варочная панель;
8. металлическая сетка;
9. арматурная сетка;

Понятное дело, что количество всех этих материалов зависит от выбранного чертежа.

Инструменты

Их набор должен состоять из:

• емкости для приготовления цементного и глиняного раствора;
• мастерка;
• болгарки;
• уровня;
• рулетки;
• карандаша и линейки;
• дрели;
• ножовки;
• киянки;
• молотка.

Заливаем фундамент печи

В начале всех работ выбранное место готовят для устройства беседки и печи с барбекю. В первую очередь его выравнивают. Далее, согласно чертежу, роют своими руками котлован под фундамент мангала из кирпича, а также выкапывают ямы для столбов беседки.

Котлован под печь роют с учетом одного важного нюанса: под каждый слой кирпича нужно формировать бетонную стяжку толщиной в 15 мм. Если конструкция будет иметь 27 слоев, то толщина фундамента должна достигать 405 мм. Котлован обычно делают глубже, ведь еще нужно насыпать слой песка толщиной 70-100 мм. Края фундамента должны выступать на 100 мм. от краев будущей печи.

После выкапывания котлована для фундамента делают своими руками опалубку и сыплют на дно ямы песок. Его следует утрамбовать. Далее нужно поставить арматурную сетку. Такая сетка всегда находиться в нижней части фундамента, ведь в таком случае она может укрепить бетонную стяжку. Арматура, расположенная посередине или вверху фундамента, позволит последнему треснуть и прогнуться под весом дачной кирпичной конструкции.

Между песком и арматурной сеткой должно быть 5-10 мм. свободного пространства. В таком случае под нее затечет цементный раствор.

Основание под постройку для беседки

Залив фундамент под печь, приступают к приготовлению основания под беседку. Если столбы будут кирпичными, то заливают под них фундамент. Если же они будут металлическими, то их ставят в выкопанные ямы и размещенную в земле часть фиксируют, заливая цементную смесь.Толщина цементной стяжки должна соответствовать высоте размещенной под землей части столба. Ширина стяжки должна быть больше на 300-500 мм. от диаметра столба. Устройство такого своеобразного фундамента можно увидеть на различных фото.

Менее трудоемкий способ фиксации металлических столбов – это использование свай. Их завинчивают в землю, и к ним приваривают столбы. Также на них можно фиксировать деревянные столбы.

После можно сделать всю беседку согласно выбранному чертежу и приступить к устройству дачной печи. Некоторые эксперты советуют сначала строить печь для шашлыка и барбекю. Это потому, что ее дымоход должен проходить через крышу беседки и находиться выше ее козырька или высшей точки. Сооружать своими руками выступающую часть дымохода над готовой беседкой несколько неудобно. Хотя здесь выбор сугубо индивидуальный.

Кладка печи: особенности использования кирпича

Для разных частей мангала используют разные виды кирпича. Это потому, что они нагреваются по-разному. Эксперты советуют делать так:

• Часть конструкции, которая находится под мангалом и топкой, построить из пустотелого кирпича (она не будет нагреваться).
• Пространство топки и мангала обложить огнеупорным кирпичом. Использовать другие виды кирпича не стоит, поскольку они не способны выдержать горячие языки пламени.
• Всю остальную часть печи для барбекю – сделать своими руками из красного или обычного кирпича.
• Забыть об использовании кирпича-железняка (он имеет темную сердцевину).

Толщина шва между кирпичами может быть:

1. 3-4 мм. С таким швом выкладывают своими руками все вышеперечисленные типы кирпича. От этой нормы отступать нельзя, поскольку слишком толстый шов уменьшит прочность печи с 27 или более рядами, а также нужно будет ждать несколько месяцев, чтобы раствор высох.
2. 6-13 мм. Такие швы делают в тех местах, где шамотный кирпич будет граничить с обычным. Эта толщина обусловлена различным расширением при нагреве. Более тонкие швы между этими видами кирпича приведут к преждевременному появлению трещин в мангале.

Раствор

Мангал в 27 рядов кирпича нужно класть, используя глиняно-песчаную смесь. Пропорции глины к песку должны составлять 1 к 3-4. Раствор должен иметь вид густой сметаны. В нем не должно быть комков. Для кладки шамотного кирпича следует использовать раствор на шамотной глине. Цементные смеси считаются плохими, поскольку не являются термостойкими. Гипсовый раствор плохо противостоит влаге.

Возведение мангала

Устройство конструкции начинается с кладки первого ряда на покрытый рубероидом фундамент без использования раствора. Это позволит выложить кирпич так, чтобы его не нужно было резать. Затем выставляют материал на раствор.

Нижние два слоя кирпича всегда будут сплошными. Остальные ставят так, как предполагает выбранный чертеж. Стоит сказать, что нужно тщательно придерживаться любого чертежа и не вносить свои коррективы.

После завершения строительства кирпичной конструкции с мангалом и барбекю достраивают беседку (если она не была сделана раньше) и осуществляют декоративные действия. Процесс предусматривает отделку мангала, покраску опор и различных элементов беседки, а также расстановку мебели.

Дымосборник для мангала в беседке

Особой популярностью во всех регионах России пользуются беседки с очагами. Благодаря теплу и небольшой площади помещения внутри образуется непередаваемая атмосфера уюта. Простоять такая беседка может не одно десятилетие, главное – соблюсти все нормы безопасности при строительстве. Одним из самых важных элементов приусадебных строений с очагом является дымоход. Даже у беседок открытого типа обязательно наличие этой конструкции. Дымоход выводит дым из постройки наружу и защищает крышу и балки от образования копоти.

Виды вытяжек

Дымосборники для мангала в беседке бывают металлическими и кирпичными. У каждого типа конструкции есть свои плюсы и минусы. Для изготовления металлических вытяжек лучше использовать нержавеющую сталь. За другими материалами требуется постоянный уход. В противном случае частички ржавчины будут падать в пищу, которая готовится на очаге. Металлические вытяжки имеют высокую аэродинамику. Благодаря куполовидной форме дым быстро выходи наружу даже при высокой влажности воздуха.

Беседки с дымоходами из кирпича используются реже. Они имеют большой вес и непросты в сборке. Чаще всего кирпичные вытяжки применяют для беседок из кирпича. Из-за большого веса конструкции нежелательно устанавливать в небольших постройках из дерева или металла.

Обратите внимание! Деревянные элементы внутри беседки необходимо пропитать антипиренами.

Преимущества беседки со складным мангалом

На зимнее время беседки стоят открытыми. Это создает экстремальные условия для покрытий внутри ее, а особенно для очага. Поэтому оптимальным вариантом для беседки считается складной мангал. Подобные конструкции из металла на зиму можно разобрать и поставить в тепло. Со стационарными печами подобного не сделаешь.

Соседство складного мангала с беседкой имеет определенные преимущества:

• При застольях в беседке можно одновременно есть и готовить – ведь все под рукой.
• Расположение очага внутри беседки создает неповторимый уют. А аромат, разносящийся по участку, никого не оставит равнодушным.
• Беседка защитит от непогоды все конструкции и мангал, а главное – гостей и домочадцев.

Важно! Помните, что в беседке со складным мангалом запрещено использование деревянного перекрытия. Оптимальный вариант покрытия для пола – бетон и камень.

Складные мангалы из металла оснащены отверстиями в дне. Они создают приток кислорода и позволяют чистить короб от золы. Однако это место создает высокий риск возникновения пожара внутри беседки с деревянным полом. Любая искра или уголек в солнечный день легко воспламенят перекрытие.

Существенное преимущество складного металлического мангала – возможность установки без вытяжки. Небольшая конструкция создает немного дыма, особенно в открытых беседках. Чтобы обойтись без дымосборника, беседку строят без одной стенки, как правило, задней или передней. На этом месте, близко к выходу, устанавливают складную конструкцию (пример подобного расположения показан на фото).

В закрытых беседках даже складной мангал должен соседствовать с вытяжкой. То же касается кирпичных очагов. Они обязательно должны иметь место для выхода дыма.

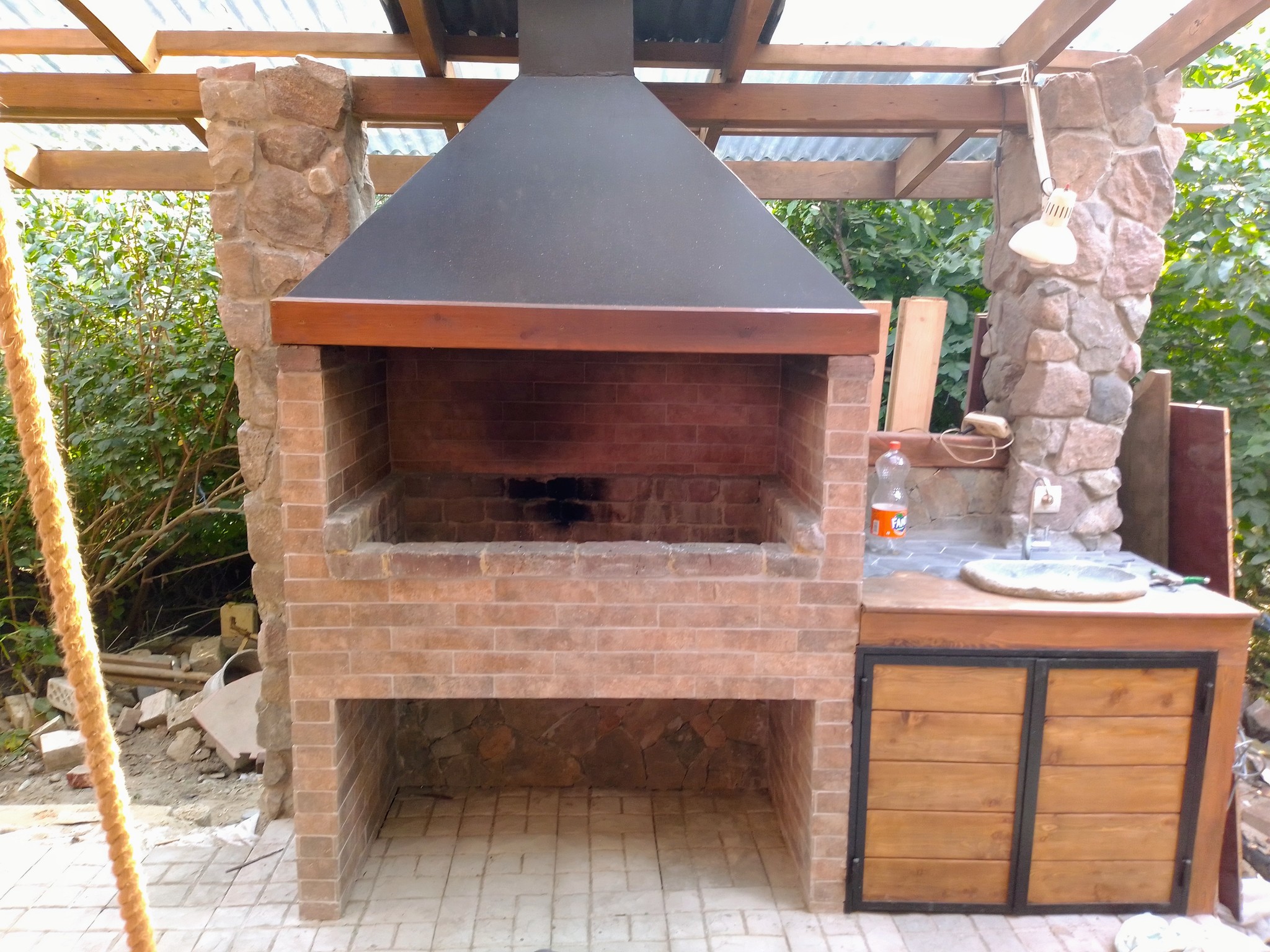

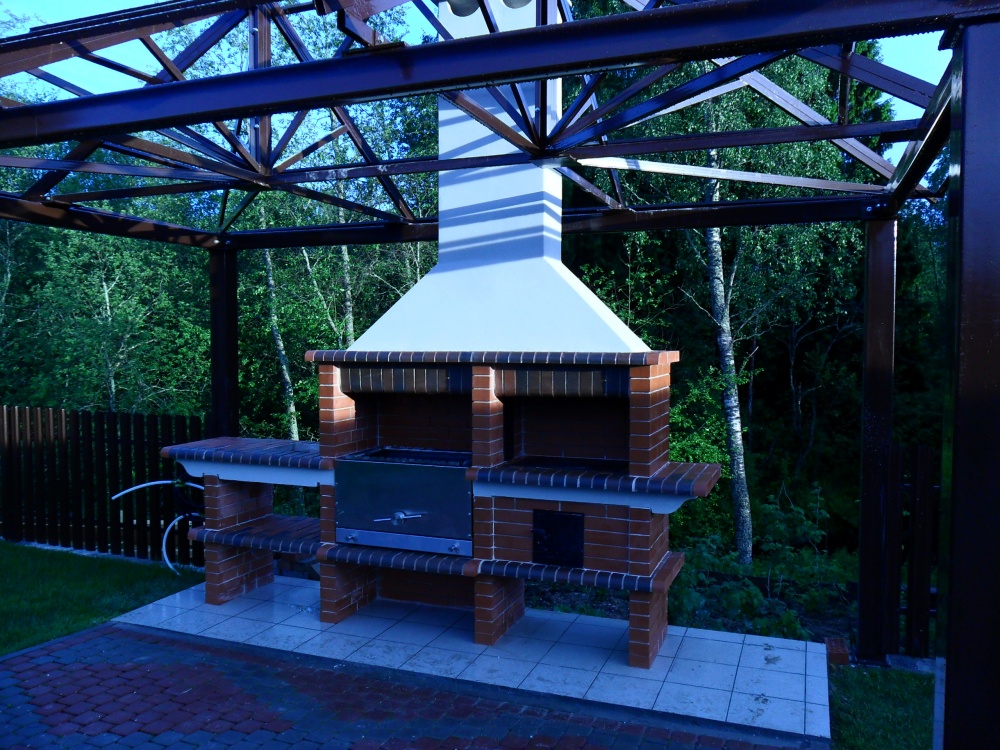

Металлические дымоходы

Главные функции дымохода – сбор и вывод дыма и продуктов горения. Для идеального выполнения этих задач поверхность вытяжки должна быть гладкой, малейшие шероховатости и частички ржавчины уменьшают тягу. Поэтому для изготовления вытяжки лучше всего использовать гладкие стальные листы. Из подобного материала делают вытяжные зонты.

Конструкция зонта напоминает воронку. Ее «горлышко» должно иметь большую площадь, в 2-4 раза больше мангала. Пример подобной конструкции смотрите на фото ниже.

Обратите внимание! Вытяжку обустраивают поодаль от коммуникаций, особенно это касается электропроводки.

Для быстрого вывода дыма из беседки зонт оборудуют механическими или электрическими фильтрами. При монтаже используют изолирующие пленки и составы для прокладки электропроводки. Однако, если вы пользуетесь беседкой лишь в теплое время года – от вентиляторов и фильтров лучше отказаться.

Преимущества вытяжного зонта

Вытяжной зонт – несложная конструкция. Для беседки можно приобрести уже готовое изделие, а можно изготовить собственными руками. Сборку зонта лучше начинать с проекта. Важно, чтобы периметр входного отверстия вытяжки был минимум в 2-3 раза больше периметра мангала.

Минимальная толщина металла для зонта – 2 мм. Рекомендуется использовать стальные или медные листы.

Важно! Многие начинающие строители используют готовые трубы из-за простоты их монтажа, в частности, асбестоцементные трубы. Их использование рядом с очагами возгорания опасно для жизни и здоровья человека!

К преимуществам металлических зонтов относят:

• легкую установку;
• привлекательный внешний вид;
• простоту сборки;
• отсутствие особых условий ухода и эксплуатации;
• совместимость с большинством очагов.

Сделать металлическую конструкцию несложно, но, если ранее вы ни разу не работали с этим материалом – выбирайте наиболее простой вид вытяжки.

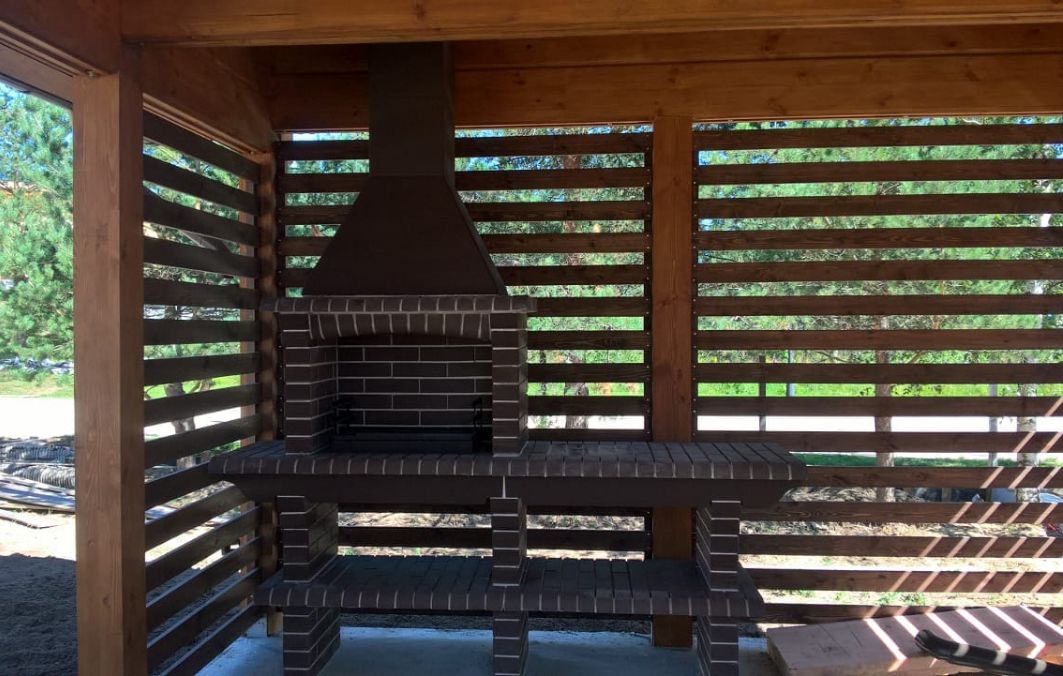

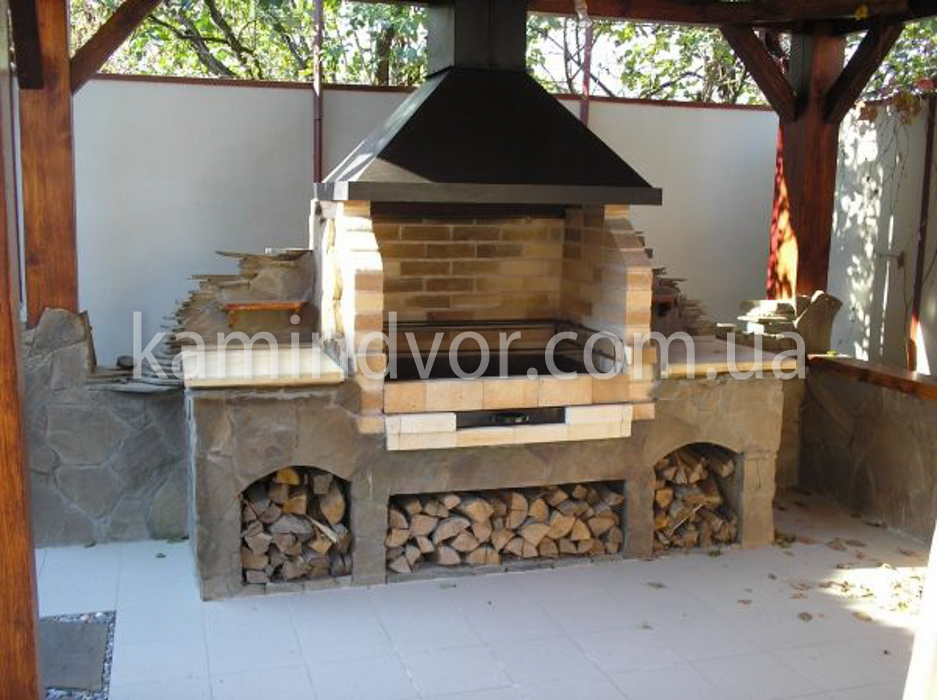

Дымоходы для кирпичных мангалов

Для беседок с кирпичным мангалом используют усложненные конструкции вытяжек. Они должны не только выполнять функцию по выводу дыма наружу, но и иметь привлекательный вид (см. фото ниже).

Подобные конструкции имеют свои плюсы:

• нагревается гораздо меньше метала;
• быстро выводит дым наружу за счет литой конструкции;
• оригинальный дизайн;
• легки в ремонте и обслуживании;
• совмещают функции вытяжки и жаровни.

Однако кирпичные вытяжки стоят гораздо дороже металлических. Учитывая, что неподготовленному человеку сложить конструкцию будет проблематично, потребуется привлечение специалистов.

Обратите внимание! Кирпичные вытяжки очень громоздки, как и печи. Поэтому их не рекомендуется использовать в беседках с небольшой площадью.

Для строительства дымоходов и печей из кирпича применяют только огнеупорные материалы. В качестве раствора используют смесь из песка и глины (3:7). После сушки и обжига смесь затвердевает и набирает отличную прочность.

Особенности строительства и эксплуатации

При возведении в беседке вытяжки для мангала или барбекю могут возникнуть определенные сложности, такие как:

• При топке печи или жаровни дым остается внутри беседки. Это вовсе не говорит о неправильном устройстве вытяжке. Это говорит о низкой температуре дыма. В этом случае плотность продуктов горения и воздуха совпадает, и они остаются на одном уровне. Проблема решается сама собой: после повышения температуры горения дров, дым нагревается и улетучивается.
• В беседке скапливаются продукты горения и не выходят наружу, мешая застолью. Часто это является следствием неправильного подбора длины трубы. Ее верхняя точка должна быть на расстоянии от земли минимум 3 метра. Такая длина создаст достаточную тягу и без труда выведет наверх дым и сажу.
• Даже после того, как дрова нагрелись – дым остается в беседке. Иногда это говорит о неверных расчетах размеров дымохода. Оптимальным считается квадратное сечение со стороной от 26 см. При этом выводная труба должна иметь диаметр от 15 см.

Важно! Один из самых популярных кирпичей для печей и дымоходов – шамотный типа М-250. Его прочность проверена годами, к тому же его используют в металлургической промышленности.

Для беседки из кирпича дымоход должен укладываться особым образом. Соблюдение порядка кладки значительно увеличит срок службы вытяжки и самой печи. К тому же ровные ряды кирпичей смотрятся очень красиво.

Если дымоход оснащен аркой, то в ее центре располагают замковый кирпич. Он распределит нагрузку верхних кирпичей на нижние ряды.

Мини русская печь для беседки

Беседка с печью – конструкция очень удобная. Подобное сооружение хотели бы иметь на участке многие. Между тем построить его самостоятельно не особенно сложно. Важно на первом этапе правильно составить проект. Видов печей для беседки с точки зрения функционала существует несколько. В таких конструкциях можно жарить шашлыки, тушить мясо, коптить продукты или даже варить супы.

О достоинствах и недостатках всех этих разновидностей и поговорим далее. Также разберемся с технологией строительства печи мангала с коптильней для беседки.

Разновидности печей для беседок

Итак, какой вид печи выбрать для беседки? Чаще всего внутри этих дачных сооружений устанавливаются мангалы, камины, барбекю, казаны и мини русские печки.

Печь мангал

Основным отличительным признаком мангала является то, что мясо на нем жарят с использованием шампуров. Стационарные конструкции этого типа возводят вместе с беседкой и устанавливают обычно у дальней стены. Очень часто кирпичный мангал совмещают с коптильней.

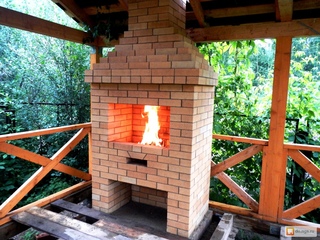

Фото печи для беседки. Кирпичный мангал – конструкция обычно не слишком сложная

В готовой беседке проще установить железную печь мангал. Такие переносные конструкции также достаточно удобны и при этом не занимают много места. Иногда металлические конструкции этого типа обкладывают кирпичом.

Металлическая печь мангал с казаном и столешницей

Печь барбекю

Стационарная печь барбекю для беседки также возводится из кирпича и по внешнему виду очень напоминает мангал. Однако в этом случае для жарки используются не шампура, а решетки. Разумеется, сам процесс готовки при этом становится более удобным, так как не нужно тратить время на насаживание мяса. Но мыть решетку сложнее, чем шампура.

В барбекюшнице мясо жарится на решетке

[su_label type=»success»]На заметку:[/su_label] [su_highlight background=»#e5fec3″]Очень удобной разновидностью стационарной печи барбекю являются конструкции, дополненные рабочей зоной – столешницей и раковиной. [/su_highlight]

Переносные барбекю чаще всего устанавливаются в центре беседки и имеют круглую форму. Над ними так же вешают вытяжки. Последние крепят на цепи к балкам потолка. Такая беседка с очагом в центре наверняка также будет очень удобной.

Круглые барбекю обычно устанавливаются в центре и оборудуются вытяжкой

Русская печь для беседки

Еще одной очень распространенной разновидностью печи для беседки является русская мини-печь. Основным достоинством этой конструкции считается многофункциональность. Построить русскую печь в беседке – значит получить возможность не только жарить шашлыки. В ней можно также тушить мясо, делать блины, варить супы и т.д. Больше всего этот тип подойдет, разумеется, для такого сооружения, как русская беседка.

Мини русская печь для беседки – оборудование в возведении достаточно сложное

Другие разновидности

Достаточно интересным типом печи для беседки является казан. Представляет он собой обычно прямоугольную кирпичную конструкцию с отверстием вверху, в которое вставляется круглая чашка – казан. Предназначены такие печи для готовки плова.

Кирпичная печь казан используется для готовки плова

Печь камин для беседки может стать очень подходящей конструкцией в том случае, если предполагается сделать ее зимней. Такие закрытые сооружения на самом деле очень удобны.

Беседки закрытые с печью камином – сооружения уютные и практичные

Еще одной интересной разновидностью печей для беседки является печь-гриль. Сегодня в магазине можно приобрести ее портативный газовый вариант на колесиках.

[su_label type=»info»]На заметку:[/su_label] [su_highlight background=»#d3e8fe»]Очень популярной конструкцией считается сборный печной комплекс. Это могут быть, к примеру, беседки с печкой и мангалом, либо с мангалом и коптильней, с барбекю и казаном и т.д.[/su_highlight]

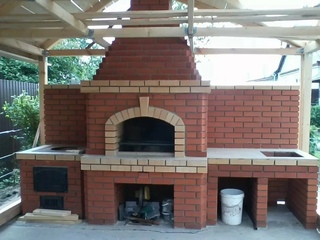

В большой беседке может быть установлен сборный печной комплекс

Возведение мангала с коптильней

Далее рассмотрим, как построить небольшой печной комплекс для беседки, включающий в себя мангал и коптильню из кирпича. Его строительство включает в себя несколько этапов.

[su_label type=»warning»]Важно:[/su_label] [su_highlight background=»#fdffcd»]На первом этапе собирается собственно сам мангал. Беседка строится уже вокруг него.[/su_highlight]

Мангал для беседки имеет довольно-таки простую конструкцию

Правила составления проекта

Начинают строить печь для беседки своими руками с разработки проекта. Составлять его нужно таким образом, чтобы свести к минимуму риск возникновения пожара.

Согласно нормативам, перед топкой мангала должно находиться не менее трех метров свободного пространства. По сторонам – не менее 1м. Деревянный парапет беседки сзади должен быть расположен от мангала не менее, чем на 25см.

Разумеется, и саму печь следует проектировать таким образом, чтобы она была максимально удобной в использовании.

Печь мангал для беседки. Фото правильно расположенной конструкции

[su_label type=»success»]Совет:[/su_label] [su_highlight background=»#e5fec3″]Дровник печи должен иметь высоту минимум в 45см. Оптимальной же считается высота в 70-90см. Топку в том случае, если вы хотите использовать мангал и в качестве коптильни, стоит поднять до 90см.[/su_highlight]

Порядовку такой печи проще всего скачать в интернете. Разумеется, в проекты включаются и чертежи с указанием размеров.

К проекту прикладывают порядовку мангала

Возведение фундамента

Печи для беседки из кирпича – конструкции достаточно массивные. Поэтому под них обязательно нужно устраивать фундамент. Для кирпичного мангала лучше всего подойдет плитный. Под него в земле выкапывают яму 35см глубиной таким образом, чтобы она была сантиметров на 10 шире дровника по всем сторонам.

Под мангал стоит возвести плитный фундамент

Опалубку можно сделать из фанеры или досок. Дно ямы следует тщательно выровнять. Далее в нее насыпается песок слоем не менее 5см. Затем выполняется заливка подбетонки толщиной около 3см. После ее застывания, устанавливается арматурная сетка. На заключительном этапе все заливается бетоном. Готовят его в пропорции цемент*песок*щебень 1*3*5.

Со всех сторон от дровника должно оставаться по 10см плиты фундамента

Кладка дровника

После заливки и выстаивания фундамента, начинают кладку дровника. Рассматриваемый нам мангал в проекции сверху будет иметь вид буквы «П». Заднюю стенку можно выложить из трех кирпичей, уложенных на постель ложком, боковые – из двух. Для того, чтобы мангал получился удобным, дровник стоит сделать повыше (10-11 рядов).

Печь в беседке. Фото мангала с высоким дровником

Выкладывают стенки методом в полкирпича. Через пять рядов способом в кирпич также буквой «П» делают «полочку» под дно топки. Последнее можно изготовить из стального листа. Следующий ряд также выкладывается методом в кирпич, но уже по всему периметру прямоугольника. Впереди снизу под кирпичи можно подложить стальную пластину или уголок 50*50м.

Стальное дно жаровни укладывается на «полочку» из кирпичей

Кладка топки

Далее рассмотрим, как построить топку. Кладку над дровником продолжают опять методом в полкирпича. Высота топки должна составлять 10-12 рядов. На самом верху в кладку вмонтируют держатели для стального стержня, на который будет надеваться продукты для копчения.

Над мангалом или барбекю в печи можно устроить коптильню

[su_label type=»warning»]Важно:[/su_label] [su_highlight background=»#fdffcd»]Топку лучше всего выкладывать из шамотного кирпича. При этом следует использовать не цементный, а глиняный раствор.[/su_highlight]

Как сделать дымоход?

Дымоход для мангала своими руками можно склепать из жести 2мм. Для этого сталь раскраивается таким образом, чтобы угол раскрытия усеченной пирамиды дымосборника составлял примерно 60см, а диаметр металлической трубы – 12см. К топке такой дымоход можно приварить через стальной уголок. На заключительном этапе из этой же жести нужно будет сделать навесную дверку для коптильни.

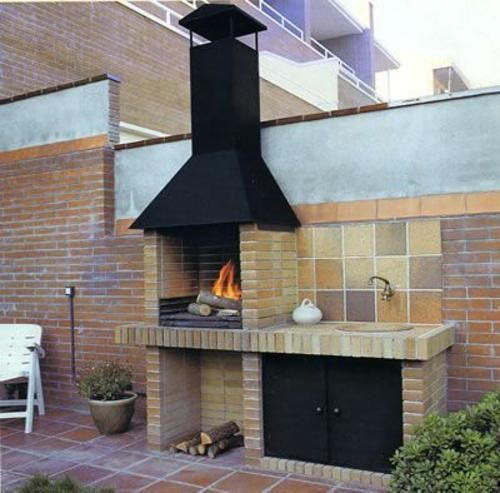

Фото кирпичных мангалов с жестяным дымоходом

На этом возведение печи с мангалом и коптильней можно считать оконченным. Как видите, процедура это не такая сложная, как может показаться на первый взгляд. Если вы когда-нибудь строили кирпичные стены, собрать печку для беседки не составит для вас никакого труда.

простой садовый или дачный проект, угловой, под казан, с плитой, в беседку, инструкция, фото, видео

Переносные легкие мангалы хороши на природе, а возле дома или на даче хочется большего удобства, да и эстетики. Все это могут дать кирпичные мангалы. Из-за пластичности материала могут они быть небольшими — занимать порядка одного квадратного места площади, а могут стоять приличные угловые комплексы с очагом, варочной плитой и даже с раковиной и подведенной водой/канализацией. Самые простые мангалы из кирпича своими руками может выложить даже совсем неопытный каменщик. Один из таких проектов будет детально описан ниже. Его можно использовать в качестве тренировочного задания перед постройкой чего-то более серьезного.

Содержание статьи

Простой мангал из кирпича

Любое сооружение из кирпича требует фундамента. И даже такой небольшой мангал, как представлен ниже, очень нежелательно ставить прямо на почву. Фундамент заливать придется. Сделать его можно ленточным или плитным. Плита надежнее: зимой ее не поведет и кладка не развалится.

Этот простой мангал из кирпича своими руками сможет сложить даже новичок

Размеры фундамента под мангал из кирпича на 10-15 см больше его габаритов. Сначала снимается растительный слой, при необходимости  котлован углубляется на 10-15 см. Дно его выравнивается и трамбуется. Насыпается слой щебня 10 см и снова трамбуется. Желательно использовать при этом виброплиту: ручной трамбовкой вы достаточно грунт не уплотните. Высота ленты — 20-30 см, толщина плитного фундамента — 10 см.

В зависимости от выбранного типа фундамента сооружается соответствующая опалубка. Для большей прочности делают армирование прутком 10-12 мм диаметра. Для ленты — по периметру укладывают две нитки, для плиты делают «клетку»: укладывают прутки вдоль и поперек с шагом 20 см. Заливается все бетоном марки не ниже М200.

Если температура во время строительства держится в районе +20°C, примерно через неделю можно продолжать работы: бетон набрал более половины прочности. На него укладывают два ряда гидроизоляции (рубероид, толь, современные рулонные гидроизоляции), промазывают битумной мастикой или другим жидким гидроизоляционным раствором. После этого можно начинать кладку.

Размеры и материалы

Это небольшой мангал из кирпича своими руками сложить можно даже не имея никакого опыта. Он представляет собой сооружение в виде буквы «П». Есть две части: собственно жаровня и рядом столик. Конструкция несложная и легко модифицируется. Можно добавить еще одну секцию рядом, сделать шире или уже, глубже или мельче. Можно сделать два выступа под решетки — это если готовиться будет большое количество шашлыков.

В базовом варианте размеры такие:

• ширина 180 см;
• глубина 90 см;
• высота мангала 100 см.

Для кладки этого садового мангала можно брать полнотелый керамический кирпич, можно использовать и шамотный ША-8. Для данной ниже порядовки использовано 202 кирпича.

Для нижней части  — до 5-го ряда — раствор используют цементно-песчаный 1:3 или с добавлением к нему одной части извести. Далее, там где уже будет идти нагрев, используется глиняно-песчаный раствор. Его пропорции подбирают исходя из качеств глины (жирная, нормальная, тощая). По густоте — он не должен быть слишком жидким, но и не слишком густым. Примерно, как хорошая густая сметана.

Порядовка и порядок работ

Этот дачный мангал складывается из кирпичей, уложенных «на постель». Два выступающих ряда (кирпичи уложены поперек) служат опорой для листа жаровни и сетки мангала. Тут можно класть и на ложок (ставить на узкую часть), тогда лист поднимется чуть выше. В нижней части можно складывать дрова или использовать для других хозяйственных нужд.

Ряды кладутся в перевязку — со смещением, для этого нужны половинки кирпичей. Их можно нарезать болгаркой. Первые шесть рядов формируют жаровню и стол справа. Начиная с 7-го ряда кладка идет только в той части, где будет располагаться сам мангал.

Толщина шва 5-8 мм. Она должна быть одинаковой.

Порядовка небольшого дачного мангала из кирпича

Чтобы не нарушить геометрию при строительстве, можно натянуть шнуры и по ним ровнять все ряды. Но каждый кирпич и каждый ряд контролируете уровнем на горизонтальность. Постоянно нужно проверять вертикальность стенок и углов. Для этого используют строительный отвес (шнур с грузком на конце). Можно вертикальность проверять и уровнем, но он имеет погрешность, тем более, если это не профессиональный, а любительский инструмент. Так что при такой проверке есть солидная вероятность получить жаровню с косыми, заваленными стенками.

Порядовка этого кирпичного мангала проста, и дополнительных пояснений не требует. Могут возникнуть вопросы по поводу сушки. Если погода сухая, оставляйте мангал сушиться на три-четыре дня. Потом можно понемногу разводить огонь. Пару дней топите в щадящем режиме, используя тонкие дрова и понемногу. Потом можно зажарить первую партию шашлыков.

Один из вариантов простого мангала из кирпича. От базового вариант отличается тем, что есть два ряда выступающих кирпичей. Еще одно отличие — столик имеет меньшие размеры

Если предвидятся дожди, а над мангалом нет навеса, накройте его клеенкой. Примерно через неделю можно начинать медленную просушку: огонь разводите небольшой и ненадолго. Сушка будет идти тоже 2-3 дня. Затем мангал из кирпича, сложенный своими руками можно испытывать.

Возможно, вам будет интересно почитать «Как сделать мангал из металла своими руками»

Видео-порядовка мангала из кирпича с кухонной плитой

Для тех, кто лучше воспринимает визуальный ряд, чем слова, удобнее будет смотреть, чем читать описание. Для вас подробные пояснения как построить мангал из кирпича своими руками в видео формате.

Это сооружение более монументальное — и свод у топки круглый и плита рядом. Не имея совсем никакого опыта справится будет непросто.

Мангал из кирпича в беседке

Если устанавливать кирпичный барбекю собираетесь в беседке, предложенные выше варианты не подойдут — дым будет весь под крышей, что радости вам не добавит. Для беседок нужен мангал с вытяжной трубой. Это сооружение более сложное, но и такой вариант вполне можете сделать самостоятельно. Приведенную ниже порядовку мангала из кирпича для беседки  своими руками сложить тоже не очень сложно. Она также, как и первая, имеет ровный свод, что намного проще делать при отсутствии опыта.

Размеры и материалы

Этот мангал/барбекю из кирпича имеет средние размеры:

• ширина 150 см;
• глубина 75 см;
• общая высота до начала дымоотводящей трубы 217,5 см.



Внешний вид и разрезы мангала из кирпича. Его можно сделать саомстоятельно в беседке

Для кладки можно использовать керамический полнотелый кирпич. Для зоны, где будет гореть огонь, можно (но не обязательно) использовать шамотный кирпич. На рисунке он обозначен светло-желтым цветом.

Кладку «холодного» пояса — до 11 ряда включительно — можно делать на цементно-песчаный раствор (1:3). Далее нужно использовать глиняно-песчаный. Толщина шва в любом случае 5-7 мм. Ее выдерживать точно.

Конструктивно этот мангал состоит из трех «холодных» отсеков, в которых можно хранить дрова и использовать для хозяйственных мелочей. «Горячая» зона начинается с 12-го ряда. Тут разводят огонь, устанавливают решетку под барбекю или стойки для шашлыков.

Пример строительства беседки из дерева описан тут, а один из возможных вариантов летней кухни — в этой статье.

Порядовка и пояснения

Порядовка этого мангала из кирпича чуть сложнее, потому пояснения нужны. Первый ряд выкладывается на одном уровне с полом беседки. Если фундамент у вас получился низким, поднимать его можно тоже кирпичами, уложенными на цементный раствор.

Порядовка мангала из кирпича для беседки

Следующие четыре ряда кладут с перевязкой. Это будет дровник — область, где удобно складывать дрова.  На пятый ряд сверху укладывают три полосы металла толщиной 3 мм, шириной 50 мм. Они будут служить опорой кирпичам следующего ряда. Шестой и седьмой ряды укладываете по схеме.

В 8-ом ряду начинается формирование двух камер для хозяйственных мелочей. Внимательно смотрите на расположение швов. Это принципиально: ни один не должен совпадать со швом нижнего ряда. Только так кирпичная стенка будет достаточно прочной. Там, где это требуется по схеме, кирпичи обрезают: используют половинки и даже четвертушки.

В 11-м ряду среднюю стенку уже не ставят, зато поверх снова кладут полосы металла: на них будет опираться следующий ряд, перекрывающий хозяйственный отсек. 12-й ряд по размерам чуть больше всех расположенных ниже: по задней стенке все идет ровно, а впереди кирпичи выступают примерно на 3 см.

13-й ряд выкладывается тоже сплошным. На нем будет устанавливаться жаровня. По размерам он еще немного больше предыдущего.

Средняя часть порядовки: формируем зону очага

Следующими рядами формируется «горячая» зона — тут будет гореть огонь. По размеру эта зона меньше, чем все нижележащие ряды. Чтобы сделать ее более стойкой к воздействию огня, ее обкладывают шамотным кирпичом, поставленным на узкую сторону. По размерам он не совпадает с керамическим и высота рядов и швы будут разными. Не обращайте на это внимания, выкладывая его независимо от керамического. Просто соблюдайте чередование, как указано на схемах.

В 21-м ряду укладывается стальной уголок. Использовать можно из черной или нержавеющей стали толщиной 3-4 мм. Размеры уголка 40*40 мм или 50*50 мм. Длинна  — от середины кирпича справа до середины того, что находится слева. На этот уголок будет опираться передняя стенка дымоотводящей трубы.

Формирование трубы для отвода дыма от мангала

В 22-м ряду присутствует еще шамотный кирпич, а также появляется передняя стенка дымовой трубы, опирающаяся на уголок. По размерам этот ряд больше предыдущих: впереди кирпичи нависают над уголком на 3 см. Следующий ряд становится еще шире, а дальше идет постепенное уменьшение. Ряд от ряда дымовой канал становится уже. К 30 ряду формируется труба. Она поднимается над крышей беседки не менее чем на 50 см. При ее строительстве чередуете попеременно 30-й и 31-й ряды. НА этом мангал из кирпича своими руками можно считать построенным. Теперь нужно его подсушить без огня дней 5-7, а потом несколько дней понемногу топить, выпаривая воду из кладки.

Проще всего сделать мангал из газового баллона. Как, читайте в статье «Как сделать мангал из газового баллона, бочки, трубы»

Кладка мангала из кирпича: еще один проект

Еще один вариант мангала-барбекю из кирпича в беседке представлен в видео. Пояснений нет, но все достаточно понятно и никаких сложностей в этом проекте нет. Возможно, стоит сказать, что начиная с 52 секунды укладываются 4 подпиленные кирпича. Передняя верхняя часть их срезана под углом 45°. На видео подпиленные части имеют более светлый оттенок.

Также на второй минуте (1:35) идет формирование свода. Сделать это проще, если вырезать и закрепить шаблон из гипсокартона, а на него укладывать кирпичи.

Мангал с казаном из кирпича

Еще один вариант мангала, но уже более сложный: под казан с плитой. Видео-инструкция подробная, пояснения в кадре от автора есть.

Строительство беседки из кирпича описано здесь.

Угловой мангал из кирпича

Иногда требуется вписать манга из кирпича в угол. Для этого есть специальной формы топки, хотя никто не мешает сделать один из предложенных ранее вариантов, а углом пристроить хозяйственную поверхность. Один из угловых мангалов из кирпича разложен на порядовке ниже. Это уже достаточно серьезная работа, с дверцами, задвижками и остальными атрибутами печного дела.

Угловой мангал из кирпича: первая часть порядовки

Вторая часть порядовки

Заключительные ряды кладки углового мангала из кирпича

Как сделать беседку с мангалом

Одним из интересных элементов современного ландшафтного дизайна является беседка с мангалом. Если миниатюрный очаг из металла может изготовить каждый, то в комплексе с беседкой приходится сооружать гораздо более сложные, кирпичные конструкции, требующие немалых знаний и умений. Тем не менее, все реально, ведь подход к строительству может быть весьма разносторонним.

Определяемся с назначением беседки

Беседка самим своим названием обязана быть местом, где люди беседуют. Совмещение же ее с мангалом может изменить социальную направленность этого места. Проще говоря, надо четко представлять, какие люди будут в этой беседке находиться, сколько их может быть и чем они будут там заниматься.
Например, варианты:

• исключительно место для приготовления шашлыка, накрытое крышей от дождя, максимум 2-3 человека, мест для отдыха нет;
• место для приготовления шашлыка с удобным пребыванием 3-5 человек, преимущественно мужчин, которые, пока шашлык жарится, общаются, перекуривают, пьют пиво;
• место для организации застолья, просторное размещение за обеденным столом ожидаемого количества человек;
• место, исполняющее функцию каминного зала, где можно расположиться комфортабельно, просто для отдыха

Каждый из этих вариантов предполагает совершенно различные размеры конструкции, состав мебели, которая в ней находится, функциональность очага в плане совмещения его с приготовлением другой еды.

Функциональные зоны

Разработка дизайна любого приусадебного или дачного участка предполагает разделение всей территории на отдельные функциональные зоны. Могут, например, выделяться зоны для организации застолья, для детских игр, для уединения, и функционально – зона двора, сада, огорода. Включение в состав ландшафтного дизайна беседки с мангалом формирует особую ландшафтную зону, которая должна получить органичную связь со всеми остальными зонами участка, причем как в коммуникационном смысле (дорожки), так и в чисто ландшафтном —  сооружение должно при взгляде с любой стороны удачно вписываться  в ландшафт.



Подготовка к строительству

Когда выбрано место и образ беседки начинает прорисовываться пока только в вашем сознании, пора начинать готовиться к строительству технически. И прежде  всего – пересмотреть все возможные проекты  с целью выбрать то, что понравится. Конечной целью этого этапа является чертеж, возможно, собранный из нескольких понравившихся, но зато проработанный до мелочей – от глубины подсыпки под мощеным полом до схемы расположения кирпичей в каждом ряду кладки, от фундамента до трубы.

Анализируя проекты беседок с мангалом и выбирая себе подходящий или разрабатывая собственный проект, надо не забывать, что сооружаться конструкция будет не на бумаге, а на конкретном месте, со своим рельефом, качеством почвы, что надо обязательно учитывать при проектировании. Следующий этап — выбор материалов. Большинство из них являются вполне традиционными для любой стройки,  вот только полость очага кирпичного мангала  потребует применения шамотного кирпича, огнеупорного, используемого в металлургии.

Строительные работы

И кирпичный или оригинальный каменный мангал, и столбы-опоры беседки, да и сам пол постройки требуют устройства фундамента. Неглубокого, но вполне серьезного, армированного металлом и залитого бетоном.  Для настолько легкого сооружения вопрос промерзания почвы не страшен и фундамент не придется заглублять на 1,2 метра – вполне достаточно  углубиться на 30 сантиметров под очагом и столбами и на 10 сантиметров под полом. В ямы устанавливается опалубка и укладывается арматура (любое железо), которая связывает весь фундаментный массив в одно целое  и позволяет избежать в дальнейшем трещин. Перед закладкой фундамента надо не забыть о том, что к беседке будет подводиться свет (надо решить – воздушным кабелем или под землей), а возможно и водопровод со сливом канализации. Фундамент должен быть изготовлен с учетом этих моментов, чтобы потом не пришлось продалбливать в нем отверстий.

Процесс строительства кирпичного сооружения требует большой аккуратности, внимательности и тщательного выдерживания всех размеров. Только тогда декоративный кирпич, из которого обычно и строятся подобные сооружения, сможет в полной мере показать свою красоту.

Особое внимание надо уделять оформлению проемов, особенно если они выполняются в виде арок. Хорошо сделать арку можно по шаблону, обложив его кирпичом по периметру, заполняя неравномерность зазоров цементным раствором. По центру арки обязательно должен располагаться замковый кирпич, определяющий равномерность загрузки всей арки.

Конструкция должна выкладываться с тщательным соблюдением порядового плана, в котором точно определено место укладки каждого кирпича. Только так можно построить печь с нормальной тягой: порядовки – это воплощение конструкций опытных печников, возможность просто скопировать их разработки. Собственно мангал, как место для приготовления шашлыков, может быть или частью кирпичного очага или встроенным ящиком из нержавеющей стали. В последнем случае не будет пачкаться брызгами жира кирпич, легче будет убирать угли после приготовления шашлыка, да и вообще – больше порядка. Что касается строительства беседки, то здесь не менее важна тщательность всех размеров и направлений: любые перекосы становятся после завершения работы очень хорошо заметными.

Упрощенный вариант

Вполне возможно, что большое желание иметь на своем участке функциональную постройку для отдыха и приготовления пищи  сталкивается с серьезным препятствием в виде отсутствия денежных средств. Действительно, кирпичное сооружение недешево, и даже при полностью самостоятельной работе по его возведению стоить будет немало. Но совершенно не обязательно строить для такого случая капитальный мангал.  Существует целый ряд конструкций, в которых обычный металлический ящик дополнен различными усовершенствованиями. Например, мангалы с крышей или простой разборный мангал, но оснащенный вытяжной трубой.
Изделие с трубой можно поставить в предельно простую беседку – легкую крышу на шести или даже четырех забетонированных металлических трубах.  Труба при этом выводится немного в сторону и вверх, лишь бы она была выше крыши беседки и дым сидящим в ней людям мешать не будет. Если уж совсем упростить конструкцию, можно беседку свести к тенту, натянутому над металлическим очагом с трубой – получится временная беседка, легкая конструкция на случай дождя, снимающаяся на зиму. В нее можно поставить легкую садовую мебель – и чем это хуже кирпичных мангалов с удобствами?

Загрузка…

Сделай это! Как построить укрытие для гриля

Укрытие для гриля представляет дополнительный архитектурный интерес и защищает ваш гриль от непогоды.

Как построить укрытие для гриля

Нет ничего лучше на гриле за пределами с семьей и друзьями, но вы также хотите защитить этот гриль от непогоды. Вместо того, чтобы оставлять решетку на открытом воздухе, мы строим покрытие, которое может обеспечить некоторую защиту.

Наше навес для гриля строится вокруг существующей площадки для асфальтоукладчика, поэтому размеры соответствуют этому пространству.
Ваш может отличаться в зависимости от размера вашего гриля или доступного пространства.

Мы начинаем с установки столбов 4 на 4 на каждом углу площадки в отверстиях для столбов, заполненных бетоном. У нас есть примерно 2 фута в земле и примерно 8 футов выше.

Затем мы разрезаем стойки 2 на 6 с углами под углом 45 градусов на каждом конце, чтобы обернуть стойки 4 на 4 на высоте около 8 футов над землей. Эта полоса выравнивается по всему периметру по мере закрепления каждой детали, прежде чем полосы 4 на 4 будут отрезаны заподлицо с верхней частью ленты.

Затем мы разрезаем балки, которые будут лежать поверх ленты и поддерживать крышу. Эти балки будут выступать вперед и назад примерно на 6 дюймов с декоративным скосом вверх на каждом конце.

Чтобы создать уклон для отвода водостока, мы делаем надрез на задней стороне балок.
Для двух внешних балок это означает выемку от 1 дюйма, когда балка находится на задней части полосы, сужаясь до нуля, где она находится спереди.

Внутренние балки просто получают выемку глубиной 1 дюйм и шириной 1,5 дюйма на задней стороне.Когда они прикреплены к конструкции, у нас есть каркас крыши, который наклоняется на 1 дюйм примерно на 4 фута.

Чтобы продолжить стиль беседки, я создаю короткие «балки под палец» из большего количества материала 2 на 6. Они прикреплены к сторонам балок на каждом конце укрытия винтами длиной 3 дюйма.

В верхней части балки, мы обеспечить некоторые 2s 1-от выполняющегося перпендикуляра к балкам, которые будут служить в качестве нашей точки привязки для металлочерепицы .

Металлическая гофрированная крыша разрезается по размеру с помощью дисковой пилы, оснащенной режущим лезвием по металлу.Затем мы прикрепляем его к каркасу кровельными шурупами, которые имеют встроенную резиновую шайбу для обеспечения водонепроницаемости крыши.

10 лучших приютов для барбекю

Ничто так не говорит о лете, как садовое барбекю, и что может быть более британским, чем моросящий дождь, когда вы разжигаете угли?

Защитите свой обеденный стол на свежем воздухе , держите садовых поваров сухими и защитите свои сосиски от дождя с помощью стильного навеса для барбекю. Многие из них также имеют практическую ценность и включают в себя откидные стеллажи или удобные крючки для всех ваших лучших принадлежностей и инструментов для барбекю.

Ниже мы составили список лучших навесов для барбекю, от деревянных покрытий в стиле беседок до современных стальных беседок.

Плюс, если вы ищете способы, чтобы дети не разговаривали, пока гамбургеры шипят, мы составили список лучших детских садовых игрушек, чтобы они развлекались. Мы даже нашли лучшую детскую садовую мебель, чтобы у них было собственное место, где они могли перекусить и повеселиться.

---

10 лучших навесов для барбекю

Просмотрите нашу подборку садовых беседок для гриля ниже;

1

Металлическая беседка для барбекю

Металлическая беседка для барбекюЭта беседка для барбекю отличается неприхотливостью в обслуживании из-за погодоустойчивого навеса и прочного, устойчивого к ржавчине стального каркаса.Двухуровневое покрытие позволяет дыму выходить во время готовки, а также помогает сохранять конструкцию устойчивой на ветру. Он защищен от ультрафиолета от солнца и имеет водонепроницаемое покрытие, поэтому он хорошо приспособлен к требованиям непредсказуемой британской погоды.

Размеры: 2,5 x 1,5 м

Цена: 199,99 £

Купите металлическую беседку для барбекю на Wayfair

---

2

Беседка для барбекю Антрацит Сталь

Металлическая беседка для барбекю Эта современная беседка с высокой изогнутой крышей создает современный вид и защищает от непогоды.Простая прямоугольная рама изготовлена ​​из прочной стали, поэтому она должна быть прочной и долговечной, а верхний тент сделан из устойчивого к дождю и УФ-излучению полиэстера, поэтому он должен хорошо выдерживать британское лето.

Размеры: 2,15 x 1,5 x 2,2 м

Цена: 188,99 £

Купить беседку для барбекю из антрацитовой стали в Mano Mano

---

3

Беседка для вечеринок и приют для барбекю

Беседка для барбекю антрацит Сталь Этот деревянный навес для барбекю выполнен в традиционном стиле из огнестойкой древесины хвойных пород, сертифицированной FSC, что делает его прочным и надежным.Решетчатый навес можно использовать как традиционную садовую беседку с сиденьем, которое затем складывается, чтобы освободить место для барбекю. Он также имеет два удобных. раскладывающиеся боковые столики, которые предоставляют дополнительное место для хранения продуктов и кухонных принадлежностей.

Размеры: 1,81 x 1,29 x 2,4 м

Цена: 469,99 £

Купите беседку для вечеринок и навес для барбекю на Amazon

---

4

Ангел Ливинг Барбекю Патио Беседка

Angel Living BBQ Patio Gazebo Это навес для барбекю из железа и алюминия имеет изогнутую крышу, состоящую из двух частей, выполненную в виде оконного стекла.Современная рама имеет порошковое покрытие для защиты от ультрафиолетовых лучей, а также имеет две узкие боковые полки, идеально подходящие для использования в качестве барной стойки или полок для сервировки во время вечеринок в саду.

Размеры: 1,5 X 2,45 м

Цена: 469,95 £

Купить Angel Living BBQ Patio Gazebo на Amazon

---

5

Приют для барбекю Erving

Приют для барбекю Erving

Для тех, кто предпочитает деревянный каркас, этот простой навес для барбекю с односкатной крышей станет привлекательным и ненавязчивым элементом сада и защитит ваши гамбургеры от любого неожиданного моросящего дождя. Он имеет удобные полки по краю и изготовлен из пропитанной под давлением древесины. На него также распространяется 15-летняя гарантия от гниения и грибковой гнили.

Размеры: 2 м x 1 м

Цена: 435,99 £

Купить приют для барбекю Erving на Wayfair

---

6

Беседка для барбекю из массива дерева

Беседка для барбекю из массива дереваЭта умная беседка для барбекю поставляется в собранном виде. Основная рама изготовлена ​​из скандинавского красного дерева и имеет оцинкованные цинковые болты, обеспечивающие жесткость и защиту от ржавчины.Стильный зеленый капюшон с мягким верхом также устойчив к погодным условиям, что помогает противостоять погодным условиям.

Размеры: 1,7 x 1 x 1,96 м

Цена: 299,99 фунтов стерлингов

Купить беседку для барбекю из массива дерева на Wayfair

---

7

Blooma Coburg Grey Прямоугольная беседка

Blooma Coburg Grey Rectangular Gazebo Эта классическая серая беседка для барбекю от B&Q полностью изготовлена ​​из прочной стали. Он водонепроницаем, поэтому должен защитить вас от дождя и укрыть послеобеденное барбекю.Металлическая беседка имеет огнестойкий навес для дополнительного душевного спокойствия, а удобные боковые полки обеспечивают дополнительное пространство для тарелок и закусок.

Размеры: 1,7 x 1 м

Цена: 145 £

Купить Blooma BBQ Shelter в B&Q

---

8

Blumfeldt Steakhouse Grill Roof

Blumfeldt Steakhouse Grill Roof Это большое убежище имеет современную изогнутую крышу, покрытую огнестойким полиэстером, чтобы затенять пространство от солнца и защищать от дождя.Есть две встроенные стеклянные полки для дополнительного хранения, а также удобные крючки для хранения кухонных принадлежностей.

Размеры: 2,2 x 2,15 x 1,40 м

Цена: 219,99 £

Купите крышу гриль-бара Blumfeldt на Amazon

---

9

Чарльз Бентли Стальная беседка для барбекю с крючками

Стальная беседка для барбекю Charles Bentley с крючками Крыша этого садового навеса для барбекю имеет волнообразный рисунок, а стальная рама с порошковым покрытием обеспечивает прочность и надежность конструкции. Съемные крючки по обеим сторонам беседки делают ее практичным выбором, предлагая достаточно места, чтобы убрать щипцы между порциями.

Размеры: 2,4 x 2,16 x 1,3 м

Цена: 100 фунтов стерлингов

Купите стальную беседку для барбекю Charles Bentley в Wilko

---

10

Навес шатра для барбекю Outsunny

Outsunny BBQ Tent Canopy Это навес для барбекю в виде палатки имеет огнестойкий навес для безопасности и два слоя для обеспечения циркуляции воздуха и вентиляции.Привлекательный металлический каркас имеет дополнительные детали на ножках для придания декоративного вида и антикоррозийное порошковое покрытие, которое дольше сохраняет свежесть на открытом воздухе.

Размеры: 2,5 x 1,5 м

Цена: 339,99 £

Купить навес для барбекю Outsunny в Mano Mano

Планы приюта для гриля-барбекю | HowToSpecialist

Этот шаг за шагом деревообрабатывающий проект — это гриль-барбекю, навес план . Если вы хотите создать навес для своего гриля для барбекю, используя обычные материалы и инструменты, вам следует взглянуть на этот проект.Я спроектировал это убежище так, чтобы на его строительство требовалось как можно меньше денег. Соблюдайте местные строительные нормы и правила и наймите профессионального подрядчика, если у вас нет необходимых навыков для самостоятельной реализации проекта.

Мы рекомендуем вам покупать лучшие материалы, которые вы можете себе позволить. Поэтому вам следует покупать погодостойкие пиломатериалы, такие как пиломатериалы, подвергнутые обработке давлением, сосна или кедр. Всегда делайте точные измерения, прежде чем настраивать размер компонентов до нужного размера. Перед установкой шурупов просверлите в компонентах направляющие отверстия, чтобы древесина не раскалывалась.

Сделано по плану

Строительство навеса для барбекю

Материалы

• A — 2 куска пиломатериалов 4 × 4 — длиной 104 ″, 2 куска — длиной 92 1/2 ″ СТОЛБЫ
• B — 2 шт. По 2 × 4 — длиной 43 1/2 ″, 2 шт. — длиной 65 ″, 1 шт. — длиной 69 ″ РАФТЕРЫ
• C — 2 куска фанеры 3/4 ″ — 72 ″ x 24 3/4 ″ длиной КРЫША
• D — 2 куска пиломатериалов 1 × 6 — длиной 73 1/2 ″, 2 куска — длиной 51 1/2 ″ ОТДЕЛКА
• E — 30 квадратных футов битумной бумаги, 30 квадратных футов асфальтовой черепицы КРОВЛЯ
• F — 6 кусков пиломатериалов 2 × 4 — длиной 41 ″, 3 кусков — длиной 65 ″, 21 кусок пиломатериалов 1 × 6 — длиной 36 ″ РЕЛЬСЫ

---

• 2 куска пиломатериалов 4 × 4 — 10 футов
• 2 куска пиломатериалов 4 × 4 — 8 футов
• 11 кусков пиломатериалов 2 × 4 — 8 футов
• 2 куска пиломатериалов 1 × 6 — 8 футов
• 1 кусок пиломатериала 1 × 6 — 10 футов
• 6 кусков пиломатериалов 1 × 6 — 12 футов
• 30 кв. Футов битумной бумаги, 30 кв. Футов асфальтовой черепицы
• 1 мешок цемента
• 200 штук винтов 2 1/2 ″
• 100 штук винтов 1 5/8 ″

Инструменты

Время

Связанные

Планы укрытия для гриля и барбекю

Разметка столбов

Первый шаг проекта — разметка столбов для навеса для барбекю.Используйте струны и тесто для получения точного результата. Вы можете легко отрегулировать размер укрытия для гриля.

Строительство столбов

Используйте пиломатериалы 4 × 4 для столбов укрытия. Как вы легко можете заметить на схемах, вы установите 24 дюйма в бетон. Отрежьте верхнюю часть столбов под углом 75 градусов по схеме, показанной на схеме.

Установка стоек

После разметки расположения столбов необходимо выкопать в земле ямы глубиной 2–3 фута с помощью экскаватора для ямок.Установите трубчатые формы и установите стойки на место, убедившись, что они ровно расположены по вертикали. Перед заполнением форм бетоном закрепите стойки 4 × 4 скобами.

Умный совет: В качестве альтернативы вы можете использовать якоря сообщений. Вам необходимо закрепить металлические анкеры в бетоне, чтобы правильно зафиксировать деревянные стойки на месте. Выровняйте все внимательно и с большой осторожностью.

Строительство стропил

Постройте стропила по краю укрытия из бруса 2 × 4.Обрежьте оба конца балки под углом 75 градусов. Срезанные края загладить наждачной бумагой.

Установка стропил обода

Установите балки на верхнюю часть стоек, как показано на схемах. Выровняйте края внимательно, просверлите пилотные отверстия и вставьте винты 3 1/2 ″. Кроме того, нужно прикрепить балки 2х4 к верхней и задней части укрытия. Убедитесь, что углы прямоугольные, чтобы дерево не раскололось.

Стропила средняя

Кроме того, прикрепите к верхней части укрытия средние стропила 2 × 4. Просверлите направляющие отверстия в стропилах обода и вставьте винты 2 1/2 ″ в средние компоненты.

Крепление кровельных листов

Прикрепите куски фанеры 3/4 дюйма к верхней части укрытия, как показано на схемах. Выровняйте края внимательно и не оставляйте зазоров между деталями. Используйте винты 1 5/8 ″, чтобы прикрепить листы к стропилам.

Построение боковой обшивки

Сделайте обшивку по бокам укрытия, как показано на схеме.Обрежьте оба конца планок 1 × 6 под углом 75 градусов.

Установка обшивки крыши

Установите обшивку по бокам, спереди и внизу укрытия. Используйте гвозди / винты 1 5/8 ″, чтобы зафиксировать планки на месте. Совместите верхний край планок с верхним краем фанерных панелей.

Монтаж кровли

Вы можете установить битумную черепицу для защиты укрытия, так как это простое решение.Поэтому положите рубероид поверх кровельных листов, убедившись, что полосы перекрывают друг друга не менее чем на 2 дюйма. Прикрепите гудрон к листам фанеры кровельными скобами. Установите боковые отливы поверх рубероида, а нижние отливные края должны быть под ним. Перед укладкой битумной черепицы уложите стартовый слой внизу крыши. Всегда читайте инструкции по изготовлению перед началом установки, так как есть несколько различий.

Smart Tip: Первый курс должен начинаться с черепицы с 3 язычками, второй курс с 2 1/2 таб, третий курс с 2 табулятора, четвертый курс с 1 1/2 таб, пятый курс по 1 таб, шестой курс по 1/2 таб.Повторите процесс сначала, начиная с седьмого курса. Не забывайте, что черепица должна выступать над краем капельницы примерно на 1/4 дюйма. Кроме того, прикрепите битумную черепицу к настилу крыши с помощью прихваток.

Установка опор поручня

Если вы хотите улучшить внешний вид вашего укрытия, вам необходимо прикрепить перила по бокам и сзади конструкции. Постройте опоры из бруса 2 × 4 и установите их на стойки, как показано на схемах. Просверлите направляющие отверстия и вставьте винты 2 1/2 ″ в стойки.

Поручни задние

Прикрепите планки 1 × 6 к задней части укрытия. Используйте винты 1 5/8 ″, чтобы прикрепить направляющие к опорам, убедившись, что вы разместили их на одинаковом расстоянии.

Боковые перила

Прикрепите планки 1 × 6 к сторонам укрытия, как показано на схеме. Поместите кусок 2 × 4 между рельсами, чтобы создать равномерные зазоры.

Установка планок рельсов

Прикрепите планки 2 × 4 к верхней части направляющих, чтобы улучшить внешний вид проекта.Просверлите направляющие отверстия и вставьте винты 2 1/2 ″ в опоры для направляющих.

Навес для гриля — вид сзади

После сборки укрытия нужно позаботиться о последних штрихах. Просверлите отверстия шпатлевкой для дерева и дайте ей высохнуть в течение нескольких часов. Выровняйте поверхность наждачной бумагой зернистостью 120-200. Небольшой навес на открытом воздухе имеет современный вид и не может соответствовать стилю любого заднего двора.

Планы приюта для гриля-барбекю

Smart Tip: Нанесите на компоненты несколько слоев морилки или внешней краски, чтобы защитить их от гниения и повреждения водой.Убедитесь, что вы выбираете качественные компоненты, которые соответствуют вашим потребностям и вкусам.

Получить планы в формате PDF

Спасибо, что прочитали наш проект о планах строительства навеса для барбекю , и мы рекомендуем вам ознакомиться с остальными проектами. Не забывайте ЛЮБИТЬ и ПОДЕЛИТЬСЯ нашими проектами со своими друзьями, используя виджеты социальных сетей. ПОДПИСАТЬСЯ, чтобы первыми получать наши последние проекты.

.

No related posts.
