Как врезать замок в калитку из профнастила и металлического профиля

Имея надежное ограждение, возникает необходимость во врезке замка в калитку. Такая процедура позволит сделать калитку более защищенной от нежелательного проникновения посторонних лиц на ограждаемую территорию. Существует несколько вариантов того, как установить замок на калитку, и зависят они не только от предпочтений, но и от особенностей и типов замков. Как сделать данный процесс максимально простым и надежным, разберем далее.

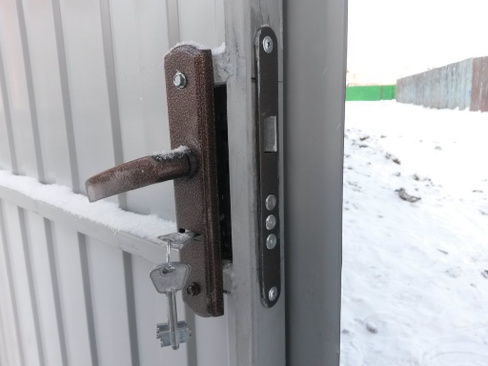

Металлический замок для калитки

Вернуться к оглавлению

Содержание

  • 1 Особенности врезного замка и его монтажа
  • 2 Что входит в состав замка?
  • 3 Как врезать замок?
  • 4  Что нужно учитывать?
  • 5 Кодовый замок: особенности врезки
  • 6 Как врезать замок в калитку из профнастила правильно?
  • 7 Технология монтажа врезного замка
  • 8 Накладной замок
  • 9 Чего нельзя делать при врезке замка?

Особенности врезного замка и его монтажа

Такой замок устанавливается внутри дверного полотна, что делает калитку более устойчивой перед взломами. Однако при желании и особой подготовке вора можно вскрыть и врезной замок, используя всевозможные отмычки. Установка на калитку замка врезного плана потребует навыков работы с металлом, а также специального инвентаря.

Вернуться к оглавлению

Что входит в состав замка?

Врезной замок имеет несколько составляющих, таких, как:

  • корпус;
  • две ручки;
  • обналичники под ручки – помогают сделать замок более привлекательным и скрыть все недочеты монтажа;
  • сердечник;
  • набор ключей;
  • крепежные материалы.

Комплектация врезного металлического замка

Правильно выбранный замок с отсутствием погрешностей и неисправностей гарантирует длительный срок службы и безопасность ограждаемой территории.

Вернуться к оглавлению

Как врезать замок?

Врезной замок можно устанавливать не на все типы калиток. Главное условие, которое должно соблюдаться – это наличие дверной коробки, то есть на обычную калитку из профнастила замок не установишь. Металлическую врезку осуществляют путем вырезания в коробке отверстия, равного по размерам замку.

Рассмотрим пошагово весь процесс установки врезного замка в калитку забора.

  1. Если дверь калитки внутри полая (карскасная), то необходимо сварить или приобрести металлическую коробку, куда будет помещено тело замка.
  2. Выбрать месторасположение замка, а также отметить торцевые точки на калитке. Сделать паз под корпус замка, пользуясь болгаркой.
  3. Сделать болгаркой несколько надрезов в профиле калитки, отогнув края наружу до нужной отметки таким образом, чтобы параметры замка полностью перекрывали отверстие, удерживая лишь внутреннюю часть.
  4. Просверлить шуруповертом отверстия для креплений замка.
  5. Установить замок в соответствии с инструкцией, поочередно вставляя детали и закрепляя их наружными декоративными коробками.
  6. Сделать отверстие в противоположной торцовой части забора. Для этого нужно аккуратно смазать язычок замка зубной пастой или мелом, закрыть калитку с опущенной ручкой, отпустить ее и заново открыть. В нужном месте появится отметка, где нужно сделать соответствующее углубление и прикрепить вторую часть замка.

Схема установки врезного замка

Вернуться к оглавлению

 Что нужно учитывать?

Перед тем, как приступать к «порче металла» путем вырезания отверстий для будущего замка, убедитесь, что он действительно сюда подходит. В противном случае есть риск пустой траты денег и порчи листа металла калитки. Нужно позаботиться о том, чтобы замок был качественным и устойчивым к коррозии, иначе частое воздействие влаги приведет к появлению ржавчины не только на замке, но и на калитке, после чего сможет распространиться на весь забор.

Врезные замки могут быть самыми различными и отличаться между собой не только ценой и качеством, но и уровнем защиты. Если предполагается установка замка в жилых зонах, а не на дачах, то рекомендуется выбирать наиболее сложные конструкции ключей, имеющих не менее 4 — 6 зубьев. Также нужно правильно соотнести параметры самой калитки и замка. Крупные громоздкие врезные замки, используемые на тонких каркасных калитках, могут причинить вред металлу.

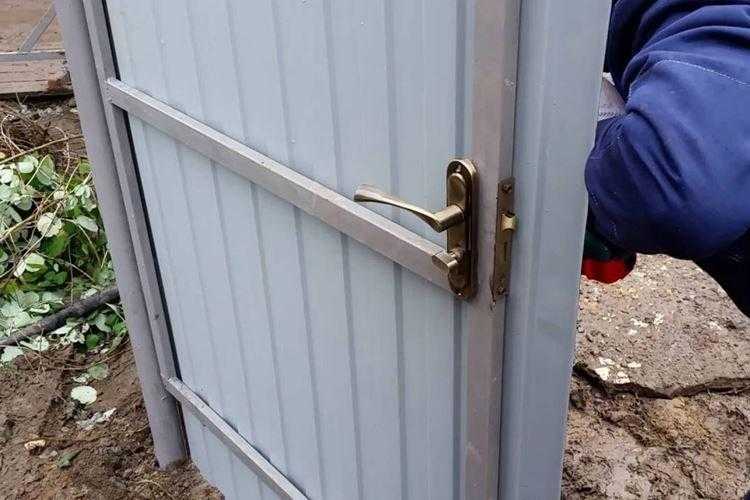

Установка замка

Вернуться к оглавлению

Кодовый замок: особенности врезки

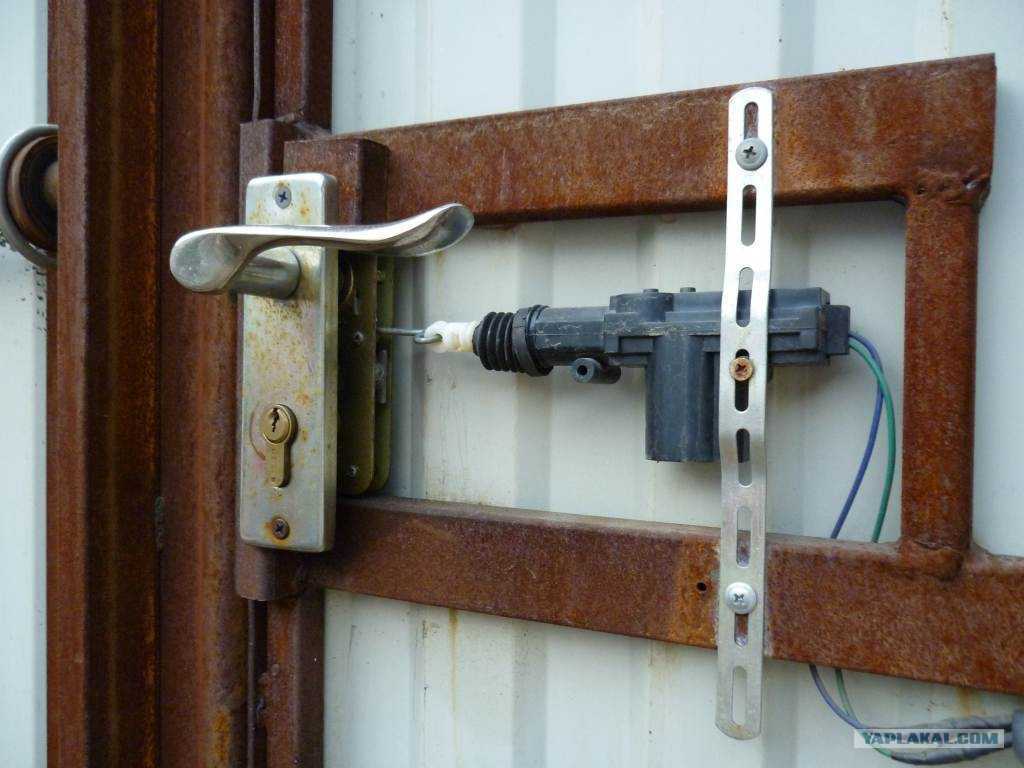

Выбор электромеханического замка обусловлен повышенной степенью защиты, что крайне важно для загородных домов состоятельных хозяев. Массовое использование кодового замка началось еще в середине 90-х годов, когда появилась необходимость надежно защищать свое имущество от недоброжелателей.

Строение электромеханического замка несложное. Есть приборная панель, которая запрашивает определенную комбинацию цифр и регулирует процесс открытия-закрытия дверей, передавая команды в затворный механизм. Высокий уровень защиты требует постоянного электрического питания, что крайне неудобно для большинства загородных домов.

Установка такого замка производится специализированными компаниями, которые подобное оборудование изготавливают. При желании установка замка на калитку может быть и самостоятельной. Она не составит труда, поскольку такие «затворные механизмы» изготавливаются преимущественно наружного типа, не требующего порчи металлического полотна забора.

Самый простой вариант монтажа кодового замка заключается в обеспечении крепления коробки к краю листа металла и подключении замка к питанию. В некоторых моделях имеется аккумулятор, позволяющий избежать дополнительных проводов.

Вернуться к оглавлению

Как врезать замок в калитку из профнастила правильно?



Всем известно, что профнастил являет собой достаточно тонкий слой металла, поэтому замки для него подходят не все. Наиболее оптимальными вариантами являются следующие замки:

Виды замков для калиток

  • накладные – занимают немного места, очень прочные, но не всегда удобны в эксплуатации;
  • врезные – имеют более сложный монтаж, иногда с использованием сварки;
  • электромагнитные – одни из самых популярных, особенно на КПП закрытых предприятий;
  • электромеханические – имеют наивысшую степень защиты, просты в монтаже, но имеют высокую стоимость;
  • специализированные замки, адаптированные под полотно профнастила.

Выбирая тот или иной вариант, нужно учитывать все особенности профнастила, его толщину и индивидуальные характеристики.

Схема ворот с калиткой из профнастила со врезным замком

Установка замка на калитку из профнастила должна производиться в соответствии со всеми правилами и требованиями. При наличии инструкции ее нужно соблюдать, дабы замок не был испорчен в процессе монтажа.

Вернуться к оглавлению

Технология монтажа врезного замка

Первым этапом является разметка места установки замка. Замеряют параметры сердцевины замка, а также отмечают места крепления его к профнастилу. Далее нужную площадь отверстия вырезают болгаркой, делая углубления в профиле немного меньше разметки. Края нужно обязательно обработать и обточить напильником, чтобы лист профнастила не ржавел и не давал «облущивание» защитного слоя.

Этапы врезки замка в дверь

После этого производят непосредственную установку замка в таком порядке:

  1. Корпус фиксируют во внутренней части, закрепляя болтами.
  2. Устанавливают цилиндр, регулируя глубину замочной скважины.
  3. Сердцевину плотно закрепляют при помощи шурупов и болтов.
  4. Крепят ручки, которые будут регулировать положение замочного язычка.
  5. В противоположной части забора для замка делают углубление, которое будет фиксировать язычок.

Если замок не предполагает ручки, что монтаж и строение замка еще проще. Нет необходимости отделять сердцевину от корпуса.

Вернуться к оглавлению

Накладной замок

В том случае, когда забор из профнастила представляет собой обычный лист, установленный по самым примитивным технологиям, врезать замок не получиться. Единственным оптимальным решением в подобной ситуации является установка накладного замка. Этот вариант наиболее дешевый, практичный и быстро монтируемый.

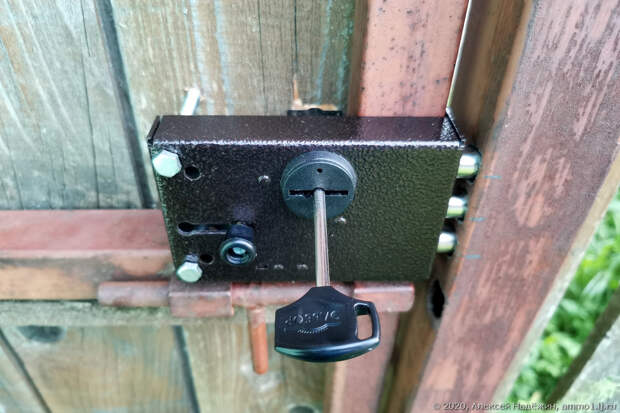

Накладной замок на калитку из профнастила

Итак, разберем установку в 3 шага:

  1. Берем замок и прикладываем его к тому месту, где предполагается его расположение. При помощи карандаша наносим не только его контуры, но и точки крепления.
  2. Замеряем диаметр креплений и подбираем подходящее сверло, которым делаем отверстия в калитке.
  3. При помощи шуруповерта крепим замок на его место, после чего устанавливаем декоративные элементы и ручки.

Просто, не правда ли? А главное доступно каждому. Не нужно иметь специальных навыков и дорогостоящих инструментов, чтобы оснастить калитку замком.

Схема устройства накладного замка

Нужно помнить про одну единственную особенность такого замка, которая во многих случаях становится ключевой. Такой замок не подходит для калиток из профнастила, которые открываются наружу, а не внутрь.

Вернуться к оглавлению

Чего нельзя делать при врезке замка?

Когда дело доходит до установки замка, многие «мастера-самоучки» совершают целый ряд ошибок, сказывающихся впоследствии на срок эксплуатации затворного механизма. Сетуя на некачественный замок, некоторым даже в голову не приходит, что причина кроется именно в монтаже, а точнее в ошибках, которые совершаются в его процессе.

Ошибки при врезке замков в калитку — неверно вымерен диаметр отверстий

Итак, чего не рекомендуется делать при врезке замка:

  1. Использовать для распила обычные диски болгарки. Нужно подбирать диск в соответствии с материалом, иначе есть риск повреждения не только защитного поверхностного слоя забора, но и самого инструмента.
  2. Делать выемку больше габаритов замка. Главная задача – это закрепить сердцевину внутри калитки, если отверстие будет больше, то это сделать будет невозможно. Сердцевина будет проваливаться в полость калитки.
  3. Производить работу в мороз и слякоть. Наиболее оптимальным считается установка замка в домашних условиях. Снег, дождь и мороз могут существенно повлиять на процесс врезки замка, а также на его дальнейшее качество и срок службы.

Соблюдая все эти рекомендации, процесс установки замка окажется весьма приятной процедурой, не отнимающей большого количества времени.

Врезные замки одни из наиболее прочных и надежных, однако, их установка может потребовать специальных навыков. Желая получить надежную защиту, следует монтировать такие замки в соответствии с общепринятыми правилами и рекомендациями.

Металлический короб для защиты замка

Врезные замки имеют свои особенности, а для заборов из профнастила еще и требуют создания дополнительной металлической коробки, куда погружается тело замка.

Как врезать замок в калитку из профнастила своими руками

Для того чтобы защитить свое жилье от посторонних, каждый владелец должен знать, как врезать замок в калитку. При этом всегда очень важно правильно выбрать замок. Он должен быть не только надежным, но и удобным. При отсутствии качественного запорного механизма любая металлическая калитка с воротами даже самых внушительных размеров не сможет защитить хозяев дома от посягательства злоумышленников.

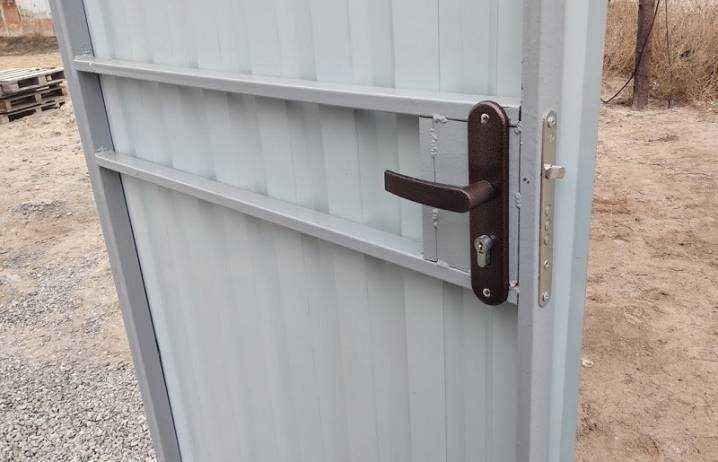

Врезанный замок в калитку из профнастила

Замки отличаются по своему внешнему виду, функциональности, типу используемого механизма и способу установки. Вариантов может быть масса, но устройства, при установке которых требуется врезка замка в калитку из профнастила и любого другого материала, считаются самыми удобными. Данную работу можно доверить профессионалу либо попробовать произвести самостоятельно.
Для калитки часто выбирают накладной либо врезной замок. Редко владельцы домов останавливают свой выбор на навесных вариантах. Они, безусловно, надежны, но для калитки крайне неудобны.
Накладные замки отличаются простотой установки. В данном случае не придется нарушать полотно двери, чтобы установить запорную конструкцию. Это особенно важно для калитки из профнастила. Специалисты рекомендуют выбирать механизмы, которые отличаются высоким уровнем влагостойкости и хорошо переносят перепады температуры.

Схема калитки из профнастила с размещенным замком

В таком случае замок прослужит очень долго и не испортится от воздействий внешней среды. Это важно для замка: если его заест в самый неподходящий момент, это будет неприятно.

Вернуться к оглавлению

Содержание

  • 1 Как установить врезной замок в калитку
  • 2 Возможные варианты замков для уличной калитки
  • 3 Плюсы накладных замков
  • 4 Виды замков по принципу работы

Как установить врезной замок в калитку

Врезка замка в калитку осуществляется несколько сложнее, чем установка накладного, однако все затраты сил и времени компенсируются лучшим качеством, долговечностью и удобством использования. Если навыков подобной работы нет, стоит доверить врезку замка профессионалам. Это, безусловно, будет стоить дороже, но и гарантии того, что механизм будет работать без накладок, больше. Не стоит забывать, что многое зависит и от качества самого замка.

  1. Начинается работа с измерения размеров торца задней части устройства, после чего делается разметка на торцевой части короба, в котором планируется осуществить врезку. Далее вырезается ниша для затворного механизма. Эта работа требует предельной точности, так как именно сюда будет вставляться замок. Если проем окажется меньшим, чем нужно, это еще можно исправить, просто увеличив его. Большой разрез сделать будет значительно сложнее. Лучше всего уделить разметке больше внимания и сделать все хорошо с первого раза.
  2. После того как отверстие для замка будет готово, нужно провести разметку тех точек, где будет производиться крепление механизма. На местах отметок позже необходимо просверлить отверстия.
  3. После того как все подготовительные работы будут проведены, нужно осуществить монтаж замка на калитку. Устройство вставляется в заранее подготовленный паз, затем монтируется сама личина, а после все фиксируется саморезами.
  4. В последнюю очередь в уже зафиксированный замок вставляется квадратный стержень, на который надеваются ручки. Их нужно крепко зафиксировать с обеих сторон стяжными болтами, которые идут в комплекте с запорным механизмом.

В обычных дверях врезные замки фиксируются внутри дверей. Если речь идет о монтаже устройства на калитке из профнастила, то устройство нужно установить в заранее подготовленную коробку.

При выборе замка требуется учесть, что данное устройство будет работать на улице. По этой причине необходимо выбирать самый надежный и устойчивый к погодным условиям вариант.

Элементы врезного замка для установки на калитку

Врезные замки являются самыми дорогими, поэтому к их выбору нужно отнестись ответственно, чтобы устройство не пришлось менять уже через пару недель после покупки. В наше время производители предлагают массу различных вариантов запорных механизмов, в том числе и те, что отлично подходят для уличного использования. Такие замки будут гарантией возможности их длительной эксплуатации. Действительно хороший замок для калитки будет работать без проблем и в дождь, и в сильную жару, и в мороз.

Вернуться к оглавлению

Возможные варианты замков для уличной калитки

Как говорилось выше, наиболее подходящим вариантом для металлической калитки из профнастила является накладной замок, его довольно просто установить, и работает он исправно долгое время.
В крайнем случае при необходимости его всегда можно почистить и устранить все неисправности. Хозяева частных домов выбирают накладные механизмы по причине того, что их можно легко монтировать без необходимости нарушать конструкцию калитки. При этом ее внешний вид абсолютно не портится.

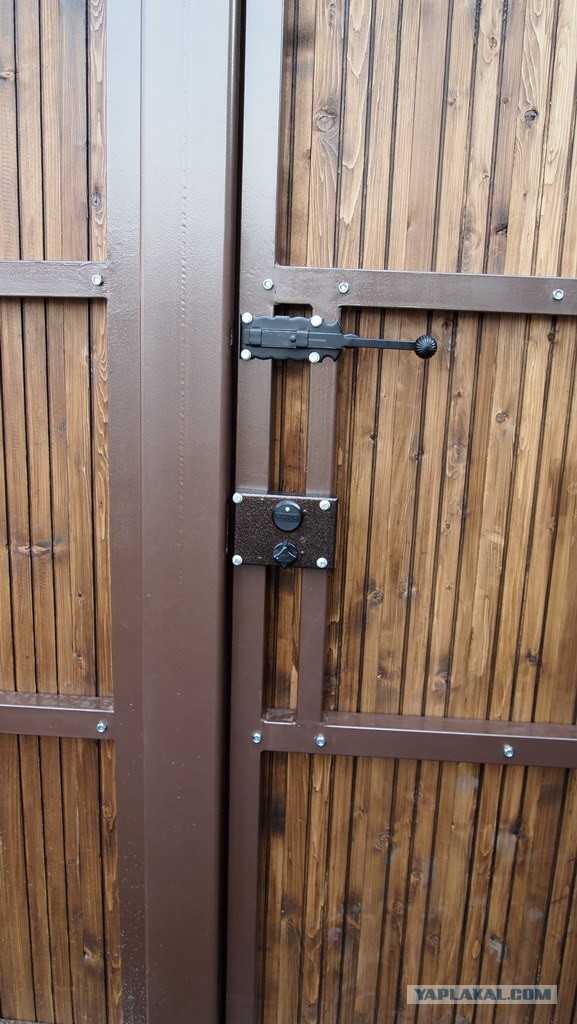

Вариант накладного замка для калитки из профнастила

Вторым по популярности является врезной вариант. Врезать замок в калитку из профнастила будет гораздо сложнее. Однако специалисты уверяют, что именно врезные механизмы являются наиболее надежными.
Значительно реже выбираются навесные замки. Они прочные и очень дешевые. Установка замка на калитку из профнастила или любую другую занимает считаные минуты, так как достаточно приварить два ушка, чтобы продеть дужку замка. Тем не менее они неудобны для частого использования. Такой вариант можно применять, к примеру, на дешевой дачной калитке, когда хозяева собираются длительное время не наведываться на свой участок.

Вернуться к оглавлению

Плюсы накладных замков

Основное преимущество таких запорных механизмов заключается в том, что устанавливать их очень легко. Такие замки со стороны улицы открываются ключом, а внутри двора калитка может запираться на защелку. Чтобы установить замок на калитку, понадобится специальная металлическая площадка, на которой будет крепиться механизм. Эту ступеньку необходимо отдельно приварить к дверце, перед тем как начинать установку замка.

Для того чтобы установить накладную запорную конструкцию, понадобится болгарка, дрель с набором различных сверл, дрель, шуруповерт, промышленный степлер, крестовая отвертка и сам замок. При покупке запорного механизма необходимо обратить внимание на его комплектацию. Здесь должен быть корпус замка, болтики, накладки, пара дверных ручек с квадратом, крепежный винт и личина с ключами.
Перед началом работы по установке замка необходимо тщательно все измерить и сделать нужные отметки.

Подготовка отверстия для вставки врезного замка

Для этого собранную конструкцию прикладывают к калитке и отмечают места, где должны располагаться крепления. Далее при помощи специальных инструментов делаются отверстия. Они должны полностью соответствовать диаметру крепежных болтиков и шурупов. В зависимости от этого выбирается сверло для шуруповерта. После того как все отверстия будут размечены и просверлены, собранный замок вместе с ручками надежно прикрепляют к калитке.

Накладные запорные механизмы считаются наиболее подходящим и простым вариантом в ряде случаев. Однако в некоторых ситуациях такой замок не подойдет. Это касается, в первую очередь, тех калиток, которые открываются наружу. Перед приобретением замка необходимо обратить внимание на некоторые важные моменты. Для начала нужно прочитать инструкцию и удостовериться в том, что данный механизм хорошо выдерживает высокие перепады температуры и переменную влажность.

Пошаговая инструкция для установки врезного замка в калитку

Кроме того, во время приобретения замка нужно тщательно проверить комплектацию. Если уже после покупки окажется, что чего-либо не хватает, это может стать проблемой и лишней головной болью.

Вернуться к оглавлению

Виды замков по принципу работы

Запорные механизмы можно разделить не только по типу установки, но и по принципу работы. В зависимости от того, как действует устройство, замки будут различаться по цене и качеству. Выбирая подходящий замок на металлическую калитку, нужно обратить внимание на то, как его механизм будет справляться со своей работой в различных погодных условиях.

Так выглядит механический кодовый замок для уличной калитки

К примеру, если установить цилиндровый замок, то он вряд ли будет долго радовать своим качеством. Механизм такого типа является очень точным и надежным устройством, но его может испортить даже небольшая капля воды. Проникшая внутрь механизма жидкость на морозе превратится в лед, после чего открыть замок будет уже невозможно.

Сувальдные механизмы более устойчивы к различным неблагоприятным погодным условиям. Тем не менее, замки такого типа допускаются для уличного использования только в том случае, если они будут вмонтированы врезным методом.

Если хозяин хочет поставить наиболее качественный, надежный и удобный замок, ему стоит обратить внимание на электромагнитный вариант. Этот тип устройства представляет собой металлический корпус с магнитопроводом. Когда в него попадает электрический ток, калитка удерживается в закрытом положении.

Так выглядит электромагнитный замок на калитке

Особенностью устройства такого типа является то, что его сложно сломать, поскольку выходить из строя тут просто нечему. Главное, необходимо обеспечить подачу электрического тока, которая должна быть бесперебойной. Наиболее универсальным вариантом является электромеханический. В данном случае калитку можно открыть и закрыть при помощи ключа, если в доме вдруг отключат электричество. Такой вариант считается оптимальным для защиты частного дома.
