Как построить откатные ворота своими руками — пошаговая инструкция с фото, видео, схемами, эскизами и чертежами

Конструкция откатных ворот с каждым днём пользуется всё большей популярностью. Всё дело в том, что створка, двигающаяся вдоль ограждения, значительно экономит пространство. При наличии времени и средств изготовить такую конструкцию можно своими руками.

Содержание

  • 1 Описание конструкции и принцип функционирования

  • 2 Подготовка к постройке: чертежи, эскизы, размеры

  • 3 Советы по выбору материала и фурнитуры для ворот

  • 4 Расчёт материала и необходимые инструменты

  • 5 Пошаговая инструкция по изготовлению откатных ворот

    • 5.1 Земляные работы

    • 5.2 Подготовка опор и закладного элемента

    • 5.3 Бетонирование основания

    • 5.4 Кладка столбов и монтаж закладных элементов

    • 5.5 Монтаж фурнитуры

  • 6 Советы по отделке и эксплуатации

  • 7 Видео: как соорудить откатные ворота своими руками

Описание конструкции и принцип функционирования

Если ворота подобного типа сравнивать с распашной конструкцией, то стоит отметить, что использовать первые намного проще. При сильном ветре не нужно закреплять створку как у распашных ворот, так как порыв ветра не сможет ударить створкой откатной конструкции.

Чтобы открыть или закрыть распашные ворота, нужно потратить много времени. Прежде всего надо распахнуть одну сторону и зафиксировать створку, затем вторую. После выезда автомобиля все действия нужно проделать в обратном порядке. Откатные ворота экономят много времени.

Различают следующие виды конструкций:

  • подвесная;
  • с колёсиками, двигающимися по земле;
  • консольная.

Подвесное устройство приводится в действие благодаря роликам, которые размещены на смонтированной над выездом направляющей:

Ролики откатных ворот

Недостатком конструкции является то, что в данном случае высота проезда ограничена.

Ворота с роликами, двигающимися по земле, чаще всего применяются в регионах с тёплым климатом. Для работы в уличных условиях с прохладным климатом они не подходят. Если в направляющий профиль налипнет снег или набьётся мусор, створка не сможет исправно функционировать.

Наиболее удачной конструкцией является консольная.

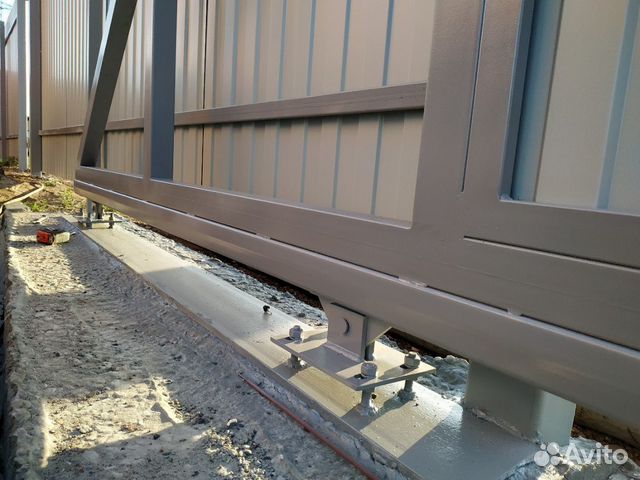

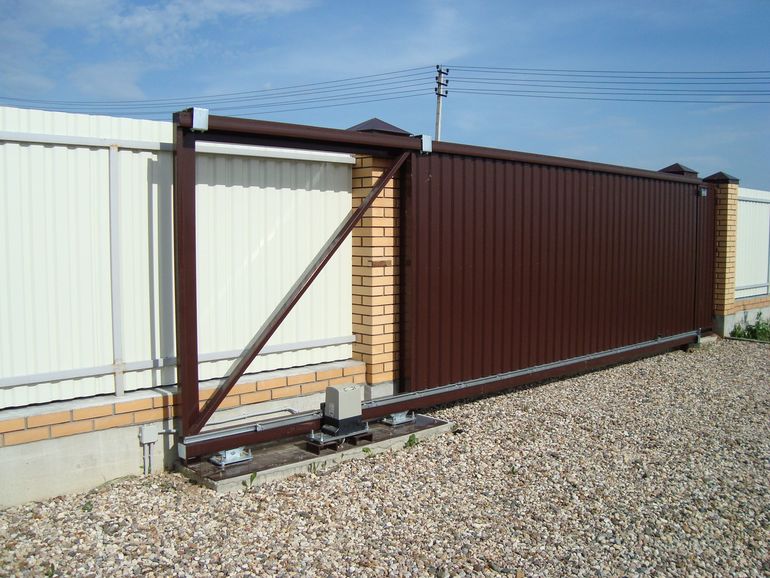

Консольные откатные ворота

Ей не страшен снег или грязь, так как створка передвигается на высоте в несколько см над проездом. Направляющий профиль крепится над каркасом, поэтому высота для проезда автомобильного транспорта не ограничивается.

Консоль получается благодаря защемлению между каретками колёсиков и направляющей рейкой. Стоят консольные ворота дороже распашных, так как требуется монтаж дорогостоящей фурнитуры. Чтобы сэкономить, можно изготовить конструкцию своими руками.

Откатные ворота двигаются по кареткам с колёсиками, которые крепятся на основании из бетона. Каретки перемещаются внутри направляющей рейки, которая приварена к нижней части каркаса. Механизмы не нуждаются в смазке, так как песок или грязь могут прилипнуть к деталям и затруднить функционирование.

Конструкция состоит из таких деталей:

  1. Роликовые каретки.
  2. Улавливатели.
  3. Ролик для поддерживания.
  4. Накатной ролик.
  5. Заглушки.
  6. Направляющая рейка.

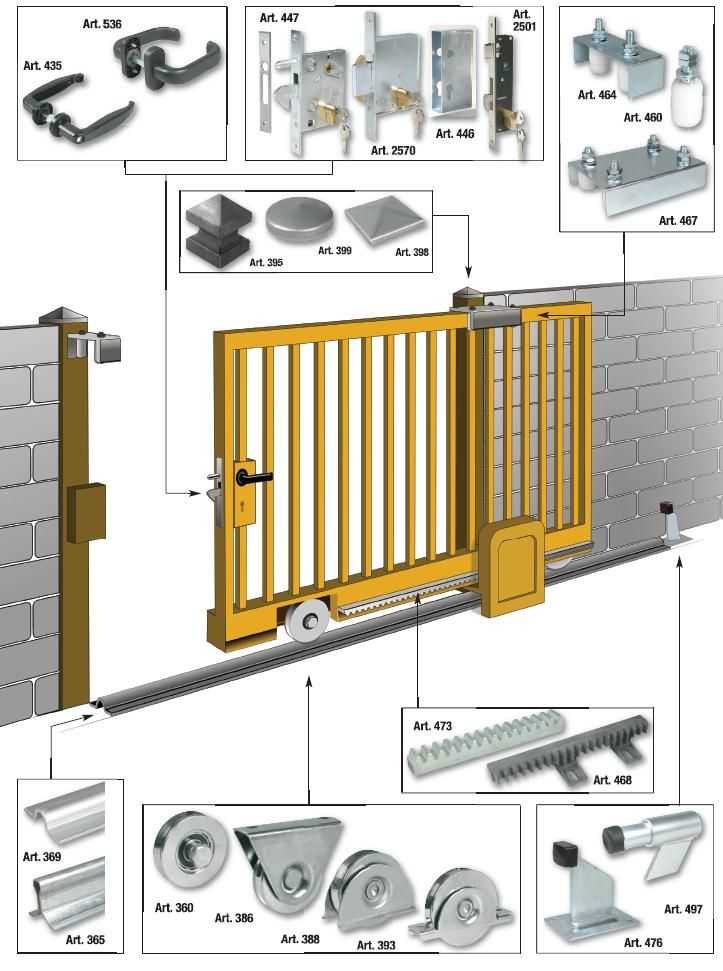

Конструкцию в сборе с нумерацией деталей можно увидеть на рисунке:

Конструкция откатных ворот

Единственным недостатком ворот является то, что они требуют места для отката с одной из сторон.

Устройство можно снабдить электрическим приводом, однако это делать необязательно.

Существует два варианта функционирования створок:

  1. Ручное управление за счёт применения человеческой силы.
  2. Автоматическое управление с применением электроэнергии.

Первый вариант является аварийным и используется довольно редко. Например, при перебоях электрической энергии.

Конструкция привода состоит из следующих элементов:

  1. Электрический двигатель переменного тока 220 В или постоянного 24 В.
  2. Червячный редуктор с конической шестерёнкой. Используется для того, чтобы самотормозящая система блокировки не проворачивалась извне.
  3. Кинематическое устройство передачи движения от электрического двигателя на двигающиеся створки. Состоит из шестерёнок, цепных и ременных приспособлений.

Привода откатных ворот можно увидеть на рисунке:

Конструкция приводов для автоматических ворот

Для ворот разных типов нужно создавать отдельные привода, которые смогут обеспечить разные виды движения функционирующего механизма на необходимые расстояния. По принципу работы они разделяются на:

  1. Телескопические. Состоят из двух и более секций. Оборудуются внутренними ползунками, которые обеспечивают раздвижение секционных элементов для передвижения концевого держателя.
  2. Линейные. Крепятся в одной точке. Сдвигают кронштейн по ровной линии внутри корпуса. Можно использовать ременную или цепную передачу, а также вращающийся по гайке винт.
  3. Рычажные. Состоят из системы блоков с рычажками.
  4. Гидравлические. Используются для устройств с тяжёлыми створками весом более 900 кг и шириной более 4,5 м.

Привода нужно закреплять на поверхности деталей, которые вмонтированы в фундамент:

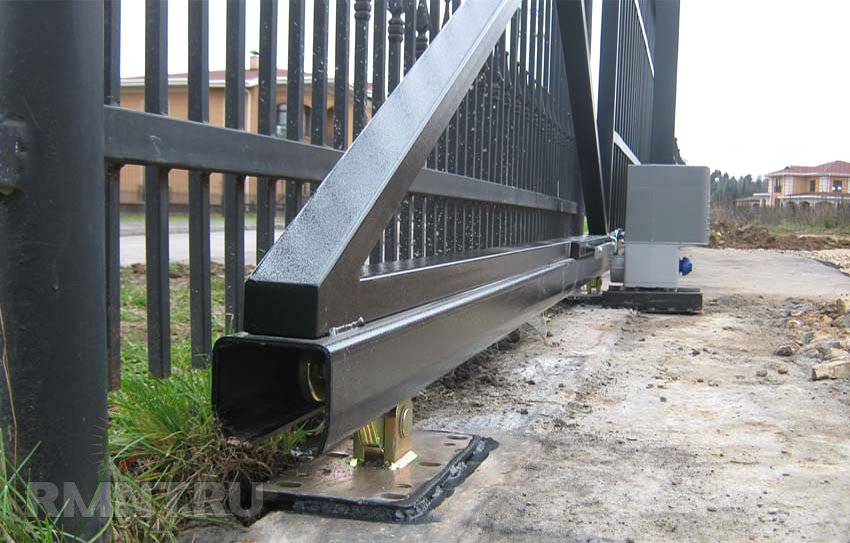

Монтаж привода откатных ворот

Важно следить за тем, чтобы не было люфтов и перекосов в процессе функционирования системы. Чтобы это исключить, фундамент нужно углублять на глубину, большую уровня промерзания почвы зимой.

Подготовка к постройке: чертежи, эскизы, размеры

Строительные работы нужно начинать с составления схемы. Можно использовать готовый вариант. Чтобы составить чертёж самостоятельно, нужно определить размеры исходя из габаритов участка, а также обозначить все детали конструкции. Выбор материала для отделки рекомендуется делать с учётом его сочетаемости с другими материалами, которые использовались для отделки конструкций на участке.

Чтобы ворота не проседали под собственным весом, основная секция должна быть усилена специальными улавливателями.

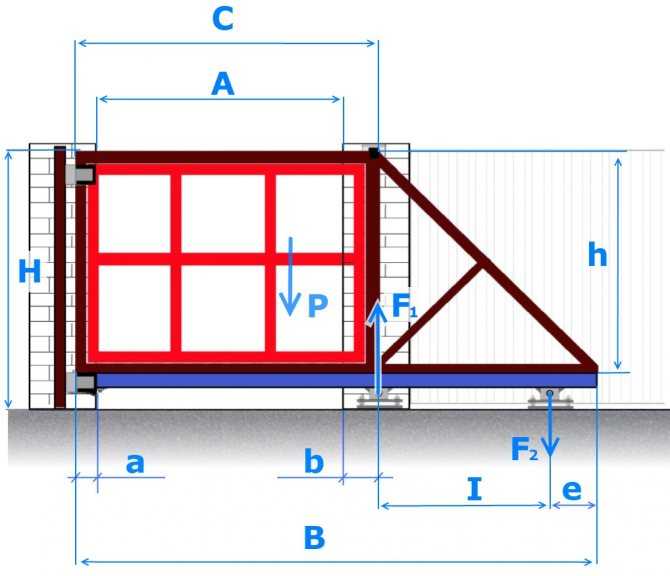

Пример схемы можно увидеть на изображении:

Простая схема без электромотора и привода

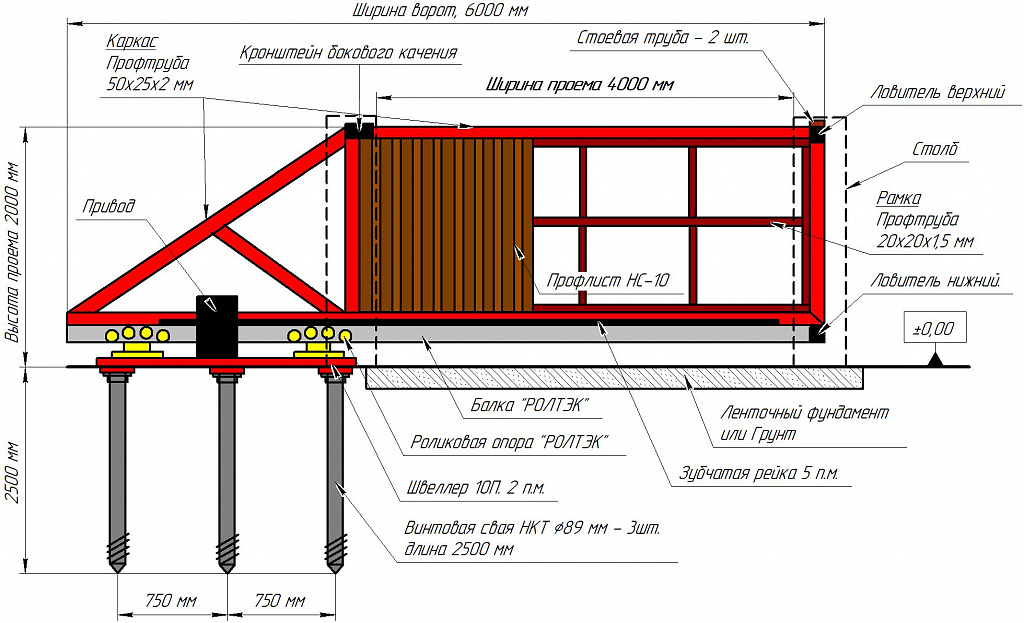

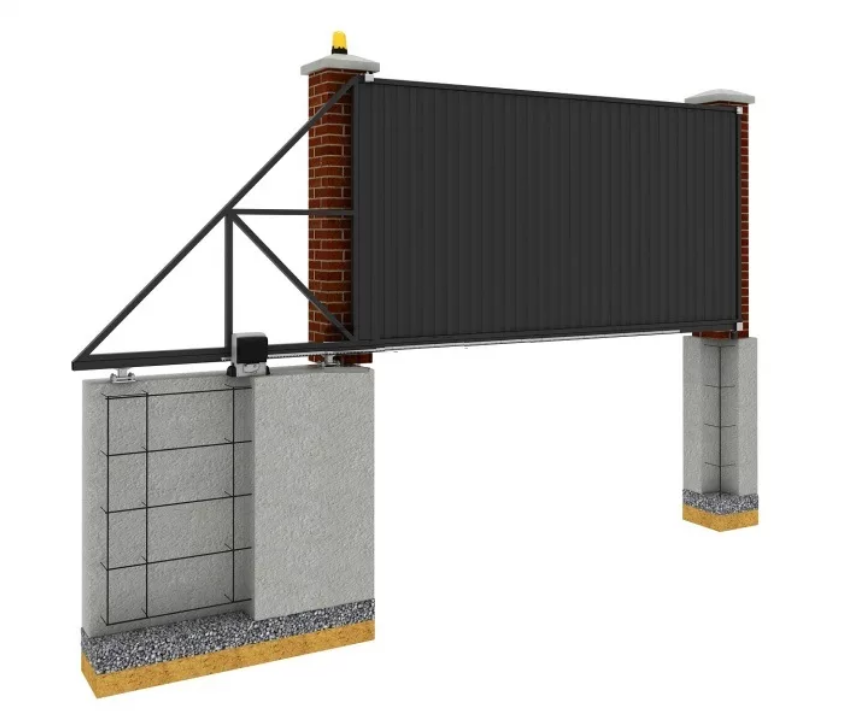

Ниже можно увидеть схему конструкции с секциями, столбиками для опоры и фундаментом:

Схема сборной конструкции с секциями, опорными столбами и фундаментом

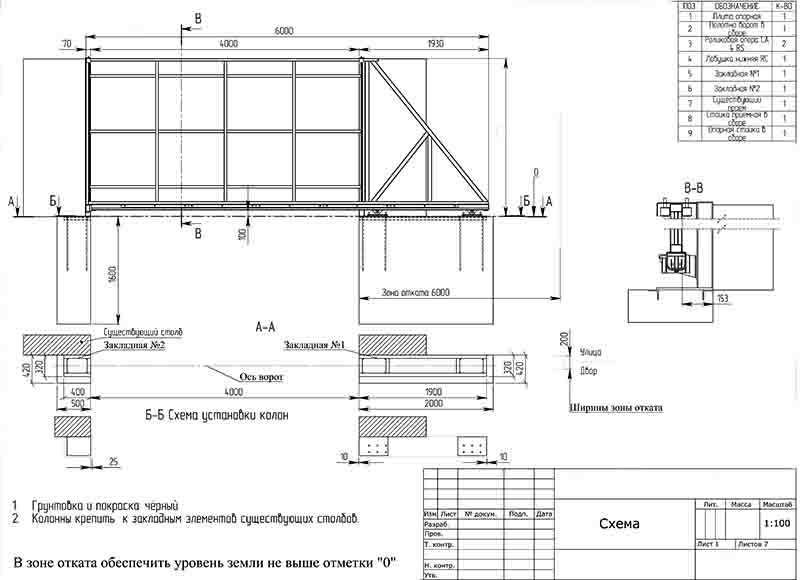

На чертеже можно предусмотреть монтаж электропривода, который автоматизирует движение секций. Пример такой конструкции изображён на рисунке:

Ворота с возможностью установки электропривода

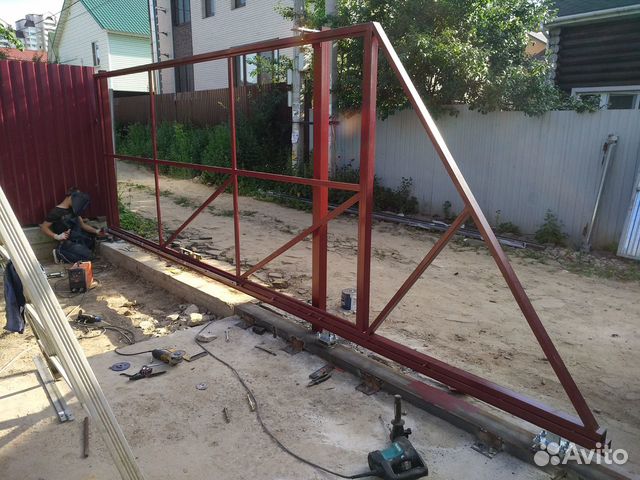

Ниже можно увидеть готовый вариант изделия с противовесом:

Откатные ворота с противовесом

Секция должна иметь небольшой вес, иначе она может просесть или деформироваться. Если в планах монтаж электропривода, то стоит учесть, что такая секция требует мотора меньшей мощности.

Перед изготовлением понадобится определить габариты ворот. Важное значение имеет ширина конструкции. Показатель зависит от ширины проёма.

При выборе размеров стоит учитывать, что секция должна быть шириной 6 м в случае, если ширина въезда составляет 4 м. Это значение является оптимальным. Параметр рассчитывается исходя из возможности въезда легковых автомобилей. Дорожный зазор нужен минимум 75 мм. Основание монтируется на столбы из бетона, которые вкапываются на 1,5 м в глубину.

Минимально допустимая ширина ворот рассчитывается так: ширина проезда + 200 мм. Соответственно, если проём равен 4 м, то будет необходимо полотно длиной 4,2 м. Это позволит прикрыть просветы с двух сторон. Добавлять по 200 мм нужно и в случае с определением других габаритов.

Особое внимание надо уделить возведению фундамента. Основание под ворота длиной 4 м должно выдерживать нагрузку не только полотна, но и влияния других факторов. К ним можно отнести нагрузки от снега или ветра.

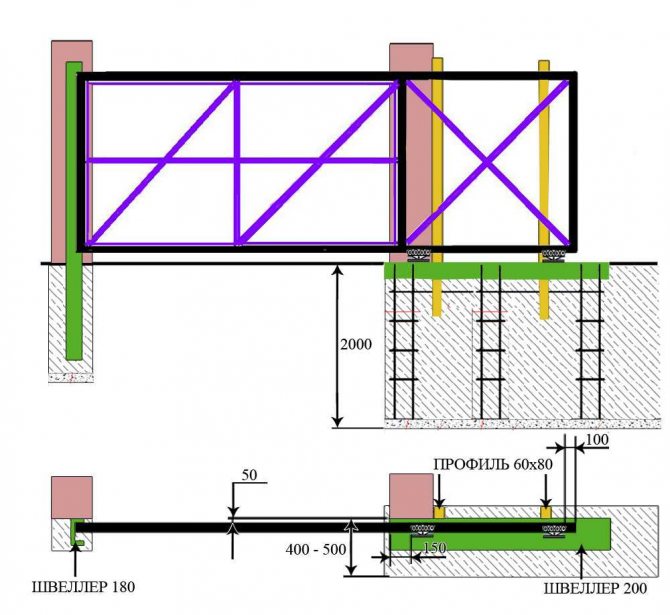

Выполнить заливку фундамента поможет схема:

Схема бетонирования фундамента

Важно правильно определить размеры трубок. Для ворот шириной 4 м и высотой 2 м необходимы трубы сечением 60х70 мм для основного каркаса и 40х20 мм для внутреннего крепежа. С увеличением габаритов и веса конструкции понадобится увеличивать и сечение трубок.

Важным показателем является размер роликов. Допускается использование как полимерных, так и железных роликов с направляющей длиной 6 м и сечением 60х70 мм. Если ворота планируется обшивать профнастилом, то общий вес будет менее 400 кг. Ролики подобных размеров подходят для конструкции с таким весом.

Габариты балок будут зависеть от длины ворот. Для этого значения надо добавить 1,5 длины конструкции. В таком случае изделие будет устойчивым. Выбирать детали нужно исходя из размеров проёма.

Оптимальная высота ворот — 2–2,5 м. Большая высота повлечёт за собой утяжеление изделия и увеличение парусного эффекта.

Высота ворот от земли будет зависеть от следующих факторов:

  • размеры фурнитуры;
  • особенности региона;
  • правильность монтажа элементов.

Общую длину ворот можно рассчитать так: длина полотна + 200 мм + 1,6 длины проёма.

Советы по выбору материала и фурнитуры для ворот

Понадобится следующая фурнитура:

  1. 2 уловителя.
  2. 2 роликовые каретки.
  3. Направляющий профиль по 6–7 м.
  4. Заглушки из металла или резины.
  5. Концевой и поддерживающий ролик.

Элементы рекомендуется приобретать в специализированном магазине. Самостоятельно изготавливать их не рекомендуется, так как необходимы знания и дополнительные инструменты, стоимость аренды которых иногда превышает затраты на приобретение деталей.

Критерии выбора фурнитуры:

  1. Ширина проезда.
  2. Вес конструкции. Чем больше вес изделия, тем более прочная нужна фурнитура.
  3. Ветровая нагрузка. Столбики проёма должны быть надёжными и устойчивыми.
  4. Производитель. Отечественные изготовители чаще всего не дают гарантии на фурнитуру для откатных ворот.

Выбирая фурнитуру, важно точно знать размеры направляющего профиля. Она выбирается в соответствии с 1,5 ширины ворот.

Все детали рассчитываются на вес 400 или 800 кг. Если планируется выполнять обшивку конструкции профнастилом, то подходит первый вариант. Если в планах изготовление кованого изделия, то надо брать фурнитуру, рассчитанную на вес 800 кг.

Роликовые каретки могут быть металлическими или полимерными.

Полимерные роликовые каретки

Последние создают меньший уровень шума, поэтому их рекомендуется использовать.

Выбор фурнитуры определённого производителя является кропотливым вопросом. Нужно обращать внимание на детали и упаковку. Не стоит приобретать фурнитуру в кульках с неровными краями.

Главной деталью ворот является направляющий профиль. Если деталь слишком тонкая, а марка металла слишком мягкая, то профиль будет разгибаться. Деталь должна быть ровной. Определить это можно без специальных инструментов: огрехи определяются путём визуального осмотра. Чем меньше толщина детали, тем больше она подвергается искажениям.

Обратить внимание надо и на сталь, из которой изготовлена фурнитура. Рекомендуется отдавать предпочтение марке стали S275JR (FE430B).

При выборе роликовых кареток следует учитывать такие факторы:

  1. Стоит обратить внимание на подшипники, способ их монтажа и точность изготовления. Качественными являются изделия итальянских и немецких производителей.
  2. Нужно посмотреть, с каким усилием вращается голова ролика. Она должна свободно покачиваться на оси при касании рукой.
  3. Обратить внимание следует и на размещение роликов на опоре по ширине. Если элементы располагаются на несколько мм больше, чем нужно, то они опираются на скошенную часть профиля. Это недопустимо. Такие изделия не нужно покупать.
  4. Важно осмотреть щели между роликом и направляющей рейкой. Болтание может привести к тому, что ворота будут двигаться в разные стороны.

Если планируется приобрести ролики из пластика, то нужно убедиться в наличии окантовки верхней пластинки из алюминия.

Качественные детали должны иметь люфт между роликами и направляющим профилем минимум 0,4 мм, но не более 0,6 мм.

Расчёт материала и необходимые инструменты

В качестве примера будет рассмотрен расчёт ворот размером 3х2 м. Площадь изделия — 6 м2. Понадобится приобрести такие материалы:

  1. Прямоугольная труба 60х30 мм — 39,2 кг.
  2. Труба 30х20 мм — 21,6 кг.
  3. Профнастил, доска или брус — 6 м2.
  4. Комплект фурнитуры.
  5. Привод (для автоматических ворот).
  6. Саморезы.
  7. Грунтовка — 1 баллон.
  8. Герметик.
  9. Краска — 3 л.
  10. Для рамы: 2 вертикальных металлопрофиля длиной 2086 мм, 2 горизонтальных рейки длиной 6000 мм, 1 угловой профиль противовеса длиной 2760 мм.
  11. Для рёбер жёсткости: 3 вертикальных рейки 2006 мм, 3 горизонтальных профиля длиной 3990 мм, 2 угловых рейки длиной 2760 мм, 1 угловой профиль противовеса длиной 1330 мм.
  12. Швеллер длиной в 1/2 ширины ворот.
  13. Арматурные прутья диаметром 12 или 14 мм — 30–35 м.

Если выбран профнастил или брус, то будут нужны саморезы или заклёпки. Кованые детали соединяются сваркой. На 1 профильный лист уходит 20 саморезов.

Для фундамента будут нужны такие материалы:

  1. Цемент М-400 – 4–5 мешков.
  2. Щебень — примерно 0,3 м3.
  3. Песок — 0,5 м3.

Для автоматизации конструкции необходимы материалы:

  1. Силовой кабель 3х1,5 мм. Необходим для питания привода ворот. Длина определяется расстоянием от щитка до фундамента.
  2. Сигнальный кабель 2х0,75 мм — 30 м. С его помощью подключаются фотоэлементы и сигнальная лампа.
  3. Коаксиальный ТВ кабель 75 Ом. Нужен для подсоединения антенны. Длину можно определить путём измерения расстояния от блока управления до антенны.
  4. Гофрированные ПНД трубки. Позволяют выполнить прокладку кабельных сетей под землёй.
  5. Электромеханический редукторный привод.
  6. Пульт управления.
  7. Антенна 433,92 МГц.
  8. Фотоэлементы безопасности.
  9. Информационная табличка.
  10. Зубчатая рейка.
  11. Сигнальная лампа.

Все элементы должны быть совместимы между собой, поэтому лучше всего приобретать специальный комплект для ворот:

Комплект деталей для автоматизации откатных ворот

Понадобится также подготовить следующие инструменты:

  • карандаш;
  • рулетка;
  • строительный уровень;
  • клеммная отвёртка;
  • шуруповёрт;
  • строительный нож;
  • набор ключей;
  • машинка для шлифования;
  • отрезные круги 125х1,2 мм и 125х6 мм;
  • электродрель;
  • перфоратор;
  • свёрла по металлу и бетону;
  • кувалда;
  • устройство для сварки;
  • лопата;
  • бур;
  • защитные очки;
  • каска;
  • защитные перчатки.

После того как будут подготовлены инструменты и материалы, можно переходить к сооружению фундамента.

Пошаговая инструкция по изготовлению откатных ворот

Первым делом надо снять растительный слой почвы. Это нужно для удобства выполнения разметки ворот.

В процессе разметки можно использовать 4 арматурных прута по 1 м и электроды, которые служат в качестве постоянных и временных осей. Перед забивкой арматуры надо проверить диагонали прямоугольника. Если они совпадут, прутья можно заглублять. Выступать на поверхности земли детали должны на 16–20 см.

После монтажа арматуры понадобится натянуть между ней шпагат или верёвку:

Разметка участка подконструкцию

Когда главные оси готовы, с их помощью надо создать временные, закрепив их электродами.

Земляные работы

Далее можно будет перейти к земляным работам. Они заключаются в выкапывании ям под монтаж столбиков и закладных деталей.

Выкапывание ям под столбы

Также нужно подготовить траншею для прокладки гильзы с электрической проводкой автоматики.

Ямы под столбики должны быть больше ширины и длины деталей. К примеру, если элемент имеет размер 38х38 см, то габариты ямы должны быть 40х40 см или более.

Траншея, необходимая для основания закладного элемента, должна иметь длину в 2 раза меньше проёма ворот.

Далее надо соорудить основание и установить направляющие. Для этого в почву нужно вогнать 2–3 столба высотой примерно по 1,5 м:

Столбы фундамента откатных ворот

Размеры деталей зависят от размеров изготавливаемых ворот.

Последовательность действий по сооружению фундамента будет такой:

  1. Понадобится выкопать ямы. Глубина зависит от уровня заложения подземных вод. Чаще всего значение составляет 1–1,2 м.
  2. Если при выкапывании ям разрушаются стенки, нужно соорудить опалубку. Конструкцию можно сделать из старых досок.
  3. Ямы нужно залить водой, чтобы утрамбовать взрыхленную почву.

Если в ближайшее время бетонирование производить не планируется, то ямы надо накрыть щитами из дерева. На данном этапе рекомендуется выкопать траншею для монтажа гильзы с проводами для подсоединения автоматики. Допускается использование пластмассовой трубки водопровода диаметром 16–20 мм.

Торцы гильзы надо закрыть полиэтиленовой плёнкой, чтобы не проникала влага. Место укладки надо пролить жидкостью, чтобы почва утрамбовалась.

Подготовка опор и закладного элемента

Металлические столбики используются в качестве сердечников. Можно использовать прямоугольные трубки 80х80 мм или 100х100 мм. Если планируется использовать круглую трубку, то она должна быть сечением 80 мм.

Надземная часть трубки должна быть на несколько см меньше высоты столбика, чтобы была возможность накрыть конструкцию козырьком. Если столбик имеет высоту 2 м, то сердечник должен быть 1,95 м.

Нижняя часть трубок не должна доходить до дна ямы на 5 см, чтобы в процессе бетонирования образовался слой защиты из бетонного раствора. Для улучшения сцепления бетонной смеси с сердечником в нижней части детали надо крестообразно приварить 2 арматурных прута длиной 22–25 см и диаметром 10–12 мм.

После монтажа труб в ямы понадобится накрыть детали полиэтиленовой плёнкой.

В качестве закладкой детали может использоваться швеллер шириной 18–20 см. Его длина равняется половине ширины проёма ворот. Для надёжной фиксации к швеллеру следует приварить по 4 куска арматуры с двух сторон:

Крепление арматуры к швеллеру

Детали связываются металлическими перемычками диаметром 10–12 мм. Длина элементов — 90 см.

Бетонирование основания

Рекомендуется использовать бетон марки М-200. Материалы нужны в таких пропорциях: 1 ведро цемента, 3 ведра песка, 3 ведра щебня и 20% воды. Щебень должен быть фракции 20х20 или 20х40 мм.

Бетонирование лучше всего производить в тёплое время года, в противном случае в смесь надо добавлять противозаморозковые добавки.

Перед заливкой раствора нужно убедиться в том, что все металлические детали надёжно зафиксированы. С помощью строительного уровня следует проверить горизонтальность и вертикальность монтажа элементов.

Швеллер должен быть размещён на уровне поверхности выезда.

Правильное расположение швеллера

Если выезд не подготовлен, понадобится просчитать уровень расположения его верхней части. Между створкой и основанием выезда должно быть расстояние 7 см, в противном случае ворота будут загребать снег.

Чтобы убрать пустоты в основании, бетон нужно заливать маленькими порциями и трамбовать. Поверхность фундамента надо разгладить, чтобы исключить неровности. Если бетонирование производится летом, поверхность следует накрыть. Это требуется для исключения попадания лучей солнца. Если смесь не защитить, то она может растрескаться.

В процессе высыхания раствор следует поливать водой на протяжении 2–3 дней. Делать это нужно по несколько раз в сутки. Работы по изготовлению ворот можно будет выполнять исключительно после высыхания бетона. На это может уйти приблизительно 7 дней.

Кладка столбов и монтаж закладных элементов

На следующем этапе понадобится выполнить кладку столбов. Рекомендуется использовать кирпич.

Последовательность действий по сооружению и монтажу столбов:

  1. Закладные детали можно сделать из уголка 50х50 мм и арматуры 8 мм. Длина прутьев равняется половине длины столбика.
  2. Прутья следует присоединить сваркой к сердечникам.
  3. Для нащельника надо подготовить 3 закладных элемента.
  4. Выполняется кладка трёх рядов кирпича.
  5. Нижний закладной элемент монтируется сверху кладки.
  6. Верхняя деталь устанавливается ниже верхней части ворот.

Каркас изготавливается из трубок прямоугольного или квадратного сечения. Перед сооружением каркаса детали надо очистить от ржавчины, обезжирить и прогрунтовать.

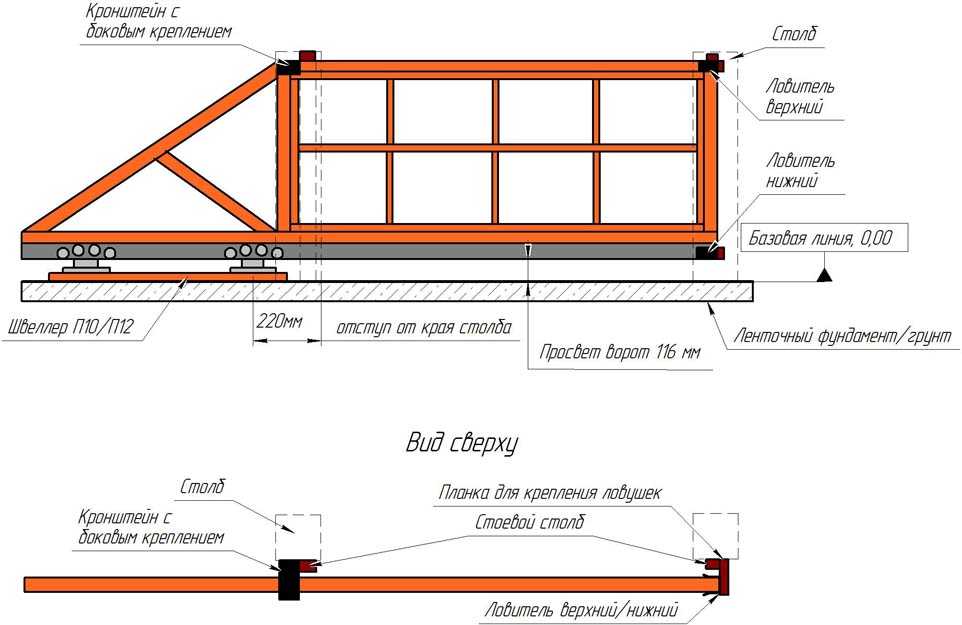

Схема установки элементов каркаса изображена на рисунке:

Схема элементов каркаса

Перед сооружением рамы нужно подготовить направляющий профиль. Чтобы в процессе сборки деталь находилась в вертикальном положении, к ней надо приварить 2 куска квадратных трубок.

Подставки для направляющего профиля

Элементы используются в качестве подставок. Нижнюю трубку несущего каркаса нужно приварить к рейке прихватками с шагом 650–700 мм. Длина шва — 15–20 мм. Приваривать нужно по спирали с обеих сторон. Не допускается делать цельный шов.

Далее нужно выставить вертикальную трубку каркаса и прикрепить её сваркой.

Монтаж вертикальных труб каркаса

Таким же способом приваривается вторая трубка.

Крепление второй вертикальной трубки каркаса

Вертикальность проверяется уровнем. Если ошибок нет, делается сплошной провар.

Далее выполняется монтаж верхней перекладины.

Крепление верхней перекладины каркаса

На следующем этапе устанавливается диагональная перекладина. По внутреннему периметру крепятся трубки дополнительного каркаса, к которым будут прикручиваться профилированные листы.

Монтаж диагональной перекладины и дополнительного каркаса

Трубки вспомогательной конструкции должны размещаться в центральной части несущего каркаса:

Монтаж дополнительных труб вспомогательного каркаса

После того как каркас будет изготовлен, понадобится зачистить швы болгаркой, прогрунтовать и покрасить в несколько слоёв.

Для крепления профнастила необходимы саморезы по металлу длиной 19 мм. Материал для отделки крепится на этапе, когда створка будет смонтирована в проёме ворот на опорах с роликами.

Листы следует подгонять по отдельности, чтобы они точно прилегали к каркасу. Облицовывать треугольную часть не нужно, так как она не попадает в проём ворот.

Монтаж фурнитуры

На следующем этапе выполняется установка нащельников.

Монтаж нащельников

Детали нужны для крепления фурнитуры и закрытия щелей между основанием створки и столбиками. Нащельник можно соорудить из железной трубки 60х30 мм или 60х40 мм.

Для монтажа пластинки с колёсиками в нащельнике со стороны опор надо подготовить вырез 60х40 мм.

Между опорной деталью и направляющей рейкой должна быть щель приблизительно 1 мм. Если зазор будет больше, свободная часть ворот в процессе закрывания может сильно опускаться. В результате створка не будет попадать в улавливатели.

Верхняя пластина с роликами вставляется в специальный вырез в нащельнике. Одну часть пластинки надо завести между нащельником и кладкой кирпича, после чего приварить. Пластинка должна быть установлена горизонтально. Проверить расположение можно строительным уровнем.

Далее выполняется установка роликовых опор. Они вставляются в закладной профиль.

Установка роликовых кареток

Элементы должны быть расположены на максимально возможном расстоянии друг от друга. Детали можно установить двумя методами: непосредственно на швеллер или с помощью крепежных пластинок.

Если выбран первый вариант, то последовательность действий будет такой:

  1. Нужно установить каретки и прихватить сваркой.
  2. Далее понадобится проверить ход ворот. Если есть затруднения, сварку надо срезать и выполнить повторный монтаж опор.
  3. Действия следует повторять до тех пор, пока конструкция не начнёт двигаться без ровно.

Этот метод используется довольно часто, однако он требует больших временных затрат по сравнению с применением крепежных пластинок.

Если выбран второй вариант, то инструкция по монтажу следующая:

  1. Первым делом следует установить и приварить пластину.
  2. Затем производится установка опоры.
  3. Выполняется регулировка с помощью крепежных болтов.
  4. Чтобы скорректировать высоту роликов, первым делом надо ослабить верхние гайки. Регулировка производится за счёт поворота нижних гаек.

Преимущество способа в том, что в данном случае можно в любой момент отрегулировать ворота.

Далее следует выполнить такие этапы:

  1. Первым делом крепится концевой ролик и нижний улавливатель. Ролик надо завести в направляющую рейку и зафиксировать с помощью нескольких болтов.

    Установка ролика в направляющий профиль

  2. Чтобы гайки не откручивались от вибрации, их следует прихватить сваркой.
  3. Далее производится монтаж нижнего улавливателя. Деталь крепится сваркой к нащельнику. Улавливатель должен размещаться на такой высоте, чтобы ролик мог поднимать створку на несколько мм. Для этого надо приставить деталь к нащельнику и подтянуть створку.
  4. Верхний улавливатель также фиксируется с нащельником с помощью сварки.
  5. Заглушки нужно вставить в рельсу с двух сторон. Монтаж можно выполнить без использования вспомогательных инструментов. Детали надо заткнуть гофрированной частью в рейку.

    Монтаж заглушек на торцевую часть направляющего профиля

В конце понадобится установить подвижную часть ворот в готовое изделие. Для этого надо снять крепежные скобы, смонтировать секцию на направляющий профиль или швеллер, после чего закрепить подвижную часть скобами.

Минимальный набор для автоматизации ворот состоит из привода с блоком управления, зубчатой рейки и пульта.

На рисунке можно увидеть расположение фотоэлементов:

Места установки фотоэлементов

Сигнальная лампа располагается на одном из столбов. В левой части конструкции прокладывается медный кабель 3х1,5 и устанавливается электропривод. Для подключения привода нужна схема разводки проводов:

Схема подключения автоматики откатных ворот

Монтаж автоматики не является сложным процессом. Понадобятся навыки работы со сварочным устройством и минимальные знания в электрике.

Советы по отделке и эксплуатации

Чтобы продлить срок службы ворот, следует учитывать такие рекомендации:

  1. Подрамник можно обшить любым материалом, однако чаще всего используются остатки профнастила, которым обшиваются ворота.
  2. Чтобы защитить трубы от коррозии, их надо обработать качественной грунтовкой. После этого каркас следует покрасить.
  3. Рекомендуется приобретать для отделки крашенный профнастил, который не нуждается в дополнительной обработке.
  4. Если каркас планируется обивать деревом, то материал надо обработать антисептическим средством.
  5. Украсить конструкцию можно коваными элементами. Для этого при помощи сварочного устройства понадобится изготовить элементы декора, после чего приварить их к обшивке.

    Изготовление кованых деталей

Чтобы автоматические ворота бесперебойно работали много лет, рекомендуется время от времени проверять работоспособность автоматики. Если привод работает шумно, створка открывается не до конца или система срабатывает со второго раза, конструкция требует ремонта. Линзы фотоэлементов нужно периодически чистить от грязи. Чистка выполняется тряпкой, смоченной в воде.

Видео: как соорудить откатные ворота своими руками

Изготовление раздвижных ворот своими руками позволяет сэкономить финансовые средства, однако не стоит экономить на покупке качественной фурнитуры.

  • Автор: misaf
  • Распечатать

Оцените статью:

(0 голосов, среднее: 0 из 5)

Поделитесь с друзьями!

Как построить теплицу из оконных рам своими руками — пошаговая инструкция по изготовлению с фото и видео Ни много, ни мало: как рассчитать количество материала для строительства забора

 Просмотров: 2 101  Рубрика: Строительство и ремонт

Самодельные откатные ворота своими руками

Содержание

  • Преимущества самодельных откатных ворот
  • План самостоятельного создания откатных ворот

Еще несколько лет назад сделать откатные ворота своими руками было очень дорого, потому что фурнитура стоила столько же, сколько неплохой подержанный автомобиль. Раньше такую конструкцию для своих гаражей устанавливали только состоятельные люди, имеющие большой достаток.

Откатные ворота

При этом установка автоматического привода была чем-то нереальным. С того времени много чего изменилось и в наши дни фурнитура по карману многим, потому как упала в своей цене.

Откатные ворота для дачи имеют простую конструкцию, потому самому их поставить несложно и люди, сделавшие это, нисколько не жалеют. Причем отказавшись от услуг специалистов, в семейном бюджете остается внушительная сумма средств.

Преимущества самодельных откатных ворот

Сдвижные или откатные ворота не имеют вверху и внизу направляющих, за счет этого в них может въехать транспортное средство практически любых размеров и габаритов.

Движение конструкции осуществляется при помощи роликовых кареток, которые крепятся на бетонный фундамент. Движутся ролики внутрь направляющего рельса, который в нижней области рамы приварен. За счет этого каретка полностью защищена от атмосферных осадков и других раздражителей.

Если устройство, сделанное своими руками, эксплуатируется правильно, то можно быть уверенным в 55 тысячах безболезненных открытий и закрытий. Специалисты не советуют смазывать механизмы, потому что может прилипнуть грязь и песок, из-за этого возникают помехи во время движения.

Схема откатных ворот

План самостоятельного создания откатных ворот

Многие люди задаются вопросом о том, на что следует обращать внимание при выборе фурнитуры, когда самостоятельно хотят сделать откатные ворота. Современный рынок предлагает массу вариантов в различной ценовой категории и всевозможных производителей.

Откатные ворота отличаются своей долговечностью и надежностью. На них не составит труда своими руками установить автоматику.

Единственный недостаток откатных ворот – присутствие с боковой стороны места для осуществления отката. В этой конструкции электропривод не является обязательным атрибутом, он создан лишь для комфортной эксплуатации.

Для самостоятельной установки потребуется:

  • Подготовленные опорные столбы;
  • Создание фундамента для конструкции;
  • Проведение электропроводки под автоматику;
  • Создание ворот;
  • Монтаж конструкции.

Конструкция откатных ворот

Опорные столбы

Изначально потребуется правильно сделать монтаж опорных столбов, которые будут крепиться к сдвижным или откатным воротам. В качестве опоры можно использовать любой столб, он может быть бетонным либо кирпичным, дубовым брусом или швеллером.

Бетонирование столба своими руками должно осуществляться на глубину не менее одного метра, потому как это расстояние, на котором почва уже не промерзает. Каждый столб устанавливается ровно с помощью уровня и заливается раствором.

Дабы цемент полностью застыл, потребуется подождать не менее одной недели.

В случае с кирпичными и бетонными элементами важно приобрести закладные, на каждой столбе их должно быть по три штуки. Располагаются они четко и равномерно, от края делается отступ в 10 сантиментов. Наиболее оптимальный размер закладных конструкции составляет 5х5 сантиметров.

Откатные ворота — схема

Создание фундамента под откатные ворота

Чтобы осуществить заливку фундамента откатных ворот своими руками потребуется швеллер, имеющий ширину 20 сантиметров. Также понадобится арматура с сечением от 12 до 16 сантиметров. Необходимо порезать арматуру, каждый кусок должен иметь длину до 1,2 метра. После этого элементы привариваются к швеллеру с обеих сторон.

На следующем этапе необходимо сделать яму, ее ширина будет не менее 50% от показателей проема, при этом размеры ямы должны быть минимум 40 сантиметров, а глубина составит от 1,3 до 1,5 метров. Установка швеллера осуществляется полками вниз, после этого яму необходимо залить бетонной смесью. Если вы самостоятельно сделаете все правильно, то можно считать, что фундамент под самодельные откатные ворота готов.

Не забывайте о том, что каждая работа своими руками, в том числе, укладка швеллера, должна происходит с применением уровня, чтобы все пропорции были соблюдены. Верхняя область элемента должна идти в уровень с дорогой, асфальтом или плиткой. После этого у вас будет готова ровная площадка или основание, к которой вы вскоре начнете приваривать каретки или роликовые тележки для конструкции.

            Под откатными воротами фундамент должен выстояться не менее 14 дней, однако в строительных нормах эта цифра достигает 28 дней. Какой вариант выбрать, решать только вам.

Элементы откатных ворот

Нарезка, сварка и покрасочные работы

После того как вы закончите предыдущие работы, необходимо нарезать трубы. Кроме того, понадобится вас болгарка с кругом, которая позволит убрать с металла ржавчину и окалины. Важно соблюдать правила безопасности, потому приобретите и наденьте защитные очки.

Если устройство вы планируете с обеих сторон зашить профнастилом, то обрешетки или трубы внутреннего каркаса должны быть установлены посередине. Если зашивка будет происходить с обеих сторон, то элементы потребуется сдвинуть к краям.

Очень важно, чтобы материал, который вы будете использовать для обшивки, имел крепление к внутреннему каркасу конструкции, дабы он плотно прилегал к несущей раме. После этого с помощью ацетона или растворителя нужно обезжирить все трубы и загрунтовать их. Используйте для этих работ кисть или краскопульт.

На первом этапе приваривается каждая труба прихватами по несколько сантиметров. Расстояние между элементами должно составлять 30 сантиметров. К несущей раме снизу приваривается направляющий рельс, который должен быть у вас в комплекте с остальной фурнитурой. Каждая труба и рельс должны быть приварены накрест и в порядке шахмат, чтобы рама не «повелась» при эксплуатации.

После этого сделать зачистку каждого сварочного шва при помощи болгарки и дальше продолжать грунтовать сварочные участки, где вы осуществляли грунтовку. Когда вся конструкция высохнет, начинайте наносить краску. Лучше всего отдать предпочтение Снежке, алкидной эмали или краске от производителя Хамрайт (Hammerite).

Их можно наносить без грунтовки, такие покрасочные материалы имеют высокую устойчивость к атмосферным явлениям. Нанести потребуется не менее двух слоев, второй только после того, как окончательно высохнет первый.

Установка ворот

Важно помнить о том, что концевой или накатной ролик имеют размер всего в 150 миллиметров, потому необходимо отодвинуть каретку, которая находится ближе всего к проему подальше. Тот элемент, который находится дальше от проема, выставляется так своими руками, чтобы не происходило выбивание заглушки во время закрытия ворот.

На следующем этапе все платформы кареток потребуется обварить, очень важно получить необходимый результат (одинаковые уровень ворот и отсутствие перекосов). Далее приваривается поддерживающий ролик к верхней области конструкции, после этого устанавливается концевой или накатной ролик. Важно, чтобы последний элемент накатывался таким образом на нижний уловитель, дабы он разгружал ворота во время каждого их закрытия.

Многие люди во время монтажа своими руками откатные ворота делают таким образом, чтобы роликовые каретки имели прикрученные или приваренные к ним шпильки. Работа трудоемкая и в действительности не имеет никакого смысла, так делают только те, кто впервые устанавливает конструкцию. Некоторые считают, что таким образом будет легче регулировать каретки или снимать ее в случае нарушения эксплуатационных качеств. Вместо приваривания шпилек и регулировки, лучше приваривать каретки таким образом, чтобы в случае необходимости их можно было безболезненно срезать. Желательно платформы не устанавливать в тяжело доступных местах. Если вы все-таки хотите ролики со шпильками, то лучше покупать сразу готовую платформу с болтом, а еще лучше выбирать шпильки специально под каретки.

Готовая платформа приваривается к фундаменту или швеллеру, а каретки крепятся на готовую конструкцию самостоятельно уже при помощи гаек. Такой вариант монтажа обойдется несколько дороже, но зато вы сможете быть уверены, что не потратите впустую свое время и не станете делать лишнюю работу. Есть небольшой секрет, заключается в том, что все фирмы, занимающиеся монтажом откатных ворот, приваривают ролики сразу к швеллеру. Если делать конструкцию своими руками, то основная задача – сэкономить деньги. Описанный вариант помимо своей невысокой стоимости еще и проще в исполнении.

Ни для кого не секрет, что самому откатные ворота всегда обходятся дешевле, чем «под ключ» у специалистов. Подводя итоги, следует заметить, что для готовой конструкции потребуется фурнитура (механизмы и комплектующие). Каждый, кто решит самостоятельно создать откатные ворота, сможет понять, насколько доступно это в наши дни.

легкий мастер-класс с фото и описанием, как сделать. Чертежи и схемы недорогих конструкций. Как сделать откатные ворота своими руками?

Содержание

  1. Преимущества и недостатки откатной модели
  2. Устройство конструкции. Основные элементы
  3. Как высчитать оптимальную ширину проема?
  4. Откатные ворота своими руками – сборка и сварка каркаса
  5. Монтаж раздвижных ворот
  6. Определение границ положения, сборка роликовых опор
  7. Регулировка положения роликовых опор
  8. Фиксация накатного (концевого) ролика и заглушки несущего профиля
  9. Крепеж верхнего направляющего ограничителя (кронштейна)
  10. Обшивка полотном
  11. Монтаж верхнего и нижнего улавливателей
  12. Установка автоматики (для отдельных типов ворот)
  13. Установка кирпичных столбов
  14. Заливка фундамента для конструкции
  15. Монтаж подвижных ворот
  16. Устройство ворот: подготовительный этап
  17. Расчистка и разметка территории
  18. Как оснастить их автоматикой
  19. Общие правила выбора комплектующих и фурнитуры в зависимости от веса ворот
  20. 300-500 кг
  21. 600-700 кг
  22. 800-1000 кг
  23. 1100-1500 кг
  24. Как сделать консольные откатные ворота
  25. Как рассчитать фундамент под крепление для консольной балки
  26. Установка роликовых опор
  27. Особенности расчета ворот
  28. Данные высоты и ширины проема
  29. Расчет противовеса
  30. Расчет веса
  31. Расчет прочности фурнитуры
  32. Дополнительные расчеты
  33. Особенности конструкций и эксплуатации раздвижных ворот
  34. Консольный механизм
  35. Колесные ворота
  36. Откатные ворота своими руками: фотоотчет с пояснениями
  37. Проектирование чертежа
  38. Окончательная установка ворот
  39. Декор
  40. Изготовление полотна ворот

Большинство автолюбителей предпочитают откатные ворота классической модели благодаря ряду преимуществ:

  • Удобство использования на практике, особенно, при автоматизации конструкции.
  • Небольшие финансовые вложения.
  • Устойчивость конструкции (традиционные ворота легко может повредить сильный ветер).






Несмотря на большое количество очевидных достоинств, недостатки у подобных строений всё же имеются:

  • При проведении строительных работ необходимо приобретать специальную фурнитуру.
  • Понадобится тщательный и детальный расчёт размеров отката, налаженность действий при монтаже крепежей и деталей.
  • Для обустройства раздвижных ворот на роликах своими руками понадобится достаточно много свободного места.

Для создания качественной конструкции необходимо залить прочный фундамент с предварительной оценкой подлежащего грунта.

Устройство конструкции. Основные элементы

Для тех, кто интересуется чертежами откатных ворот и установкой конструкции своими руками, ниже приведена схема с нижним расположением консоли.



Полотно крепится к металлической раме (1) из профильной трубы. К ней же приварена направляющая балка (2) со специальным профилем, внутри которого располагаются роликовые каретки (3). При этом балка передвигается вместе с полотном вправо-влево по кареткам, закрывая и открывая ворота. Основную нагрузку берут на себя балка и роликовая система, особенно при закрытии и полном открытии створки. С целью снижения нагрузки при полном закрытии предусмотрен концевой разгрузочный ролик (4), который входит и упирается в нижний улавливатель (5). С другой части ворот створку при полном открытии фиксирует съемный ролик с ограничителем уловителем, но на этом рисунке он не представлен.

Просматривая видео на тему, как сделать откатные ворота своими руками, можно увидеть, как умельцы решают проблему боковых укачиваний. Чтобы лишить ворота данной динамики устанавливается направляющая с роликами (7) и верхний уловитель (6), который снижает парусность ворот при закрытом состоянии. Несущая балка оснащена заглушками (8), защищающими ее от попадания внутрь инородных предметов и грязи. Для монтажа всей конструкции предусмотрены три силовых элемента: опорный (9) и ответный (10) столбы, а также фундамент (11). Если на территории имеются довольно прочные колонны (из кирпича, бетона или металла), то они могут быть задействованы в качестве воротных опор. Если такие отсутствуют, то возводить их придется отдельно из профильной металлической трубы. Основание для откатных ворот лубом случае придется обустраивать отдельно.

Консольная конструкция легко оснащается автоматикой. Электропривод обычно устанавливают между роликовых кареток (тележек). Для приведения створки в движение, сбоку крепят зубчатую рейку. Привод комплектуют блоком управления и прочими устройствами, отвечающими за безопасность.

Как высчитать оптимальную ширину проема?

При составлении проекта по установке откатных ворот своими руками необходимо ответить на самый главный вопрос: как высчитать ширину проема? В данном контексте под шириной ворот будет подразумеваться ширина створки, т.е. свободное пространство между силовыми элементами при полностью открытых воротах. Чтобы ответить на этот вопрос нужно выяснить пару моментов.

  1. Какие автомобили будут въезжать через эти ворота?
  2. Под каким углом будет въезжать транспорт (особенно грузовой)?

Исходя из практики, откатные ворота должны иметь такую ширину, чтобы при их пересечении, между опорными столбами и зеркалами с каждой стороны сохранялся зазор не менее 30-50 см.

Угол въезда грузовых машин составляет 45 градусов по отношению к линии ворот. Т.е. для того, чтобы на участок проехал КамАЗ шириной 2,9 метра под углом 45 градусов без учета зазора, то получается, что ширина проема должна составлять 4,1 метра. Однако равняться на эти данные нельзя. Во-первых, потому что не учитывался зазор, а, во-вторых, случается, что проезжающая через ворота машина может по той или иной причине качнуться или соскользнуть в сторону из-за наледи и т.д. Учитывая все это, специалисты рекомендуют изготавливать самодельные откатные ворота с шириной проема не менее 4,5 метра (в идеале 5 метров).

Все вышеописанное касалось ширины проема конструкции. Если говорить о ширине створки, то она должна быть на 20 см больше. Если пренебречь данным условием, то при закрытых воротах будет видна щель. В случае, когда готовое полотно одинаковой ширины с проемом, можно попробовать исправить ситуацию, сместив воротные столбы чуть ближе друг к другу, чем планировалось изначально. Ширина проема уменьшится на 15-20 см, зато не появится щель.

Откатные ворота своими руками – сборка и сварка каркаса

Размеры ворот на проем 4 метра: 6000х2000 мм.

Для изготовления несущей рамы потребуется:

  • Направляющая консоль 70х60х3,5 мм или 86х94х5 мм (размеры консоли зависят от общего веса, ширины перекрываемой проезжей части, высоты полотна).
  • Профильная труба для изготовления внешней рамы, 60х40х2мм,
  • Профиль для сборки обрешетки 20х20х1,5 мм.

Важно! Консоль следует приваривать уже к готовому каркасу.

Монтаж раздвижных ворот

После застывания фундамента можно переходить к монтажу каркаса сдвижных ворот.

Определение границ положения, сборка роликовых опор

Чтобы начать собирать роликовые опоры (каретки), отмечаем точки их крепежа:

  1. От наружной части стойки забора, которая выступает ограничителем проезда, отступаем 15 см и опускаем перпендикуляр по закрепленной ранее веревке до пересечения с закладной. Это точка для монтажа первой каретки.
  2. Берем общую длину откатных створок. Отнимаем от нее 100 мм. Полученный результат прокладываем от края стойки забора через весь проезд. Опускаем перпендикуляр до пересечения с закладной. Здесь ставим отметку для монтажа второй каретки.

Рекомендуется в качестве вспомогательного элемента использовать регулировочные пластины. Это позволит без вреда для всего механизма исправить возможные погрешности в расчетах.

В соответствии с полученной разметкой, крепим пластины, сваривая аккуратно методом прихвата. Сверху ставим каретки.

Полотно ворот ставим на ролики. Таким образом проверяем, верны ли  расчеты.

При отсутствии ошибок далее мы должны:

  1. Снять полотно с кареток.
  2. Аккуратно открепить каретки от пластин.
  3. Надежно приварить регулировочные пластины к закладной.
  4. Установить и зафиксировать роликовый механизм.
  5. Закатить на них обратно полотно створок.
  6. Попробовать закрыть ворота.
  7. Проверить уровнем горизонталь.

Если у вас нет навыков работы со сварочным аппаратом, стоит обратиться к специалистам.

Регулировка положения роликовых опор

Проводится как по вертикали, так и по горизонтали.

Чтобы правильно отрегулировать пластины, чуть откручиваем верхние гайки роликовых опор, откатываем полотно от крайнего закрытого к крайнему открытому положению. Это делается, чтобы каретки заняли нужное место внутри консоли. Теперь необходимо затянуть гайки.

Если после регулировки створка станет хуже двигаться, то крепеж следует ослабить.

Фиксация накатного (концевого) ролика и заглушки несущего профиля

Накатный ролик размещаем внутри направляющего профиля с другой стороны от роликовых опор. Затягиваем болты. Для надежности фиксации между крышкой концевого ролика и консоли проводим точечную сварку.

Заглушка производится из резины. Перед крепежом прогреваем ее строительным феном. После чего вставляем внутрь консоли сбоку роликовых кареток.

Крепеж верхнего направляющего ограничителя (кронштейна)

Делаем крепеж роликов послабее. Монтируем ограничитель вверху столба ограждения так, чтобы была захвачена верхняя кромка створки. Выставляем ворота по вертикали.

Обшивка полотном

Для дачного ограждения в качестве материала рамки берут профтрубу размерами 60*40*2 мм, для обрешетки хватит трубы 20*20*1,5 мм.

Все элементы рамки привариваем между собой. Направляющий профиль привариваем к уже готовой рамке в последнюю очередь.

Если вы хотите выполнить обшивку ворот быстро и дешево, то берите профлисты. Их можно заказать уже нарезанными по индивидуальным замерам или купить стандартными и разрезать самостоятельно.

Красивые конструкции получаются с применением:

  • художественной ковки;
  • металлической филенки;
  • натурального дерева;
  • сэндвич-панелей.

Отделка тяжелыми материалами потребует покупки усиленного комплекта фурнитуры весом от 700 кг, направляющей консоли 86*94*5 мм.

Для обшивки профнастилом хватит стандартного набора.

Монтаж материала проводится в такой последовательности:

  1. Первый лист вкладываем внутрь сваренной рамки. Фиксируем к обрешетке саморезами.
  2. Второй прикладываем внахлест к предыдущему на одну волну.
  3. Процедуру повторяем до полного заполнения рамки.
  4. Как альтернативу саморезам применяем клепку.

При обшивке металлической филенкой материал клепается или приваривается к обрешетке.

Монтаж верхнего и нижнего улавливателей

Основная функция нижнего ‒ снять часть нагрузки с роликовых опор при закрытых откатных воротах. Крепеж выполняем, когда ворота закрыты.

Для этого:

  1. Створку закрываем.
  2. Нижний улавливатель ставим вплотную под концевой ролик.
  3. Делаем отметку для монтажа.
  4. В этом месте фиксируем нижний улавливатель.
  5. Проводим регулировку, если нужно.

Верхний улавливатель предотвращает ворота от раскачивания в закрытом положении. Внешнюю раму крепим скобами. Улавливатель выставляем в одной плоскости с нижним.

Порядок монтажа:

  1. Ворота закрываем.
  2. От нижнего улавливателя проводим параллель до пересечения верха рамы.
  3. Ставим отметку.
  4. Крепим верхний улавливатель.

Регулируем фиксаторы при необходимости.

Установка автоматики (для отдельных типов ворот)

В комплекте с электроприводом поставляется 4 метровых отрезка зубчатой рейки. Эта деталь обеспечивает беспрепятственное движение створки. Рейка монтируется вдоль всего направляющего профиля. Подходит всем изделиям любого производителя.

Важно учесть, что если вам потребуется больше четырех метров рейки, их придется покупать отдельно.

Установка кирпичных столбов

  1. Первый этап строительных работ заключается в подготовке проёма для откатных ворот.
  2. Выбранный проём ограничивают двумя кирпичными столбами.
  3. В каждый стол оборудуют по 3 закладных, которые должны быть обращены в сторону двора.
  4. Именно на закладные в последствии будут крепиться нашельники.
  5. В качестве крепежа для закладных можно использовать трубу из стали.

В процессе строительства столбов особое внимание уделяют их прочности, ведь от данного критерия зависит устойчивость ворот и роликов.

Кроме того, каждый столб устанавливают на фундамент, глубина залегания которого должна располагаться ниже уровня промерзания грунта.

Заливка фундамента для конструкции

Данному этапу самостоятельной работы следует уделить максимально пристальное внимание, ведь от качества выполнения будет зависеть срок эксплуатации конструкции, удобство повседневного использования.

Весь процесс можно разделить на несколько этапов:

  • Подготовка грунта.
  • Сборка каркаса из армированного железа.
  • Сборка закладных и установка каркаса в грунте.

Завершают монтаж заливкой конструкции цементным раствором.

Пошаговая инструкция по подготовке фундамента для откатных ворот своими руками:

  1. После предварительной разметки (расчет проема отката) необходимо выкопать траншею, ширина которой составляет примерно 0,4 метра.
  2. Глубина подготовленного котлована представляет более вариабельную величину, и зависит от предполагаемой нагрузки.
  3. Например, вес воротной створки 800-1000 кг предполагает глубину до 0,4 метров.
  4. Рекомендуемые строительные нормы можно узнать в нормативно-правовой базе для строений и конструкций.
  5. На дно траншеи и опалубки укладывают геотекстиль, а оставшиеся стыки соединяют при помощи металлических скоб.
  6. Следующим этапом варят каркас из арматуры. При желании можно предварительно ознакомиться со схемами и чертежами каркаса откатных ворот, выполненных своими руками.
  7. На схемах заметно, что опоры представляют собой три прямоугольных основы из армированного железа с вертикальными и поперечными балками. На практике важно оценивать сечение арматуры, которая должна выдерживать нагрузку бетонного слоя.
  8. Далее монтируют анкера, а саму конструкцию опускают в подготовленную траншею.

Последний этап подготовки основания – это заливка бетонного раствора. По периметру траншеи размещают опалубку, готовят цементную смесь. Армированный каркас фиксируют в строго вертикальном положении, а затем постепенно заливают раствор бетона.

Важно создать качественное уплотнение бетона, чтобы конструкция обладала должной прочностью, и со временем не появлялись трещины на поверхности.

В последнюю очередь бетонируют рельс, по которому будет передвигаться подвижной ролик на воротах. Крепление данной детали в цементе обеспечивает устойчивость и длительный срок службы конструкции.

Монтаж подвижных ворот

Опалубку с фундамента снимают после полного застывания. В среднем, работу можно продолжать после 5-7 дней. Дальнейшая задача мастера заключается в монтаже и сборке самих ворот.

Инструкция, как сделать откатные ворота своими руками:

  1. На первом этапе самостоятельной работы следует подготовить каркас (раму). В качестве наиболее оптимального материала используется металлический профиль или профильная труба. Данный материал доступен по низкой стоимости, обладает достаточной прочностью, с ним легко работать в домашних условиях.
  2. Рама представляет собой конструкцию из двух остовов. Наружный каркас выполняет роль опоры, второй остов предназначен для последующей обшивки ворот. На видео монтажа откатных ворот своими руками видно, как необходимо соединять две рамы между собой.
  3. Все детали (после резки и обработки антикоррозийным составом) раскладывают на ровной площадке в виде будущей конструкции. Затем, последовательно привариваются все детали в соответствии с подготовленной схемой сборки.
  4. Используя струбцины для надежной фиксации, приваривают по нижней поверхности ворот направляющую деталь.

Завершают работу креплением отделочного материала. Его состав, внешний вид, толщина полностью зависит от пожеланий будущего владельца.

Устройство ворот: подготовительный этап

Металлические откатные ворота

В первую очередь необходимо осмотреть участок. Если пространство и рельеф позволяют установить откатную конструкцию, разрабатывается проект. Лучше всего обустройство ворот совместить со строительством забора. В этом случае характеристики столбов и их расположение будут полностью отвечать задаче.

Оптимальное расстояние между столбами ворот – 4 метра. Такая ширина проезда является стандартной в европейских странах, поэтому импортная фурнитура и комплектующие для откатных ворот изготавливаются под эти требования. Кроме того, четырехметровый проезд упрощает въезд с узкой улицы.

Столбы должны быть прочно закреплены в грунте, располагаться строго вертикально, в одной плоскости с забором.

Нагрузку от сдвижных ворот способны выдержать столбы:

  • из железобетона или кирпича, если сечение составляет не менее 200х200 мм (кирпичная кладка монтируется вокруг столба из трубы квадратного или круглого сечения)
  • из стальной профильной трубы сечением не менее 600х400 мм

Схема проема для откатных ворот

Кирпичные и железобетонные столбы должны быть снабжены стальными закладными пластинами 100х100х5 мм для крепления элементов ворот. Пластины устанавливаются заподлицо по 3 штуки на столб со стороны двора, с отступом 10 см от края проема. Нижняя пластина монтируется в 20 см над нулевой отметкой (уровнем поверхности въезда в ворота), верхняя – на 20 см ниже верхнего края столба,  центральная – посередине между ними.

Расчистка и разметка территории

Характер действий зависит от имеющегося в зоне предполагаемой установки ворот покрытия. Если вокруг открытый почвенный слой, то снимают верхушку с растительностью. От других вариантов покрытий придется избавиться, обнажив дерн.

Для удобства последующих работ нужна разметка в месте установки будущих откатных ворот. Используют арматуру и электроды. Элементы прокладывают по периметру прямоугольника.

Арматуру углубляют, оставляя на поверхности не более 20 см. Между осями накладывают леску. При необходимости дополнительно выполняют временные направляющие.






















Как оснастить их автоматикой

Устанавливать на такие ворота систему автоматического открывания можно лишь в том случае, когда они легко и без рывков передвигаются по роликам. Для этого необходимо приобрести:

  • зубчатую рейку;
  • электропривод;
  • сигнальную лампочку;
  • концевые выключатели или фотоэлементы;
  • пульт ДУ;
  • блок управления.

Сегодня нет необходимости покупать составляющие по отдельности — в продаже можно найти готовые комплекты автоматики. Для монтажа системы понадобятся такие же инструменты, которые использовались при изготовлении и установке ворот.

Комплект автоматики для откатных ворот

Электропривод крепят к тому же самому закладному швеллеру, что и роликовые опоры. Работу выполняют поэтапно.

  1. К профильной трубе прикладывают зубчатую рейку. После этого её совмещают с шестерней привода и отмечают его расположение между роликовыми опорами. Если привод необходимо приподнять на несколько сантиметров или отодвинуть от внешнего края швеллера, то к закладной поверхности приваривают толстую металлическую пластину подходящего размера.
  2. При помощи сварки основание привода крепят к опорной поверхности, после чего устанавливают сам механизм.

    Привод откатных ворот, как и опорные ролики, крепят посредством регулировочной площадки

  3. При открытых воротах зубчатую рейку присоединяют к направляющей. Её длина и расположение выбираются таким образом, чтобы в крайних положениях оставался запас до 10 см.
    Монтаж зубчатой рейки
  4. На рейку монтируют концевые выключатели, выполняют электрические подсоединения и устанавливают фотоэлементы.

В целях безопасности на крайний столб устанавливают сигнальную лампу. После этого проверяют правильность электрических подключений и включают подачу электричества.

В качестве привода откатных ворот можно использовать шуруповёрт или любой электродвигатель с редуктором, а для дистанционного управления применить недорогую автомобильную сигнализацию.

Общие правила выбора комплектующих и фурнитуры в зависимости от веса ворот

При покупке фурнитуры учитывайте:

  • общий вес ворот;
  • ширину проезжей части;
  • высоту створок.

В стандартную комплектацию входят:

  • две роликовые опоры;
  • направляющий профиль;
  • верхний ограничитель;
  • накатной ролик;
  • заглушка;
  • верхний и нижний улавливатели.

Регулировочные пластины не входят в комплект и покупаются отдельно.

Фото: фурнитура, автоматика и консольная балка

Разберем перечни фурнитуры в зависимости от веса ворот.

300-500 кг

Зачастую такой вес имеют ворота из профнастила или дерева на металлическом каркасе.

В этом комплекте направляющая консоль делается размерами  60*70*3,5 мм. Длина ‒ 5, 6, 7 м.

Основной материал фурнитуры для конструкции до 300 кг ‒ усиленный полимер, до 400 кг ‒ металлополимер, до 500 кг ‒ металл.

Выбирая роликовые опоры, учитывайте частоту использования ворот. Для дома хватит полимерных изделий. Если же у вас несколько автомобилей или забор установлен на производстве, то лучше взять более усиленные варианты из металлополимера или металла.

Средний срок гарантии на набор фурнитуры составляет 5 лет.

600-700 кг

Набор приобретается, если проект предусматривает тяжелые ворота с калиткой из ковки, сварных решеток.
Материал ‒ металлополимер усиленный.

Количество компонентов фурнитуры аналогично предыдущему типу.

800-1000 кг

Если придется собирать откатной механизм длиной до 8 м с применением тяжелого секционного материала, то здесь лучше купить комплект до 800-1000 кг.

Консоль, которая будет направлять движение створки, поставляется длиной 6‒12 м, размерами 86*94*5 мм.

Основной материал ‒ нержавеющий металл.

1100-1500 кг

У большинства производителей есть усиленные комплекты, которые позволяют построить откатную систему с перекрытием проемов до 9 м и весом 1100‒1500 кг. Они получили название «СУПЕР».

Редко применяются в частном секторе, чаще – в промышленности, производственных учреждениях.

Как сделать консольные откатные ворота

Эта конструкция хороша тем, что над проездом нет балок. Но она — самая дорогая в устройстве. Дело не столько в системе роликов, сколько в необходимости устройства фундамента с металлическими закладными, к которым затем будет крепиться консольная балка. Если столбы уже есть, фундамент заливается перед ним и вдоль забора на длину технического выноса, который необходим для компенсации нагрузки, создаваемой полотном.

Комплектация консольных ворот

Даже если делают консольные откатные ворота своими руками, комплект, состоящий из направляющей балки, роликов, концевых роликов и уловителей покупают обычно в фирме. Все запчасти рассчитываются исходя из размеров полотна, материала каркаса и типа обшивки: вес имеет существенное значение. Потому желательно со всеми этими параметрами определиться заранее.

Зная длину несущей балки, вы сможете рассчитать необходимый размер фундамента. По типу — это ленточный фундамент, котлован под него копают ниже глубины промерзания грунта (для каждого региона она своя), в который закладывают армированные опоры под пластины с роликами, а также устанавливают стойки. К этим стойкам затем крепится комплект верхних роликов, удерживающих полотно и не дающих ему раскачиваться.

Как рассчитать фундамент под крепление для консольной балки

Сложного при расчете ничего нет. Фундамент по длине равен почти половине длины пролета. Если пролет 4 метра (ширина проезда или расстоянием между столбами), то фундамент должен быть 1,8-2 м. Ширина его 40-50 см, глубина — ниже глубины промерзания грунта для региона.

Фундамент под консольную балку при строительстве откатных ворот

Котлован выкапывают еще на 10-15 см глубже — под гравийно-песчаную подушку. Этот фундамент армируют (по типу ленточного), в верхней его части к арматуре приваривается швеллер  (18 или 20) и все это заливают бетоном. Швеллер выставляется в «нулевой» уровень, то есть он должен стоять на одном уровне с уровнем грунта или материалом, которым отделан двор.

Подготовленное армирование и закладной швеллер

Есть более дешевый и быстрый вариант, но по надежности он уступает описанному выше. В грунт вкручивают три винтовых металлических сваи, к ним приваривают швеллер.

Установка роликовых опор

К закладному швеллеру привариваются шпильки, к ним потом на болтовых соединениях крепятся платформы с роликами. Иногда можно встретить варианты, когда платформы приварены сразу к закладной. Это неправильно. Существует довольно большая вероятность того, что фундамент или столб забора даст усадку. Даже небольшое смещение  — и ваши ворота работать не будут. Если ролики со шпилек можно снять, шпильки переварить и все собрать на место, то как корректировать если платформа приварена? Срезать? Сложно, долго, без гарантий. Так что лучше в этом случае делать все по правилам.

Пример крепления роликовых площадок

При покупке обратите внимание на роликовые каретки и на сами ролики. Это обязательно закрытые подшипники качения. Они обычно располагаются в два ряда по 4 штуки в каждом. Смазка в них должна быть морозостойкой — нижний предел температур -60°C. Осмотрите платформу, на которой они крепятся. Она должна быть стальной, литой, хорошего металла с оцинкованной поверхностью, покрыта защитной смазкой.

На ролики накатывается опорная балка, потому основную нагрузку несут они

Покатайте ролики. Все должны кататься без усилий, и не должны иметь люфта (не должны шататься из стороны в сторону). Тогда можно быть уверенным, что ворота будут ездить легко и откатной механизм будет работать продолжительное время (некоторые фирмы дают гарантию 10 лет). Ведь большая часть нагрузки приходится именно на ролики, потому их качество  ключевой момент, как и сбалансированная конструкция полотна.

Остальные этапы монтажа более понятно будут описаны в фото-отчете: ворота собраны самостоятельно, без привлечения специалистов.

Особенности расчета ворот

Особенности самостоятельного расчета

Расчет конструкции один из самых важных и первоочередных этапов. Игнорировать этот этап не стоит, так как сооружение откатных намного сложнее распашных.

Процесс расчета включает в себя следующие этапы:

  1. Определение высоты и ширины проема. В результате можно будет подобрать необходимый тип ворот для свободного передвижения.
  2. Расчет противовеса.
  3. Оценка веса сооружаемой конструкции.
  4. Изготовление эскиза или чертежа.

Расчет ширины и высоты конструкции должен отталкиваться от асссортимента рынка. Так, если профиль или трубу можно легко сварить, то раскроить листы профнастила, с целью добавления очень сложно. Плюс к этому результат будет неэстетичным.

Расчеты откатных ворот

Более того, понимая, какой вес конструкции будет в конечном счете, подбираются соответствующие механизмы и движущиеся части, которые смогут справляться с нагрузкой.

Если полотно предполагается большим, то обязательно учитывайте и ветровую нагрузку. К имеющейся силе ветра, преобладающей в вашей местности, добавьте небольшой запас.

Хотя самый простой вариант получения расчетов обратиться в специализированную компанию, которая предоставит папку с чертежами и расчетами, сделать это можно самостоятельно. Стоит сразу заметить, что все приведенные расчеты касаются откатных ворот консольного типа. Они сложнее от всех остальных типов, поэтому рассмотрим их подробней.

Данные высоты и ширины проема

Ширина ворот (L) будет равна:

  • ширине проема;
  • технологическим отступам открытия/закрытия;
  • минимальному расстоянию между центрами кареток.

Исходя из этого L будет больше проема.

Расчет противовеса

При движении створки должны быть уравновешены. Этот показатель достигается расчетом противовеса. Благодаря этому удельная масса конструкции будет равномерно распределяться по кареткам. Соответственно, чтобы было как можно меньше нагрузки, противовес должен быть большим.

Но как быть, если для движения створки недостаточно места? В таком случае необходимо понимать, что длина противовеса не должна быть меньшей на 40% от ширины створки. Идеальным показателем является 50%. Как следствие ширина L в своей конструкции имеет противовес.

Имея такие расчеты, вы сможете определить, сколько необходимо места для отката ворот вдоль забора.

Расчет веса

Это значение определяется исходя из веса используемого материала:

  • Профнастил ~ равен 4 кг/м2.
  • Сталь, толщиной 2 мм ~ 17 кг/м2.

Ворота с каркасом 4×2 м в среднем будут иметь вес 200 кг. Имея такие данные, можно определить показатели направляющей балки. В этом случае можно отталкиваться от заведенного стандарта.

Для ворот весом в 300 кг достаточно балки 9×5 см толщиной не меньше 3,5 мм. Однако обязательно необходим запас прочности до 40%. Он значительно упростит эксплуатацию ворот и увеличит ее эксплуатационный срок.

Расчет прочности фурнитуры

Для ворот потребуются ролики, улавливатели и поддерживающая шина. Современные изделия такого плана позволяют подобрать необходимую конструкцию. За основу возьмем простейшую оценку ветровой нагрузки, которая равна 12 м/с до 90 кг/м2 и равномерно распределяется по опорным зонам полотна.

Как убедиться в том, что изготовленная вами конструкция даже при сильном ветре будет работать без перебоев? Для этого необходимо достичь того, чтобы прочность фурнитуры была больше расчетной массе ворот. Также учитывается боковой момент в 100 кг/м, умножаемый на 8 кг/м, что равняется 800 кг/м. В принципе это немного ~ на каждый опорный элемент по 150–180 кг/м.

Покупая роликовый механизм, убедитесь в том, что он имеет запас до 30% по соотношению веса ворот. Но этот показатель никак не влияет на срок эксплуатации. На это непосредственно влияет увеличение расстояния между центрами кареток.

Дополнительные расчеты

Кроме всего перечисленного, стоит уделить внимание и другим аспектам. Обратите внимание на рейку для ворот, опоры под роликовые каретки и на количество анкеров. Также важно правильно рассчитать закладные на опорных столбах. В этом случае необходимо отталкиваться от 60% всей массы ворот, поделенных на количество закладных.

Что касается расчета фундамента, то особых секретов здесь нет. Но несмотря на это не стоит упускать из виду эту составляющую, ведь нередко стоимость фундамента доходит до 40% от общей стоимости проекта.

Особенности конструкций и эксплуатации раздвижных ворот

Раздвижные ворота различаются по конструкциям и бывают:

  • рельсовыми;
  • подвесными;
  • консольными.

рельсовые

консольные

подвесные

Чтобы определиться с выбором конструкции, подходящей для вас, рассмотрим каждую подробнее. Различаются они не только способом эксплуатации, но и сложностью чертежа, и длительностью работ.

Консольный механизм

Здесь откатное полотно установлено поверх направляющего рельса. Преимущества данного сооружения следующие:

  • отсутствие ограничителя по верху, что немаловажно, если на территорию будет заезжать не крупногабаритный транспорт;
  • большая парусность;
  • механизм непросто взломать;
  • простота чертежа и возведения;
  • легко изготавливаются самостоятельно;
  • подвесные ворота.

Как понятно из названия, крепятся на рельс снизу. Они подойдут для гаража, ангара и других крытых построек. При установке их на приусадебном участке стоит помнить, что крупная техника и транспорт не смогут проехать во двор. Монтаж их сложнее.

Колесные ворота

Это наземная модель, и она имеет массу недостатков:

  • При монтаже направляющий рельс крепится прямо в бетон или грунт, поэтому потребуется повышенное количество роликов для плавного скольжения.
  • Конструкция располагается непосредственно на земле, это повышает риск засорения и блокировки механизма.
  • Летом и в межсезонье внутрь будет попадать мусор, трава и листья, в зимнее время наледь. При дождях и таянии снега металл подвергнется коррозии.

Чтобы сделать выбор в пользу какого-то варианта, нужно исходить из личной ситуации: живете ли вы в доме постоянно, или приезжаете, время от времени, будет ли заезжать на придомовую территорию транспорт и т.д.

Откатные ворота своими руками: фотоотчет с пояснениями

Эти ворота сделаны на основе готового комплекта, раму делали сами, также самостоятельно монтировали

Ворота ставились в Москве, соответственно цены — столичные. Ставили их в 2010 году, с тех пор комплекты сильно подешевели. Например, «свежая» цена привода для полотна весом не более 400 кг (есть до 1,2 т) — около 100$, но это — бюджетный вариант. Во времена строительства приобретены комплектующие фирмы Rolling Center (лучшие тогда на рынке) с ведущей балкой длиной 6 метров. Были также заказаны отдельно верхний ловитель и кронштейн. Все с доставкой обошлось около 600$.

Также были куплены следующие материалы:

  • профильная труба 80*60 мм — 6 м, 60*40 мм — 18 м, 40*20 мм — 36 м;
  • швеллер — 180 мм — 3 метра, 200 мм — 2,4 метра;
  • арматура 12 мм — 6 м;
  • электроды — 2 кг;
  • краска — 3 банки, кисти, заклепки;
  • цемент М-400 — 5 мешков;
  • профнастил покупался при изготовления забора.

Схема откатных ворот с размерами

Первым делом сварили каркас для ворот с противовесом. Раму (черным цветом) делали из профильной трубы 60*40 мм, перемычки и внутренний каркас (сиреневый) из трубы 40*20 мм. Внизу приварена направляющая балка разрезом вниз.

Как варилась рама

Внутренний каркас варили с отступом от края — по 20 мм с каждой стороны. Так удобнее потом крепить профлист, при желании можно и изнутри обшить.

Как приваривать профильную трубу 40*20 мм

Сначала залили фундамент. В него установили арматуру, сверху швеллер спинкой вверх. Вплотную к швеллеру две стойки из профилированной трубы 80*60 мм. Одна стойка примыкает к столбу, вторая выставлена вертикально на расстоянии 120 см. На них потом навешиваются ролики, которые придерживают полотно сверху. С другой стороны, вдоль ответного столба установили швеллер 180 мм.

Швеллер на 180 мм прикрепили к ответному столбу

Примерка на месте

На ответной части к швеллеру вверху и внизу закреплены уловители, которые не дадут воротам болтаться при ветре.

Установленные на приемном столбе упоры

Верхний и нижний уловители

Следующий шаг — установка пластин с роликами. Они крепятся к закладным. В данном случае это швеллер, потому пространство получилось большое. Когда делали фундамент, его сделали слишком высоким, потому пластины приваривались непосредственно к закладной. Это непрактично: если поломается ролик, поменять его будет проблематично. Обычно приваривают площадку, к которой потом на болтах крепят площадку с роликами.

Приварены роликовые площадки и на них «наехали» роликами

Готовый каркас ворот просто накатывают на закрепленные ролики.

Фото створки на роликах с разных ракурсов

После установки на опорную балку с обоих концов надевают заглушки. С дальней стороны устанавливается еще упорное колесо, которое в закрытом положении заезжает в нижний уловитель, приподнимая ворота и снимая нагрузку с роликов.

Установка заглушки и упорного ролика (балка на фото перевернута)

Теперь, чтобы ворота не «гуляли» в верхней части (они сейчас ничем не закреплены), к стойкам (80*60 мм) крепят комплекты верхних роликов — по одному на стойку. Их практически надевают на раму. Теперь имеющиеся внутри ролики будут придерживать ее вверху.

Верхние ролики крепят на стойки, захватывая верхнюю кромку ворот

Так выглядят установленные верхние ролики

Все, откатные ворота своими руками собраны и готовы к эксплуатации.

Как выглядят откатные ворота со двора

Если остались вопросы, посмотрите видео. В нем собирают готовый комплект, весь процесс станет понятнее.

Проектирование чертежа

Схема или чертеж раздвижных ворот делается после осуществления всех замеров. Чертеж со всеми расчетами заказывается в специализированных фирмах. Можно найти готовые эскизы в интернете, сделать их самостоятельно или воспользоваться приведенными ниже. Для конструкций с пролетом 4 метра можно выбрать один из двух представленных чертежей.

В первом случае силовая рама больше проема на 10%, что увеличивает расход облицовочного материала. Стоимость всей конструкции при этом не сильно возрастает, тем не менее, целесообразности в таком увеличении трат чаще всего нет. Поэтому рассмотрим второй чертеж, все расчеты будем производить исходя из него.


На чертеже должны быть точно обозначены все размеры, места сварки и креплений. Крепление зубчатой рейки возможно как к несущей балке, так и к нижнему профилю рамы.

Для легких ворот обшиваемых профилем шириной 4 метра и высотой 2 метра понадобятся:

  • Несущая балка, представляющая собой рельс, верхняя часть которого сплошная, а в нижней части имеется продольный вырез. Лучше выбирать конструкцию из холоднокатаной стали. Балка устанавливается на консольные блоки и перемещается на несущих роликах. Размер рельса в данном случае 60х70 мм, необходимая длина 6 метров.
  • Для силовой рамы нужен профиль прямоугольного сечения 60х40 мм и толщиной металла 2 мм отрезками:

  1. 1 отрезок длиной 4 метра;
  2. 1 отрезок – 6 метров;
  3. 2 отрезка – примерно по 2 метра;
  4. 1 отрезок – около 2,8 метра.

Итого понадобится почти 17 метров такого профиля.

  • Для каркаса подойдет профиль прямоугольного сечения 20х20 мм или 30х20 мм с толщиной металла 2 мм. В общей сложности нужно около 24 метров профиля.


  • Для закладной потребуется швеллер шириной 20-40 см и длиной, равной ½ проема ворот: данном случае – 2 метра. Толщина металла должна быть не меньше 3 мм. На швеллер будут устанавливаться, крепиться сваркой консольные блоки, механизм электропривода.

  • Для каркаса фундамента необходимо не менее 15-20 метров арматуры сечением 12-16 мм.

Толщина и размеры каждой части чертежа напрямую зависят от материала, который будет использоваться для обшивки створки.

Если облицовка производится профилированным листом или поликарбонатом, достаточно комплектующих, указанных выше.

Если же планируется обшивка стальными листами или ковка, то понадобятся более прочные элементы. После подготовки чертежа и вычисления точных размеров всех его составляющих можно переходить к закупке материалов и изготовлению ворот.



Окончательная установка ворот

Завершающий этап сборки – это крепление ворот после обшивки.

Пошаговая инструкция по установке откатных ворот своими руками:

  1. Две каретки располагают на максимальном расстоянии друг от друга, но в пределах длины хвостовика.
  2. В направляющую деталь (на раме) устанавливают подвижные ролики.
  3. Раму устанавливают на каретки, выравнивают, а далее каретки приваривают непосредственно к швеллеру, залитому в бетонном основании.
  4. Сварочные работы проводят последовательно, чтобы в случае обнаружения дефекта провести коррекцию монтажа.
  5. Следующим этапом приваривают поддерживающие ролики к профильной трубе на кирпичных столбах.



При необходимости производят удаление сварочных грубых швов, коррекцию и устранение дефектов, неровностей.

Декор

Кованые откатные ворота считаются прочными, долговечными и красивыми. Они прекрасно сочетаются с кирпичными или с каменными заборами и опорами, а также с деревянными вставками.

При этом они могут быть как открытого, так и закрытого типа. Металлические узоры заметно украшают лицевую сторону забора. Они могут быть изготовлены по специальным эскизам, тем самым подчеркивая индивидуальность и вкусы хозяина. Но в то же время дорогие ворота могут привлечь злоумышленников, поскольку недвусмысленно намекают на финансовое положение владельца недвижимости.

В целях удешевления изделия кованые ворота могут быть изготовлены по типовому чертежу. Здесь зачастую применяется технология прямого проката. Каких-либо украшений и вензелей не предусмотрено, только классическое оформление.



Поскольку ворота устанавливаются на улице, очень важно, чтобы на этапе производства они были обработаны. Для этого применяется холодное оцинкование. Сварные швы зачищаются, обрабатываются грунтовкой и красятся. В качестве лакокрасочного покрытия используется спецэмаль любого цвета.

Любители деревянных конструкций закрепляют на металлический каркас обработанную древесину. С точки зрения утяжеления конструкции это не совсем оправдано, поскольку может сильно повлиять на опорные столбы и на другие элементы.

Меньше весят листы профнастила и евроштакетник. Они крепятся к металлической раме при помощи специальных метизов и шуруповерта. Допустимо использование заклепочника. Заклепки прижимают металлические листы с большей эффективностью, чем саморезы. Саморезы можно скрутить, а заклепки демонтировать проблематично.


Большое распространение на Западе имеют сэндвич-панели. Они отличаются небольшим весом, легкостью монтажа и доступной ценой. В магазинах встречаются изделия коричневого или белого цвета.

Не стоит забывать и об аэрографии. Рисунок делает профессиональный художник при помощи спецоборудования. Стоимость его работ, конечно, зависит от сложности рисунка.

В целях экономии можно приклеить специальные типографские картины. Объемные 3D наклейки выделяют и, в то же время, маскируют ворота.

Изготовление полотна ворот

Пока бетон схватывается, изготавливаем раму. Для этого направляющий рельс (длиной 6 м) необходимо расположить на ровной поверхности разрезом вниз и приварить профильную трубу (60х30х2 мм) – прихватки по 2-3 см, расстояние между ними – 20-25 см. На эту трубу затем устанавливаем и привариваем вертикальные стойки (труба 60х30х2 мм), обязательно выдерживая прямой угол. Затем приваривается верхняя труба (60х30х2 мм) и треугольник-противовес – наружная рама готова. Осталось только вварить внутреннюю трубу (40х20х2 мм) – и рама для откатных ворот готова. Теперь необходимо зашлифовать углы, приготовить (очистить и обезжирить) металлические элементы к грунтовке, нанести грунтовку и покрасить раму.

Декоративные ворота рельсового типа

Для большей экономии можно установить откатные ворота своими руками

Совет! Зашивку рамы начинают после высыхания краски, используя для этого профнастил (металлический или пластик), дерево, металлические листы и т. д., которые, в зависимости от материала, могут крепиться дюбелями или шурупами.

Откатные ворота из нержавеющей стали

Источники

  • https://gidpodelok.ru/otkatnye-vorota-svoimi-rukami/
  • https://gruppa-masterov.ru/stati/otkatnye-vorota-svoimi-rukami.html
  • https://montazh-zaborov.ru/otkatnye-vorota/
  • https://krrot.net/otkatnue-vorota-svoimi-rykami-chertegu/
  • https://svoimirykami.guru/otkatnye-vorota-na-dache-svoimi-rukami/
  • https://maja-dacha.ru/vorota-otkatnyie-svoimi-rukami/
  • https://stroychik.ru/zabor/otkatnye-vorota-svoimi-rukami
  • https://kakpravilnosdelat.ru/otkatnye-vorota-svoimi-rukami/
  • https://ZonaZabora.ru/vorota/otkatnye/
  • https://kak-sdelano.ru/zabor/otkatnyie-vorota-svoimi-rukami
  • https://stroy-podskazka.ru/vorota/otkatnye/delaem-svoimi-rukami/
  • https://dekoriko.ru/vorota/otkatnye/svoimi-rukami/
  • https://idoom.ru/dacha-i-sad/vorota-otkatnye-svoimi-rykami-57-foto-vidy-osobennosti-ystroistva-i-montaja. html

Как сделать консольные откатные ворота своими руками: чертеж с размерами

Ворота с откатной или, как ее еще называют, сдвижной системой – это неотъемлемая часть конструкции, предназначенной для ограждения дачи и придомового участков.

На сегодняшний день ассортимент таких конструкций обширен, но многие мастера желают самостоятельно изготовить ворота этого типа.

Это связано не только с экономической точкой зрения, но и в связи с применением творческой энергии. Поэтому многие задают вопрос, как сделать откатные ворота своими руками и в короткие сроки?

[contents]

Виды откатных ворот

Откатные ворота производят в разных видах, в которых есть свои преимущества и недостатки.

Консольные ворота

Конструкция ворот консольного типа позволяет не ограничивать верхние габариты изделия, а так же исключает контакт с нижним рельсом, проходящим вблизи поверхности земли.

Это одна из самых сложных в выполнении конструкций. Основа таких ворот – консоль или, как ее еще называют, швеллер. Эти устройства удерживает створку конструкции при открывании и закрывании ворот.

В современных воротах с подобным типом передвижения отсутствуют нижние и верхние направляющие, что обеспечивает автомобилю свободное движение на территорию двора. Полотно подвешено на специальной балке, стоящей на роликах, перемещающих поверхность изделия.

Роликовые блоки и балка-направитель, как правило, помещаются в нижнем отрезке ворот. Нередко встречаются подобные откатные механизмы с укреплением роликов и балки в верхней или даже в серединной части.

Подобное размещение оправдывается в случае, когда речь идет о стене с капитальными свойствами или полотна с повышенной прочностью, выдерживающего крупногабаритный вес конструкции.

Для домашнего использования лучше всего делать нижнее передвижение, чтобы не пришлось проводить дополнительные работы по укреплению стены.

Эти ворота служат дольше остальных, потому что сдвижная конструкция полностью заходит в направляющие канавки, которые оберегают изделие от атмосферного воздействия внешней среды.

Консольные ворота часто снабжают приводом на электрической основе. Его крепят между роликовыми каретками. Привод обладает блоком управления и специальными устройствами для обеспечения безопасности перемещения.

Положительные стороны таких ворот очевидны:

  • воротный проем не ограничен в нижних и верхних габаритах;
  • элементы безопасности и привод проще всего установить именно на такой вид конструкций;
  • снегопад и грязь не нарушают работу изделия, потому что полотно находится на высоте около десяти сантиметров от поверхности земли;
  • система полотна и мощный фундамент консоли позволяют выдерживать нагрузки, вызванные ветром;
  • ворота не имеют створочных элементов, поэтому они экономят пространство во дворе и не могут задеть стоящие рядом транспортные средства.

У консольных систем имеются недостатки, но их немного:

  • конструкция таких ворот сложна для изготовления своими руками;
  • установка ворот предполагает свободный участок для зазора, который в полтора раза больше, чем сам проем. Это не всегда осуществимо;
  • необходимость создания мощного фундамента.

Подвесные ворота

Откатные ворота подвесной системы популярны на складах, предприятиях и гаражных доках. Принцип работы такого механизма практически такой же, как и обычных откатных ворот, только с одним лишь отличием — направляющая балка крепится в верхней части проема.

Выбирая элементы для крепления конструкции, нужно приобретать только качественные изделия.

Материал, подходящий для такого типа ворот, рекомендуется выбирать из стали с дополнительной оцинковкой и покрытием из ПВХ для устойчивости к негативным факторам природного характера.

Ворота открываются вдоль стены, поэтому не нуждаются в дополнительном пространстве с внутренней и внешней сторон. При желании такая конструкция может оснащаться электрическим приводом для удобства при эксплуатации.

Плюсы откатных ворот на подвесной основе:

  1. Конструкции подвесного вида существенно экономят пространство.
  2. Прочность ворот позволяет выдерживать ветряные нагрузки.
  3. Необходимость в дополнительной очистке въезда перед домом от снега отсутствует.

Роликовые конструкции

Ворота с роликовым механизмом пользуются большей популярностью для въезда во двор, чем в гараж, потому что ширина гаражной стены не всегда позволяет разместить сплошную створку и поместить весь механизм в сторону, когда происходит открытие конструкции.

Для двора это идеальный вариант из-за экономии места и простоты пользования устройством. При нажатии на кнопку роликовый механизм срабатывает так, что ограждение отъезжает в сторону.

Если оснастить устройство автоматическим управлением, можно воздействовать на него с помощью пульта.

Воротная конструкция состоит из направляющего профиля, прикрепленного к нижней части изделия, роликового механизма на подшипниковой основе, каркасного полотна и других элементов, скрепляющих и удерживающих конструкцию.

Рельсовые ворота

Принцип действия рельсовых ворот заключается в скольжении оградительного полотна по поверхности специального рельса, расположенного на поверхности земли. Движение происходит за счет ролика, приваренного к нижней части изделия.

Из всех видов ворот с откатной системой рельсовый механизм наиболее простой и востребованный. Его часто используют в оформлении въезда в частных домах.

Такой механизм имеет ряд достоинств:

  • створка имеет опору, поэтому никогда не провиснет;
  • простота устройства позволяет изготовить ее мастеру, не имеющему большого опыта;
  • створка не занимает много места и равна ширине въездного проема.

Недостатки таких устройств:

  • работу створки могут нарушать попавший мусор или снежный покров;
  • рельс, направляющий полотно, должен подвергаться регулярной очистке;
  • рельс, проложенный поверх почвенного покрова, немного выступает, что осложняет въезд транспортного средства.

Откатные ворота, состоящие из двух частей

Откатные ворота иногда изготавливают из двух частей. Этот принцип работы позволяет экономить место в ширине стены, так как ворота поделены на две части.

Конструкция так же может быть оснащена автоматикой, и открываться пультом дистанционного управления. В каждой створке ворот устанавливают приводы на электрических основах.

Конструкция и устройство ворот с откатным механизмом

Одними из самых востребованных ворот являются консольные, конструкция которых состоит из следующих элементов:

  1. Каркас для откатного полотна.
  2. Чаще всего его производят из профилированной трубы. Именно он выполняет противовесную функцию в процессе передвижения конструкции.

    Перед началом изготовления металлического каркаса рекомендуется изготовить схему с точными замерами.

  3. Полотно для передвижения.
  4. Как правило, материал для него выбирают из профлиста или листовой стали. Панели плотно крепят к конструкции рамы, а во внутреннюю часть укладывают утеплитель.

  5. Несущая балка для ворот.
  6. Позволяет воротам двигаться в сторону, именно в нее устанавливают ролики для несущей поверхности.

    В производстве несущей балки рекомендуется задействовать профиль с толстой стенкой, что позволит еще больше усилить механизм. Обычно балку устанавливают в нижней части полотна.

  7. Ловушки, предназначенные для фиксации воротного полотна. Их устанавливают по двум сторонам дверного проема на столбы.
  8. Ролики для перемещения полотна.
  9. Такие устройства способствуют эффективному перемещению ворот при открытии и закрытии конструкции. Ролики устанавливают в несущую балку.

  10. Фундамент.
  11. Откатные ворота требуют глубокого фундамента, заранее рассчитанного по формуле.

  12. Держатели, препятствующие раскачиванию ворот.
  13. Автоматические элементы и зубчатая рейка.
  14. Зубчатая рейка запускает механизм движения полотна. Количество зубцов, используемых в конструкции, напрямую зависит от ширины установленного полотна.

Изготовление откатных ворот своими руками

Подготовку к работе начинают с проверки необходимых инструментов:

  • болгарки;
  • аппарата для проведения сварочных работ;
  • молотка;
  • шуруповерта;
  • уровня и рулетки для точного измерения;
  • лопаты.

Все перечисленные инструменты найдутся в каждом доме, за исключением лишь аппарата для сварочных работ. Его можно попросить у друзей или соседей. Если позволяют средства, лучше купить его, лишним такой инструмент никогда не будет.

Возможно вас заинтересует статья о том, как изготовить ворота для забора из профнастила.

Создание чертежа и схемы

Если все необходимые инструменты в наличии, можно переходить к подсчету строительных материалов, которые необходимо приобрести на строительном рынке и металлобазе.

Каркас делается путем приваривания сначала трубы 60х40 миллиметров, длиной 6 метров к направляющей. Далее крепятся две вертикальных трубы 60х40 миллиметров, по 2 метра, первая к краю, вторая — на расстоянии 4,4 метра от края горизонтальной трубы.

К верхним концам этих труб прикрепляется горизонтальная, длиной 4,4 метра. Свободный край нижней горизонтальной трубы и край верхней соединяются под углом трубой 2,56 метра.

Полотно каркаса должно быть заполнено вертикальными трубами 40х20 миллиметров. Далее переходят к силовой раме.

Фундамент для будущей конструкции нужно готовить путем рытья П-образного котлована глубиной не менее полутора метров.

Секция при проеме в четыре метра должна быть равной шести метрам. Дорожный зазор нужно чертить не менее семидесяти пяти миллиметров.

Силовая рама готовится из швеллера (длиной 2,2 метра и шириной 20 сантиметров) и арматуры, высота которой 1,5 метра, во взаимно перпендикулярных направлениях.

Эта конструкция бетонируется и к ней приваривается площадка для привода и подставка. Далее крепятся нижние ролики к подставке и верхний ролик на столбик. На противоположный движущимся воротам столбик крепятся верхняя и нижняя ловушки.

Последним элементом схемы является автоматика и зубчатая рейка.

Выбор материала

Начертив схему предполагаемой конструкции, нужно внимательно изучить материал для каркаса и полотна ворот.

Каркас изготавливают из дерева или трубы профильного вида.

Внутренняя часть ворот создается из:

  • профнастила.
  • Этот материал зарекомендовал себя в подобных видах работ своей прочностью и декоративными свойствами;

  • листового металла, обладающего прочностью, что немаловажно в подобном виде ворот, но в то же время тяжесть осложняет проведение самостоятельных работ;
  • элементов ковки, которые могут превратить ворота в произведение искусства и выделить их среди других домовладений.
  • Но существенный недостаток – высокая стоимость по сравнению с другими материалами;

  • дерева, которое отличается повышенными эстетическими свойствами, но в эксплуатации весьма прихотливо, и требует регулярной обработки защитными средствами.

Выбирая материал из кованых элементов или деревянных составляющих, важно помнить, что для такой конструкции нужны усиленные детали комплектующих и дополнительной фурнитуры.

Винтовые сваи в раздвижных откатных воротах применяют часто, и изготавливают такие опоры в течение трех или четырех дней. Если использовать бетонное основание, такие работы проводят в теплое и сухое время года.

Для окончательного высыхания материала должен пройти месяц, а это существенно отдаляет установку откатных ворот.

Поэтому винтовые сваи практичнее и разумнее при самостоятельной установке ворот. Такие сваи можно переносить в разные места, а бетон так и останется залитым на первоначальном месте.

Металлические конструкции выдерживают воздействие вибраций благодаря своим лопастям, а цементное основание со временем расшатается и нарушит всю двигательную систему конструкции.

Фундамент, изготовленный с применением винтовых свай, отличается долговечностью, а установленное полотно служит долго и без сбоев. Сваи можно устанавливать в слабый и перенасыщенный водой грунт. Они прорезают почву до того предела, пока не найдут надежную опору под землей.

Установка винтовых свай

Главным условием качественной установки винтовых свай в такой конструкции является жесткость. Это условие обусловлено тем, что на винтовые сваи приходится повышенная нагрузка. Материал не должен уходить в грунт даже под действием собственного веса.

При монтаже такой конструкции следует использовать профильную трубу с выбранными параметрами и трубную обрешетку. Раму заранее покрывают грунтовкой.

Комплектующие элементы для ворот выбирают, учитывая вес и высоту изделия. Полотно двигается в сторону по направляющей, именно ее качество и определяет то, сколько прослужит конструкция.

Важно знать, что воротный откат должен превышать величину проема. Это расстояние принято считать за показатель измерения консоли, который равен ширине проема.

Для эффективного хода ворот, установленных на винтовых сваях, потребуется соответствующий участок.

К выбору участка нужно подойти основательно и с расчетом того, что ширина ворот должна быть умножена на коэффициент одна целая пять десятых, тогда получится идеальное расстояние. Это важно для удобной эксплуатации изделия.

Монтаж свай производят в несколько этапов:

  1. Закладка фундамента, включающая в себя разметку территории и очищение ям от грунта. Установка закладных материалов и, если существует необходимость, заливка бетонным раствором.
  2. Если мастер планирует устанавливать автоматическое управление, производится разводка электрических кабелей.
  3. Последовательный монтаж столбов и всей системы ворот.

Предполагаемое движение воротной системы фиксируют шнуровкой, натягиваемой вдоль линии всего проема. Рекомендуемая высота фиксации двести миллиметров.

Если котлован заливался раствором бетона, для продолжения работ понадобится семь суток, пока раствор не высохнет полностью.

Подготовка каркаса

Металлическое изделие для каркаса обрабатывают антикоррозионным покрытием и дают ему время для того, чтобы раствор на поверхности просох.

Изготовление каркаса можно проводить самому, но главное, чтобы сваренные элементы были без отверстий в стыках. При наличии таких отверстий, в них будет попадать грязь и снег.

Основа каркаса состоит из труб размером 60х40 мм, как показано на фото с эскизом выше. Ребра конструкции и перемычки внутри могут иметь сечение размером 20х40 миллиметров.

Раму собирают в следующем порядке:

  1. Профильные трубы отмеряют и режут согласно приготовленному чертежу.
  2. Полученные детали для создания каркасного изделия обезжиривают, красят и обрабатывают специальным растворителем.
  3. Подготовленные элементы выкладывают на ровной поверхности.
  4. Периметр рамы собирают и прихватывают аппаратом для проведения сварочных работ.
  5. Углы изделия проверяют и, если все сходится, окончательно сваривают между собой.
  6. После сварки к изделию устанавливают ребра жесткости и внутренние перемычки.
  7. Нижняя часть изделия соединяется с несущей балкой.
  8. Поверхность, где были проведены сварочные работы, покрывают антикоррозионным покрытием и дополнительным слоем краски.

Изготовление откатных ворот с калиткой значительно усложняет весь процесс проектирования и монтажа. Необходимо учитывать расположение калитки на самых ранних этапах работы.

Установка профнастила

Для обшивки ворот понадобится профнастил, шурупы длиной 19 миллиметров и шуроповерт.

Если хозяин не хочет осуществлять дополнительную трату материала для треугольника противовеса, от этого можно отказаться, потому что с уличной стороны это не будет заметно.

Автоматические ворота будут выглядеть еще лучше, если обшить столбы кирпичом. При элементарных знаниях о процессе кладки это несложно сделать.

Необходимая фурнитура

Детали, необходимые для создания ворот, лучше приобретать в специализированных магазинах. Производить их самостоятельно не имеет смысла, потому что это не оправдано с экономической точки зрения.

Перед покупкой рельсового механизма нужно посчитать необходимую длину. Ее вычисляют, исходя из ширины ворот и умножая число на 1,5.

Фурнитура, предназначенная для откатывания ворот, выбирается, исходя из веса конструкции. Существуют детали, которые выдерживают нагрузки до четырехсот килограммов, а иногда в продаже имеются модели для кованых ворот, способных выдерживать до восьмисот килограммов.

Для ворот с обшивкой из профнастила подойдут детали, выдерживающие до четырехсот килограммов.

При выборе кареток с роликовым механизмом нужно определиться, из какого материала они будут созданы.

Рынок строительных материалов предлагает выбрать между металлическими и полимерными материалами. Лучше всего выбирать полимерное покрытие, при правильной эксплуатации оно прослужит долго, и будет создавать меньше шума, чем металл.

Не рекомендуется приобретать фурнитуру, закрытую в кривые и необработанные упаковки, так как существует вероятность приобрести товар низкого качества, который значительно сократит срок службы откатных ворот.

Крепление нащельников

В кирпичном ряду делают три закладных детали для последующей установки нащельника. К столбу приваривают арматурный кусок. К краю арматурного изделия крепят уголок таким образом, чтобы одна его часть удерживалась на кирпиче, а другая выпирала наружу.

Верхняя и нижняя закладные детали устанавливаются на уровне третьих кирпичей, а средняя – в середине изделия.

К выступающим уголкам приваривают трубу – нащельник с размерами 60х30 миллиметров.

Направляющий рельс

Произвести рельс для передвижения конструкции в домашних условиях невозможно, поэтому придется потратить денежные средства на покупку такой детали.

При выборе материала нужно в первую очередь обратить внимание на наличие зеркальной поверхности и правильных углов. Производители обычно заботятся о своей репутации и шлифуют изделия от ржавчины.

Исходя из веса и размера конструкции, выбирают подходящий рельс.

Стандартная ширина изделия, рекомендуемая для установки, варьируется от четырех до пяти с половиной миллиметров.

Уход за рельсами несложен: нужно регулярно проверять его поверхность на наличие грязи и лишнего мусора.

Роликовые каретки

Движение роликовых кареток позволяет перемещать систему ворот вдоль проема. Каждая каретка системы состоит из восьми роликов, изготавливаемых из металлического или полимерного покрытия.

Производить ролики самостоятельно не рекомендуется, так как производством своими руками невозможно придать материалу должное качество.

Процесс изготовления каретки не составляет сложностей: в размеченных металлических пластинках проделывают отверстия для помещения в них роликового механизма.

Для создания каретки можно использовать подшипники от старой машины, например, от Жигулей.

Если металл недостаточно прочный, то пластины сваривают. При сверлении лучше всего воспользоваться маслом для охлаждения поверхности.

Оси и отверстия отмеряют и совершают надрезание поверхности до нужной длины. На оси помещают шайбы, далее колесики, и прикручивают получившуюся конструкцию для перемещения. До приваривания основы подшипники обязательно плотно набивают смазкой.

Процесс изготовления самодельных роликов для откатных ворот показан на видео:


Улавливатели и заглушки

Металлические пластины выгнутые особенным способом предназначаются для улавливания ворот и их фиксации после закрытия. При правильном подборе и качестве используемого металла изготовить такие изделия не представит особого труда.

Заглушки служат защитой для направляющей от снега и грязевых масс. Можно приобрести готовые защитные элементы, выполненные из резины или пластикового материала. Можно просто заварить концы балочного материала сварочным аппаратом.

Самостоятельное изготовление фурнитуры допускается, но с тем условием, что мастер уже имеет опыт в проведении подобных работ.

При недостатке опыта лучше приобретать дополнительные элементы в специализированных магазинах от надежных производителей.

Установка каркаса и ворот

После завершения создания и подготовки деталей и элементов конструкции нужно произвести монтаж каркаса и ворот.

На установленный в фундамент швеллер выставляют каретки, при этом стараясь раздвигать их при укреплении.

Рама для откатных ворот крепится к кареткам и устанавливается с учетом показателей уровня. После этого платформы кареток слегка приваривают к швеллерной системе.

После проведенных действий совершают контрольные замеры и окончательно приваривают платформу кареток.

Важно следить за показателями уровня, который будет указывать на наличие перекосов в конструкции.

После этого осуществляют приваривание уловителей верхнего и нижнего отдела, а так же устанавливают концевые ролики.

Важно помнить, что концевые ролики должны заходить на нижнюю улавливающую систему так, чтобы они полностью разгрузили ее при закрытии системы.

Автоматическая система в откатных воротах

Автоматическое открытие откатных ворот осуществляется механизмом, оснащенным электроприводом. Открытие происходит при помощи кнопки пульта управления на дистанции. Для сборки такого механизма подойдут любые материалы из гаража, а крепление займет не больше суток.

Подача сигнала осуществляется роликовой или цепной системой с помощью асинхронного двигателя.

На предварительном этапе работ нужно выбрать соответствующий двигатель для механизма.

Если в наличии имеется трехфазный счетчик с обмоткой звездного типа, рекомендуется остановиться именно на этом устройстве.

С таким устройством можно избежать проблем с движением системы и повысить эффективность ворот.

Если трехфазного счетчика нет в наличии, можно воспользоваться однофазным с конденсаторным типом. Важно знать, что такое устройство отличается низкой работоспособностью, особенно при запуске системы.

Если не нашлось ни первого, ни второго варианта, можно использовать менее затратные материалы. Нельзя забывать о надежном соединении кинематики. Редукторный вал соединяется с двигателем с помощью муфты жесткого типа.

Редуктор может быть заменен ременной передачей. Такой способ сборочных работ имеет сложности соединения в штативных элементах и дополнительное задействование автомобильного натяжительного механизма.

Механизму с валом независимого хода уделяют особое значение при использовании ременного механизма. Предельное внимание нужно проявить к центрированию вала, потому что именно на нем имеются две трансмиссии.

Самостоятельное изготовление электропривода

Самый элементарный способ установки автоматизации процесса движения откатных ворот – это цепная или, как ее еще называют, реечная передача.

На редукторном валу укрепляется велосипедная цепь, а поверх ее устанавливают еще одну, специальную с диаметром в звеньях, аналогичным тому, что присутствует в звездочке.

Цепочка устанавливается в горизонтальной плоскости. Вращение звездочки в одну или в другую сторону приводит в движение весь механизм откатных ворот.

Укрепление двигателя и редуктора производится болтами, имеющими специальные гайки. Опора для них должна быть жесткой. Под основой проделывают вытянутые отверстия для надежной фиксации моторного механизма.

Следующие действие в установке – крепление цепи к воротам. Цепь устанавливают в нижнюю часть балки, а в качестве дополнительной защиты используют кожух из резинового материала.

Для того, чтобы окончательно укрепить цепь, применяют сварку.

Установка автоматики на ворота

Чтобы собрать все это вместе, нужно произвести несколько этапов:

  1. Перед установкой нужно подобрать место для монтажа и приступить к установке рейки таким образом, чтобы она находилась на поверхности шестерни.
  2. В нужной точке привод фиксируют сварочным аппаратом.
  3. Далее нужно установить зубчатую рейку. Ее приваривают к трубе и протягивают за поверхность полотна.
  4. Все элементы проверяют и сваривают повторно.
  5. Следующий этап – установка выключателей с концевым типом. Они бывают механические или магнитные.
  6. Рекомендуется использовать магнитную систему из-за высокой производительности.

  7. Подключение системы нужно производить, исходя из инструкций, данных производителем. Настройки дополнительных функций проводят пультом.
  8. Далее устанавливают световые элементы, улавливающие фото-сигналы.
  9. Для установки нужно проделать отверстие в трубе и провести через нее основные источники питания.

  10. Крепление сигнального типа лампы, передающей данные о приближающихся объектах. Этот элемент можно исключить из установки, но для безопасности конструкции лучше применять его.

Как сделать простые откатные ворота своими руками смотрите в видео ниже:

Откатные ворота своими руками – стильно и недорого

Здравствуйте, наши горячее любимые читатели.

А ведь правду говорят, что много места не бывает. И что после тесноты советских квартир, городской житель ценит каждый сантиметр даже, казалось бы,  огромной загородной дачи. Везде стремится построить попроще, покомпактнее. И на этом фоне особенно расточительной выглядит конструкция распашных ворот. Ведь каждая их створка при открытии занимает массу пространства, которое можно было бы использовать более рационально. Согласны?

Если да, то сегодня мы поможем обойти этот конструкционный атавизм и расскажем, как сделать откатные ворота своими руками. Поверьте, не так страшен черт, как его рисуют.

Содержание

  1. Почему именно откатные ворота
  2. Экономия пространства
  3. Устойчивость к ветру
  4. Статус
  5. Виды откатных ворот
  6. Подвесные
  7. Рельсовые
  8. Консольные
  9. Технология изготовления откатных ворот
  10. Видео: Откатные ворота своими руками

Почему именно откатные ворота

Ничто так не пугает нашего консервативного соотечественника, как новшества. Вот, три-четыре тысячи лет кряду пользовался народ традиционными распашными воротами и ничего! Зачем же изобретать заново велосипед и строить мало кому известные откатные ворота, которые в советское время  являлись неотъемлемым атрибутом военных баз и промышленных предприятий, но никак не дачных участков?

Но причины отступить от канонов все-таки есть и притом весьма весомые. Пройдемся по порядку.

Экономия пространства

Возьмём классические четырехметровые ворота со створками по два метра. Если бы они пропеллером вращались вокруг своей оси, то занимали бы 13м2 каждая.

S=πr2

3.14*22=12.56 м2

Но и так, для открытия потребуется совершить минимум четверть оборота, то есть потратить на две створки больше шести квадратов драгоценного пространства.

Откатная конструкция при этом уложится в пол квадрата. Особенно ярко вы ощутите эту разницу зимой, когда путь движения створок нужно будет освобождать от снега, в то время как откатные ворота без можно проблем открыть в самый суровый снегопад.

Устойчивость к ветру

Ветер – еще один враг распашной системы. При сильных его порывах створку может вырвать из рук, а там она обязательно  зацепит не успевший отъехать автомобиль, или же откроется наизнанку, повредив при этом свои петли или даже раму. Инерция – страшная штука.

У откатных ворот такой проблемы нет. Их парусность никоим образом не совпадает с траекторией  движения створки, а потому они могут работать даже в самый жестокий шквал.

Статус

Пройдите по улицам. В 99% случаев, вам встретятся классические створчатые ворота, а потому установив откатную конструкцию, вы наверняка выделитесь из толпы, подчеркнув при этом свой социальный статус.

Так уж сложилось, что нищеброды откатными воротами похвастать не могут.

Убедили? Тогда движемся дальше!

Виды откатных ворот

Несмотря на всю свою эксклюзивность, идея откатных ворот ненова, и в разные времена реализовать ее пытались по-разному.

Подвесные

Решение советских инженеров. Створка движется по установленной на некоторой высоте балке, при этом ей не страшны ни снег, ни ветер, ни разного рода загрязнения. Мечта, а не конструкция.

Одна только беда: габариты заезжающего в ворота транспорта строго ограничены высотой опорной балки, на которой установлена направляющая. На заводе она конечно может быть и на шестиметровой отметке, а на даче?

Словом, не прижились подобные системы в индивидуальном строительстве.

Рельсовые

Еще одним не слишком удачным решением проблемы являются рельсовые откатные ворота. В этом случае направляющая вмонтирована в проезжую часть и в ней или вокруг нее скапливается немало грязи, а зимой снега и льда, что в конечном итоге приводит к заклиниванию хода створки.

Нет, если дороги идеально чистые и круглый год греет солнышко, то такая конструкция, конечно, будет иметь право на существование. Но это явно не о нашей родине.

Консольные

Ну и наконец, самой современной и как следствие удачной, следует признать консольную систему откатных ворот. В ней створка движется своей направляющей по приподнятым над землей роликовым шасси. При таком обустройстве вероятность замусоривания направляющей сводится к минимуму, да и по высоте проем никаких ограничений не имеет.

Единственным недостатком следует признать лишь некоторую дороговизну подобных систем, но сегодня и она не слишком уж и значительна. А если руки растут откуда надо, то консольные ворота и вовсе можно изготовить самостоятельно.

А вот о том, как это нужно делать правильно, мы сейчас и поговорим.

Технология изготовления откатных ворот

Как роман следует читать с пролога, так и откатные ворота начинаются с подготовительных работ. И каким бы вы себя супер специалистом не считали, но, не подготовив под ворота площадку и не прикупив соответствующие материалы, поставленную задачу вы никогда не выполните. Это только в сказке, по щучьему велению дворцы из хрусталя возводятся.

Проза жизни же намного жёстче. Тут, дабы добиться задуманного результата, нужно вложить массу ума, труда и капитала. По крайней мере, у меня по-другому не получалось. Вот и в том году, когда родители надумали установить у себя откатные ворота, а я вызвался им помочь, весь процесс начался с подготовки, а именно с демонтажа.

Это только на свободных участках, достаточно выкосить траву и очистить от мусора площадку. На уже обжитых же дачах нужно для начала убрать старые столбы и только потом думать о постройке новых ворот.

Мне повезло. У родителей стоял старйх деревянный забор, на ветхих дубовых опорах, которые, между прочим, были закопаны в землю безо всякого бетонирования.

Мне довелось лишь вытащить эту труху и расширить получившиеся ямы под размер 500×500 мм и заглубить их до метра. Табличная глубина промерзания в нашем регионе около 80 см, так что получилось даже с запасом.

В центр каждой из луз был установлен опорный стержень, в качестве которого выступила трехметровая профильная труба сечением 100×100 мм.

Под конец дня я залил все это бетоном и уехал на неделю домой.

А к следующим выходным папа меня уже ждал с целым поддоном облицовочного кирпича. В принципе, для самих ворот его нужно гораздо меньше, но родители не мелочились, тем более на «сдачу» уже были свои какие-то планы.

Первую закладную я приварил к опоре уже на третьем ряду. В качестве таковой послужил восьми сантиметровый уголок  сечением 50×50 мм  и приваренная к нему восьми миллиметровая арматура.

Аналогичную деталь я установил и на четырнадцатом ряду, и на двадцать пятом. Важно чтобы все они лежали в одной плоскости и находились строго одна над другой, потом же проще будет.

За этой работой как ни странно ушла еще одна суббота, а в воскресение пришлось вновь браться за лопату. Без нее траншею под фундамент для закладной детали выкопать было бы проблематично. Рыл, вновь-таки, ниже глубины промерзания грунта, начиная от внутренней грани столба и на 2250 мм в противоположную от проема сторону.

Саму планку изготовил из толстостенного 160-того швеллера и двенадцатой арматуры. 15 минут возни с электродами и деталь готова. А пойди, купи такую в строймаге – разоришься.

Осталось только установить швеллер в подготовленное углубление, выставить его в горизонтальной плоскости (обязательно вровень с заездом), а потом  залить еще на недельку бетоном. И ура!  Домой!


Родители – люди хорошие, но злоупотреблять их гостеприимством дольше положенного срока совсем не хотелось ☺

А между тем шла уже третья неделя. Затягивать работы с воротами дольше было бы уже и неприлично. Поэтому перед следующими выходными я заказал для откатных ворот фурнитуру.

В комплекте были:

  • Направляющие, общей длинной в 6660 мм
  • Пара роликовых опор
  • Верхние поддерживающие ролики
  • Концевой ролик
  • Нижний уловитель
  • Верхний уловитель
  • И пара резиновых заглушек

Все это я заказал под ширину полотна в четыре с половиной метра.

Кроме этого были приобретены профиля сечением 80×80, 60×30 и 40×20, а также профлист марки С18, обрезные круги, электроды, грунт, краска и прочая мелочевка.

Влетел я тогда в копеечку. Но все равно, это было на порядок дешевле, чем заказывать уже готовую консоль на фирме.

Последние выходные начались с изготовления каркаса.

Для начала я распаковал направляющую…

И короткими прихватами приварил к ней плашмя профиль сечением 60×30 мм, а потом, не забывая  делать на торцах запилы (дабы сэкономить на заглушках) изготовил под створку рамку, такую как показано на следующем чертеже.

Варить пришлось на заранее выставленных в одной плоскости козлах, тщательно промеряя все диагонали. Советую и вам, окончательно обваривать швы только когда убедитесь, что прямые углы действительно  получились  в 90°.

Имеющуюся конструкцию разбил еще на дополнительные квадраты, но на этот раз использовал профиль меньшего сечения , 40×20 мм.

Обратите внимание: вваривать его следует строго посредине «шестидесятки». Для этого я использовал двух сантиметровые подставочки, то есть обрезки все того же профиля 40×20. Проще не придумаешь.

Потом были роликовые опоры, без сомнения самые дорогостоящие элементы всей конструкции.

Согласно инженерного замысла, именно по ним должна скользить створка.

Я не стал заморачивался с монтажными планками, а просто приварил опоры к закладной детали, выровняв их направление при помощи двух с половиной метрового уровня. Полезная, кстати, вещь. Так сразу и не подумал бы ☺

Теперь нащельники. Не пугайтесь, это всего лишь профильная труба сечением 80×80 мм приваренная к закладным уголкам.

Правда, в том профиле, что возле роликовых опор пришлось еще болгаркой выпилить небольшие «окошки».

Это для поддерживающих роликов.

Именно они удерживают створку в вертикальном положении и не дают ей упасть.

На другом нащельнике крепятся два улавливателя.

Верхний – в виде скобы. Его задача поймать верхнюю часть створки и обеспечить ей дополнительную фиксацию.

И нижнюю. Последняя отличается от верхней наличием «мини эстакады» на которою при закрытии концевым роликом и заезжает створка.



Запомните, чтобы конструкция работала, ролик концевика должен быть опущен на 3-4 мм ниже нижней грани направляющего профиля.

Когда читаешь подобные описания, все кажется сложным и запутанным, но, на самом деле, если имеешь хоть какой-то опыт в сварочных работах и маломальское воображение, установка у себя на участке или даже в гараже консольных не автоматических ворот не отнимет много времени. Вот и я уже к вечеру поставил их на роликовые опоры (благо день в июне длинный) и даже вскрыл раму краской.

На воскресение мне осталось только облицевать створку профнастилом. Притом ее конструкция позволила мне это проделать не только с лицевой…

… но и с внутренней стороны.

Конечно, не мешало бы потом снабдить ворота автоматикой и врезать туда хороший замок, но это уже тема для следующего обзора.

Видео: Откатные ворота своими руками

Как на практике выглядят такие ворота, какие тонкости нужно учесть при их проектировании и постройке, смотрите в этом видео:



Основные мероприятия по обслуживанию откатных ворот

Если установленные ворота открываются вручную, то есть если в них отсутствуют автоматика и приводной механизм, то их обслуживание, в принципе, сводится к минимуму:

  • устранение участков коррозии на металле как на поверхности всех элементов, так и в местах сварки;
  • смазка вращающихся деталей.

Если в состав конструкции входит электрический привод, то число периодически выполняемых операций возрастает. В частности, ни в коем случае нельзя забывать о следующем:

  • очистке концевиков и фотоэлементов;
  • проверке напряжения;
  • очистке от грязи шестерни и зубчатой рейки.

Причем особое внимание следует обращать как на шестерню, так и на рейку. Потому что грязь на них собирается особенно быстро.

Самые распространенные ошибки при установке откатных ворот

В принципе, сделать и смонтировать консольные откатные ворота не так уж и сложно. Однако если какие-то моменты выпали из вида, в результате можно получить конструкцию, работа которой со временем может стать некорректной.

К наиболее распространенным ошибкам, пожалуй, стоит отнести:

  1. Неправильная заливка фундамента для роликовых кареток. Для него особенно важна глубина заложения. Если глубина его заглубления окажется недостаточной, конструкция может начать смещаться и деформироваться из-за пучения грунта. В результате движение ворот будет очень затруднено.
  2. Погрешности в произведенных замерах, которые неизбежно скажутся не только на габаритах, но и на функционировании откатных ворот.
  3. Недостаточная длина противовеса. Следует понимать, что без должного равновесия откатные ворота просто не смогут работать. Если не сбалансировать вес их полотна, то вся система будет занимать неправильное положение, как бы станет «клевать носом». В результате это уже скажется на всех подвижных элементах ворот.
  4. Отсутствие регулировочной площадки в тех случаях, когда ворота передвигаются за счет роликов.
  5. Недостаточная жесткость створки ворот. Потому что это не позволяет готовой конструкции противостоять деформациям, возникающим в результате ветровых и механических нагрузок. То есть в воротах обязательно должны иметься ребра жесткости.
  6. Несоответствие сечения рельс или других элементов, по которым передвигаются ворота, массе конструкции и ее длине. Как правило, это в результате выливается в их деформацию и преждевременный износ.

Таким образом, конструкция откатных ворот достаточно проста. Но в ней имеется довольно много существенных нюансов, которые сказываются на качестве функционирования всего изделия. Если чем-то из них пренебречь, можно просто-напросто потерять те деньги, которые были вложены в стройку.

404 — СТРАНИЦА НЕ НАЙДЕНА

Почему я вижу эту страницу?

404 означает, что файл не найден. Если вы уже загрузили файл, имя может быть написано с ошибкой или файл находится в другой папке.

Другие возможные причины

Вы можете получить ошибку 404 для изображений, поскольку у вас включена защита от горячих ссылок, а домен отсутствует в списке авторизованных доменов.

Если вы перейдете по временному URL-адресу (http://ip/~username/) и получите эту ошибку, возможно, проблема связана с набором правил, хранящимся в файле .htaccess. Вы можете попробовать переименовать этот файл в .htaccess-backup и обновить сайт, чтобы посмотреть, решит ли это проблему.

Также возможно, что вы непреднамеренно удалили корневую папку документа или ваша учетная запись должна быть создана заново. В любом случае, пожалуйста, немедленно свяжитесь с вашим веб-хостингом.

Вы используете WordPress? См. Раздел об ошибках 404 после перехода по ссылке в WordPress.

Как найти правильное написание и папку

Отсутствующие или поврежденные файлы

Когда вы получаете ошибку 404, обязательно проверьте URL-адрес, который вы пытаетесь использовать в своем браузере. Это сообщает серверу, какой ресурс он должен использовать попытка запроса.

http://example.com/example/Example/help.html

В этом примере файл должен находиться в папке public_html/example/Example/

Обратите внимание, что CaSe важен в этом примере. На платформах с учетом регистра e xample и E xample не совпадают.

Для дополнительных доменов файл должен находиться в папке public_html/addondomain.com/example/Example/, а имена чувствительны к регистру.

Разбитое изображение

Если на вашем сайте отсутствует изображение, вы можете увидеть на своей странице поле с красным цветом X , где изображение отсутствует. Щелкните правой кнопкой мыши X и выберите «Свойства». Свойства сообщат вам путь и имя файла, который не может быть найден.

Это зависит от браузера. Если вы не видите на своей странице поле с красным X , попробуйте щелкнуть правой кнопкой мыши на странице, затем выберите «Просмотреть информацию о странице» и перейдите на вкладку «Мультимедиа».

http://example.com/cgi-sys/images/banner.PNG

В этом примере файл изображения должен находиться в папке public_html/cgi-sys/images/

Обратите внимание, что в этом примере важен CaSe . На платформах с учетом регистра символов PNG и png не совпадают.

404 Ошибки после перехода по ссылкам WordPress

При работе с WordPress часто могут возникать ошибки 404 Page Not Found, когда была активирована новая тема или когда были изменены правила перезаписи в файле .htaccess.

Когда вы сталкиваетесь с ошибкой 404 в WordPress, у вас есть два варианта ее исправления.

Вариант 1: Исправьте постоянные ссылки
  1. Войдите в WordPress.
  2. В меню навигации слева в WordPress нажмите  Настройки > Постоянные ссылки (Обратите внимание на текущую настройку. Если вы используете пользовательскую структуру, скопируйте или сохраните ее где-нибудь.)
  3. Выберите  По умолчанию .
  4. Нажмите  Сохранить настройки .
  5. Верните настройки к предыдущей конфигурации (до того, как вы выбрали «По умолчанию»). Верните пользовательскую структуру, если она у вас была.
  6. Нажмите  Сохранить настройки .

Во многих случаях это сбросит постоянные ссылки и устранит проблему. Если это не сработает, вам может потребоваться отредактировать файл .htaccess напрямую.

Вариант 2. Измените файл .htaccess

Добавьте следующий фрагмент кода 9index.php$ — [L]
RewriteCond %{REQUEST_FILENAME} !-f
RewriteCond %{REQUEST_FILENAME} !-d
RewriteRule . /index.php [L]

# Конец WordPress

Если ваш блог показывает неправильное доменное имя в ссылках, перенаправляет на другой сайт или отсутствуют изображения и стиль, все это обычно связано с одной и той же проблемой: в вашем блоге WordPress настроено неправильное доменное имя.

Как изменить файл .htaccess

Файл .htaccess содержит директивы (инструкции), которые сообщают серверу, как вести себя в определенных сценариях, и напрямую влияют на работу вашего веб-сайта.

Перенаправление и перезапись URL-адресов — это две очень распространенные директивы, которые можно найти в файле .htaccess, и многие скрипты, такие как WordPress, Drupal, Joomla и Magento, добавляют директивы в .htaccess, чтобы эти скрипты могли работать.

Возможно, вам потребуется отредактировать файл .htaccess в какой-то момент по разным причинам. В этом разделе рассматривается, как редактировать файл в cPanel, но не то, что может потребоваться изменить. статьи и ресурсы для этой информации. )

Существует множество способов редактирования файла .htaccess
  • Отредактируйте файл на своем компьютере и загрузите его на сервер через FTP
  • Использовать режим редактирования программы FTP
  • Используйте SSH и текстовый редактор
  • Используйте файловый менеджер в cPanel

Самый простой способ отредактировать файл .htaccess для большинства людей — через диспетчер файлов в cPanel.

Как редактировать файлы .htaccess в файловом менеджере cPanel

Прежде чем что-либо делать, рекомендуется сделать резервную копию вашего веб-сайта, чтобы вы могли вернуться к предыдущей версии, если что-то пойдет не так.

Откройте файловый менеджер
  1. Войдите в cPanel.
  2. В разделе «Файлы» щелкните значок «Диспетчер файлов ».
  3. Установите флажок для  Корень документа для и выберите доменное имя, к которому вы хотите получить доступ, из раскрывающегося меню.
  4. Убедитесь, что установлен флажок Показать скрытые файлы (точечные файлы) «.
  5. Нажмите  Перейти . Файловый менеджер откроется в новой вкладке или окне.
  6. Найдите файл .htaccess в списке файлов. Возможно, вам придется прокрутить, чтобы найти его.
Для редактирования файла .htaccess
  1. Щелкните правой кнопкой мыши файл .htaccess и выберите  Редактировать код в меню. Кроме того, вы можете щелкнуть значок файла .htaccess, а затем Редактор кода Значок вверху страницы.
  2. Может появиться диалоговое окно с вопросом о кодировании. Просто нажмите Изменить , чтобы продолжить. Редактор откроется в новом окне.
  3. При необходимости отредактируйте файл.
  4. Нажмите  Сохранить изменения в правом верхнем углу, когда закончите. Изменения будут сохранены.
  5. Протестируйте свой веб-сайт, чтобы убедиться, что ваши изменения были успешно сохранены. Если нет, исправьте ошибку или вернитесь к предыдущей версии, пока ваш сайт снова не заработает.
  6. После завершения нажмите Закрыть , чтобы закрыть окно диспетчера файлов.

Создайте свои раздвижные ворота — получите мгновенное предложение по раздвижным воротам

СТАНДАРТНЫЕ УСЛОВИЯ ПРОДАЖИ ТОВАРОВ НА www.woodengatecompany.co.uk

1.1 «Покупатель» означает лицо, которое покупает Товары у Продавца;

1.2 «Потребитель» имеет значение, указанное в разделе 12 Закона о недобросовестных условиях договора 19.77;

1.3 «Товар» означает товары, которые Покупатель соглашается купить у Продавца;

1.4 «Прайс-лист» означает список цен на Товары, поддерживаемый Продавцом, с периодическими изменениями;

1.4 «Продавец» означает woodgatecompany.co.uk (Wooden Gate Timber Products LTD) по адресу Pear Tree Farm, Broadhay Road, Lower Heath, Whitchurch, Shropshire, SY13 2BJ;

1.5 «Положения и условия» означают положения и условия продажи, изложенные в настоящем документе, и любые специальные положения и условия, согласованные в письменной форме Продавцом.

2 ОБЩИЕ ПОЛОЖЕНИЯ

2.1 Настоящие Условия применяются ко всем договорам купли-продажи Товаров Продавцом Покупателю и имеют преимущественную силу по отношению к любой другой документации или сообщениям Покупателя.

2.2 Все заказы на Товары считаются предложением Покупателя приобрести Товары в соответствии с настоящими Условиями и подлежат принятию Продавцом.

2.3 Принятие поставки Товара считается неопровержимым доказательством принятия Покупателем настоящих Условий и доставленного(ых) товара(ов).

2.4 Любые изменения настоящих Положений и условий не применяются, если они не согласованы в письменной форме с Продавцом.

2.5 Ничто в настоящих Условиях не влияет на законные права Покупателя как Потребителя.

2.6 Ответственность за тип или размер продукта остается за Покупателем, что будет подтверждено в «листе подтверждения» или чертеже САПР, который будет отправлен после размещения заказа. Чертежи также приемлемы в качестве подтверждения, что вся информация четко записана. Любая информация, отсутствующая на таком чертеже или подтверждении, может/не будет учитываться при производстве.

2.7 Деревянные ворота Timber products Ltd использует сочетание цельной и клееной древесины. Каждая работа будет варьироваться в зависимости от наличия и требований к различным проектам. Пожалуйста, укажите в процессе заказа, требуется ли цельная или ламинированная древесина. Пожалуйста, запросите более подробную информацию о дизайне.

2.8 Мы используем силиконоподобное вещество для герметизации любых соединений, в которые может попасть вода. Иногда это уходит. Пожалуйста, проведите дальнейшую обработку области и повторно нанесите герметик для рамы.

2,9Услуги по установке предоставляются через стороннюю компанию, как правило, установщиков деревянных ворот. Их условия доступны по адресу https://gatefitters.uk/terms-conditions/

. ПОЖАЛУЙСТА, ОБРАТИТЕ ВНИМАНИЕ! Монтажники деревянных ворот имеют право отменить или отказаться от любой работы по своему усмотрению.

3 ЦЕНА И ОПЛАТА

3.1 Цена Товара должна соответствовать текущей Прайс-листу Продавца/на веб-сайте Продавца/содержащейся в Предложении Продавца (если применимо) на дату заказа или по согласованию между стороны. Цена указана с учетом НДС и всех расходов на доставку, если не указано иное.

3.2 ТОЛЬКО ПРИ ПОСТАВКЕ. Минимальный депозит в размере 30% берется во время заказа, а затем оплата полной покупной цены (включая НДС и любые расходы на доставку) должна быть произведена в полном объеме до отправки Товара или нанесения любых пятен/красок/масел, которые являются необратимыми. .

3.3 В случае организации УСТАНОВКИ через Wooden Gate Timber Products Ltd или субподрядчиков во время заказа взимается минимальный депозит в размере 30%, а затем необходимо внести еще 60% минимум за 7 дней до согласованной даты поставки/установки. Оставшиеся 10% будут уплачены после завершения механической функции, т.е. открытия и закрытия ворот. 10 %, которые мы предлагаем на 30-дневный кредит, если не указано иное, после этого могут применяться проценты.

3.4 Если товары/услуги не оплачены до отправки или предоставления услуги, неполученные платежи аннулируют любую гарантию/гарантию и могут привести к дальнейшим действиям по возврату товаров/услуг или через стороннее агентство по взысканию долгов. Мы оставляем за собой право остановить любую другую работу, проводимую компанией Wooden Gate Timber Products LTD или любыми субподрядчиками.

3.5 Ценовое предложение будет действовать только в течение 10 рабочих дней.

3.6 Цены, предложенные или показанные в результате человеческой ошибки или вычислительных сбоев, не будут соблюдаться, и по усмотрению руководства будет предложено возмещение или компромиссная цена

3.7 Цены, предлагаемые за установку, являются ориентировочными, особенно если столбы утоплены в землю. Монтажники деревянных ворот оставляют за собой право обновлять цену до, во время и после проведения работ, чтобы покрыть любые непредвиденные расходы.

3.8  У вас есть 7-дневный период обдумывания с момента размещения заказа на нашем сайте. Если вы хотите отменить свой заказ, вы должны связаться с нами до истечения 7-дневного срока, после которого депозит станет невозвратным, вы можете сообщить нам об этом по телефону 020 8054 7535 или через контактную форму на веб-сайте. Из-за индивидуального характера продукта ваш заказ не будет выполнен до истечения этого 7-дневного периода. Если вы запросите отказ от этих прав в письменной форме, мы продолжим работу до истечения 7-дневного периода. По истечении этого периода мы можем взимать плату за любые использованные чертежи или материалы, включая, помимо прочего, оплату труда/времени.

3.9 Если не указано иное, мы используем материалы «Рамы» размером 95-195 мм x 65 мм, раскосы (95-150 мм) x (18-34 мм). . Мы выберем наилучшие размеры, если не требуется иное, пожалуйста, убедитесь, что это указано в подтверждающих документах/чертежах (может взиматься плата). Обратите внимание, что древесина является натуральным продуктом, поэтому они могут немного отличаться, но в пределах наших допусков 5-7 мм. (всего 10 мм)

3.9 мы используем врезные и шиповые соединения, которые для прочности и долговечности проклеиваются и фиксируются шпонками. Диагональная распорка приклеивается и привинчивается. Обшивка/обшивка крепится к каркасу с помощью расходящихся скоб, что обеспечивает прочную фиксацию.

4 ДОСТАВКА

4.1 Доставка Товара осуществляется Продавцом, уведомляющим Покупателя о том, что Товар доступен для получения в помещении Продавца или для доставки в такое место и на таких условиях, которые согласованы между Продавцом и Покупателем в время размещения заказа.

4.2 Все Товары, насколько это возможно, будут доставлены в течение 90 дней с момента ПОДТВЕРЖДЕНИЯ деталей заказа (в письменной форме/по электронной почте с возвратом к чертежам и спецификациям), и Покупатель должен принять все меры, необходимые для получения Товаров в любое время. выставлен на поставку. Обратите внимание, что нанесение морилки/масла/отделки и установка могут увеличить время. Мы постараемся держать вас в курсе как можно лучше, если это произойдет.

4.3 Продавец приложит все разумные усилия для соблюдения любой даты, указанной для поставки. В любом случае время доставки не имеет существенного значения, и Продавец не несет ответственности за любые убытки, затраты, ущерб или расходы, понесенные Покупателем или любой третьей стороной, прямо или косвенно связанные с несоблюдением предполагаемой даты доставки. .

4.4 Некоторые товары могут отсутствовать на складе на момент размещения заказа. В случае, если Продавец не может доставить Товар в срок, указанный в пункте 4.2, Продавец свяжется с Покупателем, чтобы сообщить о ситуации, и Покупатель имеет право отменить заказ и получить полный возврат средств или согласовать более поздний срок. дата поставки при условии, что работа была начата частично или полностью. Обратите внимание, что это не относится к изделиям, изготовленным на заказ.

4.5 Право собственности и риски в отношении Товаров переходят к Покупателю в момент доставки или нанесения Пятна/Масла/Краски на Товары при условии, что доставка была доставлена ​​уполномоченным курьером.

4.6     В маловероятном случае, если вы не удовлетворены своим товаром, сообщите нам об этом в течение 14 дней, начиная со дня, следующего за днем ​​доставки товара вам, и как только товар будет возвращен нам , мы полностью вернем вам деньги или замена. Товар должен быть возвращен нам неиспользованным и, по возможности, в оригинальной упаковке вместе с чеком. Если оригинальная упаковка недоступна, следует использовать аналогичную упаковку во избежание повреждений. Обратите внимание, что товары будут заменены/возмещены только в том случае, если они неисправны или каким-либо образом отличаются от характеристик, предоставленных вами в момент заказа. На все товары распространяется гарантия от дефектов изготовления, и если таковые будут обнаружены, мы будем рады заменить/отремонтировать их после их возврата. Обратите внимание, что древесина является натуральным продуктом и по самой своей природе склонна к деформации и растрескиванию при высыхании, за которые мы не можем нести ответственность. Необходимо соблюдать инструкции по уходу, прилагаемые к воротам. Мы можем гарантировать результаты нашей древесины только в том случае, если используется наше отделочное масло или аналогичный продукт с письменного согласия. Если что-то, что вы заказываете у нас, прибывает поврежденным или неисправным, пожалуйста, сообщите нам об этом в течение 2 дней с момента получения. Мы организуем сбор и ремонт или замену. Вы можете сообщить нам об этом письмом, по телефону 020 8054 7535 или через контактную форму на сайте.

ПРИМЕЧАНИЕ. В некоторых случаях мы пользуемся сторонней курьерской службой. В этом случае, пожалуйста, проверьте, чтобы все предметы были в наличии и не были повреждены. Если предметы повреждены, они должны быть отклонены или подписаны как поврежденные, и мы должны быть уведомлены немедленно, чтобы мы могли сообщить об этом курьерам в целях страхования. Любые предметы, поврежденные и подписанные в хорошем состоянии или уведомленные после 48 часов, не могут быть возвращены или заменены по гарантии / гарантии.

5 ГАРАНТИЯ

5.1 Продавец гарантирует, что Товар на момент доставки будет соответствовать описанию в подтверждающих документах, предоставленных Продавцом.

5.2 Покупатель должен проверить всю подтверждающую документацию и детализированный заказ на продажу после получения по электронной/почтовой почте и подтвердить правильность данных. Производство не начнется, пока мы не получим это подтверждение в письменной форме, по электронной почте или по почте. Телефонные звонки не принимаются.

5.3 Любые изменения или дополнения к заказу могут повлечь за собой дополнительную плату и/или привести к изменению графика поставки

5.4 Все пиломатериалы, включая хвойные и лиственные породы, считаются натуральным продуктом и поэтому подвержены короблению/скручиванию, усадке/ расщепление. Экстремальные погодные условия приведут к увеличению этого показателя. Столбы разделяются, однако это не повлияет на структурную целостность. Денежные средства за деформированные или искривленные ворота не возвращаются ни при каких обстоятельствах и не являются «нецелевыми». Если вы не хотите идти на этот риск, мы рекомендуем приобрести алюминиевые или металлические ворота.

6 ОТМЕНА И ВОЗВРАТ

6.1 Покупатель должен осмотреть Товар сразу после получения и уведомить Продавца в течение 7 дней после доставки, если Товар поврежден или не соответствует какому-либо из Контракта.

6.2 В случае предъявления требования о дефекте или повреждении Продавец обязан забрать неисправные Товары, если они большие, в противном случае Покупатель возвращает Товары Продавцу, и Покупатель имеет право замену Товара или полный возврат средств (включая стоимость доставки, если применимо), а также любые почтовые расходы на возврат, если Товар действительно неисправен.

6.3 Товар, подлежащий возврату, должен быть в течение 14 календарных дней с момента получения товара и на упаковке должен быть четко указан номер заказа, полученный от Продавца. Стоимость возврата должна быть покрыта покупателем, если рассматриваемый товар неисправен/поврежден.

6. 4 Если возвращенные Товары будут повреждены по вине Покупателя, Покупатель будет нести ответственность за устранение таких повреждений.

6.5 Обратите внимание. Все проданные ворота классифицируются как сделанные по индивидуальному заказу/на заказ и изготовленные по собственным спецификациям потребителя. Ваше право на расторжение договора исключается в соответствии с Положением о защите прав потребителей (дистанционная продажа) 2002 года.   Это не влияет ваши законные права.

6.6 Изготовленные на заказ и/или приобретенные на стороне продукты, приобретенные от вашего имени, могут быть возвращены после получения доставки. Вы должны связаться с нами по адресу [email protected], чтобы согласовать номер возврата и адрес для отправки. Эти товары будут облагаться комиссией за пополнение запасов в размере от 20 % до 40 % в зависимости от товара.

7 ГАРАНТИИ

7.1 В дополнение к законным правам Покупателя, Продавец гарантирует отсутствие производственного брака на все Товары. Некачественное изготовление определяется как расхождение горизонтальных швов.

7.2 Любые непогашенные платежи, не произведенные в полном объеме компании Wooden Gate Timber Products ltd или ассоциированным/субподрядным компаниям, аннулируют любую/все гарантии.

7.3 Мы покрываем дефекты изготовления в течение 12 месяцев, однако из-за характера материалов, т.е. древесины, гарантия НЕ распространяется на естественное движение, скручивание, усадку, расколы, изгиб и все проблемы, связанные с этим. УСТАНОВКА работа в течение 6 месяцев, однако из-за характера материалов, т.е. древесины, гарантия НЕ распространяется на естественное движение, скручивание, усадку, расколы, изгиб и все проблемы, связанные с этим. ВАШИМ воротам может потребоваться регулировка после того, как они осядут, о чем мы можем сообщить по телефону / электронной почте, или мы можем вернуться, чтобы отрегулировать в течение первых 30 дней.

7.4 Если какие-либо продукты поставляются необработанными. Покупатель берет на себя полную ответственность за обращение со всеми товарами. Неспособность применить достаточно подходящее обращение приведет к аннулированию любой гарантии/гарантий. Настоятельно рекомендуется не оставлять необработанный продукт снаружи.

7.5 Гарантия/гарантия также будет считаться недействительной для продуктов, которые «плохо» установлены или автоматизированы, если ворота были приобретены иначе. И/или неправильно автоматизированы, т.е. не выдвинуты руки подземной автоматики. Все эти факторы мы классифицируем как злоупотребление, и компания Wooden Gate Timber Products ltd НЕ берет на себя ответственность.

7.6 Любая продукция, признанная непригодной для использования или имеющая производственный брак, должна быть немедленно изъята из употребления, чтобы ее можно было вернуть/проверить компании Wooden Gate Timber Products LTD или уполномоченной третьей стороне. Расколы/трещины/деформации/скручивания/деформация НЕ являются производственным дефектом. В случае использования Продукта такого рода движения в экстремально жаркую/холодную/влажную/сухую погоду обычно возвращаются к своей прежней форме, когда погода стабилизируется.

7.7 Гарантия/гарантия также будет считаться недействительной для компании Gates, если заказчик не обработает ее должным образом. Мы рекомендуем наносить как минимум 1-2 слоя выбранного вами покрытия (из нашего ассортимента) после укладки в течение первой недели. Затем один раз в 12 месяцев после этого. Все эти факторы мы классифицируем как злоупотребление, и установщик деревянных ворот НЕ берет на себя ответственность.

7.8 АВТОМАТИЧЕСКИЕ ВОРОТА, установленные монтажниками деревянных ворот (или другим авторизованным установщиком) , также должны получать ПОЖИЗНЕННУЮ помощь по телефону/электронной почте для решения любых проблем. 12-месячные вызовы включены в стоимость установки, если не указано иное. Если потребуется какой-либо дополнительный вызов для настройки или неисправности, будет взиматься плата за вызов, начиная с 75 фунтов стерлингов в зависимости от местоположения. Мы также предлагаем контракты на техническое обслуживание. Пожалуйста, свяжитесь с [email protected] com для цитаты.

7.9 Безопасность ворот является приоритетной задачей монтажников деревянных ворот. Мы сделаем все возможное, чтобы сообщить обо всех аспектах безопасности, независимо от того, будет ли это ручная или автоматизированная система. В случае возникновения каких-либо проблем во время установки необходимо либо подтвердить в письменной форме, что вы принимаете на себя ответственность за обеспечение безопасности, либо, в качестве альтернативы, согласиться на дополнительные работы по устранению проблемы

8 ОГРАНИЧЕНИЕ ОТВЕТСТВЕННОСТИ

8.1 Ничто в настоящих Условиях и Условия исключают или ограничивают ответственность Продавца за смерть или телесные повреждения, однако Продавец не несет ответственности за любые прямые убытки или ущерб, понесенные Покупателем, как бы они ни были вызваны, в результате какой-либо небрежности, нарушения договора или иного превышения. от цены Товара.

8.2 Продавец ни при каких обстоятельствах не несет ответственности перед Покупателем или какой-либо третьей стороной за любую косвенную или косвенную упущенную выгоду, косвенные или другие экономические убытки, понесенные Покупателем, каким бы образом они ни были вызваны нарушением договора в результате какой-либо небрежности. , введение в заблуждение или иное.

9 ФОРС-МАЖОР

Ни одна из сторон не несет ответственности за какую-либо задержку или неисполнение каких-либо своих обязательств, если задержка или неисполнение являются результатом событий или обстоятельств, находящихся вне ее разумного контроля, включая, помимо прочего, стихийные бедствия, забастовки, блокировки аварий, несчастных случаев, войны, пожара, поломки оборудования или оборудования или нехватки или отсутствия сырья из естественного источника поставок, и сторона имеет право на разумное продление своих обязательств.

10 РАЗДЕЛЕНИЕ

Если какое-либо положение или положение настоящих Условий будет признано недействительным, незаконным или неисполнимым по какой-либо причине любым судом компетентной юрисдикции, такое положение должно быть отделено, а остальные положения настоящего Соглашения остаются в полной силе и действуют так, как если бы настоящие Условия были согласованы с исключенным недействительным, незаконным или неисполнимым положением.

11 ПРИМЕНИМОЕ ЗАКОНОДАТЕЛЬСТВО И ЮРИСДИКЦИЯ

Настоящие Положения и условия регулируются и толкуются в соответствии с законодательством Англии, и стороны настоящим подчиняются исключительной юрисдикции английских судов.

85 фото пошагового создания автоматических ворот

В последнее время, когда каждый состоятельный гражданин хочет обзавестись собственным частным домом или дачей, перед ним встает вопрос строительства забора и, как следствие, калитки подходит для него.

Откатные, раздвижные ворота в этом вопросе очень популярны благодаря своей очевидной практичности; также, они часто используются в промышленных объектах.

С ростом спроса увеличилось количество производителей, занимающихся изготовлением как готовых ворот, так и их комплектующих, предлагающих монтаж квалифицированными рабочими.

Обзор Содержание:

  • Типы раздвижных ворот
  • Надземные ворота
  • Сдвижные ворота на рельсе
  • КОНТИВНЫЕ ВАШИ

Типы откатных ворот

Ворота делятся на несколько видов, и каждый имеет свою конструкцию, имеющую свои плюсы и минусы.

Подъездные ворота

Чаще всего используются на входах промышленных объектов и других территорий, предназначенных для не слишком широкого круга лиц. Этот тип дверей очень надежен, но его изготовление требует больших материальных затрат и, как следствие, финансов.

Однако тем, кто ценит качество превыше всего, они придутся по вкусу: навесные ворота могут работать даже через пятьдесят лет после установки.

Из явных минусов, помимо цены, стоит отметить довольно ограниченный проем ворот за счет верхней балки.

Откатные ворота на рельсе

Теоретически самая надежная и в то же время самая примитивная конструкция ворот. Ворота открываются как дверь-купе, скользя на колесиках по специализированному рельсу, который находится на земле.

Несмотря на всю простоту использования, в климате нашей страны с данным типом ворот могут возникнуть проблемы; погодные условия, такие как снег или листопад, могут заблокировать движение этих ворот, закрыв поручни, и тогда их открытие станет невозможным, и восстановить работоспособность будет сложно.

Наибольшее применение данная конструкция найдет в местах, где территория подвергается своевременной уборке, например, в частных дворах. Также даже в открытом состоянии такие ворота не занимают лишнего места, что, очевидно, дает им преимущество в местах с ограниченным пространством.

Консольные ворота

Конструкция данного типа ворот аналогична раздвижным на рельсе, но отличается тем, что в воротах отсутствует контакт с грунтовым рельсом. Эта сложнейшая конструкция, однако, дает ей свои преимущества: погодные условия не влияют на работу ворот, и они оставляют много свободного пространства, сводят на нет риск повреждения въезжающего в них автомобиля.

Благодаря удобному расположению тел качения, непосредственно обеспечивающих ворота, консольные ворота не зависят от природы, что позволяет им иметь повышенную прочность.

Движение ворот очень простое благодаря продуманной конструкции, а также уменьшенному трению. Из минусов можно отметить сложный монтаж и необходимость большей площади забора, чем размер проема.

Когда можно установить откатные ворота

Чтобы установить желаемый тип откатных ворот иногда не хватает желания и бюджета; Во многом успех установки зависит от типа участка, на котором собираются располагаться ворота.

В некоторых ситуациях установка ворот либо вообще невозможна, либо очень сложна.

Например, проблема с местом всегда встает очень остро. При коротком заборе о воротах можно и не мечтать, так как пространство, в которое будут откатываться ворота, не должно закрываться хотя бы на ширину проема, умноженную на полтора.

Причина этого в том, что кроме самих ворот много места занимает и их технологическая часть.

Кроме того, ограждение должно быть прямым, так как ворота движутся по прямой траектории. Да, это очевидный факт, но многие потребители забывают его учитывать. Неровностей рельефа в месте открывания ворот тоже быть не должно.

Как установить откатные ворота

Установка и изготовление ворот своими руками без опыта в этом деле может быть очень сложно, но возможно. После ознакомления с фото откатных ворот, построения подробных планов и чертежей и схем откатных ворот можно приступать к установке.

В первую очередь следует оценить будущее расположение ворот. Оцените состояние опорных столбов и убедитесь, что они достаточно прочны для установки ворот.

Обеспечить расположение котлована возле столба под фундамент размером 500х2000мм

Определиться с типом дверного полотна и материалом его облицовки; это важно, потому что от этого зависит масса ворот, и соответственно от этого зависит выбор силовых элементов.

Составить подробные чертежи ворот с учетом особенностей местности, в которой будет производиться установка, закупить комплектующие.

Выполнение работ по маркировке. Выберите уровень нулевой отметки.

Приступить к установке фундамента ворот. При использовании электропривода в выбранном типе ворот на этом этапе следует заранее уделить внимание прокладке необходимых кабелей.

Сделать лист раздвижных ворот. Очень важно уделять большое внимание размерам. Приобретите необходимую фурнитуру для откатных ворот (роликовые подшипники, ролики, заглушки на балку и т.д.)

Произвести монтаж и установку конструкции, предварительно выждав не менее семи дней после окончания бетонирования.

Откатные ворота своими руками фото

DIY polycarbonate greenhouse: 89 photos of примеры удачного строительства

Шкаф-купе своими руками — 74 фото, чертежи, эскизы и подбор материалов

Садовый фонтан

Поделки из глины — пошагово делаем цветок и 84 фото разных фигурок

Установка откатных ворот | Как ориентироваться

ТЕКУЩИЕ СРОКИ ВЫПОЛНЕНИЯ: Неделя, начинающаяся 17 октября (пожалуйста, подождите 5 дополнительных рабочих дней, если добавляете морилку или краску). Подробнее…

Павел2020-12-19T11:30:14+00:00

Существуют различные настройки, которые вы можете выбрать при установке раздвижных ворот. Исходя из многолетнего опыта и исследований, мы рекомендуем использовать эту систему из-за стабильности, простоты и внешнего вида. Это подходит как для деревянных, так и для кованых / металлических раздвижных ворот и будет поддерживать любую ширину и высоту. Основным преимуществом этого является то, что исключается дополнительная сварка или изготовление на месте, поскольку все необходимые детали поставляются (как с покупкой ворот, так и без нее).
ВАЖНО : Каждая установка откатных ворот требует БЕЗОПАСНЫХ КРОМОК, где может произойти защемление. Это не входит в наши наборы, но может быть добавлено.

Итак, давайте рассмотрим основы установки. Прежде всего, при установке откатных ворот убедитесь, что у вас достаточно места. Для проема среднего размера в 10 футов (3 м 058 мм) вам необходимо предусмотреть дополнительные 800 мм (выступ на воротах) и 100 мм для приемной стойки плюс 3 м 048 мм, следовательно, не менее 3 м 958 мм с левой или правой стороны привода. . Тем не менее, для больших проемов (скажем, 6 м) вам потребуется допустить свес около 1,6 м.

Во-вторых, большинство раздвижных ворот состоят из двух секций. Они соединяются болтами на месте. Одна сторона ворот будет выглядеть как половина ворот, а другая сторона будет включать выступ. Ворота из кованого железа сконструированы таким образом, что в закрытом положении спереди они выглядят как стандартные ворота, где видны все края рамы и т. д. Вам нужно будет установить предохранительную кромку на открывающем и закрывающем затворе ворот. Это гарантирует, что если ворота ударят любого человека/объект, двигатель обнаружит это и остановится/повернется назад.

Вы получите 2 стойки для приема металла. Оба будут достаточно длинными, чтобы их можно было установить под землей. Они также будут иметь готовые защелки для ворот (по 2 на стойку). Они устанавливаются примерно на 150 мм ниже верхней части стойки и на 300 мм выше уровня земли, и для большинства раздвижных ворот используются стойки 100 мм x 100 мм. Один должен быть расположен так, чтобы край стойки был на одной линии с краем существующей колонны/стены, а другой — в конце выделенного пространства.

Опорный пост. Вновь втыкаться в землю. Расположите опорную стойку так, чтобы рычаг (с нейлоновым роликом) находился на одной линии с краем стойки/стены. Затем нейлоновые ролики (прикрепленные к опорной стойке) будут установлены внутри U-образной направляющей, прикрепленной к раздвижным воротам. Благодаря этому ворота остаются в вертикальном положении и легко открываются/закрываются. Края безопасности необходимо установить с обеих сторон опорной стойки, так как это зона захвата.

Трек. Мы рекомендуем (и поставляем только) гусеницу в грунте, поэтому необходимо будет использовать бетон (или аналогичный материал). Длина будет равна ширине проема (x2) плюс выступ ворот. Будет видно около 20 мм высоты гусеницы. Для удобства открывания и закрывания устанавливайте направляющую как можно ровнее.

Колеса устанавливаются в пределах нижнего края ворот. К этому комплекту можно легко добавить автоматизацию — мы рекомендуем BFT Ares 9.0005

Общайтесь с нами, используя LiveChat

Потрясающий сервис от начала до конца с текстовыми и почтовыми обновлениями о ходе сборки. Затем, когда ворота прибыли, я был очень доволен качеством сборки. Купил бы снова.

Стюарт Стедман

Trustpilot

Это вторые ворота, которые мы купили у Gates and Fences. Мы были очень довольны первым, хотя очередь в то время была длинной, они поддерживали связь до тех пор, пока он не был доставлен, как и было обещано.

Нам нравится качество и отделка первого, поэтому мы были очень рады дождаться второго, и мы были в восторге, когда его пообещали, а также доставили в гораздо более короткие сроки.

Общение на протяжении всего процесса было превосходным, и мы заботились о том, чтобы наш заказ был точным и содержал все необходимое. Отличная работа!

Стивен Кук

Trustpilot

Качественный продукт и отличный сервис. Очень доволен своими новыми боковыми воротами, которые прочно построены и явно прослужат много-много лет. Процесс заказа был эффективным с четкими и полезными ответами. Я определенно использовал бы эту фирму для любых будущих потребностей.

Лэнс Питтс

Trustpilot

Простой в использовании веб-сайт, сопровождаемый отчетами о ходе сборки по электронной почте. Приехали в обещанный день, приветливый экипаж разгрузил ворота.
Строитель подтвердил, что ворота хорошего качества и петли/фурнитура также хорошо выглядят. Ворота уже установлены, и мы очень довольны тем, как они улучшают внешний вид нашего дома.

Гарри Ричардсон

Trustpilot

Я регулярно получал обновления о ходе работ, поэтому мог легко спланировать установку (ворота предназначены для загруженного отеля). Ворота были хорошо упакованы, все было в наличии и исправно. Сборка была очень хорошей, это приличный вес, и я думаю, что он окажется достаточно прочным, чтобы справиться с использованием в течение многих лет.
Визуально он превосходен и уже вызвал несколько восторженных отзывов.
В целом супер сервис и качественный товар.

Пол Берроу

Trustpilot

Очень доволен покупкой ворот, стоит переплатить за качественные и прочные ворота.
Изготовлен по меркам и подходит для лакомства. Общение и обновления на этом пути были превосходными, никогда не знавший бизнес информировал вас так же хорошо, как ворота и заборы.
Доставка была на месте, отслеживалась до моей двери. Рекомендую всем и при необходимости обязательно обратимся к этой фирме снова.
Большое спасибо

Гэри Роулингс

Trustpilot

Очень редко в наши дни вы получаете отличный сервис и отличный продукт.
От первоначального контакта до изготовления и последующей поставки Меня держали в курсе. Пол Джонс был очень любезным и терпеливым и отлично помог с выбором размера и т. Д. Перед заказом.
Совет по установке также был неоценим, и в результате я купил правильные крепления и выполнил работу.
Спасибо.

Дж. Грэм

Trustpilot

Наши ворота были супер. Прекрасное качество и хорошо сделанные изделия из дерева и железа.
Поставляется в кратчайшие сроки и легко устанавливается!
Не могу придраться!

Кевин Харди

Trustpilot

Правильно сделанные ворота на века.
В целом все прошло отлично, помогли измерить проем, обсудили варианты и в итоге выбрали правильные ворота. Меня информировали во время производственного процесса в Великобритании, заказ был отправлен в соответствии с договоренностью, все хорошо упаковано. Повесить ворота (самостоятельно) было возможно, инструкции могли бы быть немного яснее, но помощь под рукой по телефону. Послепродажное обслуживание также является первоклассным. В целом – Очень впечатлен 5 *****

Тоби Арнольд

Trustpilot

От моего первого телефонного звонка до доставки информация, советы и общее общение были превосходными. Сначала мне сообщили, что время подготовки может составлять 4-6 недель, но ворота были доставлены через 4 недели после заказа. Это 1-й класс обслуживания. Электронные письма информировали меня о начале производства, до окончания процесса окрашивания, смазки, контроля качества до даты поставки. Отличная работа.

Рон Уоллес

Trustpilot

Отличный товар по разумной цене. С самого первого моего запроса компания была очень профессиональной. Они помогли подтвердить мои расчеты для индивидуального размера и информировали меня на каждом этапе пути. За 5 недель наши ворота прибыли всего за 3. Продукт был хорошего качества и прибыл хорошо защищенным от повреждений. Я тоже нашел сайт очень хорошим. В целом очень довольны нашей покупкой. Энди Боултер

Энди Боултер

Trustpilot

Отличный сервис, удобный сайт для заказа,
получал информацию о производстве и доставке по электронной почте. Прибыл точно, когда они сказали и хорошо упакованы. Определенно использовать снова в будущем.

Джанет Хантли

Trustpilot

От размещения заказа до получения конечного продукта мы получили превосходное обслуживание. Команда обслуживания клиентов была очень информативной и полезной.
Качество ворот и панелей забора отличное. Они очень хорошо построены, и мастерство блестящее. Наш заказ прибыл хорошо упакованным и в оговоренную дату. Они выглядят фантастически. Мы очень впечатлены и обязательно воспользуемся воротами и заборами в будущем и с удовольствием их порекомендуем.
Ричард и Джули

Джули Бернетт

Trustpilot

Я заказал боковые ворота в Gates and Fences, поскольку они были одной из немногих компаний, которые могли предложить ворота на заказ по разумной цене. Я был очень доволен качеством конечного продукта, и он был доставлен точно в заявленные сроки.

Шерил Робертсон

Trustpilot

После заполнения информации о заказе в режиме онлайн компания очень быстро ответила и уточнила мои требования. Они сделали это по электронной почте, и это был очень эффективный процесс. Я был в курсе по электронной почте на протяжении всего производственного процесса вплоть до доставки заказанных мною боковых ворот. Хотя я еще не установил его, он выглядит великолепно, «зверь ворот», но очень хорошо выглядит. Я очень рекомендую эту компанию.

Дэвид Лонгли

Trustpilot

Нужен совет? Свяжитесь с нашей дружной командой по телефону 0800 6124 965

Как сделать подвесные откатные ворота. Схема откатных ворот с верхней балкой. Преимущества откатных ворот. RFID-идентификация и Arduino Подвесные ворота своими руками

Подвесные откатные ворота чаще всего используются в промышленных зданиях: ангарах, складах, гаражах, доках и так далее.

Откатные ворота имеют модульную конструкцию, благодаря отделению сборка не составляет труда. Чаще всего ворота изготавливаются из стали. Детали крепления покрыты слоем цинка, защищающим их от коррозии.

Классические ворота с двумя дверями из железа или дерева уже не так популярны, как раньше. На смену им приходят современные конструкции, более удобные в использовании. К таким воротам относятся подвесные ворота, которые важно использовать и как гаражные ворота, и как въезд на участок.

Подвесные ворота сконструированы по тому же принципу, что и раздвижные ворота. Разница лишь в том, что в конструкции подвесных ворот используется направляющая, которая крепится к верхней балке перекрытия. Откатные ворота содержат рельс. Подвесная конструкция изготавливается с использованием пластика или листового металла. Створка будет двигаться вдоль забора или стены. Такие ворота могут иметь автоматический или ручной привод.

Особенности подвесных раздвижных конструкций

Первым устанавливаемым элементом является направляющая. Она должна быть изготовлена ​​из качественного металла, чтобы выдержать вес створки.

Основные особенности подвесных откатных ворот:

  1. Подвесная конструкция способна сэкономить пространство перед входом, что может быть немаловажно при небольшой ширине проезда.
  2. Нет необходимости постоянно очищать вход от снега.
  3. Этот дизайн устойчив к ветру.
  4. Для этого необходимо иметь свободное место вдоль их линии открытия.
  5. Верхняя белка, к которой должна крепиться рейка, ограничивает высоту ворот.
  6. Зимой нужно будет регулярно чистить направляющую от снега.

Перечень необходимых материалов для установки ворот

Материалы, инструменты и покупные изделия, которые потребуются для установки подвесных откатных ворот своими руками:

При производстве откатных подвесных ворот любых размеров и веса, нет на одну створку можно использовать более двух тележек.

  1. Металлическая труба квадратного сечения 40х40 мм и 20х20 мм для каркаса.
  2. Профнастил, листовой металл или сэндвич-панели, которые понадобятся для изготовления полотна.
  3. Квадратная труба 120х120х4 мм, которая понадобится для комплектации верхней балки и опор.
  4. Рейка, длина которой в два раза превышает ширину ворот (чаще всего это будет 6 м).
  5. Комплект фурнитуры, содержащий раздвижные ворота.
  6. Комплект автоматики, который нужен для того, чтобы автоматизировать откатные ворота (процесс открывания и закрывания).
  7. Сварочный аппарат.
  8. Замок врезной.
  9. Болгарский.

Пошаговая инструкция, как изготовить и установить подвесные откатные ворота своими руками

Чаще всего стандартная для легковых автомобилей ширина ворот не превышает 3 м.

Если есть желание сделать ворота шире, то для облегчения конструкции их можно сделать двустворчатыми, раздвижными в разные стороны.

При выборе привода для автоматизации откатных ворот обратите внимание на то, с какой массой ворот он может работать.

Комплекты откатных ворот продаются в готовом виде, чаще всего с рейкой. Они рассчитываются на определенную массу конструкции, поэтому перед их приобретением необходимо рассчитать массу ворот.

Если вы планируете делать двустворчатые откатные ворота, вам потребуется приобрести 2 комплекта.

Предметы, необходимые для автоматизации, также можно найти в продаже. Его цена значительно колеблется в зависимости от требуемых функций. Любой может найти вариант, который ему подходит. Возможна установка ворот без автоматического открывания, с ручным приводом.

Процесс изготовления коробки ворот своими руками

Для изготовления коробки ворот вам понадобится труба прямоугольного профиля 30х50 и листовая сталь толщиной 2,5-3 мм, для накладок.

Трубы укладываются на ровную поверхность по форме будущих ворот, стыкуясь уголками, фиксируются точечной сваркой. Здесь важно измерить диагонали. Если они неровные, ворота могут быть перекошены.

Дверная рама выравнивается легким постукиванием молотком при необходимости.

Швы проварены, чтобы влага не могла попасть внутрь рамы. Далее необходимо измерить внутренние размеры, а затем вырезать из трубы 20х20 мм внутреннюю рамку. Собирать его нужно так же, как и внешний. Его необходимо приварить к наружной раме изнутри, выровняв при этом по одному краю. Далее нужно очистить его от окалины, ржавчины и покрыть грунтовкой. После того, как он высохнет, вам нужно будет покрасить металл.

Для дверей из сэндвич-панелей целесообразно использовать коробку Ω-образной формы. В его паз вставляется панель. Этот профиль можно использовать и для конструкции из профнастила, но в этом случае необходимо будет дополнительно укрепить каркас металлическим уголком.

Крепление замка и дверного полотна своими руками

Конструкция откатных опорных ворот: 1. Полотно в сборе из стальных сэндвич-панелей, петли, ролики, резиновые уплотнители. 2. Верхняя направляющая. 3. Нижняя направляющая. 4. Ручка. 5. Балочные защелки. 6. Щеточные уплотнения.

Первым делом нужно отрезать пятки вагонов. После этого нужно будет приварить полученное изделие к каркасу полотна. Расстояние между каретками по ширине необходимо определить уже на месте. Стоит обратить внимание на то, что полотно обязательно должно перекрывать проем по бокам на 200 мм с каждой стороны, сверху примерно на 100 мм. При этом зазор между занавеской и полом должен быть примерно 50 мм.

Дверное полотно необходимо обрезать по внутреннему размеру, чтобы оно с минимальным зазором подходило к раме внутренней тумбы. В этом случае закрепить полотно на раме можно с помощью саморезов или заклепок. Если ворота сделаны из профнастила, выбирается профлист, высота волны которого будет максимум 20 мм. Это нужно для того, чтобы он не выходил за рамки.

Если вы планируете установить на конструкцию врезной замок, вам нужно будет сразу предусмотреть его крепление.

Изготовление и установка каркаса для откатных ворот своими руками

Каркас понадобится для ворот, которые устанавливаются на въезде на участок. Его можно изготовить из трубы 120х120 мм с помощью сварки. Следует помнить, что верхняя балка обязательно должна выходить за пределы конструкции на ширину ее проема. Если планируется изготовление одностворчатых ворот, она должна простираться на ширину ворот в любую сторону. Что касается двустворчатой, то стоит знать, что брус должен выходить на половину ширины в каждую сторону.

Далее концы вертикальных опорных труб необходимо забетонировать в землю на глубину не менее 1,2 м. При этом необходимо использовать уровень, поскольку перекос верхней балки приведет к самопроизвольному открытию и закрытию незапертых ворот. Если планируется установка ворот на стену, то можно просто закрепить направляющую над проемом конструкции и протянуть ее вдоль свободной стены.

Процесс установки направляющей и аксессуаров своими руками

Преимущество классических откатных ворот в том, что створка не является несущей конструкцией и может быть изготовлена ​​практически из любого материала.

Направляющую следует закрепить к верхней балке или стене с помощью кронштейнов таким образом, чтобы ее рабочая часть, по которой предполагается катание роликоопор, была обращена вниз. При этом свободный конец направляющей, равный ширине конструкции, обязательно должен выходить за пределы проема.

Если стандартной рейки, имеющей длину 6 м, для такой цели недостаточно, есть смысл подумать о приваривании к ней отрезка соответствующей длины. Направляющая совмещена с регулировочными винтами на кронштейнах. В этом случае также стоит воспользоваться уровнем.

Далее к верхней части конструкции с двух сторон к раме крепятся роликовые опоры (которые иногда можно назвать тележками). Ворота подвешиваются, при этом роликовые опоры вставляются в направляющую, после чего устанавливаются заглушки, которые будут идти в комплекте. При желании можно будет установить комплект автоматики и подключить его в соответствии со схемой, которая будет приведена в паспортной документации.

Схема установки направляющей
(только для ворот с напольной опорой).

Откатные подвесные ворота достаточно надежны и современны. При правильной эксплуатации срок их службы может составлять не менее 15 лет.

Помимо навесных ворот, можно также подумать об изготовлении консольных дверей, работающих по тому же принципу, но имеющих направляющую, которую можно установить на любой возможной высоте. Их отличие от подвесных в том, что консольная конструкция не будет ограничивать высоту прохода.

Во избежание появления бокового раскачивания необходимо зафиксировать полотно ворот стопором. При необходимости его можно подрезать или расточить отверстия для большего возможного диапазона регулировки.

Схема крепления нижних направляющих роликов
(только для ворот с верхним подвесом).

Ограничение хода кареток достигается привариванием арматуры или стержня к прорези направляющей. С одной стороны, в качестве стопора можно установить накатной ролик из имеющегося комплекта – это позволит легко выкатывать полотно из направляющей при необходимости (например, для обслуживания или выполнения каких-либо ремонтных работ). Концы направляющей можно закрыть с помощью специальных заглушек.

Если планируется изготовление ворот большой высоты (более 3-4 м), рекомендуется закрепить низ конструкции не ограничителем, а той же направляющей, что и выше.

В таком случае по низу полотна необходимо приварить направляющую, по которой из проема будет ходить каретка, установленная на сборник. При этом желательно, чтобы он находился на регулировочной опоре. Это может быть необходимо для того, чтобы иметь возможность регулировать его по высоте.

Немного информации, которая может быть полезна тем, кто делает конструкцию своими руками

Стоит отметить, что ни в коем случае нельзя верить мифам о том, что откатные подвесные ворота требуют какой-либо специальной фурнитуры. Подобную конструкцию легко сделать на основе обычной консольной фурнитуры. В этом случае нужно будет все перевернуть с ног на голову и немного подумать.

Кто-то может возразить и сказать, что для этого типа ворот есть специальная заточенная фурнитура. Однако следует отметить, что найти и приобрести его в России достаточно сложно. Причем он может быть или дорогим, или хлипким, или сырым.

Откатные ворота с верхним подвесом идеально подходят для климатических условий России и поэтому работают надежно и без перебоев как в жаркое лето, так и в холодную зиму, а также не требуют очистки от снега.

Исходя из этого, используя выдвижную фурнитуру, можно своими руками изготовить подвесную конструкцию до 400 кг, ширина проема которой будет составлять 2-5 м, при этом вес полотна может составлять 200 кг. В этом случае фурнитуре придется работать только на разгибание полок. В этом случае на консольных воротах балка будет работать на отрыв каретки и вдавливание, поэтому 400 кг обеспечено.

Кроме того, в этом случае будут работать только крайние пары роликов каретки.

Напоследок следует сказать, что металлические подвесные откатные ворота – достаточно надежная и недорогая система, которая одинаково хорошо может подойти для складов, гаражей, различных производственных помещений, входных проемов в стенах (например, в загородном коттедже).

Изготовление раздвижной подвесной конструкции своими руками – задача довольно сложная, но полностью себя оправдывающая. Такие ворота смогут без проблем открываться и закрываться в любую погоду, даже при значительном перепаде температуры. Кроме того, если вы установите автоматическое устройство, открывание и закрывание ворот такого типа может доставлять удовольствие.

Стоит отметить, что изготовление и монтаж такой конструкции своими руками может обойтись намного дешевле, чем приобретение услуги изготовления в любой строительной специализированной организации.

Преимущество конструкции в том, что нет необходимости смазывать ролики.

Поиск лучшей конструкции такого обязательного элемента забора, как ворота, привел к появлению нескольких его видов, среди которых один из наиболее удобных в эксплуатации вариантов называется подвесными воротами. Эта так называемая модификация откатных ворот получила широкое применение и для использования в частном строительстве для обустройства въезда на территорию дома или дачи, и для промышленного применения, где висячие ворота используются для въезда на охраняемые территории, защиты складов и ангары.

Принцип устройства подвесных откатных ворот достаточно прост как по конструкции, так и по реализации. Полотно ворот закрепляют путем подвешивания на опорной балке, высота которой равна высоте двери и ограничивает максимальную высоту перевозимого автомобиля. Роликовые тележки, в базовой конструкции которых полотно подвесных ворот опирается на балку, обеспечивают их свободное перекатывание по балке и легкое открывание и закрывание.

Для изготовления подвесных ворот могут быть использованы любые материалы, применяемые для изготовления этих защитных конструкций, которые могут состоять как из одной створки, так и из двух: металлический каркас каркас створки может быть обшит металлом, профилированным листом, защищенным декоративной решеткой.

Современные подвесные откатные ворота по конструктивным особенностям можно разделить на:

  • Подвесные ворота с одной и двумя створками, которые могут двигаться в одну сторону или в разные стороны;
  • Исполнение с ручным приводом, когда открытие и закрытие ворот производится вручную. Обычно их применяют там, где ворота используются нечасто, и у них небольшой вес створки.
  • Подвесные откатные ворота с электроприводом с дистанционным электронным или электрическим управлением, что обеспечивает комфортный проезд.

К недостаткам данной конструкции относится ограничение максимальной высоты. несущая балка автомобиля и требования к наличию свободного места для откатывания ворот вдоль забора или стены. Однако это пространство значительно меньше, чем то, что должно оставаться незанятым при распашных воротах.

Соответственно, при установке такой системы ворот вы избавите себя от необходимости расчищать большую площадь от снега только для того, чтобы иметь возможность открыть ворота. Для обеспечения свободного открывания подвесных ворот достаточно расчистить узкое пространство вдоль ограждения под несущую балку.

Для того чтобы данный тип ворот был надежным и удобным в эксплуатации, их проектирование и установку следует доверить специалистам с большим опытом реализации подобных проектов. Когда вам необходимо установить навесные ворота, обращайтесь в МосКомплект, и мы поможем вам их оборудовать быстро, качественно и по оптимальной цене.

Как заказать изготовление и монтаж навесных откатных ворот

Для установки на вашем объекте навесных ворот для защиты въезда на территорию, склада, в гараж или ангар обращайтесь за помощью к нам, специалистам МосКомплект:

  • Приедут к вам на объект, сделают замеры, подберут автоматику, помогут определиться с типом облицовки;
  • Разработает проектную документацию и смету;
  • Окончательный проект согласовывается с заказчиком;
  • Они изготовят все необходимые компоненты и закупят необходимые материалы;
  • Доставка компонентов ворот и материалов для их установки на объект;
  • Собрать конструкцию, проверить и отрегулировать автоматику ворот;
  • Сдадут работу заказчику с предоставлением гарантийных документов.

Цены на наши навесные ворота определяются индивидуально после разработки проекта и расчета сметы. Однако с ориентировочной ценой на изготовление конструкции вы можете ознакомиться, ориентируясь на среднюю стоимость нашей продукции, представленную в таблице.

Высота, мм Ширина проема, мм / цена, руб.
3000 4000 5000 6000
2000 98343 117621 136962 156177
3000 114471 136836 159264 181692
4000 130662 156114 181629 207081
5000 146790 175392 203931 232407
6000 162981 194544 226233 257922

Если вам нужны качественные, надежные и функциональные подвесные ворота, обращайтесь в МосКомплект. Опыт наших специалистов, собственная производственная база, а также качественные комплектующие позволят Вам быстро получить оптимальную по всем параметрам защитную конструкцию.

Подвесные откатные ворота обычно применяются для производственных зданий: складов, ангаров, гаражей, доков и т.п.
Принцип действия откатных откатных ворот аналогичен обычным откатным воротам, с тем отличием, что направляющая закрепляется над проемом.

Вопреки мифам, откатные подвесные ворота (разумных размеров) прекрасно делаются на базе обычной консольной фурнитуры — все просто переворачивается, плюс подключение мозговых извилин, конечно, крайне желательно. Кто-то из наших читателей может возразить, мол, есть специально заточенная фурнитура для навешивания ворот, но она либо недоступна в Украине, либо дорогая, либо хлипкая, либо «сырная». Собственно, здесь мы даже не изобретаем велосипед, а просто открываем глаза публике на очевидные вещи и экономим свои деньги.
На откатной фурнитуре до 500 кг возможно изготовление подвесных ворот с шириной проема 2-5 м и массой створки до 200 кг (дело в том, что в этом случае фурнитура будет работать только на разгибание полки, а на консольных воротах балка работает то на разъединение каретки, то на отступ, следовательно, и 400 кг ;)) Кроме того, особо наблюдательный читатель подсказывает: — в данном случае только крайние пары роликов каретки работают.
Направляющая крепится над отверстием. В направлении отката двери необходимо отложить направляющую, равную ширине проема. Гайд надо хорошо зафиксировать, как его реализовать надо смотреть исходя из существующих реалий. Прогибы направляющей совершенно недопустимы. Хорошим способом является приварка направляющей к швеллерной полке, которая в свою очередь крепится к стене дюбелями, анкерами или сквозными штырями. К сожалению, руководство себя не несет. При ширине проема более 3 м к стандартной 6-метровой направляющей добавляется отрезок необходимой длины.
В первую очередь отрезаем пятки у кареток, и получаем следующее изделие:

Далее привариваем получившееся соединение «ухо-вилка» к каркасу вашего полотна. Шаг вагонов по ширине определяется на месте. Обратите внимание: полотно должно перекрывать проем по бокам на 200 мм в каждую сторону, сверху на ~ 100 мм и зазор между полом и полотном ~ 50 мм

Рассмотрим чертеж подвесных откатных ворот.
Нажмите, чтобы увеличить:

Полотно ворот фиксируется ограничителем от бокового раскачивания. При необходимости его можно подрезать и просверлить отверстия для большего диапазона регулировки. Ограничение хода кареток достигается привариванием к прорези направляющей куска арматуры или бруска. С одной стороны, в качестве стопора можно установить накатной ролик из комплекта – будет легко выкатывать полотно из направляющей, например, для обслуживания и осмотра. Концы направляющей закрыты специальными заглушками.
В случае большой высоты ворот более 3-4м рекомендуется низ ворот крепить не ограничителем, а с той же неровностью, что и выше, см. схему

Нажмите для увеличения:

В этом случае по низу полотна приваривается направляющая, в которой каретка устанавливается со стороны проема, желательно на регулировочной опоре, чтобы можно было регулировать ее по высоте.

На самом деле, как закрепить низ подвесных ворот вопрос риторический и открытый, возможно, кто-то из наших читателей придумает что-то еще.
Примеры практической реализации подвесных откатных ворот на нашей фурнитуре:

Ангарные откатные подвесные ворота

Остались вопросы? Звоните и наши менеджеры с удовольствием проконсультируют вас по всем вопросам! Звоните или заказывайте консультацию.

Раздвижные или распашные ворота? Что подходит мне?

«Должны ли мне быть распашные или раздвижные ворота для подъездной дорожки?» Это может быть одним из первых решений при выборе ворот для вашего дома.

Иногда физические требования к вашей собственности не оставляют выбора.

Меня зовут Яэль Сирота, я работаю в строительной отрасли почти двадцать лет. Почти все мои проекты на протяжении многих лет включали установку ворот и заборов. За эти годы я многому научился на эту тему!

В этой статье я расскажу вам о наиболее важных факторах, которые необходимо учитывать при принятии решения о том, подходят ли для вашей собственности откатные или распашные ворота.

ОДНОРАПИТНЫЕ ВОРОТА:

Если у вас ограниченный бюджет, это самый дешевый вариант.

Это дешевле, потому что для одинарных распашных ворот требуется почти половина оборудования (т. е. петли, болты, шарнирные стойки, приемные стойки), которое потребовалось бы для двойных распашных ворот.

Ограничения по пространству для одинарных распашных ворот

Необходимое пространство для распашных ворот

При использовании одинарных распашных ворот важно учитывать «расстояние распашных ворот». Например, 12-футовые одинарные распашные ворота требуют в два раза больше свободного пространства по сравнению с двустворчатыми распашными воротами. С двойными распашными воротами ваши требования к пространству уменьшаются вдвое, поскольку каждая панель ворот будет поворачиваться только на 6 футов.

Важность размеров

Одностворчатые и двустворчатые ворота могут открываться как внутрь, так и наружу. Обычно лучше всего внутрь. При направлении внутрь важно учитывать пространство для открывания ворот, а также дополнительное пространство для таких объектов, как автомобиль за воротами.

Средняя длина автомобиля сегодня составляет около 15 футов. Если ваша подъездная дорога имеет ширину 12 футов, ваши распашные ворота займут 12 футов пространства, когда они распахнутся. Если ваш 15-футовый автомобиль припаркован за ним, вам понадобится 27-футовое пространство подъездной дороги за вашими воротами, и это будет очень тесно.

(Обратите внимание, что существуют ограничения по ширине створок (панелей) распашных ворот разных производителей. Максимальная ширина одинарных распашных ворот Mulholland составляет 9 футов.)

Если вы планируете открывать ворота наружу, в большинстве городов и в городах есть ограничения на это. Важно следить за тем, чтобы ворота не мешали тротуару, пересекающему вашу собственность, и не открывались на улицу. Даже если в вашем городе нет таких ограничений, вашим соседям может не понравиться, если вы установите ворота таким образом.

Распашные ворота, открывающиеся наружу, как правило, небезопасны

Когда вы открываете распашные ворота наружу, возможны проблемы. Представьте себе посетителя, подъезжающего к воротам на входе в вашу собственность. Этот человек только что подъехал к подъезду с оживленной улицы. Ворота начинают открываться в сторону автомобиля вашего посетителя. Ваш посетитель видит, что для открывания ворот недостаточно места. Если они не тронут машину, она будет повреждена. Водитель паникует, включает заднюю передачу, выезжает на оживленную улицу и становится причиной аварии.

Это также потенциально опасно для пешеходов, посетителей и даже вашей семьи.

Вероятно, единственным сравнительно безопасным местом для установки такой установки будет сельская местность с небольшим или нулевым движением транспорта, а также с различными мерами безопасности. Могли быть установлены выдвижные болларды, которые не позволяли бы въезжающему автомобилю подъезжать к воротам настолько близко, чтобы ворота не могли открыться. Как только ворота открывались, тумбы убирались, открывая вход.

Ограничения по установке одинарных распашных ворот

С этими воротами для подвешивания ворот требуется усиленная стойка, так как весь вес приходится на одну стойку. Тяжелые ворота на одинарных столбах также нуждаются в регулировке чаще, чем более легкие ворота. Когда вес ворот распределяется между двумя панелями, это снижает нагрузку на стойки, что снижает частые регулировки.

Помните, что разные материалы ворот имеют разный вес. Например, железные 12-футовые ворота будут весить значительно больше, чем стандартные 12-футовые ворота. В качестве альтернативы, 12-футовые алюминиевые ворота будут весить значительно меньше, чем стандартные 12-футовые железные ворота.

ДВОЙНЫЕ РАСПАШНЫЕ ВОРОТА:

Двойные распашные ворота

Двойные распашные ворота Бюджет

Поскольку для этих типов ворот требуется больше оборудования, они обычно стоят дороже, чем одинарные распашные ворота. Вам понадобятся два открывателя ворот и почти в два раза больше оборудования (т. е. петли, болты, шарнирные стойки, приемные стойки). Двустворчатые распашные ворота также требуют больше времени на проектирование и установку.

Ограничения по пространству для двойных распашных ворот

Требования к пространству для двойных распашных ворот

Для двойных распашных ворот требуется меньшее общее расстояние поворота, чем для одинарных распашных ворот. Для двойных ворот 12 футов потребуется только 6 футов, тогда как для одинарных ворот потребуются все 12 футов. Если у вас мало места за воротами, это лучший вариант.





Рекомендации по установке

Двойные распашные ворота подходят для более широких проемов, чем одинарные распашные ворота. Полный вес материала, необходимого для перекрытия ширины проезжей части, распределяется между двумя столбами, а не одним.

Красота

Двустворчатые распашные ворота имеют традиционный (даже культовый) внешний вид ворот, которым мы восхищаемся во всем мире. Это ворота, открывающиеся из центра, дающие представление о приветствии или возможности. Постепенное раскрытие красивой собственности из-за открывающихся двойных распашных ворот создает драматическое представление о собственности.

Ветреные районы

Ваш дом находится в ветреном районе? В этом случае вам может быть лучше купить раздвижные ворота, причина этого в том, что ветер может воспринимать ваши ворота как парус, особенно если ворота представляют собой твердую поверхность, а не решетчатую.

Двойные раздвижные ворота

РАЗДВИЖНЫЕ ВОРОТА:

Раздвижные ворота часто используются, когда распашные ворота не работают. Как правило, раздвижные ворота являются лучшим выбором для следующих сценариев:

1. Нет места для открывания традиционных распашных ворот.

2. От входа к задней части здания идет крутой подъем. (В этом случае может быть возможность открытия ворот наружу, но это увеличивает риск возникновения опасных ситуаций для транспортных средств и пешеходов).

Таким образом, всякий раз, когда возникают такие обстоятельства, мы делаем шаг назад и проводим некоторые измерения, чтобы определить, подойдут ли откатные ворота для вашего участка.

Стоимость раздвижных ворот

Как правило, по сравнению с распашными воротами вам придется платить больше за владение и установку раздвижных ворот. Даже если ворота сделаны из того же качества, материалов и размеров, они, как правило, стоят дороже. Такие ворота имеют больше движущихся частей, и все они должны быть тщательно откалиброваны по отношению друг к другу во время установки. Обычные откатные ворота также требуют установки направляющей для ворот (если ее еще нет).

Ограничения по пространству для раздвижных ворот.

Раздвижные ворота. Необходимое пространство для открытия. Как правило, требуемое пространство равно длине ворот плюс около 2 футов пространства для маневра.



УЗНАТЬ ЦЕНУ НА РАЗДВИЖНЫЕ И РАСПАШНЫЕ ВОРОТА

Двустворчатые и тандемные ворота

Если недостаточно места для открывания ворот, существуют другие решения. Одним из решений будет установка двойных откатных ворот. Примером может служить проем шириной 12 футов, который будет разделен на две панели ворот по 6 футов каждая. Затем эти две панели либо убирались по одной в каждую сторону (двойное скольжение), либо обе в одну сторону (тандем).

Двустворчатые ворота похожи на двойные распашные тем, что в них используются две независимо управляемые створки. Ворота Tandem — это уникальная установка, в которой используются две панели, работающие в тандеме. Системы ворот Tandem могут быть адаптированы для управления трех- и даже четырехпанельными воротами. Тандемные ворота не очень хорошо известны, так как их очень сложно спроектировать и установить; Тем не менее, мы стали экспертами в этих установках. Посмотрите нашу недавнюю установку ниже!

Другие уникальные модели ворот

Безусловно, существуют и другие типы ворот, кроме перечисленных выше. Например, в Mulholland Brand у нас есть ворота, которые практически не требуют места. Он буквально поднимается из-под земли, действуя как закрытые ворота, и убирается обратно под землю, чтобы ворота открывались.

Это система Fancy Fence. Поскольку на разработку и установку этой системы уходит много работы, это определенно недешевый продукт. Стоимость делает его недоступным для большинства людей, но все же подтверждением человеческой изобретательности является даже знание того, что такое возможно.

Подводя итог, можно сказать, что решение, позволяющее огородить любое имущество, есть, и выбор чаще всего либо распашные, либо раздвижные.

Пожалуйста, нажмите на нашу контактную форму, чтобы связаться с нами по электронной почте, нажмите на опцию «живого чата» в нижней части экрана или позвоните нам по телефону 818.643.6543.

УЗНАТЬ ЦЕНУ НА РАЗДВИЖНЫЕ И РАСПАШНЫЕ ВОРОТА

СВЯЖИТЕСЬ С НАМИ СЕГОДНЯ

Если вы задумали проект, хотели бы ознакомиться с нашими ценами или просто хотите лично ознакомиться с нашим ассортиментом; хорошие новости. У нас есть экскурсии по фабрике и демонстрационный зал, чтобы помочь вам спланировать ваш текущий или будущий проект. Позвоните нам и поговорите с любым из наших дружелюбных сотрудников и спросите нас о нашем текущем расписании или узнайте, как мы можем помочь вам в достижении ваших целей.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
