делаем консольные — фотоотчет, видео
Установка несущей рамы и монтаж откатных ворот своими руками (с фото и видео)
После этого можно переходить к изготовлению самих ворот, вернее, их несущей рамы, для которой лучше всего подходят металлические трубы сечением 60 х 30 мм. Вначале трубы нужно нарезать с помощью болгарки, затем их необходимо обезжирить и загрунтовать. После этого можно сваривать детали, создавая несущий каркас откатных ворот.
Для усиления конструкции нужно приварить внутренний каркас, чтобы несущая рама могла выдержать вес металлической облицовки, профнастила, сайдинга, досок и пр.
Для внутреннего каркаса потребуются трубы сечением 40 х 20 мм, которые лучше приваривать в шахматном порядке с равным интервалом — в этом случае рама выдержит любую нагрузку.
Как показано на фото, при установке откатных ворот после сварки все швы нужно зачистить, прогрунтовать и покрыть алкидной эмалью, лучше в два слоя:
Когда краска высохнет, можно начинать зашивать полотно ворот. Обычно материал крепится к внутренней части каркаса с помощью саморезов. Как уже говорилось ранее, наиболее простой и доступный материал для облицовки — профнастил.
На видео «Установка откатных ворот своими руками» показано, как монтируется несущая рама:
После того как застынет фундамент, можно приступать к монтажу ворот. Сначала на швеллере следует установить ролики для раздвижных ворот и развести их на максимальное расстояние. При этом нужно следить, чтобы крайняя каретка во время закрывания ворот не сбивала заглушку.
Затем следует установить (накатить) несущую раму ворот на каретки. Конструкция должна устанавливаться с помощью уровня, что позволяет установить ее ровно и строго вертикально. Это позволяет избежать перекоса при установке ворот. Только после этого при монтаже откатных ворот своими руками можно приваривать тележки роликов к швеллеру. Затем следует еще раз проверить, насколько конструкция ровная, и если все идеально, можно приваривать все остальные тележки. Вначале привариваются верхние удерживающие ролики, потом вставляются концевые ролики и привариваются нижний и верхний уловители.
Посмотрите видео «Монтаж откатных ворот своими руками», чтобы лучше представить, как выполняется эта работа:
Конструкции
По типу откатные (сдвижные, раздвижные) ворота бывают:
Консольными — с балкой, один конец которой закреплен, второй висит в воздухе. Балка имеет П-образный профиль со ступеньками внутри.
По ней внутри перемещаются ролики. Вся нагрузка от дверного полотна через ролики передается на балку.
Консольные ворота с нижней балкой
По месту ее расположения они бывают:
- с нижней балкой;
- средней балкой;
- верхней балкой.
Подвесные. В этой конструкции тоже есть балка, но она опирается на оба столба по сторонам от ворот. Она тоже имеет особое строение, похожее на букву «П» только с загнутыми внутрь краями. Внутри также имеются ролики, на них висит полотно ворот. Так полотно и перемещается.
Подвесная конструкция
Откатные по рельсу. В грунте монтируется рельс, на нижнюю часть створки ворот прикрепляются ролики. Полотно катается по направляющей. Конструкция самая простая, но ее минус в том, что рельс и сами ролики забиваются снегом, грязью, листьями.
Откатные ворота на рельсе
Подвесные ворота
Конструкция, получившая широкое распространение в былые времена на промышленных предприятиях. Это достаточно массивная, но при этом надежная конструкция, в которой полотно (ворота) на роликовых тележках движется по балке, расположенной над проездом (рис.1).
Рис. 1. Схема устройства подвесных ворот
К достоинствам такой конструкции следует отнести её высокую устойчивость к ветровым нагрузкам, способность противостоять взлому, отсутствие ограничений по ширине и высоте воротного полотна. Недостаток — высокая металлоемкость такой конструкции, что определяет её высокую стоимость. Но главный минус – это ограничение пропускной способности транспорта через такие ворота по высоте, она определяется высотой расположения направляющей балки
Подвесные ворота

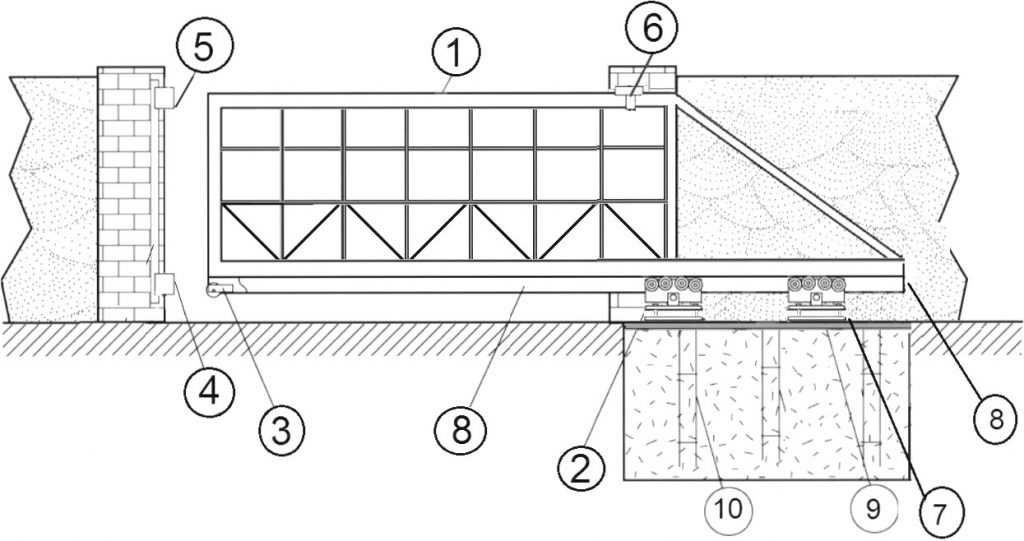

Как сделать консольные откатные ворота
Эта конструкция хороша тем, что над проездом нет балок. Но она — самая дорогая в устройстве. Дело не столько в системе роликов, сколько в необходимости устройства фундамента с металлическими закладными, к которым затем будет крепиться консольная балка. Если столбы уже есть, фундамент заливается перед ним и вдоль забора на длину технического выноса, который необходим для компенсации нагрузки, создаваемой полотном.

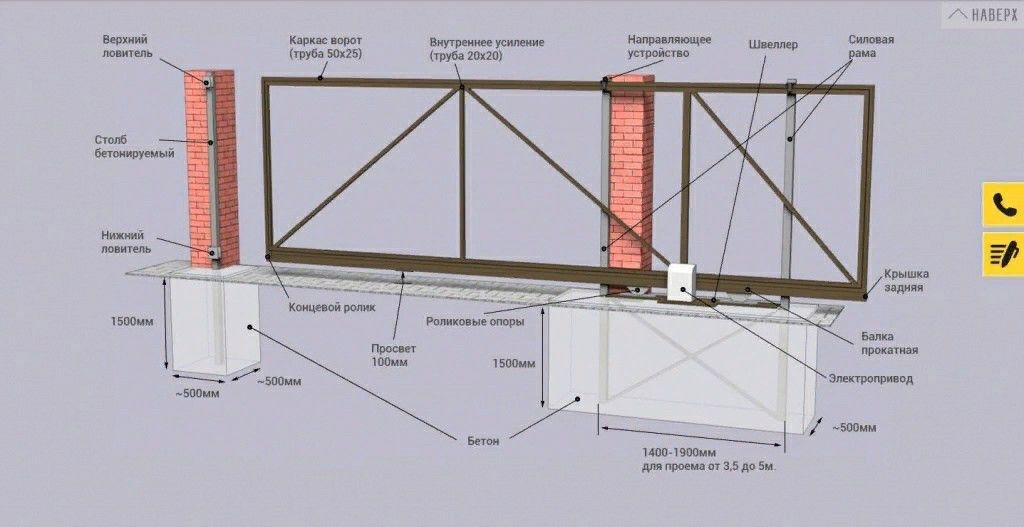

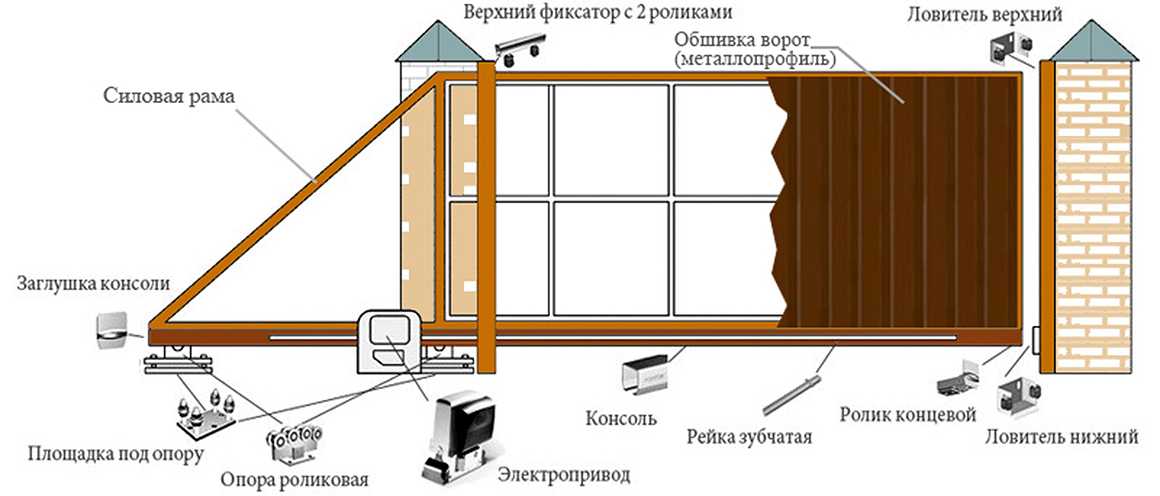

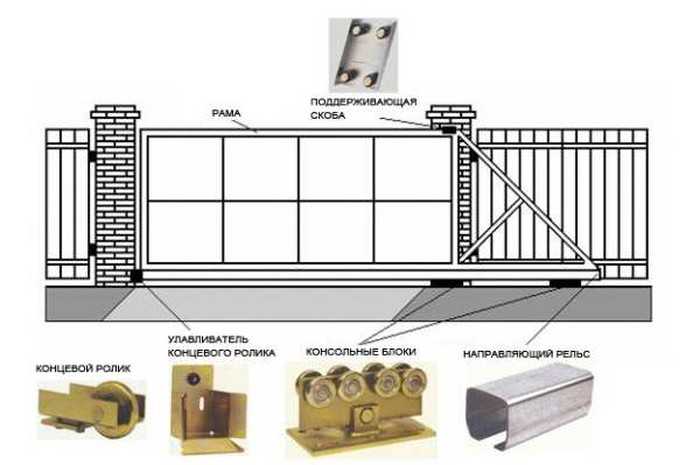

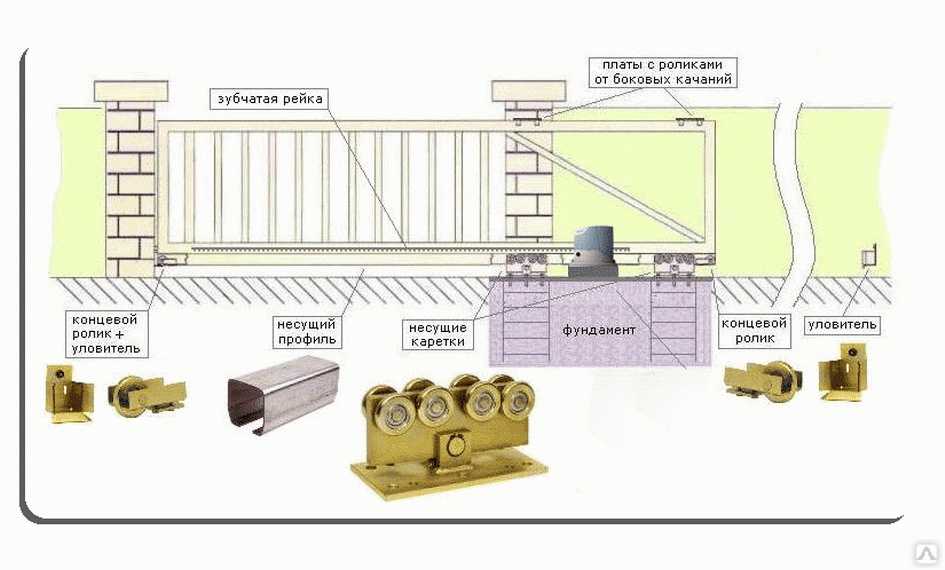

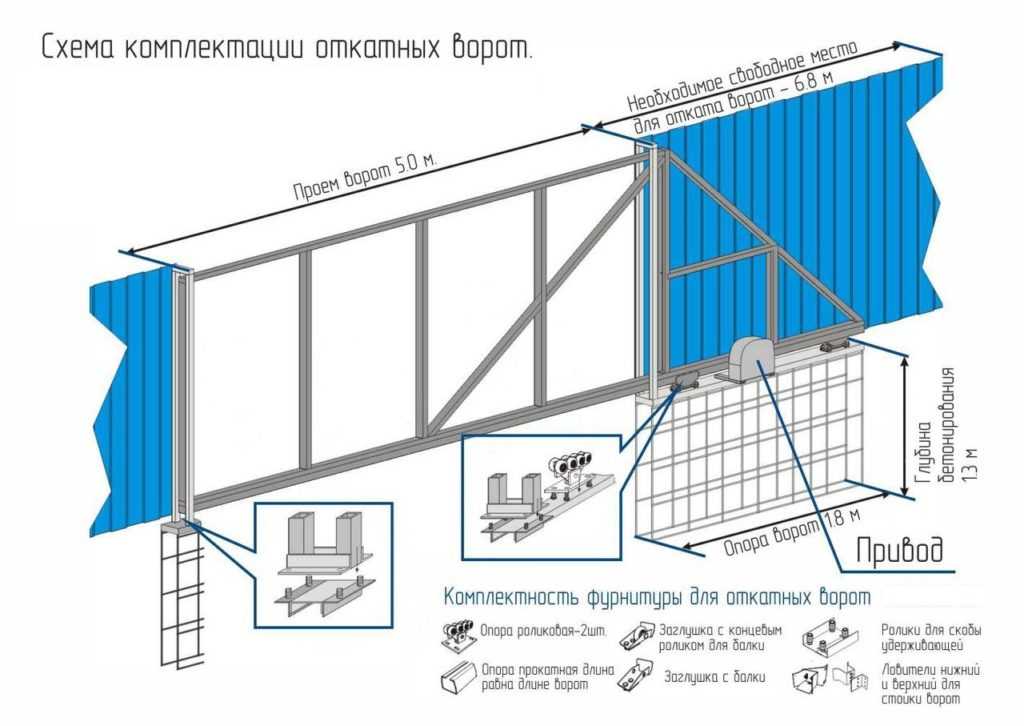

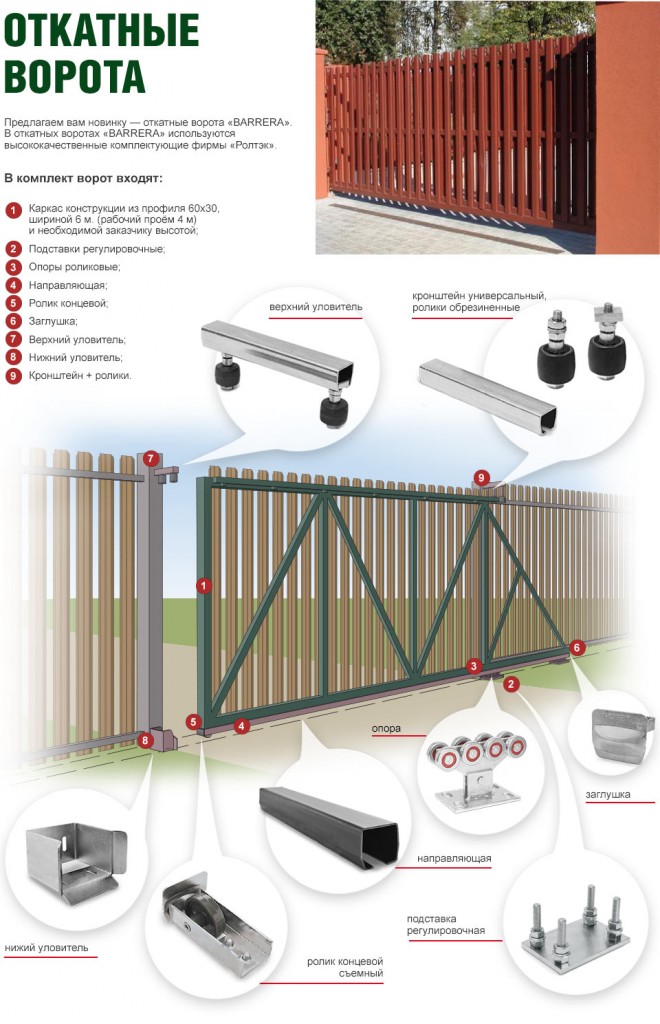

Комплектация консольных ворот
Даже если делают консольные откатные ворота своими руками, комплект, состоящий из направляющей балки, роликов, концевых роликов и уловителей покупают обычно в фирме. Все запчасти рассчитываются исходя из размеров полотна, материала каркаса и типа обшивки: вес имеет существенное значение. Потому желательно со всеми этими параметрами определиться заранее.
Зная длину несущей балки, вы сможете рассчитать необходимый размер фундамента. По типу — это ленточный фундамент, котлован под него копают ниже глубины промерзания грунта (для каждого региона она своя), в который закладывают армированные опоры под пластины с роликами, а также устанавливают стойки. К этим стойкам затем крепится комплект верхних роликов, удерживающих полотно и не дающих ему раскачиваться.
Как рассчитать фундамент под крепление для консольной балки
Сложного при расчете ничего нет. Фундамент по длине равен почти половине длины пролета. Если пролет 4 метра (ширина проезда или расстоянием между столбами), то фундамент должен быть 1,8-2 м. Ширина его 40-50 см, глубина — ниже глубины промерзания грунта для региона.

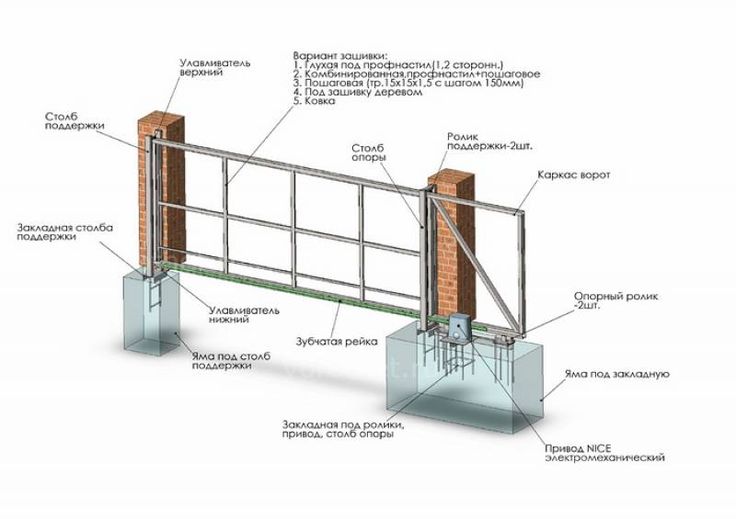

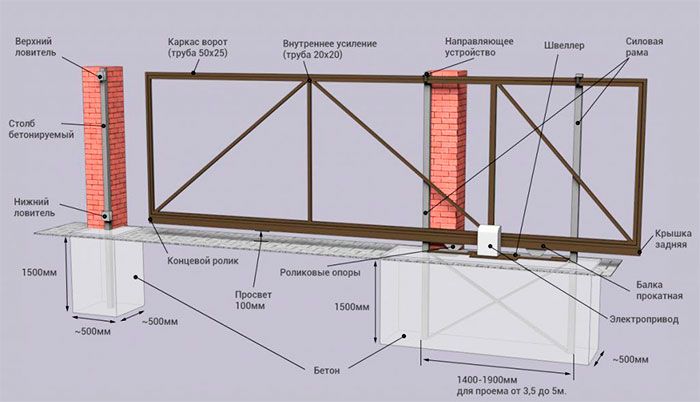

Фундамент под консольную балку при строительстве откатных ворот
Котлован выкапывают еще на 10-15 см глубже — под гравийно-песчаную подушку. Этот фундамент армируют (по типу ленточного), в верхней его части к арматуре приваривается швеллер (18 или 20) и все это заливают бетоном. Швеллер выставляется в «нулевой» уровень, то есть он должен стоять на одном уровне с уровнем грунта или материалом, которым отделан двор.
Подготовленное армирование и закладной швеллер
Есть более дешевый и быстрый вариант, но по надежности он уступает описанному выше. В грунт вкручивают три винтовых металлических сваи, к ним приваривают швеллер.

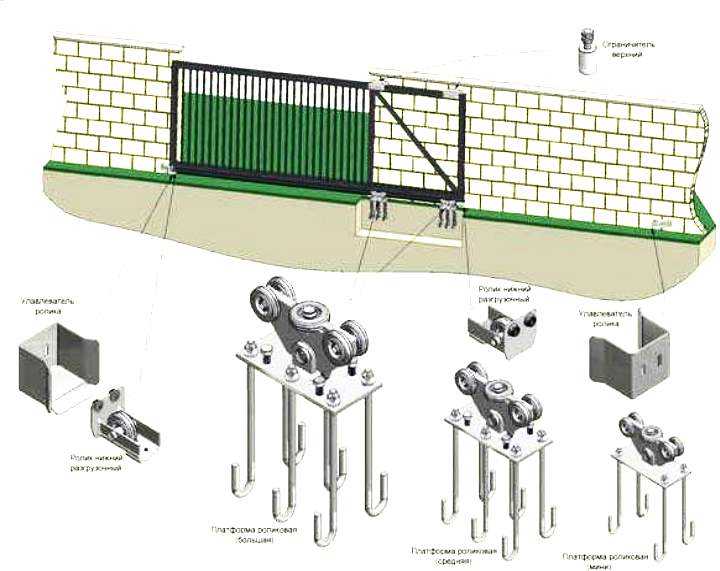

Установка роликовых опор
К закладному швеллеру привариваются шпильки, к ним потом на болтовых соединениях крепятся платформы с роликами. Иногда можно встретить варианты, когда платформы приварены сразу к закладной. Это неправильно. Существует довольно большая вероятность того, что фундамент или столб забора даст усадку. Даже небольшое смещение — и ваши ворота работать не будут. Если ролики со шпилек можно снять, шпильки переварить и все собрать на место, то как корректировать если платформа приварена? Срезать? Сложно, долго, без гарантий. Так что лучше в этом случае делать все по правилам.
Пример крепления роликовых площадок
При покупке обратите внимание на роликовые каретки и на сами ролики. Это обязательно закрытые подшипники качения
Они обычно располагаются в два ряда по 4 штуки в каждом. Смазка в них должна быть морозостойкой — нижний предел температур -60°C. Осмотрите платформу, на которой они крепятся. Она должна быть стальной, литой, хорошего металла с оцинкованной поверхностью, покрыта защитной смазкой.
На ролики накатывается опорная балка, потому основную нагрузку несут они
Покатайте ролики. Все должны кататься без усилий, и не должны иметь люфта (не должны шататься из стороны в сторону). Тогда можно быть уверенным, что ворота будут ездить легко и откатной механизм будет работать продолжительное время (некоторые фирмы дают гарантию 10 лет). Ведь большая часть нагрузки приходится именно на ролики, потому их качество ключевой момент, как и сбалансированная конструкция полотна.
Остальные этапы монтажа более понятно будут описаны в фото-отчете: ворота собраны самостоятельно, без привлечения специалистов.
Про автоматику распашных ворот читайте тут.
Крепежная профильная труба
Верхние ролики, а также улавливатели, расположенные сверху и снизу, удобно крепить с помощью профильной трубы 3х6 см. Она устанавливается по всей высоте столба, а также в местах крепления фурнитуры. Есть два способа крепления этой трубы.
- Забетонировать ее вместе со швеллером (не очень удобно).
Вывести от столба несколько прутов арматуры и уже к ним приварить профильную трубу.
Крепежи нередко дополнительно усиливаются анкерами. При этом стоит заметить, что со временем анкеры, установленные в кирпич, расшатываются.
Бетонирование трубы более надежно, но для этого требуются большие трудозатраты, что целесообразно далеко не всегда. Крепление будет выглядеть примерно так: устанавливаются нижние ролики, затем полотно ворот, а сверху привариваются верхние ролики. Касаемо нижнего улавливателя, то он приваривается уже по факту, ориентируясь на линию, по которой полотно подходит к столбу на противоположном конце.
«Закладные» привариваются к трубе, при этом используются небольшие угловые профили. В будущем «закладные» окрашиваются в цвет воротного полотна.
Что потребуется для изготовления ворот
- Бетономешалка (для заливки фундамента).
- Болгарка (шлифовальная машина) с разными насадками.
- Сварочный аппарат (для сборки металлических частей).
- Ручной инструмент для кладки кирпича (формировать столбы).
- Стремянка (для удобства монтажа).
- Шуруповерт или универсальный инструмент.
- Лом, совковая и штыковая лопаты (для земляных работ под фундамент).
- Рулетка, карандаш, угольник и универсальный строительный уровень.
- Стандартный набор гаечных ключей и молоток.
Ворота можно приобрести готовые или изготовить самостоятельно, если есть опыт сварочных работ и резки металла.
Поэтому, перед тем как самому делать откатные ворота, важно учесть все плюсы и минусы домашней сборки (экономия средств) или только монтажа (экономия времени).
Основные этапы работ по установке откатных ворот
- Разметка (о расчетах по ширине описано ранее).

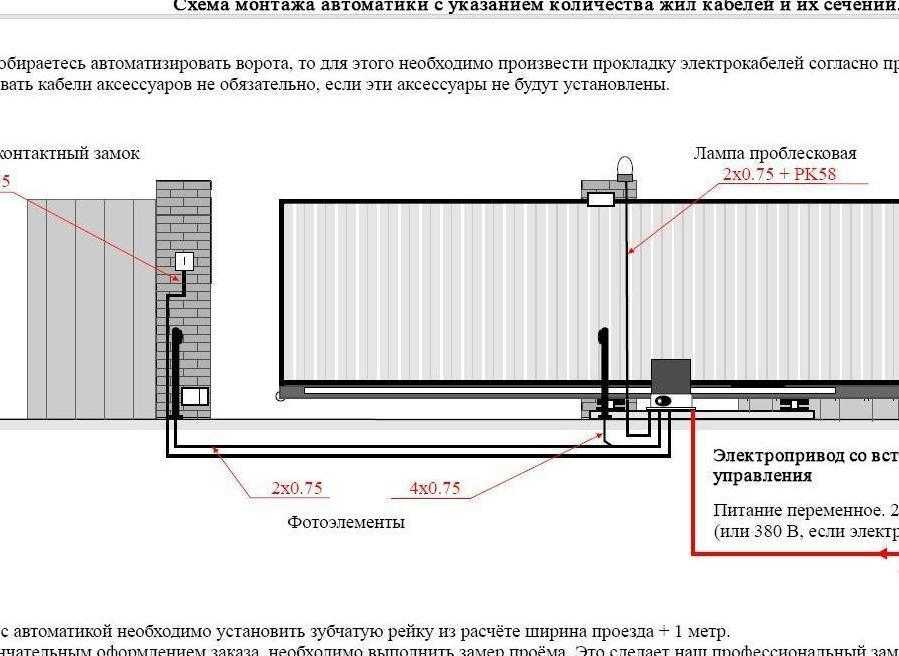

- Обеспечение электропроводки под автоматику.
- Подготовка опорных столбов.
- Выемка грунта под фундамент опоры.
- Заливка фундамента под конструкцию.
- Изготовление (сборка) раздвижных ворот.
- Монтаж основных узлов с корректировкой по горизонтали и вертикали (не должно быть малейших отклонений).
- Снабжение электроникой.
- Проверка работы (при необходимости – корректировка).
Иллюстрации каждого этапа работ наглядно демонстрируют этапы монтажа и регулировки.
Если есть вопросы о том, как сделать ролики для откатных ворот, устанавливать электронное оборудование для автоматического управления и прочие технические подробности, смотрите видео.
Откатные ворота своими руками: фотоотчет с пояснениями
Эти ворота сделаны на основе готового комплекта, раму делали сами, также самостоятельно монтировали
Ворота ставились в Москве, соответственно цены — столичные. Ставили их в 2010 году, с тех пор комплекты сильно подешевели. Например, «свежая» цена привода для полотна весом не более 400 кг (есть до 1,2 т) — около 100$, но это — бюджетный вариант. Во времена строительства приобретены комплектующие фирмы Rolling Center (лучшие тогда на рынке) с ведущей балкой длиной 6 метров. Были также заказаны отдельно верхний ловитель и кронштейн. Все с доставкой обошлось около 600$.
Также были куплены следующие материалы:
- профильная труба 80*60 мм — 6 м, 60*40 мм — 18 м, 40*20 мм — 36 м;
- швеллер — 180 мм — 3 метра, 200 мм — 2,4 метра;
- арматура 12 мм — 6 м;
- электроды — 2 кг;
- краска — 3 банки, кисти, заклепки;
- цемент М-400 — 5 мешков;
- профнастил покупался при изготовления забора.

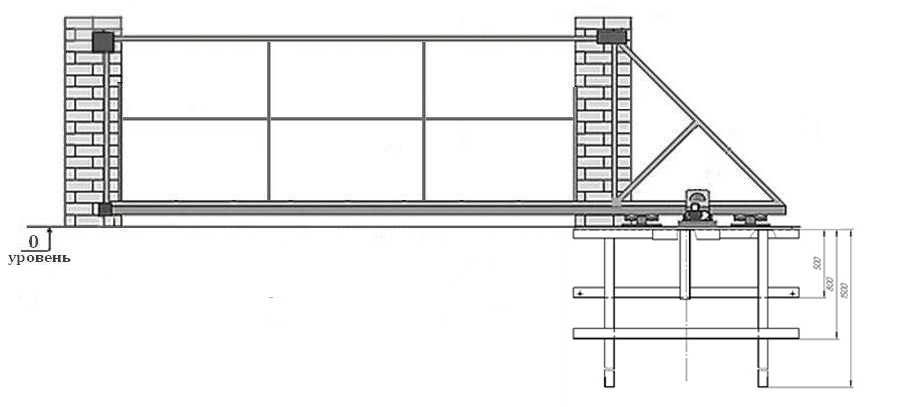

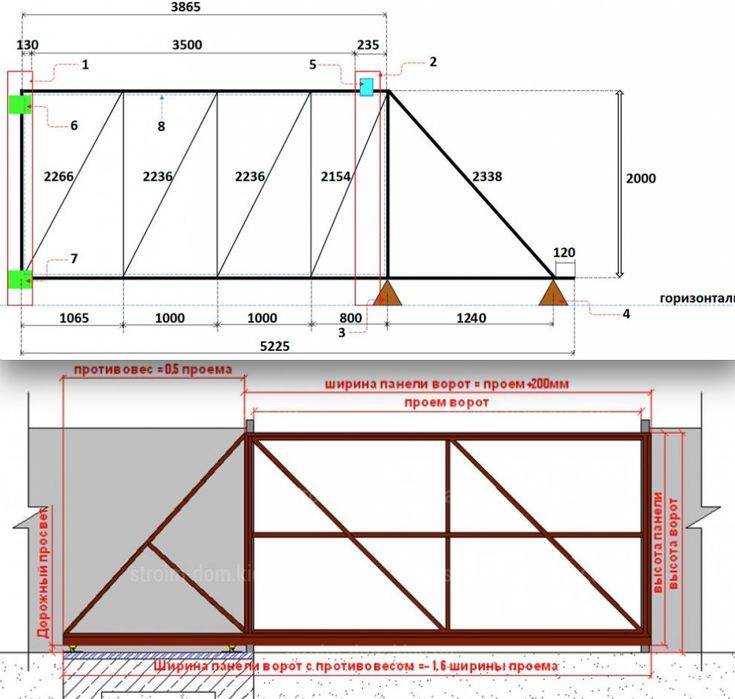

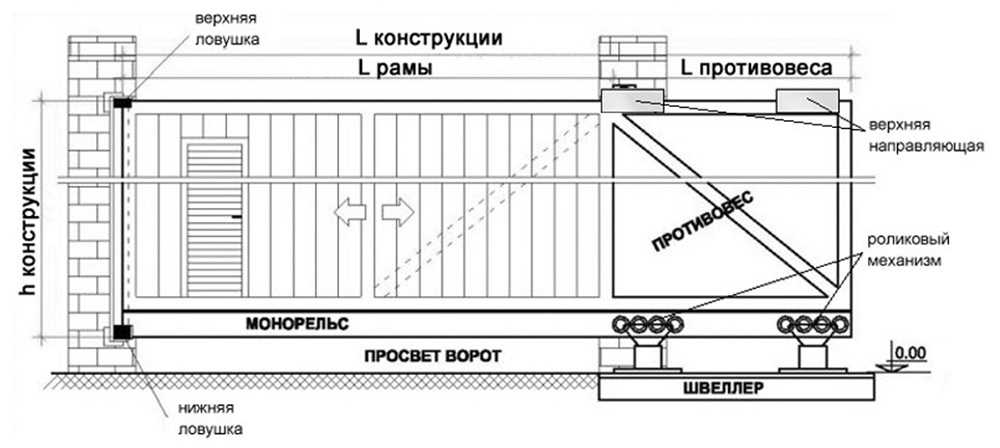

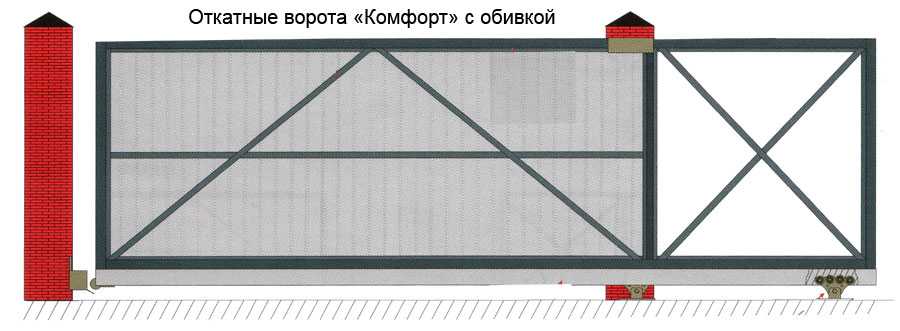

Схема откатных ворот с размерами
Первым делом сварили каркас для ворот с противовесом. Раму (черным цветом) делали из профильной трубы 60*40 мм, перемычки и внутренний каркас (сиреневый) из трубы 40*20 мм. Внизу приварена направляющая балка разрезом вниз.
Как варилалсь рама
Внутренний каркас варили с отступом от края — по 20 мм с каждой стороны. Так удобнее потом крепить профлист, при желании можно и изнутри обшить.
Как приваривать профильную трубу 40*20 мм
Сначала залили фундамент. В него установили арматуру, сверху швеллер спинкой вверх. Вплотную к швеллеру две стойки из профилированной трубы 80*60 мм. Одна стойка примыкает к столбу, вторая выставлена вертикально на расстоянии 120 см. На них потом навешиваются ролики, которые придерживают полотно сверху. С другой стороны, вдоль ответного столба установили швеллер 180 мм.
Швеллер на 180 мм прикрепили к ответному столбу
Примерка на месте
На ответной части к швеллеру вверху и внизу закреплены уловители, которые не дадут воротам болтаться при ветре.
Установленные на приемном столбе упоры
Верхний и нижний уловители
Следующий шаг — установка пластин с роликами. Они крепятся к закладным. В данном случае это швеллер, потому пространство получилось большое. Когда делали фундамент, его сделали слишком высоким, потому пластины приваривались непосредственно к закладной. Это непрактично: если поломается ролик, поменять его будет проблематично. Обычно приваривают площадку, к которой потом на болтах крепят площадку с роликами.
Приварены роликовые площадки и на них «наехали» роликами
Готовый каркас ворот просто накатывают на закрепленные ролики.
Фото створки на роликах с разных ракурсов
После установки на опорную балку с обоих концов надевают заглушки. С дальней стороны устанавливается еще упорное колесо, которое в закрытом положении заезжает в нижний уловитель, приподнимая ворота и снимая нагрузку с роликов.
Установка заглушки и упорного ролика (балка на фото перевернута)
Теперь, чтобы ворота не «гуляли» в верхней части (они сейчас ничем не закреплены), к стойкам (80*60 мм) крепят комплекты верхних роликов — по одному на стойку. Их практически надевают на раму. Теперь имеющиеся внутри ролики будут придерживать ее вверху.
Верхние ролики крепят на стойки, захватывая верхнюю кромку ворот
Так выглядят установленные верхние ролики
Все, откатные ворота своими руками собраны и готовы к эксплуатации.
Как выглядят откатные ворота со двора
Если остались вопросы, посмотрите видео. В нем собирают готовый комплект, весь процесс станет понятнее.

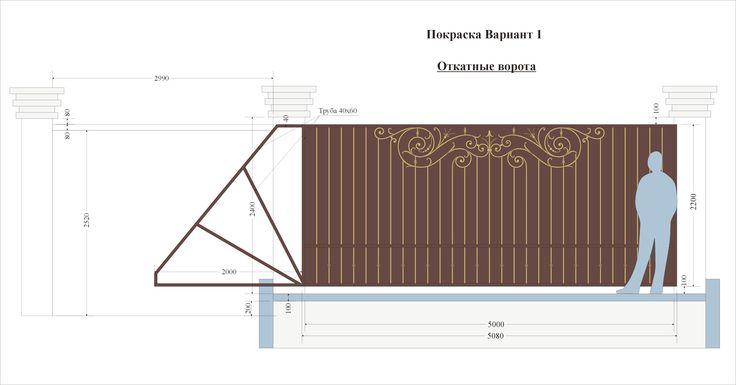

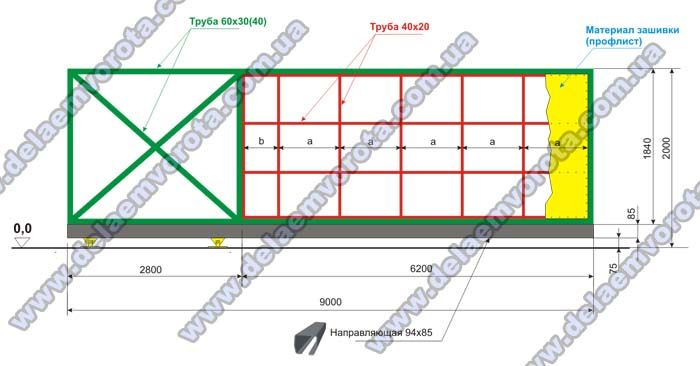

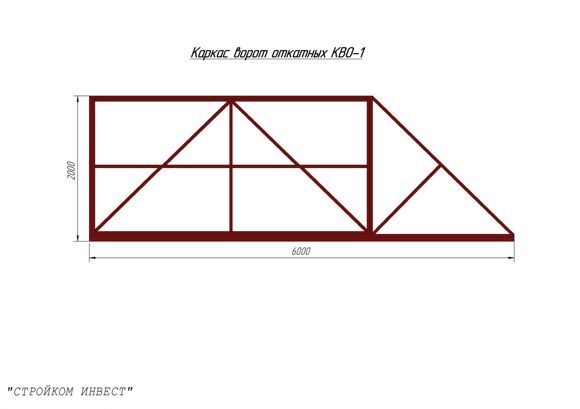

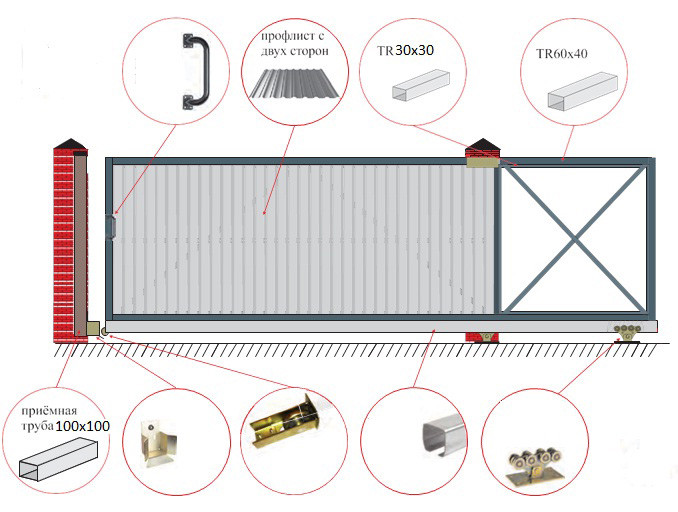

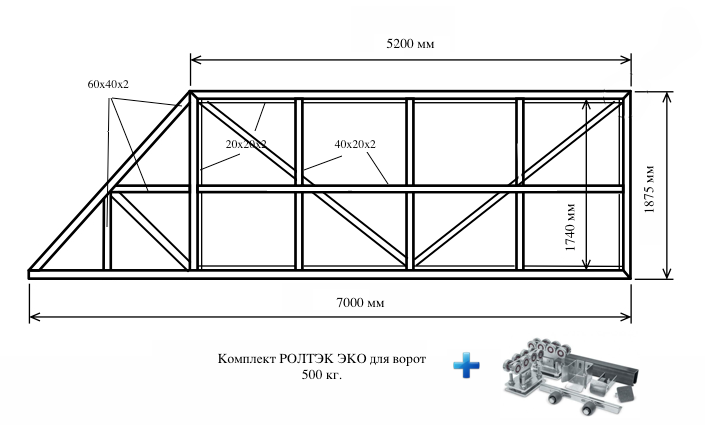

Определяемся с размерами и проектируем чертеж

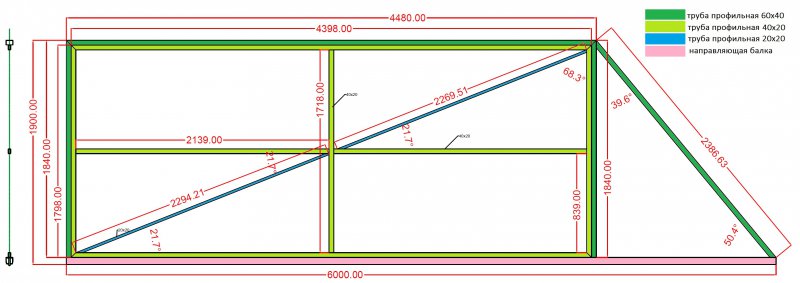

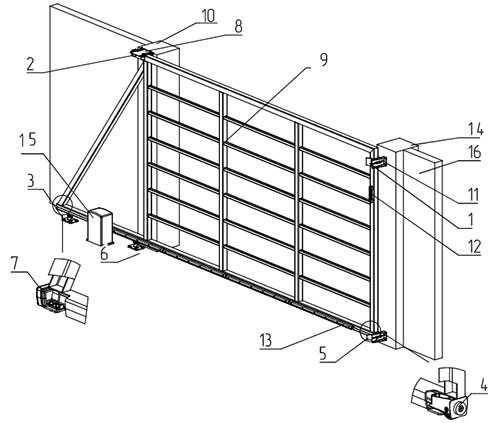

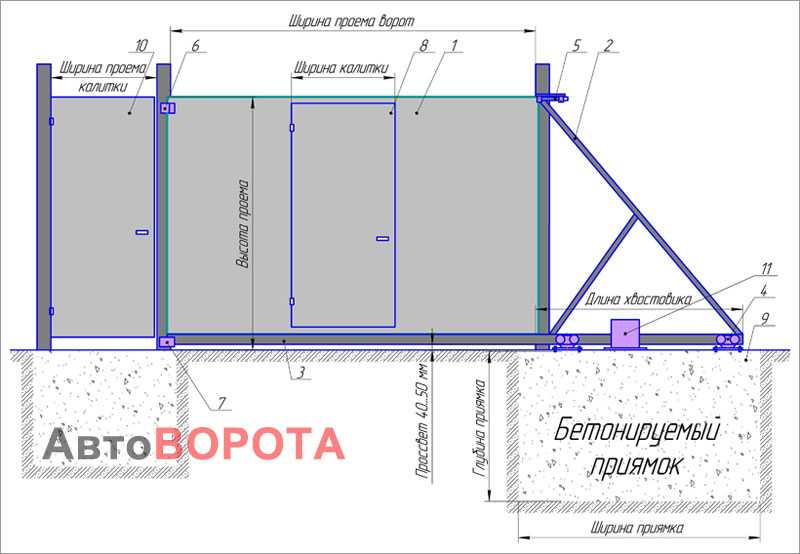

Чтобы правильно составить чертеж можно воспользоваться готовой схемой, взятой в интернете. Сначала нужно определиться с шириной проема, так как от этого зависят остальные размеры. При перпендикулярном въезде легковому автомобилю хватит 2,5 — 3 м. Грузовику или трактору потребуется не меньше 3,5 м. Если въезд возможен только под углом, ширина увеличивается в полтора раза. По условиям безопасности расстояние от наиболее выступающих элементов автомобиля до опорных столбов выбирается не менее 30 — 50 см. Оптимальной шириной проема, достаточной для удобного проезда всех видов транспорта, будет 4,5 м.
Ширина створки делается на 20 см больше размера проема, чтобы при закрытии по бокам не оставались щели. При установке нижний край створки приподнимается на 10 см от земли. Составляя чертежи, также необходимо учитывать толщину опорной балки, чтобы высота ворот была вровень с забором.
Чтобы створка при движении не проваливалась вниз, к ней приваривается откос, используемый как противовес. Его длину делают равной 0,5 ширины полотна. Всю нагрузку воспринимают опорные тележки, поэтому они крепятся к швеллеру, установленному на прочном бетонном фундаменте. Его также используют для монтажа электропривода дистанционного открытия ворот.

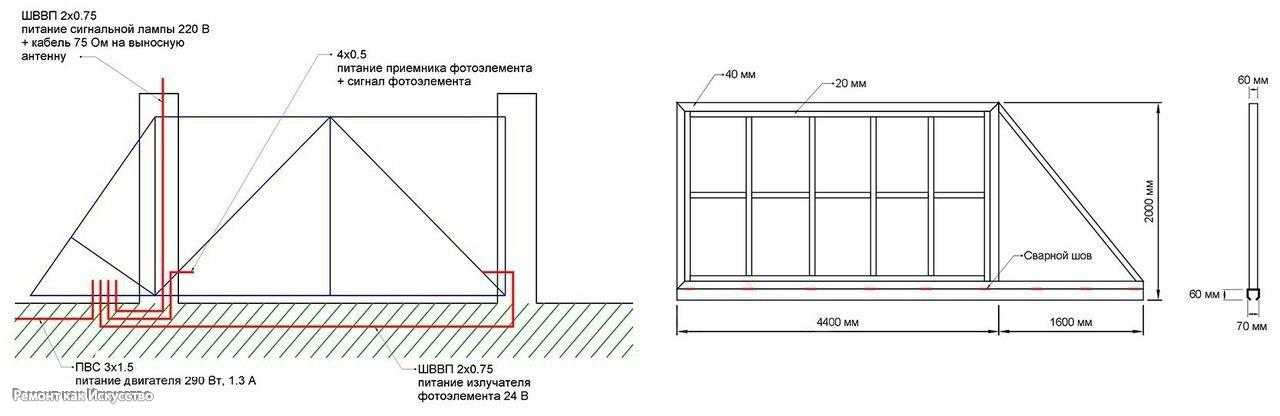

Чтобы правильно составить чертеж можно воспользоваться готовой схемой, взятой в интернете
Виды
Сдвижные ворота можно разделить на несколько подвидов, различающихся по конструкции: подвесные и консольные. Подвесные чаще используются для монтажа в проемы ангаров и других зданий технического назначения. Они надежны, но их монтаж связан с некоторыми трудностями и для него необходима спецтехника.
Консольные ворота проще в монтаже и, за счет направляющих устройств расположенных снизу, позволяют устанавливать их на улице. Они не боятся снега или пыли, устойчивы к сильному ветру. Вес конструкции распределяется на фундамент, расположенный сбоку от проема.
Для небольших ворот вместо бетонируемого основания допускается использование винтовых свай.
Откатные ворота своими руками – монтаж
Можно приобрести уже готовые откатные ворота – в таком случае не придется самостоятельно варить основу/раму, зашивать ее отделочным материалом и ждать, пока полностью высохнет фундамент. Но можно и створку откатных ворот сделать своими руками – это не потребует внушительных финансовых затрат, да и время сушки фундамента пройдет незаметно. Причем, с работой по изготовлению рамы откатных ворот и отделки ее декоративным материалом справится даже человек с минимальным опытом в сварочном процессе.

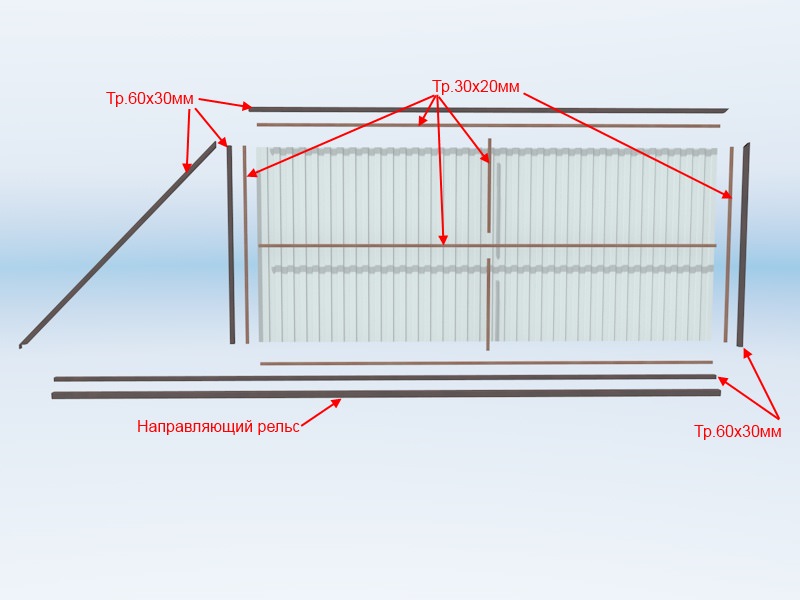

Изготавливается рама из металлических труб, уголков и швеллеров – их можно приобрести даже в пункте приема металлолома, что будет практично и выгодно.
Не забудьте приобрести фурнитуру, которая будет приводить в действие весь механизм откатных ворот.

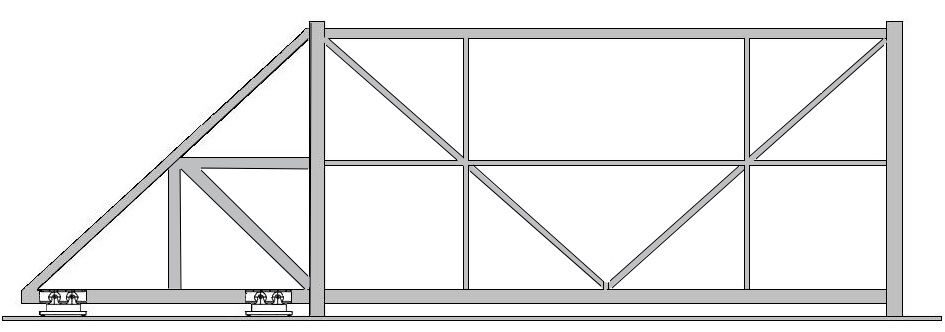

Пошаговая инструкция изготовления рамы откатных ворот:
- Подготавливаем материал – металлические детали нужно очистить от ржавчины и окалин – для этого используется «болгарка». Обязательно при работе используйте защитные очки – мелкие частицы ржавчины и окалин могут попасть в глаза, повредить их. Последний этап подготовительных работ – обезжиривание поверхности металлических фрагментов, которое выполняется с использованием растворителя.
Обратите внимание: специалисты рекомендуют именно на этапе подготовки материалов провести грунтовку металла. Многие игнорируют этот момент, но после сборки рамы будет проблемно тщательно прогрунтовать поверхность элементов в местах их соединения
- Приступаем к сварке несущей рамы. В принципе, каких-либо стандартов при выборе профилированной трубы нет – тут уж нужно исходить из своих возможностей: некоторые приобретают новый материал, некоторые пользуются услугами пунктов приема металлолома. Сначала свариваем несущую раму откатных ворот, затем навариваем обрешетку – она придаст каркасу прочности.
Обратите внимание: если планируется зашивать ворота с одной стороны, используя толстый материал, то внутреннюю трубу нужно сместить на край рамы. Если же планируется обшивать раму с двух сторон, то эта же труба должна располагаться посередине
- После изготовления каркаса нужно приварить несущую из набора фурнитуры, который был приобретен заранее.
Учтите, что и направляющую, и трубы нужно приваривать к раме в шахматном порядке, прихватки должны быть не менее 20 мм и расположены на расстоянии 25 см. Только при соблюдении таких правил можно быть уверенным в прочности всей рамы откатных ворот, ее «не поведет» даже при длительном и агрессивном использовании.
Рекомендуется варить раму с «укосиной» — этим будет обеспечена устойчивость к ветровым нагрузкам.
После проведения сварочных работ нужно зачистить все сварочные швы и покрасить готовую конструкцию. Причем, специалисты рекомендуют использовать для этого алкидную краску – да, она стоит недешево, но зато перед ее нанесением ненужно проводить подготовительные работы и качество покрытия будет на самом высоком уровне.
Теперь нужно зашить раму любым декоративным материалом – это может быть профилированный лист, доски. Крепится обшивочный материал к каркасу с помощью саморезов, а если для проведения работы использовать шуруповерт или дрель, то процесс пройдет быстро и без проблем.
Как сделать сдвижные (откатные) ворота: делаем консольные — фотоотчет, видео
Содержание
- Конструкции
- Какие лучше
- Как сделать консольные откатные ворота
- Как рассчитать фундамент под крепление для консольной балки
- Установка роликовых опор
- Откатные ворота своими руками: фотоотчет с пояснениями
- Видео
Всем хороши распашные ворота: просты и дешевы. Но зимой, при большом количестве снега, открыть их можно только основательно поработав лопатой. Когда нужно на работу это совсем не радует. Этого недостатка лишены откатные или, как говорят, сдвижные/раздвижные ворота. Цельная конструкция, закрывающая весь въезд, отъезжает в сторону, прячась за забором. Держаться они могут на обычной или консольной балке, а могут просто ездить по рельсам. В любом случае, откатные ворота своими руками сделать можно. Это не совсем легко, но возможно.
Конструкции
По типу откатные (сдвижные, раздвижные) ворота бывают:
- Консольными — с балкой, один конец которой закреплен, второй висит в воздухе.
Балка имеет П-образный профиль со ступеньками внутри. По ней внутри перемещаются ролики. Вся нагрузка от дверного полотна через ролики передается на балку.
Консольные ворота с нижней балкой
По месту ее расположения они бывают:
- с нижней балкой;
- средней балкой;
- верхней балкой.
- Подвесные. В этой конструкции тоже есть балка, но она опирается на оба столба по сторонам от ворот. Она тоже имеет особое строение, похожее на букву «П» только с загнутыми внутрь краями. Внутри также имеются ролики, на них висит полотно ворот. Так полотно и перемещается.
Подвесная конструкция
- Откатные по рельсу. В грунте монтируется рельс, на нижнюю часть створки ворот прикрепляются ролики. Полотно катается по направляющей. Конструкция самая простая, но ее минус в том, что рельс и сами ролики забиваются снегом, грязью, листьями.
Откатные ворота на рельсе
Какие лучше
Какая конструкция лучше — сказать трудно. Если говорить о надежности, то самый лучший выбор — подвесная конструкция. Все легко и надежно, практически неубиваемая система. Ворота такого типа эксплуатируются на предприятиях десятки лет. Их недостаток — балка ограничивает высоту въезжающего транспорта, что иногда важно. Но сегодня есть модели с составными балками, позволяющие при открытых воротах снять перемычку над въездом, а потом вернуть ее на место.
Самая дешевая и простая в исполнении — система на рельсе. Эти откатные ворота своими руками собрать проще всего. Но возникающие при эксплуатации проблемы делают ее непопулярной.
Из всех приведенных конструкций самая дорогая и сложная в исполнении — консольная, тем не менее именно она ставится чаще всего: правильно сделанная она не доставляет неудобств при эксплуатации. При выборе нужно иметь в виду, что при ее устройстве справа или слева от ворот требуется расстояние, в полтора раза больше, чем ширина полотна: кроме самой створки есть еще техническая часть, которая выступает сбоку примерно на половину длины.
Подробно типы откатных ворот, особенности конструкции и построения рассмотрены в видео.
Как сделать консольные откатные ворота
Эта конструкция хороша тем, что над проездом нет балок. Но она — самая дорогая в устройстве. Дело не столько в системе роликов, сколько в необходимости устройства фундамента с металлическими закладными, к которым затем будет крепиться консольная балка. Если столбы уже есть, фундамент заливается перед ним и вдоль забора на длину технического выноса, который необходим для компенсации нагрузки, создаваемой полотном.

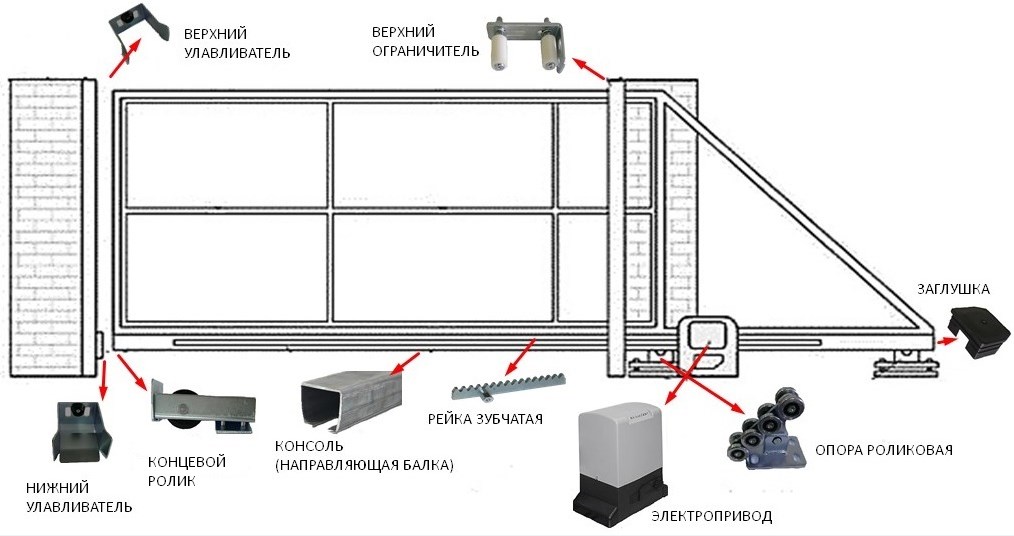

Комплектация консольных ворот
Даже если делают консольные откатные ворота своими руками, комплект, состоящий из направляющей балки, роликов, концевых роликов и уловителей покупают обычно в фирме. Все запчасти рассчитываются исходя из размеров полотна, материала каркаса и типа обшивки: вес имеет существенное значение. Потому желательно со всеми этими параметрами определиться заранее.
Зная длину несущей балки, вы сможете рассчитать необходимый размер фундамента. По типу — это ленточный фундамент, котлован под него копают ниже глубины промерзания грунта (для каждого региона она своя), в который закладывают армированные опоры под пластины с роликами, а также устанавливают стойки. К этим стойкам затем крепится комплект верхних роликов, удерживающих полотно и не дающих ему раскачиваться.
Как рассчитать фундамент под крепление для консольной балки
Сложного при расчете ничего нет. Фундамент по длине равен почти половине длины пролета. Если пролет 4 метра (ширина проезда или расстоянием между столбами), то фундамент должен быть 1,8-2 м. Ширина его 40-50 см, глубина — ниже глубины промерзания грунта для региона.
Фундамент под консольную балку при строительстве откатных ворот
Котлован выкапывают еще на 10-15 см глубже — под гравийно-песчаную подушку. Этот фундамент армируют (по типу ленточного), в верхней его части к арматуре приваривается швеллер (18 или 20) и все это заливают бетоном. Швеллер выставляется в «нулевой» уровень, то есть он должен стоять на одном уровне с уровнем грунта или материалом, которым отделан двор.
Подготовленное армирование и закладной швеллер
Есть более дешевый и быстрый вариант, но по надежности он уступает описанному выше. В грунт вкручивают три винтовых металлических сваи, к ним приваривают швеллер.
Установка роликовых опор
К закладному швеллеру привариваются шпильки, к ним потом на болтовых соединениях крепятся платформы с роликами. Иногда можно встретить варианты, когда платформы приварены сразу к закладной. Это неправильно. Существует довольно большая вероятность того, что фундамент или столб забора даст усадку. Даже небольшое смещение — и ваши ворота работать не будут. Если ролики со шпилек можно снять, шпильки переварить и все собрать на место, то как корректировать если платформа приварена? Срезать? Сложно, долго, без гарантий. Так что лучше в этом случае делать все по правилам.
Пример крепления роликовых площадок
При покупке обратите внимание на роликовые каретки и на сами ролики. Это обязательно закрытые подшипники качения. Они обычно располагаются в два ряда по 4 штуки в каждом. Смазка в них должна быть морозостойкой — нижний предел температур -60°C. Осмотрите платформу, на которой они крепятся. Она должна быть стальной, литой, хорошего металла с оцинкованной поверхностью, покрыта защитной смазкой.
На ролики накатывается опорная балка, потому основную нагрузку несут они
Покатайте ролики. Все должны кататься без усилий, и не должны иметь люфта (не должны шататься из стороны в сторону). Тогда можно быть уверенным, что ворота будут ездить легко и откатной механизм будет работать продолжительное время (некоторые фирмы дают гарантию 10 лет). Ведь большая часть нагрузки приходится именно на ролики, потому их качество ключевой момент, как и сбалансированная конструкция полотна.
Остальные этапы монтажа более понятно будут описаны в фото-отчете: ворота собраны самостоятельно, без привлечения специалистов.
Про автоматику распашных ворот читайте тут.
Откатные ворота своими руками: фотоотчет с пояснениями
Эти ворота сделаны на основе готового комплекта, раму делали сами, также самостоятельно монтировали
Ворота ставились в Москве, соответственно цены — столичные. Ставили их в 2010 году, с тех пор комплекты сильно подешевели. Например, «свежая» цена привода для полотна весом не более 400 кг (есть до 1,2 т) — около 100$, но это — бюджетный вариант. Во времена строительства приобретены комплектующие фирмы Rolling Center (лучшие тогда на рынке) с ведущей балкой длиной 6 метров. Были также заказаны отдельно верхний ловитель и кронштейн. Все с доставкой обошлось около 600$.
Также были куплены следующие материалы:
- профильная труба 80*60 мм — 6 м, 60*40 мм — 18 м, 40*20 мм — 36 м;
- швеллер — 180 мм — 3 метра, 200 мм — 2,4 метра;
- арматура 12 мм — 6 м;
- электроды — 2 кг;
- краска — 3 банки, кисти, заклепки;
- цемент М-400 — 5 мешков;
- профнастил покупался при изготовления забора.
Схема откатных ворот с размерами
Первым делом сварили каркас для ворот с противовесом. Раму (черным цветом) делали из профильной трубы 60*40 мм, перемычки и внутренний каркас (сиреневый) из трубы 40*20 мм. Внизу приварена направляющая балка разрезом вниз.
Как варилалсь рама
Внутренний каркас варили с отступом от края — по 20 мм с каждой стороны. Так удобнее потом крепить профлист, при желании можно и изнутри обшить.
Как приваривать профильную трубу 40*20 мм
Сначала залили фундамент. В него установили арматуру, сверху швеллер спинкой вверх. Вплотную к швеллеру две стойки из профилированной трубы 80*60 мм. Одна стойка примыкает к столбу, вторая выставлена вертикально на расстоянии 120 см. На них потом навешиваются ролики, которые придерживают полотно сверху. С другой стороны, вдоль ответного столба установили швеллер 180 мм.
Швеллер на 180 мм прикрепили к ответному столбу
Примерка на месте
На ответной части к швеллеру вверху и внизу закреплены уловители, которые не дадут воротам болтаться при ветре.
Установленные на приемном столбе упоры
Верхний и нижний уловители
Следующий шаг — установка пластин с роликами. Они крепятся к закладным. В данном случае это швеллер, потому пространство получилось большое. Когда делали фундамент, его сделали слишком высоким, потому пластины приваривались непосредственно к закладной. Это непрактично: если поломается ролик, поменять его будет проблематично. Обычно приваривают площадку, к которой потом на болтах крепят площадку с роликами.
Приварены роликовые площадки и на них «наехали» роликами
Готовый каркас ворот просто накатывают на закрепленные ролики.
Фото створки на роликах с разных ракурсов
После установки на опорную балку с обоих концов надевают заглушки. С дальней стороны устанавливается еще упорное колесо, которое в закрытом положении заезжает в нижний уловитель, приподнимая ворота и снимая нагрузку с роликов.
Установка заглушки и упорного ролика (балка на фото перевернута)
Теперь, чтобы ворота не «гуляли» в верхней части (они сейчас ничем не закреплены), к стойкам (80*60 мм) крепят комплекты верхних роликов — по одному на стойку. Их практически надевают на раму. Теперь имеющиеся внутри ролики будут придерживать ее вверху.
Верхние ролики крепят на стойки, захватывая верхнюю кромку ворот
Так выглядят установленные верхние ролики
Все, откатные ворота своими руками собраны и готовы к эксплуатации.
Как выглядят откатные ворота со двора
Если остались вопросы, посмотрите видео. В нем собирают готовый комплект, весь процесс станет понятнее.
Видео
Несколько видео с разными конструкциями откатных ворот. Первое — консольные на средней балке. Проблем со снегом не будет, но внешний вид со двора — ниже среднего.
Эконом-вариант: откатные ворота для дачи. Конструкция проста до чрезвычайности.
youtube.com/embed/stCMwzHF8rY» frameborder=»0″ allowfullscreen=»allowfullscreen»/>Еще одни самодельный вариант. Тут в трубе 60*60 мм, пропилен просвет, в который вставляются ролики. Конструкция взята стандартная, собрана из разных комплектующих.
Откатные ворота своими руками. Фотоинструкция по установке
В этой статье мы расскажем Вам о всех тонкостях строительства и монтажа, а так же о всех возможных проблемах, с которыми Вы можете столкнуться если решите сделать откатные ворота своими руками. Впервые сталкиваясь с задачей установить откатные ворота, — самой большой загадкой представляется чертеж откатных ворот. На самом деле, конструкция откатных ворот очень простая, схема их установки тоже не сложная и ниже мы расскажем основные принципы установки откатных ворот, поняв которые у Вас больше не останется вопросов относительно того, как установить их своими руками. Но обо всём по порядку.
Откатные ворота. Считаем оптимальную ширину проема
Это самый главный вопрос, на который Вы должны ответить самому себе прежде всего. Под шириной откатных ворот мы будем подразумевать ширину самого створа ворот, т.е. свободное расстояние между столбами ворот при полностью открытых воротах. Для ответа на данный вопрос нужно определиться всего с несколькими моментами:
- Какие автомобили будут въезжать через эти откатные ворота? Только легковые? Газели? Трактора? Камазы?
- Под каким углом будут въезжать все эти автомобили, особенно грузовые?
По собственным ощущениям, откатные ворота должны быть такой ширины, чтобы при проезде через них, между столбами ворот и зеркалами оставался зазор не меньше, чем по 30 см с каждой стороны ( а лучше все 50 см.) А теперь немного статистики о ширине некоторых автомобилей (с учетом зеркал).
- Форд фокус 3 = 2,01 м.
- Форд Эксплорер 2015 = 2,29 м.
- Газель (цельнометаллический фургон) = 2,5 м.
- КамАЗ = 2,9 м.
Только не говорите, что Вы уже всё построили и больше никакие грузовики никогда не будут заезжать к Вам на участок. Уверяю Вас, что в жизни будет достаточно ситуаций, в которых Вам понадобится впускать к себе на участок грузовые машины. А теперь давайте ответим на вопрос о том, под каким углом к Вам смогут заезжать такие машины? Согласно статистике, угол въезда подобных машин на участок составляет 45 градусов к линии ворот. Смотрите сами, длина типового КамАЗа 65111 составляет 7,34 метра, а теперь подойдите к тому месту на своем участке, в котором Вы планируете установить откатные ворота, посмотрите на пространство за ними и попробуйте ответить на вопрос о том, хватит ли грузовику этого пространства для того, чтобы развернуться и заехать в Ваши откатные ворота под прямым углом к линии ворот?
Если мы оказались правы и угол въезда грузовика составит примерно 45° к линии ворот, то согласно теореме Пифагора, чтобы КамАЗ шириной 2,9 метра прошел в створ Ваших ворот под углом 45 градусов ВООБЩЕ БЕЗ ЗАЗОРА между зеркалами и столбами ворот, ширина створа ворот должна составлять 4,1 метра. Однако мы не рекомендуем равняться на эту цифру так как, во-первых, она не учитывает зазора, а во-вторых, существуют ситуации когда проезжающая через створ ворот машина может либо качнуться по какой-либо причине, либо соскользнуть в сторону на снегу, льду или грязи, забуксовать и сместиться в сторону и т.д. Исходя из этих соображений, мы рекомендуем устанавливать откатные ворота с шириной проема не менее 4,5 метров.
Если от теории перейти к практике, то наш собственный опыт говорит о том, что оптимальная ширина створа ворот составляет 4,5 метра, а идеальная ширина створа ворот составляет 5 метров.
Обращаем Ваше внимание на то, что всё, написанное выше, касалось ширины проема ворот, но не ширины полотна ворот! Если говорить о полотне ворот, то тут есть один важный момент, который нужно учитывать. Ширина полотна ворот должна быть примерно сантиметров на 20 больше, чем ширина проема ворот! В противном случае при закрытых воротах у Вас будет щель, заметная под углом к плоскости ворот (см.
фото ниже). Если Вы забыли попросить изготовить полотно ворот чуть шире запланированной ширины проема, — Вы можете исправить ситуацию, установив воротные столбы чуть ближе друг к другу, чем планировали. Таким образом Вы уменьшите ширину проема примерно сантиметров на 15-20, но зато избежите образование щели.
Откатные ворота. Нюансы с высотой откатных ворот
Многим может показаться, что данный момент вообще не стоит внимания и обсуждения, но это не так. Отчасти согласимся. Действительно, игнорирование данного момента не создаст Вам никаких существенных проблем кроме эстетических. Многие считают, что если высота полотна забора, примыкающего к воротам составляет 2 метра, то и высота полотна ворот должна быть 2 метра. В реалии это не так. Давайте рассмотрим на примере:
- У нас есть забор, сделанный из профлиста, имеющего высоту 2 метра и установленного без ленты и без зазора снизу. В этом случае, профлист поднимается прямо от земли на высоту 2 метра.
- Заказывая или изготавливая самостоятельно каркас полотна ворот, Вы ориентируетесь на такой же профлист, имеющий ту же высоту, что и у забора — 2 метра, не так ли?
А теперь давайте посмотрим, что получится в результате. В обоих случаях Вы ориентируетесь на одинаковую высоту профлиста, но Вы не учитываете то, что в случае с забором, профлист начинается прямо от земли и его верхний край находится на высоте ровно 2 метра над землей. При этом, в случае с воротами, нижний край откатных ворот не может касаться земли, он приподнят примерно на 10 см от земли.
Справедливости ради надо отметить, что зазор между землей и нижней частью ворот регулируется с помощью регулировочных площадок, которые стандартно входят в комплект роликов (смотрите фото справа и фото ниже). Роликовые опоры одеваются и крепятся на регулировочные площадки с помощью гаек, и с помощью этих же гаек высоту установки роликовых опор (а значит и каркаса ворот) можно регулировать в пределах 5 см.
В результате, минимальное расстояние от земли будет 10 см, максимальное — 15 см от земли.
Идем дальше. В отличие от забора, профлист ворот обычно вставляется в профиль, из которого состоит каркас полотна ворот, при этом профиль обычно сваривается из трубы прямоугольного сечения 60/40 мм. Уже набежала высота ворот: 100мм + 40мм + 2000мм + 40мм = 2180мм. Но это ещё не всё, так как к полотну ворот снизу приваривается направляющая балка, имеющая высоту 60 мм (для ворот массой до 350 кг). Итого, с учетом направляющей балки, расстояние от поверхности земли до верхнего края ворот уже составляет 2180 мм + 60 мм = 2240 мм. Как видите, согласно расчетам, верхний край ворот оказался на 24 см выше верхнего края забора!
Для справки: размеры направляющих балок, идущих в комплекте с роликами и прочими комплектующими для откатных ворот, различаются (комплектующие для откатных ворот подробнее будут описаны ниже, в конце данной статьи).
Каждый комплект имеет своё название, и применяется в зависимости от размера и веса ворот:
- Комплект МИКРО: откатные ворота проемом до 4м и весом до 300кг включительно; размеры направляющей балки МИКРО — высота 55мм, ширина 60мм, толщина 3мм, стандартная длина 4.5м / 5.3м / 6м;
- Комплект ЭКО: откатные ворота проемом до 5м и весом до 500кг включительно; размеры направляющей балки ЭКО — высота 60мм, ширина 70мм, толщина 3.5мм, стандартная длина 5м / 6м / 7м;
- Комплект ЕВРО: откатные ворота проемом до 6м и весом до 800кг включительно; размеры направляющей балки ЕВРО — высота 75мм, ширина 90мм, толщина 4.5мм, стандартная длина 6м / 7м / 8м / 9м;
- Комплект МАКС: откатные ворота проемом до 12м и весом до 2000кг включительно; размеры направляющей балки МАКС — высота 135мм, ширина 130мм, толщина 5мм, стандартная длина 6м / 9м;
Чтобы избежать подобного эстетического промаха, высоту каркаса откатных ворот нужно делать ориентируясь не на высоту заполняющего профлиста, а на высоту забора, примыкающего к воротам.
Откатные ворота. Чертеж и схема откатных ворот.
Откатные ворота имеют настолько простую конструкцию, что никакой чертеж ворот Вам не потребуется. Ниже мы поясним Вам схему работы откатных ворот, после чего Вы без труда поймете их конструкцию, что от чего в ней зависит, что и как в ней можно менять на своё усмотрение. Итак, основой всей конструкции сдвижных откатных ворот являются 2 ролика и движующаяся по ним направляющая балка (иногда её называют «направляющим рельсом»). Посмотрите на фото ниже.
Направляющая, двигающаяся по роликам и есть основа всей конструкции. Направляющая приваривается снизу к каркасу ворот и вот уже весь каркас двигается по роликам. Так как ролики не должны находиться в проеме ворот, чтобы не мешаться под ногами, — их выносят в сторону, за пределы проема ворот, а откатные ворота соответственно удлиняют так называемым «противовесом». Общепринятой конструкцией является такая, при которой длина «противовес» равна половине длины проема ворот. Другими словами, для проема ворот в 5 метров, общая длина каркаса будет равна 5 + 5/2 = 7,5 метров. При этом 2,5 метра в этом каркасе будет тот самый «противовес», который является вылетом за пределы проема ворот и опирается на ролики.
Строго говоря, общепринято, что длина противовеса ворот равна 1/3 — 1/2 длины проема. Но мы настойчиво рекомендуем делать противовес длинной в 1/2 от длины проема ворот. Почему? Потому что люди очень часто делают «облегченный» противовес — треугольником (как на рисунке ниже). В результате мало того, что уменьшают длину противовеса до 1/3 длины проема, так еще и усекают «противовес» до треугольника, уменьшая тем самым его вес. В этом случае он просто перестаёт выполнять функцию противовеса — слишком легким получается. В результате откатные ворота будут «не в балансе», «клюют» при закрывании и при полном открывании, а все нагрузки как раз ложатся на ролики, которые от этого и вылетают за 2-3 года, а не за 10 лет, как им положено.
Итог: если противовес «квадратный» — то в принципе хватит и 1/3 проема. Если «треугольный» — то 1/2 проема. Но идеальным вариантом всё равно будет длина противовеса, равная 1/2 длины проема ворот.
Именно поэтому основой установки ворот является установка роликов. Именно ролики держат всю конструкцию и испытывают наибольшие нагрузки в сравнении со всеми остальными элементами конструкции сдвижных откатных ворот. Эти два ролика держат навису всё полотно ворот, поэтому их устанавливают на массивный железобетонный фундамент, в который, для удобства заливают закладную деталь, выполненную из швеллера. Это делается для упрощения последующего монтажа роликов и именно к ней впоследствии привариваются основания двух роликов, а ещё позже — основание для крепления двигателя механизма отката. (смотрите фотографию выше).
Все остальные комплектующие для откатных ворот практически не несут силовых нагрузок и служат для удерживания полотна ворот от раскачиваний. Все эти комплектующие для откатных ворот изображены ниже. Из них, поддерживающая шина (кронштейн квадратный с двумя резиновыми роликами), улавливатель нижний и улавливатель верхний — монтируются на столбы.
Давайте разберем поэлементно весь набор комплектующих, необходимых для установки откатных ворот. Посмотрите на схему ниже, на которой мы пронумеровали все элементы. Итак поэлементно согласно нумерации на схеме:
- Торцевая заглушка для задней части направляющей. Её предназначение отчасти декоративное, отчасти чтобы предотвратить набивание снега внутрь направляющей при откате ворот в зимний период если они откатываются, разгребая снег;
- Поддерживающая шина с двумя регулируемыми роликами (кронштейн квадратный с двумя резиновыми роликами). Она устанавливается в верхней части столба (ближайшего к закладной с несущими роликами) и просто удерживает полотно ворот в вертикальном положении от раскачивания и опрокидывания;
- Улавливатель верхний. Он устанавливается на «принимающем» столбе. Роль уловителя — удерживать полотно ворот от раскачивания когда откатные ворота закрыты;
- Улавливатель нижний.
Практически то же самое, что и в предыдущем пункте, но с опорной площадкой, на которую закатывается опорный ролик когда откатные ворота полностью закрываются. Смысл в том, чтобы не только удержать откатные ворота от раскачивания, но и разгрузить ведущие ролики и направляющую, испытывающую сильные изгибающие нагрузки при полностью выдвинутых воротах;
- Опорный ролик. Данный ролик является одновременно и демпфером и заглушкой для переднего края направляющей. При закрытии ворот он закатывается в «нижний улавливатель» (см. предыдущий пункт № 4), демпфирует удар полотна закрывающихся ворот, опирается своим роликом на опорную площадку «нижнего улавливателя», снимая изгибающие нагрузки с направляющей и всего полотна ворот;
- Собственно сама направляющая (или «направляющий рельс»), благодаря которому откатные ворота и движутся вперед-назад по роликам (ролики на схеме откатных ворот под № 7). Как мы уже написали выше, направляющая заглушена с тыльной стороны элементом №1, с передней стороны элементом № 5.
- Опорные ролики с регулировочными подставками — элементы, несущие на себе основную нагрузку и обеспечивающие перекатывание откатных ворот. По сути это самые силовые элементы конструкции, требующие закрепления на прочном основании в виде закладной, обычно монтируемой на железобетонный фундамент.
Регулировочные подставки служат для:
- точного выставления по одной прямой роликовых опор (если ролики будут стоять не по прямой, то будут сильно изнашиваться. Без регулировочных подставок ролики почти невозможно выставить ровно)
- регулировки высоты установки ворот относительно земли (в пределах 5 см)
- возможности замены износившихся роликовых опор (если роликовые опоры были бы приварены к закладной без регулировочных подставок, то их было бы проблематично заменять без применения «болгарки» сварочного аппарата).
Устанавливаем откатные ворота. Закладная, фундамент, столбы.
У многих закладной элемент вызывает много вопросов, так как непонятна форма и размеры этой закладной детали и все начинают искать её чертеж. Чертеж Вам не понадобится. Смысл этого элемента лишь в том, чтобы на бетонном основании подготовить некую основу для последующего монтажа роликов и привода ворот при помощи электросварки. Исходя из этого, форма вообще не имеет значения, размеры могут варьироваться. Под закладную берется швеллер № 10, 12,14, 16, 20. Чем массивнее откатные ворота — тем более мощный швеллер. Закладная должна стоять прямо на линии движения полотна будущих ворот, площадка под двигатель смещена от этой линии внутрь двора.
Посмотрите на фото, размещенное ниже. Как видите, на закладной элемент смонтированы ролики (на фото они под цифрами 1 и 2). Из этого же фото видно, что ролик № 2 логичнее было бы сместить правее, ближе к правому краю каркаса ворот (точка крепления определяется при полностью закрытых воротах).
Казалось бы, что в идеале, ролик № 1 должен был бы стоять у самого столба (который находится на фото слева), а ролик № 2 должен стаять у самого края направляющего рельса, ближе к краю каркаса ворот (на фото справа). Это почти так, но есть один нюанс! Дело в том, что направляющая балка имеет по краям вставленные внутрь элементы. Дальний от проема ворот край балки закрывается торцевой заглушкой (на фото под номером 4), а в противоположенный край вставляется вспомогательный опорный ролик (на фото под номером 3), закатывающийся в нижний улавливатель при закрытии ворот. Поэтому ролики № 1 и № 2 должны быть установлены на соответствующих расстояниях. Длина закладного элемента может равняться длине «противовеса» ворот. Т. е. при ширине проема ворот в 5 метров и ширине «противовеса» 2,5 метра, длина закладной может быть примерно 2,3 — 2,5 метра. Для установки привода с электродвигателем в будущем, — приварите к закладному элементу площадку в любом месте. С другой стороны этого можно не делать и впоследствии приварить к закладной сверху пластину, выступающую вбок и уже на неё ставить привод.
Теперь о фундаменте. Фундамент откатных ворот это пожалуй самая важная и ответственная часть всей конструкции ворот. В первую очередь фундамент нужен под закладную, к которой будут крепится основные опорные ролики. Некоторые фирмы и частные бригады предлагают более дешевый вариант фундамента, нежели железобетон, а именно они предлагают закрутить несколько винтовых свай, на которые потом сверху приваривается закладная и вот собственно почти всё готово. Далее рядом, в этот пучок свай вкручивается ещё одна немного кривенько (так как ровно рядом не вкрутить целый куст свай), под столб. Мы такой вариант даже рассматривать не будем. Возможно он и подходит под небольшие и легкие сдвижные откатные ворота, например, имеющие длину 3 метра с легким каркасом, обшитым профлистом с одной стороны, однако откатные ворота более длинные и тяжелые будут «гулять» на таком фундаменте.
Мы считаем, что альтернативы железобетонному фундаменту в данном случае нет, однако и его можно заливать по-разному. Так, например, в интернете зачастую предлагается заливать либо лишь один фундамент — непосредственно под закладную, либо два раздельных, один из которых — под закладную, второй — под «принимающий» столб. Этот вариант изображен на схеме, представленной ниже.
Этот вариант намного лучше, чем идея использования винтовых свай, однако наличие двух раздельных фундаментов может закончится неприятностью, особенно в тех случаях, когда такие фундаменты не заглублены ниже уровня промерзания грунта. Дело в том, что в результате морозного пучения такие раздельные фундаменты могут двигаться независимо друг от друга. В этом случае, даже при незначительных смещениях относительно друг друга, всё может закончиться тем, что откатные ворота перестанут попадать в уловители, установленные на приемном столбе и Вам придется постоянно пытаться перенастраивать уловители. А если такие деформации будут происходить 2 раза в год, например в начале и в конце зимы? А если ещё чаще? Вы хотите всю свою жизнь посвятить вечной регулировке ворот на своём участке и стать гуру в этом деле? Лично мы — нет!
Решение этой проблемы довольно простое (но более дорогое, чем два отдельных фундамента) — оба столба должны быть связаны одним общим фундаментом. В этом варианте, даже в случаях смещения фундамента, оба столба будут ВСЕГДА находиться параллельно друг другу, смещаясь в одной связке. Ниже публикуем фото такого фундамента откатных ворот.
Столбы для откатных ворот устанавливаются перед заливкой фундамента бетоном. В случае с откатными воротами столбы не несут практически никакой нагрузки, кроме ветровой. Имеется в виду, что у полотна ворот обычно высокая «парусность» и во время сильного ветра, ветровая нагрузка передается от полотна ворот на столбы. Если говорить о достаточности, то для подобных ворот будет достаточно взять трубу 60х60х2мм, однако для тех, кто страдает гигантоманией так же, как и мы, мы рекомендуем делать столбы из трубы 100х100х4мм.
Относительно того, стоит ли устанавливать «П»-образные столбы или обычные — тут нет единого мнения. Комплектующие для откатных ворот, описанные выше, могут быть установлены без всяких проблем и на одинарные столбы. Мы предпочитаем «П»-образные столбы, но при этом, если Вы внимательно посмотрите на фотографии, приведенные в данной статье, то увидите, что изначально мы устанавливали и заливали бетоном одинарные столбы. Установив при этом в нижней части небольшие закладные стальные пластины, к которым впоследствии приварили другие столбы меньшего сечения, чем основные. Таким образом мы из одинарных столбов сделали «П»-образные. «П»-образные столбы предпочтительны в том случае, если впоследствии Вы планируете установить не только привод для ворот, но и комплект автоматики для ворот, включающий фотоэлементы. Во-первых, — фотоэлементы будет удобнее ставить именно на внутренние столбы, а не на внешние (из антивандальных соображений). Во-вторых, — внутри внутренних столбов будет удобно провести скрытую проводку к фотоэлементам и сигнальной лампе. Подробнее об этом Вы можете прочитать в нашей статье «Автоматика для откатных ворот».
Откатные ворота. Конструкция каркаса ворот.
Каркас сдвижных ворот лучше сваривать из металла. Конструктивно он сваривается из труб прямоугольного или квадратного сечения двух типоразмеров. В качестве силового каркаса берутся трубы бóльшего сечения, внутреннее заполнение в виде ребер жесткости делается из труб меньшего сечения, например 20 х 20 мм.
Мы предлагаем Вам выбирать сечение труб для каркаса откатных ворот в зависимости от массы и/или длины ворот, согласно таблицам, представленным ниже:
К каркасу лучше сразу приварить зубчатую рейку (либо цилиндры с резьбой под крепление зубчатой рейки). Крепления зубчатой рейки (цилиндры с резьбой, 3шт на 1 метр рейки) стандартно идут в комплекте с ней. Обязательно проверяйте этот факт при покупке! Чтобы автоматику без проблем потом поставить. Иначе потом будет крайне неудобно её ровно приваривать к самому низу ворот. Её длина должна быть минимум на 1 метр больше, чем длина проема. Этот 1 лишний метр (или более) зубчатой рейки выступает на «противовес» ворот для того, чтобы быть всегда в зацепе с зубчатым колесом двигателя привода ворот. Зубчатая рейка универсальна и подходит под 99% приводов (САМЕ, NICE, Дорхан, Алютех и т.п.). Если приваривать цилиндры с резьбой для последующего крепления зубчатой рейки, то лучше их приварить заблаговременно к направляющей (направляющему рельсу) как показано на двух фото ниже.
А теперь обратите внимание на фото откатных ворот, размещенное ниже. На этом фото визуально понятно, насколько сильные нагрузки испытывают ролики, которые собственно удерживают откатные ворота и по которым эти ворота катаются. Имейте ввиду, что если Вы решите сделать в откатных воротах калитку (врезав её прямо в полотно ворот), то её стоит делать в той части ворот, которая расположена ближе всего к несущим роликам, на которых откатные ворота и держатся. Если же Вы решите установить калитку на дальнем от роликов конце полотна ворот, то вы ещё больше нарушите баланс развесовки, «увеличите рычаг» и силы, воздействующие на ролики.
Комплектующие для откатных ворот
Если говорить о комплектующих для ворот, то мы бы рекомендовали комплектующие марки РОЛТЭК потому как они зарекомендовали себя как наиболее надежные из предлагаемых сегодня на рынке. Комлектующие для ворот обычно представляют собой наборы, такие же, как на фотографиях и схемах в нашей статье (выше по тексту). Эти наборы комплектующих делятся по мощности, в зависимости от длины и массы полотна ворот. Лучшие цены на комплектующие для откатных ворот Вы найдете на нашем сайте в разделе «Магазин дисконтных цен» => «Комплектующие для откатных ворот». Комплектующие для ворот РОЛТЭК делятся следующим образом, как указано в таблице ниже:
Масса полотна ворот | Длина полотна откатных ворот (ширина проема ворот) | Название комплекта | Размеры балок (ширина х высота, измеренные с торца) |
до 350 кг | до 4 метров | «МИКРО» | 60х55 мм |
до 500 кг | до 5 метров | «ЭКО» | 70х60 мм |
до 800 кг | до 7 метров | «ЕВРО» | 90х75 мм |
до 2000 кг | до 12 метров | «МАКС» | 130х135 мм |
Возможно Вам будет также интересно:
- Каркас откатных ворот
Заказываем каркас откатных ворот.
Что нужно учесть перед заказом Эта статья расскажет о том, что нужно знать перед тем, как заказать …
- Автоматика для откатных ворот
Автоматика для откатных ворот это не только сам привод для ворот, который непосредственно производит открывание и закрывание полотна ворот. Привод …
- Ворота с калиткой или калитка отдельно?
Калитка в воротах? Все «За» и «Против». Какая калитка лучше — отдельная или встроенная в ворота? Если попытаться перечислить все аргументы в пользу …
- По-настоящему необычный забор — зеркальный забор
Если захотеть, то можно изменить практически любой из окружающих нас предметов до неузнаваемости. Всё ограничивается лишь нашей фантазией. Представьте, что …
- Столбы для забора. Без ошибок строим забор своими руками
Забор своими руками. Если Вы решили построить забор своими руками, то наверняка подоплекой самостоятельного строительства является задача сэкономить деньги или, по …
конструкция, фото, видео по монтажу
Содержание
- 1 Конструкции откатных ворот
- 2 Подготовка к монтажу
- 3 Заливка фундамента
- 4 Изготовление и монтаж полотна
- 5 Заключение
Раньше сдвижные ворота, автоматически открывающие проезд транспорту, встречались только на промышленных предприятиях. На въездах во дворы частных домов повсеместно стояли традиционные распашные створки, поскольку в продаже не было исполнительных механизмов и автоматики. Разные самодельные устройства, придуманные домашними умельцами, не в счет. Сейчас готовый комплект оборудования можно купить за сравнительно небольшие деньги, а установкой заняться самостоятельно. Остается лишь понять, как сделать из набора деталей откатные ворота своими руками, о чем мы и расскажем далее.
Конструкции откатных ворот
Для начала выясним, какие технические решения применяются для реализации принципа выдвижной створки. Всего есть 3 вида конструкций:
- подвесная;
- рельсовая;
- консольная.
В первом случае отодвигающееся полотно подвешивается на роликах к горизонтальной балке, закрепленной над въездным либо гаражным проемом, что и показано ниже на фото. Система весьма надежная, но не без изъяна: балка ограничивает высоту проезжающего транспорта, да и смотрится неприглядно, особенно если установить ее на лицевом заборе частного дома.
Ворота, откатывающиеся по наземному рельсу, — наиболее простое решение. Их можно делать цельными и раздвижными, состоящими из двух половинок, с электроприводом и без него. Но есть одна проблема, перечеркивающая все достоинства рельсовой схемы: наземная направляющая быстро забивается грязью в летний период, а зимой засыпается снегом и покрывается льдом. Чтобы обеспечить нормальную работу створок, рельс нужно постоянно очищать вручную.
Справка. Изредка встречаются комбинированные варианты изделий, где полотно двигается по двум направляющим – верхней и нижней.
Консольные откатные ворота, изображенные на фото, лишены недостатков двух предыдущих конструкций, поскольку в створе проема нет никаких балок и рельсов. Устройство и принцип действия системы выглядит так:
- Полотно ворот представляет собой металлический каркас, закрепленный сверху выдвигающейся (консольной) балки. Последняя движется на роликовых упорах, установленных на железобетонном фундаменте.
- По всей длине балки прикреплена зубчатая рейка, совмещаемая с шестеренкой привода, обеспечивающего перемещение створки.
- Когда ворота закрываются, противовесом для выдвигающейся рамы служит фундамент, сделанный в стороне от проема, как показано ниже на схеме. В конце цикла край створки попадает в ловители на заборном столбе, поддерживающие полотно в закрытом состоянии. В этот момент срабатывает концевой выключатель, останавливающий электродвигатель.
- Чтобы створка не раскачивалась, на ближней опоре забора ставится верхнее направляющее устройство.
Схема откатных ворот консольного типа
Единственный недостаток системы – под ее монтаж нужно выделить много места позади забора, поскольку длина полотна в полтора раза превышает габариты проема. Но в остальном это лучшая конструкция на сегодняшний день, ее изготовлением мы и займемся.
Подготовка к монтажу
Прежде чем приниматься за работу, необходимо проверить техническую возможность установки откатных ворот своими руками. Для этого надо выдержать следующие условия:
- в той стороне, куда планируется задвигать полотно при открывании, забор должен быть прямым;
- длина этого прямого участка – не менее ширины въезда, помноженной на 1,5;
- рельеф участка позади забора должен быть ровным, чтобы открываемая створка не упиралась в землю;
- заборные опоры по бокам проема нужно построить заблаговременно;
- для крепления ловителей и направляющих в кирпичных или блочных столбах надо предусмотреть закладные детали.
Если ваши замеры и расчеты показывают, что места для движения полотна хватает и опоры уже готовы, то переходите к закупке материалов и комплектующих. Чтобы посчитать их количество, не обязательно создавать проект, достаточно нарисовать эскиз будущих ворот по чертежам, предлагаемым производителями либо пользователями тематических форумов.
Справка. Зачастую фирмы – изготовители откатных ворот, например, известная компания Дорхан, предлагают полные комплекты материалов, включающие профильные трубы для сборки рамы и обшивку из профнастила.
Изделия рассчитаны на стандартную ширину проезда 4 м.
Минимальный монтажный комплект для ворот включает в себя такие детали:
- консольная балка;
- 2 роликовых опоры;
- улавливатель верхний и нижний;
- ролики опорные и поддерживающие;
- кронштейн верхней направляющей;
- рейка зубчатая;
- механический привод с установочной площадкой;
- заглушки для торцов балки.
Опционально изделие может комплектоваться системой дистанционного и автоматического открывания с фотодатчиками. При необходимости в полотно встраивается калитка, распахивающаяся внутрь двора (наружу нельзя, может случайно упереться в столб). Как выглядит основная фурнитура для откатных полотен, подробно показано на видео:
При подборе комплекта и привода обязательно учитывается вес полотна ворот. Например, если вы будете варить шестиметровую раму под проем 4 метра по чертежу, то общий вес конструкции не выйдет за пределы 400 кг. При условии, что на каркас пойдут профильные трубы сечением 60 х 40 мм, а на перемычки – 40 х 20 мм с облицовкой профнастилом.
Заливка фундамента
Перед устройством бетонного основания необходимо изготовить силовую раму, к которой закрепляются ворота. Для этого сделайте каркас из арматуры периодического профиля диаметром 8—10 мм и прикрепите к нему сваркой швеллер №18, как изображено ниже на чертеже. Арматурная сетка приваривается в середине внутренней полки.
Примечание. Конструкция фундамента и силовой рамы, показанная на чертеже, рассчитана на вес полотна до 400 кг (длина 6 м). Если параметры вашей створки другие, то при сборке ориентируйтесь на указания в инструкции производителя монтажного комплекта.
Чертеж фундамента под раму длиной 6 м (проем 4 м)
Работы по заливке основания откатных ворот ведутся в таком порядке:
- Вплотную к существующему столбу выройте прямоугольную яму на глубину 1,5 м под размеры силовой рамы, в нашем случае – 180 х 40 см.
Уплотните дно и насыпьте песчаную подушку толщиной 100 мм.
- Вставьте силовую раму в котлован и зафиксируйте в вертикальном положении кусками арматуры.
- Вокруг ямы выставьте опалубку требуемой высоты, чтобы основание получилось приподнятым над уровнем дороги, как сделано на фото.
- Приготовьте бетонную смесь М250 в таких пропорциях: 1 часть цемента М400 перемешивается с 2 частями песка и 4 частями щебня.
- Укладывайте бетон в котлован послойно, постоянно уплотняя его с помощью штыковой лопаты или стального прута.
Полное затвердевание бетонной смеси произойдет спустя 4 недели. За это время выполните остальные работы – сборку полотна и установку комплектующих на столбы.
Изготовление и монтаж полотна
Створка откатных ворот – конструкция довольно большая и в этом заключается сложность ее сборки. Дело в том, что все элементы рамы должны лежать в одной плоскости, а этого в домашних условиях добиться непросто. Нужно подготовить ровную горизонтальную площадку и придумать подставки, чтобы сваривать конструкцию в лежачем положении на одном уровне. Один из вариантов с подставками продемонстрирован на фотографии:
Чтобы правильно выполнить монтаж откатных ворот, действуйте в таком порядке:
- Сварите из профильных труб раму на прихватках, проверьте диагонали и подровняйте при необходимости. Затем прихватите среднюю перекладину и повторите проверку еще раз. После чего приварите оставшиеся элементы заполнения и наложите капитальные швы.
- Перед тем как сделать обшивку рамы, очистите ее от ржавчины, нанесите грунтовку и окрасьте за 2 раза в желаемый цвет. Прикрепите к ней направляющую балку и зубчатые рейки для привода, а после облицуйте профилированным листом.
- Смонтируйте на силовой раме 2 роликовые опоры из комплекта. На ближайшей к проему установите корпус электропривода.
- Прикрепите к первому столбу верхнее направляющее устройство. Оно должно находиться четко над роликами опоры, добейтесь этого с помощью подкладок. Поднимите отдвижное полотно вертикально и наденьте балку на ролики обеих механизмов, следя, чтобы верх рамы вошел в направляющую на столбе.
- Отрегулируйте вертикальное положение ворот с помощью верхнего кронштейна. Поставьте поддерживающий ролик в переднем торце балки, а задний закройте заглушкой.
- Аккуратно закрыв ворота, примерьте и закрепите ко второму столбу нижний и верхний уловитель (именно в таком порядке).

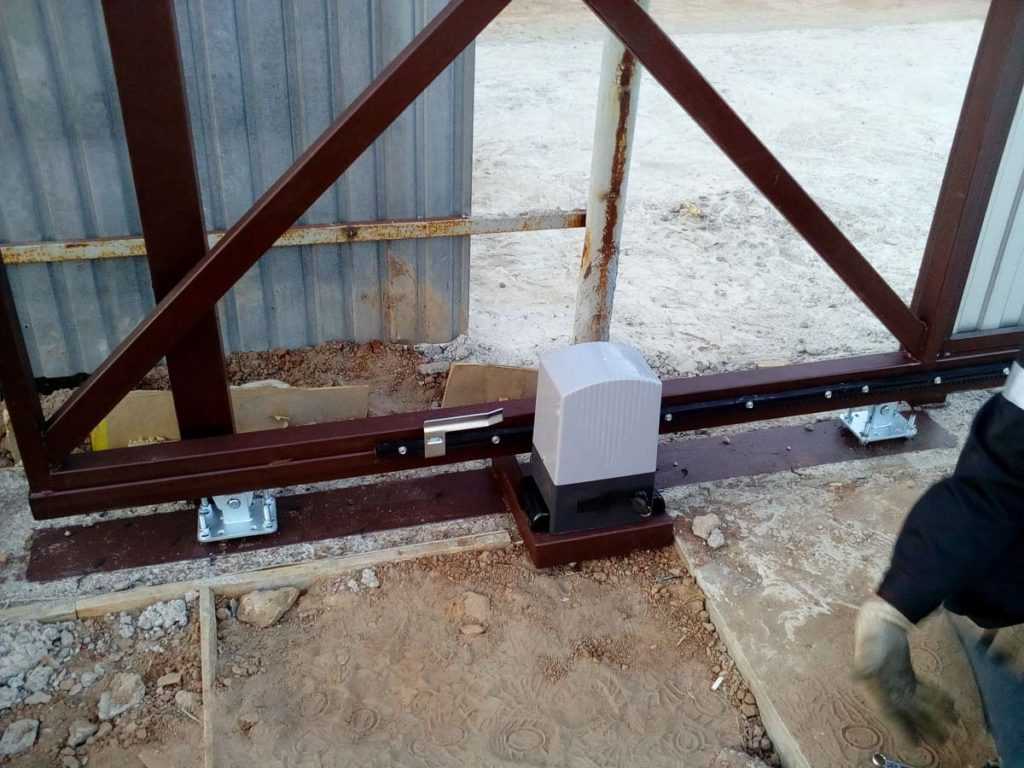

- Установите и подключите электродвигатель привода, а также пульт управления.
После сборки высоту и горизонталь полотна откатных ворот можно подрегулировать гайками роликовых опор. Если у вас в комплекте есть задний уловитель, от обязательно его поставьте, чтобы полотно поддерживалось не только в закрытом, но и полностью открытом состоянии. Наглядно процесс монтажа продемонстрирован на видео:
Заключение
Работы по установке консольных откатных ворот необходимо выполнять с помощником, в одиночку вы не управитесь. Особое внимание уделите строительству забора и столбов, чтобы их центры лежали на одной линии, тогда и полотно выровнять проще. В целом монтаж нельзя назвать простым, так что после покупки комплекта прочтите инструкцию производителя и разберитесь, какие кронштейны куда ставятся. Также соблюдайте рекомендации по бетонированию и креплению всех элементов.
фото как построить откатные ворота своими руками
Чертежи и расчеты
Главное условие долгой и надежной работы ворот — соответствие системе крепления, действующим нагрузкам и соблюдение технологии монтажа. Чтобы составить чертеж, производят замеры. Само полотно обычно изготавливают по ширине проема плюс несколько см на боковые притворы. Высота определяется индивидуально с учетом размеров ограждения и материала, которым предстоит обшивать каркас. Обычно она составляет 1,9-2,2 м.
При расчете консольных ворот нужно учитывать, что они состоят из рабочей части, которая перекрывает проем, и технической. Их общая длина должна быть больше ширины проема на 40-50%. При такой пропорции обеспечивается прочное крепление и правильная работа всех элементов конструкции.
Каркас для обшивки компонуется из усиленного контура, промежуточных стоек, раскосов и перемычек. Их размеры просто рассчитать по правилам геометрии или по чертежу, если он составлен в масштабе. По результатам заполняют таблицу (спецификацию), где указывают количество материалов и комплектующих.Теперь можно приступать к закупкам.
Примерно так должен выглядеть чертеж откатных ворот специалиста
Все элементы конструкции — опоры, фундаменты, каркас полотна, ролики, держатели, закладные и т.д.— работают совместно. Поэтому самостоятельно рассчитать и подобрать характеристики довольно сложно. Оптимально будет воспользоваться готовыми решениями, представленными в альбомах производителей или помощью онлайн калькуляторов.
Своими руками
Прежде чем приступить к работам исполнителю требуется произвести предварительную подготовку, а именно:
- создать и прорисовать рисунок (эскиз):
- определиться с технологией обработки металла, и соответственно, подготовить оборудование и инструмент;
- приобрести расходные материалы для изготовления, сборки, покраски и установки ворот.
В случае, если исполнитель не обладает соответствующими для выполнения работ знаниями, следует их получить. Операции ковки представляют собой набор технологических операций по обработке металла, изучение основ ковки позволит создавать несложные по дизайну и составляющим деталям изделия.
Продолжительное обучение кузнечному делу в учебном заведении, самостоятельно, на мастер-классах позволяет приобрести обширные навыки и производить надежные и эксклюзивные кованые ворота своими руками.
Возведение кирпичных столбов
Следующим этапом пошагового руководства для откатных ворот своими руками станет выполнение кирпичной кладки. Действия по возведению стандартные.
Отличие от обычных столбов заключается в дополнении закладок для нащельников. Для этой цели подойдут уголки с арматурой. Их приваривают к трубе, которая выполняет роль сердцевины.
Уголки располагают в 3 местах:
- в нижней части между 3 и 4 рядами кладки;
- в середине столба;
- немного ниже верхней границы будущих ворот.
Кладку лучше выполнять по схеме. При возникновении вопросов можно не только почитать описания этапов работ, но и посмотреть видео про откатные ворота своими руками.
Чертежи и схемы
В качестве примера будет рассмотрен вариант консольной системы с расположением привода в нижней части. В зависимости от месторасположения привода и от стороны открывания эскизы могут незначительно отличаться.
Непосредственно створка ворот крепится к металлическому каркасу, который представляет собой раму, изготовленную либо из металлопрофиля, либо из стальной трубы. К металлическому каркасу приваривается направляющая. Зачастую она представлена в качестве зубчатой рейки, особенно это касается конструкций с электроприводом. Внутрь направляющей балки вмонтировано роликовое основание. Как правило, в консольной системе под роликовым основанием имеются в виду каретки на колесиках.
Направляющая, перемещаясь вправо-влево, передвигает створку ворот в соответствующую сторону, тем самым открывая или закрывая въезд. Поскольку вся сила тяжести створки перемещается на балку и на роликовое основание, для минимизации нагрузки монтируется разгрузочный ролик и улавливатель в нижней части полотна. Благодаря этому в закрытом состоянии консольные ворота не провисают. В некоторых изделиях разгрузочный ролик и улавливатель дополнительно устанавливаются с противоположной стороны, что обеспечивает удержание ворот в открытом состоянии.
Фиксирование воротного полотна в верхней части обеспечивается за счет улавливателя и балки с каретками. Для того чтобы грязь и пыль не попадали внутрь конструкции, используется боковая заглушка. Опорные столбы в обязательном порядке должны быть смонтированы из прочного железобетонного основания, кирпича или из металлической трубы
Особое внимание уделяется и фундаменту для нижней направляющей, в противном случае вся конструкция рухнет под тяжестью собственного веса. Велика вероятность порчи имущества, в том числе и чужого, и риск нанесения увечий проходящим мимо людям
Упомянутый ранее электропривод легко монтируется между каретками, зубчатая рейка фиксируется непосредственно к воротной створке, неподалеку размещается устройство управления, фотофиксаторы и спутниковая навигация.
Принцип работы консольных ворот
Главную работу в консольных воротах выполняет механизм, который передвигается по специальным тележкам, приваренным к свае.
В сети можно встретить разные чертежи раздвижных ворот, которые могут отличаться сложностью и наличием дополнительных узлов.
Тележки, которые выступают главным узлом конструкции содержат в себе 8 подшипников с комплектом прочных металлических или пластмассовых роликов. Направляющие заключены в надежную оболочку, которая препятствует проникновению влаги в механизм, что увеличивает срок службы механизма.
В среднем, раздвижные ворота, с фото которых можно ознакомиться далее, должны выдерживать примерно 50 тыс. циклов использования.
Если брать за основу среднюю частоту использования в частных домах, получиться примерно 20 лет работы. К тому же при установке таких конструкций нет ограничений на высоту проезжающей машины.
Особенности и преимущества
Сдвижные ворота с калиткой внутри имеют как явные преимущества, так и некоторые особенности, которые следует обязательно учитывать при их выборе и установке.
Плюсы откатных ворот со встроенной калиткой очевидны:
- Надёжность конструкции и ее компактность. Система экономит часть площади забора и представляет собой вариант «два в одном», для которого достаточно сделать лишь один просвет в ограде вместо двух. Саму калитку можно установить в любом удобном месте по желанию хозяина, кроме, как уже было сказано выше, центра.
- Удобство эксплуатации. Подвижная створка перемещается абсолютно бесшумно и очень плавно, так что она не доставляет никакого дискомфорта. Если же рядом с конструкцией будет находиться человек, он успеет отойти в сторону.
- Устойчивость к любым погодным условиям. За воротами легко ухаживать, они имеют длительный период эксплуатации.
Что касается других особенностей, прежде всего, раздвижные ворота со встроенной калиткой дают возможность людям входить и выходить за пределы забора без включения откатной системы. С одной стороны, это очень удобно и хорошо смотрится. С другой стороны, этот нюанс имеет и некоторые недостатки, которые нужно иметь в виду еще на раннем этапе проектирования:
- Например, монтаж откатных ворот со встроенной калиткой требует больших денежных затрат, особенно по сравнению с другими видами конструкций.
- Чтобы смонтировать консольную часть раздвижной системы и привода, необходимо в обязательном порядке установить бетонный фундамент, на котором он будет держаться. Во время проектирования ограды придётся оставить часть площади вдоль него свободной для откатывающейся створки.
Важно помнить, что даже если калитка слегка приоткрыта, сдвижная система работать не будет.
К сожалению, придётся столкнуться с некоторыми неудобствами при выборе замка и дверной ручки. Расстояние между воротами и опорной конструкцией ограничено
Если ручка будет слишком большой, она может помешать открытию ворот.
Ещё одним недостатком является высокий порог, который сможет стать серьезным препятствием для свободного движения детей с велосипедами, тележками и пожилых людей. Неудобства почувствуют и высокие люди, которым придётся нагибаться под верхней перекладиной, чтобы не удариться.
Конструкция откатных ворот
Конструктивно откатные ворота подразделяются на консольные, подвесные, рельсовые типы. Самый простой в изготовлении последний вариант. В этой конструкции створка с закрепленными снизу роликами перемещается по рельсу, уложенному в землю. Из-за того, что приходится постоянно очищать рельс от снега, грязи, посторонних предметов они используются редко.
В подвесных конструкциях полотно с помощью роликов движется по балке, установленной вверху на опоры по бокам ворот. Система надежная и долговечная, не требующая постоянного ухода, но въезжающие автомобили ограничены по высоте. Однако разновидности со съемными балками решают эту проблему.
Несмотря на сложность изготовления и более высокую стоимость чаще всего выбирается конструкция сварных откатных ворот консольного типа. Их основой является балка с установленным полотном, которая сдвигается по роликам, размещенных сбоку от проема. Для установки со стороны открытия необходимо свободное место в 1,5 раза превышающее ширину створки.
Консольные откатные ворота, самый распространенный вид
Из чего состоит конструкция
В составе откатных ворот находятся следующие детали, необходимые для монтажа ворот:
- направляющие балки, которые выполняют роль несущей;
- опоры для роликов;
- ролик, который можно снять;
- регуляторы парусности и нагрузки – уловители;
- в качестве крепления используется кронштейн, защищающий ворота от покачивания;
- опора, обеспечивающая створкам подвижность и подставка к ней.
Так же составной частью откатных ворот на консольной основе является фундамент. На нём размещают опоры для роликов, на них распределяется нагрузка несущей. Внутрь консоли помещают сами ролики.
Наглядно состав конструкции может представить схема откатных ворот.
Откатные ворота своими руками – монтаж
Можно приобрести уже готовые откатные ворота – в таком случае не придется самостоятельно варить основу/раму, зашивать ее отделочным материалом и ждать, пока полностью высохнет фундамент. Но можно и створку откатных ворот сделать своими руками – это не потребует внушительных финансовых затрат, да и время сушки фундамента пройдет незаметно. Причем, с работой по изготовлению рамы откатных ворот и отделки ее декоративным материалом справится даже человек с минимальным опытом в сварочном процессе.
Изготавливается рама из металлических труб, уголков и швеллеров – их можно приобрести даже в пункте приема металлолома, что будет практично и выгодно.
Не забудьте приобрести фурнитуру, которая будет приводить в действие весь механизм откатных ворот.
Пошаговая инструкция изготовления рамы откатных ворот:
- Подготавливаем материал – металлические детали нужно очистить от ржавчины и окалин – для этого используется «болгарка». Обязательно при работе используйте защитные очки – мелкие частицы ржавчины и окалин могут попасть в глаза, повредить их. Последний этап подготовительных работ – обезжиривание поверхности металлических фрагментов, которое выполняется с использованием растворителя.
Обратите внимание: специалисты рекомендуют именно на этапе подготовки материалов провести грунтовку металла. Многие игнорируют этот момент, но после сборки рамы будет проблемно тщательно прогрунтовать поверхность элементов в местах их соединения
- Приступаем к сварке несущей рамы. В принципе, каких-либо стандартов при выборе профилированной трубы нет – тут уж нужно исходить из своих возможностей: некоторые приобретают новый материал, некоторые пользуются услугами пунктов приема металлолома.
Сначала свариваем несущую раму откатных ворот, затем навариваем обрешетку – она придаст каркасу прочности.
Обратите внимание: если планируется зашивать ворота с одной стороны, используя толстый материал, то внутреннюю трубу нужно сместить на край рамы. Если же планируется обшивать раму с двух сторон, то эта же труба должна располагаться посередине
- После изготовления каркаса нужно приварить несущую из набора фурнитуры, который был приобретен заранее. Учтите, что и направляющую, и трубы нужно приваривать к раме в шахматном порядке, прихватки должны быть не менее 20 мм и расположены на расстоянии 25 см. Только при соблюдении таких правил можно быть уверенным в прочности всей рамы откатных ворот, ее «не поведет» даже при длительном и агрессивном использовании.
Рекомендуется варить раму с «укосиной» — этим будет обеспечена устойчивость к ветровым нагрузкам.
После проведения сварочных работ нужно зачистить все сварочные швы и покрасить готовую конструкцию. Причем, специалисты рекомендуют использовать для этого алкидную краску – да, она стоит недешево, но зато перед ее нанесением ненужно проводить подготовительные работы и качество покрытия будет на самом высоком уровне.
Теперь нужно зашить раму любым декоративным материалом – это может быть профилированный лист, доски. Крепится обшивочный материал к каркасу с помощью саморезов, а если для проведения работы использовать шуруповерт или дрель, то процесс пройдет быстро и без проблем.
Определяемся с размерами и проектируем чертеж
Чтобы правильно составить чертеж можно воспользоваться готовой схемой, взятой в интернете. Сначала нужно определиться с шириной проема, так как от этого зависят остальные размеры. При перпендикулярном въезде легковому автомобилю хватит 2,5 — 3 м. Грузовику или трактору потребуется не меньше 3,5 м. Если въезд возможен только под углом, ширина увеличивается в полтора раза. По условиям безопасности расстояние от наиболее выступающих элементов автомобиля до опорных столбов выбирается не менее 30 — 50 см. Оптимальной шириной проема, достаточной для удобного проезда всех видов транспорта, будет 4,5 м.
Ширина створки делается на 20 см больше размера проема, чтобы при закрытии по бокам не оставались щели. При установке нижний край створки приподнимается на 10 см от земли. Составляя чертежи, также необходимо учитывать толщину опорной балки, чтобы высота ворот была вровень с забором.
Чтобы створка при движении не проваливалась вниз, к ней приваривается откос, используемый как противовес. Его длину делают равной 0,5 ширины полотна. Всю нагрузку воспринимают опорные тележки, поэтому они крепятся к швеллеру, установленному на прочном бетонном фундаменте. Его также используют для монтажа электропривода дистанционного открытия ворот.
Чтобы правильно составить чертеж можно воспользоваться готовой схемой, взятой в интернете
Выбор и монтаж дополнительных деталей
Ни одна пошаговая инструкция установки откатных ворот своими руками не обходится без участия фурнитуры. Для функционирования системы требуется подобрать, зафиксировать следующие детали:
Направляющий рельс. Подходит только профиль с ровной поверхностью. Любые изъяны (шероховатости, окалины) перечеркнут правильную работу конструкции. Высокий процент углерода в составе элемента — плюс.
Роликовые каретки. Подходит вариант только с составляющими из металла. Использование пластиковых деталей исключено.
Подшипники. Лучше брать элементы с прорезиниванием. Они обеспечат движение конструкции без застревания
При этом важно оградить детали от разрушения.
Пластинка с колесиками. Закрепить надо 2–4 экземпляра
Ролики для откатных ворот своими руками установить несложно. При этом желательно использовать варианты с резиновым покрытием.
Выполнение выдвижной системы ворот требует внимания, последовательного воспроизведения действий, описанных в пошаговом руководстве. Собственноручно справиться можно. Это сэкономит средства, которые могли бы уйти на оплату услуг частного мастера.
Материалы для откатных ворот
Для того чтобы сделать откатные ворота своими руками, необходимо использовать качественные материалы для долгого срока службы и приятного внешнего вида ворот.
Для вашего удобства все материалы и механизмы можно приобрести в специальных строительных магазинах.
Перечень необходимых деталей для ворот:
- Для направления перемещения используют роликовую каретку, вам понадобится 2 штуки;
- Для большего крепежа ворот в закрытом виде используют для створок уловитель, на низ и верх листа ворот;
- Чтобы закрепить верхний край створки при эксплуатации используют пластину с поддерживающими роликами;
- Ролик концевой, также можно воспользоваться накатным роликом;
- Заглушки по направляющим – 2 штуки;
- Направляющая;
- Двигатель с длинной проводкой, системой автоматизации.
Тут указаны основные механизмы для самостоятельной установки данного вида ворот, немаловажным есть и правильность выполненного монтажа каркаса ворот.
Как сделать консольные откатные ворота
Эта конструкция хороша тем, что над проездом нет балок. Но она — самая дорогая в устройстве. Дело не столько в системе роликов, сколько в необходимости устройства фундамента с металлическими закладными, к которым затем будет крепиться консольная балка. Если столбы уже есть, фундамент заливается перед ним и вдоль забора на длину технического выноса, который необходим для компенсации нагрузки, создаваемой полотном.
Комплектация консольных ворот
Даже если делают консольные откатные ворота своими руками, комплект, состоящий из направляющей балки, роликов, концевых роликов и уловителей покупают обычно в фирме. Все запчасти рассчитываются исходя из размеров полотна, материала каркаса и типа обшивки: вес имеет существенное значение. Потому желательно со всеми этими параметрами определиться заранее.
Зная длину несущей балки, вы сможете рассчитать необходимый размер фундамента. По типу — это ленточный фундамент, котлован под него копают ниже глубины промерзания грунта (для каждого региона она своя), в который закладывают армированные опоры под пластины с роликами, а также устанавливают стойки. К этим стойкам затем крепится комплект верхних роликов, удерживающих полотно и не дающих ему раскачиваться.
Как рассчитать фундамент под крепление для консольной балки
Сложного при расчете ничего нет. Фундамент по длине равен почти половине длины пролета. Если пролет 4 метра (ширина проезда или расстоянием между столбами), то фундамент должен быть 1,8-2 м. Ширина его 40-50 см, глубина — ниже глубины промерзания грунта для региона.
Фундамент под консольную балку при строительстве откатных ворот
Котлован выкапывают еще на 10-15 см глубже — под гравийно-песчаную подушку. Этот фундамент армируют (по типу ленточного), в верхней его части к арматуре приваривается швеллер (18 или 20) и все это заливают бетоном. Швеллер выставляется в «нулевой» уровень, то есть он должен стоять на одном уровне с уровнем грунта или материалом, которым отделан двор.
Подготовленное армирование и закладной швеллер
Есть более дешевый и быстрый вариант, но по надежности он уступает описанному выше. В грунт вкручивают три винтовых металлических сваи, к ним приваривают швеллер.
Установка роликовых опор
К закладному швеллеру привариваются шпильки, к ним потом на болтовых соединениях крепятся платформы с роликами. Иногда можно встретить варианты, когда платформы приварены сразу к закладной. Это неправильно. Существует довольно большая вероятность того, что фундамент или столб забора даст усадку. Даже небольшое смещение — и ваши ворота работать не будут. Если ролики со шпилек можно снять, шпильки переварить и все собрать на место, то как корректировать если платформа приварена? Срезать? Сложно, долго, без гарантий. Так что лучше в этом случае делать все по правилам.
Пример крепления роликовых площадок
При покупке обратите внимание на роликовые каретки и на сами ролики. Это обязательно закрытые подшипники качения
Они обычно располагаются в два ряда по 4 штуки в каждом. Смазка в них должна быть морозостойкой — нижний предел температур -60°C. Осмотрите платформу, на которой они крепятся. Она должна быть стальной, литой, хорошего металла с оцинкованной поверхностью, покрыта защитной смазкой.
На ролики накатывается опорная балка, потому основную нагрузку несут они
Покатайте ролики. Все должны кататься без усилий, и не должны иметь люфта (не должны шататься из стороны в сторону). Тогда можно быть уверенным, что ворота будут ездить легко и откатной механизм будет работать продолжительное время (некоторые фирмы дают гарантию 10 лет). Ведь большая часть нагрузки приходится именно на ролики, потому их качество ключевой момент, как и сбалансированная конструкция полотна.
Остальные этапы монтажа более понятно будут описаны в фото-отчете: ворота собраны самостоятельно, без привлечения специалистов.
Виды откатных ворот
Существует три вида откатных систем для подобных ворот, каждый из которых имеет свои плюсы и минусы:
Подвесной. В данном случае крепление двигающейся створки соединяется с верхом направляющего рельса на уровне от двух с половиной до пяти метров. Высота подвесного ограждения зависит от типа самого объекта. Минусом такого вида открывания является ограниченная высота проема, которая может стать препятствием для больших грузовиков и других высоких транспортных средств.
Для любых ворот, имеющих откатной принцип открывания, необходимым условием является наличие свободной площади вдоль ограждения. Для подвесных и рельсовых видов конструкций длина этого места должна соответствовать длине движущейся створки.
Установка откатных ворот своими руками: инструкция
Первым делом нужно нарезать профильные трубы по размерам, которые приведены в чертеже. В этом деле стоит воспользоваться электрической болгаркой. Стоит напомнить о необходимости использования специальных защитных средств.
После нарезки профильные трубы укладываются на ровную поверхность или подставку, и формируется рама изделия. Проверив правильность раскладки всех углов рамы, их нужно прихватить сваркой в нескольких местах.
Далее, стыки полностью провариваются, а доступные места сварных швов тщательно очищаются от шлака и зашлифовываются. Поверхность рамы, к которой будет прикрепляться каркас, нужно качественно загрунтовать антикоррозийным составом, потому что потом выполнить эту работу будет довольно сложно. Этим же способом собирается каркас изделия, только грунтуется он с наружной стороны. Теперь необходимо соединить каркас с рамой.
Далее, внутри рамы вымеряется необходимое для каркаса расстояние, и ставятся отметки. Раму располагают горизонтально, закладывают в нее готовый каркас и регулируют его по меткам при помощи подложек из древесины. После регулировки и проверки необходимо присоединить каркас к раме точечной сваркой через каждые 50 сантиметров. Это поможет избежать смещения каркаса относительно рамы. Далее, все стыки полностью провариваются и зачищаются. Следующим шагом будет соединение нижней части рамы с направляющими рельсами из набора фурнитуры. Их приварку необходимо осуществлять таким же методом, как и соединение каркаса с рамой.
youtube.com/embed/ManBeegt-yU?feature=oembed» frameborder=»0″ allow=»accelerometer; autoplay; clipboard-write; encrypted-media; gyroscope; picture-in-picture» allowfullscreen=»»>Покраска и обшивка раздвижных ворот
Потом нужно подготовить самодельную раму к покраске. Болгаркой хорошо зачищаются сварочные швы. Вся поверхность рамы обезжиривается и обрабатывается специальным антикоррозийным средством. Необходимо выждать немного времени, чтобы изделие успело высохнуть, а потом можно начинать покраску.
Для этой цели стоит применять алкидные эмали или акриловые краски. Специалисты советуют пользоваться краскопультом или небольшим валиком. Покраска делается обязательно в два слоя.
Далее, нужно начинать зашивку полотна раздвижных ворот. Профлист, вырезанный по точным размерам, закрепляется с помощью заклепок или саморезов. Лист сначала крепится по углам, а потом прикручивается по всему периметру с шагом не более 20 сантиметров.
Как сделать фундамент
Теперь нужно начинать делать фундамент для раздвижных ворот. Выкапывается траншея длиной около половины проема и глубиной около 1 метра. Закладная устанавливается в траншею и проверяется строительным уровнем. Швеллер обязан находиться на одном уровне с поверхностью двора. Таким способом получится ровное основание для специальных кареток. При помощи бетономешалки замешивается бетон, который заливается в траншею. Специалисты советуют протыкать бетон металлической арматурой или рейкой из древесины. Это поможет избежать возникновения пустот.
Фундамент обязан выстаиваться около 14 дней, а полный срок сушки и набора прочности составляет не менее 30 дней. В течение первых 5 дней нужно поливать фундамент обычной водой, чтобы не допустить образования трещин в бетоне.
Как осуществляется монтаж
После подготовки фундамента стоит начинать монтаж приспособления. На закладной размещаются две специальные каретки. Расстояние между ними должно быть максимальное. Далее, на каретках выставляются откатные ворота, которые вставляются в направляющий рельс.
На этом этапе работ необходимо качественно отрегулировать каретки. Ближайшая к проему каретка устанавливается таким образом, чтобы створка при открытии не доходила до каретки на 20 сантиметров. Вторая каретка располагается так, чтобы при закрытии ворота не доходили до нее на расстояние 5 сантиметров. После этих действий стыки кареток и закладной свариваются между собой.
Теперь можно крепить остальную фурнитуру. Верхние оградительные ролики надежно закрепляются на закладной металлического столба. На другом столбе к закладным прикрепляется небольшой отрезок профильной трубы. Ее длина должна быть равна высоте створки изделия. А также к этому столбу нужно приварить нижний и верхний улавливатели. Концевой ролик в направляющей зажимается с помощью болтов, но некоторые умельцы советуют его дополнительно приварить, потому что гайки могут раскрутиться. После окончания работ направляющая закрывается специальными заглушками из резины, которые продаются вместе с фурнитурой.
Установка несущей рамы и монтаж откатных ворот своими руками (с фото и видео)
После этого можно переходить к изготовлению самих ворот, вернее, их несущей рамы, для которой лучше всего подходят металлические трубы сечением 60 х 30 мм. Вначале трубы нужно нарезать с помощью болгарки, затем их необходимо обезжирить и загрунтовать. После этого можно сваривать детали, создавая несущий каркас откатных ворот.
Для усиления конструкции нужно приварить внутренний каркас, чтобы несущая рама могла выдержать вес металлической облицовки, профнастила, сайдинга, досок и пр.
Для внутреннего каркаса потребуются трубы сечением 40 х 20 мм, которые лучше приваривать в шахматном порядке с равным интервалом — в этом случае рама выдержит любую нагрузку.
Как показано на фото, при установке откатных ворот после сварки все швы нужно зачистить, прогрунтовать и покрыть алкидной эмалью, лучше в два слоя:
Когда краска высохнет, можно начинать зашивать полотно ворот. Обычно материал крепится к внутренней части каркаса с помощью саморезов. Как уже говорилось ранее, наиболее простой и доступный материал для облицовки — профнастил.
На видео «Установка откатных ворот своими руками» показано, как монтируется несущая рама:
ru"» src=»https://www.youtube.com/embed/NqWZ1icgxHE?feature=oembed» frameborder=»0″ allow=»accelerometer; autoplay; clipboard-write; encrypted-media; gyroscope; picture-in-picture» allowfullscreen=»»>После того как застынет фундамент, можно приступать к монтажу ворот. Сначала на швеллере следует установить ролики для раздвижных ворот и развести их на максимальное расстояние. При этом нужно следить, чтобы крайняя каретка во время закрывания ворот не сбивала заглушку.
Затем следует установить (накатить) несущую раму ворот на каретки. Конструкция должна устанавливаться с помощью уровня, что позволяет установить ее ровно и строго вертикально. Это позволяет избежать перекоса при установке ворот. Только после этого при монтаже откатных ворот своими руками можно приваривать тележки роликов к швеллеру. Затем следует еще раз проверить, насколько конструкция ровная, и если все идеально, можно приваривать все остальные тележки. Вначале привариваются верхние удерживающие ролики, потом вставляются концевые ролики и привариваются нижний и верхний уловители.
Посмотрите видео «Монтаж откатных ворот своими руками», чтобы лучше представить, как выполняется эта работа:
Особенности расчетов
Прежде, чем приступить к проектированию чертежа, нужно сделать все необходимые расчеты. В первую очередь вычисляется высота и ширина ворот. Если известна высота забора на участке, то определить высоту будущего полотна можно следующим образом: верхняя часть должна быть одного уровня с забором, а нижняя часть на 8-10 см выше дорожного полотна. Ширина ворот равна расстоянию между опорными балками, рекомендуемое значение 4 метра.
Сделать расчет противовеса тоже довольно просто – его длина должна равняться 50% от длины проема. Это значение можно уменьшить до 40% только в тех случаях, когда не хватает пространства забора для полного открывания створки и полотно обшито облегченными материалами. {2} }
Или в более привычной форме, знакомой со школы
Где a – длина противовеса, b – высота полотна, c – искомая длина.
Расчет веса конструкции нужен для правильного подбора направляющей балки, фурнитуры и автоматики. В основном вес зависит от материала, которым будет выполнена обшивка, от веса рамы, каркаса и несущей балки и от ветровой нагрузки.
Для ворот весом до 300 кг подойдет несущая балка размерами 9х5 см и толщиной металла 3,5 мм. Фурнитура должна выдерживать полный вес конструкции. Ее можно приобрести готовым комплектом либо приобретать все комплектующие по отдельности. При покупке желательно иметь при себе чертеж со всеми расчетами, чтобы можно было проконсультироваться со специалистом.
Советы по выбору материала и фурнитуры для ворот
Понадобится следующая фурнитура:
- 2 уловителя.
- 2 роликовые каретки.
- Направляющий профиль по 6–7 м.
- Заглушки из металла или резины.
- Концевой и поддерживающий ролик.
Элементы рекомендуется приобретать в специализированном магазине. Самостоятельно изготавливать их не рекомендуется, так как необходимы знания и дополнительные инструменты, стоимость аренды которых иногда превышает затраты на приобретение деталей.
Критерии выбора фурнитуры:
- Ширина проезда.
- Вес конструкции. Чем больше вес изделия, тем более прочная нужна фурнитура.
- Ветровая нагрузка. Столбики проёма должны быть надёжными и устойчивыми.
- Производитель. Отечественные изготовители чаще всего не дают гарантии на фурнитуру для откатных ворот.
Выбирая фурнитуру, важно точно знать размеры направляющего профиля. Она выбирается в соответствии с 1,5 ширины ворот
Все детали рассчитываются на вес 400 или 800 кг. Если планируется выполнять обшивку конструкции профнастилом, то подходит первый вариант. Если в планах изготовление кованого изделия, то надо брать фурнитуру, рассчитанную на вес 800 кг.
Роликовые каретки могут быть металлическими или полимерными.
Полимерные роликовые каретки
Последние создают меньший уровень шума, поэтому их рекомендуется использовать.
Выбор фурнитуры определённого производителя является кропотливым вопросом
Нужно обращать внимание на детали и упаковку. Не стоит приобретать фурнитуру в кульках с неровными краями
Главной деталью ворот является направляющий профиль. Если деталь слишком тонкая, а марка металла слишком мягкая, то профиль будет разгибаться. Деталь должна быть ровной. Определить это можно без специальных инструментов: огрехи определяются путём визуального осмотра. Чем меньше толщина детали, тем больше она подвергается искажениям.
Обратить внимание надо и на сталь, из которой изготовлена фурнитура. Рекомендуется отдавать предпочтение марке стали S275JR (FE430B)
При выборе роликовых кареток следует учитывать такие факторы:
Стоит обратить внимание на подшипники, способ их монтажа и точность изготовления. Качественными являются изделия итальянских и немецких производителей.
Нужно посмотреть, с каким усилием вращается голова ролика
Она должна свободно покачиваться на оси при касании рукой.
Обратить внимание следует и на размещение роликов на опоре по ширине. Если элементы располагаются на несколько мм больше, чем нужно, то они опираются на скошенную часть профиля. Это недопустимо
Такие изделия не нужно покупать.
Важно осмотреть щели между роликом и направляющей рейкой. Болтание может привести к тому, что ворота будут двигаться в разные стороны.
Если планируется приобрести ролики из пластика, то нужно убедиться в наличии окантовки верхней пластинки из алюминия.
Качественные детали должны иметь люфт между роликами и направляющим профилем минимум 0,4 мм, но не более 0,6 мм.
Установка откатных ворот своими руками
Откатные ворота — современные удобные в использовании конструкции, которые подходят даже для небольших участков. При открытии створка сдвигается вдоль забора, не занимая места возле дома или на подъезде к нему. Собрать и установить такие системы можно и самостоятельно, что позволит сэкономить средства, к примеру, на покупку автоматики. Для самых практичных хозяев мы подготовили пошаговую инструкцию по установке откатных ворот своими руками.
Первый шаг. Определение необходимой ширины проема, а также величины отката створки ворот
Чтобы автомобиль мог заезжать на участок и выезжать с него без риска быть случайно поцарапанным, нужно грамотно рассчитать необходимую ширину проема, которая зависит от габаритов машины. Так, для легкового автомобиля ширина проема должна составлять минимум 3,5 м, для грузового — более 4 м.
Далее определяем величину отката створки. Иными словами, рассчитываем, сколько свободного места нужно вдоль забора, чтобы ворота смогли беспрепятственно открываться. Для этого нужно прибавить к ширине проема 1,8-2 м. То есть, например, при ширине проема 3,5 м следует закладывать ширину отката как минимум 5,3 м.
Второй шаг.

Следующим шагом является заливка фундамента и прокладывание электрокабеля для автоматического управления воротами. Данный этап очень важен, так как срок службы конструкций во многом зависит от того, насколько грамотно было выполнено основание под них.
Все ключевые рекомендации по подготовке фундамента для откатных ворот мы рассмотрели в отдельной статье. В ней же описаны правила проводки электрики для работы привода.
Третий шаг. Покупка комплектующих и сборка откатных ворот
Качественные комплектующие — залог долговечности ворот. Для сборки конструкций откатных ворот понадобятся:
- направляющая шина или швеллер,
- роликовые опоры,
- подставка,
- заглушка,
- опорный ролик,
- нижний и верхний улавливатели,
- верхний кронштейн,
- удерживающий ролик,
- упор.
Безусловно, подбирать все перечисленные детали по отдельности очень время- и трудозатратно. Поэтому проще заказать готовый комплект для сборки ворот у проверенного производителя.
К примеру, в ассортименте «АЛЮТЕХ» представлена специальная комплектация SGN. Производитель предлагает несколько вариаций комплектующих: с шиной 94 мм (для ворот массой до 700 кг) и 70 мм (для ворот массой до 450 кг). При этом максимальная ширина ворот, которые вы сможете собрать, используя данные детали, — 6 м. Для большинства частных и даже промышленных объектов этого достаточно.
Начинать сборку ворот стоит с рамы. Ее основанием могут стать металлические трубы двух типоразмеров (большего — для силового каркаса и меньшего — для внутреннего заполнения в виде ребер жесткости), которые нужно будет сварить.
- Для рамы легких ворот весом до 300 кг (проем до 4 м) применяются трубы из стали 60х30х2 или 50х25х2, для внутреннего усиления («раскосин») — трубы 20х20х2.
- Каркас средних ворот весом до 500 кг (проем до 5 м) может быть изготовлен из стальных труб 60х30х2 или 60х40х2 с внутренним усилением из труб 20х20х2.
- Для тяжелых откатных ворот массой до 800 кг (проем до 6 м) лучше выбирать стальные трубы 80х40х2 или 60х40х2 с «раскосинами» из профильной трубы 20х20х2 или 40х20х2.
Рисунок 2 – Схема откатных самонесущих ворот, открывание: влево
а) технологические отступы и основные размеры створки;
б) размер от столба проема до плоскости створки ворот при использовании кронштейна SGN.01.717, SGN.01.718, SGN.02.717, SGN.02.718;
в) размер от столба проема до плоскости створки ворот при использовании кронштейна SGN.01.719, SGN.02.719.
Размер a необходим для полного скрытия улавливателей за столб проема.
Размер b для полного скрытия створки ворот за столб проема в открытом состоянии.
Размеры 50 мм и 44 мм – минимальные размеры от столба проема до плоскости створки ворот.
Lm=A+a+b+(A/3-300)+c
Значения технологических отступов для разных серий приведены в таблице
Серия |
Технологический отступ, мм |
||
a |
b |
c |
|
SGN.01 |
80 |
235 |
170 |
SGN.02 |
80 |
285 |
210 |
Выбор опоры роликовой в зависимости от массы створки
Серия |
Максимальная масса створки ворот, кг |
|
опора с полимерным роликом |
опора со стальным роликом |
|
SGN. |
300 |
450 |
SGN.02 |
500 |
700 |
Следующим этапом устанавливаются направляющие балки, по которым будет двигаться створка при открытии-закрытии, и два ролика. Учитывая, что на данные элементы приходится весь вес ворот, закрепить их нужно очень прочно. Оптимально — использовать специальные подставки. Это позволит уже в процессе эксплуатации регулировать створку, просто подкручивая болты. Причем располагать ролики нужно не в проеме ворот, а в стороне от него, чтобы они не мешали передвижению.
Важно: все диагонали створки не должны отличаться между собой более чем на 5 мм. Труба в каркасе ставится «в плоскости», т. е. широкой стороной параллельно земле. Потому что вертикальные весовые нагрузки принимает на себя направляющая балка, приваренная снизу к каркасу ворот. Сам каркас откатных ворот должен выдерживать еще и ветровые нагрузки, то есть иметь не только вертикальную, но и горизонтальную жесткость.
Заключительный этап сборки и монтажа откатных ворот — установка нижнего улавливателя («ловушки»), который не позволит воротам ударяться об опоры. Данный элемент приваривают либо крепят с помощью болтов уже после того, как ворота выставлены по уровню и обшиты. Причем монтируют его так, чтобы при входе полотна, створка приподнималась на несколько миллиметров, что позволит разгрузить опорные ролики откатных ворот.
Популярные готовые решения
Четвертый шаг. Установка и подключение автоматики
Если электрика уже проведена, установка привода для откатных ворот не станет сложной задачей. Монтаж можно осуществить без сварочных работ при помощи специального С-профиля, который нужно зафиксировать саморезами внизу ворот. После этого в пазы вставляются бобышки. Их нужно передвинуть каждый на свое место и затянуть болты. При этом важно правильно состыковать две рейки между собой. Только при условии, что все зубцы совпадают идеально, при работе ворот не будет щелчков и стуков.
Следуйте инструкции производителя, чтобы правильно установить привод, фотоэлементы и сигнальную лампу.
Схема подключения привода для откатных ворот
Пройдя все описанные шаги, вы сможете самостоятельно смонтировать на своем участке современные надежные откатные ворота, которые будут открываться одним нажатием кнопки на пульте.
Кстати, в помощь тем, кто решил своими руками собрать и установить откатные ворота, «АЛЮТЕХ» подготовил обучающий видеоролик.
Нужна консультация?
Наши консультанты помогут с выбором и назовут точную стоимость. Звоните:
+7 (495) 150-14-44
Калькулятор продукции
Вы можете самостоятельно рассчитать примерный бюджет на покупку с помощью нашего калькулятора.
Рассчитать стоимость
Смотрите также
85 фото пошагового создания автоматических ворот
В последнее время, когда каждый состоятельный горожанин хочет обзавестись собственным частным домом или дачей, перед ним встает вопрос строительства забора и, как следствие, подходящей калитки для него.
Откатные, раздвижные ворота в этом вопросе очень популярны благодаря своей очевидной практичности; также, они часто используются в промышленных объектах.
С ростом спроса увеличилось количество производителей, занимающихся изготовлением как готовых ворот, так и их комплектующих, предлагающих монтаж квалифицированными рабочими.
Обзор Содержание:
- Типы раздвижных ворот
- Верхтные затворы .
Типы откатных ворот
Ворота делятся на несколько видов, и каждый имеет свою конструкцию, имеющую свои плюсы и минусы.
Подъездные ворота
Чаще всего используются на входах промышленных объектов и других территорий, предназначенных для не слишком широкого круга лиц. Этот тип дверей очень надежен, но его изготовление требует больших материальных затрат и, как следствие, финансов.
Однако тем, кто ценит качество превыше всего, они придутся по вкусу: навесные ворота могут работать даже через пятьдесят лет после установки.
Из явных минусов, помимо цены, стоит отметить довольно ограниченный проем ворот за счет верхней балки.
Откатные ворота на рельсе
Теоретически самая надежная и в то же время самая примитивная конструкция ворот. Ворота открываются как дверь-купе, скользя на колесиках по специализированному рельсу, который находится на земле.
Несмотря на всю простоту использования, в условиях климата нашей страны с данным типом ворот могут возникнуть проблемы; погодные условия, такие как снег или листопад, могут заблокировать движение этих ворот, закрыв рельс, и тогда их открытие станет невозможным, и восстановить работоспособность будет сложно.
Наибольшее применение данная конструкция найдет в местах, где территория подвергается своевременной уборке, например, в частных дворах. Также даже в открытом состоянии такие ворота не занимают лишнего места, что, очевидно, дает им преимущество в местах с ограниченным пространством.
Консольные ворота
Конструкция данного типа ворот аналогична раздвижным на рельсе, но отличается тем, что в воротах отсутствует контакт с грунтовым рельсом. Эта сложнейшая конструкция, однако, дает ей свои преимущества: погодные условия не влияют на работу ворот, и они оставляют много свободного пространства, сводят на нет риск повреждения въезжающего в них автомобиля.
Благодаря удобному расположению тел качения, непосредственно обеспечивающих ворота, консольные ворота не зависят от природы, что позволяет им иметь повышенную прочность.
Движение ворот очень простое благодаря продуманной конструкции, а также уменьшенному трению. Из минусов можно отметить сложный монтаж и необходимость большей площади забора, чем размер проема.
Когда можно установить откатные ворота
Для установки желаемого типа откатных ворот иногда не хватает желания и бюджета; Во многом успех установки зависит от типа участка, на котором собираются располагаться ворота.
В некоторых ситуациях установка ворот либо вообще невозможна, либо очень сложна.
Например, проблема с местом всегда встает очень остро. При коротком заборе о воротах можно и не мечтать, так как пространство, в которое будут откатываться ворота, не должно закрываться хотя бы на ширину проема, умноженную на полтора.
Причина этого в том, что кроме самих ворот много места занимает и их технологическая часть.
Кроме того, ограждение должно быть прямым, так как ворота движутся по прямой траектории. Да, это очевидный факт, но многие потребители забывают его учитывать. Неровностей рельефа в месте открывания ворот тоже быть не должно.
Как установить откатные ворота
Установка и изготовление ворот своими руками без опыта в этом деле может быть очень сложно, но возможно. После ознакомления с фото откатных ворот, построения подробных планов и чертежей и схем откатных ворот можно приступать к установке.
В первую очередь следует оценить будущее расположение ворот. Оцените состояние опорных столбов и убедитесь, что они достаточно прочны для установки ворот.
Обеспечить расположение котлована возле столба под фундамент размером 500х2000мм
Определиться с типом дверного полотна и материалом его облицовки; это важно, потому что от этого зависит масса ворот, и соответственно от этого зависит выбор силовых элементов.
Составить подробные чертежи ворот с учетом особенностей местности, в которой будет производиться установка, закупить комплектующие.
Выполнение работ по маркировке. Выберите уровень нулевой отметки.
Приступить к установке фундамента ворот. При использовании электропривода в выбранном типе ворот на этом этапе следует заранее уделить внимание прокладке необходимых кабелей.
Сделать лист раздвижных ворот. Очень важно уделять большое внимание размерам. Приобретите необходимую фурнитуру для откатных ворот (роликовые подшипники, ролики, заглушки на балку и т.д.)
Произвести монтаж и установку конструкции, предварительно выждав не менее семи дней после окончания бетонирования.
Откатные ворота своими руками фото
DIY polycarbonate greenhouse: 89 photos of примеры удачного строительства
Шкаф-купе своими руками — 74 фото, чертежи, эскизы и подбор материалов
Садовый фонтан
Поделки из глины — шаг за шагом делаем цветок и 84 фото разных фигурок
LiftMaster открыватель ворот не закрывается — что делать
LiftMaster открыватель ворот не закрывается – что делать – Одной из самых распространенных проблем с автоматическими воротами является то, что ворота не закрываются. Поскольку автоматические ворота часто устанавливаются для обеспечения дополнительной безопасности вашего дома или имущества, это может быть довольно неприятно, когда вы сталкиваетесь с этой проблемой.
Если ваши ворота застряли, как и вы, это пошаговое руководство предназначено для того, чтобы помочь вам выяснить причину вашей проблемы и, надеюсь, решить ее. Имейте в виду, что многие проблемы с открывателями ворот должен устранять профессионал. Ни в коем случае не рекомендуется входить в блок управления самостоятельно, так как вы рискуете навредить себе или еще больше повредить ворота. Для получения дополнительной информации об автоматических воротах и механизмах открывания ворот свяжитесь со специалистами Jay360 прямо сейчас!
Нужна помощь с автоматическими воротами?
Это пошаговое руководство поможет вам определить, что делать, если устройство открывания ворот внезапно перестает работать и не закрывает ворота. Часто открыватели ворот перестают работать из-за простых механических проблем. В других случаях это может быть более сложная электрическая проблема. Мы рассмотрим обе возможные причины и проведем вас по шагам по устранению каждой проблемы.
Шаг 1. Проверка наличия мусора, блокирующего путь ворот
Сначала мы проверим наличие простой механической проблемы. Вы можете быть удивлены, узнав, что простое скопление мусора или небольшой предмет на пути ваших ворот может привести к тому, что ваши ворота перестанут закрываться! Самый первый шаг — убедиться, что ничто не блокирует путь ваших ворот. Если все понятно и ничего необычного не кажется, переходите к следующему шагу.
Шаг 2. Проверка колесных подшипников и цепи
Колесные подшипники, цепь или рычаг (на распашных воротах) могли быть повреждены в результате неблагоприятных погодных условий, удара автомобиля или другого объекта о ваши ворота. Если ваши колесные подшипники или цепь повреждены, это может легко помешать открытию ворот. В зависимости от типа ваших ворот, вы также можете проверить петли. Петля может застрять или повредиться, а также привести к тому, что ваши ворота перестанут открываться.
Шаг 3. Перемещение ворот вручную
Прежде чем приступить к этому шагу, убедитесь, что питание полностью отключено. Затем отсоедините цепь (раздвижные ворота) или рычаг ворот (распашные ворота), а затем начните проверять, сможете ли вы самостоятельно перемещать ворота вручную. Если вы в состоянии сами сдвинуть ворота, значит, так и есть? нет? механическая проблема – переходите к следующему шагу. Механическая проблема вообще остановит движение ворот, даже если вы попытаетесь толкнуть их вручную. Если ворота все же застряли в открытом положении, то следует вызвать профессионалов для точной оценки и ремонта.
Шаг 4. Проверьте командный и ключевой переключатель «Hold Open»
Источник изображения -?Безопасность устройства открывания ворот
Если вам удалось сдвинуть ворота вручную, вероятно, ваш механизм открывания ворот имеет механическую неисправность. Ваша проблема скорее всего в электрике. Однако некоторые проблемы с электричеством решить довольно просто. Первое, что вам нужно сделать, это проверить, не была ли случайно оставлена включенной команда ваших ворот «держать открытыми». Проблема с открыванием ворот может быть такой же простой, как случайное нажатие кнопки или переключателя!
Если команда «удержать в открытом положении» не является проблемой, это может быть проблема с ключом переключения. Возможно, ключевой переключатель был повернут, чтобы ворота не закрывались — например, пожарная часть могла проверить ваши ворота и не смогла вернуть их к вашим обычным настройкам. Если вы заметили повреждение или коррозию вокруг переключателя с ключом, возможно, его необходимо заменить или отремонтировать. Если ваш ключевой переключатель поврежден, не стесняйтесь позвонить установщику ворот, чтобы определить ваши варианты.
Шаг 5. Сброс питания
Были ли у вас когда-нибудь проблемы с компьютером или телефоном, которые требовали простой перезагрузки? Автоматические ворота — это тоже электроника, и иногда все, что вам нужно сделать, это сбросить ее. Сброс питания ваших ворот — это простой способ определить проблему. Если ваши ворота по-прежнему не закрываются или не реагируют после сброса, пришло время провести дополнительную детективную работу.
Шаг 6. Проверка фотоглаза/датчиков
К настоящему моменту вы определили, что у вас нет механической проблемы. Вы также знаете, что ваша проблема не просто в переключаемой кнопке или проблеме с питанием. Тем не менее, ваша проблема может быть относительно простой для решения. Когда ворота не закрываются, одной из наиболее распространенных проблем является проблема с вашими датчиками/фотоглазком. Посмотрите видео ниже, чтобы узнать, как датчики могут помешать закрытию ворот и как решить эту проблему.
Выполните следующие действия, чтобы проверить, работают ли ваши датчики должным образом:
- Проверьте, горит ли индикатор безопасности (находится внутри блока управления)
- Проверьте, не влажные ли ваши датчики или если они собрали мусор
- Проведите рукой перед датчиком и посмотрите, реагирует ли он – если нет, что-то не так осторожно.
Иногда мусор или даже вредители могут мешать вашим датчикам, из-за чего ваши ворота не реагируют должным образом. Если вы все еще застряли с воротами, которые не закрываются, проблема может быть более серьезной. Тем не менее, есть еще одна проблема с электричеством, которую вы можете проверить, чтобы разобраться в своей проблеме.
Шаг 7 – Проверка передатчиков Edge
Источник изображения – Linear Pro Access
Если вы выполнили все остальные шаги, а ваши ворота все еще застревают в открытом положении, возможно, вы столкнулись с более серьезной проблемой. Проверьте свои граничные передатчики (если они есть на ваших воротах, они есть на воротах с реверсивными краями). Когда вы проверите передатчики, вы сможете увидеть, есть ли проблема с батареей.
К счастью, замена батареи является относительно простой процедурой, но все же лучше, если ее сделает за вас профессионал. Если с вашей батареей все в порядке, проблема может заключаться в краевых передатчиках.
Погодные условия или коррозия могли произойти со временем, что привело к значительным повреждениям. В этом случае вам потребуется полностью заменить передатчик.
Шаг 8. Позвоните профессионалам
Хотя некоторые проблемы можно устранить своими руками, средний домовладелец не обладает навыками или ноу-хау, чтобы точно диагностировать проблему и правильно ее устранить. Если ваши ворота все еще застревают в открытом состоянии, пора вызывать профессионалов. Лучше всего вам не заходить в блок управления и не пытаться устранить какую-либо серьезную механическую или электрическую проблему, если у вас нет надлежащего ноу-хау. Вы можете нанести еще больший ущерб, который в конечном итоге может стоить вам дороже. Вы также можете поранить себя. Механизмы открывания ворот представляют собой сложные технологические элементы, и ремонтировать их должен только тот, кто понимает, как они работают.
Если вы подозреваете, что с устройством открывания ворот происходит что-то еще, возможно, вы правы! Есть много других причин, по которым открыватель ворот перестает работать.
Проверьте наличие этих других проблем, которые помогут вам решить проблему с открывателем ворот.
Проблема: проблемы с дистанционным управлением
Если ваши ворота не закрываются, это может быть проблема с дистанционным управлением, а вовсе не с механизмом открывания ворот. Возможно, ваш пульт решил перестать работать? просто? как ваши ворота открылись, и теперь не могут закрыться! Если пульт не мигает красным светом, когда вы нажимаете кнопку открытия/закрытия, это означает, что батарея, вероятно, разряжена (или сам пульт может быть разряжен). В обзоре Gate Openers Review предлагаются следующие шаги для решения этой проблемы:
- Попробуйте заменить батарейки на запасной и работающий пульт. Если контроллер работает, вы знаете, что это проблема с тестом? фу!
- Если даже после покупки или замены батареек в пульте, ворота не открываются или не загорается мигающая лампочка управления, то? возможно, срок службы контроллера просто истек .
Это распространено в электронике и может потребовать специальных инструментов и деталей для ремонта.
- Позвоните поставщику или техническому представителю ?помочь вам заменить и запрограммировать контроллер.
Проблема: Проблемы с погодой
В Онтарио экстремальные погодные условия могут повлиять на многие наши товары для активного отдыха! Влажные и дождливые осенние дни или холодные и обледенелые зимние недели могут привести к повреждению механизма открывания ворот или самих ворот, что помешает им правильно открываться или закрываться. Итак, как понять, что проблема в погоде? Первый шаг к тому, чтобы определить, не открываются ли ваши ворота из-за погоды, — это просто проверить погоду!
В последние дни было очень дождливо? Было ли резкое понижение температуры? Холода наступили впервые в этом сезоне или недавно выпал снег? Даже «дождь» может помешать правильному закрытию или открытию ворот. Дождь или снег могут заблокировать ваши датчики или фотоглазки и помешать их работе, как мы упоминали выше.
В экстремальных случаях, таких как сильный ледяной шторм, это может физически повредить ваши ворота или механизм открывания ворот. Следите за погодой и обслуживайте устройство открывания ворот по мере необходимости.
Проблема: подъездная дорога
Если вы только что установили ворота, возможно, проблемы с воротами возникают из-за наклонной подъездной дороги или подъема поверхности. В обзоре устройств открывания ворот предлагается избегать установки ворот на любом подъеме, чтобы избежать этой проблемы. Если у вас нет выбора из-за планировки вашей собственности, убедитесь, что вы работаете с профессиональным установщиком, чтобы гарантировать, что любые нечетные поверхности не повлияют на работу ваших ворот.
Компания Jay360 имеет более чем 28-летний опыт установки и ремонта ворот. Если вам нужна помощь с воротами LiftMaster, которые не открываются и не закрываются, вы можете положиться на знания и опыт Jay360 от Jay Fencing. Будьте уверены, что мы будем рекомендовать только те продукты безопасности, которые соответствуют вашим конкретным потребностям и бюджету.
? Мы ценим первоклассное обслуживание клиентов, предоставление продуктов и услуг высочайшего качества, имя, которому можно доверять, и наличие опытного и трудолюбивого персонала.
Jay360 может помочь вам выбрать и установить идеальную систему конфиденциальности, безопасности или автоматические ворота для вас, вашего бизнеса и вашей семьи. За годы, что мы поставили и установили? лот ворот! Обладая более чем 28-летним опытом, мы знаем, как установить и отремонтировать ворота всех размеров и форм.
Мы можем поставить и установить все, что угодно, от дверей, распашных и различных версий откатных ворот. У нас есть широкий выбор готовых ворот и мы изготавливаем индивидуальные конструкции в соответствии с вашими спецификациями и размерами. Звоните? Джей 360? сегодня!
Sources
www.gateopenersreview.com?/?www.doityourself.com?/?www.aspiremetro.com
- More
4 лучших открывателя ворот Wi-Fi для контроля доступа к вашей закрытой собственности
от Katie Kistler | Система внутренней связи на воротах
Вы хотите повысить удобство и безопасность на своей закрытой территории? Установив устройство для открывания ворот, вы сохраняете контроль над тем, кто может и не может получить доступ к вашей собственности.
Но как вы можете гарантировать эту безопасность без ущерба для удобства? Одним из устройств контроля доступа, которое вы можете рассмотреть, является открыватель ворот WiFi.
В этом блоге мы объясняем, что такое устройства открывания ворот Wi-Fi и как они работают. Затем мы рассмотрим преимущества и недостатки открывателей ворот WiFi и предложим более простую и безопасную альтернативу.
Этот пост охватывает:
- Что такое открыватель ворот WiFi?
- Как работают открыватели ворот WiFi?
- На что следует обратить внимание перед покупкой устройства открывания ворот WiFi
- Top 4 устройства открывания ворот WiFi
- Недостатки открывателей ворот WiFi
- Откройте ворота с помощью ButterflyMX
Что такое открыватель ворот WiFi?
Устройство для открывания ворот WiFi — это устройство доступа к собственности, которое позволяет вам контролировать и контролировать ворота со своего смартфона.
Поскольку они не требуют проводки, устройства открывания ворот WiFi представляют собой удобную систему открывания ворот.
Кроме того, беспроводные открыватели ворот хорошо подходят для многих типов ворот. Например, вы можете владеть гаражом, что создает потребность в открывателе ворот для подъездных путей. Или вы можете установить механизм открывания ворот на меньших воротах, предназначенных для пешеходов.
В любом случае устройство для открывания ворот через Wi-Fi экономит время, энергию и нервы ваших жильцов. И все это при одновременном повышении безопасности вашей собственности.
Устройство открывания ворот Wi-Fi состоит из 3 компонентов:
- Базовая станция. Это устройство установлено у ваших ворот и управляет двигателем ворот. Все базовые станции поставляются со считывателем учетных данных. Между тем, лучшие базовые станции для открывания ворот WiFi имеют камеру, микрофон, динамик и клавиатуру.
- Приложение для смартфона.
Вместо того, чтобы прокладывать электропроводку по всему дому, жители загружают приложение на свои смартфоны. Более того, с лучшими приложениями для открывания ворот WiFi жители могут отправлять временные QR-коды или PIN-коды гостям для быстрого доступа.
- Двигатель ворот. Автоматические устройства открывания ворот активируют двигатели для открытия или закрытия ворот. Ваши ворота должны иметь двигатель, прежде чем инвестировать в открыватель ворот WiFi. В противном случае открывалка не будет работать должным образом.
Как работают открыватели ворот WiFi?
Механизмы открывания ворот Wi-Fi работают, подключаясь к смартфону пользователя, чтобы они могли автоматически разблокировать и открыть ворота. Это избавляет от необходимости открывать ворота вручную. Всего за три простых шага арендаторы могут открыть ворота, не выходя из своего автомобиля.
Три шага для использования устройства для открывания ворот через Wi-Fi:
- У ворот житель открывает свое приложение для смартфона для открывания ворот.
- Затем они касаются или проводят пальцем по своим смартфонам и сигнализируют, что ворота должны открыться. Приложение подключается к Wi-Fi-соединению ворот, чтобы сигнализировать механизм открытия ворот.
- Электродвигатель ворот открывает или открывает ворота. Наконец, житель входит в вашу собственность — не выходя из машины!
Как подключить Wi-Fi к воротам?
Wi-Fi устройства для открывания ворот полагаются на подключение к Интернету, что делает их удобными в установке, поскольку они не требуют проводки. Однако для более крупных объектов может потребоваться удлинитель WiFi. Это устройство расширяет сигнал Wi-Fi, позволяя ему добраться от вашей собственности до ваших ворот.
Таким образом, при установке устройства открывания ворот WiFi учитывайте размер вашей собственности, чтобы обеспечить бесперебойное беспроводное соединение.
Посмотрите, как работает домофон ButterflyMX:
vimeo.com/video/691581717?h=fcd8451c5d&dnt=1&app_id=122963″ frameborder=»0″ allow=»autoplay; fullscreen; picture-in-picture» allowfullscreen=»»>На что следует обратить внимание перед покупкой Wi-Fi-устройства для открывания ворот
Независимо от того, безопасность и управление собственностью должны быть для вас важнее всего. И каждая система входа в ворота обеспечивает различные преимущества безопасности. Но повышенная безопасность должна быть лишь одним из
многие преимущества, предоставляемые устройством для открывания ворот.Вот основные характеристики устройства для открывания ворот WiFi:
- Простота установки
- Устройство открывания ворот WiFi с камерой
- Неограниченное количество пользователей
- Совместимость типов ворот
Простая установка
Лучшие устройства открывания ворот Wi-Fi позволяют легко установить их самостоятельно.
На самом деле, вы сможете настроить открыватель ворот WiFi всего за несколько часов. Таким образом, вы экономите деньги на затратах на установку и времени на обращение к установщикам.
Но помните: Дважды проверьте требования к установке каждого открывателя ворот, чтобы убедиться, что вы можете установить систему самостоятельно. В противном случае вы можете нанять установщика в последнюю минуту, что будет стоить вам денег и временно нарушить доступ к воротам.
Wi-Fi устройство для открывания ворот с камерой
Вас беспокоит преступность в вашем закрытом сообществе? Установка устройства открывания ворот с камерой — отличный способ отпугнуть потенциальных нарушителей.
Кроме того, камера помогает предотвратить проблемы с ответственностью, сохраняя фотографии и видеозаписи происшествий с отметками даты и времени.
Более того, некоторые Wi-Fi устройства открывания ворот с камерой позволяют жильцам видеть, кто стоит у ворот.
Таким образом, они могут точно идентифицировать гостей, прежде чем предоставить им доступ.
Неограниченное количество пользователей
Почти все устройства открывания ворот WiFi допускают несколько пользователей. Тем не менее, вы должны убедиться, что выбранный вами механизм открывания ворот может вместить каждого жителя вашего закрытого сообщества.
Если вы приобрели устройство для открывания ворот WiFi, предназначенное для дома на одну семью, вам, возможно, придется заплатить дополнительные сборы за размещение жильцов. Следовательно, вы можете приобрести несколько базовых станций для размещения всех ваших жителей.
Совместимость с типами ворот
Тип ворот на вашем участке — это первое, на что вы должны обратить внимание при поиске устройства для открывания ворот через Wi-Fi. Например, ошибочная покупка устройства для открывания раздвижных ворот с WiFi для распашных ворот вашего дома — это ошибка, которая может стоить вам тысячи долларов.
Вот наиболее распространенные типы ворот для въезда на территорию:
- Распашные
- Раздвижной
- Пешеход
- Гараж
Четыре лучших устройства открывания ворот WiFi
При таком количестве устройств открывания ворот WiFi на рынке, как сузить круг выбора? Мы собрали четыре лучших открывателя ворот WiFi.
Четыре основных варианта открывания ворот WiFi:
- Remootio
- iSmartgate
- Могучий мул
- Управление призраками
1. Remootio
Устройство для открывания ворот Remootio позволяет вам управлять и контролировать свои ворота из любого места с помощью смартфона. Кроме того, Remootio позволяет автоматически закрывать и запирать ворота в определенное время в течение дня.
Плюсы:
- Remootio можно настроить с помощью всего пары кабелей, что упрощает установку.
- 256-битное сквозное шифрование защищает ваше WiFi-соединение.
- Внешний концентратор не требуется. Вместо этого все это встроено в базовую станцию.
Минусы:
- Система может быть несовместима с многопользовательскими закрытыми объектами.
2. iSmartgate
Уникальность iSmartgate заключается в том, что он создает собственное поле WiFi, хотя его можно подключить к вашей сети WiFi. Кроме того, никакие данные не хранятся в облаке, что защищает информацию ваших резидентов.
Плюсы:
- Универсальная домашняя интеграция делает систему удобной для пользователя.
- Базовая станция водонепроницаема.
- Устройство открывания ворот iSmartgate WiFi оснащено камерой, что повышает безопасность.
Минусы:
- Использование предназначено только для одних ворот. Если ваша собственность имеет несколько входов, вам необходимо инвестировать в несколько базовых станций.
- Первые 10 пользователей бесплатны, за большее количество взимается дополнительная плата.
3. Mighty Mule
Интеллектуальный открыватель ворот Mighty Mule использует Wi-Fi для контроля и мониторинга всех типов ворот. Это означает, что речь идет не только о раздвижных воротах, но и о распашных. Если на вашем объекте есть несколько типов ворот, это может быть полезно.
Плюсы:
- Управляйте многими типами ворот, включая преобразование ручных распашных ворот в автоматические.
- Их интеллектуальный механизм открывания ворот с WiFi оснащен камерой, которая оптимизирует вашу безопасность.
- Этот умный механизм открывания ворот можно сделать своими руками, а это значит, что вы сэкономите деньги на установке.
Минусы:
- Их устройство для открывания ворот WiFi обслуживает сельские объекты, такие как фермы и ранчо.
- Mighty Mule обслуживает недвижимость с одними воротами и одним домом пользователей, а не густонаселенный закрытый комплекс или квартиру.
4. Ghost Controls
Устройство открывания ворот Ghost Controls WiFi подходит для современных объектов с уникальными потребностями. Вы можете настроить систему самостоятельно или заплатить за установку. Кроме того, Ghost Controls является одним из ведущих решений для автоматизации ворот, обеспечивая вам бесперебойную работу.
Плюсы:
- Несколько вариантов, включая сверхпрочные, архитектурные и серии Ghost Pro.
- Вариант с солнечной батареей гарантирует, что батарея ворот никогда не потребует замены.
- Ghost Controls обслуживает в первую очередь закрытые сообщества, а не дома на одну семью.
Минусы:
- Отсутствие камеры означает невозможность расследования нарушений безопасности.
- Плата за установку может увеличиться, если вы инвестируете в несколько открывателей ворот.
Недостатки устройств открывания ворот WiFi
Несмотря на то, что устройства открывания ворот WiFi могут позволить вам модернизировать систему контроля доступа в вашу собственность, следует учитывать некоторые недостатки.
Некоторые недостатки открывателей ворот WiFi включают:
- Предназначен для одной семьи. Многие устройства для открывания ворот WiFi созданы специально для домов на одну семью. В результате они не совместимы с большими закрытыми сообществами или даже с многоквартирными гаражами.
- Совместимость. Кроме того, устройства открывания ворот Wi-Fi часто предназначены для подключения к таким платформам, как Google Home, Amazon Alexa и SmartThings. Это способствует их совместимости с домами на одну семью, а не с закрытыми сообществами.
- Защита от атмосферных воздействий. Хотя некоторые устройства открывания ворот Wi-Fi позиционируются как защищенные от атмосферных воздействий, они могут не соответствовать стандарту IP65.
Откройте ворота с помощью ButterflyMX
В то время как устройства открывания ворот WiFi удобны в установке и обеспечивают безопасность, есть более надежный вариант.
Итак, инвестируйте в надежный домофон для открывания ворот со всеми функциями, которые вам нужны в высококачественной системе открывания ворот.
ButterflyMX — лучшая домофонная система для ворот жилых домов. Система видеодомофона обладает лучшими функциями устройств для открывания ворот через Wi-Fi и даже больше.
Преимущества системы видеодомофонии ButterflyMX Gate:
- Прямое подключение к Интернету. Домофон ButterflyMX имеет прямое подключение к Интернету, что обеспечивает более надежный и стабильный доступ в Интернет, чем системы WiFi.
- Беспроводная связь и отсутствие встроенного оборудования. При установке домофона ButterflyMX для ворот вам не нужно будет устанавливать оборудование в каждом блоке на всей территории. Вам также не придется прокладывать проводку от ворот до самого здания.
- Доступ со смартфона. Приложение ButterflyMX предлагает участникам отличный пользовательский интерфейс при открытии ворот для себя и гостей.
- Каталог арендаторов. Гости могут искать информацию о жителях, чтобы гарантировать, что они позвонят нужному человеку.
- Видеочат. ButterflyMX предлагает двустороннюю видеосвязь, поэтому арендаторы и посетители могут слышать и видеть друг друга. Таким образом, жители могут подтвердить личность гостя перед предоставлением доступа.
- Степень защиты IP65. Видеодомофоны ButterflyMX гарантированно выдерживают экстремальные температуры и дождь.
- Регистрация активности шлюза. Видеодомофон записывает фотографии с отметками даты и времени всех входных действий.
- Виртуальные ключи. Ваши арендаторы могут удаленно предоставлять доступ своим посетителям с помощью виртуальных ключей. Затем гости могут отсканировать эти виртуальные ключи на домофоне, чтобы войти в собственность.
- Несколько методов ввода. Если у жильца нет с собой мобильного телефона или его телефон разряжен, он все равно может войти в вашу собственность с помощью PIN-кода.
Takeaways
- Устройство открывания ворот с WiFi позволяет пользователям управлять и открывать ворота со своих смартфонов и полагаться на беспроводное подключение к Интернету.
- Самые надежные устройства открывания ворот просты в установке, подходят для многих пользователей и оснащены камерой для обеспечения безопасности.
- Однако устройства открывания ворот предназначены для домов на одну семью и часто не подходят для многоквартирных закрытых комплексов.
- Домофон ButterflyMX — более надежная альтернатива открывателям ворот WiFi.
- Благодаря минимальной проводке и отсутствию внутреннего оборудования ButterflyMX обеспечивает оптимальное удобство и безопасность.
Руководства по продуктам:::GateCrafters.com
- Gate Crafters Home
- Ворота
- Индивидуальные ворота Сопутствующая информация
- Создайте свои ворота
здесь Фотографии клиентов
Галерея ворот - Почему алюминий?
- Готовые ворота
- Алюминиевые ворота
- Художественные ворота
- Кедровые ворота
- Лесные ворота
- Ворота складские
- Качели-универсал
- Ворота готовы к отправке
- Рамы ворот
- 3 направляющих
- Звено цепи
- Дерево или винил
- Устройство открывания ворот
- Механизм открывания ворот
- Одиночные качели
- Двойные качели
- Открыватели слайдов
- Один слайд
- Двойная направляющая
- Специальные устройства открывания ворот
- Распашные ворота
- Откатные ворота
- Узнать больше>
- Аксессуары для открывалки
- Аксессуары Другое
- Датчики Разное
- Приемники
- Выходные жезлы
- Солнечная
- Безопасность
- Клавиатуры
- Замки
- Безопасность
- Освещение
- Защита от перенапряжения
- Другая безопасность
- Домофоны и видеокоммутаторы
- Системы
- Проводной
- Беспроводной
- Телефон
- Видео
- станций
- Мастер
- Ворота
- Аксессуары
- Домофон
- Аксессуары
- Центр аксессуаров
- Стойки ворот
- Петли
- Подставки для клавиатуры
- Ручные замки и фурнитура
- Проводка
- Копья и колпачки
- Дизайнерские украшения
- Центр DIY
- Часто задаваемые вопросы
- Гарантия
- Руководства по продуктам
- Солнечная информация
- Отзывы
- Фотографии установки клиента
- Карта сайта
- Бесплатные планы ворот
- Детали
Главный офис
9:00-17:00 по восточному поясному времени с понедельника по субботу
(347)817-4656
1-800-537-4283
Отслеживание заказа, возврат,
Счет.Сопутствующие вопросы
Техническая поддержка и
Поддержка при установке
9:00–21:00 по восточному стандартному времени
7 дней в неделю
1-800-537-4283Ворота
Производственный отдел
9:00–17:00 по восточному стандартному времени Пн-Пт.
347-859-8650Электронная почта
[email protected]9:00–21:00 по восточноевропейскому времени, 7 дней в неделю
с максимальным временем отклика 4 часа,
ответ в нерабочее время на следующий деньКанал YouTube
Поддержка и
Информационные видеоСдвижные затворы — Bilder und stockfotos
54Bilder
- Bilder
- Fotos
- Grafiken
- Vektorenen
- Видео
- .
0002 Niedrigster Preis Signature
Beste Qualität
Durchstöbern Sie 54
раздвижные ворота Stock-Photografie und Bilder. Oder suchen Sie nach раздвижная дверь oder tor, um noch mehr faszinierende Stock-Bilder zu entdecken. Metall-Doppeltüren mit Bullauge des Schiffes — раздвижные ворота, графика, -клипарт, -мультфильмы и -символMetall-Doppeltüren mit Bullauge des Schiffes
weiße böden, die der arbeiter tat. boden mit mörtel gemacht. leere weiße zimmer innen im wohnhaus gebäude mit fliesenboden und fenster pvc ersatzdekoration — раздвижные ворота фото и фотоWeiße Böden, die der Arbeiter tat. Boden mit Mörtel gemacht….
Зал ожидания во Франкфурте Flughafen-Abflughalle — раздвижные ворота, фото и изображения an öffentlichen plätzen — раздвижные ворота, фото и изображенияАвтоматические автоматические датчики движения с сенсором Bewegungssensor, öffentlich
das ankunftsgebiet von Frankfurt international airport — раздвижные ворота, фото и изображенияDas Ankunftsgebiet von Frankfurt International Airport
на входе в терминал Flughafen — раздвижные ворота фото и изображенияна входе в терминал Flughafen
зал ожидания для посадки с пассажирами.— раздвижные ворота — графика, -клипарт, -мультфильмы и -символ
Lounge Wartet auf Boarding mit vielen Passagieren.
Reisender in einer Krankenhausmaske, die sein gepäck aufmacht — раздвижные ворота, фото и фотографииReisender in einer Krankenhausmaske, die sein Gepäck aufmacht
Станция метро — раздвижные ворота, графика, клипарт, мультфильмы и символы mit geschlossenen tür — раздвижные ворота фото и фотографииModerne Aufzug mit geschlossenen Tür
gerade weiter! — раздвижные ворота фото и изображенияGerade weiter!
Automaticisches schieben im flughafen, donmung flughafen, таиланд — раздвижные ворота фото и изображенияAutomatisches Schieben im Flughafen, Donmung Flughafen, Таиланд
Станция метро — раздвижные ворота, графика, картинки, мультфильмы и символыСтанция метро
text der handschrift eingangstür. концепт, д. час weg in tor tor eintrag eingehende eindringen проходной портал papier romantisch schönen nachricht herz tastaturtyp computer gut gefühle — раздвижные ворота фото и фотоText der Handschrift Eingangstür.
nutzung-marken — раздвижные ворота стоковые фотографии и изображенияКонцепт, д. час Weg in Tor Tor…
Nutzung-Marken
aufzugssymbol im neonstil. schilder und symbole können für web, logo, mobile app, ui, ux verwendet werden — стоковая графика раздвижных ворот, -клипарт, -мультфильмы и -символAufzugssymbol im Neonstil. Schilder und Symbole können für Web,…
zwei aufzüge — раздвижные ворота фото и изображенияZwei Aufzüge
komfortabler lounge-bereich für ruhe zwischen spiel. — раздвижные ворота, графика, картинки, картинки и символы Flughafenterminal-gebäudeeingang und Automatic glastür mit info-text на немецком и английском языках. современный flughafen glaswand банда fenster und tür. терминал, автоматический стеклянный. — стоковые изображения и изображения раздвижных воротFlughafenterminal-Gebäudeeingang und Automatic Glastür mit…
мужчины, зоопарк с дикими и африканскими животными — раздвижные ворота стоковые изображения, -клипарты, -мультфильмы и -символымужчины, зоопарк с дикими африканскими животными Tieren besuchen
flughafen gate bereich — раздвижные ворота сток фото и изображенияFlughafen gate Bereich
презентационный плакат с изображением зоопарка и животных — раздвижные ворота сток-графика, -клипарт, -мультфильмы и -символ -cartoons und -symboleGuide Show Tricks mit Papageien in Kontakt Zoo0002 Automatisierte Verbindungstür am Flughafen
eingang zum verlassenen alten hellinikon flughafen in athen — sliding gate stock-fotos und bilderEingang zum verlassenen alten Hellinikon Flughafen in Athen
flughafen mit passagiersilhouetten — sliding gate stock-fotos und bilderFlughafen mit Passagiersilhouetten
passagiere warten auf gepäck auf dem boot — раздвижные ворота стоковые фото и фотоPassagiere Warten auf Gepäck auf dem Boot
gepäckrückgabe — раздвижные ворота стоковые фото и фотоGepäckrückgabe
gepäckrückgabe — sliding gate stock-fotos und bilderGepäckrückgabe
flughafen mit passagiersilhouetten — sliding gate stock-fotos und bilderFlughafen mit Passagiersilhouetten
leere automatische eingangstüren mit bewegungssensor an öffentlichen plätzen — sliding gate stock-fotos und bilderLeere automatische Eingangstüren mit Bewegungssensor an öffentlich
aufzug im Flughafen-terminal — раздвижные ворота фото и изображенияAufzug im Flughafen-terminal
männchen öffnet sein schwarzes radgepäck — sliding gate stock-fotos und bilderMännchen öffnet sein schwarzes Radgepäck
flughafen mit passagiersilhouetten — sliding gate stock-fotos und bilderFlughafen mit Passagiersilhouetten
gebogener bildschirm am flughafen istanbul — sliding gate stock-fotos und bilderGebogener Bildschirm am Flughafen Istanbul
Gebogener Bildschirm am Flughafen Istanbul — раздвижные ворота фото и изображенияGebogener Bildschirm am Flughafen Istanbul
gebogener bildschirm am flughafen istanbul — раздвижные ворота сток-фотографии и изображенияGebogener Bildschirm am Flughafen Istanbul
Gebogener Bildschirm am Flughafen Istanbul — раздвижные ворота фото и изображенияGebogener Bildschirm am Flughafen Istanbul
flughafen mit passagiersilhouetten — раздвижные ворота стоковые фото и фотографииGebogener Bildschirm am Flughafen Istanbul
Gebogener Bildschirm am Flughafen Istanbul — раздвижные ворота фото и изображенияGebogener Bildschirm am Flughafen Istanbul
flughafen mit passagiersilhouetten — раздвижные ворота сток-фото и изображения mit Passagiersilhouetten flughafen mit passagiersilhouetten — раздвижные ворота стоковые фото и изображенияFlughafen mit Passagiersilhouetten
flughafen mit passagiersilhouetten — раздвижные ворота стоковые фото и изображенияFlughafen mit Passagiersilhouetten
eingang zum verlassenen alten hellinikon flughafen in athen — sliding gate stock-fotos und bilderEingang zum verlassenen alten Hellinikon Flughafen in Athen
flughafen mit passagiersilhouetten — sliding gate stock-fotos und bilderFlughafen mit Passagiersilhouetten
von 1Сколько стоят раздвижные ворота
09 мар Сколько стоят раздвижные ворота
На этой странице
- 2020 Сколько стоят подъездные ворота?
- Простой способ найти установщика ворот
- Типы въездных ворот
- Выбор въездных ворот
- Стоимость деревянных въездных ворот*
- Стоимость алюминиевых въездных ворот*
- Цены на установку въездных ворот с электроприводом*
- Где вам нужны въездные ворота ?
- Найдите хороших специалистов по установке ворот
- Соберите сами Откатные ворота у нас есть запчасти
Въездные ворота подходят не всем, и их стоимость может показаться излишней, если у вас нет явной потребности в них.
В большинстве случаев эти ворота используются скорее как часть более крупного общего протокола безопасности для объектов или отдельных лиц, находящихся под угрозой.
Простые деревянные ворота для одной машины могут стоить от 450 до 600 долларов и от 900 до 1200 долларов за двое ворот для более широкой дороги. Ворота могут быть изготовлены из обработанной сосны, но обработанная сосна может быть окрашена, чтобы она выглядела как другая древесина.
Набор для открывания ворот стоит от 850 до 4500 долларов США и поставляется отдельно от ворот. Для обеспечения совместимости в эти комплекты входят: двигатель проводка Ваш установщик выберет правильный тип комплекта открывателя для вашего типа и размера автоматических ворот.
Шеврон вниз жители Австралии могут рассчитывать на оплату от 50 до 60 долларов в час за услуги по установке ворот плюс стоимость материалов. Средняя стоимость основных ворот для проезда составляет от 1500 до 3000 долларов; однако, в зависимости от типа и стиля, стоимость некоторых ворот может достигать 12 000 долларов и более.
Нужны парадные ворота, которые не будут стоить вам места на парковке? раздвижные ворота — очевидный ответ. Сварная рама для ворот, изготовленная на заказ компанией demak для наружных работ и фурнитуры, обычно занимает 24 часа.
Информация: Консольные раздвижные ворота knox представляют собой экономически эффективную систему, которую можно установить с минимальным вмешательством в стройплощадку. Ворота скользят на 4-х нейлоновых роликах, закрепленных на стойках ШС, и не касаются земли на всем пути движения.
В изделии используются ролики, которые действуют как колеса, что придает ему свойство качения. Роликовая дорожка — изометрический вид. Найдите дверную ручку, которая соответствует вашему стилю и защищает то, что вы цените больше всего. Действует через центр тяжести водяного столба, опирающегося на наклонную вверх по течению поверхность.
Простой способ найти установщика ворот
Когда дело доходит до автоматических ворот, существует множество вариантов на выбор.
У вас есть выбор одинарных автоматических ворот или двойных автоматических ворот. Они могут поставляться с моторизованным дистанционным управлением для легкого доступа и парковки.
Типы въездных ворот
Доступно несколько различных типов раздвижных ворот, в том числе телескопические, консольные и въездные ворота. Телескопические откатные ворота идеально подходят для открывания в местах с ограниченным задним ходом. Они используют систему рельсовых направляющих с двумя гусеницами и одним автоматическим оператором.
Два основных типа ворот — распашные и откатные. Распашные ворота открываются путем поворота наружу или внутрь, используя опорные стойки ворот в качестве осей. Раздвижные ворота обычно открываются по прямой линии, оттягиваясь от проезжей части параллельно любому ограждению.
Установка въездных ворот в вашем доме не только сделает вход приветливым и элегантным, но и повысит безопасность. На рынке существует множество различных типов ворот, и можно найти тот, который подойдет практически к любому дому или подъездной дорожке.
Существует несколько различных типов автоматики для ваших ворот: распашные ворота – обычно это две распашные ворота, открывающие доступ. Они самые дешевые и лучше всего подходят для ровного дорожного покрытия. Если ваш подъезд находится на крутом склоне, то этот продукт не для вас.
Выбор въездных ворот
Выбирая въездные ворота, вам действительно нужны лучшие ворота, которые предлагает Мельбурн. Это потому, что подъездные ворота не только украшают переднюю часть вашего дома, но и защищают вашу собственность и ваш автомобиль. Домовладельцы в Мельбурне, которым могут доверять подъездные ворота, будут иметь прочную конструкцию, впечатляющий внешний вид и отличную функциональность.
Закрытый подъезд – это то, что нравится многим. Это удерживает людей, которых вы хотите, снаружи. Он удерживает животных, которых вы хотите, в пределах вашего двора, безопасно внутри. Дело в том, что для большинства людей это также означает, что вы должны несколько раз садиться и выходить из автомобиля, чтобы войти и выйти из своего двора.
Системы консольных откатных ворот есть ряд преимуществ в выборе системы раздвижных ворот с консолью по сравнению с традиционными раздвижными воротами с гусеничным ходом, причем очевидным является отсутствие пути. Компромиссом является требование большей площади стока, поскольку консоль требует примерно на 30% большего пространства стока.
Стоимость деревянных подъездных ворот*
Наше интервью с Полом мы начали с того, что задали ему вопросы о структурных соображениях, которые необходимо взвешивать для каждой установки в каждом конкретном случае. В. Допустим, я никогда раньше не думал о том, чтобы сделать ворота на подъездной дорожке. Следовательно, я понятия не имею, какие затраты на установку я могу понести, поскольку я понятия не имею о проблемах, с которыми столкнется установщик.
Въездные ворота могут быть включены в любой новый или существующий проект дома. Мы предлагаем как двустворчатые распашные ворота для проезда, так и одинарные двухпролетные откатные ворота, которые можно автоматизировать.
Если посмотреть на стоимость, деревянные ворота, изготовленные на заказ из промасленной древесины, или алюминиевые ворота с порошковым покрытием будут иметь примерно одинаковую стоимость материалов и изготовления.
Строительные компании Саддингтон являются ведущими поставщиками и установщиками высококачественных систем автоматических ворот для домов и предприятий в регионах Ньюкасл, Лейк-Маккуори и Хантер-Вэлли. Распашные ворота — самый популярный тип ворот, используемых для ворот жилых домов в Австралии.
Ворота могут стоить от пары сотен долларов до тысяч долларов. Как и в любом другом случае, сложно назвать точную стоимость ворот, так как она будет зависеть от ряда факторов, в частности: размер ваших ворот материал, который вы выберете, причем древесина самая дешевая, за ней следуют сталь, алюминий и кованое железо.
Ворота на въезде стоят 1400-3200 долларов; включение его с помощью дистанционного управления стоит дополнительно 550-4500 долларов, в результате чего общие затраты составляют 1950-7700 долларов.
Однопанельные железные, стальные и деревянные ворота стоят от 1400 до 2100 долларов. Стоимость зависит от размера ворот и их стиля.
Автоматические въездные ворота идеально подходят для использования в домах и на предприятиях. Устройства обнаружения транспортных средств используются для обнаружения транспортных средств возле вашей системы ворот и инициирования действия. Они могут открыть ворота, перевернуть ворота, если они движутся, активировать клавиатуру, отправить предупреждение и многое другое.
Фактическая стоимость въездных ворот может значительно варьироваться в зависимости от местных затрат на материалы и рабочую силу, сложности установки и других факторов. Чтобы получить наиболее точные цены на установку въездных ворот, заполните форму, чтобы получить расценки от предварительно проверенных подрядчиков ворот безопасности в вашем регионе.
Стоимость алюминиевых въездных ворот*
Наши раздвижные ворота изготовлены из алюминия 6063 t6 и покрыты порошковой краской Interpon для обеспечения превосходной прочности и коррозионной стойкости.
Раздвижные ворота обычно изготавливаются с использованием рамы 50 x 50 мм с нижней направляющей 100 * 50 мм для установки колес.
Автоматические ворота своими руками | цены со скидкой | ворота напрямую от производителя = сэкономьте $$$$ Компания Gate Force производит автоматические алюминиевые подъездные ворота премиум-класса, в том числе консольные ворота, а также устройства для открывания ворот, поставляемые по всей Австралии из Брисбена / Кабултуры с 2004 года, с подтвержденным послужным списком в отношении качества и конструкции всех наших ворот, нестандартных конструкций въездных ворот, стандартных конструкций ворот и решетчатые / реечные ворота, порошковое покрытие dulux в любой цвет colorbond.
Установить электрические ворота самостоятельно Ворота своими руками, чтобы сэкономить на установке наш выбор электрических ворот алюминиевые ворота очень прочные чем может помочь домофон Кованые ворота – стильное дополнение к дому клавиатуры на воротах для повышения безопасности варианты двойных ворот от гейткрафтеров.
ком проверенные производители дверных доводчиков электрические въездные ворота просты в эксплуатации Детали открывателя ворот, которые вы можете установить.
Цены на моторизованные въездные ворота*
Ворота не только разработают ваши ворота в соответствии с вашими требованиями, принимая во внимание дизайн подъездной дороги и дома, но мы также изготовим и установим их сами. Это гарантирует, что мы предоставим нашим клиентам продукты, соответствующие их индивидуальным потребностям.
Здесь вы можете найти фантастические цены на наши безотказные системы автоматических ворот. На первом этапе нам нужно знать, какой тип автоматических ворот вы предпочитаете. Например: автоматические откатные ворота или автоматические распашные ворота.
Diy – автоматические откатные ворота хотите установить свои собственные автоматические откатные ворота. Без проблем. В автоматических решениях есть все необходимое для сборки и установки автоматических раздвижных ворот. Вам даже не нужно делать ворота, если вы выберете.
Наши электрические ворота Мельбурн и автоматические ворота Мельбурн оснащены электроприводом с использованием безопасной низковольтной системы. Доступ предоставляется с помощью пультов дистанционного управления, которыми можно управлять из автомобиля или клавиатуры в доме. У вас есть выбор распашных ворот или раздвижных ворот, последние из которых компактны, поскольку они могут легко скользить за ваш забор и скрыться из поля зрения.
Где вам нужны установщики ворот?
Большинство компаний проводят осмотр на месте, прежде чем дать точную цену, и установщики автоматических дверей и ворот не исключение. Как только они увидят, где будет производиться установка, они смогут определить, сколько взимать плату, с учетом этих соображений.
Системы автоматизации откатных ворот Bft являются идеальным решением как для жилых, так и для промышленных помещений. Они подходят для умеренного и интенсивного использования, даже в сложных погодных условиях. Приводы откатных ворот Bft способны регулировать ворота весом до 3500 кг со скоростью 16 метров в минуту.
Большинство производителей электрических ворот дают гарантию на свое оборудование от нового. Это побуждает вас использовать установщиков, которые покупают у авторитетных источников в Великобритании, чтобы эти гарантии соблюдались. Когда вы уточните это у своего инженера по воротам, также убедитесь, что их работа включена в гарантию, которую они вам дают.
Найдите лучших установщиков ворот
Наш ассортимент автоматики для распашных ворот не имеет себе равных. В отличие от многих наших конкурентов на рынке, мы никогда не сталкивались с необходимостью специализироваться (или, можно сказать, ограничиваться) только одним брендом. Мы предлагаем автоматику для распашных ворот от шести основных брендов, чтобы всегда иметь в наличии именно ту модель, которая нужна, когда возникает необходимость.
Узнайте на сайте www. Посмотретьмой забор. ком в поставках заборов и ворот мы стремимся помочь нашим клиентам. Особенно в воплощении ваших проектов ворот в реальность.
Самое главное, если у вас есть какие-либо вопросы о нашем большом ассортименте, пожалуйста, не стесняйтесь обращаться к нам.
Соберите свои собственные раздвижные ворота, у нас есть детали
Комплект стоил 1850 долларов, и они сэкономили более 3000 долларов, сделав его сами! эти раздвижные ворота стоили бы 5000 долларов, если бы их построила компания по производству ворот! Размер раздвижных ворот: 3000мм x 1800мм. Он был доставлен в Квинсклиф, штат Виктория.
Наши раздвижные ворота открылись сегодня утром, но теперь не закроются. Нужен кто-то, чтобы починить ворота, чтобы они могли закрыться, а также возобновить нормальную работу, так как последние несколько месяцев они мешали.
Фурнитура для раздвижных ворот Добавление раздвижных ворот — отличный способ повысить безопасность, более эффективно использовать пространство и улучшить внешний вид. Мы поставляем продукцию самого высокого качества для создания ваших раздвижных ворот под брендом, которому вы можете доверять, — elgate.
Как построить откатные ворота для деревянного забора — мелисса. Эта фотография о: двери сарая, детские ворота для лестницы под названием «Как построить раздвижные ворота для деревянного забора» — также описывает и маркирует как: нестандартная дверь сарая, детские ворота, голландская дверь сарая, детские ворота, ремонт, дверь сарая, детские ворота, раздвижная дверь сарая, детские ворота, деревянная дверь сарая, детские ворота. с разрешением 960 пикселей х 720 пикселей.
Шаг 1 – выберите тип сборки. Три варианта. Готовые откатные ворота – откатные комплекты, готовые к установке. Эконом вариант. Раздвижные ворота Easy Gate — комплекты в плоской упаковке, которые вырезаны по вашим размерам для самостоятельной или профессиональной установки. Откатные ворота по индивидуальному заказу — множество дизайнов на выбор или мы изготовим по вашему дизайну.
Установки полный пакет услуг, завершенный нашим комплектом для открывания раздвижных ворот на солнечных батареях. Эти комплекты для автоматического открывания ворот могут автоматизировать раздвижные ворота длиной до 20 метров и весом до 800 кг на ровной поверхности! этот комплект, как и все наши электрические открыватели ворот на солнечных батареях, полностью автономен и не требует внешнего источника питания для работы! автоматический открыватель ворот имеет активируемую ключом функцию ручной разблокировки для легкого доступа, если вы хотите отключить автоматику ворот.
