Картофелекопалка занимает особое место среди навесного оборудования для сельскохозяйственной техники. Ее использование не только увеличивает производительность труда, но еще и позволяет получить урожай более высокого качества. Одни фермеры приобретают такое приспособление, другие конструируют собственноручно. При наличии базовых навыков работы руками ее несложно собрать из материалов, которые всегда есть под рукой.

Что такое картофелекопалка

Еще 10-15 лет назад владельцы приусадебных участков собирали урожай картофеля исключительно при помощи лопаты. Механизированная уборка проводилась лишь в крупных сельских хозяйствах. Сейчас собирать урожай картофелекопалкой может позволить себе даже самый мелкий фермер.

Описание и характеристика устройства

Принцип работы устройства довольно прост. Режущие части заглубляются в грунт, захватывают его часть и поднимают вместе с картофелем или другими корнеплодами на поверхность. Клубни, проходя через агрегат, очищаются от большей части земли и остаются на поверхности, либо сразу собираются в бункер.

Приспособление используют для ускорения сбора урожая и снижения трудозатрат. Это особенно выгодно на больших площадях.

Особенности применения и преимущества

Особенность такого агрегата заключается в том, что его можно применять не только для сбора картофеля, но и для уборку других овощей — например, свеклы или редьки. Кроме того, при таком способе уборки практически не повреждаются клубни.

Основное преимущество — высокая скорость сбора картофеля по сравнению с ручным трудом.

Виды копалок для картофеля

Подобные приспособления имеют различия между собой по конструкционным особенностям. Но принцип работы у них одинаковый.

Однорядная

Однорядные картофелекопалки способны за один проход извлечь корнеплоды только с одной полосы насаждений. Они отлично показывают себя на мотоблоках и мини-тракторах.

Двухрядная

Двухрядные конструкции более широкие. Они за один проход способны обработать сразу два ряда.

Покупная

Такие картофелекопалки выпускают и отечественные, и зарубежные производители. Важно учитывать, что различные виды конструкций предназначены для эксплуатации в разных условиях и на разных грунтах. Стоимость покупного оборудования довольно высокая, но окупается оно сравнительно быстро.

Самодельная

Если нет желания тратить лишние средства на приобретение заводской картофелекопалки, ее можно изготовить своими руками. Для небольших участков достаточно будет веерной копалки. Если картофель выращивают каждый год на больших площадях (для продажи), то лучше изготовить более сложную конструкцию.

Какого типа бывают картофелекопалки

Навесное приспособление для копки картофеля бывает нескольких видов, которые отличаются своей конструкцией. Существуют модели, предназначенные для работы на участках различной величины и на разных грунтах.

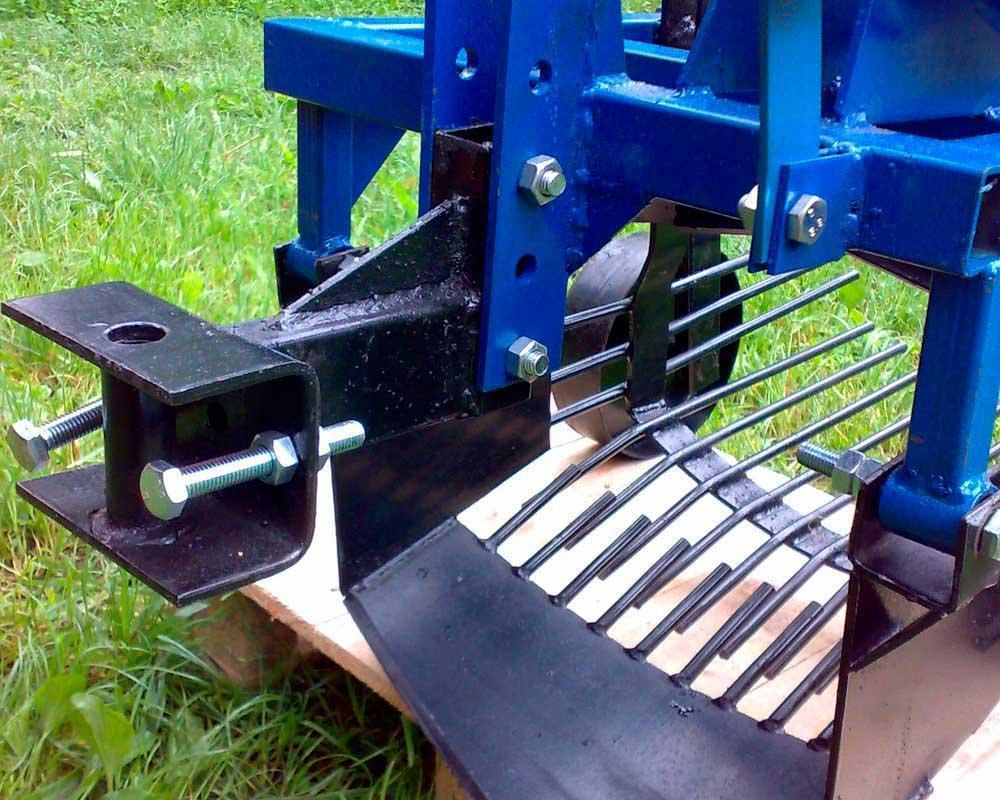

Веерная для мотоблока

Основной рабочий механизм — плуг. От него отходят прутья, загнутые вверх. Приспособление погружают в почву, и по мере движения картофель поднимается по прутьям на поверхность.

Среди достоинств веерной конструкции выделяют невысокую стоимость и простоту. Но такой копалкой не получится продуктивно работать на твердых грунтах.

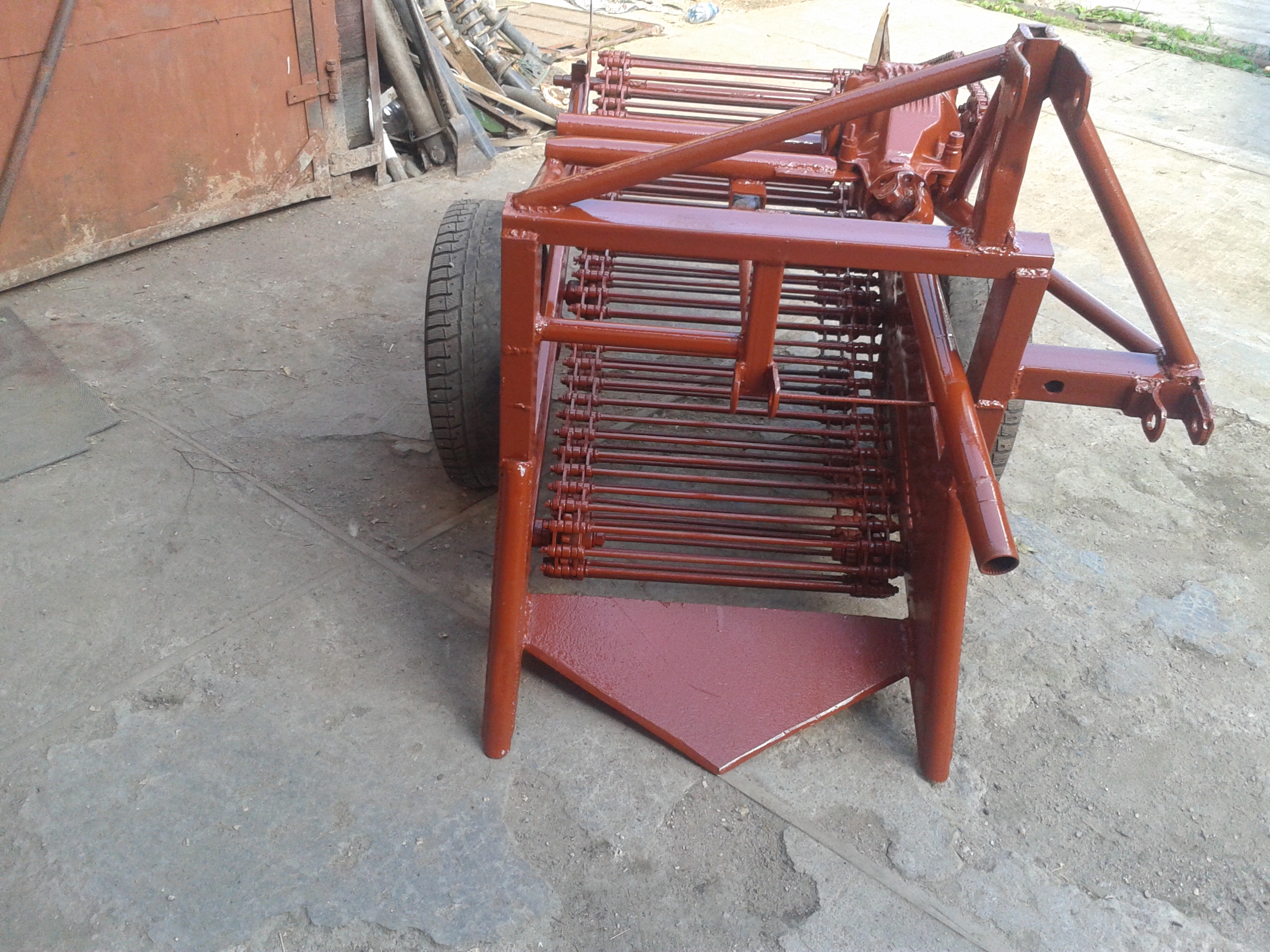

Грохотная

Такие агрегаты устроены сложнее. Они снабжены наклоненной к земле решеткой, колесами и точками опоры. Картофелекопалку заглубляют под клубни, после чего они поднимаются на поверхность и попадают на решетку, через которую вся земля просеивается.

Основное преимущество такой копалки заключается в получении чистого картофеля.

Транспортерная

Такого типа машины имеют в своей конструкции лепеху и транспортер, по которому картофель попадает в бункер.

Транспортерные изделия показывают плохую производительность на влажных и вязких почвах. Также их не стоит применять на участках, где растут сорняки. Растения наматываются на транспортер, что существенно снижает производительность.

Барабанного типа

Барабанная копалка имеет довольно сложную конструкцию. Картофель извлекается из почвы при помощи плуга. После этого они попадают в перфорированный вращающийся барабан, где происходит очистка от грунта. С барабана картофель транспортируется в бункер.

Главное преимущество таких устройств заключается в возможности эксплуатации их на больших площадях.

Роторная

Такая конструкция во время работы подкапывает грядку. При этом на определенной высоте вращаются металлические пруты, разбивающие комья земли. Картофель ложится рядом с агрегатом.

Как сделать картофелекопалку для трактора своими руками

Если имеются инструменты и материалы, то изготовить картофелекопалку самостоятельно достаточно просто. Главное, все выполнять по инструкции.

Какие материалы понадобятся

Прежде чем приступать к сборке копалки, подготавливают весь необходимый инструмент и материалы. Для ее изготовления понадобится:

• арматура диаметром 10-15 мм;
• гайки и болты диаметром от 10 мм;
• листовой металл разной толщины;
• стальные уголки;
• металлические трубы;
• болгарка;
• дрель;
• сварочный аппарат.

Пошаговая инструкция, чертежи и размеры

Если придерживаться инструкции и пользоваться уже готовыми чертежами, то сделать такое приспособление будет не так сложно. Ниже представлены чертежи основных узлов.

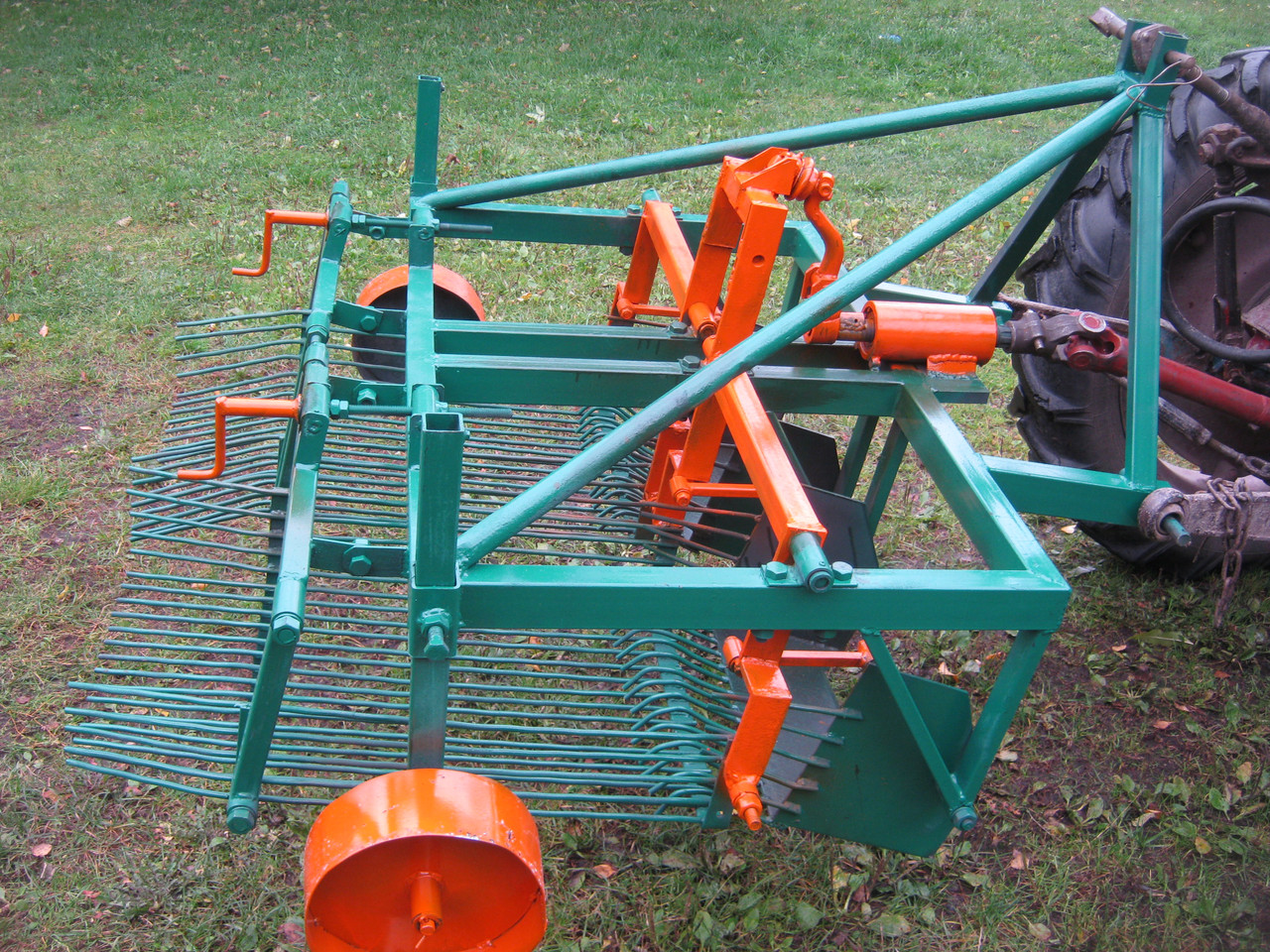

Для минитрактора

Для минитракторов изготавливают картофелекопалки грохотного типа. Весь процесс занимает не много времени, если есть навыки работы с техникой.

Для конструирования этой модели понадобится подготовить:

• сварочный аппарат;
• болгарку;
• дрель и сверла;
• стальной лист 3-5 мм;
• металлический профиль 25 на 25 мм;
• стальную проволоку 8 мм;
• болты;
• колеса;
• шарниры и рычаги;
• эксцентрик.

Процесс сборки грохотной копалки:

1. Нарезают металлический профиль и сваривают из него основу-каркас.
2. К нижней части его приваривают стойки, которые будут использоваться в качестве крепления для колес.
3. Во внутренней части основы приваривают держатели для шарниров. На них будет подвешен грохот.
4. К раме приваривают кронштейны для установки редуктора и других частей, которые будут создавать вибрацию.
5. Из толстой проволоки сваривают просеиватель (грохот).
6. Его устанавливают на шарниры внутри рамы.
7. На кронштейн подвешивают редуктор, эксцентриковый рычаг и шатун для создания вибрации и соединяют их с грохотом. Во время работы вала движения будут передаваться на грохот. Колебания возникают благодаря вращению эксцентрика.
8. Из стального листа изготавливают нож копалки и приваривают его к нижней части рамы и грохоту.
9. На последнем этапе надевают и закрепляют колеса.

Для Т 25

Каждый мастер делает отдельный части устройства по-своему, поэтому самодельные картофелекопалки всегда отличаются друг от друга.

Процесс изготовления устройства:

1. Сваривают каркас из профилированный трубы.
2. Из стального листа толщиной в 3-5 мм делают лемехи и нож.
3. Внутрь каркаса устанавливают валики или небольшие колеса, чтобы по ним могла двигаться транспортерная лента.
4. Транспортерную ленту делают из велосипедной или мотоциклетной цепи, а также стальных прутьев.
5. Собирают кронштейны и крепления для получения редуктора и зубчатой передачи.
6. В каркас устанавливают транспортерную ленту и другие механизме.
7. Монтируют колеса и нож на раму.

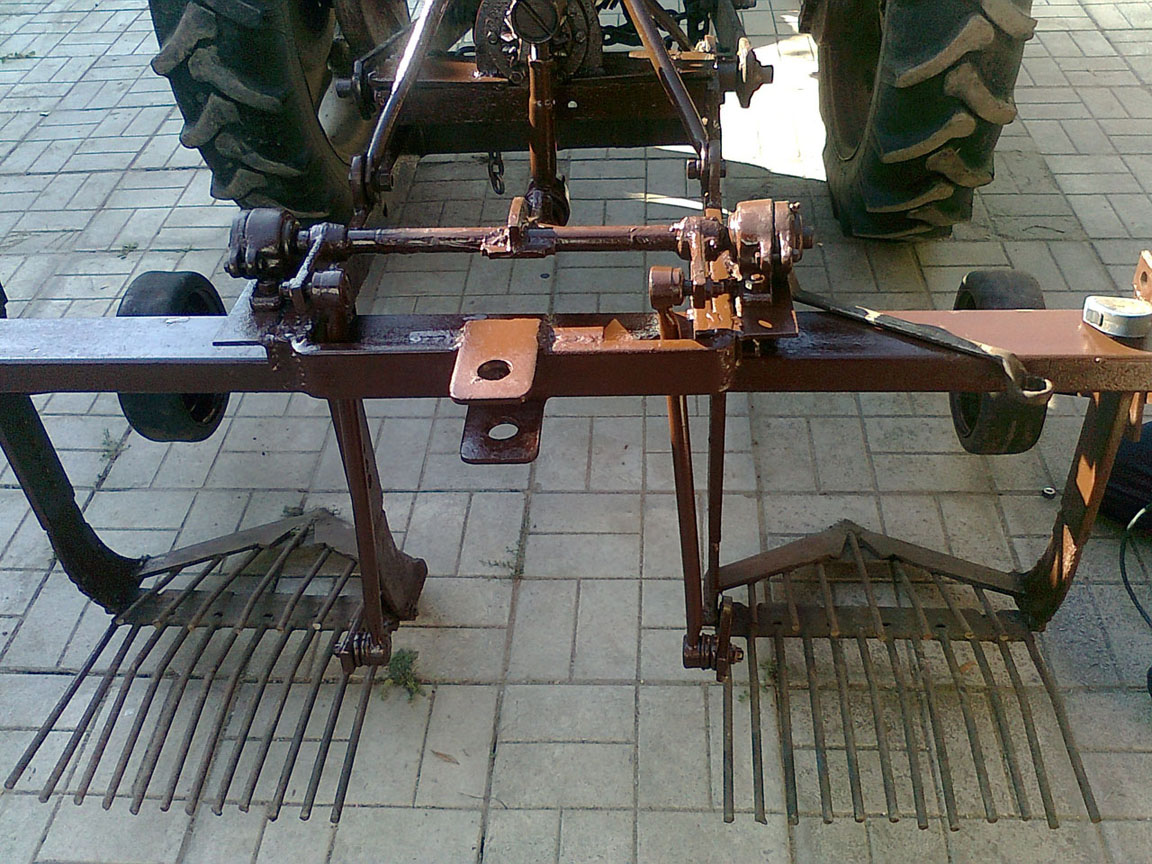

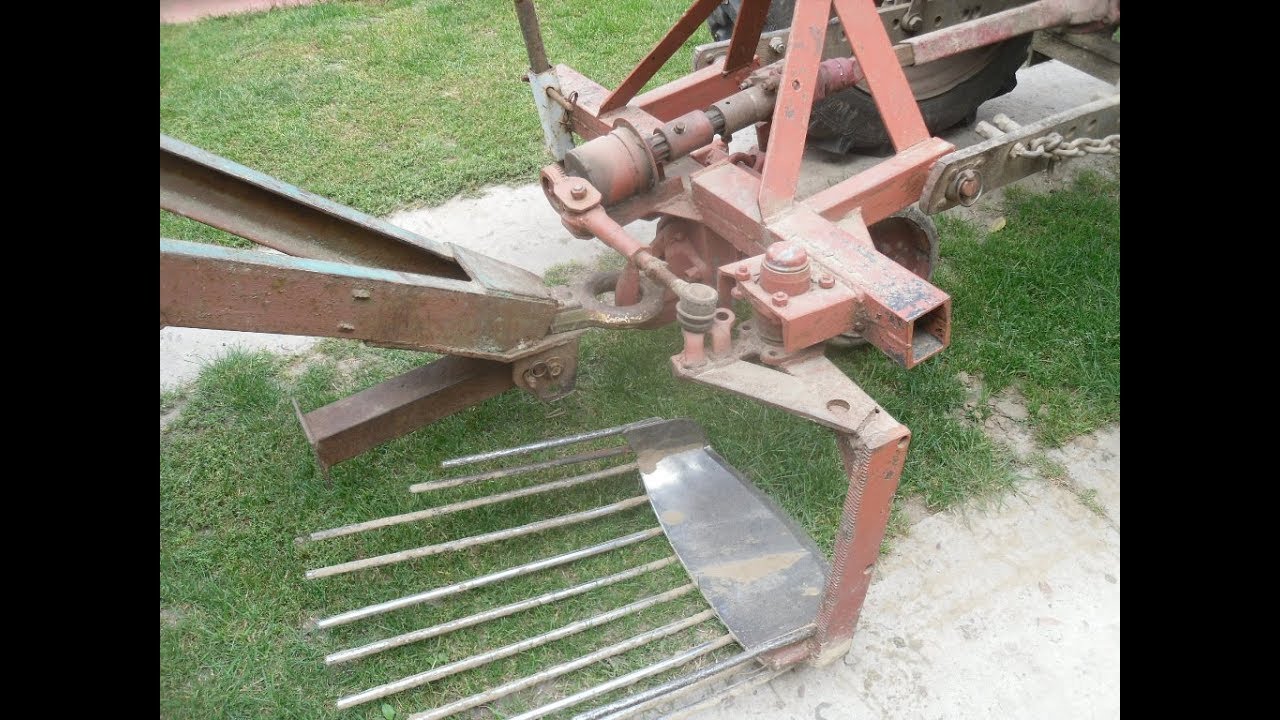

Для МТЗ

Для изготовления веерной копалки потребуются следующие материалы:

• листовая сталь толщиной в 4 мм;
• болты диаметром от 12 мм;
• прямоугольная профилированная труба с толщиной стенки от 3 мм;
• стальные пруты диаметром до 10 мм (также подойдет нерифленая арматура, имеющая круглые концы).

Порядок действий:

1. В середине лемеха просверливают два отверстия, чтобы была возможность закрепить деталь на кронштейн.
2. Ближе к концу ножа, где он становится шире, приваривают стальные пруты так, чтобы они расходились веером. Их длина должна быть 40-50 см. Также их дополнительно подгибают вверх.
3. К лемеху прикрепляют стойку при помощи болтового соединения.
4. На кронштейне просверливают отверстия для того, чтобы была возможность соединить копалку с трактором. Кронштейн приваривают к верхней части стойки.
5. Чтобы повысить прочность готовой конструкции, к нижней части ножа приваривают полосу металла.

Для других моделей

При обработке больших площадей эффективнее всего использовать барабанный тип картофелекопалок. Устройство состоит из вращающегося барабана, ножа и рамы с колесами.

Сборка такого устройства потребует определенных навыков и особой точности. Барабан делают из металлических прутьев, после чего его соединяют с помощью зубчатой или цепной передачи с редуктором и валом отбора мощности. Чтобы соединение получилось правильным, применяют сцепку прямым приводом.

Лемех закрепляют на шарниры. Затем агрегат приваривают к дискам и закрепляют на двух осях. Барабан располагают на изогнутых дисках. Для этого подходят ободы велосипедных колес.

Вал будет вращаться и приводить в движение барабан, в который попадает картофель с почвой. В итоге земля во время вращения высыпается, а клубни сдвигаются к краю и выпадают на землю.

Советы и рекомендации по изготовлению

Основные рекомендации по изготовлению картофелекопалки:

1. Сварка должна быть максимально качественной. Если нет навыков работы со сварочным аппаратом, то лучше обратиться к специалистам. Но в крайнем случае допустимы и болтовые соединения на ответственных местах.
2. После каждого этапа сборки желательно зачищать все соединения, особенно сварочные.
3. После окончательной сборки не лишним будет покрасить устройство (за исключением ножа), чтобы оно меньше ржавело.
4. Важно предусмотреть механизм регулировки наклона. В ином случае максимальной эффективной работы не получится достичь.

Заключение

Картофелекопалки, изготовленные собственноручно — бюджетный вариант повышения продуктивности труда при выполнении аграрных работ. Их эффективность нередко уступает заводским аналогам, хотя все зависит от навыков мастера. Если делать все качественно и по инструкции, самодельное устройство получится ничем не хуже заводских моделей.

Картофелекопалка своими руками. Handmade automatic potato digger

Смотрите это видео на YouTube

Картофелекопалка на трактор МТЗ 80

Статья обновлена 19.08.2019

Одним из самых востребованных типов дополнительного оборудования для тракторной техники является картофелекопалка. Для трактора МТЗ 80 и других моделей сельхозтехники подобное приспособление возможно изготовить самостоятельно, используя подручные материалы и инструменты. Это позволит значительно ускорить сбор урожая и сделать выполнение работ менее трудоемким!

Виды картофелекопалок

Прежде чем выяснить, как может быть изготовлена грохотная картофелекопалка своими руками, целесообразно более подробно ознакомиться со всеми существующими разновидностями оборудования и их особенностями.

Данные устройства могут использоваться на рыхлых грунтах или на земле средней плотности, что делает их оптимальным вариантом для проведения работ в большинстве фермерских хозяйств.

Картофелекопалки могут различаться между собой по принципу работы. Особой популярностью пользуются следующие виды оборудования:

• веерный;
• грохотный;
• транспортерный;
• барабанный.

Картофелекопалка позволяет с легкостью собирать урожай

Каждый из них обладает внушительным перечнем преимуществ и недостатков, которые целесообразно изучить подробнее.

Одним из самых популярных вариантов являются веерные устройства, которые отличаются высокой эффективностью и способностью работать в условиях наличия небольшого количества сорняков. Такие копалки очень надежны, однако обладают сравнительно малой шириной вспашки, что приводит к повреждению некоторых клубней.

Грохотные агрегаты также нередко называют вибрационными, отлично подойдут для уборки картофеля в условиях крупных по площади фермерских хозяйств. Среди характерных особенностей устройств следует упомянуть широкий захват полосы, небольшой процент поврежденных при сборе клубней, однако вибрации при работе делают её менее удобной.

Транспортерные устройства могут обладать как крупными, так и компактными размерами. Их конструкция предусматривает, что для извлечения картофеля используется своеобразный нож-плуг. К числу преимуществ устройства можно отнести высокую производительность и надежность, а основным его недостатком является сложность самостоятельного изготовления.

Широкое распространение получили устройства барабанного типа, которые демонстрируют превосходную эффективность при обработке посевов большой площади, а также отличается высокой надежностью. Это компенсируется довольно сложным процессом изготовления подобных копалок.

Также существующие изделия отличаются между собой по количеству обрабатываемых рядов. Однорядная картофелекопалка считается самым распространенным вариантом и позволяет одновременно собирать урожай с одного ряда посевов. Многорядные аналоги целесообразно использовать на больших полях, где возникает необходимость в одновременной обработке нескольких рядов.

Обзор популярных моделей

Далеко не всегда есть необходимые материалы и желание для того, чтобы самому сделать картофелекопалку для трактора. Купить устройство будет значительно проще при отсутствии соответствующих навыков и умений, требуемых для самостоятельной сборки агрегата. В продаже представлено множество моделей, среди которых самыми популярными считаются несколько изделий. Это грохотные и транспортерные копалки торговой марки Скаут, которые отличаются доступной стоимостью и возможностью использования с внушительным перечнем техники. Наибольшую совместимость демонстрируют при работе с одноименной серией тракторов.

Другим популярным вариантом является модель ККМ-3, относящаяся к категории вибрационных устройств. Она отличается небольшим весом, может использоваться с минитракторами МТЗ, а также других агрегатов, схожих с ними по своей конструкции.

Как сделать картофелекопалку самостоятельно

Для многих фермеров самодельная копалка картофеля для трактора является оптимальным решением, позволяющим получить в распоряжение необходимое устройство и при этом существенно сэкономить на его приобретении. Для самостоятельного изготовления больше всего подходят веерные устройства благодаря простой и надежной конструкции, которую можно изготовить из подручных материалов.

Необходимые инструменты и материалы

Планируя собрать подобное устройство самостоятельно, необходимо предварительно подготовить инструменты. Помимо стандартного набора, мастеру потребуется наличие болгарки, сварочного аппарата, дрели и набор сверл, а также крепежные элементы. Для изготовления нужны следующие материалы:

• листовая сталь, толщина которой должна быть не менее 0,3-0,4 см;
• болты, диаметр которых не менее 1-1,2 см;
• стальной профиль с сечением прямоугольной формы либо толстая листовая сталь;
• прут или арматура из стали, диаметр которой не менее 0,8-1 см.

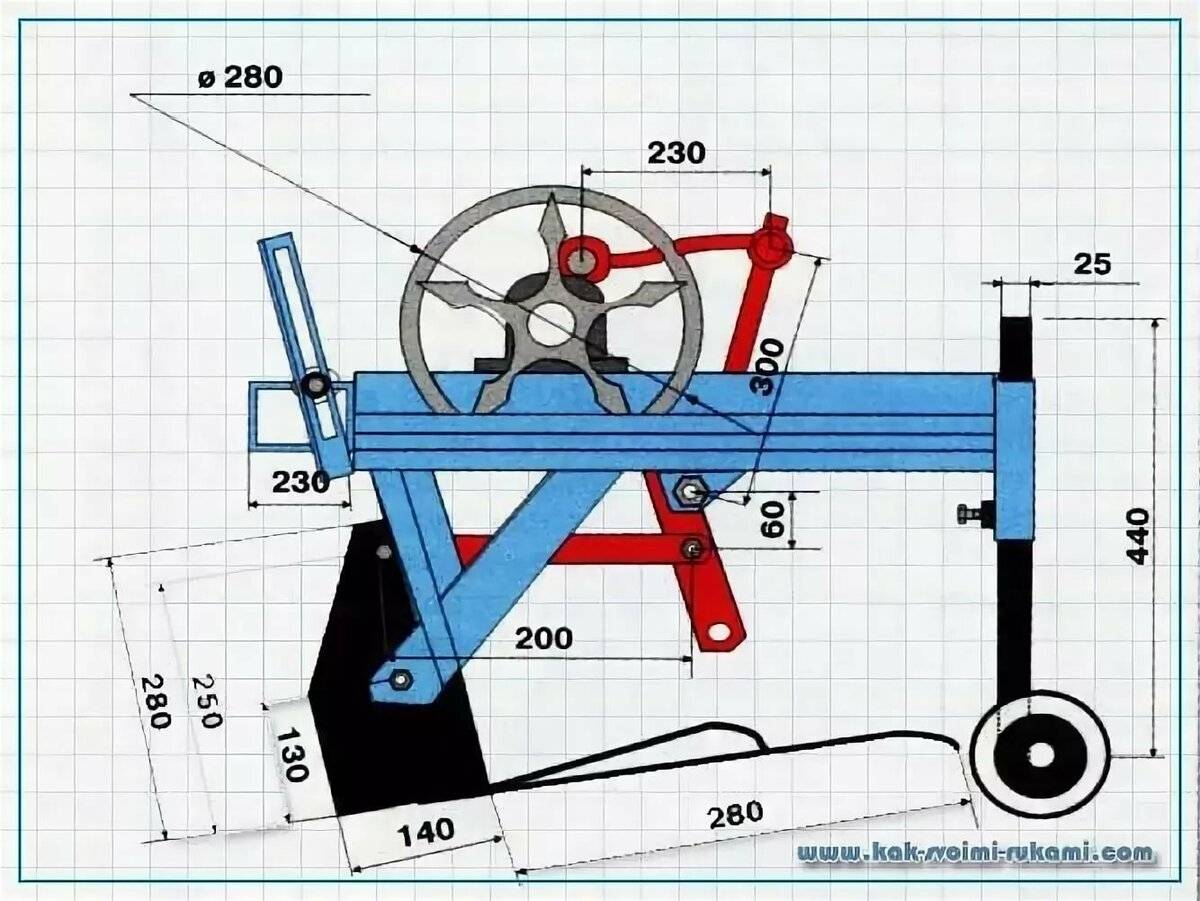

Чертеж картофелекопалки

Листовая сталь используется для изготовления ножа, выступающего в роли основного рабочего элемента, а профиль отлично подойдет для сборки кронштейна и держателя.

Порядок сборки

После того как все необходимые материалы и инструменты были подготовлены, целесообразно приступать непосредственно к сборке подобного устройства. В средней части ножа потребуется просверлить 2 отверстия, которые в дальнейшем будут использоваться для его крепления к стойке агрегата.

Далее нужно придерживаться простейшей инструкции:

1. Используя сварочный аппарат, приварить куски стальных прутов к широкой части ножа таким образом, чтобы они напоминали веер. Длина подобных элементов должна быть не более 50 см.
2. Закрепить на ноже держатель с помощью болтов либо воспользовавшись аппаратом для сварки. Второй вариант является предпочтительным, поскольку он позволит сделать конструкцию устройства значительно прочнее, надежнее.
3. Просверлить в кронштейне отверстия для крепления к мотоблоку, после чего приварить его к верхней части стойки.
4. Усилить нижнюю часть ножа с помощью стальной полосы, которую также необходимо приварить.

Подобное устройство при условии качественного изготовления способно прослужить много лет без необходимости выполнения ремонта или обслуживания, что обусловлено отсутствием вращающихся частей.

Заключение

Картофелекопалки различных типов являются полезными и удобными приспособлениями, которые способны значительно облегчить уборку урожая. В продаже представлено множество моделей подобных приборов, однако при желании можно изготовить копалку для картофеля самостоятельно.
