Опалубка для фундамента своими руками

Заливка фундамента осуществляется в предварительно обустроенную опалубку. Эта конструкция должна быть смонтирована с соблюдением ряда установленных правил и норм. Ознакомьтесь с особенностями существующих разновидностей опалубок, порядком их расчета, инструкциями по возведению наиболее распространенных конструкций и приступайте к работе.

Опалубка для фундамента своими руками

Разумеется, перед возведением опалубки необходимо определиться с видом фундамента, который Вы будете возводить. Рекомендуем почитать следующие материалы на нашем портале:

  Как сделать ленточный фундамент своими руками — первым делом предлагаем Вам ознакомиться с пошаговой технологией возведения ленточного фундамента. В которой в том числе рассказывается про методику возведения опалубки из дерева.

Кроме ленточного фундамента рекомендуем ознакомиться с материалом по возведению столбчатого фундамента своими руками, т.к. это достаточно популярная разновидность фундамента в России.

Материалы для изготовления опалубки

Фундаментная опалубка может быть сделана из разных материалов.

Металл

Металлическая опалубка

Универсальный и самый дорогой вариант опалубки. Для сборки конструкции применяются стальные листы толщиной 1-2 мм.

Опалубка из металла прекрасно подходит для обустройства ленточных и монолитных фундаментных конструкций. Арматуру можно будет приварить непосредственно к листам опалубки, что поспособствует увеличению жесткости фундамента.

Главным преимуществом металла является простота и удобство его обработки – листы можно без особых проблем выгнуть под требуемую форму бетонного основания.

Основным же недостатком металлической опалубки является ее очень высокая стоимость, если сравнивать с другими существующими вариантами.

Железобетон

Железобетонная опалубка

Сравнительно дорогая разновидность опалубки.

Такая опалубка обустраивается из бетонных плит. В зависимости от толщины используемых плит, при заливке фундамента можно будет несколько сократить расход бетонной смеси, что позволит сэкономить на строительстве основания без ухудшения прочностных и прочих важных характеристик конструкции.

Среди недостатков нужно отметить большой вес плит, что требует привлечения специальной техники для их установки.

При этом если опалубка делается из готовых плит и размеров одного элемента не хватает, придется устанавливать дополнительные распорки, что также не лучшим образом отразится на итоговой стоимости конструкции.

Пенополистирол

Несъемная опалубка из пенополистиролаНесъемная опалубка из пенополистирола

Очень качественный и практичный вариант. Опалубка собирается из готовых отдельных блоков пенополистирола. Элементы опалубки предельно просты в монтаже. Их можно безо всяких проблем обрабатывать под требуемую форму.

Главные недостатки – трудности на этапе подбора определенных элементов конструкции (обычно это закругления и углы) и сравнительно высокая стоимость.

Подручные материалы

Опалубка из старых дверей

Для сборки опалубки можно использовать разного рода подручные средства: шифер, профлисты и прочие подходящие материалы, из которых можно сделать конструкцию необходимой формы без щелей в стенках.

Главным и по большому счету единственным заметным преимуществом такой опалубочной конструкции является ее дешевизна.

Среди многочисленных недостатков особого внимания заслуживают следующие моменты:

• сложность сборки;
• риск утечки залитой смеси;
• низкие показатели несущей способности;
• необходимость использования дополнительных расклинок и опор.

Такая опалубка подходит только для небольших построек.

Древесина

Опалубка из древесины

Наиболее популярный вариант. Чаще всего применяются листовая фанера и доски.

К преимуществам нужно отнести доступность и сравнительно низкую цену материала. Деревянные элементы просты в монтаже – все мероприятия выполняются без применения труднодоступных и сложных в обращении инструментов.

Главный недостаток – необходимость использования в некоторых ситуациях дополнительных элементов для усиления конструкции. К такой необходимости чаще всего приводит различность размеров используемых материалов.

Деревянные опалубки являются наиболее популярными и одними из самых легких в сборке вариантов, поэтому новичкам рекомендуется отдавать предпочтение именно таким конструкциям.

Перед началом строительства опалубки обязательно выполните расчет.

Опалубка из древесины

Расчет опалубочной конструкции

Порядок выполнения расчетов будет рассмотрен на примере стандартной деревянной опалубки для фундамента. Традиционно готовые фабричные доски имеют длину 600 см, толщину от 2,5 см, а ширина составляет порядка 10-15 см.

Расчет опалубочной конструкции

Для расчета разделите периметр будущего бетонного основания на длину используемой доски. Высоту фундамента разделите на ширину одной доски. Перемножьте значения. Так вы определите требуемое количество досок для опалубки. В среднем на 1 м3 уходит от 40 до 65 элементов. Конкретное количество зависит от ширины используемых досок.

К расчетной стоимости опалубочной конструкции добавьте расходы на покупку бруса для фиксации основных элементов и распорок для усиления системы. В зависимости от конкретной ситуации дополнительные расходы могут составить до половины от стоимости досок (фанеры).

Чертеж расчета параметров опалубки

Также учтите дополнительные расходы на арматуру, крепежные элементы и недостающие инструменты, которые нужно будет купить. При желании рассмотрите вариант использования съемной арендной опалубки. Взять конструкцию во временное пользование можно на ближайшей стройплощадке. В большинстве случаев аренда опалубки выходит несколько дешевле ее самостоятельного обустройства.

Несъемная опалубка

Несъемные конструкции отличаются простотой и высокой скоростью монтажа. После заливания строительного раствора опалубка остается в фундаменте.

Несъемная опалубка из ЦСПКак сделать несъемную опалубку для фундаментаСхема съемной опалубки

Чаще всего несъемные опалубки собираются из подручных материалов. Также для такой работы можно использовать ЦСП и ДВП. В случае же обустройства столбчатого основания, функции опалубки могут взять на себя полые трубы из металла либо асбеста. В данной ситуации опалубка поспособствует дополнительному увеличению прочности бетонного основания. При этом от использования распорок и дополнительных опорных элементов в большинстве случаев можно отказаться.

Два варианта монтажа несъемной опалубки (1)Два варианта монтажа несъемной опалубки (2)

1. Выройте котлован (ямы, траншеи) в соответствии с размерами и конструктивными особенностями будущего фундамента. Эти моменты должны быть изначально внесены в проект.
2. Между землей и опалубкой оставьте небольшой зазор (1-3 см, в зависимости от материала). Этот промежуток облегчит монтаж конструкции. После расклинки опалубки зазор нужно будет засыпать землей.
3. Засыпьте дно подготовленного котлована слоями песка и щебенки. Каждый слой засыпки тщательно утрамбовывайте.
4. При необходимости уложите на подушку арматурную сетку. Благодаря арматуре прочность готового фундамента будет существенно увеличена.
5. После проведения перечисленных мероприятий можете переходить непосредственно к обустройству элементов опалубочной конструкции.  Вся работа сводится к подгону элементов. Методы крепления подбирайте индивидуально, с учетом особенностей используемого материала. К примеру, в случае с обустройством деревянной опалубки сначала в землю вбиваются опорные брусья, а затем к ним прибиваются доски (щиты, фанера). В целом же ориентируйтесь по ситуации.

   Установка инженерных коммуникаций в опалубку

В завершение вам останется лишь залить бетон, подождать примерно месяц, пока он наберет прочность, и уже после этого можно будет переходить к проведению дальнейших запланированных строительных мероприятий.

Схема несъемной опалубкиФибролит — экологичная, несъемная опалубкаНесъемная опалубка Велокс

Узнайте полезную информацию и нюансы, когда снимать опалубку после заливки бетона, из нашей новой статьи.

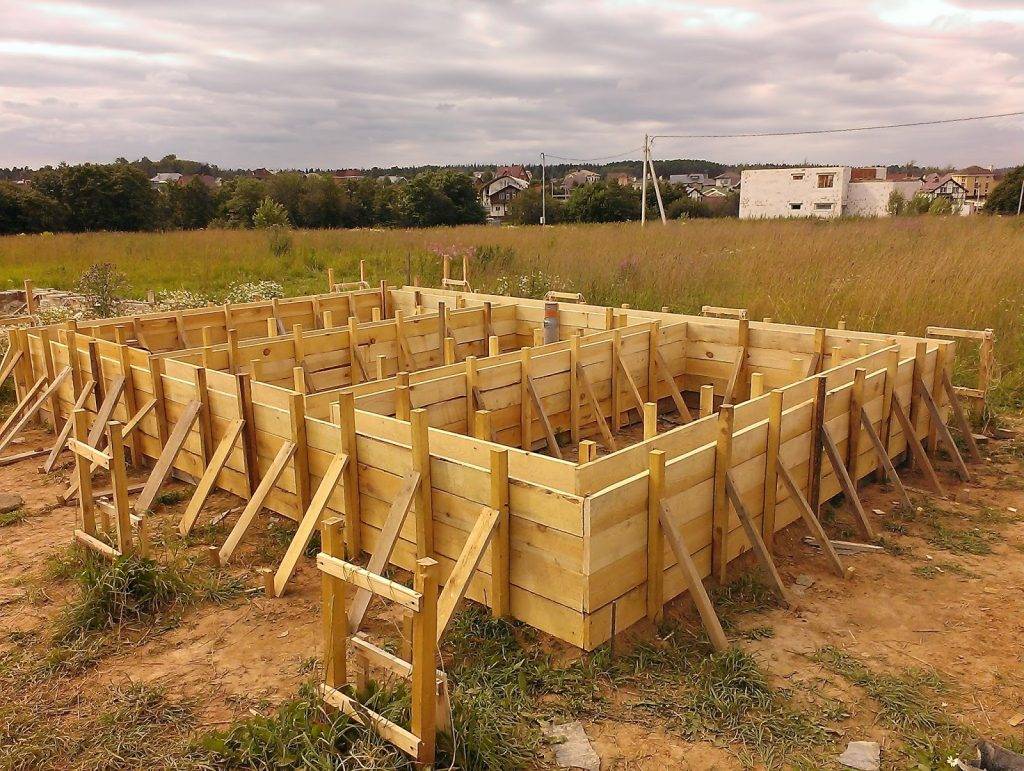

Съемная опалубка из деревянных досок

ОпалубкаСъемная опалубка из деревянных досок

Первый шаг

Очистите строительную площадку от мусора и всего, что способно помешать выполнению дальнейших мероприятий.

Второй шаг

Разметьте площадку по требованиям предварительно подготовленного проекта.

Третий шаг

Вбейте в углы (а в случае возникновения такой необходимости и по периметру с шагом 600-800 мм) деревянные бруски для крепления основных элементов конструкции. Бруски вбивайте так, чтобы при строительстве опалубки они оставались с ее наружной стороны.

Пример деревянной опалубки для монолитного строительстваДля съемной деревянной опалубки в землю вбивают опоры (брусы) ,на которые крепят доски или фанеруОпалубка

Четвертый шаг

Начинайте крепить деревянные щиты к вбитым в землю брускам. Для крепления используйте гвозди либо шурупы. Так вы сформируете каркас.

Пятый шаг

Для обеспечения дополнительной жесткости системы стяните стенки опалубочной конструкции с помощью шпилек. Необходимость в этом возникает, как правило, при заливке большого объема бетона.

В процессе обустройства опалубки следите, чтобы ее стенки были установлены исключительно вертикально.

Важно, чтобы в конструкции не было крупных щелей. Заделывайте зазоры подходящими подручными материалами. В данном случае большой считается щель шириной более 4-5 мм – такого промежутка будет вполне достаточно для утечки бетонного раствора.

Дополнительно для предотвращения мелких утечек раствора можете прикрепить к внутренней поверхности стенок опалубки полиэтиленовую пленку.

Опалубка фундаментаСхема армирования фундаментаУстройство опалубки

Съемную опалубку рекомендуется демонтировать только после набора фундаментом необходимой прочности. В среднем на это уходит 3-5 недель. Зазоры, оставшиеся после демонтажа опалубки, обычно засыпаются грунтом. В некоторых ситуациях их заливают бетонным либо цементным раствором.

Следуйте полученным рекомендациям, и готовая опалубка безо всяких проблем справится с возлагаемыми на нее задачами.

Удачной работы!

Цены на различные виды строительных досок

Доски строительные

Видео – Опалубка для фундамента своими руками

Опалубка для фундамента своими руками

Опалубка – это временная или постоянная ограждающая система, используемая для придания монолитным бетонным и железобетонным конструкциям необходимой формы. Для заливки фундамента в основном применяется съемная опалубка. Она состоит из щитов-палуб, поддерживающих лесов (рамы, стойки) и элементов крепежа. Форму и качество поверхности бетонной конструкции придает палуба, непосредственно соприкасаясь с ней. Леса и крепеж обеспечивают опалубке устойчивость. Все опалубные работы для фундамента выполняются в комплексе с армированием и заливкой бетонной смеси.

Материалы

На протяжении всей истории монолитного строительства для изготовления опалубки используются деревянные щиты различных форм и размеров, сколачиваемые из обрезных или необрезных досок. Соединительные и несущие детали делаются из бруса. При сборке для закрепления используются проволочные скрутки, деревянные стяжки, рамки и подкосы.

Кроме дерева могут использоваться и другие материалы – фанера, металлические листы. Опалубка для фундамента своими руками делается из досок толщиной 25–50 мм.

Изготовление и монтаж

Изготовление и монтаж опалубки для фундамента

Независимо от вида фундамента его заливка производится в подготовленную ранее опалубку. Для буронабивного фундамента опалубка нужна для поднятия ростверка.

Опалубку следует выставлять на хорошо выровненной поверхности строго вертикально, вплотную к грунту. Внутренние поверхности палубы, соприкасающиеся с бетоном, должны быть ровными и гладкими, а расстояние между двумя параллельными щитами — строго соответствовать проектной ширине бетонного фундамента.

Опалубку нужно сбивать из плотно пригнанных друг к другу досок так, чтобы не было щелей. В противном случае через щели при вибрировании бетонной смеси будет вытекать цементное молочко, что негативно отразится на прочности бетона. В деревянной опалубке допускаются щели до 3 мм, так как при предварительном смачивании доски разбухают и щели исчезают.

Более крупные щели в 5–10 мм законопачиваются паклей, а совсем крупные – забиваются рейками.

Устройство опалубки для ленточного фундамента высотой до 75 см следует начинать с монтажа направляющих досок, закрепленных колышками. Монтаж проводится по линии, размеченной предварительно натянутой веревкой, закрепленной на обоих концах. Перед тем как сделать опалубку, обязательно надо помнить, что бетонная масса будет оказывать на опалубку изнутри сильное давление. Поэтому для того, чтобы щиты снизу не разошлись, их необходимо зафиксировать снаружи колышками. При высоте фундамента, не превышающей 20 см, достаточно одних колышков. Если же фундамент более высокий, то снаружи, кроме колышков, необходимо установить упоры. Кроме колышков и упоров можно поверх опалубки одеть металлические хомуты.

Обратите внимание! После того как доски закреплены, необходимо тщательно выверить правильность их установки. Это можно сделать рулеткой и отвесом или строительным уровнем.

Далее можно устанавливать щиты. Их плоскость должна совпадать с кромкой доски. После установки щитов их необходимо закрепить. Фиксация расположенных друг напротив друга щитов производится распорками и проволочными скрутками. Распорки изготавливаются из деревянного бруса сечением 50×50 мм. Наиболее удобный размер для щитов – длиной 2–3 м. Палуба из досок сбивается гвоздями. Они обязательно бьются со стороны палубы так, чтобы шляпки оказались внутри опалубки. Выступающие наружу концы гвоздей загибаются.

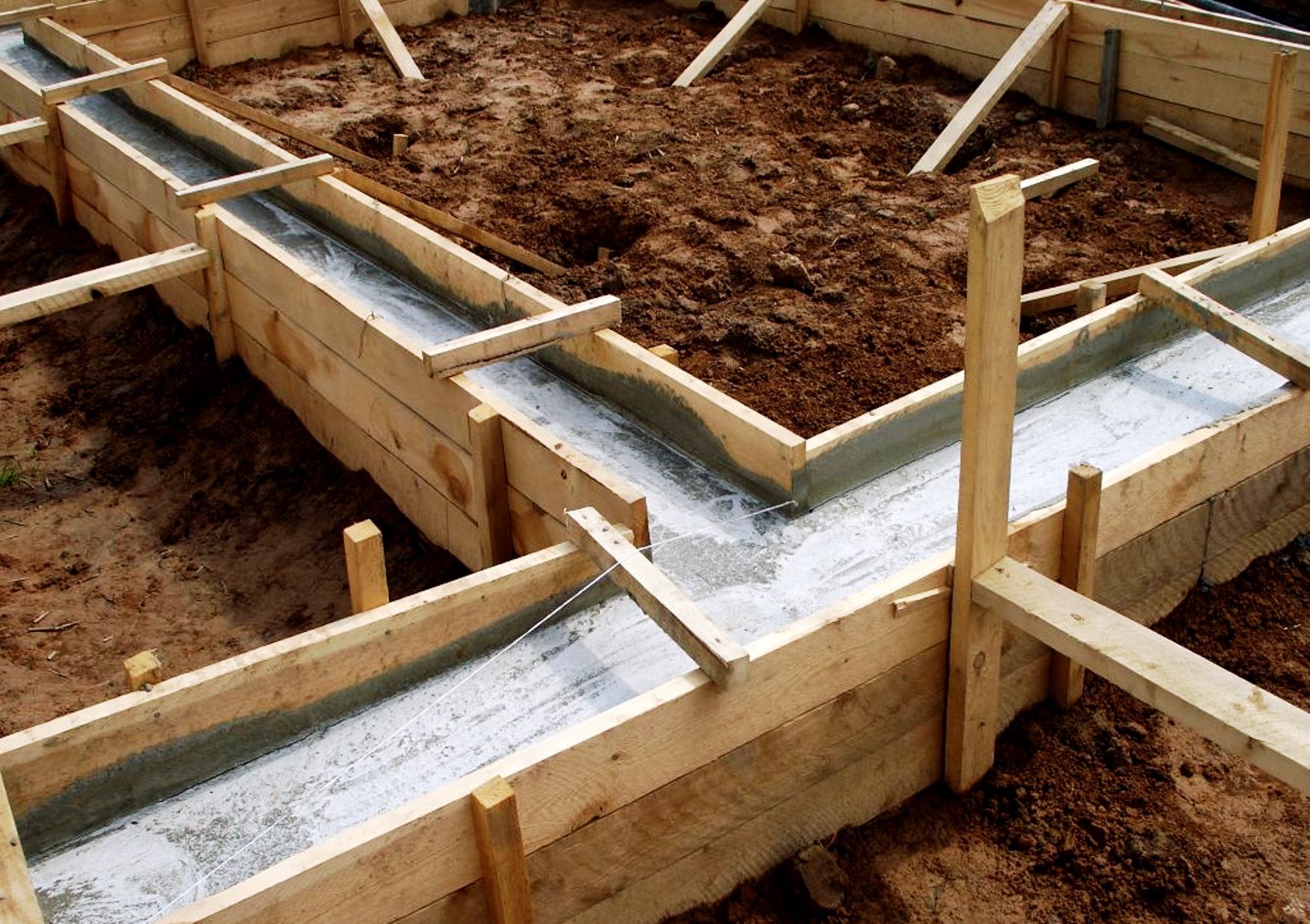

Заливаем опалубку

Заливка опалубки

Бетонная смесь для заливки должна быть достаточно пластичной, чтобы ее можно было хорошо уплотнить, но не совсем жидкой, иначе фундамент получится непрочным. При трамбовке особое внимание нужно уделить местам у опалубки, иначе монолитная стена получится с порами.

Обратите внимание! После заливки бетона в опалубку, ему дают выстоять около 2 недель для затвердения и набирания прочности. Только после этого опалубку можно снимать.

В случае если грунт твердый, заливать бетонную смесь можно прямо в вырытую под фундамент траншею, роль опалубки в таком случае будут выполнять стенки траншеи. А установка опалубных щитов производится только на поверхности грунта для наземной части фундамента.

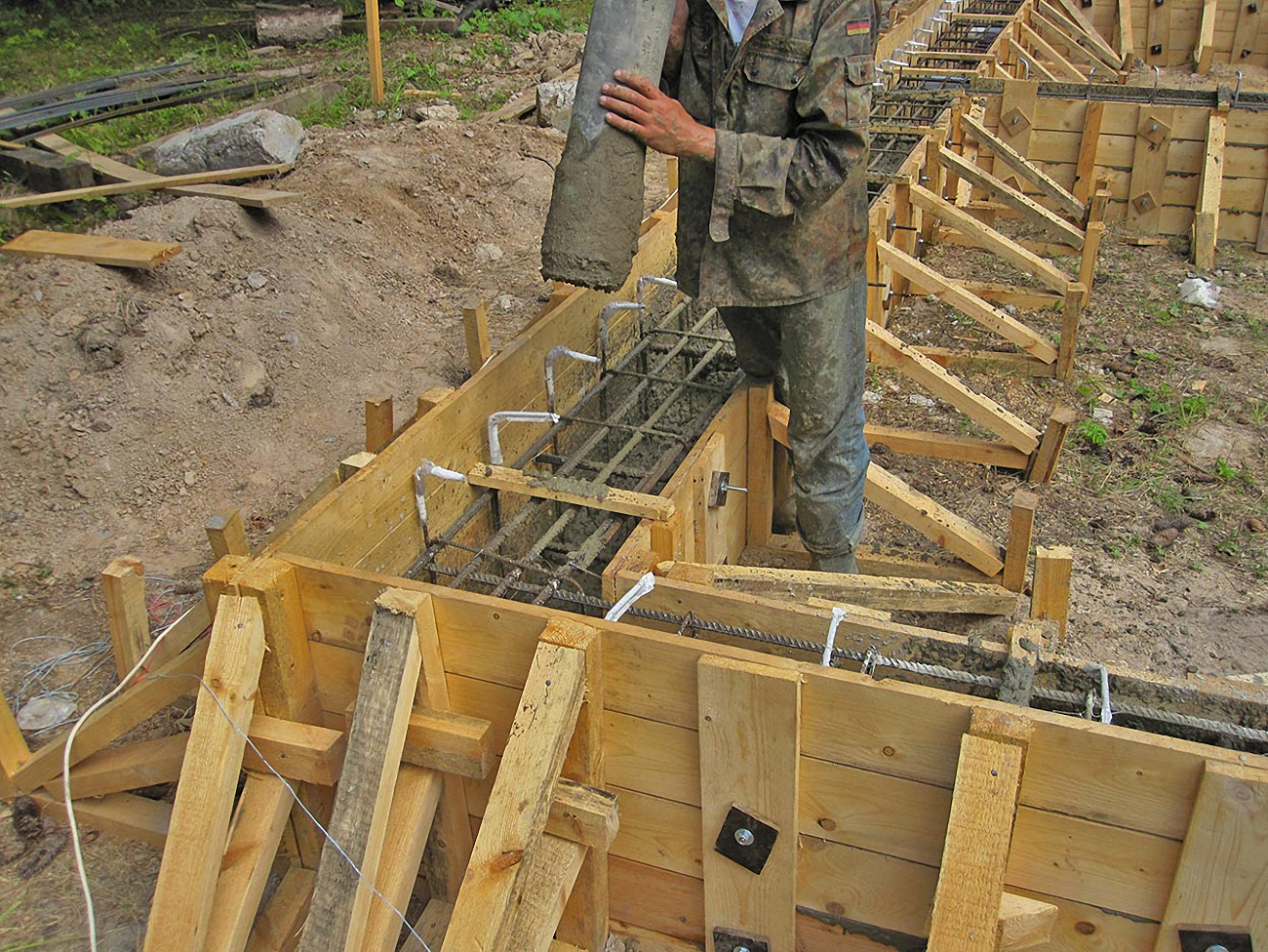

Перед заливкой бетонной смеси в опалубку помещают арматуру. Для ленточного фундамента или ростверка укладка арматуры производится параллельно на расстоянии 10–15 см друг от друга. На углах и в тех местах, где к фундаменту будут примыкать внутренние стены, арматура сгибается так, чтобы ее изогнутый край можно было связать с арматурой следующей стены. Кроме того, в этих местах рекомендуется двойное армирование. Подпорки под арматуру можно сделать из кирпича или бутового камня.

Обратите внимание! Если нет возможности согнуть арматуру, то для прочности конструкции нужно использовать специальные угловые элементы.

Выполняя все операции по установке опалубки, укладке арматуры и заливке бетонной смеси, верно, вы получите идеально ровный фундамент и значительно сэкономите на материалах, применяемых для его штукатурки.

Опалубка для фундамента — как сделать своими руками быстро и дешево

Главное требование к опалубке для ленточного фундамента – она должна быть жесткой и прочной, чтобы форма нулевого уровня была идеальной. Вот почему отклонения геометрии опалубки не может быть больше 2 мм и не более 2 мм могут быть щели в стыковках между досками и щитами – все это можно легко проконтролировать двухметровой рейкой. Итак, устройство опалубки для фундамента и ее виды – обо всех тонкостях и нюансах расскажет эта статья.

Традиционная простая технология

Для ленточного фундамента монтаж опалубки происходит так: ставятся направляющие доски и закрепляются колышками, которые забиваются в грунт. Потом с одной стороны фундамента ставятся щиты – так, чтобы их плоскость полностью совпадала с кромкой доски.

Крепят щиты раскосами, в строго вертикальном положении. А затем ставятся щиты уже с другой стороны фундамента, и здесь уже крайне важно соблюдать его внутренние размеры.

Далее щиты крепятся распорками и дополнительными хомутами через каждые полметра-метр, которые опалубке раскрыться при заливке бетона не дадут. Снаружи их закрепить можно такими же подкосами, распорками или колышками. Все это — съемная опалубка для фундамента.

Строится опалубка для ленточного фундамента традиционно из досок и щитов лиственных и хвойных пород, влажность которых не превышает 22%. То есть это та же влагостойкая фанера, ДСП и ДВП. А чтобы температурно-влажностный режим был оптимальным, всю внутреннюю поверхность опалубки зачастую выстилают полиэтиленовой пленкой – ее легко крепить к доскам обычным мебельным степлером. Так раствор не уйдет через щели, и вся смесь застынет быстро и качественно.

Самый бюджетный вариант опалубки – и не на один раз

Как сделать опалубку для фундамента из подручных материалов? Легко! Можно даже из фанеры – дешево и сердито. Скреплять ее листы между собой нужно саморезами и стальными уголками. А вот стыки – закрывать полосками более тонкой фанеры, на саморезах.

Отверстия под стяжки в ней делать нужно по горизонтали с шагом 550 мм, 50 мм по вертикали и 250 мм от верха.

Подпорки здесь ставить нужно только местами – чтобы выровнять опалубку по вертикали. А вот для самых длинный участков фундамента ради достижения прямолинейности по самому верху фанеры ребром навинчивается стальная прямоугольная труба 25х60 мм.

Пользуется сегодня популярностью и пластиковая опалубка для фундамента – и стоит она не дорого.

Несъемный вариант опалубки

Несъемную опалубку монтировать намного проще, чем традиционную – в этом убедились все, кто только мог. Но, кроме этого своего достоинства, такая опалубка имеет еще целый ряд неоспоримых преимуществ – и самое главное из них состоит в том, что несъемная опалубка сама по себе создает еще и теплоизолирующий слой для фундамента. И да, снимать ее не нужно потом.

Итак, что представляет собой несъемная опалубка для фундамента? Это плиты или блоки, сделанные из пенополистирола. Они отличаются повышенной плотностью, а между собой крепятся специальными перемычками, периметральная же часть имеет замковые пазы. Вес одного такого элемента достигает всего полтора килограмма. А бетонная смесь в процессе заливки никуда не просочится – герметичность таких стыков высока.

Никаких подпирающих элементов здесь не нужно – это еще один достаточно весомый плюс. Ко всему такая опалубка позволяет легко обеспечивать правильность геометрических форм любого фундамента – даже сложной конструкции со ступеньками. А вот с внутренней части плит опалубки ставятся специальные пазики – именно они помогают бетонной смеси эффективно сцепляться со стеновыми поверхностями. Всего такая оградительная конструкция состоит из трех слоев – и ставится она за один производственный цикл. Материалы изготовления основания оказываются хорошо защищенными, теплоизолированными и не смогут разрушаться ни внешними атмосферными явлениями, ни водой. Это и гидроизоляция, и защита от грибка – ведь такие блоки прекрасно справляются с любыми деструктивными организмами, благодаря чему ни гнили, ни плесени на таком фундаменте быть не может.

А служит такой фундамент более 80 лет – и это еще не предел.

В итоге все изготовление ленты оказывается предельно простым – между плитами опалубки заливается бетон и по необходимости заранее армируется. И после того, как бетонная смесь застывает, опалубка для фундамента из пенополистирола уже не снимается – они еще долгие десятилетия будут защищать фундамент от потерь тепла. А самое главное – возвести такой фундамент легко может даже самый далекий от строительства человек – все настолько просто, что многим напоминает обычный детский конструктор.

Единственное, что нужно сделать – это создать в бане хорошую дренажную систему. И без каких-либо проблем внутри такого фундамента создается и вентилирующая система, и прокладываются трубопроводы, и электропроводка.

В итоге фундамент для бани получается теплым, защищенными и экономичным – специальные исследования показали, что опалубка из пенополистирола в полтора раза ускоряет строительные работы, ее трудоемкость уменьшается на 40%, и 25% получается меньше сметных затрат на возведение нулевого уровня. Для любимой бани такой вариант – идеальный.

видео инструкция, технология по шагам

После завершения ряда подготовительных мероприятий (изыскательских, проектных, расчистки территории) любое строительство начинается с устройства основания. В частном секторе, учитывая естественное стремление собственников по максимуму выполнить все технологические операции своими силами, они, как правило, выбирают ленточный фундамент. Один из этапов его возведения – сборка несущей конструкции для заливки раствора. Эта статья посвящена особенностям монтажа опалубки для ленточного фундамента и рассмотрению типичных ошибок при самостоятельном ведении работ.

Учитывая точность постановки вопроса, обозначенного в названии статьи, автор сознательно пропускает некоторые этапы, относящиеся к категории «подготовительные мероприятия» – к примеру, зачистка сегмента территории и его выравнивание. Некоторые технологии, например, устройство фундамента на склоне, имеют ряд особенностей и требуют отдельного рассмотрения. Исходим из того, что участок достаточно ровный, а лента будет не блочная, а монолитная (наиболее приемлемый вариант при самостоятельном монтаже основания).

Инструкция по строительству опалубки

Пошагово разбираться с ее сборкой и установкой для каждого конкретного случая не имеет смысла. Кто-то использует доски, кому-то удобнее работать с многослойной фанерой или купить опалубку из пенополистирола. Кстати, в зависимости от габаритов фундамента и предназначения строения ее можно смонтировать из ЖБИ, металла – вариантов достаточно. Целесообразность того или иного выйдет определить только самому.

Самая распространенная и простая технология, применяемая при устройстве ленточного фундамента своими руками – сборка опалубки из досок, ее пошагово и рассмотрим.

*Все данные – в «см».

1. Разметка участка.

Возведение ленточного фундамента предполагает проведение земляных работ, «на глазок» этим заниматься никто не будет. При трассировке территории используются подручные материалы – прутки арматуры, колышки из древесины, бечевки, капроновые шнуры и тому подобное. Схем разметки множество – «паутина», «золотой треугольник» и ряд других – поэтому приводить конкретную инструкцию не стоит. Выбирается та, которая самому хозяину понятнее и удобнее в реализации.

• Для небольшого частного дома оптимальной считается ширина основания в пределах 40 см.
• Не все внутренние стены являются несущими. Чтобы сэкономить на материалах, параметры частей фундамента под перегородки можно уменьшить.
• Печи, мощные котлы устанавливаются на «персональное» основание. Это следует учитывать при разметке.

2. Траншея.

Опять-таки, инструкция общая. Если ленточный фундамент мелкозаглубленный, то порядка 60. При строительстве дома с техническим этажом, подвальным помещением – ниже того уровня, на который промерзает грунт (для большей части территории РФ – не менее 170). Но это без учета «подсыпки» на дно траншеи (еще плюс 10-15).

Довольно часто достаточная глубина обозначается в пределах 120 – 140. Аргументация – устройство более высокого основания нецелесообразно и ведет к удорожанию строительства. Но если учесть, сколько стоит ремонт (или просто усиление), то экономить вряд ли разумно.

Ее устройство необходимо при возведении фундамента любого типа. Задача данного насыпного слоя – компенсировать подвижки почвы. А они неизбежны, особенно в периоды межсезонья.

1-й слой – как правило, под фундамент укладывается крупнозернистый песок. Чтобы он хорошо уплотнился, его желательно пролить водой (несильно). Дополнительно – утрамбовать и выровнять по всей протяженности будущего ленточного фундамента.

2-й – разделительный. Нужен для того, чтобы влага из грунта не поднималась к фундаменту, а образовавшийся на нем конденсат, осадки отводились вглубь почвы. Лучше всего использовать геотекстиль.

3-й – щебень (мелкофракционный – его легче трамбовать). Технология – как и для песка (уплотнение + выравнивание).

Укладка поверх подушки связанных арматурных прутков (по оси ленты) или сетки значительно повысит прочность основания.

3. Опалубка для фундамента.

Основные требования:

• Правильность геометрии.
• Прочность.
• Превышение уровня грунта – не менее 15.

Опалубка монтируется из отдельных секций. Щиты из досок самостоятельно сбить несложно, если заранее произвести расчеты и составить схему сборки. Именно по ней подбираются доски и фанера требуемых размеров.

Как их сколачивать, чем скреплять секции – решать придется самому, по обстоятельствам, исходя из параметров и конфигурации ленточного фундамента. Основное требование – прочность – уже указано. Фиксация щитов опалубки производится на заранее установленных опорных брусьях, которые выполняют функцию «скелета» всей конструкции. Места их расположения определяются составленной схемой.

Что учесть:

• Если в процессе монтажа опалубки фанера не применяется, то каркас необходимо изнутри выложить гидроизоляционным материалом. Лучше использовать пленку п/э (толстую), особенно если ленточный фундамент возводится зимой. Традиционный рубероид плохо гнется, а в холодное время начнет рваться. Толку от такой изоляции не будет.
• Особенности технологии устройства опалубки определяются и видом раствора. Крупные фракции наполнителя могут порвать пленочную изоляцию во время загрузки и уплотнения. Следовательно, целесообразнее изнутри доски каркаса обшить фанерой.
• Для дополнительного усиления опалубки ее противоположные секции поверху скрепляются брусьями, а по бокам каркаса устанавливаются подпорки. Это необходимо для того, чтобы под весом бетона конструкция не «поплыла».

Далее – установка армирующего каркаса и заливка раствора.

Характерные ошибки при сборке

1. Сборка конструкции из сухих заготовок.

Доски для опалубки лучше брать сырые. В противном случае при загрузке бетонной массы они начнут интенсивно впитывать воду, содержащуюся в растворе. Структура искусственного камня получится неоднородной, что скажется на прочности фундамента.

2. Использование необрезной доски.

Неправильная геометрия образцов приводит к образованию щелей, через которые вытекает «цементное молочко», результат – тот же. Если все-таки для опалубки применяется именно такая (дешевая) древесина, то следует дополнительно изнутри все щиты обшить фанерой.

3. Неправильный выбор параметров досок.

Оптимальными считаются: по ширине – до 15, по толщине – не менее 4. Сборка опалубки из более тонких образцов может привести к их изгибу, так как загружаемый раствор создает значительную нагрузку на всю конструкцию. Боковые грани ленточного фундамента получатся неровными, что затруднит его дальнейшую отделку (гидроизоляцию, утепление). Кроме того, повысится расход бетона, так как он постепенно начнет проседать по мере изменения геометрии досок.

Можно использовать образцы и с меньшей толщиной, но при условии, что изнутри опалубка будет обшита фанерой. Причем не простенькой (дешевой), а многослойной и влагоустойчивой. Например, фанерными листами марок ФК или ФСФ.

Самостоятельно, зимой, фундаментом лучше не заниматься. Технология значительно усложняется – уплотнение бетона, прогрев и ряд других мероприятий – и самому при недостатке опыта все нюансы учесть не получится.

Как правильно делать опалубку фундамента

Опалубку можно сделать различными способами. Основные этапы процесса зависят от формы опорной конструкции, характеристик грунта, будет ли она съемной или несъемной. Изложенная информация поможет изучить виды опалубки для фундамента и правильно сделать каркас с учетом сопутствующих факторов.

Требования к опалубке и варианты ее обустройства

Возведение фундамента – емкий процесс, требующий весомых затрат финансов, сил и времени. Поэтому прочность каркаса имеет огромное значение. Нарушение его целостности приведет к дополнительным незапланированным расходам и значительно увеличит период строительства. Сделать под фундамент качественную опалубку позволит учет факторов, влияющих на устойчивость конструкции:

• Качество пиломатериалов. Досок с одинаковыми характеристиками не существует. Расположение сучков или пороки развития могут снизить предполагаемую прочность.
• Показатели бетона. Вязкость раствора для фундамента влияет на силу воздействия изнутри опалубки. Нагрузки на каркас зависят от наличия арматуры, скорости заливки фундамента и вариантов его трамбовки.
• Погодные условия. Жара или минусовые температуры меняют показатели прочности опалубки под фундамент.

Согласно СНиП максимальный прогиб досок, предназначенных для каркаса, составляет:

• для подземной части фундамента – 1/250 длины;
• для фундамента над поверхностью – 1/400 длины.

Выбор материала зависит от кратности его применения. Повторное использование предполагает установку щитов из обрезной доски высокого качества или ламинированной фанеры, обладающей водоотталкивающими свойствами. Одноразовое применение позволяет сделать опалубку из материалов низкого качества:

• необрезной доски;
• клееной фанеры;
• обрезков ДСП.

По вариантам установки встречается два вида опалубки: съемная и несъемная. В первом случае каркас демонтируется после застывания бетона и может использоваться повторно или расходоваться на другие нужды строительства. Для несъемной конструкции применяют древесный материал или пенополистирол, обладающий высокими показателями теплоизоляции. Когда фундамент наберет прочность, траншею с несъемной опалубкой засыпают землей.

Каркас для ленточной опорной конструкции

Возведение тяжелых зданий нуждается в обустройстве надежной опорной конструкции. Для этих целей оптимально подходит ленточный фундамент. Единого алгоритма как правильно сделать каркас под заливку бетона не существует. Каждый мастер вносит свои корректировки. Приведем один из множества возможных вариантов. Для изготовления использовались доски обрезные 2 сорта толщиной 25 мм.

Работа начинается с подготовки щитов, размеры которых ориентированы на глубину и длину траншеи. Избегайте громоздких габаритов, лучше сделать элементы опалубки, не превышающие в длину 3-4 м. Для соединения щитов подойдут эти же обрезные доски или рейки, тонкие рейки фиксируются ребром.

Следующий этап оформления опалубки для монолитного фундамента – монтаж щитов в траншею. Для этого потребуются угловые подпорки и колышки для вбивания в грунт. Подпорки правильно сделать двухсторонние с промежутком 0,5-0,7 м. Избежать смещения опалубки во время крепления поможет установка между параллельными щитами распорок, которые впоследствии остаются в фундаменте.

Колышки располагаются по углам траншеи, между ними натягивается веревка. Ее высота превышает часть будущего фундамента, возвышающегося над землей.  Затем идет установка остальных колышек. После монтажа одного ряда щитов опалубки, они закрепляются колышками. Со вторым рядом поступают аналогичным образом. Обязательно сверяются все разметки фундамента.

В качестве горизонтальных распорок между щитами опалубки применяются пластиковые трубки, металлические прутья или деревянные рейки. Промежуток между распорками составляет 1 м, они не подвергаются распирающей силе залитого фундамента, а только облегчают монтажный процесс опалубки.

После определения требуемой ширины в верхней части каркаса, щиты соединяются между собой рейками, чтобы предотвратить деформацию конструкции. Максимальный промежуток между рейками – 0,5 м. Если высота наземной части фундамента превышает 50 см, доски опалубки через две связываются между собой. Затем концы проволоки закрепляются на внешних вертикальных стойках.

Совет! Правильно сделать скручивание с небольшим натяжением. Это обеспечит цокольной части фундамента ровные стены.

В процессе демонтажа опалубки проволока отрезается и остается в фундаменте. Для установки подпорок на щит прибивается короткий брусок для упора. Нижней частью подпорки опалубки упираются в колышки. Места стыков щитов обязательно поддерживаются подпоркой.

В опалубке, расположенной над поверхностью земли, устанавливаются отрезки труб ПВХ. После заливки фундамента они будут выполнять функцию вентиляционных продухов или служить для прокладки коммуникаций. При отсутствии труб сделать технические отверстия можно с помощью деревянных коробов, которые впоследствии из фундамента уберутся.

На заключительном этапе основательно проверяется прочность установки опалубки. Даже при значительном механическом воздействии она не должна шататься. После устранения всех недочетов можно переходить к заливке фундамента.

Нюансы изготовления опалубки под столбчатый фундамент

Легкие постройки не нуждаются в обустройстве монолитной конструкции и могут довольствоваться установкой столбов в качестве опоры. Опалубка для столбчатого фундамента также бывает съемной и несъемной. В качестве несъемного материала применяют:

• рубероид, форма которого сохраняется за счет арматурного каркаса;
• различные трубы: асбестоцементные, металлические, ПВХ.

Сделать каркас столбчатого фундамента своими руками можно из различных материалов. Наиболее востребованным вариантом являются доски толщиной до 40 мм (чаще достаточно 25 мм), ширина которых варьируется от 100 до 150 мм. Кроме этого, подойдет:

• ДСП;
• плотная ламинированная фанера, обладающая водоотталкивающими свойствами;
• стальные листы, из которых с помощью уголков на болтах формируется короб.

Алгоритм установки каркаса для столбчатой опорной конструкции намного проще подготовительного этапа заливки ленточного фундамента. Ключевые моменты процесса:

• Под столбы готовятся ямы соответствующих размеров.
• На дне обустраивается дренажная подушка.

Совет! Чтобы наземная часть столбчатого фундамента обладала гладкой поверхностью, доски следует ошкурить. Альтернативный подход – закрепить внутри деревянного короба с помощью степлера клеенку или полиэтилен.

• Первоначально по углам будущей опалубки с внешней стороны вбиваются бруски.
• Под них готовятся щиты, размеры которых соответствуют расчетам проектной документации.
• Короб опалубки и ранее вбитые бруски фиксируются между собой гвоздями или шурупами.
• Если будущие столбы обладают внушительными размерами, каркас необходимо дополнительно укрепить подпорками с внешней стороны или стянуть стенки короба между собой шпильками.

Монтаж опалубки проводится с неукоснительным соблюдением вертикального уровня столбчатой конструкции. Важно избежать наличия между досками щелей свыше 4 мм. Это спровоцирует утечку бетонного раствора и ухудшение прочности фундамента. Высота опалубки должна превышать уровень заливаемого бетонного раствора.

Ступенчатый фундамент: как сделать каркас

Периодически возникают ситуации, когда требуется формирование опорной конструкции ступенчатой формы. Конструкция опалубки ступенчатого фундамента зависит от возлагаемых на нее задач:

• Строительство здания ведется на склоне. Тогда каркас формируется уступами с учетом крутизны склона.
• Требуется сделать короб под столб, который обладает широким основанием, а каждый следующий уровень меньше предыдущего.

Ключевые моменты работы для обустройства фундамента, изображенного на фото выше:

• Выемка почвы осуществляется с нижней отметки вручную и проводится ярусами. Таким образом, каждый уступ сохранит под собой материковый грунт.
• Избежать осыпания земли между ступенями позволит укрепление вертикальной стенки щитами опалубки.
• Траншея под фундамент выкапывается поэтапно.
• Монтаж опалубки проходит в соответствии с проектными чертежами. Соблюдение размеров каждой ступени обязательно.
• Каркасы следует сделать сплошными. Каждый из них обладает распорками, торцевыми деталями, подкосами и усиливающими стойками, зафиксированными вертикально.
• Участки уступов оснащают несъемными щитами, которые подрезаются по высоте ленточного фундамента.

Чтобы сделать опалубку для опоры, изображенной на фото ниже, первоначально закрепляют угловые щитки и монтажные уголки.

Щитки фиксируют натяжными струбцинами, с помощью пружинных скоб они соединяются между собой. Затем на каркас первого уровня навешивают схватки следующего яруса. На завершающем коробе устанавливают опалубку стакана. Для проведения работ потребуется два человека.

Подготовка каркаса перед заливкой монолитной плиты

Чрезвычайно массивные здания или проблемный грунт вынуждает прибегнуть к обустройству сплошной плиты фундамента. Процесс это трудоемкий, провести его в одиночку не представляется возможным. Для плиты также необходимо сделать опалубку, в качестве материала подойдут деревянные щиты.

Опалубка для плитного фундамента устанавливается по периметру будущего строения. Ее основной задачей является сохранение формы основания до полного застывания бетона. Сделать каркас можно из обрезных досок, но при этом следует следить за отсутствием щелей на стыках. Чрезвычайно удобно применять для этих целей инвентарные щиты. Оптимально сделать опалубку из хвойных пород дерева ввиду чрезвычайной прочности материала. В качестве распорок и других дополнительных элементов подойдет лиственница.

Древесина должна быть сырой, иначе доски быстро впитают влагу из бетонного раствора, в результате чего показатели прочности бетона ухудшатся. Чтобы уменьшить адгезию бетона с внутренней поверхностью опалубки, древесину обрабатывают глиняным раствором или маслом. Это способствует формированию гладкой поверхности плиты монолитного фундамента.

Сделать своими руками опалубку проще всего для столбчатого основания, далее по сложности следует ленточный и плитный фундамент. Оформление ступенчатой конструкции лучше доверить профессионалам.

Как сделать опалубку вокруг дома

Отмостка вокруг дома — это полоса, расположенная по всему периметру помещения. Основная ее роль — отводить поверхностные воды от фундамента, тем самым защищая его от воздействия влаги. Она является важным элементом в строительстве и завершающим этапом. Отмостку делают после всех выполненных работ. Если вы хотите что бы ваш фундамент прослужил долго, нужно обязательно выполнить ее правильно. Неправильно сделанная отмостка может добавить множество проблем в дальнейшем строительстве, но вы сможете избежать их прочитав эту статью.

Отмостка вокруг дома

Основные функции отмостки

• Декоративное завершение здания, она делает более солидный и привлекательный вид дома;
• Отмостка защищает фундамент вашего здания от затекания воды;
• Уменьшает промерзание грунта, что благоприятно влияет на теплоту в доме.

Как самостоятельно сделать опалубку вокруг дома

Сделать своими руками опалубку вокруг дома может каждый, имея необходимый материал и инструменты. Прочитав все необходимые советы, вы сможете сделать опалубку самостоятельно. Главное знать, что неправильно сделанная опалубка пагубно повлияет на всю вашу стройку.

Определяем ширину отмостки

В выборе ширины отмостки нужно обратить внимание на крышу вашего дома. Отмостка не должна значительно выступать за уровень крыши, чтобы на нее не стекали осадки. Рекомендованная ширина — 60-100 сантиметров. При такой ширине вам будет удобно ходить и она будет выполнять гидроизоляцию нижней части здания.

Пошаговое руководсво

1. Необходимо определится с материалом. Самый практичный материал — это доски или фанера. Ими легко пользоваться и они не требуют больших затрат.

2. Переходим к выбору строительной опалубки. Выбрать следует среди съемной и несъемной опалубкой. Они различаются между собой тем, что одну нужно будет разбирать после строительных работ, а вторую нет. Практичностью и удобством среди всех застройщиков пользуются оба вида.

3. Когда вы определитесь с материалом и видом, нужно приступать к разметке. Для этого с края здания делается проекция и при помощи строительного отвеса. Полученную линию нужно зафиксировать отметкой и прибавить 30 сантиметров. Теперь наша разметка готова.

4. Согласно нашей полученной разметки, убирается верхний слой грунта примерно на 25 сантиметров в глубину.

Установка опалубки

5. Самым главным этапом идет монтаж опалубки. Все подготовленные материалы мы начинаем монтировать и укреплять по периметру опалубки. Для того, что бы наша конструкция была крепкой и надежной. Следует правильно расставить вбитые колышки и подпорки, при неправильном расположении наша опалубка может стать не пригодной для дальнейшего залива бетона.

6. Когда эта  работа проделана, необходимо засыпать слой песком примерно в 5 сантиметров и залить обильным количеством воды. На песок с водой насыпается слой щебня. Вот эти сделанные вами действия помогут обеспечить качественно выполненную опалубку, готовую к использованию, которую можно заливать бетоном.

Материалы и инструменты для строительства

Для строительных работ необходимо запастись инструментами и материалом. Сделать всю работу своими руками будет невозможно, если у вас нет необходимого набора для строителя. Нужно заметить, что плохо подобранный материал пагубно окажет влияние на итог стройки.
Перечень необходимых инструментов и стройматериалов:

1. Лопата для подготовки грунта;
2. Цемент, песок и щебень для бетонирования;
3. Уровень и рулетка для точных измерений;
4. Доски или фанера для изготовления опалубки;
5. Мастерок и шпатель;
6. Пила, молоток и гвозди;
7. Тачка для перевоза материала значительно облегчит труд.

Основные правила устройства отмостки

Прямая роль отмостки — защищать бетон от воды значит, что укладываться она должна с небольшим наклоном. Делается для того, чтобы попавшая на отмостку вода стекла в низ. Следует понимать, что при неправильном уровне отмостки ее защита уменьшится. Всю работу с обустройством отмостки следует выполнить до первых заморозок. Отмостку делают строго по всему периметру здания, промежутки в ней строго делать нельзя. Даже самые незначительные промежутки повлияют на качество.

Не рекомендовано отмостку связывать с фундаментом. Это должны быть 2 разные конструкции, так как их размеры по разному будут меняться при сезонных перепадах температур.

Как правильно приготовить раствор и залить опалубку

Бетонирование отмостки

Приготовление раствора для заливки — самый важный этап для строительства отмостки. Для нее нужен очень прочный раствор на основе цемента не ниже марки м 300. В уличной агрессивной среде плохой раствор быстро испортится. Экономить на цементе нежелательно, от этого зависит качество и долговечность. Заколачивать раствор нужно в пропорциях 1 доля цемента на 3 доли песка.  Желательно добавить морозоустойчивые добавки при приготовлении раствора в зимник период.

Перед заливкой следует сделать разметку уклонов, которые будут фиксироваться от дома параллельно стене. При помощи уровня нужно проверить линии опалубки. Для более точного уровня нужно закрепить нитки. Они будут служить вам в помощь при заливке бетона.

После этих простых манипуляций можно приступать к заливке самого раствора. Он должен получится густым и заливать его нужно беспрерывно. За процессом застывания нужно следить.

После заливки бетона и его подсыхания, требуется накрыть его пленкой на 48 часов. Делают эту процедуру для того, чтобы не испарилась влага, которая необходима бетону. Если у залитого бетона не будет влаги, проделанная работа напрасна. Он испортиться и начнет крошиться.

05.04.2016

Пошаговая инструкция как сделать опалубку для ленточного фундамента своими руками

Прежде чем приступить к строительству опалубки для ленточного фундамента, давайте разберем, сколько видов  конструкций опалубки существует.

Это необходимо для того, чтоб выбрать тот вариант опалубки, что нужно.

Как правильно сделать опалубку для ленточного фундамента

Качество всего строительства во многом зависит от качества выполненных работ по установке опалубки и по  основе дома, то есть по фундаменту.

Типы опалубки

Конструкция опалубки  в зависимости от типа делится на две группы:

• Опалубка с съемной конструкцией;
• Опалубка, что имеет не съемную конструкцию.

В строительстве без формирования монолитной, бетонной и железобетонной конструкции не обойтись.  И неважно дом это, или  предварительно построенный каркас, который называют опалубкой.

В случае самостоятельного строительства, опалубка для ленточного фундамента производится  собственноручно.  Главное выбрать тип опалубки и правильно выполнить все пошаговое ее строительство.

Давайте подробнее остановимся на каждом из них.

Итак,  конструкция опалубки, как уже упоминалось, бывает съемной, и нет.

Съемная опалубка

Самый известный и широко применяемый тип конструкции. Съемная опалубка, значит, после заливки ленточного фундамента этот вид опалубки подлежит демонтажу.

К тому же в этом случае она снимается сразу после того как заливной бетон схватился.

Благодаря этому типу опалубки возможно, сформировать фундамент с любой формой. Это относиться не только к ленточному фундаменту, но   и для лестничных пролетов, монолитных стен и так далее.

Изготавливается съемная конструкция при помощи:

• Нарезной доски;
• Листов фанеры, что отличается от фанеры обычной повышенной влагостойкостью;
• Стальных листов, которые могут быть л из любого материала, то есть и сталь и алюминий.

Но, для строительства ленточного фундамента лучше использовать нарезные доски, влагостойкую фанеру и деревянные брусья. Так же можно процесс строительства опалубки упростить, путем, использования специального металлического каркаса для  крепления нарезных досок.

При этом помните, что установить опалубку только с использованием фанеры не стоит. Ее можно использовать только в том случае, если фундамент имеет небольшие габариты.

Лучше остановить свой выбор на брусьях и деревянных досках.

Не важно, из какого материала строиться конструкция опалубки. Главное соблюдать во время строительства основные  монтажные правила.

Несъемная опалубка считается выгодным типом и простым для монтажа, к тому же скорость возведения в таком случае намного больше, чем при несъемной конструкции.

Для ее возведения чаще всего применяется подручный материал. Это может быть ДСП, ДВП, металлический каркас или даже трубы металлические или асбестовые, имеющие диаметр от 150 до 200 мм. Поэтому это огромный плюс.

Такая опалубка проста в монтаже и не требует больших земляных работ. При возведении не нужны распорки и опоры.

Несъемная

Типы несъемной опалубки

Металлический

Этот тип считается самым дорогим. Ее изготовляют из стальных листов толщиной от 1 до 2 мм.

Достоинства данного вида:

• Гидроизоляция фундамента хорошая
• Она легко принимает нужную форму фундамента
• Ленточный или монолитный фундамент отлично ляжет на металлическую опалубку
• Внешнюю сторону легко и просто обработать

Минус:

• высокая стоимость.

Железобетонная

Этот вид считается относительным вариантом.

Достоинства:

• В зависимости от толщины бетонных плит, можно заметно уменьшить расход самого бетона. При этом, его прочность никак не снизится.

Минусы:

• Плиты очень тяжелые
• Если плиты не монолитны и высоты одной будет не хватать – придется делать распорки

Пенополистирол

Этот вариант считается самым практичным. При этом опалубка собирается из отдельных блоков, которые фиксируются между собой.

Достоинства:

• Монтаж простой
• Есть возможность придать определенную форму
• Утепление
• Гидроизоляция

Минусы:

• Не сильно низка цена
• Сложность подбора некоторых элементов

Деревянная

В качестве материала можно брать листы фанеры или доску.

Достоинства:

• Хорошая цена
• Доступность материала
• Монтаж простой
• Нет нужны приобретать дополнительное оборудование для монтажа

Минусы:

• Из-за различных габаритов материала возможно придется применять дополнительные средства для усиления и соединения опалубки

Подручные материалы

Какие подручные материалы можно применять при строительстве опалубки?

• Трубы
• Профнастил
• Шифер
• Другой любой подходящий материал, который сможет обеспечить нужную форму и при этом предотвратит утечку цемента

Достоинства:

• Дешевизна возведения

Минусы:

• Сложность сборки
• Утечка бетона при заливании
• Возможно получится слабая несущая мощность
• Возможно понадобятся дополнительные опоры

Как правильно сделать несъемную опалубку для фундамента своими руками?

Несъемную опалубку для фундамента своими руками

Она возводится в несколько этапов.

Первый этап – земляные работы

После расчета необходимой мощности будущей опалубки, роется траншея.

Совет: оставьте запас от 1 до 2, 5 см между грунтом и будущей опалубки. Такой способ упростит монтаж.

Далее дно засыпается песком или щебнем и хорошенько трамбуется. Этот шаг делается, чтобы уменьшить потерю бетона.

Если Вы решили использовать армирование, то его нужно устанавливать на этом этапе.

Второй этап – возведение элементов опалубки

На данном этапе происходит формирование арматурного каркаса, если он используется. Кроме того возводится конструкция с выбранным материалом.

После этих этапов заливается бетон. Примерно через 25 – 30 дней можно будет начать строительство. За это время бетон схватиться и затвердеет и можно будет приступать к следующим этапам.

Как собрать опалубку для ленточного фундамента

• Каркас  конструкции только жесткий, с прочной фиксацией всех элементов;
• Элементы опалубки не должны иметь щелей, все  части опалубки точно подогнаны друг к другу;
• Опалубка должна выдержать создаваемое давление бетонного раствора.

Изготовление деревянных элементов конструкции опалубки для ленточного фундамента

Заготовляется материал. Это должны быть  нарезные доски, 20-45 мм в толщине. Ширина не важна. Но чем доска шире, тем проще и быстрее сконструировать опалубку.

С заготовленной доски сбивается щит с высотой в соответствии с высотой фундамента.

Между собой щиты скрепляются  деревянными брусьями при помощи саморезов, и только саморезы  вкручиваются шляпками изнутри. Щели оббиваются дополнительно рейками в соответствии с размерами щита.

Опалубка под ленточный фундамент своими руками

Сама же инструкция возведения опалубки выглядит вот так:

• Подготовка рабочего места, то есть рытье траншеи, заготовка строительного материала и инструменты;
• Нарезать доски по размеру в соответствии с размером фундамента;
• Изготовление щитов;
• Закрепление опалубки, фиксация прочности с наружи конструкции;
• Проверка на прочность.

Правильно выполненные работы строительства опалубки – полное отсутствие проблем во время изготовления ленточного фундамента.

Как построить опалубку | HowToSpecialist

В этой статье рассказывается о , как построить опалубку для фундамента дома, гаража или других построек, но вы также можете использовать эти методы для заливки больших пролетов бетона, таких как террасы или террасы. Строительство опалубки для бетона — не сложная работа, но работать нужно терпеливо и с большой осторожностью, иначе вы не сможете заливать бетон профессионально. Существует сильное заблуждение, что все, что нельзя увидеть, неважно.Нет ничего более ложного, и в этом пошаговом руководстве, сделанном своими руками, мы покажем вам, насколько важно построить правильную опалубку для бетонного фундамента. Следовательно, вы должны следовать нашим рекомендациям и использовать только лучшие материалы и инструменты, особенно если у вас нет опыта. Кроме того, мы рекомендуем нанять квалифицированного специалиста, потому что это одна из тех вещей, с которыми мы не можем играть.

Постройка фундамента вашего дома имеет важное значение для его долговечности, поэтому убедитесь, что вы наняли квалифицированного инженера, который определит количество арматурных стержней, которые вам нужно использовать, и глубину вашего фундамента.Вы должны найти эти детали в планах фундамента, поэтому обязательно соблюдайте их, иначе вы рискуете получить серьезный штраф или построить небезопасный дом. Тем не менее, первый этап строительства бетонного фундамента — это научиться копать фундамент .

Чтобы построить жесткую форму , вы должны использовать деревянные доски 2 × 10 и закрепить их скобами 2 × 4. Исходя из нашего опыта, мы можем заверить вас, что плохая работа напрямую повлияет на качество и долговечность вашего фундамента, поэтому следуйте нашим советам, чтобы сделать работу профессионально.Бетон будет оказывать большое усилие на деревянную опалубку, поэтому вы должны закрепить ее прочными скобами. Кроме того, убедитесь, что между деревянными досками нет видимых зазоров, так как через них может просочиться бетонный сок.

Построение опалубки для фундамента дома — идеальная возможность для установки утеплителя из пенополистирола. Поэтому изучите местные нормы и правила и выберите листы, которые удовлетворяют ваши потребности и соответствуют местным нормам. Используйте ножовку, чтобы разрезать листы, когда вам нужно отрегулировать их размеры.Работайте с большой осторожностью и следуйте плану дома, если хотите получить профессиональный результат.

Сделано по плану

Для того, чтобы построить опалубки фундамента , необходимо:

Материалы

• Доска деревянная 1 × 4 для строительства опалубки
• Деревянные стойки 2 × 4 для фиксации опалубки для бетона
• Пиломатериал 2 × 4 для крепления опалубки
• гвозди / шурупы для крепления опалубки
• листы полистирола для утепления фундамента (опция)

Инструменты

• перчатки защитные, очки
• рулетка, столярный карандаш, l-квадрат
• циркулярная пила / лобзик для сборки опалубки
• молоток

Подсказки

• Используйте обувь, чтобы не испачкать одежду и кожу бетоном
• Тщательно очистите ваши инструменты после завершения проекта
• носить защитные очки и перчатки, чтобы избежать возможных травм

Время

• от нескольких часов до дня, в зависимости от поверхности вашего фундамента и количества рабочих

Установка арматурной конструкции в фундамент

Установка арматурной конструкции в траншеи фундамента

Первым шагом этого проекта является установка арматурной конструкции в траншеи фундамента.Тем не менее, есть случаи, когда вы не можете установить такую ​​сложную арматурную конструкцию (в случае легких конструкций — большие пролеты из бетона).

Умный совет: сначала необходимо соединить вместе все арматурные балки над траншеями фундамента. Следовательно, используйте пиломатериалы 2 × 4 через каждые 2 фута над траншеями, чтобы убедиться, что они выдержат вес арматурной конструкции.

Арматурные балки в фундаменте

После того, как вы правильно соединили арматурные балки, вы должны установить всю конструкцию на дно фундамента.Следовательно, вам нужно вытащить все доски 2 × 4 (на которых находится арматурная конструкция) одну за другой, пока арматурная конструкция не упадет в фундамент.

Умный совет: еще раз проверьте, правильно ли выполнены соединения арматурной конструкции, иначе фундамент не выдержит вес дома.

Стык арматурной конструкции

На этом изображении вы можете увидеть крупный план стыка арматурной конструкции. Вы должны заметить, что соединение жесткое и надежно закреплено проволокой.Убедитесь, что армирующие балки правильно выровнены, так как стены будут возводиться точно над ними. Если арматурные балки не сделаны должным образом, стены вашего дома не будут поддерживаться должным образом.

Умный совет: Во время строительства фундамента процесс должен контролироваться квалифицированным специалистом в этой области.

Опалубка фундамента

После того, как вы убедились, что армирующая конструкция сделана правильно и выровнена в соответствии с планом фундамента, вы должны построить опалубку, чтобы можно было заливать бетон.

Умный совет: опалубка должна быть построена профессионально, так как при заливке бетона ей придется выдерживать огромные усилия.

Устройство опалубки бетонного фундамента

Опалубка

Для изготовления опалубки фундамента необходимо использовать качественные деревянные доски 2х10 и столбы 2х4. Следовательно, вы должны прочитать планы фундамента, чтобы увидеть высоту отметки фундамента от земли.Далее вам нужно построить панели опалубки, как вы можете видеть на изображении.

Умный наконечник: при закреплении штифтов 2 × 4 следует использовать l-образный угольник, чтобы убедиться, что они вертикальны. Заглушки необходимо закрепить через каждые 2 фута с помощью гвоздей.

Крепление опалубки раскосами

Для закрепления опалубки необходимо установить распорки на колышки. Следовательно, на одном конце вы должны прикрепить распорки к штифтам с помощью шурупов / гвоздей, а на другом конце вы должны вставить его в землю как минимум на 30 см.

Умный совет: при установке опалубки необходимо использовать спиртовой уровень, чтобы убедиться, что она установлена ​​вертикально. Кроме того, если вам нужно соединить вместе несколько панелей опалубки, вы должны использовать веревочные линии, чтобы убедиться, что они выровнены.

Крепление опалубки

Затем, после того, как вы установили опалубку, вы должны убедиться, что она жесткая и надежно закреплена скобами. Кроме того, вы можете прикрепить внутреннюю опалубку к внешней опалубке, установив брус 2 × 4 через каждые 2 фута, как вы можете видеть на изображении.

Умный наконечник: для надлежащей изоляции фундамента вы можете установить листы полистирола (толщиной 4 дюйма / 10 см) по внешнему периметру траншей. Таким образом, зимой внутренняя температура не упадет из-за холодного пола.

Крепление опалубки брусом 2 × 2

На этом изображении вы можете увидеть крупный план с опалубкой, а также с арматурными стержнями. Вы должны заметить, что балки арматуры выровнены должным образом, а опалубка является отвесной и жесткой из-за ранее установленных раскосов и колышков.

Строительство опалубки для фундамента — это очень серьезный проект, поэтому вам должен руководить квалифицированный специалист. Кроме того, помните, что вы должны соблюдать местные нормы и правила строительства, иначе вы подвергнете себя большой опасности.

Помните, что наша статья носит исключительно информативный характер, чтобы вы ознакомились с процессом строительства опалубки для бетонного фундамента. Мы не несем ответственности за ваши действия и не утверждаем, что именно так следует поступать.Напротив, мы показываем вам, как мы работаем только в некоторых случаях.

Заливка бетона в опалубку

После того, как вы проверили жесткость опалубки фундамента и убедились, что она выровнена по вертикали, вы должны залить бетон. Вы можете заливать бетон разными способами: вы можете приготовить его с помощью механического миксера и транспортировать его на тачке, вы можете залить его прямо из автобетоносмесителя или вы можете использовать помпу и 4-дюймовые шланги.

Если место недоступно для автобетоносмесителя, так как заливать бетон напрямую, также необходимо арендовать помпу для бетона.После этого к помпе нужно подвести несколько шлангов, чтобы иметь доступ к опалубке. После того, как вы залили фундамент бетоном, вам нужно использовать вибратор для бетона, чтобы убедиться, что не осталось воздушных карманов. В большинстве случаев компания, поставляющая бетон, также предоставит вам вибратор для бетона, но бывают ситуации, когда вам необходимо арендовать инструмент.

Узнайте больше о как залить бетонный фундамент .

Благодарим вас за то, что вы прочитали нашу статью о , как построить опалубку для бетонного фундамента, и мы рекомендуем вам поделиться нашим проектом с друзьями с помощью виджетов социальных сетей.

Связанные проекты:

Как вырыть фундамент

Как залить бетонный фундамент

Как сделать опалубку для бетона? — Мировые новости, бизнес, образ жизни, развлекательный сайт

Бетонная опалубка — это простой способ изготовления бетонной плиты. Затем его можно использовать в качестве опоры для конструкции, бассейна или террасы, среди других примеров.Для этого вам нужно будет разложить и собрать доски перед заливкой подготовленного вами или доставленного готового к использованию бетона. Вот наши советы по оборудованию и действиям по изготовлению бетонной опалубки.

Как самостоятельно сделать опалубку для бетона?

Изготовление опалубки для бетона — относительно простая операция, требующая небольшого количества материалов. Опалубка обычно изготавливается из простых деревянных досок или даже из ПВХ или алюминия. Эти три материала идеально подходят для изготовления опалубки, если они достаточно прочные, чтобы выдерживать вес бетона и водонепроницаемы.Однако чаще всего встречается древесина.

Имеющиеся в продаже опалубочные плиты имеют длину 2 и 4 метра, ширину от 10 до 30 см и толщину до 4 см. Поэтому выбирайте доски, наиболее подходящие для ваших нужд, зная, что вы можете их разрезать при необходимости.

Вам также понадобится бетон, который вы можете доставить готовым к установке или приготовить самостоятельно, смешав песок, цемент и воду в бетономешалке.

Для подготовки досок вам понадобится лобзик, чтобы отрезать их до нужной длины, сверло для их сборки или, при необходимости, молоток и гвозди.Также планируйте нанести масло на доски, чтобы облегчить их удаление во время зачистки. Не стесняйтесь ставить колья, чтобы четко разграничить территорию и удерживать доски на месте, особенно если покрываемая поверхность большая.

Также вам понадобятся лопата и лопата, чтобы расчистить территорию, а в идеале даже мини-экскаватор. Наконец, спиртовой уровень позволит вам проверить плоскостность опалубки.

Как сделать опалубку для бетона?

Для изготовления бетонной опалубки вам необходимо выполнить следующие 4 шага.

Шаг 1: подготовьте поверхность

Вы не сможете уложить бетонную опалубку, не выполнив предварительно земляные работы на участке. Разместите колья так, чтобы его границы были хорошо разделены, и разгружайте на глубину не менее 20 см, используя лопату и лопату, или, если поверхность большая, мини-лопатой.

Шаг 2: укладка досок

Ваши доски позволят вам легко изготовить опалубку. Покупайте их заранее и выбирайте тех размеров, которые соответствуют вашим потребностям. Убедитесь, что они достаточно прочные, чтобы выдержать вес бетона.

Вырежьте их в соответствии с вашими потребностями с помощью лобзика и соберите, привинтив или прибив гвозди по всей окружности. Ориентируйтесь по кольям, ограничивающим зону, и размещайте доски на открытом пространстве. Проверьте их ровность спиртовым уровнем, так как верх досок должен совпадать с краем бетонной плиты. Если площадь велика, добавьте столбики вдоль досок, чтобы они оставались на месте и не давали бетону сломаться, потрескаться или деформировать их.

Наконец, как только ваши доски будут на месте, вы можете смазать их внутреннюю поверхность маслом.Тогда их будет легче удалить, когда плитка высохнет.

Шаг 3: залейте бетонную плиту

Бетономешалка удобна для самостоятельного приготовления бетона путем смешивания песка, гравия и цемента. Возможна аренда на несколько часов или на несколько дней, если у вас ее нет. Вы также можете выбрать прямую доставку готового к установке бетона с помощью автобетоносмесителя. Последнее решение выгодно только для больших поверхностей, потому что доставка стоит дорого. Лучше уж, чтобы это было выгодно.

Установив опалубку, вам просто нужно залить в нее бетон. Проколите его палкой или колом в местах, хорошо проветриваемых.

С помощью терки разгладьте поверхность плиты и дайте ей высохнуть, не касаясь ее снова. Небольшой плите требуется от 2 до 4 дней, чтобы полностью высохнуть. Для более толстой плиты подождите от 7 до 10 дней. Будьте осторожны, не наступайте на плиту до полного высыхания.

Шаг 4: снимите опалубку

Когда плита полностью высохнет, пора ее зачистить.Постучите небольшой кувалдой по сторонам опалубочных досок, чтобы отделить их от бетона. Если они были хорошо смазаны, их будет легче удалить.

Однако будьте осторожны, тщательно измеряйте свои движения, чтобы не повредить плиту. Бетон действительно рыхлый материал, края у него хрупкие.

Теперь вы можете прикрепить конструкцию к бетонной плите (садовый сарай, бассейн, гараж, навес, навес для машины и т. Д.) Или покрыть ее покрытием по вашему выбору, чтобы сделать из нее террасу, террасу для пруда и т. Д.

Пол из бетонных плит и как сделать его вручную, замешивая бетон

Пошаговый пример того, как сделать пол из бетонных плит

В этой статье объясняется, как подготовить землю, залить и отделать бетон.

Пример: Пол небольшого сарая:
Пошаговый пример того, как сделать пол из бетонной плиты для садового сарая размером 1800 мм x 1800 мм (6 футов x 6 футов).

Шаги для этой задачи:
• Создание опалубки (рама, которая ограничивает бетон и останавливает его растекание).
• Размещение опалубки на подготовленной ровной поверхности.
• Фиксация опалубки с помощью штифтов.
• Копание траншеи по периметру объекта.
• Замешивание и заливка бетона и установка куска арматурного стального стержня.
• Стяжка и отделка бетона.
• Демонтаж опалубки.

Связанные темы: [Что такое цемент] [Что такое бетон] [Армирование бетоном]

Вам понадобятся материалы:

• Примерно 12 м (40 футов) 100 × 25 (1 × 4) или 100 × 50 (2 × 4) для опалубки, распорки и колышков.
• Три мешка портландцемента по 40 кг (94 фунта).
• 0,2 кубических метра (7 кубических футов) песка.
• 0,3 кубических метра (11 кубических футов) гравия диаметром 20 мм (3/4 дюйма) и меньше.
• 10 метров (30 футов) арматурный стержень № 3 (стальной стержень толщиной 10 мм (3/8 дюйма)).
• Пригоршня гвоздей 75 мм (3 ″).

Знаете ли вы? Цемент продается в мешках разного веса по всему миру. Обычный вес сумки: США 94 фунта; Канада 87,5 фунта; UK 112 фунтов; Австралазия и некоторые части Европы 50 кг и 40 кг.Также продаются сумки меньшего размера.

Необходимых инструментов:

лопата или малая лопата; шпатель для отделки бетона; молоток; уровень; рулетка измерительная; карандаш; площадь плотников; тачка; ведро.

Инструкции

Изготовить опалубку

Изготовьте опалубку из пиломатериалов 100 × 20 (1 × 4) или 100 × 50 (2 × 4). Пиломатериал должен быть прямым, но подойдет и более низкий сорт, поскольку в конечном итоге он будет выброшен. Опалубка — это рамка, которая ограничивает бетон и предотвращает его растекание.

Совет: опалубку в этом примере НЕ ОБЯЗАТЕЛЬНО собирать на месте. Его можно собрать где угодно на ровной поверхности и позже отнести на место.

Отрежьте два куска бруса для опалубки длиной ровно 1800 мм (6 футов) и отрежьте еще два куска длиной около 2400 мм (8 футов). Прибейте четыре части вместе так, чтобы они образовали квадрат с внутренними размерами 1800 мм x 1800 мм (6 футов x 6 футов).

Убедитесь, что рама опалубки квадратная.

Убедитесь, что рама опалубки имеет квадратную форму.Это можно сделать, сделав диагонали одинаковой длины. Просто измерьте диагональ от угла к углу (см. Рисунок Шаг 1.), а затем измерьте два других противоположных угла. Рама опалубки имеет квадратную форму, если расстояние между противоположными диагоналями одинаково.

Если рама опалубки квадратная, прибейте кусок пиломатериала к раме опалубки от угла к углу, чтобы рама опалубки оставалась квадратной, пока она не зафиксировалась на месте.

Теперь опалубка готова к подъему и перемещению на место, но сначала убедитесь, что земля подготовлена, то есть выровнена, вся растительность и вся мягкая земля удалены.

Уложить опалубку

Уложить опалубку. Убедитесь, что она выровнена, а затем закрепите ее, забив заостренные колышки 50 × 50 (2 × 2) или 50 × 25 (1 × 2) с интервалами 900 мм (3 фута) по внешней стороне опалубки.

Прибейте штифты к опалубке, но не до упора, так как гвоздь придется вытаскивать позже.

Выкопать траншею по периметру

Выкопайте траншею по периметру площадки около 100 мм (4 дюйма) глубиной и шириной около 200 мм (8 дюймов).Это похоже на «опору» для придания периметру бетонного пола большей глубины и прочности, поскольку это часть пола, которая будет поддерживать стены сарая.

Отпилил верхушки колышков

Отпилите верхние части колышков так, чтобы они находились на одном уровне с верхом опалубки. Область теперь готова для бетонирования.

Увлажнение зоны заливки

Слегка обмыть (смочить) зону заливки водой перед заливкой бетона. Работайте максимально быстро при укладке бетона в опалубку

Совет по безопасности: Продолжительный контакт со свежим бетоном может вызвать ожог кожи.При работе с бетоном надевайте защитные очки, перчатки, резиновые сапоги и длинные рукава.

Начало заливки бетона

Начните заливку бетона в зону заливки. Сначала засыпьте траншею (основание) на высоту примерно 75 мм (3 дюйма) ниже верха опалубки.

Теперь вы можете поместить свой стержень из арматурной стали поверх бетона.

Арматурная сталь помогает контролировать растрескивание, а также помогает удерживать бетонную плиту вместе.

Прокладка стержня из арматуры №3

Положите стержень из арматурного стержня № 3 (который представляет собой арматурную сталь толщиной 10 мм (3/8 дюйма)) по периметру зоны заливки.Стержень должен находиться на расстоянии не менее 50 мм (2 дюймов) от опалубки и не менее 50 мм (2 дюйма) от вершины опалубки.

В местах соединения арматурных стержней сделайте нахлест не менее 400 мм (16 ″) и свяжите их проволочной стяжкой.

Заполнить зону заливки бетоном

Залить бетонную поверхность примерно до высоты верха опалубки.

Постучите молотком по внешней стороне опалубки. Это вызовет вибрацию влажного бетона и поможет ему осесть, а также избавится от воздушных карманов.

Используйте прямой кусок пиломатериала (подойдет подпорка от опалубки) для «стяжки» или выравнивания бетона. Перемещайте стяжку вперед и назад пильными движениями вдоль вершин опалубки до тех пор, пока бетон не выровняется по всей поверхности

.

Разглаживание бетона

Выровняйте по ровному бетону шпателем или теркой. Прижмите лезвие к поверхности и проведите им взад и вперед широкими дугами.

Совет: вы, вероятно, не добьетесь почти идеального результата при первой проверке, но это не имеет значения.Оставьте, пока он немного не высохнет, или пока вся лишняя вода с поверхности не испарится, а затем снова затирайте шпателем.

Новичку может потребоваться пройтись по нему еще два или три раза, чтобы получить красивую гладкую поверхность, давая ему немного высохнуть перед каждым прохождением

Знаете ли вы? Кельма для отделки бетона изготовлена ​​из стали. По сути, это прямоугольный кусок плоской стали с ручкой на нем, которая используется для выравнивания мокрого бетона. Деревянный поплавок — это то же самое, но сделанный из дерева.

Для бетонных полов, которые находятся внутри, обычно требуется гладкая поверхность, поэтому следует использовать стальной шпатель, поскольку он дает более гладкую поверхность.

Однако внешние бетонные плиты, дорожки и т. Д. Могут стать скользкими на мокрой дороге, если поверхность будет слишком гладкой, поэтому лучше использовать деревянную терку.

Заново затереть шпателем, когда излишки воды с поверхности испарились

Заново затереть шпателем, когда вся лишняя вода с поверхности испарится. Если покрытие все еще не такое хорошее, как хотелось бы, дайте ему еще немного высохнуть, а затем еще раз обработайте шпателем.С каждым разом становится легче и бетон становится более гладким.

Снять опалубку

Снять опалубку можно ТОЛЬКО на следующий день, если она легко снимается. Если по какой-то причине для снятия опалубки требуется много ударов молотком и ударов, то лучше оставить ее на три дня или около того, пока бетон не станет достаточно твердым, чтобы выдержать нагрузку.

ПРИМЕЧАНИЕ: Теперь бетон должен затвердеть. Держите бетон влажным в течение трех дней, время от времени поливая его тонким туманом.Это особенно важно в более теплых условиях.

Бетон под прямыми солнечными лучами должен быть покрыт строительной пленкой, рубероидом или затененным материалом на период отверждения. Если вам необходимо залить бетон в очень жаркий день, оставьте его до середины или позднего вечера.

Бетон очень быстро схватывается в жаркие дни под прямыми солнечными лучами, и работать с ним может быть сложно, если вообще возможно. Это особенно важно при микшировании вручную, что требует времени.

Самоподъемная бетонная опалубка

максимально сокращает время и графики

Проект ProMedica подчеркивает преимущества инновационного процесса производства бетона

Неудивительно, что в постоянно меняющемся мире коммерческого строительства компании продолжают искать более эффективные и действенные способы строительства.В связи с давней популярностью бетона в качестве основного строительного материала для вертикальных конструкций строительные фирмы использовали множество различных методов, чтобы максимально сократить время и графики.

В Толедо, штат Огайо, компания Granger Construction использует инновационный метод, включающий самоподъемную опалубку, чтобы построить восемь бетонных стержней в рамках проекта ProMedica «Поколения Care Tower» — третьей по величине бетонной работы в истории компании.

Подъемная опалубка — это особый тип опалубки, который чаще всего используется для больших вертикальных бетонных конструкций, таких как стены со сдвигом или опорные лифты.Подъемные опалубки с гидравлическим приводом и обычно содержат пространство для бригад и машин, используются для конструкций, которые требуют бесшовных стен или имеют повторяющуюся форму. Эти платформы позволяют лучше выполнять работу с меньшим риском как для рабочих, так и для оборудования.

«Самоподъемная опалубка значительно сокращает время, необходимое для работы с краном», — сказал Роберт Ланге, руководитель проекта Granger Construction. «После сборки подъем опалубки не требуется, так как она сама поднимается по сердцевине для заливки.Это освобождает краны на перегруженных участках, чтобы можно было следить за ходом работ, что ускоряет выполнение общих графиков проекта ».

Стандартная опалубка требует значительного времени для установки и перемещения крана. В отличие от этих более традиционных методов, для которых требуется кран или другие опоры для каркаса, самоподъемная форма позволяет одновременно собирать вертикальные и горизонтальные части конструкции, что сводит к минимуму рабочее время, приводит к меньшим заторам на месте, создает лучшие производительность и позволяет достичь высокого качества обработки поверхности.Кроме того, его намного легче чистить и использовать повторно, чем другими методами.

В последние годы метод самоподъема для бетонных конструкций становится все более популярным, потому что передовой метод помогает конструкции подниматься, обеспечивая при этом лучшие результаты более эффективным способом.

Подъем начинается с использования тележек на платформе для снятия опалубки. Затем ведущие альпинистские башмаки привинчиваются к анкерам в предыдущем подъеме, а гидравлический подъемный механизм поднимает подъемные рельсы на каждой платформе к башмакам, где они автоматически фиксируются.После того, как агрегат достигнет переднего подъемного башмака, он фиксируется стопорной планкой, и гидравлическая система отключается. Затем начинается процесс заливки, и опалубка удерживается на месте до тех пор, пока бетон не будет залит; затем формы освобождаются и отодвигаются от стены. Ролики, приводимые в движение гидравлическими домкратами, затем поднимают раму на следующий уровень, и опалубка устанавливается с помощью тележек. После этого панели на формах закрываются, и процесс начинается снова.

Хотя первоначальные затраты на установку самоподъемной опалубки часто бывают более дорогими, они могут существенно повлиять на общие затраты и график, особенно при строительстве больших вертикальных бетонных конструкций, таких как шахты лифтов.

Как подъемная опалубка упрощает строительство бетона?

🕑 Время чтения: 1 минута

Подъемная опалубка — это особый тип опалубки, который поднимается вместе с вертикальным бетонным строительством. Он может двигаться самостоятельно с помощью электрического или гидравлического домкрата.Такие опалубки еще называют самоподъемными.

Это эффективное решение для конструкций, требующих бесшовных стеновых блоков, или для высотных конструкций повторяющейся формы.

Рисунок-1: Самоподъемная опалубка

В проекте используется подъемная опалубка в зависимости от типа построенных строительных элементов. Он остается на месте во время заливки бетона. Полностью самоподъемная система опалубки обычно используется для возведения конструкций с этажностью более 20 этажей.

В этой статье объясняются некоторые важные особенности и преимущества подъемной опалубки в строительстве.

Комплектующие и сборка подъемной опалубки

Основными элементами подъемной опалубки являются:

1. Подвесные платформы
2. Материал и детали для опалубки стен
3. Анкерная система
4. Подъемные кронштейны

Рисунок 2: Компоненты подъемной опалубки

Общие компоненты подъемной опалубки показаны на Рисунке 2.Однако для больших и сложных проектов расположение может быть более сложным.

Подъемная опалубка обычно изготавливается из стальных элементов. Бетонные опалубочные панели прикреплены к этим стальным каркасам, а некоторые опалубочные панели поддерживаются роликами. После заливки бетона на опалубку рама освобождается и отодвигается от стены.

Теперь, если используется самоподъемная опалубка, рама поднимается домкратами на следующий уровень или на следующую площадку, предназначенную для заливки.После установки опалубки панели опалубки закрываются и заливается бетон. Этот цикл продолжается от трех до пяти дней. Если нанять действительно специализированную и обученную команду, работа может быть завершена в более короткие сроки.

Рисунок-3: Последовательность строительства самоподъемной опалубки и бетона
Изображение предоставлено ULMA

Подъемная опалубка лучше всего подходит для строительства диспетчерских вышек, лифтовых шахт, силосов и небоскребов.

Преимущества самоподъемной опалубки

Важными преимуществами самоподъемной опалубки являются:

1. Самоподъемная опалубка позволяет одновременно возводить вертикальные и горизонтальные части здания.Это помогает увеличить скорость строительства.
2. Подъемная опалубка сводит к минимуму рабочее время и увеличивает производительность, поскольку эти системы рассчитаны на повторяющиеся действия.
3. Эта система требует меньше труда для установки опалубки.
4. По сравнению с традиционной системой опалубки, самоподъемная опалубка обеспечивает более высокую безопасность труда во время процесса установки и снятия.
5. Система подъемной опалубки не требует дополнительных опор.
6. Подъемная опалубка подходит для любых погодных условий.
7. Бетон после затвердевания приобретает высококачественную поверхность.
8. Система подъемной опалубки может быть устроена и установлена ​​таким образом, чтобы бетононасос можно было использовать в пределах необходимой площади и пространства.
9. Некоторые системы подъемной опалубки можно использовать в наклонных углах.
10. Подъемная опалубка сокращает использование строительных лесов и временных рабочих платформ.
11. Подъемная опалубка адаптируется к стене сложной формы. Можно предоставить индивидуальный доступ, рабочие и складские зоны для облегчения работы.Эти агрегаты покрывают всю площадь и обеспечивают полностью безопасное рабочее пространство.
12. Подъемная опалубка позволяет одновременно возводить перекрытия и стены.
13. Система обеспечивает безопасный подъем и работу на больших высотах.
14. Большие шахты можно построить с помощью подъемной опалубки без использования крана или сложных систем.

Часто задаваемые вопросы

Что такое подъемная опалубка?

Подъемная опалубка — это особый тип опалубки, который поднимается вместе с вертикальным бетонным строительством.Он может двигаться самостоятельно с помощью электрического или гидравлического домкрата. Такие опалубки еще называют самоподъемными.

Какие основные компоненты подъемно-опалубки?

Основными компонентами подъемной опалубки являются:
1. Подвесные платформы
2. Материал и детали стеновой опалубки
3. Анкерная система
4. Подъемные кронштейны

Каков общий рабочий процесс подъемной системы опалубки?

Подъемная опалубка обычно изготавливается из стальных элементов.К этим стальным каркасам крепятся бетонные опалубочные панели. Некоторые панели формы поддерживаются роликами. После заливки бетона на опалубку рама освобождается и отодвигается от стены.
Теперь, если используется самоподъемная опалубка, рама поднимается домкратами на следующий уровень или на следующую площадку, предназначенную для заливки. Как только опалубка установлена, панели закрываются и заливается бетон. Этот цикл продолжается от трех до пяти дней. Если нанять действительно специализированную и обученную команду, работа может быть завершена в более короткие сроки.

Подробнее

Опалубка для стола — типы, компоненты и преимущества

Типы опалубки (опалубки) для бетонных конструкций и их свойства [PDF]

Процесс строительства бетонных перекрытий

Как строить с помощью ICF — Руководство для начинающих

Товарный бетон доставляется на грузовике и заливается лифтами, при этом бригада постепенно перемещается по зданию.Это сводит к минимуму давление на завязки и распорки, тем самым уменьшая вероятность раздутий в стиле Grand Designs.

Бетон необходимо тщательно направлять и подвергать вибрации, чтобы предотвратить образование пустот. Особое внимание необходимо уделять деталям вокруг структурных проемов и таких областей, как фронтоны, чтобы обеспечить полное заполнение, максимальную прочность и воздухонепроницаемость.

Является ли ICF энергоэффективным?

После завершения заливки ICF остается на месте, чтобы обеспечить прочный слой теплоизоляции — такой, который прослужит в течение всего срока службы здания.

Опалубка обеспечивает фантастические показатели теплопотери (показатель теплопотери) от 0,30 Вт / м2К до 0,11 Вт / м2К. Таким образом, вы можете наслаждаться высокоэффективным домом, который легко превосходит стандарты строительных норм, что означает меньшие счета и меньшее потребление энергии.

Конструкции

ICF также в стандартной комплектации предлагают очень хорошую воздухонепроницаемость, поскольку бетонная заливка и изоляционная опалубка объединяются, чтобы создать прочно герметичную оболочку дома. Это помогает еще больше снизить потери тепла.

Доступны блоки ICF различной толщины с различной глубиной изоляции, чтобы помочь вам достичь желаемых тепловых характеристик (включая стандарты Passivhaus).

Еще одним преимуществом и большим плюсом в наш век экологической осведомленности является то, что система производит лишь небольшое количество отходов при строительстве. Любые обрезки полистирола можно повторно использовать в другом месте, на строительной площадке или вне ее, и вы можете заказать товарный бетон в точном соответствии с требованиями к объему.

10 причин строить с использованием icf

Поскольку ICF является такой тяжелой опалубкой, она также обеспечивает фантастические акустические свойства. «Дома ICF невероятно тихие», — говорит Крис Страйд, председатель Ассоциации изоляционной бетонной опалубки (ICFA)

.

«Счета за отопление и охлаждение будут минимальными, а поскольку у вас есть система контроля качества воздуха, они никогда не будут устаревшими.Как будто они тебя обнимают! »

Сколько времени нужно на сборку с использованием ICF?

ICF быстро строится и требует меньше традиционных строительных навыков по сравнению с проектами из кирпича и блоков и даже с деревянными каркасами.

Самостоятельная сборка ICF Терри Браун-Уэйт и его жена Олвен хотели применить практический подход к проектированию и строительству своего энергоэффективного и надежного дома.Ультрасовременный дом находится в конце дороги, снятого в Grand Designs: The Street, и был одним из первых домов, построенных в рамках новаторского проекта самостоятельной и индивидуальной постройки Graven Hill. Все руки на палубе После взвешивания различных систем Терри и Олвен поняли, что только одна из них удовлетворит все их требования. Выбор ICF позволил им застрять в процессе. Blue House — это идеальный вариант для самостоятельного строительства, в котором Терри берет на себя основную часть строительных работ благодаря простоте использования блоков Durisol. Ознакомиться с проектом Это доставило ему удовольствие, построив дом с нуля, а также означало, что пара значительно сэкономила на затратах на рабочую силу. Терри мог манипулировать приборами на месте, чтобы они соответствовали неправильной форме их дома. «Строить с Durisol действительно было просто, — говорит Терри. «У меня не было проблем с укладкой блоков, и это был быстрый способ строительства.

В большинстве случаев опалубку для четырехкомнатного первого этажа можно установить буквально за пару дней.Затем ваш подрядчик потратит несколько дней на укрепление стен и любых проемов в конструкции.

Заливку бетона для всего этажа обычно можно завершить менее чем за сутки.

Для создания базовой структуры требуется лишь небольшая команда полуквалифицированных (примерно 2-го уровня NVQ) оперативников, что позволит сэкономить деньги и время.

Большинство фирм ICF в Великобритании проводят учебные курсы, чтобы довести вас до нужного уровня знаний, чтобы помочь построить дом самостоятельно.

И поскольку изоляция и конструкция выполняются за один процесс, домовладелец неизбежно экономит на этом время и деньги.

Дизайн и отделка

Хотя конструктивную систему, используемую во многих домах, легко обнаружить, отличить дом ICF от кирпичного или деревянного каркаса практически невозможно. Это потому, что система очень гибкая с точки зрения дизайна.

Блоки можно использовать для создания изогнутых стен, арок и неправильных углов — вы можете строить в любом стиле и практически любых размерах.

Легко конструировать эркеры, большие проемы для раздвижных дверей и такие элементы, как консоли, поскольку они могут быть интегрированы в ограждающую конструкцию здания и внутренние стены, что устраняет необходимость указывать специальные продукты.

Практический пример: Самостоятельная сборка с энергоэффективной системой, отмеченная наградами Эффектный дизайн этого отмеченного наградой ICF дома Build It Award включает в себя местные и традиционные материалы, отражающие старые заброшенные фермерские постройки на этом участке и гармонирующие с сельским пейзажем. Местному архитектору Питеру Бамберу было поручено спроектировать современный, энергоэффективный семейный дом, отражающий существовавшие ранее постройки фермерского коттеджа, а также каменные и открытые сараи. В созданном драматическом дизайне очевидны три элемента: коттедж и сарай соединены застекленным звеном, облицованным деревом, напоминающим старый открытый сарай. Сочетание уникального дизайна трех различных элементов вместе с инструкцией клиента по устойчивости было потенциально проблематичным. Решением, однако, был подход «сначала ткань», в котором использовалась прочная конструкция с Wallform ICF для внешних стен и бетонных полов.

Блоки или листы полистирола дают однородную и гладкую поверхность, готовую принять большинство форм внутренней и внешней отделки.

Внешне ICF можно покрыть множеством материалов. Многие домовладельцы ICF выбирают какую-либо цветную гибкую штукатурку, так как она отлично работает и может наноситься непосредственно на полистирол.

В зависимости от вашего дизайна вы также можете выбрать более традиционные варианты отделки, такие как кирпичная кладка, каменный фасад или обшивка.

Прочная и легко водонепроницаемая, ICF также очень популярна для подвалов в новостройках. На самом деле, во многих случаях это дешевле для подвальных помещений, чем для других решений.

Подробнее: Руководство по проектированию строительства с использованием ICF

На что обратить внимание

Хотя ICF сама по себе кажется простотой, при выборе системы следует учитывать несколько моментов.

Этап заливки имеет решающее значение — товарный бетон должен иметь правильную консистенцию, чтобы течь по всем частям опалубки.

Система ICF также должна быть привязана к точным размерам, иначе стены могут деформироваться. Бетон следует заливать медленно и равномерно, чтобы избежать любого риска разрыва формы.

Часто задаваемые вопросы: Изолированная бетонная опалубка Как формируются оконные проемы? Это будет зависеть от конкретной системы, которую вы выберете.В методе Nudura используются предварительно сформированные заглушки из пенополистирола, которые вставляются на место сверху, снизу и по бокам, чтобы удерживать заливку (с деревянными распорками) и поддерживать тепловую оболочку. Альтернатива — установка временных металлических рам. Какой бы вариант вы ни выбрали, главное — трижды проверить, все ли так, как должно быть, перед заливкой, так как резать бетон постфактум не так уж и весело. Из чего сделана крыша? ICF — это система, предназначенная только для ограждения. Большинство строителей самостоятельно выберут для крыши обычные финки или чердачные фермы.Вы можете переключиться на такие варианты, как SIP (структурные изолированные панели) вверху, если хотите, но, перепроверив, ваш инженер может сначала разобраться с обоими элементами; в противном случае вы можете усложнить ситуацию. В качестве альтернативы, пакет оболочки всего дома Net-Zero может включать использование собственных балок iFoam для создания гибридного, предварительно изолированного кровельного решения. А как насчет внутренних стен? Вы можете использовать ICF, и это может иметь смысл для несущих внутренних стен или там, где вам нужны отличные звуковые характеристики.Но обратная сторона заключается в том, что они будут довольно толстыми — поэтому, чтобы максимально увеличить площадь пола, многие люди переходят на стандартные блоки для несущих внутренних конструкций и деревянные стойки для перегородок.

Очевидно, ошибки случаются, но опытный подрядчик ICF сможет решить любые проблемы.

Адаптация дома в будущем — добавление дверей и окон или изменение их положения — может быть довольно сложной задачей, хотя и возможной с использованием специальных инструментов.

Сколько стоит строительство с ICF?

В целом, проект жилищного строительства ICF, вероятно, будет стоить примерно на 5% больше, чем типичный деревянный каркасный дом.

Однако, как мы видели, в умелых руках изолированная бетонная опалубка может стать чрезвычайно быстрой и эффективной системой. Это может дать вам значительную экономию на трудозатратах.

Вы можете еще больше сэкономить на затратах на сборку, если решите сделать часть работы над своим проектом ICF своими руками. Но помните, что если что-то пойдет не так, вы должны будете потратить время и деньги, чтобы исправить это.

Чтобы получить представление о том, сколько может стоить проект строительства дома, ознакомьтесь с интерактивным калькулятором стоимости строительства от Build It.

Самоуплотняющийся бетон — Обзор SCC

SCC — Подножка
Время: 00:21
На этом видео показано размещение SCC в качестве опоры. Обратите внимание, как легко он течет даже по углам, без сегрегации. Спасибо BASF за видеосъемку.

Самоуплотняющийся бетон (SCC) признан одним из величайших достижений в бетонной промышленности.Используя новые добавки и некоторые модификации смеси, теперь мы можем производить бетон, который легко течет без сегрегации (где крупный заполнитель отделяется от цементного теста). Бетон, который расслаивается, теряет прочность, что приводит к образованию ячеистых участков рядом с опалубкой. Самоукрепляющаяся природа SCC делает его столь ценным в строительстве. SCC может принимать очень сложные формы или формы с большим количеством арматурных стержней (скопление арматуры) и при этом не оставлять пустот. В таких случаях нормальный бетон должен подвергаться сильной вибрации, чтобы удалить все захваченные пузырьки воздуха рядом с формами и арматурой и заставить бетон двигаться внутрь.

ЧТО ТАКОЕ САМОУПОРНЫЙ БЕТОН?

Давайте начнем с простого определения, а затем поднимем его на ступеньку выше. SCC — это исключительно текучий бетон, который никогда не требует уплотнения для заполнения форм или текучести. Расположенный ровно, как плита, он практически самовыравнивается. Это немного похоже на комковатое тесто для блинов. Консистенция измеряется так называемым оползневым потоком, где мы измеряем ширину лужи, оставшейся после заполнения и подъема конуса оползания. Падение потока для SCC варьируется от 19 до 30 дюймов.Однако самоуплотняющийся бетон — это НЕ просто текучий бетон. Если бы это было все, мы могли бы просто использовать много воды.

ВИДЕО: SCC — БЕЗ ВИБРАЦИИ
Время: 01:06
Самоуплотняющийся бетон легко течет между препятствиями, заполняя форму без вибрации. Спасибо Euclid Chemical за этот видеофрагмент.

В настоящее время принятое определение того, что делает SCC хорошим, состоит из трех частей:

• Высокая текучесть — легко впитывается в мельчайшие детали опалубки или форм и вокруг арматуры под действием собственного веса.Это также называется работоспособностью или способностью к заполнению (что означает, что форма легко заполняется).
• Проходимость — способность проходить через ограниченные пространства, такие как перегруженные стальные арматурные стержни или узкие места в опалубке.
• Стабильность — это большая разница между SCC и просто мокрым, неряшливым бетоном. Стабильность подразумевает, что даже при очень сильной просадке (или оседании) бетон не расслаивается; он остается однородным, и заполнитель не отделяется от цементного теста.На самом деле существует два вида стабильности: динамическая стабильность (это означает, что она остается стабильной во время транспортировки и размещения) и статическая стабильность (что означает, что она остается стабильной — агрегат не оседает и не истекает чрезмерно, пока он находится в формах, но еще не затвердел).

После затвердевания SCC мало чем отличается от обычного бетона. Фактически, поскольку мы используем суперпластификаторы (высокодисперсные восстановители воды) для достижения текучести и большого количества мелких частиц, мы часто можем дозировать бетон для очень низкого водоцементного отношения и получить очень высокую прочность и низкую проницаемость.

МАТЕРИАЛЫ ДЛЯ САМОКУПАЮЩИХСЯ БЕТОНОВ

Эта огромная стена с сильно перегруженной арматурой была залита одним лифтом с помощью SCC. Лафарж Северная Америка

SCC и обычный бетон отличаются лишь незначительными модификациями пропорций и парой добавок. Но во многих случаях подрядчик даже не знает, что находится в смеси, а скорее указывает требуемые характеристики с точки зрения удобоукладываемости (спада потока), проходимости, устойчивости и прочности.У Lafarge даже есть название Agila для своей проприетарной смеси SCC.

Существует три типа смесей SCC:

• высокое содержание порошка и высокодисперсная водоредуцирующая добавка (HRWRA)
• с низким содержанием порошка, HRWRA и добавка, модифицирующая вязкость (VMA)
• умеренное содержание порошка, HRWRA и умеренная доза VMA

Порошок, упомянутый здесь, представляет собой все мелкие материалы, включая цемент, летучую золу, измельченный гранулированный доменный шлак, микрокремнезем и измельченный известняковый наполнитель.Это сгущает смесь, сохраняя стабильность грубого заполнителя в матрице, а также способствует образованию осадка. Вот некоторые вещи, которые нужно понять о материалах в смеси SCC:

• Доля крупного заполнителя в смеси будет намного меньше (около 30%), а размер будет меньше (верхний размер около ½ дюйма)
• Количество портландцемента обычно будет низким, менее 300 фунтов / куб. Ярд или менее половины от общего количества вяжущих материалов
• Другие вяжущие материалы будут включать в себя летучую золу в диапазоне от 20 до 40% от общего количества вяжущих материалов; шлак в том же диапазоне, и часто некоторое количество кремнезема
• Порошок, в состав которого входят вяжущие материалы, можно дополнить молотым известняком.
• Соотношение водоцементных материалов в некоторых смесях часто бывает довольно низким и составляет 0,27, хотя 0,4 является более типичным.
• Добавка, модифицирующая вязкость (VMA), увеличивает вязкость, чтобы смесь оставалась стабильной. В отсутствие большого количества порошка в смеси VMA используется для загущения смеси и предотвращения расслоения. «Каждая смесь SCC, которую мы делаем в Нью-Йорке, мы используем VMA, потому что производители не имеют большого влияния на карьер», — сказал Билл Фелан из Euclid Chemical. «Карьеры отгружают то, что им нужно, но производители готовой смеси должны иметь смесь, которая работает каждый день, и VMA поддерживает ее согласованность.«В других частях страны, однако, хорошо отобранные смеси с высоким содержанием порошка, как правило, являются нормой.
• В последнее время высокодисперсные восстановители воды для смесей SCC были в основном на основе поликарбоксилатов, которые обладают невероятной способностью увеличивать оседание при низких дозировках. Однако поликарбоксилаты создают проблемы с пенообразованием и добавлением в смесь нежелательного воздуха, поэтому добавляется пеногаситель. Также были некоторые проблемы с внезапной потерей спада. Производителю рекомендуется рассмотреть возможность использования HRWRA на основе нафталина вместо поликарбоксилата для дальних перевозок.

Имейте в виду, что смеси SCC немного сложны и требуют правильного баланса между всеми материалами, водой и добавками. Узнайте больше о проектировании бетонной смеси. Всегда экспериментируйте с подобной смесью, прежде чем приступить к работе. «В любом важном конкретном проекте вам необходимо пройти тестовое размещение», — сказал Фелан. «Не практикуйся на чужой работе!»

ВИДЕО: SCC — FLOWING
Время: 00:32
Самоукрепляющийся бетон легко течет под собственным весом.Обратите внимание на отсутствие сегрегации даже на передней кромке бетона. Парень с лопатой ожидал, что ему придется вдавить бетон в основание, но в конце концов он сдался. Спасибо Euclid Chemical за этот видеофрагмент.

ПРЕИМУЩЕСТВА САМОКУПАЮЩЕГОСЯ БЕТОНА

Преимущества использования бетона, который практически легко ложится на место, очевидны для любого, кто работает с бетоном. Мы уже много лет получаем такой бетон, добавляя воду.К сожалению, как мы знаем, добавление воды снижает прочность бетона и приводит к расслоению.

Конечная мечта — это возможность настроить формы, а затем попросить водителя грузовика с готовой смесью заполнить их без других рабочих на рабочем месте. Этого может никогда не случиться, но правильно подобранный и размещенный SCC дает много преимуществ:

• Снижение трудозатрат, поскольку для бетонных форм не требуется вибрация, а для плоских работ практически не требуется стяжка.
• Не нужно беспокоиться о том, насколько хороша вибрация — подрядчик, который использовал SCC, однажды сказал мне, что парни, работающие с вибратором, всегда отказывались от него; с SCC ему не нужно было беспокоиться о навыках оператора.
• Более быстрое строительство, так как бетон укладывается так быстро — грузовик может быть выгружен всего за одну минуту!
• Исключительно хорошее качество обработанной поверхности — SCC может иметь почти зеркальную поверхность и производить бетон с очень мелкими деталями. Это действительно выгодно для скульптур, и именно поэтому сборщики железобетонных изделий так его любят.Он может даже перетекать в участки с отрицательной сквознякой.

Самоуплотняющийся бетон легко и быстро вытекает из автобетоносмесителя. Самоуплотняющийся бетон может обеспечить чрезвычайно детализированные отливки. Лафарж Аджилия

• Проще детализировать арматурную сталь, поскольку она может быть довольно перегружена и при этом полностью заполнена бетоном.
• На стройплощадках или в цехах сборного железобетона тише, так как нет шума вибратора. Если вы когда-либо были на заводе по производству сборного железобетона, когда включались вибраторы, вы понимаете, о чем я.
• Повышенная безопасность, так как операторы вибраторов не держатся за формы и не тянут шланги и шнуры по площадке, а также снижается уровень шума.

Обладая этими преимуществами, некоторые могут спросить: «Так почему бы нам не использовать SCC везде?» Считается, что именно стоимость препятствует более широкому использованию SCC — в этих смесях используются мелкие частицы и добавки, которые могут увеличить цену ярда бетона на 10-15 долларов, хотя некоторые производители могут добавить надбавку до 30 долларов. Лучший подход к контролю затрат — это работать с вашим производителем готовых смесей, чтобы получить оптимальную смесь для предполагаемого использования.

КОНСТРУКЦИЯ ИЗ САМОУПОРНОГО БЕТОНА

Строительство — вот где действительно сияет SCC. Что может быть лучше, чем смесь, которая самоуплотняется, устраняя все вибрации, подъемные линии и ямы? Для плоских работ смеси SCC можно охарактеризовать как самовыравнивающиеся, а формованный бетон — как самонакладывающиеся. Вот несколько советов по сборке с SCC:

• SCC может быть доставлен в грузовиках для товарной смеси, хотя грузовики часто не будут полностью заполнены, так как SCC может плыть по грузовику и даже выплескиваться.Грузовики, перевозящие SCC, опрокидывались даже при смещении полной нагрузки во время поворота.
• При размещении SCC по возможности следует дать ему возможность течь под собственным весом из одного места. SCC может течь по горизонтали до 33 футов и более. Стены и колонны можно прокачивать даже снизу вверх.
• SCC перекачивает очень легко и с пониженным давлением перекачивания. Содержание воздуха в смеси с SCC во время перекачки остается более стабильным, чем в обычном бетоне.

SCC легко обтекает препятствия без вибрации.Джо Вулхед для iCrete

Эти лифтовые шахты были залиты за один лифт с использованием SCC, несмотря на опасения, что формы не были достаточно прочными или герметичными, чтобы выдерживать давление. Точка за точку

Самовыравнивающиеся плиты требуют минимальной отделки, чтобы получить ровный пол. Лафарж Аджилия

Опалубка должна быть рассчитана на полный напор жидкости. Это означает, что на каждый фут высоты форм будет еще 150 фунтов давления. Это опасно для SCC, поскольку он размещается очень быстро и может создавать давление, ведущее к выбросам.С SCC случались серьезные выбросы, и известно, что он обнаруживает и протекает даже через очень маленькие зазоры в их опалубке.

• Все SCC — это не одно и то же, поэтому попросите компанию, производящую готовую смесь, предоставить смесь, которая подходит для вашего применения. Для конкретных приложений может потребоваться большая или меньшая заполняющая способность, проходимость или стабильность.
• Вибрация не только необязательна, но и может повредить SCC, вызывая сегрегацию. Для смешивания лифтов можно использовать вибраторы, но только на несколько секунд.

• Плиты не были популярным применением SCC — по крайней мере, до сих пор. «Мы помогли разработать самовыравнивающиеся смеси, которые немного менее вязкие, но почти не нуждаются в доработке», — сказала Кэролайн Талбот из Euclid. «Это нишевый рынок, но он постоянно растет. Для небольших заливок, проездов и тому подобного дополнительный контроль качества и стоимость могут не окупаться, но для коммерческих плит или полов для зданий самовыравнивающийся бетон будет большим преимуществом». На полах, которые не имеют высоких допусков по плоскостности, SCC может быть размещен с минимальным плаванием.Если вы наносите текстуру, даже брумчатую отделку, не начинайте слишком рано, иначе бетон снова станет гладкой.
• Отверждение важно для SCC, так как это часто смесь с низким водоцементным соотношением. В смесях с низким содержанием воды может развиться автогенная усадка, при которой негидратированный цемент потребляет всю воду в матрице бетона. Лучше всего использовать влажное отверждение, но, по крайней мере, нанесите отвердитель, чтобы защитить поверхность от высыхания.

САМОУПОРНЫЙ БЕТОН ДЛЯ ДЕКОРАТИВНЫХ РАБОТ

SCC можно использовать для любых декоративных работ.Он воспринимает цвет, как цельный, так и сухой, так же легко, как и любой бетон. Штамповка плоских поверхностей SCC может быть интересным занятием — не начинайте слишком рано, иначе линии просто исчезнут обратно в бетон.

SCC позволяет отливать детали с такими деталями. Лафарж Аджилия

Pourfolio Custom Concrete, Сан-Диего, Калифорния

Чаще всего SCC используется для декоративных работ для детализированного формованного (сборного) бетона или сложных опалубочных плит. Высокая текучесть SCC вытесняет весь воздух из формы и приводит к идеальным стеклянным поверхностям.Однако помните, что при использовании SCC любой дефект формы, даже самый незначительный, будет напрямую отражаться на готовом бетоне. Также тщательно выбирайте антиадгезивы для форм, чтобы не допустить образования образовавшихся дефектов (захваченных крошечных пузырьков воздуха, которые прилипают к поверхности формы). В статье Concrete Construction было проведено исследование, в котором был сделан вывод о том, что лучшая форма выпуска — это реактивный агент на растительной основе в хорошо выдержанной форме.

Узнайте больше об использовании SCC для сборного железобетона и о настройке завода по сборному железобетону.

SCC также успешно использовался для изготовления бетонных столешниц. При отливке лицевой стороной вниз SCC может образовывать стеклянную поверхность, которая может не нуждаться в полировке. Как и в случае с любым другим бетоном, сначала поэкспериментируйте, чтобы найти лучшие смеси и методы для вашего применения. Специалисты советуют за одну порцию смешать достаточно бетона для всей столешницы и залить за одну заливку. Как и в случае со всеми SCC, лучше всего заливать из одного места и позволять весу бетона проникать в формы или формы.

ИСПЫТАНИЕ САМОУПОРНОГО БЕТОНА

ВИДЕО: SCC — РАЗБРАСЫВАНИЕ
Время: 00:39
Самоуплотняющийся бетон легко течет, когда убирается конус оседания. Спасибо Euclid Chemical за этот видеофрагмент.

Основным испытанием, используемым в полевых условиях для SCC, является спад потока, хотя в настоящее время используются и другие полевые испытания. Вот краткое описание каждого из них — дополнительную информацию можно найти в соответствующем методе испытаний ASTM.

• Падение текучести. Текучесть измеряется с помощью теста на текучесть с осадкой, который был стандартизирован как ASTM C 1611, «Текучесть самоконсолидирующегося бетона».«Этот тест начинается как стандартное испытание на оседание, хотя многие специалисты по испытанию переворачивают конус вверх дном, чтобы облегчить его заполнение. Когда конус поднимается, SCC распространяется, как тесто для блинов. Осадочный поток измеряется как диаметр блин. Типичные смеси SCC имеют осадку от 18 до 30 дюймов.
• J-ring — J-Ring — это показатель проходимости бетона — насколько легко он проходит через препятствия и арматуру. Тест J-Ring стандартизирован как ASTM C 1621, «Пропускная способность самоуплотняющегося бетона с помощью J-образного кольца.«J-Ring — это клетка из арматуры, которая устанавливается вокруг конуса осадки. Испытание на оседание потока проводится как с установленным J-образным кольцом, так и без него, а пропускная способность — это разница в оседании потока. Разница больше, чем 2 дюйма указывают на плохую проходимость.
Тест
• T20 (или T50) — это мера вязкости бетона, измеряемая как количество времени, которое требуется бетону в тесте на оседание, чтобы достичь диаметра 20 дюймов (или 50 сантиметров). T20 от 2 до 5 секунд считается бетоном с низкой вязкостью.Недавно были разработаны колодки с напечатанным 20-дюймовым кругом, чтобы упростить этот тест. T20 указан в ASTM C 1611.

Тест J-Ring измеряет пропускную способность SCC через арматурный каркас. ASTM

Испытание на оседание потока часто выполняется с перевернутым конусом трущоб. Билл Палмер

Тест T20 измеряет вязкость по времени, за сколько секунд бетон растекся до 20 дюймов в диаметре. Совет по исследованиям транспорта

• Индекс визуальной стабильности (VSI) — это чисто субъективный тест, который также описан в ASTM C 1611.Техник наблюдает за тем, как бетон растекается при испытании на оседание. Цифры от 0 до 3 присваиваются-0 для отсутствия сегрегации до 3 для явной сегрегации и отделения пасты (цемент, вода и мелочь) от бетонной матрицы. VSI 0 или 1 указывает на стабильную смесь, а 2 или 3 — на нестабильность.
• Зонд для сегрегации — еще не стандартизованный, этот тест измеряет сегрегацию, помещая тонкое проволочное кольцо поверх SCC и измеряя, насколько глубоко оно погружается в бетон за две минуты. Этот тест обещает дать количественную оценку потенциала сегрегации.

ДОПОЛНИТЕЛЬНЫЕ БЕТОННЫЕ РЕСУРСЫ ДЛЯ САМОКОНЧИВАНИЯ

Несколько мест, которые стоит посетить для получения дополнительной информации:

• www.

  No related posts.
