Как построить беседку с печкой и мангалом или барбекю своими руками

Главная » Строительство » Как построить беседку с печкой и мангалом или барбекю своими руками

Строительство разнообразных печек в беседках набирает популярность день за днем. Сегодня вы можете встретить печку-гриль, барбекю, мангал и даже печь-камин. Видов печек существует огромное количество, и вышеперечисленные названия — это еще не все. В беседках строятся печки комбинированные, сочетающие в себе сразу несколько функций.

Эта статья содержит небольшой обзор по видам печей для беседок, а также очень подробные инструкции, по которым вы сможете построить печь для беседки своими руками.

Invalid Displayed Gallery

Содержание

  1. Виды печей для беседок
  2. Барбекю- и русская печь в беседке
  3. Печи – мангалы для беседки
  4. Кухонный комплекс и печь-камин для беседки
  5. Строительство печки – барбекю
  6. Работа с 1 по 11 ряд
  7. Кладка с 12 по 20 ряд
  8. С 21-го ряда до формирования трубы. Окончание работ

Виды печей для беседок

В этом разделе мы охватим самые популярные варианты: печь барбекю для беседки, печи – мангалы и русские. Речь пойдет и о кухонных комплексах для беседок, включающих в себя несколько вариантов очагов.

Барбекю- и русская печь в беседке

Русская печь в беседке не строится. Мало того, что эта конструкция очень сложна, так еще и места занимает не мало. А вот мини русские печки встретить можно. Они на много меньше, с коротким подом. По сути, это печка-барбекю или мангал, стилизованный под русскую печь. Иногда в устье размещается даже вертел для гриля.

Мини русская печь для беседки

Ниже – беседка с печкой – барбекю. Относительно не сложный вариант, очень компактный, но при этом удобный. Может быть построен не только в беседке, но и в небольшой летней кухне, так как здесь имеется плитка. Последняя, кстати, может переоборудоваться под установку казана.

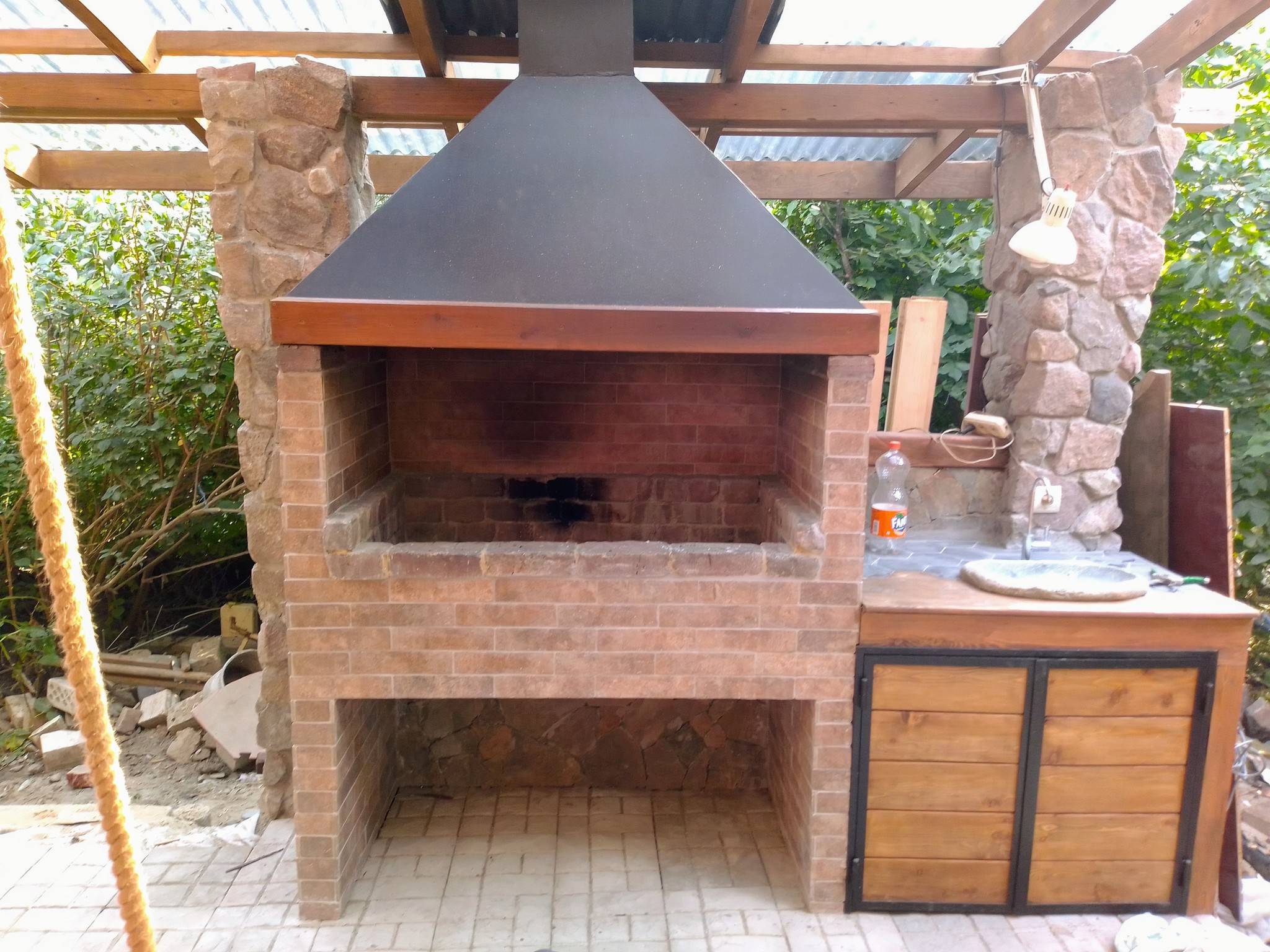

Беседка закрытая, с печкой барбекю

Печи – мангалы для беседки

Это фото печки для беседки – почти то же самое по внешнему виду, что и предыдущее, только вместо барбекю – мангал, и плита находится с левой стороны. Но сама по себе конструкция еще меньше по размеру. Фундамент под нее можно делать столбчатый, мелкозаглубленный.

Печь – мангал для беседки. Фото модели с плитой и раковиной

Еще одна печь для беседки с мангалом, из кирпича. В отличие от предыдущей, у нее присутствует зольник, который облегчит уход за печкой. А вот плита или раковина не предусмотрены.

Беседка с очагом в центре и зольником

Кухонный комплекс и печь-камин для беседки

[hana-code-insert name=’3′ /]

А вот целый комплекс: печь с беседкой и мангалом, а также коптильней и плиткой. По бокам внизу и вверху оборудованы закрытые полки для мелочей. Получилась универсальная и очень удобная кухонная зона. Единственный минус такой постройки – высокая цена и необходимость устройства серьезного плитного фундамента.

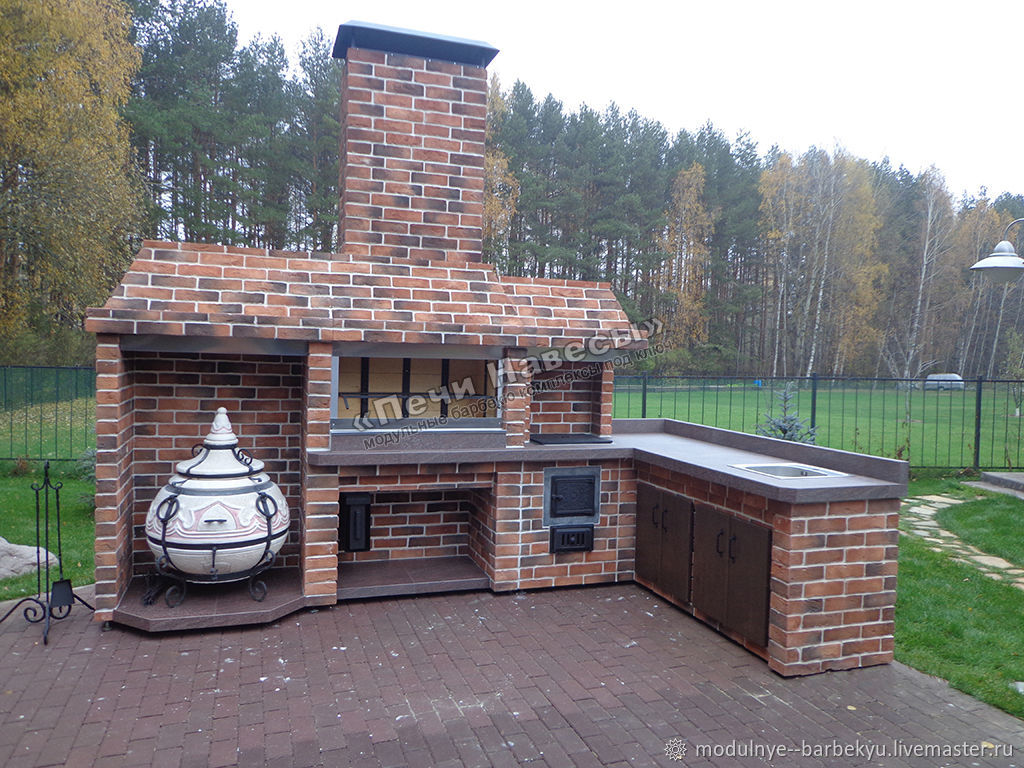

Печной комплекс для беседки: мангал, плита, русская печь и коптильня

И последний пример: камин-печь в беседке. Фото постройки говорит само за себя. Такая печка больше предназначена для получения эстетического удовольствия от вида живого огня, нежели практической пользы.

Печь-камин для беседки

Строительство печки – барбекю

Для работы будем использовать два вида кирпича: обыкновенный и шамотный, Ш-47. Также понадобится глиняно-песчаная смесь, мастерок для раствора, строительный уровень и специальная пила по камню. Фундамент для печки готовим заранее, он может быть плитным или ленточным, по контуру кладки.

[hana-code-insert name=’4′ /]

Работа с 1 по 11 ряд

Перед тем, как начать выкладывать первый ряд печки, на фундамент нужно уложить слой гидроизоляционного материала. Для этого можно использовать обыкновенный рубероид. В первом ряду сразу формируем три ниши: по бокам – для кухонных принадлежностей, и посередине – под дровницу. Следующие семь рядов выкладываем точно также, только делаем перевязки, чтобы швы между кирпичами не совпадали.

Печка с барбекю, своими руками

Девятый ряд печки выкладывается почти так же, как и все предыдущие. Исключение составляют крайние кирпичи боковых ниш. На каждом из них делаем спил до 30 градусов, на половину длины кирпича. Это нужно для последующего формирования арочных перекрытий над нишами печки. Как ориентированы спилы, и где находятся кирпичи с ними – вы можете рассмотреть на следующем рисунке.

Как сделать печку для беседки

Для арочных перекрытий нужно использовать шамотный кирпич, имеющий маркировку Ш-47. Необходимый радиус изгиба перекрытий обеспечивается путем подпиливания кирпичин. А вот для центральной части необходимо сделать основание для перекрытия – из металлического уголка и положенной рядом полосы металла. На это основание укладывается также ряд шамотного кирпича.

Как построить кухонную зону для беседки

В десятом ряду опять делаем запилы на отдельных элементах. Располагаются они в тех же местах, но уже ориентированы вниз, повторяя изгиб арочных перекрытий. Одиннадцатый ряд печки уже перекрывает арки, и кирпичи, идущие над ними, также выпиливаются. На рисунке запилы 10 и 11 ряда отмечены разным цветом.

Устройство арочных перекрытий для барбекю

Кладка с 12 по 20 ряд

Обратите внимание: двенадцатый ряд должен перекрыть все три ниши печки. Для поддержки в промежутках между стенками укладываем стальной уголок, на рисунке видно, как это делается. Центральную часть обязательно выкладываем шамотным кирпичом, так как на нее придется расположение топливника печки.

Кладку ряда ведем так, чтобы над одиннадцатым рядом печки получился напуск в четверть кирпича спереди и по бокам. Добиться этого можно путем небольшого увеличения ширины швов между кирпичами печки.

Перекрытие ниш печки барбекю

Тринадцатый ряд – это под топливника печки. Боковые стенки выкладываются из простого кирпича, а основная часть – из шамотного. Крайние элементы центральной части выпускаются вперед на четверть. Далее кладем четырнадцатый ряд, который и является основанием топливника.

Обратите внимание: между боковыми стенками и шамотным ядром обязательно должен оставаться зазор примерно в 2 см. Он нужен для того, чтобы у шамотного ядра оставалось пространство на расширение при повышении температуры. В противном случае во время эксплуатации произойдет деформация боковых стенок. Зазор заполняется базальтовым волокном.

Поднятие топливника

Пятнадцатый и шестнадцатый ряды выкладываем так же, как и четырнадцатый. Но в крайних рядах шамотного ядра делаем округлые фаски, примерно 2 см глубиной. Они нужны для того, чтобы вставлять решетки барбекю – в несколько уровней. Расположение фасок указано на рисунке внизу. Далее поверх шестнадцатого ряда возводим арочное перекрытие топливника. Оно делается все из того же Ш-47.

Строим арочное перекрытие топливника

С семнадцатого по двадцатый ряд – поднимаем заднюю, а также боковые стенки топливника. Крайние кирпичи выпиливаем по форме арочного перекрытия. А боковые шамотные кирпичи двадцатого ряда печки выпускаем внутрь на 1/4. Снизу они подрезаются наискось.

Поднятие задних и боковых стенок топливника

С 21-го ряда до формирования трубы. Окончание работ

Таким же образом выкладываем 21-й, 22-й, 23-й и 24-й ряды: в каждом из них делаем выпуск боковых шамотных кирпичей на 1/4. Двадцать четвертый ряд должен идти с выпуском на 1/4 вперед и по боковым сторонам. Отверстие в нем становится размером с обыкновенный кирпич.

24-й ряд печки в беседке

Кладка самой печки закончена, осталось только сформировать трубу. Она выкладывается из обыкновенного кирпича, но по контуру из шамотного. Принцип укладки виден на следующем рисунке. Количество рядов в трубе зависит от высоты беседки. Поэтому тут нужно заглянуть в чертежи и дальше работать по ним.

Возведение трубы

Печка готова, осталось только отделать столешницу и навесить дверцы к нишам. Столешницу выкладываем кафелем, либо заказываем уже готовое покрытие, из искусственного или натурального камня. То же и дверцы – могут быть самодельными или заказными.

Обратите внимание: Одна из столешниц может служить каркасом для раковины. Если такой вариант вам нравится больше, то при укладке 12-го ряда просто не перекрываем одну из ниш. А для уравнивания кирпичи с этой стороны выкладываем только по контуру печки.

Готовая печка-барбекю

Мангалы с печью из кирпича своими руками в беседке: конструкция, выбор места, изготовление

Любое время года можно использовать с пользой. Обычно выходные проводят на природе, однако со временем это становится довольно привычным занятием, из-за чего уже просто надоедает. Но у любого из нас есть возможность сделать отдых незабываемым. Если, к примеру, на даче построить специальное место, вокруг которого организовать комфортный отдых с близкими или друзьями, то такой возможностью будет рад воспользоваться каждый.

Чаще всего многие задумываются об устройстве площадки для барбекю. Естественно, одного этого приспособления часто бывает недостаточно, поэтому нередко его обустраивают прямо в беседке.

Процесс изготовления беседки с мангалом-барбекю своими руками является в некотором роде сложным, однако все усилия впоследствии компенсируются незабываемым удовольствием от отдыха в этом месте.

Содержание

  • 1 Как построить своими руками беседку с мангалом?

  • 2 Конструкция беседки

  • 3 Мангал из кирпича

    • 3.1 Выбор места для печи

  • 4 Выбираем кирпич

    • 4. 1 Правила выбора

  • 5 Технология строительства

  • 6 Заключение

Как построить своими руками беседку с мангалом?

Если вы хотите, чтобы отдых принес вас максимум положительных эмоций, то мангал в беседке под крышей поможет вам в этом. Но для этого необходимо вначале выбрать место, где будет построена беседка с мангалом своими руками. Соорудив фундамент для печи-барбекю, вы сведете к минимуму риск возгорания, благодаря чему ваша беседка сможет служить вам на протяжении долгого времени.

Еще до строительства беседки и печи под крышей вам предстоит выполнить ряд подготовительных мероприятий. Решая вопрос с местом, где будет построена беседка, учтите, что желательно размещать ее на незначительном удалении от дома. Лучше всего, если вы ее построите на ровной площадке, которая расположена вблизи водоема или окружена деревьями. При этом беседка должна находиться на таком расстоянии, чтобы дым от мангала не создавал неудобства людям, проживающим в доме.

Не менее важным вопросом, который вам придется решить на этапе подготовки, является строительство фундамента для печи.

Выбирая место для него, следует обращать внимание на почву, которая должна быть устойчивой и выдерживать серьезную нагрузку.

Обычно печь-барбекю строится на ленточном фундаменте, который в то же время с успехом может заменить бетонная монолитная подушка на песчаной основе.

Конструкция беседки

Когда вы определитесь с местом для фундамента и беседки, вам необходимо решить, какую конструкцию она будет иметь. Здесь вам необходимо исходить в первую очередь из личных потребностей, поскольку для каждого человека подходящим вариантом беседки может быть конструкция определенных размеров и формы. Также не помешает здесь предусмотреть возможность демонтажа беседки на зиму. Если вы хотите проводить отдых в беседке и летом, и зимой, то наилучшим для вас вариантом будет капитальная конструкция, выполненная из высокопрочных материалов.

Существует несколько видов беседок, в которых можно устроиться мангал для отдыха:

  • Открытая конструкция, оборудованная навесом. Привлекательность этого варианта беседки обусловлена тем, что через крышу можно будет без особых проблем вывести дымоходную трубу. Наличие же навеса позволит обеспечить защиту от солнца и осадков, при этом благодаря открытому пространству у находящихся в беседке людей будет прекрасная возможность наслаждаться окружающим их видом. Немаловажно и то, что дым от печи не будет создавать неудобств для отдыхающих.
  • Компактная беседка, оборудованная маленькой печью, обеденным столиком и скамейками. Этот вариант подходит для любых дачных участков вне зависимости от их размеров. Стандартный вариант исполнения такой беседки включает опорные столбики и навес, которые дополнены специальной площадкой и столиком. С приходом зимы у владельца будет возможность убрать мебель в помещение для хранения. Несмотря на то что очаг не является достаточно просторным, на нём все же можно без особых проблем готовить различные вкусные блюда, которыми можно кормить и большую кампанию.
  • Капитальная просторная беседка, включающая несколько отдельных функциональных зон. По своему исполнению эта беседка является полноценным жилым строением, которая может предусматривать частично закрытые стенки. Для кирпичного мангала отводится специально выделенная зона. При этом он ни в коей мере не взаимодействует с зоной отдыха.

Решив вопрос с местом и конструкцией беседки, можно приступать к следующему этапу — разработке проекта будущего кирпичного мангала, подготовке необходимых материалов и инструментов. И первым действием, которое придется совершить при возведении беседки, станет подготовка площадки и фундамента для будущей печи.

Мангал из кирпича

Владелец дачного участка, на территории которого имеется кирпичный мангал, получает прекрасную возможность организовать великолепное место для отдыха. Однако, чтобы этот замысел был качественно реализован, нужно проявить грамотный подход. Лучше всего представить этот процесс в виде отдельных этапов, что поможет избежать ошибок и сэкономить время на выполнение необходимых работ.

В первую очередь, важно позаботиться о том, чтобы беседка была удобной в эксплуатации. А для этого придется заранее определиться с местом, где будет расположен мангал. На этом этапе следует помнить о правилах безопасности. Имейте в виду, что чаще всего для печи отводится место под крышей беседки. Помня о том, что процесс приготовления пищи сопровождается повышением температуры, необходимо подобрать для сооружения этой зоны соответствующие материалы, которые будут хорошо справляться с подобным воздействием.

Для такого варианта беседки потребуется навес, который необходимо устроить над мангалом. Лучше всего сразу построить кирпичную печь-барбекю с навесом, тогда вам уже не придется тратить силы и время на сооружение дополнительной крыши.

Выбор места для печи

Решая вопрос, где будет расположена кирпичная печь, имейте в виду, что это потребует разделение беседки на две зоны:

  • Рабочая зона, где будет проходить процесс приготовления пищи;
  • Зона для отдыха, для которой можно отвести место непосредственно под крышей или же на открытом воздухе.

В процессе устройства выше обозначенных зон нужно предпринять необходимые меры по созданию комфортных условий в них. Они должны отличаться большим простором, чтобы там можно было найти место для приготовления пищи, складирования топлива и необходимого инвентаря. Решая, где разместить мангал, имейте в виду, что для него потребуется возвести фундамент, которому будет под силу справиться с весом печи.

Выбираем кирпич

Перед тем, как приступить к возведению печи, нужно решить вопрос, какие материалы использовать для работы. Причем речь идет не только о том, что использовать для строительства фундамента, но и какой кирпич необходимо применять для возведения печи.

Если вы планируете построить тяжелую печь и для вас важно соорудить достаточно прочный фундамент, то рекомендуется выбирать в качестве материала для него бетон. Бетонная смесь – это лишь один из компонентов, которым будет заливаться заранее вырытый котлован. А перед этим необходимо будет заполнить дно траншеи очищенным песком.

Правила выбора

С особой тщательностью следует подойти к выбору кирпича для печи. Чтобы избежать ошибок, нужно учесть следующие критерии:

  • Период эксплуатации печи для барбекю. Если вы планируете пользоваться ею круглый год, то выбирать нужно такой материал, который будет способен справиться с любыми критическими температурами, избегая тем самым разрушения;
  • Использование печи для приготовления продуктов питания. Из этого следует сделать вывод, что лучше всего использовать керамический, огнеупорный кирпич, в процессе нагрева которого будет отсутствовать выделение вредных соединений.
  • Если в качестве материала для возведения мангала вы выбрали самодельные кирпичи, то имейте в виду, что раствор придется готовить исключительно на глиняно-песчаной смеси. Здесь необходимо в точности соблюсти технологию, которая предусматривает вымачивание глины в простой воде на протяжении двух суток. Во время замешивания раствора для кирпича необходимо добиться его однородной массы, которая не должна содержать комков. На этапе формования кирпичей нужно следить за тем, чтобы они выглядели ровными, имели точные размеры и форму.

Технология строительства

В принципе построить мангал из кирпича не так уж и сложно, однако его технология предусматривает определенные нюансы, которые могут привести к определенным ошибкам. И чтобы их избежать, нужно придерживаться определенного порядка действий:

  • Определившись с местом для беседки, начинают рыть котлован, где будет построена печь-барбекю. Оптимальными для нее размерами будут глубина, равная 600 мм, ширина и длина 800 x 1600 мм. Когда котлован будет готов, его дно заполняется песком слоем 100 мм;
  • Далее нужно взять влагостойкую фанеру и изготовить из нее опалубку, чтобы впоследствии залить в нее фундамент. Следом выполняют армирование;
  • Когда опалубка будет готова, ее заполняют бетонной смесью;
  • Готовый фундамент для барбекю в обязательном порядке подлежит гидроизоляции: в качестве материала для этой работы используют полиэтиленовую пленку или рубероидный лист, которую кладут сверху;
  • Кладка кирпича для печи является важным этапом, которому нужно уделить особое внимание. После укладки очередных двух слоев кирпича должно быть выполнено армирование из металлической сетки. Через 6 и 7 рядов от основания необходимо выполнить перекрытие. Завершающие ряды образуют рабочую поверхность, которая будет использоваться для приготовления пищи. Здесь необходимо позаботиться о создании особых зазоров небольших размеров, чтобы дать возможность проникать через них воздуху;
  • Завершив работу по возведению печи для барбекю, ее стенки с внешней стороны обрабатывают слоем штукатурки или же используют иной вариант отделки.

На этапе возведения кирпичной печи имейте в виду, что в каждом случае укладка может выполняться по своей технологии. Определяющее значение здесь приобретает тип конструкции, выбранный для нее. Также нужно позаботиться и о соблюдении правил безопасности во время эксплуатации печи-барбекю. Поэтому вы поступите правильно, если будете сооружать ее из специального огнеупорного кирпича. Для изготовления навеса рекомендуется использовать материалы, которые хорошо переносят воздействие высоких температур или же прошедшие специальную обработку с использованием особых составов.

Заключение

Имея на даче кирпичный мангал в беседке, владелец получает уникальную возможность отдохнуть и насладиться великолепными свежеприготовленными блюдами. Но чтобы воспользоваться преимуществом этого сооружения, необходимо грамотно подойти к процессу строительства беседки с мангалом своими руками. Несмотря на то что, технология его строительства кажется сложной, ее осилить может каждый человек. Здесь важно учесть все моменты, не забывая о правилах безопасности. Тогда беседка с мангалом послужит вам долго и будет вас радовать каждый год вкусными блюдами, приготовленными своими руками.

  • Автор: Максим Анатольевич Ермаков
