Вентиляция на кухне: особенности и правила монтажа

Вентиляция кухни в жилом помещении вещь необходимая. Без вентиляции запах попадает из кухни в другие жилые комнаты — спальню, детскую, гостиную. Также без надлежащей вытяжки непосредственно над варочной поверхностью, возможно оседание жировых отложений на все возможные поверхности — стены, мебель, технику, еду.

Оглавление:

  1. Типы вентиляционных схем
  2. Естественная схема
  3. Вытяжная схема
  4. Приточная схема вентиляции
  5. Вытяжка на кухню
  6. Как подобрать вытяжку или вентилятор на кухню?
  7. На что стоит обратить внимание при выборе оборудования для вентиляции для кухни
  8. Монтируем вентилятор
  9. Наличие вытяжки не единственный вариант

Типы вентиляционных схем

Прежде, чем определиться, какую вентиляционную систему лучше всего будет установить на кухне, рекомендуется разобраться в схемах и их устройстве.

Прежде всего, выделяют четыре типа:

  • естественная вентиляция осуществляет приток свежего воздуха и вымещает внутренний, используя уровни давления на кухне;
  • приточная вентиляция подает свежий воздух на кухню, а старый вымещает;
  • вытяжная вентиляция основывается на принципе вытяжения воздуха из комнаты, а приток нового полагается с учетом моментов разряжения давления;
  • приточно-вытяжная система предвидит циркуляцию воздуха и его обмен с помощью специального оборудования.

Естественная схема

В начале рассмотрим особенности естественной вентиляции на кухне. Такая система применялась в сооружении старых домов. В такой схеме нужно постоянно проверять все тяги в вентиляционных каналах.

Проверить такую систему возможно с помощью двух вариантов:

1. Такая вентиляция, как правило, размещена под потолком. Если к решетке приложить лист бумаги, то в рабочем состоянии системы, он прилипнет к поверхности.

2. В ином случае, можно запалить спичку или зажигалку. Если вентиляция работает, значит, пламя отклонится к решетке.

В случае неисправности всю вентиляционную шахту необходимо почистить от загрязнения и пыли. Также стоит обратить внимание на очистку воздуховода. Если, после очистки всей системы, она остается не рабочей необходимо обратиться к специалистам. Однако такая вентиляция имеет массу недостатков, ведь она не так эффективна в работе, а поэтому к ее дополнению необходимо устанавливать еще вентиляционное оборудование.

Вытяжная схема

Вытяжная вентиляция на кухне одна из самых популярных систем для использования на кухне. Как правило, она бывает двух типов:

  • общая – предусматривает установление вентилятора с решеткой, который осуществляет воздухообмен;
  • местная система основывается на установке оборудования, такого как вытяжка, которая помогает втягивать все запахи, пары и газ с помощью функции вентилятора.

Наиболее распространенной и современной системой является установка вытяжки на кухне. Как правило, она имеет купольную форму и напрямую соединяется с вентиляционной системой с установленным воздуховодом.

Приточная схема вентиляции

Данная система устанавливается очень редко. Определенно, она является частью приточно-вытяжной схемы, что позволяет более эффективно осуществлять циркуляцию воздуха на кухне.  Подобное оборудование устанавливают при отсутствии вытяжки, но при этом необходимо тщательно проверить работоспособность тяговой системы. В ином варианте, такая вентиляция не будет работать, а загрязненный воздух вместе со свежим будет распространяться по всех комнатах квартиры или дома. Чаще всего вспомогательным элементом служит вентилятор.

Стоит отметить, что производители предлагают современные модели, которые оснащены специальными датчиками для измерения температуры и влажности на кухне. Поэтому, их работа вполне является автоматической. Такое оборудование не из дешевых вариантов, не вполне оправдывает себя в работе.

Вентиляция на кухне делится на местную и общеобменную.

Рассмотрим поподробнее вытяжную систему вентиляции, так как она наиболее популярна в установке, именно на кухне. Прежде всего, обратим внимание на преимущества и недостатки таких систем, а также опишем особенности оборудования.

Местная вентиляция — это вытяжная вентиляция над наиболее проблемными местами в кухне. Если мы говорим о жилых помещениях, то конечно пароконвектор и мангал редко встретится. Значит, местная вытяжка в жилом помещении необходима только над варочной поверхностью.

Самый простой вариант использовать вентиляцию на кухне с вытяжкой, как элемент бытовой техники, в ней уже заранее подобраны необходимые размеры, и настроены нужные скорости воздуха. Минус данной системы — высокий уровень шума, несмотря на то дорогая это модель или дешевая.

Другой, более сложный, но интересный вариант это установление собственной, уникальной вытяжки. Это необходимо, если разрабатывается уникальный дизайн. В этом случае, на кухне монтируется всего лишь кухонный зонт с вставками, которые улавливают жир. Сам вентилятор может быть расположен в подсобном помещении или на чердаке. При такой концепции, ваша вытяжка будет — бесшумной.

Общеобменная вентиляция — это приточно-вытяжная вентиляция, которая производит обмен воздуха в целом по кухне. Общеобменная вентиляция имеет гораздо меньшую производительность, чем местная вентиляция, так как она должна обеспечивать вытяжку над зоной нарезки, мойкой посуды и непосредственно над столом для еды. Приток рассчитывается как компенсация вытяжки.

Если в вашей квартире маленькая кухня (5-7 квадратных метров), то будет достаточно вытяжной вентиляции. Также нужно помнить, что для нормального функционирования вентиляции кухни с газовой плитой, необходимый подпор приточного воздуха. В противном случае, вентилятор будет вращаться, но не перегонять воздушные массы. Где взять этот приток? Для кухонь коммерческого назначения он специально монтируется, или берется из обеденного зала. В нашем случае, он попадает естественным путем через микропроветривания окон. Если этого недостаточно, нужно приоткрыть окно.

Вытяжка на кухню

Вытяжки выделяют двух типов:

  • первый предоставлен как очиститель воздуха, своего рода фильтр;
  • второй тип называется вытяжной зонт.

Относительно первого варианта, то установленный фильтр втягивает свежий воздух, при этом всю копоть, пыль и жир задерживает внутри, а в здание уже попадает чистый воздух. Иной тип более эффективный с точки построения вентиляционной системы для кухни. Ведь весь загрязненный воздух выводится из здания через вентиляционную шахту. В многих случаях вытяжку установить над плитой не удается через некоторые причины. Ими могут быть неправильная конструкция кухни, мало пространства и так далее. В этом варианте вас выручит бытовая вентиляция кухни в частном доме.

Многие полагают, что большинство вытяжных систем очень громадные и не удобные, но кроме стандартных моделей типа «пластиковая коробка, которая шумно работает» существуют и декоративные вентиляторы.

Они только выполняют свои прямые обязанности — вытягивают воздух из вашей кухни, но и украсят ее внешним видом — лицевые панели таких вентиляторов могут быть выполнены из нержавейки или полностью из цветного пластика или белые с яркими вставками.

Как подобрать вытяжку или вентилятор на кухню?

Предположим, что внешним видом вы определились. Что дальше? Ведь, как правило, производители предлагают вентиляторы или вытяжки одного вида целым списком с необычными маркировками. Попробуем разобраться, что же нужно собственно вам.

Первое, что необходимо сделать — это понять, какого размера (диаметра) вам нужен вентилятор. Для этого идем на кухню и измеряем размер вентиляционной шахты. Обычно он будет немного больше, чем 10 12,5 или 15 сантиметров. Округляем цифры в меньшую сторону и получаем необходимый диаметр вашего вентилятора.

Следующее, что нужно сделать — вычислить производительность вентилятора. Для этого проводим простые математические действия: сначала умножаем ширину кухни на длину и на высоту.

После того следует вычесть объем, занимает мебель. Полученный объем умножаем сначала на 6 — это нижняя граница производительности вентилятора. Отдельно умножаем объем на 12 — это верхний предел производительности оборудования. Эти границы необходимы для того, чтобы выбрать собственно вашу модель вентилятора для кухни. Имейте в виду — если ваша кухня совмещена с комнатой, то учесть необходимо обе комнаты. Также стоит помнить, чем мощнее прибор, тем громче он будет работать.

Мы подсчитали, что для среднестатистической 6-метровой кухни, скорее всего, подойдет вентилятор производительностью в 120-180 кубических метров в час, а для 10 метровой — 220-300 кубометров в час. А что делать, когда размер вентиляционной шахты меньше чем размер вентилятора, имеет нужную мощность? Обратите внимание на вентиляторы с приставкой «турбо» в названии. Обычно они на 30% мощнее, чем их модели с таким же диаметром.

На что стоит обратить внимание при выборе оборудования для вентиляции для кухни

Кроме размера и производительности есть еще несколько нюансов по выбору вентилятора. Если хозяева переживают, что через вентиляционную шахту в дом могут посетить незваные гости — покупайте вентилятор, оснащенный сеткой против насекомых. С точки зрения уборки — удобными будут приборы, в которых снимается лицевая панель. Не желаете, чтобы запах из соседской кухни попадал в вашу через систему вентиляции, тогда нужно подбирать оборудование с обратным клапаном для предотвращения противоположной тяги.

Удобство пользования — также не последний фактор при выборе оборудования. Так, например, вентиляция на кухне своими руками монтируется в стену, и может быть оснащена шнуровым выключателем — тогда включить и исключить его вы можете с помощью шнура. Еще одной полезной вещью является наличие таймера в вентиляторе — встроенный регулируемый таймер задержки выключения позволяет вентилятору работать в течение 2 — 30 минут после остановки его выключателем.

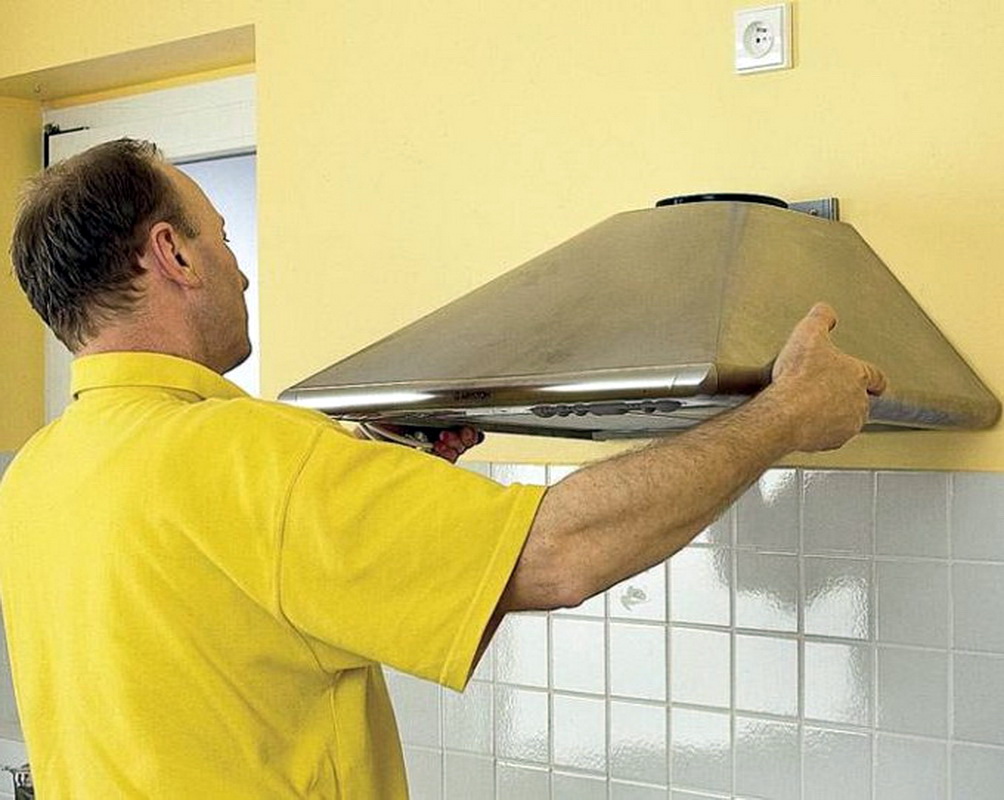

Монтируем вентилятор

Перед тем, как сделать вентиляцию на кухне, проверьте, насколько засорены наблюдающиеся в здании воздуховоды. При неисправности обратитесь в ЖЭК или другую инстанцию, чтобы вашу шахту могли почистить.

Инструкция:

1. Для начала, необходимо установить место, где вы будете располагать вентилятор, перед этим проделав в стене отверстие нужного диаметра для трубы.

2. После устанавливается оборудование, а свободное пространство между ним и стеной необходимо запенить.

3. С внешней стороны устанавливаем решетку.

4. После выполнения всех этапов оборудование можно включить в розетку.

Если ваша вентиляционная шахта не рабочая, можно поставить более мощное оборудование, например, центробежное — его мощности хватит, чтобы выбрасывать воздуха через щели в вентиляционной системе. Но, приобретая предельно мощный вентилятор, вы можете немаловажно доставить проблемы тем, кто живет выше вас этажами. Предельное огромное количество воздуха, подается в центральный воздуховод, превратит их вытяжные решетки в приточные, а следовательно в соседские квартиры хлынут запахи из вашей кухне вместе с пылью и грязью, накопившиеся в вентиляционной шахте.

Наличие вытяжки не единственный вариант

В отличие от других комнат, на кухне стоит устанавливать не только вытяжку, но и оборудования для притока воздуха. В таких случаях, устанавливают вентиляторы прямо в окно. Более современным вариантом являются оконные или стеновые проветриватели.

Ведь есть такое понятие, как сбалансированный приток-вытяжка воздуха из кухни. Это обозначает, что если вы выпускаете воздух сквозь вытяжку или вентилятор, то откуда-то он должен поступить. При проектировке зданий, применялось такое значение как естественная схема воздухообмена. А с новейшими приборами и установками энергосбережения (герметичные окна и двери), такая тяга начинает пропадать — отсюда и грибок по окнам и стенам, повышенный уровень влажности в здании и много иных антипатичных сюрпризов для жителей дома. В любом случае, вы сможете открыть окно, но это не вариант. В дополнение к запахам собственной кухни получите еще пыль и много грязь с улицы и сквозняк.

Проветриватель — это небольшая накладка на окно (хотя есть и стеновые), пропускающий ограниченное количество воздуха в помещение. Обычно состоит из двух частей:

  • одна внешняя — защитная решетка от насекомых и фильтр;
  • вторая внутренняя, оборудована клапаном регулировки воздуха.

Может быть с ручным или автоматическим управлением. Монтируется методом установки в пластиковое или деревянное окно для обеспечения притока воздуха. Стеновой проветриватель, как следует из названия, монтируется в стену. Этот прибор также оборудован решеткой, регулятором, хотя есть стеновой проветриватель на солнечной батарее, в который вмонтирован небольшой вентилятор. Именно эти небольшие устройства помогут сбалансировать микроклимат в вашей кухне.

Разумеется, цена таких устройств будет значительно выше, но это позволит сохранить определенный микроклимат в помещении. При правильной установке вентиляционной системы, она будет служить долгие годы и при этом эффективно работать. Разумный выбор и профессиональная установка определенной вентиляционной схемы будет безопасно и регулярно удалять загрязненный воздух из помещения.

Как сделать вытяжку в частном доме: кухня, ванная, туалет, газовая

Представьте, Вы заходите в новый, любовно созданный Вами дом, с наслаждением вдыхаете воздух своего жилища, а ощущаете запахи подвала, служебных помещений или недавнего ремонта. Чтобы ощущать только ароматы домашнего уюта, нужно знать, как сделать вытяжку в частном доме.

Вытяжка в частном доме: законы и закономерности

Качество воздуха в доме довольно быстро сказывается на качестве жизни в нем – сон, здоровье и даже настроение жителей напрямую зависят от воздухообмена. Установка вытяжки в частном доме собственными усилиями зачастую делается с нарушениями от недостатка знаний или навыков, поэтому прежде чем заняться ее обустройством, следует разобраться с теорией.

Как правильно установить вытяжку в частном доме?

Прежде всего нужно помнить, что в данном случае речь идет не об одном вытяжном отверстии, а о системе вытяжки. В частном доме необходимо обеспечить вытяжкой три вида комнат:

  • нежилые служебные помещения,
  • нежилые вспомогательные помещения,
  • жилые комнаты.

Вентиляция в деревянном доме в служебных помещениях напрямую связана с пожарной безопасностью. Такая вытяжная вентиляция в частном доме устанавливается в котельной или газовой комнате, над газовой плитой на кухне, а также во все помещения, где есть открытый огонь – например, в каминной комнате. Вытяжка во вспомогательных помещениях, к которым можно отнести подвалы, погреба и санузлы, прежде всего отвечает за нормализацию влажности в этих комнатах и необходима для защиты от образования плесени
. Последняя, в свою очередь, может нанести существенный вред имуществу, а также небезопасна для самого человека. Вытяжная вентиляция в жилых комнатах устраивается, прежде всего, для комфорта жильцов. Ее задача – обеспечить полноценный воздухообмен в доме. При ошибках устройства вытяжки в частном доме своими руками жилые помещения наименее критичны – здесь недостатки можно компенсировать проветриванием.

Вытяжки в частном доме: виды

Вытяжная вентиляция в частном доме может быть двух видов:

  • Естественная. Такая вытяжка функционирует за счет правильного расположения вытяжного и приточного клапанов и разницы давлений между ними. При этом вытяжные отверстия расположены выше приточных, и воздухоотводящий канал ведет на чердак или крышу. Разница в высоте и температуре свежего и отработанного воздуха создает тягу и механически запускает вытяжку. Естественные вытяжки можно использовать в жилых помещениях и, например, на кухне, если по техническим причинам нет возможности сделать принудительную вытяжку.
  • Принудительная. Такая вытяжная вентиляция в доме запускается за счет электрических осевых вентиляторов, которые “насильно выгоняют” отработанные воздушные массы. Принудительные вытяжки подходят для служебных и вспомогательных помещений, так как работают без сбоев и защищают комнаты от опасности пожара или превышения уровня влажности.

Кроме того, вытяжную вентиляцию в частном доме можно разделить и по другому принципу. В зависимости от того, как устроена система вытяжки, выделяют два вида:

  • централизованная,
  • децентрализованная.

Первая отличается наличием общих вентиляционных шахт и системой каналов в стенах, которые управляются из единого центра. Централизованная вентиляция закладывается на этапе строительства или капитального ремонта и обязательно оснащается вентиляторами для принудительной циркуляции воздуха, каналы могут располагаться как горизонтально, так и вертикально. Децентрализованную вытяжку можно устроить на любом этапе строительства, при таком варианте каждое из помещений оснащается отдельным вентканалом для вытяжки, которую можно сделать естественной или принудительной – в зависимости от потребностей помещения. Схема расположения каналов в данном случае создается индивидуально под каждую комнату, в зависимости от ее назначения.

Вытяжка на кухне: задачи и варианты решения

Вытяжка на кухне предназначена для удаления запахов, паров, копоти и углекислого газа, который образуется в процессе готовки. В данном случае многое зависит и от плиты, и от возможностей помещения. Вытяжная вентиляция на кухне в частном доме хорошо работает при наличии вытяжного зонта, который располагается непосредственно над плитой. Кроме того, если на кухне установлен гриль или эта функция предусмотрена у плиты или духового шкафа, вытяжной зонт избавит Вас от лишних проветриваний и угроз возгорания.

Размер зонта стоит подбирать исходя из параметров плиты – зонт должен быть шире минимум на 10 см. Зонт должен располагаться на высоте 0,7–1 м от плиты.

Вентиляция на кухне должна обеспечивать полный воздухообмен минимум раз в сутки, минимум 50 кубометров воздуха. Если Вы хотите сделать кухонную вытяжку в частном доме своими руками, убедитесь, что для работы вытяжного зонта есть отдельная розетка, затем устройте отверстия под крепления, установите дюбели или саморезы и проведите монтаж зонта. Вентиляционная труба от зонта проходит через стену или потолок до общей шахты, рекомендуется использовать гофрированные трубы. Вытяжка для газовой плиты в частном доме может быть соединена с воздуховыводящим каналом котельной или дымоходом камина или оснащена отдельной трубой – не уже 12 см.

Санузел: вытяжка в ванной и туалете

Вентиляция в подобных помещениях главным образом служит для нормализации уровня влажности и защиты от появления плесени и, во вторую очередь, для комфорта жильцов. Обычно воздухоотвод в ванной комнате в частном доме создается за счет устройства отдельных отверстий для вывода воздуха, которые подключаются к общей системе вытяжной вентиляции. Отвод воздуха в санузле должен быть обязательно, ведь при его отсутствии появится грибок, который портит сантехнику и другие находящиеся в помещении вещи, включая отделочные материалы стен и напольные покрытия. В конечном счете их замена обойдется дороже хорошего вытяжного вентилятора. Учитывая назначение помещений, в данном случае вполне можно сделать качественную естественную вентиляцию:

  1. Расположить вытяжные отверстия под потолком,
  2. Провести канал воздуховода до основной вентиляционной шахты.

Однако если в помещениях на стенах все равно образуется влага, стоит усилить естественную вытяжку мощным вытяжным вентилятором.

Вытяжка в подвале

Подвальные помещения относятся к вспомогательным и, ввиду своего расположения, также склонны к повышенной влажности, а значит и появлению грибков. В подвале такие “соседи” крайне нежелательны, так как могут сказаться не только на всем, что находится в помещении, но и на самочувствии жильцов дома. Также плохая вытяжка способствует появлению затхлых и сырых запахов
в подвале, которые постепенно поднимаются в дом. Как сделать вытяжку в подвале частного дома? Прежде всего стоит ориентироваться на глубину и размеры подвала. При небольшой глубине подвала и скромных размерах можно ограничиться продухами в фундаменте, которые стоит прикрыть защитными решетками. Если подвал глубже 2 метров и широкий, лучше всего позаботиться о полноценной вытяжке. Вытяжная система в подвале частного дома своими руками устраивается следующим образом:

  • Необходимо проложить два воздуховода – один для притока воздуха, другой для вывода, при этом отверстие приточного канала должно быть расположено ниже вытяжного.
  • Для оптимальной циркуляции воздуха расположить вытяжку нужно в противоположном от притока углу подвала.
  • Оба воздуховода должны иметь выход на крышу. Вытяжной канал можно расположить рядом с дымоходом.
  • Не забудьте провести теплоизоляцию каналов для предотвращения появления конденсата.

Для более качественной вытяжной вентиляции в подвале частного дома можно оснастить каналы вентилятором для принудительной вытяжки и усилить поток воздуха. Также вытяжные вентиляторы исправят ситуацию, если нет возможности сделать высокие каналы для вывода воздуха и создать естественную тягу. Если Вы создаете общую вытяжную вентиляцию в частном доме своими руками, воздуховоды вытяжки подвала можно вывести в общую вентиляционную шахту.

Вытяжка в канализации: обонятельный комфорт

Если в доме предусмотрена автономная канализация, стоит подумать и об отдельной вентиляции для нее. В данном случае основная задача вытяжной вентиляции – своевременно выводить неприятные запахи
и не допускать их попадания в дом. Самый простой вариант отвода отработанного воздуха в этом случае – разместить дополнительную трубу, аналогичную канализационным, на выводе канализации и вывести под крышу. Таким образом загрязненный воздух будет своевременно удаляться, минуя жилые помещения.

Для эффективной работы вытяжки в канализации нужно обеспечить полную герметичность всех частей канализации, чтобы исключить незапланированные движения воздушного потока.

Вытяжка в газовой: безопасное решение

Еще из школьного курса физики мы все помним – для горения необходим кислород. Именно поэтому вентсистема газовой комнаты наиболее важна: от нее зависит и тепло дома, и безопасность работы котельной. Кроме того, в газовой собираются все продукты горения – угарный газ, дым и другие, и экономия на вытяжке в котельной может обернуться огромным ущербом или даже стоить жизни. Качественная вытяжная вентиляция в частном доме своевременно отводит продукты горения и лишнее тепло, поэтому требований к ее устройству больше, чем к любой другой.

  1. Нужен отдельный канал подачи воздуха в печь для равномерного горения. Для закрытой камеры котла подойдет коаксиальный канал, для открытой – обычная венттруба.
  2. Вытяжная система котельной должна быть герметичной, чтобы избежать утечек угарного газа.
  3. Сам канал отвода воздуха должен быть оснащен вентилятором с обратным клапаном – так обеспечивается принудительный отток воздуха и предотвращается возврат угарного газа в комнату.
  4. Один дымоход не должен обслуживать больше двух установок, например котлов. Поэтому если есть несколько колонок, стоит продумать отдельную вытяжку под газовый котел.
  5. Швы дымоходов также должны быть герметичными, особенно в той части, которая прилегает к жилым помещениям, что особенно важно в многоэтажных домах. При этом герметик должен быть огнеупорным, а в местах выхода труб наружу стоит установить огнестойкие прокладки.
  6. Трубы также должны быть огнеупорными, поэтому для дымоходов чаще всего используют металлические, из нержавейки, или асбестовые трубы. Верхнюю часть над чердачным пространством можно устроить керамическими материалами или кирпичной кладкой.
  7. Диаметр вытяжки в котельной должен быть не менее 15 см.

Кроме того, в помещении котельной должны быть предусмотрены окна или другие приточные каналы для постоянного проветривания – это способствует нормальной циркуляции воздуха и обеспечивает комфортное нахождение в газовой. Для большей безопасности можно установить датчики температуры и угарного газа в котельной и отслеживать их показатели.

Вытяжка в газовой в частном доме: пошаговая инструкция

Если Вы делаете вытяжную вентиляцию в доме самостоятельно, то при работе в котельной можно придерживаться следующего порядка действий:

  1. Выбрать место возле котла или колонки для вытяжки;
  2. Просверлить перфоратором отверстие в стене;
  3. Обернуть трубу воздуховода огнестойким материалом и вставить в отверстие;
  4. Установить в вытяжной канал вентилятор для принудительного хода воздуха;
  5. Соединить воздуховод с отверстием на крыше.

Вытяжка через стену: простое решение для жилых комнат

В жилой комнате вполне можно обойтись таким простым решением, как вентиляция сквозь стену. Подробно ее устройство мы уже описывали в другой статье
, поэтому сейчас коротко осветим плюсы этого метода. Грубо говоря, вентиляция сквозь стену
– наиболее короткий путь для поступления воздуха и его же отвода, такая вентиляция фактически дублирует оконные проемы, но при этом не допускает утечек тепла, попадания уличного холода и шума. При устройстве вытяжки на улицу обязательно нужно предусмотреть утепление вентканала. Чем лучше утеплить? Идеально подходят тепло- и шумопоглощающие материалы, такие как поролон и вспененные синтетические трубы. Вентиляция через стену в коттедже естественным образом хорошо работает только при наличии нормального притока. Идеальным решением в такой ситуации может стать функциональная модель приточной вентиляции, такой как бризер
– он обеспечит постоянный приток свежего воздуха в помещение без шума, пыли и холода с улицы и будет стимулировать работу естественной вытяжки.

Вне зависимости от типа помещения и вида вытяжной вентиляции в своем доме, который Вы выберете, стоит уделить ей очень пристальное внимание, так как во многом от микроклимата зависит, станет ли дом уютным семейным гнездом или превратится в постоянный источник проблем.

Безопасного Вам воздуха и успеха в достижении целей!

Как сделать вытяжку на кухне: советы и рекомендации

Чтобы в квартире не скапливался жирный налет и запах пищи после готовки, потребуется установка вентиляции. В данной статье поможем разобраться, как сделать вытяжку на кухне, которая будет являться неотъемлемой частью интерьера, имея при этом свой уникальный дизайн.

Разновидность вытяжек

Перед тем как приступить к рабочему процессу, стоит поинтересоваться, какими технологическими данными обладает вытяжка, разобраться в принципах ее работы. Вытяжки для кухни могут иметь разное строение, рабочий режим и способ установки. К наиболее популярным видам вентиляций для кухонной зоны на сегодняшний день можно отнести:

  1. Купольную – встраивают над газовой плитой. Конструкция состоит из выводной воздуховодной гофротрубы и однотипного фильтра.
  2. Плоскую – имеет небольшой вес из-за отсутствия воздуховода. Работа осуществляется благодаря встроенным фильтрам. Такого рода вытяжка идеально подойдет для кухни с маленькими габаритами. Плоские вентиляции проще всего заменить в случае поломки.
  3. Встраиваемую – установка происходит внутри кухонной мебели. Она имеет стильный дизайн и способна идеально сочетаться с любым гарнитуром. Такой вид вытяжки могут быть двух типов: модульный и телескопический.

Модульная вытяжка имеет компактный размер, а телескопическая — более крупное строение из-за оснащения вытяжной панели, которая монтируется внутрь навесного шкафа. Оба этих вида основаны на принципе работе сменных фильтров.

Плоская вытяжка из нержавеющей стали

Рабочий принцип

Рабочий процесс проточной вытяжки осуществляется с помощью выходной трубы в вентиляционную систему. Такое оборудование не имеет фильтров, что влияет на качество работы и точного монтажа канала вентиляции. Такого рода вытяжка обладает большим размером по сравнению с другими моделями.

Купольная – устройство наделено фильтрующей функцией, под действием которой процесс вытягивания кухонных испарений происходит более качественно. Система имеет мощную производительность и обладает современным дизайном. По последним дизайнерским разработкам широкую популярность приобрела вытяжка, изготовленная из стекла конусообразной формы.

Циркуляционная – обладает компактной формой и наделена воздушными фильтрами, качественно прочищающими воздух. Вытяжки данной категории могут состоять из двух материалов: металла, которые устраняют запах пищи и паров от варки, а также угля для очистки воздуха.

Недостатком такого оборудования является частая замена фильтров и недолгий рабочий срок. Вытяжки, работающие от электросети, должны иметь отдельный штекер и заземление.

Купольная вытяжка на кухне

Вытяжка своими руками

Определившись с типом вентиляционного оборудования для кухни, можно приступить к чертежной части для разработки дизайна, по которому будет выполнена самодельная вытяжка для кухни. Если кухня оснащена вентиляционной системой, можно создать устройство, имеющее пассивный вентилятор, встроенный в воздухоотвод.

На случай, если такова система не имеется или не предусмотрена по плану строения, можно разработать самостоятельный план устройства с активным вентиляционным выходом на основе вмонтированного электродвигателя.

Вытяжка, встраиваемая в кухонную мебель

Самым дешевым вариантом создания вытяжки является материал из гипсокартона. Для ее создания потребуются такие инструменты:

  • гипсокартон с антивлажным покрытием;
  • профили из металла;
  • гофротруба для вывода паров и запахов из помещения;
  • декоративный материал для отделки;
  • изоляционный материал для отделки трубы.

Если выбрать месторасположение чрезмерно высоко, это может привести к неправильной работе устройства и снижению его срока действия. Если устанавливать вытяжку низко, она будет являться препятствием для приготовления пищи на кухне. Перед тем как самому сделать вытяжку на кухне, нужно рассчитать расстояние, оптимальным вариантом при котором будет уровень в 75 см от поверхности газовой плиты.

Купольная декоративная вытяжка

Виды воздуховодов

Воздуховоды можно выделить двух типов: состоящие из гофрированного материала и пластикового. Гофрированные изделия состоят из алюминиевой тонкой основы. Для их монтажа нужен фитинг, решетка и хомут.

При установке трубу растягивают до нужного размера. Если оставить много стяжек при монтаже, при работе будет слышен шум. Воздухоотвод из гофроматериала имеет доступную цену и легко устанавливается.

Трубы для вытяжки из пластика могут иметь форму прямоугольника или круглую. Труба оснащена поперечными сечениями. Такую трубу можно скрыть внутри навесного шкафа кухонного гарнитура. Трубы из пластика имеют положительную особенность в виде отсутствия постороннего шума в рабочем процессе. На них не скапливаются жировые отложения и мелкие частицы пыли.

Угловая купольная вытяжка

Этапы работ

Рабочий процесс того, как правильно сделать вытяжку на кухне, должен происходить, следуя таким правилам:

  1. На стене поставить отметины для будущего расположения устройства. Стоит помнить, что на стене крепиться будут не только сама вытяжка, но и выходной воздухопровод, который лучше будет вмонтировать под листом гипсокартона.
  2. Создается каркас для воздухоотводной трубы. Для этого при помощи уровня вешается специальный короб. Для начала ставится верхняя панель. Если решено создать изогнутый короб, то перед тем как его привесить на стену, профиль нужно надрезать и сохранить его в той форме, в которой было задумано.
  3. После монтажа первичного каркаса, к низу монтируются вертикальные детали.
  4. Вертикальные элементы крепятся планкой снизу из того же материала. К профилю крепится поперечная панель, которая поможет соединить стенки гипсокартона.

    Встраиваемая вытяжка для кухни

Создание короба

Панели короба собираются из оцинкованного материала. Для точного расчета потребуется использовать чертеж, на котором указаны все размеры профиля.

Для возведения профильной конструкции особое внимание уделяется поперечной планке, которая должна располагаться сбоку. Необходима она для жесткости всего профиля. Перед тем как приступить к обшивке, первым делом осуществляют подведение гофротрубы к вентиляционной шахте. Перед подсоединением следует убедиться, что воздухоотвод имеет тягу.

Отделка

Кухонная вытяжка своими руками имеет разнообразное строение и индивидуальный дизайн. Профиль из оцинкованного железа и гипсокартона поможет воплотить в жизнь любую дизайнерскую задумку. Придать завершающий внешний вид собственноручному творению поможет отделка. Выполнить ее можно такими способами:

  1. Каркас, обтянутый гипсокартоном, можно стянуть металлическими профилями с двух сторон.
  2. Провести шпатлевку на стыках гипсокартонных листов, на участках вкручивания гаек и болтов.
  3. Покрыть лаком, краской или выложить мелкий декоративный камень.

    Декорированная купольная вытяжка над газовой плитой

Подключение к электричеству

Проводка до вентиляционной установки должна быть проложена заранее. Если вытяжка имеет обычную вилку, включающуюся в розетку, ее можно провести за кухонными столами. Если подключение к электросети происходит через автомат, то провод нужно вмонтировать в гипсокартонную панель.

Перед подключением проводят заземление. В случае если вытяжка имеет два провода подключения, шнур заземления можно подсоединить, послабив действие задних саморезов, вытянув часть проводки заземления под заднюю часть вытяжной панели и туго зафиксировать болты.

Обслуживание

Обслуживающие работы должны проводиться один раз в полгода, удаляя с поверхности фильтров гарь и жировой налет. Если этого не делать, может возникнуть возгорание мелких частиц от искры. Для чистки следует открутить все саморезы и вынуть внутренние детали. После этого можно прочистить как съемные элементы вытяжки, так и внутреннюю часть.

Гофротрубу можно прочистить, отделив ее часть от входа в вентиляционную шахту. Работа должна проводиться с легкостью, дабы не повредить хрупкий материал.

Нюансы при установке

Стоит учесть, что вытяжное устройство считается грамотно установленным, если ширина воздухоотводной трубы будет больше, чем выход вытяжки. Если этого не произошло, при работе произойдет нагрузка на двигатель, что повлечет его перегорание. При установке воздухоотвод не должен быть поставлен в изогнутом виде, это приведет к неэффективности производственной деятельности.

Купольная кухонная вытяжка

Перед тем как сделать самому вытяжку на кухне, следует поставить всю мебель или наметить углы ее местонахождения. Некоторые модели вентиляционных установок имеют короткий кабель, в связи с чем розетки должны монтироваться недалеко от местонахождения. Запрещено располагать шнур вблизи газовой плиты и допускать его провисание. Вытяжки, оснащенные угловыми панелями, ставят внутрь верхних шкафов, предварительно вырезав отверстие снизу по диаметру.

Вытяжки купольного или декоративного характера подвешивают на стену, первоначально установив корпус и подвесив короб, который служит маскировкой для воздуховода. Плоские модели встраивают в стене или в нижней части гарнитура.

Рекомендации

При выборе вытяжки главным нюансом является ее очищающая производительность, которая измеряется за час в кубометрах. Эти показатели указывают время работы, за которое устройство пропустит через себя кубометры воздуха.

При покупке стоит проверить в паспорте указанные децибелы шума при работе прибора. Если указаны параметры 50 дБ, от покупки следует отказаться. Вытяжки, не создающие шума и других посторонних звуков при работе, имеют один или несколько вентиляторов. Современные модели наделены шумоизоляционными прокладками. Не стоит забывать соблюдать меры предосторожности, выполняя подключение самостоятельно. Если сомневаетесь в своих силах, стоит воспользоваться услугами электрика.

Как установить вытяжку на кухне своими руками

1. Приготовьте материалы

  • Вытяжка;
  • воздуховоды;
  • фланец для вентканала;
  • герметик;
  • кромочный профиль для ДСП;
  • хомуты;
  • шуруповёрт;
  • лобзик;
  • ножовка по металлу;
  • дрель;
  • перфоратор;
  • уровень;
  • рулетка;
  • карандаш;
  • шило;
  • циркуль.

2. Определитесь с высотой

Фото: Bosch

Уровень, на котором будет располагаться нижний край вытяжки, зависит не только от вашего роста и высоты подвесных шкафов кухни. Эти параметры тоже важны, но прежде всего следует руководствоваться рекомендациями производителей устройства и плиты.

В зависимости от типа последней минимальное расстояние от вытяжки до варочной поверхности отличается. Как правило, для индукционных и электрических плит оно составляет от 45 до 75 см, для газовых — от 55 до 85 см. Роль играет ещё и вид самой вытяжки: у моделей с прямым расположением высота больше, у наклонных — меньше.

Всё это обусловлено тем, что в процессе работы на сетчатых фильтрах накапливается жир, который при чрезмерном нагреве может воспламениться и стать причиной пожара.

3. Сделайте разметку

Для аккуратной и точной установки очень важно правильно выполнить разметку. Для настенных вытяжек достаточно точек под сверление крепёжных отверстий. Встраиваемые модели помимо этого нуждаются в выпиливании гнёзд под воздуховод в днище шкафа.

В обоих случаях разметка осуществляется по монтажному шаблону, который обычно идёт в комплекте с вытяжкой. Процесс разметки детально описывается в инструкции. Последовательность операций примерно такая.

Настенные модели

Кадр: @Мастерская Aleksa / YouTube

Найдите центр плиты и отметьте от этой точки вертикальную осевую линию. Для удобства наклейте на стену малярную ленту и рисуйте карандашом на ней. Затем на нужной высоте прочертите горизонтальную линию, на которой будет располагаться низ вытяжки.

Приклейте трафарет малярной лентой и карандашом или шилом пометьте точки для сверления отверстий. Если шаблона в комплекте нет, воспользуйтесь крепёжным кронштейном и сделайте по нему метки в нужных местах. Другой вариант — измерить рулеткой расстояния до отверстий на корпусе и перенести их на стену, отмеряя от осевой линии.

Встраиваемые модели

Кадр @М.Видео / YouTube

Снимите со стены шкафчик, на который будет устанавливаться вытяжка. Демонтируйте днище и малярной лентой приклейте к нему трафарет. Отметьте шилом точки крепления, а также центр гнезда под воздуховод. Измерьте циркулем радиус трубы по шаблону и начертите окружность, по которой затем вырежете ДСП.

Если трафарета для монтажа нет, то задвиньте вытяжку в шкаф, установив её таким образом, чтобы она была вровень с фасадами с учётом толщины дверцы. Наденьте на выход воздуховода раструб и нанесите по контуру герметик. Затем аккуратно приложите сверху днище, чтобы на ДСП остался отпечаток, и обведите след карандашом.

Если воздуховод пройдёт над шкафами, то подобным образом необходимо разметить вырез для трубы в верхней крышке.

4. Подготовьте шкаф

Кадр: @Строим для себя / YouTube

Если устанавливаете настенную вытяжку, переходите к следующему пункту.

Дрелью просверлите отверстие для захода лобзика, а затем вырежьте по размеченной ранее окружности гнездо для воздуховода. Чтобы защитить срезанные края ДСП от разбухания, наклейте поверх них кромку или пластиковый профиль. В крайнем случае обработайте торцы спила силиконовым герметиком. Также сделайте небольшой вырез для кабеля у задней стенки.

Поместите вытяжку в шкаф и закрепите вырезанную полку на нужной высоте шурупами или конфирматами, предварительно просверлив в стенке отверстия меньшего диаметра.

5. Смонтируйте вытяжку

В зависимости от выбранной производителем конструкции монтаж может отличаться, поэтому ориентируйтесь на инструкцию. В целом же алгоритм следующий.

Настенные модели

Кадр: @КаЮТ Компания / YouTube

По размеченным ранее точкам просверлите отверстия перфоратором и установите в них дюбели. Шурупами закрепите крепёжную пластину. Если её нет, просто вверните крепёж в стену, не докручивая на 1–2 мм.

Навесьте вытяжку на кронштейн или шурупы в стене. Разместите электрический кабель таким образом, чтобы не передавить его. При необходимости выровняйте корпус и окончательно зафиксируйте.

Встраиваемые модели

Кадр @Redecoration / YouTube

Если шкаф, куда монтируется вытяжка, массивный, сразу установите его на стену и выровняйте относительно остальных. Затем прижмите корпус устройства к полке, уложите в подготовленный вырез кабель и прикрепите вытяжку к шкафу с помощью шурупов.

Если шкафчик небольшой, можно привинтить к нему вытяжку и уже потом навесить на стену всю конструкцию в сборе.

6. Прикиньте конструкцию воздуховода

Фото: Public domain / Pinterest

Для подключения вытяжки к вентканалу используют гибкую алюминиевую гофру либо жёсткие пластиковые трубы круглого или прямоугольного сечения.

Первый вариант дешевле и проще в монтаже, поскольку позволяет проложить воздуховод под любым углом без использования дополнительных фитингов. Недостатки гофры — неэстетичный внешний вид, а также высокий шум и склонность к обрастанию жиром из‑за ребристой внутренней поверхности.

ПВХ‑трубы выглядят гораздо привлекательнее, менее шумные за счёт гладких стенок, а при выборе прямоугольного профиля легко прячутся под потолком. Платой за это является более высокая цена, к которой добавляется стоимость фитингов для соединения и поворотов.

Независимо от материала для наиболее эффективной и бесшумной работы сечение воздуховода должно быть таким же, как у выходного раструба вытяжки, или минимально отличаться от него. Как правило, это 125–150 мм. Помните, что уменьшение диаметра не только снижает производительность, но и резко увеличивает шум.

7. Проложите воздуховод

Неважно, какой материал трубопровода выбран, он должен иметь наименьшую длину и количество изгибов. При этом все соединения должны быть герметичны, а стыки — надёжно закреплены.

Для снижения шума можно оклеить поверхность воздуховода вспененным полиэтиленом или другим звукоизолирующим материалом. Хотя бы в самом громком месте — переходе с большего диаметра на меньший.

Алюминиевая гофра

Кадр: @Life is good / YouTube

Максимально растяните трубу, чтобы распрямить складки и уменьшить сопротивление воздуха. Один конец наденьте на патрубок вытяжки и зафиксируйте хомутом. Если диаметр гофры отличается от выходного раструба, воспользуйтесь переходным адаптером из комплекта поставки.

Без резких изгибов проложите гофру по стене или шкафчикам до вентканала. Для лучшего прохождения воздуха приподнимите горизонтальный участок трубы в сторону вентканала примерно на 10 градусов.

Пластиковые трубы

Кадр: @Строим для себя / YouTube

Наденьте на выход вытяжки раструб или отвод в зависимости от ситуации и соберите весь воздуховод до вентканала. Колена и другие фитинги соединяйте между собой трубами необходимой длины. Размечайте их рулеткой и отрезайте с помощью ножовки по металлу. Выдержите небольшой подъём в сторону вентканала.

Сначала соберите всю конструкцию насухо, а затем промажьте стыки силиконом, чтобы добиться максимальной герметичности соединений. Не используйте жидкие гвозди и другой клей, иначе разобрать воздуховод при необходимости будет уже невозможно.

8. Подключитесь к вентканалу

Соединение воздуховода с вентиляцией — один из самых важных моментов. Из‑за неправильного подключения может нарушиться вентиляция не только на кухне, но и во всей квартире. При этом даже самая дорогая вытяжка будет шуметь, как самолёт, и не справится со своей задачей.

Как быть, если канала два

В новостройках на кухне по два вентканала: один для естественной вентиляции, второй — специально для вытяжки. Если у вас так, то всё, что нужно сделать, — это снять с одного из каналов решётку и подключить вместо неё воздуховод с помощью соответствующего фланца.

Как быть, если канал один

Если вентканал один, присоединяться к нему напрямую ни в коем случае нельзя. Вытяжка не заменяет естественную вентиляцию, поскольку улавливает только пары и жир в районе плиты, никак не реагируя на спёртый и загрязнённый воздух под потолком. При прямом подключении вентиляция просто перестаёт работать из‑за сопротивления воздуха, которое оказывают фильтры и лопасти турбины.

Кадр: @Александр А Любименко / YouTube

Поэтому в таком случае есть два варианта: использование фланца с решёткой или установка тройника с клапаном. Первый проще, но менее эффективен: вместо полного перекрытия вентканала оставляют решётку, через которую осуществляется естественная вентиляция. Тяга станет похуже, к тому же во время работы вытяжки часть пара будет попадать назад в кухню.

Кадр: @Анатолий Лупашин / YouTube

Более правильной будет установка на воздуховод тройника с обратным клапаном. При выключенной вытяжке он открыт, и естественная вентиляция действует как полагается. Во время работы вытяжки клапан закрывается потоком воздуха, и вентилятор выводит пары в шахту вентканала. Как только прибор отключится, клапан автоматически откроется и работа естественной вентиляции восстановится.

Минусы такого способа в громоздкости конструкции и не очень эстетичном виде, когда воздуховод не скрыт.

9. Подключитесь к электросети

Кадр: @Вова Полтавский / YouTube

После установки воздуховода остаётся подключить устройство к сети. Вытяжка не является мощным прибором, поэтому не требует прокладки отдельной линии. В большинстве случаев достаточно вставить вилку в ближайшую розетку, желательно с заземлением.

На некоторых моделях вилки может не быть. В таком случае придётся сначала установить её или воспользоваться для подключения автоматическим выключателем либо клеммной колодкой.

10. Проверьте работу вытяжки

Кадр @М.Видео / YouTube

По завершении всех подключений и монтажа проверьте, что внутри вытяжки нет посторонних предметов вроде документов, крепежа и забытых инструментов. Установите на место фильтры, лампы и другие съёмные детали согласно инструкции. Включите вытяжку и убедитесь в корректной работе.

Читайте также 🔨🔧✂

Вытяжка для кухни через стену

Многие владельцы квартир приобретают кухонные вытяжки и подключают их к общедомовому каналу вентиляции. Однако делать это запрещено. Поскольку вентиляция жилого дома — это инженерная система со своими правилами эксплуатации, их нарушение может привести к частичной или полной потере функционирования. Лучше вывести вентканал на улицу. Вытяжка на кухне через стену необходима, чтобы исключить потребность в частом ремонте помещения. Если принудительно не удалять продукты испарения, они будут оседать на мебели и стенах.

Содержание статьи

Нормы и требования к кухонным вытяжным системам

Сечение воздуховода вентиляции на кухне делают круглым или квадратным. Оптимальное решение — установка воздуховода 13х13 см. При смещении его оси относительно отверстия вентиляции соединение выполняют при помощи гофрированной трубы.

Особенности выбора кухонной вытяжной системы:

  • На дешевые вытяжки монтируют осевые вентиляторы. Они эффективны только при подключении к короткому горизонтальному каналу через стену.
  • На подбор типа вытяжки влияет расстояние от выхода вентканала до плиты. Сечение выходного диаметра переходника между вытяжкой и воздуховодом должно соответствовать мощности прибора. Не следует покупать более мощный прибор. Эффективность вытяжки зависит от диаметра вентканала.

    Если это не учесть, устройство будет потреблять много энергии, но выдавать низкий КПД.

    Лучшей производительности можно добиться при работе вентилятора на средней и малой скорости.

  • Сперва обращают внимание на мощность вытяжки. Она измеряется в куб. м/ч. Многие ошибочно полагают, что чем больше этот показатель, тем лучше. Система предназначена для удаления нежелательных запахов и жировых взвесей, а не вентилирования помещения. Поскольку пропускная способность трубы 13х13 см составляет от 150 до 180 м³/ч, следует покупать прибор соответствующей мощности. Этот показатель соответствует нормативам воздухообмена по вытяжке СНиП — 60-90 м³/ч.
  • Высота вытяжки над плитой определяется типом кухонного оборудования — 75-85 см для газовых плит и 65-75 см — для электрических. В случае установки наклонной вытяжки ее монтируют на расстоянии от рабочей поверхности прибора в 55-65 см (газовые) и 35-45 (электрические).

Чтобы сделать вытяжку на кухне через стену, потребуется подобрать прибор с определенными характеристиками. При выборе слишком мощного устройства будет создаваться лишний шум, а часть продуктов сгорания все равно останется в помещении. Уровень шума, в соответствии с санитарными нормами, не должен быть больше 70-80 дБ. При следовании требованиям ГОСТ вытяжка будет работать наиболее эффективно.

Важно! Каждые 3 года проводят антикоррозийную окраску вытяжных шахт.

Подготовительные работы по установке вытяжки на кухне

Для нормальной работы вытяжки отвод делают прямо на улицу через стену. Для этого прокладывают канал минимальной длины. Лучше выбрать трубу круглого сечения и обойтись одним-двумя поворотами. Для исключения протекания и промерзания канала устанавливают обратные клапаны. Перед монтажом вытяжки следует определиться с ее габаритами и размещением.

Расположение и размеры оборудования

Вытяжку на кухне устанавливают с учетом положения плиты и размеров комнаты. Лучше, если помещение имеет высокие потолки. В таком случае даже скромная вытяжка окажется привлекательным элементом интерьера.

По месту монтажа устройства делят на:

  • Угловые. Благодаря такому решению экономится пространство, а варочная поверхность становится доступнее.
  • Настенная. Одной стороной купол прилегает к стене, а второй — находится над плитой.
  • Островные. При большой площади кухни возможна установка конструкции островного типа. Ее помещают над кухонным оборудованием, которое стоит в центре помещения.

Вытяжки отличаются и по форме. К примеру, существуют наклонные и плоские модели.

Размер вытяжки должен быть равным площади рабочей поверхности плиты, или превышать ее на 5 см с каждой стороны. Основное правило при подборе размеров — пользоваться плитой должно быть удобно.

Розетку для вытяжки размещают под навесным шкафом или непосредственно в нем. Нередко ее помещают в кожухе, маскирующем воздуховод. Высота установки розетки от пола составляет около 190 см.

Выбор материалов вытяжного канала

При выборе вытяжного клапана, который будет вмонтирован в стену, учитывают ее толщину и материал, через который придется проводить канал вытяжки.

Лучше выбрать круглую оцинковку.

Такую трубу можно использовать как для создания канала в стене, так и для оборудования скрытого воздуховода. Утеплять трубу можно любыми материалами. Главное — чтобы изолятор был хорошим, и до него не могла добраться влага.

Можно обклеить трубу пенофолом с самоклеящейся стороной (10 мм). Снаружи устанавливают зонтик, защищающий канал от осадков. Лучше, если в нем будет 2 клапана — один снаружи, а второй внутри — для создания воздушной прослойки, препятствующей образованию конденсата.

При выборе материала для вытяжного канала стоит присмотреться к таким вариантам:

  • поливинилхлорид;
  • полипропилен;
  • полиэтилен;
  • полиуретан.

Пластиковые изделия просты в установке, они легкие и доступные. Поэтому такие материалы чаще всего используют при оборудовании вентиляционного канала на кухне в квартире. Однако пластиковые трубы не должны нагреваться выше +120 градусов, чтобы не выделять хлор.

Важно! При +5 градусах ПВХ теряет прочность и становится ломким, поэтому предпочтительнее выбирать полиэтиленовые изделия.

Наиболее прочным является армированный стальными элементами виниуретан. Его сложно повредить, а воздуховод можно развернуть под любым углом.

Создание и подготовка вентиляционного отверстия в стене

После создания схемы на стене следует просверлить в ней отверстие для крепления станины инструмента. В него забивают дюбель и вкручивают шпильку для фиксации станины. Затем станину крепят к стене и делают контрольные замеры.


Затем стоит соорудить водосток, по которому будет стекать охлаждайка сверлящей коронки. Ее можно сделать из металлической фольги.

Затем стену сверлят в несколько этапов:

  • Сперва проходят внутренний слой и вытаскивают бетонный цилиндр из коронки. Так он не будет мешать при дальнейшей работе.
  • Затем проходят внутреннюю часть фасадной плиты. Необходимо также достать цилиндр бетона.
  • Остается просверлить внешний слой плиты. После этого можно снимать инструмент со станиной.

Когда отверстие для вытяжки в стене выполнено, его следует подготовить к монтажу вентканала.

Затем необходимо собрать систему обратных клапанов. Они будут защищать канал от проникновения холодного воздуха с улицы. Поскольку клапанов будет несколько, в стене образуется своеобразный тамбур, исключающий промерзание воздуховода. Теперь можно закрепить вытяжку к стене.

Монтаж корпуса вытяжки

Плоские вытяжки устанавливают к нижней части подвесной мебели или к стене. При наличии угловой планки корпус устраивают в подвесной шкаф. Если установка вытяжки затруднена из-за расположения газовой трубы или стеновых выступов, используют сантехнические саморезы-шпильки. Их вкручивают в стену как дюбеля, а вытяжку закрепляют на определенном расстоянии от стены.

Важно! При правильной установке системы сохраняется достаточная тяга. Каждый поворот канала снижает мощность установки на 10%.

После монтажа обратного клапана снаружи стены его необходимо герметизировать. Затем вставляют утепленную трубу канала. На внутренней стене ее герметизируют и закрепляют квадратным элементом на 4 дюбеля. Теперь к ней можно подсоединять воздуховод.

Прокладка воздуховодов

Теперь осталось проложить до отверстия воздуховод. Для него подготавливают пластиковый или гипсокартонный короб. Такие материалы легко обрабатывать. Короб должен выдерживать нагрузку собственного веса и веса воздуховода. Для крепления каркаса под гипсокартонную конструкцию используют дюбеля.

Совет! Необходимо сделать соединения воздуховода полностью герметичными. Для такой задачи выбирают силиконовый герметик.

Последовательность работ при оборудовании воздуховода:

  • разметить расположение элементов;
  • высверлить в стене или потолке отверстия и зафиксировать металлические подвесы при помощи дюбелей;
  • последовательно установить элементы возховода;
  • загерметизировать стыки.

Затем можно укутать воздуховод шумоизоляцией, особенно если он будет помещен в гипсокартонную маскирующую конструкцию. Это поможет избавиться от лишнего шума.

Создание короба для маскировки воздуховодов

Поскольку воздуховоды представляют собой довольно массивные изделия, их следует закрыть коробом. Существует несколько вариантов:

  • Использование пластикового короба. Его устанавливают под потолком или над навесной мебелью. Изделия достаточно жесткие и легкие, поэтому устанавливать их очень просто.
  • Гипсокартонная конструкция. Для этого создается металопрофильный каркас. Дополнительно его можно оснастить осветительными приборами.

Перед тем, как замаскировать воздуховод, его обязательно проверяют на протечки.


Последовательность работ при создании гипсокартонного короба:

  • Делают разметку под короб. В местах соприкосновения вертикальных линий и точек основания короба проводят перпендикулярные линии. Они пересекаются под углом 90 градусов. Здесь будет расположен третий профиль.
  • Выполняют отверстия под саморезы. Их легко просверлить непосредственно через профиль.
  • Затем в отверстия вставляют дюбеля.
  • Профили крепят на саморезы.
  • Углы у вытяжки оформляют металлическим перфорированным уголком.
  • Профили соединяют поперечинами.
  • На каркас крепят листы гипсокартона. Внешний угол панелей закрывают декоративным уголком.

Осталось провести финишную отделку.

Установка приточного клапана

Чтобы восполнять запасы воздуха, которые иссякают при работе вытяжки, следует установить приточный клапан. Он способен обеспечить приток воздуха в количестве от 40 до 60 м³/ч. Он может быть самостоятельным устройством (стеновой) или дополнительным (устанавливается на пластиковые окна).

При покупке готового клапана следует сначала разобрать конструкцию. После разметки контура можно сверлить отверстие. Для самостоятельного устройства клапана в стене оно должно иметь диаметр 45 мм. В начале сверления диаметр должен быть 65 мм (на глубину 4 см). отверстие делают с уклонов вниз. Затем вставляют гильзу.


Трубка клапана должна быть обмотана изоляцией. Затем трубку клапана помещают в отверстие. Она должна немного выступать из стены внутри помещения. корпус клапана крепят на дюбели. После окончания работ в систему помещают фильтры, которые исключают попадание в комнату вредных частиц. Скорость, с которой будет регулироваться интенсивность притока воздуха, регулируют заслонкой.

Подключение вытяжки к вентиляции и электропитанию

При наличии в доме контура заземления и евророзеток при подсоединении системы провод подключают к клемме заземления. Ее обозначают тремя полосами, имеющими разную длину. Однако на вытяжке может отсутствовать разъем под заземление. В этом случае его необходимо создать самостоятельно. Для этого провод винтом прикручивают к металлическому корпусу.

Если евророзетка отсутствует можно заземлить систему подключением к глухой нейтрали от электрощита. В нем можно найти шину с готовым штырем для подсоединения провода. На нем уже накинут провод заземления (желто-зеленый). К этому креплению добавляют дополнительный заземляющий провод и протягивают его на кухню.

Кабель должен иметь сечение не меньше 2,5 мм² и быть медным многожильным. Свой провод следует накидывать поверх старого, затянув гайку с шайбой. Вытяжку следует подключать через автомат в 6 А.


Остается включить вилку вытяжки в сеть и наслаждаться работой системы.

Дважды в год следует прочищать вытяжку от гари. Это позволит избежать возгорания. При электрических работах следует соблюдать правила безопасности. При отсутствии необходимых знаний лучше обратиться к опытному электрику.

Соорудить вытяжную вентиляцию можно своими руками. Для этого стоит определиться с расположением ее элементов и особенностями подключения.

ventsyst

Монтаж вытяжки своими руками: как крепить?


Ежедневное приготовление пищи не лучшим образом сказывается на обстановке кухни. Гарь, пар и неприятные запахи разносятся по всему помещению, приводя в ненадлежащий вид мебель и оборудование. Страдают от влажных паров стены и потолок – в результате комната приобретает совершенно неприглядный вид. Избавить от таких неприятностей поможет простой монтаж вытяжки. Чтобы подключить устройство, не нужно быть высококлассным специалистом, достаточно вооружиться необходимыми инструментами для установки, изучить основы монтажа и проблема будет решена в короткие сроки. Чтобы максимально обезопасить работу, важно знать особенности заземления и то, как крепить устройство к стене.

Разные виды вытяжек

Чтобы грамотно монтировать вытяжное устройство, следует ознакомиться с типовыми особенностями выбранного агрегата:

  • Подвесные плоские модели, устанавливаемые над плитой. Прикрепить их к стене можно с помощью массивных дюбель-гвоздей. Рециркуляционное устройство у многих моделей позволяет пользоваться прибором без соединения с вентиляционным выходом.
  • Встраиваемые модели прекрасно впишутся в маленькую кухню благодаря креплению на шкаф и уютно расположатся над плитой. Жироулавливающий фильтр позволяет ему нормально работать без воздуховода.
  • Купольные приборы считаются самыми стильными и удобными, высокая мощность всасывания заметно повышает их цену.

Внимание! Покупая вытяжку для кухни, нужно убедиться в наличии рециркуляции. Отсутствие вентиляционного канала над плитой не позволит вытяжке работать в полноценном режиме.

Кроме того, жироулавливающие фильтры требуют постоянной замены. Избежать таких затрат позволит периодическая чистка изделия. Для их полного просыхания требуется 1 или 2 дня.

Особенности работы

В зависимости от режима вентилирования вытяжки бывают следующих видов:

  • Проточные механизмы, установленные над плитой, выталкивают облако загрязненного пара в отверстие вентиляции, что обеспечивает высокую производительность.
  • Циркуляционные устройства очищают воздух за счет установленных в корпус фильтров. Подключение к вентиляции в этом случае не требуется. Такой монтаж вытяжки на кухне отличается простотой, однако, результат очистки будет заметно снижен.

В процессе покупки вытяжки нужно обязательно проверять продуктивность ее очистки. Согласно нормативам, через каждые 12 часов воздух должен быть обновлен. По этим показателям рассчитывают мощность вытяжки.

Важно, что шумовой уровень работы включенных приборов существенно отличается, этот показатель нужно хорошо изучить. Величина в 50 ДБ будет излишне высокой, лучше всего выбирать беззвучные вытяжки, а также модели со звукопоглощающими вставками.

Безопасность не помешает

Чтобы монтировать вытяжку своими руками, важно помнить о личной безопасности при работе с электричеством. Вероятность удара током повышается при увеличении влажности над плитой или неграмотном подключении к сети. Обезопасить прибор поможет правильное заземление и четкое подключение трехжильного провода. Розетки евро уже предусматривают своим строением безопасное соединение. Специальная клемма заземления позволяет закрепить соответствующий провод с устройством, обозначаемым цветными полосками или надписью Ground.



Если такое устройство для электрического соединения не предусмотрено в квартире, его можно смастерить своими руками, подключив к нейтральному проводу. Найти его можно в электрическом щитке, обычно он имеет вид готового штыря, замурованного в стену. Тогда он протягивается в кухню и крепится к вытяжке посредством автомата-разделителя.

Внимание! Если все-таки в квартире имеется подключение к зануленным проводам, не стоит их трогать: опасность ударом тока слишком высока.

Крепление вытяжек

Монтаж кухонной вытяжки определяется ее конструктивными особенностями. Самым простым и верным способом будет установка на стену.

  1. Обозначить точку крепления между вытяжкой и плитой. Оптимальная высота 50–80 см. В противном случае эффективность поглощения переработанного воздуха сведется к нулю.
  2. С помощью приложенной вытяжки отмерить 4 метки.
  3. Проделать дрелью отверстие над плитой в 8 мм.
  4. Вкрутить саморезы для дальнейшего навешивания на них вытяжки.
  5. Закрепить устройство и вкрутить дополнительное крепление над плитой.

К сведению: практически все изделия имеют подробную инструкцию подключения, если она отсутствует, можно обратиться за помощью к интернету.

Особенности установки воздуховода

Процесс установки воздуховода требует наличия гофры нужного диаметра и длины (от 60 см до 3 м), хомутика, вентиляционного отверстия. Закрепленный на стену выход должен быть такого же диаметра, что труба и сам проем для вывода отработанного воздуха. Чтобы соединения получились максимально герметичными, следует запастись герметиком и малярным скотчем.

Виды воздуховодов:

  • Пластиковые – самые крепкие, легкие, практически не издают шумов благодаря гладкости их внутренней поверхности.
  • Гофра из алюминия – наиболее простой материал, который легко принимает любую конфигурацию. Главным преимуществом наклонной трубы является беззвучный режим ее работы.

Чтобы воздуховод правильно выполнял свои обязанности, его не рекомендуется сужать, в противном случае может нарушиться его целостность. Особенно опасны для хрупкого материала острые загибы. Если труба сломалась, ее можно заклеить обычным скотчем, однако, после такого ремонта работа вытяжки изменяется. Наклонное устройство вряд ли сможет полноценно выполнять свои обязанности.

Справимся с монтажом каминных вытяжек сами

Чтобы своими руками поставить вытяжку над камином, следует воспользоваться вентиляционным каналом. Для этого дроссельный клапан следует поставить на воздушный канал и обеспечить его надежную герметизацию. Во время простаивания устройства вентиль перекрывают, чтобы тепло из дома не уходило на улицу. Воздушный клапан каминной установки не должен выходить в подвальное помещение. Так удастся избежать скопления неприятного воздуха в помещении.

Совет! Крепить воздуховод целесообразно с ветреной стороны: разрежение воздуха поможет наилучшим образом вытянуть неприятные запахи из дома.

Установив правильно вытяжку своими руками, вентиляция будет обеспечена безупречной работой. Она тщательно контролирует температуру выходящих потоков, которая должна быть в пределах 80 градусов. Повышение этих показателей вызывает перегрев корпуса, что очень опасно для жильцов дома. Чтобы каминная вытяжка отвечала всем требованиям безопасности, следует максимально точно рассчитать показатели площади сечения имеющихся вентиляционных выходов.

Достоинства:

  • высокая скорость и упрощенная схема монтажа;
  • обширная область использования;
  • прекрасная замена традиционного дымохода;
  • быстрое выведение пыли и грязи за пределы помещения;
  • установка в любой точке;
  • выведение любых неприятных запахов;
  • дешевизна устройства.

Наличие нескольких режимов работы присуще практически всем современным каминам.

Необходимые приспособления для работы:

  • перфоратор;
  • шуруповерт;
  • измерительные инструменты;
  • молотки разного размера;
  • дюбели, шурупы.

Порядок установки каминной вытяжки:

  1. Точно определить размеры будущего устройства.
  2. Точки крепления вытяжки отметить горизонтальной линией.
  3. Отметить место крепежа.
  4. Просверлить отверстия глубиной более 50 мм.
  5. Зафиксировать дюбеля в готовых проемах.
  6. Повесить вытяжку на крепежные элементы.
  7. Проконтролировать прочность фиксации устройства.
  8. Оставшиеся 2 шурупа ввернуть через заднюю стенку панели.

Итак, смонтировать вытяжку своими руками совсем несложно, нужно лишь проявить терпение, аккуратность и старание. Дальнейшая эксплуатация устройства будет связана с периодической чисткой гари и копоти, двух раз в год будет достаточно. Таким простым способом удастся избежать случайного возгорания.

Как отремонтировать вытяжку на кухне своими руками

Если Вы столкнулись с такой ситуацией, что вытяжка на кухне не включается, либо не вытягивает, а втягивает, значит нужно переходить к ее ремонту. На самом деле поломки не сложные, т.к. в принципе устройство вытяжной системы имеет простую конструкцию. Далее мы расскажем читателям Сам электрик, какие бывают неисправности техники и как отремонтировать вытяжку на кухне своими руками.

Причины выхода из строя

Одно дело, если Вашей кухонной вытяжке уже десяток лет и последнее время она слабо вытягивала воздух. Тут уже можно и не думать о ремонте, проще купить новую технику. Но что, если покупка не прослужила Вам и года, а вентилятор уже не справляется или вообще вышел из строя? Первым делом необходимо выяснить причину неисправности, после чего устранить ее своими силами. Основными «виновниками» поломки могут быть:

  1. Неправильная эксплуатация домовой вытяжной системы. Во-первых, Вы должны чистить сетчатый фильтр (жироуловитель) не реже, чем раз в 3 недели. Угольный фильтр нужно полностью заменять раз в полгода либо когда об этом сообщит индикация на панели (в новых моделях установлена специальная лампочка). Во-вторых, запрещается запускать вытяжной вентилятор над включенной плитой, если на ней не стоит кастрюля. Горячий воздух может быстро повредить систему, которую потом будет довольно сложно отремонтировать самому. В-третьих, вытяжку необходимо включать за 2-3 минуты до начала приготовления еды и выключать через 10-15 минут после окончания готовки. В противном случае вентилятор может не справляться с объемом испарений, в результате чего по комнате будет слышен неприятный запах.
  2. Обрыв контактов. Работа системы сопровождается небольшой вибрацией, которая может повлечь за собой обрыв плохого контакта на блоке управления либо дальше по цепи. Случается такое редко и то, только у китайской продукции.
  3. Неправильная установка. При неправильном монтаже вытяжка на кухне может перестать работать, что происходит по таким причинам, как некачественное соединение проводов в клеммной колодке либо сильный перегиб воздуховода (гофры).
  4. Проблемы с электропроводкой. Возможно, просто перестала работать розетка либо выбил автоматический выключатель на щитке, а Вы уже паникуете, что вытяжка не работает в кухне и ее нужно срочно отремонтировать.

Все эти причины могут повлечь за собой выход из строя и дальнейший ремонт, поэтому учитывайте все моменты на будущее, чтобы такая ситуация больше не возникала!

Основные виды поломок

Сейчас мы поступим следующим образом: по очереди перечислим все существующие неисправности и под каждой предоставим инструкцию по ремонту вытяжки на кухне своими руками. Поломки будут перечислены от наиболее популярных к таким, которые реже всего происходят и которые сложнее отремонтировать в домашних условиях.

Не включается свет

Очень часто вытяжную панель используют для освещения на кухне рабочей зоны. Это действительно удобно и является грамотным подходом, т.к. в современной технике установлены мощные светодиодные лампы либо галогенки.

Если у Вас не работает освещение, необходимо предпринять следующие меры по ремонту:

  1. Проверить саму лампочку, возможно, она перегорела.
  2. Включить вентилятор, чтобы убедиться, работает ли он. Если и лопасти не крутятся, о том как отремонтировать систему поговорим чуть ниже. Двигатель работает – ищем неисправность дальше.
  3. Проверить напряжение в розетке с помощью индикаторной отвертки. Тут же посмотреть на распределительный щиток, возможно, выбил автомат. Розетка исправна? Если да, нужно проверить целостность электрического шнура, после чего мультиметром прозвонить выключатель подсветки и остальные элементы цепи. Таким образом, Вы методом исключения найдете причину неисправности и сможете перейти к ремонту вытяжки на кухне своими руками. Обычно до этого руки не доходят, т.к. чаще всего перегорает лампочка либо выходит из строя розетка.

Слабо тянет

Вторая по популярности неисправность кухонный вытяжки – плохо вытягивает вентилятор. Не знаете, что делать в этом случае? Тут дела обстоят полегче. Первым делом проверьте загрязненность фильтров и жироуловителя. Чаще всего эти две комплектующие являются виновниками того, что вытяжка не тянет воздух в вентиляцию либо плохо вентилирует.

Для того, чтобы отремонтировать вытяжку своими руками нужно почистить фильтры и осуществить повторное включение. Увидеть, как правильно произвести чистку, Вы можете на данном видео уроке:

Инструкция по очистке жироуловителя

Возможна еще такая ситуация, как возникновение вакуума в комнате с закрытыми окнами. В результате вытяжка будет слабо тянуть либо вообще перестанет затягивать воздух. В этом случае ремонт заключается в том, что необходимо самому открыть форточки и проветрить кухню естественным способом.

Еще одна причина того, что вытяжка плохо тянет – отсутствие тяги в вентиляционном канале дома. В этом случае проверить наличие тяги можно обычной зажигалкой – зажечь огонь и поднести к вентиляционному отверстию в стене, как показано на фото. Если пламя не затягивает в вентиляционное отверстие, нужно будет сделать принудительную вентиляцию, о которой мы поговорим ниже.

Не работает вообще

Если при включении кнопки на панели ничего не происходит, самостоятельно отремонтировать вытяжку на кухне будет куда сложнее. Это как раз тот случай, о котором мы говорили выше – и вентилятор не крутит и свет не включается. Сначала нужно, опять-таки, проверить электрический шнур, напряжение в розетке и автомат в щитке. Если все работает, берите в руки мультиметр и переходите к «прозвонке» цепи. Тестировать нужно в первую очередь выключатель на панели, возможно, отгорел один из контактов (как правило, первый). Дальше посмотрите по схеме, где находится предохранитель, который не реже перегорает. Плавкий предохранитель в рабочем состоянии? Проверьте конденсатор, если его сопротивление в норме и с виду он не вздулся, скорее всего, не работает двигатель. О том, как проверить конденсатор, мы рассказывали в отдельной статье. Обмотки мотора нужно прозвонить и если неисправность заключается в обрыве в области двигателя, лучше его выкинуть и купить новый, т.к. отремонтировать деталь будет очень сложно и нецелесообразно.

Шумит вентилятор

Если вытяжка гудит, когда включена, причиной может быть некачественное производство устройства. Очень много негативных отзывов о повышенном уровне шума можно встретить в интернете. Ответ на вопрос, почему шумит система, довольно простой – некачественная сборка изделия, которое в этом случае не получится отремонтировать своими руками. К примеру, у таких фирм, как Cata, Kronasteel и Эликор гул при работе практически не слышен даже на максимальной скорости. Рекомендуем сразу же ознакомиться с тем, как правильно выбрать вытяжку для дома, чтобы знать по названию лучших производителей кухонной техники!

Если же Вы уверены в качестве выбранной продукции и наверняка знаете, что неисправность в чем-нибудь другом, рекомендуем проверить качество крепления корпуса к стене/кухонному гарнитуру. Даже небольшой зазор при вибрации может стать причиной стука, шуршания, звона. Чтобы техника не шумела, необходимо сделать следующее — подтянуть все крепежные элементы или подложить кусок поролона в проблемной зоне, что позволит устранить стук.

Если двигатель гудит, но не запускается, скорее всего, причина неисправности в плавком предохранителе. Ремонт вытяжки своими руками в этом случае довольно простой – необходимо заменить предохранитель на новый.

Не переключают скорости

Тут все очевидно – не функционирует кнопка в блоке управления. Вы должны снять защитный экран и визуально проверить кнопку, т.к. может быть, просто отгорел контакт. После этого просмотрите дорожки на плате и прозвоните цепь мультиметром. Помимо этого причиной неисправности может быть пусковой конденсатор, который перегорел. В этом случае ремонт вытяжки своими руками довольно простой – достаточно просто самостоятельно заменить конденсатор.

Инструкция по ремонту подсветки предоставлена на видео:

Как починить свет кухонной вытяжки

Проблема в квартирах

В многоквартирных домах, особенно на последних этажах собственники жилья сталкиваются с такой проблемой, когда вытяжка не выдувает, а вдувает, то есть работает в обратную сторону. Что делать в этом случае? Неприятность в том, что воздух дует из вентиляционного отверстия не только на кухне, но и из туалета и ванной комнаты. Встречаются отзывы на тематических форумах о том, что проще всего взять и заглушить естественную вентиляцию, но такой ремонт делать не нужно. Чтобы самому отремонтировать центральную вентиляцию, которая не всасывает, а дует, необходимо создать принудительно всасывание воздуха, установив вытяжные электро вентиляторы, по типу Vents. Их стоимость относительно небольшая, зато неисправность будет преодолена.

Решаем проблему с естественной вентиляцией

Вот мы и предоставили перечень возможных неисправностей вытяжки. Надеемся, Вы нашли ответ на свой вопрос и теперь знаете, как отремонтировать вытяжку на кухне своими руками!

Похожие материалы:

Как сделать вытяжку своими руками менее чем за 50 долларов

Когда я думаю о классе строителя, первое, о чем я думаю, это кухня. Больше, чем любая другая часть дома, кухня, как правило, находится в верхней части списка «что я хочу изменить в своем доме». И с чего начать, чтобы превратить вашу кухню из строительного класса в красивую (поскольку это наше дело)? Со шкафами! Все начинается с покраски (обычно), но есть много отличных вариантов, помимо покраски. Наша сегодняшняя гостья показывает, как она модернизировала свои шкафы с помощью индивидуальной вытяжки, сделанной своими руками (менее чем за 50 долларов!):

Прокрутите вниз, чтобы увидеть потрясающий учебник Джилл, и посмотрите другие замечательные способы показать вашим кухонным шкафам любовь к рукоделию:

Добавление молдинга к шкафам (окрашенным или деревянным) | Ремоделиголик

Стеклянный шкаф | Ножницы и шпатели представлены на Remodelaholic

Нестандартный шкаф для тарелок | Домик с голубой крышей представлен на Remodelaholic

Замена шкафов открытыми полками | Low Country Living представлен на Remodelaholic

Как сделать нестандартную вытяжку


от Jill of The Rozy Home

Всем привет! Меня зовут Джилл из The Rozy Home, и последние несколько месяцев я веду блог о реконструкции. Я большой поклонник Remodelaholic, и последние несколько лет меня вдохновляет Кэссити и его банда. Представьте мое удивление, когда они попросили меня сделать гостевой пост о моей специальной вытяжке за 50 долларов!

Мы купили наш дом в 2010 году, через два месяца после рождения нашего сына, и с тех пор я работаю без перерыва, чтобы сделать наш дом нашим домом. Когда мы впервые вошли в наш дом, я посмотрела на своего мужа и сказала «нет». Но затем произошло нечто чудесное. Мы вышли на верхнюю палубу и увидели вид.О вид! Я часто называю его нашим маленьким кусочком рая посреди холмистой местности Техаса. Я выждал минутку, прошелся по дому и решил, что смогу сделать это место красивым. У него была хорошая планировка, большие комнаты и огромный потенциал.

Одним из первых проектов, над которым мы работали, была кухня. Примерно так он выглядел, когда мы его купили.

Кухня из списка недвижимости.



Микроволновая печь/плита

Первым делом я покрасил шкафы и убрал эту ужасную микроволновку над плитой. Почему я убрал микроволновку? Хотя я знаю, что нет никаких доказательств того, что это проблема, мне просто не нравится, когда рядом с моей головой гудит микроволновка, пока я готовлю. Мое решение состояло в том, чтобы просто снять его и заменить его вентиляционным отверстием.

Один из вопросов/комментариев, которые я слышу чаще всего, звучит так: «Что с этим не так?» или «Выглядело хорошо, как было» В том-то и дело — выглядело отлично . Ничего выдающегося — просто штрафа .Так как наша кухня открывается в нашу гостиную, я смотрю на нее — много! Я хотел больше индивидуальности. О, и я упоминал, что вентиляционное отверстие, которое я купил, идеально подходит для шкафов? Настолько идеально, что я не мог его подключить. Последние два года у меня не было вентиляции и света.

Полезный совет: заказывая вентиляционное отверстие для этого проекта, убедитесь, что оно на несколько дюймов меньше (по ширине и глубине), чем ваши шкафы . Похоже на здравый смысл, не так ли? Но когда вы новичок в ремоделировании/сделай сам, то, что должно быть здравым смыслом, не всегда такое черно-белое.

Кроме того, небольшое замечание по поводу самого вентиляционного отверстия (потому что, боже, я получил массу вопросов по этой его части): вы можете использовать внешний вентиляционный блок для этого проекта. Вентиляционное отверстие, которое я выбрал, было рециркуляционным, потому что так устроен мой дом. У меня были расценки на установку внешней вентиляционной системы, но это было более 1000 долларов (сторона нашего дома была каменной, поэтому в дополнение к сантехнике / электрике потребовался бы эксперт по каменной кладке). Поскольку это руководство предназначено для вытяжки, используемая вами вентиляция не имеет значения (рециркуляционная или внешняя вентиляция).

Сборка вытяжки:

Для вашего удобства этот пост содержит партнерские ссылки, которые позволяют нам продолжать бесплатно предлагать вам множество идей для украшения и DIY. Узнайте больше здесь .

Материалы:

  • 1 Панель из березовой фанеры 4X8
  • 1 X 2 X 8 Опорные доски
  • 1 x 3 X 8 Сосновая доска (для верхней поверхности)
  • 1 X 4 X 8 Сосновые доски (для нижней поверхности)
  • 2 8-футовых решетки: 7 долларов.28
  • Жидкий гвоздь: $2,52
  • Элементы отделки: $8,52

Проект:

Начните с того, что снимите дверцы шкафа и снимите нижнюю часть шкафа. Я также выбил переднюю опору. Теперь вам может быть интересно, почему бы мне просто не удалить центральный шкаф. Я не мог. Боковые и средние шкафы цельные — облом! Если вам посчастливилось иметь отдельный центральный шкаф, все, что вам нужно сделать, это удалить эту секцию.

Уверен, вы заметили, что я не двигал плиту (или даже чайник). Мой муж сломал варочную панель в прошлом году, так что работает только одна конфорка. Пожалуйста, пожалуйста, переместите или хотя бы накройте вашу плиту, прежде чем приступить к этому проекту.

После демонстрации и очистки решите, насколько далеко должен выступать капюшон. Я играл с несколькими вариантами длины, прежде чем остановился на 16 дюймах. Затем вставьте две боковые опоры, выровняйте их и прикрепите к соседним шкафам с помощью пистолета для гвоздей.

Добавьте переднюю и заднюю опоры.

Помните, я сказал, что вентиляционное отверстие подходит идеально? Ну из-за этого мне пришлось прикрепить вентиляционные отверстия сбоку от опор. Поскольку все вы будете покупать вентиляционное отверстие, которое меньше предоставленного места, я бы порекомендовал сделать следующее:

Измерьте ширину шкафов спереди и сзади (они должны быть одинаковыми, но иногда могут отличаться на 1/2 дюйма или около того).

Отрежьте две опорные балки по этой ширине.

Затем отрежьте две опорные балки до общей длины, которую вы выбрали для вытяжки (у меня это было 16 дюймов).

Соедините опоры вместе, создав коробчатую раму. Сделайте это за пределами кабинета (в вашей мастерской).

Затем отрежьте кусок фанеры толщиной 3/4 дюйма по общей ширине и длине готовой рамы коробки. Установите вентиляционное отверстие поверх фанеры и нарисуйте контур. Вырежьте намеченную часть.Прикрепите фанеру к нижней части каркаса коробки.

Прикрепите раму коробки к шкафу.

Теперь мы все на одной волне!

Прикрепите вентиляционное отверстие к опорам.

Установите вентиляционное отверстие (т.е. подключите его, прикрепите внешнее вентиляционное отверстие, если необходимо, и т. д.).

Затем добавьте переднюю грань к нижней опоре. Он должен быть примерно на 1/2 дюйма длиннее опоры и должен быть срезан под углом 45 градусов на обоих концах.

Затем измерьте количество выступающих боковых опор и вырежьте лицевую сторону для каждой стороны (опять же со скошенными краями).

Прикрепите более тонкую лицевую панель к верхней части рамы шкафа (верхняя лицевая панель имеет ту же длину, что и нижняя лицевая панель, и также должна быть скошена на концах).

В зависимости от того, насколько далеко выступает верхняя лицевая сторона, вам также потребуется вырезать боковые лицевые стороны для верхней части.

Измерьте длину между верхней и нижней лицевой панелью и отрежьте три опорные балки по этому размеру. Прикрепите их к задней части лицевых фасадов (я срезал концы досок так, чтобы они прикреплялись сразу за лицевыми фасадами).

После добавления опор измерьте открытую площадь от внешней стороны левой опоры до внешней стороны правой опоры и от верхней грани до нижней.

Используя эти размеры, вырежьте квадрат из фанеры.

Прикрепите фанеру к опорам с помощью пистолета для гвоздей.

Поскольку капот наклонен, фанера должна располагаться сразу за верхней и нижней лицевой панелью.

Далее определите угол боковых частей.За неимением лучшего варианта я сложил кусок картона сбоку, а затем обрезал картон по размеру.

Используя изящный картонный шаблон, обведите рисунок на листе фанеры и вырежьте. Прикрепите к опорам с помощью гвоздезабивного пистолета.

Мои не были идеальными, но они и не должны были быть такими (решетка и герметик закроют края).

После прикрепления боковин отшлифуйте всю вытяжку.

Затем отрежьте два куска решетки по ширине центральной области фанеры (убедившись, что края обрезаны под углом).

Измерьте длину между верхней и нижней частью решетки и отрежьте 5 частей решетки по этой длине. Прикрепите равными друг к другу сегментами поперек передней части фанеры. Убедитесь, что у вас есть кусок решетки на каждом краю — это поможет «замаскировать» эти несовершенные боковые части.

Если вы хотите украсить его, добавьте отделку на верхнюю и нижнюю лицевые панели. Я взял обшивку, которая была у меня в гараже. Не стесняйтесь проявить творческий подход и сделать это самостоятельно на этом этапе.

После зачеканки и заполнения отверстий от гвоздей отшлифовать, загрунтовать и покрасить.Тогда откиньтесь на спинку кресла и полюбуйтесь на свою ручную работу!

Вот оно! Спустя четыре часа и 50 долларов моя кухня приобрела большую индивидуальность.

Для вас, экономных домашних мастеров, вот как изменилась стоимость.

  • Панель из березовой фанеры: $10,67
  • 1 X 2 X 8 Опорные доски: 2,61 долл. США
  • 1 x 3 x 8 Сосновая доска (для верхней поверхности): 5 долларов США.43
  • 1 X 4 X 8 Сосновые доски (для нижней поверхности): $8,64
  • 2 8-футовых решетки: $7,28
  • Жидкий гвоздь: $2,52
  • Элементы отделки: $8,52
  • Итого: 45,67 долларов!

Примечание: сюда не входит молдинг короны. Я все равно заменял все это на своих шкафах, так что у меня это уже было под рукой.

Джилл, мне нравится! Какое отличное обновление для таких небольших вложений времени и денег.Я люблю кухни с индивидуальностью!

Загляните к Джилл в Дом Рози и посмотрите, какие еще замечательные вещи она делает у себя дома!

ОБНОВЛЕНИЕ: Джилл покрасила свою вытяжку, чтобы она выглядела как великолепная металлическая вытяжка в деревенском стиле. Так великолепна! Подробности здесь.

Remodelaholic является участником партнерской программы Amazon Services LLC, партнерской рекламной программы, предназначенной для предоставления сайтам средств для получения платы за рекламу за счет рекламы и ссылок на Amazon.ком. Пожалуйста, смотрите наше полное раскрытие здесь.

Рубрики: Гостевые блоггеры, How To, Kitchen, Tutorials Tagged: Kitchen

О Кэсс
