Содержание

Как выбрать тестер.

Отказ в электрике машины или мотоцикла с электронными мозгами конечно явление редкое и найти причину отказа без специализированного и компьютезированного сервиса нереально, но вот всевозможные электромелочи можно выявить самому с помощью обычного тестера, сэкономив и время и деньги. Например, если пропала искра, то подсоеденив к катушке зажигания щупы тестера и определив, что на неё не поступает бортовое напряжение, можно кинуть на катушку отдельные провода от батареи, и благополучно доехать до дома. Да мало ли ещё, что может случится в дороге с электрикой, и поэтому тестер просто необходим и в гараже и в дороге. Но в наши благополучные времена в продаже их великое множество. Так какой же выбрать? Начнём как обычно — от простого к сложному.

Самый простейший тестер, это контрольная лампочка (прозвонка) с двумя проводами. Кому нужно всего лишь определить обрыв проводки, она подойдёт в самый раз. Для обнаружения более сложных неисправностей необходим уже более сложный тестер, который имеет переключаемые функции вольтметра, амперметра и омметра.

Но следует учесть, что электрооборудование на разных мотоциклах устроено по разному. Для мопеда оборудованного электростартером, потребуется тестер, способный измерить пусковой ток в пределах 10 — 12 А, а на более кубатурном мотоцикле или автомобиле, нужен более мощный прибор. Существуют машины с питанием электрических потребителей на постоянном токе, а есть мотоциклы с потребителями, работающими на переменном токе.

Перечислять отличия можно долго, лучше перед покупкой тестера изучите свою машину и определите заранее, какой прибор подойдет для вашего аппарата и с какими видами измерений он должен быть. Стоимость тестеров может быть от 5$ до 70.

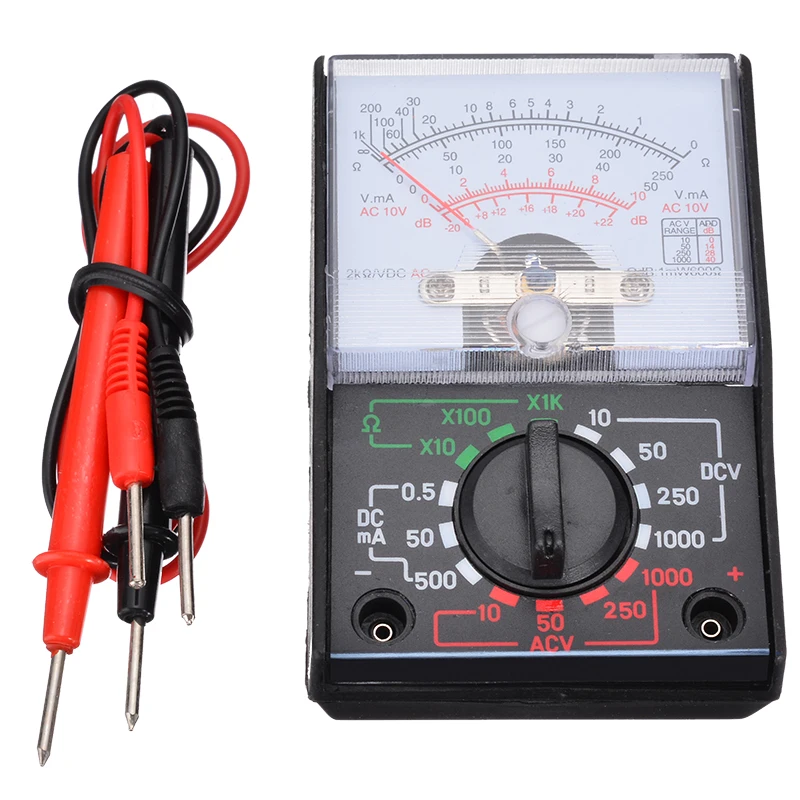

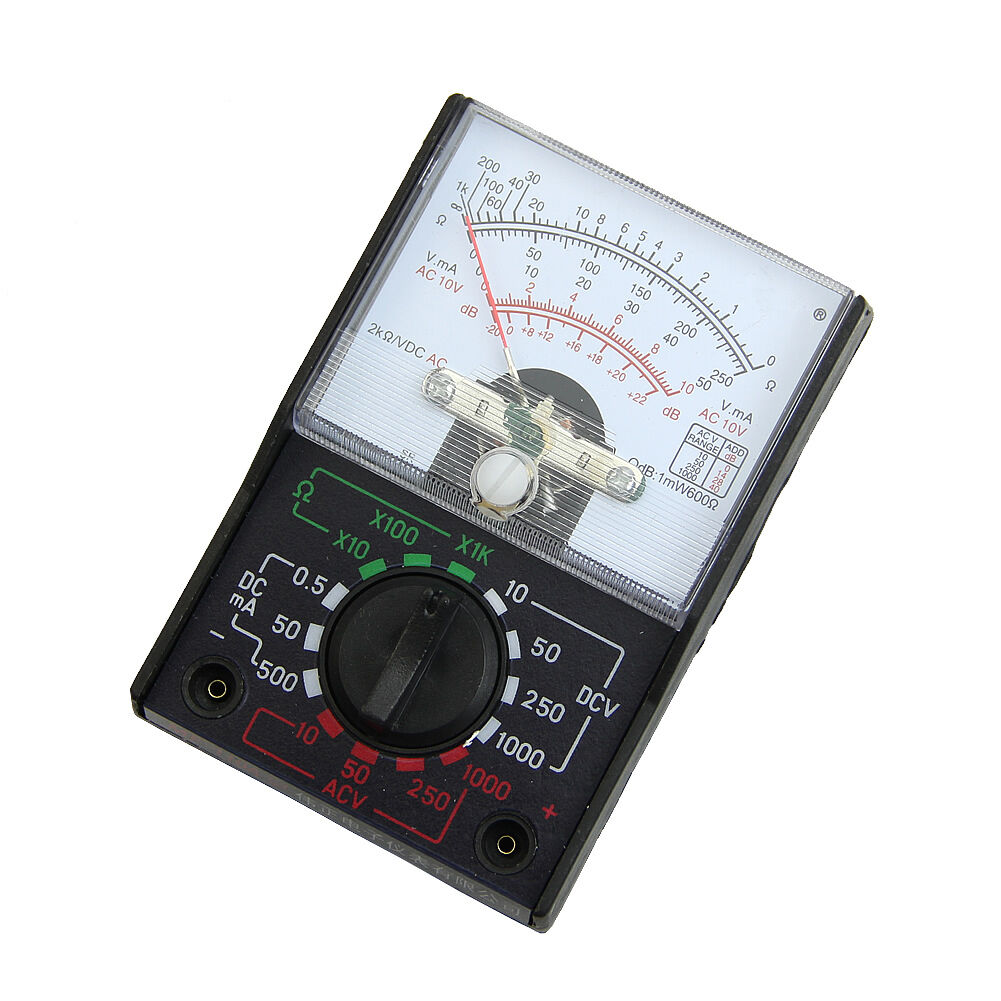

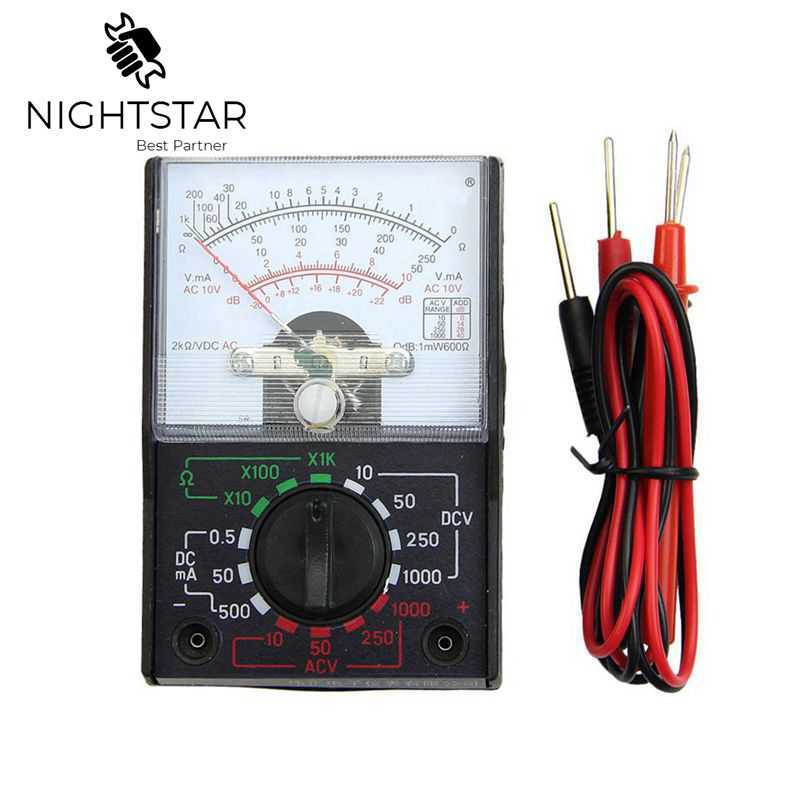

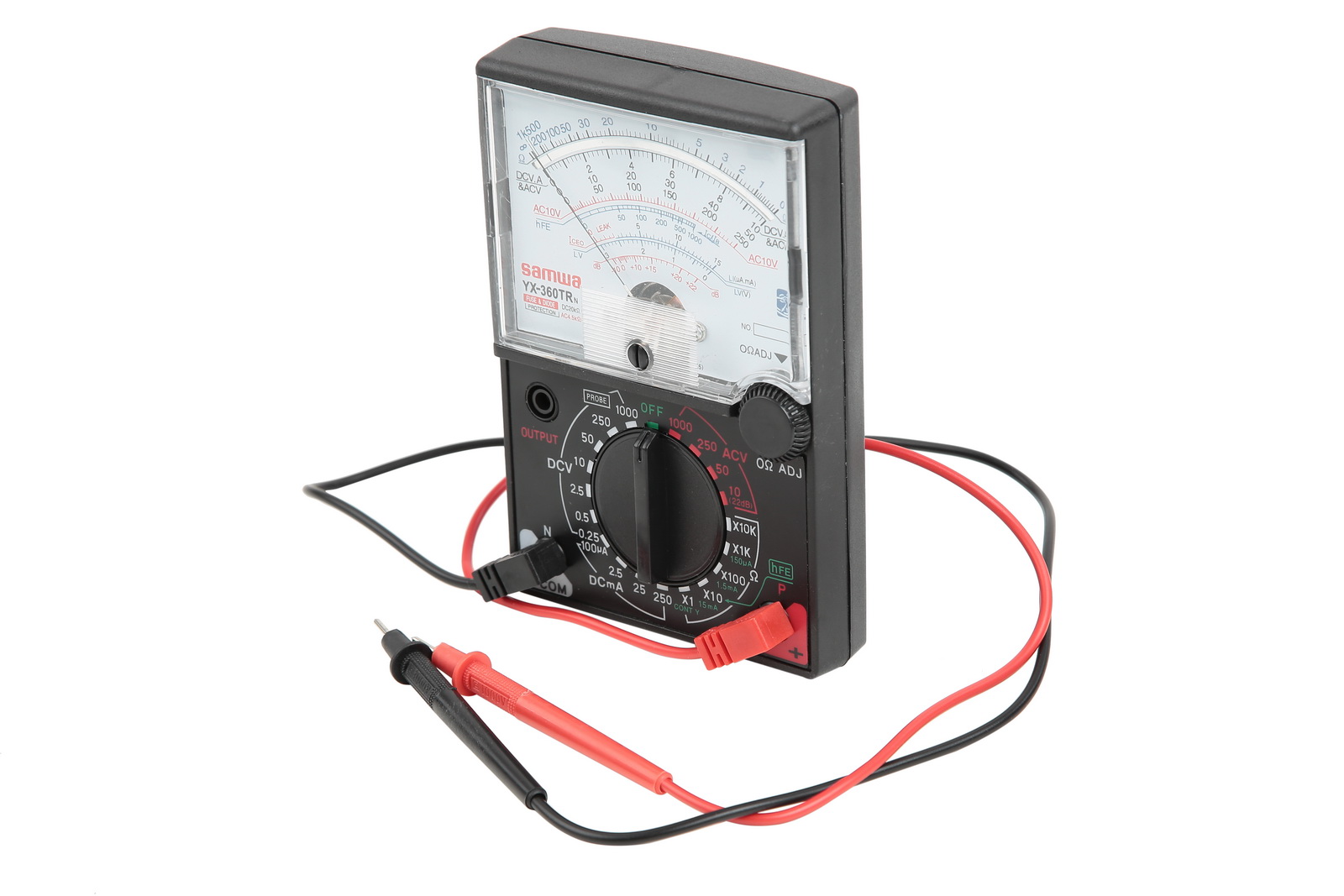

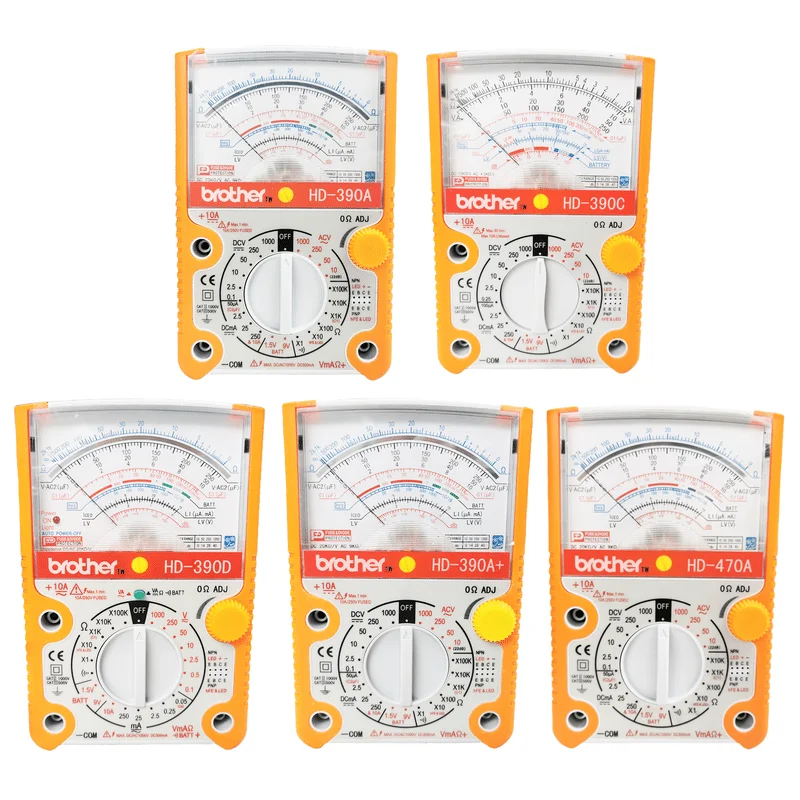

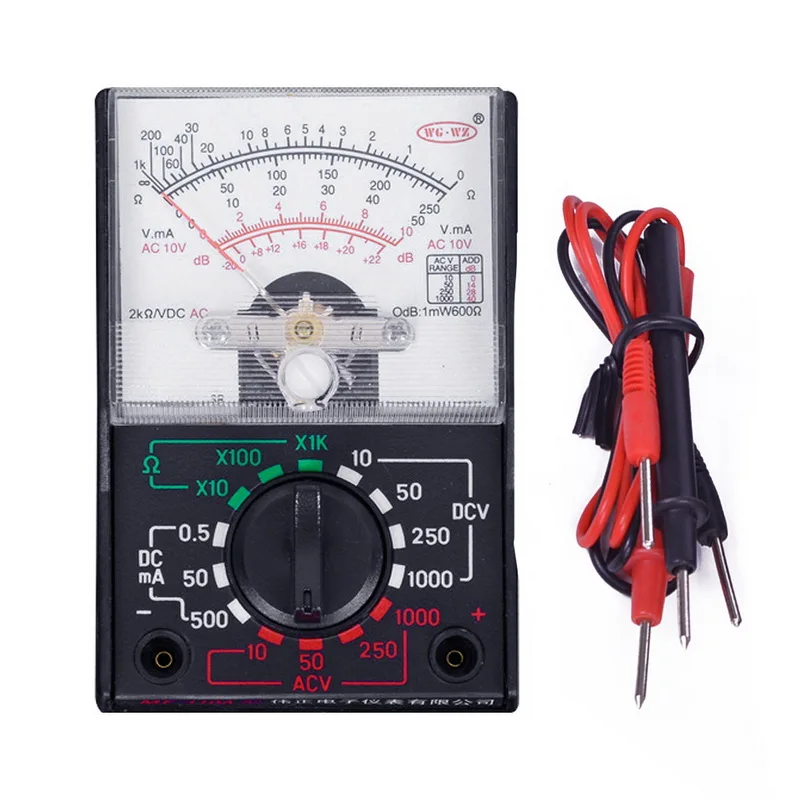

Стрелочные тестеры.

Существуют тестеры с цифровой шкалой измерения и с стрелочной. Со стрелочной шкалой тестер раза в четыре дешевле «цифровика». Однако и неудобств с ним немало. Стрелочная шкала «читается» без затруднений только тогда, если её размер в полстраницы книги. Китайские «малютки» ( те, что стоят доллар-два) придётся рассматривать под лупой.

Циферблат «стрелочников» забит множеством шкал — сразу не определишь по какой вести отсчёт. И градуировка путанная: одни шкалы поделены от 0 до 30 единиц, другие — до 100. Переключателей пределов измерения может быть несколько, выбору правильных комбинаций придётся поучиться. Такие тестеры действуют точно только в горизонтальном положении.  Если наклоните, то перед началом измерений ручкой подстройки стрелку придётся возвращать к нулю. Нужно добавить, что подвеска стрелки настолько капризна, что при падении или тряске в инструментальном ящике мотоцикла,  можно попрощаться со стрелочником.

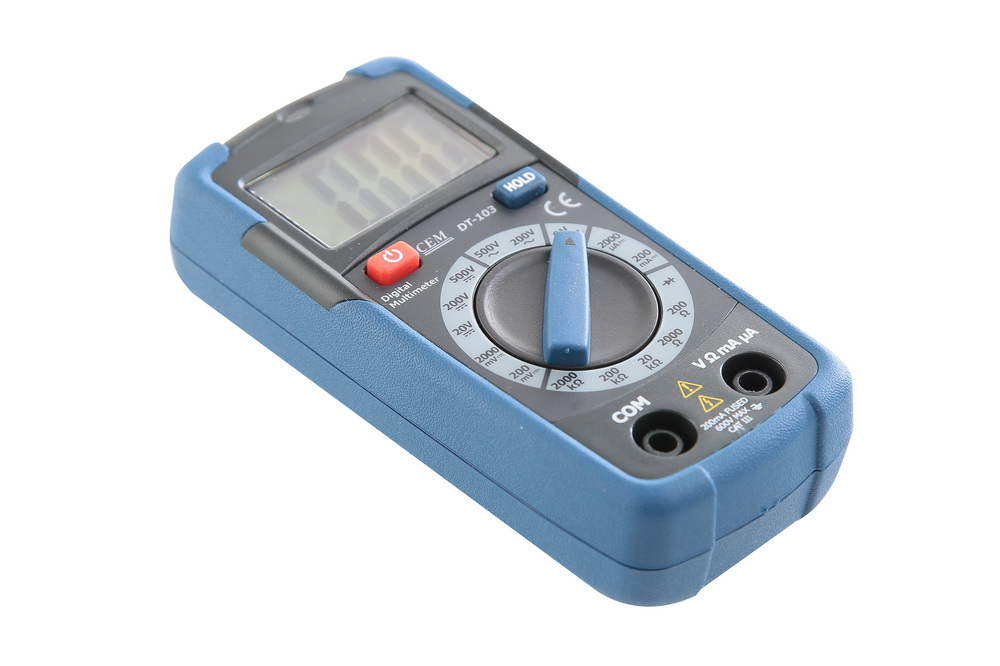

Тестеры с жидкокристаллическим дисплеем , в большей части китайского производства. Но, даже самые дешёвые , вполне удовлетворяют запросы электрика. Шкала выдаёт абсолютные показания . Переключатель пределов измерений ручкой ( как у стрелочного), но зато один, что удобно. Но если не известен уровень измеряемой величины, то начинать работу придётся с наивысшего предела измерений и уменьшать его по мере надобности.

Недостаток этих тестеров — это отсутствие функций измерения переменного тока, так что они не пригодны для полноценной диагностики техники, питаемой генераторами переменного тока без последующего выпрямления .  Другое неудобство: если сгорел защитный предохранитель или надо сменить батарейки питания, прибор придётся расковыривать отвёрткой. Зато, таким тестером можно проверить состояние электростартера малокубатурной техники.  Он способен измерить постоянный ток до 10-16А. Это по инструкции, а на деле — до 20. Но измерение проводите быстро, иначе оплавятся провода щупов. Приборы подороже (  $20-25), как правило, снабжены защитой от неправильного подключения особым автоматом и даже сообщат «пищалкой», что вы совершили ошибку. Тот же зуммер  помогает тестировать проводку: есть обрыв — молчит , исправна — звучит. Польза очевидна: не надо, удерживая щупы на контактах в глубине моторного «отсека», «сворачивать» голову, чтобы увидеть цифры на дисплее. Некоторые тестеры способны определить обороты двигателя и «воспринять» переменный ток.

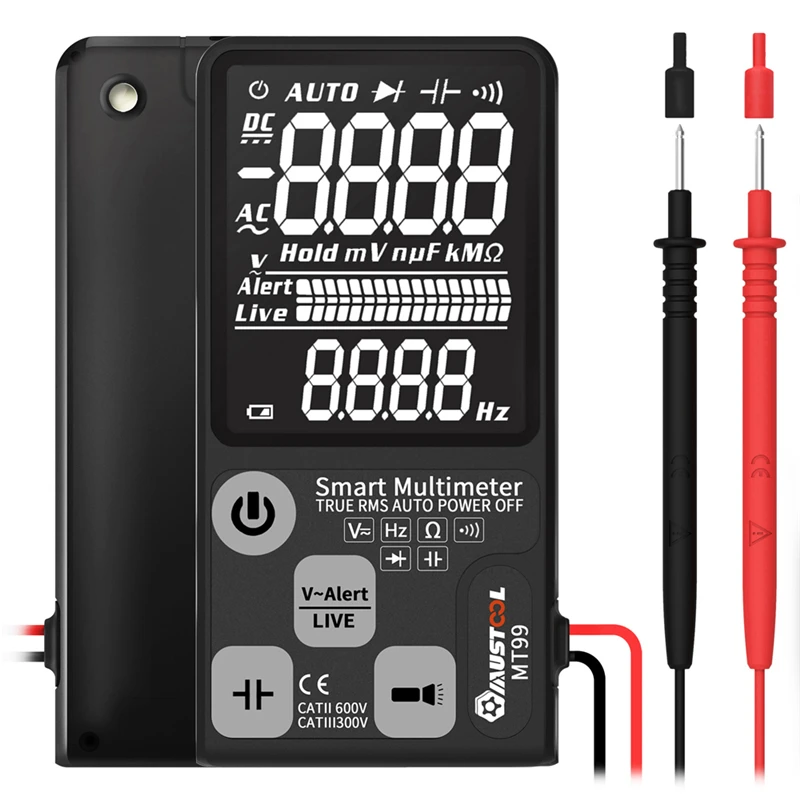

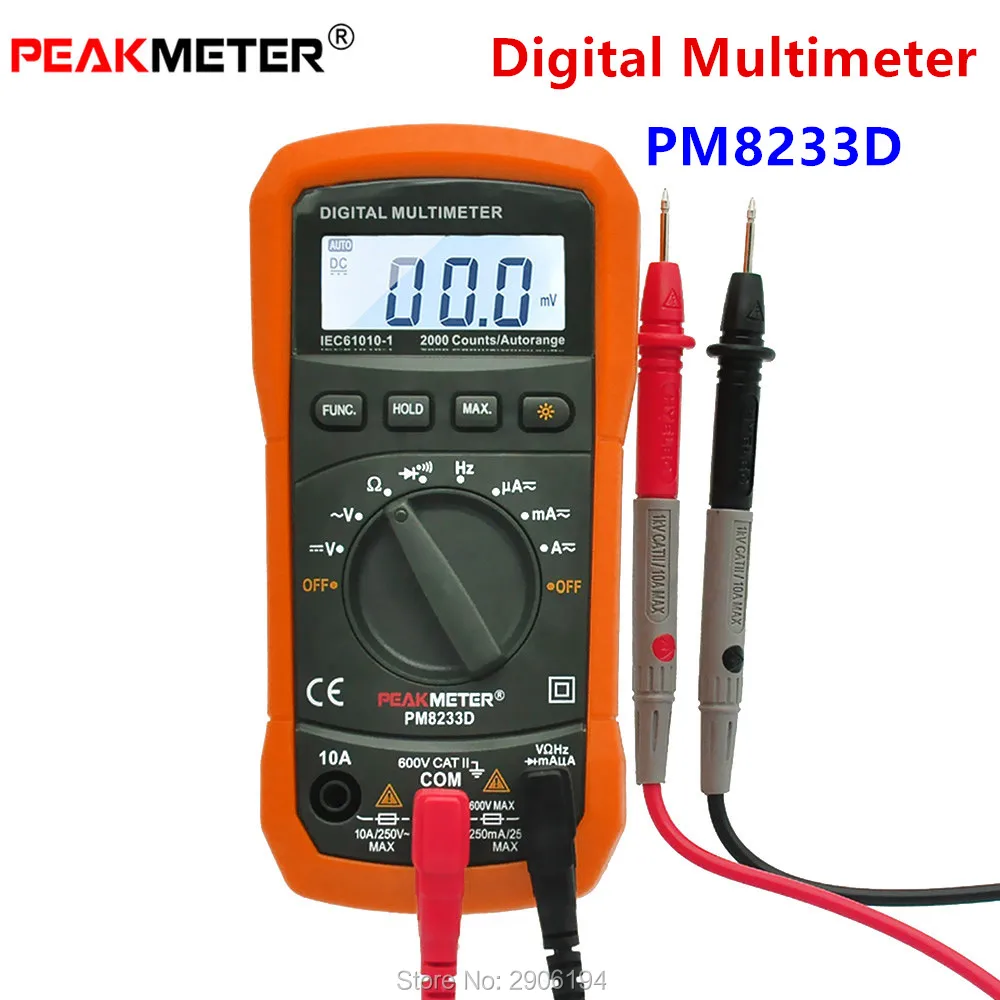

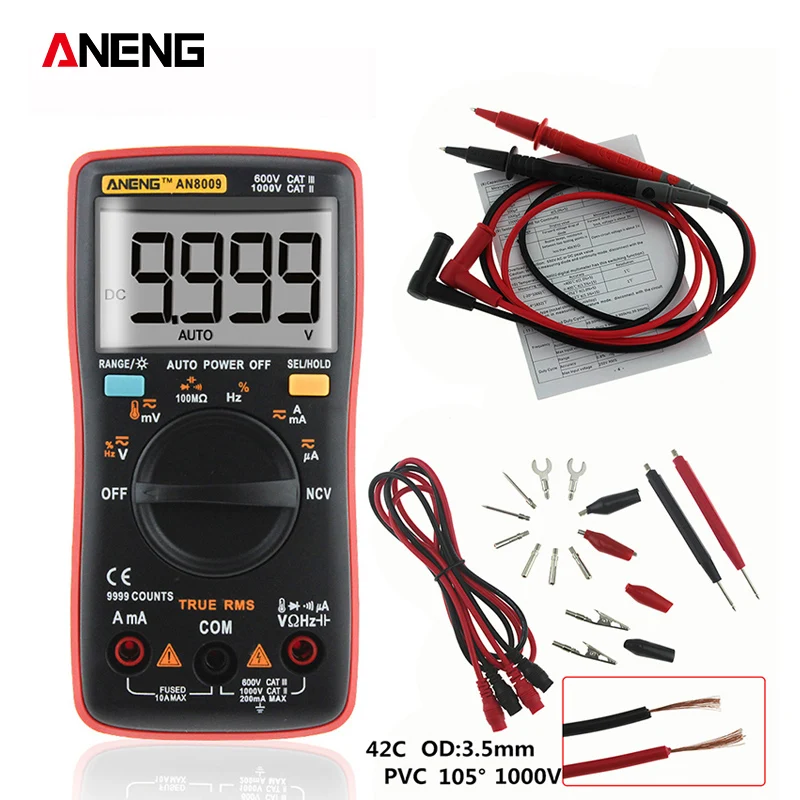

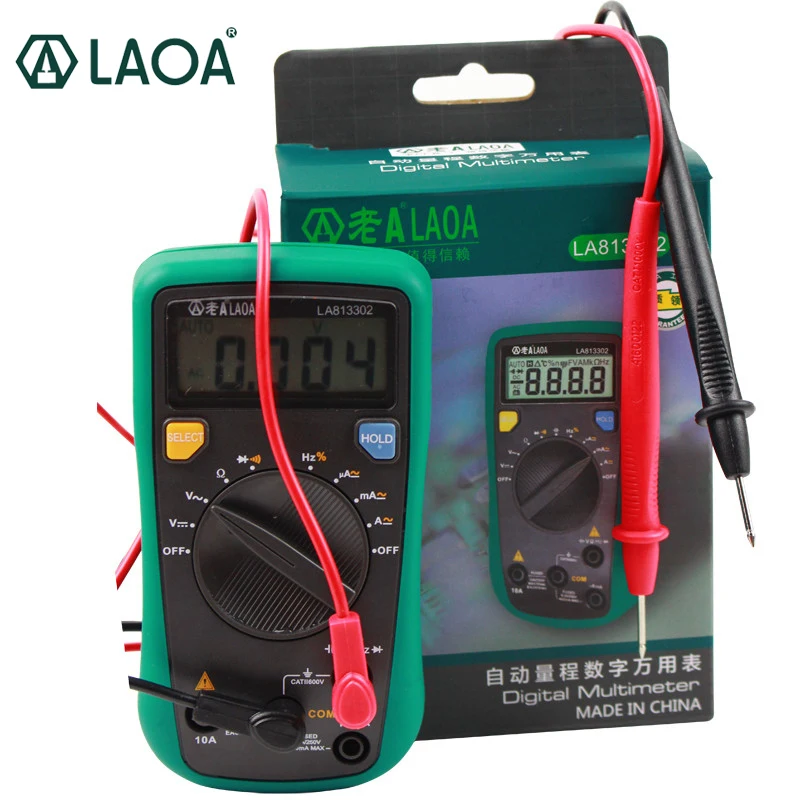

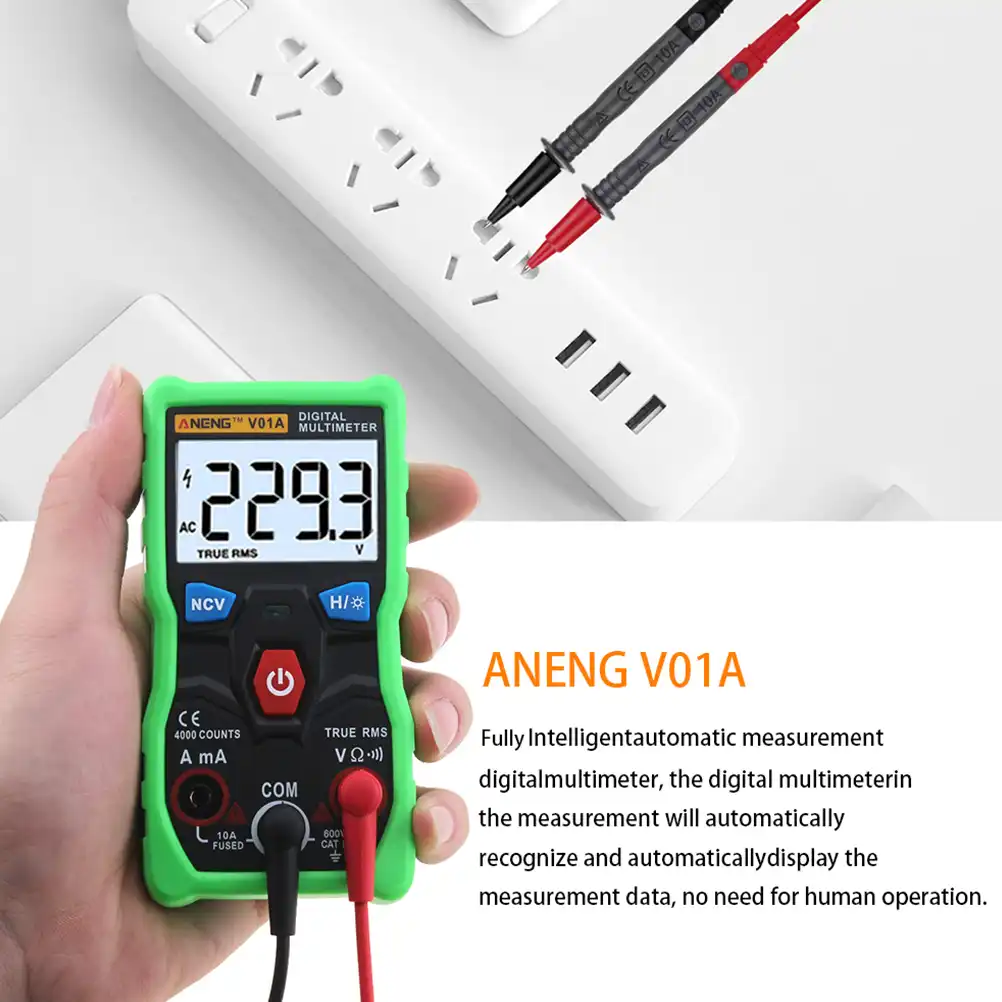

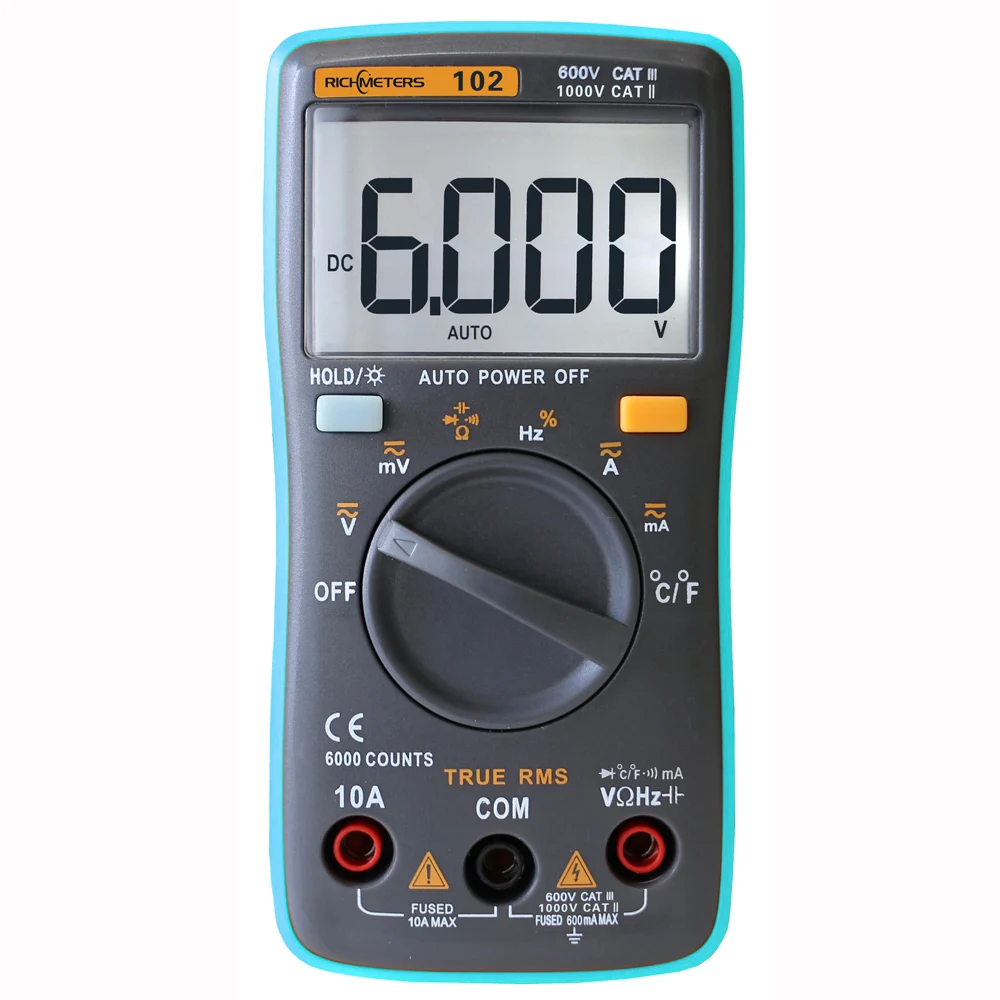

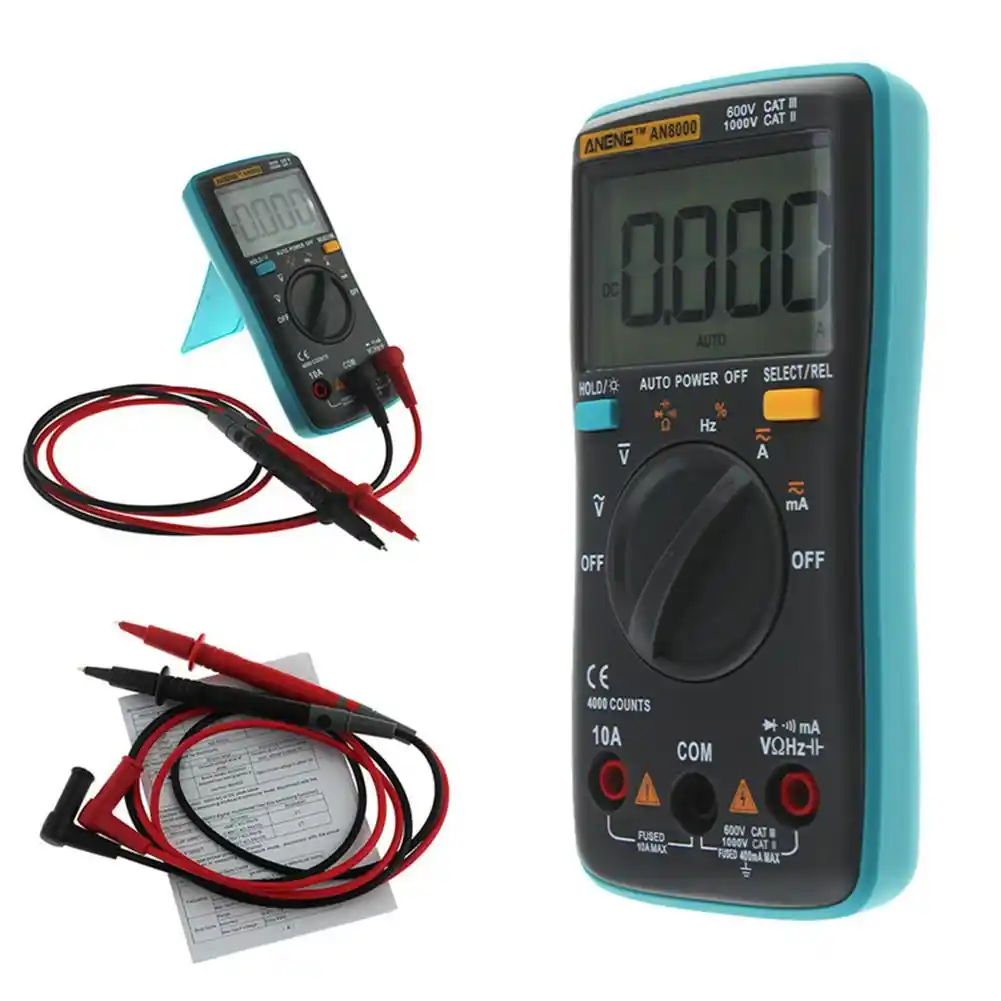

Следующую ценовую ступеньку занимают автоматические приборы ( $30-40). Помимо прелестей , описанных выше, они не требуют крутить ручку переключателя — им надо лишь (нажатием на  кнопки) «указать», какую величину ( ток, напряжение или иное) требуется измерить. Нужный диапазон измерений он подберёт сам. О батарейках можете не беспокоиться: по окончанию работы или при длительном перерыве прибор сам отключит питание.

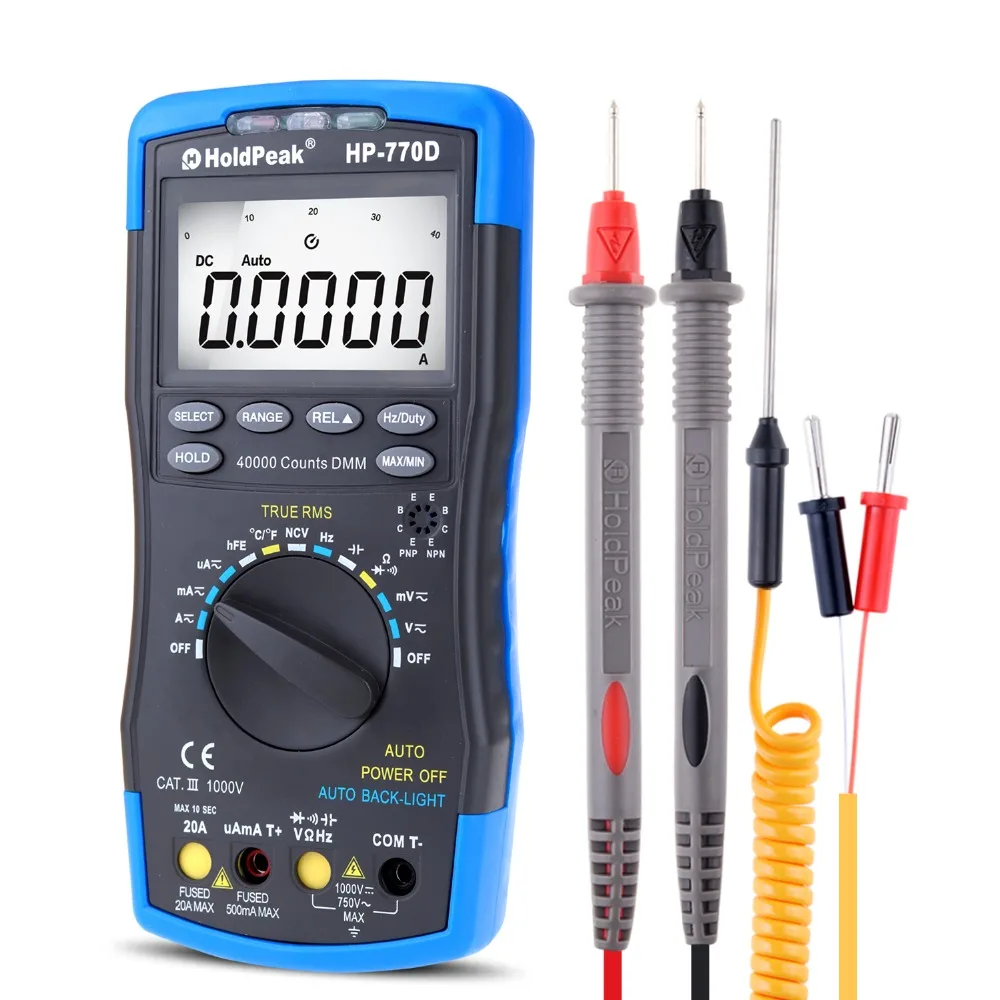

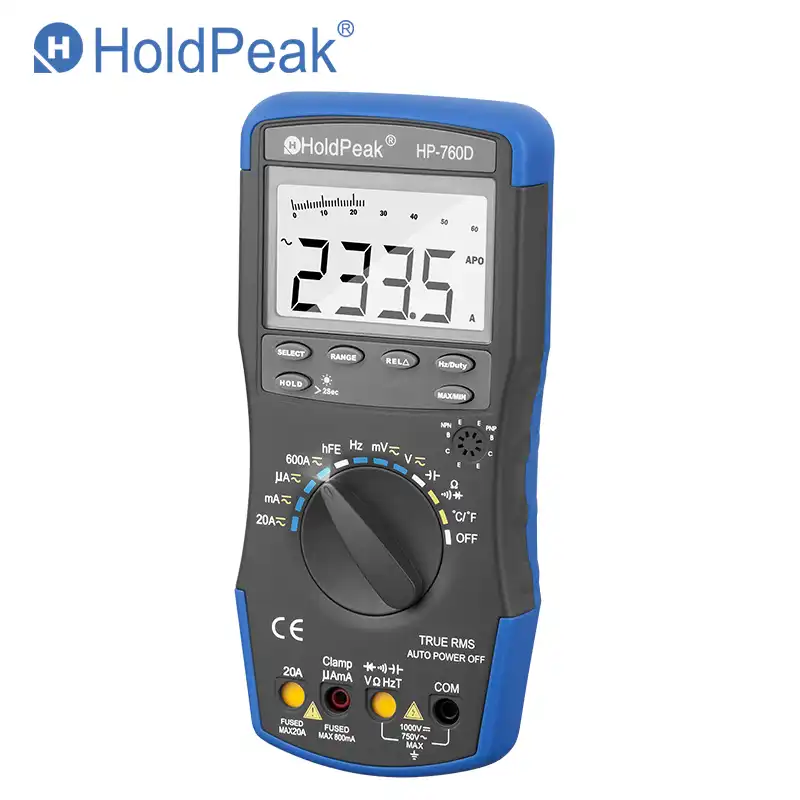

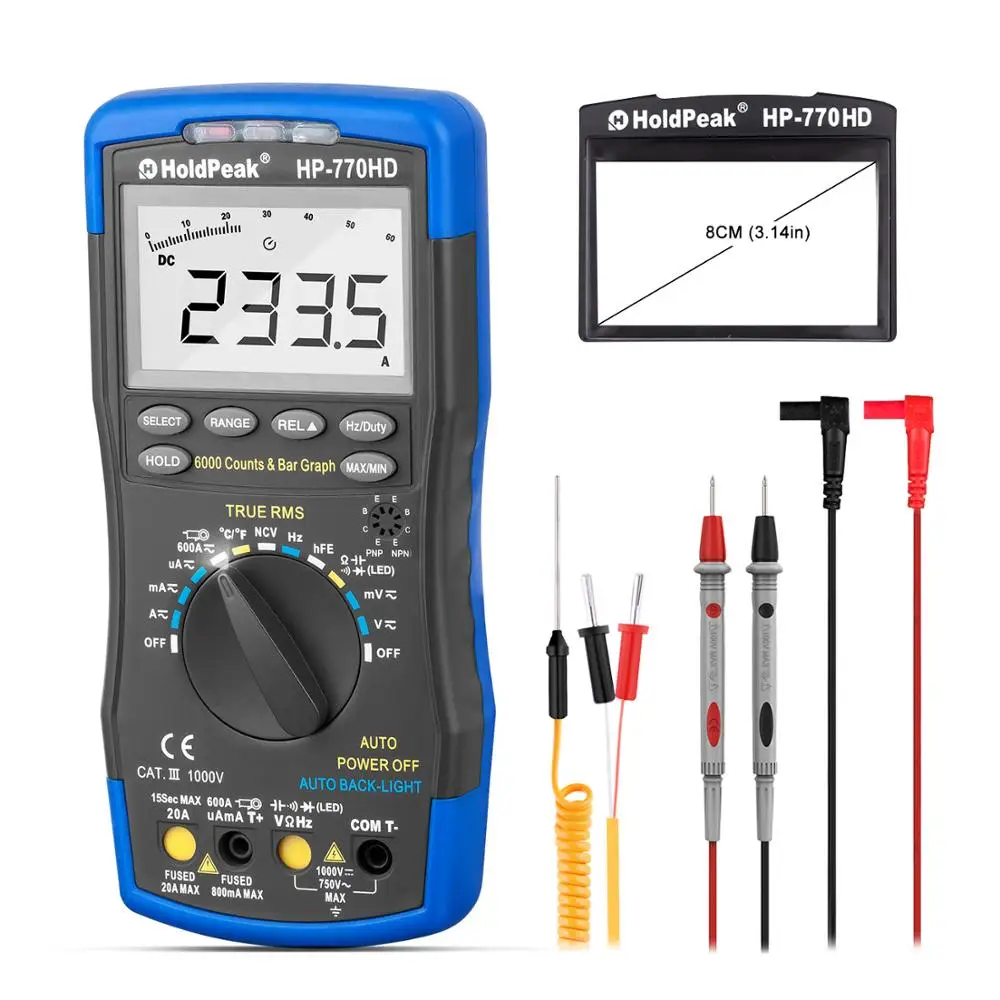

Самые серьёзные- многофункциональные тестеры стоят не меньше $50-70. И именно такой прибор (но чуть дешевле) можно посмотреть, или купить, перейдя вот по этой ссылке. Там же на странице можно просмотреть, или выбрать и множество других мультиметров.

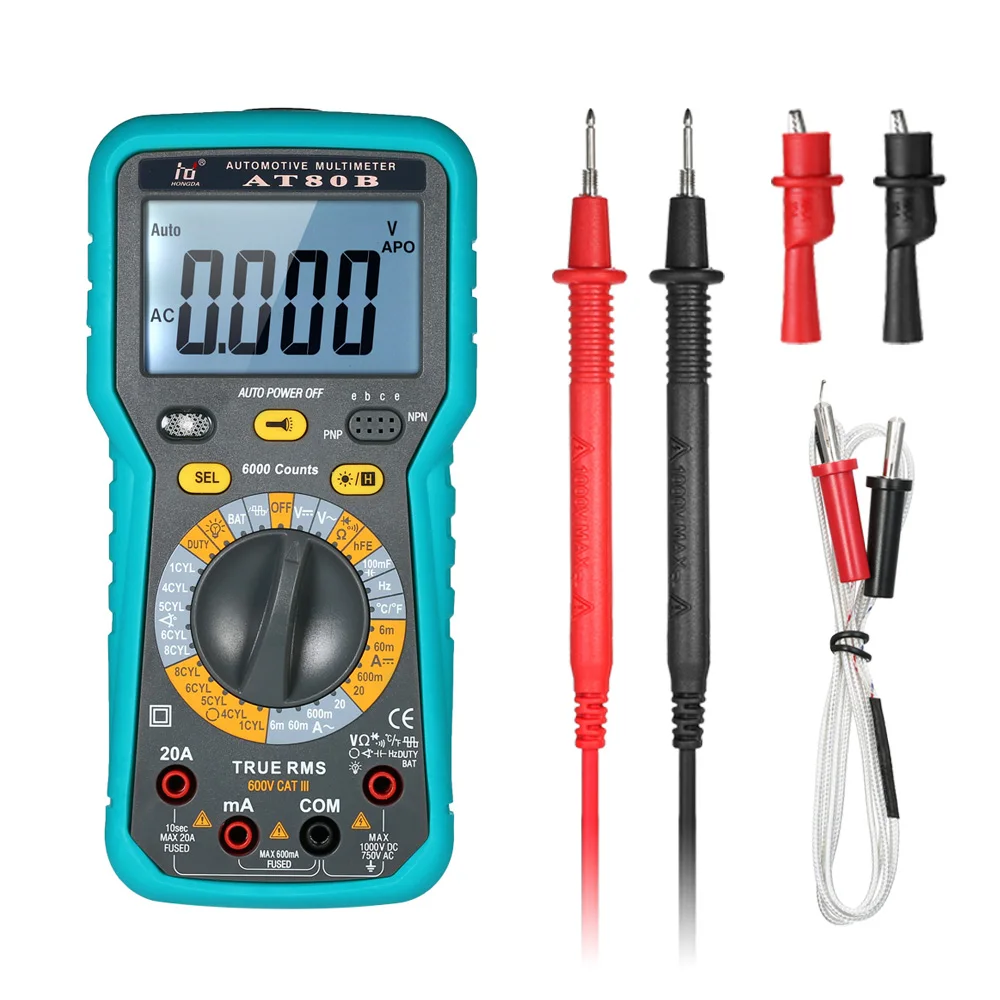

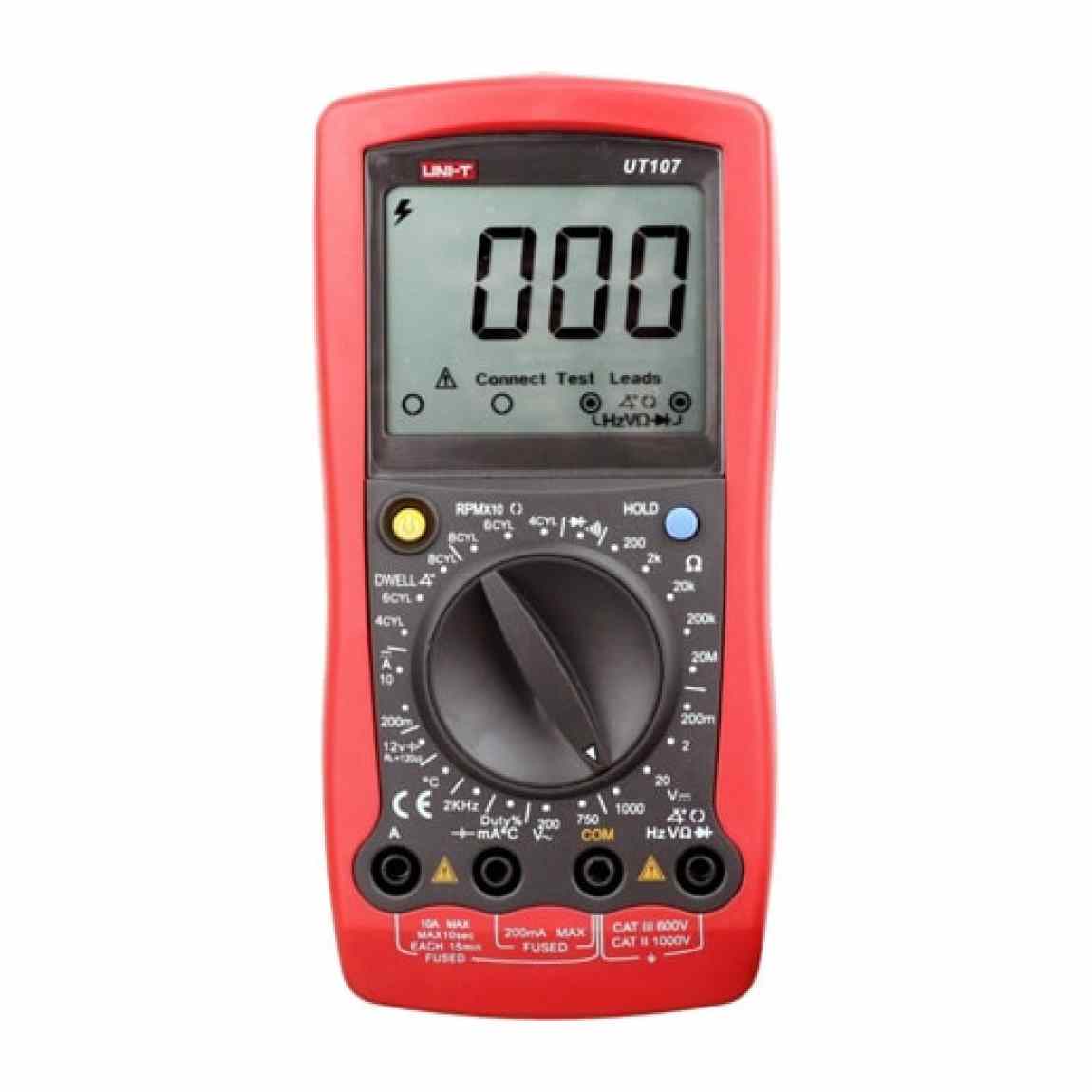

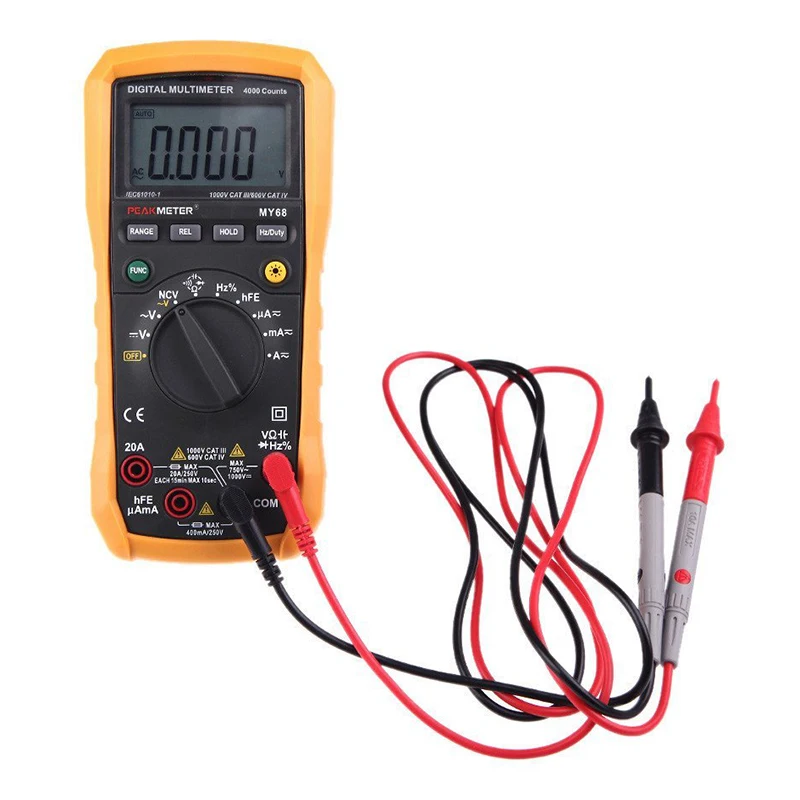

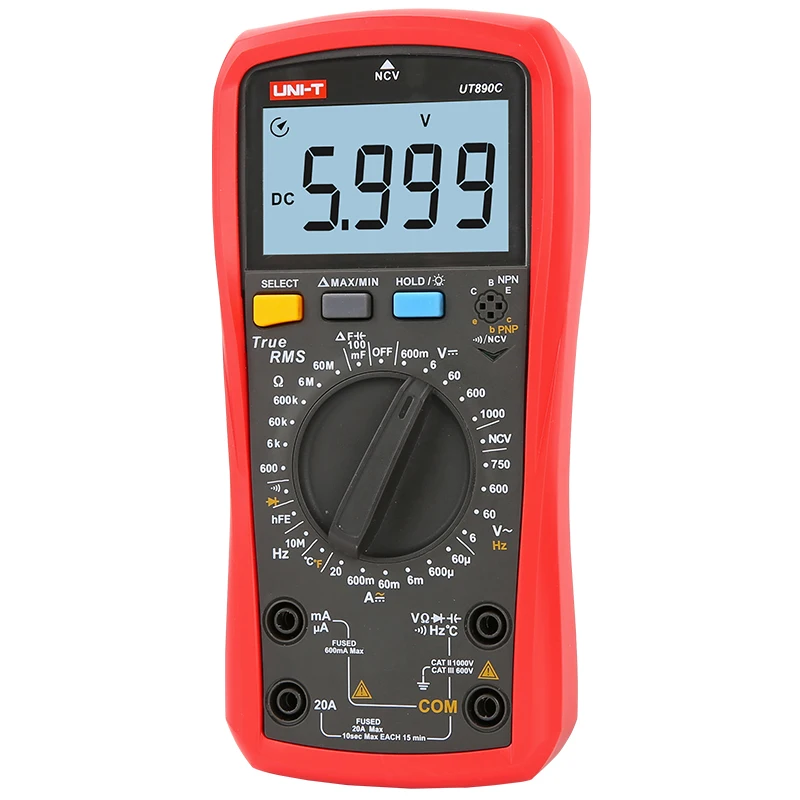

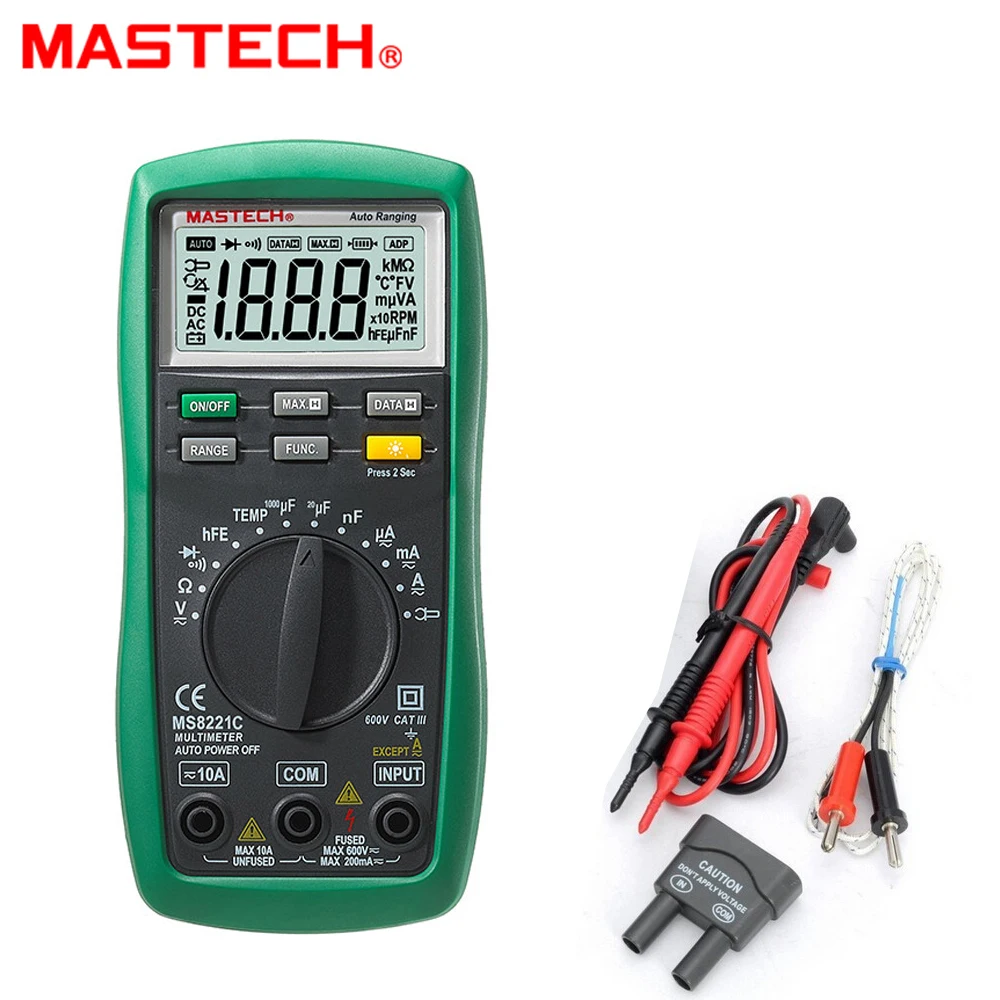

«Серьёзные» приборы совсем не значит , что они сложные, наоборот, пользователь получает массу удобств. Кроме того, что умеют более дешёвые модели, они способны запоминать измерения на экране. Это необходимо зачем?  А затем,  что в иных ситуациях следить за дисплеем трудно — глаза заняты поиском контактов.

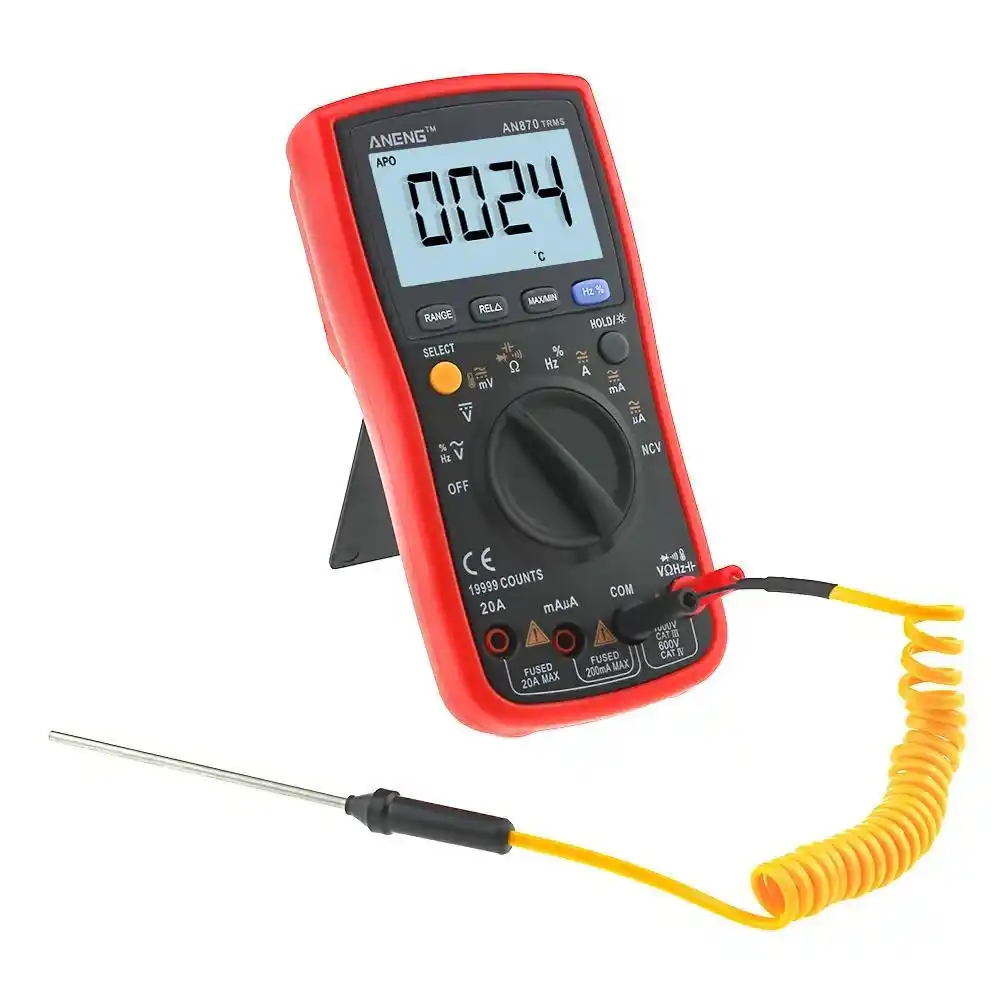

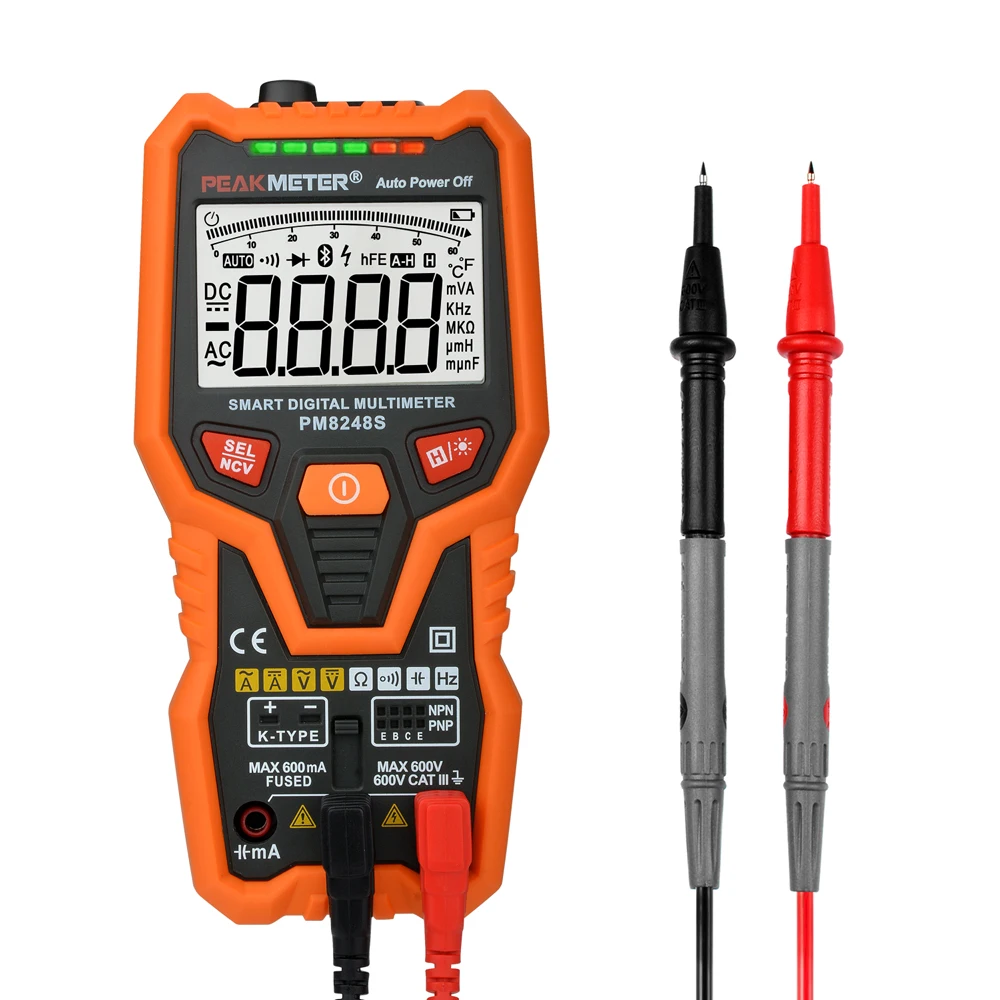

Если измеряемая величина «прыгучая» ( например, напряжение пульсирует), то псевдоаналоговая  шкала  покажет динамику её изменения. А выносной термодатчик поможет измерить температуру деталей мотора и жидкостей. С помощью токовых клещей , надетых на провод , моментально определите протекающий ток ( не надо разрывать цепь, снимать изоляцию, как при применении дешёвых приборов).

Однако, не стоит разоряться на столь совершенный тестер, если пользуетесь им от случая к случаю,- не вечно же электрика барахлит! Он, скорее, для тех, кто постоянно ремонтирует мотоциклы. Учтите, что модификаций «цифровиков» в каждой ценовой категории — не счесть, и некоторые созданы вовсе не для мотоэлектрика, а для специалиста по микросхемам. К примеру, есть тестеры, способные измерить силу тока всего в пол-ампера: даже ток, потребляемой фарой или катушкой зажигания, не говоря о стартере, для них запределен. Чтобы не ошибиться, перед покупкой изучите инструкцию.

Неоспоримое преимущество цифровых тестеров: к тряске и вибрации они терпимее. Присущая всем слабость: при отрицательных  температурах или под лучами солнца дисплей может расплыться тёмным пятном.

Отогрейте или охладите прибор ( не в холодильнике, а в теньке) и экран снова оживёт. Помимо перечисленных функций большинство тестеров «умеют» и кое-что ещё: проверять транзисторы, измерять ёмкость конденсаторов, измерять температуру и т.п.

Приобретая импортный прибор, удостоверьтесь, что его сопровождает инструкция на русском языке, иначе не освоите прибор. Все обозначения на тестере на английском  или китайском языках. Замена питания или сброс (замена) защиты может потребовать знания особенностей, присущих данной модели. Провода должны быть диаметром не меньше 2-4 мм, худосочные жилы при измерении больших токов расплавятся.

Лучше, если щупы будут разборными, чтобы в случае повреждения «родного» провода его можно было сменить без мучений. Прибор, не оборудованный защитой от перегрузок, рано или поздно сгорит: «опытный» электрик, бывает, измеряет Вольты омметром, то есть, устраивает тестеру короткое замыкание. Поинтересуйтесь у продавца, можно ли будет дополнить тестер опциями, расширяющими его возможности, выносными клещами, термодатчиком и т.

д. Понятно, что при сопоставимых ценах предпочтительнее покупать «расширяющийся» прибор.

Выбирайте тестер с питанием от распространённых батареек или аккумуляторов. Некоторые элементы дороги и их ещё поискать придётся. Дешёвые цифровики часто — дешёвка и врут «наглым образом». До покупки оцените достоверность показаний: включите» Омы» и замкните щупы между собой.  Если на шкале высвечиваются лишь нули или единица в последнем знаке после «запятой», — настройка идеальная. Если же цифры постоянно меняются в одном или нескольких разрядах — прибор халтурный, и советую поискать более дорогую модель. Успехов в ремонте.

Как пользоваться мультиметром — Основы электроники

Если вы задались вопросом «Как пользоваться мультиметром?», то вы по крайней мере уже знаете, что такое электрический ток и напряжение. Если нет, то предлагаю ознакомиться с первыми главами моего учебника по электронике.

Итак, что такое мультиметр?

Мультиметр — это универсальный комбинированный измерительный прибор, который сочетает в себе функции нескольких измерительных приборов, то есть может измерять целый диапазон электрических величин.

Самый малый набор функций мультиметра — это измерение величины напряжения, тока и сопротивления. Однако современные производители на этом не останавливаются, а добавляют в набор функций, такие, как измерение емкости конденсаторов, частоты тока, прозвонка диодов (измерение падения напряжения на p-n переходе), звуковой пробник, измерение температуры, измерение некоторых параметров транзисторов, встроенный низкочастотный генератор и многое другое. При таком наборе функций современного мультиметра действительно встает вопрос как же все-таки им пользоваться?

Кроме того мультиметры бывают цифровые и аналоговые. Не будем углубляться в дебри, скажу только, что внешне отличаются они по приборам для отображения измеряемых величин. В аналоговом мультиметре он стрелочный, в цифровом в виде семисегментного индикатора. Однако мы привыкли понимать под словом мультиметр все-таки цифровой мультиметр. Поэтому в этой статье я расскажу как пользоваться именно цифровым мультиметром.

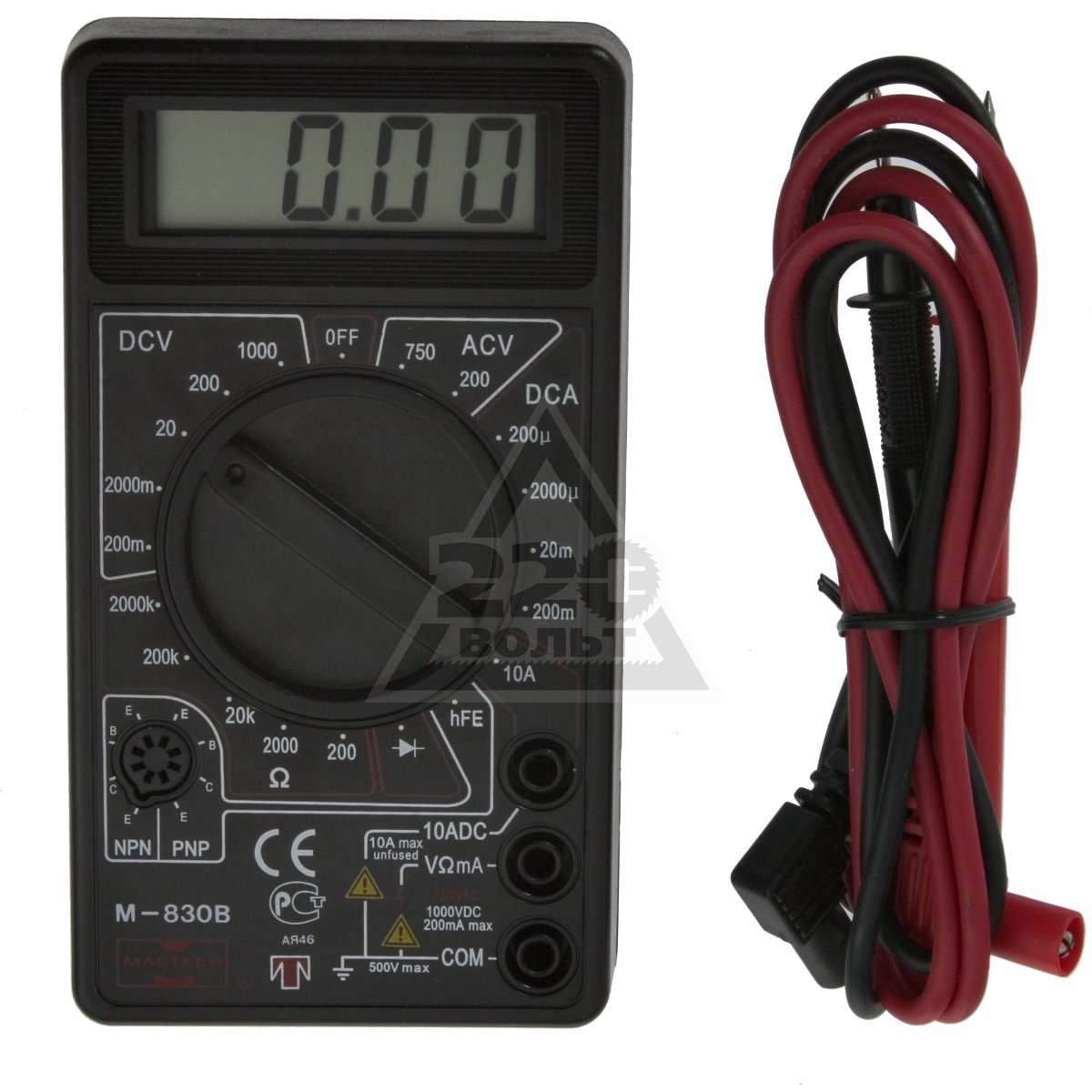

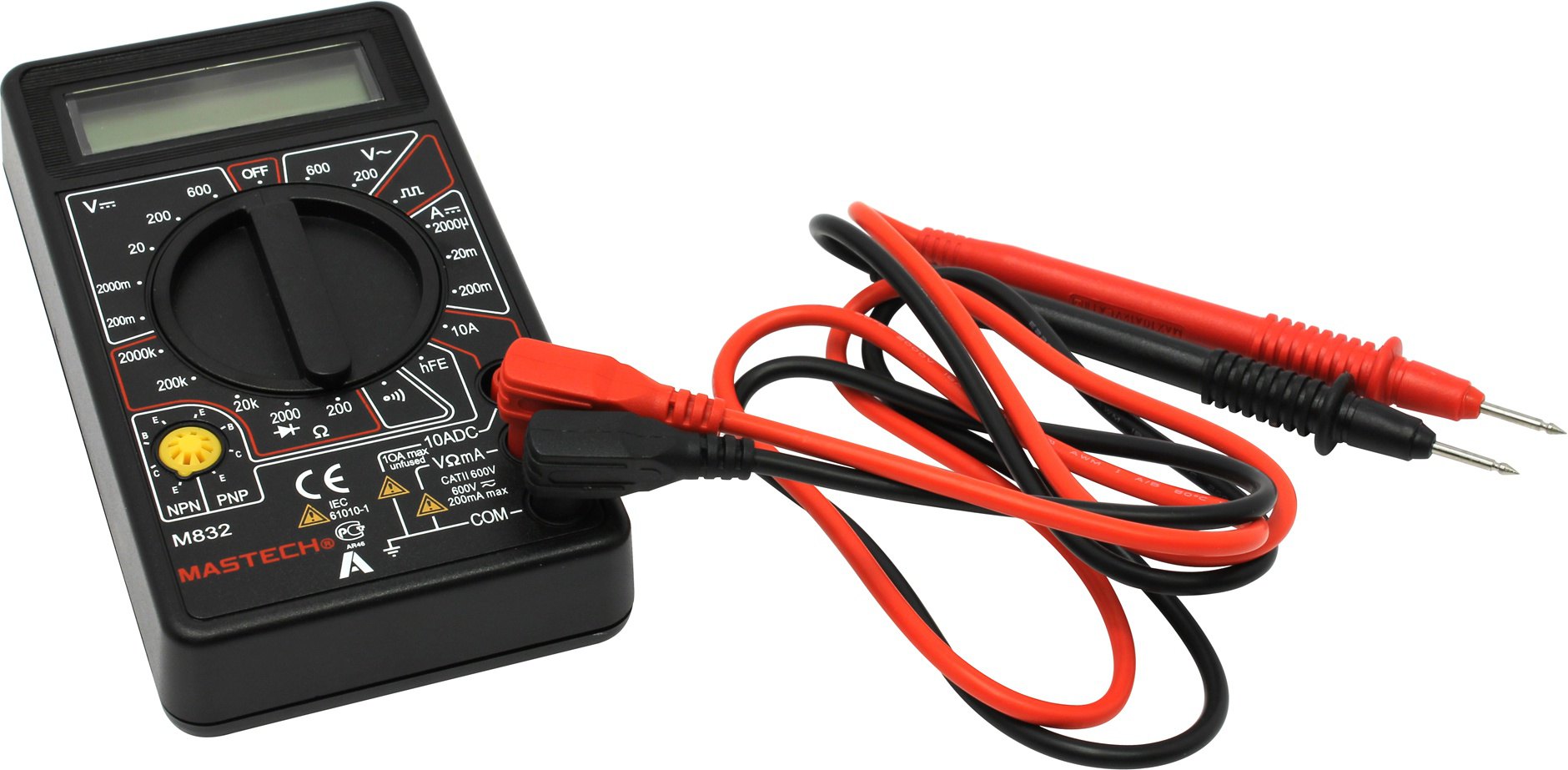

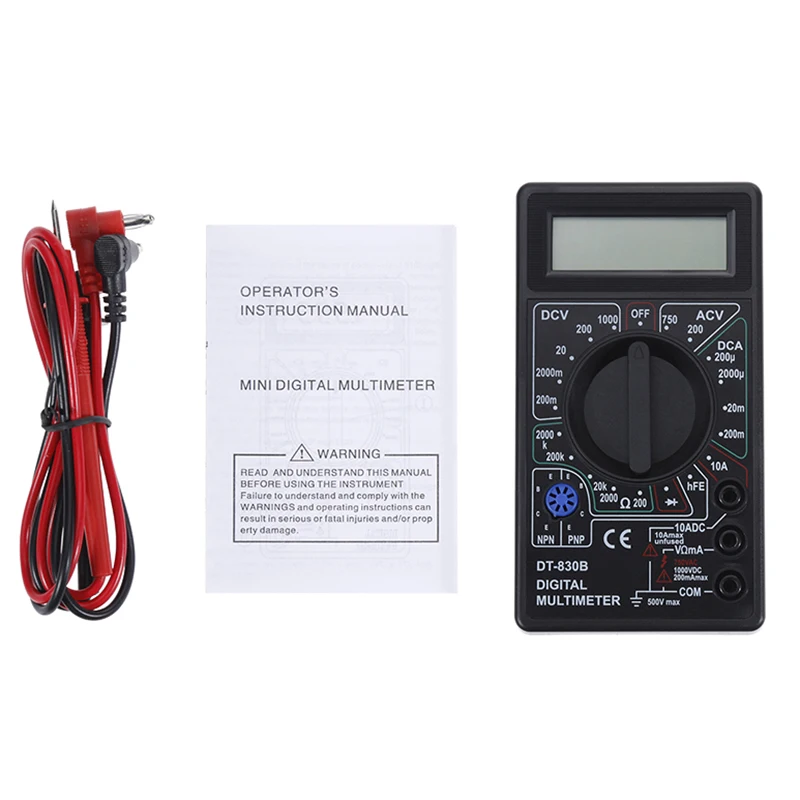

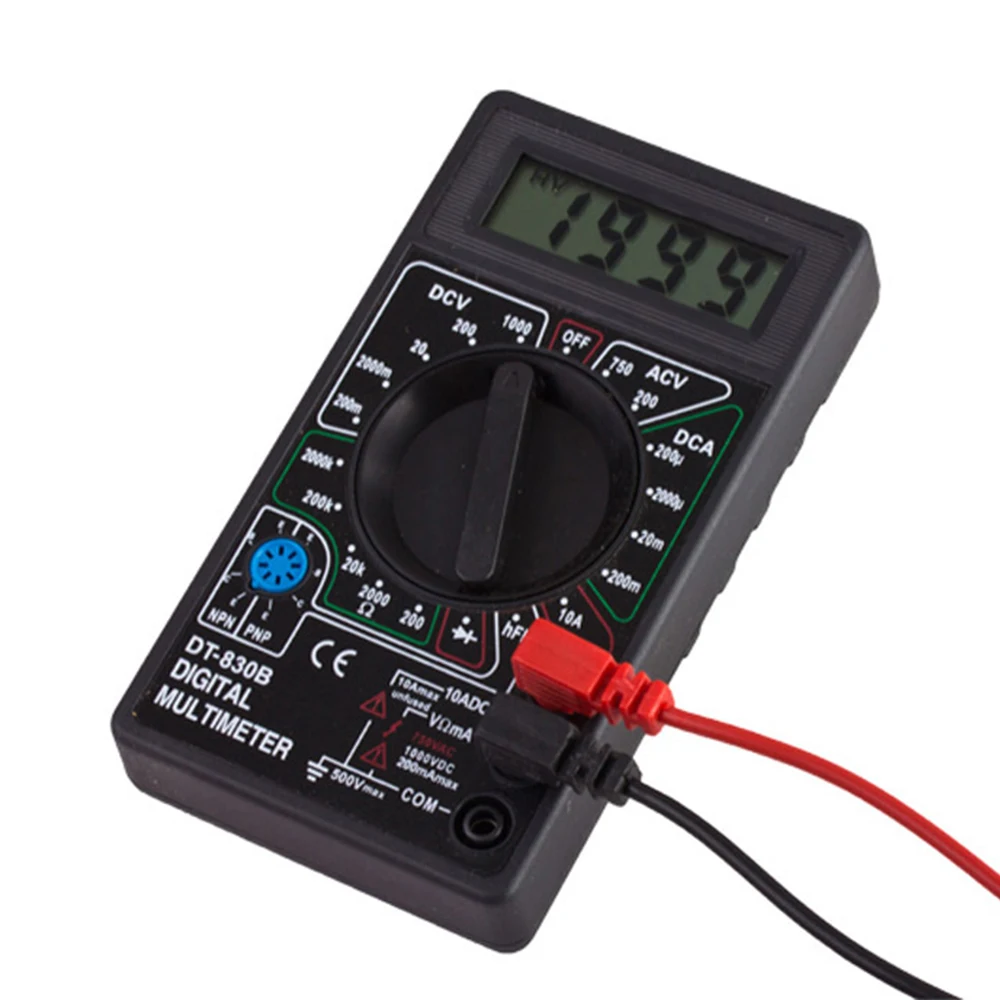

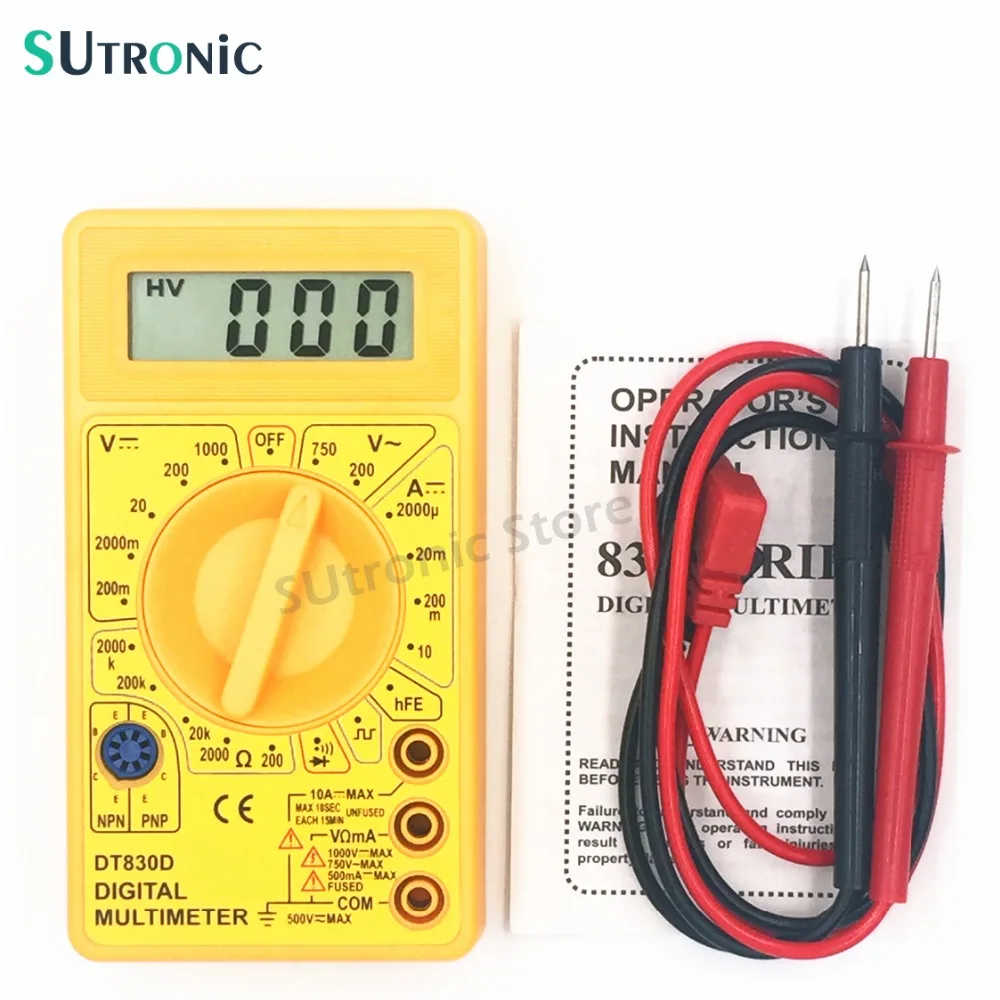

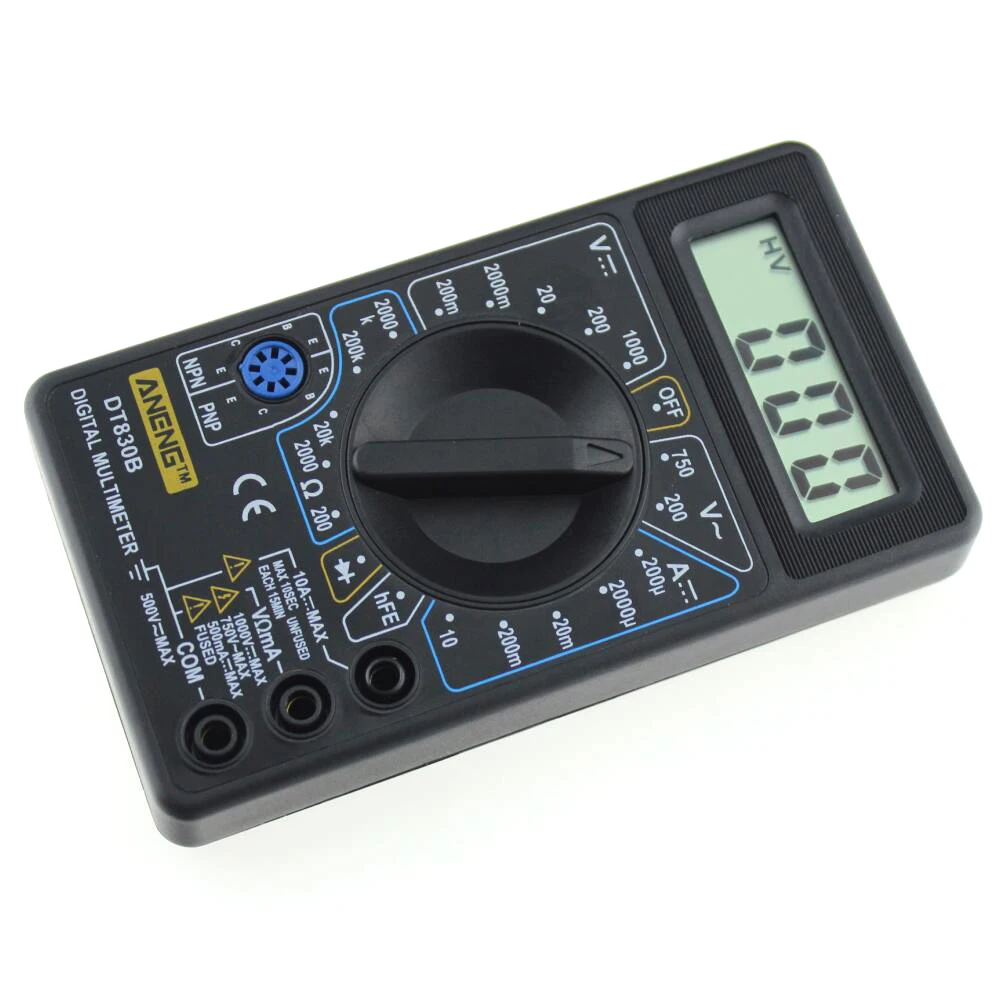

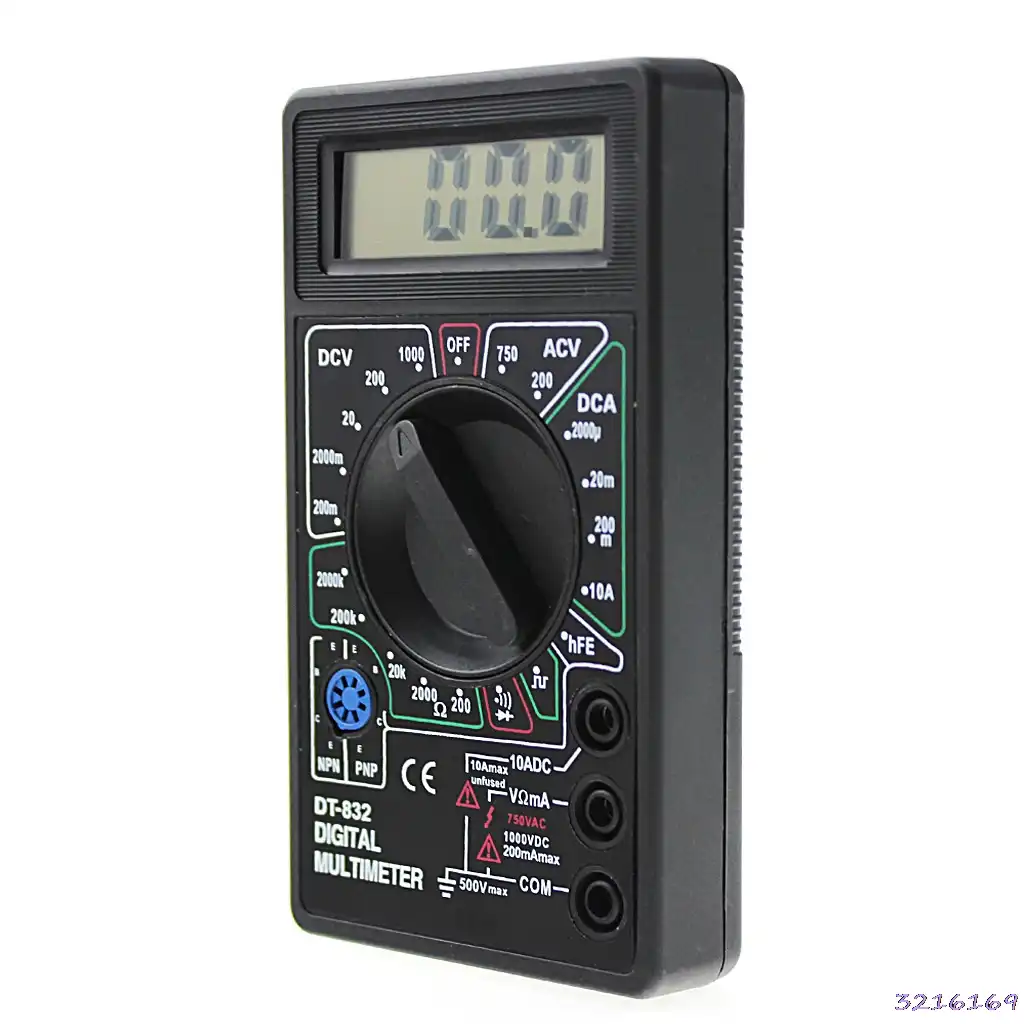

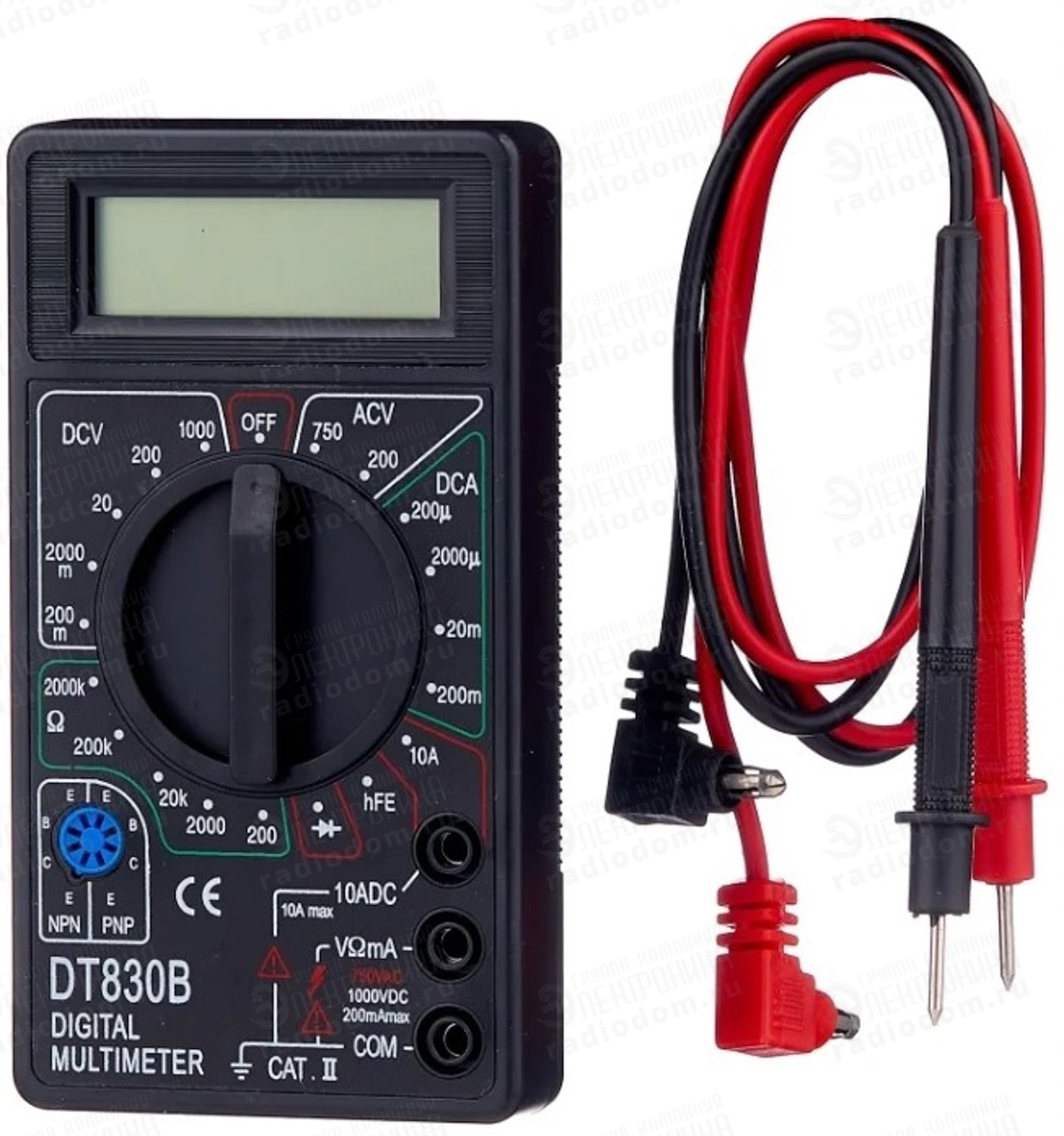

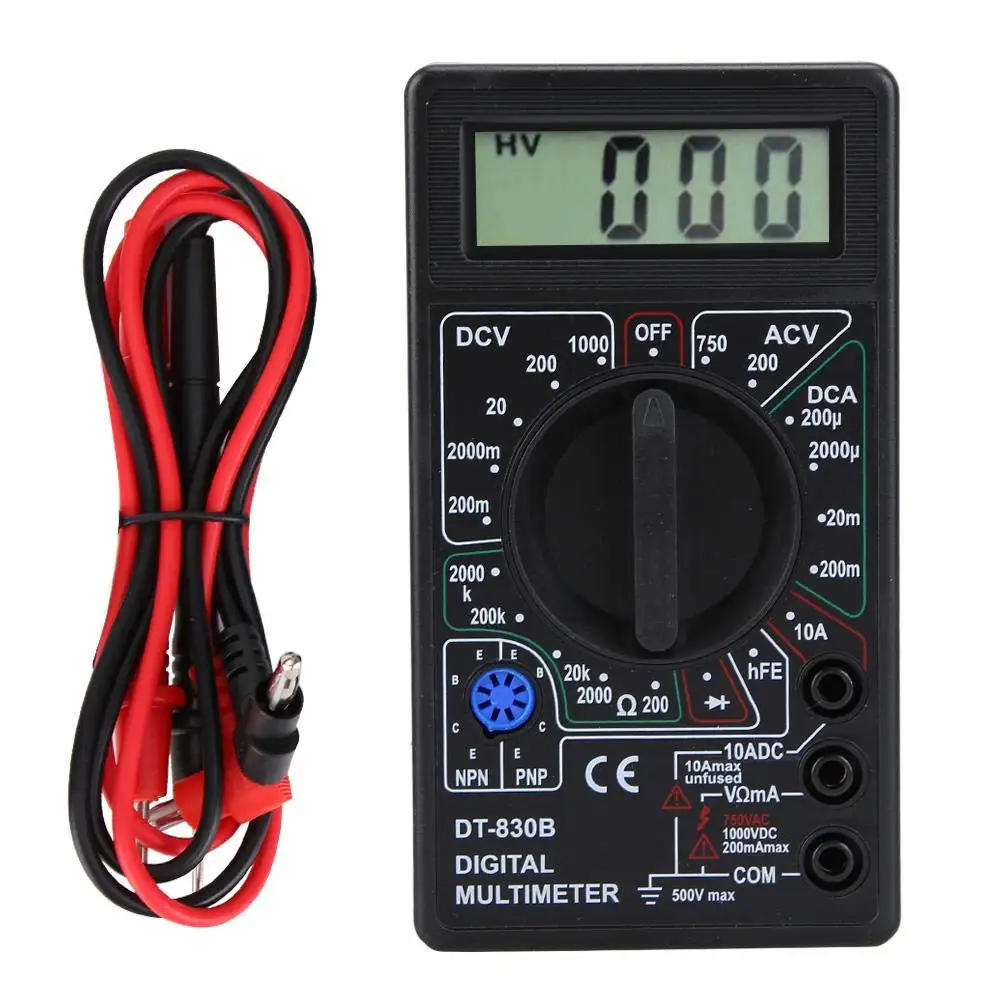

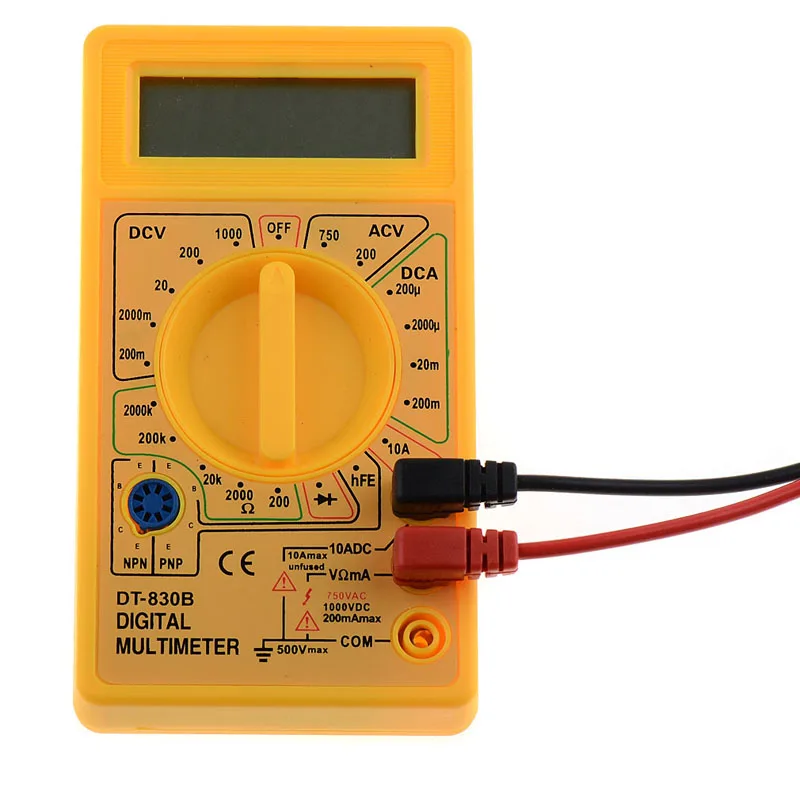

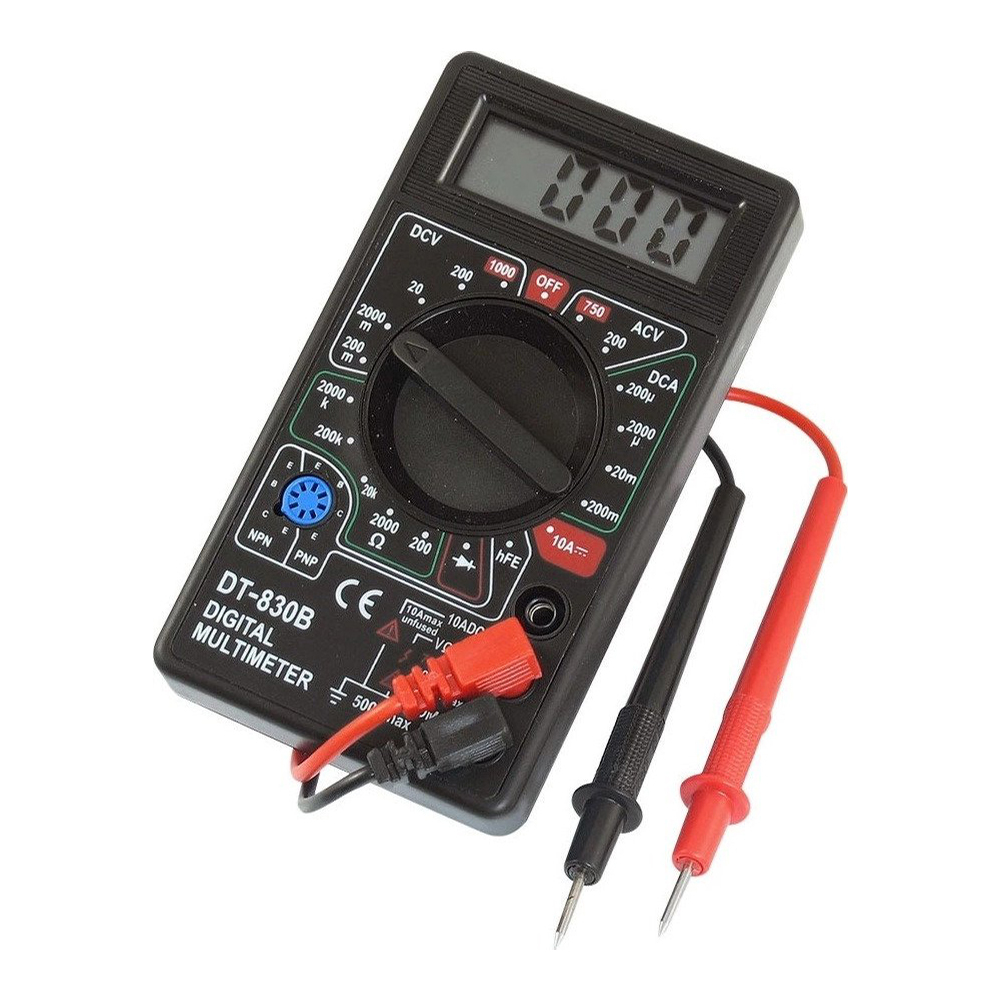

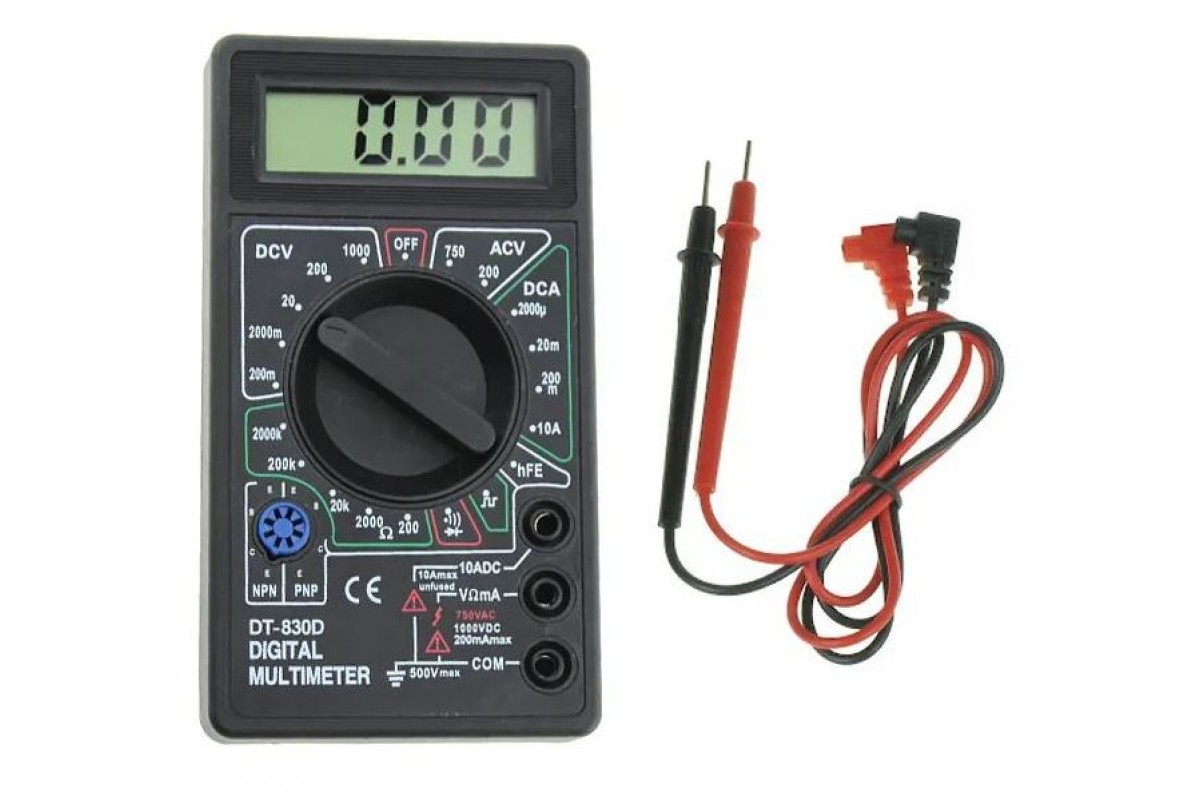

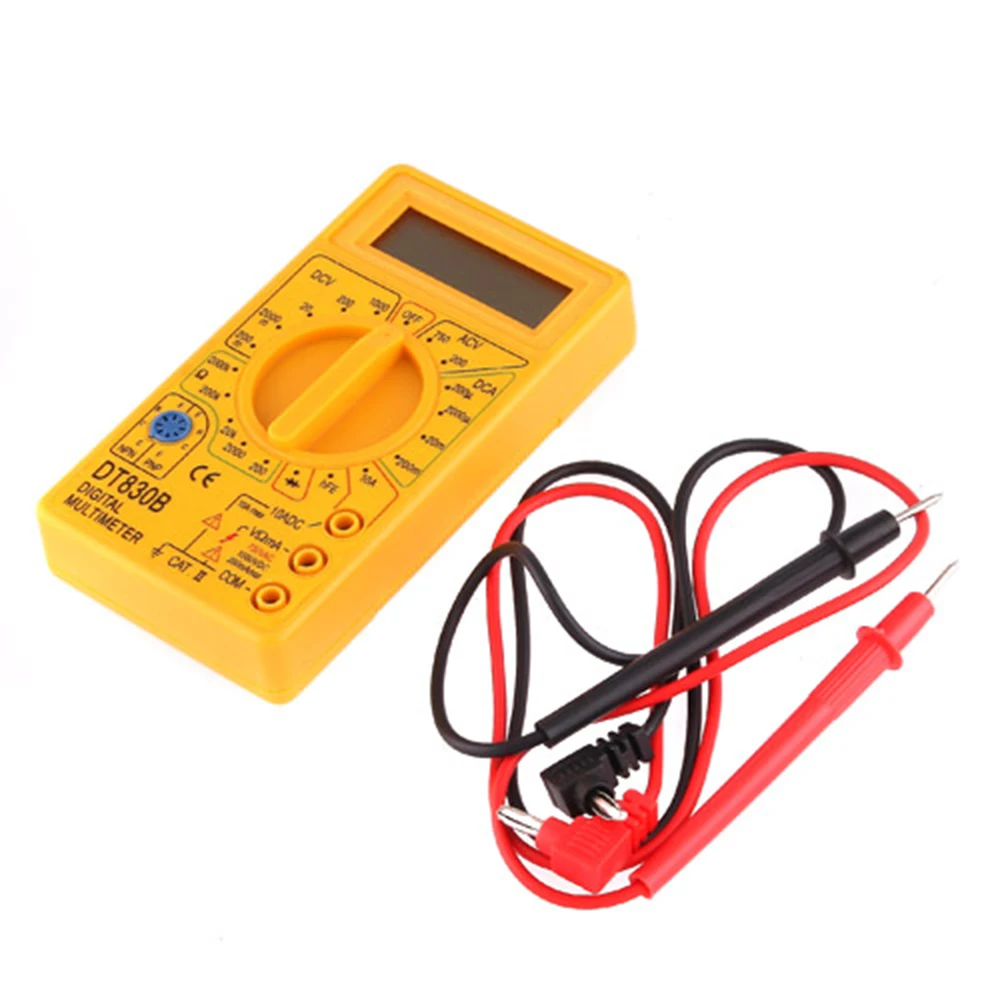

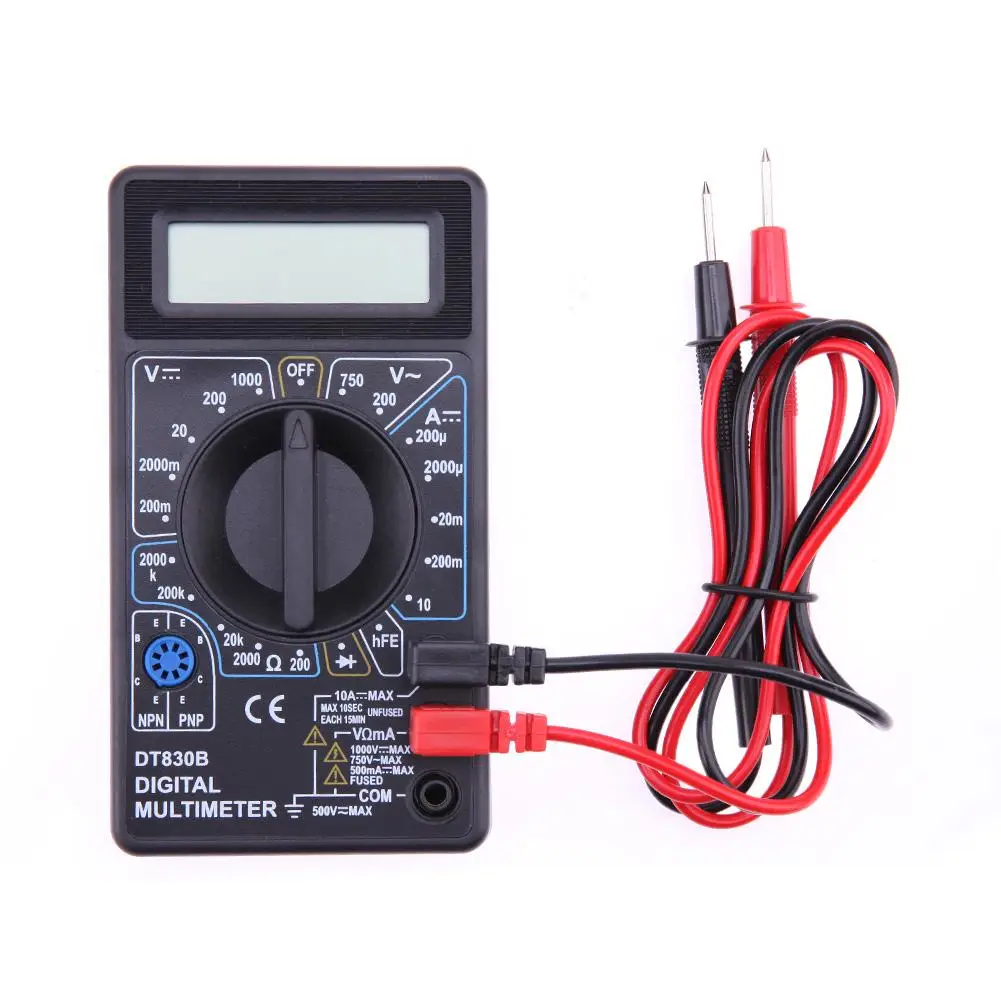

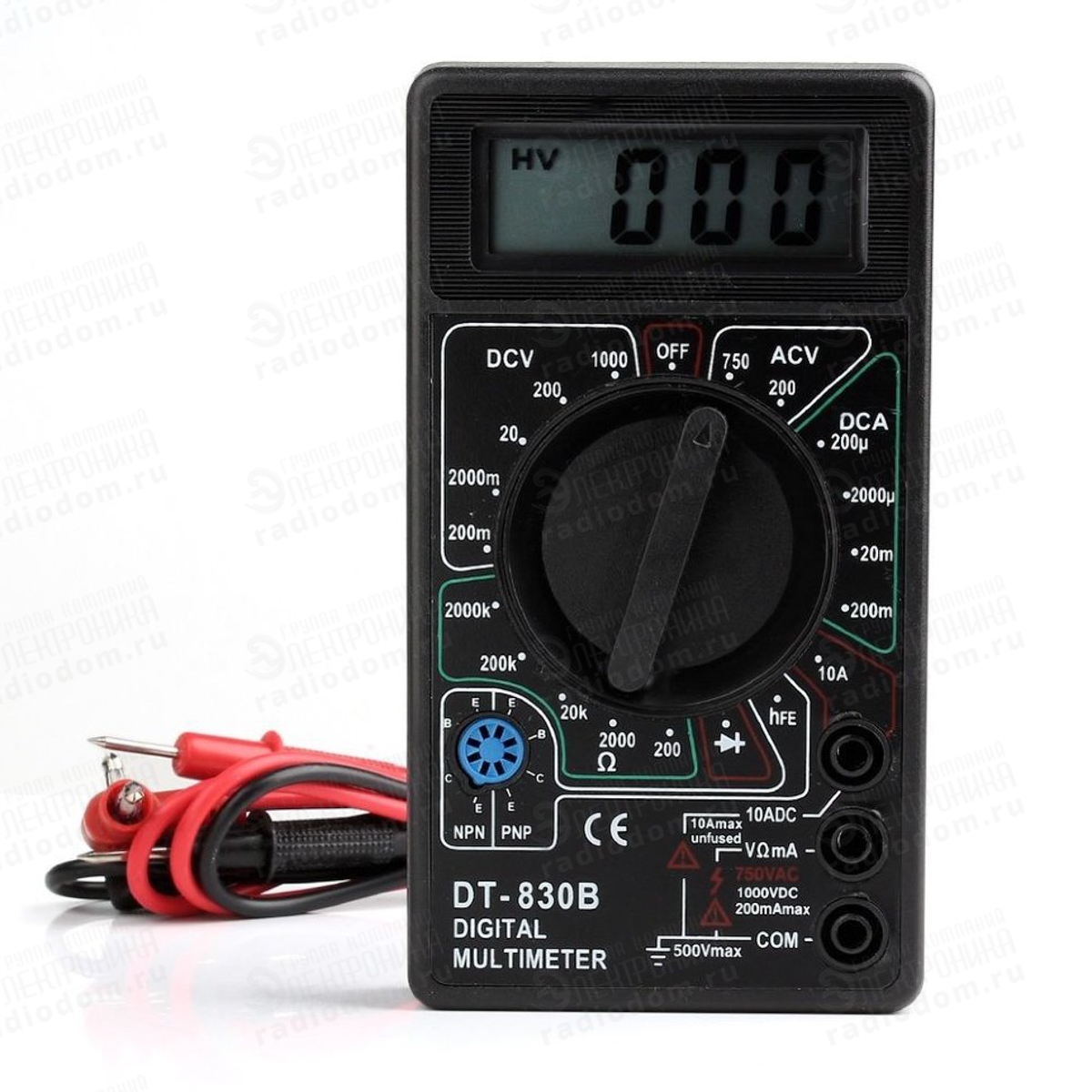

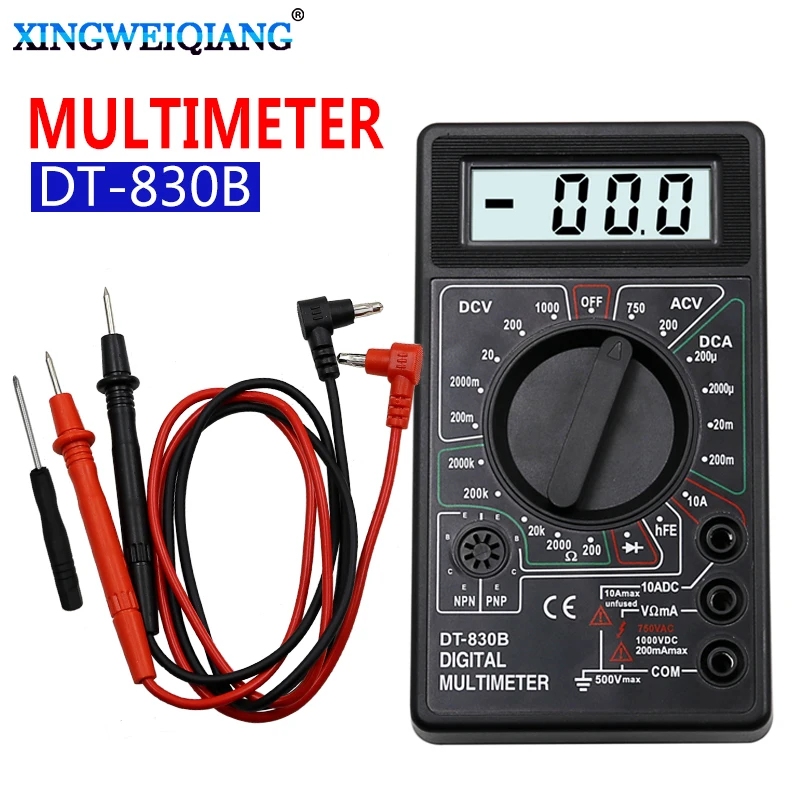

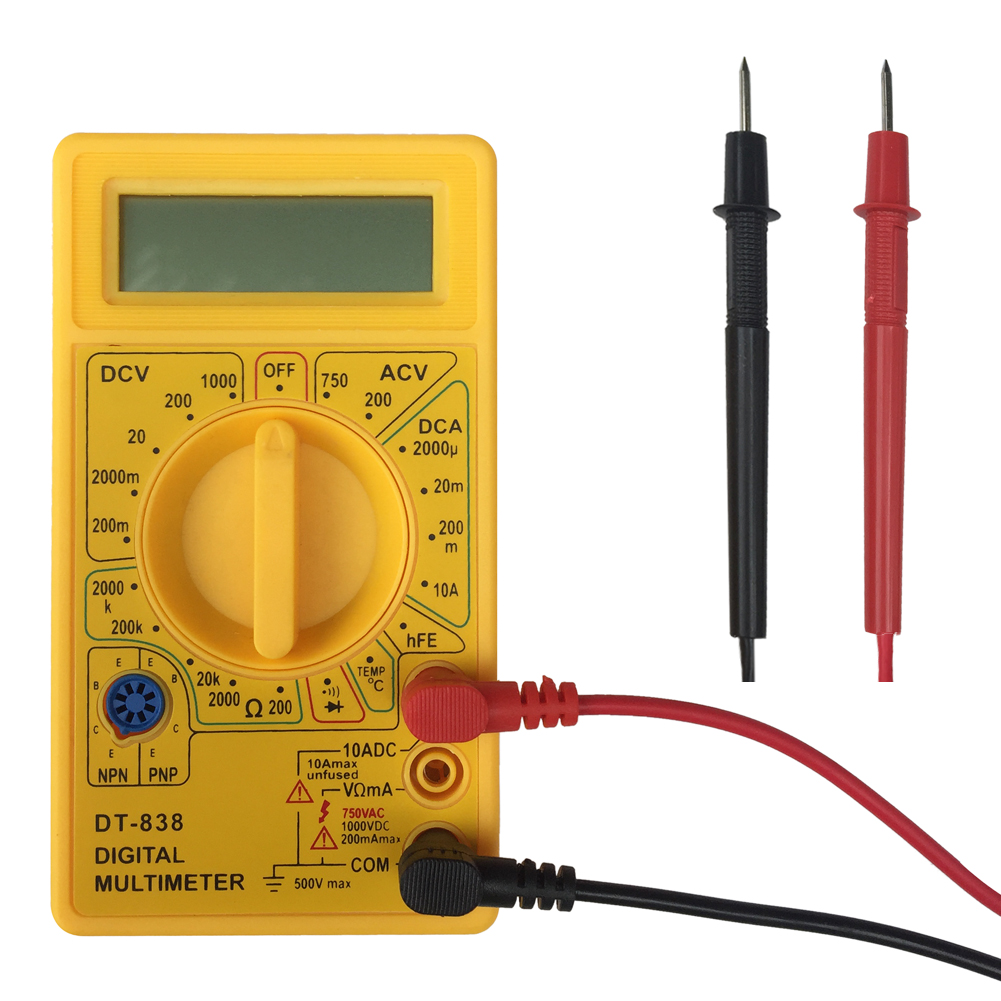

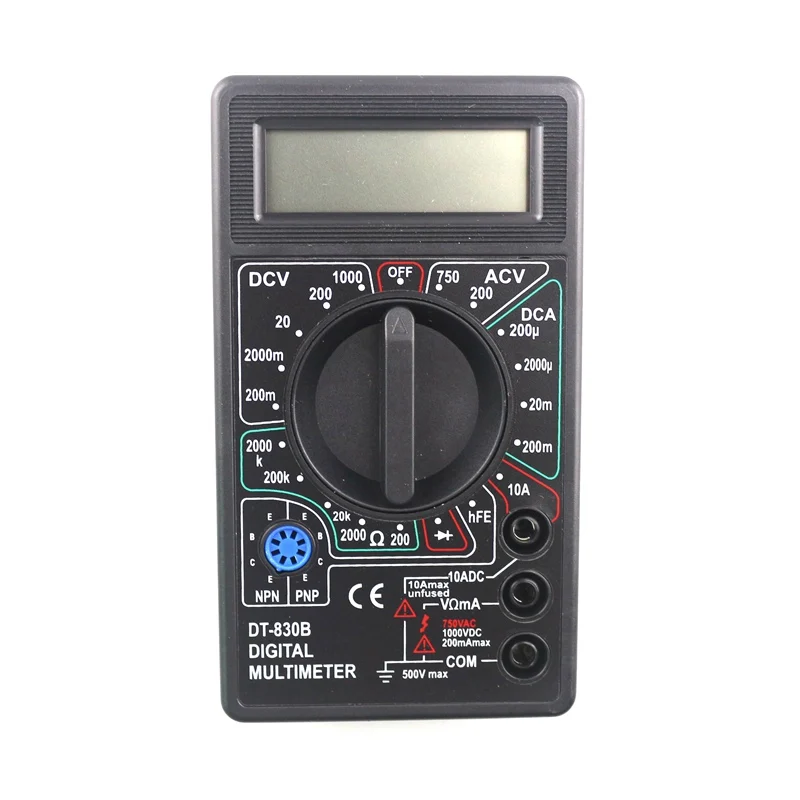

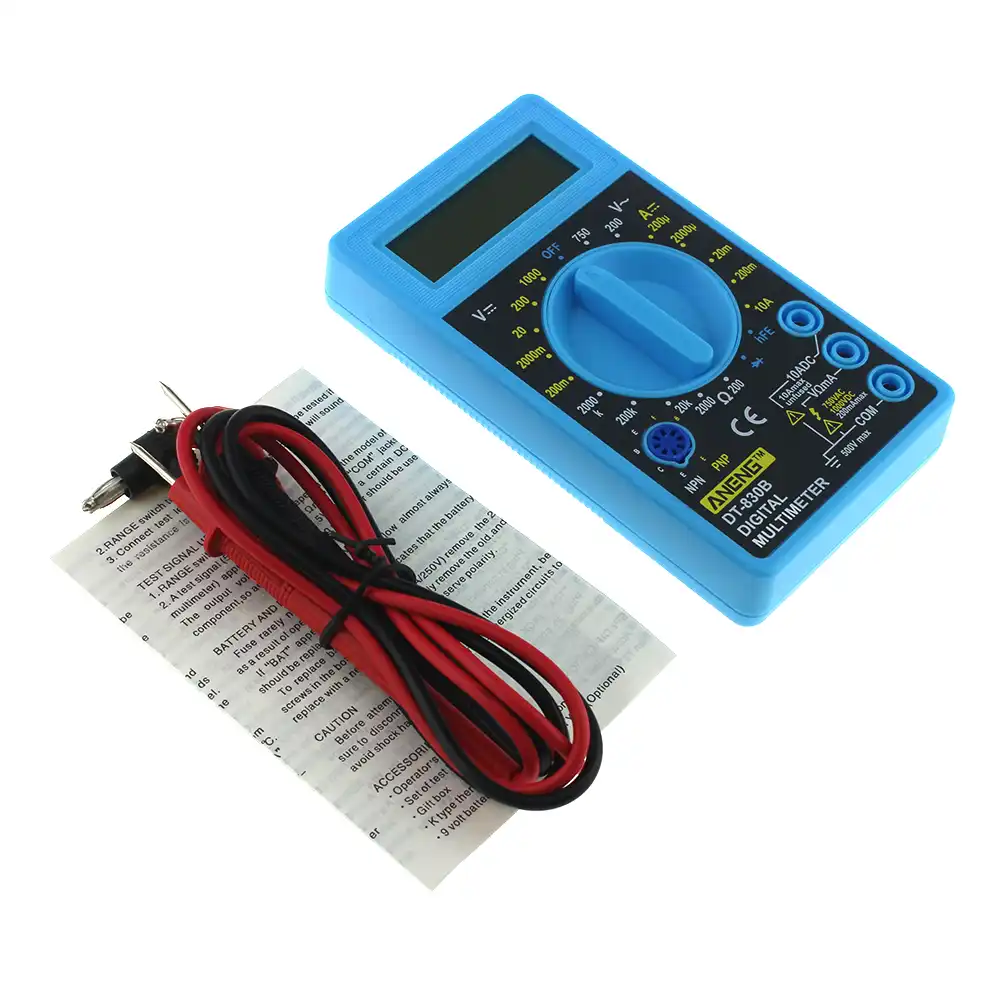

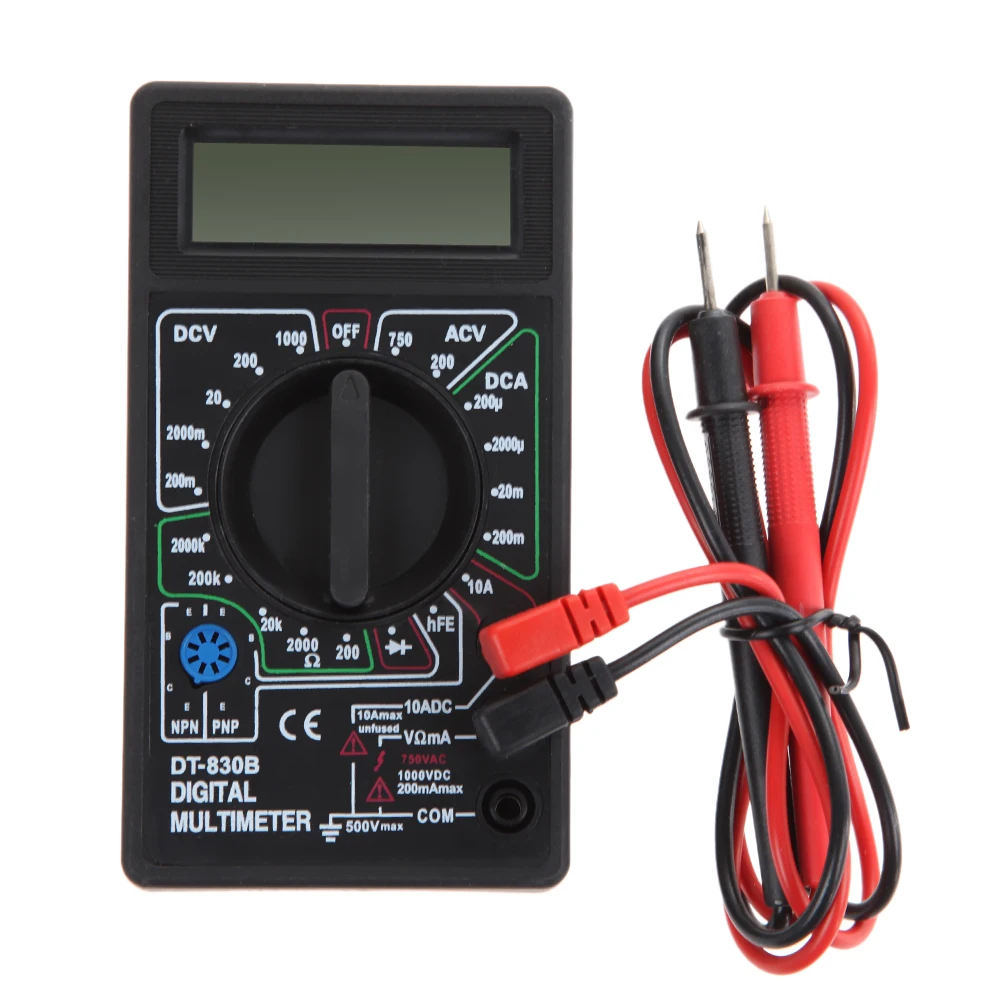

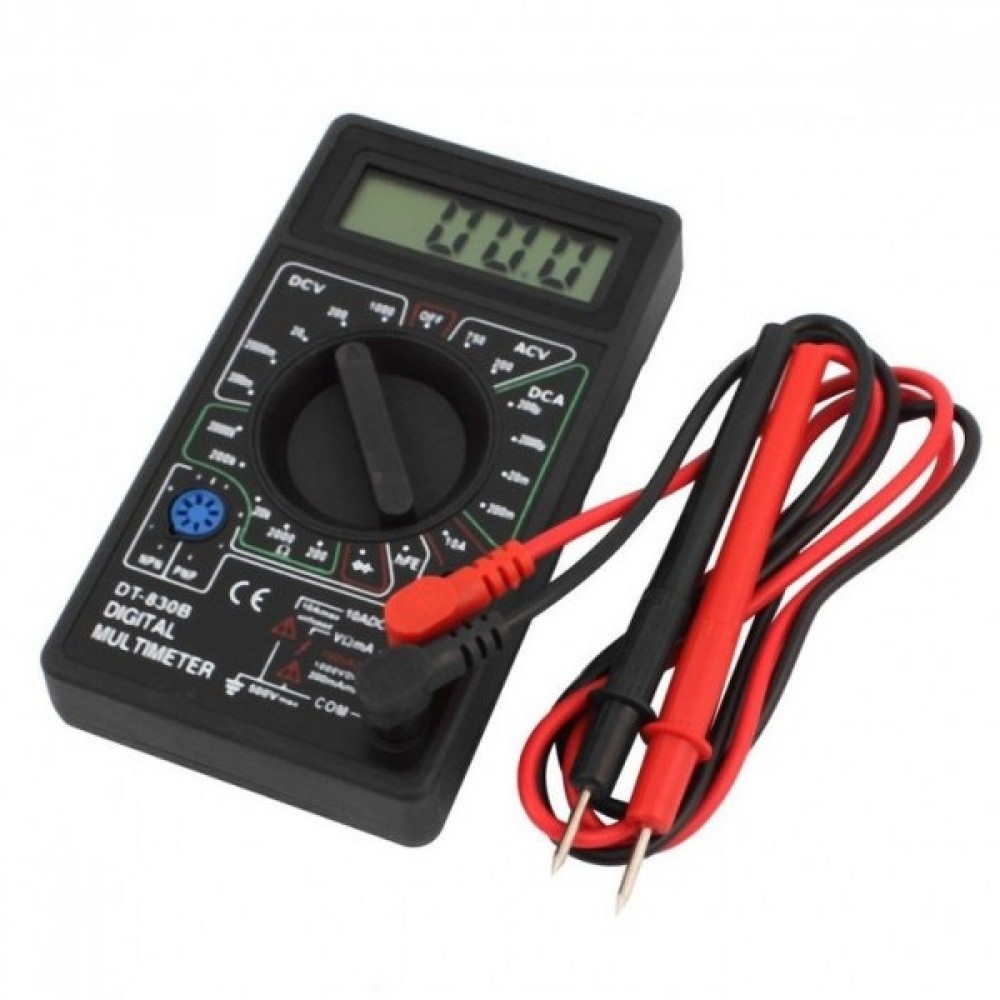

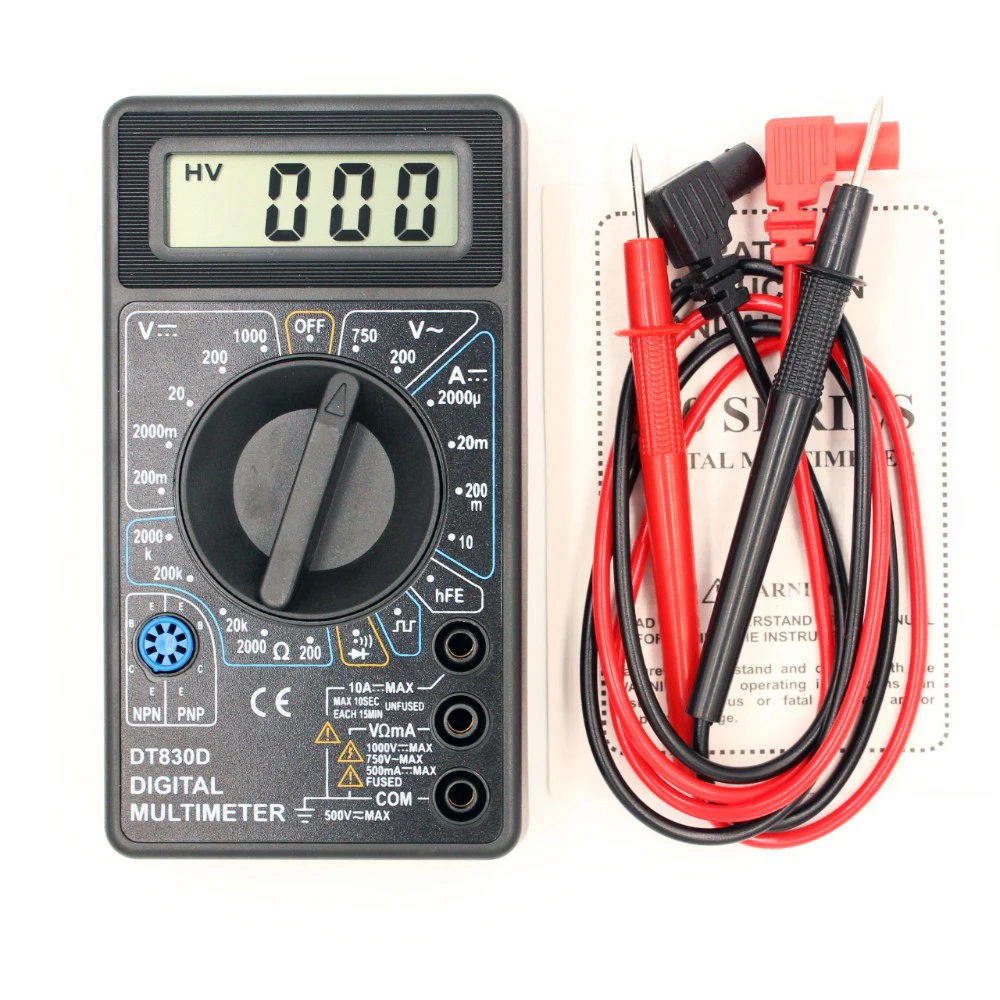

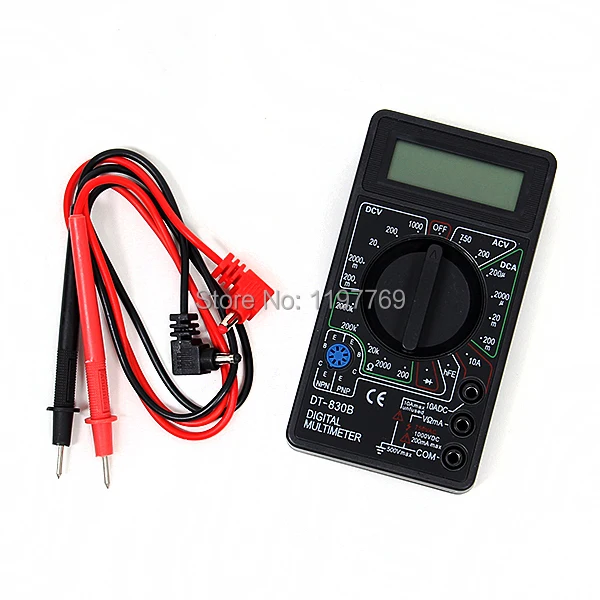

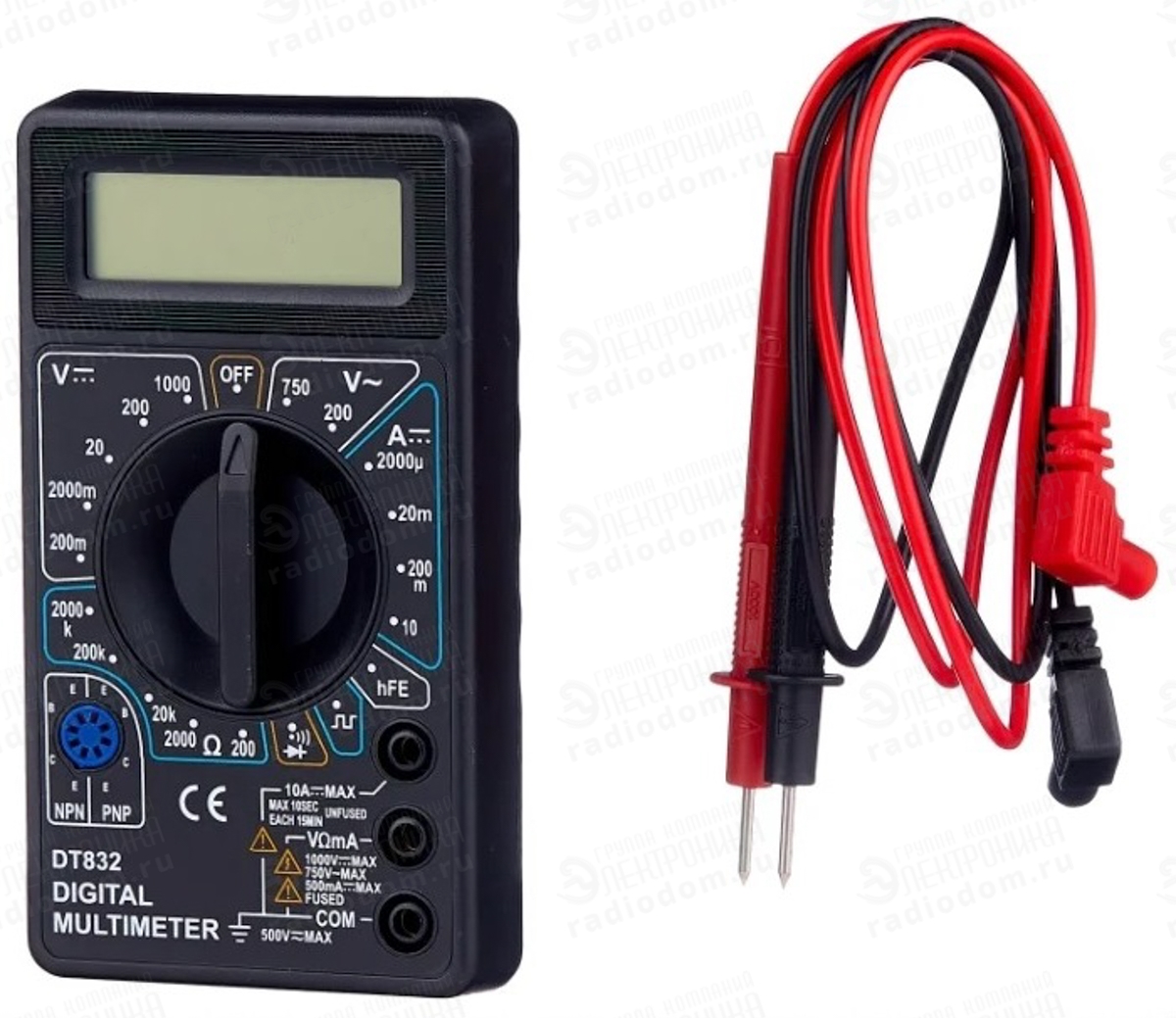

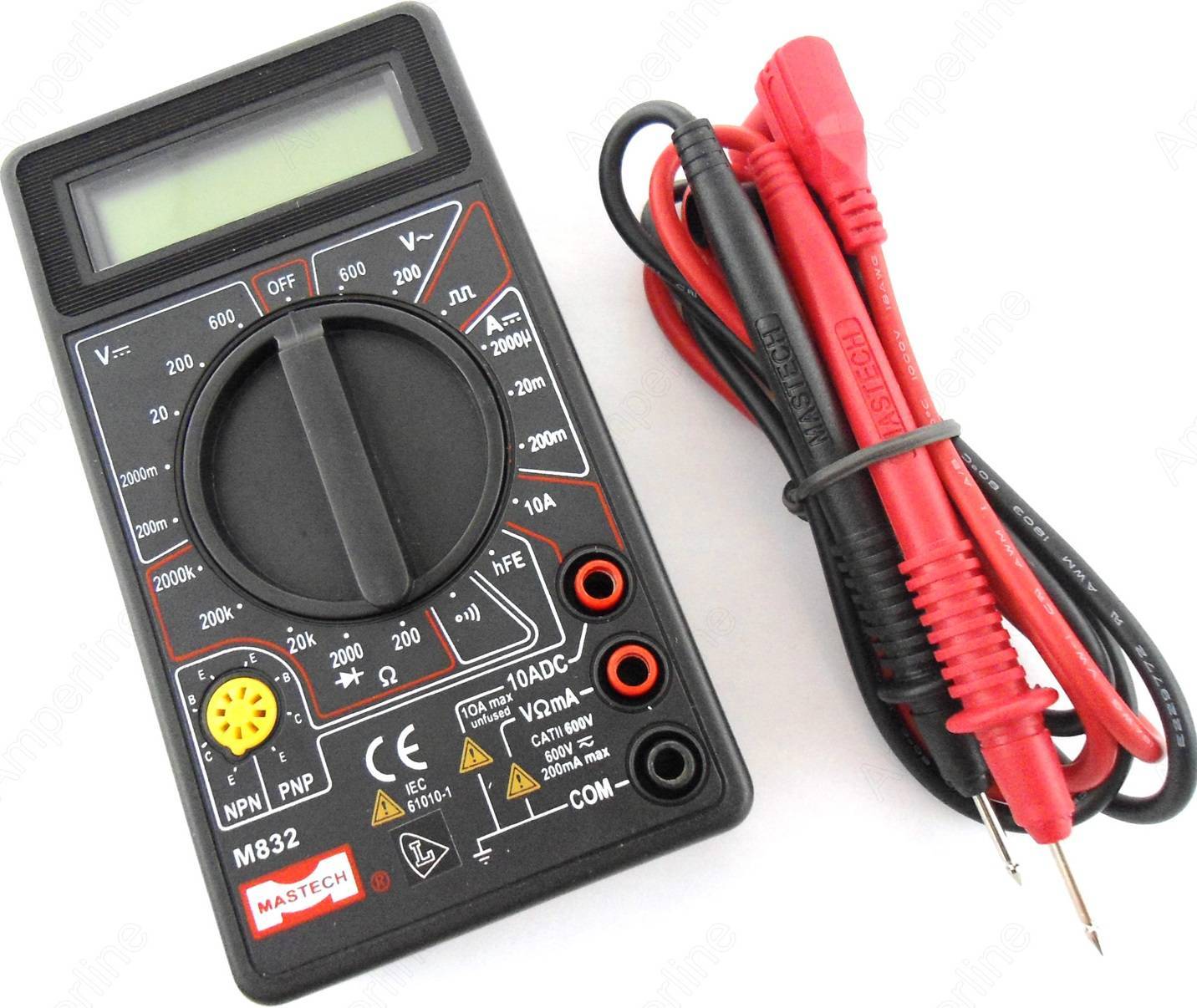

Для примера возьмем широко распространенные мультиметры серии М-830 или DT-830. В этой серии несколько модификации, их маркировка отличается последней цифрой, а также набором функций заложенных в данный прибор.

Обзор мультиметров этой линейки я планирую провести в одном из следующих выпусков журнала, поэтому не забывайте подписаться на новые выпуски журнала в конце статьи. Описывать, как работать с мультиметром я буду на примере

прибора М-831.

Основные функции цифрового мультиметра М-831 и назначения органов управления прибором

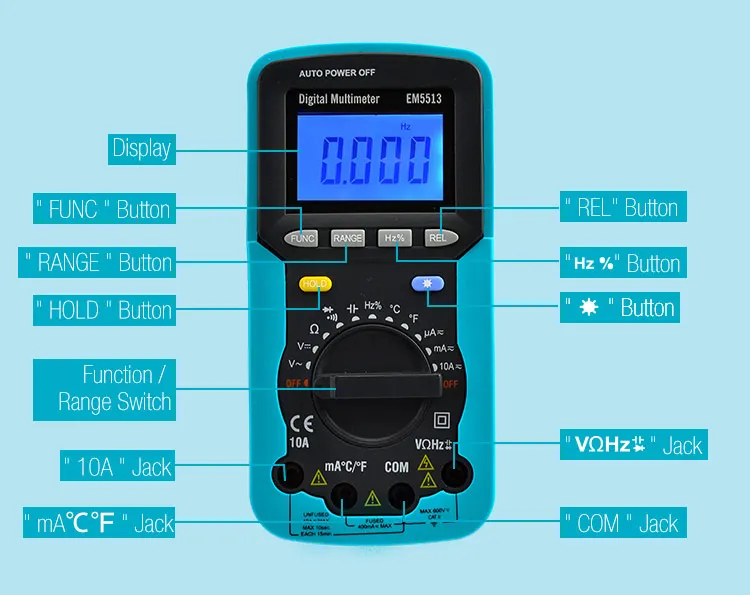

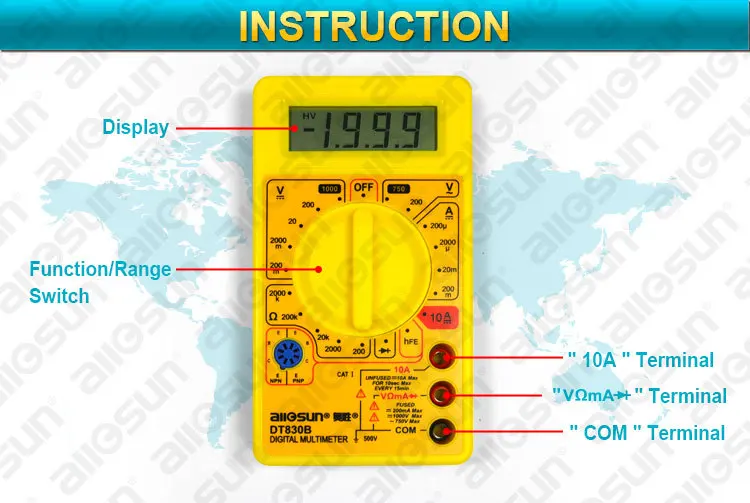

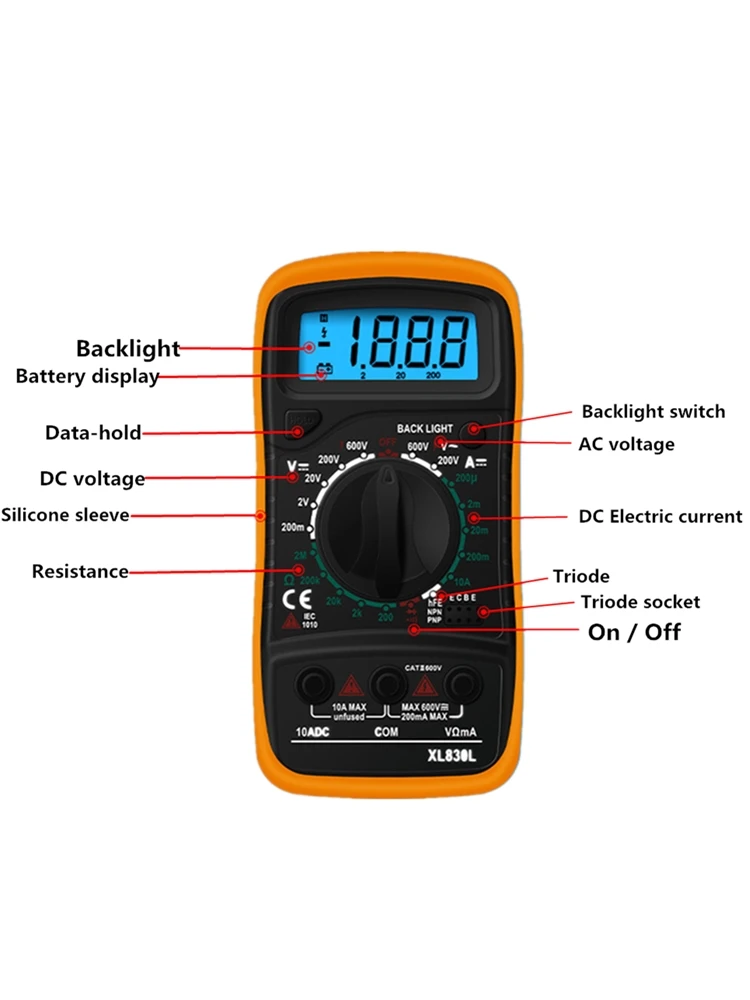

Рассмотрим внимательно внешнюю панель мультиметра. Здесь мы видим в верхней части семисегментный жидкокристаллический индикатор, на котором и будут отображаться измеряемые нами величины.

Далее, можно сказать по центру прибора, расположен переключатель величин и пределов измерения.

Рассмотрим подробнее все обозначения, которые нанесены по кругу, тем самым разберем режимы работы мультиметра.

1- выключение мультиметра.

2 — режим измерения значений переменного напряжения, имеет два диапазона измерений 200 и 600 вольт.

В других моделях мультиметров может применяться обозначение ACV — AC Voltage — (анг. Alternating Current Voltage) — переменное напряжение

3 -режим измерения значений постоянного тока в следующих диапазонах: 200 мкА, 2000 мкА, 20 мА, 200 мА.

В других моделях мультиметров может применяться обозначение DCA — (анг. Direct Current Amperage) — постоянный ток.

4 -режим измерения больших значений постоянного тока до 10 ампер.

5 — звуковая прозвонка проводов, звуковой сигнал включается при сопротивлении прозванимаего участка менее 50 Ом.

6 — проверка исправности диодов, показывает падение напряжения на p-n переходе диода.

7 — режим измерения значений сопротивления, имеет пять диапазонов: 200 Ом, 2000 Ом, 20 кОм, 200 кОм, 2000 кОм.

8 -режим измерения значений постоянного напряжения, имеет пять диапазонов 200 мВ, 2000 мВ, 20 В, 200 В и 600 В.

В других моделях мультиметров может применяться обозначение DCV — DC Voltage — (анг. Direct Current Voltage) — постоянное напряжение.

В нижнем правом углу лицевой панели мультиметра имеется три гнезда, для подключения входящих в комплект шнуров со щупами.

Тут все просто:

— нижнее гнездо для общего (минусового) провода во всех режимах и на всех диапазонах;

— среднее гнездо для плюсового провода во всех режимах и на всех диапазонах кроме режима измерения тока до 10 А;

— верхнее гнездо для плюсового провода в режиме измерения тока до 10 А.

Будьте внимательны, при измерении тока больше 200 мА плюсовой провод подключать только в верхнее гнездо!

Мультиметр питается от 9-вольтовой батарейки типа «Крона» или согласно типоразмеру — 6F22.

Внутри, под задней крышкой мультиметра имеется предохранитель, обычно на 250 мА, который защищает прибор в режиме измерения тока на пределах до 200 мА.

Измерение мультиметром электрических величин

Итак, настало время узнать, как пользоваться мультиметром. Будем учиться измерять электрические величины на примере все того же мультиметра М-831. Еще раз напомню, что с помощью данного мультиметра можно измерить постоянное и переменное напряжение до 600 вольт, значения только постоянного тока до 10 ампер и значения электрического (активного) сопротивления до 2 мегаом.

Напомню, что для измерения напряжения на элементе (участке) электрической цепи прибор включается параллельно этому элементу (или участку цепи).

Для измерения тока в цепи прибор включается в разрыв измеряемой цепи (то есть последовательно с элементами цепи).

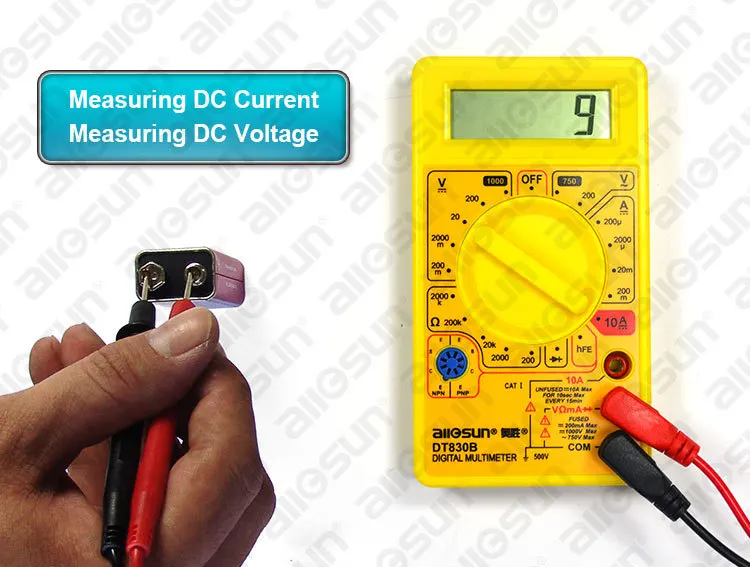

Как пользоваться мультиметром при измерении постоянного напряжения.

Теперь давайте я подробно, пошагово расскажу, как измерить постоянное напряжение нашим мультиметром.

Первое, что необходимо сделать, это выбрать род измеряемого напряжения и предел измерения. Для измерения постоянного напряжение мультиметр имеет целый диапазон значений постоянного напряжения, которые устанавливаются с помощью переключателя пределов.

Для установки предела измерения сначала определим приблизительно, какое значение напряжения мы хотим измерить. Тут надо действовать по обстановки, если измеряете, напряжение элементов питания (батареек, аккумуляторов), то ищите надписи на элементах, если измеряете, напряжение в различных электрических схемах, то думаю раз уж туда «полезли», значит, вы и так знаете, как пользоваться мултиметром!

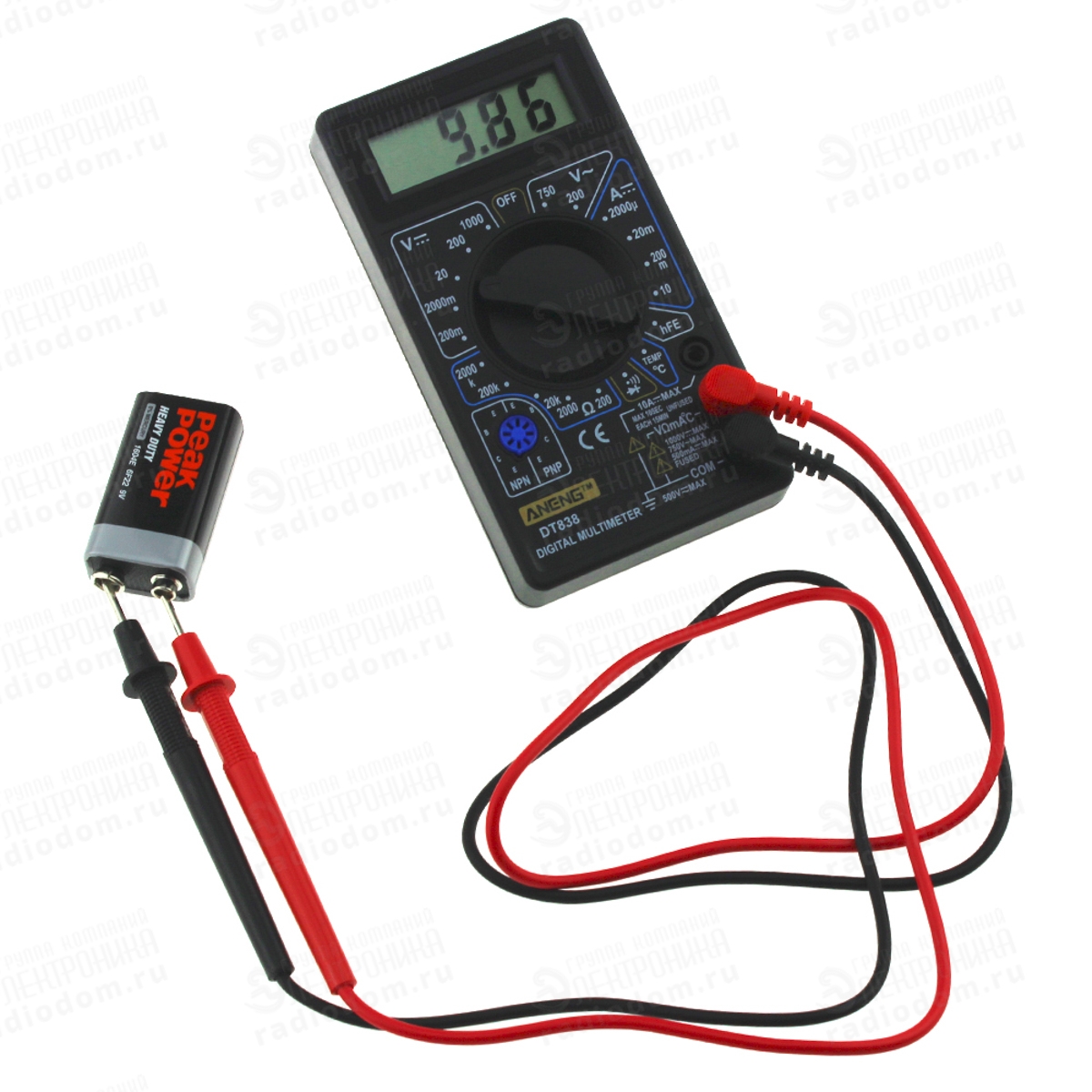

Допустим нам необходимо измерить постоянное напряжение на аккумуляторе от какого-то электронного устройства (я возьму аккумулятор видеокамеры).

1. Изучаем внимательно надписи на аккумуляторе, видим, что напряжение АКБ равно 7,4 вольта.

2. Устанавливаем предел измерения больше этого напряжения, но желательно близкий к этому значению, тогда измерения будут точнее.

Для нашего примера предел измерения 20 вольт.

Все же при измерении напряжения, например в схемах, советую ставить предел больше напряжению питания схемы, дабы не привести прибор к выходу из строя.

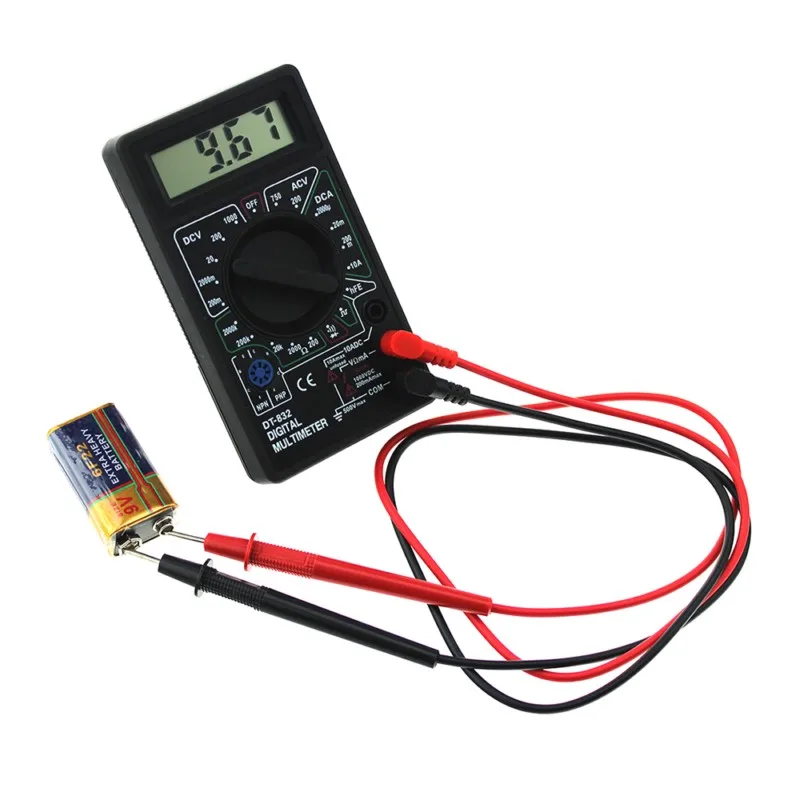

3. Подключаем мультиметр к клеммам аккумулятора (или параллельно тому участку, где вы проводите измерение напряжения).

— щуп черного цвета один конец к гнезду COM мультиметра, другой к минусу измеряемого источника напряжения;

— щуп красного цвета к гнезду VΩmA и к плюсу измеряемого источника напряжения.

4. Снимаем значение постоянного напряжения с ЖК-индикатора.

Примечание: если вам не известно примерная величина измеряемого значения напряжения, то измерение необходимо начинать с установки самого большого предела, то есть для М-831 – 600 вольт, и последовательно приближаться к пределу наиболее близкому к измеряемому значению напряжения.

Как пользоваться мультиметром при измерении переменного напряжения.

Измерение переменного напряжения производится по такому же принципу, что и измерение постоянного напряжения.

Переключите прибор в режим измерения переменного напряжения, выбрав соответствующий предел измерения переменного напряжения.

Далее подключите щупы к источнику переменного напряжения и снимите показания с индикатора.

Как пользоваться мультиметром при измерении постоянного тока.

Напомню, что приборы 830-ой серии измеряют только значения постоянного тока, поэтому если вам необходимо измерить ток в цепи переменного тока, то ищите другой прибор.

Мультиметр для измерения тока подключается в разрыв измеряемой цепи.

Опять же, необходимо определиться с максимально возможным значением тока в измеряемой цепи.

Если значения тока будут меньше 200 мА, то выбираем соответствующий предел измерения, красный щуп подключаем к гнезду VΩmA и включаем мультиметр в разрыв цепи.

Для измерения тока в диапазоне 200 мА-10 А, красный щуп подключать в гнездо 10А.

Желательно мультиметр в режиме измерения тока подключать в цепь при снятом напряжении в цепи, причем на пределе 10А это является обязательной операции, так как при больших токах это совсем не безопасно.

И последний нюанс: в характеристиках приборов некоторых производителей не рекомендуется включать мультиметр для измерения тока на пределе 10 А более 15 секунд.

Как пользоваться мультиметром при измерении сопротивления.

Для измерения сопротивления с помощью мультиметра, последний необходимо переключить в один из пяти пределов измерения сопротивления.

Причем правила выбора предела измерения следующие:

1. Если вам заранее известно значение измеряемого сопротивления (например, в случае проверки резистора на предмет «исправен» или «неисправен»), то предел измерения выбирается больше значения измеряемого сопротивления, но как можно ближе к нему. Только в этом случае вы сведете к минимуму погрешность измерения сопротивления.

2. Если вам заранее не изсестно значение измеряемого сопротивления, то необходимо установить максимальный предел измерения (для М-831 это 2000 кОм) и изменяя пределы последовательно приближаться к измеряемому значению сопротивления.

Примечание: если на экране мультиметра отображается «1», то значение измеряемого сопротивления больше установленного предела измерения, в этом случае необходимо переключить предел в сторону его увеличения.

Для измерения сопротивления просто подключите щупы прибора к элементу, сопротивление которого вы хотите измерить и снимите показания с индикатора прибора.

Посмотрите это видео и узнаете не только как измерять ток, напряжение и сопротивление, но и как прозванивать провода и проверять исправность диодов с помощью мультиметра!
