Цифровой мультиметр. Какой выбрать?

В мастерской любого радиоэлектронщика непременно должен быть цифровой мультиметр. С помощью мультиметра можно измерить напряжение, силу тока, сопротивление резистора или же проверить целостность соединений и проводников.

Современные мультиметры обладают и другими дополнительными функциями. Для электронщика мультиметр, это своего рода «глаза».

Что происходит в электронной схеме человек видеть не может. Он может только оценить, что происходит в электронной цепи посредством косвенных параметров – силы тока, напряжения, сопротивления и других параметров. Для этого и нужен мультиметр.

Если вы новичок в радиоэлектронике и мультиметра у вас нет, то его следует обязательно приобрести. Какими характеристиками должен обладать цифровой мультиметр, пригодный для применения в радиолюбительской практике?

Взгляните на фото.

Мультиметр серии MAS83x

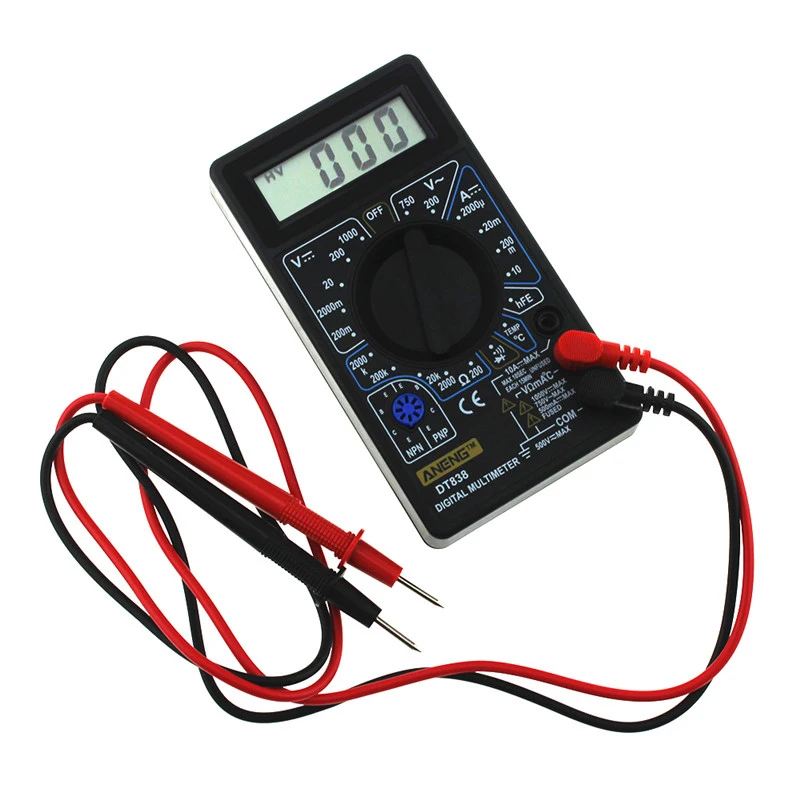

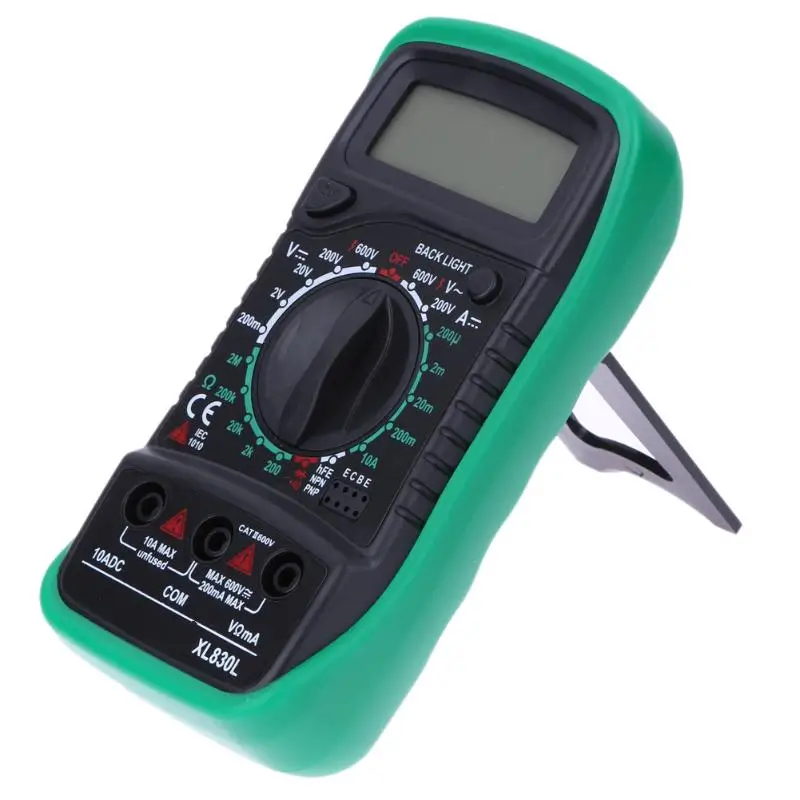

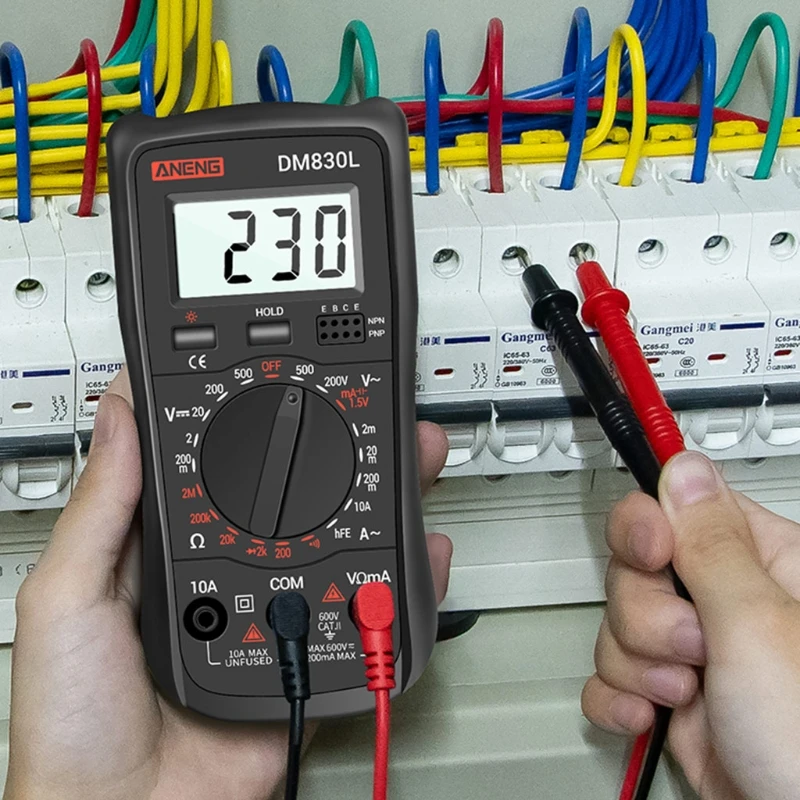

Мультиметр серии DT-83x

Это широко распространённые мультиметры серий MAS83x и DT-83x («Дэтэшка»). Приборы этих серий абсолютно одинаковы, за исключением дополнительных функций и внешнего вида.

Мультиметр MAS838 способен измерять температуру при подключении выносной термопары. В отличие от него модель MAS830L такой функции не имеет. Несмотря на это, мультиметр MAS830L оснащён дополнительным пределом измерения постоянного микротока (200µA), а также имеет подсветку дисплея. Подсветка включается на 5 секунд при нажатии на клавишу Back Light.

Итак, мы выяснили, что, несмотря на широкий ассортимент всевозможных мультиметров, которые различаются функционалом и внешним видом, практически все они обладают приблизительно одинаковыми возможностями.

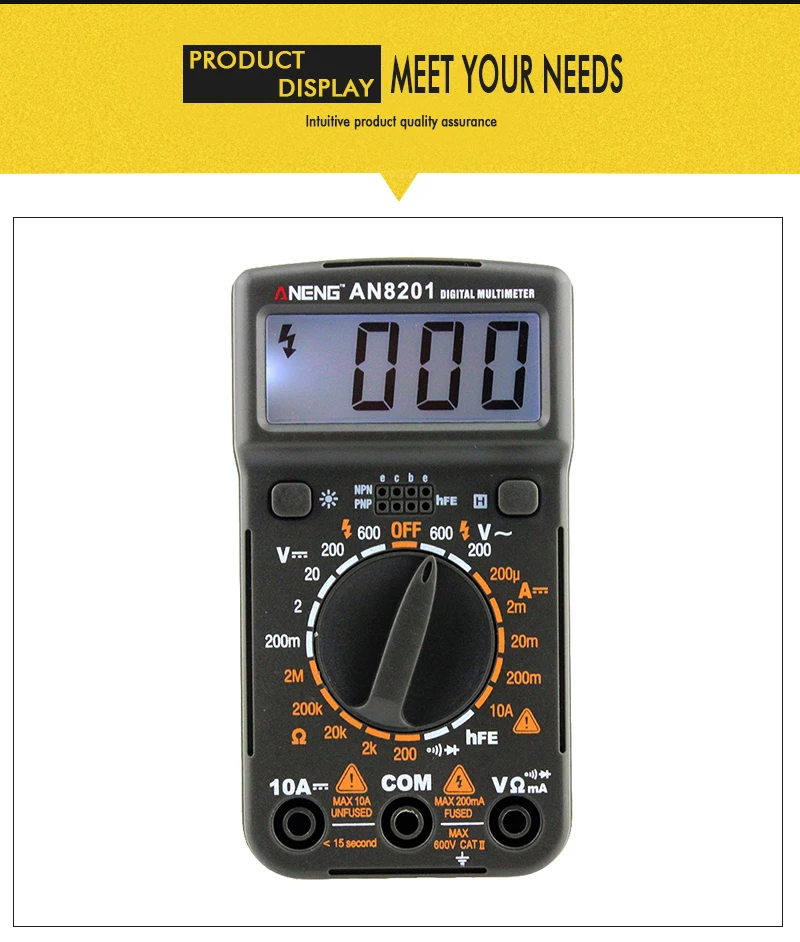

Какой мультиметр выбрать новичку?

Прежде всего, следует исходить из финансовых соображений. Нет смысла покупать дорогой высокоточный мультиметр, если его суперская точность, возможно, никогда не пригодится. Поэтому для начала следует приобрести довольно дешевый мультиметр таких серий как MAS-83x, DT-83x или подобные им.

Перечислим функции мультиметра, которые непременно пригодятся в повседневной практике.

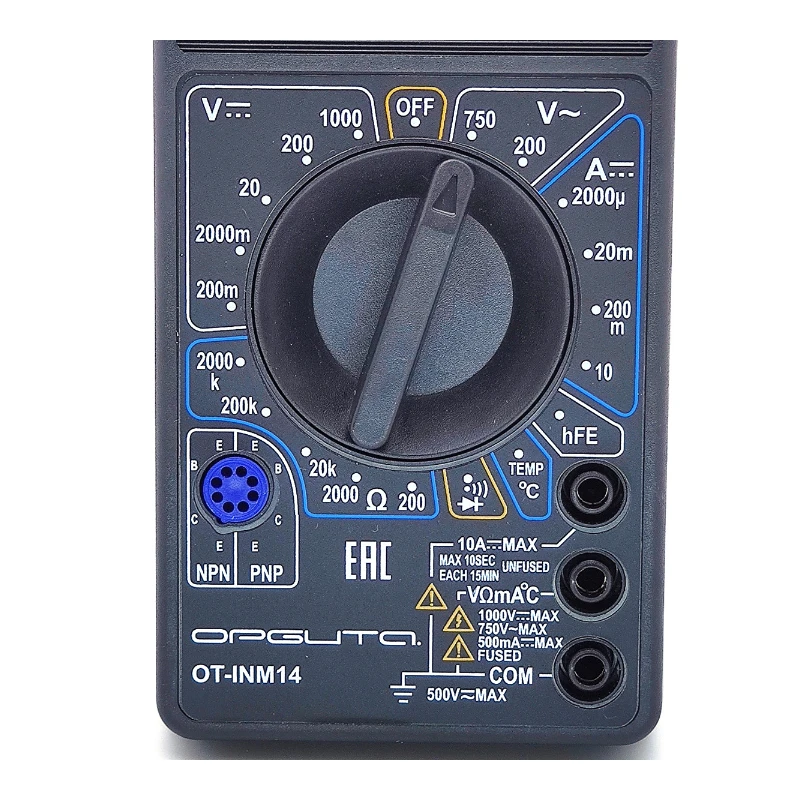

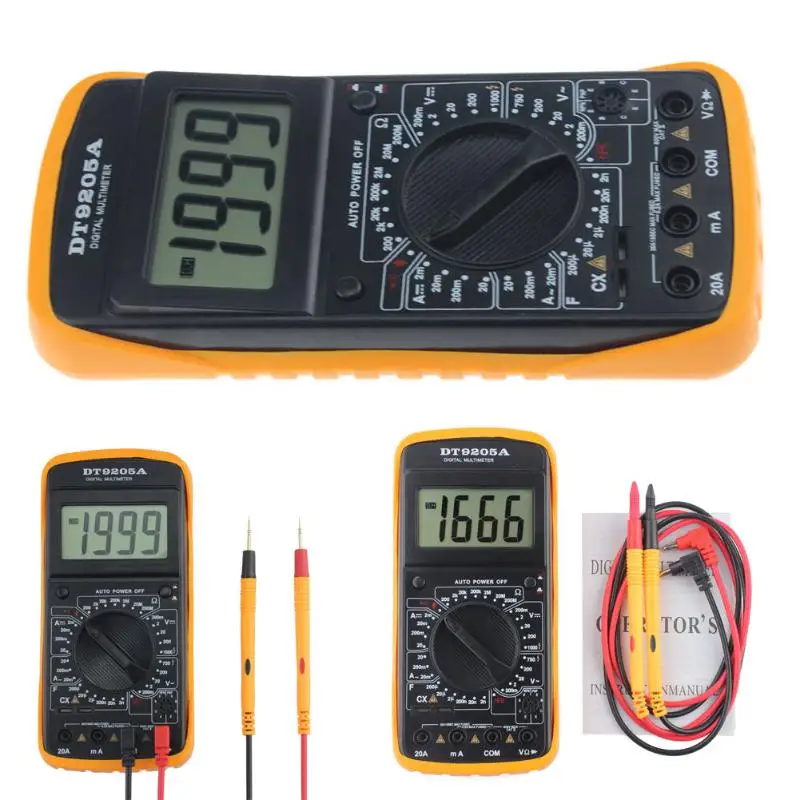

1. Измерение постоянного и переменного напряжения. На приборе секция, предназначенная для измерения постоянного напряжения маркирована значком «V -».

Секция для измерения переменного напряжения маркирована значком «V~».

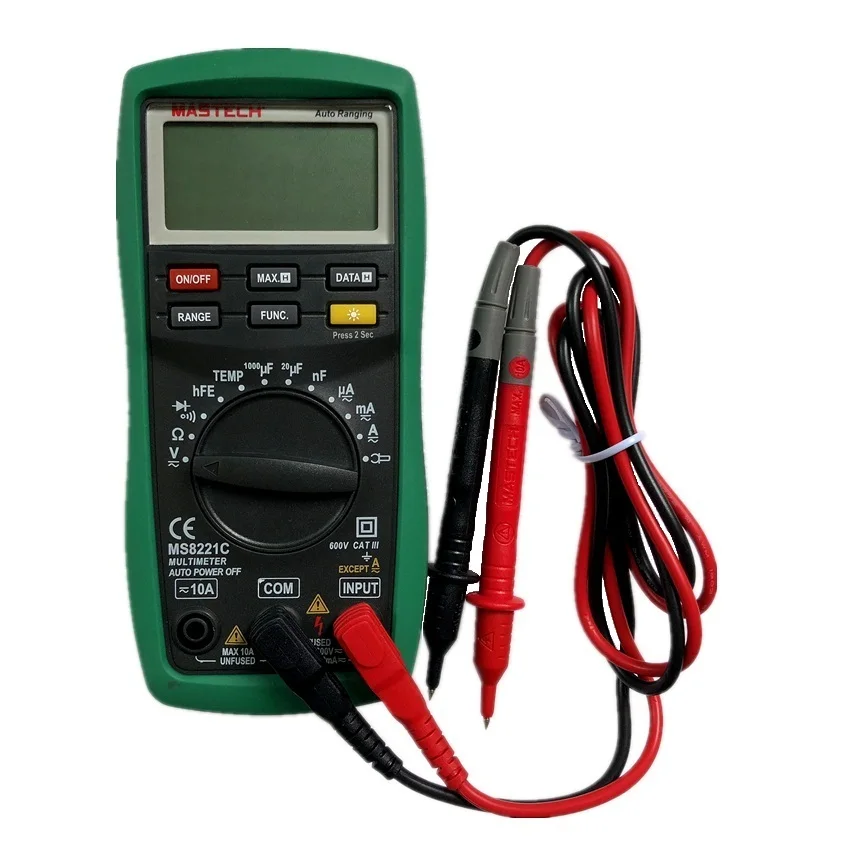

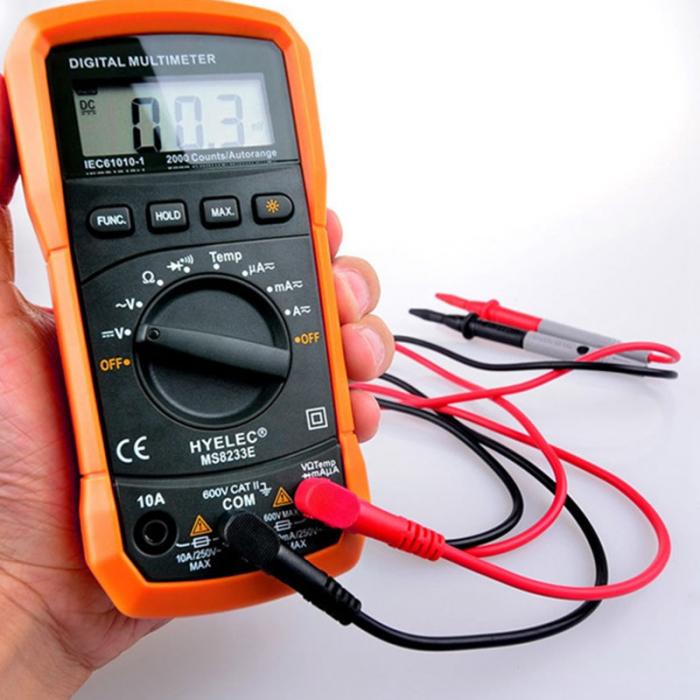

Существуют приборы с автоматическим выбором пределов измерений, т.е. с максимально возможным измеряемым значением тока, напряжения. У приборов серий MAS-83x, DT-83x выбор пределов измерений ручной – с помощью дискового переключателя. Это плата за дешевизну.

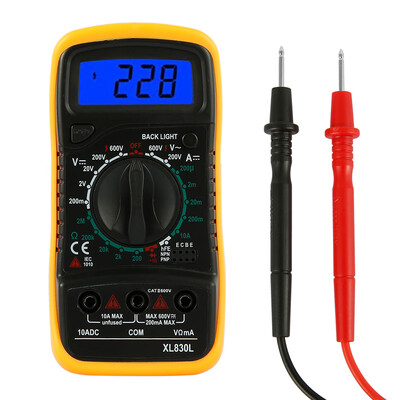

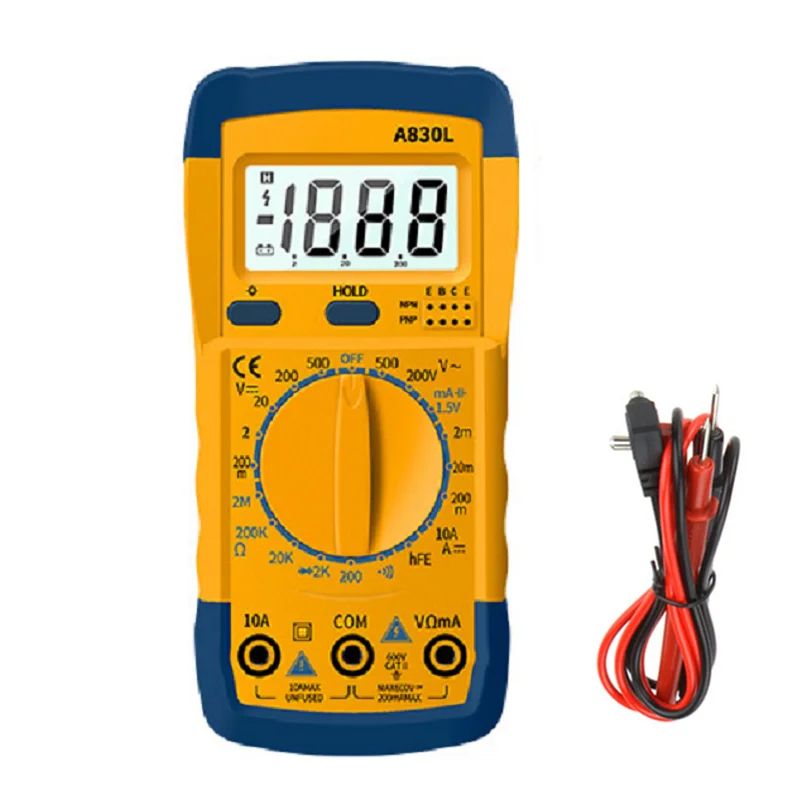

Как видим на фото у мультиметра MAS830L – пять пределов измерения постоянного напряжения: 200mV, 2V, 20V, 200V, 600V.

Это значит, что при измерении, например, напряжения на клеммах 12V автомобильного аккумулятора следует выставить предел измерения в 20V. В этом случае результат измерения будет более точен. А можно ли измерять тоже 12 вольтовое напряжение на пределе 200V? Да! Можно, но точность результата будет хуже. Правда, это не всегда критично, ведь иногда важно лишь узнать есть ли напряжение или нет.

При измерении на пределе 2V напряжения, которое больше 2V, прибор ничего не покажет, а лишь мигнёт единичкой на дисплее, дав понять, что предел неверен.

2. Измерение постоянной силы тока. На приборе секция, предназначенная для измерения постоянной силы тока, маркирована значком «А-».

Для измерения постоянной силы тока в районе близком к 10А красную клемму прибора следует переключить в другой разъём.

Обозначен он как «10ADC». Обратите внимание на предупреждающий знак и надпись «10A MAX UNFUSED». Это значит, что этот предел измерения не защищён плавким предохранителем.

Полезно знать, что аббревиатура «DC» соответствует постоянной величине (току, напряжению), а «AC» – переменной величине. Думаю теперь понятно обозначение «10ADC».

3. Измерение сопротивления. На приборе секция, предназначенная для измерения сопротивления, маркирована значком, напоминающим подкову Ω.

Кроме измерения сопротивления во многих мультиметрах есть функция прозвонки.

Если общее сопротивление проверяемой цепи меньше 1.5кОм (1500 Ом) звучит монотонный сигнал. Эта функция пригодится при проверке целостности провода, соединительных дорожек на печатных платах. Также эта функция весьма востребована установщиками охранных и пожарных сигнализаций при проверке шлейфа сигнализации.

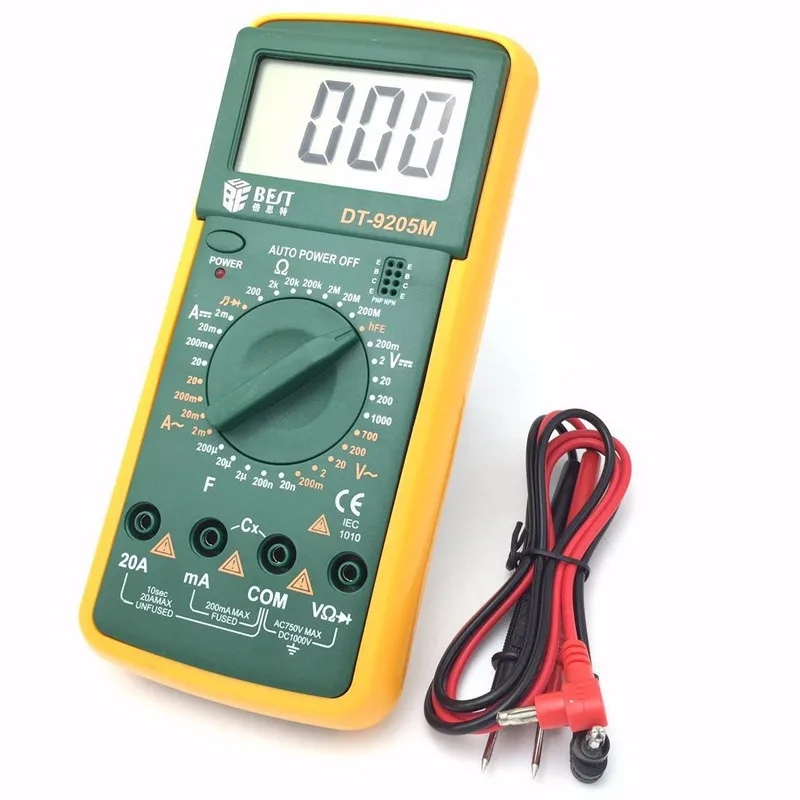

Практически в любом бюджетном мультиметре есть колодка проверки транзисторов. Если быть точным, то она служит для измерения коэффициента усиления биполярных транзисторов – «hFE». Также этот параметр называется «h_21Э».

Естественно, речь идёт о маломощных транзисторах в небольших корпусах типа TO-92 и ему подобных. Вот так выглядит колодка подключения транзисторов на панели мультиметра. Как видим, она рассчитана на подключение транзисторов разной структуры (PNP или NPN).

Востребованность в конкретных функциях мультиметра в первую очередь диктует сфера деятельности, в которой он будет применяться.

Наиболее востребованные функции для новичков в электронике это:

• Измерение постоянных напряжений: до 20V, реже 200V…450V. Напряжение элементов питания, аккумуляторов, источников питания, зарядных устройств.

• Измерение переменных напряжений: до 600V, как правило, электрической сети 220V.

• «Прозвонка»,а также измерение сопротивлений, реже мегаомных номиналов и долей Ома.

Более дорогие мультиметры могут измерять такие параметры, как ёмкость, индуктивность, частоту, переменный ток и обладают полезными функциями автовыключения, фиксации показаний («Hold»), большой дисплей и подсветку, расширенным диапазоном измерения основных величин. Примером такого прибора может служить мультиметр «Victor VC9805A+».

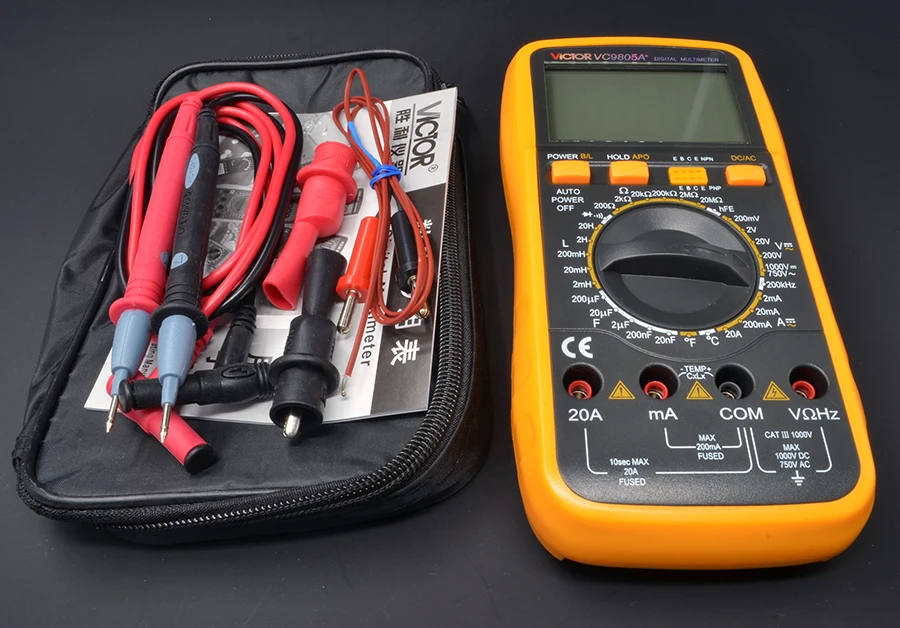

Вот его внешний вид.

Подсветка дисплея включается нажатием на кнопку B/L («Back Light») и подсвечивает показания всего на несколько секунд. Потом кнопку необходимо нажать повторно. С одной стороны это хорошо, так как экономится заряд батарейки.

Если прибор не используется некоторое время, то он автоматически выключается. Это функция автовыключения (AUTO POWER OFF). Очень полезная штука, так как 9-ти вольтовые батарейки 6F22, которые используются как источник питания тестера, не отличаются большой ёмкостью и очень быстро садятся.

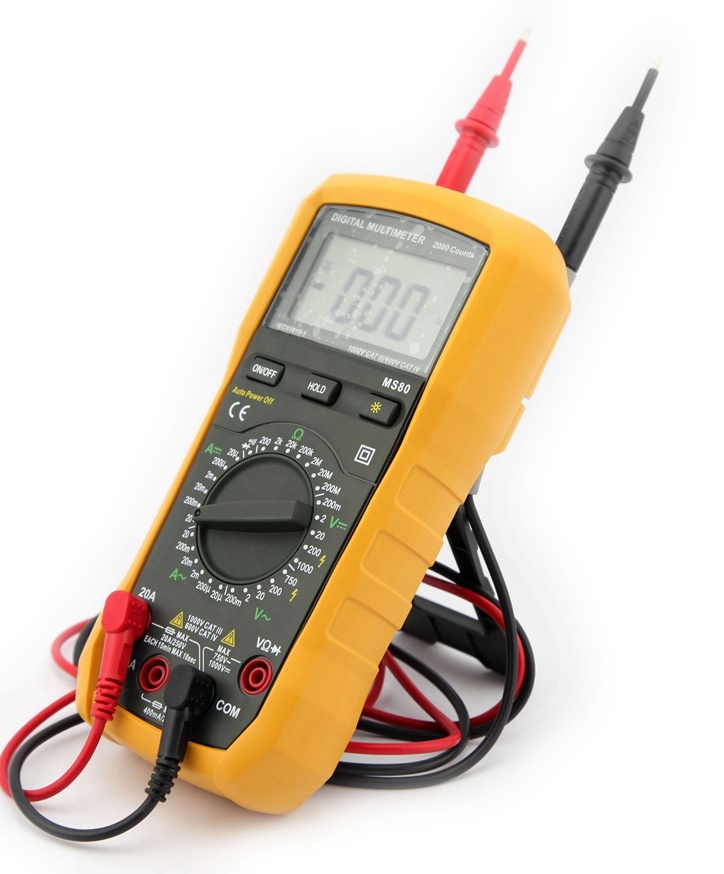

Хорошим тоном считается корпус, усиленный «бампером» из резины. Это защита от падений и ударов.

Возможно, кто-то не знает, зачем нужна непонятная лента из ткани в батарейном отсеке. Оказывается всё просто. Она нужна для того, чтобы легко доставать батарейку из отсека при замене.

На фото – мультиметр Victor VC9805A+ в работе: измерение постоянного напряжения по шине +5 V компьютерного блока питания формата ATX.

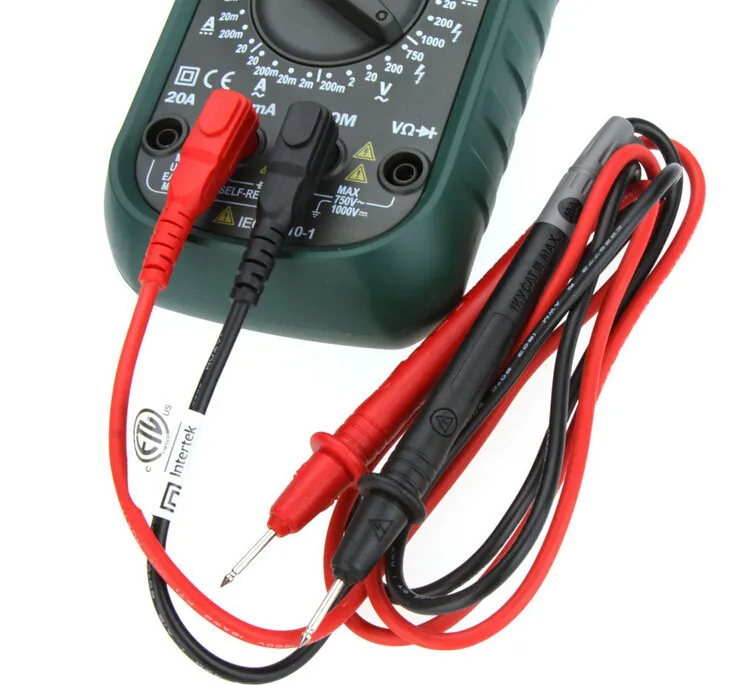

Будет неправильно обойти тему надёжности щупов.

К сожалению, при частом использовании щупы мультимера очень быстро изнашиваются. Особенно, если эксплуатировать их на морозе. Изоляция провода просто трескается. Использовать такие щупы небезопасно.

Поэтому не будет лишним купить запасные.

Например, в продаже есть остроконечные щупы. Они очень удобны при ремонте электронной аппаратуры.

На следующем фото можно сравнить штатные щупы и остроконечные.

Раньше я пользовался штатными щупами и порой их диаметр меня не устраивал, так как плотность современного монтажа очень высокая и есть риск замкнуть что-нибудь при замерах. Приходилось даже прикручивать насадки из медицинских иголок или булавок.

Петля провода замотанная изолентой у основания щупа сделана для того, чтобы предотвратить обрыв провода в месте его захода в ручку. Обычно провод рвётся именно у жёсткого основания и у штекера подключения.

При выборе мультиметра в первую очередь необходимо ориентироваться на сферу применения.

Не стоит переплачивать за излишние невостребованные функции. Если предполагается, что будет нужна подсветка, прозвонка и замер температуры, то выбирать прибор стоит со всеми этими функциями.

Также не стоит зацикливаться на классе точности прибора. Для рядовых нужд достаточно и дешёвого прибора. Порой, главное даже не точность, а его надёжность.

Мультиметр можно купить на AliExpress. Там просто огромный выбор мультиметров с самым разным функционалом. Есть как самые дешёвые (DT’шки), так и очень дорогие модели. О том, как покупать на Али всякие радиолюбительские принадлежности я уже рассказывал здесь.

Там же можно приобрести и остроконечные щупы. Вот ссылка. Выбирать щупы на Али следует внимательно. Это если хотите купить именно остроконечные. Ошибиться и купить обычные довольно легко. Обращаем внимание на фото товара и комментарии к нему других пользователей, что уже купили его. Если есть малейшее подозрение, что продаются обычные шупы, то ищем другое предложение. К счастью, теперь выбор очень большой и продавцы показывают в описании хорошие фото.

О том, как пользоваться цифровым мультиметром для проверки различных электронных компонентов, читайте материалы по ссылкам ниже. Вот небольшая подборка:

• Как проверить полупроводниковый диод?

• Проверка диодного моста.

• Проверка биполярного транзистора на исправность.

• Измерение сопротивления цифровым мультиметром.

• Проверка исправности конденсатора.

Если вы радиомеханик или вам часто приходится проверять всевозможные радиоэлементы, то советую обратить внимание на универсальный тестер радиокомпонентов. Это замечательный прибор для домашней лаборатории или мастерской.

Главная &raquo Радиоэлектроника для начинающих &raquo Текущая страница

Также Вам будет интересно узнать:

• Научись паять! Минимальный наборчик для пайки.

• Научись паять! Подготовка и уход за паяльником.

• «Мультирозетка». Собираем многофункциональную розетку.

• Резистор. Параметры резисторов.



Как выбрать мультиметр для дома

1. Измерения, проводимые с помощью мультиметра
2. Типы мультиметров
3. Дополнительные возможности мультиметров
4. Цена
5. Безопасность
6. Приборы, на которые стоит обратить внимание

Мультиметр — это инструмент, который имеет каждый электрик и инженер-ремонтник, занимающийся наладкой, ремонтом или разработкой электронных устройств. В арсенале домашнего мастера также должен быть этот инструмент. Прибор поможет измерить напряжение в розетке или электронной схеме, проверить работоспособность батареек и аккумуляторов, выявить обрыв проводника, и решить другие задачи. Собственно, мультиметр — это прибор, с помощью которого можно измерять несколько электрических величин.

В этой статье мы дадим рекомендации по выбору мультиметра. Особенно интересной она будет для тех, кто ранее не пользовался мультиметром, но планирует выбрать для себя первый измерительный прибор. При выборе мультиметра следует учесть следующее:

• Измерения, которые будут проводиться;
• Безопасность и надежность;
• Эргономика и удобство в использовании;
• Цена;
• Производитель.

Остановимся на каждом из этих критериев подробнее.

Измерения, проводимые с помощью мультиметра

Исходя из многолетнего опыта использования различных измерительных приборов, можно уверенно сказать, что в домашних условиях чаще всего используются только некоторые из функций мультиметра.

Другие измерения проводятся крайне редко, или даже никогда могут не понадобиться. Часто проводимые измерения:

• Переменное напряжение — напряжение электросети;
  • Постоянное напряжение — проверка напряжения элементов питания, батареек или аккумуляторов, блоков питания и схем бытовых электроприборов;
  • Сопротивление;
  • Емкость конденсаторов;
  • Проверка проводимости электрических цепей — определение целостности проводника, проверка наличия обрыва шнура электропитания, лампы накаливания, нагревательного элемента и тому подобное.

Типы мультиметров

Существует два типа мультиметров: аналоговые (стрелочные) и цифровые. Ранее пользовались только стрелочными мультиметрами (точнее, это были вольтметры, амперметры, омметры …). Как видно из изображения, шкала аналогового прибора для измерения постоянного / переменного напряжения — линейная. Показатели увеличиваются по мере увеличения напряжения. А шкала измерения емкости — нелинейная, поэтому, с увеличением номинала емкости существенно увеличивается погрешность. Шкала сопротивления также нелинейная, фактические показания уменьшаются при отклонении стрелки относительно начального положения. Аналоговому измерительному прибору потребуется некоторое время, чтобы стрелка заняла устойчивое положение. На результат влияет даже угол зрения, под которым мы видим шкалу прибора.

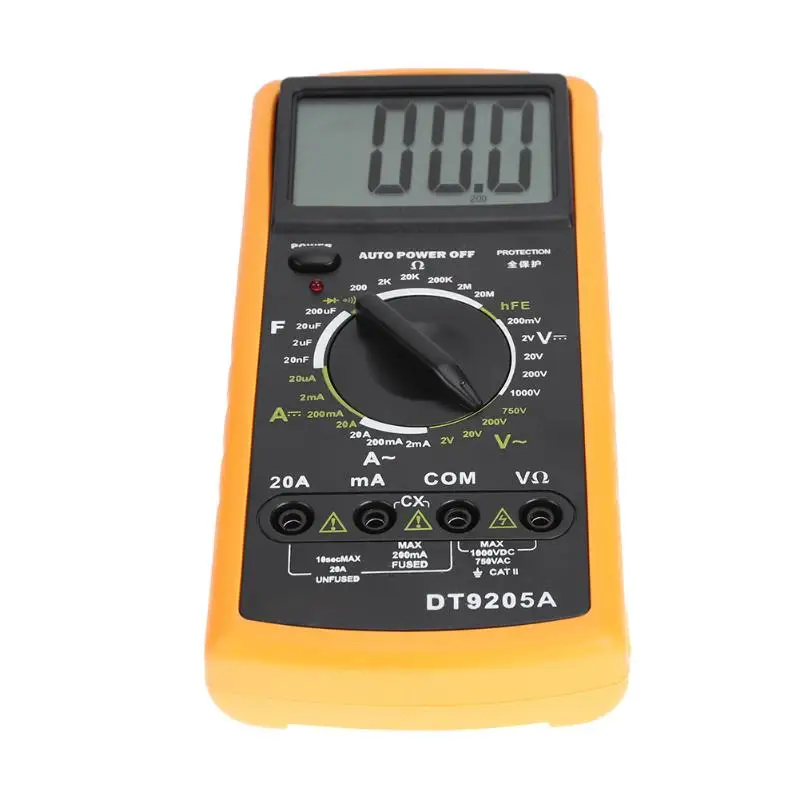

Место аналоговых приборов постепенно занимали цифровые. Их сейчас подавляющее большинство. Цифровые мультиметры удобны в пользовании, надежны и достаточно точны. Как правило, такие мультиметры совмещают функции нескольких измерительных приборов. Современный цифровой мультиметр практически мгновенно выводит результат на дисплей: параметр, который измеряется, единицы измерения, и собственно, результат измерения в цифровом виде.

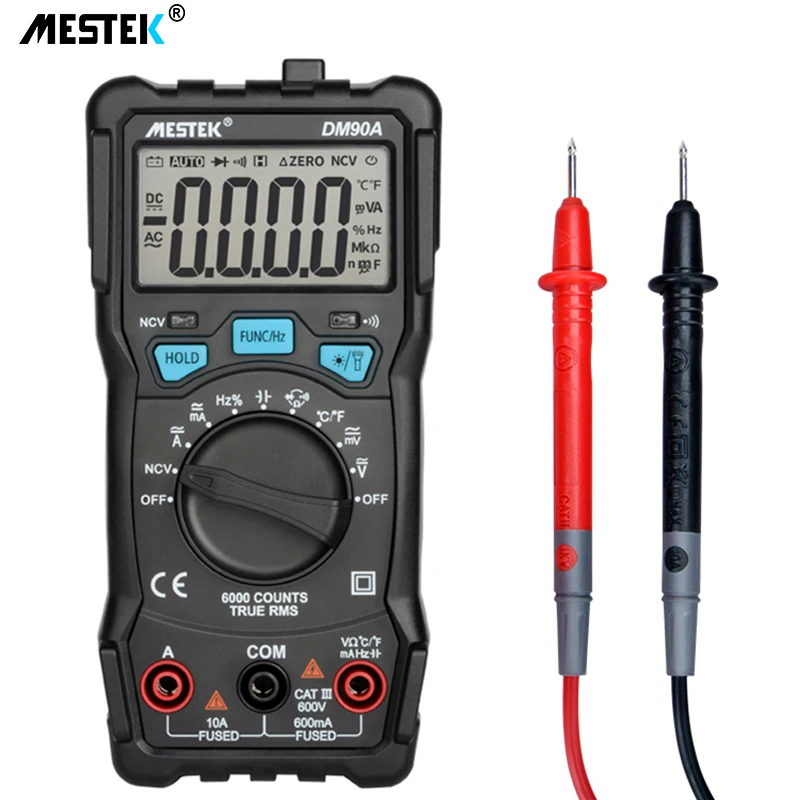

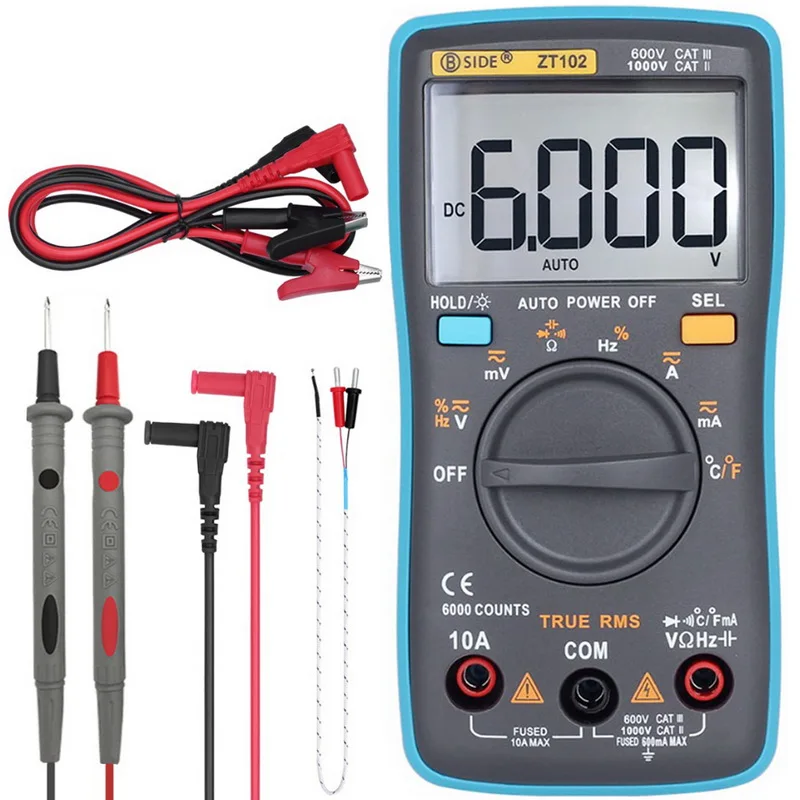

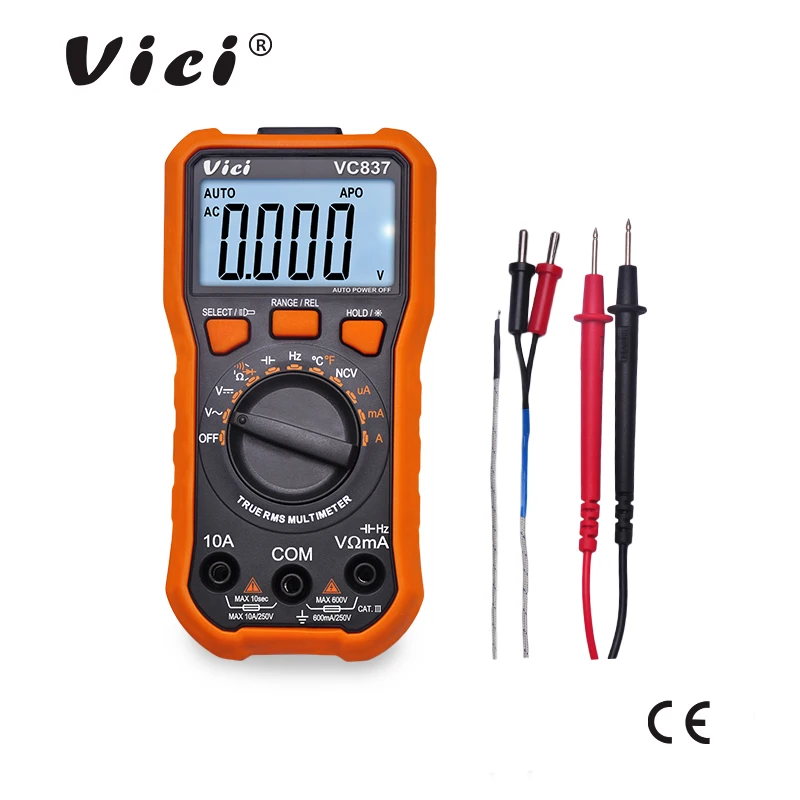

Цифровой мультиметр может иметь автоматический или ручной выбор диапазона измерения. Для домашнего использования хорошим выбором будет устройство с автоматическим определением диапазона. Пользователю достаточно переключить поворотный переключатель прибора на измерение необходимого электрического параметра, а нужный диапазон будет установлен автоматически.

Дополнительные возможности мультиметров

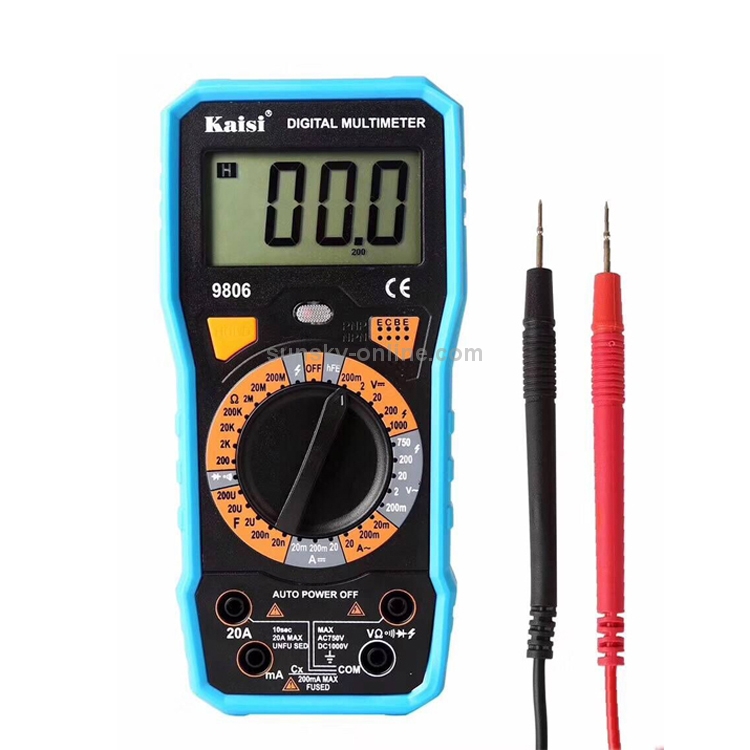

В большинстве цифровых мультиметров предусмотрена подсветка дисплея, которая в условиях плохого освещения помогает увидеть показания измерений. Схемотехнические решения современных цифровых мультиметров позволяют реализовать несколько дополнительных функций:

• «HOLD» – удержание данных — прибор останавливает измерения и «замораживает», фиксирует результат на дисплее;
• «REL» – функция относительных измерений — проведение измерений относительно опорного значения, которое мультиметр принимает за «0». Часто используется при измерении малых значений сопротивления и емкости (для того, чтобы минимизировать влияние на результаты измерений собственного сопротивления щупов и паразитной емкости прибора). Функция присутствует в некоторых моделях;

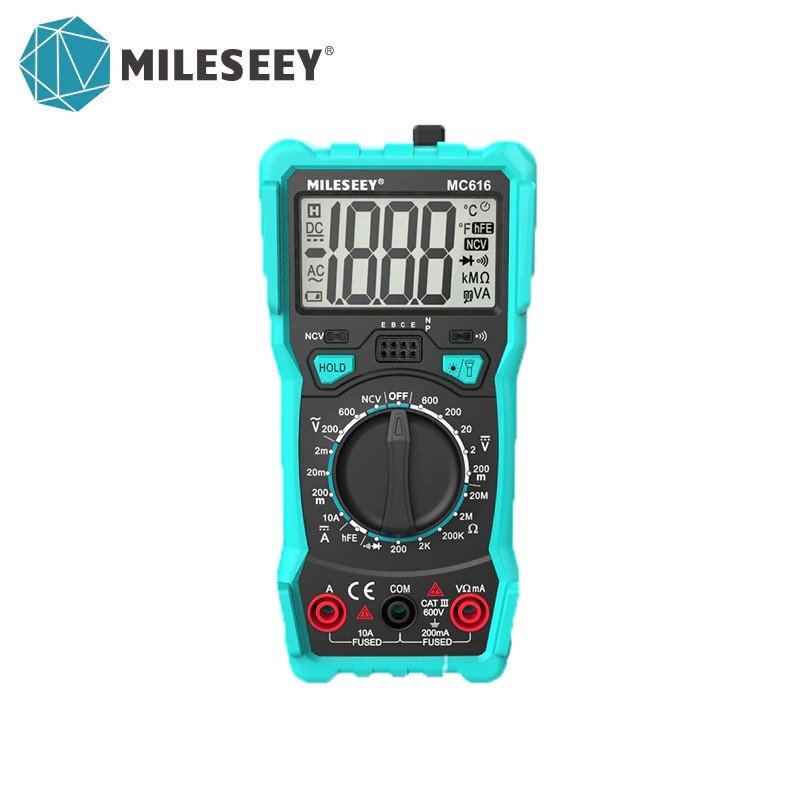

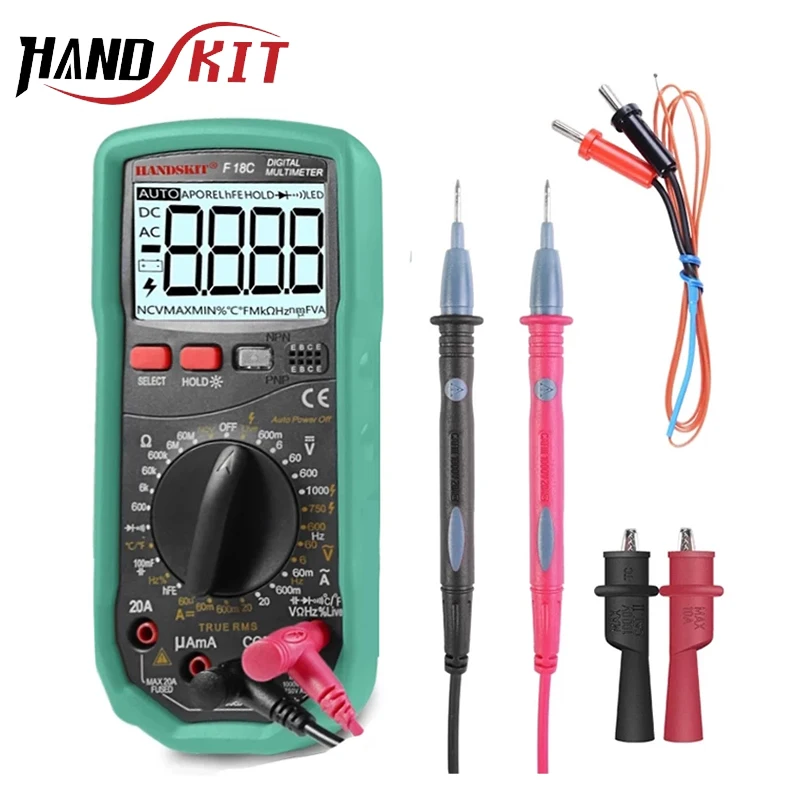

• «NCV» – бесконтактная индикация напряжения — при размещении мультиметра в непосредственной близости к источнику электропитания или кабеля находящегося под действующим напряжением, подается звуковой / световой сигнал;
• проверка проводимости электрических цепей со звуковой индикацией — проверка целостности электрической цепи или проводника. Прибор измеряет сопротивление электрической цепи, и при его значении меньше определенной величины, подает звуковой сигнал, указывая на целостность, то есть отсутствие обрыва. Как показывает практика, звуковая прозвонка — это функция мультиметра, которая используется чаще всего. С ее помощью можно определить, нет ли повреждения кабеля питания или другого проводника, можно проверить работоспособность лампы накаливания, или нагревательного элемента домашних электроприборов.

Цена

Подавляющее большинство мультиметров способно выполнять основные измерения. Поскольку мы выбираем прибор для дома, цена должна быть доступной. На цену существенно влияет класс точности, возможность подключения к ПК, память для сохранения измеренных параметров, фиксация максимального и минимального значения измерений, возможность измерять такие параметры как емкость конденсаторов, температуру, индуктивность, частоту, а также диапазоны измерения этих параметров (вряд ли надо будет дома измерять напряжение 1000 Вольт).

Что касается точности, то даже недорогой современный цифровой мультиметр способен проводить измерения с минимальной погрешностью, которая может составлять в среднем ± (1.2% ± 5). Если перевести это в абсолютные величины, то при измерении напряжения электросети 220 Вольт, результаты будут вполне удовлетворительными: (220 ± 3) Вольт. При измерении напряжения блока питания 5 Вольт: (5 ± 0,065) Вольт.

Итак, наша рекомендация — выбирать мультиметр для дома в среднем ценовом диапазоне. Выбирая самый дешевый мультиметр, мы рискуем получить прибор, который не будет проводить все необходимые измерения, а дорогой может иметь такие возможности, которые не используются в быту.

Безопасность

Мультиметр должен быть безопасным для пользователя. Информация по электробезопасности обычно указана в инструкции по эксплуатации и на корпусе прибора. В соответствии с международным стандартом IEC1010-10, с точки зрения электробезопасности мультиметры разделяют на четыре класса:

• CAT I — для работы с низковольтными сетями электронных узлов;
• CAT II — для локальных сетей питания;
• CAT III — для распределительных сетей питания внутри зданий;
• CAT IV — для работы на аналогичных сетях за пределами зданий.

Для домашних нужд будет вполне достаточно мультиметра класса электробезопасности CAT II или CAT IIІ.

Обращайте внимание на измерительные щупы, поскольку они имеют непосредственный контакт с объектом измерения. Особенно, если проводим измерения высокого напряжения, скажем, напряжения электросети. На щупах должна быть указана важная информация в полном объеме. Например, на щупах мультиметров UNI-T обозначено класс электробезопасности, максимально допустимый ток, информацию о наличии двойной изоляции и тому подобное.

Щупы, как правило, имеют ограничитель для защиты пальцев пользователя от контакта с их металлической частью и защитные колпачки для дополнительной защиты и удобства при транспортировке и хранении. Обратите внимание! Запрещено работать с прибором, щупы которого имеют повреждения изоляции. Неисправные щупы необходимо заменить новыми, с такими же электрическими характеристиками.

Приборы, на которые стоит обратить внимание

Свой выбор мы остановили на нескольких мультиметрах UNI-T. Приборы этого производителя надежны, обеспечивают достаточно точные результаты измерений, и имеют при этом доступную цену. Такие мультиметры попадают под наши критерии выбора, и вполне пригодны для домашнего использования:

UNI-T UT136B – цифровой мультиметр с автоматическим выбором диапазона, позволяет проводить измерения постоянного и переменного напряжения, постоянного и переменного тока, сопротивления, емкости и выполнять тестирование диодов. Прибор имеет компактные размеры, переключатель режима измерения фиксируется четко, стрелка указывает на параметр измерения, щупы прочные и эластичные. Предусмотрена защита от перегрузки.

Основные параметры мультиметра UT136B:

Разрядность	3999
Выбор диапазона	автоматический
Постоянное напряжение	до 500 В
Переменное напряжение	до 500 В
Постоянный ток	до 10 А
Переменный ток	до 10 А
Сопротивление	до 40 МОм
Емкость	до 100 мкФ
Частота	до 10 МГц
Проверка проводимости электрических цепей со звуковой индикацией	есть
Тестирование диодов	есть

Следующий прибор, который привлек наше внимание – UNI-T UT125C. Особенностью прибора являются его компактные размеры. Прибор имеет несъемные измерительные щупы, Вы не сможете подключить их неправильно. Присутствует подсветка дисплея, а также функция бесконтактной индикации напряжения.

Основные параметры мультиметра UT125С:

Разрядность	3999
Выбор диапазона	автоматический
Постоянное напряжение	до 600 В
Переменное напряжение	до 600 В
Постоянный ток	до 400 мА
Переменный ток	до 400 мА
Сопротивление	до 40 МОм
Емкость	до 100 мкФ
Частота	до 60 кГц
Проверка проводимости электрических цепей со звуковой индикацией	есть
Тестирование диодов	есть

Мультиметр UNI-T UT131D позволяет проводить все основные измерения, имеет функцию подсветки дисплея и бесконтактную индикацию напряжения. Выбор диапазона измерения — ручной. И очень привлекательная цена.

Основные параметры мультиметра UT131D:

Разрядность	1999
Выбор диапазона	ручной
Постоянное напряжение	до 250 В
Переменное напряжение	до 250 В
Постоянный ток	до 10 А
Сопротивление	до 200 МОм
Проверка проводимости электрических цепей со звуковой индикацией	есть
Тестирование диодов	есть

А вот мультиметры UNI-T серии UT61, мы можем рекомендовать для домашних мастеров, увлекающихся ремонтом и наладкой аудиоаппаратуры. Приборы позволяют измерять сопротивление, емкость, частоту, температуру, напряжение и ток в широкой полосе частот. Кроме того, могут работать в паре с ПК, что позволит автоматизировать измерения и упростит обработку результатов измерений.

Ну и конечно же, дополнительные аксессуары. Для некоторых измерений, например, параметров электронных схем, часто используют насадки-крокодилы. Удобно пользоваться насадками, которые одеваются на контактную часть щупов мультиметра. Также используют насадки-зажимы, которыми можно «зацепиться» за выводы компонента, параметры которого представляют интерес.

Надеемся, наши советы по подбору мультиметра будут для Вас полезными. Важно помнить, что работать Вы будете с электроизмерительным прибором. Во время измерений элементы мультиметра могут находиться под действующим напряжением, поэтому могут представлять опасность. Обязательно ознакомьтесь с инструкцией и соблюдайте правила безопасности. Приятного пользования!

Нравятся наши статьи? Тогда вы точно зацените видео на эту тему!

Команда Masteram

Копирование материалов с сайта masteram. com.ua разрешается только при условии указания авторства и размещения обратной текстовой ссылки на каждый скопированный контент.

Цифровой мультиметр советы по выбору

Мультиметр или электрический тестер – многофункциональный прибор для использования в быту и в профессиональном электромонтаже. Из этой статьи вы узнаете, для чего используют мультиметры и как их выбирать.

Читайте также: Мультиметр: понятие, функции, рекомендации по использованию

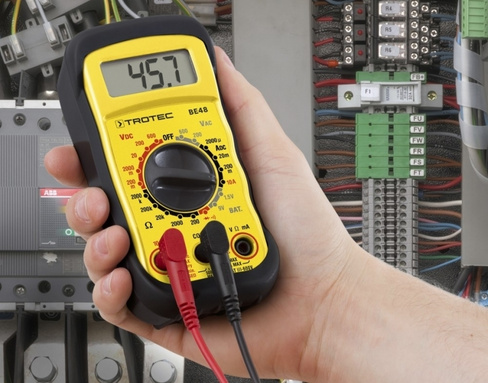

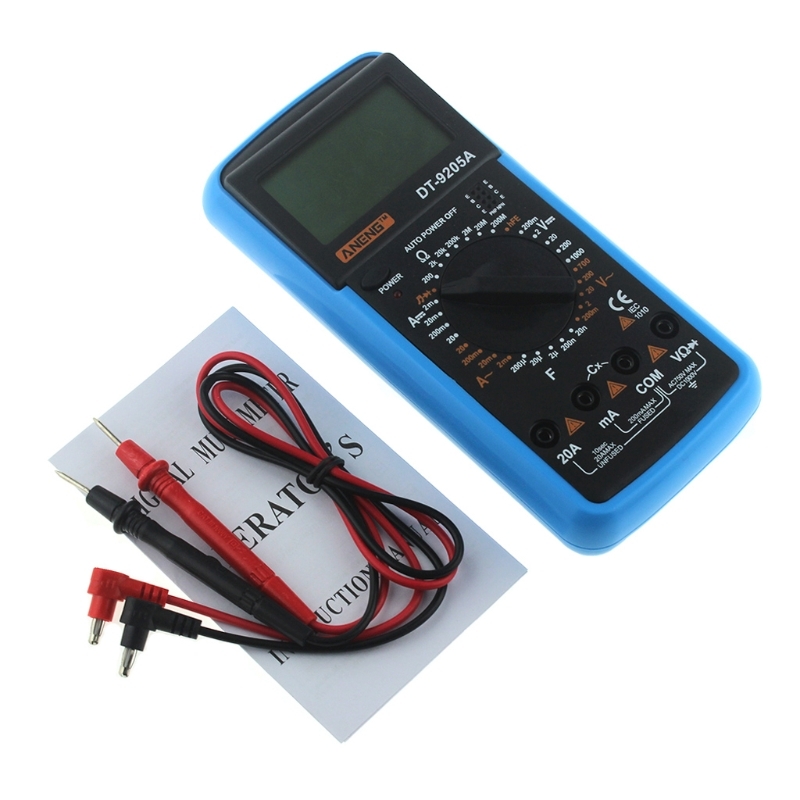

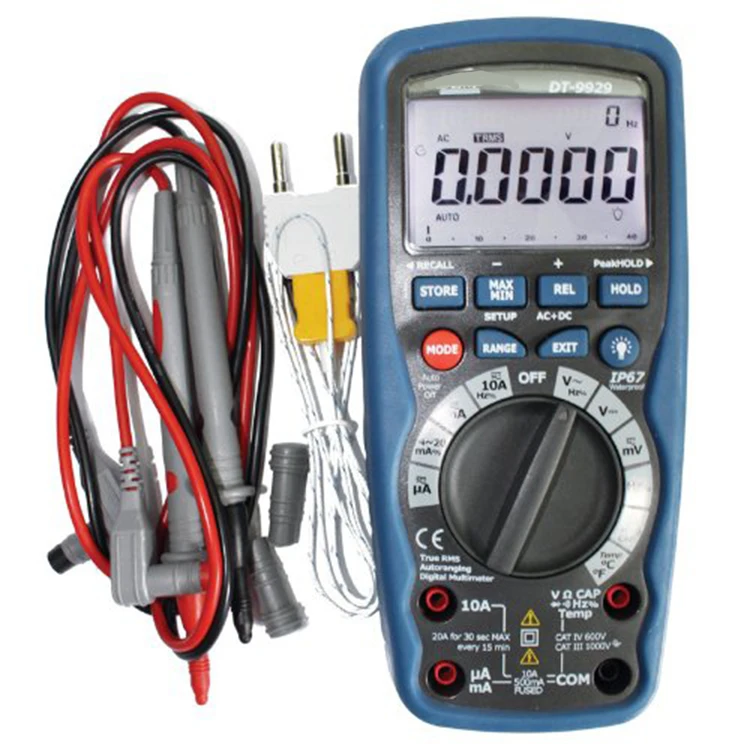

Цифровой мультиметр

Что такое мультиметр и для чего он нужен

Мультиметр – прибор для электрических измерений. Он объединяет функции нескольких монофункциональных устройств:

• Вольтметра для измерения постоянного и переменного напряжения.
• Амперметра для измерения силы тока.
• Омметра для измерения сопротивления.
• Кабельного тестера для прозвона кабелей.

Читайте также: Как прозвонить кабель

Опционально мультиметры измеряют частоту тока, емкость конденсатора, температуру объектов, параметры транзисторов, индуктивность, звуковое давление, уровень освещенности, влажность воздуха, скорость вращения деталей. В этом случае функциональность мультиметра выходит за пределы электроизмерительного прибора.

Мультиметры применяют в быту, во время электромонтажных работ, прокладки и ремонта линий электросвязи, в лабораториях и в других сферах, где нужно измерить параметры электрических сетей и приборов. Вот некоторые задачи, которые можно решить с помощью тестера:

• Проверить изоляцию кабеля, убедиться в отсутствии повреждений провода и короткого замыкания.
• Измерить напряжение в сети.
• Проверить работоспособность разъемов электрических приборов.

Электрические тестеры нужны и профессиональным монтерам, и людям без специальных знаний для домашнего использования.

Какие мультиметры есть на рынке

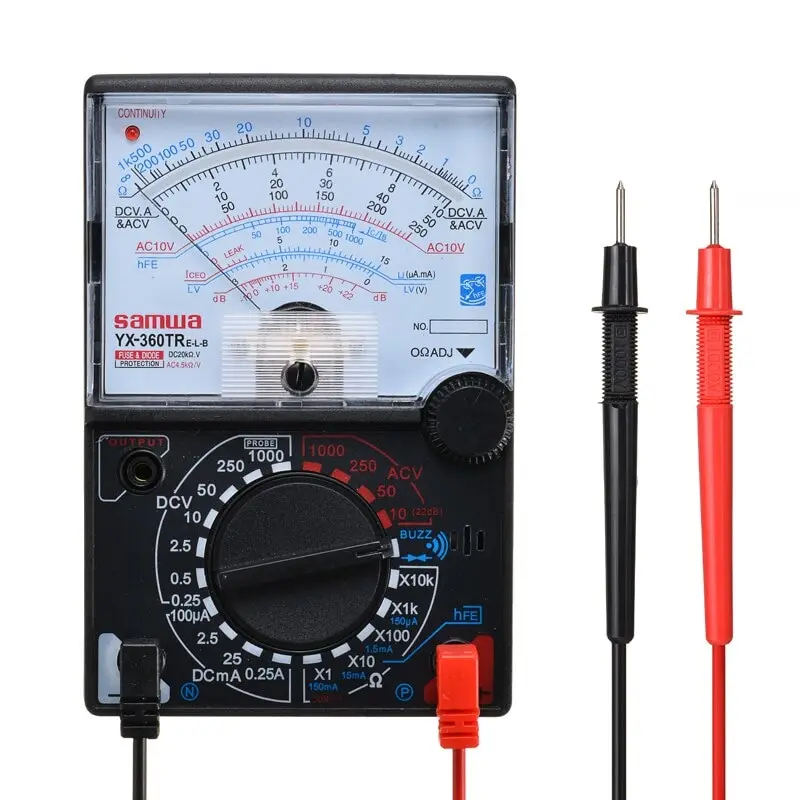

Электрические тестеры бывают аналоговыми и цифровыми. Аналоговые приборы более дешевые, но менее точные по сравнению с цифровыми. Также аналоговой шкалой не так удобно пользоваться – на ней нанесено сразу несколько показателей мелким шрифтом. Поэтому такие тестеры считаются устаревшими. Тем не менее из-за невысокой стоимости их широко используют в бытовой и профессиональной сфере.

Шкала аналогового мультиметра очень неудобная

Сложная для понимания шкала – один из главных недостатков аналоговых мультиметров.

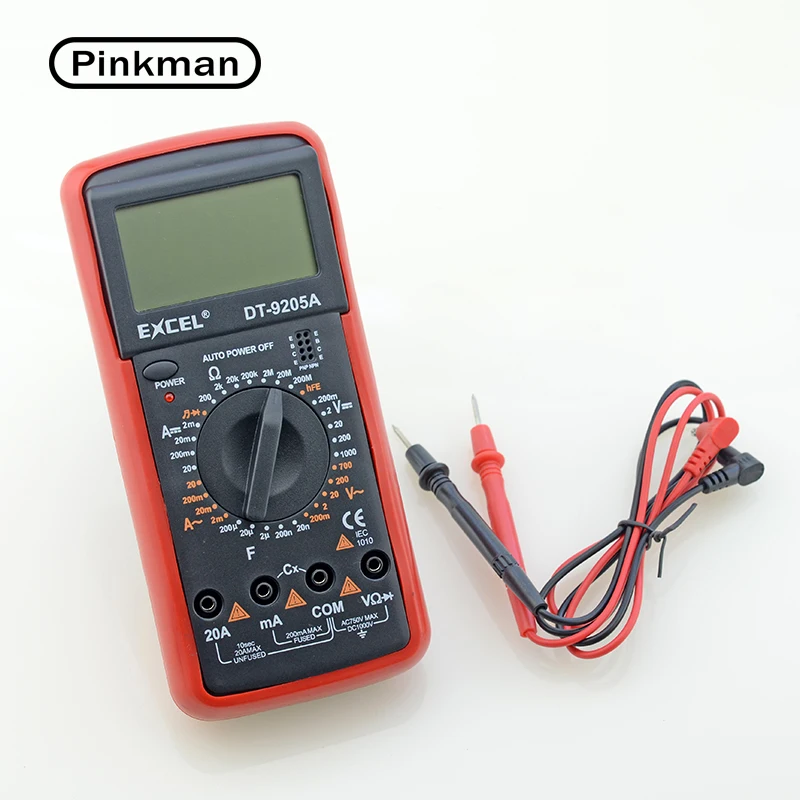

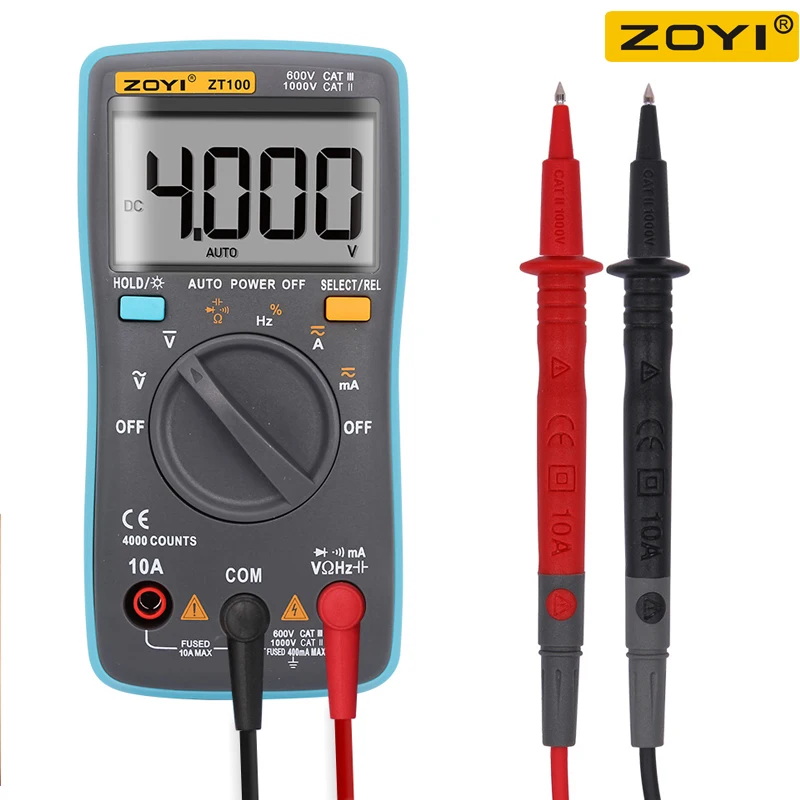

Цифровые тестеры точные и удобные. У них есть дисплей, на который выводится результат измерения в соответствующих типу проверки единицах. Это удобнее аналоговой шкалы со стрелкой, поэтому цифровым тестером могут пользоваться люди без специальных знаний.

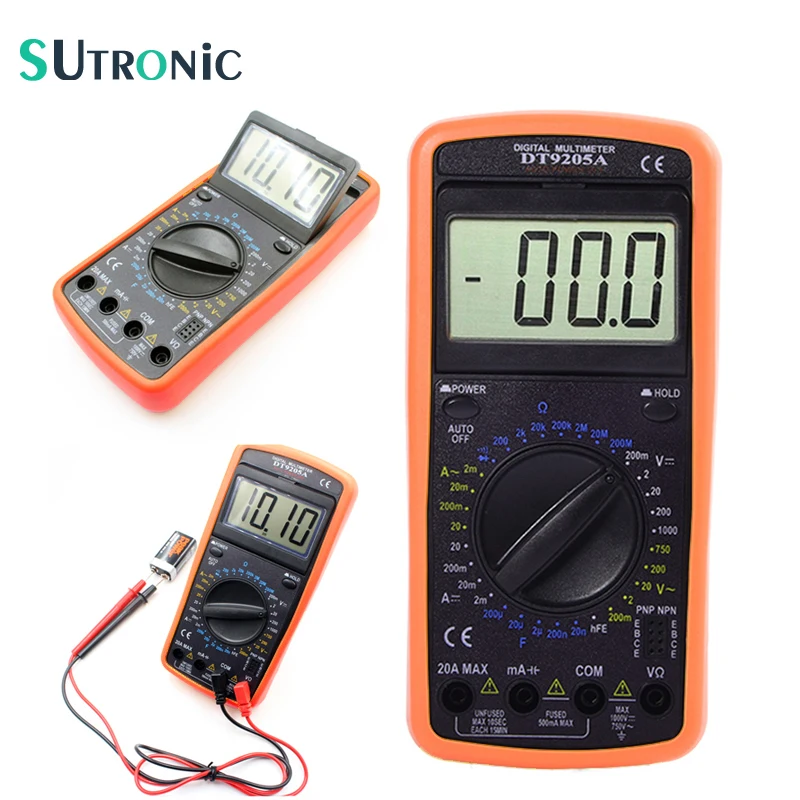

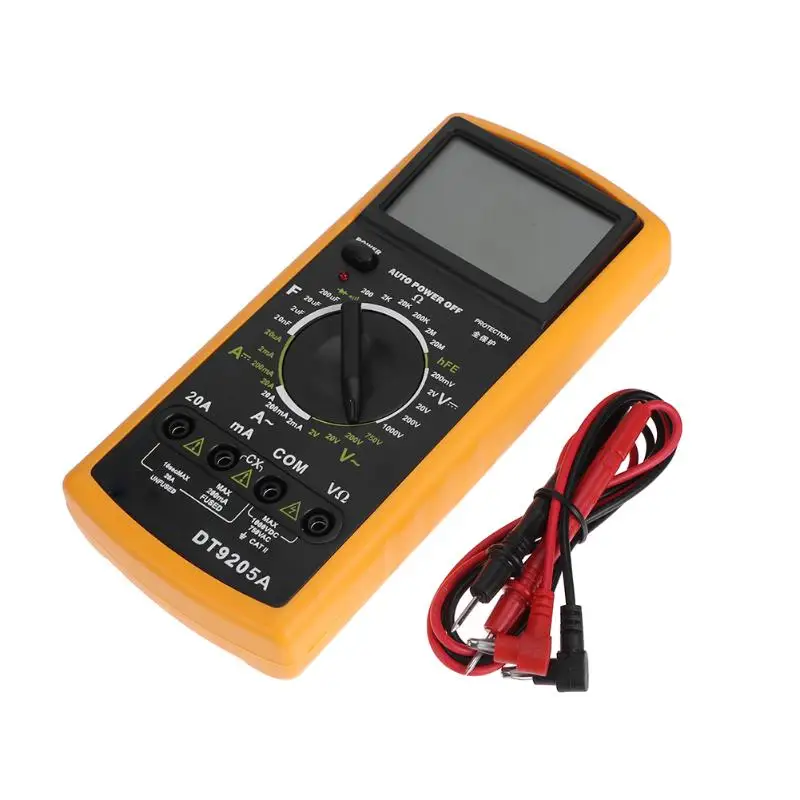

Цифровой тестер

По функциональности условно выделяют бытовые и профессиональные мультиметры. Большинство современных цифровых приборов такого типа выполняют четыре основные функции: измерение постоянного и пременного тока, силы тока, сопротивления и прозвон кабелей.

У профессиональных приборов есть дополнительные функции. Например, измерение индуктивности, частотности тока, параметров транзисторов. Эти функции нужны во время ремонта электроприборов и сетей, радиооборудования.

Как выбрать мультиметр

Главный критерий выбора тестера – функциональность. Перед покупкой определите набор функций, которыми должен обладать прибор.

Для бытового использования подойдет аппарат с набором основных четырех функций. Обратите внимание на важный нюанс – у современных цифровых мультиметров есть базовые функции, но на рынке еще есть устаревшие приборы, которые выполняют только функцию вольт-, ампер- и омметра. С их помощью нельзя прозвонить кабель.

Не покупайте устаревшие приборы. Цена современных мультиметров с функцией прозвона практически не отличается от цены приборов без этой функции.

Для профессионального использования выбирайте цифровые мультиметры с базовыми и дополнительными функциями. Необходимую дополнительную функциональность оценивайте через призму задач, которые будете решать с помощью тестера.

Кроме функциональности, при выборе мультиметра обращайте внимание на следующие критерии:

• Габариты. Если нужен прибор для мобильного использования, покупайте небольшие модели.
• Защита от механических воздействий. Современные цифровые тестеры имеют противоударную защиту и выдерживают падение с высоты нескольких метров.
• Защита от высокого напряжения. Выбирайте тестеры с предохранителями.
• Точность. Большинство производителей указывает погрешность измерений в инструкции к прибору. Для профессиональных мультиметров она не должна превышать 1 %.
• Эргономичность. Речь идет об удобстве использования переключателей, подсветке дисплея, встроенном фонарике и других характеристиках.

Лучше отдать предпочтение мультиметрам надежных производителей. Одним из ведущих поставщиков электрических тестеров считается компания Fluke.

Читайте также: Мегаомметр — прибор для измерения сопротивления изоляции

Заключение

Мультиметр – многофункциональный прибор для электроизмерений. Также на рынке есть тестеры, которые кроме параметров электросети меряют температуру объектов и воздуха, влажность, освещенность. Для бытового использования подойдут недорогие цифровые мультиметры с функцией прозвона, вольтметра, амперметра и омметра. Профессиональные приборы имеют дополнительную функциональность.

Какой мультиметр выбрать: бюджетный или профессиональный

Каждый хозяин должен иметь прибор для измерения различных электрических параметров. Такое устройство позволит легко проверить напряжение в сети, найти обрыв проводки, узнать работоспособность лампы и т.д. Чтобы купить эффективные и полезный аппарат, необходимо знать, какой мультиметр выбрать.

Содержание

• 1 Какие измерения может проводить мультиметр
• 2 На что следует обратить внимание?
• 3 Диапазон показателей
• 4 Разрядность
• 5 Питание
• 6 Экран
  • 6.1 Количество экранов
  • 6.2 Размер экрана
• 7 Дополнительные функции
• 8 Обзор популярных моделей
  • 8.1 DT-830B

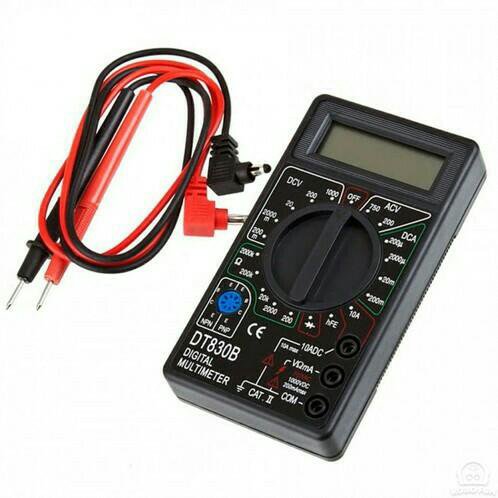

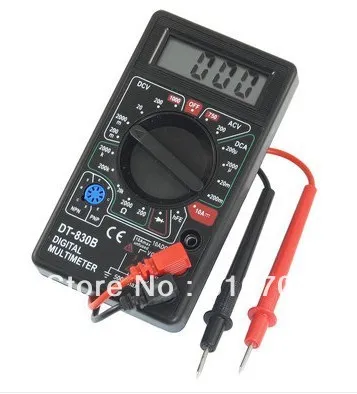

  • 8.2 C266
  • 8.3 М812

Какие измерения может проводить мультиметр

В зависимости от функциональности модели, при помощи цифрового тестера можно легко измерить такие показатели:

• Напряжение.
• Сопротивление;
• Температуру;
• Емкость конденсатора;
• Индуктивность;
• Частоту;
• Значение тока.

Это устройство пригодится для работы, дома и обслуживания автомобиля.

Внимание! Измерять напряжение в сети более 40 В опасно для здоровья и жизни! Соблюдайте руководство пользователя вашего устройства в сочетании с техникой безопасности.

На что следует обратить внимание?

Столько функций понадобится далеко не каждому мастеру, можно обойтись и несколькими. Обычному строителю-электромонтажнику подойдет простой мультиметр, который будет выполнять самые важные измерения. В покупке дорогой модели нет необходимости. Как пользоваться мультиметром обязательно надо изучить по инструкции или статье.

У электрика, обслуживающему различное электрооборудование, непременно должен быть тестер с функцией «токовых клещей», она позволят осуществлять измерения нагрузки на включенном оборудовании, не вмешиваясь в схему. Благодаря этому можно постоянно контролировать и обеспечивать надежность электросистем.

Хороший мастер КИП будет должен иметь мультиметр со всеми остальными функциями, связанными с работой радиоэлементов: амперметр, омметр, частотомер, вольтметр, измерение индуктивности и емкости.

При выборе устройства следует обратить внимание на следующие моменты:

1. Функциональность. Необходимо обязательно учитывать факторы, о которых было сказано ранее.
2. Какой лучше: стрелочный либо цифровой. В любом случае мультиметр цифровой обладает более высокой точностью и огромными способностями, с которыми стрелочный не сравнится.
3. Удобство работы увеличивается при наличии подсветки и функции удержания измерений.
4. Максимальная погрешность должна составлять менее 3%, от этого зависит точность тестера.
5. Обязательно обратите внимание на конструкцию. Прибор должен иметь эргономичную форму, компактные размеры и удобное расположение элементов управления.
6. Уровень защиты от пыли, влаги и механических воздействий. Чем выше уровень, тем качественнее изготовлен мультиметр и выше его срок эксплуатации. Обязательно учитывайте этот показатель, особенно если выбор пал на китайский бюджетный мультиметр.
7. Энергобезопасность. Это очень важный фактор выбора, на него непременно нужно обратить внимание. Есть четыре стандарта электробезопасности. Защита обеспечивается предохранителями или электронными элементами. Специалисты рекомендуют выбирать электронный мультиметр с защитой электронного типа.
8. Производитель. От этого показателя зависит доступность деталей, длительность эксплуатации, качество материалов. Хорошо зарекомендовали себя компании UNI-T, а также Mastech.

Диапазон показателей

Это свойство гласит о пределах измеряемых параметров. Диапазон показателей зависит от предполагаемого назначения прибора. Для использования мультиметра в домашних условиях подойдет дешевый тестер с относительно небольшими характеристиками. Если планируется использование прибора в промышленных масштабах, тогда лучше выбрать модель с более широким диапазоном измерений.

Разрядность

Эта характеристика практически ни на что не влияет, если вы планируете использовать аппарат в бытовых целях. От разрядности зависит сколько цифр в показании будет после запятой. Есть различные пределы:

• На самых простых моделях разрядность составляет 2,5. На дисплее отображается измерение до сотой части, например, 0.06 В. Такой домашний мультиметр имеет достаточную для простых работ точность.
• На профессиональных устройствах разрядность иногда доходит до 6,5. Это позволяет фиксировать показания до миллионной части, например, 0, 000006 В.

Для бытового использования разрядность 3,5 будет вполне достаточной. Нет смысла покупать дорогостоящие, более точные тестеры.

Питание

Современные мультиметры – это автономные приборы, зачастую они функционируют от стандартных батареек. Такого источника питания вполне достаточно, чтобы гарантировать качественную и эффективную работу в течении длительного времени при различных условиях.

Но опять-таки это относится к устройству, который предназначен для домашнего мастера. Для специалиста понадобится более серьезная модель, а, следовательно, она будет нуждаться в большем количестве энергии, поэтому лучше выбрать модель на емкостном аккумуляторе.

Экран

На стрелочном мультиметре дисплея нет, измерения отображаются на специальной шкале. Мультиметр электрический оборудован небольшим дисплеем, а более профессиональные вариации даже несколькими. Наличие дополнительных функций, например, подсветки, только улучшает процесс использования.

Количество экранов

На этот показатель следует обращать внимание специалистам, которые имеют дело с радиоэлектроникой или сложными промышленными электросистемами. Для выполнения простых домашних работ или проверки электроники автомобиля подойдет недорогой мультиметр с одним дисплеем. Несколько цифровых экранов позволяют выполнять множество различных измерений сложной конфигурации.

Размер экрана

Очень важным является размер экрана, ведь необходимо точно рассмотреть показания даже с большого расстояния, поскольку не всегда есть возможность держать устройство в руках прямо перед глазами. Иногда приходиться закреплять аппарат в подвешенном состоянии. На большом экране более высокая вероятность что-то рассмотреть при ограниченном освещении.

Дополнительные функции

В зависимости от наличия некоторых функций стоимость прибора значительно увеличивается. Присутствие некоторых функций существенно упрощает использование мультиметра.

1. Подсветка дисплея – важная и практичная особенность. Лучше выбирать именно такие приборы, поскольку часто использование мультиметра предполагает работу в темном помещении.
2. Фиксация максимального измерения позволит точно определит значение даже при непродолжительном касании. Это полезно при работе в ограниченном пространстве.
3. Применение доступных элементов питания. Наиболее распространенные – пальчиковые батарейки, некоторые имеют небольшую емкость, но зато они продаются в любом магазине. С 12-ти вольтовыми батарейками дела обстоят значительно хуже, ведь они имеют более высокую стоимость и ограниченность в местах продажи.
4. Защита от перенагрузки либо замыкания. При работе с электрическим оборудованием очень часто случаются ошибки, поэтому меры защиты никогда не будут лишними. Наличие защиты позволит не только продлить срок службы устройства, но и обезопасить процесс эксплуатации.
5. Эргономичная форма. Удобное расположение элементов управления, фиксатор для щупов, компактность – делают использование удобным и практичным, а главное присутствие этих элементов не сильно влияют на стоимость аппарата.

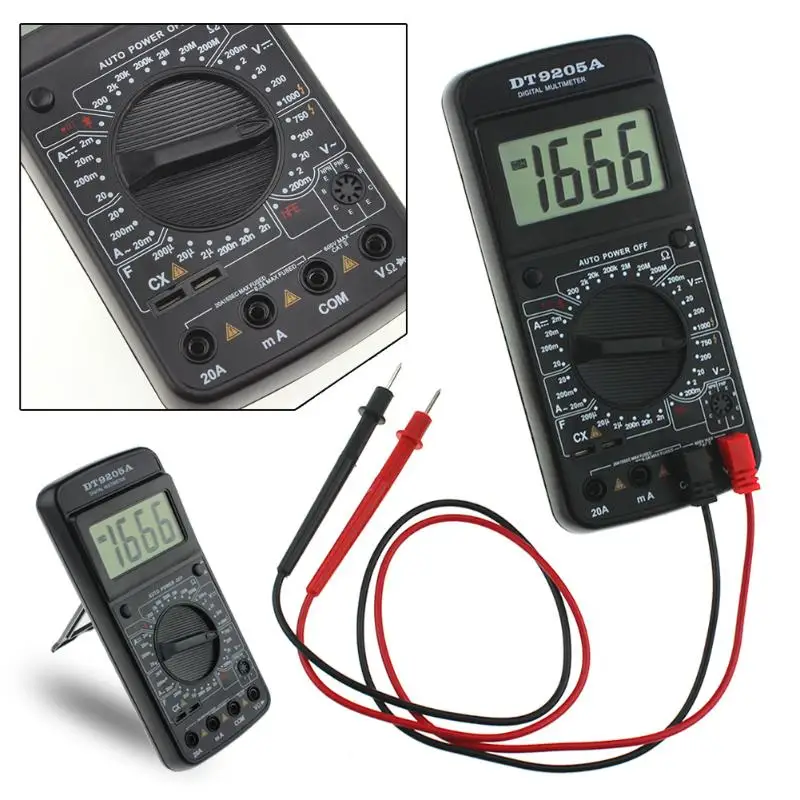

Обзор популярных моделей

Рынок тестеров достаточно разнообразен, можно без проблем найти устройство любой функциональности, формы, цвета и т.д., но есть модели, которые уже стали эталонами. Их без проблем узнает любой мастер, ведь они отлично зарекомендовали себя в работе. Большой популярностью пользуется мультиметр dt 830B именно с него и начнется обзор.

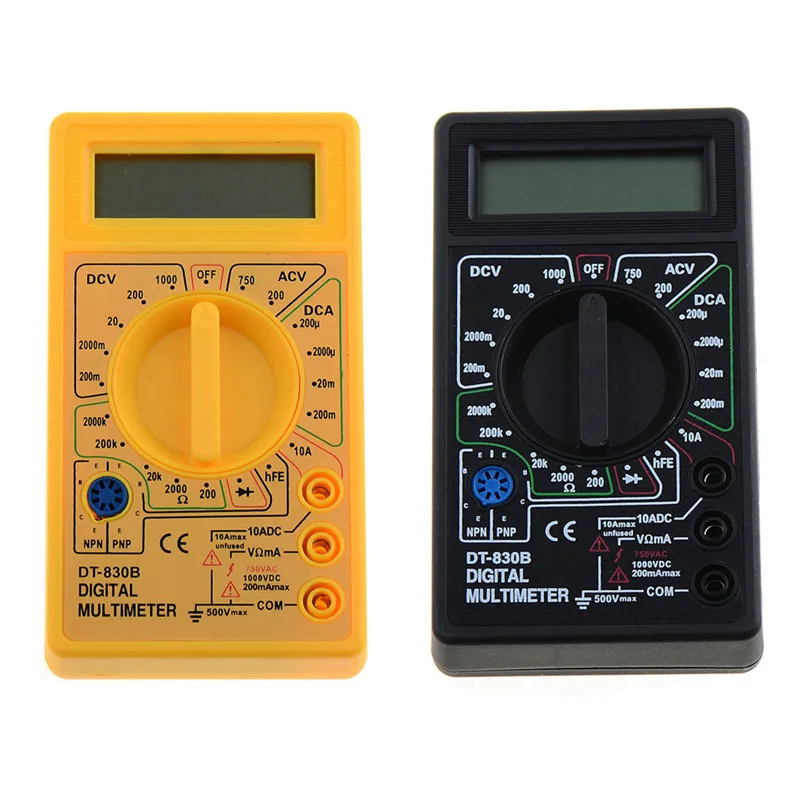

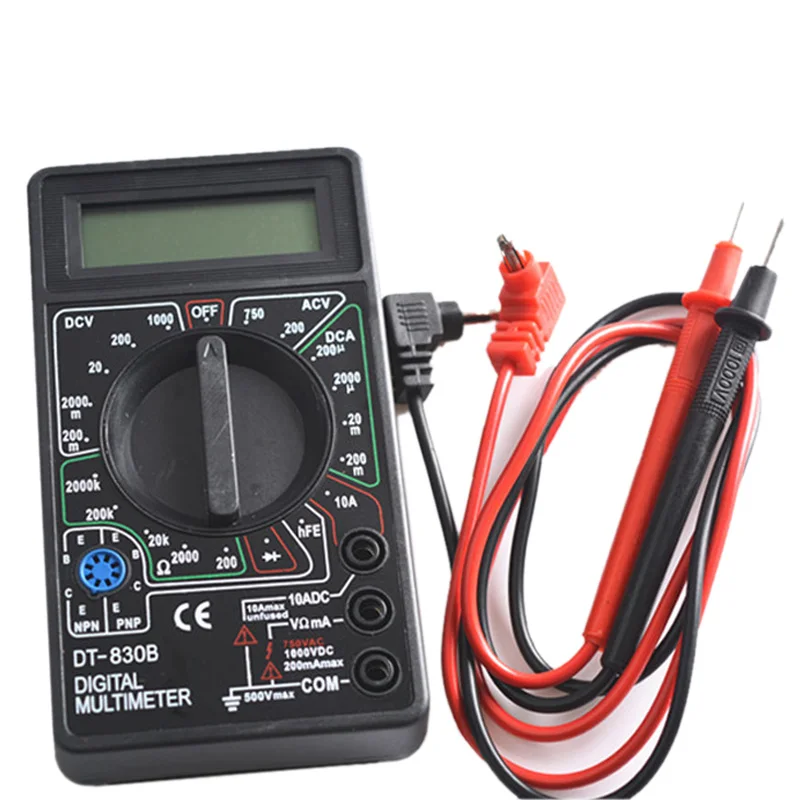

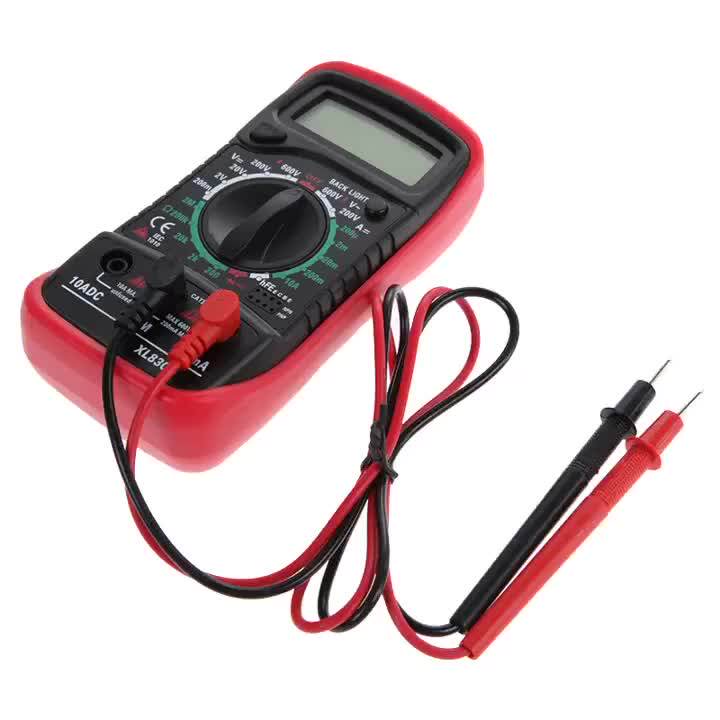

DT-830B

Эта модель является базовой, имеет обширный набор функций, замечательно подходит как начинающим, так и более опытным специалистам.

Питание 830b dt осуществляется от батареи на 9В. Прибор достаточно компактен и имеет небольшой вес, что позволяет его легко транспортировать и всегда иметь под рукой. При помощи можно:

• измерять ток до 200 mA;
• проверить сопротивление;
• оценить работоспособность диодов;
• определить параметры транзистора;
• измерять постоянное и переменное напряжение.

Слабостью dt модели 830b является способность быстро выходить из строя при выборе неправильного режима. Эта модель очень часто используется в домашнем хозяйстве, поэтому найти модель в специализированном магазине или рынке не составит труда. Со временем появились модификации этой модели, они отличаются и внешностью, и технической начинкой.

C266

Это менее популярный мультиметр, его собирают на базе предыдущей модели. Его особенностью является наличие кнопки фиксации измерений, а также специальных токоизмерительных клещей.

В остальном устройство мало отличается от 830В. С266 часто выбирают электрики различного уровня квалификации.

М812

Это один из самых компактных устройств, его вес составляет всего 90 грамм. Он легко помещается в карман и сумку. М812 замечательно подходит для ремонта и обслуживания автомобилей. Выполнен аппарат в традиционном пластиковом корпусе. Внешне он напоминает 830b dt, но обладает более компактными габаритами.

С помощью этих советов вы будете знать, какой лучше выбрать мультиметр для дома и работы. Помните, что для выполнения простых измерений совсем не обязательно покупать дорогостоящие модели со множеством ненужных для обычного пользователя функций. Но хороший тестер должен быть у каждого хозяина!

Мультиметр с автоматическим определением параметра измерения

org/BreadcrumbList»>
1. На Главную
2. Продукты
3. Электроизмерительные приборы
4. Мультиметры

Покупая мультиметр, вы получаете высокопроизводительный многофункциональный измерительный прибор. Как правило, его можно переключить с измерения параметров постоянного тока на измерение параметров переменного тока, а также вы можете использовать его для измерения сопротивления. Мультиметры обладают дополнительными измерительными функциями. Параметры измерения определяются автоматически через распознавание разъёма подключенного щупа. Функциональные кнопки обеспечивают удобство в использовании, а результаты чётко отображаются на большом дисплее.

Используете ли вы мультиметр для измерения напряжения или других электрических параметров, этот прибор незаменим в секторе электроники благодаря множеству возможностей применения. Его используют как профессиональные инженеры-электрики, так и домашние умельцы.

Преимущества цифровых мультиметров testo 760

• Автоматические определение параметров измерения через распознавание разъема подключенного щупа
• Удобное управление с помощью функциональных кнопок и большой дисплей с подсветкой
• Измерение истинного среднеквадратичного значения

Основные преимущества

Автоматически определяет параметры измерения

Более безопасная работа

Идеален для измерения слабого тока

Точность в диапазоне мкА

Измеряет истинное среднеквадратичное значение (ИСКЗ)

Истинное СКЗ для более точных результатов

Сравнение моделей цифровых мультиметров testo 760

• • Цифровой мультиметр testo 760-1
• Базовая модель практически для любых электрических измерений.
• • Автоматическое определение измеряемого параметра
• • Батарейки и измерительные щупы в комплекте

• К прибору

• • Цифровой мультиметр testo 760-2
• Универсальная модель для измерения электрических параметров и температуры.
• • Истинное СКЗ
• • Измерение силы тока в диапазоне мкА
• • Фильтр низких частот для точных измерений на двигателях с частотным регулированием мощности
• • Адаптер для термопар типа K в комплекте

• К прибору

• • Цифровой мультиметр testo 760-3
• Самая мощная модель для применения в промышленности.
• • Очень широкий диапазон измерения частоты и электрической ёмкости
• • Истинное СКЗ
• • Фильтр низких частот для точных измерений на двигателях с частотным регулированием мощности

• К прибору

Сферы применения:

Электрооборудование

Обслуживание

Системы отопления

Свяжитесь с нами

Мы будем рады ответить на ваши вопросы

+7 (495) 532-35-00

info@testo. ru

Точные измерения с помощью инновационного цифрового мультиметра

С помощью мультиметра вы можете измерять силу тока, напряжение и сопротивление. Инновационные приборы Testo обеспечивают высокий стандарт точности и эффективности. Вам не нужно сначала выбирать нужные разъёмы, а затем требуемую измерительную функцию. Вместо этого прибор автоматически определяет параметр измерения через распознавание разъема подключенного щупа. Это исключает риск выбора некорректных настроек.

Использование мультиметра отличается невиданной ранее простотой. Вместо привычного поворотного переключателя на компактном измерительном приборе используются функциональные кнопки, так что прибором теперь можно управлять одной рукой. Вы сможете легко разглядеть результаты измерений на большом дисплее с подсветкой.

В зависимости от модели мультиметра, диапазон измеряемого напряжения достигает 1000 вольт, частоты – 30 МГц, а ёмкости – 60 000 мкФ. Модель testo 760-3 с максимальными диапазонами измерений и фильтром низких частот может использоваться в промышленности, например, для измерений на больших электрических системах.

Профессиональные мультиметры помимо электрических параметров могут измерять температуру. Для этого вам нужно подключить к прибору адаптер для термопары и зонд температуры, который вы можете заказать отдельно.

Преимущества цифровых мультиметров Testo:

• Высокая эксплуатационная надёжность благодаря автоматическому определению параметра измерения,
• исключение некорректных настроек,
• большое количество измерительных функций,
• большой дисплей с подсветкой.


Измерительные задачи для цифрового мультиметра

Цифровой мультиметр Testo – многофункциональный измерительный прибор, который поможет вам при любых электрических измерениях. Он автоматически определяет параметр измерения и обеспечивает вам точные результаты вне зависимости от области применения. Функция определения истинного среднеквадратичного значения позволяет пользователям всегда быть в курсе текущей ситуации при работе с электронными системами.

Прежде чем начинать измерения, пользователи должны познакомиться с прибором и проверить измерительные кабели и разъёмы. Вы можете с лёгкостью управлять мультиметром с помощью удобных подсвеченных кнопок всего лишь одной рукой. Еще одно важное преимущество прибора – его лёгкость (масса всего лишь 340 грамм). Мультиметры Testo оптимально сочетают встроенную технологию и эксплуатационную надёжность:

• множество функций прибора,
• широкий диапазон измерений,
• высокая точность,
• сертификаты безопасности — TÜV; CSA; CE.

Использование мультиметра для измерения напряжения и для других задач

С новым многофункциональным прибором измерение базовых электрических параметров стало элементарной задачей. Однако в зависимости от требований конкретных измерительных задач управление может быть более сложным. Расширенный измерительный диапазон позволяет измерять силу тока в мкА. Вне зависимости от измеряемой величины прибор обеспечивает высочайшую точность. Помимо прочего, многофункциональный прибор можно использовать как:

• тестер тока и напряжения,
• прибор для измерения сопротивления,
• прибор для измерения ёмкости и частоты,
• прибор для измерения температуры (требуется адаптер).

Как измерять силу тока с помощью мультиметра

Сила тока измеряется в амперах и обозначает количество заряда, прошедшего определённую область за установленный период времени. Для измерения силы тока используются такие приборы, как токоизмерительные клещи. Мультиметр также позволяет измерять силу постоянного или переменного тока.

Последовательность действий при измерении силы тока с помощью мультиметра:

• установить диапазон измерений (если значения неизвестны, начать с высокого диапазона),
• активировать и разомкнуть электрическую цепь,
• приложить измерительные щупы и снова замкнуть цепь,
• сила тока в амперах будет измерена и отображена на дисплее мультиметра.


Узнаем как выбрать мультиметр для дома и автомобиля

Еще несколько десятилетий назад мастера, которым приходилось работать с электричеством, не могли представить жизнь без таких полезных приспособлений, как омметр, вольтметр и амперметр. Сегодня им на замену пришел мультиметр. Последний представляет собой универсальное устройство для тестирования параметров самых различных электроприборов и сетей. Давайте же выясним, какой мультиметр выбрать для дома и автомобиля, рассмотрим назначение устройств данной категории, их функциональность.

Какие параметры измеряет мультиметр?

С помощью данного прибора можно протестировать:

• постоянное и переменное напряжение;
• емкость конденсаторов;
• температуру на различных участках электрической цепи;
• работоспособность транзисторов и диодов;
• индуктивность катушек;
• постоянный и переменный ток.

Типы мультиметров

Прежде чем выяснить, как выбрать хороший мультиметр, нужно рассмотреть типы таких приборов. В настоящее время мастерам доступны электронные и аналоговые устройства. Рассмотрим их особенности по порядку.

В аналоговых приборах все измерения отображаются на графической шкале с помощью перемещения стрелки относительно делений. Здесь содержатся градуировки, каждая из которых соответствует тому или иному показателю. Главный недостаток указанного принципа – относительная неточность показаний. Даже в качественном аналоговом мультиметре стрелка незначительно колеблется в стороны, что приводит к некоторому искажению данных. Естественно, если мастер нуждается в фиксации лишь общих значений, для него сгодится и такой прибор. В целом же аналоговые устройства практически изжили себя, поэтому используются сегодня крайне редко.

Задаваясь вопросом о том, какой мультиметр выбрать, опытные мастера обращают внимание прежде всего на электронные устройства. Все данные здесь формируются на цифровом дисплее. Воспроизводимые показания точны и удобны для восприятия. Электронные приборы в преимущественном большинстве отличаются широкой функциональностью.

На какие моменты стоит обращать внимание при покупке мультиметра?

Существует ряд определяющих характеристик, которые следует учитывать при выборе измерительного прибора:

• диапазон показателей;
• погрешность;
• разрядность измерений;
• питание устройства;
• количество дисплеев.

Далее рассмотрим, как выбрать мультиметр, ориентируясь на указанные параметры.

Диапазон показателей

Представленная характеристика говорит о максимальном и минимальном пределе значений параметров, что подлежат измерению. Выбор мультиметра, исходя из диапазона показателей, зависит от предполагаемой сферы эксплуатации устройства. Если его планируется использовать для выполнения работ в бытовых условиях, в таком случае достаточно остановить выбор на приборе со сравнительно скромным диапазоном измерений. Что касается промышленного применения, здесь лучше отдать предпочтение мультиметру с максимально широким диапазоном каждого необходимого параметра.

Погрешность

Даже наиболее качественные электронные устройства не позволяют получать абсолютно точные измерения. Всегда имеет место незначительная погрешность, которая в отдельных приборах может варьироваться в диапазоне от 0,02 до 3%. Определяясь, как выбрать тестер-мультиметр, следует уделять немалое значение имеющемуся отклонению.

Если измерительное устройство приобретается для отслеживания показателей радиоэлектроники, рекомендуется обращать внимание на модели с самой незначительной погрешностью. Что касается бытового использования тестера, здесь сгодится устройство с некоторым отклонением показателей от реальных параметров.

Разрядность

Суть параметра в том, насколько точные показания могут воспроизводиться на экране измерительного прибора. Например, основная масса бытовых мультиметров обладает 2,5-разрядными цифровыми дисплеями, где отображаются значения, точность которых достигает сотых после запятой. В то же время 3,5-разрядные приборы выводят значения на экран с тысячными долями.

Пытаясь разобраться, как выбрать мультиметр, исходя из параметра разрядности, стоит уделять значение имеющейся погрешности. Если она внушительна, даже возможность получения тысячных значений на дисплее не будет иметь значения, поскольку информация окажется недостоверной.

Питание

Мультиметры представляют собой автономные приборы. Большинство из них функционирует от обычных батареек. Источника питания абсолютно достаточно, чтобы обеспечить длительную работу тестера при необходимости выполнения бытовых измерений. Однако в случае эксплуатации мультиметра в промышленных целях этого окажется мало. В таком случае придется остановить выбор на тестере, который укомплектован емкостным аккумулятором.

Количество дисплеев

Обращать внимание на представленную характеристику следует мастерам, которые находятся в поиске тестера для его использования в промышленной среде либо для работы со сложной радиоэлектроникой. Выбрать мультиметр автомобиля для выполнения измерений в обычных бытовых условиях можно с одним дисплеем. Наличие нескольких цифровых экранов станет удобным для специалистов, которым по долгу службы приходится выполнять целую массу различных замеров.

Обзор популярных моделей

Как выбрать мультиметр для авто и дома? Существует несколько распространенных примеров довольно функциональных, простых в использовании тестеров, которые подойдут для указанных целей:

1. ADD8055 – модель мультиметра разработана специально для измерения показателей аккумуляторных батарей. С помощью него также можно отслеживать рабочие параметры двигателей при холодном пуске, получать данные с различных участков электрических цепей.
2. ADD280 – устройство используется для диагностики блоков свечей накаливания в дизельных движках. Эксплуатация прибора дает возможность выявить перебои в искрообразовании в подобных системах.
3. ADD3055 – диагностический тестер для исследования блоков управления всевозможных датчиков, электрических систем автомобилей. Широчайшее распространение эта модель мультиметра приобрела в сервисных центрах по обслуживанию транспортных средств.
4. ADD8630 – подходит для оценки технического состояния автомобильных стартеров, генераторов, аккумуляторных батарей. Такой тестер содержит функциональный блок в виде принтера, с помощью которого можно отобразить полученную информацию на бумаге.
5. ADD91 – многофункциональный измерительный комплекс, широко применяемый автомобильными электриками и механиками. Содержит подсвечиваемый дисплей и способен имитировать сигналы, которые воспроизводят различные датчики.

Полезные советы

Чтобы окончательно определиться, какой мультиметр выбрать для автомобиля и реализации бытовых задач, стоит принять во внимание несколько рекомендаций.

При сборке абсолютного большинства электронных тестеров используются надежные микросхемы. Поэтому уделять повышенное внимание начинке устройства не обязательно. Но внешний вид прибора имеет значение. Для начала рекомендуется оценить качество сборки. Составляющие части корпуса должны быть надежно соединены. Приветствуется также отсутствие зазоров, болтающихся деталей и их частей.

Как выбрать мультиметр для использования в домашних условиях? В данном случае сгодится обычный пластиковый тестер. Что касается специалистов, последним стоит сосредоточиться на покупке прибора, внутренняя начинка которого заключена в герметичный противоударный корпус. При эксплуатации мультиметра в промышленной сфере желательно, чтобы оболочка устройства не пропускала внутрь пыль и влагу.

Определяясь, какой мультиметр выбрать для автомобиля и дома, уделить внимание стоит и переключателям. Если указанные элементы конструкции изготовлены из некачественного пластика, повышается вероятность того, что они безнадежно разболтаются уже в первые месяцы эксплуатации прибора. В результате отслеживание нужных показателей будет крайне затруднено. Поэтому стоит отдавать предпочтение мультиметрам с надежными, желательно металлическими переключателями.

Чтобы понять, как выбрать мультиметр, который будет удобен в повседневной эксплуатации, необходимо поочередно поместить несколько интересующих моделей на ладонь. Отдавать предпочтение лучше прибору, который будет комфортно лежать в руке.

Имеющиеся провода должны обладать хорошим сечением. Это имеет значение в тех случаях, когда нужно выполнять измерения с крупными значениями.

Желательно, чтобы окончания щупов были хорошо заострены. В таком случае не возникнет абсолютно никаких проблем при необходимости присоединения контактов к самым мелким точкам электрической цепи.

В заключение

Вот мы и рассмотрели, как выбрать мультиметр. Напоследок стоит отметить лишь то, что при необходимости выполнения простых измерений, например, проверки заряда аккумуляторных батарей либо тестирования работы предохранителей, лучше присмотреться к сравнительно недорогим тестерам. Если же в планы входит реализация более сложных задач, следует рассмотреть возможность покупки по-настоящему многофункционального прибора.

8 различных типов электрических тестеров и как их выбрать

По

Тимоти Тиле

Тимоти Тиле

Тимоти Тиле — местный электрик № 176 IBEW с более чем 30-летним опытом работы в жилых, коммерческих и промышленных электросетях. Он имеет степень младшего специалиста в области электроники и прошел четырехлетнее обучение. Он писал для The Spruce о проектах электропроводки и домашней установки более восьми лет.

Узнайте больше о The Spruce’s Редакционный процесс

Обновлено 08.09.22

Рассмотрено

Ларри Кэмпбелл

Рассмотрено Ларри Кэмпбелл

Ларри Кэмпбелл — подрядчик-электрик с 36-летним опытом работы в области электропроводки в жилых и коммерческих помещениях. Он работал техником-электронщиком, а затем инженером в IBM Corp., является членом Наблюдательного совета Spruce Home Improvement Review Board.

Узнайте больше о The Spruce’s Наблюдательный совет

Ель / Марго Кавин

Профессиональные электрики используют различные электрические тестеры для проверки напряжения, силы тока, непрерывности, короткого замыкания или обрыва цепи, а также неправильной проводки. Некоторые из этих инструментов могут оказаться полезными и для домашних мастеров. Умение идентифицировать различные типы электрических тестеров и понимание их функций значительно расширит ваши знания, когда дело доходит до работы с проводкой.

Некоторые тестеры представляют собой многофункциональные устройства, которые могут выполнять большинство, если не все, обычные задачи по тестированию электрических систем. Другие представляют собой однофункциональные устройства, которые проверяют только одну конкретную вещь, например, рабочее напряжение. Ниже мы рассмотрим все тонкости каждого распространенного типа электрических тестеров, чтобы помочь вам выбрать то, что подходит для вашего проекта.

Лучшие диммеры для регулировки освещения в вашем доме

• 01 из 08

  Бесконтактный тестер напряжения (тестер индуктивности)

  Ель / Кевин Норрис

  • Подходит для: Обнаружение и измерение напряжения

  Бесконтактные тестеры напряжения (также известные как тестеры индуктивности) позволяют проверять наличие напряжения в проводах или устройствах, не прикасаясь к каким-либо электрическим частям. Они безопасны, просты в использовании и недороги.

  Устройство похоже на мини-палочку с небольшим наконечником на конце, который измеряет напряжение в таких вещах, как электропроводка, розетки, автоматические выключатели, шнуры ламп, розетки и выключатели. Вы можете получить показания, просто воткнув наконечник тестера в розетку или даже коснувшись внешней стороны провода или электрического кабеля.

  Большинство моделей информируют вас о наличии напряжения с помощью красного индикатора на наконечнике тестера, а также жужжащего звука. Самые простые модели показывают только наличие напряжения. Более сложные (и более дорогие) типы обеспечивают элементарное измерение уровня напряжения, хотя это измерение и близко не такое точное, как у некоторых других электрических тестеров.


  Совет

  Бесконтактные тестеры напряжения обычно питаются от батареи. И важно убедиться, что аккумулятор полностью заряжен, чтобы знать, что устройство работает правильно. Всегда проверяйте устройство на розетке или выключателе, в котором, как вы знаете, есть питание, чтобы убедиться, что тестер работает.

• 02 из 08

  Неоновый тестер напряжения

  Ель / Кевин Норрис

  • Подходит для: Определение напряжения, тестирование розеток с заземлением

  Неоновые тестеры напряжения или тестеры неоновых цепей сообщают вам только о наличии напряжения; они не говорят вам, сколько напряжения в цепи. Они имеют небольшой корпус с неоновой подсветкой внутри и два коротких провода с металлическими щупами на каждом конце. Это устройство не использует батарею, что делает его надежным инструментом. Это также недорого.

  Чтобы использовать тестер напряжения неона, просто прикоснитесь одним щупом тестера к горячему проводу, винтовой клемме или розетке. Прикоснитесь другим щупом к нейтральному или заземляющему контакту. Маленькая неоновая лампочка на наконечнике инструмента загорится при наличии тока.

  Тестер также может проверить правильность заземления розетки. Если тестер загорается, когда щупы вставляются в разъемы для подключения к горячему и к нейтральному разъему на розетке, но не загорается при перемещении щупа от нейтрали к разъему для заземления, это означает, что розетка не заземлена должным образом.


  Наконечник

  Это простой в использовании инструмент, но с ним следует обращаться осторожно. Если вы случайно коснетесь любого из металлических щупов во время теста, а в цепи есть напряжение, вы можете получить удар током. Осторожно держите щупы инструмента за пластиковый корпус при использовании тестера неоновых цепей.

• 03 из 08

  Подключаемый анализатор цепей

  Ель / Марго Кавин

  • Подходит для: Проверка розеток с заземлением

  Подключаемые анализаторы цепей — это недорогие и простые в использовании тестеры, которые могут многое рассказать о функциях цепи, когда вы подключаете их к электрической розетке. Эти устройства предназначены для проверки заземленных розеток   с тремя разъемами. Их нельзя использовать на старых двухслотовых розетках.

  Подключаемые анализаторы цепей имеют три неоновых индикатора, которые загораются по разным схемам, указывая на конкретные результаты испытаний. Наклейка с диаграммой на тестере поможет вам интерпретировать световые узоры. Различные комбинации световых сигналов означают правильно подключенную розетку, розетку с обратным подключением, обрыв цепи, а также наличие или отсутствие заземления.

  Анализаторы цепей не имеют батарей; они просто подключаются к розетке для выполнения теста. Для работы тестера в розетке должно быть питание.

  Существуют новые, более сложные подключаемые анализаторы цепей, которые также сообщают вам, что такое напряжение и состояние цепи на ЖК-экране. Этот новый тип требует батарей или подзарядки.

• 04 из 08

  Тестер непрерывности

  Амазонка
  • Подходит для: Проверка целостности цепи

  Тестер непрерывности цепи — это недорогое устройство с батарейным питанием, которое имеет щуп на одном конце и шнур с зажимом типа «крокодил» или другим щупом на другом конце. Вы касаетесь каждого конца в двух точках вдоль электрического пути. А если на корпусе тестера горит лампочка, значит, вы замкнули цепь. Некоторые устройства также издают звуки, если есть полная цепь.

  В отличие от тестеров напряжения, тестеры непрерывности всегда используются, когда цепь отключена или на проводке или устройствах, которые отключены от цепи. Они не проверяют наличие напряжения, а скорее проверяют, не повреждена ли электрическая цепь в приборе или устройстве. Например, они отлично подходят для проверки правильности работы чего-то вроде однополюсного переключателя или трехпозиционного переключателя или для проверки того, не перегорел ли предохранитель.

  Если вы используете тестер непрерывности на устройстве, подключенном к проводке цепи, всегда отключайте питание цепи или устройства. Либо отключите устройство от цепи проводки. Использование тестера непрерывности на проводке, находящейся под напряжением, может быть опасным.


• 05 из 08

  Мультиметр

  Ель / Кевин Норрис

  • Подходит для: Измерения нескольких электрических величин

  Мультиметры — это универсальные электрические тестеры, способные выполнять множество различных функций тестирования. Большинство мультиметров могут обеспечить точные показания сопротивления, переменного и постоянного напряжения, непрерывности, емкости и частоты. Таким образом, они могут предоставить практически всю информацию, предлагаемую другими типами электрических тестеров.

  Мультиметры имеют квадратный корпус с цифровой или аналоговой индикацией, циферблат для установки функции тестирования (а также напряжения и различных настроек индикации) и два длинных провода с металлическими щупами на концах. Эти тестеры могут сильно различаться по качеству и точности, и вам часто придется платить больше за качество. Они, как правило, дороже, чем базовые тестеры, но все же не слишком дорогие.

• 06 из 08

  Тестер напряжения соленоида

  Амазонка
  • Подходит для: Измерения нескольких электрических величин

  Соленоидные тестеры напряжения, известные под прозвищем «вигги», также являются многофункциональными тестерами напряжения и полярности, и их несколько проще использовать, чем мультиметры. Профессионалы часто предпочитают этот инструмент мультиметру, так как он прочный и не имеет батарей для контроля. Однако он не так точен, как мультиметр, для численного измерения присутствующего напряжения. Но это, как правило, дешевле, чем мультиметр.

  Доступны как аналоговые, так и цифровые модели. Тестеры соленоидов имеют два провода, каждый со щупом, выходящим из нижней части тестера. Они сообщают о наличии напряжения щелчком или вибрацией — чем громче щелчок или выраженнее вибрация, тем выше уровень напряжения. Они часто отключают устройства прерывания цепи замыкания на землю (GFCI) или автоматические выключатели GFCI во время тестирования. Это удобный «бонус», поскольку его можно использовать для проверки функционала устройства GFCI. Поместив один щуп в горячий слот розетки, а другой щуп на землю вместо нейтрали, он отключит устройство GFCI.

• 07 из 08

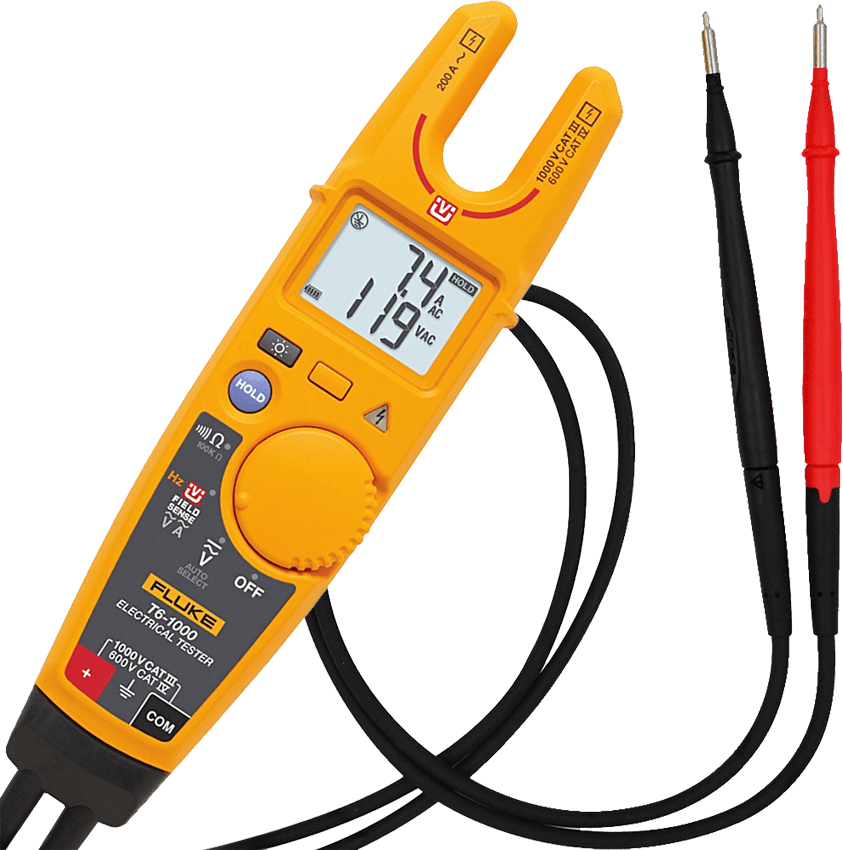

  Цифровые клещи

  :ХотенкоВладимир / Getty Images

  • Подходит для: Измерения нескольких электрических величин

  Цифровые токоизмерительные клещи сочетают в себе функцию мультиметра с датчиком тока и стоят немного дороже мультиметра. Это специальный инструмент, который понадобится немногим домовладельцам, если только они не занимаются сложными электромонтажными работами.

  Существуют тонкие различия в функциях мультиметра и токоизмерительных клещей. Наиболее очевидным является то, что этот инструмент оснащен зажимными губками, которые могут захватывать проводники. Это делает инструмент несколько более безопасным и простым в использовании в некоторых приложениях, например, при работе внутри разомкнутой панели автоматического выключателя для проверки отдельных цепей. Инструмент также оснащен проводами, которые позволяют использовать его так же, как стандартный мультиметр.


• 08 из 08

  Измеритель напряжения с трубкой

  • Подходит для: Обнаружение и измерение напряжения

  Измеритель напряжения с палочкой — еще один довольно дорогой специальный тестер, обычно используемый только профессиональными электриками. Это цифровой тестер напряжения с электростатическими стержнями, которые могут обнаруживать и измерять напряжение, просто удерживая их рядом с проводами или металлическими контактами. Например, размещение ушек зонда рядом с кабелем NM даст представление о величине переносимого напряжения.

Выбор электрического тестера

При определении того, какой тип электрического тестера вам подходит, важно учитывать проекты, которыми вы надеетесь заняться. Например, если вам просто нужно знать, присутствует ли напряжение, чтобы выполнить какую-либо работу своими руками, рассмотрите базовый бесконтактный тестер напряжения или тестер напряжения неона. Если вы планируете выполнять более сложную работу или выполнять различные проекты, вам может понадобиться мультиметр.

Будьте реалистичны в отношении своих навыков и уровня уверенности в работе с электричеством. Если у вас есть только базовые знания, вам может быть безопаснее и лучше не тратить деньги на тестер со всеми прибамбасами — вместо этого рассмотрите возможность найма профессионального электрика.

Различные типы бытовых электрических проводов

Как правильно выбрать мультиметр

Специалисты по техническому обслуживанию постоянно получают поток новых моделей, новых производителей и новых функций портативных цифровых мультиметров. Функции безопасности, возможно, являются наиболее важными факторами при принятии этого решения, но иногда бывает трудно просмотреть все характеристики, чтобы определить, какой инструмент лучше всего подходит для вашего приложения. Чтобы помочь представить все это в перспективе, вот некоторые из ключевых моментов, которые следует учитывать при выборе цифрового мультиметра.

Какое реальное напряжение в вашей среде?

Распространенное заблуждение состоит в том, что пока вы выбираете мультиметр с достаточно высоким номинальным напряжением, вы защищены. Однако номинальное напряжение — это только часть истории.

На мультиметр может быть подано гораздо более высокое напряжение, чем предполагал пользователь, из-за мгновенного скачка высокого напряжения или переходного скачка напряжения, который без предупреждения попадает на вход мультиметра. Ваша безопасность зависит от запаса прочности, встроенного в ваш измеритель, и он основан на нескольких характеристиках, помимо номинального напряжения.

Какой рейтинг CAT требуется для вашей среды?

Международная электротехническая комиссия (МЭК) публикует стандарты для всех электрических, электронных и связанных с ними технологий. Самое важное, что нужно понять о стандартах безопасности IEC, — это «категория измерения». Убедитесь, что любой измерительный прибор, который вы рассматриваете, имеет рейтинг категории IEC (CAT), соответствующий электрической среде, в которой вы будете его использовать.

Рейтинг CAT обычно отображается рядом с входными разъемами мультиметра. Мультиметры, не имеющие рейтинга CAT, никогда не должны использоваться в высоковольтных трехфазных электрических рабочих средах. Убедитесь, что тестовые провода, которые вы используете с глюкометром, также имеют такой же или более высокий рейтинг CAT. Категории, относящиеся к коммерческой и промышленной работе, отмечены в Таблица 1 .

Важно учитывать как рейтинг CAT, так и номинальное напряжение. Например, счетчик CAT III на 1000 В обеспечивает лучшую защиту по сравнению со счетчиком с рейтингом CAT III 600 В, но счетчик с рейтингом CAT II 1000 В не превосходит счетчик с рейтингом CAT III 600 В. Это связано с тем, что при расчете номинальных значений стойкости к напряжению процедуры испытаний IEC 61010-1 учитывают установившееся напряжение, пиковое импульсное переходное напряжение и импеданс источника. Таблица 2 показывает эти значения в контексте с различными рейтингами CAT.

Какой рейтинг IP вам нужен?

Если вы работаете на открытом воздухе в суровых, влажных и/или пыльных условиях, вам понадобится водо- и пыленепроницаемый мультиметр. Стандарты водо- и пыленепроницаемости определены в IEC 60529 как уровни «защиты от проникновения» (IP) от твердых частиц и воды.

Степень защиты IP состоит из двух цифр. Первый определяет размер исключаемых объектов. «Ноль» означает отсутствие защиты, а «6» — пыленепроницаемость. Вторая цифра указывает уровень защиты от воды. «Ноль» означает отсутствие защиты, а «8» означает, что он защищен от продолжительного погружения в воду на один метр. Например, рейтинг «IP67» означает, что счетчик протестирован на пыленепроницаемость и выдерживает погружение в воду на глубину до одного метра в течение 30 минут.

Примечание. Сертификационные испытания безопасности для IEC 61010 не проверяют соответствие IP-стандарту IEC 60529, поэтому обратитесь к производителю или поставщику за подтверждением соответствия.

Насколько прочным должен быть ваш счетчик?

Какими бы осторожными ни были технические специалисты, мультиметры ежедневно подвергаются грубому использованию. Так что ищите надежный, хорошо сложенный инструмент, не имеющий явных дефектов и рассчитанный на долгие годы жесткой эксплуатации. Наиболее распространенным показателем прочности является стандарт безопасности IEC 61010, в котором указано, что изделие должно выдерживать падение с высоты одного метра как при самой высокой, так и при самой низкой рабочей температуре. Если вы когда-либо видели, что происходит с расходомером, который не соответствует этому требованию, после падения с высоты одного метра на бетонный пол, вы знаете, насколько важна эта спецификация.

Проверен ли счетчик независимо?

Независимая сертификация является ключевым атрибутом измерителя качества. Чтобы убедиться, что используемый вами мультиметр отвечает требованиям безопасности, найдите хотя бы один (чем больше, тем лучше) сертификат, показанный на Рис. 1 . Маркировка будет нанесена на корпус счетчика и включена в брошюры и каталоги продукции. Наличие этих отметок гарантирует, что измеритель был независимо протестирован и сертифицирован в соответствии с сертификационными требованиями этих агентств. В случае сомнений обратитесь к продавцу или производителю за подтверждением соответствия установленным стандартам безопасности.

Последнее замечание. Если вы хотите заменить мультиметр, начните с анализа наихудшего сценария вашей работы и выберите категорию измерения для этого сценария ( рис. 2 ). Затем выберите счетчик, рассчитанный на эту категорию измерения, с самым высоким номинальным напряжением, которое вам потребуется в этой категории.

Силви — специалист по применению в корпорации Fluke в Эверетте, штат Вашингтон (www. fluke.com).

7 На что следует обратить внимание перед покупкой мультиметра

Мультиметр — необходимый гаджет для каждого домашнего мастера, техника и инженера. Когда вы решите купить мультиметр, вам придется учитывать различные факторы, связанные с его функциями, качеством, безопасностью и производительностью, чтобы выбрать правильный продукт.

Собираетесь ли вы купить мультиметр для базового или профессионального использования, мы рассмотрим различные аспекты, которые следует учитывать перед покупкой мультиметра. Давайте рассмотрим их один за другим.

1. Для чего нужен мультиметр?

Прежде чем купить мультиметр, первый вопрос, который вы должны себе задать: зачем он вообще вам нужен? Соображения будут различаться в зависимости от того, предназначен ли он для хобби, домашнего тестирования или профессионального использования.

Незнание должным образом своих потребностей может привести к тому, что вы купите продукт, в котором отсутствуют основные функции, или потратите дополнительные деньги на функции, которые вам даже не нужны.

Таким образом, определение ваших требований поможет вам сузить выбор и не тратить лишние деньги на дорогое устройство. Определившись со своими потребностями, вам нужно выбрать между аналоговыми и цифровыми мультиметрами, двумя наиболее распространенными типами мультиметров.

Эти два типа мультиметров различаются главным образом тем, как они отображают свои выходные данные. Аналоговые мультиметры измеряют значение на аналоговой шкале с помощью иглы; цифровые показывают точное значение в цифровом виде на дисплее.

Аналоговые мультиметры дешевле, цифровые относительно дороже, но вторые точнее. С точки зрения использования, цифровые проще в использовании, а аналоговые могут немного затруднить работу для новых пользователей.

Хотя со временем цифровые мультиметры вытесняют аналоговые, выбор одного из них зависит от ваших предпочтений и потребностей.

После того, как вы выбрали аналоговый или цифровой, следующим шагом будет оценка функций и измерений мультиметра.

3. Что может измерять ваш мультиметр?

Несколько основных функций мультиметра включают измерение напряжения, тока, сопротивления и проверку непрерывности. Редко можно найти мультиметр без какой-либо из этих четырех функций, хотя точность и надежность могут различаться. Убедитесь, что выбранный вами продукт имеет хороший диапазон измерения как напряжения, так и тока.

СВЯЗАННЫЙ: Как проверить напряжение с помощью мультиметра

Большинство современных цифровых мультиметров также могут измерять температуру, частоту, емкость и индуктивность. Тестирование диодов — еще одна удобная функция, которую следует учитывать. Использование этих функций помогает выполнять более сложную работу, например проверку бытовой техники, тестирование систем отопления, вентиляции и кондиционирования воздуха и электронных кроссоверов. Их стоит рассмотреть, если ваши потребности настолько продвинуты.

Кроме того, мультиметр с ЖК-дисплеем с подсветкой, который обычно есть у цифровых мультиметров, позволяет легко работать в темных местах. Помимо дисплея с подсветкой, внимательно проверьте разрешение цифрового мультиметра, который вы собираетесь купить.

Разрешение — это количество цифр на цифровом дисплее, показывающее общий уровень сигнала. Чем выше разрешение, тем точнее будут измерения.

Обратите внимание, что большинство этих функций являются эксклюзивными для цифровых мультиметров, и если вы решите купить аналоговое устройство, вам не придется о них сильно беспокоиться.

4. Мультиметры с ручным управлением и мультиметры с автоматическим выбором диапазона

Мультиметры

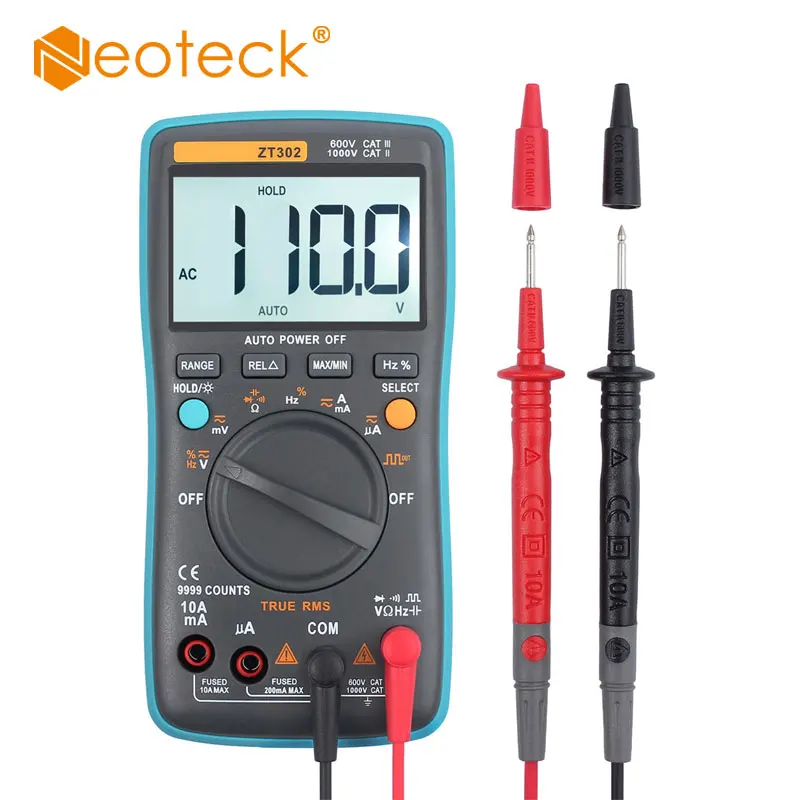

с автоматическим выбором диапазона — это именно то, на что они похожи. Управлять ими так же просто, как включить мультиметр, подключить измерительные провода к устройству и позволить мультиметру самому управлять диапазоном. Это юниты, удобные для новичков.

С другой стороны, ручное определение диапазона требует, чтобы вы сами установили диапазон с помощью циферблата во время измерения. Хотя эти результаты более надежны, они требуют некоторого практического опыта, которым обладают только профессионалы.

Вам следует выбрать мультиметр с автоматическим выбором диапазона, если только вы не профессионал с очень специфическими потребностями, требующими высокой точности. Однако на рынке есть мультиметры, которые предлагают оба типа гибкости, поэтому, если вы можете найти такое устройство, было бы разумно его приобрести.

5. Следите за своим бюджетом

Совершая покупку, вы также должны тщательно определить, сколько вы должны потратить на мультиметр, исходя из его характеристик и ожидаемого уровня использования, например, дома или профессионально на рабочем месте. Чем профессиональнее или продвинутее мультиметр, тем дороже он будет.

Диапазон цен на мультиметры может варьироваться от менее 50 до более 1000 долларов США в зависимости от продукта. Проанализируйте характеристики различных устройств и выберите тот, который соответствует вашим потребностям, не тратя слишком много.

6. Проверьте надежность мультиметра

Не менее важна долговечность изделия. Поэтому выбирайте устройство, которое легко выдерживает удары, удары и случайные падения. Чтобы ваш мультиметр прослужил долго, убедитесь, что его внешний корпус достаточно прочный, чтобы противостоять износу на рабочем месте.

Если устройство прочное, цепь не обнажится, а внешний корпус не сломается после нескольких падений, что сделает эксплуатацию устройства небезопасной. Таким образом, нельзя не подчеркнуть важность долговечности.

Кроме того, вам необходимо найти правильный баланс между ценой и долговечностью. Как правило, для промышленного или профессионального использования предпочтительны мультиметры более высокого качества, которые более долговечны, но они, как правило, очень дороги. Хотя недорогие мультиметры недолговечны в промышленных условиях, они могут стать отличным выбором для домашних тестировщиков и мастеров-любителей.

Короче говоря, независимо от того, как вы используете, стоит купить измеритель качества, даже если вам придется ждать распродажи или снижения цены.

7. Знание необходимых протоколов безопасности

Международная электротехническая ассоциация (IEC) определила несколько протоколов безопасности для мультиметров, поэтому лучше помнить об этом и выбирать мультиметр, соответствующий каждому из них.

Во-первых, вам необходимо убедиться, что мультиметр, который вы покупаете, имеет изолированный защитный корпус, поэтому его можно безопасно использовать без риска поражения электрическим током.

СВЯЗАННЫЙ: Расчет сечения проводов для вашего следующего проекта «Сделай сам»

Для профессионального использования, например, для проверки электричества в домашней системе, покупка прибора с проверкой качества снижает риск поражения электрическим током. Безопасные измерительные провода имеют закрытые клеммы и защиту пальцев для обеспечения максимальной безопасности пользователя.

Кроме того, убедитесь, что приобретаемый вами мультиметр одобрен независимыми организациями по безопасности, такими как UL и CSA.

Также необходимо проверить категорию мультиметра CAT, которая основана на максимальном напряжении, которое он может измерить. Например, если вам нужно работать с устройствами с напряжением не более 400 В или 500 В, идеальным вариантом будет выбор устройств CAT III, которые обычно измеряют от 600 В до 1000 В.

При выборе мультиметра следует выбирать изделие с предохранителями высокой мощности, чтобы обеспечить безопасную работу. Если предохранитель сменный, его нужно заменить только при скачке тока, не повреждая мультиметр.

Купите мультиметр на ваш выбор

Чтобы совершить разумную покупку, вы должны сначала четко определить свои потребности. Эта статья должна помочь вам решить, что следует учитывать перед покупкой мультиметра, и разумно сузить свой выбор. Все еще не уверены? Обращение за технической помощью при совершении покупки, безусловно, является вариантом.

Вы впервые планируете приобрести мультиметр? Если да, то узнайте основы того, как он работает, каковы его приложения и какие меры предосторожности необходимо соблюдать при его использовании, чтобы избежать катастрофы.

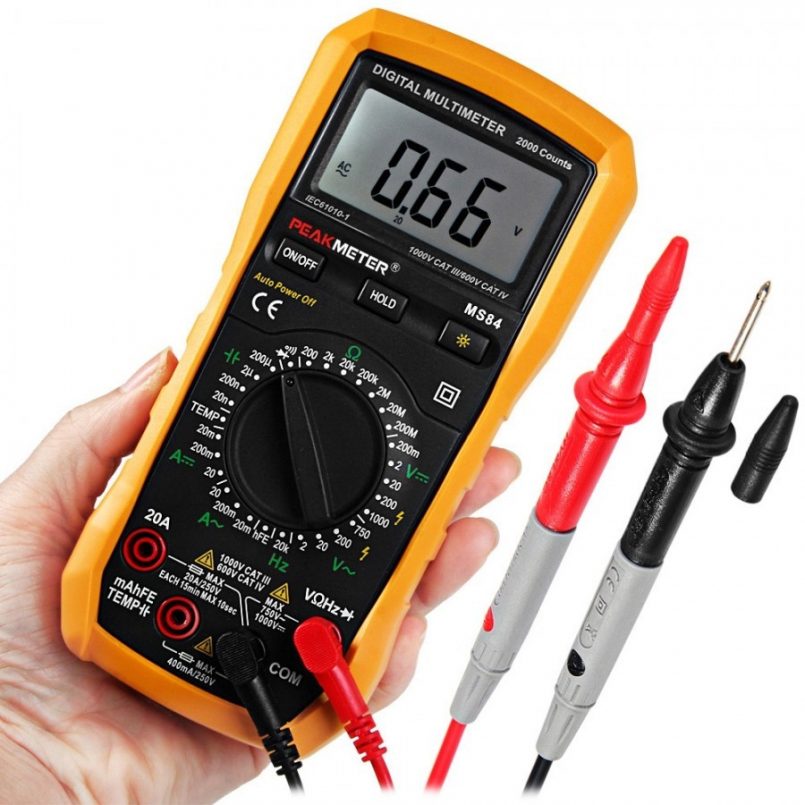

Как пользоваться мультиметром

Авторы: Нейт

Избранное Любимый 64

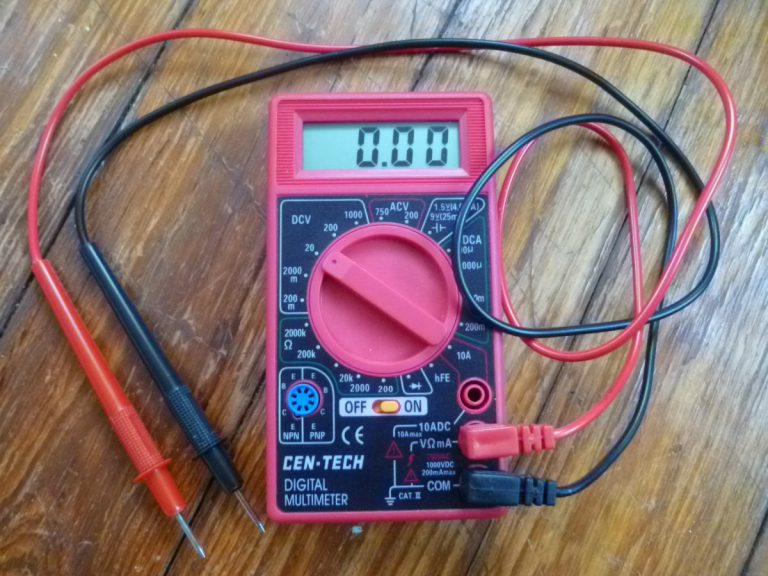

Для начала измерим напряжение на батарейке АА: Вставьте черный щуп в COM и красный щуп в mAVΩ . Установите мультиметр на «2 В» в диапазоне постоянного тока (постоянный ток). Почти вся портативная электроника использует постоянный ток, а не переменный. Подключите черный щуп к заземлению аккумулятора или «-», а красный щуп к питанию или «+». С небольшим усилием прижмите щупы к положительному и отрицательному полюсам батарейки АА. Если у вас новая батарея, вы должны увидеть на дисплее около 1,5 В (эта батарея совершенно новая, поэтому ее напряжение немного выше 1,5 В).

Если вы измеряете напряжение постоянного тока (например, батареи или датчика, подключенного к Arduino), вы хотите установить ручку там, где V представляет собой прямую линию. Напряжение переменного тока (например, то, что выходит из стены) может быть опасным, поэтому нам редко нужно использовать настройку напряжения переменного тока (буква V с волнистой линией рядом с ней). Если вы возитесь с переменным током, мы рекомендуем вам приобрести бесконтактный тестер, а не использовать цифровой мультиметр.

Используйте V с прямой линией для измерения напряжения постоянного тока

Используйте V с волнистой линией для измерения напряжения переменного тока

Что произойдет, если поменять местами красный и черный щупы? Показание мультиметра просто отрицательное. Ничего плохого не происходит! Мультиметр измеряет напряжение относительно общего щупа. Какое напряжение на «+» батареи по сравнению с общим или отрицательным контактом? 1,5 В. Если мы переключаем датчики, мы определяем «+» как общую или нулевую точку. Какое напряжение на «-» аккумулятора по сравнению с нашим новым нулем? -1,5В!

Теперь давайте создадим простую схему, чтобы продемонстрировать, как измерять напряжение в реальном сценарии. Схема представляет собой просто 1 кОм; и синий сверхяркий светодиод, питаемый от блока питания для макетной платы SparkFun. Для начала давайте удостоверимся, что схема, над которой вы работаете, правильно запитана. Если ваш проект должен быть на 5 В, но меньше 4,5 В или больше 5,5 В, это быстро даст вам указание на то, что что-то не так, и вам может потребоваться проверить ваши силовые соединения или проводку вашей схемы.

Измерение напряжения, подаваемого на блок питания.

Установите ручку на «20 В» в диапазоне постоянного тока (диапазон напряжения постоянного тока отмечен V с прямой линией рядом с ним). Мультиметры, как правило, не имеют автоматического выбора диапазона. Вы должны установить мультиметр на диапазон, который он может измерить. Например, 2V измеряет напряжение до 2 вольт , а 20V измеряет напряжение до 20 вольт . Поэтому, если вы измеряете батарею на 12 В, используйте настройку 20 В. Система 5В? Используйте настройку 20 В. Если вы установите его неправильно, вы, вероятно, увидите изменение экрана глюкометра, а затем прочитаете «1».

С некоторым усилием (представьте, что вы втыкаете вилку в кусок вареного мяса) надавите щупами на два открытых куска металла. Один щуп должен контактировать с соединением GND. Один щуп к разъему VCC или 5V.

Мы также можем протестировать различные части схемы. Эта практика называется узловым анализом и является основным строительным блоком анализа цепей. Измеряя напряжение в цепи, мы можем увидеть, какое напряжение требуется каждому компоненту. Сначала измерим всю цепь. Измеряя от места, где напряжение поступает к резистору, а затем от места заземления на светодиоде, мы должны увидеть полное напряжение цепи, которое, как ожидается, будет около 5 В.

Затем мы можем увидеть, какое напряжение потребляет светодиод. Это то, что называется падением напряжения на светодиоде. Если сейчас это не имеет смысла, не бойтесь. Это будет происходить по мере того, как вы больше исследуете мир электроники. Важно отметить, что можно измерять различные части схемы для анализа схемы в целом.

Этот светодиод использует 2,66 В из доступного источника питания 5 В для освещения. Это ниже, чем прямое напряжение, указанное в техническом описании, из-за того, что через схему протекает лишь небольшой ток, но об этом чуть позже.

Перегрузка

Что произойдет, если вы выберете слишком низкое значение напряжения для измеряемого напряжения? Ничего плохого. Измеритель просто отобразит 1. Это измеритель пытается сообщить вам, что он перегружен или находится вне диапазона. Что бы вы ни пытались прочитать, это слишком много для этой конкретной настройки. Попробуйте изменить ручку мультиметра на следующее максимальное значение.

Показание 5 В по этой цепи слишком много для установки 2 В на мультиметре.

Ручка выбора

Почему ручка счетчика показывает 20 В, а не 10 В? Если вы хотите измерить напряжение менее 20 В, выберите настройку 20 В. Это позволит вам читать от 2.00 до 19.99 .

Первая цифра на многих мультиметрах может отображать только «1», поэтому диапазоны ограничены 1 9,99 вместо 9 9,99. Следовательно, максимальный диапазон 20 В вместо максимального диапазона 99 В.

Внимание! В общем, придерживайтесь цепей постоянного тока (настройки на мультиметре с прямыми, а не кривыми линиями). Большинство мультиметров могут измерять системы переменного тока (переменного тока), но цепи переменного тока могут быть опасны. Настенная розетка с переменным током или «сетевым напряжением» — это то, что может вас довольно сильно ударить. ОЧЕНЬ внимательно относитесь к AC. Если вам нужно проверить, включена ли розетка, используйте тестер переменного тока. На самом деле единственный раз, когда нам нужно было измерить переменный ток, это когда у нас есть розетка, которая ведет себя странно (она действительно на 110 В?), или если мы пытаемся управлять нагревателем (например, плитой). Не торопитесь и перепроверьте все, прежде чем тестировать цепь переменного тока.

---

---

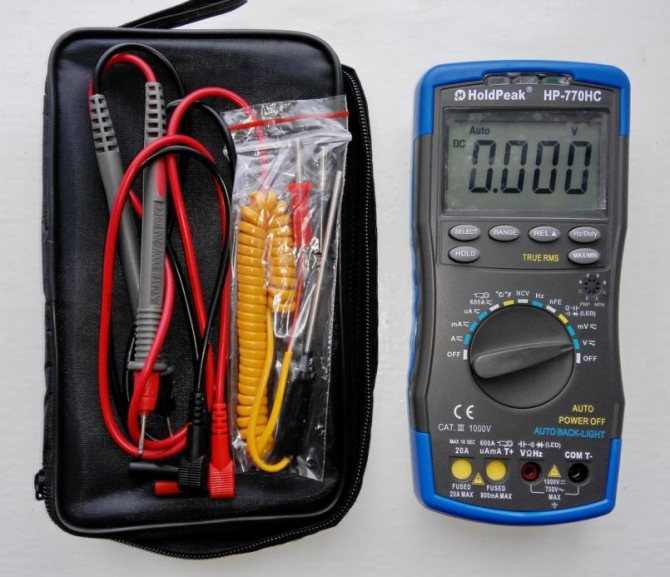

Как пользоваться мультиметром

Цифровой мультиметр является незаменимым инструментом для тестирования, диагностики и устранения неисправностей электрических цепей, компонентов и устройств. Первый цифровой мультиметр был представлен в конце 1970-х годов и оказался гораздо более точным и надежным, чем старые аналоговые измерители на основе стрелки. Он используется в основном для измерения напряжения (вольт), силы тока (ампер) и сопротивления (ом). Но это только начало того, что может сделать этот удивительно полезный инструмент.

Хотите знать, как правильно пользоваться мультиметром? Вот пять распространенных способов использовать цифровой мультиметр с пользой. Примечание. Эти инструкции применимы к большинству мультиметров. Однако точные процедуры и то, как отображается экран, могут немного отличаться в зависимости от характеристик и функций вашего конкретного устройства.

---

Лучшие мультиметры

Мультиметр Extech EX470 и инфракрасный термометр

Сейчас скидка 11%

156 долларов на Amazon

Fluke Fluke 115 Compact Multimeter

Now 18% Off

$204 at Amazon

Fluke Fluke T5600 Electrical Tester

$153 at Amazon

Klein Tools CL380 Digital Clamp Meter

$89 at Amazon

💡Warning: Working with электричество и электрические компоненты могут быть потенциально опасными. При выполнении электрических измерений необходимо соблюдать крайние меры предосторожности. Перед использованием цифрового мультиметра обязательно прочтите и полностью усвойте инструкции и предупреждения, изложенные в руководстве пользователя.

Тестирование батарей

Новая батарея будет выдавать напряжение немного выше номинального (для этой батареи 1,5 вольта). Обратите внимание, что у этого измерителя есть две отдельные настройки: одна для вольт переменного тока, а другая для вольт постоянного тока. Сначала подключите черный щуп измерителя к разъему с маркировкой — COM (общий). Вставьте красный щуп в гнездо с надписью Volts или +V (рядом с V вы также можете увидеть символ, похожий на перевернутую подкову, мы доберемся до этого через минуту). Большинство современных измерителей делают эту установку практически надежной благодаря цветовой маркировке разъемов. Черный общий щуп входит в блэкджек; красный щуп входит в красный разъем. Теперь поверните поворотный переключатель (циферблат) в положение Вольт постоянного тока; потому что батареи обеспечивают постоянный ток (DC), а не переменный ток (AC).

Go Electric ⚡️

• 11 лучших цепных пил с аккумуляторным питанием
• Лучшие электрические косилки 2022 года для любого двора черный щуп против отрицательной (-) внутренней клеммы. Напряжение батареи будет отображаться на экране дисплея измерителя. Например, полностью заряженная батарея типа АА должна иметь показание не менее 1,5 вольт. И вы можете использовать свой мультиметр для проверки практически любой батареи, от ААА до автомобильных аккумуляторов.

  Обратите внимание, что вышеупомянутый метод проверяет только напряжение, а не способность батареи обеспечивать ток под нагрузкой. Тест дает вам приблизительное представление о том, исправна ли батарея, разряжена или ее нужно зарядить.


  Проверка электрических розеток

  Показания напряжения в розетке в современном доме обычно варьируются от 110 вольт до чуть более 120 вольт. Из-за возможности поражения электрическим током при выполнении этого теста соблюдайте крайнюю осторожность.

  Тревор Рааб

  Вот как определить, обеспечивают ли настенные розетки в вашем доме правильное напряжение, которое в большинстве современных домов составляет 120 вольт. Подключите черный щуп к черному COM-разъему измерителя, а красный щуп к красному разъему Volts. Затем поверните поворотный переключатель в положение Volts AC (Vac), что также обозначено волнистой линией на циферблате.

  Вставьте кончик красного зонда в более короткую (горячую) из двух вертикальных прорезей на выпускном отверстии. Вставьте черный щуп в более длинный слот (нейтральный). Проверьте показания на экране счетчика. Правильно функционирующая розетка должна выдавать напряжение от 110 до 120 вольт. Затем извлеките черный щуп из розетки — оставьте красный щуп на месте — и вставьте черный щуп в маленькое круглое отверстие (заземление) под двумя прорезями. Чтение должно остаться прежним. Если это не так, розетка неправильно подключена или, возможно, отсутствует заземление; вызвать электрика.

  Проверка настенного выключателя

  Неисправен потолочный светильник? Вот как определить, связана ли проблема с его переключателем. Сначала отключите питание переключателя, снимите крышку и отсоедините переключатель от проводов. Прежде чем отсоединять провода, пометьте их или сделайте снимок с помощью телефона, чтобы убедиться, что вы правильно подключили их. Ослабьте винты клемм переключателя, отцепите от них провода и снимите переключатель.

  Поверните лимб измерителя в положение Ом. Установите диапазон сопротивления на X1. Пропустите этот шаг, если ваш измеритель имеет автоматический выбор диапазона (вы можете сказать, что у вас есть автоматический выбор диапазона, если вы повернете циферблат в положение настройки напряжения переменного тока (Vac), слово «авто» появится на экране). Подключите черный щуп к разъему COM, а красный щуп к красному разъему V.

  Связанная история

  • 7 лучших умных выключателей света для полного контроля

  Для проверки однополюсного выключателя (самого простого типа; у него два латунных винта и один зеленый винт). Переведите переключатель в положение «Выкл.». Теперь прикоснитесь щупами измерителя к латунным винтовым клеммам сбоку переключателя — не имеет значения, какой щуп к какому винту прикасается.

  При выключенном выключателе вы должны получить значение OL (вы также можете получить другие показания, например, 999).99 или такой символ I или даже такой: L). Это означает перегрузку или перегрузку; сопротивление настолько велико, что его невозможно измерить. Поначалу это кажется бессмысленным (можно подумать, что измеритель показывает ноль омов), но измеритель сообщает вам, что, когда внутренние контакты внутри переключателя не соприкасаются, сопротивление на разомкнутых контактах настолько велико, что метр не может прочитать его. Теперь включите переключатель, и измеритель должен показывать менее одного ома. Если этого не происходит, переключатель неисправен и подлежит замене.

  Еще один простой тест — повернуть шкалу счетчика в положение непрерывности. Это означает непрерывный электрический путь. Символ непрерывности на лицевой стороне измерителя представляет собой клиновидную форму, указывающую на шумовые волны, исходящие из точки. Подсоедините мультиметр к контактам переключателя и поверните переключатель вверх и вниз. Переключатель исправен, если глюкометр издает звуковой сигнал, когда переключатель находится в положении «Вкл.». Переключатель неисправен, если глюкометр не издает звуковой сигнал, когда переключатель находится в положении «Вкл. ».

  Проверка удлинителей

  Обратите внимание на показание O.L. на лицевой стороне счетчика. Это не показания нуля Ом. Когда один щуп измерительного прибора касается розетки заземления, а другой щуп преднамеренно касается пластика, измеритель описывает состояние, при котором сопротивление настолько велико, что он не может его прочитать. Обратитесь к руководству по эксплуатации вашего измерителя, чтобы узнать, что будет отображаться на измерителе, когда показания выходят за пределы, превышают пределы или бесконечны в омах.

  Trevor Raab

  Разумно использовать свой измеритель для проверки старых удлинителей, потому что поврежденные шнуры могут ударить вас током или вызвать пожар. Начните с отключения удлинителя от стены и поворота шкалы измерителя в положение Ом.

  Чтобы проверить заземление шнура, вставьте красный щуп в маленькое отверстие на гнездовом конце шнура. Затем прикоснитесь черным щупом к круглому (заземленному) штырю, выступающему из вилки. Непрерывная цепь, измеренная с этих двух концов, будет иметь сопротивление 0,8 Ом или даже меньше. Теперь прикоснитесь красным щупом к каждому из плоских штырей на охватываемом конце, чтобы убедиться в показаниях O.L. При таком анализе шнура должна быть разомкнутая цепь; не должно быть контакта между проводом, который соединяет контакт заземления, и любым из двух других проводов внутри шнура.

  Затем вставьте красный щуп в короткий (горячий) слот на гнездовом конце шнура. Прикоснитесь черным щупом к узкому плоскому штырю на вилочном конце. Электрическая непрерывность через шнур будет иметь сопротивление 0,8 Ом или меньше. Затем прикоснитесь черным щупом к широкому плоскому штырю, а затем к круглому штырю, измеритель не должен показывать непрерывности и O.L. для чтения в этих двух положениях.

  Другие проекты POP

  • Игра на улице: как построить качели на заднем дворе
  • Создайте зарядную станцию, чтобы ваши инструменты всегда были в рабочем состоянии

  Наконец, возьмите красный щуп и вставьте его в более длинный (нейтральный) паз на охватывающем конце шнура. Возьмите черный щуп и коснитесь широкого плоского штыря. Неразрывность будет иметь сопротивление 0,8 Ом или меньше. Прикоснитесь черным щупом к узкому штырю, а затем к круглому штырю, чтобы получить O.L. чтение.

  Убедившись, что шнур не имеет коротких замыканий, запустите проверку напряжения. Вставьте шнур в электрическую розетку и поверните циферблат измерителя в положение Вольт переменного тока. Вставьте черный щуп в круглое отверстие на охватывающем конце шнура и вставьте красный щуп в узкую прорезь. Вы должны получить показания, близкие к 120 вольтам. Теперь переместите красный щуп в более длинный (нейтральный) слот, чтобы подтвердить показание около 0,1 милливольта (существует незначительное напряжение между землей и нейтралью розетки и землей и нейтралью шнура).

  Оставьте красный щуп в более длинном слоте и переместите черный щуп в более короткий слот, чтобы получить показания напряжения около 120 вольт, подтверждающие, что удлинитель находится в хорошем состоянии.

  Измерение температуры

  Помимо всех своих потрясающих возможностей для электрических испытаний, большинство современных мультиметров также могут измерять температуру. Просто поверните диск измерителя в температурный режим, затем нажмите кнопку выбора, чтобы переключиться между градусами Фаренгейта и Цельсия.

  Вставьте термопару в прибор для измерения температуры воздуха или вставьте датчик температуры для измерения температуры жидкостей, гелей или для отслеживания температуры поверхности осушителя газа. Вы можете наблюдать за температурным циклом прибора, не прикасаясь к нему рукой.


  А теперь несколько советов от электрика

  Дэвид Шапиро — главный электрик в пригороде Вашингтона, округ Колумбия, и один из умнейших парней, которых мы знаем. Он входит в состав различных комитетов по разработке электрических норм и написал книгу об электрических системах старых домов. Это считается окончательной работой по теме. Вот восемь основных предостерегающих советов Шапиро по безопасной работе с глюкометром.


  1. Выработайте привычку держать пальцы на пластиковых и резиновых деталях измерителя, чтобы избежать контакта с металлическими поверхностями, находящимися под напряжением.
  2. Надевайте защитные очки при проведении электрических испытаний, особенно для защиты себя в случае возникновения электрической вспышки.
  3. Красный против черного: Измеритель будет работать правильно, если вы перепутаете, какой щуп подключается к какому разъему, но выработайте привычку подключать красный к красному, черный к черному, чтобы приучить себя ассоциировать эти цвета с полярностью и ее символы (знаки + и — и цвета, которые сопровождают электрические клеммы и провода).
  4. Любители всегда должны работать с обесточенными системами. Если окажется, что компонент находится под напряжением (под напряжением, говоря электриком), вы можете случайно закоротить между стенкой металлического ящика и тестируемым электрическим устройством. Это может вызвать вспышку дуги, которая вас напугает. Это также может вызвать у вас неприятный шок, ожог или сжечь электрический компонент. Если это не было повреждено раньше, это будет сейчас. В худшем случае вас может убить удар током.
  5. Да, рекомендуется проверять удлинитель на непрерывность и импеданс, но регулярно осматривайте шнуры визуально, проверяя на наличие порезов, потертостей или смятий.
  6. Знай свой глюкометр. Знайте, что означают символы на его лицевой стороне, и когда эти символы появляются на экране, ясно помните, на что вы смотрите. Например, некоторые счетчики могут показывать 99999,99 вместо O.L. Первое, с чего следует начать работу с вашим измерителем, — это его руководство пользователя.
  7. Обычно счетчик не ломается, когда его показания прекращаются (при условии, что у него хорошая батарея). Возможно, вы перегорели его предохранитель. Прочтите руководство о том, как заменить предохранитель (обычно он находится за небольшим лючком, прикрепленным крошечными винтами). Замените предохранитель на предохранитель того же размера, прикрепите панель и продолжайте.
  8. Температура: Когда электрические части, такие как выключатели, проводка и розетки, нагреваются, это обычно указывает на проблему. «Я всегда говорю покупателям: если она теплее детской бутылочки, обратите внимание». Сейчас не время и не место для любительских ремонтных работ. Отключите питание цепи и вызовите электрика.

  Джозеф Труини

  Джо — бывший плотник и краснодеревщик, который много пишет о ремонте, деревообработке и инструментах. Он написал восемь книг и является редактором девяти0099 Популярная механика. Он также появляется в телешоу «Сегодняшний домовладелец » и является соведущим еженедельного радиошоу «Сегодняшний домовладелец ». Джо пишет из своего дома в Роксбери, штат Коннектикут.

  Как пользоваться вольтметром или мультиметром: обучение новичка

  Проверка напряжения выполняется в простой процедуре. Для тех из вас, кто плохо знаком с электрическими испытаниями, мы спросили нашего постоянного специалиста, как они могут научить ученика пользоваться вольтметром или мультиметром. Как только вы научитесь пользоваться мультиметром, вы сможете перейти к поиску и устранению неполадок с электричеством, проверке питания в розетках, проверке непрерывности и многому другому.

  Мультиметры обладают теми же функциями, что и вольтметры, но также позволяют измерять ток, сопротивление и непрерывность. Иногда, с правильными пробниками и датчиками, мультиметры также собирают дополнительную информацию, такую ​​как температура.

  Возвращаясь к вольтметру или измерителю напряжения, он измеряет разницу электрических потенциалов между двумя узлами электрической цепи. По общему признанию, это звучит довольно сложно и технически. Однако для освоения требуется всего несколько шагов.

  Вольтметр или мультиметр?

  Во-первых, вольтметры обычно работают как аналоговые устройства. Почти каждый профессионал в какой-то момент устраняет неполадки с помощью мультиметра. Вы можете купить базовый вариант менее чем за 20 долларов, и они гораздо более доступны. Также существуют цифровые вольтметры, которые просто дают вам цифровое считывание вместо использования циферблата. В этой статье предположим, что вы хотите использовать мультиметр.

  Как пользоваться вольтметром: найдите свою настройку

  Установите циферблат

  Почти каждый вольтметр или мультиметр использует большой циферблат для установки режима. На этом циферблате настройка напряжения будет обозначаться либо буквой V~ для измерения напряжения переменного тока (переменного тока), либо буквой V- для измерения напряжения постоянного тока (постоянного тока). Иногда производители комбинируют эти режимы. В бытовых цепях и розетках используется переменный ток, а батареи и портативная электроника работают на постоянном токе.

  Это отличается от бесконтактного тестера напряжения, такого как двухдиапазонный NCVT Southwire, который издает звуковой сигнал только при приближении к действующей цепи.

  На мультиметрах с ручной настройкой диапазона установите циферблат выше максимального ожидаемого напряжения. Многие из этих измерительных инструментов имеют несколько опций, выделенных для различных напряжений. Это изменяет чувствительность измерителя, позволяя проводить измерения, не повреждая инструмент. Если инструмент не показывает настройки диапазона, ваш вольтметр, вероятно, использует функцию автоматического выбора диапазона.

  Если в вашем измерителе нет функции автоматического выбора диапазона, не беспокойтесь, просто установите более высокое напряжение, чем вы ожидаете. Например, если вы планируете проверить стенную розетку (в США) с напряжением около 120 В, установите счетчик на 200 В~. Если вы не знаете, чего ожидать, установите максимальное значение напряжения на измерителе.

  Просто для вашего собственного назидания: бытовые батареи обычно работают при напряжении 9 В постоянного тока или ниже, в то время как полностью заряженный автомобильный аккумулятор работает при напряжении до 12,6 В постоянного тока. Генератор переменного тока обычно заряжает 12-вольтовую аккумуляторную батарею автомобиля при ~ 14 В.

  Примечание редактора: При тестировании аккумуляторов для электроинструментов вольтметр показывает, что аккумуляторные блоки 18 В и 20 В Max выдают точно такое же напряжение .

  Вставка измерительных проводов мультиметра

  В комплект мультиметра входят как минимум два измерительных провода, один красный и один черный. У каждого есть зонд на одном конце и металлический разъем с пластиковым покрытием на другом. Последние вставьте в соответствующие цветные слоты на мультиметре.

  Гнездо черного цвета всегда подключается к порту с маркировкой «COM» (общий). При измерении напряжения красный штекер вставляется в отверстие, обозначенное буквой V.

  Информацию об измерении силы тока (ампер) см. ниже.

  Измерение напряжения

  Безопасность превыше всего

  Безопасность является ключевым фактором при обучении использованию тестера напряжения. Имея дело с электричеством, не нужно много усилий, чтобы остановить сердце. Прикасаясь к цепи под напряжением, держите пальцы подальше от металлических щупов. Кроме того, следите за тем, чтобы щупы не касались друг друга во время использования в цепях под напряжением.

  Втыкание металлических щупов в горячие розетки

  Обычно вы проверяете цепи, подключая провода параллельно. Опираясь на предыдущий пример тестирования настенных розеток, возьмите черный (отрицательный) тестовый провод и вставьте его в большую вертикальную прорезь вашей розетки. На большинстве черных щупов есть удерживающий выступ, так что вы втыкаете его и отпускаете.

  Затем прикоснитесь красным проводом к плюсовому отверстию. Это будет меньшее вертикальное отверстие на розетке 120В 15А. Проверьте показания счетчика. Вы должны получить показания около 120В. Однако, если вы получаете показания перегрузки («OL» или «1»), вам необходимо увеличить диапазон мультиметра.

  Проверка батарей

  Эта процедура также довольно проста. На батарее у вас будет настроен мультиметр на считывание напряжения постоянного тока (V-). Прикоснитесь черным щупом тестера напряжения к отрицательной клемме, а красным щупом к положительной клемме. Если показания глюкометра отсутствуют, проверьте, есть ли на нем переключатель с маркировкой DC+ или DC-. Поменяйте положение, если это так. Если это не так, поменяйте местами красный и черный щупы.

  Все еще не получаете показания? Уменьшайте настройку напряжения на один шаг, пока не сделаете это.




  Измерение силы тока (ампер)

  На мультиметре есть еще две точки для измерения силы тока (ампер). При измерении тока необходимо понимать две основные вещи.

  1. Вы всегда измеряете ток последовательно с нагрузкой
  2. Вам необходимо правильно настроить мультиметр, в том числе вставить щупы в соответствующие порты

  Следуйте инструкциям по максимальному току, который может выдержать измеритель. Если вы этого не сделаете или подключитесь к неправильному порту, вы можете сжечь внутренний предохранитель или даже сжечь счетчик.

  Как большинство людей жарят свои мультиметры

  В большинстве случаев мы слышим о людях, которые жарят свои мультиметры, измеряя ток без нагрузки.

  No related posts.
