Упрощенная грохотная картофелекопалка для мотоблока своими руками

Огород

На чтение 2 мин Опубликовано 10.12.2022 Обновлено 10.12.2022

При вырывании картофеля мотоблоком оптимально использовать картофелекопалку с грохотом. Она складывает все клубни сверху, поэтому при их сборе не нужно копаться в грунте руками. Сделать очень простую копалку с грохотом можно самостоятельно.

Содержание

1. Материалы:
2. Процесс изготовления картофелекопалки
3. Смотрите видео

Материалы:

• трубы разного диаметра;
• швеллер;
• шлицевая втулка на вал отбора мощности;
• диск или листовая сталь 4 мм;
• подшипники сферические самоцентрирующиеся под вал 30 мм;
• натяжной ролик или шкив;
• корпус с подшипниками и валом;
• прут 12 мм;
• вал 30 мм;
• колеса – 2 шт.

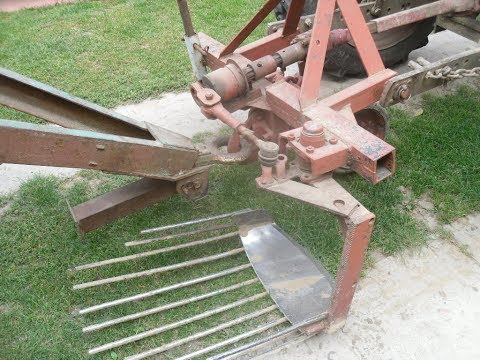

Процесс изготовления картофелекопалки

Для обеспечения работы механизма необходимо сделать эксцентрик. Для этого конец вала из корпуса с подшипниками необходимо расточить под диаметр имеющегося шкива со смещением центра. Также в торце просверливается отверстие, и нарезается резьба. На обратной стороне вала делается проточка для соединения с переходной втулкой, которая позволит подключиться к шлицам вала отбора мощности мотоблока.

Затем доработанный вал обратно устанавливается в корпус с подшипниками.

На ровный конец вала напрессовывается переходник, который стыкуется со шлицевой втулкой. Для предотвращения проворачивания соединения оснащаются штифтами.

Из труб сваривается сцепное для подключения к валу отбора. Можно просто срезать эту часть от ненужной навески. Сцепное устанавливается на мотоблок, и к нему подключается шлицевая втулка с эксцентриком.

Относительно полученных замеров собирается оставшаяся часть корпуса. Для этого удобно использовать 2 отрезка швеллера. К ним прикручивается корпус эксцентрикового механизма. Затем швеллеры свариваются со сцепным перекладинами и косынками. Сбоку швеллеров прикручиваются подшипники снизу и сверху для вертикального вала.

Далее нужно установить на эксцентрик шкив, и соединить его тягой с подошвой вертикального вала. К подошве приваривается нож для вырывания клубней.

Далее на лапу наваривается веер из прутка 12 мм. По бокам швеллеров делаются регулируемые стойки, на которые прикрепляются колеса.

Картофелекопалка упрощенной конструкции готова к использованию. Работает она так же как и более громоздкий и сложный грохот, но делается быстрее, требует меньше материала. Желательно при ее изготовлении вынести колеса как можно дальше назад, чтобы облегчить управление мотоблоком, так как из-за короткой базы он пытается увильнуть в сторону из ряда.

Смотрите видео

Оцените автора

Картофелекопалки и сажалки для мотоблока МТЗ.

Самодельные варианты, видео обзоры и отзывы

Обзор картофелекопалок

Картофелекопалка – это устройство, предназначенное для облегчения сбора корнеплодов и в частности картофеля. Достоинством данных приспособлений является то, что сбор овощей осуществляется в кратчайшие сроки и практически без применения человеческих усилий. Все больше землевладельцев стараются облегчить и уменьшить свой физический труд за счет использования мотоблоков и навесного оборудования.

Картофелекопалка КТ-5 к мотоблоку МТЗ

Исходя из названия, можно подумать, что агрегат годиться только для одной функции, но это не так. С его помощью можно подготавливать почву, нарезать борозды для посадки, а также окучивать кусты. На рынке представлено множество моделей, которые отличаются друг от друга не только формой, но и размерами, принципом действия. Многие умельцы дорабатывают купленные у производителей модели, превращая их в совершенные устройства.

Различают два вида копалок, которые могут использоваться как мотоблоком Беларус МТЗ 09Н, так и другой моделью:

• Активные.
• Пассивные.

Активные картофелекопалки, в свою очередь, делятся:

• вибрационные, которые еще могут называться грохотными или трясучками. Принцип действия предполагает подрезание ножом пласта земли глубиной до 20 см, причем ширина рабочей области составляет около 40 см. Клубни вместе с землей подаются на решетку, входящую в состав конструкции, и благодаря вибрации отделяются от земли. В конструкцию устройства входят один или пара эксцентриков. Последний вариант считается самый лучший, потому что вибрации глушатся насадками и не передаются на оператора. Мало этого, использование двух эксцентриков позволяет качественно просеять поднимаемый пласт земли и отделить клубни. Копатели с одним эксцентриком тоже эффективны, но за счет вибраций доставляют дискомфорт оператору.
• Транспортерные устройства, которые еще называются конвейерными или ленточными. Основным элементом является лента, которая при движении просеивает землю, а клубни выбрасывает поверх земляного пласта. Устройство аккуратно поддевает ком земли с клубнями, не повреждая урожай. Единственным нюансом, который надо учесть, является уборка урожая при просохшей земле. Эффективность такой копалки настолько велика, что потери урожая составляют всего 2%.

Пассивные картофелекопалки для мотоблока МТЗ отличаются по цене и особенностям конструкции. Они просты и не требуют особых навыков при использовании. Подходящий вариант для экономных землевладельцев. Это навесное оборудование еще называют веерная копалка. Выглядит устройство как небольшая лопата с приваренными прутьями.

Принцип работы совеем простой: мотоблок тянет картофелекопалку, лопата подрезает пласт земли и благодаря прутьям корнеплоды оказываются просеянными и падают на поверхность. В работе есть некоторые нюансы, которые наглядно видны в видео обзоре ниже. Во-первых, картофель может присыпать землей и при его сборе надо ворошить комья, чтобы собрать все картофелины. Во-вторых, в прутьях постоянно запутывается заранее не убранная ботва.

Виды картофелекопалок для мотоблока МТЗ

На рынке представлены модели картофелекопалок отличающиеся не только заводом-изготовителем, но и внешним видом и эффективностью работы. Как правило, они универсальные и подходят не только для мотоблоков МТЗ, но и для устройств других фирм.

Ниже приведены самые популярные и востребованные модели.

• Нева – компактные размеры, средний вес в 34 кг, ширина рабочей области 36 см, вскапывает на глубину до 20 см.

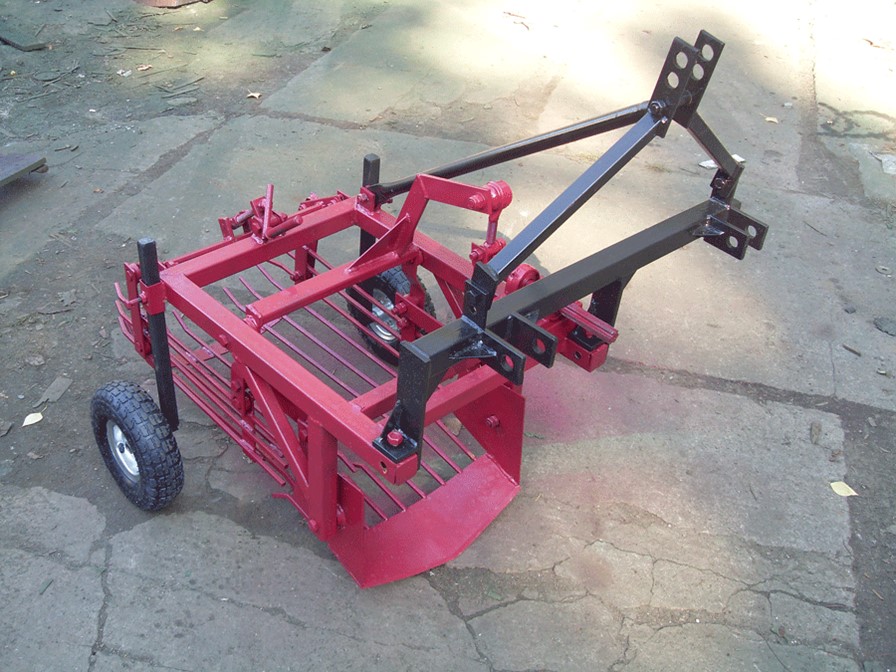

• Грохотная копалка ККМ-1 по своим характеристикам схожа с предыдущим вариантом, только ширина захвата составляет 39 кг, а вес около 40 кг.
• Копалка вибрационная КВМ-3 – выпускается в Китае, высота агрегата 90 см, а ширина рабочей области 39 см. Вес небольшой, всего 34 кг.
• Украинская модель «Полтавчанка» — превосходит свои аналоги по габаритам, но вес сохраняется 34 кг, значительнее эффективнее во величине глубины выкапывания – 25 см.
  И ширина обрабатываемого участка за один проход 40 см.
• Транспортерная копалка КТ-51 значительно больше по габаритам, но за счет использования легких материалов весит 36 кг. Ширина захвата увеличена до 53 см, позволяя быстрее обработать участок.
• Фирменное устройство от МТЗ КФТ-02

  Картофелекопалка для мотоблока ККМ-1

  Картофелекопалка «Полтавчанка»

  Картофелекопалка КФТ2-01




Преимущества и недостатки работы с картофелекопалкой на мотоблоках МТЗ

Преимущество использования картофелекопалки трудно не заметить – с ее использованием существенно сокращается время работы на участке, экономятся силы фермера. Мало того, ее можно использовать для сбора не только картофеля, но и других корнеплодов – свеклы, моркови и т.д. Но все это можно делать при условии, что модели копалки установится на имеющийся мотоблок. Потому, перед приобретением навески обязательно уточните возможность подключения.

В качестве недостатка можно отметить, что при сборе урожая существуют некоторые потери и повреждения корнеплодов. Несмотря на то, что конструкция самого устройства продумана до мелочей, 2 % потерь могут присутствовать.

Самодельные варианты картофелекопалки для мотоблока МТЗ

При наличии терпения, навыков сварки и желания можно изготовить картофелекопалку своими руками. Самой простой является веерный тип. Понадобится:

• Сталь толщиной 3-4 мм. для лемеха;
• Болты для креплений;
• Прямоугольный профиль из стали для стойки;
• Арматура в диаметре 8 мм.;

Выполняет действия по порядку:

• Просверлить 2 отверстия для крепления к стойке посреди лемеха;
• Приварить пруты к расширенной части ножа. Длина подбирается индивидуально, но обычно в пределах 50 см;
• Соединить болтами лемех и стойку;
• К стойке в верхней части приварить кронштейн для последующего соединения устройства к мотоблоку;
• Нижняя часть лемеха должна быть крепкой, поэтому можно усилить ее металлом.

Такой вид картофелекопалки наиболее крепкий и прослужит долгие годы.

Видео обзор

Ниже представлен видео обзор, в котором наглядно демонстрируется, как удобно пользоваться картофелекопалкой, прицепленной к мотоблоку МТЗ

Мотоблок МТЗ 09Н становится многофункциональным помощником при использовании навесного оборудования, а именно картофелекопалки

Отзывы владельцев

Отзывов в сети об эффективности картофелекопалок очень много и все положительные.

Михаил:

С приобретением картофелекопалки ККМ-1 жить стало веселее, в том плане, что она значительно облегчила полевые работы. Теперь не надо гнуть спину, а достаточно только пройтись с мотоблоком и собрать урожай. Со своих 30 соток собираю картошку за день. Поначалу, перебирал землю, вдруг затерялось что-то, но копалка работает отлично.

Валера:

Покупать большой агрегат для сбора картофеля с 6 соток не имело смысла, поэтому смастерил веерную копалку сам. Чертежи, описания – все в свободном доступе, поэтому с сыном собрали быстро. Если грунт мягкий и песчаный, то работа идет легко и быстро. Но если почва плотная, то придется повозить целый день.

Захар:

На 2 гектарах руками не пособираешь картофель, поэтому купил транспортер КТ-51. Процесс практически полностью автоматизирован, поэтому сбор урожая идет быстро. Повреждений нет, что очень порадовало, так как боялся потерять урожай.

Картофелесажалки для мотоблока МТЗ

От производителя

Создание картофелесажалки значительно облегчило трудозатратную работу фермеров. Конструкторы предусмотрели универсальность крепления, поэтому устройство можно крепить и на мотоблок, и на минитрактор. Моделей сажалок существует много. Все имеют различный принцип действия, формы и, соответственно, удобство в использовании.

Картофелесажалка для мотоблока МТЗ КСМ-1

Картофелесажалки классифицируют:

• Способом подачи корнеплода;
• Формой бака;
• Наличие колес для транспортировки;
• По возможности садить несколько или один ряд;
• Возможностью подавать удобрения одновременно с клубнями;
• Полностью автоматические и полуавтоматические агрегаты.

Способы подачи корнеплодов – это то, что в главное степени отличает устройства друг от друга. Предусмотрено несколько видов, так как практикуют посадку целых клубней, половинок, проросших и нет.

Различают:

1. Ложечковая система подачи заключается в захватывании корнеплод насадкой в виде ложки и подавание его в почву. С помощью такого агрегата можно выполнять несколько функций, таких как нарезание борозды, высаживание семян, подача удобрения и формирование гребня из почвы нужной высоты.
2. Плоскоременная подача характеризуется использованием ремней с V-образной формой, которые располагаются горизонтально. Таким образом, картофель подается поочередно и исключается вероятность попадания двух картофелин в одну лунку.
3. Фасонная подача производится, когда овощи уже проросли. Благодаря сочетанию плоскоременной и ложечковой системы, которые расположены горизонтально эффективность захвата и подачи картофеля повышается. Однако, оператору необходимо постоянно контролировать процесс.
4. Мультиременная подача осуществляет двухрядную посадку, поэтому существенно выигрывает по сравнению с предыдущими видами. Ремни, расположенные по центру, подают картофель, а остальные формируют ряд, чтобы облегчить захват.
5. Система накалывания предназначена для посадки половинок.
6. Пальцевая подача выглядит, как транспортер, который благодаря поступательным движениям захватывают картофель и через отверстие подают на посадку.

Модели картофелесажалок для мотоблока МТЗ

Как правило, все устройства универсальны по способу подключения к мотоблоку, но при покупке, все такие, следует уделить внимание этому нюансу. Ниже приведены модели, которые выпускаются отечественными производителями:

• КСМ-1А – общим весом 33 кг, имеет бак на 34 л. Такой агрегат позволяет высадить 5 клубней в одном погонном метре.
• КСМ-1 – предназначена для посадки картофеля в один ряд с шагом 25см. Высадку производит на глубину 50 см. Вместительность бака составляет 40 л. Вес модели составляет 40 кг.
• КСТ-1Т – представляет собой компактную сажалку общим весом 33 кг и емкость бака 34 л. При условии, что она садит 5 клубней на метр, ее производительность составляет 0,2 Га в час.
• КС-1 – производят многие страны. На фоне своих аналогов, картофелесажалка отличается значительным весом в 190 кг и небольшим посадочным расстоянием в 12 см. Посадка осуществляется на глубину от 60 до 150 см.

Картофелесажалка КСМ-1ЦУ

Картофелесажалка КСТ-1Т

Картофелесажатель однорядный ДТЗ КС-1

Работа с картофелесажалками для мотоблока МТЗ

Работа с картофелесажалками достаточно проста. Необходимо загрузить посадочный картофель в бак и отправляться на посадку. Баки могут отличаться формой и объемом. Обычно объем вмещает 2 ведра картофеля. Если у картофелесажалки есть транспортировочные колеса, то передвижение будет осуществляться быстрее, а маневренность значительно возрастает. В зависимости от внешнего вида и конструкции, сажалки могут быть одно- и двухрядными. На большее количество рядов оборудование не делается, так как из-за этого возрастает его вес и уменьшается удобство эксплуатации.

Не все, но многие модели предоставляют функцию одновременной подачи клубня и удобрения. В таком случае агрегат снабжается дополнительным баком, который необходимо заполнить удобрениями. Подача автоматическая и строго дозированная.

Автоматические модели всю посадку осуществляют самостоятельно, поэтому не требуют вмешательства фермера. А полуавтоматические менее функциональные, так как требуют непосредственного участия оператора, который должен подавать клубни вручную.

Посадка клубней

Желательно почву заранее вспахать при помощи почвофрезы или плугом. Для того, чтобы обогатить почву кислородом и просушить верхний слой, необходимо бороновать ее. Подготовить картофелесажалку и засыпать картофель в бак. Если ваша навеска не поддерживает нарезание борозд, то необходимо предварительно использовать окучник. После посадки, клубни закрываются землей.

Самодельные варианты картофелесажалки для мотоблока МТЗ

На фото представлен подробный чертеж, который поможет изготовить картофелесажалку для мотоблока МТЗ самостоятельно.

Видео обзоры

Посадка картофеля происходит намного быстрее и легче. Как именно демонстрируется в следующем видео обзоре

Отзывы владельцев

Те владельцы, которые предпочли автоматизировать посадку картофеля отмечают в своих отзывах, что время работ сократилось за счет быстрой и равномерной подачи клубней.

Валентин:

Использование картофелесажалки для мотоблока МТЗ значительно упростило работу и сажать стало легче. Это устройство делает все само, мне остается только направлять мотоблок. Рядки получаются ровными, а кусты вырастают на одинаковом расстоянии благодаря четкой подаче клубней. Копку я тоже осуществляю с мотоблоком Беларус и соответствующей навеской.

Максим:

Не представляю теперь, как можно сажать картофель без этого навесного оборудования. Загрузил бак и вперед на покорение полей. Все делает сама – садит, пригребает. Если кто-то еще не обзавелся таким устройством, то очень рекомендую. Копка у меня тоже автоматизирована.



как сделать фото и видео

Жители сельской местности и дачники ежегодно собирают урожай картофеля. Этот процесс занимает довольно много времени, особенно если вы занимаетесь ручной чисткой. Для упрощения сбора картофеля многие приобретают специальные картофелекопалки для мотоблоков. Однако некоторые владельцы отказываются от такой покупки и пытаются сделать такую ​​конструкцию самостоятельно. Однако прежде чем сделать картофелекопалку своими руками, необходимо ознакомиться с видами копателей и особенностями их изготовления.

Содержание

• 1 Назначение
• 2 разновидности
  • 2.1 Вибрирующие или грохочущие
  • 2.2 Простой или вентилятор
  • 2,3 Транспорт
• 3 Как сделать копатель с вашими руками
  • 3,1 Frame Cream
  • 7
  • 7
  • 7
  • 7
  • 7
  • 77
  • 77
  • 77
  • 77
  • 7 7000777
  • 7 700077
  • 7
  • 7
  • 7
  • 7
  • 7
  • 7
  • 7
  • 7
  • 7
  • 7
  • 7
  • 7
  • 7
  • 7
  • 7
  • 7
  • 7
  • 7
  • 7
  • 7 3. 2 Крепление прямоугольника сварка
  • 3.3 Крепление перемычки
  • 3.4 Установка вертикальных стоек
  • 3.5 Соединение стоек
  • 3.6 Рало и скатная доска
  • 3.7 Рало сварка
  • 3.8 Сварка скатных досок
  • 3.9 Установка регулировочных тяг
  • 3.10 Монтаж колес
• 4 Заключение

Назначение

Перед тем, как создать картофелекопалку, необходимо более подробно изучить, для нее используется этот инструмент. Это навесное оборудование следует использовать вместе с мотоблоком. Применяется для выкапывания картофеля и перекопки земли на полях и приусадебных участках.

Основной функцией картофелекопалки является отделение клубней от почвы и укладка их на землю. Именно поэтому многие овощеводы и фермеры перед уборкой урожая покупают или изготавливают самостоятельно такие приспособления.

Разновидности

Любая картофелекопалка для минитрактора предназначена для рыхления земли и выкапывания на ее поверхность клубней картофеля. Однако, несмотря на то, что все картофелекопалки для мотоблока выполняют одну и ту же функцию, такие конструкции все же могут отличаться. Существует несколько видов копателей, которые можно сделать самостоятельно или приобрести в магазине.

Вибрационный или грохотающий

Картофелекопалка-крошалка состоит из вибросита и лемеха. Виброизделие имеет достаточно простой принцип работы. Во время работы копалку помещают в почву и постепенно удаляют оттуда созревшие клубни. Вместе с почвой они попадают на сито, чтобы стряхнуть ненужную землю. У такой картофелекопалки есть серьезный недостаток – ее очень сложно сделать своими руками.

Простой или веерный

Такая веерная картофелекопалка для минитрактора имеет самую простую конструкцию. Делается из плуга, к которому нужно прикрепить несколько стрел. При уборке мотокультиватором с установленным простым копателем плуг углубляется в землю и по его стержням начинают подниматься выкопанные клубни. К достоинствам этого экскаватора можно отнести его универсальность. Может устанавливаться на любые модели мотоблоков и минитракторов.

Транспорт

Картофелекопалка транспортного типа прекрасно подходит для мотоблоков такой модели как «Нева» и поэтому использовать ее необходимо именно с ними. Конструкция такого копателя очень проста и состоит только из подвижного транспортера и сошника. Транспортер имеет специальный крюк, который удерживает клубни и помогает отделить их от земли. Транспортную копалку для картофеля следует использовать только на участках с тяжелой почвой, так как эта модель плохо выкапывает клубни из почвы с низкой степенью плотности.

Как сделать картофелекопалку своими руками

Перед тем, как сделать картофелекопалку для мотоблока своими руками, необходимо ознакомиться с инструкцией по изготовлению таких изделий. Для начала следует ознакомиться со списком инструментов, которые пригодятся для создания ручной картофелекопалки. Для изготовления самодельной картофелекопалки вам потребуются:

• гайки с болтами;
• стержни усиленные;
• железная пластина;
• гравер;
• сварка;
• болгарский;
• уголки металлические.

Создание рамы

Основой самоделки для мотоблока или трактора является рама картофелекопалки. Чтобы сделать качественную рамку, необходимо ознакомиться с основными этапами ее создания.

Крепежный прямоугольник, сварка

Крепежный прямоугольник образует раму всего устройства и поэтому должен быть выполнен очень аккуратно. Для изготовления каркаса вам понадобится квадратная железная труба длиной не менее четырех метров и шириной около 50 см. Его разрезают на четыре разные части, две из которых должны быть длиной 100–120 см, а остальные 80–90 см. Все отрезанные трубы свариваются таким образом, чтобы получилась прямоугольная конструкция. После сварки следует произвести ручную шлифовку кромок, чтобы убрать острые углы.

Насадка-перемычка

Картофелекопатель для мотоблока должен регулировать уровень своего наклона, и именно для этого устанавливается перемычка для крепления специальных тяг. Он установлен в центре прямоугольной рамы. С противоположной стороны устанавливаются две небольшие трубы длиной не более 10 см и диаметром 25 мм. Трубки крепятся к раме, чтобы в дальнейшем к ним можно было прикрепить колеса. Их устанавливают с внешней стороны рамы в одном из ее углов. После крепления труб в каждой из них сверлом проделываются небольшие отверстия диаметром 10-15 мм.

Установка вертикальных стоек

Чтобы картофелекопалка для мотоблока своими руками имела более надежную раму, к раме придется прикрепить несколько вертикальных стоек. Сначала нужно от перемычки отступить 5-10 см вдоль рамы и перпендикулярно ей приварить небольшой металлический квадрат 35х35 см. Затем от него нужно отступить 15 см и прикрепить железные стойки длиной 30-35 см. В результате готовая конструкция должна выглядеть как перевернутая лестница.

Соединение стоек

Завершающим этапом создания рамы, из которой будет состоять картофелекопалка для трактора, является соединение краев стоек. Для этого рекомендуется использовать металлические полоски толщиной 0,5 мм. Каждая из этих полос приваривается к стойкам под углом 45 градусов, после чего их края следует соединить между собой. Готовая конструкция будет иметь форму треугольника.

Рало и скатная доска

Когда вы закончите с рамой, вы можете приступить к созданию скатной доски и сплочения. Эти изготовленные части картофелекопалки для мотоблока используются для выкапывания клубней из почвы и очистки их от земли. Для неопытного тракториста и садовода создание таких элементов может показаться очень сложной работой. Поэтому, прежде чем приступить к делу, необходимо ознакомиться с особенностями их изготовления.

Рала сварка

Для создания этого элемента своими руками вам потребуется проделать в маленьком листе железа размерами 30х30 см два небольших отверстия для установки болтов М12. Их также придется сделать в каждой из стоек на расстоянии около 45 см от дна. Когда все отверстия подготовлены, можно прикручивать металлический лист.

Затем с противоположной стороны положите еще один лист железа. При этом используется металл размерами 60х30 см и толщиной 0,5 мм. По центру прикрепленного листа нужно хорошо ударить кувалдой 2-3 раза, чтобы образовался конус.

Сварка скатной доски

Приспособление для выкапывания картофеля обязательно должно иметь скатную доску и поэтому после сварки ската необходимо приступить к ее изготовлению. Для создания скатной доски нужно подготовить один прутик диаметром 10-15 мм и длиной около метра. Один ее край приваривается к вновь созданному ралу, а второй должен выходить за основание картофелекопалки для мотоблока.

Бывают случаи, когда сваренный прутик начинает сильно раскачиваться и приходится создавать для него дополнительную опору. Для этого в конце каркаса приваривается стояк длиной 25-30 см. Затем к стояку крепится квадратная труба, к которой нужно будет приварить три стержня, чтобы обеспечить дополнительную устойчивость конструкции.

Установка регулировочных тяг

Самодельная картофелекопалка для мотоблока должна быть оснащена регулировочными тягами. Их устанавливают так, чтобы в дальнейшем можно было самостоятельно регулировать наклон каждой установленной штанги. Их необходимо монтировать к первой поперечине на раме изделия. Для уменьшения угла наклона установленную тягу придется выкрутить так, чтобы ее тяги начали выступать. Для увеличения угла придется вкрутить тяги обратно.

Крепление колеса

Для того, чтобы картофелекопалка, прицепленная к мотоблоку, лучше передвигалась по участку, на нее необходимо установить несколько колес. Для этого можно использовать любые колеса от тачек, грузоподъемность которых не должна превышать ста килограммов. К каждому колесу необходимо приварить крепежный элемент и установить его на картофелекопалку.

Заключение

Копкой картошки каждый огородник занимается выращиванием овощей на своем участке. Вручную это сделать довольно сложно, и поэтому многие используют специальные картофелекопалки для мотоблоков. Чтобы самостоятельно создать такую ​​конструкцию, необходимо ознакомиться с пошаговой инструкцией по изготовлению копателей.
