Коптильня своими руками (89 фото): как сделать в домашних условиях

Копченые мясо и рыба – известные деликатесы. Самые разнообразные виды копченостей можно купить в магазинах, но разве способны фабричные изделия из магазина сравниться с продуктами домашнего производства? Поэтому некоторые дачники и хозяева частных домов, разводящие домашнюю птицу и животных или увлекающиеся охотой и рыбалкой задумываются о приобретении коптильни. Серьезным препятствием для этого может стать ее высокая стоимость, но ведь практически любой может сделать коптильню самостоятельно. Для этого понадобится только правильно подобранный чертеж, подходящие материалы и немного времени.

Особенности и преимущества

Изготовление коптильни гораздо менее сложный и трудоемкий процесс, чем может показаться на первый взгляд. Конечно, все зависит от типа, который хозяин решит установить у себя на участке, но некоторые варианты можно самостоятельно смастерить буквально на несколько минут. Самодельная коптильня в большинстве случаев обойдется гораздо дешевле покупной. Ее можно сделать из подручных материалов, из старых вещей, уже не используемых в хозяйстве, но сохранивших свои свойства.

Хорошую и удобную коптильню, соответствующую размерами и объемом пожеланиям дачника можно быстро изготовить своими руками прямо на дачном участке.

Правильно подобранная древесина для копчения и температурный режим позволяют создавать на своем участке совершенно уникальные по вкусу и аромату деликатесы, равных которым очень сложно найти на магазинных полках.

Виды и назначение

Существует две основные разновидности коптилен, одна из которых подходит для горячего, а другая – для холодного копчения. Они отличаются друг от друга главным образом технологией изготовления самих коптилен и температурой, которая поддерживается в камерах копчения. Продукты в зависимости от метода копчения будут так же обладать несколько различным вкусом. С одинаковым успехом эти коптильни можно использовать для копчения мяса, дичи, рыбы, сала, колбас.

В первую очередь стоит рассмотреть коптильни холодного копчения. Их главная особенность – длинный вытянутый дымоход, который позволяет обеспечить полное прогорание дымовым газам.

Такие коптильни, помимо дымохода, имеют два основных блока: топку и коптильную камеру. Все вредные вещества оседают на стенках дымохода, а мясо приобретает едва заметный ароматный дымок. Для изготовления подобным способом продукта понадобится от трех дней до недели, а срок хранения продуктов, произведенных с помощью подобных коптилен, в среднем может составлять от трех до двенадцати недель.

В коптильнях, предназначенных для горячего копчения, продукты готовятся гораздо быстрее: весь процесс занимает от четверти часа до нескольких часов, все зависит от размеров исходного продукта. В коптильнях этого вида принято использовать не дрова, а специальную щепу, что обуславливает некоторые особенности строения. Так, топка в данных коптильнях располагается прямо под самой герметичной камерой, предназначенной для копчения. Герметичность этой камере обеспечивает равномерное прогревание всей массы продукта.

Кроме того, существуют универсальные коптильни, представляющие собой нечто среднее между коптильнями холодными и горячими.

Помимо стационарной коптильни, существуют также и походные или переносные мини-коптильни: внешне они напоминают ящик с крышкой. Такая простая конструкция очень удобна: ее можно взять с собой, например, на рыбалку или на пикник.

Из чего можно построить?

Чтобы сделать коптильню своими руками, можно использовать множество подручных средств – подойдут отслужившие свое бытовые предметы, которые в больших количествах свозятся на дачу в надежде, что когда-нибудь им найдется применение.

Для камеры коптильни подойдет деревянная бочка, причем чем больше она размером, тем лучше, но для домашнего небольшого производства хватит и емкости объемом на 50-100 литров. Однако важно помнить, что ни в коем случае нельзя выбирать смолистые и выделяющие деготь породы деревьев. Однозначно не подойдут ель, сосна, клен и береза. Наилучшими вариантами же станут такие деревья, как вишня и яблоня, дуб или ольха.

Кроме бочки, можно использовать любой крупный ящик из металла: сгодится и старый холодильник (это и вовсе позволит совместить в одном блоке генератор дыма и сушилку). Изготовить камеру получится, например, из газовой плиты. В конце концов, емкостью для переносной коптильни может послужить обычное металлическое ведро, старая кастрюля, фляги, медицинский бикс или даже старый огнетушитель: внутрь вставляются две решетки, между которыми будет находиться мясо или рыба, а дно засыпается тонким слоем опилок.

Однако используя металлические элементы в изготовлении коптильни, стоит отдавать предпочтение предметам из «нержавейки». Конечно, это довольно хрупкий и более ломкий материал, который сложнее поддается обработке, однако он обладает рядом несомненных преимуществ: во-первых, он устойчив к химическим компонентам, которые несет в себе дым, во-вторых, он не окисляется при высоких температурах и не ржавеет, в-третьих, его легко очистить от копоти, сажи и следов жира.

Если коптильня для хозяина – необходимый атрибут загородного участка, то можно построить основательную кирпичную коптильню. Размеры ее будут соответствовать желаниям хозяина, главным останется обеспечение правильного поступления дыма внутрь коптильной камеры. Для источника нагревания в таких коптильнях обычно используются печки-буржуйки, соединенные с камерой трубой.

Как подготовить чертежи?

Если коптильня должна стать функциональным элементом декора загородного участка, то, несомненно, чертежи стоит выполнить самому. Однако если нужды в этом нет, то лучше воспользоваться готовыми чертежами. Особенно это касается непрофессионалов, так как это поможет избежать ошибок и неточностей. Но даже в этом случае следует учитывать размеры емкости, которую решено было использовать под основную камеру.

Скорее всего, схему все равно придется незначительно изменить.

Стоит помнить, что коптильни горячего копчения удобны благодаря своим маленьким размерам, а холодного довольно громоздки, однако позволяют изготавливать продукты с более насыщенным вкусом и большим сроком хранения. Мини-коптильни же отличаются простотой конструкции.

Комплектующие

Несмотря на разнообразие предметов, из которых можно изготовить коптильню, каждая конструкция должна обладать несколькими непременными комплектующими деталями, чтобы сделать процесс копчения удобным и технологически правильным. К тому же во время работ следует иметь под рукой некоторые инструменты – как минимум сварочный аппарат и болгарку.

В основной камере коптильни должна располагаться минимум одна решетка. На нее будут выкладываться продукты для копчения. Такую решетку можно изготовить из тонкой арматуры.

Сама камера копчения должна быть герметичной. Это позволит обеспечить продуктам равномерное прогревание, а также не даст дыму улетучиться раньше времени. Кроме того, если размеры коптильни позволяют, следует обеспечить камеру несколькими крючками для копчения.

Под решеткой должен располагаться поддон для тлеющих стружек и опилок, а еще ниже – ящик для золы. Тут же может находиться источник тепла, обеспечивающий тление опилок. Третьим важным элементом оказывается поддон, на который будут стекать жиры и соки; его необходимо очищать после каждого сеанса копчения.

Устанавливать коптильню можно на костре, на газу и даже, если позволяют размеры, на электроплите.

Важной деталью конструкции является дымогенератор. Конечно, небольшие коптильни, работающие по принципу горячего копчения, имеют его непосредственно в коптильной камере: выработку дыма обеспечивают опилки, которыми устилается дно камеры. Для коптилен холодного копчения придется создавать искусственные условия образования дыма, ведь общая его температура не должна превышать 35 градусов Цельсия. Поэтому часто для таких дымогенераторов используется электрический элемент нагревания со встроенным терморегулятором и термодатчиками.

Для повышения качества копчения (в случае коптильни горячего типа) возможно установление в конструкцию дополнительного вентилятора или компрессора. Они обеспечат дополнительную более мощную прокачку дыма, благодаря чему продукты копчения будут прогреваться и готовиться быстрее.

Иногда к коптильням добавляется крышка с гидрозатвором: он представляет собой небольшое углубление, расположенное по периметру коптильной камеры, в которое заливается вода. Это приспособление создает барьер, предотвращающий проникновение воздуха внутрь камеры и не выпускает из камеры дым.

Инструкции по сборке

Многообразие предметов, из которых возможно изготовить коптильню, вызывает закономерные вопросы о том, как же правильно сделать коптильню в домашних условиях. На самом деле, зная общую технологию и процессы, которым подвергаются продукты в процессе копчения, можно самостоятельно разработать не только схему, но и пошаговую инструкцию сборки. Однако для примера стоит рассмотреть несколько наиболее распространенных и удобных вариантов изготовления коптилен.

Простейшая конструкция из полиэтиленовой пленки

Для изготовления подобной коптильни холодного копчения понадобится два метра очень плотной пленки, которая сшивается в виде мешка. Лучше всего подойдет плотная пленка, используемая дачниками для парников и теплиц.

Далее понадобится отыскать на участке ровную площадку размером приблизительно в один квадратный метр. Площадка обивается высокими деревянными кольями под размер пленки около двух метров в высоту, а сами колья соединяются между собой тонкими поперечными балками, чтобы придать конструкции устойчивость. Затем противоположные колья необходимо будет соединить диагональными переборками приблизительно в 2-3 ряда. После этого на прутьях развешиваются подготовленные к копчению продукты так, чтобы они не соприкасались между собой, и на конструкцию натягивается подготовленный полиэтиленовый мешок – не до самой земли, небольшое пространство оставляют.

Под конструкцию высыпают горящие угли и покрывают травой, после чего пленку натягивают до земли и тщательно зажимают со всех сторон, чтобы придать всей конструкции герметичность.

Продуктам для приготовления в такой коптильне понадобится приблизительно три часа, после чего мешок снимают и продукты проветривают. Особо крупным кускам, возможно, потребуется повторное копчение.

Из ведра

Чтобы изготовить подобную модель коптильни, понадобится старое ведро. Внутрь него помещается одна или две решетки из «нержавейки». Если решеток будет две, то тогда первую, меньшую размером устанавливают примерно в 10 см от дна ведра, а вторую немного выше. Затем дно ведра обильно посыпается деревянной стружкой или опилками.

Коптильня из ведра готова, остается только выложить на сетки продукты для копчения, поставить конструкцию на огонь и накрыть крышкой.

Из бочки

Самым традиционным и простым вариантом считается изготовление домашней коптильни из деревянной или металлической бочки. Принцип ее изготовления такой же, как в случае коптильни из ведра; основное отличие заключается в ее значительно больших размерах, позволяющих оборудовать бочку не только решетками, но и крюками для копчения.

Из бочки может получиться коптильня обоих видов копчения, что может оказаться очень удобным. В первом случае источник тепла – очаг, следует расположить непосредственно под бочкой. Для холодного же копчения бочка устанавливается в приямок, к которому проводится дымоход (приблизительно двух метров длиной) от очага.

Можно изготовить более сложный вариант коптильни, для которого понадобится уже не одна, а две бочки.

Наиболее удобным вариантом станет использование двух одинаковых бочек объемом приблизительно 200 л. Их необходимо сварить вместе в форме буквы «Т». Нижняя бочка послужит емкостью для будущей топки, сбоку вырезается проем и устанавливается дверь. Задвижка внизу печи позволит регулировать интенсивность горения. Верхняя бочка будет служить будущей коптильной камерой: в ней необходимо плотно и жестко зафиксировать прочную решетку, на которую впоследствии будут выкладываться продукты копчения, к тому же на ней можно будет готовить барбекю. Плюс к этому, ее можно будет использовать в качестве духового шкафа, размещая на решетке посуду для запекания или же просто завернутые в фольгу продукты.

Для копчения необходимо будет устроить в нижней топке жаровню для опилок, открытый огонь же разводится под ней. Иногда опилки насыпаются непосредственно в дровяные угли, но это более трудоемкий способ, требующий постоянного контроля и внимания. В противном случае продукты могут подгореть и утратить необходимые вкусовые качества.

Затем остается только подвесить продукты над решеткой, а на нее поставить поддон, в который будут собираться стекающий жир и соки. По тому же принципу изготавливаются коптильни из старого газового баллона.

Из старого холодильника

Многие дачники предпочитают не избавляться от старой нерабочей техники, а отвозить ее на дачу. Если избавить нерабочий холодильник от электрической начинки и прочих «внутренностей», то оставшуюся коробку можно превратить в удобную и вместительную коптильню.

В крыше необходимо проделать отверстие небольшого размера для будущего дымохода. Внутри коробки же на разных уровнях следует установить попарно шесть уголков, на которых впоследствии будут располагаться решетки для поддона и продуктов и крюки для копчения, а также поддон для стекающего с продуктов жира. Кроме поддона для жира, понадобится еще и поддон для опилок или стружки; он устанавливается в самом низу конструкции.

Важно также проследить, чтобы дверца холодильника закрывалась максимально плотно и не допускала проникновения в камеру лишнего воздуха.

Из металла

Это изделие уже требует к себе более серьезного подхода, но ее несложно сварить самостоятельно. Наиболее простая и удобная для мастера форма – прямоугольник, в качестве материала же предпочтение чаще всего отдается нержавеющей стали: она легко моется, хорошо выдерживает высокие температуры и отличается долгим сроком эксплуатации. Но в то же время «нержавейка» довольно сложна в обработке. Другим материалом, на который можно обратить внимание, является холоднокатаная сталь: она довольно пластична, выдерживает температуры вплоть до 650 градусов Цельсия, но подвержена окислению и ржавчине.

Сама по себе такая конструкция напоминает коробку, к стенкам которой привариваются уголки с установленными на них решетками.

Для начала понадобится два листа металла, один из которых разделяется на четыре части, которые будут одинаковыми, если планируется изготовить квадратную коптилку. Разделить лист можно с помощью болгарки. Затем под углом в 90 градусов (для этого используется столярный угол) листы привариваются друг к другу, образуя коробку. Чтобы обеспечить будущей коптилке герметичность, необходимо будет также проварить и внутренние швы камеры. Из другого металлического листа вырезается дно коптилки и точно также приваривается к коробу.

Наконец, можно приступать к изготовлению крышки камеры. Для этого болгаркой нарезаются четыре одинаковые полоски листа металла (лучше нержавейки) размером чуть больше характеристик наружной части короба. Затем получившаяся крышка приваривается.

Последними деталями станут нижние крепления для установки поддона, в который будут собираться жиры и соки, и верхние – для размещения крюков, на которые подвешивается сало, мясо, рыба или колбасы. Также стоит приделать по краям коптильни пару ручек, облегчающих переноску.

В качестве источника тепла для такой коптильни может использоваться обычная электрическая плита. Если необходимо получить более высокие температуры, с тем же успехом коптильню можно разместить над костром.

Из газового баллона или огнетушителя

Процесс изготовления коптильни из газового баллона несколько сложен, однако вполне подойдет для тех, кто имеет в хозяйстве эту совершенно ненужную вещь и хочет найти ей хоть какое-то применение.

Для начала стоит, соблюдая технику безопасности, выпустить из баллона остатки газа, после чего аккуратно отпилить спусковой вентиль. Остатки газолина так же сливаются из баллона в любую металлическую емкость и сжигаются. Затем баллон хорошо промывается, в его стенке вырезается дверь, через которую внутрь будут помещаться продукты. К месту выреза привариваются петли, на которых будет держаться дверь. Со дна баллона срезаются металлические полосы и спиливается половина днища, чтобы обеспечить будущую коптильню топкой. Наконец, из металлических листов изготавливается сама топка и приваривается к баллону, после чего всю конструкцию необходимо прокалить на огне.

Из кирпича и камня

Такая коптильня проста в изготовлении, но довольно сложна своей конструкцией. При постройке не понадобится использовать болгарку и сварочный аппарат, однако малейшая ошибка в расположении дымохода способна привести готовую коптильню в негодность. Плюс этой коптильни в том, что ее можно приспособить и для холодного, и для горячего способа копчения: подобна двухрежимная конструкция оказывается очень удобной и многофункциональной.

Для начала необходимо подготовить фундамент для будущей коптильни. Из-за того, что кирпич и камень отличаются большим весом, монтировать такую конструкцию непосредственно на грунте нельзя: земля может осесть и сооружение будет разрушено. Не лишним будет провести укрепление фундамента с помощью решетки из арматуры.

Затем, когда фундамент готов, можно приступить к закладыванию нижнего пояса стен, а вслед за этим – проведение тоннельного дымохода. Его длина составляет приблизительно два метра, а сама труба хорошо утепляется, чтобы обеспечить возможность и холодного, и горячего копчения. Изолирующим материалом могут любые минеральные утеплители, выдерживающие воздействие высоких температур. Подойдет, к примеру, стекловата.

Сама по себе конструкция будущей коптильни должна оставаться полой. Это можно учесть и в дальнейшем использовать пустые ниши для хранения запасов опилок, дров и др. Наиболее высокие температуры будут наблюдаться непосредственно в топке и в печи, поэтому их необходимо будет изготовить из огнеупорного кирпича. Остальные детали коптильни можно выкладывать любыми другими разновидностями кирпичей, даже декоративными.

Наконец, можно приступить к строительству второго кирпичного пояса. От первого его необходимо будет отделить ровной бетонной стяжкой либо же бетонной плитой. Так же, как и в случае с фундаментом, лучше будет укрепить слой стальной арматурной решеткой. Выделяются две камеры, одна из которых послужит камерой копчения, а вторая станет основой для русской печи.

После этого надстраивается и сама печь. Поскольку здесь постоянно будут высокие температуры, то как было сказано выше, строить ее необходимо из огнеупорного кирпича. Преимущество этой конструкции – ее универсальность: она послужит не только источником тепла для коптильни, но позволит запекать продукты и даже готовить барбекю.

После строительства печи рядом с дымоходом строится коптильная камера: она может обойтись без какой-либо дополнительной отделки. Единственное, необходимо будет обеспечить ее плотной герметичной дверью, лучше деревянной, из лиственных пород деревьев; идеально подойдут вишня или яблоня.

Затем, когда коптильная камера надстроена, вверху к ней присоединяется труба, обеспечивающая отвод дыма. Регулировка тяги в трубе позволит хозяину производить в одной коптильне и холодное, и горячее копчение – все будет зависеть от интенсивности горения опилок в топке. При малом огне и широком диаметре трубы дым будет успевать охладиться достаточно для того, чтобы обеспечить холодное копчение; если же ограничить тягу в трубе и усилить интенсивность горения, то будет производиться горячее копчение.

Дымоход

Строительство дымохода для стационарной коптильни – важный этап, который стоит рассмотреть отдельно. Не стоит изготавливать его из кирпича и иных пористых материалов, так как кирпич будет активно впитывать вредные вещества из поступающего по нему дыма и влагу. Накапливая эти вещества, со временем он приобретет неприятный запах, который отрицательно скажется на качестве готовящихся в коптильне продуктов.

Лучше всего для дымохода подойдет металл, но даже в этом случае его нужно будет регулярно чистить, убирать накопившуюся на стенках сажу.

​​​​Многие владельцы домашних коптилен отдают предпочтение дымоходу, который выкапывается в земле: таким образом грунт качественно остужает дым (что особенно предпочтительно для холодного копчения), а также поглощает конденсат, образующийся на стенках. Обитающие в почве бактерии и микроорганизмы перерабатывают содержащиеся в этом конденсате опасные канцерогены.

Для изготовления коптильни с таким дымоходом на дачном участке находится или искусственно насыпается площадка с небольшим склоном, который впоследствии будет обеспечивать дыму естественную тягу. Топка коптильни размещается под склоном, а на самом склоне прокапывают небольшую канавку – будущий дымоход. Она накрывается железными листами, поверх которых засыпается слой грунта, призванный создавать улучшенную теплоизоляцию. Такой дымоход доводится вплоть до коптильной камеры.

В следующем видео вы увидите, как сделать коптильню из бочки своими руками.

Где лучше расположить?

Очень важно найти правильное место для стационарной коптильни: это не небольшая переносная конструкция, которую можно хранить дома или в гараже и доставать по необходимости.

Выбирая место, стоит помнить, что из коптильни будет исходить большое количество дыма, который не должен попадать в жилые помещения на даче. Кроме того, вредные вещества могут навредить деревьям и иным зеленым насаждениям. Поэтому подобрать идеальное место с подветренной стороны будет довольно сложно, к тому же для каждого дома сугубо индивидуально. Полученные продукты можно хранить в погребе, главное, чтобы помещение было сухим и прохладным.

Советы по эксплуатации и уходу

Правильная коптильня должна учитывать три основных момента, и дачник, занимаясь сооружением такой конструкции, тоже должен помнить о них. Во-первых, в камере копчения должен производиться равномерный нагрев и окуривание. Во-вторых, сам по себе дым для копчения должен быть очень легким, не несущим в себе вредных веществ и тяжелых продуктов распада, которые могут придать мясу неприятный вкус. В-третьих, конструкция должна быть герметичной, чтобы обеспечить равномерность проникновения дыма во все слои мяса; этой же цели могут служить дополнительные дымогенераторы.

К слову, дымогенератор можно собрать своими силами. Из металлического бидона изготавливается корпус, снизу просверливается отверстие для розжига щепы, а верхняя часть плотно закрывается крышкой. Компрессором может стать кулер от компьютера. Вся конструкция собирается с помощью сварочного воздуха, а затем остается только разжечь опилки или щепу и включить кулер. Особенность дымогенератора в том, что встроенный кулер не выталкивает дым, а тянет его. Поэтому и присоединять его надо к коптильне напрямую.

Тяга – обязательное условие для копчения. Недостаточно просто положить продукт в камеру, наполненную дымом. В противном случае произойдет попросту упаривание мяса/рыбы, в результате чего оно приобретет неприятный привкус. Это критично для холодного копчения, в случае горячего все немного иначе, но соблюдать это правило все равно стоит.

Чтобы придать мясу насыщенный вкус, стоит особенно озаботиться подбором правильных пород деревьев, поленья которых будут наиболее ароматными при горении.

Не стоит, например, использовать в коптильне исключительно березовые поленья, так как мясо может получить нежелательный горький привкус. Да и березовые поленья предварительно придется очищать от коры. Также категорически нельзя использовать для копчения хвойные породы деревьев. Виной всему – обильное содержание смол. Лучше всего добавлять в поленья веточки можжевельника и листьев вишни: они придадут аромату мяса приятные нотки. Если есть необходимость придать мясу определенный цвет, то можно также использовать определенные породы деревьев. Красное дерево придаст мясу золотистый оттенок, ольха и дуб подарят темно-желтый цвет, а лиственные породы – золотисто-желтые тона.

В целом же, наиболее приятным ароматом обладают плодовые деревья вроде яблонь и груш и вишня. Это особенно удобно для дачников-садоводов, которые могут использовать для коптильни старые ветви деревьев прямо со своего участка.

Также различные породы деревьев используются для разных видов копченостей: даже если на своем дачном участке данные виды деревьев не произрастают, закупить соответствующую щепу в магазине не составит труда. Так, наиболее универсальной остается ольховая щепа, на которой коптят почти любое мясо, сало, рыбу и даже овощи. Дубовые опилки используют преимущественно для красного мяса и дичи. Ива и береза, обладающие специфическим горьковатым привкусом, используются при копчении крупной дичи вроде лося или медведя. И на самых мягких вишне и яблоке коптят сыры, орехи, овощи и фрукты.

Дрова и кусочки древесины, добавляемые в очаг для аромата, не должны своими размерами быть больше 5-10 см. Более крупные куски сложнее прогреть до той степени, чтобы они начали обугливаться.

Перед тем, как положить полено в огонь, не лишним будет слегка увлажнить его: сырое дерево дает обильный дым, что очень важно для коптилен. Однако не стоит перебарщивать с увлажнением: если образуется слишком большое количество пара, то продукты размокнут, что значительно сократит сроки их хранения. Кроме того, чтобы получить хороший обильный дым, после образования в печи углей стоит перекрыть задвижку трубы. В этот момент прекращается активное горение, но начинают тлеть образующие дым опилки.

Для улучшения качества продукции лучше всего обеспечить огню активное поступление кислорода. При этом раздувать пламя в коптильне нельзя: важно, чтобы дрова тлели, но не горели.

Очень важно обеспечить продуктам копчения непрерывную подачу дыма с начала готовки вплоть до ее завершения. Это стоит учитывать, размещая в коптильни куски мяса или рыбы разных размеров: маленькие будут готовы значительно раньше, чем крупные. Для последних придется дополнительно засыпать в поддон опилки и стружку, поддерживая таким образом постоянную температуру. Однако не стоит забывать об опасности перекоптить продукты: процесс необходимо тщательно контролировать и периодически проверять изделия на готовность.

Еще одним способом, значительно ускоряющим процесс копчения, является предварительное проваривание мяса или сала в воде с солью и специями.

Оптимальная температура внутри камеры копчения должна колебаться в пределах 60-90 градусов Цельсия. Даже без термодатчиков отрегулировать температуру довольно просто: вода в небольшой емкости, поставленная на крышку камеры копчения, не должна вскипать. Для холодного копчения выбираются чуть более низкие температуры, для горячего – более высокие, достигающие иногда 120 градусов Цельсия.

К слову сказать, коптить можно не только мясо, рыбу, сало или колбасы. Интересными вкусами обладают копченые орехи, овощи и фрукты. Отдельно стоит упомянуть и копченые сыры. Все зависит от температурного режима внутри коптильни и применяемых внутри опилок и щепок.

Перед процедурой копчения продукты лучше на какое-то время поместить в отдельный сушильный шкаф, позволяющий избавиться от излишков влаги и тем самым увеличить сроки хранения изделия. Его просто изготовить самостоятельно: достаточно взять объемный ящик с плотной герметичной крышкой, в боковую часть которого вставляется вентилятор. Прежде чем поместить продукт в шкаф, лучше предварительно засолить. В шкафу ему предстоит провести от одного до трех дней до полной просушки.

Крупные стационарные коптильни можно устанавливать только на даче или, в случае проживания в частном секторе, на территории собственного дома. Такие конструкции требуют много свободного пространства, к тому же они производят много дыма, который может вредить растениям, проникать в дом и мешать соседям.

Прежде чем начинать активную эксплуатацию коптильни, делается одна процедура «копчения» без продуктов. Благодаря этому камера напитается естественным запахом топки и продукты в дальнейшем приобретут лучший вкус и аромат.

Коптильня своими руками (89 фото): как сделать в домашних условиях

Копченые мясо и рыба – известные деликатесы. Самые разнообразные виды копченостей можно купить в магазинах, но разве способны фабричные изделия из магазина сравниться с продуктами домашнего производства? Поэтому некоторые дачники и хозяева частных домов, разводящие домашнюю птицу и животных или увлекающиеся охотой и рыбалкой задумываются о приобретении коптильни. Серьезным препятствием для этого может стать ее высокая стоимость, но ведь практически любой может сделать коптильню самостоятельно. Для этого понадобится только правильно подобранный чертеж, подходящие материалы и немного времени.

Особенности и преимущества

Изготовление коптильни гораздо менее сложный и трудоемкий процесс, чем может показаться на первый взгляд. Конечно, все зависит от типа, который хозяин решит установить у себя на участке, но некоторые варианты можно самостоятельно смастерить буквально на несколько минут. Самодельная коптильня в большинстве случаев обойдется гораздо дешевле покупной. Ее можно сделать из подручных материалов, из старых вещей, уже не используемых в хозяйстве, но сохранивших свои свойства.

Хорошую и удобную коптильню, соответствующую размерами и объемом пожеланиям дачника можно быстро изготовить своими руками прямо на дачном участке.

Правильно подобранная древесина для копчения и температурный режим позволяют создавать на своем участке совершенно уникальные по вкусу и аромату деликатесы, равных которым очень сложно найти на магазинных полках.

Виды и назначение

Существует две основные разновидности коптилен, одна из которых подходит для горячего, а другая – для холодного копчения. Они отличаются друг от друга главным образом технологией изготовления самих коптилен и температурой, которая поддерживается в камерах копчения. Продукты в зависимости от метода копчения будут так же обладать несколько различным вкусом. С одинаковым успехом эти коптильни можно использовать для копчения мяса, дичи, рыбы, сала, колбас.

В первую очередь стоит рассмотреть коптильни холодного копчения. Их главная особенность – длинный вытянутый дымоход, который позволяет обеспечить полное прогорание дымовым газам.

Такие коптильни, помимо дымохода, имеют два основных блока: топку и коптильную камеру. Все вредные вещества оседают на стенках дымохода, а мясо приобретает едва заметный ароматный дымок. Для изготовления подобным способом продукта понадобится от трех дней до недели, а срок хранения продуктов, произведенных с помощью подобных коптилен, в среднем может составлять от трех до двенадцати недель.

В коптильнях, предназначенных для горячего копчения, продукты готовятся гораздо быстрее: весь процесс занимает от четверти часа до нескольких часов, все зависит от размеров исходного продукта. В коптильнях этого вида принято использовать не дрова, а специальную щепу, что обуславливает некоторые особенности строения. Так, топка в данных коптильнях располагается прямо под самой герметичной камерой, предназначенной для копчения. Герметичность этой камере обеспечивает равномерное прогревание всей массы продукта.

Кроме того, существуют универсальные коптильни, представляющие собой нечто среднее между коптильнями холодными и горячими.

Помимо стационарной коптильни, существуют также и походные или переносные мини-коптильни: внешне они напоминают ящик с крышкой. Такая простая конструкция очень удобна: ее можно взять с собой, например, на рыбалку или на пикник.

Из чего можно построить?

Чтобы сделать коптильню своими руками, можно использовать множество подручных средств – подойдут отслужившие свое бытовые предметы, которые в больших количествах свозятся на дачу в надежде, что когда-нибудь им найдется применение.

Для камеры коптильни подойдет деревянная бочка, причем чем больше она размером, тем лучше, но для домашнего небольшого производства хватит и емкости объемом на 50-100 литров. Однако важно помнить, что ни в коем случае нельзя выбирать смолистые и выделяющие деготь породы деревьев. Однозначно не подойдут ель, сосна, клен и береза. Наилучшими вариантами же станут такие деревья, как вишня и яблоня, дуб или ольха.

Кроме бочки, можно использовать любой крупный ящик из металла: сгодится и старый холодильник (это и вовсе позволит совместить в одном блоке генератор дыма и сушилку). Изготовить камеру получится, например, из газовой плиты. В конце концов, емкостью для переносной коптильни может послужить обычное металлическое ведро, старая кастрюля, фляги, медицинский бикс или даже старый огнетушитель: внутрь вставляются две решетки, между которыми будет находиться мясо или рыба, а дно засыпается тонким слоем опилок.

Однако используя металлические элементы в изготовлении коптильни, стоит отдавать предпочтение предметам из «нержавейки». Конечно, это довольно хрупкий и более ломкий материал, который сложнее поддается обработке, однако он обладает рядом несомненных преимуществ: во-первых, он устойчив к химическим компонентам, которые несет в себе дым, во-вторых, он не окисляется при высоких температурах и не ржавеет, в-третьих, его легко очистить от копоти, сажи и следов жира.

Если коптильня для хозяина – необходимый атрибут загородного участка, то можно построить основательную кирпичную коптильню. Размеры ее будут соответствовать желаниям хозяина, главным останется обеспечение правильного поступления дыма внутрь коптильной камеры. Для источника нагревания в таких коптильнях обычно используются печки-буржуйки, соединенные с камерой трубой.

Как подготовить чертежи?

Если коптильня должна стать функциональным элементом декора загородного участка, то, несомненно, чертежи стоит выполнить самому. Однако если нужды в этом нет, то лучше воспользоваться готовыми чертежами. Особенно это касается непрофессионалов, так как это поможет избежать ошибок и неточностей. Но даже в этом случае следует учитывать размеры емкости, которую решено было использовать под основную камеру. Скорее всего, схему все равно придется незначительно изменить.

Стоит помнить, что коптильни горячего копчения удобны благодаря своим маленьким размерам, а холодного довольно громоздки, однако позволяют изготавливать продукты с более насыщенным вкусом и большим сроком хранения. Мини-коптильни же отличаются простотой конструкции.

Комплектующие

Несмотря на разнообразие предметов, из которых можно изготовить коптильню, каждая конструкция должна обладать несколькими непременными комплектующими деталями, чтобы сделать процесс копчения удобным и технологически правильным. К тому же во время работ следует иметь под рукой некоторые инструменты – как минимум сварочный аппарат и болгарку.

В основной камере коптильни должна располагаться минимум одна решетка. На нее будут выкладываться продукты для копчения. Такую решетку можно изготовить из тонкой арматуры.

Сама камера копчения должна быть герметичной. Это позволит обеспечить продуктам равномерное прогревание, а также не даст дыму улетучиться раньше времени. Кроме того, если размеры коптильни позволяют, следует обеспечить камеру несколькими крючками для копчения.

Под решеткой должен располагаться поддон для тлеющих стружек и опилок, а еще ниже – ящик для золы. Тут же может находиться источник тепла, обеспечивающий тление опилок. Третьим важным элементом оказывается поддон, на который будут стекать жиры и соки; его необходимо очищать после каждого сеанса копчения.

Устанавливать коптильню можно на костре, на газу и даже, если позволяют размеры, на электроплите.

Важной деталью конструкции является дымогенератор. Конечно, небольшие коптильни, работающие по принципу горячего копчения, имеют его непосредственно в коптильной камере: выработку дыма обеспечивают опилки, которыми устилается дно камеры. Для коптилен холодного копчения придется создавать искусственные условия образования дыма, ведь общая его температура не должна превышать 35 градусов Цельсия. Поэтому часто для таких дымогенераторов используется электрический элемент нагревания со встроенным терморегулятором и термодатчиками.

Для повышения качества копчения (в случае коптильни горячего типа) возможно установление в конструкцию дополнительного вентилятора или компрессора. Они обеспечат дополнительную более мощную прокачку дыма, благодаря чему продукты копчения будут прогреваться и готовиться быстрее.

Иногда к коптильням добавляется крышка с гидрозатвором: он представляет собой небольшое углубление, расположенное по периметру коптильной камеры, в которое заливается вода. Это приспособление создает барьер, предотвращающий проникновение воздуха внутрь камеры и не выпускает из камеры дым.

Инструкции по сборке

Многообразие предметов, из которых возможно изготовить коптильню, вызывает закономерные вопросы о том, как же правильно сделать коптильню в домашних условиях. На самом деле, зная общую технологию и процессы, которым подвергаются продукты в процессе копчения, можно самостоятельно разработать не только схему, но и пошаговую инструкцию сборки. Однако для примера стоит рассмотреть несколько наиболее распространенных и удобных вариантов изготовления коптилен.

Простейшая конструкция из полиэтиленовой пленки

Для изготовления подобной коптильни холодного копчения понадобится два метра очень плотной пленки, которая сшивается в виде мешка. Лучше всего подойдет плотная пленка, используемая дачниками для парников и теплиц.

Далее понадобится отыскать на участке ровную площадку размером приблизительно в один квадратный метр. Площадка обивается высокими деревянными кольями под размер пленки около двух метров в высоту, а сами колья соединяются между собой тонкими поперечными балками, чтобы придать конструкции устойчивость. Затем противоположные колья необходимо будет соединить диагональными переборками приблизительно в 2-3 ряда. После этого на прутьях развешиваются подготовленные к копчению продукты так, чтобы они не соприкасались между собой, и на конструкцию натягивается подготовленный полиэтиленовый мешок – не до самой земли, небольшое пространство оставляют.

Под конструкцию высыпают горящие угли и покрывают травой, после чего пленку натягивают до земли и тщательно зажимают со всех сторон, чтобы придать всей конструкции герметичность.

Продуктам для приготовления в такой коптильне понадобится приблизительно три часа, после чего мешок снимают и продукты проветривают. Особо крупным кускам, возможно, потребуется повторное копчение.

Из ведра

Чтобы изготовить подобную модель коптильни, понадобится старое ведро. Внутрь него помещается одна или две решетки из «нержавейки». Если решеток будет две, то тогда первую, меньшую размером устанавливают примерно в 10 см от дна ведра, а вторую немного выше. Затем дно ведра обильно посыпается деревянной стружкой или опилками.

Коптильня из ведра готова, остается только выложить на сетки продукты для копчения, поставить конструкцию на огонь и накрыть крышкой.

Из бочки

Самым традиционным и простым вариантом считается изготовление домашней коптильни из деревянной или металлической бочки. Принцип ее изготовления такой же, как в случае коптильни из ведра; основное отличие заключается в ее значительно больших размерах, позволяющих оборудовать бочку не только решетками, но и крюками для копчения.

Из бочки может получиться коптильня обоих видов копчения, что может оказаться очень удобным. В первом случае источник тепла – очаг, следует расположить непосредственно под бочкой. Для холодного же копчения бочка устанавливается в приямок, к которому проводится дымоход (приблизительно двух метров длиной) от очага.

Можно изготовить более сложный вариант коптильни, для которого понадобится уже не одна, а две бочки.

Наиболее удобным вариантом станет использование двух одинаковых бочек объемом приблизительно 200 л. Их необходимо сварить вместе в форме буквы «Т». Нижняя бочка послужит емкостью для будущей топки, сбоку вырезается проем и устанавливается дверь. Задвижка внизу печи позволит регулировать интенсивность горения. Верхняя бочка будет служить будущей коптильной камерой: в ней необходимо плотно и жестко зафиксировать прочную решетку, на которую впоследствии будут выкладываться продукты копчения, к тому же на ней можно будет готовить барбекю. Плюс к этому, ее можно будет использовать в качестве духового шкафа, размещая на решетке посуду для запекания или же просто завернутые в фольгу продукты.

Для копчения необходимо будет устроить в нижней топке жаровню для опилок, открытый огонь же разводится под ней. Иногда опилки насыпаются непосредственно в дровяные угли, но это более трудоемкий способ, требующий постоянного контроля и внимания. В противном случае продукты могут подгореть и утратить необходимые вкусовые качества.

Затем остается только подвесить продукты над решеткой, а на нее поставить поддон, в который будут собираться стекающий жир и соки. По тому же принципу изготавливаются коптильни из старого газового баллона.

Из старого холодильника

Многие дачники предпочитают не избавляться от старой нерабочей техники, а отвозить ее на дачу. Если избавить нерабочий холодильник от электрической начинки и прочих «внутренностей», то оставшуюся коробку можно превратить в удобную и вместительную коптильню.

В крыше необходимо проделать отверстие небольшого размера для будущего дымохода. Внутри коробки же на разных уровнях следует установить попарно шесть уголков, на которых впоследствии будут располагаться решетки для поддона и продуктов и крюки для копчения, а также поддон для стекающего с продуктов жира. Кроме поддона для жира, понадобится еще и поддон для опилок или стружки; он устанавливается в самом низу конструкции.

Важно также проследить, чтобы дверца холодильника закрывалась максимально плотно и не допускала проникновения в камеру лишнего воздуха.

Из металла

Это изделие уже требует к себе более серьезного подхода, но ее несложно сварить самостоятельно. Наиболее простая и удобная для мастера форма – прямоугольник, в качестве материала же предпочтение чаще всего отдается нержавеющей стали: она легко моется, хорошо выдерживает высокие температуры и отличается долгим сроком эксплуатации. Но в то же время «нержавейка» довольно сложна в обработке. Другим материалом, на который можно обратить внимание, является холоднокатаная сталь: она довольно пластична, выдерживает температуры вплоть до 650 градусов Цельсия, но подвержена окислению и ржавчине.

Сама по себе такая конструкция напоминает коробку, к стенкам которой привариваются уголки с установленными на них решетками.

Для начала понадобится два листа металла, один из которых разделяется на четыре части, которые будут одинаковыми, если планируется изготовить квадратную коптилку. Разделить лист можно с помощью болгарки. Затем под углом в 90 градусов (для этого используется столярный угол) листы привариваются друг к другу, образуя коробку. Чтобы обеспечить будущей коптилке герметичность, необходимо будет также проварить и внутренние швы камеры. Из другого металлического листа вырезается дно коптилки и точно также приваривается к коробу.

Наконец, можно приступать к изготовлению крышки камеры. Для этого болгаркой нарезаются четыре одинаковые полоски листа металла (лучше нержавейки) размером чуть больше характеристик наружной части короба. Затем получившаяся крышка приваривается.

Последними деталями станут нижние крепления для установки поддона, в который будут собираться жиры и соки, и верхние – для размещения крюков, на которые подвешивается сало, мясо, рыба или колбасы. Также стоит приделать по краям коптильни пару ручек, облегчающих переноску.

В качестве источника тепла для такой коптильни может использоваться обычная электрическая плита. Если необходимо получить более высокие температуры, с тем же успехом коптильню можно разместить над костром.

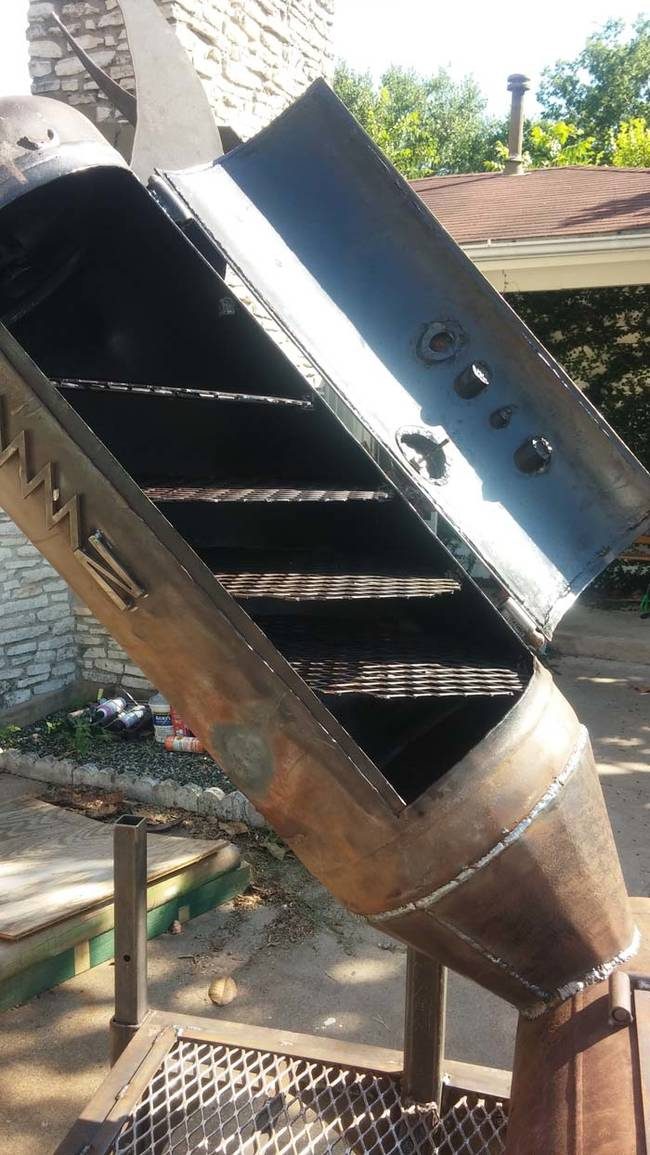

Из газового баллона или огнетушителя

Процесс изготовления коптильни из газового баллона несколько сложен, однако вполне подойдет для тех, кто имеет в хозяйстве эту совершенно ненужную вещь и хочет найти ей хоть какое-то применение.

Для начала стоит, соблюдая технику безопасности, выпустить из баллона остатки газа, после чего аккуратно отпилить спусковой вентиль. Остатки газолина так же сливаются из баллона в любую металлическую емкость и сжигаются. Затем баллон хорошо промывается, в его стенке вырезается дверь, через которую внутрь будут помещаться продукты. К месту выреза привариваются петли, на которых будет держаться дверь. Со дна баллона срезаются металлические полосы и спиливается половина днища, чтобы обеспечить будущую коптильню топкой. Наконец, из металлических листов изготавливается сама топка и приваривается к баллону, после чего всю конструкцию необходимо прокалить на огне.

Из кирпича и камня

Такая коптильня проста в изготовлении, но довольно сложна своей конструкцией. При постройке не понадобится использовать болгарку и сварочный аппарат, однако малейшая ошибка в расположении дымохода способна привести готовую коптильню в негодность. Плюс этой коптильни в том, что ее можно приспособить и для холодного, и для горячего способа копчения: подобна двухрежимная конструкция оказывается очень удобной и многофункциональной.

Для начала необходимо подготовить фундамент для будущей коптильни. Из-за того, что кирпич и камень отличаются большим весом, монтировать такую конструкцию непосредственно на грунте нельзя: земля может осесть и сооружение будет разрушено. Не лишним будет провести укрепление фундамента с помощью решетки из арматуры.

Затем, когда фундамент готов, можно приступить к закладыванию нижнего пояса стен, а вслед за этим – проведение тоннельного дымохода. Его длина составляет приблизительно два метра, а сама труба хорошо утепляется, чтобы обеспечить возможность и холодного, и горячего копчения. Изолирующим материалом могут любые минеральные утеплители, выдерживающие воздействие высоких температур. Подойдет, к примеру, стекловата.

Сама по себе конструкция будущей коптильни должна оставаться полой. Это можно учесть и в дальнейшем использовать пустые ниши для хранения запасов опилок, дров и др. Наиболее высокие температуры будут наблюдаться непосредственно в топке и в печи, поэтому их необходимо будет изготовить из огнеупорного кирпича. Остальные детали коптильни можно выкладывать любыми другими разновидностями кирпичей, даже декоративными.

Наконец, можно приступить к строительству второго кирпичного пояса. От первого его необходимо будет отделить ровной бетонной стяжкой либо же бетонной плитой. Так же, как и в случае с фундаментом, лучше будет укрепить слой стальной арматурной решеткой. Выделяются две камеры, одна из которых послужит камерой копчения, а вторая станет основой для русской печи.

После этого надстраивается и сама печь. Поскольку здесь постоянно будут высокие температуры, то как было сказано выше, строить ее необходимо из огнеупорного кирпича. Преимущество этой конструкции – ее универсальность: она послужит не только источником тепла для коптильни, но позволит запекать продукты и даже готовить барбекю.

После строительства печи рядом с дымоходом строится коптильная камера: она может обойтись без какой-либо дополнительной отделки. Единственное, необходимо будет обеспечить ее плотной герметичной дверью, лучше деревянной, из лиственных пород деревьев; идеально подойдут вишня или яблоня.

Затем, когда коптильная камера надстроена, вверху к ней присоединяется труба, обеспечивающая отвод дыма. Регулировка тяги в трубе позволит хозяину производить в одной коптильне и холодное, и горячее копчение – все будет зависеть от интенсивности горения опилок в топке. При малом огне и широком диаметре трубы дым будет успевать охладиться достаточно для того, чтобы обеспечить холодное копчение; если же ограничить тягу в трубе и усилить интенсивность горения, то будет производиться горячее копчение.

Дымоход

Строительство дымохода для стационарной коптильни – важный этап, который стоит рассмотреть отдельно. Не стоит изготавливать его из кирпича и иных пористых материалов, так как кирпич будет активно впитывать вредные вещества из поступающего по нему дыма и влагу. Накапливая эти вещества, со временем он приобретет неприятный запах, который отрицательно скажется на качестве готовящихся в коптильне продуктов.

Лучше всего для дымохода подойдет металл, но даже в этом случае его нужно будет регулярно чистить, убирать накопившуюся на стенках сажу.

​​​​Многие владельцы домашних коптилен отдают предпочтение дымоходу, который выкапывается в земле: таким образом грунт качественно остужает дым (что особенно предпочтительно для холодного копчения), а также поглощает конденсат, образующийся на стенках. Обитающие в почве бактерии и микроорганизмы перерабатывают содержащиеся в этом конденсате опасные канцерогены.

Для изготовления коптильни с таким дымоходом на дачном участке находится или искусственно насыпается площадка с небольшим склоном, который впоследствии будет обеспечивать дыму естественную тягу. Топка коптильни размещается под склоном, а на самом склоне прокапывают небольшую канавку – будущий дымоход. Она накрывается железными листами, поверх которых засыпается слой грунта, призванный создавать улучшенную теплоизоляцию. Такой дымоход доводится вплоть до коптильной камеры.

В следующем видео вы увидите, как сделать коптильню из бочки своими руками.

Где лучше расположить?

Очень важно найти правильное место для стационарной коптильни: это не небольшая переносная конструкция, которую можно хранить дома или в гараже и доставать по необходимости.

Выбирая место, стоит помнить, что из коптильни будет исходить большое количество дыма, который не должен попадать в жилые помещения на даче. Кроме того, вредные вещества могут навредить деревьям и иным зеленым насаждениям. Поэтому подобрать идеальное место с подветренной стороны будет довольно сложно, к тому же для каждого дома сугубо индивидуально. Полученные продукты можно хранить в погребе, главное, чтобы помещение было сухим и прохладным.

Советы по эксплуатации и уходу

Правильная коптильня должна учитывать три основных момента, и дачник, занимаясь сооружением такой конструкции, тоже должен помнить о них. Во-первых, в камере копчения должен производиться равномерный нагрев и окуривание. Во-вторых, сам по себе дым для копчения должен быть очень легким, не несущим в себе вредных веществ и тяжелых продуктов распада, которые могут придать мясу неприятный вкус. В-третьих, конструкция должна быть герметичной, чтобы обеспечить равномерность проникновения дыма во все слои мяса; этой же цели могут служить дополнительные дымогенераторы.

К слову, дымогенератор можно собрать своими силами. Из металлического бидона изготавливается корпус, снизу просверливается отверстие для розжига щепы, а верхняя часть плотно закрывается крышкой. Компрессором может стать кулер от компьютера. Вся конструкция собирается с помощью сварочного воздуха, а затем остается только разжечь опилки или щепу и включить кулер. Особенность дымогенератора в том, что встроенный кулер не выталкивает дым, а тянет его. Поэтому и присоединять его надо к коптильне напрямую.

Тяга – обязательное условие для копчения. Недостаточно просто положить продукт в камеру, наполненную дымом. В противном случае произойдет попросту упаривание мяса/рыбы, в результате чего оно приобретет неприятный привкус. Это критично для холодного копчения, в случае горячего все немного иначе, но соблюдать это правило все равно стоит.

Чтобы придать мясу насыщенный вкус, стоит особенно озаботиться подбором правильных пород деревьев, поленья которых будут наиболее ароматными при горении.

Не стоит, например, использовать в коптильне исключительно березовые поленья, так как мясо может получить нежелательный горький привкус. Да и березовые поленья предварительно придется очищать от коры. Также категорически нельзя использовать для копчения хвойные породы деревьев. Виной всему – обильное содержание смол. Лучше всего добавлять в поленья веточки можжевельника и листьев вишни: они придадут аромату мяса приятные нотки. Если есть необходимость придать мясу определенный цвет, то можно также использовать определенные породы деревьев. Красное дерево придаст мясу золотистый оттенок, ольха и дуб подарят темно-желтый цвет, а лиственные породы – золотисто-желтые тона.

В целом же, наиболее приятным ароматом обладают плодовые деревья вроде яблонь и груш и вишня. Это особенно удобно для дачников-садоводов, которые могут использовать для коптильни старые ветви деревьев прямо со своего участка.

Также различные породы деревьев используются для разных видов копченостей: даже если на своем дачном участке данные виды деревьев не произрастают, закупить соответствующую щепу в магазине не составит труда. Так, наиболее универсальной остается ольховая щепа, на которой коптят почти любое мясо, сало, рыбу и даже овощи. Дубовые опилки используют преимущественно для красного мяса и дичи. Ива и береза, обладающие специфическим горьковатым привкусом, используются при копчении крупной дичи вроде лося или медведя. И на самых мягких вишне и яблоке коптят сыры, орехи, овощи и фрукты.

Дрова и кусочки древесины, добавляемые в очаг для аромата, не должны своими размерами быть больше 5-10 см. Более крупные куски сложнее прогреть до той степени, чтобы они начали обугливаться.

Перед тем, как положить полено в огонь, не лишним будет слегка увлажнить его: сырое дерево дает обильный дым, что очень важно для коптилен. Однако не стоит перебарщивать с увлажнением: если образуется слишком большое количество пара, то продукты размокнут, что значительно сократит сроки их хранения. Кроме того, чтобы получить хороший обильный дым, после образования в печи углей стоит перекрыть задвижку трубы. В этот момент прекращается активное горение, но начинают тлеть образующие дым опилки.

Для улучшения качества продукции лучше всего обеспечить огню активное поступление кислорода. При этом раздувать пламя в коптильне нельзя: важно, чтобы дрова тлели, но не горели.

Очень важно обеспечить продуктам копчения непрерывную подачу дыма с начала готовки вплоть до ее завершения. Это стоит учитывать, размещая в коптильни куски мяса или рыбы разных размеров: маленькие будут готовы значительно раньше, чем крупные. Для последних придется дополнительно засыпать в поддон опилки и стружку, поддерживая таким образом постоянную температуру. Однако не стоит забывать об опасности перекоптить продукты: процесс необходимо тщательно контролировать и периодически проверять изделия на готовность.

Еще одним способом, значительно ускоряющим процесс копчения, является предварительное проваривание мяса или сала в воде с солью и специями.

Оптимальная температура внутри камеры копчения должна колебаться в пределах 60-90 градусов Цельсия. Даже без термодатчиков отрегулировать температуру довольно просто: вода в небольшой емкости, поставленная на крышку камеры копчения, не должна вскипать. Для холодного копчения выбираются чуть более низкие температуры, для горячего – более высокие, достигающие иногда 120 градусов Цельсия.

К слову сказать, коптить можно не только мясо, рыбу, сало или колбасы. Интересными вкусами обладают копченые орехи, овощи и фрукты. Отдельно стоит упомянуть и копченые сыры. Все зависит от температурного режима внутри коптильни и применяемых внутри опилок и щепок.

Перед процедурой копчения продукты лучше на какое-то время поместить в отдельный сушильный шкаф, позволяющий избавиться от излишков влаги и тем самым увеличить сроки хранения изделия. Его просто изготовить самостоятельно: достаточно взять объемный ящик с плотной герметичной крышкой, в боковую часть которого вставляется вентилятор. Прежде чем поместить продукт в шкаф, лучше предварительно засолить. В шкафу ему предстоит провести от одного до трех дней до полной просушки.

Крупные стационарные коптильни можно устанавливать только на даче или, в случае проживания в частном секторе, на территории собственного дома. Такие конструкции требуют много свободного пространства, к тому же они производят много дыма, который может вредить растениям, проникать в дом и мешать соседям.

Прежде чем начинать активную эксплуатацию коптильни, делается одна процедура «копчения» без продуктов. Благодаря этому камера напитается естественным запахом топки и продукты в дальнейшем приобретут лучший вкус и аромат.

фото этапов строительства, особенности, предназначение, отличия коптилен горячего и холодного копчения

Порой каждому из нас надоедает питаться однообразно изо дня в день, хочется чего-нибудь особенного, необычного. А уж если наступает теплое время года, то и вовсе поскорее хочется выбраться на природу из душной квартиры и устроить небольшой пикник. Задумываясь о том, что же приготовить для семьи или друзей в качестве угощения на свежем воздухе, многие из нас зачастую жарят шашлыки или готовят барбекю. Но многим такое лакомство уже успело поднадоесть и теперь стоит выбрать что-то новое, вкусное и не менее ароматное – копченое мясо или рыбу.

Для приготовления такого интересного лакомства, конечно, необходимо как следует подготовиться, запастись необходимыми навыками и терпением. Приспособление для копчения можно приобрести и в магазине, но гораздо интереснее соорудить его собственными руками у себя на участке. Способов, как приготовить собственную коптильню, очень много. Возможно, сооружение коптильни займет много сил и средств, но это того стоит.

Почему коптильня на своём участке – это постоянная выгода и удобство?

Имея свою коптильню, можно без ограничения, в любое время, побаловать своих родных и близких вкусными блюдами, приготовленными собственным трудом. Копченые блюда нравятся очень многим, но не каждый может себе позволить приобретать их часто, ведь цена у них тоже не маленькая. Ко всему прочему, простой покупатель никогда не сможет узнать, как, в каких условиях приготавливался продукт, действительно ли его коптили или же просто применили какие-либо вкусовые добавки. Так или иначе, домашнее копчение, пусть даже на примитивной коптилке, сложенной не очень красиво, гораздо лучше, полезнее и вкуснее.

Собираясь заниматься копчением продуктов на дому, не стоит забывать, что традиционно существует два способа копчения, поэтому различают коптильни:

• горячего вида;
• холодного вида.

Какой способ выбрать – это довольно простой вопрос. Если есть желание быстро, не тратя много времени и сил, приготовить рыбу или мясо и не затруднять себя строительством коптильни для холодного копчения, то, конечно, выходом из ситуации будет горячее копчение. Время, за которое продукт будет коптиться – всего лишь 15–20 минут. Холодная же коптильня, напротив, требует гораздо больше сил и внимания, приготовление пищи может занять от 3 до 5 дней.

Коптильня своими руками

Какой бы вариант ни был более привлекательным, в самом начале работы по сооружению коптильни необходимо сделать чертеж, пусть даже он не будет профессиональным и подробным, но зато легко можно будет разобраться, как работает данная конструкция. Главное, не забывать, что в процессе копчения продукты не должны соприкасаться с открытым огнем.

Любая коптильня должна иметь следующие элементы:

• камера для продукта;
• камера для сгорания;
• поддон.

​ Итак, простейшим и элементарным сооружением для копчения можно считать коптильню деревенского типа. Чтобы соорудить такое приспособление, не нужно много затрат или подручных средств, достаточно включить изобретательность и подыскать наиболее подходящее место. Самым удобным местом может считаться то, где отчетливо виден перепад уровня земли. Допустим, небольшой овраг, как на фото. Немногие смогут сразу сказать, что у них на участке имеется такое место. Поэтому лучше всего создать его самому.

Самодельная коптильня деревенского типа может появиться на участке, если выкопать подходящую неглубокую яму. Генератор дыма, очаг для коптильни, необходимо поместить в самом глубоком месте. Канал, по которому будет проходить дым, будет находиться чуть выше. Для сооружения коптильни нужно найти палки и доски, с этим наверняка особых проблем не будет. Из этих подручных средств будет сооружаться так называемая крыша для дымохода. После того как дымоход прикрываем досками, его следует слегка присыпать грунтом.

Всё это необходимо для того, чтобы не рассеивать дым вокруг коптильни, а направлять его именно на готовящийся продукт. К тому же земля помогает снизить температуру дыма до необходимой. Самостоятельно подготовить коптильню холодного копчения многим под силу. Просто необходимо над местом, где будет выходить дым, то есть вокруг дымохода, соорудить ограждение, что-то наподобие сарайчика. Не стоит забывать – дымоход должен располагаться выше очага, это логично.

После всех приготовлений места, в котором будет происходить копчение продуктов, можно самому выбирать, каким будет это копчение – горячим или холодным. Может показаться странным, как с помощью одной коптильни добиться различных результатов, но это, на самом деле, не так уж сложно. Все зависит от длины дымохода, именно этим определяется вид копчения. Если отдавать предпочтение копчению горячего вида, то стоит сооружать дымоход длиной, не превышающий 3 метров, при выборе холодного копчения дымоход стоит делать больше 3 метров.

Горячее и холодное копчение

Соорудить у себя на участке коптильню холодного копчения не так уж сложно. Коптить продукты таким способом придумали ещё очень давно. Сегодня существует множество разных вариантов, как непосредственно осуществлять горячие и холодное копчение, но все, как правило, зависит от формы и структуры помещения. При горячем копчении коптильню легко сделать из обычных досок, оставляя среди них отверстия, гарантирующие тягу. Коптильню холодного копчения, наоборот, нужно делать герметичной.

Коптильня холодного вида

Для того чтобы сделать герметичной коптильню холодного вида можно использовать шпунтованные доски или паклю. Верхняя часть коптильни тоже имеет свои отличительные признаки. Необходимо соорудить несколько регулируемых люков в верхней части коптильни. Данные люки необходимы, чтобы сделать процесс копчения более эффективным и прогрессирующим. Положение этих люков тоже влияет на вид копчения: горячего или холодного. Нужно запомнить, что, раз люки остаются открытыми, то тяга, соответственно, больше, и дым не теряет своей температуры, это помогает проводить горячее копчение. Если же люки закрыть, то будет производиться холодное копчение.

Самодельная коптилка горячего вида

Коптильню для горячего копчения сделать также очень просто. Достаточно, чтобы она была оснащена определенным количеством полочек. Количество этих полочек определяет размер данной коптильни. На представленном фото коптильня величиной с хороший сарай. При желании коптить мясо, необходимо соорудить рамы, на которые в дальнейшем можно будет его вешать.

Еще один вариант сооружения коптильни собственными руками у себя на участке

В качестве основы для будущей коптильни можно взять металлическую бочку диаметром 70 см, высотой 130 см, непригодную для употребления. Стоит разрезать бочку пополам в таком соотношении – верхняя часть, длиной около метра, будет использоваться в качестве коптильной камеры, а нижняя – топки. Данная коптильня для холодного копчения должна включать в себя сравнительно длинный дымоход, чтобы дым в нем успевал остывать, размеры должны быть примерно такие же, как на фото.

Наименьшая длина такого дымохода может быть от 2 или 2. 5 м. Можно взять две трубы в диаметре 80 см и положить их параллельно. Топку для холодного копчения можно расположить на поверхности со щебенкой, рядом с мангалом или площадкой для костра, если такая имеется, а коптильную камеру расположить там, где она никому не помешает. Трубы от дымопровода можно просто вкопать в землю. Коптильную камеру располагаем над трубами на щебне и присыпаем снаружи землей точно так, как и трубы от дымопровода.

В топке необходимо прорезать два отверстия: одно для труб, другое, находящееся напротив, для топлива — расположение показано на фото. Яма под топку должна быть больше ее диаметра на 30 см со всех сторон. Под топкой делаем насыпь из щебенки размером в 10-20 см, на дне ее можно сделать отверстия. Устанавливая заготовку, щели в месте соединения труб с их входом можно заполнить глиной, топку также можно обложить глиной снаружи.

Топку можно прикрыть листом оцинкованного железа и решеткой. Решетку стоит присыпать песком и еще сверху положить лист профнастила и снова засыпать щебнем по уровень площадки. Отверстие топки для закладки топлива можно выложить снаружи шестью, семью кирпичами. Поступление воздуха в топочную камеру можно регулировать с помощью простого куска оцинковки. Таким образом, коптильня холодного копчения собственными руками появляется во дворе быстро и без особых затрат.

Если постараться, то соорудить самодельную коптильню у себя дома очень просто, главное, запастись терпением и серьезно отнестись к делу. По окончании сооружения коптильни можно придать ей красивый вид, чтобы во дворе все смотрелось гармонично. Например, на приведенном фото сооружение очень удачно вписалось в общий интерьер. Для создания хорошего дыма можно использовать древесину лиственных деревьев, оставляющую не так много сажи. Во время использования коптильни не стоит забывать о правилах пожарной безопасности, а также постоянно содержать свою коптильню в чистоте.

как сделать самодельное устройство с дымогенератором, схема, чертежи, размеры, фото

Вы просматриваете раздел Холодного копчения, расположенный в большом разделе Коптильня.

При помощи технологии холодного копчения можно надежно законсервировать мясо и рыбу, высушить овощи и фрукты, сохранить вкусовые качества продуктов.

Холодное копчение отличается от горячего более длительной обработкой еды, необходимостью использовать дым, качеством готовых деликатесов. При холодном копчении продукты могут храниться несколько месяцев.

Коптильню для холодного копчения можно собрать у себя на даче собственными руками и при соблюдении технологии производства вы получите возможность создавать деликатесы не хуже, чем в магазине.

Коптильни холодного копчения с дымогенератором, чертежи с размерами

Коптильня холодного копчения (ХК) имеет свои особенности, которые отличают ее от других устройств:

Фото 1. Чертёж коптильни холодного копчения, выполненной из металла. Указаны размеры всех элементов.

• Нахождение коптильни и дымогенератора на некоторой дистанции от самой камеры. Обычно костер располагается на расстоянии 5—10 метров от коптильни, в зависимости от размеров камеры, необходимой температуры дыма и температуры в используемой печи или костре.
• Наличие между коптильней и генератором дыма герметичной трубы, по которой проходит дым.
• Необходимость обеспечивать фильтрацию продуктов горения.

Фото 2. Чертёж и компьютерная реконструкция дымогенератора для коптильни холодного копчения.

Самая простая схема холодной устройства выглядит следующим образом:

• Костер или печь, расположенные ниже коптильни, разделенные на участок с углем (топку) и участок с тлеющими опилками и веточками, дающими дым. Дымогенератор выкладывается огнеупорным кирпичом или заливается устойчивым к температуре бетоном, сверху может располагаться небольшое сооружение из кирпича или металлическая коробка, препятствующая выходу дыма.
• В качестве трубы-дымохода используется любая подходящая металлическая или огнеупорная пластиковая труба. Это может быть просто траншея, прикрытая сверху металлическими листами или рубероидом и присыпанная землей для герметизации дыма.
• Коптильная камера (дымовой шкаф) с отверстием снизу, куда проходит дым, с решеткой либо с крюками для расположения мясных или рыбных заготовок. Сверху элемент может накрываться металлической крышкой, рубероидом или плотной материей.

Важно! Размер коптильни зависит от поставленных задач и предполагаемых объемов продуктов. Устройство должно быть крупнее горячей коптильни для дома, поскольку нет смысла в течение 3—5 дней коптить 2—3 маленьких рыбешки или куска мяса. Стандартная коптильня должна вмещать 5—10 кг заготовок.

Как сделать устройство своими руками

Основные этапы изготовления:

• подготовка схемы — планирование размеров, функциональных характеристик и дополнительных особенностей устройства;
• выбор материалов и инструментов;
• непосредственное изготовление;
• сборка;
• установка на необходимом месте, прокладка трубы, устройство печки.

Схема

Чтобы самому изготовить коптильню холодного копчения в домашних условиях с нуля нужно подготовить план работ и выполнить подробную схему устройства, которая будет включать:

Фото 3. Схема коптильни холодного копчения с дымогенератором. Указаны части конструкции, также потоки холодного и горячего воздуха при готовке.

• печь или дымогенратор опилок;
• коптильню;
• дополнительные элементы (ручки, разборные участки, дополнительные крышки, крюки, плитки, решетки, столешницы, навесы).

Справка. Ярусы решеток должны находиться как минимум на расстоянии 15 см друг от друга. Расстояние от дымогенератора до коптильни должно быть в среднем от 3 до 5 метров.

Материалы

В качестве материала хорошо подойдет обычная или нержавеющая сталь толщиной до 3 мм, можно использовать готовый металлический ящик или бочку. В качестве дополнительных материалов могут служить металлическая сетка или арматура. Они необходимы для создания решеток и крюков, на которые подвешивается мясо.

Для очага и прокладки трубы дымохода можно использовать кирпич, осколки кирпича, булыжник, камень, гальку, которые промазываются глиняной смесью.

Не стоит выбирать материалы, где содержится свинец, алюминий, оцинковка и другие примеси — при нагревании они выделяют вредные для человека вещества, которые могут испортить пищу.

Внимание! Если планируется окраска коптильни с внешней стороны, необходимо выбирать термоустойчивые краски, не дающие вредных испарений при нагревании.

Вам также будет интересно:

Подготовка

Для создания холодной коптильни понадобится проект, который может быть нарисован от руки. Потребуются следующие инструменты:

• болгарка;
• аппарат для сварки;
• угол столярный;
• метр и рулетка;
• молоток;
• аппарат для шлифовки;
• плоскогубцы;
• дрель.

Необходимые материалы:

• металлические листы;
• куски тонкой арматуры или металлическая сетка для решеток;
• болты и гайки из жаропрочных сплавов;
• кирпич или иные материалы для печи;
• металлическая печная труба для дымохода.

Важно! Для создания герметичности нужно провести качественную сварку внутренней и внешней сторон камеры коптильни, применять клепку или болты с гайками тут неэффективно.

Как построить печь и дымоход

Для создания печи необходимо:

• выкопать яму или выбрать естественное углубление на участке;
• выложить в яме костровище с отверстием для вывода дыма;
• в очаге можно оборудовать участок для расположения углей и опилок или просто организовать костровое место и коптить при помощи дров дуба, ореха, фруктовых деревьев и веточек можжевельника;
• сверху очаг необходимо накрыть металлическим листом или оборудовать для него крышку, можно сделать небольшую надстройку с люком и термометром для более пристального контроля горения.

Для создания дымохода необходимо:

• вырыть траншею от костра к коптильне длиной от 4 до 7 м, проложить ее кирпичом, сверху накрыть металлическими листами или рубероидом, присыпать землей;
• вывести траншею к отверстию под камерой копчения и боковому отверстию очага.

Справка. Вместо траншеи можно организовать штольню или провести воздушный дымоход из металлической трубы.

Пошаговое создание коптильни

Коптильня должна быть герметичной, для этого рекомендуется использовать сварку.

Для того чтобы создать устройства, необходимо следовать инструкции:

• Вырезать из подготовленного металла при помощи болгарки или иного инструмента четыре сегмента равных размеров по длине и ширине.
• Скрепить первые два сегмента друг с другом сваркой.
• Скрепить сваркой остальные две стенки.
• Проварить внутренние швы для герметичности устройства.
• Выполнить днище — оно должно иметь отверстие и крепления для подключения дымохода.
• Выполнить крышку из листа металла, который на 10—15 см превышает поверхность верхней стенки коптильни, это необходимо для того, чтобы загнуть крышку с каждой стороны, проварить и обеспечить герметичность. У крышки могут быть отверстия для жесткого крепления к коптильне, а также ручка для переноски. Крышку можно сделать плоскую или в форме домика.
• Выполнить решетку из арматуры, расположить на внутренних стенках устройства, под решеткой наварить крючки для установки жирового поддона.
• Коптильня устанавливается над отверстием дымохода на столбиках из кирпича или металлических ножках, под решеткой или крюками для мяса располагается фильтр из войлока, задерживающий продукты горения.

Фото готовых проектов

Фото 4. Коптильня холодного копчения небольшого размера с дымогенератором, выполненная из нержавеющей стали.

Фото 5. Коптильня холодного копчения, сделанная из металлической бочки. Топка находится на расстоянии, с коптильной камерой соединяется дымоходом.

Фото 6. Деревянная коптильня холодного копчения. Дымовой шкаф сделан из дерева, фундамент из пеноблоков, печь из кирпичей.

Возможные проблемы самодельной коптильни

Процесс копчения может длиться две недели, поэтому к конструкции должен быть обеспечен постоянный приток дыма. Необходимо предусмотреть возможность оперативно производить растопку и подкладку опилок, сохранение в камере очага постоянной температуры и отсутствие утечек дыма из любого сегмента конструкции. Несоблюдение этих требований может привести к порче продуктов, их гниению. Но если все получится сделать правильно, можно будет круглый год наслаждаться копчеными деликатесами.

Полезное видео

Посмотрите интересное видео, в котором в виде слайд-шоу продемонстрировано изготовление коптильни холодного копчения с цифровым управлением.

Холодная коптильня — вещь нужная, но требующая внимания

Создание устройства для холодного копчения требует большого количества времени, наличия детальной схемы и качественного исполнения, которое включает прокладку траншеи и трубы, а также сварку металлических деталей. Стоит учитывать, что нужнее всего прибор в случае, когда имеется нужда в постоянной заготовке копченостей впрок. В противном случае — лучше обойтись мангалом с горячей коптильней, это позволит побаловать себя деликатесами с дымком в более короткие сроки.

Коптильня холодного и горячего копчения своими руками: фото

Самодельная коптильня холодного копчения комбинированного типа. Как сделать коптильню холодного копчения своими руками пошаговый мастер класс с фото.

Что представляет собой коптильня комбинированного типа? Это коптильня с двумя камерами, одной для горячего копчения которая размещается непосредственно над топкой и второй камерой для холодного, установленной на дымоходный лабиринт.

Преимущество такой конструкции в том, что её можно одновременно использовать для различных видов копчения, что очень удобно и практично.

Пошаговое строительство комбинированной коптильни своими руками: фото.

Постройка будет выполнена из кирпича, поэтому понадобится фундамент, как вариант можно отлить бетонную плиту.

Размечаем участок под фундамент коптильни и выкапываем почву на глубину примерно 30 см.

Дно ямы засыпаем слоем щебня 10 см, затем слоем песка 10 см, трамбуем и разравниваем. Из досок сделаем опалубку, чтобы придать большей прочности фундаменту, укладываем арматуру.

Замешиваем бетонный раствор (1 часть цемента на 3 части песка) и заливаем его в опалубку, толщина бетонного слоя — 15 см. Ровняем и создаём ровную горизонтальную поверхность. Оставляем бетон застывать на 3 суток.

Когда бетон застынет, разбираем опалубку и начинаем кладку кирпича.

Выкладываем топку, закладываем колосники, дверцу для подачи воздуха и дверцу для загрузки дров в топку.

Чтобы обеспечить подачу охлаждённого дыма в камеру выкладываем дымоходный лабиринт, устанавливаем дополнительно задвижку.

С дальней стороны от топки выкладываем дымоход, примеряем колпак на дымоходную тубу.

Для камеры холодного копчения изготовлен деревянный домик, для горячего копчения над топкой установлена металлическая коробка коптильня.

Чтобы придать коптильне оригинальный внешний вид, автор дополнительно обложил коптильню декоративным кирпичом под камень.

В результате получилась вот такая оригинальная комбинированная коптильня под горячее и холодное копчение. Температура копчения регулируется дверцей для подачи воздуха в топку и количеством дров в топке.

Рекомендую посмотреть интересное видео о коптильне холодного копчения.

Архивы КОПТИЛЬНЯ — САМОДЕЛКИН ДРУГ

Самодельная печь-коптильня из старого газового баллона сделана своими руками. Подробные пошаговые фото изготовления коптильни из газового баллона представлены далее. Читать далее Печь коптильня из газового баллона →

КОПТИЛЬНЯкоптильня горячего копчениякоптильня из газового баллона

Коптильня — мангал из газовых баллонов своими руками на чугунной подставке от немецкой швейной машинки фирмы «Zinger» Фото коптильни- мангала из газовых баллонов представлены далее. Читать далее Коптильня и мангал из газовых баллонов →

КОПТИЛЬНЯкоптильня горячего копчениякоптильня из газового баллона

Коптильня горячего копчения с гидрозатвором сделанная из листового металла 2,5 мм своими руками. Пошаговые фото изготовления коптильни горячего копчения с гидрозатвором и термометром представлены далее. Читать далее Как сделать коптильню горячего копчения из металла своими руками →

КОПТИЛЬНЯкоптильня горячего копчения

Уважаемые посетители сайта «Самоделкин друг» сегодня мы  с вами узнаем один из простых рецептов копчения карася горячего копчения, а так же его засолку перед приготовлением, сколько нужно положить соли и специй чтоб не пересолить, а рыба получилась золотистой и вкусной. Читать далее Рецепт копчения карася →

КОПТИЛЬНЯРЕЦЕПТ

Уважаемые посетители сайта «Самоделкин друг» из представленного материала вы узнаете, как можно самостоятельно сделать дымогенератор для холодного копчения, так же рассмотрим чертежи, схемы, видео и фото пошаговой сборки генератора своими руками. Чтож, поехали.. Читать далее Дымогенератор холодного копчения своими руками →

КОПТИЛЬНЯКоптильня холодного копчения#

Уважаемые посетители сайта «Самоделкин друг» сегодня мы с вами рассмотрим подробную инструкцию о том, как сделать коптильню из 200 литровой бочки своими руками с размещением углей внутри коптильной камеры. Читать далее Как сделать коптильню из 200 литровой бочки своими руками →

ИЗ 200 литровой БОЧКИ#КОПТИЛЬНЯ

Дорогие друзья и посетители сайта «Самоделкин друг» сегодня я расскажу Вам, как можно сделать бюджетную и простенькую коптильню горячего копчения из тонкого кровельного металла без применения сварки..  Читать далее Коптильня горячего копчения из тонкого металла| Как сделать коптильню →

КОПТИЛЬНЯ

Уважаемые посетители сайта «Самоделкин друг» в данном материале мы познакомим Вас с строительством коптильни горячего копчения из красного кирпича своими руками.. Читать далее Коптильня горячего копчения из кирпича →

КОПТИЛЬНЯ

Электрокоптильня своими руками – чертежи, фото инструкция по изготовлению | Своими руками

Идея проста но эффективна: принцип действия этой самодельной электрокоптильни состоит в том что при обугливании электрическим ТЭНом (тоже сделанном своими руками) дров генерируется дым.

Мой давний приятель Александр родился и вырос в деревне. От предков ему передалась неуёмная тяга к содержанию на подворье различных домашних животных. Несмотря на занятость основной работой, он в своём хозяйстве держал лошадь с жеребёнком, двух коров с телятами, свиней с поросятами, десяток кур-несушек, несколько гусей и индюков, кроликов с крольчатами, до 50 штук бройлеров и ещё кого-то. На небольшом приусадебном участке вся живность размещалась буквально в два этажа.

Но на этом его заботы не заканчивались. Требовалось не только вырастить эту живность, но и переработать полученную на своей мини-ферме продукцию и реализовать её излишек. Особенно доходным делом в перестроечные годы был и до наших дней остался сбыт мясных копчёностей. Продукты копчения на рынке просто отрывают с руками. Даже через знакомых записываются в очередь на месяц вперёд под получку.

Сначала Александр использовал традиционный метод холодного копчения. Установил коптильный деревянный шкаф, проложил в земле длинную дымовую трубу и соорудил приямок с костерком. Навешает он в шкафу хорошо просоленных заготовок, с раннего утра растопит костерок, заложит нагоревшие угли сырыми чруками и уйдёт на работу. В обеденный перерыв подбросит чурок, вечером — ещё добавит, ночью последит за ходом процесса. Но однажды в сухую ветреную погоду случился от коптильни пожар, и погорела часть двора с банькой! Этот убыток и опасность открытого огня подтолкнули хозяина к мысли избавиться от костра при копчении.

---

Ссылка по теме: Барбекю + коптильня своими руками- фото, инструкция как сделать

---

И родилась у него идея, для проверки которой соединил он последовательно два воздушных электрических нагревателя — ТЭНа, положил их на корытце из оцинкованной жести и установил это устройство на кирпичах под коптильным шкафом.

Затем поверх нагревателей наложил сырых яблоневых чурочек и включил кабель в электросеть.

Эксперимент удался. ТЭНы нагрелись, деревяшки задымились, коптильня заработала.

Прознал и я про такой удобный способ копчения и через некоторое время решил сделать себе подобную дворовую самодельную коптильню.

Взяв за основу Сашину идею, реализовал её своими руками по-своему.

Для коптильного шкафа у меня идеально подошёл ящик от старого электрощита размерами 1200x600x250 мм.

Есть в нём дверца и вентиляционные отверстия внизу и под верхней крышкой (фото 1).

Доработка выразилась лишь в устройстве щеколды под навесной замок, установки опорных ножек и проделывании двух пар отверстий под арматурный пруток для навески крючков с мясным полуфабрикатом (фото 2).

Готовый шкаф установил на постоянное место в углу двора подальше от построек. Нагревательные элементы заключил в специальный переносной корпус в виде корыта на ножках. ТЭНы к электросети подключил длинным кабелем.

Такой нагреватель (рис. 1) удобно обслуживать и хранить между копчениями в сухом месте на полке в гараже.

Изготовить своими руками дымогенератор с электронагревателем довольно просто.

Из прямоугольной заготовки листового металла толщиной 1 мм изгибаем корыто. Длина его должна соответствовать размерам ТЭНов. Из того же металла вырезаем две щеки-ножки и электросваркой привариваем к корыту. В щеках сверлим по два отверстия по диаметру ТЭНов, а затем прорезаем вертикальные пазы, в которые укладываем эти нагреватели.

---

Читайте также: Еще один вариант самодельной садовой коптильни

---

С помощью медных перемычек собираем последовательную схему подключения нагревателей к кабелю. Положительным результатом такого соединения является то, что температура нагрева оказывается оптимальной для медленного тления древесины в корыте.

Кроме того, оребрение ТЭНов не позволяет уложить чурочки плотно (фото 3), чем достигается отличная конвекция горячего воздуха, необходимого для их тления. Мощность нагревателей должна быть согласована с размерами коптильни и соответствовать допустимой нагрузке домашней электросети. В моём случае оптимальной оказалась мощность двух нагревателей по 1,5 кВт.

Для защиты от случайного прикосновения к электрическим контактам все соединения закрываем защитными коробками, которые прикрепляем винтами с гайками к щекам корпуса нагревателя.

Третья, очень важная, часть конструкции — капельник, который препятствует попаданию растопленного жира на чурочки и горячий нагреватель. Пропитанные жиром деревяшки могут воспламениться.

Изготовим капельник из трёх прямоугольных заготовок листового металла одинакового размера. Лотки должны быть длиной чуть больше ширины шкафа. Капельник в единое целое соединяем точечной электросваркой лотков с угловыми треугольными рёбрами таким образом, чтобы верхний лоток перекрыл кромки нижних, а ребра были наклонены в сторону слива жира. Наклонные ребра легко пропускают дым и даже перемешивают его поток.

Разобраться в нехитрой конструкции коптильни вам помогут прилагаемые чертежи (см. рис. 1-3).

Самодельная электрокоптильня – чертежи

Чертеж 1: Устройство самодельной коптильни и схема копчения продуктов.

1. Шкаф 2.Дверь. 3. Крышка 4. Запор в сборе. 5. Шарниры. 6. Ножки 7. Опорные пластинки 8. Пруток для навески с последующим копчением мяса и рыбы 9. Ручка дверцы 10. Крючок для копчения мяса и рыбы

Чертеж 2: Электронагреватель коптильни.

1. Корпус-корыто	1шт
2. Ножки – щеки	2 шт
3 Крышки защитные	2 шт
4. ТЭНы воздушные	2×1,5 квт
5. Болт М5, гайки, шайбы	4 комплекта
6. Распорки ТЗН по месту	4 шт
7. Перемычка ТЗН медная	1шт
8. Гайки М4. шайбы крепления	4 комплекта
9. Радиатор медный	2 шт
10. Винт М4, гайки, шайбы крепления кабель	2 комплекта
11. Резинка дизлектрическая в крышке	1шт
12. Кабель с вилкой	комплект

Чертеж 3. Капельник коптильни.

В любом деле после сборки изделия наступает период испытаний. Повесив пару кусков просоленного сала на специальные мощные крючки, я уложил в корыто несколько черемуховых чурочек и включил нагреватель в сеть. Примерно через 30 минут из всех щелей коптильного шкафа повалил дым. Процесс оказался легко управляем.

Мало дыма — подложил деревянных чурочек, а много дыма в копчении не бывает! Вот будет лето, богатое всякой рыбой, — наловим её несколько вёдер, засолим и закоптим.

Автор советов по изготовлению самодельной электро-коптильни А. Матвейчук. Чертежи и фото автора.

ИНСТРУМЕНТ ДЛЯ МАСТЕРОВ И МАСТЕРИЦ, И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВО. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме «Как сделать своими руками — домохозяину!»

---

Подпишитесь на обновления в наших группах и поделитесь.

Будем друзьями!

Копченая ветчина в самодельной коптильне в высоком разрешении Стоковое Фото

Соглашение о легком доступе

Следующие объекты содержат неизданный и / или ограниченный контент.

Изображения, помеченные как Загрузки с легким доступом не включены в ваш Премиум доступ или пакет подписки с Getty Images, и вам будет выставлен счет за любые изображения, которые вы используете.

Загрузки с легким доступом позволяют быстро загружать изображения в высоком разрешении без водяных знаков. Если у вас нет письменного соглашения с Getty Images, в котором указано иное, загрузки с легким доступом предназначены для совместных целей и не лицензируются для использования в окончательном проекте.

Ваша учетная запись Easy-Access (EZA) позволяет сотрудникам вашей организации загружать контент для следующих целей:

• Испытания
• Образцы
• Композиты
• Макеты
• Черновой пропил
• Предварительные правки

Он отменяет стандартную составную онлайн-лицензию для неподвижных изображений и видео на веб-сайте Getty Images. Учетная запись EZA не является лицензией.Чтобы завершить проект с использованием материалов, которые вы загрузили из своей учетной записи EZA, вам необходимо получить лицензию. Без лицензии дальнейшее использование невозможно, например:

• презентации фокус-групп
• внешние презентации
• финальных материалов, распределенных внутри вашей организации
• любые материалы, распространяемые за пределами вашей организации
• любые материалы, распространяемые среди населения (например, реклама, маркетинг)

Поскольку коллекции постоянно обновляются, Getty Images не может гарантировать, что какой-либо конкретный элемент будет доступен до момента лицензирования.Пожалуйста, внимательно ознакомьтесь с любыми ограничениями, сопровождающими Лицензионные материалы на веб-сайте Getty Images, и свяжитесь с вашим представителем Getty Images, если у вас возникнут вопросы по ним. Ваша учетная запись EZA останется на месте в течение года. Представитель Getty Images обсудит с вами продление.

Нажимая кнопку «Загрузить», вы принимаете на себя ответственность за использование неизданного контента (включая получение любых разрешений, необходимых для вашего использования) и соглашаетесь соблюдать любые ограничения.

Изображения коптильни | Наши топ-1000+ акций коптильни

Символ / значок барбекю

Расширенный поиск изображений
RF Роялти-фри

Векторный концепт коптильни с стволом и пламенем

Fotosearch Enhanced
RF Royalty Free

Символ / значок барбекю

Расширенный поиск изображений
RF Роялти-фри

Копченая ветчина в коптильне

Fotosearch Enhanced
RF Royalty Free

Горная коптильня в деревне

Фотопоиск
RF Роялти-фри

Висячий окорок в коптильне

Fotosearch Enhanced
RF Royalty Free

Сушка мяса

Fotosearch Enhanced
RF Royalty Free

Висячий окорок в коптильне

Fotosearch Enhanced
RF Royalty Free

Свежие традиционные колбасы, готовые к сушке в коптильне мясоперерабатывающей промышленности

Fotosearch Enhanced
RF Royalty Free

Заготовка ветчины в сельской коптильне для копчения

Fotosearch Enhanced
RF Royalty Free

коптильня кулинария дизайн логотипа фон

Fotosearch Enhanced
RF Royalty Free

коптильня и векторная концепция барбекю с бочкой

Fotosearch Enhanced
RF Royalty Free

Ветчина, колбаса и чеснок в домашней коптильне

Fotosearch Enhanced
RF Royalty Free

Крупный план двери коптильни

Расширенный поиск
RF Royalty Free

Свежеокопченая ветчина в сельской коптильне

Fotosearch Enhanced
RF Royalty Free

векторные иллюстрации гранж набор этикеток для барбекю, стейк-хауса и коптильни

Fotosearch Enhanced
RF Royalty Free

Заготовка ветчины для копчения в сельской местности для копчения

Fotosearch Enhanced
RF Royalty Free

Tobacco Barn

Fotosearch Enhanced
RF Royalty Free

Копченая ветчина традиционным способом в коптильне

Fotosearch Enhanced
RF Royalty Free

Традиционная еда.Копченые колбасы в коптильне.

Fotosearch Enhanced
RF Royalty Free

Заготовка ветчины для копчения в сельской местности для копчения

Fotosearch Enhanced
RF Royalty Free

Коптильня для приготовления ветчины для копчения в сельской местности

Fotosearch Enhanced
RF Royalty Free

Свежеокопченая ветчина в сельской коптильне

Fotosearch Enhanced
RF Royalty Free

Традиционная еда.Копченые колбасы в коптильне.

Fotosearch Enhanced
RF Royalty Free

Разнообразие мясных копченостей: колбасы, ветчина, бекон, ребра в коптильне крупным планом.

Fotosearch Enhanced
RF Royalty Free

Подлинное южное меню барбекю

Fotosearch Enhanced
RF Royalty Free

Крупный план свежекопченой ветчины в сельской коптильне

Fotosearch Enhanced
RF Royalty Free

Сом копченый.

Fotosearch Enhanced
RF Royalty Free

Крупный план свежекопченой ветчины в деревенской коптильне

Fotosearch Enhanced
RF Royalty Free

Свежеокопченая ветчина в сельской коптильне

Fotosearch Enhanced
RF Royalty Free

Крупный план свежекопченой ветчины в сельской коптильне

Fotosearch Enhanced
RF Royalty Free

Горная коптильня в деревне

Фотопоиск
RF Роялти-фри

Копчености

Fotosearch Enhanced
RF Royalty Free

Готовое копчение в коптильне

Fotosearch Enhanced
RF Royalty Free

Баннеры для барбекю

Расширенный поиск изображений
RF Роялти-фри

Традиционная еда.Копченые колбасы в коптильне.

Fotosearch Enhanced
RF Royalty Free

Крупный план свежекопченой ветчины в сельской коптильне

Fotosearch Enhanced
RF Royalty Free

Крупный план свежей копченой рыбы в коптильне

Fotosearch Enhanced
RF Royalty Free

Копченое мясо

Fotosearch Enhanced
RF Royalty Free

Баннеры для барбекю

Расширенный поиск изображений
RF Роялти-фри

Куски говядины

Fotosearch Enhanced
RF Royalty Free

Традиционная еда.Копченые колбасы в коптильне.

Fotosearch Enhanced
RF Royalty Free

Кусок свежекопченой ветчины

Fotosearch Enhanced
RF Royalty Free

Приглашение на барбекю на заднем дворе

Улучшенный фото поиск
RF Royalty Free

Традиционная еда.Копченые колбасы в коптильне.

Fotosearch Enhanced
RF Royalty Free

Диаграмма вектора разрезанных туш чи

Fotosearch Enhanced
RF Royalty Free

Копченая рыба

Fotosearch Enhanced
RF Royalty Free

Традиционная еда.Копченые колбасы в коптильне.

Fotosearch Enhanced
RF Royalty Free

Копченая рыба скумбрия или скумбрия

Fotosearch Enhanced
RF Royalty Free

копченая рыба

Fotosearch Enhanced
RF Royalty Free

Домашние маленькие тонкие сосиски кабанос на коре

Fotosearch Enhanced
RF Royalty Free

Закуска из копченого лосося

Fotosearch Enhanced
RF Royalty Free

Концепция производства копченой рыбы

Fotosearch Enhanced
RF Royalty Free

Концепция производства копченой рыбы

Fotosearch Enhanced
RF Royalty Free

Копченые сосиски кабанос в корзине

Fotosearch Enhanced
RF Royalty Free

Домашний сушеный шашлык из бекона вяленого мяса

Расширенный поиск
RF Royalty Free

Концепция производства копченой рыбы

Fotosearch Enhanced
RF Royalty Free

Концепция производства копченой рыбы

Fotosearch Enhanced
RF Royalty Free

Кусок свежекопченой ветчины

Fotosearch Enhanced
RF Royalty Free

Концепция производства копченой рыбы

Fotosearch Enhanced
RF Royalty Free

Tobacco Barn

Fotosearch Enhanced
RF Royalty Free

Копченая рыба со специями

Fotosearch Enhanced
RF Royalty Free

Рыба, копченая на крючках в коптильне

Fotosearch Enhanced
RF Royalty Free

Копченая рыба

Fotosearch Enhanced
RF Royalty Free

Концепция производства копченой рыбы

Fotosearch Enhanced
RF Royalty Free

Копченая рыба

Fotosearch Enhanced
RF Royalty Free

Вкусные сосиски кабанос в кладовой

Fotosearch Enhanced
RF Royalty Free

Концепция производства копченой рыбы

Fotosearch Enhanced
RF Royalty Free

Концепция производства копченой рыбы

Fotosearch Enhanced
RF Royalty Free

Ломтики копченого лосося

Fotosearch Enhanced
RF Royalty Free

Вкусные сосиски кабанос в корзине

Fotosearch Enhanced
RF Royalty Free

Концепция производства копченой рыбы

Fotosearch Enhanced
RF Royalty Free

Концепция производства копченой рыбы

Fotosearch Enhanced
RF Royalty Free

Копченые окорока в коптильне.

Fotosearch Enhanced
RF Royalty Free

Ветчина висит в коптильне

Fotosearch Enhanced
RF Royalty Free

Следующая страница

Горелки коптильни

Системы отопления коптильни зависят от выбранного вида топлива. Чтобы отопление было эффективным и простым в управлении, коптильня должна быть хорошо изолирована, что особенно важно в холодную погоду.

Курильщики используют три вида топлива

1. Дерево — обычно используется в домашних курильщиках, находящихся на улице.
2. Электричество — курящие фабричные. Древесная щепа или опилки по-прежнему необходимы для образования дыма.
3. Газ — природный или пропан. Предпочтительное топливо для крупных промышленных курильщиков. Древесная щепа или опилки по-прежнему необходимы для образования дыма.

Древесина традиционно используется в качестве топлива для наружных коптильных камер, потому что:

• Легко получить
• Бесплатно
• Надежно
• Это весело — при сжигании дров в простой самодельной коптильне они выглядят красивее, чем в любом заводском режиме.

Древесина представляет очень мало проблем с безопасностью.В системах, работающих на газе, существует небольшая вероятность возгорания и отсутствует вероятность взрыва. Контролировать и поддерживать температуру при сжигании дров сложно, особенно при использовании коптильни меньшего размера. Здесь конструкция костровой ямы будет ключом к успеху, а удобное расположение с воздушными заслонками будет играть решающую роль. Конструкция костровой ямы подробно описана в главе, посвященной костровым ямам. Некоторые курильщики используют древесный уголь в качестве топлива, хотя древесная щепа или опилки по-прежнему необходимы для образования дыма.Угольные брикеты могут быть приемлемым топливом для барбекю, но не относятся к категории настоящих копчений, так как они часто оставляют неприятный привкус в копченых продуктах. Если вы должны использовать их в крайнем случае, убедитесь, что они горят за пределами коптильни, пока они полностью не покроются белым пеплом, прежде чем войти в коптильную камеру.

Традиционный коптильня на дровах представляет собой красивую конструкцию, способную производить продукцию высочайшего качества, но курильщик может стать более удобным в использовании, используя дополнительные виды топлива, например электричество или газ.Дым по-прежнему будет образовываться при сжигании древесной щепы в предпочтительно отдельно стоящем дымогенераторе (кострище), но коптильная камера, которая теперь становится варочной камерой, значительно выиграет от добавления регулируемого нагревательного элемента или газовой горелки.

Это даст нам следующие преимущества:

• Нагрев по запросу — просто поворотом шкалы
• Очень точный контроль температуры — к нагревательному элементу можно добавить термостат, и мы можем пойти смотреть телевизор
• Полная переносимость баллона с пропановым газом и горелки
• Возможность легко использовать пропановое топливо — отличное подспорье для тех, кто курит за городской чертой без электричества
• Соответствующий физический размер и размер курильщика, все, что требуется, — это установить нагревательный элемент или газовую горелку внутри топки.
• Источник дополнительного тепла по запросу — коптильня может полностью работать в режиме сжигания дров, а электрическая или газовая опция может применяться в очень холодную погоду.

Электричество , в зависимости от местоположения, может быть недорогим (Флорида) или очень дорогим (Нью-Йорк) и может быть фактором затрат при курении продукта в течение двух или более дней. Его преимущества в том, что он прост в использовании и позволяет точно регулировать температуру, особенно если у курильщика есть термостат.Удлинительный кабель может обеспечить электричеством находящуюся снаружи коптильню, но постоянное электрическое соединение будет более элегантным. Водопроводную трубу можно проложить под землей до точки, где может быть установлена ​​распределительная коробка. Небольшие нагревательные элементы мощностью 500 Вт или 1000 Вт будут использовать 115 вольт, но все, что больше 2000 Вт, потребует 220 вольт. Электрический обогрев — популярный метод среди курильщиков меньшего размера.

Нагревательный элемент, 110 В, диаметр 6 дюймов

Нагревательный элемент, 240 В, диаметр 8 дюймов

Электрический комплект

100 фунтов.Коптильня-электрическая

Фотографии любезно предоставлены Sausagemaker, Buffalo, New York.

С электричеством вопросов безопасности нет. В худшем случае мы можем перегореть предохранитель, что не имеет большого значения.

С технической точки зрения установить электрические горелки намного проще, чем собрать газовую систему, поскольку нам не нужно решать такие проблемы безопасности, как тушение пламени. Нет необходимости в термопарах и предохранительных клапанах, а затраты на установку намного ниже.Чтобы собрать систему, требуется гораздо меньше технических ноу-хау. Если коптильня размером с холодильник, вам понадобится более мощная электрическая горелка (5000 Вт). Можно легко добавить еще одну горелку. Помимо горелок, многие другие устройства (термостат, контрольные лампы, внешние лампы, воздуходувка, дымогенератор и т. Д.) Требуют 115 вольт, и вам, вероятно, понадобится 115 В и 230 В переменного тока.

Многие коптильни заводского изготовления можно заказать для работы на электричестве или газе.

Газ — самая дешевая энергия, поэтому она используется в коммерческих курильщиках и другом кухонном оборудовании.Газовые горелки просты в управлении и способны выделять огромное количество тепла. С другой стороны, они представляют собой несколько проблем с безопасностью. В основном есть два типа газа:

Природный газ — без цвета и запаха, состоит в основном из метана (80-95%) и других газов, таких как диоксид углерода, монооксид углерода, азот, гелий и аргон. Его характерный и неприятный запах достигается за счет целенаправленного добавления химикатов, создающих этот запах. Давление природного газа очень низкое и колеблется от 6 до 10 водяного столба.Это меньше 1 фунта на квадратный дюйм.

Чтобы использовать природный газ, газовая труба, обычно диаметром ½ дюйма, должна быть введена в коптильню и завершена клапаном. С другой стороны клапана будет штуцер и подводящий трубопровод к горелке. В большие мегаполисы обычно поступает природный газ, но в некоторых штатах, например во Флориде, природный газ недоступен в большинстве частей штата. Недостаток подключения природного газа заключается в том, что для него требуются металлические трубопроводы, которые, будучи установленными на место, нельзя переместить вместе с коптильней на новое место.Количество газа, которое может быть доставлено в коптильню, зависит от давления в локальной системе, длины участка трубы, размера трубы, количества витков и пропускной способности счетчика. Недостатком газовой установки является ее очень постоянная установка, металлические трубопроводы и дополнительные технические знания, необходимые для выполнения соединений. Его главный плюс в том, что у вас никогда не заканчивается бензин.

Пропан — производится путем перегонки природного газа. Пропан тяжелее природного газа или воздуха и хранится в резервуарах в виде жидкости под давлением.При 0 ° F давление в баллоне составляет 24 фунта / кв. Дюйм, при 30 ° F давление составляет 51 фунт / кв. Дюйм, при 70 ° F давление составляет 100 фунтов / кв. Дюйм, при 90 ° F — 150 фунтов / кв. Дюйм, а при 130 ° — 260 фунтов / кв. Дюйм. Когда в баллоне с пропаном достигается температура 120 ° F, давление внутри падает втрое, и резервуар может сбросить часть избыточного давления через предохранительный клапан. Во всех крупных универмагах есть много кемпингов с одной или двумя горелками и баллонами с пропаном разного размера. 20-фунтовый цилиндр типичного гриля вмещает пять галлонов пропана.Пропан заливается в баллон в виде жидкости, и у новых клапанов есть поплавок, который поднимается по мере наполнения баллона, чтобы заблокировать отверстие, как только резервуар будет заполнен на 80 процентов.

Практически все оборудование для приготовления пищи на открытом воздухе работает на пропане, и мы рассмотрим пропановые горелки более подробно. Пропановые баллоны и соответствующее оборудование доступны повсюду, а установка индивидуальной системы не требует ни высоких технических навыков, ни профессиональных инструментов.

Сравнение стоимости отопительного топлива — сентябрь 2005 г.
Вид энергии	БТЕ / ед.	Скорректированная эффективность	$ / шт.	$ / Миллион БТЕ
Дерево, шнур (зеленый), 4’x8’x4 ‘	22 000 000	60%	170 долларов.00	$ 12,88
Электроэнергия, кВт · ч	3 412	100%	0,13 долл. США	$ 37,51
Природный газ, термальный	100 000	80%	$ 1,19	$ 14,88
Пропан, галлон	91 600	80%	$ 2,15	$ 29,33

Приведенные выше данные любезно предоставлены Департаментом государственной службы штата Вермонт.

КПД свежесрубленной древесины составляет 60% (см. Таблицу). Если бы эта древесина была выдержанной (сухой), ее эффективность составила бы около 80%.

Что такое британская тепловая единица (BTU), MBTU, MMBTU?

Стандартная единица измерения, используемая для обозначения как количества тепловой энергии в топливе, так и способности приборов и систем кондиционирования воздуха производить обогрев или охлаждение. БТЕ — это количество тепла, необходимое для повышения температуры пинты воды (которая весит ровно 16 унций) на один градус по Фаренгейту.Поскольку БТЕ — это измерения потребления энергии, их можно напрямую преобразовать в киловатт-часы (3412 БТЕ = 1 кВт · ч) или джоули (1 БТЕ = 1055,06 джоулей). Деревянная спичка на кухне производит примерно 1 БТЕ, а кондиционеры для домашнего использования обычно производят от 5000 до 15000 БТЕ.

MBTU означает один миллион БТЕ, который также можно выразить как один декатерм (10 термов). MBTU иногда используется в качестве стандартной единицы измерения для природного газа и обеспечивает удобную основу для сравнения содержания энергии в различных сортах природного газа и других видов топлива.Один кубический фут природного газа дает примерно 1000 БТЕ, то есть 1000 куб. футов газа сопоставимо с 1 MBTU. MBTU иногда выражается как MMBTU, что означает тысячу тысяч BTU.

Примечание. В среднем дом потребляет от 25 до 100 миллионов БТЕ в год.

Горелки газовые

Горелки, работающие на природном газе и пропане, работают по одному и тому же принципу, называемому «эффектом Вентури». В нем говорится, что когда газ или жидкость проходят через сужающуюся или расширяющуюся трубу, скорость и давление газа или жидкости изменяются.По мере сужения трубы газ течет быстрее. Звучит как сюрприз, но верно, так это то, что когда жидкость или газ быстрее проходят через узкие участки, давление на самом деле уменьшается, а не увеличивается. Трубка Вентури представляет собой трубку большого диаметра, которая постепенно переходит в трубку меньшего размера, а затем постепенно становится трубкой большего размера.

На фотографиях ниже показаны примеры различных горелок, работающих по принципу Вентури. Одно из главных преимуществ систем Вентури — работа без электричества.

Горелка 4 «

Горелка 6 «

Горелка 10 «

Горелка 32 «

Горелка в сборе

Горелка Вентури в сборе

Заглушка диафрагма

Фотографии горелок любезно предоставлены Allied Kenco Sales, Хьюстон, Техас

Самая важная часть горелки — это заглушка с отверстием в ней. Это точка, в которой газ выходит из шланга или трубы и попадает в смесительный колпак горелки.Пробки диафрагмы сменные и ввинчиваются в штуцер диафрагмы. Почти все атмосферные горелки (Вентури) имеют отверстие для газа, которое точно закреплено в горловине горелки, обеспечивая приток воздуха. Отверстие в отверстии очень маленькое, чтобы обеспечить правильный поток газа и достаточную скорость для обеспечения всасывания (вакуума), доступного для правильного вдыхания воздуха.

Существуют таблицы отверстий, в которых указано, какой диаметр отверстия следует просверлить для конкретной горелки. Эти отверстия обычно очень маленькие, около 1/16 дюйма (1.5 мм) или меньше. Они могут быть больше при сжигании природного газа. Пример того, как отверстие диаметром 1 мм, используемое при различных давлениях газа, влияет на количество выделяемого тепла, представлен ниже:

График низкого давления						Таблица высокого давления — жидкий пропан
БТЕ / час						БТЕ / час
Размер сверла	десятичное	Метрическая система	Природный газ	Природный газ	Пропан жидкий	5 фунтов / кв. Дюйм	10 фунтов / кв. Дюйм	15 фунтов / кв. Дюйм	20 фунтов / кв. Дюйм	25 фунтов / кв. Дюйм
60	0.040	1 мм	Туалет, 4 дюйма (водяная колонка)	7-дюймовый туалет	Унитаз 11 дюймов
			4350 БТЕ / ч	5750	11175	39689	56130	68745	79380	88750

Из таблицы видно, что при давлении 25 фунтов на квадратный дюйм пропановая горелка будет поставлять в 20 раз больше тепла, чем горелка, работающая на природном газе, при давлении 4 дюйма водяного столба.

Таблица преобразования давления
дюймов водяного столба (WC-водяной столб)	фунтов на квадратный дюйм (PSI)
4	0.1445
7	0,2529
11	0,3974

Давление природного газа в трубе очень низкое, и трубка Вентури может всасывать только около 40% необходимого воздуха в горелку. Горящее пламя поглощает остальной необходимый воздух из воздуха, который его окружает. Это причина того, что все газовые приборы имеют такие большие отверстия для воздуха возле горелок. Это также означает, что газовая горелка может работать не слишком хорошо, когда ее помещают внутрь коптильной камеры, когда в нее продолжает вливаться тяжелый дым.Из-за низкого давления природного газа в регуляторе нет необходимости.

Пропан выходит из регулятора под гораздо более высоким давлением и может всасывать весь необходимый воздух в горелку, при условии, что камера Вентури расположена за пределами коптильни. Газ пропан, выходящий из баллона, сначала поступает в регулятор, который может быть полностью регулируемым (0–20 или 0–30 фунтов на квадратный дюйм) или предварительно установленным (10 или 20 фунтов на квадратный дюйм). Регулируемые регуляторы обычно имеют большую ручку для регулировки.Все регуляторы в основном выполняют одну функцию: они снижают более высокое давление до более низкого давления и поддерживают его постоянным (регулируемым). Существуют также регуляторы газа пропана, которые предварительно настроены на давление 6 унций, и они считаются регуляторами низкого давления. Хотя они предварительно настроены, у них может быть небольшой диапазон регулировки. Излишне говорить, что они будут поставлять меньше тепла, чем горелка высокого давления.

Типичная пропановая система

Примечание Существуют очень мощные горелки, где трубка Вентури не нужна.Газовая горелка и подача воздуха — это две независимые системы, в которых воздух подается электрическим нагнетателем. Эти мощные горелки способны плавить стекло или металлы и не имеют практического применения в коптильне.

Горелки коптильни

Если коптильня небольшого размера, лучше установить с помощью электронагревательного элемента. Так будет быстрее, проще и дешевле. Выбор газовой горелки для большой коптильни представляет небольшую проблему. Предположим, что внутри ваша коптильня имеет ширину 36, глубину 2 фута и высоту 6 футов, всего 36 кубических футов.Большинство газовых горелок очень короткие, 4-6 дюймов, и, если их поместить внутрь, они будут обеспечивать тепло только через боковую стенку. Часть Вентури и соединительный шланг должны быть снаружи устройства, и у вас останется головка горелки, расположенная в нескольких дюймах от В коптильне будет неравномерное распределение тепла, так как тепло будет идти прямо вверх в том месте, где размещена горелка. Вы, конечно, можете использовать воздуходувку, но это усложняет конструкцию, которую мы стараемся сделать очень простой. Вам понадобится длинная горелка, такая как 32-дюймовая горелка на фотографии в таблице выше.Если всю горелку необходимо поместить внутрь, замените шланг на железную трубу. Имейте в виду, что теперь, когда Вентури находится внутри, ей требуется подача воздуха. Воздух может поступать в дымоходную трубу или необходимо предусмотреть какое-либо отверстие.

Используя эту горелку с регулируемой длиной, можно разместить горелку в центре коптильни любого размера. Используя простое Т-образное соединение, удобно подключить вторую горелку. Для более равномерного распределения тепла над горелкой можно разместить металлическую пластину (перегородку).

Проблемы безопасности горелки

На момент написания этой статьи (2006 г.) в США для большинства горелок, используемых в уличном кухонном оборудовании, не требуются предохранительные клапаны.В Европе и Азии правила правительства более строгие, и необходимо установить предохранительный клапан. Американская школа рассуждений считает, что в уличном кухонном оборудовании (пропан), когда пламя гаснет, газ может безопасно уйти в атмосферу, и повар в конечном итоге обнаружит этот факт. Коптильня, как и многие другие газовые приборы (духовки, водонагреватели), представляет угрозу безопасности. Все вышеперечисленные устройства используют запальную лампу для зажигания основных газовых горелок. Если пламя горелки или запальная лампа погаснет по какой-либо причине, газ продолжит поступать в коптильню, создавая риск возгорания и угрозу здоровью. Риск возрастет еще больше, если дымогенератор будет подавать дым одновременно, так как это может вызвать искру для воспламенения газа. Это еще одна причина, по которой в коптильне должна быть достаточная тяга воздуха. Тяга позволит газу чисто гореть и вытеснять выхлопные газы.

Чтобы устранить эту опасность, используется устройство, называемое термопарой, которое определяет, когда горит сигнальная лампа. Термопара состоит из двух разнородных металлов, соединенных вместе на чувствительном конце.Генерируется другое напряжение, обычно от 1 до примерно 70 микровольт на градус Цельсия, которое увеличивается с температурой. Наконечник термопары помещается в пламя и , пока термопара остается горячей, удерживает пилотный газовый клапан открытым. Если контрольная лампа погаснет, температура термопары упадет, и клапан подачи газа закроется, перекрывая подачу газа на контрольную лампу. Эта же термопара управляет главным газовым клапаном таким же образом. Напряжение термопары, обычно около 20 мВ, управляет клапаном подачи газа, отвечающим за питание пилота.

Клапан предохранительный

В этих клапанах установлен термомагнит, который обеспечивает отключение подачи газа, если предохранительная термопара не нагревается. Есть подключение термопары, подача газа к пилотной горелке и ручной сброс.

Горелка работает нормально. Наконечник термопары горячий, и термопара генерирует достаточное напряжение, чтобы держать соленоид (электромагнит) под напряжением. Соленоид крепко удерживает клапан, а пружина недостаточно сильна, чтобы подтолкнуть его вверх.

Пламя погасло.Термопара остыла, и ее напряжение слишком низкое, чтобы держать соленоид под напряжением. Пружина толкает клапан вверх, перекрывая подачу газа.

Чтобы снова запустить горелку, нужно открыть подачу газа. Термопара холодная, а напряжение слишком низкое, чтобы соленоид опускал клапан. Чтобы открыть подачу газа, необходимо нажать кнопку ручного сброса, и пилот может быть снова зажжен. Чтобы нагреть термопару, нужно удерживать кнопку сброса еще 20 секунд. Теперь, когда термопара снова нагревается, она вырабатывает напряжение, достаточное для того, чтобы соленоид удерживал клапан.

Термопара от Lux Products

Клапан низкого давления, 0,5 фунта / кв. Дюйм от компании Baso

Клапан высокого давления, 25 фунтов на кв. Дюйм от компании Baso

Хотя возможно спроектировать и установить собственную систему газового отопления, тем не менее, самым быстрым способом будет заказать комплект для газа с инструкциями по сборке.

Комплект газа для горелки любезно предоставлен Sausagemaker

Установка завершена предоставлено Sausagemaker

Комплект газа для горелки любезно предоставлен Allied Kenco

Шланги, манометры и регуляторы

Газ из баллона поступает в регулятор, а затем через предохранительный клапан (если используется) в горелку.В большинстве случаев шланг поставляется с уже прикрепленным к нему регулятором. Есть два типа регуляторов:

• предварительно установленный тип давления — давление фиксируется на заводе, а небольшой циферблат позволяет выполнить более точную настройку
Регулятор переменного давления
• — регулятор имеет гораздо большую ручку и позволяет регулировать давление в гораздо более широком диапазоне, например от 0 до 35 фунтов на квадратный дюйм или от 0 до 20 фунтов на квадратный дюйм.

Пропановый шланг

Предустановленный регулятор 10 фунтов на кв. Дюйм

регулируемый регулятор давления

Клапан точной настройки

0-30 фунтов на кв. Дюйм прил.регулятор

Манометр

Фото любезно предоставлены Tejas Smokers, Texas

Используя регулируемый регулятор давления, мы не можем определить точное давление газа, поступающего в горелку. Манометр необходим для отображения фактического давления. Таким образом, мы можем иметь одинаковое давление газа каждый раз, когда используем систему.

Есть очень умная конструкция горелки от Tejas Smokers, Техас. Они имеют физически отделенную головку горелки от трубки Вентури общей стальной трубой регулируемой длины.

Типичная чугунная горелка с длинной шейкой 6 дюймов

Отдельная горелка, труба соединяет головку и трубку Вентури

Горелка, подключенная к трубопроводу. Эта горелка производит до 160 000 БТЕ и снабжена воздушной заслонкой, защитной сеткой от насекомых и газовым фитингом 3/8 дюйма.

Горелочная головка — задняя.

Горелочная головка — верх.

Вентури. Внутри видно отверстие.

Быстро текущий газ, выходящий из отверстия, всасывает воздух через экранированные овальные отверстия.

Экранированная трубка Вентури, заглушка и отверстие. Пауки любят запах пропана, и экран помогает.

Фотографии предоставлены Tejas Smokers, Texas

Здесь следует подчеркнуть, что все газовые горелки коптильни подвержены вопросам безопасности, описанным ранее на этой странице. Природный газ или пропан сначала должны поступать к предохранительному клапану, и только оттуда он может поступать в горелку.

Заявление об ограничении ответственности

Информация, представленная в этой главе, по изготовлению собственных горелок и установке собственных систем газового отопления, предназначена только для образовательных целей.Газовые системы любого типа очень опасны, и фактическая работа, связанная с изготовлением или сборкой каких-либо компонентов или всей системы, должна выполняться только квалифицированным и лицензированным сантехником или подрядчиком.

Доступно на Amazon

Make Sausages Great Again упаковывает невероятное количество колбасы, превращая знания всего в 160 страниц. Подробно описаны правила, советы, стандарты, виды колбас, способы копчения и многие другие темы. Также он содержит 65 популярных рецептов. Официальные стандарты и профессиональные методы обработки используются для объяснения того, как создавать новые рецепты и производить любые виды качественной колбасы в домашних условиях.

Курильщик своими руками | Как построить коптильню из поддонов менее чем за 100 долларов

Да, с кучей старых поддонов, менее чем за 100 долларов и небольшим трудом мы построили эту действительно классную коптильню. 3 ‘x 3’, он достаточно большой, чтобы выкурить целое животное или хотя бы несколько больших подносов с мясом плюс несколько звеньев колбасы.

Мне нравится этот проект — он до сих пор поражает меня, что можно построить из переработанной древесины и как здорово это выглядит. Мы действительно хотели сделать большую самодельную коптильню, но большинство рассмотренных нами планов, показывающих, как построить коптильню, были слишком маленькими и / или требовали использования довольно дорогих материалов.Нам так и не удалось найти планы, которые действительно соответствовали бы нашим требованиям, поэтому мы создали свои собственные.

Наши соображения по поводу планов для курящих самостоятельно:

• Размер — он должен был быть достаточно большим, чтобы помещать сразу много предметов, а также курить крупные предметы
• Стоимость — это должно было быть как можно дешевле, но при этом позволяло хорошо коптить мясо
• Требуемый уровень квалификации — это должно быть что-то, что вы могли бы сделать с базовыми знаниями в области деревообработки

Не знаю, коптили ли вы раньше мясо, но это полезное, но трудоемкое занятие.Поскольку ваше мясо будет сохраняться и, следовательно, оставаться в хорошем состоянии в течение долгого времени, имеет смысл сразу закоптить много. Определив, сколько дров нам нужно для коптильни приличных размеров, мы решили использовать поддоны нового назначения. Менее чем за 100 долларов мы смогли собрать эту огромную коптильню, вмещающую тонну мяса. Множественные стеллажи для копчения, а также место для развешивания колбасных изделий, при желании можно даже повесить на нем целого оленя.

Вот материалы, необходимые для начала, а также инструкции и видео для этого классного проекта:

Как построить коптильню:

• 20-30 поддонов, разобранных (нужны поддоны? Прочтите наш пост о поиске бесплатных поддонов и наш пост о поиске самых безопасных поддонов для использования в вашем проекте)
• Шурупы 2 1/2 дюйма * вы должны выбрать хороший шуруп для наружных работ, мы использовали шурупы для настила с пластиковым покрытием
• Винты 1 1/4 дюйма
• планка алюминиевая
• гофрированная банка для кровли (4’x3 ′) * это должен быть необработанный металл, а не оцинкованный
• оловянная фольга для тяжелых условий эксплуатации
• рулон алюминиевый экран
• ручка (дверная)
• петли (3)

инструментов, которые понадобятся вам для постройки коптильни:

• сабельная пила с биметаллическим полотном (для разборки поддонов)
Сверлильный пистолет
• , желательно аккумуляторный
• сверла 1/8 бит и зенковка
• рулетка
• Ножницы по металлу и олову
• универсальный нож
• Skil пила или настольная пила
• Степлер
• Защитные очки
• Рабочие перчатки

Курильщик «сделай сам»: расходные материалы и инструменты, которые вам понадобятся для проекта Разобранные части поддона, обрезанные по размеру, сетка из алюминия и гофрированная банка для крыши.(Используйте только необработанный металл, а не оцинкованный.) На рисунке показаны детали поддона в разобранном виде, как панели поддона (показаны слева), так и части поддона 2 × 4, вырезанные с использованием размеров, указанных в нашем списке вырезов.

Посмотрите наши видеоролики о проекте этой самодельной коптильни:

Как собрать курильщика своими руками

Инструкции и инструкции для самодельной коптильни:

Шаг 1. Выберите поддоны и разберите их

При использовании бесплатных перепрофилированных материалов возникает несколько проблем.Получаемая древесина непоследовательна, часто очень сухая, иногда деформируется. Легко раскалывается. Это далеко не идеально, но это бесплатно. Для этого проекта вам понадобится 20-30 поддонов. Мы рекомендуем вам потратить некоторое время на поиски реек без слишком большого количества сломанных планок и без слишком сильно деформированной древесины. Это нормально, если вы этого не сделаете или не сможете найти идеальные поддоны (их не существует). Возможно, древесина немного покоробится, но это нормально. Ваша коптильня не будет идеальной, но коптить мясо она будет.Вы захотите получить на несколько поддонов больше, чем вам нужно, чтобы получить лучшие материалы. Поддоны обычно варьируются от 42 ″ -48 ″, и конструкция 3’x3 ′ должна позволить вам построить это, когда вы используете поддоны в этом диапазоне размеров. 2×4 в большинстве поддонов обычно имеют длину 4-5 футов и имеют вырезы для вилочного погрузчика. Вырезы в порядке. Если вам нужно, вы можете объединить две доски вместе, что мы объясним далее в нашем видео для курильщиков DIY.

Поддоны бывают разных форм и размеров. Каждый немного отличается, и некоторые из них в лучшей форме, чем другие.

Разберите свои поддоны. Для этого мы рекомендуем использовать сабельную пилу с биметаллическим лезвием, которое прорезает гвозди. Поверьте, это самый простой способ. Пошаговые инструкции можно найти в нашем руководстве и видео о простом способе разборки поддона.

Сабельная пила с биметаллическим лезвием упрощает разборку поддона по сравнению с монтировкой. Вы помещаете лезвие под каждую планку и разрезаете, оставляя доски 2 × 4 между планками.

Шаг 2: Обрежьте чистые концы на плате и сделайте надрезы ниже

После того, как вы разобрали поддоны, вам нужно сделать разрезы.Начните с чистых надрезов на концах всех досок поддона. Вам нужно только немного удалить. Мы выбрали нашу 3-дюймовую конструкцию, чтобы компенсировать потерю древесины на ваших поддонах.

СПИСОК ОТРЕЗОВ

Отрежьте их от 2×4

(часть 1) 2 верхних распорки спереди и сзади @ 33 ”

(часть 2) Дверная коробка 2 шт. @ 70 ”

(часть 3) Дверная коробка 2 шт. @ 29 ”

(часть 4) Настенная рама передняя 2 шт. @ 6 ’

(часть 5) Задняя стенка каркаса 2 шт. @ 5 ’6”

(часть 6) Задняя рама 2 штуки @ 5’4 ”1 × 1

(часть 7) Держатели для полок 8 шт. @ 33 ”

(часть 8) Рамы для полок 8 шт. @ 32 ¾ ”

(часть 9) и 8 штук по 30 ½ “

Вырежьте их из панелей поддона

(часть 10) Левая сторона @ 36 ¼ “

(часть 11) Правая сторона @ 34 ½ “

(часть 12) Дверь @ 35 ¾ ”

(часть 13) Назад @ 35 ¾ ”

(часть 14) Крыша @ 38 ”

(часть 15) Вентиляционные крышки 2 штуки от 18 до 24 дюймов

(Деталь 16) Нижняя передняя распорка 1 шт. @ 36 дюймов

Металлическая гофрированная кровля 4’x3 ’

Вам нужно сделать чистые надрезы на концах досок поддона.Не нужно обрезать слишком много концов дерева. Когда вы удалите секущиеся концы дерева, у вас должен получиться чистый срез, который выглядит вот так.

ВИНТЫ ПРЕДВАРИТЕЛЬНОЙ СВЕРЛЫ И ЗАТЯНКИ:

В зависимости от состояния вашей древесины вам может потребоваться предварительное просверливание и зенковка ВСЕХ шурупов, чтобы убедиться, что древесина не растрескивается. Мы настоятельно рекомендуем вам сделать это при использовании переработанной древесины.

Шаг 3: Разместите и закрепите стойки и раму с левой и правой сторон

Здесь вы будете делать две боковые рамы с поперечинами, на которые будут держаться стойки.В этом самодельном курильщике используется аккуратный дизайн — стойки образуют саму структуру, и вы даже можете легко отрегулировать высоту стойки в дизайне. Детали, удерживающие стойки на месте, в конечном итоге представляют собой ребра, удерживающие раму на месте. Мы отметили наши на 24, 36, 44 и 52 дюйма, чтобы мы могли размещать более крупное мясо ближе к огню, а более мелкое — подальше. Вы даже можете добавить сверху крючки для колбасы, если у вас будет достаточно места для подвешивания. Единственное важное соображение — это ваша топка, которую мы установили на 24 дюйма. ПРИМЕЧАНИЕ: Убедитесь, что ваша топка подходит под 24-дюймовую распорку.При необходимости отрегулируйте полки. Эти размеры не установлены и могут быть размещены на любой полезной высоте, если вы оставляете достаточно места для своей топки.

Собрать и закрепить:

Возьмите по одной части (часть 4 — передняя рама стены, 6 футов) и (часть 5 — задняя рама стены, 5 футов 6 дюймов) квадратной формы основания и закрепите 4 части (часть 7 — опора полки, 33 дюйма) 24 дюйма, 36 дюймов, 44 дюйма и 52 дюйма При закреплении частей 7 к части 5 оставьте зазор 1 ½ дюйма для части 6. Вы повторите те же шаги для второй стороны, оставив рамку для правой и левой стороны. вашего курильщика.

Измерьте и отметьте части 4 и 5 на 24 ″, 36 ″, 44 ″ и 52 ″. Эти размеры можно регулировать, если вы хотите, чтобы ваши полки были на разной высоте, чем указанная. Разложите по одной из частей 4 и 5, затем отметьте ваши измерения: 24, 36, 44 и 52 дюйма. Вы закрепите опоры для полок (часть 7, 4 шт., 33 дюйма для каждой стороны) на четырех отмеченных вами размерах. Вам нужно будет выровнять концы Чтобы убедиться, что ваши стеллажи и курильщик выровнены. Вы прикрепите четыре опоры для полок (деталь 7, 33 ″) с каждой стороны. Перед тем, как прикрепить эти детали, мы зенковали наши винты.Мы настоятельно рекомендуем вам сделать это, чтобы ваша древесина не раскололась.

Шаг 4: Постройте раму для двери

Возьмите части 2 и 3 (часть 2 — дверная коробка, 2 части @ 70 дюймов) и (часть 3 — дверная рама, 2 части @ 29 дюймов) и скрутите их, чтобы создать дверь. Мы использовали самодельный кондуктор, чтобы можно было легко ввинтить винты под углом. Используйте по четыре винта в каждом углу.

Возьмите две из ваших 70-дюймовых частей (часть 2) и две из ваших 29-дюймовых частей (часть 3) и скрутите их вместе, чтобы сделать вашу дверь. Мы использовали самодельное приспособление, чтобы ввинтить наши винты под углом к ​​раме.Приспособление позволяет нам ввинчивать винты под углом. Закрутите четыре винта с каждой стороны. Готовая дверная коробка выглядит так.

Шаг 5: Поднимите боковые стороны и дверцу вверх, затем закрепите

Соедините стены и дверь вместе и временно прикрутите дверь к стене, чтобы вы могли удерживать их вместе.

Временно привинтите дверь к раме, чтобы удержать ее вместе.

Шаг 6: Угол среза для крыши

Используя кусок панели, положенный на верхнюю часть левой и правой стены, нарисуйте линию, чтобы создать угол наклона крыши, и отрежьте лишнюю часть, чтобы создать наклон крыши.

Используйте кусок панели, чтобы нарисовать линию угла крыши. Обрежьте по этой линии с двух сторон, сделав их ровными.

Шаг 7:

Закрутите часть 1 (часть 1 — две (2) верхние распорки для передней и задней части @ 33 дюйма) в верхней части передней и задней части стенок.

Прикрепите деталь 1 (2 верхних распорки для передней и задней части, 33 ″) к верхней части стены по углу, который вы вырезали на шаге 5.

Шаг 8:

Добавьте часть 6 (часть 6 — задняя рама 2 части по 5’4 дюйма 1 × 1) к задней части рамы, прикрутите к части 5 (задняя стенка рамы).

Поместите заднюю часть рамы (деталь 6) рядом с задней частью настенной рамы (деталь 5), как показано ниже. Прикрепите заднюю часть рамы (деталь 5) к стенной раме (деталь 6) винтами.

Шаг 9: Добавьте обшивку

Панели. Сначала добавьте заднюю панель с нуля. Повторите то же самое для правой и левой сторон.

Снять дверь с рамы. Вверните петли и снова повесьте дверь. Оставьте зазор не менее ½ дюйма у основания двери.

Добавьте обшивку к двери, затем добавьте обшивку к крыше.

ПРИМЕЧАНИЕ. Правая сторона короче, поэтому у петель есть место для поворота. Кроме того, левая сторона длиннее, поэтому дверь находится внутри обшивки.

Начиная с нуля, добавьте панели по бокам курильщика. Продолжайте добавлять панели, пока не дойдете до самого верха. Повторите и добавьте панели с другой стороны.

Шаг 10: Прикрепите дерево к крыше

Навинтите кровельный материал (деталь 14 Крыша @ 38 ”) на верх, чтобы сделать крышу.

Сверху положить кровельные доски (деталь 14) и закрепить саморезами.Прикрутите кровельный материал к крыше так, чтобы он выглядел так.

Шаг 11: Отделка двери

Установить дверную раму на место. Прикрепите петли к одной стороне дверной коробки. Добавьте панели поддона к двери. Прикрепите ручку к передней части двери с противоположной стороны от петель.

Прикрепите дверную раму к коптильню и добавьте петли с одной стороны. Начиная с нижней части, прикрепите панели поддона к двери. Продолжайте прикреплять панели поддона к двери, как это. Прикрепляйте панели, пока не дойдете до верха. На этом фото мы уже просверлили вентиляционные отверстия.Прикрепите ручку к двери со стороны, противоположной петлям.

Шаг 12: Постройте стойки

Скрутите детали стойки. (часть 8 — Рамки полки 8 штук по 32 ¾ ”) Прикрепите сетку к стойке. После того, как вы скрепили две стороны, не забудьте плотно затянуть экран, когда скрепляете другие две стороны.

Прикрутите части рамок стеллажа (деталь 8) вместе, чтобы получились стеллажи для курения. Положите кусок экрана на стойку нужного размера. Отрежьте алюминиевый экран до нужного размера с помощью ножниц по металлу.Прикрепите сетку скобами к каждой стойке. После того, как вы скрепите две стороны, обязательно натяните сетку так, чтобы скрепить скобами.

Шаг 13: Вырежьте вентиляционные отверстия

Выберите 2 панели двери, одну у основания и одну вверху. Снимите панели, прикрутите деталь 15 (деталь 15 — вентиляционные крышки 2 штуки от 18 до 24 дюймов) к лицевой стороне и просверлите отверстия с помощью кольцевой пилы. Убедитесь, что между отверстиями достаточно места, чтобы их можно было закрыть. Выкрутите винты и сделайте скобу, чтобы удерживать деталь 15 на месте.

Шаг 14: Оберните внутреннюю часть фольгой

Выстелите внутреннюю часть коптильни жесткой фольгой. Сделайте конструкцию максимально воздухонепроницаемой. Будьте готовы использовать 2–3 рулона фольги. Прикрепите фольгу к стенам с помощью степлера.

ПРИМЕЧАНИЕ: не используйте в коптильне оцинкованный металл, так как он токсичен.

Выстелите всю внутреннюю часть коптильни жесткой оловянной фольгой.Закрепите фольгу с помощью степлера. Вставьте решетки в коптильню. Представьте, что здесь можно курить.

Шаг 15: Прикрепите жестяную крышу

Прикрепите жестяную банку к крыше и закрепите винтами.

Отрезанный кусок жести должен хорошо ложиться на крышу. Закрепите винтами.

Шаг 16: Полюбуйтесь своим курильщиком

Ваш самодельный коптильня готов к копчению мяса!

Ваш самодельный курильщик готов, и он готов коптить мясо.

Обязательно ознакомьтесь с нашими пошаговыми видеороликами по проекту:

Как сделать курильщика своими руками: часть первая

Как сделать курильщика своими руками: часть вторая

Как сделать курильщика своими руками: часть третья

Как приготовить бургеры на гриле: лучшие копченые бургеры

Ничто не сравнится с бургером на дровах.Если вы просто готовите на гриле, вы не придаете своим гамбургерам столько вкуса, сколько могли бы. Вот почему мы говорим: перестаньте готовить на гриле. Начать Traegering.

Но если у вас еще нет нужных инструментов, чтобы достичь вершины своей бургерной игры, не паникуйте. Есть много других методов, и если вам понадобится помощь в некоторых из основных, мы поможем вам.

КАК ПРИГОТОВИТЬ БУРГЕРЫ НА УГОЛЬНОМ ГРИЛЕ

Древесный уголь требует времени. И вам нужно терпение.

После того, как вы приготовили пирожки и приправили, самое сложное с угольным грилем — это разжечь и разогреть.Как и древесные гранулы, не все брикеты одинаковы. На поиск древесного угля, который наилучшим образом дополняет естественный мясной вкус, который вы хотите получить, может потребоваться время. Обычно требуется от 50 до 60 брикетов древесного угля, чтобы покрыть средний гриль, а после добавления топлива вы ожидаете в среднем 15 минут, чтобы они нагрелись.

Вы поймете, что настало время игры, когда угли станут слегка пепельными или белыми и станут горячими.

Самый большой недостаток древесного угля — отсутствие регулирования температуры.Вы во многом полагаетесь на элементы, а горячие точки и вспышки, к сожалению, могут быть обычным делом. Как и во всех других методах приготовления, которые мы рассмотрели, внутренняя температура желаемого уровня готовности будет такой же, как и для любого другого типа гриля. Поскольку у вас нет возможности контролировать температуру гриля, определить время приготовления немного сложнее. В среднем у вас будет от 5 до 8 минут на каждую сторону, но на всякий случай лучше использовать термометр с мгновенным считыванием показаний и следить за своими гамбургерами.

КАК ГРИЛЬ БУРГЕРЫ НА ГАЗЕ ГРИЛЬ

Если вы готовите на газе или пропане, применяются все те же правила выбора пирожков, формы и приправы. Однако ваша температура, время и вкус будут отличаться.

Для гамбургеров средней прожарки на газовом гриле вам нужно готовить около пяти минут с каждой стороны, чтобы внутри получился красивый красный цвет. На средние гамбургеры нужно по шесть минут на каждую сторону, а на средние — семь минут. Если вы измеряете по внутренней температуре, вы все равно можете воспользоваться нашей модной таблицей — внутренняя температура остается неизменной независимо от того, как вы готовите.

Как и в случае с Traeger, вам потребуется максимально высокая настройка газового гриля (по возможности, установите температуру 400 градусов по Фаренгейту), но в отличие от Traeger, даже распределение тепла может быть проблемой, и вам придется обратите внимание на горячие точки (именно так рассыпается бургер).

Если вам интересно, чего ожидать с точки зрения вкуса, газовый или пропановый гриль даст вам нечто совершенно иное, чем вы могли бы произвести с помощью гранул. У вас не получится приготовить такую ​​потрясающую дымность на газе, но вы получите огненный вкус, который будет немного более нейтральным.Большинство мастеров гриля попытаются добавить жидкий дым в свои гамбургеры на газовом гриле, чтобы попытаться имитировать эффект — обычно в маринаде или добавляя правильный соус после того, как сняли их с гриля.

Sho-Nuff открывается в новом месте — предмет

Picayune

Для Луи и Стеффани Грэм управление рестораном барбекю в качестве супружеской пары означает всегда иметь партнера, который подтолкнет другого к следующему уровню.

«Мы любим готовить, и нам нравится идея работать на себя», — сказала Стеффани.

Супруги подают копчености, курицу, колбасу, тушеную свинину, тако и рыбу в Sho-Nuff Smokehouse Q, продуктовом трейлере на участке недалеко от шоссе 11. Они хорошо известны своей тушеной свининой с макаронами и сыром. Один из их бестселлеров — сэндвич 3 Lil Pigs, начиненный тушеной свининой, беконом и колбасой и украшенный домашними солеными огурцами и салатом из капусты.
Ножки индейки Jumbo также можно приготовить в коптильне.

Грэхемы открыли коптильню в 2012 году, но в 2017 году ресторан на севере Пикаюна закрылся.Вместо этого пара начала продавать копчености и гарниры во время фестивалей с прицепами с едой.

Но в 2020 году Грэхемы решили снова заняться ресторанным бизнесом. Они заказали трейлер в марте и планировали открыть в мае. Затем разразилась пандемия. Их новое местоположение по адресу 3 Bennett Apartment Rd. Продлилось до октября 2020 года. официально открыть.

«Было так много задержек, что я не ожидал, что это произойдет», — сказал Луи.

Их новый старт идет хорошо, хотя клиенты из Нового Орлеана, Галфпорта и Богалуса все еще узнают, что они снова открылись.

Таланты пары хорошо сочетаются друг с другом: Стеффани обычно готовит гарниры, а Луи коптит мясо.

«Удивительно, что мы женаты 17 лет и узнаем, что ваша жена может делать одни из лучших домашних кукурузных лепешек после смеси Jiffy за все эти годы», — сказал Луи.

Пара иногда бодается, потому что оба хотят, чтобы все было как надо.

«Хорошо, когда тебя кто-то подталкивает», — сказал Луис.

Оба происходят из семей с кулинарным наследием.Дед Стеффани профессионально готовил, и она часто оказывалась с ним на кухне. Прежде чем открыть собственный ресторан, пара готовила для церковных сборов, а Луи выиграл соревнования по приготовлению барбекю.

Луи хорошо известен своей грудинкой и выигрывал соревнования Общества барбекю Канзас-Сити. Он так много приготовил грудинки, что это стало его второй натурой.

В первый раз, когда Луи приготовил грудинку, Луи не знал, что такое нарезка, и недоварен, так что она была «твердой, как кожа для обуви.В следующий раз он переварил его, так что мясо рассыпалось. Он помолился об этом и нашел золотую середину.

Владение малым бизнесом сопряжено с трудностями, такими как изучение новых методов, при этом не переутомляя себя.

«Будучи владельцем малого бизнеса в таком городе, как Пикаюн, его население невелико, вы должны верить, что люди собираются выйти», — сказал Луи.

Люди в Пикаюне часто уезжают из города, чтобы потратить располагаемый доход, и клиенты часто менее прощают ошибки местных ресторанов, чем крупные сети, сказал Луи.

No related posts.
