Как сделать уличный мангал из кирпича своими руками

Процесс приготовления шашлыка на обычном железном мангале хорошо известен всем. Но при ветреной погоде или во время внезапно начавшегося дождя жарить мясо становится проблематично, а то и невозможно. Куда удобнее делать шашлык или барбекю на стационарном кирпичном мангале, расположенном под навесом. В этом случае внезапные капризы погоды не испортят ваши планы. В данном материале будет рассказано, как сделать уличный мангал из кирпича своими руками.

Схемы стационарных мангалов из кирпича

Отличия очагов, расположенных на открытом воздухе, от традиционных кирпичных печей состоят в следующем:

  • мангал или барбекю строится с целью создания комфортных условий приготовления различных блюд на открытом воздухе;
  • конструкция уличного мангала гораздо проще, а требования к материалам не столь высоки;
  • простую кирпичную уличную печь сможет сложить у себя дома или на даче практически каждый домовладелец;
  • габариты и устройство мангала выбираются произвольно в зависимости от пожеланий и возможностей хозяев дома.

Все эти особенности, да еще устройство фундамента во дворе, несколько упрощают выполнение работ по кладке мангалов, немногим сложнее строить уличные садовые печи. Последние представляют собой небольшие печные комплексы, где можно не только жарить шашлык, но и готовить разнообразную пищу. Но для начала мы рассмотрим самый простой вариант стационарного мангала, не требующий даже раствора.

Строение, изображенное на фото, возводится буквально за полчаса на любой ровной площадке. Чтобы сложить 4 опоры, подойдет любой кирпич, лишь бы он был ровный. Высота опор – произвольная, под свой рост, чтобы удобно было кухарить. Затем сверху кладется плита, желательно из огнестойкого материала, например, бетона или минерита. Далее, укладывается дно из красного кирпича (можно пустотелого), а следом возводятся стенки по обычной технологии с перевязкой.

Такая конструкция хороша тем, что не требует раствора, быстро возводится и переносится с места на место. Кроме того, высота и размеры мангала – на ваше усмотрение, но в разумных пределах, чтобы строение было устойчивым. Не забудьте на кирпичное дно установить металлическую жаровню, а в кладке делать небольшие щели для доступа воздуха.

Подобного рода небольшой мангал можно построить и на растворе, приладив сверху металлический дымосборник в виде зонта. Благодаря этому дым во время готовки не будет развеиваться в разные стороны и попадать вам в лицо. Ниже представлена схема мангала из кирпича с перекрытием бетонной плитой и вытяжным зонтом:

Трудность при возведении данной конструкции одна – заливка бетонной плиты. Но при наличии в домашнем хозяйстве небольших обрезков фанеры или OSB, да деревянных брусков вопрос решается достаточно быстро. Из брусков делаются стойки, а из фанеры – щиты опалубки. Чтобы из бетона не вытекало молочко, а фанера не размокла, перед заливкой внутреннюю часть опалубки надо накрыть полиэтиленовой пленкой. Туда же надо поместить сетку из арматуры диаметром 10—12 мм. На рисунке показана схема устройства опалубки и порядовка мангала:

Дымосборник изготавливается из оцинкованной кровельной стали и крепится наверх мангала. Разжигать огонь прямо на бетонной плите не рекомендуется, для этой цели лучше приспособить металлическую жаровню.

Уличные печные комплексы

Следующий вариант – это печь-барбекю с дымоходной трубой и дополнительными шкафчиками для кухонной утвари. Устье топливника и проемы для шкафчиков задуманы с арочными сводами, ниша-дровник – с обычным перекрытием из кирпичей, уложенных на стальные уголки. Ниже показаны чертежи для мангала из кирпича и порядовки для его возведения:

Как видно из порядовок, внутренняя часть топливника выкладывается из шамотного кирпича, а значит, не требует отдельной жаровни. Высота дымохода – произвольная, зависит от местонахождения печи и высоты навеса над ней.

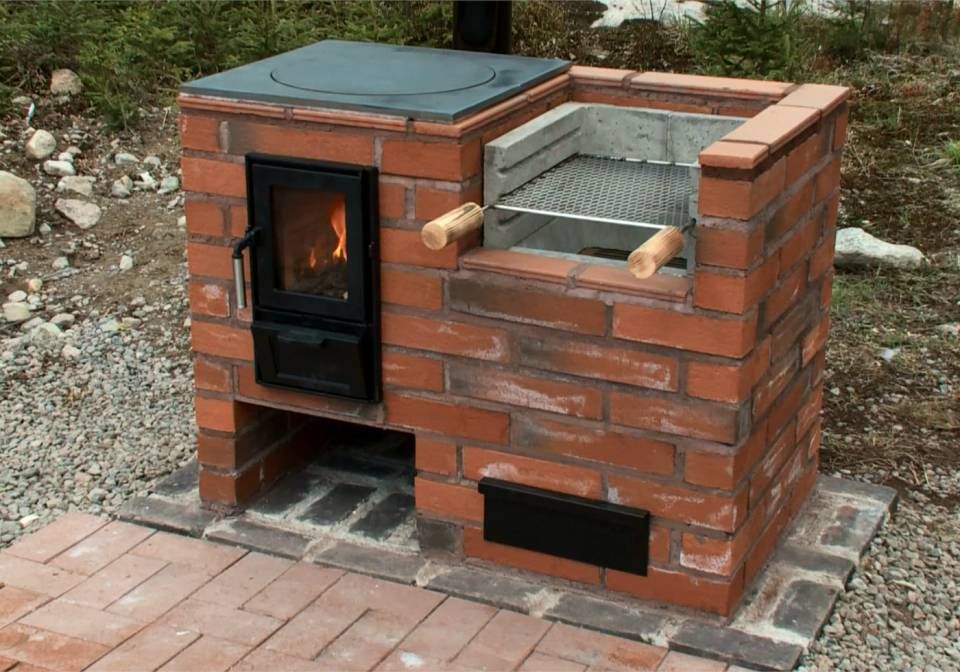

Последний вариант, что мы хотим представить, — это более сложная в исполнении уличная печь для дачи. Тут понадобится некоторый опыт и знание печного дела. Печь предназначена не только для приготовления шашлыков, но и для готовки пищи, поскольку снабжена варочной панелью. В данном случае устройство уличной печи предусматривает наличие дымооборота и требует большего количества материалов и фурнитуры:

  • кирпич керамический полнотелый – 450 шт. ;
  • кирпич красный пустотелый – 180 шт.;
  • кирпич шамотный – 201 шт.;
  • цемент марки 400 – 200 кг;
  • шамотная глина – 40 кг;
  • песок – 0.1 м3;
  • уголок 40 х 40 мм – 4 м;
  • плита чугунная 710 х 410 мм;
  • дверка топливника 410 х 410 мм – 1 шт.;
  • задвижка – 1 шт.;
  • дверца для прочистки 140 х 140 мм – 1 шт.

Здесь также внутренние части печи, подвергающиеся воздействию открытого пламени или высокой температуры, выкладываются шамотным кирпичом. Приступать к подготовке и строительству надо, изучив чертеж кирпичного мангала, где показаны разрезы печи и ее порядовки:

Необходимые материалы для строительства

В нашем случае главным строительным материалом является кирпич. При возведении простых мангалов требования к нему невысокие. Камера, где планируется разместить жаровню, должна быть выполнена из красного керамического кирпича, можно даже пустотелого. Что касается нижней опорной части, то здесь выбор материала – целиком на ваше усмотрение и возможности. Задача этой части – поддерживать конструкцию, воздействию высокой температуры она не подвергается, а значит, может быть выполнена из любого подходящего материала.

Если простой уличный мангал из кирпича, сделанный своими руками, имеет неказистый вид, то его всегда можно оштукатурить или обложить недорогим керамогранитом, но только после того, как кладочный раствор высохнет окончательно.

Другое дело – кирпичные уличные печи. Здесь надо соблюдать все правила печного искусства и материал использовать качественный. Для строительства понадобится полнотелый красный кирпич без трещин и повреждений, то же касается и шамотного камня. Раствор следует применять только песчано-глиняный в пропорциях 1 : 1, а для огнеупорной кладки – раствор из шамотной глины. Такие строительные смеси в сухом виде имеются в продаже.

Совет. Для кладки простых мангалов в песчано-глиняный раствор можно для прочности добавить 20% цемента М400.

Любая садовая печь или мангал устанавливается на прочное основание, поэтому надо запастись песком, цементом и щебнем для устройства фундамента. Не забываем и об инструментах, необходимых для кладочных работ, а для арочных сводов понадобятся специальные шаблоны – кружала. Их можно вырезать из гипсокартона.

Заложение фундамента

Устройство основания – дело достаточно сложное и требующее геологической разведки состава грунтов. Но к возведению очага во дворе надо подойти немного проще и с меньшими затратами. Универсальный рецепт — это железобетонная плита. Ее заливка выполняется в такой последовательности:

  • выкопать яму глубиной 30 см и размером на 10—20 см больше, чем будущий стационарный мангал;
  • утрамбовать дно и засыпать щебнем на 15 см;
  • установить опалубку, выступающую над уровнем земли на 10 см;
  • укрыть яму вместе с опалубкой полиэтиленовой пленкой;
  • связать сетку из арматуры диаметром 12—14 мм с ячейками 150 х 150 мм. Уложить ее на дно ямы поверх пленки, подложив подставки;
  • приготовить бетон в пропорциях 1 часть цемента / 3 части песка / 7 частей щебня средней или мелкой крупности и уложить его в опалубку;
  • после схватывания плиту накрыть пленкой и выждать 28 дней до полного затвердевания.

Перед тем как сделать мангал, поверхность фундамента надо застелить 2 слоями рубероида, обеспечив гидроизоляцию строения.

Рекомендации по кладке

Самые простые кирпичные мангалы для дачи строятся с соблюдением обычных правил кладки камней с перевязкой и выверкой по уровню и отвесу. Тут важно приготовить хороший раствор из просеянного песка и глины, чтобы в нем не попадалось камешков. Толщина шва кладки на глиняном растворе соблюдается в пределах 5 мм, на цементном – до 10 мм.

Совет. Нижние опорные части мангала можно класть на цементно-песчаном растворе с небольшим добавлением глины для пластичности.

Более жесткие правила действуют, если надо построить кирпичный мангал в виде дворового печного комплекса:

  • каждый кирпич замачивается на 2—3 мин в ведре с водой;
  • шамотная и обычная кладка между собой не перевязываются;
  • кирпичи подгоняются и подрезаются в результате примерки. Для этого ряд сначала надо выложить без раствора;
  • горизонталь и вертикаль строения проверяется после укладки каждого ряда камней.

Совет. Если вы желаете построить мангал из кирпича с декоративным щелевидным швом, надо во время кладки не дотягивать раствор до лицевой стороны камня.

С целью лучше понять последовательность действий, в качестве примера предлагается пошаговая инструкция для кладки кирпичного мангала-барбекю со шкафчиками для кухонной утвари. В предыдущем разделе показаны его порядовки (Вариант 3), которым надо следовать. Итак, порядок выполнения кладки следующий:

  • с 1-го ряда и по 8-й возводятся стенки шкафчиков и дровяной ниши;
  • 9-й ряд: с помощью шаблонов выкладываются арки шкафчиков из красного кирпича, над дровницей кладутся стальные уголки;
  • 10-й ряд: формируется перекрытие дровяной ниши из огнеупорных камней, обрезанных до 18 см и положенных на ребро;
  • 11 и 12-й ряды: перекрываются все ниши, при этом по всему периметру кирпичи выпускаются наружу на четверть;
  • по 15-й ряд выкладывается топливник из шамотного кирпича. Вырезается и устанавливается кружало для формирования свода;
  • по 20-й ряд возводятся наружные стены и топка. Выкладывается арочный свод из шамотных камней, подрезанных «под клин»;
  • с 20-го до 24-го ряда кирпичи подрезаются так, чтобы постепенно перейти к сечению дымохода;
  • все камни 24-го ряда выпускаются наружу на четверть, затем следует возведение дымохода.

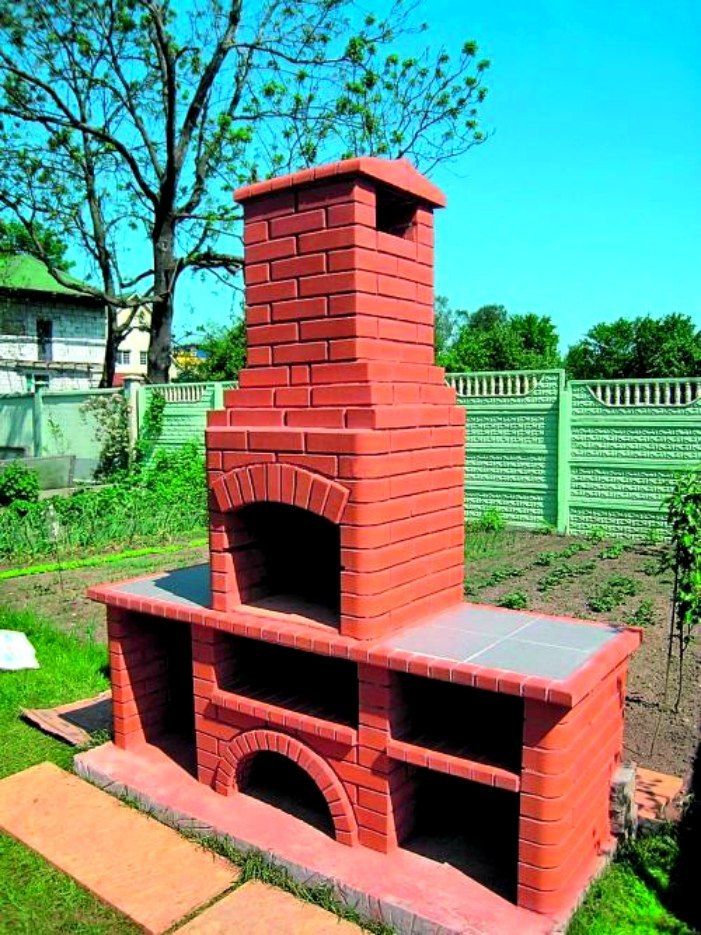

В результате получаем такое симпатичное сооружение:

Заключение

Как построить уличный мангал из кирпича своими руками

Оглавление:

  • Инструменты и материалы
  • Как выбрать место
  • Создание фундамента
  • Возведение рядов конструкции
  • Отделка и дополнительные части конструкции

О полезности такого агрегата, как мангал из кирпича своими руками, говорить не приходится. Вещь необходима для создания комфорта на дачном или садовом участке, если есть потребность в зоне отдыха. Важно задаться вопросом, что нужно для его изготовления.

Для строительства мангала необходимо использовать огнеупорный кирпич.

Инструменты и материалы

Прежде чем приступать к работе, нужно убедиться в наличии необходимых материалов и инструментов. Список выглядит следующим образом:

  1. Печной кирпич.
  2. Гравий, песок и цемент.
  3. Лопата.
  4. Блоки из газобетона.
  5. Огнеупорный кирпич.
  6. Пруты арматуры.
  7. Стеновые блоки.
  8. Оцинкованное железо 1 лист.
  9. Сухие смеси. Потребуются, чтобы выполнить укладку плиток.
  10. Молоток.
  11. Мастерок.
  12. Бутовый камень.
  13. Для полок нужна специальная плитка.
  14. Элементы крепления: шурупы, гвозди, саморезы, болты.
  15. Кладочная сетка.
  16. Стропила.

Рисунок 1. Проект кирпичного мангала.

Строительство барбекю из кирпича своими руками будет выполнено из материала, который и является основой всей конструкции, то есть речь идет о кирпиче. По поводу него есть несколько нюансов. В списке присутствует сразу несколько типов, поэтому нужно пояснить, для чего каждый из них нужен. Огнеупорный тип пойдет на обустройство топливника места, куда осуществляется закладка дров или угля.

Для самой печи подойдет керамический материал любого типа. Если данная категория расхода будет затратной, то можно использовать и старый красный кирпич. Однако его качество должно быть на должном уровне, а поверхность очищена от старого раствора.

Что касается кладки, то в этом случае можно использовать стандартный цементный раствор или глиняный. При наличии вблизи участка глинистых почв приобретение этого материала не станет проблемой, в противном случае его можно купить отдельно. Однако есть мнение по поводу выбора раствора. Согласно этому мнению, необходимо выполнять кладку мангала на основе песчано-цементного раствора с добавлением в него 1 кг соли на ведро материала. Это позволит спасти материал от образования трещин при воздействии на него высокой температуры. Пользоваться ли этим советом личное дело каждого.

Вернуться к оглавлению

Как выбрать место

Устройство фундамента мангала.

Теперь необходимо затронуть вторую проблему, а именно выбор подходящего места. Уличный мангал может располагаться в любом подходящем месте, но в данной ситуации нужно заботиться о правилах пожарной безопасности. Исходя из данных правил, объект не должен продуваться ветром, чтобы не допустить распространения огня и тлеющих углей по всему участку. Все горючие и легковоспламеняющиеся объекты должны находиться как можно дальше от мангала.

Далее следуют требования функционального значения, и касаются они сооружения средств для защиты агрегата от непогоды и обустройства места для отдыха. В первом случае речь идет о создании навеса, который позволит уберечь барбекю из кирпича своими руками от осадков.

Второй случай сугубо индивидуальное мнение каждого владельца. Именно он должен решить, есть нужда в создании устроенного места для отдыха или значение мангала только в приготовлении пищи, после чего блюда можно относить в дом и подавать на стол. Но пикник на природе мероприятие удивительное, способное доставить массу положительных эмоций.

Вернуться к оглавлению

Создание фундамента

Чертеж бетонного фундамента.

Прежде чем начать разбираться в нюансах этой работы, нужно понимать, что размеры мангала из кирпича должны быть комфортными для использования. Исходя из этого минимальная высота места для жарки должна быть не менее 70 см, а на 10-15 см ниже нужно расположить печь. Данная конструкция для жарки представлена самой жаровней, которая имеет открытый верх. Укладка мяса осуществляется с помощью шампуров на верхнюю часть жаровни.

Если же она оборудована сеткой, мясо можно укладывать сразу на последний элемент.

Выяснив подобные нюансы, можно приступать к созданию основы мангала из кирпича, то есть фундамента. Для его изготовления заранее нужно сделать деревянную опалубку, которая внутри обшита пергамином или толем. Еще один вариант обмазка внутренней части битумом. Данные приготовления необходимы для избегания просачивания через щели песка и утечки бетонного молочка.

Размещение опалубки осуществляется на заранее вырытом основании. Это яма глубиной не менее 30 см, ширина выбирается исходя из габаритов мангала из кирпича. Для большой конструкции требуется широкий фундамент и наоборот.

Первым делом на дно опалубки укладываются большие камни, в диаметре составляющие около 10-15 см. Свободные места между ними надо засыпать щебнем. После этого следует заливка фундамента раствором, состоящим на 25% из цемента и 75% из песка. В зависимости от габаритов мангала из кирпича и созданного котлована подобных слоев будет несколько.

Чтобы изготовить новый слой фундамента, необходимо выждать, пока не высох предыдущий.

Последний, верхний слой требуется проверить на ровность при помощи строительного уровня, затем он накрывается слоем гидроизоляции. Для этого подойдет пленка из полиэтилена, которая выкладывается в 6 слоев. Перед началом возведения конструкции следует подождать еще несколько дней примерно от 4 до 7.

Вернуться к оглавлению

Возведение рядов конструкции

Результат работы будет выглядеть, как на рис. 1. Но до этого этапа еще далеко, пока предстоит начать выкладывание рядов. Нужно обратить внимание, что представленная конструкция является самой простой, поэтому в зависимости от личного желания и навыков работы можно подобный мангал из кирпича усовершенствовать.

Более сложной конструкцией является барбекю. На рис. 2 представлены следующие обозначения:

Рисунок 2. Схема устройства барбекю.

  1. Плита бетона.
  2. Арка мангала из кирпича.
  3. Плита бетона.
  4. Имеющиеся пустоты.
  5. Фундамент конструкции.
  6. Щебень, уложенный в фундаменте.
  7. Конструкция арки: плитка и куски камней.
  8. Разрубленные кирпичи.
  9. Куски плиток.
  10. Дымоход и его обрамление.
  11. Основание из бетона.

Данная конструкция выглядит более красиво, но и для ее возведения необходимо хорошо постараться и приложить много усилий. Как будет выглядеть процесс работы, показано на рис. 3. Здесь представлены схемы порядовки конструкции, начиная с 10 ряда.

Укладка первого ряда осуществляется насухо.

Это позволит избавиться в дальнейшем от подгонки материала, для которой будут необходимы только целые элементы или половинки кирпича.

Кроме того, это позволит учесть конструкцию исходя из размеров решетки для барбекю. Первый и второй ряды укладываются в форме прямоугольника, все углы нужно выровнять. Раствор цемента должен заполнять пространство между кирпичами, его излишки необходимо сразу удалять, иначе потом это сделать будет трудно. С третьего ряда происходит формирование места для печи.

Рисунок 3. Порядовка барбекю.

После первых рядов укладка кирпича осуществляется в шахматном порядке, кирпичи необходимо смещать немного в сторону. Последующий ряд начинается с угла, область перегородок заполняется. Чтобы установить основание для жаровни, необходимо провести монтаж уголков из металла и прутьев арматуры между стенками, расположенными друг напротив друга.

Топку из-за воздействия огня следует сделать из металла с толстыми стенками. Это позволит не только продлить срок эксплуатации агрегата, но и облегчить работу при очистке топки от углей. Чтобы создать тягу, нужно оставить некоторое свободное пространство в области топки. Если подразумевается использование решетки типа гриль, то при закладывании жаровни несколько кирпичей нужно уложить с одинаковым выступом внутрь.

В качестве дверцы можно использовать старые элементы от ненужных печей, которые можно взять при наличии такой на участке или позаимствовать у соседей по даче. Однако нужно помнить, что при нагревании происходит расширение металла, поэтому следует оставить небольшой зазор между дверцей и стенкой из кирпича. На месте зазора рекомендуется приделать шнурок из асбеста.

Вернуться к оглавлению

Отделка и дополнительные части конструкции

Для удобства мангал из кирпича можно оборудовать различными полками хозяйственного назначения, соорудить крыши или воспользоваться простым навесом. Если требуется в функции агрегата включить мойку, то следует позаботиться о создании подвода воды. Все подобные мелочи нужно сразу учитывать еще на этапе проектирования конструкции.

С созданием крыши дело обстоит проще. Самым простым типом является обычный навес. Для его изготовления в конструкцию мангала вбиваются четыре трубки небольшого диаметра. Чтобы закрепить лист металла с трубками, потребуется воспользоваться сварочным аппаратом или при наличии болтовых соединений использовать данный тип крепления.

Чтобы выполнить декорирование, нужно грамотно выбрать подходящие материалы. Пол у мангала из кирпича можно выложить обычной плитой, используемой для укладки тротуара. При сооружении столешницы потребуется мраморная плитка, подойдет и керамогранит.

Таким образом, барбекю из кирпича готово к использованию. В дальнейшем можно оборудовать место вокруг мангала сиденьями, столиками или другими элементами. Но необходимо помнить, что металлические элементы неустойчивы к влаге, поэтому в зимнее время данные части, например, решетку-гриль, необходимо убирать в помещение.
