Мангалы с крышей из металла и кирпича, фото

Загородный участок предназначен не только для активной деятельности, но и для приятного времяпрепровождения. После работы на огороде можно позвать гостей и покушать шашлыка. Для этого требуется наличие мангала. Если у вас нет такого приспособления для готовки мяса, тогда мы предлагаем сделать данную конструкцию на дачу самим, своими руками. Соорудить мангал можно из кирпичей либо из металлических конструкций.

Определяем место под мангал

Перед строительством мангала необходимо выбрать правильное его расположение. Главные условия размещения конструкции:

• Конструкция должна дополнять и украшать территорию дачи, а не нарушать ее целостный вид.
• Учитывайте при расположении мангала направление ветра, чтобы дым от костра не причинял вреда жителям по соседству.
• Обращайте внимание на наличие рядом проложенных коммуникаций.
• Мангал может быть любой формы и величины.
• Не рекомендуем размещать конструкцию вдали от дома.
• Четко разделяйте зоны для отдыха и готовки еды.

Сооружение стационарного мангала подразумевает наличие определенных умений. Под одну кровлю нужно расположить мангал с барбекю, отвести место под дрова, обустроить часть поверхности для готовки, поставить умывальник, оборудовать стол с лавочками.

Легкие металлические мангалы можно ставить рядом с уже построенным участком для отдыха. Такие конструкции можно перемещать.

Как изготовить мангал из металла своими руками

Металлический мангал с кровлей можно купить, однако надежную конструкцию можно сделать самим, своими руками. Рассмотрим вариант сооружения мангала без обустроенной зоны для отдыха.

Его можно ставить в беседке отдельно. Подготовьте:

• трубы либо уголки 40 мм диаметра;
• металлическую поверхность для кровли толщиной 4 мм;
• аппарат для сварочных работ.

проект металлического мангала, чертеж с фото

Создайте проект сооружения. По длине мангал должен быть 1 метр. Его ширина рассчитывается в соответствии с длиной шампуров, как правило, это половина их длины. Высота — 15 см. Если шампуры низко расположены, мясо начнет сразу пригорать снаружи и останется сырым внутри. Для высокой конструкции необходимо иметь больше дров. От низа до края конструкции должно быть от 80 до 100 см.

Снизу мангала можно соорудить полку под дрова. Если конструкция будет размещаться в беседке, тогда кровлю делать не нужно. Чтобы удобно было готовить шашлык, оборудуйте мангал с двух сторон полками по 30 см.

Расчет: мангал в длину — 100 см, 2 полки по 30 см, кровля по длине 160 см, а по ширине 60 см.

Мангал из металла декорируют и окрашивают его только снаружи краской по металлу.

Читайте также: Барбекю своими руками для дачи

Видео по теме: Самодельный мангал с «крышей»

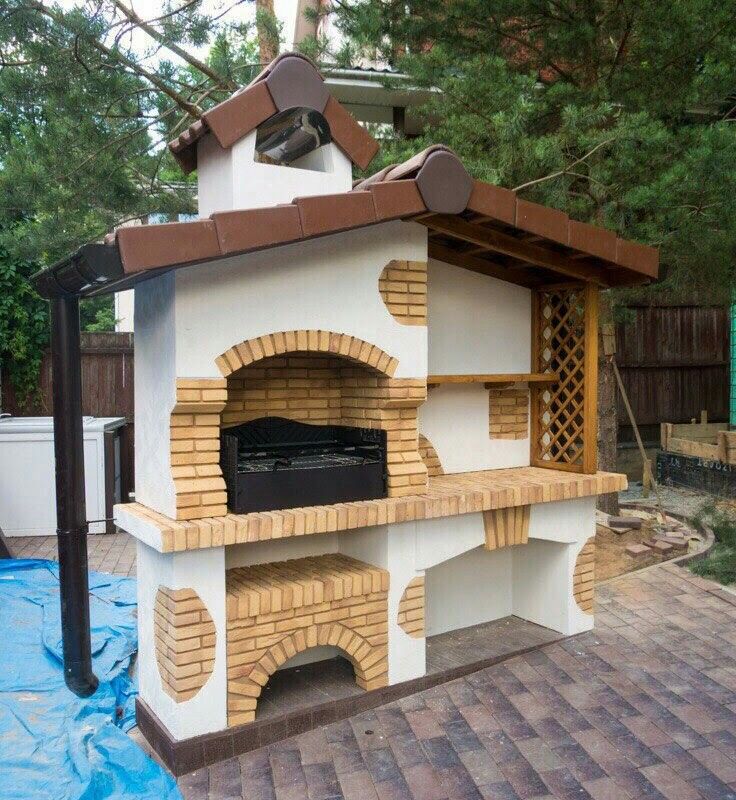

Мангалы из кирпича с крышей

Начинаем с выбора места для размещения мангала. Мангал из кирпича подразумевает наличие беседки с полом. Вместо большой конструкции рекомендуем соорудить небольшой мангал с барбекю, камином и поверхностью для готовки. Определите размеры каждой зоны.

Предлагаем рассмотреть фото-примеры кирпичных мангалов с кровлей, наверняка один вариант конструкции подойдет именно вам.

Для кирпичного мангала необходимо заложить фундамент.

Переходим к строительству кирпичного мангала

1 этап. Выкопайте ров под фундамент. На основание насыпьте 7 см песка и положите метку армированную с опалубкой. Залейте раствор бетона. Дно должно быть на 10 см выше почвы. Дайте фундаменту просохнуть.

Внимание! Фундаментная лента сооружается по всей площади беседки и по периметру кладки конструкции из кирпича.

2 этап. Снимите опалубку и накройте фундамент рубероидным полотном. Переходите к сооружению мангала. Начальные два уровня кирпича кладите сплошным методом, далее по порядку.

Внимание! Печь мангала, топка и барбекю кладут из песчано-глиняного состава и кирпича. Остальные работы выполняют с использованием песка и цемента.

3 этап. Начинайте строить беседку и сооружать кровлю. Опора для крыши — это кирпичные столбы либо трубы из металла, столбы из дерева. Кровлю нужно делать в соответствие с формой беседки и мангала. Дымоход выводим на крышу беседки.

4 этап. Декорируем мангал и зону отдыха плиткой для облицовки. Основание беседки бетонируем или выкладываем плиткой для пола. На кровлю кладем черепицу.

Видео по теме: Мангал из кирпича своими руками

Теперь на этой дачной постройке можно приступать к приготовлению вкусного шашлыка и созывать гостей!

мангал металлический с крышей фото

Мангал с крышей своими руками: из металла, кирпича, камня

Дача является прекрасным местом для отдыха. После долгой обработки огорода можно встретиться с друзьями и приготовить вкусный шашлык. Для подобных встреч было бы неплохо выделить уютное место на своем участке и соорудить там мангал с крышей. В основном такая постройка представляет собой конструкцию из легкого металла либо из кирпича.

Содержание

• 1 Типы
• 2 Кирпичный
• 3 Металлический
• 4 Каменный
• 5 Заключение

Типы

Все существующие мангалы делятся на два вида: переносные и стационарные.

Передвижное устройство предназначено для использования на природе. Любители приготовления разнообразных вкусностей на дачном участке могут остановить свой выбор на сооружении стационарного приспособления. Подобный агрегат предусматривает много разных функций, включая возможность приготовления блюд на вертеле, гриле, шампурах.

В зависимости от типа строительного материала мангалы подразделяются на следующие три вида:

• каменные;
• кирпичные;
• металлические.

Подобные устройства могут различаться между собой присутствием либо отсутствием крыши. В основном этот элемент устанавливается на стационарных агрегатах. Но встречаются случаи, когда и для переносных мангалов конструируется своеобразная защита от непогоды.

Кирпичный

Строительство всегда начинается с продуманной планировки территории.

Как правило, сооружение из кирпича представляет собой просторную беседку с наличием основания. Вместо обычного устройства возводится своеобразное приспособление с барбекю, камином, мангалом и варочной поверхностью.

Во время составления проекта стоит определиться с габаритами каждого из элементов.

Под строительство сооружения из кирпича в любом случае необходимо основание.

После составления всего проекта и определения размеров каждого из элементов можно приступать к работе с землей и подготовке всех необходимых материалов.

Мангал с крышей удастся соорудить, выполняя следующие шаги:

1. Для начала нужно вырыть яму, которая предназначается для закладки будущего фундамента. На дно этого углубления необходимо насыпать слой песка высотой не более 70 мм. Далее проводится установка сетки для армирования и подготовленной опалубки. Затем происходит заливка бетонного раствора. Важно помнить, что высота фундамента должна превышать уровень земли не менее чем на 100 мм. Требуется оставить основание на некоторое время для того, чтобы оно полностью застыло. Необходимо отметить, что фундамент возводится не только под несущие стены беседки, но и под дачный мангал с крышей.
2. Снимается опалубка, а на готовое основание укладывается слой рубероида, необходимого для защиты от влаги. Далее происходит строительство самого мангала. Первые несколько рядов выкладываются слоем сплошной структуры, а последующие – согласно составленному проекту. Топочная камера мангала, барбекю или печи выкладывается из кирпича и раствора, приготовленного из песка и глины. Для всех других элементов применяется состав на основе цемента и песка.
3. После этого можно приступать к возведению беседки и крыши. Столбы, предназначенные для опоры, выкладываются из кирпича. Но также можно использовать трубы из металла либо столбы из дерева. Выбор формы крыши зависит от конструкции самой беседки и вкусовых предпочтений хозяина. Дымоходная система устройства должна оканчиваться на поверхности крыши.
4. Теперь можно декоративно оформить построенный мангал для дачи и предусмотренную зону отдыха. В качестве облицовочного материала рекомендуется применить керамическую плитку. Для напольного покрытия можно использовать плитку или выполнить бетонную стяжку. Для отделки верхней конструкции подойдут различные кровельные материалы, такие как металлочерепица и металлопрофиль.

Возможно, вам будет интересно ознакомиться со статьей о временном мангале из кирпича. При его строительстве не понадобится раствора, а значит, он довольно легко разбирается при необходимости.

Более массивный вариант мы рассматривали в статье о беседке с печью-барбекю и мангалом. Это стационарное устройство, которое отличается долговечностью. Любители дачного времяпровождения часто делают выбор в пользу такого печного сооружения.

Металлический

Перед началом возведения агрегата рекомендуется подготовить чертеж будущей постройки.

Полезные советы:

1. Важно знать размеры стандартного мангала – 200х280х580 мм. На таком оборудовании можно приготовить до семи шампуров шашлыка. Дров помещается ровно столько, сколько требуется для жарки такого количества мяса.
2. Высчитать размер сооружения удастся и другим способом. Для этого необходимо учитывать, что расстояние между шампурами должно быть не менее 80 мм. Эту цифру нужно умножить на количество инструментов для приготовления мяса.
3. Ширина устройства высчитывается очень просто: от длины шампура отнимается 50-100 мм.

Для сооружения мангала понадобится лист металла размером 1 м². С одной стороны этого изделия нужно выполнить отметку на расстоянии 58 см, с другой – 20 см. Эти части намечаются для изготовления боковых элементов будущего мангала. Из металлического листа также вырезаются дно и другие боковые стороны. Но сначала их нужно разметить в соответствии с заданными размерами. Для резки металла понадобится специальный инструмент – электроножовка.

После того как все части будут готовы, требуется приступить к созданию дна. На элементе, подготовленном для этих целей, делаются небольшие надрезы несквозного типа.

При использовании сварочного аппарата важно знать, что качество соединения частей зависит от правильно подобранной силы тока. При недостаточной силе металл расплавится и электроды просто прилипнут к нему. При переизбытке же можно прожечь отверстия и испортить металл.

Для соединения боковых частей нужно сделать несколько точек с использованием сварки. Все полученные стыки необходимо полностью обработать с помощью этого же аппарата.

После того как крепление остынет, по всей длине боковых элементов мангала требуется проделать отверстия для свободной циркуляции воздуха. Расположение дырочек необходимо предусмотреть заранее.

Выступающие части можно легко обрезать с помощью болгарки. Чтобы сделать сооружение более прочным, в местах изгиба металла можно пройтись сварочным аппаратом.

В качестве ножек мангала применяются трубы или другие материалы, которые имеются в наличии. Главное, чтобы сооружение было довольно устойчивым. Крепление опор должно выполняться ко дну либо к угловым соединениям с использованием сварки.

Ножки должны иметь одинаковую длину: это является залогом устойчивости сооружения. Для повышения данного свойства на четверти высоты опор нужно сделать парные соединения с применением металлической трубы. Для удобства можно предусмотреть сетку из проволоки для подсушивания дров.

Крыша в мангале является одним из важных элементов. Для ее сооружения могут понадобиться:

• пруты из арматуры или другие материалы, которые подойдут для установки опоры;
• лист металла.

Арматурные пруты должны быть в количестве 4 штук. Они крепятся к каркасу мангала с помощью сварочного аппарата. Их длина должна быть не менее задуманной высоты крыши. Для того чтобы увеличить пространство над мангалом, можно из прутов сделать своеобразные дуги.

Важно, чтобы металлический лист для крыши закрывал от дождя не только мангал, но и человека, который будет заниматься приготовлением пищи. Необходимо отметить, что металл не должен быть слишком толстым. В противном случае это может угрожать жизни окружающих.

В первую очередь требуется приварить опоры к листу, затем подсоединить конструкцию непосредственно к самому мангалу.

Каменный

Каменное устройство с крышей – сооружение с положительными прочностными характеристиками.

В первую очередь для него возводится фундамент, который размечается с помощью специального строительного шнура. Далее производится выкапывание ямы глубиной примерно 250 мм. В углубление закладывается арматура, которая заливается бетонным раствором. Толщина этого слоя должна составлять 150-160 мм.

Затем делается цоколь с тремя уровнями. Первые два предусматриваются для дров, а последний будет играть роль своеобразного шкафчика.

Далее на фундамент начинается выкладывание стен. Для определения ровности конструкции понадобится строительный уровень.

С помощью арматуры и опалубки нужно выполнить основание мангала и боковые стороны. В этом же месте выкладываются огнеупорные кирпичи, на которые в дальнейшем выставляется решетка для приготовления пищи.

Для выполнения отделки пола, как правило, применяется бутовый камень. Герметизация всех образовавшихся швов производится с помощью цементного раствора. Под укладку этого материала выполняется углубление, в которое засыпается слой песка толщиной 50 мм. Он будет играть роль подушки.

Все блоки из бетона нужно подвергнуть оштукатуриванию, а на боковые элементы мангала с крышей требуется выполнить укладку специальной плитки.

После всех перечисленных работ можно приступать к строительству крыши. Для этого применяются специальные уголки, с помощью которых кровля крепится к устройству и полу.

Теперь наш агрегат готов к использованию.

Заключение

Исходя из вышесказанного, можно сделать вывод, что самодельный мангал с крышей — посильная задача для желающих облагородить свой дачный участок, а также для любителей отдыха в кругу семьи и друзей с шашлычком на свежем воздухе.

Похожие статьи:

Как построить барбекю из кирпича

Руководство по сборке барбекю из кирпича в патио. В этом проекте мы покажем вам все, что вам нужно знать о строительстве барбекю из кирпича. Мы покажем вам, как уложить прочную основу и что использовать, как построить зону подготовки сбоку от вашего барбекю, как спланировать и построить основу для барбекю, какие материалы и инструменты вам понадобятся и как класть кирпичи для боковые и задние стенки вашего барбекю. Кроме того, также узнайте, как чистить и обслуживать барбекю, чтобы оно прослужило долгие годы.

Кирпичный гриль станет прекрасным дополнением к патио или открытому саду. Простой в сборке и использовании, барбекю из кирпича означает, что вам не нужно искать большое пространство для хранения барбекю. Он не ржавеет и не разваливается, и выглядит намного привлекательнее.

Существует два разных типа простых кирпичных барбекю, которые можно легко построить: барбекю отдельно, а также барбекю с небольшим столом для приготовления/хранения. Насколько творчески вы хотите проявить эти базовые дизайны, зависит только от вас!

Барбекю из кирпича со столом для приготовления пищи и подставкой для подогрева

Барбекю из кирпича без стола – изображение предоставлено сайтом blackknightdirect.co.uk

Где разместить барбекю

Прежде всего вам нужно решить, где построить барбекю. Единственный недостаток кирпичного барбекю в том, что его нельзя передвигать, поэтому тщательно продумайте место.

Вы хотите разместить его достаточно близко к дому, чтобы можно было легко принести все необходимое, но не так близко, чтобы дым дул в дом!

Приятно иметь барбекю рядом с зоной отдыха, чтобы повар и посетители могли общаться, но убедитесь, что жар от углей не причинит дискомфорт вашим гостям и не повлияет на окружающие предметы, такие как деревянные заборы, сараи и т.д.

Подумайте также о маршруте к барбекю. Если вы собираетесь ходить по одному и тому же участку лужайки все лето, он может немного оголиться. Сейчас самое время добавить несколько ступеней для узкой дорожки к барбекю или просто выкопать небольшой участок дорожки и засыпать его галькой.

Строительство базы для барбекю

Убедитесь, что у вас есть прочная основа для вашего барбекю. Если у вас еще нет подходящего участка патио для строительства, вам потребуется уложить бетонную основу или несколько плит. Основание должно быть ровным и достаточно прочным, чтобы выдержать вес барбекю, не проседая и не опускаясь. См. наш проект «Строительство основания сарая», а также страницу нашего проекта «Укладка патио», чтобы получить помощь в этом.

Помните, что когда вы строите свою базу, вам нужно будет стоять перед барбекю, чтобы приготовить еду. Лучше всего расширить базу, чтобы покрыть достаточно большую площадь, чтобы вы могли комфортно работать за ней.

Базовый слой барбекю с пространством вокруг зоны приготовления пищи и зоны подготовки

Материалы для строительства барбекю из кирпича и раствора

Во-первых, вам нужно купить набор для барбекю. Доступны наборы, предназначенные для установки в кирпичный гриль, с поддоном для углей, противнем для приготовления пищи, а иногда и подносом для подогрева. Тогда вам, конечно, нужны кирпичи.

Определите, сколько кирпичей вам понадобится, ориентируясь на противень для приготовления барбекю. Подсчитайте, сколько кирпичей вам понадобится, чтобы обойти лоток с трех сторон, и выясните, какой высоты вам понадобится барбекю.

Вы хотите, чтобы во время приготовления пищи вам было удобно стоять, не наклоняться и не тянуться вверх. Приблизительно, большинство людей устанавливают свой лоток для угля примерно на 7-9 рядов кирпичей, но это, очевидно, зависит от вас.

Вы можете добавить пару блюд выше того, что будет вашим противнем для приготовления пищи, чтобы вы могли добавить решетку для разогрева выше.

Если у вас есть место, рекомендуется добавить зону для приготовления или стол рядом с барбекю (как видно на изображении выше). Тротуарная плитка — это хорошая столешница, поэтому вам нужно добавить достаточное количество кирпичей, чтобы создать основу для нее.

Общий вид кирпичного беседки в саду, вид спереди

Строительный песок и цемент необходимы для приготовления раствора – см. оценка.

Связывание частей кирпичных стен

Металлические кирпичные стяжки помогут укрепить стык между средней и задней стенками. Настенные стяжки бывают разных форм, но лучше всего для создания барбекю лучше всего подходит стяжка с горизонтальным кручением или стяжка «рыбий хвост», поскольку она более широко известна.

Просто вдавите концы стяжки «рыбий хвост» в строительный раствор, и ваши стены будут прочно связаны друг с другом

Стяжка «рыбий хвост»

Инструменты, необходимые для строительства кирпичного барбекю

Первое, что вы, возможно, захотите купить для этого , и другие проекты кирпичной кладки, представляет собой прочную переносную основу для хранения вашего цемента, которая защитит ваши дорожки и газоны от пятен цемента.

Переносной лоток для основания из цемента и раствора — используется для защиты дорожек, газонов и других участков от пятен цемента

Другие инструменты, которые вам понадобятся:

• Лопата для смешивания раствора
• Мастерок каменщика или калибровочная кельма, если вы не привыкли класть кирпичи Ведро Мастерок
• Краска для барбекю
• Проволочная щетка

Эти инструменты можно увидеть внизу страницы. Короткий отрезок шланга также удобен для аккуратного соединения кирпичей. Просто сократите от 6 до 9дюймах (225 мм) от садового шланга, и у вас есть идеальный инструмент для соединения кирпичной кладки.

Используйте короткий отрезок шланга, чтобы создать растворный шов с рукояткой ведра при наведении

Кирпичная кладка для кирпичного барбекю

Выложите первый слой или «ряд» кирпичей вокруг поддона для барбекю, чтобы убедиться, что вы делаете это правильно размер.

Если вы строите стол сбоку от барбекю, вам нужно будет расположить кирпичи в форме « E » сбоку, чтобы центральная стена поддерживала как барбекю, так и стол.

Здесь также важно упомянуть, что вам необходимо убедиться, что ширина левой зоны приготовления пищи соответствует размеру вашего гриля и поддона для угля. Вы не хотите, чтобы он был слишком широким или слишком узким! Большинство имеющихся в наличии будут изготовлены в соответствии с шириной установленного количества кирпичей.

Ознакомьтесь с нашим проектом «Укладка кирпичей», чтобы получить некоторые подсказки, прежде чем начать.

После того, как вы выложите первый ряд и расположите его в желаемых местах, уберите кирпичи и проверьте уровень земли. Нанесите слой раствора по форме кирпичей, компенсируя любые изменения уровня.

Положите первый ряд кирпичей на раствор, используя спиртовой уровень, чтобы убедиться, что линии прямые, а кирпичи находятся на одном уровне друг с другом. Положите металлическую кирпичную стяжку на стык между средней и задней стенками.

Настенная стяжка «рыбий хвост», установленная в растворе, соединяющая среднюю стену с задней стеной для поддержки

Вам также следует попытаться избежать необходимости резать кирпичи, поскольку это может быть сложной работой и в конечном итоге приведет к повреждению и потерям, так что примите это во внимание. иметь в виду при планировании макета.

Стройте стены, начиная с углов и постепенно заполняя промежутки. Стыки в каждом ряду располагайте в шахматном порядке на полкирпича, чтобы стена была прочной и имела традиционный рисунок кирпичной кладки. Продолжайте использовать спиртовой уровень, чтобы убедиться, что ваши стены ровные, прямые и вертикальные.

В идеале лучше всего использовать уровень достаточной длины, чтобы дотянуться от угла до угла кирпичной кладки, но если это невозможно, вы можете использовать кусок дерева, чтобы положить спиртовой уровень на него. Пожалуйста, убедитесь, что кусок дерева, который вы используете, прямой и ровный!

Воспользуйтесь спиртовым уровнем, чтобы убедиться, что кирпичная кладка стоит вертикально и выровнена.

Через каждые несколько рядов останавливайтесь, чтобы очистить растворные швы – удалите излишки раствора, заполните все зазоры раствором и пропустите шланг вдоль каждого шва, чтобы аккуратная, профессиональная отделка. Этот тип полукруглого наведения обычно называется ″наведением ручки ковша″.

Когда вы доберетесь до седьмого ряда (принимая во внимание ваш рост, вы можете изменить его на восьмой или девятый ряд), создайте выступ для лотка для угля, перевернув кирпичи боком в левой и средней стенках.

Что касается средней стены, пожалуйста, помните, что если вы собираетесь добавить зону подготовительного стола, вам нужно будет убедиться, что все кирпичи, которые вы кладете боком, выступают как влево, так и вправо, чтобы не только было основание для вашего древесного угля или гриль для приготовления пищи, но и устойчивая основа для вашего стола.

Добавьте еще один стандартный ряд, затем на следующем ряду снова переверните кирпичи боком, чтобы образовался выступ для гриля для приготовления пищи.

Повторите стандартный ряд, за которым следует еще один выступ, чтобы у вас был выбор высоты приготовления. Добавьте еще один выступ выше, если вы хотите добавить решетку для подогрева.

Вместо того, чтобы использовать кирпичи, перевернутые на бок, в растворную подушку можно вставить металлические стержни, чтобы обеспечить поддержку противней для приготовления пищи.

На изображении выше вы можете заметить, что мы удвоили толщину средней стенки. Вместо того, чтобы переворачивать кирпичи на бок, чтобы обеспечить поддержку столешницы/зоны приготовления, можно добавить металлические опоры для выполнения этой работы, по крайней мере, для подносов для угля и приготовления пищи.

Если вы решите пойти по этому пути, убедитесь, что вы используете металлические скобы или полосы достаточной толщины, чтобы выдержать вес и тепло от поддона для угля или гриля, не сгибаясь. Кроме того, убедитесь, что у вас есть как минимум 3 полосы на стене.

Вам также может понадобиться поискать подходящие металлические опоры. Возможным решением могут быть оцинкованные пластины для ремонта, такие как на изображении ниже.

Оцинкованная пластина для ремонта, используемая для подставок для угля и подносов для приготовления пищи – доступна в нашем магазине

Решетки для гриля и решетки для подогрева также можно изготовить, купив, обрезав по длине и вставив несколько коротких металлических стержней в стыки кирпичной кладки. Это немного увеличивает расходы, но значительно упрощает кирпичную кладку.

Решите, на какой высоте вы хотите расположить зону стола, и перестаньте укладывать крайнюю правую стену на выбранной вами высоте — убедитесь, что она совпадает с одним из выступов, которые вы построили для подноса для угля или гриля, чтобы плита столешницы поддерживается с трех сторон. Нанесите на плиту слой раствора, чтобы зафиксировать ее на месте.

Дайте высохнуть в течение не менее 48 часов перед использованием гриля. Накройте, если ожидается, что дождь предотвратит вымывание раствора из швов.

Уход за кирпичным барбекю

Чем больше используется ваше барбекю, тем больше вероятность того, что оно потеряет свой блеск. Вы можете отремонтировать решетку и все металлические детали, используя краску для барбекю, представленную ниже, из магазина инструментов DIY Doctor.

Жаростойкая краска для барбекю – можно приобрести в нашем магазине

Для очистки существующих металлических конструкций можно использовать проволочную щетку, а проще всего это сделать двуручной щеткой, такой как показанная ниже.

Двуручная проволочная щетка идеальна для чистки барбекю — можно приобрести в нашем магазине

Иногда тепло дает усадку кирпичной кладки быстрее, чем это удобно. Эта усадка может привести к нескольким небольшим трещинам здесь и там. На самом деле это не массовая проблема. Просто зайдите на нашу страницу, посвященную перекладке кирпичной кладки, и вы увидите, что исправить несколько усадочных трещин несложно.

Замена швов раствором

Все материалы проекта написаны и подготовлены Майком Эдвардсом, основателем DIY Doctor и отраслевым экспертом в области строительных технологий .

Чертежи барбекю из кирпича | HowToSpecialist

Эта статья о планах барбекю из кирпича . Строительство барбекю должно быть возможностью освежить внешний вид вашего заднего двора, улучшить свои навыки мастера и создать прекрасные воспоминания с семьей. Кроме того, если вам нравится хорошо приготовленная еда, вы проведете большую часть своих выходных, пробуя новые вкусные рецепты на своем кирпичном гриле-барбекю. В этой статье мы шаг за шагом покажем вам, как построить простой барбекю из кирпича с приятным дизайном. Даже если у вас нет опыта работы с бетоном или кирпичом, наши планы помогут вам выполнить работу профессионально.

Выбор места для барбекю — это настоящая проблема, так как вы должны учитывать несколько аспектов. С одной стороны, вы должны разместить его рядом с вашим домом, так как вам придется совершать много поездок в дом, чтобы получить мясо и посуду. С другой стороны, если вы построите его слишком близко к входной двери и окнам, ветер может задуть дым прямо в ваш дом. Кроме того, мы рекомендуем вам ознакомиться с местными строительными нормами перед началом проекта, так как вы должны оставить определенные расстояния от деревьев, заборов или навесов.

Фундамент барбекю необходим для вашего проекта, поэтому вы должны вырыть его достаточно глубоко и укрепить арматурой. Глубина фундамента варьируется в зависимости от структуры почвы, но обычно она составляет от 5 до 15 дюймов. Смешайте 2 части цемента, 3 части песка, 4 части гравия с водой до получения смеси консистенции сметаны. Вы можете смешать бетон в тачке или сделать это намного быстрее, если возьмете напрокат миксер.

Вы должны разместить гриль для барбекю на достаточном расстоянии от земли, чтобы к нему был легкий доступ во время приготовления мяса или овощей. Обычно мы размещаем гриль на высоте около 30 дюймов от земли, а топку следует размещать на 5 дюймов ниже. Кроме того, мы рекомендуем вам купить решетку перед тем, как построить мангал из кирпича, чтобы подогнать его размеры в соответствии с шириной решетки. Если вы сначала построите барбекю, вы можете не найти гриль, который вписывается в пространство, и вы потратите больше денег на гриль, сделанный на заказ. Посмотреть все мои Премиум планы в магазине .



Изготовлено по этому чертежу





Материалы

• Кирпичи и огнеупорные кирпичи (около 300 кирпичей и 15 огнеупорных кирпичей)
• Бетон (фундамент и столешница)
• Арматура для армирующей конструкции
• Огнеупорный цемент

---

• набор для барбекю



Инструменты

• Защитные перчатки, очки
• Мокрая пила (для резки кирпичей)
• Молоток, спиртовой уровень, столярный карандаш
• Бетономешалка



Советы

• Внимательно прочитайте другие наши статьи, посвященные строительству барбекю
• Разместите барбекю из кирпича вдали от легковоспламеняющихся веществ или конструкций
• Работайте внимательно и осторожно, так как это простой проект



Время

• Один выходной, двое рабочих





Кирпичный фундамент для барбекю

Кирпичный фундамент для барбекю



Прежде всего, вам нужно построить прочный фундамент для кирпичного барбекю. Таким образом, вы должны использовать доски и веревку, чтобы выложить фундамент (24 x 24 дюйма), убедившись, что вы проверяете, чтобы углы были прямыми, с правилом 3-4-5. Затем используйте лопаты, чтобы выкопать траншеи (не менее 15 дюймов) и построить прочную форму из деревянных досок шириной 6 дюймов.

Используйте уровень, чтобы убедиться, что форма идеально горизонтальна, и закрепите ее, установив несколько кольев.



План основания барбекю из кирпича



После того, как вы залили бетон в форму и выровняли ее линейкой, дайте ему высохнуть в течение нескольких дней. Убедитесь, что вы вибрируете бетон, либо ударяя по форме молотком, либо используя арендованный бетонный вибратор.

Далее начинаем класть кирпичи, как на картинке. С помощью шпателя распределите раствор по основанию и правильно установить кирпич . Используйте спиртовой уровень, чтобы проверить, являются ли они вертикальными и горизонтальными.



Строительный кирпич для барбекю



Смешайте еще раствор (3 части цемента с 5 частями мелкого песка) и уложите остальные кирпичи на ложковую связку. Правильная консистенция раствора должна быть близка к арахисовому маслу. С помощью спиртового уровня проверьте, ровные ли стены и горизонтальные ли ряды.

Smart Tip: Удалите лишний материал с кирпичей влажной губкой. Аккуратно удалите раствор, иначе вы можете сдвинуть кирпичи с места.



Кирпичное основание барбекю



Уложите остальные кирпичи, как описано выше. В большинстве случаев достаточно 10 рядов кирпичей, но вы можете отрегулировать основание барбекю в соответствии со своим ростом.

Обратите внимание на размеры кирпичного барбекю на изображении. Работайте с большой осторожностью и с большим вниманием, если хотите получить опрятный внешний вид. Наши планы барбекю и дизайн просты, но вам все равно нужно работать с умом, чтобы не допустить ошибок.





Планы для барбекю из кирпича

Форма для столешницы из кирпича



После того, как вы построили основание для барбекю из кирпича, нам нужно залить бетонную столешницу, которая будет поддерживать пол для приготовления пищи и остальную часть барбекю. .

Таким образом, вы должны начать с создания опалубки, используя деревянные доски 2×6” и стойки 4×4. Исходя из нашего опыта, мы рекомендуем вам скреплять деревянные доски шурупами, а не гвоздями, так как их будет легче удалить после высыхания бетона.



Кирпичные чертежи столешницы для барбекю



Разрежьте кирпичи вдоль пополам и уложите их вокруг формы. Мы рекомендуем вам обрезать кирпичи в форме буквы L на углах. К сожалению, мы можем наносить раствор только между кирпичами, поэтому между стыками необходимо установить анкерные стержни (они зафиксируют кирпичи на бетонной плите).

Используйте арматурные стержни Ø 10, чтобы построить плотную сеть, и крепко свяжите их проволокой. Поместите арматурную конструкцию внутрь формы и поднимите ее примерно на 1 1/2.



Столешница для барбекю из кирпича



Смешайте небольшое количество бетона (3 части цемента, 2 части песка, 4 части гравия и вода) с помощью миксера и залейте его в форму. Затем ударьте по бокам формы молотком, чтобы удалить воздушный карман, или используйте бетонный вибратор.

Выровняйте бетонную столешницу линейкой, проталкивая ее по краям формы. Дайте бетону высохнуть в течение нескольких дней, прежде чем класть остальные кирпичи.



Чертежи барбекю из кирпича



Уложите остальные кирпичи так же, как и в предыдущих шагах (ложковое соединение). Используйте спиртовой уровень каждый раз, когда добавляете очередной ряд кирпичей, проверяя, чтобы стены были ровными.

Умный совет:  Используйте огнеупорные кирпичи, чтобы построить топку барбекю. Класть обычные кирпичи было бы ошибкой, так как они не выдерживали бы высоких температур, создаваемых горящими дровами. Вставьте арматуру в стены, чтобы поддержать гриль-барбекю.





План дымохода для барбекю

Кирпичная перемычка для барбекю



Далее необходимо установить сборную перемычку над входом в барбекю, как показано на рисунке.

Если вы не можете купить балку в местном магазине товаров для дома, вы можете сделать опалубку, укрепить ее арматурой и залить бетоном.

Как вы можете видеть на изображении, вы должны расположить перемычку, сдвинутую на 2 дюйма внутрь барбекю, чтобы иметь возможность покрыть ее резаными кирпичами. Этот аспект важен, если вы хотите получить чистый дизайн.



Сборные балки, поддерживающие дымоход



Положите два ряда кирпичей вокруг перемычки, как показано на рисунке, и удалите излишки материала влажной губкой. Затем вам нужно разместить перпендикулярно две сборные балки  над перемычкой, как вы можете видеть на изображении.

Эти балки будут поддерживать дымоход, поэтому их необходимо закрепить цементным раствором с обоих концов. Работайте с большой осторожностью, убедившись, что обе балки идеально выровнены с остальной частью барбекю.



Детали кирпичного дымохода для барбекю



Затем поместите целый кирпич между балками с обоих концов, как показано на рисунке. После этого вы должны прощупать зазоры обычным кирпичом, пока не получите идеально ровную поверхность.

Работайте обдуманно, так как это будет основание кирпичного дымохода. Воспользуйтесь спиртовым уровнем, чтобы убедиться, что поверхность горизонтальна, и заполните щели цементным раствором.



Строительство дымохода из кирпича барбекю



Обратите внимание, что основание дымохода идеально ровное. Теперь вы можете профессионально построить дымоход из кирпичного барбекю.

Даже если вы используете наши планы, оптимизированные для использования как можно большего количества полных кирпичей, вам все равно придется сделать несколько разрезов. Поэтому мы рекомендуем вам

арендовать кирпичную пилу на один день и распилить все кирпичи. В качестве альтернативы вы можете использовать долото и молоток, но обрезанная кромка будет выглядеть не очень хорошо.



Чертежи дымохода из кирпича для барбекю



Выложите 4–5 рядов обычного кирпича таким же образом, как описано в предыдущих шагах.
