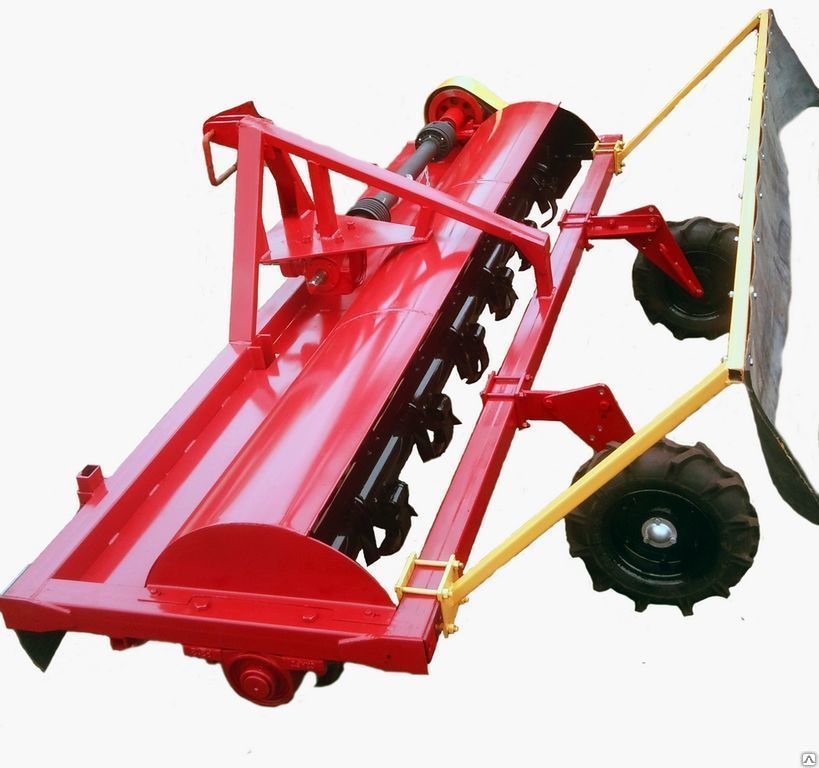

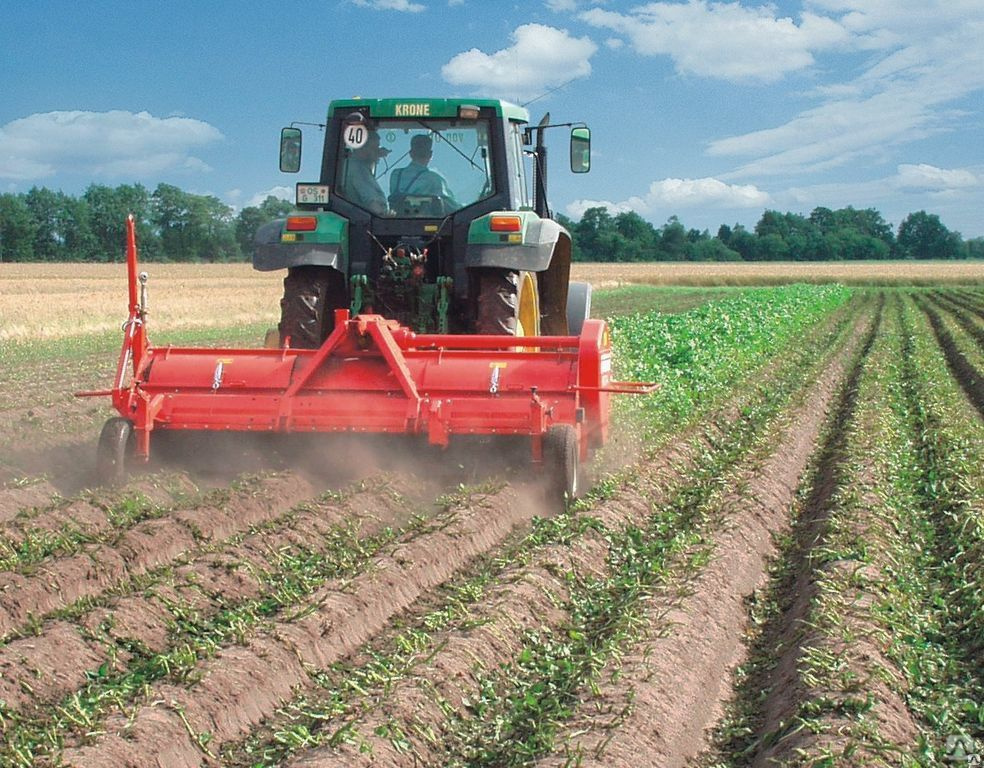

Ботводробитель картофельный роторный

Срезает и измельчает ботву картофеля и другую растительность по контуру грядки, с укладкой измельченной массы на дно борозды за 10-12 дней до уборки, для созревания клубней и создания благоприятных условий для работы уборочных машин.

Универсальное шасси комплектуется ротором с шарнирно закрепленными ножами, опорными пневматическими колесами и трехручьевой клиноременной передачей, монтируемой на правой стороне шасси. Ботводробитель роторный имеет шарнирно закрепленные ножи, копирующие контур грядки. Вращаясь с большой скоростью (свыше 1500 об/мин.) навстречу движению трактора и создавая вентиляционный эффект, ножи мелко измельчают даже полегшую ботву, которая специальными отражателями укладывается на дно борозды. С помощью опорных колес устанавливается высота среза ботвы, т.е. зазор между ножами и почвой.

В результате удаление ботвы картофеля создает оптимальные условия, для дальнейшей работы картофелеуборочных машин.

Для предохранения элементов привода машины и трактора от инерционных перегрузок при остановке, в контрприводе предусмотрена обгонная муфта.

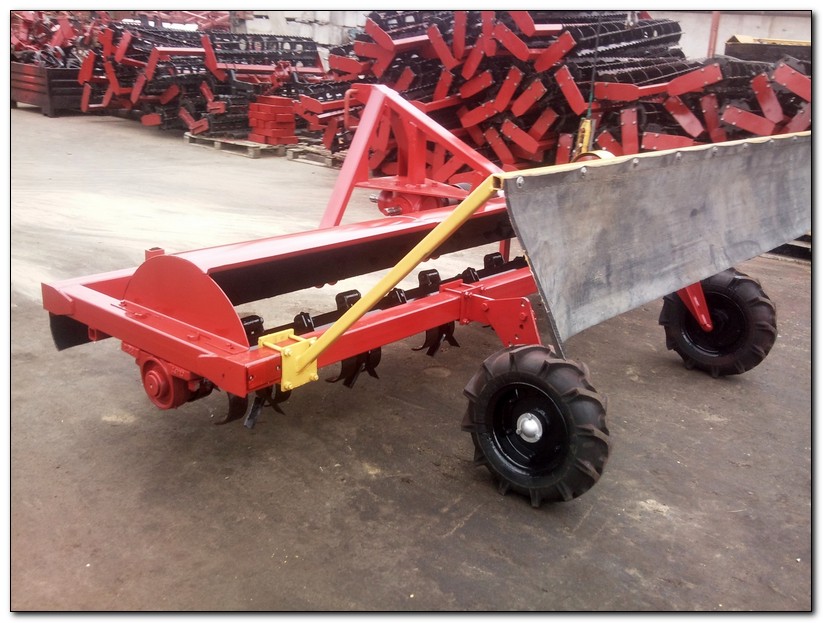

Срез и дробление ботвы УМВК 1.4

Технические характеристики универсальной машины для возделывания картофеля УМВК-1.4 ботводробитель

Эксплуатационная масса машины, кг на срезе и дроблении	1150
Рабочая ширина захвата, м	2,8(3,0)
Габаритные размеры машины в рабочем положении, мм -длина -ширина -высота	2377 3590 1425
Расчетная производительность в час основного времени, га	2,7

Цена на универсальную машину для возделывания картофеля и овощей УМВК-1.4 (фреза+гребнеобразователь-окучник+ботводробитель) 630 000 P =.

Цена на универсальную машину для возделывания картофеля и овощей УМВК-1.4 (Ботводробитель) 467 000 P =.

Технические характеристики универсальной машины для возделывания картофеля УМВК-2.

8

Эксплуатационная масса машины, кг на сплошной обработке почвы/на нарезке гребней/на срезе и дроблении	1263 / 1000 / 1127
Габаритные размеры машины в рабочем положении, мм -длина -ширина -высота	1750 / 1980 / 1730 3800 / 3700 / 3780 1300 / 1390 / 1395
Расчетная производительность в час основного времени, га	1,3 / 1,1 / 1,7

Цена на универсальную машину для возделывания картофеля и овощей УМВК-2.8 (фреза+гребнеобразователь-окучник+ботводробитель) 875 000 P =.

Цена на универсальную машину для возделывания картофеля и овощей УМВК-2.8 (гребнеобразователь-окучник фрезерный + ботводробитель) 784 000 P =.

Цена на универсальную машину для возделывания картофеля и овощей УМВК-2.8(Ботводробитель) 533 000 P =.

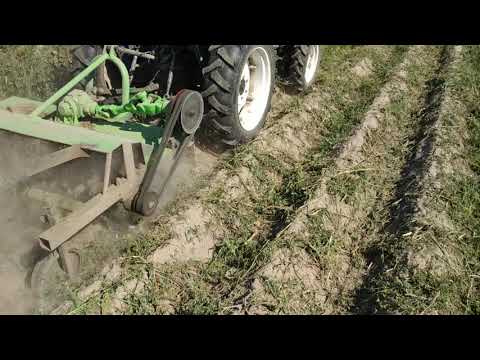

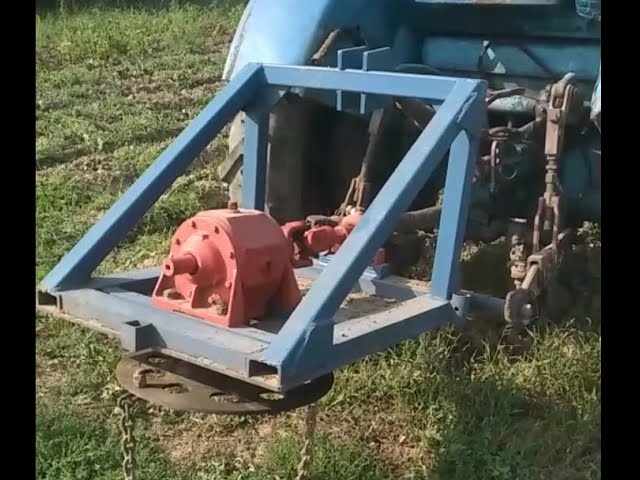

Видео

«Прицепной ботводробитель картофельный производится на заводе Колнаг (Мос.

обл.)»

Чтобы картофель не повреждался — ботводробитель производимый в России

Ботвоудалитель — сельскохозяйственная машина, предназначенная для обрезки стеблей (ботвы) картофеля, свеклы, сахарной свеклы, моркови и других культурных корнеплодов. Измельчитель ботвы работа аналогична работе прицепного мульчировщика (используется для стрижки большой травы или растений, которые не могут быть срезаны стандартным или обычным измельчителем ботвы). Ботводробитель можно прикрепить к трактору, как к передней, так и к задней части трактора. Измельчитель повышает эффективность уборки картофеля и сокращает человеческие усилия и время. За трактором, оснащенным ботвоудалителем, буксируется или следует комбайн для сбора картофеля с поля.

Цена низкая, ботводробители от производителя Колнаг

Модель: Rafale 4×75 / Rafale 4×90 — ботводробитель

Модели картофелеуборочных комбайнов чувствительны к наличию ботвы во время уборки картофеля. Механический способ удаления ботвы, в отличие от химического, не наносит вред окружающей среде и позволяет экономить на химикатах.

 © kolnag.ru

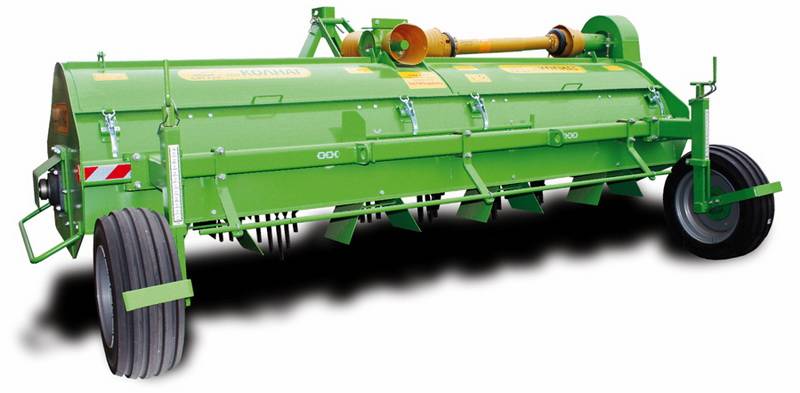

Ботводробитель AVR Rafale предназначен для удаления ботвы, измельчения скошенной массы и перемещения ее в междурядье. Применяется ботводробитель перед уборкой картофеля. Ботводробитель AVR Rafale точно копирует профиль гряды, сформированной культиваторами-гребнеобразователями AVR GE-Force HD, КОЛНАГ «ИКСИОН» или КОЛНАГ КГП-4, что обеспечивает минимальную высоту среза и исключает повреждение клубней. Ботводробитель AVR Rafale справляется даже с самой плотно прилегающей ботвой на ранних сортах картофеля.

Ботводробитель AVR Rafale имеет реверсивную трехточечную навеску и особую раскладку битеров на роторе для усиления вентиляторного эффекта и повышения производительности.

Колнаг Rafale	4х75	4х90
Тип ботводробителя	навесной	навесной
Частота ВОМ трактора, об. /мин.	1000	1000
Частота вращения рабочего вала, об./мин.	1320	1320
Максимальная рабочая скорость, км/час	9	9
Вес машины, кг	990	1075
Габаритные размеры:
Длина, м	2,08	2,08
Ширина, м	3,50	4,10
Высота, м	1,34	1,36
Рабочий вал	одинарный	двойной
Количество приводных клиновых ремней, шт.	5	2х3
Количество ножей, шт.	98	2х54
Количество опорных колес, шт.	2	2
Количество обрабатываемых рядков, шт.	4	4
Расстояние между гребнями, см	75	90
Средняя длина стеблей, см	80	80
Высота среза ботвы, см	8-20	8-20
Полнота срезания ботвы (не менее), %	80	80

 © kolnag.ru

ПРЕИМУЩЕСТВА БОТВОДРОБИТЕЛЯ КОЛНАГ

• — Привод рассчитан на большое количество ботвы или высокую скорость движения
• — Цепной вал большого диаметра обеспечивает хорошее качество всасывания и разбрасывания в рядах и между рядами.
• — Простое переоборудование между передним и задним креплением без дополнительных деталей
• — Для достижения оптимального результата доступны различные настройки цепа для различных условий.
• — Отражающие пластины обеспечивают точную разгрузку ботвы между рядами
• — Желаемая остаточная длина ботвы может быть удобно отрегулирована с помощью регулируемых по высоте опорных колес и трехточечной навески трактора.

На поздней стадии созревания растений, интересных своими корнеплодами (картофель, лук, морковь, свекла), нужно больше энергии передавать «под землю», не отвлекаясь на питание ботвы. В игру вступает ботводробитель, срезающий ботву свеклы, ботву картофеля.

Универсальный картофельный ботводробитель Колнаг Rafale предназначен для удаления ботвы перед уборкой картофеля. Ботвоудалитель производится в версиях 4 х 75 и 4×90, благодаря чему потенциальные потребители смогут приспособить машину к той технологии, которая применяется в конкретном хозяйстве. Ботводробитель состоит из рамы, 2 колес, режущих головок. Высота срезки регулируется. Оператор может устанавливать высоту скашивания независимо для левых и правых сторон агрегата в промежутке (средняя) до 20 см. Под давлением воздуха зелень, даже лежащая на земле, поднимается, а ножи тем временем легко срезают ботву. Рекомендуется агрегатировать обрезчик с тракторами мощностью от 60 л.

 © kolnag.ru

Машина для обрезки ботвы

Машина для обрезки ботвы Rafale завода Колнаг, разработана для удаления ботвы с максимальной точностью и минимальными энергозатратами

. Rafale удаляет ботву полностью, оставляя стерню высотой от 10 до 15 см. Оптимальная длина для быстрого отмирания стеблевого материала.

Для надежности работы предусмотрены подшипниковые опоры в средней части ротора. Высокая скорость цепного вала (1320 об/мин) обеспечивает высокую мощность обрезки. Прочный с толстыми стенками цепной вал был разработан для выполнения сложной работы. Цепи смонтированы на валу двойной спиралью для обеспечения сбалансированной работы ботводробителя. Значительно повышается надежность. Цепи свободно смонтированы и точно следуют контуру гряды. Улучшения доказали, что Rafale нуждается в меньшей мощности, работает тише и лучше обрезает.

Регулировка высоты среза ботвы осуществляется изменением положения опорных колес или с помощью гидравлической системы непосредственно из кабины трактора во время работы.

Агрегатирование ботвоудалителя и трактора

Ботвоудалители часто используются в сельском хозяйстве; орудия прицепляются к трактору, интегрируются в уборочную машину. Операция предотвращает попадание лишней ботвы в уборочную машину вместе с продуктом. Ботвоудалитель в основном состоит из быстро вращающегося вала с прикрепленными к нему цепами, срезают ботву с урожая; цепы представляют резино-металлический узел.

Большие уборочные машины для картофеля и сахарной свеклы часто имеют ботвоудалители, установленные в передней части машины. При использовании небольших уборочных машин без навесного оборудования к трактору будет присоединено отдельное ботвоуборочное орудие.

Преимущества измельчения — дробление ботвы

Нарезка ботвы дает множество преимуществ, и в картофелеводстве использовать в качестве механической альтернативы химическому удалению ботвы. При необходимости ботвоуборку можно провести за несколько недель до сбора урожая. Еще преимуществом для уборочных машин без ленты для удаления ботвы или при работе с культурами с особенно большим объемом является улучшенный поток через машину и, как следствие, лучший урожай.

Процесс производства ботвоудалителей в России

Мы производим ботвоизмельчители на производственных площадках в Коломне (Московская область). Металл поставляется в необходимом размере, используем специальный метод предварительной обработки перед вулканизацией резины в металл. Мы используем компрессионные формовочные прессы для производства небольших серий. Поставляем резиновые и металлические цепы клиентам, собирают их на станках по мере необходимости. Если вы хотите узнать больше о ботвоудалителях или деталях для сельскохозяйственной техники, как игольчатые ролики, осевые ролики или резиновые выталкиватели, сообщите нам об этом; мы производим ряд различных резиновых деталей для сельскохозяйственной техники. Пожалуйста, свяжитесь с нами без каких-либо обязательств, обсудить возможности.

 © kolnag.ru

Целесообразность, сроки покоса ботвы картофеля ботводробителем

Наблюдая за картошкой, хозяин мечтал, чтобы ботва развивалась менее активно, чем клубни. В фазу активного роста надземная часть набирает огромную массу, сравнимую с урожаем среднестатистического куста. Развитие влияет на качество клубней.

Важно! Точно определить оптимальное время для уборки ботвы картофеля можно благодаря простому правилу: «кусты следует скашивать после того как 60-70% растений стали желтеть».

Покос зелени до сбора урожая является не только рекомендуемым, но и весьма целесообразным действием. В жарком южном климате погодные условия позволяют растению полностью пройти все сезонные физиологические процессы и вступить в фазу покоя перед зимовкой.

Выращивание картофеля

Но в умеренной и северной зоне неблагоприятные условия для культуры часто наступают еще до полноценного вызревания урожая, поэтому картофель может использовать запасенные в клубнях вещества для подкормки зеленой массы и продления срока жизни надземной части куста.

Почему лучше косить ботву?

Увядает ботва становится лучшим средой для развития всевозможных грибков и других патогенных микроорганизмов, которые могут инфицировать и клубни, улучшает лежкость урожая, но и в дальнейшем помогает защититься молодым растениям от характерных инфекционных заболеваний.

Главным правилом эффективной уборки ботвы ботводробителями является выбор оптимального периода для процедуры. Наступает он примерно за 1-3 недели до полного высыхания надземной массы.

 © kolnag.ru

Для ранних и среднеспелых сортов картошки

Применение ботводробителя примерно через 30-35 дней после окончания цветения. Позднеспелые виды следует спасать от кустов за 15-20 дней до наступления устойчивого осеннего похолодания. Если клубни заготавливаются как семенной материал, удалять ботву значительно раньше, уже на 20 — 25-й день после завершения цветения.

Технология покоса ботводробителем

Существует два принципиально разных метода устранения зелени картофеля:

— химический

— механический.

В первом случае процесс проводится опрыскиванием грядок специальным средством, так называемым ботвоудалитель, под влиянием которого зеленая масса увядает и гибнет.

Экологичным и безопасным считается механический способ ботвоудаления, который предотвращает накопление в почве вредных токсинов, а также дает возможность использовать скошенную зелень в дальнейшем.

 © kolnag.ru

Измельчитель ботвы

Измельчитель, или так называемая рубильная машина (ботводробитель), представляет собой прицепной к трактору агрегат. Косилка — это навесное устройство для трактора, предназначенное для скашивания, измельчения и равномерного распространения по участку остатков стебельных растений. Косилка к трактору является идеальным решением для крупных фирм, которые придерживаются системы севооборота, измельченная ботва становится одним из источников обогащения участка необходимой для урожайности органикой.

Завод Колнаг занимается производством и продажей картофелеуборочных комбайнов, а также другой сельскохозяйственной техники, которая используется в сельском хозяйстве и животноводстве. Колнаг предлагает продукцию для пяти различных операций, как ботвоудалители, почвообрабатывающие культиваторы, ботводробители и комбайны, картофелесажалки и обработка урожая. Продукция завода включает мультиватор, фронтальный культиватор, GE-force, культиватор с крюковыми зубьями, комбинированную машину и окучник.

Растущий спрос на сельскохозяйственные ботводробители в России

Растущий спрос на ботводробительное оборудование является основным фактором, стимулирующим рынок ботвоудалителей. Спрос на механическое оборудование увеличился, большое количество фермеров предпочитают машины традиционным методам культивации или выращивания сельскохозяйственных культур. Измельчители ботвы эффективны и сокращают время, необходимое для вспашки и буксировки. Технологический прогресс является фактором, стимулирующим сельскохозяйственный рынок, приведет к росту рынка ботвоудалителей в течение прогнозируемого периода.

 © kolnag.ru

Рынок ботводробителей — сегментация

Рынок ботвоудалителей можно сегментировать на основе:

Длина ботвоудалителей:

— Менее 50 см

— 50 см — 70 см

— свыше 70 см

Возможен ли урожай картофеля 100 т/га?

Производители сообщают о резком росте запросов о ботвоудалительных машинах. Поскольку использование ботвоудалителя увеличивает урожайность. Купите ботвоудалители и машины ботвоуборочные от производителя Колнаг.

 © kolnag.ru

Советы по правильной настройке ботводробителя

1. Подберите правильную высоту измельчителя ботвы

Высота ботвоудалителя имеет решающее значение — слишком низкая и цепы срезают ряды и повредить ценный урожай; слишком высоко, и сбор урожая затруднен из-за слишком длинной верхушки ботвы.

Вы должны стремиться оставить длину около 15-20 см — достаточно, ролики ботвоудалителя могли захватить и удалить материал, но не много, не заблокировать машину.

2. Скорость ротора

Скорость вращения ротора влияет на силу всасывания, которую создает ботвоудалитель, чтобы втянуть ботву в машину, уносится мусор после ботвоуборки.

Убедитесь, что трактор имеет достаточную мощность для запуска ботвоудалителя, маломощные тракторы являются одной из основных причин неправильной скорости вращения ротора. Переменные включают размер или конфигурацию приводного шкива — не уверены, поговорите со специалистом.

3. Конфигурация лопасти и зазор срезаемой лопасти

Звучит просто, но конфигурация лезвия и регулировка зазора срезающего лезвия регулярно упускаются из виду. Лезвия настроены на правильную ширину ряда, иначе нанести большой ущерб.

Неправильный зазор между ножами приводит к плохому срезу, а длина ботвы неизбежно будет неправильной, поэтому для достижения наилучших результатов следует проверить и отрегулировать.

4. Скорость движения вперед

Скорость движения сильно влияет на эффективность работы ботводробителя.

Быстро сорвет листья с растения, а не срежет стебли, чтобы остановить рост клубня на нужной стадии.

 © kolnag.ru

Ботва картофеля — как превратить в удобрение

Ботву растений, остающуюся при удаление ботводробителем часто закладывают в компост, чтобы впоследствии использовать для улучшения состава почвы. Ботва — сырье для компоста. Картофеля в этом плане вызывает опасения: если картофель заражен фитофторозом, не исключено, что возбудители заболевания в компосте размножаться, удобрения пострадает участок. Картофельные остатки до выкапывания урожая скашивается, а после высыхания сжигается.

Производитель ботводробилелей Колнаг в программе промышленная политика на телеканале ОТР

Сбор урожая и технологии

Сбор урожая и технологии

Bei Klick wird dieses Video von den YouTube Servern geladen. Детали siehe Datenschutzerklärung.

Учитесь управлять Tiger вместе с Ole – пояснительное видео для ROPA Tiger 6

В этом видео Ole Thielmann дает вам некоторое представление об устройстве и работе терминала. Этот инструмент был создан, так как мы больше не можем проводить некоторые тренинги в обычном порядке из-за глобальной пандемии коронавируса.

Bei Klick wird dieses Видео с сервера YouTube. Детали siehe Datenschutzerklärung.

ROPA Panther 2 – технология, терминал и детали

В соответствии с концепцией дизайна ROPA серии ROPA Panther 2 и Tiger 6 во многом идентичны в отношении харвестера, моторного отсека и кабины. Вместе с Вернером Хофбауэром мы заглянем под капот ROPA Panther 2 и рассмотрим некоторые из множества новых деталей.

Подъемный узел RR

Подъемник RR с оптимизированным весом и однорядной регулировкой

Подъемник RR оснащен вращающимися в противоположных направлениях качающимися лапами, семью подъемными роликами, полностью не требующей обслуживания гидравлической защитой от камней и однорядной регулировкой глубины подъема. Большие 33-дюймовые колеса контроля глубины в сочетании с интеллектуальной трехточечной подвеской гарантируют точное управление глубиной подъемника. Затраты на техническое обслуживание сведены к минимуму благодаря регулируемым коническим роликоподшипникам в трансмиссиях и приводе качающихся сошников. Удобное положение для обслуживания поднимает ботвоудалитель и подъемную группу 90 градусов для простого осмотра и обслуживания ножей ботвоудалителя, скальперского ножа и подъемных сошников. Удобно и практично!

Детали

Удобное положение для техобслуживания

Ботвоудалитель можно поднять с помощью гидравлики на 90° над подъемным устройством для обслуживания и установки. Он поднимается из кабины нажатием кнопки, не требуя от водителя покидать кабину, или с земли нажатием кнопки без необходимости вставлять штифты.

Пуск двигателя

Двигатель можно запустить, нажав кнопку на подъемном устройстве, чтобы установить желаемое положение обслуживания.

Подъемный механизм PR

Неблокируемый подъемный механизм PR с гидравлической защитой от камней

Подъемный механизм PR2h оснащен вращающимися в противоположных направлениях качающимися лапами и полностью необслуживаемой гидравлической защитой от камней.

Большие 900-миллиметровые колеса контроля глубины в сочетании с интеллектуальной трехточечной подвеской гарантируют точное управление глубиной подъемника. Требуются минимальные затраты на техническое обслуживание благодаря регулируемому коническому роликоподшипнику в приводе и приводу качающегося сошника.

Детали

Удобное положение для техобслуживания

Надежный подъемный механизм PR разработан для самых тяжелых условий. Ботвоудалитель можно поднять с помощью гидравлики на 90° над подъемным устройством для обслуживания и установки. Он поднимается из кабины нажатием кнопки, не требуя от водителя покидать кабину, или с земли нажатием кнопки без необходимости вставлять штифты.

Гидравлический привод сошника с долговечными регулируемыми коническими роликоподшипниками и очень длинными тягами.

Ботвоудалитель

PAS/RAS Выбрасыватель листьев PAS

Универсальный ботвоудалитель ROPA с выбрасывателем листьев

Листья свеклы измельчаются и транспортируются шнеком к листовой пластине, которая распределяет их по убранной площади. Нажатие кнопки в кабине переключает машину. Дополнительный конвейер для сбора листьев может быть установлен для сбора листьев свеклы (биогазовой или молочной).

Встроенный листоукладчик PAS/RAS

Универсальный ботвоудалитель ROPA со встроенным хранилищем листьев

Листья свеклы измельчаются и укладываются между рядами. Нажатие кнопки в кабине переключает машину.

PIS/RIS — Встроенный ботвоудалитель ROPA

Интегральный ботвоудалитель ROPA — стандартная модель для нормальных условий уборки урожая

Листья с корнеплодов свеклы мульчируются прочными ножами ботвоудалителя и распределяются между рядами. Этот процесс равномерно распределяет листья свеклы со всеми их питательными веществами по почве, создавая оптимальную основу для последующего выращивания для быстрого преобразования зеленых отходов в гумус.

Micro-Topper

Bei Klick wird dieses Video von den YouTube Servern geladen. Детали siehe Datenschutzerklärung.

Гребенка Micro-Topper следует за каждой головкой свеклы, регулируя зазор обрезки в соответствии с размером головки, чтобы свекла не срезалась слишком сильно и давала максимальный урожай. Ничего не теряется, сахарная свекла не обрезается слишком сильно, а качество лучше, чем когда-либо. Интенсивность стрижки легко регулируется из кабины. Вы можете выбрать между топпингом и «сбриванием» только листьев (микротоппинг).

Максимальный доход без дополнительных усилий

Резиновый ботвоудалитель

Bei Klick wird dieses Video von den YouTube Servern geladen. Детали siehe Datenschutzerklärung.

Два чистящих ротора с полностью гидравлическим приводом могут независимо регулировать скорость вращения и высоту – уникально! Различные настройки могут быть сохранены и доступны на джойстике с помощью функции памяти. Каждый вал ротора может регулироваться по высоте независимо от другого. В результате оператор может быстро и эффективно реагировать на различные требования, связанные с изменением культур свеклы. Различные настройки могут быть сохранены и доступны на джойстике с помощью функции памяти.

PES/RES — Резиновый ботвоудалитель ROPA

Очистка

Бережная, эффективная и индивидуально регулируемая

Просеивающий конвейер с гидравлическим натяжением эффективно транспортирует свеклу к первому решетному колесу. Портальная ось обеспечивает максимальную пропускную способность, не замедляя поток свеклы и не повреждая ее. Водитель может бесступенчато регулировать скорость просеивающего конвейера и при необходимости реверсировать его из кабины. Автоматический датчик потока свеклы надежно предотвращает переполнение машины свеклой. Три решетчатых колеса с коваными зубьями и смещенными несущими зубьями очень эффективно очищают свеклу, а затем транспортируют ее на следующий этап.

Бункер

Большой бункер для свеклы объемом 43 м³

Автоматическое заполнение бункера обеспечивает оптимальную тягу при любых условиях уборки благодаря отличному распределению веса.

Индикатор урожайности с использованием ультразвуковых датчиков

Два ультразвуковых датчика измеряют урожайность, суммируют заряды бункера и сохраняют результат в базе данных заказов.

Разгрузочный транспортер

Сверхдлинный разгрузочный конвейер – более быстрая разгрузка бункера

Новый чрезвычайно длинный разгрузочный конвейер расположен между двумя задними осями и может быть поднят выше благодаря более высоким шинам. Большое преимущество при перегрузке при движении рядом с прицепами, так как она выполняется мельче. Разгрузочный конвейер складывается в 3-х направлениях и имеет ширину 2000 мм для еще более простого применения со штабелями шириной 10 метров или легкой загрузки на прицепы. Высокопроизводительный механизм опорожнения бункера обеспечивает более быструю загрузку грузовика на ходу. Мягкие полиуретановые пальцы гарантируют высокую производительность подачи с коротким временем разгрузки менее 50 секунд. с полным бункером для свеклы объемом более 43 м³. Автоматическое заполнение бункера обеспечивает оптимальную тягу при любых условиях сбора урожая за счет отличного распределения веса. Два ультразвуковых датчика измеряют нагрузку путем суммирования загрузки бункера и сохраняют ее в базе данных ударов.

Быстрая загрузка грузовиков, бережная и удобная разгрузка бункера

Сбор урожая и технологии

Частично автономный сбор урожая

Bei Klick wird dieses Video von den YouTube Servern geladen. Детали siehe Datenschutzerklärung.

В Tiger 6S компания ROPA представила две новые разработки, которые автоматически регулируют рабочую глубину уборочной насадки:

• R-Trim – автоматическая регулировка высоты ботвоудалителя

• R-Contour – автоматическая регулировка глубины сошников отдельных рядов на подъемнике RR

Обе системы адаптируют свою рабочую глубину к меняющимся условиям выращивания свеклы по всему полю. Автоматические системы реагируют на разную высоту кроны или на неровности почвы поперек направления движения. Используемая в настоящее время измерительная система на обрезчике была расширена за счет включения дополнительной измерительной системы для записи контура почвы непосредственно в рядах свеклы.

R-Trim – автоматическая регулировка высоты ботвоудалителя

Автоматическая регулировка высоты ботвоудалителя и система датчиков контура почвы для лучшего качества собранной свеклы в сочетании со значительным удобством в эксплуатации

1. Обычная сахарная свекла – средняя высота кроны ; 2. Крупная сахарная свекла – высокая высота кроны; 3. Свекла сахарная нормальная – высота кроны средняя; 4. Мелкая сахарная свекла – низкая высота кроны; 5. Датчик угла; 6. Определенная высота скальпера



Новый мощный бортовой компьютер на подъемном агрегате Tiger 6S считывает все измеренные значения за доли секунды и с помощью недавно разработанного программного обеспечения изменяет высоту ботвоудалителя или глубину подъема отдельные ряды. Комбинация и взаимодействие обеих систем значительно облегчают работу водителя и обеспечивают частично автономное управление подъемным устройством. Потери ботвы из-за изменения состояния урожая исключаются без стресса для водителя, несмотря на уменьшение размеров срезанных черешков. Это предотвращает не только ненужный подхват почвы лемехом и повышенный расход топлива из-за слишком глубокого копания, но и разрушение корней свеклы при слишком плоской уборке.

Гребенка Micro-Topper определяет высоту кроны свеклы с ботвой. Профиль высот (синяя линия на графике) рассчитывается из средних значений этих высот крон. Высота вала ботвоудалителя постоянно регулируется в соответствии с этим профилем. Это предотвращает слишком интенсивное заделывание свеклы, т.е. когда урожай свеклы меняется с малого на большой. Кроме того, избегают слишком больших черешков листьев, когда размер свеклы меняется с крупного на мелкий.



Как это работает?

Водитель использует меню, чтобы установить желаемую высоту вала ботвоудалителя над высотой среза цепа скальпера (красная стрелка на диаграмме). Эта настройка определяет среднюю длину стеблей, остающихся на свекле после ножей ботвоудалителя. Датчик угла на каждом Micro-Topper регистрирует высоту короны каждого ряда свеклы. В случае разницы в росте культуры (например, в засушливых районах) активированная функция R-Trim автоматически корректирует направляющую высоты вала ботвоудалителя в зависимости от самой высокой свеклы.

R-Contour

Автоматическая регулировка глубины копания отдельных рядов на RR копателе

Оператор машины использует джойстик на пульте управления для установки требуемой глубины копания и, таким образом, определяет глубину копателя. проникать в почву. Ультразвуковые датчики рядом с каждым рядом свеклы фиксируют контур поверхности земли. Мощные бортовые компьютеры обрабатывают измеренные значения и следят за тем, чтобы глубина подъема поддерживалась в соответствии с рельефом почвы. По сравнению с предыдущими системами автоматической регулировки одиночных рядов, эта система имеет много преимуществ, в частности, более высокий рост рядков свеклы у дорог.

Как это работает?

Водитель активирует R-Contour (датчик контура грунта) на терминале. Таким образом, глубина сошника адаптируется к рельефу почвы. Активированный R-Contour предотвращает поломку корней свеклы при уборке слишком плоской поверхности или ненужный захват почвы при уборке слишком глубоко. Регулировка глубины сошника синхронно отображается на терминале.

Автоматическая регулировка глубины сошника при неровном рельефе почвы Ультразвуковые датчики рядом с каждым рядом свеклы регистрируют контур поверхности земли

Подъемник RR

Подъемник RR с автоматической регулировкой глубины отдельных рядов и гидравлической защитой от камней

Подъемник RR оснащен качающимися сошниками, вращающимися в противоположных направлениях, семью подъемными роликами, полностью необслуживаемой гидравлической защитой от камней и однорядная регулировка глубины сошника. Большие 850-миллиметровые колеса контроля глубины в сочетании с интеллектуальной трехточечной подвеской гарантируют точное управление глубиной подъемника. Затраты на техническое обслуживание сведены к минимуму благодаря регулируемым коническим роликоподшипникам в трансмиссиях и приводе качающихся сошников.

С семью подъемными роликами, стандартно сваренными из особо стойкой к истиранию карбидосодержащей проволоки с твердым покрытием «Ropa Scretec». Простая и быстрая замена подъемных роликов для различных условий (разные диаметры, разгрузка, подача и т. д.)

Детали

Удобное положение для обслуживания

Положение для обслуживания

Ботвоудалитель и узел подъемника могут подниматься гидравлически до 90°. над подъемным агрегатом для обслуживания (скальперские цепы, подъемные лапы). Он поднимается из кабины нажатием кнопки, не требуя от водителя покидать кабину, или с земли с помощью кнопок.

Запуск двигателя

Дизельный двигатель можно запустить и выключить нажатием кнопки на подъемнике.

Ботвоудалитель

RAS — Универсальный ботвоудалитель ROPA

Встроенный листоуборщик или выброс листьев

Встроенный листоуборщик измельчает листья свеклы и укладывает их между рядами. Нажатие кнопки в кабине переключает машину. При работе с выбросом листьев измельченные листья свеклы разбрасываются по убранной площади листоразбрасывателем с подающим на него листом шнеком. Опционально может быть оснащен РБСО (без функции переключения на встроенную) с 4-мя фиксированными копирующими колесами, а также листовым транспортером для уборки листьев свеклы (биогаз или молочный скот).

RIS/RISU — Встроенный ботвоудалитель ROPA

Интегральный ботвоудалитель ROPA — стандартная модель для нормальных условий уборки урожая

Листья с корнеплодов свеклы мульчируются прочными ножами ботвоудалителя и распределяются между рядами. Этот процесс равномерно распределяет листья свеклы со всеми их питательными веществами по почве, создавая оптимальную основу для последующего выращивания для быстрого преобразования зеленых отходов в гумус. Интегральный ботвоудалитель доступен с колесами контроля глубины (RISU) и датчиком листьев с механическим складыванием или без колес контроля глубины (RISU) с датчиком листьев с гидравлическим складыванием.

Micro-Topper

Bei Klick wird dieses Video von den YouTube Servern geladen. Детали siehe Datenschutzerklärung.

Гребенка Micro-Topper следует за каждой головкой свеклы, регулируя зазор обрезки в соответствии с размером головки, чтобы свекла не срезалась слишком сильно и давала максимальный урожай. Ничего не теряется, сахарная свекла не обрезается слишком сильно, а качество лучше, чем когда-либо. Интенсивность стрижки легко регулируется из кабины. Вы можете выбрать между топпингом и «сбриванием» только листьев (микротоппинг).

Максимальный доход без дополнительных усилий

Резиновый ботвоудалитель

Bei Klick wird dieses Video von den YouTube Servern geladen. Детали siehe Datenschutzerklärung.

RES — резиновый ботвоудалитель ROPA

Скорость и высота двух полностью гидравлических чистящих роторов, вращающихся в противоположных направлениях, можно независимо регулировать – уникально! Передний вал в виде комбинированного вала оснащен стальными лезвиями и чистящими резинками, второй вал ботвоудалителя оснащен только чистящими резинками.
Различные настройки могут быть сохранены и доступны на джойстике с использованием функции памяти.

RES — Резиновый ботвоудалитель ROPA

Bei Klick wird dieses Видео с YouTube Servern geladen. Детали siehe Datenschutzerklärung.

Подрядчик и фермер Сёрен Кремайке рассказывает о своем опыте использования ROPA Tiger 6S с ботвоудалителем

Сёрен Кремайке управляет собственной фермой с биогазовой установкой в ​​Броме (восточная Нижняя Саксония) и выполняет функции сельскохозяйственного подрядчика, специализирующегося на выращивании сахарной свеклы – от посева до сбора урожая. С 2015 года уборка сахарной свеклы производилась евро-тигровым агрегатом V8-4 с ботвоудалителем. Для урожая 2020 года команда выбрала новый Tiger 6S, также с дефолиатором. Причинами использования дефолиатора являются собственная биогазовая система и спрос на этот процесс со стороны различных клиентов. При правильной настройке можно добиться очень хороших результатов дефолиации. Услуга предоставляется компанией Palandt.

Очистка

Очистка — щадящая, эффективная и индивидуально регулируемая

Просеивающий конвейер с гидравлическим натяжением эффективно транспортирует свеклу к первому решетному колесу. Портальная ось обеспечивает максимальную пропускную способность, не замедляя поток свеклы и не повреждая ее. Водитель может бесступенчато регулировать скорость просеивающего конвейера и при необходимости реверсировать его из кабины. Контроль потока свеклы предотвращает переполнение машины свеклой. Три решетчатых колеса с коваными зубьями, которые имеют улучшенную регулировку скорости (отдельный датчик давления для каждого решетчатого колеса), очищают свеклу с максимальной эффективностью и бережностью. Смещенные несущие пальцы обеспечивают быстрое движение вперед даже при низких скоростях вращения решетчатого колеса.

Смещенные пальцы колеса фильтра

Мешалка на переходе ко второму колесу фильтра (дополнительно)

Очиститель на резине элеватора

Вращающиеся переходные трубы на входе элеватора предотвращают накопление почвы

Вид снизу

Бункер

Большой бункер для свеклы объемом 43 м³

Автоматическое заполнение бункера обеспечивает оптимальную тягу при любых условиях уборки благодаря отличному распределению веса.
