Ветряная мельница — устройство, принцип работы, история, фото: Самые красивые дома


Ветряная мельница – это мельница, преобразующая энергию ветра в энергию вращения с помощью лопастей называемых парусами, в отличие от водяной мельницы, использующей энергию потока воды. Много веков назад, ветряные мельницы, как правило, использовались для измельчения зерна, в качестве привода для водяного насоса либо для выполнения обеих задач. Большинство современных ветряных мельниц имеют форму ветровых турбин и используются для выработки электроэнергии; ветряные насосы используются для перекачки воды, осушения земель или выкачивания подземных вод.

Ветряные мельницы в древности

Ветряная мельница греческого инженера Герона Александрийского, изобретенная в первом веке нашей эры, является наиболее ранним примером использования энергии ветра для приведения в движения механизма. Другим примером древней ветрового привода является молитвенное колесо, используемое в Тибете и Китае в начале 4 века.

Также есть сведения, что в Вавилонской империи Хаммурапи планировал использование энергии ветра для своего амбициозного проекта по орошению.

Горизонтальные ветряные мельницы

Первые запущенные в работу ветряные мельницы имели паруса (лопасти), вращающиеся в горизонтальной плоскости, вокруг вертикальной оси. По словам Ахмада аль-Хасана ветряные мельницы были изобретены в восточной Персии, персидским географом Эстакхири в девятом веке. Подлинность сведений о более раннем изобретении ветряной мельницы вторым халифом Умаром (в течение 634 — 644 годов н.э.) ставится под сомнение на основании того, что сведения о ветряных мельницах появляются лишь в документах датируемых десятым веком.

Мельницы того времени имели от шести до двенадцати лопастей покрытых тростником или тканевым материалом. Эти приспособления использовались для измельчения зерна или добывания воды, и довольно сильно отличались от более поздних европейских вертикальных ветряных мельниц.

Первоначально ветряные мельницы получили широкое распространение на Ближнем Востоке и в Центральной Азии, а затем постепенно стали популярными в Китае и Индии.

Подобный тип горизонтальной ветряной мельницы с прямоугольными лопастями, используемой для орошения, также можно найти в тринадцатом веке в Китае (во время правления династии Цзинь на севере), открытой и привезённой в Туркестан путешественником Елюем Чуцаем в 1219 году.

Горизонтальные ветряные мельницы в небольшом количестве присутствовали на территории Европы в 18-м и 19-м веках. Наиболее известными, из сохранившихся до наших дней, являются Мельница Хупера в графстве Кент и мельница Фаулера в Баттерси в окрестностях Лондона. Вероятнее всего, мельницы существовавшие на территории Европы в те времена были независимым изобретением европейских инженеров времен промышленной революции; конструкция европейских мельниц не была заимствована у восточных стран.

Вертикальные ветряные мельницы

Относительно происхождения вертикальных ветряных мельниц дебаты историков продолжаются до сих пор. Из-за отсутствия достоверных сведений невозможно ответить на вопрос являются ли вертикальные мельницы оригинальным изобретением европейских мастеров или конструкция заимствована у ближневосточных стран.

Существование первой известной мельницы в Европе (предполагается, что она была вертикального типа) датируется 1185 годом; она была расположена в бывшем селе Видли в Йоркшире в устье реки Хамбер. Помимо этого, существует ряд менее надежных исторических источников, согласно которым первые ветряные мельницы в Европе появились в 12-м веке. Первым назначением ветряных мельниц было измельчение зерновых культур.

Козловая мельница

Существуют данные, согласно которым самый ранний тип европейских ветряных мельниц носил название post mill, названный так из-за большой вертикальной детали, составляющей основную конструкцию мельничного стана.

При монтаже корпуса мельницы таким образом она получала возможность вращаться по направлению ветра; это позволяло работать более продуктивно в северо-западной Европе, где направление ветра изменяется с короткими интервалами. Основания первых козловых мельниц вкапывали в землю, что обеспечивало дополнительную опору при повороте. Позже была разработана деревянная опора получившая название эстакада (либо козлы). Она была обычно закрытой, что давало дополнительное место для хранения урожая и обеспечивало защиту во время неблагоприятных погодных условий.

Этот тип ветрянных мельниц был наиболее распространенным в Европе до девятнадцатого века, до тех пор пока мощные башенные мельницы не заменили их.

Полая (пустая) козловая мельница

Мельницы этой конструкции имели полость, внутри которой размещался приводной вал. Это давало возможность поворачивать конструкцию по направлению ветра прилагая меньше усилий, чем в традиционных козловых мельницах, а также не было необходимости поднимать мешки с зерном к высоко расположенным жерновам, так как применение длинного приводного вала позволило размещать жернова на уровне земли. Такие мельницы использовались в Нидерландах начиная с 14 века.

Башенная мельница

К концу 13 века был введен в эксплуатацию новый тип мельничной конструкции, башенная мельница. Ее основным преимуществом являлось то, что в движение приводилась только лишь верхняя часть конструкции, в то время, как основная часть мельницы оставалась неподвижной.
Широкое распространение башенных мельниц пришло с началом периода укрепления экономики, из-за необходимости наличия надежных источников энергии. Фермеров и мельников не смущала даже более высокая стоимость возведения по сравнению с другими типами мельниц.

В отличие от козловой мельницы, в башенной мельнице только крыша башенного стана реагировала на наличие ветра, это позволяло сделать основную конструкцию значительно выше, что, в свою очередь, позволяло изготовлять лопасти большего размера, благодаря чему вращение мельницы было возможно даже в условиях слабой ветрености.

Верхняя часть мельницы могла поворачиваться по направлению движения ветра благодаря наличию лебедок. Помимо этого, существовала возможность удержания крыши мельницы и лопастей по направлению к ветру благодаря наличию небольшого ветряка, устанавливаемого под прямым углом по отношению к лопастям в задней части ветряка. Данный тип конструкции получил распространение на территории бывшей Британской империи, Дании и Германии. На территории расположенной на небольшом расстоянии от Средиземного моря, башенные мельницы возводились с фиксированными крышами, так как изменение направления ветра большую часть времени было весьма незначительным.

Шатровая мельница

Шатровая мельница является усовершенствованным вариантом башенной мельницы, где каменная башня заменена деревянным каркасом обычно восьмиугольной формы (существуют мельницы с большим или меньшим количеством углов). Каркас покрывался соломой, шифером, листовым металлом либо толем. Более легкая конструкция, по сравнению с башенными мельницами, делала ветряную мельницу более практичной, позволяя возводить конструкцию в районах с нестабильной почвой. Первоначально этот тип мельниц использовали в качестве дренажной мельницы, но позже сфера использования значительно расширилась.

При возведении мельницы в застроенных районах она обычно помещалась на основание из каменной кладки, что позволяло поднять конструкцию над окружающими зданиями для лучшего доступа ветра.

Механическое устройство мельниц


Лопасти (паруса)

Традиционно парус состоит из каркаса-решётки на которой расположена парусина. Мельник может самостоятельно регулировать количество ткани в зависимости от силы ветра и необходимой мощности. В средние века лопасти представляли собой решетку на которой располагалась парусина, в то время, как в условиях более холодного климата ткань была заменена деревянными планками, что препятствовало замораживанию. Независимо от устройства лопастей, для регулировки парусов необходимо было полностью остановить мельницу.

Переломным моментом стало изобретение в Великобритании в конце восемнадцатого века конструкции, которая автоматически приспосабливалась к скорости ветра без вмешательства мельника.

Наиболее популярными и функциональными стали паруса, изобретенные Уильямом Кабиттом в 1807 году. В этих лопастях, ткань заменили механизмом соединенных затворов.

Во Франции Пьер-Теофиль Бертон изобрел систему, состоящую из продольных деревянных реек, соединенных с помощью механизма, который позволял мельнику открыть их во время вращения мельницы.

В двадцатом веке, благодаря успехам в самолетостроении значительно повысился уровень знаний в области аэродинамики, что привело к дальнейшему повышению эффективности работы мельниц немецким инженером Билау и голландскими мастерами.

Большинство ветряных мельниц имеют четыре паруса. Наряду с ними существуют мельницы оснащенные пятью, шестью или восемью парусами. Наибольшее распространение они получили в Великобритании (особенно в графствах Линкольншир и Йоркшир), Германии, и реже в других странах. Первые заводы по производству парусины для мельниц находились в Испании, Португалии, Греции, Румынии, Болгарии и России.

Мельница с четным числом парусов имеет преимущество перед другими типами мельниц, ведь при возникновении повреждения одной из лопастей, возможно удалить противоположную ей лопасть, тем самым сохранив балансировку всей конструкции.

В Нидерландах во время того, как лопасти мельницы находятся в неподвижном состоянии, их используют для передачи сигналов. Небольшой наклон парусов по направлению к главному зданию символизирует радостное событие; в то время, как наклон в противоположную от главного здания сторону символизирует скорбь. Ветряные мельницы по всей Голландии, были помещены в позиции траура в память о голландских жертвах авиакатастрофы малазийского Боинга в 2014 году.

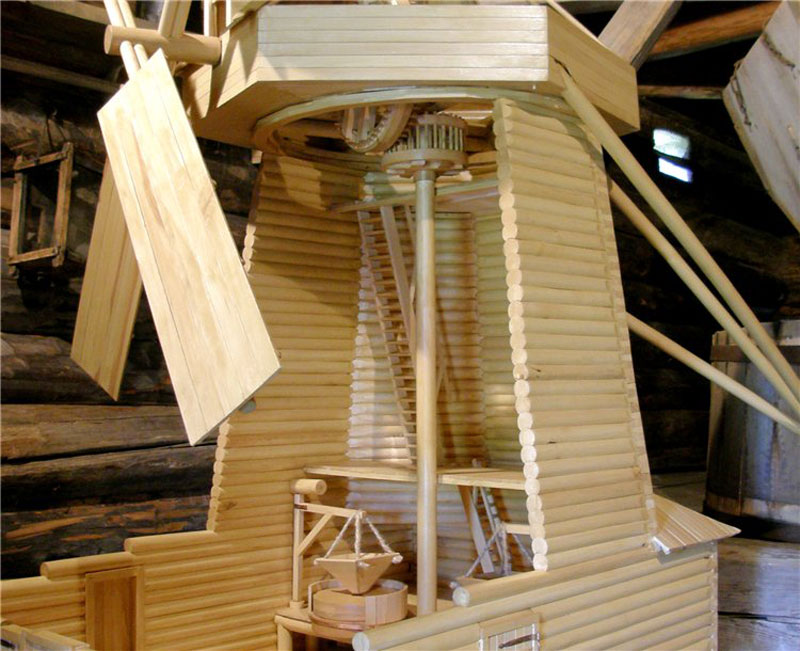

Мельничный механизм

Шестерни внутри мельницы передают энергию от вращательного движения парусов к механическим устройствам. Паруса закреплены на горизонтальных валах. Валы могут быть полностью сделаны из дерева, дерева с металлическими элементами или целиком из металла. Тормозное колесо устанавливают на валу между передним и задним подшипниками.

Мельницы использовались для осуществления многих промышленных процессов, например для обработки семян масличных культур, выделки шерсти, покраски изделий и изготовления изделий из камня.

Распространение мельниц

Общее количество ветряных мельниц в Европе, по оценкам экспертов, достигало количества около 200 000 во времена наибольшего распространения этого типа устройств, эта цифра является довольно скромной по сравнению с приблизительно 500 000 водяных мельниц, существовавших в то же время. Ветряные мельницы получили распространение в тех регионах, где было слишком мало воды, где реки замерзали зимой и в равнинных регионах, где поток рек были слишком медленными, чтобы обеспечить требуемую мощность для работы водяных мельниц.

С приходом промышленной революции важность ветра и воды в качестве основных промышленных источников энергии снизилась; в конечном итоге большое количество ветряных мельниц и водяных колес было заменено на паровые мельницы и мельницы, оснащенные двигателями внутреннего сгорания. Вместе с тем, ветряные мельницы по прежнему оставались достаточно популярны, их продолжали строить до конца 19-го века.

В наши дни ветряные мельницы часто являются охраняемыми конструкциями, так как была признана их историческая ценность. В некоторых случаях старинные мельницы существуют в качестве статичных экспонатов (когда древние машины слишком хрупки, чтобы привести их в движение), в других случаях, как полностью рабочие экспонаты.

Из 10 000 ветряных мельниц, используемых в Нидерландах в 1850х годах, около 1000 мельниц до сих пор находятся в рабочем состоянии. Большинство ветряков в настоящее время обслуживается добровольцами, хотя некоторые мельники до сих пор работают на коммерческой основе. Многие из дренажных мельниц существуют в качестве резервного механизма для современных насосных станций. Регион Заан в Голландии был первым промышленным регионом мира в котором к концу 18 века функционировало около 600 ветряных мельниц. Экономические колебания и промышленная революция имела гораздо большее влияние на ветряные мельницы, чем на другие источники энергии, это привело к тому, что лишь немногие из них удалось сохранить до наших дней.

Строительство мельниц было распространено на территории Капской колонии в Южной Африке в 17 веке. Но первые башенные мельницы не пережили штормы на мысе полуострова, поэтому в 1717 году было решено построить более прочную мельницу. Мастера, специально присланные Голландской Ост-Индской компанией завершили строительство к 1718 году. В начале 1860х годов, Кейптаун мог похвастаться 11 мельницами.

Ветряные турбины

Ветряная турбина по сути является ветряной мельницей, структура которой специально разработана для выработки электроэнергии. Ее можно рассматривать как следующий шаг в развитии ветряной мельницы. Первые ветряные турбины были построены в конце девятнадцатого века профессором Джеймсом Блитом в Шотландии (1887 г.), Чарльзом Ф. Брашем в Кливленде, штат Огайо (1887-1888)и Полем ля Куром в Дании (1890-е). Мельница Поля ля Кура начиная с 1896 года выполняла функции электрогенератора в селе Аскове. К 1908 году насчитывалось 72 ветряных электрогенератора в Дании, с мощностью в пределах от 5 до 25 кВт. К 1930-м годам ветряные мельницы получили широкое распространение на фермах в Соединенных Штатах, где их использовали для выработки электроэнергии, в связи с тем, что еще не были установлены системы передачи и распределения энергии.

Современная ветроэнергетическая промышленность началась в 1979 году с запуска серийного производства ветровых турбин датскими производителями Kuriant, Vestas, Nordtank и Bonus. Первые турбины были небольшими по сегодняшним меркам, с мощностью 20-30 кВт каждая. С тех пор турбины коммерческого производства были значительно увеличены в размерах; Турбина Enercon E-126 способна обеспечить поступление до 7 МВт энергии.

С началом 21-го века, наблюдается рост озабоченности населения по поводу энергетической безопасности, глобального потепления и истощения ископаемого топлива. Все это в конечном итоге привело к увеличению интереса к всевозможным видам возобновляемых источников энергии и усилило интерес к ветровым турбинам.

Ветряные насосы

Ветряные насосы использовались для перекачки воды на территории современных Афганистана, Ирана и Пакистана начиная с 9-го века. Использование ветряных насосов получило широкое распространение во всем мусульманском мире, а затем распространилось на территорию современного Китая и Индии. Ветряные насосы использовались в Европе, особенно в Нидерландах и областях Восточной Англии Великобритании, начиная от Средневековья и далее, при осушении земли для сельскохозяйственных работ или для строительных целей.

Американский ветряной насос или ветряной двигатель, был изобретен Даниэлем Халадеем в 1854 году и использовался в основном для подъема воды из колодцев. Более крупные версии ветряного насоса также использовались для таких задач, как распиловка древесины, измельчение сена, шелушение и размол зерна. В Калифорнии и некоторых других штатах, ветряной насос был частью автономной системы по добыче хозяйственно-бытовой воды, которая также включала ручной колодец и деревянную водонапорную башню. В конце 19-го века стальные лопасти и башни заменили устаревшие деревянные конструкции. На пике своего развития в 1930 году, по оценкам экспертов около 600 000 ветряных насосов находились в использовании. Производством ветряных насосов занимались такие американские компании, как Pump Company, Feed Mill Company, Challenge Wind Mill, Appleton Manufacturing Company, Eclipse, Star, Aermotor и Fairbanks-Morse, со временем именно они стали основными поставщиками насосов в Северной и Южной Америке.

Ветряные насосы широко используются на фермах и ранчо в Соединенных Штатах, Канаде, Южной Африке и Австралии в наши дни. Они имеют большое количество лопастей, что позволяет им вращаться с большей скоростью при слабом ветре и замедлять движение до необходимого уровня при сильном ветре. Такие мельницы поднимают воду для нужд комбикормовых заводов, лесопильных заводов и сельскохозяйственных машин.

В Австралии компания Griffiths Brothers занимается изготовлением ветряных мельниц под названием «Southern Cross Windmills» начиная с 1903 года. В наши дни они стали незаменимой частью австралийского сельского сектора благодаря использованию воды Большого артезианского бассейна.

Ветряные мельницы в разных странах

Ветряные мельницы Голландии


В 1738 — 40 годах в голландском городке Киндердейк были построены 19 каменных ветряных мельниц для защиты низин от затопления. Ветряные мельницы перекачивали воду с территории, расположенной ниже уровня моря в реку Лек, которая впадает в Северное море. Кроме перекачивания воды, ветряные мельницы использовались для выработки электричества. Благодаря этим мельницам Киндердейк в 1886 году стал первым электрифицированным городом в Нидерландах.

Сегодня воду с отметки ниже уровня моря в Киндердейке перекачивают современные насосные станции, а ветряные мельницы в 1997 году были внесены в Список объектов мирового наследия Юнеско.







Ветряные мельнцы Испании




Ветряные мельницы Германии




Ветряные мельницы Украины



Ветряные мельницы Греции



Ветряные мельницы Бельгии



Дамме

Дамме

Брюгге

Ветряные мельницы Италии



Ветряные мельницы России


Ветряная мельница, Cуздальский Музей деревянного зодчества.

Ветряные мельницы Венгрии


Ветряные мельницы Израиля


Ветряная мельница Монтефиоре в Иерусалиме была построена в 1857 году на склоне напротив западных городских стен Иерусалима. Мельница была восстановлена в 2012 году.

Ветряная мельница — устройство, принцип работы, история, фото. Как работает ветровая мельница в ветряную погоду Мельница строение

Ветряная мельница

На протяжении долгого времени ветряные мельницы, наряду с водяными мельницами, были единственными машинами, которые использовало человечество. Поэтому применение этих механизмов было различным: в качестве мукомольной мельницы , для обработки материалов (лесопилка) и в качестве насосной или водоподъемной станции.

Wikimedia Foundation . 2010 .

Синонимы :

Смотреть что такое «Ветряная мельница» в других словарях:

    Ветряк, ветрянка (прост.) Словарь синонимов русского языка. Практический справочник. М.: Русский язык. З. Е. Александрова. 2011. ветряная мельница сущ., кол во синонимов: 7 … Словарь синонимов

    ВЕТРЯНАЯ МЕЛЬНИЦА, устройство, приводимое в действие ветром, вращающим крылья или лопасти. Первые известные ветряные мельницы были построены на Среднем Востоке в VII в. В Европу это техническое новшество проникло в Средние века. На заре… … Научно-технический энциклопедический словарь

    ветряная мельница — — EN windmill A machine for grinding or pumping driven by a set of adjustable vanes or sails that are caused to turn by the force of the wind. (Source: CED)… … Справочник технического переводчика

Ветряную мельницу человек знает давно и возможности ее использования на свое благо, можно сказать, изучил досконально. Лопасти, приводимые в движение силой ветра, передают вращающий момент к различным механизмам – если раньше они крутили исключительно жернова (от чего и пошло понятие ветряная мельница), то сегодня они вращают практически все что угодно, в том числе и электрогенераторы. Но суть не в этом – на сегодняшний день ветряная мельница, или, как ее еще называют, ветряк, является экологически чистым, а главное, условно бесплатным источником энергии. Только ради этого следует ознакомиться с устройством и принципом работы ветряной мельницы – именно этим мы и займемся в данной статье вместе с сайтом сайт.

Как работает ветряная мельница фото

Ветряные мельницы: устройство и принцип работы

Ветряная мельница, как и все гениальное, работает весьма просто – если говорить понятным языком, то посредством различных механизмов вращение пропеллера, приводимого в движение ветром, передается к устройству, выполняющему ту или иную работу. Если же усложнять все это дело, то конструкцию подобных агрегатов можно представить в виде трех различных узлов, собранных в едином корпусе. Кстати, корпус может быть весьма большим и иметь практически любую форму. Разберемся с этими узлами мельницы подробнее, а заодно и изучим ее принцип работы.


Как видите, работает ветряная мельница довольно просто, несмотря даже на сложность ее механической системы – в принципе, в самом простом исполнении ее конструкцию назвать сложной можно разве что с натяжкой. Основная проблема ее изготовления заключается только лишь в точности изготовления ее деталей – если осилите этот момент в домашних условиях, то все остальное покажется простым делом.

Ветряная мельница своими руками: для чего она может понадобиться

Как и говорилось выше, перерабатывая энергию ветра с помощью ветряной установки, запустить можно достаточно много полезных приспособлений. Но так уж сложилось, что используют их в современном мире сравнительно редко и запускают с их помощью считанное количество приспособлений. Мощность, габариты и зависимость от погоды – вот еще одна проблема, с которой необходимо считаться. И именно эта проблема накладывает некоторые ограничения на область применения ветряных мельниц в современном мире.


О том, как самостоятельно сделать декоративную ветряную мельницу, смотрите в этом видео.

Это, наверное, и все, на что могут сгодиться ветряные мельницы – по большому счету, этого достаточно. Зерно с их помощью точно никто перемалывать не станет и уж тем более никто не будет использовать их для работы сложных станков. Разве что в качестве развлечения.

Как сделать ветряную мельницу своими руками: принцип изготовления

Как вы уже поняли, изготовить своими руками можно практически любую ветряную мельницу, но следует понимать, что от ее назначения могут изменяться некоторые детали конструкции. К примеру, наличие в мельнице генератора электрической энергии потребует от вас выделить в корпусе специальное место для его установки. В целом же, решая вопрос, как сделать ветряную установку, вам придется изготовить как минимум две ее части – если говорить о функциональных мельницах, то и того больше.


В заключение темы про ветряные мельницы скажу несколько слов о подобных установках, только гидравлического принципа действия – в смысле, водяной мельницы. Это не менее популярный дачный декор, который, как и в случае с ветряком, может даже приносить пользу – это, конечно, если ваш дачный участок расположен на берегу тихой речушки. В таком случае могут не только вырабатывать электроэнергию, но и качать воду для . В общем, на этот агрегат тоже нужно обратить внимание – возможно и для вас он окажется весьма полезной вещью, которую при желании также можно достаточно просто изготовить своими руками.

Постройки, имеющиеся на приусадебном или дачном участке, обычно создаются в строгом функциональном стиле. Каких-либо специфических декоративных элементов они, как правило, не имеют и выглядят соответственно своему назначению. При этом, желание как-то украсить, оживить территорию участка свойственно большинству владельцев. Вариантов решения этого вопроса имеется очень много. Чаще всего используются технологии ландшафтного дизайна, с помощью которых может быть украшен абсолютно любой клочок земли.

Один из вариантов создания необычного облика является возведение ветряной мельницы . Решение несколько неожиданное, но неизменно эффектное, требующее подробного рассмотрения.

Устройство и принцип работы

Ветряная мельница — это устройство, преобразующее в работу мукомольного механизма. Таково традиционное назначение мельниц, выполнявших практически единственную работу — размол зерна, изготовление муки. Лопасти (крылья) мельницы принимали на свои плоскости поток ветра и начинали вращение. Оно передавалось на жернова, моловшие зерно и производившие муку. Устройство ветряной мельницы — это прообраз , насосов и прочих механизмов сегодняшнего дня, использующих потоки .

В настоящее время встретить действующую ветряную мельницу можно редко, в основном, их содержат в этнографических заповедниках как экспонаты. При этом, они вполне исправны и могут выполнять свою работу вполне эффективно.

Декоративный элемент или практичное сооружение?

Использовать ветряную мельницу в качестве полноценного сооружения, выполняющего помол муки, невозможно. Во-первых, размеры такого сооружения не подойдут для относительно небольших участков. Кроме того, необходимости в размоле зерна в настоящее время не имеется. Поэтому ветряные мельницы, возводимые на садовых участках, выполняют декоративную роль . При этом, вращающийся ротор, если он способен выполнять свои функции, вполне может быть использован для различных хозяйственных нужд:

  • производство электроэнергии;
  • приведение в действие водяного насоса;
  • корпус ветряка можно приспособить для хранения различного инвентаря.

Выбор способа применения ветряка — прерогатива владельца участка, но наиболее распространенным назначением таких сооружений является украшение участка, привнесение фольклорных мотивов в стиль оформления. Этот момент нельзя считать второстепенным или неважным, так как внешний вид так же нуждается в грамотном и творческом подходе, как и практическое применение.

Для чего может понадобиться?

В данном случае ключевым моментом становится самостоятельное изготовление сооружения. Помимо определенных практических целей, которые преследуются при создании ветряка, важен творческий подход, возможность приложить усилия для самостоятельного оформления участка.

Применить такое сооружение можно по-разному, например, с помощью ветряной мельницы можно декорировать скважину для воды. Часто подобными сооружениями прикрывают выход на поверхность канализационных коллекторов. Не исключается использование ветряка по прямому назначению — с целью приведения в движение механизмов или генерации электрического тока, например, для освещения участка.

Важно! Украшение территории — сам по себе немаловажный фактор, но, если имеется возможность практического применения ветряной мельницы для хозяйственных нужд, ее ценность возрастает во много раз.

Еще одним возможным применением такого элемента можно назвать место для детских игр. Ребятишки с удовольствием играют в различных домиках, а если он стилизован под мельницу, становится еще интереснее.

Выбор территории для установки

На выбор места влияет, в первую очередь, замысел владельца, назначение сооружения. Если планируется чисто декоративное использование, то мельницу размещают исходя из соображений живописности, внешнего эффекта, то есть на открытой площадке, обеспечивающей хороший обзор сооружения. Если же устройство будет функциональным, то на выбор повлияет уровень площадки, отсутствие поблизости крупных построек, способных закрыть лопасти от потоков ветра.

Кроме того, необходимо учитывать расположение инженерных коммуникаций, построек или сооружений, которым могут помешать вращающиеся крылья мельницы. Если они находятся напротив окна, постоянное мелькание в глазах создаст существенное неудобство для людей, находящихся в комнате.

Следует также учитывать, что к сооружению понадобится иметь нормальный подход, особенно, если планируется сделать его элементом детской игровой площадки. Учитывая все эти соображения, производится выбор оптимального места для строительства мельницы.

Пошаговая инструкция

Создание мельницы происходит по обычной схеме, используемой при строительстве любых сооружений:

  • создание проекта (рабочего чертежа)
  • приобретение материалов, подбор инструмента
  • подготовка площадки
  • сборка корпуса и ротора
  • установка механических элементов (если они запланированы)
  • запуск, отладка режимов работы

Некоторые шаги в этом перечне могут оказаться лишними, иногда, напротив, могут понадобиться дополнительные действия. Окончательный план действий может быть составлен только при рассмотрении конкретной конструкции, условий ее работы, размеров и прочих параметров.

Важно! Ни в коем случае не следует пренебрегать созданием проекта. Зачастую именно на этом этапе обнаруживаются значительные ошибки или дополнительные факторы, в корне меняющие подход к выполняемой работе. Изготовление наобум может привести к пустой трате времени и материалов.

Необходимые материалы и инструменты

Для создания декоративной ветряной мельницы лучше всего использовать традиционные материалы:

  • брус,
  • доски,
  • обточенные бревна,
  • гвозди,
  • саморезы.

Кроме того, в зависимости от размеров и назначения мельницы могут понадобиться материалы для создания фундамента:

  • цемент,
  • песок,
  • арматурный пруток.

Не менее важно иметь необходимые инструменты:

  • электропила,
  • электрорубанок,
  • ручная ножовка,
  • стамеска, долото,
  • пассатижи,
  • молоток,
  • электродрель с набором сверл,
  • линейка, рулетка.

В зависимости от проекта сооружения, могут быть привлечены и другие инструменты или приспособления, если в них возникнет необходимость.

Фундамент

Первые шаги, которые понадобится выполнить на начальном этапе, это — подготовка площадки под строительство. Если сооружение запланировано достаточно крупное, например, под мельницу надо задекорировать хранилище для инструментов, инвентаря, инженерных устройств, то потребуется устройство фундамента.

Самым простым способом заливки фундамента будет создание ленточного типа основания. Для этого по периметру будущих стен выкапывается ров, внутрь которого устанавливается опалубка, вяжется арматурный каркас и заливается бетон. Фундамент выдерживается нужное время для достаточной кристаллизации бетона, после чего можно вести дальнейшие работы.

Примечание: для небольших декоративных сооружений фундамент не требуется, достаточно немного приподнять их над уровнем земли, чтобы исключить контакт с грунтовыми водами.

После завершения фундамента приступают к созданию корпуса ветряной мельницы.

Выбираем тип стен и кровлю

Возведение стен и крыши мельницы ведется в точном соответствии с рабочими чертежами, выполненными заблаговременно в самом начале. Возможны разные варианты:

  • постройка стен из обточенных бревен. Выполняется при создании большой мельницы, предназначенной для выполнения определенных хозяйственных функций.
  • возведение стен из бруса. Этот способ несколько проще, так как подгонка бруса намного проще, чем бревен. Величина мельницы при этом также достаточно большая.
  • создание каркаса с последующей обшивкой досками. Такое строительство подойдет для мельницы меньших размеров.

Рассмотренные варианты подразумевают строительство сооружения непосредственно на месте. Могут быть варианты, когда все сооружение собирается в одном месте, например, в гараже или в мастерской, и устанавливается уже готовым на предназначенное место. Такой подход может быть использован при создании небольших декоративных мельниц, которые можно переносить в пределах участка.

Строительство стен завершается с началом создания крыши. Традиционно делается двух- или четырехскатная конструкция. В качестве кровельного материала используется какое-либо из старинных, традиционных кровельных покрытий — черепица, дранка и т.п.

Древесина — неустойчивый к воздействию атмосферной влаги и дождей материал. Готовое строение необходимо защитить от воды, нанеся слой лака или олифы. Оптимальным вариантом будет предварительная пропитка антисептиком и антипиреном для защиты стен от насекомых или огня.

Особенности постройки функциональной мельницы

Если ветряк будет выполнять полезную работу, то он устроен довольно сложным образом. Конструкция состоит из вращающегося ротора, передающего движение на генератор, с которого полученное напряжение передается на аккумулятор и инвертор. Это — самая сложная , могут быть варианты и попроще. Но все они объединены одним признаком: вал ротора соединяется с определенным механизмом.

Такое обстоятельство вынуждает подходить к постройке с другой стороны:

  • сначала монтируется рабочий механизм;
  • вокруг него строятся стены или защитный короб с возможностью доступа к оборудованию для ремонта или обслуживания.

В таких ситуациях строительство ведется так, чтобы стены и крыша мельницы не препятствовали вращению крыльев или не перекрывали доступ к механике. В остальном работы ведутся подобным образом с использованием тех же материалов и инструментов.

Установка ветрогенератора

Установка ветряной мельницы необходима в тех случаях, когда она была изготовлена в мастерской. Обычно такие сооружения имеют небольшие размеры и вполне доступны для транспортировки в пределах участка. Такой вариант хорош для производства ремонта, модернизации или технического обслуживания. Возможность произвести работы в условиях нормальной мастерской, а не под открытым небом, дает множество плюсов и обеспечивает высокое качество ремонта или ухода.

Установка мельницы производится на сухую подготовленную площадку. При необходимости, устройство крепится к ней с помощью анкеров. Если конструкция горизонтальная и не имеет возможности установки на ветер, то следует заранее позаботиться о выборе места, позволяющего использовать преобладающее направление потока для данного региона.

Прародители ветровых мельниц появились почти четыре тысячи лет назад в Египте. Изначально ветряная мельница имела постоянное направление лопастей и ременной привод к оси каменного жернова. Позже в конструкции появились шестерни и подшипники, поворотные механизмы. Такое устройство без радикальных изменений успешно использовалось до начала прошлого века и сейчас тоже имеет применение.

Причины успеха энергии ветра

Характеристики ветровой энергии уникальны. Заслуживают отдельного упоминания свойства, ставшие причиной длительного успеха ветряных мельниц. Сравнение характеристик источников энергии позволяет понять столь продолжительное и географически широчайшее применение энергии ветра:

Но есть у ветра и недостатки. Например, вошедшее в поговорку непостоянство. Направление ветра меняется так часто, что пришлось даже создавать мельницы с вращающимся корпусом. А изменение силы ветра от ураганной до штиля не позволяет рассчитывать на стабильность поступления энергии. Другие природные источники энергии тоже нестабильны и со своими недостатками. Солнце не дает энергии по ночам, а днем может уйти за тучи. Реки есть не везде, а там, где есть, могут пересохнуть или замерзнуть на месяцы.

Еще одним минусом является малая плотность ветра — 1,29 кг/м3. К примеру, плотность воды составляет почти тонну. Для получения одинаковой по величине энергии площадь лопастей у ветряной мельницы должна быть в 750 раз больше, чем у водяной. А для таких конструкций должен быть и соответствующий корпус.

Но, тем не менее, почти четыре тысячи лет ветер был востребован, как источник энергии, на Европейском, Азиатском и Африканском континентах. И сейчас о нем не забывают.

Как ветер крутит лопасти

Так как воздух имеет массу, то движение воздуха имеет кинетическую энергию. Когда на пути ветра, дующего в определенном направлении, появляется предмет, их взаимодействие можно описать с помощью векторов силы. Ветер будет отталкивать препятствие и отталкиваться сам в противоположенном направлении. При этом лопасть, закрепленная на оси конструкции, будет изгибаться вдоль оси вращения и крутиться на ней. Графически это выглядит следующим образом:

Ветер после соприкосновения отражается от лопасти, оставляя ей часть энергии:

  1. на изгиб лопасти по направлению ветра, чему конструкция противостоит с силой Fл2-1, создающей потенциальную энергию. На величину этой силы уменьшится вектор силы ветра Fв2-1;
  2. создавая кинетическую энергию вращения, на лопасть действует сила Fл2-2. При этом уменьшается вектор силы ветра Fв2-2, меняя его направление.

Величина кинетической энергии, передаваемой ветром через лопасти, зависит от массы взаимодействующего с лопастью воздуха, скорости его движения, направления относительно лопастей — чем перпендикулярней, тем лучше.

В самой мельнице, кроме конструкции лопастей, можно минимизировать потери на трение, применяя на оси подшипники, а передаточном механизме — шестерни, либо устанавливая генератор непосредственно на ось лопастей.

Зная, как работает мельница, можно попробовать изготовить ее самостоятельно. Хотя бы в декоративных целях.

Как рассчитать крылья мельницы

Сначала нужно решить, для чего и где строить мельницу. Обычно ветровая машина ставится на открытой местности , например — на даче. Если вокруг забора близко и плотно растут деревья, придется делать высокий корпус для ветряка. В этом случае обязательно потребуется фундамент.

Фундамент нужен и невысоким, но тяжелым корпусам. Для дачных дел достаточно по периметру будущего строения уложить на глубину до 0,7 метра бетон или плотные ряды кирпичей. Для декоративных сооружений достаточно подмостить и утрамбовать один слой кирпича, изолирующего сооружение от влаги.

Теперь надо решить, для чего следует строить мельницу . Вариантов много:

  • для подъема воды из скважины;
  • для получения электроэнергии;
  • для отпугивания кротов;
  • для хранения садовых инструментов;
  • в декоративном назначении.

Порядок вариантов представлен по снижению требований к мощности устройства, т.е. по упрощению механизма. Определение требований к дизайну остается правом и обязанностью владельца.

Сразу запомним, что реальная мощность бытового ветряка не превышает 500 Вт при скорости ветра 5-8 м/с. Однако электроэнергию можно накапливать, включая при необходимости мощные потребители на короткий срок. Например, насос для подъема воды.

Главное в ветряке, это лопасти. В первую очередь для определения конструкции лопастей нужно знать о том, что чем больше мощность — тем большую площадь проекции на плоскость вращения должны иметь лопасти. Это достигается увеличением количества, длины, площади и угла разворота лопастей.

Для расчета средней мощности конструкции потребуется знание силы обычных для местности строительства ветров. Кроме того, лопасти мельницы должны быть перпендикулярны преобладающим направлениям ветра. Эти сведения следует узнать в сети Интернет по запросам «статистика скорости ветра» и «роза ветров» для своего региона.

Осталось подсчитать размер лопастей. Например, средний ветер 5 м/с, а потребляемая мощность электроприбора 100 Вт. Потери на преобразование кинетической энергии вращения оси мельницы в электрическую составят порядка 20% — 40%.

Коэффициент полезного действия можно посчитать, учитывая точные паспортные значения КПД генератора на оси, выпрямителя, стабилизатора, преобразователя постоянного тока в переменный напряжением 220 В. При расчете проценты потерь не суммируются, надо последовательно перемножить КПД каждого прибора, чтобы получить КПД системы преобразования вращения в электричество. Еще половина мощности ветра теряется на лопастях.

Снизить потери преобразования можно исключив, например, преобразователь постоянного тока в переменный, если исполнительное устройство может работать от аккумулятора. Отсутствие какого-либо другого устройства также возможно, если напряжение и ток не имеют большого значения для работы устройства — например, небольшая лампочка накаливания, еще практичнее — светодиодная.

Мощность ветрогенератора прямо пропорциональна плотности воздуха , умноженного на скорость ветра в третьей степени (для 5 м/с — 125). Если разделить результат на удвоенную площадь проекции лопастей на плоскость вращения,получается мощность, которую может выработать генератор на оси вращения лопастей.

Для примера можно посчитать площадь проекции для 4 лопастей шириной 0,5 м, образовывающих при вращении круг диаметром 2 м, закрепленные под углом 60 градусов к плоскости вращения. Площадь по формуле d/2*sin(30)*0.5*4 равна 2/2*0,25*4=1 квадратному метру.

Такая конструкция, при наиболее распространенном в России среднем значении скорости ветра 5 м/с, получает от ветра энергию в количестве 1,29*125/2*1 = 80 Вт. Снять половину на преобразование во вращательное движение, убрать 25% на преобразование в электроэнергию и останется около 30 Вт для потребителей. Максимальная ветровая мощность при таком ветре на лопастях, полностью перекрывающих в проекции площадь круга, может вырасти в 3,14 раза. В итоге потребителю достанется максимум около 100 Вт. Не так уж и плохо.

Если в декоративных целях использовать светодиоды, размеры мельницы изменятся до смешных, был бы низкий ветер вдоль земли.

Без преобразования в электрическую используют энергию ветра для отпугивания мелких насекомых, живущих под землей. Достаточно опустить на 15 сантиметров в углубление деревянную ось, вращающуюся от ветряка, как вибрация почвы отпугнет их на несколько метров, не мешая хозяевам.

Разновидности лопастей ветряков

Конструкции лопастей бывают не только с вертикальным вращением, но и с горизонтальным. Лопасти могут иметь винтовую конструкцию , изменяемую парусность. Строились мельницы на века и так, чтобы в каждом строении была уникальность. Современные конструкции тоже поражают разнообразием.

Статистика и перспективы

В России конца 19 века работали около 200 000 мукомольных мельниц. Обычный ветряк вырабатывал мощность 3,5 кВт, большой с диаметром лопастей 24 метра — до 15 кВт. Суммарная вырабатываемая ими мощность в то время доходила до 750 мВт. Сейчас используются ветряные электрогенераторы и считанные единицы мельниц другого назначения. А энергии все они вырабатывают в 50 раз меньше, чем 100 лет назад, целых 15 мВт. Планы развития. конечно. создаются, ведь потенциал ветра над нашей страной составляет десятки миллиардов киловатт.

Пока планы не реализовались, можно перефразировать известное выражение Владимира Маяковского и сказать: «Если мельницы строят — значит — это кому-то нужно? Значит — кто-то хочет, чтобы они были?» Завораживающая красота работающих мельниц стала мощным вдохновляющим фактором для умельцев, создающих шедевры во дворах и на дачных участках.

Мельница – это механизм, в котором размалывают различные зёрна, например, пшеницу, для того, чтоб получить муку, или мелкий корм для животных.

Мельницы бывают разных форм и объёмов.

Существует несколько типов:
Ручные
Водяные
Ветряные
Электрические

У всех видов мельниц есть размалывающие механизмы, называемые жерновами. Они приводятся в движение с помощью разных сил.

Ручные мельницы работают от приложенной силы. Пока человек крутит ручку, мельница работает, как только он устал, и решил отдохнуть, мельница не перемалывает зёрна.

Водяные мельницы используют силу воды. Такие мельницы строятся обычно возле рек с быстрым течением. У водяной мельницы на колесе есть специальные лопатки, когда вода течёт, она упирается в эти лопатки, тем самым толкая их и приводя в движение всё колесо, а они в свою очередь вращают жернова.

Подобным образом работает и

Ветряные мельницы работают с помощью ветра. Они имеют лопасти со скошенными краями. Когда дует ветер, он скользит о наклонные поверхности и отталкивает их. Они начинают крутиться.

Электрические мельницы вращают жернова с помощью специальных моторчиков, которые работают от электричества.

В настоящее время используются в основном электрические мельницы.

Когда человек хочет получить муку, он идёт на мельницу, высыпает пшеницу в специальный контейнер, из которого зёрна подаются в небольшом количестве в жернова. Там они размалываются на мелкие кусочки, которые очищаются и просеиваются. В конце мы получаем чистую белую муку, из которой наши мамы пекут нам вкусные булочки и пироги.

Мини-тест

1. Для чего нужна мельница?
2. Какие виды мельниц бывают?

Структура мельницы

Структура мельницы

МЕЛЬНИЦА СТОКДЕЙЛ


Структура мельницы

Бетонная плотина на реке Угорь обеспечивает гидроэнергией мельница в северной Индиане.

* Построен в 1857 году
* 4 этажа и подвальный этаж
* 50-футовые и 40-футовые опорные балки для деревьев, используемые на каждом этаже
* Энергия, создаваемая гонками, которые подают воду на мельницу
* 3 водяные турбины, расположенные горизонтально и вращающиеся на родной древесине Антильские острова
* Приблизительно 75 лошадиных сил
* Производили 50 баррелей муки в день, плюс кукурузную муку и корма для животных
* До 1964 года работали как Roann Roller Mills.



* * * * *

ПРАЗДНИК

166 ЛЕТ

1857 -2023

* * * * *



Деревянно-деревянная каркасная конструкция состоит из 4 этажа и цокольный этаж (водопровод). Одиночные бревна с севера на юг (4 шт. этаж) имеют длину 50 футов и одиночное дерево с востока на запад (5 на этаж) имеют длину 40 футов. Вся древесина и пиломатериалы были местными. Лесоматериалы были ручной работы.

нажмите на картинку, чтобы увеличить

Массивные столбы на каждом этаже поддерживают бревна.



Полы (в основном из дуба) и сайдинг (в основном из тополя) были произведены на местной лесопилке.

Мельница приводится в действие 3 турбинами в подвале (флюс). Эти турбины прикреплены к линейному валу в подвале. Мощность передается ремнями на машины и дополнительные линейные валы. Многие из передач и шкивы ручной работы из дерева.


Стокдейлская мельница всегда использовала энергию воды. Это один из осталось очень мало тех, которые никогда не были преобразованы в энергию пара или электричество.

Фрезерная мельница Стокдейла Машины

Что это турбина?

Как делают муку?

Измельчение кукурузной муки

Кормовое фрезерование

Запутанные термины



Стокдейл Милл Новости Страница


Меню

Картинки

S. M.F.

События

История

Восстановление

Местоположение

Ссылки





Архитектура ЦП Mill | Хакадей

  • автор:
  • Брайан Бенчофф

Существует два основных способа вычисления данных. Первый — с DSP, чипом, который выполняет очень специализированные функции с ограниченным набором данных. Они очень дешевы, имеют потрясающую производительность на ватт, но вообще не могут выполнять общие вычисления. Если вы хотите построить компьютер общего назначения, вам придется использовать суперскалярный процессор — x86, PowerPC или любую другую действительно мощную архитектуру ЦП. Суперскаляры отлично подходят для вычислений общего назначения, но их производительность на ватт-доллар ужасна по сравнению с DSP.

Многие люди занимались этой проблемой и ничего не нашли. Однако это может измениться, если [Иван Годар] из отдела нестандартных вычислений сможет создать The Mill – переосмысление существующих архитектур ЦП с нуля.

В отличие от DSP, суперскалярные процессоры, которые вы найдете на своем рабочем столе, имеют огромное количество регистров, и большинство из них являются регистрами переименования или местами, где ЦП временно сохраняет значение. Объедините это с тем фактом, что подключение сотен этих временных регистров к местам, где они в конечном итоге будут использоваться, съедает около половины бюджета мощности ЦП, и вы поймете, почему DSP намного эффективнее, чем x86, сидящий в вашем компьютере. ноутбук.

[Иван] решил эту проблему, заменив регистры в ЦП чем-то, называемым «ремнем» — по сути, странной комбинацией стека и сдвигового регистра. ЦП может получать данные из любого места на ленте, выполнять операцию и помещать результат на переднюю часть ленты. Любые данные, которые не используются, просто слетают с пояса; это не проблема, так как большинство данных, используемых процессором, используются только один раз.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
