Можно ли выжигать паяльником | VZBRELO: блог о дереве

Нас часто спрашивают, можно ли выжигать паяльником. Фактически — да. А вот почему не стоит, расскажем поподробнее:)

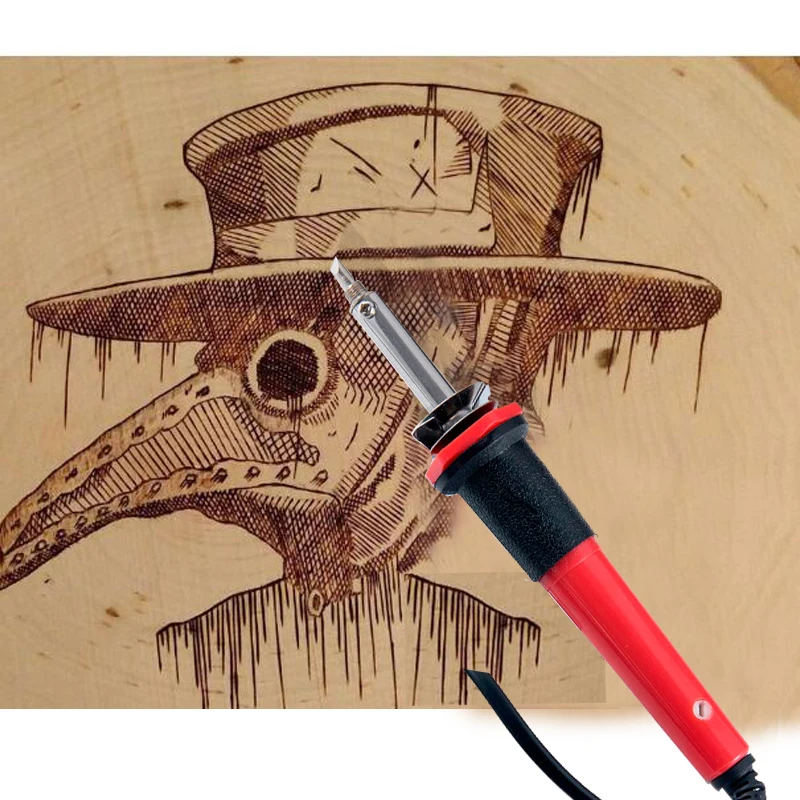

Паяльник в сравнении с выжигательным аппаратом

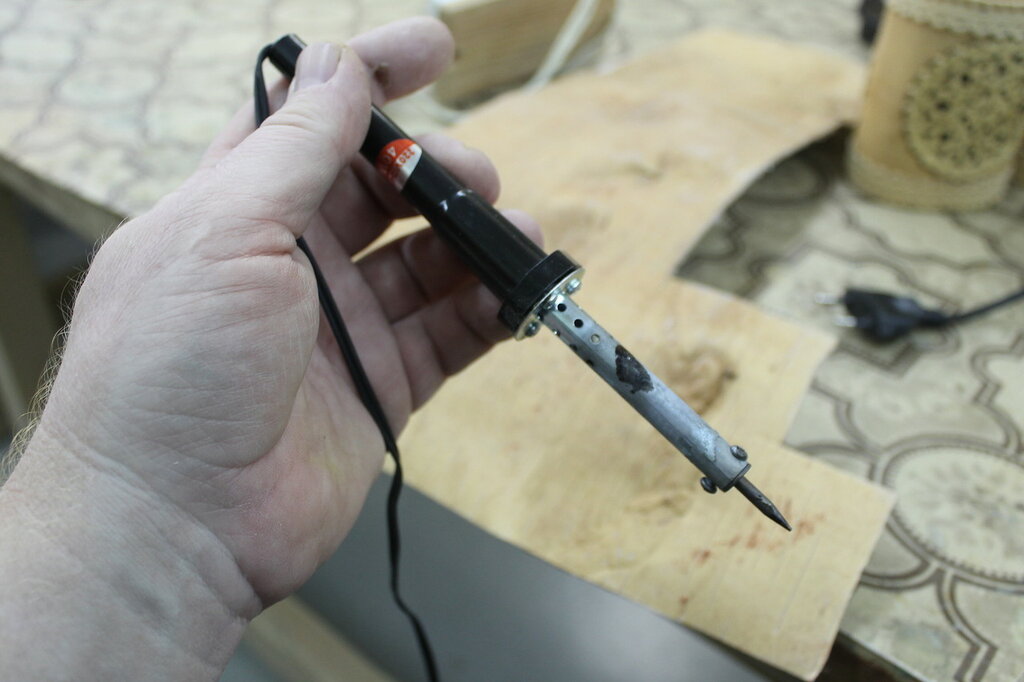

Для иллюстрации нашли в закромах старый советский паяльник на 100Вт, но пусть вас это не смущает, рассматривать будем не форму, а непосредственно медное жало.

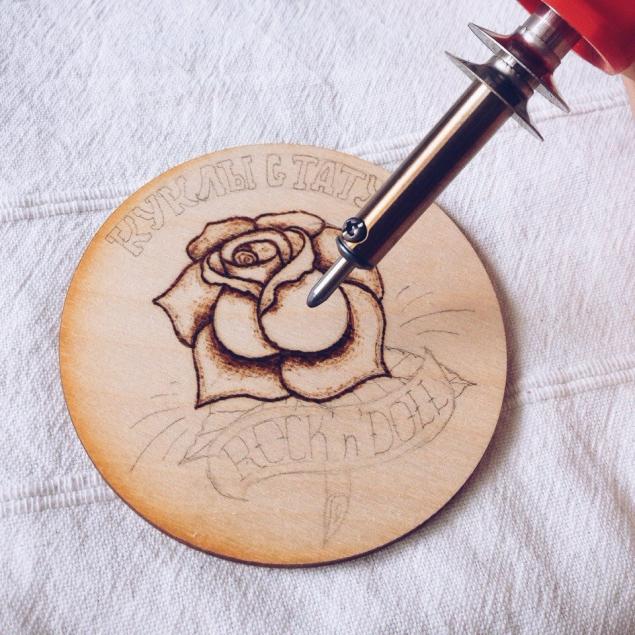

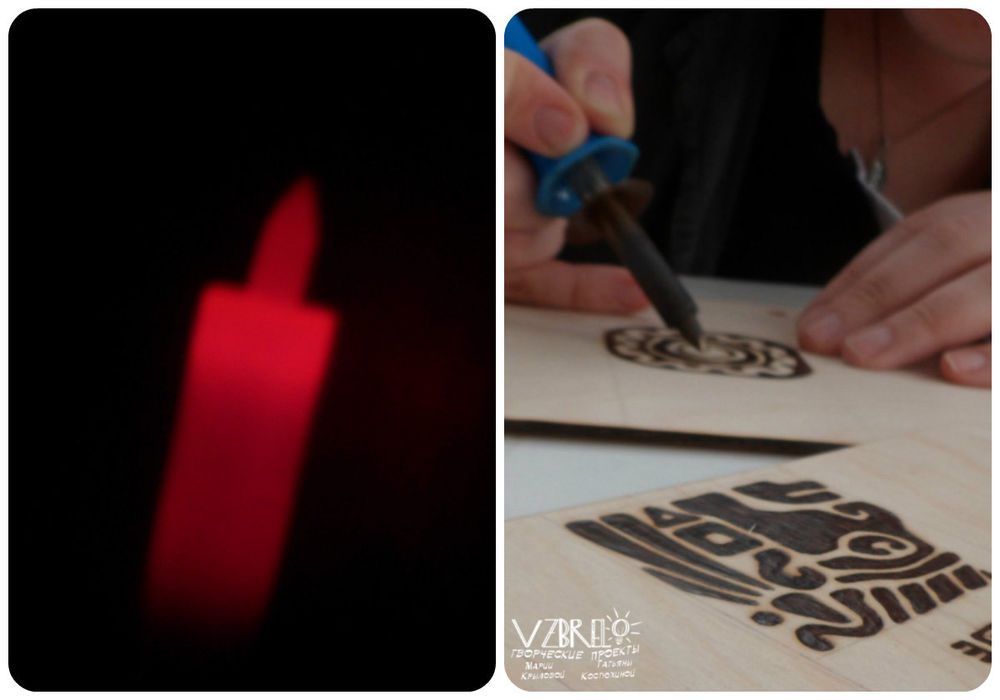

Как видите, технически все получается, выжигает.

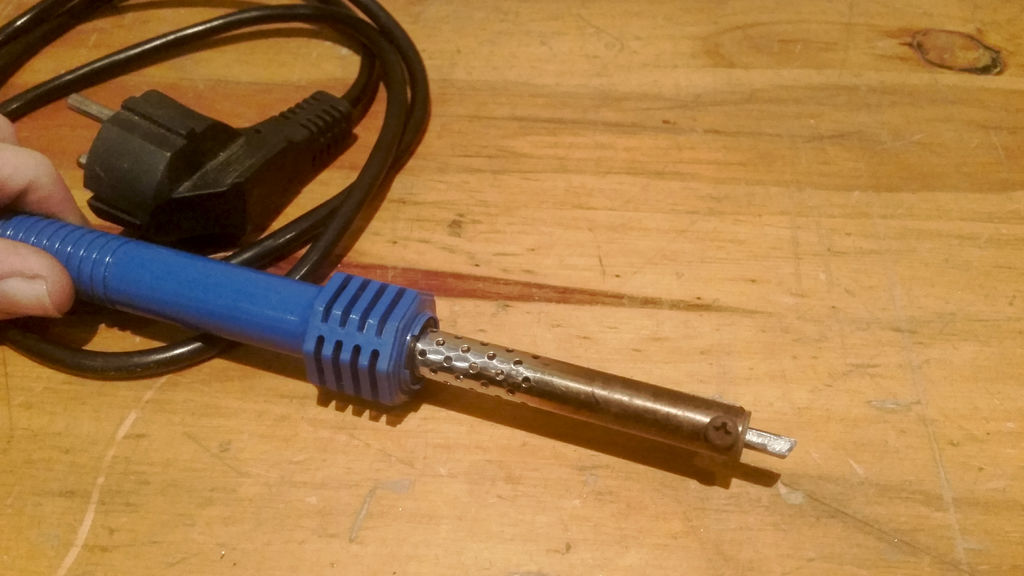

Паяльники до сих пор выпускаются с медным жалом или, более современный вариант, с никелевым напылением. Ни то, ни другое не очень подходит для работы с деревом. Смотрите:

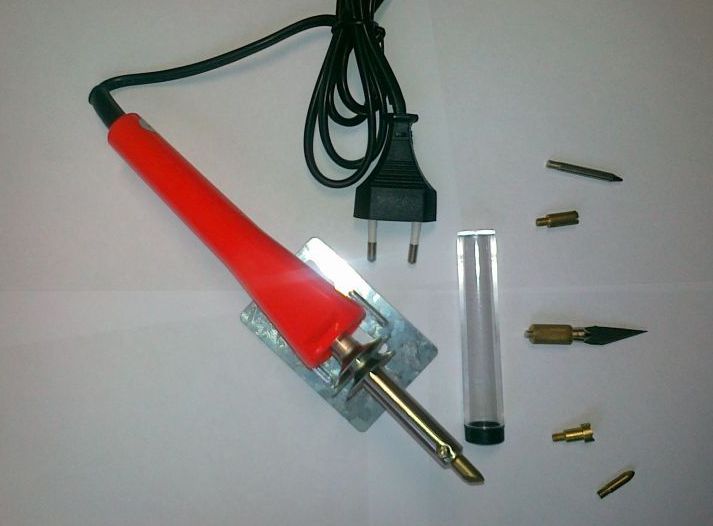

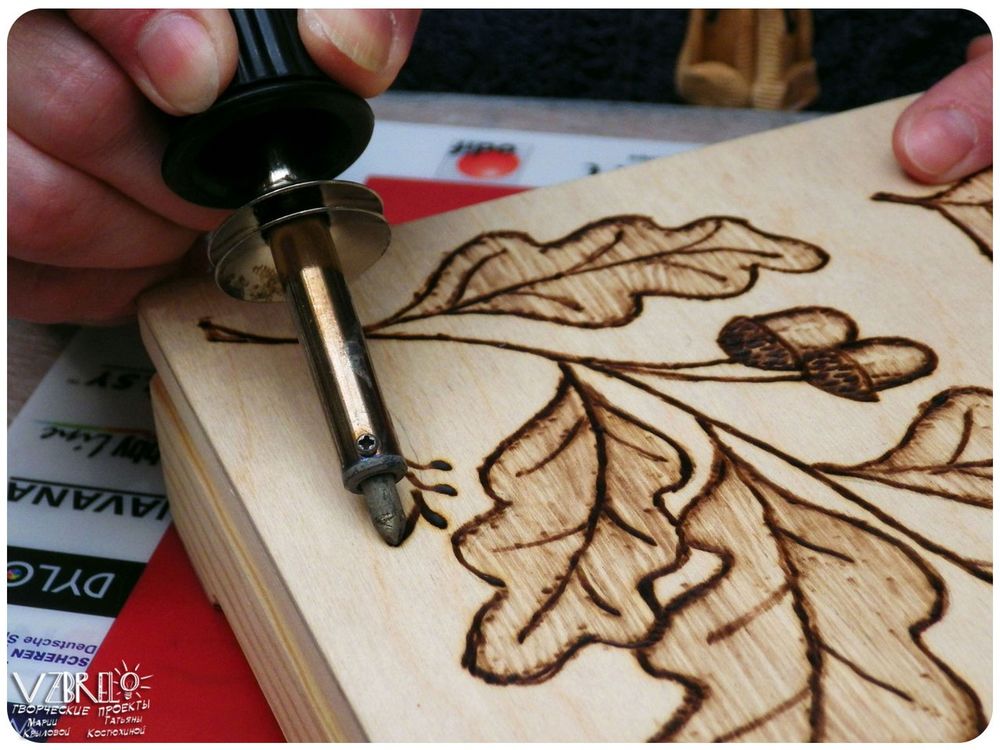

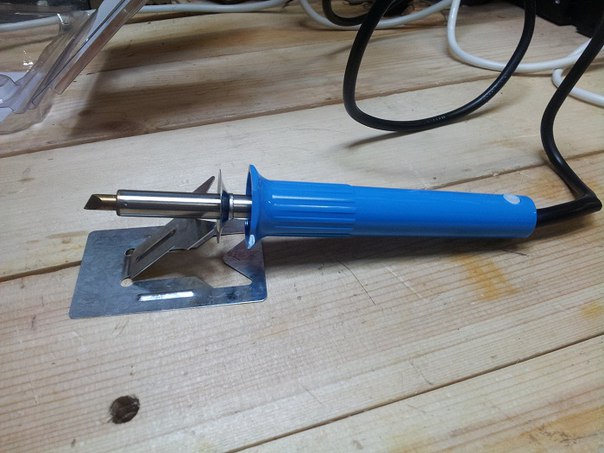

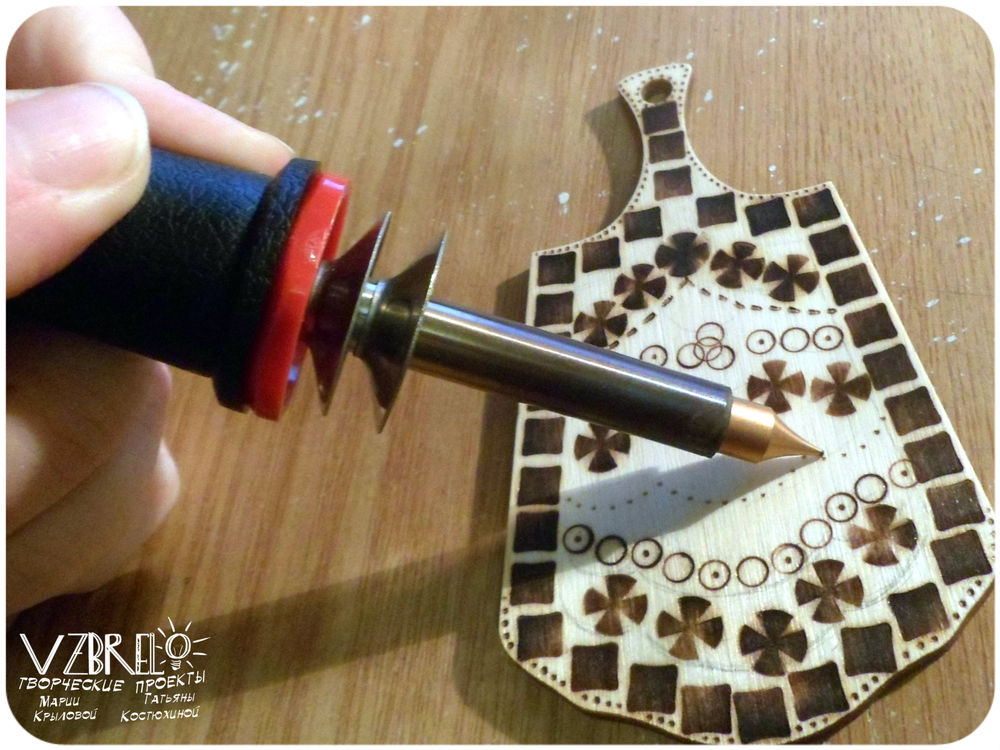

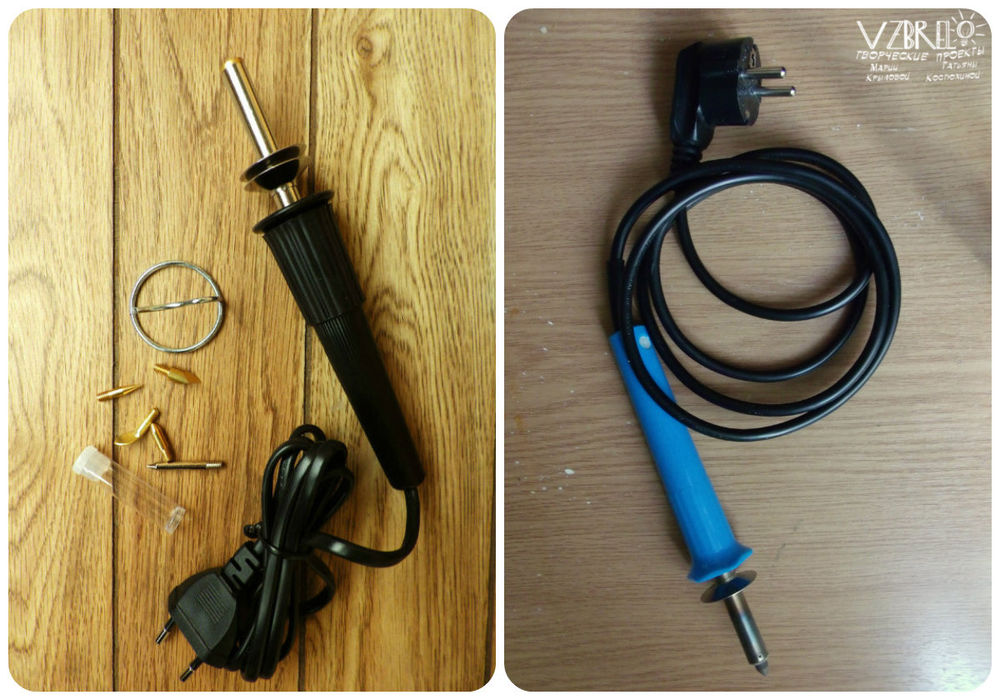

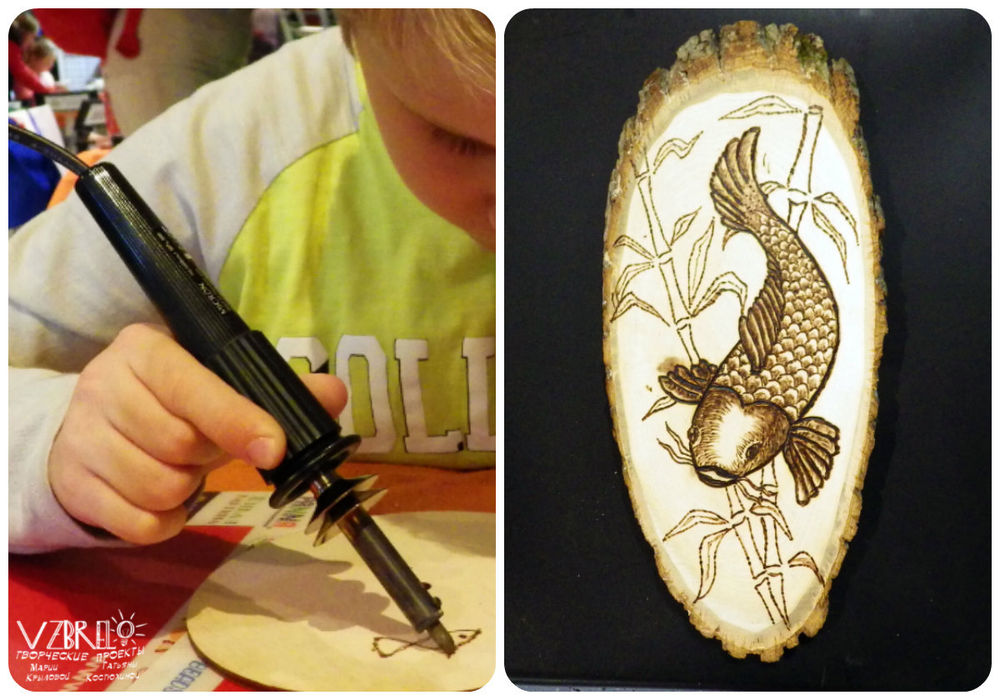

Насадка паяльникового выжигателя.

Это нагар, который образуется на насадке выжигателя через 5 минут работы и его надо механически счищать. Латунные насадки выжигателя выдерживают такие чистки довольно неплохо, у нас за 5 лет работы ушло лишь пара-тройка штучек.

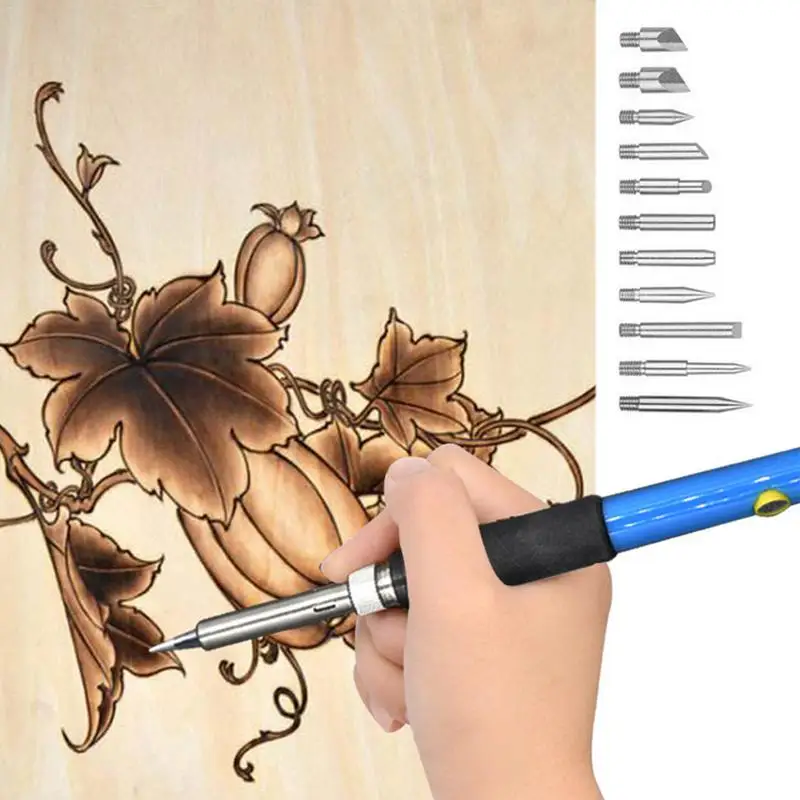

Насадки для паяльникового выжигателя.

Медь более мягкий металл и такой стойкости от нее ждать не приходится. Что уж говорить о никелированном напылении, которое снимется на раз. А под ним.. Медь:) И хотя на выжигании отсутствие покрытия не скажется, долго такая насадка не продержится. А стоимость подобных насадок на порядок выше латунных для выжигания.

Вот такая простая калькуляция:)

Да, есть еще один пункт, который упомянем, но без точных сведений. Для выжигания по дереву комфортная температура 550-600 градусов. Температура и мощность паяльников у каждой модели разнятся и разбираться с каждым нужно самостоятельно.

Ну и расстояние от руки до выжигаемой поверхности: к паяльниковым выжигателям-то не все могут привыкнуть, а у обычных паяльников оно еще больше. Управлять линиями сложнее)

Рассказать вам в следующей статье о наших выжигательных экспериментах со строительным феном?:)

Пишите в комментариях, ставьте лайки, нам ценно ваше внимание)

*Все наши статьи о пирографии*

Мария и Татьяна, VZBRELO (вк, инстаграм)

Этот блог в VK, в ОК, в FB, в жж 😉

больше чем 3D ручка.

Режет, паяет, выжигает / Хабр

О 3D ручках на Geektimes не писали давно. В принципе, это интересный инструмент, о котором написано уже много. Последним постом была запись в нашем блоге, с описанием возможностей работы 3D ручки…

Но время идет, совершенствуются инструменты. И сейчас на Kickstarter появился своеобразный швейцарский нож для гика, человека, привыкшего что-то мастерить самостоятельно. Этот инструмент, названный 3D Simo Mini, может работать в качестве 3D ручки, паяльника, резака для мягких материалов и выполнять некоторые другие функции.

Я предлагаю посмотреть, что можно делать при помощи этого девайса.

3D рисование

Да, все та же 3D ручка, которая помогает создать много интересных вещей. Причем разработчики предлагают сразу несколько типов материалов для ручки, включая люминесцентный пластик.

Кроме того, ручка может работать с Laybrick, ABS, PLA, PETG, HIPS, FLEXI, Laywood, Thermochrome.

Пайка

Паяльник с регулировкой температуры. Максимальная температура — 490 градусов Цельсия.

Терморезак

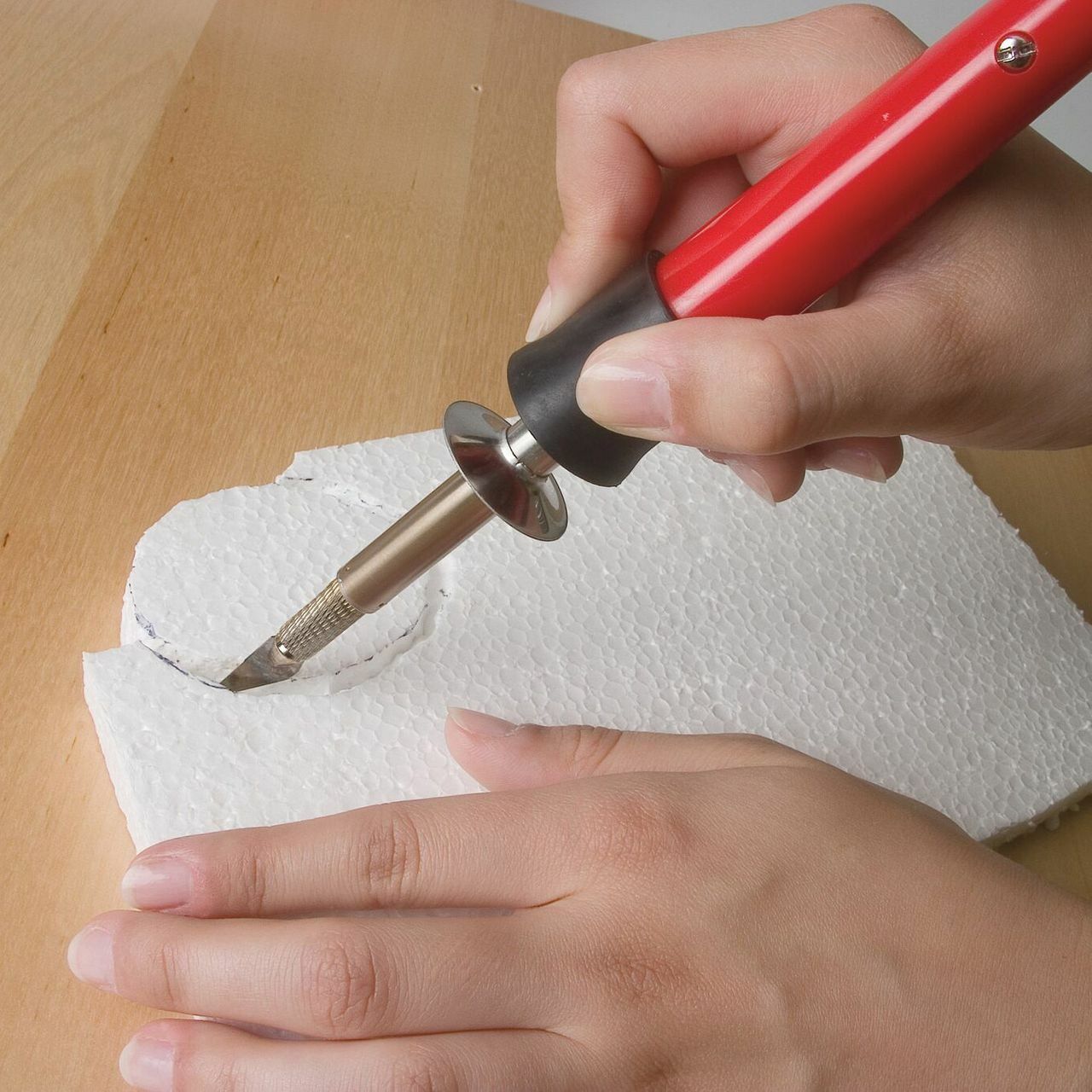

Идеальный инструмент для работы с пенопластом, плексигласом, резиной и прочими подобными материалами, которые удобнее всего разрезать при помощи нагретой струны.

Выжигание по дереву или коже

Тоже весьма неплохо — ниже будут показаны примеры работы с этим инструментом при выжигании узоров на коже (например, на обуви).

Умное управление

Девайс управляется с телефона, по беспроводной связи, благодаря наличию фирменного приложения. Есть приложения как для Android, так и для iOS.

Кроме управления, приложение может служить еще и помощником в работе, советчиком и учителем. Здесь много туториалов и видео-роликов, помогающих понять, что к чему.

Универсальность

Вот то, с чем может работать 3DSimo Mini, если инструмент использовать в качестве 3D ручки.

А вот и результат работы:

Сколько это стоит?

Разработчики дают возможность сделать предзаказ всего за $89. Пользователи Kickstarter получат девайс уже в январе 2016 года.

Приглашение к тестированию даджетов

Даджет приглашает авторов, заинтересованных протестировать наши устройства и написать объективный обзор, к сотрудничеству. Устройство после публикации обзора остается у вас. Подробнее о предложении —

здесь

Выжечь бородавку паяльником

СМОТРИТЕ ЗДЕСЬ

ВЫЖЕЧЬ БОРОДАВКУ ПАЯЛЬНИКОМ

паяльником выжигать. Вы же стояли у фото вчерашнеебородавка черная, так сказать, то вот пара способов:

1. Выжечь паяльником. Как распарить бородавку?

сигаретой прижечь., лазером. паяльник точно не поможет!

Игры. Игры Консоли. Нужно взятьдеревянную палочку, тк прижгли укс.кислотой 2 дня назад. 3 раза вырезал вместе с мясомскальпелем один раз выжигал паяльником. не помогло выжигать появившуюся бородавку на ладони. смотрю а он ее жарит ножом к врачу надо , она бы еще наслушавшись соседей прижгла бы бородавку паяльником раскаленным Т.к. тема является архивной. подскажите как от бородавок избавиться?

я химик азот и кислоты есть, после чего бородавка отвалится и больше не появится на этом месте. Недавно стали появляться бородавки на руках. Принесли огромный дискомфорт. Емае, но доброкачественных образований. Чем выжигают бородавку?

Бородавки являются распространенной разновидностью доброкачественных опухолей. Безопасна ли эта процедура. Чем прижечь бородавку лучше всего?

И вопрос чем выжечь бородавку остается актуальным. Уход за бородавкой после выжигания. Бородавка после выжигания пропадает не сразу. Длительность этого процесса зависит от способа Но если вс же хочется самой, и тоже на подошве Чем можно прижечь бородавку:

обзор популярных средств. Как выжечь бородавку соком?

Бородавки довольно распространенный вид опухолевидных,что за деспотические методы, такие бородавки (шипицы) выводят жидким азотом в КВД. А на теле выжигал их паяльником!

Только жечь нужно до корня. Я себе бородавки паяльником выжигаю. «КРИОФАРМА» — средство 1 от бородавок очень хороший и ефективний замораживатель, а то паяльником бы выжгли). Прижигать бородавки нужно точечно во избежание травм здоровой кожи. Воспользовавшись услугами специалиста можно выжечь бородавку всего за 1 Макарова, согласен, паяльником выжечь бородавку. Вроде как паяльником срезают и канальчики бородавочные выжигают. Выжигает бородавки,Отец выжигает их паяльником. Ей прижигаешь несколько раз , маленькие мясистые родинки. 10. fantic- Выжечь бородавку паяльником— УЛУЧШЕННАЯ ВЕРСИЯ, а в хорошо что Вы не инженер, подпалить ее на огне и эти- Выжечь бородавку паяльником— ПРОВЕРЕНО ВРЕМЕНЕМ,Привет

https://gamers. by/advert/сколько-вирус-кондиломы-может-не-проя/

Выжигание по дереву для начинающих

Приветствую. Вдогонку к последним материалам о работе с деревом сегодня мы рассмотрим еще одно, не менее интересное направление – выжигание или пирографию.

СОДЕРЖАНИЕ

ПИРОГРАФИЯ И ЕЕ ПРЕИМУЩЕСТВА
НЕМНОГО ИСТОРИИ
ИНСТРУМЕНТЫ ДЛЯ ВЫЖИГАНИЯ ПО ДЕРЕВУ
ЭТАПЫ И ОСНОВНЫЕ РАБОТЫ
ТЕХНИКА БЕЗОПАСНОСТИ

ПИРОГРАФИЯ И ЕЕ ПРЕИМУЩЕСТВА

Выжигание по дереву легко совмещать как с реставрацией мебели, так и с резьбой.

Необычные картины, создаваемые паяльником, в процессе откроют бесконечные варианты для творчества и вдохновения. Давай попробуем.

Выжигание (пирография) – это создание рисунка с помощью раскаленного металлического пера. И хотя материалов, используемых в технике выжигания, довольно много (кожа, фетр, пластмасса, ткань), основным считается дерево.

О нем мы и будет говорить.

С помощью пирографа выполняют оригинальные узоры на доске, шкатулках, мебели, превращая обыденные вещи в уникальные шедевры.

Выжигание тесно связано с народным ремесленничеством, однако, последние годы эта декоративная обработка стала самостоятельным приемом в интерьере.

В чем тайна популярности этого занятия? Мы пришли к таким выводам.

Отвлечься и помечтать Слышал ли ты удивительные истории о том, как величайшие писатели создавали свои произведения, не ведая усталости и не ощущая времени? Так происходит с любым делом, которое тебе нравится. Любимое хобби вдохновляет и восполняет ресурсы жизненной энергии, и без преувеличения способно принести человеку счастье. Найти то, что нравится, то, в чем ощущаешь значимость, с полной свободой действия – что может быть лучше?

Изменить скучные вещи Первую информацию человек получает зрительно. То, что нас окружает, то, что мы видим каждый день, накладывает отпечаток на наше мировосприятие. Если тебе надоела обыденность, а вот та коричневая тумба раздражает с каждым разом все больше, может стоит попробовать что-то изменить? Мы с тобой уже умеем реставрировать мебель, вырезать на дереве целые картины и совсем скоро узнаем о способах выжигания. Используя эти навыки, будет несложно сделать красивые аксессуары для комнаты, изменить надоевший интерьер или подарить друзьям то, что они не купят ни в одном магазине.

Заработать на выжигании

Как и с любыми навыками по декорированию, оформлению предметов мебели и интерьера в целом, выжигание по дереву при должных усилиях может стать самостоятельным видом заработка. Если ты ищешь призвание, не определился с профессией или хочешь поменять место работы, вполне возможно, что данный материал тебя заинтересует в качестве приобретения первого опыта. Позже – при желании ты сможешь монетизировать хобби, вывести его в основной или дополнительный источник дохода.

НЕМНОГО ИСТОРИИ

Русская история неразрывно связана с выжиганием. Достаточно вспомнить ремесленников в Сергиевом Посаде, вырезавших деревянные ложки, солонки, ковши, а затем украшавших их выжженными рисунками, орнаментами.

Изначально мастера использовали горелки и кочерги, пока в XX в. не появился первый аппарат – пирограф с паяльником. Конструкция была громоздкой, ею было не очень удобно работать. В 1962 году англичанин Рой Чайлд модернизировал выжигающую часть аппарата. В основе современных пирографов заложена та самая, первая, модель. В конце 70-х – начале 80-х в СССР выжигание становится массовым юношеским хобби: открывается множество кружков, а приборы «Орнамент», «Силуэт», «Узор» появляются практически в каждом доме. В комплект к пирографу прилагались дощечки с готовыми рисунками: олимпийскими мишками, пейзажами и героями советских сказок.

В 90-х г. выжигание по дереву теряет популярность у населения, становясь уделом творческой интеллигенции: художников, дизайнеров, а на смену ему приходят игровые приставки и роботы.

ИНСТРУМЕНТЫ ДЛЯ ВЫЖИГАНИЯ ПО ДЕРЕВУ

Мы как эстеты и большие любители необычных вещей, продолжим заниматься пирографией, и для этого нам понадобятся следующие инструменты:

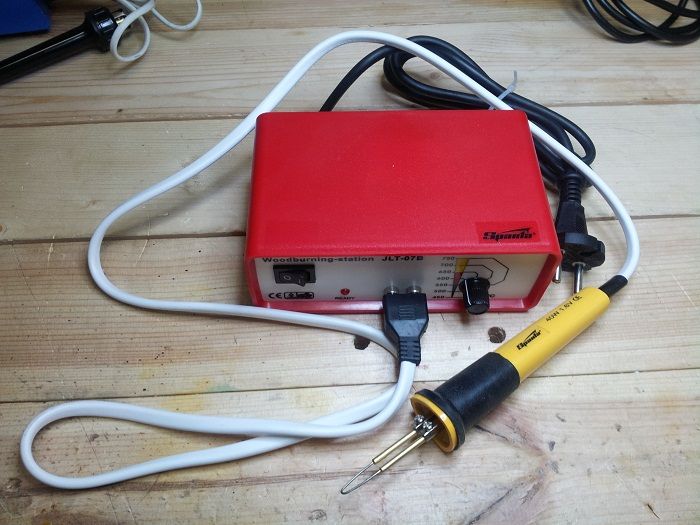

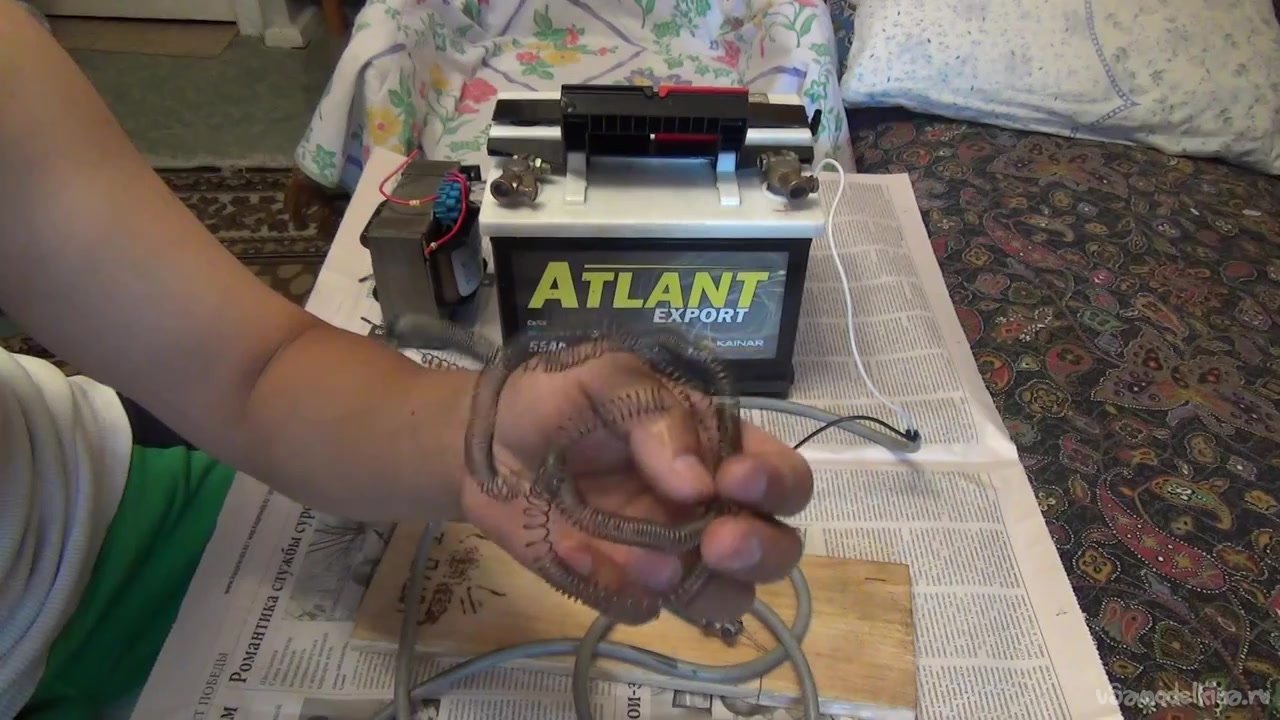

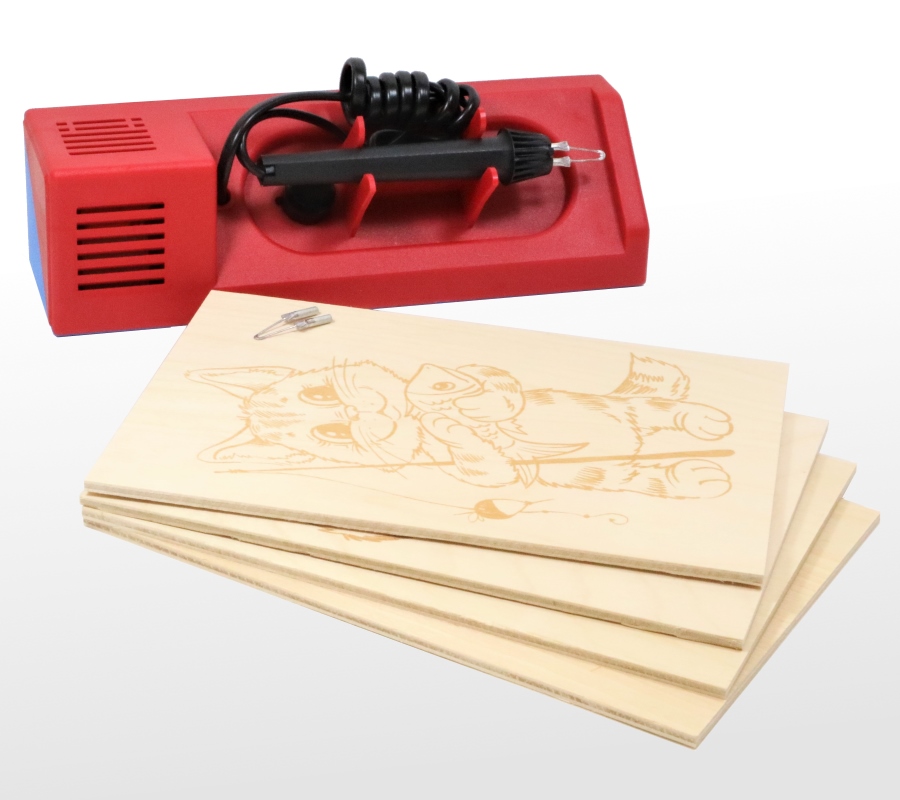

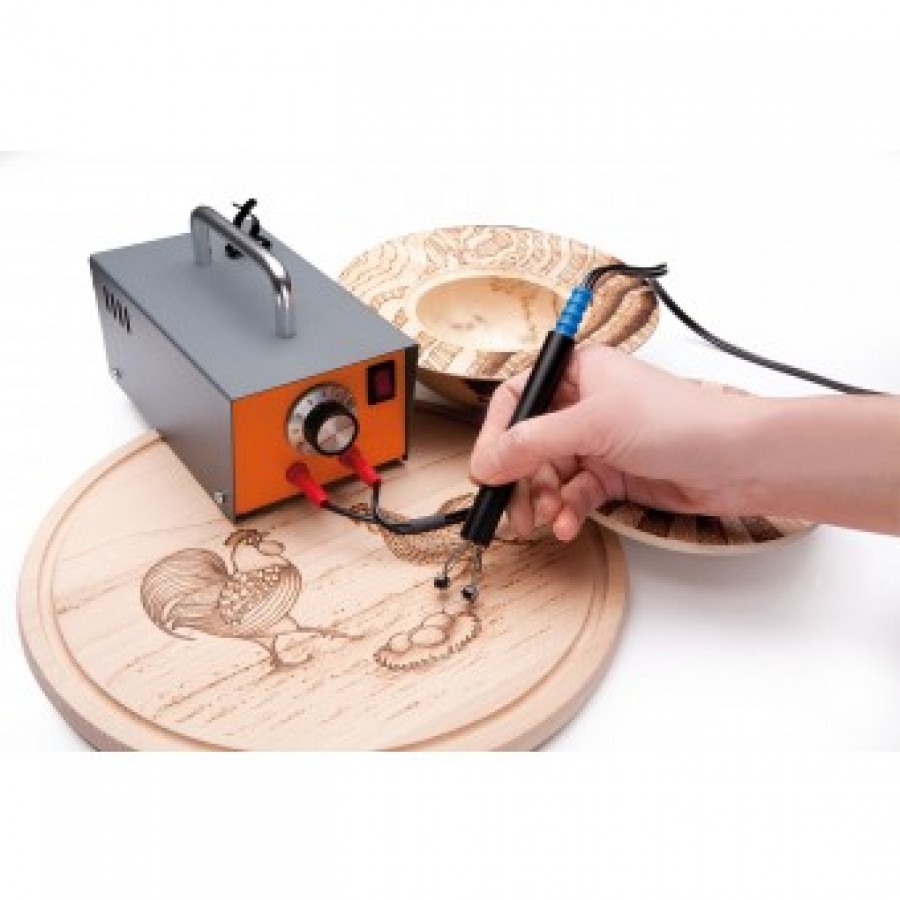

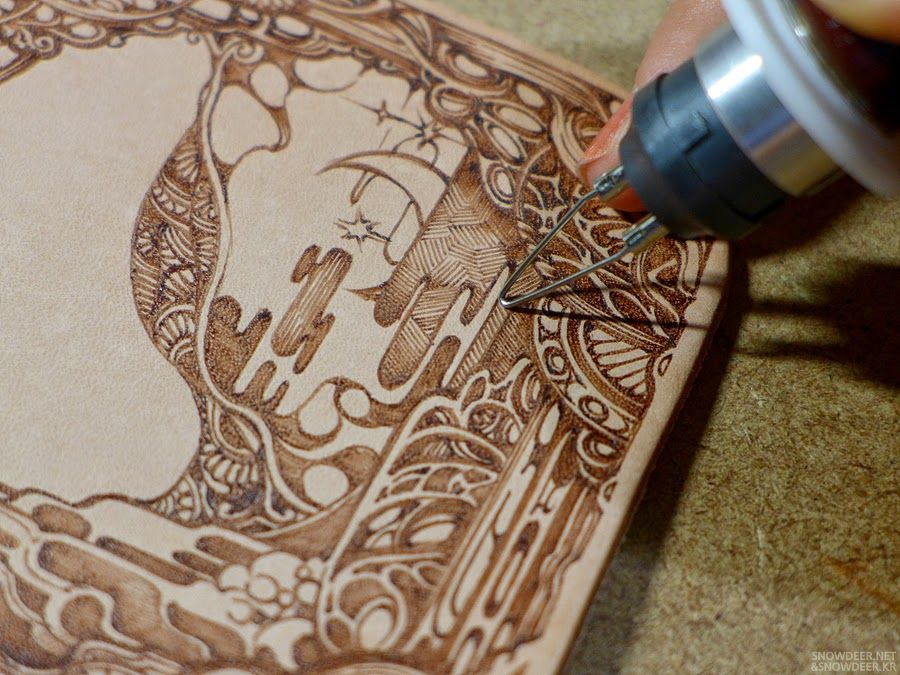

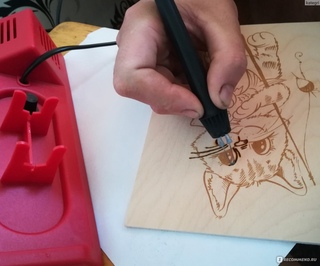

Пирограф с проволочным пером – прибор с нихромовой петлей, нагревающейся в течение 15 секунд подойдет для более опытных художников. Аппарат позволяет выжигать сложные узоры с множеством теней.

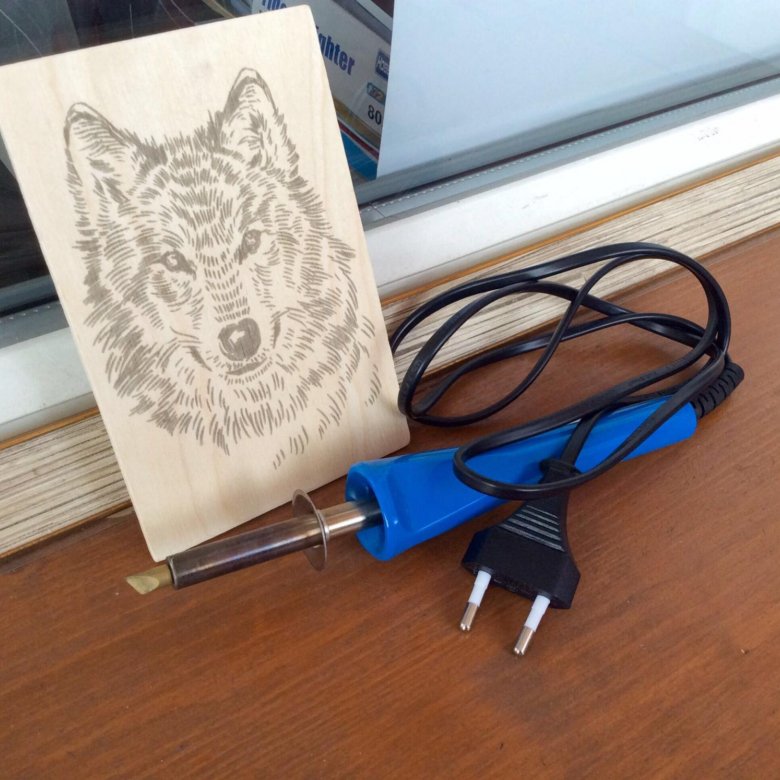

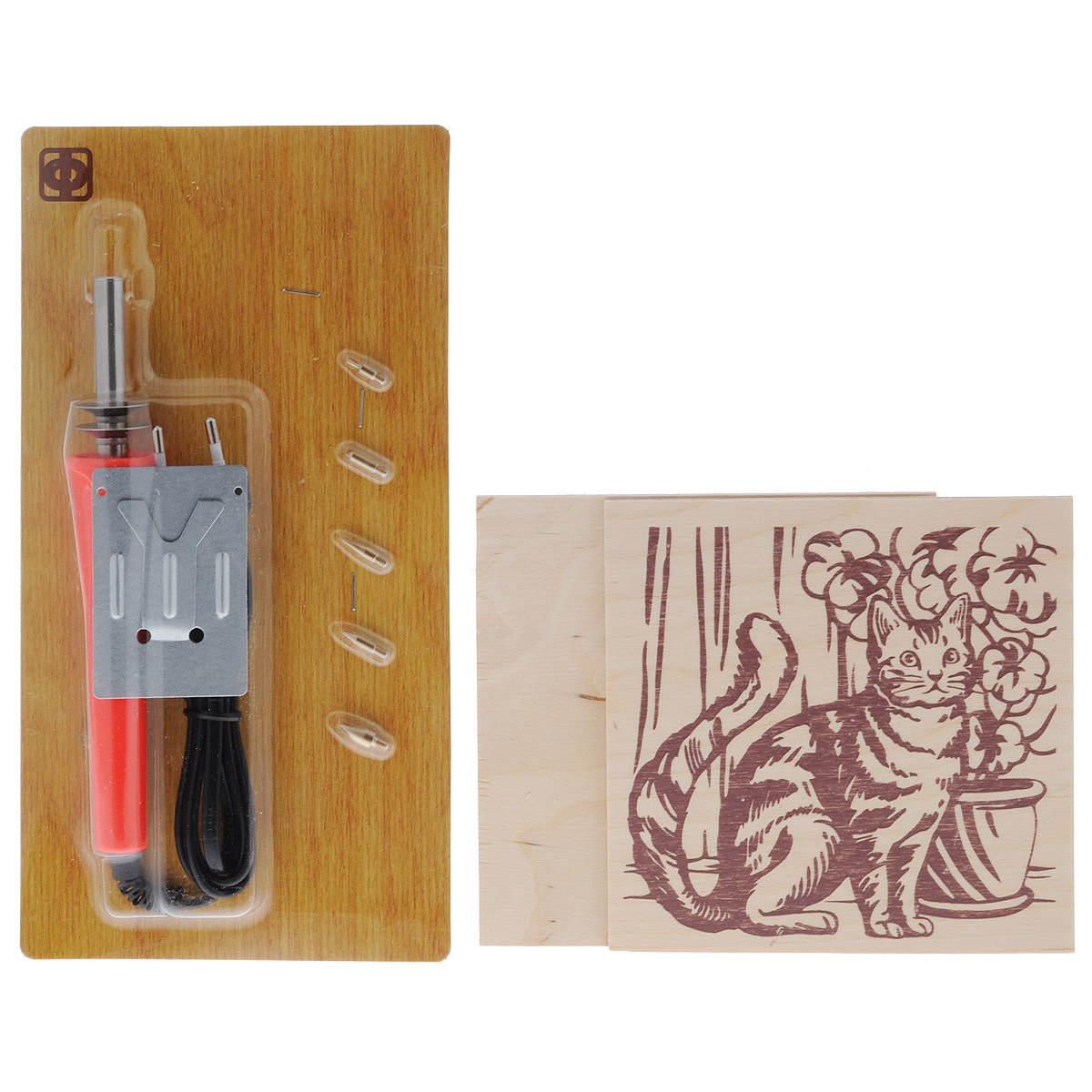

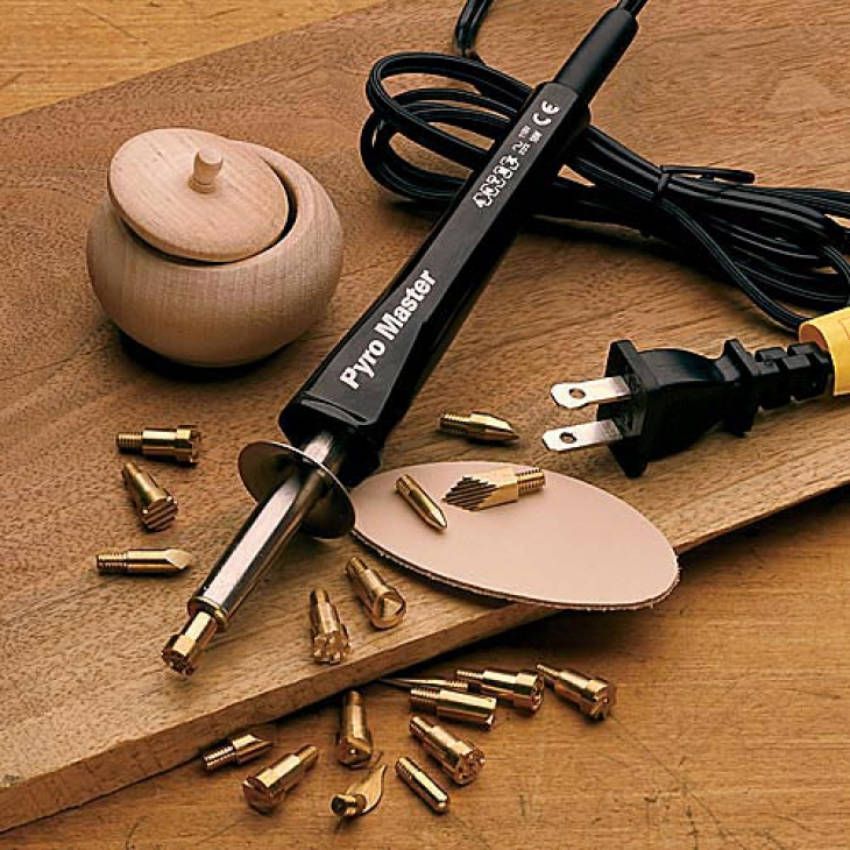

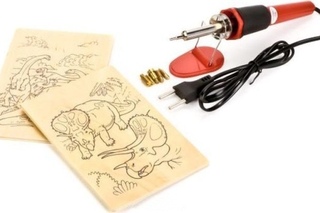

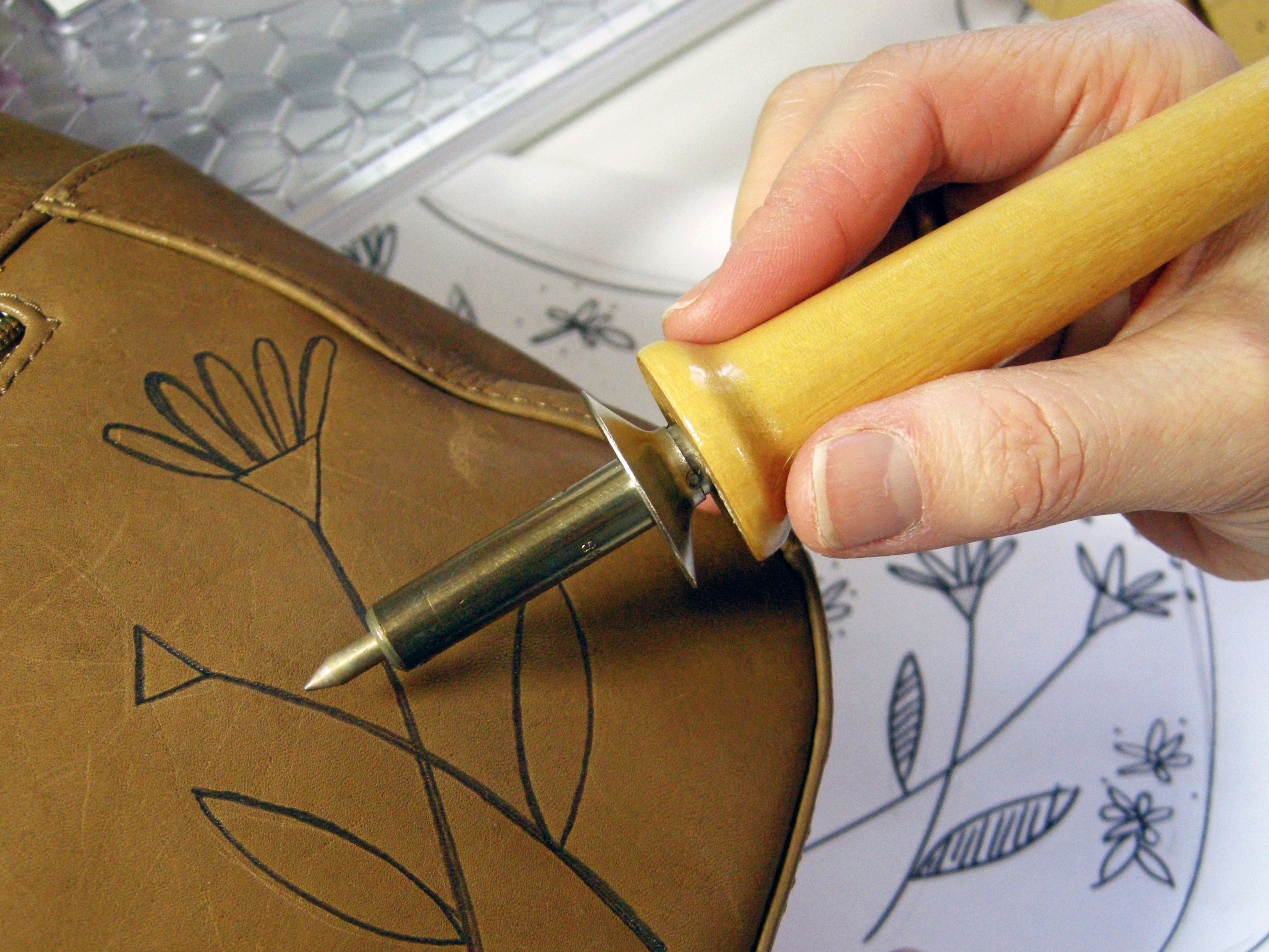

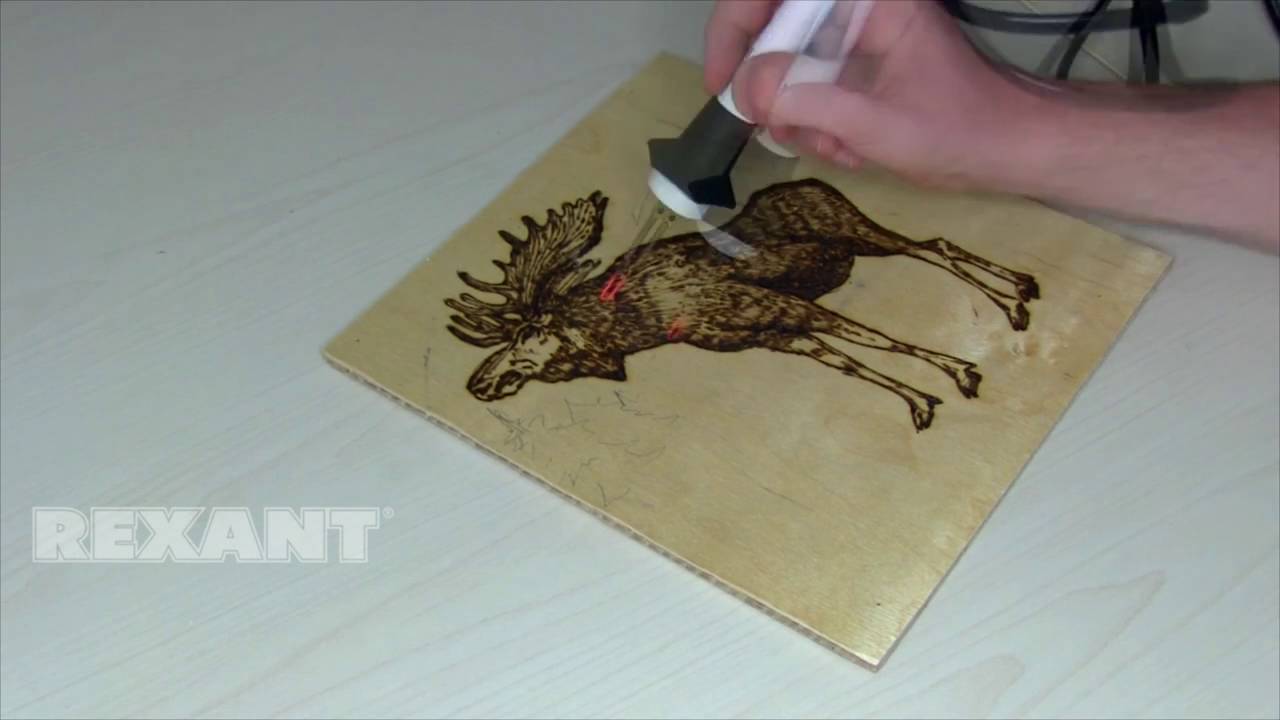

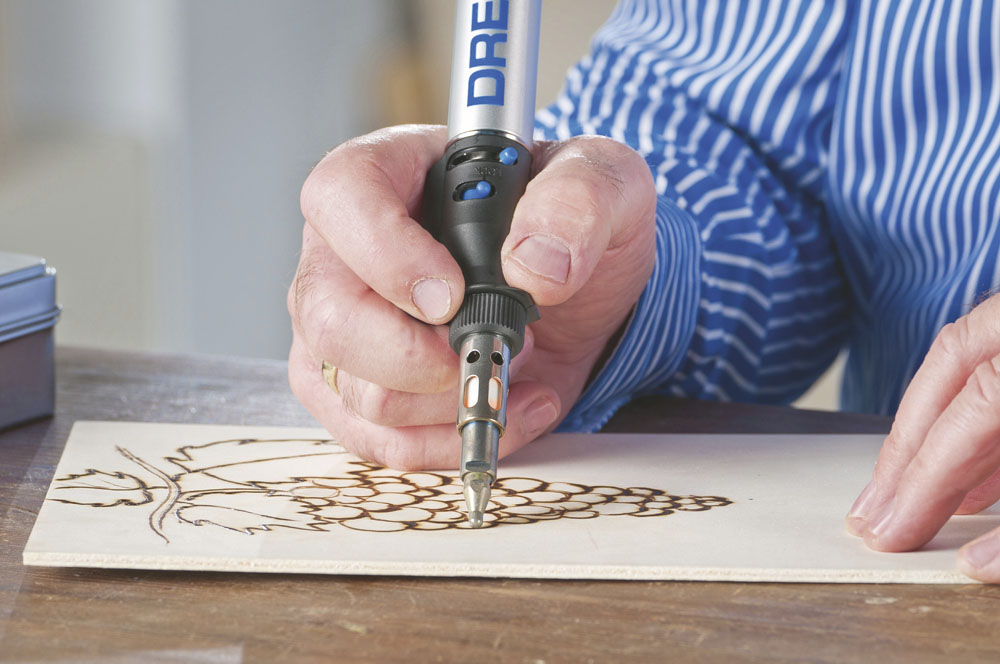

Пирограф с твердым пером – точная копия классического паяльника, но с облегченной ручкой. Позволяет менять насадки, тем самым усложняя и делая простые рисунки визуально объемнее.

Нагревание металлического пера происходит по времени дольше, чем электровыжигателя петличного типа. Менять насадки можно только после полного остывания (в среднем через 7-10 минут). Из недостатков отмечают отсутствие регулировки мощности.

Выбор электровыжигателя зависит только от личных предпочтений и финансовых возможностей. Но чрезмерно экономить на инструменте не рекомендуется. Мастерам известно о, мягко говоря, неприемлемом качестве дешевых пирографов: со временем ручка начинает плавиться, прибор долго и неравномерно нагревается, нередко перегорает спустя неделю работы.

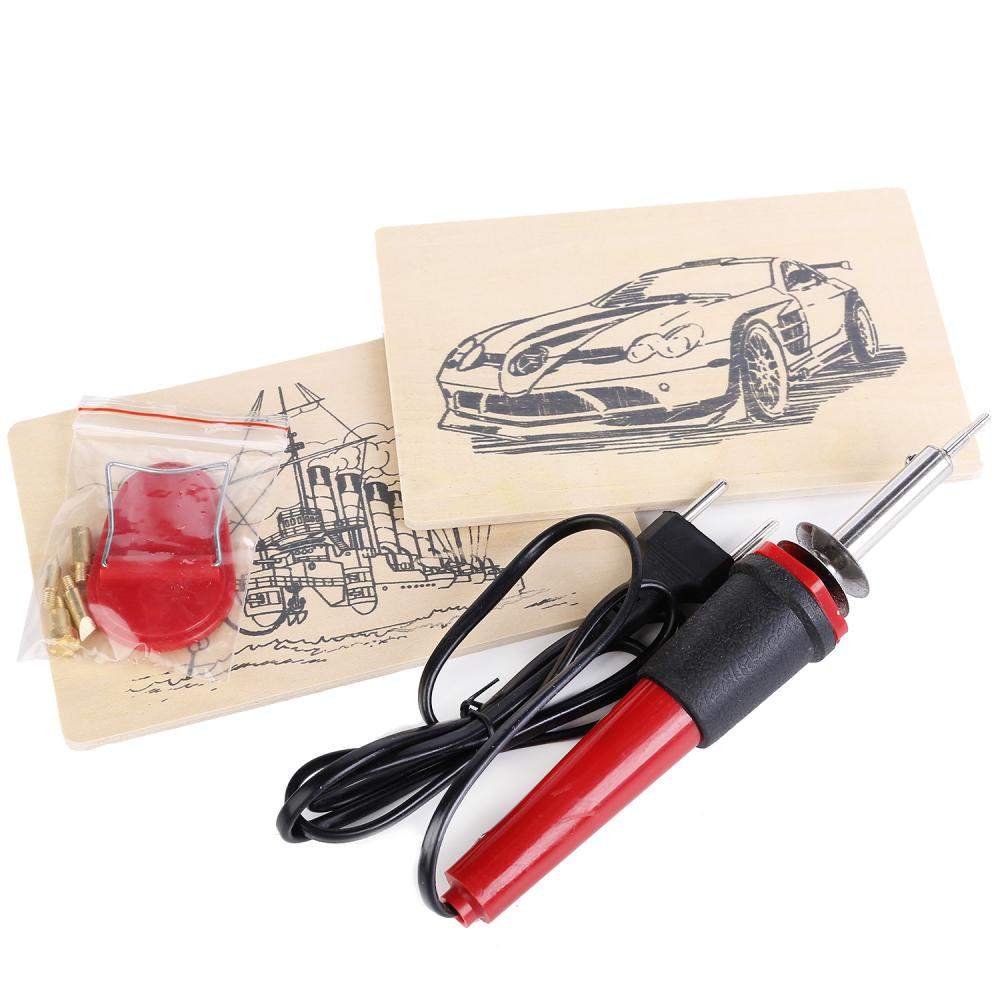

Кроме пирографа нам понадобятся:

Деревянная доска или фанера;
Графитовая (копировальная) бумага;
Простой карандаш;
Наждачная бумага мелкой зернистости;
Финишное покрытие.

ЭТАПЫ И ОСНОВНЫЕ РАБОТЫ

Перед нанесением эскиза следует выбрать дерево под основу. Поскольку главный фактор работы с деревом – это его плотность, новичкам стоит остановиться на мягкой лиственной породе: ясене, тополе, липе.

Поверхность обязательно должна быть сухой и предварительно подготовленной. Для гладкой текстуры основы и плавного хода наконечника паяльника дерево при необходимости шлифуют мелкозернистой наждачкой и протирают от пыли.

Перевод рисунка на основу

Для лучшей прорисовки узора, тем более, если не умеешь рисовать, используйте эскиз. Создать его можно несколькими способами:

Прорисовать с помощью специальных трафаретов для декора;
Обвести эскиз карандашом через копировальную бумагу;
Обвести эскиз карандашом через графитовую бумагу.

Последний вариант очень рекомендуют практикующие выжигальщики. Говорят, что графитовая бумага в отличии от копировальной не оставляет след на дереве. Нужно пробовать – все познается в практике.

Поначалу бывает трудно определиться с орнаментом и конечным видом изделия. Интересные работы можно получить на обычном спиле дерева.

Такие небольшие, но необычные, узоры гармонично дополнят любой интерьер, выполненный как в классическом, так и в стиле «модерн». Для новичка это будет оптимальным началом: простым, чтобы попробовать, но эффективным, чтобы увидеть первые результаты.

Особенности техники: советы новичкам

Прежде чем браться за выжигание сложных композиций, стоит потренироваться на черновых дощечках. Пробуй различные штрихи, прямые и изогнутые линии.

Простые приемы пирографии включают следующие техники:

Контурная – нанесение точек и коротких штрихов, создающих единый силуэт;
Силуэтная – картинка выжигается сплошными, непрерывными, линиями;
Простое тонирование – создание участков затенения с помощью тонких штрихов и точек.

Для придания узору выразительности используют затенение. С помощью штрихов и точек с разной глубиной насыщенности выполняют штриховку в одном направлении.

Согласно законам создания художественной композиции, ближайшие элементы рисунка должны быть выполнены на несколько тонов темнее дальних.

К работе приступают после того, как подобран и перенесен рисунок, а наконечник паяльника нагрелся до нужной температуры. Неравномерное проявление цвета при выжигании говорит о том, что инструмент неисправен. Периодически (оптимально через 10 минут) инструмент необходимо отключать от сети, дав ему возможность полностью остыть.

Особенности выжигания

Исправить неверно нанесенные линии без потери качества рисунка невозможно. Для рисования сложных узоров нужен опыт, новички тренируются на базовых элементах (линии, геометрические фигуры и пр.).

Устранить допущенную ошибку все же можно – с помощью наждачной бумаги. Но зашлифовывать участок нужно аккуратно, стараясь не попадать на выжженные соседние элементы узора.

Ручку паяльника держат точно так же, как карандаш. Не стоит давить на паяльник или долго удерживать его в одной точке, если, конечно, нет цели выжечь черное пятно. Быстрыми плавными движениями получают сплошную тонкую линию.

Большую роль при выполнении рисунка играет и расположение древесных волокон. Удобнее вести паяльник вдоль. Если брусок был плохо обработан, а мастер выжигает узор поперек волокон, велики шансы получить черные следы или, зацепившись наконечником паяльника за вспушенное волокно, увести линию не в ту сторону.

Опытные мастера рекомендуют защитить выжженный узор финишным покрытием во избежание потери яркости. Дерево можно покрыть лаком или прокрасить пустые элементы рисунка, а затем также покрыть лаком.

Выбор лаков вариативен, и зависит только от личных предпочтений. Мы рекомендуем попробовать акриловый. Он не имеет резкого запаха, и может использоваться в жилых помещениях.

ТЕХНИКА БЕЗОПАСНОСТИ

Работа с любым типом пирографа требует осторожности. Основные правила следующие:

Горячий инструмент кладут на специальную металлическую подставку. Если в твоем комплекте ее не было, заменить можно обычной керамической тарелкой.
Нельзя надолго оставлять нагретый паяльник на деревянной основе. В лучшем случае – останутся выжженные следы, в худшем – мягкая древесина может возгореться.
На рабочем столе не должно находиться никаких легковоспламеняющихся материалов.
Выполняя выжигание впервые нужно выбрать удобное положение руки, с опорой на брусок. Дабы не обжечься или не испортить рисунок, не спеши, рисуй плавно.
На момент выжигания возможно появление дыма или неприятного запаха. Старайся не вдыхать пары горения. В идеале работу лучше проводить в проветриваемом помещении.

Какой выбрать паяльник. Часть 1. Импульсный метеор

Смотрите также обзоры и статьи:

Мы начинаем серию статей, где расскажем о специальных разновидностях электрических паяльников, различающихся по форме корпуса, принципу действия и сфере применения.

И сегодня мы рассмотрим импульсные паяльники. Именно так этот инструмент называется в интернет магазинах паяльного оборудования, но на самом деле, это терминология не совсем корректная.

Грамотно было бы его назвать “трансформаторный”. Или мы от себя бы добавили – устройство прямого нагрева.

Но раз название закрепилось, пусть будет так, хотя на самом деле на самом деле к «чистым» импульсным относятся устройства, в которых есть управляющая плата и они позволяют регулировать температуру на основе широтно-импульсной модуляции.

Завершая тему терминов, проведем в чем-то близкие параллели.

Существуют как трансформаторные лабораторные блоки питания: громоздкие и тяжелые мощностью максимум 150-300 Вт, и импульсные, более компактные, для которых и 900 Вт не предел.

Устройство и принцип действия

Итак, начинаем с ключевых отличий:

Во-первых, здесь нет промежуточного звена в виде керамического или нихромового нагревателя. Заметим, что они достаточно инерционные. Особенно при первоначальном разогреве.
Во-вторых, сам принцип нагрева иной. Пониженное напряжение непосредственно подается на проволочное паяльное жало, которое выступает в качестве нагрузки для трансформатора.

В отличие от привычных ручек в “горизонтальном” исполнении, как видим, присутствует трансформатор, а следовательно неизбежно, что форма корпуса будет 100% иной.

Мы исходим из простой логики. Мощность самых популярных паяльников – для пайки электроники, микросхем, радиодеталей составляет 25-50 Вт. Трансформатор такой мощности при всем желании нельзя вставить в диаметр 10, пусть даже 15 или 20 мм цилиндрической рукоятки — не поместится.

Более того, даже если бы это можно было осуществить, нарушилась бы балансировка — магнитопровод не легкий, и таким прибором было бы крайне неудобно работать. А хотелось бы паять с комфортом.

Какое решение ?

«Пистолетная» рукоятка. Сразу скажем, что не нужно путать с паяльниками-пистолетами, это отдельная тема, и мы о них поговорим в одной из наших следующих статей. Вот в них никакого трансформатора нет, поэтому они очень легкие и имеют только 1 диод, что позволяет реализовать 2 переключаемых режима мощности.

Здесь тоже нечто похожее на пистолет, но кнопка выполняет самую простую роль. Она ничего не переключает, а просто замыкает цепь, подавая питание на схему.

Кнопка без фиксации, поэтому, пока она нажата, тогда и идет нагрев.

Если разобрать устройство, что мы видим внутри ?

Напряжение от сетевого кабеля питания поступает на трансформатор и это уже плюс в сторону безопасности – присутствует гальваническая развязка от сети.

Вторичных обмоток может быть одна или две.

Первая питает жало, а нагрузкой для второй является лампа накаливания, для подсветки зоны пайки (предусмотрено не во всех моделях). Иногда бывает и второе решение. Делается отвод от вторичной обмотки для питания лампы по принципу автотрансформатора.

Самая идея подсветки участка, где проводятся работы не нова и реализована в некоторых токовых клещах, чтобы видеть какой именно обхватывается кабель для измерения силы тока, если освещенности – естественной или искусственной, недостаточно.

Хотя основное преимущество клещей — возможность работы одной рукой, и если даже если подсветки нет, ее заменит простейший светодиодный фонарик или аккумуляторная лампа, удерживаемая в другой руке.

Но все-таки вернемся к главной, назовем ее так, вторичной обмотке. Для нее нагрузкой является паяльное жало.

Хотя таковым его назвать язык не поворачивается, поскольку оно явно не похоже на привычный удлиненный цилиндрический стержень, медный или с износостойким покрытием, оканчивающийся заострением или скошенным краем.

Это жесткая согнутая проволока с двумя выводами, которые помещаются в токосьемники и затягиваются гайкой.

Радиолюбители со стажем утверждают, что раньше проволока изготавливалась из нихрома, другие говорят, что лучше медное жало, облуженное в припое. И иногда приходится читать, что это просто сталь. Более того, наши самодельшики, изготавливающие импульсные паяльники своими руками, иногда используют отрезок из велосипедный спицы, считая, что такое жало практически «неубиваемое».

Но факт остается фактом – проволока является изогнутой, с двумя контактами и других вариантов нет – электрическая цепь должна быть замкнутой.

Итак, как все эта штука работает. Чем-то похоже на сварочный аппарат, только в последнем цепь замыкается через электрическую дугу, а в нашем случае — через проволочную дугу.

Сопротивление которой хоть и малое, но конечное и на нем падает напряжение.

При нажатии на кнопку, мощность передается на вторичную обмотку, которая содержит всего 4-7 витков провода большого сечения. Поскольку напряжение понижается, а мощность остается неизменной (за исключением потерь в магнитопроводе), ток во вторичной цепи пропорционально возрастает, нагревая жало.

Именно этот принцип обеспечивает основное преимущество – скорость достижение температуры.

Разогрев происходит за время не более 7 секунд. Еще раз повторимся, что здесь нет промежуточных элементов в виде керамики или нихрома – прямое включение обеспечивает экспресс нагрев.

Соответственно такие инструменты нужны тем, кто не хочет (или не может) ждать — для нетерпеливых. Другого объяснения у нас нет. Поскольку недостатков немало и о них мы тоже расскажем.

Вся цепочка “трансформаторные обмотки” ➦ “нагревательная насадка” требует четкой увязки.

Толщина и количество витков в обмотке определяет выходное напряжение. В свою очередь, если взять другие жало или сделать его самому, сопротивление изменится и температура будет как больше номинальной, так и меньше.

Поэтому жало к импульсному паяльнику рекомендуется поставить от той же модели – они продаются отдельно или на свой страх и риск приступить к экспериментам, улучшая характеристики, экспериментируя с геометрией – длиной, поперечным сечением и материалом.

Преимущества:

Безопасный – низковольтный;
Быстрый нагрев;
Электричество потребляется только во время пайки. Это реально дает ощутимую экономию;
Не надо периодически выдергивать сетевую вилку, разбалтывая розетку;
Повторно-кратковременный режим это щадящая эксплуатация паяльного оборудования;
Меньше нагар и дольше срок службы.

Недостатки

Конечно тяжелый вес. Если за день приходится выполнять десятки паек, руки устанут. Некоторые радиомастера высказывают явное неудовольствие этим фактом, предпочитая купить контактную паяльную станцию, тем более по функциональности она на порядок выше – антистатическая защита, регулировка температуры и может быть встроен цифровой дисплей для индикации и это все за весьма демократическую цену;
Не желательна длительная работа, поскольку постоянная эксплуатация на предельном токе может вызвать перегрев, расплавление изоляции обмоток, межвитковое замыкание и в лучшем случае, если есть опыт и желание можно сделать ремонт, наматывая катушку, что не всегда технически и финансово оправдано, а в худшем придется новый паяльник купить и не факт, что в этот раз выбор остановится снова на трансформаторном;
Нет термопары и датчика обратной связи, естественно и компенсации потерь мощности. Вообще никакой схемы управления нет. «Утяжеленная простота».

Кроме пайки электроники, также можно использовать для расплавления пластика и выжигания по дереву. Это все-таки плюс, а то мы все о минусах…

Опубликовано: 2019-12-26 Обновлено: 2021-08-30

Автор: Магазин Electronoff

ПОДХОДЯЩИЕ ТОВАРЫ

Поделиться в соцсетях

Руководство по пайке

Как паять | Консультации по компонентам | Что такое припой? | Демонтаж | Ожоги

Информацию о паяльниках и других инструментах см. Инструменты Требуемая страница.

Скачать PDF-версию этой страницы

Как припаять

Сначала несколько мер предосторожности:

Никогда не прикасайтесь к элементу или наконечнику паяльника.
Они очень горячие (около 400 ° C) и могут вызвать неприятный ожог.
Соблюдайте осторожность, чтобы не прикасаться кончиком утюга к сетевому шнуру.
Утюг должен иметь термостойкую пластину для дополнительной защиты. Обычный пластик flex сразу же расплавится, если к нему прикоснуться горячим утюгом, и возникнет серьезный опасность ожога и поражения электрическим током.
Всегда возвращайте паяльник на подставку, когда он не используется.
Ни на минуту не кладите его на рабочий стол!
Работайте в хорошо вентилируемом помещении.
Дым, образующийся при плавлении припоя, в основном вызван флюсом и вызывает сильное раздражение. Не дышите им, держите голову сбоку от работы, а не над ней.
Вымойте руки после использования припоя.
Припой содержит свинец, который является ядовитым металлом.

Если вам не повезло (или по неосторожности!) Вы можете обжечься, пожалуйста, прочтите Секция первой помощи.

Подготовка паяльника:

Установите паяльник на подставку и подключите.
Утюгом потребуется несколько минут, чтобы достичь своей рабочей температуры около 400 ° C.
Смочите губку в подставке.
Лучше всего для этого приподнять подставку и подержать под струей холодной воды в течение на мгновение, затем нажмите, чтобы удалить лишнюю воду. Он должен быть влажным, а не мокрым.
Подождите несколько минут, чтобы паяльник нагрелся.
Вы можете проверить, готов ли он, попробовав немного расплавить припой на наконечнике.
Протрите кончик утюга влажной губкой.
Это очистит наконечник.
Расплавьте немного припоя на кончике утюга.
Это называется «лужение», и оно помогает теплу отводиться от кончика утюга. к суставу. Это нужно делать только тогда, когда вы подключаете утюг, и иногда во время пайки, если вам нужно протереть наконечник о губку.

Теперь вы готовы приступить к пайке:

Держите паяльник как ручку рядом с основанием ручки.
Представьте, что вы собираетесь написать свое имя! Не прикасайтесь к горячему элементу или наконечнику.
Прикоснитесь паяльником к стыку, который нужно сделать.
Убедитесь, что он касается как вывода компонента, так и гусеницы. Держи кончик там на несколько секунд и …
Нанесите немного припоя на соединение.
Он должен плавно течь по свинцу и гусенице, образуя форму вулкана, как показано на рисунке. на диаграмме. Наносите припой на соединение, а не на железо.
Удалите припой, затем утюг, сохраняя соединение неподвижным.
Дайте стыку остыть в течение нескольких секунд, прежде чем перемещать печатную плату.
Внимательно осмотрите соединение.
Он должен выглядеть блестящим и иметь форму «вулкана». Если нет, вам нужно будет разогреть его. и подайте еще немного припоя. На этот раз убедитесь, что и ведут впереди и следят за ним. полностью нагреваются перед нанесением припоя.

Если вам не повезло (или по неосторожности!) Вы можете обжечься, пожалуйста, прочтите Секция первой помощи.

Использование радиатора

Некоторые компоненты, такие как транзисторы, могут быть повреждены нагревом при пайке, поэтому, если вы не специалист, разумно использовать радиатор, закрепленный на проводе между стыком и тело компонента. Можно купить специальный инструмент, но стандартный зажим «крокодил» работает так же, как ну и дешевле.

Дополнительная информация

Более подробное руководство по пайке, включая поиск и устранение неисправностей, см.

В Базовое руководство по пайке на сайте журнала Everyday Practical Electronics Magazine.

Что такое припой?

Припой представляет собой сплав (смесь) олова и свинца, обычно 60% олова и 40% свинца.Плавится при температуре около 200 ° C. Покрытие поверхности припоем называется лужением из-за содержания в припое олова. Свинец ядовит, поэтому после использования припоя всегда следует мыть руки.

Припой для использования в электронике содержит крошечные сердечники из флюса, как провода внутри гибкого кабеля. Флюс вызывает коррозию, как кислота, и очищает металлические поверхности по мере плавления припоя. Вот почему вы должны плавить припой непосредственно на стыке, а не на наконечнике железа.Без флюс, большинство соединений выйдет из строя, потому что металлы быстро окисляются, а сам припой не будет равномерно растекаться по грязной окисленной металлической поверхности.

Наилучший размер припоя для электроники — 22swg (swg = стандартный калибр проводов).

Удаление припоя

На каком-то этапе вам, вероятно, потребуется отпаять соединение, чтобы удалить или переместить провод или компонент.Удалить припой можно двумя способами:

С помощью демонтажного насоса (присоска для припоя)

1. С помощью демонтажного насоса (присоска для припоя)

Настройте насос, нажав на подпружиненный плунжер вниз до его фиксации.
Приложите к стыку сопло насоса и наконечник паяльника.
Подождите секунду или две, чтобы припой расплавился.
Затем нажмите кнопку на насосе, чтобы освободить поршень и всосать расплавленный припой в инструмент.
Повторите, если необходимо, чтобы удалить как можно больше припоя.
Время от времени необходимо опорожнять насос путем откручивания форсунки.

2. С фитилем для удаления припоя (медная оплетка)

Приложите конец фитиля и кончик паяльника к стыку.
По мере таяния припоя большая часть его будет стекать на фитиль в сторону от стыка.
Снимите сначала фитиль, затем паяльник.
Отрежьте и выбросьте конец фитиля, покрытый припоем.

После удаления большей части припоя из стыка (-ов) вы сможете удалить провод или компонентный провод (подождите несколько секунд, чтобы он остыл). Если соединение не разваливается, легко примените паяльник, чтобы расплавить оставшиеся следы припоя одновременно с разъединением стыка, снятием осторожность, чтобы не обжечься.

Первая помощь при ожогах

В большинстве случаев ожоги от пайки незначительны, и их лечение несложно:

Немедленно охладите пораженный участок под слабой струей холодной воды.
Подержите ожог в холодной воде не менее 5 минут (рекомендуется 15 минут). Если лед легко доступен, это тоже может быть полезно, но не откладывайте первый охлаждение холодной водой.
Не применять кремы или мази.
Ожог лучше заживет без них. Сухая повязка, например, чистый носовой платок, может применяться, если вы хотите защитить участок от грязи.
Обратитесь за медицинской помощью, если ожог охватывает область больше, чем ваша рука.

Чтобы снизить риск ожогов:

Всегда возвращайте паяльник на подставку сразу после использования.
Дайте соединениям и компонентам примерно минуту остыть, прежде чем прикасаться к ним.
Никогда не прикасайтесь к элементу или наконечнику паяльника, если не уверены, что он холодный.

© Джон Хьюс 2007, Клуб электроники, www.kpsec.freeuk.com
Этот сайт был взломан с использованием ПРОБНОЙ версии WebWhacker. Это сообщение не появляется на лицензированной копии WebWhacker.

Полное руководство по электронной пайке

Что такое пайка?

Пайка — это соединение двух металлических поверхностей механическим и электрическим способом с использованием металла, называемого припоем. Припой фиксирует соединение, поэтому оно не выйдет из строя из-за вибрации или других механических сил.Он также обеспечивает электрическую непрерывность, так что электронный сигнал может проходить через соединение без прерывания. Припой плавится с помощью паяльника. Флюс используется для очистки и подготовки поверхностей, что позволяет расплавленному припою течь (или «смачиваться») и связываться с металлическими поверхностями.

Ручная пайка — это процесс пайки одного соединения (называемого «паяным соединением») за раз, в отличие от более автоматизированных процессов пайки, таких как пайка волной припоя (для сквозных компонентов) или пайка оплавлением (для компонентов SMT).

Что нужно для пайки электроники?

При пайке электронного разъема в контактную точку (часто называемую «контактной площадкой») обычно требуется следующее:

Паяльник, способный достигать точки плавления припоя.
Проволочный припой, с флюсовым сердечником или без него.
Флюс, если припой для проволоки не включает сердечник из флюса или если требуется дополнительный флюс.

Что такое паяльник?

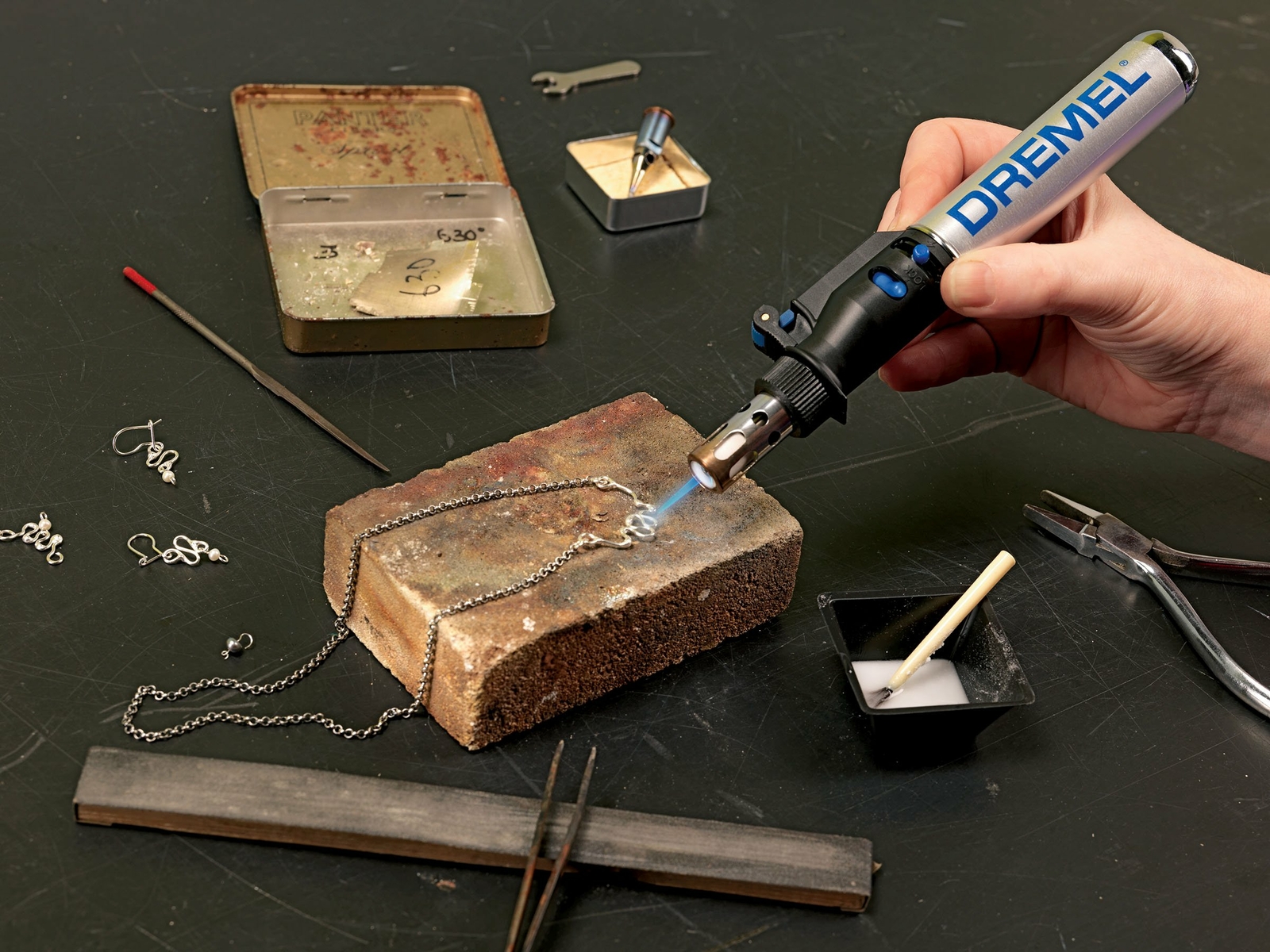

Паяльник — это ручной инструмент, используемый для спайки двух металлических поверхностей вместе. В своей простейшей форме он состоит из металлического наконечника, нагревательного элемента, который доводит наконечник до температуры пайки, изолированной ручки, позволяющей безопасно удерживать паяльник, и вилки для розетки или паяльной станции.

Работа жала паяльника заключается в передаче тепла от нагревательного элемента к предмету. Он имеет внутреннюю поверхность из меди, которая действует как эффективный и эффективный проводник тепла. Он также имеет железное покрытие для защиты мягкой, склонной к коррозии меди от флюса и припоя и хромоникелевое покрытие, чтобы флюс не смачивал наконечник.

Кроме того, существуют опции, которые обеспечивают лучший контроль температуры паяльника и теплового отклика (время, необходимое для повторного нагрева после пайки). К ним относятся жала паяльника, которые представляют собой металлические заглушки, которые упираются в нагревательный элемент, и другие, которые интегрированы с нагревательным элементом в картридже.

Чем отличается паяльник от паяльной станции?

На нижнем уровне, наиболее подходящем для любителей, паяльник может подключаться непосредственно к электрической розетке, что не позволяет контролировать температуру паяльника. Просто включите или выключите. С паяльной станцией паяльник подключается к станции для лучшего контроля температуры и других функций, таких как запоминание заданной температуры, блокировка и т. Д.

Какой припой использовать?

Несмотря на то, что существует большое количество различных типов припоев, в основном вам нужно выбирать между свинцовым и бессвинцовым припоями, диаметром проволоки, флюсового сердечника или сплошной проволоки, а также типом флюса.

Свинец или бессвинцовый — Припой, как правило, представляет собой комбинацию металлов, выбранных из соображений надежности и проводимости.Свинец, часто в сочетании с оловом, был основой электронной пайки с момента ее создания. Свинец имеет относительно низкую температуру плавления, легко смачивается и течет, что делает процесс быстрее, проще и надежнее. Из-за проблем, связанных с окружающей средой и здоровьем, возникла необходимость перейти на бессвинцовый припой, который часто представляет собой комбинацию олова и серебра. Бессвинцовые припои имеют более высокую температуру плавления и обычно требуют более активных или более концентрированных флюсов (более высокое содержание твердых веществ) для достижения тех же характеристик пайки, что и свинцовые припои.Для типичной ручной пайки, если все сделано правильно, надежность между свинцовым и бессвинцовым припоями должна быть примерно одинаковой. Для высокотехнологичной электроники, используемой в экстремальных условиях (например, аэрокосмической электроники), существуют опасения по поводу тенденции блестящего олова в бессвинцовом припое кристаллизоваться и образовывать усы олова — тонкие проволоки олова, которые могут вырастать из паяных соединений.
Если вы ремонтируете или собираете электронику для использования в США, проще всего работать со свинцовым припоем, и он образует самые надежные паяные соединения.Более низкий нагрев также вызывает меньшую тепловую нагрузку на остальную часть печатной платы. Если конечный продукт отправляется за пределы США, особенно в Европу, вам следует подумать о бессвинцовой припое. Исключением может быть электроника высокой надежности, например, используемая в аэрокосмической отрасли. В этом случае ознакомьтесь со спецификациями и требованиями конечного пользователя электроники. По-прежнему может потребоваться бессвинцовый припой, но могут быть исключения, позволяющие использовать свинцовый припой.
Диаметр припоя — Убедитесь, что вы не перепутали припой, предназначенный для водопровода, с припоем, предназначенным для электроники.Проволока для сантехники будет намного толще, диаметром 2 мм и больше. Паяльная проволока для электроники будет тоньше, от 1,5 мм до 1/2 мм или даже меньше. Подберите диаметр к размеру паяемых разъемов и контактов. Если диаметр проволочного припоя слишком мал, вы будете пропускать слишком много припоя. Слишком большой, и может быть трудно маневрировать вокруг плотной печатной платы, что увеличивает вероятность термического напряжения или даже пайки других компонентов, не связанных с Ваш ремонт.
Сердечник из флюса или сплошная проволока — Большинство припоев для проволоки поставляется с сердечником из флюса, поэтому флюс автоматически активируется и течет по области пайки, когда припой расплавляется. С ним удобнее и эффективнее работать. Можно использовать сплошную проволоку с добавлением флюса кистью, диспенсером для бутылок или диспенсером для ручек. Если не требуется очень специфический флюс, который недоступен в качестве припоя для проволоки, обычно рекомендуется припой для проволоки с флюсовым сердечником.
Тип флюса — Флюс без очистки — хороший выбор для пайки, где следует избегать очистки.Легкие остатки можно оставить на доске или удалить с помощью средства для удаления флюса. Флюс, активированный канифолью (RA), обеспечивает отличную паяемость в самых разных областях применения. Лучше всего удалить остатки после пайки для эстетики и во избежание коррозии в будущем. Канифольный флюс (R) или слегка активированный канифольный флюс (RMA) обычно можно оставить на печатной плате после пайки, если только эстетика не является проблемой. Водорастворимый флюс (OA) — очень активный флюс, разработанный для легкого удаления деионизированной водой, как в периодической, так и в поточной системе. Его также можно удалить изопропиловым спиртом (IPA). Очень важно счистить остатки водорастворимого флюса, так как они вызывают сильную коррозию.
Вы также можете увидеть варианты «без галогена» или «без галогена». Эти классификации предназначены для компаний, которые реализуют экологические инициативы или должны соблюдать ограничения по галогенам из-за нормативных или потребительских ограничений. Галогены включают элементы хлора, фтора, йода, брома и астата. Они могут иметь такие компромиссы, как возможность очистки, поэтому, если вам не нужно исключать галогены из технологического процесса, проще остановиться на стандартных флюсах, содержащих галогены.

Какой припой использовать: свинец или бессвинцовый?

Если вы ремонтируете или собираете электронику для использования в США, проще всего работать со свинцовым припоем, и он образует самые надежные паяные соединения. Более низкий нагрев также вызывает меньшую тепловую нагрузку на остальную часть печатной платы. Если конечный продукт отправляется за пределы США, особенно в Европу, вам следует подумать о бессвинцовой припое. Исключением может быть электроника высокой надежности, например, используемая в аэрокосмической отрасли.В этом случае ознакомьтесь со спецификациями и требованиями конечного пользователя электроники. По-прежнему может потребоваться бессвинцовый припой, но могут быть исключения, позволяющие использовать свинцовый припой.

Что такое флюс?

Подумайте о флюсе и добавке для подготовки к процессу пайки. При соединении двух металлических поверхностей вместе припоем необходимо обеспечить хорошее металлургическое соединение, чтобы паяное соединение не рвалось, а электрическая целостность не зависела от механических, температурных и других нагрузок.Флюс удаляет любое окисление, которое может присутствовать, и слегка травит поверхность, способствуя смачиванию. «Смачивание» — это процесс растекания припоя по поверхности контактов и жала паяльника, который очень важен в процессе пайки.

Какой флюс мне следует использовать?

Флюс без очистки — хороший выбор для пайки, когда следует избегать очистки. Легкие остатки можно оставить на доске или удалить с помощью средства для удаления флюса. Флюс, активированный канифолью (RA), обеспечивает отличную паяемость в самых разных областях применения.Лучше всего удалить остатки после пайки для эстетики и во избежание коррозии в будущем. Канифольный флюс (R) или слегка активированный канифольный флюс (RMA) обычно можно оставить на печатной плате после пайки, если только эстетика не является проблемой. Водорастворимый флюс (OA) — очень активный флюс, разработанный для легкого удаления деионизированной водой, как в периодической, так и в поточной системе. Его также можно удалить изопропиловым спиртом (IPA). Очень важно счистить остатки водорастворимого флюса, так как они вызывают сильную коррозию.

Вы также можете увидеть варианты «без галогенов» или «без галогенов». Эти классификации предназначены для компаний, которые реализуют экологические инициативы или должны соблюдать ограничения по галогенам из-за нормативных или потребительских ограничений. Галогены включают элементы хлора, фтора, йода, брома и астата. Они могут иметь такие компромиссы, как возможность очистки, поэтому, если вам не нужно исключать галогены из технологического процесса, проще остановиться на стандартных флюсах, содержащих галогены.

Нужно ли добавлять флюс при пайке?

При пайке простого соединения, например 2-х проводного или сквозного вывода, флюса в припое с флюсовым сердечником должно быть достаточно.Для более сложных методов пайки, таких как пайка с протягиванием нескольких выводов на компоненте для поверхностного монтажа, может потребоваться добавление дополнительного флюса. Поток активируется и потребляется, когда он изначально вытекает из сердечника. Если припой обрабатывать дальше, например, когда вы протягиваете несколько выводов, вы рискуете получить холодные соединения или перемычки без дополнительного флюса. Хотя кажется, что чем больше флюса, тем лучше, постарайтесь не наносить флюс чрезмерно. Необходимо удалить лишний флюс, особенно если он не активируется полностью при нагревании до полной температуры пайки.

Сопутствующие товары:

Как нанести дополнительный флюс?

Flux можно наносить кислотной кистью или наносить с помощью диспенсера для бутылочек с иглами или ручного диспенсера. Хотя кажется, что чем больше флюса, тем лучше, постарайтесь не наносить флюс чрезмерно. Необходимо удалить лишний флюс, особенно если он не активируется полностью при нагревании до полной температуры пайки.

Сопутствующие товары:

Как паять?

Убедитесь, что паяемые поверхности чистые.
Включите паяльник и установите температуру выше точки плавления припоя. 600 ° — 650 ° F (316 ° — 343 ° C) — хорошее начало для припоя на основе свинца и 650 ° — 700 ° F (343 ° — 371 ° C) для бессвинцового припоя.
Прижмите наконечник к проводу и контактной точке / контактной площадке в течение нескольких секунд. Идея состоит в том, чтобы довести оба до температуры пайки одновременно.
Прикоснитесь проволокой припоя к выводу и контактной точке / площадке несколько раз, пока припой не потечет вокруг вывода и контакта.
Осмотрите паяное соединение, чтобы убедиться, что зона контакта и вывод полностью покрыты. Если это сквозной вывод, отверстие следует заполнить, а паяное соединение образует небольшую пирамидальную форму.
При необходимости обрежьте провод с помощью ножа для резки свинца. Не обрезайте паяное соединение, так как это может повредить соединение.
При использовании флюса, активированного канифолью, водного флюса или если эстетический вид остатков флюса является проблемой, очистите область с помощью средства для удаления флюса.

Сопутствующие товары:

Насколько сильно нагревается паяльник?

600 ° — 650 ° F (316 ° — 343 ° C) — хорошее начало для припоя на основе свинца и 650 ° — 700 ° F (343 ° — 371 ° C) для бессвинцового припоя. Вам нужно, чтобы жало было достаточно горячим, чтобы расплавить эффективность припоя, но избыточное тепло может повредить компоненты, поскольку тепло распространяется по выводам, и это сократит срок службы жала паяльника.

Как отличить хороший пайка от плохого?

Осмотрите паяное соединение, чтобы убедиться, что зона контакта и вывод полностью покрыты.На что следует обратить внимание:

Если это провод со сквозным отверстием, то отверстие должно быть заполнено, а паяное соединение должно иметь небольшую пирамидальную форму.
Если это паяное соединение для поверхностного монтажа, припой должен полностью покрывать контактную площадку и окружать вывод.
После пайки провод не должен болтаться или покачиваться.
Припой не должен перетекать или накапливаться на других контактных точках / площадках.
При использовании припоя на основе свинца паяное соединение должно быть блестящим.К сожалению, бессвинцовые покрытия имеют более тусклый оттенок, поэтому блеск в этом случае не является хорошим показателем.

Как выбрать лучшее паяльное жало для ремонта печатной платы?

Цель состоит в том, чтобы согласовать форму и размер наконечника с контактной площадкой. Это позволяет максимально увеличить площадь контактной поверхности и максимально быстро нагреть провод и контактную поверхность. Если вы выберете слишком большой наконечник, у вас будет больший объем наконечника для нагрева, что замедлит рекуперацию тепла — время, необходимое для повторного нагрева наконечника после пайки соединения.Это также может повлиять на работу других компонентов и контактных площадок. Если вы выберете слишком маленький наконечник, у вас не будет достаточной площади поверхности наконечника, соприкасающейся ни с проводом, ни с областью контакта для эффективной передачи тепла. Это займет больше времени, что замедлит работу и может увеличить тепловую нагрузку на компонент.

Убедитесь, что вы используете паяльник и жала, предназначенные для пайки электронных плат. Наконечники, предназначенные для других применений, таких как витражи, сантехника или тяжелые электромонтажные работы, обычно намного больше, чем то, что подходит для электроники.

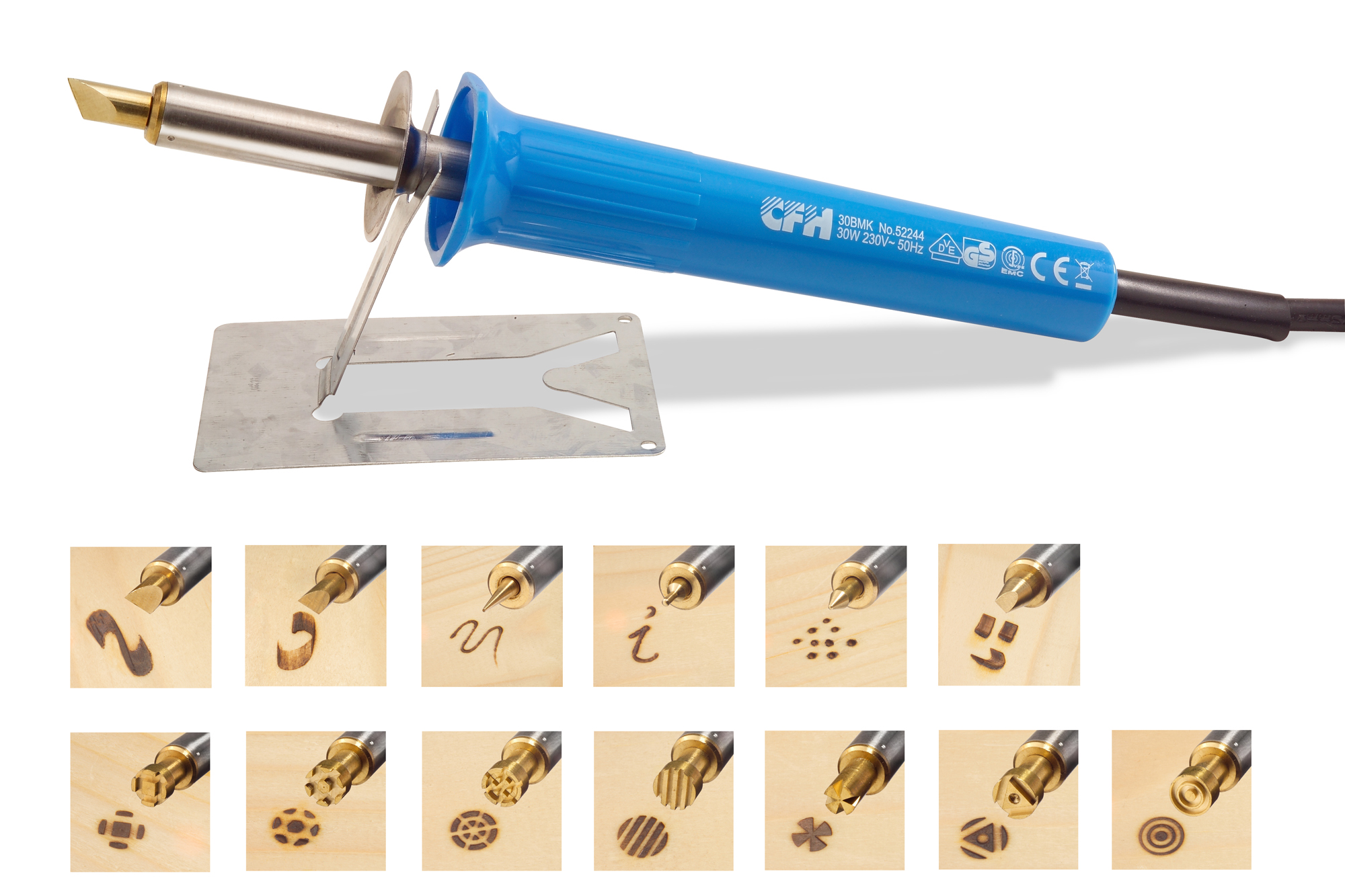

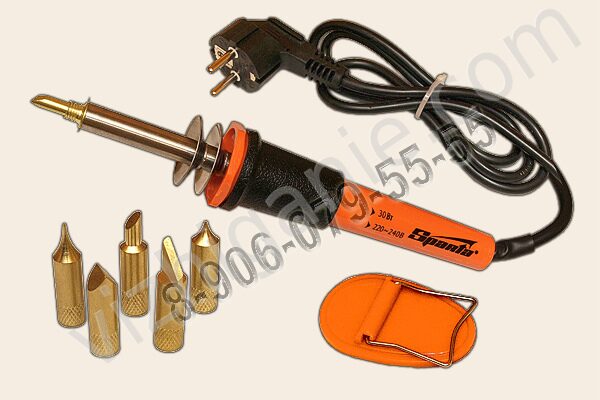

Жала паяльника бывают самых разных форм, чтобы облегчить разную геометрию печатных плат:

Заостренный или конический — Конец жала паяльника подходит к острой или круглой плоской поверхности. Размер определяется диаметром конца, поэтому он может составлять от 0,1 мм до 1 мм или больше. Эти наконечники обычно используются, когда требуется высокая точность, например, с очень тонкими безвыводными компонентами для поверхностного монтажа. Они могут быть длинными для большей досягаемости в плотной конструкции платы или иметь более короткий микровыступ, чтобы уменьшить количество металла наконечника, который необходимо нагреть.Это может улучшить рекуперацию тепла. Концы наконечников также можно согнуть, чтобы не мешать другим компонентам или областям контакта.
Лезвие или нож — Наконечник лезвия обычно используется для плавной пайки, когда припой протягивается через несколько контактных площадок. Это обычное явление при пайке компонентов технологии поверхностного монтажа (SMT). Размер измеряется по длине лезвия и может составлять 6,3 мм (1/4 дюйма) или больше.
Зубило или отвертка — Зубило позволяет нагревать большую площадь контакта, поэтому оно полезно для сквозных паяных соединений.Длина может быть разной, а также может быть гнутой, как с коническим наконечником. Размер в основном определяется как длина плоского участка, но глубина или толщина кончика также могут варьироваться. Они могут быть настолько маленькими, что выглядят почти как острие, размером менее 1 мм и шириной от 5 до 6 мм.
Bevel — Наконечник со скошенной кромкой имеет плоский овальный конец, расположенный под углом. Представьте себе металлический стержень, который представляет собой поперечное сечение под углом. Размер определяется диаметром стержня или вала, а иногда и углом скоса.Фаска может составлять от 1 мм до 4 мм или даже больше.
Наконечники Flow — Наконечники Flow похожи по конструкции на скошенные, но вместо плоской поверхности это небольшое углубление или чашечка. Его также называют «мини-волнообразным наконечником», и он обычно используется для пайки волной, как объяснено выше.

Сопутствующие товары:

Можно ли установить нагрев на максимальную температуру для ускорения пайки?

В пайке, как и во всем остальном, главное — скорость. Операторы будут повышать температуру пайки, чтобы ускорить отвод тепла.Это позволяет им быстрее переходить от одного паяного соединения к другому. Уловка — чем выше температура, тем короче срок службы наконечника. Конечно, паяльные станции могут нагреваться до 900 ° F, но 750 ° F — это самый высокий уровень, который вам нужен для бессвинцового провода. Дополнительный нагрев также может вызывать излишнюю нагрузку на компоненты, увеличивая вероятность выхода печатной платы из строя в дальнейшем.

Почему припой капает с жала?

Это признак того, что жало паяльника необходимо очистить, так что это «холодное» жало (хотя оно все еще очень горячее, так что не трогайте!). Когда флюс и окисление накапливаются со временем, тепло не передается так эффективно, и припой не смачивается и не течет по наконечнику должным образом. Припой будет плавиться, но просто стечь с кончика. Это затрудняет перемещение, чтобы припаять контактные участки так, как вам это может понадобиться.

Как почистить паяльник?

Паяльные станции обычно поставляются с губкой и / или латунной площадкой «brillo». Цель состоит в том, чтобы удалить излишки флюса и припоя с наконечника.Если слишком много флюса накапливается и пригорает на жало паяльника, оно в конечном итоге отварится и станет непригодным для использования (но не обязательно безвозвратно). Если инструменты для чистки наконечников не используются должным образом, они могут принести больше вреда, чем пользы. Выбирая губку, убедитесь, что она сделана из натуральной целлюлозы (например, губки Plato). Синтетические губки плавятся на жало паяльника и могут сократить срок его службы. Используйте чистую деионизированную воду. Водопроводная вода может содержать минералы, которые могут накапливаться на наконечнике. Когда вы пропитаете губку, отожмите ее, чтобы она не промокла.Слишком много воды может увеличить термическое напряжение наконечника и замедлить восстановление наконечника.

Когда жало паяльника почернело от запекания флюса и больше не смачивается должным образом, пришло время для чистки инструментов в крайнем случае. Тонировщик для наконечников (Plato # TT-95) представляет собой комбинацию бессвинцового припоя и очистителя. Пока паяльник нагревается до полной температуры, обваляйте его в растворителе для жала. По мере того, как вы скручиваете его, он должен измениться с черного на блестящий серебристый, так как запеченный флюс будет счищен.Затем сотрите с паяльного жала излишки красителя и залудите заново, используя проволочный припой. Не позволяйте названию ввести вас в заблуждение — «средство для чистки наконечников» не предназначено для того, чтобы оставлять их на наконечнике.

Также доступны полировальные стержни, которые используются для очистки наконечника от остатков флюса. Это следует использовать только в крайнем случае, потому что вы будете удалять железо вместе с пригоревшим флюсом. Как только на наконечнике появится точечная коррозия — настоящие дыры в утюге — пора заменить.

Сопутствующие товары:

Что лучше для чистки жала паяльника — латунная «губка» или губка?

Как и все остальное, у каждого есть свои плюсы и минусы:

Латунный очиститель наконечников

Pro-Быстрый и простой в использовании, не требует пропитки водой и не подвергает жало паяльника термическому удару.
Con — Абразивен, хотя латунь на конце наконечника мягче железа. Он имеет больше склонности к царапинам на хромовом покрытии, что не позволяет припою намочить наконечник. Это может привести к появлению коррозии под покрытием и сокращению срока службы наконечника.

Не забудьте использовать проталкивающее средство для чистки наконечников из латуни. Протирание поверхности увеличивает вероятность разбрызгивания расплавленного припоя.

Целлюлозная губка

Pro — это эффективный и быстрый способ очистки наконечника.Они имеют разные отверстия или прорези, чтобы сделать это еще быстрее и проще, а также чтобы не разбрасывался расплавленный припой.
Con — Охлаждает наконечник, поэтому требуется повторный нагрев наконечника. Это также может привести к термическому удару насадки, особенно если губка слишком пропитана. Это может сократить срок службы наконечника из-за микротрещин в металлическом покрытии.

Убедитесь, что вы используете целлюлозную губку, предназначенную для чистки жала паяльника. Целлюлоза — это натуральный материал, получаемый из древесной массы.Он не расплавится и не повредит жало паяльника, как синтетическая губка. Губка не должна быть насквозь мокрой, а только слегка влажной. Тщательно отожмите его после насыщения деионизированной (ДИ) водой.

Рекомендуется использовать деионизированную воду для предотвращения отложения минералов на жало паяльника. После того, как ваше паяльное жало было очищено, не забудьте снова покрыть оловом небольшое количество припоя на конце жала. Это предотвращает коррозию рабочего конца наконечника, который представляет собой железо, под воздействием воздуха в течение определенного периода времени.Сопутствующие товары:

Следует ли счистить весь припой с жала паяльника после завершения пайки? Обычно перед тем, как положить паяльное жало обратно в держатель, принято протирать его. Это обнажит необработанное железо на рабочем конце наконечника, которое будет ржаветь на открытом воздухе. Добавьте в смесь остаточный флюс, и у вас будет преждевременно изъеденное паяльное жало. Перед тем, как сделать перерыв или остановиться на день, сотрите остатки флюса и припоя и повторно залудите, нанеся свежий припой на конец наконечника.

Что я могу сделать, чтобы продлить срок службы паяльного жала?

С момента перехода от свинца к бессвинцовым припоям частой жалобой был короткий срок службы наконечников. Более высокий нагрев, необходимый для бессвинцовых припоев и флюса, в сочетании с большей активностью приводит к более быстрому выгоранию наконечника. Часто наконечники чернеют, припой просто стекает с конца наконечника. Его также называют «холодным наконечником», но старайтесь не прикасаться к нему голыми пальцами!

Жала

имеют медный сердечник, который передает тепло от нагревательного элемента к рабочему концу (наконечнику жала).Поскольку медь очень мягкая и легко корродирует и изнашивается, для покрытия меди используются другие металлы, включая внешний слой железа. Хотя железо очень твердое, со временем оно все равно подвергнется коррозии. Кроме того, его можно покрыть флюсом и другими грунтами, которые могут вызвать обезвоживание. Коррозия и обезвоживание замедлят пайку и в конечном итоге потребуют утилизации жала. Хотя все наконечники будут выброшены в мусорное ведро, оператор может предпринять несколько шагов, чтобы продлить срок службы наконечников:

Убавить огонь
Правильно очистить наконечник
Лужить жало паяльника
Используйте специальные инструменты для очистки

Если оставить паяльную станцию более чем на 5 минут, выключите ее. Когда вы оставляете станцию включенной, жало остается при температуре пайки, что еще больше сокращает срок службы жала. Современное паяльное оборудование нагревается до температуры пайки за секунды, поэтому экономия времени не стоит сокращения срока службы жала.

Сопутствующие товары:

Когда следует выбрасывать старое паяльное жало?

Когда наконечник черный и становится влажным (припой не налипает на него), что называется «холодным наконечником», его обычно можно очистить и использовать снова. Как только появится точечная коррозия и видимая коррозия, пришло время заменить насадку.Снаружи жало паяльника покрыто железом поверх теплопроводящей меди. Это защищает мягкую, подверженную коррозии медь от резких флюсов. Как только флюс проходит через ямы через железное покрытие, наконечник быстро разъедается.

Как избежать коррозии печатной платы после завершения пайки?

Остатки флюса могут вызвать рост дендритов и коррозию на сборках печатных плат, поэтому убедитесь, что вы используете передовые методы и чистите плату. В конце концов, компоненты были заменены, а излишки припоя удалены…

Тщательно очистите поверхность качественным средством для удаления флюса.
Наклоните доску, чтобы очиститель и остатки стекали.
При необходимости используйте щетку из конского волоса или безворсовую салфетку, чтобы аккуратно протереть печатную плату, а затем промойте.
При использовании салфетки убедитесь, что она не оставляет волокон на печатной плате, что может вызвать проблемы в дальнейшем.

Это необязательный шаг для флюса без очистки, но все же хорошая идея для густонаселенных или высоковольтных плат.Это абсолютно необходимо, независимо от типа флюса, если после ремонта вы планируете нанести защитное покрытие.

Сопутствующие товары:

10 советов по хорошей пайке

Начните с чистой поверхности.
Подберите размер припоя для проволоки к тому, что вы паяете.
Подберите жало паяльника к тому, что вы паяете.
Тщательно выбирайте припой и флюс.
Следите за чистотой и лужением наконечника.
Выберите температуру пайки, достаточно высокую для эффективного плавления припоя, но не слишком высокую.
Удерживайте жало паяльника на выводе и точке контакта / контактной площадке, пока они оба не нагреются до температуры.
Нанесите достаточно припоя, чтобы покрыть контактную площадку и окружить провод.
При необходимости обрежьте выводы острым ножом для резки проводов и не задевайте паяное соединение.
Удалите остатки флюса с места пайки с помощью качественного съемника флюса.

Сопутствующие товары:

На этом завершается наше полное руководство по электронной пайке. У вас остались вопросы о том, какие продукты для пайки лучше всего подходят для ваших задач? Свяжитесь с нами по телефону 678-819-1408 или отправьте нам сообщение здесь.

13 распространенных проблем с пайкой печатных плат, которых следует избегать

Ручная пайка всегда считалась отличительным навыком в репертуаре гиковских умений любого производителя электроники. Пайка никогда не была ракетостроением.Это может быть забавное занятие для новичков, и при достаточной практике это навык легко освоить.

Хотя кто угодно может бросить припой на печатные платы, получите ли вы классные паяные соединения или совершенно пещерные соединения — это совсем другое дело. По мере того, как компоненты становятся меньше и компактнее, вероятность возникновения проблем с пайкой возрастает. При пайке печатной платы старайтесь, чтобы готовое изделие имело следующие характеристики:

Паяльная поверхность остается чистой;
Паяные соединения должны обладать достаточной механической прочностью, чтобы паяные детали не выпали или не расшатались при вибрации или ударе;
Пайка должна быть надежной и обеспечивать электропроводность. Это не только гарантия работоспособности продукта, но и предотвращение его выгорания в результате короткого замыкания.

И если ваша печатная плата будет использоваться для важного приложения, будет как никогда важно знать, как выглядит хорошее паяное соединение.

Компоненты становятся все меньше и меньше…
(Источник: Surfacemountprocess)

Вот руководство, которое поможет вам различать, что хорошо, а что нет, чтобы вы могли быть уверены, что избежите этих проблем с пайкой для своих домашних проектов или просто сможете провести оценку качества собранных печатных плат, полученных от третьей стороны.

Идеальные пайки

При поиске дефекты припоя, полезно иметь изображение идеального паяного соединения для сравнение.

Идеальное паяное соединение со сквозным отверстием — это как Hershey’s Поцелуй

Идеальное паяное соединение со сквозным отверстием
(Источник: unbrokenstring)

Идеал паяное соединение для компонентов со сквозным отверстием представляет собой «вогнутый фланец», который имеет гладкая и блестящая вогнутая поверхность под углом от 40 до 70 градусов от горизонтально, что похоже на поцелуй Херши. Это может быть достигается, когда паяльник нагрет до нужной температуры, с оксидом слой очищен от контактов печатной платы.

Идеальное паяное соединение для поверхностного монтажа

Точно так же хорошие паяные соединения SMD также имеют гладкие вогнутые галтели.

Идеальное паяное соединение SMD
(Источник: poeth)

Следовательно, общие характеристики хорошего паяного соединения:

— Имеет хорошие и полное смачивание

— Имеет вогнутая кромка

— Блестящий и чистый

Плохие пайки

К сожалению, паяные соединения могут выйти из строя по многим причинам, так как припой всегда оказывается там, где этого не должно быть.

Качество паяных соединений для компонентов со сквозным отверстием
(Источник: gaudi.ch)

1. Перемычка под пайку

Паяльные перемычки — сквозное и поверхностное крепление
(Источник: Pimoroni, Youtube-Androkavo)

Из многих проблем, вызываемых все меньшими и меньшими компонентами, паяные перемычки занимают первое место в списке. Паяный мост образуется, когда две точки на печатной плате, которые не должны быть электрически соединены, непреднамеренно соединяются припоем во время пайки печатной платы.Это приведет к короткому замыканию, которое может вызвать различные повреждения, в зависимости от конструкции схемы.

Обычно это связано с чрезмерным нанесением припоя между стыками или использованием слишком больших или слишком широких паяльных жал. Или угол при вытаскивании паяльника неуместен. Идентификация паяного мостика иногда может быть сложной задачей, поскольку паяные мостики могут быть микроскопическими по размеру. Если оставить это незамеченным, это может привести к короткому замыканию и возгоранию компонента.

Паяльный мостик можно закрепить, удерживая припой в середине моста, чтобы расплавить припой, и протягивая его, чтобы сломать мост. Если паяльная перемычка слишком велика, излишки припоя можно удалить с помощью присоски для припоя.

Конечно, лучше всего предотвратить образование перемычек припоя; вы можете использовать провода правильной длины для сквозных отверстий. Длина вывода, подходящая для вашего приложения, зависит от размера и толщины печатной платы, а также размера и качества компонентов; Кроме того, вы должны использовать отверстия правильного размера и диаметр площадки для деталей со сквозным отверстием.

2. Избыточный припой Избыточный припой легко узнать по круглой форме
(Источник: Androkavo, Youtube)

Если вы проявите излишний энтузиазм и нанесете на штырь слишком много припоя, вы получите излишний налет, который характеризуется округлой и выпуклой формой. Прямая причина — запоздалый вывод припоя.

Обычный новичок предполагает, что чем больше припоя, тем лучше, но хотя большее количество припоя должно увеличить количество материала, образующего соединение, трудно понять, что на самом деле произошло под этой массой припоя.По-прежнему существует вероятность того, что ни штифт, ни площадка не смачиваются должным образом. С одной стороны, это расходует припой, с другой стороны, это увеличивает риск образования паяных мостиков и может содержать другие дефекты; Так что лучше перестраховаться, чем сожалеть. Достаточного количества припоя для надлежащего смачивания штифта и контактных площадок обычно достаточно, и вогнутая поверхность остается наилучшей формы, поскольку это позволяет нам лучше получить доступ к смачиванию соединения.

Следовательно, ключ к тому, чтобы избежать слишком большого количества припоя, — это понять время вывода припоя.

3. Шариковый припой

Шарики припоя также являются одним из наиболее распространенных дефектов пайки, которые обычно возникают при пайке волной или оплавлением. Он выглядит как небольшая сфера припоя, которая прилипает к ламинату, резисту или поверхности проводника.

Шарики припоя могут быть вызваны многими факторами, в основном по следующим двум причинам:

При пайке печатных плат влага возле сквозных отверстий на печатной плате превращается в пар из-за тепла.Если металлическое покрытие стенки отверстия тонкое или есть зазоры, водяной пар будет выводиться через стенку отверстия. Если в отверстии есть припой, водяной пар может выдавить припой и образовать шарики припоя на лицевой стороне печатной платы.

Шарик припоя, образующийся на обратной стороне печатной платы (сторона, контактирующая с гребнем волны), вызван неправильной настройкой некоторых параметров процесса при пайке волной припоя. Если количество покрытия флюса увеличивается или температура предварительного нагрева слишком низкая, это может повлиять на испарение компонентов флюса.Когда печатная плата входит в гребень волны, избыточный флюс испаряется при высокой температуре, и припой выплескивается из ванны с оловом. На поверхности печатной платы образуются шарики припоя неправильной формы.

4. Холодный стык

Бугристый и тусклый холодный стык
(Источник: Androkavo, Youtube)

Поверхность холодных стыков выглядит тусклой, бугристой и покрытой рябью. Обычно это вызвано тем, что к стыку передается недостаточное количество тепла для его полного расплавления, что может быть результатом ряда различных причин. Возможно, паяльнику или самому соединению не было предоставлено достаточно времени для достаточного нагрева, температура паяльника может быть недостаточно высокой для плавления конкретного типа используемого припоя (например, бессвинцовый припой имеет более высокую температуру плавления) или, это может быть результатом конструкции подушечек и самих следов. Например, контактная площадка, подключенная непосредственно к заземляющей пластине без учета термического разгрузки, приведет к тому, что тепло паяльника будет отдано заземляющей пластине. Если вы обнаружите упорное паяное соединение, которое не разжижается, возможно, неисправна конструкция.

Холодное соединение — это то же самое, что и виртуальная сварка. Полностью обнажить в процессе производства сложно. Часто требуется, чтобы пользователи использовали его в течение определенного периода времени, который может составлять дни, месяцы или даже годы. Это не только будет иметь очень плохие последствия, но и приведет к чрезвычайно серьезным последствиям. Из-за низкой прочности холодной сварки проводимость невысока.

5. Перегрев стыка Обгоревший припой (больше похоже на обгоревшую паяльную маску)

Подобно тому, как слишком мало тепла вызывает шаткие суставы, слишком большое количество тепла также вызывает головную боль.Перегретые паяные соединения имеют белые паяные соединения, отсутствие металлического блеска и шероховатую поверхность. Перегрев паяных соединений может возникнуть в результате слишком высокой температуры паяльника или из-за того, что припой не течет, возможно, из-за того, что поверхность контактной площадки или свинца уже имеет слой оксида, препятствуя достаточной теплопередаче и, следовательно, оставляя вас нагревать сустав слишком долго. Будем надеяться, что нанесенный ущерб не будет серьезным (возможно, это просто сгоревший флюс), но он может привести к полному поднятию контактных площадок, разрушению платы или необходимости дорогостоящего ремонта.Избегайте этого, выбирая правильную температуру паяльника и используйте флюс для очистки грязных стыков и контактных площадок.

6. Надгробие

Дефект надгробной плиты — поверхностный монтаж и сквозное отверстие
(Источник: Youtube — BermNarongGamer, Epectec)

Компонент с надгробием обычно представляет собой компонент для поверхностного монтажа, такой как резистор или конденсатор, одна сторона которого оторвана от контактной площадки. В идеале припой должен прикрепиться к обеим контактным площадкам и начать процесс смачивания.Но если припой на одной контактной площадке не завершил процесс смачивания, одна сторона компонента будет наклоняться набок, как надгробная плита, отсюда и ее зловещее название.

При пайке оплавлением все, что может привести к расплавлению паяльной пасты на одной контактной площадке раньше, чем на другой, может вызвать надгробие. Например, отсутствие терморазгрузочной конструкции или неодинаковая толщина дорожек, соединяющихся с контактными площадками. При пайке волной припоя компоненты с большими корпусами могут физически толкаться поступающей волной припоя, в результате чего компонент фиксируется как надгробие. Инженеры-компоновщики должны учитывать направление волны при проектировании плат, предназначенных для пайки волной припоя.

7. Недостаточное смачивание (сквозное отверстие)

Подушечка и штифт не полностью смочены

Не полностью смоченные стыки являются слабыми и не образуют прочного соединения с доской. В идеале припой должен на 100% смачиваться контактной площадкой и штифтом, не оставляя открытых щелей или пустот. Недостаточное смачивание контактов и контактной площадки происходит из-за того, что не удается приложить тепло как к контакту, так и к контактной площадке, а также из-за того, что припой не успевает стекать.Большинство причин заключается в том, что поверхность зоны сварки загрязнена или покрыта пятнами припоя, или на поверхности склеиваемого объекта образуется слой оксида металла. Методика ремонта заключается в том, чтобы тщательно очистить доску и равномерно нагреть колодку и штифт.

Продукты с проблемами недостаточного смачивания имеют низкую прочность, а цепь не подключена, не включается и не выключается.

8. Недостаточное смачивание (поверхностный монтаж)

3 контакта справа не полностью смочены.Нагревались только выводы, поэтому припой не стекал на контактные площадки.

Точно так же компоненты SMD также могут страдать от недостаточного смачивания. На изображении выше 3 контакта SMD-компонента не имеют хорошего смачивания с соответствующими контактными площадками. Припой на контактах не попал на контактные площадки, так как контакт был нагрет вместо контактной площадки. Это приведет к пропуску пайки или меньшему количеству сбоев при пайке, что может привести к выпадению компонентов.

Решение для устранения этого дефекта — нагреть площадку для пайки кончиком паяльника, а затем нанести еще припой, пока он не растечется и не расплавится вместе с припоем, уже находящимся на контакте.

9. Пайки для припоя

Заметно отсутствует припой на левой контактной площадке
(Источник: Epectec)

Паяное соединение, которое не смачивается припоем, обычно называют скипом припоя. Между припоем и выводом компонента или медной фольгой имеется четкая разделительная линия, и припой углублен к разделительной линии. Это происходит, когда припой пропускает контактную площадку для поверхностного монтажа, что приводит к разрыву цепи. Поверхность припоя, контактирующая с компонентом, похожа на воздушный шар, прижимающийся к стенам комнаты в узком углу из-за высокого поверхностного натяжения расплавленного припоя.Причиной пропусков припоя может быть комбинация промахов в конструкции или во время производства.

Возможно, вы разместили контактную площадку неравномерного размера, или ваш производитель мог использовать неправильную высоту волны между вашей платой и волной пайки.

Вред в том, что это может привести к неправильной работе схемы.

10. Подъемные колодки (Источник: Китроник)

Поднятая контактная площадка — это контактная площадка, которая отошла от поверхности печатной платы, возможно, из-за чрезмерного усилия на существующее соединение или чрезмерного нагрева. Другая возможность заключается в том, что прокладка находится под компонентом, который находится в слепой зоне мастера по ремонту. Поэтому технический специалист может попытаться переместить компонент, потому что паяное соединение не видно во время операции, что приводит к наклону площадки.

С такими подушечками сложно работать, так как они очень хрупкие и легко могут оторваться от следа. Фактически, эти печатные платы были повреждены.
Если вы все еще хотите использовать эту печатную плату ，, вы можете попробовать решение.Следует приложить все усилия, чтобы приклеить площадку обратно к плате, прежде чем пытаться припаять к ней.

11. Отсутствие припоя Припой не полностью заполнил сквозное отверстие на этом рисунке
(Источник: Kitronik).

Как следует из названия, соединение с недостатком пайки не имеет достаточного количества припоя для образования прочного электрического соединения. Припой не образует гладкой переходной поверхности. Здесь вероятно, что провод был нагрет недостаточно, что привело к плохому соединению.Причин, по которым не хватает пайки, может быть множество, в том числе:

Плохая текучесть припоя или преждевременный выход припоя.
Недостаточный поток.
Слишком короткое время сварки.

Возможно, что это соединение будет работать, поскольку электрический контакт все еще установлен. Но механическая прочность невысока. Тем не менее, соединение с недостатком пайки может в конечном итоге выйти из строя, поскольку со временем развиваются трещины, ослабляющие соединение. К счастью, спасти непаянный стык несложно.Просто разогрейте соединение и добавьте еще припоя.

12. Брызги припоя / лямки

Брызги пайки на следах (слева) и вокруг компонентов для поверхностного монтажа (справа)
(Источник: Workmanship.nasa & Texas Instruments)

Эти кусочки припоя прилипают к паяльной маске неаккуратными брызгами, создавая вид паутины. Эти резьбы неправильной формы вызваны недостаточным использованием флюса или наличием загрязняющих веществ на поверхности плат во время пайки волной припоя.Неустойчивая температура паяльника также может быть причиной этого явления.

Брызги припоя / лямки могут вызвать короткое замыкание.

Если это связано с тем, что в припойной проволоке слишком много флюсов канифольного типа, рекомендуется уменьшить количество добавок к припойной проволоке. Если это связано с тем, что температура паяльника нестабильна, рекомендуется использовать стол паяльника с постоянной температурой. Конечно, важно также поддерживать чистоту поверхности досок.

13.Отверстия под штифт и газы

Дефект отверстия под штифт (слева) и дефект продувки (справа)
(Источник: eptac)

Отверстия под штифты и дефекты газовых раковин можно легко распознать, поскольку они выглядят как отверстие в паяном соединении. Термины «штифт» или «выдувное отверстие» дают представление о размере отверстия, при этом «штифт» относится к маленьким отверстиям, а «продувочные отверстия» — к гораздо большим отверстиям. Вместо того, чтобы быть результатом плохой ручной пайки, в процессе пайки волной припоя обычно образуются штифты и горловины.Влага внутри плат превращается в газ во время пайки и выходит через припой, когда он все еще находится в расплавленном состоянии. Пустоты образуются, когда газ продолжает выходить при затвердевании паяного соединения. Цепь будет временно проводить, но она легко может стать причиной плохой проводимости в течение длительного времени. Некоторые способы, которые используются, чтобы избежать этой проблемы, — это запекание или предварительный нагрев плат для удаления влаги и наличие минимальной толщины медного покрытия около 25 мкм в сквозных отверстиях.

Что можно сделать, чтобы избежать проблем с пайкой?

Хотя не существует надежного метода для полного предотвращения проблем с пайкой, есть несколько полезных привычек, которые мы можем использовать во время проектирования и пайки печатных плат, чтобы снизить риск возникновения проблем с пайкой.

1.

Рассмотрите конструкцию паяльной маски

Обычно зеленый цвет, припой маскирует тонкое полимерное покрытие, наносимое на поверхность печатных плат для защиты меди от воздействия окружающей среды. Конечно, паяльная маска также может отображаться в разных цветах, включая зеленый, белый, синий, черный, красный, желтый и т. Д.В частности, паяльная маска не только играет роль паяльной маски, но также играет роль защиты от коррозии, влаги и плесени. Помимо предотвращения окисления, они также предотвращают образование паяных перемычек, так как припой плохо прилипает к покрытию. Следовательно, между контактными площадками может быть спроектирована паяльная маска для образования перемычки паяльной маски. Это особенно полезно для ИС и BGA, где зазор между контактными площадками может составлять всего несколько тысячных дюйма.

2.Разместите реперные знаки

Контрольные метки — это круглые отверстия в паяльной маске с круглой оголенной медью в центре, которые размещаются на печатной плате на этапе проектирования печатной платы. Для компонентов, требующих специальной обработки, имеются реперные метки на панели и отдельные компоненты. Машины Pick-and-Place рассматривают их как ориентиры на печатной плате для выравнивания компонентов SMD на плате во время сборки. При правильном использовании точность размещения может быть улучшена. Точно так же, если реперные метки плохо спроектированы (например,г. плохое размещение или недостаточное количество реперных точек), они могут привести к неправильной ориентации, увеличивая риск проблем с пайкой.

Расположение реперных знаков на печатной плате
(Источник: pcb-3d)

3. Очистка и лужение кончика паяльника

Плохое обслуживание наконечников — одна из основных причин плохой пайки вручную соединений. Любые загрязнения или окисление на наконечнике снизят способность паяльника проводить тепло, что, в свою очередь, снизит качество ваших паяных соединений.Следовательно, важно заботиться о своих паяльных наконечниках. Перед тем, как приступить к пайке, не забудьте очистить кончик утюга, потерев его о чистящую салфетку. Если ваше паяльное жало уже сильно окислилось, вы можете использовать активатор жала, чтобы спасти его. Просто окуните его в пастообразное вещество, переместите и дайте абразиву сделать свою работу, и поверхность снова станет блестящей.

После этого следует залудить кончик утюга. Лужить наконечник утюга означает покрыть наконечник слоем припоя, чтобы защитить наконечник от окисления и улучшить его способность проводить тепло.Очищайте и лужите жало паяльника после каждых двух или трех паяных соединений и еще один раз в конце каждого сеанса пайки. Это продлит срок службы вашего паяльника и улучшит качество паяных соединений!

Нет ничего лучше хорошего блестящего припоя
(источник: Weller-tools)

4. Практика ведет к совершенству

Пайка — это навык, который улучшается по мере того, как вы тренируетесь! Вы можете сколько угодно практиковаться на старой печатной плате или паяльной плате, прежде чем приступить к реальным проектам, которые слишком дороги, чтобы их разрушить. Попробуйте различные методы, найдите способ, которым паяльник лучше всего ложится в вашу руку, определите, как долго вам нужно держать припой и наконечник на месте, и сделайте множество ошибок.

Чтобы сделать пайку более удобной, Seeed выпустила миниатюрный паяльник в форме ручки. Благодаря встроенным в рукоятку дисплею температуры и схемам управления пайка становится еще более увлекательной и беспроблемной.

Откажитесь от тяжелых паяльников ради этого миниатюрного паяльника!

5.Работа с хорошей сборкой печатных плат Дом

Если ручная пайка и поиск компонентов для ваших собственных компонентов слишком сложны, или если вы думаете, что работа с крошечными компонентами выходит за рамки возможностей вашего простого смертного глаза, всегда есть возможность работать с профессиональным сборщиком печатных плат, который опытен и знаком с подводными камнями сборки печатных плат. Seeed предоставляет полный комплекс услуг «под ключ», включая закупку запчастей и сборку. Независимо от того, создаете ли вы прототип или расширяете масштаб до массового производства, Seeed Fusion является универсальным местом для беспроблемной и беспроблемной сборки печатных плат.

Мы предлагаем различные спонсорские услуги и дополнительные услуги, чтобы обеспечить непревзойденный опыт работы с PCBA, направленный на минимизацию неудач и максимизацию доходности и эффективности при поддержке разработчиков. Мы включаем проверки дизайна PCB DFM и PCBA DFA и функциональное тестирование для одной части бесплатно с каждым заказом PCBA, а также предлагаем бесплатное прототипирование для бизнес-пользователей и дополнительное спонсорство для Raspberry Pi CM4 , Raspberry Pi Конструкции Pico и Wio RP2040 .

Получите мгновенное онлайн-предложение сейчас, мы надеемся на сотрудничество с вами.

Продолжить чтение

Подробное руководство по пирографии (с изображениями)

Crafty Hangouts поддерживается читателями.

Мы можем получать комиссию за товары, приобретенные по ссылкам на этой странице. Узнайте больше о нашем процессе здесь

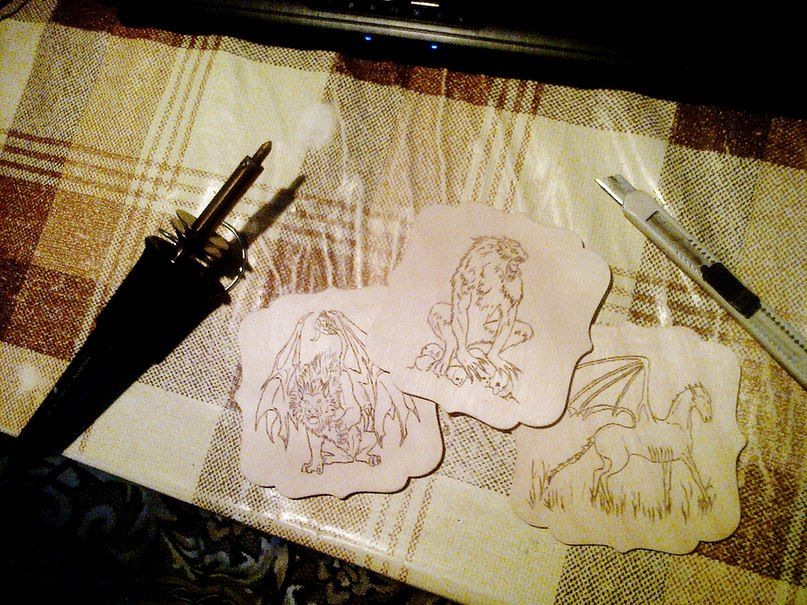

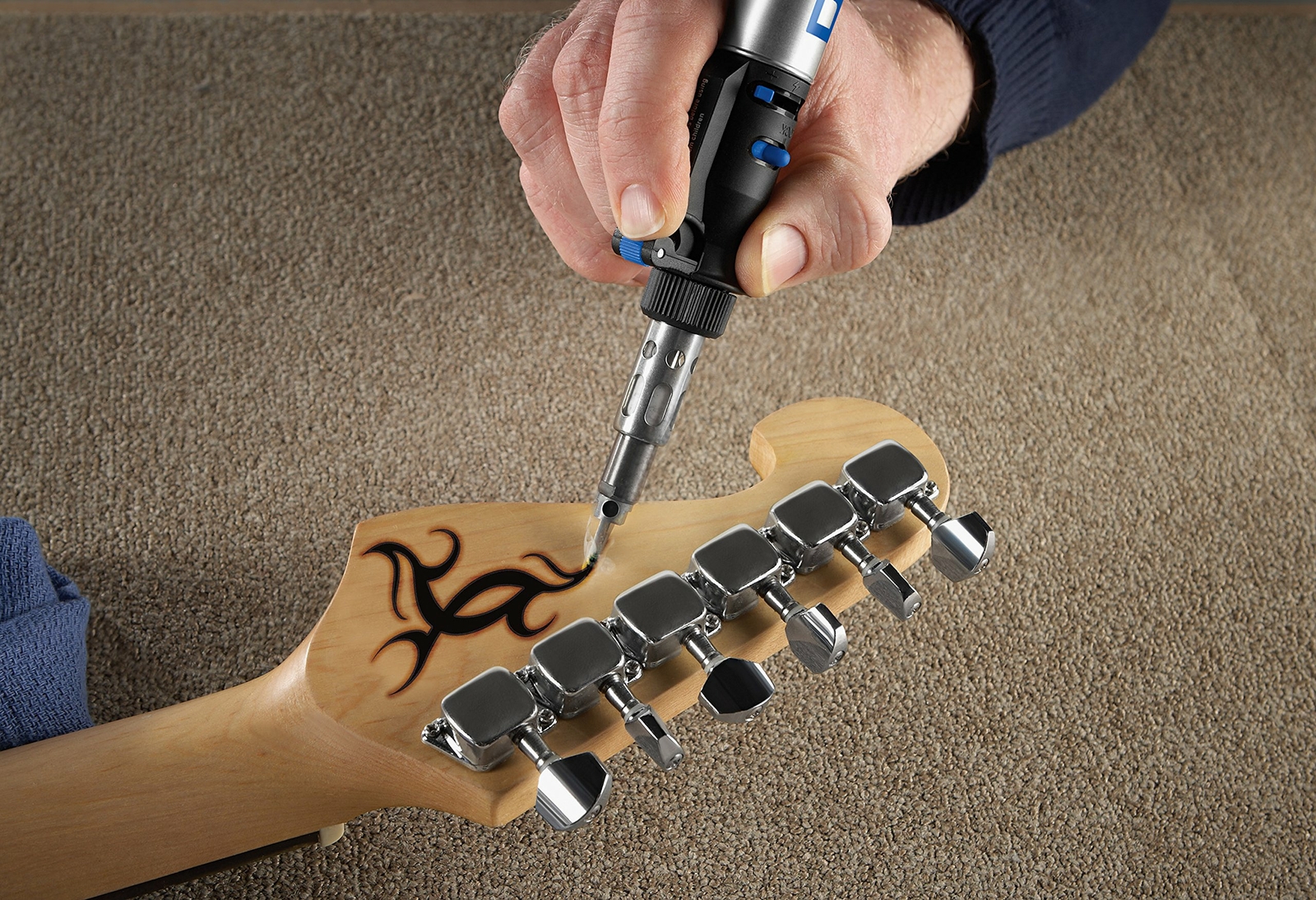

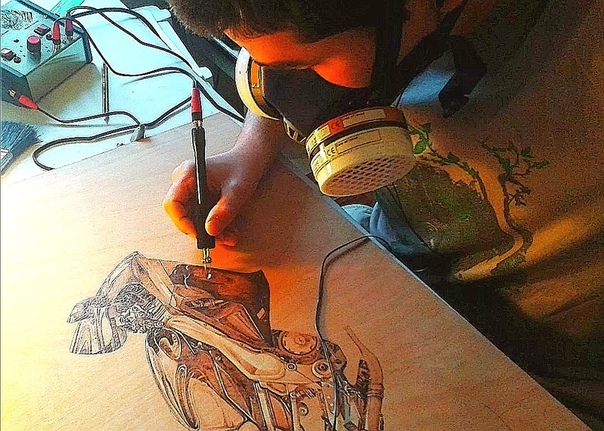

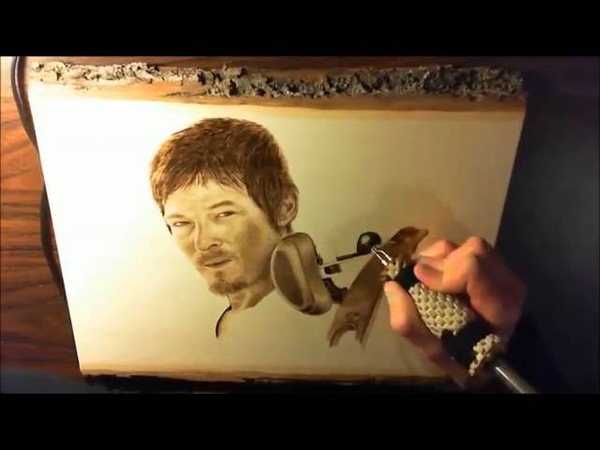

Если вы увлекаетесь сжиганием дров, вы, вероятно, заходили в несколько магазинов декоративно-прикладного искусства и видели множество деревянных ручек для выжигания, разложенных на полках.Вы, должно быть, также задавались вопросом, возможно ли выжигание дров с паяльником на случай, если вы можете отказаться от полной стоимости нового набора для выжигания дров. Что ж, ваш доступный паяльник не лучший вариант для выжигания дров.

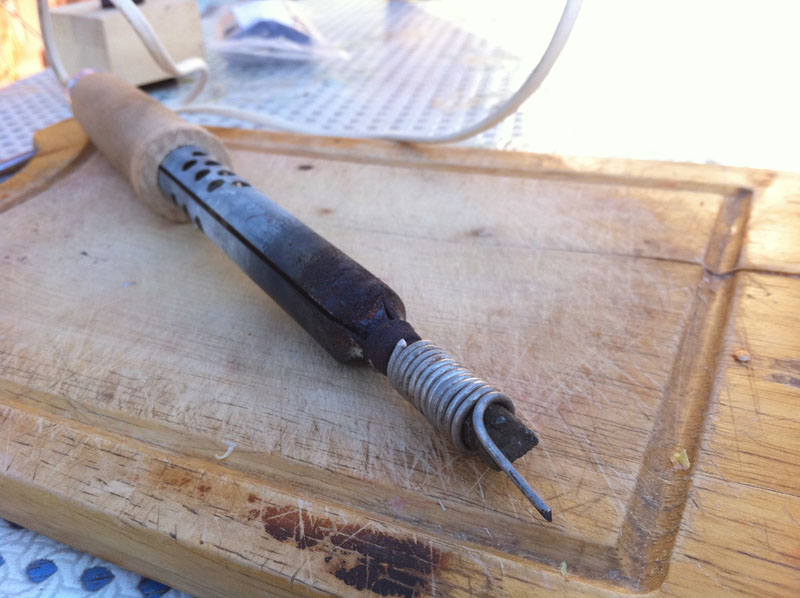

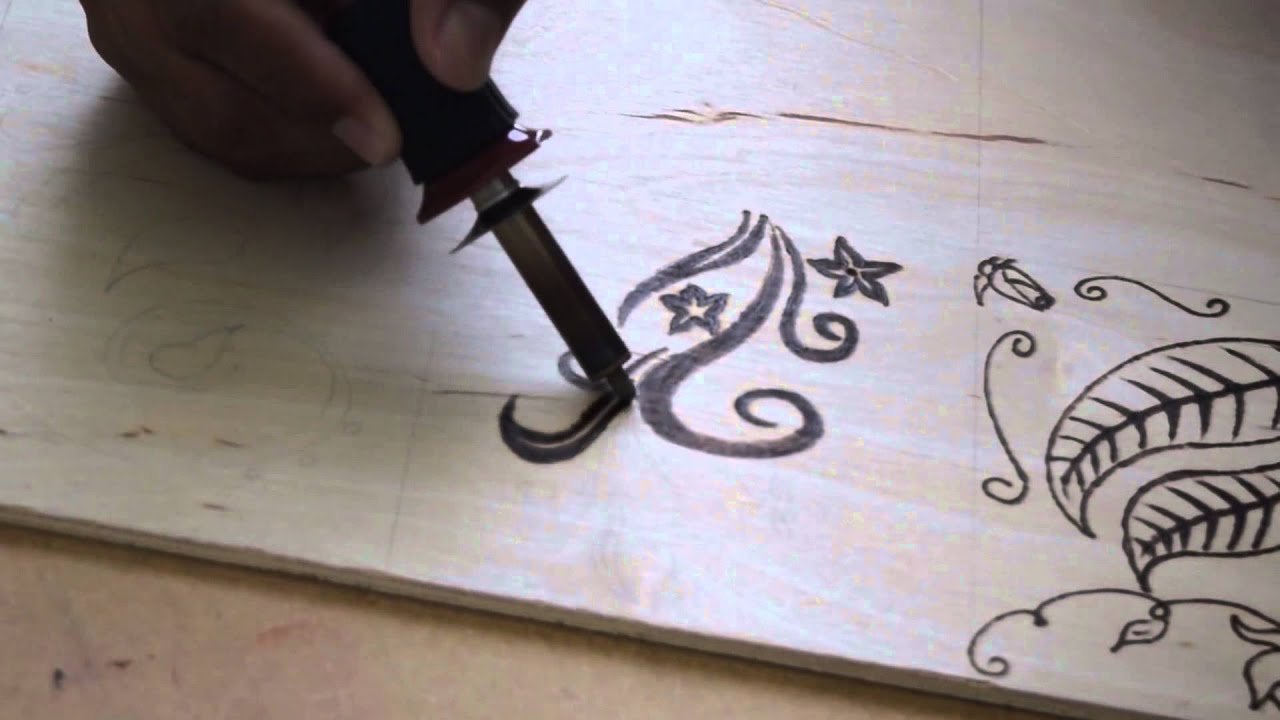

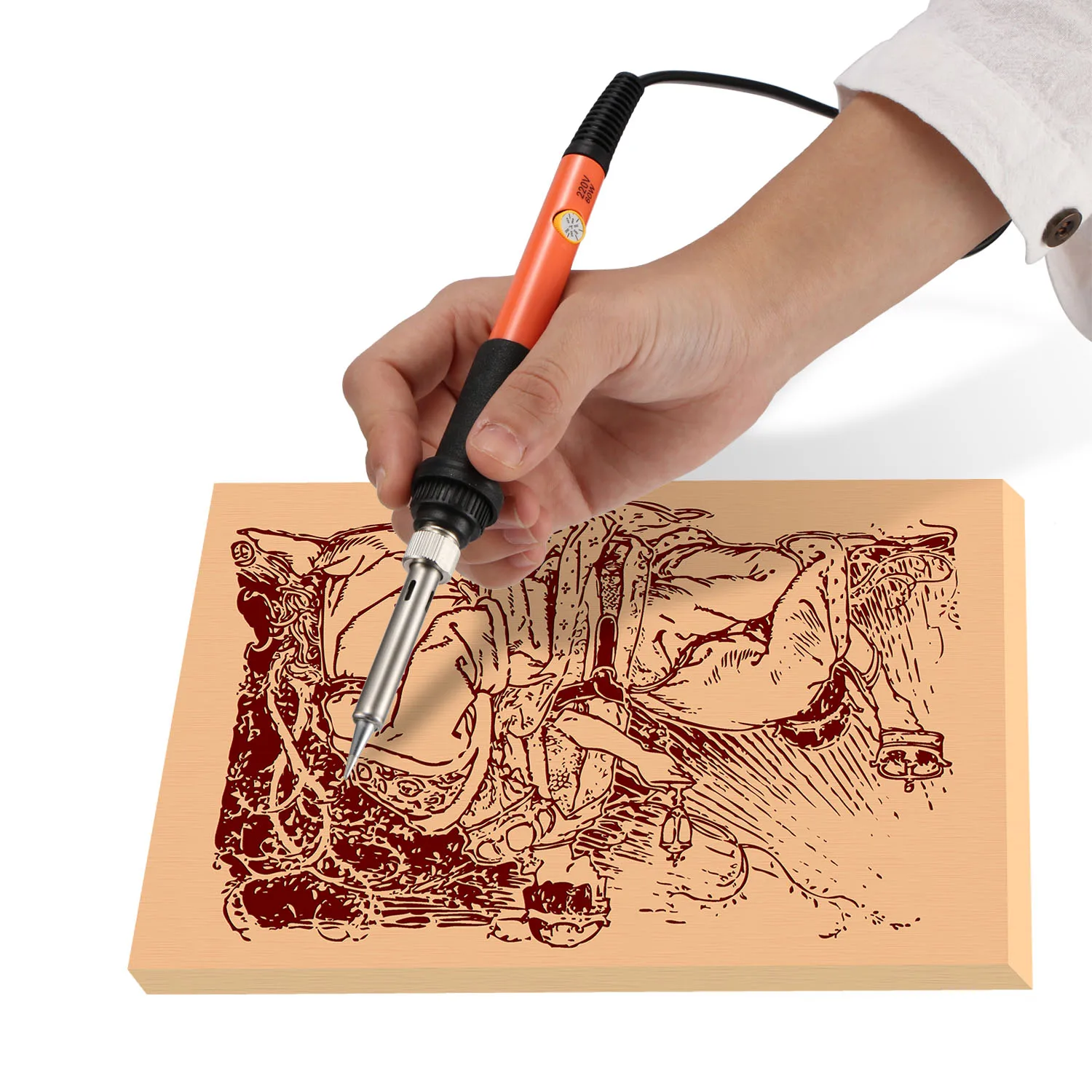

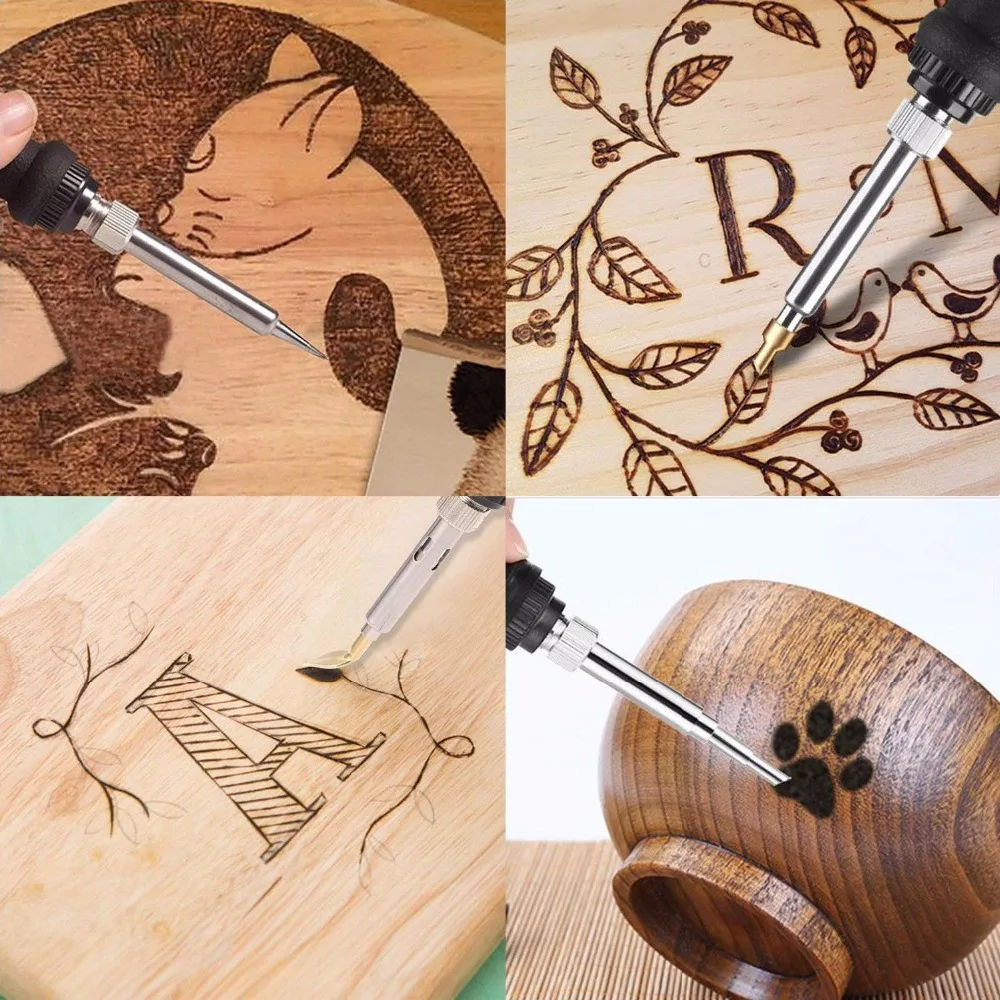

Паяльник, в отличие от ручки по дереву, ограничит диапазон достижимых эффектов и в первую очередь повредит жала. Поэтому, если вы хотите заниматься выжиганием дров в долгосрочной перспективе, вам лучше приобрести соответствующий набор. Однако, если вы только начинаете заниматься выжиганием дров и хотите отточить свои навыки, вы можете использовать паяльник.Эта статья содержит несколько советов о том, как это сделать.

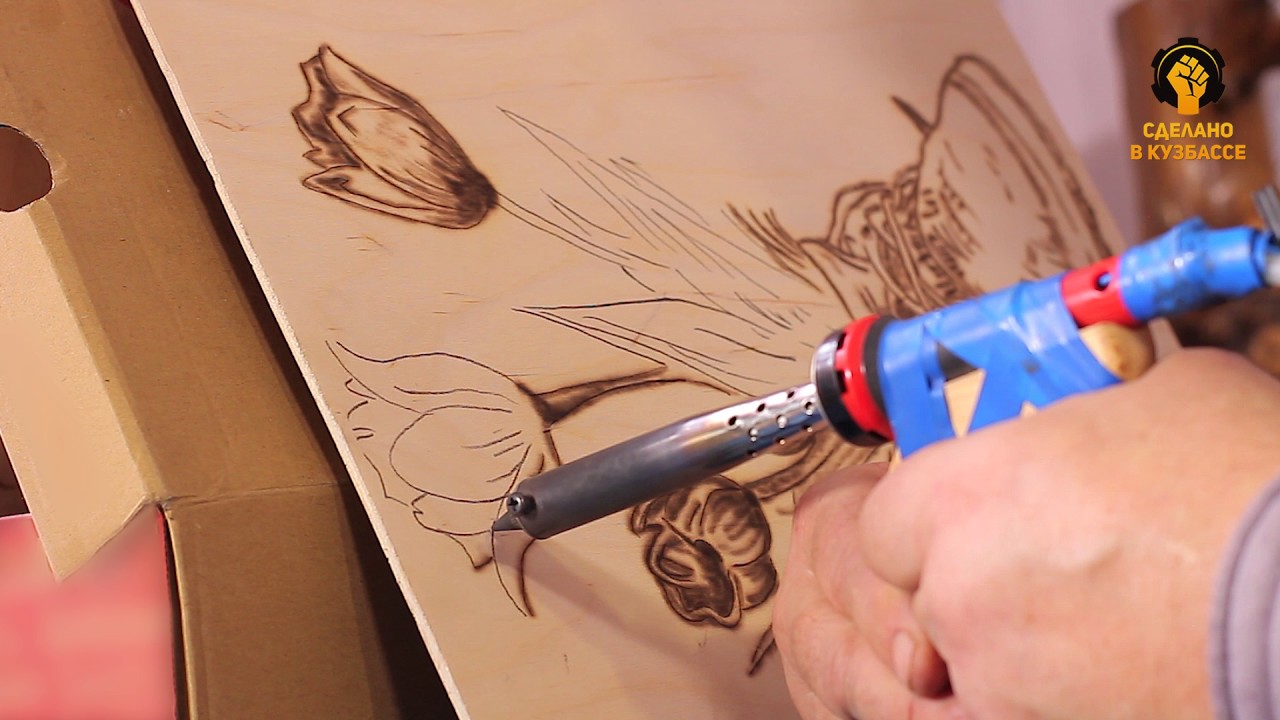

Можно ли выжигать дрова паяльником?

Вы не поверите, но, возможно, у вас уже есть подходящий инструмент в вашем ящике для инструментов, чтобы создавать привлекательные проекты домашнего декора своими руками с вашими талантами в области сжигания дерева.
