Устройство дренажа на участке

Устройство дренажа на участке Землечист

Устройство дренажа на участке

Специалисты фирмы Землечист с 2008 года оказывают услуги по отводу лишней воды, выполняя дренажные работы на участках в Московской области. Устройство дренажа под ключ осуществляется после обследования территории инженером, составления схемы прокладки и расчета цены.

Цены на монтаж дренажа

Стоимость дренажных работ зависит от протяженности системы. Чем она длиннее, тем дешевле цена за метр дренажа. Для предварительной оценки стоимости дренажных работ на участках в Москве и Московской области позвоните по телефонам, указанным на сайте. Определение окончательной цены установки дренажа на участке возможно только на основании схемы, составленной инженером после обследования объекта.

Ниже приведена цена устройства дренажа под ключ при длине системы от 200 метров без учета удаленности участка:

Наименование услуги под ключ (работа + материал)	Цена за м. п./руб
Стоимость линейного дренажа
Устройство поверхностного дренажа (глубина 0,5 м)	от 990
Устройство глубинного дренажа (глубина 1м)	от 1 490
Стоимость кольцевого дренажа
Устройство кольцевого дренажа (глубина до 1 м)	от 2 500
Устройство кольцевого дренажа (глубина до 2 м)	от 4 000
Стоимость пристенного дренажа
Устройство пристенного дренажа (глубина до 1 м)	от 3 000
Устройство пристенного дренажа (глубина до 2 м)	от 4 500

Минимальный объем заказа 30 п. м.

Цены на работы при устройстве дренажа участка в Москве указаны в прайс-листе. На материалы составляется отдельная смета, которая зависит от объемов и расположения участка. Предварительный расчет всегда можно получить по телефонам, указанным на сайте.

Наименование работ	Ед. измерения	Цена дренажных работ, руб
Наименование работ	Ед. измерения	Цена дренажных работ, руб
Стоимость дренажа участка и сопутствующих работ
Проектирование дренажной системы	—	бесплатно
Прокладка поверхностного дренажа (глубина 0,5 м)	п. м.	от 450
Прокладка глубинного дренажа (глубина 1м)	п. м.	от 830
Монтаж смотрового колодца (d=315мм)	шт.	5900
Монтаж бетонного приемного колодца	кольцо	5900
Установка автоматического дренажного насоса	шт.	4300
Прокладка электрокабеля для дренажного насоса	п. м.	300
Устройство приемного колодца, глубина 3 м	колодец	9900
Прокладка отводящего трубопровода от колодца	п. м.	300
Стоимость гидроизоляции фундамента
Земляные работы	куб. м.	от 1800
Шлифовка поверхности фундамента	кв. м.	770
Гидроизоляция фундамента обмазочная	кв. м.	1000
Утепление фундамента теплоизоляционными плитами	кв.  м.	1300

Рассчитать стоимость Заказать услугу

До, в процессе и после монтажа дренажа

В галерее представлены фотографии участков перед началом работ, в процессе заложения и после засыпки дренажных траншей. Двигая бегунок, можно увидеть этапы работы, а стрелки позволят посмотреть примеры с разных заказов.

Заказать услугу

Зачем нужно устройство дренажа на участке?

Каждый второй загородный участок страдает от избытка влаги в грунте, что негативно влияет на покрытия, газоны и вообще портит внешний вид территории. Обычно проблема переувлажнения обусловлена близко залегающими глинами и суглинками с низким коэффициентом фильтрации. Такие грунты очень медленно пропускают через себя дождевую и талую воду, приводят к ее скоплению и застою в верхнем растительном слое. Поэтому необходимо проводить осушение участка с высоким уровнем грунтовых вод.

Устройство дренажа позволяет удалить лишнюю влагу из почвы и создает оптимальный водный баланс на участке. Так, поверхностный дренаж территории создаёт комфортные условия для развития растений и газонной травы, при этом не пересушивает почву.

Любой дом, как водоупор на пути поверхностного стока, собирает вокруг себя воду, особенно если построен в низкой точке участка. А монтаж кольцевого дренажа перед устройством отмостки предотвращает ее морозное пучение и отводит избыток влаги от дома.

Кроме того, правильно спроектированная и смонтированная система дренажа собирает как поверхностную воду, так и удерживает общий уровень грунтовых вод на необходимой глубине.

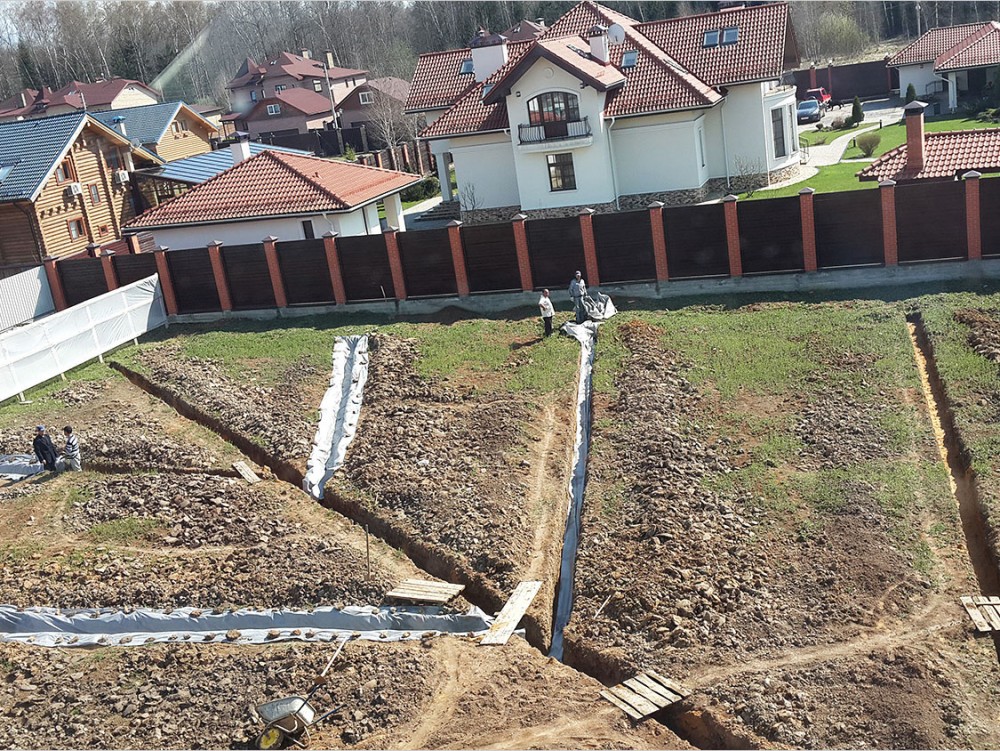

Рис.1 Пример участка, на котором требуются дренажные работы.

Кому требуется устройство дренажа на участке

Если на вашем участке есть проблема с излишней водой, скорее всего вам требуется дренаж в том или ином исполнении. Самые часто встречающиеся проблемы указаны ниже:

1) Заболоченность участка, вода стоит близко к поверхности земли даже в жаркое время года.

Подробнее

Скорее всего на участке неизменно высокий уровень грунтовых вод. Самый простой способ диагностики — это заглянуть в ближайший колодец. Если в нем даже в июле вода стоит на 1-2 метра от земли, значит у вас высокий уровень грунтовых вод. И может потребоваться установка глубинного дренажа для осушения участка. Он будет под землей принимать на себя грунтовые воды и опускать их на приемлемую глубину.

2) В подвал или цокольный этаж просачивается вода, появляется плесень и запах сырости.

Подробнее

В дополнение к гидроизоляции (которая должна была быть сделана при строительстве) рекомендуется пристенный дренаж фундамента. Он отведет воду от подземной части здания, снимет гидростатическое давление воды на стену в грунте.

3) Долго держится сырость поверхности земли после дождя или таяния снега.

Подробнее

Проявляется как лужи и хлюпанье грунта под ногами после обильных осадков, что характерно для большинства районов Московской области. Проявляется ввиду того, что подстилающие слои из глины или суглинка плохо пропускают воду и она застаивается на поверхности. У вас так? Значит необходим поверхностный дренаж. Такое осушение участка позволит даже после сильных ливней иметь сухой грунт.

Принцип работы дренажа участка

Рис 2. Дренажные работы на дачном участке по цене от 1000 руб/п. м.

Действие поверхностного дренажа участка заключается в образовании естественных микропор в земле на прилегающей к дренам территории шириной 3–5 метра с каждой стороны. Поры поглощают влагу из грунта и передают ее в дренажную трубу, а по ней вода самотеком направляется к точке сброса.

Начало работы дренажа по усредненным показателям начинается через 5–7 дней после его устройства, но свою максимальную эффективность система набирает после прохождения одного осенне-весеннего цикла с максимальным притоком ливневых и грунтовых вод.

Рис.

 3. Конструкция поверхностного дренажа участка стоимостью от 1000 руб/п. м.

Рассчитать стоимость дренажа

Как правильно делается устройство поверхностного дренажа участка?

Существует несколько критериев для расчета и монтажа системы осушения. Глубина траншей поверхностного дренажа участка в среднем 50 сантиметров от поверхности. Необходимо учесть возможные подсыпки грунта, в том числе плодородного, при устройстве газона.

В траншею на подстилающий слой укладывается дренажная перфорированная труба с фильтром. Она обсыпается гравийным щебнем фракции 20–40 мм, заворачивается в обойму из геотекстиля и перекрывается грунтом обратной засыпки.

Расстояние между дренами — от шести до десяти метров. Этот параметр меняется в зависимости от типа почв и напрямую влияет на стоимость дренажных работ.

Схема закладки дрен может быть различной, например «ёлочка» или «прямоугольник», что практически не влияет на эффективность системы и на цену работ.

Дренаж участка под ключ подразумевает не только прокладку дрен, но и устройство места для приема воды. Если уклон территории позволяет, сброс можно организовать непосредственно в ливневую траншею за границей участка. Когда траншеи нет или она находится выше крайней точки дренажной трубы — необходим приемный колодец.

Разработать схему укладки дрен, определить расстояние между ними и глубину заложения может инженер после осмотра участка.

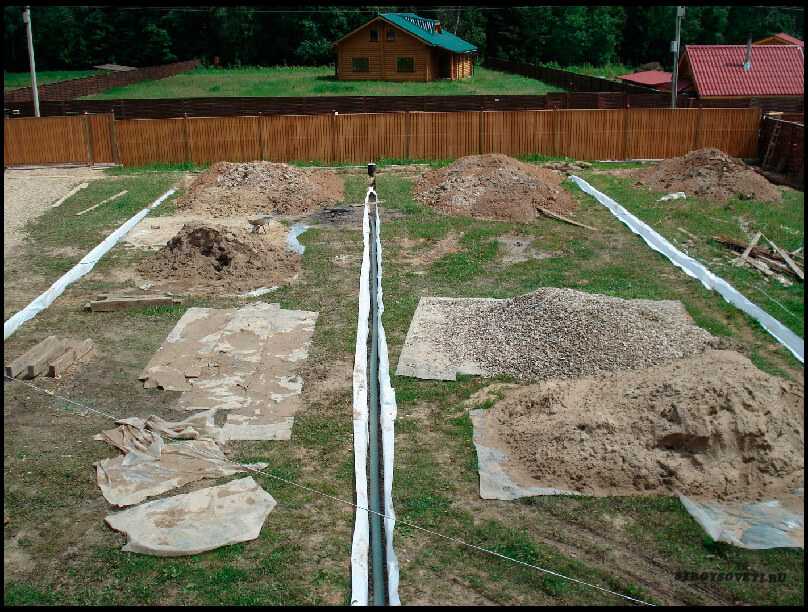

Рис. 4. Пример устройства поверхностного дренажа участка.

Поэтапная укладка дренажа

Подготовка траншеи

Укладка дренажной
трубы

Отсыпка траншеи
песком

Засыпка траншеи

1. 1. Высотная съемка нивелиром и разметка участка
2. 2. Выемка грунта и подготовка траншеи
3. 3. Выравнивание дна траншеи песком
4. 4. Раскладка геотекстиля и тонкого слоя щебня на дно
5. 5. Установка смотровых колодцев (если требуется)
6. 6. Укладка дренажной трубы с соблюдением уклона 2%
7. 7. Засыпка дренажной трубы щебнем, укрытие геотекстилем
8. 8. Отсыпка траншеи песком на 0,3 м ниже уровня земли
9. 9. Засыпка траншеи и разравнивание оставшегося грунта

Заказать услугу

Сроки устройства дренажа участка под ключ

Дренажные работы на дачном участке обычно могут проводиться с апреля по ноябрь. Поверхностный дренаж обычно начинают копать в мае, когда естественным образом опускаются грунтовые воды после таяния снега. Он может устраиваться все лето и осень вплоть до наступления устойчивых морозов в ноябре.

Скорость устройства дренажа бригадами компании Землечист составляет около 25 метров в день, включая все земляные и монтажные работы. Таким образом, дренажные работы на участке 6–10 соток занимают от трех до четырех дней.

Часто задаваемые вопросы:

1) У меня высокий уровень грунтовых вод, что мне делать?

Скорее всего потребуется глубинный дренаж на 1,5 — 2 метра по периметру участка для понижения УГВ.

2) На участке после дождя все время сыро. Мне нужен дренаж всего участка?

Однозначно ответить можно только после выезда на участок и анализа грунта. Возможно, внесение песка в грунт (пескование) решит проблему без устройства дренажа.

3) Видел в продаже дренажные трубы с кокосовым фильтром. Вы такие используете?

Да, использование таких труб возможно. Кокосовые фильтры безусловно эффективны, особенно при большой их толщине (как у труб ряда немецких производителей). Однако, из-за высокой стоимости, трубы с таким фильтром пока не нашли широкого одобрения у наших клиентов.

Примеры объектов, где выполнено устройство дренажа

Поверхностный дренаж участка в Лобне

Сроки: 1 день

Площадь: 25 п.м.

Подробнее

Устройство дренаж участка в Дмитрове

Сроки: 2 дня

Площадь: 65 п.м.

Подробнее

Дренаж участка в Истре

Сроки: 3 дня

Площадь: 83 п.м.

Подробнее

Дренаж вокруг дома в Пушкино

Сроки: 2 дня

Площадь: 50 п.м.

Подробнее

Все проекты

Дренаж на дачном участке самый простой способ

Главная

Инженерные системы

Как правильно установить дренажную систему для дачного участка

Не хотите мириться с излишней влагой на дачном участке? И правильно делаете. Избыток воды в почве не принесет ничего, кроме вреда: неурожай, гибель насаждений, заболоченность местности, разрушение фундамента построек. Простой способ избавиться от сложной проблемы – устройство своими руками дренажной системы.

Причины установки дренажной системы

Если территория земельного участка ровная, а почва плодородная и впитывает воду, то вам несказанно повезло. В данном случае в дренаже нет необходимости.

Осушение дачного участка требуется в следующих случаях:

1. Участок расположен на глинистой почве.
2. Низкое месторасположение территории.
3. Дачный домик стоит на склоне или у подножья возвышенности.
4. Для региона, где построена дача, характерны частые и проливные дожди, снегопады.
5. Грунтовые воды протекают на расстоянии менее 3 метров от поверхности земли.

О чрезмерной влажности почвы судят по стоящим лужам и растительности. Так, в заболоченных местностях растет осока, камыши.

О необходимости дренажа убедитесь лишний раз, проведя опыт. Выкопайте яму глубиной 700 мм, а спустя 24 часа посмотрите, не собралась ли там вода. Если да, то дренаж на дачном участке обязателен.

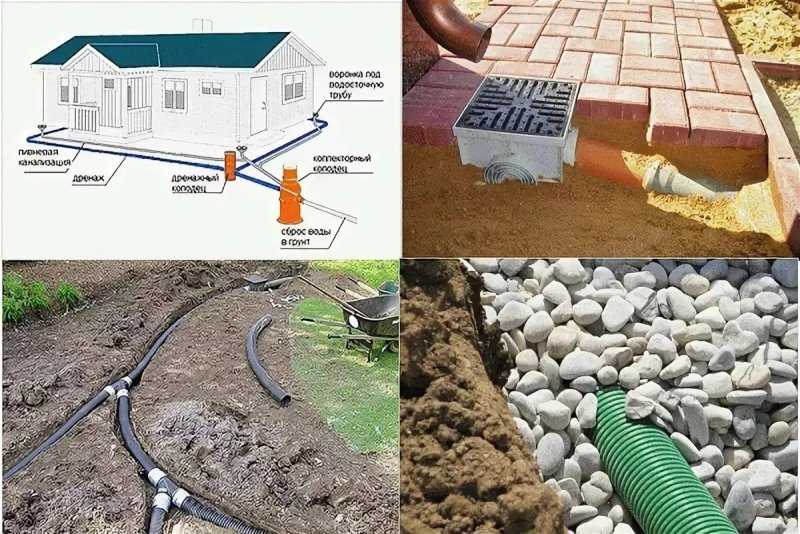

Разновидности дренажных систем на даче

Повышенная влажность на территории дачного участка обусловлена разными причинами. В зависимости от этого выбирают тот или иной тип дренажа:

• Поверхностный – самый простой способ осушения почвы. Этот вид дренажной системы призван защищать участок от воды, источником которой выступают осадки в виде дождей, снега. Устанавливают ее на территориях без резких перепадов.

Поверхностный дренаж представляет собой совокупность траншей, выкопанных по периметру территории. Стекая в канавы, вода попадает в установленный в низшей точке системы коллектор.

Поверхностный дренаж

Наружная дренажная система разделяется на два подвида: точечный и линейный.

• Глубинный дренаж – закрытый способ осушения земельного участка. К нему прибегают в случаях:

1. когда дачный дом построен на неровной поверхности;
2. при близком расположении грунтовых вод к поверхности земли;
3. при глинистой почве.

Устройство глубинного дренажа своими руками проходит по периметру жилого здания и вокруг сельскохозяйственных строений.

Подготовка к строительным работам

Дренаж представляет собой систему канав, трубопроводов. Чтобы правильно соединить элементы между собой, требуется сделать сложные инженерные подсчеты и составить схему дренажа. С этим вам одним не справиться, поэтому призовите на помощь специалистов компании «Марисруб».

Учитывая особенности почвы и ландшафта, знатоки своего дела составят проект-схему и подскажут вам правильное устройство водостока.

Схема дренажной системы

Схема дренажной системы содержит следующую информацию:

• Место на участке, откуда начинается устройство дренажной системы. Это наивысшая точка на территории.
• Низшую точку системы относительно коллектора;
• Месторасположение основных и дополнительных канав;
• Размеры траншей и труб;
• Наименование и количество расходных материалов;
• Схема монтажа трубопроводов и колодцев;
• Угол наклона траншей.

Приступая к монтажу дренажа своими руками, принимайте во внимание отдельные нюансы:

1. Осушению подлежит территория всего земельного участка. Поэтому водостоки для зданий и растений включают в единую систему.
2. Неминуемы материальные и временные затраты. В среднем на устройство дренажной системы уходит до 3 месяцев.
3. Осушение территории проводят в летнее время.
4. Монтаж труб проводится на глубине ниже точки промерзания грунта, а водоотвод вокруг жилой постройки укладывают ниже подошвы фундамента.

Монтаж поверхностного дренажа

Сделать наружную дренажную систему своими руками легко даже для строителей-новичков.

Монтаж прост в исполнении:

1. Руководствуясь проектом, выкопайте канавы согласно обозначенным линиям. Соблюдайте при этом размеры: глубина – 500 мм, ширина – 400 мм. Чтобы стенки траншеи не осыпались, их делают покатыми под углом 30 градусов. Внешне траншея напоминает перевернутую трапецию. Основные канавы капают под уклоном по направлению к месту сбора воды – колодцу или водоему. Дополнительные ветви системы выполняются под наклоном к основным траншеям. Размер наклона – от 50 до 70 мм на 1 метр длины.
2. Проверьте работу дренажной системы. Для этого налейте в канавы 2-3 ведра воды и понаблюдайте за течением. Если жидкость скопится на участке, откорректируйте угол уклона.
3. Заполните канаву щебнем. Снизу укладывается крупный материал, а верхний слой образует щебень помельче. Это рекомендуется сделать для фильтрации воды.

Чтобы продлить срок эксплуатации конструкции, покупают пластмассовые лотки и укладывают на них декоративные решетки. Для предупреждения засорения лотков устанавливают дополнительно пескоулавливатели.

Таким образом, с помощью несложных манипуляций вы установили своими руками наружный дренаж линейного типа.

Точечный дренаж необходим для локального отвода воды. Его монтируют в местах слива осадков с кровли и на участках полива растений.

Монтаж глубинного дренажа

Устройство закрытой дренажной системы считается сложным в исполнении своими руками и экономически затратным. Для монтажа глубинного дренажа понадобятся:

• Трубы из пластика с дренажными отверстиями и диаметром 10 см для основных траншей или 7,5 см для дополнительных.
• Соединяющие элементы для трубопровода;
• Водосборник для стоков. В качестве коллектора подойдут железобетонные кольца, пластмассовый бидон, автомобильные покрышки.

Монтаж глубинного дренажа своими руками состоит из следующих этапов:

1. Выкопайте канавы с уклоном к коллектору глубиной 600 мм для глинистого грунта или 900 мм для песчаной почвы.
2. Насыпьте на дно траншеи 10-сантиметровый слой песка и тщательно утрамбуйте его.
3. Застелите траншею полотном геоткани таким образом, чтобы края доставали бортиков.
4. Насыпьте щебня высотой 20 см и поверх выложите дрены отверстиями вниз. На поворотах трубопровода устанавливают смотровые колодцы. Они помогают контролировать работу дренажной системы и чистить ее от засоров.
5. Насыпьте еще щебня и заверните геоматериал в «рулет».
6. Засыпьте траншеи грунтом, покройте дерном.

Глубинный дренаж – вещь надежная, но установка «бъет по карману». Поэтому экономные хозяева дачных участков нашли выход из положения: они заменяют трубы связкой из веток и хвороста, а геотекстиль – на мох или дерн.

Дренажная система на дачном участке – это не роскошь, а необходимость. Поэтому к вопросу о ее установке подойдите с ответственностью, чтобы в будущем избежать неприятностей.

Дренаж на дачном участке: самый простой способ

Содержание

• Когда нужно организовывать дренаж
• Достоинства дренажной системы
• Принцип действия водоотводящей системы
• Поверхностная система
  • Устройство дренажной системы
• Глубинная система
  • Конструкция
• Поверхностный дренаж на дачном участке своими руками
  • Порядок монтажа
  • Как сделать дренаж на даче засыпной конструкции
• Глубинный дренаж
• Видео

Если дачный участок периодически подтопляется, то это может стать достаточно большой проблемой для его хозяев. Избыток влаги негативно влияет на рост зелёных насаждений. От избытка воды разрушаются дачные постройки. В таком случае необходимо отвести лишнюю воду с участка.

Организация дренажа дачного участка

Когда нужно организовывать дренаж

В обязательном порядке нужно организовать водоотведение в том случае, если участок:

• имеет ровную поверхность, которая не имеет естественного наклона для стока лишней воды;
• расположен в низине, на которую стекает талая или дождевая вода с других участков;
• имеет большой перепад по высоте (для предотвращения вымывания верхнего слоя почвы).

Дачный участок без системы водоотведения

Достоинства дренажной системы

Дренаж участка

Если на даче правильно организовано водоотведение, то решаются сразу несколько проблем:

• почва не заболачивается и, как следствие, корневая система деревьев и кустарников может нормально развиваться;
• исключается вспучивание грунта, что может привести к разрушению фундамента построек, деформации садовых дорожек, площадок и т. д.;
• не вымываются полезные вещества из почвы, что уменьшает потребность в затратах на повышение плодородности почвы;
• отсутствует подтопление цокольных помещений и погребов.

Принцип действия водоотводящей системы

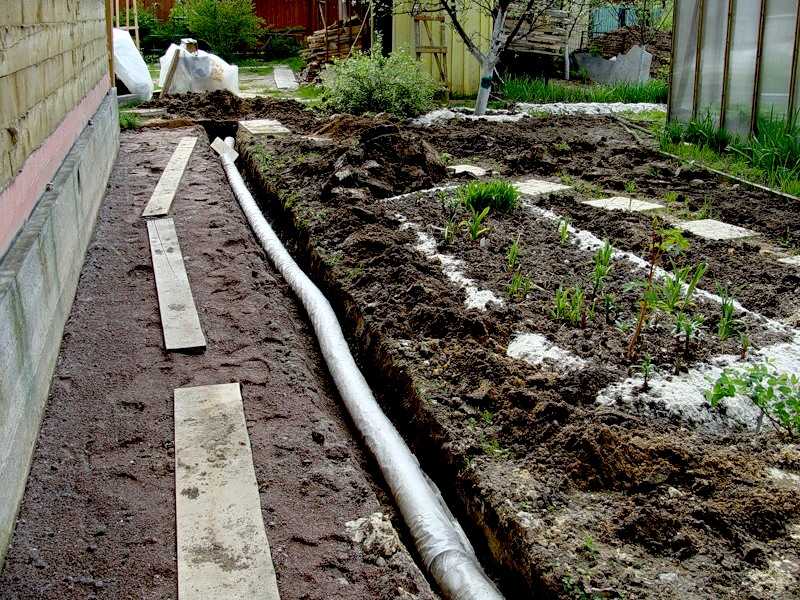

Дренаж вокруг дома

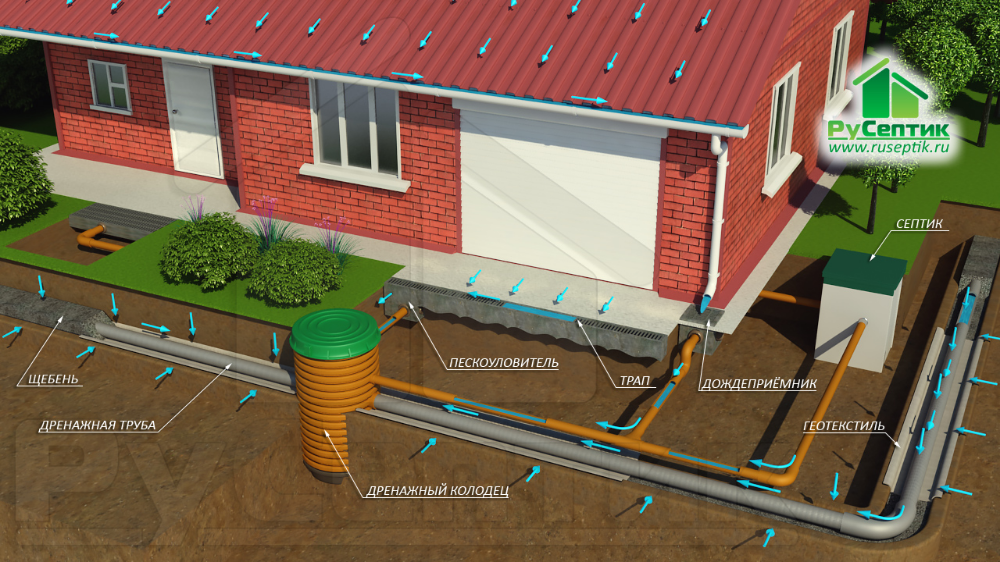

Дренажная система любого типа работает следующим образом. На участке устраиваются дренажные канавы. Влага, которая находится в почве, стекает вниз и попадает в эти канавы, по которым она самотёком перемещается в специальные колодцы. Канавы устраиваются с небольшим уклоном (от 2 до 10 см на 1 погонный метр в зависимости от типа системы). Место сбора воды организуют в самой низкой точке участка.

Проект дренажной системы дачного участка

Основная магистральная канава должна быть прямой и располагаться под уклоном. Вспомогательные или дополнительные каналы направляются от места сбора воды на участке к магистральной. Они тоже должны располагаться под уклоном, чтобы скопившаяся вода самостоятельно перетекала в основной канал. Вспомогательные участки могут иметь перегибы.

В зависимости от расположения и назначения конструкции различают поверхностный, глубинный и комбинированный тип.

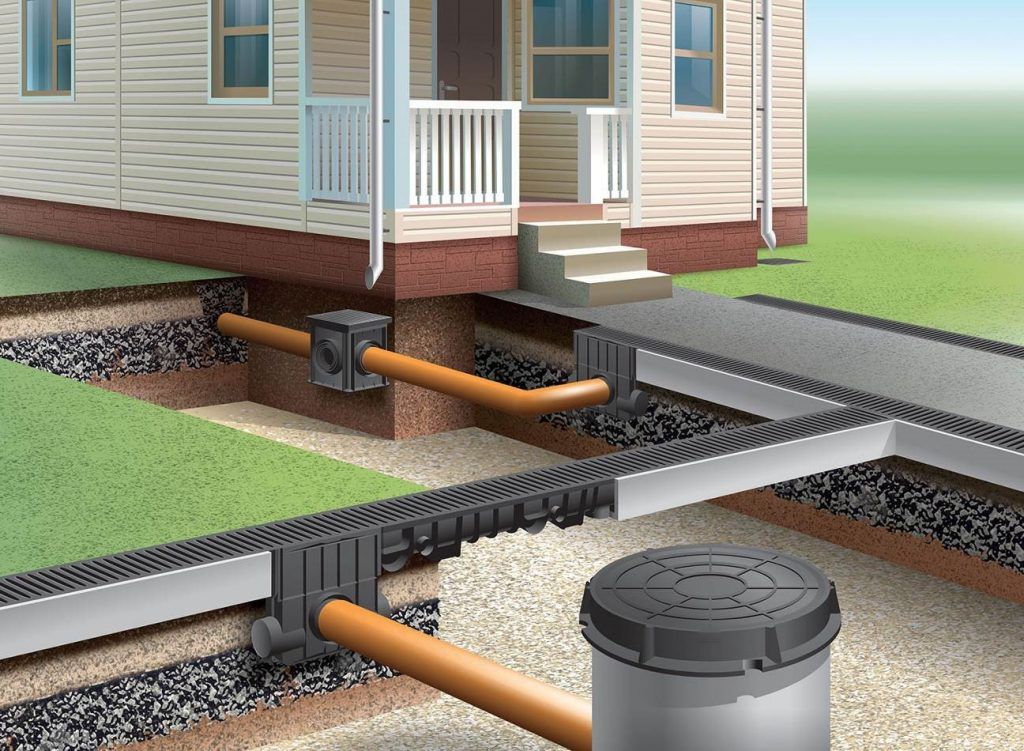

Поверхностная система

Дренаж фундамента: обустройство для частного дома

Предназначена для отвода дождевой или талой воды. Это самый простой способ организации дренажа на дачном участке.

Устройство дренажной системы

Предусматривает устройство на даче открытой системы каналов, по которым жидкость самотёком поступает в специальный дренажный колодец, сливную канализацию или просто выводится за пределы участка. Первая канава, которая вырывается вверху склона, препятствует попаданию воды на территорию дачи. Параллельно первой канаве внизу устраивается вторая канава. Дополнительно могут отрываться менее глубокие канавы из отдельных участков, на которых скапливается влага.

В каналы укладываются лотки, выполненные из бетона, пластика, полимеркомпозита и т.д.

В целях безопасности каналы ограждаются или закрываются сверху декоративными ливневыми решётками.

Поверхностный дренаж на даче

Для того чтобы можно было выполнять очистку каналов, решётки выполняют съёмными.

Достоинства:

• дешёвая установка;
• можно выполнить дренаж на даче своими руками.

Недостатки:

• портится внешний вид участка;
• площадь, которую занимает канава, исключается из оборота;
• необходимо постоянное поддержание конструкции в надлежащем состоянии.

Глубинная система

Используется для понижения уровня подземных вод и осушения площадки.

Внимание! Если у вас высокий уровень грунтовых вод, то необходимо обязательно гидроизолировать фундамент с помощью нескольких слоёв битума.

Конструкция

Система состоит из специальных перфорированных труб, расположенных на определённой глубине под уклоном. Глубина укладки дренажа зависит от того, насколько глубоко находится водяной слой, и типа почвы. Диаметр труб рассчитывается в зависимости от того, сколько воды планируется отводить с почвы. Обычно используются трубы диаметром от 100 мм до 200 мм. При попадании влаги в трубу она самотёком поступает в место сбора.

На перегибах водоотводящей конструкции устанавливаются дренажные колодцы. Эти объекты служат для того, чтобы можно было при необходимости получить доступ к системе для ремонта или профилактики. Кроме этого, они играют роль грязеуловителей.

Организация системы пристенного водоотвода

Достоинства:

• не портится внешний вид участка;
• является защитой от подземных вод.

Недостатки:

• высокая стоимость;
• трудность в обслуживании;
• более сложная конструкция, чем у поверхностной системы.

Перед тем, как начать работы по дренированию участка, необходимо:

1. Выяснить глубину залегания подземных вод;
2. Уточнить места скопления воды после дождя;
3. Выбрать дренажную систему для дачного участка;
4. Составить схему конструкции;
5. Если планируется установка глубинного дренажа, то рассчитать диаметр труб;
6. Определиться с глубиной укладки системы;
7. Рассчитать нужное количество материала.

Если планируется только защита от осадков, то ограничиваются организацией поверхностной системы.

Поверхностный дренаж на дачном участке своими руками

Организовать такой тип дренажной системы на дачном участке будет несложно.

Порядок монтажа

1. Согласно схеме вырыть канавы. Рыть траншеи нужно с уклоном примерно 2 см на 1 пог.м. При этом основные магистральные каналы располагают по периметру участка, а дополнительные (которые ведут от определённых мест, в которых накапливается вода) – ведут к магистральным;
2. Установить в траншеи лотки, которые защитят стенки канавы от осыпания. Вместо лотков стенки можно забетонировать или укрепить сеткой. Лотки устанавливают вплотную друг к другу на песчаную подушку толщиной порядка 10 см. При сезонных колебаниях почвы подушка не даст разрушиться лоткам;
3. Сверху конструкция закрывается декоративной решёткой.

Установка поверхностной конструкции

Как сделать дренаж на даче засыпной конструкции

Траншея выстилается геотекстилем, на который насыпается крупный щебень (примерно на 2/3). До верха конструкции досыпается мелкий щебень. Геотекстиль будет препятствовать быстрому заиливанию водоотводной системы.

Глубинный дренаж

Это более сложный вид дренирования. Его организацию обычно поручают специалистам, но можно выполнить и самостоятельно. Выполняют до посадки растений и деревьев, а также до начала строительства различных хозяйственных построек. Это связано с тем, что при глубинном дренировании предусматривается большой объём земляных работ.

Организация глубинного дренажа на даче

Внимание! Прокладке дренажной системы глубинного типа обязательно должны предшествовать консультации со специалистами по вопросам расчётов и составлению схемы водоотводящей системы.

Последовательность работ:

1. Согласно схеме отрываются траншеи. Глубина их зависит от типа грунта. Обычно для глинистых почв она составляет 0,5 м, для суглинистых – 0,8 м и для песчаных – около 1 м. Но эти цифры могут варьироваться в зависимости от глубины залегания подземных вод. Если дренаж выполняется для защиты фундамента дома, то он должен быть смонтирован ниже расположения подошвы фундамента примерно на 0,5 м. Если для организации поверхностного дренажа можно ограничиться ручной копкой, то в данном случае лучше задействовать технику;
2. На дно траншеи насыпается песчаная подушка минимальной толщины 10 см;
3. Далее устраивается защитный слой из геотекстиля – материала, который хорошо пропускает воду, но задерживает твёрдые вещества, такие как частички глины, песка, почвы и т.д. Он предназначен для того, чтобы щебень и отверстия в трубе не заиливались. Геотекстиль простилается с таким расчётом, чтобы края его полностью закрывали стенки;
4. Сверху на геотекстиль засыпается щебень крупной фракции слоем 40 см;
5. Далее укладывается сама труба;

Схема укладки трубы для подземного дренажа

6. Собирается вся система. Трубы соединяются между собой с помощью специальных соединительных элементов;
7. На поворотах устанавливаются ревизионные или дренажные колодцы. Также рекомендуется их установка и на длинных участках через каждые 30 м. Дренажные колодцы устанавливаются двух типов: смотровой и ремонтный. Смотровой в конструкции имеет трубу с днищем и крышку. Ремонтный дополнительно оборудуется креплением для насоса, с помощью которого при необходимости можно откачать содержимое системы;

Ревизионный колодец

8. Потом сверху также засыпается щебень толщиной 20-30 см, и вся эта конструкция плотно заматывается геотекстилем;
9. Сверху на готовую систему засыпается водопроницаемый грунт.

Для осушения лёгкого грунта используют перфорированные трубы, которые покрыты геотекстилем. Для глинистого грунта подбирают системы, которые оборудованы специальными фильтрами из койры.

Гофрированные элементы можно заменить обычными пластиковыми водопроводными трубами. В этом случае необходимо через каждые 100 мм выполнить отверстия диаметром 5 мм с помощью дрели.

Дренажные трубы

Для более качественного дренажа дачного участка рекомендуется установка комбинированной системы, которая включает в себя элементы поверхностной и подземной конструкций. При этом вся лишняя вода с участка будет попадать в общий колодец.

Только правильно организованная дренажная система позволит хорошо развиваться растениям и продлит срок эксплуатации строений, расположенных на вашей даче.

Видео

Системы водоотведения на загородной территории Поверхностный дренаж

Состав:

1. Проект дренажной системы на участке;
2. Поверхностный дренаж;
3. Канавки и канавки;
4. Садовые водоемы как элементы дренажной системы;
5. Поверхностный дренаж зданий;
6. Обратный дренаж вокруг дома-мягкая повязка;

Устройство дренажных систем является одной из составляющих работ по благоустройству территории. В некоторых случаях — очень важная составляющая. Даже если хозяин и не планировал масштабных работ по осушению территории, по крайней мере поверхностные дренажные канавы, рампы и водостоки все равно устраиваются.

В этой публикации я хочу более подробно остановиться на способах устранения избытка воды на участке и декоративных возможностях конструкции устройств для удаления влаги.

Ведь вода на участке – это не только стихийное бедствие, это еще и огромные возможности и отличный инструмент ландшафтного дизайнера.

Декоративное оформление водотоков в ландшафте участка

Проект дренажной системы на участке

Устройство дренажной системы – важный этап благоустройства участка. Если есть опасность затопления высокими грунтовыми водами или грунт плохо проницаем для воды, дренаж котлована при строительстве дома обязателен. Необходимость в этом лучше выяснить заранее, чтобы не столкнуться с проблемой после завершения строительства дома.

Дренажная конструкция поэтому называется система , подземный дренаж и дорожное покрытие, дренажная труба и поверхность желоба, даже пруд — все это один комплекс, искусственная реконструкция на небольшой площади естественного круговорота воды в природе.

Выпадает с осадками, влага частично поглощается почвой, частично стекает в водоемы по естественному склону. Вода, просочившаяся в почву, становится грунтовой и также по склонам водоупорных слоев стекает в сторону водоемов, расположенных в низинах.

Устройство системы дренажа основания уже построенного дома

Если вы собираетесь делать дренажную систему, то нужно попытаться воссоздать естественные условия существования воды в природе с помощью искусственных устройства. Крайне желательно рассчитать систему так, чтобы она работала максимально автономно, без применения принуждения в виде дренажных насосов.

Нужно постараться продумать проект водоотведения так, чтобы не было необходимости заставлять воду двигаться туда, куда она не течет. Принцип работы дренажной системы должен быть основан на силе тяжести: поверхностные воды собираются в канавы и позволяют ей просачиваться с участка; слабопроницаемый для влаги глинистый грунт с помощью дрен и дренажных подушек позволяют легко впитывать воду.

Лесной ручей

Итак, дренажные канавы и желоба имитируют реки, стоки, подземные — текущие грунтовые воды, места сбора обозначенных вод — озера и моря: все в природе. Тогда функционирование дренажной системы будет максимально надежным, независимым от перебоев с электричеством. А еще такую ​​систему будет легче вписать в ландшафт. При планировании дренажа необходимо учитывать уровень грунтовых вод, естественные уклоны местности, глубину заложения фундамента, расположение построек и высоких деревьев на участке.

Поверхностный дренаж

Поскольку основная водная нагрузка приходится на теплое время года, для отвода воды не во всех случаях требуется закапывание ниже глубины промерзания. Поверхностный дренаж достаточно эффективен, особенно если участок расположен на небольшом уклоне.

Канавки и канавки

Самый простой и доступный вариант отвода воды – устроить поверхностные дренажные канавки. Водоотводные канавы справляются с отводом воды во время сильных дождей или во время таяния снега. Обычно их размещают по периметру участка, соблюдая сквозняки от естественного стока воды.

Канавы направлены в сторону водозабора, расположенного в самой низкой части участка. Это может быть уличный водосток, проходящий вдоль дороги, ливневая канализация, если населенный пункт ею оборудован, а также пруд — естественный или искусственный.

Кроме котлованов по бордюрам, при необходимости применяют устройство поверхностных стоков и на территории участка.

Уличный ров

Дно и борта траншей делают просто глиняными или облицовывают любым материалом, например, камнем или плитами из бетона. При расположении каналов следует различать канализация и дренаж канавы.

Водосток принимает потока воды, уже собранной ранее, или воды, поступающей сверху — например, во время дождя. Поэтому его стены могут быть водонепроницаемыми. Такой канал оформляют в виде бетонных или пластиковых лотков. Дренажная канава поглощает лишнюю влагу из почвы, поэтому ее стенки должны быть водопроницаемыми.

Поверхностные дренажные канавы могут быть устроены над глубинными дренажными трубами, расположенными в грунте, как дополнительная мера.

Лотки пластиковые водоотводные

Пусть вас не смущает тот факт, что на вашем участке появятся траншеи. Существует несколько способов их декорирования, способных превратить утилитарную дренажную конструкцию в элемент ландшафтного дизайна. От выбора стиля зависит дизайн всего сайта.

Канал для отвода воды с использованием сборных лотков делают декоративными решетками — пластиковыми или металлическими.

Декоративные решетки и дренажный колодец

В качестве материала для отделки стен канавы можно использовать натуральный камень, только не забывайте, что если для крепления камня используется раствор, то этот способ подходит для желоба . Дренажная канава должна быть отделана камнями крупного размера, методом «сухой кладки» — тогда стенки останутся проницаемыми.

Водосточный желоб декоративный

На фото ниже вы видите дренажную канаву, облицованную натуральным камнем по технологии «сухой укладки» — функциональную составляющую водосточной системы и декоративный элемент ландшафта.

Дренажная канава, отделанная натуральным камнем

Еще один способ украсить и одновременно укрепить от осыпающихся стен — так называемые матрацы Рено. Это аналоги габионов — металлических сеток, заполненных щебнем или булыжником — только ориентированных не вертикально, а горизонтально или наклонно.

Дренажная канава и откос берега пруда, укрепленные матрацами Рено

Использование матрацев Рено — это не только способ осушения грунта, но и возможность укрепить его на откосах дренажных канав, а также овраги и водоемы, если они есть на вашем участке. Укрепление грунта на склонах этим приемом при оформлении участка можно комбинировать с габионами в качестве подпорных стенок или ограждений.

Помимо самой канавы (мелкой и узкой канавы), поверхностный дренаж может быть устроен в виде:

• естественного ручья;

Дренажная канава не обязательно должна быть прямой. Немного извилистая форма не снизит эффективность дренажа, но будет выглядеть более естественно и лучше впишется в дизайн. Канаву следует копать с наклонными стенками (угол наклона — около 20 градусов), чтобы избежать высыпания грунта. Стены укрепляют дерном или камнем, высаживают декоративные влаголюбивые растения.

Дренажная канава в виде ручья

• Канавы «французские»;

Французский ров представляет собой довольно глубокую траншею, полностью засыпанную щебнем. Этот вариант не только отлично справляется с функцией удаления лишней воды, но и является стильным украшением участка. Кроме того, он лишен недостатков обычной открытой канавы: в нем не скапливается мусор, и вода не цветет.

Французский ров

• «сухой» ручей;

«Сухой канал» в ландшафтном дизайне используется как самостоятельный декоративный элемент. А сухие ручьи — отличный способ замаскировать дренаж. По устройству они аналогичны французскому рву, траншея засыпается щебнем доверху. Разница во внешнем виде.

Маскировка сухого ручья для дренажной канавы

Французские канавы прямые, впервые появились в регулярных парках, популярных во Франции в эпоху барокко. Сухое русло имитирует образ высохшей природной реки или ручья — каменной реки.

• Садовые дорожки;

Правильно устроенные садовые дорожки с заполнением хорошо фильтрующими материалами (щебень, песок) в основании, уложенные с уклоном к краям, способные сами эффективно дренировать проектируемую территорию. Также ими можно маскировать дренажные канавы поверхностным засыпным дренажем.

Садовые дорожки – часть дренажной системы

При устройстве таких дорожек не забывайте, что поверхность должна быть водопроницаемой. В качестве материала используйте мелкий гравий, гранитную крошку, брусчатку, уложенную без раствора, на песок. Кроме того, дорожки в саду снаружи могут быть снабжены водоотводными лотками, направленными в общую дренажную систему.

Садовые водоемы как элементы дренажной системы

Канавы различной конструкции и вида стоков воды в дренаж одного из вариантов, который может быть прудовым — естественным или искусственным. Поверхностный дренаж – отличный повод для устройства пруда на даче. Он будет служить водозабором дренажной системы открытого типа, а по совместительству — центром ландшафтной композиции участка.

Пруд на участке

Пруд, если он построен не с помощью готовой пластиковой емкости, а имеет натуральное дно, сам по себе является дренажом. Если он расположен в нижней части участка, в него будут стекать излишки грунтовых и поверхностных вод, осушая территорию. В простых случаях затопление пруда, вырытого в нужном месте, может быть единственным и достаточным элементом дренажной системы.

Поддон поверхностный для отвода воды в природный водоем

Если на участке нет места для садового дренажного пруда, но поблизости есть природный пруд, озеро или река, собранную воду можно сдать туда . Конечно, если целесообразность такой деятельности адекватна работе подрядчиков. Отвести воду можно поверхностным способом, все тем же канавой (лотком), или проложив подземную трубу.

Трубные дренажные системы, направляющие сток в природную воду

Нужно только заранее убедиться, что уровень воды всегда ниже трубы, даже в весенний паводок. Весной иначе вы получите обратный эффект: вместо удаления лишней воды с вашего участка к вам будет пополняться трубка и часть водоема. Либо труба должна быть оборудована обратным клапаном.

Не забывайте, что в природную воду нельзя сбрасывать сильно загрязненную воду, например системы фильтрации септика.

Поверхностный водоотвод от зданий

Сток воды в сторону водоотводных канав должен быть облегчен благоустроенной вертикальной планировкой участка при разработке проекта строительства жилых домов и других зданий. Такая схема является одной из составляющих устройства общей дренажной системы. Создание насыпи под домом при строительстве улучшает условия отвода дождевых и талых вод от фундамента зданий.

Отмостка вокруг дома

Для отвода воды отмостка вокруг дома, детская площадка и дорожки перед строением выполняются с уклоном в сторону общей канализации. В сторону канализационных и дренажных канав или сооружений подземного водоотвода следует ориентировать и водоотводные лотки, отводящие воду из водосточных труб в зданиях.

Водосточная труба, направленная к отверстию ливневой канализации

Располагая приемники воды под желобами, следует учитывать количество поступающей воды. Так, если прогноз погоды говорит, что выпало 6 мм осадков (что является средним показателем), значит, на каждый квадратный метр крыши дома выпало 6 литров влаги. То есть при площади кровли 100 квадратных метров вы должны обеспечить отток воды объемом 600 литров.

Обратный дренаж вокруг дома-мягкая повязка

Вокруг дома (по периметру) может быть организован засыпной дренаж. Принцип ее устройства такой же, как и в описанных выше «французских» канавах: траншея, засыпанная гравием и гравием. Верхний слой засыпки может быть декоративным, например, из цветной гальки.

Дренаж обратной засыпки – замена или добавление твердой поверхности. Он может лучше подходить к дизайну вашего сайта. Существует несколько вариантов финишного покрытия мягкой поверхности:

• декоративный гравий или галька;
• трава газонная;
• декоративное растение.

Дренаж вокруг террасы

Обратный дренаж хорошо использовать не только по периметру зданий, но и вокруг открытой террасы и бассейна — он сделает площадку более аккуратной.

Создать систему поверхностного водоотвода не так уж сложно. Конечно, вам придется прорыть канавы и облагородить их, если это необходимо. Но в целом работу можно провести самостоятельно, вооружившись только лопатой и тачкой.

Самое главное правильно спланировать направление желобов: правое, чтобы ушла лишняя вода и посадки, особенно деревья и кустарники, без влаги. Также важно соблюдать уклоны для обеспечения самотёка.

Площадь дренажа

Если условия на участке с точки зрения избытка воды более тяжелые, грунтовые воды расположены высоко, поверхностный дренаж не обойтись. Потребуется «тяжелая артиллерия» — глубинный дренаж. Уже есть лопата для обработки, потребуются значительные земляные работы и инженерные расчеты.

Проектирование системы подземного дренажа

1. Дом
2. Растениеводство
3. Сельскохозяйственный дренаж
4. Проектирование системы подземного дренажа

Улучшение поверхностного и подпочвенного дренажа необходимо для некоторых почв Миннесоты, чтобы оптимизировать среду выращивания и снизить производственные риски.

Чтобы обеспечить эффективную и прибыльную систему, важно сочетать хороший процесс проектирования с тщательной оценкой таких местных факторов, как тип почвы, топография, размещение выпускных отверстий и существующие водно-болотные угодья. Это, а также качественная установка обеспечат надежную работу дренажной системы на долгие годы.

|

Проектирование дренажной системы

|

Таблица 1: Общие коэффициенты дренажа без поверхностных водоприемников

Тип почвы	Полевые культуры	Огородные культуры
Минерал	от 3/8 до 1/2 дюйма	от 1/2 до 3/4 дюйма
Органический	от 1/2 до 3/4 дюйма	от 3/4 до 1,5 дюйма

Таблица 2: Общие коэффициенты дренажа для поверхностных водоприемников

Тип почвы	Полевые культуры: глухие отверстия	Полевые культуры: открытые заливы	Овощные культуры: глухие воздухозаборники	Овощные культуры: открытые впускные отверстия
Минерал	от 3/8 до 3/4 дюйма	от 1/2 до 1 дюйма	от 1/2 до 1 дюйма	от 1 до 1,5 дюймов
Органический	от 1/2 до 1 дюйма	от 3/4 до 1,5 дюйма	от 3/4 до 2 дюймов	от 2 до 4 дюймов

Таблица 3: Общие рекомендации по расположению и глубине параллельного бокового дренажа

Тип почвы	Проницаемость грунта	Расстояние между дренажами: Обычный дренаж (1/4 дюйма)	Расстояние между дренажами: Хороший дренаж (3/8 дюйма)	Расстояние между дренажами: отличный дренаж (1/2 дюйма)	Глубина дренажа
Суглинок	Очень низкий	70 футов	50 футов	35 футов	3,0–3,5 фута
Суглинок пылеватый	Низкий	95 футов	65 футов	45 футов	3,3–3,5 фута
Илистый суглинок	Умеренно низкий	130 футов	90 футов	60 футов	3,5–4,0 фута
Суглинок	Умеренный	200 футов	140 футов	95 футов	3,8–4,3 фута
Песчаный суглинок	Умеренно высокий	300 футов	210 футов	150 футов	4,0–4,5 фута

Глубина слива	Коэффициент дренажа: 1/4 дюйма в день	Коэффициент дренажа: 3/8 дюйма в день	Коэффициент дренажа: 1/2 дюйма в день	Коэффициент дренажа: 3/4 дюйма в день
36 дюймов	95 футов	74 фута	62 фута	49 футов
48 дюймов	121 фут	96 футов	81 фут	64 фута

Таблица 5: Минимальные рекомендуемые сорта (в процентах) для дренажных труб

Внутренний диаметр дренажа	Гладкие водостоки, не подверженные воздействию мелкого песка или ила	Дренажи CPE, не подверженные воздействию мелкого песка или ила	Гладкие стоки, куда может попасть мелкий песок или ил	Дренажи CPE, в которые может попасть мелкий песок или ил
3* дюйма	0,08% марка	0,10% марки	0,60% марки	0,81% класса
4* дюйма	0,05% марки	0,07% марки	0,41% марки	0,55% марки
5* дюймов	0,04% 9 класс0331	0,05% марки	0,30% марки	0,41% марки
6* дюймов	0,03% марки	0,04% марки	0,24% марки	0,32% класса
8-12* дюймов	—	0,07% марка	—	—
12 и более* дюймов	—	0,05% марки	—	—

Таблица 6: Потенциальные акры, осушаемые в зависимости от размера, типа и уклона дренажа при коэффициенте дренажа 1/4 дюйма в день

Марка	Тип дренажа	4-дюймовый слив	5-дюймовый слив	6-дюймовый слив	8-дюймовый слив	10-дюймовый слив	12-дюймовый слив	15-дюймовый слив	18-дюймовый слив
0,1%	КПЭ	5,0 акров	9,0 акров	14,6 акра	32 акра	50 акров	82 акра	126 акров	206 акров
0,1%	Гладкая	7,5 акра	13,5 акров	22 акра	47 акров	86 акров	140 акров	253 акра	411 акров
0,2%	СРЕ	7,0 акров	12,7 акра	21 акр	45 акров	71 акр	116 акров	179 акров	291 акр
0,2%	Гладкая	10,5 акров	19,1 акра	31 акр	67 акров	121 акр	197 акров	358 акров	582 акра
0,3%	КПЭ	8,6 акра	16 соток	25 акров	55 акров	87 акров	142 акра	219 акров	356 акров
0,3%	Гладкая	12,9 акра	23 акра	38 акров	82 акра	149 акров	242 акра	438 акров	712 акров
0,4%	КПЭ	10 акров	18 акров	29 акров	63 акра	101 акр	164 акра	253 акра	411 акров
0,4%	Гладкая	14,9 акра	27 акров	44 акра	95 акров	172 акра	279 акров	506 акров	823 акра
0,6%	КПЭ	12 акров	22 акра	36 акров	77 акров	124 акра	201 акр	310 акров	504 акра
0,6%	Гладкая	18 акров	33 акра	54 акра	116 акров	210 акров	354 акра	620 акров	1008 акров
0,8%	КПЭ	14 акров	25 акров	41 акр	89 акров	143 акра	232 акра	358 акров	582 акра
0,8%	Гладкая	21 акр	38 акров	62 акра	134 акра	243 акра	395 акров	715 акров	1163 акра
1%	СРЕ	16 акров	28 акров	46 акров	100 акров	160 акров	260 акров	400 акров	650 акров
1%	Гладкая	24 акра	43 акра	69 акров	150 акров	271 акр	441 акр	800 акров	1301 акр
1,5%	КПЭ	19 акров	35 акров	57 акров	122 акра	195 акров	318 акров	490 акров	797 акров
1,5%	Гладкая	29 акров	52 акра	85 акров	183 акра	332 акра	540 акров	980 акров	1593 акра
2%	КПЭ	22 акра	40 акров	66 акров	141 акр	226 акров	367 акров	566 акров	920 акров
2%	Гладкая	33 акра	60 акров	98 акров	212 акров	384 акра	624 акра	1131 акр	1840 акров

Таблица 7: Потенциальные акры, дренируемые в зависимости от размера, типа и уклона дренажа при коэффициенте дренажа 3/8 дюйма в день

акров

Марка	Тип дренажа	Размер дренажа: 4 дюйма	Размер дренажа: 5 дюймов	Размер дренажа: 6 дюймов	Размер дренажа: 8 дюймов	Размер дренажа: 10 дюймов	Размер дренажа: 12 дюймов	Размер дренажа: 15 дюймов	Размер дренажа: 18 дюймов
0,1% (изменение в футах на 100 футов)	КПЭ	3,3 акра	6 акров	9,8 акра	21 акр	34 акра	55 акров	84 акра	137 акров
0,1%	Гладкая	5 акров	9	15 акров	32 акра	57 акров	93 акра	169 акров	274 ​​акра
0,2%	КПЭ	4,7 акра	8,5 акра	14 соток	30 акров	48 акров	77 акров	119 акров	194 акра
0,2%	Гладкая	7 акров	12,7 акра	21 акр	45 акров	81 акр	132 акра	238 акров	388 акров
0,3%	КПЭ	5,7 акра	10 акров	17 акров	36 акров	58 акров	95 акров	146 акров	237 акров
0,3%	Гладкая	8,6 акра	16 акров	25 акров	55 акров	99 акров	161 акр	292 акра	475 акров
0,4%	КПЭ	7 акров	12 акров	20 акров	42 акра	67 акров	109 акров	169 акров	274 ​​акра
0,4%	Гладкая	9,9 акра	19 акров	29 акров	63 акра	114 акров	186 акров	337 акров	548 акров
0,6%	КПЭ	8 акров	15 акров	24 акра	52 акра	82 акра	134 акра	207 акров	336 акров
0,6%	Гладкая	12 акров	22 акра	36 акров	77 акров	140 акров	228 акров	413 акров	672 акра
0,8%	КПЭ	9 акров	17 соток	28 акров	59 акров	95 акров	155 акров	238 акров	388 акров
0,8%	Гладкая	14 акров	25 акров	41 акр	89 акров	162 акра	263 акра	477 акров	776 акров
1%	КПЭ	10 акров	19 акров	31 акр	67 акров	106 акров	173 акра	267 акров	434 акра
1%	Гладкая	16 акров	28 акров	46 акров	100 акров	181 акр	294 акра	533 акра	867 акров
1,5%	КПЭ	13 акров	23 акра	38 акров	81 акр	130 акров	212 акров	327 акров	531 акр
1,5%	Гладкая	35 акров	57 акров	122 акра	222 акра	360 акров	653 акра	1062 акра	1593 акра
2%	КПЭ	15 акров	27 акров	44 акра	94 акра	150 акров	245 акров	377 акров	613 акров
2%	Гладкая	22 акра	40 акров	66 акров	141 акр	256 акров	416 акров	754 акра	1226 акров

Таблица 8: Потенциальные акры, осушаемые в зависимости от размера, типа и уклона дренажа при коэффициенте дренажа 1/2 дюйма в день

Марка	Тип дренажа	Размер дренажа: 4 дюйма	Размер дренажа: 5 дюймов	Размер дренажа: 6 дюймов	Размер дренажа: 8 дюймов	Размер дренажа: 10 дюймов	Размер дренажа: 12 дюймов	Размер дренажа: 15 дюймов	Размер дренажа: 18 дюймов
0,1% (изменение в футах на 100 футов)	КПЭ	2,5 акра	4,5 акра	7,3 акра	16 акров	25 акров	41 акр	63 акра	103 акра
0,1%	Гладкая	3,7 акра	6,8 акра	11 акров	24 акра	43 акра	70 акров	126 акров	206 акров
0,2%	КПЭ	3,5 акра	6,4 акра	10 акров	22 акра	36 акров	58 акров	89 акров	145 акров
0,2%	Гладкая	5,3 акра	9,6 акра	16 акров	33 акра	61 акр	99 акров	179 акров	291 акр
0,3%	КПЭ	4,3 акра	8 акров	13 акров	27 акров	44 акра	71 акр	110 акров	178 акров
0,3%	Гладкая	6,5 акра	12 акров	19 акров	41 акр	74 акра	121 акр	219 акров	356 акров
0,4%	КПЭ	5 акров	9 акров	15 соток	32 акра	50 акров	82 акра	126 акров	206 акров
0,4%	Гладкая	7,5 акра	14 акров	22 акра	47 акров	86 акров	140 акров	253 акра	411 акров
0,6%	КПЭ	6 акров	11 акров	18 акров	39 акров	62 акра	101 акр	155 акров	252 акра
0,6%	Гладкая	9 акров	17 акров	27 акров	58 акров	105 акров	171 акр	310 акров	504 акра
0,8%	КПЭ	7 акров	13 акров	21 акр	45 акров	71 акр	116 акров	179 акров	291 акр
0,8%	Гладкая	11 акров	19 акров	31 акр	67 акров	121 акр	197 акров	358 акров	582 акра
1%	КПЭ	8 акров	14 акров	23 акра	50 акров	80 акров	130 акров	200 акров	325 акров
1%	Гладкая	12 акров	21 акр	35 акров	75 акров	136 акров	221 акр	400 акров	650 акров
1,5%	КПЭ	10 акров	17 акров	28 акров	61 акр	98 акров	159 акров	245 акров	398 акров
1,5%	Гладкая	14 акров	26 акров	43 акра	92 акра	166 акров	270 акров	490 акров	797 акров
2%	КПЭ	11 акров	20 акров	33 акра	71 акр	113 акров	184 акра	283 акра	460 акров
2%	Гладкая	17 акров	30 акров	49 акров	106 акров	192 акра	312 акров	566 акров	920 акров

Джерри Райт, заслуженный инженер по развитию, и Гэри Сэндс, инженер по развитию

Отзыв в 2018

Поделиться этой страницей:

Обзор страницы

Проблемы дренажа на границе между сельскими и городскими районами – Качество воды – Ресурсы местного сообщества

Почвенный дренаж, как поверхностный, так и подземный проблема в землепользовании на большей части штата Иллинойс более 100 годы. Такой дренаж использовался для превращения влажных прерий в растениеводство. Важность дренажа в Иллинойсе очевидна. в законах штатов, касающихся прав и обязанностей, связанных с дренажем помещиков.

Сложность и осторожность

Дренаж может стать одним из самых спорных вопросов управления Проблемы, с которыми приходится сталкиваться землевладельцам. Это часто влечет за собой сложные юридические и социальные проблемы.

Юридически, местные законы, законы штата и федеральные законы могут применяться одновременно к заданной дренажной ситуации. Иногда это сбивает с толку или перекрывающиеся правила. Все уровни юрисдикции должны быть прежде чем предпринимать какие-либо действия, которые могут повлиять на дренаж.

В социальном плане споры о канализации могут обострить отношения с соседями. Разногласия могут возникать между застройщиками, соседними землевладельцами и местными чиновниками. Споры могут привести к судебным разбирательствам. Обязательно проконсультируйтесь с надлежащим юрисконсульт, если вы оказались вовлечены в спор о дренаже.

Вчера-сегодня

В сельских районах штата землевладельцы традиционно осведомлены о законах дренажа штата Иллинойс, их влиянии на дренаж между соседнее имущество, и важность совместной работы для успешно внедрять дренажные практики. Однако даже с такой осведомленности между фермерами иногда возникают споры по поводу проблемы с дренажем.

В последнее время во многих частях штата Иллинойс возникли несельскохозяйственные рост в сельскохозяйственные районы, фермеры выразили обеспокоенность о своих правах на дренаж и защите своей земли от проблемы с избытком воды, вызванные соседней застройкой.

Часто на этой сельско-городской окраине несельскохозяйственные землевладельцы, застройщики, местным чиновникам, адвокатам и другим лицам не хватает традиционной осведомленности, понимание или признание важности поддержания надлежащий дренаж к и от соседних участков земли.

Сельско-городские проблемы

Могут возникать проблемы между фермерами и застройщиками и/или местными должностных лиц, когда разработка затрагивает соседние месторождения. Когда недра дренажные плитки повреждены, они могут вызвать обратное попадание воды в прилегающие сельскохозяйственные угодья. Поверхностные воды могут быть перенаправлены и сброшены на новых локациях. Увеличение скорости и/или количества воды могут быть сброшены на соседние земли. Кроме того, частота разряды могут быть изменены.

Без достаточного планирования типы проблем, которые влияют фермеры могут создать аналогичные проблемы для домовладельцев в соседних разработки. Во многих общинах действуют местные постановления, регулирующие уход и ремонт полевой плитки во время строительства и сброс ливневых вод.

Основы закона штата Иллинойс о дренаже

Основные принципы закона о дренаже штата Иллинойс не изменились так как они были изначально установлены.

Одной из предпосылок дренажного закона штата Иллинойс является закон естественного дренажа, который признает естественные различия в уровнях земель. Принцип закона естественного дренажа заключается в том, что землевладельцы должны брать все, что дренажные преимущества или неудобства, которые природа накладывает на их земельные участки. Каковы эти преимущества или неудобства, в конечном счете, зависит на уровне собственности по отношению к земле вокруг Это.

В соответствии с законом о естественном дренаже владельцы низин, известный как служебный многоквартирный дом, должны получать поверхностные воды который естественным образом течет на него с возвышенности, известной как доминирующий многоквартирный дом. Таким образом, собственники земель ниже прилегающие фермы должны брать воду, протекающую через естественные впадины на их землю. Аналогичным образом, если город не принял система искусственного дренажа, владельцы участков ниже чем соседние участки должны получать воду, которая стекает из более высокие лоты.

В Иллинойсе многие землевладельцы понимают и принимают Закон естественного дренажа. Однако важно иметь в виду что не все штаты используют закон естественного дренажа. Например, Закон Висконсина дает землевладельцам больше прав на ограничение воды переселение на свою землю от господствующих землевладельцев. Лица, приобретающие собственности в других штатах следует исследовать применимое государство закон, если дренаж является проблемой.

Эволюция закона штата Иллинойс о дренаже в сельском хозяйстве

Исторически сложилось так, что потенциал продуктивности сельского хозяйства увеличилось, так же как и желание увеличить дренаж фермы поля. В результате дренажный закон штата Иллинойс развился из простого применение закона естественного дренажа к разрешению землевладельцев собирать поверхностные воды, сбрасывать их и ускорять их поступление в нижняя земля. В одном из первых случаев суд постановил, что в интересах землевладельцы могли осушать свои пруды или собирать поверхностные воды, которые естественным образом удерживались бы в бассейнах и ускоряли бы его сток путем рытья искусственных канав. Однако суд уточнил, что землевладельцы могли сделать это только в том случае, если вода была сброшена в том месте, где она бы текла, если бы пруды или бассейны был заполнен грязью, а вода вытеснена в естественную каналы дренажа.

Таким образом, все земли, лежащие в естественном бассейне, могут осушаться в водоток — будь то ручей или простая впадина, — осушает этот бассейн, и владельцы более низких земель не могут возражать к этому увеличенному потоку. Вода может подаваться искусственным путем. канавами или линиями плитки, но любая система должна сливать только естественный бассейн и дренированные воды должны поступать в нижнюю часть земли где она была бы в естественном состоянии.

Суды также постановили, что замена поверхности плиткой дренаж не равнозначен отказу от естественного дренажа права со стороны собственника. Таким образом, принцип доминантности и служилых землевладельцев до сих пор относится к подземному дренажу.

Помимо поверхностного и подземного дренажа на соседние земель, владельцы возвышенностей могут осушать землю в пределах естественного бассейна в естественный водоток, протекающий по их земле. В качестве с практической точки зрения, их право стекать в реку не часто подвергается сомнению, потому что слив в ручей или ручей с достаточное количество банков не наносит реального вреда. Но даже если такой дренаж повреждать низину, владельцы возвышенности имеют законное право стекать в поток до тех пор, пока они не прорежут естественные водоразделы, а просто ускоряют сток воды из бассейна в ручей. Согласно этому правилу, переливные воды из ручей или небольшой ручей являются поверхностными водами; следовательно, владельцы нижняя земля обязана получить их. Кроме того, владельцы а. берег реки имеет право улучшать его до тех пор, пока улучшения не нарушать дренаж.

Эволюция закона штата Иллинойс о дренаже в сельско-городскую окраину

Поскольку землепользование во многих частях штата Иллинойс перешло от сельскохозяйственного к городскому развитию применялась доктрина рационального земледелия. в ситуациях, когда земля не должна была использоваться для ведения сельского хозяйства. К сожалению, эту доктрину девятнадцатого века было нелегко адаптировать к городским условиям. среды.

В ответ на иск 1974 года Верховный суд штата Иллинойс принял ограничение разумного использования, которое было первым существенным модификация закона штата Иллинойс о естественном дренаже с девятнадцатого века век. В целом мнение указывает, что городские помещики, в дополнение к признанию пределов закона естественного дренажа точками сброса и подвода воды из другого водосбора, не может необоснованно увеличивать дренажные стоки. В деле Темплтон против Гуса деле ответчикам принадлежало основное имущество, которое они разделили и развиты. Истец владел служебным имуществом, земельным участком сельскохозяйственных угодий. Признавая, что естественный дренаж может быть изменен по градостроительству, суд постановил, что застройщик Подразделение несет ответственность за ущерб нижней земле, если дома и улицы так мешали естественному просачиванию, что количество и скорость стекания воды с земли застройщика были необоснованно увеличена.

Однако довольно быстро становится очевидным, что суд правило трудно применять в целом без четкого определения «разумности». Что может показаться разумным для одного помещик может не казаться таковым другому, поэтому, несмотря на наличие прецедентного права, индивидуальные судебные действия часто могут быть необходимы для разрешения споров.

Препятствие стоку поверхностных вод

Так же, как существуют законы, касающиеся владельцев доминирующей земли и отвода их воды на подсобные земли, также законы, касающиеся принятия этой воды владельцем служебной земли.

В соответствии с гражданским законодательством штата Иллинойс владелец земля не имеет права строить плотину, дамбу или другое искусственное сооружение это будет мешать естественному дренажу возвышенностей. Однако строительство искусственных или временных водохранилищ может быть допустимым.

С другой стороны, собственник более высокой земли не может принуждать владельца нижнего этажа для устранения естественных препятствий, таких как кустарники, сорняки, хворост, стебли кукурузы или другие растительные остатки, которые могут накапливаться и ухудшать естественный дренаж. В некоторых обстоятельствах владелец более высокой земли имеет право войти в рабскую тракт, чтобы сделать разумный ремонт и очистить водоток. Следует проявлять осторожность, прибегая к такой самопомощи – обеспечить соблюдение закона, доминирующий землевладелец должен добиваться юрисконсульта перед осуществлением этих прав.

Помните также, что в некоторых штатах землевладельцы могут иметь право ограничить движение воды на свою землю от доминирующих землевладельцев. Лица, приобретающие недвижимость в других штатах, должны провести расследование местные законы, если дренаж вызывает беспокойство.

Знать все применимые законы о дренаже

Важно осознавать, что даже если некоторые практика может быть разрешена дренажным кодексом штата Иллинойс, другие заменяющие и дублирующие законы могут ограничивать такую ​​деятельность.

Инженерный корпус армии США, Агентство по охране окружающей среды, Служба охраны природных ресурсов (NRCS) и Департамент Иллинойса природных ресурсов могут иметь правила, применимые к данная ситуация. Всегда следует консультироваться с соответствующими агентствами перед изменением любой области, которая может считаться водным путем, пойма или болото.

Местные постановления о ливневых водах и эрозии также должны быть пересмотрены, особенно в урбанизированных районах.

Неправильное изменение дренажа фермы может уменьшить право на участие в фермерских программах. Свяжитесь с USDA-NRCS и Farm Сервисное агентство перед выполнением любых дренажных работ на ферме.

Обратитесь за юридической помощью

Поскольку вопросы дренажа между землевладельцами могут быть очень деликатными и могут стать дорогостоящими проблемами для исправления, землевладельцы всегда рекомендуется консультироваться с соответствующим юрисконсультом в отношении любого конкретная проблема с канализацией.

Фермеры, застройщики, подрядчики, местные чиновники и другие следует обратиться за юридической консультацией перед изменением любой модели землепользования что влияет на дренаж. Обязательно просмотрите все потенциальные местные, штатные и федеральные правила.

Землевладельцы должны тщательно обсуждать волнующие их вопросы до найма адвоката. При найме адвоката важно поискать кого-то с опытом в области дренажного права, особенно для сельскохозяйственных применений. Спросите у соседей, местных сельхозпроизводителей. профессионалы или другие лица в сообществе, чтобы узнать имена адвокатов с опытом работы в области дренажного права.

Резюме

В этом информационном бюллетене освещаются некоторые основные вопросы и законы связанных с дренажом в Иллинойсе, особенно в свете недавнего тенденции землепользования. Как уже говорилось, во всех ситуациях необходимо решать индивидуально и при необходимости с надлежащим адвокатом.

Дополнительная литература

Для получения более подробной информации о вопросах закона о дренаже в Иллинойсе, читать
Дональд Ухтманн и Бернард Герис. 1997. Дренаж Иллинойса Закон (Циркуляр 1305). Расширение Университета Иллинойса. Доступный через офисы округа University of Illinois Extension или по Всемирная паутина по адресу: http://www.farmdoc.uiuc.edu/legal/drainage_law.html.

Другие связанные материалы для чтения из U of I Extension включают:

Кэрролл Дж. В. Драблос и Роджер Мо. 1984. Дренаж Иллинойса Руководство (Циркуляр 1226). Расширение Университета Иллинойса.

Департамент сельского хозяйства штата Иллинойс. 1997. Руководство HomeACRE — Усадьба Оценка общественной и жилой среды.

Расширение Университета штата Огайо. 1998. Сельскохозяйственный дренаж — вода Влияние на качество и исследования подземного дренажа на Среднем Западе (Бюллетень 871).

Другие связанные показания включают:

Randall Arendt. 1999. Становимся зеленее — Сохранение в местные планы и постановления . Вашингтон, округ Колумбия: Island Press.

Департамент природных ресурсов штата Делавэр.
