Опалубка из досок: как сделать для ленточного фундамента из досок 25-40 мм? Расчет количества и сборка

толщина, какую доску лучше использовать, какие нужны.

Содержание

  1. Что такое опалубка фундамента
    1. Какие доски нужны для опалубки фундамента
    2. Влажность и сортность
  2. Как рассчитать количество досок для опалубки
  3. Установка опалубки из доски
    1. Как обеспечить жесткость и прочность опалубки цоколя
  4. Заключение

Существуют несъёмные опалубки, которые наряду с основным материалом являются частью конструкции. Но в малоэтажном строительстве чаще применяют одноразовые конструкции, собираемые из древесного пиломатериала. Рассмотрим, какую доску использовать для опалубки фундамента лучше, и как правильно произвести сборку такой конструкции.

Опалубкой в строительстве называют вспомогательную коробчатую конструкцию, состоящую из формообразующих щитов, поддерживающих элементов и крепежа. С её помощью бетонному монолиту придаётся требуемая форма, фиксируется пространственное положение. Кроме стабильности геометрических размеров, качество опалубки влияет и на качество поверхности монолита, поэтому доска на опалубку фундамента должна выбираться тщательно.

С помощью опалубки на готовой плите формируются монолитные цокольные стенки

Когда строительством фундамента занимается подрядная организация, её рабочие обычно пользуются многоразовой разборной (инвентарной) опалубкой. Это не значит, что у заказчика появляется шанс сэкономить, так как за аренду опалубки, а так же её сборку и демонтаж, в смету фундамента включается соответствующий пункт.

  • Частные бригады и застройщики, производящие работы самостоятельно, собирают опалубку из обрезного пиломатериала. Толщина доски для опалубки фундамента должна быть такой, чтобы исключить чрезмерное прогибание под тяжестью бетона. Варьируется она в диапазоне 25-50 мм, конкретный размер зависит от габаритов заливаемой конструкции.
  • Незащищённые доски, использованные для устройства опалубки – материал расходный. Использовать их вторично для этой же цели невозможно, так как дерево напитывается цементным молоком и нередко коробится. Сорта древесины для этой цели выбираются самые недорогие: из хвойных – сосна, ель и пихта; из лиственных – осина, липа или ольха.

Мнение эксперта
Виталий Кудряшов

строитель, начинающий автор

Задать вопрос

Если конструкция массивная, ей требуется обеспечить большую жёсткость и гладкость поверхности, для формирования опалубки может применяться и древесина более плотных пород: рябины, ясеня, клёна. Такую доску можно использовать и несколько раз, но для этого её следует застелить перед заливкой гидроизоляционным материалом.

Если для строительства выбирается хорошо высушенная древесина, то для опалубки лучше брать доску с минимальной влажностью 25%. Такое дерево не разбухает — а соответственно, имеет устойчивость к растрескиванию. Если же доски слишком сухие, они будут активно впитывать влагу (например, если пойдёт дождь), и опалубка покоробится.

Самые популярные проекты серии FH:

Проект FH-90 Windows

Общая площадь:

90м²

Подробнее

Проект FH-114 Optimus

Общая площадь:

114м²

Подробнее

Проект дома FH-115 Status

Общая площадь:

115м²

Подробнее

Решая, какую доску лучше использовать для опалубки фундамента, следует обратить внимание и на сортность.

Для одноразового использования сойдёт и третий сорт пиломатериала, но собрать из него геометрически точную опалубку будет труднее из-за кривизны досок. С четвёртым сортом лучше не связываться вообще: у такой доски много механических дефектов, червоточин, гнили.

Мнение эксперта
Виталий Кудряшов

строитель, начинающий автор

Задать вопрос

На заметку: Сэкономив на качестве древесины, вы потом море времени потратите на подгонку деталей опалубки, получится много щелей. Сорт пиломатериала лучше выбирать не ниже второго.

Продают пиломатериал в кубометрах, поэтому застройщику требуется определить в кубах, сколько и какой доски нужно для опалубки фундамента. Так как из неё будут собираться щиты, необходимо посчитать, какой будет их длина. У ленточных фундаментов она соответствует суммарной длине всех стен, умноженной на 2 (так как щиты выставляются под каждую стенку параллельно), а у плитных – периметру плиты.

К примеру, общая длина щитов получилась 110 м, высота составляет 90 см. Толщину доски берём 50 мм и высчитываем кубатуру:

110*0,9*0,05=4,95 м³

Кроме доски нужны бруски для фиксации обшивки в щитах и установке подпорок. Обычно их количество составляет порядка 40% от количества досок – в нашем случае получается 1,98 м³.

Мнение эксперта
Виталий Кудряшов

строитель, начинающий автор

Задать вопрос

На каждое количество следует добавлять 10% запаса на отходы при раскрое.

Чтобы посчитать, сколько штук доски в кубометре, следует вычислить кубатуру одной доски, а потом произвести деление. Тут всё зависит, из каких досок делают опалубку для фундамента. Допустим, берём размер 100*50*6000 мм — это 0,03 м³. Делим 4,95 м³ на 0,03, получаем 165 штук досок.

Собрать сначала щиты проще всего, особенно когда монтируется опалубка для незаглубляемой плиты, или же если работа ведётся в котловане, где есть ровная подготовленная уплотнённым песком площадка. Щит собирается путём укладки встык определённого количества досок, позволяющего набрать нужную высоту борта опалубки, и скрепления их поперечно отрезками такой же доски или брусками сечением 50*50 мм. По краям и в нескольких местах и в середине поперечины делают более длинными и заострёнными, чтобы устанавливая щиты, их можно было забивать в грунт, как колышки.

Бывают ситуации, когда сборка осуществляется по другому алгоритму. Если на участке хороший прочный грунт, при устройстве ленточных фундаментов в качестве опалубки в заглубляемой части используют стенки траншеи. В этом случае щиты выставляют только над землёй, на высоту цокольной стенки — если не хотят формировать её кладочным способом, из кирпича или блоков.

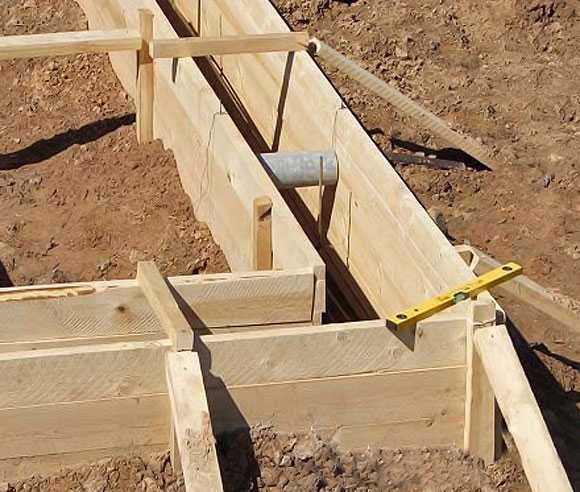

Расскажем в картинках, как делают такую опалубку мастера:

Фото для наглядностиКомментарий

Установка брусков крепления

В данной ситуации щиты опалубки не собираются как полуфабрикат, а формируются на месте, вдоль бровки траншеи. Начинается работа с установки горизонтальных отрезков доски, посредством которых борта будущей опалубки будут надёжно крепиться к грунту.

О том, какие нужны доски, можно не задумываться – берите как на  опалубку – 100*50 мм. Нарезаете их длиной по 50 см, сверлите с одного конца отверстия, и забиваете

40-сантиметровые куски арматуры диаметром 12 мм. Свободные концы досок должны выступать над бровкой траншеи чётко по линии разметочного шнура.

Чтобы арматура не выскакивала из гнезда при случайном движении досок, её забивают не до конца, а оставляют 2-3 см над уровнем доски.

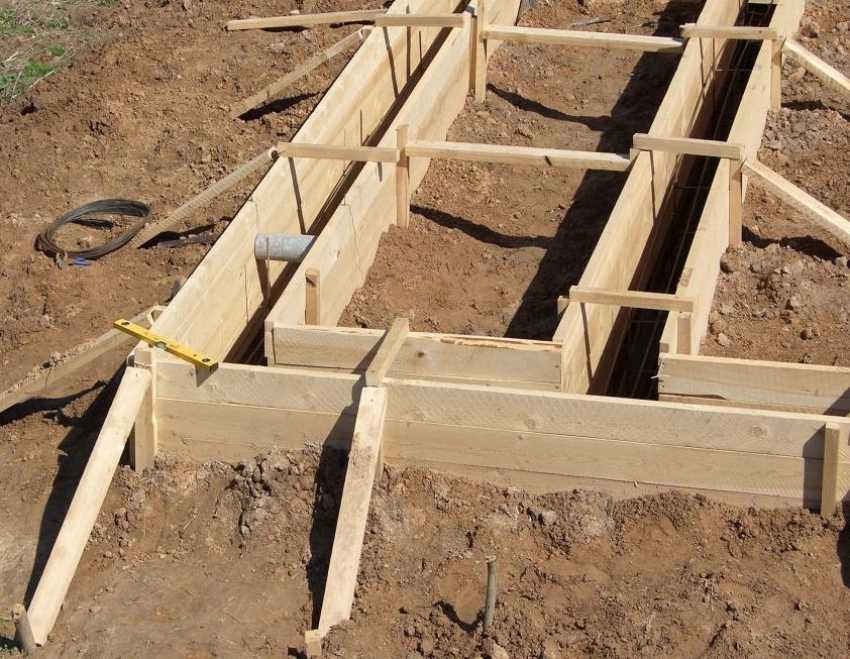

Монтаж направляющих опалубки

По торцам поперечин параллельно укладываются продольные доски, которые послужат основанием для сборки бортов опалубки. Расстояние между ними контролируется с помощью шаблона, после чего длинные и короткие доски скрепляются между собой саморезами.

Обеспечение статичности направляющих забивкой арматуры

Чтобы придать этому основанию статичность, в тех местах, где под ним есть выемки, устанавливаются подкладки различной толщины из кусочков досок, ОСБ, фанеры. После того, как оно выведено в единую горизонталь, по углам и в середине через 2-3 метра в дно траншеи забивается арматура с таким расчётом, чтобы верхний торец послужил подпоркой.

В заданном положении металлический стержень фиксируют двумя саморезами, вкрученными по обе стороны в торец короткого деревянного упора, и соединёнными между собой проволокой.

Каркас бортов опалубки

Когда направляющие выставлены по уровню и хорошо закреплены к грунту, можно приступать к формированию бортов опалубки. Их высота зависит от высоты цокольной части фундамента и делается на 50-70 мм выше, с нанесением уровня верха фундамента на борт. Вдоль направляющих на расстоянии 80-100 мм устанавливаются вертикальные стойки, к которым и будет крепиться обшивка борта.

Сплошная обшивка бортов доской

Ширина доски для формирования фундамента выбирается в пределах 100-150 мм, чтобы удобно было набрать нужную высоту щита. Более широкую доску не используют, потому что она: во-первых сильнее деформируется (больше щелей), а во-вторых, дороже стоит.
Обрезной пиломатериал лучше подгоняется, поэтому предпочтение следует отдавать именно ему.

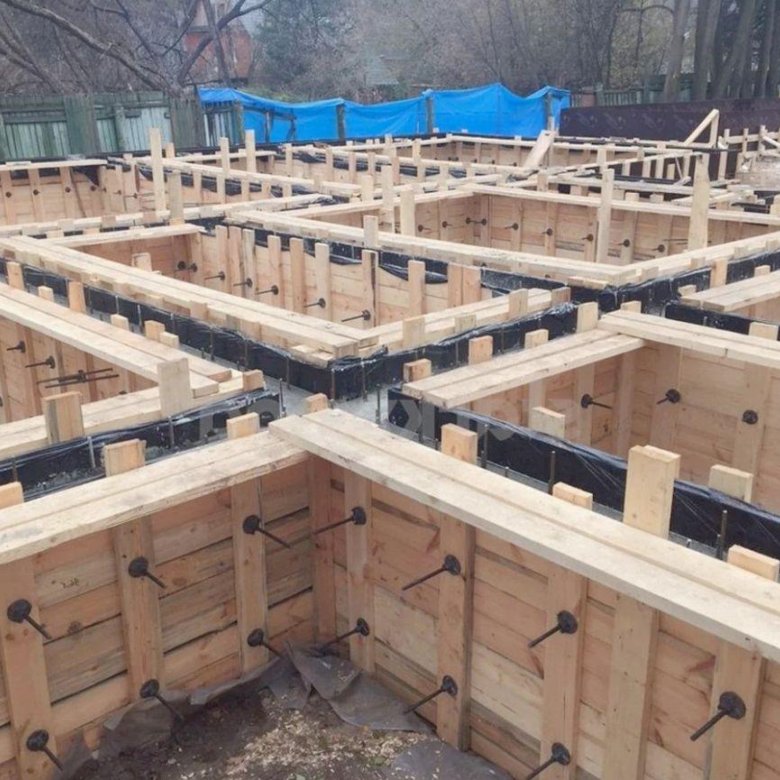

Гидроизоляция стенок опалубки рубероидом

Чтобы стенки цоколя получились более гладкими, а цементное молочко из бетона не утекало, борта опалубки с нахлёстом обшиваются рубероидом. Такой подход позволит так же уберечь доски от пропитывания цементом, что даст возможность использовать их вторично не только для хозяйственных целей, но и в строительстве.

Самые популярные проекты серии FH:

Проект Windows Villa FH-90WV

Общая площадь:

90м²

Подробнее

Проект Master Dom FH-144 c мастер-спальней

Общая площадь:

144м²

Подробнее

Проект FH-150 Full HDom

Общая площадь:

150м²

Подробнее

Крепление полос рубероида к доскам осуществляется строительным степлером.

Прижимная планка из OSB

Чтобы рубероид не задирался, а доски не подмокали, по низу обшитых бортов монтируется планка, вырезанная из тонкого листа OSB. К грунту она фиксируется так же с помощью обрезков арматуры. А чтобы бетон при заливке в опалубку мог плавно стекать по стенкам, прижимную планку – а вернее, её верхний стык с бортом опалубки, оббивают любым скользким материалом (например, полиэтиленом).

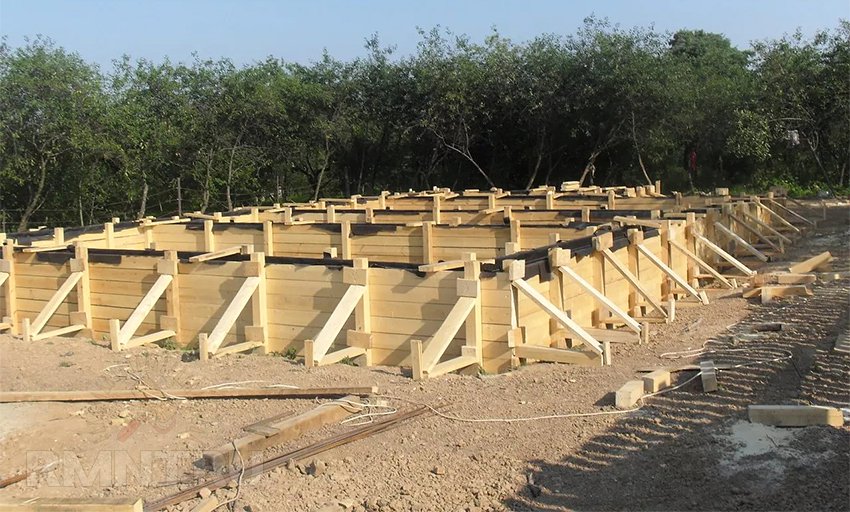

Упоры

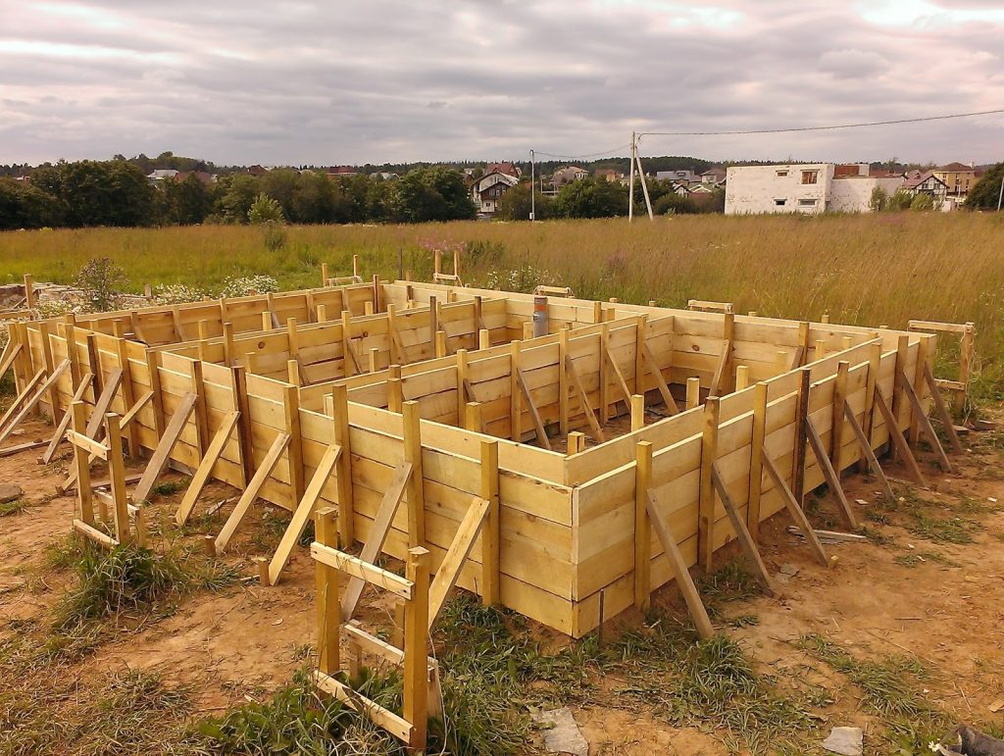

Борта опалубки готовы, теперь требуется установить подкосы. В нашем случае они представляют собой треугольник, две стороны которого – это горизонтальный упор и вертикальная стойка. Остаётся добавить только третью, наклонную сторону, закрепив её дополнительным колышком.

Точность опалубки во многом зависит от качества применяемого пиломатериала, и обидно бывает, когда его после демонтажа приходится просто выбросить. И практикующие мастера, и теоретики утверждают, что распалубленную доску можно использовать в хозяйственных целях или вспомогательных работах. Однако древесину, напитавшуюся цементным молоком, практически невозможно пилить, да и зачистить путём шлифования не получится. Именно поэтому лицевую сторону щитов укрывают гидроизоляционным материалом: времени и сил это занимает немного, а экономия налицо – не говоря уже об идеально гладкой поверхности бетонного монолита.

Автор статьи — строитель, начинающий автор
Виталий Кудряшов

Публикаций у автора
273

Задать вопрос

Задать вопрос эксперту

Email

Вопрос

* — Поля, обязательные для заполнения

This site is protected by reCAPTCHA and the Google Privacy Policy and Terms of Service apply.

Строим опалубку для фундамента, что лучше, доска или фанера?

Вы собрались заливать фундамент, но не знаете какую опалубку выбрать. Многие специалисты советуют выбирать из фанеры, другие – из обрезной доски. Я решил сделать обзор на эту тему и рассказать вам о достоинствах и недостатках обоих видов. А также вы узнаете, какая опалубка лучше всего подойдет именно для вашего строительства.

Что такое опалубка

Опалубка — это специальная конструкция, которая позволяет бетону не растекаться и придать нужную форму. В частном домостроении я применяю ее для заливки фундамента под дом, баню, теплицу и прочие хозяйственные постройки.

Классифицирую ее на два вида:

  • съемная. Съемную опалубку я демонтирую после застывания бетона и изготавливаю по большей части из щитов фанеры и досок, а также плит OSB-3. В качестве съемной опалубки использую иногда листы из металла или пластика, однако не всегда это выгодно, потому что смета на строительство опалубки из  металла или пластика возрастает в разы по сравнению с использованием досок или фанеры;

  • несъемная. Такой вид опалубки служит как утеплитель, и я его не убираю после того, как застынет бетон. В качестве несъемной опалубки использую щиты из фиброволокна или полистирольные плиты. Самым доступным и распространенным материалом для сборки опалубки является обрезные доски и щиты фанеры. Такая опалубка легко монтируется, достаточно прочная и стоит относительно недорого

Опалубка из обрезной доски



Для опалубки выбираю доски второго сорта из хвойных пород дерева, так как такой материал достаточно прочный и стойкий к перепадам влажности и температуры. Но если конструкция требует более точных и правильных размеров, то использую доску первого сорта.

Выбираю доску толщиной от 25 мм при ширине фундамента до 300 мм. Если по проекту ширина фундамента должна быть более 400 мм, то доску толщину увеличиваю до 40-50 мм.

К сведению! Для сооружения опалубки для мелкозаглубленного ленточного фундамента толщиной 300-400 мм по моему опыту подходит обрезная доска 25х150 мм с упорами через каждые 50 см.

Если есть возможность использовать фанеру, то я беру ее и делаю опалубку. Потому что опалубка из обрезной доски имеет ряд недостатков:

  • цельные щиты из досок по стоимости обойдутся дороже, чем щиты из фанеры;
  • щиты из досок требуют достаточно много времени для монтажа и сборки;
  • щиты из досок имеют щели, через которые бетонный раствор при заливке может вытечь;
  • при застывании поверхность бетона может получиться неровной из-за стыков между досками.

Если же вы хотите сделать опалубку из деревянной доски, то учтите несколько моментов:

  • древесина способна впитывать влагу от незатвердевшего бетона, поэтому выбирайте доски влажностью не менее 25%;
  • рекомендую перед заливкой бетона в опалубку пролить доски водой, если вы возводите фундамент в жаркое и засушливое время;
  • внутреннюю часть опалубки закрывайте строительной пленкой или рубероидом. Это не позволит цементному молочку протечь сквозь щели и сделает поверхность бетона более гладкой. Вам будет легче демонтировать доски после того как бетон затвердеет;
  • доски вы сможете использовать в качестве черновых полов, для сооружения строительных лесов и ограждений.

Опалубка из фанеры



Я отдаю предпочтение сегодня щитам из фанеры для сооружения опалубки. Вот ряд достоинств, которыми они обладают:

  • меньше времени и трудозатрат на монтаж, сборку, установку, а также демонтаж щитов;
  • получение монолитной бетонной конструкции за счет гладкости фанеры;
  • легкий подгон под необходимый размер;
  • уменьшение риска разрушения и деформации опалубки за счет нескольких слоев шпона, из-за чего фанера обладает хорошей упругостью и прочностью;
  • уменьшение риска возникновения микротрещин из-за взаимодействия с внешней средой, а значит увеличение срока эксплуатации;
  • возможность создавать округлые и криволинейные формы, например, для бассейна овальной формы, бетонной арки или крыльца с округлыми ступенями.

Какую фанеру следует выбрать для опалубки



Для обустройства съёмной опалубки в частном домостроении я беру влагостойкую фанеру марки ФСФ или ламинированную, которая способна выдержать несколько циклов заливки. Ламинированная фанера хороша тем, что к ней не прилипает цементный раствор, что существенно облегчает процесс демонтажа опалубки. Обычную фанеру обрабатываю олифой для повышения водостойкости.

Опалубку из фанеры для стен изготавливаю из ламинированных, либо хорошо отшлифованных листов толщиной 10-12 мм. При сборке конструкций для стен рекомендую вбивать гвозди или вкручивать саморезы таким образом, чтобы шляпки оказались с внутренней стороны. Не забудьте уделить особое внимание установке распорок, которые должны быть установлены под углом 30-45 градусов. После сборки опалубки проверьте, что все парные щиты параллельны друг другу.

Опалубка для фундамента отличается лишь тем, что при заливке бетона на щиты оказывается более значительная нагрузка. Для фундамента я беру фанеру большей толщины. Распорки ставлю с более коротким шагом, чтобы исключить прогиб листов под нагрузкой бетона.


Для долгого срока службы любого строения делайте правильные расчеты, подбирайте качественные материалы и ведите все работы согласно технологиям и нормам.

Компания «УралСибМет» уже более 15 лет поставляет только высококачественные строительные материалы и металлопрокат по доступным ценам и с возможностью доставки по Иркутской области, Бурятии и Забайкальскому краю. С материалами от «УралСибМет» Ваше строительство будет гарантировано надежным



Рекомендованые товары

  • Арматура
  • Арматура стеклопластиковая
  • Фибра
  • Добавки для бетона
  • Цемент

Экологичная полая пластиковая строительная опалубка │ Завод пластиковой строительной опалубки

Введение продукта:

Полая пластиковая строительная опалубка — это своего рода энергосберегающий и экологичный продукт для защиты окружающей среды, полипропилен в сочетании с нанотехнологией макромолекул. Он может полностью заменить деревянную фанеру, имеет хорошие характеристики по сравнению с опалубкой WPC и опалубкой из ПВХ.

Можно использовать более 60 раз. Доступны различные размеры, такие как 915*1830 мм/1220*2440 мм

Узнать сейчас Нет

информация о продукте

Полая пластиковая опалубка

Что такое пластиковая опалубка?

Полая пластиковая строительная опалубка — это своего рода энергосберегающий и экологичный продукт для защиты окружающей среды, полипропиленовый пластик в сочетании с нанотехнологией макромолекул. Это новый продукт после деревянной опалубки, опалубки из композитной стали, опалубки из бамбука и дерева и цельнометаллической крупногабаритной опалубки. Это энергосбережение и защита окружающей среды, и он может полностью заменить традиционную стальную опалубку, деревянную опалубку, квадратную древесину. Более того, его амортизационная стоимость очень низкая.

PP(Polypropylene) Formwork Board Specification

Size Weight Hole Type Packaging 20GP Quantity 40HQ Quantity
1220*2440*12 мм 21±1 кг
Квадратное отверстие 75 шт. /поддон
600 шт. 1200 шт. 5 1220*2440*14mm 24±1kg Round Hole 65pcs/pallet 520pcs 1040pcs
1220*2440*15mm 25±1kg Round Hole 60pcs/pallet 480pcs 960pcs
1220*2440*16mm 27±1kg Round Hole 55pcs/pallet 440pcs 880pcs
1220*2440*18mm 31±1kg Round Hole 50pcs/pallet 400pcs 800pcs
1220*2440*20mm 33±1kg Round Hole 45pcs/pallet 360pcs 720pcs
If Special Размеры нужны, пожалуйста, свяжитесь с нами!

Новый дизайн и преимущества

1. Конструкция с круглым отверстием

Квадратное отверстие заменено на круглое. Структурные преимущества делают пластиковую опалубку прочнее.

2. Водонепроницаемый

Полая пластиковая опалубка устойчива к атмосферным воздействиям, дождь и солнце больше не проблема.

3. Легкий вес

Он легче, его легче переносить и освобождать работника от тяжелой работы. требуется техническое обслуживание

Струя воды под высоким давлением промывает поверхность пластикового шаблона, но матовая опалубка требует обслуживания поверхности

5. Высокая технологичность

Удобен в использовании, хорошо работает с пилой, гвоздями, сверлами, резками и т. д. Совместимость с другими материалами, такими как дерево, сталь, алюминий и т. д.

6. Высокая термостойкость

Материал полипропилен, температура плавления может достигать 167℃. Температура размягчения полипропилена Вика 150℃.

7. Экономия средств

Одним комплектом пластиковой опалубки можно облицевать все высокое здание 2×35 этажей, экономия 60% общего бюджета по сравнению с фанерной и металлической опалубкой

Связанные продукты

Бетонные опалубки плита PVC PP PP Dowly New Type Roudn Hole Plaster Board Export своего рода энергосберегающий и зеленый продукт для защиты окружающей среды, полипропиленовый пластик в сочетании с нанотехнологией макромолекул. Он может полностью заменить деревянную фанеру, имеет хорошие характеристики по сравнению с опалубкой WPC и опалубкой из ПВХ.


Можно использовать более 60 раз. Новый дизайн круглого отверстия делает пластиковую опалубку прочнее.

информация о продукте

Полая пластиковая опалубка

Что такое пластиковая опалубка?

Полая пластиковая строительная опалубка — это своего рода энергосберегающий и экологичный продукт для защиты окружающей среды, полипропиленовый пластик в сочетании с нанотехнологией макромолекул. Это новый продукт после деревянной опалубки, опалубки из композитной стали, опалубки из бамбука и дерева и цельнометаллической крупногабаритной опалубки. Это энергосбережение и защита окружающей среды, и он может полностью заменить традиционную стальную опалубку, деревянную опалубку, квадратную древесину. Более того, его амортизационная стоимость очень низкая.

PP(Polypropylene) Formwork Board Specification

Size Weight Hole Type Packaging 20GP Quantity 40HQ Quantity
1220*2440*12 мм 21±1 кг
Квадратное отверстие 75 шт. /поддон
600 шт. 1200 шт. 5 1220*2440*14mm 24±1kg Round Hole 65pcs/pallet 520pcs 1040pcs
1220*2440*15mm 25±1kg Round Hole 60pcs/pallet 480pcs 960pcs
1220*2440*16mm 27±1kg Round Hole 55pcs/pallet 440pcs 880pcs
1220*2440*18mm 31±1kg Round Hole 50pcs/pallet 400pcs 800pcs
1220*2440*20mm 33±1kg Round Hole 45pcs/pallet 360pcs 720pcs
If Special Размеры нужны, пожалуйста, свяжитесь с нами!

Новый дизайн и преимущества

1. Конструкция с круглым отверстием

Квадратное отверстие заменено на круглое. Структурные преимущества делают пластиковую опалубку прочнее.

2. Водонепроницаемый

Полая пластиковая опалубка устойчива к атмосферным воздействиям, дождь и солнце больше не проблема.

3. Легкий вес

Он легче, его легче переносить и освобождать работника от тяжелой работы. требуется техническое обслуживание

Струя воды под высоким давлением промывает поверхность пластикового шаблона, но матовая опалубка требует обслуживания поверхности

5. Высокая технологичность

Удобен в использовании, хорошо работает с пилой, гвоздями, сверлами, резками и т. д. Совместимость с другими материалами, такими как дерево, сталь, алюминий и т. д.

6. Высокая термостойкость

Материал полипропилен, температура плавления может достигать 167℃.
