Осушение — устранение избытка воды с поверхности земли, из почв и грунтов. Оно проводится в сельском и лесном хозяйстве, при строительстве дорог, аэродромов, промышленных предприятий, при добыче полезных иско­паемых, освоении территорий под города и сельские на­селенные пункты, для санитарного улучшения местности (противомалярийные мелиорации) и других целей. В сельском хозяйстве с помощью осушения достигается коренное улучшение переувлажненных земель с целью повышения их плодородия.

Задача осушительных мелиораций — преобразование болот и избыточно увлажненных земель в плодородные земли, обеспечивающие получение высоких и устойчивых урожаев сельскохозяйственных культур.

Основное воздействие осушительные мелиорации ока­зывают на водный режим почвы, устраняя в ней избыт­ки влаги.

При этом освободившиеся от воды почвенные поры заполняются воздухом, улучшается воздушный  режим почвы, повышается в ней микробиологи­ческая активность, усиливаются процессы окисления и разложения органического вещества. Все это ведет к улучшению питательного для растений режима почвы.

При удалении избытка влаги улучшается не только водно-воздушный режим почвы, но и повышается ее теп­ло- и температурная проводимость, в результате улучшается тепловой режим почвы.

Осушенные земли теплее переув­лажненных в среднем на 1,5…3°С. На них раньше закан­чиваются весной и позже наступают осенью заморозки, что удлиняет на 1…3 недели и более вегетационный пе­риод для сельскохозяйственных культур. На осушенных землях возможно возделывание более теплолюбивых культур. Осушенные почвы на 10…15 суток раньше поспе­вают весной для обработки; осенью на них облегчаются условия для применения и высокоэффективного использования современной сельскохозяйственной техники.

Только за счет этого годовая выработка на один трактор повышается на 5…7%. Показатель проходимости и про­изводительности тракторов и сельскохозяйственных ма­шин в условиях интенсификации сельского хозяйства яв­ляется одним из определяющих требований при осушительных мелиорациях.

Современные осушительные мелиорация обязательно дополняют техническими работами, повышающими эффективное плодородие почвы. В их состав входит: расчистка зе­мель от древесно-кустарниковой растительности и погребенной древесины, корчевание пней, уборка и вывозка камней и мохового очеса, заравнивание ям, траншей и старых каналов, капитальная планировка поверхности, срезка и разделка кочек, первичная обработка почвы, известкование и внесение заправочных доз органических и минеральных удобрений.

После осушения и проведения технических ра­бот устраняется мелкоконтурность угодий, создаются крупные поля (12…60 га и более) с однородным водным режимом и выравненным плодородием, позволяющие вести интенсивное сельскохозяйственное производство.

В состав сельскохозяйственных мелиораций входит также осушение болот для добычи торфа на удобрение и на подстилку скота, осушение территорий под сельские населенные пункты и хозяйственные постройки, защита сельскохозяйственных земель от наводнений, борьба с эрозией почв и осушение колхозных лесов.

Сельскохозяйственные мелиорации дополняются ме­роприятиями по охране природы и рациональному ис­пользованию мелиорированных земель. Высокая агротех­ника выращивания сельскохозяйственных культур с уче­том специфических особенностей осушаемых земель — непременное условие получения на них высоких и устой­чивых урожаев.





Опубликовано

22.04.2011Автор Александр КузнецовРубрики Осушительные мелиорации

Осушение сельскохозяйственных земель, как вид мелиорации.



Осушение заболоченных и переувлажненных земель

Одна из основных задач осушения заболоченных и переувлажненных земель – установление режима осушения.
Режим осушения – это совокупность элементов водного режима осушаемых земель, обеспечивающих оптимальное развитие сельскохозяйственных культур в любой по погодно-климатическим условиям год.

Водный режим осушенных земель определяется влажностью почвы в зоне распространения корневой системы и продолжительностью затопления почвы в весенний и летне-осенний периоды. Активно воздействуя на водный режим, осушение земель влияет на воздушный, тепловой и пищевой режимы почвы.
Многолетними исследованиями установлена оптимальная влажность корнеобитаемого слоя осушаемых почв, которая составляет для зерновых культур в среднем 55-70%, для овощных и картофеля – 60-75%, для корнеплодов – 55-65%, для многолетних трав – 65-80% от полной влагоемкости (ПВ). Верхний предел оптимальной влажности почвы определяется минимальным содержанием воздуха в почве, а нижний – количеством легкодоступной для растений влаги.

Отклонение влажности в ту или иную сторону отрицательно сказывается на урожайности возделываемых культур.

Для нормального роста и развития сельскохозяйственных культур и обеспечения хорошего газообмена между почвой и атмосферой, содержание воздуха в почве должно быть: для овощных культур, картофеля, корнеплодов – 35-40%, для зерновых культур – 20-30%, для многолетних трав – 15-20% от пористости. Благоприятный воздушный режим обеспечивается, когда суммарное содержание кислорода и углекислоты в корнеобитаемом слое почвы составляет около 20-21% от всего объема воздуха в ней.

Состав почвенного воздуха и его количество в почве сильно зависит от уровня залегания грунтовых вод. С понижением уровня грунтовых вод концентрация диоксида углерода уменьшается, а содержание кислорода увеличивается. Накопление диоксида углерода и снижение концентрации кислорода в почвенном воздухе при более высоком уровне залегания грунтовых вод указывают на ослабление процессов газообмена между почвой и атмосферой, ухудшении аэрации почв, что служит одной из причин снижения урожайности, особенно культур, требовательных к аэрации.

Уровень грунтовых вод, обеспечивающий наиболее благоприятный водно-воздушный режим почвы для той или иной культуры в течение вегетационного периода, называется нормой осушения. Нормы осушения для различных сельскохозяйственных культур, произрастающих на одинаковых почвах, а также для одинаковых культур, произрастающих на разных почвах, могут сильно отличаться. Пример такой разницы можно увидеть в приведенной ниже таблице.

Культура	Средние нормы осушения для разных типов почв, см
	Низинное болото	Пески	Суспесь	Суглинок средний	Суглинок тяжелый	Глина
Зерновые	70-80	45-55	50-65	65-80	70-80	70-75
Овощи, корне-    и клубнеплоды	75-80	50-65	65-75	75-85	80-90	75-85

***

Методы и способы осушения земель

Под методом осушения подразумевают воздействия на водный режим почв с целью ликвидации их переувлажнения.
Применяют следующие методы осушения:

• Ускорение стока поверхностных и почвенных вод на объектах атмосферного питания на водоразделах и пологих склонах с тяжелыми почвами.
• Перехватывание поверхностных и грунтовых вод, поступающих на осушаемую территорию со стороны водосбора или со стороны реки (водоема).
• Понижение уровня грунтовых вод на участках, где переувлажнение или заболачивание – следствие высокого уровня грунтовых вод.
• Метод отеплительных мелиораций применяется в условиях многолетней мерзлоты, где переувлажнение связано с глубоким промерзанием покровных почвогрунтов.
• Метод двустороннего регулирования почвенной влаги связан с осушением и с увлажнением почвы.

Способы осушения – это технические и агротехнические приемы и средства, с помощью которых осуществляется тот или иной метод осушения.
В зависимости от различных условий рекомендуются следующие способы осушения:

• Осушение одиночными каналами и закрытым горизонтальным дренажем в сочетании с агромелиоративными мероприятиями на слабоводопроницаемых минеральных почвах.
• Осушение закрытым дренажем маломощных торфяников, подстилаемых слабоводопроницаемыми грунтами и используемых под пашню.
• Торфяники мощные (более 1,5-2,0 м) предварительно осушаются открытыми каналами и кротовым дренажем, а затем после осадки торфа закладывается закрытый дренаж.
• Осушение торфяников открытыми каналами в сочетании с разреженным закрытым дренажем при использовании их под пашню и пастбища.

***



Осушительная система и ее элементы

Осушительная система – комплекс осушительных, увлажнительных, гидротехнических и других сооружений, обеспечивающих превращение торфяных болот и минеральных заболоченных земель в высокопродуктивные угодья и создающих благоприятные условия для получения гарантированных урожаев сельскохозяйственных культур.
В осушительные системы входят следующие звенья:

1. Осушаемая территория.
2. Регулирующая сеть – открытые каналы или закрытые дрены и собиратели, выводные борозды, ложбины, поглотительные фильтры и другие устройства, предназначенные для регулирования водно-воздушного режима почвы в корнеобитаемом слое.

3. Проводящая сеть – магистральные каналы разного порядка, закрытые и открытые коллекторы, предназначенные для приема воды из регулирующей и оградительной сети и отвода ее в водоприемник.
4. Оградительная сеть – ловчие и нагорные каналы, различные дрены, дамбы и другие устройства, предохраняющие осушаемые земли от затопления поверхностными и подземными водами со стороны водоприемника.
5. Водоприемники, принимающие с осушаемой площади и проводящей сети избыточные воды. Водоприемниками могут быть реки, озера, балки и другие искусственные и естественные водоемы. 6. Гидротехнические сооружения – шлюзы-регуляторы, трубопереезды, перепады, быстротоки, насосные станции, дренажные устья, колодцы, позволяющие управлять работой осушительной сети. 7. Дорожная сеть для эксплуатации мелиорируемых земель.

***

Культуртехнические работы на осушаемых землях

К культуртехническим работам относят удаление или уничтожение древесно-кустарниковой растительности, пней, камней и кочек, очистку площади от древесных остатков, первичную обработку почвы, планировку поверхности. Важное требование при выполнении работ по освоению мелиорируемых земель – максимальное сохранение плодородного слоя почвы на всех этапах гидротехнических и культуртехнических работ.

Наибольший объем работ приходится на удаление древесно-кустарниковой растительности и пней.
Расчистку земель от древесной растительности начинают с выбора всей деловой ее части. Затем мелколесье и кустарники срезают кусторезами, а оставшиеся пни и корни удаляют корчевальными машинами, после чего древесную массу вычесывают корчевальными боронами или измельчают и перемешивают с почвой машинами для фрезерования кустарника.
При удалении древесно-кустарниковой растительности неизбежен вынос гумусового слоя почвы, который компенсируется повышенными дозами органических удобрений.

Камни удаляются с поверхности почвы и скрытые на глубине до 0,30 м.
Уборка камней производится в два этапа – крупные и средние валуны удаляют корчевателями одновременно или сразу же после вывоза мелколесья и кустарника. Затем камнеуборочными машинами (УПК-0.6, МКП-1.5) убирают камни, извлеченные при обработке почвы.

Удаление кочек высотой 0,1-0,15 м производят тяжелыми дисковыми боронами за несколько проходов или фрезами. Более высокие кочки срезают бульдозерами или разделывают машинами типа МПГ-1.7, МТП-42.
В зимнее время кочки удаляют при глубине промерзания почвы не более 0,1 м и высоте снега до 0,15 м.

Выравнивание поверхности почвы включает капитальную планировку и выравнивание микрорельефа. Осуществляют эти работы бульдозерами, скреперами, грейдерами, планировщиками и аналогичными машинами.

Окультуривание осушаемых земель – важнейшее условие получения высоких урожаев и повышения продуктивности мелиорируемых земель. Комплекс окультуривания и повышения плодородия включает следующие основные мероприятия: систему обработки почвы мелиоративной направленности, подбор наиболее продуктивных культур и введение севооборотов, систему удобрений, известкование и гипсование, добавление минерального грунта к торфяным почвам.

Для скорейшего окультуривания торфоболотных почв в качестве предварительных культур возделывают пропашные на протяжении 2-3 лет. На почвах, где после культуртехнических работ остаются камни, корневые остатки, в первый год рекомендуется высевать однолетние и многолетние травы, на второй – озимые и картофель, на третий – пропашные. На низинных болотах в первый год освоения можно сеять овес, озимую рожь, на второй год – пропашные.

***

Статьи по теме:
Определения, цели и задачи мелиорации
Виды мелиорации
Осушение сельскохозяйственных земель
Орошение сельскохозяйственных земель
Агролесомелиорация и методы борьбы с эрозией почвы



Главная страница

• Страничка абитуриента

Дистанционное образование

• Группа ТО-81
• Группа М-81
• Группа ТО-71


Специальности

• Ветеринария
• Механизация сельского хозяйства
• Коммерция
• Техническое обслуживание и ремонт автотранспорта

Учебные дисциплины

• Инженерная графика
• МДК. 01.01. «Устройство автомобилей»
•    Карта раздела
•       Общее устройство автомобиля
•       Автомобильный двигатель
•       Трансмиссия автомобиля
•       Рулевое управление
•       Тормозная система
•       Подвеска
•       Колеса
•       Кузов
•       Электрооборудование автомобиля
•       Основы теории автомобиля
•       Основы технической диагностики
• Основы гидравлики и теплотехники
• Метрология и стандартизация
• Сельскохозяйственные машины
• Основы агрономии
• Перевозка опасных грузов
• Материаловедение
• Менеджмент
• Техническая механика
• Советы дипломнику

Олимпиады и тесты

• «Инженерная графика»
• «Техническая механика»
• «Двигатель и его системы»
• «Шасси автомобиля»
• «Электрооборудование автомобиля»

Основное руководство по дренажу земель

В этой статье мы ответим на все ваши животрепещущие вопросы об основных принципах дренажа земель.

Кроме того, все это втиснуто в удобное видео!

Ознакомьтесь с нашим базовым руководством по дренированию земель, в котором рассказывается о двух различных типах дренажа земель и о том, как они работают, где их использовать, как их устанавливать и как выполнять соединения между трубами дренажа земель. Но обо всем по порядку, давайте сначала ответим на некоторые основные вопросы, которые могут у вас возникнуть по осушению земли!

Что такое осушение земли?

Наземный дренаж, часто известный как Французский дренаж , — это название, данное гибким спиральным трубам, которые прокладывают под землей для отвода избытка поверхностных вод. Они гофрированы и бывают перфорированной или неперфорированной длины. Рулоны поставляются JDP в различных размерах от 60 мм до 160 мм и длиной 25 м, 50 м или 100 м.

Как работают дренажные трубы?

Наземный дренаж доступен как с перфорацией, так и без перфорации, каждая из которых работает немного по-своему. Дренаж перфорированный предназначен для сбора воды через небольшие отверстия, расположенные вокруг трубы; эти отверстия позволяют воде просачиваться из земли в трубу и уноситься или просачиваться обратно в почву с практической скоростью. Выясните , в какую сторону должны идти эти перфорации при их установке.

Дренаж земляной неперфорированный применяется для разводки поверхностных вод, эти трубы не имеют отверстий; они используются для перенаправления воды в водоток, такой как ручей, река, резервуар для воды или отстойник. Дренаж следует использовать только для отвода поверхностных вод, а не для отвода грязных вод.

Где использовать дренаж земли?

Дренаж земли может использоваться в различных целях, от сельского хозяйства до строительства. Перфорированный дренаж обычно используется для осушения полей с целью улучшения качества почвы, а также может использоваться на спортивных площадках и для осушения домашних садов.

В строительстве земляной дренаж используется для отвода поверхностных вод вокруг зданий для предотвращения затопления. При отсутствии дренажа земли в застроенных районах стоячая вода может увеличить статическую нагрузку на подземные конструкции и подпорные стены, за счет установки дренажа земли для удаления избыточной воды это снижает давление.

Земельный дренаж магазина

Какого цвета канализационные трубы?

Трубы наземной канализации, как правило, изготавливаются черного цвета, поэтому все змеевики наземной канализации, которые у нас есть, черного цвета внутри и снаружи. Это отличается от других подземных воздуховодов, где цвет указывает на использование воздуховода (или того, что внутри него).

Как спроектировать дренаж земли?

Как правило, наземный дренаж устроен в виде елочки с одной центральной трубой и несколькими ответвлениями, отходящими от нее; это обеспечивает эффективное дренирование территории и максимизирует эффективность дренажных труб.

Как проложить дренаж?

Дренаж земли устанавливается с использованием традиционного траншейного метода, который является относительно простым процессом. Для получения дополнительной информации о процессе установки ознакомьтесь с нашей статьей, которая шаг за шагом проведет вас через процесс .

Какая каменная засыпка вам нужна для дренажа земли?

В траншее следует использовать гравийную засыпку, рекомендуется камень небольшого размера. Узнайте, какие другие продукты вам нужны для установки дренажа земли, в нашем руководстве по устранению проблем с дренажем в вашем садовом газоне!

Посмотрите наше видео

Basic Guide , в котором рассматриваются все вышеперечисленные пункты!

Дренаж – дренаж полей и садов

Принципы

Дренаж земель в основном используется для борьбы с заболачиванием полей и садов, но он также может иссушить определенные типы почвы в длительные засушливые периоды, поэтому тщательно подумайте перед установкой. Обратите внимание, что наземный дренаж — это НЕ то же самое, что водоотвод, хотя оба они могут использоваться для удаления поверхностных и / или грунтовых вод. Нажмите здесь, чтобы перейти на страницу soakaways.

Если вы ищете информацию о заболоченных садах, вам может быть интересно прочитать FAQ по улучшению глинистой почвы, написанный автором этого сайта для uk.rec.gardening, группы Usenet, посвященной обсуждению всего, что связано с садоводством в Великобритании. и Ирландия. Нажмите здесь, чтобы открыть FAQ в новом окне.

---

---

Другое использование дренажа земли: рассеивающие дренажи для септических систем и коллекторные дренажи , где более формальные дренажные фитинги были бы неуместны. Это также важная часть проектов гражданского строительства, где использование реберных дренажей и дренажных композитов постепенно заменяет более традиционные формы дренажа земли.

Рассеивающий дренаж — возвращает воду в землю Коллекторный дренаж — удаляет воду из земли

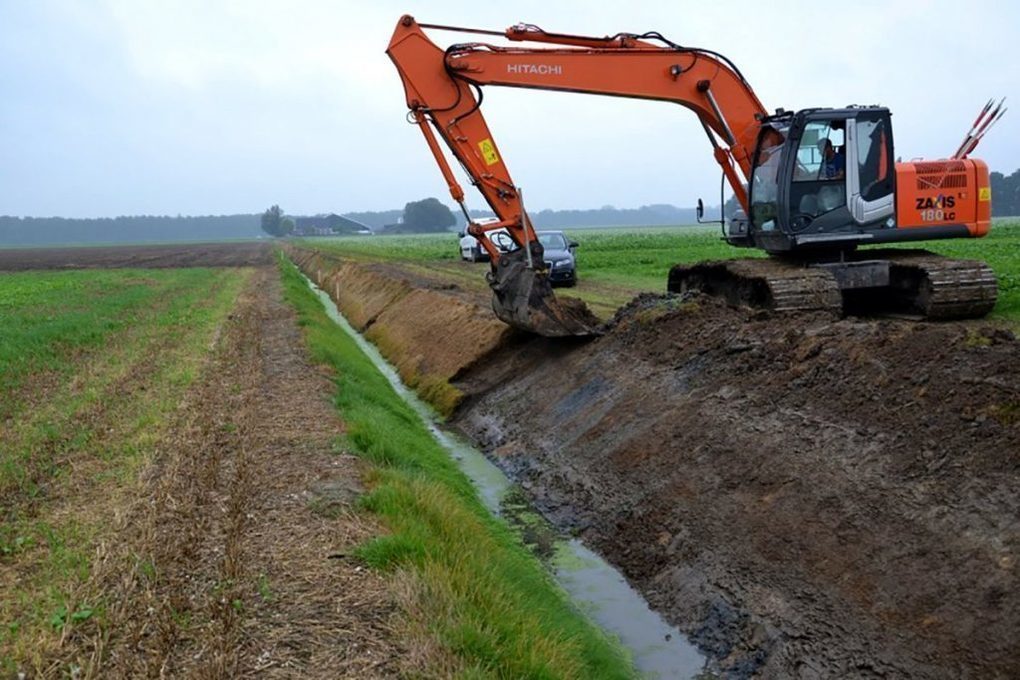

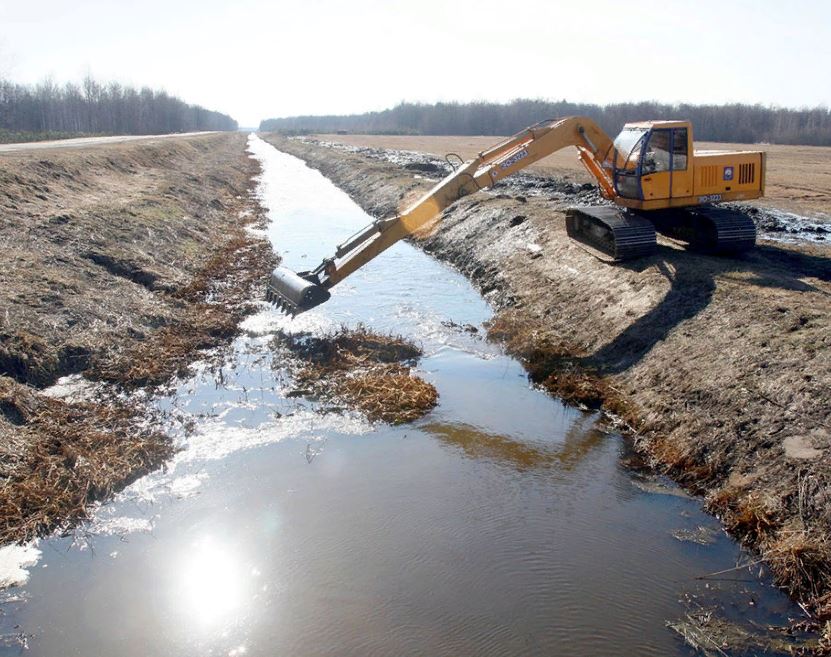

Работы по осушению земель путем создания открытого канала для отвода грунтовых вод к месту сброса или, в случае рассеивающих дренажей, к месту рассеивания или выщелачиванию поле. Есть несколько вариаций на эту тему, включая тип материала обратной засыпки и тип используемого предварительно сформированного трубопровода, но все они основаны на двух простых принципах; что дренаж земли обеспечивает «путь наименьшего сопротивления» для грунтовых вод, и что вода, предоставленная самой себе, стекает даже по самым пологим склонам.

Грунтовые воды удерживаются почвой в порах, которые представляют собой небольшие пустоты или промежутки между зернами, составляющими почву. Подстилающий материал, окружающий дренаж земли, имеет значительно большие поры между каждым камнем, что обеспечивает больше места для грунтовых вод. Центр самой трубы можно представить как одну большую пору. Поэтому в коллекторной дренах существует «градиент» гидростатического давления от грунта через залегание в трубу, по которому грунтовые воды будут мигрировать к точке наименьшего гидростатического давления, т. е. внутрь трубы.

Поток грунтовых вод в обычном наземном дренаже

В рассредоточенном дренаже градиент меняется на противоположный, поскольку в трубу постоянно добавляется вода из септического резервуара или другого источника, поэтому внутри трубы наибольшее гидростатическое давление, вызывающее поток должен быть из трубы в почву, а не из почвы в трубу.

Механика грунтов и гидродинамика — основная область дисциплины гражданского строительства, которая выходит далеко за рамки этого сайта, но мы надеемся, что это даст некоторое представление об основных принципах управления подземными водами.

Точка сброса наземной дренажной системы, будь то люк, отстойник, поле выщелачивания или водосточный желоб, всегда находится в самой нижней точке системы. Как мы ни старались, нам так и не удалось заставить воду течь в гору!

Летом дренаж земли иногда можно определить по высохшей растительности над линией дренажа. Однако это явление может быть обращено вспять в ситуациях, когда дренаж земли использовался для рассеивания обработанных сточных вод из септического резервуара, где поверхностная растительность, питаемая почти постоянным потоком влаги, обогащенной питательными веществами, немного более пышная.

---

Типы труб

Большинство наземных дренажных систем состоит из отрезков перфорированных или щелевых пластиковых или глиняных труб, уложенных в траншею с пористой окантовкой. Существует широкий диапазон размеров, от гибкого пластика 80 мм до 1000 мм и более для крупных сельскохозяйственных или коммерческих схем, и они изготавливаются из самых разных материалов, включая НПВХ, глиняную посуду, фиброцемент, бетон и ковкое железо.

Перфорированная гибкая/гофрированная пластиковая труба диаметром 80 мм идеально подходит для дренажа сада. Доступны также и бОльшие диаметры, и они обычно используются в более крупных схемах, например, в водосборных устройствах на краю проезжей части. Гибкий пластик меньшего размера легко доступен в бухтах по 25 м у вашего местного продавца строительных материалов по цене около 1-2 фунтов стерлингов за метр. Он очень прост в установке, вполне в пределах возможностей энтузиаста DIY. Этот тип дренажа земли имеет отверстия или перфорации по всей окружности, поэтому нет «верха» или «низа».

Перфорированный пластик

Жесткие дренажные трубы могут быть изготовлены из глиняной посуды, пластика или другого твердого материала. Некоторые типы будут перфорированы или прорезаны по всей окружности, в то время как другие будут «полуперфорированы», т. е. будут иметь отверстия только на одной стороне трубы. Как и их неперфорированные собратья, жесткие дренажные трубы обычно соединяются вместе с помощью муфты, хотя в некоторых системах используются «раструбы и патрубки». Дополнительные сведения о муфтах см. на странице «Установка дренажа».

Дренаж из перфорированной глины устанавливается у подножия каменной стены

Как упоминалось выше, существует множество различных типов дренажа. Глиняные и жесткие пластиковые перфорированные трубы, как правило, дороже, чем гибкие трубы, и их всегда следует использовать там, где канализация проходит под зоной движения, например, подъездной дорогой, или где глубина дренажа такова, что вес трубы Материал обратной засыпки может привести к обрушению гибкой пластиковой трубы. Как правило, мы не используем гибкие пластиковые трубы на глубине более 1,2 м.

И пусть вас не смущает цвет. Некоторые трубы могут быть желтыми, белыми, синими, черными или искусственными терракотовыми. Это ничего не значит: раз закопанные, они все просто трубы!

Теоретически на глубине до 6 м можно использовать жесткую перфорированную глиняную дренажную дрену, но для этого потребуются земляные работы и установка подпорок, и лучше доверить это профессионалам.

---

Исторические наземные дренажи

Глиняные трубы

Наземные дренажи, или полевые дренажи, или полевые плиты, как их называют по-разному, использовались сотни лет, и исторически они не полагались на перфорированные трубы.

Наиболее часто встречающаяся «историческая» версия — тайл поля — настолько историческая, что она все еще использовалась в 1960-х годах! Они состояли из коротких отрезков (12–18 дюймов или 300–450 мм) довольно грубой формы глиняных труб с гладкими концами и диаметром от 2½ до 5 дюймов (от 65 до 125 мм), которые упирались друг в друга. соседи в основной траншее, слишком часто без гравия, а затем засыпанной выкопанным материалом. Как следует из названия, они обычно использовались для дренажа заболоченных полей, и многие из них без проблем выполняли эту функцию десятилетиями.

Иногда их можно обнаружить заиленными, что часто является результатом того, что выпускное отверстие каким-то образом заблокировано или заблокировано, а не реальной проблемой самих труб, которые почти всегда проложены с приличным уклоном 1:60. или около того.

Иногда они встречаются при проведении работ по благоустройству участка. Иногда есть остатки старой полевой дренажной системы, которая была оставлена ​​на месте, когда земля была первоначально застроена, но в некоторых случаях, особенно в довоенных домах, они были преднамеренно установлены для дренажа газонов или садов.

Французский дренаж

Еще одна распространенная форма дренажа земли, существовавшая в былые времена, — это так называемый французский дренаж, который представляет собой не что иное, как заполненную гравием траншею. В настоящее время промышленность предпочитает использовать Fin Drains, которые намного надежнее.

Большая часть проблемы с французскими стоками заключалась в том, что подавляющее большинство из них были плохо построены. Как уже говорилось, они часто представляют собой не что иное, как траншею, засыпанную любым старым гравием, который случайно завалялся вокруг, но настоящий французский дренаж должен включать несоединенную трубу, а лучшие из них должны быть окружены градуированным фильтром из отобранного гравия и песка.

Римские стоки

Археологические свидетельства показывают, что этот тип дренажа использовался более 2000 лет назад, когда он, вероятно, был частью комбинированной системы, отводящей поверхностные воды и грязные воды, и иногда их можно найти в функционирующем состоянии на объектах. относятся к 17-19 векам. Однако в некоторых частях страны, где плитняк был более доступен, чем гравий, их иногда использовали в качестве грубого дренажа земли.

Структура довольно простая. Обычно было основание из плитняка (перевернутое) с параллельными каменными краями, а затем крышка из плитняка, все из которых служили для создания «отверстия» прямоугольного сечения, через которое могла течь вода и что-то еще.

Что делать с ними:

Перед тем, как отказаться от какой-либо исторической утечки земли или заблокировать ее, лучше убедиться, что она действительно избыточна. В длительные периоды без дождя они иногда могут казаться сухими и неиспользованными, но на самом деле работают, и работают хорошо, когда дождь (неизбежно) возвращается. Их следует отслеживать, если это вообще возможно, с помощью дренажных стержней или видеонаблюдения, чтобы определить, можно ли их игнорировать или действительно нужно будет ремонтировать.

Дренажная труба, явно закрытая или поврежденная на обоих концах участка, может не приниматься во внимание или может быть удалена. Однако, если есть хоть малейшее подозрение, что слив работает, то лучше всего заменить его современным аналогом, либо перфорированной трубой, либо фильтрующим сливом в зависимости от обстоятельств.

---

Строительство

«Пример из практики» после установки канализации в частном саду можно найти здесь

Системы дренажа земли основаны на сочетании силы тяжести и гидростатического давления для создания потока в трубах. Системы, как правило, устанавливаются с пологим уклоном в районе 1:100-1:200 по направлению к выпускному отверстию или месту сброса. По этой причине лучше всего прокладывать наземный дренаж «в гору», т.е. начинать с выхода, который должен быть самой низкой точкой наземной дренажной системы.

Ширина траншеи обычно рассчитывается как внешний диаметр трубы (сокращенно OD, например, Outside Diameter) плюс 150 мм засыпки с каждой стороны, поэтому для трубы с OD 115 мм ширина траншеи должна быть…

115 + (2 × 150) = 415 мм

Размер траншеи

Траншея должна быть вырыта заранее и выстлана геотекстилем, если он будет использоваться. Подстилающий материал помещается в основание траншеи, затем укладывается сама труба и проверяется на выравнивание и уклон, прежде чем будет добавлена ​​боковая засыпка и, наконец, обратная засыпка.

Убедитесь, что в качестве окружающего материала используется чистый гравий, и не используйте известняковую крошку, если нет ничего другого. Известняк может осаждаться карбонатом кальция во влажных условиях, откладывая минералы, которые могут забить сток. Убедитесь, что вокруг и над перфорированной трубой имеется слой гравия толщиной не менее 75 мм. Геотекстильный фильтр не является обязательным, но он продлит срок службы дренажа, отфильтровывая более мелкие частицы глины и почвы, а также не позволит измученным жаждой корням искать освежения в канализации. Небольшие корешки в канализации могут быстро разрастаться до массы, блокирующей трубы!

Технические примечания:

На приведенных выше диаграммах термин «Выбранный свободный дренажный материал», показанный в конструкции дренажного фильтра, является довольно расплывчатым. Для небольших применений, таких как сады и частные дома, это может быть практически любой гравий или крупнозернистый песок, щебень или любой материал, который можно считать «свободно дренирующим».

Для коммерческого или гражданского применения в большинстве спецификаций для этого слоя будет использоваться «дренажный материал фильтра типа B», как показано в таблице напротив. Обратите внимание, что материал типа A намного тоньше, чем материал типа B. Обозначение типа C предназначено для специальных применений, где могут использоваться местные материалы.

Отверстия вверх или вниз?

Полуперфорированные трубы укладываются «отверстиями вверх» или «отверстиями вниз» в зависимости от их назначения — см. схему. В большинстве случаев трубы укладываются отверстиями к низу трубы; рассмотренный выше гидростатический градиент гарантирует, что труба функционирует как канал для грунтовых вод. Однако для коллекторных стоков или для систем, подсоединенных к обычным дренажным системам, трубы следует прокладывать отверстиями вверх.

Рассеивающий дренаж
Отверстия в нижней части коллектора Слив
Отверстия в верхней части

Любая траншея глубиной более 1,2 м должна быть укреплена; стены траншей могут рухнуть без предупреждения и могут серьезно ранить или убить людей, оказавшихся в ловушке при падении. Если сомневаетесь, подкрепите его!

---

Выполнение соединений

Некоторые дренажные системы имеют свой собственный ассортимент муфт, фитингов и адаптеров, но в большинстве жестких систем используются фитинги из стандартного ассортимента канализационных систем данного производителя. Так, например, в перфорированном керамическом трубопроводе будет использоваться стандартное керамическое соединение для примыкания к другой линии дренажа земли.

Тем не менее, некоторые производители поставляют более дешевые муфты для своих канализационных сетей, так как не требуется, чтобы муфты были водонепроницаемыми, как они должны быть в канализационных сетях. Типичные муфты для гибкой пластмассы и глиняной трубы показаны напротив. У них, как правило, нет уплотнительного кольца, как можно было бы ожидать в стандартной муфте, и они не нуждаются в смазке для облегчения вставки, поскольку они имеют довольно свободную посадку.

Муфты наземного дренажа

Наземный дренаж может быть подключен к стандартному дренажу поверхностной канализации несколькими способами. Выше обсуждался предпочтительный метод — ямы для сбора, но если яма для сбора невозможна или считается ненужной, можно сделать прямое соединение…

• через стандартную муфту
• через переходную муфту
• через регулируемую муфту
• прямо в инспекционную камеру

Стандартные муфты можно использовать для соединения жестких систем с их аналогами канализационными трубами поверхностного водоснабжения, в которых используются такие же муфты.

Переходные муфты чаще всего используются для подсоединения водосточных труб к системе поверхностного водоснабжения. Они состоят из стандартного уплотнительного кольца на выходной половине и гибкой резиновой юбки на входной половине, которая натягивается вокруг водосточной трубы (или, в данном случае, гибкого наземного дренажа), обеспечивая плотное прилегание.

Регулируемые муфты основаны на фитингах типа «Юбилейный зажим» на обоих концах муфты, которые регулируются в соответствии с требованиями к соединяемой трубе. Они относительно дороги и обычно используются для соединения различных типов труб, например, чугуна с глиняной посудой.

Прямое подключение к смотровой камере описано на странице Люки.

Регулируемые муфты производства Polypipe Civils Ltd

---

Улавливающие ямы

Также известны как перехватчик, перехватывающая яма или ловушка для ила

В дренажных системах с фильтром/коллектором, в которых не используется геотекстиль для минимизации миграции частиц почвы или отложений, перед любым сливом в естественный водоток или канализационную систему следует предусмотреть улавливающую яму или ловушку для ила для удаления песка, ил и избыточный осадок. Улавливающая яма представляет собой, по сути, пустую камеру с входной и выходной трубами, установленными на уровне пола ямы. Любой осадок, переносимый системой, оседает в приемной яме, откуда его можно периодически откачивать или удалять.

Типичная выгребная яма, сооруженная на месте Изготовленная водосборная яма

Выпуски

Дренаж земли, независимо от того, был ли он установлен для осушения участка заболоченного грунта или для рассеивания воды, собранной с твердых поверхностей, или сточных вод из септического резервуара, должен иметь выход, т. е. место, где он может «опустошиться».

Фильтровальные и коллекторные системы (см. ниже) часто сбрасывают или «выпадают» в канаву или ручей, но они могут быть подключены к системе поверхностных вод собственности, если нет абсолютно никакой альтернативы, или если местный водопровод Совет не допускает сбросов в естественные водотоки. Только в самых исключительных случаях дренаж земли должен быть отведен в комбинированную систему или систему грязной воды, и, если это так, соединение ДОЛЖНО быть через сифон, чтобы предотвратить попадание запахов, сточных и/или неочищенных сточных вод в систему дренажа земли.

Для сброса в канаву или другой водоток (при условии, что нет проблем с согласием землевладельца или водного управления), водосточная труба, предпочтительно из глины или жесткого пластика, должна быть закреплена на берегу с помощью большого блока конкретный. Крайне важно, чтобы участок берега непосредственно под водосточной трубой был надлежащим образом защищен от эрозии с помощью каменного или бетонного фартука. Типичный поперечный разрез показан напротив.

Деталь поперечного сечения водосточного желоба Типовой малый водосточный желоб

Большинство местных органов власти и/или советов по водным ресурсам имеют свои собственные спецификации для деталей водосточных желобов, но на приведенном ниже рисунке показан тип схемы, которую предпочитают многие органы власти для небольших водосточных желобов. Более крупные водостоки, например те, которые обслуживают обширную дренажную систему или систему поверхностных вод, те, которые впадают в водоток с быстрым течением, или те, которые имеют трубы диаметром более 225 мм, могут включать монолитные бетонные конструкции и, возможно, стальные сваи, забитые в водоток. русло реки. В любом случае перед началом работы проконсультируйтесь с местными властями.

Типичный выпуск полевой канализации — не совсем так!

---

Схема дренажа земли

Идеальная схема дренажа земли

Если дренаж земли используется для дренажа большого сада, он должен быть установлен по классической схеме «елочкой», чтобы ни одна точка на участке не находилась на расстоянии более 2,5 м от дренажа. Некоторое предварительное планирование необходимо для обеспечения наилучшего использования дренажа и учета неизбежных объектов, таких как деревья, стены и т. д., а также для обеспечения того, чтобы дренаж проходил к удобному сливу с приемлемым уклоном.

При использовании для осушения полей или других сельскохозяйственных угодий расстояние между отдельными дренажными каналами может составлять 10 метров и более, в зависимости от местных условий. Такие системы почти всегда устанавливаются специализированными подрядчиками, часто от имени местного управления водного хозяйства, и перед вскрытием грунта обычно проводится полное обследование.

Другое применение для дренажа земли в саду – коллекторная канализация, устанавливаемая одной линией на расстоянии 300-450 мм от края тротуара для отвода поверхностных стоков и предотвращения заболачивания сада. В таком сценарии можно использовать декоративный гравий для покрытия поверхности водостока, что делает его элементом жесткого ландшафтного дизайна. См. также Fin Drains

Поля выщелачивания

Системы рассеивания, используемые в септиктенках, обычно сбрасывают в «поле выщелачивания» (также известное как «поле абсорбции»), специальную зону ниже по течению от септического резервуара, где очищенные сточные воды могут впитываться в грунт, после чего процесс очистки продолжается переносимыми почвой бактериями и организмами. Размер/площадь поля выщелачивания определяется скоростью просачивания грунта и количеством людей, обслуживаемых септиктенком. В отличие от коллекторных дрен, рассеивающие дрены, как правило, монтируются как «закрытые» системы, т. е. в них нет «тупиковых» участков трубы – см.
