Откосы рельефа на участке затрудняют землепользование, кроме того, сезонные сползания грунта и проблемы с водоотводом вредят постройкам и коммуникациям. При умелом подходе эти недостатки станут преимуществом. Террасирование и строительство подпорных стенок позволит не только решить технические проблемы — выровненные площадки расширят возможности обработки земли, но и станут основой для создания собственных Садов Семирамиды с оригинальным ландшафтным дизайном.

Подбор строительного материала для опор зависит от особенностей рельефа и стиля оформления. Бревна и брусья, бетон, твердые породы камней, кирпич и разные виды строительных блоков могут быть использованы для подпорных стен.

Краткое содержимое статьи:

Особенности проектирования

Подпорные конструкции возводятся на участках земли, уклон которых составляет больше 8 градусов.

На первом этапе нужно определиться с масштабом изменений рельефа: рассчитать количество ступеней, и определиться со строительными материалами.

Любителям можно возводить стены высотой не более 1-1,5 метров, устройство подпорных стенок большей высоты следует доверить профессионалом. Их помощь потребуется также в случае, если грунтовые воды на земельном участке находятся на глубине меньшей, чем полтора метра. Затруднено также строительство подпорных сооружений на песчаном неустойчивом грунте.

Конструкция опорной стенки состоит из фундамента, вертикальной части и дренажа. Размеры фундамента зависят от веса стены и качества грунта. Чем тверже почва, тем меньше глубина фундамента. На рыхлых почвах фундамент становится фактически равным по высоте с наружной частью опоры.

Для обеспечения устойчивости стены, недопущения обвала и перекосов, ей придается небольшой наклон в сторону насыпи. В центре длинных опорных конструкций выстраивают специальные выступы – разгрузочные площадки, которые используют вертикальное давление для увеличения устойчивости стены.

Для защиты от воды по верхней кромке можно установить карниз или козырек.

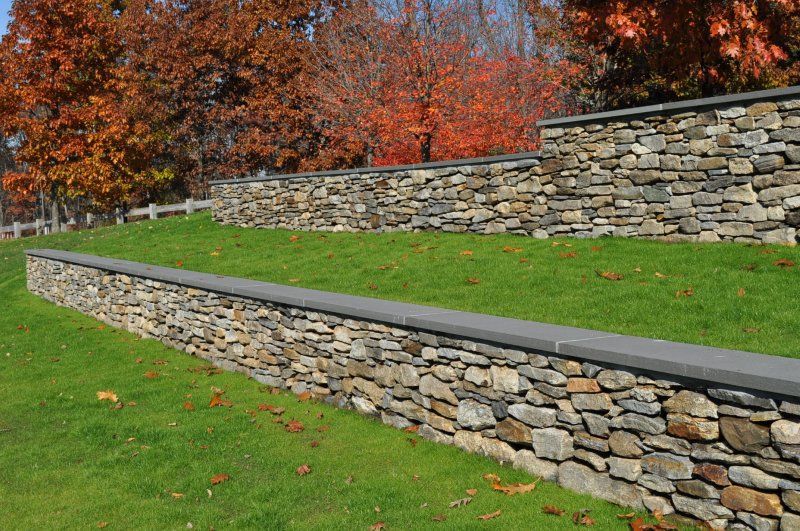

Террасы из камня

Стенка из натурального камня станет прочным каркасом и приятным глазу украшением участка. Ширина фундамента должна быть в 2-3 раза больше ширины стены, глубина равна примерно трети наружной части подпоры.

При расчете глубины траншеи для подпорной стенки учитывается толщина подушки из песка и гравия. После того как дно заполняется подушкой, бетон заливается на таком уровне, чтобы первый слой кладки находился наполовину ниже поверхности. Дренаж можно сделать двумя способами. Разместить трубу у основания стены, или оставить в ней несколько горизонтальных отверстий для стока.

Затем можно приступить к основному этапу кладки. Снизу вверх ставятся сначала крупные камни, сцепление осуществляется бетоном. Можно выбрать также вариант сухой кладки, при которой камни выкладываются без сцепляющего материала. Их щели заполняются грунтом, в котором в дальнейшем прорастут растения.

Нужно избегать длинных вертикальных швов и крестообразных стыков между камнями. Для прочности стене можно дать небольшой (до 10 градусов) уклон. Дополнительной поддержкой станут острые края камней, углубленные в боковом грунте.

Такие сооружения сами по себе выглядят живописно, но и к ним можно применить дополнительное декорирование, разместив растения в щелях, или покрыв поверхность декоративным мхом.

Подпорные стены из бетона

В зависимости от площади террасы и особенностей почвы бетонная подпора может быть толщиной от 25 см до полуметра. На треть своей высоты стенка зарывается в землю. При возведении конструкций выше метра используются арматуры.

Помимо дренажа посредством отводящих труб нужно предпринять дополнительную герметизацию поверхности со стороны откоса, смазав ее специальным раствором. После высыхания пространство между бетоном и землей заполняется щебнем и гравием.

Непритязательный на вид бетон открывает широкий простор для фантазии. Его можно облицевать керамической плиткой, декорировать камнем или же покрыть штукатуркой. Подпорные стены из бетона являются идеальным фоном для дизайна с использованием ампельных растений.

Кирпичные стены на участке

Для подпорных стен используются прочные разновидности полнотелого кирпича. Габариты фундамента рассчитываются аналогично каменным строениям. При высоте не превышающей 60 см, толщина стенки составляет полкирпича – 12 см. При высоте от 60 до 1 метра – толщина в кирпич.

Габионы для подпорных стен

Габионы своеобразные металлические контейнеры, заполненные камнями. Они являются полуфабрикатами для сборки стены при помощи скоб и спиралей.

Наполнителем может стать любой камень: снаружи выкладываются крупные декоративные куски, внутренняя часть клетки может быть наполнена щебнем и гравием. Сетка, крепежи, а также специальные штыри для закрепления на грунте изготовляются из оцинкованной стали.

Деревянные подпорные конструкции

Подпорную стенку из бревен или крупных брусьев легко сделать своими руками, выглядит она чрезвычайно привлекательно, но, в силу своей недолговечности, требует периодической починки.

Дерево нужно обрабатывать гидроизолирующими и противогрибковыми средствами. Половина бревна, которая будет находиться под землей, может быть подвергнута обжигу и битумному покрытию, наружная декоративная часть обрабатывается специальными пропитками и лаками.

Для возведения кладки из дерева вырывается траншея, дно которой на 10 см покрывается дренажной подушкой. Затем бревна наполовину своей высоты устанавливаются внутри рва, закрепляются друг к другу при помощи проволоки и гвоздей и засыпаются гравием и щебнем для устойчивости. Можно применить и горизонтальную кладку.

Перед тем как укрепить подпорную стенку бетоном, нужно сделать дренаж, расположив у ее основания продольные или поперечные трубы. Траншея заливается бетоном на уровне 10 см от краев. Для прилегающей к грунту стороны потребуется дополнительный влагоустойчивый слой из материалов, используемых в кровельной гидроизоляции.

Стенка из покрышек

Выбор покрышек в качестве строительного материала для ограждений и террас неплохое применение идеи вторичного использования.

Технология строительства предполагает ступенчатую кладку на сваях. Как видно на фото, дачный участок с подпорной стенкой из шин может выглядеть аккуратно и стильно.

Фото подпорной стенки



Сохраните статью себе на страницу:

Пост опубликован: 09.10

Присоединяйтесь к обсуждению:

Scroll UpAdblock
detector

Заказать строительство устройство подпорных стенок под ключ и террасирование участка в Москве и Московской области

Подпорная стенка из металла

Подпорные стены, рассчитанные на небольшую нагрузку делают и из металла. Каких-то особых достоинств перед другими материалами листы стали и нержавейки в данном случае не имеют. Однако в ряде современных ландшафтных стилей именно металлические подпорные стенки просто незаменимы.

Подпорная стенка из готовых панелей

Современный подход к возведению подпорных стен — использование готовых панелей. По этой технологии в землю устанавливаются прочные стальные направляющие между которыми, как детали в конструктор, вставляются специальные панели. Основные достоинства подпорных стен из готовых панелей: высокая скорость возведения, относительная легкость монтажа, уже готовая отделка на любой вкус.

Подпорная стенка из габионов

Подпорные стенки из габионов — отличная альтернатива каменным и отделанным под камнем бетонным стенкам. Выглядят они не менее эффектно, возводятся быстро, служат долго, практически не требуют ухода. Им легко придать любую форму. Нет необходимости создавать гидроизоляцию и дренажную прослойку с тыльной стороны. Недостаток — довольно высокая стоимость.

Подпорная стенка из бетонных блоков

Подпорные стенки можно возводить и из готовых бетонных блоков. Этот процесс значительно проще и несколько дешевле, чем возведение монолитных стен. Возможности по внешней отделке при этом такие же широкие. Единственные минусы — невозможность создания плавных изгибов стены и меньшая надежность конструкции.

Подпорная стенка из бревна

Бревенчатые подпорные стенки подойдут ценителям натурального дерева. Особенно уместно они будут смотреться на лесистых участках в сочетании с массивными бревенчатыми строениями. Бревна в подобных конструкциях можно выставлять как горизонтально, так и вертикально, вкапывая в землю на определенную глубину. В последнем случае подпорной стенке из бревен легко придать форму с плавными изгибами. Делать подпорные стенки из бревна несколько сложнее и дороже, чем из досок или бруса. При этом также необходимо предпринять все меры по защите древесины от гниения.

Подпорная стенка из кирпича

Кирпичную подпорную стенку имеет смысл возвести на участке с кирпичными постройками. Впрочем из-за невысокого качества современного кирпича и длительного процесса его укладки стоит задуматься над заменой подпорной стенки из кирпича на бетонную или каркасную с отделкой клинкерным кирпичом или синтетическими материалами под кирпич.

Подпорная стенка из дерева

На участках с деревянными строениями в общую стилистику хорошо впишется деревянная подпорная стенка. Недорогая и быстро возводимая конструкция из толстых досок или бруса вполне способна справиться с функцией удержания небольших объемов грунта. Главный недостаток подпорных стен из дерева — их склонность к гниению и недолговечность. Для увеличения срока службы таких конструкций придется использовать при строительстве дорогостоящие влагостойкие породы дерева (например, лиственницу), хорошую гидроизоляцию и защитные покрытия (пропитки, краски, лаки).

Подпорная стенка из камня

Каменные подпорные стенки из натурального камня и плитняка выглядят натурально, монументально и прекрасно вписываются практически в любой ландшафт. Однако из-за высокой стоимости строительного материала и работы мастера их все чаще заменяют на бетонные подпорные стенки с отделкой под камнем или под камень.

Подпорная стенка из бетона

Для тех, кому нужна основательная и долговечная подпорная стенка, способная выдерживать большие нагрузки, идеальным вариантом станет бетонная подпорная стенка. Армированному бетону можно придать любую форму, нет ограничений и по высоте такой стены. А за счёт использования различных материалов отделки (краска, штукатурка, натуральный камень, клинкерный кирпич, плитка, дерево, пластиковые панели) возможности по внешнему оформлению стен из бетона практически не ограничены. Единственным минусом бетонных подпорных стен можно признать сложность и высокую стоимость их строительства.

Варианты отделки подпорной стены

Отделка подпорной стены

Allan Block предлагает широкий выбор вариантов отделки подпорной стены. Если вы строите с помощью AB Fieldstone, в котором используются переработанные материалы, переходите к отделке с помощью AB Fieldstone.

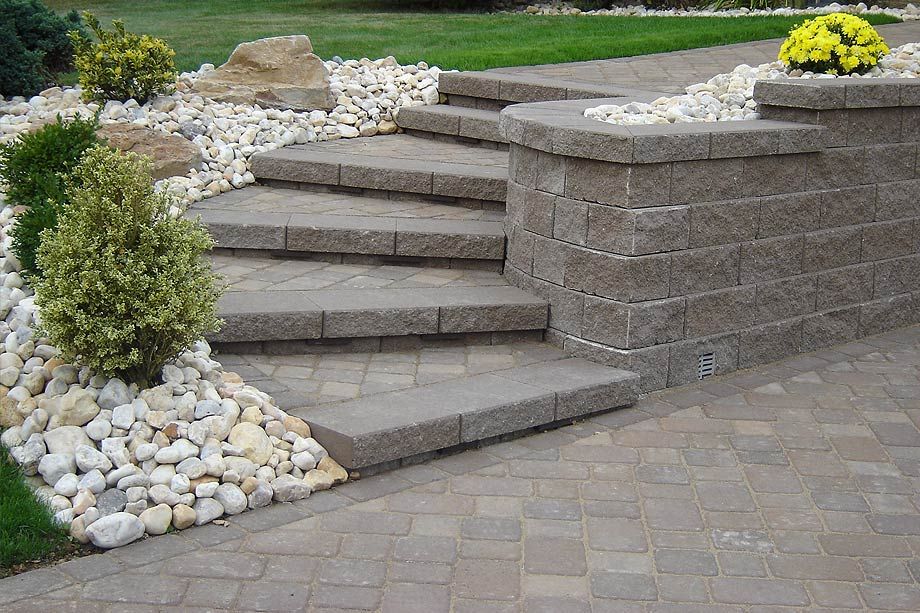

Спуск подпорной стены

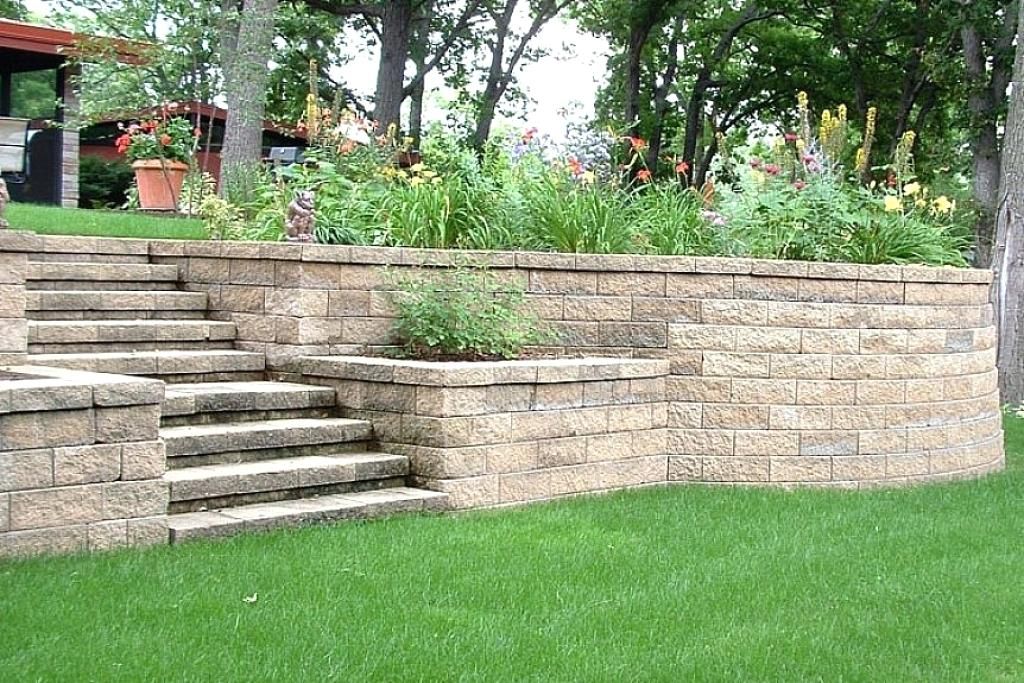

Узорчатая подпорная стена со ступеньками

Стены со ступеньками можно легко закончить, добавив дополнительный замковый камень или полувысокий блок или загнув концы обратно в склон холма.

• Для постепенного спуска используйте блоки половинной высоты — AB Lite Stone из коллекции AB или AB Barcelona из коллекции AB Europa.
• Для перехода на полный курс используйте угловые блоки AB из коллекции AB или AB Europa или для AB Fieldstone, см. подробности ниже.
• Чтобы сделать ступеньку вниз, которая также служит кашпо, поверните стену через 2 или 3 блока после угла.
• Создайте мягкий конец стены, используя внутреннюю кривую при спуске.

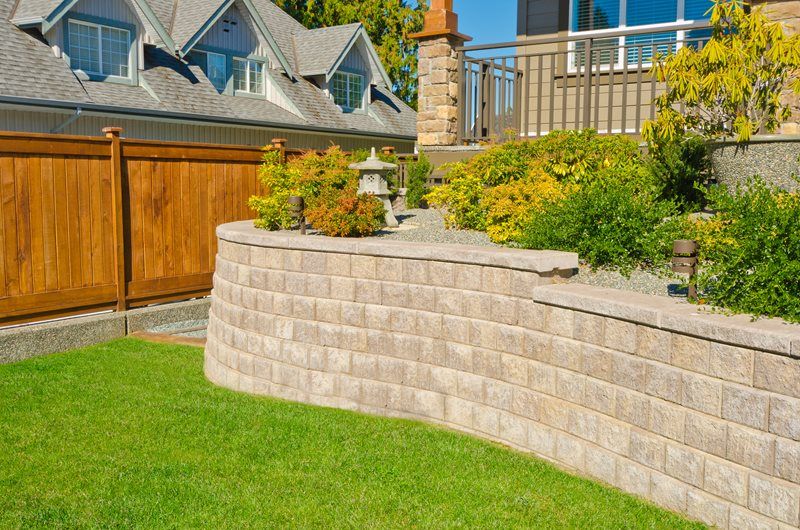

Ступенчатые изгибы с подпорной стенкой

Ступенька удваивается как плантатор для подпорной стены

Ступенька для полного ряда: используйте угловые блоки

Постепенный спуск: используйте полувысокие блоки

повороты

Самый простой и легкий способ завершения подпорной стены Allan Block — использовать плавные плавные кривые, которые поворачивают обратно в склон холма. Преимущества изгиба подпорной стены обратно в склон холма включают в себя:

• Для изящного плавного завершения стены изогните стену, чтобы создать зону для посадки растений, которая смягчит внешний вид подпорной стены.
• Для естественного перехода к ландшафту изогните стену обратно в склон холма. СОВЕТ: Преимущество поворота стены обратно к склону включает в себя:
  • Меньше времени и затрат на сборку
  • Нет необходимости в угловых блоках
  • Превосходная защита от эрозии
  • Привлекательный дизайн

При строительстве захода необходимо выкопать, засыпать и уплотнить базовую траншею так же, как и базовый ряд блоков.

Изогнутая вставка служит кашпо

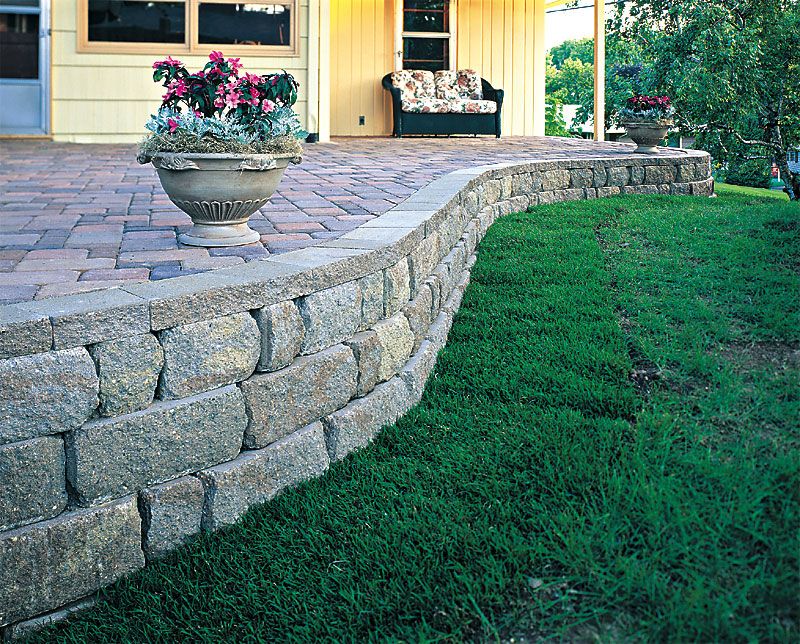

Подпорная стенка изгибается на склоне холма

Подпорная стенка переходит в склон холма

Установка блоков и уплотненная заделка

Подпорная стенка с загибкой

Надлежащая обратная засыпка и уплотнение важны там, где стена возвращается в откос. Чтобы место захода не оседало иначе, чем остальная часть стены, убедитесь, что вся область под новым основанием тщательно уплотнена.

Спуск вашей подпорной стены AB Fieldstone

Создание ступени похоже на построение внешнего угла, поскольку в нем используются те же облицовочные блоки, которые изготовлены с текстурированной стороной, и такое же расположение анкерных блоков.

• Установите лицевые блоки до места расположения ступеньки. Установите лицевой блок текстурированным концом перпендикулярно, чтобы получился угол, текстурированной стороной наружу.
• Разделение анкерного узла пополам. Возьмите одну половину, удалите нижнюю губу и поместите в лицевой блок, который использовался для создания ступеньки вниз. Подробную информацию об изменении блока привязки см. в разделе Изменение блоков.
• Следующий анкерный элемент будет установлен в первых двух облицовочных элементах, ведущих к ступеньке вниз. Эта анкерная единица будет охватывать две лицевые единицы. Одно из крыльев этого устройства необходимо будет снять, чтобы его можно было разместить.
• Используйте другую половину предыдущего блока анкеровки в следующем слоте, чтобы вернуть шаблон, чтобы у каждого лицевого блока был свой собственный блок анкеровки.
№
• Используйте эластичный клей для кладки, чтобы закрепить угловые элементы на месте.

Посмотрите другие варианты отделки подпорной стенки.

Перекрытие подпорных стен

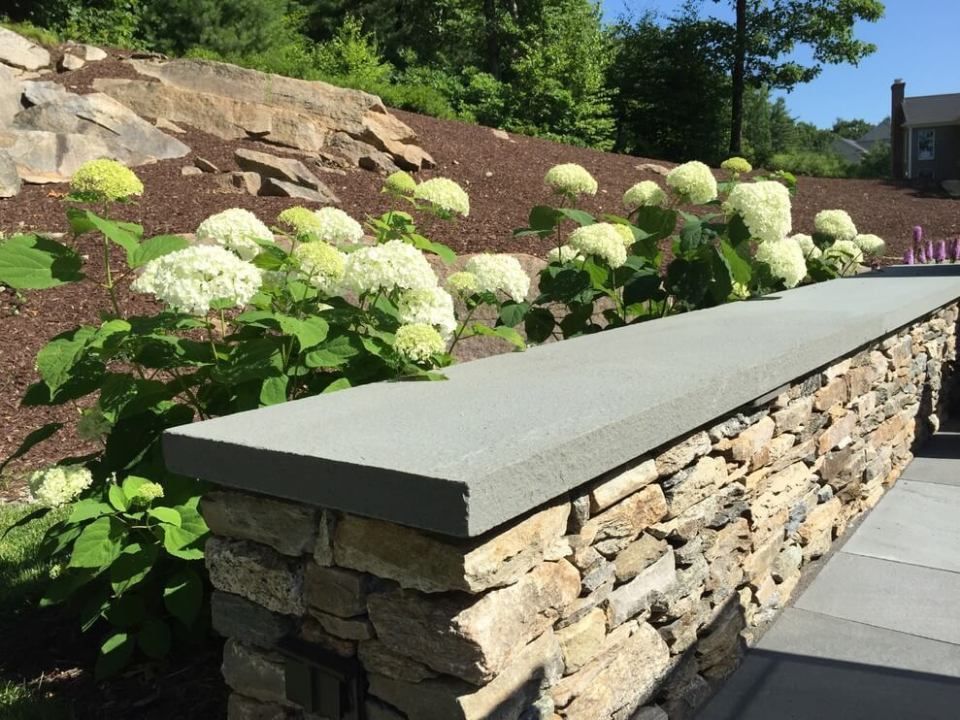

Подпорная стена, отделанная замковым камнем

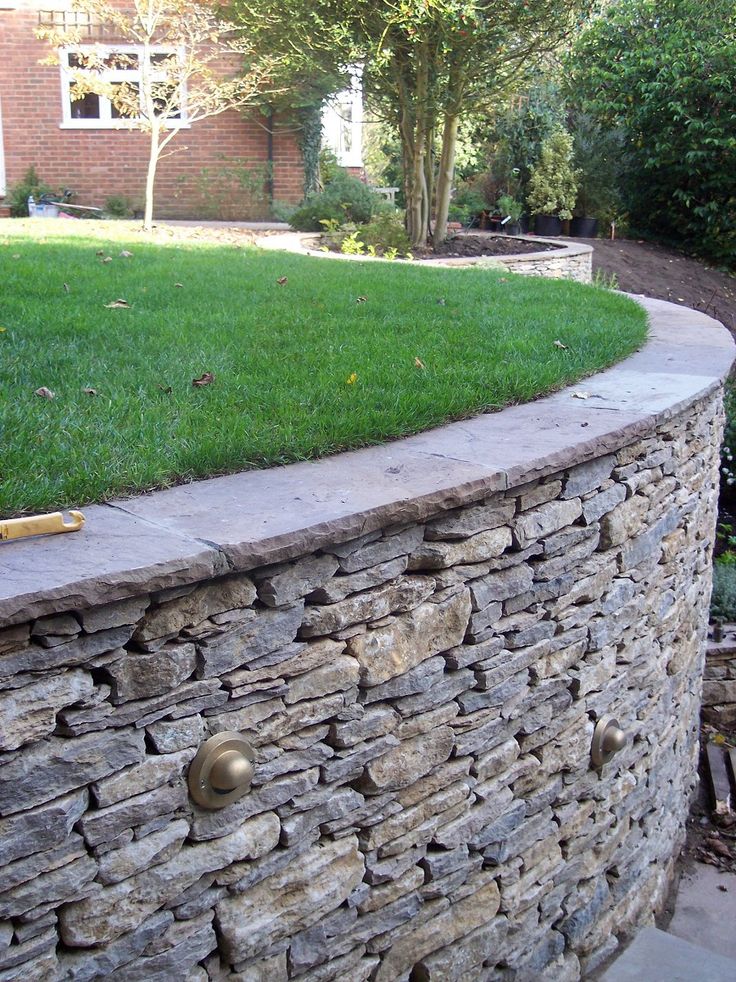

Подпорная стена, отделанная камнем

Замковые камни Allan Block используются для отделки верхней части стены. Замковые камни могут быть изменены, чтобы соответствовать любой форме подпорной стены. Узнайте, как вырезать замковые камни для изогнутых подпорных стен, а также подпорных стен с углами.

Отделка стен насаждениями или мульчей

Отделка подпорной стены мульчей

Верхняя подпорная стена с растениями

Запатентованная приподнятая передняя кромка Allan Block обеспечивает идеальную встроенную окантовку, где вы можете просто использовать камень, мульчу, траву или почву для посадки чтобы завершить вашу подпорную стену с привлекательным, естественным видом.

Отделка подпорной стены AB Fieldstone

Установка фильтрующей ткани

Фильтровальная ткань используется поверх верхнего ряда блоков и под заглушками для покрытия задней части анкерных узлов AB Fieldstone. Это позволит разместить почву для посадки заподлицо с блоком крышки.

• Поместите полоску фильтровальной ткани вдоль верхней части анкерных узлов AB Fieldstone на верхнем ряду стены. Расположите ткань так, чтобы ткань начиналась с задней стороны облицовочного блока AB Fieldstone, проходила над блоком анкеровки AB Fieldstone и спускалась вдоль задней части блока анкеровки.
• Не забудьте оставить верхнюю поверхность облицовочного блока открытой, чтобы можно было нанести герметик для крышек на облицовочный блок.
• Завершите стену замковыми камнями AB. Поместите первый замковый камень на стену так, чтобы выступ составлял 40–50 мм (1,5–2 дюйма).

Надежные заглушки для подпорной стены

Заглушка AB Fieldstone

• Протяните веревку вдоль стены, чтобы отметить размещение дополнительных замковых камней.
• Чтобы получить согласованную точку, используйте фаски под углом 45° на концах каждого колпачка в качестве точек выравнивания линии струны.
• Используйте эластичный кладочный клей NP1 или аналогичный, чтобы закрепить замковые камни на месте. Нанесите небольшой слой герметика вдоль боковых сторон крышек.
• Обратная засыпка позади последнего ряда и за замковым камнем AB с непроницаемой засыпкой, позволяющей производить посадку до задней части стены.
• Примечание. Чтобы удерживать фильтровальную ткань на месте во время обратной засыпки, поместите каплю герметика между тканью и анкерным узлом.

Установите заглушки для создания теневой линии

Заглушки для ступеней

Заглушки для ступенек можно выполнить двумя способами. Использование колпачка AB Fieldstone с обрезанием и без него.

При размещении заглушек на стене заглушки следует устанавливать так, чтобы они выступали за переднюю часть блоков. Это подчеркивает стену красивой линией тени.

Строительство подпорной стены: 8 правил и запретов

Фото: istockphoto.com

Уменьшение эрозии почвы, превращение крутых склонов в террасированные фоны, создание акцентов в ландшафте — подпорные стены служат многим целям. Действительно, они являются одними из наиболее распространенных способов устранения проблем, вызванных холмистой местностью! Хорошо построенные подпорные стены превращают непригодные для работы склоны в полезное наружное пространство для сада.

Однако, несмотря на простой внешний вид, эти стены требуют тщательного планирования, иногда профессионального проектирования, чтобы сохранить свою форму. Почва тяжелая, особенно если она промокла от недавнего ливня, поэтому основная подпорная стена (четыре фута в высоту и 15 футов в длину) потенциально должна поддерживать до 20 тонн давления грунта. С каждым дополнительным футом высоты давление почвы существенно возрастает. Просчитайте свои строительные планы, и вы можете получить слабую стену, которая рискует выбухнуть или, что еще хуже, вообще рухнуть. Именно по этой причине подпорные стены высотой более четырех футов должны быть спроектированы и построены профессионалами.

Более короткие подпорные стены могут быть сооружены энтузиастами-любителями, обладающими некоторыми базовыми знаниями в области строительства. Это похоже на тебя? Если вы хотите запачкать руки и улучшить свой ландшафт с помощью подпорной стены, эти рекомендации по строительству подпорной стены помогут вам начать с хорошего.

НЕ ЗАБУДЬТЕ связаться с властями.

Влияние подпорной стены на естественный поток воды может повлиять на ваших соседей, поэтому в некоторых сообществах домовладельцам требуется получить разрешение до начала строительства. Возможно, вам придется представить планы вашей стены и запланировать осмотр имущества, чтобы убедиться, что строительство подпорной стены не создаст проблем с дренажем.

Заодно позвоните в DigSafe (811) — общенациональную службу, которая уведомит местные коммунальные службы о том, что вы планируете копать. Они могут определить, будут ли мешать их закопанные линии, и отметить их точное местоположение.

Фото: istockphoto.com

Выберите материал, с которым легко работать.

Подпорные стены могут быть построены из различных материалов, от монолитного бетона и крупных бревен до природного камня и даже кирпича. Для целей «сделай сам» выбирайте готовые блоки, которые предназначены специально для строительства подпорных стен; фиксирующий фланец по нижнему краю обеспечивает надежное соединение между рядами. Эти блоки (доступные в серых и землистых тонах с гладкими или текстурированными поверхностями, как эти в The Home Depot) можно найти практически в любом магазине товаров для дома, а также во многих садовых центрах.

НАЧНИТЕ с хорошей основы.

Прочность вашей подпорной стены зависит от ее несущей системы. Для подпорной стены из сложенных блоков высотой не более четырех футов траншея, заполненная тремя дюймами щебня, поможет предотвратить смещение и оседание стены. Точная глубина траншеи зависит от предполагаемой высоты стены, но следуйте эмпирическому правилу: копайте траншею так, чтобы она составляла восьмую часть стены плюс три дюйма. Например, если вы хотите, чтобы окончательная высота вашей подпорной стены составляла три фута (36 дюймов), вам нужно выкопать траншею глубиной восемь дюймов, чтобы разместить три дюйма щебня и около пяти дюймов (или восьмую часть высоты). видимая подпорная стена), чтобы начать стену ниже уровня земли.

Фото: istockphoto.com

ЗАПРЕЩАЕТСЯ укладывать блоки на неровную поверхность.

Первый ряд (или ряд блоков) закладывает основу для остальной части стены, поэтому очень важно сделать ее идеально ровной. Если это не так, последующие ряды также не будут ровными, в результате чего подпорная стенка станет кривобокой и непривлекательной. Используйте строительный уровень высотой 4 фута, чтобы убедиться, что слой гравия под первым рядом блоков выровнен, прежде чем вы начнете устанавливать блоки. Любые несоответствия здесь будут отображаться выше на стене.

Стек блоков DO с небольшим обратным наклоном.

Стена, упирающаяся в почву, которую она удерживает, с меньшей вероятностью будет выталкиваться наружу давлением грунта, чем обычная вертикальная стена. Спроектируйте и постройте подпорную стену так, чтобы она имела уклон не менее одного дюйма на каждый фут подъема (высоты). К счастью, работа с блоками подпорной стены позволяет невероятно легко реализовать эту конструкцию «ступеньки назад»! Фиксирующий фланец на нижнем крае каждого блока направляет его в положение, защелкивающееся немного позади нижнего блока, предотвращая выталкивание верхних блоков наружу.

НЕ ЗАБУДЬТЕ обеспечить дренаж.

Грунтовые воды являются естественным врагом подпорных стен. Когда он насыщает глинистые грунты, они вспучиваются и оказывают чрезмерное давление на тыльную сторону стены. Чтобы избежать поломки, предусмотрите дренаж одновременно со строительством подпорной стены. Засыпка пространства за блоками щебнем, а затем установка гибкой перфорированной водосточной трубы (доступной в The Home Depot), также называемой «дренажной плиткой», у основания стены может создать необходимый путь отвода грунтовых вод. Перфорированная труба отводит грунтовые воды к каждому концу стены, откуда они могут безвредно стекать. Концы водосточной трубы должны выйти на каждом конце стены, и вы можете покрыть их щебнем, чтобы замаскировать их внешний вид.

СВЯЗАННЫЕ: 10 лучших вещей, которые вы можете сделать для своей почвы

ДЕЛАЙТЕ обратную засыпку правильно.

После того, как ваша водосточная труба будет установлена, вы должны засыпать оставшееся пространство за блоками песком или мелким гравием — любой из них позволит воде просачиваться в водосточную трубу у основания стены. Для достижения наилучших результатов засыпайте несколько дюймов материала после укладки каждого ряда блоков и используйте ручную трамбовку для уплотнения материала. Утрамбовывая засыпку через каждые шесть дюймов или около того, вы обеспечите ее плотную укладку, что обеспечит дополнительную поддержку от давления почвы за стеной.

Фото: istockphoto.com

НЕ выбирайте одну высокую стену, если вы можете построить многоуровневые стены.

В то время как подпорные стены высотой более четырех футов должны быть спроектированы профессионалами, вы можете сделать решение для высокого склона своими руками, создав две или более более коротких «многоуровневых» подпорных стен, а не одну высокую стену. Ряд коротких стен добавляет визуальную текстуру, и каждая отдельная стена будет выдерживать меньший вес почвы, что снижает вероятность их разрушения. При строительстве многоуровневого набора подпорных стен расположите более высокую стену за нижней стеной на расстоянии, вдвое превышающем высоту нижней стены. Например, если нижняя стена имеет высоту три фута, более высокая стена должна быть отодвинута как минимум на шесть футов от нижней.
