Кирпичная печь для бани: проекты и порядовка

Размер кирпичной печи для бани зависит в первую очередь от площади парилки, также учитывают количество людей, которые будут регулярно париться. Принимается во внимание сезонная баня или нет, будет использоваться она для отопления и готовки, или только для разогрева парилки.

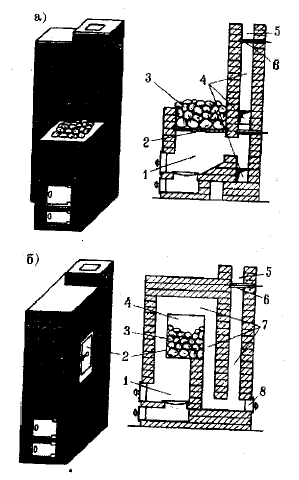

Проекты кирпичных печей для бани

Очень редко можно найти готовый проект кирпичной печи, который устраивает на 100%. Приходится дорабатывать и переделывать готовую порядовку. В этом случае вносите необходимые коррективы, детально прорисовывая каждый ряд кирпичей, и исправленную порядовку показываете специалисту.

Проект кирпичной печи для бани

Даже если были внесены даже незначительные изменения, консультация крайне желательна. Печь в бане должна быть безопасна, потому очень важно мнение грамотного специалиста.

Корректируя проект нужно помнить несколько особенностей кладки кирпичных печей:

Топливник в каменках обычно делают большого размера и для обеспечения нормального процесса горения необходимо обеспечить хороший приток воздуха. Поэтому поддувало и поддувальная дверца должны также иметь приличные размеры.
Чтобы обеспечить хороший приток воздуха в топливную камеру колосники лучше укладывать вдоль поддувального канала. Но найти колосник требуемого размера зачастую проблематично, потому часто приходится устанавливать несколько решеток меньшей длины поперек поддувала.
Если каменка находится над топкой, высота топливника должна быть не меньше 55см. Оптимальный вариант – 8 или 9 рядов кирпича. В этом случае камни будут нагреваться до высоких температур. Уменьшение высоты топливника приведет не к ускорению нагрева, а к понижению температуры камней и скоплению в промежутках между ними сажи.
Если деревянные конструкции не защищены огнеупорными материалами, то расстояние до кирпичной печи не может быть меньше 30 см.

Перед тем, как укладывать кирпичи на глиняно-песчаный раствор (информация о растворе размещена в статье Материалы для кирпичной банной печи), выложите их согласно плану насухо, начиная с одного из углов, подберите кирпичи подходящего размера, чтобы ширина швов не превышала 5мм. И лишь затем укладывайте на раствор.
После укладки каждого ряда его проверяют на вертикальность и горизонтальность при помощи строительного уровня. Точность соблюдения углов можно проверить установленными отвесами. Корректируйте даже минимальные отклонения.
При установке дверец кладку начинают от нее, плотно фиксируя. Все дверцы в тех местах, где они прилегают к кирпичам, предварительно обматывают асбестовым шнуром или полосой асбеста. Фиксируются они на месте при помощи проволоки или стальных полос, закрепляемых в швах. Для более жесткой фиксации в кирпичах под проволоку прорезают канавки.

Особое внимание нужно уделить месту прохода трубы от кирпичной печи через потолок, крышу или стену. В этом месте трубу обязательно изолируют базальтовой ватой или другими теплоизоляторами, переносящими высокие температуры.

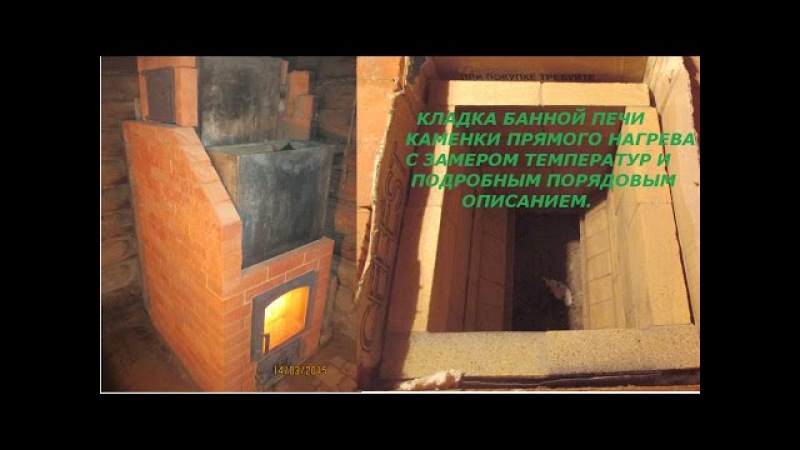

В видео показано, как можно крепить зольную и топочную дверцы, а также процесс приготовления глиняного раствора.

Вот проект печи для бани, в котором бак для нагрева воды примыкает к каменке и дополнительно обогревается за счет теплоотдачи от дымохода. Эта печь имеет небольшие размеры и несложна в изготовлении.

Кирпичная печь с металлической каменкой и боковым расположением бака для воды: 1 — опора бака; 2 — бак для воды; 3 — дымовая труба; 4 — люк для полива камней; 5 — крышка каменки; 6 — проволочные скрепы; 7 — камни; 8 — решётка каменки; 9 — стойки постамента каменки; 10 — колосниковая решётка; 11 — дверца топки; 12 — дверца поддувала

Емкость для каменки размером 530х510х500 мм изготовлена из стали толщиной 8-10мм, бак для воды – из трубы диаметром 40см (емкость около 50 литров). Опорой для каменки служит сваренный из уголков каркас (уголок берут 50х50 мм), для водяного бака изготавливают скользящую опору.

Каменка имеет крышку, через которую закладываются камни и поддается вода. Чтобы камни нагревались до более высоких температур, крышку закрывают, а если нужно их температуру понизить – открывают. После установки на каркас каменка обкладывается кирпичом, поставленным на ребро.

Вот также небольшая кирпичная печь для бани с закрытой каменкой и баком для воды, расположенном сбоку.

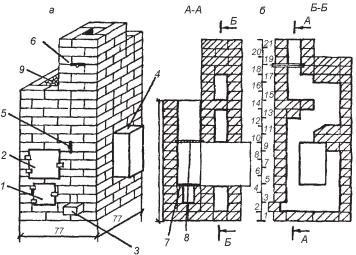

Кирпичная печь с закрытой каменкой и боковым размещением бака для воды: 1 — водогрейный бак; 2 — печь; 3 — дымовая труба; 4 — камни; 5 — крышка каменки; 6 — отверстие для подачи воды; 7 — металлический свод; 8 — экран; 9 — колосниковая решётка; 10 — дверка топки; 11 — дверка поддувала

Порядовка для этой печи проста и не требует больших затрат времени и материалов.

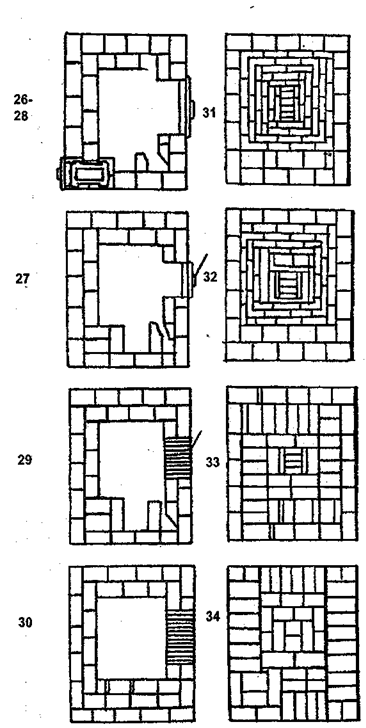

Порядовка печи с закрытой каменкой и боковым размещением бака для воды

Порядовка печи для бани

Эту печь очень маленькой не назовешь. Печь непрерывного действия конструкции Анатолия Заболотного может обогреть парную для 4-х человек. В закрытую каменку загружать камни можно только после окончательного высыхания печи.

Расположение печи Анатолия Заболотнего в бане для 4-х человек

Печи непрерывного действия можно топить во время того, как в парилке находятся люди – они сконструированы таким образом, что продукты горения не попадают в помещение.

Главная привлекательная черта этой печи – возможность организации вентиляции/просушки подпольного пространства. Для чего используют обычный гофрошланг.

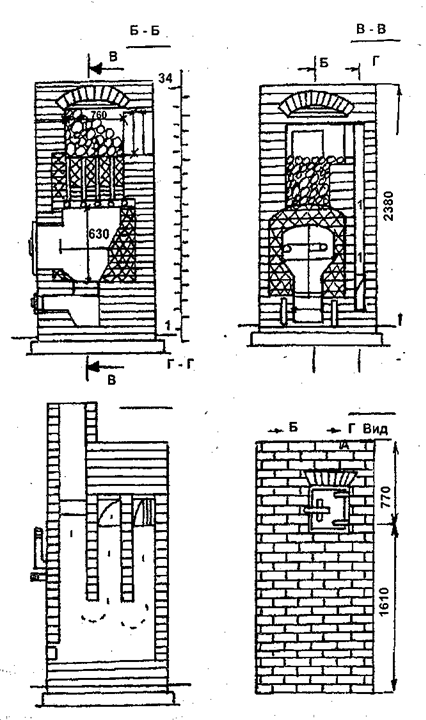

Печь Анатолия Заболотнего непрерывного действия

Для кладки этой печи нужны 700шт печного кирпича, 40шт шамотного, песка около 30 ведер, глины 15 ведер (ведро 12 литровое). По 2 штуки печных дверцы, дверцы поддувала и прочистных. Требуются также 2 колосниковые решетки и 2 задвижки, и металлический уголок 30х30, нарезанный на отрезки по 50см (9 отрезков) и 35см (2 отрезка). Понадобится также панель с одной конфоркой и шкаф для камней.

Печь Анатолия Заболотнего непрерывного действия

Шкаф для камней изготавливают из нержавейки – только она выдерживает температуру до 800^оС, до которой могут в этой печи нагреваться камни. Для придания каменке большей жесткости, на боковые поверхности наваривают дополнительные ребра жесткости.

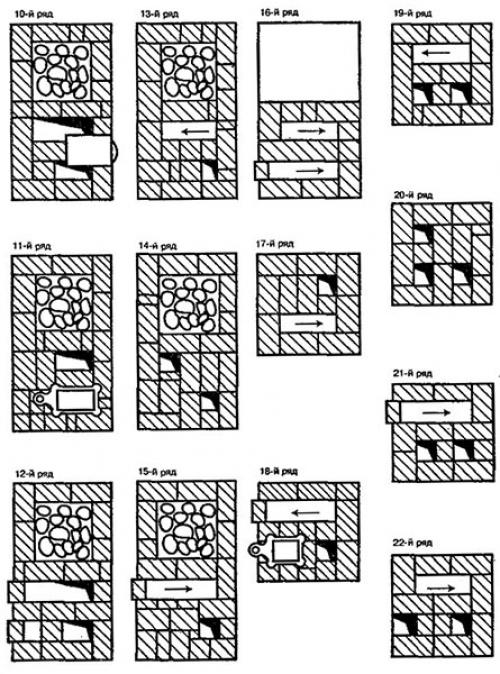

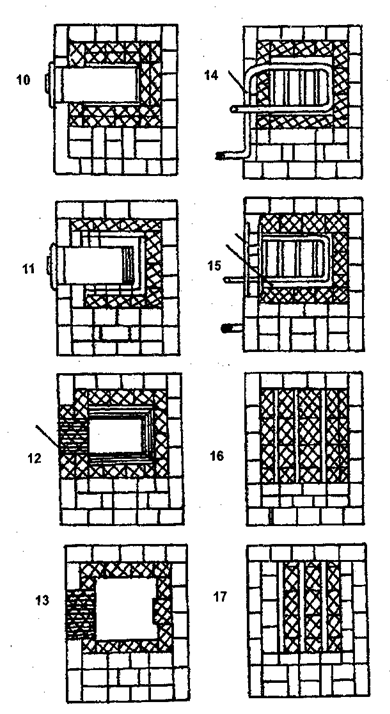

Порядовка кирпичной печи непрерывного действия Анатолия Заболотнего

Класть эту печь нужно с базового-нулевого ряда, в котором начинается формирование вентиляционного канала.

Строго соблюдайте схему расположения кирпичей, проверяя вертикальность и горизонтальность каждого ряда и отслеживая правильность углов.

Заслонка устанавливается в 3-м ряду. Тут же начинается формирование зольников двух независимых топок и устанавливаются на них дверцы. В следующем 4-м заслонка перекрывается поперечно расположенным каналом для прочистки сажи. В этом же ряду устанавливается на него дверца.

Закрытие дверец поддувала происходит в 5-м. Тут же устанавливаются перемычки для перехода к формированию попки. Толщина металла для перемычек — 3 мм. В следующем ряду происходит разделение шахты, для чего устанавливают две колосниковые решетки. Шахта топки выкладывается шамотным кирпичом с использованием специального раствора. Под колосниковые решетки выпиливается в кирпичах углубление с таким расчетом, чтобы оставался зазор на температурное расширение колосников (6-10 мм с каждой стороны). Тут же начинаются независимые дымоходные каналы, для чего также укладываются полосы металла.

В 7-м ряду шамотный кирпич устанавливают на ложок (боком), устанавливают дверки топок, дымоходные каналы не меняются. Одновременно устанавливаются дверцы топок. 8-й ряд аналогичен предыдущему, обкладываем дверцы. В следующем они перекрываются металлическими полосками, на которые будут опираться кирпичи перекрытия.

В 10-м дверцы поверху закрываются кирпичами, для чего они подпиливаются при необходимости в зависимости от формы. После завершения 11-го ряда над одной шахтой укладывается платформа плиты, а на другой шамотный кирпич укладывают только по коротким сторонам топки. После установки емкости для камней тут будут дымоходные каналы.

В 12-м ряду устанавливают металлический короб для камней, закладывают один из каналов дымохода. Следующие два ряда без изменений, и лишь в 15-м монтируют дверцу для чистки сажи. Далее в 16-м добавляются две металлические перемычки над основной шахтой.

В 17-м снова дымоходная шахта разделяется на два канала (как в 5-м ), а над плитой закрепляют две металлические перемычки, которые послужат основанием для кирпичей следующего ряда. Следующие два без изменений, и только в 18-м добавляется дымоходная дверка, а в 19-м устанавливаются перемычки с другой стороны печи, которые послужат основанием для ее окончательного перекрытия и формирования свода печи.

21 ряд аналогичен 12, но там имеются дымоходные каналы. Следующие два ряда происходит сужение топливных шахт, а в 24 шахта, где установлена емкость для камней перекрывается совершенно.

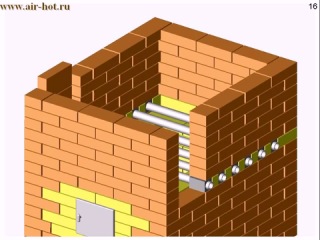

Формирование дымохода в кирпичной печи для бани

Далее перекрывается вторая топливная шахта, остается только дымоход, и с 27 ряда выкладывается только он.

Небольшая кирпичная печь для бани

Эта небольшая кирпичная печь для бани очень проста и экономична. Она подходит для маленьких парилок.

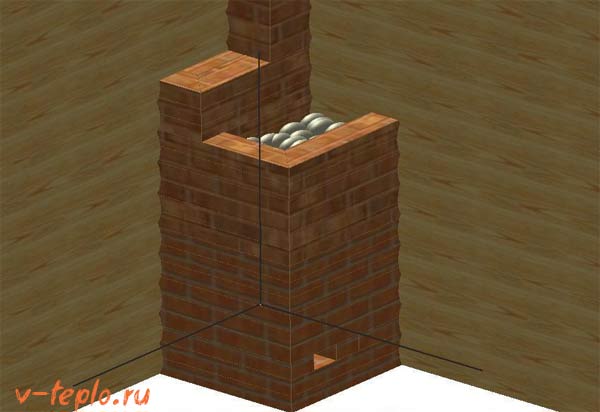

Небольшая кирпичная печь для бани

Порядовка для нее очень проста. Она имеет относительно небольшой вес вес, и при условии достаточной толщины лаг и соблюдении мер противопожарной безопасности может быть сложена без фундамента.

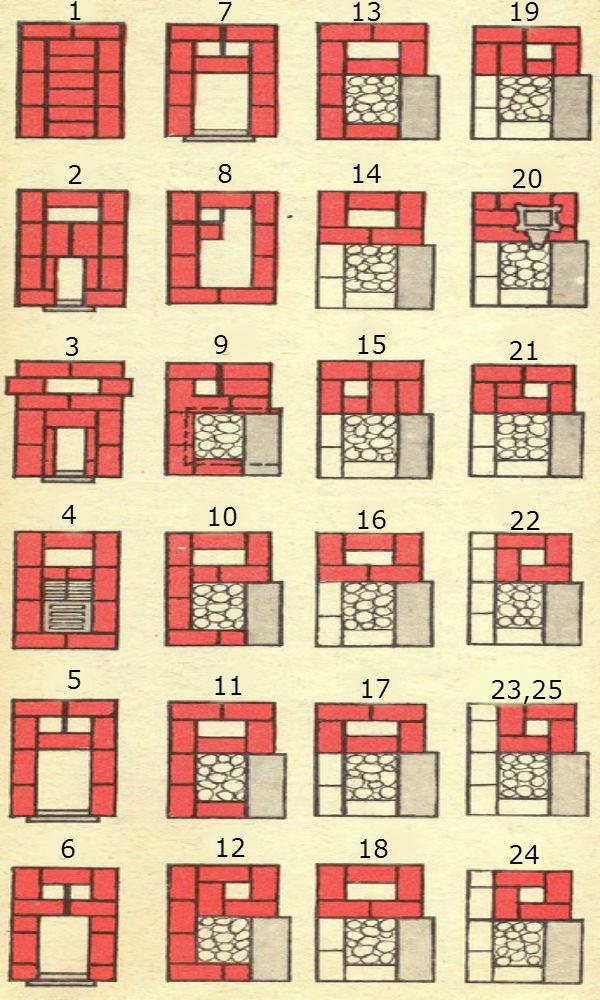

Небольшая кирпичная печь для бани. Порядовка

В действительности, сколько бань, столько, наверное и проектов печей — каждый хозяин старается по максимуму использовать имеющееся пространство, потому изменения и корректировки практически необходимы. Если у вас есть хоть небольшой опыт работы с кирпичами и растворами — вы вполне можете сложить кирпичную печь своими руками. Но если вы в своих силах не уверены, то стоит подумать о приглашении опытного печника, хотя бы в качестве консультанта. Это может сэкономить вам приличные средства: переделка печи и устранение огрехов стоят, зачастую, гораздо больше, чем кладка печи по-новой.

Во многих случаях проще установить металлическую печь (например «Жара» ) и обложить ее кирпичом.

Кирпичная печь для бани (83 фото): проекты и чертежи дровяной печки из кирпича, изготовление своими руками, какая лучше

Редко кто может усомниться в пользе банных процедур, а попариться в собственной баньке мечтают многие.

Построить кирпичную печь для бани по силам не только опытным печникам, но и начинающим мастерам. Следуя инструкциям и рекомендациям, можно построить баню у себя на участке и создать не только комфортное место для отдыха, но и соорудить целый архитектурный шедевр.

Особенности

Ничто не дает такого приятного тепла, комфортной атмосферы, легкого дыхания, как нахождение в бане с кирпичной печью. Чтобы построенная своими руками печь получилась на должном уровне, необходимо четко выполнять все инструкции. Даже при наличии небольших навыков в строительстве можно сделать отличную топочную для бани.

Прежде всего необходимо определиться, какой вариант печи более подходит для конкретного помещения.

Рассмотрим варианты истопки кирпичной печи для бани:

По черному. Такие печи пользовались особой популярностью в деревнях на протяжении многих лет. Особенность данной конструкции заключается в том, что здесь отсутствует дымоход, поэтому пара и аромата в помещении будет предостаточно. Недостатком данного варианта можно назвать то, что необходимо ждать, пока топливо полностью прогорит.

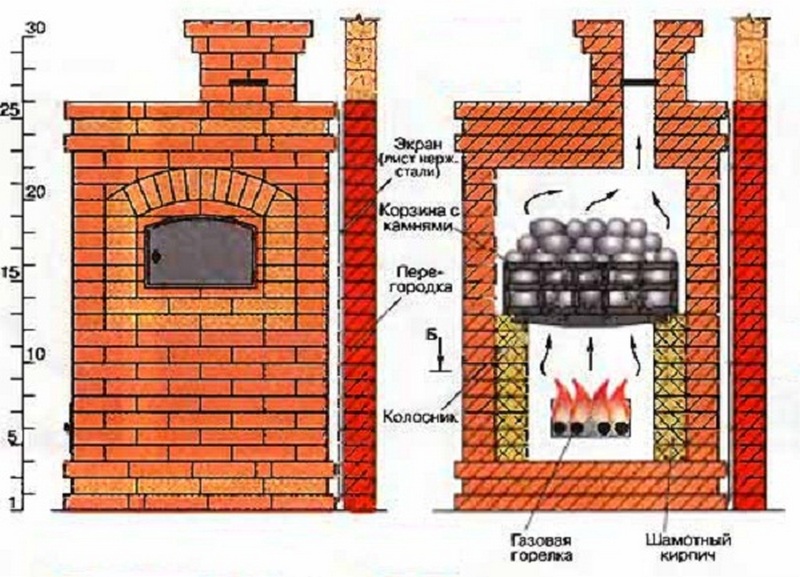

По серому. Данный вариант более экономичный. Печь имеет дымоход, поэтому помещение прогревается быстрее. Как у предыдущего варианта, здесь есть недостаток: необходимо ждать, пока полностью не сгорят дрова.
По белому. Данный вариант можно назвать наиболее достойным, так как при его использовании в помещении не будет следов сажи, а в комнате долгое время будет сохраняться тепло. Но на прогревание такой печи уходит много времени, что не всегда удобно для использования.
С плитой. Такой вариант для бани можно считать наиболее удачным. Конструкция состоит из бака, который устанавливают на плите из чугуна, банных камней. Бак закрыт с 3 сторон кирпичной стеной, за счет этого долгое время температура воды остается высокой. Чаще бак устанавливают поверх топки, а над дымоходом выкладывают камни, но иногда как бак, так и камни могут располагаться в ином порядке.

Наиболее простым вариантом можно назвать сооружение каменки, которую нужно топить по серому.

Каменка не оставит равнодушными любителей пара. Данная конструкция состоит из топочной камеры, над которой размещаются камни.

Благодаря толщине кирпича и массивным камням в помещении будет долго сохраняться тепло. После окончания процедуры помещение проветривают, на камни выливают воду для удаления сажи. После уборки помещение готово к проведению новых процедур.

Печь для бани может быть разной по габаритам, но наиболее часто можно встретить варианты с размерами основания 890*1020 мм, что соответствует кладке 3,5*4 кирпича, или с размером 1020*1290 мм (кладка 4*5 кирпичей). Стандартная высота печки может быть 168 и 210 см, не учитывая высоту дымоотводной трубы.

Выбор типа печи должен быть индивидуальным. При выборе стоит изучить различные материалы, посмотреть фото и видео, изучить проекты и затем делать окончательный выбор.

Плюсы и минусы

Есть много моделей печей для бани. Это конструкция из кирпича или железа, которую можно приобрести в магазинах или сделать самостоятельно. Но будет ли экономичней самодельная модель печки или стоит отдать предпочтение магазинным вариантам, следует разобраться.

С давних времен для омовения и очищения тела люди лили воду на раскаленные камни, чтобы насладиться горячим паром. Позже начали складывать печи, которые топили по-черному, на камни также из ковша плескали воду, чтобы в помещении образовался горячий пар. Современные конструкции имеют дымоотвод, но некоторые любители русской бани до сих пор парятся по-черному.

Кирпичная или каменная печь имеет много преимуществ:

в помещении долгое время сохраняется тепло;
отличное качество пара;
имеют большую мощность, способны обогреть большую площадь комнаты;
не требуют проведения дополнительных мероприятий по противопожарной защите;
приятный микроклимат;
даже при очень высокой температуре, материал не выделяет токсических веществ;
благодаря эстетичному внешнему виду можно создать необычную атмосферу в бане.

Материал для изготовления – кирпич, смотрится очень красиво, поэтому отделочные работы в виде облицовки или штукатурки можно не делать. Но если есть желание, можно использовать декоративную отделку камнем или плиткой, изразцами.

Сделав печь из кирпича своими руками, можно долгие года наслаждаться результатом своей работы, проводить банные процедуры, получать удовольствие от нахождения в помещении с приятным паром. Так как для строительства был выбран кирпич, который способен при нагревании аккумулировать тепло, он будет долгое время сохранять температуру в парилке.

В качестве топлива используют подручные материалы, которые можно найти на любом приусадебном участке в виде веток, палок, сухой травы, щепок, мха или приобретают сырье в магазине.

Если хочется сделать экспериментальный вариант, а не простую конструкцию, стоит обратиться к помощи специалистов, иначе могут быть огрехи в работе. При допущении технологических ошибок печь может достаточно долго нагреваться и плохо удерживать температуру. К тому же дров или иного топлива придется использовать намного больше.

Печи из кирпича могут иметь и недостатки:

конструкция имеет большой вес, поэтому необходимо возведение фундамента;
высокая стоимость материала, в том числе кирпича, элементов из стали и чугуна;
оплата профессиональному печнику, если не проводить все работы самостоятельно;
кладка должна быть идеальной, иначе вместо радости во время проведения банных процедур можно получить проблемы;
длительное время протапливания – около 3 часов.

Наиболее простым вариантом станет приобретение готового изделия. Если рассматривать более упрощенные варианты для бани, можно остановиться на металлических печах.

Виды

Печь из кирпича для бани можно разделить на две категории:

постоянного действия;
периодического действия.

В первом варианте место для камней будет на настиле из металла или в ящике. В этом случае нагревание каменной засыпки происходит не огнем, а тепло передается от одного материала к другому. А вот в другом случае огонь будет проходить непосредственно через камни.

Выбирая печь для бани, многие не совсем понимают разницу между русской и финской баней.

Для русской бани оптимальной будет температура 60 градусов при влажности 50%. Больше подойдет печка из кирпича с закрытой каменкой. В финской бане температура достигает 90 градусов при влажности 5-15%. Чем выше влажность, тем ниже будет температура; при ее увеличении пара будет значительно меньше.

Важно понимать, что отопительно-варочная кирпичная печь не сможет использоваться для бани. Конструкция из кирпича для бани очень сильно отличается от бытовой домашней топки. Для бытовой печи главной задачей является нагревание самой конструкции и использование ее для получения и поддержания тепла.

Для банной печи основной задачей становится максимальное нагревание и использование каменной засыпки для поддерживания необходимой температуры в помещении и для создания пара.

Разделение печей на виды обуславливается и выбором необходимого для нее топлива. Можно остановить свой выбор на агрегате, который работает от электросети, на дровах или на газу.

У каждого агрегата есть как преимущества, так и недостатки. Дровяные печки считаются недорогими и надежными. Агрегат, который работает только на дровах, больше подойдет для местностей, где возможны перебои с электричеством или газом. При установлении в бане конструкции, которая работает только на дровах, нужно понимать, что разогреть парилку быстро будет сложно. К тому же следует поддерживать необходимую температуру самостоятельно, так же как и удалять пепел из печки. Кирпичная печь позволяет использовать различное топливо.

Даже самая маленькая простая печка для русской бани не должна строиться без подробной схемы. Перед началом работы следует написать подробный план, начертить чертежи, указать нужные размеры.

При изучении всех вопросов важно понимать, что обустройство печи для бани невозможно без соблюдения правил по пожарной безопасности.

Изделие из кирпича стоит возводить возле стены, противоположной полочкам в парилке. При создании проекта нужно учитывать, что расстояние между греющей частью агрегата и местом, поддерживающим горение, должно быть не менее 40 см. При выборе специальной защиты, например, из асбестового картона, расстояние можно уменьшить до 20 см.

Если планируется печь с баком для воды, то хорошее и качественное изделие можно сварить и самостоятельно. Главное при этом – не его изготовление, а установка. Перед началом работ следует определиться с литражом бачка для подогрева воды. Конструкция может быть как закрытой, так и открытой. Специалисты рекомендуют использовать открытую емкость, так как наполнять ее и ухаживать за ней будет намного удобней. Не следует оставлять воду в бачке зимой, чтобы она там не замерзала.

Никто не будет спорить, что баня служит не только для мытья тела, это место для релаксации, здесь можно избавиться от недугов и просто поднять жизненный тонус и настроение.

От правильно сложенной печи в парилке зависит, насколько качественно можно провести процедуру. Одной из наиболее популярных моделей считается печка с топкой в предбаннике.

Для максимального комфорта можно соорудить в бане пол с подогревом. Данная конструкция уже давно стала привычной у владельцев парных. К тому же для ее использования не нужно подключаться к электросети, ведь теплоносителем выступает горячая вода, нагреваемая топкой. При использовании металлизированной подложки тепловая энергия не будет теряться впустую.

Выбор материала

Выполняя работу по укладке печи, следует подготовить необходимые инструменты и материалы. Основным материалом для сооружения конструкции для бани является кирпич.

В строительстве печных сооружений чаще используют два варианта кирпича: шамотный и красный кирпич. Шамотный кирпич имеет бледно-желтый цвет, его составляет огнеупорная глина. Он имеет лучшие характеристики по сравнению с иными видами материала, но цена такого изделия также будет превышать по цене аналоги. Шамотный кирпич очень хорошо может выдерживать высокую температуру, его укладывают на участках, которые будут подвергаться длительной тепловой нагрузке. Он идеально подходит для выкладывания пространства возле топки.

Красный кирпич используют для других элементов конструкции. Можно сделать печь только из шамотного кирпича, но его стоимость значительно выше красного, поэтому комбинированная кладка позволит удешевить конструкцию.

Приобретая материал для печи, его следует внимательно осмотреть. Стандартный размер кирпича составляет 125*250*65 мм. Допускается незначительное отклонение в 2 мм. При осмотре нужно убедиться в отсутствии трещин и сколов, допускаются лишь незначительные бороздки и нитевидные трещинки. При выборе материала следует убедиться, соответствует ли материал указанным параметрам. Иногда изделия от разных производителей или даже разных партий одного производителя могут отличаться.

Печь должна быть идеально ровной, поэтому кирпичи должны иметь одинаковый размер, иначе через щели начнет просачиваться дым и со временем топка может развалиться. Не рекомендуется приобретать изделие с пленкой, которая напоминает слюду. Это означает, что в процессе изготовления был допущен брак.

Приобретая кирпич, следует делать это с запасом, так как в процессе кладки нужно будет его резать. Для его резки по нужным размерам можно взять болгарку с дисками.

При постройке дома шов между кирпичиками может быть до 10 мм, для печей такая толщина просто недопустима. Уже при толщине больше 4 мм при постоянном нагревании шов начнет крошиться, а в комнату начнет поступать дым.

Кроме основного материала, следует подготовить:

емкость, где можно замачивать кирпич;
глину и песок для раствора;
емкость, где будет замешиваться раствор;
сито для песка;
дымоотводящую трубу, которую можно приобрести в магазине или сделать самостоятельно;
стальную проволоку, которая понадобится при установке топочной и дверки поддувала;
козлы для работы на высоте;
рубероид, асбест;
строительную рулетку, веревку, уровень, карандаш.

Чтобы проверить качество материала, по нему нужно слегка ударить. Если после удара слышен звонкий звук, значит, кирпич без дефектов, но если слышна глухота, скорее всего, там есть трещина.

Еще раз напомним, что лучше выбрать шамотный и огнеупорный красный кирпич, но может подойти жаропрочный глиноземный и клинкерный кирпич для печи. Шамотный кирпич берут, чтобы выложить топочное ядро, остальные варианты используют, чтобы обкладывать внешние стены, элементы декора.

Цвет материала может указывать на его качество. Он должен быть однородным. Неоднородный цвет означает, что обжиг изделия был неравномерным, поэтому прочность кирпича на разных участках будет разной.

Желательно выбрать один кирпич и разбить его, чтобы осмотреть. Там не должно быть никаких посторонних включений, а цвет должен быть без темных пятен. Если в середине будет темный цвет, такой кирпич не стоит использовать для строительства печи и иных построек.

Чтобы сделать качественную обкладку печи, стоит выбрать материал, промаркированный буквой «М» с цифрами, которые указывают на допустимую нагрузку на 1 кв. см. Оптимальным выбором станет кирпич с маркой не менее М-150.

После того как все подготовлено, можно приступать непосредственно к самой работе.

Этапы постройки

Любые строительные работы должны выполняться по инструкции, схемам и чертежам. Составляя проект будущей бани, следует указать важные особенности – внешний вид конструкции, вариант кладки и расположение каждого отдельного кирпичика, ведь от этого будет зависеть срок эксплуатации. При строительстве кирпичной печи для бани не обойтись без советов опытных печников. Среди множества вариантов кладки стоит выбрать наиболее подходящий для конкретного помещения. При составлении проекта можно внести любые изменения и корректировку.

Независимо от того, какой был выбран метод кладки, проект состоит из основных элементов:

из топки, которую лучше выложить из огнеупорного (шамотного) кирпича;
дымоотвода, для которого выбирают красный керамический или пустотелый (силикатный) кирпич;
бака с водой;
зольника, который обычно состоит из чугунной плиты, топки, подпечья, где хранятся принадлежности для бани.

Фундамент

Конструкция должна быть прочной и надежной, поэтому без возведения прочного надежного фундамента не обойтись. В принципе, основание для банной печи очень схоже с обустройством ленточного фундамента.

Для создания фундамента нужно:

Разметить фундамент и вбить колышки по углам.
Между колышками протянуть веревку, чтобы удобней было ориентироваться.
Размер площадки должен соответствовать габаритам основания печки. Котлован роют вглубь на 60 см, внизу на 15 см яму расширяют в стороны на 10 см.
Нижнюю часть фундамента засыпают песком, а сверху насыпают слой битого кирпича или щебня. Засыпанный щебень утрамбовывают и укладывают гидроизоляционный слой в виде рубероида.
Далее по контуру котлована монтируют опалубку. Для его сборки стоит взять доски и шурупы.
В котлован укладывают армирующую сетку, состоящую из стержней. Между стенкой котлована и сеткой нужно оставить зазор в 5 см, для этого берут подставки или иные фиксаторы.
В котлован заливают бетон, оставив 15 см до поверхности, при этом следует выровнять верхушку по уровню. Данный промежуток нужен для укладки стартового ряда кирпичей.

После этого следует дать заливке отстояться в течение 5-7 дней, а затем демонтировать опалубку. В пустоты насыпают гравий, покрывают битумом и укладывают слой рубероида. Эту процедуру следует провести еще раз. Такая двухслойная изоляция будет предохранять печь от грунтовых вод.

Приготовление раствора

Обычный раствор из цемента не подходит для сооружения печи, так как он плохо переносит высокую температуру. Чтобы приготовить раствор для банной печи, необходимо взять глину и песок. Оптимальным вариантом станет использование красной или шамотной глины, это обеспечит более длительный срок службы конструкции. Кроме глины, необходимо подготовить песок, который предварительно просеивается через сито. Таким образом удаляется мусор, мелкие камешки, илистые включения.

К воде, используемой для раствора, также предъявляют определенные требования. Она должна быть чистой, без затхлого запаха.

Чтобы сделать кладку сотни кирпичей, необходимо использовать до 20 литров воды.

Глину для приготовления раствора необходимо выдержать несколько суток в воде, чтобы она размокла. Перед работой глину разбавляют водой, добавляют песок и доводят раствор до состояния густой сметаны.

Используя насадку или строительный миксер, избавляются от комков глины и делают раствор готовым к применению. Чтобы определить оптимальную вязкость раствора, рекомендуется опустить палку в раствор и стряхнуть ее. Если после встряхивания слой раствора на палке остался более 3 мм, следует добавить песок. Если он меньше 2 мм, нужно добавить глину. По консистенции он должен напоминать пластилин. Оптимальная толщина слоя должна быть 2 мм.

Кладка кирпича

Если печь для бани из кирпича кладут первый раз, не имея особых навыков, подойдет небольшая модель, которая не будет слишком сложной. Самым простым вариантом является обустройство топочной и зольной камеры, установка бака для воды, место для дымохода. Сложить более серьезную конструкцию можно при накоплении определенного опыта в печном деле.

Чтобы качественно построить печь в бане, нужна порядовка, то есть подробная схема, где будут размещаться кирпичи.

Опытные мастера советуют не пожалеть времени и возвести нижнюю часть печи без использования раствора.

В процессе работы выбранные кирпичи пронумеровывают, делают зарезы, подготавливают куски нужной формы и размера. Лишь после этого можно начинать работу, используя раствор.

Перед началом работы кирпичи вымачивают в воде до появления пузырьков, это улучшит сцепление и предохранит от обезвоживания раствора. Используя шамотный кирпич, его погружают в воду, чтобы удалить пыль.

Схема кладки должна начинаться с нулевого ряда. Это делается для того, чтобы фундамент вывести на один уровень с полом. Первый ряд выкладывают с особой тщательностью. Используя отвес, по кирпичам первого ряда дальше будет проверяться вертикаль печных стенок.

При укладке первого ряда его кладут насухо, не используя раствор, в дальнейшем слой раствора должен быть 3-6 мм. Раствором промазывают тычковую часть кирпича и целый пласт. После укладки кирпич прижимают, постукивая мастерком. Чтобы сделать конструкцию более прочной, кирпичи выкладывают со смещением очередного ряда до 50%, перекрывая стыки.

Кладку делают согласно порядовке, при этом:

раствор наносят на предыдущий ряд;
гладкая сторона кирпича должна быть направлена к дымоходу;
после каждого ряда проводится проверка по вертикали и горизонтали;
через 3-4 ряда необходимо убирать остатки раствора.

Чтобы закрепить дверку поддувала в 3 ряду, берут оцинкованную проволоку или полоску из стали и прикручивают ее по углам. Используя болгарку, в кирпичах вырезаются канавки, туда будет опускаться железная проволока. Место касания дверки с печкой изолируют асбестом.

В 5 ряду под уголки из стали вырезают выемки. Колосники укладывают на уголки. В случае их прогорания их можно будет легко заменить на новые. К тому же расширяясь при нагревании, колосники не будут разрушать кладку из кирпича. На данном этапе начинают заниматься топочной камерой, после этого продолжают поднимать наружную стену.

Для формирования топочной камеры используют шамотный кирпич. После топочного отделения монтируют чугунную плиту, на которой позже будут выкладываться камни для бани.

Чтобы определить, какая емкость нужна для бака высчитывают, что около 10 литров уходит для мытья одного парильщика, такое же количество уходит для того, чтобы запарить веник.

Чтобы конструкция была более надежной, через каждые 4 ряда проводят армирование междурядья.

После перекрытия печи, установки задвижки переходят к формированию дымохода.

Дымоход

При возведении дымохода учитывают, что труба, сделанная из железа, при перепадах температуры будет создавать конденсат, который будет приводить к накоплению в трубе сажи, поэтому стоит выбрать для дымохода кирпич.

Размер дымохода должен соответствовать величине конструкции печи. После того, как дымоход сложили, его выводят над крышей на высоту не менее полуметра. Обычно для дымохода берется асбестовая труба, которую обкладывают кирпичом.

От того, насколько правильно будет проведена работа, будет зависеть то, как дым будет удаляться из помещения.

В дымоход следует закладывать только целые кирпичи, чтобы половинки или треснувшие элементы не могли выпасть. Выкладывать дымоход следует очень аккуратно, поверхность должна быть абсолютно ровной, иначе в щелях начнет накапливаться пыль и сажа, что приведет к быстрому забиванию шахты.

Канал дымохода нельзя сужать. При постройке учитывают, что его длина от колосника до краев трубы не должна быть менее 5 метров. Если сделать его меньшим по размеру, дым не сможет быстро остыть, а жар начнет вылетать в трубу.

Чтобы предохранить потолок от возгорания, в месте прохождения трубы через потолок ее оборачивают термостойким материалом и обкладывают кирпичом. Дымоход с внешней стороны покрывают известью. В случае утечки дыма можно будет сразу понять, где она происходит.

После того как все работы завершены, печи дают постоять несколько дней, чтобы она просохла. Для этого двери и окна в помещении оставляют открытыми.

Затем производят пробную растопку. Для этого берут мелкие щепки и протапливают печку в течение 10-15 минут. Делается так несколько раз в течение нескольких дней. Если на агрегате будет конденсат, это означает, что он еще не совсем высох. После окончательной просушки можно пользоваться печкой постоянно.

Отделка поверхностей

Если есть желание, можно сделать финишную отделку. Среди наиболее популярных вариантов стоит отметить облицовку плиткой. Такой вариант сделать не сложно, к тому же материал для отделки не отличается большой стоимостью.

Чтобы керамическая плитка хорошо держалась, нужно верно подобрать нужный материал. Рассмотрим оптимальные варианты плитки:

Терракота. Ее изготавливают сухим прессованием с цветной основой. Плитка имеет хорошую сцепляемость, высокую прочность, пористую основу.
Майолика. Ее изготавливают тем же способом, как и предыдущий вариант. Такие изделия смотрятся очень красиво за счет нанесения глазури.
Клинкерная. Ее производят при соединении смеси разных глин с включением шамотного порошка и красителей. Добавление огнеупорного порошка делает плитку для печи наиболее удачным вариантом.

При облицовке печи нужно учитывать, как плитка или иной материал впишется в интерьер комнаты.

Можно отделать печь для бани декоративным кирпичом или камнем. Для этого используют керамогранит, мрамор, гранит, змеевик.

Издавна применяли облицовку деревенских печей и порталов изразцами, такое устройство и сейчас пользуется большой популярностью.

Кроме красивого внешнего вида, изразцы придадут дополнительные свойства:

продолжительную теплоотдачу;
высокую теплоемкость;
гигиеничность.

При должном уходе декоративные элементы будут долго радовать любителей банных процедур. Уход за изделиями заключается в регулярном протирании их от пыли и копоти, при повреждении элементов проводится их реставрация и замена.

В видео ниже представлена подробная инструкция по кладке кирпичной банной печи.

каменка своими руками, проект кирпичной банной печки, схема порядовки, кладка, как класть, фото и видео

Содержание:

Несмотря на высокие характеристики металлических печей для бани, опытные печники все же отдают предпочтение кирпичным постройкам. Все дело в особой атмосфере, которая свойственна только печкам, сделанным из кирпича – здесь и мягкое тепло, и горячий, но достаточно приятный пар, и обширный спектр иных достоинств.

Помимо всего прочего, обязательно стоит отметить и очень хорошие визуальные качества такого оборудования. В данной статье речь пойдет о том, как делать кирпичные печи для бани своими руками.

Классификация печей для бани

Дровяные кирпичные печи для бани обустраиваются по одной из следующих схем:

Печь «по-черному». Эффективность такой конструкции проверена веками – такие печи издавна использовались в деревнях. За счет отсутствия дымохода достигается максимально насыщенный пар и аромат. Проблема заключается в том, что нужно каждый раз дожидаться, пока топливо прогорит до конца.
Печь «по-серому». Такая кирпичная банная печь оборудуется дымоходом, и сразу же появляются преимущества в виде большей экономичности и скорости прогрева бани. Недостаток все тот же – сажа в немалом количестве остается на камнях, и приходится ждать до тех пор, пока дрова не выгорят полностью.
Печь «по-белому». Достоинства подобных печей очевидны – полное отсутствие загрязнений в помещении и очень хорошее сохранение тепла. Правда, есть и минус – на прогрев такой печи может уходить до 12 часов, что существенно снижает удобство использования данного оборудования. Все дело в нагреве камней за счет металлической плиты перекрытия, что естественным образом замедляет прогревание. Нужно понимать, как укладывать камни в банную печь, чтобы создать оптимальные условия.
Печь с плитой. Для бани такое оборудование подходит очень хорошо. В такой конструкции присутствует бак, установленный на чугунной плите, как и банные камни. Плиты накрыты не полностью, что несколько ускоряет прогрев помещения. Бак с трех сторон закрывается кирпичными стенками, за счет чего удается поддерживать высокую температуру воды. В традиционной конструкции бак устанавливается поверх топки, а камни укладываются над дымоходом, но иногда камни с баком располагаются в другом порядке.

Выбирать тип печи для бани всегда приходится в индивидуальном порядке. Чтобы разобраться в вопросе, стоит прочитать пару статей о том, как выбрать печь для бани, посмотреть фото различных конструкций, и только тогда делать выводы.

Выбор кирпича для печи в бане

Обустраивая печь для бани из кирпича своими руками, нередко приходится сталкиваться с нехваткой бюджета, и в таком случае банная печь изготавливается из обычного кирпича. Именно это становится причиной различных проблем.

Дело в том, что стандартный кирпич имеет размеры 25х12х65 мм, а обычные кирпичи от стандарта зачастую отличаются. В результате швы кладки могут не совпадать на целый сантиметр. При постройке дома такие допуски могут присутствовать, но при укладке печи в бане их быть не должно.

Чтобы избежать подобной проблемы, можно немного уменьшить длину среднего кирпича, который укладывается на стороне квадрата. Из-за этого габариты стандартной печи уменьшатся до 74х74 см, зато ширина швов будет составлять не более 5 мм.

Порядовка печи из кирпича

Проекты кирпичных печей для бани могут быть самыми разнообразными, и подбор хорошей схемы – дело индивидуальное. Вот что можно сказать определенно, так это то, что обустроить печку своими руками можно даже без особого опыта, если на протяжении всей работы точно следовать выбранной порядовке.

Типовая схема печи для бани из кирпича включает в себя следующие шаги:

Обустройство основания;
Создание песчано-глиняной смеси;
Начало укладки;
Монтаж бака для воды;
Установка колосниковой решетки;
Укладка пятого ряда;
Фиксация топочной дверцы;
Укладка верхних рядов.

При выполнении каждого этапа обязательно возникнут свои нюансы, поэтому стоит обратить больше внимания на все детали перед тем, как класть печь в бане.

Обустройство основания

Независимо от того, какая порядовка кирпичной печи для бани была выбрана, первым делом нужно заняться созданием гидроизоляционного слоя над железобетонным фундаментом – это обеспечит его поддержание в холодном состоянии в любое время года. Фундамент сам по себе должен быть достаточно прочным, а размерами он должен на 10 см превышать все габариты печи для бани.

В нижней части обязательно оставляется немного места и отверстие спереди – это подпечье, в котором будет находиться весь необходимый инвентарь. Сверху эта конструкция накрывается кирпичным сводом, дополненным брусками, бетонным перекрытием или металлом.

Над всей этой конструкцией обустраивается настил. Для него потребуется рубероид, суммарная площадь которого соответствует площади кирпичей, укладываемых на фундамент. Два куска рубероида разделяют фундамент и первый ряд кирпичей, а остаток материала необходимо уложить между промежуточным кирпичным рядом и печью. Именно промежуточный ряд скомпенсирует незначительные дефекты, допущенные при создании фундамента.

Далее подготавливается кирпич для оборудования защитной стенки из пяти рядов, за счет которой будет предотвращаться возгорание деревянных элементов, находящихся в бане. При обустройстве этого экрана вполне допускается использование обычного цементного раствора.

Точность укладки достигается при помощи заранее вывешенного отвеса. Главное – повесить его так, чтобы его острая часть находилась над первым рядом. Отвес в таком положении останется до тех пор, пока кладка банной печи из кирпича не будет завершена.

Создание песчано-глиняного состава

Следующий после подготовки основания шаг – замешивание глины и песка. Казалось бы, зачем нужен именно такой состав, если есть цемент, но ответ очевиден – цементный раствор совершенно не способен выдерживать воздействие высоких температур. Именно поэтому все проекты печи каменки из кирпича для бани требуют песчано-глиняного состава.

Самую хорошую глину для укладки печи в бане можно добыть на глубине около полуметра. Естественно, материал нужно тщательно очистить и вымачивать перед использованием на протяжении нескольких дней. Для вымачивания можно сделать небольшую канавку рядом с баней. Подготавливать нужно не только глину, но и песок – его нужно очистить от различных примесей и тщательно просеять, чтобы в швах кладки не было мусора.

Глина непосредственно перед рабой разминается. У опытных печников для этих целей используется специальное «весло», отлично подходящее для этих целей. Далее в глину добавляется вода, и все это хорошо перемешивается до состояния сметаны. В размешанную с водой глину добавляется смоченный песок.

Для определения качества полученного раствора в него опускается сухая и чистая палка, а результат определяется по следующим признакам:

Если на палке налип слой смеси толщиной менее 1 мм – нужно добавить глины;
Если толщина налипшего слоя превышает 3 мм, добавляется песок;
Если на палке налипло 2 мм смеси, то раствор пригоден к работе.

Замешивать раствор нужно небольшими порциями – он очень быстро застывает и теряет свои качества. К тому же, печка для бани из кирпича своими руками укладывается неспешно, и это еще один довод в пользу смешивания раствора по мере необходимости.

Начало укладки печи

Подготовив материалы для раствора и необходимые инструменты, можно приступить к работе. Касательно инструментов – потребуется тщательно прописанная порядовка, плоскогубцы, угольник, веник с совком и наждачный круг для обработки кирпичей.

Первый ряд кладки должен иметь дверцу для прочистки, крепление которой должно находиться под кирпичами. О материале для крепления дверцы редко кто-то говорит, считая этот пункт очевидным. В итоге предпочтение отдается оцинкованной проволоке диаметром 3 мм – это самый надежный и практичный вариант.

Чтобы проволока не мешала в дальнейшей работе, в кирпичах для нее прорезаются небольшие канавки. Это же правило касается и дверцы для прочистки, ведь ее высота немного превышает толщину кирпича, поэтому его придется подрезать так, чтобы вся конструкция могла встать на свое место. Все оставшиеся щели в дальнейшем заполняются раствором.

Монтаж бака и установка колосниковой решетки

Завершив предыдущие шаги, можно заняться установкой бака, если он вообще необходим. Ничего особенного в этом процессе нет, а единственный нюанс заключается в том, что бак можно приобрести в готовом виде или сварить самостоятельно. На последний вариант, разумеется, уйдет больше времени.

Что касается установки решетки, то ничего неожиданного здесь тоже не происходит. Из проблем можно отметить нехватку высоты двух установленных в поддувале кирпичей, которые находятся немного ниже верха четвертого ряда порядовки. Для компенсации потребуется из новых кирпичей вырезать две пластинки так, чтобы они четко легли вместе с раствором и решеткой на одном уровне с выложенным рядом.

Также важно, чтобы решетка немного не доставала до стенок топки, иначе при ее нагреве произойдет температурное расширение, и кирпичная печь каменка для бани будет деформироваться. Для предотвращения такого явления требуется подгонка кирпичной кладки.

Укладка пятого ряда

Если печь из кирпича для бани должна быть с баком, то на данном этапе возникнет небольшое затруднение. Два кирпича, расположенные у дымового канала возле задней стенки, могут из-за нестандартных размеров иметь между собой серьезные зазоры. Решить проблему, замазав отверстия глиной, не выйдет – она через некоторое время отпадет.

Впрочем, решение есть – оба кирпича сдвигаются на 3 см к поддувалу так, чтобы зазор между ними был минимальным. Третий же кирпич нужно заменить двумя кусками так, чтобы щели между ними предельно уменьшились. В итоге, сдвинув крайний левый брусок на 1,5 см вперед, можно полностью устранить все лишние щели.

После подгонки печная дверца и бак для воды обматываются двумя слоями асбестового шнура в местах соединения с кирпичной кладкой для предотвращения случайных повреждений.

Установка топочной дверцы и кладка верхних рядов

Дверца топки крепится обычной оцинкованной проволокой, с той лишь разницей, что для одного отверстия потребуется три куска материала. Заделка и подгонка кирпича выполняется точно так же, как и в случае с установкой прочистных дверец.

При продолжении укладки уже на шестом ряду снова будет мешать старая проблема – обычные кирпичи редко соответствуют стандартам, которые учитываются при проектировании банных печей. Из-за этих, казалось бы, незаметных дефектов при укладке возникают серьезные проблемы.

Чтобы избежать их, приходится резать кирпичи на отдельные кусочки и подгонять их должным образом – только это позволит ликвидировать все ненужные в кладке отверстия.

По крайней мере, при укладке восьмого ряда подгонять отдельные кирпичи не придется. Завершив кладку на девятом ряду, можно заняться установкой плиты, края которой должны заходить на кирпичи хотя бы на пару сантиметров. Остается лишь установить дымоход, но этот процесс требует подробного описания, поэтому стоит прочитать соответствующую статью.

Заключение

Перед тем, как заняться укладкой печки в бане, нужно изучить различные порядовки банных печей из кирпича и выбрать самую подходящую. Следуя при работе выбранной порядовке и соблюдая все тонкости, можно создать эффективную печь, которая обеспечит уют и комфорт в парной.

Печь из кирпича для бани своими руками: виды, устройство, порядовка

Долговечной и красивой декоративной альтернативой металлической печи станет кирпичная печь для бани. Хоть ее возведение требует немало сил, времени, денежных затрат, но прослужит она десятилетия, не теряя привлекательности и рабочих свойств.

Кладка может быть выполнена с нуля на заказ с выбором индивидуального дизайна, размеров. Гораздо дешевле обойдется самостоятельное строительство. Важно просто придерживаться пошаговых инструкций опытных печников.

Пользователи часто ищут:

Содержание статьи

Конструкция банных каменок

Печное оборудование устанавливают в парилке. Его основная функция – отопление помещения, выработка пара. Постоянный диапазон температур в парной – от 40 до 100 градусов.

В каменке есть топливник для дров, закрытая камера, куда сверху свода топливника кладут каменные булыжники, чугунные чушки. Средняя толщина слоя – до 22 см. Чугунные чушки быстрее камней набирают температуру, что ускоряет нагрев каменки. В своде специально оставляют щели. Через эти зазоры потом сквозь булыжники проходят дымовые газы и по дымооборотам выходят в трубу наружу.

Чтобы получить пар, раскаленные камни через специальное отверстие поливают водой. В этот же проем выходит пар.

Для парных в маленьких банях под аркой сверху топливника крепят змеевик, где будет нагреваться вода. В больших русских банях, где вода подается централизовано из котельных, змеевик не монтируют.

Чтобы повысить прочность каменки, можно поместить ее в каркас из металла.

Различные проекты: фотогалерея

На фотографиях наглядно показаны способы оформления, кладки печей для бань разной площади, техники укладки кирпичей, идеи красивой отделки.

Плюсы и минусы банных печей из кирпича

В пользу кирпичной печи стоит выделить следующее:

Экологичность сырья, что безопасно для здоровья.
Длительный срок службы. Она может служить до 100 и более лет.
Износостойкость и прочность материала.
Возможность долгое время удерживать и отдавать тепло. Вода в баке, нагретая с вечера, будет теплой до утра.
Выработанный пар получается хорошего качества.
Продукты горения не проходят через внутреннюю каменку.
Печка способна обогреть большие помещения.
Кирпич относится к пожаробезопасным материалам.

Из минусов пользователи отмечают то, что:

Построить конструкцию быстро и без опыта не выйдет. Здесь нужно правильно составить чертеж, провести расчеты, понимать принципы кирпичной кладки.
Печь имеет большой вес. Поэтому под нее в обязательном порядке заливается надежный фундамент.
Конструкция нагревается долго, в сравнении с металлическим аналогом.
Длительный нагрев влечет за собой повышенный расход древесного топлива.
Высокая стоимость работ (при заказе у печника). Большие денежные траты на покупку материалов.

Несмотря на такое количество недостатков плюсы конструкции гораздо весомее, из-за чего спрос на строительство кирпичной печи с баком для воды только растет.

Виды топки

Печи различают по тому, как сложена топка. От это зависит способ использования устройства, качество пара.

По-черному

Старинный вариант оборудования. Дымоход отсутствует. Таким способом возводили печи наши предки.

В топке бани по-черному расход дров для отопления минимален, но весь дым и сажа попадают внутрь помещения. Из-за чего стены быстро покрываются копотью.

Конструкция относится к ряду с повышенной пожарной опасностью.

Большинство печников отказалось от этого способа кладки топки.

По-серому

В сером варианте устройства печь оснащена дымоходом. Но он построен так, что часть отходов от горения (сажа, копоть) оседают внутри кирпичных стенок дымоходной трубы. Поэтому всегда есть риск возгорания внутри печи и перехода пламени на помещение.

При такой топке нужен постоянный контроль. Не рекомендуется оставлять баню без присмотра до тех пор, пока полностью не прогорят все дрова.

По-белому

Имеется полноценный дымоход, через который весь дым выходит наружу, не попадая внутрь помещения.

В таких печах камни закрыты плотной крышкой из металла, дверцей (на выбор). Их открывают только после того, как прогорели все дрова.

Встречаются изделия, где камни отделяются от дымовых газов варочной плитой. Печь работает постоянно (для принятия бани выполняют подогрев) или периодически (тщательная единоразовая топка перед принятием бани).

Для отопления банных каменок рекомендуется пользоваться дровами лиственных пород. Они не выделяют смолянистой гари после прогорания. Дровяную печь проще регулировать и поддерживать ее температуру на одном уровне.

Применять уголь не рекомендуется. Он быстро нагоняет высокую температуру, которую сложно регулировать. Дым очень вреден для дыхательной системы. Стенки перегреваются и со временем начинают лопаться.

Рекомендуем ознакомиться:

Виды кирпичных каменок

По частоте использования делятся на два типа.

Постоянного действия

Отопительное оборудование имеет тонкие стенки и небольшой слой камней. Нагрев камней поддерживается на уровне 300–350 градусов. Стабильность температуры достигается с помощью подключенной автоматической системы регулирования.

Основные виды топлива – электричество, газ.

В электрических каменках нагрев можно уменьшать (увеличивать), изменяя силу тока, в газовых – регулируя объем поступаемого топлива.

Оба типа оснащены защитной автоматикой, которая при достижении нужного предела температуры отключает питание или наоборот усиливает его, когда огонь начинает гаснуть.

Установка и эксплуатация устройств происходит только с разрешения пожарной инспекции.

Топят печь до момента достаточного нагрева камней и образования пара.

Больше пользуются спросом электрокаменки. Их мощность достигает 10 кВт. Подбираются они под конкретную площадь парилки.

На вид это закрытая электрическая печь, сверху нее – металлическая коробка со сложенными камнями. Нагрев выполняют ТЭНы – входят снизу через слой камней.

Усовершенствованные модели имеют мягкую систему нагрева. Раскладка камней не контактирует с вентиляционным воздухом, нагреваются они раздельным способом.

Важно обращать внимание на то, что с увеличением слоя камней растет выработка тепла и соответственно пара. В заводских моделях допускается изменять объем камней от 5 до 60 кг.

Для получения сухого пара в саунах камней нужно минимально.

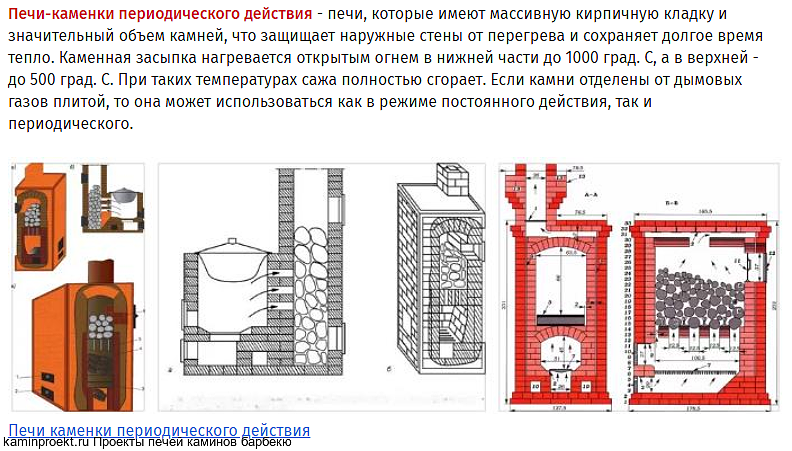

Периодического действия

Такие печи принято выкладывать утолщенной кладкой из кирпича. Объем используемых камней большой. Прочная кладка кирпича защищает наружную стенку от перегрева, позволяет долго удерживать тепло, сохраняя температуру на должном уровне внутри помещения.

Усиленная топка нагревает камни внизу до 1100 градусов, верхний слой – до 600 градусов (становятся малинового цвета). Сажа, пыль выжигаются полностью.

Топка печи продолжается, пока не достигается равновесие между температурой стенок и воздуха в парилке.

Для твердого топлива

В таких каменках топливник и дымообороты отделены от камней плитой из чугуна или стенкой. Перегородка не дает продуктам сгорания попадать в баню, на камни не оседает сажа. Средняя каменка способна отопить парную объемом до 10 куб. м, поддерживая температуру в помещении до 140 градусов. Устройство с двойными боковыми стенками, через их щели происходит обмен и нагрев воздуха.

Компактная (малогабаритная)

Самодельный вариант малогабаритки несложно получить из печи-прачки. Только вместо воды в бак укладывают камни. А воду, когда нужно, греют в ведре, ставя его сверху камней.

Каменку можно усовершенствовать, соединив печь через дымоходную трубу с бочкой из стали. Получится практично, ведь камни будут нагретые и вода теплая.

Минус малогабаритки – тонкие стенки топки. Решение – обложить кирпичной кладкой, оставив щели для воздухообмена.

Собирать своими руками рекомендуется из стальных листов толщиной 3–5 мм.

Со встроенным баком для воды

Наиболее эффективными считаются печи с двойными стенками. Зазор между стенками применяется для нагрева воды. Кроме того, рядом с печкой можно поставить дополнительный бак с водой.

Он располагается сверху или снизу конструкции.

Сверху

Средняя вместительность бака – 40 л воды. Бак устанавливается на плиту рядом с камнями. Регулировать скорость нагревания воды можно асбестовым картоном. Чтобы вода грелась быстрее, его укорачивают.

Для усиления скорости нагревания камней в нижний слой допускается добавлять чугунный лом. Плиту можно ставить как цельной, так и делать сборной. Рекомендуемая толщина плиты – от 10 мм. Чтобы быстрее прогревалась печь снизу, по задней части кирпичной кладки необходимо сделать дымообороты. Для этого берут стальные пластины, делят ими внутреннюю полость на два канала: опускной и подъемный. Вставляют их в зазор между кирпичами. На 8 ряду пластину нужно загнуть, чтобы ее получилось незаметно заделать между кирпичами.

Вверху печи камни выступают, поэтому подъемный канал оформлен в виде зигзага. За счет такой формы повышается теплоотдача. Вверху канала ставится заслонка. Бак с водой, камни накрывают небольшой стальной или железной крышкой.

Снизу

В таком устройстве размеры топки увеличены. Больше и объем камеры для камней – 50 л. Для удобства растопки внизу есть заслонка.

Нижнее положение бака упрощает процесс набора холодной воды, использования уже нагретой.

Поскольку бак торцом выходит к топке, по бокам, внизу соприкасается с горячими газами, нагрев воды ускоряется в разы.

Чтобы выполнить укладку верхних кирпичей, емкость закрывают сверху на большую часть длины. Вполне хватит стальной пластины.

Когда нижняя заслонка открыта, дымовые газы сразу выходят в дымоход, не попадая в дымообороты. Поэтому как только печь набрала нужную температуру и установился стабильный процесс горения, заслонку снизу закрывают. Камни с баком прикрывают откидными крышками.

Без водонагревателя

Перегородку проще сделать из чугунного котла. Его поверхность будет омываться дымовыми газами, поэтому камни, расположенные внутри, быстро нагреются. Топливник обкладывают огнеупорным кирпичом, так что в качестве топлива можно применять уголь.

Устройство каменки периодического действия

Особенности конструкции:

Материал топливника – огнеупорный кирпич.
В топливнике есть щелевой свод под каменную засыпку. Ширина зазоров от 5 до 8 см.
Имеются дымоходы по типу опускных колодцев, сборная дымоходная труба.
Для усиления конструкции отделку печи проводят уголками из стали.
В камере под камни есть две дверки.

Кирпичная печь периодического действия с закрытой каменкой и боковым размещением бака для воды. 1 – водогрейный бак; 2 – печь; 3 – дымовая труба; 4 – камни; 5 – крышка каменки; 6 – отверстие для подачи воды; 7 – металлический свод; 8 – экран; 9 – колосниковая решетка; 10 – дверка топки; 11 – дверка поддувала.

Встречаются дымоходы, которые пропускают дым вокруг канала в нижнюю камеру для булыжников.

В разделе ниже приведено описание, как пошагово возвести печь периодического действия своими руками.

Как рассчитать оптимальный размер печки

Важны два фактора:

На 1 куб. м парилки подходящий вес камней, чугунных чушек составляет от 60 до 62 кг, в соотношении 80% камней на 20% чугунных чушек.
Для выработки достаточного количества пара на одного отдыхающего потребуется залить в бак 6 л воды.

В банях малой площади хватит печей размерами 3х4 кирпича. Популярны устройства квадратной формы 4х4, 6х6 кирпичей.

Какой кирпич лучше использовать

Мастера рекомендуют делать основную часть печи из простого полнотелого красного кирпича (сорт 1).

Недопустимо применять белый силикатный или любой вид пустотелого – они быстро разрушаются под действием влаги и высоких температур.

При формировании топливника, его футеровки лучше брать тугоплавкий, шамотный (огнеупорный) кирпич. Тугоплавкого хватит для печей на древесном топливе. Для топки каменным углем, газом кладка должна быть из шамота.

Допускается применение в строительных работах б/у кирпичей. Их нужно очистить от кладочного раствора, старой сажи. Укладывать элементы нужно грязной стороной внутрь, иначе сажа и ржавчины начнут проступать даже через большой слой штукатурки.

Кирпичи рекомендуется заранее опустить в воду на несколько минут. Если этого не сделать, то материал начинает вытягивать влагу из раствора, снижая его вязкость. Это приведет к образованию трещин.

Тематический материал: «Кирпич для печи – какой лучше выбрать?»

Как сделать печь-каменку для бани из кирпича с баком для воды своими руками

Изначально важно не упускать этап планирования. На подготовленном эскизе, чертежах наглядно видно будущую конструкцию, поэтому проще заметить недочеты и исправить их.

Чертежи и схемы

Ниже показана схема подключения печи к водонагревательному баку, расположенному сверху.

А вот пример порядовки кирпичной печи с изображением расположения каждого последующего ряда кирпичей.

На фото ниже показан комбинированный вариант проекта отопительно-варочной печи.

Здесь приведена конструкция в готовом виде с изображением дымовых каналов, размеров основных частей устройства. Подойдет для парных больших по площади.

Определив размеры, форму и тип конструкции, можно начинать возводить ее.

Фундамент

Этому этапу стоит уделить особое внимание. От качества фундамента зависит срок службы конструкции.

Минимальное заглубление под кирпичную печь составляет 0,5 м. Поперечные размеры делают больше, чем у печи, на полкирпича с каждой стороны. Дистанция между основанием печи и основанием стены – не менее 5 см. Пустоту наполняют песком. Дно ямы тщательно выравнивают, трамбуют.

Оптимальным типом фундамента считается монолитная бетонная плита или бутобетон. На сухой почве можно выкладывать из кирпича.

Вид раствора (на выбор):

цементный;
известково-цементный;
известковый.

Известковый раствор готовят в такой пропорции: на 1 часть извести берется 2 части песка. Для цементного потребуется взять цемента с песком в пропорции 1 к 3. Известково-цементная смесь делается в соотношении: цемент, известь, песок – 1:2:6.

Поверхность рекомендуют заливать именно цементным, после высыхания настелить гидроизоляционный слой.

Ознакомиться подробнее с подходящими фундаментами под кирпичную печь.

Приготовление раствора

Кладочный раствор содержит другие ингредиенты.

В основе лежит глина. Перед началом строительства ее рекомендуется на сутки замочить в воде.

Оптимальное соотношение глины и песка в растворе составляет 1:1. Если глина жирная, то 1:2. Песок берется без примесей, сухой. По возможности пропускается через сито. То же самое делают с глиной.

Раствор нужно тщательно перемешивать, чтобы не было комков. Он не должен липнуть к лопате, мастерку. При нажатии на кирпич смесь должна легко выдавливаться по швам.

Иногда для выкладки тугоплавкого сырья мастера используют для замеса горный песок, глину, шамот.

Требования к порядовке

Сводятся к следующему:

Швы делают максимально плотными, чтобы не было риска попадания внутрь помещения гари, сажи.
Швы полностью покрывают раствором. Толщина – до 3 мм для шамота и до 5 мм для стандартного кирпича.
Чтобы раствор ложился как можно ровнее, его лучше разравнивать рукой. Наброс с мастерка практикуется только до уровня топливника, нижней части дымовых каналов.
Новый ряд начинают формировать, когда будет полностью закончен предыдущий ряд.
Внутри печь должна быть гладкой. При использовании колотых или тесаных кирпичей их укладывают шероховатой стороной наружу.
Спустя 5 рядов поверхность внутри затирают простой мокрой тряпкой.

Рекомендуется сначала просто подогнать кирпичи по размеру, чтобы увидеть общую картину. Только потом класть на раствор.

Кладка печи

Важные моменты:

Первый ряд укладывают и сразу проверяют ровность углов шнуром или металлическим угольником.
По окончании второго ряда по углам лучше выставить направляющие в виде шнуров с отсечками. Проще всего шнуры прикрепить к потолку гвоздями.
Не нужно забывать про перевязку элементов. Шов, который проходит вертикально, перекрывают кирпичом из следующего ряда.

Недопустимо делать перевязку шамотного кирпича с обычным, поскольку они имеют разную температуру расширения.

Все покупные печные элементы (дверки, колосники, плиту, задвижки и др.) монтируют одновременно с кирпичной кладкой.
Рамку двери вставляют и фиксируют в кладку с помощью лапок из полосы стали. Лапки заклепками прикреплены к рамке.
Перед монтажом место под рамку рекомендуется обмотать асбестовым шнуром. Альтернатива – оставить между рамкой и кладкой небольшой проем шириной до 3 мм. Это нужно, чтобы горячая рамка не привела к деформации всей порядовки.
Перемычки сверху дверцы топливника между собой перекрывают по принципу замка. То есть кирпич со скошенными краями кладут на такой же соседний (на скошенные края).
Рамки задвижек фиксируют в кирпичной кладке проволокой диаметром 2 мм. Проволока должна быть утоплена в растворе.
Колосниковую решетку ставят вдоль топливника прорезями к нему. Здесь также нужно оставить проем между краем решетки и кладкой от 5 мм (с учетом расширения металла). Пустоту засыпают песком.
Зазор в 5 мм нужен над топливником между плитой.
Минимальная ширина топливника – 25 см (кладка в один кирпич), высота – от 35 см.
Чем выше топливник, чем лучше будут гореть дрова (увеличивается тяга). Оптимальной высота – от 40 до 60 см.
Внизу топливник возводят под небольшим уклоном по направлению к колосниковой решетке. Прогорая, угли будут оставаться на решетке.
Чтобы при открытии топки раскаленные угли не выпадали наружу, пол топливника делают ниже дверки минимум на один кирпич. Это же правило касается и дна зольника.

На этом этапе основная часть печи выложена. Можно приступать к сборке дымохода.

Кладка дымохода

От качества и надежности дымооборотов (каналов для выхода дымовых газов) зависит то, насколько равномерно будет прогреваться печь, и расход дров на топку.

Поэтому внутренняя полость оформляется максимально ровной, без какого-либо самовольного замазывания.

Внимание уделяется перекрыши – это верхняя стена печки. Состоит из 3 кирпичных рядов. Они выложены плашмя, проведена перевязка. Если есть совпадение вертикальных швов, то их перекрывают листом стали.

Дымоходную трубу зачастую насаживают сверху печного массива.

Рекомендованная толщина стен печи, трубы – от половины кирпича.

Дымоход необходимо выводить от крыши минимум на 0,5 метра. Для кладки применяют цементный или известковый раствор.

Саму трубу помещают в стальной кожух. Проем между кирпичной кладкой и трубой компенсируют минеральной ватой.

Основные требования безопасности

Рекомендуем учесть следующее:

Расстояние от кирпичной печи до деревянного пола, стен, других горячих частей помещения, интерьера должно быть от 40 см. При наличии защиты от легкого возгорания – 25 см. Когда дымоход и корпус печи выполнены из металла, дистанция без защиты увеличивается до одного метра, с защитой – до 70 см.
Расстояние от кирпичного дымохода до деревянных элементов крыши – не менее 10 см. Расстояние между трубой, крышей лучше закрыть фартуком из стального листа.
На полу из дерева прямо перед топкой нужно набить лист железа, стали. Оптимальный размер листа – 70*50 см.

Как только печь полностью высохнет, проводится пробный запуск. Растопка выполняется в присутствии представителей пожарной службы. По окончании они составляют акт о безопасности эксплуатации устройства.

Способы повышения КПД печи

Повышение эффективности оборудования, экономичный расход топлива возможен при полном сгорании.

Когда дрова находятся сверху колосниковых решеток, первичный воздух проходит снизу сквозь решетку из поддувала. Этот воздух способствует окислению топлива с выделением паров воды, углекислого газа. Как только увеличивается температура дров, начинают выделяться горючие газы. Они догорают в пространстве прямо над топливом и соприкасаются с коксовыми элементами, образуя угарный газ.

Чтобы повысить КПД печи, нужно обеспечить сгорание горючих газов в топливнике. Для этого через отверстия в дверце топки пропускают вторичный (дополнительный) воздух.

Если этого не сделать, будет недожог дров, повышенное оседание сажи сверху камней. Следствие – снижается теплоотдача, повышается риск пожара из-за большого количества сажи в трубах.

В начале и в конце топки в топливник заходит избыток воздуха. Интенсивность горения дров снижается. Тепло уходит через дымоход вместе с дымовыми газами. Для снижения потерь тепла лучше прикрывать задвижки на дымоходе.

К другим способам увеличения КПД стоит отнести:

Увеличение объема камней.
Увеличение площади нагреваемой поверхности.
Уменьшение толщины стенок конструкции (материал – металл).

Необходимо учесть прямую зависимость размеров топки и расхода топлива. Чем больше объем топки, тем больше и расход топлива. При этом растет и теплоотдача печи.

Финальная отделка печки

К видам отделки относят:

оштукатуривание;
побелку;
покраску;
нанесение декоративной штукатурки;
облицовку плиткой.

Кирпичная печь считается атрибутом и частью интерьера русской бани. Ее размеры, форму, место и дизайн хозяин может спланировать самостоятельно. А вот относительно процесса строительства стоит хорошо задуматься. Владельцам без опыта кладки кирпича лучше всего за помощью обратиться к печнику, а знающие мастера без проблем справятся сами.

банная печь из кирпича, проект, схема и порядовка своими руками, фото и видео

Некоторые тонкости кладки печей

Если с укладкой кирпичей на раствор управиться можно, то установка печного литья требует знания некоторых тонкостей. И лучше печника об этом рассказать никто не может. В расположенном ниже видео не только рассказано, но и показано, как все делать.

Каждый ряд кладки нужно проверять на вертикальность и горизонтальность, следить за вертикальностью углов, иначе вот что получится…

Еще один совет, которого стоит придерживаться: проверять каждый ряд на горизонтальность и исправлять любое отклонение. Так же строго нужно следить за вертикальностью углов: малейшие неточности и печь у вас завалится.

В кирпичных печах топливные отсеки имеют обычно большой размер — печи сами не маленькие и для прогрева приличной массы камней требуется горение приличного количества дров. При этом, чтобы приток воздуха для горения был хорошим, желательно устанавливать колосники с решеткой, направленной от дверцы внутрь. Но найти готовый фабричный колосник удается далеко не всегда. Потому приходится ставить два меньшего размера, причем поперек топки.

Если вы планируете свою печь сами, учтите, что каменка, если она располагается над топкой, должна быть на 55 см выше топки. При такой высоте топливной камеры камни будут разогреваться быстро. Опустив каменку ниже, вы не ускорите нагрев камней, а сделаете его более медленным: камни греются за счет догорания в верхней части топки пиролизных газов. Опустив топку вы не даете этому процессу проходить в полной мере, сокращаете тем самым выделение тепла и увеличиваете расход топлива на обогрев помещения.

Если печь встраивается в стену из дерева, до нее должно быть расстояние не мене 25 см, заложенное негорючими материалами. В качестве негорючего материала можно использовать все тот же кирпич: уложите между печью и стеной стенку в один кирпич. Этого должно быть достаточно для обеспечения противопожарной безопасности.

Подготовка чертежа

Самый важный этап для возведения качественной печи в бане – это подготовка план-схемы, на которой следует отобразить:

Размеры конструкции.
Тип выбранной модели.
Расположение топки и выход для закладки дров.
Расположение и размеры дымохода.
Детали отсека для камней.

Все параметры необходимо заранее продумать, а затем перенести на бумагу. Во время работы стоит периодически просматривать чертежи, согласовывая свои действия.

При желании всегда можно воспользоваться услугами профессионального строителя, который оптимально составит чертеж. Перед началом работы также лучше посмотреть несколько видео-уроков, как правильно составлять качественный чертеж.

Подготовительные работы

Работу начинают с подготовки места строительства. Если печка устанавливается в простенке между парилкой и предбанником, то часть стены вырезают. При размещении её в углу стены защищают минеральной теплоизоляцией, после чего они обкладываются красным кирпичом. При выборе места следует обязательно предусмотреть, каким образом будет установлена печная труба — возможно, её монтажу будут препятствовать балки перекрытия или стропила.

Как правильно рассчитать и установить фундамент

Следует отдавать себе отчёт, что даже небольшая металлическая печь-каменка представляет собой внушительную конструкцию, не говоря уже о кирпичных конструкциях весом в сотни килограмм. Поэтому первое, что надо сделать — соорудить прочное, надёжное основание.

Для строительства фундамента:

В месте установки конструкции копают котлован глубиной 0,5–0,6 м и размерами, которые на 20–25 см превышают габариты печи.
Дно ямы засыпают песком (слой 10–15 см), после чего поливают водой и тщательно утрамбовывают.
После этого укладывают подушку из щебня или гранитного отсева толщиной до 20 см.
Для обустройства железобетонной плиты по периметру котлована сооружают дощатую опалубку, внутри которой на высоте 7–10 см от дна монтируют армопояс.
Бетон для фундамента готовят, смешивая 1 часть цемента марки М-400 с 4 частями щебня и 3 частями песка. При использовании цемента М-500 долю песка можно увеличить до 4 частей. Воды должно быть столько, чтобы бетон, уложенный горкой, не растекался и в то же время сохранял пластичность. Сразу же после приготовления раствор заливают в опалубку, обязательно уплотняя вибрированием. Поверхность фундамента выравнивают правилом, после чего накрывают полиэтиленовой плёнкой и оставляют до полного схватывания раствора.

Правила приготовления раствора

Для кладки кирпичной каменки можно использовать как заводские смеси, так и простой глиняно-песчаный раствор. Для его приготовления лучше всего подходит речной песок и жирная глина — она более пластична, а в процессе высыхания образует прочный шов. Для определения количества того и другого составляющего проводят эксперимент. Для этого небольшие части глины и песка смешивают в разных пропорциях, после чего из раствора скатывают шарики диаметром около 5 см. Подсушенные в течение нескольких минут комки глины сдавливают между двумя деревянными планками, наблюдая за началом растрескивания их поверхности. Оптимальным составом считается тот, в котором шарик начал разрушаться только после того, как его сжали на 2/3 от первоначального размера. Если это происходит раньше, то количество глины в растворе необходимо увеличить.

От качества глиняного раствора зависит не только удобство в работе, но и прочность всего сооружения

Ещё один способ определения качества кладочной смеси заключается в том, что в ведро с раствором опускают деревянную лопатку. Смесь не должен стекать сразу же после извлечения инструмента из ёмкости — это свидетельствует о повышенном содержании песка. Если же будет много глины, то состав будет расплываться по поверхности лопатки неровно, с образованием комков. Оптимальный состав образует слой толщиной 1.5–2 мм.

Нарезка заготовок

Для постройки металлической печи используется стальной лист толщиной не менее 4 мм. Чтобы раскроить его при помощи болгарки, понадобится немало времени и сил, кроме того, придётся потратить не один абразивный диск. Если есть возможность, то резку металла лучше выполнить заранее, используя газовый резак или плазморез. Даже если у вас или ваших знакомых нет такого оборудования, не отчаивайтесь. Сейчас на любом близлежащем предприятии или автосервисе найдётся всё необходимое, включая специалиста, который сможет вам помочь.

Для раскроя заготовок лучше всего воспользоваться специальным инструментом

Выбор материала

Приобретая материал для печи, его следует внимательно осмотреть. Стандартный размер кирпича составляет 125*250*65 мм. Допускается незначительное отклонение в 2 мм. При осмотре нужно убедиться в отсутствии трещин и сколов, допускаются лишь незначительные бороздки и нитевидные трещинки. При выборе материала следует убедиться, соответствует ли материал указанным параметрам. Иногда изделия от разных производителей или даже разных партий одного производителя могут отличаться.

Печь должна быть идеально ровной, поэтому кирпичи должны иметь одинаковый размер, иначе через щели начнет просачиваться дым и со временем топка может развалиться. Не рекомендуется приобретать изделие с пленкой, которая напоминает слюду. Это означает, что в процессе изготовления был допущен брак.

При постройке дома шов между кирпичиками может быть до 10 мм, для печей такая толщина просто недопустима. Уже при толщине больше 4 мм при постоянном нагревании шов начнет крошиться, а в комнату начнет поступать дым.

Кроме основного материала, следует подготовить:

емкость, где можно замачивать кирпич;
глину и песок для раствора;
емкость, где будет замешиваться раствор;
сито для песка;
дымоотводящую трубу, которую можно приобрести в магазине или сделать самостоятельно;
стальную проволоку, которая понадобится при установке топочной и дверки поддувала;
козлы для работы на высоте;
рубероид, асбест;
строительную рулетку, веревку, уровень, карандаш.

Желательно выбрать один кирпич и разбить его, чтобы осмотреть. Там не должно быть никаких посторонних включений, а цвет должен быть без темных пятен. Если в середине будет темный цвет, такой кирпич не стоит использовать для строительства печи и иных построек.

Чтобы сделать качественную обкладку печи, стоит выбрать материал, промаркированный буквой «М» с цифрами, которые указывают на допустимую нагрузку на 1 кв. см. Оптимальным выбором станет кирпич с маркой не менее М-150.

После того как все подготовлено, можно приступать непосредственно к самой работе.

Выбор печи для парилки: разновидности конструкций

Чтобы сделать правильный выбор, необходимо иметь представление и о других особенностях банных печек. Сегодня можно говорить о классификации по следующим признакам:

скорость нагрева;
особенности компоновки;
способ нагрева каменки;
используемое топливо.

В зависимости от температуры наружных стенок все банные печи можно разделить на «горячие» и «холодные». У первых температура поверхности достигает более 100°С, что позволяет очень быстро нагреть помещение большой площади. Такая печка незаменима, если парная используется эпизодически, и постоянное отопление в ней не предусмотрено. Вот только из достоинств таких конструкций вытекают и существенные недостатки. Во-первых, прикосновение к раскалённым стенкам чревато получением ожогов. Во-вторых, быстрым нагревом трудно управлять, поэтому повышается вероятность случайного перегрева воздуха, и, как следствие, получение теплового удара.

«Холодные» печки требуют более длительного прогрева, но зато температура их стенок даже при самом интенсивном пламени не поднимается выше 50–60 градусов. Случайно обжечься о неё невозможно. Кроме того, способность «холодных» печей аккумулировать тепло позволяет поддерживать нужную температуру воздуха в течение нескольких часов. Благодаря этому облегчается эксплуатация сооружений, предназначенных для регулярного использования

Немаловажно и то, что растянутый во времени нагрев позволяет установить в помещении оптимальную температуру и влажность воздуха

Что касается компоновки, то существуют варианты с размещением печи как в самой парилке, так и в предбаннике. Первая конструкция, безусловно, дешевле и проще в монтаже. Тем не менее она имеет несколько недостатков. Так, при открывании дверцы для добавления топлива в помещение может пойти дым. К тому же из-за высокой влажности не получится хранить дрова рядом с печью, а каждый раз бегать за ними в другое помещение будет не совсем удобно. Пострадает и безопасность сооружения, поскольку в тесной парилке многократно повышается риск прикоснуться к раскалённой дверце. Поэтому лучше монтировать выносную топочную часть, которую можно разместить в смежном помещении, а в парной оставить только каменку. Конечно, этот вариант имеет право на жизнь только в том случае, если баня имеет достаточную площадь.

Конструкция печи с открытой каменкой наиболее популярна

Если говорить о способе нагрева каменки, то сегодня особой популярностью пользуются печи, в которых камни не контактируют с огнём. Их размещают в специальной огороже, приваренной к кожуху отопительного прибора, или металлических корзинах, которые располагают на стенках или печной трубе. При этом температура камней достигает 400 градусов. Достоинством этого способа является возможность топить печь и регулировать влажность воздуха одновременно с приёмом водных процедур.

Совсем по-другому устроены печи периодического действия. В них камни контактируют с продуктами сгорания, поэтому разогреваются до очень высокой температуры — 1000°С и больше. Вот только приступать к оздоровительным мероприятиям можно только после полного прогорания дров и удаления угарного газа из внутреннего пространства печи. А чтобы не допустить быстрого остывания каменки, её закрывают кожухом или откидывающейся дверцей.

Зная все особенности банных печей, совсем нетрудно подобрать нужную конструкцию, ориентируясь на особенности конкретной постройки, эксплуатационные требования и личные предпочтения владельца.

Кирпичные банные печи: история

Исторический момент тоже важен: понимание того, как развивается русская баня, способно указать на самое существенное в ней.

Вот первые печки складывались просто из камня, даже на раствор его не клали – груда камней над костром, грубо говоря. И трубы не было – дым стелился по всей избе (да, баня прямо в избе делалась, никаких дворовых построек, она же и отапливала) и утекал в окна и двери. До 15 века такие бани были наиболее распространенными на Руси.

Печь для бани из кирпича

Первым нововведением стала все-таки труба, но сделанная из дерева, она часто становилась причиной пожара (причина проста – дерево воспламеняется при температуре меньшей, чем у печных газов на выходе из топки).

Следом изобрели нечто среднее между печью «по-белому» и «по-черному» – для этого над очагом поставили что-то вроде вытяжки (колпак, на вершине которого находилась дымоходная труба). Но и это еще не кирпичная печка.

Революцию же, как и следовало ожидать, совершил Петр I – во-первых, он вывез из Голландии десяток печей вместе с мастерами, во-вторых, запретил в столицах устроение печей, которые топились «по-черному». А в итоге получилось то же самое, что с картошкой – прижилась кирпичная печь, стала как родная.

Надеемся, вы углядели главное – русская баня изначально отапливалась печами периодического действия с проточными каменками, которым не хватало только изоляции камнем очага да трубы дымоходной. А когда пришла кирпичная, то она все эти проблемы разом и решила. Особенности выбора печей для саун представлены в отдельной статье.

Необходимые требования

Вполне подойдет простая кирпичная печь для бани. Однако сооружение должно отвечать ряду определенных требований. Чертеж кирпичной печи выполняется с учетом общей площади помещения. Конструкция должна быть сложена по всем правилам. Такая печь должна вести себя одинаково и при -20, и +20 градусах. Таким образом, в течение лета первоочередно должна прогреваться кирпичная печь. Только потом наступает очередь самого помещения. Если плохо нагретые камни вступят во взаимодействие с протопленным помещением, то будет образовываться тяжелый сырой пар. Он, в свою очередь, не отличается каким-либо оздоровительным эффектом, а только вредит.

Заключение

Баня из кирпича своими руками – повод для гордости. Стоит помнить еще и о том, что все двери в баню должны открываться строго наружу. Саму баню стоит располагать на некотором возвышении, чтобы весной растаявший снег не подтапливал фундамент. Внешнюю отделку можно использовать любую, а можно вовсе от нее отказаться – кирпич сам по себе неплохо выглядит.

Но для дополнительного утепления вполне подойдет слой штукатурки. Крышу лучше крыть максимально негорючими материалами – для этого прекрасно подойдут металлические листы. А с помощью стальной ленты заделывают зазоры, которые остаются после вывода печной трубы на улицу. Обязательно нужно ухаживать за баней и печью, тогда они прослужат еще много лет.

Некоторые чертежи и проекты печей для бани

На протяжении многих столетий баня в России считалась едва ли не самым главным атрибутом и в городах, и в глухих таежных поселениях. Наши предки настолько любили попариться, что даже в своей заграничной поездке во Францию Петр I распорядился построить хотя бы временную баню – прямо на берегу Сены. С того часа и в дизайне, и в интерьере парной многое изменилось, но осталось то, что не исчезнет и с тысячелетиями: в настоящей русской бане тепло должно быть мягким, но достаточно ощутимым, а пар – густым и обволакивающим.

Подробнее о русских банях можно узнать тут: http://stroy-banya.com/bani_mira/osobennosti-russkoj-bani.html

Все это напрямую зависит от выбранной в баню печи. А потому еще перед возведением самой парной специалисты советуют сначала пересмотреть чертежи печей для бани и подобрать наиболее оптимальный вариант.

Банная печь, подключенная к баку с водой

Конструктивные особенности банных печей

Банные печи «по-черному» и «по-белому»

Издавна в русских банях использовать только печи «по-черному» — их отличие от второго вида только в том, что дымохода у них нет. Это только современную печку «по-белому», с дымоходом, растопить можно прямо в процессе мытья — достаточно только изредка подкладывать топливо. И температуру в парной с помощью такой печи регулировать легко.

А вот в более архаичном варианте еще перед банными процедурами печь и все помещение хорошо разогревалось, огонь тушился, а сама баня – тщательно проветривалась. И только после этого в ней можно париться и мыться.И что интересно, и в наши дни есть немало поклонников банных печей «по-черному»: говорят, что жар печи и аромат прокопченных дымом стен по-своему очарователен, а сам дым ко всему под корень уничтожает и плесень, и гниль. А потому бани «по-черному» действительно стояли столетиями.

Узнать об особенностях топки бани «по-черному» можно тут: http://stroy-banya.com/video/ot_banshikov/bannye-sovety-kak-ustroena-banya-po-chernomu-2.html

Конструкции печей по распределению конвективного воздуха

Современные проекты печей для бани имеют самые разные системы распределения конвективного воздуха. В основном, это – специальные кожухи для эффективного прогрева камней и относительно небольшого нагрева наружных стен печи, благодаря чему такая последняя считается более безопасной в эксплуатации.

С другой стороны, прекрасно борется с так называемым «лучистым теплом» — малоприятным инфракрасным излучением раскаленного докрасна металлического корпуса — каменная обкладка, которая может просто обрамлять печь, а может и выступать полноценным экраном для корпуса. Из отечественных это печи-сетки «Саяна», «Термофор» и «Имболк», облицовка которых из талькохлорита.

Подборка чертежей популярных конструкций

В силу своей конструкции печь для бани чертежи имеет совершенно другие, чем традиционные печи для обогрева дома. Неспроста их еще называют каменками – в них оборудован специальный карман для нагрева груды камней, благодаря чему такие печи протапливаются достаточно быстро, а теплоемкость их высока.

Чертежи кирпичных печей для бани

Если говорить о материале печи, то издавна в русских банях использовалась массивная кирпичная кладка на глиняном растворе. И даже сегодня многие поклонники пара и веника предпочитают только этот вид печей – ведь именно они лучше всего подходят для получения сухого пара.

В зависимости от своей конструкции банные печи бывают колосниковой и бесколосниковой топки. Бесколосниковая более проста в обслуживании и экономична, а потому просто идеальна для бережного расходования дров. Зато колосниковая топка, с отдельным поддувалом, создает достаточно мощное высокотемпературное пламя, благодаря которому воздух в парилке и каменная закладка разогревается так быстро, насколько это необходимо.

И просто незаменимыми колосниковые печи для тех, у кого в запасе есть только сырые или свежезаготовленные дрова, а вот бесколосниковые печи куда более требовательны к качеству имеющегося топлива.

Кирпичная печь для бани с закрытой каменкой, с баком

В сети полно материалов, которые предлагают без какой-либо предварительной планировки, разбора элементов и их связи в системе, именуемой «банной печью», сразу приступить к ее кладке. Это говорит только о том, что люди писавшие крайне далеки от практики, а их советы содержат в себе вперемешку полезную информацию, ересь и умолчание по существенным вопросам.

Мы пойдем другим путем: не касаясь напрямую вопроса о самостоятельной кладке, расскажем то, что знают профессиональные печники о кирпичных каменках для бани.

Печь-каменка из кирпича для бани

Начнем с того, что каменку из кирпича для бани выбирают любители конкретно русской парной, потому что печь заточена под ее кондиции. На нашем сайте много материалов, которые рассказывают о том, что это за кондиции, поэтому сейчас достаточно сказать, что закрытая каменка – это одно из важных условий, работающих в связке:

кирпичная кладка;
закрытая со всех сторон емкость для камней, размещенная внутри печи;
управляемая конвекция (возможность практически полного перекрытия воздушных потоков).

Однако в банях можно встретить и открытые каменки. Это не совсем «по правилам», но такой вариант не является новоделом. Скорее, это отголосок или потомок печей для бани «по-черному».

Основная проблема открытой каменки заключается в том, что она свободно отдает тепло окружающему воздуху, не позволяя регулировать этот процесс. Кроме того, верхний ряд камней никогда не нагревается до температуры получения легкого пара, поэтому «добывать» его в случаях открытых каменок приходится с помощью паровой пушки, подводящей воду к наиболее нагретым камням внизу закладки.

Мы не станем рассматривать вариант, который менее соответствует нашему понятию о русской бане, поэтому сразу перейдем к «правильной печке»:

C закрытой каменкой

Отдельного рассмотрения заслуживает кирпичная печь для бани с закрытой каменкой. Конструкции печей-каменок из кирпича довольно разнообразны, в частности, они могут наследовать у обычных обогревательных печей систему дымооборота, которая позволяет существенно снижать температуру уходящих в трубу дымохода печных газов, аккумулируя тепло в массиве печи.

Однако размещение внутри кирпичной печи-каменки каменной закладки позволяет не менее эффективно отбирать тепло у проходящих сквозь нее или обтекающих ее (в зависимости от конструкции) печных газов.

Таким образом, наиболее простой вариант реализации кирпичной печи для бани с закрытой каменкой – это прямоточная печка без дымооборота. Что не лишено плюсов, потому что избавляет владельца от необходимости более сложной, чем в данном случае, прочистки.

Печка состоит из топки, над которой находится каменная засыпка в проточной каменке, и дымохода. Плотность и масса засыпки таковы, что печные газы теряют не только тепло, но и искры, а в дымоход уходит только дым.

ВАЖНО! Рекомендуется в такую печь класть камней из расчета 15 кг на кубометр парилки, но это минимальное значение. Оптимальное – 40-50 кг. При этом не стоит беспокоиться об объеме – камни тяжелые, у них высокая плотность (1600-1800 кг/куб), поэтому места они много не занимают.

Печники рекомендуют делать верх каменки сводом – в этом случае увеличивается КПД печи.

Также не помешает футеровка. Причем желательно обложить шамотным кирпичом не только топку изнутри, но и каменку. Главное достоинство футеровки – это увеличение срока службы печи.

Другим средством для того же самого служат металлические полосы и уголки, которыми стягивается футеровка, а при желании – и сама печка снаружи.

Что касается выбора формы основания печки, то она может быть квадратной или прямоугольной. Если исходить из геометрии кирпича, то прямоугольная форма будет лучше, потому что тогда не придется резать кирпич. Впрочем, есть и квадратные схемы, где резать почти ничего не приходится.

С поддувалом или без?

Теперь про поддувало. Если возводится кирпичная печь-каменка для бани, нужно ли в ней поддувало? Поясним для начала, что такое поддувало. Это своего рода канал, который подводит воздух под колосниковую решетку, а через нее – в топку, снабжая топливо необходимым для его сгорания кислородом. Для регуляции интенсивности потока воздуха (тяги) используется дверка.

Тяга существует при наличии двух отверстий – внизу печи и наверху дымохода. Поэтому размеры их связаны между собой. Помимо этого есть определенная зависимость между объемом топки и тягой – если тяга будет слишком сильной, дрова будут сгорать быстро и при более высокой температуре.

Ставя у себя печь-каменку из кирпича для бани, вы можете отказаться от поддувала и выложить глухой под. Это не значит, что тяги у вас не будет вовсе. Она будет за счет приоткрытой топочной дверцы. В принципе, печка работать будет, однако размеры топочной дверцы достаточно велики, чтобы можно было тонко регулировать подачу воздуха. КПД печки при этом становится ниже, чем мог быть.

Но и это не единственный аргумент против глухого пода. Большим наказанием для хозяев будет опасность выпадения горящих угольков при открытой дверце, а также необходимость частой работы кочергой, потому что дрова не прогорают до конца никогда. По завершении процесса топки нужно будет еще вытаскивать головешки и тут же тушить их в ведре с водой.

Если же говорить о достаточных размерах колосника и сечения дымоходной трубы, то оба могут быть приблизительно равны площади одного стандартного кирпича. Этого достаточно для нормальной тяги.

Советам по выбору размера печи посвящена отдельная публикация.

Кстати! Тяга будет лучше, если поддувало будет расположено низко. К примеру, его можно начать выкладывать уже со второго ряда.

Печь-каменка из кирпича: как понизить теплопотери

Один из способов снижения теплопотерь при устройстве кирпичной печки заключается в закладке шанцевых каналов в самом низу печи, на уровне поддувала.

Шанцы – это глухие каналы, чье основное предназначение заключается в уменьшении контакта низа печи с полом и подвалом. Воздух внутри шанцев выступает в качестве термоизолятора.

Помимо этого с помощью шанцевых каналов можно улучшить конвекцию воздуха в проблемном месте – низе печки. Забирая часть тепла у кирпичного массива, каналы отдают его помещению. При этом не происходит лишней аккумуляции тепла в глубине печки.

На заметку! Повысить конвекцию можно не только с помощью шанцев, но и с помощью толстой чугунной трубы, проложенной внутри печки – ничем не заполненная труба будет нагреваться и греть воздух, выступая в роли калорифера. Ее концы образуют отверстия с двух сторон печи, а сама она проходит через топку.

Каменка из кирпича для бани: материалы

Понятно, что для возведения печки основными материалами будут кирпич и раствор. Однако помимо этого требуются также еще металлические детали (фурнитура), которые нужно прикупить заранее.

В частности, это будут:

дверца топочная;
дверца поддувала;
дверца каменки;
колосниковая решетка;
розетки и душники (для шанцев и обогревательной трубы).

Печам, полностью выполненным из металла, в частности чугуна, посвящены отдельные публикации.

Стоит заметить, что в продаже вы найдете герметичные дверцы, но их обычно ставят на печки, у которых топливом – уголь.

Так как размеры стандартного кирпича известны, высота дверец может измеряться кратно высоте одного ряда с учетом шва – это 7 см. Обычная топочная дверка чаще всего делается равной четырем рядам – 28 см, а поддувальная – двум рядам – 14 см. Если поддувальная будет в полтора ряда, у вас появятся ненужные сложности, берите 14-сантиметровую.

Возвращаясь к дверцам. Лучшим материалом для них остается чугун. Дело в том, что сталь при постоянной термической нагрузке «ведет», она теряет форму, и это ведет к необходимости замены вышедших из строя деталей. Чугун в этом плане более стоек.

А вот если выбирать топочную дверцу по конструкционным особенностям, то советуем обратить внимание на модели, у которых имеется дополнительный металлический экран, приваренный с внутренней стороны дверцы – он отвечает за снижение температуры снаружи дверцы.

Дверца топки может быть и остеклена, что модно в наши дни (см. тут про печи-камины). Но в таком случае не забудьте о том, что без той или иной системы самоочистки стекла, она обрекает вас на постоянную борьбу с сажей, которая закрывает обзор. Облагородить печь возможно также с помощью портала.

Что касается водяных баков, то при самостоятельном изготовлении не рекомендуется использовать такие материалы, как черная и оцинкованная сталь. Вместо этого остановите выбор либо на луженой меди, либо на нержавеющей стали.

А что говорят печники о кирпиче? Говорят, что нет в наше время никакой альтернативы красному, полнотельному, изготовленному методом влажного прессования. Разумеется – с правильной геометрией, без изменения цвета, говорящей о неоднородном обжиге. А также звонко, как металл, звучащий при ударе по нему. Недожженность проявляется бледностью цвета, а пережженность можно увидеть только на изломе – там будут участки сине-черного цвета.

Порой можно прочитать, что морозостойкость кирпича важна только для дымоходной трубы. Вовсе нет. Для топки и для трубы нужно брать материал, у которого не менее 30 циклов, а если больше – то и лучше.

Что касается трубы, то с момента, когда она прошла кровлю, ее лучше обкладывать клинкерным кирпичом, но и его надо уметь выбрать. Причина – в повышенной морозостойкости – 70 и более циклов.

Внимание! Клинкерный не подходит для кладки самой печки, потому что у него слабая адгезия с раствором – он не берет воду.

Шамотный кирпич используется только для возведения топливного ядра, что также можно рассматривать как футеровку топки. В описанном нами случае футеровка была сделана и для каменки.

Важно! Красный кирпич кладется на обычный раствор из глины и песка, а шамотный – на смесь огнеупорной глины с шамотной крошкой. Труба выше уровня крыши – раствор без глины, цементно-песчаный или цемент, песок, известь.

На одну часть глины берется от 1 до 6 частей песка, но тут все зависит от жирности самой глины, чем больше она крошится при высыхании, тем меньше песка ей надо. Жирная глина не крошится, она трескается. Нормальный раствор не трескается, а если крошится, то только по краю. Обычно для вычисления пропорции делаются пробники с разными долями песка и подсушиваются.

Совет! Если есть возможность, берите карьерный или горный песок – он лучший.

Считают кирпичи просто: по чертежам кладки, а высота одного ряда с раствором – 7 см. При обкладке трубы количество кирпичей в ряду тоже умножается на количество рядов по высоте, плюс 50 штук на распушку (противопожарное расширение) и 70 – на оголовок и выдру. Остается только вычислить количество кубометров, но и это просто: исходим из того, что в одном кубе 420 кирпичиков. При покупке стоит добавить еще 10% сверх от полученного количества.

Кирпичные печи с каменкой и с баком

Бак не является непременным атрибутом банной печки, но для тех, у кого проблемы с горячей водой, он становится весьма актуальным дополнением.

Нужно лишь принимать во внимание следующие вещи: камни в каменке должны прогреваться градусов до 300, чтобы от них можно было получить легкий пар. А вода выше 100 градусов просто не может нагреться. Что это значит? Что если мы поставим бак бок о бок с каменкой, вода будет существенно охлаждать камни и мешать достижению нужной температуры.

И тут у нас возникает два варианта: либо сконструировать печь так, чтобы каменка и бак вовсе не соприкасались, либо позволить сначала нагреться камням, а над ними поставить бак рядом с трубой. Есть еще третий вариант: греть воду с помощью змеевика-теплообменника (печи с теплообменником рассмотрены отдельно), который располагается внутри топки, путем естественной или принудительной конвекции нагревая воду во внешнем баке.

Кирпичная каменка для бани, варианты размещения бака для воды

Понятно, что при боковом расположении бака удобнее его наполнять и опорожнять, если нет сети холодного водоснабжения, то есть вручную, однако делать это придется не раз и не два за время нагрева печи, потому что вода будет закипать быстро.

Тем, кто попытается «решить проблему» тем, что увеличит объем бака, мы должны сказать, что идея не так уж хороша – вода отнимает тепло у печки, и чем ее больше, тем сильнее вы понизите КПД печки. Более того, даже дойдя до температуры кипения, она все равно будет отнимать тепло, потому что внутри температуры куда выше.

Единственное, что можно предложить в данной ситуации – это спроектировать конструкцию печи, в которой бак будет как можно ближе к топочной дверце. Таким образом можно уменьшить немного нагрев.

Если выбирать конструкцию с баком над каменкой, то только при наличии холодного водопровода. Потому что таскать воду наверх замучаешься.

Тем не менее, она действительно хороша с точки зрения повышения КПД – вода будет отнимать тепло у трубы и у верха каменки.

На заметку! Вода может подаваться в бак под давлением, что заставляет позаботиться о двух вещах: понадобится предохранитель (подрывной клапан), который сбрасывает избыток давления, а также нужны будут стяжки внутри бака.

Но если давление возникает только в момент подачи воды в бак, то можете забыть о сказанном выше. Зато вам может понадобиться труба перелива.

Бак не стоит ставить на голый кирпич. Профи советуют взять лист асбеста или базальтового картона и вымочить его в глиняном растворе. Потом кладете вымоченный лист на кирпичи, а поверх ставите бак. Сверху бака – еще такой же лист. На него – фольга и что-нибудь из числа негорючих термоизоляторов – минвата, керамзит, пеностекло…

Кстати! Когда топливное ядро, на которое будет установлен бак, уже выложено, торопиться с его установкой не стоит. Надо подождать пару недель, которые нужны кладке, чтобы высохнуть в достаточной мере. Только после этого можно ставить бак – на асбест или картон, как говорилось выше.

+++

Если приведенной нами информации недостаточно, рекомендуем почитать книгу, написанную печником – Поляков И.С. «Печи, камины, банные каменки, барбекю». Там, помимо практических советов, вы найдете еще и данные о технологии и этапах кладки разных печей.

Также следует помнить, что кирпичные печи не относятся к недорогим решениям для бань. Поэтому, если вы ищете доступные по стоимости агрегаты для бани и сауны, то следует обратить внимание на прочие виды печей, изучение информации о которых позволит сделать вывод, какая каменка лучше.

Где купить

После выбора оптимальной модели печи, возможно приступить к покупке каменки. Приобрести агрегат возможно у сотрудников компаний, которые представлены в разделе «Где купить печи для бань».

Вконтакте

Facebook

Twitter

Google+

Одноклассники

E-mail

21 Самодельный план саун. Вы можете легко сделать это своими руками

Польза для здоровья от саун хорошо известна, но платить за установку одной из саун дома — роскошь, которую многие не могут себе позволить. Однако, если вы хотите сэкономить, есть другое решение — сделай сам. Звучит интересно? Тогда читайте нашу 21 лучшую идею строительства сауны.

1. Сауна на дровах

Давайте начнем с плана с одного из наших любимых сайтов, Instructables. Всякий раз, когда мы хотим вдохновения для проекта DIY, этот сайт всегда является одной из наших первых остановок, и здесь у нас есть план для сауны DIY.

Как всегда на этом сайте, вы найдете четкие инструкции, полезные фотографии и логический прогресс от этапа планирования до завершения проекта.

Как объясняет автор, это сауна, в которой могут разместиться до четырех человек, и если это то, что вы ищете, это может быть отличным планом.

Щелкните для получения более подробной информации

2. Превратите сарай в сауну

Если у вас есть старый сарай или другое внешнее здание, которое вы не используете, вам не нужно строить сауну из царапина — вы можете просто преобразовать уже существующую структуру.

Если это похоже на то, что может сэкономить вам много тяжелой работы, вот план, которому вы можете следовать, чтобы это сделать. Там есть полезная информация об использованных материалах, методах изоляции и многом другом.

Они утверждают, что это преобразование обошлось им в 1000 долларов, что очень разумно — и это намного дешевле, чем заплатить кому-то, кто построит его для вас.

Нажмите, чтобы узнать больше

3. Превратите сарай в сауну — видео

Если вам нравится идея превратить сарай в сауну, и вы ищете больше идей для вдохновения вашего проекта, не забудьте также посмотреть это видео.

Нам нравится внимание к деталям, которое уделяется планированию — например, этот парень не забывает о таких мелких деталях, как включение водонепроницаемого динамика в свой дизайн, чтобы он мог слушать музыку, когда он ее использует.

Нам нравится, как это видео показывает развитие сауны от начала до конца, а также то, как она выглядит профессионально, когда это сделано.

4. Сауна с кедровой бочкой своими руками

В этой сауне столько всего, что можно полюбить. Это не просто план, это целая история — история постройки сауны своими руками в глухой части канадского Уистлера.

И еще есть дизайн, потому что это не обычная сауна. Зачем строить обычную сауну, если можно построить бочкообразную?

Это очень креативный план сауны, и есть много хороших советов по ее созданию.

Есть также видео, показывающее, как они это сделали, поэтому, если вы ищете оригинальный дизайн сауны, который можно скопировать, не ищите дальше.

Нажмите для получения дополнительной информации

5.Steam Room Build

Это первое видео в серии из двух частей о том, как построить сауну дома.

Объяснений не так много, но вы можете получить покадровое видео постройки сауны.

Это стоит посмотреть, чтобы вы могли увидеть, какие работы необходимы для постройки сауны своими руками — и снова, когда сауна начинает принимать форму, результаты очень впечатляют.

6. Преобразование бетонного флигеля в сауну

Это еще один план преобразования существующего здания в сауну, на этот раз бетонный флигель.План проведет вас через каждую часть процесса строительства шаг за шагом.

Вначале вы можете увидеть фотографии полуразрушенной хижины, которая постепенно разрушалась от неиспользования, и вы можете следить за тем, как она превращается в роскошную уютную сауну.

Ознакомьтесь с полезной информацией о строительстве очага, разделке дымохода, теплоизоляции потолка и обо всем остальном, что вам нужно знать. Еще один план, на который стоит взглянуть.

Нажмите для получения дополнительной информации

7.Сделай сам Русский

Баня

В России их версия сауны известна как « баня ».

Баня — важная часть русской культуры, и традиционно пользователи баня бьют себя и друг друга высушенными пучками листьев и веток березы для улучшения кровообращения.

Если вы хотите попробовать построить свою русскую баню дома, посмотрите это покадровое видео, которое покажет вам, как это сделать.

Видео довольно быстрое, но дает хорошее представление о том, как должна быть построена баня .

8. Самодельная сауна и гидромассажная ванна

Зачем довольствоваться сауной в одиночку, если вы можете насладиться роскошью домашней сауны и джакузи?

Если это звучит слишком хорошо, чтобы быть правдой, ознакомьтесь с этим планом с инструкциями о том, как воплотить эту мечту в реальность.

Это еще один план, который рассказывает историю и одновременно объясняет, как вы можете воспроизвести ее дома.

Здесь масса полезных картинок, и очень весело наблюдать, как строится конструкция. Еще один нам понравился читать.

Нажмите, чтобы узнать больше

9. Сауна с дровяной печью вне сети

Если вы ищете идеи, которые помогут вам построить свою собственную настоящую дровяную печь в финском стиле сауна, вам будет хорошо, если вы посмотрите это видео на YouTube, которое мы для вас нашли.

Он не показывает вам, как построить сауну, но показывает, как она работает, поэтому есть много бесценной информации, которая вам понадобится, когда вы начнете думать о том, чтобы сделать свою сауну.

Нам нравится демоверсия в конце, которая показывает, как быстро все это набирает обороты!

10. Сауна из бордовой каменной кладки

Если вы хотите что-то прочное и долговечное, вот план, который расскажет вам, как построить себе сауну из бордовой каменной кладки.

План начинается с анекдота о том, как автор открыл, из чего должна состоять «настоящая» сауна, за которым следует подробное описание того, как он строил свою сауну.

Это еще один план, полный советов и идей, и даже если вы не планируете копировать его дизайн, вы можете многому научиться из этого, что даст вам множество идей при разработке собственного дизайна.

Щелкните для получения более подробной информации

11. Постройте свою собственную сауну на открытом воздухе

Как объясняется в этом плане, строительство сауны может стоить очень дорого, поэтому, если вы хотите сэкономить немного денег — как а также принять участие в полезной задаче «Сделай сам» — вместо этого вы можете попробовать построить ее самостоятельно.

В конце концов, сауна — это не что иное, как изолированное здание и что-то, что генерирует тепло и пар.

Этот план дает вам основы того, что вам необходимо учитывать, а также предлагает множество других ресурсов, которые помогут вам, когда вы начнете свой проект.Еще один план, на который стоит взглянуть.

Нажмите, чтобы получить более подробную информацию

12. Финская сауна на открытом воздухе своими руками

Это видеоплан на YouTube, который дает вам все детали, необходимые для создания своего собственного финского стиля. сауна.

Видео начинается с подробного списка всех материалов, которые вам понадобятся для постройки сауны, а остальная часть видео состоит из слайд-шоу, документирующего ее конструкцию.

Имеет непринужденный саундтрек, так что вы можете просто расслабиться и наблюдать, как сауна превращается из клочка земли в качественную установку.

Это видео обязательно вызовет у вас желание попробовать его дома.

13. Взломайте свою ванную комнату

Вот план с известного сайта Lifehacker, как взломать вашу ванную комнату и превратить ее в сауну.

Это необычная идея, но если у вас дома есть запасная ванная, то почему бы и нет?

Они даже утверждают, что можно сэкономить до 50% по сравнению со стоимостью покупки модульной готовой версии.

Если честно, мы бы предпочли увидеть еще несколько фотографий с планом, но это определенно стоит рассмотреть.

Щелкните для получения более подробной информации

14. Сауна ближнего инфракрасного диапазона своими руками

Автор этого плана начинает с объяснения того, почему варианты сауны ближнего инфракрасного диапазона лучше инфракрасных саун с точки зрения их способности убивать раковые клетки , уменьшают воспаление и помогают снизить уровень стресса.

Этот план также имеет то преимущество, что его строительство очень недорогое по сравнению с некоторыми другими, которые мы включили, и его легко установить где угодно.

С другой стороны, это довольно далеко от первоначальной концепции сауны, но если вы хотите что-то быстрое, простое и доступное, этот вариант может вам понравиться.

Нажмите, чтобы узнать больше

15. Портативная сауна своими руками

Если нам нужно выбрать победителя за оригинальность, креативность и явное безумие, этот дизайн для портативной сауны, которую вы можете буксировка за вашим велосипедом — наш абсолютный чемпион.

Хорошо, так что это может быть не самодельный план как таковой — это действительно демонстрация модели, которую придумала чешская команда дизайнеров.

Но если вы понимаете основную концепцию сауны, у вас есть приличные навыки самостоятельного изготовления, и вы думаете, что владение чем-то вроде этой может быть довольно крутым, ничто не мешает вам сделать сауну самостоятельно.

Подробности смотрите здесь

16. Сауна в саду своими руками

Это видео рассказывает интересную историю.

В нем YouTuber объясняет, что однажды он обнаружил, что его садовый домик гниет — и в рамках работы по его спасению он решил добавить сауну сзади.

Он дает вам всю информацию, необходимую для самостоятельного изготовления, а также множество советов, которые помогут вам в начале работы.

Еще одно видео, которое нужно посмотреть всем, кто планирует построить сауну.

17. Подземная сауна и бассейн

Ищете что-то совершенно безумное, чтобы попробовать? Как насчет подземной сауны и бассейна?

Эти парни настоящие мастера-мастера строят что-то подобное из таких простых материалов, как старая бочка, которая валяется.

Возможно, не тот, который стоит попробовать, если вы страдаете клаустрофобией, но интригующий вариант, если вам нравится делать что-то по-другому.

18. Видео о сборке сауны-капсулы

Хотя это и не является строго самостоятельным планом, мы решили включить это видео, чтобы дать вам еще несколько идей о том, что возможно.

Это видео по сборке комплекта для сауны, который вы можете купить.

Тем не менее, мы думали, что это очень оригинальный дизайн, и для более креативных мастеров-мастеров, обладающих необходимыми навыками, такую сауну невозможно было бы сделать без набора.

Это сауна, которая будет отлично смотреться где угодно, независимо от того, строите ли вы ее в глуши или на заднем дворе пригорода.

19. Сделай сам Сауна Покадровая съемка

Вот увлекательное покадровое видео, показывающее, как была построена самодельная сауна.

Все начинается с пустого места во дворе, но в течение следующих восьми минут или около того вы увидите слайд-шоу, поскольку, возможно, возникает самая впечатляющая сауна из всех найденных нами планов.

Они выглядят фантастически, и их внимание к деталям невероятно. Нам особенно нравится меняющееся настроение освещения — эта сауна просто на другом уровне. Отличная работа, ребята!

20. Панорамная баня-бочка

Понравился дизайн бочки в №4?

Что ж, эта идет лучше и включает в себя большое смотровое окно, что делает эту сауну-бочку панорамной .

Что может быть лучше, чем сидеть в маленькой комнате и становиться горячим и вспотевшим?

Сижу в маленькой комнате, становится жарко и потеет с видом ! Если вы согласны, то это план для вас.

21. Самодельная сауна под открытым небом

И, наконец, план импровизированной сауны, которую вы можете просто настроить и наслаждаться, когда вам это нужно.

Совершенно верно — в этом случае вам не нужно беспокоиться о распиловке досок, подготовке фундамента или строительстве постоянных конструкций.

Просто дайте тепло, воду и накройте все это укрытием, и все готово. Отличная находчивость, одобряем!

Разнообразие стилей для всех уровней квалификации

Нам нравится искать в Интернете идеи «сделай сам», потому что это всегда напоминает нам, какими творческими людьми могут быть.Как видите, есть много вариантов, которые вы можете попробовать, если хотите построить собственную сауну дома — и, возможно, некоторые из этих планов могут вдохновить вас на попытку.

Сауна на дровах: кормить снаружи или изнутри?

При проектировании и строительстве настоящей сауны часто возникает вопрос о внутреннем или внешнем корме.

КОРОТКИЙ ОТВЕТ:

Кормить сауну на дровах рекомендую из горячего помещения.

Причина №1: потеря тепла

При питании дровяной печи снаружи будут потери тепла 25%.Это не моя цифра, но она подтверждена Дэрилом Лампой, финским производителем печей для сауны в третьем поколении. Фасад печки самый горячий.

Причина №2: стоимость

Если построить сауну с питанием через стену, это будет стоить на 500-1000 долларов больше материалов, так как кодекс требует металлического каркаса и зазоров до негорючих материалов. Плюс к этому есть нематериальные затраты на установку печи внутри стены.

Причина № 3: атмосфера

Стеклянное окно создает атмосферу теплого сияния, мягко танцующего на кедровых стенах.Аххххх. А что насчет беспорядка из-за кормления дров из горячей комнаты? Ничего страшного. Возьмите ручную метлу и время от времени подметайте ее.

Привет Гленн,

Я обнаружил ваш сайт и ценю всю информацию, которую вы здесь размещаете — я обнаружил, что у нас есть отличная печь для сауны mfg. прямо здесь, в Миннесоте — так что это было хорошо узнать.

Я мечтаю построить сауну на дровах, поэтому смотрю планы этажей. Я вижу, что вы порекомендуете один вариант — поставить печь у задней стены, по центру сауны.Значит ли это, что печь печку кормить снаружи?

Этой осенью я был в сауне, в которой была раздевалка, и вы кормили печь из этой комнаты. Мне это показалось хорошей идеей, потому что печь была внутри… какая-то конкретная причина не кормить печь из раздевалки? Может быть, лучше снаружи, чтобы у вас было больше места и меньше беспорядка в раздевалке?

Просто интересно, что вы думаете по этому поводу, пока я начинаю свое исследование.

Спасибо,

Джон
St Cloud, MN

Привет Джон:

Рад, что вы нашли этот сайт, и рад, что вы нашли его полезным.приятно разделить радость сауны. Как видите, мне особенно нравится строить сауны.

Что касается кормления дровяной печи, то я большой поклонник кормления из горячего помещения. В прежние времена кормление на улице имело смысл, потому что печи для сауны были не очень эффективны. Это стало своего рода волей, преодолевая неэффективность с помощью большего количества бревен, разжигая чертову бочонку или самодельную штуковину.

Корм из раздевалки — реальный вариант. Это экономит немного места и обеспечивает теплом раздевалку.Однако, по моему опыту, в этом нет необходимости. Тепло попадает в раздевалку, открывая и закрывая дверь горячей комнаты. Кроме того, пропускание через стену требует сложной противопожарной защиты и обрамления «горловины».

Сегодня банные печи на дровах очень эффективны. Я могу начать и пойти в сауну с горстью дров под мышкой. Загрузка из горячей комнаты никогда не была для меня большой проблемой. БОНУС: во многих дровяных печах для сауны, включая Kuuma, есть стеклянное окно.Чудесная аура: выключение света в жаркой комнате и теплый свет, отражающийся от кедра в сауне. Волшебный.

Надеюсь, это поможет, пожалуйста, оставайтесь на связи.

г.

Строительство сауны на открытом воздухе: 16 шагов (с изображениями)

Введение: Строительство сауны на открытом воздухе

С тех пор, как я стал домовладельцем несколько лет назад, я всегда хотел построить сауну. Я виню в этом то, что вырос на Верхнем полуострове Мичигана, где много финнов.Сауна — это небольшая горячая комната (от 140 F до 200 F), где вы попотеете. Он способствует расслаблению и якобы хорошему здоровью. Я видел несколько человек в домах и несколько вне домов, а также в спа-салонах и клубах здоровья. Популярным, но несколько своеобразным занятием является нагревание в сауне, а затем катание по снегу или прыжок в прохладную воду.

Для получения дополнительной информации посетите:
http://jimmar.hubpages.com/_3v4wkz561vqja/hub/How-I-Built-a-Sauna

На первых двух фотографиях показаны примеры традиционной сауны на открытом воздухе, которую вы можете найти в Финляндии или других странах Северной Европы.Третье фото — мое здание.
