Кирпичная печь для бани с баком для воды своими руками

кирпичная печь для бани с баком для воды своими руками

Материалы для кладки малогабаритной кирпичной печи – каменки:

• кирпич – 190 штук;
• глина — 0,08 м 3 ;
• песок — 0,1 м 3 ;
• дверка поддувальная размером 13×14 см;
• дверка топки размером 25×21 см;
• колосниковая решетка размером 30×20 см;
• задвижка размером 13×13 см;
• плита чугунная или стальная размером 47×38 см;
• бак для воды размером 50×50×42 см;
• пластины стальные размером 25×13 см – 4 штуки;
• пластина стальная размером 38×13 см – 1 штука;
• картон асбестовый размером 50×40 см;
• предтопочный металлический лист размером 50×70 см.

Сооружение малогабаритной печи – каменки с баком для воды начинают с устройства фундамента, описание этого этапа сооружения печи находится в записи «фундамент под печь».

Объем бака 35 — 40 литров. Бак размещается на металлической плите рядом с камнями. Вместо одной плиты можно использовать две размером 47×38 см. Толщина плит должна быть не менее 10 мм. Материал плиты должен быть жаропрочным. Лучше всего пользоваться чугунными плитами для кухонных печей. Можно использовать плиты с отверстиями для конфорок. Плиты также могут служить крышками для баков с камнями. Для быстрого нагрева камней под ними насыпают стальной или чугунный лом. Для регулирования времени нагрева воды в баке между ним и камнями вставляется асбестовый картон. Если нужно, чтобы вода нагревалась быстрее, то картон приподнимают. Бак для воды можно закрывать крышкой, сделанной из кровельной стали.

Для того чтобы низ печи нагревался в задней части кладки сделаны два канала (см. ряды 5-9 порядовки). Каналы делаются с помощью стальных пластин, которые плотно прилегают друг к другу. Пластины вставляют между кирпичами кладки. Пластину в 8-м ряду кладки изгибают и помещают между кирпичами боковой стенки печи.

В верхней части печи делаются контрфорсы. Контрфорсы служат дополнительными аккумуляторами тепла на внутренней поверхности дымоходов. Контрфорсы делают в виде вертикальных ребер, идущих вдоль стенок печи. Обычно контрфорсы делают в четверть кирпича. Дымовые газы поступают из топки в дымоход, поднимаются вверх, отдавая при своем движении часть тепла стенкам печи, контрфорсам и своду печи.

При укладке стыки кирпичей одного ряда должны перекрываться кирпичами другого ряда, то есть необходимо соблюдать правило перевязки швов.

Топку делают из огнеупорного кирпича. Более подробно правила кладка топки описаны в записи «топка печи». Обязательным условием при кладке печи является обеспечение наполненности швов, в них не должно быть пустот. Толщина швов должна быть для обычного кирпича не более 5 мм, для тугоплавкого и огнеупорного — не более 3 мм.

Дверка топки состоит из рамки и самой дверки. В рамке, как правило, имеются отверстия. В эти отверстия вставляют проволоку или с помощью заклепок прикрепляют лапки из мягкой стальной полосы.

Проволоку или лапки заделывают в швы кладки. Так как металл при нагревании расширяется, то перед установкой рамку обматывают асбестовым шнуром или тканью. Этот прием обеспечит сохранность кладки. Если вы не используете асбест, то обязательно между рамкой дверки и кирпичами оставляйте зазор шириной 3 — 4 мм. Для обеспечения прочности кладки над дверкой топки кладку в этом месте делают способом «в замок».

Остальные дверки и рамки задвижек крепят в швах кладки проволокой диаметром 2мм.

Колосниковую решетку устанавливают прорезями вдоль топливника. Края решетки должны отстоять от кирпичей кладки на расстоянии не менее 5мм. Зазор заполняют песком. Такой же зазор оставляют между плитой над топкой и кладкой.

Важная часть печи — топка. При использовании дров минимальная ширина топки 25 см (в один кирпич), минимальная высота — 35 см. С увеличением высоты топливника условия горения топлива улучшаются. Желательно, чтобы она была 40—60 см в зависимости от размеров печи. В нижней части стены топливника выполняют с уклоном в сторону колосниковой решетки, чтобы при сгорании угли оседали на решетку. Под топливника располагают ниже рамки топочной дверки не менее чем на 1 кирпич, иначе при открывании дверки будут выпадать угли. Дно зольника желательно делать также ниже поддувальной дверки.

Порядовка малогабаритной печи – каменки для бани с баком для воды.

Кирпичная печь – каменка для бани с нижним расположением бака для воды.

Материалы для кладки кирпичной печи – каменки с нижним расположением бака для воды:

• кирпич – 230 штук;
• глина — 0,1 м 3 ;
• песок — 0,1 м 3 ;
• дверка поддувальная размером 13×14 см;
• дверка топки размером 25×21 см;
• колосниковая решетка размером 30×20 см;
• задвижка размером 13×13 см;
• задвижка размером 7×13 см;
• плита чугунная или стальная размером 59×35 см;
• бак для воды размером 50×23×35 см;
• пластины стальные размером 25×13 см – 4 штуки;
• пластина стальная размером 38×13 см – 1 штука;
• предтопочный металлический лист размером 50×70 см.

Сооружение печи – каменки для бани с нижним расположение бака для воды начинают с устройства фундамента, описание этого этапа сооружения печи находится в записи «фундамент под печь».

Одна сторона бака для воды размещается в топке, что способствует быстрому нагреву воды. Кроме того низ бака и его боковые стороны нагреваются горячими дымовыми газами. Для того чтобы обеспечить укладку кирпичей на бак его необходимо на 2/3 закрыть металлическим листом, толщина которого должна быть не менее 5 мм. Данная печь – каменка имеет топку большей длины. Объем камеры для камней – 50 л. Печь имеет две задвижки. Нижняя задвижка обеспечивает хорошую тягу при растопке печи. При открытой нижней задвижке газы попадают сразу в дымовую трубу, минуя нижние дымоходы. Нижнюю задвижку закрывают при достижении устойчивой тяги.

Кирпичная печь – каменка для бани с встроенным баком для воды (конструкция А.Ф.Филичко).

В качестве топлива в кирпичной печи – каменки конструкции А. Ф.Филичко используется уголь, но также возможно применение жидкого топлива. Топка печи ведется непрерывно, даже во время мытья. Емкость камеры для камней 40 л, бака для воды – 45 л. Особенностью данной печи является то, что она выкладывается в металлическом футляре. Металлический футляр обеспечивает герметичность стенок печи и противопожарную защиту. Изготавливают футляр из уголков и листовой стали толщиной 0.65 мм. Для изготовления футляра рекомендуется применять гофрированную сталь. Гофрированный футляр лучше сохраняет форму и более жесткий. Делается несколько футляров, которые вставляются один в другой. Высота каждого футляра не должна превышать 70 см. Для того, чтобы футляры не сдвигались, внизу и вверху каждого футляра делаются валики на расстоянии 3 см от краёв.

Для придания футляру жесткости можно также использовать металлические полосы, которые крепятся с внутренней стороны футляров на таком же расстоянии от краев, как и валики. Для обеспечения плотного прилегания футляра к стенкам печи используют стальные пластинки (кляммеры), которые приклепывают к футляру по три-четыре штуки с каждой стороны, Кляммеры обязательно должны располагаться напротив швов кладки. Сначала пластинки отгибают вверх. После того как очередной ряд кладки сравняется с пластинкой её прижимают к кирпичам и кладут следующий ряд. Пластинки располагают через три — четыре ряда кладки. Вместо кляммеров можно использовать гвозди с ровными шляпками, которые забивают в стенки футляров напротив швов кладки. С внутренней стороны концы гвоздей загибают, привязывают к ним проволоку. Концы проволоки вмуровывают в швы кладки. Другим способом обеспечения плотного прилегания футляра к стенкам печи является использование скобок, которые изготавливаются из проволоки диаметром 3 -4 мм Длина скобки должна быть не менее 40-50 мм. Длина ножек скобок 10 – 15 см. Скобки вставляются в отверстия в футляре напротив швов кладки. Ножки скобок, загибают таким образом, чтобы они находились в середине швов кладки.

Порядовка кирпичной печи – каменки для бани с встроенным баком для воды (конструкция А.Ф.Филичко).

1 – й ряд кирпичей кладут плашмя в металлический футляр.

2 – й ряд выкладывают кирпичами, установленными на ребро, над ним укладывают ряд кирпичей, уложенных плашмя, устанавливают поддувальную дверку, бак для воды и обогревательный щит, обмурованный огнеупорным кирпичом.

3 – й ряд кирпичей устанавливается на ребро, закрепляют поддувальную дверку, устанавливая на нее ряд кирпичей плашмя вровень с кирпичами, установленными на ребро. Кладут колосниковую решетку, облицовывают ее огнеупорным кирпичом и укрепляют ряд стальными пластинами. Огнеупорным кирпичом обкладывают также правый бок бака для воды. Ширина обогревательного щитка в 3 –м ряду – 18 см.

4 и 5 ряды выкладывают кирпичами, установленными на ребро. Устанавливают и закрепляют топочную дверку. Внутреннюю часть топки и обогревательный щиток выкладывают огнеупорным кирпичом. Над топочной дверкой укладывают плашмя один ряд кирпичей вровень с рядом кирпичей, установленных на ребро. Выкладывают перемычку между дымоходами. Чтобы обеспечить возможность брать воду, бак должен выступать относительно наружной поверхности печи. Верх бака должен находиться ниже 5 – го ряда кирпичей на 6 -7 см. 5 – ряд кирпичей устанавливается на ребро. На 5 – ый ряд кладут металлическую плиту, толщина которой должна быть не менее 2 см.

6 – й ряд выкладывают кирпичами, установленными на ребро. Обогревательный щиток выкладывают огнеупорными кирпичами, уложенных плашмя. На металлическую плиту кладут камни на высоту 14 – 18 см.

7 и 8 ряды выкладывают кирпичами, установленными на ребро. Устанавливают дверку камеры для камней. Над 8 – ым рядом прокладывают металлические пластины.

9 – й ряд выкладывают кирпичами, установленными на ребро, обогревательный щиток выкладывают кирпичами, уложенных плашмя.

10 – й ряд выкладывают кирпичами, уложенных плашмя, обогревательный щиток выкладывают кирпичами, установленными на ребро. Прокладывают металлическую пластинку.

11, 12 и 13 ряды выкладывают кирпичами, установленными на ребро. 11 – ый ряд состоит из двух кирпичей, уложенных плашмя. Ширина обогревательного щитка – 18 см.

На 12 – м ряду выкладывают металлическую полосу и пластину, указанных на рисунке пунктиром. На 13 – м ряду выкладывают металлические полосы.

На 14 – й ряду устанавливают задвижку. Далее продолжают кладку печи таким образом, чтобы 16 ряд прижал противопожарный асбестовый лист к потолку. На потолке и на крыше выкладывают дымовую трубу кирпичами, уложенных плашмя.

Нужен ли фундамент?

Такая конструкция будет иметь значительный вес, поэтому перед ее установкой обязательно возводится прочное основание. Некоторые специалисты утверждают, что, если здание построено на сплошном фундаменте, отдельное его возведение для печи не требуется. Однако в болотистой местности или в северных районах, где из-за перепадов температур даже тщательно утрамбованная почва будет «играть», для каменки лучше предусмотреть отдельный фундамент.

Фундамент для банной печи

Возведение фундамента для печи

Глубина котлована определяется исходя из свойств грунта: при высокой плотности достаточно 20-50 см, в рыхлых почвах он углубляется на 50-100 см. Его ширина должна быть на кирпич больше основания печи. Перед началом укладки на дно насыпается песок, который для уплотнения тщательно проливается водой, затем укладывается и плотно трамбуется щебень или бой кирпича.

Что такое порядовка?

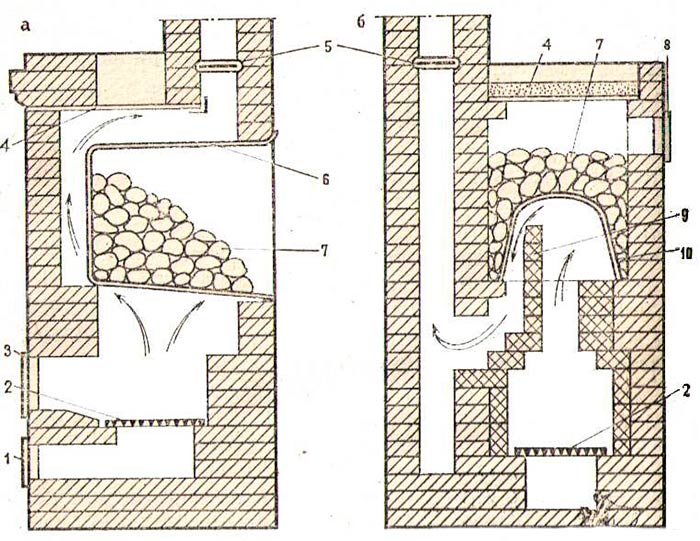

Порядовкой называют подробную схему кладки с указанием порядка размещения кирпичей в каждом ряду. Для работ следует подобрать порядовку печи, соответствующую размеру парилки. К примеру, если каменка будет располагаться над топкой, для обеспечения их максимального прогрева топливник делается не менее 0,5 м. При объеме парилки до 12 кв. м и баком для воды 40 л размер каменки с сухим паром будет составлять 0,77×0,5 м. Высота топливника при этом должна быть около 0,5 м.

Печь-каменка с баком

Порядовка каменки с баком, расположенным вверху

Песчано-глиняный раствор

Цемент плохо переносит воздействие высоких температур, поэтому для печи не используется. Кладка производится с помощью раствора глины, добытой на достаточной глубине без примесей земли и других посторонних включений, и песка.

Выбор кирпича

Если планируется топка углем или газом, для работ используется огнеупорный качественный кирпич морозостойкостью до 25 циклов. Для печи на дровах лучше использовать его тугоплавкую (типа гжельского) разновидность. Пустотелые и силикатные виды не используются, так как под действием высоких температур они быстро разрушаются.

Кладка печи

Перед укладкой для улучшения сцепления и предохранения от обезвоживания раствора кирпич вымачивается несколько минут в воде до выделения пузырьков. Шамотный кирпич можно лишь ненадолго погрузить в воду для удаления пыли.

Укладка половинок и частей кирпича

Советы по кладке:

• чтобы идеально подобрать кирпичи по размеру, каждый их ряд размещается вначале насухо без раствора, излишки длины аккуратно подрезаются, кирпичи пронумеровываются, а затем собираются в ряд уже на растворе;

• печь, выложенная неровно, простоит недолго, поэтому не следует допускать даже малейших отклонений: после укладки каждого ряда горизонталь и вертикаль лучше выверять с помощью уровня; точность углов дополнительно определяется с помощью отвесов или уголка;

• чтобы колосник и дверки прослужили как можно дольше, лучше выбирать не сталь, а более огнеупорный чугун;

• в дровяной печи колосник и дверка располагаются на одном уровне, при отоплении углем колосник должен находиться на 20 см ниже топки;

• при укладке колосника обязательно оставляются зазоры для температурного расширения; для этого при необходимости кирпич подрезается до нужного размера;

• для обеспечения лучшего притока воздуха и полного сгорания топлива колосники укладываются только вдоль поддувального канала;

• половинки и четверти лучше использовать в верхних рядах;

• чтобы глина со временем не растрескалась, печь можно армировать глиной с сеткой из стали; крепежная проволока для нее предусматриваться уже в кладке.

Возведение трубы и дымохода

Железные дымовые трубы имеют серьезный недостаток: при перепадах температур на них образовывается конденсат, который «притягивает» сажу, поэтому их лучше возводить из также из кирпича.

• хайлом называют систему ходов, соединяющих камеру с топливом и дымоход; размер его нижней части зависят от ширины топливника и в среднем составляет 3/4 кирпича; площадь его сечения должна быть около 60-65% от общей площади дымохода;

• все места прохождения дыма следует сразу же прочистить и полностью удалить остатки раствора;

• недопустимо сужать канал дымохода – по всей его длине он должен быть одинаковым; кроме того, его сечение не может быть меньше сечения хайла, а его общая длина от края трубы до колосника не менее 5 м;

• при слишком коротком дымоходе дым не успеет остыть, и жар будет попросту улетать в трубу;

• для предохранения от возгорания в месте прохождения через потолок труба дополнительно обкладывается кирпичом и оборачивается термостойким материалом;

Отделка места примыкания трубы к потолку

• чтобы можно было легко определить повреждение, труба белится известковым раствором: в таком случае места утечки дыма легко определить по следам копоти.

Пробная растопка печи

Считается, что идеально высушенная перед первой растопкой печь прослужить дольше, поэтому лучше оставить ее на пару недель с открытыми дверками до полного высыхания. Если нет дождя, задвижку трубы тоже оставляют открытой. Проветривать в эти дни следует и само помещение.

Кирпичная печь для бани: проекты и порядовка

Размер кирпичной печи для бани зависит в первую очередь от площади парилки, также учитывают количество людей, которые будут регулярно париться. Принимается во внимание сезонная баня или нет, будет использоваться она для отопления и готовки, или только для разогрева парилки.

Проекты кирпичных печей для бани

Очень редко можно найти готовый проект кирпичной печи, который устраивает на 100%. Приходится дорабатывать и переделывать готовую порядовку. В этом случае вносите необходимые коррективы, детально прорисовывая каждый ряд кирпичей, и исправленную порядовку показываете специалисту.

Проект кирпичной печи для бани

Даже если были внесены даже незначительные изменения, консультация крайне желательна. Печь в бане должна быть безопасна, потому очень важно мнение грамотного специалиста.

Корректируя проект нужно помнить несколько особенностей кладки кирпичных печей:

• Топливник в каменках обычно делают большого размера и для обеспечения нормального процесса горения необходимо обеспечить хороший приток воздуха. Поэтому поддувало и поддувальная дверца должны также иметь приличные размеры.
• Чтобы обеспечить хороший приток воздуха в топливную камеру колосники лучше укладывать вдоль поддувального канала. Но найти колосник требуемого размера зачастую проблематично, потому часто приходится устанавливать несколько решеток меньшей длины поперек поддувала.
• Если каменка находится над топкой, высота топливника должна быть не меньше 55см. Оптимальный вариант – 8 или 9 рядов кирпича. В этом случае камни будут нагреваться до высоких температур. Уменьшение высоты топливника приведет не к ускорению нагрева, а к понижению температуры камней и скоплению в промежутках между ними сажи.
• Если деревянные конструкции не защищены огнеупорными материалами, то расстояние до кирпичной печи не может быть меньше 30 см.
• Перед тем, как укладывать кирпичи на глиняно-песчаный раствор (информация о растворе размещена в статье Материалы для кирпичной банной печи), выложите их согласно плану насухо, начиная с одного из углов, подберите кирпичи подходящего размера, чтобы ширина швов не превышала 5мм. И лишь затем укладывайте на раствор.
• После укладки каждого ряда его проверяют на вертикальность и горизонтальность при помощи строительного уровня. Точность соблюдения углов можно проверить установленными отвесами. Корректируйте даже минимальные отклонения.
• При установке дверец кладку начинают от нее, плотно фиксируя. Все дверцы в тех местах, где они прилегают к кирпичам, предварительно обматывают асбестовым шнуром или полосой асбеста. Фиксируются они на месте при помощи проволоки или стальных полос, закрепляемых в швах. Для более жесткой фиксации в кирпичах под проволоку прорезают канавки.
• Особое внимание нужно уделить месту прохода трубы от кирпичной печи через потолок, крышу или стену. В этом месте трубу обязательно изолируют базальтовой ватой или другими теплоизоляторами, переносящими высокие температуры.

В видео показано, как можно крепить зольную и топочную дверцы, а также процесс приготовления глиняного раствора.

Вот проект печи для бани, в котором бак для нагрева воды примыкает к каменке и дополнительно обогревается за счет теплоотдачи от дымохода. Эта печь имеет небольшие размеры и несложна в изготовлении.

Кирпичная печь с металлической каменкой и боковым расположением бака для воды: 1 — опора бака; 2 — бак для воды; 3 — дымовая труба; 4 — люк для полива камней; 5 — крышка каменки; 6 — проволочные скрепы; 7 — камни; 8 — решётка каменки; 9 — стойки постамента каменки; 10 — колосниковая решётка; 11 — дверца топки; 12 — дверца поддувала

Емкость для каменки размером 530х510х500 мм изготовлена из стали толщиной 8-10мм, бак для воды – из трубы диаметром 40см (емкость около 50 литров). Опорой для каменки служит сваренный из уголков каркас (уголок берут 50х50 мм), для водяного бака изготавливают скользящую опору.

Каменка имеет крышку, через которую закладываются камни и поддается вода. Чтобы камни нагревались до более высоких температур, крышку закрывают, а если нужно их температуру понизить – открывают. После установки на каркас каменка обкладывается кирпичом, поставленным на ребро.

Вот также небольшая кирпичная печь для бани с закрытой каменкой и баком для воды, расположенном сбоку.

Кирпичная печь с закрытой каменкой и боковым размещением бака для воды: 1 — водогрейный бак; 2 — печь; 3 — дымовая труба; 4 — камни; 5 — крышка каменки; 6 — отверстие для подачи воды; 7 — металлический свод; 8 — экран; 9 — колосниковая решётка; 10 — дверка топки; 11 — дверка поддувала

Порядовка для этой печи проста и не требует больших затрат времени и материалов.

Порядовка печи с закрытой каменкой и боковым размещением бака для воды

Порядовка печи для бани

Эту печь очень маленькой не назовешь. Печь непрерывного действия конструкции Анатолия Заболотного может обогреть парную для 4-х человек. В закрытую каменку загружать камни можно только после окончательного высыхания печи.

Расположение печи Анатолия Заболотнего в бане для 4-х человек

Главная привлекательная черта этой печи – возможность организации вентиляции/просушки подпольного пространства. Для чего используют обычный гофрошланг.

Печь Анатолия Заболотнего непрерывного действия

Для кладки этой печи нужны 700шт печного кирпича, 40шт шамотного, песка около 30 ведер, глины 15 ведер (ведро 12 литровое). По 2 штуки печных дверцы, дверцы поддувала и прочистных. Требуются также 2 колосниковые решетки и 2 задвижки, и металлический уголок 30х30, нарезанный на отрезки по 50см (9 отрезков) и 35см (2 отрезка). Понадобится также панель с одной конфоркой и шкаф для камней.

Печь Анатолия Заболотнего непрерывного действия

Шкаф для камней изготавливают из нержавейки – только она выдерживает температуру до 800 о С, до которой могут в этой печи нагреваться камни. Для придания каменке большей жесткости, на боковые поверхности наваривают дополнительные ребра жесткости.

Порядовка кирпичной печи непрерывного действия Анатолия Заболотнего

Класть эту печь нужно с базового-нулевого ряда, в котором начинается формирование вентиляционного канала. Строго соблюдайте схему расположения кирпичей, проверяя вертикальность и горизонтальность каждого ряда и отслеживая правильность углов.

Заслонка устанавливается в 3-м ряду. Тут же начинается формирование зольников двух независимых топок и устанавливаются на них дверцы. В следующем 4-м заслонка перекрывается поперечно расположенным каналом для прочистки сажи. В этом же ряду устанавливается на него дверца.

Закрытие дверец поддувала происходит в 5-м. Тут же устанавливаются перемычки для перехода к формированию попки. Толщина металла для перемычек — 3 мм. В следующем ряду происходит разделение шахты, для чего устанавливают две колосниковые решетки. Шахта топки выкладывается шамотным кирпичом с использованием специального раствора. Под колосниковые решетки выпиливается в кирпичах углубление с таким расчетом, чтобы оставался зазор на температурное расширение колосников (6-10 мм с каждой стороны). Тут же начинаются независимые дымоходные каналы, для чего также укладываются полосы металла.

В 7-м ряду шамотный кирпич устанавливают на ложок (боком), устанавливают дверки топок, дымоходные каналы не меняются. Одновременно устанавливаются дверцы топок. 8-й ряд аналогичен предыдущему, обкладываем дверцы. В следующем они перекрываются металлическими полосками, на которые будут опираться кирпичи перекрытия.

В 10-м дверцы поверху закрываются кирпичами, для чего они подпиливаются при необходимости в зависимости от формы. После завершения 11-го ряда над одной шахтой укладывается платформа плиты, а на другой шамотный кирпич укладывают только по коротким сторонам топки. После установки емкости для камней тут будут дымоходные каналы.

В 12-м ряду устанавливают металлический короб для камней, закладывают один из каналов дымохода. Следующие два ряда без изменений, и лишь в 15-м монтируют дверцу для чистки сажи. Далее в 16-м добавляются две металлические перемычки над основной шахтой.

В 17-м снова дымоходная шахта разделяется на два канала (как в 5-м ), а над плитой закрепляют две металлические перемычки, которые послужат основанием для кирпичей следующего ряда. Следующие два без изменений, и только в 18-м добавляется дымоходная дверка, а в 19-м устанавливаются перемычки с другой стороны печи, которые послужат основанием для ее окончательного перекрытия и формирования свода печи.

21 ряд аналогичен 12, но там имеются дымоходные каналы. Следующие два ряда происходит сужение топливных шахт, а в 24 шахта, где установлена емкость для камней перекрывается совершенно.

Формирование дымохода в кирпичной печи для бани

Далее перекрывается вторая топливная шахта, остается только дымоход, и с 27 ряда выкладывается только он.

Небольшая кирпичная печь для бани

Эта небольшая кирпичная печь для бани очень проста и экономична. Она подходит для маленьких парилок.

Небольшая кирпичная печь для бани

Порядовка для нее очень проста. Она имеет относительно небольшой вес вес, и при условии достаточной толщины лаг и соблюдении мер противопожарной безопасности может быть сложена без фундамента.

Небольшая кирпичная печь для бани. Порядовка

В действительности, сколько бань, столько, наверное и проектов печей — каждый хозяин старается по максимуму использовать имеющееся пространство, потому изменения и корректировки практически необходимы. Если у вас есть хоть небольшой опыт работы с кирпичами и растворами — вы вполне можете сложить кирпичную печь своими руками. Но если вы в своих силах не уверены, то стоит подумать о приглашении опытного печника, хотя бы в качестве консультанта. Это может сэкономить вам приличные средства: переделка печи и устранение огрехов стоят, зачастую, гораздо больше, чем кладка печи по-новой.

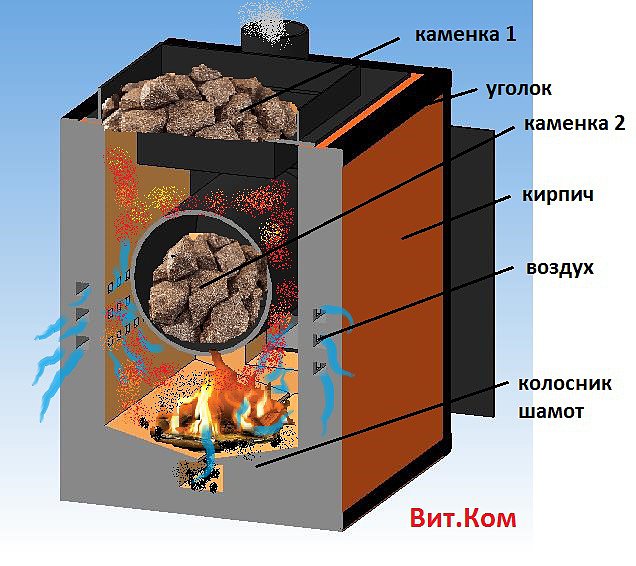

Во многих случаях проще установить металлическую печь (например «Жара» ) и обложить ее кирпичом.

Если каменка находится над топкой, высота топливника должна быть не меньше 55см. Оптимальный вариант – 8 или 9 рядов кирпича. В этом случае камни будут нагреваться до высоких температур.

Сомнительное утверждение , самая оптимальная температура где-то на две трети от пода, т..е. 6 рядов кладки.

Что касается печи Заболотнего, несчастные хозяева, сколько им нужно будет дров.. Вторая печь для бака с водой паразитирует на каменке. На занимаемой ею площади можно было бы поставить тот же бак с трубой, с пропуском его в топливник. И печь приобрела бы разумные размеры. Большая банная печь это следствие её неэффективности..

Срубил баню из липы, 5*5, парная 2,5*3.

мучаюсь, ищу порядовку простой каменки без подогрева воды.

Банная печь с баком для воды

Содержание

• Варианты установки бака для воды
• Кладка печи
• Банные печи с баком для воды из кирпича
• Порядковка печи
• Заключение

В зависимости от того, какие задачи возлагаются на накопитель для горячей воды, подбирается печь с определенным объемом бака. При применении кипятка только для ошпаривания камней, прогревания веника, нет смысла ставить большой бак.

Варианты установки бака для воды

В зависимости от установки, выделяют несколько вариантов установки бака под воду:

• наставной;
• самоварный;
• навесной

Наставное размещение предполагает установку бака непосредственно в топочную камеру. При самоварном варианте бак монтируют на дымоходную трубу. Навесное размещение предполагает монтаж бака сбоку печи. Банная печь с баком для воды может включать дополнительный теплообменник. Он используется для обеспечения комфортной температуры в предбаннике и моечном отделении. Кроме того теплообменник подает в парилку и душ горячую воду.

На размер кирпичной печки, используемой в бане, влияют следующие факторы:

• площадь парилки;
• число людей, что будут ею пользоваться;
• сезонность применения бани;
• вариант применения

Подыскать  готовый проект кирпичной кладки,  полностью устраивающий владельца,  довольно сложно. В большинстве случаев приходится переделывать имеющуюся порядовку,  также вносить серьезные  изменения в первоначальный проект.

Совет!  При любых, даже самых несущественных изменениях кирпичной кладки, до начала корректировки, нужно получить консультацию специалиста. В противном случае печь может представлять угрозу для здоровья людей.

При внесении в проект изменений, учитывайте несколько специфических особенностей кирпичной кладки:

1. В каменках  топливный отсек  должен быть существенных  размеров, чтобы обеспечить полноценное горение дров, гарантировать качественное поступление воздуха.  Поддувальная дверка, само поддувало, также делают внушительных размеров.
2. Для получения нормального прихода воздуха в топку, колосники укладывают параллельно поддувальному каналу.

Внимание! Сложно подобрать готовые колосники требуемого размера, приходится ставить сразу несколько колосников, имеющих меньшую длину, перпендикулярно поддувалу.

При расположении каменки над топкой, топливник не может быть меньше  см. Идеальным вариантом считают печи банные с баком для воды (на фото)  с топливной камерой в 8-9 кирпичей. В таком случае прогрев камней будет равномерным. При уменьшении размера топливника, между камнями будет скапливаться сажа, температура в печи снижается.

Кладка печи

Кладка банной печи с баком для воды начинается с подготовки основания. Отдельно готовится глиняно-песчаный раствор. Далее кирпичи выкладываются насухо по плану. Сначала выкладывается угол, подбираются кирпичи по размеру, чтобы ширина швов не превышала 5 мм. Только после завершения данного этапа, можно приступать к укладке кирпичей на раствор.

Проверка вертикальности и горизонтальности выполняется после кладки ряда, для этого потребуется строительный уровень. Для оценки качества углов, пользуемся отвесом. Корректировка необходима даже при минимальных отклонениях, в противном случае печь будет небезопасной, к тому же вода в ней не сможет нагреваться до желаемой температуры.

Есть определенные нюансы и при установке дверок. В местах, в которых дверцы будут плотно прилегать к кирпичной кладке, сначала делают прослойку из слоя асбеста. Для фиксации дверок потребуется проволока либо стальной шнур.

Внимание также нужно уделить месту, в котором труба от кирпичной печи будет проходить сквозь стену, крышу, либо потолок. Выполняется качественная изоляция трубы  с помощью теплоизоляционных материалов, к примеру, базальтовой ватой.

В видео представлен алгоритм создания банной печи из кирпича

Банные печи с баком для воды из кирпича

Такие кирпичные банные печи с баком для воды имеют незначительные размеры, их несложно изготовить. Основные элементы конструкции:

• бак под воду;
• печка-каменка;
• дымовая труба;
• опора под бак;
• дверки топки и поддувала;
• постамент каменки, колосниковые решетки

Для изготовления емкости под каменку используется сталь толщиной порядка 8-10 мм. Бак под воду делают из  трубы  диаметром 40 см. В качестве опоры под каменку можно использовать каркас, сделанный из уголков 50 на 50 см. Для каменки подразумевается крышка для укладки камней, поддачи воды.

Внимание! При закрытой крышке камни прогреваются равномерно.

Каменка ставится на каркас, затем обкладывается кирпичом, стоящим на ребре.

Порядковка печи

Порядовка банной печи с баком для воды несложная, не предполагает существенных временных затрат.

Печи рассчитаны на обогревание парной, в которой одновременно находится 3-4 человека. Загрузка камней в каменку осуществляется после полного высыхания печи.

На такую печь потребуется порядка 700 кирпичей, 30 ведер мелкого просеянного песка, 40 штук шамотного кирпича, 15 ведер строительной глины. Из фурнитуры нужны 2 печные дверки, дверка поддувала, 2 задвижки, 2 колосниковые решетки, металлический угол 30 на 30, панель с конфоркой, стальной шкаф под камни.

Кладется такая печь с базового (нулевого) ряда. Именно в нем формируют вентиляционный канал. При укладке важно соблюдать схему расположения кирпичей, проверять  горизонтальность и вертикальность в каждом ряду, отслеживать качество углов.

Установка заслонки выполняется в третьем ряду. Сразу же происходит и формирование зольников топок, ставятся топочные дверцы. Дверцы поддувала закрывают в 5 ряду. Сразу же устанавливают перемычки, чтобы создать переход к топке. Для перемычек используют металл не тоньше 3 мм. В 6 ряду разделяют шахты, используя для этого 2 решетки колосников. Шахту топки выкладывают шамотным кирпичом, необходим специальный раствор. Для укладки колосниковых решеток, в кирпичах делают специальные углубления, чтобы по 6-10 мм было свободное расстояние на случай теплового расширения материала. Далее выполняется укладка дымоходных каналов, для этого потребуются полосы стали.

Шамотный кирпич в 7 ряду ставят боком, крепят топочные дверки. В 8 ряду выполняется обкладка дверок. Затем они перекрываются металлическими полосками, служащими опорой для кирпичных перекрытий.

В 10 ряду топочные дверцы полностью закладывают кирпичами, затем подпиливают (в случае необходимости). Далее идет укладка плиты, а также установка шкафа под камни.

С 12 ряда закладывают каналы для дымохода, а в 15 ряду фиксируют дверь для удаления сажи. Потом крепят дымоходную дверку. С 22 ряда начинают сужать топливные шахты, а в 24 ряду – полностью их перекрывают.

Для создания дымохода, с 27 ряда выполняется укладка только одного дымохода.

Заключение

Каменная печь с вместительным баком для воды — мечта любого дачника. Сделать такую печь по силам любому хозяину, нужно подобрать вариант печи, обратиться за советом к профессиональным печникам, запастись желанием и терпением. При минимальных временных и материальных затратах можно рассчитывать на получение желаемого результата.

• Строительство туалета на даче своими руками
• Баня из клееного бруса своими руками
• Детский деревянный домик своими руками
• Строим погреб своими руками

Harvia Pro 20 Ls Дровяная печь для сауны с баком для воды — Финские строители саун

Harvia Pro 20 Ls Дровяная печь для сауны с резервуаром для воды – Финские строители саун перейти к содержанию

Бесплатная наземная доставка заказов UPS и Fed-Ex на сумму более $75,00 — Мы отправляем в Канаду — Напрямую от производителя — Гарантия самой низкой цены! — Позвоните для бесплатной консультации 888-655-3625

Отзывы

Просто хотел поблагодарить Тима и Алекса за помощь в замене моей 20-летней каменки для сауны.

Они даже приложили дополнительные усилия, чтобы предоставить мне улучшенный вариант цвета.

Ryan H

Google

Мы совсем не знакомы с саунами, но хотим пользы для здоровья, поэтому обратились в финскую сауну и нашли специалистов! У нас еще нет сауны, но мы уверены, что с помощью Тима и Алекса мы заказали то, что лучше для нас. Спасибо господа!

Робин С

Google

Очень услужливый персонал по заказу, особенно Тим и Алекс. Они также проверили доступность и дали хорошие советы по функциям и другой доступной поддержке. Как только мы получили сауну, установка была простой. Обогреватель и контроллер HUUM, которые мы установили, поначалу плохо нагревались и нагревались долго. Но благодаря отличным советам и поддержке Алекса (включая замену контроллера, который оказался не проблемой) мы смогли решить проблемы с проводкой, и теперь у нас есть сауна, о которой мы мечтали. Спасибо всем финским строителям саун от финна с тихоокеанского северо-запада!! Это очень сильная компания, которая на 100% поддерживает свою продукцию.

Спасибо!

Мика С

Google

Отличная компания, ответила на все мои вопросы, выходящие за рамки на протяжении всего процесса. Баня-бочка, которую я заказал, была в идеальном состоянии, как и все, что я заказывал. Спасибо Корине и команде сауны.

Крейг П

Google

Сообщение им на их веб-сайте в воскресенье, не думая, что кто-нибудь сможет помочь. К моему удивлению, Тим ответил так быстро, что я подумал, что это робот! Тим смог помочь мне принять решение о том, какой обогреватель мне нужен. 100% рекомендую.

Qendrim M.

Google

Невероятный опыт начала финского! Тим был очень полезен в процессе выбора и нашел время, чтобы убедиться, что мы получили подходящую сауну для наших нужд. Алекс был потрясающим и очень отзывчивым на протяжении всего процесса доставки и установки. мы любим сауну, и с финской командой было здорово работать. Настоятельно рекомендую.

Don S

Google

Строя свою первую сауну, я полез в кроличью нору в Интернете, купил книги и т.

д. Хотел бы я сначала позвонить Тиму в компанию «Финские сауны». Его знания были чрезвычайно полезны. Он был терпелив, ответил на все мои вопросы, а потом и на некоторые. Все материалы заказывала у него. Я не мог быть счастливее КУПИТЬ ЗДЕСЬ И ИМЕТЬ СДЕЛКУ С ЭТИМИ ПАРНЯМИ!!! ВЫ НЕ БУДЕТЕ СОЖАЛЕТЬ ОБ ЭТОМ!!

Дэвид М

Google

Алекс был очень отзывчивым и предоставил ценную информацию и поддержку в моем решении сауны. Я взаимодействовал с несколькими различными компаниями, занимающимися сауной, и команда здесь выделялась среди всех остальных. Большое спасибо Алексею и команде.

Брэндон Д

Google

Подтверждение возраста

Нажимая Enter, вы подтверждаете, что вы достаточно взрослый, чтобы употреблять алкоголь.

Введите

Поиск

Pro Series, 24,1 кВт, дровяная печь для сауны с резервуаром для воды – e-Sauna Depot

Серия Pro, 24,1 кВт, дровяная печь для сауны с баком для воды — e-Sauna Depot

• Описание
• Перевозки
• Отзывы

Описание

Идеально подходит для установки в коттедже Harvia WK200ES оснащена 20-литровым резервуаром для воды на передней части печи. Большое количество камней превращается в обильное количество пара и тепла для комнат от 283 до 706 кубических футов.

Модель Pro имеет черный графитовый внешний корпус с передней частью из нержавеющей стали. Большая стеклянная дверь окутает вас теплым светом огня.

Требуется минимум 88 фунтов камней, продаются отдельно.

Характеристики:

• Стильный дизайн черного цвета и нержавеющей стали
• Резервуар для воды 20 литров
• Большая стеклянная дверь
• Сытное производство пара
• 2 года гарантии

Включает

• Плита
• Руководство по установке и эксплуатации
• Гарантия

Технические характеристики:

Модель	ВК200ЭС
Строительство	Сталь
Цвет	Черный
Выходная мощность	24,1 кВт
Место установки	Этаж
Вес нетто	168 фунтов
Высота	30 дюймов
Ширина	17 дюймов
Глубина	25,6 дюйма
Безопасные расстояния
Передний (негорючий)	12 дюймов
Боковины (негорючие)	4 дюйма
Спинка (негорючая)	4 дюйма
Потолок	52 дюйма
Минимальная высота помещения	83 дюйма

Перевозки	Этот товар отправляется в
Доставка	По оценкам, между и . Обычно отправляется в течение 1 рабочего дня.

Доставка
В e-Sauna Depot наша цель — максимально упростить процесс заказа.

Мы предлагаем стандартную бесплатную доставку каждый день для большинства заказов на сумму более 99 долларов США при доставке в 48 штатов ниже.

Доставка на Гавайи, Аляску и в Канаду осуществляется за дополнительную плату в зависимости от заказанного товара. Пожалуйста, свяжитесь с нами для цитаты. Товары обычно доставляются в течение 3-4 рабочих дней с момента размещения заказа, обработка и отправка некоторых товаров может занять до 7 рабочих дней. Пожалуйста, разрешите 9- 14 дней для доставки вашего заказа после получения подтверждения об отправке.

Подтверждение заказа: Как только ваш заказ будет размещен у нас, вы получите уведомление и подтверждение по электронной почте со всеми деталями вашего заказа. Если вы получили электронное письмо с подтверждением, это означает, что наша система правильно обработала вашу покупку и авторизовала вашу кредитную карту. Затем мы отправим ваш заказ нашей транспортной команде, чтобы связаться с нашим поставщиком и/или менеджером склада. Если по какой-либо причине вашего товара нет в наличии или он находится в состоянии ожидания по истечении срока, указанного на странице продукта, мы будем рады предоставить вам полный возврат средств, если вы выберете это. Кроме того, вы можете сделать предварительный заказ, и мы отправим ваш товар, как только он будет доставлен. Если ваши товары находятся в ожидании после даты, указанной на странице продукта, мы сообщим вам об этом и позволим вам решить, подождать ли или получить полный возврат средств.

Процесс отгрузки: После получения вашего заказа мы проверим уровень запасов вашего товара и приступим к обработке вашей карты в течение 7 дней с даты вашего заказа. Как только номера отслеживания будут доступны, мы вышлем их вам по электронной почте на адрес электронной почты, который вы указали при покупке. Если по какой-либо причине вы не получили информацию об отслеживании от нашей команды в течение 8 дней с момента заказа, не стесняйтесь обращаться к нам по адресу [email protected] или звоните нам по телефону 1-866-9.73-4448. Грузовые отправления (посылки весом более 65 фунтов) будут доставлены к вашему подъезду. Возможны любые особые требования к доставке, но за них взимается плата. Пожалуйста, свяжитесь с нами для получения информации о наличии, вариантах и ​​ценовом предложении. Вы, клиент, несете ответственность за организацию доставки тяжелых грузов и не должны полагаться на перевозчика.

Повреждения и недостающие предметы Прежде чем принять посылку, проверьте ВСЕ посылки на наличие поврежденных или отсутствующих предметов, отметьте это в квитанции о доставке. Если вы заметили какие-либо повреждения, вы должны отметить это при подписании договора о доставке. Несмотря на то, что esaun Depot НЕ несет ответственности за повреждения при транспортировке, если ваш товар(ы) доставлен(ы) поврежденным, пожалуйста, отправьте фотографии по адресу [email protected], и мы можем помочь с подачей иска против перевозчика для покрытия стоимости ущерба. Любые повреждения или отсутствующие предметы должны быть отмечены в квитанции о доставке до подписания и принятия вашего груза, чтобы подать претензию. Не позволяйте водителю доставки торопить вас. Это ваше право проверять каждый предмет. Если курьер отказывается ждать или не позволяет вам осмотреть ваши товары перед подписанием, немедленно позвоните нам по телефону 866 9.73 4448, и наш отдел претензий может предложить помощь.

Предзаказы: e-Sauna Depot занимается поиском любого предмета, который может вам понадобиться. Вы можете размещать предварительные заказы на товары, которых нет в наличии, и мы отправим их, как только они станут доступны у производителя, гарантируя, что вы получите товар раньше всех. Если у вас есть вопросы о сроках поставки, перейдите на страницу продукта или свяжитесь с нами по адресу [email protected] 1-866-973-4448 (звонок/текст)

Задержки: Обратите внимание, что ограничения перевозчика, не зависящие от нас, могут привести к задержкам доставки. Вы покупаете товары с учетом этого. e-Sauna Depost не несет ответственности за задержку товара. Любая отмена, запрошенная из-за задержки, которая находится вне нашего контроля, будет рассматриваться как отмена (см. нашу страницу политики возврата и возмещения).

Описание

Описание

Идеально подходит для установки в коттедже Harvia WK200ES оснащена 20-литровым резервуаром для воды на передней части печи. Большое количество камней превращается в обильное количество пара и тепла для комнат от 283 до 706 кубических футов.

Модель Pro имеет черный графитовый внешний корпус с передней частью из нержавеющей стали. Большая стеклянная дверь окутает вас теплым светом огня.

Требуется минимум 88 фунтов камней, продаются отдельно.

Характеристики:

• Стильный дизайн черного цвета и нержавеющей стали
• Резервуар для воды 20 литров
• Большая стеклянная дверь
• Сытное производство пара
• 2 года гарантии

Включает

• Печь
• Руководство по установке и эксплуатации
• Гарантия

Технические характеристики:

Модель	ВК200ЭС
Строительство	Сталь
Цвет	Черный
Выходная мощность	24,1 кВт
Место установки	Этаж
Вес нетто	168 фунтов
Высота	30 дюймов
Ширина	17 дюймов
Глубина	25,6 дюйма
Безопасные расстояния
Передний (негорючий)	12 дюймов
Боковины (негорючие)	4 дюйма
Спинка (негорючая)	4 дюйма
Потолок	52 дюйма
Минимальная высота помещения	83 дюйма

Перевозки

Перевозки	Этот товар отправляется в
Доставка	По оценкам, между и . Обычно отправляется в течение 1 рабочего дня.

Доставка
В e-Sauna Depot наша цель — максимально упростить процесс заказа.

Мы предлагаем стандартную бесплатную доставку каждый день для большинства заказов на сумму более 99 долларов США при доставке в 48 штатов ниже.

Доставка на Гавайи, Аляску и в Канаду осуществляется за дополнительную плату в зависимости от заказанного товара. Пожалуйста, свяжитесь с нами для цитаты. Товары обычно доставляются в течение 3-4 рабочих дней с момента размещения заказа, обработка и отправка некоторых товаров может занять до 7 рабочих дней. Пожалуйста, разрешите 9- 14 дней для доставки вашего заказа после получения подтверждения об отправке.

Подтверждение заказа: Как только ваш заказ будет размещен у нас, вы получите уведомление и подтверждение по электронной почте со всеми деталями вашего заказа. Если вы получили электронное письмо с подтверждением, это означает, что наша система правильно обработала вашу покупку и авторизовала вашу кредитную карту. Затем мы отправим ваш заказ нашей транспортной команде, чтобы связаться с нашим поставщиком и/или менеджером склада. Если по какой-либо причине вашего товара нет в наличии или он находится в состоянии ожидания по истечении срока, указанного на странице продукта, мы будем рады предоставить вам полный возврат средств, если вы выберете это. Кроме того, вы можете сделать предварительный заказ, и мы отправим ваш товар, как только он будет доставлен. Если ваши товары находятся в ожидании после даты, указанной на странице продукта, мы сообщим вам об этом и позволим вам решить, подождать ли или получить полный возврат средств.

Процесс отгрузки: После получения вашего заказа мы проверим уровень запасов вашего товара и приступим к обработке вашей карты в течение 7 дней с даты вашего заказа. Как только номера отслеживания будут доступны, мы вышлем их вам по электронной почте на адрес электронной почты, который вы указали при покупке. Если по какой-либо причине вы не получили информацию об отслеживании от нашей команды в течение 8 дней с момента заказа, не стесняйтесь обращаться к нам по адресу [email protected] или звоните нам по телефону 1-866-9.73-4448. Грузовые отправления (посылки весом более 65 фунтов) будут доставлены к вашему подъезду. Возможны любые особые требования к доставке, но за них взимается плата. Пожалуйста, свяжитесь с нами для получения информации о наличии, вариантах и ​​ценовом предложении. Вы, клиент, несете ответственность за организацию доставки тяжелых грузов и не должны полагаться на перевозчика.

Повреждения и недостающие предметы Прежде чем принять посылку, проверьте ВСЕ посылки на наличие поврежденных или отсутствующих предметов, отметьте это в квитанции о доставке. Если вы заметили какие-либо повреждения, вы должны отметить это при подписании договора о доставке. Несмотря на то, что esaun Depot НЕ несет ответственности за повреждения при транспортировке, если ваш товар(ы) доставлен(ы) поврежденным, пожалуйста, отправьте фотографии по адресу [email protected], и мы можем помочь с подачей иска против перевозчика для покрытия стоимости ущерба. Любые повреждения или отсутствующие предметы должны быть отмечены в квитанции о доставке до подписания и принятия вашего груза, чтобы подать претензию. Не позволяйте водителю доставки торопить вас. Это ваше право проверять каждый предмет. Если курьер отказывается ждать или не позволяет вам осмотреть ваши товары перед подписанием, немедленно позвоните нам по телефону 866 9.73 4448, и наш отдел претензий может предложить помощь.

Предзаказы: e-Sauna Depot занимается поиском любого предмета, который может вам понадобиться. Вы можете размещать предварительные заказы на товары, которых нет в наличии, и мы отправим их, как только они станут доступны у производителя, гарантируя, что вы получите товар раньше всех.
