Примеры конструкций
Этапы строительства
- Выбираем место для строительства
- Материалы и инструменты
- Как выбрать кирпич
- Подготовка раствора
- Подготовка фундамента
- Кладка кирпичного мангала
Порядовка для кладки своими руками

Примеры конструкций

На приведенных ниже фотографиях вы можете увидеть несколько примеров кирпичных конструкций с мангалом и казаном — от небольших островов до полноценных рабочих зон с расширенным функционалом:

Компактный угловой мангальный комплекс для летней беседки.

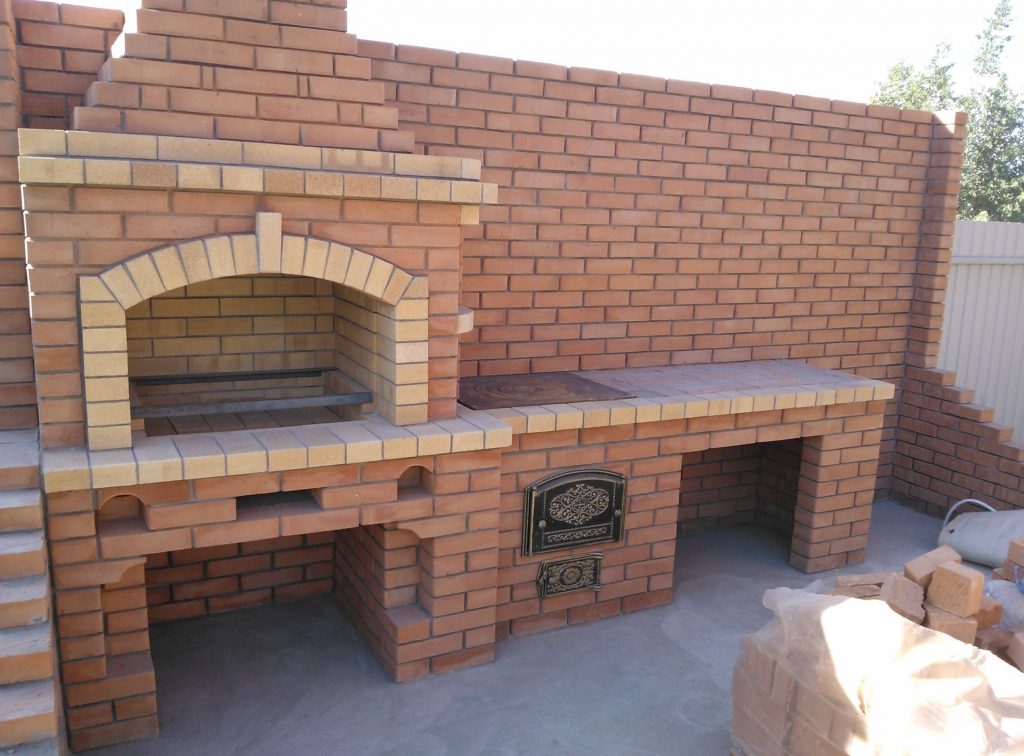

Крупногабаритная кирпичная конструкция со столешницей, нишей для хранения топлива и отдельной зоной для работы с казаном.

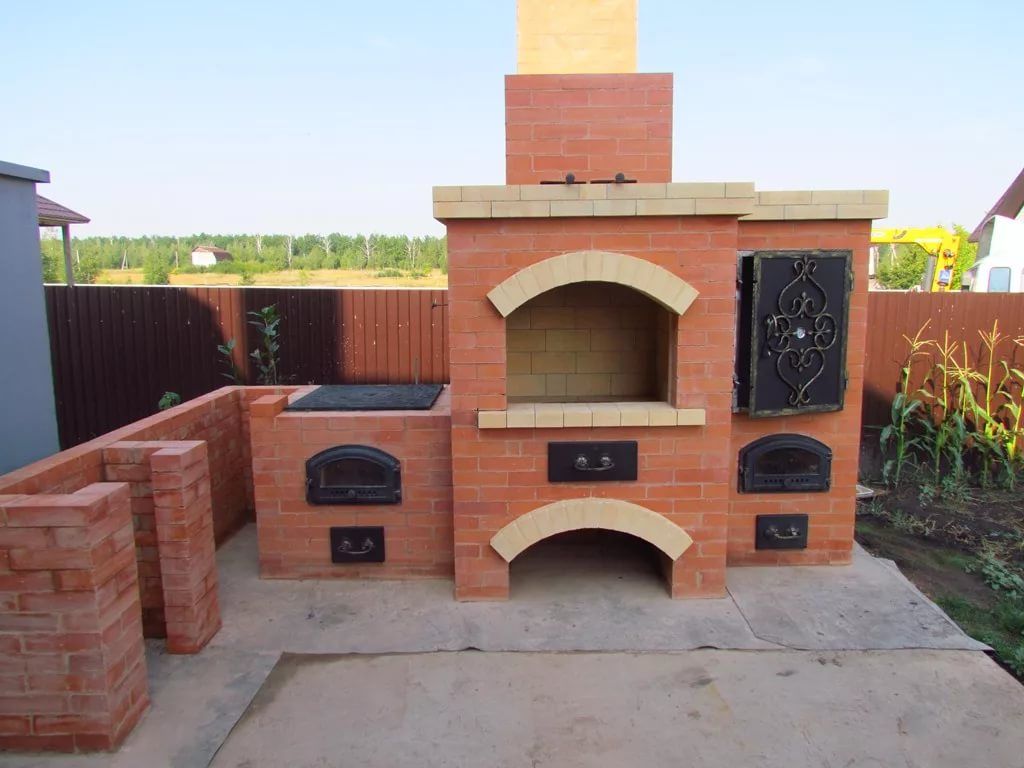

Открытая мангальная зона с высоким дымоходом. Вся конструкция выполнена из светлого шамотного кирпича.
Этот многофункциональный кирпичный остров с мангалом и печью для казана можно смело устанавливать в круглой беседке. Расположение конструкции ровно под вытяжкой уберет проблему большого количества дыма и возможных неприятных запахов.

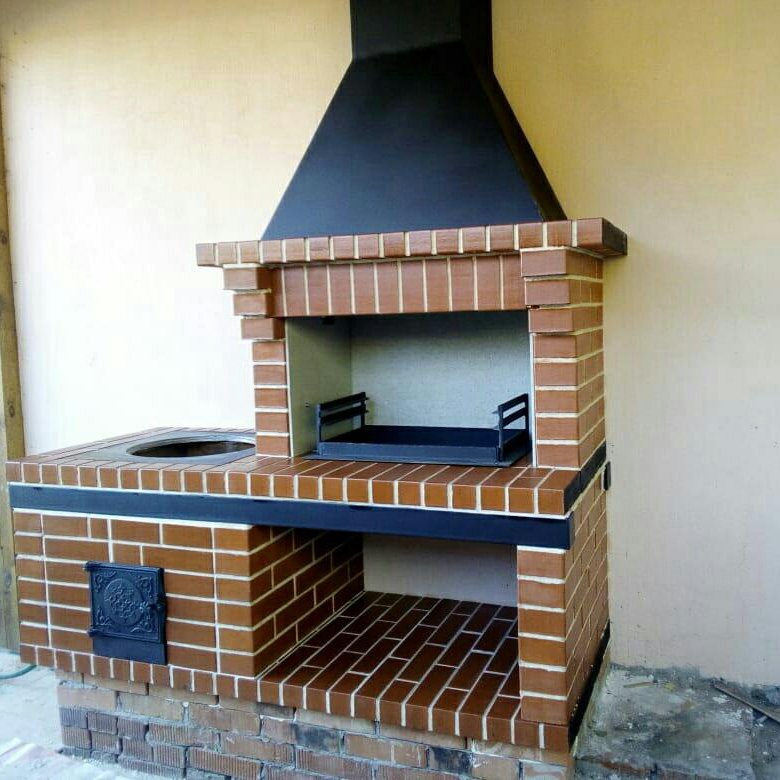

При наличии хорошей вытяжки такую небольшую, но функциональную конструкцию можно установить даже внутри дачного домика. А при самостоятельном возведении очевидна существенная экономия материалов.

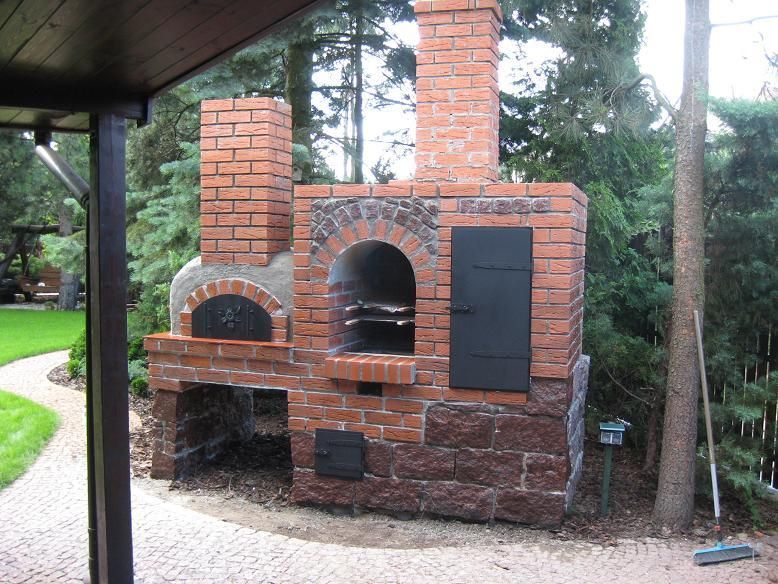

Этот комплекс примечателен своим декоративным оформлением, которое легко создать за счет использования кирпичей разной фактуры и цвета, а также необычной формой топки для печи под казан. Последнюю при правильной кладке можно использовать даже в качестве тандыра.
Высокая, но не очень широкая печь с мангалом и топкой под казан.
Полноценная рабочая зона с мангалом, печкой для казана, мойкой и двумя конфорками, на которых можно готовить гарнир, пока на открытом огне жарятся ароматные шашлыки. Такая рабочая зона требует тщательной работы на этапе проектирования. Ведь необходимо продумать подведение коммуникаций для обеспечения полноценного функционала.

Этапы строительства

Самостоятельное возведение такой кухонной зоны требует внимания и хотя бы базовых навыков работы с кирпичами и раствором. Однако при желании сделать небольшой мангальный комплекс будет не так сложно, особенно если ответственно подойти к разработке чертежа и выбору материалов для работы. Рассмотрим основные требования к процессу создания кирпичного мангала с топкой под казан.

Выбираем место для строительства

По правилам пожарной безопасности участок под мангал должен удовлетворять следующим условиям:

На площадке отсутствует мусор, особенно легко воспламеняющийся.

Пространство надежно защищено от ветра.

Территория имеет ровную поверхность, на которой удобно разместить жаровню с печью.

Читайте также: Мангал с печкой под казан из металла своими руками

Вокруг мангала в радиусе 1,5 метров нет ни строений, ни легко воспламеняющихся покрытий, либо имеется защита от огня и дыма.

Место, где располагается кирпичная конструкция, находится не слишком далеко от дома, особенно если планируется обустроить полноценную летнюю кухню.

Площадка под мангальную зону

Материалы и инструменты

Чтобы кирпичный мангал с печкой был прочным, прослужил не один год и не разрушился под воздействием жара или от перепада температур, важно правильно подобрать материалы для работы.

Итак, что необходимо подготовить для возведения жаровни.

Материал для кладки стенок

Керамзитовые блоки

Керамический огнеупорный кирпич, который можно нагревать до 900ºС

Стандартный красный кирпич

Обратите внимание! Некоторые умельцы используют для кладки уличных мангалов с печкой речной камень. Хоть с ним и сложнее работать, конечный результат смотрится очень красиво и необычно.

Дополнительные материалы:

Шамотный кирпич

Из него формируются поверхность жаровни и печи, где разжигается огонь. Материал изготавливают из специальной шамотной глины. Она после обжига способна выдерживать нагрев до 1300ºС.

Цемент, глина и песок

Они составят основу бетонного раствора и кладочной смеси. В качестве альтернативы самодельным составам можно использовать готовые сухие смеси для кладки печей, которые идеально подойдут для сборки кирпичного мангала с печью для казана.

Мелкофракционный щебень или песок для наполнения бетонной подушки

Если предусмотрена декоративная отделка конструкции, на нее также потребуется дополнительный материал. Например, облицовочный камень.

Арматура либо толстая проволока

Ее можно использовать и для укрепления фундамента, и для армирования кладки кирпичного мангала. Отличным дополнением станет металлическая сетка.

Уголки, дюбеля, гвозди, болты

Пленка или любой другой материал для гидроизоляции, а также мастика или смола для их закрепления на кирпичной конструкции.

Деревянные доски или фанера

Они потребуются для формирования опалубки под заливку фундамента, плюс из них можно сделать стойки для укрепления стенок печи с мангалом.

Плитка для декоративного покрытия площадки вокруг мангала и плиточный клей.

Инструменты:

мастерок;
лопата;
емкость для вымешивания раствора;
строительный уровень;
нить для разметки;
колышки;

отвес;
кирка;
молоток;
шпатель;
перчатки;
рулетка.

Основные инструменты для кладки мангала

Другой комплект инструментов

Альтернативный вариант

Как выбрать кирпич

Для кладки нижних рядов мангального комплекса рекомендуется использовать керамический огнеупорный кирпич первого сорта:

Кирпич шамотный огнеупорный клиновый марки ША-47

Кирпич шамотный огнеупорный прямой марки ША-8

Кирпич шамотный огнеупорный прямой марки ШБ-8

Отличительные особенности качественного материала:

ровный красный цвет;

чистый звук при простукивании;

отсутствие трещин.

Не стоит брать пережженные коричневые или недожженные второсортные кирпичи, поскольку их качество ниже, а это может негативно повлиять на надежность и прочность мангала с печью для казана. Для жаровни и печной топки лучше всего использовать кирпич из шамотной глины.

Силикатный кирпич в кладке печей не используется по причине высокой гигроскопичности.

Некачественный кирпич

Подготовка раствора

Смесь, необходимая для скрепления кирпичей в кладке, может быть изготовлена по одному из следующих рецептов.

2 части цементной смеси смешать с 0,5 части гашеной извести и 1 частью песка. Все компоненты соединить, добавить воду и вымешать до однородного состояния. Необходимо добиться консистенции густого теста.
В 1 часть мертеля для печной кладки — порошка из огнеупорной глины — добавить 2 части шамотного песка. Последний снижает вероятность растрескивания швов.
2 части сырьевой глины соединить с 0,3 части цемента и 1 частью песка.

Проверка глины на жирность

При подготовке последнего раствора необходимо проверить жирность глины. Для этого нужно скатать ее в шар диаметром 3 см и попробовать аккуратно раздавить между двумя дощечками. В процессе сжатия будут появляться трещины. Если смесь трескается при сжатии на 1/3, значит жирность глины идеальная.

Отдельное внимание стоит уделить выбору песка. В идеале нужно брать горный или овражный песок с шероховатой поверхностью, которая обеспечит лучшее сцепление с глиной. Речной песок допустим лишь для заливки бетонной подушки.

Овражий песок для бетонной подушки

Подготовка фундамента

Прежде всего нужно определить тип фундамента под кирпичную печь с мангалом. Наиболее надежным вариантом будет монолитная бетонная плита. Она способна выдержать большие нагрузки и устраняет проблему с проседающим грунтом, из-за которого стенки кирпичной конструкции могут треснуть от перекоса.

Подготовка фундамента

Обратите внимание! В целях экономии некоторые владельцы загородных участков заливают ленточный фундамент. Однако он может не выдержать веса кирпичного мангала с печью, а также не дает возможности обустроить безопасную зону вокруг жаровни.

Монолитная бетонная плита лишена этого недостатка. Кроме того, при желании ее можно сделать с запасом, чтобы позже возвести на ней беседку для комфортного отдыха.

Поэтому в качестве примера приведем инструкцию по возведению именно этого типа фундамента.

Итак, что нужно делать:

Разметить территорию с помощью колышков и нити. Запас свободного пространства с каждой стороны должен составлять минимум 1,5 метра.
Выкопать котлован глубиной 0,3-0,5 м. На дно насыпать слой песка высотой около 5 см, полить водой, после чего сверху насыпать 10 см мелкого щебня или гравия.
Сделать из досок или фанеры опалубку, края которой должны возвышаться над землей минимум на 5 см.
Использовать прочную металлическую сетку, проволоку или арматуру для укрепления фундамента.
Подготовить раствор из 1 части цемента и 2 частей песка, хорошо перемешать. Желательно залить плиту фундамента за один подход, чтобы потом в нем не появились трещины. Оставить засыхать минимум на 3 дня.
После застывания покрыть плиту 4-6 слоями рубероида или строительного толя для гидроизоляции. Края покрытия завести на боковые поверхности на 10 см.

Кладка кирпичного мангала

Во избежание ошибок в процессе кладки не лишним будет сначала сложить всю конструкцию из кирпичей без использования раствора. Это поможет оценить конечный результат и при необходимости внести изменения. Главное не забыть, что между каждым рядом кирпичей будет 5-10 мм раствора. Если все устраивает, можно приступать к работе.

Кладка кирпичного мангала

При работе стоит учитывать ряд особенностей.

Основание, не являющееся горячей зоной, укладывать в полкирпича высотой. Предварительно на гидроизоляционное покрытие уложить асбест или смоченный раствором войлок. Первый ряд кирпичей рекомендуется укладывать без раствора, но с учетом размеров в соответствии с чертежом.
Второй ряд кирпичей, как и первый, уложить сплошным полотном. Топку печи лучше формировать с третьего ряда.
В процессе работы регулярно проверять стенки мангального комплекса с помощью строительного уровня. Они должны идти строго по вертикали и горизонтали.
При установке готовой или самодельной дверцы поддувала оставить зазор между металлоконструкцией и кирпичами. Пустое пространство заполнить асбестовым шнуром, либо изоляционными материалами на основе кремния. В противном случае расширение металла под воздействием высоких температур спровоцирует появление трещин в кладке.

Использовать металлические уголки для формирования с открытой стороны конструкции четвертой стенки, которая будет служить боковиной мангала. Уголки будут служить опорой для кирпичей.
Горячие зоны топки и мангала выкладывать шамотным кирпичом.
Заранее продумать способ очистки топки от золы. Например, это может быть съемный металлический поддон.
Расшить швы для придания мангалу с печкой эстетичного внешнего вида. Делать это можно как в процессе кладки, так и сразу после сооружения конструкции.
Детали из металла загрунтовать и покрыть жаростойкой краской или печным лаком.

Читайте также: Виды мангалов и подборка лучших моделей

Ниже вы найдете готовый проект печи с мангалом, который можете сразу воплотить или взять за основу и переработать, изменив конструкцию в соответствии со своими пожеланиями.

Порядовка для кладки своими руками

Делать будем вот такой мангал с плитой под казан:

Размер барбекю: 187,5 (ширина) * 62 (глубина) * 182 (высота) см.

Количество, марки и цвета кирпичей:

Читайте также: Пошаговая инструкция строительства мангала из кирпича

Алгоритм действий:

Вывести горизонтальную плоскость, отбить диагональ до 5 мм разницы.
Сформировать зольную камеру, установить поддувальную дверку (ДП-2, ДПК).
Перекрыть дверцу поддувала, сформировать зазор для доп. подачи воздуха к ней.
Положить шамот на основание топливника, использовать базальтовый картон между шамотом и внешним кирпичом. Поставить колосник (РД-4).
Установить топочную дверку (ДТ-3).
Футеровать топливник (ШБ-8, ШБ-6).
Закрыть нишу под газоходом.
Сформировать канал казана, сделать выборку под уголок дна мангала.
Перекрыть крышу и топочную дверцу.
Для перекрытия хайла наложить шамот. Поверх основания мангала — тоже.
Футеровка ниже топочной дверки на 5-10 мм.
13-ый ряд — сделать выступ столешки от 3 до 5 см. Установить чугунную плиту П1-3 (410*340).
Перейти к кладке тела.
Сделать прорези под закладные.
Нарезать заготовки (16 см) для арки. Разметить на клин (3-5 мм).
Вмонтировать кружала, поставить пятовые кирпичи.
Класть арку строго по уровню.
Согнать газовую камеру. Построить выход канала казана.
Полностью перекрыть арку.
Закрыть выход канала.
Изготовить карнизную полку. Выступ — 3-5 см.
Переход к трубе, установка задвижки (3В-6).

Результат:

Печка-мангал из кирпича. Как просто сделать своими руками

Дровяную печь-мангал стоит сделать на даче или возле дома только ради аромата дымка, который будет исходить от пищи, приготовленной на ней. Предлагаемый вариант печи отличается простой конструкцией, недорогими материалами и завидной экономичностью: на одной растопке можно приготовить все блюда даже для большой семьи.

Понадобится

Материалы:

Кирпич рядовой;
цемент, песок, глина и вода;
вязаная арматура;
отрезки стальной арматуры;
асбестоцементное колено;
дымовая металлическая труба;
стальной лист и уголок.

Для работы нужны:

емкости для дозировки и размешивания раствора, мастерок и лопата, полиэтиленовая пленка, лента разделительная, параллелепипед из пенопласта, уровнемер, деревянный брусок, молоток и др.

Процесс кладки дровяной печи

Засыпаем в емкость для замеса раствора дозированные порции цемента и песка, и тщательно смешиваем. Затем, понемногу добавляя воду, перемешиваем компоненты до получения однородной массы требуемой консистенции.

Укладываем на бетонный пол вдоль рейки раствор и кладем кирпич, не забывая наносить раствор на тычок.

В плане основание печи подобна букве Ш, но со смещением внутреннего отростка к одной стороне.

Второй и последующие ряды укладываем в том же порядке с перевязкой. Раствор, выдавленный кирпичами при кладке, затираем, а лишнее возвращаем в емкость.

На бетонный пол стелим полиэтиленовую пленку и по краям плашмя в два ряда по ширине укладываем кирпичи, чтобы внутри образовалась прямоугольная площадка.

Заполняем, огороженный участок раствором, закрыв внутреннюю ложковую часть кирпичей разделительной лентой.

По осевой линии площадки, ближе к одному краю на пленку кладем «кирпич» из пенопласта, уплотняем и разравниваем раствор по всей площадке.

Укладываем на раствор вязаную арматуру, слегка утапливаем ее в раствор и добавляем смесь до верхнего уровня кирпичей. Даем время для схватывания и затвердевания армированного раствора. Разбираем кирпичи и удаляем ленту.

На основание печи наносим цементный раствор, переносим и аккуратно укладываем цементную плиту на нее.

Замешиваем огнеупорный раствор из глины, цемента, песка и воды, и укладываем на цементную плиту по всей ее поверхности кирпичи, уплотняя и заглаживая швы. Для лучшей осадки кирпичи простукиваем молотком через деревянный брус.

Выбиваем из цементно-песчаной плиты пенопласт и продолжаем кладку кирпичей, не закладывая «окошко» в плите.

Помещаем поперек «окошка» на раствор отрезки арматуры и сверху укладываем кирпичи. На огнеупорном основании выкладываем наружные стенки печной топки, проверяя уровнемером горизонталь.

В проем задней стенки топки устанавливаем асбестоцементное колено, ориентируя его наружную короткую часть строго вертикально. Колено снаружи заполняем и обмазываем огнеупорной массой.

Боковые стенки топки усиливаем изнутри установкой на тычок еще одного ряда кирпичей. Углы между задней и боковыми стенками топки закрываем кирпичами, установленными наискосок.

В наружную часть колена вставляем металлическую трубу и замазываем кольцевую щель огнеупорным раствором.

Все исходные размеры:

Верхнюю плиту выполняем из стального листа с двумя круглыми отверстиями, двух уголков, приваренных к листу снизу в продольном направлении и с отступом от краев. Сверху к плите привариваем по краям поперечно две скобы-ручки.

Растапливаем печь и ставим на отверстия плиты посуду для кипячения воды и приготовления пищи.

Затем снимаем плиту, закрываем решетку зольника металлической пластиной и на жаре от дровяных углей готовим овощи и другие нежные продукты на решетке.

После приготовления пищи, открываем зольник, чтобы потухшие угли и зола оказались на бетонном полу, откуда их можно легко убрать.
