Чертежи откатных ворот — бесплатно. Откатные ворота своими руками

8 декабря 2021

Откатные ворота своими руками — чертежи, схемы, подробности установки и конструкции. Мы сделали для Вас 100% бесплатные чертежи силовой рамы откатных ворот.
Вам не нужно более рыскать по интернету в поисках толковых чертежей, натыкаясь на древние рисунки лишенные практического смысла, не нужно давать свой Вайбер или иной мессенджер, чтобы потом вам месяцами названивали менеджеры-сектанты. Не нужно покупать комплектующие втридорога на фирмах обещающих «бесплатный» чертеж при покупке их товара итд.

«ОПТИМАЛЬНЫЕ РАЗМЕРЫ ОТКАТНЫХ ВОРОТ»

Мы постарались создать базу чертежей откатных ворот, чтобы каждый пользователь решивший сделать откатные ворота своими руками легко нашел для себя полезную информацию. Общую теорию об устройстве откатных ворот можете почерпнуть в статье схема откатных ворот. Смотреть чертежи лучше на планшете с большой диагональю, стационарном компьютере или распечатать.

КУПИТЬ ФУРНИТУРУ ОТКАТНЫХ ВОРОТ.

Пару слов как пользоваться базой. Допустим у вас классический проём шириной 4 м. Находите чертеж в диапазон, которого попадает ваш проем и смело делаете по нему ворота. Дело в том, что откатные ворота должны перекрывать проем в каждую сторону на 100-200мм. Во-первых закрываются щели, во-вторых такое перекрытие необходимо для правильной фиксации ворот уловителями и верхним ограничителем. На чертежах прекрытие проёма створкой обозначено — D, его много не бывает, бывает только мало. В этом еще одно важное преимущество откатных ворот — сложнее «накосячить»
То есть для проема 3.9м и 4.1м створка будет одинаковой, разниться будет лишь параметр D, 200мм и 100 мм соответственно, что в пределах нормы. Для искомого проема 4м прекрытие составит 150мм в каждую сторону, что есть великолепно.
Если ваш проём, допустим, 4.15м, то делаете либо как 4.1 или как 4.2 все равно получится правильно.

КУПИТЬ АВТОМАТИКУ ДЛЯ ОТКАТНЫХ ВОРОТ ЦЕНА

Касательно высоты ворот. В базе представлены чертежи для проёма высотой 2м от уровня чистого пола, ежели у вас больше или меньше 2м, то добавите или отнимите от высот каркаса желаемое расстояние и все.
Пример: допустим, высота ваших ворот от нуля (на чертежах — Н) не 2м, а 2,5м.
Прибавляем ко всем высотам 500мм. и получаем: Н=2500мм, Н2=2430мм, Н1=2370, h4=2310мм, h5=2230мм. Все.

Тоже самое с направлением открытия — в базе представлены ворота с открытием влево, если смотреть со двора, с правым открытием все будет зеркально наоборот без изменений конструкции.

КАК ПРАВИЛЬНО ВЫБРАТЬ ФУРНИТУРУ ДЛЯ ОТКАТНЫХ ВОРОТ.

Рекомендуемая фурнитура для откатных ворот — SP PREMIER STANDART-500

Рекомендованная фурнитура для откатных ворот шириной 3-5.4м — SP PREMIER STANDART-500. Ваши ворота будут ездить легко, плавно и бесшумно. Вот так как на видео.
На фурнитуре другого производителя такого плавного и тихого хода ворот может не получиться.

Как говорится, почувствуйте разницу. Ворота на фурнитуре одного широко рекламируемого в интернете бренда:



БЕСПЛАТНЫЕ ЧЕРТЕЖИ ОТКАТНЫХ ВОРОТ:

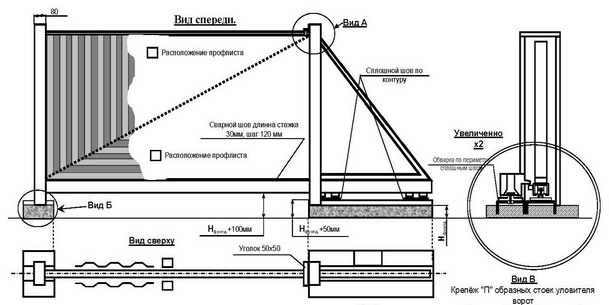

Чертеж откатных ворот с проёмом 3,0-3,2м (кликните чтобы увеличить)

Чертеж откатных ворот с проёмом 3,3-3,5м (кликните чтобы увеличить)

Чертеж откатных ворот с проёмом 3,6-3,8м (кликните чтобы увеличить)

Чертеж откатных ворот с проёмом 3,9-4,1м (кликните чтобы увеличить)

Чертеж откатных ворот с проёмом 4,2-4,4м (кликните чтобы увеличить)

Чертеж откатных ворот с проёмом 4,5-4,7м (кликните чтобы увеличить)

Чертеж откатных ворот с проёмом 4,8-5,0м (кликните чтобы увеличить)

Чертеж откатных ворот с проёмом 5,2-5,4м (кликните чтобы увеличить)

Чертеж откатных ворот с проёмом 5,5-5,7м (кликните чтобы увеличить)

Обратите внимание начиная с этого размера ворот и далее используется большая направляющая 94х85х5.

Рекомендованная фурнитура для ворот шириной 5,4-10м — STRONG-800 или Roll Grand #1 до 800 кг.

Чертеж откатных ворот с проёмом 5,8-6,0м (кликните чтобы увеличить)

Чертеж откатных ворот с проёмом 6,0-10,0м

Для таких ворот также применяются комплекты фурнитуры на 800 кг с направляющей 94х85 и толщина стенки 5мм. Рекомендуем SP RPEMIER STRONG-800.
Технология и методика остаются прежние. Длину конструкции ворот вычисляем по формуле: Lпроёма*1,5+200мм. Где Lпроёма — ширина проёма в свету, длина противовеса 0,5 от Lпроёма, 200мм — перекрытие проёма полотном по 100мм каждую сторону. Для таких больших ворот противовесную часть крайне желательно делать равной половине проёма. Обязательны диагонали, чтобы створка представляла собой несущую ферму. Приветствуется уменьшение парусности. Также, крайне желателен второй верхний ограничитель с 4-мя роликами, один ставим в начале противовеса, второй — в конце. Вот собственно и все ньюансы.

На практике это выглядит так:

Чертеж-схема установки нащельников откатных ворот:

Остались вопросы? Звоните, и наши менеджеры с удовольствием проконсультируют Вас по всем вопросам! Звоните или закажите консультацию.

Поделится

Поделится

Откатные ворота своими руками. Схема, поэтапная инструкция

Все больше владельцев частных домов выбирают откатные ворота. Производство является достаточно затратным занятием, поэтому многие решаются сделать откатные ворота своими руками. Для этого так же понадобятся определенные затраты, придется купить материалы и разобраться с наличием инструмента, но в итоге вы получите замечательные ворота высокого качества и по доступной цене.

Стоит учесть, что даже самостоятельная работа будет стоить дороже, чем другой тип ворот, но качество, долговечность и комфорт – отличная мотивация сделать выбор в их пользу.  Чтобы сделать откатные ворота своими руками, чертежи и схемы будут очень кстати. Вы можете использовать готовые схемы, которые найдете в данной инструкции.

Как сделать откатные ворота своими руками? В первую очередь необходимо разобраться с материалами.

Откатные ворота своими руками. Выбираем материалы

Вам понадобится окрашенный профнастил, прямоугольные трубы разных размеров, фурнитура, грунтовка, саморезы и автоматика. Наиболее дорогими в этом списке являются фурнитура, которую можете купить набором и автоматика, что включает привод с блоком управления, рейку и пульты. При желании можете позаботиться о безопасности.

Таким образом, вам необходимо выбрать достаточное количество материала. Для начала вам понадобится чертеж и информация о размерах, чтобы не переплачивать за лишние товары. К примеру, если ворота 3Х2, то профнастила потребуется 6 м2, а труб определенное количество килограмм.

Узнав размеры, убедившись, что данный чертеж подходит, можете приступать к покупке материала. Чертежи можете использовать из данной инструкции, уже проверенные схемы не доставят неудобств. Далее необходимо убедиться, что в наличии есть инструменты, необходимые для постройки откатных ворот своими руками.

Подготовка инструмента

Подготовьте или займите у знакомых болгарку, шлифовальную машинку, бетономешалку, инструмент для кладки кирпича, шуруповерт, стремянку, лопаты, молоток, уровень, гаечные ключи, лом и рулетку.

Список получился довольно обширный и если вы не обзавелись каким-то конкретным инструментом, не стоит сразу его покупать, возможно, он есть у ваших друзей или есть возможность арендовать. Потому что с покупкой техники вы вряд ли сэкономите на установке откатных ворот своими руками.

Когда все готово, стоит приступать непосредственно к работе.

Откатные ворота своими руками. Установка

Проводим подготовку — важный этап

Для начала проведите предварительные работы. Растительный слой земли придется снять, если в этом месте другое покрытие, от него все равно придется избавиться. Для удобства нужна разметка будущих откатных ворот.

Далее, в процессе разбивки, необходимо использовать четыре арматурных элемента  по 1 метру и электроды — оси (постоянная и временная). Прежде чем забить арматуру, убедитесь, что диагонали прямоугольника совпадают. После этого забивайте, оставляя на поверхности 20 сантиметров. Между арматурой накладывается леска. С основных осей можно создавать временные.

Далее требуется вырыть приямки, там будет фундамент для столбов, закладной детали и траншеи для электропроводки.

Совет. Не забудьте, что яма для столба обязана быть немного шире его размера. К примеру, при размерах столба 40Х40 см, яма должна быть хотя бы 42Х42 см. Фундамент получится шире и вам станет легче осуществить кладку кирпича.

Закладная деталь так же требует от фундамента определенных условий. Яма обязана быть длиной половины проема ворот.

Совет. Учитывайте климат вашей территории при создании ям. Глубина обязана быть большой, больше, чем глубина промерзания.

Если фундамент окажется  слишком близко к верху, грунт, который замерз, вытолкает его наружу, конструкция получится ненадежной. Иногда глубина может составлять почти полтора метра, не стоит на данном этапе проявлять пренебрежительность.

Когда во время создания ямы осыпаются стенки, не обойтись без опалубки. В данном случае можете экономить, выбирая старый материал, доски итак накроются грунтом.

Готовые приямки полейте водой, чтобы добиться утрамбовки. Если дальнейшие работы будут продолжаться позже, побеспокойтесь о том, чтобы накрыть их и защитить от дождя, который может их вымыть.

Чтобы позже не портить  проезд, заранее выройте траншею, где будет заложена гильза с электрическим кабелем, чтобы позже подключить автоматику откатных ворот легко и быстро. Для данной работы понадобится обычная водопроводная труба из пластика, диаметр выбирайте примерно 20 мм. В момент, когда гильза заложена, закройте торцы трубы полиэтиленом, который защитит от грязи и влаги.

  Когда гильзу было уложено и засыпано, место, где прошла укладка так же полейте водой, чтобы добиться утрамбовки грунта.

Пока что эскиз откатных ворот использовался мало, но в будущем он еще очень пригодится.

Готовим столбы

Функцию сердечника будут выполнять металлические изделия, в данном случае, трубы. Лучше брать прямоугольные изделия с размерами 80Х80 мм или 100Х100 мм. Подойдут и круглые металлические трубы, диаметр берем от 80 мм.

Труба над землей (её верхняя часть) должна быть немного ниже столба, хватит пары сантиметров. Если, к примеру, столб высотой 2,5 м, то сердечник обязан быть 2,45 м. Часть под землей не должна дойти до дна котлована. Хватит так же 5 см. Если яма глубиной 90 см, то нижняя часть трубы – 85 см.

Совет. Для достижения максимальной прочности сердечника, чтобы конструкция откатных ворот своими руками была прочной, можно сделать своеобразное укрепление, приварив два арматурных элемента крестообразно внизу. Длина приваренных частей – 25 см.

Когда труба установлена в яму, обеспечьте ей защиту от влаги, чем-нибудь накрыв.

Откатные ворота своими руками: создание закладной детали

От качества данного элемента будет зависеть ваша работа в целом, потому что закладная деталь влияет на движение ворот и электропривод.

Для данного элемента вполне подойдет швеллер, ширина которого примерно 20 см, но не меньше 16. Длина должна соответствовать половине ширины проема ворот.

Чтобы швеллер надежно и долговечно держался в бетоне, надо будет приварить арматуру. Снова пригодится сварочный аппарат. Для работы подберите 4 куска арматуры, длина которых должны быть примерно 90 см. Приварите с двух сторон и свяжите арматурными перемычками, выбирая диаметр 10 мм.

Бетонируем фундамент для откатных ворот

Подготовка металлоизделий в принципе завершена, можно переходить к новому этапу работ. Необходимо залить фундамент для откатных ворот своими руками. Стандартно лучше брать марку бетона М200. Готовим смесь: 1 ведро цемента, песка – 3 в, щебня – 5 в. (фракция 5-20 или 20-40). Учитывая общий объем замеса использовать 20% воды.

Дождитесь нормальной температуры, потому что в мороз придется использовать дополнительные добавки против заморозки. Если температура на улице нормальная плюсовая, можете приступать к процессу бетонирования.

Прежде чем залить бетоном фундамент для откатных ворот своими руками, еще раз убедитесь, что все конструкции из металла в приямках не сместились и надежно расположены. Под весом бетона они могут сместиться, убедитесь, что это не произошло. Используя уровень, проверьте насколько установка получилась ровной, проверяя горизонтально и вертикально.

Швеллер – ровно на уровне поверхности горизонта, если проезд не готов, рассчитайте расстояние верха. В идеальном варианте – между створкой и поверхностью должно оставаться 7 см, чтобы в снежную погоду ворота, когда двигаются, не сунули снег.

Совет. Конструкция откатных ворот своими руками должна быть прочной, не забывайте при заливке каждой порции смеси, постоянно трамбовать бетон, чтобы избежать образования пустот.

Когда бетонирование завершено, можете приступить к выравниванию, чтобы удалить все неровности. Если на улице очень жарко, бетон следует защитить от трещин, накрыв его. Пару раз в день поливайте его водой.

Пока бетон набирает свою прочность, можете неделю отдохнуть. Это настоятельная рекомендация, если ваша цель – надежные и прочные ворота.

Кирпичная кладка столбов для откатных ворот

Справившись с фундаментами и подождав, пока они станут прочными, можете приступать к кладке кирпичей, устанавливая закладные элементы для нащельников. Используйте уголок 50Х50 мм, длина которого примерно 8 см, а арматура с диаметром 8мм равна половине столба. Приварите её к сердечнику.

Нащельник требует три закладки трех деталей: 1 внизу после кладки 3 рядов кирпича, далее средняя – посредине, и 1 деталь вверху – зная верхний край ворот в будущем, делайте укладку немного ниже.

Каркас откатных ворот своими руками

Чтобы вам было удобнее создавать каркас, используйте трубы с сечением прямоугольник или квадрат. Чтобы создать откатные ворота своими руками чертежи и схемы придется еще использовать. Чертёж – подробная схема вашей работы, о которой была речь в начале, сейчас будет весьма важен. Если у вас есть эскиз откатных ворот, точно никаких проблем не возникнет. Так же он помогает сэкономить материалы, используя ровно столько, сколько требуется для изготовления откатных ворот своими руками.

Металлические трубы, все остальные элементы очистите от ржавчины, обезжирьте и прогрунтуйте. В стандартном варианте для створок и несущих элементов, используется труба 60Х40 мм или 60Х30 мм. Второй внутренний каркас – 30Х20 мм.

Вся сборка начинается с направляющего рельса, значит, на данном этапе он должен быть заранее подготовленным. При наборе каркаса обеспечьте его устойчивость в вертикальном положении, приварите две части труб (квадратных), они будут выполнять роль подставок.

В несущем каркасе нижнюю трубу приварите к рельсу путем прихваток. Длину шва используйте 15-20 мм, шаг 600-700мм, с двух сторон, порядок — шахматный.

Совет. Не делайте сплошной шов. Это не только нецелесообразно и приводит к лишнему расходу электродов, а и грозит тем, что направляющий профиль будет вести, ворота станут заклинивать, движение станет тяжелым.

После этого можем выставлять вертикальные трубы, прихватив их одной сваркой. Используя уровень, проверьте получившуюся вертикальную ровность, когда убедитесь, что все в норме, лишь тогда сделайте сплошную проварку.

Далее – установка и сварка верхней перекладины, потом диагональной.

Несущий каркас можете считать готовым.

Далее внутри по периметру стоит приварить трубы второго каркаса, не основного, к ним позже будет приварен профнастил. Трубы обязаны оказаться по центру несущего каркаса, чтобы настил, когда уже будет в створке, немного утопился.

Сварочные работы окончены, можете зачищать швы болгаркой, грунтовать их и красить.

Совет. Покраску лучше проводить в три слоя.

Для закрепления профнастила используйте 19 мм саморезы специального назначения — по металлу, чтобы было проще, можете его прикреплять, когда створку уже установите в проем на опору. Каждый лист необходимо подгонять отдельно, он должен прилегать к раме. Часть створки с формой треугольника оставьте без монтажа профлистов, потому что эта часть итак не будет попадать в проем.

По створкам все, но остаются другие не менее важные детали.

Осталось совсем мало, чтобы завершить самодельные откатные ворота.

Из металлических труб 60Х30 или 60Х40 мм создаются  и монтируются нащельники.

Чтобы создать откатные ворота своими руками, выберите фурнитуру:

  • Направляющий рельс – это профиль хорошего качества, поверхность ровная, без изъянов, не шероховатая, без окалин. Металл обязан быть специфичным, в составе должно быть больше, чем обычно, углерода
  • Роликовые каретки – с металлическими роликами, нельзя брать полимеры. Подшипники с металлорезиновыми пыльниками. Ход без затруднений. Обязательно позаботьтесь о защите от коррозии.
  • Верхняя пластина с роликами, их должно быть 2 или 4. Лучше брать с резиновым покрытием, которое не станет царапать полотно.
  • Нижний концевой ролик – подойдёт либо полимер, либо металл.
  • Нижний и верхний улавливатели.
  • Резиновые заглушки, желательно с гофрированной частью.
  • Монтажные пластинки роликовых опор.

Устройство откатных ворот своими руками не составит много трудностей. Остается провести монтаж перечисленных элементов и заняться установкой автоматики. Конструкция откатных ворот кажется сложной, но вы сможете справиться сами, без сторонней платной помощи, используя наши инструкции и посмотрев видео инструкцию ниже.

Схема контроллера автоматических раздвижных ворот

схема, предназначенная для реализации автоматического действия откатных ворот или дверей и включающая в себя набор функций, указанных в запросе. Идею предложил г-н Андреас.

Можете ли вы помочь мне разработать простой контроллер для раздвижных ворот. Как это может работать так… Нажмите переключатель и откройте ворота, через минуту ворота снова закроются.

Если во время закрытия кто-то проходит перед воротами, то ворота снова открываются (с помощью инфракрасной ячейки??).

Дотягивание до конца (остановка) во время открывания и закрывания осуществляется с помощью магнитного или концевого выключателя. Обратите внимание, что эта система должна работать на 24В.

Большое спасибо,

Андреас Христодолу

Конструкция

Предложенная схема контроллера автоматических раздвижных ворот может быть понята как объясненная в следующих пунктах:

Ссылаясь на приведенную ниже схему, ее можно разделить на три этапа: защелка установки-сброса с использованием T1/T2, моностабильный таймер с использованием IC 4060 и ИК-перехватчик с использованием T3/T5.

Примечание:

  1. Пожалуйста, отсоедините 100k ниже C1 от земли и подключите его к положительной клемме C1, что означает, что 100k должны быть подключены прямо к клеммам C1 и больше нигде.
  2. R6 необходимо рассчитать для получения 1-минутной задержки перед тем, как ворота начнут закрываться в обратном направлении

Предположим, ворота находятся в положении «закрыто», а язычок №2 приводится в действие соответствующим магнитом затвора.

Это гарантирует, что контакт № 12 IC 4060 будет переведен в высокий уровень, а IC останется неактивным (вывод № 3 выключен).

В приведенном выше сценарии реле № 1 уже ВЫКЛЮЧЕНО, его положение Н/З замкнуто (поскольку T1/T2 ВЫКЛЮЧЕНЫ), а реле № 4 также ВЫКЛЮЧЕНо из-за отсутствия базового привода, что подразумевает реле № 2. выключен и находится в положении N/C.

При размыкании реле №2 двигатель выключается из-за отсутствия плюсовой связи через замыкающий контакт реле №2.

Таким образом, вся цепь находится в выключенном состоянии.

Теперь, как и требовалось, открытие ворот инициируется однократным нажатием SW1.

Нажатие SW1 мгновенно фиксирует T1/T2 через R4, переключая реле №1 таким образом, что его замыкающие контакты замыкаются, что, в свою очередь, заставляет двигатель сдвигать ворота в направлении «открыто».

Как только ворота сдвигаются из положения «закрыто», язычок №2 освобождается, что мгновенно активирует IC 4060, и он начинает считать, а его контакт №3 теперь с логическим нулем.

Ворота вращаются, пока не достигнут крайнего конца, когда другой соответствующий магнит, закрепленный на воротах, активирует язычок №1.

При активации язычок № 1 притягивает основание T1 к земле через C1, ломая защелку, которая, в свою очередь, деактивирует реле № 1, и его контакты возвращаются в свои нормально замкнутые контакты.

Однако реле № 2, все еще находящееся в выключенном состоянии, приводит к остановке двигателя из-за отсутствия питания через контакты реле № 2 (Н/О).

Тем временем микросхема IC 4060 завершает подсчет, и на выводе №3 появляется высокий уровень. (IC теперь фиксируется в этом положении через D2)

Немедленно активирует реле № 2, позволяя активировать двигатель в обратном направлении.

Двигатель начинает сдвигать ворота в направлении «закрыто», и в тот момент, когда они достигают конца «закрыто», язычок №2 снова активируется. В этом положении микросхема снова сбрасывается, вызывая отсутствие сигнала на выводе № 3, деактивируя реле № 2 и… отключая двигатель. Схема возвращается в исходное состояние ожидания.

Расчет временной задержки

Универсальное уравнение для определения значений временной составляющей Rt и Ct:

f(osc) = 1 / 2,3 x Rt x Ct

2,3 — это просто константа, относящаяся к внутренней конфигурации ИС.

Предотвращение случайного проникновения

В соответствии с запросом схема должна реагировать на случайное проникновение человека через ворота в процессе их закрытия, чтобы защитить человека, а также механизм ворот.

Это реализовано с использованием узла приемника инфракрасного передатчика, как показано на схеме.

D3 представляет собой ИК-фотодиод приемника, который остается включенным через перпендикулярный ИК-активированный луч передатчика, сфокусированный на D3, положение луча должно быть на прямой линии вдоль скользящего действия ворот.

Пока D3 остается включенным, T3/T5 не могут проводить, однако в присутствии человека, который может попытаться быстро проникнуть через ворота во время их закрытия, в процессе будет препятствовать ИК-лучу, вызывая срабатывание T3/T5, которые, в свою очередь, будут проводить и отключать T4 и реле № 2.

Если реле №2 отключено, дверь мгновенно прекратит закрывание и остановится на месте, пока человек полностью не пересечет ограниченную линию действия.

Для простоты мгновенная остановка ворот выглядит более уместной, чем принудительное действие обратного открытия, которое может излишне задержать процесс.

Использование каскада таймера на транзисторах

Вышеизложенное можно значительно упростить, заменив каскад таймера IC 4060 транзисторным таймером включения с задержкой и убрав каскад ИК-детектора. Полную принципиальную схему можно увидеть ниже:

Модуль ИК-передатчика

ИК-передатчик, который должен фокусировать луч на D3, может быть построен с использованием следующей схемы:

О компании Swagatam

Я инженер-электронщик (dipIETE), любитель, изобретатель, схематик/печатная плата дизайнер, производитель. Я также являюсь основателем веб-сайта: https://www.homemade-circuits.com/, где я люблю делиться своими инновационными схемами и учебными пособиями.
Если у вас есть какие-либо вопросы, связанные со схемой, вы можете ответить через комментарии, я буду очень рад помочь!

Автоматические раздвижные ворота на продажу

Земля Откатные ворота с автоматическим приводом для продажи в Amazing Gates устанавливают отраслевой стандарт и предназначены для непрерывного использования Железный уголок «V» приварен к стальной ленте с монтажными отверстиями, которые затем прикручивается к подъездной дорожке.

Ворота имеют V-образные колеса, которые катятся вдоль трассы, когда ворота открываются и закрываются.

Ворота удерживается в вертикальном положении с помощью 2 или 4 роликовых направляющих (2 для ворот до 18 футов). широкие и 4 столба для более длинных ворот). Стойки забетонированы либо стороне ворот и зажмите верхнюю направляющую ворот между роликами, которые крепится к стойкам.

Рекомендации по интеграции автоматических раздвижных ворот на продажу в Amazing Gates

Примечание: Поскольку панель ворот перемещается мимо стационарных столбов, в соответствии с рекомендациями ASTM 2200 для автоматических откатных ворот должна быть прикреплена проволочная сетка, чтобы предотвратить проникновение травмы. Мы рекомендуем добавить черную проволочную сетку или другую подходящую сетку. ворота при установке (не предусмотрены).

Наша уникальная система позволяет красивым арочным воротам легко скользить по подъездной дорожке. Посмотрите наши стили раздвижных ворот. Если вы не можете проложить грунтовую дорожку поперек подъездной дорожки, рассмотрите в качестве решения нашу систему консольных ворот.


Автомат Стили раздвижных подъездных ворот для продажи в Amazing Gates

Гайд-парк скольжения Ворота

Раздвижные ворота Конкорд


Цены для откатных ворот различаются по стилю и размеру.

Уникальная простота установки и безопасность нашей системы раздвижных ворот


Ролики для тяжелых условий эксплуатации: Удивительное руководство по слайдеру
ролик повышенной прочности помещается между воротами и направляющими.
V-образная направляющая Оцинкованная V-образная направляющая может быть либо закреплена анкерными болтами к существующей проезжей части, либо установлена ​​в бетон при заливке балки нового уклона. Ворота открываются и закрываются по этой дорожке, поэтому она должна быть в два раза длиннее зазора, открывающего ворота.
Удлинитель рамы
Расширение рамы слайдера — это то, что позволяет направляющей слайдера удерживать ворота в вертикальном положении в закрытом положении. Непроходной провод сетка прикреплен к задней раме на заводе и не может быть удален. В комплект поставки входит вторая проволочная сетка, предназначенная для крепления к главным воротам. с каждыми воротами для крепления на месте установщиком. Альтернатива Стиль : дизайн ворот можно продолжить в этой области.
Кронштейны для крепления цепи
Большинство устройств открывания откатных ворот имеют цепной привод. В нашей системе используется кронштейн крепления цепи с болтовым креплением, который можно отрегулировать по вертикали, чтобы выровнять цепь от сошника. Это облегчает установку.
Цепь для тяжелых условий эксплуатации
Цепь для тяжелых условий эксплуатации крепится к регулируемому кронштейну крепления цепи на каждом конце ворот и проходит через ведущую звездочку устройства открывания ворот.
Защелка
Для одностворчатых раздвижных ворот рекомендуется использовать защелку для повышения устойчивости.
Встроенная платформа для открывания ворот
Направляющая Amazing Slider также имеет монтажную платформу в нижней части для крепления открывателя ворот.
