Печь для бани из кирпича: проекты, описание, этапы кладки

Главным и центральным элементом любой бани является печка каменка. Чем лучше ее работоспособность и конструкция, тем быстрее парилка прогревается до необходимой температуры, а тепло сохраняется дольше. От правильной технологии постройки печки также зависит количество утечек угарного газа и дыма. Кирпичная печь для бани – один из самых востребованных вариантов, который заменил собой примитивную растопку по-черному. С появлением такой конструкции поход в парилку превратился в настоящий ритуал.

Содержание

1. Кирпичные банные печи: чертежи
2. Плюсы и минусы
3. Как обеспечить безопасность
4. Последовательность возведения банной печи
5. Фундамент
6. Раствор
7. Сам кирпич — марки, виды
8. Схемы кладки
9. Красивые примеры в интерьере

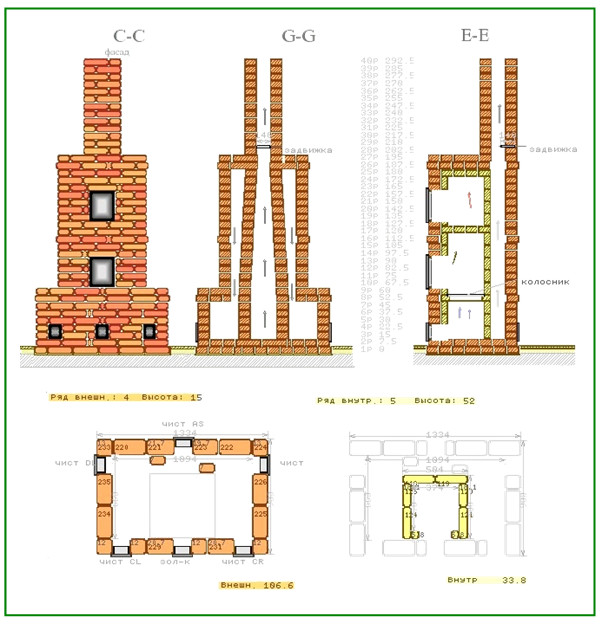

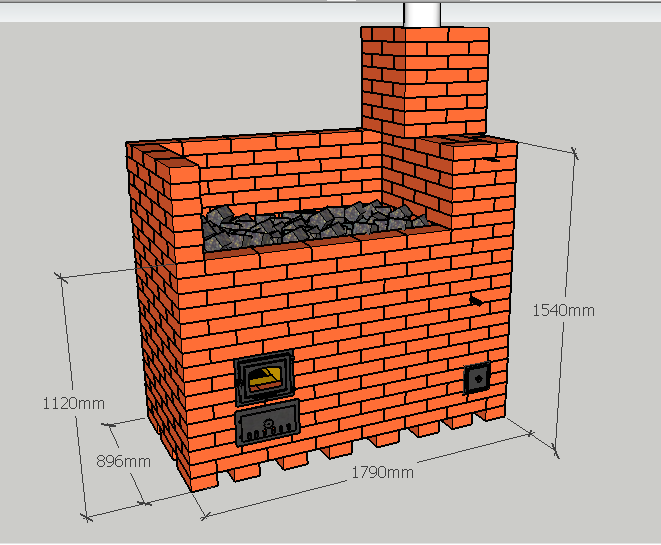

Кирпичные банные печи: чертежи

Кирпичная печь для бани может быть разных размеров. Последние принято подбирать в соответствии с площадью помещения. Как правило, строят кирпичные печи, у которых фундамент имеет размеры 890 х 1020 миллиметров или 1020 х 1290 миллиметров и высотой 168 сантиметров без учета трубы для дымоотвода.

Одним из лучших вариантов печи можно назвать модель с водяным контуром (бак для воды). Приводить множество различных проектов нет смысла. Ведь они почти одинаковые, только с разным расположением специального бака для нагрева воды. Самый востребованный чертеж – это два варианта: кирпичная печь для бани с нижним расположением бака и каменка с верхним монтажом емкости для воды.

Плюсы и минусы

Русская кирпичная печь для бани имеет как преимущества, так и недостатки.

Главные плюсы и достоинства:

• Теплоемкость. Такая каменка может удерживать тепло на протяжение шести-восьми часов и в зависимости от расположения прогревать целый ряд помещений.
• Пожаробезопасность. Обеспечивается особенностями кирпичной конструкции, которые соответствуют действующим на сегодняшний день нормам и правилам.
• Энергонезависимость. Каменка, которая использует для своей работы дрова — это оптимальный вариант, если есть частые перебои с электроэнергией и нет газификации.
• Существенная экономия при использовании. Тянуть проводку или подводить трубу с газом, чтобы потом оплачивать дорогие счета не нужно. Дрова намного дешевле, чем электроэнергия либо газ, в особенности, если их заготавливать собственноручно.
• Удобство. Каменка производит мягкое тепло, а также насыщенный, но не обжигающий пар. Атмосфера в парилке подойдет для любителей часто париться, так как нисколько не затрудняет дыхание.
• Экологичность. И дрова, и кирпич, из которого сделана кирпичная печь для бани – это экологичные материалы, которые полностью безопасны для здоровья человека.
• Интересный дизайн. В настоящее время можно встретить настоящие шедевры с удивительным оформлением. Чего только стоит портал для банной печи, который может удивить своим великолепием.

Если говорить про какие-либо недостатки, то кирпичная печь для бани часто проигрывает в следующем:

• Сложное строительство. У кладки есть свои нюансы, а профессионального печника сегодня не так уж просто найти.
• Специальный уход. Для нормального функционирования каменки, необходимо регулярно чистить зольник и дымоход.
• Размер. Крупная кирпичная конструкция занимает слишком много места в бане.
• Стоимость. Кирпичная каменка – не дешевое удовольствие. Ведь нужно обустроить основание, купить надежный материал, а также оплатить услуги специалистов по постройке бани.
• Время. Кирпичная каменка долго растапливается, так же, как и парилка долго разогревается.

Таким образом, важно взвесить все за и против, и только после этого начинать возводить строение с кирпичной печкой. Ведь потом переделывать конструкцию будет уже поздно.

Как обеспечить безопасность

Для такой конструкции очень важна нормальная изоляция от поверхностей из дерева. Если нарушить это правило, то все может закончиться пожаром. Чтобы безопасно париться в бане, должны выполняться такие условия:

• Основание. Здесь требуется исключительно надежный фундамент. Его заливают по особым правилам.
• Дымоход. Труба проходит сквозь потолок сооружения, его перекрытия и кровлю. При обустройстве данной конструкции важно защитить от нагрева прилегающие поверхности, а также обязательно сохранить общую герметичность парилки. Дымоход отделяют от всех элементов здания с помощью специального зазора, в котором находится слой огнеупорного материала.
• Расположение печки. Стены из дерева должны быть надежно защищены от нагрева. В связи с этим, сегодня действуют такие разрешенные расстояния: между стенами и боковыми поверхностями печки — минимум 50 сантиметров, между дверцей топки и противоположной стеной — минимум 150 сантиметров.
• Изоляция. Стена за каменкой должна быть защищена кладкой из кирпича и листами металла. Перед топкой на пол укладывают металлический лист, который защищает от вылетевших из огня угольков.

Последовательность возведения банной печи

Фундамент

Для банной печи можно использовать разные основания. Однако самым оптимальным вариантом является следующий:

• Разметить площадку под основание печки. Для этого нужно в углах и по периметру фундамента вбить колышки, а затем между ними натянуть веревку. Так будет намного легче ориентироваться. Размеры основания необходимо выбирать исходя из проектных габаритов.
• Вырыть котлован глубиной около шестидесяти сантиметров. Нижние пятнадцать сантиметров при этом следует расширить относительно основной части ямы на десять сантиметров в каждую сторону. После бетонирования площадка снизу сможет обеспечить более высокую стойкость конструкции к подвижкам грунта.
• Засыпать песком нижнюю расширенную часть котлована и утрамбовать, поливая его водой.
• Насыпать на песок десять сантиметров слоя битого кирпича либо щебенки, а затем все хорошо утрамбовать.
• По контурам котлована смонтировать опалубку из деревянных досок, скрепленных шурупами.
• Уложить в котлован армирующую сетку. Здесь лучше всего подойдут стержни из стали диаметром 1,2 сантиметра. Пруты необходимо связать в сетку с ячейками размером 15 х 15 сантиметров. Арматура в местах пересечения фиксируется вязальной проволокой или более удобными современными фиксаторами. Между сеткой из арматуры и стенками котлована выдерживается зазор 5 см. Такой же зазор требуется выдержать между упрочняющей сеткой и дном ямы. Для таких целей желательно использовать фиксаторы-подставки.
• Залить в котлован раствор бетона. Он должен быть сделан из одной части цемента (от М400), трех частей песка и пяти частей щебенки. Объем воды должен соответствовать половине массы используемого цемента. Как правильно заливать бетон? Необходимо это делать равномерно на высоту, дабы заливка точно не доходила до грунта на площадке на 150 миллиметров. После проделанных манипуляций важно выровнять верх бетонной заливки по уровню.
• Дать заливке постоять от трех до десяти суток, чтобы она набрала прочности, а затем снять опалубку. Сформированные пустоты следует заполнить мелким гравием и утрамбовать.
• Покрыть застывшую площадку из бетона расплавленным битумом, а затем на него положить слой рубероида. Важно разравнивать и хорошо прижимать его к связующему веществу. После этого процедура повторяется. В итоге можно получить двухслойную гидроизоляцию, которая будет надежно защищать печь от грунтовой влаги. Ранее упомянутый промежуток в пятнадцать сантиметров между поверхностью земли и верхней гранью основания будет нивелирован с помощью стартового кирпичного ряда.

Раствор

Как правильно делается раствор? Кладку таких печей для бани принято делать на растворе глины. Лучшим решением станет использование такой глины, которая составляет основу применяемого материала. За счет этого кладка и кирпич будут давать идентичное температурное расширение во время нагревания, благодаря чему готовая постройка сможет простоять максимальное количество лет.

В состав раствора кроме глины входит и песок. Его надо заранее просеять, дабы в раствор попали песчинки однородного цвета не больше 1,5 миллиметра. Кроме того, важно, чтобы в песке не было никаких включений ила. Для просеивания можно использовать сита разных фракций. (Читайте статью на тему “Обкладка банной печи кирпичом — чем обложить печь в бане”)

К воде для раствора тоже есть определенные требования. Она должна быть не затхлой и чистой, а также содержать минимальный объем минералов. На кладку из ста брикетов уходит почти двадцать литров воды.

Когда раствор будет готов, надо положить глину в любую емкость, измельчить и залить водой, чтобы получилась вполне однородная масса, не жидкая и не густая. Далее необходимо хорошо перемешать раствор, разминая все комки. Смесь воды и глины следует оставить на сутки, а затем процедить и растереть комочки через сито.

Песок в раствор принято всегда вносить последним. В среднем на одно ведро воды требуется литровая банка песка. Данный момент необходимо обязательно контролировать, поскольку количество песка в растворе непосредственно влияет на общую жирность последнего. Требуемый объем песка может меняться в зависимости от начальной жирности используемой глины.

Для кладки печи для парной используется только раствор глины средней жирности. Если смесь будет слишком жирной, то каменный камин во время использования просто разрушиться. Нежирный раствор не даст возможности добиться качественного сцепления кирпичей. В итоге печка тоже вскоре развалиться.

Для определения жирности применяемой глины в домашних условиях можно использовать разные методы. Например, можно смешать пятьсот грамм глины с водой. Замешивать лучше вручную, до получения однородной смеси, которая не прилипает к рукам.

Из ранее приготовленной смеси необходимо скатать шар по размерам маленького яблока. Его нужно положить на любую ровную поверхность и медленно на него надавить дощечкой.

Если шар из глины распадется без появления трещин, то глина нежирная. Возникновение трещины в половину диаметра покажет, что глина слишком жирная. Если трещина займет лишь около 0,2 диаметра шарика, значит раствор нормальной жирности.

Сам кирпич — марки, виды

Кладка печей для бани подразумевает выбор качественного материала. Он должен иметь большую прочность, чем у обыкновенного красного или белого кирпича. Оптимальный вариант – это так называемый шамотный кирпич. Ведь он известен своими отличными огнеупорными характеристиками.

Кирпич из шамотной глины по своим качествам и свойствам существенно лучше своих «собратьев». При этом за все его преимущества прийдется больше платить. Цена такого материала достаточно высокая. Как же здесь сэкономить? Брикет из шамотной глины применяют для кладки тех участков, которые подвергаются самому высокому нагреву.

Очевидно, что красный полнотелый материал рекомендуется использовать в местах, которые не так сильно нагреваются: внешние стенки, декоративные элементы и дымообороты.

Полнотелый керамический тип можно отличить по маркировке «М» и пары цифр, которые указывают на значение максимальной нагрузки на один см2. Чтобы сложить кирпичную печку, потребуется материал марки не менее М-150.

Существует несколько признаков того, что перед вами действительно подходящий материал:

• Звук. Перед покупкой материала, необходимо взять с собой небольшую кирку либо молоток. Эти инструменты вам пригодятся, чтобы несильно ударить по кирпичу, держа его на весу второй рукой. Если материал действительно качественный, то кирка сразу отскочит с чистым и звонким звуком. Если инструмент впечатался в материал с глухим звуком, значит это брак. Внутри такого изделия, как правило, есть трещины, из-за чего кладку будет быстро разрушаться.
• Внутреннее состояние. Можно просто купить один кирпич, чтобы выполнить все необходимые тесты. Изделие следует расколоть на две части молоточком. Важно тщательно осмотреть поверхность скола. Там не должно быть каких-либо сторонних включений. Цвет должен быть ровным и без резких перепадов. Если в середине брикета более темный цвет, значит это брак. Такой материал использовать для постройки обогревательной конструкции нельзя.
• Внешний вид. Такой материал по своим размерам должен полностью соответствовать действующим стандартам (250х120х65 миллиметров). При этом возможно отклонение от них до 2 миллиметров. У брикета не должно быть повреждений и других дефектов. Допустимо наличие на материале лишь нитевидных трещинок и несущественных бороздок. Необходимо отметить, что изделия с пленкой, похожей на слюду –это брак. Эта пленка не даст получить требуемое качество сцепки кирпича с раствором.

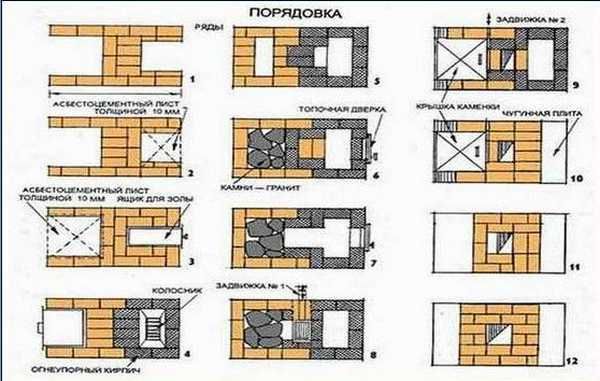

Схемы кладки

С помощью следующей схемы можно без проблем выложить кирпичную кладку:

• Первый ряд выкладывают сразу на слой гидроизоляции основания. Кирпичи необходимо заранее побрызгать водой. Угловые элементы делают под прямым углом, который проверяют посредством уголка. Чтобы предотвратить лишние зазоры в конструкции, края замеривать необходимо очень тщательно. Толщина уже готовых швов между отдельными брикетами должна быть не более 6 миллиметров. Чтобы брикеты лучше ложились, важно приготовить замес раствора.
• Второй ряд выкладывают как и первый. Каждый последующий брикет должен находится на стыках кирпичей из более нижнего ряда. По данной схеме выкладывают материал и для 3-го ряда. Там устанавливают поддувальную дверцу. Она фиксируется полосами из стали и тонкой проволокой.
• Прежде укладкой следующего ряда обязательно проверяют точность углов и ровность стен как по горизонтали, так и по вертикали. В данном ряду устанавливают решетки для воздухопроводных каналов и зольные колодцы. Для этого в элементах делают небольшие отверстия по 1 см с зазорами для установки колосника. Заднюю стенку под установленной решеткой делают немного округлой.
• В шестом – фиксируют установленную поддувальную дверцу, а в седьмом – заканчивают установку колосника и дверцы для топки. Печная дверца делается из чугуна для обеспечения безопасного отопления парной.
• Во время образования 8-го ряда выполняют монтаж перегородки для обустройства дымохода. По такому же принципу выполняют кладку до четырнадцатого ряда включительно, где будут установлены металлические швеллеры. В лицевой стенке печи при этом обустраивают специальный проем или разрез для вертикального монтажа водяного бака так, чтобы он полностью соприкасался с металлическими швеллерами.
• Для кладки 15-го ряда применяют половинки брикетов, которые размещают под углом. Это будет основа для разделительной перегородки. До восемнадцатого ряда выкладку осуществляют так же, как и первые ряды.
• При кладке 19-го ряда делают монтаж дверцы для выхода пара. После этого устанавливают полосы из металла, с последующей кладкой оставшихся рядов. Это важный момент для фиксации дверной рамки для выхода пара и установки емкости для горячего снабжения водой, которую обкладывают боем.
• С двадцать третьего ряда начинают монтаж дымохода, который определяет высоту всей конструкции.

Красивые примеры в интерьере

Оформление кирпичных печек в банях может быть очень красивым. Не зря такие конструкции сегодня так любят дизайнеры.

Маленькая печь для бани своими руками

Кирпичная печь для бани: проекты и порядовка

Размер кирпичной печи для бани зависит в первую очередь от площади парилки, также учитывают количество людей, которые будут регулярно париться. Принимается во внимание сезонная баня или нет, будет использоваться она для отопления и готовки, или только для разогрева парилки.

Проекты кирпичных печей для бани

Очень редко можно найти готовый проект кирпичной печи, который устраивает на 100%. Приходится дорабатывать и переделывать готовую порядовку. В этом случае вносите необходимые коррективы, детально прорисовывая каждый ряд кирпичей, и исправленную порядовку показываете специалисту.

Проект кирпичной печи для бани

Даже если были внесены даже незначительные изменения, консультация крайне желательна. Печь в бане должна быть безопасна, потому очень важно мнение грамотного специалиста.

Корректируя проект нужно помнить несколько особенностей кладки кирпичных печей:

• Топливник в каменках обычно делают большого размера и для обеспечения нормального процесса горения необходимо обеспечить хороший приток воздуха. Поэтому поддувало и поддувальная дверца должны также иметь приличные размеры.
• Чтобы обеспечить хороший приток воздуха в топливную камеру колосники лучше укладывать вдоль поддувального канала. Но найти колосник требуемого размера зачастую проблематично, потому часто приходится устанавливать несколько решеток меньшей длины поперек поддувала.
• Если каменка находится над топкой, высота топливника должна быть не меньше 55см. Оптимальный вариант – 8 или 9 рядов кирпича. В этом случае камни будут нагреваться до высоких температур. Уменьшение высоты топливника приведет не к ускорению нагрева, а к понижению температуры камней и скоплению в промежутках между ними сажи.
• Если деревянные конструкции не защищены огнеупорными материалами, то расстояние до кирпичной печи не может быть меньше 30 см.
• Перед тем, как укладывать кирпичи на глиняно-песчаный раствор (информация о растворе размещена в статье Материалы для кирпичной банной печи), выложите их согласно плану насухо, начиная с одного из углов, подберите кирпичи подходящего размера, чтобы ширина швов не превышала 5мм.
  И лишь затем укладывайте на раствор.
• После укладки каждого ряда его проверяют на вертикальность и горизонтальность при помощи строительного уровня. Точность соблюдения углов можно проверить установленными отвесами. Корректируйте даже минимальные отклонения.
• При установке дверец кладку начинают от нее, плотно фиксируя. Все дверцы в тех местах, где они прилегают к кирпичам, предварительно обматывают асбестовым шнуром или полосой асбеста. Фиксируются они на месте при помощи проволоки или стальных полос, закрепляемых в швах. Для более жесткой фиксации в кирпичах под проволоку прорезают канавки.
• Особое внимание нужно уделить месту прохода трубы от кирпичной печи через потолок, крышу или стену. В этом месте трубу обязательно изолируют базальтовой ватой или другими теплоизоляторами, переносящими высокие температуры.

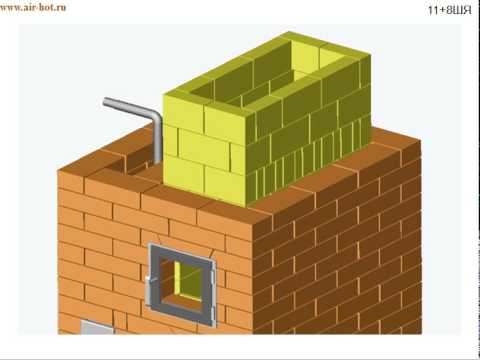

В видео показано, как можно крепить зольную и топочную дверцы, а также процесс приготовления глиняного раствора.

Вот проект печи для бани, в котором бак для нагрева воды примыкает к каменке и дополнительно обогревается за счет теплоотдачи от дымохода. Эта печь имеет небольшие размеры и несложна в изготовлении.

Кирпичная печь с металлической каменкой и боковым расположением бака для воды: 1 — опора бака; 2 — бак для воды; 3 — дымовая труба; 4 — люк для полива камней; 5 — крышка каменки; 6 — проволочные скрепы; 7 — камни; 8 — решётка каменки; 9 — стойки постамента каменки; 10 — колосниковая решётка; 11 — дверца топки; 12 — дверца поддувала

Емкость для каменки размером 530х510х500 мм изготовлена из стали толщиной 8-10мм, бак для воды – из трубы диаметром 40см (емкость около 50 литров). Опорой для каменки служит сваренный из уголков каркас (уголок берут 50х50 мм), для водяного бака изготавливают скользящую опору.

Каменка имеет крышку, через которую закладываются камни и поддается вода. Чтобы камни нагревались до более высоких температур, крышку закрывают, а если нужно их температуру понизить – открывают. После установки на каркас каменка обкладывается кирпичом, поставленным на ребро.

Вот также небольшая кирпичная печь для бани с закрытой каменкой и баком для воды, расположенном сбоку.

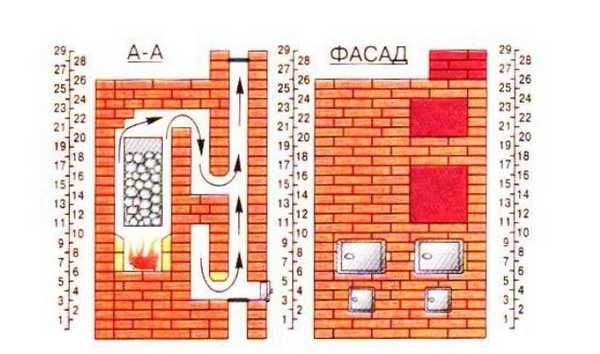

Кирпичная печь с закрытой каменкой и боковым размещением бака для воды: 1 — водогрейный бак; 2 — печь; 3 — дымовая труба; 4 — камни; 5 — крышка каменки; 6 — отверстие для подачи воды; 7 — металлический свод; 8 — экран; 9 — колосниковая решётка; 10 — дверка топки; 11 — дверка поддувала

Порядовка для этой печи проста и не требует больших затрат времени и материалов.

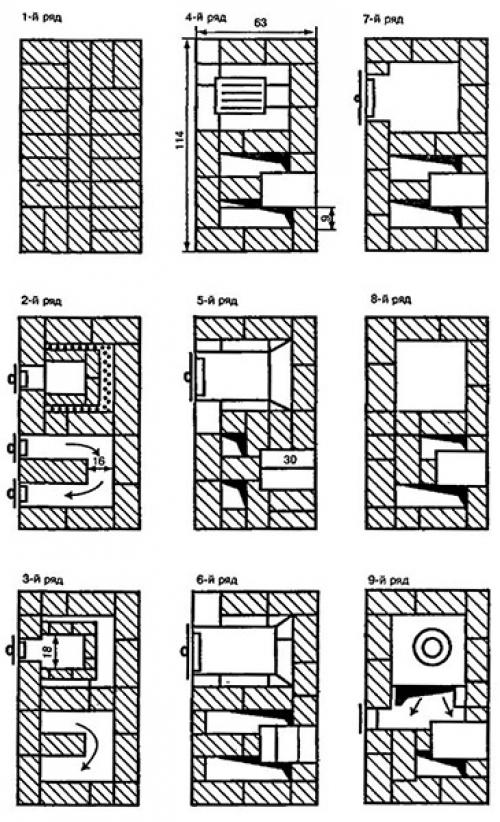

Порядовка печи с закрытой каменкой и боковым размещением бака для воды

Порядовка печи для бани

Эту печь очень маленькой не назовешь. Печь непрерывного действия конструкции Анатолия Заболотного может обогреть парную для 4-х человек. В закрытую каменку загружать камни можно только после окончательного высыхания печи.

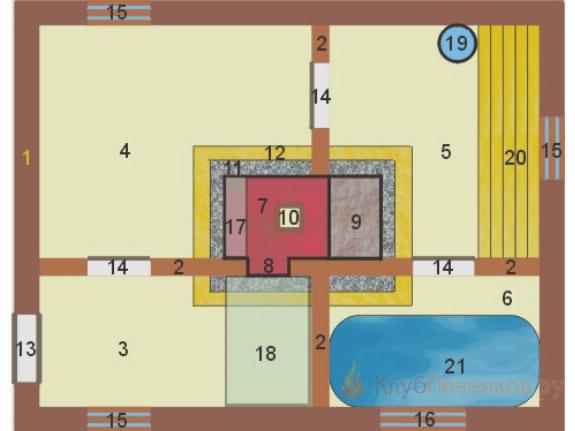

Расположение печи Анатолия Заболотнего в бане для 4-х человек

Главная привлекательная черта этой печи – возможность организации вентиляции/просушки подпольного пространства. Для чего используют обычный гофрошланг.

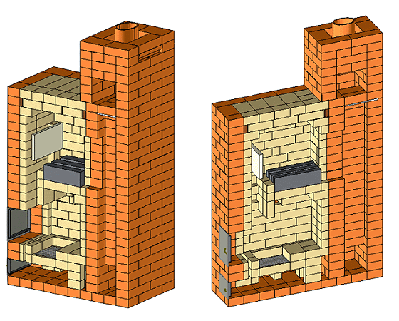

Печь Анатолия Заболотнего непрерывного действия

Для кладки этой печи нужны 700шт печного кирпича, 40шт шамотного, песка около 30 ведер, глины 15 ведер (ведро 12 литровое). По 2 штуки печных дверцы, дверцы поддувала и прочистных. Требуются также 2 колосниковые решетки и 2 задвижки, и металлический уголок 30х30, нарезанный на отрезки по 50см (9 отрезков) и 35см (2 отрезка). Понадобится также панель с одной конфоркой и шкаф для камней.

Печь Анатолия Заболотнего непрерывного действия

Шкаф для камней изготавливают из нержавейки – только она выдерживает температуру до 800 о С, до которой могут в этой печи нагреваться камни. Для придания каменке большей жесткости, на боковые поверхности наваривают дополнительные ребра жесткости.

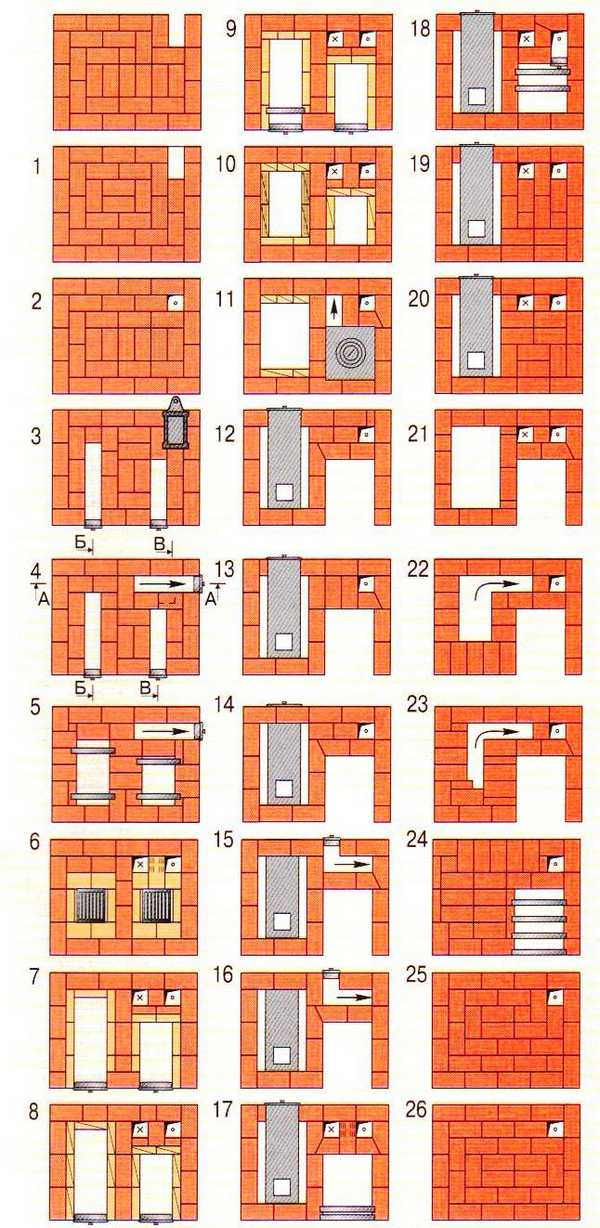

Порядовка кирпичной печи непрерывного действия Анатолия Заболотнего

Класть эту печь нужно с базового-нулевого ряда, в котором начинается формирование вентиляционного канала. Строго соблюдайте схему расположения кирпичей, проверяя вертикальность и горизонтальность каждого ряда и отслеживая правильность углов.

Заслонка устанавливается в 3-м ряду. Тут же начинается формирование зольников двух независимых топок и устанавливаются на них дверцы. В следующем 4-м заслонка перекрывается поперечно расположенным каналом для прочистки сажи. В этом же ряду устанавливается на него дверца.

Закрытие дверец поддувала происходит в 5-м. Тут же устанавливаются перемычки для перехода к формированию попки. Толщина металла для перемычек — 3 мм. В следующем ряду происходит разделение шахты, для чего устанавливают две колосниковые решетки. Шахта топки выкладывается шамотным кирпичом с использованием специального раствора. Под колосниковые решетки выпиливается в кирпичах углубление с таким расчетом, чтобы оставался зазор на температурное расширение колосников (6-10 мм с каждой стороны). Тут же начинаются независимые дымоходные каналы, для чего также укладываются полосы металла.

В 7-м ряду шамотный кирпич устанавливают на ложок (боком), устанавливают дверки топок, дымоходные каналы не меняются. Одновременно устанавливаются дверцы топок. 8-й ряд аналогичен предыдущему, обкладываем дверцы. В следующем они перекрываются металлическими полосками, на которые будут опираться кирпичи перекрытия.

В 10-м дверцы поверху закрываются кирпичами, для чего они подпиливаются при необходимости в зависимости от формы. После завершения 11-го ряда над одной шахтой укладывается платформа плиты, а на другой шамотный кирпич укладывают только по коротким сторонам топки. После установки емкости для камней тут будут дымоходные каналы.

В 12-м ряду устанавливают металлический короб для камней, закладывают один из каналов дымохода. Следующие два ряда без изменений, и лишь в 15-м монтируют дверцу для чистки сажи. Далее в 16-м добавляются две металлические перемычки над основной шахтой.

В 17-м снова дымоходная шахта разделяется на два канала (как в 5-м ), а над плитой закрепляют две металлические перемычки, которые послужат основанием для кирпичей следующего ряда. Следующие два без изменений, и только в 18-м добавляется дымоходная дверка, а в 19-м устанавливаются перемычки с другой стороны печи, которые послужат основанием для ее окончательного перекрытия и формирования свода печи.

21 ряд аналогичен 12, но там имеются дымоходные каналы. Следующие два ряда происходит сужение топливных шахт, а в 24 шахта, где установлена емкость для камней перекрывается совершенно.

Формирование дымохода в кирпичной печи для бани

Далее перекрывается вторая топливная шахта, остается только дымоход, и с 27 ряда выкладывается только он.

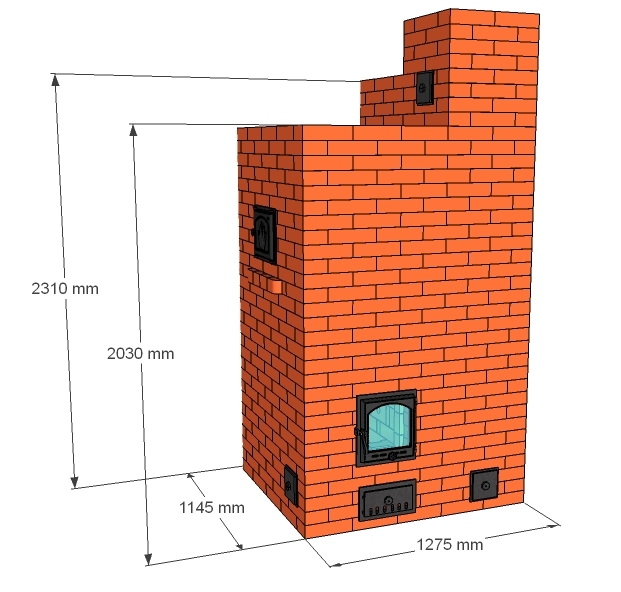

Небольшая кирпичная печь для бани

Эта небольшая кирпичная печь для бани очень проста и экономична. Она подходит для маленьких парилок.

Небольшая кирпичная печь для бани

Порядовка для нее очень проста. Она имеет относительно небольшой вес вес, и при условии достаточной толщины лаг и соблюдении мер противопожарной безопасности может быть сложена без фундамента.

Небольшая кирпичная печь для бани. Порядовка

В действительности, сколько бань, столько, наверное и проектов печей — каждый хозяин старается по максимуму использовать имеющееся пространство, потому изменения и корректировки практически необходимы. Если у вас есть хоть небольшой опыт работы с кирпичами и растворами — вы вполне можете сложить кирпичную печь своими руками. Но если вы в своих силах не уверены, то стоит подумать о приглашении опытного печника, хотя бы в качестве консультанта. Это может сэкономить вам приличные средства: переделка печи и устранение огрехов стоят, зачастую, гораздо больше, чем кладка печи по-новой.

Во многих случаях проще установить металлическую печь (например «Жара» ) и обложить ее кирпичом.

Если каменка находится над топкой, высота топливника должна быть не меньше 55см. Оптимальный вариант – 8 или 9 рядов кирпича. В этом случае камни будут нагреваться до высоких температур.

Сомнительное утверждение , самая оптимальная температура где-то на две трети от пода, т..е. 6 рядов кладки.

Что касается печи Заболотнего, несчастные хозяева, сколько им нужно будет дров.. Вторая печь для бака с водой паразитирует на каменке. На занимаемой ею площади можно было бы поставить тот же бак с трубой, с пропуском его в топливник. И печь приобрела бы разумные размеры. Большая банная печь это следствие её неэффективности.

.

Срубил баню из липы, 5*5, парная 2,5*3.

мучаюсь, ищу порядовку простой каменки без подогрева воды.

Печь для бани своими руками

Баня на приусадебном или дачном участке становится таким же обыденным делом, как автономное отопление или своя скважина для водоснабжения дома. Но часто баню нет возможности сделать просторной, установить там каменку, сделать просторный предбанник или мини-бассейн. В случае небольшой площади помещения поможет металлическая конструкция банной печки, в частности, печь паровоз, или «паравоз» — от слова «пар». Кстати, эта печь внешне действительно напоминает паровоз:

Банная печь-паровоз

Но, хотя конструкция этой печи и подходит практически для любых бань по площади, используемым стройматериалам и энергоносителям, многие домашние умельцы предпочитают соорудить свою, как они думают, более эффективную и качественную печку. И во многом они правы — в условиях серийного производства агрегатов и оборудования для бани невозможно учесть все факторы региона или конкретного участка, а хозяин своей дачи или загородного дома знает и учитывает все мелочи при сооружении такой самодельной печи для бани своими руками.

К тому же часто бывает так, что под рукой есть все необходимые стройматериалы, как, например, для простой и легкой печки из листового металла:

Печь из листового металла

Актуальность современных печей для бани из металла

С тех пор, как люди научились плавить железо, металлические печи периодически появлялись в обиходе, составляя конкуренцию традиционным печкам из кирпича или глины. Например, восточный тандыр – это разновидность коптильни – сооружается не только из кирпича, но и из металла. Знаменитые «буржуйки» известны всем, и устанавливают их повсеместно – и во временных помещениях, и в банях, в том числе.

Достоинства железной печи очевидны – моментальное прогревание помещения, максимально упрощенная конструкция, дешевые материалы. Из недостатков можно уверенно сказать об одном – высокая пожароопасность, но этот отрицательный параметр достаточно легко нивелируется разными способами, от кирпичного пожаробезопасного кожуха до использования методов горения при низкой температуре (тления).

Конструкции буржуек

Самая простая металлическая печь – буржуйка», представляющая собой металлический ящик или бочку, оснащенную топочной дверцей и дымоходной трубой. Недостаток буржуек известен – при маленькой теплоотдаче они потребляют много топлива, будь то дрова, уголь или ДТ.

Современные конструкции железных печей конструируются по высокому классу пожаробезопасности. Во-первых, это толстые (4-12 мм) листы металла, во-вторых, наличие специальной тепловой камеры, которая используется для засыпки галечных камней, в-третьих, дополнительный резервуар для воды объемом до 200 литров. Все эти меры не только увеличивают функциональность банной печки, но и повышают безопасность ее эксплуатации. А для более равномерного прогрева воздуха, в дополнение к повышению пожароопасности, применяют и четвертую меру – обкладывают железные печи для бани огнеупорным красным пустотелым кирпичом.

Металлическая банная печь, обложенная кирпичом

Важно! Приобретая металлическую печь для бани, вам не придется делать для нее мощный пожаробезопасный бетонный фундамент, как в случае с любой самодельной печкой. В качестве основания может выступить обычная ж/б плита, что удешевит стоимость возведения и обустройства печи.

Типы банных печей

По конструкции:

1. Закрытые банные печи из-за их компактной конструкции чаще всего оборудуют в маленьких семейных банях. Для увеличения теплоотдачи такую печь обкладывают со всех сторон огнеупорным кирпичом, связывая кирпичный простенок с металлом приваренными к корпусу прутьями;
2. Открытые банные печи оборудуются небольшим водяным резервуаром и открытой каменкой, что позволяет быстрее прогреть парилку. Для повышения скорости теплоотдачи печи камни можно накрыть металлической крышкой;
3. Комбинированная железная печь для бани своими руками чертежи который приведены ниже, состоит из топливника с двумя задвижками, топливной решетки и поддувала. Из камеры выходят два патрубка 10 и 16 см, с отверстиями для обводного колена и трубы. Толщина корпуса такой печки — 3-6 мм;

Чертеж комбинированной банной печи

По типу топлива:

1. Дровяная банная печь – самая известная традиционная конструкция. Печь расходует много дров, требует постоянного ухода и присмотра. Это – конструкция для любителей классики и старины;
2. Банная металлическая печь на электричестве. Корпус выполнен из металла толщиной 4-5 мм, внутри корпуса, обычно заполняемого водой, вмонтирован свой ТЭН;
3. Металлическая печь для бани на природном газе – самый надежный и современный агрегат. Такие конструкции оборудуются термостатами для регулировки мощности, автоматикой, отключающей газ при затухании огня, термодатчиками и другими контроллерами.

Достоинства и недостатки металлических банных печей

Металлические печки для своей бани – это мобильная и компактная конструкция, идеально подходящая для работы в маленьких помещениях. При изготовлении такой самодельной печки используется схема, предусматривающая возможное перемещение агрегата на другое место, например, такая:

Передвижная печь для своей бани

По принципу работы различают два типа печей из железа:

1. Горячая печь – решение для нерегулярной эксплуатации. Быстрый прогрев помещения такой печкой не позволяет оптимально использовать ее в бане постоянного пользования, так как нет возможности жестко контролировать температуру;
2. Холодную металлическую печь традиционно устанавливают в отапливаемом помещении. Этот агрегат также быстро прогревается, как и печь горячего типа, но перегрев помещения невозможен из-за встроенной системы контроля температуры, которая на наружном кожухе печи обычно не превышает 50 0 С.

Промышленная металлическая печь для бани

Преимущества металлических печей:

1. Маленькие габариты и мобильная конструкция;
2. Для установки такой печи в маленькой бане не нужно обустраивать массивный и мощный фундамент — можно обойтись облегченным решением, упрощающим монтаж конструкции;
3. Принцип постоянного горения работы не позволяет оставить печь без присмотра – нужен предварительный прогрев помещения, автоматически обеспечивающий присутствие человека в бане;
4. Невысокая себестоимость при самодельном обустройстве или розничная цена при покупке в магазине. Установка такой печки с железным корпусом не требует дополнительных вложений и нетрудозатратна. Найти чертежи железных печей для бани не составляет труда – их много в интернете и специализированных изданиях, посвященных дачным и приусадебным участкам.

1. Невозможность тонкого металла аккумулировать тепло приводит к быстрому остыванию печи и помещения. Поэтому для поддержания тепла следует поддерживать постоянное горение;
2. Неэффективность отопления большой бани;
3. Чтобы не допустить теплового удара при мытье в бане с такой печью, оборудуются двойные металлические стенки с воздушной прокладкой между ними;
4. Для соблюдения норм пожаробезопасности должна быть усилена внутренняя защита печной обшивки.

Чертеж простой железной печи

Конфигурация банной печи

Многие хозяева, начиная строить баню и выбирая схему печи, думают, что ее форма–параметр малозначительный: лишь бы грела и не мешал передвигаться по парилке. Но это не так — от конфигурации корпуса зависит мощность и производительность железной банной печки, правильность и удобство эксплуатации, пожаробезопасность и даже экономичность. Самыми популярными у владельцев бань являются цилиндрические печи, а также горизонтальные или фигурные отопительные агрегаты, но общепризнано, что самыми удобными в эксплуатации являются печи прямоугольной конструкции.

Чем вызвана эта комфортабельность обслуживания? В прямоугольной печи существуют угловые зоны, никогда не нагревающиеся до опасных для человека температур. Прямоугольная форма печи более рациональна – она эргономично вписывается в любое пространство парной, равномерно прогревая ее объем. Происходит это из-за того, что максимально нагретый элемент корпуса передает тепло соседней стене, уменьшая температуру стены у топочной камеры, а это помогает более равномерно нагреть всю баню и сбалансировать тепловые потоки в помещении. Также правильный и равномерный нагрев корпуса печи обеспечивает механическую устойчивость всей конструкции. Повышенная механическая стойкость печи с прямоугольным корпусом объясняется холодными углами.

Прямоугольная металлическая печь с коллектором

Варианты конструкции железной печи

За столетия эксплуатации печей для бани из металла придумано и реализовано много решений, предлагающих построить печь своими руками. Самым простым, но не самым эффективным решением до сих пор считается каменка из металлической бочки. Для изготовления печи нужно всего вырезать крышку и дно бочки, чтобы получился открытый цилиндр. Одна половинка цилиндра закладывается камнями или кирпичами, на которые укладываются колосники камеры горения. Оставшееся пространство на 2/3 заполняется крупной галькой, монтируется дымоходная труба, а верхняя часть самодельной печи накрывается металлической крышкой.

Печка из железной бочки

В изготовлении такая печка проще других, но в эксплуатации считается самой неудобной. Поэтому если баня имеет небольшую общую площадь парного помещения, то выгоднее сделать компактную печь из листового металла, а внутри обложить ее красным огнеупорным кирпичом.

Печь с котлом

Габариты прямоугольной печки из металла в любом случае впишутся в периметр бани, и будут соответствовать обогреваемому помещению. Стенки камеры сгорания топлива выкладываются в полкирпича, дымоходная труба – в четверть кирпича. Такую конструкцию не только просто и быстро реализовать, но и удобнее эксплуатировать, поскольку такая печь не потребляет много дров, и помещение парной прогреется за короткое время.

Вариантов обустройства печи-каменки своими руками большое множество, в том числе и таких, в которых кирпич не нужен. Но вышеописанные методы и подходы при строительстве металлической печки для бани считаются самыми дешевыми и быстрыми, при этом соблюдается и такой важный параметр, как эстетичность конструкции. Печь из металла сможет обогреть не только парилку, но и предбанник, мойку и коридор.

Печь для маленькой бани своими руками

Здравствуйте, подскажите как можно сделать своими руками печь для маленькой баньки (2*2)?

Добрый день, Виктория!

На ваш коротенький вопрос, как сделать печь своими руками для бани размером, насколько понимаю, 2 метра на 2, надо дать ответ не мене чем с десятка полтора страниц убористого шрифта.

Поэтому пока ограничусь самым поверхностным описанием, чтобы потом, зимой, когда времени у меня будет гораздо больше, чем сейчас, в разгар строительного сезона, растягиваемого заказчиками, стремящимися вложить свои кровные в недвижимость и тем уберечься от инфляции и дефолта.

Применять просто кострище под крышей баньки, в котором нагреваются валуны, сохраняющие тепло, часть из которых потом бросают в кадки с водой для ее нагрева сейчас мало кто решается. Потому как дым, пока выйдет в отверстия под крышей, проест глаза, а копоть, сажа оседают на всех поверхностях бани.

Это называется топить баню по-черному.

Более чаще для этой цели применяют либо небольшие каменные печки, сложенные из кирпича (печного, шамотного, магнезитного или вообще неизвестного происхождения, но ни в коем случае не силикатного), дикого камня, валунов.

Размеры маленькой бани диктуют малые размеры и печки, иначе в такой бане и не развернешься. Элементарно можно обжечься о нее. И чтобы этого по неосторожности не сделать, нужны ограждения из деревянных поручней (перил), кои нелишне пропитать противопожарным составом.

В качестве связующего для кирпичей (для камней — аналогично, с небольшими изменениями геометрии) применяют либо покупную шамотную (огнеупорную) глину. Либо сами готовят ее из обычной глины, которую лучше всего брать в глиняных карьерах, где ее добывают.

Большинство специалистов предлагают для приготовления глиняного раствора брать 9 частей глины, 1 часть речного песка. Другие предлагают 8 частей глины, 1 часть песка и 1 часть цемента. А кто-то —просто одну глину.

Глину помещают в емкость, добавляют достаточное количество воды. Выдерживают в течение недели. Затем перемешивают до сметанообразного состояния. Затем добавляют (либо не добавляют) выше указанные компоненты.

При кладке печки слой связующего наносят широким металлическим шпателем по всей поверхности кирпича как можно более тонким слоем. И чем он тоньше, тем лучше.

Кирпичи перед кладкой смачивают, полностью погружая в ведро с водой, пока из них не выйдет воздух (около 2-х минут).

Под основанием печки может быть фундамент (глубиной как и основной фундамент бани). Песчаноцементная (бетонная) стяжка фундамента делается по уровню банного пола. В старину мастеровые на нее клали цельный лист стекла. Догадайтесь, зачем?

При небольших размерах банной печки и надежном полу, когда вес всего сооружения около полутонны или менее, допускается монтаж печки прямо на полу.

Для чего на пол кладут базальтовое волокно, на него металлический лист. Вместо упомянутого волокна можно использовать войлок, который в течение дней десяти и более пропитывают в сметанообразной глине.

Этим достигается изоляция горячей печки от деревянного пола и он не загорится.

Лишь потом делалась кирпичная кладка. Для нашего случая (малогабаритная баня) толщина печных стен полкирпича, максимум — кирпич.

Все эскизы подобной печки и так называемую порядовку, постараюсь дать зимой, как говорилось выше.

Примерные габариты печки: Высота около 0,4 — 0,6 м; Ширина около 0,5 — 0,75 м; Длина около 0,75 — 1 м.

Обязательные атрибуты: дверцы зольника и топки, задвижка для регулирования тяги, решетка между топкой и зольником.

Сечение вытяжной кирпичной трубы по наружке минимальное — 0,4 / 0,4 м.

Труба может быть из металла с толщиной стенок не меньше 1,5 мм, диаметром около 96 мм. Такую трубу надо надежно изолировать от соприкосновения с деревянными конструкциями бани с помощью базальтового волокна. Поскольку длина ее, как правило, от 2- до 4-х м, то нижний ее торец следует крепить надежно, с хорошим опиранием.

Применение для пожаробезопасности листового и шнурового асбеста, как канцерогена провоцирующего онкологию, ненужно.

Асбоцементную трубу тоже лучше не делать, т.к. она может привести к пожару Основание такой трубы может соприкасаться с пламенем и быстро разрушаться, а надкрышевывая часть при нагреве изнутри и ледяном дожде снаружи может отслаиваться с характерным треском, напоминающим выстрелы или резкие хлопки.

Хотя некоторые люди, особенно несколько десятков лет тому назад, дымовыводящие трубы очень часто делали из асбоцемента.

Другой вариант — металлические (чугунные или стальные) печки.

Для их изготовления необходимо иметь листы металла, толщина которого должна быть около 4-х и более мм. Тогда при грамотном использовании дров такие стенки не прогорят. А при использовании угля и такая толщина не поможет. Стенки накаливаются до ослепительно белого цвета и плавятся. Не верите? Зря!

Сварить печку из чугуна самому проблематично, для этого нужно специализированное оборудование. А из стали не проблема. Хотя не сварщику, т.е. непрофессионалу, это может и не удастся.

В отличие от каменных печек, металлические быстрее нагреваются, но и быстрее остывают.

Кроме того печи бывают комбинированные, т.е. металлические и обложенные снаружи камнем. В них сочетание преимуществ и каменных и металлических печек.

Причем использование связующего материала здесь не обязательно. Кирпичи просто кладут друг на друга с перехлестом. Дым то останется в металлическом корпусе!

В печках подобного типа не лишним бывает так называемый пламягаситель. Это перегородка внутри топки, заставляющая пламя идти с поворотом, а не прямо направляться в трубу. Этим достигается больший нагрев печки, используется меньше дров, при том же эффекте, пламя не вырывается из трубы и не пугает соседей тем, что сожжете их постройки.

Перед дверцей печки обязательно на пол кладут металлический лист, размером не менее метра. Для того, чтобы по неосторожности вылетевший уголек упал не на деревянный пол, а на него. Хотя емкость с водой и ведро рядом с баней никогда не помешают.

Еще раз повторю, что это очень поверхностная информация. Более подробно — позже, а эта, без эскизов — предварительная.

С уважением, Семеныч.

Другие вопросы по теме обустройства русской бани:

Задать вопрос Семенычу (автору материалов)

Наш сайт регулярно пополняется интересными и уникальными материалами и статьями по тематике пиломатериалов, строительных материалов и работ, приводится авторское мнение и знания реального шабашника с опытом работы более 15 лет. Имеется раздел — забавные истории шабашников. Если вы желаете получать информацию об этом, подпишитесь на рассылку новостей нашего сайта. Гарантируется непередача вашего адреса третьим лицам.

Отделка балкона или лоджии своими руками

Садовая теплица из стекла на фундаменте

Домик для трясогузки

Тандыр в Московской области

Как укрепить забор?

Крыша над балконом последнего этажа

Стропильная система для крыши дома

Дубовая подложка под нижний венец сруба

Копирование материалов разрешено только с указанием прямой и активной ссылки на наш сайт!

Каменная кладка Дир-Хилл

	Главная | Брошюра | Последние работы | Свяжитесь с нами
	Кирпичные обогреватели Хиллсдейл, Нью-Йорк Красивые вишневые полы уже были уложены, а на плиточном основании должна была быть заменена старая дровяная печь. Southbay Quartzite был выбран в качестве облицовочного камня, потому что тон этого облицовочного камня дополнял как пол, так и напольную плитку на кухне. Камни из мраморной крошки сохраняют ощущение легкости массы. Этот индивидуальный дизайн, созданный в тесном сотрудничестве с владельцем-мастером, включает прозрачные двери для просмотра как из гостиной, так и из столовой. Одна перепускная заслонка обеспечивает выпечку в течение 4 сезонов прямо в духовке и быстрый запуск осенью и весной. Второй направляет тепло через скамейку для максимальной теплоотдачи. Дизайн включает в себя нишу из голубого камня позади папы и место для хранения дров рядом с ним. Умелую помощь оказал подмастерье Антуан Герлен. Леверетт, Массачусетс, Этот обогреватель для первого этажа имеет «обрезанные» углы, тонированный раствор, чтобы соответствовать центру искусств, где работает владелец, и обогреваемую скамью с наклонной спинкой, которую владельцы использовали во время катания на беговых лыжах в Нотчвью (см. стр. 3 нашей брошюры) Честерфилд, Массачусетс. Этот изготовленный на заказ обогреватель находится в подземном доме и одновременно служит духовкой и барной стойкой. Вы также можете растянуться, чтобы вздремнуть на столешнице из мыльного камня толщиной 3 дюйма. По обеим сторонам топки есть выступающие кирпичи для подогрева плит из мыльного камня, которые можно переносить в отдаленные уголки дома в качестве грелки для ног или кровати.0016 Конвей, Массачусетс. Акцент этого углового модуля обращен к гостиной. Мы сделали специальные надрезы для плетения 45 град. углы, используя красивый использованный кирпич. Мы встроили 2 полки для чашек по углам, а справа от обогреваемых скамеек открывается прекрасный вид через большой слайдер. Грэнби, Коннектикут. Работая с Эриком Нильсеном из Thermal Mass, Inc., мы построили этот нагреватель из мыльного камня в январе 2006 года, как раз вовремя, чтобы наступила самая холодная часть зимы! За ним был обогреватель-камин, который был выпотрошен, чтобы приспособить дымоход для проекта. Виндзор, Массачусетс. № Используя планы MHA, мы построили этот небольшой противоточный обогреватель в деревянном каркасе для владельцев писателей и поэтов в соседнем Виндзоре. Камень над дверью был выбран из-за его сходства с окружающими холмами и имеет большой отпечаток окаменелости. Этот двухсторонний комплекс обогревателей в колониальном реставрационном проекте 19-го века в Саутгемптоне, Массачусетс, имеет кирпичную сторону столовой и сторону гостиной из речного камня с 8-футовой гранитной скамейкой с подогревом. Далтон, Массачусетс. Этот владелец-строитель хотел вариант отопления дровяной печью. Обратите внимание на радиальную арку сзади. Вышеупомянутая дымовая труба имеет плоскую панель в виде елочки. Ричмонд, Массачусетс. Эти клиенты воспользовались опцией «2 вида» для своего центрального очага. Из гостиной вид на драматический камень: теплый, традиционный кирпич, сторона печи находится на кухне. Граница между кирпичной и каменной сторонами дала нам некоторую возможность проявить творческий подход на изломе- Перу, Массачусетс. Этот обогреватель из кирпича и мыльного камня оснащен закрытым дровяным официантом, который приносит дрова из подвала. Детали стиля декоративно-прикладного искусства отражают детали этого прекрасного деревянного каркасного дома Benson. Спинка скамейки из мыльного камня наклонена, а форма сиденья обеспечивает комфорт. Камины Южный Уильямстаун. Владельцы хотели, чтобы их каменные камины были центральным элементом их пристройки, поэтому мы вручную выбрали 1300-фунтовую перемычку и 800-фунтовые камни косяка для бального камина в карьере. Эту деталь мы воспроизвели в камине спальни в масштабе 2/3. Для этого проекта потребовалось 27 тонн гранита. Размер шва не более 1/4″. Стэмфорд, Вермонт. Этот камин марокканского дизайна для друзей-хранителей произведений искусства. Мы вырезали натуральный кварцит на заказ и использовали его в качестве тонкого шпона. Плейнфилд, Массачусетс. Этот камин является центральным элементом семейной комнаты и состоит из старинного кирпича, утилизированного из здания, а также перемычки и очага из мыльного камня. Его изолированная топка Rumford сохраняет в комнате тепло и радость. Виндзор, Массачусетс. Владельцы хотели наружный камин, пока мы не объяснили преимущество удержания массы внутри оболочки здания, как с эстетической, так и с функциональной точки зрения. В этом камине в стиле Рамфорда используется камень из карьера Скайлайн в Коннектикуте. Для перемычки и очага использовался местный камень Эшфилда. Скалолазание, кто-нибудь? Истхэм, Массачусетс. У хозяев был дымящийся камин, которым они были недовольны. Мы удалили его и установили этот, используя принципы, полученные в результате экспериментов по гидродинамике, проведенных британским физиком Питером Розином в 30-х годах. Нет больше дыма. Просто больше тепла. Ландшафтный дизайн Плейнфилд, Массачусетс. Мы использовали местный гошенский камень, чтобы построить это собственное патио и ступеньки, окруженные ручьем и болиголовом. 413-634-0029 Каммингтон, Массачусетс www.deerhillmasonry.com [email protected] MA Lic. 065922                        MHA Cert. 003 См. нашу брошюру

Производители каменных печей — производители каменных обогревателей

Производители каменных печей — производители каменных обогревателей

	Тепловой комплект		Галерея			Кирпич Страница духовки		Ссылки	Библиотека
	Текущие проекты		Контакт			Книжный магазин		Часто задаваемые вопросы	Посетите лабораторию

РАЗРАБОТЧИКИ СИСТЕМЫ HEAT-KIT



Что такое утеплитель для кирпичной кладки

Каменный обогреватель позволяет отапливать дом дровами уникальным способом. способ.
Его главное отличие – способность хранить большое количество тепла. Подробнее…

Тепловой комплект Страница ресурсов

Подробно информация и цены на каменный нагреватель Heat-Kit

Галерея

Набор обогревателей

Отзывы клиентов

Текущие проекты

Посмотрите, что на лицевой стороне горелка в этом месяце

и

Подробнее организован по категориям

Здание Код покрытия нагревателей для кирпичной кладки

Найти каменщика

опытный с Система Heat-Kit

Часто задаваемые вопросы

Часто задаваемые вопросы

Масоны на миссии

Пожалуйста, рассмотрите возможность поддержки Проект кухонной плиты Гватемалы

Страница кирпичной печи

Посетите испытательную лабораторию

Обогреватель Джона Фишера, арт.

No related posts.
